Профиль для гипсокартона размеры, виды и технические характеристики
Для создания конструкций из ГКЛ подразумевающих «сухое» выравнивание поверхности, а также выполняющих маскировочную для коммуникаций и проводки функцию, используют каркасную систему облицовки. Основой каркаса могут быть деревянные бруски, подходящей толщины, но куда более целесообразно использовать металлические профили для крепления гипсокартона.
О чем эта статья

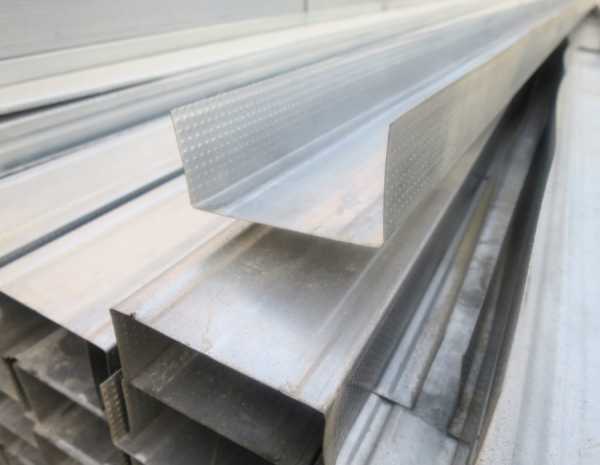

Что такое металлопрофиль
Каркасные профили — это тонкие металлические изделия, которые делают из оцинкованного листа, раскатанного холодным методом, алюминия или пластика.
Обычно они имеют Т-, Г- или П-образную форму с полостями. Различают профили для гипсокартона:
- Угловые;
- Плоские;
- В форме швеллера.
Применяются в качестве несущих элементов для ГКЛ при:
- Создании уровневых потолков;
- укреплении гипсокартонных кромок;
- формировании «скелета» криволинейных конструкций, арок;
- монтаже перегородок;
- обшивке стен, потолков со значительными перепадами на поверхности;
- внутреннем настенном либо потолочном утеплении, звукоизоляции
Качество всех видов профилей для гипсокартона устанавливают нормы ГОСТа и ТУ.
Производством длинномеров занимается огромное количество фирм, в частности такие известные как — Кнауф и Гипрок.
Существует множество разновидностей металлопрофиля, в которых очень важно разбираться и правильно уметь их выбрать, в противном случае, при монтаже «из чего попало», получается неровная, непрочная поверхность либо напротив — нецелесообразно жесткая и чрезмерно дорогостоящая.

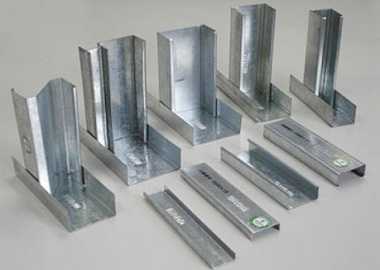

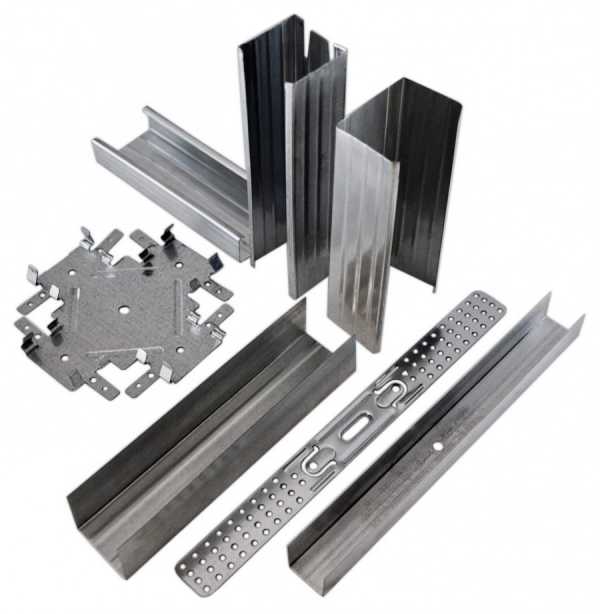

Основные виды профилей

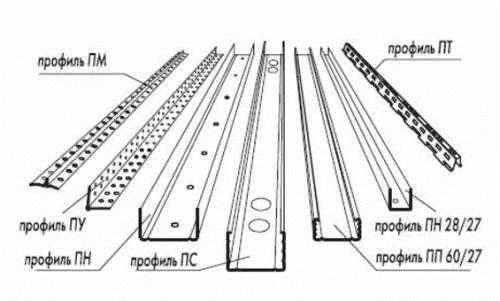

Изделия классифицируются на следующие типы:
- Направляющие или стартовые;
- Потолочные стоечные;
- Стоечные настенные/перегородочные;
- Усиленные;
- Арочные;
- Маячковые;
- Угловые — защитные и штукатурные;
- Направляющие.

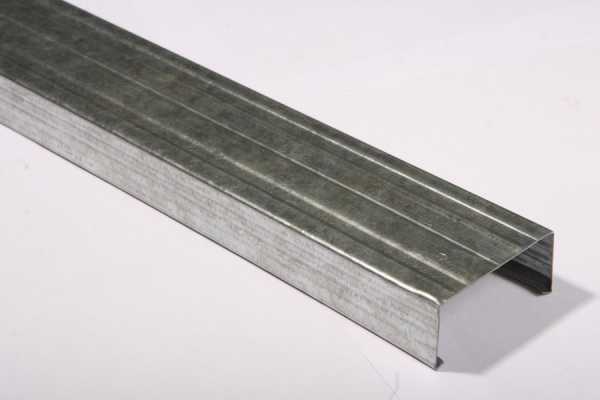

Направляющие
Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.

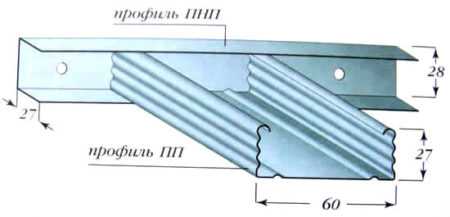

Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.
Основные параметры юд-профиля:
- Длина — 3 м
- Ширина полки — 27 мм
- Длина каждой спинки — 28 мм
- Толщина — 0,4-0,55 мм

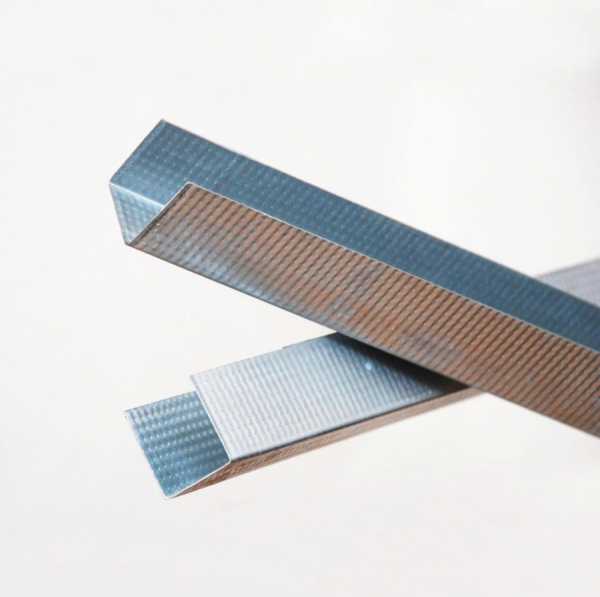

UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.
- 50×40 мм
- 75×40 мм — применяется как перемычный в каркасах
- 100×40 мм
В спинках часто имеются отверстия под 8 мм дюбели.
Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м
ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.

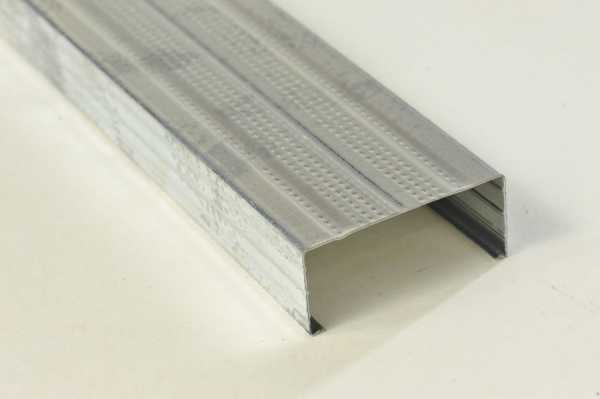

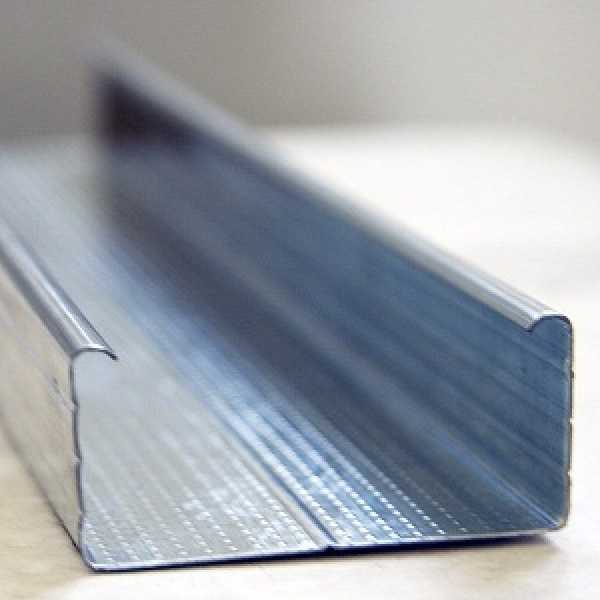

Потолочные стоечные

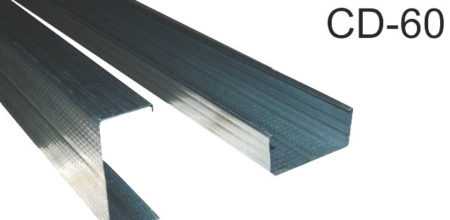

Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.
Маркируются как CD.
Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.

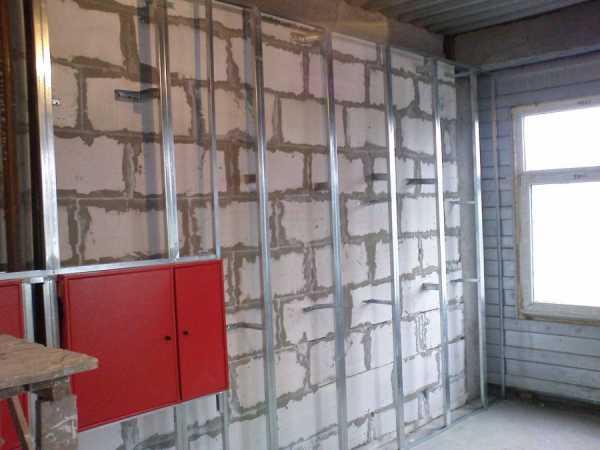

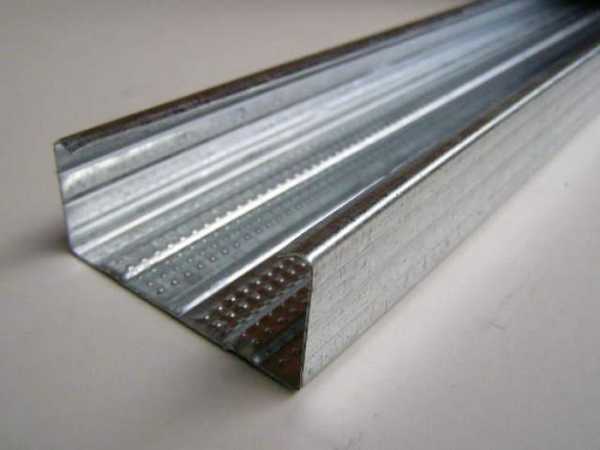

Стоечные настенные/перегородочные

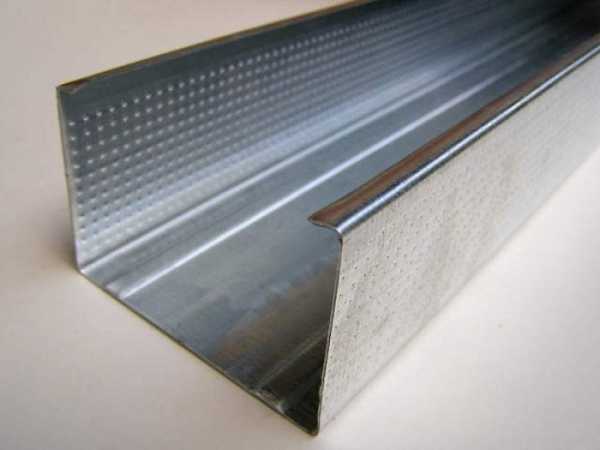

Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.
ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.
Стандартные размеры стоечного профиля под гипсокартон:
- Длина полки — 5 см
- Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
- Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м
Но при этом, реальные размеры спинки, могут отличаться от указанных, на 1,5-2 мм.
Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.
Усиленные
Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.
Основные размеры усиленного профиля для гипсокартона:
- Длина — 3 метра, 4 метра, 6 метров
- Высота полок — 4 см
- Ширина спинок — 5 см, 7,5 см, 10 см
Угловые

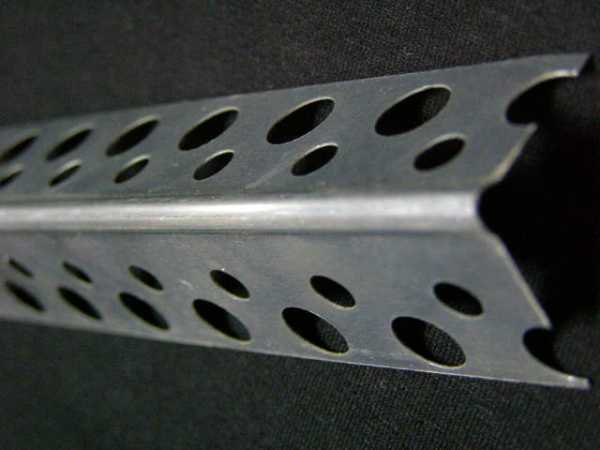

Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:
- защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
- штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35
Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.
Маячковые
Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.
Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.
Арочные

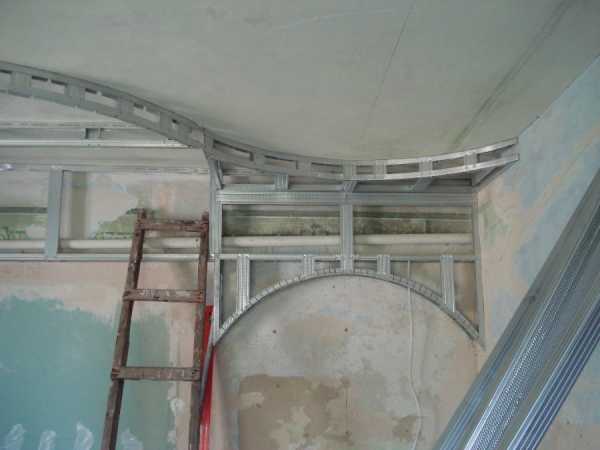

Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).
Советы по выбору профилей
Из сказанного ранее, понятно, что для каждой части каркаса, существует различные виды профилей для гипсокартона, обладающие при этом, еще и широкой размерной линейкой. Но какой профиль выбрать из, казалось бы, совершенно одинаковых по габаритам и назначению?
- По покрытию. Самые популярные швеллеры — оцинкованные. Если посмотреть из чего состоит покрытие в техническом паспорте производителя или выписки к изделию, можно заметить, что некоторые из них, состоят из цинка даже менее чем на 30%, хотя по-настоящему качественный профиль содержит до 99% этого вещества.
- Окрашенные. Окрашенные длинномеры в строительстве очень популярны, Казалось бы, краска способствует усилению защиты металлического изделия, однако стоит присмотреться, для чего она предназначена на самом деле. Возможно, нанесена она для маскировки дефектов. Некачественное покрытие обычно облазит во время монтажа.
- По толщине. Толщина металла для стандартной конструкции может быть 0,5 мм. Однако для каркасов, требующих большую прочность основания, рекомендуется выбирать большие параметры. Для этого изначально определите, какую функцию будет выполнять каркас и сколько полезной нагрузки предполагает.
- По перфорации. Перфорированная накатка нередко выполняется недобросовестными производителями, лишь для сложности визуального определения толщины профиля.
- По жесткости. В качественных, прочных изделиях, ребра жесткости располагаются по всей длине.
Если швеллер при сжатии в руке сгибается — лучше брать более жесткий.
Знать, как правильно выбрать составляющие каркаса — половина успеха в создании надежной, долговечной конструкции.
izgipsokartona.com
Виды профилей для гипсокартона: размеры и назначение
Гипсокартонные листы эффективно используются в процессе отделочных работ, но их крепление невозможно без специального каркаса из металлопрофилей. Как альтернатива – может использоваться крепление на специальный клей, но надежность конструкции обеспечивают именно профили. Причем при создании разных конструкций каркасов используются разные категории этих крепежных элементов.

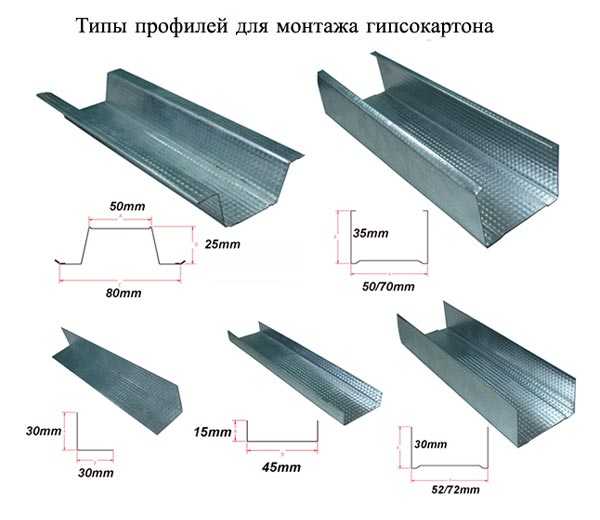

Типы профилей для гипсокартона
Классификация металлических профилей для монтажа гипсокартона может основываться на их функциональном назначении, конструктивных особенностях и области применения.
В зависимости от места применения различаются профили:
- Для стен
- Для потолка
Кроме того, в классификации профилей для ГКЛ существуют разновидности:
- Профиль для обшивки плоскости
- Профиль для устройства перегородочных конструкций
Разновидности профилей для гипсокартона в зависимости от формы бывают:
- Плоскими
- Угловыми
- В форме швеллера
В качестве материала при производстве металлопрофиля для гипсокартона используется сталь, и обычно — оцинкованная. При разных функциональных назначениях профиля может использоваться тонколистовая или толстолистовая оцинковка.
Более подробное описание профилей дает представление о назначении этих конструктивных элементов гипсокартонных систем.

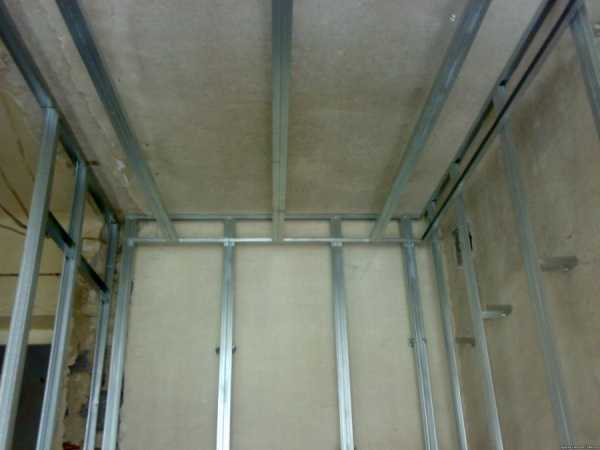

Профили для создания основного каркаса
В этой роли применяются:
- Направляющие профили с маркировкой UD. Такие профили используются при формировании каркаса будущей гипсокартонной конструкции. Так как на этом профиле крепится вся система, включающая перегородки и сам гипсокартон, то он производится из толстой марки стали. Этот тип профиля задает параметры будущего периметра всей конструкции
- Несущие профили с маркировкой CD. Этот тип профиля крепится непосредственно уже на профили каркаса UD, и выполняют в соответствии со своим названием несущую функцию. Поскольку на них также крепятся листы гипсокартона, то они должны быть изготовлены из толстолистовой оцинкованной стали
- Арочные профили. По технологическим особенностям этот тип профиля идентичен двум предыдущим видам, однако он имеет усиленную перфорацию с наличием множества отверстий и разрезов. Это дает возможность изгибать его в нужном направлении, формируя каркас сложных конфигураций

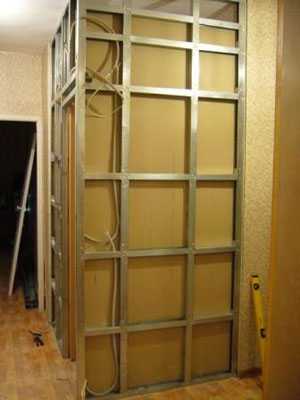

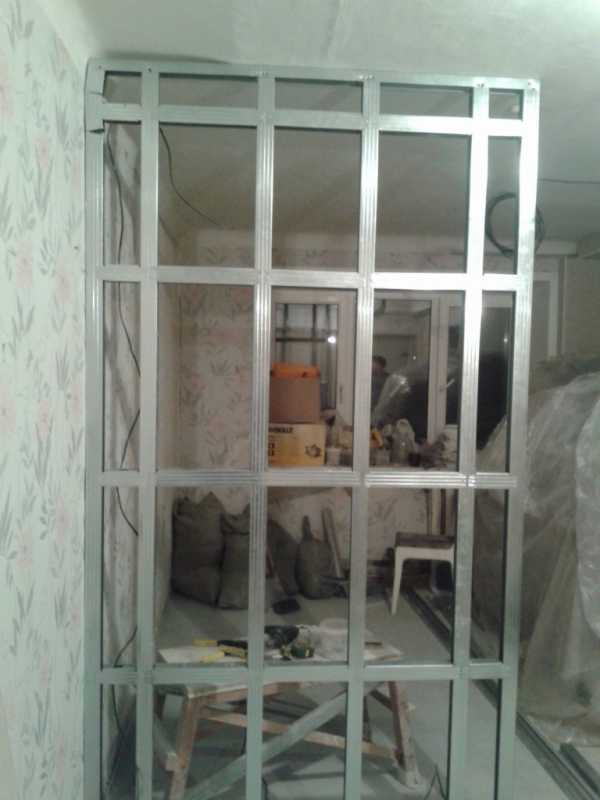

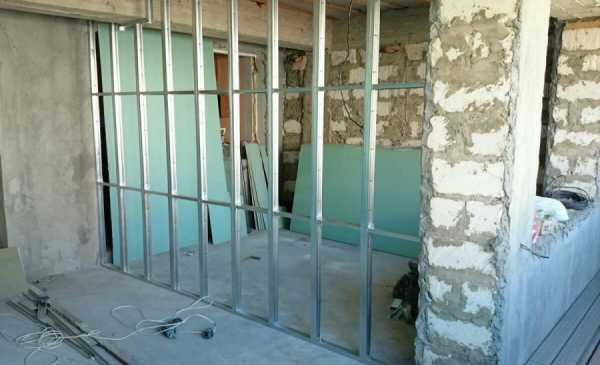

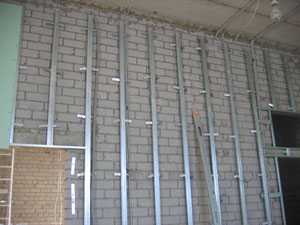

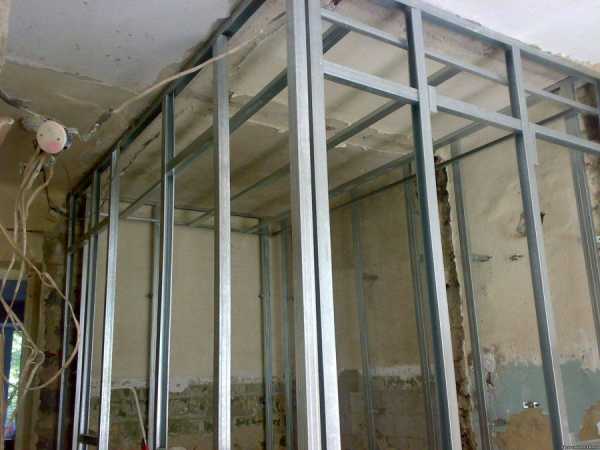

Профили для перегородок
Здесь также разработана идентичная классификация, включающая
- Профили направляющие с маркировкой UW, предназначенные для создания обшивки конструкции. С их использованием устанавливается конфигурация и периметр простенка
- Стоечный профиль с маркировкой CW – элемент для придания жесткости всей конструкции. Листы гипсокартона на него можно монтировать с обеих сторон

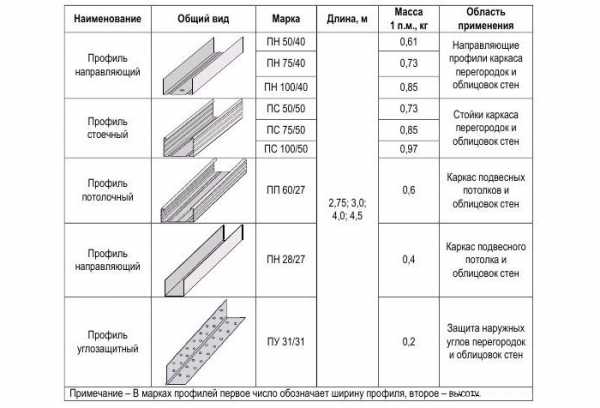

Размеры профилей разных категорий
Поскольку каждый тип профиля имеет собственное функциональное назначение, то и размеры, а также форма профилей тоже отличается.
- Так, например, направляющие профили маркировки UD имеют размеры 0,25-0,28х300 — 400 см. толщина стенки профиля составляет 0,5-0,7 мм
- Несущие профили CD имеют габариты 0.25-0.28х300 см, а также 0,28х400 см. в обоих случаях высота полки составляет 0,5-0,6 мм
Вес несущих и направляющих профилей для каркаса составляет при длине 3 м 1,2-1,8 кг, а при длине 4 м 1,6-2,4 кг, что зависит от толщины стали.
Профили для перегородок обычно более широкие. Их размеры следующие:
- Профили марки UW могут иметь ширину 50,75,100 мм. Длина таких профилей 3000 мм или 4000 мм. Масса каждого профиля достигает 2,19-3,88 кг в зависимости от остальных габаритных показателей
- Стоечные профили CW в зависимости от назначения имеют размеры:
- 48,8х3000х50
- 73,8х3000х50
- 98,8х3000х50
Также могут выпускаться профили этого типа с длиной 4000 мм и теми же параметрами ширины и высоты полки. Во всех случаях толщина металла не менее 0,5-,6 мм.
Размеры разных видов профилей для гипсокартонаКрепеж для профиля гипсокартона
Для полноценного крепления профилей требуется также использовать крепежную фурнитуру. Она применяется для соединения отдельных конструктивных элементов каркаса, а также для крепления листов гипсокартона. Классифицируются типы крепежа для ГКЛ по следующим категориям:
- Подвесы
- Тяги
- Кронштейны
Для соединения поверхности стены или потолка с металлическим каркасом из металлопрофиля используется кронштейн в форме литеры «П». Он легко сгибается на местах сгиба и содержит перфорацию по всей своей площади.

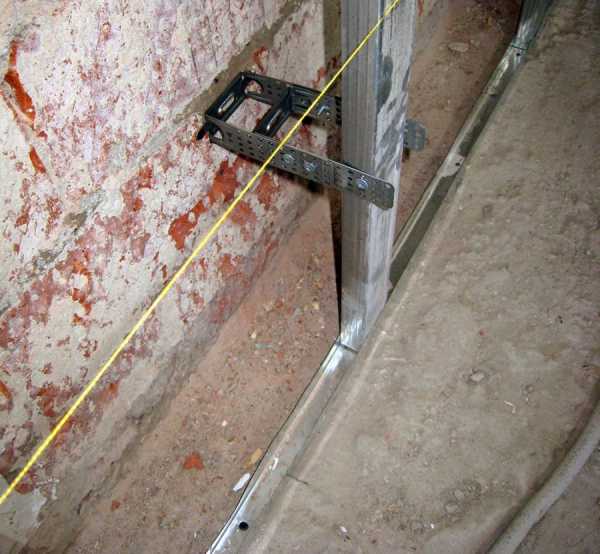

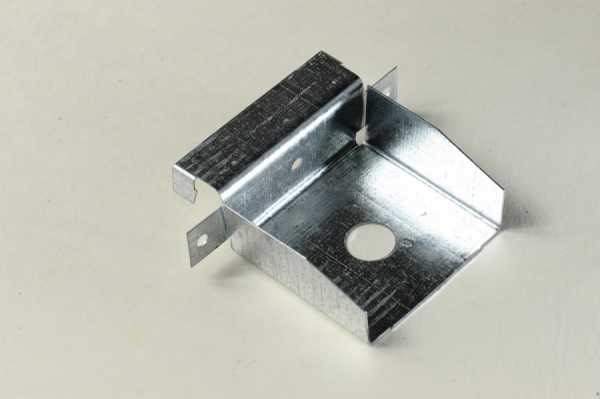

- Подвес для быстрого крепления – быстроподвес. Он имеет специальную спицу с отверстием, помогающую соединить те детали, которые невозможно скрепить п-образным кронштейном
- Крестообразный кронштейн используется в качестве перемычки на несущих профилях и дает возможность соединить их под прямым углом

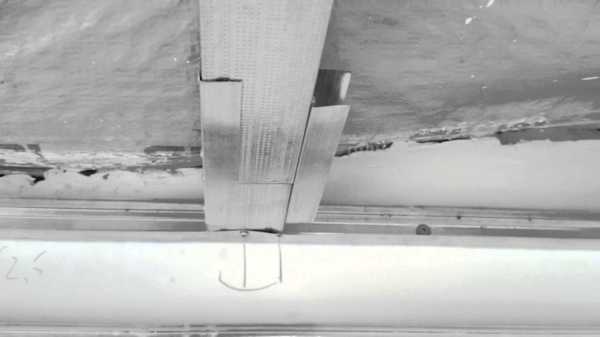

- Для увеличения длины несущего профиля используется соединитель, в который вставляются концы профилей
Материалы для крепления профилейА чтобы крепежные элементы держались в структуре гипсокартонной системы более надежно, для их крепления используются шурупы, саморезы и дюбеля. Их размеры выбираются исходя из того, к какому элементу или поверхности будет производиться крепление.
Существуют различные виды профилей относительно их применения. Алюминиевый профиль для витрин позволяет создать красивое торговое оборудование различных форм, которое будет достаточно прочным, чтобы выдержать большую нагрузку.
Также рекомендуем прочитать об алюминиевом профиле для стекла в этой статье, которая содержит подробную инструкцию по монтажу.
Заключение
Для профессионального мастера обычно достаточно краткого описания параметров всех конструктивных элементов гипсокартонной конструкции. Однако если приходится с этим устройством столкнуться впервые, лучше получить визуальную информацию. С этой целью рекомендуется ознакомиться с видео, позволяющее глубже вникнуть в процесс выбора крепежных элементов для гипсокартона и наглядно демонстрирующее характеристики каждого из них.
В заключение надо отметить, что не стоит пренебрегать отдельным разновидностями профилей для гипсокартона или крепежных элементов, заменяя их теми, что есть в наличии. Иногда такая практика приводит к тому, что гипсокартонная система получается ненадежная.
Видео о видах профилей для гипсокартона
Установка различных профилей для гипсокартона: монтаж направляющего профиля UW на пол, монтаж несущих профилей CW, установка направляющего профиля UW на потолок.
Способы монтажа профилей для гипсокартона. Для чего нужен просекатель?
megabeaver.ru
Потолочный профиль для гипсокартона: размеры и виды

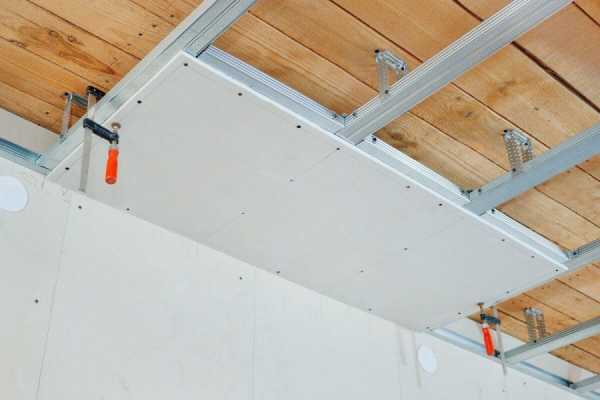

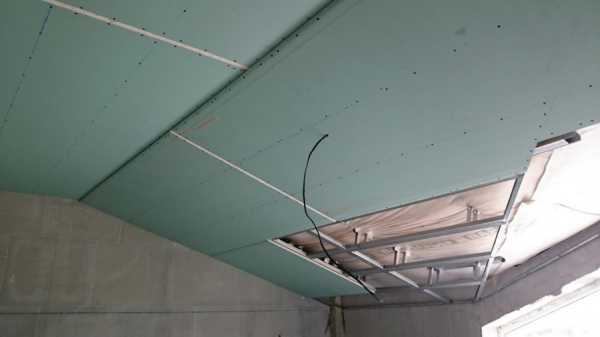

Подвесной потолок, сделанный из гипсокартона, имеет прочный каркас. Он, в свою очередь, делается из профилей, соединенных различными видами соединителей и прикрепленных саморезами. Подбирать потолочный профиль для гипсокартона и комплектующие, следует исходя из некоторых советов.
Полное содержание материала
Потолочный профиль: свойства материала
Потолочный профиль применяется в каждой конструкции. Он делает конструкцию жесткой, прочной, качественно сделанной. Обладает такими свойствами:
- Оцинковка. Потолочный профиль покрыт оцинковкой. Делается он из стали. Это большое преимущество, потому как на такой профиль не действует влага.
- Сталь – это очень жесткий металл. Профиль из такого металла не будет податлив коррозии. Срок службы его неограничен.
- Оцинкованный профиль не может прогнить и быть испорчен насекомыми (как дерево).
- Профиль из стали не деформируется со временем. На него не может повлиять перепад температуры, сухой воздух или влажность.

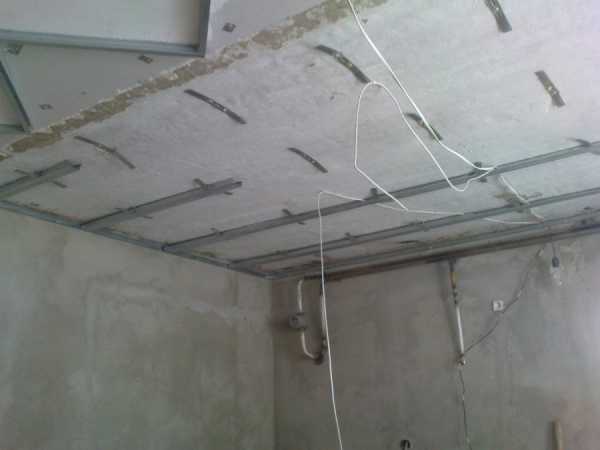

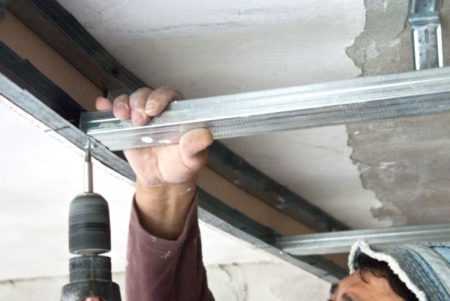

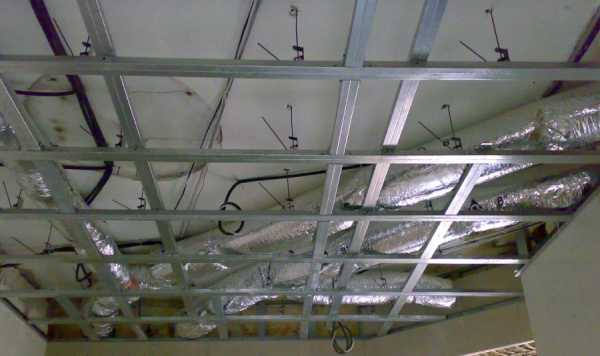

Процесс крепления потолочного профиля к потолку
- Металлический профиль не поддается заражению грибком.
При таких положительных параметрах каркас из металлического профиля будет надежной опорой для подвесного потолка.
Вернуться к оглавлениюСтоечный профиль (CD или ПП профиль)
Стоечный профиль иногда называют еще и потолочным профилем ПП. Он является незаменимой составляющей потолочного каркаса для обшивки ГКЛ. Потолочный направляющий профиль для гипсокартона «кнауф» (наиболее популярный на строительном рынке) маркируется CD.
Он сделан по таким размерам, что после монтажных работ остатков практически нет. Расход на 1м2 погонный метр – 2.9.
Цена на строительных рынках 60 р. Размеры потолочного профиля для гипсокартона: длина достигает 4 метров; ширина стандартная 60 мм; высота бортиков до 2.8 см.
При таких размерах с ним очень легко работать. Если требуется меньший отрезок профиля, он с легкостью режется.
Виды потолочного профиля для гипсокартона
На строительном рынке существуют виды профилей, которые имеют такие размеры:
Несущий
Маркировка – UD. Он является главным направляющим профилем. По нему равняется вся конструкция каркаса. В него после крепления идет вставка профиля CD. К профилю впоследствии крепится гипсокартон. Ширина UD – 2.8 см, высота 2.7 см. Длина профиля может достигать до 4 метров. Толщина стенки зависит от фирмы производителя. В основном 0.4–0.6 мм. Цена такого профиля 39 р. Расход на 1м2 – по периметру.
Существующие виды потолочного профиляПри решении сделать подвесной потолок, следует брать «толстенький» профиль 0.6 мм. Такой профиль будет создавать жесткость конструкции, что немаловажно для будущего потолка. Более тонкий профиль подходит для монтажа выравнивания стены.
Потолочный направляющий
Профиль маркируется – CD. Этот профиль берет на себя основную нагрузку. Это основа для обшивки ГКЛ. Он также создает жесткость конструкции. Ширина профиля – 6 см, высота его 2.7 см Максимальная длина 4 метра.
В этом профиле есть один минус – он не создан для монтажа арки или другой криволинейной конструкции. Для этих изделий существует арочный профиль. В видео показан процесс монтажа потолочного направляющего профиля.
Перегородочные профили
UW профиль. Такие профили отличаются от плоскостных размерами:
- несущий CW – 50–50 мм, 75–50 мм, 100–50 мм,125–50 мм, 150–50 мм;
- направляющий UW – 50–40 мм, 75–40 мм, 100–40 мм,125–40 мм, 150–40 мм.
Несущий профиль максимум 4 метра. Имеет 2 ребра через всю длину, которые делают стенку более жесткой. В стоечном профиле есть специальный вырез в форме «Н» для проводов и кабеля. Направляющий профиль UW монтируется по периметру для установки общей плоскости. В него вставляются несущие профили. Стоечные профили применимы в монтаже каркаса для гипсокартона, как формирующие. Его крепят с шагом 40 см для совпадения границ листов гипсокартона.

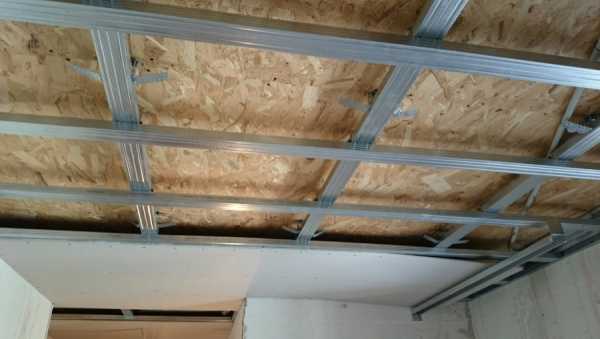

Применение в каркасе подвесного потолка. Здесь их функции такие же. Они больше подходят для монтажа таких каркасов, потому как для подвесного потолка требуется жесткость и практичность.

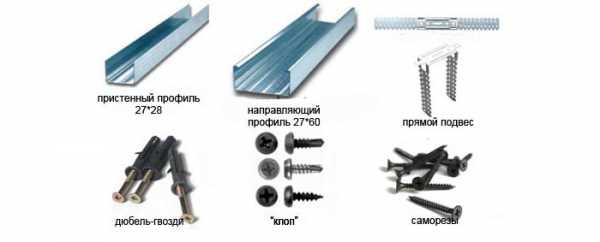

Вспомогательные детали для потолочного каркаса
Направляющий профиль для гипсокартона служит основой и создает требуемую плоскость поверхности. Крепление происходит при помощи дюбелей и саморезов к стенам, а также к потолку.
- Саморезы для гипсокартона очень многообразны по своей форме и по функциям:
- для крепежа гипсокартона к каркасу потребуются саморезы TN25;
- для крепления деталей в каркасе применяются саморезы LB 9, 11, 16.
- Для того чтобы прикрепить направляющий профиль, используются пластиковые дюбели с шайбами;
- Подвесы к потолку крепятся с помощью специального анкер-клина.Монтаж анкер-клина
Его срок службы неограничен. Из-за специальной обработки, он не подвержен коррозии. Его конструкция позволяет сделать крепление прочным и жестким;
- Соединитель. Он двухсторонний. Применяется для CD. Соединяет профиля на разных уровнях каркаса подвесного потолка. Направление профилей получается перпендикулярное. Монтаж соединителей проходит при помощи саморезов;

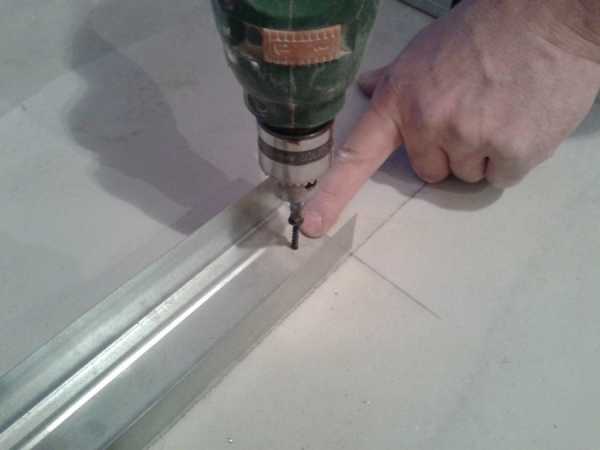

- Для работы с профилями требуются саморезы или просекатель механического типа. Работа с просекателем экономит время, но если возникает надобность разобрать металлическую конструкцию из профилей, тогда это будет сделать сложно. Просекателем легко можно сделать отверстия для прокладки проводов и кабелей;

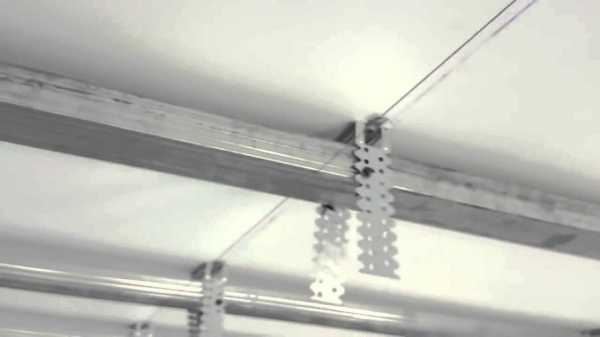

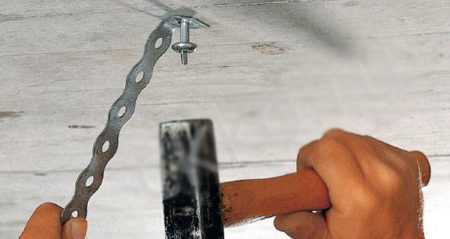

- Для прикрепления профилей к стене, потолку используются подвесы. Они различны в своих модификациях и у каждого есть свои определенные функции. В монтаже подвесы очень просты и не требуют дополнительного времени.Схема крепления потолочного профиля на подвесы
Расход на 1 м2 идет 0.7 шт:

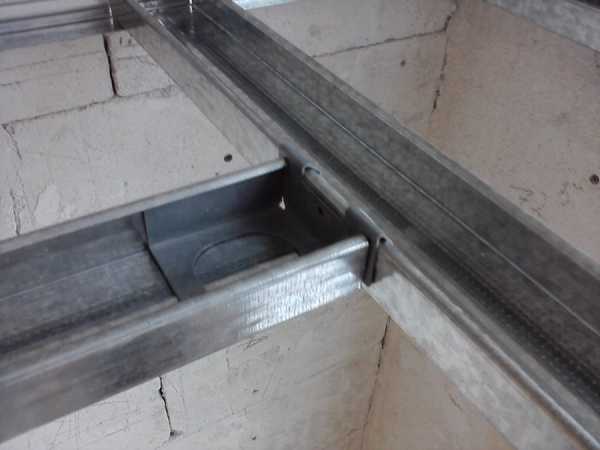

- Для того чтобы соединить два или больше профилей между собой, нужен краб для гипсокартона. В основном «крабы» устанавливаются в каркасах подвесных потолков. Крабы соединяют профили на одном уровне подвесной конструкции. Расход на 1м2 – 0.7 шт. Нагрузка на соединитель в 1 м2 идет 20 кг. Крабы монтируются при помощи специальных защелок. Саморезы в этом случае не нужны;
- Удлинитель. Предназначен для последовательного соединения CD профилей. При вставке его в профили по бокам вкручиваются 2 самореза для прочности и жесткости;
- Угловой соединитель. Более простой вариант замены «краба». Он имеет один уровень;
- Клещи. Еще один инструмент для соединения профилей. В этом случае саморезы не понадобятся. При помощи этого инструмента можно соединить оцинкованные профили 7 мм;

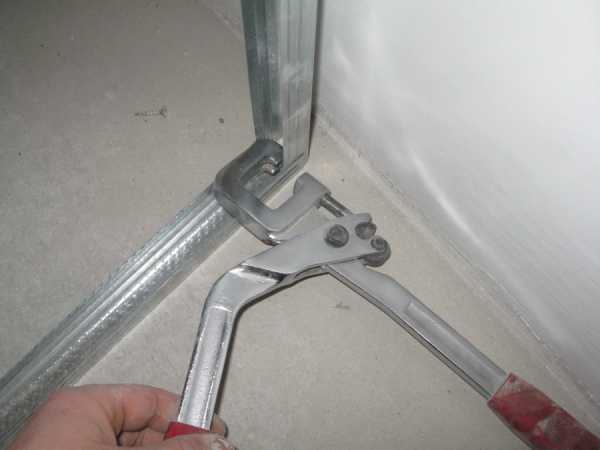

Соединение профилей с помощью клещей
- Для сверления отверстий в стене, потолке следует применить перфоратор;
- Для того чтобы сэкономить время и не работать отверткой нужен шуруповерт. Достаточно крутящего момента в 10–15 Нм.
При поверхностных знаниях о профилях и при наборе инструментов для гипсокартона, работа с металлическим каркасом не будет сложной и затяжной. Если следовать алгоритму действий, конструкция получится прочной и надежной.
Вернуться к оглавлениюФото подборка существующих видов потолочного профиля
gipsokarton-blog.ru
Виды профилей для гипсокартона: размеры и назначение
Каким бы не было изделие из гипсокартона, в нем обязательном порядке присутствует каркас, состоящий из прочных деталей. К таким деталям относятся направляющие, в также профиля.
Следует отметить, что качество таких профилей могут быть также разными и, к сожалению, не всегда данный критерий можно определить по цене товара. Нередко случается так, что о браке купленного профиля для гипсокартона становится известно уже тогда, когда дело подошло к процессу монтажа, а то и того, позже.
Для того чтобы не допускать таких ошибок, необходимо выяснить все про виды профилей для гипсокартона, размеры и их назначение. Итак, чтобы не запутаться и правильно разобраться, будем детально анализировать каждый вид по отдельности.
Виды и размеры профилей для гипсокартона
Процесс изготовления профиля не обходится без холоднокатаного листа из металла, который предварительно обрабатывается цинкованием, именно этот элемент является основой под гипсокартон. Благодаря такому материалу, в конечном итоге, на выходе, детали получаются действительно прочными и надежными.
Необходимо сразу отметить, что оцинкованный материал не страшиться коррозии, это и обеспечивает профилю долговечность эксплуатации. В процессе сборки гипсокартонных конструкци, обычно используют металлический каркас, который по своей структуре очень прост. Конструкция может состоять из деталей вертикального или горизонтального типа. Направляющие профили положено располагать перпендикулярно стоечным элементам.
Для того чтобы все шло по плану и конечный результат был желаемым, необходимо разобраться в том, как правильно выбрать профиль для гипсокартона по назначению и размеру.
Направляющие c UD или ПН маркировкой
Такие виды профилей являются направляющими элементами каркаса. В процессе сооружения гипсокартонной конструкции необходимо рассматриваемые детали смонтировать по всей площади устанавливаемой конструкции.
Данные профиля будут располагаться на месте направляющих, благодаря чему бур, в сделанные ранее отверстия, войдет проще. Уместным применение таких деталей будет при использовании стоечных видов профилей для гипсокартона. Размеры: толщина рассматриваемых направляющих до 0.5 мм, длина не более 2.9 м, высота до 3 метров.
Направляющие профили с UW или ПН маркировкой
Такой направляющий профиль чаще всего используются в процессе конструкции различного рода перегородок из гипсокартона. Поскольку сооружаемые перегородки могут быть различными, рассматриваемые детали изготавливают разного размера (ширины, высоты и т.д.).
В данном случае, стандартными считаются следующие размеры направляющих: длина в пределах 3.8 м, высота – от 3 до 3.9 см, ширина – 4см, 6см, 10см.
Эксплуатировать их просто, стоимость – невысокая, именно поэтому, они такие распространенные среди потребителей.

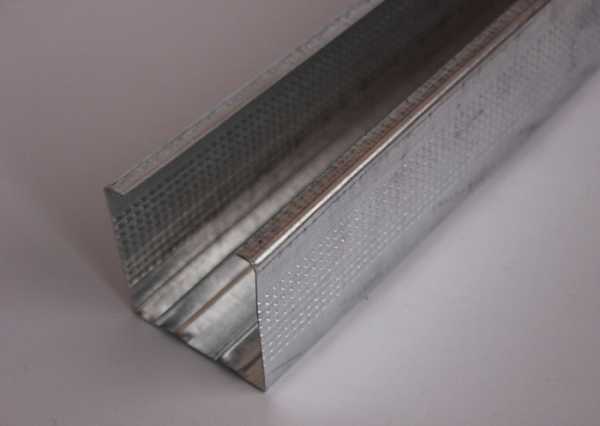

Профиль для гипсокартона стоечный CW или ПС
Профиль для ГКЛ стоечного типа обозначаются CW или ПС. Элементами стартового типа подбираются такие детали по их ширине.
Определить качество такой детали можно по наличию насечки на их поверхности, чтобы прокладка коммуникационных элементов была проще. Размеры профиля: длина таких деталей до 4 метров (под заказ могут изготовить элемент любой длины), высота 4 или 5 см. Тема профилей для гипсокартона уже немного раскрыта, и теперь становится понятным, о чем идет речь.
Несущий профиль CD или ПП
Наиболее востребованными на данный момент времени являются потолочные виды профиля под гипсокартон, с обозначением ПП и CD. Благодаря своему правильно подобранному размеру, несущие профили занимают немного места. Помимо всего прочего, при их использовании, практически не остается никаких отходов.
Длина до 3.9 м, высота 2.9 см, ширина — 55мм. Они являются довольно распространенными среди потребителей, благодаря своему широкому спектру применения.
Профиль арочный
Поверхность таких профилей может быть как выпуклой, так и вогнутой. Применение таких деталей актуально в случае сооружения конструкции из гипсокартона сложной формы, арочного типа. Когда на его поверхности есть криволинейная плоскость или какие-либо изгибы.
Используется профиль для сооружения сложных и громоздких зданий и конструкций из гипсокартона.
Угловой элемент ПУ
Углы в любой конструкции являются одним из самых слабых мест, именно поэтому, именно они и требуют дополнительной защиты. Для сохранения хорошего состояния поверхности ГКЛ, используют так называемые, угловые элементы.
Также их используют для фиксации напольной поверхности (точнее, ее углов). Благодаря своей форме и конструкции в целом, прилежание детали к поверхности является плотным и крепким.
Маячковый вид профиля для гипсокартона ПМ маркировки: размеры и применение
Маячковым на сегодняшний день называется пластина перфорированная, на поверхности которой расположена возвышенность, причем по всему ее периметру. Такого рода возвышенность дает понять, какую глубину шпаклевки необходимо нанести на поверхность ГКЛ.
По размерам, высота пластины нередко составляет 10мм, ширина же, в свою очередь, может быть различной – 23, 21, 15 мм. Длина маячковых профилей для гипсокартона является величиной стандартной и составляет 3 метра.
Дополнительные элементы
На сегодняшний день существует масса самых разных комплектующих, которые применяются для крепежа гипсокартонных конструкции. Многие из них не встречаются в обычных точках продажи таких деталей, потому как применяются в особых случаях, и предназначены для специальных задач.
Давайте проанализируем часто используемые элементы крепежа, которые используются повсеместно:
- Для того чтобы как положено закрепить профиль для гипсокартона на том или ином уровне применяются обычно двухуровневый соединитель. Нужно отметить, что располагаться они должны в обязательном случае перпендикулярно.
- «Крабом» по-народному называют одноуровневый соединитель, которые использовать можно только на одном из уровней. Расположение – аналогично предыдущему варианту, в данном случае максимальная нагрузка на метр квадратный не должна быть больше 19 кг.
- Подвес с тягой, так еще называют подвес анкерного типа, используют его для соединения непосредственно профиля и потолочной поверхности. В данном случае его применяют, когда прямой подвес не может осуществить качественный соединительный процесс.
Разновидность крепёжа
Итак, крепежные элементы для работы с гипсокартонном достаточно разнообразны, давайте рассмотрим часто используемые и популярные среди потребителей.
Саморез типа TN 25 используется для надежного прикрепления гипсокартона к поверхностям из металла. По размерам, длина такого крепежного элемента составляет 25 мм. В случае многослойной обшивки, используются детали большей длины.
Саморезы с пресс шайбой. Область использования данной детали достаточно обширна, и можно назвать ее универсальной. Существует два типа – сверлящий и прокалывающей, что еще раз подтверждает возможность использования их повсеместно.
Анкер-клин обычно используется при необходимости крепления подвесов анкерного типа к потолочной поверхности. К главным преимуществам такой детали относятся невозмутимость к коррозии, не подвержены рассыханию и т.д. Стоят они на порядок выше аналогичных деталей, но денег на их приобретение экономить не стоит, потому как благодаря использованию анкер-клина, крепеж будет надежным и долговечным.
Рекомендации по выбору профиля для гипсокартона
Теперь зная все про виды профилей для гипсокартона и их размеры, необходимо определиться с приобретением. Итак, чтобы сделать правильный выбор и не пожалеть о нем, необходимо знать некоторые детали и прислушаться к некоторым советам:
- Перед покупкой профили в обязательном порядке нужно проверить. Это делается для того, чтобы все выбранные детали были ровными (не поленитесь и не жалейте своего времени на такую проверку).
- Обратите внимание, чтобы оцинкованное покрытие было без каких-либо повреждений.
- Толщина профиля не должна быть меньше 0.56 м.
- В случае если металлическая часть детали имеет слишком малую толщину, это считается бракованной деталью и приобретать такой профиль для гипсокартона не стоит, даже если она дешевле аналогов.
Сэкономив немного здесь, вы потеряете все равно, намного больше, потому как резьба на таких деталях очень быстро срывается.
- Наличие ржавчины на крепежном элементе говорит о неправильном и длительном хранении в неположенных условиях. Бракуйте такой товар сразу же, без каких-либо оговорок.
- Обратите внимание на правильность прокатки профиля, этот критерий определить можно очень просто – вытащив деталь из пачки, потому как неправильная прокатка приведет к деформации детали.
- Насечка на детали должна быть сделана достаточно часто, редкое расположение насечки на детали говорит о низком ее качестве.
Выбирать профили и их комплектующие для гипсокартона необходимо внимательно и тщательно. Чтобы во время крепежа не возникало никаких проблем.
masterok-remonta.ru
Профиль для гипсокартона — расшифровка, тонкости подбора и монтаж различных типов профилей
Создание любой гипсокартонной конструкции не может обойтись без использования специального профиля, которым формируется каркас. Как видно из фотографий, гипсокартоновый профиль имеет разное сечение, в зависимости от которого его разделяют на виды.
Краткое содержимое статьи:
Виды профиля для гипсокартона
Любой вид профиля для ГКЛ изготавливают из алюминия или стали. Алюминиевый профиль имеет лучшие пластичные качества и не подвержен влиянию коррозии, поэтому его применят для создания конструкций в комнатах с повышенной влажностью: в ванных, банях или саунах.
Для обычных помещений его использование является не рациональным, так как стоимость алюминия гораздо выше. А его износостойкие характеристики мало чем отличаются от профиля из оцинкованной стали.
Независимо от химического состава гипсокартоновый профиль различают по типам:
Направляющий профиль – “ПН”. Этот вид профиля используется для создания любого каркаса конструкции, и составляет основную опору всего сооружения.
Его располагают по перемету всей будущей конструкции и оснащают дополнительными элементами. Профиль имеет П-образное сечение и гладкие боковые стенки.
Стоечный профиль – “ПС”. Данный профиль является основным дополнением к направляющему, к которому непосредственно крепятся листы гипсокартона. Поэтому он имеет более сложное сечение с дополнительными ребрами жесткости на полках, позволяющими выдерживать большие нагрузки.
Потолочный профиль – “ПП”. Их конструкция может быть как направляющей, так и стоечной, но размеры его профиля будут отличаться гораздо меньшими размерами, так как потолочные каркасы не терпят нагромождений. Поэтому их полки почти в 2 раза меньше по ширине.
Арочный профиль – “АП”. Имеет перфорацию – специальные разрезы и отверстия по всей длине, позволяющим изгибаться в нескольких плоскостях, придавая профилю любую форму.
Как рассчитать необходимое количество профилей
Расчет необходимого их количества во многом упростит схематичный план расположения каркаса. Обозначьте на листе бумаги размеры стен и потолка комнаты. От них вам станет известна общая длина направляющих профилей. Затем, необходимо будет прикинуть сколько листов ГКЛ вам понадобится, чтобы закрыть площадь. По их количеству вы определите необходимое количество стоечных профилей.
Шаг стоечного профиля составляет 60 см., поэтому для каждого листа их понадобиться как минимум 2. Если вы планируете обить всю комнату гипсокартоном расчет стоечных профилей можно произвести по формуле: длину комнаты (в сантиметрах) разделить на 60, получим количество стоек.
Не забудьте учесть угловой профиль для каждого конца стены. По этой же формуле можно рассчитать и потолок.
Дополнительные монтажные элементы профиля
Определение нужного профиля и расчет его количества, это далеко не все, что необходимо для создания гипсокартонной конструкции. Кроме самого профиля существуют дополнительные монтажные элементы, которые необходимы для возведения каркаса.
Их основные виды:
Угловой металлический профиль. Это необходимый элемент угловых сооружений. Угол профиля в 90 градусов, позволяет производить точный монтаж гипсокартоновых листов в месте стыков конструкции.
Подвесы. Без этого элемента невозможно себе представить выполнение поточных каркасов. Подвесы обеспечивают точечное крепление профиля с определенным шагом. В настенных конструкциях его использование также необходимо, если длина профиля будет иметь длину более 1 метра.
Обратите внимание на фото подвесов, которые могут быть как анкерного типа, так и со специальной перфорацией, для регулирования необходимой высоты при монтаже.
Удлинители. Часто бывает необходимость продлить длину профиля на расстояние более 3-х метров. В таких случаях применяют удлинители, связывающие между собой концы двух стоечных профилей. Удлинители имеют специальные отверстия для крепления, и монтируются внутри каждого из них.
Как правильно выбрать профиль для гипсокартона
Профиль для гипсокартона во многом отличается в зависимости от марки производителя, и соответственно по цене. Есть малоизвестные китайские марки, предлагающие свою продукцию по дешевым ценам.
Если вы хотите сэкономить на этом, будьте готовы к тщательному отбору каждого элемента. Часто бывает так, что дешевый профиль не отвечает требованиям стандартных величин, и имеет отклонения по длине и ширине.
Монтаж в таком случае, будет создавать неудобства, оставляя зазоры в пазах, или что еще хуже: несовместимость элементов между собой.
Поэтому, лучше выбирать проверенные бренды, типа “Кнауф” или “Гипрок” которые выпускают не только профиля, но и все остальные смежные материалы: гипсокартон, шпаклевку, грунтовку и т.д.
Старайтесь использовать в своей конструкции марку одного производителя. Так вы обеспечите максимальную совместимость материалов.
Фото профиля для гипсокартона
Также рекомендуем просмотреть:
Пожалуйста, сделайте репост
mirstrojka.ru
Размер стоечного профиля для гипсокартона
Металлические профили, предназначенные для гипсокартона, являются длинномерными элементами, которые изготавливаются на современном оборудовании из стальной ленты методом холодной прокатки. Используется металлический профиль в любых зданиях: производственных, общественных и жилых. В комплектной системе сухой отделки Кнауф профили используются в качестве основных составляющих. Они предназначены для сооружения каркасов и разнообразных по назначению и конструкции подвесных потолков и различных облицовок, в том числе и для устройства различных перегородок. Каркасы — это жесткое основание, на которое затем крепятся листы гипсокартона.
Стандартный размер стоечного профиля для гипсокартона в длину – 3 и 4 м, но по желанию заказчика можно будет изготовить профили, имеющие другую длину. Стенки профиля имеют продольные ребра (гофры), которые предназначены для увеличения жесткости.
Профили для гипсокартона всегда производятся с оцинкованным покрытием. На воздухе цинк покрывается тонким слоем углекислого цинка, способного защитить его от дальнейшего окисления. Поверхность стали соединено очень прочно с цинковым покрытием, благодаря чему образуется достаточно эффективная защита, разрушить которую можно только воздействием на нее концентрированных кислот. Тем местам, где был произведен разрез профиля, не требуется никакой дополнительной антикоррозийной обработки.
Резка и последующая сборка профилей проводится при помощи различных инструментов и приспособлений, таких как просекатели, электроножницы и другие, которые способны значительно увеличить производительность труда.
Какие есть размеры стоечного профиля для гипсокартона?
1. Потолочный стоечный профиль имеет длину 3 м, толщину 0,5 мм и размеры 47х17 мм
Потолочный стоечный профиль CD47/17 выполнен в С-образной форме и применяется для сооружения каркасов облицовок стен и подвесных потолков. Профили CD47 используются для монтажа каркаса подвесных потолков из гипсокартона, а также пристенных конструкций (фальшстена) в таких помещениях, где важно экономить полезную площадь, то есть на лестничных клетках, балконах, в коридорах, лоджиях, кладовках, гардеробных, санузлах и ванных комнатах. Профиль имеет загнутые вовнутрь края полок, за счет чего он способен или крепиться при помощи прямого подвеса (ES47), или висеть на подвесе, имеющем разжимной элемент.
На профиле прямые подвесы крепятся с помощью саморезов 3,5х9,5 мм. Более широкая стенка (47 мм) является очень удобным основанием для того, чтобы крепить гипсокартон. Используя специальные соединители, которые входят в состав экономсистемы, профиль CD47 позволяет производить несложный и быстрый монтаж. Не смотря на то, что размеры у профиля CD47 немного меньше, чем у CD60, он может нести такую же нагрузку благодаря тому, что он обладает повышенной жесткостью.
2. Потолочный стоечный профиль имеет длину 3 м, толщину 0,5 мм и размеры 60х27 мм
Потолочный стоечный профиль CD60/17 выполнен в С-образной форме и используется для сооружения каркаса облицовок стен и подвесных потолков. У полок CD-профиля есть по три ребра, которые придают ему дополнительную жесткость. Стенки профиля тоже имеют по три ребра – в центре одно и по краям два более широких.
К перекрытиям (несущим основаниям) CD-профиль крепится с помощью специальных прямых подвесов с зажимом. Профиль имеет загнутые вовнутрь края, за счет чего он может висеть на подвесе с зажимом. На профиле прямые подвесы крепятся с помощью саморезов 3,5х9,5 мм. Широкая стенка (60 мм) является очень удобным основанием для того, чтобы крепить на него Кнауф-суперлисты и Кнауф-листы. Благодаря наличию специальных соединителей профиль CD позволит проводить несложный и быстрый монтаж.
3. Стоечный перегородочный профиль имеет длину 3 м, толщину 0,5 мм и размеры 42х37 мм
Стоечный перегородочный профиль изготовлен из холоднокатаного оцинкованного металла. Он является С-образным элементом каркаса, предназначенным для сооружения интерьерной облицовки и легких перегородок. Данный CD-профиль используется вместе с направляющим профилем 42/30.
4. Стоечный профиль для перегородок имеет длину 3 м, толщину 0,5 мм и размеры 50х50 мм
Данный профиль С-образной формы предназначен для вертикальных стоек каркаса, предназначенного для облицовок и перегородок, выполненных на основе как Кнауф-суперлистов, так и Кнауф-листов.
Стоечный профиль имеет стандартную длину 3 или 4 метра, но по желанию заказчика можно заказать профиль другой длины. Монтировать стоечный профиль необходимо совместно с подходящим по размеру направляющим профилем.
Профиль CW имеет такой размер стенки, который способен обеспечить качественную стыковку с направляющим профилем без деформации полок и зазоров. Благодаря тому, что ребра очень удачно расположены на полке профиля – в центре один и по краям еще два, работа мастера, устанавливающего винты, будет значительно легче.
Также на полке профиля CW имеются продольные ребра, которые придают дополнительную жесткость профилю. Как при сооружении каркаса, так и при монтаже Кнауф-суперлистов и Кнауф-листов, центральное ребро играет роль ориентира. Поэтому, вероятность попасть винтом мимо гофра полки фактически равна нулю. Это будет очень важно в том случае, когда будут сооружаться многослойные обшивки.
5. Стоечный профиль для перегородок имеет длину 3 м, толщину 0,5 мм и размеры 66х37 мм
Данный стоечный профиль применяется как вертикальный элемент каркаса, который предназначен для обшивки стен и перегородок. Стоечный профиль монтируется вместе с направляющим профилем 66х30. Изготовлен стоечный профиль из металлической оцинкованной ленты, имеющей толщину 0,5 мм, путем холодного проката. В пачке находится 12 штук профилей.
6. Стоечный профиль для гипсокартона имеет стандартную длину 3-4 метра, толщину 0,5 мм и размеры 75х50 мм
Стоечный профиль применяется как вертикальный элемент каркаса, который предназначен для обшивки стен и перегородок. Монтируется данный профиль вместе с направляющим профилем 75х40. Изготовлен стоечный профиль из металлической оцинкованной ленты, имеющей толщину 0,5 мм, путем холодного проката. В пачке находится 12 штук профилей.
razmer-gipsokartona.ru
Размеры профиля для гипсокартона в зависимости от вида и назначения
В последнее время среди строительных материалов гипсокартон стал пользоваться всё большей популярностью. Это вполне закономерно, ведь с помощью гипсокартона можно облагородить практически любое помещение с гораздо меньшими трудозатратами. Еще одним существенным моментом является то, что им можно не только отделывать потолок и стены, но еще и сооружать из него различные декоративные конструкции. Но, естественно, для создания какого-нибудь дизайнерского шедевра одним гипсокартоном дело не ограничится. Помимо самого гипсокартона понадобится еще каркас, который в свою очередь создается из специального профиля. И вам скорее всего будет интересны размеры профиля для гипсокартона, чтобы рассчитать необходимое количество материала.
Профиль для гипсокартона
В настоящее время получили широкое распространение профили для гипсокартона. Причин, по которым это стало возможно, множество – данный способ отделки довольно удобен и прост в монтаже, его стоимость достаточно низкая и, вообще, он является очень эффективным.
Профили для гипсокартона являются некой конструкцией из металла, которая предназначена для того, чтобы на нее впоследствии крепились листы гипсокартона, предварительно раскроенные.
Применение и виды профиля для гипсокартона
У профилей, предназначенных для гипсокартона, есть несколько разновидностей, согласно их назначению. Профили, предназначенные для каких-либо отделочных материалов, часто находят применение не только в жилых квартирах, но также и в промышленных и сельскохозяйственных помещениях, в общественных зданиях и различных офисах. А все дело в том, что данный вид отделочных работ очень надежен и прост.
Профиль может быть использован для того, чтобы возводить легкие перегородочные стены, арки, различные полки и ниши, а также подвесные потолки. В зависимости от функции, которую будет выполнять данный каркас, профиль может быть разделен на категории:
- угловой;
- потолочный;
- направляющий;
- стоечный.
Ниже пойдет речь о том, как применять и какие есть размеры профиля для гипсокартона.
Стоечный профиль
Данный вид профиля предназначен для того, чтобы сооружать несущие конструкции каркаса – вертикальные стойки, на которые будут затем крепиться листы гипсокартона. Сечение стоечного профиля является швеллером, боковые части которого называются полками, а основание – спинкой. У данного профиля размер полки всегда составляет 50 мм, а вот спинка может иметь несколько размеров – 100, 75, 65 и 50 мм. Исходя из этого, размеры стоечного профиля могут быть такими: 50х50, 50х65, 50х75, 50х100.
Фактически профиль имеет ширину примерно на 1,5 мм меньше заявленной, благодаря чему обеспечивается прочное соединение с направляющим профилем, которое исключает деформацию.
Направляющий профиль
Уже из названия понятно, что данный вид профиля необходим для того, чтобы крепить к нему стоечный профиль. Также этот профиль используется для перемычек. Такой прием используется в том случае, когда производится монтаж дверных коробок в каркас.
Направляющий профиль может иметь несколько различных размеров: 40х50, 40х65, 40х75 и 40х100. Направляющий профиль имеет абсолютно такой же размер спинки, как и у стоечного профиля, а ширина полки у всех четырех видов составляет 40 мм, благодаря чему можно прикреплять листы гипсокартона непосредственно к ним.
У направляющего профиля существует еще один тип, который имеет размер 27х28 мм. Данный тип направляющего профиля может применяться в качестве основы, к которой можно будет крепить впоследствии подвесной потолок.
Потолочный профиль
Данный профиль используется для того, чтобы сооружать каркас, на который будет крепиться подвесной потолок. Потолочный профиль имеет размеры 60х27 мм, а его длина может иметь несколько значений – 3, 3,5 или же 4 метра.
Угловой профиль
Основное назначение такого профиля состоит в защите кромок листов гипсокартона от повреждений. Защите подлежат торцы перегородок и проемы. Состоит угловой профиль из двух полок, которые изготовляются из оцинкованного железа или алюминия. Угол между полками равен 85 градусам, а на самих полках имеется большое количество отверстий, которые зашпаклевываются при отделке, благодаря чему обеспечивается очень хорошее сцепление с листами гипсокартона.
Профиль для гипсокартона чаще всего имеет длину 3, 3,5 или 4 метра, но если есть такая необходимость, то может быть изготовлен профиль длинной до 7 метров. Один погонный метр профиля весит от 0,4 до 1 кг, в зависимости от того, какое он имеет сечение.
В этой статье были приведены основные размеры профиля для гипсокартона в зависимости от вида и назначения.
razmer-gipsokartona.ru
