Профиль для гипсокартона. Размеры и виды. Советы по выбору

Какими могут быть гипсокартонные профили.

В 1980 году, у одного владельца бумажной фабрики по имени Остюг Сэккетт, родилась идея создания нового строительного материала из гипса. Сначала гипсокартонными листами заменяли фанеру и ДСП в небольших домах. Тогда-то и открылись интересные свойства этого материала. Стыки гладкого и ровного картона очень легко заделать так, что при покраске или иных видах отделки, они будут совершенно незаметны. Ломать размеченный лист, вместо распиливания — гораздо легче. Неизменность размеров исключает трещины в соединениях… Гипсокартон зарекомендовал себя на строительном рынке давно и остался неотъемлемой частью ремонта до сегодняшнего дня.

Та, или иная конструкция из гипсокартона, обязательно держится на каркасе из крепких и стабильных деталей. Это направляющие и профили разнообразные по форме, которые соединяются между собой при помощи специальных крепежей. Они различаются по назначению и применению, а ещё по размерам и качеству.

Очень важно сделать правильный выбор при покупке, от этого будет зависеть результат работы. Ведь, если взять плохой или просто не подходящий для определённого вида работ профиль – конструкцию в итоге придется переделывать. Например, искривится или «пойдет» в сторону лист на перегородке, станут видны зазоры в местах соединения, или на самой стене появится заметная «волна». Чтобы не допускать ошибок при ремонте и строительстве, нужно хорошо изучить виды и размеры профилей для гипсокартона. Узнать, какой именно материал нужен, для сооружения определённой конструкции.

Потолочный профиль для гипсокартона. Размеры и виды.

Стоечный профиль (обозначается как: CD или ПП).

Пожалуй, один из самых востребованных профилей для монтажа гипсокартона на потолок. Этот вид обеспечивает надежное крепление листов. А если подобрать размеры верно, то пространство работы будет использоваться максимально экономно, почти не оставляя никаких отходов.

Размеры CD или ПП:

Длина профиля — от 2,5 до 4 метров

Ширина – 60 миллиметров
Высота полки – 27-28 миллиметров

Направляющий (UD или ППН).

Профили применяют для возведения подвесного потолка. Монтируют эти элементы по всей площади работы, потому что закрепляя листы картона, бур проходит непосредственно через них. Желательно приобрести направляющие, которые уже имеют нарезанные отверстия (профили с перфорацией). Тогда будет намного проще осуществить монтаж.

Размеры:

Толщина – 0,55 миллиметров
Длина – 3 метра
Ширина – 27 миллиметров
Высота – 28 миллиметров

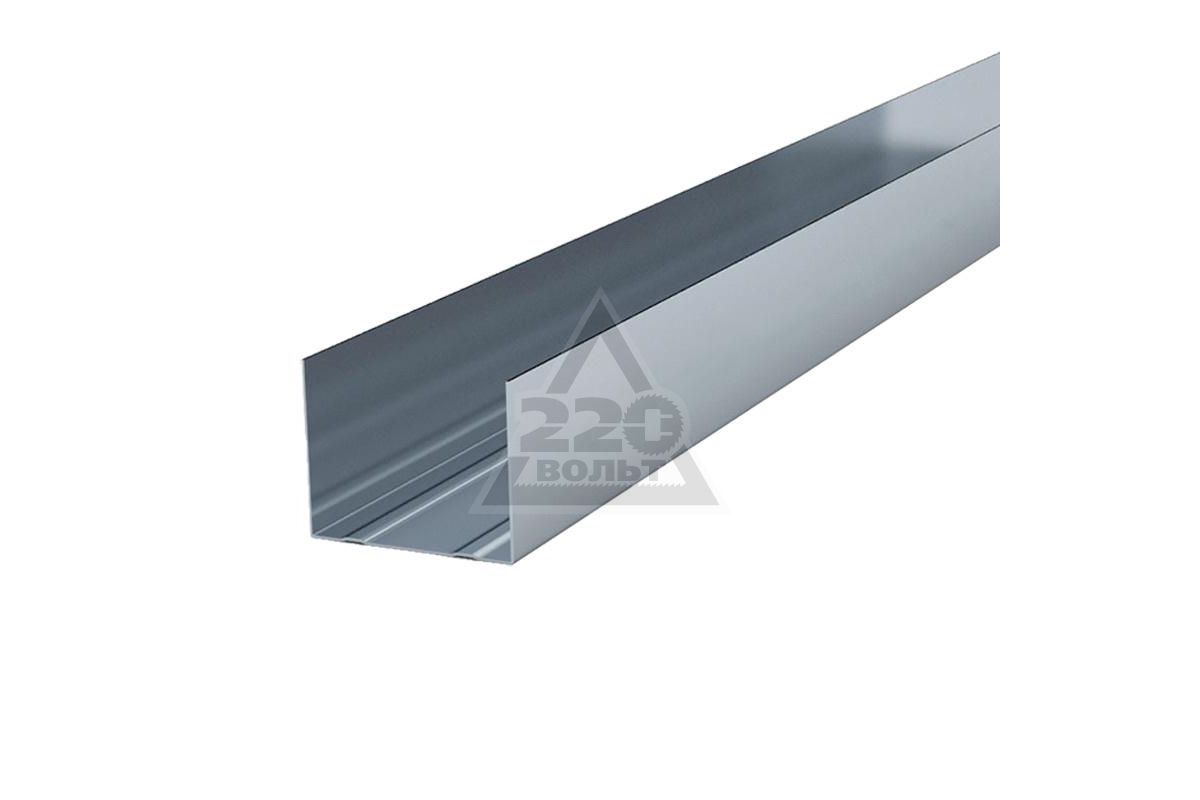

Профиль (UW).

Этот вид очень схож с вышеописанным UD. Применяется аналогично, но имеет другие размеры:

Длина – от 3 до 4 метров
Ширина от 5 до 10 сантиметров
Высота полки – 40 миллиметров
Толщина металла – от 0,4 до 0,6 миллиметров

Профиль перегородочный для гипсокартона. Размеры и виды.

Направляющие профили (UD).

Данный вид годится не только для потолков, а ещё и для гипсокартонных перегородок и обшивки стен. Рассмотрим подробнее: в спинке этих изделий имеются отверстия для дюбилей (8 миллиметров).

Профили имеют форму в виде русской буквы «П», а также различаются по размерам.

Размеры: (первая цифра – ширина спинки, вторая – ширина полки)

50 х 40 миллиметров
65 х 40 миллиметров
75 х 45 миллиметров
100 х 40 миллиметров

Стоечный профиль (CD).

Для перегородок, у этого вида вдоль полки сделаны специальные канавки. Два крайние предназначаются для вкручивания саморезов, а та что посередине, указывает на место стыков гипсокартонных листов. Ширина спинки у стоечных идентична направляющим. Потому что ПС вставляется в ПН.

Выпускаются размеры:

50 х 50 миллиметров
65 х 50 миллиметров
75 х 50 миллиметров
100 х 50 миллиметров

Усиленный (UA).

Профиль используется для дверных проёмов в перегородках. Главное качество – прочность и стойкость к коррозии.

Размеры профиля:

длина – от 3 до 6 метров
высота боковых частей – 40 миллиметров
ширина основания – 50 – 100 миллиметров
толщина заготовки – 2 миллиметра

Угловой – (ПУ защитный).

Предназначен для защиты углов и торцов гипсокартонных перегородок от механических повреждений. На поверхности профиля есть отверстия, чтобы в них проникал раствор для отделки.

Длина – 3 метра
Сечение – 25х25х0,4 миллиметра, 31х31х0,4 миллиметра, 31х31х0,5 миллиметра

Маячковый профиль (ПМ).

Используется при отделочных работах. Крепится при помощи строительных растворов, на необходимый уровень. Помогает зашпаклевать (или оштукатурить) стену ровно.

Размеры:

Длина – от 2,5 до 3 метров
Ширина – от 22 до 60 миллиметров
Толщина металла – от 0,33 до 55 миллиметров
Выступ маячка – от 6 до 10 миллиметров

Арочный профиль (ПА) для гипсокартона. Размеры и виды.

У этого профиля по краям имеются разрезы, благодаря которым, металлическое изделие можно ровно согнуть и приспособить к сооружению практически любой сложной конструкции. Например, сделать арку или полку в стене, необычной формы.

Бывают как вогнутые, так и выгнутые виды арочного профиля.

Размеры вогнутых арочных профилей:

Радиус от 500 до 5000 миллиметров
Длина от 2600 до 4000 миллиметров

Выпуклые профили могут быть:

Радиус от 1000 до 5000 миллиметров
Длина от 400 до 2600 миллиметров

Алюминиевый и оцинкованный профиль для гипсокартона. Размеры и виды.

Профиль для гипсокартона, изготавливается из разных металлов, рассмотрим самые распространённые виды: алюминиевый и оцинкованный, а также их характеристики.

Алюминиевый профиль и его особенности.

Стоит такой профиль не дёшево, но у него отличная характеристика, поэтому высокая цена оправдана. Такие профили хороши для сооружения оконных рам или отделки бытовой техники. Например, если нужно сделать нишу для стиральной машинки в ванной. Отличается это изделие долгим сроком службы, прочностью и легкостью. Не утяжеляет всю конструкцию и очень просто монтируется.

Пластичен и устойчив даже к низким температурам. Строители рекомендуют покупать именно алюминиевый профиль для обшивки стен и потолка.

Профили этого типа бывают как из холодного алюминия, так и из тёплого. Холодногнутый изготовлен из металла толщиной 4 миллиметра, при этом гнётся без нагрева. Различается по форме (П, Ш, Т, Н — образные). Выдерживает нагрузку до 1,5 кН на 1 метр стены.

Оцинкованный профиль.

Оцинкованный профиль не уступает в цене алюминиевому. Применяется для сооружения основы каркаса, в помещениях повышенной влажности — на кухне или в ванной. Всё потому что, он устойчив к ржавчине и не требует дополнительной обработки антикоррозийными средствами. Как и алюминиевый, профиль лёгкий и мягкий, вкрутить в него саморезы не составит большого труда. Оцинковку используют также для создания дополнительных ребер жёсткости, если листы гипсокартона толще 12,5 миллиметров.

Существует ещё пластиковый профиль. Его назначение – это закрывать стыки гипсокартонных листов на внешних углах, придавая красивый вид отделке. А также, им прикрывают переход гипсокартона и другого материала, например, дерева.

Дополнительные аксессуары для крепления гипсокартона.

Для того чтобы собрать обрешётку, понадобятся вспомогательные детали:

Двухуровневый соединитель для CD-профиля. Продаётся такая деталь в развернутом, плоском виде и перед началом работы её нужно согнуть в форме буквы П. Применяется для соединения стоечных деталей, перпендикулярных друг другу.
Одноуровневый соединитель для CD-профиля или «Краб». Ими точно также, соединяются перпендикулярные профили CD. Если нагрузка больше 20 килограммов, то понадобятся два самореза для крепления. В противном случае, просто загибаются заделки.
Прямой подвес для стоечного (несущего) профиля. Это кронштейн, стандартная длинна которого 12,5 см. Выглядит как полоска из алюминия или оцинкованной стали, с отверстиями. Выдерживает нагрузку до 40 килограммов. Крепится к стене двумя дюбель-гвоздями, потом края загибаются и к ним уже крепятся детали каркаса.
Анкерный подвес для потолочных несущих. Часто называют – подвес с тягой. Заменяет выше описанную деталь, если не хватает её длинны. Используется на горизонтальных поверхностях, для потолка, например.
Удлинитель. Нужен чтобы соединить две несущие друг с другом. По бокам имеет бугорки, это обозначение места стыковки профиля. Также есть два отверстия, для вкручивания саморезов.
Угловой соединитель. Им соединяются элементы, которые не образуют крестовину. Можно обойтись и без соединителя. Обрезать полки профиля, который нужно соединить, так чтобы образовался язычок, и прикрутить саморезами.

Фурнитура для крепежа гипсокартона.

Саморезы нужны для соединения всех деталей каркаса и для монтажа гипсокартона. Они тоже бывают разных видов.

Саморезы LB9 (11, 16) и LN9 (11, 16). Цифры после названия обозначают длину самореза. Тип LB – сверлящий, а LN – прокалывающий. Строители называют этот вид изделия «клопами». Эти «клопы» имеют выпуклую шляпку, и это мешает плотному прилеганию гипсокартона к каркасу.
Саморезы TN25. Этими саморезами крепят листы к профилям. У них плоская шляпка, чтобы при грунтовке стены, её легко можно было спрятать. Есть также длинные саморезы такого типа, они нужны если для повышения прочности требуется прикрутить сразу два листа.
Саморезы с пресс-шайбой. Подходят для работы с любыми материалами. Могут быть как сверлящего, так и прокалывающего типа. Длинна от 9 миллиметров до 10 сантиметров.
Саморезы с дюбелями. Крепят направляющие к ограждающим сооружениям. Ассортимент этих элементов большой, какой выбрать, зависит от материала потолка или стены и размера профиля.
Потолочный анкер-клин. Этой фурнитурой крепят анкерные подвесы к потолку.
Дюбель-гвоздь. Длинна изделий от 40 миллиметров до 60. Применяется для закрепления каркаса к кирпичной или бетонной стене. Чтобы было проще это сделать, можно забивать шурупы молотком, а не вкручивать.

Советы, как выбрать профиль и комплектующие для гипсокартона.

Внимательно осмотрите профиль перед покупкой. Если вы заметите ржавчину, то следует отказаться покупать такой материал. Если коррозия уже началась, остановить её невозможно!
Проверяйте толщину с помощью штангенциркуля. Если она окажется недостаточной, то при работе, саморезы будут прокручиваться.

Не берите профиль с заусенцами. В процессе работы израните свои руки.
Посмотрите внимательней на изделие с торца. Если его неправильно хранили в магазине, то оно может быть изогнуто. С таким профилем вы уже не сможете создать идеально ровную поверхность конструкции.
Имейте в виду, что в профиль, где слабая насечка, с трудом будут вкручиваться саморезы.
Опытные строители советуют перепроверить, соответствуют ли размеры, заявленным в инструкции и в реальности. Некоторые производители обманывают покупателей, особенно по поводу длинны, она может быть меньше чем положено, сантиметра на 2.
Следует проверять и качество крепежной фурнитуры. Очень часто попадаются саморезы со сломанным кончиком или с забитыми металлом насечками для отвертки.
Хорошо осматривайте пластмассовые пробки дюбилей, чтобы не было никаких наплывов, иначе их будет трудно вогнать в отверстие, а порой и вообще невозможно.
Отдавайте предпочтение, все-таки, профилю с точечной перфорацией вдоль планки – он более жесткий и устойчивый к нагрузкам. Такая структура препятствует скольжению саморезов, и даёт возможность вкручивать их под любым углом.
Доверьтесь уже проверенным, изготавливающим фирмам, таким как Knauf и Gyprok. Но есть и наши, отечественные производители, которые выпускают профиль для гипсокартона не хуже.
Некоторые хитрые продавцы, пытаются скрыть дефекты, окрашивая профиль и добавляя ему блеска. Присматривайтесь внимательнее к таким вариантам, может быть и вовсе нельзя их покупать.
Изделие не должно быть хлипким и гнуться при слабом нажатии.

И последний совет в заключение статьи. Не экономьте на качественных профилях и комплектующих к ним. Как гласит известная поговорка: «Скупой платит дважды». Если вы приобретёте некачественный или повреждённый профиль, то в итоге, рано или поздно, придётся переделывать всю работу. Где-то лист встанет «бугром», где-то станут видны стыки, а где-то конструкция прогнётся во внутрь. Поэтому выбирайте материал внимательно, придирчивость тут не будет лишней. Удачи и легких работ!

Виды профилей для гипсокартона. Видео обзор.

стандарты, требования и дополнительные элементы

Профиль под гипсокартон для стен имеет свои размеры и сделан так, чтобы не было отходов. Виды ГКЛ, их маркировка, длина и ширина. Как разрезать, удлинить металлическое изделие – далее в статье.

Какой нужен профиль для гипсокартона для стен

Если есть желание самостоятельно монтировать конструкцию на вертикальные поверхности, тогда надо разобраться, какой нужен профиль для гипсокартона для стен. Есть много видов металлических изделий с различными размерами и назначением. Для стеновой обрешетки нужно 2 основных типа профиля и дополнительные материалы.

Как подобрать размеры

Современный рынок переполнен различными типами металлических планок, предназначенных для монтажа ГКЛ. В зависимости от того, какую конструкцию возводят – применяют определённый вид.

Метал-планки бывают:

Направляющая для потолочной конструкции ПНП (UD).
Потолочная – ПП (CD).
Стоечная – ПС (CW).
Направляющая – ПН (UW).
Угловая ПУ.
Маячковый вид.
Арочная – ПА.

Первые 4 вида – основные материалы в создании гипсокартонной конструкции. Остальные идут дополнительными элементами, создающими жёсткость.

Каждый вид имеет размеры. Основные из них:

№ п/п	Наименование изделия	Его маркировка	Размеры
1	Потолочный направляющий	ПНП – UD	27х28
2	Потолочный	ПП – CD	27х60
3	Направляющий	ПН – UW	50. 65.75.100х40
4	Стоечный	ПС – CW	50.65.77.100х50

Для создания обрешетки в выравнивании стен нужны материалы: направляющий ПН, стоечный ПС.

Не применяют направляющий потолочный и стоечный в одной конструкции. Они предназначены для создания разных обрешеток.

Какие есть размеры стенового профиля для гипсокартона

Для выравнивания стен применяют изделия:

Несущий CW – 50х50, 75х50,100х50, 125х50 и 150х50 мм.
Направляющий UW – 50х40, 75х40, 100х40,125х40 и 150х40 мм.
Длина стоечного профиля от 2.6 м до 4 метров. Направляющий производят 3 – 4 метра. Есть различия во внешнем виде: на одних откатка 2-х полосок под крепление, а на других Н-образный вырез под кабели.

Виды

В стеновой конструкции применяют стоечный вид ПС, он же стеновой – распространенный в создании гипсокартонных поверхностей.

Имеет немного загнутые внутрь боковинки, а по «спинке» идут 2 продольных канала.

Производители изготавливают планки такой длины, что позволительно сделать расчет и работать без отходов. Размеры таковы:

длина 2.5-4 метра;
ширина 6 см – это удобно при монтаже 2-х листов ГКЛ. На 1 лист 3 см и столько же на другой. Стык получается прочным;
высота боковых частей 27 мм.

Направляющая планка, применимая в создании каркаса на стене под гипсокартон. Это основа всей конструкции. Изделие крепят на пол и потолок, в него вставляют стоечный направляющий, фиксируют дюбель-гвоздями, стоечные крепят в направляющие саморезами, а от стены к профилю идет прямой подвес.

Маркировка направляющего ПН, европейская UW. Он имеет прямую форму без загиба. Длина изделия – 3 метра, ширина 2.7 см, высота боковинок 2.8 см. толщина изделия 0.5 мм.

В продаже есть направляющие с отверстиями для крепежей.

Вспомогательные профили, применяемые для жесткого основания под ГКЛ.

Угловой – применяют при отделке конструкции. Это защита углов от ударов.
Маячковые изделия – используют при штукатурке поверхности.

Кроме метал-планок, для создания каркасной основы под гипсокартон, используют элементы:

Прямой подвес – это перфорированная полоска. Её загибают по бокам, а центр крепят к стене. К этому подвесу фиксируют стоечный профиль, также он применим в металлическом каркасе на потолке.
Соединители. Эти металлические изделия монтируют, когда надо соединить 2 профиля. Предназначены для стоечного, а также потолочного профиля.
Крабы – монтируют в потолочной конструкции, однако если же создают сложный вертикальный каркас под фигурную гипсокартонную конструкцию, или идет усиление обрешетки для навешивания на стену тяжелых предметов, тогда применяют краб (соединитель).

Для крепления метал-планок и прямых подвесов к черновому основанию применяют дюбель-гвозди.

Саморез как крепеж к черновому основанию не рекомендуют мастера. Он со временем ослабляет всю обрешетку, она расшатывается. Это отрицательно сказывается на готовой ГК-конструкции.

Выбирая металлические изделия для создания каркасной основы под ГКЛ, надо обращать внимание на производителя, его качество, какая толщина металла, есть ли следы коррозии, ровность изделия.

Какой нужен профиль для гипсокартона для стен

Направляющую планку из оцинкованного металла ПН (UW) используют как основу всего стенового каркаса. Её крепят к стене и потолку так, чтобы фиксация была зеркальной, без сдвига. Также их надо закрепить к противоположным стенам. Получится ровный четырехугольник, создающий плоскость. Крепление производят дюбель-гвоздями, расстояние 20-25 см друг от друга. От края профиля надо отступить 5 см и закрепить первым дюбель-гвоздем.

После к стене по разметке фиксируют прямые подвесы, служащие держателем стоечного элемента. Для фиксации также применимы дюбель-гвозди.

В направляющие ПН (UW) вставляют стоечные ПС (CW). Их фиксируют саморезами-клопами. Ровность плоскости регулируют уровнем и стоечные крепят к подвесам саморезами.

Для жесткости конструкции через каждых 40 см делают поперечные. Их нарезают из стоечного ПС (CW) и фиксируют к вертикальным стоечным крабами.

Можно ли регулировать размеры

Заводы производят стандартную длину изделия 3-4 метра. Однако в создании ровной перегородки, стены с фигурными элементами нужна различная длина изделия. Для этого металлические элементы либо удлиняют, либо подрезают на ту длину, которая нужна для конструкции.

Способы разрезания профиля:

Ножницы для разрезания металла. Разрезать изделие ровно можно только по намеченным линиям. Недостатком считают немного загнутые края после разрезания. Отрезанную планку кладут на ровную поверхность и выравнивают постукиванием молотка.
Ножовка по металлу – не очень удобный способ. От разрезания изделия есть мелкая стружка. Однако разрез получится ровный.
Болгарка. При работе с электроприбором во все стороны летят искры.

Мастера не рекомендуют резать профиль болгаркой – нарушается защитный слой на краях разрезаемой металлической планки. В итоге края могут покрыться ржой.

Отрезной станок. Большой электроприбор, используемый в больших помещениях при больших объемах работы.

Разрезать профиль можно беспроблемно ножницами советского производства.

Удлинение метал-элемента. Для того чтобы нарастить изделие используют 2 способа:

Применение удлинителя – металлическая прочная деталь, покрытая защитным слоем о коррозии. Её прикладывают к краям двух планок и фиксируют саморезами.
Самодельный удлинитель из направляющего ПН. Надо отрезать от изделия 10 см и приложить к краям профилей. Фиксация идет саморезами-клопиками.

Регулировать длину металлического элемента каркаса легко. Надо только делать точные замеры и отметки. Не стоит выпускать из внимания миллиметры, поскольку они могут сыграть важную роль в ровности конструкции.

Профили для создания каркасной конструкции на стене имеют определённые размеры и толщину материала. Они покрыты антикоррозийным средством (оцинкованные) – влажность не действует на металлические изделия. Перед тем, как приобретать профили, надо знать их количество из снятых размеров помещения.

Полезное видео

Размеры всех видов профилей для гипсокартона, характеристики, цены

Каркасная система заслуженно считается самой надежной и удобной: строительные конструкции получаются более ровными, чем при приклеивании ГКЛ, внутреннее пространство используется для скрытия коммуникаций и электропроводки. Требуемую поддержку обеспечивает металлические профили стандартного размера, продукцию с подходящими характеристиками реализуют фирмы Кнауф, Gyproc и Металлист. Для исключения ошибок все основные и вспомогательные крепежи и дополнительные элементы приобретаются у одного производителя. Расчет материала проводится после составления точной схемы.

Оглавление:

Классификация профилей
Технические характеристики
Дополнительные разновидности
Особенности кровельных крепежей
Критерии выбора и цены

Виды профилей для гипсокартона

Для изготовления используется оцинкованный холоднокатаный лист с высокой устойчивостью к коррозийным воздействиям. После сгибания на специальных станках на выходе получаются тонкие, легкие и ровные заготовки с хорошей жесткостью. В зависимости от выполняемых функций основные профили для гипсокартона разделяются на направляющие и несущие. Первая группа включает в себя длинномерные изделия, предназначенные для правильного ориентирования решетки каркаса, а именно – стоечных и потолочных элементов. Они применяются при возведении перегородок, выравнивании стен и заложении одно- и многоуровневых потолков.

Несущий вид нужен для непосредственного крепления ГКЛ, он воспринимает и равномерно распределяет вес и удерживает их на протяжении всего срока службы. В отличие от направляющих, устанавливаемых исключительно по периметру возводимых конструкций, стоечные и потолочные размещаются с шагом не более 60 см. Это обусловлено требованием технологии: один лист фиксируется как минимум к трем опорам, соседние края ГКЛ должны соприкасаться в центре несущего профиля.

Стандартные габариты и назначение приведены в таблице:

Тип, встречающаяся маркировка	Размер полки (глубина), мм	Ширина, мм	Возможная длина, м	Назначение
Направляющий, ПН или UW	40	50, 65, 75 или 100	2,75, 3, 4 и 4,5	Основа для последующего монтажа стеновых и потолочных разновидностей
Направляющие потолочные, ППН или UD	27	28		Каркас навесных потолков, включая многоуровневые
Основной потолочный, ПП или CD	27	60		Основа потолка
Стоечный стеновой ПС или CW	50	50, 65, 75 или 100		Для возведения перегородок и выравнивания стен

Размер потолочного профиля (60×27) является неизменным у всех производителей, эти изделия считаются самыми востребованными. Этот тип характеризуется высокой прочностью из-за гофрированных изнутри стенок и простотой монтажа из-за обозначения центральной оси.

Стандартная форма ПП – рельсовая, средний вес 1 п.м составляет 0,6 кг, для крепления к потолку используются специальные подвесы. Габариты стоечного металлопрофиля подбираются с учетом ширины возводимой перегородки или необходимого отступа для выравнивания стен. Эти изделия имеют С-образную форму и свободно устанавливаются в направляющие с соответствующими габаритами. По аналогии с потолочным несущая способность увеличивается за счет гофрированных полок.

Характеристики металлопрофиля для гипсокартона

Основным критерием выбора является размер, все несущие и направляющие разновидности должны соответствовать друг другу. Также в процессе приобретения обращается внимание на:

Толщину и тип основы (сталь или алюминий), наличие и качество оцинкованного покрытия.
Вес.
Перфорирование, работать с изделиями с просверленными на заводе отверстиями для крепежа в разы проще.
Внешний вид: вмятины и изломы недопустимы.

Другие разновидности

При сборе прямых каркасов достаточно перечисленных типов, выполняющих несущие и направляющие функции. При необходимости создания криволинейных форм (возникает при закладке круглых проемов, куполов, потолков сложной конфигурации) стоит приобрести специальный металлический арочный профиль для гипсокартона (ПА). При использовании в качестве несущей опоры его размер совпадает с потолочным (60×27), длину и форму (радиус изгиба) подбирают с учетом требований к конструкциям.

К отдельной группе относят виды, защищающие углы и края и упрощающие процесс отделки. Среди них выделяют:

Арочный профиль из ПВХ, применяемый при отсутствии серьезных нагрузок и помогающий создать аккуратные изогнутые формы. В сравнении с металлическим он имеет уникальную гибкость, его рекомендуют купить при закладке сложных декоративных элементов.
Угловой (ПУ), защищающий наружные углы и кромки проемов конструкций из ГКЛ от сколов. Эти изделия изготавливают из ПВХ, оцинкованной стали, металлизированной бумаги или алюминия, они могут быть сплошными или перфорированными. Размер угловых металлопрофилей варьируется от 21×21 до 35×35, остальных – от 10×15 до 35×35, этого достаточно для успешного совмещения защитных и декоративных функций.
Специализированные усиленные разновидности (UA) – длинномерные, используемые при закладке дверных или оконных проемов, потолков или перегородок с высокими ожидаемыми нагрузками. От обычного ПС они отличаются толщиной – от 2 до 4 мм в сравнении с 0,5. Размеры усиленного стоечного профиля, неизменные по высоте – 40 мм, варьируются от 50 до 100 мм по ширине основания и от 3 до 6 м – по длине.
Маячковый (ПМ), применяемый при необходимости оштукатуривания ГКЛ. Его стандартная длина составляет 3 мм, сечение – 22×6, 23×10 или 62×6,6.

Крепеж и дополнительные элементы

Надежность каркаса зависит и от качества дюбелей и саморезов. При фиксации металла к строительным конструкциям, соединении изделий между собой и в ходе обшивки ГКЛ используются:

Стальной анкер-клин, применяемый при монтаже прямых и анкерных подвесов, в свою очередь поддерживающих потолочные системы.
Забивной дюбель-гвоздь 6×40 или 6×60 – для крепления элементов к несущим стенам из бетона, кирпича или блоков.
Пластиковые саморезы – для фиксации к стенам направляющих профилей.
Саморезы с пресс-шайбой прокалывающего и сверлящего типа с длиной 14 и 16 мм, используемые в качестве универсальных крепежей.
«Клопы» – саморезы LN или LB с длиной в 9, 11 или 16 мм для удлинения и соединения металлопрофиля. Недостатком этой разновидности является выступающая шляпка и сложности при закручивании, преимуществом – высокая надежность.
Саморезы с частой резьбой – TN25, предназначенные для фиксации гипсокартонных листов к каркасу.

Наименование детали	Краткое описание, функции
Прямой подвес	Перфорированная металлическая полоса, закрепляемая на потолке по центу и сгибающаяся в виде буквы «П». Используется при сборке подвесных конструкций
Анкерный подвес	С аналогичными функциями (соединение потолка с ПП). Применяется при недостаточных размерах прямых подвесов. Предлагаемая длина составляет 25, 50 и 100 см (при необходимости она корректируется), средняя расчетная нагрузка – 25 кг
Продольный соединитель	При стыковке профиля для гипсокартона с целью его удлинения. Помимо захождения в специальные пазы их края дополнительно фиксируются саморезами
Одноуровневый соединитель по типу «краб»	Для обеспечения или усиления крепления в крестообразных элементах. Востребован при сборке решетки для выравнивания потолка
Краб, двухуровневый	Деталь для монтажа ПП-профиля на разных уровнях. По аналогии с остальными используется вместе с саморезами
Соединитель угловой	Аналог «краба», закрепляющий и усиливающий углы потолочного каркаса

Советы по выбору

При покупке обращается внимание на:

Соответствие габаритов изделий и их веса, толщину металла.
Качество антикоррозийной защиты. Этот показатель оценивается прежде всего визуально, к явным признакам подделки или неправильного хранения относят следы ржавчины или сильный блеск металла.
Точность габаритов. У некачественной продукции отклонения превышают 2 мм, что крайне отрицательно сказывается на ровности каркаса для ГКЛ. Во избежание попыток соединения профилей разного размера всю партию стоит купить у одного проверенного производителя, наличие запаса обязательно.
Форму изделия, вмятины или перекручивания недопустимы.

Стоимость материалов

Ориентировочные расценки приведены в таблице:

Вид изделия, назначение	Марки-ровка	Бренд	Габариты, мм	Тол-щина металла, мм	Длина, м	Цена, рубли
Потолочный	ПП	Металлист	60×27	0,4	3	100
		Кнауф		0,5		150
		Gyproc Ультра		0,6		150
Направляющий потолочный	ППН	Металлист	27×28	0,5		70
Направляющий потолочный	ППН	Gyproc Ультра	27×28	0,6		110
Направляющие для сборки каркаса	ПН-4	Металлист	75×40	0,5		160
	ПН-6	Кнауф	100×40	0,5		270
	ПН	Gyproc Ультра	100×37	0,6		260
Стоечный	ПС-6	Металлист	100×50	0,5		210
	ПС-6	Кнауф	100×50	0,5		260
	ПС	Gyproc Ультра	50×40	0,6		200
ПВХ арочный перфорированный (для отделки)	ПА	Албест	25×25	—		35
Арочный металлический	ПА	Флекст	60×27	0,4	1	220
Угловой защитный профиль Knauf для гипсокартона	ПУ	Кнауф	31×31		3	140

Выбираем профиль для гипсокартона.

Рекомендации от ПССК

Тема статьи: Виды профилей для ГКЛ конструкций

В последнее время очень популярным материалом при строительстве и ремонте внутри помещений стал гипсокартон (ГКЛ). Описание преимуществ работы с этим материалом не входит в цель данной статьи, стоит лишь отметить, что с помощью ГКЛ можно воплотить самые смелые дизайнерские решения от сложных перегородок со всевозможными формами проемов до многоуровневых потолков.
Понятно, что такие конструкции не могут быть созданы без специальной крепежной системы – легкой и в то же время прочной, к которой и крепятся листы гипсокартона.
Все разновидности профилей изготавливают из специальной стальной ленты толщиной 0,35÷0,6мм с обязательным оцинкованным покрытием с целью противостояния агрессивным средам.
Стандартно в продаже присутствует одна длина – 3000мм, однако на самом деле завод-изготовитель выпускает профиля длиной от 2500 до 6000мм и наша компания под заказ может привезти изделия нестандартных размеров.
Все профиля для каркасов под обшивку гипсокартоном можно свести к 4 основным видам: направляющий (маркировка ПН), потолочный направляющий (ППН), потолочный (ПП) и стоечный (ПС). А теперь поподробнее о них.

Профиль направляющий (ПН)

ПН профиль имеет П-образную форму и, как следует из названия, предназначен для того, чтобы служить направляющим (как бы своеобразным рельсом) для стоечного профиля.
Применяется при изготовлении каркасов стен и перегородок.
Размеры: высота 40 мм, ширина 50, 75, 100 мм в зависимости от запланированной толщины стены. Соответственно маркируется – ПН 50х40, ПН 75х40, ПН 100х40.
ПН-профиль монтируется в паре с соответствующим по размеру ПС-профилем- ПС 50х50, ПС 75х50, ПС 100х50.

Профиль стоечный (ПС)

ПС-профиль так же имеет П-образную форму, но в отличие от направляющего профиля имеет загнутые полочки. Этот вид профиля является основным элементом при изготовлении каркаса стен и перегородок и служит в качестве вертикальной стойки каркаса к которой и крепятся листы ГКЛ.
Стоечный профиль закрепляется в направляющий профиль соответствующего размера. Размеры: глубина 50мм и ширина 50,75,100 мм. Его маркировка — ПС 50х50, ПС 75х50, ПС 100х50.
На спинке у стоечного профиля есть специальные продольные бороздки по всей своей длине. Как правило, их всего три: средняя служит для удобства стыковки листов ГКЛ и если профиль выставлен строго по вертикали, то и листы будут ложиться ровно, без перекосов относительно этой бороздки. Боковые бороздки могут служить ориентиром для вкручивания шурупов. Кроме того бороздки придают профилю дополнительную жесткость, что в итоге приводит к усилению всей конструкции.
Чтобы правильно подобрать размер профиля для устройства перегородки, необходимо учитывать её высоту (чем выше, тем шире и, соответственно, прочнее должен быть профиль) и эксплуатационные характеристики (например, какой толщины будет утеплитель или сколько слоев ГКЛ будет использоваться на перегородке).

Профиль потолочный (ПП)

ПП профиль по форме схож со стоечным. У него так же есть загнутые полочки и бороздки на спинке.
Размеры потолочного профиля: глубина 27мм и ширина 60мм. Маркируется он как ПП 60х27.
Как следует из названия, этот профиль предназначен для изготовления подвесных потолков, в том числе многоуровневых.
Однако на практике этот профиль часто используют для облицовки стен с целью съэкономить закрываемое гипсокартоном пространство.

Профиль потолочный направляющий (ППН)

ППН профиль аналогичен ПН профилю, его размеры – глубина 28мм, ширина 27мм и маркируется он как ПНП 27х28 или ПНП 28х27.
Профиль потолочный направляющий составляет пару профилю потолочному ПП 60х27 и служит в качестве направляющей при его монтаже.
Строительный рынок предлагает еще одну пару потолочных профилей для ГКЛ – это профиль ПП 50х17 и ППН 20х20.
Иногда продавцы называют профиль ПП профилем ПС, но это не влияет на его функционал и служит он для совсем тонких и легких конструкций. Главное при выборе смотреть на размеры и выбирать «парные».
Крепление всех видов гипсопрофилей происходит с помощью специальных подвесов. Но это уже совсем другая тема.

На практике использование профилей находит разнообразное применение:

Итак, планируя самостоятельно какой выбрать профиль для гипсокартона, обязательно учитывайте особенности ГКЛ конструкции, хотите ли Вы ее сделать долговечной или временной и не экономьте на толщине стоек — лучше один раз сделать крепкий каркас, чем потом переделывать всю конструкцию!

Купить профили для гипсокартона в интернет-магазине

← назад к списку статей и обзоров

05.05.2015, 43159 просмотров.

Профиль для гипсокартона: размеры и виды

Создание гипсокартонной конструкции начинается с возведения прочного и долговечного каркаса. В большинстве случаев при выборе материала для него предпочтение отдается оцинкованной стали. Выясним, как правильно выбрать составные элементы металлокаркаса – профиль для гипсокартона и крепеж к нему.

Типы металлопрофиля

Количество вариантов конструкций из ГКЛ огромно, что потребовало создания широкой линейки видов металлического профиля. Их можно условно разделить на несколько типов:

В зависимости от места использования – на потолочные и стеновые.
По выполняемой роли – на направляющие и несущие.
По характеру возводимой конструкции – на профили для облицовки стен и потолков или конструирования перегородок.
В зависимости от поперечного сечения – на угловые, плоские и П-образные.

Все типы профиля показаны на представленных ниже фото.

При монтаже ГКЛ используют различные комбинации металлопрофилей в зависимости от конфигурации и назначения конструкции. Параметры и виды деталей, а также процесс их изготовления регламентируются ТУ 112000-001-12586100-2009, ТУ 1121-012-04001508-2011, ТУ 112000-002-94835001-2013. Делают их из оцинкованной стали ( ГОСТ 14918, 14918-80, 52246-04, Р 52246), листовой рулонной стали ( ГОСТ 1050-88), рулонной оцинкованной с полимерным покрытием ( ГОСТ Р 52146).

Профили для каркаса при выравнивании стены

При проведении подобных работ применяются два основных вида металлопрофиля: направляющий и стоечный.

Направляющий профиль для обшивки стен

Для выравнивания оснований обычно используют направляющий металлопрофиль, маркируемый буквами ПНП или UD, который также называют стартовым. Его назначение – сформировать периметр будущей пристенной конструкции, на который будут крепиться стойки. Поэтому такой тип профиля изготавливается из толстой стали и имеет следующие габаритные размеры:

Стандартная длина – 3 000 мм. По желанию клиентов строительные магазины готовы поставить элементы длиной до 6 метров. Впрочем, при необходимости эти детали наращиваются методом накладывания.
Высота боковой стенки (полки) – 40 мм.
Ширина спинки может варьироваться: в продаже имеются направляющие со спинкой 50, 65, 75 и 100 мм.

Для крепления направляющих к стене, полу, потолку в их спинке заранее просверлены отверстия диаметром 8 мм. Если шаг имеющихся отверстий не подходит, то не проблема насверлить новые, воспользовавшись обычной дрелью.

Стоечный профиль для стен

Стоечный металлопрофиль, обозначаемый ПП или CD, формирует плоскость, к которой будет крепиться гипсокартон. Отличить эту разновидность от направляющих просто: его боковые стенки загибаются внутрь, образуя в сечении букву «С». Это делает его более жестким, к нему легко крепить подвесы. Элемент имеет продольные ребра жесткости, у которых есть дополнительная функция: в них удобно центрировать саморезы.

Чтобы не запутаться, приведем все названия профилей CD. Их именуют потолочными профилями, стоечными, плоскостными, стойками.

Габариты изделий:

Длина разнообразная: от 2 500 мм до 6 000 мм. Благодаря этому легко выбрать необходимый размер, так как сращивать такие несущие элементы нежелательно.
Высота полки стандартная и составляет 50 мм.
Ширина – 50, 65, 75 и 100 мм.

Стоечный профиль вставляется в направляющий, поэтому должен совпадать с ним по ширине.

Профиль для потолочного каркаса

Для выравнивания потолков или создания на них многоуровневых конструкций используют те же профили UD и CD. Единственное отличие в выборе изделий – их размер. Для потолка обычно берут элементы с такими параметрами:

Направляющие длиной 3 000 мм, шириной 28 мм и с высотой боковой полки в 27 мм.

Потолочные несущие металлопрофили такой же длины, с той же высотой полки и шириной 60 мм. Наличие дополнительных ребер жесткости по длине позволяет создавать на потолке конструкции, выдерживающие солидные нагрузки.

Профили для формирования перегородок, ниш и арок

Активное применение в ремонте конструкций, возводимых из гипсокартона, повлекло за собой выпуск широкой линейки деталей для формирования каркаса. Покупатель может выбрать те, которые требуются ему для конкретного случая.

Направляющий перегородочный профиль

Направляющие металлопрофили UW (ПН) имеют различную ширину. Это объясняется тем, что толщина возводимой перегородки может быть разной. Поэтому в ассортименте магазинов можно найти UW-профили с шириной 50, 65, 75, 100 мм.

Длина таких изделий – от 2 до 4,5 метров. Высота боковых полок – 40 мм.

Стоечный перегородочный профиль

Стоечные профили для перегородок CW (ПС) имеют интересную особенность: монтировать гипсокартон на них можно с обеих сторон. Часто в них предусмотрены насечки для прокладки коммуникаций. По габаритам они подбираются под используемые направляющие.

Усиленный металлопрофиль

Для укрепления дверных проемов применяют усиленную разновидность профиля (UA).

Он монтируется в них в качестве стоек и имеет следующие размеры:

Длина – 3 000, 4 000 и 6 000 мм.
Высота боковых полок стандартная – 40 мм.
Ширина спинки – 50, 75 и 100 мм.

Повышенную прочность обеспечивает толщина металла, достигающая 2 мм. Спинка детали снабжена перфорацией и отверстиями, облегчающими монтаж.

Угловой профиль

Угловой профиль предназначен для защиты от случайных повреждений углов гипсокартонных конструкций. Как правило, крепится на шпаклевку, поэтому имеет перфорацию, сквозь которую выдавливается лишний раствор. Выпускается полосами длиной 3 метра. Ширина сторон уголка – 25 или 31 мм.

При транспортировке этих деталей следует соблюдать осторожность, так как они легко деформируются.

Арочный профиль

Арочный профиль отличается от других видов присутствием разрезов на боковых полках, что позволяет сгибать его, придавая нужный радиус кривизны.

Арочные элементы могут быть выпуклыми или вогнутыми. Их характеристики немного отличаются:

Выпуклые выпускаются длиной до 6 метров и могут обеспечить минимальный радиус изгиба в 1000 мм.
Вогнутые – длиной 3 метра, минимальный радиус – 500 мм.

Зачастую мастера при формировании криволинейных поверхностей обходятся без использования этого вида, заменяя его направляющим. В его боковых полках с определенным интервалом делаются вырезы в виде лепестков, как на фото. Чем меньше радиус изгиба, тем чаще делаются вырезы.

Как правильно выбрать профиль

Надежный каркас является залогом прочности конструкции их гипсокартона. Поэтому не стоит экономить на материалах, необходимых для его изготовления. Лучше выбрать профили известной фирмы, даже если цена на изделия будет выше. Зато в этом случае не придется волноваться за качество металлопрофиля.

Mr. Build рекомендует: выбирайте изделия толщиной не менее 0,5 мм. В идеале – от 0,55 мм. Жесткость профиля – наше все!

Качества, которым должен соответствовать профиль для ГКЛ:

прочность и жесткость – обеспечиваются толщиной и правильной обработкой материала при изготовлении;
надежность – ее определяет качество стали;
легкость – слишком толстый материал имеет большой вес, и с ним неудобно работать.

Покупая профили, следует обратить внимание на условия их хранения. Несмотря на устойчивость к коррозии оцинкованного металла, изделия полагается складировать под навесом. На профилях не должно быть царапин и задиров. Хорошо, если детали поставляются в упакованном виде.

Лучше всего зарекомендовала себя продукция от мировых лидеров Knauf и Giprok.

Профиль от Knauf

Особенности изделий «Кнауф»:

оцинкованная сталь толщиной 0,6 мм;
особая геометрия для создания плотных стыков без зазоров и деформации полок элементов;
ребра жесткости для прочности каркаса и простого ориентирования при сборке;
отверстия диаметром 33 мм для дюбелей, монтажа коммуникаций.

Недостаток у металлопрофилей Knauf только один – высокая цена.

Gyproc-Ультра

Преимущества профиля Gyproc-Ультра:

холодная закалка стали по технологии UltraSteel®;
эффект гарпуна: саморез легко вкручивается, но трудно достается;
отверстия, закрытые язычком, который в отогнутом виде препятствует прогибанию детали при вкручивании шурупов;
рифленая поверхность с симметричными углублениями, позволяющая саморезам легко входить в металл и не соскальзывать;

соединение элементов методом шип-паз.

Обратите внимание! На рынке есть много подделок и имитаций профиля «Гипрок-Ультра». При покупке как следует рассмотрите деталь: рифление у оригинала идет на всю толщину, углубления четкие и симметричные.

По соотношению цена/качество «Гипрок» выигрывает у «Кнауф».

Крепеж для монтажа каркаса

Собрать каркас не получится без разнообразного крепежа. В зависимости от типа конструкции могут использоваться такие элементы:

Прямые подвесы – для монтажа несущих профилей на потолочную плиту или стену. На поверхности они закрепляются при помощи дюбелей. Несущие фиксируются в подвесах саморезами. Для регулировки в боковых крыльях этого крепежа имеется целый ряд отверстий. После фиксации выступающие части просто отгибаются под углом 90˚, чтобы не создавать помех при креплении гипсокартона.
Анкерные подвесы – для монтажа потолочного каркаса. Они имеют тягу, регулируя длину которой, можно установить необходимое расстояние между каркасом и потолком.
Удлинители – для соединения профилей. Такая необходимость возникает довольно часто, а использование удлинителя позволяет получить более прочное и жесткое соединение.
Соединители – для скрепления профилей, перпендикулярных друг другу. Бывают одно- и двухуровневые. Одноуровневый соединитель из-за формы часто называют крабом.

Мелкие саморезы по металлу – для скрепления деталей металлического каркаса между собой. Впрочем, профессионалы советуют использовать для этих целей просекатель. Он обеспечивает гладкую поверхность в месте сопряжения, в то время как головки саморезов могут препятствовать плотному прилеганию гипсокартона к каркасу.

Уважаемые читатели! Напишите, пожалуйста, в комментариях, металлопрофиль каких марок используете вы. Если применяли для сборки каркаса китайский профиль, расскажите, что из этого вышло.

Виды и размеры профилей для гипсокартона: направляющие, стоечные и комплектующие | Полезные статьи | Санкт-Петербург

Содержание статьи:

Профили для гипсокартона (профили ГКЛ) широко применяются в строительстве. Гипсокартонные конструкции становятся более жёсткими, без утяжеления, благодаря каркасу из профилей. Профили на столько легко монтировать, что даже новичок справится с установкой.

Профили ГКЛ используют для выравнивания стен и потолка, для монтажа межкомнатных стен, арок и сложных дизайнерских конструкций из гипсокартона.

Этот материал популярен благодаря высокому качеству отделочных работ, низкой себестоимости, простоте монтажа, а также надёжности и долговечности конструкции.

Профили подразделяются по своему назначению и типоразмерам. Производятся из стального оцинкованного листа методом холодного проката.

Цинкование надёжно защищает профили от коррозии, а толщина металла от 0,45 мм и больше обеспечивает жёсткость и прочность конструкции.

Особенность профиля для ГКЛ – продольные канавки, которые центрируют шуруп при его ввинчивании. Центральные канавки также служат ориентиром при точной сборке каркаса и установке гипсокартонных листов.

АО «Сталепромышленная компания» производит стоечные и направляющие профили для ГКЛ.

Стоечные

Стоечные профили используют для каркаса стен, межкомнатных перегородок и подвесных потолков.

Стоечные стеновые (ПС)

Стеновой направляющий профиль применяют для монтажа рамки каркаса стен. У них С-образная форма. Их используют как вертикальные стойки для каркаса гипсокартонных перегородок и облицовок. Монтируется стоечный профиль в паре направляющим профилем.

Не даёт гипсокартону прогибаться, делая конструкцию жёсткой и прочной.

Размеры:

Стоечные стеновые

Стоечные потолочные (ПП 60х27)

Потолочные профиль применяется для монтажа подвесных потолков. Для этого он крепится по периметру помещения на уровне будущего потолка.

Направляющие

Направляющие используют для стоечных и потолочных профилей и для перемычек между ними.

Направляющие стеновые (ПН)

Применяют их как направляющие для стоечных профилей и для устройства перемычек между ними в каркасах перегородок и облицовок. Монтируется в паре с ПС-профилем. Имеет С-образную форму.

Размер:

Стоечные стеновые

Направляющие потолочные (ППН 28х27)

Используют как направляющий элемент для профилей ПП 60х27 при монтаже каркаса подвесного потолка. При монтаже подвесного потолка профиль ПН крепится по периметру помещения на стенах. При установке каркаса для облицовки профиль крепится к полу и потолку.

Дополнительные комплектующие

Перфорированный угловой профиль

Для отделки внешних углов поверхностей, облицованный листами гипсокартона, используйте перфорированные угловые профили. Они обеспечивают правильную геометрию внешних углов и защищают их от сколов при ударах. Формирует прямую прочную угловую кромку наружных углов конструкций из гипсокартона. Прикрепляются там, где нужно выровнять угол.

Профиль угловой перфорированный имеет размеры 20х20, стандартная длина 3 м.

Перфорированный угловой профиль

Профиль маячковый

Профиль используется для опорной направляющей базы при оштукатуривании поверхности и подготовки поверхности стен для укладки плитки. Профиль пригоден для штукатурок на основе извести, гипса, цемента. Профиль маячковый изготовлен из оцинкованной стали с круглой перфорацией для надежной связи со штукатурными смесями.

Профиль маячковый

Соединитель одноуровневый

Служит для крестообразного соединения металлических потолочных профилей ПП 60х27 каркаса подвесного потолка в одном уровне и в перпендикулярных направлениях.

Соединитель одноуровневый

Соединитель двухуровневый

Соединяет потолочные профили в разных уровнях и во взаимно перпендикулярных направлениях.

Соединитель двухуровневый

Удлинитель профиля ГКЛ

Соединяет или удлиняет потолочные профили. Также применяется с профилем ПП 60х27.

Удлинитель профиля ГКЛ

Пружинный подвес

Предназначен для крепления каркаса подвесного потолка из профилей ПП 60х27 к основанию. Подвес состоит из двух частей: анкерного подвеса с зажимом и тяги подвеса.

Пружинный подвес

Подвесы

В наличии в СПК есть подвесы прямые большие и малые.

Применяется для крепления потолочных профилей к основанию, либо для крепления стоек к несущей стене.

Прямой подвес применяют для уменьшения расстояния между конструкциями подвесного и несущего потолка. Профиль крепится к прямому подвесу при помощи саморезов.

Большой подвес используют при монтаже гипсокартона с утеплителем или без него. Малый подвес используется без утеплителя.

Крепёж

Для монтажа профилей к стене понадобятся забивные дюбеля. Чаще всего используют 6х40 мм или 6х60 мм в зависимости от качества и толщины стены.

Крепятся дюбеля к стене на расстоянии 300-400 мм. Соединяются профили между собой саморезами типа LN9, LN11 (саморез с острым концом) или LB9, LB11 (саморез с высверливающим концом). Для монтажа профиля к одному подвесу использую саморезы.

На что обратить внимание

При выборе профилей ГКЛ учитывайте размеры будущей конструкции, ее назначение и производителя профилей.

Обратите внимание, недобросовестные производители изготавливают профили из металла меньшей толщины, которая заявлена. Тем самым экономя на производстве. Также профили могут производиться на устаревшем оборудовании, которое уже отслужило свой срок. Такое оборудование производит некачественную продукцию, с некорректными размерами и поврежденным цинковым покрытием.

Продукция производителей с хорошей репутацией, как правило, имеет все необходимые сертификаты соответствия, что может служить гарантией качества.

Производство

ОАО «Сталепромышленная компания» производит профили для гипсокартона по ТУ 1120-001-77148144-2005 из оцинкованной стали. Поставщики рулонного оцинкованного металлопроката – ММК, китайские производители, Миттал Стил Темертау поставляет материалы по ГОСТ 52246-2004.

Стандартная длина профиля – 3 м. Возможно изготовление профиля по размерам заказчика.

Минимальная длина – 0,5 м.
Максимальная длина – 6 м
Стандартная длина – 3 м.
Толщина металла от 0,3 мм до 0,65 мм.

Размеры профиля для монтажа гипсокартона

Конструктивной основой межкомнатных перегородок системы knauf (кнауф) является жесткий металлический каркас. Он монтируется из стальных профилей нескольких типов, которые имеют различные функциональные нагрузки. Профили изготавливаются из стальной ленты толщиной 0,55-0,8 мм способом холодной прокатки.

Для защиты от возможного воздействия агрессивных сред металлические профили для ГКЛ оцинковывают. В нормальной воздушной среде на оцинкованной поверхности профиля образуется слой углекислого цинка, который предотвращает дальнейшее окисление материала. Действенное защитное покрытие получается в результате прочного сцепления стали и внешнего слоя цинка. При укорачивании профилей места разрезов не требуют дополнительной антикоррозийной обработки. Профили системы ТИГИ knauf (кнауф) выпускаются длиной 2750, 3000, 4000 и 6000 мм (при желании можно заказать элементы необходимой длины).

В данной статье мы рассмотрим основные размеры направляющих и стоечных профилей для гипсокартона.

1. Профиль потолочный направляющий (экономичный)

Размеры 17х20 3м, 0,50мм

Направляющий потолочный профиль UD17 используется для монтажа каркаса одно — уровневых подвесных потолков и облицовок стен. Профили U D 17 применяются при монтаже каркасов гипсокартонных подвесных потолков, пристенных конструкций (фальшстен) в помещениях где очень важна экономия полезной площади- это: ванные комнаты, санузлы, гардеробные, кладовки, лоджии, балконы, коридоры, лестничные клетки и т.д.. Материал легко прирезается ножницами по металлу, скрепляется между собой и с профилями других марок, например, с профилями CD47 с помощью саморезов по металлу 3,5×9,5 мм.

Профиль направляющий потолочный UD17 крепится на стены по периметру помещения (при монтаже подвесного потолка), и к полу и потолку при монтаже фальшстен Дюбелями быстрого монтажа соответствующего размера. К преимуществам применения профилей UD17 по сравнению с другими материалами относятся:

• низкая стоимость

• экономия полезной площади

• антикоррозионная стойкость

• легкость по весу и простота монтажа

• универсальность применения

• надежность и длительный срок службы

• экологичность и пожаробезопасность

• простота транспортировки.

2. Профиль потолочный стоечный

Размеры 47х17 3м, 0,50мм

Потолочно- стоечный профиль CD 47/17 имеет С-образную форму и предназначен для устройства каркасов подвесных потолков и облицовок стен. Профили CD47 применяются при монтаже каркасов гипсокартонных подвесных потолков, пристенных конструкций (фаьшистен) в помещениях где очень важна экономия полезной площади это: ванные комнаты, санузлы, гардеробные, кладовки, лоджии, балконы, коридоры, лестничные клетки и т.д.. Края полок профиля загнуты внутрь, и за счет этого он может либо висеть на подвесе с разжимным элементом, либо крепиться с помощью прямого подвеса- деталь ES47.

Прямые подвесы крепятся на профиле при помощи саморезо 3,5/9,5 мм. Широкая (47 мм) стенка служит удобным основанием для крепления гипсокартона. С использованием специальных соединителей, входящих в комплект экономсистемы, CD 47-профиль позволяет произвести быстрый и несложный монтаж. Несмотря на уменьшенные, по сравнению с CD60 , размеры профиль CD 47 способен нести такую- же нагрузку за счет повышенной жесткости профиля.

3. Профиль потолочный направляющий

Размеры 27х28 3м, 0,50мм

Профиль направляющий потолочный ( UD 28/27) Направляющий потолочный профиль используется для монтажа каркаса одно — уровневых подвесных потолков и облицовок стен. При монтаже каркасов подвесного потолка UD -профиль крепится по периметру помещения.

В случае установки каркаса облицовки профиль крепится к полу и потолку. В стенке профиля имеются отверстия диаметром 6 мм. Они расположены с шагом около 250 мм и предназначены для крепления к стенам при помощи дюбелей. Материал легко прирезается НОЖНИЦАМИ ПО МЕТАЛЛУ, скрепляется между собой и с профилями других марок, например, с профилями CD60 с помощью саморезов по металлу 3,5×9,5 мм. Профиль направляющий потолочный (UD 28/27) крепится на стены по периметру помещения (при монтаже подвесного потолка), и к полу и потолку при монтаже фальшстен дюбелями быстрого монтажа соответствующего размера.

4. Профиль потолочный стоечный

Размеры 60х27 3м, 0,50мм

Потолочный профиль CD 60/27 имеет С-образную форму и предназначен для устройства каркасов подвесных потолков и облицовок стен. Полки CD -профиля имеют по три ребра, придающих ему дополнительную жесткость. Стенка профиля также имеет три ребра — один в центре и два более широких по краям.

Крепление CD -профиля к несущим основаниям (перекрытиям) осуществляется при помощи специальных подвесов (прямых с зажимом). Края полок профиля загнуты внутрь, и за счет этого он висит на подвесе с зажимом. Прямые подвесы крепятся на профиле при помощи саморезо 3,5/9,5 мм. Широкая (60 мм) стенка служит удобным основанием для крепления КНАУФ-листов или КНАУФ-суперлистов. С использованием специальных соединителей, входящих в комплект подвесного потолка, CD — профиль позволяет произвести быстрый и несложный монтаж.

5. Профиль направляющий перегородочный

Размеры 42х30 3м, 0,50мм

Профиль направляющий применяется в качестве направляющей основы для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок при устройстве дверных проемов.

Монтируется в паре с стоечным профилем 42х37.

Сделан методом холодного проката из оцинкованной металлической ленты толщиной 0,50 мм.

6. Профиль стоечный перегородочный

Размеры 42х37 3м, 0,50мм

Изготовленный из оцинкованного холоднокатаного металла стоечный профиль 42/37 имеет С-образную форму и является элементом каркаса для монтажа гипсокартонных листов при устройстве легких перегородок и интерьерной облицовки.

Применяется в комплекте с направляющим профилем 42/30.

7. Профиль направляющий перегородочный

Размеры 50х40 3м, 0,50мм

Профиль направляющий (UW) имеет П-образную форму и служит в качестве основания для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок и облицовок.

UW-профиль монтируется в паре со стоечным 50/50 CW-профилем. Направляющие UW-профили производятся с готовыми отверстиями диаметром 6 мм в стенке профиля, предназначенными для установки дюбелей, что существенно облегчает процесс крепления профиля к несущему основанию. При необходимости дополнительные отверстия для дюбелей можно просверлить в стенке профиля с помощью перфоратора.

8. Профиль стоечный для перегородок

Размеры 50х50 3м, 0,50мм

Стоечный профиль 50/50 для перегородок имеет С-образную форму и служит в качестве вертикальных стоек каркасов, предназначенных для перегородок и облицовок на основе как гипсокартонных КНАУФ-листов, так и КНАУФ- суперлистов.

Стандартная длина стоечнного профиля 3000 и 4000 мм. По спецзаказу можно заказать и другую длину, соответствующую высоте Вашего помещения. Монтируется стоечный профиль в паре с соответствующим по типоразмеру направляющим профилем. Размер стенки CW -профиля обеспечивает плотную, без зазоров и деформирования полок стыковку с направляющим профилем. Расположение ребер на полке профиля — один в центре и два по краям на расстоянии 10 мм от центрального — значительно облегчает работу мастера по установке винтов в процессе крепления гипсокартона. Продольные ребра на полке CW -профиля придают ему дополнительную жесткость. Центральное ребро является ориентиром как при установке каркаса, так и при установке КНАУФ-листов или КНАУФ- суперлистов. В этом случае вероятность попадания винта мимо гофра полки практически отсутствует. Это особенно важно при устройстве многослойных обшивок.

Монтаж листов необходимо производить в одном направлении со стороны стенки стоечных профилей. Благодаря этому ввинчиваемый винт не будет отгибать внутрь полку профиля при креплении следующего листа. На стенке профилей имеются три пары отверстий размером 33 мм, которые позволяют произвести монтаж электропроводок внутри перегородок и облицовок. Выбор профиля осуществляется исходя из необходимой высоты перегородки, ее конструкции (однослойная или двухслойная) и требований к звукоизоляции. Крепление стоечного профиля к направляющему производится при помощи просекателя методом «просечки с отгибом» или фосфатированными саморезами со сверлом 3,5/9,5 мм.

классификация и ФИО, назначение, видео и фото

Различная гипсовая конструкция, созданная с помощью каркаса из металлических профилей. Они доступны в различной форме, размерах, назначении. Для определения желаемого типа профиля следует разобраться с его назначением, габаритами. Виды изделий из гипсокартона рассчитаны на его конкретное применение, поэтому следует знакомиться с каждым типом отдельно.

Типы профилей, из которых изготовлен каркас для гипсокартона

Монтаж каркасной основы из металлических профилей по своей конструкции прост.Он состоит из вертикальных и горизонтальных составляющих металлических элементов, называемых направляющими, перекрытиями, преграждающими профилями. Чтобы подкорректировать нужный профиль, следует ознакомиться с его маркировкой и размерами.

Профиль стоечный ГКЛ

Какие бывают профили для гипсокартона:

Название профиля без сокращений	Сокращенное наименование на российском рынке	Краткое европейское название
монтируется в стойку	PS	CW
направляющая	PN	ВАШ
накладные расходы	PP	CD
потолочная направляющая	PNP	ВЫХОД

Какие бывают основные профили для гипсокартона?

Назначение и характеристика направляющего профиля (PN)

Профиль направляющий, сокращенно PN aka UW.толщиной 0,55-0,8 мм. Он защищает изделие от окисления металла, а также от поражения его ржавчиной. По внешнему виду ПН выпускается в виде планок с буквой «П», которая используется при строительстве металлического каркаса для фальшстен. Применяется для быстрого возведения стен разной толщины. Направляющие служат основой в монтажной раме, обеспечивают прочность конструкции. Имеет разную ширину, что позволяет возводить высокие стены и прятаться в стене коммуникации.

Направляющий профиль, применяемый для каркаса для фальш-стены из гипсокартона

Размеры направляющего элемента для гипсокартона:

маркировка продукции	Толщина, мм.	Ширина, мм.	Высота ребра, мм.	Длина, м.
ВАШ (PN) -2-50 * 40	0,5	50	40	3
ВАШ (PN) -4-75 * 45	0,5	75	45	3
ВАШ (PN) -6-100 * 40	0,6	100	40	4

В профиле производителем могут быть выполнены отверстия 8 мм.для крепления изделия к основанию (стене, потолку). Крепеж, в основном, дюбель-гвозди размером 6/40, 6/60. Длина достигает 3 м.

Монтаж перегородки, выравнивание первой гипсокартонной стены, смонтированной активной формы из металлопродукции по ранее сделанной разметке. Затем применяют СС (стоечный), а также дополнительные материалы, такие как подвесы, надставки, крабы.

Обозначение и размеры Профиль UD

Функциональность стоечного профиля (ПС)

Стойки для профиля стоячны, сокращенно ПС или другое обозначение европейского CW.Этот вид металлических планок используется при производстве металлического каркаса для фальш-стены из гипсокартона, а также для выравнивания вертикальных поверхностей внутри помещений. Неся каркасную конструкцию фальш-стены, в неподвижную НП вставлен металлический элемент. Что касается ширины PS и PN, то размер одинаков. Перегородочный профиль для гипсокартона из оцинкованной стали.

маркировка продукции	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.
CW (PS) 50 * 50	0.4-0,6	50	50	2,6; 3; 4
CW (PS) 65 * 50		65
CW (PS) 75 * 50		75
CW (PS) 100 * 50		100

Профиль стоечный, применим для создания каркаса перегородок из гипсокартона

В зависимости от созданной конструкции приобретается необходимый размер. Длина может быть от 3 до 4 м. Отличительная особенность профиля — специальный паз для удобного монтажа гипсокартонных плит, а также их фиксации.

Размеры профилей CW

заявка, Размеры Направляющий профиль потолка (PNP)

Обозначается PN (OUT) (расшифровка — направляющая профиля потолка). Секция П-образная, с гладкими стенками. Используется как основание-опора для стоек и перемычек. Крепится по периметру конструкции, затем устанавливаются все остальные элементы системы. АНП изготовлен из металла, покрытого защитным слоем. Применяется при производстве металлической основы под потолок из ГКЛ. Этот элемент крепится к стене на дюбель-гвозди, служит для дальнейшей врезки потолочного профиля и создает прочность всей конструкции под гипсокартоном.

Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛ

Профиль для гипсокартонного потолка имеет размеры: толщина ТНГ 28 * 27 — 0,4-0,6 мм., Ширина 28 мм., Высота — 27 мм., Длина — 3 м. .

потолочный профиль (ПП)

Пожалуйста, самым популярным в каждом ремонте является потолочный профиль (ПП) или другое обозначение CD. Данное изделие используется при установке металлического каркаса на подвесной, фигурный, многоярусный потолок из гипсокартона. профиль вставляется, при установке, направляющей и крепится к подвесам.Изделие изготовлено из оцинкованной стали, что обеспечивает защиту от ржавчины. К профилю потолка применяются специальные саморезы, называемые «жучками» мастерами — диаметром — 3,5–3,9 мм. Длина 9,5-11 мм.

Потолочный профиль монтируется в каркас для подвесного потолка

Размеры профиля для гипсокартонного потолка: толщина 0,4-0,6 мм., Ширина — 60 мм., Высота 27 мм., Длина стандартная 3 м, на заказ 4 м.

Дополнительные виды профилей

А производит виды профилей для гипсокартона, применяемые в конструкции металлического каркаса не так часто, и во многом заменили собственно ручное производство.

Арочный профиль

Этот арочный профиль из гипсокартона применяется для создания изогнутых арок и других элементов на потолке или стене. В основу производства лег арочный профиль металлического элемента потолка. подробно, о видах арочного профиля.

Арочный профиль подходит для создания каркасных арок из ГКЛ и фасонных элементов для гипсокартона

Завод предлагает собственные варианты гибочного профиля для арок на заказ, имеющие отличительные возможности в эксплуатации.Для этого обычный ПП (60х37) после гибки обозначают как ПА.

Размеры для радиуса изгиба:

маркировка продукции	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.	Радиус изгиба, мм.
ПО (CD) — 60 × 27 КНАУФ	0 / 4-0 / 6	60	27	2,6; 3; 4	1000
ПО (CD) — 60 × 27 КНАУФ (доп.)	0 / 4-0 / 6	60	27	2,6; 3; 4	500

гнутый профиль

деталь, другие варианты изготовления арок.

профиль усиленный

Элемент обозначен UA. Изделие используется для усиления основы под гипсокартон. Применяется в натяжных потолках сложной конструкции, а также при формировании перегородок с элементами тяжести (навешивание телевизора на перегородку), создании перегородок из гипсокартона дверных проемов, окон.

Усиленный профиль монтируется в пространство каркаса, где предполагается подвешивание тяжелых предметов на гипсовом основании

Размеры усиленного профиля для гипсокартона:

маркировка продукции	толщина изделия	Профиль задний, мм.	высота ребра, мм.	количество рядов тиснения на спине	Стандартная длина профиля, м.
UA 50-40-2	2,0 мм.	50	40	1 шт.	2,6; 3; 4
UA 75-40-2		75		2 шт.
UA-100-40-2		100
UA-125-40-2		125
UA-150-40-2		150

Для защиты внешних углов

с маркировкой ПУ.Этот вид ГКЛ предназначен для отделки углов от различных механических воздействий (ударов) гипсовых изделий. Имеет перфорацию, для лучшей фиксации к поверхности шпаклевкой. Его габариты:

обозначение	Толщина, мм.	Ширина полок, мм.	Материал	Длина профиля, мм.
УЕ 20-20	0,22–0,25	20	алюминий	3
УЕ 25-25	0.4	25	сталь оцинкованная
УЕ 30-30	0,4	30
УЕ 30-30	0,5	30
УЕ 35-35	0,5	35

Монтажные профили

Для создания металлического каркаса необходимо применить профили и аксессуары к ним, чтобы основание каркаса под гипсокартон было прочным и прослужило долгий срок.

Для резки оцинкованного профиля используются ножницы для резки металла.Если резать профиль болгаркой, то в диапазоне высоких оборотов металл нагревается, тем самым портится антикоррозийное покрытие. Края профиля остаются незащищенными. Это крайне нежелательно для монтажа каркаса в ванных комнатах, а также на балконе — там, где повышенная влажность. Правила работы и секреты работы с ГКЛ.

Схема крепления профилей ГКЛ

Направляющие профили крепятся к основанию (потолку, полу, стене) только при помощи дюбелей-гвоздей. Размер застежки зависит от нескольких факторов: материала основы, сложности металлоконструкции.Крепежные детали следует располагать на расстоянии 25-30 см.

Подвесы для профилей закрепляются на одной линии с профилем через каждые 40-60 см. минимальное расстояние берется в том случае, если на штукатурную поверхность планируется большая нагрузка. Кроме того, для усиления каркаса усиления созданы стоечные профили, переходящие в утяжеление строительной площадки.

Printable you, — Применен изоляционный герметизирующий материал, выбор которого зависит от места расположения, уровня влажности, возгорания.

Выбирая профили для изготовления каркаса, следует помнить не только о правилах применения, но и обращать внимание на производителей.Такие профили для гипсокартона, как «КНАУФ» изготавливаются по размеру всех гостей с соблюдением всех технических условий.

Фрагмент экспресс-способа возведения шлагбаумов в квартире.

Видео:

потолочный гипсокартон и гипсокартон и профили направляющих из гипсокартона, котировки в реальном времени, цены последней продажи -Okorder.com

Описание продукта:

Описание:

1.Наложение соединительной части между основным держателем и держателем тисков или держателем тисков и держателем называется точечным перекрытием.

2. Он использует структуру внахлестку для сборки, соединение между соединениями ласточкин хвост очень хорошо. Лицо сустава не срастается и имеет приятный вид.

3. На соединении держателя тисков есть зазубрина, это позволяет избежать потери и падения из-за воздействия внешней силы.

4.Подошва основного и тисков несущей — это оцинкованная бронеплита, которая отвечает требованиям национального стандарта Великобритании.В качестве панелей с запеченной краской мы используем бронеплиты с запеченной краской, цинкование которых высока. Он отвечает требованиям национального стандарта GB.

5. Raw Meterial — оцинкованная сталь с плотностью 80-100 г / кв.м.

Спецификация:

Спецификация для Ближнего Востока:

U-образная направляющая

Главный канал	38×12 мм
Канал
	68x35x22 мм
Угол стены	25×25 мм
C-шпилька	50×35 мм
0
0
Шпилька C	75×35 мм
U-образная направляющая	52×25 мм
U-образная направляющая	72×25 мм 03	75×25 мм

Согласно спецификации Aus tralia:

Швеллер

швеллер

03

28x20x30x0,55 мм

верхняя поперечина	25x21x0.75 мм
	25x21x0,75 мм
Фурнитура Швеллер	28x38x0,55 мм
	16x38x0,55 мм
16x20x30x0,55 мм
Шпилька	64×33,5×35,5 мм
	76×33.5×35,5×0,55 мм
Шпилька	92×33,5×35,5×0,55 мм
	150×33,5×35,5×0,55 мм
	904 9002 904 9002 51x32x32, 64x32x32x0,55 мм
		76x32x32x0,55 мм
Гусеница	92x32x32x0,55 мм

от Великобритании до Европыи т. д.

9002 9002

C Шпилька	60×27 мм
U-образная направляющая	28×27 мм
0	02 02 C шпилька C шпилька	75×50 мм
C шпилька	100×50 мм
U направляющая	50x40mm

мм
U направляющая	100×40 мм

Обзоры продуктов

000

000Легкость, хорошая прочность, устойчивость к прижиганию и водонепроницаемость

2. Подходящая огнестойкая плита из магния, гипсокартон и многие другие настенные и потолочные плиты

3. Влагостойкость, ударопрочность, экологичность и т. Д.

4. Простота и быстрота установки, экономия времени

5. Высокое качество, конкурентоспособная цена и полный комплект стиля

6. Мы можем предоставить вам продукцию в соответствии с вашими требованиями

FAQ

1 .Образец: небольшой образец может быть предложен бесплатно

2. OEM: принято OEM

3.MOQ: небольшой заказ в порядке

4. Испытание: для тестирования допускается любое третье лицо

5. Завод: можно посетить завод в любое время

6. Срок поставки: небольшой заказ в течение 7 дней или в соответствии с вашим заказом

Гипсокартон Металлический профиль и аксессуары

В первую очередь, гипсокартон Металлический профиль и аксессуары используются для перегородок и подвесных потолков.Кроме того, мы объяснили обе системы на нашей странице блога. Поэтому вы можете ознакомиться с нашими статьями по теме и узнать больше о подвесных потолках и внутренних стенах!

Однако в сегодняшней статье мы дадим вам краткое описание основных металлических профилей, используемых в строительном секторе при установке гипсокартона. Например, здесь у нас есть хорошая инструкция по самостоятельной установке собственного профиля для гипсокартона!

Металлические профили из гипсокартона Типы

Прежде всего, наши металлические профили из гипсокартона производятся в соответствии с EN10346: 2015 и 100 г / м2 с цинковым покрытием для защиты от коррозии .То есть металлических профилей , используемых для гипсокартона, следующие:

Потолок C
Потолок U
Стенка шпильки C
Опорная стена U
Omega Furring Channel
Главный канал
L Угловой профиль
Угловая шайба
Соединитель, винт, подвеска, штанга подвески, зажимы, стальной дюбель

Самое главное, все они доступны в 0,40, 0,50 и 0,60 мм толщиной в соответствии с требованиями заказчика.Кроме того, используется сталь марки DX51 , а все наши профили — оцинкованные Z100 / м2 с покрытием .

Более подробная информация представлена в каталоге нашей продукции. Сообщите нам спецификации, необходимые для вашего проекта, и мы поможем вам!

Гипсокартон Металлический профиль: Потолок C

Металлический профиль потолочный C
С одной стороны, этот профиль используется для конструкции подвесных потолков и подвесных потолков . 27×60 мм — самый стандартный размер С-профиля. Кроме того, мы также предоставляем профиль C размером 47x18x6 мм и нестандартной длиной от 2,7 до 3 метров .
Металлический профиль из гипсокартона: потолок U
Металлический профиль потолочный U
С другой стороны, потолочный U — это еще один профиль для потолочной системы, доступный в размере 23x28x23 и используется с потолками c и omega канал обрешетки.
Металлический профиль из гипсокартона: Стержень
Металлический профиль
Затем этот металлический профиль используется для перегородки с направляющей.Другими словами, шпилька представляет собой оцинкованный металлический профиль, доступный размером 50, 75 и 100 мм шириной мм.
Металлический профиль из гипсокартона: Направляющая
Металлическая направляющая для профиля

Кроме того, у нас есть профильная направляющая, которая является другим профилем, используемым для системы перегородок из гипсокартона и производимым шириной 50, 75 и 100 мм .

Гипсокартон Металлический профиль: Omega Furring Channel

Металлический профиль Omega Furring Channel

С другой стороны, у нас есть альтернативный продукт для подвесных потолков , используемый с зажимами , и тросом для подвешивания основной канал .Чтобы уточнить, этот профиль доступен в шириной 68, 78 и 81 мм .

Металлический профиль из гипсокартона: Main Chanel

Основной канал из металлического профиля

Точно так же у нас есть основной канал из оцинкованного металлического профиля для подвесных потолков , используемый с омега-каналом .

Металлический профиль из гипсокартона: Corner

Metal Profile Corner

Наконец, у нас есть металлический профиль , используемый для защиты углов стен и доступный в длиной 3 метра и шириной 25 мм .

Металлический профиль из гипсокартона: Перфорированный уголок

Металлический профиль Перфорированный уголок

И последнее, но не менее важное: еще один металлический уголок — это перфорированный уголок, в основном используемый для защиты углов гипсовых стен .

Металлический профиль и аксессуары для гипсокартона

Помимо всего прочего, B&W также поставляет сетчатые ленты, саморезы и саморезы, подвесные тросы, зажимы, кронштейны и панели доступа. В результате вы можете узнать о других наших брендах и написать нам по электронной почте или позвонить нам.

Советы по оцинкованному металлическому профилю

Вы хотите знать, как построить стену с металлическими каркасами, используя стальной каркас, гипсокартон и изоляцию? Это видео вам подходит. Давайте это проверим!

Экспорт строительных материалов

Следовательно, как Megaturk Co., мы экспортируем строительные материалы в более чем 25 стран по всему 4 континентам! Такие, как Австралия, Мадагаскар, Синт-Мартен, Аруба, Португалия, Испания, Катар, Великобритания, Гана, Франция, Нигерия, Сенегал и другие !!

Подводя итог: если вы думаете об использовании металлических профилей в своих строительных проектах… Не сомневайтесь ни секунды! Свяжитесь с нами ! Мы поможем вам и предложим продукт самого высокого качества! С нетерпением жду Вашего ответа !

Подпишитесь на @boardandwall и следите за нашими последними обновлениями !

Главная »Блог» Металлический профиль и аксессуары для гипсокартона

Гипсокартон ShortSpan | Потолочные решения Armstrong — коммерческие

Самый быстрый и простой способ обрамить плоские потолки из гипсокартона шириной до 17 футов.

Цвета и варианты

Выбран собственный цвет. Укажите цвет при указании.

Система каркаса из гипсокартона SHORTSPAN, неокрашенная

Производительность

Поперечины ShortSpan

Простое предварительно спроектированное решение для поддержки пролетов до 8–6 дюймов без независимой опоры
Оборотная кромка ScrewStop предотвращает выкручивание винта
Сбалансированный профиль остается плоским во время установки

Уголок с фиксатором

Предварительно смонтированные фиксирующие выступы с перфорацией 8 дюймов по центру:
- Исключите измерение 16 «или 24» O.С.
- Фиксирующие язычки предотвращают смещение в сторону и вверх
- Удалите винты, заклепки или обжимные приспособления. необходимо для крепления поперечин к молдингу

	Пожар
	Огнестойкость *	FireGuard

Рейтинги Обязанности

Для тяжелых условий эксплуатации
для средних условий эксплуатации

Сейсмические категории **

DEF

Сопротивление ржавчине

Есть

	Размеры лица	96 дюймов 1-1 / 2 дюйма
	Типы профилей	Гипсокартон / штукатурка / штукатурка Открытый тройник
	Материалы	Сталь горячеоцинкованная

Профиль устойчивого развития

Вторичное содержимое с
до 61%

{% /если %} {% #if numProducts == 1%}

Продукты для каркаса из гипсокартона SHORTSPAN

{% /если %} {% #if hasTotalAcousticsItems%}

Total Acoustics = Элементы с общими акустическими характеристиками

{% /если %} {% #if hasSustainItems%}

Sustain = Товары, входящие в портфель SUSTAIN

{% /если %} {% #if hasPlantBasedItems%}

Содержит связующее на растительной основе = Изделия с передовым связующим на растительной основе

{% /если %} {% #if getAllHashFilters.длина> 0%}

Similar = SHORTSPAN Продукты для каркасов из гипсокартона, соответствующие критериям «{% # getAllHashFilters: i%} {%. %} {% i

{% /если %} {% # {facetGroupID: _.uniqueId (»)}%}

Сузить результаты по

Скрыть параметры фильтра Показать параметры фильтра
{% facetText%} {% #if type == ‘text’%} {% elseif type == ‘group’%} {% elseif type == ‘образец’%} {% / if type%}

{% #if showOrderSampleButton || ложный %} {% /если %} {% /%} {% # {allColumnNames: _.pluck (_. where (SuspensionTable.columns, {‘visible’: true}), ‘columnName’)}%} {% # SuspensionTable.columns%} {% #if this.visible%} {% /если %} {% /suspensionTable.columns%} {% #if SuspensionTable.grouping && SuspensionTable.grouping.groupOn! == » && SuspensionTable.grouping.groups && SuspenTable.grouping.groups && SuspensionTable.grouping.groups.length> 1%} {% #suspensionTable.grouping.groups%} {% # {isGroup: (grouped [groupID] && grouped [groupID] .length> 0)}%} {% #if isGroup%} {% /если %} {% # grouped [groupID]%} {%> tableRow%} {% /%} {% /%} {% /%} {% еще %} {% #Результаты %} {%> tableRow%} {% /Результаты %} {% /если %}

{% #if sortable%} {% columnText.replace (‘_’, »)%} {% еще %} {% columnText.заменять(‘_’, ‘ ‘) %} {% / если можно сортировать%}
{% имя группы %}

{% /%}

Установка

Коридоры ShortSpan
+ Посмотреть описание
Посмотрите, как быстро мы обрамляем коридор из гипсокартона длиной 78 футов и шириной пять футов с помощью тройников ShortSpan.
Быстрое и легкое обрамление из гипсокартона — ShortSpan 101
+ Посмотреть описание
Упростите и ускорьте создание гипсокартонного каркаса с новым ShortSpan®
InvisAcoustics ™ для открытых конструкций
+ Посмотреть описание
Direct-To-Deck Acoustics.Теперь вы это видите. А теперь нет. Независимо от того, хотите ли вы, чтобы акустические панели были видны или они исчезли в палубе, у нас есть для вас варианты. Расширьте возможности проектирования открытых конструкций с помощью базовых панелей InvisAcoustics ™.
ShortSpan Framing vs.Сравнение коридоров с гусеницами и гусеницами
+ Посмотреть описание
Узнайте, как Клифф выделяет преимущества системы каркаса из гипсокартона ShortSpan по сравнению с традиционными шпильками и гусеницами для вашего следующего проекта.

CE Center — Спецификация экструдированной алюминиевой облицовки для поверхностей из гипсокартона в многоквартирных жилых проектах

Профили и отделка для экструдированного алюминия

Экструдированная алюминиевая отделка может использоваться для различных целей в интерьере, например, для оснований и углов, и может иметь множество различных отделок и полировок.

Существует множество различных изделий из экструдированного алюминия практически всех размеров, стилей и типов, которые могут понадобиться для любого проекта. Такие изделия, как основания, углубления, переходы в углах и углубленные каналы, которые содержат трехмерные вставки различных форм и размеров, являются вариантами для дизайнеров. Каждый профиль может повлиять на дизайн интерьера проекта тонко по-разному, но общим фактором является то, что, как и экструдированный алюминий, все они точно производятся с экстремальными допусками для получения высокоточных результатов без квалифицированного труда мастеров.В дополнение к множеству профилей, продукты также доступны в различных вариантах металлической отделки, но они также могут быть загрунтованы для индивидуальной окраски в полевых условиях. Благодаря такому большому количеству опций дизайнеры могут смешать выступы с поверхностью или использовать их в качестве элемента дизайна и сосредоточиться в комнате. В этом разделе мы рассмотрим некоторые из наиболее распространенных профилей и отделок, а также обсудим некоторые из наиболее уникальных и сложных форм, доступных для экструдированной алюминиевой отделки.

Детали плинтуса

Детали плинтуса, которые представляют собой декоративные молдинги, используемые для покрытия стыка между готовой стеной и полом, также защищают стену от истирания и ударов в местах с интенсивным движением.Эти важные детали достаточно важны для того, чтобы сделать краткий обзор некоторых наиболее распространенных базовых параметров. Стандартная деталь основания — это обычно 3½-дюймовый профиль, который устанавливается поверх гипсокартона. В некоторых случаях четверть круга используется в качестве стыка настила между полом и плинтусом для улучшения общей эстетики. Хотя плинтусы все еще довольно распространены, некоторые дизайнеры сомневаются в полезности традиционных плинтусов, и это привело к появлению новых, более современных вариантов для дизайнерского сообщества.

Один из подходов — просто удалить плинтус. Без плинтуса соединение стены с полом создает простую минималистичную эстетику. Этот вариант сокращает количество материала, используемого для проекта, сокращает общее время установки и исключает расходы, связанные с установкой и отделкой обычного плинтуса. Несмотря на то, что внешний вид может быть чистым и минималистичным, такой подход оставляет основание стены уязвимым для повреждений от пешеходов и оборудования, поэтому оно больше подходит для промышленных или коммерческих применений, а не для жилых проектов.

Если используется подход «без основания», стык между стеной и полом должен оставаться открытым с-дюймовым откосом (теневой линией), чтобы поверхности могли двигаться независимо. Это проявление может быть достигнуто путем отделения гипсокартона от пола куском Z-образного металла. Также необходимо заклеить нижний край гипсокартона. В целом, вероятность ошибок в процессе отделки гипсокартона меньше, чем при более традиционной отделке плинтуса.

Еще одно широко используемое основание — это основание для смыва.«Это основание обычно имеет размер 3½ или 5½ дюйма и утоплено так, что оно прилегает к стене — отсюда и название. Этот базовый стиль обеспечивает чистый, гладкий вид, который хорошо сочетается с современным интерьером. Некоторые из наиболее распространенных материалов для скрытого основания включают дерево и древесноволокнистую плиту средней плотности (МДФ). Этот подход требует значительного планирования, работы и ухода для установки, но как только это будет сделано, он защищает стену и помогает свести к минимуму накопление пыли. Перед установкой готовую поверхность стены и основание необходимо прикрепить к одной и той же подстилающей основе, чтобы предотвратить растрескивание стыка.

«Открытая база» — популярный прием в современном архитектурном дизайне. Он используется для разделения и выражения стыка между материалами для создания теневой линии между двумя поверхностями. Эта основа особенно хорошо работает при разделении двух разных материалов, и в этом случае она может создать иллюзию стены, плывущей над полом. Основания Reveal могут быть изготовлены на заказ практически из любого материала, но обычно они изготавливаются из металла или пластика и предлагают дизайнерам огромную гибкость.Ключевыми особенностями откосной основы являются чистая кромка, которую легко обрабатывать, а также широкий выбор размеров и профилей. Основания Reveal также могут быть окрашены, что дает дизайнерам возможность использовать совпадающие или контрастные цвета, а также включать раскрытие в более крупное проектное заявление, будь то дверная и оконная отделка или другие элементы.

Экструдированные алюминиевые профили для отделки

Учитывая все, что мы обсуждали о различных типах доступных оснований, давайте поговорим о том, как экструдированный алюминий вписывается в картину.Например, экструдированные алюминиевые основания могут использоваться для удовлетворения широкого спектра требований к дизайну. Эти основания устанавливаются горизонтально и могут использоваться в различных конфигурациях, например, с выступающим квадратом или с двумя открытыми фланцами.

Экструдированный алюминий также хорошо подходит для откосов. Эти откосы можно устанавливать различными способами, в том числе вертикально, горизонтально и диагонально, и они доступны во многих разных стилях, чтобы удовлетворить потребности и требования разных дизайнеров.Например, квадратные выступы, которые являются строго декоративными, можно использовать для создания теневых линий или для включения разрыва или разделения материалов. В результате получается привлекательная ниша, которую можно установить вертикально, горизонтально или диагонально. Квадратные откосы доступны в диапазоне ширины от ¼ дюйма до 4 дюймов и изготовлены из ПВХ-винила или алюминия.

Двойные фланцы Reveal обеспечивают открытое пространство для визуального воздействия и одновременно защищают нижнюю часть стенового материала.

Каналы

— это еще один вариант профиля, они доступны в плоском квадратном, квадратно-коническом и квадратно-угловом исполнении.Квадратные каналы заподлицо — это система из двух частей, включающая каналы и вставки, которые обычно устанавливаются вертикально и диагонально; Однако при утверждении условий проекта каналы могут быть установлены горизонтально. Эти каналы имеют ребристую поверхность, которую можно использовать для наклеивания ленты и плавания, что позволяет вставке выглядеть так, как если бы она стояла отдельно.

Каналы

также доступны в конфигурациях с квадратным сужением и с квадратным углом, которые могут создавать динамичный вид в сочетании с вставкой, такой как прямоугольный квадрат, выступающий квадрат с закругленными углами или прямоугольный круглый нож.

Наконец, угловые профили для отделки, обычно изготовленные из резины ПВХ или алюминия, могут использоваться для защиты вертикального гипсокартона или угловых краев, используя целый ряд вариантов дизайна. Угловые накладки из экструдированного алюминия значительно прочнее и долговечнее, чем из ПВХ, и существует гораздо больше вариантов дизайна. С помощью алюминия дизайнеры могут создавать красивые линии, раскрытия и тени, чтобы подчеркнуть поверхности и детали в комнате. Доступные варианты угловой отделки из алюминия также разнообразны: квадратные, закругленные, круглые, эллиптические и конические.

Экструдированные алюминиевые отделочные материалы и полироли

В дополнение к разнообразию дизайнов алюминиевых декоративных профилей на выбор архитекторы и дизайнеры также могут позволить себе роскошь иметь обширный выбор отделки и полировки. Алюминиевые отделочные материалы доступны в различных вариантах отделки, в том числе готовые к покраске для индивидуального подбора цвета с использованием жидких красок (например, акриловых, алкидных или полиэфирных и др.) Или порошковых покрытий. Они также доступны в прозрачном и цветном анодированном исполнении.

Анодирование — это электрохимический процесс, при котором поверхность металла превращается в анодно-оксидное покрытие, которое является декоративным, прочным и устойчивым к коррозии. Физические характеристики алюминия делают его идеально подходящим для анодирования. Фактически, необработанный алюминий окисляется естественным образом при воздействии воздуха, но пленка искусственного оксида в результате процесса анодирования более толстая, твердая и долговечная.

Одним из основных преимуществ анодированного алюминия является то, что, в отличие от краски или гальванического покрытия, оксид алюминия полностью интегрирован с лежащей под ним алюминиевой подложкой.Это означает, что он не будет расслаиваться и не сниматься. Еще одно преимущество заключается в том, что анодированная поверхность имеет пористую структуру, что упрощает вторичный процесс, такой как окраска и герметизация.

Прозрачная анодированная отделка используется для защиты поверхности и подчеркивает естественный металлический цвет алюминия. Вообще говоря, нет необходимости красить анодированную отделку — на самом деле, это не рекомендуется, — но в некоторых случаях это может быть необходимо. В таких случаях дизайнеры могут сначала посмотреть, какие профили, готовые к грунтовке и покраске, предоставляет производитель.Если желаемые стили недоступны, молдинги необходимо очистить кислотным травильным раствором, тщательно промыть и дать время высохнуть. В качестве базового слоя следует использовать грунтовку, в идеале рекомендованную производителем краски, а затем краску.

Одним из наиболее популярных вариантов отделки алюминиевых накладок является порошковое покрытие. Фактически, более 15 процентов всего рынка промышленной отделки используют покрытия с порошковым покрытием. Покрытие популярно не только потому, что оно чрезвычайно качественно, но и потому, что имеет практически безграничную цветовую гамму.

Отделка с порошковым покрытием обеспечивает отделку из экструдированного алюминия с высококачественной отделкой практически безграничного диапазона цветов. Покрытие наносится на основу путем электростатического напыления, чтобы обеспечить ровное покрытие, более долговечное, чем жидкая краска.

Популярность порошковых покрытий отчасти объясняется тем, как они производятся и насколько эластичными являются конечные продукты. Эти покрытия основаны на системах полимерных смол, смешанных с отвердителями, пигментами, выравнивающими добавками, модификаторами текучести и другими добавками.Ингредиенты смешивают в расплаве, охлаждают, а затем измельчают в порошок. После образования порошка его наносят на алюминиевую подложку с помощью процесса, известного как электростатическое напыление (ESD). После нанесения порошка основание подвергается термическому отверждению; во время этого процесса покрытие химически реагирует с образованием длинных молекулярных цепей, которые очень прочны и нелегко разрушаются. Такое покрытие намного прочнее жидких красок. Там, где жидкие краски склонны к ухудшению качества из-за воздействия влаги, суровых погодных условий, химикатов и ультрафиолета, алюминий с порошковым покрытием намного прочнее.Как более прочное покрытие, порошковое покрытие противостоит царапинам, сколам, коррозии, выцветанию и другим проблемам износа, которые, как известно, отрицательно влияют на окрашенные жидкостью поверхности.

Недавно дизайнеры, такие как Уэйн Браун, бывший директор по дизайну PDR, объединились с производителями экструдированного алюминия, чтобы создать линейку продуктов, разработанных и изготовленных не только для улучшения всех практических аспектов строительства гипсокартона, но и вместо самый эффектный элемент хорошо продуманного пространства.В случае с Брауном он помогал проектировать все, от простых алюминиевых профилей, включающих простые выступы и переходы, до более сложных форм, включая «утопленные выступы, угловые переходы, краевые переходы и углубленные каналы, которые содержат трехмерные вставки различных форм и размеров. Все отделочные работы могут быть применены к стенам и потолку и заподлицо с поверхностью из гипсокартона или установлены с такими панелями, как дерево, стекло или плитка ». ¹ Поскольку все больше дизайнеров влияют на экструдированные алюминиевые элементы отделки, возможности создания уникальных интерьеров из гипсокартона будут продолжать расти как тенденция.

CDS

Последнее изменение: 2017-12-06

Делиться:

Сообщить о неработающей ссылке

Стальная гусеница и шпилька

Характеристики

Размер (ширина)	Длина (фут)	Калибр	Наличие

1 5/8 «	10	25	— ”

2 1/2 «	10	25	— ”
Ножка 2 1/2 «2»	10	25	— ”
2 1/2 «4 7/8» Ножка	10	25	— ”
2 1/2 «прорезь	10	25	––
2 1/2 «Flex	8	25	— ”

3 5/8 «	10	25	— ”
3 5/8 «2» ножка	10	25	— ”
3 5/8 «4 7/8» Ножка	10	25	— ”
3 5/8 «прорезь	10	25	––
3 5/8 «Flex	8	25	— ”

6 «	10	25	— ”
Ножка 6 дюймов 2 дюйма	10	25	––
6 дюймов со шлицами	10	25	––
6 дюймов Flex	8	25	––

8 «	10	25	––

10 «	10	25	––

Размер (ширина)	Длина (фут)	Калибр	Наличие

1 5/8 «	8	25	— ”
1 5/8 «	9	25	— ”
1 5/8 «	10	25	— ”
1 5/8 «	12	25	— ”

2 1/2 «	8	25	— ”
2 1/2 «	8 ‘6 «	25	— ”
2 1/2 «	9	25	— ”
2 1/2 «	10	25	— ”
2 1/2 «	11	25	— ”
2 1/2 «	12	25	— ”
2 1/2 «	13	25	— ”
2 1/2 «	14	25	— ”

3 5/8 «	8	25	— ”
3 5/8 «	8 ‘6 «	25	— ”
3 5/8 «	9	25	— ”
3 5/8 «	10	25	— ”
3 5/8 «	11	25	— ”
3 5/8 «	12	25	— ”
3 5/8 «	13	25	— ”
3 5/8 «	14	25	— ”
3 5/8 «	16	25	— ”
3 5/8 «	18	25	— ”
3 5/8 «	20	25	— ”

6 «	8	25	— ”
6 «	9	25	— ”
6 «	10	25	— ”
6 «	12	25	— ”

Звоните в любое время, чтобы заказать изделия нестандартной длины для доставки на следующий день

Стальные шпильки и гусеницы имеются на складе размером 1 5/8 дюйма, 2 ½ дюйма, 3 5/8 дюйма и 6 дюймов различной длины.Изготовленные с соблюдением строгих допусков, подрядчики ценят превосходную посадку шипа на гусеницу. Негорючие стальные шпильки и гусеницы использовались во многих стеновых конструкциях, испытанных на огнестойкость, для достижения номинальных значений до 2 часов. Проконсультируйтесь с каталогами UL и ULC по огнестойкости для сборок с определенным сроком службы.

Профили для гипсокартона. Размеры профиля для гипсокартона

Профиль — стеллаж из оцинкованного холоднокатаного металла. С его помощью можно построить каркас любой сложности.В современной строительной индустрии используются виниловые и металлические профили для гипсокартона. Размеры и материалы подходят для всех монтажных конструкций. Прежде чем приступить к работе, следует знать все виды профилей, используемых в строительстве.

Типы профилей

Направляющая (называемая UD) устанавливается по всему периметру помещения (если это потолок) или по полу, потолку и параллельным стенам (если это стена). Из него создается плоскость будущего каркаса. Профиль направляющей для гипсокартона, размеры которого очень удобны в дизайнерских конструкциях, может быть разного качества.Прочность зависит от толщины изготавливаемого материала. На потолках используется более толстая сталь. Изделие из тонкого металла используется для облицовки стен.

Держатель (обозначен SD) представляет собой эталонный профиль под гипсокартоном. Его размеры (толщина и длина) разные, как у направляющих. Чем тоньше сталь, тем больше креплений установлено. Предназначен для окончательного завершения дизайна. Отвечает за надежность и жесткость каркаса.Он принимает на себя всю нагрузку, поэтому должен быть изготовлен из хорошего оцинкованного материала. Устанавливается путем вставки в направляющую (UD). Он рассчитан так, чтобы крайний лист гипсокартона заканчивался посередине профиля. Основными критериями выбора являются ширина и высота перегородки. Прикручивается с каждого края маленькими саморезами («блохи»).

Помимо двух основных, используются другие типы профилей для гипсокартона. Их размеры очень похожи, но функции отличаются друг от друга:

Угловой профиль (ПУ) — предназначен для усиления внешних углов.Крепится к гипсокартонной основе шпаклевкой. Также называется перфорированным уголком. Применяется в оконных или дверных откосах, наружных углах стен и коробов. На стенах выполняет функцию маяка. С его помощью угол стены выходит ровным и острым.
Маяк (ПМ) — если стены сильно кривые, то на штукатурку ставят специальные маяки, затем кладут шпаклевку и подтягивают по правилу.
Направляющая для потолка — имеет те же функции, что и обычный профиль, но намного прочнее.Изготовлен специально для потолочных каркасов.

Виниловые профили

Профили для гипсокартона, размеры которых разные, подходят для любых нужд пользователя. Чтобы качественно завершить монтаж конструкций, стоит использовать виниловые профили, поверхность которых легко обрабатывается. Они предназначены для торцевых, внешних углов и нестандартных стен. Защищайте от влаги, придайте кромкам совершенство и соединяйте конструкцию с оконными блоками и дверями. Их несколько:

Арочный (PA) — это криволинейный арочный профиль.Используется в гнутых конструкциях из гипсокартона. Радиус гибкости 500 мм. Особенно подходит для отделки колонн.
J-профиль — очень распространенный. Он сделан из жесткого винила. Он используется для украшения края гипсокартона и легко на нем надевается. Хорошо покрашен.
Кабельный профиль Специально разработанный элемент. Используется для прокладки оптоволоконного кабеля. Внутрь вкладывается мягкий шнур, чтобы он не замазался.
Маркер для полукруглых углов — качественный инструмент, с помощью которого можно создавать плавные красивые углы.
Поворот — обеспечивает однородность кабеля.

Размеры профилей

Для каждой дизайнерской идеи можно выбрать подходящий профиль для гипсокартона. Размеры рассчитаны таким образом, чтобы при монтаже конструкции не выбрасывалось много ненужных деталей.

900

900 27

*Габаритные размеры направляющих*
профиль	длина, мм	ширина, мм
2500, 3000, 4000	27	0,37
UD 50	2500, 3000, 4000	50	0, 42

С помощью большого ассортимента различных размеров можно выбрать ширину и длину элемента.

50х50

*Габаритные размеры держателей*
профиль	длина, мм	Толщина, мм		03 900 Светодиод 60	3000, 4000	0,42	60×25
SV 50	3000, 4000	0,42
SV 75	3000, 4000	0,42	50х75
SV 100	3000, 4000	0,42	50×100

Дополнительный крепежный элемент

Иногда строители сталкиваются с проблемой мс при креплении профилей для гипсокартона.Их размеры могут быть меньше требуемой конструкции. Поэтому необходимо использовать дополнительные крепежи.

Соединитель профиля — это крепежный элемент, соединяющий две несущие стойки между собой. Он вставлен в торцы двух стыкуемых элементов и с каждой стороны закреплен двумя «блохами» на металле.
Подвески — идут с анкерным зажимом и прямые. Это металлическая пластина, легко гнущаяся в виде буквы «П» и фиксирующая профиль к потолку.
Краб — крепежный элемент для установки перемычек, расположенных между стойками.

Инструменты для монтажных работ

При работе с профилем вам понадобятся инструменты:

ножницы по металлу — отрезают или отрезают рельс;
рулетка — служит для измерений;
Просектор — пробивает отверстия в деталях рамы;
маркер или карандаш — наносит линии разреза;
стапрофильм — клещи для крепления.

Монтаж и крепление

Важным фактором является правильность возведения и крепления конструкции.

Профиль для гипсокартона. Размеры и виды. Советы по выбору

Какими могут быть гипсокартонные профили.

Потолочный профиль для гипсокартона. Размеры и виды.

Стоечный профиль (обозначается как: CD или ПП).

Направляющий (UD или ППН).

Профиль (UW).

Профиль перегородочный для гипсокартона. Размеры и виды.

Направляющие профили (UD).

Стоечный профиль (CD).

Усиленный (UA).

Угловой – (ПУ защитный).

Маячковый профиль (ПМ).

Арочный профиль (ПА) для гипсокартона. Размеры и виды.

Алюминиевый и оцинкованный профиль для гипсокартона. Размеры и виды.

Алюминиевый профиль и его особенности.

Оцинкованный профиль.

Дополнительные аксессуары для крепления гипсокартона.

Фурнитура для крепежа гипсокартона.

Советы, как выбрать профиль и комплектующие для гипсокартона.

Виды профилей для гипсокартона. Видео обзор.

стандарты, требования и дополнительные элементы

Какой нужен профиль для гипсокартона для стен

Как подобрать размеры

Какие есть размеры стенового профиля для гипсокартона

Виды

Какой нужен профиль для гипсокартона для стен

Можно ли регулировать размеры

Полезное видео

Размеры всех видов профилей для гипсокартона, характеристики, цены

Характеристики металлопрофиля для гипсокартона

Крепеж и дополнительные элементы

Выбираем профиль для гипсокартона.

Тема статьи: Виды профилей для ГКЛ конструкций

Профиль для гипсокартона: размеры и виды

Типы металлопрофиля

Профили для каркаса при выравнивании стены

Направляющий профиль для обшивки стен

Стоечный профиль для стен

Профиль для потолочного каркаса

Профили для формирования перегородок, ниш и арок

Направляющий перегородочный профиль

Стоечный перегородочный профиль

Усиленный металлопрофиль

Угловой профиль

Арочный профиль

Как правильно выбрать профиль

Профиль от Knauf

Gyproc-Ультра

Крепеж для монтажа каркаса

Виды и размеры профилей для гипсокартона: направляющие, стоечные и комплектующие | Полезные статьи | Санкт-Петербург

Размеры профиля для монтажа гипсокартона

классификация и ФИО, назначение, видео и фото

Назначение и характеристика направляющего профиля (PN)

Функциональность стоечного профиля (ПС)

заявка, Размеры Направляющий профиль потолка (PNP)

потолочный профиль (ПП)

Дополнительные виды профилей

Арочный профиль

профиль усиленный

Для защиты внешних углов

Монтажные профили

потолочный гипсокартон и гипсокартон и профили направляющих из гипсокартона, котировки в реальном времени, цены последней продажи -Okorder.com

Описание продукта:

0

0

03

03

0

02

02 C шпилька C шпилька

Гипсокартон Металлический профиль и аксессуары

Гипсокартон ShortSpan | Потолочные решения Armstrong — коммерческие

Цвета и варианты

Производительность

Профиль устойчивого развития

Продукты для каркаса из гипсокартона SHORTSPAN

Сузить результаты по

Установка

Коридоры ShortSpan

Быстрое и легкое обрамление из гипсокартона — ShortSpan 101

02 C шпилька
C шпилька
