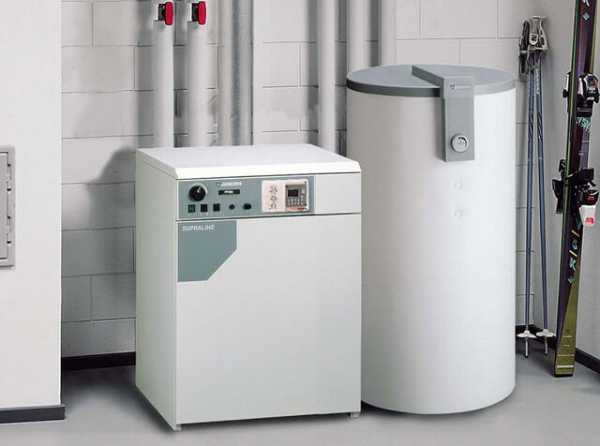

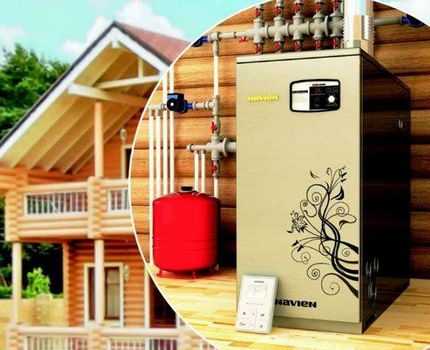

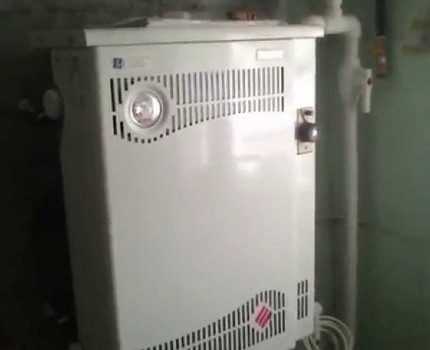

Напольные газовые котлы отопления: разновидности + критерии выбора

Россия относится к странам с весьма суровым климатом. На большей части ее территории зимы очень холодные. Наличие отопления в домах жизненно необходимо. Практика показывает, что одним из лучших вариантов организации обогрева здания является использование газа в качестве топлива, а самими популярными – напольные газовые агрегаты.

Мы расскажем о том, что собой представляют напольные газовые котлы отопления. Из представленной нами статьи вы узнаете, как действует оборудование, в чем нуждается для стабильной безотказной работы. С целью облегчения выбора оптимальной модели мы разбираем основные критерии и характеристику лучших вариантов.

Содержание статьи:

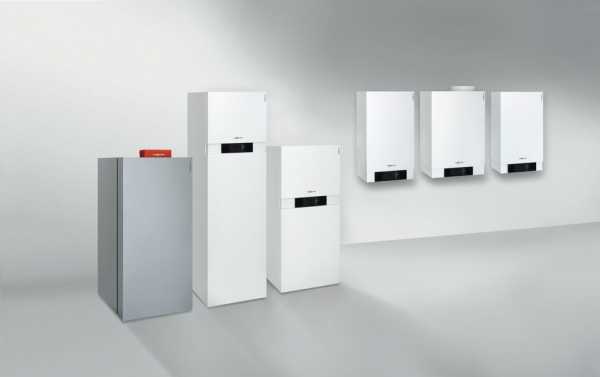

Почему выбирают котлы напольного типа?

Производители газовых котлов выпускают самые разные модификации отопительных приборов. Все их можно разделить на напольные и настенные устройства.

Последние отличаются компактностью и хорошими эксплуатационными характеристиками. И все же многие предпочитают напольное оборудование, что объясняется его значимыми достоинствами.

К преимуществам напольных котлов можно отнести:

Большую мощность. Конструкция приборов такова, что они способны выдавать намного большую, чем настенные аналоги мощность.
Наличие энергонезависимых моделей, способных постоянно или временно работать с теплоносителем, двигающимся без использования насоса.
Долговечность и надежность оборудования. Грамотно подобранный и установленный котел при условии грамотной эксплуатации может работать 50 лет и более.
Экономичность и простота эксплуатации. Напольные котлы в отличие от настенных чаще всего выпускаются без встроенной автоматики и дополнительного оборудования. Это заметно упрощает обслуживание устройств, их ремонт и продляет срок эксплуатации.

Безусловно, использование напольного оборудования предполагает и некоторые неудобства и ограничения. К их числу можно отнести обязательное наличие отдельного помещения – , в которой должен помещаться котел.

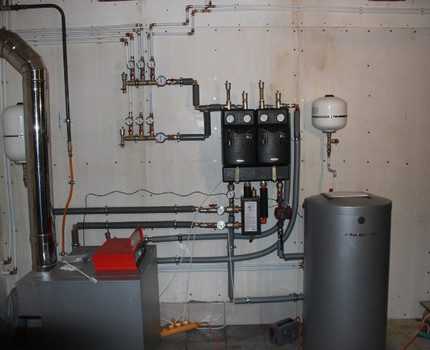

Существует ряд требований к таким помещениям, каждое из них должно быть строго соблюдено. Иначе не удастся получить разрешения на установку и запуск газового оборудования.

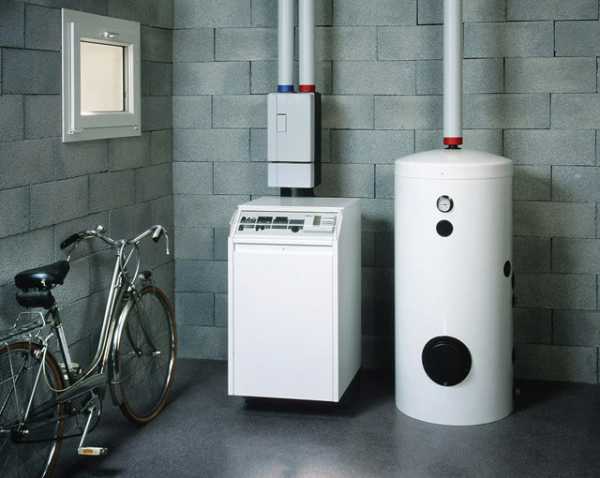

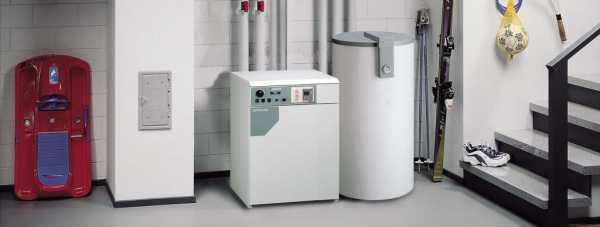

Газовые котлы в напольном исполнении отличаются большими размерами и массивностью, но при этом они более мощные, надежные и долговечные по сравнению с настенными аналогами

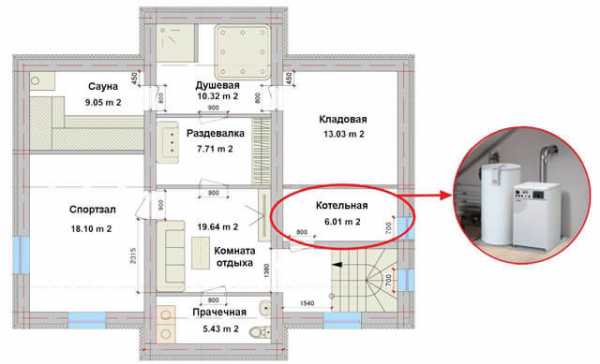

Размеры топочной или котельной выбираются исходя из того, чтобы здесь мог свободно поместиться не только котел, но и все необходимое дополнительное оборудование. Требования СНиПа при этом тоже учитываются.

Необходимость оборудования топочной увеличивает расходы на установку котла. Кроме этого потребуется еще обустройство дымохода, подготовка пола и т.п. Соответственно, стоимость установки напольного котла будет намного выше, чем настенного.

Разновидности напольных отопительных приборов

Котлы можно классифицировать по самым разным признакам. Разберемся в основных характеристиках, которые влияют на качество эксплуатации устройств.

Количество контуров в приборе

В котле может быть встроен один или два рабочих контура. В первом случае устройство будет только греть теплоноситель, то есть функционировать как отопительный прибор.

Такое оборудование оснащается одним теплообменником, что значительно упрощает его конструкцию и уменьшает размеры. Правда последнее зависит еще и от мощности аппарата. Если устанавливается одноконтурное оборудование, для подогрева воды потребуется приобрести дополнительный агрегат.

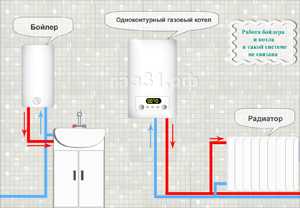

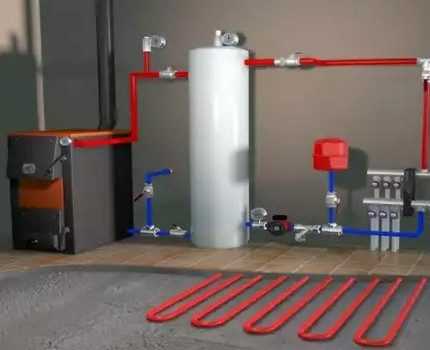

Если в отопительной системе используется одноконтурный котел, то для обеспечения дома горячей водой потребуется установить дополнительный водонагреватель

В этом случае можно поставить дополнительно , например, или любой другой прибор. Одноконтурные котлы выбирают для отопления объектов не требующих горячего водоснабжения или для больших по площади домов, где вся мощность прибора будет уходить на обогрев здания.

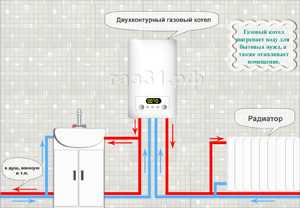

Двухконтурные модели способны одновременно разогревать теплоноситель и подогревать воду для бытовых нужд. В встроено два теплообменника, что существенно усложняет конструкцию.

Есть модели с так называемым битермическим теплообменником, который разделен на сегменты. По одному из них движется теплоноситель, по другому – греющаяся вода. Такие устройства максимально компактны, но менее надежны и удобны в эксплуатации.

Оптимальным вариантом можно считать агрегаты с двумя полностью раздельными теплообменниками. В них образуется меньше накипи. Кроме того, контуры разделены, поэтому перекрывать отопительный сегмент в момент раздачи горячей воды не требуется. Тогда как в котлах с битермическим теплообменником именно так и происходит.

Двухконтурные котлы оптимально использовать для небольших жилых зданий. На больших площадях требуется обязательное разделение контуров, что обусловлено требованиями безопасности, недостатком общей мощности и др.

Тип камеры сгорания

Котлы отопления могут быть оснащены камерой открытого либо закрытого типа. В первом варианте для работы агрегата используется только естественная тяга.

Это предполагает, что необходимый для процесса горения кислород попадает в камеру из комнаты, в которой установлен прибор. Котел самостоятельно, без помощи какого-либо дополнительного оборудования забирает необходимое для его работы количество воздуха.

Котел с камерой открытого типа может работать без использования наддува, что делает его энергонезависимым. Правда, такие приборы требуют определенных условий для безопасной эксплуатации

Таким образом в комнате должна быть обустроена эффективная вентиляция. Помимо этого для нормальной работы котла такого типа необходимо установить вертикального типа, который и обеспечит нормальную тягу. К числу достоинств котлов с такой камерой можно отнести энергонезависимость и относительно невысокую стоимость, однако выдают они меньшую мощность.

Аппараты с камерой закрытого вида отличаются наличием вентилятора, подающего внутрь прибора воздух и отводящего из него дымовые газы. Поэтому котел не забирает кислород из помещения.

Дымоотвод в этом случае так же значительно отличается. Устанавливается , где две трубы вложены одна в другую. Внутренняя предназначается для отведения продуктов сгорания, а по внешней подается уличный воздух.

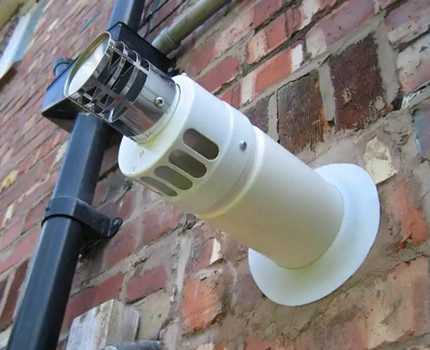

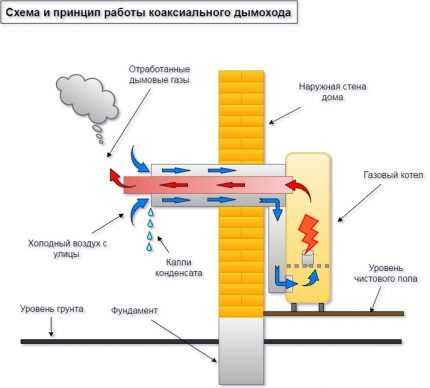

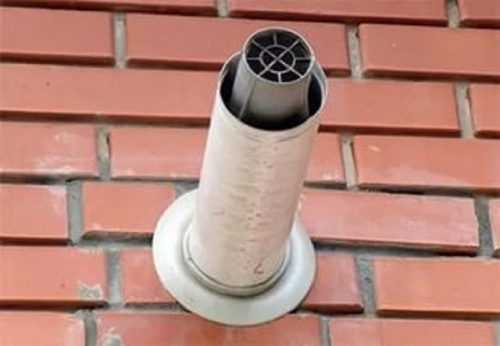

Коаксиальный дымоотвод может устанавливаться не только вертикально, но и под некоторым углом горизонтально. Наличие вентилятора гарантирует стабильную тягу.

Камера закрытого вида увеличивает КПД котла. Это обусловлено тем, что происходит максимальное дожигание топлива. Таким образом, к достоинствам таких котлов можно отнести более высокий КПД, лучшую эффективность, меньший расход топлива.

Для газовых котлов с камерами закрытого типа обязательно использование коаксиального дымохода. Система обеспечивает поступление воздуха в зону горения и отведение дымовых газов

К тому же они более безопасны за счет того, что цикл горения внутри устройства полностью изолирован. Из недостатков стоит отметить энергозависимость устройств, что крайне нежелательно в районах, где не редки перебои с подачей электроэнергии. Для того чтобы на работу котла не влияли перебои в поставки электричества, рекомендуется в схеме подключения оборудования.

Благодаря работе вентилятора такие котлы достаточно шумны и стоимость их по сравнению с аналогами с открытой камерой намного выше.

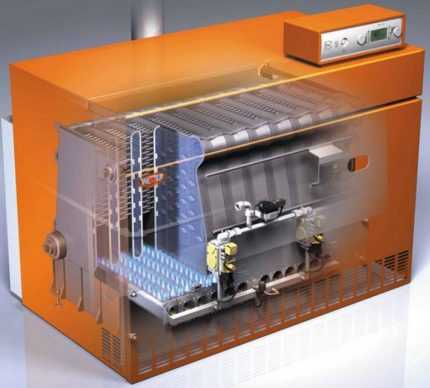

Материал, из которого произведен теплообменник

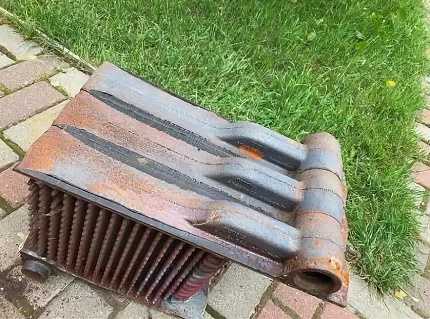

Котлы напольного типа могут оснащаться теплообменниками трех видов. Однозначно сказать, какой из них лучше, сложно разберем особенности каждого. Теплообменник из чугуна не подвергается коррозии. Он нечувствителен к теплоударам и кислотным атакам.

При грамотной эксплуатации такая деталь может прослужить 20-30 лет. Основной недостаток чугуна – это его хрупкость, что важно учитывать при его транспортировке и в процессе эксплуатации.

Перед монтажом рекомендуется тщательно проверить теплообменник на предмет наличия трещин. В процессе использования котла очень важно выдерживать нужный температурный режим и не допускать разницы температур между обраткой и подачей в 45° и более.

Иначе теплообменник может растрескаться. Еще один недостаток чугуна – большой вес, что затрудняет установку детали и последующий ее демонтаж в случае необходимости.

Лучший выбор для газового котла – теплообменник из чугуна. Такие детали не подвержены коррозии, долговечны и надежны. Единственный значимый недостаток – хрупкость

Теплообменники из стали более легкие и прочные. Они не склонны к возникновению трещин и не подвержены деформациям. Их главный недостаток заключается в подверженности коррозии и прогорание.

В зависимости от качества легированной стали средний срок службы стального узла составит 10-15 лет. Если нарушены условия эксплуатации, деталь выйдет из строя намного раньше.

Продлить срок службы стального теплообменника довольно просто. Нужно следить за тем, чтобы температура внутри котла не падала ниже значения «точки росы» для отводящихся газов. Если это произойдет, на стенках детали образуется конденсат.

Он представляет собой растворенную в воде угольную кислоту. Агрессивное вещество повредит теплообменник. Таким образом приходится постоянно поддерживать достаточно высокую температуру внутри котла, что приводит к большему расходу топлива.

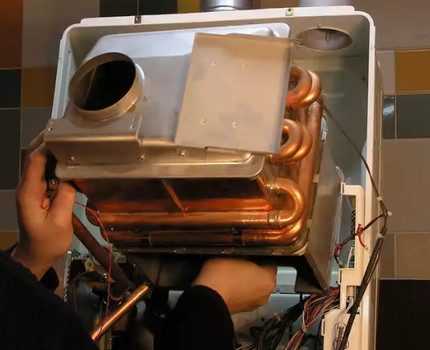

Теплообменники из меди отличаются отличной теплопроводностью, устойчивостью к коррозии и малым весом. Однако в напольных котлах их устанавливают крайне редко. Это обусловлено дороговизной и «капризностью» металла. В процессе работы мощного напольного прибора медь очень быстро изнашивается. Для такой вариант более пригоден.

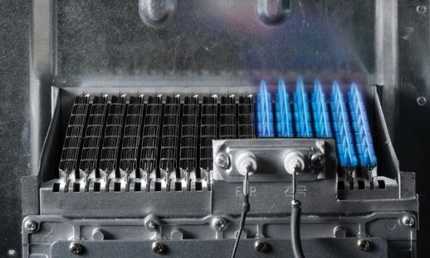

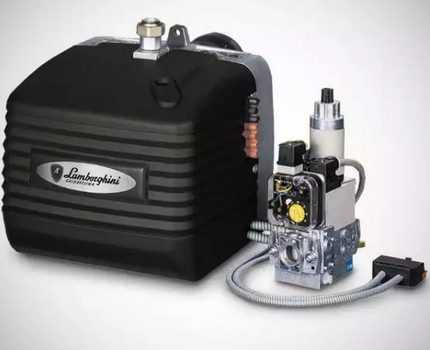

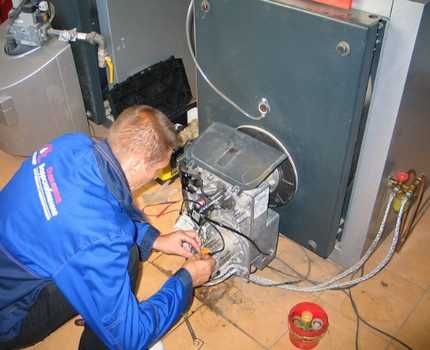

Тип горелки устройства

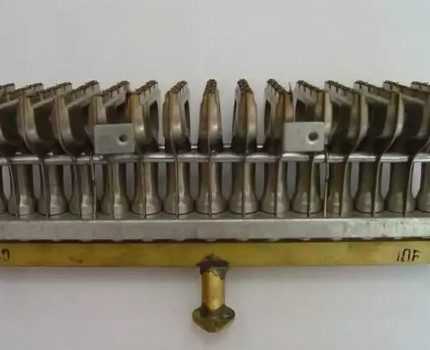

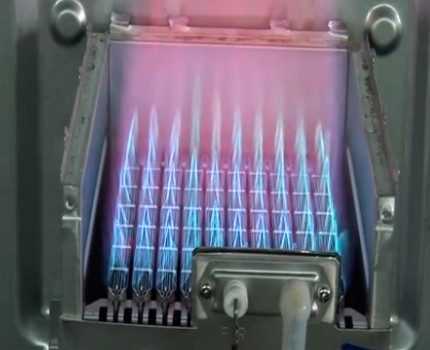

Горелка напольного котла может быть одно, двухступенчатой или модуляционной. Первый вариант предполагает, что прибор выдает всегда только один уровень мощности. Двухступенчатая дает возможность выбирать один из двух уровней.

Модуляционная предполагает плавное регулирование (модуляцию) выдаваемой устройством мощности. Надо понимать, что максимальная мощность отопительного прибора востребована не всегда.

Горелка модуляционного типа позволяет регулировать мощность котла, что позволяет значительно экономить топливо

По подсчетам специалистов, она используется от 15 до 30% времени, когда устройство работает. Весь остальной срок оно выдает меньшую мощность.

Таким образом экономически более выгодны модуляционные или хотя бы двухступенчатые горелки. Они существенно увеличивают время службы отопительного прибора, что объясняется уменьшением количества выключений/включений устройства.

Возможность работы на пониженных мощностях дает значительную экономию энергоресурсов. Кроме того, уменьшается и количество выбрасываемых в воздух дымовых газов и других продуктов сгорания. Котлы с модуляционными и двухступенчатыми горелками подходят для совместного использования с бойлерами самой разной емкости.

Использование дымовых газов

Традиционные котлы относятся к приборам конвекционного типа и сконструированы так, что дымовые газы вместе с водяными парами сразу же отводятся наружу. Однако их температура высока и это тепло можно использовать повторно.

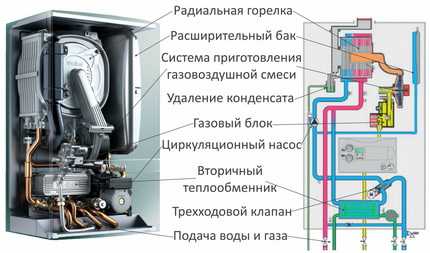

Конденсационные агрегаты собирают пар, выделяемый при сгорании газообразного топлива, после чего из тепло перенаправляют в контуры отопления. За счет более полного использования энергии, получаемой при переработке газа, значительно возрастает производительность как непосредственно котла, так и отопительного контура в целом.

Конденсационный котел способен использовать часть тепла отводящихся дымовых газов, что существенно повышает эффективность его работы и уменьшает расход топлива

Таким образом удается достичь значительной экономии топлива и увеличить КПД котла до фантастических 100%-114%. К недостаткам конденсационных котлов обычно относят более сложную конструкцию, что существенно увеличивает стоимость. Конвекционные приборы попроще в исполнении и намного дешевле.

Выбор напольного котла: как не ошибиться

Перед тем, как отправиться в магазин, следует внимательно проанализировать особенности отапливаемого объекта, чтобы четко представлять условия эксплуатации прибора. Исходя из этого подбираются характеристики оборудования.

Мощность газового агрегата

Один из основных факторов, определяющих выбор котла. Стандартные рекомендации предлагают определять необходимую мощность устройства из такого соотношения: на 10 кв.м здания потребуется 1 кВт мощности, произведенной агрегатом.

Однако это очень усредненная цифра. Здесь не учитываются теплопотери здания, высота потолков в помещении, количество дверей и окон, их теплоизоляция и многое другое. По возможности производить должен специалист.

Еще один момент. Обычно рекомендуется подбирать котел с некоторым запасом мощности. Это справедливо, но этот запас не должен быть большим. Иначе это приведет к быстрому износу оборудования и постоянному перерасходу топлива. Для одноконтурных котлов запас мощности не должен превышать 15%, для двухконтурных 25%.

Специфика потребления топлива

По возможности желательно выбирать максимально экономичные котлы. К ним относятся все конденсационные модели. По сравнению с традиционными приборами в аналогичных условиях они расходуют на 15-30% топлива меньше. Поможет сэкономить и система электронного розжига.

Стандартный пьезорозжиг требует постоянного функционирования пилотной горелки, что ведет к перерасходу газа. Для электронной системы это не нужно. Такие котлы имеют большую стоимость, но в процессе эксплуатации вложения быстро окупаются.

Двухконтурные котлы очень удобны для небольших зданий, поскольку позволяют одновременно отапливать дом и обеспечивать его горячей водой

Оптимальное число контуров

Имеет смысл задумываться о приобретении двухконтурного котла только при условии, что есть потребность в горячем водоснабжении. В этом случае стоит устанавливать прибор с двумя контурами только в здании небольшой или средней площади.

Для больших домов монтаж двухконтурных котлов нецелесообразен, поскольку мощности устройства для полноценной работы чаще всего не хватает. Кроме того, страдает безопасность системы.

Приоритетный материал теплообменника

Медь в данном случае не рассматривается. Только сталь или чугун. Первый вариант выбирают при желании сэкономить средства. Но нужно быть готовым к тому, что через несколько лет придется менять теплообменник. Для продолжительной беспроблемной работы котла выбирают узел из чугуна.

Тип конструкции и производительность

Для напольных газовых котлов нормальным считается КПД, варьирующийся в вариантах от 80 до 98%. Конденсационные модели отличаются КПД в пределах от 104 до 116%. Чем это значение выше, тем котел работает эффективнее и использует при этом меньше топлива.

Для двухконтурных моделей производительность системы ГВС может варьироваться в пределах от 2,5 до 17 л в мин. Производительность и мощность агрегата влияют на его стоимость, чем она выше, тем выше и цена прибора.

Лучшая система управления

Наиболее удобными и безопасными в использовании являются котлы с . Они способны функционировать автономно, без постоянного контроля владельца. Это дорогостоящие сложные системы.

Возможно использование и более бюджетных котлов с ручным управлением, но в этом случае его работу придется контролировать, включая/выключая устройство для получения комфортной температуры в помещении.

Отличной опцией в работе газового котла является наличие встроенного термостатического датчика. Если его нет, рекомендовано приобрести и , чтобы не расходовать впустую энергию и не перегружать отопительное оборудование.

Самыми удобными в эксплуатации считаются напольные котлы с автоматическим управлением. Они не требуют постоянного контроля, при этом работают безопасно и эффективно

Правила проведения газового оборудования приведены в статье, с содержанием которой мы советуем ознакомиться.

Приемлемый дизайн и габариты

Размеры котла и его внешний вид выбираются исходя из площади топочного помещения. Производители предлагают большой выбор самых разных моделей различного дизайна и габаритов, что позволяет подобрать устройство, максимально подходящее для конкретного помещения. Важно помнить, что к котлу и дополнительному оборудованию должен быть обеспечен полностью свободный доступ.

Лучшие модели представлены в статье, в которой подробно изложены критерии выбора, приведены все аргументы, на основании которых можно сделать взвешенную покупку.

Лучшее оборудование: мнение потребителей

По мнению владельцев и обслуживающих оборудование специалистов среди зарубежных производителей лучшими можно считать немецкие бренды Bosch, Wolf, Buderus, Vaillant, словацкую марку Protherm, итальянскую BAXI и корейскую Navien.

Из отечественных производителей хорошо зарекомендовали себя «Завод Конорд» из Ростова-на-Дону и Жуковский ЖМЗ. Рассмотрим несколько моделей, признанных лучшими.

Медведь 30 KLOM от Prothrem

Напольный одноконтурный прибор с камерой открытого типа и теплообменником из чугуна. Оснащен модуляционной горелкой, выполненной из нержавеющей стали. Есть возможность обустройства принудительного отведения дымовых газов.

Теплообменник оборудован системой защиты от конденсата, при необходимости его секции можно заменить. Котел отличается компактными размерами, имеет охладительный контур, автоматическую систему управления и два режима работы «Лето-Зима». Мощность устройства 26 кВт.

ЕcoVIT VKK INT 366 от Vaillant

Одноконтурный котел работает с использованием конденсационной технологии. Способен отапливать до 340 кв. м, мощность – 34 кВт. При необходимости обеспечить ГВС хорошо совместим с накопительным внешним бойлером. Модель имеет КПД больше 100%, что делает ее очень экономичной.

Напольный котел Комфорт от Жуковского завода – отличное бюджетное решение для обеспечения дома теплом

Оснащен мультисенсорной системой управления и модуляционной горелкой закрытого типа. Для розжига используется экономичный электронный поджиг. Котел может быть подключен к внешнему управлению, что позволяет интегрировать его в или управлять им удаленно.

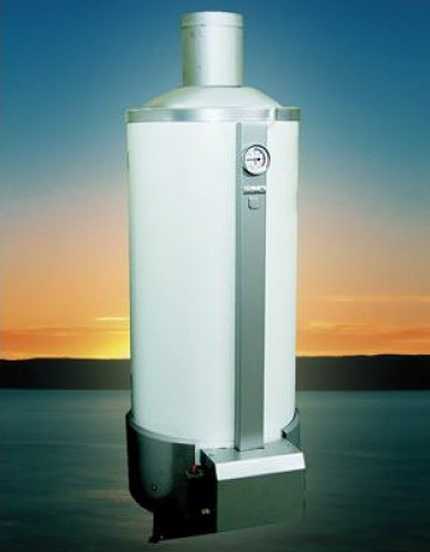

АОГВ-23.2-3 Комфорт Н от Жуковского завода

Недорогой отечественный котел с улучшенными экологическими показателями. Полностью адаптирован к эксплуатации в российских условиях, способен стабильно функционировать при низком давлении газа.

Энергонезависим, может быть встроен в системы с гравитационной или принудительной циркуляцией. Оборудован стрелочным термометром и пьезоподжигом. Предельно прост в управлении и обслуживании. Горелка легко чистится и заменяется.

С обзором популярных моделей газовых котлов, работающих на сжиженном газе, ознакомит , посвященная этому вопросу.

Выводы и полезное видео по теме

Видео #1. Какой лучше выбрать котел: напольный или настенный, почему рекомендуют предпочесть тот или иной тип:

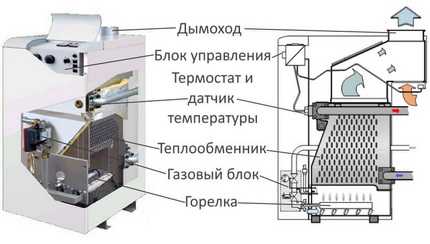

Видео #2. Устройство газового котла напольного типа:

Видео #3. Что учесть при выборе модели напольного котла:

Напольные котлы являются наиболее практичным выбором для обустройства автономного отопления. При необходимости можно подобрать двухконтурную модель и обеспечить не только обогрев дома, но и подачу подогретой воды.

Среди разнообразия отопительных приборов важно правильно выбрать устройство, максимально подходящее для конкретных эксплуатационных условий. Не стоит экономить и приобретать явно низкокачественный, но дешевый прибор. Хороший котел проработает долго и многократно окупит свою стоимость. С ним в вашем доме всегда будет тепло.

Хотите поделиться собственным опытом, полученным в ходе выбора, установки и эксплуатации газового котла напольного типа? Располагаете полезной информацией, которая пригодится посетителям сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, публикуйте фото по теме статьи.

sovet-ingenera.com

Установка газового котла в частном доме: требования и нормативы монтажа

Природный газ является наиболее удобным и доступным по цене видом топлива для работы отопительных котлов в домах частной застройки. Трубопроводная система подачи газообразного топлива на горелку, простой розжиг, контроль параметров и остановка делают эксплуатацию газовых отопительных установок простой и не требующей специального обучения. Возможность немедленного прекращения горения при аварийных ситуациях обеспечивает повышенный уровень безопасности во время работы установленного оборудования.

В то же время, существуют специальные требования к установке газового котла в частном доме. Их выполнение является обязательным для всех видов оборудования, с целью обеспечения минимальной степени риска при сжигании взрывоопасного топлива в жилых зданиях и отдельных сооружениях.

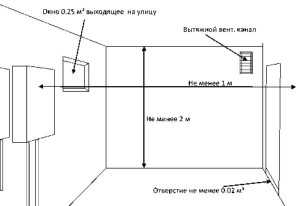

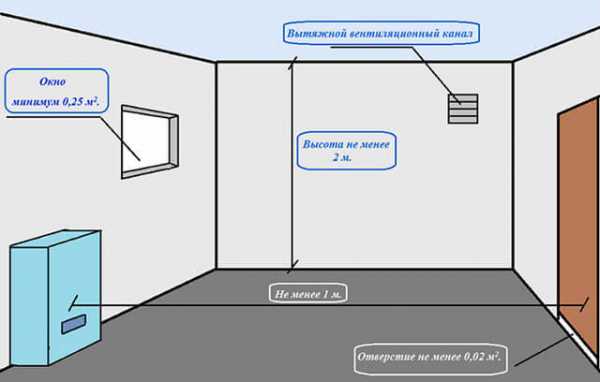

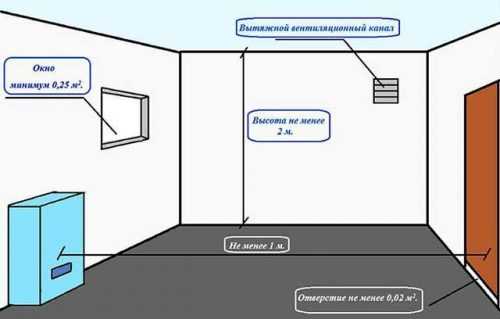

Требования к помещениям и воздухообмену

Важным достоинством частного дома, в отличие от городских квартир, является возможность выделения нежилого помещения для установки отопительного оборудования. В действующих нормативных документах приводится ряд требований к размерам и обустройству таких комнат. Основные из них:

общая площадь 4 м² или больше должна обеспечить возможность размещения котла на расстоянии 350 мм от наружной стены;
высота потолка не менее 2,5 метра;
уровень пола в топочной не ниже нулевой отметки здания;
ширина входной двери от 800 мм, при этом створка должна открываться наружу;
обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловой производительности газового котла;
норма освещения установлена 0,03 л/м²;
минимальная площадь сечения воздушного канала приточной естественной вентиляции – 8 см² на каждый кВт мощности отопительного агрегата.

При организации подачи воздуха, необходимо учитывать его количество, используемое для сжигания газа и еще добавить трехкратный воздухообмен по объему помещения.

Все стены и внутренние перегородки должны быть выстроены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут. Планировка комнаты и устройство вентиляционных каналов не должны способствовать распространению пламени при пожаре.

Объем свободного пространства не занятого установленным оборудованием нормируется в зависимости от мощности установленных котлов:

для отопительных агрегатов до 30 кВт – на менее 7,5 м³;
60 кВт – 13,5 м³;
более 60 кВт – 15 м³.

Монтаж газового котла в частном доме общей тепловой производительностью более 200 кВт запрещается. При этом мощность одного агрегата не должна превышать 100 кВт.

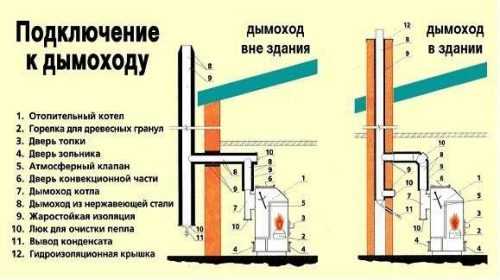

Отвод дымовых газов

Каналы и трубы, предназначенные для удаления продуктов сгорания газа, должны обеспечить нормальный режим горения в топке котла. В связи с этим:

поперечное сечение дымоотводящего канала не должно быть менее размеров присоединительного патрубка котла;
допускается уменьшать площадь сечения дымохода, если конструкцией отопительного агрегата предусмотрено принудительное удаление продуктов сгорания и подачи воздуха;
каналы могут быть расположены внутри капитальных стен и перегородок соответствующей толщины или быть к ним пристроенными;
материал для изготовления дымоходов должен быть несгораемым и неподверженным активной коррозии;
конструкция дымохода должна предусматривать наличие специального люка для очистки канала от сажи и устройства для слива образующегося конденсата;

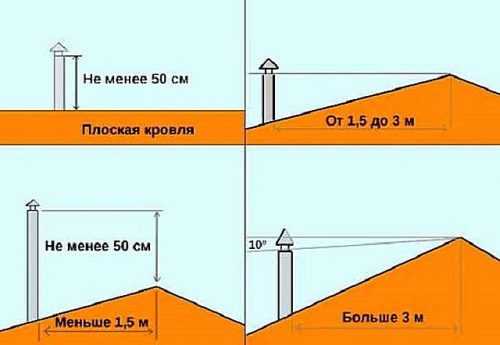

высота дымовой трубы выше конька крыши или линии под углом 15° при удалении от него.

Все стыковые соединения элементов делаются герметичными и исключающими не только выход продуктов сгорания в помещения, но и возможность подсосов воздуха и уменьшения тяги.

Подготовительные мероприятия

Подготовка к установке газового котла в частном доме начинается с изучения нормативных требований, правил установки газового котла в частном доме, проектных решений по расстановке вспомогательного оборудования, технических характеристик и внутреннего устройства котлоагрегата.

Для разрешения на подключение отопительного котла к газопроводу и подачу газообразного подачу в жилой дом, владелец здания должен подать соответствующее заявление в местную газовую службу, где запрос будет рассмотрен специалистами в течение месяца.

После этого заявителю выдаются технические условия на подключение или мотивированный отказ до полного устранения существующих замечаний. Установка газового котла без получения и выполнения технических условий считается незаконной и может повлечь ответственность хозяина дома, уровень которой определяется последствиями содеянного.

Проект индивидуальной топочной разрабатывается с учетом всех выставленных в условиях технических требований и правил. Производится расчет тепловых потерь здания и определяется мощность котла с учетом расхода горячей воды на хозяйственные нужды.

Готовый проект должен быть согласован в специальной службе надзора газоснабжающей организации. Для этого в месте с ним в контролирующий орган направляется:

технический паспорт котла;
инструкция изготовителя по монтажу и эксплуатации отопительного агрегата;
копия сертификата на его соответствие действующим нормативным документам.

Следующий этап работ заключается в комплектации оборудования и необходимых материалов. Здесь следует обратить внимание на соответствие соединительных фитингов по размерам и шагу резьбы ответным соединениям котла, насосов, баков и другого оборудования предусмотренного проектными решениями.

Необходимо понимать, что оборудование топочной является частью системы отопления и не должно рассматриваться как отдельный изолированный участок дома.

Монтаж котлов в домах индивидуальной застройки

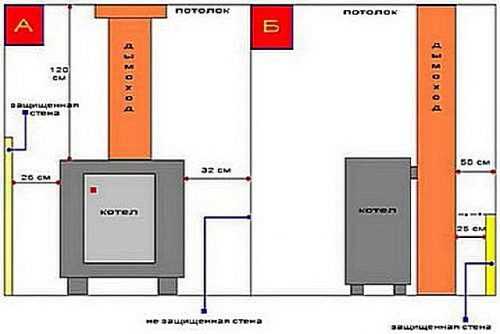

Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным. Следует отметить, что напольные модели в большинстве случаев превышают по тепловой мощности навесные источники тепла.

Кроме этого, более свободная схема циркуляции теплоносителя в таких устройствах допускает их установку для работы в автономных системах отопления с естественной циркуляцией.

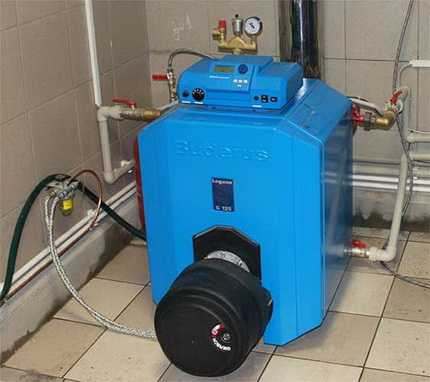

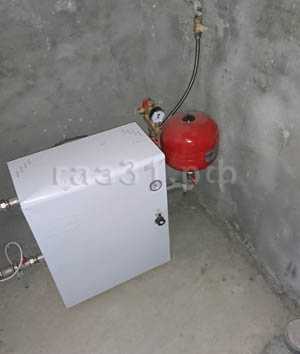

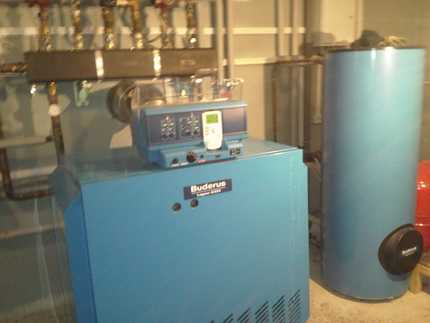

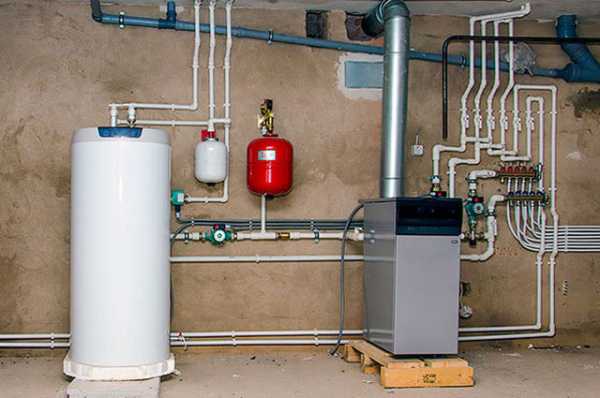

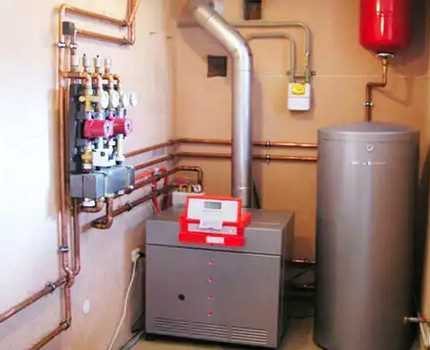

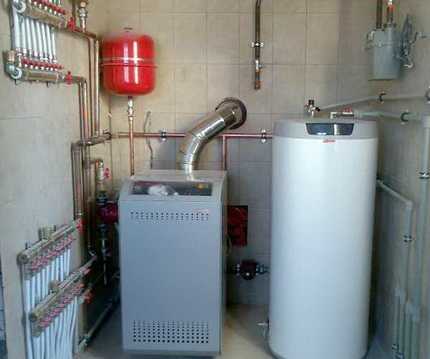

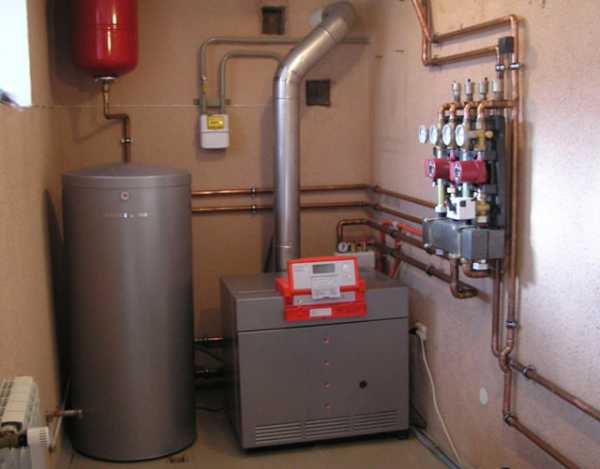

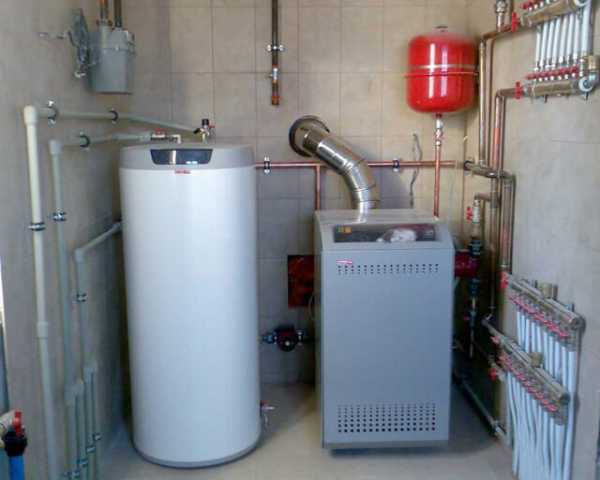

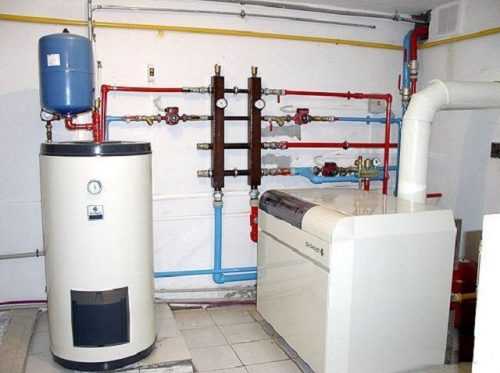

Монтаж напольных котлов в отдельной топочной

При необходимости установки источника тепла мощностью более 32 кВт, выбирают газовые котлы с установкой на пол, поскольку тепловая производительность серийных навесных моделей не превышает названной величины. Разработанные типовые схемы топочных, для домов частной застройки, предусматривают наличие:

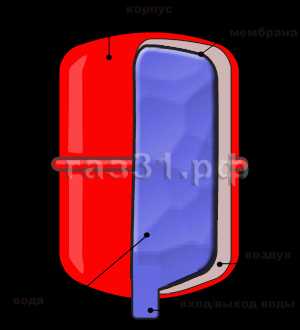

расширительного бака;
нагревателя горячей воды для бытовых нужд;
емкостного или скоростного разделителя;
распределительной гребенки;
не менее двух циркуляционных насосов.

Кроме этого, требуется выполнение монтажа аварийных сбросных линий и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Работы по монтажу котла начинаются с подготовки кирпичных или бетонных оснований не только под него, но и под все баки, которые после наполнения водой станут довольно тяжелыми. После этого следует собрать распределительные гребенки и насосные блоки с запорной арматурой, и закрепить их на стене по проектной схеме.

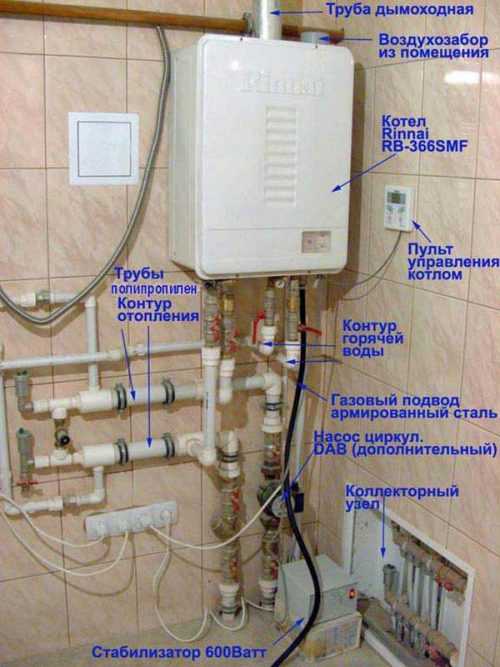

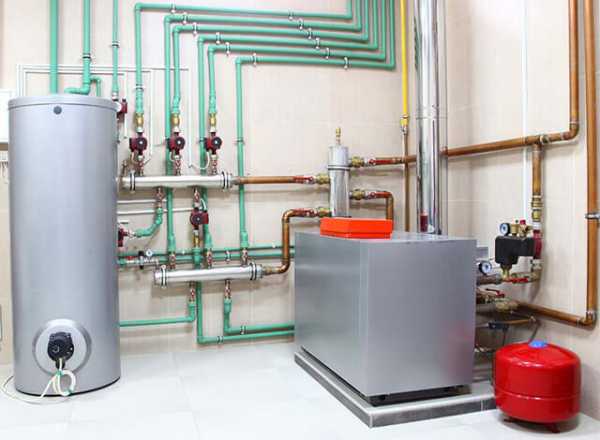

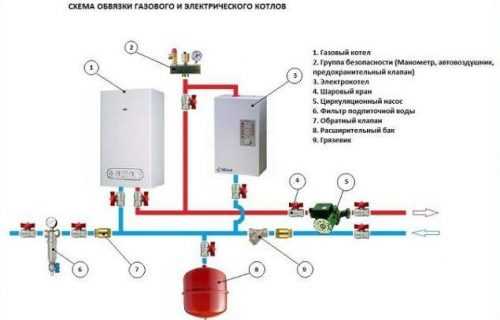

Трубопроводная обвязка котла

Установить баки и котел на основания и, при наличии крепежных отверстий, зафиксировать положение с помощью анкерных болтов. Теперь можно приступать к работам по устройству дымохода и монтажу трубопроводов.

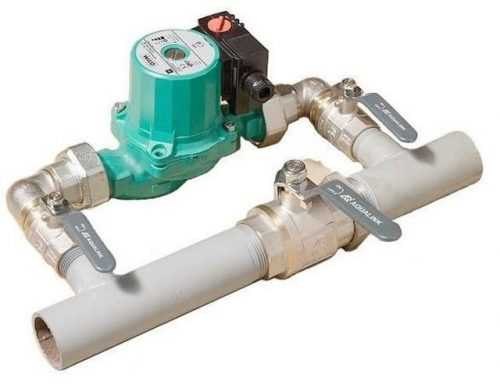

Один их циркуляционных насосов устанавливается на линии обратки между котлом и разделителем. Второй — на линии подачи после смешивания потоков теплоносителя в разделительной колонне. На линии выхода нагретой воды из котла должен быть установлен предохранительный сбросной клапан, который обеспечит защиту установленного оборудования при повышении давления.

Обратка.

Трубопроводы аварийного сброса нельзя подключать к бытовой пластиковой канализации, которая может быть повреждена при сливе кипящей воды. В качестве материала необходимо использовать металл. На подключении к водопроводу устанавливается регулятор подпитки отопительной системы, который в простом варианте представляет собой пропускной клапан регулирующий давление после себя.

Длина горизонтального участка дымохода на выходе не должна быть более двух диаметров заводского патрубка. После этого дымовая труба должна быть переведена в вертикальное или наклонное положение под углом не менее 30°. Если в паспортных данных агрегата температура уходящих дымовых газов превышает 85°, металлические дымоходы должны быть закрыты тепловой изоляцией.

Подключение газового котла в частном доме к газопроводу, продувку топливной линии и пробный пуск газа выполняют работники газоснабжающей организации. Эти работы допускается производить силами монтажной организации, но только в присутствии представителя контролирующей конторы.

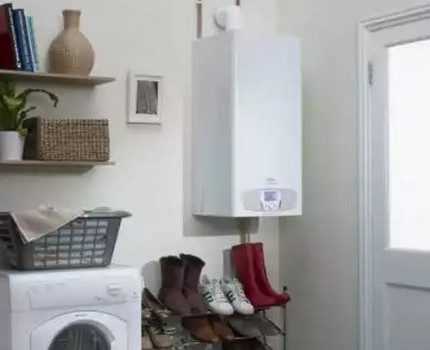

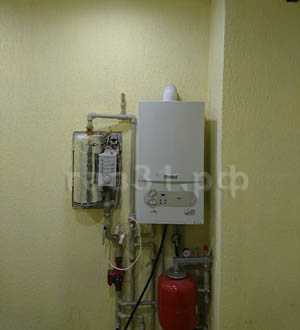

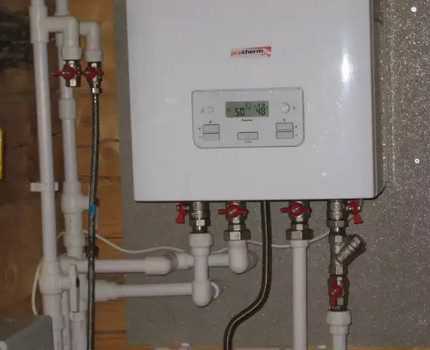

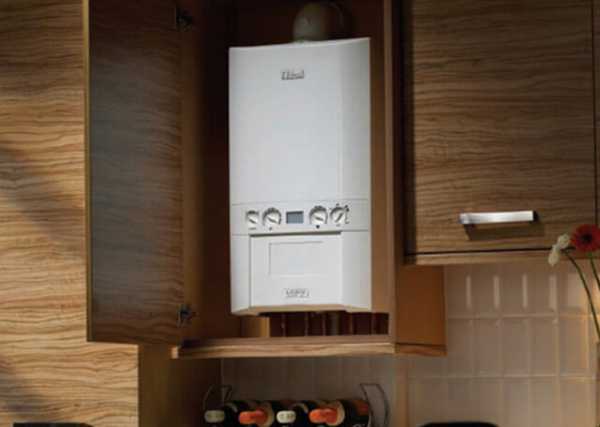

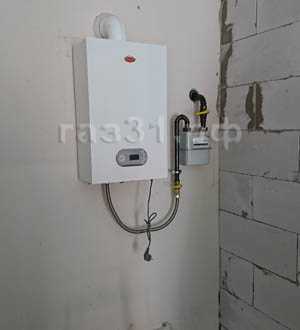

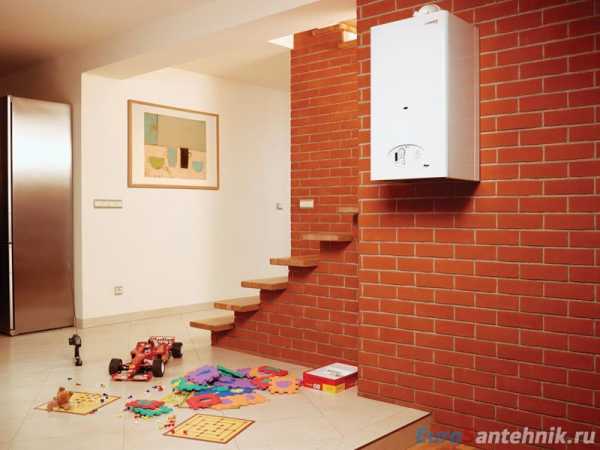

Монтаж навесных настенных котлов

В отличие от напольных конструкций, навесные модели не требуют такой сложной трубопроводной обвязки и установки вспомогательного оборудования. Циркуляционный насос, расширительный бак, теплообменник для нагрева бытовой горячей воды и предохранительный клапан уже установлены внутри корпуса агрегата, который по устройству представляет собой компактную мини-топочную.

Однако мощность таких котлов обычно не превышает 32 кВт, что может обеспечить работу системы отопления в жилом доме до 300 м². При этом если учитывать расход горячей воды в двухконтурных аппаратах, то отапливаемую площадь необходимо уменьшить на 25-40%. Зато для небольших зданий настенные газовые котлы являются наиболее оптимальным решением вопроса организации стабильной работы отопления.

Место установки котла

В массовой продаже представлены два типа навесных газовых котлов, которые различаются по способу организации подачи воздуха на горение и удаления дымовых газов. Их называют котлами с атмосферной и закрытой топкой. Во втором случае в конструкции агрегата предусмотрено наличие осевого вентилятора-дымососа и двойной коаксиальной дымовой трубы. Трубопроводная обвязка обоих типов конструктивно не отличается.

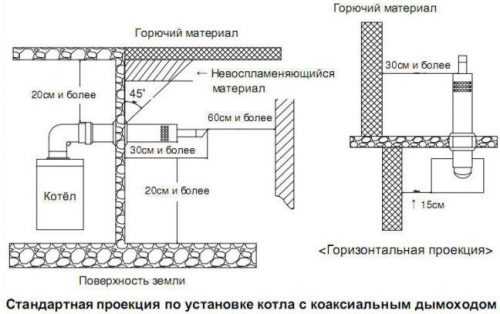

Коаксильный дымоход.

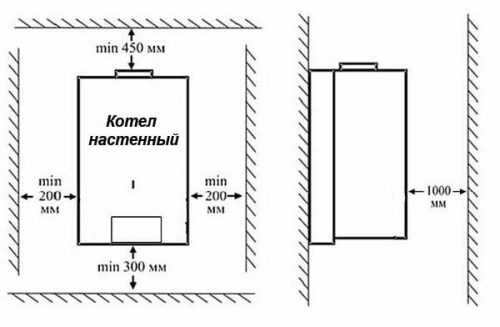

Место для установки котла выбирают в зависимости от его конструкции. Модели с атмосферной топкой нужно монтировать как можно ближе к вертикальному дымовому каналу, проходящему внутри стены. Агрегаты с закрытой топкой можно установить только на наружной стене или на перегородке примыкающей к ней для того, чтобы была возможность вывода коаксиальной трубы на улицу.

Краткая инструкция по монтажу

В каждую упаковку производители вкладывают монтажный или разметочный лист, на котором начерчены контуры котла, разметка всех подключений и точки установки крепежных деталей. Его наличие значительно упрощает выполнение работы. Порядок действий по установке следующий:

закрепите на поверхности стены лист огнеупорного материала толщиной не менее 3 мм;
на поверхность листа нужно наклеить монтажный лист;
в крепежных отметках просверлить отверстия и установить анкерные навесные крюки, на которые будет повешен отопительный агрегат;
повесить котел на стену;
проверить зазор между котлом и стеной, при необходимости снять аппарат и закрутить или выкрутить крепления;
ориентируясь на нанесенную разметку монтажного листа выполнить подключение газового котла к системе отопления и горячего водоснабжения;
установить газоход на выходной патрубок и подвести его к дымовому каналу или вывести на улицу;
подключить котел к электросети через стабилизатор напряжения или устройство бесперебойного питания;
пригласить работников газовой службы и в их присутствии соединить агрегат с газопроводом.

Нормальная работа отопительных навесных устройств может быть обеспечена только при условии стабильного электроснабжения. Даже кратковременные сбои приведут к остановке работы котла и возможному повреждению электронного блока управления. Поэтому наличие защиты является обязательным.

Правила эксплуатации и обслуживание газового котла

Работа отопительного оборудования должна осуществляться при положительной температуре воздуха и нормальной влажности. Не реже двух раз в год необходимо проверять чистоту и работоспособность вентиляционной системы и дымоходов. В число основных мероприятий во время эксплуатации котла должны обязательно входить:

ежегодная чистка всех установленных фильтров;
контроль технической исправности блока управления;
осмотр теплообменника на наличие сажи;
проверка герметичности стыков и соединений газопровода путем обмыливания;
чистка горелки от нагара и пыли.

Все вышедшие из строя детали следует заменять новыми, а не пытаться их восстанавливать. Добросовестное отношение к выполнению всех необходимых технических мероприятий увеличит срок службы оборудования и обеспечит вашу безопасность.

Видео по теме

domzastroika.ru

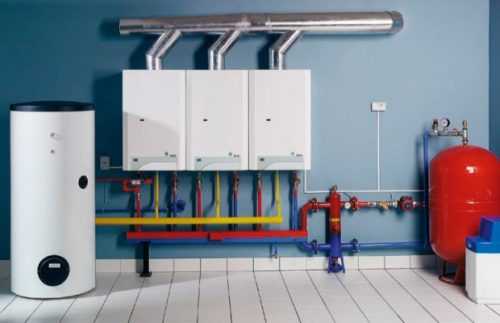

Газовая котельная в частном доме, коттедже: объем котельной, нормы размещения

Содержание:

Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.

На что ориентироваться

Требования к частным котельным прописаны в специальном документе от 01.07.2003 (речь идет о СНиПе 42-01-2002). Этот документ должен служить ориентиром во время обустройства топочной. Знание нормативов дает определенные преимущества, хотя процедура разработки проекта обычно реализуется специалистами. Это позволяет заранее просчитывать вероятность использования различных видов оборудования, а также приблизительный объем монтажных работ.

Как результат, еще на этапе строительства жилища намеченное под бойлерную помещение можно подогнать под требования СНиП. Если возникают затруднения или спорные моменты, желательно их решать с проектным отделом газоснабжающей организации. Для каждого конкретного здания характерно наличие своих нюансов: они решаются только в привязке к плану дома.

Перечень требований

Определяясь с местом отопительного оборудования, необходимо ориентироваться на его мощность:

До 60 кВт. Такой прибор можно установить на кухне, соблюдая специальные условия.
60-150 кВт. Котельную разрешается обустроить в автономном помещении на любом этаже. Если в качестве топлива используется природный газ, местом монтажа может выступать подвал или цокольный этаж.
150 -350 кВт. Бойлерная должна находиться в отдельной комнате на первом или цокольном этаже. Еще один допустимый вариант – пристройка и отдельное здание.

Отдельную котельную разрешается использовать и для размещения агрегатов мощностью менее 60 кВт. В этом есть даже свои преимущества, ведь в таком случае все необходимое оборудование будет находиться в одном месте.

Объем котельной для газового котла также регламентирован:

Для агрегатов мощностью не более 30 кВт топочная должна обладать минимальным объемом 7,5 м³ (не путать с площадью).
30-60 кВт — 13,5 м³.
60-200 кВт — 15 м³.

Если газовый котел предполагается разместить на кухне, на этот случай прописаны другие нормы: объем комнаты — от 15 м³, при высоте стен от 2,5 м.

Каждый из случаев обустройства топочной требует отдельного подхода, хотя имеются и общие условия:

Внутри помещения котельной в коттедже должен попадать свел с улицы. К площади окон также предъявляются отдельные требования: каждому 1 м³ объема должно соответствовать не менее 0,03 м² оконного проема. В данном случае речь идет о размере стекла. Оконная система обязательно должна быть распашной, створки которой открываются наружу.
Окно должно обладать форточкой на случае аварийного проветривания при аварийной ситуации с пропуском газа.
Запрещается отсутствие вентиляции или дымохода, которые выводят продукты сгорания на улицу. Для отвода выхлопов маломощного котла до 30 кВт разрешается использовать отверстие в стене.
Наличие холодного трубопровода для подпитки системы. То же самое касается наличия дренажа для сливания теплоносителя.

Еще одно общее условие (появилось в последней версии правил) – комплектация двухконтурного газового оборудования мощностью от 60 кВт приборами слежения за степенью загазованности. При срабатывании система сразу блокирует подачу газа.

Если котельная находится в отдельном помещении

Проектируя индивидуальное помещение под газовый котел мощностью не более 200 кВт, обязательно нужно использовать не подающиеся горению стены с уровнем огнестойкости не менее 0,75 часа. Подобные характеристики имеются у кирпича, шлакоблоков и бетона.

Автономная котельная встроенного или пристроенного типа должна отвечать следующим требованиям:

Норма объема котельной для газового котла – от 15 м³.
Высота стен. Для оборудования мощностью от 30 кВт — 2,5 м; до 30 кВт — от 2,2 м.
Необходимо наличие окна с фрамугой или форточкой. Соотношение площади остекления к объему помещения – 0,03 м²/ 1 м³.
Мощность вентиляционной системы должна обеспечивать трехкратный обмен воздуха в течении одного часа.

При размещении бойлерной в подвале или цокольном этаже, при определении минимального размера помещения необходимо к стандартным 15 м³ добавить 0,2 м³ на каждый киловатт мощности. Также ужесточаются требование к стенам и перекрытиям, ограждающим топочную от других комнат: сквозь них газ или пар не должен просачиваться ни в коем случае.

Если бойлерная подвального или цокольного этажа служит местом монтажа приборов мощностью 150-350 кВт, ее необходимо оснастить отдельным выходом на улицу. Как вариант, это может быть выход в коридор, ведущий на улицу. Определяясь с конфигурацией и вместительностью котельной, смотрят также на удобство обслуживания: поэтому эта комната обычно получается больше минимальных размеров.

Пристроенные бойлерные в частном доме

Если оборудование устанавливается в специальной пристройке, в таком случае, кроме упомянутых, необходимо выполнить некоторые дополнительные требования:

Пристраиваться разрешается к сплошной стене: ближайшие проемы должны быть удалены не менее, чем на 100 см.
Строительный материал должен иметь предел огнестойкости от 0,75 часа. Подходящие свойства имеются у бетонных, кирпичных и шлакоблочных стен.
Чтобы избежать связи пристройки с основным зданием, потребуется обустройство индивидуального фундамента, отделенного от общего основания. Он предназначен не для трех, а для всех четырех стен.

Также следует знать следующие нюансы. Бывает так, что подходящего по размерам помещения под котельную в доме не имеется. Иногда газовая служба идет на встречу, требуя компенсировать эти недостатки увеличенной площадью остекления. Если речь идет о строительстве дома, то все нормативы по топочной нужно обязательно выполнить. В противном случае согласование проекта не произойдет. Подобную принципиальность проявляют и к пристроенным котельным, где отход от прописанных размеров не допускается ни по какой причине.

Если газовый котел монтируется на кухне

Как было сказано выше, небольшие газовые котлы (до 30 кВт) разрешается устанавливать в кухонном отделении дома. При этом тип камеры сгорания может быть как открытым, так и закрытым, Для отведения продуктов горения допускается использование вентканалов, дымоходов и отверстий в стене. Устанавливать разрешается настенное и напольное оборудование.

Монтируя газовый котел на кухне, необходимо учесть следующее:

Высота потолков должна быть не ниже 2,5 м.
Помещение должно иметь объем от 15 м³.
Вентиляция должна гарантировать трехкратную смену воздуха в течении часа.
В подаче кислорода не должно быть перебоев: важно, чтобы его хватало для поддержания работы газовой горелки.

Точкой установки настенных котлов должны выступать только негорючие основания. При расположении оборудования нужно учитывать требования к расстоянию до боковых стен (не менее 10 см). В коттеджах из пиломатериалов допускается монтаж на трудногорючих или горючих основаниях, предварительно оштукатуренных или оснащенных огнеупорным экраном под газовый котел. Штукатурка накладывается слоем не менее 50 мм.

Для изготовления экрана используют стальной лист. Перед его креплением проводят термоизоляцию стены при помощи асбеста или плиты из каменной ваты. Толщина этой отделки – не менее 3 мм. Экран своими габаритами должен превосходить очертания котла в кожухе на 70 см сверху и на 10 см снизу и сбоку.

Отдельная постройка для котельной

Оборудование мощностью от 200 кВт необходимо устанавливать в отдельном от дома сооружении.

Наряду с общими предписаниями, в таком случае предъявляются и некоторые дополнительные условия:

Жаропрочность строительного материала, из которого сооружаются стены и кровля (в том числе и внутренней финишной отделки).
Отдельно стоящая котельная должна иметь объем помещения не менее 15 м³. К полученному результату плюсуют по 0,2 м³ на каждый кВт мощности, задействованный в обогреве жилища.
Потолки. Высота – от 250 см.
Площадь остекления. Ее определяют по формуле 0,03 м²/1 м³ объема постройки.
Окно. Обязательно обладает форточкой или фрамугой.
Наличие отдельного фундамента под котел. Он не должен быть выше 15 см по отношению к общему уровню. Если масса отопительного оборудования не превышает 200 кг, его можно монтировать на бетонный пол.
Наличие системы аварийного отключения газа. Ее устанавливают на трубе.
Двери. Допускается использование только неусиленных конструкций на слабых петлях.
Вентиляция. Ее мощности должно хватать на то, чтобы за один час весь воздух в помещении заменился не менее трех раз.

Приемка и размещение котла в котельной отличается строгостью: на поблажки представители газовой службы обычно не идут.

Требования к дверям

В отдельном помещении жилого дома, которое переоборудовано под топочную, необходимо использовать двери, не боящиеся открытого пламени и высокой температуры. Эти изделия должны иметь способность противостоять огню на протяжении 15 минут. Подобными характеристиками обладают только металлические конструкции. Устанавливать можно как фабричные, так и самодельные модели: главное, соблюсти все необходимые параметры.

В тех ситуациях, когда в котельную имеет вход с улицы, его оснащают неукрепленными дверями. Благодаря этому в случае взрыва коробка попросту выносится взрывной волной наружу. Это дает возможность энергии взрыва быть направленной на улицу, что сохранит стены жилища. Также легко «выносимые» двери позволяю газу свободно выходить в случае пропусков. Нередко проекты содержат дополнительное условие: внизу двери должно иметься оформленное решеткой отверстия. Благодаря ему обеспечивается необходимый приток воздуха в котельную.

Требования к вентиляционной системе

При проведении расчета производительности вентиляции необходимо ориентироваться на объем помещения. При необходимости умножения на 3 обычно добавляют около 30% запаса. Таким образом определяется количество воздуха, которое необходимо заменить в течении часа. Для примера можно взять расчет помещения 3х3 м с высотой стен 2,5 м. Объем высчитывается так: 3х3х2,5=22,5 м³. Так как необходим трехкратный обмен, то 22,5 м³ х 3 = 67,5 м³. К полученному результату добавляют запас в 30%: выходит 87,75 м³. Чтобы добиться естественного проветривания, нижняя область стены оснащается приточным отверстием с решеткой. Вытяжную трубу выводят через кровлю или стену в верхней ее части. Вентиляционная труба должна выходить на одной высоте с дымоходом.

Твердотопливные и жидкотопливные агрегаты

Общие предписания для организации котельной идентичны.

Отличия касаются нюансов в обустройстве системы отведения продуктов горения:

Сечение дымохода должно превосходить аналогичный показатель выходного патрубка.
Конструкция дымохода должна содержать минимальное число колен. Если есть возможность, его лучше сделать прямым.
Низ стены необходимо оснастить вытяжкой или окном для поступления воздуха. Площадь фрамуги зависит от мощности котла.
Дымоходная труба выводится сквозь крышу или стену.

В непосредственной близости с дымоотводящей трубой обустраивается ревизионное отверстие.
Дымоход должен иметь газонепроницаемые соединения.
Для установки котла требуется негорючее основание. Деревянные полы оформляются асбестовым листом или картоном из минеральной ваты. Над ними обязательно кладут кусок стальной плиты. Есть вариант с возвышением из кирпичной кладки, отделанное штукатуркой или кафелем.
Энергозависимые котлы питаются от скрытой проводки в специальных гофрах. На розетку подводится пониженное напряжение (42 В).

Спецификой котлов на жидком топливе является значительный шум и характерный запах при работе. По этой причине их обычно устанавливают в отдельном помещении с хорошей звукоизоляцией.

teplospec.com

Характеристики газовых котлов для частного дома. На какие обращать внимание?

Осуществив мечту о приобретении загородного дома, многие покупатели сталкиваются с трудностями в выборе подходящего котла для отопления здания. Какой мощности хватит для поддержания комфортного уровня температуры? Какой тип котла удовлетворит потребности покупателя? Покупка важная, так что при выборе газового котла стоит внимательно изучить все его характеристики.

Какие характеристики существуют

В первую очередь газовые котлы отличаются между собой по конструкции контура. Возможна установка котла с одним или двумя контурами. В таком случае, основной контур обеспечивает температурный контроль в здании, а второй контур поддерживает горячее водоснабжение (ГВС). Соответственно, если в доме стоит бойлер для нагрева воды при помощи других источников энергии, то потребность во втором контуре остается на усмотрение покупателя, ведь это позволит экономить на подогреве воды на протяжении отопительного сезона.

Также стоит учитывать такие характеристики, как тип дымохода для отвода отработанных газов и способ установки (настенный или напольный), так как эти параметры упираются в необходимость размещать котел в отдельном помещении, соблюдая правила пожарной безопасности. Также проблемой является то, что большая часть тепла отводится через дымоход в атмосферу вместе с отработанным топливом. Это неизбежно, но повысить КПД можно путем установки коаксиального дымохода и котла с закрытой камерой сгорания.

Основной же определяющей характеристикой котла считается его отопительная мощность, измеряемая в Ваттах. Чем больше площадь здания, которое нужно обогревать, тем большая мощность потребуется. При этом стоит учитывать, что со временем коэффициент полезного действия котла падает, если пренебрегать его обслуживанием – чистка камеры сгорания и теплообменников позволит избавиться от нагара и конденсата, повышая тем самым качество отопления.

Кроме того, стоит учитывать множество дополнительных возможностей, предусматриваемых производителями таких систем отопления. Контроль температур при помощи пульта или даже программы для смартфона, защита от перепадов температур или автоматизированный климатический контроль в помещении – это далеко не полный перечень функций современных котлов, которые могут заинтересовать покупателя.

Напольные и настенные котлы. Отличия

Для выбора способа установки котла, следует ознакомиться с общими требованиями к размещению системы отопления. Итак, котельная должна представлять собой отдельное помещение площадью, предусмотренной стандартами пожарной безопасности, стены которой должны быть из огнеустройчевых материалов. Обязательна система отвода отработанных газов, а также должна быть полностью исключена возможность их скопления в помещении. Исходя из этих требований, покупатель должен предусмотреть надлежащее помещение или соорудить пристройку за пределами жилого здания. Для отопления небольшого по площади здания оптимальной будет покупка настенного котла, который и устанавливается проще, и требования к нему выдвигаются не такие значительные. Высота размещения не меньше 80 сантиметров от пола, а пространство вокруг должно быть полностью свободно. Если настенная установка по каким-либо причинам исключена или затребованная отопительная мощность просто невозможна с учетом габаритов настенных котлов, то предполагается напольный способ установки источника тепла. В таком случае котел обязательно ставится на бетонную или металлическую плиту, создающую вокруг котла борты не менее 50 сантиметров.

Характеристики настенных котлов

Настенные котлы представляют из себя готовую систему отопления, которая просто монтируется, занимает минимум пространства и намного проще напольной в обслуживании. В современных моделях предполагается управление при помощи пульта для настройки температур, контроля над дополнительными возможностями (например, защита от замерзания теплообменников в период отключения котла). Это лучший выбор для отопления квартиры или небольшого дома, а производители учитывают их расположение в жилом помещении и стараются придать им привлекательный дизайн. Но стоит учитывать, что такие системы отопления очень восприимчивы к перепадам в подаче электроэнергии. Это приводит к их полному отключению или переводу в режим минимального нагрева, что влечет за собой повреждение теплообменников (например, возникновение конденсата в связи с резкой сменой температуры). Так что, в случае нестабильности линий электропередач в здании, стоит позаботиться об источнике бесперебойного питания.

Основные характеристики, на которые стоит обращать внимание при покупке настенного газового котла:

Мощность. Здесь можно подбирать без запаса. Если теплопотери дома составляют 20 КВт, то котел можно подбирать с такой же мощностью. Если же приобрести котел большей мощности, то это так же не страшно.
Функции. Настенные котлы по сути все плюс-минус одинаковые. Отличаются только немного внутренностями. Поэтому возможно вас может заинтриговать определенные функции определенных марок.
Экономичность. Тут так же у всех котлов экономичность плюс-минус одинаковая.
Шумность. Если ставите котел в жилом помещении, обратите внимание на шумность котла.
Вид теплообменника. В основном у всех теплообменники медные. Но некоторые ставят алюминиевые. Они чуть хуже в производительности.
Из чего сделаны внутренние детали. Бюджетные модели делают из пластика, более дорогие из латуни. Пластик само собой делается с позиции удешевления, но при этом на нем не образуется накипь.

Характеристики напольных котлов

В случае с отоплением большого по площади здания (больше 300 квадратных метров) обойтись настенным котлом уже не выйдет и приобретение напольного котла становится необходимостью. Его монтаж сложный и достаточно затратный, а неправильная установка может повлечь за собой проблемы в виде сырости и недостаточного отопления вследствие потери КПД. Но у таких котлов есть существенные преимущества, не говоря о большей отопительной мощности. Это значительная гибкость конструкции – покупатель может самостоятельно составить систему отопления исходя из планировки здания и различных потребностей. Ощутимым преимуществом будет и независимость от стабильности линий электропередач. Не лишним будет упомянуть долговечность таких систем отопления и возможность свободной замены вышедших из строя комплектующих, что значительно продлевает общий срок эксплуатации (например, теплообменники надлежащего качества могут прослужить несколько десятилетий).

Основные характеристики напольных котлов, на которые стоит обращать внимание при покупке:

Габариты. У напольников довольно большой разброс по габаритам. Выбирайте то, что вам подходи.
Требования к дымоходу. У некоторых моделей котлов могут быть большие требования к дымоходу.
КПД. Если у настенных КПД схожее, то тут разброс немного больше. Но редкий производитель пишет честный КПД о своем котле. Обращайте внимание на рекомендации тех, кто уже пользуется таким же котлом.
Тип теплообменника. Чугун или сталь.
Энергозависимость. Продвинутые напольные котлы обладают продвинутой автоматикой, работающей от электричества.
Мощность. Тут обычно закладывают запас, так как мощность в холода у котлов снижается.

Мощность котла. Как ее подобрать?

Отопительная мощность котла рассчитывается исходя из площади обогреваемого здания. Общеприятным считается показатель в 1 кВт на 10 квадратных метров. При этом учитывается мощность, необходимая непосредственно на обогрев, с компенсацией потерянного КПД (коэффициент полезного действия) из-за вентиляции помещения, а также с учетом небольшого запаса по мощности. Таким образом можно подсчитать, что, если высота потолков составляет около трех метров, то на 10 квадратных метров потребуется 0,6 кВт тепла, что с прибавкой в виде 30% на компенсацию потерь КПД от вентиляции здания и с запасом до 30% мощности даст нам тот самый показатель в 1 кВт на 10 квадратных метров. Слишком большой запас по мощности котла также не желателен в целях экономии, как на затратах ресурсов, так и на стоимости самого котла. Соответственно, на площадь в 200 квадратных метров понадобится отопительная система мощностью в 20 кВт. При этом стоит учитывать энергоэффективность помещения – площадь окон, утепление стен и полов, так как это значительно повышает затраты энергии на создание комфортной температуры в помещении.

Виды теплообменников: медь, сталь, чугун

Теплообменник так же является очень важной характеристикой при покупке. Ведь он напрямую определяет надежность, удобство и энергоэффективность системы отопления. Так медные теплообменники, в виду меньшего веса и лучшей проводимости тепла, имеют меньшие габариты и устанавливаются на стену, а чугунные, как самые тяжелые, предлагают только напольную установку. Но медь намного хуже чугуна переносит любые механические воздействия, так как данный металл очень легко повредить. Чугунные котлы в общем признаны более долговечными (срок эксплуатации может превышать полвека), но при снижении температуры отопления ниже 60 градусов чугун может вырабатывать конденсат, который будет вызывать эррозицю и на теплообменнике даже могут появиться трещины. Медные теплообменники от перепадов температур не страдают и они проще в установке, так что нередко подойдут для отопления небольших помещений.

Кроме того на рынке выделяются газовые котлы с теплообменниками из стали, которые занимают в каком-то роде позицию между теплообменниками из меди и чугуна. Они еще прочнее чугунных, что облегчает процесс профилактики перед отопительным сезоном и по его окончанию, в том числе удаление конденсата, нагара, а также проверка целостности труб и герметичности стыков, в процессе чего теплообменник, учитывая его габариты и вес, легко повредить. Но при этом больше подверженны риску выйти из строя из-за перепадов температур, так как сталь подверженна крайне быстрой коррозии при усиленной конденсации влаги. В свою очередь, стальные теплообменники предлагают более широкий модельный ряд, предполагающий разную энергоэффективность и способы крепления. Они бывают трех видов: битермические (в них теплообмен происходит двойственным путем), монометрические (напрямую от газа к жидкости), вторичные/пластинчатые (тепло передается от жидкости теплоносителей к жидкости ГВС). Большей популярностью пользуются медные теплообменники, так как больше соответствуют потребностям небольших особняков. Но они используются в основном в настенных котлах.

eurosantehnik.ru

Критерии выбора двухконтурных газовых котлов с учетом характеристик

Для обогрева частных домов и подготовки горячей воды двухконтурные газовые котлы подходят как нельзя лучше. Работают они на основе передачи теплоносителю энергии, возникающей при сгорании самого доступного по цене и востребованного типа топлива. Однако из-за обширного ассортимента оборудование бывает сложно выбрать. Согласны?

Мы расскажем о том, как определиться с наиболее подходящей моделью газового котла. В предложенной нами статье даны все ориентиры выбора агрегата с максимально высоким КПД, выдерживающего интенсивную эксплуатационную нагрузку. Перечислены лидирующие на рынке модели и заслуживающие доверия производители.

Содержание статьи:

Конструкционные особенности агрегата

Бытовой газовый прибор состоит из корпуса, двух коммуникационных контуров, встроенной горелки, теплообменника, расширительного бачка, узла отвода продуктов горения, газового клапана и контролирующего блока.

Основной контур соединяется с общей греющей системой в замкнутую цепь. При активном функционировании агрегата в режиме обогрева теплоноситель циркулирует по трубам первого контура, а в систему коммуникаций горячего водоснабжения (ГВС) не попадает, так как путь туда преграждает специальный клапан.

Монтируя оборудование с двумя контурными элементами, нужно обязательно помнить, что длина коммуникационной трубы, соединяющая котел с самой дальней точкой водозабора, не должна превышать 7 метров. Иначе минеральные элементы, отложившиеся в виде накипи в области теплообменника, начнут препятствовать движению рабочей жидкости и продуктивность водонагревателя существенно снизится

Когда пользователь поворачивает на кухне или в ванной комнате горячий кран, клапан активируется, перекрывает вход в отопительные трубы и направляет носитель тепла в контур ГВС для прогрева находящейся в теплообменнике воды.

Оттуда жидкость попадает в кран и используется по прямому назначению. Когда надобность в горячей воде отпадает и кран закрывается, происходит обратное переключение и клапан снова перенаправляет теплоноситель в отопительный контур.

Что учитывать при выборе?

Все газовые котлы двухконтурного типа выполняют одинаковый комплекс базовых задач, но отличаются друг от друга по таким параметрам, как:

место расположения;
уровень мощности;
вид горелки;
принцип розжига;
тип тяги;
материал теплообменника.

Все выше перечисленные критерии равнозначны по важности и требуют обязательного учета при выборе и покупке греющего оборудования.

Классификация по месту установки

По принципу установки котлы, обслуживающие два коммуникационных контура, бывают напольными, настенными и парапетными. У каждого из вариантов есть свои особые характеристики.

Ориентируясь на них, клиент может выбрать наиболее подходящий для себя способ монтажа, при котором оборудование будет располагаться удобно, не «съест» полезную площадь и не доставит проблем в процессе эксплуатации.

Котлы напольного типа

Напольные агрегаты представляют собой устройства высокой мощности, способные обогреть и обеспечить горячей водой не только стандартную квартиру или жилой дом, но и крупногабаритное производственное помещение, общественное здание или сооружение.

Если двухконтурный котел планируется использовать не только для обогрева и поставок бытовой горячей воды, но и для подпитки теплых водяных полов, базовый агрегат оснащается дополнительным контуром

Из-за больших размеров и солидного веса (до 100 кг у некоторых моделей) не ставят в кухне, а размещают в отдельном помещении непосредственно на фундаменте или на полу.

Особенности настенного оборудования

Навесной прибор – это прогрессивный вид бытового греющего оборудования. Благодаря компактности размеров может производится на кухне или в других малогабаритных помещениях. Сочетается с интерьерным решением любого типа и органично вписывается в общий дизайн.

Двухконтурный навесной котел можно расположить не только на кухне, но и в кладовке. Он займет минимум места и не будет мешать ни мебели, ни другой бытовой технике

Несмотря на небольшие размеры, обладает таким же функционалом, как и напольное устройство, но имеет меньшую мощность. Состоит из горелки, расширительного бачка, насоса для принудительного движения теплоносителя, манометра и , дающих возможность использовать топливный ресурс с максимальной эффективностью.

Все коммуникационные элементы «прячутся» под красивым, современным корпусом и не портят внешнего вида изделия.

Поступление газа на горелку контролирует встроенная система безопасности. В случае неожиданного прекращения подачи ресурса происходит полное прекращение функционирования агрегата. Когда топливо снова начинает поступать, автоматика самостоятельно активирует оборудование и котел продолжает работу в стандартном режиме

Автоматический узел управления позволяет задавать прибору любые, максимально подходящие для пользователя параметры работы. Есть возможность установить собственный температурный режим для разного времени суток, таким способом обеспечив экономичный расход топливного ресурса.

Нюансы парапетных устройств

Парапетный котел представляет собой нечто среднее между напольным и настенным агрегатом. Имеет закрытую камеру сгорания и не создает вредных выбросов. Не требует обустройства дополнительного дымохода. Отвод продуктов сгорания осуществляется через , проложенный в наружной стене.

Котел парапетного типа – это оптимальный вариант греющего оборудования для малогабаритных помещений со слабой вентиляционной системой. Прибор сконструирован так, что в процессе эксплуатации не выделяет продуктов горения в атмосферу комнаты, в которой установлен

Устройство в основном используют для обеспечения горячей водой и полноценным отоплением небольших домов и квартир в многоэтажках, где нет возможности смонтировать классический вертикальный дымоход. Базовая мощность колеблется в промежутке от 7 до 15 кВт, но, несмотря на такие невысокие показатели, агрегат успешно справляется с поставленными задачами.

Главное достоинств парапетного оборудования – возможность подключить отопительные и водоподающие коммуникации к центральной газовой системе и трубопроводам с любой удобной для пользователя стороны.

Различия моделей по мощности

Котлы двухконтурного типа по мощности делятся на одноступенчатые и двухступенчатые. Одноступенчатые приборы всегда функционируют на постоянном уровне мощности и круглогодично используют одно и тоже количество топливного ресурса.

Это не эффективно и влечет за собой перерасход газа, ведь качественное отопление требуется дому или квартире не более 5 месяцев в году. Во все остальное время «гонять» оборудование на полной мощности не разумно и экономически не выгодно.

При установке оборудования с базовой мощностью от 30 кВт, следует знать, что такие виды приборов должны располагаться не в жилых помещениях, а в отдельных комнатах, оснащенных качественной вентиляционной системой, индивидуальным выходом на улицу и полноценным дымоходом

Функционал двухступенчатых устройств более широк.

С его помощью можно:

регулировать режим поступления газа и рационально расходовать топливо;
уменьшить количество включений/выключений, таким образом снизить износ оборудования и продлить срок его эксплуатации;
сократить до минимума объем вредных выбросов в воздух.

Дополнительно устройство оснащено модулем плавного переключения, который снижает расход энергоресурса и позволяет одновременно эксплуатировать котел и бойлер любой емкости, установленные по отдельности.

Типы рабочих газовых горелок

Газовая горелка бывает атмосферной или наддувной. Первый вид имеет элементарную конструкцию и в процессе работы не производит никакого шума. Модуль дешево стоит и, как правило, входит в базовую комплектацию котла.

Несмотря на простоту, атмосферная горелка очень надежна и качественно работает в течение длительного времени. Может применяться как на бюджетных приборах, так и на дорогих, «навороченных» люксовых изделиях

Принцип функционирования горелки атмосферного типа напоминает работу промышленных подовых моделей. Топливный ресурс подается через эжектор и за счет тяги вбирает воздух из окружающей атмосферы. Через специальное отверстие смесь поступает в камеру сгорания и сразу же воспламеняется.

В результате над выходными отверстиями появляются огненные язычки пламени с очень низкой фактической температурой, в задачу которых входит прогрев теплоносителя до нужного уровня.

Наддувные (навесные) горелки демонстрируют высокий уровень КПД, в постоянном режиме поддерживают установленную температуру и в самом теплоносителе, и в системе горячего водоснабжения, но стоят значительно дороже атмосферных аналогов.

Однако эти затраты оправданы, так как модули имеют расширенный функционал и дают возможность максимально разумно расходовать топливный ресурс, не снижая при этом уровень комфортности жилища.

Горелка наддувного (навесного) типа в базовый комплект двухконтурного газового котла не входит. Ее приобретают отдельно, а потом устанавливают на греющее оборудование

При полноценной работе в наддувных горелках подача воздуха осуществляется принудительно, а его объем очень четко контролируется внутренней автоматикой. Модуль ставится в приборы, оснащенные закрытой камерой сгорания, работающей с наддувом.

Топливо и воздух смешиваются не внутри системы, а на выходе. Процесс работы прибора почти полностью автоматизирован и не требует контроля со стороны человека.

Атмосферные горелки ставятся в греющие двухконтурные приборы мощностью до 80 кВт. Наддувные (навесные) модули внедряются в крупногабаритные агрегаты, мощностью до несколько тысяч.

Разновидности функции розжига

Запуск бытового двухконтурного котла осуществляют вручную (при помощи спичек или зажигалки) или посредством встроенных элементов (электроподжиг либо пьезорозжиг). Первый метод наиболее прост и доступен. Второй дает возможность экономить голубое топливо, не оставляя гореть в постоянном режиме фитилек в запальнике.

Минус этого варианта только один – зависимость от наличия в сети электричества. Если энергия по каким-то причинам перестает поступать, оборудование сразу же отключается и снова автоматически активируется, когда подача электрики возобновляется.

Пьезорозжиг абсолютно безопасен и позволяет включать котел путем нажатия всего одной кнопки. От подачи тока элемент не зависит и пользоваться оборудованием можно даже при отсутствии электричества.

Варианты тяги оборудования

Во время работы агрегата топливо сгорает и образуются дымовые газы. Чтобы удалить их из жилого помещения необходимо наличие естественной или принудительной тяги. Она обеспечит своевременный отвод из квартиры или дома всех продуктов горения и выделяющихся вредных веществ.

Модули с естественной тягой

Котлы, работающие на естественной тяге, имеют простую конструкцию и берут необходимый для полноценного горения воздух из того помещения, в котором располагаются. При интенсивной эксплуатации выделяют некоторый объем пара и различных химических веществ. Отвод выбросов производят через .

Среди главных преимуществ агрегатов с естественной тягой разумная стоимость, энергетическая независимость и отсутствие шумовых эффектов во время работы

В целом приборы с естественной тягой удобны и хороши, однако, при падении давления в газопроводе качество их работы существенно снижается. Параллельно увеличивается риск быстрого прогорания горелки, так как огонь при сниженном уровне давления затухает или уходит внутрь горелочного устройства.

Неравномерное давление в магистральных сетях провоцирует серьезный перерасход топлива, что влечет за собой увеличение размера коммунальных платежей.

Приборы с принудительной тягой

Котлы с тягой принудительного типа иногда называют наддувными или вентиляторными. Воздух они берут не из помещения, где располагаются, а с улицы. В модулях установлены закрытые камеры горения, а выброс отработанных веществ осуществляется через коаксильный горизонтальный отвод с помощью встроенного в систему мощного вентилятора.

Коаксильный отвод состоит из двух трубных элементов разного диаметра, вставленных один в другой. По меньшей трубе из помещения выходят продукты сгорания, а по пространству между малой и большой трубами в комнату поступает с улицы свежий воздух, необходимый для полноценного функционирования котла

Изделия с принудительной тягой легко монтируются, не предъявляют претензий к месту расположения, не «съедают» кислород в жилых помещениях, стабильно и четко работают даже при сниженном давлении газа в центральных магистральных сетях и не нуждаются в обустройстве дополнительного вертикального дымохода.

В упрек приборам ставят шумную работу вентиляторных элементов, более высокую стоимость и зависимость от электроснабжения.

Отличительные черты теплообменников

Теплообменный узел отопительного устройства бывает чугунным, стальным или медным. Чугунный вариант долго сохраняет тепло, почти не подвергается воздействию коррозии из-за высокой толщины стенок и проявляет стойкость к воздействию агрессивных теплоносителей. Имеет большой вес и поэтому в основном интегрируется в напольные котлы.

Требует большой аккуратности при монтаже, так как любые удары нарушают структурную целостность материала и ведут к образованию микротрещин.

Стальная конструкция мало весит, не боится механического воздействия, спокойно переносит температурные перепады теплоносителя, легко транспортируется и монтируется. Имеет некоторую склонность к коррозии. Избежать ее помогает контролирующая система котла, которая не дает температуре теплоносителя упасть ниже критической точки.

Медные элементы стоят на порядок дороже чугунных и стальных аналогов, но компенсируют солидную стоимость большим количеством достоинств. Внутри теплообменника из меди осадок и накипь образуются в минимуме и не препятствуют нормальной циркуляции рабочей жидкости. Стенки устройства прогреваются равномерно и не вызывают локального перегрева теплоносителя.

Достоинства и недостатки газовых систем

В местах, где проложены центральные газовые коммуникации, двухконтурные котлы пользуются огромной популярностью. Их покупают для обогрева и бесперебойного обеспечения горячей водой квартир, жилых домов и загородных коттеджей.

Главные преимущества устройств

Газовая система демонстрирует высокий уровень КПД, отдает в несколько раз большее количество энергии, нежели потребляет, долго служит и работает бесперебойно. В постоянном наблюдении со стороны человека не нуждается.

Двухконтурный котел выглядит аккуратно и современно. В отличии от агрегатов, работающих на твердом или жидком топливе, в процессе работы практически не выделяет неприятных запахов и создает минимум копоти и сажи

Топливный ресурс подается в установку непрерывно, а встроенный контроллер самостоятельно следит за наличием огня на горелке. Если пламя затухает, датчик отправляет сигнал узлу розжига и автоматическая подача искры мгновенно восстанавливает огонь. Управление котлом осуществляется элементарно и не представляет никакой сложности.

Недостатки двухконтурного оборудования

Основные минусы связаны не столько с самим устройством, как с процессом его узаконивания и монтажа. Нельзя просто купить котел, привезти домой и установить своими руками согласно . Сначала придется соблюсти массу технических нюансов, оформить документацию и согласовать все последующие действия с местным газоподающим предприятием.

Туда потребуется предоставить:

проект , оформленный в соответствии с принятыми в законе нормами;
договор на монтаж с профильной организацией;
копию лицензии профильной организации, подтверждающую право на ведение работ.

Кроме того, понадобится организовать отвод из жилого помещения отработанного газа, проложить для этого дополнительный дымоход или использовать имеющийся старый, а для контроля за потенциально возможной утечкой газа установить дополнительное оборудование.

Если котел коптит, возможно, в системе снизилось давление или действующая горелка износилась и начала прогорать. Быстро исправить неполадки поможет специалист с надлежащим опытом работы

Основные мероприятия по установке можно будет начать только тогда, когда проектная документация на пройдет все стадии согласования и клиент получит на руки заверенное печатью разрешение на обустройство системы.

Обзор популярных производителей и моделей

Рынок современного газового оборудования предлагает клиентам большое количество качественных приборов, предназначенных для отопления жилых помещений и подачи горячей воды.

Среди навесных агрегатов наибольшей популярностью пользуются:

Navien DELUXE 24K (Южная Корея) – эффективность, хороший функционал и разумная стоимость;
Baxi MAIN 5 24 F (Италия) – бюджетная цена, высокий уровень КПД, длительный срок службы;
Vaillant turboTEC pro VUW 242/5-3 (Германия) – надежность, качественная теплоотдача.

Кроме выше перечисленных качеств модели отличаются привлекательным внешним видом, компактными габаритами, вписываются в разнообразные интерьеры и свободно размещаются даже в небольших помещениях сложной планировки.

Газовый прибор с двумя контурами немецкой компании Vaillant имеет удобную ручку управления и дисплей, на котором можно увидеть уровень прогрева теплоносителя в данный момент

Из напольных агрегатов наиболее востребованы высокомощный (30 кВт) ATON Atmo 30Е, практичный Лемакс Премиум-25B и более дорогой, но очень функциональный Navien GA 17KN.

Navien GA 35KN несмотря на высокую мощность, разумно расходует топливо и дает возможность хозяевам экономить на коммунальных платежах без ущерба для личного комфорта

Baxi SLIM 2.300 Fi и Protherm Медведь 40 KLZ входят в линейку техники премиум-уровня. Имеют расширенный функционал и надежно служат в течение многих лет. По всем параметрам и физическим характеристикам соответствуют самым строгим евростандартам (подтверждено сертификационным свидетельством CSQ и UNI EN ISO 9001).

Для малогабаритного помещения (до 50 кв.м) подходит котел с базовой мощностью от 7 до 12 кВт. Если площадь недвижимости больше (например, 150-200 кв.м.) лучше приобрести 23-25 киловаттное устройство

Слабые агрегаты просто не могут обеспечить квартире или дому больших размеров полноценный обогрев.

Покупать и нужно только в фирменных магазинах или официальных представительствах компаний-производителей. Там клиенту подробно расскажут о принципах работы того или иного агрегата и помогут сделать оптимально правильный выбор.

Выводы и полезное видео по теме

Простое и понятное описание основных принципов действия бытовых двухконтурных газовых котлов. Обзор функций «быстрый старт» и «выбег насоса»:

Экспертное мнение и несколько любопытных моментов, на которые следует обращать внимание при выборе котла:

Как устроены настенные котлы и по какому принципу работают:

Целенаправленный выбор двухконтурного бытового газового котла для отопления и подачи горячей воды – это важный, ответственный момент. Спешить здесь не нужно. Лучше заранее все обдумать, определиться с маркой и типом оборудования, обсчитать поточные затраты.

Учесть надо расходы на приобретение и монтажные мероприятия, а потом совершать покупку в специализированном магазине. Менеджер оформит гарантийные бумаги, а параллельно подробно проконсультирует клиента относительно принципа функционирования прибора и правил безопасной эксплуатации.

Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, публикуйте фото по теме статьи. Расскажите о том, как подбирали модель газового котла для установки в собственном доме либо на даче. Делитесь полезными сведениями и ориентирами выбора, которые пригодятся посетителям сайта.

sovet-ingenera.com

Требования к помещению для установки газового котла: основные правила СНиП

Требования к помещению

Устройство котельной для газового котла — дело очень серьезное. Тот, кто хотя бы раз сталкивался с этой проблемой, знает, сколько требований предъявляется помещению, где будет располагаться газовый котел. Интересно, что вопрос, как установить настенный газовый котел, звучит гораздо чаще. Ведь многие считают, что именно этот монтажный процесс является главным.

Не забываем, что по многих техническим документам (СНиП) помещение, где устанавливается газовый котел, относится к категории пожаро- и взрывоопасных. Поэтому еще на стадии проектирования котельной, а тем более на стадии монтажа и настройки, все требования должны строго выполняться.

Общие требования

Существуют определенные требования, предъявляемые всем помещениям, где устанавливаются газовые котлы:

В первую очередь обращается внимание на освещение комнаты. По нормативам на один кубический метр пространства необходимо 0,03 м² оконного проема. Обратите внимание, что это чистое пространство, через которое будет проходить дневной свет. Здесь не учитываются оконная коробка или перегородки между стеклами. То есть чистая площадь стеклопакетов.
Обязательное условие — приточно-вытяжная вентиляционная система. Обратите внимание, что воздушный объем пространства должен за 1 час меняться 3 раза. Это обязательное условие для минимализации загазованности помещения.
Окно обязательно должно комплектоваться форточкой. А вот выходная дверь должна выводить только на улицу. Многие загородные застройщики игнорируют это правило и в итоге получают от представителей пожарной инспекции уведомление о необходимости его выполнения. В результате приходится пробивать дверь в стене, затрачивая на это и средства, и время, и силы.

Как связаны размеры помещения и мощность агрегата?

Существуют также определенные нормы, которые касаются взаимосвязи размеров помещения и мощности газовых котлов.

Предоставляем вашему вниманию несколько позиций:

Если мощность газового котла для отопления не превышает 30 кВт, то объем котельной может быть в пределах 7,5 м³. И это минимальный показатель.
Если производительность 30–60 кВт, то объем помещения — 13,5 м³.
Если мощность превышает 60 кВт, то объем комнаты определяется согласно паспортным данным отопительного прибора, но не меньше 15 м³.

Многие потребители, особенно те, которые решают организовать автономное отопление в городской квартире, часто задают вопрос о возможности установки газовых котлов для отопления и определения помещения для них. Скажем так, что каких-то строгих ограничений в этом плане нет, если все требования, предъявляемые правилами и нормами СНиП, в данных помещениях выдерживаются.

Конечно, необходимо особо отметить кухни, где эти правила и нормы уже гарантированно заложены проектом дома. Но и здесь есть один немаловажный нюанс. Необходимо учитывать суммарную тепловую мощность, исходящую от всех нагревательных приборов на кухне. Сюда отнесем варочную печь, ТЭНы, радиаторы отопления, бойлеры и прочее. Так вот их общая мощность не должна превышать 150 кВт.

Другие требования

Установка газового котла в помещении

И еще несколько требований:

Высота потолков в котельной не должна быть меньше 2 м.
Отделяться от других комнат котельная должна прочными огнеупорными перегородками.
Материал, из которого возводится топочная, должен обладать временным пределом огнеустойчивости минимум в 45 мин. То есть при пожаре стенки, пол и потолок должны сдерживать пламя огня в течение этого времени.
Оптимальный вариант планировки должен быть таким, чтобы огонь из помещения котельной не распространялся на другие комнаты частного дома или квартиры.

Внимание! Специалисты рекомендуют газовые котлы с естественной циркуляцией теплоносителя и открытой камерой сгорания устанавливать в поддувальных помещениях частного дома. Монтаж котла своими руками не проводить!

Требования к кухне

Когда дело касается частного дома, а точнее, установки газовых котлов в нем, то проблемы с требованиями решаются легко и быстро. Организовать отдельную топочную не составит большого труда. Нужно будет пристроить своими руками небольшое помещение, соответствующее необходимым нормативам. На стоимости строительства это отразится незначительно.

А вот установка газового котла в квартире — дело куда более сложное. Оптимальное помещение для этого — кухня. Но даже к ней есть определенные требования. Не будем еще раз напоминать о тех нормах, которые уже описывались выше. Все они в полном объеме должны выполняться без каких-либо отступлений.

Но есть и дополнительные требования:

Во-первых, в кухне можно установить только настенный газовый котел, и лучше, чтобы он был с закрытой камерой сгорания и коаксиальным дымоходом. В настоящее время производители предлагают двухконтурные модели, которые могут обеспечить квартиру не только автономной системой отопления, но и горячей водой в полном объеме.
Во-вторых, дополнительно для увеличения воздухообмена в помещении нужно во входной двери сделать отверстие и установить на него решетку. Площадь проема не должна быть меньше 0,02 м².
Если кухонное пространство не полностью соответствует требованиям СНиП, то установка газового котла для отопления возможна (обратите внимание — ВОЗМОЖНА), если на это дадут разрешение органы газового надзора.
Если кухня в вашей квартире имеет объем меньше 7,5 м³, то нельзя в ней устанавливать два нагревательных элемента.

Внимание! Все правила и требования по установке газовых котлов в частных домах и городских квартирах идентичны. Здесь нет никаких разграничений. Единственное отличие — это организация отдельной котельной для частного дома и совмещение одной из комнат квартиры с топочной.

Правила установки газовых котлов

Установлен напольный котел по правилам

Всем известно, что газовые котлы в одном модельном ряду отличаются по способу монтажа. Здесь выделяют две группы — напольные и настенные агрегаты. Разница их не только в том, что они монтируются по-разному, но и в различных технических характеристиках. Особенно отличаются они друг от друга по мощности.

Напольные агрегаты более мощные, в то время как настенные маломощные. Отсюда и их габаритные размеры. Поэтому в квартирах чаще всего устанавливают настенные конструкции, а в частном домостроении — напольные.

Требования к напольным агрегатам:

Организация отдельного помещения, где во входной двери обустраивается сквозное отверстие для притока воздуха, или устанавливается окно с форточкой. Идеальное решение — обустройство вентиляционной системы, где отвод воздуха из помещения производится через отверстие под потолком.
Установка герметичного дымохода для напольного котла. Очень часто, если используется газовый котел большой мощности, монтируется двойной дымоход по типу труба в трубе. Это обеспечивает стопроцентную гарантию абсолютной герметичности дымоходной конструкции.
Само помещение котельной должно быть просторным со свободным доступом к нагревательному агрегату для обслуживания и проведения ремонтных работ. Котельная должна обеспечиваться водопроводом и канализацией.
Так как напольные модели обладают значительным весом, под них обязательно сооружается прочный пол из негорючих материалов. Это может быть бетонная стяжка, камень, брусчатка, керамическая плитка и прочее.
Входная дверь должна соответствовать определенным размерам. Минимальная ширина двери — 80 см. СНиПом определяются и минимальные габариты помещения под котельную. Но жизнь предъявляет свои требования, поэтому оптимальные размеры топочной для самых маломощных напольных агрегатов таковы — площадь 4 м², высота потолков не ниже 2,5 м.
Вся электропроводка для напольного агрегата должна быть скрытого типа. Обязательно в помещении котельной устанавливается отдельный распределительный щиток.
Стены отделываются только негорючими материалами — штукатуркой, облицовочным кирпичом, керамической плиткой и так далее. В помещении котельной запрещается хранить легковоспламеняющиеся вещества. Нельзя устраивать рядом выхлоп дымохода и забор воздуха в вентиляцию. Обе системы должны располагаться в разных частях помещения.

Требования к настенным агрегатам

Требования по минимальным расстояния

С этим вариантом все намного проще. Будучи установленным на кухне, он обеспечен и канализацией, и водопроводом, и вентиляцией, и подведенной газовой магистралью. То есть расходы по монтажу и подключению в разы снижаются, а стоимость проводимых работ уменьшается.

Но существуют некоторые требования, которые обязательно необходимо учитывать:

Во-первых, установка настенного газового котла возможна только на прочную стену, способную выдержать его вес. Гипсокартонные или фанерные перегородки для этого не подойдут.
Если отделка стен уже была проведена до установки газового прибора, и при этом использовались горючие материалы, то под котел необходимо установить лист негорючего материала толщиной не менее 3 мм.
Существуют минимальные расстояния от устанавливаемого газового котла до несущих конструкций здания. До стен и потолка — 0,5 м, до пола — 0,8 м.

Своими руками проводить подключение газовых котлов запрещается. Особенно это касается газовой магистрали. Здесь есть свои требования, основное из которых — наличие допуска на выполнение данного вида работ. Если он у вас есть, то нет проблем — можете все делать своими руками.

Отрегулировать котел можно и самостоятельно, но рекомендуем первую настройку доверить профессионалу. Здесь важно все провести в полном соответствии с требованиями, которые предъявляются инструкцией к газовому котлу.

Заключение по теме

Когда перед потребителем встает проблема установки газового котла, в первую очередь необходимо правильно выбрать сам отопительный агрегат. И на основе его мощности затем подбирать размеры помещения, выполняя все остальные требования.

Требования к помещениям практически одинаковы, но есть и различия. Именно в них вся загвоздка, поскольку не все потребители их знают. Поэтому нередко происходит так, что котел уже установлен, а газовики не подписывают акт приемки агрегата в эксплуатацию. И приходится все делать заново или частично переделывать помещение. А это вновь непредвиденные расходы.

gidotopleniya.ru

Как выбрать газовый котел

На что следует обращать внимание при покупке газового котла.

Газ, несмотря на регулярное повышение его стоимости, остается самым экономически выгодным видом топлива. Благодаря использованию газа, существенно уменьшается суммы, которые ежемесячно семья тратит на отопление.

Немаловажный момент – газопровод должен находиться недалеко от дома. В таком случае произвести установку газового отопительного прибора не составит труда и это не повлечет больших затрат.

Как правильно выбрать газовый котел, чтобы в помещении было тепло и при этом потреблялось минимальное количество топлива.

На данный момент существует огромное количество отопительных газовых приборов, и не профессионалу сориентироваться, какой именно будет соответствовать всем необходимым требованиям, достаточно не просто. Но если немного разобраться, то можно справиться и с этой задачей.

На что же следует ориентироваться при выборе устройства?

Мощность котла.

Газовый отопительный прибор, в первую очередь, выбирается в зависимости от его мощности. Для каждого помещения можно рассчитать минимальную эксплуатационную мощность котла. Она составляет 1 кВт на 10 кв. метров площади помещения, которое предполагается отапливать (при этом высота потолка должна быть не больше 3 метров).

Но необходимо понимать, что такая формула актуальна для помещений, где соблюдаются идеальные условия. И при этом в расчет не берутся возможные теплопотери или использование горячей воды. Также данный показатель рассчитывается при условии, что в газопроводе будет стабильное давление (около 15 мБар). Тогда как зимой, когда идет повышенное потребление газа, оно уменьшается практически вдвое.

Т.е., если принимать во внимание возможные негативные факторы, то для их компенсации, необходимо увеличивать мощность котла. Также не забываем про запас мощности для тех случаев, когда устройство работает при максимальных нагрузках.

Из всего сказанного можно сделать вывод – мощность котла должна быть раза в полтора больше той, которая рассчитывается по формуле 1кВт*10 кв.м. (для идеальных условий).

КАЛЬКУЛЯТОР РАСЧЕТА МОЩНОСТИ ГАЗОВОГО КОТЛА

Площадь отапливаемого помещения

Высота помещения2,5 м3,0 м3,5 м4,0 м4,5 м5,0 м5,5 м6,0 м6,5 м7,0 м7,5 м8,0 м

Высота окна

Ширина окна

Количество окон1234567

Тип окнаОбычное окно с двойными рамамиСтеклопакет (толщина стекла 4 мм)Двухкамерный стеклопакет 4-6-4-6-4 (мм)Двухкамерный стеклопакет 4-16-4-16-4 (мм)

Минимальная температура снаружи-5°C-10°C-15°C-20°C-25°C-30°C-35°C-40°C-45°C-50°C-55°C

Перекрытие нижеФундаментДеревянные полы над подваломПредыдущий этаж

Перекрытие вышехолодный чердактеплый чердакотапливаемое помещение

Наружная стенастена в 1 кирпичстена в 2 кирпичахорошая теплоизоляция

Тип котлаОдноконтурныйДвухконтурный без бойлераДвухконтурный с бойлером на 60 л.Двухконтурный с бойлером на 80 л.Двухконтурный с бойлером на 120 л.Двухконтурный с бойлером на 150 л.Двухконтурный с бойлером на 200 л.Двухконтурный с бойлером на 300 л.Двухконтурный с бойлером на 500 л.

Количество контуров.

Газовый котел, помимо своей основной отопительной функции может также обеспечивать помещение горячей водой. Для этого специально разработаны двухконтурные котлы, в которых один контур предназначен для обогрева помещения, а второй – для подогрева воды.

Конструкция такого устройства намного сложнее обычного газового котла и состоит:

-котел;

-бойлер;

-горелка;

-система автоматики (датчики, отвечающие за безопасность, регулирующие работу горелки и бойлера).

При выборе двухконтурного котла необходимо четко определить, какая будет потребность в горячей воде.

Если для удовлетворения бытовых нужд будет достаточно 15 литров теплой воды (до 30 градусов) в минуту, то можно обойтись вариантом с нагревательным устройством проточного типа. В таком котле вода проходит по системе нагрева и попадает в кран. Такое устройство намного меньше котла со встроенным бойлером.

Бойлер, это резервуар, который устанавливается рядом с котлом и создает запас горячей воды в пределах 50-200 литров. Благодаря бойлеру можно беспрепятственно пользоваться горячей водой даже в случае отключения газа. Двухконтурные котлы, оснащенные бойлерами, еще называют накопительными.

Наличие дополнительных функций и регулировок.

По наличию дополнительных функций, устройства можно разделить:

—Одноступенчатые. Устройство, предназначенное для работы на одном уровне мощности.

—Двухступенчатые. Два уровня мощности.

—С возможностью модуляции. Можно производить регулировку мощности.

Если принимать во внимание, что максимальная мощность требуется при условии низких температур, то наиболее оптимальным вариантом будут двухступенчатые котлы и котлы с модуляцией. А также одноступенчатый котел будет постоянно включаться и выключаться, что неизбежно приведет к преждевременному износу устройства.

Большинство современных газовых котлов (как отечественных, так и импортных), напрямую зависят от источника электроэнергии. Если котел будет установлен в помещении, где отключения электроэнергии очень редки, то эта зависимость не принципиальна.

Если же отопительное устройство будет использоваться в помещениях, где регулярно наблюдаются отключения электроэнергии (дача, загородный дом и т.д.), то следует при покупке котла отдать предпочтение прибору, у которого полностью отсутствует автоматика. А также важно, что бы котел поддерживал постоянную температуру воды в системе, не привязываясь к климату в самом помещении.

Также есть вариант приобрести газовый котел с генератором, который будет постоянно вырабатывать необходимую для функционирования электроэнергию.

Место установки газового котла.

Существует два варианта установки газового котла:

1.Напольный.

Устройство имеет большие размеры и устанавливается, непосредственно, на пол. Такие котлы предназначены для отопления больших по площади помещений, так как имеют внушительную мощность.

Для изготовления теплообменника в напольном котле могут использовать следующие материалы:

—чугун – долговечный материал, не подвергается коррозии. Но отличается большим весом и хрупкостью. Он может с легкостью быть поврежден при установке или перевозки. Также разрушается от постоянных температурных перепадов;

—сталь – отличается легкостью и прочность. Но подвержен окислению, если в результате падения температуры в котле будет образовываться конденсат.

2. Настенный котел.

Устройства подобного типа крепятся непосредственно на стену, вследствие чего имеют небольшие размеры и соответственно мощность. Наиболее часто используются в квартирах, небольших частных домах.

Настенный котел — это полноценный отопительный комплекс, в котором имеется все для эффективной работы.

В настенном котле теплообменник изготавливается из меди (небольшой вес, устойчивость к окислению), а нагрев теплоносителя происходит быстро и эффективно.

Тип горелки.

В магазинах можно встретить газовые отопительные приборы, отличающиеся по типу горелки:

—атмосферная горелка – продукты горения отводятся естественным путем. Для атмосферной горелки необходимо наличие системы дымоходов. Отличительные особенности – небольшой КПД, но при этом экономичность и низкий уровень шума;

—турбированная горелка. При наличии надувной горелки предусмотрена возможность принудительной вентиляции камеры сгорания при помощи электрической турбины. КПД таких приборов выше и их работа не зависит от перепадов давления газа.

Однозначно ответить, какой газовый котел оптимально подойдет к тому, или иному помещению не возможно. Для этого необходимо тщательно проанализировать условия, в которых устройство будет эксплуатироваться.

xn--31-6kclv.xn--p1ai
