Разъем розетки: Какую тв розетку выбрать и чем отличаются простые, проходные и оконечные
два способа достичь одной цели
Бытовые электрические приборы сильно облегчают жизнь, поэтому их большое количество в доме — правило, а не исключение и не дань моде. Особенно много устройств находится в кухне и там, где «обосновался» телевизор, компьютер: обоим видам умной техники нередко нужна многочисленная армия «помощников», обеспечивающих комфорт хозяевам. Тройники либо удлинители не лучшее решение насущной проблемы, поэтому оптимальный вариант — блок розеток, в котором может быть 2-4 электрические точки. Чтобы избежать неприятных ситуаций в будущем, нужно знать о нюансах их установки. Например, о том, как подключить розетку на 4 гнезда.
Виды устройств и их особенности
Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.
- Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
- Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
- Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.
Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.
Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.
Основные популярные типы
К ним относятся:
- вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;

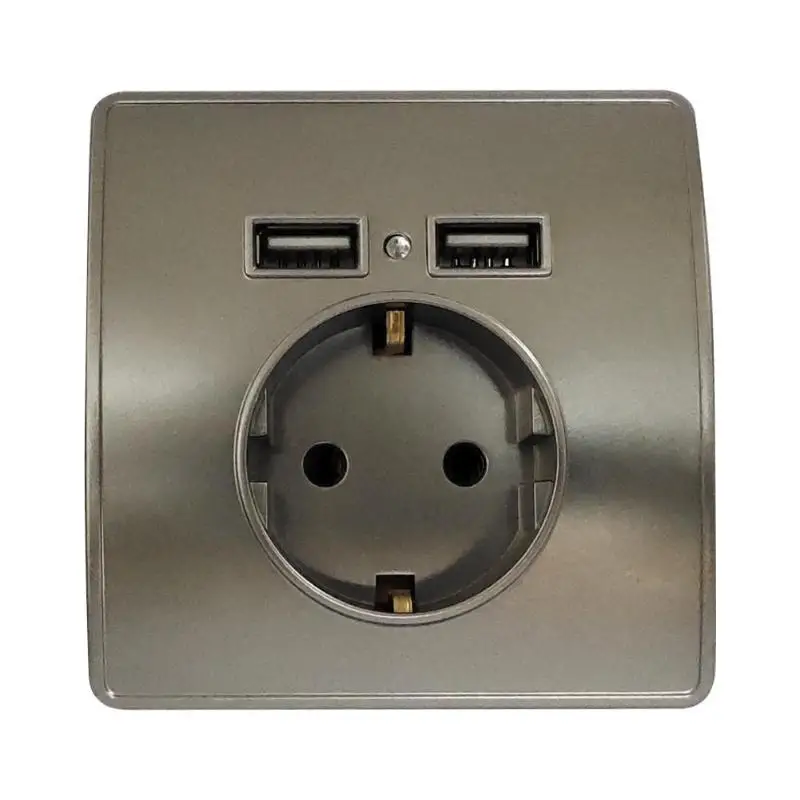

- тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
- Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.
Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.
Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.
- Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
- IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
- IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.
Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.
Схемы подключения
Даже начинающего мастера не ждут какие-то особые затруднения, все предельно ясно, но лучше рассмотреть особенности каждого варианта.
Однофазная сеть без заземления
На схеме обозначены цифрами:
1 — общий автомат;
2 — тот, что отключает фазу на конкретной линии;
3 — нулевая шина;
4 — распределительные коробки, отдельные для каждой розетки;
5 — кабели.
Любой специалист-электрик знает, что фаза должна располагаться слева, однако хозяева нередко нарушают это правило. При неполадках в электросети они создают себе дополнительные сложности при диагностике, а также в случае самостоятельного ремонта.
Однофазная сеть, но с заземлением
В этом случае добавляется всего один элемент под номером 6, это — главная заземляющая шина для защитного проводника (РЕ). Он обозначен зеленым цветом.
Есть и другой вариант, использующийся для хозяйственных построек, если в них обустроен открытый вид проводки.
Возможные способы подключения
Есть несколько способов добиться результата, но все зависит от потенциальной нагрузки на такие розетки.
Шлейф — последовательный метод
При необходимости установки блоков, состоящих их нескольких розеток, все элементы подключаются шлейфовым методом. Фазу соединяют со вторым устройством перемычками, затем таким же способом коммутируют следующий прибор. Аналогично поступают с нулевыми контактами.
Метод довольно прост, но не лишен недостатков. Так, плохой контакт в одной из промежуточных розеток автоматически становится причиной неработоспособности следующих элементов. Избежать неприятностей поможет проверка и подтяжка клемм, операцию необходимо планировать и проводить как минимум раз в году.
Если клеммы позволяют, то вместо отдельных перемычек лучше использовать цельный провод.
С небольшого участка снимают изоляцию, потом его сгибают петлей, зажимают в клемме, затем таким же методом «расправляются» со следующими розетками. Надежность всех элементов такой электросети — большой плюс этого способа. Минусы — необходимость расчета длины провода, относительно долгая, более трудная, работа — все-таки несущественны.
Гораздо больший минус — невозможность одновременной работы нескольких мощных приборов, так как максимальное значение силы тока для одной розетки — 16 А. Если в работу будут вовлечены сразу несколько «серьезных» единиц техники, то питающий кабель попросту может не выдержать возросшую нагрузку.
Звезда — параллельное подключение
В этом случае все розетки комнаты подключаются отдельным, «своим» проводом, подходящим к распределительной коробке, куда из щитка подведен главный кабель. Такой способ не ограничивает работу розеток, так как даже если одна из них выйдет из строя, остальные останутся в рабочем состоянии.
Самые большие минусы — расход провода и трудоемкость работ.
Можно сэкономить, если к центральному контакту от щитка проложить провод более толстого сечения, а для соединения с розетками — жилы потоньше. Однако этот вариант называется уже по-другому — смешанным способом.
Комбинированный компромисс
При таком подключении розеток основной кабель прокладывается до распределительной коробки и дальше — до ближайшей розетки. На этом, последнем, отрезке делают ответвления для остальных устройств. Преимущества — экономия кабеля и большая надежность электросети, так как вариант обеспечивает автономную работу приборов.
Второе решение — прокладывание из распределительной коробки сразу двух кабелей. Один из них — для шлейфа, питающего, например, 4 из 5 розеток. Второй предназначается для пятой группы, которую собираются использовать для эксплуатации особо мощной техники.Что делать с защитным проводом?
Заземление некоторые (и нередко) делают последовательным методом.
Однако он не совсем корректен, поэтому ПУЭ запрещают подобную практику — использование шлейфового подсоединения, если оно применяется для защитных проводов.
Оптимальный вариант — выполнение распайки (скрутки) на заземляющем проводе, идущем к первой розетке «в строю». Через нее ведут отдельный провод к каждому элементу блока. Единственная трудность — помещение защитных проводов в первом подрозетнике, однако ради такого случая можно приобрести более глубокое изделие (например, «высотой» 60 мм).
Другой способ — монтаж дополнительного подрозетника, призванного сыграть роль монтажной коробки. Потом его прячут под заглушку и камуфлируют отделочным материалом. Это решение позволит сделать распайки/скрутки для фазы с нулем, оснастить их колпачками СИЗ, а провода надежно изолировать.
Выбор правильного способа
Решение в большей степени зависит от суммы, которую хозяева планируют потратить.
Другие факторы — мощность приборов, которые будут подключаться периодически либо работать постоянно, наличие отделки на стенах и степень готовности ее нарушить. Самый лучший способ — подключение звездой: или к главному щитку, или к распределительной коробке.
Для приборов, не отличающихся большой мощностью, которые к тому же будут работать не ежечасно, подойдет простое шлейфовое соединение. Капитальный ремонт или его скорое планирование, даст возможность модернизировать дом или квартиру. В этом случае обычно решают, какие приборы планируются к покупке. Именно этот список всех будущих (и настоящих) устройств станет стимулом для расчетов необходимого сечения кабелей, а также выбора способов их подключения.
Монтаж розеток
Прежде чем искать, как подключить розетку на 4 гнезда, лучше познакомиться с требованиями и процессом установки простого одиночного устройства. Дело в том, что нет никакой разницы в установке двойных, тройных розеток, или устройств с большим количеством гнезд.
Полное обесточивание — первое условие для любых электромонтажных работ. При установке надо обязательно ориентироваться на маркировку проводов цветом. Фазные провода (L) могут быть:
- белыми;
- бирюзовыми;
- коричневыми;
- красными;
- оранжевыми;
- розовыми;
- серыми;
- фиолетовыми;
- черными.
Но все же чаще используют 3 цвета — белый, черный либо коричневый. Нейтраль (N) — нулевой рабочий контакт — голубой или синий. Заземление (PE), которое нередко называют «нулевой защитой», имеет оболочку из желтых и зеленых полос (продольных, поперечных), иногда — желто-зеленый оттенок, а также может быть чисто желтого либо только зеленого цвета.
Процесс установки розеток выглядит так:
- Сначала в стене сверлят отверстие необходимого диаметра под подрозетник, делают штробы для электропроводки. Эти операции не нужны, если задача стоит простая — замена розетки, вышедшей из строя. В этом случае конец силового кабеля вытаскивают наружу, с помощью пылесоса или кисти удаляют весь накопившийся мусор.
- Для монтажа подрозетника готовят цементный/гипсовый раствор. После его нанесения в отверстие вставляют установочную коробку, протягивая в нее кабель, фиксируют на одном уровне со стеной. Оставляют работу до полного схватывания раствора.
- Затем с концов проводов снимают изоляцию, их заводят в крепления контактов (фаза — слева, ноль — справа, защитный кабель — по центру) и затягивают с помощью отвертки. Проверяют соединение на прочность.
- Корпус устанавливают внутрь коробки, выравнивают по горизонтали, с обеих сторон временно фиксируют саморезами. Уровнем корректируют положение, потом затягивают крепеж и распорные лапки, окончательно фиксирующие корпус розетки
- Прикрепляют к корпусу крышку, закручивают центральный винт. Включают электричество и индикатором проверяют работоспособность розетки.
Эти операции не нужны, если задача стоит простая — замена розетки, вышедшей из строя. В этом случае конец силового кабеля вытаскивают наружу, с помощью пылесоса или кисти удаляют весь накопившийся мусор.
Установка блока из нескольких розеток
Самым популярным способом соединения одиночных элементов у домашних мастеров все же остается шлейфовый, даже несмотря на его недостатки. В этом случае рядом с отверстием с рабочим кабелем сверлят еще несколько (1,2, 3 или 4), расположенных на одном уровне, поэтому перед работой необходимо нанести корректную разметку.
Для операции используют линейку, уровень и маркер (карандаш). Требуется соблюдать расстояния от центра каждого элемента (72 мм), в противном случае декоративные крышки будет невозможно установить на место. При штроблении строго соблюдают вертикальность (горизонтальность) линий, используют для них тот же уровень.
- В центре всех будущих отверстий делают углубления: сначала штробят круги коронкой, затем выбивают «лишнее», действуя зубилом и молотком. Если стены выполнены из гипсокартона, операция значительно упрощается.
- Следующий этап — установка блока подрозетников. Лучше выбирать модели, которые можно соединить друг с другом. Их закрепляют раствором, в гипсокартоне — лапками, расположенными по бокам конструкций.
- Выключают электричество. Из первого подрозетника вытаскивают кабель, с него снимают оплетку, лучший инструмент для этого — монтерский нож с пяткой. Каждый из 3 проводов лишают 10 мм изоляции с помощью съемника проводов (стриппера).
- Для создания шлейфа используют провод, аналогичный «оригиналам», другого варианта нет. От края снимают оплетку. 200 мм минимум для блока из 2 розеток, необходимый отрезок зависит от количества отверстий, поэтому длину рассчитывают самостоятельно. Затем кусок просовывают из второго подрозетника до последнего.
- Исключение — защитный провод. Так как простой шлейфовый метод с перемычками для заземления запрещен правилами (ПУЭ), то делают ответвления, отрезая куски необходимой длины для каждой розетки комплекса. Их соединяют с главным питающим проводом, опрессовывают клещами, изолируют термоусаживаемой трубкой. Затем укладывают на дно коробки.
- Концы кабеля зачищают от изоляции, затем переходят к подсоединению первой розетки. Делают это аналогично: сначала фаза слева, потом нейтраль справа, в центр — заземление. Клеммы осторожно, но плотно затягивают отверткой. Розетку вставляют, слегка выравнивают, но саморезами не фиксируют.
- Подключают следующее, второе устройство, действуют по такому же алгоритму. Потом третье, четвертое и т. д. После присоединения всех элементов следует проверка горизонтали (вертикали, если выбран такой способ установки).
- Последний этап — монтаж розеток саморезами, затем упорными лапками и фиксация декоративных панелей. Если есть общая рамка, она примеряется, устанавливается, затем поочередно в центрах розеток фиксируют крышки. На этом вопрос, как подключить розетку на 4 гнезда (2, 3 или 5), можно считать подробно рассмотренным.
Затем укладывают на дно коробки.Если такая «возня» не слишком впечатляет, то можно обойтись покупной моделью — двойной, тройной либо четверной.
Однако многие хозяева против такого решения. Причины отказа — возможная экономия, массивность таких розеток, обе шины, снабженные двумя клеммами, которые иногда приводят к ошибкам начинающих мастеров при монтаже. Результатом может стать короткое замыкание, а такое ЧП сведет на нет все старания, а также погубит новое изделие.
Так как подключить розетку на 4 гнезда возможно двумя способами, то решение остается за хозяевами дома. Чтобы познакомиться со всеми подводными камнями работ с электричеством, лучше посмотреть на образцовую работу других мастеров. Например, на ту, что показана в этом видео:
Розетка (разъем) — это… Что такое Розетка (разъем)?
- Розетка (разъем)
розетка типа F
Розе́тка — гнездовая часть разъёма («мама»), чаще всего предназначенная для стационарной установки.
Ответная часть разъёма (штыревая, «папа») называется штепсельная вилка.Розетки для силовой сети

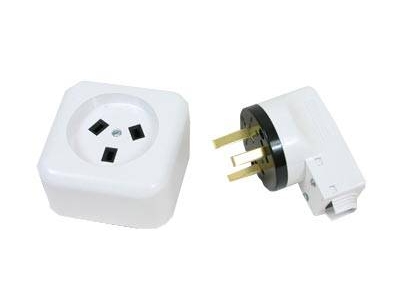

Силовая розетка на ток до 32 А, используется для подключения электроплит и другого мощного оборудованияЧаще всего розетки применяются для подключения различных приборов к силовой сети переменного тока.
Классификация
По форме штепселя различают следующие типы розеток для силовой сети:
форма страна изображение A (США, Япония) B (США) B
C (Европа) C (CEE 7/16)
C (CEE 7/17)
D (ЮАР) D (5 amp)
E (Франция) E
F (Европа) F (CEE 7/4)
G Британия,Малайзия, Сингапур G
H Израиль H
I Австралия и Новая Зеландия I
J . J
K . K
L . L
M . M (15 A version of D)
В России распространены типы C и F.
По типу проводки:
- Для скрытой проводки
- Для открытой проводки
По степени пылевлагозащищенности:
Кроме того, розетки имеют ряд параметров: максимальный ток, максимальное напряжение, надёжность и т. п.
В большинстве розеток используется упругость полоски контактного металла, то есть плоская пружина из малоупругого контактного металла. Малая упругость материала и большие нагрузки на изгиб в плоской пружине (закон Гука) приводят со временем к тому, что плоская пружина теряет упругость и розетка выходит из строя. Более надёжны розетки, в которых используется упругость винтовой стальной пружины, которая через прижимную пластину прижимает штырь вилки к контактной пластине.
Розетки с основой из керамики менее пожароопасны.Другие типы розеток
Телефонные розетки
Высокочастотные розетки
Розетки для компьютерных сетей
Ссылки
Ответная часть разъёма (штыревая, «папа») называется штепсельная вилка.
Розетки с основой из керамики менее пожароопасны.Wikimedia Foundation. 2010.
- Розетка (ботаника)
- Розетка (у растений)
Смотреть что такое «Розетка (разъем)» в других словарях:
Телекоммуникационная розетка/разъем — 2.11. Телекоммуникационная розетка/разъем : соединительное устройство на рабочем месте, на котором разделывается горизонтальный или розеточный кабель. Источник … Словарь-справочник терминов нормативно-технической документации
розетка телефонного типа — [Интент] EN jack connector to mate with a telephone plug [IEV number 581 26 24] FR jack connecteur qui s’accouple avec une fiche téléphonique [IEV number 581 26 24] Тематики соединитель электрический (разъем) Классификация… … Справочник технического переводчика
Розетка (разъём) — У этого термина существуют и другие значения, см.
Розетка. В этой статье отсутствует вступление. Пожалуйста, допишите вводную секцию, кратко раскрывающую тему статьи. Содержан … ВикипедияРазъем — Разъём XLR, showing the notch for alignment. Электрический соединитель (разъём) электромеханическое устройство для осуществления временного соединения (коммутации) электрических проводников. Содержание 1 Устройство 2 Классификация … Википедия
Розетка электрическая — стационарный разъем для подключения к силовой электрической сети. В разных странах используются различные типы розеток. См. справочник по электрическим розеткам и напряжению в разных странах мира … Лексикон туриста
телекоммуникационная розетка — телекоммуникационная розетка/разъем Соединительное устройство на рабочем месте, на котором разделывается горизонтальный или розеточный кабель. [ГОСТ Р 53246 2008] телекоммуникационная розетка Розеточная часть соединителя, закрепленная стационарно … Справочник технического переводчика
Электрический разъем — Разъём XLR, showing the notch for alignment.
Электрический соединитель (разъём) электромеханическое устройство для осуществления временного соединения (коммутации) электрических проводников. Содержание 1 Устройство 2 Классификация … Википедияприборная розетка — [Интент] Приборная розетка [Рис. с www.zip 2002.ru] Рис. Phoenix Contact Flush type socket, 5 pos., M12, A coded, rear/screw mounting with PG9 thread, with straight solder connection [Phoenix Contact] Приборная розетка, 5 контактная, с резьбой… … Справочник технического переводчика
кабельная часть соединителя (розетка или вилка) — [Интент] Тематики соединитель электрический (разъем) EN free hangingfree hanging plug … Справочник технического переводчика
часть соединителя (вилка или розетка) с закрепленными проводами — [Интент] Рис. Phoenix Contact Тематики соединитель электрический (разъем) Классификация >>> EN connector with individual wires attachedconnector with litz wire (1)Примечание (1) Термин Phoenix Contact … Справочник технического переводчика
Розетка. В этой статье отсутствует вступление. Пожалуйста, допишите вводную секцию, кратко раскрывающую тему статьи. Содержан … Википедия
Электрический соединитель (разъём) электромеханическое устройство для осуществления временного соединения (коммутации) электрических проводников. Содержание 1 Устройство 2 Классификация … ВикипедияЗачем нужны сетевая розетка, шнур, вилка и другие элементы сети
Электрофурнитура, такая как шнур сетевой с вилкой, розетка, необходима для эксплуатации электроприборов, передачи энергии от источника к потребителю.
Сетевые розетки, шнуры и другие аксессуары приобретают в случае их выхода из строя, при ремонтных работах, замене проводки. От выбора и грамотной установки элементов сети зависит безопасность и комфорт пользования оборудованием, бытовой техникой.
Оглавление
<h2>Что нужно знать о вилках, розетках и прочей электрофурнитуре </h2>. 1
<h3>Силовой разъем </h3>. 1
<h3> Сетевая вилка </h3>. 1
<h3> Розетка</h3>. 1
<h3>Колодка электрическая </h3>. 1
<h3> Сетевой шнур</h3>. 2
<h3>Зачем покупают элементы сети по отдельности? </h3>. 2
<h3> Требования к электрофурнитуре</h3>. 2
Силовой разъем
Силовые разъемы — это электротехнические устройства, предназначенные для подключения бытового и промышленного оборудования к электросети. Состоит силовой разъем из вилки (соединителя со штыревыми контактами) и розетки (элемента с гнездовыми контактами), при соединении которых происходит замыкание электрической цепи и электроприбор начинает работать.
Разъемы различают по конструкции, назначению, допустимому напряжению, ключевую роль при выборе играет кабель питания подключаемого прибора, а точнее – его характеристики.
Сетевая вилка

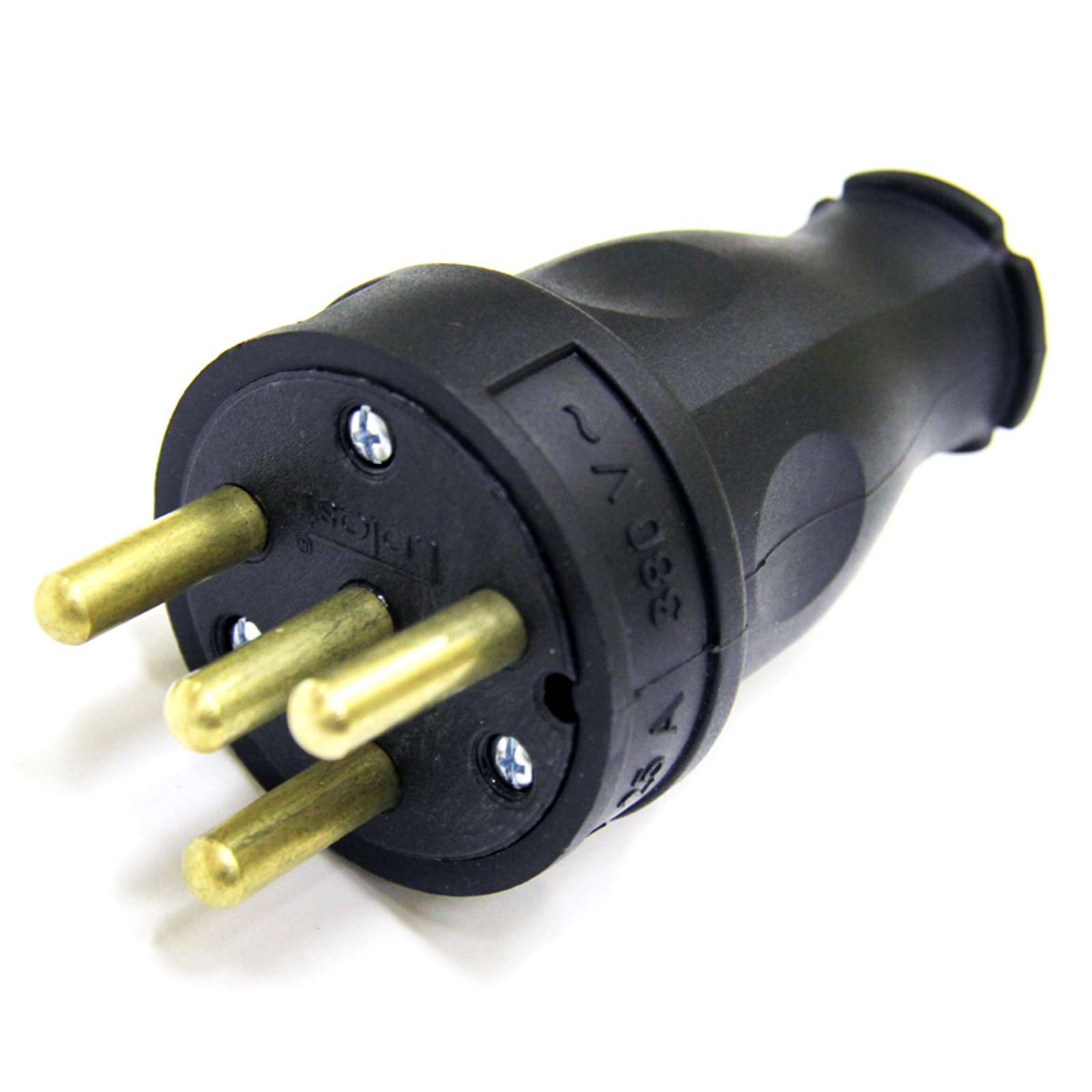

Вилка сетевая — это обязательный элемент штепсельного соединения, который обеспечивает подключение бытовых приборов, электрооборудования к источнику питания через розетку. В мире не существует единого стандарта на электрофурнитуру, в разных странах используют различные типы сетевых вилок. Часто приходится покупать специальные переходники, чтобы выполнить подключение к сетевой розетке техники, привезенной из другого государства.
Розетка
В силовых разъемах розетка — это еще одна незаменимая часть соединителя. Она монтируется непосредственно в стену и предназначена для подключения/отключения электроприборов к электрической сети через шнур электрический с вилкой. Розетки выполняют с различными гнездовыми контактами по форме, размеру и количеству в зависимости от вида вилки сетевой (с заземлением или без, с круглыми или плоскими гнездами и так далее).
Помимо этого, существуют специальные сетевые розетки, которые устанавливают для прямого подключения к Интернету стационарных компьютеров, ноутбуков и других девайсов.
Колодка электрическая
Колодка представляет собой электротехническое изделие, состоящее из нескольких розеток. Колодки розеток электрические используют в качестве розеточных блоков для стационарной установки в стене и как переносное устройство при изготовлении удлинителей. С помощью такой конструкции из одного источника питания делают 2, 3 и даже 5 силовых разъемов в одной точке. Применение колодок с блоком розеток в качестве удлинителя поможет пользоваться электроприборами в тех местах, где нет прямого доступа к розетке.
Сетевой шнур
Сетевой шнур — это кабель, соединяющий бытовую технику и производственное оборудование с электросетью через вилку сетевую на 220 В или с большим напряжением. Обычно шнур питания идет в комплекте с приобретаемой техникой, но специалисты рекомендуют покупать отдельно более надежные изделия для особо важных приборов.
Сетевой шнур без вилки приобретают для замены или увеличения длины существующего провода на электроустройстве, при монтаже проводки открытым способом.
Зачем покупают элементы сети по отдельности
<p>В магазинах представлен огромный выбор электрофурнитуры, включая сетевые вилки угловые, розетки, кабели, колодки, купить которые можно комплектами и поштучно.
Элементы сети по отдельности приобретают для разных целей
- Новые розетки и колодки нужны при выполнении ремонтных работ для соответствия стилю комнаты.
- Сетевой шнур с розеткой меняют, когда заводской кабель не подходит по характеристикам для безопасной работы техники.
- Вилки сетевые евро устанавливают в том случае, если старые повреждены или их штыри не соответствуют гнездам существующего источника питания.
- Удлинители с колодками на 2 розетки необходимы для подключения оборудования, расположенного на удалении от стационарного источника.
Требования к электрофурнитуре
Существует множество ГОСТов, ПУЭ, в соответствии с которыми нужно подбирать и устанавливать элементы электросети.
В ГОСТе 21.614-88 приведена информация об условных графических изображениях электрооборудования и шнура электрического на схемах, что необходимо для правильного составления плана размещения проводки в доме.
Согласно стандарту IEC 60027, российская проводка должна соответствовать мировым требованиям. В ряде документов говорится о том, что вилки силовые, розетки изготавливают из влагостойких термоустойчивых материалов. Правила расположения розеток и выключателей описаны в ГОСТ Р 50571.11-96, ПУЭ 7.1.48-1.50.
Помимо этого, при выборе электрофурнитуры нужно учитывать, что изделия должны соответствовать ряду общих требований:
- надежность и безопасность;
- простота установки;
- удобство эксплуатации;
- эстетичность;
- универсальность.
Розетки, вилки сетевые плоские и круглые, шнуры питания и прочие элементы питания ежедневно используют в быту и на производстве для работы электроприборов различного назначения.
Элементы сети выбирают с учетом технических характеристик подключаемой техники, условий эксплуатации.
Необходимость в приобретении новых электротехнических устройств возникает при выполнении ремонта, если не подходит или неисправна заводская фурнитура. При выборе элементов сети особое внимание следует уделять безопасности конструкции, удобству монтажа и эксплуатации изделий.
Розетка (разъём) — Википедия
У этого термина существуют и другие значения, см. Розетка.Розетка ― разъём для быстроразнимаемого подключения электрических и водяных приборов.
Происхождение названия
Электрический разъём назван розеткой по аналогии с круглым элементом декора, крепящемся на стене или потолке. Сам же декор получил название от слова «роза».
В дальнейшем розеткой стали называть любые аналогичные устройства, не обязательно электрические.
Классификация
Существуют по классификации и материалам, применяемым в розетках, латунные и бронзовые.
Самые распространённые — латунные по внутреннему составу.[1]
Электрические розетки
розетка типа F (Schuko) Напряжение / частота. Вилки, штепсели Типы штепселейРозе́тка — устройство, часть штепсельного соединения (т. н. «мама»; ответная часть (штыревая, «папа») разъёма называется штепселем или «вилкой»). Предназначена для подключения электроприборов к электрической сети, как к силовой, так и к прочим (телефонная, компьютерная и т. д.)
Конструктивно состоит из основы (керамической/пластиковой), нескольких пружинных контактов (для контакта с вилками штепселя), клемм для подключения электрического провода, а также изолирующего корпуса.
Розетки существуют в исполнениях для скрытой установки (встраиваемые) и для открытой (накладные).
Силовые розетки
Имеют, в зависимости от типа, от двух до пяти отверстий, в которых находятся контакты под напряжением. Розетки специального назначения могут иметь и большее количество контактов.
Силовые розетки бывают как для однофазной, так и для трёхфазной сети, различных степеней защиты, также с различными механизмами защиты от случайного проникновения («защита от детей»). Также применяются в переносных удлинителях.
В большинстве силовых розеток 220/380 В для обеспечения контакта используется упругость полоски из малоупругого контактного металла, обычно латуни, а в дешевых розетках из стали (то есть плоская пружина). Малая упругость материала и большие нагрузки на изгиб в плоской пружине (см. закон Гука) при частом включении/выключении приводят со временем к тому, что плоская пружина теряет упругость, контакт становится хуже, что приводит к излишнему нагреву или контакт совсем пропадает и розетка перестаёт функционировать. Более надёжные розетки, в которых упругая винтовая пружина, через прижимную пластину, прижимает штырь вилки к контактной пластине розетки, или контакты дополнительно усилены пружиной.
Розетки с основой из керамики считаются менее пожароопасны, чем пластмассовые.
В настоящее время в подавляющем большинстве в качестве основы применяются термопласты, например PC (поликарбонат), которые отличаются стойкостью к высоким температурам и не поддерживают горение.
В России распространены типы C («советская») и F («евро»). При этом тип C допустим только в жилых зданиях, а в новых зданиях розетки должны устанавливаться только тип F, а установленные постепенно меняться на тип F.
По типу проводки:
- Для скрытой проводки
- Для открытой проводки
По степени пылевлагозащищенности:
Кроме того, розетки имеют ряд параметров: максимальный ток, максимальное напряжение, надёжность и т. п.
Электрические розетки часто оборудуются защитными приспособлениями[2]: шторками (внутри, открываются только при одновременном воздействии на обе шторки, и в рекламе утверждается что ребенок не сможет вставить один гвоздь) и крышками (снаружи, защищают розетку от внешних воздействий).
Сигнальные (информационные) розетки
СССР, розетка для радиоточек (РПВ-1 и РПВ-2)
Вилка ВПВ-1 с розеткой РПВ-1 для абонентской радиоточкиВ СССР для подключения радиоточек использовались розетки стандарта, похожего на стандарт для силовых розеток.
Для того, чтобы отличать эту розетку от силовой, на ней делалась надпись «радио» (соответствующая надпись была и на вилке). Однако в связи со случаями включения радиоточек в розетку 220В, для установки радиоточек стали применять розетки РПВ-1 и РПВ-2 (для скрытой проводки), похожие на переходную розетку A/C.
Телефонные розетки
Розетка стандарта RJ-11 Штекеры стандарта RJ Штекер стандарта TAE Телефонный разъём РТШК-4 (розетка и штекер) советского стандарта Совмещённая телефонная розетка, включающая в себя разъёмы РТШК-4 и RJ-11 (на другом торце он также присутствует). Вилки под разъём РТШК-4 тоже могут быть совмещёнными с разъёмом RJ-11Слаботочные розетки, для подключения кабеля проводных и беспроводных телефонных аппаратов к телефонной сети. Существует несколько стандартов[3]:
- RJ-9 (P4C4). Разъемы RJ-9 (P4C4) Используются для соединения телефонных аппаратов с телефонными трубками (микротелефонный).
- RJ-11 (P6C4, Р6С2). Разъемы RJ-11 (P6C4, Р6С2) чаще всего используются в телефонии для коммутации телефонных аппаратов с телефонной линией (линейный).
- TAE (немецкий и французский стандарт).
- РТШК-4 (розетка телефонная штепсельная с конденсатором) — советский стандарт 1980-х годов, перенятый из Польши (4 широких контакта + ключ; на данный момент устарел, практически не используется). До заимствования данного типа розетки телефон нужно было подключать неразъёмным способом, с помощью специальной отводной коробки[4]. Все розетки РТШК в помещении должны были включаться в цепочку, при отключении всех аппаратов из которой линия замыкалась конденсатором ёмкостью 1 мкФ. Это было нужно персоналу телефонной станции для проверки линии и на время поступления вызова создавало эффект занятой линии для звонящего человека. Конденсатор устанавливался обычно в одну, самую последнюю, розетку. Розетки и вилки данного стандарта также выпускаются совмещёнными с разъёмом RJ-11 (см. фото).
Разъемы RJ-11 (P6C4, Р6С2) чаще всего используются в телефонии для коммутации телефонных аппаратов с телефонной линией (линейный).Ответная часть розетки — вилка (штекер). Штекеры служат для оконцовки кабеля (монтажа разъема на конец кабеля).
Розетки для звуковых сигналов
Основная статья: XLRРозетки коаксиальных линий
Розетки для компьютерных сетей
Конструкция старых типов локальных сетей, на коаксиальном кабеле, была такова, что исключала наличие настенных розеток (см. 10BASE5, 10BASE2). Возможность использовать настенные розетки пришла с распространением локальных сетей на витой дифференциальной паре проводов (см. 10BASE-T, 100BASE-T4, 100BASE-TX). Такие розетки называют RJ-45 или, более правильно, «8P8C» — 8 посадочных мест с 8 же контактами. Современные розетки этого типа выполняются либо накладными (обычно параллелепипед с одним или несколькими отверстиями в торце), либо для встраивания в стену (отдельно, либо в составных изделиях).
В офисных зданиях для упрощения разводки иногда применяют как для телефонов, так и для компьютеров, исключительно розетки 8p8c, которые потом подсоединяются на кросс-панели в серверной комнате либо к компьютерной сети, либо к телефонной сети, исходя из потребностей фирмы.
(телефонный разъем RJ-11 входит и корректно фиксируется в разъем RJ-45, при этом 4 контакта RJ-11 соединяются с средними 4 контактами разъема RJ-45)
Прочие типы розеток
Разнимаемое соединение настолько удобно, что его используют внутри и снаружи многих радиоэлектронных и силовых устройств. Иногда вмещающие части таких соединений тоже называют розетками, а вставляемые — вилками.
На жаргоне часто часть со штырьками(вилку) называют «папой», а часть с дырочками (розетку) — «мамой».
Информационные розетки могут быть не только проводными, но и оптическими. Оптические розетки в большинстве случаев используются для передачи дискретных сигналов, как например сигналы компьютерных сетей (FOIRL, 10BASE-F, 10BASE-FL, 100BASE-SX, 100BASE-FX и т. д.) или звуковые сигналы в цифровой форме (TOSLINK).
Водяные розетки
Водяной розеткой, или водорозеткой называют сантехническое устройство, представляющее собой окончание трубы с резьбой. Устройство имеет «лапки» для закрепления на стене и используется для подключения бытовой сантехники (смесители, стиральные и посудомоечные машины) при помощи гибких шлангов.
Часто на конце водорозетки устанавливают вентиль, чтобы можно было отсоединить технику без общего отключения воды.
См. также
Примечания
Ссылки
Как подключить интернет розетку и коннектор: фото, видео
Главная » Электрика » Подключение интернет розетки RJ-45 и обжим коннектора
Во многих семьях подключается к интернету несколько устройств: без всемирной паутины мы жизни себе и не представляем, потому каждому требуется своя линия. Работают они, в основном, по беспроводному протоколу — Wi-Fi, но провод все-таки имеется, так как пока проводной интернет более стабильный, чем безпроводной. Во время ремонта все провода прячутся в стены и «интернетовские» не исключение. Их, как электрические, заводят на розетки, только другого стандарта: называют компьютерными или информационными. Они могут быть с разными разъемами, но наиболее распространенный — RJ 45. Установку и подключение можно сделать самостоятельно, но так как внешне выглядит разъем непривычно, проводов в нем больше чем два или три, да и соединение обеспечивается не пайкой и не скрутками, необходимо знать, как подключить интернет розетку а также коннектор, который в нее должен вставляться.
Содержание статьи
Обжим коннектора RJ-45
Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».
Так выглядит коннектор RJ-45
Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.
Схема подключения интернет кабеля по цветам
Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B».
Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.
Схемы подключения интернет кабеля по цветам (используйте вариант B)
Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.
Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).
Схема подключения 4-х проводного интернет кабеля по цветам
Обжим витой пары в коннекторе
Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.
Клещи для обжима коннекторов (один из вариантов)
Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».
Порядок заделки разъема RJ-45 в коннекторе
Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм.
Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.
Отрезаем так, чтобы остались проводки 10-12 мм
Витую пару с отрезанными проводами заводим в коннектор. Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.
Заводим провода в коннектор
Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.
При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.
Как работают клещи для обжима коннекторов
Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».
О подключении люстры можно прочесть тут.
Видео-урок: обжим коннектора RJ-45 клещами и отверткой
Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.
Как подключить интернет кабель к розетке
Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:
- Для внутреннего монтажа. В стену вмуровывается монтажная пластиковая коробка. В нее затем вставляется и закрепляется контактная часть розетки, а сверху закрывается все пластиковой декоративной панелью.
Компьютерная розетка RJ45 внутренняя
- Для наружного монтажа. Этот тип розеток очень похож по внешнему виду на привычные телефонные розетки: небольшой пластиковый корпус, которые крепится на стену. Он тоже состоит из нескольких частей. Сначала монтируется корпус с контактной пластиной, потом подключаются провода, и после все закрывается защитным колпачком.
Компьютерная розетка RJ-45 для наружного монтажа — настенная
Он тоже состоит из нескольких частей. Сначала монтируется корпус с контактной пластиной, потом подключаются провода, и после все закрывается защитным колпачком.По количеству точек подключение есть одинарные и двойные компьютерные розетки.
Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.
Как подключить настенную компьютерную розетку
Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте — «А» и «B», и точно также используем мы вариант «В».
Пример нанесения цветовой маркировки на корпусе компьютерной розетки
Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз.
Далее действия просты:
- Снимают с витой пары защитную изоляцию примерно на 5-7 см. Проделывать это нужно осторожно, чтобы не повредить изоляцию проводников.
- На фото вы видите, что на плате есть небольшой пластиковый хомут. В него заводят проводник, и закрепляют так, чтобы зачищенный от изоляции кусок был ниже хомута.
Подключение настенной розетки с 4-мя проводами
- На корпусе вы видите контакты-микроножи. К ним подводите провод нужного цвета и вставляете его, стараясь дотянуть его до самого низа контактной группы. Когда проводник проходит ножи, слышится щелчок. Это значит, что он стал на место и изоляция прорезана. Если добиться щелчка не удалось, после того как все согласно цветам разведено по контактам, берете обычную прямую отвертку с тонким лезвием и принудительно опускаете провода вниз. Это же можно сделать тыльной (неострой) стороной ножа.
Восемь проводников подключают по схеме «В»
- После того как все проводники достигли своего места лишнее (торчащие кусочки) обрезают.
- Надевают крышку.
Подключение витой пары к розетке действительно несложная процедура. Даже в первый раз она займет несколько минут. Еще раз посмотреть что и как делают можно в видео. В нем сначала показано подключение интернет-кабеля с 4 проводами, потом — с 8.
Иногда, чтобы выключить свет, приходится вставать в кровати. Но можно сделать управление освещением с нескольких точек. Как — читайте в статье про подключение проходных выключателей.
Как подключить внутреннюю интернет-розетку
Монтаж пластиковой коробки описывать не будем — это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки. При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами.
Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус. И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.
Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того чтобы добраться до разъемов в компьютерной розетке Legrand Valena RJ45, необходимо снять лицевую крышку. Под ней обнаружится белая пластиковая крыльчатка (как на фото), на которой нанесена стрелка.
Как разобрать интернет розетку RJ-45 Legrand (Легранд)
Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что — сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода.
Для наглядности, посмотрите видео.
Еще один популярный производитель такого оборудования — Lezard (Лезард).
У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард) в нужных местах необходимо отжать контакты отверткой.
Как разобрать интернет-розетку Lezard (Лезард)
Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все. Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники. Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте: это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).
И снова, для закрепления материала советуем посмотреть видео.
Если знать, как подключить интернет розетку, даже с незнакомой моделью разобраться несложно.
И вы теперь сможете модернизировать свою сеть сами (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т.д.), без привлечения специалистов. Остался еще один вопрос: как подключать двойные розетки. К ним подводят два кабеля и дальше идет расшивка по цветовой схеме. Это возможно, когда сеть у вас формируется модемом или заходят две интернет-линии. Можно ли одним кабелем расшить оба входа? Можно, но нужно не запутаться в цветовом обозначении проводов в дальнейшей разводке сети (помнить какой цвет вместо какого вы использовали).
Розетка для интернет кабеля: схема установки по цветам
Чем объясняется потребность в розетках
Розетка компьютерная двойная 2 X RJ45 Cat5e VIKO Linnera Белая
Любой пользователь Интернета может сказать, что при наличии роутера монтаж ЛАН розеток по всей квартире будет излишней мерой и дублированием функций. Однако им возразит множество людей, беспокоящихся о своем здоровье и старающихся снизить уровень генерируемых прибором высокочастотных излучений.
Существует еще один веский довод в пользу того, чтобы LAN розетка устанавливалась в отдаленных комнатах частного жилого дома или городской квартиры.
Он заключается в том, что даже самые дорогие и продвинутые роутеры не в состоянии перекрыть значительные пространства, занимаемые современными строениями. В их границах обязательно найдется точка, где сигнал ослаблен настолько, что уверенной связи не будет.
В городских квартирах таким местом является удаленная от роутера лоджия, где выход в Интернет в летнее время также востребован.
При наличии разветвленной сети подключенных ЛАН розеток все вопросы по надежности связи в больших по площади помещениях и загородных особняках автоматически снимаются.
Сферы применения
Компьютерные розетки обычно устанавливают в офисных помещениях
Кроме чисто домашнего варианта использования сетевые розетки традиционно устанавливаются на ряде объектов:
- офисы, аудитории и помещения с размещенным на них серверным оборудованием;
- интернет-центры и библиотечные площадки;
- магазины IT и ремонтные мастерские;
- секретные лаборатории и другие помещения с ограниченным допуском.
Для современных офисов помимо установки роутеров обязательно наличие розеток-RJ-45, позволяющих подключать ПК станции к Интернету и собственным локальным сетям.
В помещениях особо секретных организаций встраивание в стены сетевых розеток – единственная возможность безопасного выхода в Интернет, поскольку в них запрещены любые излучающие системы. Такая предосторожность связана с тем, что через беспроводную передачу возможен перехват секретной информации.
Интернет кабель
Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.
Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.
Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:
Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.
На один такой кабель 5E (4 пары), можно подключить только две розетки. При этом отдельно будут задействованы по 2 пары.
Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас – от 15см и более.
Какие бывают интернет розетки
Интернет розетку rj 45 можно встретить в двух различных вариантах:
- Наружная. Этот тип розетки устанавливают на стену. Пользуются такими розетками тогда, когда сетевой кабель проходит по стене.
- Внутренняя. Такие розетки устанавливаются в стену. Если у вас провод витая пара прячется в стене, тогда для удобства и красоты используют внутреннюю розетку.
Оба варианта легко разбираются на несколько частей. Одна половина корпуса выполняет защитную функцию, вторая половина предназначена для крепления на стену или в стену.
Еще есть внутренняя часть, она нужна для соединения розетки с проводом. Она оснащена тонкими контактами, с их помощью при небольшом нажатии происходит прорезания изоляции витой пары и появляется надежный контакт.
Можно встретить в продаже одинарные, а также двойные розетки RG-45. Интернет розетки в зависимости от производителя будут визуально и по качеству отличаться, но функционально все одинаковые.
Классификация интернет-розеток
IT-специалисты классифицируют интернет-розетки по отличительным чертам:
- По количеству доступных разъёмов. Бывают одинарные, двойные, а также терминальные модификации (на 4–8 разъёмов). Отдельным подвидом терминальной розетки является комбинированная (с дополнительными типами разъёмов, например, аудио-, USB-, HDMI- и другими).
- По пропускной способности информационного канала. Они делятся по категориям:
- UTP 3 — до 100 Мбит/с;
- UTP 5e — до 1000 Мбит/с;
- UTP 6 — до 10 Гбит/с.
- По способу установки. Как и в случае с электрическими розетками, существуют внутренние (механизм и контактная группа клемм углублены в стену) и накладные (механизм монтируется поверх стены).
Терминальные интернет-розетки имеют дополнительные разъёмы различных типов, например, телевизионные
Интернет-розетка Legrand
- Чтобы подключить интернет розетку Legrand нужно в первую очередь убрать переднюю крышку.
- Далее внутри вы увидите белую крыльчатку, её надо повернуть в сторону, куда показывает стрелка.
- После поворота снимается передняя панель. На данной панели вы увидите цветовую схему, куда какой провод подключать.
- Теперь можно продеть жилы в отверстие на пластине и приступать к подключению. Смотрите фото и видео ниже.
Интернет-розетка Lezard
Если вы купите розетку Lezard, тогда разбирать её необходимо другим способом.
- Для снятия лицевой панели вам потребуется выкрутить несколько винтов.
- Потом при помощи отвертки разжать защелки, для того чтобы можно было вытащить внутреннюю часть.
- После этого у вас в руках окажется небольшая коробочка с крышечкой сверху. Крышечку поддеваем отверткой и открываем.
- Готово, приступайте вставлять по цветам каждую жилу в щель.
- Последнее, что необходимо сделать, это закрыть крышку, собрать всю интернет-розетку и вмонтировать в стену.
Разборка розеток разных производителей отличается, но принцип у всех один и тот же. Какую бы вы фирму не выбрали, с разборкой вы справитесь, главное не ошибиться в цветовой схеме. А то придется мало того что потратить уйму времени, но и заново разбирать и собирать по новому.
На примере двух интернет-розеток разных фирм мы показали вам, как можно правильно подключить интернет розетку.
Компьютерная розетка и ее виды
Для подключения компьютерной техники и любого другого периферийного оборудования применяют компьютерную розетку стандарта RJ-45. Она соответствует единым нормам и стандартам связи, призванным автоматизировать большинство задач.
Устройство включает пластиковый корпус, внутри которого размещают от одного до четырех разъемов.
Компьютерная розетка представляет собой устройство, основная функция которого – передача соединения от сетевой карты компьютера к кабельным сетям
Для организации домашней сети чаще всего используют устройства, оснащенные одним или двумя разъемами. В приборах с двумя разъемами первый предназначен для соединения с идущим к компьютеру информационным кабелем, а второй – для коммутации с панч-панелью.
Передающий информацию кабель, именуемый как «витая пара», просто заводится в предназначенный ему модуль с контактом. Через другую витую пару информация уходит в сеть.
Телефонные модули стандарта RJ11 оснащены двухпарными разъемами с четырьмя контактами, а телекоммуникационные устройства типа RJ45 оснащены 8-ю контактами
Внешне компьютерный разъем RJ45 похож на телефонный аналог RJ11. Но главное отличие устройств – количество контактов. В телефонных моделях по 4 контакта, а в информационных – по 8 штук. По этой причине если компьютерную розетку RJ45 можно задействовать в качестве телефонной, то к разъему RJ11 компьютерную технику подключить уже не удастся.
Последовательность работ по установке большинства видов компьютерных розеток типична. Выполнить нужно ряд практически аналогичных этапов:
Разбираем устройство. Конструктивно компьютерная розетка мало чем отличается от стандартного электроустановочного оборудования, включает монтажную пластину механизм и лицевую часть.
Подключаем к компьютерной розетке витую пару согласно схеме, указанной на корпусе устройства.
Перед подключением зачищаем от изоляции 0,5 см с проводов.
Установив зачищенный от изоляции край провода в предназначенное ему место, закрепляем его пружинным приспособлением.
Терминал с подключенной витой парой закрываем металлической крышкой, применяемой в качестве дополнительной защиты соединений.
Закрепим корпус интерент-розетки на стене, используя соответствующий материалу стены крепеж.
Контейнер с механизмом интернет розетки фиксируем в корпусе, закрутив винты в комплиментарные отверстия.
Закрепляем деталь лицевой панели, скрывающую терминал розетки и служащую направляющей для штекера.
Проверяем работоспособность сетевой розетки, тестируем качество подключения и сигнала.
Стандарты подключения
Внутри сетевого кабеля находится восемь проводков (скрученные в четыре пары). На конце витой пары расположен коннектор, он называется «Джек». Внутри (8Р8С) находятся разноцветные жилки.
Генератор ников
Другие электропровода имеют похожие коннекторы. Отличительной чертой является месторасположение. С недавнего времени разработано два вида подключения:
- TIA/EIA-568-B;
- TIA/EIA-568-А.
Широко известен и востребован первый вариант. Для инет сети используют двухпарный (до 1 ГБ/с) или четырехпарный (от 1 до 10 ГБ/с) кабель.
Обратите внимание! На сегодняшний день скорость вхождения может достигать 100 МБ/с. Разработчики с каждым днем усовершенствуются, поэтому стоит задуматься о новинках и проложить кабель из четырех пар.
Схема подключения по цветам
Для подключения интернет-розетки разработано две схемы.
Детальнее следует разобрать второй вариант — T568B. Первая схема практически не используется.
Обратите внимание! Для частных домов и квартир применяют электрокабель, обеспечивающий скорость до 100 МБ/с. Информационные гнезда и коннекторы рассчитаны на четырехпарные кабеля, их стоит прокладывать для удобства.
Используя двухпарный кабель, первые три электропровода укладываются, отталкиваясь от схемы «В», зеленый цвет присоединяется к контакту под номером шесть. На фото подробно можно рассмотреть схему подключения интернет-кабеля.
Особенности прокладки кабеля
Коаксиальный кабель для внешней прокладки
При прокладке кабеля для розеток Интернет должны соблюдаться определенные правила, содержание которых зависит от типа шлейфа, а также от места обустройства соединений. Для организации Интернет-сетей традиционно используются следующие виды кабельной продукции:
- витая пара UTP;
- оптоволоконные линии;
- коаксиальный кабель.
Помимо вида соединения при его оформлении важно обратить внимание на тип жилы и способ экранирования всего кабельного изделия.
Правила прокладки любого типа кабеля регламентируются требованиями действующих стандартов ISO/IEC 11801 и ANSI/TIA/EIA-568A. В них учитываются следующие особенности монтажной процедуры:
- Витую пару UTP допускается укладывать с максимальным радиусом изгиба не менее 8-ми внешних диаметров. Нарушение этого требования приведет к разрушению изоляции и увеличению внешних наводок.
- При прокладке экранированного кабеля важно убедиться в целостности его защитной оплетки.
Несоблюдение этих правил сведет на «нет» все усилия по организации надежного Интернет-подключения.
Прокладка витой пары в квартире
Подключение кабеля витая пара
Прокладка линии от точки доступа в сторону ПК или распределительного устройства выполняется единым кабелем без образования стыковых соединений. Ввод витой пары в квартиру организуется через отверстие в стене, смежной с общим коридором.
Оно оформляется пластиковой гильзой, вырезанной из трубы подходящего диаметра.
На участке трассы от этажного щитка и до ввода в квартиру кабель прокладывается в коробе. Таким же образом оформляется его открытая проводка внутри на стенах квартиры. В этом случае вместо короба могут применяться стандартные кабельные каналы или плинтуса особой конструкции (с пустотами для укладки проводов).
Они имеют съемные крышки, которые после размещения в нишах витой пары просто защелкиваются. Далее кабель проводится до места его подключения к розетке RJ 45.
Ошибки при подключении интернет розетки
1.Неправильное подключение жил согласно протокола.
Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.
Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.
При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.
2. Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.
То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.
А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.
3. Зачистка внешней изоляции на большое расстояние, вплоть до стен подрозетника, как в обычных сетях 220В.
Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.
По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.
Обжимка внутренняя розетки: модель № 1
Подключить эту компьютерную розетку достаточно просто, так как вам по сути не нужны дополнительные инструменты. Сразу скажу, что чаще всего используется именно схема «B». Именно по ней мы и будем обжимать кабели. Можете также смотреть на рисунок, который приклеен снизу.
- С одной стороны:
- Бело-оранжевый.
- Оранжевый.
- Бело-зеленый.
- Зеленый.
- С другой стороны:
- Бело-синий.
- Синий.
- Бело-коричневый.
- Коричневый.
Защелкните верхнюю крышку, и прижмите её сверху небольшим усилием.
Теперь можно взять обычный канцелярский или строительный нож и отрезать лишние проводки, чтобы не мешали при установке основного блока в розетку.
Останется просто вставить данный блок внутрь и прикрутить его. Если кабель сильно длинный, то можно попробовать его немного завернуть, чтобы он влез в бокс. Так происходит подключение интернет розеток фирм Schneider, Werkel и Lezard.
Обжимка внутренняя розетки: модель № 2
Сейчас мы поговорим про установку и подключение компьютерной розетки, которую я устанавливал у себя дома. Брал розетки от фирмы VIKO, но как понимаю подобный блок используют и другие компании.
- Вытащите основной блок из паза. Для этого нужно нажать на ушки, которые удерживают эту розетку по бокам. Далее нужно слегка надавать на блок с другой стороны и он выйдет как по маслу.
- Итак, сначала смотрим на схему распиновки. Мы будем обжимать по схеме «B». Если смотрим на картинку, то схема находится снизу.
- Чтобы произвести обжимку, вам также не нужны никакие дополнительные инструменты и все делается за счет верхней крышечки. Но чтобы её приподнять, нужно снять пластиковый верхний держатель – просто потяните его вверх.
- Устанавливаем 8 проводов по цветам распиновки «B» схемы:
- Коричневый.
- Бело-коричневый.
- Зелёный.
- Бело-зелёный.
- Синий.
- Бело-синий.
- Оранжевый.
- Бело-оранжевый.
А теперь очень важный совет, по поводу обжимки. Некоторые люди говорят сразу устанавливать проводки в нужном порядке и запихивать их внутрь. Проблема в том, что если проводки не идеально ровные, то они при обжимке могут выпасть и залипнуть в соседний паз. А кто-то вообще может не обжаться, так как ножи находятся далеко.
Совет: обжимайте по два проводка. То есть вы берете одну пару, засовываете в нужные пазы и прихлопываете крышкой.
Далее открываете её и далее следующий два, пока не обожмете все проводки.После обжимки не забудьте вернуть на место пластиковый держатель. Далее останется просто вставить основной блок с уже обжатым кабелем в паз до щелчка.
Обжимка внешней розетки
Если в квартире или в офисе уже сделан ремонт, то придется использовать внешние розетки. Стоят они чуть дешевле, чем прошлые варианты. Единственный минус в том, что вам придется дополнительно заводить кабель по специальному кабель каналу.
Раскручиваем розетку и видим две схемы обжимки: 568A и 568B. Обжимать мы будем по «В» схеме – смотрим в самый левый и правый бок. Схема по картинке:
- Слева:
- Бело-оранжевый.
- Оранжевый.
- Бело-зеленый.
- Зеленый.
- Справа:
- Бело-синий.
- Синий.
- Бело-коричневый.
- Коричневый.
Ножи тут находятся в открытом виде, и ничем сверху не прихлопываются.
Теперь встаёт вопрос: а как обжать эту интернетовскую розетку? Для этого нам понадобится специальный сетевой кросс-нож.
Если его нет, то можно воспользоваться канцелярским или строительным ножом. Просто вставляем проводок в паз и сверху немного надавливаем на него, чтобы он вошел в нож. Как только вам удалось соединить воедино розетку и провода – можете собирать её и прикручивать к стене.
Обжимаем самостоятельно сетевой кабель
После установки розетки RG-45 вам понадобиться патч-корд, чтобы от неё пустить интернет к компьютеру. Хорошо если у вас компьютер стоит в метре от розетки, тогда можно просто купить готовый патч-корд. Но если расстояние 5 и больше метров, такую длину купить будет проблематично.
Поэтому рекомендуем обжать патч-корд самостоятельно, поможет вам в этом наша статья: порядок обжима витой пары, все схемы. Также можете посмотреть на нашем сайте детальную инструкцию с видео, как обжимают витую пару самостоятельно с инструментом и без него.
youtube.com/embed/JvhXrfLMhUA?feature=oembed» frameborder=»0″ allowfullscreen=»allowfullscreen»/>Подключение к роутеру и обжим коннектора
После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.
Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто “B”.
Расположение цветов считается слева-направо:
- бело-оранжевый
- бело-коричневый
Стандарт “A” иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту “B”, а другой по “A”. Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется – патч-корд. А если они поменяны местами (AB или BA), то – кросс.
Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.
После чего все это запрессовывается специальным кримпером.
Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.
Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая “вилка” здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.
Проверка интернет-подключения
После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.
В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.
После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.
Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах.
Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.
В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.
Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс здесь (доставка бесплатная).
Заключение
Мы детально показали вам, как легко подключить компьютерную розетку в вашем доме. Сложного ничего нет. После прочитанной статьи вам не составит труда это сделать самостоятельно и сэкономить деньги на вызове мастера.
Источники
- https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-setevuyu-rozetku-rj-45-sxema-vitaya-para/
- https://domikelectrica.ru/kak-pravilno-podklyuchit-internet-rozetku/
- https://lanportal.ru/lan/kak-podklyuchit-internet-rozetku.html
- https://itmaster.guru/nastrojka-interneta/internet-na-pk/kak-podklyuchit-internet-rozetku.html
- https://sovet-ingenera. com/elektrika/rozetk-vykl/kompyuternaya-rozetka.html
- https://Vpautinu.com/internet/rozetka
- https://help-wifi.com/poleznoe-i-interesnoe/montazh-kompyuternoj-setevoj-rozetki-rj-45-svoimi-rukami/
- https://WiFiGid.ru/poleznoe-i-interesnoe/internet-rozetka
com/elektrika/rozetk-vykl/kompyuternaya-rozetka.html[свернуть]
Оцените статью:(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!Розетка по выгодной цене — Отличные предложения на розетку от глобальных продавцов розеток
Отличные новости !!! Вы находитесь в нужном месте, чтобы купить розетку. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта розетка в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили розетку на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в розетке и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.
И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.
Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести розетку по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.
Розетка| Однострочные символы
Однострочные символы
Назад к символам
Образцы чертежей
- Образец чертежа JIC / NFPA
- IEC 60617 Образец чертежа
Трафареты
- Торговые марки автоматизации
- Аватары26
- Базовая сеть
- Логотип брендов
- Бренды 0-9
- Бренды AA — AO
- Бренды AP — AZ
- Бренды BA — BZ
- Бренды CA — CL
- Бренды CM — CZ
- Бренды DA — DZ
- Бренды EA — EZ
- Бренды FA — FZ
- Бренды GA — GN
- Бренды GO — GZ
- Бренды HA — HZ
- Бренды IA — IZ
- Бренды JA — JZ
- Бренды KA — KZ
- Бренды LA — LZ
- Бренды MA — MZ
- Бренды NA — NZ
- Бренды OA — OZ
- Бренды PA — PI
- Бренды PJ — PZ
- Бренды QA — QZ
- Бренды RA — RZ
- Бренды SA — SM
- Бренды SN — SZ
- Бренды TA — TH
- Бренды TI — TZ
- Бренды UA — UZ
- Бренды VA — VZ
- Бренды WA — WZ
- Бренды XA — XZ
- Бренды YA — YZ
- Бренды ZA — ZZ
- Комментарии
- Бренды компьютеров
- Компьютеры и мониторы
- Базы данных
- Электронные символы
- Блок-схема
- Манометры и измерители
- Разное гидравлическое оборудование
- Гидравлические насосы Двигатели
- Гидравлические клапаны
- Изоляторы, разъединители, предохранители, контакторы, предохранители IEC, перегрузки
- Электропитание IEC, счетчики, трансформаторы, двигатели
- Символы IEC
- Символы JIC / NFPA
- Схема
- Макет 3D
- Инструменты измерения
- Измерительные инструменты Сетевая инфраструктура
- Пневматика Разное
- Пневматические насосы, цилиндры и двигатели
- Пневматические клапаны
- Сборные схемы
- Отчеты
- Однострочные символы
- Блоки заголовков
- Web Technologies
- Провода
Категории
- извещатели
- вспомогательные контакты
- аккумуляторы
- кулачковые переключатели тормозов и сцеплений 9026 9026
- автоматические выключатели
- разъемы
- контакторы
- счетчики
- диоды и симисторы
- диоды
- разъединители
- аварийные выключатели
- датчики потока
- ножные выключатели
- предохранители
- обогреватели
- гидравлические цилиндры
- дом и строительство
- гидравлическое прочее
- гидравлические моторы
- гидронасосы
- гидравлические клапаны
- индукторы
- компоновка
- датчики уровня
- концевые выключатели
- метры
- прочее
- двигатели
- оптопары
- срабатывания перегрузки
- панели
- фотоэлектрические датчики
- сигнальные лампы
- пневмоцилиндры
- разные пневматические двигатели
- пневмодвигатели
- пневматические насосы
- пневматические клапаны
- источники питания
- источники питания
- датчики
- Программируемые логические контроллеры (ПЛК)
- датчики приближения
- кнопки тяги
- кнопки
- реле
- резисторы
- селекторные переключатели
- электромагнитные клапаны
- датчики и контроллеры температуры
- клеммная колодка
- термисторы таймеры
- трансформаторы
- транзисторы
Розетка
Розетка
Артикул:So1
Компонент:Розетка
Категория: Дом и строительство Трафарет: однострочные символы Теги: дом и строительство редактировать Скачать SVG PNG JPGРозетка с заземлением — Heinrich Kopp GmbH
Розетка с заземлением — Heinrich Kopp GmbHРозетка с заземлением, 1-контактная, 16A, 250V ~, MILANO, цвет венге
| Характеристика | Значение |
|---|---|
| Артикул | 914837086 |
| УЕ | 5 |
| EAN | 4008224561495 |
| Номинальный ток | 16 А |
| Поворотная центральная пластина | № |
| Соответствует степени защиты (IP) | IP20 |
| Без галогенов | Есть |
| Обработка поверхности | Глянцевый |
| С миниатюрным предохранителем | № |
| Защита по току короткого замыкания | № |
| Защита от перенапряжения | № |
| С подсветкой | № |
| Материал | Дерево |
| С функциональным освещением | № |
| Тип крепления | Крепление с помощью лапки и винта |
| Выталкивающий механизм | № |
| Способ монтажа | Скрытый монтаж (гипс) |
| Запираемый | № |
| Специальный источник питания | Нет специального источника питания |
| прозрачный | № |
| Место для этикеток / информационная поверхность | № |
| С защитой от детей | № |
| С откидной крышкой | № |
| Количество переключаемых розеток | 0 |
| Цвет | Дерево |
Кол-во шт. | 1 |
| Тип подключения | Штекерный зажим |
| Отпечаток / индикация | Без выходных данных |
| Модель | Защитный контакт |
| Номинальное напряжение | 250 В |
Здесь вы найдете обзор всех используемых файлов cookie.Вы можете дать свое согласие на использование целых категорий или отобразить дополнительную информацию и выбрать определенные файлы cookie.
| Имя | Политика конфиденциальности Cookie |
|---|---|
| Провайдер | Eigentümer dieser Веб-сайт |
| Назначение | Speichert die Einstellungen der Besucher, die in der Cookie Box von Borlabs Cookie ausgewählt wurden. |
| Имя файла cookie | Borlabs-печенье |
| Срок действия печенья | 1 Яр |
| Имя | Quform |
|---|---|
| Провайдер | Eigentümer dieser Веб-сайт |
| Назначение | Speichert die Inhalt der vom Nutzer über das PlugIn Quform in Formulare eingegebenen Daten für die Dauer der Browser-Session.»Save IP» ist deaktiviert / «Ubermittelte Formulardaten in der WordPress-Datenbank speichern» ist deaktiviert. / Speichert nur eine Sitzungs-ID (im Cookie werden keine persönlichen Daten gespeichert) / Wird zur Gewährleistung der Sicherheit benötigt (Schutz vor Cross Site Request Forgery) / Wird für die ordnungsgemäße Funktion des Plugins. CAPTCHA-Lösung korrekt ist) |
| Имя файла cookie | quform_session |
| Срок действия печенья | Сессия |
