Самые надежные приборы для обогрева! Радиаторы отопления: сравнительные характеристики и технические параметры

Габариты отопительного прибора влияют на выбор при покупке. Для дома с маленькими комнатами будет просто неразумно приобретать габаритный и дорогой многосекционный радиатор, а в особняке маленькая батарея ничего не обогреет.

Важно выбирать радиатор соразмерный площади помещения: например, в однокомнатной квартире каждый метр на счету, поэтому там тяжёлый обогреватель будет сильно мешаться.

Виды радиаторов отопления и их сравнительные характеристики

Размер отопительного устройства — весомая характеристика, на которую обращают внимание при выборе, так как определяет мощность и занимаемое в помещении пространство.

Стандартные

Помимо размеров радиаторы отопления различаются ещё и по материалу изготовления.

Фото 1. Биметаллические радиаторы стандартного размера. Подобные приборы обычно устанавливают в квартирах.

Чугунные

Распространённые в советское время отопительные системы, которые остаются в коммунальных квартирах и в XXI веке — чугунные батареи. Характеристики стандартных чугунных изделий:

средняя высота — 50—60 см.;
длинна одной секции — 7—8 см.;
предел мощности — 0,15—0,17 кВт;
рабочее давление — 9—10 атмосфер.

Алюминиевые пластинчатые

Материал таких обогревателей быстро передаёт тепло от жидкости в помещение.

Кроме того, эти устройства куда легче чугунных систем отопления, а плоские пластины корпуса выглядят намного современнее. Но габариты у них похожи, отличия выявляются в технических характеристиках:

средняя высота — 60—70 см.;
длинной одной составной части — 7—8 см. ;
тепловой потолок — 0,17—0,19 кВт;
рабочее давление — 16 атмосфер.

Биметаллические

Эти радиаторы внешне не отличаются от алюминиевых, так как корпус выполнен из того же материала, но внутри них размещаются стальные трубки, которые защищают конструкцию от гидроударов, высокого давления и улучшают теплопроводность.

Характеристики стандартных моделей:

высота секции и, соответственно, целого изделия — 40—50 см.;
длина составной части — 8 см.;
максимальная мощность — 0,19—0,21 кВт;
выдерживаемое давление при работе — 20—35 атмосфер.

Фото 2. Конструкция биметаллического радиатора отопления. Стрелками указаны составные части прибора.

Низкие

Низкие радиаторы являются самыми компактными среди всех типов радиаторных приборов.

Чугунные

Поскольку такие изделия выпускались по строгим нормативам, то и размеры у них не отличаются разнообразием. Аккуратные чугунные радиаторы небольших размеров создают на заказ методом фигурного литья. Габариты и значения:

высота секции — 40—50 см.;
длина составной части — 5—6 см.;
тепловой потолок — 0,09—0,11 кВт;
рабочее давление — 9 атмосфер.

Фото 3. Низкий радиатор, изготовленный из чугуна. Прибор белого цвета с достаточно современным дизайном.

Алюминиевые

Небольшие алюминиевые радиаторы встречаются куда чаще, так как производство ведётся не так давно и технологии продолжают совершенствоваться. Малый размер определяет сферу их использования: такие устройства устанавливаются в детских садах, подсобных помещениях, отапливаемых гараж, мансардах и верандах. Характеристики:

высота — 50 см. ;
длина секции — 6—7 см.;
температурный максимум — 0,11—0,13 кВт;
давление при работе — до 16 атм.

Биметаллические

Сфера применения биметаллических обогревателей малых размеров ограничивается той же категорией типов помещений, что представлены и у алюминиевых устройств.

Дополняет список разве офисные помещения на значительной высоте — из-за высокого давления в трубах небоскрёбов и бизнес-центров. Характеристики:

высота изделия — 30—40 см.;
длина одной секции — 6—7 см.;
потолок мощности — 0,12—0,14 кВт;
выдерживаемое давление при работе — до 28—32 атмосфер.

Вам также будет интересно:

Высокие

Подобная разновидность приборов также достаточно популярна.

Чугунные

Тут размеры изделий из чугуна мало чем отличаются от других категорий: все заводские модели стандартны по размерам, так как производились по ГОСТам.

Приобретаются высокие чугунные радиаторы в специализированных литейных мастерских (не так уж и дешёво). Характеристики приборов данного вида:

высота корпуса отопительной системы — 80—90 см.;
длина одной секции — 7—8 см.;
температурный потолок — 0,18—0,21 кВт;
максимальное давление — около 9—12 атмосфер.

Алюминиевые

Тут выбор намного шире: для тесных помещений, куда не влезут длинные радиаторы, лучше приобрести узкие, но высокие алюминиевые модели. Они, как правило, имеют всего 4 составные части, но это полностью компенсируется их длиной. Характеристики:

Высота изделия — до двух метров.
Длина секции — около 10—12 см.
Максимальная мощность — 0,40—0,45 кВт.
Давление ~ 6 атмосфер.

Внимание! Такой тип радиаторов категорически запрещено использовать в системах центрального теплоснабжения — батарея просто не выдержит такого давления.

Биметаллические

Стальной сердечник биметаллических батарей не позволяет сделать их очень высокими, так как циркуляция воды по нему будет затруднена.

Однако даже меньших вдвое размеров, сравнивая с полностью алюминиевым собратом, хватает, чтобы обогреть просторное помещение. А значение уровня максимального давления просто поражает:

Высота отопительной системы ~ 80—90 см.
Длина составной части — 7—8 см.
Тепловой потолок — 0,18—0,22 кВт.
Рабочее давление — от 20 до 100 атмосфер.

Технические параметры батарей

Каждому радиатору характерны технические и конструкционные особенности, которые позволяют каким-то моделям быстрее прогревать помещение, а другим, к примеру, потреблять меньше теплоносителя. Необходимое для покупателя соотношение данных характеристик изделия, зачастую и определяет его выбор:

Чем габаритнее устройство и выше число секций в нём, тем больше мощность. Эта характеристика определяет качество теплоотдачи батареи. Но высокая мощность — это высокое энергопотребление, поэтому за эффективное отопление придётся оплачивать использование большего количества электроэнергии.

Значение уровня рабочего давления сильно различается у моделей радиаторов: от 6 до 100 атмосфер. Чем выше этот показатель, тем лучше изделие переносит гидроудары. Кроме того, устройство, выдерживающее от 16 атмосфер, можно устанавливать в сети центрального теплоснабжения.

Она зависит от того, насколько сильно нагревается теплоноситель внутри рабочей зоны (по СНИПам, нельзя, чтобы это значение превышало 95 °C). К примеру, у масляных радиаторов температура поверхности достигает 150 °C, в то время как у большинства систем централизованного и автономного теплоснабжения значение температуры теплоносителя не превышает 100 °C.

Это одна из самых важных характеристик любого радиатора, так как от неё зависит, насколько быстро и эффективно устройство будет прогревать воздух в помещении.

Самые высокие уровни теплоотдачи у изделий с конвекторами и широкими теплоотводящими пластинчатыми кожухами.

Нагрев помещения

Здесь пряма зависимость от первой и четвёртой характеристики. Чем мощнее батарея и выше уровень теплоотдачи, тем быстрее она прогреет все помещение до необходимой домовладельцу температуры.

Важно! Практически бесполезно обогревать помещение с плохой изоляцией — тут не помогут даже самые мощные отопительные системы. Перед установкой в дом, гараж, квартиру или любое другое помещение радиатора важно убедиться, что горячий воздух не будет выходить из щелей в стенах или окнах.

Температурная норма

Существует лишь норматив температуры теплоносителя в системе централизованного теплоснабжения — она не должна подниматься выше 95 °C. Но нормы нижнего порога нигде не установлено, а коммунальные службы руководствуются правительственным постановлением: температура в жилом помещении не должна опускаться ниже 18 °C. В среднем, температура в отопительный сезон должна держаться на уровне 60—70 °C, чтобы обеспечивать необходимые 18—20 °C в доме.

Полезное видео

Посмотрите видео, в котором рассказывается, как выбрать подходящий радиатор отопления.

Продуманный выбор

Появляется явная переплата как за сам радиатор, так и за его дальнейшее обслуживание, если выбор отопительной системы тщательно не обдуман. Для экономии средств и эффективной работы изделия в помещении домовладельца при выборе батареи учитываются все её технические и конструкционные характеристики.

Характеристики алюминиевых и биметаллических радиаторов

Мощность радиаторов отопления биметаллических и алюминиевых

Тепловая мощность (или теплоотдача) измеряется в ваттах. От нее зависит то, насколько хорошо оборудование будет греть при идентичных условиях. Также ее учитывают при расчете количества секций.

Мощность 1 секции зависит от материала изготовления, высоты прибора и емкости теплоносителя. Все эти характеристики обязательно указываются в техническом паспорте оборудования, который прилагается к товару.

Мощность 1 секции биметаллического радиатора высотой 500 мм варьируется от 170 до 210 ВТ от 100 до 190 ВТ теплоэнергии, для приборов высотой 350 мм — 120-140 Вт, а для 300 мм – от 100 до 145 Вт теплоэнергии. Специалисты, занимающиеся монтажом отопительных систем в свою очередь, рекомендуют брать за основу нижний критерий или даже еще ниже, так как известны случаи завышения характеристик выпускаемого оборудования производителями. Чтобы избежать ошибок в расчетах и достичь нужной мощности рекомендуется учитывать этот факт.

Также в расчет необходимо брать место монтажа. Если радиатор монтируется под окном или рядом с ним, то необходимо увеличить количество секции, так как вместо 120-150 Вт тепловой энергии от прибора высотой 350 мм в реалии получим всего 100-120 Вт.

Мощность 1 секции в алюминиевом радиаторе Profi 500 по данным производителя находится в пределах 180-230 Вт. Для оборудования высотой в 350 мм этот показатель варьируется от 120 до 160 Вт. У моделей разных производителей мощность разная, стандартов здесь нет.

Рабочее давление

Это важная характеристика оборудования, она показывает, при каком рабочем давлении разрешается эксплуатировать радиатор. В продаже есть алюминиевые радиаторы двух видов: выдерживающие до 16 атмосфер и классические, рассчитанные выдерживать до 6 атмосфер. В зависимости от этих характеристик выбираются радиаторы для эксплуатации в частных отопительных системах или для подключения к тепловым магистралям высокого давления.

В домах с автономной системой отопления среднее значение давления не более 10 атмосфер. В системах, подключенных к центральным сетям отопления рабочее давление выше, оно достигает 15 атмосфер. Если система отопления подключена к тепловым магистралям, то это значение может быть еще выше и достигать отметки 30 атмосфер. Эти данные нужно учитывать при выборе радиаторов.

У каждого вида радиатора свое разрешенное рабочее давление. У биметаллических моделей варьируется от 16 до 49 атмосфер. Точные технические характеристики смотрите в техническом паспорте прибора или выясняйте у консультанта магазина. В сопровождающей товар документации также содержится информация об испытании оборудования под опрессовочным давлением. Это значение в 1,5 раза превышает рабочее давление.

При выборе оборудования учитывают, что в системе отопления централизованного типа стандартное давление не превышает 15 атмосфер, а в индивидуальных автономных системах оно не более 10 атмосфер. Также нужно знать, что биметаллические радиаторы выдерживают гидроудары до 6 МПа, а алюминиевые всего 4,8 МПа. Исходя из этих характеристик, специалисты рекомендуют алюминиевые приборы использовать в автономных отопительных системах, чтобы они дольше служили, а биметаллические – для подключения к центральному отоплению.

Предельная температура и объем теплоносителя

Радиаторы биметаллического типа выдерживают воду температурой до 90 градусов по Цельсию. А алюминиевые – температуру теплоносителя до 110 градусов С. Объем теплоносителя рассчитывается путем умножения количества секций на емкость одной из них. Он зависит от высоты прибора и толщины оболочки. Для алюминиевых секций это значение – 250-460 мл.

Емкость секций биметаллического отопительного оборудования меньше, чем у алюминиевого. Стандартные значения в среднем следующие: для батареи с межосевым расстоянием 200 мм емкость канала теплоносителя – 0,1-0.16 литров. Для приборов с расстоянием между осями в 350-мм – 0,15-0,2 литра.

Продукция каждого производителя отличается параметрами и техническими характеристиками, это относится к любому типу отопителей. Например, в алюминиевом радиаторе Profi 500 — это всего 0,28 литра, а на 10-секционный радиатор уйдет 2,8 литра.

Какой радиатор выбрать?

Подведем итоги, биметаллический радиатор рекомендуется устанавливать в городские квартиры, офисы, производственные и промышленные помещения, которые подключены к центральным системам отопления с высоким рабочим давлением.

Если у вас собственный коттедж, частный дом или даже резиденция с отдельным котлом отопления, то рекомендуется приобретать алюминиевые радиаторы.

При выборе обращаем внимание не только на рабочее давление и мощность, но и на размеры оборудования. Для стандартных подоконников выбирают модели высотой 500 мм, расстояние до подоконника должно быть около 10-15 см. В ином случае устанавливаем радиаторы высотой 350 мм. Другой немаловажной для потребителя характеристикой является цена оборудования. Алюминиевые приборы стоят дешевле на 15-20 %, чем биметаллические.

Радиаторы для отопления: виды и характеристики радиаторов отопления

Радиаторы отопления: виды и характеристики радиаторов отопления

Радиаторы отопления. Что это? Какие бывают радиаторы и в чем преимущества тех или иных моделей? Ответы на эти вопросы мы постараемся осветить в данной статье.

Радиаторы отопления (батареи) весьма простая конструкция, предназначенная для обогрева максимальной площади жилого помещения.

Принцип любого радиатора отопления — обогрев окружающего пространства путем естественной конвекции (свободной циркуляции нагреваемого воздуха) и теплового излучения.

Горячая жидкость поступает по трубам и нагревает секции радиаторов, которые, в свою очередь, излучают тепло в окружающее пространство. При этом батареи излучают до 60% тепла, остальное отдавая естественной конвекцией.

Радиаторы изготавливаются из разных материалов, что определяет их свойства и технические характеристики:

1. Чугунные радиаторы.

Основным и главным их преимуществом является надежность. Чугунные радиаторы выдерживают высокое давление, что позволяет применять их в многоквартирных домах. Также рабочая температура жидкости может достигать высоких температур в этих батареях. Чугунные радиаторы неприхотливы, они не бояться загрязненной ржавчиной и песком воды.

Именно их неприхотливость делает их самыми долговечными. Минусами чугунных радиаторов являются низкая теплопроводность (нагреваются дольше, но остывают медленнее) и необходимость в покраске.

2. Стальные радиаторы отопления

Вес таких радиаторов меньше, а теплоотдача выше. Рабочее давление в стальных радиаторах от 6 до 10 атм. Панельные стальные радиаторы выполнены из специальной штампованной стали, устойчивой к коррозии. Два листа такой стали образуют панель, внутри которой есть ряд вертикальных каналов, по ним идет теплоноситель (вода). Такие батареи не затрачивают времени на обогрев самих себя, а сразу проводят тепло в помещение. В сравнении с чугунными – стальные радиаторы более экономично выгодные. Внешний вид

стальных радиаторов отопления гораздо эстетичнее, а также ровная внешняя панель не требует покраски и облегчает процесс очистки батарей от пыли.

3. Алюминиевые радиаторы

Легкие, с высокой теплоотдачей, алюминиевые радиаторы отопления легко впишутся в любой интерьер, однако они имеют ряд недостатков: алюминиевые радиаторы чувствительны к повышенной кислотности теплоносителя, также они требуют особенной внимательности при подключении в систему. Алюминий активный металл, поэтому при прямом контакте с другими металлами алюминий быстро коррозирует и изнашивается. Именно поэтому в системах с алюминиевыми радиаторами нельзя применять медные фитинги – это способствует быстрому изнашиванию металла.

4. Биметаллические радиаторы

Батареи данного типа объединяют в своей конструкции два металла- алюминий и сталь. Как и стальные,

биметаллические радиаторы отопления способны выдерживать большое давление, а также у них высокая теплопроводность, как у алюминия. Пожалуй, единственным существенным недостатком является их цена. Весьма затратный процесс производства биметаллических радиаторов держит высокую ценовую планку. Дешевые биметаллические радиаторы отопления – подделка. А в случае покупки подделки, вы рискуете всей системой отопления.

Технические характеристики биметаллических, чугунных и алюминиевых радиаторов отопления

Виды радиаторов

Существует несколько видов радиаторов отопления:

Чугунные.
Стальные.
Алюминиевые.
Биметаллические.

Стоит также учитывать, что несмотря на популярность европейских батарей, далеко не каждая из них способна выдержать работу в отечественных системах отопления. В наших отопительных системах часто наблюдаются колебания температуры и давления, что может привести к поломке радиатора.

При выборе обязательно нужно учитывать такие параметры как допустимая температура и давление в радиаторе. Они указаны в паспорте нагревательного прибора. Также важна теплоотдача, этот параметр влияет на эффективность нагрева воздуха в помещении и зависит от материала батареи.

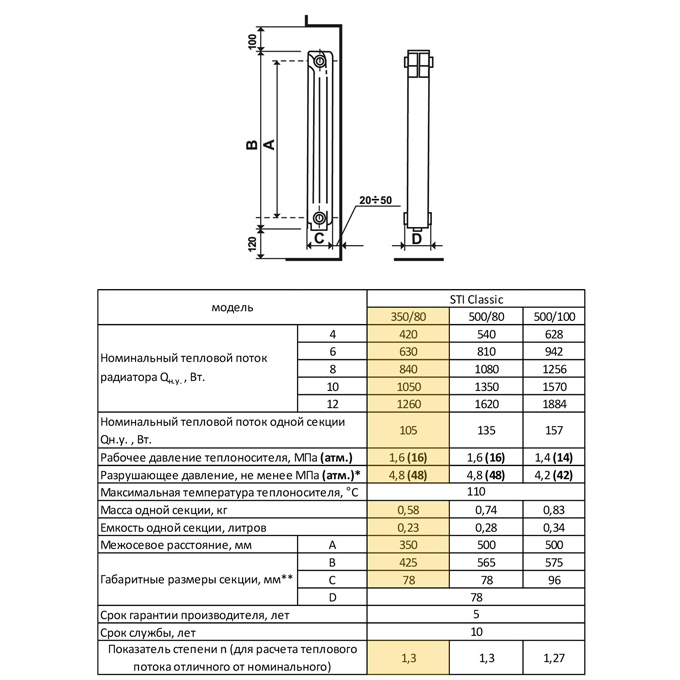

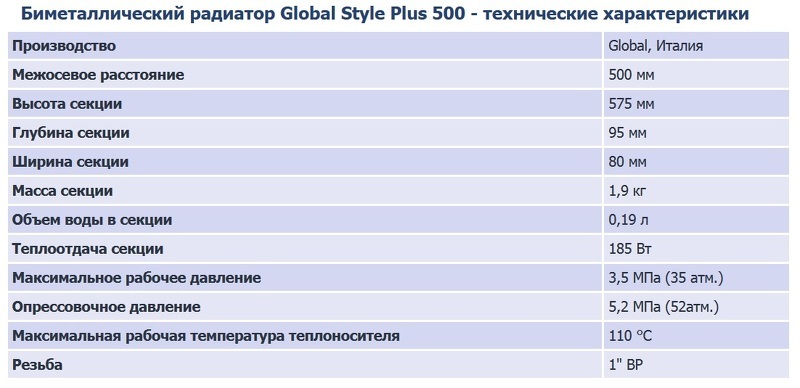

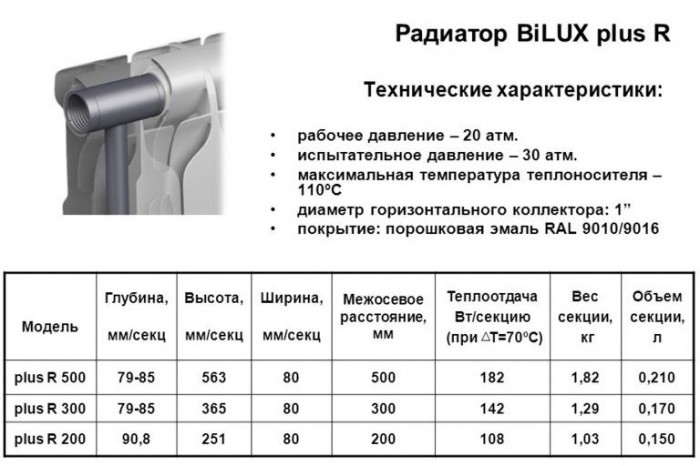

Технические характеристики биметаллических радиаторов отопления

В настоящее время биметаллические радиаторы пользуются наибольшей популярностью, так как они во многом опережают алюминиевые и чугунные варианты. Они характеризуются стильным внешним видом, хорошими эксплуатационными характеристиками и простотой монтажа.

Чаще всего предпочтение отдается секционным радиаторам. Биметаллические батареи способны производить нужное количество тепла при самых экономичных модификациях, поэтому расчет количества секций должен проводиться очень внимательно.

Так как данный вид изготовляют из стали и алюминия, то они обладают улучшенными техническими характеристиками. Благодаря алюминию они имеют хороший теплообмен, который позволяет равномерно прогревать помещение. Сердцевина из стали дает возможность спасти радиатор от воздействия щелочи и позволяет использовать его даже при высоком давлении.

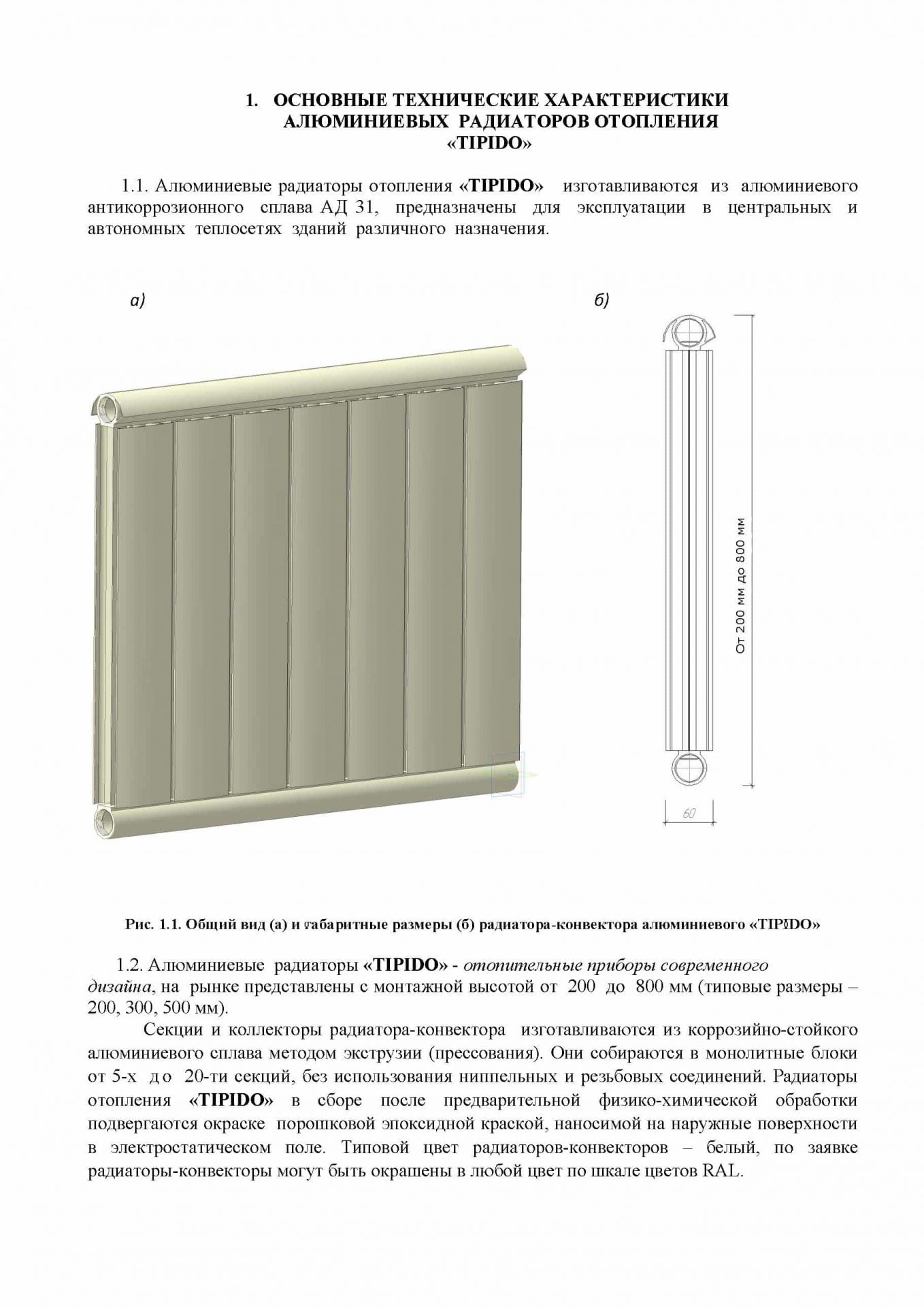

Характеристики алюминиевых радиаторов отопления

Эту разновидность батарей чаще всего изготовляют из сплава алюминия с кремнием. Различают два вида:

Литые, у которых каждая секция выполнена отдельно.
Экструзионные, состоящие из трех секций, соединенных болтами между собой.

Технические характеристики данного вида следующие:

Рабочее давление составляет 6-25 атмосфер.
Испытательное давление – 30 атмосфер.
Максимальная температура – 130 градусов.

Алюминиевые батареи эффективны, имеют небольшой вес, возможность регулировать температуру, а также современный дизайн, который позволяет им удачно вписаться в любой интерьер.

Характеристики стальных и чугунных радиаторов отопления

Чугунные батареи используются во всех старых домах. Они наиболее долговечны, устойчивы к коррозии и лучше всего подходят для отечественных отопительных систем.

Технические характеристики радиаторов отопления таковы, что они способны выдерживать перепады давления и температуры в трубах. Даже при аварии чугунные батареи достаточно долго еще будут хранить накопленное тепло. Например, характеристики радиатора отопления мс 140 доказывают эффективность и качество проверенного прибора.

К недостаткам чугунных батарей можно отнести их громоздкость, высокую инерционность и невыразительный дизайн.

При отоплении офисов также используют стальные батареи. Обычно они выглядят в виде трубчатой конструкции или панели из отдельных секций. Они менее мощные, но неплохо подойдут для автономного отопления. Основное их преимущество – низкая стоимость.

особенности технического производства панельных радиаторов, соотношение размера с мощностью, а также батареи из стали Корадо

От правильного выбора модели радиатора зависит в будущем тепло в доме, поэтому следует очень внимательно изучить параметры, указанные в техпаспорте изделия.

В последние годы все большей популярностью пользуются стальные панельные радиаторы отопления, технические характеристики и внешний вид которых способны удовлетворить самых взыскательных потребителей.

Особенности производства

Как правило, в каждой стране, где производятся обогреватели для отопительных систем, существуют свои стандарты качества. Однако для внешнего рынка имеют радиаторы стальные ГОСТ, единый для всех. Например, одним из его критериев является толщина листовой стали, которая не должна быть меньше 1.2 мм.

Зная, как изготавливаются стальные радиаторы, характеристики их будут более понятны обычным потребителям:

Каждая панель конструкции состоит из соединенных вместе штампованных стальных листов.
При штамповке на металл наносятся канавки, по которым течет носитель, когда радиатор подключен к отопительной системе. Их две горизонтальных, по одной вверху и внизу и частые вертикальные.
Как правило, две панели соединяются сварочным швом, что делает конструкцию надежной и безопасной.
Технические характеристики стальных радиаторов отопления напрямую зависит от их типа и размера.

Чтобы сделать оптимальный выбор по мощности, следует знать основные факторы, которые на нее влияют.

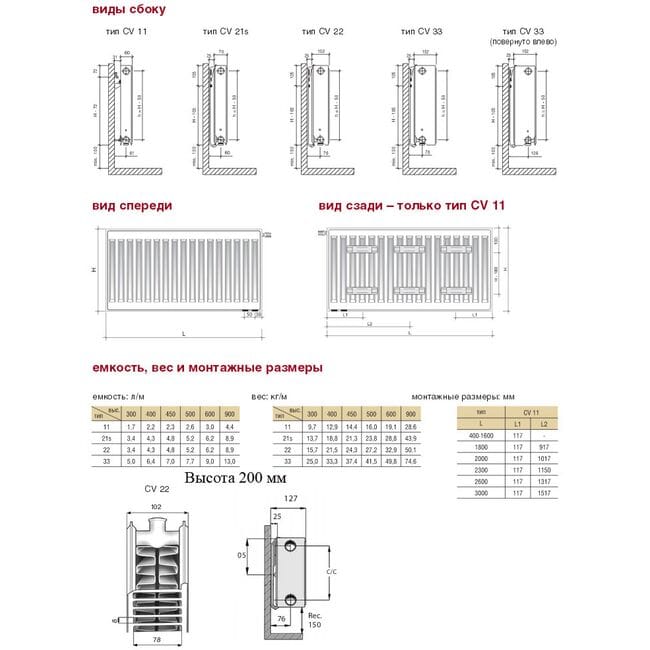

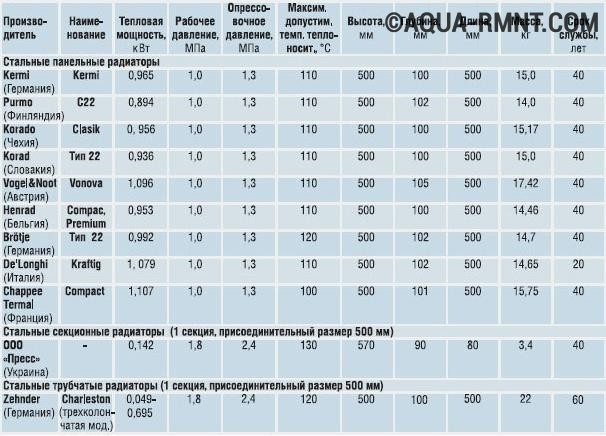

Характеристика стальных батарей отопления

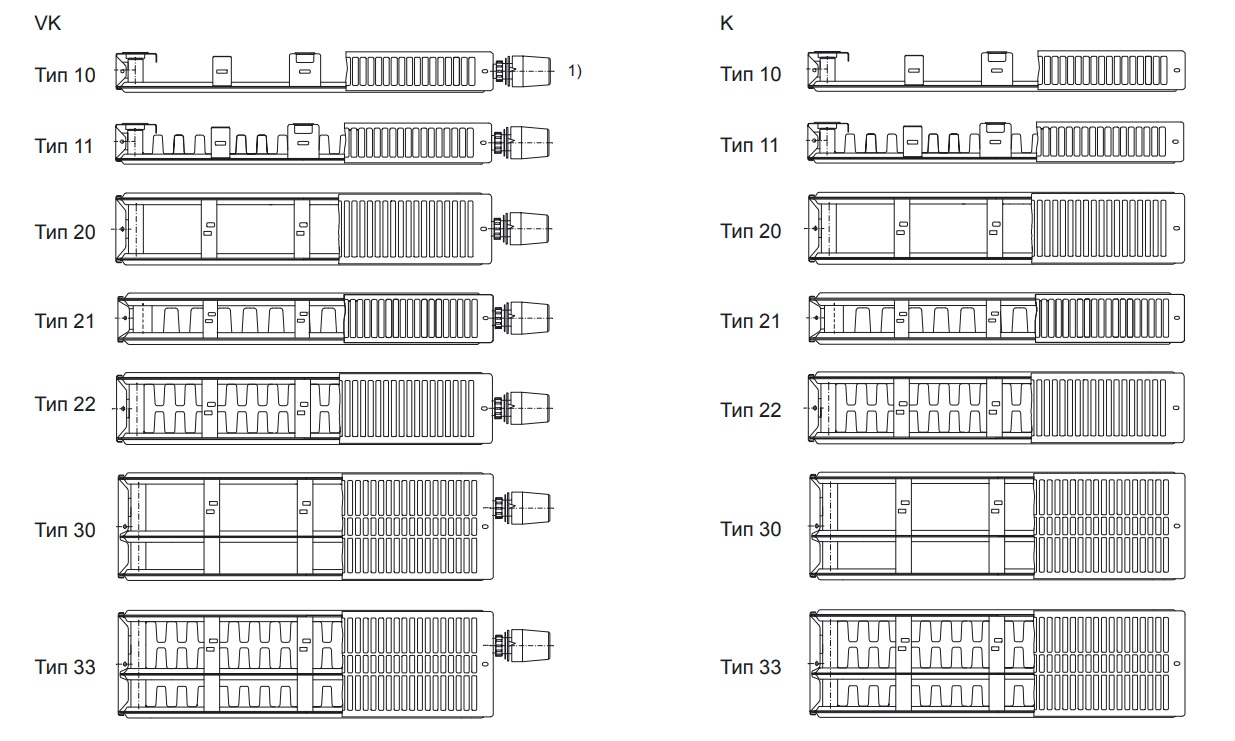

В настоящее время на рынках присутствуют следующие типы стальных радиаторов:

Самым недорогим и маломощным признан тип 10, в котором всего одна панель. Самым существенным ее достоинством можно назвать легкость в обслуживании. Эта модель подходит исключительно для автономного отопления с котлом небольшой мощности.
Тип 11 кроме панели оснащен конвектором, что увеличивает уровень его теплоотдачи. Теплообменник распространяет нагретый стенками радиатора воздух по помещению.
Радиаторы типа 20 состоят только из двух панелей.
В модели 21 так же 2 панели, но добавлен 1 конвектор.
Самыми востребованными и оптимальными в категории стоимость-качество является тип 22. Характеристика стального панельного радиатора этой модели связана с тем, что в нем две панели и два конвектора к каждой из них. Если в помещении теплопотери невелики или вовсе отсутствуют, то это самый экономичный и эффективный вид панельных радиаторов.
У 33-го типа три панели с тремя конвекторами. Это самый дорогой среди цельных стальных радиаторов вид с тремя рядами панелей и таким же количеством оребрения.

У панельных батарей нет возможности «нарастить» или убрать секции, поэтому изучение технических параметров и соотнесение их с существующей отопительной системой позволит избежать многих проблем при эксплуатации.

Главное, на что стоит обратить внимание, это:

Уровень теплоотдачи. Размеры стальных батарей отопления играют в этом вопросе важную роль.
Какое давление названо максимальным для каждого конкретного типа радиатора.
Под каким давлением изделие проходило испытания на заводе. Эти технические параметры должны быть указаны в документах батареи.
Объем конструкции, то есть, сколько носителя в нем помещается. Так как канавки внутри стальных панелей достаточно узкие, а вода может иметь примеси, то нужно учитывать возможность скорого засорения системы.
Состав теплоносителя. Этот параметр указывает на допустимый уровень Ph носителя, что крайне важно учесть, чтобы избежать коррозии.

Главное, на что следует обращать внимание, когда речь идет про панельные радиаторы – характеристики их теплоотдачи. Она напрямую зависит от температуры воды и нагрева стенок обогревателя, скорость, с которой через него проходит теплоноситель, схема подсоединения и площадь поверхности конструкции.

Если взять отечественные Госты, то по ним температура воды должна соответствовать +105 в подающей и +70 градусов в обратной трубе.

Рассчитывая мощность, следует учесть, что технические характеристики стального радиатора отопления меняются в зависимости от способа подключения (бокового или нижнего) к системе отопления.

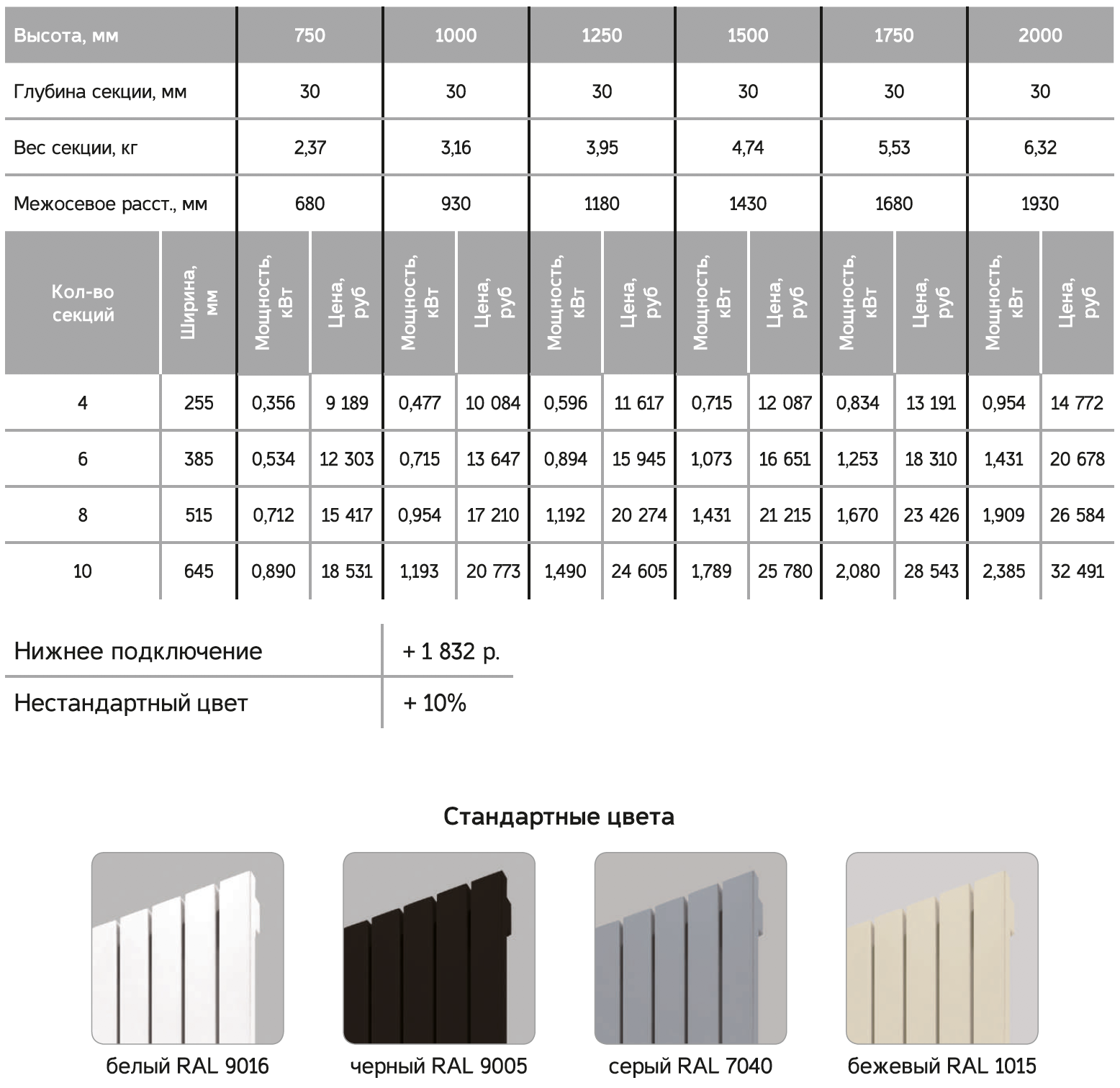

Соотношение размера с мощностью

Чем обогреватель выше и длиннее, тем он эффективнее нагревает помещение. Это связано с тем, что теплоносителю приходится проходить более долгий путь, чем по коротким и низким аналогам. За это время горячий носитель успевает более качественно нагреть поверхность панели.

Так стальные панельные радиаторы высотой 300 мм относятся к типу 22 и 33. Это самые низкие обогреватели в «стальном» модельном ряду, зато длина подобной конструкции может достигать 2000 – 3000 мм.

Например, эта же высота стального радиатора типа 22 при длине 400 мм обладает теплоотдачей всего 576 кВт, тогда как у двухметрового – 2878 кВт. Если взять радиатор типа 33, то при таких же критериях она составит 960 кВт и 4477 кВт соответственно.

Как видно из примеров, размеры стальных радиаторов отопления много значат для выявления уровня их теплоотдачи. Не следует забывать о возможных теплопотерях в помещении, о их площади и наличию/ отсутствию наружных стен.

Радиаторы из стали Корадо

Чешская фирма Корадо уже хорошо известна на отечественном рынке. Это связано с особенностью конструкции ее изделий.

Стальные радиаторы Корадо (технические характеристики в паспорте изделий это подтверждают) производятся из прессованной листовой холоднокатной стали:

Материал, из которого изготавливаются чешские панели, инертен химически, поэтому ему не страшны низкие или высокие показатели Ph воды.
Большой модельный ряд позволяет подобрать обогреватель необходимой мощности, цвета и размера (таблица стальных радиаторов отопления от производителя будет «путеводителем» в этом вопросе).
В них меньше теплоносителя, что снижает энергозатраты для его разогрева.

Как отмечают специалисты, радиаторы Корадо – это непревзойденное качество по доступной цене.

Подводя итоги можно сказать, что стальные панельные радиаторы – это возможность подобрать эффективную модель из широкого ассортимента продукции с необходимым уровнем теплоотдачи, что позволит создать приятное тепло и микроклимат в любом помещении.

технические характеристики, размеры, мощность, теплоотдача и рабочее давление

Как становится понятно из названия, биметаллические радиаторы производятся на основе двух металлов. Такая конструкция представляет собой стальную или медную трубу с надетым на нее алюминиевым каркасом.

Внутренний металл отлично держит давление и хорошо совмещается со стальной центральной системой отопления, широко применяемой в многоквартирных домах.

Алюминий обладает высокой теплоотдачей, а в комплексе эти два металла обеспечивают надежную и высокоэффективную работу в части обогрева помещений. Биметаллические батареи стали рациональной альтернативой чугунным и стальным изделиям аналогичного назначения, так как обходят их по всем качественным показателям.

Подробный анализ

По аналогии с чугунными, эти батареи могут функционировать при любой системе отопления. Наружное покрытие биметаллических радиаторов выполнено из высококачественного лакокрасочного напыления и не требует периодического перекрашивания.

Помимо эстетичного внешнего вида современных батарей покупателей в большей степени интересуют их технические характеристики. Они ограничиваются тремя основными показателями.

Теплоотдача

Измеряется в ваттах (Вт). Производители вычисляют эту величину, беря за основу температуру теплоносителя 90 градусов по Цельсию (100 – 200 Вт для каждой секции).

Рабочее давление

Измеряется атмосферами (атм) или мегапаскалями (МПа). Биметаллические радиаторы рассчитаны на 16 – 35 атм, учитывая, что в сети центрального отопления это значение не превышает 15 атм; при индивидуальном обогреве цифра еще меньше.

Межосевое расстояние

Этот параметр указывает на расстояние в миллиметрах между верхними и нижними коллекторами. Стандартные размеры составляют 200, 300, 350, 500, 800 мм.

Особенности отопительного прибора

Радиаторы из стали (меди) и алюминия обеспечивают бесперебойную подачу тепла благодаря некоторым особенностям:

способны выдержать давление в диапазоне 20 – 35 атмосфер;
гарантируют эффективное функционирование на протяжении 20 лет;
обладают высокой теплоотдачей (170 – 190 Вт при межосевом расстоянии в 500 мм) и особой прочностью;
в зависимости от производителя способны выдержать температуру теплоносителя от 90 до 135 градусов по Цельсию;
комплектуются терморегулятором и могут отключаться по отдельности;
выполняют функцию батареи и конвектора одновременно;
имеют компактные размеры;
сопровождаются гарантией от производителя на срок до 25 лет.

Устойчивость к гидравлическому удару

Также к неоспоримым преимуществам, которыми обладают биметаллические радиаторы в сравнении с аналогичными элементами отопления, можно отнести их устойчивость к гидравлическим ударам, которые характерны для центральной системы во время сезонных испытаний.

Антикоррозийность

В процессе эксплуатации с теплоносителем (водой) непосредственно контактирует сталь, что гарантирует батареям противокоррозионные свойства и устойчивость к окислению.

Еще лучше в таких условиях себя зарекомендовала медь.

Размеры и вес

К тому же каналы таких батарей имеют небольшие диаметральные размеры, что позволяет уменьшить количество теплоносителя в несколько раз, а также ускорить реакцию батареи на команду термостата. Это особо актуально при устройстве автономного отопления в квартирах и частных домах.

Внешне такой отопительный прибор не отличается от алюминиевого аналога, и чтобы не ошибиться при выборе, необходимо обращать внимание на вес изделия, который у биметаллической батареи на 60% больше.

Она несколько дороже, нежели остальные приборы, но и технические характеристики, которыми обладают данные коммуникационные элементы отопления, значительно выше.

Учитывая показатели рабочей производительности и отличную износостойкость, они полностью окупают себя за время длительной эксплуатации в условиях некачественного теплоносителя, гидравлических и воздушных ударов.

Недостатки устройства

Согласно производственной технологии, батареи из двух металлов можно разделить на два вида: изделия на основе стального каркаса и отопительные приборы, усиленные стальными трубками. Если к первому типу нет особых требований, то во втором случае особое внимание необходимо уделить надежности крепления стальных вкладышей.

У алюминия и стали разная степень теплового расширения, что может привести к смещению детали при ее недостаточной фиксации. Такой дефект приводит к перекрыванию нижнего коллектора и сбою в работе системы.

Из-за различных коэффициентов расширения металлов изменяются их линейные размеры, поэтому в момент нагрева работа радиаторов сопровождается посторонними звуками. Это, пожалуй, и все недостатки устройств, с которыми можно столкнуться.

Расчет количества секций

В зависимости от производителя и модели размеры секций биметаллических радиаторов могут отличаться между собой. Как правило, в продажу поступают приборы в виде наборных секций (по 10 шт).

От количества радиаторных сегментов зависит обогревательная мощность и, соответственно, температура воздуха в помещении.

Формула расчета

Принято считать, что одно секционное отделение отапливает пространство, равное 2 м². Однако существует более точная формула, согласно которой подсчеты будут более корректными.

Выглядит она следующим образом: А = Бx100/В, где А – количество секций, Б – площадь комнаты, В – мощность радиатора (указана производителем на упаковке или в сопроводительных документах).

Пример вычисления

Произведем расчеты на примере помещения, площадь которого равна 20 м², а мощность радиаторов – 180 Вт. В виде формулы это будет: А = 20х100/180, где в итоге мы получим А = 11,1. Можно округлить полученное значение до 11, и получится, что на такую комнату потребуется батарея, состоящая из 11 сегментов.

Если помещение находится в углу здания и продувается сквозняками, количество секций можно увеличить, тем самым обеспечив большее поступление тепла.

Правила монтажа и эксплуатации

Процесс установки радиаторов отопления основывается на их технических характеристиках и выполняется согласно инструкции производителей.

Промывка прибора

Перед началом основных работ отопительные коммуникации необходимо промыть не щелочным раствором.

Чтобы исключить протечку теплоносителя, ни в коем случае нельзя зачищать контактные поверхности материалами с абразивными частицами.

Выпускной клапан

Каждая батарея снабжается клапаном, обеспечивающим выпуск воздуха из батареи. Правильность его установки регулируется многозаходной резьбой, при этом усилие закручивания ограничивается значением в 20 кг. Во избежание загрязнения рабочей зоны клапанов, подающие системные стояки комплектуются специальными фильтрами.

Правильно вмонтированное выпускное устройство запирается после стравливания воздуха, при этом радиатор должен быть полностью заполнен теплоносителем.

Расстояние от плоскостей

На этапе составления проекта необходимо руководствоваться рекомендациями относительно расстояния биметаллических радиаторов от несущих плоскостей (от стены минимум 3 см, от пола и подоконника – не менее 10 см).

Этапы установки

Весь монтажный процесс можно разбить на несколько этапов:

разметка мест, на которых будут закреплены кронштейны;
установка кронштейнов при помощи дюбелей или цементного раствора;
установка радиатора путем навешивания горизонтальных межсекционных головок на кронштейны;
соединение батареи с коммуникацией при помощи крана или термостатического клапана;
установка выпускного клапана в верхней части батареи.

Советы по эксплуатации

После установки биметаллических радиаторов не рекомендуется дополнительно накрывать их экранами или ширмами, так как это приведет к ухудшению рабочих условий оборудования, а значит, теплоотдача будет снижена. Учитывая современный эстетичный внешний вид батарей, эта мера будет лишней.

Обслуживание коммуникаций не требует особых приспособлений и не займет много времени. Достаточно протирать их от пыли по мере необходимости салфеткой, смоченной в моющем растворе.

Технические характеристики алюминиевых радиаторов отопления

Алюминиевые радиаторы – одна из разновидностей современных отопительных приборов, которые пришли на смену чугунным батареям и сразу же стали очень популярными и востребованными. Однако любая новая технология имеет свои плюсы и минусы, определяющие границы ее применимости в конкретных условиях. Попробуем разобраться, как характеристики алюминиевых радиаторов отопления влияют на их качество работы и срок службы. [contents]

Эффективность алюминиевых радиаторов

Прежде всего отметим, что при выборе радиаторов отопления во внимание обычно принимаются их основные потребительские характеристики:

теплоотдача;
экономичность;
размеры и вес;
внешний вид;
цена;
легкость установки.

Алюминиевые радиаторы отопления

По этим параметрам преимущества алюминиевых батарей очевидны и практически не требуют обсуждения. Поговорим лишь об одном из них – экономичности.

Как известно, теплопроводность алюминия примерно в два раза выше, чем у чугуна. Поэтому алюминиевый радиатор в два раза эффективнее чугунного. Это оказывает влияние не только на размеры прибора отопления, но и на его экономичность.

Предположим, что нам надо обогреть комнату площадью 12 м². Для этого будет достаточно 10 чугунных или 6 алюминиевых секций (технические подробности расчета мы обсудим в следующем разделе). Одна секция чугунного радиатора содержит примерно 4 л воды, алюминиевого – 0,5 л. Таким образом, в первом случае необходимо нагреть до рабочей температуры и доставить до места расположения батарей 40 литров, а во втором – всего 3.

Если этим занимаются коммунальные службы, то вся нагрузка падает на них. Если же вы используете автономную систему, то платить за каждый кВт тепловой энергии придется из собственного кошелька, и экономия очень быстро станет очевидной.

Расчет количества секций

Алюминиевые радиаторы, как и любые другие, состоят из нескольких соединенных между собой секций. Некоторые виды батарей допускают самостоятельную установку или снятие секций, другие выпускаются в неразборном виде. Технические возможности наращивания тепловых элементов необходимо уточнять при покупке.

Для расчета количества секций можно воспользоваться простым правилом:

для отопления стандартного помещения с высотой потолков до 3 метров требуется 1 кВт мощности на 10 м² площади;
теплоотдача секции алюминиевого радиатора около 0,2 кВт;
следовательно, для комфортного обогрева 1 м² нужно 0,1 кВт, а одной секции достаточно на 2 м².

Правильный подбор количества секций очень важен для любого типа батарей. При их недостатке в доме будет холодно, а избыточные размеры поверхности обогрева создадут духоту, дискомфорт и станут причиной слишком сухого воздуха в помещении.

Рабочее давление и регулировка теплоотдачи

Радиаторы с алюминиевым корпусом бывают двух видов:

обычные – рассчитанные на давление не более 6 атмосфер;
усиленные – способные выдержать напор до 16 атмосфер.

Для применения в частных домах, где рабочее давление составляет три атмосферы, вполне достаточно обычного радиатора, если же вы планируете использовать такое устройство в городской квартире – необходимо брать усиленный вариант.

Физические характеристики алюминия придают радиаторам довольно низкую тепловую инертность, что дает возможность быстро изменять температуру внешней поверхности, используя специальные терморегуляторы.

Однако необходимо иметь в виду, что в городских квартирах давление в отопительной магистрали иногда превышает максимально допустимое для этих приборов – они рассчитаны на 10 атмосфер, а технические проверки на герметичность системы отопления или гидроудары могут вызывать гораздо более высокие нагрузки. Так что безопасно терморегуляторы ставить только в частном доме.

Кроме того, радиаторы в многоэтажках часто подключаются последовательно, что в принципе исключает использование какой-либо запорно-регулировочной арматуры.

Размеры

Про размеры алюминиевых радиаторов необходимо сказать несколько слов отдельно. Обычно они выпускаются высотой в 350 или 500 мм. Длина зависит от количества секций – стандартно это 10, но некоторые производители поставляют модели по 3 и по 5 секций. Как мы уже говорили, иногда батареи допускают увеличение или уменьшение площади обогрева.

Размеры батареи и необходимые зазоры при установке в нишу

Для правильного выбора радиатора необходимо точно знать габариты посадочного места, а также иметь в виду, что размеры по высоте обычно представляют собой расстояние между центрами впускного и выпускного коллектора. Поэтому реально алюминиевые радиаторы требуют несколько большей ниши для установки – например, 500 мм модель на самом деле займет 550-600 мм.

Срок службы, коррозия и окисление

Так что же, все однозначно: алюминиевые радиаторы победили чугунные и являются безусловно лучшим выбором?

Случай из жизни – водород разорвал секцию алюминиевого радиатора

К сожалению, ответ на этот вопрос не так очевиден. И виной всему характеристики алюминия:

Алюминий вступает в химическую реакцию с медью через теплоноситель. Исключая технические подробности, отметим, что чем выше электропроводность воды, тем быстрее разрушается материал батарей при контакте с медными трубами или теплообменником. Для нейтрализации этого эффекта рекомендуется применять пластиковые трубы.
Механические примеси, песок, камни, окалина, всегда присутствующие в трубах отопления многоэтажек, быстро разрушают внутреннюю защитную пленку радиатора и способствуют быстрой коррозии.
Нестабильный щелочной состав воды (увеличенные размеры показателя pH) приводят к возникновению реакций алюминия со щелочами и кислотами с выделением водорода, который со временем скапливается внутри корпуса. Это особенно опасно, потому что такие реакции происходят очень быстро и могут просто разорвать радиатор. Поэтому все алюминиевые радиаторы должны комплектоваться специальным клапаном, через который водород периодически удаляется.
Алюминий – мягкий металл, так что радиатор можно повредить при ударе или сильном нажатии.

Все вышесказанное относится к применению алюминиевых батарей в коммунальных системах отопления. В условиях частного дома, где все характеристики теплоносителя можно контролировать, описанные проблемы поддаются решению. Для городских квартир более эффективным будет использование других типов радиаторов, например, биметаллических.

технических характеристик и особенностей эксплуатации. Как выбрать панельные радиаторы

Важнейшим фактором, влияющим на выбор отопительных приборов, являются технические характеристики радиаторов. К этим характеристикам относятся такие показатели, как рабочее давление, опрессовка, температура охлаждающей жидкости и другие показатели, определяющие, насколько эффективно будет работать радиатор конкретной модели.

На первый взгляд разобраться во всех этих показателях довольно сложно, но при внимательном рассмотрении оказывается, что вся техническая информация вполне понятна.А чтобы облегчить процесс выбора радиатора по его техническим характеристикам, в этой статье мы подробно опишем типы и особенности стальных радиаторов.

Стальные радиаторы отопления

Радиаторы панельного типа

Стальные радиаторы бывают двух типов:

Панельные радиаторы.
Радиаторы трубчатые.

Радиаторы панельного типа — это отопительные приборы, сочетающие в себе свойства конвектора и радиатора.Как правило, такие радиаторы изготавливаются в виде прямоугольных панелей различных размеров и толщины.

Конструкция панельного радиатора достаточно проста:

Основа радиатора — панель : две стальные профилированные пластины, соединенные по периметру сварным швом. Внутри панели путем штамповки пластин образуются вертикальные вытянутые каналы, по которым циркулирует нагретый теплоноситель.
Для обеспечения более эффективной теплоотдачи к задним панелям можно приварить П-образных ребер .Ребра выполнены из более тонкой холоднокатаной стали и обеспечивают конвективный обогрев помещения.
В конструкцию одного радиатора может входить до трех таких панелей. При соединении нескольких панелей в одну систему производители часто закрывают их боковыми крышками.
Габариты радиаторов панельного типа весьма разнообразны: высота большинства представленных на рынке моделей находится в пределах 300 — 900 мм , а ширина от 400 до 3000 мм . Глубина панельного радиатора зависит от количества панелей и может достигать 170 мм .

По подключению панельные радиаторы делятся на модели с боковым, нижним и универсальным подключением. Как правило, цена моделей с нижним подключением довольно высока, так как очень часто в такие радиаторы встраивается термостат.

Совет! Если в выбранной вами модели нет встроенного термостата, его можно подключить через специальный термостатический вентиль.

Панельные радиаторы в зависимости от модели имеют следующие характеристики:

Рабочее давление от 6 до 8.5 атмосфер.
Давление сжатия не более 13 атмосфер.
Температура теплоносителя 110-120 0 С.

Достаточно низкое давление наддува — основная причина, по которой очень часто специалисты не рекомендуют использовать стальные панельные радиаторы в многоэтажных домах.

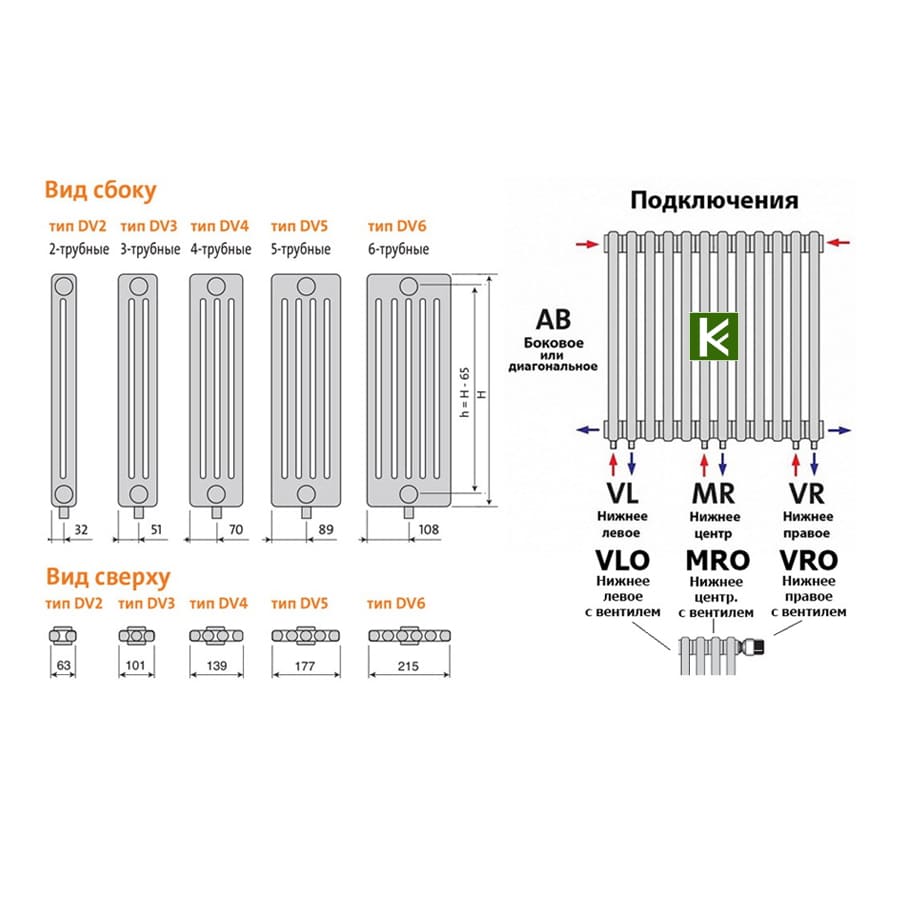

Трубчатые радиаторы

Трубчатые стальные радиаторы используются реже, чем панельные. Причина тому — относительно высокая цена трубчатых устройств.

Трубчатые нагреватели состоят из нескольких рядов стальных труб (ряды могут быть как вертикальными, так и горизонтальными), соединенных с коллекторами. Такая конструкция радиатора делает его очень эффективным с точки зрения теплоотдачи: радиатор быстро нагревается и быстро остывает под управлением автоматического регулятора.

Дизайн трубчатых радиаторов тоже очень привлекателен, а иногда их даже делают в виде предметов интерьера (на фото).

Аккумуляторы стальные трубчатые имеют следующие характеристики:

Размеры изделия: высота от 190 до 3000 мм, глубина до 225 мм.Длина трубчатого радиатора практически не ограничена.

Совет! Выбирая радиаторы трубчатого типа для установки под окном, следите за тем, чтобы их длина составляла не менее 75% ширины оконного проема.

Максимальная температура охлаждающей жидкости — до 120 0 С.
Максимальное рабочее давление 12 атмосфер.
Опрессовка — до 25 атмосфер.

Благодаря таким характеристикам трубчатые радиаторы являются идеальным вариантом для установки в городских квартирах: их конструкция способна выдерживать даже достаточно сильные гидравлические удары при опрессовке системы отопления.

Достоинства и недостатки стальных радиаторов

Аргументы за «

Если сравнивать эксплуатационные характеристики стальных радиаторов отопления с батареями отопления из других материалов, по некоторым показателям предпочтительнее выглядят приборы из нержавеющей стали:

Простота конструкции. радиаторы обеспечивают им достаточно долгий срок службы, при этом качественные стальные отопительные приборы изготавливают из достаточно толстой (1,2–1,5 мм) стали, что также положительно сказывается на их прочности.
Различные варианты конструкции значительно облегчают монтаж радиаторов отопления своими руками. Как правило, на сайте каждого производителя размещается инструкция, наглядно показывающая, как подключить аккумулятор с той или иной конструкцией системы отопления.

Совет! Чтобы убедиться, что радиатор подключен правильно, рекомендуем просмотреть видеоматериалы, прилагаемые к статьям в этом разделе.

Также преимуществом стальных радиаторов отопления является их конструкция: такое устройство не только обогреет вашу квартиру, но и украсит ее.

Аргументы против «

Следует заменить, что стальные отопительные приборы тоже не лишены недостатков:

Главный недостаток — повышенная склонность к коррозии. Стальные радиаторы очень подвержены воздействию влаги, и если оставить радиатора без воды всего на несколько недель скорость коррозии возрастет многократно
Сварные швы стальных радиаторов (это в первую очередь относится к устройствам панельного типа) очень чувствительны к гидроударам.При надавливании на систему такой радиатор может деформироваться или даже лопнуть.

Лакокрасочное покрытие некоторых радиаторов тоже нестабильно, поэтому через несколько лет эксплуатации не очень качественный аккумулятор может начать отслаиваться.

Но, даже принимая во внимание эти недостатки и анализируя сравнительные характеристики радиаторов отопления, мы со всей ответственностью можем заявить, что стальные радиаторы имеют вполне достойные эксплуатационные качества.И если условия в вашем доме и финансовые возможности позволяют установить такие устройства, то сомневаться не стоит!

Впервые сталь для изготовления нагревательного прибора была использована швейцарцем Р. Зендером в 1930 году, когда он изготовил трубчатый радиатор в качестве альтернативы изделиям из тяжелого чугуна. С тех пор базовая конструкция трубчатого радиатора не изменилась, и Zehnder Group по-прежнему остается лидером по производству аккумуляторов этого типа в Европе.

Стальной радиатор занимает мало места и очень хорошо отводит тепло

Массовое производство стали для отопления было налажено в СССР в 1970-х годах.Основная цель заключалась в том, чтобы обеспечить новостройки недорогими и надежными отопительными приборами, которые можно было бы установить в кратчайшие сроки. Кроме того, по сравнению с распространенными ранее, для работы таких конвекторов требовалось меньшее количество теплоносителя при эффективном обогреве.

С тех пор конструкция устройств претерпела некоторые изменения, благодаря чему повысилась эффективность работы, а внешний вид стал более привлекательным. По своей доступности, надежности и производительности стальные панельные радиаторы отопления лидируют на рынке радиаторов.

Где используются стальные радиаторы

Панель в различных системах отопления, но условия эксплуатации влияют на срок службы приборов.

При индивидуальном отоплении частного дома радиаторы панельного типа прослужат не менее 20 лет благодаря качеству теплоносителя (минимальная агрессивность среды и отсутствие абразивных веществ) и приемлемому рабочему давлению. Использование чистящих фильтров продлевает жизнь.

Средний срок службы 10 лет.Жесткость воды, наличие примесей, приводящих к образованию шлама, перепады давления и гидравлические удары приводят к износу устройства.

В общественных местах (магазины, офисы, вокзалы, выставочные залы и др.) Довольно часто применяются плоские радиаторы отопления. Помимо строгого лаконичного дизайна и доступной цены, зачастую решающую роль играет наличие моделей высотой 20 см (алюминий или такая высота найти непросто, а цена существенно выше). Отопительные приборы легко разместить под панорамным окном.В дополнение к эффективному нагреву поднимающийся теплый воздух создает тепловую завесу и предотвращает образование конденсата на стекле.

Для учреждений с повышенными гигиеническими требованиями (больницы, лаборатории, детские сады и др.) Производим модели радиаторов отопления с гладкими панелями и без конвекционных ребер. Благодаря упрощенной конструкции на внутренней поверхности накапливается мало пыли, и ее легко чистить.

Строительно-производственная техника

На рынке представлены стальные: панельные и трубчатые.

Панельные радиаторы более популярны у потребителей. Процесс изготовления этого типа радиатора делится на следующие этапы:

Листы стали толщиной от 1,1 до 1,3 мм штампуются, в результате чего образуют вертикальные бороздки по всей ширине, а в верхней и нижней частях листа оставляют место для протекания теплоносителя.
Листы соединяются сварным способом. По периметру листа образованы каналы для протока теплоносителя, соединенные вертикальными каналами по ширине панели.С одной стороны сварные трубы с внутренней резьбой для подключения труб отопления. Такая конструкция обеспечивает равномерный прогрев поверхности панели с использованием минимального количества теплоносителя.
П-образный конвектор изготовлен из тонкого проката толщиной 0,3-0,5 мм.
Конвектор приваривается к внутренней стороне панели. С помощью таких ребер добиваются эффективной циркуляции воздуха при обогреве.
В зависимости от модели к получившемуся изделию крепятся одна или две аналогичные панели.
Боковая часть закрыта декоративной накладкой.
Изделие окрашено.

Изготовлено по другой технологии. Отдельные секции изготавливаются сварным способом, состоящие из верхнего и нижнего наконечников и соединительных патрубков. В дальнейшем секции соединяются между собой сваркой, что имеет свои преимущества — секционные радиаторы часто протекают на стыках, и в этом случае риск протечки сводится к нулю. Внешне стальные трубчатые радиаторы похожи на чугунные, но количество вертикальных трубок, по которым циркулирует теплоноситель, от двух до шести, а внешняя поверхность также гладкая (применяется лазерная сварка и полировка, полностью скрывающие сварные швы).

Срок службы стального радиатора немного меньше алюминиевого или чугунного

Металлический радиатор для отопления покрасьте одним из трех способов:

Погружение стали в емкость с красящим составом. Такой способ обеспечивает попадание краски в труднодоступные места.
Анодный электрофорез. При таком способе окраски краситель проникает во все полости и обеспечивает сцепление с металлической поверхностью и последующими слоями краски. При анодном электрофорезе стальные батареи действуют как положительно заряженный анод, а краситель содержит щелочную жидкость со значением pH 7–8.
Катодный электрофорез. Аналогичен анодному методу. Стальной радиатор играет роль катода с отрицательным зарядом, а краситель представляет собой кислую среду с pH 5,5-5,9. Краситель распределяется по поверхности равномерно, проникая в трещины и неровности, при этом расход красителя минимален. Таким же способом окрашиваются кузовные детали автомобилей.

Учитывая, что стальные радиаторы подвержены коррозии, срок службы приборов зависит от качества покраски. В этом случае краска выполняет декоративную функцию и защищает поверхность от внешних негативных воздействий.

Слой эпоксидной пудры распыляется на краску и плавится под воздействием температуры, в результате чего покрытие приобретает прочность, твердость и гладкую поверхность.

Размеры и конструкция

Металлические батареи представляют собой твердый продукт, поэтому теплопередача напрямую зависит от их размера и количества. Каждая дополнительная панель увеличивает тепловую мощность устройства на 40-50%.Еще одним фактором, влияющим на эффективность обогрева, являются конвекционные ребра.

На рынке представлены панельные радиаторы таких типов:

Одна нагревательная панель без ребер (обозначается типом 10).
Одна панель с ребрами (тип 11).
Две панели без ребер (тип 20).
Две панели с одним конвекционным ребром (21 тип).
Обе панели с ребрами (тип 22).
Трехпанельные выпускаются только 33 и 30 типов.

Первая цифра в обозначении указывает количество нагревательных панелей, вторая — количество конвекционных ребер.

Длина обогревателей составляет от 400 мм до 3000 мм с шагом 10 см, а высота стандартных моделей от 200 мм до 900 мм.

Металлические радиаторы не отличаются разнообразием конструкции, при этом некоторые производители выпускают модели с гладкой лицевой поверхностью (радиаторы немецкого производителя Kermi Plan или финские серии Purmo, Planora), либо с широкими проточными каналами.

Радиаторы Zehnder (Швейцария) или радиаторы Arbonium (Германия-Швейцария) трубчатого типа отличаются большим выбором конструкций, но стоимость такой продукции высока.Более доступны трубчатые радиаторы отопления российского производства (КТО, Сунержа и другие), средние цены на которые ниже стоимости зарубежных аналогов.

Преимущества и недостатки

Популярность стальных батарей обусловлена рядом преимуществ, присущих данному типу отопительных приборов:

Технические характеристики позволяют использовать устройства различной конструкции в системах отопления любого типа. Если для панельных радиаторов рабочее давление 6-8.5 бар (при испытании — 13 бар) и устанавливать их в многоэтажных домах не рекомендуется, трубчатые модели работают при 12 атмосфер, а испытание под давлением достигает 25 бар. Несмотря на небольшую толщину стенок и восприимчивость стали к коррозионным воздействиям, радиаторы известных производителей имеют пониженный риск контакта воды со сталью благодаря качеству защитного покрытия.
Высокая теплоотдача достигается за счет одновременного использования теплового излучения (25% тепла) и конвекции (75% тепла) для обогрева.Установленный под оконным проемом обогреватель создает тепловую завесу, препятствующую распространению холодного воздуха.
Эффективность. По сравнению с чугунными радиаторами затраты на отопление снижаются на 30-40% за счет меньшего объема теплоносителя.
Простая конструкция и экономичный расход материала позволяют производителям предлагать конкурентоспособные цены на продукцию.
Большой выбор типоразмеров и вариантов подключения (боковой, нижний или универсальный) облегчает установку и дает возможность установить устройство в помещении любой конфигурации.
Прочность. Стальной радиатор прослужит в системе индивидуального отопления не менее 20 лет.

По мнению многих, батарея из стали выглядит меньше других.

Недостатков у стальных радиаторов не так много, но они накладывают определенные ограничения при выборе места установки:

Низкое рабочее давление и чувствительность к гидравлическим ударам панельных радиаторов ограничивают область применения для установки в частных домах или малоэтажных домах.В многоэтажках лучше устанавливать трубчатые батареи.
Повышенные требования к составу теплоносителя и содержанию в нем примесей и абразивных частиц делают нежелательной установку в многоэтажных домах с центральным отоплением.
Физические повреждения или дефекты во время покраски вызывают коррозию. Несмотря на защитную упаковку, во время транспортировки и погрузки важны важные меры предосторожности, чтобы не повредить устройство.

Правила выбора

При покупке стального радиатора нужно помнить несколько правил:

Изготовление стальных нагревательных приборов — сложный технологический процесс, требующий точного соблюдения технологии на всех этапах производства. Покупать продукцию стоит только надежных производителей, которые предоставляют гарантию на продукцию и присутствуют на рынке не менее 5-10 лет. В процессе эксплуатации хорошо зарекомендовали себя радиаторы европейских производителей (Korado (Чехия), Kermi (Германия), Buderus (Германия), Purmo (Финляндия, Польша) и др.). Аккумуляторы турецких производителей также надежны, к тому же их цена на 20-30% ниже, чем у европейских брендов. Радиаторы Conrad (Турция) адаптированы для российских условий эксплуатации и проходят внутреннюю антикоррозионную обработку.Панельные радиаторы отопления в России также представлены на рынке рядом надежных производителей. Радиаторы Prado (компания «Прогресс», Ижевск) присутствуют на рынке много лет и заслужили доверие потребителей. Изготовление стальных нагревательных приборов — сложный технологический процесс, требующий точного соблюдения технологии на всех этапах производства.
Следует внимательно осмотреть радиатор на предмет механических повреждений (сколов, царапин, вмятин). Их наличие приведет к образованию ржавчины и повреждению радиатора.
При выборе учитываются ожидаемые условия эксплуатации (давление, качество теплоносителя).
Рассчитывать тепловую мощность следует внимательно. В отличие от чугунных или алюминиевых радиаторов, увеличить мощность за счет добавления секций невозможно.

СМОТРЕТЬ ВИДЕО

Надеемся, вы сделали правильный выбор!

Выбирая приборы для системы отопления частного дома или квартиры, хозяева часто попадают в тупик и теряются перед огромным выбором приборов.Ведь правильно подобранные элементы системы отопления — это не только гарантия ее длительной работы, но и максимальная теплоотдача.

Панельные стальные радиаторы отопления — изобретение конца прошлого века, которое внесло свой вклад в технологию производства стальных листов, сварки, покраски в попытке создать радиаторы отопления, которые будут иметь более высокие характеристики, чем чугунные батареи.

В производстве стальных панельных радиаторов нет ничего сложного.Панели изначально штампуются из стальных листов толщиной 1,25 мм. При этом изготавливаются стальные П-образные конвекторы 0,3-0,5 мм. Уже готовые панели сваривают роликовой сваркой, а к ним приваривают конвекторы. Покраска происходит в самом конце изготовления изделия.

отопление состоит из сотен или даже тысяч единиц оборудования. требует огромных складских помещений, которые могут себе позволить только крупные корпорации. Кроме того, организация дилерской и торговой сети требует значительных финансовых, материальных и человеческих ресурсов.

Преимущества и недостатки

Любой продукт, независимо от его назначения, имеет достоинства и недостатки, которые можно понять, сравнив их. Стальные радиаторы, напротив, имеют цельную конструкцию, что может иметь ряд преимуществ перед панелями другого типа, но есть и недостатки.

Преимущества:

После покупки панельный радиатор полностью готов к эксплуатации, и его нужно только подключить к трубам. Как и в других радиаторах, здесь нет необходимости добавлять или убирать секции.При покупке следует правильно выбрать размер панели и все. Изделие достаточно повесить на стену, а все остальное, вплоть до подключения к трубам системы отопления, можно будет сделать позже. Также это преимущество — целостность — становится недостатком: в случае утечки невозможно заменить только секцию, как в других батареях, но вам придется заменить всю панель.

Многие говорят, что батарейки панельного типа лучше современного корпуса, но это дело вкуса каждого.Если покрасить изделие в цвет комнаты или штор, панельный радиатор вообще будет еле заметен. Довольно много стальных панельных радиаторов выпускается нижнего типа, позволяющего скрыть трубы.

Высокая теплоотдача

Обладая очень высокой теплопроводностью, сталь становится отличным материалом для выбора радиаторов с оптимальными техническими характеристиками. А наличие конвекторов делает стальные радиаторы для отопления в целом идеальными для отвода тепла.

Не всем под силу использовать высокобюджетный вариант системы отопления для частного дома, и в этом случае панельные радиаторы из стали — идеальное решение. Они удерживают небольшое количество теплоносителя, обеспечивая максимальное тепло в помещении. Низкая инерция в сочетании с радиаторным термостатом позволяет сэкономить до 40% энергии.

Недостатки:

При несоблюдении условий эксплуатации, например, работать с некачественным теплоносителем, стальные панельные радиаторы могут довольно быстро.Наличие воздуха в системе, показатель pH не в норме, годовой спуск теплоносителя — в таком режиме радиаторы долго не прослужат.

Низкая устойчивость к гидроударам

Гидравлический удар не возникает в закрытых системах отопления в частных домах, а только в открытых — жилых сетях. Но для безопасности, если в квартире установлены батареи, следует защитить устройство каким-нибудь демпфирующим устройством. Например, редуктор давления.

Чувствительна к транспортировке

Любая, даже небольшая стальная панель может привести к поломке и, как следствие, утечкам, что повлечет за собой полную непригодность работы всего аккумулятора.

Исполнение и типы

В основном панельные радиаторы имеют следующие характеристики :

рабочее давление — до 10 бар;
испытательное давление — 13 бар;
температура охлаждающей жидкости — до 110 о С.

Панельные радиаторы подразделяются на следующие типы:

Т 10 — однорядный, без конвектора и футеровки;
Т 11 — однорядный с одним конвектором, без верхней решетки;
Т 20 — двухрядный, без конвектора, с воздуховыпускной решеткой;
Т 21 — двухрядный, с одним оребрением и закрытым кожухом;
T 22 — двухрядный с двумя ребрами конвектора и закрытым кожухом;
Т 30 — трехрядный, без конвектора, сверху прикрытый сеткой;
Т 33 — трехрядный с тремя конвекторами и закрытым кожухом.

Типы 10 и 11 без конвекции могут передавать тепло исключительно за счет нагрева воздуха.

Плоские или штампованные панели с размерами по высоте 200-900 мм, по длине 400-3000 мм.

Vogel Nut — единственные производители вертикальных нагревательных изделий шириной 500-600 мм и высотой до 2,6 м, типов 10, 20К.

Бывают двух типов: боковые и нижние, с предустановленным термостатическим клапаном.

Основные отличия типов 11, 22 и 33

Конвектор представляет собой стальной «змеевик», расположенный между панелями отопительного прибора, предназначен для нагрева воздуха, нагретого радиатором отопления, проходящего по каналам, для прогрева.

Чем теплее воздух, тем легче. Скорость его выхода из радиатора увеличивается, и если вы положите руку на правильно сделанный радиатор, вы почувствуете движение воздуха, как будто вентилятор гонит его изнутри. Например, тип 22 имеет два конвектора.

Согласно международным стандартам обозначением типа отопительного прибора (например, Тип 22) являются его технические характеристики: первая цифра — количество стальных панелей, а вторая — количество конвекторов. Тип 11 имеет одну панель и один конвектор, Тип 22 — две панели и два конвектора, а Тип 33, соответственно, три панели и три конвектора.

Тип 22 с двумя панелями и двумя конвекторами, ребрами и закрытым корпусом является наиболее популярным и продаваемым. Ведь Type 22 воспринимается потребителем как золотая середина и с оптимальным уровнем соотношения цена / качество.

Также существуют модели ВК 11, ВК 22, ВК 33, которые отличаются толщиной изделия и мощностью, но своими названиями относятся к интерпретации типов 11, 22 и 33.

Правильная эксплуатация и выбор батареи для соответствующей системы отопления помогут устройству прослужить дольше.

Современный рынок отопительных приборов очень разнообразен. Это чугунные, алюминиевые, стальные, биметаллические радиаторы, которые очень активно конкурируют между собой.

Немаловажную роль в борьбе за покупателя играет внешний вид и стоимость устройства, но определяющим моментом являются эксплуатационные и технические качества радиатора.

Не каждый отопительный прибор, как отечественный, так и зарубежный, выдержит условия эксплуатации, например, в существующих российских системах отопления.

В России расчетная температура теплоносителя в центральной системе составила по однотрубному контуру 105 градусов .

Давление в многоэтажных домах выдерживается длительное время на уровне 10 атмосфер. Добавьте к этому гидроудары, которые почти всегда присутствуют при пуске насосного оборудования в централизованной системе, плюс плохое качество воды (высокое содержание солей, железа, щелочи, кислорода и т. Д.).

Большинство современных отопительных приборов предъявляют требования к теплоносителю, удовлетворение которых в условиях системы центрального отопления практически невозможно.

Общие сведения, типы, характеристики

Покупая устройство для дома, нужно обратить внимание на несколько важных моментов. В первую очередь — это технических характеристик стальных радиаторов отопления , в которые входят:

Минус этого прибора — повышенная чувствительность к кислороду, содержащемуся в теплоносителе, поэтому данный радиатор лучше использовать в закрытой системе отопления, т. е.в частных, загородных домах.

Стальной радиатор подвержен коррозии, которая увеличивается после разрушения.

В настоящее время производитель предлагает стальных радиаторов 3 типов:

секционные;
трубчатый;
.

Отопительные приборы секционные

Секции такого радиатора изготавливаются из листовой стали методом штамповки. Это устройство не пользуется особой популярностью у потребителя из-за невысоких технических характеристик. Например, его максимальное рабочее давление всего 6 атмосфер Это, конечно, очень мало.

Трубчатые нагреватели

По названию уже понятно, что радиатор этот трубчатый.Это самый прочный из всех стальных радиаторов отопления, имеет высокие показатели теплоотдачи. Рабочее давление — 10-15 атмосфер.

Отличается множеством форм. . Благодаря тому, что труба может изгибаться в любую сторону и занимать совершенно другое положение, у потребителя есть огромный выбор, и если ни один радиатор не готов удовлетворить заказчика своим внешним видом, всегда можно сделать эксклюзивный обогреватель на заказ.

Части устройства соединены между собой при помощи лазера, что делает сварной шов практически незаметным.Устройство отличается высокой прочностью, при толщине стального листа всего 1,5 мм , т. Е. Происходит значительная экономия материалов, что, в свою очередь, сказывается на цене изделия.

Размеры трубчатого радиатора очень разнообразны. Высота устройства может достигать трех метров, длина полностью зависит от прихоти покупателя.

На российском рынке представлено Трубчатые радиаторы 3 типов:

2 секции;
6 секция;
8 секционный.

Тепловая мощность каждой секции 100-120 Вт.

Радиаторы этого типа используются в системах центрального отопления.

Плюсы и минусы трубчатых радиаторов

Добродетели

недостатки

Склонность к ржавчине. Достаточно простоять пустому устройству 1-2 недели, и скорость коррозионного покрытия увеличивается в десять раз.
Не всегда качественное покрытие.
Повышенная чувствительность к гидроударам, которым всегда есть место при проведении операций по опрессовке системы центрального отопления.

Способы подключения

Нижняя

Такой вид подключения делает радиатор практически незаметным, но имеет один недостаток: из-за особенностей прохождения теплоносителя между впускным и выпускным коллекторами подача тепла в помещение снижается на 10-15%. Особенно это заметно в многоквартирных домах с протяженными магистралями. Поэтому нижнее подключение радиатора рекомендуется использовать только в дачных постройках.

Боковое

Патрубки входа и выхода охлаждающей жидкости расположены с одной стороны устройства. Это наиболее экономичный и эффективный способ подключения. Простая и удобная установка, что позволяет обойтись без посторонней помощи.

Диагональ

Труба, идущая от источника тепла, подключается к устройству сверху, а обратная труба выходит с другой стороны, из нижнего патрубка.

Такое соединение считается наиболее эффективным, так как теплоноситель циркулирует практически по всему устройству, обеспечивая тем самым высокую теплоотдачу.К недостаткам такого подключения можно отнести:

Неудобная установка;
невозможность скрыть коммуникации в коробке или стене;
увеличенный расход трубы;
сложная проводка, сложная в установке.

Технические характеристики таких радиаторов будут приведены ниже. Это относительно недорогой, высокоэффективный отопительный прибор. Рассчитан на рабочее давление 8-9 атмосфер и максимально допустимую температуру охлаждающей жидкости — 110-120 градусов .
Основа панельного радиатора — панель, состоящая из стальных листов, сваренных по периметру. Внутри панели путем формовки образуются каналы, по которым циркулирует теплоноситель, полностью нагревая устройство.
Панельные радиаторы различаются маркировкой: 10, 11, 12, 21, 22 и 33-й. Первая цифра означает номер в приборе, вторая — количество стальных листов, приваренных к панели. Например, 12-й и 21-й типы состоят из двух панелей и одного листа между ними.
Соединяемые панели, как правило, , закрытая боковая крышка .
Такие устройства имеют два типа подключения: боковое и нижнее.
Бесчувственный радиатор в коридоре
Основными факторами, которые следует учитывать при выборе батарей, являются их рабочие характеристики. К ним относятся рабочее давление, теплопередача, максимально возможная температура охлаждающей жидкости и ряд других очень важных показателей. Естественно, цена — тоже не последний параметр, влияющий на выбор устройства.Многих покупателей интересуют характеристики, заслуживающие особого внимания.
Стальной прибор
Все без исключения металлоконструкции спроектированы с максимальной эффективностью в разных режимах работы. Стальные радиаторы подходят для использования как в частном домостроении, так и в условиях централизованного теплоснабжения. Сырьем для их производства служат высокопрочные стали.
Благодаря тщательному подбору материала, можно добиться высоких технических характеристик устройств.Известные торговые марки по изготовлению устройств из холоднокатаной стали толщиной 1,25-1,75 мм. В результате механическая прочность готовой продукции сохраняется на очень высоком уровне. Несомненно и другие технические индикаторы. В зависимости от конструктивных особенностей выделяют 3 группы стальных радиаторов.
В разрезе
Отопительные приборы этой группы отличаются повышенной прочностью. Их можно использовать в системах с высоким рабочим давлением теплоносителя — легко переносят 10-16 атмосфер.Внешне устройство напоминает привычные по советским временам железные батарейки. Однако современные устройства намного безопаснее, практичнее и долговечнее.
Название устройства этого типа должно быть оформлено. Их собирают из нескольких отдельных секций точечной сваркой. Технологически это сделать довольно сложно. Поэтому секционные варианты — самые дорогие из всего семейства стальных радиаторов.
Панель
Эти обогреватели удачно сочетают в себе свойства радиаторов и конвекторов.Они выпускаются в виде панелей с разными линейными параметрами и простой конструкции. Панель состоит из двух металлических пластин с рельефными выступами в результате штамповки. Вертикальные каналы созданы не для красоты, а для циркуляции теплоносителя.
Многие модели имеют приваренные П-образные ребра с тыльной стороны. Эти дополнительные элементы улучшают теплопередачу устройств. Они изготовлены из тонкой холоднокатаной стали и играют важную роль в формировании конвекционных токов. Габаритные размеры панельных радиаторов варьируются в широком диапазоне.Высота варьируется от 300 до 900 мм, а ширина от 400 до 3000 мм. Эти размеры считаются стандартными. Есть еще вертикальные и удлиненные варианты.
Глубина изделий может незначительно отличаться, максимальная — 170 мм. Это полностью зависит от количества панелей. В состав одного радиатора может входить не более трех. Если несколько панелей соединяются в одну конструкцию, то боковые части необходимо закрыть декоративными накладками.
По способу установки возможны варианты с боковым, нижним и универсальным подключением.Стоит отметить, что модели с нижним подключением часто комплектуются встроенным термостатом. Поэтому их цена в рознице несколько выше. Наличие термостата не является определяющим фактором при покупке радиатора. Клапан всегда можно установить самостоятельно через термостатический клапан.

Kermi FKO 12 тип 300 × 700
Для панельных радиаторов характерны следующие характеристики:
рабочее давление — от 6 до 8.5 атмосфер
нагрузка давлением — не более 13 атмосфер
максимально возможная температура охлаждающей жидкости 110-120 градусов Цельсия
Относительно низкие показатели давления теплоносителя ограничивают применение устройств в системах централизованного теплоснабжения. Они не всегда подходят для установки в многоэтажных домах.
трубчатый
По сравнению с панельными, эти устройства используются гораздо реже из-за их дороговизны. Они состоят из нескольких вертикальных или горизонтальных рядов стальных труб.Между линией соединены коллекторы. Такая конструкция отличается высоким уровнем теплоотдачи. Устройство очень быстро нагревается и так же быстро передает тепло в окружающее пространство.
Контролировать режим работы позволяет кран на радиаторе или автомате. Конструкция трубчатых вариантов очень разнообразна. Часто их производят в виде предметов интерьера. Вне зависимости от внешнего вида производительность остается достаточно высокой:
рабочее давление — 12 атмосфер
испытание давлением — 25 атмосфер
максимальная температура охлаждающей жидкости — 120 градусов Цельсия
Благодаря этим параметрам трубчатые радиаторы можно устанавливать во всех без исключения системах централизованного отопления.Они выдержат гидравлические удары, которые могут возникнуть во время пробного запуска системы.
Плюсы стальных приборов

Безопасная система отопления
Несмотря на существенные различия в конструкции стальных радиаторов разных серий, многие показатели для них остаются общими. Среди достоинств устройств необходимо выделить:
Высокая производительность. Сталь выигрывает у чугуна по теплопроводности. Материал довольно хорошо отдает тепло пространству и позволяет быстро обогреть даже большое здание.Поэтому устройства не имеют ограничений в использовании — их можно устанавливать в небольших подсобных помещениях и производственных ангарах.
Простота обслуживания и эксплуатации. Все, что требуется для нормальной работы устройств, — это протереть их поверхность от пыли. Никакого другого ухода не требуется.
Современный внешний вид. Сказать, что радиаторы подчеркивают особенности интерьера, неразумно. Но вряд ли кто-то станет спорить, что их наличие в большинстве случаев не влияет на внутреннее положение дома.
Широкий выбор. Для помещений любого размера и объема можно подобрать устройство необходимой мощности. Если комната очень большая, то всегда есть возможность установить несколько радиаторов отопления. Важно, чтобы устройства выпускались разных размеров.
Низкая цена. По сравнению с другими предложениями металлические панели выглядят предпочтительнее. Это особенно важно, если бюджет на ремонт ограничен.
Прочность. Сталь хорошо выдерживает механические нагрузки и безотказно может служить не менее 10 лет.
Такой солидный список преимуществ может мотивировать даже пессимист на приобретение стального радиатора.
Минусы металлопродукции

Белоснежный салон
Однако следует изучить слабые стороны устройств:
Склонность к коррозии. Сталь плохо сопротивляется влаге. Если радиаторы постоянно залить водой, то коррозионные процессы протекают очень медленно и не оказывают существенного влияния на прочность устройств.Но выпустить воду из системы необходимо, так как их быстротечность увеличивается в десять раз.
Сварные швы. Это самое слабое место у панельных радиаторов. Суставы очень чувствительны к гидравлическим ударам. Из-за этого использование устройств данной категории в централизованных системах ограничено.
Лакокрасочное покрытие. Субъективный фактор, полностью зависящий от производителя. Продукция многих известных брендов служит десятки лет без нареканий со стороны покупателей. Но появилось много сомнительных инструментов, поверхность которых довольно быстро «отскакивает» от металла.
Сами потребители могут избавить себя от большинства неприятностей, если они перестанут вкладывать деньги в теневые схемы. Стоят стальные радиаторы недорого. Попытки сэкономить в дальнейшем оборачиваются огромными потерями.
Подключение

Zehnder Charlesten h = 2500 мм
Установить прибор можно в любую систему отопления. При этом материал, из которого сделаны теплопроводы, никакой роли не играет. Стальные радиаторы отлично контактируют с изделиями из меди, пластика, алюминия и биметалла.Большинство потребителей предпочитают устанавливать устройства со следующими типами подключений:
Боковой. Радиатор подключается к системе с одной стороны. Подводящий патрубок подводится к верхнему патрубку устройства, а обратный патрубок соединяется с нижним патрубком. Благодаря такому подключению обеспечивается хорошая теплоотдача и беспрепятственная циркуляция теплоносителя.
Нижний Этот вариант отличается высокими показателями мощности и качества теплоотдачи. Устройства с нижним подключением «выжимают» максимум из теплоносителя за счет того, что горячая вода легче холодной.Так поверхность батареи всегда нагревается до максимально возможной температуры.
Стальные обогреватели — это универсальные приборы, которые подходят для отопления любых зданий. Аккумуляторы отлично справляются с задачами теплопередачи в загородных коттеджах, квартирах или офисных помещениях. Часто они встречаются в коммерческих и промышленных зданиях.
Очень важно, что радиатор стальной подходит как для автономных, так и для централизованных систем теплоснабжения. Он успешно заменяет уже устаревший чугунный аналог, позволяя домовладельцам экономить электроэнергию за счет уменьшения объема системы. Все приборы могут комплектоваться автоматическими системами регулировки режима работы. Это создает дополнительные возможности для экономного использования энергоресурсов.
(PDF) Экспериментальный анализ тепловой мощности радиаторов для учета тепла
[3] А. Ферреро, Р. Марчези, Основы измерительной техники, Справочник НАТО по
измерениям, 2002, стр. 9-17.
[4] Ф. Арпино и др., Влияние условий установки на тепловую мощность нагревательных объектов: предварительные результаты экспериментов
, в: Energy Procedure, 2016, стр.74-80.
[5] S. Peach, Радиаторы и другие конвекторы, J. Inst. Отопление вентил. Eng., 39 (2) (1972), стр. 239-253.
[6] EN 442-1, Радиаторы и конвекторы — часть 1: технические условия и требования, (2014).
[7] EN 442-2, Радиаторы и конвекторы — часть 2: методы испытаний и рейтинг, (2014).
[8] UNI 10200, Централизованные централизованные климатические установки, внутреннее производство и водная санитария —
Критерии водоснабжения и кондиционирования воздуха, 2013.
[9] Л. Брэди, М. Абделлатиф, Дж. Каллен, Дж. Мэддокс, А. Аль-Шаммаа, Исследование влияния декоративных покрытий
на тепловую мощность радиаторов LPHW, Energy Build. 2016. Т. 133. С. 414–422.
[10] Эмбайе, Р.К. Аль-Дада, С. Махмуд, Численная оценка теплового комфорта и энергосбережения в помещении
путем эксплуатации отопительного панельного радиатора при различных стратегиях потока, Энергия и здания, 121 (2016), стр. 298–
308.
[11] Калисир Т. и др., Экспериментальное исследование увеличения теплоотдачи панельного радиатора для эффективного теплового использования
в реальных условиях эксплуатации, EPJ Web of Conferences, 92 (2015). EFM14. — Experimental Fluid
Mechanics 2014.
[12] EN 834, Распределители затрат на тепло для определения потребления радиаторов отопления помещений.
Приборы с электроснабжением, 2013.
[13] S.M.B. Бек и др., Новый дизайн для панельных радиаторов, Прикладная теплотехника, 24 (8-9) (2004), стр.
1291-1300.
[14] I.C. Ward BSc, Бытовые радиаторы: производительность при более низком массовом расходе и более низких температурах
дифференциалов, чем те, которые указаны в стандартных тестах производительности, Building Serv. Англ. Res. Technol., 12 (3) (1991),
, с. 87-94.
[15] Р. Маркези, La camera termostatica di riferimento europeo, La Termotecnica, 2 (1998), стр.75-89.
[16] Р. Марчези, Калибровка тестовых систем для определения тепловой мощности радиаторов и конвекторов,
SMT4 CT96-2127 Final Report, Брюссель, 1999.
[17] Р. Марчези и др. , Технические характеристики испытательного помещения на основе исследовательской программы, проведенной по адресу
Dipartimento di Energetica del Politecnico di Milano, CEN TC-130, doc. п. 45, 1989.
[18] Л. Селенца и др., Экономическая и техническая осуществимость систем измерения и суб-измерения для учета тепла
, Международный журнал экономики и политики энергетики, 6 (3) (2016), стр. 581-587.
[19] Г. Фикко и др., Экспериментальное сравнение систем учета тепла в жилых домах в критических условиях,
Энергетика и здания, 130 (2016), стр. 477-487.
[20] EN 1434-1, Теплосчетчики — Часть 1: общие требования, (2015).
[21] H.W. Coleman, WG Steele, Experimentation and Uncertainty Analysis for Engineers, 2nd, USA, 1999.
[22] Г. Бетта и др., Методы экспериментального проектирования для оптимизации калибровки измерительной цепи,
Измерение: Журнал Международной Конфедерации Измерений , 30 (2) (2001), стр.115-127.
[23] М. Делль’Исола, Г. Фикко, Ф. Арпино, Г. Кортелесса, Л. Канале, Новая модель для оценки надежности систем учета тепла
в жилых зданиях, Энергетика и здания, 150 ( 2017), стр. 281-293.
[24] М. Саиди, Р. Х. Абардех, Зависимость естественной конвективной теплопередачи от давления воздуха, Всемирный конгресс
Engineering WCE2010, Лондон, Великобритания, 2010.
Отправлено: 1.03. 2017.
После доработки: 3.07.2017.
Принята в печать: 10.07.2017.
Сколько воды в чугунной секции радиатора отопления. Важные технические характеристики и вес чугунных радиаторов
Радиатор — неотъемлемая часть любой квартиры. Это оборудование обеспечивает отопление дома в холодное время года. Однако далеко не в каждой квартире можно установить тот или иной аккумулятор. Ведь требования к этому устройству напрямую зависят от площади помещения, в котором он находится.В первую очередь, это касается мощности. От этого показателя зависит качество отопления вашего дома. Поэтому сегодня мы научим вас правильно рассчитывать заряд батареи.
Рассчитываем мощность радиатора отопления
Радиаторы отопления обеспечивают отопление квартиры. Без этого устройства невозможно представить ни одно современное жилище. Именно благодаря ему мы можем комфортно проводить холодные зимние вечера.
Мощность радиатора отопления имеет большое значение при отоплении дома. Именно это устройство отдает в комнату большую часть тепла. Без него вы бы жили в холодной и сырой комнате.
Радиаторы отопления могут быть изготовлены из разных материалов. Это может быть алюминий, чугун или сталь. Также такие устройства различаются по своей конструкции. Они могут состоять из отдельных секций или представлять собой панель.
При расчете мощности материал, из которого изготовлен радиатор, значения не имеет. Но конструкция такого устройства играет немаловажную роль при расчете.
Радиатор, состоящий из секций, можно собрать самостоятельно до необходимой длины. Таким образом, в этом варианте вы рассчитаете количество секций, на которых радиатор будет иметь необходимую мощность.
Как рассчитать необходимое количество секций радиатора:
Первое, что нужно знать, это площадь помещения. Для этого нужно отдельно умножить высоту комнаты на длину двух соседних с ней стен, а затем сложить полученные два числа.
Также нужно узнать мощность отдельной секции радиатора.
Далее площадь комнаты умножается на мощность отдельной секции радиатора и делится на 100.
В результате вы узнаете число, которое будет равно необходимому количеству секций радиатора. Вам нужно округлить его.
При желании приобрести панельный радиатор. Этот расчет будет другим. В этом случае вы рассчитаете мощность устройства.
Для начала нужно рассчитать объем помещения. Для этого умножьте высоту комнаты на число, полученное умножением длины двух соседних стен.
Полученное число умножаем на 41. Эта цифра — необходимая мощность для обогрева одного кубического метра.
Полученная цифра будет равна мощности радиатора. Вам нужно округлить его. В этом случае можно разделить номинал на два радиатора.
Какая мощность одной секции чугунного радиатора
Чугунные радиаторы — самые первые батареи.Однако, несмотря на новые модели, такие устройства по-прежнему занимают первое место по популярности.
Оригинальным дизайном чугунные радиаторы МС-140-500 не отличаются. Однако такие гармошки обладают надежностью и высоким КПД.
На данный момент внешний вид чугунного радиатора вышел на новый уровень. Вы можете увидеть модели самых разных цветов. Более того, некоторые батареи этого типа имеют красивый рельеф и даже чугунное литье.
Теплоотдача чугунных радиаторов высокая.Мощность одной секции такого устройства составляет 160 Вт. Однако считается, что в среднем этот показатель может снизиться до 140 Вт. Есть таблица сравнения разных типов радиаторов. И в нем чугунный аккумулятор занимает первое место. Давайте рассмотрим преимущества таких устройств.
Преимущества чугунных радиаторов:
Чугун обладает очень высокой теплоемкостью. Благодаря этому радиаторы из такого материала надолго сохраняют и в большом количестве отдают тепло.
Чугунные батареи при условии правильной сварки легко выдерживают удары воды и перепады температур.
Стенки таких аккумуляторов не подвержены коррозии и износу. Поэтому для них подходит абсолютно любая охлаждающая жидкость.
Если вы выберете этот радиатор, то можете быть уверены, что у вас не возникнет проблем при его эксплуатации. Однако многих людей не устраивает внешний вид таких устройств.
Средняя мощность алюминиевой секции радиатора
Наиболее популярны алюминиевые радиаторы.Это связано с их современным внешним видом и простотой обслуживания. Приобрести такие модели по очень доступной цене можно в специализированных магазинах.
Кроме алюминиевых и чугунных радиаторов, есть стальные батареи. По габаритам и весу такие устройства значительно уступают моделям из других материалов. В этом преимущество стальных радиаторов.
Алюминиевые радиаторы выдерживают до 15 атмосфер. Также им не страшны высокие температуры.За это их так любит наш народ. Конструкция алюминиевых аккумуляторов достаточно лаконична. Конечно, особой оригинальностью такие конструкции не отличаются, однако они способны вписаться в любой интерьер. Вопрос о мощности одной секции таких аккумуляторов все еще актуален. Точно ответить на это невозможно, так как разные модели могут иметь от 180 до 200 Вт. Алюминиевые аккумуляторные секции очень легко подсоединяются. Обычно эти услуги предоставляют продавцы в магазине, но при необходимости вы можете собрать их самостоятельно.
При всех достоинствах алюминиевых радиаторов, у них есть и недостатки. Чтобы потом не пожалеть о содеянном, нужно ознакомиться не только с отзывами «за», но и с позициями «против».
Недостатки алюминиевых конвекторов:
Алюминий — это материал, который наиболее подвержен коррозии. Более того, в процессе ржавления может выделять газы. Поэтому такие устройства наиболее применимы в индивидуальных системах отопления, где качество воды выше.
При неправильном соединении секций алюминиевые радиаторы могут протечь. И в этом случае отремонтировать их будет невозможно.
Алюминиевые радиаторы очень популярны из-за их высокого КПД и небольшого веса. Однако у них есть серьезные недостатки, которые необходимо учитывать.
Объем воды в одной секции чугунной батареи
Многих интересует объем воды в одной секции. Поскольку некоторые утверждают, что большие размеры таких радиаторов говорят о том, что в одной секции содержится более трех литров.
На самом деле большую часть объема такого устройства составляет сам чугун. Он имеет толстый слой, поэтому изделие кажется таким объемным. Посмотрим, сколько воды может быть в одной секции чугунной батареи.
Сколько бытовой воды уйдет в одну секцию чугунной батареи:
Радиатор модели MC 140/500 вмещает 1,45 литра воды в одной секции;
Аккумулятор модели MC 140/400 вмещает 1,28 литра воды в одной секции;
Для конструкций модели MC 140/300, 1.Необходимо 11 литров воды.
Как видите, в чугунных батареях не так много воды, как может показаться. Поэтому за экономию этого ресурса можно не беспокоиться.
Рассчитываем мощность радиатора отопления (видео)
Мощность радиатора должна сыграть решающую роль при его выборе. Поэтому не забывайте вовремя рассчитывать этот параметр, чтобы не запутаться.

Вряд ли вы мечтаете провести эту зиму в ледяной квартире под десятью одеялами.Поэтому сегодня речь пойдет о радиаторах отопления, а именно о чугунном радиаторе МС-140.
Сделаем обзор характеристик, расскажем, как правильно выбрать количество секций и как все это смонтировать. Но обо всем по порядку.
Почему именно чугун
Чугунные радиаторы имеют ряд преимуществ, рассмотрим основные из них:
Высокая коррозионная стойкость. Это свойство связано с тем, что в процессе эксплуатации поверхность радиатора покрывается «сухой ржавчиной», препятствующей развитию коррозии.Чугун также очень износостойкий, он не наносит большого вреда камням и различному мусору из труб отопления;
Хорошая тепловая инерция. Даже через час после выключения котла чугунный радиатор отопления MS 140 сохраняет 30% излучаемого тепла, в то время как для стальных радиаторов этот показатель составляет всего 15%;
Длительный срок службы. Так у качественных чугунных радиаторов он может достигать 100 лет, хотя производители говорят о 10-30 годах надежной эксплуатации;
Большая внутренняя секция радиаторов. Именно поэтому чугунные радиаторы отопления MS 140 500 редко требуют чистки;
Чугун в силу своего состава ни при каких обстоятельствах не может вызывать электрохимическую коррозию. Другими словами, никаких конфликтов с пластиковыми (стальными) трубами возникнуть не может.

Поговорим о характеристиках
А теперь пора предложить вашему вниманию технические характеристики чугунных радиаторов.
Страна производитель Украина Россия
Максимальная температура охлаждающей жидкости 130.0 (градусы)
Максимальное рабочее давление 9,0 (бар)
Испытание давлением 15,0 (бар)
Конструкция радиатора В разрезе
Количество каналов в 1 секции 2
Объем воды в 1 секции 1,35 (л)
Теплоотдача 1 секция 175,0 (Вт)
Вес 1 секция 6.2 (кг)
Ширина 1 секции 98 (мм)
Диаметр отверстия ниппеля 5/4 (дюйм)
Материал пересечения Термостойкая резина
Профильный и пробковый материал СЧ-10 ГОСТ-1412
Материал ниппеля КЧ-30-6Ф ГОСТ-1215
Но, зная преимущества устройств и их характеристики, не спешите бежать в магазин.Ведь перед этим нужно узнать, сколько секций необходимо, чтобы обогрев был действительно эффективным.
Количество секций
Количество секций зависит от конфигурации помещения. Конечно, здесь основным параметром является площадь, но есть и другие немаловажные факторы, такие как: зонирование, пол, высота потолка, размеры ниши, наличие стеклопакетов, количество окон.

Наконечник. Для угловых комнат лучше выбрать более мощные радиаторы и сделать несколько дополнительных секций (1-2).Объясняется это дополнительными потерями тепла, что может сказаться на комфорте жителей.
Рассмотрим формулу расчета необходимого количества секций для помещения с высотой потолка не более 3 метров и площадью 50 квадратных метров:
Совет. Если в результате расчета вы получите дробное число, то лучше округлите его — обеспечьте небольшой запас мощности.
Теперь, когда вы знаете, сколько разделов вам нужно, можете переходить непосредственно к установке.
Монтаж
Количество секций посчитано, радиаторы куплены, осталось установить. Здесь есть два варианта — обратиться к специалистам за деньги или сделать это самому. Рассмотрим второй вариант.

Подбираем крепления
Первым этапом монтажа является выбор крепления для радиатора. На фото можно увидеть различные типы креплений.
Например, для секционных радиаторов используются штифтовые и угловые кронштейны.Первые используются для крепления батареи к стене из кирпича или штукатурки, а угловые используются, если стена деревянная. Также следует помнить, что для углового крепления необходимо запастись саморезами и дюбелями.

Типы крепежа. Как вы уже догадались, для нашего случая применимы крепления № 3 и № 4
Непосредственная установка
На этом этапе нужно выбрать места для установки кронштейнов. Помните, что на радиатор необходимо не менее трех кронштейнов.После использования дюбелей и дрели нужно закрепить кронштейны.
Следующим шагом будет установка радиатора на кронштейны.
Наконечник. Не нужно сразу снимать защитную пленку с радиатора, сначала установите ее на кронштейны, а затем, не боясь поцарапать радиатор, снимите пленку.

Осторожно подсоедините вышедшие из строя трубы к радиатору. Прикрепите аккуратно и аккуратно, но не повредите резьбу; в противном случае вода вытечет из системы.Перед просмотром ознакомьтесь с установочным видео в нашей галерее.
При установке важно соблюдать определенные расстояния. Например, высота установки над полом должна быть примерно 10 сантиметров. Расстояние между стеной и аккумулятором должно составлять от 2 до 5 см.
Резюме
Чугунные приборы можно смело устанавливать в свои системы отопления, конечно, по характеристикам они уступают новым моделям, но и цена их невысока.К тому же они столетием доказали свою пригодность как в СССР, так и в Европе. Большой плюс — долгий срок службы.
Секционные чугунные радиаторы начали производить более ста лет назад. Их использовали сначала в системах парового отопления, а затем в системах центрального водяного отопления. Классические чугунные радиаторы МС-140 советского производства установлены во многих старинных русских домах.
Достоинством чугунных радиаторов является их высокая надежность и длительный срок службы (более пятидесяти лет).Радиатор состоит из секций из качественного чугуна, которые соединяются ниппелями из ковкого чугуна. Большой диаметр отверстия делает чугунные радиаторы неприхотливыми к качеству теплоносителя и позволяет использовать загрязненную воду, типичную для систем центрального отопления в России по той же причине, что они имеют низкое гидравлическое сопротивление. Толстые стенки и химические свойства чугуна придают радиаторам коррозионную стойкость, что немаловажно летом, когда вода из системы отопления стекает, а радиатор остается ржавым «сухим».«Чугунные радиаторы — самые дешевые аналоги, за исключением высокохудожественных изделий со сложной отливкой. Цена на них намного выше.
Недостатки чугунных радиаторов в их большой массе. По этой причине установка усложняется, а транспортные расходы увеличиваются. Чугунные радиаторы обладают большой тепловой инерцией (долго нагреваются и остывают) Следовательно, их нельзя использовать в системах отопления с автоматическим регулированием температуры из-за длительного срабатывания.
Надежные и проверенные временем отопительные приборы. Конструкция MC 140 идеально подходит для российских тепловых сетей. Абсолютно не чувствителен к качеству воды, используемой в качестве охлаждающей жидкости. Самые доступные радиаторы отопления.
Характеристики одной секции:
Масса, кг 6,25
Тепловой поток, кВт 0,16
Объем воды, л 1,45
Диаметр отверстия, дюйм 1 1/4
Технические характеристики
Максимальная температура 130 ° С
Рабочее давление 9 — 12 бар
Давление обжима 18 бар
Размеры чугунного радиатора
Чугунные батареи, отметившие столетие, продолжают нести тепло в жилые дома и не спешат уступать место алюминиевым аналогам и компактным конвекторам.У чугуна много неоспоримых преимуществ: устойчивость к коррозии, тепловая эффективность и долговечность. Современная техника имеет привлекательный дизайн, а линейка моделей в стиле ретро выглядит просто роскошно. При всех достоинствах у них есть один недостаток — вес чугунного радиатора составляет несколько десятков килограммов.
Сколько весит чугунная батарея?
Особенно важно знать и учитывать вес отопительной батареи при установке устройств на тонких стенах и перегородках из хрупких материалов.Если нагрузка выше нормы, придется отказаться от настенного крепления и закрепить радиатор на полу.
Вес чугунной секции радиатора без охлаждающей жидкости от 7,1 до 7,5 килограмм — точные значения зависят от высоты изделия и других особенностей модели. Среди новинок — облегченные модификации с массой секции 5,7 кг. Стандартные батареи состоят из 4–10 секционных ячеек, но есть и «гиганты», включающие 20 и более звеньев.
Зная, сколько весит чугунная секция радиатора, несложно рассчитать массу батареи, состоящей из нескольких баков. Например, устройство из 7 секций будет весить 48–52,5 кг, а 10-секционное — 70-75 кг. Для облегчения монтажа выбирают несколько устройств из 5-7 секций, а не громоздкие многосекционные конструкции. При необходимости сборные устройства модернизируют, добавляя или уменьшая количество элементов.
Рассчитывая общую массу нагревателя, следует учитывать, что объем чугунной радиаторной секции составляет в среднем около полутора литров жидкости.В новых экономичных моделях встречаются показатели от 1 литра, а в радиаторах старой модели количество охлаждающей жидкости может достигать 1,7 литра. Естественно, после запуска системы отопления вес прибора увеличится.
Технические характеристики чугунной батареи
Не менее важны и другие технические характеристики чугунных радиаторов. Их знания и умение рассчитывать необходимые параметры помогают правильно определить количество секций в источнике тепла.
Мощность — ключевой показатель эффективности
Зная мощность чугунного радиатора, несложно подсчитать количество приборов. Важно учитывать, что в системах с центральным отоплением, где невозможно контролировать температуру теплоносителя, избыток источников тепла не менее неприятен, чем недостаток. Следствие ошибки — повышенная сухость воздуха, неприятный запах пригоревшей пыли, сквозняки от необходимости частого проветривания.
Номинальная тепловая мощность одной секции стандартного чугунного радиатора составляет 160 Вт.При расчете габаритов отопительного агрегата необходимо определить величину теплового потока жилища. Этот показатель зависит от материала стены, из которого строится строительство, и степени теплоизоляции здания. В панельном доме тепловой поток составляет 0,041 кВт / м3, в кирпичной конструкции — 0,034 кВт / м3, а при хорошей теплоизоляции — 0,02 кВт / м3 независимо от того, из чего построены стены.
Для расчета количества звеньев используется простая формула: цифра, обозначающая объем помещения, умножается на тепловой поток помещения, после чего полученное значение делится на номинальный тепловой поток одной секции (0.160 кВт). Итог округляется до целого числа — это количество необходимых элементов. Совмещать их в одном радиаторе не обязательно — если окон несколько, лучше устанавливать прибор под каждым проемом.
Теплопередача чугунных радиаторов напрямую зависит от количества секций в обогревателе и их размеров. Размеры батареи подбираются с учетом площади комнаты и габаритов оконного проема. Чтобы заявленная производителем мощность «работала», длина аккумулятора должна перекрывать окно не менее чем на 70-75%, а расстояние до подоконника должно быть от 8-12 см.
Размеры чугунного радиатора
Производители придерживаются общепринятых размеров чугунных радиаторов отопления — это дань традициям и немаловажный фактор эффективной работы и безопасности оборудования.
Ширина одной секции чугунного «гармошки» от 35 до 60 см. Разные значения встречаются не только у конкурирующих производителей, но и в разных модельных рядах одного и того же производителя.
Глубина типичных изделий: 92, 99 и 110 мм.В конструктивных изменениях возможны другие номера.
Межосевое расстояние в стандартном исполнении — 35 и 50 см, но есть другие параметры.
Высота устройств всегда больше межосевого расстояния и может быть увеличена на длину ножек, если речь идет о напольной модели.
Площадь чугунной секции радиатора в среднем составляет 0,25 кв. метр.
Срок службы и другие параметры
Срок службы чугунных радиаторов исчисляется десятилетиями.После того, как установка будет завершена, можно не думать о замене батарей в ближайшие 20-25 лет. Известно, что в домах дореволюционная строительная техника, отлитая более 100 лет назад, до сих пор исправно работает.
Рабочее давление чугунных приборов составляет 9 атмосфер, что позволяет использовать их в автономном и центральном отоплении. Также чугун не боится сливов теплоносителя в летнее время года — спокойно дожидается отопительного периода, не теряя своих свойств.
Изучив технические характеристики и выяснив, сколько весит чугунный радиатор, практические люди доверяют системным расчетам и специалистам по установке. Это всегда безопаснее, чем пытаться сделать незнакомое дело своими руками.
Основы водяных (водяных) радиаторов
Основы водяных радиаторов
Гидравлическое тепло — один из наиболее эффективных способов обогрева здания. Он хорошо управляем, бесшумен и поддерживает гораздо более стабильную температуру окружающей среды, чем системы центрального кондиционирования.
Компоненты водяного (гидравлического) радиатора
Горячая вода поступает в радиатор через регулирующий клапан и выходит через запорный экран. При первоначальном заполнении воздух выпускается через спускной клапан, чтобы гарантировать, что радиатор полностью заполнен водой. Удаление воздуха из радиатора не должно быть частой необходимостью (необходимость частого удаления воздуха из водяного радиатора является признаком неисправности в системе).
Регулирующий клапан пропускает воду в радиатор.Он может быть ручным или термостатическим. Термостатический клапан радиатора добавляет комфорта и контроля. Современная энергоэффективность TRV может дать значительную экономию на счетах за топливо.
Запорный экран используется для балансировки системы за счет контроля воды, выходящей из радиатора, и, следовательно, сопротивления потоку. Балансировка радиаторов гарантирует, что самый дальний от котла радиатор достигает той же температуры, что и ближайший к нему.
Все наши водяные радиаторы в стандартной комплектации поставляются со спускным клапаном.У нас также есть сливные клапаны для использования в проектах восстановления. Читайте про однотрубные паровые и двухтрубные паровые радиаторы.
Радиатор горячей воды с термостатическим регулирующим клапаном (внизу справа), запорным клапаном (внизу слева) и спускным клапаном (вверху справа). Центральная опора стены удерживает радиатор у стены.
Дельта Т, или влияние температуры воды на тепловую мощность радиатора
Дельта Т, или ∆T, относится к разнице температур воды, циркулирующей в системе центрального отопления, и температуры окружающей среды.Если температура окружающей среды составляет 20ºC, а средняя температура воды внутри радиаторов составляет 70ºC, значение ∆T составляет 70–20 = 50º.
Тепловая мощность радиатора пропорциональна температуре воды внутри него.
Чем горячее вода внутри радиатора, тем выше тепловая мощность радиатора. Таким образом, при ∆T, равном 50º, радиатор может выдавать 1000 Вт (3400 БТЕ), но при этом температура воды внутри снижается, так что ∆T составляет 30º, а тот же радиатор дает всего 510 Вт (1700 БТЕ).
Подбор радиатора подходящего размера для вашего значения дельта Т
Наша тепловая мощность независимо проверена BSRIA. Мы отображаем тепловую мощность при ∆T50 в качестве стандарта для европейского рынка и 170ºF для рынка США.
Мы можем использовать поправочные коэффициенты, чтобы найти фактическую мощность любого излучателя в диапазоне значений дельта Т; просто умножьте выход при ∆T50 на поправочный коэффициент, указанный ниже.
Delta T Поправочные коэффициенты
1212 45 ° 911 911
Delta T Поправочный коэффициент
75 ° 1.69
70 ° 1,55
65 ° 1,41
60 ° 1,27
55 ° 1,13
55 ° 1,13
0,87
40 ° 0,75
35 ° 0,63
30 ° 0,51
25 ° 25 ° .3
15 ° 0,21
10 ° 0,12
5 ° 0,05

Воздушные тепловые насосы и тепловые насосы

насосы — чрезвычайно важная часть обезуглероживания домашнего отопления, и мы ожидаем увеличения их использования. Вода в системе отопления с тепловым насосом не такая горячая, как в традиционном газовом котле, и это снижает мощность радиатора.
Обычно средняя температура воды от теплового насоса составляет 50ºC (122ºF). Это ∆T, равное 30º, а выходная мощность — половина того, что при ∆T50.
Вам нужно вдвое больше радиаторов с тепловым насосом? Почти наверняка нет.
Если вы устанавливаете тепловой насос, очевидно, что вы также утеплите свой дом и обновите защиту от сквозняков. Чтобы убедиться в правильности цифр, важно провести точный анализ потерь тепла.Повышенная изоляция означает, что требуется меньшее количество тепла.
Наши цены рассчитаны таким образом, чтобы цена за секцию снижалась по мере увеличения радиатора, что делает более крупные радиаторы, необходимые для тепловых насосов, более конкурентоспособными, чем вы думаете. Кроме того, при более низких эксплуатационных расходах на тепловой насос срок окупаемости дополнительных радиаторов может составить всего год или два.
Пример из сельской местности Уэльса
Наше руководство «Как обогревать эко-дом» посвящено собственности в валлийском районе Брекон-Биконс, в которой для обогрева загородной местности используется воздушный тепловой насос, и содержит советы по выбору радиаторов с подогревом. насосы.
ThermaSkirt, Технические и эксплуатационные характеристики
Результаты испытаний BSRIA по BSEN 442-1
@ Скорость потока: 56 г / сек
* Все данные испытаний основаны на белом порошковом покрытии RAL 9010 согласно BS-EN 12206-1

Профиль ThermaSkirt Urban LT (150 мм / 6 дюймов x 20 мм)
Вес: 1.35 кг / м
Темп. Котла 75 ° C dt50
(подача 72 ° C) 70 ° C 60 ° C 55 ° C 50 ° C 45 ° C 40 ° C
Вт / м 159 149 142 104 88 73 59 46
БТЕ / м 542 506 484 355 300 249 201 157
БТЕ / фут 164 153 139 106 91 75 60 45
ThermaSkirt Classic Torus TS Profile (150 мм / 6 дюймов x 20 мм)
Вес: 1.35 кг / м
Темп. Котла 75 ° C dt50
(подача 72 ° C) 70 ° C 60 ° C 55 ° C 50 ° C 45 ° C 40 ° C
Вт / м 160 150 143 105 89 74 59 47
БТЕ / м 546 512 491 358 304 252 205 160
БТЕ / фут 165 155 149 108 92 76 62 48
Профиль ThermaSkirt Regency OG (200 мм / 8 дюймов x 20 мм)
Вес: 1.65 кг / м
Темп. Котла 75 ° C dt50
(подача 72 ° C) 70 ° C 60 ° C 55 ° C 50 ° C 45 ° C 40 ° C
Вт / м 181 170 162 119 100 83 67 53
БТЕ / м 624 583 557 408 345 287 231 180
БТЕ / фут 189 177 169 124 105 87 70 55
Профиль ThermaSkirt Deco PR (115 мм / 4.5 дюймов x 20 мм)
Вес: 1,1 кг / м (оценка подлежит тесту BSRIA)
Темп. Котла 75 ° C dt50
(подача 72 ° C) 70 ° C 60 ° C 55 ° C 50 ° C 45 ° C 40 ° C
Вт / м 144 135 129 94 80 66 53 42
БТЕ / м 488 448 436 319 270 224 181 141
БТЕ / фут 148 136 132 97 82 68 55 43
Профиль ThermaSkirt Deco BM (115 мм / 4.5 дюймов x 20 мм)
Вес: 1,3 кг / м
Темп. Котла 75 ° C dt50
(подача 72 ° C) 70 ° C 60 ° C 55 ° C 50 ° C 45 ° C 40 ° C
Вт / м 149 140 133 98 83 69 55 43
Профиль ThermaSkirt Deco BM3 (170 мм / 6.6 дюймов x 20 мм)
Вес: 2,1 кг / м
Темп. Котла 75 ° C dt50
(подача 72 ° C) 70 ° C 60 ° C 55 ° C 50 ° C 45 ° C 40 ° C
Вт / м 213 200 191 140 118 98 79 62
ThermaSkirt EasyClean EC Profile (155 мм / 6.1 дюйм x 20 мм)
Вес: 1,3 кг / м
Темп. Котла 75 ° C dt50
(подача 72 ° C) 70 ° C 60 ° C 55 ° C 50 ° C 45 ° C 40 ° C
Вт / м 149 140 133 98 83 69 55 43
Профиль ThermaSkirt EasyClean3 EC3 (210 мм / 8.25 дюймов x 20 мм)
Вес: 2,1 кг / м
Темп. Котла 75 ° C dt50
(подача 72 ° C) 70 ° C 60 ° C 55 ° C 50 ° C 45 ° C 40 ° C
Вт / м 213 200 191 140 118 98 79 62
Профиль ThermaSkirt EasyClean4 EC4 (270 мм / 10.6 дюймов x 20 мм)
Вес: 2,6 кг / м
Темп. Котла 75 ° C dt50
(подача 72 ° C) 70 ° C 60 ° C 55 ° C 50 ° C 45 ° C 40 ° C
Вт / м 267 250 238 175 148 123 99 78
«DiscreteHeat рекомендует прибавку до 3% для этих выходов на внешних стенах, чтобы учесть обратные потери.В зависимости от возраста и / или характера конструкции здания могут потребоваться дополнительные меры предосторожности — обратитесь за консультацией в DiscreteHeat ».

ThermaSkirt
Материал: алюминий и полимерный сплав
Теплопроводность: 236 Вт / м2 / K
Содержание воды 0,49 л / м
Покраска: согласно BS EN 12206-1
Финишная пленка (где применяется) Renolit MBAS 0.15мм
Коррозионная стойкость: отличная
Проницаемость для кислорода: 0 (незначительно)
Клапаны и возвратный коллектор
Материал: негигроскопичный полипропилен / нейлон инженерного класса
Проницаемость для кислорода: 0 (незначительно)
Уплотнительное кольцо: сбалансированная двойная береговая смесь из витона и кремния
Максимальное рабочее давление: 10 бар (150 фунтов на кв. Дюйм)
Максимум Op.Температура: (больше или равно) 130 ^° C
Разъемы
Материал: негигроскопичный полипропилен / нейлон инженерного класса
Проницаемость для кислорода: 0 (незначительно)
Уплотнительное кольцо: сбалансированная двойная береговая смесь из витона и кремния
Максимальное рабочее давление: 10 бар (150 фунтов на кв. Дюйм)
Максимум Op.Температура: (больше или равно) 130 ^° C
Соединительные зажимы, кронштейны и приспособления
Пуансон прессованный из нержавеющей стали 306
Монтажные кронштейны (LT, TS и OG)
Термостойкий графитовый нейлон
Крышки и уголки
Сверхстабильный термостойкий АБС и ПВХ
Финишная пленка (где применяется) Renolit MBAS 0.15мм
«Purmo» (радиаторы для отопления): технические характеристики и отзывы
Если говорить о системах отопления, то желательно воспользоваться опытом тех, кто имеет представление о суровых зимах. Например, Финляндия — ее климат нельзя назвать курортным. Кроме того, финская продукция славится своим качеством.Радиаторы отопления «Purmo» не исключение. На сегодняшний день эти устройства используются во многих странах, их достоинства оценили и в России.
Область применения
Purmo — популярная финская компания, которая производит радиаторы из высококачественной стали, соответствующие европейским и мировым стандартам, в том числе ISO 9001. «Purmo» — радиаторы, которые используются для отопления как в домах, так и в других помещениях. жилые помещения в однотрубных или двухтрубных насосных системах отопления.
Купив стальные радиаторы «Purmo», Вы не пожалеете о сделанном выборе по следующим причинам:
Эти отопительные приборы имеют широкий спектр применения.
«Purmo» — радиаторы, сочетающие в себе высокий КПД и современный дизайн.
Технические характеристики этих устройств соответствуют высоким требованиям — небольшая тепловая инерция и высокое тепловыделение.
Преимущества
При производстве нагревательных элементов используется однородная высокопрочная сталь. Окрашивают устройство по той же технологии, что и на предприятиях популярного автомобильного гиганта Mercedes.
К неоспоримым достоинствам радиаторов данной модели можно отнести следующее:
Качественная обработка лакокрасочным составом отлично защищает конструкцию от негативных процессов коррозии и воздействия окружающей среды.
Большая площадь нагреваемой поверхности обеспечивает мгновенную реакцию на изменение температуры в помещении, корректируя уровень нагрева.
Безопасность — внутри нагревателя небольшое количество воды.
Высокие характеристики радиаторов отопления достигаются за счет использования в процессе производства конструктивных элементов из тонких стальных листов.
Возможность работы в системах отопления с низкотемпературным режимом.
Недостатки
При выборе обогревателей этой марки принципиальным моментом является то, что их можно использовать в закрытых центральных системах и местах, где отсутствует коррозионное воздействие на металлические поверхности.Если радиатор установлен в помещении с повышенным уровнем влажности, то следует дополнительно предусмотреть антикоррозионную обработку.
«Purmo» (радиаторы): технические характеристики
Испытательное давление при производстве 13 бар.
После установки, 12 бар.
Рабочее давление 10 бар.
Максимально возможная температура 110 ° С.
Длина инструментов от 0,4 до 3 м.
Высота — 200, 300, 450, 500, 600 и 900 мм.
Шаг вертикальных трубопроводов 33 1/3 мм.
Толщина металла 1,25 мм.
Гарантия около 10 лет.
Сертификат соответствия — POCC NL.MX03.H00695.
Гигиенический сертификат — 77.01.06.490.P.08971.04.3.
Цвет — белый RAL 9016, возможен заказ других цветов.
Варианты подключения
Подключение радиаторов «Purmo» может осуществляться различными способами. Наибольшей популярностью пользуется соединение с боковой стороной, которое возможно как справа, так и слева.
Кроме того, совсем недавно востребованы радиаторы «Purmo» с нижним подключением. Для обогревателей длиной более 2 м рекомендуется перекрестное соединение форсунок, благодаря чему тепло распределяется равномерно по всей длине панели. В частном случае, когда нет возможности подключить радиатор вышеуказанными способами, используется промежуточное или седлообразное соединение.
Разновидности
Модельный ряд данных отопительных приборов представлен пятью основными типами.По сравнению с алюминиевыми приборами Purmo (радиаторы) отличаются типами подключения и качеством исполнения:
Purmo Compact C — радиаторы бокового монтажа.
Purmo Ventil Compact VKO — аппараты со встроенным термостатическим клапаном, имеющим нижнее или боковое подключение.
Purmo Hygiene P — устройства с боковым подключением, в которых отсутствуют конвекционные элементы.
Purmo Ventil Hygiene PV — это радиаторы со встроенным термостатическим клапаном, с нижним или боковым подключением.Конвекционные элементы не предусмотрены.
Purmo Planora Plan DF — устройства, в которых есть соединение как снизу, так и сбоку.
Советы по монтажу
Радиаторы необходимо устанавливать в соответствии с действующими нормативами. Защитную пленку с устройства желательно снять после завершения строительно-монтажных работ.
Тип кронштейна выбирается в зависимости от конструкции стены, с учетом массы радиатора и условий эксплуатации.Отопительные приборы могут быть установлены на подставках, закрепленных на полу. Радиаторы можно монтировать в системах отопления с пластиковыми, металлопластиковыми, стальными и медными трубами.
Если система отопления скрыта в конструктивных стенах, желательно устанавливать устройства с боковым подключением (тип C), если в полу, предпочтительно выбирать радиаторы с нижним подключением (тип V).
При установке обогревателей под оконные проемы высоту радиаторов следует рассчитывать с учетом расстояния от подоконника до пола, нижний край прибора должен располагаться не менее 100 мм от поверхности пола, верхний край 100 мм от подоконника.
Качественная окраска
Основное предназначение стальных радиаторов этой марки — не только обогрев помещения, но и достижение единой гармонии с интерьером. Производители для покраски используют технологии, которые применяются в автомобильной промышленности и характеризуются долговечностью и повышенной стойкостью эффекта.
Палитра основных цветов позволяет подобрать такую продукцию марки Purmo (радиаторы), которая идеально впишется в любой интерьер, а при необходимости вы можете заказать индивидуальный цвет устройства.
Функциональность и дизайн
Стальные панельные радиаторы «Purmo» — это функциональные автономные элементы внутреннего дизайна, а также неотъемлемые элементы эффективной системы отопления. Европейское качество, признанное Австрией и Германией, — показатель профессионализма производителя. Конструкторы и инженеры компании создали отличные радиаторы Purmo. Технические характеристики этих обогревателей уникальны — высокий коэффициент теплоотдачи, универсальность в применении, собственный стиль.
Попадая в комнату очень часто мы даже не смотрим на установленные в ней обогреватели — настолько незаметны и безлики выбранные модели. Чего нельзя сказать о радиаторах Purmo. Устройства сразу привлекают внимание гармоничными цветами и уникальным дизайном. Идеально вписываясь в абсолютно любой интерьер, панельные отопительные приборы становятся одним из основных элементов помещения с упором на комфорт, современность и стиль.
Отзывы покупателей
Согласно статистике продаж, наиболее популярными устройствами для систем отопления являются панельные радиаторы марки Purmo CV 22.Что касается габаритных размеров, Purmo 200 в данном случае можно назвать практически универсальным устройством. Эти устройства компактны, их можно разместить в любых помещениях, кроме того, они обеспечивают качественный обогрев за счет продуманной системы конвекции и отличной теплоотдачи.
По мнению потребителей, нагревательные приборы данной марки долговечны, качественны и надежны. Их конструкция продумана буквально до мелочей, отопление с их помощью не только эффективно, но и экономично.Кроме того, если вы ищете доступные обогреватели, то опять же это будут радиаторы Purmo. Их приобретение обеспечит качественный обогрев помещения на долгие годы.
Что делает масляные обогреватели такими популярными?
По мере понижения температуры ваши счета за природный газ или электроэнергию увеличиваются. Ключевым моментом является удержание этих счетов под контролем при сохранении морозной и холодной погоды. Масляные электрические обогреватели могут предложить вам доступное по цене и успокаивающее тепло, которое вы желаете, не увеличивая ваши счета за коммунальные услуги.
Доступность маслонаполненных радиаторов, однозонное отопление и эксплуатация являются основными составляющими их популярности.
Если вы хотите согреться и снизить счета за коммунальные услуги, читайте дальше, чтобы узнать, что делает масляные обогреватели такими популярными.
Как они работают?
Масляные обогреватели помещений или масляные электрические обогреватели помещений обеспечивают базовую технологию обогрева и функции, которые делают их идеальными для обогрева одной зоны.
Тепловая конвекция: Используя тепловую конвекцию и лучистое отопление, маслонаполненные обогреватели нагревают окружающий воздух, втягивая более холодный воздух и выталкивая его через маслонаполненные ребра.Таким образом, нагретый воздух поднимается вверх, выталкивая более холодный воздух вниз, где он нагревается обогревателем.
Внутренний резистор: Резистор внутри маслонаполненного нагревателя преобразует электричество в тепло, которое нагревает масло, также известное как диатермическое масло, внутри ребер нагревателя.
Диатермическое масло: Когда диатермическое масло нагревается, оно равномерно заполняет внешние ребра радиатора. Это масло помогает удерживать тепло, выделяемое резистором, даже когда нагреватель выключен.Он также обладает высокой теплопроизводительностью, поэтому никогда не перегорает и не требует дозаправки.
Масляные электронагреватели не обеспечивают быстрый нагрев, так как масло нагревается через некоторое время.
КПД масляного нагревателя
Маслонаполненные электрические обогреватели снижают общий счет за электроэнергию, так как вы можете изолировать одну комнату и обогревать ее с помощью масляного обогревателя. Установите температуру и используйте режимы ECO, чтобы нагреватель циклически включался и выключался для поддержания постоянной температуры в помещении. К этому времени диатермическое масло нагревается и помогает удерживать тепло после выключения нагревателя.
Маслонаполненные электрические радиаторы отлично подходят для небольших и больших ванных комнат, спален, гостиных, гаражей и т. Д.
Дополнительные преимущества и особенности
Большинство, если не все маслонаполненные обогреватели обладают стандартными преимуществами и функциями для разных марок и моделей:
Регулируемые термостаты: Регулируемые термостаты позволяют настроить параметры нагрева.
Программируемые таймеры: Запрограммируйте таймер заранее, чтобы он отключался перед тем, как выйти из дома или перед сном.
ЭКО-режимы: Программа для ЭКО-режима, и нагреватель использует соответствующий уровень мощности при одновременном снижении энергопотребления. Обычно это означает переключение между максимальной выбранной настройкой и НИЗКИМ нагревом для поддержания температуры в помещении.
Колеса с роликами: Обеспечивает простую маневренность и мобильность из комнаты в комнату.
Бесшумное отопление: Отсутствие вентилятора и использование радиационной конвекции означает, что маслонаполненные электрические обогреватели бесшумны.
Мы любим масляные обогреватели
Масляные обогреватели DeLonghi
Превосходный для помещений площадью до 450 квадратных футов, масляный радиаторный обогреватель DeLonghi — TRRS0715E оснащен технологией RadiaS, которая излучает тепло, пока не будет достигнута заданная вами температура. Программируйте желаемую температуру с помощью цифрового термостата с диапазоном температур от 41 до 82 градусов по Фаренгейту. Экономьте энергию в режиме ECO, так как эта функция применяет соответствующий уровень мощности к заданной температуре для экономии энергии.
Подача мягкого лучистого тепла в ваше пространство с помощью лучистого обогревателя для всей комнаты DeLonghi Comfort Temp (Kh4
CM). Не угадайте, какая идеальная температура вам нужна; Позвольте кнопке ComforTemp автоматически устанавливать идеальную температуру. Контролируйте потребление электроэнергии, нажав кнопку «Экономайзер», чтобы регулировать мощность нагрева в зависимости от мощности, и перемещайте обогреватель из комнаты в комнату с помощью системы easy-wheel.
Компактный портативный масляный радиаторный обогреватель DeLonghi Safeheat TRN0812T для ограниченного пространства идеально подходит для небольших офисов или жилых помещений.Поместите его под стол или через гостиную, и вы получите мягкий, теплый комфорт в холодные ночи. Установите таймер часов на включение или выключение в течение 24 часов с 15-минутными циклами, в то время как программируемый термостат может быть установлен на желаемую температуру.
Мельничные масляные радиационные обогреватели
Маслоагреватели
Mill имеют полностью закрытый кожух, который защищает маслонаполненные ребра, пропуская горячий воздух через верхнюю часть нагревателя. Эта технология Heat Boost обеспечивает быстрое распределение тепла по всему помещению.
В портативном электрическом радиационном обогревателе Mill Oil есть все навороты, которые вы можете пожелать от маслонаполненного обогревателя. Узнавайте мгновенно свою температуру, уровень нагрева и другие параметры с помощью красивого светодиодного дисплея. Встроенный термостат помогает настроить температуру в помещении именно для вас, а переключатель мощности позволяет выбирать от низкой до высокой тепловой мощности.
Вопросы?
Если у вас все еще есть вопросы или вы хотите проконсультироваться с одним из наших опытных торговых представителей Sylvane, чтобы помочь вам найти идеальный масляный обогреватель для вашего дома, позвоните нам по телефону 1-800-934-9194.
No related posts.**

Темп. Котла	75 ° C	dt50 (подача 72 ° C)	70 ° C	60 ° C	55 ° C	50 ° C	45 ° C	40 ° C
Вт / м	149	140	133	98	83	69	55	43

Темп. Котла	75 ° C	dt50 (подача 72 ° C)	70 ° C	60 ° C	55 ° C	50 ° C	45 ° C	40 ° C
Вт / м	213	200	191	140	118	98	79	62

Темп. Котла	75 ° C	dt50 (подача 72 ° C)	70 ° C	60 ° C	55 ° C	50 ° C	45 ° C	40 ° C
Вт / м	149	140	133	98	83	69	55	43

Темп. Котла	75 ° C	dt50 (подача 72 ° C)	70 ° C	60 ° C	55 ° C	50 ° C	45 ° C	40 ° C
Вт / м	213	200	191	140	118	98	79	62

Самые надежные приборы для обогрева! Радиаторы отопления: сравнительные характеристики и технические параметры

Виды радиаторов отопления и их сравнительные характеристики

Стандартные

Чугунные

Алюминиевые пластинчатые

Биметаллические

Низкие

Чугунные

Алюминиевые

Биметаллические

Высокие

Чугунные

Алюминиевые

Биметаллические

Технические параметры батарей

Температурная норма

Полезное видео

Продуманный выбор

Характеристики алюминиевых и биметаллических радиаторов

Мощность радиаторов отопления биметаллических и алюминиевых

Рабочее давление

Предельная температура и объем теплоносителя

Какой радиатор выбрать?

Радиаторы для отопления: виды и характеристики радиаторов отопления

Радиаторы отопления: виды и характеристики радиаторов отопления

1. Чугунные радиаторы.

2. Стальные радиаторы отопления

3. Алюминиевые радиаторы

4. Биметаллические радиаторы

Технические характеристики биметаллических, чугунных и алюминиевых радиаторов отопления

Виды радиаторов

Технические характеристики биметаллических радиаторов отопления

Характеристики алюминиевых радиаторов отопления

Характеристики стальных и чугунных радиаторов отопления

особенности технического производства панельных радиаторов, соотношение размера с мощностью, а также батареи из стали Корадо

Особенности производства

Характеристика стальных батарей отопления

Соотношение размера с мощностью

Радиаторы из стали Корадо

Рекомендуем:

технические характеристики, размеры, мощность, теплоотдача и рабочее давление

Подробный анализ

Теплоотдача

Рабочее давление

Межосевое расстояние

Особенности отопительного прибора

Устойчивость к гидравлическому удару

Антикоррозийность

Размеры и вес

Недостатки устройства

Расчет количества секций

Формула расчета

Пример вычисления

Правила монтажа и эксплуатации

Промывка прибора

Выпускной клапан

Расстояние от плоскостей

Этапы установки

Советы по эксплуатации

Технические характеристики алюминиевых радиаторов отопления

Эффективность алюминиевых радиаторов

Расчет количества секций

Рабочее давление и регулировка теплоотдачи

Размеры

Срок службы, коррозия и окисление

технических характеристик и особенностей эксплуатации. Как выбрать панельные радиаторы

Стальные радиаторы отопления

Радиаторы панельного типа

Трубчатые радиаторы

Достоинства и недостатки стальных радиаторов

Аргументы за «

Аргументы против «

Где используются стальные радиаторы

Строительно-производственная техника

Размеры и конструкция

Преимущества и недостатки

Правила выбора

Преимущества и недостатки

Исполнение и типы

Основные отличия типов 11, 22 и 33
