Размеры биметаллических радиаторов отопления — Лучшее отопление

Размеры алюминиевых радиаторов отопления различных марок и моделей

Из алюминия сегодня делают массу полезных вещей. Вот и радиаторы из сплава этого металла уже прижились в наших домах – красивые, легкие, быстро нагревающиеся. Однако, при выборе данных отопительных приборов необходимо знать и грамотно подобрать размеры алюминиевых радиаторов отопления. Давайте-ка разберемся, какие размеры бывают и как их правильно подобрать.

Что нужно знать о размерах радиаторов и на что они влияют

Первым важным размером является расстояние между осями. Чаще всего встречаются в продаже алюминиевые радиаторы, имеющие расстояние между верхним и нижним коллектором 35 или 50 см.

Есть и модели, у которых это показатель – 80, 70, 60, 40 и 20 см.

По длине алюминиевые радиаторы имеют практически не ограниченные размеры. Чем длиннее радиатор, тем выше его мощность. Для достижения нужного уровня мощности берут определенное количество секций. Общая длинна радиатора зависит от необходимой мощности, размеров секции алюминиевых радиаторов отопления и их мощности.

Чтобы состыковать радиатор с трубами отопительной системы, используют комплект для монтажа.

• 1. Кронштейны (2 или 4 штуки) для навешивания радиатора на стену.
• 2. Специальный кран для стравливания лишнего воздуха (кран Маевского).
• 3. Ключ для крана
• 4. Радиаторные проходные пробки, имеющие диаметр в 3/4 или 1/2. Они могут быть левого или правого типа.
• 5. Радиаторные заглушки (глухие пробки).
• 6. иногда еще дюбеля для крепления кронштейнов.

Монтажный комплект для алюминиевых радиаторов.

По типу изготовления радиатор из алюминиевого сплава может быть литым или экструзионным.

1. Литье делает прибор более прочным и надежным. В этом случае секции представляют из себя отлитые целиком отдельные детали, которые собираются в один радиатор. Нижняя часть батареи приваривается в самом конце.

2. Применение экструзионного оборудования предполагает продавливание нагретого сплава алюминия через металлическую пластину с отверстиями – фильеру. Это позволяет получить алюминиевый длинный профиль нужной формы. После остывания его надо порубить на отрезки, соответствующие размерам радиатора. Затем приваривают верхнюю и нижнюю части. В этом случае регулировать радиатор по длинне не представляется возможным, секции из него не отнять не прибавить. В продаже встречаются они редко но все же они есть.

Размеры алюминиевых радиаторов различных фирм-изготовителей и их моделей

Ниже в таблицах приведен как размер секции алюминиевого радиатора, так и размеры радиаторов в сборе.

Алюминиевые радиаторы ROVALL

Данная фирма, входящая в состав концерна Sira Group, делает алюминиевые батареи с расстоянием между коллекторами 50, 20 и 35 см. В комплект для их монтажа (который приобретается отдельно) должны входить переходники, заглушки, ниппели с прокладками (для соединения секций), кронштейны для настенного монтажа и кран Маевского.

• Предельное рабочее давление – 20 бар.
• Давление при испытании прибора – 37,5 бар.
• Предел температуры воды – 110 °С.

Характеристики Rovall Alux 200 – расстояние между осями 200 мм:

Размеры алюминиевых радиаторов отопления и их секций

Источник: srbu.ru

Размеры биметаллических радиаторов отопления: способы расчета количества секций

Размеры биметаллических радиаторов – важная характеристика, влияющая на качество обогрева помещения.

Каких размеров выпускают батареи для отопления?

Имеют ли они стандартные значения или отличны у каждого производителя?

Размеры биметаллических радиаторов отопления

Габариты биметаллических радиаторов описываются следующими основными параметрами: монтажной высотой, глубиной и шириной.

Высота и глубина зависят от размеров секции, а ширина – от их количества.

Высота батарей зависит от расстояния между вертикальными каналами. Оно имеет стандартные значения для радиаторов всех производителей – 200, 350 и 500 мм.

Расстояние между вертикальными каналами – отрезок между центрами входных и выходных отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. табл. 1).

Межосевое расстояние у большинства производителей указывается в названии модели. Но монтажная высота отличается и указывается в спецификации к радиатору.

Ширина радиатора зависит от количества секций. Так, для 8 секционного радиатора параметр имеет значение 640 мм, для 10 секционного – 800 мм и для 12-секционного – 960 мм (значения для батарей с шириной секции 80 мм).

Расчет количества секций радиатора

Тепловая мощность радиаторной секции зависит от ее габаритных размеров. При расстоянии между вертикальными осями в 350 мм параметр колеблется в диапазоне 0,12-0,14 кВт, при расстоянии 500 мм – в диапазоне 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кв. метров площади необходима тепловая мощность не менее 0,1 кВт.

Учитывая данное требование, используется формула для расчета количества секций:

где S — площадь отапливаемого помещения, Q — тепловая мощность 1-ой секции и N — требуемое количество секций.

Например, в помещение площадью 15 м 2 планируется устанавливать радиаторы с секциями тепловой мощности 140 Вт. Подставив значения в формулу, получаем:

N=15 м 2 *100/140 Вт=10,71.

Округление осуществляется в большую сторону. Учитывая стандартные формы, необходимо устанавливать биметаллический 12-секционный радиатор.

Более точный расчет получают путем определения количества секций не на площадь комнаты, а ее объем. Согласно требованиям СНиП для обогрева одного кубического метра помещения требуется тепловая мощность в 41 Вт. Учитывая данные нормы, получают:

где V – объем отапливаемого помещения, Q – тепловая мощность 1-ой секции, N – требуемое число секций.

Например, расчет для помещения все той же площадью 15 м 2 и высотой потолков 2,4 метра. Подставив значения в формулу, получаем:

N=36 м 3 *41/140 Вт=10,54.

Увеличение вновь осуществляется в большую сторону: необходим радиатор с 12 секциями.

Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. При расчете учитывается коэффициенты теплопроводности каждого материала, используемого при строительстве кровли, стен и пола.

При выборе размеров следует учитывать требования СНиП по монтажу батарей:

• расстояние от верхнего края до подоконника должно быть не менее 10 см;
• расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо уделить внимание выбору размеров биметаллических радиаторов. Габариты батарей каждого производителя имеют незначительные различия, что учитывают при покупке. Правильный расчет позволит избежать ошибок.

Размеры биметаллических радиаторов отопления: как правильно рассчитать?

Источник: holodine.net

Биметаллические радиаторы — характеристики, выбор, применение

Если вы читали нашу статью о характеристиках алюминиевых радиаторов, то, наверное, помните, что при всех своих положительных качествах эти приборы обладают рядом существенных недостатков, которые не позволяют полноценно использовать их в городских квартирах. Сейчас мы поговорим об их биметаллических аналогах, которые помогут преодолеть все технические ограничения при установке в многоэтажных жилых домах, подключенных к коммунальным сетям отопления.

Устройство биметаллических радиаторов

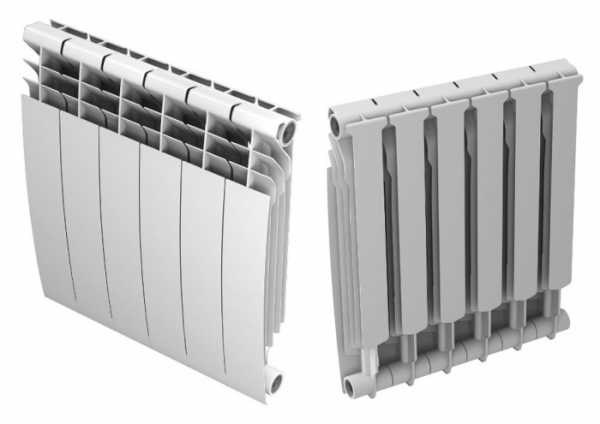

Биметаллический радиатор внешне выглядит так же, как и алюминиевый. Это и понятно: его внешний корпус сделан из того же металла и покрашен такой же краской. Отличить его можно только по весу – тут уже сказывается внутреннее строение прибора, внутри которого находятся стальные вставки, защищающие алюминий от прямого контакта с теплоносителем. Именно благодаря им секции батареи не подвергаются разрушительному действию различных примесей, которые переносятся вместе с теплоносителем в коммунальной сети. Кроме того, сталь гораздо более устойчива к действию кислот и щелочей, которыми также богаты городские системы отопления и не вступает во взаимодействие с медными трубами и теплообменниками.

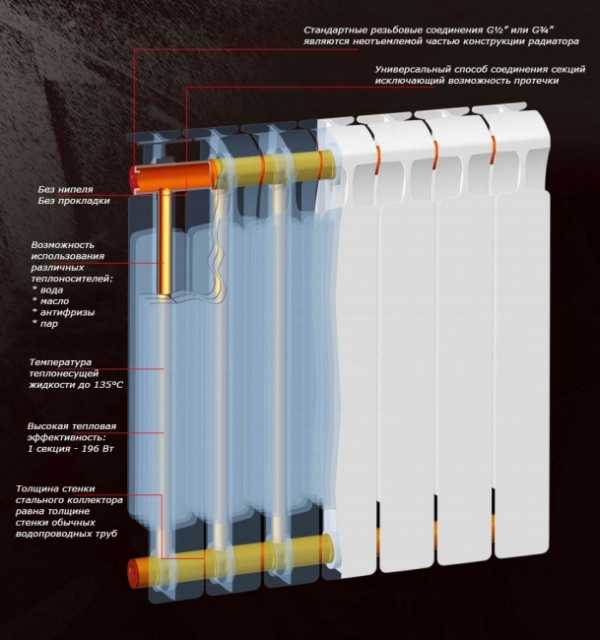

Устройство биметаллического радиатора на примере изделия компании Rifar

Применение стального сердечника для прохождения теплоносителя обеспечивает и другие полезные характеристики биметаллических радиаторов:

• Прочность. Предельное давление, которое может выдержать корпус биметаллического радиатора, – 30-40 атмосфер. Такому прибору не страшны никакие гидроудары;
• Экономичность. Сужение каналов подачи теплоносителя позволяет добиться оптимального сочетания расхода энергоресурсов на обогрев и тепловой инертности радиатора;
• Долговечность. Устойчивость стальных внутренних полостей к коррозии и разрушению позволяет производителям устанавливать длительный срок службы на свои изделия – в среднем до 20 лет.

Если добавить сюда плюсы, перешедшие от алюминиевых моделей, такие как высокая теплоотдача, элегантный внешний вид и компактные размеры, можно определенно сказать, что биметаллические радиаторы являются лучшим выбором для отопления городской квартиры на сегодняшний день.

Для выбора биметаллического радиатора большое значение имеют его габаритные размеры. Обычно приборы отопления устанавливаются под окном, для того чтобы создать тепловую завесу холодному воздуху, проходящему через остекление. Радиатор должен поместиться в имеющуюся нишу и обеспечить необходимые характеристики по теплоотдаче.

Размеры радиаторов отопления по высоте имеют стандартные значения. Выпускаются приборы с межосевым расстоянием 200, 350 и 500 мм. Обычно эти цифры содержатся в наименовании модели.

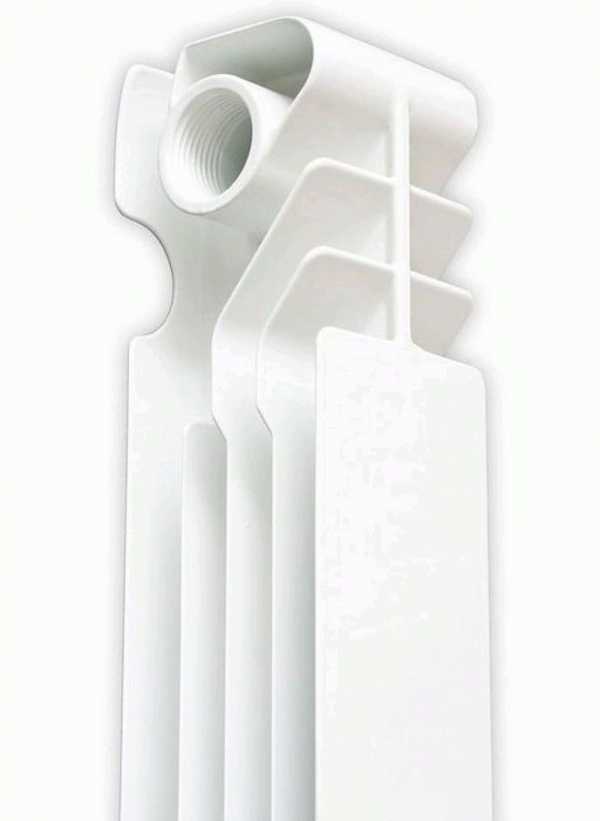

Размеры секции радиатора

Однако следует иметь в виду, что межосевое расстояние – это не полная высота корпуса, а только лишь длина отрезка между центрами входного и выходного коллекторов. Реальную высоту устройства можно получить, прибавив к межосевому расстоянию 80 мм.

Так, например, радиатор с маркировкой 350 займет примерно 430 мм, а 500-я модель – примерно 580 мм.

Необходимо иметь в виду, что технические нормы предусматривают расстояние не менее 100 мм от корпуса прибора до подоконника и не менее 60 мм от корпуса до пола.

Ширина батареи зависит от количества секций, которое определяется расчетным путем. Об этом мы поговорим в следующем разделе.

Расчет радиатора

Определение количества секций для всех типов радиаторов проводится одинаково.

Технические требования к отоплению домов в средней полосе России определяют мощность, необходимую для обогрева 1 м 2 площади, равной примерно 1 кВт.

Для каждой батареи производитель обычно указывает значение мощности одной секции. Иногда этот параметр называется немного по-другому – теплоотдача секции. Зная мощность, количество секций можно вычислить по формуле:

где N — искомое количество, S — площадь помещения, Q – мощность одной секции.

Стандартная ширина секции большинства моделей биметаллических радиаторов равна 80 мм, теплоотдача обычной 500-миллиметровой секции – около 180 Вт. Таким образом, если наша комната, например, имеет площадь 20 м 2 , то для ее отопления понадобится 12 секций, а ширина такого радиатора составит около 1 м.

Конструктивные особенности

Как мы уже говорили, отличие биметаллического радиатора от алюминиевого состоит в том, что по его внутренней поверхности проложены стальные вкладки, защищающие материал корпуса от коррозии.

Стальные вкладки могут устанавливаться в разных частях радиатора:

• Различные типоразмеры радиаторов из биметалла

В простых моделях стальная сердцевина присутствует только в вертикальных каналах. Это так называемые полу- или псевдобиметаллические радиаторы, их характеристики хотя и превосходят алюминиевые аналоги, но степень защиты корпуса и прочность у них все же недостаточна;

Емкость секции и присоединительные размеры

Благодаря наличию стальных вставок внутри биметаллического радиатора, емкость секции у него еще меньше, чем у алюминиевого. С одной стороны, это хорошо, и мы уже отмечали, чем лучше небольшие размеры секции – это снижение необходимого количества теплоносителя и тепловой инертности, а в результате – комфорт в управлении и экономия энергии. Но не надо забывать, что слишком узкие каналы могут засоряться мусором и шламом, которые неизбежно присутствуют в современных отопительных сетях.

Ширина канала зависит от толщины стенок стальной вкладки. Чем толще стенки, тем лучше характеристики прочности и долговечности радиатора, но тем уже каналы для теплоносителя.

Хороший биметаллический радиатор имеет стальные вставки толщиной со стенку водопроводной трубы. При этом емкость секции зависит от межосевого расстояния:

• Для батареи с расстоянием 200 мм – 0,1-0,16 л;
• Для 350-мм батарей — 0,15-0,2 л;
• Для 500-мм – 0,2-0,3 л.

Как мы видим, объем теплоносителя у таких радиаторов действительно небольшой. Например, популярный 10-секционный нагреватель RIFAR высотой 350 мм вмещает всего 1,6 л. При этом он способен обогреть площадь до 14 м 2 , а его ширина – 80 см. Правда, весить он будет 14 кг. Это как раз и говорит о том, что радиатор биметаллический – обычно они тяжелее алюминиевых в 1,5-2 раза.

Большинство биметаллических радиаторов продается по одной секции. Это удобно, т. к. можно купить ровно столько секций, сколько нужно, чтобы обеспечить требуемую мощность. Каждая секция имеет два входных и два выходных отверстия внутренним диаметром ¾ или 1 дюйм в зависимости от модели. Для удобства сборки два из них имеют правую резьбу, а два – левую.

Рекомендации по выбору биметаллического радиатора

Устанавливать биметаллический радиатор имеет смысл только в городскую квартиру. Если у вас частный дом и собственный котел отопления, лучше купить алюминиевую батарею.

При выборе биметаллического радиатора с нужной теплоотдачей рекомендуется принимать во внимание следующие характеристики:

1. Рабочее давление. Оно обычно не превышает 15 атмосфер. Радиатор должен выдерживать такую нагрузку;
2. Мощность. Необходимо рассчитать количество секций по приведенной выше методике;
3. Размеры. Ширина радиатора определяется количеством секций, а высота – межосевым расстоянием. Для стандартных подоконников высотой 80 см подойдет 500-я модель, если же она не помещается – нужно брать 350-ю модификацию;
4. Толщина стальных вкладок. Убедитесь в том, что она не слишком маленькая. Косвенным показателем толщины вкладок является вес прибора;
5. Цена. Обычно биметаллические радиаторы стоят как минимум на 15-20% дороже алюминиевых.

Если вы все сделаете правильно и выберете подходящий радиатор, тепло в вашем доме не будет в дефиците даже в сильные морозы.

Биметаллические радиаторы отопления — технические характеристики: размеры, мощность, теплоотдача

Источник: all-for-teplo.ru

Все о биметаллических радиаторах

Среди разных видов батарей биметаллические радиаторы занимают особое место. Сочетание положительных характеристик двух металлов – алюминия и стали – позволяет добиться выдающихся показателей прочности и теплоотдачи. Рассмотрим устройство и особенности этих приборов и познакомимся с правилами выбора и подключения биметаллических батарей.

Устройство и свойства биметаллического радиатора

Биметаллические радиаторы имеют комбинированную структуру – их внутренняя часть, контактирующая с теплоносителем, изготовлена из стали; внешняя часть, отвечающая за качество теплоотдачи, выполнена из алюминия. Такое распределение материалов позволяет по максимуму использовать положительные качества обоих металлов, нейтрализуя их недостатки.

От алюминия биметаллические радиаторы отопления получили:

• высокую теплоинертность;
• отличную теплоотдачу;
• быструю реакцию на регулирование температуры батареи.

Сердечник из стали наделил батареи следующими характеристиками:

• устойчивостью к перепадам давления и гидроударам;
• стойкостью к электрохимическим воздействиям;
• нетребовательностью к качеству теплоносителя;
• долговечностью.

В отличие от алюминиевых радиаторов, биметаллические батареи прекрасно переносят условия централизованных систем отопления.

Помимо этих достоинств, можно упомянуть следующие положительные характеристики батарей из биметалла:

• высокий порог предельного давления – 30–40 атмосфер;
• большая мощность при небольших габаритах;
• экономичность, обусловленная небольшим сечением каналов;
• удобство конструкции, позволяющей быстро снимать отдельные секции прибора для ремонта;
• легко рассчитываемое количество секций, необходимых для качественного прогревания помещения.
• продолжительный срок службы – до 25 лет;
• современный и привлекательный внешний вид.

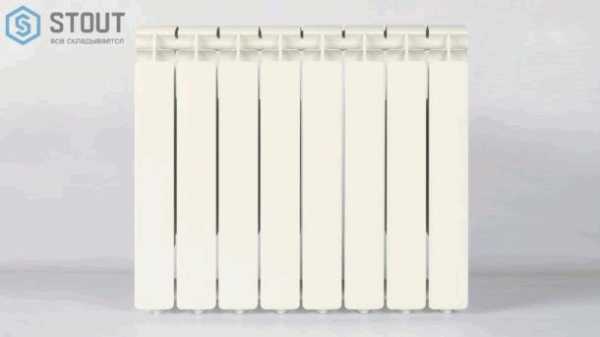

Всеми этими преимуществами обладают биметаллические радиаторы бренда STOUT. Отопительные приборы производятся на крупнейшем российском заводе «РИФАР», адаптированы специально для условий эксплуатации в нашей стране. Каждое изделие проходит строжайший контроль на всех этапах технологического процесса производства. Радиатор дважды опрессовывается повышенным давлением – первый раз до покраски, второй раз – после. Это гарантирует 100%-ную надежность каждого прибора.

Доступное количество секций – от 4 до 14, эффективная работа с теплоносителем до 135 °С, выдерживают давление до 100 атмосфер. Продуманная логистическая система, сотрудничество с надежными поставщиками и партнерами, а также гарантия и страховка напрямую от производителя делают бренд STOUT лучшим выбором.

Совет: поскольку внешне биметаллический секционный радиатор практически неотличим от алюминиевого, понять, какой радиатор перед вами, можно в первую очередь по весу. Биметаллический прибор со стальным сердечником значительно тяжелее алюминиевого аналога.

Возможные проблемы при эксплуатации

Приборы из биметалла имеют большое количество достоинств. Какие же из их особенностей можно отнести к недостаткам?

1. Несмотря на возможность использования биметаллических батарей в системе с любым теплоносителем, низкое качество последнего отрицательно сказывается на продолжительности срока службы прибора.
2. Разный коэффициент расширения у металлов, присутствующих в конструкции батареи, может со временем привести к нестабильности теплоотдачи, снижению прочности прибора.
3. Использование в системе теплоносителя низкого качества может приводить к засорению каналов, появлению коррозии, ухудшению теплоотдачи.

Конструктивные особенности

Биметаллические батареи могут иметь две разновидности конструкции.

• Более дешевые модели отличаются наличием стальной сердцевины только в вертикальных каналах. Такие радиаторы иногда называют полубиметаллическими. Несмотря на то, что по своим характеристикам они значительно превосходят алюминиевые приборы, они все же не обладают достаточной прочностью, присущей полноценным биметаллическим батареям.
• Настоящие биметаллические отопительные приборы имеют цельный каркас из стали, в процессе производства заливаемый под давлением сплавом алюминия.

Отдельно можно упомянуть медно-алюминиевые радиаторы, которые по своим характеристикам превосходят все существующие виды батарей. Они обладают прекрасной стойкостью к коррозии, имеют превосходную теплоотдачу и продолжительный срок эксплуатации, но высокая стоимость не позволила им получить широкое распространение.

Размеры батарей

Габариты прибора имеют значение, поскольку при необходимых параметрах мощности он должен поместиться в нише под окном. Какие размеры могут иметь биметаллические батареи?

Биметаллические радиаторы отопления характеризуются стандартными размерами высоты. Прибор имеет маркировку, которая обозначает межосевое расстояние прибора – 200, 350 или 500 мм.

Важно! При выборе радиатора необходимо учитывать, что межосевое расстояние – это промежуток между входным и выходным отверстиями батареи, которое не соответствует всей высоте корпуса. Чтобы узнать реальную высоту прибора, нужно прибавить 80 мм к значению межосевого расстояния.

Полная высота прибора с разной маркировкой:

• маркировка 200 – реальная высота 280 мм;
• 350 – высота прибора 430 мм;
• 500 – высота 580 мм.

Ширина прибора отопления будет зависеть от количества секций, которое рассчитывается исходя из параметров помещения и мощности отдельной секции.

Внимание! Подбирая размер радиатора, не забывайте о том, в соответствии с техническими нормами прибор должен быть установлен на расстоянии не менее 10 см от подоконника и 6 см от пола.

Расчет количества секций биметаллических батарей

Сколько секций радиатора из биметалла могут полноценно обогреть помещение? Расчет биметаллических радиаторов требует знания двух параметров:

• сколько квадратных метров занимает площадь помещения;
• мощность одной секции прибора.

Согласно строительным нормам для обогрева 1 квадратного метра жилой площади требуется примерно 100 Вт мощности. Для того чтобы узнать общую мощность, необходимую для обогрева помещения, значение площади умножается на 100. Полученный результат делится на мощность секции выбранного радиатора.

Узнаем, сколько секций прибора понадобится для комнаты площадью 25 кв. м. при использовании биметаллического прибора, мощность одной секции которого равна 170 Вт.

1. 25 х 100 = 2500 Вт – требуемая мощность.
2. 2500 : 170 =14,7 – округляем до 15 – получаем необходимое количество секций.

Учитывая тот факт, то параметры системы могут меняться из-за износа оборудования или засоров, можно добавить 20% запаса. Большее количество секций может понадобиться для обогрева угловой квартиры, помещения с большим количеством окон, высокими потолками. Для регионов с суровым климатом требуемое количество секций будет больше в 1,5–2 раза.

Важно! Поскольку батареи, имеющие количество секций, превышающее 10, прогреваются недостаточно эффективно, желательно установить несколько радиаторов с меньшим количеством секций.

На что обратить внимание при выборе

Выясним, какие характеристики биметаллического радиатора нужно изучить при покупке.

1. Рабочее давление. Биметаллический секционный радиатор должен выдерживать постоянную нагрузку в 15 атмосфер, для централизованной системы отопления лучше выбирать прибор с максимальным значением рабочего давления.
2. Номинальная мощность секции – нужна для расчета их количества.
3. Размеры. Для стандартных подоконников высотой 80 см подойдет модель с межосевым расстоянием 500 мм.
4. Толщина вкладок из стали. Чем толще стенки, тем прочнее прибор и тем дольше он прослужит.
5. Цена. Биметаллические радиаторы стоят не менее чем на 20% дороже алюминиевых. Если цена ниже, скорее всего, это «полубиметалл» низкого качества.

Установка радиаторов

Какие трубы лучше всего подходят для биметаллических батарей? Опытные мастера советуют сочетать биметаллические радиаторы отопления с армированными полипропиленовыми трубами. Допускается использование стальных и металлопластиковых труб на цанговых соединениях, однако в этом случае нужно быть готовым к протечкам и засорам. В силу своей надежности оптимальным способом соединения при подключении является метод точечной сварки.

Традиционно принято размещать радиатор под окном строго по центру. Это позволяет прибору создавать тепловую завесу, создающую препятствие для проникновения холодных потоков воздуха сквозь окно.

Какие могут быть варианты подключения биметаллического радиатора?

• Боковое или одностороннее подключение имеет максимальную эффективность, но только при небольшом количестве секций (до 12 штук). При большем числе секций отдаленный от подающей трубы участок будет плохо прогреваться.

• Нижнее подключение менее эффективно с точки зрения отдачи тепла, применяется только в случае специфической конфигурации системы.

• Диагональное подключение применяется для радиаторов с 12 и более секциями и позволяет добиться равномерного прогрева прибора.

Перед подключением на каждую биметаллическую батарею должен быть установлен клапан для спуска воздуха или кран Маевского, а также переходники для соединения с трубами.

Порядок подключения радиатора:

1. После демонтажа старого оборудования с помощью строительного уровня производится разметка под установку нового прибора, высверливаются отверстия для кронштейнов.
2. Кронштейны крепятся к стене с помощью дюбелей и цементного раствора.
3. Батарея соединяется с подводящими коммуникациями, в месте соединения размещается кран или термостат.

Важно! Поскольку биметаллический секционный радиатор имеет узкие внутренние каналы, которые очень легко забиваются мусором из отопительной системы, до подключения перед каждой батареей нужно обязательно установить фильтр грубой очистки.

Биметаллические радиаторы

Источник: mr-build.ru

Размеры батарей отопления и их особенности

Радиатор отопления – это отопительный прибор, в народе привычно именуемый «батарея». Отопительные приборы передают доставленное к ним по трубам тепло в помещения, которые нуждаются в обогреве. Радиаторы отопления изготавливаются из различных материалов, вследствие чего имеют разную теплопроводность и способность выдерживать внутреннее давление.

Содержание

Виды радиаторов отопления в зависимости от материала изготовления.

Алюминиевые радиаторы отличаются хорошей теплопроводностью и теплоотдачей. Приятный внешний вид, легкость, способность выдерживать высокое рабочее давление – это плюсы. Минус: алюминий, вступая в реакцию с водой, выделяет водород, который накапливается в радиаторе. На первых порах необходимо ежедневно спускать с теплоносителей скопившийся газ, иначе система отопления не будет функционировать.

Стальные радиаторы отопления выпускаются двух видов: панельные, секционные и трубчатые. Панельные радиаторы недороги, неприхотливы, конструкция их проста. Трубчатые радиаторы обладают очень высокой теплоотдачей и длительным сроком службы (до 25 лет). Над их созданием трудятся дизайнеры, что позволяет отнести этот вид стальных радиаторов к классу премиум. Секционные представляют собой конструкцию из нескольких секций связанных между собой с помощью точечной сварки. Это значительно увеличивает срок эксплуатации и позволяет выдерживать перепады давления.

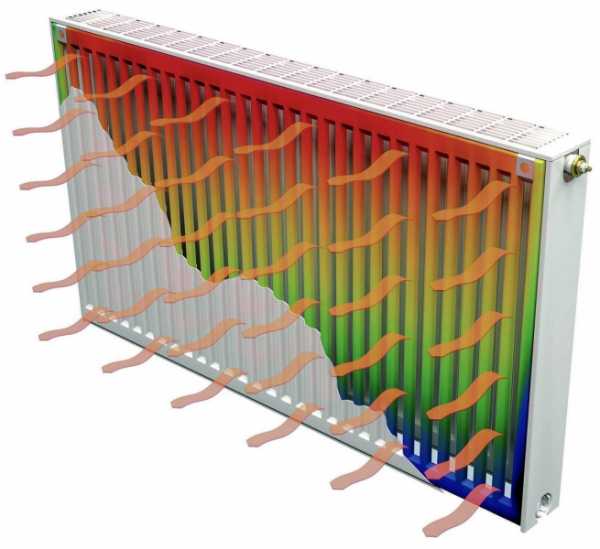

Стальной панельный радиатор

Мучаетесь вопросом о покупке водонагревателя, но не можете выбрать марку? Читайте в нашей статье, какой водонагреватель аристон купить.

Читайте интересную статью, как подключить алюминиевые радиаторы отопления тут.

Что необходимо знать о размерах батарей отопления?

Радиаторы отопления выпускают разного размера, что позволяет подобрать для их установки оптимальное место в помещении.

• Стандартная высота.
• Низкие радиаторы отопления.
• Высокие радиаторы отопления.

Длина радиатора зависит от количества секций.

Размеры чугунных радиаторов отопления

• Стандартные размеры чугунных радиаторов отопления: длина секции 93 мм, глубина – 140 мм, высота 588 мм.
• Низкие радиаторы отопления размеры: высота 388 мм, остальные параметры те же.
• Высокие чугунные батареи отопления: высота от 661 до 954 мм, длина секции 76 мм, глубина — 203 мм.

Чугунные радиаторы отопления способны служить до 50 лет без замены

Размеры алюминиевых радиаторов отопления

• Стандартные размеры алюминиевых радиаторов отопления : высота 575-585 мм, длина секции – 80 мм, глубина – 80-100 мм.
• Низкие: высота от 200 до 400 мм, длина секции от 40 мм, глубина до 180 мм.
• Высокие: высота 590 мм, глубина 95 мм, длина секции 80 мм.

Алюминиевые радиаторы отличаются хорошей теплоотдачей

Размеры биметаллических радиаторов отопления

• Стандартные размеры биметаллических радиаторов отопления: высота 550 – 580 мм, длина секции 80-82 мм, глубина 75-100 мм.
• Низкие: высота 30 -500 мм, длина секции 80 мм, глубина – 95 мм.
• Высокие: высота 880 мм, длина секции 80 мм, глубина – 95 мм.

Биметаллические радиаторы собрали в себе все самые лучшие качества стальных и алюминиевых радиаторов

Размеры стальных радиаторов отопления

• Стандартные размеры секционных трубчатых радиаторов: высота 600 мм, длина радиатора 400-3000 мм.
• Низкие: высота 400-500 мм, длина радиатора 400- 3000 мм
• Высокие: высота 700- 900 мм, длина та же.

Стальные радиаторы чаще всего используются при системах индивидуального отопления

Мощность и размер

От размера отопительного прибора зависит его мощность. Средняя отопительная мощность секции чугунного радиатора стандартной высоты составляет 160 Вт, тогда как мощность секции алюминиевых и биметаллических радиаторов отопления – 200 Вт. Поэтому для качественного обогрева помещения размер приобретаемого чугунного радиатора должен быть больше, чем размер соответствующих по параметрам радиаторов из алюминия и биметаллических. Рассчитать мощность радиатора отопления для вашего помещения можно следующим образом. Для начала нужно узнать объем помещения. Для этого ширину умножаем на длину и на высоту. Длина – 5м, ширина- 3 м, высота -2,5. 5*3*2,5=37.5 куб.м Для обогрева 1 куб.м в стандартной постройке расходуется 41 Вт тепловой мощности. Для обогрева комнаты объемом 37,5 куб.м потребуется 37.5*41=1537,5 Вт, т.е. приблизительно 1600 Вт. На случай экстремальных холодов, при расчёте полученную мощность лучше увеличить на 15-20%. 1600+20%= 1920Вт = 1,92 кВт Зная мощность отопительного прибора, рассчитаем количество секций радиаторов стандартного размера. Мощность секции чугунного радиатора 160 Вт. 1920:160 =11,25 т.е. 12 секций. Мощность секции алюминиевого радиатора 180Вт 1920:180=10,6 т.е. 11 секций. Мощность секции биметаллического радиатора 200 Вт 1920 :200=9,6 т.е. 10 секций. Мощность секции стального радиатора 140 Вт 1800:140 =13,7 т.е. примерно 14 секций.

Выбор габаритов батарей отопления

Габариты радиаторов отопления выбирают исходя из вырабатываемой ими тепловой мощности. Если радиаторы отопления помещать, как рекомендуется, под окнами, следует учитывать следующие особенности:

• расстояние от подоконника до верха радиатора не должно быть меньше 100 мм;
• расстояние от пола до радиатора – не менее 60 мм.

Длина радиатора отопления должна быть больше ширины окна на 55 — 75%.

Жизнь непредсказуема, а водонагреватель необходим. Если вопрос о покупке стал на первый план, то читайте, где солнечный водонагреватель купить.

Как сэкономить на отоплении расскажет статья «отопление на солнечных батареях: цена, удобство, монтаж». Читаем здесь.

Выбирая размер радиаторов для дома, помните, что расчёт тепловой мощности следует производить исходя не из объема помещения в целом, и учитывая объем каждой комнаты в отдельности. Так, если у вас несколько комнат, подсчитайте объем каждой их них, и вычислите, сколько радиаторов требуется для обогрева спальни, сколько – для кухни, сколько – для зала, для ванной, отдельно заострив внимание на размеры радиаторов отопления. Следует учитывать, что при использовании экрана для радиатора или декоративной решетки, должен быть произведен перерасчёт мощности радиатора в большую сторону. Допускается установка дополнительных радиаторов вдоль глухих стен в угловых комнатах, что предотвращает промерзание стен и защищает от сырости.

Определяем идеальные размеры батарей отопления для квартиры и дачи

Источник: prootoplenie.com

lucheeotoplenie.ru

Биметаллические радиаторы отопления размеры технические характеристики

Виды и размеры биметаллических радиаторов отопления, рекомендации по их выбору

Определить тип радиатора, подходящего конкретно для той или иной системы отопления, не зная его основных характеристик, достаточно сложно. Существуют приборы, устанавливаемые в частных домах, имеющих автономную систему отопления, а также радиаторы, установка которых возможна только в городской квартире.

Биметаллические радиаторы отопления — виды, технические характеристики

Если сравнить алюминиевые радиаторы с биметаллическими, то вторые выгодно отличаются от первых по своим техническим характеристикам. Несмотря на все свои положительные качества, алюминиевые приборы имеют ряд серьёзных недостатков, не позволяющих их использование в многоэтажных жилых домах. Биметаллические аналоги вполне способны справиться со всеми техническими ограничениями, связанными с установкой в городских квартирах, подключённых к центральной сети отопления.

Устройство биметаллических приборов

По внешнему виду биметаллический радиатор никак не отличается от алюминиевого, ведь оба сделаны из одного и того же металла. Весь «секрет» во внутреннем устройстве батареи.

Биметаллический радиатор имеет внутренние вставки из нержавеющей стали, которые обеспечивают надёжную защиту алюминия от вредного воздействия всяческих примесей, содержащихся в воде. Именно благодаря встроенным стальным секциям, внешний корпус биметаллического прибора напрямую не контактирует с теплоносителем. Помимо этого, сталь более устойчива к разрушительному воздействию кислот и щелочей, которые в огромных количествах присутствуют в центральных системах отопления, и не вступает в химическое взаимодействие с медными элементами городских коммуникаций (трубы, теплообменники и пр.).

Использование стальных вставок для прохождения воды обеспечивает также и другие полезные свойства биметаллических приборов отопления:

• Долговечность. Благодаря тому, что внутренние стальные полости устойчивы к разрушению и коррозии, производитель может устанавливать достаточно продолжительный срок службы прибора — до 20 лет.
• Прочность. Корпус изделия может выдержать давление до 30–40 атмосфер. Такой радиатор отопления не боится даже самых сильных гидроударов.
• Экономичность. Суженые каналы подачи воды обеспечивают оптимальное сочетание тепловой инертности устройства и расхода энергоресурсов на обогрев.

Добавив сюда все положительные качества, перешедшие от алюминиевых аналогов, таких как компактность, высокая теплоотдача и презентабельный внешний вид, можно с определённостью утверждать, что на сегодняшний день биметаллические устройства являются наилучшим вариантом отопления многоэтажных домов.

Радиатор отопления: размеры

При выборе биметаллического прибора отопления, большое значение имеют размеры изделия.

В целях создания тепловой завесы холодному воздуху, проникающему через стекло, отопительные устройства обычно устанавливаются под окном. Следовательно, прибор должен легко поместиться в нишу под подоконником и обеспечить необходимый уровень теплоотдачи.

По высоте все биметаллические радиаторы имеют стандартные показатели. Расстояние между вертикальными каналами различается в зависимости от модификации устройства и составляет 200 мм, 350 мм и 500 мм.

Однако следует отметить, что расстояние между вертикальными каналами — это ещё не полная высота прибора, а всего лишь размер отрезка между центрами выходного и входного коллекторов. Реальная высота устройства определяется так: межосевое расстояние + 80 мм. Так, к примеру, радиатор с маркировкой 500 займёт около 580 мм, а 350-я модель — примерно 420 мм. Ширина устройства определяется количеством секций.

Количество секций для всех типов отопительных приборов рассчитывается одинаково.

Согласно техническим требованиям, предъявляемым к отоплению жилых домов в средней полосе страны, мощность равная 1 кВт предназначена для обогрева 10 кв. метра площади.

Производителем обычно указывается значение мощности одной секции для каждой батареи. Зная значение тепловой отдачи секции, можно рассчитать количество требуемых элементов по формуле:

N = S*100/Q, где Q — мощность одной секции, S — площадь помещения и N — искомое количество.

Большинство моделей биметаллических радиаторов имеют стандартную ширину секции — 80 мм, таким образом, мощность обычной секции 500 мм составляет около 180 Вт. В соответствии с этим и определяется общее количество секций. Так, например, для отопления комнаты площадью 20 м2, понадобится 12 секций, ширина такой батареи будет около 1 м.

Особенности конструкции

Как уже было сказано ранее, биметаллический радиатор отличается от алюминиевого тем, что внутри него расположены стальные вкладки, которые защищают корпус от коррозии.

Такие вкладки могут устанавливаться в различных частях прибора:

teplo-ltd.ru

Биметаллические радиаторы: характеристики

Среди всех разновидностей радиаторов, самыми качественными и надежными можно назвать биметаллические радиаторы отопления. Они сделаны из биметалла, то есть не из одного металла (алюминия или стали), а из комбинации этих металлов. Биметаллические радиаторы очень популярны и по продажам превысили свои аналоги. Все потому, что они имеют прекрасные технические характеристики, а это основное, на что обращают внимание при покупке.

Давайте детальней рассмотрим особенности биметаллических радиаторов отопления, узнаем их технические характеристики и свойства, а также плюсы и минусы. Если вы не знакомы с этими изделиями, то благодаря статье сможете иметь о них представление и выбрать подходящий вариант для себя.

Особенности и виды радиаторов отопления

Биметаллические радиаторы отопления внешне очень напоминают обычные алюминиевые. Их прекрасный внешний вид дополняется плюсами как стали, так и алюминия. Ведь конструкция радиаторов довольно проста. Они состоят из стальных труб, по которым протекает теплоноситель, а также из алюминиевых панелей. Это позволяет эффективно обогревать помещение. Сталь довольно быстро нагревается потоками горячей воды, передавая свое тепло алюминию, а он, в свою очередь, нагревает воздух в комнате.

Оболочка из алюминия выполняет две роли: скрывает систему труб и делает биметаллический радиатор красивее, а также лучше распределяет тепло. И в отличие от стальных или чугунных батарей, биметаллические намного легче, поэтому монтаж выполнять куда проще.

Обратите внимание! Если вы хотите узнать рабочее давление и температуру, то это можно сделать в паспорте биметаллического радиатора. Модель может отличаться друг от друга, в зависимости от изготовителей и характеристик.

На полках магазинов можно найти две разновидности биметаллических радиаторов:

1. Биметаллические – батареи, которые имеют стальной сердечник из труб, что окружен оболочкой из алюминия. Их преимущество в том, что они очень прочные и исключают протечки. Такие модели выпускают компании из Италии (Global Style, Royal Thermo BiLiner). Даже отечественные компании из России, тоже выпускают данную продукцию. Один из представителей: Сантехпром БМ.
2. Полубиметаллические – их принято считать «полукровками», так как эти радиаторы имеют только стальные трубы, что усиливают вертикальные каналы. В таком случае алюминий немного будет соприкасаться с водой. Такие радиаторы отопления будут эффективнее отдавать тепло, примерно на 10%. А к тому же их стоимость на 20% дешевле. На рынке можно найти российского производителя Rifar, китайского Gordi, итальянского Sira.

Отопительный радиатор каждого вида имеет свой параметр, поэтому специалисты не могут прийти к единому решению, какой из них лучше. Каждый хорош в чем-то своем. При этом важно учитывать, какой тип отопления используется – централизованный или индивидуальный. Например, технические характеристики биметаллических радиаторов делают изделия устойчивыми перед химией и некачественным централизованным теплоносителем. Если же говорить о повышенном давлении в системе, то лучше показывает себя алюминий, однако, он требует качественного теплоносителя. Одно ясно точно: если отопительная система состоит из старых труб, которым более 40 лет, преимущественно использовать прочные биметаллические батареи.

Цельные или секционные

Есть еще одно отличие биметаллических радиаторов, которое касается их конструктивных особенностей. В основном производятся изделия с определенным количеством секций. Чем их больше, тем больше будет тепла. Они могут быть разборными, то есть при потребности радиатор можно уменьшить или увеличить. На производстве изготовляют полностью каждую секцию, после чего соединяют их ниппелями. Количество секций парное.

Но, есть и второй вид радиаторных батарей – цельные. Их сердечник делается определенного размера, и его в будущем нельзя изменить. После чего стальные трубы обшиваются фигурной оболочкой из алюминия, покрытого эмалью. Подобный радиатор не лопнет даже в случае скачка давления до 100 атмосфер.



Обзор технических характеристик

Теперь детальней рассмотрим биметаллические радиаторы характеристики и свойства. Это нужно учитывать в первую очередь, прежде чем покупать тот или иной вид. Чем же особенны эти изделия и почему их называют одними из лучших? Давайте узнаем.

Отдача тепла

Пожалуй, именно для этого и покупаются радиаторы, чтобы обогревать помещение. Поэтому в первую очередь нужно обратить особое внимание на эти характеристики. Тепло, которое отдает радиатор, теплоноситель которого имеет температуру 70 градусов, измеряют в ваттах. Биметаллические батареи имеют превосходные показатели теплоотдачи, так как средний показатель находится в диапазоне 170-190 Ватт.

Сам процесс теплоотдачи довольно прост: он заключается в нагреве воздуха, а за счет особой конструкции батареи происходит конвенция.

Рабочее давление

Оно зависит от параметров и производителя. Все же, в среднем батарея может выдержать давление в 16-35 атмосфер. Этого вполне достаточно, ведь централизованная система способна выдавать не более 14 атмосфер, а автономная – около 10. А для того чтобы радиатор не лопнул при скачках давления, параметр делают с запасом.

Расстояние между осями

Размеры биметаллических радиаторов отопления могут быть самыми разными. А вот что касается межосевого расстояния, то вот стандартные значения:

• 200 мм;
• 300 мм;
• 350 мм;
• 500 мм;
• 800 мм;

Что это за расстояние? Это промежуток от верхнего коллектора к нижнему. Можно сказать, что это высота биметаллического радиатора. Благодаря этим самым разным размерам, можно выбрать изделие под любой интерьер и для разных потребностей.

Максимальная температура теплоносителя

Понятно, что температура теплоносителя внутри редко доходит до 100 градусов по Цельсию. Однако практически все изделия способны выдержать показатель в 90 градусов. Это просто отлично. И если вы увидели, что производитель заявляет до 100 градусов, можно понять, что он немного лукавит, так как больше 90 градусов пока подобные радиаторы не выдерживают.

Эксплуатационный срок и надежность

Если учесть технические характеристики, особенности и производителя, то можно быть уверенными в том, что гарантировано можно эксплуатировать батарею на протяжении 20 лет без всякого обслуживания. Но, это далеко не предел. При правильной эксплуатации, они способны прослужить очень долго.

Простота монтажа

В целом, биметаллические радиаторы отопления можно установить самостоятельно. Все же, простота и удобство зависит от габаритов, веса и наличия инструкции. Радует то, что секции батарей идентичные, а значит, их можно устанавливать как слева отопительной трубы, так и справа. Нужно только подсоединить патрубок к радиатору с нужной стороны, а с противоположенной вмонтировать заглушками и краном Маевского для контроля.

Обратите внимание! Кран Маевского – очень полезная вещь. Благодаря ему батарею при ненадобности можно отключить вовсе, или же при возникновении завоздушивания, позволяет удалить воздух из системы.

К тому же в продаже есть изделия с патрубками внизу. Все комплектующие, патрубки и кронштейны должны идти в комплекте с радиатором.

Преимущества и недостатки биметаллических радиаторов

В конце предлагаем вам ознакомиться с положительными и отрицательными моментами использования радиаторов. Начнем с плюсов:

1. Имеют высокую прочность.
2. Выдерживают высокие показатели давления в системе.
3. Радиаторы отопления способны прослужить долгую службу.
4. Эффективно справляются с теплоотдачей.
5. Устойчивы к повреждениям механического типа.
6. Прекрасно смотрятся и не выпадают из интерьера.
7. Большой ассортимент товаров, что позволяет выбрать оптимальный вариант.
8. Являются одними из лучших среди аналогов.

Что касается недостатков, то они тоже есть:

• основной из них – это высокая стоимость. Но, учитывая технические характеристики и качество изделий, цена вполне оправдана;
• сердечник из стальных труб под воздействием теплоносителя и воздуха может ржаветь. Это происходит при ремонте или аварии в системе. В таком случае приходится сливать воду, и воздух начинает влиять на трубы. А еще они могут ржаветь от антифриза, который используется в частных домах. В таком случае лучше выбрать цельные батареи или чисто из алюминия;
• последний недостаток – небольшое проходное сечение патрубка.

Вот такие они радиаторы отопления биметаллические. Можно с уверенностью сказать, что пока на рынке им просто нет равных в характеристиках, работе, внешнем виде и параметрах. Многие пользователи, что приобрели изделия, вполне довольны своей покупкой.

Заключение

Биметаллические радиаторы – это прекрасный выбор как для автономного отопления, так и для централизованного. Они обладают прекрасными показателями, долговечны, красивы и надежны. Многие профессионалы рекомендуют выбирать именно эти батареи. Их опыт показывает, что лучше заплатить немного больше, но зато наслаждаться качественным теплом и прекрасной работой изделия. Учитывая эту информацию, можно выбрать подходящее изделие для себя.

bouw.ru

Технические характеристики, плюсы и минусы биметаллических радиаторов отопления

В свое время выбор батарей был не просто ограничен – он отсутствовал. Производились только чугунные, за неимением альтернативы считавшиеся самыми надежными и красивыми (особенно если покрасить их в нестандартный цвет). С появлением стальных радиаторов выяснилось – есть и более прочные модели.

Выпуск алюминиевых стал еще одним откровением – батареи могут быть легкими и эстетически привлекательными. Изобретение же двухкомпонентных отопительных приборов доказало, что все достоинства можно скомпоновать в единое целое.

Разновидности и конструктивные особенности

По конструкции биметаллические радиаторы – это стальной трубопровод в алюминиевой оболочке (оребрении). Именно в этой «сдвоенности» и кроется их главное преимущество.

Совмещение присущей стали прочности и инертности к химическим реагентам с повышенной номинальной мощностью алюминия дало в результате легкие, эстетичные, долговечные, быстро прогревающие воздух приборы.

Различают два типа радиаторов из биметалла:

• Секционные (колончатые) – состоящие из отдельных элементов, что одновременно является и преимуществом, и недостатком. Удобны они тем, что есть возможность самостоятельно решать, какой длины будет батарея, варьируя количество секций. Но именно из-за наличия стыковочных соединений между секциями они становятся менее устойчивыми к коррозийным процессам.



• Монолитные – более прочные сплошные батареи. Отсутствие стыков не только повышает их коррозийноустойчивость, но и позволяет выдерживать гидроудары с перепадами давления до 100 атмосфер. Правда, они дороже и встречаются реже, но для нестабильной отопительной системы – идеальный вариант.

По технологии изготовления кроме полноценных, полностью изготовленных на стальной основе радиаторов, есть еще и так называемые псевдо- или полубиметаллические модели. Их всего лишь усиливают выполненными из стали трубками, расположенными в вертикальных каналах.

Псевдометаллические батареи легче, дешевле, но не отличаются длительным сроком использования, надежностью и прочностью настоящего биметалла.

Параметры

Выбирать биметаллические радиаторы отопления следует по техническим хараткеристикам, о которых мы подробно расскажем в этом подразделе.

Давление

В среднем биметаллическое оборудование способно выдержать до 35 — 40, а отдельные образцы, в частности, монолитные модели – до 100 атмосфер.

Для систем отопления в частных домах достаточно и низких показателей в 16 — 20 атмосфер. Для централизованных оптимальны более высокие значения, так как есть риск перепадов давления.

Теплоотдача

Коэффициент теплоотдачи двухкомпонентных радиаторов увеличивается за счет завихренного потока воздуха, создающегося благодаря продуманной конструкции формы ребер. А точно рассчитанный шаг создает хорошую воздушную тягу. В характеристиках секционных радиаторов по умолчанию указывается мощность одной секции.

Чтобы рассчитать суммарный тепловой поток, этот показатель умножают на предполагаемое количество секций. Стандартный биметаллический прибор способен обеспечить номинальную мощность до 195 Вт.

Размеры

Основная часть изделий имеет стандартные габариты. Самые популярные с межосевым расстоянием 500 и 350 мм. Общая высота рассчитывается по формуле «межосевое расстояние плюс восемьдесят».

Поскольку межосевое расстояние эквивалентно лишь отрезку между центрами коллекторов, то к нему прибавляют высоту остальных элементов, равняющуюся 80 мм.

Некоторые производители выпускают радиаторы с нестандартными значениями – 200 (российский Rifar, английский Bilux, итальянская Sira), 800 мм (Sira).

Температура

При маленьких объемах теплоносителя (150 — 380 мл на секцию) оборудование из биметалла разогревается буквально за несколько минут и способно выдерживать температуру теплоносителя до 130°.

Сложность монтажа и долговечность

Установка максимально проста. Не требуется никакого спецоборудования или профессиональных знаний. Все необходимые детали входят в комплектацию.

Большинство производителей скромно заявляют рабочий срок биметаллических батарей в 10 — 15 лет, но в действительности при грамотной эксплуатации они способны прослужить до 20 — 25 лет, а то и дольше.

Преимущества по сравнению с другими видами

При объективном рассмотрении выясняется, что оборудование из биметалла имеет немало плюсов при минимальном количестве минусов.

• Высокая мощность. По сравнению с чугунными или стальными теплоотдача биметаллических батарей выше минимум втрое.
• Малый вес. Легче биметалла только алюминий.
• Отсутствие внутренних отложений. Гладкие стальные стенки не задерживают ил и другой мусор, чем не могут похвастать чугунные радиаторы.
• Прочность. Модели из чугуна и чистого алюминия не способны выдержать гидроудары такой силы, на какую рассчитан стальной сердечник биметаллических приборов.
• Долговечность. Инертность к химическим веществам и качеству теплоносителя увеличивает срок службы биметалла. Алюминий таких свойств не имеет.
• Коррозийноустойчивость. С этим показателем не могут сравниться ни чугун, ни алюминий.
• Малый объем теплоносителя. В радиаторах из других металлов воды циркулирует раз в десять больше, значит, и нагреваются они намного медленнее.

Недостатки

Из технологических недостатков, если не брать в расчет относительно высокую стоимость, можно выделить только два:

Из представленных в продаже биметаллические изделия обладают самыми оптимальными характеристиками как для индивидуальных, так и для централизованных отопительных систем. Они вобрали в себя лучшее, что есть в батареях из других видов металла.

Малочисленные проблемы, способные возникнуть в процессе эксплуатации, чаще связаны с ошибками в монтаже или с производственным браком. Чтобы избежать неприятностей, не стоит приобретать продукцию от неизвестных производителей, даже по самым привлекательным ценам.

sansovet.com

Биметаллические батареи отопления: характеристики, расчёт, установка

Сегодня для отопления в доме используются различные виды радиаторов. Наибольшей популярностью пользуются биметаллические батареи, в которых объединились свойства стальных и алюминиевых. В статье рассмотрим конструктивные особенности, плюсы и минусы таких батарей, а также ответим на вопрос: как выбрать биметаллический радиатор отопления?

Биметаллические радиаторы отопления

Как уже упоминалось, в основу батарей из биметалла легли два материала: сталь и алюминий. Внутренняя часть конструкции (трубы), по которой осуществляется процесс движения теплоносителя, обычно сделана из нержавеющей стали (иногда из меди). Этот металл очень прочный и не поддается негативному влиянию агрессивной среды нагретого теплоносителя.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Внешняя сторона производится из алюминия и представляет собой кожух с оребрениями. Алюминий отличается высокой теплопроводностью, прогревается в максимально короткие сроки и воздух в помещении начинает моментально прогреваться.

Устройство биметаллических радиаторов

Внутренняя и внешняя часть каждой секции стыкуются между собой литьем. Этот процесс производится под давлением или точечной сваркой. Посредством стальных ниппелей и термостойких прокладок, которые способны переносить максимальную температуру не более 200°С, осуществляется сборка секций в батарею.

Тот факт, что в конструкции биметаллического радиатора присутствуют детали, сделанные из стали, обусловлено рядом положительных характеристик, которыми обладает этот металл:

• сталь способна выдерживать перепады давления;
• сталь отличается высокой устойчивостью к электрохимическим воздействиям, в то время как внутренние поверхности из алюминия быстро ржавеют, в связи с этим срок службы их недолгий.

Однако, в свою очередь, алюминий характеризуется высокой тепловой инертностью. С одной стороны — это достоинство, но с другой — своего рода недостаток. Алюминиевые поверхности очень быстро дают реакцию даже на минимальные изменения температурного режима. Благодаря этому свойству можно очень быстро корректировать температурные параметры отапливаемого помещения.

За счет высокой теплоотдачи алюминия расходуется меньше теплоносителя, в то время как количество отдаваемого тепла идентично тому, что исходит от чугунных радиаторов. Именно поэтому размеры биметаллических радиаторов отопления более компактные, а формы внешне очень привлекательны.

Плюсы и минусы

Приобретая установку, выполненную из биметалла, ваша отопительная система будет обеспечена множеством положительных моментов:

1. В первую очередь, это долгий срок службы. Благодаря высокому качеству конструкции, в которой совмещены два хороших материала, такие радиаторы могут эффективно работать на протяжении 30-50 лет.
2. Прочность и надежность. Эти качества обеспечиваются благодаря стальной сердцевине, которая способна выдержать высокое рабочее давление и гидравлические удары.
3. Биметаллические радиаторы отопления пригодны для любой отопительной системы, даже с теплоносителем низкого качества.
4. Высокая теплоотдача — еще одно важное положительное качество. За счет того, что внешний корпус сделан из алюминия, тепло по комнате распределяется очень быстро. Стандартные модели, в которых дистанция между осями — 500 мм, имеют теплоотдачу до 190 Вт, что значительно больше, чем в радиаторах, выполненных только из одного металла.
5. Благодаря встроенному терморегулятору, можно контролировать и регулировать температуру нагрева.
6. Внешне батареи из биметалла очень привлекательны. Различные цветовые и дизайнерские решения позволяют каждому подобрать радиатор на свой вкус.

Как видим, у биметаллических радиаторов большое количество плюсов, обуславливающие широкий спрос на такие изделия. Однако, есть и некоторые минусы, на которые нельзя не обращать внимание при выборе:

1. Разные коэффициенты расширения стали и алюминия. В связи с этим, после длительной эксплуатации в отопительном контуре могут возникать шумы и скрипы, а также прочность конструкции будет ниже.
2. В процессе монтажа радиаторов в центральную отопительную систему теплопроводные трубы могут быстро засориться. Это обусловлено тем, что они имеют небольшой диаметр. Учитывая эту особенность, лучше предостеречься и установить фильтр грубой очистки.
3. Высокая цена биметаллических радиаторов.

Радиаторы, выполненные из биметалла бывают двух видов: монолитные и секционные.

Секционные сконструированы из секций, каждая из которых внутри горизонтальных отрезков труб с двух сторон имеет разнонаправленную резьбу, посредством ее вкручиваются соединительные ниппели с уплотняющими прокладками.

Именно такая конструкция и выступает одним из важнейших недочетов батарей из биметалла. Минус заключается в том, что на стыках очень часто появляются дефекты, например, от теплоносителя низкого качества. В результате эксплуатационный период радиаторов уменьшается.

Также на участках, где секции соединяются, под воздействием высоких температур могут наблюдаться протечки. Во избежания таких неприятных моментов, создана другая технология производства биметаллических радиаторов отопления. Суть ее заключается в том, что изначально делается цельный сварной коллектор из стали, затем он укладывается в специальную форму и под воздействием высокого давление поверх него заливают алюминий. Подобные радиаторы именуются монолитными.

Обе разновидности имеют свои достоинства и недостатки. О недостатках секционных мы уже сказали, а вот преимущество их состоит в том, что если одна секций повреждается, то достаточно всего лишь заменить ее. А вот, если поломка или протечка произойдет в монолитной конструкции, то придется приобретать новый радиатор.

Проведем сравнительный анализ монолитных и секционных биметаллических радиаторов.

Эксплуатационные характеристики	Секционные биметаллические радиаторы	Монолитные биметаллические радиаторы
Срок службы, лет	25-30	до 50
Рабочее давление, Бар	20-25	до 100
Тепловая мощность одной секции, Ватт	100-200	100-200

Стоимость монолитного радиатора выше, чем секционного, примерно на 20 %.

Осуществляя выбор биметаллических батарей, следует обращать внимание на ряд критериев, от которых будет зависеть эффективность эксплуатации.

Больше информации о производителях биметаллических радиаторов найдете здесь

Конструкция

Как уже отмечалось, радиаторы могут быть монолитными и секционными. Для того, чтобы подобрать наиболее оптимальный вариант для конкретной отопительной системы, нужно знать, какое рабочее давление в системе. Если она подвергается воздействию мощных гидроударов, то лучше отдать пользу монолитным моделям. Во всех остальных случаях рекомендуется приобретать секционные, поскольку они намного дешевле.

Чтобы приобрести устройство более надежное, следует знать, что есть два типа. Первый вид изготавливается из стального каркаса, другой снабжается только усиленными сталью каналами, по которым движется теплоноситель.

Большей прочностью и надежностью характеризуются батареи, относящиеся к первому типу. В таких конструкциях теплоноситель не контактирует с алюминиевым сплавом, в результате чего риск появления коррозии минимален.

Основными признаками, характеризующими первый тип являются вес и стоимость. Производят их такие фирмы: Royal Thermo BiLiner, Global Style, Rifar (модель Monolit) и отечественная компания Сантехпром БМ.

Другой тип называется полубиметаллическими радиаторами. Основные характеристики таких устройств: высокая теплоотдача и более низкая цена. Наиболее популярны устройства марок Gordi, Sira и Rifar, исключая модель Monolit.

Межосевое расстояние

Большинство выпускаемых моделей биметаллических радиаторов одинаково функциональны. Однако, дистанция между осями у моделей разнится. Стандартные показатели расстояния между осями: 35 и 50 см.

Можно найти радиаторы, в которых промежуток равняется 20 см, такая длина считается минимальной. Батареи с таким расстоянием выпускают фирмы: Sira, BiLUX и RIFAR. Максимальная дистанция составляет 80 см, такие модели присутствуют у производителя Sira.

Материал изготовления

Важно, чтобы радиатор хорошо противостоял воздействию агрессивной среды в случае, если теплоноситель недостаточно высокого качества и содержит большое количество щелочи и кислотности. В основном это характерно для батарей в многоквартирных домах.

Также:

1. Важно, чтобы внутренние каналы были выполнены из одного металла, желательно из нержавейки.
2. Толщина стенок внутренней трубы должна составлять 3-3,5 мм.
3. Очень важную роль играет качество и эластичность прокладок. Именно они оказывают влияние на надежность соединений, поэтому обычно в качестве материала изготовления для них выступает резина или силикон. Чтобы проверить качество уплотнительного кольца, достаточно согнуть его пальцами. Если прокладка жесткая и неэластичная, то это свидетельствует о ее низком качестве.
4. Если радиатор секционный, то здесь следует обратить внимание на ниппели. Важно, чтобы они были выполнены из высококачественной стали. О низком качестве этих деталей свидетельствует мягкость металла. Если он некачественный, то зацепы для ключа точно сорвутся и в этом случае ниппель нужно будет распиливать при помощи шлифовальной машинки и доставать его части из отверстий секций.
5. Ширина фронтальной части ребра радиатора должна быть более 70 см. В случае, если этот показатель ниже, то это отразится на теплоотдаче радиатора в отрицательную сторону. Наиболее оптимальный соотношение размера секции в сечение составляет 80*80 мм. С такими показателями теплоотдача точно будет высокой.
6. Толщина выступающих ребер также свидетельствует о качестве. Этот показатель должен быть не ниже, чем 1 мм.

Гарантия

Гарантийный срок также говорит о качестве изделия. Если производитель дает срок эксплуатации всего 1-2 года, то это значит, что вероятность того, что радиаторы будут работать с высокой эффективностью мала, т.к. эксплуатационный период качественного изделия составляет 20-30 лет.

Технические характеристики

К техническим характеристикам батарей относятся габариты. Высота радиаторов составляет от 20 до 80 см. Чтобы подобрать радиатор нужного размера, надо учесть расстояние между основанием окна и полом и вычесть из этого числа 20 см. Ширина находится в непосредственной зависимости от места, где будет установлен прибор.

Еще одним немаловажным показателем является рабочее давление, которое варьируется в пределах 15-35 атм. Для централизованных отопительных систем лучше выбирать максимальные значения, для автономных можно и минимальные.

Одним из самых важных и существенных критериев, влияющих на эффективность работы радиаторов, является — мощность. Этот показатель определяется исходя из мощности одной секции (она указывается в техпаспорте).

Для того, чтобы рассчитать нужное количество секций, исходя из площади помещения, надо воспользоваться формулой. Чтобы произвести расчет надо знать следующие параметры: мощность одной секции и площадь отапливаемого помещения.

Для того, чтобы эффективно обогреть 1 м² площади, нужно 100 Вт тепловой энергии. Для расчета площади комнаты надо ширину умножить на длину.

Формула:

N= S*100/P

N — количество секций радиатора,

S — площадь помещения, м²,

P — удельная тепловая мощность одной секции.

Воспользуйтесь калькулятором расчета необходимого количества секций биметаллического радиатора.

Устанавливать батареи из биметалла нужно в соответствии с инструкцией, указанной в паспорте устройства.

Для того, чтобы подключить радиатор своими руками, надо учесть ряд факторов:

• в качестве места расположения для батареи лучше выбирать середину окна;
• монтаж производится исключительно в горизонтальном положении;
• от стены до батареи нужно выдерживать дистанцию 3-5 см. Если разместить радиатор слишком близко к стене, то итогом станет неравномерное распространение тепла;
• расстояние до подоконника должна составлять 8-12 см, если будет меньше, то это негативно скажется на теплоотдаче батарей;
• дистанция от пола до батареи — 10 см.

Монтаж всех элементов системы проводится в полиэтиленовой упаковке радиатора. Запрещено снимать эту упаковку до завершения всего процесса установки.
Порядок действия выполнения монтажа биметаллических радиаторов отопления:

• изначально надо сделать разметку предполагаемого участка на стене, где будут крепиться кронштейны;
• затем фиксируются кронштейны;
• на них устанавливается батареи;
• далее радиатор надо подключить к трубам;
• затем монтируется термостатический клапан или краник;
• в верхней части батареи устанавливается воздушный клапан.

Производители

В настоящее время на рынке отопительного оборудования можно найти большое количество разных моделей биметаллических радиаторов, выпускаемых как российскими, так и зарубежными производителями. Рассмотрим основные характеристики наиболее популярных моделей.

Модель	Расстояние между осями, мм	Размер секции: ширина*высота*глубина (мм)	Максимальное рабочее давление, Бар	Тепловая мощность секции, Вт
Rifar (Россия)
Rifar Forza 350	350	415*90*80	20	136
Rifar Forza 500	500	570*100*80	20	202
Rifar MONOLIT 350	350	415*100*80	100	136
Rifar MONOLIT 500	500	577*100*80	100	194
Global Radiatori (Италия)
Style 350	350	425*80*80	35	125
Style 500	500	575*80*80	35	168
Style Plus 350	350	425*80*95	35	140
Style Plus 500	500	575*80*95	35	185
Royal Thermo (Италия)
BiLiner Inox 500	500	574*80*87	20	171
BiLiner 500	500	574*80*87	20	171
Tenrad (Германия)
Tenrad 350	350	400*80*77	24	120
Tenrad 500	500	550*80*77	24	161
Gordi (Китай)
Gordi 350	350	412*80*80	30	460
Gordi 500	500	572*80*80	30	181
Sira Industrie (Италия)
Gladiator 200	200	275*80*80	30	90
Gladiator 350	350	275*80*80	30	140
Gladiator 500	500	423*80*80	30	185
ООО Литиз (Украина)
Алтермо ЛРБ	500	575*82*80	18	169
Алтермо РИО 500	500	570*82*80	18	166
Grandini (Италия)
Grandini 350	350	430*80*82	16	130
Grandini 500	500	580*80*80	16	167

Таким образом, качественные биметаллические радиаторы отопления способны эффективно работать на протяжении длительного промежутка времени.

teplofan.ru

No related posts.
