Провод медный одножильный в Москве

org/Offer»> org/Offer»> org/Offer»> org/Offer»> org/Offer»> org/Offer»> org/Offer»> org/Offer»> org/Offer»>

0.02×1		ПЭВ-1, для обмоток, с лаковой изоляцией, ГОСТ 7262-78
2. 24×1		М, для воздушных линий электропередач, неизолированный, ГОСТ 839-80
0.5×1		ВП, для промышленных взрывных работ, с полиэтиленовой изоляцией, ГОСТ 6285-74
0.025×1		ПЭВ-1, для обмоток, с лаковой изоляцией, ГОСТ 7262-78
0.03×1		ПЭВ-1, для обмоток, с лаковой изоляцией, ГОСТ 7262-78
0.032×1		ПЭВ-1, для обмоток, с лаковой изоляцией, ГОСТ 7262-78
0.04×1		ПЭВ-1, для обмоток, с лаковой изоляцией, ГОСТ 7262-78
0.045×1		ПЭВ-1, для обмоток, с лаковой изоляцией, ГОСТ 7262-78
0.05×1		ПЭВ-1, для обмоток, с лаковой изоляцией, ГОСТ 7262-78
0.06×1		ПЭВ-1, для обмоток, с лаковой изоляцией, ГОСТ 7262-78
0.063×1		ПЭВ-1, для обмоток, с лаковой изоляцией, ГОСТ 7262-78
0.071×1		ПЭВ-1, для обмоток, с лаковой изоляцией, ГОСТ 7262-78
0.08×1		ПЭВ-1, для обмоток, с лаковой изоляцией, ГОСТ 7262-78
0.09×1		ПЭВ-1, для обмоток, с лаковой изоляцией, ГОСТ 7262-78
0.1×1		ПЭВ-1, для обмоток, с лаковой изоляцией, ГОСТ 7262-78
0.112×1		ПЭВ-1, для обмоток, с лаковой изоляцией, ГОСТ 7262-78
0.12×1		ПЭВ-1, для обмоток, с лаковой изоляцией, ГОСТ 7262-78
0.125×1		ПЭВ-1, для обмоток, с лаковой изоляцией, ГОСТ 7262-78
0.13×1		ПЭВ-1, для обмоток, с лаковой изоляцией, ГОСТ 7262-78
0.14×1		ПЭВ-1, для обмоток, с лаковой изоляцией, ГОСТ 7262-78

Провод медный одножильный для электротехнических работ 16AWG /1,31мм², UL1007.16, Adolf Bucher

Провод медный одножильный для электротехнических работ 16AWG /1,31мм², 610 м, UL1007. 16, Adolf Bucher

Одножильный провод это кабель состоящий из большого количества тонких жил, обеспечивающих снижение сопротивления и уменьшение нагрева. Одножильные провода лужёные, что облегчает монтаж (лужёная поверхность лучше смачивается припоем) и гарантирует высокое качество соединения и защиту металла от коррозии. Кроме того, изоляция выполнена из высококачественного пластика, который не теряет своей эластичности при отрицательных температурах. Провода соответствуют высокому стандарту UL,
т.е. они прошли испытания в лаборатории и проверку на этапе производства экспертами независимой американской лаборатории UL, что подтверждено специальным штампом на упаковке. Одножильные провода обладают большей жесткостью. Если провод, держит форму, то его намного удобнее укладывать в штробе, делать скрутки большого количества проводов и т.д. при монтаже электропроводки и различной фурнитуры (розетки , выключатели ,светильники и т.д.), намного удобнее использовать одножильные провода.

Технические характеристики:

• Допустимый ток — 17/19А
• Сечение провода — 1,31мм²
• Упаковка: бухта 610 м

AWG — Американский калибр проводов (от англ. American Wire Gauge) — американская система маркирования толщины проводов, использующаяся с 1857 года преимущественно в США. В системе меньшему числовому значению соответствует более толстый провод.

Внимание! Не терпит многократных перегибов и сильных вибраций.

• Артикул: 010680
• Базовая единица: шт
• Производитель: Adolf Bucher

Производитель оставляет за собой право на изменение внешнего вида, комплектации и технических характеристик товара Провод медный одножильный для электротехнических работ 16AWG /1,31мм², UL1007. 16, Adolf Bucher без уведомления дилеров. Указанная информация не является публичной офертой.

Одножильный или многожильный провод: какой лучше выбрать?

Сравниваем одно- и многожильные провода

Какой провод лучше многожильный или одножильный? Такой вопрос часто возникает перед началом работ по замене проводки. Ответ на него не может быть однозначным, ведь каждый из этих видов проводов создан для своих целей. Поэтому чтобы ответить, давайте разберем достоинства и недостатки каждого из них.

Структура проводов

Наш разговор о том, какой провод одножильный или многожильный выбрать, мы начнем с рассмотрения структуры провода. Это позволит нам более детально разобрать, как он устроен.

Одножильный провод или многожильный: классы гибкости проводов

• Одним из основополагающих нормативных документов в этом вопросе является ГОСТ 22483 – 2012. Он говорит о том, какой должен быть провод по конструкции, устанавливает требования к техническим характеристикам, а также определяет параметры, которые позволяют относить провод к тому или иному виду или подразряду.
• Первое, что стоит упомянуть — это класс гибкости. Он определяет насколько сильно можно изгибать провод, и насколько он стоек к такому виду деформаций. Всего существует 6 классов гибкости.

Таблица номинальных параметров проводов первого класса гибкости

• К первому классу гибкости относятся все однопроволочные провода. Кроме того, к ним относят многопроволочные провода с сечением в 185 мм2 — такие сечения применяются только в промышленности, поэтому мы их рассматривать не будем.
• Второй класс является более гибким. Чтобы достичь этого свойства, провода делают состоящими из нескольких отдельных проволок, скрученных между собой. Таблица 4 ГОСТ 22483 – 2012 определяет их минимальное количество для проводов разного сечения.

Таблица номинальных параметров проводов пятого класса гибкости

• А вот для классов 3 и выше, минимальное число проволок не должно быть меньше, чем для второго класса, и определяющим фактором инструкция называет сечение каждой отдельной проволоки. Таблицы 5, 6, 7, 8 ГОСТ 22483 – 2012 определяют это максимальное сечение каждой отдельной проволоки в проводах разного сечения.
• Дабы лучше понять отличие одножильного провода от многожильного, а также отличия между разрядами гибкости, давайте возьмем конкретный пример. Допустим, у нас имеется провод третьего и пятого класса гибкости, сечением в 1 мм2. Провод третьего класса гибкости будет выполнен из нескольких проволок с диаметром не более 0,43 мм, а провод пятого класса — из проволок с диаметром не более 0,21 мм. Соответственно в проводе пятого класса отдельных проволок будет больше, и их общее число не должно быть меньше 7, что определено для провода второго класса.

Таблица номинальных параметров проводов третьего класса гибкости

Обратите внимание! Существуют еще провода круглой, уплотненной и фасонной формы. В данной статье мы их не рассматриваем, так как преимущественно такие изделия встречаются с сечением в 25 мм2 и более. Это уже мощные силовые установки, которые требуют специального расчета.

Многожильный алюминиевый провод

• Сразу отметим, что данное правило распространяется не только на медные провода. Алюминиевые провода так же могут быть гибкими и многопроволочными. Только обычно это провода с сечением в 16 мм2 и более. При этом выше второго класса гибкости алюминиевые провода не встречаются.

Достоинства одно- и многожильных проводов

Разобрав отличие многожильного провода от одножильного, и различия разных многожильных проводов, можно приступать к анализу их преимуществ и недостатков. И здесь нам следует дать ответ на следующие вопросы: как они отличаются по физическим свойствам, как отличаются по механическим свойствам, и в чем отличие этих проводов в плане монтажа и эксплуатации?

В данном видео подробно рассказывается об одно- и многожильных проводах.

Достоинства одножильных проводов

Начнем с разбора одножильных проводов. Данный вид проводников обычно относят к установочным. То есть к таким проводам, которые после монтажа не следует перемещать, гнуть и подвергать другим видам механических воздействий.

• Одним из главных преимуществ таких проводников является более низкое сопротивление 1 км провода. Например, для медного проводника в 1 мм2 сопротивление должно быть не больше 18,1 ОМ. Для сравнения, такой же проводник, но пятого класса гибкости, может иметь сопротивление до 19,5 Ом. Разница, конечно, не самая существенная, и вполне укладывающаяся в статистическую погрешность, но она есть.

Формула расчета сопротивления проводника

• Объясняется такое расхождение достаточно просто — чем меньше сечение единичного проводника, тем больше сопротивление. В идеале множество проволок в многожильном проводе соединены, и представляют собой единое целое, но все равно есть определенное сопротивление между отдельными проволоками, которое и приводит к большему суммарному сопротивлению провода.
• Следующим аспектом, на который стоит обратить внимание, выбирая многожильный или одножильный провод, является удобство монтажа. И в первую очередь, это касается контактных соединений. Давайте рассмотрим, какой провод лучше соединять.
• Если следовать правилам ПУЭ, то нам доступны винтовые, зажимные, сварочные, прессовочные и соединения методом пайки. Давайте рассмотрим каждый из них.

Обратите внимание! Наш дальнейший анализ соединений мы проводим для медного провода. Ведь, согласно ПУЭ с 2001 года, в жилых помещениях допускается применять только медный провод. А наш выбор, что лучше, мы приводим именно для проводов небольшого сечения.

На фото винтовые клеммы	Соединение при помощи винтовых клемм или винтов выполнить при помощи одножильного соединения проще. Винты не могут пережать проводник и уменьшить его сечение, а отдельные проволоки не вылезут из места контактного соединения.
Клеммы WAGO	Если для соединения используются столь популярные сейчас зажимные клеммы WAGO, то одножильный провод подойдет идеально. А вот с многожильным могут возникнуть проблемы, но только при использовании клемм, отличных от представленной на картинке.
Сварка проводов	Сварку одножильных проводов, также выполнить несложно. Хотя это вовсе не говорит о том, что многожильные провода нельзя сваривать. Просто проводники, особенно высокого класса гибкости, при сварке можно повредить, или оборвать у них часть проволок, что не скажется положительно на качестве такого соединения.
Соединение проводов методом прессовки	Если выполнять соединение прессовкой, то можно использовать провод многожильный или одножильный. В то же время, если вы выполняете прессовку без специального инструмента, то выполнить качественную прессовку одножильного провода большого сечения немного сложнее.
Соединение проводов методом пайки	Ну, и последним вариантом является пайка. Данный вид соединения обычно применяется для проводников небольшого сечения. Тут значительно проще работать с многожильными проводниками, так как место монтажа и прокладки провода обычно сильно ограничено и провод для этого приходится сильно изгибать.

Читайте также: Как соединить многожильный и одножильный провод.

Последним преимуществом одножильного провода является его цена. Она обычно немного ниже, хотя в некоторых случаях эта разница может быть многократной.

Достоинства многожильных проводов

Прочитав первую часть нашего текста, у вас может сложиться впечатление, что выбирать какой провод лучше одножильный или многожильный, вообще не стоит, ведь выбор в пользу одножильного изделия очевиден. Но это не совсем так.

И сейчас мы попробуем объяснить почему:

• Самым главным преимуществом многожильного провода является его гибкость. Это особенно актуально для проводов большого сечения в 10, 16 и более мм2. Конечно такие провода практически не применяются на бытовом уровне, но иногда могут потребоваться и они.

Радиус изгиба провода

• Такой провод удобнее монтировать и в случае необходимости его можно переместить, как на видео. При этом не стоит забывать о том, что даже самый гибкий провод имеет допустимый радиус изгиба. Обычно он колеблется от 5 до 10 диаметров провода и, отчасти, зависит от типа изоляции.

Обратите внимание! Для переносных электроустановок может применяться только гибкий провод. Раньше для этого класса, особенно гибких проводов, даже существовало специально обозначение – шнур. Но на данный момент от него отказались.

Наконечники для многожильного провода

• Что касается коммутации проводов, то все достоинства и недостатки мы уже описали выше. В пользу многожильных проводников можно добавить только то, что сейчас существуют специальные латунные наконечники, стоимость которых невелика. Смонтировать их вы сможете своими руками без дополнительного инструмента.

Применение наконечников с клеммами WAGO

• Они применяются для соединения многожильного провода с винтовыми клеммами или могут быть использованы после специальной прессовки для клемм WAGO. Их применение полностью нивелирует все преимущества одножильного провода для этих типов соединений.

Вывод

Выбирая многожильный провод или одножильный, помните, что для каждого из них есть более предпочтительная сфера применения. Если вы монтируете скрытую проводку в стене, то вам, очевидно, дешевле будет остановить свой выбор на одножильном проводнике.

Если же вы монтируете временную электроустановку, то многожильное изделие будет гораздо практичнее. Если провод не планируется перемещать после монтажа – выбирайте одножильный, а в тех местах, где возможно изменение схем прокладки, лучше отдать предпочтение его многожильному собрату.

Провод медный одножильный цена.

Виды кабелей, проводов и шнуров. Виды оптических кабелей

Узнайте основные виды кабелей и проводов, используемые при монтаже в условиях частного дома или квартиры. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.

Назначение

Используется для передачи и распределения электрического тока, рабочее напряжение — 660-1000 В, частота — 50 Гц.

Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм2. В бытовых условиях используется кабель сечением 1,5-6 мм2, при строительстве частного дома — кабель сечением до 16 мм2. Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм2.

Мы можем упаковать все это в простой универсальной формуле, действующей для расчета обмоток для всех трансформаторов и катушек с синусоидальным напряжением.

2 — это тот факт, что магнитное разворот вдвое больше, чем одностороннее, другое 2 создается двумя полуволнами синусоидального колебания, а 11 — коэффициент преобразования от среднеквадратического значения к среднему значению синусоидального напряжения.

Другой вопрос, как правило, заключается в том, сколько энергии может передавать трансформатор определенного размера. Магнитный поток в сердечнике зависит от напряжения, приложенного к обмоткам, частоты, но не от тока, подаваемого трансформатором! О, ну, немного зависимостей уже есть эффект реального мира. По мере увеличения количества тока напряжение падает через сопротивление обмотки, тем самым эффективно уменьшая эффективное напряжение на обмотке и тем самым пропорционально уменьшая магнитный поток.

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации. Все виды кабеля ВВГ вы можете найти на сайте http://cable.ru/cable/group-vvg.php . Там же можно посмотреть 3D модель данного кабеля.

ВВГ обозначается силовой кабель с изоляцией ТПЖ из ПВХ , оболочкой (кембриком) из ПВХ , медным материалом жилы, не имеющий внешней защиты.

Но решающим моментом является то, что ядро ​​трансформатора не влияет на выходную мощность. Этот предел исходит от обмоток и имеет две стороны. Одним из них является падение напряжения, которое пропорционально выходному току и будет настолько велико в точке, когда напряжение уже недостаточно для нагрузки. По мере увеличения нагрузки потери мощности в обмотках увеличиваются квадратично, и если вы достаточно долго будете потреблять энергию, они будут гореть.

Виды сетевых кабелей связи для передачи информации

Все сказанное дает понять, что мощность трансформатора зависит от поперечного сечения магнитного сердечника и размера окна обмотки, то есть поперечного сечения, где расположены обмотки. Но нет линейной формулы для подключения этих двух вещей к производительности! По мере того как трансформатор становится больше, путь для рассеивания тепла становится длиннее, и, следовательно, увеличение мощности становится меньше, чем произведение двух областей поперечного сечения.

ВВГ применяется при широком диапазоне температур: от -50 до + 50 «С. Выдерживает влажность до 98 % при температуре до +40 «С. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °С в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля. В случае с плоским кабелем или проводом считается ширина плоскости.

Для данного железного сердечника вычислите требуемые обороты, обратите внимание на имеющееся пространство для этого, вычислите прочность провода и удельное сопротивление меди от общего сопротивления обмотки. Теперь это может помочь узнать, что для небольших трансформаторов обычно принимается максимальная потеря 10%.

Это должно позволить вычислить мощность, которую можно безопасно извлечь из трансформатора, если у вас достаточно знаний для этого расчета! Давайте возьмем ядро ​​сверху, с поперечным сечением и доступным для обмоток, и что оборот составляет в среднем 20 см в длину. Мы распределяем обмотку равномерно на первичной и вторичной сторонах. И мы предполагаем, что только 40% обмоточного окна действительно используется для меди, остальное — изоляция, воздух и потерянное пространство. Это примерно реалистическое предположение и дает нам медь за изгиб.

Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желтозеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе

Сечение кабеля, мм2

Сопротивление вычисляется. Мы допускаем 5% -ную потерю в каждой обмотке. Заметим, что ток намагничивания здесь не учитывается. Вы можете сказать, что даже если это всего 10 или 20% от максимального тока, это необходимо учитывать! Если вы это скажете, вы ошибаетесь. Ток намагничивания на 90 градусов сдвигается по фазе на преобразованный ток нагрузки и, таким образом, даже если он составляет 20% от тока нагрузки, пик векторной суммы этих двух значений очень близок к току нагрузки. Не стоит обращать внимание на небольшую разницу.

Разновидности ВВГ : АВВГ — те же характеристики, только вместо медной жилы используется алюминиевая. Токопроводящая жила, изоляция из ПВХ -пластиката, оболочка из ПВХ -пластиката.

ВВГнг — кембрик с повышенной негорючестью

Предыдущая глава может быть применена почти полностью к высокочастотным трансформаторам в импульсных источниках питания. На частотах выше нескольких сотен герц насыщение больше не является ограничивающим фактором при выборе максимальной плотности потока. Причина в том, что потери магнитного материала настолько велики, что плотность потока должна быть уменьшена для достижения приемлемой степени потери! Вам действительно нужен лист данных производителя, чтобы определить, какая плотность потока приемлема.

Информационные электрические проводники

Чтобы получить грубое впечатление, следует помнить, что почти всегда используется ферритовый материал. Феррит насыщается от 0, 3 до 0, 4 Тл, что является абсолютным пределом. Для типичного феррита мощности плотность потока должна поддерживаться на уровне 25 кГц ниже 150 мТ и выше 100 кГц ниже 50 мТ. Но многое зависит от размера ядра. Более крупное ядро ​​должно работать с меньшей плотностью потока, чтобы избежать перегрева.

ВВГп — наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское.

ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ , внешняя оболочка из негорючего ПВХ . Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Обычно переключающие источники питания работают с прямоугольными сигналами, т.е. вы должны удалить 11% «синусоидальной коррекции» из формулы. И тогда многие переключающие источники питания используют магнитный сердечник только с одной стороны, то есть он только намагничен в одном направлении, что, в свою очередь, устраняет два фактора из формулы. В остальном счет будет таким же, как и для чистых комиссионных.

Телефонные кабели и провода

Не удивляйтесь, если вы закончите очень мало поворотов. Фактически, вполне нормально иметь только 10 или 20 оборотов на первичной обмотке 300 В большого источника питания. Они выглядят как две ферритовые трубки рядом друг с другом, с двумя медными трубами, которые дают первичную обмотку одним оборотом. Через эти медные трубки, которые образуют вторичную обмотку, тянутся несколько витков изолированного провода. В качестве примера воспользуемся трансформатором.

Кабель NYM

1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4- изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. 2. Нам еще нужно работать. Мы могли бы использовать длинный тонкий феррит или короткую толщу. И мы можем выбирать из разных типов паромов! Чтобы ограничить выбор, мы рассмотрим требование индуктивности. Подход состоит в том, что трансформатор должен иметь индуктор, который достаточно высок, чтобы иметь небольшой эффект при переключении параллельно нагрузке. Можно выбрать, вычислить ли это для вторичной катушки с 4 оборотами и 50 Ом или первичной обмоткой с 1 обмоткой и 3. 1 Ом, результат будет таким же.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ . Радиус изгиба — 4 диаметра сечения кабеля.

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В.

Проведено индуктивное сопротивление. Теперь вам нужно взглянуть на листы данных сердечников и соответствующие рауссючен. Два стека по семь каждый соответствовал бы требованию плотности потока. Однако, поскольку широкополосные усилители имеют тенденцию осциллировать на низких частотах, поскольку транзисторы имеют наибольшее усиление там, не рекомендуется предлагать больше мощности на низких частотах, чем необходимо! Попробуем другого парня.

Модификации кабеля ВВГ

Но Амидон не делает никаких ядер такого размера в проницаемости даже близко к этому. Эй, вы не можете всегда ездить на американских горках ни для чего. Это жизнеспособное решение и дает нам больше места для обмоток. На более высоких частотах плотность потока ниже и, следовательно, остается ниже предела материала. Соотношение между индуктивным сопротивлением и сопротивлением нагрузки улучшается с увеличением частоты, но на самых высоких частотах паразитные емкости могут иметь сильное влияние, поэтому их следует учитывать во время разработки.

Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от -60 до +50 «С. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д.

Знаете ли вы, сколько энергии сохраняет катушка? Это определяется той же старой формулой, которая часто встречается в классической физике.

Единицей энергии является джоуль. В случае трансформатора этот ток должен быть рассчитан по сети после вычитания первичного и вторичного токов с учетом коэффициента обмотки.

Короче говоря, это ток намагничивания. В большинстве применений в качестве трансформатора этот ток действительно не нужен, но неизбежный побочный эффект. Но есть приложения, которые хорошо используют это хранилище энергии! Очень важным примером является обратный конвертер. В принципе, этот преобразователь сохраняет энергию с первичной стороны и разряжает ее во вторичную сторону, часто с напряжением, которое не соответствует коэффициенту обмотки! Поскольку первичный и вторичный токи не текут одновременно, уже недействительно, чтобы напряжения были такими же, как номера обмотки!

Есть разновидность КГнг с негорючей изоляцией.

Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ , монтируют его в качестве домашней проводки.

Предположим, что на этой основе мы развиваем импульсный источник питания. Преобразователь должен работать на частоте 100 кГц. Для разработки нам нужна дополнительная информация. Если это не указано в спецификации, его можно рассчитать по физическим размерам и свойствам феррита.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Или вы завершаете измерительную катушку и измеряете ее, но ее, конечно, легче получить из каталога! Эти предполагаемые значения типичны для практических случаев. Чтобы уменьшить нагрузку на напряжение транзистора первичной стороны, мы выбираем 30% времени цикла для зарядки трансформатора и 60% для разряда. Это также уменьшает текущий пик вторичного выпрямителя, но это увеличивает силу тока первичной стороны, а также силу напряжения вторичной стороны, что здесь не проблема. При 100 кГц время зарядки составляет 3 мкс, время разряда 6 мкс.

Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм2 до 240 мм2. Изоляция ТПЖ , внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ . Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ , а в модификации ВББШвнг использован этот материал пониженной горючести.

Расчет необходимого сечения кабеля

Взгляд на лист данных говорит нам, что при 100 кГц и односторонней намагниченности плотность потока должна быть ограничена до 100 мТ. Применяя формулу, мы можем быстро вычислить. Мы можем использовать ту же формулу, только с другими значениями напряжения и времени. Решите свободно, хотите ли вы иметь 4 или 5 оборотов, что приводит к небольшому изменению времени загрузки и разгрузки.

Ну, сколько энергии может обеспечить этот источник питания? Одним из них является ограниченное тепловыделение в трансформаторе, но есть также функциональный предел, который гораздо важнее. Наш импульсный источник питания работает с накоплением энергии, и с каждым циклом сохраняется только небольшое количество энергии, что ограничивает мощность, доступную на выходе! Определяя индуктивность, мы можем вычислить пиковый ток в конце цикла заряда.

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от -50 до +50 «С. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению. Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо и дымовыделением при повышенных температурах.

ВББШв — бронированный силовой кабель с медными жилами

Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП) . Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП .

ПБПП (ПУНП) относится к установочным, или монтажным. Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ , внешняя оболочка также из ПВХ .

Количество жил — 2 или 3, сечение — от 1,5 до 6 мм2. Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от -15 до +50 «С. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий.

Все остальные характеристики соответствуют ПУНП , только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

К разновидности ПУНП относится провод с алюминиевыми жилами АПУНП . Он имеет точно такие же характеристики, что и ПУНП , с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.

Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3×1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.

400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от -50 до +70 «С. Влагостойкость — 100 % при температуре +35 «С. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВ имеет те же самые характеристики, что и ППВ , за исключением материала жилы — она алюминиевая.

АПВ — алюминиевый одножильный провод с изоляцией из ПВХ . Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм2 и многопроволочная — от 25 до 95 мм2.

Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от -50 до +70 «С. Влагостойкость — 100 % при температуре +35 «С. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ , кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм2.

Кроме того, жила становится многопроволочной не с 25, а с 16 мм2. Более гибок, чем АПВ .

Характеристики провода ПВ 3 совпадают со свойствами АПВ и ПВ 1 . Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств.

Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.

Примечание

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.

ПВС — медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность.

Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм2. Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая.

Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток. ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от -40 до +40 °С (вариант ПВС У) и от -25 до +40 «С. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП — медный или меднолуженый плоский провод. Изоляция жил и оболочка из ПВХ

Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм2. Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.

Примечание

ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.

Кабели для передачи информации

Помимо электроэнергии кабели пере дают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10-15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узко профильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими вида ми. Их мы и рассмотрим.

Антенные кабели

На сегодняшний день чаще всего используются RG-6 , RG-59 , RG-58 или российские аналоги серии РК 75 .

RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио.

Состоит из центральной медной жилы сечением в 1 мм2, окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ . Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д. Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом.

Этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ . Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена. В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам.

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Компьютерные кабели (витая пара)

Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз витая пара (рис. 4.44 и 4.45). Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения.

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ

В зависимости от вида кабеля возможны различные варианты защиты: UTP, или незащищенная, без общего экрана для пар проводов.

Коаксиальный кабель с наконечником

FTP , или фольгированная, с экраном из алюминиевой фольги; STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном.

Наконечник RJ-45 для подсоединения к компьютеру S/FTP , или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена вэкран. Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных се тей, — это категория САТ5е . Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар.

Можно увидеть такой кабель, использующийся в качестве телефонного провода категории САТ1 или САТ2 , то есть состоящий из 1 или 2 пар проводов.

Телефонные кабели и провода

ТППэп : 1 — жила; 2- полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6-экран

Телефонные проводники делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп — основной вид кабеля для прокладки линии рассчитанной на большое количество абонентов.

Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм2, покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «и» в названии обозначают пленочный экран. Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель.

Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем.

Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих двух видов.

ТРВ — одно- или двупарный телефонный распределительный провод.

Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм2. Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений.

Эксплуатируется при тем пературе от -10 до +40 °С. Влажность не должна превышать 80 % при температуре +30 °с.

ТРП — по характеристикам совпадает с ТРВ . Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена.

Обладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического повреждения. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП .

РКГМ — силовой монтажный одножильный провод повышенной термостойкости, гибкий.

Жила медная, многопроволочная, сечение от 0,75 до 120 мм2. Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком.

Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100 % при температуре +35 °С), термостоек (диапазон эксплуатационных температур от 60 до +180 °С). Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводникдля помещений с повы шенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.

ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь.

Сечение жилы — 1,2; 1,4; 2 и 3 мм2. Изоляция из ПВХ или полиэтилена. Номинальное напряжение до 380 В, частота 50 Гц. Провод тер моустойчив: диапазон рабочих температур — от -50 до +80 °С, стоек к щелочам и влагоустойчив (переносит погружение в воду). Применяется в качестве нагревательного элемента: в бытовых условиях при помощи ПНСВ монтируются теплые полы.

ВПП — одножильный медный провод.

Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ.

Сечение жилы — от 1,2 до 25 мм2. Номинальное напряжение — 380 или 660 В, частота 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от -40 до +80 °С. Применяется для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.

Светодиоидный кабель

Светодиодный кабель очень интересный вариант силового. Под прозрачной внешней оболочкой вдоль силовых ТПЖ размещены дополнительные провода с последовательно подсоединенными светодиодами разного цвета. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом.

Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей он очень удобен для присоединения к переносным электромеханизмам. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры.

Полезен он тем, что при разрыве не надо искать место повреждения: диоды на этом участке перестанут светиться. Помимо силовых проводников существуют компьютерные светящиеся кабели.

С помощью таких проводников можно создавать очень интересные дизайнерские решения.

Электролюминесцентный кабель

Кроме светодиодных кабелей существуют электролюминесцентные. Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины.

Это отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.

Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ , оболочка которого изготовлена из ПВХ .

Специальные виды кабелей и проводов

Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, используются специальные кабели.

По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами.

Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ . Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм2.

Мы все так привыкли к электричеству, что вспоминаем о нем, только если оно пропадает. И тот факт, что электроэнергия может нести не только комфорт, но и немалую опасность как-то тоже ускользает от постоянного внимания. Между тем, в России только за прошлый год по причине неисправностей электрооборудования возникло 15% пожаров. Только вдумайтесь — 147 раз огонь возникал от неисправной электропроводки или перегоревшего чайника. Чуть ли не через день!

Посему при выборе кабеля для домашней электропроводки необходимо соблюдать три правила: во-первых — безопасность, во-вторых — безопасность, и в третьих — снова безопасность. Только такой подход вселяет надежду на то, что в один кошмарный день короткое замыкание в проводке не превратит семейное гнездо в кучку пепла.

Типы кабелей

Сразу установим рамки — разговор пойдет о кабелях, рассчитанных на напряжение 220/380 Вольт для бытового применения. Не будем обсуждать саморегулирующиеся кабели для теплого пола, телевизионные или компьютерные сетевые кабели — только те, по которым подается питающее напряжение в дома или квартиры. Они могут быть:

• Медными или алюминиевыми. Сопротивление меди меньше, чем у алюминия. Это значит, что по проводу одинакового сечения медный кабель способен пропустить больший ток и, соответственно, большую мощность. Медный кабель долговечнее. Но медь дороже алюминия и медный кабель, соответственно, тоже.
• Одножильными или многожильными. Одножильный кабель жесткий, он используется в ситуациях, когда не придется часто менять его форму — к примеру, для скрытой проводки. Многожильный кабель мягче, он выдерживает многократные перегибы. Кабеля такого типа применяются для открытой проводки — это все шнуры подключения к электросети бытовых приборов и электронной аппаратуры, всяческие удлинители и переноски. Важно знать, что современные правила электробезопасности требуют, чтобы любой, даже самый маломощный кабель имел как минимум двойную электрическую изоляцию. То есть — каждый провод должен быть изолирован отдельно, а затем они оба заключены в еще одну изолирующую оболочку.

Использовать ли для электропроводки медный или алюминиевый кабель — определяется индивидуально. Есть важное правило — эти материалы следует соединять друг с другом только через клеммник. Они составляют гальванопару, если сделать скрутку, то она неизбежно окислится. Вариантов последующих событий всего два — или контакт потеряется, или начнет греться, создавая условия для возгорания. Лучше всего взять за правило — начали делать проводку из меди, из меди ее и нужно делать до конца. То же самое относится и к алюминию.

Расчет необходимого сечения кабеля

Для начала нужно подсчитать мощность электроприборов в каждом помещении. Сумма этих величин позволит определить параметры входящего в дом кабеля. Вовсе необязательно, чтобы разводка по дому велась кабелем такого же большого сечения. Гораздо рациональнее завести его на клеммник, а уже оттуда через автоматы распределить по помещениям кабелем нужного сечения. Выбирают площадь сечения кабеля по таблице, округляя рассчитанные значения мощности в большую сторону и добавляя процентов 20 запаса.

Алюминевые жилы			Сечение кабеля, мм2	Медные жилы
	Мощность, кВт				Мощность, кВт

Глядя на таблицу легко убедиться, что медный кабель сечением 2 мм 2 , то есть диаметром приблизительно 0,7 мм, выдерживает 19 Ампер, что соответствует 4,3 кВт мощности при напряжении 220 Вольт, а алюминиевый — всего 14 Ампер, то есть 3,1 кВт. Задавшись необходимой мощностью, легко определить нужное сечение.

Кабели для скрытой проводки внутри помещений

Наименования марок кабелей состоят из двух частей — аббревиатуры из начальных букв материалов, из которых он изготовлен, и чисел. Первое число — число жил в кабеле, второе — площадь сечения каждой жилы. К примеру, АВВГ 4х2,5 — это кабель с четырьмя алюминиевыми жилами сечением 2,5 мм 2 в виниловой изоляции и с виниловым покрытием, не имеющий брони. Электрики называют такие кабели «голыми». Буква «А» на первом месте обозначает, что жилы кабеля изготовлены из алюминия. Если ее нет — значит, кабель медный.

Для монтажа электропроводки в обычном сухом помещении — гостиной, спальне, кухне используются кабели следующих марок:

• Кабель ВВГ — круглый или плоский кабель для прокладки внутри помещений с нормальной влажностью. Проводники медные, одножильные. Исполнение ВВГнг — негорючий, не распространяет горение при монтаже в пучках. Исполнение ВВГнг-LS — негорючий, с низким дымовыделением. Эти типы кабелей безопаснее всех. Количество жил в кабеле — от 1 до 4.
• Кабель АВВГ — круглый или плоский кабель для прокладки внутри помещений с нормальной влажностью. Проводники алюминиевые, одножильные. Горению не подвержен. Количество жил в кабеле — от 1 до 4.
• Кабель NYM — круглый кабель с одножильными медными проводниками. Негорюч. Аналог отечественного кабеля ВВГнг.
• Кабель ПВС — круглый кабель с многожильными медными проводниками.
• Кабель ШВВП — плоский кабель с медными многопроволочными проводниками. Максимальное сечении кабеля ШВВП — 0,75 мм 2 . Используется для для подключения электроники и бытовой техники.

Выбор любого из этих кабелей определяется, в основном, личными пристрастиями. Некоторые мастера любят всю внутреннюю проводку укладывать одножильным кабелем, другие — многожильным. Важно только, чтобы сечение кабеля соответствовало потребляемой в помещении мощностью.

Если проводка открытая, то на выбор кабеля может повлиять его цвет. Так, ВВГ всегда черный, NYM — серый, ПВС — оранжевый или белый. Кабель ШВВП чаще всего белый, но можно найти и другие цвета.

В деревянных домах обычно прокладывается открытая проводка. Но в этом случае необходимо использовать только негорючие кабели NYM, ВВГнг или ВВГнг-LS, не обращая внимания на цвет. Кроме того, кабель всегда можно уложить в пластиковый кабельный канал, а уж его-то покрасить в тот цвет, который нужен. Больше того, выпускаются кабельные каналы с фактурой и цветом натурального дерева, под сосну или дуб.

Кабели для электропроводки вне помещений

Подвод электроэнергии к дому под землей осуществляется только кабелями, специально предназначенными для этой цели. Чаще всего это АВББШВ с алюминиевыми проводниками или ВББШВ — с медными. Главная особенность — наличие брони из стальной ленты, навитой поверх второго слоя изоляции. Броня также защищена резиновым покрытием. Такая конструкция кабеля выдерживает долговременное воздействие грунтовых вод и защищает его от случайных механических повреждений от подвижек грунта или неосторожных земляных работ.

Для прокладки по стене или крыше вполне годится кабель ВВГ или АВВГ. Изоляция проводников этих марок кабеля не боится солнечного ультрафиолета, тепла и мороза.

Электропроводка бани или сауны

В этих помещениях всегда повышенная влажность. Во избежание коротких замыканий не рекомендуется устанавливать розетки в парилке и мыльне. В особом кабеле нуждается только проводка в парной. Он должен выдерживать температуру не ниже 180 градусов. Для этой цели можно использовать отечественный теплостойкий кабель марок ПВКВ или РКГМ с кремнийорганической изоляцией. Проводка выполняется с заземлением. Светильники и печь (если она электрическая) должны иметь исполнение не ниже IP54. Заземление всех электроприборов в этих помещениях обязательно.

На что обращать внимание при покупке кабеля?

На каждой бухте кабеля имеется бирка с указанием его марки, завода-производителя, ГОСТа или ТУ, согласно которым кабель изготовлен. Кроме того, марка кабеля и сечение проводников напечатано на самой поверхности кабеля по всей его длине. Если таких данных нет — покупать этот кабель нельзя ни в коем случае. Существуют такие марки кабеля, к примеру, ПУНП, ПУНГП, ПБПП, ПУВП, которые впрямую запрещены для использования по причине их высокой пожароопасности. Неспециалисту отличить их по внешнему виду от рекомендованных достаточно сложно. Да, они стоят дешевле. Но никакая страховая компания не выплатит компенсации, если на пожарище найден кусок такого кабеля.

Мало того, мелкие производители снижают цену своей продукции, уменьшая сечение проводников и толщину изоляции. В результате, кабель даже рекомендованной здесь марки может оказаться крайне опасным. Чаще всего грешат этим китайские фабрики. Они наловчились заменять медные проводники на алюминиевые, но омедненные. Внешне они выглядят совсем как медные, только вот электрический ток проводят, как алюминиевые… Подобной продукцией чаще всего и торгуют многочисленные строительные рынки. Использовать этот товар следует крайне осторожно. И уж, во всяком случае, не укладывать этим кабелем проводку в родовом гнезде.

Главная » Электрика » Провод медный одножильный цена. Виды кабелей, проводов и шнуров. Виды оптических кабелей

Кабель медный одножильный. Одножильный ВВГ

Кабель медный одножильный

На современном энергорынке существует огромное количество разновидностей кабеля, однако большинство экспертов убеждены, что в большенстве случаев выбор падает на медный кабель, а не на алюминиевый. Несмотря на это каждый из них имеет свое предназначение.

Применение

Благодаря свойствам одножильного медного кабеля, который используют для снабжения и распространения, электроэнергии поступает от источника к потребителю.

Положительные качества

• Медный кабель имеет значительный срок пригодности и при эксплуатации позволяет провести более восьмидесяти сгибов, в то время когда алюминиевый кабель не преданный для эксплуатации уже после 12 сгибов;
• Именно медный кабель задействуют для подсоединения подвижных потребителей (фен, электрочайник, кофеварка или другие электроприборы, которые мы часто используем в бытовой жизни). Подобного рода технику никогда не встретить с алюминиевым кабелем;
• Благодаря высшему уровню плотности материала, кабель, структура которого — медь, при подключении к винтовому зажиму, обеспечивает более продуктивный контакт, нежели кабель, который состоит из алюминия;
• При идентичной вариации сечений медный кабель выдерживает больший диапазон напряжение, нежели алюминиевый, а все потому что медь имеет в два раза меньшее сопротивление чем алюминий;
• Процесс окисления кабеля в составе которого медь длиться дольше, нежели алюминиевый.

Недостатки

• Основной недостаток меди – цена. При покупке медного провода вам придётся заплатить в два раза больше, нежели за алюминиевый;
• При использовании медного провода всегда нужно учитывать тот факт, что медь имеет больший вес чем алюминии. Поэтому если вы планирует использовать провод в воздухе нужно позаботиться о более крепких опорах.

Интернет-магазине OASIS электрика™ представляет большое количество доступной на рынке кабельно-проводниковой продукции из меди. Медный кабель или провод  вы можете заказать по выгодной для вас цене, сделав выбор в нашем онлайн-каталоге и оформив доставку в любой регион страны.

Стоит отметить, что мы продаем товар как оптом, так и в розницу, что дает возможность покупать продукцию не только крупным производствам, а и для личного употребления. Обращайтесь и мы с радостью поможем вам сделать правильный выбор.

преимущества и недостатки, одно- и многожильный, изоляция

На чтение 7 мин. Просмотров 105 Опубликовано 22.07.2019 Обновлено 30.06.2019

Для обеспечения бесперебойного электропитания промышленных и жилых объектов используются силовые кабели. Одной из важных задач является минимизация потерь электроэнергии при ее транспортировке. Есть множество самой разнообразной кабельной продукции. Для эксплуатации электрических и электронных устройств чаще применяют медный провод.

Преимущества и недостатки меди

Медные провода встречаются в большинстве электрических или электронных устройств

Медь широко используется для изготовления проводов. Конкурентом является лишь волоконная оптика. По некоторым характеристикам она уступает только серебру. Можно отметить следующие преимущества медных проводных изделий:

• высокая проводимость и теплостойкость;
• относительно низкое сопротивление;
• прочность одновременно с пластичностью и гибкостью;
• устойчивость к коррозии, отсутствие окисления.

Недостатком изделий из меди считается высокая цена. Также кабельная медная продукция имеет больший вес по сравнению с алюминиевой. Это полностью окупается длительным сроком эксплуатации.

Разновидности продукции

Бронированный медный кабель

К ассортименту современной кабельной промышленности относятся провода, кабели с металлическими токопроводящими жилами, шнуры, ленты и другие изделия. Основные виды электрической проводки – сетевая, через которую передается информация, и силовая для передачи тока. В зависимости от назначения существуют следующие разновидности проводных изделий:

• собственно, провода;
• силовые кабели;
• изделия для телефонных линий;
• компьютерные;
• провода специального назначения.

Для их систематизации есть определенная маркировка. Поставляются изделия в виде отрезков различной длины, которые намотаны на катушку или свернуты в бухту.

Конструкция медного провода и кабеля

Конструкция провода ПВ3

На первый взгляд эти изделия не отличаются друг от друга. Но специалист по электротехнике без труда определит вид изделия. Обычно наименование указано в спецификации. ТУ и ГОСТ содержит различную характеристику, касающуюся кабеля и провода. Их разделяют по толщине оболочки, изоляции и количеству жил.

Провод состоит из одной или нескольких проволок, скрученных между собой, в легкой трубчатой изоляции или без нее. Кабель, в отличие от провода, имеет внешнюю оболочку. Включает в себя один или несколько изолированных проводников. Может использоваться под водой, в земле и других сложных условиях.

Конструкция бронированного силового кабеля

Любой проводник включает в себя следующие элементы:

• токопроводящие жилы;
• изоляцию с диэлектрическими свойствами;
• экран для защиты жилы от электромагнитных помех;
• внешнюю оболочку;
• защитные элементы при эксплуатации в тяжелых условиях.

Продукция делится на одножильные жесткие, которые используют для скрытой проводки, а также многожильные, мягкие и пластичные. Каждый многожильный проводник изолируется отдельно, затем они заключаются в общую оболочку. Такие изделия выдерживают многократные перегибы в процессе эксплуатации.

В качестве изоляционного материала применяют ПВХ, резину, полиэтилен, бумагу, фторопласт. Также провод может быть в силиконовой изоляции или покрыт эмалью.

Обзор параметров

Класс провода по гибкости

Основная часть кабельной конструкции – металлическая жила, через которую идет электрический ток. Главные параметры – сопротивление постоянному току, пропускная способность и поперечное сечение. Все жилы выпускаются по нормативным документам, которые определяют стандарт сопротивления постоянному току 1 км жилы при 20°С (ГОСТ 22483-77).

Допустимый ток для медных проводов зависит от суммарной мощности потребителей и напряжения электрической цепи. Вычисляется по формуле: I= P/V и составляет 10А на 1 мм2.

Класс проволоки исчисляется от 1 до 6, чем выше цифра, тем больше гибкость. Для стационарной неподвижной проводки используют продукцию 1–2 класса. Для передвижных механизмов подойдет провод гибкий с классом от 3 до 6.

Согласно ПУЭ, наиболее рациональное сечение медного провода в сетях с бытовыми приборами 1,5–2,5 мм2 для розеток, на освещение достаточно 0,75–1,5 мм2.

Как определить сечение многожильного провода

Зависимость сечения токопроводящей жилы от силы тока

От правильного выбора провода зависит безопасность и надежность электропроводки в доме. Перегрузки приводят к перегреву проводников, изоляция плавится, что ведет к короткому замыканию и пожару.

Определяется сечение в зависимости от количества приборов, которые будут потреблять электроэнергию. Поэтому необходимо вычислить их общую мощность, используемую в квартире. Полученный результат умножают на 0,75. Есть таблицы, где указано соотношение сечения с силой тока и мощностью. Сечение круглого кабеля можно определить по формуле:

S = π x r2, где π – 3,14; r2 – радиус в квадрате. Радиус проводников замеряют с помощью штангенциркуля, наиболее тонкие измеряют микрометром.

Если в жиле несколько проволок, вычисляется их суммарное сечение. Оно должно соответствовать расчетному, допускается некоторое изменение в сторону увеличения от стандарта. Показатель не может быть занижен, так как в процессе эксплуатации может быть добавлено или заменено оборудование. Поэтому при расчетах нужно применять коэффициент 1,5.

Марки медных проводов

Параметры провода ПВС

Провод монтажный одножильный НВ3 0,75 преимущественно применяют для напряжения до 600 вольт. Изделие 3 класса гибкости с медной луженой токопроводящей жилой. Изоляция из ПВХ. Предназначен для фиксированного межприборного монтажа, соединения электрических и электронных устройств.

ПВС – медный провод монтажный многожильный гибкий с виниловой двойной изоляцией. Имеет круглое сечение (0,5–25 кв. мм) от 2 до 5 жил. Применяется для подключения передвижного электрооборудования, но может использоваться для домашней проводки.

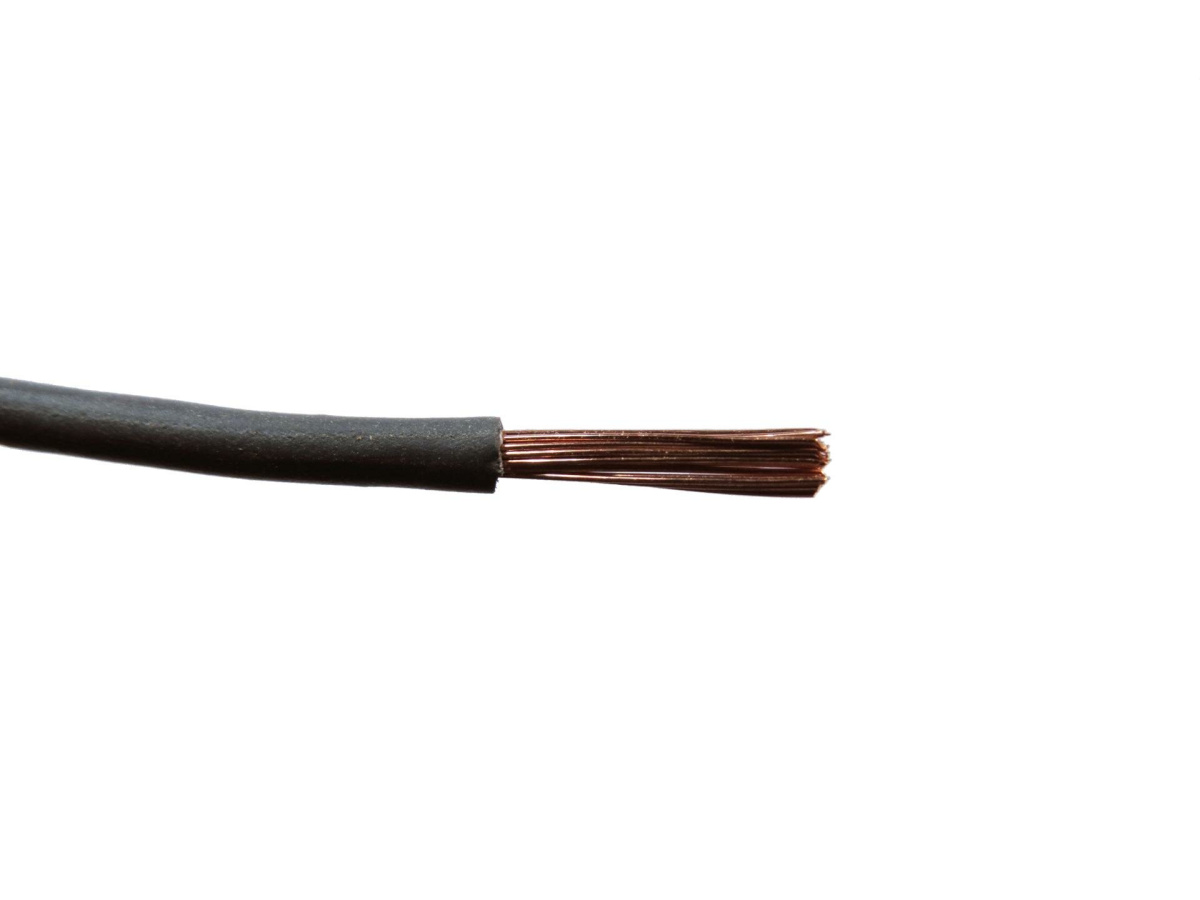

Провод гибкий медный многожильный ПуГВ (ПВЗ), номинальное напряжение 450 вольт, площадь сечения 6 мм2, изоляция – ПВХ пластикат. Не имеет наружной оболочки. Применяют для прокладки низковольтных силовых линий, возможно размещение в бетоне и кирпичной кладке, а также под штукатуркой.

Провод обмоточный предназначен для намотки катушек колебательных контуров, дросселей, трансформаторов, электромагнитных реле. Для изоляции используется эмаль, волокно или комбинированные материалы. Основным параметром является не сечение, а диаметр токопроводящей жилы. При изготовлении используется специальная технология производства для особо тонких проводников.

Марки медных кабелей

Расшифровка аббревиатуры кабеля ВВГ

ВВГ – кабель многопроволочный медный гибкий. Один из распространенных видов для электропроводки как в квартире, так и на производстве. Используется для подключения к сети любого электрооборудования. Состоит из нескольких медных жил и внешней изоляции. Каждый из проводников скручен в одной плоскости, защищен оболочкой и имеет свой цвет. Имеет негорючие модификации – круглый ВВГнг, и плоский ВВГп.

NYM – это кабель с изоляционной прослойкой из негорючего поливинилхлорида. Число жил от 1 до 5, сечением от 1,5 до 16 мм2. Максимальная прочность и термостойкость достигается за счет мелованной резины, которой заполнено пространство между жилами.

Кабель гибкий (КГ) применяется в условиях постоянного напряжения до 660 В, или переменного – 1000 В. Благодаря гибкости изделие используется для переносного оборудования. Например, подключения держателя к сварочному аппарату.

Высоковольтный медный кабель ПвПг рассчитан на сеть от 6 до 10 кВ. Имеет одну жилу сечением от 50 до 800 мм2. Изоляция жилы и внешняя оболочка выполнена из сшитого полиэтилена с защитным экраном. Это дает возможность прокладывать кабель по дну водоема, под землей.

Области применения кабеля из меди

Применение медных кабелей воздушных линиях электропередач

Широко используется на промышленных предприятиях, где есть опасность возникновения пожара или взрыва. Также выполняется монтаж внутренней проводки жилых и производственных помещений, общественных зданий. Кабельно-проводниковая продукция по применению распределяется следующим образом:

• стационарная прокладка под землей;
• подвижное подключение;
• воздушные линии электропередач;
• в сетях сигнализации и управления со слабыми токами;
• монтаж бытовой электропроводки;
• специальные условия с использованием термостойких и огнестойких проводников.

Для передачи энергии к распределительным подстанциям используют силовой бронированный кабель с защитой из свинцовой и металлической оболочки. Контрольные кабели с защитой от механических повреждений используют для соединения механизмов и устройств как на открытом воздухе, так и в тоннелях, каналах.

Различные марки медных проводов и кабелей предназначены для выполнения определенных задач. При ремонте или строительстве к выбору кабельной продукции нужно подходить ответственно. От этого зависит надежность и безопасность энергоснабжения.

Термостойкий медный одножильный провод LGs

Термостойкий медный одножильный провод LGs — 450/750 предлагает купить со склада КОМПАНИЯ МИКО. Качественный LGs провод имеется в наличии в любом объеме на складе. Поставки оперативные по всей Украине. КОМПАНИЯ МИКО предлагает низкие цены на провод одножильный LGs, а также гибкую систему скидок для оптовых поставок.

Вся продукция сертифицирована. Завод – производитель провода LGs – «ТФ Кабель Украина». При производстве провода и другой кабельно-проводниковой продукции используются передовые технологии, высококачественное сырье и материалы. Именно поэтому, продукция производства «ТФ Кабель Украина» признана не только в Украине, но и во всем мире.

Описание термостойкого медного одножильного провода LGs.

Термостойкий одножильный медный провод LGs изготавливается в соответствии с немецким стандартом VDE.

LGs: одножильный провод с изоляцией из специальной силиконовой резины с медной многопроволочной жилой ( возможно лужёная проволока).

Область применения: предназначены для использования в местах с высокой температурой окружающей среды, внутри осветительных приборов, оборудования управления и распределения, а так же в отопительном оборудовании.

Максимальная температура работы проводов до 180С (максимальная температура жилы при КЗ — +350С), минимальная температура работы провода – — 60С. Провод не содержит галогенов, имеет высокую температуру возгорания, очень хорошие показатели диэлектрической прочности для высоких температур, стойкость к воздействию химических веществ (кислород, озон, растительные и животные жиры, растворы мыла, алкоголя, аммиак, слабые основания и кислоты морская вода).

Также наша компания предлагает услуги электромонтажные и проектирование электросетей. Весь ассортимент провода и кабеля безгалогенного, огнестойкого и термостойкого представлен на этой странице. Купить провод LGs можно в любое время, он есть в наличии на складе.



Каталог Силовой кабель с оболочкой из полимерных безгалогеновых веществ N2XH — 0,6/1 кВ

Разница между одноядерными и многоядерными промышленными кабелями

Применение электрических кабелей может быть можно найти в гаджетах, домах, организациях, фабриках, строительных площадках, торговых центрах, и улицы. Они используются для связи и передачи электроэнергии. Есть два типа электрических кабелей: одножильные и многожильные. «Ядро» в названии относится к количеству соединений, которые могут быть выполнены. используя эти кабели.

Эти кабели могут выглядеть одинаково, но их функциональность варьируется в зависимости от изготовления кабелей и условий, в которых они может использоваться в.В этой статье представлены различия между этими кабелями. сначала описав конструкцию, а затем их применение.

• Конструкция одножильного кабеля:

Как следует из названия, одножильные кабели имеют одножильный провод с алюминиевой или медной изоляцией. Хотя эти кабели имеют один провод, их толщина и калибр могут отличаться. Если диаметр кабеля большой, гибкость, достигаемая с его помощью будет меньше.

Одножильные кабели могут быть одножильными или многожильными. Твердые имеют большой диаметр и хорошую жесткость в сочетании с стойкость. Многожильные одножильные кабели обладают большей гибкостью, чем одножильные. строительство.

• Конструкция многожильного кабеля:

Многожильный кабель объединяет несколько проводников или сигналы в единую внешнюю оболочку из ПВХ или полиэтилена. В оболочка делает кабель более прочным и обеспечивает механическую защиту.Алюминий оболочка часто используется под поверхностью куртки для обеспечения электромагнитного экранирование. Для дальнейшего повышения механической прочности каждый проводник может иметь отдельная куртка.

Пусть Теперь перейдем к распространенным применениям одножильных и многожильных кабелей.

• Применения одножильных кабелей:

Одножильные кабели широко используются для бытового назначения, например, бытовых электроприборов. Они используются для проводка, отвечающая за передачу электричества в гаджетах, компьютеры и панели управления.Они также используются для передачи энергии между машины или облегчить общение. Хорошим примером может служить внешний аккумулятор и USB-кабель.

• Применение многожильных кабелей:

Применение многожильных кабелей может быть встречается в различных отраслях промышленности. Они отличные проводники электричества. и может приводить в действие тяжелые машины. В области аудиотехники многоядерные кабели часто используются для передачи аудиосигналов между оборудованием.Многожильные кабели широко используются в телевизионных студиях, где используется 26-контактный кабель. используется для подключения видеокамер к блокам управления камерами. Их приложения могут также можно найти в автомобильном секторе. Тонкостенные многожильные кабели используются в электрические компоненты внутри транспортного средства.

Ищете качественные провода и кабели для вашего бизнеса? Если да, то выберите

Rolliflex, один из ведущих производителей электрические провода и кабели в Индии.

Морской склад МЕДНЫЙ ПРОВОД ОДНОЖИЛЬНЫЙ

Проволока медная, отожженная гладкая.

Разработан для автомобилей общего назначения с установками низкого напряжения и большой силы тока.

P.V.C. Изоляция V90.

Соответствует австралийским стандартам AS1125 (проводник), AS / NZS3191 (P.V.C.) и AS / NZS3000: 2000 (напряжение) .

]]>

МВт ДЕТАЛЬ	РАЗМЕР (АВТОМАТИЧЕСКИЙ РАЗМЕР)	ДЛИНА (М)	НОМИНАЛЬНЫЙ АМПЕР	НОМИНАЛЬНЫЙ НД (мм)	НОМИНАЛЬНАЯ ПЛОЩАДЬ (мм 2 )	СТОЯННАЯ (нет / мм)	ЦВЕТ ОБОЛОЧКИ
5216	3	30	20	2.38	1,13	16 / 0,3	КРАСНЫЙ
5216B	3	30	20	2,38	1,13	16 / 0,3	КОРИЧНЕВЫЙ
5216BL	3	30	20	2,38	1,13	16 / 0,3	СИНИЙ
5216G	3	30	20	2,38	1,13	16/0. 3	СЕРЫЙ
5216P	3	30	20	2,38	1,13	16 / 0,3	ПУРПУРНЫЙ
5216Y	3	30	20	2,38	1,13	16 / 0,3	ЖЕЛТЫЙ
5217	3	30	10	2,38	1,13	16 / 0,3	ЧЕРНЫЙ
5218	4	30	28	2.7	1,84	26 / 0,3	КРАСНЫЙ
5218BL	4	30	28	2,7	1,84	26 / 0,3	СИНИЙ
5219	4	30	28	2,7	1,84	26 / 0,3	ЧЕРНЫЙ
5219G	4	30	28	2,7	1,84	26 / 0,3	ЗЕЛЕНЫЙ
5220	5	30	37	3. 4	2,9	41 / 0,3	КРАСНЫЙ
5221	5	30	37	3,4	2,9	41 / 0,3	ЧЕРНЫЙ
5222	6	30	51	3,95	4,59	65 / 0,3	КРАСНЫЙ
5223	6	30	51	3,95	4,59	65 / 0,3	ЧЕРНЫЙ

Одножильный медный провод 8 AWG T90

Спецификация

AWG	8
НЕТ.Провода (скрутки)	19
Толщина изоляции, ДЮЙМЫ	0,030
Толщина оболочки, ДЮЙМЫ	0,005
Номинальный диаметр кабеля ДЮЙМЫ	0,219
Вес меди LBS	49
Пропускная способность сухой / влажной	55

* Данные, представленные на этой странице, могут изменяться в зависимости от расхождений различных производителей

** Изображения предназначены только для демонстрации. Точную информацию о продукте см. В разделе «Технические характеристики продукта».

Конструкция изделия:

Проводник:

• Многопроволочные, отожженные, неизолированные, от 14 до 10 AWG
• 8 AWG — 500 тыс. Куб. Мил. Скрученная многопроволочная, отожженная медь без покрытия
• от 14 AWG до 10 AWG, сплошная гладкая медь

Изоляция:

• Огнестойкий, жаро- и влагостойкий поливинилхлорид (ПВХ) премиум-класса с цветовой кодировкой

Куртка:

Печать:
Для твердых тел:

• GENERAL CABLE® (ЗАВОД MFG) (ГОД MFG) THHN / THWN РАЗМЕР (AWG ИЛИ KCMIL) (MM2) CU ГАЗ И МАСЛО RES II, 600 В, VW-1 ИЛИ AWM (UL) E-66903 C ( UL) T90 НЕЙЛОН / TWN75 FT1 (-25ºC)

Для многожильного:

• GENERAL CABLE® (ЗАВОД MFG) (ГОД MFG) РАЗМЕР THHN / THWN (AWG ИЛИ KCMIL) (MM2) CU ГАЗ И МАСЛО RES II, 600 В, VW-1 ИЛИ AWM (UL) E-103886 C ( UL) T90 НЕЙЛОН / TWN75 FT1 (-25ºC)

Приложения:

• Для открытой или скрытой проводки в сухих или влажных помещениях
• Максимальная температура проводника 90 ° C в сухом состоянии, 75 ° C во влажном состоянии и 60 ° C при контакте с маслом
• Для использования в дорожках качения в сухих или влажных помещениях
• Нет кабельного лотка

Характеристики:

• Рассчитан на 90 ° C в сухих или влажных помещениях, 75 ° C во влажных помещениях
• Бензин и маслостойкость класса II
• Проходит испытания на изгиб и ударную вязкость при -25 ° C.
• Подходит для установки при –10ºC

Соответствие:

• c (UL) Стандарт CSA C22.2 № 75
• Соответствует RoHS

Упаковка:

• 14 AWG — 10 AWG: бобины по 300 м
• от 8 AWG до 6 AWG: катушки по 300 или 3000 м
• 4 AWG через 4/0: бобины 300 или 1500 м
• От 250 до 500 тыс. Куб. М: бобины по 900 м

* Данные, представленные на этой странице, могут изменяться в зависимости от расхождений различных производителей

** Изображения предназначены только для демонстрации. Точную информацию о продукте см. В разделе «Технические характеристики продукта».

Видео

pdf

Используйте стрелки влево / вправо для навигации по слайд-шоу или проведите пальцем влево / вправо при использовании мобильного устройства

Одноядерный гибкий кабель, Производитель гибких медных кабелей в Ахмедабаде, Индия

Эти одножильные гибкие кабели используются для проводки в панелях управления, машинах и различных электрических установках в малых, средних и крупных отраслях промышленности.

Эти кабели, изготовленные из чистых отожженных медных проводов с чистотой 99,97%, имеют низкое сопротивление проводников. Эти провода изолированы с помощью специального ПВХ-компаунда, разработанного и изготовленного на собственном производстве, который непроницаем для воды, масла, жира и т. Д. кислоты и др.и их трудно защитить от любых механических повреждений.

FR / HR / FRLS / ZHFR

Изолированный одножильный медный отожженный провод

Площадь в кв. мм.	Размер в мм.	Приблизительный диаметр в мм.	Макс. Сопротивление постоянному току при 20 o C	Номинальный ток в амперах
0.50	16 / 0,20	2,40	39,00	4
0,75	24/0. 20	2,60	26,00	7
1,00	32 / 0,20	2.80	19,50	11
1,50	48 / 0,20 / 30 / 0,25	3,35	13. 30	14
2,50	80 / 0,20 / 50 / 0,25	3,80	7,98	19
4.00	56 / 0,30	4,60	4,95	26
6,00	84/0. 30	5,40	3,30	35
10,00	140 / 0,30 / 80 / 0,40	7.50	1,91	45
16,00	226 / 0,30 / 126 / 0,40	9,00	1. 21	60
25,00	354 / 0,30 / 196 / 0,40	9,50	0,780	80
35.00	276 / 0,40	11,30	0,554	102
50,00	396/0. 40	13,80	0,386	138
70,00	354 / 0,50	15.20	0,275	214
95,00	484 / 0,50	18,00	0. 206	254
120,00	608 / 0,50	19,50	0,161	300
150.00	750 / 0,50	21,80	0,129	340
185,00	925/0. 50	24,00	0,106	390
240,00	1210 / 0,50	–	0.801	460

* Обратите внимание на толщину изоляции, толщину оболочки и габаритные размеры, указанные в этой таблице, как номинальные значения. Диаметр пряди номинальный. Однако конструкция проводника разработана с учетом требований к сопротивлению проводника согласно стандарту IS 8130: 1984.

Кабель перехода экрана медной проволоки одиночного ядра

11кВ Трифуркатинг соединяет

Просмотр дополнительных продуктов

переход экрана медной проволоки одиночного ядра 11кВ Трифуркатинг соединяет кабельные соединения

холодного сокращения

Переходное соединение холодной усадки / тройное соединение

Серия 92-FG4x1-3 / C с механическими разъемами

Thorne & Derrick являются специализированными дистрибьюторами 3M Electrical серии кабельных муфт с холодной усадкой , подходящих для соединения, соединения и сращивания кабелей 11 кВ.

Холодноусадочные соединения не требуют методов «горячей обработки», связанных с термоусадочными кабельными соединениями — они предназначены для использования в потенциально взрывоопасных средах, в том числе во взрывоопасных зонах с горючими газами в наземной и морской нефтяной, газовой и нефтехимической промышленности.

Для соединения высоковольтных кабелей среднего напряжения в электрическом оборудовании, таком как распределительные устройства подстанций и трансформаторы, доступен полный ассортимент клемм с холодной усадкой для одно- и трехжильных кабелей среднего / высокого напряжения.

3M QS1000 Холодноусадочные муфты серии 92-FG4x1-3 / C предназначены для соединения трехжильных переходных кабелей с классом напряжения до 12 кВ Umax — трехжильные кабели PILC / PICAS для соединения одножильных кабелей с изоляцией из сшитого полиэтилена в соответствии с HD 620 (IEC 60502). Эта линейка является частью линейки 3M Premium Cold Shrink Cable Joints .

Кабельные муфты с холодной усадкой

11 кВ могут обеспечить быструю, легкую и безопасную установку сращивающего тела QS1000 благодаря технологии Cold Shrink от 3M и не требуют специальных инструментов — путем разматывания пластикового несущего сердечника против часовой стрелки кабеля 3M совместное тело может быть установлено.

Кабельные муфты

3M 11 кВ легко идентифицируются и имеют маркировку с указанием названия поставщика, диапазонов поперечного сечения кабеля, класса напряжения и типа кабеля. Эти соединения холодной усадки имеют срок хранения до 3 лет с даты изготовления при хранении при температуре от -40 ° C до + 50 ° C при относительной влажности <75%

3M QS1000 92-FG4x1-3 / C

кабельные соединения перехода экрана медной проволоки одиночного ядра 11кВ Трифуркатинг

Характеристики

• Универсальная конструкция сборного цельного корпуса для сращивания методом холодной усадки позволяет устанавливать его на кабели различных размеров и типов, а также быстро и легко производить установку при температурах от — 20 ° C до + 50 ° C
• При установке сварочного корпуса не требуется ни тепла, ни пламени
• Механический разъем обеспечивает быстрое и простое соединение без специального инструмента
• Во время монтажа сращивания не требуются специальные инструменты
Пакеты смолы
• Scotchcast обеспечивают возможность установки во взрывоопасных зонах 1 и 2, а также для стандартных подземных применений.

3M QS1000 СЕРИЯ ХОЛОДНОЙ УСИЛКИ — СОДЕРЖАНИЕ КОМПЛЕКТА

Серия линейных стыков 3M 92-FG4x1-3 / C включает в себя силиконовый сросток холодной усадки QS1000 с:

• Встроенное устройство контроля стресса
• Электрод проводящий
• Силиконовая эластомерная изоляция
• Наружный полупроводящий слой
• Медная сетка
• Пружины постоянного усилия для металлического экрана
• Соединители механические
• Оболочка пресс-формы

Пакеты со смолой и комплекты механического заземления приобретаются отдельно.

Соединения холодной усадки 3M должны устанавливаться только компетентными специалистами по соединению 11 кВ с использованием правильных инструментов для соединения кабелей .

1. Трубки холодной усадки устанавливаются на силовой кабель 11 кВ, чтобы обеспечить защиту внешней оболочки и повторную изоляцию оболочки кабеля 11 кВ

2. Жилы кабеля соединяются с помощью обжимных соединителей 11 кВ или механического срезного болта, такого как Pfisterer Sicon

3. Корпус с холодной усадкой на 11 кВ со встроенным устройством контроля напряжения обеспечивает высоковольтное кабельное соединение для кабелей с изоляцией из сшитого полиэтилена / EPR на 11 кВ

4. После того, как высоковольтный соединитель установил трубку для защиты от холодной усадки, кабельное соединение 11 кВ завершено и может быть немедленно запитано.

Соединения 11кВ

Посмотрите следующее видео по установке 3M, в котором представлена ​​полная инструкция по использованию муфт холодной усадки 3M QS1000 для соединения кабелей 11 кВ.

3M 92-FG4x1-3 / C — Выбор продукции

Кабельное соединение 3M 11 кВ Номер детали	Диаметр по первичной изоляции (мм)	Поперечное сечение (мм2) 6/10 (12) кВ и 6,35 / 11 (12) кВ
92-FG411-3 / C	17. 7 — 26,0	50–95
92-FG421-3 / C	22,3 — 33,2	120–240
92-FG431-3 / C	28,4 — 42,0	300–400

ОДНОЖИЛЬНЫЙ МЕДНЫЙ ПРОВОД, 11 кВ, ЭКРАН, ПЕРЕХОДНЫЕ СОЕДИНИТЕЛЬНЫЕ СОЕДИНЕНИЯ ДЛЯ КАБЕЛЯ

Комплекты механического заземления

Комплект кабельных соединений 3M 11 кВ Код	Поперечное сечение (мм2)	Тип кабеля
MEHV0	До 35	PILC
MEHV1	50–95	PILC
MEHV2	120–300	PILC
MEHV3	до 95	PICAS
MEHV4	120–300	PICAS

Дополнительные комплекты

Комплект кабельных соединений 3M 11 кВ Код	Для экранированных бумажных кабелей	Пакеты смол для стандартных приложений	Пакеты со смолой для взрывоопасных зон
92-FG411-3 / C	Дополнительный комплект SPM2	Тип 3M Scotchcast 470W Resin Кол-во 6 — 2. Пачки по 2 литра и 1 упаковка — 1,1 литра	Тип 3M Scotchcast 1402FR Resin Кол-во 2 — в упаковке 7,18 л
92-FG421-3 / C
92-FG431-3 / C

Простое применение кабельного соединения холодной усадки 3М 11 кВ

ЭКСПЛУАТАЦИОННЫЕ ИСПЫТАНИЯ КАБЕЛЬНОГО СОЕДИНЕНИЯ

Серия одножильных линейных / прямых кабельных соединений с холодной усадкой 3M QS1000 соответствует требованиям европейского стандарта CENELEC HD 629 и превосходит их.1. Отчет об испытаниях: Отчет 3M Italia S.p.A. № I0594-0E от 14 декабря 2007 г.

УСТАНОВКА

Технология холодной усадки 3M обеспечивает быструю, легкую и безопасную установку корпуса для сращивания стыков QS1000 и внешних защитных трубок путем вытягивания и разматывания пластикового несущего сердечника против часовой стрелки. В использовании специальных инструментов нет необходимости. Подробные инструкции по установке линейных соединений 3M серии QS1000 включены в каждый комплект для соединений холодной усадки.

ИДЕНТИФИКАЦИЯ ИЗДЕЛИЯ 3M

Комплект кабельных муфт холодной усадки 3M 11 кВ имеет маркировку с указанием названия поставщика, диапазонов поперечного сечения кабеля, классов напряжения и типа кабеля, условий хранения и производственных кодов для отслеживания продукции.

УСЛОВИЯ ХРАНЕНИЯ ПРИ ХОЛОДНОЙ УСАДКЕ

Срок годности встроенных муфт холодной усадки 3M серии QS1000 составляет 3 года.
Температура: от -40 ° C до + 50 ° C (кратковременные пики при 60 ° C макс.).

Также: Концевые заделки для кабелей с холодной усадкой 3M для заделки кабелей среднего и высокого напряжения 11 кВ 33 кВ 66 кВ.

➡ Если вам потребуется обслуживание клиентов или техническая поддержка по выбору или спецификации кабельных аксессуаров низкого и среднего напряжения высокого напряжения, пожалуйста, свяжитесь с нами — просмотрите полный ассортимент кабельных муфт холодной усадки 3M Premium ниже.

♦ Для кабелей низкого напряжения | Отказ от использования кабеля холодной усадки | Трубки холодной усадки

3M Холодная усадка

Торн и Деррик Интернэшнл | Высоковольтные соединения, заделки и кабельные соединители среднего напряжения

By NIGERCHINE SINGLE CORE COPPER WIRE 4MM GZ Industrial Supplies Нигерия

Nigerchine Одножильный медный провод с изоляцией из ПВХ с изоляцией из ПВХ 4 мм фиксируется прокладкой в ​​цепи с частотой 50 Гц и напряжением до 0. 6/1 кВ, идущие от главной панели выключателя или розеток блока предохранителей, чтобы обеспечить надежный и высококачественный электрический ток для ваших жилых помещений с нашим ассортиментом проводов из 100% чистой меди от ведущих производителей, таких как Nigerchin, Coleman, Kablemetal, Cutis, Doncaster, Prysmian. и т. д. вы уверены в подлинности продуктов.

Мы продаем и поставляем провода, которые соответствуют соответствующим нормативным разрешениям и лицензиям, а также соответствуют всем применимым законам, постановлениям, кодексам и постановлениям государственных стандартов Нигерии (ISO 9001/2000 и ISO 14001 SON SGS CE) и британских стандартов. чтобы убедиться, что наша электрическая система безопасна для использования дома или в офисе и т. д., и наши марки проводов и кабелей могут использоваться для электроснабжения и общей проводки в широком диапазоне низкого напряжения (LV), среднего напряжения (MV) и высокого напряжения ( HV).

Наши провода и кабели с оболочкой из ПВХ (поливинилхлорида) также используются в большом количестве приложений, от фиксированной проводки до гибких установок, и они доступны с различными жилами (одножильными, двухжильными, трехжильными), размерами (мм) , цвета и полная длина 100 метров / ярдов. У нас также есть огнестойкие (FR) и огнестойкие кабели с низким уровнем дыма (FRLS).
у нас также есть кабели среднего и высокого напряжения до 220 кВ, силовые кабели низкого напряжения, кабели управления низкого напряжения, контрольно-измерительные кабели / сигнальные кабели, удлинительные / компенсационные кабели для термопар, резиновые кабели (эластомерные кабели), гибкие и строительные провода, кабели для пожаротушения / кабели LSZH, Кабели с воздушной связкой, Погружные кабели, Сварочные кабели, Кабели для судовой электропроводки, Кабели для горнодобывающей промышленности, Кабели для применения на море и на суше

Пожалуйста, отправьте нам электронное письмо, используя info @ gz-ind.com или позвоните по телефону +2348181069339 для уточнения цен, у нас есть большие количества на этот продукт.

Рынок одноядерных кабелей в Мексике — Сеть Bisouv

Мировой рынок одноядерных кабелей составил XX млн долларов США в 2019 году и, как ожидается, к концу 2027 года достигнет XX млн долларов США, при этом в период с 2020 по 2027 год среднегодовой темп роста составит XX%.

Новый информативный и аналитический отчет о мировом рынке одноядерных кабелей, недавно добавленный Contrive Datum Insights в свой обширный репозиторий.В этом отчете представлены надежные данные о мировом рынке одноядерных кабелей для принятия обоснованных бизнес-решений. Он был составлен путем качественного и количественного анализа. Кроме того, он использует эффективную информационную графику и методы графического представления для простого и эффективного представления данных. Он дает подробную информацию о мировых рыночных тенденциях, вызовах, угрозах и глобальных возможностях.

Бесплатный образец отчета + все связанные графики и диаграммы (включая анализ воздействия COVID19) @: https: // www.contvedatuminsights.com/request-sample/34703

Некоторые из ключевых игроков на мировом рынке одноядерных кабелей: Tekima, Concab Kabel, Leoni, Finolex Cables, International Wire, Judd Wire, Furukawa Electric, Sumitomo Electric, General Cable.

Подробный обзор глобального отчета о рынке одноядерных кабелей содержит сжатый список рыночных возможностей, проблем, драйверов и тенденций рынка одноядерных кабелей. Кроме того, он обеспечивает долю рынка одноядерных кабелей в зависимости от производителя, демографических характеристик, типа продукта и его приложений.Технологии производства, валовая прибыль и производственные затраты помогают увеличить и увеличить маржу на рынке одноядерных кабелей. Новые и инновационные технологии, которые продвигают рынок одноядерных кабелей, оцениваются в этом исследовательском отчете для точной оценки потенциала проникновения на рынок одноядерных кабелей в период 2020-2027 годов.

Глобальная сегментация рынка одноядерных кабелей

В этом отчете четко выделены ведущие сегменты рынка, чтобы читатели могли понять их в точной манере.Эти сегменты были представлены с информацией об их текущем и прогнозируемом состоянии к концу прогнозного периода. Представленная информация поможет новым игрокам оценить объем инвестиций в сегментах и ​​подсегментах глобального рынка одноядерных кабелей.

По рынку промышленных одноядерных кабелей Типы продукции: Алюминий, медь,

По промышленным одноядерным кабелям Приложения на рынке: Телекоммуникации, энергетика, автомобилестроение, строительство,

Кроме того, он предлагает четкое понимание мировых характеристик рынка одноядерных кабелей, таких как объем производства, стоимость, рыночные доли и размер.В нем также подробно рассматриваются такие факторы глобальной торговли, как импорт, экспорт и местное потребление. Более того, он предлагает конкурентную среду на мировом рынке одноядерных кабелей, предоставляя бизнес-профили в различных отраслях высшего уровня. В совокупности он предлагает актуальные информативные данные о мировом рынке одноядерных кабелей, которые будут полезны для принятия обоснованных решений на предприятиях.

На региональном уровне этот рынок был проверен в различных регионах, таких как Северная Америка, Латинская Америка, Ближний Восток, Азиатско-Тихоокеанский регион, Африка и Европа, на основе производительности и производственной базы. Некоторые важные ключевые игроки были описаны в этом исследовательском отчете, чтобы получить обзор и стратегии, которые они применяют. Степень конкуренции была определена путем анализа глобального рынка одноядерных кабелей как на внутренней, так и на глобальной платформе. Этот глобальный рынок одноядерных кабелей был изучен с помощью методов отраслевого анализа, таких как SWOT-анализ и пять методов Портера.

Доступен 20% скидка на различные типы лицензий при немедленной покупке @: https: //www.conthibiteduminsights.com / request-Discount / 34703

АТРИБУТ ОТЧЕТА	ПОДРОБНЕЕ
БАЗОВЫЙ ГОД	2019
ИСТОРИЧЕСКИЙ ГОД	2015-2019
ПРОГНОЗ	2020-2027
ПОКРЫТИЕ ОТЧЕТА	Прогноз доходов, рейтинг компаний, конкурентная среда, факторы роста и тенденции
СЕГМЕНТЫ МИРОВОГО РЫНКА	Типы, приложения, конечные пользователи
ВЕДУЩИЕ ИГРОКИ	Tekima, Concab Kabel, Leoni, Finolex Cables, International Wire, Judd Wire, Furukawa Electric, Sumitomo Electric, General Cable.
ПО ВИДАМ	Алюминий, Медь,
ПО ПРИЛОЖЕНИЮ	Телекоммуникации, Энергетика, Автомобилестроение, Строительство,
ОБЛАСТЬ ПРИМЕНЕНИЯ	Северная Америка, Европа, Азиатско-Тихоокеанский регион, Латинская Америка, Ближний Восток и Африка
ПРОГНОЗ РЫНКА	Прогноз по регионам, Прогноз по спросу, Прогноз окружающей среды, Воздействие COVID-19, Обзор геополитики, Обзор экономики основных стран
ОСНОВНЫЕ ПРИЧИНЫ ДЛЯ ПОКУПКИ	Для глубокого анализа рынка Оценить производственные процессы Чтобы понять, что вождение и ограничения наиболее сильно влияют на движение Рыночные стратегии ведущих соответствующих организаций. Чтобы понять будущее и перспективы рынка

Отчет о глобальном исследовании одноядерных кабелей:

1. Предоставляет подробную информацию о рыночной доле одноядерных кабелей, анализе цепочки поставок и ключевых факторах успеха, чтобы удовлетворить все опасения читателей.
2. Анализируйте бизнес-функции, связанные с потреблением и производством рынка одноядерных кабелей.
3. Широкий охват мирового рынка одноядерных кабелей для углубления вашего понимания.
4. Четкий сценарий рынка одноядерных кабелей для покупателей и продавцов в эффективном формате для передачи правильных данных целевой аудитории, конечным пользователям и потребителям.
5. Обзор рынка одноядерных кабелей, основные экономические показатели, такие как обзор рынка, рост отрасли, размер рынка, период прогноза, валовой внутренний продукт.

Получите отчет об исследовании в течение 48 часов @: https://www.conthibiteduminsights.com/buy/34703

Основные вопросы, рассмотренные в этом глобальном исследовательском отчете:

1. Какие секторы требуют стимулирования глобального рынка одноядерных кабелей?
2. Какие основные игроки и конкуренты?
3. Каков будет размер мирового рынка?
4. Каковы последние достижения на мировом рынке одноядерных кабелей?
5. Какие ограничения, угрозы и проблемы стоят перед рынком?
6. Какие глобальные возможности перед рынком?
