Как выбрать электронагреватель для воды: помогаем определиться с критериями

Плановое отключение горячей воды нередко застает нас врасплох. Чего уж говорить о внеплановом отключении — когда внезапно выясняется, что горячей воды нет в самый неподходящий момент (а «подходящих» моментов для таких событий, как мы знаем, не бывает в принципе).

Застраховаться от подобной неприятности можно, установив электрический нагреватель для воды. Также электрические нагреватели нередко используются в случае, если качество горячей воды оставляет желать лучшего (например, не устраивает напор воды или, скажем, у кого-то из домашних появилось раздражение кожи в ответ на состав воды).

Ну и, конечно, без электрических нагревателей не обойтись там, где горячей воды нет в принципе — например, на даче, где источником воды является колодец.

Электрический водонагреватель Bosch Tronic 1000T ES 100

Давайте взглянем на наиболее распространенные типы электрических водонагревателей и определимся, как подобрать наиболее подходящую модель в зависимости от поставленных задач.

Проточные нагреватели и накопительные (бойлеры)

Основное отличие между проточными водонагревателями и накопительными (бойлерами) можно выделить уже из самого названия: проточный нагреватель нагревает воду «в режиме реального времени» — пока она проходит сквозь нагревательную систему. Накопительный — накапливает воду, нагревает ее, после чего отдает потребителю по мере необходимости.

Конструктивно накопительный водонагреватель представляет собой герметичный бак, в который автоматически подается вода из водопровода. Внутри бака находится тэн (нагревательный элемент), который доводит холодную воду до температуры, установленной с помощью панели управления, и поддерживает ее на одном уровне. Когда вода расходуется, на ее место доливается новая из водопровода.

Проточные водонагреватели выглядят куда более компактно: они представляют собой короб, под крышкой которого прячется электронагреватель. В таком нагревателе нет специального бака для хранения воды, вода нагревается непосредственно в процессе прохождения через нагревательный элемент. Такие водонагреватели часто используются в малогабаритных квартирах, где нет места для размещения бойлера, либо там, где установка бойлера нецелесообразна.

Плюсы и минусы каждого типа нагревателей

У каждого из типов водонагревателей есть свои особенности, свои плюсы и минусы. Давайте назовем наиболее важные из них.

Бойлеры
  • Плюсы:
    • бойлер не создает повышенной нагрузки на электросеть, поскольку его мощность в среднем существенно ниже, чем мощность проточных водонагревателей
    • накопительный нагреватель способен «раздавать» горячую воду на всю квартиру (т. е. на несколько источников потребления воды — несколько кранов)
    • нагретая вода будет сохранять температуру в течение некоторого времени, и воспользоваться ею можно будет даже в случае, если электричество вдруг отключили
  • Минусы:
    • нагрев воды не происходит мгновенно: после расхода значительной части нагретой воды (или полного опустошения бойлера) придется подождать от несколько десятков минут до 1-2 часов, пока поступившая из водопровода вода снова нагреется
    • бойлер занимает немало места и весит тоже немало, поэтому для него не только нужно выделить место, но также потребуется специальный монтаж (надежное крепление и надежная стена)
    • нагревательный элемент бойлера страдает от образования накипи и может потребовать очистки
Проточные нагреватели
  • Плюсы:
    • проточный нагреватель окажется более прост в монтаже и установке
    • также он не будет занимать много места: его можно установить буквально в любом помещении
    • нагрев воды окажется быстрым: достаточно открыть кран
    • вода не будет застаиваться (всегда окажется свежей), ее не придется сливать в случае, если нагреватель не предполагается использовать в течение длительного времени
  • Минусы:
    • температура «горячей» воды оказывается ограничена мощностью прибора и зависит от температуры воды в водопроводной системе — то есть чем холоднее вода на входе, тем она холоднее и на выходе
    • мощность проточного водонагревателя довольно высока, так что для его подключения в доме потребуется не только выделенная электрическая линия, но и наличие определенного запаса по мощности
    • один прибор способен обслужить только одну точку набора воды, не получится использовать прибор для подачи воды на несколько кранов

Основные характеристики накопительных нагревателей (бойлеров)

Как мы уже упомянули выше, бойлер удобен в случае, если есть необходимость запасти большое количество горячей воды. К тому же, такой нагреватель станет единственным решением в случае, когда установить проточный бойлер не представляется возможным (например, из-за того, что электропроводка не справится с нагрузкой).

Одна из ключевых характеристик бойлеров — это объем. Вторая по важности — мощность, и, как следствие — время, за которое прибор сможет нагреть воду до заданной температуры. Все эти параметры можно узнать в технической документации на прибор, поэтому выбирать бойлер исключительно по внешнему виду — не лучшая идея.

Для одного человека, экономно расходующего воду, будет достаточно бойлера объемом 30 литров. Для двух человек рекомендуется обратить внимание на модели от 50 литров, для трех — от 80 литров и т. д.

Thermex ERS 80 H Silverheat объемом 80 литров

Накопительный бойлер не оказывает большой нагрузки на сеть, потребляет меньше электроэнергии, а главное — не нуждается в специальном подключении, если его мощность составляет менее 3 кВт. Во многих случаях его можно включить в обычную розетку, не затрудняя себя проведением отдельной электрической линии (хотя, конечно, если установка бойлера запланирована на этапе ремонта, лучше предусмотреть возможность безопасного подключения заранее).

Установка бойлера также незамысловата: необходимо обеспечить заземление, в некоторых случаях — редуктор для компенсации повышенного давления в водопроводной магистрали, а также установить предохранительный клапан для защиты водонагревателя от излишнего давления в баке и для слива воды. Отметим, что все эти элементы, скорее всего, придется приобретать отдельно. В случае, если бойлер долго не используется, воду из него рекомендуется слить.

Бойлер устроен так, что холодная вода поступает через трубу внизу, после чего она нагревается в тэне до заданной температуры и «отдается» сверху. Температура воды, поступающей из бака, оказывается стабильной. Нагреватель такого типа самостоятельно выключается при нагревании воды до нужной температуры, и включается снова при ее остывании.

Большую роль играет теплоизоляция прибора — от этого зависит, как скоро потребуется подогревать остывшую воду.

Современные бойлеры могут управляться механическим способом (такое решение наиболее простое) либо электронным — с возможностью «умного» регулирования управления нагревом, автоматического включения и отключения и т.  п.

Водонагреватель накопительный Ariston Velis PW 50 литров

Долговечность работы бойлера зависит от ряда конструктивных особенностей. В первую очередь это, конечно, материал, из которого сделана внутренняя емкость нагревателя. Наиболее простые бойлеры сделаны из металла, другие могут иметь защитное эмалированное покрытие. Для защиты применяется и стеклокерамика. «Слабым» местом у многих бойлеров является сварной шов — именно в этом месте нередко случаются протечки. Увы, но сделать прогнозы относительно надежности этого элемента соединения вряд ли возможно: при выборе той или иной модели приходится руководствоваться личным опытом либо отзывами пользователей, которые уже приобрели такой бойлер ранее.

Нагреватель у бойлера состоит из, собственно, тэна и термостата, отвечающего за контроль температуры. Тэн может быть как открытым (и непосредственно контактировать с водой), так и закрытым (защищенным от контакта с водой). Их также иногда называют «мокрым» и «сухим».

Открытый тэн обеспечит высокую скорость нагрева воды, окажется доступным по цене, а также зачастую является универсальным и подойдет для разных моделей бойлеров. Зато на нем образуется накипь, а следовательно — он потребует периодической чистки или замены.

Закрытый тэн обеспечит более долгий срок работы и является более безопасным в том, что касается потенциальной опасности поражения током (например, в случае, если бойлер потек). Такой тэн оказывается помещен в специальную колбу, заполненную кварцевым песком или маслом. Закрытый тэн имеет больший эксплуатационный срок, но и существенно повышает стоимость водонагревателя.

Термостат позволяет бойлеру автоматически включаться и отключаться. На передней панели иногда можно увидеть датчик нагрева воды. Он бывает электронный или механический (в виде стрелки). Таким образом всегда можно узнать, какова температура воды внутри бойлера.

Важным элементом бойлера является магниевый анод — штырь из металла с нанесенным сплавом магния. Этот элемент защищает другие детали бойлера, беря на себя основной «удар» при борьбе с некачественной водой — он нейтрализует воду, забирая в себя соли и преобразует налет в мягкую накипь. В противном случае накипь оседала бы на тэне.

Магниевый анод

При эксплуатации бойлера от 15 месяцев следует извлечь анод и проверить его на износ. После этого срока эксплуатации анод, вероятно, будет достаточно сильно изношен и его следует заменить. Отметим, что, как правило, аноды выпущенные для одной модели бойлера не подойдут для другой модели. «Мокрый» медный тэн — это что-то наподобие кипятильника, он быстро покрывается накипью, понижающей его теплопроводность.

Нагревательный элемент в комплекте с анодом

Наконец, упомянем о существовании компактных безнапорных бойлеров небольшого объема (например, 5 литров). Такие накопительные водонагреватели в большинстве случаев нужны для систем, где вода подается с помощью насосов по мере включения (например, в дачном доме). То есть давление воды внутри бака не превышает внешнего атмосферного давления. Такой бойлер монтируется непосредственно под раковиной и без труда способен обеспечить теплой водой одну точку.

Основные характеристики проточных нагревателей

Как мы уже говорили, проточные электрические нагреватели гораздо компактнее бойлеров, однако их мощность окажется существенно выше. А следовательно — для их установки нужно провести отдельную электрическую линию, а также установить отдельный автомат. Ну а во многих домах и квартирах (там, где нет достаточного запаса по входной мощности) установить подобный нагреватель и вовсе не представляется целесообразным: в худшем случае он будет «выбивать пробки», в лучшем — сможет работать лишь при отсутствии другой нагрузки (т. е. при выключенных чайниках и прочих мощных электроприборах).

Электрический проточный водонагреватель Eldom Betta 6,5 кВт

Принцип эксплуатации проточных водонагревателей сводится к омыванию тэна тонкими струями, которые успевают нагреться до требуемой температуры. Электрические проточные водонагреватели производят горячую воду в неограниченном объеме и доводят её до горячего состояния практически сразу после включения. Реальный опыт эксплуатации показывает, что для обеспечения горячей водой не более двух точек (к примеру, кухня и душ) вариант проточного типа окажется наиболее простым решением (конечно, если нет цели сэкономить на расходе электричества). Однако для нормальной работы необходим достаточный напор — не менее 0,4 атм. Для бытовых нужд на кухне достаточно 3—6 кВт мощности, а для душа и ванн лучше ориентироваться на 8—11 кВт.

В отличии от накопительных нагревателей (бойлеров), которые работают от обычной однофазной электросети в 220 В и 230 В, многие проточные водонагреватели (особенно модели, мощность которых превышает 8 кВт), допускают подключение к сетям 220/380 В. При возможности более благоприятным будет выбор трехфазного напряжения, в котором нагрузка равномерно распределяется на три фазы.

Основные характеристики проточных нагревателей, таким образом, это мощность и объем воды, который прибор способен прогреть за единицу времени. Этот параметр указывается в документации и выглядит как параметр типа «4 литра в минуту». Второй важный параметр — максимальная температура воды, которую может выдать прибор. Этот параметр также указан в инструкции (как правило, он не превышает 60 градусов).

Многие нагреватели при этом оснащены ограничителем потока, не позволяющего подать слишком много воды (чтобы прибор успевал нагревать воду). Но при слабом напоре такой ограничитель может стать причиной несрабатывания датчика потока, активирующего нагрев. А следовательно — при покупке такого устройства будет нелишним проверить, соответствует ли напор воды в водопроводе установленным нормам. Возможно, придется установить дополнительный насос.

Электрический проточный водонагреватель Atlantic Ivory IV202 5,5 кВт

Наконец, упомянем, что проточные нагреватели, как и бойлеры, могут быть оснащены электронной системой управления, существенно повышающей комфорт от эксплуатации устройства и позволяющей гораздо более точно регулировать параметры работы прибора.

Выводы

В целом выбрать электрический нагреватель для дома или дачи довольно легко. Дело в том, что выбор во многом оказывается ограничен такими параметрами, как способ подачи воды (центральное водоснабжение или насос), давление (напор) воды в трубах и возможности электрической сети. Многие приборы автоматически не подойдут по тем или иным параметрам (окажутся слишком мощными либо потребуют проведения трудоемких подготовительных работ).

Не удивительно, что многие останавливают свой выбор на самом простом решении, требующем минимум усилий при подключении — установке обычного накопительного нагревателя-бойлера подходящего объема. Проточные нагреватели пользуются куда меньшей популярностью (во многом из-за повышенной нагрузки на электрическую сеть). Однако в случае, когда установка нагревателя планируется на стадии ремонта, именно они могут оказаться оптимальным решением, поскольку позволяют получить горячую воду сразу же, без предварительного ожидания.

Электрические проточные водонагреватели с доставкой в СПб

Летнее время – это сезон планового ремонта устаревших тепловых сетей и постоянных отключений газа на профилактику, поэтому привыкшие к комфорту городские жители постоянно задумываются о дублирующем источнике горячей воды. Неплохим решением в этой ситуации является электрический проточный водонагреватель, имеющий компактные размеры, но широкие возможности для использования.Читать далее

Серия ЭПВН (7,5 — 30 кВт)
    • Не имеют аналогов на российском рынке;
    • Электрические проточные водонагреватели класса Стандарт-эконом, серии ЭПВН имеют одну емкость нагрева и предназначены для обеспечения горячего водоснабжения зданий и сооружений.

    Подробнее

Серия ЭПВН (36 — 120 кВт)

  • Электроводонагреватели ЭПВН незаменимы для обеспечения производственных процессов и работы душевых на промышленных предприятиях, на предприятиях по производству строительных материалов, на бетонно-растворных узлах.

    Подробнее

Серия B1 (6 — 30 кВт)
    • Простота монтажа, управления и технического обслуживания
    • Экологически чистое двухстороннее покрытие емкости для нагрева
    • Плавная регулировка температуры воды термостатом

    Подробнее

Конструкция

Принципиально конструкция проточного нагревателя, работающего от электричества, не отличается от электрических котлов отопления, являясь их упрощенной копией. Они представляют собой корпус с патрубками для подсоединения входа воды из водопровода и выхода на кран. Внутри корпуса расположен ТЭН, нагревающий воду, предохранительный и обратный клапан и термодатчик, отключающий нагреватель при перегреве. Эта типовая конструкция, разные модели комплектуются дополнительными устройствами – фильтрами, защитой от накипи, регулировкой температуры и т. д.

Особенности эксплуатации

Электрические нагреватели выпускаются мощностью от 1,5 до 120 кВт, поэтому далеко не всякий потребитель сможет купить и установить его себе – из-за неподготовленности электрической проводки дома. Для монтажа даже самого маломощного прибора не подходят старые дома с давно не менявшейся электрикой – она не рассчитана на такие нагрузки как по силе тока, так и по мощности.

Кроме того, стоит учитывать, что простые по конструкции нагреватели мощностью до 5-6 кВт мало пригодны для комфортного принятия душа – у них слабые характеристики и очень маленький проток (2-3 л/мин). Более мощные модели от 8 кВт уже более приспособлены для этого, но все они производятся для подключения в сеть 380 В, которая есть не у всех.

Отсюда вывод: вы можете приобрести проточный электрический нагреватель нормальной мощности, например, водонагреватель Эван В1-12 с расходом воды 5 л/мин (что позволит более или менее комфортно пользоваться душем), только если живете в многоквартирном доме, построенном для пользования электрическими плитами – здесь нужное напряжение заложено на уровне проекта. Или если построили дом или дачу, куда провели необходимые три фазы. Цена такого нагревателя – около 17700 р.

Еще одна особенность, которую нужно учитывать при подборе электрического проточного нагревателя – температура нагрева воды напрямую зависит от расхода. Маломощные устройства способны нагреть воду до 90 °C, а приборы высокой мощности (60-120 Квт) не смогут нагреть ее и до 45 °C при больших объемах водопотребления. Таким образом, нагревательное устройство аккумулирует горячую воду, а при расходе ее температура постепенно понижается.

Схемы подключения

Электронагреватели проточного типа могу быть:

  • Напорными – нагреватель монтируется в стояк водопроводной воды. При этом горячей водой обеспечиваются все точки разбора, связанные с этим стояком. Для корректной работы такого нагревателя в системе должно быть постоянное давление в районе 6 бар. В таких устройствах стоит датчик протока воды, поэтому включаются и выключаются они сразу после открытия и закрытия крана.
  • Безнапорными, которые монтируются на одну точку отдельно. Они снабжаются специальной душевой насадкой, которая идет в комплекте с нагревателем.

Регулировка мощности

Электрические проточные нагреватели с точки зрения мощности бывают:

1 Без возможности ее изменения. 2 Устройство имеет несколько сегментов ТЭНов, включая или отключая которые последовательно изменяют мощность. 3 В электрической схеме присутствует реостат, изменяющий силу тока.

Преимущества и недостатки проточных электронагревателей

Преимущества электрических нагревателей проточного типа:

  • Небольшие размеры и отсутствие необходимости в сложных коммуникациях делает возможным установку его в любом удобном месте.
  • Подогрев воды осуществляется мгновенно, сразу после открытия крана, и продолжаться может сколько угодно долго.
  • Электроэнергия расходуется только в процессе подогрева, а не как в емкостных – еще и на поддержание нужной температуры. Поэтому, в случае, когда вода нужна время от времени, они более экономичны.
  • При монтаже не требуют устройства дымохода, как газовые.
  • При пользовании не ухудшает качество воды – вода не застаивается долгое время в них, как в емкостных, и в ней не размножаются бактерии.

Имеют они и ряд существенных недостатков:

  • Недорогие модели без регулировки мощности продуцируют теплую воду 45–50 градусов, а зимой – еще меньше, чего явно недостаточно для комфортного использования.
  • Чтобы получить воду с нормальной температурой и в достаточном количестве необходимо купить модель электроводонагревателя мощностью от 18 кВт, цена которого – от 25 тыс. р. Это требует трехфазного подключения.
  • Если требуется постоянно много воды — использовать такие подогреватели нецелесообразно.
  • Проточники требуют стабильного давления в водопроводе и напряжения в сети. В случае слабого давления возможен перегрев теплообменника и его прогорание. Если напряжение в сети на 10–15 % — подогреватель просто не включится.
  • Водонагреватели могут обеспечить горячей водой только одну точку, кроме промышленных моделей от 70 кВт.
  • Вода плохого качества быстро выводит из строя теплообменник, если конструкция на предусматривает защиты от накипи.

Учитывая вышеизложенное, а также отзывы от реальных владельцев электрических проточных водонагревателей, можно сделать выводы – эти приборы хороши в качестве дублирующего устройства для подогрева воды, когда горячей водой пользуются нечасто и понемногу.

Проточный электронагреватель

  • Высокая механическая прочность
  • Коррозионная стойкость
  • Простота и удобство монтажа
  • Защита от перегрева ТЭНов и нагреваемого продукта
  • Индивидуальный расчет конструкции
  • Мощность одного электронагревателя до 5 МВт
  • Взрыво- и пожаробезопасность
  • Высокая термостойкость
  • Широкий спектр решаемых задач
  • Возможность сборки системы из нескольких электронагревателей

Назначение и область применения

Проточные электронагреватели предназначены для разогрева различных жидкостей (вода, нефть и нефтепродукты, кислотные и щелочные растворы, различные теплоносители), газов и расплавов (пластмассы, каучук, парафины) в трубопроводах и резервуарах (при организации рециркуляционной системы) разных форм и размеров.

Особенности

Проточные электронагреватели представляют собой пучок нагревательных элементов (ТЭНов), помещенных в специальный корпус (сосуд под давлением), питание на которые подается через взрывозащищенную присоединительную коробку. Холодный продукт подается в корпус. Протекая внутри корпуса, продукт, соприкасаясь с пучком нагревательных элементов, разогревается до требуемой технологической температуры и выводится через выходной фланец.

В зависимости от температуры, вида разогреваемого продукта, режима эксплуатации выбирается материал, из которого изготавливается оболочка ТЭНов (различные марки углеродистых и нержавеющих сталей, медь, титан, специальные никелевые сплавы).

Контроль над работой системы электрообогрева может осуществляться с местного поста управления, со шкафа питания и управления, либо же по- средством автоматизированной системы управления через удаленный персональный компьютер.

Варианты исполнения


В зависимости от нагреваемого продукта нагреватель изготавливается из соответствующих материалов:

  • Углеродистые стали
  • Нержавеющие стали
  • Никелевые сплавы
  • Медь
  • Титан и пр.

Подробнее https://sst-em.ru/?utm_source=energybase

Как работает проточный электрический водонагреватель: устройство и принцип работы

Особенностью водонагревателя проточного типа является принцип работы прибора. Нагрев воды осуществляется только во время ее разбора. У прибора отсутствует накопительная емкость, за счет чего снижается расход электроэнергии на прогрев большого объема жидкости. Далее, подробней рассмотрим, как работают проточные электрические водонагреватели разных моделей, и разберемся с основными их отличиями.

Разновидности проточных водонагревателей

Первое различие проточных водонагревателей заключается в том, от какой сети приборы способны функционировать:

  • Однофазные изделия считаются бытового предназначения. Мощность водонагревателей ограничена 12 кВт. Работает прибор от домашней сети, подающей напряжение 220 вольт.
  • Трехфазное оборудование предназначено для высоковольтной сети, подающей напряжение 380 вольт. Водонагреватели характеризуются большой мощностью от 12 до 27 кВт. Используются приборы на производстве и в местах большого скопления людей, где необходимо подключить много водоразборных точек.

Подключать мощный электроводонагреватель должен специалист и только после того, как электролаборатория выполнит проверку сети.

Второе различие проточных водонагревателей заключается в том, с каким давлением воды приборы способны работать.

Напорные электронагреватели

Напорный водонагреватель еще называют прибором закрытого типа. Его работа зависит от параметров водопровода. Если давление в магистрали будет слабое, водонагреватель не включится. К электроприборам напорного типа подключают несколько водоразборных точек. Их количество зависит от мощности нагревателя. В квартирах и частных домах обычно к проточному водонагревателю подключают водоразборные точки на кухне и в ванной.

Водонагреватель закрытого типа разрешается подключать к одному смесителю. Такой вариант монтажа позволяет избавиться от перепада температур воды на выходе, так как горячий поток не остывает во время транспортировки по длинному трубопроводу.

Особенностью конструкции проточного водонагревателя напорного типа является наличие регулирующих систем по давлению и температуре воды. Автоматика позволяет поддерживать заданные параметры, плюс защищает нагревательный элемент от перегорания при снижении давления в водопроводе.

Безнапорные электронагреватели

Менее производительным считается безнапорный водонагреватель открытого типа, но его плюс в том, что работа не зависит от давления в водопроводе. Вода на подогрев поступает после запорной арматуры. Достаточно свободного истекания жидкости на уровне атмосферного давления, чтобы включился подогрев. Предназначен нагревательный прибор для одной точки отбора воды. Его можно поставить на один кран или душ в ванной комнате.

В таком нагревателе стоит ручной регулятор температуры. Пользователь самостоятельно выставляет нужный параметр. Схема электроприбора предусматривает клапан. При отсутствии потока жидкости он срабатывает, за счет чего происходит отключение от сети и электричество не подается на нагревательный элемент.

Мощность безнапорных моделей варьируется в пределах 2–8 кВт. Установка электроприбора не требует прокладки отдельной линии проводки.

Продаются безнапорные водонагреватели с душевой лейкой или смесителем специальной конструкции. Он комплектуется патрубками подключения к подаче воды, направлению жидкости на нагревательный элемент и для соединения с изливом.

Устройство проточных электроводонагревателей

Все проточные электрические водонагреватели работают по одной схеме: поток холодной воды движется через электрический ТЭН, где и происходит ее нагрев до заданной температуры. Это характеризует сходство приборов напорного и безнапорного типа:

  • Нагревательным элементом выступает ТЭН. Он включается во время начала разбора воды. Время нагревания потока зависит от мощности ТЭНа и варьируется от трех секунд до двух минут.
  • Реле давления срабатывает при начале разбора воды. В это время на ТЭН подается напряжение.
  • Регулятор позволяет пользователю задавать температуру. Устройство будет постоянно поддерживать установленный параметр, пока не будут внесены изменения.
  • Прерыватель защищает ТЭН от перегрева. Отключение подачи электричества происходит при достижении критического показателя температуры.
  • Стабилизатор давления защищает электроприбор от перепадов напора воды.
  • Показатель жесткости воды во всех регионах не соответствует норме. Предотвратить образование накипи на ТЭНе помогает активатор. Устройство подвергает магнитной обработке проходящий поток жидкости.

Водонагреватель, сделанный по приведенной выше схеме

Немного другая схема, в которой роль ёмкости для воды играет медная трубка ТЭНом внутри. Так сделаны модели Themex System, Etalon System, Edisson System и т.п.

Отличаться устройство проточного водонагревателя определенной модели может только типом ТЭНа, системой управления и возможностью работы с требуемым давлением воды.

Разновидности ТЭНов

Нагревательным элементом проточного электроприбора выступает ТЭН. Тепло излучает спираль от подачи напряжения. В зависимости от исполнения ТЭН бывает:

  • Открытый нагреватель состоит из неизолированной спирали, помещенной внутрь пластиковой трубки. Элементы собраны в блок, который заключен внутри прочного корпуса из негорючего пластика. Проходящий поток жидкости омывает горячую спираль, забирая тепло. Особенностью нагревателя является невозможность образования накипи. Это происходит из-за малого объема воды в трубке, а также отсутствия выделения остаточного тепла спиралью сразу после отключения подачи напряжения. Водонагреватели с открытым ТЭНом востребованы для подогрева бассейнов и в регионах с жесткой водой.
  • Закрытый ТЭН имеет трубчатый корпус из меди или латуни. Внутри герметически запаяна спираль. Соприкосновение спирали с водой не происходит. Каждый виток спирали изолирован от корпуса кварцевым песком во избежание пробоя. Нагрев воды происходит дольше. Спирали сначала нужно прогреть корпус, а тот уже отдаст накопленное тепло проходящему потоку.

Закрытые ТЭНы склонны к обрастанию накипью, но в плане электробезопасности такие трубчатые нагреватели стоят на первом месте.

Различие по типу управления

Различают нагреватели проточные по типу управления, которое основывается на гидравлике или электронике.

Гидравлический тип управления

Гидравлическое управление свойственно дешевым водонагревателям бытового назначения. Особенностью конструкции проточного нагревателя является наличие блока, состоящего с мембраны и штока. При открытии и закрытии водоразборного крана механизм срабатывает. Шток приводит в действие выключатель, тем самым начиная или прекращая подачу воды.

Усовершенствованным считается гидравлический блок с двумя ступенями, для каждой из которых свойственно свое давление проходящего потока жидкости. При слабом потоке включается первая ступень. С увеличением давления движущейся жидкости блок переходит работать на вторую ступень.

Одноступенчатые проточные водонагреватели комплектуются ТЭНом мощностью до 6 кВт. При слабом потоке жидкости нагреватель не включается, что является огромным недостатком.

При покупке одноступенчатого водонагревателя стоит узнать показатель минимального порога напора жидкости.

Блок гидравлического управления не способен длительное время точно поддерживать заданную температуру воды. Минусом является отсутствие защиты от проникновения воздуха к ТЭНу. Проточные приборы нагрева воды с гидравлической системой управления подключают только к одной водоразборной точке. В противном случае существует угроза возникновения температурных колебаний, наиболее опасных для нагревателей мощностью 9 кВт.

Электронный тип управления

Электронное управление осуществляется за счет датчиков, посылающих сигнал процессору. Регулировка всех параметров происходит автоматически. Датчики следят за температурой, давлением и напором воды. Проточные водонагреватели с электронным управлением бывают двух типов:

  • модели с регулировкой только температуры воды;
  • модели с регулировкой температуры и напора жидкости.

Электронное управление позволяет использовать проточный электроводонагреватель с несколькими водоразборными точками. Недостатком считается дороговизна электронного блока, но из строя он выходит редко.

Принцип работы

Разобраться, как работает проточный водонагреватель нетрудно. Достаточно посмотреть схему прибора. Основан принцип работы проточного водонагревателя на прохождении потока воды через ТЭН. Когда пользователь открывает водоразборный кран, срабатывает система управления прибора. На ТЭН подается напряжение, спираль нагревается и отдает тепло воде. После закрытия крана поток жидкости прерывается. Система управления подает новый сигнал на прекращение подачи напряжения.

Проточные электроводонагреватели экономичны, так как расход электроэнергии происходит только в момент разбора воды.

Сложнее происходит работа проточного электроприбора, установленного на две или три водоразборные точки. Системе управления приходится следить, чтобы ТЭН успевал поддерживать заданную температуру воды в случае одновременного пользования всеми кранами.

Проточные электроводонагреватели способны обеспечить горячей водой семью на даче, в квартире и частном доме.

Видео по теме:

Проточные электронагреватели воды для бассейна

Схема подключения электронагревателя для обогрева воды в бассейне

Для того, что бы вода в бассейне всегда была примерно одной температуры, а это важно для обеспечения должного уровня комфорта купающихся, необходимо постоянно ее подогревать.

Для этого существует специальный прибор – электроводонагреватель для бассейна.

Работает прибор от электричества. Не думайте, это не кипятильник, помещенный в воду и нагревающий ее посредством соприкосновения с нагревательным элементом.

Вода нагревается всегда по принципу теплообменников.

То есть существет две системы труб с жидкостью, в одной системе вода нагревается с помощью нагревательного элемента, во второй системе она нагревается в специальном змеевике, месте, где трубы с холодной и горячей водой проходят максимально близко друг к другу, совершая тем самым теплообмен.

Так что электронагреватель для бассейна проверенное и безопасное устройство. Благодаря нему, вы сможете всегда поддерживать комфортную температуру.

Поломки электронагревателей

75% всех поломок электронагревателей возникают в связи с неправильным электрическим подключением.

Часто владельцы экономят на услугах электриков и подключают проточный электронагреватель к системе самостоятельно, при этом часто возникает нагрев во время простоя, ТЭН плавит корпус нагревателя до выхода из строя.

Также 15% поломок проточных нагревателей воды в бассейне случаются по вине владельцев, из-за неправильной эксплуатации, реже – через неполадки в сети, заводской брак.

Мы советуем доверять подключение проточного нагревателя только профессионалам.

Циркуляция воды через электронагреватель (в народе называемый электрический насос для бассейна) обеспечивается насосом, перед тем она проходит через фильтр. Забор воды с поверхности бассейна может осуществляться с помощью скиммера либо переливной решетки.

Запчасти для электронагревателей

Довольно часто в проточном электрическом водонагревателе для бассейна выходят из строя ТЭНы. Полный спектр всех запчастей представлен в нашем интернет магазине. Звоните нам, если не нашли необходимую деталь на сайте.

Купить электронагреватель для бассейна можно в нашем интернет магазине. Для этого достаточно сделать онлайн заказ, либо связаться с нами по телефону.

Проточный водонагреватель самый доступный и быстрый способ нагреть бассейн, его установка очень проста и требует минимальных навыков. Эффект от его действия вы почувствуете сразу после запуска. Благодаря встроенному термостату вы можете задать комфортную для себя температуру воды, и электронагреватель самостоятельно будет включатся и выключатся по необходимости.

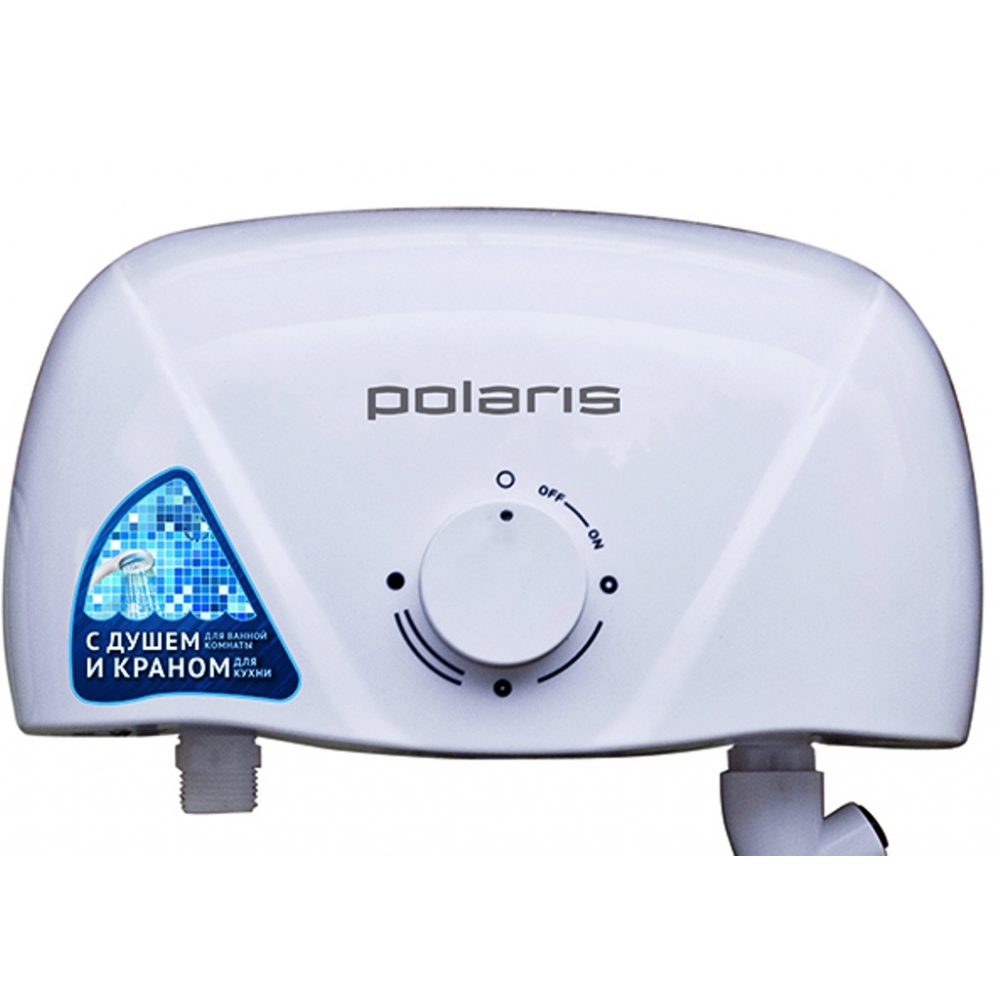

В нашем магазине вы можете купить проточный нагреватель производства Pahlen, Elecro и Behncke, а так же запасные части к ним.

Самым большим минусом электрического нагревателя является дороговизна электроэнергии. Тепловой насос будет использовать в 6-7 раз меньше электроэнергии для нагрева воды, однако стоит гораздо больше.

В случае комплектации больших общественных объектов все наши клиенты получают оптовую скидку, специальные условия доставки и возможность заказа услуги шеф монтажа. Подготовка каждой сметы происходит только после технического аудита проекта клиента и в случае необходимости его корректировки — бесплатно.

особенности выбора и устройства электронагревателя воды

Горячая вода в кране жилого дома – неотъемлемый атрибут комфортного проживания его жильцов. Но учитывая регулярное её отключение в летний период года, люди вынуждены испытывать дискомфорт. Однако выход из сложившейся ситуации существует – это приобретение проточного водонагревателя, который во время любых перебоев с горячим водоснабжением придёт на помощь человеку.

Что такое проточный водонагреватель?

Если было принято решение приобрести водонагреватель проточного типа, тогда для начала нужно разобраться, что представляет собой и для чего используется такой прибор. Под проточным водонагревателем подразумевается специальное устройство, в котором происходит практически мгновенный нагрев воды.

Такой прибор в отличие от бойлера не оснащается накопительной ёмкостью, а нагревает проточную воду, непосредственно вытекающую из крана центрального водоснабжения. Проще говоря, вода нагревается в процессе непосредственного её использования. При этом для регулировки температурных показателей воды изменяют её давление, тем самым экономя водные ресурсы и энергию на их нагрев.

Сегодня потребительский рынок устройств для нагрева воды изобилует разными моделями проточных водогреев. Конструктивно такие устройства напоминают небольшие коробки, снабжённые, электрическими ТЭНами, которые омываются тонкими слоями воды, передавая ей свою тепловую энергию. Однако такая особенность приводит к тому, что с увеличением напора, вода не успевает прогреваться до заданной температуры. Поэтому ждать, что водонагреватель проточного типа обеспечит очень горячую воду, в нужном объёме не стоит.

Классификация водонагревательных приборов

Современные водонагревательные приборы, помимо обеспечения горячего водоснабжения, используются в отопительной системе дома для подогрева теплоносителя. В некоторых устройства эти функции совмещают ещё при изготовлении. Если рассматривать принцип работы водонагревателя, то он может быть с проточным нагревом воды или оборудоваться накопительной ёмкостью. При этом в зависимости от используемых энергоресурсов все приборы подразделяются на следующие типы:
  • водогрей, работающий на электричестве;
  • газовый водонагревательный прибор;
  • агрегат, использующий для нагрева воды жидкое топливо;
  • твердотопливный водонагреватель.

Если подача воды планируется в нескольких точках, а не только в раковине на кухне, то это влияет на выбор мощности водонагревателя. При этом в случае одновременного забора горячей воды, например, в ванной, и умывальнике мощностные показатели прибора должны увеличиваться почти в полтора раза.

Принцип работы проточных водогреев

Все приборы для нагрева проточной воды имеют общий принцип действия, основанный на прохождении холодного водяного потока внутри корпуса водогрея, где размещены нагревательные элементы. Вода, омывая их, подогревается до заданных параметров и уже на выходе из крана течёт жидкость комфортной для использования температуры.

Как только кран будет открыт, поток воды, протекающий через водонагреватель, задействует реле давления и через несколько секунд или минут в зависимости от мощности устройства жидкость нагреется до заданной температуры. При этом температурный режим задаётся посредством специального регулятора.

Современные приборы дополнительно оснащаются прерывателем, основным предназначением которого является отключение водонагревателя, в случае если температура жидкости превысит максимально допустимое значение. В свою очередь, за контроль перепадов водяного напора отвечает стабилизатор давления. При этом все проточные водонагреватели могут отличаться используемым нагревательным элементом, блоком управления и принципом работы.

Особенности разных моделей водонагревателей

При выборе конкретной модели прибора нагрева воды проточного типа нужно исходить из параметров мощности, которая определяется целями его использования. При этом помимо мощностных характеристик важно учитывать и другие конструктивные особенности прибора.

В зависимости от типа нагревательных элементов все приборы подразделяются на открытые и закрытые устройства.

  1. Открытый ТЭН состоит из корпуса и пластиковых трубок, в которых размещена спираль из вольфрамовой проволоки. Ток, проходя по спирали, нагревает тонике слои воды, омывающие нагревательный элемент.
  2. Закрытый ТЭН имеет более высокую степень пожаробезопасности. Это было достигнуто путём размещения нагревательного элемента в герметически запаянной латунной или медной колбе, которая не допускает прямого контакта с водой.

Если рассматривать систему управления проточного водонагревателя, то она может быть механической или электронной.

  1. Механическая система подразумевает использование гидравлического блока с мембраной, которая при подаче напора воды смещается, приводя в движение рычаг выключателя. Но при слабой струе воды гидравлический блок может не сработать, и вода будет течь холодной.
  2. Электронный блок управления состоит из микросхем и специальных датчиков, которые обеспечивают чёткое соблюдение заданных температурных параметров нагрева воды вне зависимости от её давления. При этом электронная система автоматически регулирует мощность, тем самым экономя электричество.

По принципу работы нагреватели воды проточного типа подразделяются на напорные и безнапорные приборы.

  1. Напорные модели водогреев находятся под постоянным давлением воды подаваемой из центрального водопровода. При этом если правильно подобрать мощностные показатели и установить прибор на центральную трубу, то можно пользоваться горячей водой из любого крана в доме.
  2. Безнапорные модели имеют более слабую мощность и могут работать только с одним краном. На вход подачи в прибор воды устанавливается вентиль регулировки степени давления. В свою очередь, из прибора горячая вода вытекает самотёком.

Электрический водонагреватель проточного типа

Электрическое устройство нагрева проточной воды может подогревать жидкость в неограниченном объёме. А учитывая простоту установки такого прибора, он получил большую популярность среди потребителей. При этом для удобства большая часть электронагревателей оборудуются автоматической системой включения и выключения.

Важно, что стоимость такого прибора доступна, даже среднестатистическому потребителю. Однако для нагрева жидкости они потребляют очень много электричества, что сказывается на коммунальных платежах. Хотя в сравнении с накопительными устройствами проточные водогреи намного экономичней. Хочется отметить, что дешёвые модели на выходе выдают слабый напор не горячей, а тёплой воды.

Электрические водонагревательные приборы проточного типа требуют модернизации старой электропроводки или подключения непосредственно в электрический щиток, и обязательно снабжаются автоматическим выключателем. Если в доме нет мощных электрических устройств, и домовладелец сомневается в качестве электропроводки, то лучше остановить выбор на моделях мощностью не больше 8 кВт.

Для регулировки температурного режима в таком приборе изменяют напор воды, соответственно повышая или понижая его. В некоторых более дорогих моделях предусмотрена регулировка мощности ТЭНов. Также существуют устройства комбинированного типа, где можно регулировать оба рассмотренных параметра. Дешёвые модели работают в статическом режиме, без каких-либо регулировок. Изменять температуру жидкости в таком устройстве можно вентилем центрального крана холодного водоснабжения.

Газовый прибор нагрева воды проточного типа

Такие водонагревательные устройства в качестве основного энергоносителя используют газ. В отличие от электрического аналога такой прибор имеет специальные горелки, осуществляющие, нагрев жидкости. Современные модели снабжаются модуляционными горелками с возможностью автоматического поддержания температуры жидкости, вне зависимости от давления в системе водоснабжения.

Обычно розжиг такого прибора происходит посредством нажатия кнопки. Более современные модели оснащаются системой электророзжига при открытии крана подачи горячей воды. В таких приборах отсутствует запальник, который постоянно горит, потребляя не слишком дешёвый газ.

Если планируется использовать газовый водонагреватель только для принятия водных процедур в ванной, то вполне хвати прибора мощностью до 20 кВт. В случае использования горячей воды во всех кранах дома лучше отдать предпочтение более мощным моделям. Газовый проточный водонагреватель считается самым экономным и поэтому лучше всего подходит для использования в быту. Плюс ко всему современные приборы очень безопасны и просты в использовании.

Основной проблемой такого устройства является выделение угарного газа в процессе горения, поэтому обязательно наличие дымоходной трубы. По принципу работы газовые водонагреватели подразделяются, как и электрические аналоги на напорные и безнапорные агрегаты.

Критерии выбора проточного водонагревателя

Прежде чем покупать проточный водонагревательный прибор, нужно точно определить для каких целей он устанавливается в доме. Выбор модели устройства зависит от наличия или отсутствия газа и электричества в доме. Проще говоря, в газифицированных помещениях целесообразно устанавливать водогрей, работающий на газу, который обеспечит все потребности горячего водоснабжения.

В загородных домах или дачных постройках, где нет централизованной подачи газа или нормы здания не позволяют его подключить, лучше использовать электрические приборы. Но нужно понимать, что для этого понадобиться мощная электропроводка. Помимо этого стоимость электричества затрачиваемого на нагрев воды в доме значительно выше, чем для подогрева того же объёма жидкости газом. Но если предпочтение было отдано электрическому прибору, то нужно знать основные его особенности.

  1. Покупая, электрический водогрей, важно чтобы устройство имело высокий уровень электробезопасности. Современные агрегаты не боятся непосредственного попадания воды на корпус прибора, что очень важно, так как электричество и вода вещи несовместимые.
  2. Водонагревательный прибор проточного типа должен подключаться только на отдельный водоотвод, на котором установлен вентиль. Большинство приборов комплектуются специальным краном или душевым шлангом. Но использования таких дополнений приводит к снижению эффективности нагрева воды. Поэтому целесообразно устанавливать специальные насадки, увеличивающие сопротивление выходного потока воды, тем самым способствуя медленному распределению жидкости обтекающей нагревательные элементы. Без использования таких дополнений вода просто не успеет нагреться до заданной температуры.
  3. По причине того, что электрический водонагреватель – прибор большой мощности, для его установки нужна отдельная линия электропроводки. Также очень важно соблюсти заземление прибора. В большинстве случаев стандартные розетки в доме не выдержат мощности такого устройства. Поэтому в целях безопасности оборудование, мощность которого превышает 5 кВт, не укомплектовывается вилкой или сетевым шнуром.

Выбирая подходящее устройство для обеспечения нужд жильцов квартиры горячей водой, нужно учитывать, с какой целью будет использоваться прибор. Если подача горячей воды в доме необходима только для принятия душа или мытья грязной посуды, то вполне достаточно прибора, мощность которого не превышает 8 кВт. Если же планируется подавать воду сразу в нескольких кранах, то предпочтение нужно отдать устройству с большей мощностью. В случаях если электрический проточный водонагреватель будет использоваться для горячего водоснабжения всего дома, то устанавливают максимально мощный агрегат.

Оцените статью: Поделитесь с друзьями!

Проточные нагреватели Ferro Techniek

Ваш браузер не поддерживает видео тег.

Проточные нагреватели

состоят из канала, припаянного к поверхности мощного толстопленочного нагревателя. Жидкость прокачивается через канал, быстро распределяя ее по всей поверхности элемента, оптимизируя передачу энергии. Это обеспечивает мгновенный, точный и эффективный нагрев жидкости.

Наши проточные нагреватели могут подавать кипящую воду, пар или перегретый пар.
Работая так быстро, нет необходимости во времени ожидания или прогрева, как в случае с тепловым блоком, что повышает энергоэффективность вашего приложения.

Особенности и преимущества

Мгновенная горячая вода

Вода нагревается до заданной температуры за считанные секунды! Может быть 100 ° C, 93 ° C, 60 ° C. Тебе решать.

Энергосбережение

Отсутствие времени на прогрев или резервное нагревание обеспечивает значительную экономию энергии в течение всего срока службы прибора.

Отзывчивый выбор температуры

Температуру подаваемой воды можно установить на разные уровни для каждой чашки, даже если чашки наполняются быстро.

Производство пара

Используя функцию EFAST, можно контролировать мгновенный пар и даже перегретый пар.

Электронное измерение объема

Так как нагреватель эффективен, программное обеспечение может точно рассчитать объем подачи, исходя из мощности и повышения температуры.

Компактный дизайн

Проточные нагреватели

обеспечивают значительную экономию места по сравнению с тепловыми блоками, поскольку они работают относительно холодно, поэтому для установки требуется меньше места.

Стандартные компоненты

Проточный нагреватель Ⅱ

FTH Ⅱ — это сверхбыстрый проточный нагреватель высокого давления на основе толстопленочного нагревательного элемента.

Вода течет с большой скоростью по каналу над поверхностью нагревателя. Это оптимизирует теплопередачу, в результате чего горячая вода получается всего за секунды. FTH Ⅱ подает воду до температуры кипения, а также может создавать пар! Нагреватель значительно повысит экологичность вашего приложения.

Характеристики

Проточный нагреватель XL

FTH XL — это увеличенная версия FTH Ⅱ с максимальной мощностью 3400 Вт.

FTH XL может работать с высокими расходами при низком противодавлении, поскольку размер его канала в два раза больше, чем у FTH Ⅱ. Это приводит к хорошему потоку горячей воды за секунды. Энергоэффективность является ключевым моментом, потому что вы просто нагреваете то, что вам нужно !.

Характеристики

Максимальная мощность Расход при 95 ° C Максимальное рабочее давление Диаметр
FTH Ⅱ 2.3кВт 7 мл / с 20 бар 90 мм
FTH XL 3,4 кВт 11 мл / с 20 бар 110 мм

Обзор конструкции

Обзор конструкции

Наши проточные нагреватели сочетают в себе толстопленочный элемент с канальной пластиной для циркуляции жидкости по поверхности элемента.

Эта прочная конструкция допускает высокое давление. NTC на выходе воды измеряет температуру и используется для управления мощностью или насосом.

Канальная пластина

Канальная пластина соединена со стальным основанием элемента, что придает ей прочность, позволяющую выдерживать высокое давление (максимальное рабочее давление 20 бар, разрыв минимум 40 бар).

Конструкция из нержавеющей стали соответствует стандартам безопасности пищевых продуктов.

Датчик температуры

В наших стандартных проточных нагревателях используется технология EFAST для защиты от перегрева и NTC на выходе для измерения и контроля температуры.

NTC проходит через пластину канала для непосредственного измерения температуры жидкости.

Возможность пара

Конструкция высокого давления в сочетании с EFAST позволяет нашим проточным нагревателям также производить пар, даже перегретый.

Преимущества для окружающей среды и эффективности

Обзор

Наши проточные нагреватели обладают значительными экологическими преимуществами и повышают эффективность благодаря основным характеристикам толстопленочной технологии.

За счет уменьшения массы элемента и исключения работы в режиме ожидания потери энергии сокращаются до абсолютного минимума. Кроме того, весь жизненный цикл продукта, включая его производство, более экологичен, чем у конкурирующих вариантов.

Исследование жизненного цикла TNO

Нет режима ожидания

При проточном нагревателе нет необходимости ждать, пока нагреватель нагреется, или поддерживать нагреватель горячим в «дежурном режиме».Нет необходимости иметь бойлер с горячей водой. Проточный нагреватель мгновенно нагревает только необходимую воду, обеспечивая значительную экономию энергии и делая прибор высокоэффективным / экологичным.

Общее воздействие на срок службы

TNO, независимая голландская организация, сравнила воздействие на окружающую среду FTH с теоретическим минимумом, котлом и тепловым блоком.Они делали это от колыбели до могилы, включая срок службы изготовления 10 тысяч чашек горячей воды.

Исследование TNO

Свяжитесь с нами:

% PDF-1.4 % 233 0 объект > эндобдж xref 233 84 0000000016 00000 н. 0000002667 00000 н. 0000002814 00000 н. 0000003501 00000 н. 0000003551 00000 н. 0000003868 00000 н. 0000004408 00000 н. 0000004691 00000 н. 0000004805 00000 н. 0000004868 00000 н. 0000004918 00000 н. 0000004968 00000 н. 0000005223 00000 п. 0000005335 00000 п. 0000005606 00000 н. 0000005932 00000 н. 0000006203 00000 н. 0000006566 00000 н. 0000007018 00000 н. 0000012281 00000 п. 0000017075 00000 п. 0000021765 00000 п. 0000022344 00000 п. 0000022491 00000 п. 0000022518 00000 п. 0000027184 00000 п. 0000030959 00000 п. 0000031416 00000 п. 0000031687 00000 п. 0000032187 00000 п. 0000036343 00000 п. 0000040445 00000 п. 0000041020 00000 п. 0000045017 00000 п. 0000045837 00000 п. 0000045907 00000 п. 0000055564 00000 п. 0000055849 00000 п. 0000064030 00000 п. 0000064478 00000 п. 0000083806 00000 п. 0000086927 00000 п. 0000097599 00000 п. 0000097702 00000 п. 0000097797 00000 п. 0000100588 00000 н. 0000100873 00000 н. 0000101091 00000 н. 0000101161 00000 п. 0000101497 00000 н. 0000101643 00000 н. 0000102080 00000 н. 0000102502 00000 н. 0000102529 00000 н. 0000102760 00000 н. 0000102843 00000 н. 0000102898 00000 н. 0000103673 00000 п. 0000104361 00000 п. 0000106120 00000 н. 0000118076 00000 н. 0000120443 00000 н. 0000122810 00000 н. 0000132577 00000 н. 0000207761 00000 н. 0000210236 00000 п. 0000212711 00000 н. 0000224468 00000 н. 0000308021 00000 н. 0000310653 00000 п. 0000313285 00000 н. 0000327533 00000 н. 0000398770 00000 н. 0000399862 00000 н. 0000405694 00000 п. 0000413636 00000 н. 0000421287 00000 н. 0000444678 00000 н. 0000477734 00000 н. 0000481091 00000 н. 0000484448 00000 н. 0000496504 00000 н. 0000002486 00000 н. 0000002016 00000 н. трейлер ] / Назад 1605523 / XRefStm 2486 >> startxref 0 %% EOF 316 0 объект > поток hb`c«`g` ̀

Типы электрических нагревателей

Электрические нагреватели — это электрические нагревательные устройства, которые предназначены для использования электрической энергии в качестве входного источника энергии и преобразования этой энергии в тепловую энергию для нагрева воздуха или предметов. в заданном пространстве.Все электронагреватели используют один или несколько основных механизмов теплопередачи, а именно конвекцию, теплопроводность или излучение.

Электрические обогреватели отличаются от других типов обогревателей, источником входной энергии которых является горючее топливо (например, пропан, природный газ, дрова или керосин), тем, что обогреватели с источниками горючего топлива требуют вентиляционного отверстия для выпуска газов, образующихся из безопасный процесс горения за пределами занятой зоны. Необходимость правильно вентилировать эти устройства означает, что они по своей конструкции предназначены для постоянной установки, а не для использования в качестве переносных обогревателей для временного или периодического использования.

Электрические обогреватели, поскольку не требуют вытяжной вентиляции, являются единственным типом обогревателей без вентиляции, который можно безопасно использовать в жилых помещениях, таких как дом или офис. Как правило, они безопасны в эксплуатации, но необходимо принять меры предосторожности, чтобы снизить риск возникновения пожара или ожогов в результате случайного контакта с нагревательными элементами или горячими поверхностями электрического нагревателя. Следует позаботиться о размещении обогревателей вдали от легковоспламеняющихся предметов, таких как занавески или занавески, не допускать контакта детей с обогревателем и избегать использования обогревателей во время сна или когда в помещении никого нет.Также стоит рассмотреть устройства с термостатами, датчиками для защиты от перегрева, холодными поверхностями и предохранительными выключателями, которые отключают устройство в случае его опрокидывания.

С точки зрения затрат, электрические обогреватели относительно недороги в приобретении, хотя они, как правило, дороже в эксплуатации по сравнению с обогревателями внутреннего сгорания, в зависимости от цены на электроэнергию в районе и профиля использования. Многие электрические обогреватели предназначены для дополнения основной системы отопления в жилом помещении для повышения температуры в помещении на ограниченное время или для особых нужд, например, для повышения уровня комфорта пожилого человека, чувствительного к холоду.Однако есть некоторые, которые работают как основная система отопления.

Как правило, термин «электрический нагреватель» может относиться к нагревательному устройству, предназначенному для нагрева воздуха для обеспечения комфорта, или он также может относиться к электрическим технологическим нагревателям, которые используются в промышленных условиях. В этом руководстве мы сосредоточимся исключительно на первом случае. Для получения дополнительной информации о нагревателях, используемых в промышленных процессах, см. Соответствующее Руководство Thomas Buying Guide по типам нагревателей.

Типы электронагревателей

Типы электрических обогревателей

отражают сочетание дизайна и применения.Основные используемые типы электронагревателей:

  • Электрические тепловентиляторы
  • Электрические инфракрасные обогреватели
  • Электрические обогреватели плинтусов
  • Обогреватели Kickspace
  • Обогреватели слюды
  • Керамические обогреватели
  • Камины электрические
  • Электрические обогреватели пола
  • Электрические тепловые насосы
  • Водонагреватели электрические

Электрические тепловентиляторы

Электрические тепловентиляторы

состоят из нагревательного элемента, который генерирует тепловую энергию за счет прохождения электрического тока через резистивный элемент, который создает тепло за счет эффекта Джоуля.Они также содержат вентилятор с электрическим приводом, который продувает воздух через нагревательный элемент и распределяет нагретый воздух по комнате. Эти типы обогревателей подпадают под классификацию конвекционных обогревателей, обеспечивают устойчивый эффект обогрева и, в зависимости от того, насколько хорошо изолировано обогреваемое пространство, могут сохранять уровень комфорта даже после выключения агрегата. Многие из этих обогревателей портативны и подключаются к электросети через стандартную розетку.

Электрические инфракрасные обогреватели

Электрические инфракрасные обогреватели

, также называемые радиационными обогревателями помещений или электрическими радиационными обогревателями, генерируют излучение в инфракрасной части электромагнитного спектра (~ 8-10 микрон в длине волны) и предназначены для обогрева предметов или людей, находящихся непосредственно перед блок, а не нагрев воздуха в комнате.Во многих из этих устройств используется нихромовая нагревательная проволока, встроенная в кварцевую трубку с металлическим отражателем, который перенаправляет лучистую энергию наружу. Они хорошо работают, обеспечивая прямой нагрев, но намного медленнее нагревают все пространство, поскольку тепловая энергия не передается напрямую в воздух. Эти обогреватели популярны для использования в областях, где изоляция пространства нецелесообразна, например, в открытых пространствах, таких как патио. Также они находят применение в закрытых помещениях. Обогреватели Cove и излучающие панельные обогреватели являются примерами других форм электрических инфракрасных обогревателей.Излучающие панельные обогреватели, также называемые плоскими панельными обогревателями, обычно устанавливаются на стенах комнаты, в то время как обогреватели бухты размещаются высоко на стенах возле потолка. Оба обогревателя могут предложить более высокую энергоэффективность по сравнению с другими вариантами обогрева, такими как плинтусы на основе конвекции или системы с принудительной подачей воздуха.

Электрические обогреватели плинтусов

В то время как многие обогреватели для плинтусов содержат медные трубы или трубки, проходящие через теплообменник, через которые перекачивается горячая вода из бойлера для производства тепла, существуют также электрические обогреватели для плинтусов, которые имеют похожий внешний вид.Вместо того, чтобы быть гидронными (с использованием нагретой воды в качестве теплоносителя), они содержат резистивный нагревательный элемент с электрическим приводом, который обычно находится в металлической трубе. Когда комнатный термостат отправляет запрос на нагрев, через нагревательный элемент плинтуса протекает электрический ток, и вырабатывается тепло. Воздух рядом с нагревательным элементом нагревается за счет конвекции, и температура в помещении повышается, поскольку конвекция распространяет тепло по всему воздуху в помещении. Эти обогреватели иногда называют плинтусами излучающего отопления, хотя термин излучающий на самом деле не является точным представлением механизма теплопередачи, поскольку большую часть времени эти обогреватели полагаются в основном на конвекцию.Большинство обогревателей типа электрических плинтусов обычно жестко закреплены и постоянно установлены, подключены к основной электрической системе дома или здания и, следовательно, функционируют как основная система обогрева. Но существуют портативные версии этих обогревателей, которые имитируют внешний вид плинтуса и работают аналогичным образом.

Обогреватели кикспейс

Обогреватели

Kickspace, также называемые обогревателями для ног, подходят для использования в ситуациях, когда доступное пространство ограничено, например, под шкафами или умывальниками.Эти низкопрофильные агрегаты используют моторизованный вентилятор и электрический нагревательный элемент, аналогичные тем, что используются в электрических тепловентиляторах, для подачи теплого воздуха в комнату.

Обогреватели слюды

Слюдяные нагреватели, также называемые микатермическими нагревателями, представляют собой электрические нагреватели, в которых нагревательный элемент покрыт слоями листа слюды. Нагревательный элемент нагревает слюдяной камень, что позволяет слюдяным нагревателям работать как за счет конвекции, так и за счет излучения. Когда слюда нагревается, она генерирует тепловое излучение, что позволяет ей работать как инфракрасный обогреватель.Кроме того, когда воздух в комнате нагревается, конвекция также передает тепло от слюдяного нагревателя воздуху. В отличие от электрических тепловентиляторов, слюдяные обогреватели не используют вентилятор. Эти агрегаты эффективны, потребляют мало энергии, не содержат высокотемпературных поверхностей, бесшумны, поскольку не используется двигатель вентилятора, и не сушат воздух, поскольку используют в основном лучистое тепло.

Керамические обогреватели

Керамические нагреватели представляют собой разновидность электрического нагревателя, в котором используется электрический нагревательный элемент, изготовленный из керамического материала с положительным температурным коэффициентом (PTC).Эти типы обогревателей доступны как в конвективной форме, в которой используется вентилятор для передачи тепла в комнату, так и в излучающей форме, которая функционирует как электрический инфракрасный обогреватель, описанный ранее. Использование керамики в нагревательном элементе повышает безопасность этого типа нагревателя. Когда поликристаллическая керамика нагревается, она достигает температуры, при которой ее термоэлектронное сопротивление начинает расти. Этот факт приводит к самоограничивающемуся условию для нагревательного элемента, не позволяя керамике принимать больше тепла от электрического сопротивления, тем самым ограничивая тем самым температуру нагревателя.

Камины электрические

Имитируя внешний вид традиционного дровяного камина, электрические камины представляют собой просто обогреватели с приводом от вентилятора или лучистые электрические обогреватели, в которых используется электрический нагревательный элемент для выработки тепла и создается электрически имитируемый огонь для завершения эффекта настоящего камина. Эти агрегаты добавляют атмосферу в комнату и подходят для выработки дополнительного тепла. И, в отличие от дровяной разновидности, просты в установке и не требуют вентиляции.Некоторые модели оснащены пультами дистанционного управления и используют светодиодные фонари для имитации тлеющих углей.

Электрические обогреватели пола

Другой вариант электрического обогревателя — это установка электрических напольных обогревателей, в которых используются электрические нагревательные кабели или провод теплого пола, встраиваемый в пол помещений. Эти типы обогревателей иногда называют лучистым обогревом для пола, хотя, как упоминалось ранее в отношении электрических обогревателей для плинтусов, термин лучистый, который обычно относится к передаче тепла посредством излучения, в этом случае менее применим.В этом типе системы отопления используются как теплопроводность, так и конвекция. Электрический подогрев пола может быть энергоэффективным вариантом, который обеспечивает равномерный и комфортный эффект обогрева в помещении, но его сложнее установить в существующие полы, и в результате он часто используется в новых строительных ситуациях. Однако установка такой системы обходится дешевле, чем аналогичная система водяного теплого пола. Кроме того, обогрев помещения может занять больше времени, чем конвективные системы с принудительной вентиляцией, из-за тепловой массы системы полов.

Электрические тепловые насосы

Электрические тепловые насосы — это тип системы электрического отопления, в которой используется цикл механического сжатия для извлечения тепла из наружного воздуха и его использования для обогрева дома или здания. В холодных погодных условиях они передают тепло в здание, тогда как в теплых погодных условиях они могут изменять направление теплопередачи и функционировать как кондиционер. Эти агрегаты обычно эффективны, поскольку они в первую очередь передают, а не производят тепловую энергию, но также лучше всего подходят для использования в умеренном климате.В приложениях с очень низкими температурами наружного воздуха может потребоваться дополнительная система обогрева для увеличения производительности.

Электрические водонагреватели

Хотя технически водонагреватели классифицируются как электрические, они не нагревают воздух или пространство в комнате. Вместо этого они нагревают воду, которую можно использовать для купания, стирки одежды и посуды или для других нужд. Чтобы узнать больше об электрических водонагревателях, см. Наше Руководство по покупке водонагревателей Thomas.

Сводка

В этой статье представлен краткий обзор распространенных типов электронагревателей, используемых для нагрева воздуха. Для получения информации о дополнительных продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Источники:
  1. https://www.energy.gov/energysaver/home-heating-systems/portable-heaters
  2. https: //www.sylvane.ru / heating-Purchase-guide.html
  3. http://mightyenergy.net/products/radiant-comfort-cove-heaters/
  4. https://indeeco.com/resources/case-studies/theories-of-radiant-panel-heating
  5. https://www.bchydro.com/news/conservation/2015/baseboard-heaters.html
  6. https://www.trane.com/residential/en/resources/glossary/what-is-a-heat-pump/
  7. https://www.newair.com/blogs/learn/how-does-a-micathermic-space-heater-work-faster-than-regular-heaters
  8. https: // www.newair.com/blogs/learn/what-are-ceramic-space-heaters

Прочие изделия для обогревателей

Прочие «виды» изделий

Больше от Заводское и производственное оборудование

Нагреватель воздушного потока

Описание

Нагреватели серии AHPF используются для нагревать небольшие потоки воздуха, газа, воды или водные растворы. Приложения включать те, где чистый воздух необходимо, как в лабораториях, так и зоны экологических испытаний.В поток воздуха нагревается проходящим над закрытой нагреваемой поверхностью а не прямо через сопротивление элементы. Этот метод гарантирует, что никакие посторонние предметы не попадут в ручей потока. Серия AHPF также используется в качестве миниатюрного циркуляционного нагревателя для жидкости небольшого объема, как в решение для проявки фотографий, химикаты, красители и чернила. Рассчитать расход, температуру рост, или потребляемая мощность, как описано на странице J-17. Для нагрева жидкостей используйте формулы на страницах Z-10 или Z-41.Т-образный фитинг термопары AHPF-NPT12 можно использовать с сверхминиатюрные зонды термопар и с серией SSLK из нержавеющей стальные компрессионные фитинги (см. OMEGA Complete Температура Справочник по измерениям и Encyclopedia®) и с нержавеющей стальные компрессионные фитинги (модель SSLK-18-14) для мониторинга или управления температура на выходе из Обогреватели серии AHPF.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Площадь поперечного сечения : 0.152 кв. Дюйма
Номинальное давление : до 100 фунт / кв. : Наружная резьба 3/8 «NPT
Выход : 1/2″ NPT

Номер модели Вольт Вт Длина с обогревом в (мм) Вт / дюйм * Максимальный CFM Длина, мм Масса фунт (кг)
120 В переменного тока Модели
AHPF-061 120 400 4 (102) 91 15 6 (152) 1.00 (0,45)
AHPF-081 120 600 6 (152) 94 15 8 (203) 1,18 (0,54)
AHPF-101 120 1000 8 (203) 120 15 10 (254) 1,37 (0,62)
AHPF-121 120 1200 10 (254) 115 15 12 (305) 1.55 (0,70)
Модели 120/240 В переменного тока **
AHPF-062 120
240		 100
400		 4 (102)
4 (102)		 23
91		 15
15		 6 (152) 1,00 (0,45)
AHPF-082 120
240		 150
600		 6 (152)
6 (152)		 23
94		 15
15		 8 (203) 1.18 (0,54)
AHPF-102 120
240		 250
1000		 8 (203)
8 (203)		 30
120		 15
15		 10 (254) 1,37 (0,62)
AHPF-122 120
240		 300
1200		 10 (254)
10 (254)		 29
115		 15
15		 12 (305) 1,55 (0,70)
* Указывает ватт на дюйм обогреваемой длины.Используйте приведенную выше таблицу для определения минимального требуемый расход.
** Эти воздухонагреватели могут работать от 120 или 240 вольт. Технические характеристики указаны для работы на 120 или 240 вольт.

† Все цены на сайте указаны в тайваньских долларах.
Пример заказа: (1) AHPF-101 Нагреватель с низким расходом воздуха и циркуляции жидкости на 120 В, 1000 Вт, TWD15,660

Как определить исправность электрического нагревателя с помощью омметра

Автор: Admin — 6 ноября 2020 г.

Ваш электрический обогреватель Watlow® рассчитан на работу в течение многих лет в тяжелых промышленных условиях.Со временем электрическая изоляция может ухудшиться, и у вас могут возникнуть проблемы с производительностью. И нагреватели, и регуляторы мощности и температуры подвержены проблемам с производительностью, поэтому важно проверить их на наличие признаков износа и поломки. Здесь мы расскажем все, что вам нужно знать об сопротивлениях, омметрах и признаках того, что ваш электрический обогреватель необходимо отремонтировать или заменить новым устройством Watlow.

Понимание сопротивления

Прежде чем вы проверите свои отопительные приборы, чтобы убедиться, что они работают эффективно, важно понять сопротивление, ватт, вольт и ампер.Эти электрические блоки позволяют сравнивать мощность различных нагревателей и определять признаки неэффективного или неисправного нагревателя. По закону Ома ток равен напряжению, деленному на сопротивление. Это также можно выразить в следующем уравнении:

I = V / R (где I = ток, V = напряжение и R = сопротивление)

Ток термопары или другого электрического устройства измеряется в амперах, напряжение измеряется в вольтах, а сопротивление измеряется в омах.Чтобы преобразовать электрическую энергию в тепловую, необходим высокий уровень сопротивления. Толщина, материал и другие факторы проводника влияют на его эффективность и доступный диапазон температур.

Резисторы изготовлены из материалов с высоким уровнем электрического сопротивления. Это означает, что эти материалы неэффективны при проведении электричества, но это также означает, что они преобразуют большое количество электрической энергии в тепловую, что делает их эффективными нагревательными устройствами.

Расчет сопротивления электронагревателя

Электронагреватели и другие современные тепловые изделия имеют определенный уровень сопротивления, при котором они работают эффективно. Слишком большое сопротивление препятствует прохождению какой-либо электрической нагрузки через нагревательный элемент, а слишком маленькое сопротивление создает перегрузку, как правило, короткое замыкание в проводке или другое нарушение сопротивления. Идеальное сопротивление разное для каждой ситуации нагрева, поэтому важно проверить текущую настройку нагревателя, прежде чем проверять сопротивление.

Как делают электронагреватели

В электрических обогревателях используется та же базовая технология, что и в лампах накаливания. Если вы когда-нибудь обжигали руку лампочкой накаливания, вы понимаете, насколько похожими могут быть эти два электрических процесса. И в лампах накаливания, и в электрических обогревателях используются резисторы, которые выделяют тепло.

Промышленные электрические обогреватели должны обеспечивать постоянное тепло в различных рабочих условиях. Погружные, циркуляционные и гибкие нагреватели — это всего лишь несколько вариантов, которые обеспечивают постоянный нагрев, при этом защищая проводку от коррозии, короткого замыкания и других неисправностей.

Основные компоненты

В нагревателе Watlow для подачи электрического тока используется керамика, стекло, сталь или другие материалы. Сопротивление материала изменяет количество электрической энергии, которая преобразуется в тепловую, в то время как контроллеры мощности и температуры регулируют напряжение, подаваемое на электрический нагреватель.

После преобразования электроэнергии ее необходимо доставить в ваш продукт. Тепло может передаваться тремя основными способами:

• Излучение
• Проводимость
• Конвекция

Излучение — это процесс передачи тепла посредством электромагнитных волн.Кондуктивный нагрев происходит, когда нагревательный элемент физически контактирует с твердым материалом и передает тепло. Наконец, конвекция передает тепловую энергию через жидкости или газы. Watlow предлагает промышленные обогреватели, в которых используется один или несколько из этих типов теплопередачи для обеспечения эффективного нагрева.

В некоторых нагревателях используется прямая линия материала для передачи тепловой энергии, в то время как в других используется формованный кусок материала для увеличения площади поверхности. В зависимости от области применения производителям оригинального оборудования могут потребоваться изоляционные материалы для направления тепла или защиты нагревательного элемента от коррозии и других проблем.

Отличие Уотлоу

Выбирая отопительные приборы Watlow, вы выбираете лучшую в отрасли отопительную технику. Основные принципы работы наших нагревательных приборов такие же, но наша приверженность качественным материалам, малым допускам и новаторскому дизайну обеспечивает широкий спектр электрических нагревательных изделий, которые подходят для вашего промышленного применения.

С помощью омметра

Даже самые лучшие нагревательные изделия со временем выходят из строя, поэтому инженерам-конструкторам нужен надежный способ устранения неисправностей нагревателей и повышения их производительности.Используйте омметр, чтобы измерить сопротивление между двумя компонентами и определить источник неисправности нагревателя.

Все омметры работают одинаково, но конкретные шаги могут отличаться. Вот типичные шаги по использованию омметра для вашего электрического нагревателя:

1. Подключите или установите батарею в омметр.
2. Обнулите измеритель, соединив провода вместе и установив показание на ноль Ом.
3. Отключите электрический обогреватель, чтобы избежать повреждений или риска поражения электрическим током.
4. Настройте шкалу омметра, выбирая при необходимости десятки, сотни или тысячи.
5. Коснитесь щупами противоположных концов цепи и сравните показания с ожидаемым сопротивлением вашего нагревателя.

Руководства по эксплуатации ваших нагревательных приборов Watlow предлагают идеальные значения сопротивления для вашего конкретного нагревателя. Устраните проблему с нагревателем в зависимости от показаний. Если показания в омах верны, обратитесь к своему ПИД-регулятору за другим возможным решением.

Ом vs.мегаом тестирование

Проблема с электропроводностью может проявляться в омах. Еще одна причина, по которой ваш обогреватель может не нагреваться должным образом, — это пробой изоляции. Используйте мегомный тест, чтобы проверить целостность изоляции вашей системы отопления. И омические, и мегаомные тесты важны, так как они проверяют различные возможные проблемы с вашим электронагревателем.

Чрезмерная коррозия, старение, неправильная установка и другие особенности могут нарушить изоляцию вашей проводки. В мегаомном тесте используется напряжение постоянного тока для проверки сопротивления установки.В идеале между внутренней и внешней изоляцией проводки должно быть полное сопротивление. Любая проводимость между ними является признаком поломки проводки.

Дальнейшее устранение неисправностей

Если пришло время заменить обогреватель, воспользуйтесь нашей помощью, чтобы найти идеальную замену Watlow. Узнайте, как наши электронагреватели, регуляторы мощности и температуры и другие системы сравниваются с вашей существующей установкой. Получите профессиональную консультацию по проверке сопротивления, техническому обслуживанию нагревателя и установке новых нагревательных элементов от вашей службы поддержки клиентов в Watlow.

Обогреватели | Уотлоу

Watlow разработала линейку воздухонагревателей, которые обеспечивают производительность и универсальность в средах и низких температурах. Эта прочная и надежная линейка промышленных обогревателей эффективно отводит тепло.

Воздухонагреватели могут использоваться для предотвращения замерзания и конденсации в электрическом и механическом корпусе или могут быть размещены в каналах для принудительного нагрева воздуха.

Просмотреть все продукты

Выбирать… 375 Нагреватели с оребрением Односторонние нагреватели FINBAR ™ Канальные обогреватели СЕРИИ LDH и D Нагреватели корпуса из силиконовой резины Обогреватели корпуса WATROD ™ Нагреватель картриджа 1/4 «FIREROD®

Гибкие обогреватели Watlow тонкие, гибкие и по форме подходят практически к любому типу оборудования.

Просмотреть все продукты

Выбирать… Нагреватели из полиимида Нагреватели из силиконовой резины Насосные и газовые системы отопления

Нагреватели подачи жидкости дают стабильные результаты за счет уменьшения колебаний температуры и вязкости.

Просмотреть все продукты

Выбирать… Проточный нагреватель FLUENT® Нагреватели шприцев Трубка с подогревом FREEFLEX®

Прикрепленные болтами или зажимами к плоской поверхности, эти обогреватели могут обеспечить защиту от замерзания или влаги.

Просмотреть все продукты

Выбирать… Ленточные нагреватели с минеральной изоляцией 375 Высокотемпературные ленточные нагреватели Накладные обогреватели FIREBAR®

Патронные нагреватели и вставные нагреватели Уотлоу
могут вставляться в отверстия, использоваться в качестве погружных нагревателей, размещаемых непосредственно в жидкости или в защитных колодцах, или могут устанавливаться в трубах или резервуарах.

Патронные и вставные нагреватели можно вставлять в отверстия, устанавливать в резервуарах или использовать в качестве погружных нагревателей путем непосредственного размещения в жидкостных или защитных колодцах.

Просмотреть все продукты

Выбирать… Нагреватель картриджа 1/4 «FIREROD® Высокотемпературные нагреватели картриджей FIREROD® Метрические нагреватели картриджей FIREROD с метрикой Нагреватель картриджа 1/8 «FIREROD® Вставные нагреватели MULTICELL ™

Погружные нагреватели Watlow предназначены в первую очередь для прямого погружения в жидкости
Погружные нагреватели

Watlow предназначены в первую очередь для прямого погружения в жидкости, такие как вода, масла, растворители и технологические растворы.

Просмотреть все продукты

Выбирать… Нагреватели с резьбовыми пробками Проточный нагреватель FLUENT® Погружные нагреватели с пластинчатым фланцем Погружные нагреватели FIREROD® Фланцевые нагреватели 10 «-14»

Высокотемпературные нагреватели предлагают такие возможности, как сверхбыстрая скорость нарастания, точная однородность температуры и высокие температуры для применений, требующих низкой тепловой массы.

Высокотемпературные нагреватели обеспечивают сверхбыструю скорость линейного изменения, точную однородность температуры и высокие температуры для применений, требующих низкой тепловой массы.

Просмотреть все продукты

Выбирать… Обогреватели из керамического волокна Высокотемпературные нагреватели картриджей FIREROD® Вставные нагреватели MULTICELL ™ Нагреватели высокотемпературные трубчатые

Эти нагреватели подходят для цилиндрических деталей.Области применения этих нагревателей варьируются от промышленных процессов до медицинских приложений.

Просмотреть все продукты

Выбирать… Нагреватели сопел с минеральной изоляцией Предварительно свернутые кабельные нагреватели с соплами

Одно- и двухсторонние трубчатые нагреватели подходят практически для всего диапазона погружных и воздушных нагревателей.

Трубчатые нагреватели посмотреть все

Выбирать… FIREBAR® односторонние / двусторонние нагреватели Трубчатые нагреватели WATROD ™ Нагреватели MULTICOIL ™ Трубчатые нагреватели с фрезерованной канавкой Высокотемпературные трубчатые нагреватели Односторонние нагреватели FINBAR ™

Эти компактные нагревательные системы идеально подходят для жидкостей и газов, таких как очищенные и инертные газы, сверхкритические жидкости и жидкости, такие как деионизированная вода.

Циркуляционные нагреватели

Выбирать… OPTIMAX® Теплообменник Проточный нагреватель FLUENT® Нагреватели с резьбовыми пробками Циркуляционные нагреватели STARFLOW ™

Нагреватели

Specialty разработаны для тепловых применений, где требуется высокая производительность, а также быстрое срабатывание и однородность.

Просмотреть все продукты

Выбирать… Керамические нагреватели ULTRAMIC® Advanced Змеевиковые и кабельные нагреватели Проточный нагреватель FLUENT®

Используется в бесконтактных приложениях, где кондуктивный или конвекционный нагрев нецелесообразен.

Просмотреть все продукты

Выбирать… Панельные обогреватели RAYMAX® 1220 и 2030

Watlow предлагает широкий ассортимент нагревателей, которые можно настроить для решения ваших задач. Watlow имеет опыт и знания, чтобы объединить технологии обогрева с решениями для датчиков и контроля для создания законченной тепловой системы.

Почему вы определяете конструкцию циркуляционного нагревателя

Электрические циркуляционные нагреватели предлагают эффективные и экономичные средства нагрева воды, масла, воздуха или других жидкостей и газов.Тщательное планирование и внимание к требованиям к обогреву необходимы для обеспечения того, чтобы выбранный вами обогреватель обеспечивал оптимальную производительность для вашего применения и обеспечивал годы безотказной работы.

Выбор правильной удельной мощности или мощности тепловой мощности на единицу площади поверхности нагревательного элемента имеет решающее значение как для срока службы нагревателя, так и для целостности нагреваемой жидкости. Если, например, удельная мощность слишком высока, жидкость может карбонизироваться или химически разрушиться, или нагревательные элементы могут преждевременно перегореть.Любая ситуация приводит к ненужным расходам. Стандартные обогреватели — те, которые разработаны для удовлетворения потребностей общего применения — находят свое место в определенных ситуациях. Однако уникальный характер большинства применений циркуляционных нагревателей — от нагрева шоколада до высокотемпературных газов и криогенных жидкостей — требует от пользователей не только простого поиска приемлемой удельной мощности нагревателя по таблицам значений для общих приложений. Индивидуальный дизайн и технические характеристики нагревателя учитывают уникальное сочетание параметров вашего приложения, которые имеют решающее значение при определении экономичной и безопасной конструкции нагревателя.Процесс проектирования и спецификации может быть дополнительно усовершенствован за счет использования мощных программ автоматизированного проектирования, которые позволяют быстро и точно оценивать отдельные приложения с использованием нескольких сценариев.

Анализ приложений

Процесс спецификации начинается с четкого описания предполагаемого использования обогревателя. Рассмотрите возможность использования сводного листа, в котором будут изложены типичные критерии, необходимые для оценки вашего приложения (рисунок 1). Каждое приложение имеет свою уникальную комбинацию параметров процесса, которые следует использовать для оценки рабочей температуры оболочек электронагревательных элементов во время нормальной работы.Использование надлежащей температуры оболочки элемента продлит срок службы нагревательных элементов и поможет предотвратить возможное ухудшение свойств нагреваемой жидкости. Ключевые параметры включают специфические условия процесса, такие как минимальный и максимальный расход жидкости, рабочее давление и максимальная температура жидкости на выходе. Другие ключевые параметры включают свойства теплоносителя, такие как максимально допустимая температура оболочки нагревательного элемента, удельная теплоемкость, теплопроводность, вязкость и коэффициент теплового расширения.

Конструкция нагревателя

Благодаря этим характеристикам производитель нагревателя может учитывать физическую ориентацию нагревательного сосуда, а также направление потока жидкости и тип потока жидкости во время ее оценки. Вместе эти характеристики определяют взаимосвязь принудительной и естественной конвекции — процессов, посредством которых тепло передается за счет движения нагретой жидкости. Тип потока жидкости может быть ламинарным, турбулентным или переходным. При ламинарном потоке жидкость движется плавно или по регулярным путям, а скорость жидкости, давление и другие свойства потока остаются постоянными.Предпочтительная или оптимальная область, турбулентный поток, возникает, когда жидкость подвергается нерегулярным колебаниям или перемешиванию. Скорость жидкости в любой точке постоянно изменяется как по величине, так и по направлению. Переходный поток — это в значительной степени неопределенная область между турбулентным и ламинарным режимами потока. По мере того, как анализ конструкции перемещается между ламинарным и турбулентным потоками, наиболее заметный режим теплопередачи переходит от естественной конвекции к принудительной конвекции. Естественная конвекция возникает, когда жидкость нагревается и ее масса на единицу объема (плотность) уменьшается.Таким образом, более горячая и легкая жидкость поднимается, а более холодная и тяжелая жидкость опускается. Принудительная конвекция достигается за счет помещения жидкости между перепадом давления; таким образом, заставляя движение происходить в соответствии с законами механики жидкости. Эти два режима теплопередачи могут работать как в унисон, так и в противодействии. Конечно, наиболее эффективная передача тепла происходит, когда они работают вместе, например, в вертикально ориентированном сосуде с вертикальным восходящим потоком (рис. 2). Поскольку ламинарный поток требует значительной длины, чтобы стать полностью развитым, а типичные электрические теплообменники относительно короткие с прокладками, поддерживающими пучок элементов, которые прерывают поток, чистый ламинарный поток встречается редко.Существуют обширные эмпирические данные, подтверждающие полностью турбулентные и полностью развитые ламинарные режимы потока, а также чистую естественную конвекцию. Однако в большинстве реальных приложений будет преобладать один режим теплопередачи или результирующий режим теплопередачи будет представлять собой комбинацию этих типов. Правильное понимание и применение этих явлений теплопередачи может существенно повлиять на то, какую удельную мощность вы выберете для своего циркуляционного нагревателя. Например, в приложениях с газом с более высокой температурой приемлемая удельная мощность может быть значительно улучшена путем разработки геометрии нагревателя (т.е.е., диаметр корпуса и типы перегородок), чтобы обеспечить режим потока внутри емкости нагревателя в турбулентной области.

Оптимизация нагревателя

Благодаря повсеместному использованию средств автоматизированного проектирования в современной инженерии значительно упростились сложные итерации, связанные с оценкой критериев выбора циркуляционного нагревателя. Отдельные области применения можно быстро и точно оценить с помощью нескольких сценариев, чтобы определить оптимальные варианты дизайна, основанные на ваших текущих и будущих потребностях в отоплении.Производитель нагревателя может, например, смоделировать плавный переход от режима отсутствия потока к условиям высокого потока, который учитывает принудительную конвекцию в ламинарном, переходном и турбулентном режимах потока в дополнение к естественной конвекции. Геометрия играет важную роль в передаче тепла: вертикальные и горизонтальные установки имеют разные характеристики теплопередачи естественной конвекции.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Copyright © 2019 "DoorsStyle" Все правва защищены. Политика конфиденциальности right
