Пролет между стропилами: Расстояние между стропилами: учимся правильно подбирать
Расстояние между стропилами: односкатной, двускатной крыши
Надежность крыши и срок ее эксплуатации, главным образом, зависят от того, насколько правильно сделаны расчеты.
Одним из важнейших параметров стропильной системы является то, насколько далеко друг от друга расположены стропила.
Ведь распределение нагрузки на каркас зависит именно от этого нужного параметра.
Если расчет будет произведен неверно, то может произойти деформация и крыша обрушится.
Поэтому крайне важно выполнить точный расчет интервала между стропильными ногами при составлении проекта крыши.
Основные положения расчета

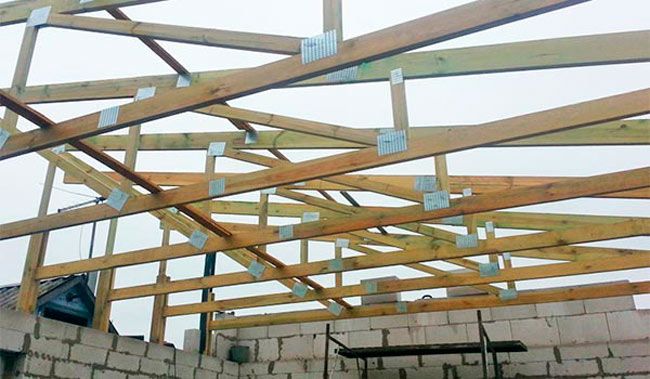

Шагом стропил называется расстояние от одной стропильной ноги до другой.
При строительстве крыш частных домов эта величина равняется 1 метру.
Но это цифра приблизительная.
Чтобы получить точный размер интервала, необходимо выполнить расчет несущей способности стропильной системы выбранного типа.
Для выполнения правильного расчета следует использовать следующую схему:
Чтобы лучше все понять, давайте рассмотрим пример.
Измерив длину ската кровли, получили 27,5 метра.
Выбираем шаг 1 метр, чтобы удобнее было считать.
Дальнейшее вычисления будет выглядеть так:27.5/1=27,5 м.
Теперь прибавляем единицу 27,5 м +1 = 28,5 м.
Округляем в большую сторону до ближайшего значения и получаем число 29.
То есть на один скат нашей кровли необходимо установить 29 стропильных ног.
Теперь длину кровли делим на их количество: 27,5/29=0,95 м.
Значит, в нашем случае шаг стропильных ног должен составлять 0,95 метра.
Это общий расчет.
При котором не учитывается особенность конкретного кровельного материала.
А он может существенно изменить этот параметр.
Когда вы будете знать, какой именно материал вы будете на кровле использовать, в порядок расчета придется внести некоторые изменения.
Оптимальное и минимальное значение
Шаг является расчетной единицей.
То есть «на глазок» его выставлять не рекомендуется.
Ведь он зависит, прежде всего, от нагрузки на каркас крыши и сечения стропильных ног.
Можно взять для их сооружения толстую доску и интервал между ними сделать 120 см.
А зачем?
При таком расстоянии может начать прогибаться обрешетка.
Да и утеплитель как укладывать?
Ведь у большинства материалов ширина равняется 1 метр.
Вот и принимают при расчете примерный шаг в 1 метр.
Минимальное расстояние между стропильными ногами составляет 70 см.
А для получения оптимального значения под каждый материал необходимо выполнять расчет.
Определение шага для односкатной крыши
Односкатная кровля является самой простой.
Ведь в стропильной ферме такой крыши имеются только стропильные ноги.
Никаких подкосов, стоек, раскосов в ее конструкции нет.
Устраивают такую крышу обычно на гаражах, пристройках, банях.
Для того, чтобы определить шаг стропил на односкатной кровле, можно воспользоваться таблицей:Длина стропил, м | Расстояние между стропилами, см | Размер сечения бруса стропил, см |
---|---|---|
До 3
До 3 До 4 До 4 До 4 До 6 До 6 | 120
180 100 140 180 100 140 | 8х10
9 х 10 8 х 16 8 х 18 9 х 18 8 х 20 10 х 20 |
Как видно из таблицы, стропильный шаг зависит от их длины и сечения.
Расстояние между стропилами для двускатной крыши
Двускатная кровля встречается намного чаще, чем крыша односкатная.
И объяснить такую популярность просто: конструкция очень проста, но при всей простоте двускатная крыша отличается своей надежностью.
Ее конструкцию легко подстроить под любые климатические условия и любой кровельный материал.
При расчете шага стропил двускатной кровли, все выполняют по общей системе расчета (см. выше).
Если скаты имеют одинаковую длину, то достаточно выполнить расчеты для одного ската.
Если же скаты разной длины, то расчет выполняют для каждого ската.
Следует помнить, что предельные значения шага стропильных ног 70 и 120 см.
Каков шаг в зависимости от материала кровли
Ондулин
Если в качестве кровельного материала будет использоваться ондулин, то стропильная система сооружается из сосновых досок сечением 50 х 200 мм, а стропила должны располагаться на расстоянии не менее 60 см и не более 90 см друг от друга.
Сверху настилается обрешетка из бруса сечением 40 х 50 мм.
Металлочерепица
Кровля из металлочерепицы при строительстве загородных домов используется чаще всего.
Потому, что этот материал намного легче керамической или цементной черепицы.
Хотя по внешнему виду очень на нее похож.
Небольшой вес металлочерепицы дает возможность использовать при создании стропильной системы доски меньшего сечения, а для обрешетки использовать более тонкие бруски.
Еще о контробрешетке под металлочерепицу.
О вальмовой крыше с висячими стропилами по ссылке. Также о конструкции висячих стропил.
О цене металлочерепицы Викинг здесь. Технические характеристики, фотографии, отзывы.
Снижение размеров элементов системы стропильных ног, в свою очередь, снижает нагрузку на стены здания и его фундамент.
При строительстве стропильной системы под металлочерепицу стропила монтируют с шагом 60 – 95 см.
Сечение материала составляет 50 х 150 мм.
По мнению экспертов, если в промежуток между стропилами поместить утеплитель, имеющий толщину 150 мм, то в чердачном помещении будут созданы наиболее комфортные условия для проживания.
Для обеспечения вентиляции пространства, где уложен утеплитель, при монтаже стропильной системы сверят отверстия около верхней кровли диаметров 12 мм.
Технология изготовления стропильной системы под металлочерепицу от технологии изготовления каркаса под другие кровельные материалы существенно не отличается.
Единственное ее отличие — это монтаж в верхней части.
Монтирование верхней опоры производят не на коньковый брус сбоку, а на коньковый прогон.
Наличие свободной зоны между стропилами позволяет воздуху полноценно циркулировать под настилом, что способствует предохранению от образования конденсата.
Керамическая черепица
Конструкция системы под керамическую черепицу имеет свои особенности.
Ведь для изготовления такого кровельного материала используют глину.
А это очень тяжелый материал.
Если сравнить металлочерепицу и черепицу керамическую, то последняя весит в 10 раз больше.
Соответственно, и стропильная система существенно отличается.
На 1 квадратный метр поверхности кровли приходится нагрузка в размере 40 — 60 кг в зависимости от производителя и марки изделия.
Стропила для такой каркасной системы изготавливают из древесины, которая прошла длительную сушку.
Такая древесина должна иметь влажность не больше 15%.
Используется брус, имеющий сечение 50 х 150 или 60 х 180 мм.
Так надежнее.
А расстояние между стропильными ногами может составлять 80 — 130 см.
Точно значение можно назвать, если известен угол наклона скатов.
Если угол наклона будет равен 15 градусов, то шаг стропил будет равняться 80 см.
А если угол наклона, например, будет составлять 75 градусов, то шаг может быть больше – 130 см.
Больше 130 см интервал между стропилами не делают.
Также при вычислении шага стропил учитывается их длина.
Чем больше дина, тем меньше расстояние между ними.
Чем короче стропильные ноги, тем больше можно делать расстояние.
Если угол наклона составляет 45 градусов, то кровельщик может безопасно по крыше передвигаться, если шаг стропил составляет 80 см.
Профнастил
При создании стропильной системы под профнастил минимальное расстояние между стропильными ногами составляет 60 см.
Максимальная величина – 90 см.
Если по каким-либо причинам шаг стропил составил больше 90 см, то возникает необходимость в установке поперечных досок большого сечения.
Сами стропильные ноги могут иметь сечение 50 х 100 или 50 х 150 мм.
Шифер
Несмотря на появление большого количества новых кровельных материалов, асбоцементный шифер остается одним из самых популярных.
Если на крышу планируется укладывать шифер, то стропила должны иметь сечение 50 х 100 либо 50 х 150 мм.
Расстояние между ними делают не меньше 60 и не больше 80 см.
Обрешетку изготавливают из бруса, имеющего сечение 50 х 50 мм или доски сечением 25 х 100 мм.
При устройстве любой строительной конструкции следует помнить, что существуют еще непредвиденные ситуации.
И, поэтому, при расчете сечений стропил и расстояния между ними необходимо предусматривать запас прочности.
Видео о монтаже стропильной системы.
Что еще почитать по теме?
Автор статьи:Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.
Понравилась статья? Поделись с друзьями в социальных сетях:Вконтакте
Одноклассники
Google+
Расстояние между стропилами под металлочерепицу и профнастил
На этапе проектирования дома стропильная система его крыши, как и все прочие элементы конструкции, должна быть рассчитана по специальным правилам и методикам. Только посредством расчета на основании данных о нагрузках можно точно определить все параметры стропильного каркаса, к числу которых принадлежит и шаг стропил, то есть расстояние между их продольными осями. Если строитель пренебрегает расчетом и определяет частоту установки стропил «на глазок», стропильная система получится либо излишне громоздкой и дорогой, либо недостаточно прочной и надежной. В последнем случае неизбежными будут деформации или полное разрушение стропильного каркаса.
Общий порядок расчета шага стропил
- Задаемся приблизительным шагом стропил, который можно выбирать из диапазона от 600 до 1200 мм. Делая это, следует учитывать ширину рулонов утеплителя и гидроизоляции, а также выбранный кровельный материал (каким шагом следует задаваться при монтаже профнастила или металлочерепицы, расскажем ниже).
- Длину ската (по карнизу) делим на шаг стропил, который мы выбрали в предыдущем пункте, округляя полученное значение до целого числа (в большую сторону).
- К вычисленному вышеописанным способом числу прибавляем единицу, получая таким образом количество стропил на одном скате.
- Длину ската делим на количество стропильных ног, определенное в п. 3. В результате получаем уточненное значение шага, с которым будут устанавливаться стропила.
Упрощенная таблица расчета для крыш из металлочерепицы и профнастила
Как учитывать вид кровельного материала при расчете шага стропил?
Если в качестве покрытия кровли выбраны такие материалы, как профнастил или металлочерепица, приблизительный шаг стропил в п. 1 вышеизложенной методике расчета следует выбирать из рекомендованного производителем диапазона. Его границы для каждого из этих кровельных материалов мы опишем в следующих пунктах:
А) Расстояние между стропилами крыши под Профнастил
В инструкциях по монтажу большинства популярных марок профнастила в качестве минимального шага стропил указывается значение в 600 мм, максимально же допустимый шаг не превышает 900 мм. При установке стропил с большим, чем указано, шагом всю стропильную систему придется усиливать монтируемыми в поперечном направлении мощными досками. Стропильные ноги изготавливают из бруса, ширина которого составляет 50 мм, а высота – 100 или 150 мм. Материалом для обрешетки служит доска с размерами сечения 30х100 мм. Шаг ее укладки определяется толщиной и высотой трапеции профнастила, а его минимальное значение составляет 500 мм. Первая доска обрешетки, лежащая на уровне карниза, должна быть толще последующих на 10 – 15 мм. Конструкция и параметры обрешетки должны обеспечивать возможность монтажа дымохода, вентиляционных каналов, чердачных фонарей и прочих элементов.
Б) Расстояние между стропилами кровли под Металлочерепицу
На сегодняшний день металлочерепица является самым популярным в индивидуальном строительстве кровельным материалом. Внешне она похожа на классическую черепицу из глины, но отличается от нее меньшим весом, что позволяет применять менее громоздкую стропильную систему. Рекомендуемый шаг стропил при устройстве металлочерепичной кровли лежит в пределах от 600 до 950 мм. Ширина и высота сечения стропильной ноги при этом равны 50 и 150 мм соответственно. Изготавливать стропила из брусьев с меньшим сечением не рекомендуют, поскольку технология монтажа металлочерепичной кровли предусматривает сверление в верхней части стропил отверстий диаметром от 10 до 12 мм с целью вентиляции подкровельного пространства.
Расстояние между стропил двухскатной крыши —
Расстояние между стропил двухскатной крыши
Расценки на монтаж всегда по карману нашим клиентам. Они полностью уверены, что здесь их не обманут и посоветуют правильное решение. Доверие – вот залог успеха нашей компании! А качественные материалы от известных производителей и умелые руки наших профессионалов не оставляют ни единого сомнения, что монтаж будет выполнен в срок!
Еще один плюс – при заключении договора вы получаете смету, в которой учтены цены на кровельные работы и материалы, а также стоимость доставки по Москве и Московской области с точностью до рубля!
Расстояние между стропилами
Стропильная система, бесспорно, является важнейшим структурным элементом любой скатной крыши. Последствием ее неправильной установки может стать не только деформация кровли, требующая дорогостоящего ремонта, но и полное обрушение крыши на голову несостоятельного строителя.
На устойчивость стропильной системы к различным нагрузкам влияют следующие четыре основных фактора:
- прочность креплений стропил к коньку и мауэрлату;
- верный расчет опорной конструкции для стропил в зависимости от длины пролета;
- выбор стропильного материала;
- шаг между стропилами.
Темой этой статьи является выбор материала и шага между стропилами с учетом предполагаемого типа кровли.
На чем основываются расчеты?
При проведении расчетов учитываются четыре главных показателя:
- нагрузка на квадратный метр крыши;
- конструктивные особенности кровельного материала;
- длина пролета между опорами;
- угол монтажа стропильной ноги.
Наиболее важным является расчет максимальной нагрузки на крышу, состоящей из:
- веса стропил,
- веса обрешетки,
- веса кровельного материала и утеплителя,
- снеговой нагрузки (справочная информация, уникальная для каждого региона),
- ветровой нагрузки (тоже справочная информация),
- веса человека (при необходимости ремонта или чистки, 175 кг/кв.м).
Методика вычисления расстояния между стропилами
Расчет точного расстояния между стропилами основывается на результатах предварительного вычисления максимально допустимого шага. Чтобы произвести это вычисление, учитывают общую нагрузку, конструкцию крыши и используемый на стропильные ноги материал.
Методика расчета шага каркаса крыши:
- Замерить длину крыши от торца до торца.
- Полученное расстояние поделить на максимальный размер шага.
- Полученное значение округлить до большего целого.
Это количество межстропильных пролетов.
- Общую длину крыши поделить на количество пролетов. Это искомый размер шага стропил.
- К количеству пролетов добавить единицу.Это необходимое количество стропил.
Для некоторых видов кровельного материала желательно применять фиксированные расстояния между стропилами, в таком случае на одном из торцов крыши устанавливается дополнительное стропило с нестандартным шагом.
Шаг стропильной ноги в зависимости от материала
Расстояние между стропилами можно увеличивать по мере увеличения прочности материала, из которого они изготовлены. Чаще всего к каждому кровельному материалу указывается необходимый под него шаг стропил и допустимые сечения стропильных ног с учетом нагрузки.
Эти рекомендации носят региональный характер и применимы к центральной полосе России и более южным регионам. Перед разработкой чертежа стоит обязательно проверить уровень ветрового давления и заснеженности в своем регионе, и скорректировать шаг и/или сечение стропил.
Стропильная система в частных домах чаще всего выполняется из бревен диаметром 12 – 22 см, бруса/доски толщиной 40 – 100 мм и шириной 150 – 220 мм. При расчетах можно допустить применение вместо бревен определенного диаметра брусьев аналогичной ширины, толщиной 100 мм.
Стропильная конструкция под профнастил
- Профнастил – достаточно легкий и жесткий материал, поэтому стропила под него монтируют небольшого сечения, с относительно редким шагом – 0,6 – 1,2 м.
- Рекомендованное сечение стропильной ноги берут исходя из длины пролета между опорами – 40х150 мм на 3 м пролета, 50х150 мм на 4 м, 50х180 мм на 5, 60х200 мм на 6 м.
- При выборе шага более 80 см рекомендуется увеличить площадь сечения стропильных ног на 25% – с 40х150 мм до 50х150 мм, с 60х200мм до 75х200 мм и так далее.
- Угол ската для профнастила выбирают от 12 до 45 градусов.
- Особое внимание уделяют обрешетке – чем больше шаг между стропилами, тем толще понадобится доска на обрешетку. Допустимые параметры сечения – 25х100 мм для шага 0,6 м, 30х100 мм для 0,8 м, 50х50 мм или 40х60 мм для 1 м, 40х100 мм для 1,2 м.
- Обрешетка устанавливается с шагом 50 – 80 см, в зависимости от толщины и жесткости профнастила, а также возможных нагрузок. Подробные таблицы обычно приводятся в инструкциях к материалу.
Стропильная конструкция под керамическую черепицу
Керамическая черепица имеет существенные отличия от других видов кровельных материалов, которые необходимо учитывать при проектировании стропильной системы под нее:
- В 5 – 10 раз больший вес, приводящий к удвоению веса всей крыши. Это приводит к необходимости использовать частый шаг (0,6-0,8 метра) и увеличенную на 25% площадь сечения стропил.
- Мелкосборный характер материала. Увеличивает требования к точности установки поперечной обрешетки. Шаг обрешеточного бруса, допустимые сечения и углы установки всегда указываются в инструкции к каждой конкретной модели черепицы.
Существуют модели черепицы, предназначенные для установки под углом 12 – 60 градусов, рядовые модели рекомендуется монтировать под углом 20 – 45 градусов. Для обрешетки чаще всего используют брус 50х50 мм.
Стропильная конструкция под металлочерепицу
Металлочерепица по сути представляет собой менее жесткий и более легкий декоративный вариант профнастила, поэтому требования по стропильной системе, в частности по рекомендуемым сечениям стропильных ног, во многом совпадают.
Особенностью стропильной конструкции под металлочерепицу можно назвать значительное уменьшение шага обрешетки, который должен быть равен длине продольной волны (30 см для большинства видов). Это приводит к необходимости уменьшить расстояние между стропилами до 0,6 – 1 м, для снижения расходов пиломатериала на обрешетку. Угол ската крыши выбирается от 22 до 45 градусов.
Стропильная конструкция под ондулин
Ондулин – шифер на основе стекловолокна и битума, выпускается только одним производителем и имеет унифицированные технологические нормы по установке:
- допустимый угол монтажа – 5 – 45 градусов;
- расстояние между стропилами – 60 см при угле ската до 15 градусов, до 90 см – при угле более 15 градусов;
- обрешетка – сплошная фанерная на склоне до 10 градусов, доска 30х100 мм с шагом 45 см на склоне 10 – 15 градусов, брус 40х50 мм с шагом 60 см на склоне свыше 15 градусов.
Учитывая небольшой вес материала, сечение стропильных ног подбирается исходя из тех же рекомендаций, что и для профнастила.
Стропильная конструкция под покрытие из шифера
Шифер – традиционный, достаточно жесткий и тяжелый кровельный материал, хрупкий, но устойчивый к постоянным нагрузкам. Такие свойства меняют рекомендации по оптимальному устройству стропильной системы в сторону использования более прочных элементов и увеличения шага между ними:
- Из-за низкой герметичности нежелательно использовать шиферные крыши с углом ската менее 22 градусов. При необходимости монтажа такой крыши в качестве инструкции можно использовать рекомендации по установке ондулина, с поправкой на универсальный шаг обрешетки – 55 см.
- Допустимый угол для установки стропил под шифер – до 60 градусов.
- Шаг установки выбирается от 0,8 до 1,5 м, в зависимости от сечения стропильной ноги, нагрузки и наличия обрешеточного материала.
- Материал на стропила подбирается несколько большего сечения, чем для легких кровель.
Для наиболее популярного шага 1,2 м берется брус сечением от 75х150 до 100х200 мм, в зависимости от длины пролета между опорами.
- Материал под обрешетку подбирается в соответствии с величиной расстояния между стропилами – брус 50х50 мм до 1,2 м, брус 60х60 мм – 1,2 м и более.
- Шаг обрешетки подбирается таким образом, чтобы каждый лист лежал на трех брусьях, и имел нахлест на 15 см с соседним. Учитывая стандартную длину листа 1,75 м, используется шаг 80 см.

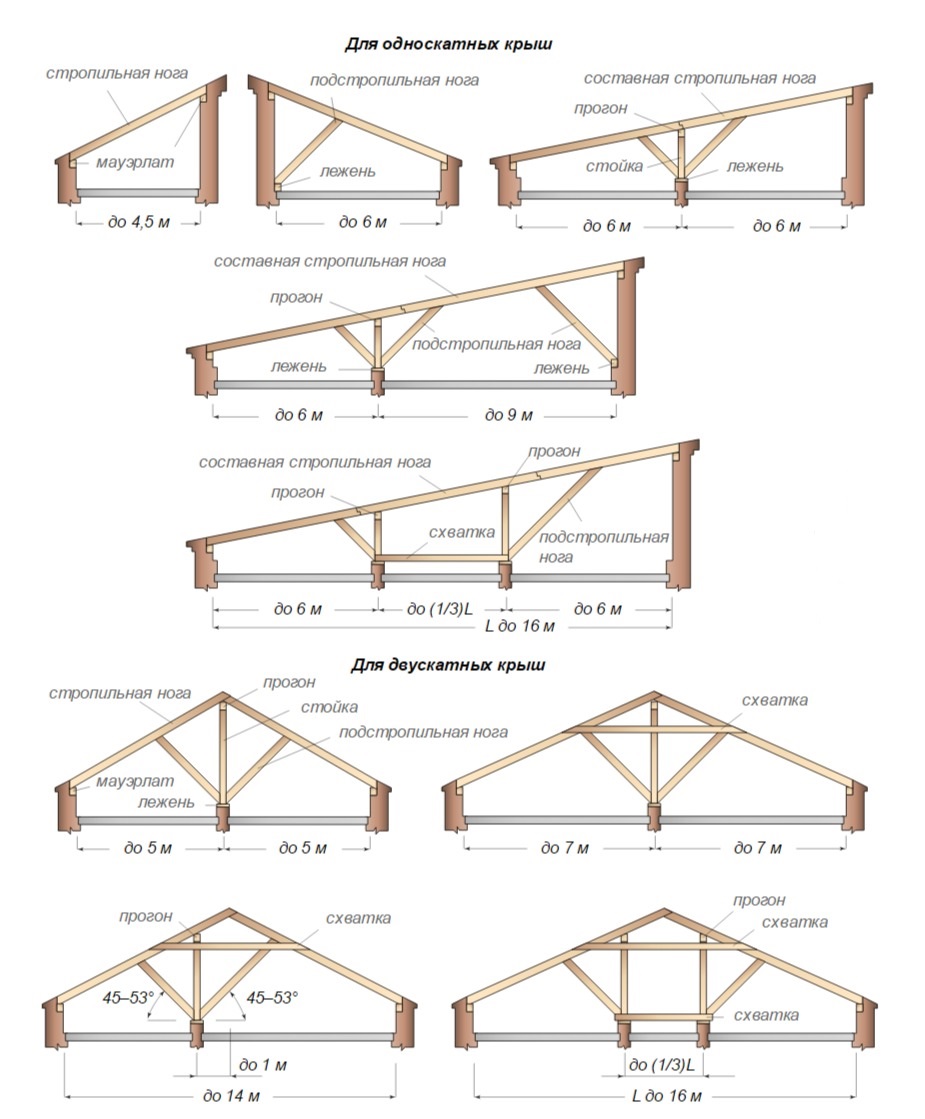

Стропила для односкатной и двускатной кровли
Какое расстояние стропил для односкатной кровли? Односкатная крыша не требует сложной стропильной конструкции. Стропила укладываются от стены к стене, чаще всего без использования мауэрлата, прямо на венец.
Отсутствие дополнительных ребер жесткости устанавливает максимальный угол уклона – 30 градусов и допустимую длину пролета – менее 6 м (для деревянных стропил). Оптимальный угол – 15 – 20 градусов.
Такие крыши обычно не подвержены ветровым нагрузкам, но требуют защиты от осадков. В регионах, где давление ветра сравнимо со снеговой нагрузкой, правильная установка односкатной крыши “по ветру” способна привести к самоочищению кровли.
Двухскатная крыша представляет собой систему параллельных треугольников, соединенных между собой мауэрлатом и коньком. Существует множество элементов для прочного скрепления сторон треугольника между собой и передачи нагрузок от стропильных ног стенам – стойки, стяжки, укосины, опорные балки и так далее.
Шаг между стропилами двускатной крыши делают с учетом размера теплоизолятора, который укладывают между ними. Примерный шаг между стропильными ногами 1-1,2 метра
Прочность жесткого треугольника возрастает по мере приближения его формы к равнобедренному, поэтому при повышении угла ската до 60 градусов можно расширять шаг между стропилами.
Однако, это также приведет к увеличению расхода материала и к многократному усилению парусности крыши. Оптимальный угол уклона для снежных регионов – 45 градусов, для ветреных – 20 градусов.
Расстояние между стропилами крыши мансардного типа определяет, какая часть нагрузки приходится на каждый элемент. При проектировании вальмовой кровли шаг стропил должен составлять от 60 см до 1 м.
Расчет расстояния между стропилами
Расстояние между стропилами – это основополагающий параметр, от которого зависит прочность и надежность конструкции крыши, срок ее службы, возможность использования тех или иных кровельных материалов.
Прочность и срок службы кровли зависят от многих факторов: качества строительных материалов, климатических условий, надежности обрешетки.
Но несущая конструкция крыши – это фундамент, на котором покоится вся конструкция.
Стропильная система должна быть точно просчитана, грамотно смонтирована и надежно защищена от разрушительного внешнего воздействия.
Общая схема расчета стропильного шага

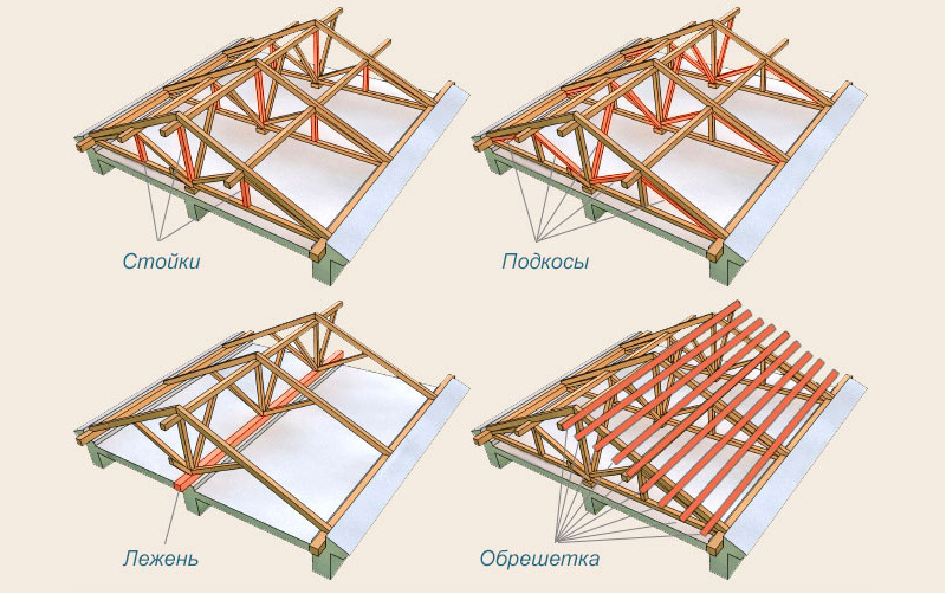

Стропильная система – это несущая конструкция всей крыши. Она состоит из стропильных ног, вертикальных стоек и наклонных подкосов.
Каждое стропило располагается на определенном расстоянии от следующего – это расстояние называется «стропильный шаг».
Именно от него зависят прочность кровельной конструкции, максимально допустимая нагрузка на квадратный метр и материалы, которые можно использовать для кровельных работ.
По ГОСТам минимальное допустимое значение стропильного шага составляет 60 см, среднее – превышает 1 м.
Для определения приблизительного шага можно воспользоваться следующей формулой: D/(D/m+1), где D – длина крыши от конька до конька, m – приблизительный стропильный шаг.
Все полученные результаты необходимо округлять до ближайшего большего целого. Очевидно, что такая формула служит исключительно для приблизительных расчетов.
Чтобы определить точный размер шага, необходимо принимать во внимание следующие факторы:
- собственный вес стропильной системы, т. е. материалов, из которых она изготовлена;
- вес материала, которым вы планируете крыть крышу;
- вес дополнительных утеплителей, уплотнителей, системы гидро- и пароизоляции;
- вес обрешетки;
- вес отделочных материалов чердака;
- климатические нагрузки (ветер, скопление снега).
Помимо вышеперечисленных нагрузок, кровля должна выдерживать вес, по меньшей мере, одного взрослого человека, чтобы в случае ремонта или установки антенны монтажник мог без опасений взобраться на крышу.
Если вы планируете установку дымоходной трубы, то ее местоположение необходимо изначально включить в расчеты, чтобы в будущем не потребовалось снимать часть кровли и устанавливать дополнительные точки опоры.
Односкатная и двускатная крыша: разница в стропильных системах
Для односкатной крыши возвести стропильную систему достаточно просто. Чаще всего стропила укладывают прямо на венец, без использования дополнительных опор и поддерживающих конструкций.
Именно поэтому максимальный угол наклона односкатной крыши ограничен 30 градусами: отсутствие дополнительных несущих конструкций и поддерживающих балок означает, что вся нагрузка ложится на стены здания и фундамент.
Оптимальный угол наклона – 15 – 25 градусов. Максимально допустимая длина пролета стропил не достигает и 6 м.
При возведении односкатной крыши обязательно учитывайте направление ветра и возможную дополнительную нагрузку от веса скопившегося на крыше снега.
Для домов, расположенных в регионах с сильными ветрами и малым количеством осадков, можно подгадать такой угол склона, при котором кровля очищается от снега за счет порывов ветра.

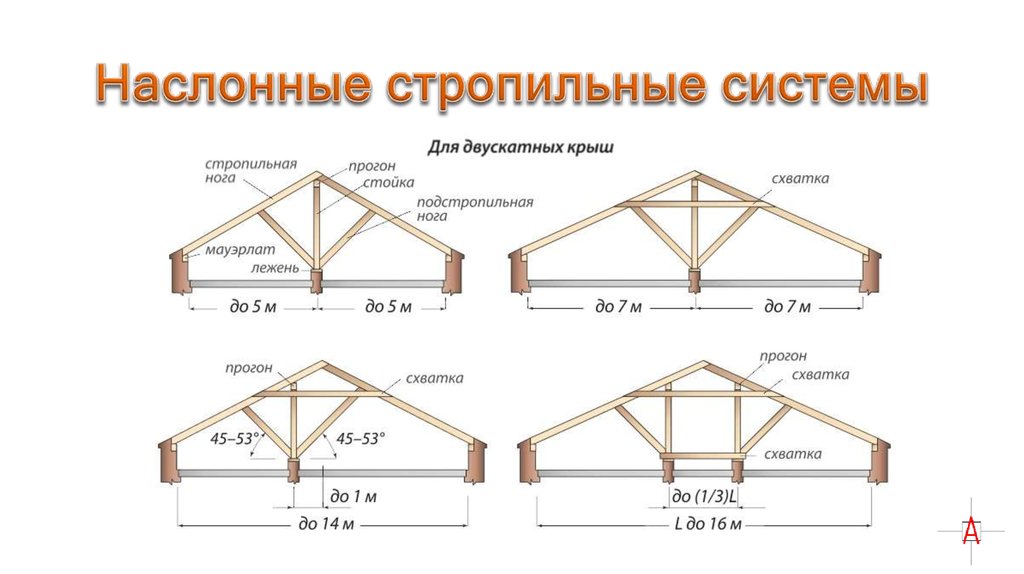

Двускатная крыша – это система из двух наклонных скатов, соединенных коньком. Одним из основных преимуществ такой конструкции является возможность более равномерного распределения нагрузки между стропильной системой и несущими стенами здания.
Кроме того, двускатный каркас позволяет опереть стропила друг на друга, что придает ему дополнительную прочность.
Общая прочность кровельной конструкции возрастает при приближении угла ската к 45 градусам. Именно такой наклон считается оптимальным для регионов с обильными осадками.
При повышении угла наклона, с одной стороны, значительно увеличивается устойчивость, поэтому можно брать больший стропильный шаг.
С другой стороны, повышается парусность крыши, поэтому для ветреных регионов оптимальный угол наклона не превышает 20 градусов.
Стропильная система под шифер
Несмотря на появление большого выбора современных кровельных материалов, классический вариант – шифер – до сих пор пользуется большой популярностью, в основном из-за дешевизны и легкости монтажа.
Расстояние между стропилами крыши под шифер вычисляют с учетом особенностей материала: шифер достаточно хрупкий, но в то же время способен выдерживать большие весовые нагрузки.
Допустимый диапазон стропильного шага под шифер – от 80 см до 1,5 м. Чаще всего используют усредненную длину шага, 120 см.
Поскольку сам по себе шифер весит достаточно много, материал для несущей конструкции нужно выбирать прочный, например, брусья с сечением не менее 75 мм на 150 мм.
Максимальное рекомендованное сечение брусьев – 100 мм на 200 мм. Чем толще брусья, тем активнее они впитывают влагу и тем больше деформируются.
Длина стропильного шага и толщина обрешетки взаимосвязаны: чем более прочную обрешетку вы планируете установить, тем меньше шаг, и наоборот.
Лист шифера имеет стандартную длину в 175 мм, шаг обрешетки подбирается таким образом, чтобы каждый лист шифера имел не менее трех точек опоры (одну по центру листа и две ближе к краям).
Рекомендованная толщина бруса для обрешетки под шифер – 50 – 60 мм, стандартные размеры доски для обрешетки – 30 мм на 100 мм.
Шаг обрешетки зависит от градуса уклона крыши: для пологой одно- или двухскатной крыши достаточно 63 – 67 см. Минимальный промежуток для крутой крыши составляет 45 см.
Точную длину стропильного шага под шифер вы сможете установить, только произведя точные замеры и рассчитав общий вес всех кровельных материалов.
Не забудьте учесть метеоусловия (возможность скопления снега, сильные порывы ветра) и нагрузку дополнительного оборудования (антенны или дымоходной трубы). Если на чердаке будет обустроена мансарда, то учтите вес утеплителей.
Нюансы системы для металлочерепицы
Металлочерепица – это один из самых популярных кровельных материалов на рынке. Она неприхотлива в обращении, долговечна, красиво смотрится.
Кроме того, металлочерепица – один из самых легких кровельных материалов (всего 35 кг на квадратный метр), ее можно укладывать на достаточно легкую опору, снижая тем самым нагрузку на стены здания и фундамент.
Среднее расстояние между стропилами под металлочерепицу составляет 60 – 95 см для двухскатной крыши с наклоном 20 – 45 градусов.
Размер брусьев выбирают с учетом утеплительных и гидроизоляционных материалов. Для простой кровли из металлочерепицы достаточно сечения в 50 – 150 мм.
Но в большинстве случаев для создания мансардной крыши под металлочерепицу придется уложить утеплитель толщиной в 150 – 200 мм.
С учетом веса утеплителя стропильная система должна быть более прочной, рекомендованный размер брусьев возрастает до 200 мм на 50 мм.
При расчете расстояния между стропилами учитывайте не только длину листов металлочерепицы, но утеплителя.
При правильном расположении стропил вы сможете значительно сэкономить на лесоматериалах.
Не забывайте и об особенностях монтажа крыши из металлочерепицы: этот материал плохо пропускает воздух, в результате чего под крышей часто скапливается конденсат.
Закрепите верхнюю опору стропильной системы на коньковый прогон вместо боковой части. Это позволит создать небольшую воздушную прослойку, повысит вентилируемость и поможет уберечь кровлю от разрушительной влаги.
Стропильная система под профнастил и ондулин
Отличительная особенность профнастила – это легкость и жесткость, поэтому, как и в случае металлочерепицы, требования к стропильной системе не столь высоки.
Расстояние между стропилами под профнастил должно быть в диапазоне от 60 см до 120 см. Оптимальное сечение стропильной ноги зависит от пролета между опорами.
Так, для пролета в 3 м выбирают брус размером 40 мм на 150 мм, для пролета в 5 м – размером 50 мм на 180 мм.
Какое расстояние допустимо между стропильными ногами, зависит напрямую от сечения брусьев: чем больше стропильный шаг, тем более прочный материал необходимо использовать для стропил. При выборе шага более 80 см увеличьте толщину брусьев на 20 – 25 %.
Не забывайте учитывать вес обрешетки под профнастил. Расстояние между стропилами односкатной крыши в 60 см потребует обрешетки с минимальным сечением брусьев 25 мм на 100 мм.
При стропильном шаге, равном 80 см, – 30 мм на 100 мм и т. д. Важную роль играет и угол наклона крыши: при скате менее 15 градусов под профнастил рекомендовано укладывать сплошную обрешетку, которая значительно тяжелее разреженной.
Общие рекомендации для стропильной системы под ондулин во многом схожи с требованиями, предъявляемые к системе под профнастил.
Поскольку оба обладают относительно малым весом, опорная конструкция может быть достаточно легкой, что снижает нагрузку на несущие стены и фундамент здания.
Ондулин рекомендовано устанавливать на крышах со скатом в 5 – 50 градусов. Среднее расстояние между стропилами при таком склоне составляет 600 – 900 мм.
Чем выше градус наклона, тем большее расстояние между стропилами допускается.
На двускатную крышу с уклоном менее 10 градусов рекомендуется устанавливать сплошную обрешетку, что повышает нагрузку кровельную конструкцию.
В таком случае лучше использовать более толстый брус размером 40 мм на 50 мм, а стропильный шаг свести к минимуму (60 см).
Расчёт двускатной крыши
Скачать, сохранить результат
Выберите способ сохранения
Информация
Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.
Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.
Параметры стропил
Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:
- нагрузку крыши;
- шаг между стропилами.
- вид кровельного покрытия
Рекомендуемая ширина доски стропил:
- 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
- 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.
Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м.
Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)
Параметры обрешетки
Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).
Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.
Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.
При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.
какой шаг между стропилами использовать
Крыша является одним из главных элементов дома, поэтому стоит уделить особое внимание правильному расчету каркаса крыши. Который будет выполнять функции скелета в вашем доме. Неправильный расчет всех нагрузок может привести к плачевным результатам в виде деформации кровли с последующим ее обрушением.
Содержание:
На что стоит обратить внимание перед проведением расчета
Методика расчета
Зависимость шага стропил от материала кровли
Определение шага стропил для односкатной крыши
Расстояние между стропилами для двухскатной крыши
Прежде чем приступить к монтажу кровельного покрытия необходимо произвести расчет стропильной системы, который будет зависеть от используемого материала, конструкции, климатических условий.
На что стоит обратить внимание перед проведением расчета
Перед началом строительства крыши необходимо выбрать тип стропильной системы. После чего произвести расчет всех нагрузок, которые будут приходиться на кровлю. К основным нагрузкам относят – вес каркаса, материала кровли, утеплителя, потолка, а также учитываются временные нагрузки, среди которых выделяют – вес снегового покрова, возможные порывы ветра, вес человека при проведении монтажа и эксплуатации крыши.
Расстояние между стропилами рассчитывают исходя из выбранного вида стропил и материала которым будет покрываться кровля.

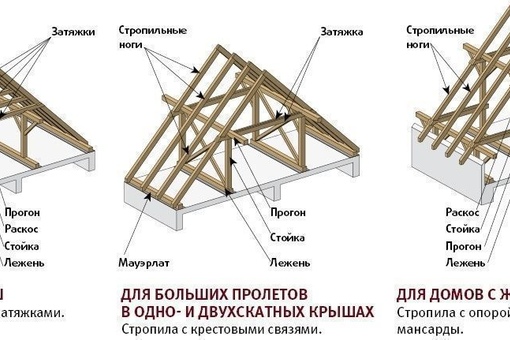

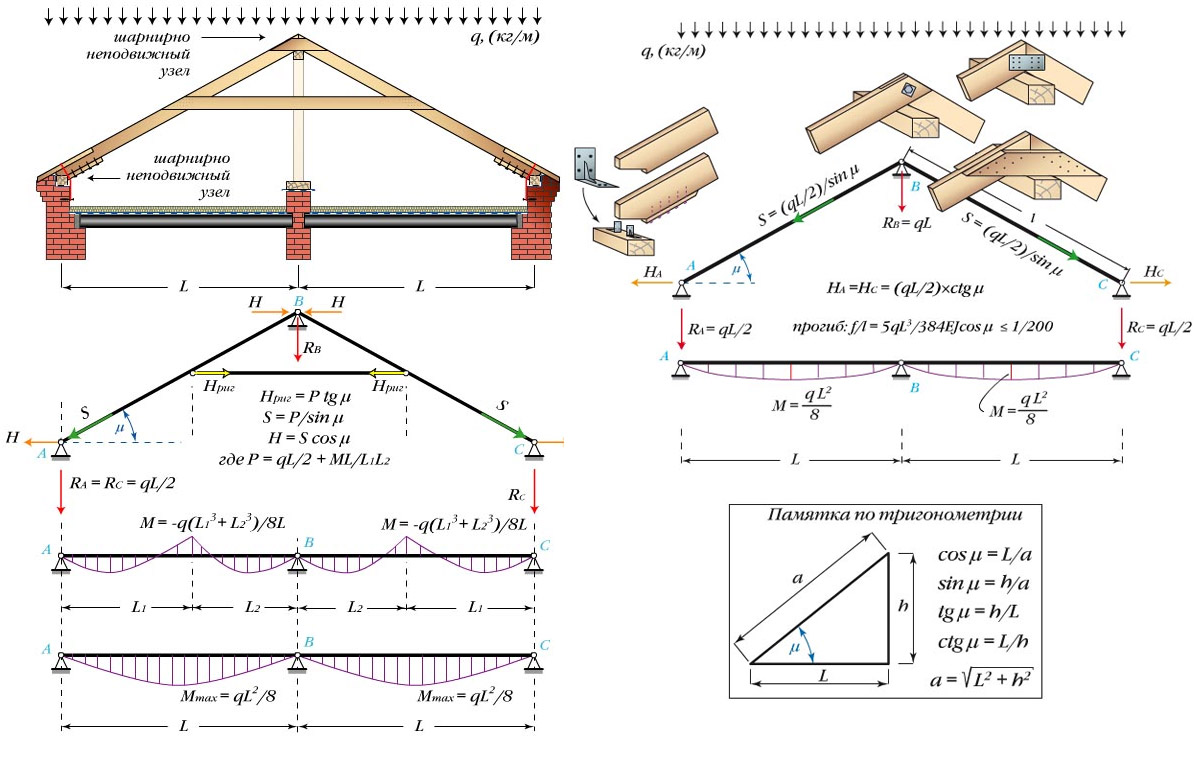

Виды стропил
При строительстве крыш различной конструкции используют висячие или наслонные стропила. Наслонные – используются при установке одно- или двухскатных крыш. Они имеют две точки опоры – несущие стены или несущая стена и коньковый брус. Висячие стропила используют, когда необходимо перекрыть большие пролеты или создается ломанная крыша. В этом случае стропила опираются одним концом на стену, а вторым на встречную стропилу. Качество материала из которого изготовляется каркас, будет непосредственно влиять на надежность всей кровли.
Материал для стропил
В настоящее время используют дерево и металл. Деревянный брус или бревно используют в строительстве жилых домов, гаражей и прочих постройках. Железобетонные или металлические стропила используют при строительстве промышленных объектов, торговых центров, где необходимы широкие пролеты.
Методика расчета
Расстояние между стропильными ногами называют шагом стропил. Он не должен превышать одного метра, а минимальное значение – 60 см. Прежде чем произвести расчет необходимо измерить величину ската крыши. После чего полученное значение делим на ориентировочную величину шага меду стропилами. К результату прибавляют единицу и производят округление до целого числа в большую сторону. Так мы узнаем число стропил, которое нам понадобиться. Для того чтобы узнать точную величину расстояния между стропилами, для этого нам надо поделить длину скоса крыши на число стропильных ног.
Для большей наглядности, рассмотрим пример расчета:
длина скоса кровли – 28,5 м
шаг между стропилами выбираем равный 80 см
далее вычисляем: 28,5/0,8 = 35,625 м
к полученному числу прибавляем единицу: 35,625+1 = 36,625
в результате получаем, что нам необходимо 37 стропильных ног
точная величина шага стропил будет равна: 28,5/37 = 0,77 м
Это общая методика расчета, которая требует корректировки в зависимости от кровельного материала.
Зависимость шага стропил от материала кровли
Самыми распространенными кровельными материалами являются шифер, металлочерепица, профнастил, ондулин, мягкая кровля.
Стропильная конструкция для крыш из шифера
Шифер имеет широкое применение как кровельный материал, благодаря своей невысокой стоимости, устойчивости к перепадам температур. Из-за тяжести материала, необходимо устанавливать мощную стропильную систему. Расстояние между стропилами в этом случае будет зависеть от сечения бруса. Оптимальным значением является расстояние в 80 см, которое позволит не только выдержать повышенный вес, но и значительные снежные, ветровые нагрузки. Обрешетку в этом случае выполняют доской шириной не менее 3 см. В зависимости от вида шифера, обрешетку выполняют сплошной для гладких листов или разреженной для волновых.
Важно: шифер должен иметь не менее трех точек опор по краям и центру.
Шаг между стропилами для металлочерепицы
Все большее распространение среди кровельных материалов приобретает металлочерепица. Которая характеризуется простым процессом монтажа, а также поможет создать вашему дому свой уникальный вид. Листы металлочерепицы имеют малый вес, которые позволяют увеличить расстояние между стропилами от 600 до 950 мм, при сечении бруса 150х50 мм. Обрешетка в этом случае будет зависеть от шага волны листа. Так для волны в 350 мм возможно расстояние между досками в 30-40 см.
Важно: на свесах карнизов, ребрах скосов шаг обрешетки делается минимальным для большей надежности кровли.
Шаг стропил под профнастил
Профнастил – это оцинкованный лист стали, покрытый специальным покрытием, защищающим его от вредного воздействия окружающей среды. Большой выбор цветового решения, ширины гофры, позволит создать надежную и эстетически привлекательную крышу. Шаг стропил под профнастил будет напрямую зависеть от характеристики применяемого вида профиля, угла наклона кровли, ее конфигурации. Так же следует учитывать тот факт, что обрешетка под профлист крепится перпендикулярно. Стропильную систему изготавливают из брусьев сечением 50-75 мм либо из доски толщиной 20-50 мм и шириной – не более 15 см. Обрешетка может быть – сплошной с зазором между досками не более 10 мм, с обычным шагом – 20-40 см, и разреженная – расстояние между досками 50-75 см. Шаг стропил под профнастил рассчитывается по общей схеме и составляет 60-90 см.
Шаг стропил кровли из ондулина
Ондулин представляет собой волнистые листы, которые имеют высокую прочность и долговечность. При такой кровле стропильная система выполняется из сосновых досок сечением 50х200 мм, с шагом – 60-90 см. Сверху выполняется разреженная обрешетка 40х50 см.
Важно: если крыша имеет угол наклона больше 50 градусов, то обрешетка должна быть сплошной.
Определение шага стропил для односкатной крыши
Односкатная крыша проста и не потребует от вас особых навыков монтажа. Чаще всего ее устанавливают на гаражи, бани, пристройки. Каркас крыши состоит из брусьев, которые опираются на стены здания. Расстояние между стропилами односкатной крыши будет зависеть от длины стропил. Здесь следует правильно подойти к выбору сечения бруса, так как чем больше расстояние, тем больше нагрузка на стропила. Для правильного подбора шага односкатной крыши следует воспользоваться данными из таблицы:
Расстояние между стропилами для двухскатной крыши
Двухскатная крыша имеет наибольшее распространение, не только из-за простоты устройства, но также из-за высокой надежности. Шаг стропил двухскатной крыши вычисляется по общей схеме. Если скосы одинаковые с обоих сторон, то можно произвести расчет одной части. Для этого определяем угол наклона скоса, здесь следует учитывать материал, которым вы будете покрывать крышу. Так при угле в 45 градусов и более можно использовать все виды покрытий. Для шифера, черепицы минимальный угол наклона составляет 22 градуса, для профнастила и мягкой черепицы – 12 градусов, для металлочерепицы – 14 градусов, для ондулина – 6 градусов. Длину стропил для двухскатной крыши рассчитывают с помощью теоремы Пифагора, в которой длина – гипотенуза, а высота крыши и половина ее ширины – катеты. Если пролеты больше 6 метров, то стропильная система дополнительно укрепляется подкосами и бабками, которые не позволят деформироваться стропильным ногам под тяжестью кровельного материала.
Добавить комментарий
Расстояние между стропилами односкатной и двухскатной крыши
До возведения стропильной системы и организации кровли нужно провести ряд несложных мероприятий, которые выступят залогом целостности конструкции. Сюда входит выбор типа крыши.
Она может быть висячей или наслонной, а может быть и комбинированный вариант. Это когда два типа объединены в одном строении.
Далее следует вычислить расстояние между стропилами (шаг стропил). Этот параметр зависит от временных и постоянных нагрузок.
Временные нагрузки – это снежный покров на крыше зимой, потоки воды от дождя летом, ветер, нагрузка, которую оказывает человек, проводя сервисные работы в ходе эксплуатации крыши и др.
К постоянным нагрузкам относятся – вес самой стропильной системы, вес кровельного материала и подкровельного пирога, масса внутренней отделки, если на чердаке здания предполагается организовать мансарду.
Расчет стропильной системы
При создании проекта односкатной либо двухскатной крыши в первую очередь выбирают тип стропильной конструкции, угол наклона кровельных скатов, а также материалы для строительства конструкции. При вычислении расстояния между стропилами следует учесть нагрузки, которые будут воздействовать на крышу постройки в ходе эксплуатации.
К постоянным нагрузкам относится:
- Вес кровельного материала;
- Вес стройматериалов, из которых построен стропильный каркас крыши;
- Вес утеплителя, пароизоляции, гидроизоляции;
- Вес отделочного материала мансарды или жилого чердачного помещения.
На крышу сооружения также воздействуют следующие временные нагрузки:
- Ветровая нагрузка;
- Вес работника, выполняющего обслуживание и ремонт кровли.
Для правильного расчета шага стропил нужно учитывать сечение элементов возводимой конструкции, наличие теплоизоляции крыши, тип обрешетки и кровельного покрытия. Расчеты следует выполнять на основании СНиП 2.01.85 «Нагрузки и воздействия».
Видео о том, как выполнить расчет стропильной системы:
Схема расчета расстояния между стропилами
Все подсчеты ведутся еще на стадии проектирования здания. Они выполняются инженерами-проектировщиками той организации, где заказывался проект дома.
Если же проект не был составлен и человек полагается только на опыт мастеров, которым доверено возведение кровли, то в таком случае нужно ознакомится с соответствующей документацией. Это СНиП 2.01.85 «Нагрузки и воздействия» и «Изменения с СНиП 2.01.85».
Там имеется подробная схема ведения подсчетов и карта климатических зон страны.
Далее определяются с типом кровельной системы и предназначением чердачного помещения. Ведь в зависимости от того, будет ли это неотапливаемый чердак или жилая комната, то и нагрузки на стропила будут разными, а, следовательно, меняется и ход вычислений.
В расчетах обязательно должно учитываться климатическая зона, где проводятся работы, конструкционный материал стропил и его сечение.
Итак, шаг стропил – это расстояние между стропильными ногами. Оно может варьировать в пределах 0,6 м – 1,0 м.
Ход расчетов:
- сначала измеряется длина ската крыши. Далее эта величина делиться на длину шага стропил выбранного материала. Этот показатель берется из СНИПа и для каждого стройматериала он уникален и зависит также от используемого сечения балки;
- к результату предыдущих расчетов добавляют единицу и округляют в сторону большего числа. Таким образом, получается целая величина и она указывает на необходимое количество балок;
- длина ската крыши делится на полученное целое число. Результат покажет, сколько балок нужно для возведения качественной и долговечной крыши.
Специалисты указывают на следующую особенность крыш с крутым скатом. При их возведении можно уменьшить расстояние между стропилами. Это обуславливается перенесением нагрузки с балок на стену дома.
Расстояние между стропилами для разных типов кровли
Однако расчет расстояния между стропилами так однозначно проводить нельзя. Ведь данный показатель зависит и от типа используемого конструкционного материала кровли.
Расстояние между балками для кровли из металлочерепицы
Средний вес, который оказывает металлочерепица на кровлю равняется 35 кг/м². Чтобы ее выдержать крыша должна иметь шаг стропил 0,6-0,9м. При этом используется брус с сечением 50х150мм.
Однако металлочерепица часто используется при строительстве загородных домов и коттеджей. А в подобных конструкциях чердачное помещение часто оборудуют под жилую комнату.
Это приводит к монтажу кровельного пирога и всевозможных утеплителей, которые, в свою очередь, оказывают на стропила дополнительную нагрузку. Потому рекомендуется увеличивать сечение бруса для балок. Особенно это касается регионов с низкими температурами воздуха зимой. Рекомендуемые размеры стропил 50х200мм.
Кроме этого, расстояние между стропилами можно подгонять под ширину утеплителя. Это не только увеличит несущую способность крыши, но и упростит обустройство теплоизолирующего слоя, снизит расход утеплителя.
Расстояние между балками для кровли из профнастила
Рекомендуемый шаг стропил для кровли из профнастила – 0,6 м – 0,9 м. Однако здесь нужно учесть эксплуатационные характеристики самого профнастила. Если шаг будет большим, то профнастил “провиснет” под своей тяжестью, тем самым изменив геометрию крыши и ее технические характеристики.
Чтобы предотвратить подобное нужно монтировать дополнительные доски с большим сечением в качестве обрешетки. Они будут выполнять в некотором роде роль стропил.
Сечение стропил для кровли из профнастила 50х100 мм либо 50х150 мм. Обрешетку выполняют из доски, сечением 30х100 мм.
Расстояние между балками для кровли из керамической черепицы
Керамическая черепица – тяжелый материал для кровли. Он оказывает нагрузку на стропила в пределах 40-60 кг на м². Именно поэтому расстояние между стропилами в этом случае будет минимальным – 80-130 см. Чем больше вес, тем меньше расстояние. Однако последний показатель может и уменьшится, в зависимости от угла наклона кровли. Чем он больше, тем реже можно монтировать балки.
Монтаж конструкции под ондулин
Шаг стропильных ног под ондулин должен составлять 60-100 сантиметров. Для изготовления стропил применяют пиломатериал сечением 200×50 мм. Этого достаточно для создания максимально прочного и надежного стропильного каркаса.
Следует отметить, что под этот кровельный материал нужно изготавливать сплошную обрешетку. За счет этого материал будет более качественно сопротивляться снеговым нагрузкам и солнечному воздействию.
Иногда применяется прореженный тип обрешетки. Для ее изготовления применяют деревянный брус. Расстояние между соседними элементами должно быть менее 30 сантиметров. Этот вариант, как правило, является более затратным по сравнению со сплошной обрешеткой.
Стропильная система под шифер
Кровельное покрытие из шифера считается наиболее распространенным в России. Основная причина – низкая стоимость данного кровельного материала, легкость и быстрота выполнения монтажных работ. Также важным преимуществом является возможность замены отдельных поврежденных шиферных листов на новые.
Расстояние между стропильными ногами для кровли из шифера должно быть 80 сантиметров. Такое расстояние считается наиболее оптимальным.
Обрешетка под шифер должна быть прореженной. Для ее изготовления применяется доска либо брус сечением не менее 30 миллиметров. Именно такая толщина бруса или доски требуется для качественного распределения веса кровельного покрытия и зимних осадков.
При возведении стропильной системы следует помнить о постоянном запасе прочности. Он может понадобиться в случае непогоды и при механических нагрузках.
Стропильный каркас под мягкую кровлю
К мягкой кровле относят мягкую черепицу, битум-полимерные и битумные рулонные материалы, а также кровельные мембраны. К основным преимуществам кровли этого типа относят малый вес, а также отсутствие необходимости возведения массивной системы стропил.
Минимальный шаг стропил составляет 60 сантиметров, а максимальный – 150 сантиметров. При возведении стропильного каркаса под мягкую кровлю следует учитывать угол наклона скатов. Другими словами, чем меньше угон наклона кровельных скатов, тем меньше нужно делать расстояние между стропильными ногами для сплошной обрешетки.
Расстояние между стропилами также зависит от материала, из которого будет изготавливаться обрешетка. Чем больше толщина листа фанеры либо ОСП, тем больше можно делать шаг стропил.
Кровля из сэндвич-панелей
Кровля этого типа, как правило, возводится на постройках ангарного типа либо домах из сип- панелей. Сэндвич – панели обладают жесткостью на изгиб, поэтому для их установки не требуется монтаж традиционных стропильных ног.
Если пролеты от верхней части стены до конька двухскатной крыши небольшие, то сэндвич –панели монтируют без дополнительных опор.
При длине пролетов более 400 сантиметров необходимо выполнять монтаж дополнительных прогонов. При строительстве крыши из сэндвич – панелей на жилом доме достаточно часто возводят традиционный стропильный каркас. Однако в таком случае расстояние между стропильными ногами можно сделать большим, поскольку они служат опорой для прогонов.
Выбирают расстояние между стропилами отталкиваясь от длины несущих стен и длины материала для прогонов. Кровля из сэндвич – панелей способна выдерживать высокие эксплуатационные нагрузки.
Возведение стропильного каркаса под поликарбонат
В последнее время поликарбонат часто применяют при возведении кровельного покрытия. Он используется при строительстве навесов, зимних садов и беседок. Стропильный каркас и обрешетку изготавливают из металла либо дерева.
Поликарбонат отличаются по весу, который зависит от толщины листа. Шаг обрешетки под поликарбонат должен составлять от 60 до 80 см. Обрешетку, выполненную из металла или дерева крепят на стропила (прямые либо арочной формы).
Расстояние между стропильными ногами под поликарбонат, как правило, составляет 150- 230 см. Для правильного вычисления расстояния между стропилами нужно учесть площадь остекления, толщину и размеры листов. Также следует помнить о том, что листы поликарбоната монтируют с небольшими зазорами.
Похожие статьи :
Расстояние между стропилами двухскатной крыши под профлист
Главная » Разное » Расстояние между стропилами двухскатной крыши под профлистРасчет расстояния между стропилами
Расстояние между стропилами – это основополагающий параметр, от которого зависит прочность и надежность конструкции крыши, срок ее службы, возможность использования тех или иных кровельных материалов.
Прочность и срок службы кровли зависят от многих факторов: качества строительных материалов, климатических условий, надежности обрешетки.
Но несущая конструкция крыши – это фундамент, на котором покоится вся конструкция.
Стропильная система должна быть точно просчитана, грамотно смонтирована и надежно защищена от разрушительного внешнего воздействия.
Общая схема расчета стропильного шага
Стропильная система – это несущая конструкция всей крыши. Она состоит из стропильных ног, вертикальных стоек и наклонных подкосов.
Каждое стропило располагается на определенном расстоянии от следующего – это расстояние называется «стропильный шаг».
Именно от него зависят прочность кровельной конструкции, максимально допустимая нагрузка на квадратный метр и материалы, которые можно использовать для кровельных работ.
По ГОСТам минимальное допустимое значение стропильного шага составляет 60 см, среднее – превышает 1 м.
Для определения приблизительного шага можно воспользоваться следующей формулой: D/(D/m+1), где D – длина крыши от конька до конька, m – приблизительный стропильный шаг.
Все полученные результаты необходимо округлять до ближайшего большего целого. Очевидно, что такая формула служит исключительно для приблизительных расчетов.
Чтобы определить точный размер шага, необходимо принимать во внимание следующие факторы:
- собственный вес стропильной системы, т. е. материалов, из которых она изготовлена;
- вес материала, которым вы планируете крыть крышу;
- вес дополнительных утеплителей, уплотнителей, системы гидро- и пароизоляции;
- вес обрешетки;
- вес отделочных материалов чердака;
- климатические нагрузки (ветер, скопление снега).
Помимо вышеперечисленных нагрузок, кровля должна выдерживать вес, по меньшей мере, одного взрослого человека, чтобы в случае ремонта или установки антенны монтажник мог без опасений взобраться на крышу.
Если вы планируете установку дымоходной трубы, то ее местоположение необходимо изначально включить в расчеты, чтобы в будущем не потребовалось снимать часть кровли и устанавливать дополнительные точки опоры.
Односкатная и двускатная крыша: разница в стропильных системах
Для односкатной крыши возвести стропильную систему достаточно просто. Чаще всего стропила укладывают прямо на венец, без использования дополнительных опор и поддерживающих конструкций.
Именно поэтому максимальный угол наклона односкатной крыши ограничен 30 градусами: отсутствие дополнительных несущих конструкций и поддерживающих балок означает, что вся нагрузка ложится на стены здания и фундамент.
Оптимальный угол наклона – 15 – 25 градусов. Максимально допустимая длина пролета стропил не достигает и 6 м.
При возведении односкатной крыши обязательно учитывайте направление ветра и возможную дополнительную нагрузку от веса скопившегося на крыше снега.
Для домов, расположенных в регионах с сильными ветрами и малым количеством осадков, можно подгадать такой угол склона, при котором кровля очищается от снега за счет порывов ветра.
Двускатная крыша – это система из двух наклонных скатов, соединенных коньком. Одним из основных преимуществ такой конструкции является возможность более равномерного распределения нагрузки между стропильной системой и несущими стенами здания.
Кроме того, двускатный каркас позволяет опереть стропила друг на друга, что придает ему дополнительную прочность.
Общая прочность кровельной конструкции возрастает при приближении угла ската к 45 градусам. Именно такой наклон считается оптимальным для регионов с обильными осадками.
При повышении угла наклона, с одной стороны, значительно увеличивается устойчивость, поэтому можно брать больший стропильный шаг.
С другой стороны, повышается парусность крыши, поэтому для ветреных регионов оптимальный угол наклона не превышает 20 градусов.
Стропильная система под шифер
Несмотря на появление большого выбора современных кровельных материалов, классический вариант – шифер – до сих пор пользуется большой популярностью, в основном из-за дешевизны и легкости монтажа.
Расстояние между стропилами крыши под шифер вычисляют с учетом особенностей материала: шифер достаточно хрупкий, но в то же время способен выдерживать большие весовые нагрузки.
Допустимый диапазон стропильного шага под шифер – от 80 см до 1,5 м. Чаще всего используют усредненную длину шага, 120 см.
Поскольку сам по себе шифер весит достаточно много, материал для несущей конструкции нужно выбирать прочный, например, брусья с сечением не менее 75 мм на 150 мм.
Максимальное рекомендованное сечение брусьев – 100 мм на 200 мм. Чем толще брусья, тем активнее они впитывают влагу и тем больше деформируются.
Видео:
Длина стропильного шага и толщина обрешетки взаимосвязаны: чем более прочную обрешетку вы планируете установить, тем меньше шаг, и наоборот.
Лист шифера имеет стандартную длину в 175 мм, шаг обрешетки подбирается таким образом, чтобы каждый лист шифера имел не менее трех точек опоры (одну по центру листа и две ближе к краям).
Рекомендованная толщина бруса для обрешетки под шифер – 50 – 60 мм, стандартные размеры доски для обрешетки – 30 мм на 100 мм.
Шаг обрешетки зависит от градуса уклона крыши: для пологой одно- или двухскатной крыши достаточно 63 – 67 см. Минимальный промежуток для крутой крыши составляет 45 см.
Точную длину стропильного шага под шифер вы сможете установить, только произведя точные замеры и рассчитав общий вес всех кровельных материалов.
Не забудьте учесть метеоусловия (возможность скопления снега, сильные порывы ветра) и нагрузку дополнительного оборудования (антенны или дымоходной трубы). Если на чердаке будет обустроена мансарда, то учтите вес утеплителей.
Нюансы системы для металлочерепицы
Металлочерепица – это один из самых популярных кровельных материалов на рынке. Она неприхотлива в обращении, долговечна, красиво смотрится.
Кроме того, металлочерепица – один из самых легких кровельных материалов (всего 35 кг на квадратный метр), ее можно укладывать на достаточно легкую опору, снижая тем самым нагрузку на стены здания и фундамент.
Среднее расстояние между стропилами под металлочерепицу составляет 60 – 95 см для двухскатной крыши с наклоном 20 – 45 градусов.
Размер брусьев выбирают с учетом утеплительных и гидроизоляционных материалов. Для простой кровли из металлочерепицы достаточно сечения в 50 – 150 мм.
Но в большинстве случаев для создания мансардной крыши под металлочерепицу придется уложить утеплитель толщиной в 150 – 200 мм.
С учетом веса утеплителя стропильная система должна быть более прочной, рекомендованный размер брусьев возрастает до 200 мм на 50 мм.
Видео:
При расчете расстояния между стропилами учитывайте не только длину листов металлочерепицы, но утеплителя.
При правильном расположении стропил вы сможете значительно сэкономить на лесоматериалах.
Не забывайте и об особенностях монтажа крыши из металлочерепицы: этот материал плохо пропускает воздух, в результате чего под крышей часто скапливается конденсат.
Закрепите верхнюю опору стропильной системы на коньковый прогон вместо боковой части. Это позволит создать небольшую воздушную прослойку, повысит вентилируемость и поможет уберечь кровлю от разрушительной влаги.
Стропильная система под профнастил и ондулин
Отличительная особенность профнастила – это легкость и жесткость, поэтому, как и в случае металлочерепицы, требования к стропильной системе не столь высоки.
Расстояние между стропилами под профнастил должно быть в диапазоне от 60 см до 120 см. Оптимальное сечение стропильной ноги зависит от пролета между опорами.
Так, для пролета в 3 м выбирают брус размером 40 мм на 150 мм, для пролета в 5 м – размером 50 мм на 180 мм.
Какое расстояние допустимо между стропильными ногами, зависит напрямую от сечения брусьев: чем больше стропильный шаг, тем более прочный материал необходимо использовать для стропил. При выборе шага более 80 см увеличьте толщину брусьев на 20 – 25 %.
Не забывайте учитывать вес обрешетки под профнастил. Расстояние между стропилами односкатной крыши в 60 см потребует обрешетки с минимальным сечением брусьев 25 мм на 100 мм.
При стропильном шаге, равном 80 см, – 30 мм на 100 мм и т. д. Важную роль играет и угол наклона крыши: при скате менее 15 градусов под профнастил рекомендовано укладывать сплошную обрешетку, которая значительно тяжелее разреженной.
Видео:
Общие рекомендации для стропильной системы под ондулин во многом схожи с требованиями, предъявляемые к системе под профнастил.
Поскольку оба обладают относительно малым весом, опорная конструкция может быть достаточно легкой, что снижает нагрузку на несущие стены и фундамент здания.
Ондулин рекомендовано устанавливать на крышах со скатом в 5 – 50 градусов. Среднее расстояние между стропилами при таком склоне составляет 600 – 900 мм.
Чем выше градус наклона, тем большее расстояние между стропилами допускается.
На двускатную крышу с уклоном менее 10 градусов рекомендуется устанавливать сплошную обрешетку, что повышает нагрузку кровельную конструкцию.
В таком случае лучше использовать более толстый брус размером 40 мм на 50 мм, а стропильный шаг свести к минимуму (60 см).
Расстояние между стропилами двухскатной крыши под профлист
Стропильная система, бесспорно, является важнейшим структурным элементом любой скатной крыши. Последствием ее неправильной установки может стать не только деформация кровли, требующая дорогостоящего ремонта, но и полное обрушение крыши на голову несостоятельного строителя.
На устойчивость стропильной системы к различным нагрузкам влияют следующие четыре основных фактора:
- прочность креплений стропил к коньку и мауэрлату;
- верный расчет опорной конструкции для стропил в зависимости от длины пролета;
- выбор стропильного материала;
- шаг между стропилами.
Темой этой статьи является выбор материала и шага между стропилами с учетом предполагаемого типа кровли.
На чем основываются расчеты?
При проведении расчетов учитываются четыре главных показателя:
- нагрузка на квадратный метр крыши;
- конструктивные особенности кровельного материала;
- длина пролета между опорами;
- угол монтажа стропильной ноги.
Наиболее важным является расчет максимальной нагрузки на крышу, состоящей из:
- веса стропил,
- веса обрешетки,
- веса кровельного материала и утеплителя,
- снеговой нагрузки (справочная информация, уникальная для каждого региона),
- ветровой нагрузки (тоже справочная информация),
- веса человека (при необходимости ремонта или чистки, 175 кг/кв.м).
Для проведения точных расчетов специалисты используют особые формулы из сопромата, но при постройке частного можно воспользоваться приблизительными рекомендациями.
Методика вычисления расстояния между стропилами
Расчет точного расстояния между стропилами основывается на результатах предварительного вычисления максимально допустимого шага. Чтобы произвести это вычисление, учитывают общую нагрузку, конструкцию крыши и используемый на стропильные ноги материал.
Методика расчета шага каркаса крыши:
- Замерить длину крыши от торца до торца.
- Полученное расстояние поделить на максимальный размер шага.
- Полученное значение округлить до большего целого. Это количество межстропильных пролетов.
- Общую длину крыши поделить на количество пролетов. Это искомый размер шага стропил.
- К количеству пролетов добавить единицу.Это необходимое количество стропил.
Для некоторых видов кровельного материала желательно применять фиксированные расстояния между стропилами, в таком случае на одном из торцов крыши устанавливается дополнительное стропило с нестандартным шагом.
Шаг стропильной ноги в зависимости от материала
Расстояние между стропилами можно увеличивать по мере увеличения прочности материала, из которого они изготовлены. Чаще всего к каждому кровельному материалу указывается необходимый под него шаг стропил и допустимые сечения стропильных ног с учетом нагрузки.
Эти рекомендации носят региональный характер и применимы к центральной полосе России и более южным регионам. Перед разработкой чертежа стоит обязательно проверить уровень ветрового давления и заснеженности в своем регионе, и скорректировать шаг и/или сечение стропил.
В тех регионах, где снеговая нагрузка значительно превышает ветровую, рекомендуется применение крыш со скатом 35 – 45 градусов.
Стропильная система в частных домах чаще всего выполняется из бревен диаметром 12 – 22 см, бруса/доски толщиной 40 – 100 мм и шириной 150 – 220 мм. При расчетах можно допустить применение вместо бревен определенного диаметра брусьев аналогичной ширины, толщиной 100 мм.
Стропильная конструкция под профнастил
- Профнастил – достаточно легкий и жесткий материал, поэтому стропила под него монтируют небольшого сечения, с относительно редким шагом – 0,6 – 1,2 м.
- Рекомендованное сечение стропильной ноги берут исходя из длины пролета между опорами – 40х150 мм на 3 м пролета, 50х150 мм на 4 м, 50х180 мм на 5, 60х200 мм на 6 м.
- При выборе шага более 80 см рекомендуется увеличить площадь сечения стропильных ног на 25% – с 40х150 мм до 50х150 мм, с 60х200 мм до 75х200 мм и так далее.
- Угол ската для профнастила выбирают от 12 до 45 градусов.
- Особое внимание уделяют обрешетке – чем больше шаг между стропилами, тем толще понадобится доска на обрешетку. Допустимые параметры сечения – 25х100 мм для шага 0,6 м, 30х100 мм для 0,8 м, 50х50 мм или 40х60 мм для 1 м, 40х100 мм для 1,2 м.
- Обрешетка устанавливается с шагом 50 – 80 см, в зависимости от толщины и жесткости профнастила, а также возможных нагрузок. Подробные таблицы обычно приводятся в инструкциях к материалу.
Стропильная конструкция под керамическую черепицу
Керамическая черепица имеет существенные отличия от других видов кровельных материалов, которые необходимо учитывать при проектировании стропильной системы под нее:
- В 5 – 10 раз больший вес, приводящий к удвоению веса всей крыши. Это приводит к необходимости использовать частый шаг (0,6-0,8 метра) и увеличенную на 25% площадь сечения стропил.
- Мелкосборный характер материала. Увеличивает требования к точности установки поперечной обрешетки. Шаг обрешеточного бруса, допустимые сечения и углы установки всегда указываются в инструкции к каждой конкретной модели черепицы.
Существуют модели черепицы, предназначенные для установки под углом 12 – 60 градусов, рядовые модели рекомендуется монтировать под углом 20 – 45 градусов. Для обрешетки чаще всего используют брус 50х50 мм.
Металлочерепица по сути представляет собой менее жесткий и более легкий декоративный вариант профнастила, поэтому требования по стропильной системе, в частности по рекомендуемым сечениям стропильных ног, во многом совпадают.
Особенностью стропильной конструкции под металлочерепицу можно назвать значительное уменьшение шага обрешетки, который должен быть равен длине продольной волны (30 см для большинства видов). Это приводит к необходимости уменьшить расстояние между стропилами до 0,6 – 1 м, для снижения расходов пиломатериала на обрешетку. Угол ската крыши выбирается от 22 до 45 градусов.
Стропильная конструкция под ондулин
Ондулин – шифер на основе стекловолокна и битума, выпускается только одним производителем и имеет унифицированные технологические нормы по установке:
- допустимый угол монтажа – 5 – 45 градусов;
- расстояние между стропилами – 60 см при угле ската до 15 градусов, до 90 см – при угле более 15 градусов;
- обрешетка – сплошная фанерная на склоне до 10 градусов, доска 30х100 мм с шагом 45 см на склоне 10 – 15 градусов, брус 40х50 мм с шагом 60 см на склоне свыше 15 градусов.
Учитывая небольшой вес материала, сечение стропильных ног подбирается исходя из тех же рекомендаций, что и для профнастила.
Стропильная конструкция под покрытие из шифера
Шифер – традиционный, достаточно жесткий и тяжелый кровельный материал, хрупкий, но устойчивый к постоянным нагрузкам. Такие свойства меняют рекомендации по оптимальному устройству стропильной системы в сторону использования более прочных элементов и увеличения шага между ними:
- Из-за низкой герметичности нежелательно использовать шиферные крыши с углом ската менее 22 градусов. При необходимости монтажа такой крыши в качестве инструкции можно использовать рекомендации по установке ондулина, с поправкой на универсальный шаг обрешетки – 55 см.
- Допустимый угол для установки стропил под шифер – до 60 градусов.
- Шаг установки выбирается от 0,8 до 1,5 м, в зависимости от сечения стропильной ноги, нагрузки и наличия обрешеточного материала.
- Материал на стропила подбирается несколько большего сечения, чем для легких кровель. Для наиболее популярного шага 1,2 м берется брус сечением от 75х150 до 100х200 мм, в зависимости от длины пролета между опорами.
- Материал под обрешетку подбирается в соответствии с величиной расстояния между стропилами – брус 50х50 мм до 1,2 м, брус 60х60 мм – 1,2 м и более.
- Шаг обрешетки подбирается таким образом, чтобы каждый лист лежал на трех брусьях, и имел нахлест на 15 см с соседним. Учитывая стандартную длину листа 1,75 м, используется шаг 80 см.
Стропила для односкатной и двускатной кровли
Какое расстояние стропил для односкатной кровли? Односкатная крыша не требует сложной стропильной конструкции. Стропила укладываются от стены к стене, чаще всего без использования мауэрлата, прямо на венец.
Отсутствие дополнительных ребер жесткости устанавливает максимальный угол уклона – 30 градусов и допустимую длину пролета – менее 6 м (для деревянных стропил). Оптимальный угол – 15 – 20 градусов.
Такие крыши обычно не подвержены ветровым нагрузкам, но требуют защиты от осадков. В регионах, где давление ветра сравнимо со снеговой нагрузкой, правильная установка односкатной крыши “по ветру” способна привести к самоочищению кровли.
Двухскатная крыша представляет собой систему параллельных треугольников, соединенных между собой мауэрлатом и коньком. Существует множество элементов для прочного скрепления сторон треугольника между собой и передачи нагрузок от стропильных ног стенам – стойки, стяжки, укосины, опорные балки и так далее.
Шаг между стропилами двускатной крыши делают с учетом размера теплоизолятора, который укладывают между ними. Примерный шаг между стропильными ногами 1-1,2 метра
Прочность жесткого треугольника возрастает по мере приближения его формы к равнобедренному, поэтому при повышении угла ската до 60 градусов можно расширять шаг между стропилами.
Однако, это также приведет к увеличению расхода материала и к многократному усилению парусности крыши. Оптимальный угол уклона для снежных регионов – 45 градусов, для ветреных – 20 градусов.
Расстояние между стропилами крыши мансардного типа определяет, какая часть нагрузки приходится на каждый элемент. При проектировании вальмовой кровли шаг стропил должен составлять от 60 см до 1 м.
Полезные советы
- Верное крепление стропил не менее важно, чем правильный расчет конструкции. Перед самостоятельным монтажом крыши стоит взять урок у опытного плотника и почитать обучающую литературу.
- При выборе шага стропил не забывайте о теплоизоляции. Все виды утеплителя способны немного сжиматься, поэтому покупать их можно по приблизительному размеру. Наиболее часто выпускаемые размеры – 60, 80, 100, 120 см.
- Для крыш с уклоном от 45 градусов и более можно не учитывать вес человека на крыше. Это снимает 175 килограмм расчетной нагрузки на квадратный метр и позволяет ставить стропила в среднем на 20% реже.
- Снежную и ветровую нагрузку в регионах России можно узнать по нормативным документам – картам в приложении Ж к СП 20.13330.2011 “Нагрузки и воздействия”.
- В сети существует множество онлайн-калькуляторов для крыши, способных если не рассчитать верно все нюансы, то хотя бы посоветовать подбор верного сечения для стропила.
krovlya777.ru
Расчет расстояния между стропилами
Расстояние между стропилами – это основополагающий параметр, от которого зависит прочность и надежность конструкции крыши, срок ее службы, возможность использования тех или иных кровельных материалов.
Прочность и срок службы кровли зависят от многих факторов: качества строительных материалов, климатических условий, надежности обрешетки.
Но несущая конструкция крыши – это фундамент, на котором покоится вся конструкция.
Стропильная система должна быть точно просчитана, грамотно смонтирована и надежно защищена от разрушительного внешнего воздействия.
Общая схема расчета стропильного шага
Стропильная система – это несущая конструкция всей крыши. Она состоит из стропильных ног, вертикальных стоек и наклонных подкосов.
Каждое стропило располагается на определенном расстоянии от следующего – это расстояние называется «стропильный шаг».
Именно от него зависят прочность кровельной конструкции, максимально допустимая нагрузка на квадратный метр и материалы, которые можно использовать для кровельных работ.
По ГОСТам минимальное допустимое значение стропильного шага составляет 60 см, среднее – превышает 1 м.
Для определения приблизительного шага можно воспользоваться следующей формулой: D/(D/m+1), где D – длина крыши от конька до конька, m – приблизительный стропильный шаг.
Все полученные результаты необходимо округлять до ближайшего большего целого. Очевидно, что такая формула служит исключительно для приблизительных расчетов.
Чтобы определить точный размер шага, необходимо принимать во внимание следующие факторы:
- собственный вес стропильной системы, т. е. материалов, из которых она изготовлена;
- вес материала, которым вы планируете крыть крышу;
- вес дополнительных утеплителей, уплотнителей, системы гидро- и пароизоляции;
- вес обрешетки;
- вес отделочных материалов чердака;
- климатические нагрузки (ветер, скопление снега).
Помимо вышеперечисленных нагрузок, кровля должна выдерживать вес, по меньшей мере, одного взрослого человека, чтобы в случае ремонта или установки антенны монтажник мог без опасений взобраться на крышу.
Если вы планируете установку дымоходной трубы, то ее местоположение необходимо изначально включить в расчеты, чтобы в будущем не потребовалось снимать часть кровли и устанавливать дополнительные точки опоры.
Односкатная и двускатная крыша: разница в стропильных системах
Для односкатной крыши возвести стропильную систему достаточно просто. Чаще всего стропила укладывают прямо на венец, без использования дополнительных опор и поддерживающих конструкций.
Именно поэтому максимальный угол наклона односкатной крыши ограничен 30 градусами: отсутствие дополнительных несущих конструкций и поддерживающих балок означает, что вся нагрузка ложится на стены здания и фундамент.
Оптимальный угол наклона – 15 – 25 градусов. Максимально допустимая длина пролета стропил не достигает и 6 м.
При возведении односкатной крыши обязательно учитывайте направление ветра и возможную дополнительную нагрузку от веса скопившегося на крыше снега.
Для домов, расположенных в регионах с сильными ветрами и малым количеством осадков, можно подгадать такой угол склона, при котором кровля очищается от снега за счет порывов ветра.
Двускатная крыша – это система из двух наклонных скатов, соединенных коньком. Одним из основных преимуществ такой конструкции является возможность более равномерного распределения нагрузки между стропильной системой и несущими стенами здания.
Кроме того, двускатный каркас позволяет опереть стропила друг на друга, что придает ему дополнительную прочность.
Общая прочность кровельной конструкции возрастает при приближении угла ската к 45 градусам. Именно такой наклон считается оптимальным для регионов с обильными осадками.
При повышении угла наклона, с одной стороны, значительно увеличивается устойчивость, поэтому можно брать больший стропильный шаг.
С другой стороны, повышается парусность крыши, поэтому для ветреных регионов оптимальный угол наклона не превышает 20 градусов.
Стропильная система под шифер
Несмотря на появление большого выбора современных кровельных материалов, классический вариант – шифер – до сих пор пользуется большой популярностью, в основном из-за дешевизны и легкости монтажа.
Расстояние между стропилами крыши под шифер вычисляют с учетом особенностей материала: шифер достаточно хрупкий, но в то же время способен выдерживать большие весовые нагрузки.
Допустимый диапазон стропильного шага под шифер – от 80 см до 1,5 м. Чаще всего используют усредненную длину шага, 120 см.
Поскольку сам по себе шифер весит достаточно много, материал для несущей конструкции нужно выбирать прочный, например, брусья с сечением не менее 75 мм на 150 мм.
Максимальное рекомендованное сечение брусьев – 100 мм на 200 мм. Чем толще брусья, тем активнее они впитывают влагу и тем больше деформируются.
Видео:
Длина стропильного шага и толщина обрешетки взаимосвязаны: чем более прочную обрешетку вы планируете установить, тем меньше шаг, и наоборот.
Лист шифера имеет стандартную длину в 175 мм, шаг обрешетки подбирается таким образом, чтобы каждый лист шифера имел не менее трех точек опоры (одну по центру листа и две ближе к краям).
Рекомендованная толщина бруса для обрешетки под шифер – 50 – 60 мм, стандартные размеры доски для обрешетки – 30 мм на 100 мм.
Шаг обрешетки зависит от градуса уклона крыши: для пологой одно- или двухскатной крыши достаточно 63 – 67 см. Минимальный промежуток для крутой крыши составляет 45 см.
Точную длину стропильного шага под шифер вы сможете установить, только произведя точные замеры и рассчитав общий вес всех кровельных материалов.
Не забудьте учесть метеоусловия (возможность скопления снега, сильные порывы ветра) и нагрузку дополнительного оборудования (антенны или дымоходной трубы). Если на чердаке будет обустроена мансарда, то учтите вес утеплителей.
Нюансы системы для металлочерепицы
Металлочерепица – это один из самых популярных кровельных материалов на рынке. Она неприхотлива в обращении, долговечна, красиво смотрится.
Кроме того, металлочерепица – один из самых легких кровельных материалов (всего 35 кг на квадратный метр), ее можно укладывать на достаточно легкую опору, снижая тем самым нагрузку на стены здания и фундамент.
Среднее расстояние между стропилами под металлочерепицу составляет 60 – 95 см для двухскатной крыши с наклоном 20 – 45 градусов.
Размер брусьев выбирают с учетом утеплительных и гидроизоляционных материалов. Для простой кровли из металлочерепицы достаточно сечения в 50 – 150 мм.
Но в большинстве случаев для создания мансардной крыши под металлочерепицу придется уложить утеплитель толщиной в 150 – 200 мм.
С учетом веса утеплителя стропильная система должна быть более прочной, рекомендованный размер брусьев возрастает до 200 мм на 50 мм.
Видео:
При расчете расстояния между стропилами учитывайте не только длину листов металлочерепицы, но утеплителя.
При правильном расположении стропил вы сможете значительно сэкономить на лесоматериалах.
Не забывайте и об особенностях монтажа крыши из металлочерепицы: этот материал плохо пропускает воздух, в результате чего под крышей часто скапливается конденсат.
Закрепите верхнюю опору стропильной системы на коньковый прогон вместо боковой части. Это позволит создать небольшую воздушную прослойку, повысит вентилируемость и поможет уберечь кровлю от разрушительной влаги.
Стропильная система под профнастил и ондулин
Отличительная особенность профнастила – это легкость и жесткость, поэтому, как и в случае металлочерепицы, требования к стропильной системе не столь высоки.
Расстояние между стропилами под профнастил должно быть в диапазоне от 60 см до 120 см. Оптимальное сечение стропильной ноги зависит от пролета между опорами.
Так, для пролета в 3 м выбирают брус размером 40 мм на 150 мм, для пролета в 5 м – размером 50 мм на 180 мм.
Какое расстояние допустимо между стропильными ногами, зависит напрямую от сечения брусьев: чем больше стропильный шаг, тем более прочный материал необходимо использовать для стропил. При выборе шага более 80 см увеличьте толщину брусьев на 20 – 25 %.
Не забывайте учитывать вес обрешетки под профнастил. Расстояние между стропилами односкатной крыши в 60 см потребует обрешетки с минимальным сечением брусьев 25 мм на 100 мм.
При стропильном шаге, равном 80 см, – 30 мм на 100 мм и т. д. Важную роль играет и угол наклона крыши: при скате менее 15 градусов под профнастил рекомендовано укладывать сплошную обрешетку, которая значительно тяжелее разреженной.
Видео:
Общие рекомендации для стропильной системы под ондулин во многом схожи с требованиями, предъявляемые к системе под профнастил.
Поскольку оба обладают относительно малым весом, опорная конструкция может быть достаточно легкой, что снижает нагрузку на несущие стены и фундамент здания.
Ондулин рекомендовано устанавливать на крышах со скатом в 5 – 50 градусов. Среднее расстояние между стропилами при таком склоне составляет 600 – 900 мм.
Чем выше градус наклона, тем большее расстояние между стропилами допускается.
На двускатную крышу с уклоном менее 10 градусов рекомендуется устанавливать сплошную обрешетку, что повышает нагрузку кровельную конструкцию.
В таком случае лучше использовать более толстый брус размером 40 мм на 50 мм, а стропильный шаг свести к минимуму (60 см).
kroemsami.ru
Все о двухскатных крышах: оптимальное расстояние между стропилами
В строительстве дома важно, чтобы каркас крыши и ее стропильная конструкция были надежными. Для этого необходимо знать оптимальные размеры промежутка между стропилами. Как правильно провести расчеты для стропильной системы двухскатной крыши с учетом различных кровельных материалов, расскажут наши специалисты в данной статье.
Как правильно рассчитывать расстояние между стропилами (для двухскатной крыши)
Неправильно подобранный промежуток, который должен быть между опорами стропильной системы для любого вида крыши, может привести к ряду негативных последствий:
- деформации самой конструкции;
- порчи кровельного покрытия;
- обрушивание основания каркаса и подобные.
Чтобы этого не случилось, специалисты разработали специальную методику, с помощью которой можно рассчитать это расстояние, что относится и к двухскатным видам крыш.
Пошаговая методика по вычислению промежутка, который должен быть от опоры к опоре:
- Первый шаг: измеряем длину ската по карнизу крыши.
- Второй шаг: цифровой показатель длины ската делим на цифровой показатель расстояния от одной опоры к другой, который подбираем самостоятельно – от 60 см до одного метра.
- Третий шаг: получившуюся цифру прибавляем к «1» (единице).
- Четвертый шаг: итог округляем в большую сторону.
Как видим из общепринятой методики вычислений, промежуточное расстояние, то есть «шаг» стропильной конструкции должен соответствовать двум основным параметрам:
- не меньше шестидесяти сантиметров;
- не больше одного метра.
Этот промежуток или шаг между стропилами выбирается строителем самостоятельно, но от него зависит количество составляющих элементов во всей конструкции для двухскатной крыши.
Пример расчетов промежутков в стропильной конструкции
Специалисты утверждают, что произвести подобные вычисления не составит большого труда. Для этого разберем реальный пример, воспользовавшись пошаговой методикой, приведенной выше.
Первый шаг: согласно произведенным замерам, длина ската по карнизу крыши равна трем метрам.
Второй шаг: самостоятельно выбираем шаг, который должен быть между стропилами. Например, он равен 0,8 метра, значит, расчет будет следующим: 3 : 0,8 = 3,75.
Третий шаг: 3,75 + 1 = 4,75, с округлением 5.
Таким образом, мы получили необходимое количество стропил для стропильной конструкции, равное 5, с шагом между ними в 80 сантиметров (это 0,8 метра).
Специалисты предупреждают, что эта методика не включает в свои расчеты особенности используемого кровельного материала. Но этот момент является очень важным при возведении стропильной конструкции и монтаже кровли крыши.
Читайте также: Система стропил двухскатной крыши и особенности завязывания фронтона
Расстояние под различные кровельные материалы
Специалисты советуют: определяя шаг между стропильными опорами, учитывайте кровельный материал, из которого будет создаваться кровля двухскатной крыши. Рассмотрим наиболее распространенные варианты покрытий кровли, подходящих для частных жилых домов.
- Профнастил – для этого кровельного материала нужное нам расстояние цифровому показателю от 60 до 90 сантиметров (при увеличении шага хотя бы до одного метра, придется устанавливать дополнительные поперечные доски с большим сечением – 5 × 10 см). При этом под профнастил понадобится произвести монтаж обрешетки, которая обеспечит возможность крепления обязательных вертикальных составляющих – дымохода, вентиляционной системы.
- Керамическая черепица – кровля из такого материала имеет достаточно тяжелый вес, поэтому и нагрузка на стропильную систему будет выше, чем при покрытии кровли профнастилом. Соответственно, и расстояние, которое мы рассчитываем, будет другим: от 80 сантиметров до 1 метра 30 сантиметров. Но в этом варианте еще и учитывается крутизна уклона кровли (если угол наклона 15 градусов, то промежуток будет минимальным – 80 см, при 75 градусах – 130 см).
- Металлочерепица – данный кровельный материал легче предыдущего и продается сразу в листовом виде, поэтому снижается толщина составляющих стропильной системы, а, следовательно, снижается и расстояние между элементами в ней. Для стропильного материала с сечением 15 × 5 сантиметров промежуток должен подбираться от 60 сантиметров до 95 сантиметров. Такое расстояние позволит качественно утеплить чердачное помещение (для этого необходимо материал утеплителя разместить прямо между стропилами). Особенность монтажа стропильной конструкции под металлочерепицу заключается в том, что опоры устанавливаются сверху на коньковый прогон (обычно их монтаж производиться на коньковый брус сбоку). Но в этом случае не стоит забывать и о вентиляционных отверстиях около верхней кровли.
- Ондулин – этот материал называют «еврошифером», и он прекрасно подходит для кровли частных жилых домов. Для стропильной конструкции под ондулин используют стропила из досок 5 × 20 сантиметров, что обеспечивает некоторый запас прочности (при этом учитываются и стропильные прогоны). Расстояние между такими стропильными досками стандартное – от 60 до 90 сантиметров, а деревянный брус для обрешетки должен быть сечением 4 × 5 см, с межосевым шагом в 60 см.
- Шифер – это один из самых распространенных в нашей стране кровельных материалов, под него стропила следует подбирать с сечением 5 × 10 / 5 × 150 сантиметров. Расстояние между ними будет немного в меньшем диапазоне – 60-80 см. Обрешетка из деревянного бруса имеет свой промежуток между элементами, который напрямую зависит от угла уклона ската кровли: при маленьком уклоне – от 45 см, при большем – от 60 см.
Таким образом, общие цифровые показатели для определения расстояния между стропилами (в зависимости от материала кровли) будут колебаться в следующих пределах: минимум составляет 60 см, а максимум – 130 см. Если вы сами не можете определиться с выбором такого цифрового показателя, то следует обратиться к квалифицированным специалистам за помощью.
krovlyamoya.ru
Шаг стропил односкатной крыши
Односкатная стропильная система пришла к нам из США и Европы. Использующие ее жильцы отмечали надежность и дешевизну, поэтому популярность этого типа очень быстро распространялась. Несмотря на то, что для возведения одного ската требовалось незначительное количество древесины, на такое строительство мало кто решался. Дело в том, что большинство застройщиков считала такую систему слишком простой для жилых строений, а другая часть просто не умела ее возводить, чтобы доказать обратное. В данной статье я постараюсь объяснить вам как легко и быстро создавать такие системы и правильно подбирать шаг стропил односкатной крыши.
Основа расчетов
Несмотря на свою простоту, один скат должен отвечать всем правилам монтажа. Ведь если при этом допускать серьезные ошибки, то кровельное покрытие деформируется, что неизбежно повлечет за собой не только протечки, но и обрушение всей крыши.
Для достижения максимальной устойчивости кровельной системы необходимо обратить внимание на четыре составляющих:
- Надежность крепления стропильных ног к опорному брусу и коньку;
- Правильный подбор вспомогательных деталей для стропильной системы;
- Прочные пиломатериалы и вспомогательные элементы;
- Стропильный шаг.
Не стоит думать, что соблюдая всего четыре пункта вы добьетесь максимально устойчивой конструкции. Для этого вам придется использовать все известные методы и технологии.
Значения для расчетов
Нельзя выполнять расчеты не зная те или иные показатели, верно? Поэтому перед началом необходимо убедиться, что вы имеете четыре основных значения.
- Нагрузка на 1 квадратный метр
- Параметры кровельного материала
- Шаг стропильных ног
- Наклон стропила
Помимо всех этих показателей главной задачей любого проекта является расчет максимально допустимой нагрузки на кровлю. В нее входят довольно много значений и вот список элементов, масса которых особенно важна при расчете:
- Стропильные ноги
- Обрешетка
- Кровельный пирог
Если вы далеки от строительной отрасли, то вам придется запомнить, что расчет максимальной нагрузки на крышу состоит из двух частей. В первой учитываются все используемые материалы, а во второй находится снеговая нагрузка вашего региона. Ее значение написано в специальном справочнике, который вы без проблем можете найти в сети.
Но даже на этом показатели будут не точные, ведь вы забыли про ветровую нагрузку и вес самого рабочего, который будет проводить монтажные работы и последующее обслуживание (ремонт, чистка).
При разработке проекта строительной организацией они пользуются сложными формулами сопромата, поэтому если вы не хотите забивать этим голову, можно воспользоваться рекомендациями опытных людей.
Как вычислить необходимое расстояние между стропильными балками
Расстояние между стропилами односкатной крыши во многом зависит от предварительно рассчитанного максимально возможного шага. Для выявления данного значения вам потребуется иметь значение общей нагрузки, параметры крыши и данные о древесине стропильных ног.
Вычислить оптимальный шаг стропильной ноги можно по следующей методике:
- В первую очередь необходимо найти полную длину крыши. Это значение должно включать в себя любые торцы и свесы;
- Полученное значение делим на максимально допустимое расстояние между стропилами;
- Ответ округляем в большую сторону. Это число будет указывать на количество пролетов;
- Далее берем значение длины крыши и делим его на пролеты. Так вы найдете оптимальный шаг;
- А чтобы найти количество стропильных ног необходимо к пролетам прибавить единицу.
Это правило работает для подавляющего большинства кровель, но есть и те, рассчитать которые подобным образом не получается. Если у вас именно такой случай, то придется обзавестись дополнительным стропилом на одном из торцов.
Стропильная система в зависимости от кровельного покрытия
Ни для кого не секрет, что чем большей массой обладает кровельное покрытие, тем большее количество стропильных ног необходимо устанавливать. Большинство производителей данного материала в инструкции к своему товару указывает оптимальное количество стропил и их размеры.
Не стоит слепо доверять данной инструкции, только если вы не проживаете на центральной полосе России, ведь они были написаны именно для этой территории. Перед разработкой чертежа необходимо внимательно изучить преобладающие ветра и начертить своеобразную розу, которая будет являться ориентиром для будущего строительства.
Стоит заметить, что в регионах страны, где выпадает большое количество атмосферных осадков в виде снега лучше всего создавать крутые крыши с уклоном ската в 35-45 градусов. Это обеспечит быстрый естественный сход снежного покрова с поверхности.
В большинстве случаев стропильная система частных домов создается из бревен, диаметр которых от 12 до 22 сантиметров, бруса или доски с показателями толщины от 40 до 100 и ширины от 150 до 220 миллиметров.
Система стропил под профнастил
Кровельный профнастил довольно легкий материал и в то же время обладает хорошими прочностными характеристиками. Поэтому в качестве стропильных ног можно использовать пиломатериалы небольшого сечения, но с частым шагом: 0,6 – 1,2 метра. Кровельный скат должен находиться под уклоном от 12 до 45 градусов.
Необходимое сечение можно подобрать исходя из расстояния пролета между опор. Если расстояние составляет порядка 3 метра, то сечением можно брать 40х150 миллиметров, при 4 метрах это значение увеличивается до 50х180 миллиметров, а при 6 метрах необходимо использовать пиломатериалы сечение которых 60х200 миллиметров.
Кстати, обрешетка в этом вопросе также играет немаловажную роль. В случае, когда стропильный шаг составляет приличное значение, придется использовать более широкие доски. Например, для шага в 0,6 метров понадобятся элементы с сечением 25х100 миллиметров, а для 1,2 метров – 40х100.
Обрешетка для профнастила устраивается разряженным методом, и шаг ее элементов должен составлять 50-80 сантиметров. Впрочем, эти значения могут выходить за рамки в связи с особенностями самого кровельного покрытия. Советы по устройству данных деталей вы также можете найти в инструкции, прилагаемой к приобретенному материалу.
Система стропил под керамическую черепицу
Керамическая черепица – уникальное кровельное покрытие. Она изготавливается из глины, что делает этот материал очень тяжелым. Проектируемые стропильные системы в обязательном порядке должны следовать следующим требованиям:
- По сравнению с другими кровельными покрытиями керамическая черепица весит в 5-10 раз больше, следовательно, придется использовать максимально частый шаг стропильных ног. Что касается их сечения, то оно должно быть увеличено на соответствующее значение, как правило, это 25% по отношению к требуемым значениям для обычных покрытий;
- В результате того, что покрытие составляется из довольно мелких частей, придется устраивать надежную поперечную обрешетку.
В кровельной сфере существует всего 3 разновидности обрешетки. Одну из них можно устраивать под углом 12-60 градусов, а две других под 20-45 градусов. В качестве элементов обрешетки для глиняной черепицы чаще всего можно увидеть брус с сечением 50х50 миллиметров.
Стропила для металлочерепицы
Благодаря тому, что металлические листы обладают значительно меньшей толщиной вам не придется устраивать серьезную стропильную систему. Поэтому можете смело следовать советом и рекомендациям производителей кровельного материала.
Стоит сказать пару слов о единственном нюансе, который позволит вам сэкономить немного пиломатериалов. Так вот, он заключается в том, что минимальный шаг обрешетки может быть увеличен до 1 метра. Это связано с размерами листового материала. Когда утраивается металлочерепица, то, как правило, она поддерживается обрешеткой лишь в нескольких местах, а при шаге стропил в 0,6 метров нельзя создать «экономную» обрешетку, поэтому приходится менять ее вместе со стропильной системой.
Стропильная конструкция под ондулин
На сегодняшний ондулин уступил место более современным покрытиям, но несмотря на это, застройщики, крыша домов которых была уложена асбестовым шифером стали присматривать данный материал, как выгодную альтернативу. Он выполнен на основе битума и стекловолокна, обладает малым весом и высоким качеством.
Стропильная система под ондулин должна соответствовать следующим параметрам:
- Наклон ската должен находиться в пределе от 5 до 45 градусов;
- При малом уклоне шаг стропильных ног должен быть минимальным: 0,6 метра, а при более крутой крыше это расстояние увеличивается до 0,9 метров;
- При пологой крыши, скажем до 10 градусов необходимо устраивать сплошную обрешетку. Для этого лучше всего использовать влагостойкую фанеру, ОСП плиты или обрезную доску с сечением 30х100 или брус 40х50 миллиметров.
Что касается сечения самих стропильных ног, то оно подбирается по тем же правилам, что и для профнастила.
Система стропил под волнистые асбестоцементные листы (шифер)
Удивительно, но кровельный материал под названием «шифер» знают все, ведь подавляющее большинство частных домов покрыто именно этим продуктом. За счет своей жесткости и составляющих, данный материал обладает довольно солидным весом, поэтому необходимо следовать рекомендациям по устройству стропильной системы, дабы она не разрушилась еще до начала эксплуатации.
- Низкая герметичность готовой плоскости не позволяет использовать шифер при уклоне ската менее 22 градусов, это приведет к протечкам. Если вы не сможете найти какие-либо рекомендации по монтажу асбестоцементных листов (что вряд ли), то вы всегда вправе воспользоваться инструкцией, прилагаемой к ондулину;
- Максимально возможный наклон стропил при шиферной кровле – менее 60 градусов;
- Оптимальный шаг стропильных ног лежит в диапазоне от 0,8 до 1,5 метра. Здесь все будет зависеть от нагрузки и сечения пиломатериалов;
- Как правило, деревянная система под шифер требует несколько большего сечения ног, нежели при легкой кровле. В качестве примера можно привести ситуацию, когда шаг стропил составляет 1,2 метра. Для стропила придется брать брус с сечением 75х150 или 100х200;
- Что касается обрешетки, то ее элементы так же будут отличаться от шага стропильных ног. Если он составляет до 1,2 метра, то вполне пойдет брус 50х50 миллиметров, а при большем шаге – 60х60 миллиметров;
- Шаг бруса обрешетки должен подбираться так, дабы один лист поддерживали 3 элемента. Шифер должен выходить за края на 15 сантиметров с обеих сторон. Например, если рассматривать стандартные размеры асбестоцементного листа (175 сантиметров), то можно использовать шаг обрешетки в 80 сантиметров.
Наверно стоит напомнить о том, что асбест является вредным веществом, следовательно, при работе с материалом, в котором содержатся его частицы должна соблюдаться техника безопасности. Которая гласит, что рабочий должен иметь при себе средства индивидуальной защиты.
Стропильная система одного и двух скатов
В последнее время односкатная крыша получает все большую симпатию. Оно и понятно, ведь материалы только дорожают, а так хочется сэкономить. Благодаря несложной конструкции это получится сделать. Стропильная система одного ската довольно примитивна. Для этого просто нужно положить балки на венец и закрепить. Конечно, не стоит забывать про изоляционный материал.
Максимальный наклон односкатной крыши может быть 30 градусов, а пролет составлять 6 метров (это правило действует для пиломатериалов). Самым оптимальным уклоном считается 15-20 градусов. Под таким углом, ветровая нагрузка не причинит особого вреда, но вот снежный покров будет доставлять некоторые неудобства. Решением этой проблемы может стать размещение вашей постройки «по ветру», что позволит ему удалять снежную массу с крыши естественным образом.
Альтернативным вариантом односкатной кровли является двухскатная. Она представляет собой некоторое количество прямоугольников, соединенных воедино при помощи мауэрлата и конька. Стоит отметить один интересный факт. Когда форма треугольника приближается к равнобедренному, то его жесткость возрастает. В связи с этим при уклоне кровли до 60 градусов можно позволить расширить шаг между стропильными ногами.
Но не стоит заигрываться с расчетами, ведь это может привести к увеличению парусности и расходу пиломатериалов. Самым оптимальным уклоном скатов для двухскатной системы – 45 градусов.
Советы от профессионалов
Если вы решили возводить кровлю самостоятельно, то вам наверняка пригодятся некоторые советы, которые не только облегчат ваш труд, но и увеличат эксплуатационный период вашей крыши в целом.
- Рассчитать конструкцию правильно – задача не легкая, но даже если она выполнена верно, нарушить ее можно при неверном креплении. Поэтому монтируя стропильные ноги на свои места выполните работу со всей ответственностью. Для повышения навыков вы можете прочитать информацию в сети, либо пригласить на объект знающего человека;
- Шаг стропильных ног никак не должен влиять на теплоизоляцию. Стоит помнить, что плиты способны немного изменяться в своих размерах. Воспользуйтесь этим и впихните их максимально плотно. В строительном магазине существуют стандартные размеры плит утеплителя в 60, 80, 100 и 120 сантиметров;
- Для большинства крыш, уклон которых менее 45 градусов, есть необходимость включения веса рабочего в расчет. Что касается более острых кровель, то в этом нет необходимости, следовательно, можно уменьшить шаг стропильных ног на 20%;
- Воспользуйтесь современными технологиями и рассчитайте вашу крышу при помощи онлайн-калькуляторов. Все что вам нужно – это ввести точные параметры;
- Нормативные документы касательно ветровой и снеговой нагрузки вы можете найти в сети или у мастеров на стройке;
- Любая древесина, используемая в целях строительства должна быть максимально высушена. Это позволит избежать ее деформации в последующем.
Крыша здания – один из самых важных элементов всего здания. Если вы начнете экономит на кровельном пироге, то вскоре вам грозит дорогостоящий ремонт, который затронет не только данный участок, но и все здание в целом. Поэтому если вы хотите получить максимальный эксплуатационный период от вашего уюта, то не стоит использовать некачественные материалы.
goldkryshi.ru
Какое выбрать расстояние между стропилами? — Блог о строительстве
Расстояние между стропилами – это основополагающий параметр, от которого зависит прочность и надежность конструкции крыши, срок ее службы, возможность использования тех или иных кровельных материалов.
Прочность и срок службы кровли зависят от многих факторов: качества строительных материалов, климатических условий, надежности обрешетки.
Но несущая конструкция крыши – это фундамент, на котором покоится вся конструкция.
Стропильная система должна быть точно просчитана, грамотно смонтирована и надежно защищена от разрушительного внешнего воздействия.
Общая схема расчета стропильного шага
Стропильная система – это несущая конструкция всей крыши. Она состоит из стропильных ног, вертикальных стоек и наклонных подкосов.
Каждое стропило располагается на определенном расстоянии от следующего – это расстояние называется «стропильный шаг».
Именно от него зависят прочность кровельной конструкции, максимально допустимая нагрузка на квадратный метр и материалы, которые можно использовать для кровельных работ.
По ГОСТам минимальное допустимое значение стропильного шага составляет 60 см, среднее – превышает 1 м.
Для определения приблизительного шага можно воспользоваться следующей формулой: D/(D/m+1), где D – длина крыши от конька до конька, m – приблизительный стропильный шаг.
Все полученные результаты необходимо округлять до ближайшего большего целого. Очевидно, что такая формула служит исключительно для приблизительных расчетов.
Чтобы определить точный размер шага, необходимо принимать во внимание следующие факторы:
- собственный вес стропильной системы, т. е. материалов, из которых она изготовлена;вес материала, которым вы планируете крыть крышу;вес дополнительных утеплителей, уплотнителей, системы гидро- и пароизоляции;вес обрешетки;вес отделочных материалов чердака;климатические нагрузки (ветер, скопление снега).
Помимо вышеперечисленных нагрузок, кровля должна выдерживать вес, по меньшей мере, одного взрослого человека, чтобы в случае ремонта или установки антенны монтажник мог без опасений взобраться на крышу.
Если вы планируете установку дымоходной трубы, то ее местоположение необходимо изначально включить в расчеты, чтобы в будущем не потребовалось снимать часть кровли и устанавливать дополнительные точки опоры.
Для односкатной крыши возвести стропильную систему достаточно просто. Чаще всего стропила укладывают прямо на венец, без использования дополнительных опор и поддерживающих конструкций.
Именно поэтому максимальный угол наклона односкатной крыши ограничен 30 градусами: отсутствие дополнительных несущих конструкций и поддерживающих балок означает, что вся нагрузка ложится на стены здания и фундамент.
Оптимальный угол наклона – 15 – 25 градусов. Максимально допустимая длина пролета стропил не достигает и 6 м.
При возведении односкатной крыши обязательно учитывайте направление ветра и возможную дополнительную нагрузку от веса скопившегося на крыше снега.
Для домов, расположенных в регионах с сильными ветрами и малым количеством осадков, можно подгадать такой угол склона, при котором кровля очищается от снега за счет порывов ветра.
Двускатная крыша – это система из двух наклонных скатов, соединенных коньком. Одним из основных преимуществ такой конструкции является возможность более равномерного распределения нагрузки между стропильной системой и несущими стенами здания.
Кроме того, двускатный каркас позволяет опереть стропила друг на друга, что придает ему дополнительную прочность.
Общая прочность кровельной конструкции возрастает при приближении угла ската к 45 градусам. Именно такой наклон считается оптимальным для регионов с обильными осадками.
При повышении угла наклона, с одной стороны, значительно увеличивается устойчивость, поэтому можно брать больший стропильный шаг.
С другой стороны, повышается парусность крыши, поэтому для ветреных регионов оптимальный угол наклона не превышает 20 градусов.
Несмотря на появление большого выбора современных кровельных материалов, классический вариант – шифер – до сих пор пользуется большой популярностью, в основном из-за дешевизны и легкости монтажа.
Расстояние между стропилами крыши под шифер вычисляют с учетом особенностей материала: шифер достаточно хрупкий, но в то же время способен выдерживать большие весовые нагрузки.
Допустимый диапазон стропильного шага под шифер – от 80 см до 1,5 м. Чаще всего используют усредненную длину шага, 120 см.
Поскольку сам по себе шифер весит достаточно много, материал для несущей конструкции нужно выбирать прочный, например, брусья с сечением не менее 75 мм на 150 мм.
Максимальное рекомендованное сечение брусьев – 100 мм на 200 мм. Чем толще брусья, тем активнее они впитывают влагу и тем больше деформируются.
Видео:
Длина стропильного шага и толщина обрешетки взаимосвязаны: чем более прочную обрешетку вы планируете установить, тем меньше шаг, и наоборот.
Лист шифера имеет стандартную длину в 175 мм, шаг обрешетки подбирается таким образом, чтобы каждый лист шифера имел не менее трех точек опоры (одну по центру листа и две ближе к краям).
Рекомендованная толщина бруса для обрешетки под шифер – 50 – 60 мм, стандартные размеры доски для обрешетки – 30 мм на 100 мм.
Шаг обрешетки зависит от градуса уклона крыши: для пологой одно- или двухскатной крыши достаточно 63 – 67 см. Минимальный промежуток для крутой крыши составляет 45 см.
Точную длину стропильного шага под шифер вы сможете установить, только произведя точные замеры и рассчитав общий вес всех кровельных материалов.
Не забудьте учесть метеоусловия (возможность скопления снега, сильные порывы ветра) и нагрузку дополнительного оборудования (антенны или дымоходной трубы). Если на чердаке будет обустроена мансарда, то учтите вес утеплителей.
Металлочерепица – это один из самых популярных кровельных материалов на рынке. Она неприхотлива в обращении, долговечна, красиво смотрится.
Кроме того, металлочерепица – один из самых легких кровельных материалов (всего 35 кг на квадратный метр), ее можно укладывать на достаточно легкую опору, снижая тем самым нагрузку на стены здания и фундамент.
Среднее расстояние между стропилами под металлочерепицу составляет 60 – 95 см для двухскатной крыши с наклоном 20 – 45 градусов.
Размер брусьев выбирают с учетом утеплительных и гидроизоляционных материалов. Для простой кровли из металлочерепицы достаточно сечения в 50 – 150 мм.
Но в большинстве случаев для создания мансардной крыши под металлочерепицу придется уложить утеплитель толщиной в 150 – 200 мм.
С учетом веса утеплителя стропильная система должна быть более прочной, рекомендованный размер брусьев возрастает до 200 мм на 50 мм.
Видео:
При расчете расстояния между стропилами учитывайте не только длину листов металлочерепицы, но утеплителя.
При правильном расположении стропил вы сможете значительно сэкономить на лесоматериалах.
Не забывайте и об особенностях монтажа крыши из металлочерепицы: этот материал плохо пропускает воздух, в результате чего под крышей часто скапливается конденсат.
Закрепите верхнюю опору стропильной системы на коньковый прогон вместо боковой части. Это позволит создать небольшую воздушную прослойку, повысит вентилируемость и поможет уберечь кровлю от разрушительной влаги.
Отличительная особенность профнастила – это легкость и жесткость, поэтому, как и в случае металлочерепицы, требования к стропильной системе не столь высоки.
Расстояние между стропилами под профнастил должно быть в диапазоне от 60 см до 120 см. Оптимальное сечение стропильной ноги зависит от пролета между опорами.
Так, для пролета в 3 м выбирают брус размером 40 мм на 150 мм, для пролета в 5 м – размером 50 мм на 180 мм.
Какое расстояние допустимо между стропильными ногами, зависит напрямую от сечения брусьев: чем больше стропильный шаг, тем более прочный материал необходимо использовать для стропил. При выборе шага более 80 см увеличьте толщину брусьев на 20 – 25 %.
Не забывайте учитывать вес обрешетки под профнастил. Расстояние между стропилами односкатной крыши в 60 см потребует обрешетки с минимальным сечением брусьев 25 мм на 100 мм.
При стропильном шаге, равном 80 см, – 30 мм на 100 мм и т. д. Важную роль играет и угол наклона крыши: при скате менее 15 градусов под профнастил рекомендовано укладывать сплошную обрешетку, которая значительно тяжелее разреженной.
Видео:
Общие рекомендации для стропильной системы под ондулин во многом схожи с требованиями, предъявляемые к системе под профнастил.
Поскольку оба обладают относительно малым весом, опорная конструкция может быть достаточно легкой, что снижает нагрузку на несущие стены и фундамент здания.
Ондулин рекомендовано устанавливать на крышах со скатом в 5 – 50 градусов. Среднее расстояние между стропилами при таком склоне составляет 600 – 900 мм.
Чем выше градус наклона, тем большее расстояние между стропилами допускается.
На двускатную крышу с уклоном менее 10 градусов рекомендуется устанавливать сплошную обрешетку, что повышает нагрузку кровельную конструкцию.
В таком случае лучше использовать более толстый брус размером 40 мм на 50 мм, а стропильный шаг свести к минимуму (60 см).
Чтобы крыша получилась не только привлекательной, но и максимально надежной, необходимо внимание уделить ее конструкции.
Все расчеты должны быть проведены точно и грамотно. Учитывается не только выбор материала и крепежа, но расстояние между стропилами крыши. Именно от шага стропилзависит прочность и возможность использования определенного кровельного материала.
Схема стропильной системы крыши.
Причинами обрушений является именно нарушение такой технологии, когда параметры стропил рассчитываются не так. Универсального значения, которое бы подошло для стропильной системы любого дома, нет.
В каждом случае придется учитывать индивидуальные условия. Касается это и кровельного материала. Учитывается его вес, предполагаемые нагрузки.
Таблица расчетных расстояний между стропилами.
Методика расчетов стропильной конструкции для дома довольно сложна, ее рекомендуется выполнять только с использованием специальных программ.
Для небольшого дома подобные расчеты можно проводить и своими руками, но при сложной конфигурации крыши и большой ее площади вычисления проводятся только специалистами. При проведении проектных работ предполагается, что расстояние не может быть больше 1 м. Минимальное значение равно 0,6 м, что вполне достаточно для создания прочной и надежной конструкции.
Методика расчета:
Замеряется длина ската крыши, после чего полученное значение следует разделить на единицу измерения, т. е. предполагаемый шаг стропильных ног.
Например, при шаге в 1 м полученную длину надо разделить на 1, а при шаге в 0,6 — на 0,6. Нельзя забывать, что в среднем максимальный шаг составляет 950 мм.После этого необходимо к полученному значению прибавить, результаты округляются в большую сторону. Это позволяет получить точное число стропильных ног, которые необходимы для монтажа системы.Длина ската делится на число стропильных ног, чтобы получить значение междуосевого расстояния между отдельными стропилами.
Пример расчета:
- Длина ската составляет 27,5 м, шаг между отдельными ногами будет равен 1 м.Количество стропил 27,5/1=27,5. 27,5+1=28,5. Если округлить, то получится 29 штук для одного вычисляемого ската.27,5/29 = 0,95 м — такое значение для расстояния рекомендуется при установке стропильных ног.
Схема расстояния стропил для металлочерепицы.
При расчетах, какое расстояние необходимо для стропил, нужно пользоваться специальными программами. Именно они позволяют в точности определить, какие нагрузки планируется, есть ли необходимость использования усиления.
Одним из популярных материалов для кровли является металлочерепица. Это имитация настоящей керамической черепицы, но производится материал из листовой стали небольшой толщины холоднокатаным методом. После прокатки сталь покрывается слоем цинка и полимера, что придает ей не только защиту, но и привлекательный внешний вид.
Преимущества использования металлочерепицы:
- Вес металлочерепицы не такой большой, как у ее аналога из керамики, при этом прочность и другие технические характеристики намного выше.Монтаж относительно несложный.Для укладки металлочерепицы нет необходимости использовать мощную и дорогую стропильную систему.
Стропила ставятся из деревянного бруса. Сечение их должно составлять 50*150 мм, при этом шаг соблюдается в 600-950 мм. Необходимо помнить, что для кровли применяется утеплитель, толщина которого составляет 150.
Каким должно быть расстояние между стропилами? На конструкцию будет оказываться дополнительное воздействие, шаг стропил лучше ограничить значением в 600-800. Для мансард толщина утеплителя потребуется в 200 мм, шаг стропильных ног будет еще меньше, примерно до 700 мм.
Для обрешетки применяется доска с сечением в 30-50 мм, шаг ее зависит от вида металлочерепицы. В любом случае расчеты выполняются так, чтобы все листы обшивки после раскроя приходились непосредственно на брусья обрешетки. Нельзя, чтобы стыки оставались буквально «на весу».
Схема расстояния стропил для профнастила.
В качестве кровельного материала можно использовать профнастил.
Он может иметь специальное защитное покрытие из полимера выбранного цвета. Такой стальной лист с небольшой толщиной обладает высокой прочностью, устойчивостью к температурным перепадам. Крыши с покрытием из профнастила смотрятся привлекательно, для декорирования можно использовать листы различных оттенков.
Для укладки профнастила используют стропила из деревянного бруса, он укладывается с шагом в 600-900 мм. Сечение бруса может быть 50*100 или 50*150 мм.
Если шаг будет большим, то и сечение необходимо увеличить. Специалисты не рекомендуют выходить за указанные рамки, так как прочность будет снижена. Нельзя увеличивать значение, если будет использоваться утеплитель с большой массой.
Для обрешетки под профнастил применяется доска или брус, сечение которой составляет 30*100 мм, при этом шаг может составлять 500 мм. Он зависит от того, какой именно профнастил используется, какова высота волны. Доска для карниза должна подбираться примерно на 10-15 мм больше, чем толщина других досок.
Конструируя обрешетку, надо сразу предусмотреть, что потребуется дымоход, элементы вентиляционной системы, различные коммуникации.
Сегодня производители предлагают специальные подложки под листы металла, которые повторяют его профиль. Делается это для того, чтобы максимально защитить металл от механических повреждений. Плюс такая прокладка выполняет роль звукоизолятора.
Таблица расстояния стропил для ондулина.
Деревянный брус для ондулина должен иметь подходящее сечение, чтобы обеспечить необходимую надежность и прочность всей стропильной конструкции. Для укладки стропил лучше всего использовать брус, сечение которого будет прямоугольным, равным 50*200 мм.
Меньшее значение брать не рекомендуется. Можно применять обрезную доску, ее параметры должны быть аналогичными. Изделие с указанными значениями имеет необходимый запас прочности.
Шаг между стропилами должен составлять от 600 мм, это вполне достаточно для обеспечения прочности.
После того как стропильные ноги смонтированы, необходимо установить обрешетку. Для нее применяется деревянный брус 40*50 мм, шаг при укладке между осями бруса составляет 60 см. Это расстояние именно между осями, а не между краями доски, об этом обстоятельстве забывать нельзя.
Схема стропильной системы для шифера.
Шифер сегодня используется для хозпостроек и небольших дачных домиков, чему способствует его низкая стоимость, хорошие характеристики. Производители предлагают варианты шифера с приятными оттенками, чтобы можно было выполнить стильную и красивую отделку крыши загородного домика.
При выборе стропильной системы для шифера необходимо брать деревянные брусья с сечением в 50*100 мм либо 50*150 мм. Шаг монтажа стропильных ног в данном случае должен составлять 600-800 мм. Для системы обрешетки крышиследует брать деревянные брусья прямоугольного сечения 50*50 мм, можно использовать и обычную обрезную доску, сечение которой составляет 25*100 мм.
Шаг для обрешетки, на которую и будет крепиться шифер, зависит от уклона крыши и рассчитывается в индивидуальном порядке. Например, если уклон скатов небольшой, то для одного шиферного листа можно использовать 4 бруса, между которыми будет соблюдаться шаг в 45 см. Если уклон большой, то надо применять 3 бруса, между ними соблюдая шаг в 63-65 см.
Во время расчета стропильной системы необходимо внимание уделить тому, какой именно кровельный материал планируется для использования. Все расчеты желательно доверять специалистам, так как именно от точности и соблюдения всех требований зависит надежность конструкции.
До возведения стропильной системы и организации кровли нужно провести ряд несложных мероприятий, которые выступят залогом целостности конструкции. Сюда входит выбор типа крыши.
Она может быть висячей или наслонной, а может быть и комбинированный вариант. Это когда два типа объединены в одном строении.
Далее следует вычислить расстояние между стропилами (шаг стропил). Этот параметр зависит от временных и постоянных нагрузок.
Временные нагрузки – это снежный покров на крыше зимой, потоки воды от дождя летом, ветер, нагрузка, которую оказывает человек, проводя сервисные работы в ходе эксплуатации крыши и др.
К постоянным нагрузкам относятся – вес самой стропильной системы, вес кровельного материала и подкровельного пирога, масса внутренней отделки, если на чердаке здания предполагается организовать мансарду.
При создании проекта односкатной либо двухскатной крыши в первую очередь выбирают тип стропильной конструкции, угол наклона кровельных скатов, а также материалы для строительства конструкции. При вычислении расстояния между стропилами следует учесть нагрузки, которые будут воздействовать на крышу постройки в ходе эксплуатации.
К постоянным нагрузкам относится:
- Вес кровельного материала;
- Вес стройматериалов, из которых построен стропильный каркас крыши;
- Вес утеплителя, пароизоляции, гидроизоляции;
- Вес отделочного материала мансарды или жилого чердачного помещения.
На крышу сооружения также воздействуют следующие временные нагрузки:
- Вес работника, выполняющего обслуживание и ремонт кровли.
Для правильного расчета шага стропил нужно учитывать сечение элементов возводимой конструкции, наличие теплоизоляции крыши, тип обрешетки и кровельного покрытия. Расчеты следует выполнять на основании СНиП 2.01.85 «Нагрузки и воздействия».
Видео о том, как выполнить расчет стропильной системы:
Все подсчеты ведутся еще на стадии проектирования здания. Они выполняются инженерами-проектировщиками той организации, где заказывался проект дома.
Если же проект не был составлен и человек полагается только на опыт мастеров, которым доверено возведение кровли, то в таком случае нужно ознакомится с соответствующей документацией. Это СНиП 2.01.85 «Нагрузки и воздействия» и «Изменения с СНиП 2.01.85».
Там имеется подробная схема ведения подсчетов и карта климатических зон страны.
Далее определяются с типом кровельной системы и предназначением чердачного помещения. Ведь в зависимости от того, будет ли это неотапливаемый чердак или жилая комната, то и нагрузки на стропила будут разными, а, следовательно, меняется и ход вычислений.
Итак, шаг стропил – это расстояние между стропильными ногами. Оно может варьировать в пределах 0,6 м – 1,0 м.
сначала измеряется длина ската крыши. Далее эта величина делиться на длину шага стропил выбранного материала.
Этот показатель берется из СНИПа и для каждого стройматериала он уникален и зависит также от используемого сечения балки;к результату предыдущих расчетов добавляют единицу и округляют в сторону большего числа. Таким образом, получается целая величина и она указывает на необходимое количество балок;длина ската крыши делится на полученное целое число. Результат покажет, сколько балок нужно для возведения качественной и долговечной крыши.
Специалисты указывают на следующую особенность крыш с крутым скатом. При их возведении можно уменьшить расстояние между стропилами. Это обуславливается перенесением нагрузки с балок на стену дома.
Однако расчет расстояния между стропилами так однозначно проводить нельзя. Ведь данный показатель зависит и от типа используемого конструкционного материала кровли.
Средний вес, который оказывает металлочерепица на кровлю равняется 35 кг/м². Чтобы ее выдержать крыша должна иметь шаг стропил0,6-0,9м. При этом используется брус с сечением 50х150мм.
Однако металлочерепица часто используется при строительстве загородных домов и коттеджей. А в подобных конструкциях чердачное помещение часто оборудуют под жилую комнату.
Это приводит к монтажу кровельного пирога и всевозможных утеплителей, которые, в свою очередь, оказывают на стропила дополнительную нагрузку.
Потому рекомендуется увеличивать сечение бруса для балок. Особенно это касается регионов с низкими температурами воздуха зимой. Рекомендуемые размеры стропил 50х200мм.
Кроме этого, расстояние между стропилами можно подгонять под ширину утеплителя. Это не только увеличит несущую способность крыши, но и упростит обустройство теплоизолирующего слоя, снизит расход утеплителя.
Рекомендуемый шаг стропил для кровли из профнастила– 0,6 м – 0,9 м. Однако здесь нужно учесть эксплуатационные характеристики самого профнастила. Если шаг будет большим, то профнастил “провиснет” под своей тяжестью, тем самым изменив геометрию крыши и ее технические характеристики.
Чтобы предотвратить подобное нужно монтировать дополнительные доски с большим сечением в качестве обрешетки. Они будут выполнять в некотором роде роль стропил.
Сечение стропил для кровли из профнастила 50х100 мм либо 50х150 мм. Обрешетку выполняют из доски, сечением 30х100 мм.
Керамическая черепица – тяжелый материал для кровли. Он оказывает нагрузку на стропила в пределах 40-60 кг на м². Именно поэтому расстояние между стропилами в этом случае будет минимальным – 80-130 см.
Чем больше вес, тем меньше расстояние. Однако последний показатель может и уменьшится, в зависимости от угла наклона кровли. Чем он больше, тем реже можно монтировать балки.
Шаг стропильных ног под ондулин должен составлять 60-100 сантиметров. Для изготовления стропил применяют пиломатериал сечением 200×50 мм. Этого достаточно для создания максимально прочного и надежного стропильного каркаса.
Следует отметить, что под этот кровельный материал нужно изготавливать сплошную обрешетку. За счет этого материал будет более качественно сопротивляться снеговым нагрузкам и солнечному воздействию.
Иногда применяется прореженный тип обрешетки.
Для ее изготовления применяют деревянный брус. Расстояние между соседними элементами должно быть менее 30 сантиметров. Этот вариант, как правило, является более затратным по сравнению со сплошной обрешеткой.
Кровельное покрытие из шифера считается наиболее распространенным в России. Основная причина – низкая стоимость данного кровельного материала, легкость и быстрота выполнения монтажных работ. Также важным преимуществом является возможность замены отдельных поврежденных шиферных листов на новые.
Расстояние между стропильными ногами для кровли из шифера должно быть 80 сантиметров. Такое расстояние считается наиболее оптимальным.
При возведении стропильной системы следует помнить о постоянном запасе прочности. Он может понадобиться в случае непогоды и при механических нагрузках.
К мягкой кровле относят мягкую черепицу, битум-полимерные и битумные рулонные материалы, а также кровельные мембраны. К основным преимуществам кровли этого типа относят малый вес, а также отсутствие необходимости возведения массивной системы стропил.
Минимальный шаг стропил составляет 60 сантиметров, а максимальный – 150 сантиметров. При возведении стропильного каркаса под мягкую кровлю следует учитывать угол наклона скатов. Другими словами, чем меньше угон наклона кровельных скатов, тем меньше нужно делать расстояние между стропильными ногами для сплошной обрешетки.
Расстояние между стропилами также зависит от материала, из которого будет изготавливаться обрешетка. Чем больше толщина листа фанеры либо ОСП, тем больше можно делать шаг стропил.
Кровля этого типа, как правило, возводится на постройках ангарного типа либо домах из сип- панелей. Сэндвич – панели обладают жесткостью на изгиб, поэтому для их установки не требуется монтаж традиционных стропильных ног.
Если пролеты от верхней части стены до конька двухскатной крыши небольшие, то сэндвич –панели монтируют без дополнительных опор.
При длине пролетов более 400 сантиметров необходимо выполнять монтаж дополнительных прогонов. При строительстве крыши из сэндвич – панелей на жилом доме достаточно часто возводят традиционный стропильный каркас. Однако в таком случае расстояние между стропильными ногами можно сделать большим, поскольку они служат опорой для прогонов.
Выбирают расстояние между стропилами отталкиваясь от длины несущих стен и длины материала для прогонов. Кровля из сэндвич – панелей способна выдерживать высокие эксплуатационные нагрузки.
В последнее время поликарбонат часто применяют при возведении кровельного покрытия. Он используется при строительстве навесов, зимних садов и беседок. Стропильный каркас и обрешетку изготавливают из металла либо дерева.
Поликарбонат отличаются по весу, который зависит от толщины листа. Шаг обрешетки под поликарбонат должен составлять от 60 до 80 см. Обрешетку, выполненную из металла или дерева крепят на стропила (прямые либо арочной формы).
Расстояние между стропильными ногами под поликарбонат, как правило, составляет 150- 230 см. Для правильного вычисления расстояния между стропилами нужно учесть площадь остекления, толщину и размеры листов. Также следует помнить о том, что листы поликарбоната монтируют с небольшими зазорами.
Источники:
- kroemsami.ru
- 1poderevu.ru
- info-krovlya.ru
Расчет расстояния между стропилами
Стропилина — это один из отдельных элементов несущей конструкции крыши, при помощи которого формируется ее уклон. В конструкции, стропилина крепится своим верхним концом к коньку, а нижним упирается на мауэрлат, при прямом скате, или на стойку (при ломаной крыше). Изготавливаются стропилины из обрезных досок сечением 150х60 мм или бруса 150х100 мм. Расстояние, между стропилами, на котором они находятся друг от друга после монтажа, называется шагом, который может быть в пределах 600 – 1200 мм.
Оглавление:
- Стропильные системы их виды
- Расчет стропильной конструкции
- Устойчивость стропильной системы
Стропильные системы их виды
В зависимости от вида установки стропильных ног, системы делятся на 3 вида:
- Наслонная система. Монтируется в домах с центральной несущей перегородкой. В этом случае стропилины своей верхней частью опираются на стену, а нижним на мауэрлат, лежащий на наружной несущей стене. При этом вес крыши распределяется на центральную стену и наружные капитальные стены здания. Практически это самый рациональный способ каркасной конструкции, но только при условии, если между центральной наружной опорой расстояние не больше 7 м/п.
- Висящая система. Используется без центральных стен и стоек. В этом случае стропилина опирается на висящий конек и мауэрлат. Кроме этого, стропилины раскрепляются между собой горизонтальными затяжками. При небольшой площади облегченной крыши, конструкция состоит только из стропил и затяжек. Но если расстояние от конька до наружной стены большое, или двухскатная крыша сама по себе тяжелая, ее конструкцию укрепляют дополнительными стойками и раскосами. Все эти дополнительные элементы устанавливаются для усиления прочности двускатной крыши, но при этом забирают некоторую площадь чердачного помещения. Максимальная дистанция между наружными стенами здания, для монтажа висящих стропил должно быть не больше 14 м/п. а шаг между стропилин 0,60-1,2 м. Эта технология монтажа крыши часто используется для мансард, у которых двухскатный уклон кровли, так как позволяет сохранять больше пространства.
- Комбинированная система. Это смешенный тип стропильной конструкции, когда по центру здания вместо перегородки укладывается лежень из бруса, а на него монтируются подпорные стойки. На опорных стойках укрепляется коньковый брус, а на него крепятся стропильные ноги.
Отчего может зависеть шаг установки стропилин
Шаг стропилин на крыше зависит от таких факторов, как:
- Формы крыши (односкатные, двускатные, ломаные или вальмовые).
- Углов наклона крыши (при ломаных многоскатных кровлях).
- Сечения бруса, применяемого для изготовления стропилин.
- Стропильной конструкции (может быть скользящей, висячей или прислонной).
- Комплекс вероятных нагрузок, которые будут воздействовать на крышу, включая собственный вес и ее покрытия, а также атмосферные воздействий в виде снега и ветра.
- Материал для обрешетки (доска 100х20 мм, или брус 50х50 мм), и ее параметров монтажа (сплошная или с пробелами из досок).
Учитывая при расчете все эти показатели, можно получить прочную и надежную стропильную конструкцию, которая длительное время будет качественной опорой для кровли.
Именно расчет, при соблюдении основ нормативных нагрузок, позволяет правильно выбрать дистанцию между стропилинами. Как правило, нормативные величины можно определить по Снопам, а расчетные выводятся на их основе отдельно для каждой конструкции.
При этом принято за шаблонное значение использовать стропильные ноги сечением 150х50 мм с оптимальным расстоянием между стропилами в пределах 0.8 – 1.8 м/п. но следует помнить, что при изменении наклона ската крыши, меняется и расстояние между стропилинами.
Расчет стропильной конструкции
От качества расчета по подбору сечения стропильных ног и расстояния между ними, напрямую зависит прочность и устойчивость всей крыши. Независимо, какой будет тип покрытия выбран: профилированный лист, шифер или металлочерепица, первичный расчет должен оставаться неизменным. Ведь в основе каждого расчета лежит конструктивная прочность при механических нагрузках, а остальные воздействия уже не важны.
При расчете выбора оптимального расстояния между стропилинами для кровли, за основу берутся такие параметры:
- Вид покрытия для кровли.
- Вид стропильной системы и конструктивных особенностей крыши.
- Целесообразность и экономия.
Для небольшого по площади дома, расчет конструкции для крыши можно сделать и самому. Правда, метод расчета элементов для стропильной системы кровли довольно непростой, и его рекомендуется делать при помощи специально созданных для этого программ. Особенно если нужно рассчитать сложную ломаную крышу с большой площадью, скорее всего, без специалиста здесь будет не обойтись. При этом расчет шага стропилин также будет отталкиваться от стандартов – минимальный шаг 0,6 м, максимальный – 1.2 м.
Методика расчета
Производится таким образом.
— Замеряется по карнизу длина здания.
— Полученная длина делится на предполагаемое расстояние между стропилинами. Например, предполагаемый шаг стропилин будет 0,8 м/п. (средним расстоянием считается значение 950 мм).
— После выполнения этого действия, к полученному результату следует прибавить единицу, и округлить полученную сумму. Таким образом, получается требуемое количество стропилин с одной стороны ската. После этого длину здания нужно поделить на количество полученных стропил, и в итоге определяется точный осевой шаг стропилин.
Пример, — длина здания 26,5 м/п. расстояние между стропил предполагается сделать 0,8 м. Значит:
– 26,5 м ˸ 0,8 м = 33.1 33,1+1 = 34.1. В итоге после округления получается, что на один скат нужно установить 34 стропилины.
26,5 м/п ˸ 34 ст. = 0.77 м – это значение составляет расстояние стропилин между собой по их центральным осям.
Но это только общая методика расчета, при которой не учитывается особенность планируемого кровельного покрытия. Поэтому специалистами рекомендуется делать расчет шага между стропилинами под определенный кровельный материал и утеплитель, например, под самую популярную сегодня, кровельную металлочерепицу.
Стропильная конструкция под металлочерепицу
Металлочерепица визуально имитирует керамическую кровельную черепицу. Изготавливается из тонкой листовой стали путем холодной штамповки. Благодаря полимерному покрытию, имеет высокую стойкость к атмосферным воздействиям и довольно привлекательный визуальный вид, не боится резких температурных изменений.
Преимущество металлочерепицы
- Из всех кровельных покрытий, ее вес практически наименьший, но по прочности она преобладает над многими материалами для кровли.
- Довольно простой монтаж.
- Практически нет необходимости возводить мощную стропильную конструкцию.
Часто используется при строительстве большинства мансардных крыш.
Сечение стропилин из дерева под кровлю из металлочерепицы обычно стандартное 150-50 мм, а вот расстояние между ними может быть от 600 мм, но не превышать 900 мм (в зависимости от их угла наклона, который может колебаться в пределах 22 – 45 градусов). Такое ограничение шага стропилин обусловлено тем, что обрешетка под металлочерепицу монтируется с расстоянием друг от друга в рамках 300 мм. Стандартный брус, который используется для обрешетки, имеет сечение 30х50 мм или 50х50 мм. А это значит, что каждая стропилина подвергается дополнительной нагрузке.
Устойчивость стропильной системы
Устойчивость кровельной конструкции против различных механических нагрузок зависит от четырех факторов:
- Прочность закрепления стропилин между собой затяжками, а также к коньку и особенно к мауэрлату на двускатной крыше.
- Грамотно рассчитанная и смонтированная опорная стропильная конструкция.
- Правильно выбранное сечение стропильных ног.
- Грамотно подобранное расстояние между осями стропилин.
Важным фактором, при расчете стропильной конструкции, является предполагаемая максимальная нагрузка на крышу, в формирование которой входит:
- Вес всей стропильной конструкции.
- Вес обрешетки под покрытие.
- Вес утеплителя и кровельного покрытия.
- Снеговая нагрузка (определяется по специальному, уникальному для каждого отдельного региона, справочнику).
- Ветровая нагрузка (также по специальному справочнику для региона).
- Вес человека с инструментом (ремонтные работы, расчетный вес — 175 кг./м²).
При монтаже стропильной системы расстояние стропильных ног не должно превышать среднего значения 0,9 м/п. кроме отдельных, предусмотренных заранее случаев.
Если при расчете нагрузок будет допущена какая-либо неточность в подборе материала для крыши и расположения стропилин, может произойти ее деформация и разрушение кровельного покрытия. Надежная конструкция крыши будет гарантирована только при правильном расчете сечения стропилин и их шага установки.
Следует помнить. Универсального значения расчета стропильных конструкций не существует. При строительстве каждого дома требуется индивидуальный расчет.
Стропила для односкатной кровли
Односкатные крыши можно часто встретить на небольших хозяйственных постройках. Они могут использоваться и на частных жилых домах, но довольно редко. В таких случаях угол наклона кровли довольно небольшой, и при таком расположении несущих балок перекрытия, на них оказывается очень большое давление, особенно в зимнее время.
Поэтому для односкатной крыши устанавливаются несущие балки перекрытия из бруса большого сечения от 60х150 до 100х220 мм в зависимости, какую ширину имеет перекрываемый пролет. При этом расстояние, на котором стропила укладываются друг от друга, должно быть в пределах 400 – 800 мм в зависимости от угла наклона кровли.
Для односкатной крыши не требуется сложная конструкция стропил, их можно просто укладывать на стены, даже не используя мауэрлат. В регионах, где довольно снежные зимы с большим количеством снега, склон крыши рекомендуется возводить под максимальным углом 35 ⁰ и располагать кровлю по «ветру». Это уменьшает парусность и приводит к ее самоочищению.
Двускатная крыша
Представляет конструкцию, смонтированную из стропилин, соединенных между собой в виде треугольника. Верхняя часть, которых опирается на конек, а нижняя на мауэрлаты, расположенные параллельно друг другу на противоположных стенах. Простыми словами, это крыша, состоящая из двух противоположных скатов, соединенная коньком.
Двускатная конструкция крыши, в зависимости от ее площади, монтируется из отдельных жестких элементов, которые усиливают прочность кровли. К ним относятся стойки, поддерживающие стропилины, затяжки, которые соединяют стропилины между собой, укосины, прогоны, опорные балки и т. д.
Для двускатной крыши, часто стропилины монтируют с учетом утеплителя с шагом 0,9 – 1.2 м/п. При этом прочность смонтированной конструкции будет самой высокой, если образовавшийся треугольник будет равнобедренным. В регионах с сильными ветрами, стропилины рекомендуется монтировать с уклоном примерно 20 ⁰ , а в снежных районах оптимальный угол должен составлять 45 ⁰ .
Хоть двускатная крыша и считается классической, у нее есть несколько альтернативных «родственных» видов.
Мансардная крыша
Для мансардной крыши, за расчетный параметр для определения шага между стропилинами и их количеством, принимается нагрузка в пределах 40-60 кг на каждый 1 м/п. стропилины, и максимальный прогиб от ее длины — 1/250. Обычно при правильно подобранном сечении, это расстояние по центрам стропилин, составляет, как и для двускатной крыши – 0.6 – 1.2 м/п.
Следует учесть, что средняя нагрузка на мансарду примерно составляет 200 кг/м2. Так, что при стандартном расчете сечения стропилин, рекомендуется добавить небольшой процент запаса прочности.
Вальмовая крыша
Среди всех стропильных конструкций, считается одной из самых сложных. Это практически четырехскатная крыша, при этом стропилины торцевых скатов крепятся верхними концами к угловым тетивам, а не на конек. Поэтому к этому виду крыш, при строительстве могут предъявляться свои определенные требования. При этом стропила устанавливаются аналогично двускатной крыше на расстоянии 60 см – 1.2 м/п.
Мансардные помещения под такой крышей делаются в редких случаях, так как ее скаты «съедают» некоторую площадь чердачного помещения, особенно по высоте.
Шаг стропил под металлочерепицу
Стропильная система является основой любой кровли и от ее конструкции напрямую зависит надежность всей крыши. Расчет стропил под металлочерепицу имеет некоторые особенности, связано это с тем, что материал довольно легкий. Выполнять монтаж металлочерепицы довольно просто, это экономит не только время на возведение кровли, но и деньги.
Общая информация
Перед монтажом стропильной системы необходимо тщательно провести все расчеты. Особое внимание следует уделить расчету нагрузки, в которую входят следующие параметры:
- вес кровельного материала;
- вес ендова и обрешетки;
- вес монтажников, выполняющих работу;
- снеговая и ветровая нагрузка.
Ошибки, допущенные при расчетах могут привести к целому ряду негативных последствий:
- изменению и деформации стропильных ног;
- разрушению кровельного покрытия;
- деформации несущего основания.
Расчет конструкции кровли прежде всего требует правильного вычисления расстояния между стропилами — так называемого шага стропил. Методика расчета, представленная ниже позволит сделать это с высокой точностью.
Порядок расчета
Порядок действий для правильного расчета необходимого шага между стропилами такой:
- меряется длина ската, сделать это можно по карнизу крыши;
- полученную длину делят на среднее расстояние между стропилами, которое принимают от 600 мм до 1000 мм. Пример: получили длину ската 20 м, выбрали расстояние между стропил 800 мм, разделили 20 на 0,8, получили 25 штук;
- к полученному числу добавляется 1 и округляется в большую сторону в случае дробных результатов. В нашем примере: 25+1=26 стропил понадобится на одну сторону ската;
- теперь длину ската крыши опять делим на полученное ранее число стропил и получаем шаг стропил под металлочерепицу. В нашем примере: 20 делим на 26, получаем 0,77 м расстояние между стропилами.
Чаще всего для выполнения стропильной системы принимают шаг 60-95 см при сечении деревянного бруса 150 на 50 мм, при условии использования металлочерепицы в качестве кровельного материала.
Такая толщина бруса позволяет разместить внутри кровли слой утеплителя достаточной для хорошей теплоизоляции толщины. Некоторые методики рекомендуют использовать стропила толщиной 200 мм, что позволит значительно улучшить теплоизоляционные свойства кровли.
Для обеспечения необходимой вентиляции слоя утеплителя в верхних кромках стропил обычно высверливают 10 мм отверстия. Стропила под металлочерепицу устанавливаются не сбоку на коньковый брус, а сверху, что позволяет получить свободный промежуток между ними.
Эта зона служит дополнительным вентиляционным каналом и снижает образование конденсата, что очень важно при организации металлической кровли.
Монтаж стропил принято выполнять на специальные металлические уголки с отверстиями, которые позволяют использовать при монтаже минимум инструмента, для крепежа нужен только шуруповерт с саморезами или молоток с гвоздями.
Виды конструкций
Конструктивная жесткость стропильной системы под металлочерепицу должна быть довольно высокой. Достичь хорошего результата можно путем применения конструкций в виде треугольников жестко закрепленных между собой. Существует 2 вида стропильных систем:
- висячие;
- наклонные.
Висячая конструкция
Такая стропильная система представляет собой 2 ноги, которые соединяются внизу затяжкой. Благодаря этой затяжке ноги не разъезжаются. При наличии пролетов более 8 м прогиб стропил устраняют путем установки специальной стойки с подкосами, называемой «бабкой».
На пролетах до 8 м возможна установка дополнительной затяжки, монтируемой в промежутке между серединой и верхом стропил. Такую затяжку выполняют обычно из бревна или бруса, располагают ее горизонтально. Эта затяжка позволяет снизить воздействие на стены помещения распирающих горизонтальных сил.
Наклонная конструкция
Такая конструкция подразумевает опору стропилы средней частью и своими концами на стены здания или опоры. Обычно применяется при длине пролета не более 6 м. В случае усиления конструкции путем добавления бруса, монтируемого горизонтально между двумя стропилами, можно увеличить расстояние между опор до 8 м.
При наличии дополнительной опоры расстояние по ширине можно увеличить до 12 м, а при наличии двух опор — расстояние увеличивают до 16 м.
Обработка стропил
Учитывая тот факт, что чаще всего стропильная система под металлочерепицу выполняется из дерева, необходимо основательно подойти к вопросу защиты древесины от следующих факторов:
- воздействие насекомых и грибков. При несвоевременной обработке материала стропил возможно развитие в древесине жуков-точильщиков, которые могут довольно быстро нанести серьезный урон стропилам. Неправильный монтаж или отсутствие обработки могут привести к еще одному негативному воздействию- развитию грибков или плесени. Такое воздействие на древесину может иметь еще более серьезные последствия для древесины, чем воздействие насекомых;
- воздействие высоких температур. Речь идет о защите древесины от воспламенения и воздействия огня. Для этих целей применяют специальные огнезащитные пропитки, которые значительно усиливают сопротивляемость огню у древесины.
Система стропил должна обеспечить надежное основание для монтажа обрешетки, изоляционных слоев и кровельного покрытия. Соблюдение инструкции по выполнению расчетов и монтажу позволит получить отличные результаты и уверенность в надежности и долговечности кровли.
Как определить расстояние между стропилами беседки
Тщательное расстояние между стропилами перголы и привлекательная фурнитура сделают вашу перголу предметом красоты.
Я провел восемь счастливых месяцев, работая в столярной бригаде на Национальном побережье Канаверал во Флориде. Морской берег — это заповедник дикой природы, и для защиты уникальной экосистемы дюн нам было поручено построить дощатые тротуары, смотровые площадки и другие возвышенности, чтобы посетители не наступали на хрупкую флору дюн под ногами в сандалиях.Иногда мы строили перголы на существующей поверхности палубы этих платформ. Служба парков имела тенденцию заказывать слишком много пиломатериалов, а строительство беседок было полезным способом израсходовать лишние пиломатериалы, одновременно предоставляя посетителям несколько затененное место для отдыха, когда они слишком много падали на солнце.
Эти лишние беседки оказались ужасными раковинами времени. Причина заключалась в том, что конструкции не входили в первоначальный план и были добавлены на полпути. Обычно мы делали это, решая оставить определенные стойки в центре платформы слишком длинными, чтобы мы могли использовать их в качестве столбов в беседке.Это приводило к странным формам, странным расстояниям и постоянным поездкам на променады, которые уже были готовы, чтобы возиться с балками, чтобы все выглядело правильно. Трудно подобрать правильное расстояние между стропилами перголы, особенно если это пергола необычных размеров.
Стандартное расстояние между стропилами перголыСуществует два стандартных расстояния между стропилами, и не случайно, они точно такие же, как расстояние между балками, используемыми под полом. Измерения на расстоянии 12 дюймов и 16 дюймов от центра стропила.Это центральная линия, измеренная от центра доски, т.е. примерно в трех четвертях дюйма от края доски на ее самой узкой поверхности.
Когда использовать 12-дюймовый интервал: Вы хотите использовать 12-дюймовый интервал на небольших перголах, где вес многих стропил, расположенных близко друг к другу, не приведет к провисанию балки, или на перголах шириной 14 футов и ниже.
- Поскольку 12-дюймовый интервал является четным футом, становится проще разместить стропила на беседке, определив, будет ли количество стропил четным или нечетным.Если ширина беседки нечетное количество футов, у вас будет нечетное количество стропил; если это четное количество футов, у вас будет четное количество стропил. Это определяется общим количеством целых футов в вашем измерении без учета оставшихся дюймов. Например: беседка высотой 12 футов восемь дюймов будет иметь четное количество стропил, а беседка высотой 13 футов восемь дюймов получит нечетное количество стропил.
- Например, если у вас есть беседка шириной девять футов в ширину, легко расположить стропила на расстоянии одного фута от центра.
- Вы просто найдете центр перголы, поместите в этой точке стропило, затем продвинетесь к концам перголы, поместив каждое последующее стропило на расстоянии фута от центра предыдущего стропила, в общей сложности восемь стропил, которые останавливаются примерно в футе от края балки беседки.
- Если ваша беседка имеет четное число футов в ширину, вы найдете центральную точку, отмерьте шесть дюймов с каждой стороны и поместите туда свои первые стропила. Затем вы разместите следующие стропила на расстоянии фута от центра этих стропил, пока не дойдете до конца, всего девять стропил, которые останавливаются в футе от края.
Когда использовать 16-дюймовый интервал: 16-дюймовый интервал используется для более длинных пролетов, когда вес такого количества стропил, разделяющих всего лишь фут, будет проблемой для балки. Это означает примерно что-нибудь более 14 футов в ширину.
- Простой способ определить расстояние между стропилами при работе с этим более широким расстоянием — это преобразовать общее количество футов, с которыми вы работаете, в дюймы и разделить полученное число на 16.
- Итак, для беседки шириной 20 футов вы должны преобразовать это число в дюймы (в данном случае получается 240 дюймов), а затем разделить его на 16, чтобы получить общее количество необходимых стропил.В данном случае это число 15.
- Поскольку это нечетное число, вы должны найти центральную точку вашей беседки, поместить туда свое первое стропило, а затем разместить каждое последующее стропило на расстоянии 16 дюймов от центра последнего стропила, пока не дойдете до конца узора.
- Если бы получилось четное число, разделив полученное количество дюймов на 16, то вы нашли бы центр беседки и поместили бы стропила на восемь дюймов по обе стороны от центральной точки.
- В приведенном примере, поскольку мы разделили перголу по всей длине, мы получим стропила, которые находятся на самом конце, и если 16-дюймовый узор строго соблюдается, стропила фактически будут выступать за конец. на три четверти дюйма.
- Одно из решений этого — просто оставить последнее стропило на любом конце, для стропил, которые останавливаются на расстоянии 15 сантиметров от края балки. Другой вариант — отрегулировать расстояние по мере продвижения, чтобы распределить любые неровности по нескольким стропилам, чтобы они не были замечены глазами посторонних.
Любой, кто что-то строит, делает удивительное количество этой корректировки или «фаджа», и в этом есть немного искусства, особенно если вы настроены быть точными.Затем мы поговорим о регулировке расстояния между стропилами, когда цифры не совсем подходят.
Расстояние между стропилами вашей беседкиВ приведенном выше примере с шагом 16 дюймов фактически можно добавить стропила по самым краям без корректировки расстояния. Если эти стропила добавляются так, чтобы их внешняя поверхность была заподлицо с балкой, то расстояние между двумя последними стропилами будет составлять 15 с четвертью дюйма от центра до центра по сравнению с даже 16 дюймами между центром и балкой. Остальные стропила на перголе.
Это вряд ли заметит кто-либо, кроме строителя, человека с натренированным глазом или особенно привередливого человека. К сожалению, в эту последнюю категорию часто входят супруги, которые являются наиболее стойкими критиками домашних мастеров. Решение состоит в том, чтобы значительно уменьшить разницу в расстоянии и распределить ее по нескольким стропилам.
Общее практическое правило заключается в том, что расстояние между объектами может составлять 1/8 дюйма, при этом это не будет заметно для глаза. В данном примере последнее пространство на конце каждой стороны беседки составляет три четверти или шесть восьмых дюйма.Таким образом, вам нужно сдвинуть шесть стропил, ближайших к краю беседки, на одну восьмую дюйма, чтобы это пространство исчезло и создала перголу, которая будет выглядеть симметричной для наблюдателей. Если вы начинаете с размещения стропила по центру, это будет второе стропило от центра с каждой стороны, которая должна войти. Если ваш пролет длиннее, у вас будет больше места для работы, и вы можете использовать меньшее размер как одна шестнадцатая дюйма, чтобы различия в расстоянии исчезли.
Если число, полученное путем деления на 16, является четным, тогда у вас действительно есть немного больше гибкости, потому что нет фиксированного центрального стропила, только центральное пространство между стропилами.Если, например, на каждой стороне беседки с 16 стропилами было расстояние в три четверти дюйма (в отличие от нашего предыдущего примера с 15 стропилами), вы могли бы просто подтянуть все стропила ближе к центральной точке перголы. пергола, чтобы компенсировать это пространство. Вот один способ сделать это:
- Общее общее пространство, которое вам нужно сжать, составляет полтора дюйма, или шесть четвертей дюйма, или двенадцать восьмых дюйма, или, если поделить его дальше, 24 шестнадцатых дюйма. Более того, это 48 тридцать секунд дюйма.
- Поскольку 16 равно 48 три раза, вы можете получить число, необходимое для уменьшения зазора для симметричного расстояния по перголе: три тридцать секунд дюйма или 3/32.
Итак, расстояние между стропилами должно составлять 15 дюймов и 29/32 дюйма для абсолютно равномерного зазора.
Единственное жесткое и быстрое правило расстояния между стропиламиКогда дело доходит до определения расстояния между стропилами беседки, важно помнить, что расстояние между стропилами не может превышать 16 дюймов.Несмотря на то, что в большинстве пергол ничего не прикреплено к стропилам, большинство строительных норм и правил требуют, чтобы они имели такое же расстояние, что и конструкции, поддерживающие перекрытия или крыши. Это связано с тем, что крыши и другие надстройки часто размещаются на беседках позже. Поскольку расстояние между ногами — это то, что используется для балок при больших нагрузках, чем обычно, вы можете смело увеличивать расстояние до него. Тем не менее, 16 дюймов считается максимальным расстоянием для поверхностей при нормальных нагрузках, поэтому вы не можете расширить его, не нарушая строительных норм.
Если вы будете следовать этим рекомендациям, у вас будет беседка, которая не только соответствует требованиям кода, но также отлично выглядит и может поддерживать крышу позже, если вы решите ее добавить. Эти рекомендации также применимы к многоуровневым беседкам. Еще одна важная часть строительства перголы, которая хорошо выглядит и со временем устоит, — это использование качественного оборудования и креплений, которые придают ей большую прочность перед лицом элементов. А поскольку перголы обычно строятся на основе внешнего вида, они должны не только быть прочными, но и хорошо выглядеть.Когда я работал во Флориде, Служба национальных парков использовала простые оцинкованные гвозди, соединители и стропильные зажимы, что ухудшало внешний вид построенных нами беседок. Для вашего собственного двора вам нужно будет поискать что-то, что может придать вашей беседке более законченный вид.
Одним из примеров является оборудование Laredo Sunset от OZCO Building Products. Это линия прочной стальной фурнитуры, оцинкованной горячим способом для защиты от коррозии и покрытой черным слоем порошкового покрытия для красивого, прочного, прямо из кузни вида, который идеально дополняет и придает вес древесине беседки.Эта фурнитура предназначена для работы и хорошо смотрится рядом с шурупами и болтами OWT OZCO для дерева, создавая целостный целостный вид.
Проектирование со столами для пролетов стропил
Часть 4 Руководства по проектированию жилых зданий
На этой странице мы объясним, как проектировать с помощью таблиц пролета стропил и как читать все типы таблиц пролета балок и крыши для жилищного каркаса.
Эта страница является частью онлайн-руководства «Создай свой собственный дом». Если вы только начинаете проектировать свой дом, вы можете перейти на карту нашего учебного сайта, чтобы пройти учебник по порядку или прыгать по нему, как вам удобно.
Деревянный каркас крыши
Продолжая часть 3: Таблицы пролетов балок перекрытия для проектирования конструкций жилых домов, мы теперь рассмотрим конструкцию стропил и балок крыши.
Рассмотрим базовую конструкцию каркаса двускатной деревянной крыши. На изображении ниже показано поперечное сечение нашего простого дома размером 12 на 13 футов из раздела, посвященного таблицам пролета балок в этом руководстве. Здесь двускатная крыша с деревянным каркасом. По верхнему центру дома есть балка, к которой крепятся стропила. Каждое стропило по очереди крепится к верхней части наружных несущих стен.
Как мы уже говорили в разделе «Дизайн экстерьера дома», существует множество различных типов крыш домов. Вначале мы обсудим обрамление двускатных крыш, чтобы мы могли изучить основы того, как определять размеры стропила, балки или балки.
В большинстве регионов первое, что нужно учесть перед определением размеров деревянных элементов каркаса для крыши, — это максимальная снеговая нагрузка, которую крыша будет нести. Все столы каркаса крыши организованы с учетом максимальной снеговой нагрузки. Если вы живете в регионе, где зимой выпадает снег, обратитесь в свой муниципальный строительный департамент, чтобы узнать, на какие максимальные снеговые нагрузки вы должны рассчитывать.
В зависимости от вашего региона вам может потребоваться спроектировать максимальную снеговую нагрузку от нуля до 65 фунтов на квадратный фут (или примерно 0–3 кПа).
Давайте посмотрим на таблицу ниже, в которой показаны максимальные пролеты стропил при снеговой нагрузке 31,3 фунта на квадратный фут (psf).
Обрамляющий стол для максимальных пролетов стропил крыши
Образец максимальных пролетов (футы-дюймы) из пихты или лиственницы Дугласа, № 1 или № 2 при снеговой нагрузке 31,3 фунта на фут
Эта таблица является всего лишь образцом и может не подходить для вашего региона.
Максимальные пролеты в таблице выше соответствуют горизонтальному расстоянию, которое может перекрыть стропила (НЕ диагональному расстоянию или фактической длине стропил). Так что, если ваш дом имеет ширину 26 футов и балка конька крыши находится по центру дома, вам понадобится стропила, которая может перекрывать 13 футов. Давайте воспользуемся этим примером и найдем подходящий размер стропил. Просматривая центр таблицы, можно найти несколько вариантов. В таблице указано, что стропила 2 х 6 с шагом 16 дюймов по центру (о.c) может охватывать максимальное расстояние 13 футов 5 дюймов. Другой вариант — стропила 2 х 8 с шагом 24 дюйма.
Делая выбор, подумайте, как вы будете утеплять свою крышу. Изоляция крыши в 1 1/2 этажных домах (дома, где у вас есть жилое пространство на чердаке) обычно устанавливается в стропильных пространствах. Так что, если ваши стропила всего 5 1/2 дюймов в глубину, это все, что у вас есть для изоляции. Однако можно добавить куски дерева на стропила, чтобы покрыть их мехом, чтобы обеспечить дополнительную изоляцию.Как правило, это дешевле, чем строительство из пиломатериалов большего размера. Целесообразно исследовать типы изоляции, которую вы рассматриваете, и R-фактор, который вы надеетесь получить, а затем рассчитать, какая глубина вам нужна в полости стропила.
Если вы строите одно- или двухэтажный дом, но когда-нибудь можете превратить чердак в жилое пространство, убедитесь, что в вашем проекте достаточно места для надлежащей теплоизоляции крыши.
Несущие балки кровли
Вам понадобится кровельная балка в качестве поверхности для крепления стропил.Обычно балка крыши изготавливается путем склеивания нескольких кусков размерного бруса. Еще раз, вам нужно будет посмотреть на свои местные диаграммы и использовать местный коэффициент снеговой нагрузки, чтобы определить максимальный пролет для данного размера деревянных стропил. В таблице ниже показаны балки для снеговой нагрузки 31,3 фунта на квадратный фут.
Пример таблицы максимальных пролетов балок крыши (футы-дюймы)
Ель, сосна или ель, №1 или №2, снеговая нагрузка 31,3 фунта на квадратный фут
Максимальный пролет стропил 16 футов
Эта таблица является всего лишь образцом и может не подходить для вашего региона.
Пролеты в этой таблице основаны на максимальном поддерживаемом пролете стропил в 16 футов, где опорный пролет — это общее горизонтальное расстояние, пролетевшее между стропилами крыши, разделенное пополам (НЕ диагональное расстояние или длина стропил). Таким образом, этот стол может вместить дом с общим пролетом стропил (или шириной дома) 32 фута.
Теперь вспомним из Части 3 этого модуля, Таблицы пролета балок, мы обсуждали, что нам могут потребоваться несущие стойки для поддержки балок перекрытия.Таким же образом вам могут понадобиться стойки для поддержки балки крыши. Если ваша таблица пролетов показывает, что балка крыши не может поддерживать стропила по всей длине вашего дома, вам нужно выбрать сборную балку крыши, максимальные пролеты которой такие же (или немного больше) выбранные вами пролеты балок перекрытия. . Таким образом, вы можете продолжить конструкцию опор балки перекрытия от подвала до балки крыши. Однако это не постоянный пост. Столбы для каждого этажа располагаются на поверхности пола, чтобы поддерживать балку перекрытия над ним.Следующая стойка находится на этой балке перекрытия (прямо над нижней стойкой) и идет до следующей балки перекрытия или до балки крыши.
Подведение итогов
В этом учебном модуле «Проектирование конструкций жилых домов» мы рассмотрели основные структурные нагрузки для домов с деревянным каркасом, определение размеров балок перекрытий, балок перекрытия и балок крыши. Для дома с деревянным каркасом или дома, в котором используются клеенки или LVL, принципы те же, но вы будете использовать разные таблицы. Ваш местный строительный инспектор может направить вас к источникам таблиц, необходимых в вашем регионе.
Следующий модуль — рисование планов этажей
Наконец-то пора рисовать планы этажей. Перейдем к:
Модуль 8: Нарисуйте план этажа
Если вы не следовали руководству «Создай свой собственный план дома» с самого начала, возможно, вы захотите перейти к введению в учебное пособие, прежде чем переходить к рисованию планов этажей.
Для более подробного обсуждения технических вопросов проектирования с деревянным каркасом крыши см. Учебное пособие по таблицам пролета от Американского совета по древесине.
Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения.Нелегальные копии в Интернете будут обнаружены Copyscape.
Как подобрать стропила
Хотите узнать, как легко измерить стропила?
Глава 8 Международного жилищного кодекса (IRC) 2018 года регулирует проектирование и строительство кровельных и потолочных систем. Элементы крыши / потолка должны быть правильно спроектированы, чтобы обеспечить адекватную поддержку в соответствии с прилагаемыми к ним нагрузками, а также обеспечить правильную передачу этих нагрузок на несущие стены и / или поддерживающие элементы конструкции.
Международный жилищный кодекс (IRC) признает два типа обычных систем кровельных и потолочных каркасов для зданий, которые подпадают под действие Международного жилищного кодекса (IRC): деревянные каркасы и холодногнутые стальные каркасы.
В этом посте мы рассмотрим деревянные элементы каркаса крыши, в частности стропила. Проектирование и конструкция деревянных стропил на крыше описаны в Разделе R802.4 Международного жилищного кодекса (IRC).
(Примечание: ссылки на таблицы были изменены в версии IRC 2018.Таблицы допустимых пролетов стропил в версии 2018 находятся в разделе R802.4, а таблицы в версии 2015 года — в разделе R802.5. Для единообразия в этом посте будет ссылка на IRC 2018. Помните, какую версию IRC вы используете, поскольку допустимые интервалы могут отличаться.)
Раздел R802.4 описывает критерии для деревянного стропильного каркаса крыши, который также включает в себя предписывающие таблицы пролета.
В этом посте мы узнаем, как правильно подобрать размер стропила на крыше в зависимости от его пролета, расстояния и породы используемой древесины.
Fun Tip: Чтобы узнать разницу между Международным жилищным кодексом (IRC) и Международным строительным кодексом (IBC), обязательно ознакомьтесь с этим постом POST .
Нагрузки на стропила крышиРазмер деревянных стропил для крыши определяется по одной из восьми таблиц, содержащихся в коде. В этих таблицах пролета перечислены допустимые пролеты стропил для обычных размеров пиломатериалов в зависимости от того, какой сценарий расчетной нагрузки применяется. Прежде чем мы рассмотрим эти таблицы, мы должны убедиться, что определены правильные расчетные нагрузки, прежде чем выбирать правильную таблицу.
Код распознает 2 типа нагрузок, применяемых к стропилам крыши: временные нагрузки и постоянные нагрузки.
Динамические нагрузки определяются кодом следующим образом:
Нагрузки, возникающие в результате использования здания или другой конструкции. Это не включает строительные или экологические нагрузки.
Постоянные нагрузки определяются кодом следующим образом:
Вес строительных материалов, включенных в здание, включая, помимо прочего, стены, полы, крыши, потолки, лестницы, встроенные перегородки, отделку, облицовку и другие аналогично встроенные архитектурные и конструкционные элементы, а также фиксированные услуги оборудование.
Столы для пролетов стропилКак упоминалось выше, таблицы пролетов в коде содержат список допустимых пролетов стропил для обычных размеров пиломатериалов в зависимости от того, какой сценарий расчетной нагрузки применяется.
В соответствии с разделом Раздел R802.4.1 , размеры стропил крыши должны быть рассчитаны на основе таблиц R802.4.1 (1) — R802.4.1 (8) . Очень важно правильно подобрать стол.
Теперь, чтобы выбрать правильную таблицу, мы должны понять 2 вещи: какую динамическую нагрузку использовать и прикреплены ли балки потолка к стропилам крыши.
Мы уже говорили о нагрузках, но давайте рассмотрим, почему важно знать, прикреплены ли балки потолка к стропилам крыши или нет.
В соответствии с Разделом R802.5.2 каждое стропило крыши должно быть привязано к конструкции с помощью потолочных балок или стропил . Когда потолочные балки прикреплены, они действуют как стяжка. Когда они движутся в противоположном направлении, создавая сценарий, в котором они не прикреплены к стропилам, тогда стропильные стяжки могут быть использованы для выполнения требований к стропилам.
Это соединение важно, поскольку оно противостоит горизонтальной осевой нагрузке от гравитационных нагрузок и осевой нагрузке стропил, вызванной подъемом от ветровых нагрузок.
Использование стропильных стропил или самих потолочных балок может незначительно отличаться по размеру используемых стропил, поэтому код создает два типа таблиц пролета. Один для случаев, когда балки потолка используются в качестве стяжек, а другой — когда они не используются, поэтому требуются стропильные стяжки.
Еще одна вещь, на которую следует обратить внимание, это то, что столы пролета стропил ограничены потолочными балками или стропильными балками, расположенными на верхней плите или в нижней трети чердачного пространства.Если потолочная балка расположена не на верхней плите, а в нижней трети чердака, к стропилам применяется поправочный коэффициент для стропильного пространства, чтобы учесть дополнительную нагрузку на стропило из-за расположения стяжек или потолочных балок. выше на чердаке. Этот поправочный коэффициент можно найти в сноске «А» в любом из пространств стропил на крыше Таблиц с R802.4.1 (1) по R802.4.1 (8).
Однако важно отметить, что если потолочные балки или стропильные балки расположены выше на чердаке относительно того, где они могут превышать требование на одну треть, то таблицы пролетов НЕ могут использоваться и вместо этого потребуются стропила на крыше. проектироваться в соответствии с принятой инженерной практикой.
Таким образом, если проектные нагрузки превышены или балки перекрытия или стропильные балки расположены более чем на одну треть от чердака, конструкция стропил крыши выходит за рамки предписываемых стандартов таблиц, и на этом этапе они должны быть спроектированы в в соответствии с принятой инженерной практикой.
Как видите, в отличие от балок перекрытий или балок перекрытий , стропила имеют множество факторов, которые необходимо учитывать при выборе правильного размера.
Теперь, разобравшись со всем этим, давайте взглянем на эти таблицы, чтобы узнать, как правильно определять размеры стропил крыши, используя предписывающие стандарты:
Для простоты выше показаны только заголовки таблиц. Прежде чем мы сможем правильно выбрать правильную таблицу для расчета размеров стропил, необходимо сначала понять заголовок таблицы. Каждая таблица помечена. Как вы можете видеть, таблица R802.4.1 (1) и таблица R802.4.1 (2) предназначены для стропил, имеющих динамическую нагрузку на крышу 20 фунтов на квадратный фут, однако первая предназначена для потолков, не прикрепленных к стропилам, а вторая — для потолки крепятся к стропилам.
Помните, что было сказано ранее. Стропила должны быть привязаны, поэтому, если они не привязаны к балкам перекрытия, для них потребуется установить стропила .
Что касается таблиц с R802.4.1 (3) по R802.4.1 (8), у вас есть разные снеговые нагрузки, прикладываемые к крыше, при этом применяется тот же принцип крепления балок или нет. Для простоты выше показана только таблица R802.4.1 (3), чтобы указать изменение временной нагрузки в заголовке.
Опять же, таблицы должны использоваться только для значений динамической нагрузки и статических нагрузок, указанных в таблицах. Их НЕЛЬЗЯ использовать для расчетных нагрузок, выходящих за рамки этих предписывающих таблиц.
Теперь давайте рассмотрим, какая информация находится в таблицах.
В таблицах представлена следующая информация о них:
- Расстояние между стропилами крыши в дюймах (12, 16, 19,2, 24)
- Породы и сорта пиломатериалов
- Различные варианты размеров пиломатериалов (2 × 4, 2 × 6, 2 × 8, 2 × 10, 2 × 12)
- Максимальный пролет стропил в зависимости от размера, породы / сорта пиломатериалов и расстояния между ними.
Теперь, чтобы правильно подобрать размер стропил, давайте рассмотрим несколько примеров.
Размер стропила Размеры стропил для крыши — пример 1Вопрос: Где потолок прикреплен к стропилам, каков максимально допустимый пролет стропила 2 × 6 ели-лиственницы Дугласа № 2 с шагом 12 дюймов по центру, поддерживающего динамическую нагрузку на крышу 20 фунтов на квадратный фут и статическую нагрузку 10 psf?
Первый шаг, давайте соберем всю указанную информацию в вопросе:
- Потолок, прикрепленный к стропилам и действующая нагрузка 20 фунтов на квадратный фут: используйте таблицу R802.4,1 (2)
- Расстояние между стропилами крыши: 12 дюймов
- Порода и сорт: Дугласская ель-лиственница # 2
- Собственная нагрузка: 10 фунтов на квадратный дюйм
- Размер используемой древесины: 2 × 6
Теперь давайте найдем максимально допустимый пролет для элемента 2 × 6 в приведенном выше сценарии:
Следовательно, в приведенном выше примере максимально допустимый пролет для элемента 2 × 6 составляет 15′-6 ″ .
Размеры стропил для крыши — пример 2Теперь давайте попробуем другой пример, но на этот раз будет указан пролет, и вы должны выбрать пиломатериал правильного размера, который будет использоваться в следующем сценарии:
Вопрос: Когда потолок не прикреплен к стропилам и стропила Hem-fir # 3 должны располагаться на расстоянии 12 дюймов по центру, выдерживая снеговую нагрузку 30 фунтов на квадратный фут и статическую нагрузку 20 фунтов на квадратный фут, каков минимально допустимый размер стропил размер, когда требуется пролет 14 футов-0 дюймов в длину?
Первый шаг, давайте соберем всю указанную информацию в вопросе:
- Потолок, не прикрепленный к стропилам, и снеговая нагрузка 30 фунтов на квадратный фут: используйте таблицу R802.4,1 (3)
- Расстояние между стропилами крыши: 12 дюймов
- Породы и сорт: Подол-ель # 3
- Пролет стропил крыши: 14′-0 ″
Теперь давайте найдем минимально допустимый размер стропил для вышеприведенного сценария:
Таким образом, в приведенном выше примере минимально допустимый размер стропил для пиломатериалов Hem-ель № 3 шириной 14 ‘-0 дюймов составляет 2 × 10 , поскольку он может занимать 14′ -5 дюймов. Например, нельзя использовать элемент 2 × 8, поскольку он может охватывать только 11–9 дюймов.
Чтобы узнать больше о проектировании и строительстве деревянного каркаса крыши, обязательно ознакомьтесь с разделом R802 Международного жилищного кодекса (IRC) 2018 года.
Fun Tip: Чтобы узнать, как легко измерить потолочные балки, обязательно ознакомьтесь с этим POST POST .
Надеюсь, что с учетом приведенных выше примеров вы сможете легче определить размеры деревянных стропил в соответствии с таблицами Международного жилищного кодекса.
В заключение позвольте ответить на несколько часто задаваемых вопросов, касающихся стропил.
Какой стандартный размер стропила?
Стандартный размер стропила на крыше действительно может быть любого размера, если он не меньше минимального размера, требуемого согласно нормам.Минимальный размер стропила крыши определяется с помощью предписывающих таблиц, содержащихся в главе 8 Международного жилищного кодекса (IRC).
Как далеко должны быть друг от друга стропила?
Расстояние между стропилами крыши — лишь один из компонентов, используемых для определения минимального размера стропила крыши. Согласно таблицам с предписаниями, приведенным в главе 8 Международного жилищного кодекса (IRC), стандартное расстояние между стропилами крыши составляет 12, 16, 19,2 или 24 дюйма по центру.
Насколько далеко могут пролететь стропила крыши?
Максимальный пролет стропила зависит от размера, расстояния и породы дерева, используемого вместе с расчетными нагрузками, приложенными к системе крыши, и от того, прикреплен ли потолок к стропилам или нет. Таблицы с предписаниями, приведенные в главе 8 Международного жилищного кодекса (IRC), могут использоваться для определения максимального пролета стропила крыши.
Как измерить стропила?
Согласно Разделу R802.4.1 Международного жилищного кодекса 2018 г., стропильные пролеты должны измеряться по горизонтальной проекции стропил.
.
* Справочный источник — Международный жилищный код 2018 г. — [Купить на Amazon]
Как далеко может пролет 2×6 без опоры?
A 2 × 6 — это универсальный кусок пиломатериала, подходящий для разнообразных структурных потребностей, от балок для настилов до стропил для крыши. В то время как 2 × 6 может использоваться в широком диапазоне приложений, определить, насколько далеко может пролететь 2 × 6 при использовании для несущего каркаса, может быть сложно рассчитать.
Требования к пролетам 2 × 6 определяются широким диапазоном переменных, включая весовую нагрузку, расстояние между стенками, качество древесины и породу древесины. Это может затруднить ответ на вопрос, как далеко может пролет 2 × 6 без опоры? Вызов, мягко говоря.
2 × 6, расположенные на расстоянии 16 дюймов друг от друга, могут охватывать максимальное расстояние 13 футов 5 дюймов при использовании в качестве стропила, 10 футов 9 дюймов при использовании в качестве балки и 6 футов 11 дюймов при использовании в качестве балки настила для поддержки балок. с размахом 6 футов.
В этой статье мы более подробно рассмотрим расстояния, которые может преодолеть стандартный 2 × 6, независимо от того, используете ли вы этот обычный размерный брус в качестве настила для настила заднего двора или стропил для крыши.
Что такое пролет в строительстве?
Термин «промежуток» часто используется при строительстве дома, сарая или террасы. Пролет — это расстояние, которое кусок габаритного бруса может преодолеть до того, как его потребуется поддержать фундаментом или опорной стойкой.
Когда даются ориентировочные значения пролета, они относятся к расстоянию между центром одной опоры и центром другой. Таким образом, в случае балок настила пролет означает расстояние между центром одной опорной стойки и центром следующей стойки.
В случае балок перекрытия пролет означает расстояние, на которое балка может пролететь, прежде чем потребуется опора со столба или сваи. Для балок настила пролет определяет расстояние, которое балка может преодолеть до того, как ей потребуется поддержка опорной балкой.
При обрамлении крыши расстояние между стропилами определяется тем, как далеко размерные пиломатериалы могут перемещаться от верха стеновой плиты до пика крыши и при этом обеспечивать адекватную опору для крыши.
Какие факторы влияют на то, как далеко может пролететь 2 × 6?
Максимальный пролет зависит от множества факторов, выходящих за рамки простых размеров пиломатериала.Породы и качество древесины, а также нагрузка, которую несут конструкционные пиломатериалы, влияют на то, как далеко может безопасно пролететь 2 × 6.
В этом разделе мы рассмотрим, как эти факторы влияют на максимальный пролет пиломатериалов 2 × 6.
Породы древесины
Древесина имеет разные прочностные качества в зависимости от породы. Южная сосна, пожалуй, самая распространенная древесина, используемая для изготовления габаритных пиломатериалов, прочнее других хвойных пород, таких как кедр, красное дерево, дугласовая пихта и красная сосна.
Таким образом, он может преодолевать большие расстояния, прежде чем потребуется дополнительная поддержка.
Двухслойные балки 2 × 6–2 × 6 обычно удваиваются при использовании в качестве опорных балок — длина желтой сосны может достигать 6 футов 8 дюймов от стойки до стойки на палубе с балками, которые охватывают 6 футов от балки до балки. Для сравнения, кедр и красное дерево могут достигать высоты 5 футов 2 дюйма на палубе с 6-футовыми пролетами балок.
Качество древесины
Даже древесина одной породы не может быть одинаковой.Любой, кто когда-либо копался в куче плит 2х4 или 2х6 в магазине товаров для дома, знает, что качество древесины может довольно значительно варьироваться от одной доски к другой.
Поскольку размерные пиломатериалы, используемые для каркаса конструкций, имеют решающее значение для безопасности конструкции, пиломатериалы имеют разные уровни качества. Пиломатериалы с рейтингом № 2 — это самое низкое качество с многочисленными сучками на доске и самой слабой структурной целостностью.
№ 1 имеет меньше сучков, чем пиломатериал № 2, и поэтому он прочнее.Select Structural — это пиломатериалы высшего сорта, обладающие превосходной прочностью. Как это влияет на размах? Хотя воздействие не является драматическим, разница есть.
Возвращаясь к нашему примеру с каркасом настила, балки № 2 класса 2 × 6 могут простираться на расстояние до 10 футов 9 дюймов от балки к балке при стандартном расстоянии 16 дюймов друг от друга с максимальной динамической нагрузкой 30 дюймов на квадратный фут. Для сравнения, пиломатериалы сорта № 1 при тех же параметрах могут простираться немного дальше, до 10 футов 11 дюймов. Между тем, выберите Структурные пиломатериалы, ширина которых может достигать 11 футов 4 дюйма.
Хотя различия могут показаться номинальными, имейте в виду, что расстояние, на которое может простираться балка, может определять количество балок и опорных столбов, которые вам необходимо установить, что влияет на количество времени и денег, необходимых для завершения проекта.
Нагрузка
В зависимости от использования некоторые 2×6 должны выдерживать больше нагрузок, чем другие. Балка на настиле или полу может выдерживать больший вес, чем стропила на крыше, потому что она должна выдерживать большую нагрузку. Однако в северном климате стропила должна быть более прочной, чтобы выдерживать большие снеговые нагрузки.
Балка 2 × 6, функционирующая как балка настила, несет большую нагрузку, чем балка настила 2 × 6, поскольку она поддерживает все обрамление и настил настила или пола. Между тем, у террасной доски короткий пролет, потому что он размещается горизонтально, а не вертикально.
Как нагрузка влияет на пролёт? Чем большую нагрузку он должен выдерживать, тем короче расстояние, которое может преодолеть 2 × 6, прежде чем потребуется дополнительная поддержка.
Нагрузка подразделяется на два типа: постоянная нагрузка и постоянная нагрузка. Статические нагрузки — это статические силы, которые остаются постоянными.В случае стропил статическая нагрузка будет равна весу поддерживаемой крыши. В случае балки настила это относится к весу балок и настила над ними.
Под живой нагрузкой подразумевается занятость. В случае колоды это будет вес людей и домашних животных на вершине колоды. Для настила с максимальной живой нагрузкой 40 фунтов на квадратный фут и статической нагрузкой 10 фунтов на квадратный фут (для общей нагрузки 50 фунтов на квадратный фут) максимальный пролет составляет 9 футов 5 дюймов для №1 качественная балка 2 × 6 на расстоянии 16 дюймов друг от друга.
Этот промежуток уменьшается с увеличением нагрузки. Увеличение максимальной грузоподъемности до 60 фунтов на квадратный дюйм уменьшает максимальный пролет балки 2 × 6 до 8 футов 3 дюйма.
Сколько веса может выдержать 2 × 6 горизонтально?
2 × 6 может выдерживать до 50 фунтов на квадратный фут веса без провисания с максимальным размахом около 12 футов при перекрытии расстояния по горизонтали, а 2 × 6 стоит в вертикальном положении. В это число входит как живой, так и собственный вес.
Имейте в виду, что длина пролета является важным фактором при определении того, какой вес может выдержать 2 × 6. Больший пролет уменьшит этот вес, а более короткий — его увеличит.
Как далеко может пролет 2 × 6 без опоры?
Как далеко может пролететь 2 × 6, зависит от выполняемой им функции. Помните, что диапазон зависит от множества факторов, в том числе от веса, который он поддерживает. Имея это в виду, максимальный пролет может варьироваться в зависимости от того, поддерживает ли 2 × 6 крышу, настил или весь каркас пола.
Ниже мы более подробно рассмотрим максимальное расстояние, которое может преодолеть 2 × 6, в зависимости от его использования в обычных конструкционных приложениях.
Насколько далеко может пролет стропил 2 × 6?
Стропило 2 × 6 может охватывать 14 футов 8 дюймов при расстоянии 16 дюймов друг от друга с пиломатериалами из южной сосны № 1 на крыше с уклоном 3/12 или меньше с максимальной живой нагрузкой 20 фунтов на квадратный фут и статическая нагрузка 15 фунтов на квадратный фут.
Это может показаться немного сложным, поэтому давайте разберемся, что влияет на пролет, когда дело касается стропил.Как обсуждалось выше, вес, который несет крыша, является частью уравнения. Это включает в себя не только обшивку и черепицу, лежащую на ней, но и любой гипсокартон, прикрепленный к ее нижней стороне.
Имейте в виду, что крыша должна выдерживать временную нагрузку, когда кто-то должен находиться на крыше для обслуживания крыши. Типичная статическая нагрузка крыши составляет около 15 фунтов на квадратный фут для стандартной битумной черепицы, но может быть почти вдвое больше, чем для более тяжелой кровли, такой как глиняная черепица.
Крыша также должна выдерживать дополнительную временную нагрузку около 20 фунтов на квадратный фут, что дает общую нагрузку для стандартной асфальтовой крыши 35 фунтов на квадратный фут.Имейте в виду, что если вы живете в регионе со значительными снегопадами, крыша должна быть более прочной, так как несколько футов снега могут легко превысить эти параметры.
Помимо нагрузки, угол наклона крыши играет роль в определении максимального пролета. Крыша с уклоном 3/12 или более может выдерживать более длинные пролеты, в то время как более плоские крыши с уклоном менее 3/12 должны выдерживать больший вес и, следовательно, иметь более короткий пролет. Используя приведенный выше пример, 2 × 6, которые могут охватывать до 14 футов 8 дюймов на более плоской крыше с уклоном менее 3/12, могут расширяться до 16 футов 4 дюймов на крыше с уклоном более 3/12.
Имейте в виду, что приведенные выше расчеты основаны на стандартном 16-дюймовом интервале. Этот промежуток увеличивается с меньшим интервалом и уменьшается с большим интервалом.
Как далеко может пролететь настил 2 × 6?
Террасная доска, состоящая из 2×6 досок, может охватывать максимальное расстояние 24 дюйма от балки до балки. Почему это намного меньше, чем другие пролеты? Разница связана с расположением 2 × 6.
2 × 6 намного прочнее, когда ставится на край. Это имеет смысл, если учесть, что на доске их 5.5 дюймов дерева для поддержки направленных вниз сил при размещении на краю по сравнению с 1,5 дюйма при плоской укладке.
Тем не менее, использование настила 2 × 6 по сравнению со стандартным настилом 5/4 действительно дает преимущества в пролете. Эта дополнительная толщина 1/2 дюйма, которую имеет 2 × 6 по сравнению со стандартным настилом, дает ему дополнительные 8 дюймов пролета.
Насколько далеко может пролететь 2 × 6 перекрытия пола / палубы?
Независимо от того, используете ли вы балки 2×6 для балок настила или перекрытий в доме, они сталкиваются с одинаковыми нагрузками.Оба должны поддерживать настил, будь то настил или обшивка пола, которая влияет на пролет. Как и в случае стропил, расстояние между балками перекрытия также влияет на пролет.
Могу ли я использовать 2 × 6 для палубных балок?
Вы можете использовать брус размером 2 × 6 в качестве балок для настилов на уровне земли, для которых не требуются поручни. Это включает в себя палубы, которые находятся на высоте 30 дюймов или меньше от земли.
Это связано с тем, что поручни обычно прикрепляются к балкам обода палубы. Поскольку балки 2×6 недостаточно велики, чтобы адекватно выдерживать боковую нагрузку, прилагаемую к перилам, не рекомендуется использовать балки 2×6 с настилами, для которых они требуются.
В этих случаях лучше всего использовать пиломатериалы размером 2 × 8 или больше для балок настила.
Максимальный пролет для балки перекрытия 2 × 6 качества № 1 из южной сосны с максимальной нагрузкой 40 фунтов на квадратный фут при стандартном расстоянии 16 дюймов составляет 10 футов 9 дюймов в соответствии с Международным жилищным кодексом.
Когда мы разбиваем это на части, переменными, определяющими пролет балок перекрытия, являются расстояние между балками, нагрузка, порода древесины и качество пиломатериалов.
При изменении интервала интервал изменяется соответственно.Используя тот же пример, приведенный выше, уменьшение расстояния до 12 дюймов увеличивает максимальный диапазон до 11 футов 10 дюймов, а увеличение до 24 дюймов сокращает его до 9 футов 4 дюймов.
Жилые помещения дома могут иметь более высокую временную нагрузку и, следовательно, требовать более коротких пролетов. У южной сосны № 1 2 × 6, расположенной на расстоянии 16 дюймов с общей нагрузкой 50 фунтов на квадратный фут, максимальный пролет составляет 9 футов 9 дюймов.
Хотя разница между разными породами древесины относительно невелика, это фактор, который вы должны принимать во внимание.Принимая во внимание, что южная сосна имеет максимальный пролет 10 футов 9 дюймов в примере в начале этого раздела, он немного увеличивается до 10 футов 11 дюймов для крепкой лиственницы Дугласа, но сжимается до 10 футов 3 дюйма для более слабой еловой сосны.
Также необходимо учитывать качество древесины. Южная сосна более низкого качества № 2 имеет максимальный пролет всего 10 футов 3 дюйма при использовании в приведенном выше примере, в то время как пиломатериалы из южной сосны высшего сорта Select Structural могут иметь максимальный пролет 11 футов 2 дюйма.
Хотя приведенные выше параметры для балок перекрытия и перекрытия довольно согласованы, они различаются, поэтому обязательно проверьте соответствующие таблицы пролета для балок перекрытия или перекрытия.Балки перекрытия, как правило, имеют более короткие пролеты, чем балки внутреннего пола, из-за того, что они подвергаются воздействию элементов, которые со временем могут отрицательно сказаться на их структурной целостности.
Как далеко может пролететь двойная балка 2 × 6?
Двойная южная сосновая балка 2 × 6 может перекрывать максимальное расстояние 6 футов 8 дюймов при опоре балок шириной 6 футов в соответствии с Международным жилищным кодексом.
Балкиуникальны тем, что их максимальные пролеты зависят не только от таких факторов, как порода древесины, но и от конфигурации балок, которые они поддерживают.Чем длиннее пролет балки над балкой, тем меньше общее количество балок и, следовательно, тем больший вес балка должна нести.
В приведенном выше примере максимальный пролет балки сжимается до 5 футов 8 дюймов для балок шириной 8 футов.
Имейте в виду, что для использования бруса двух размеров в качестве балки его необходимо скрепить болтами с идентичным куском бруса двух размеров, чтобы получилась двухслойная балка.
Также можно соединить три части вместе, создав трехслойный брус для увеличения максимальных пролетов.Например, 3-слойная 2 × 6 может охватывать максимальное расстояние от стойки до стойки 7 футов 11 дюймов для балок, которые охватывают 6 футов от балки до балки.
Как и в случае с другими конструкциями, порода древесины имеет значение, когда речь идет о пролете балки 2 × 6. Пиломатериалы, такие как красное дерево, красная сосна, еловая сосна и кедр, имеют более короткие пролеты. Кедровая двухслойная балка 2 × 6 имеет максимальный пролет 5 футов 5 дюймов для балок, расположенных на расстоянии 6 футов, что на полторы фута меньше, чем у южной сосны.
Заключение
Независимо от того, используете ли вы 2×6 для стропил, балок или перекрытий, очень важно учитывать, какие факторы влияют на максимальные пролеты для этого типа размерной древесины.
Весовая нагрузка, расстояние, порода древесины и даже качество древесины влияют на то, как далеко 2 × 6 может пролететь без опоры. Рекомендации, обсуждаемые в этой статье, могут помочь вам убедиться, что построенная вами конструкция может служить прочным и безопасным каркасом для вашей террасы, пола или крыши.
Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.
Какие стропила 2х4 или 2х6 использовать для односкатной крыши?
Стропила — это простой и понятный способ обрамить крышу сарая.Для них требуется меньше пиломатериалов, чем для ферм, и после того, как одна будет распилена, все остальные будут следовать той же схеме. Однако одна из основных проблем, с которыми вы столкнетесь при резке стропил, заключается в том, следует ли использовать стропила 2 × 4 или 2 × 6 для односкатной крыши?
Вы можете использовать стропила 2 × 6 или 2 × 4 для крыш с уклоном 3/12 и более, но это зависит от общего размера вашего сарая. Для крыш, которые не будут испытывать сильных снеговых нагрузок, двускатная крыша может иметь длину до 22 футов с стропилами 2 × 4. Для крыш, которые будут испытывать сильный снегопад или ветер и будут перекрывать такое же расстояние, используйте стропила 2 × 6.
Если у вас простая двускатная односкатная крыша, то использование стропил 2х4 имеет больше смысла, если только у вас нет очень большого сарая. Если у вас односкатная односкатная крыша, то лучше использовать стропила 2 × 6, потому что разница в цене не будет огромной, а односкатная крыша будет иметь гораздо большую грузоподъемность.
Ниже мы более подробно рассмотрим, когда использовать пиломатериалы 2 × 4 и 2 × 6 для односкатной крыши, и, надеюсь, вы сможете принять более обоснованное решение о том, какой тип пиломатериалов следует использовать при строительстве. стропила для односкатной крыши.
Кровельные стропила и уклон односкатной крыши
Говоря о каркасе односкатной крыши стропилами, вам сначала нужно знать, насколько крута ваша крыша — другими словами, каков уклон или наклон вашей крыши? Большинство схем пролета стропил разделены на 2 части: крыши с уклоном менее 3:12 и крыши с уклоном более 3:12.
Что означает 3:12? Это означает, что крыша поднимается на 3 дюйма на каждые 12 дюймов горизонтального пробега. Если вы посмотрите на приведенную выше диаграмму, то заметите, что для крыш менее 3:12 в таблице не указаны варианты 2×4.Стропила 2 × 4 недостаточно прочны для низкоскатных крыш ни при каких обстоятельствах, поэтому избегайте этого, если вы строите сарай с плоской или очень неглубокой крышей.
Многие производители кровельных материалов устанавливают минимальные значения шага для своей продукции. Многие производители черепицы рекомендуют при установке не менее 2:12. Причина этого в том, что плоские или неглубокие крыши выдерживают гораздо больше злоупотреблений и нагрузок, чем более крутые крыши, что делает необходимым использование более широких стропил односкатной крыши.
Напоследок помните, что в этой статье речь идет не о фермах, а только о стропилах.Фермы используют только пиломатериалы 2 × 4 и строятся с использованием «паутины» 2 × 4 для прочности. Стропила просто полагаются на центральную балку конька и внешние стены для поддержки. Хотя оба варианта имеют свои преимущества, только стропила различаются по размеру используемых пиломатериалов.
Для получения дополнительной информации о конструкции крыши и о том, как понять различия между типами конструкции односкатной крыши, посетите мой путеводитель по конструкции односкатной крыши.
Вид пиломатериалов имеет значение
Мы будем рассматривать крыши с уклоном 3:12 или больше.На многих диаграммах пролета стропил разграничивают стропила с использованием пиломатериалов SYP (южная желтая сосна) и SPF (ель, пихта, сосна). SYP — одна из самых плотных пород древесины мягких пород, поэтому она прочная, но ее труднее резать и прибивать. SPF легкий и его легче использовать при обрамлении.
При использовании SPF для стропил односкатной крыши наблюдается небольшое снижение прочности, но в большинстве случаев у вас есть только один вариант, когда вы идете в местный домашний магазин Reno, так что хотя бы знайте, что вы покупаете. Если вы забыли заглянуть в магазин, не волнуйтесь — сама древесина обычно имеет маркировку SPF или SYP.
Что такое длина пролета?
Длина пролета — это расстояние от внутренней части каркаса сарая до внутренней вершины стропил. Другой способ взглянуть на это — от начала разреза «Птичья пасть» к противоположному внутреннему краю.
Понимание этого — ключ к пониманию того, как далеко могут простираться ваши стропила. Например, стропила навесов SPF 2 × 4 могут пролетать до 11 футов при размещении на 12 дюймов. Если у вашего сарая двускатная крыша, у вас будет два набора стропил с коньковой балкой в центре, объединяющей стропила с каждой стороны.
Таким образом, для двускатных навесов таблица пролета стропил показывает, насколько стропила могут перекрывать половину ширины сарая.
Если у вас односкатная крыша, то расстояние между пролетами 11 футов для стропил 2 × 4 O.C. означает, что ваш сарай не должен быть шире — или длиннее, в зависимости от того, как вы ориентируете односкатную крышу — не более 11 футов.
Общие сведения о нагрузках на крышу
Вы можете жить в районе, где ваша односкатная крыша будет испытывать незначительные неудобства — отсутствие снега, регулярные осадки и случайные ветры.В этом случае вы будете смотреть на таблицы пролета стропил, которые оценивают нагрузку на вашу крышу в 20 фунтов на квадратный фут.
Если у вас сильный снегопад, который длится всю зиму, или частые суровые погодные условия с сильными ветрами, то вам следует посмотреть на таблицы стропил для расчета 40 фунтов на квадратный фут.
Если вы посмотрите на диаграмму ветровой нагрузки, то увидите, что в разных частях страны в среднем дуют ветры с большей скоростью, чем в других регионах. Если вы живете в «аллее торнадо» или в районе, подверженном ураганам, то у вас, вероятно, будут специальные строительные нормы и правила, в которых указывается, какой тип стропил использовать.Если в вашем районе сильные ветры, вам следует использовать стропила 2х6.
40 фунтов на квадратный фут — это значительная величина давления, и эти типы нагрузок часто используются только в домашнем строительстве, где давление намного выше из-за пешеходного движения, мебели и т. Д. Если вы не уверены, живете ли вы в В случае таких экстремальных факторов окружающей среды вы, вероятно, можете безопасно использовать стропила 2 × 4.
Длина пролета для стропил 2 × 4
Как упоминалось выше, стропила односкатной крыши SPF 2 × 4 может пролетать 11 футов.Стропило SYP может перекрывать 11 ½ ‘. Оба они предназначены для небольших нагрузок на крышу.
Если вы живете в районе, где требуется, чтобы стропила односкатной крыши выдерживала большую нагрузку, то стропила SPF могут пролетать только 7 ⅔ ’. Стропило SYP может перекрывать 8 футов.
В то время как характеристики пролета большой нагрузки для стропил 2 × 4 намного меньше, чем для легкой нагрузки, они позволят вам иметь навес шириной более 14 футов с двускатной крышей. Будет меньше смысла использовать стропила 2 × 4 на односкатной односкатной односкатной крыше, если вы живете в районе с сильным снегопадом.
Имейте в виду, что указанные выше размеры указаны для 12 дюймов по центру. Если бы у вас был сарай 12х12 с двускатной крышей, это означало бы 26 стропил, а это много. Переместившись на 16 дюймов по центру, вы можете растянуть свои SPF 2×4 до 6 ⅔ ’для тяжелых грузов и 9 ½’ для легких нагрузок, которые все равно будут работать с двускатным навесом 12 × 12.
Размещение стропил сарая 2 × 4 на расстоянии 24 дюйма по центру ограничивает ширину вашей крыши. Для крыш с малой нагрузкой, 24 ”o.c. Стропила 2 × 4 могут пролетать до 7 ⅔ ’. Для тяжелых грузов 2×4 могут пролететь до 5 ½ дюйма.
Большая часть каркаса крыш имеет 24 дюйма по центру, и вы все еще можете строить навесы до 14 футов с стропилами 2 × 4 с 24 дюймами по центру. Но опять же, если вы собираетесь испытывать большие нагрузки, просто имеет смысл проявить осторожность и использовать стропила 2х6.
Длина пролета для стропил 2 × 6
2 × 6 стропил для односкатной крыши достаточно для постройки любого типа навеса, который домовладелец хочет построить. Хотя 2 × 6 может быть почти вдвое дороже, чем 2 × 4, вы, вероятно, можете расположить 2 × 6 дальше друг от друга, сведя на нет дополнительные расходы на увеличение ширины пиломатериалов.
Стропило SYP 2 × 6 при 24 ° С. может охватывать до 13’4 дюйма. Это означает, что общая длина двускатной крыши может составлять более 26 футов. Крыша SPF при том же расстоянии и размере пиломатериалов будет иметь ширину 11 ½ ”. Эти числа относятся к крышам, выдерживающим легкие нагрузки 20 фунтов на квадратный фут. Если вы разместите 2×6 на 16 ”O.C., тогда SYP может охватывать более 16’, а SPF — 14 ’.
Для тяжелых нагрузок при 24 ”O.C., 2 × 6 SYP могут пролететь до 9 ½”. Стропила SPF 2 × 6 могут перекрывать 8 футов. Если сдвинуть стропила ближе друг к другу на 16 ”О.C., тогда ваши стропила SYP будут иметь ширину 11 ½ ‘и SPF до 10’.
Следовательно, если вам нужна односкатная крыша 10 × 12 и вы живете в зоне с сильным снегопадом, вы можете разместить стропила на расстоянии 16 дюймов друг от друга и использовать пиломатериалы SPF 2 × 6.
Должен ли я использовать стропила 2 × 4 или 2 × 6 для односкатной крыши?
Вы должны использовать стропила 2 × 4, если вы живете в местности без сильных снеговых или ветровых нагрузок. Помните, что вы можете перекрыть сарай с двускатной крышей высотой до 17 футов с помощью SYP и 15 футов с помощью стропил SPF 2 × 4 с углом наклона 24 дюйма. Для большинства владельцев сараев этого более чем достаточно для наших сараев на заднем дворе.Вы всегда можете поставить стропила ближе друг к другу, чтобы добиться еще большего пролета.
Используйте стропила 2 × 6, если ваша крыша будет испытывать сильные снеговые или ветровые нагрузки. Стропила SYP 2 × 6 на 24 ”O.C. Может перекрывать 18 футов для двускатного навеса. Стропило SPF может перекрывать почти 15 футов при тех же размерах. Опять же, соедините их ближе друг к другу, если вы хотите добиться большего размаха.
Помните, этот совет применим только к односкатным крышам с уклоном больше 3:12. Если у вас крыша с уклоном менее 3:12, вам не следует использовать 2×4.
Если вы решите использовать стропила 2 × 4 для конструкции крыши, вы всегда будете использовать коньковую балку 2 × 6, даже если стропила будут 2 × 4. Дополнительные инструкции по созданию и установке стропил см. В моей статье о том, как построить стропила для сарая.
Заключение
Выбор стропил 2 × 4 или 2 × 6 полностью зависит от вашей среды. Сильный снегопад и ветер означают, что ваша крыша будет испытывать значительные нагрузки. Один кубический фут снега весит около 20 фунтов, поэтому, если у вас есть площадь крыши 100 квадратных футов, у вас буквально тонна снега на крыше.Стропила 2 × 4 могут не выдержать такого веса.
Во-вторых, большую роль играет и стиль вашей крыши. Вы можете перекрыть гораздо большую длину с помощью стропил, поддерживающих двускатную (двустороннюю) крышу, а не односкатную крышу. Перед началом строительства продумайте конструкцию навеса и стоимость материалов, так как вы можете изменить конструкцию крыши и использовать 2х4 вместо 2х6, что сэкономит вам деньги на пиломатериалы большего размера.
Какой бы размер бруса вы ни выбрали для стропил сарая, никогда не помешает построить сарай прочнее, чем нужно.Есть и другие способы сэкономить на сарае вместо того, чтобы экономить на каркасе односкатной крыши, и вы не хотите просыпаться однажды утром с тонной снега, обрушившейся на ваш сарай.
Как всегда, спасибо, что нашли время прочитать эту статью, и я надеюсь, что она помогла вам понять, какой размер стропил подойдет для вашего следующего проекта сарая. Пожалуйста, не стесняйтесь комментировать ниже любые советы или отзывы о работе со стропилами сарая.
Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других.Он страстно увлекается благоустройством, ремонтом и обработкой дерева.
Балки и стропила — Southern Pine
Таблицы с указанием максимальных пролетов для балок и стропил из южной сосны подробно описаны ниже. Эти 46 таблиц основаны на расчетных значениях размерных пиломатериалов южной сосны с визуальной сортировкой, которые вступили в силу 1 июня 2013 года. Для каждого приложения доступна загрузка в формате PDF. Также см. Использование этих таблиц и пять примеров, показывающих, как читать значения таблицы, а также другую важную информацию.
См. Публикацию SFPA Southern Pine Максимальные пролеты для балок и стропил (загрузить в Publications), которая включает все 46 таблиц. Объясняются проектные допущения и расчеты с использованием общепринятых процедур.
Номер таблицы | Динамическая нагрузка (фунт-сила-фут) | Постоянная нагрузка (фунт-сила-фут) | Предел прогиба |
---|---|---|---|
Балки перекрытия | |||
1 2 3 4 5 6 7 8 9 10 11 | 30 40 50 60 40 50 60 75 80 9060 10 10 10 20 20 20 10 10 10 10 | 360 360 360 360 360 360 360 360 360 360 360 | |
Балки пола для влажных помещений (MC> 19%) | |||
12 13 14 | 40 60 100 | 10 10 10 | 360 360 360 |
Балки перекрытия | |||
15 16 | 10 20 | 5 10 | 240 240 |
Стропила (снеговая нагрузка, C D = 1.15) | |||
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 386 9012 | 20 30 40 50 20 30 40 50 20 30 40 50 20 30 40 50 20 30 40 50 20 30 9060 9060 | 10 10 10 10 15 15 15 15 20 20 20 20 10 10 10 10 15 15 15 15 20 20 2060 20 240 240 240 240 240 240 240 240 240 240 240 240 180 180 180 180 180 180 180 180 180 180 180 180 | |
Стропила (Строительная нагрузка, C D = 1.25) | |||
41 42 43 44 45 46 | 20 20 20 20 20 20 | 10 15 20 10 15 20 | |
MC = влажность | C D = коэффициент продолжительности нагрузки |
Размер бруса для скатной кровли
В следующих таблицах приведены подробные сведения о допустимых пролетах и шагах для некоторых наиболее распространенных размеров древесины, используемых в традиционных конструкциях кровли.Все фигурки сделаны на основе кровельной черепицы или шифера, уложенной на деревянные рейки поверх сукна.
См. Утвержденный документ к Части A Строительных норм на GOV.UK для более тяжелых кровельных материалов или необычных условий нагрузки, эти таблицы могут не подходить.
Обратитесь к инспектору здания за советом.
Максимальный пролет стропил в свету в метрах для крыш с уклоном от 15 до 45 градусов
Уклон кровли от 15 до 22,5 градусов с классом прочности на межстрочный промежуток C16
Размер стропил в мм | 400 мм | 450 мм | 600 мм |
---|---|---|---|
100 x 47 | 1,81 | 1,78 | 1,69 |
125 х 47 | 2,40 | 2,35 | 2,22 |
150 х 47 | 3,00 | 2.93 | 2,76 |
Уклон кровли от 15 до 22,5 градусов с классом прочности на расстояние между стропилами C24
Размер стропил в мм | 400 мм | 450 мм | 600 мм |
---|---|---|---|
100 x 47 | 2,09 | 2,04 | 1,94 |
125 х 47 | 2.74 | 2,68 | 2,53 |
150 х 47 | 3,41 | 3,33 | 3,13 |
Уклон кровли от 22,5 до 30 градусов с классом прочности на расстояние между стропилами C16
Размер стропил в мм | 400 мм | 450 мм | 600 мм |
---|---|---|---|
100 x 47 | 1.85 | 1,82 | 1,73 |
125 х 47 | 2,45 | 2,40 | 2,26 |
150 х 47 | 3,05 | 2,98 | 2,81 |
Уклон кровли от 22,5 до 30 градусов с классом прочности на расстояние между стропилами C24
Размер стропил в мм | 400 мм | 450 мм | 600 мм |
---|---|---|---|
100 x 47 | 2.13 | 2,08 | 1,98 |
125 х 47 | 2,80 | 2,74 | 2,58 |
150 х 47 | 3,47 | 3,39 | 3,19 |
Уклон кровли от 30 до 45 градусов с классом прочности стропильных ног C16
Размер стропил в мм | 400 мм | 450 мм | 600 мм |
---|---|---|---|
100 x 47 | 1.91 | 1,87 | 1,78 |
125 х 47 | 2,52 | 2,46 | 2,33 |
150 х 47 | 3,14 | 3,06 | 2,88 |
Уклон кровли от 30 до 45 градусов с классом прочности стропильных ног C24
Размер стропил в мм | 400 мм | 450 мм | 600 мм |
---|---|---|---|
100 x 47 | 2.19 | 2,14 | 2,03 |
125 х 47 | 2,87 | 2,81 | 2,65 |
150 х 47 | 3,57 | 3,48 | 3,27 |
Максимальный пролет прогонов в метрах для крыш с уклоном от 30 до 45 градусов
Уклон кровли от 30 до 45 градусов класс прочности C16
Размер прогонов в мм | Максимальный промежуток в свету 1.5 м | Максимальный пролет в свету 1,8 м | Максимум пролет в свету 2,1 м | Максимум пролет в свету 2,4 м | Максимальный пролет в свету 2,7 м | Максимум пролет в свету 3 м |
---|---|---|---|---|---|---|
175 x 63 | 2,49 | 2,26 | 2,09 | 1,95 | 1,83 | 1,73 |
200 x 63 | 2.84 | 2,59 | 2,39 | 2,23 | 2,09 | 1,98 |
225 x 63 | 3,19 | 2,91 | 2,68 | 2,51 | 2,36 | 2,23 |
175 х 72 | 2,64 | 2,42 | 2,24 | 2,09 | 1,97 | 1,86 |
200 х 72 | 3.01 | 2,77 | 2,56 | 2,39 | 2,25 | 2,13 |
225 х 72 | 3,39 | 2,77 | 2,56 | 2,39 | 2,25 | 2,13 |
Уклон кровли от 30 до 45 градусов класс прочности C24
Размер прогонов в мм | Максимальный промежуток в свету 1.5 м | Максимальный пролет в свету 1,8 м | Максимум пролет в свету 2,1 м | Максимум пролет в свету 2,4 м | Максимальный пролет в свету 2,7 м | Максимум пролет в свету 3 м |
---|---|---|---|---|---|---|
175 x 63 | 2,81 | 2,63 | 2,49 | 2,37 | 2,25 | 2,13 |
200 x 63 | 3.21 | 3,00 | 2,84 | 2,71 | 2,57 | 2,43 |
225 x 63 | 3,60 | 3,38 | 3,19 | 3,19 | 2,89 | 2,73 |
175 х 72 | 2,94 | 2,76 | 2,61 | 2,49 | 2,38 | 2,28 |
200 х 72 | 3.36 | 3,15 | 2,98 | 2,84 | 2,72 | 2,61 |
225 х 72 | 3,77 | 3,15 | 2,98 | 2,84 | 2,72 | 2,61 |
На этой схеме показано типичное расположение стропильной и прогонной крыши и показаны размеры, указанные в таблицах выше.
Фронтальные стены должны быть прикреплены к крыше с максимальным расстоянием между центрами 2 м с помощью стальных оцинкованных лент размером 30 x 5 м.
Эффективная обвязка двускатной стены
Каждую ленту следует закрепить, как показано на схеме напротив, с помощью выступов между стропилами, чтобы поддерживать металлическую ленту по всей ее длине.
Обвязка вертикальная на карнизных скатных крышах
На уровне карниза следует закрепить вертикальные ремни длиной 1 м, как показано на схеме напротив, с максимальным расстоянием между центрами 2 м.
Это правильный способ закрепить анкерные зажимы, соединяющие стропило и стеновую пластину. Обратите внимание, что они обычно требуются только для крыш со стропильными стропилами, а не для традиционных конструкций крыш с прогонами и стропилами.
.
