Профлист с8 размеры профиля чертеж: Профнастил С20 — цена, технические характеристики и применение

Профнастил мп20: характеристики, преимущества, сферы использования

На протяжении многих лет профилированный лист МП-20 остаётся крайне востребованным материалом для облицовки кровли и фасадов. Его ценят как частные мастера, так и крупные промышленные застройщики. Профлист МП-20 оптимально сочетает в себе хорошую несущую способность, малый вес, эстетичный внешний вид и доступную стоимость.

Производство профнастила МП-20 осуществляется путём холодного проката листов горячеоцинкованной стали. Проходя через профилировочный стан, плоский лист приобретает трапециевидные волны. МП-20 – это асимметричный профиль, в котором чередуются широкие и узкие полочки. Как правило, цифры в названии марки профлиста обозначают его высоту. Однако в данном случае реальная высота волны составляет 18 мм, а цифра 20 – просто округлённое число.

Технические характеристики, маркировка

К основным эксплуатационным характеристикам профнастила МП-20 относятся:

• Габаритная ширина – 1150мм, это фактический размер листа от кромки до кромки.
• Полезная ширина – 1100мм, это реальная ширина листа, которая остаётся при монтаже материала внахлёст. То есть, в замок в данном случае уходит 50 мм.
• Высота профиля – 18 мм.
• Длина листа – 0,5– 12 м. В этом диапазоне может быть изготовлен профлист по вашему индивидуальному заказу. Однако для удобства монтажа рекомендуется использовать листы длиной не более 4 метров.
• Толщина стали – 0,4 – 0,8 мм. Выбор более толстого или более тонкого металла зависит от сферы назначения. Для использования МП-20 в качестве кровельного покрытия оптимальной толщиной будет 0,5 мм.
• Модификация А, В или R. Вы можете выбрать какая сторона профлиста – А или В (с широкими полочками или узкими) будет лицевой. Также профиль МП-20 имеет специальный вариант R для кровли – с капиллярной канавкой. Она обеспечивает эффективный отвод конденсата. Сторона В также может быть применена на кровле.

Чтобы без труда научиться читать маркировку профнастила МП-20, следует запомнить несколько ключевых характеристик, которые входят в этот шифр. Это название профиля, полезная ширина, вид покрытия, цвет и толщина стали. К примеру, если вы видите название товара «профилированный лист МП-20х1100 (VikingMP-3005-0,45)». Расшифровка означает, что перед вами профнастил МП-20 с полезной шириной 1100 мм в покрытии VikingMP цвета RAL 3005 (Красное вино) и толщиной металла 0,45 мм.

Сфера применения

Широкий диапазон толщин и полимерных покрытий, в которых возможен выпуск МП-20, а также его эксплуатационные характеристики дают возможность использовать данный профлист в самых различных областях.

• Материал толщиной 0,45 мм подойдёт для облицовки внешних стен, так как в этом случае будут более важны его декоративная функция и небольшой вес материала, нежели несущая способность.
• Для монтажа кровли лучше использовать металлопрокат с толщиной не менее 0,5 мм. Он обладает оптимальной жёсткостью, чтобы выдерживать снеговую массу и потоки воды.
• Если вы планируете обшить профнастилом МП-20 забор, наилучшим выбором станет металлопрокат толщиной 0,45-0,5 мм.
• Материал с толщиной выше 0,5 мм стоит брать уже для возведения каркасных сооружений (павильонов, киосков, гаражей) или в качестве стеновых перекрытий в промышленных помещениях.

МП-20 для кровли

В отличие от большинства других профилей, МП-20 выпускается не в двух вариантах – А и В, но и в специальной кровельной модификации R – с капиллярной канавкой. Она обеспечивает отток конденсата и защищает от атмосферных осадков. Лицевая сторона А отличается широкими вершинами волн, что отлично подходит для обшивки фасадов, ограждений, стеновых конструкций. Сторона В, как и тип R, имеет более узкие вершины трапеций и широкие основания. Это придаёт кровельному варианту более высокую несущую способность и устойчивость к статическим нагрузкам. Таким образом, вы можете встретить два вида кровельного профнастила мп20 – B и R.



Виды покрытий

Полимерное покрытие профлиста МП-20 выполняет не только защитную функцию и влияет на его долговечность, но и отвечает за цвет и внешний облик. В ассортименте компании «Металл Профиль» вы можете выбрать профнастил МП-20 в любом полимерном покрытии из нашей собственной линейки.

PURETAN®

Полимерное покрытие на основе полиуретана высокой прочности. За счёт своего уникального состава, включающего полиамидные гранулы, покрытие надёжно защищает металл от коррозии, обеспечивает устойчивость к царапинам и механическим повреждениям. Всё это делает профнастил в покрытии PURETAN® удобным в монтаже и эксплуатации.

CLOUDY®

Уникальный внешний вид этого покрытия обеспечивает двухфазная технология нанесения, создающая эффект состаренного материала. Благодаря CLOUDY®, ваш дом обретёт классический вид. А разнотонность цвета на скатах крыши позволит легко подобрать отделочные материалы для внешнего оформления дома.

ECOSTEEL®

Покрытие ECOSTEEL® внешне практически неотличимо от камня, кирпича или дерева с его сложными узорами на срезе. При этом сталь гораздо практичнее природных материалов. Натуральное дерево подвержено горению, гниению, порче насекомыми. Во избежание этого натуральные материалы нуждаются в пропитке, окраске. Тогда как сталь не требует никакого дополнительного ухода.

NORMANMP®

Одно из самых популярных и универсальных покрытий. Подходит для использования в любых климатических зонах и для любых поверхностей: кровля, сайдинг, профлист или сэндвич-панели. Потребители ценят в нем такие свойства, как: коррозионную стойкость, стабильность цвета, прочность и широкую палитру оттенков.

PURMAN®

Наиболее долговечное полиуретановое покрытие из ассортимента компании «Металл Профиль». Оригинальный химический состав и значительная толщина в 50 мкм позволяют использовать Purman® даже в условиях сурового климата (агрессивное солнце, резкие перепады температур, повышенная влажность). Дополнительную прочность ему обеспечивают увеличенные гранулы полиамида. А оксиды алюминия и циркония предохраняют покрытие от выцветания.

VIKINGMP®

VikingMP® – это «бархатное» матовое покрытие, способное придать вашему дому неповторимый вид. При его производстве соблюдены все европейские нормы, что обеспечивает кровле надежность в процессе эксплуатации. Покрытие VikingMP® обладает повышенной пластичностью и устойчив к царапинам и истиранию.

AGNETA®

Полимерное покрытие Agneta® отлично имитирует натуральную медь. Высокая отражающая способность делает крышу устойчивой к выгоранию на солнце. Оцинкованные и окрашенные с двух сторон стальные листы надёжно защищены от коррозии, а значит, вам обеспечен длительный срок службы кровельного материала.

VIKINGMP®Е

Особо прочное матовое текстурированное покрытие с использованием полиуретана. Устойчиво к случайным повреждениям, что значительно упрощает транспортировку и монтаж изделий. Полиэфирный компонент в составе отвечает за хорошую пластичность и предотвращает появление микротрещин.

ПЛАСТИЗОЛ

Производится из поливинилхлорида с добавлением пластификаторов. Наносится на листы стали толстым слоем в 200 мкм. Это делает пластизол одним из наиболее прочных и устойчивых покрытий. Оно выдерживает природные катаклизмы, прощает неаккуратность при монтаже и не подвержено ржавчине.

ПОЛИЭСТЕР

Наиболее доступное и универсальное покрытие для любых сфер применения. Подойдёт для эксплуатации в умеренном климате. Отличается глянцевой поверхностью, большой палитрой цветов и хорошей цветостойкостью.

При выборе полимерного покрытия учтите индивидуальные особенности вашего дома и окружающей среды. К примеру, если недалеко от кровли стоят деревья, то их ветки или падающие шишки могут повредить недостаточно прочное покрытие. То же самое касается белок, других мелких животных, птиц. В таком случае гораздо рациональнее будет выбрать более дорогостоящий, но более стойкий полимер. Довольно популярны для кровли такие покрытия, как PURETAN®, PURMAN®, VIKINGMP®, VIKINGMP®Е.

Итог

Профнастил МП-20 обладает многими привлекательными характеристиками, что позволяет использовать его как для кровли, так и для фасадов, ограждений. Это лёгкий и прочный материал с высокой несущей способностью. Отличается большой рабочей шириной и элегантным внешним видом. Его несложно монтировать, а срок эксплуатации составляет до 50 лет, в зависимости от выбранного полимерного покрытия.

При покупке профнастила рекомендуем обращать внимание на толщину стали, вид покрытия и то, какую сторону вы будете использовать в качестве лицевой.

В статье упоминаются категории:

В статье упоминаются товары:

размеры и рабочая ширина оцинкованного профнастила, вес и технические характеристики листов, укладка на крышу и забор

В этой статье расскажем о том, что нужно знать о профлистах С20.

Будут охарактеризованы размеры и рабочая ширина оцинкованного профнастила, вес и технические характеристики листов. Описана и укладка на крышу и забор, даны рекомендации по выбору материала.

Описание и сферы применения

Профлист С20 пользуется заслуженной популярностью среди строителей и ремонтников. Они часто применяют его для монтажных работ на различных объектах. Такие изделия сравнительно тонки, но все же достаточно прочны, чтобы можно было уверенно применять их для стеновой обшивки. Буква С в названии марки листов значит, что это изделия для покрытия стен и для забора на участках. Поверхность материала способна противостоять выраженным механическим и термическим нагрузкам.

Так как С20 отличается существенным запасом крепости, его можно смело использовать не только для облицовки стен. Этот продукт подходит и для несущих конструкций во второстепенных сооружениях.

Его применяют для декорирования как частных домов, так и производственных объектов, административных зданий и торговых комплексов. Шаг обрешетки должен составлять не менее 40 см — таково обязательное техническое требование.

В частном домостроении С20 берут и для крыши.

Причина — высокая надежность и изумительная сопротивляемость разрушающим факторам внешней среды. Кровлю рекомендуется оформлять листом с цветным внешним слоем на полимерной основе. Но все же для этой цели еще иногда используют конструкции с внешней цинковой оболочкой. Правда, такое покрытие не слишком надежно и потому годится только для не слишком значимых строений. Свои 10-15 лет оно проработает успешно, «отбив» тем самым все вложения в покупку и установку, а большего потребителям, если вдуматься, и не надо.

Очень важный момент — разница между листами С20 и похожими на них МП20. Стеновой вариант отличается повышенной ценой. Оба типа имеют превосходные заявленные практические характеристики. Но все же у С20 куда выше механическая прочность.

Потому трата средств на его покупку оказывается вполне оправдана.

Как делают профнастил?

Исходным сырьем для этого материала выступают тонкие листы стали (реже других металлов). Им нужно придать заданную высоту профиля, то есть 2 см. Сталь предварительно прокатывают холодным способом. Металл горячего проката используют редко, потому что такой подход нарушает целостность вещества и его свойства. Снаружи наносят цинкополимерную либо полимерно-алюминиевую массу.

Чтобы изделие стало прочнее и жестче, его изгибают под заданными углами, придавая определенный рельеф. Современные станки позволяют выпускать профлист волнистой либо трапецеидальной формы. Изредка на рынке встречается медный профнастил. Его считают неплохим выбором для оформления капитальной стены либо внутренней перегородки.

Некоторые эксперты также полагают, что для кровли предпочтительны алюминиевые изделия, но все же такое мнение сомнительно.

Еще стоит подчеркнуть, что распространенность холодного проката связана с его технологической простотой. Горячая методика может быть применена лишь на оборудованном металлургическом производстве. А вот прокатывать металл холодным методом можно в любой полупрофессиональной мастерской. Большое значение, впрочем, имеет состав применяемого оборудования и грамотность манипуляций. Самые простые ручные станки дают лишь листы строго заданной формы; современные автоматические линии выпускают намного более разнообразную продукцию, что достигается корректировкой положения вальцов.

Минусом ручной техники является и то, что она доступна только для сильных людей. Кроме того, никакая сила даже не гарантирует получения высококачественных профилей. Они пригодны для забора и иного ограждения, но оформлять ими стены и кровли уже несколько неловко. Зато ручные аппараты могут делаться самостоятельно. Более добротная продукция получается на частично автоматизированных комплексах, оборудованных электроприводом; мобильность такой техники — весомое преимущество, компенсирующее даже высокую производительность автоматизированных полностью линий.

Современные мощные линии включают:

• прокатные станы с разногабаритными вальцами;

• конструкцию, отрезающую профлист по размеру — чаще всего гильотинные ножницы;

• аппараты, наносящие необходимые покрытия;

• накопители и податчики рулонов;

• корректор провисания заготовок (он важен потому, что ручной контроль неэффективен при современных скоростях).

Профессионалы стараются выбирать импортное оборудование чаще всего из Финляндии. Работа на такой технике, а также и на российских агрегатах позволяет производить качественную продукцию. А вот устройства из азиатских стран не производят никакого особенного впечатления и работают плохо. Желательно отдавать предпочтение новым машинам, а не использовавшимся прежде.

Дело в том что у последних часто наблюдается сильный износ.

Технические характеристики

Размеры

Уже название марки показывает, как сказано выше, что высота гофры (то есть волны) равна 2 см. Полезная рабочая ширина листов равняется 110 см. Полная ширина составляет 114 см (разница приходится на внешний участок). Обычная толщина профиля минимум 0,045 и максимум 0,07 см. Что касается длины, то она варьируется в широких пределах от 50 до 1400 см, хотя в практических целях материал более 600 см откровенно непрактичен, нужен только в отдельных случаях.

Вес

Определить, сколько весит конкретный лист, не так уж и сложно. Установление массы завязано на размер и удельную плотность материала. Пусть имеется профлист величиной 1х2 метра. Необходимо массу 1 пог. м профиля заданной толщины умножить на длину. Есть и другая методика: тяжесть участка площадью 1 м2 со все тем же слоем умножают на показатель полезной ширины; при вычислениях такими способами результаты могут не сходиться, что легко устраняется элементарным округлением цифр.

Основные параметры профлиста С20 жестко заданы в актуальном ГОСТ 24045, принятом в 1994 году. Также продукция должна соответствовать и нормам ТУ-11 2000-004-1394544-06. Для листов с цинковым покрытием разрешено применять сталь, отвечающую государственному стандарту 52246, действующему с 2004 года. При оформлении материала в ярких цветах для большего декоративного и защитного эффекта надлежит применять сталь, нормированную по ГОСТ 52146-2003.

Профнастил С20 может быть окрашен в коричневый тон и в другие цвета по выбору заказчика. Сравнительно малая толщина позволяет подгонять листы непосредственно на месте, применяя простейшие ручные инструменты. Легкость обеспечивает простоту транспортировки и складирования. Стандартизированные размеры подобраны таким образом, чтобы число стыков сводилось к минимуму. Потому трудоемкость работ и опасность нарушения герметичности резко уменьшаются.

В пользу подобного материала также свидетельствуют:

• возможность повторного использования;

• длительный период эксплуатации;

• ветровая и дождевая стойкость;

• сравнительно доступная цена.

Материалы покрытия

Профлист с оцинкованными поверхностями стоит недорого — это верно. Однако такое покрытие имеет все же и отрицательные стороны; оно не слишком надежно и мало служит. Ряд изготовителей предпочитает использовать для окраски профнастила полимерный акрил. Сравнительная дешевизна этого полимера оборачивается его ограниченной прочностью и легкостью разрушения даже в процессе сборки. Акрил считается противостоящим нагреву до 120 градусов.

Но все же он при контакте с солнечными лучами за 5 лет в значительной мере выцветает. Первые же проблемы начинают проявляться еще раньше — коррозия обнаруживается обычно в 3 сезоне эксплуатации. Акрил тонок (в основном до 25 микрон). Все вместе позволяет применять его исключительно для временных и второстепенных сооружений.

В более серьезных случаях надо обратить внимание как минимум на полиэстер.

Он тоже сравнительно доступен по цене и отлично проявляет себя в любой механической зоне. Иногда полиэстер усиливают, посыпая кварцевым песком. Однако такой материал обойдется дороже. Еще один его минус состоит в риске нарушения нижнего листового слоя. Причина — сила трения, появляющаяся в процессе перевозки.

Пластизол ценят за повышенную декоративность. Его получают, добавляя к ПВХ модифицирующие вещества. Слой может составлять 175 либо 200 мкм. Это решение весьма прочное механически, чего нельзя сказать про тепловую и ультрафиолетовую стойкость. Потому, увы, пластизоловый С20 не годится для Черноморского, Азовского и Каспийского побережий.

Стоит ответить на важный вопрос: нельзя ли приобрести простой оцинкованный профлист и затем окрасить его своими руками. Технически это можно, и даже не слишком сложно. Но результат будет точно хуже, чем при использовании даже простейшего промышленного оборудования. Нарушив же технологию нанесения, сталкиваются с облуплением и растрескиванием покрытия.

Потому работать придется очень тщательно и скрупулезно.

Советы по выбору

Разумеется, необходимо выбирать продукцию крупных и солидных фирм. Многие из них ведут самостоятельную разработку новых рецептур и технологий. Часто точные составы красителей, иных покрытий и способы их нанесения держатся в секрете, что позволяет добиваться исключительного эффекта. Расцветка определяется вкусами потребителей и дизайнерскими концепциями. Полезно, чтобы профнастил гармонично соответствовал окружающим изделиям и конструкциям.

Выпуском профлиста занимаются многие предприятия в десятках стран. Отечественная продукция уверенно соперничает с турецкими и китайскими изделиями. Неплохие товары поставляются из Индии и Южной Кореи. Но необходимо внимательно изучать ассортимент поставляемого листа.

Также стоит знакомиться с отзывами на независимых площадках.

Особенности монтажа

Стандартная методика укладки листов С20 на стены подразумевает использование саморезов без заблаговременного сверления. В некоторых случаях их можно заменить на шурупы шестигранной формы с подложенной резиновой шайбой. Главное ограничение состоит в том, что нельзя крепить своими руками профиль с использованием гвоздей. Профессионалы так никогда не делают, потому что это сразу нарушает целостность материала. Желательно брать листы той длины, какова высота обрабатываемой стены.

Тогда получится предотвратить образование поперечных швов, которые усложняют работу и ухудшают погодную стойкость конструкции. Но иногда приобрести лист желаемой длины не удается. Выходом оказывается решение укладывать материал порядно и оставлять нахлест 8 см. Отсчет выкладки при этом ведется с самых нижних рядов. Присоединять материал нужно там, где низы волн касаются каркаса.

Если лист фиксируется к крайним обрешеточным планкам, его присоединяют во всех углублениях.

Точки крепежа в продольных стыках должны быть разделены дистанцией не более 5 см. Строго запрещается приваривать листы любыми сварочными аппаратами, а также прорезать отверстия газовыми резаками. Слишком сильная натяжка также не допускается. Контробрешетка нужна, если устраивается гидроизоляция, чтобы обеспечить для последней вентилирующий зазор. Это очень важно при применении утеплителей, не способных пережить воздействие воды.

При обустройстве металлического каркаса необходимости в контробрешетке нет, поскольку его пояса и так ставятся на кронштейны, отходящие от стены на заданную дистанцию. Утеплители и гидроизоляционные слои закрепляют при помощи грибков. Внимание: все работы желательно производить по заранее составленному чертежу. Так риск ошибки будет меньше.

Весьма полезно бывает применять П-планку.

Она красиво и декоративно обрамляет профильные изделия. К сведению: планки для С20 могут подойти иногда и для других сортов материала. Помимо повышения привлекательности, они увеличивают срок эксплуатации конструкций и наращивают их жесткость. Изготовление планочных элементов подразумевает применение холоднокатаной стали с высокими антикоррозийными характеристиками. Дизайн бывает очень разнообразен.

Шаг обрешетки и самого профнастила определяется величиной нагрузки. Паровой барьер должен идти до ветрового барьера, а не за ним. Оптимален монтажный шаг от 30 до 40 см. То есть ни увлекаться разбежкой, ни сильно сближать опорные элементы не стоит. Углы отделывают особыми угловыми деталями, которые надо ставить и стыковать точно так же, как и сам профлист; его нахлест в конкретном случае определяется еще и удобством.

Профлист с 8 — материал, нужный на каждой стройке

Профлист марки С8 надежен в качестве забора

Одним из универсальных материалов является профилированный лист, который дает возможность решить очень широкий круг строительных задач в кратчайшие сроки. Его применяют для возведения капитальных и временных сооружений разного назначения, обустройства ограждений и заборов, он выступает как превосходный облицовочный материал и служит многим другим целям. Эстетическая привлекательность профлиста органично сочетается с его эксплуатационными качествами. При этом практически не существует ограничений по времени года и другим показателям на его монтирование и использование.

Работы с этим материалом можно осуществлять как в помещении, так и на улице. Обширный спектр применения профлиста и его характеристики обуславливают его повсеместную популярность. Кроме того, одним из преимуществ материала является приемлемая цена и доступность широкому кругу потребителей. Производители выпускают профлист многих марок, различающихся конструкционно-техническими параметрами. Одним из наиболее востребованных и популярных является профлист марки С-8.

Производство

Получают материал из оцинкованной или с полимерным окрашенным покрытием стали способом ее холодного проката на профилегибочном высокотехнологичном оборудовании. Производство автоматизировано и не требует больших мощностей. Используемый для изготовления металлопрокат обладает отличными характеристиками, соответствующими требуемым стандартам:

• Горячеоцинкованный рулонный — ГОСТ Р 52246-2004.
• С полимерным покрытием горячеоцинкованный рулонный — ГОСТ Р 52146-2003.

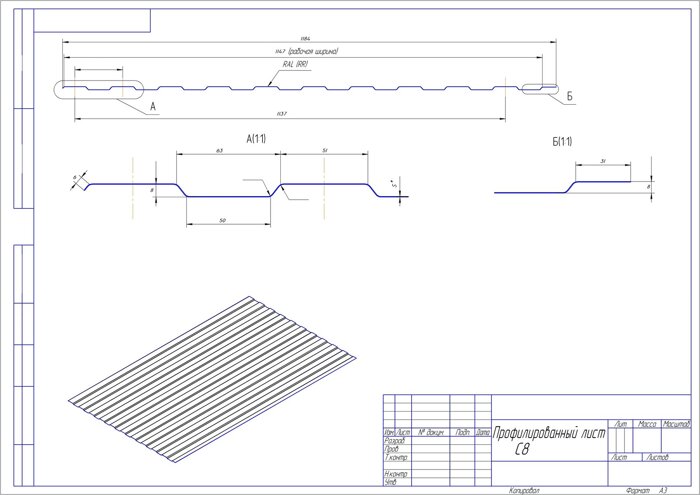

В процессе производства, придавая поверхности обычного тонкого листа определенный профиль, достигают несвойственной исходному материалу прочности. Маркировка С8 означает по букве С, что профлист является стеновым, а цифра 8 отражает высоту гофры, или профиля, в мм. Характеристики стандартного С8-1150 для раскладки или монтажа таковы:

• Рабочая (полезная) ширина составляет 1,15 м (1150 мм).
• Общая (габаритная, полная) ширина равна 1,2 м (1187 мм).
• Рабочая (полезная) площадь без поперечного нахлеста в перекрытиях = длина листа в м ×1,15 м.
• Общая (габаритная, полная) площадь = длина листа в м x 1,2 м.

Изготавливают листы профиля С8 длиной от 0,5 до 12,0 м по размерам заказчика, равным любой кратности отрезов из расчета от базовых величин. Предусмотренная ГОСТ толщина составляет 0,4–0,8 мм, но наибольшей популярностью пользуются изделия с показателем 0,4–0,6 мм. Широкий цветовой ассортимент и небольшой вес обусловили широкую область применения профлиста С-8 в строительстве. Так, для толщины стали 0,4 мм вес 1 полезного (рабочего) кв.м материала — 3,87 кг, а для 0,6 мм – 5,57 кг.

Декоративное полимерное покрытие одновременно служит дополнительной защитой от агрессивных внешних воздействий и может быть нанесено только с наружной стороны или с обеих.

Виды полимеров для покрытия материала

Обычно используются следующие полимеры:

• Пурал – с ним профлист долговечен и износостоек, поэтому остается в первоначальном виде до 30 лет. Устойчивый к неблагоприятным воздействиям и погодным колебаниям профнастил С8 с покрытием Pural хорошо подходит для обустройства систем водостока, облицовки стен и крыш зданий.
• Матовый пурал не отличается по техническим характеристикам от Пурала. Однако с покрытием Pural matt лист не отражает бликов.
• Полидифторит (PVDF). С этим покрытием профлист наиболее эффектен на фасадах сооружений и зданий. PVDF производят в нескольких исполнениях. Полидифторит HB обеспечивает дополнительную стойкость к коррозии. PVDF Hiarc c перламутровыми добавками придает материалу особую привлекательность.
• Plastisol PVC (пластизол) – такое покрытие делает материал устойчивым к механическим повреждениям и температурным перепадам. Чаще всего профлист с ним применяют для кровельных работ. Поверхность обладает красивым тиснением, напоминающим древесную кору или шагрень.
• Полиэстер (Polyester) является для профнастила надежной защитой от коррозии. Листы с таким покрытием умеренно устойчивы к неблагоприятным атмосферным воздействиям, а основная область их применения — в щадящих условиях или для внутренней отделки. При следовании требованиям эксплуатации полиэстеровое покрытие не потеряет эстетических свойств до 20 лет.
• Matt polyester (полиэстер матовый) – при сохранении защитных характеристик наделяет конструкцию благородным матовым цветом.

Так профилированный лист обеспечивается не только защитой и цветом, но и разнообразной фактурой поверхности.

Область применения

Стеновой профнастил С8 облицовка здания

Профлист марки С8 наименее жесткий из всех производимых. Технические характеристики материала – толщина стали, соотношение размеров трапеции профиля и ее форма — не позволяют применять этот строительный материал при сооружении несущих и высоких конструкций. Вряд ли он будет пригоден для устройства забора большой высоты или других строений высокой прочности, поскольку это, в основном, стеновой декоративный  стройматериал.

Оригинальный трапециевидный тонколистовой профиль в 8 мм с шириной полок, многократно превышающей высоту, обеспечивает стеновую облицовку конструкций  хорошей рельефностью. У профнастила С8 низкий период чередования гофр (80 мм), что делает его, особенно с полимерным цветным слоем, оптимальным покрытием для ограждающих конструкций, стен с внутренней и наружной стороны, ворот, капитальных и временных заборов.

Будучи высоко востребованным и популярным, профлист С-8 является лидером среди остальных материалов по объемам выпуска и продаж. Ширина покрытия одного листа — не менее 1150 мм. Необходимая жесткость профиля С8 обеспечивается большим углом наклона боковых полок и малым радиусом изгиба. При его использовании в качестве облицовки шаг обрешетки для стен составляет до 0,6 м и зависит от толщины исходного стального проката.

Достоинства материала:

• Высокая прочность и жесткость.
• Разнообразие размеров профлиста. К примеру, кровлю крыши можно застелить цельными листами без образования стыков на скатах.
• Легкость монтажа.а
• Высокая пожаробезопасность.
• Эстетичный внешний вид.
• Долговечность — срок службы 10 лет и выше.
• Невысокая цена.

Основное назначение:

• Настил кровли (покрытие крыши) по сплошной обрешетке.
• Как конструктивный элемент быстровозводимых сооружений и зданий.
• Щитовые конструкции и ограждения.
• Каркасные конструкции.
• Наружные стеновые образования, стены небольших архитектурных форм (гаражи, бытовки, павильоны, блок-хаусы и так далее).
• Декоративно-защитные функции при покрытии стен.
• Заборы.
• Облицовка конструкций стен композитных быстровозводимых сооружений и зданий.
• Изготовление сэндвич-панелей.
• Сэндвич-конструкции внутренних и противопожарных перегородок, стен, кровли и так далее.

Заключение

Профлист — один из наиболее популярных стройматериалов. С него начинается практически любая стройка, когда сооружают ограждение стройплощадки, и им же нередко заканчивают, застилая кровлю готового здания. Этот материал марки С8, обладая малым весом и приемлемой ценой, большим выбором размеров и расцветок, а также дополнительной защитой полимерного покрытия, пользуется самым высоким спросом среди остальных профильных листов и применяется очень широко.

технические характеристики (размеры, вес), чертеж профиля

Профнастил в современном строительстве используется довольно широко. Из него получается прекрасное кровельное покрытие, отделка стен или самостоятельное строение. На ранке можно встретить профлист в большом ассортименте. Выпускаются как несущие, стеновые так и универсальные варианты. Чтобы кровля вашего нового дома, ограда или хозяйственная постройка прослужила долго, необходимо правильно выбрать материал. Например, профнастил С20, что он собой представляет, где его лучшее использовать?

Общие понятия о материале

Профнастил С20, как и другие варианты этого типа материала, изготавливается из оцинкованного листа стали. Далее, заготовку пропускают через специальный станок, который создает рельеф. В результате на выходе получаем профилированный стальной лист. Самый дешевый вариант не проходит дальнейшую обработку. Самый надежный профлист считает с полимерным покрытием. Такой дополнительный слой не только защищает сталь от коррозии, но и придает готовому изделию привлекательный внешний вид.

Видео по теме:

В маркировке профнастила указывается примерная область их применения. Всего выпускают три основных типа этого материала, а именно:

• С литерой «Н» в маркировке. В этом случае речь идет о несущем профлисте. Такая марка материала используется для возведения самостоятельных построек;
• С литерой «НС». Такое обозначение указывает на универсальность материала. Его можно использовать и как кровельное покрытие, и для возведения заборов, и для отделки стен;
• Профнастил с литерой «С» в маркировке применяется, в основном, для внутренней и наружной отделки стен.

Но все эти области использования, можно сказать, условные. Профнастил С20, как и других марок, — это практически универсальный материал. Поэтому он с одинаковым успехом может применяться для любых работ.

Характеристики материала

Профлист С20, как можно узнать из литерного обозначения в маркировке, предназначен главным образом для отделки стен. Но его также можно использовать и для покрытия крыш в частных домостроениях или для защиты хозяйственных построек и гаражей.

Профилированный лист С20-1100 имеет следующие технические характеристики:

• В первую очередь стоит поговорить о размерах. Полная ширина изделия составляет 1140 миллиметров. Но для расчета следует учитывать рабочую или полезную ширину. В случае с профлистом С20 она будет составлять 110 сантиметров. Именно этот параметр и указывается в маркировке;
• Еще одна характеристика, связанная с размерами – это длина. Но тут стандартов можно сказать нет. Профлист С20, как и другой тип подобного материала, может выпускаться с длиной от полуметра до 12-16 метров. Все будет зависеть от технических возможностей производителя и от желания заказчика. Длинный листы профнастила позволяют производить его укладку на крышу в самые сжатые сроки;
• Высота профиля. Эту информацию также можно узнать из маркировки. В случае с профнастилом С20 это значение равно двум сантиметрам. Сама волна имеет трапециевидную форму. Основание имеет ширину в 70 миллиметров, а вершина 35 миллиметров. Расстояние между основаниями волн равно 68 миллиметров;
• Еще один параметр – это толщина листа. В случае с профнастилом С20 это значение лежит в пределах от 0,45 до 0,7 миллиметров. Чем толще лист, тем прочнее и долговечней будет изделие. При этом также возрастет и его стоимость;
• Но не только размеры профнастила С20 интересуют строителей. Очень важная информация – это вес материала. Зная это значение можно рассчитать постоянные нагрузки, которые будут воздействовать на стропильную систему крыши. Профлист С20, как и практически любой материала этого вида, весит мало. Самое меньшее значение будет составлять всего 4,5 килограмма на квадратный метр. Столько будет весить материал при толщине листа в 0,45 миллиметра. Если брать самый «толстый» вариант, где используется стальной лист в 0,7 миллиметров, то его вес будет равен 6,7 килограммов на квадратный метр.

Это основные технические характеристики профнастила С20. Многие профессиональные строители также учитывают и другие, физические возможности материала. Например, в документации к профнастилу С20 можно прочитать про значения таких параметров, как момент инерции и момент сопротивления. Но эта информация будет полезна только профессионалам. Если вы не строитель, то и вникать в такие тонкости нет смысла.

Видео по теме:

Рекомендации по выбору профилированных листов

Профлист С20 используется для решения многих задач. Но чтобы материал в полной мере выполнял свои функции, нужно знать, как его правильно выбирать. Для этого лучше воспользоваться следующими советами от специалистов:

1. Производство профнастила С20 регламентируется ГОСТ 24045-94 и ТУ-11 2000-004-1394544-06. Поэтому прежде чем делать покупку, следует познакомиться с документацией к изделию.
2. Если вы приобретаете профнастил С20 с полимерным покрытием, то следует внимательно изучить его состояние. На поверхности не должно быть царапин и сколов. Только в этом случае изделие будет надежно защищено от внешних воздействий, а значит и прослужит долго.
3. Лучше всего делать покупку профнастила С20 и других марок у крупных производителей. У небольших компаний больше риск «получить» некачественный материал.
4. Если вы хотите сэкономить, то приобретать нужно именно у производителей, а не на строительном рынке или в магазине. В таком случае профнастил можно купить процентов на 20-30 дешевле.

Делая покупку лучше сразу же выбрать и необходимый доборный материал. Если все элементы кровли будут от одного производителя, то они идеально подойдут друг к другу. Этим вы сэкономите время и получите надежную и долговечную крышу.

Рекомендации по применению

Профлист С20 – это по-настоящему универсальный материал. Не смотря на то, что литера «С» в маркировке указывает на применение изделия для обшивки стен, его часто используют для покрытия кровли. Профнастил С20 достаточно дешевый, при этом обладает высокой прочностью и большим сроком эксплуатации. Последнее утверждение в большей мере относится к изделиям с полимерным покрытием. Простой оцинкованный профилированный лист используют как временную меру, так как он не будет служить десятилетиями.

Кроме кровли профнастил С20 можно применять и для создания заборов. Также он прекрасно подходит для внутренней и внешней обшивки стен. Еще одна область применения – это производство сэндвич панелей.

Но все-таки, чаще всего профнастил С20 используется для покрытия кровли. Монтаж профлиста не представляет больших трудностей. В общем виде работы производятся в следующей последовательности:

1. Первым делом делается чертеж кровли. На нем указываются места расположения всех элементов.
2. На стропила монтируется гидроизоляционная пленка, затем делается контробрешетка. Она необходима для того, чтобы создать под профнастилом воздушную вентиляционную прослойку. Поверх нее делается обрешетка.
3. Профнастил С20 нужно укладывать на обрешетку. Ее максимальный шаг должен быть не более 40 сантиметров.
4. Сам кровельный материал крепится при помощи саморезов или гвоздей. Лучше всего чтобы они имели оцинковку и резиновую шайбу.
5. Профнастил С20 ложится внахлест. Начинать нужно снизу от карниза, постепенно продвигаясь к коньку.

Не смотря на то, что профнастил С20 весит немного, работать лучше вдвоем или втроем. Так и работа будет выполнена быстрее, и уменьшится риск получить травму.

Посмотрите еще статьи:

цена листа, фото столбов и труб

Размеры профнастила для забора представляют собой параметры, подбираемые из расчета наименьшего расхода и максимального исключения возможности появления некондиционных полос. Размеры листа должны совпадать с предполагаемыми габаритами забора с небольшим припуском на крепление. Профнастил для забора используется все чаще, и это вполне объяснимо с точки зрения удобства, целесообразности и практичности.

Изгородь на даче

У таких листов немало достоинств, в числе которых – простота и скорость производимых монтажных работ, возможность изготовления забора из профнастила своими руками. Чтобы быстро и качественно провести монтаж забора, размеры должны быть подобраны с учетом всех составляющих.

Вернуться к оглавлению

Содержание материала

Особенности ограждений из профнастила

Обилие вариантов строительных материалов для заборов нередко ставит застройщиков перед выбором наиболее оптимального. Это тем более важный момент, что в заборе содержится сразу несколько функций – от защитного сооружения против злоумышленников и недоброжелательных глаз до эстетической составляющей, дополняющей все сооружение.

На фото ниже представлена изгородь из профлиста.

Обычная ограда

Цены на ограждения имеют немаловажное значение, особенно если территория участка занимает значительную площадь.

В элитных домах, по подсчетам специалистов, цена забора иногда соответствует стоимости целого этажа включая меблировку.

Основные моменты

Профилированный металлический лист наряду с деревянными, кирпичными и каменными сооружениями занимает в рейтинге востребованности одно из первых мест. Особенно популярен бюджетный вариант, в котором установка столбов для забора из профнастила производится из кирпича, декоративного бетона, натурального камня или его имитации из пластика.

На фото изображена красивая изгородь.

В деревне

Использовать трубы для забора принято в сооружениях без фундамента, но это скорее временное ограждение, чем капитальное, установленное без особых размышлений или в случае непродолжительной срочной надобности.

С помощью листов металлического профиля, крепежа и горизонт

Размеры профлиста для забора, ширина и длина

Если у вас есть земельный участок вероятнее всего, вы захотите чётко обозначить его границы и обезопасить от посягательств соседей. Как правило, для этих целей устанавливается ограждение. Наличие забора позволяет не только чётко обозначить границы ваших владений, но и обеспечивает некоторую степень конфиденциальности.

Но в свою очередь, планируя постройку будущего ограждения, многих будут интересовать его размеры. Это нужно не только для того чтобы посчитать необходимое количество материала, но и для планирования расстояния между опорами и крепления профильного листа.

Размеры профлиста для забора, а именно ширина и длина листа, высота трапеции, толщина металла, позволяют использовать его во многих видах конструкций, а качество материала обеспечивает надёжность и долговечность.

Разновидность профлистов

В настоящее время для устройства забора предлагается огромный выбор профилированного металлического листа, к наиболее распространенным относятся:

1. Традиционный;
2. Имитация древесины;
3. Имитация кирпича;
4. Имитация камня;
5. Фигурный профнастил.

По размерам, ширина профлиста составляет 1200 мм, длина, как правило 1060, 1200, 2300,6000 мм, но может быть изменена производителем по предварительной договорённости с заказчиком.

Традиционный. Этот металлопрофиль равномерно окрашивается. Как с лицевой, так и с тыльной стороны наносится цинковое покрытие. В зависимости от типа, слой полимера наносится либо с одной, либо с обеих сторон. Торцевые кромки листа имеют прямолинейный срез.

Имитация древесины. Профлист, имитирующий древесину, прекрасно подходит для постройки забора. Различные оттенки покрытия, а так же изображение различных пород и форм древесины позволяет сделать ваше ограждение неповторимым и гармонично вписать его в любой окружающий пейзаж.

Имитация кирпича. Применение этого профлиста в качестве забора, возникает иллюзия настоящей кирпичной кладки. Возможно изображение любых типов кирпича, от стандартного, силикатного, до облицовочного, причём, в различной цветовой гамме. При таком «камуфляже» не заметны даже незначительные дефекты самого металла.

Имитация камня. Если вы остановили свой выбор на профлистах, имитирующих укладку натурального камня, вы не ошиблись. Качество изображения настолько высоко, что отличить профильный лист от настоящего камня практически не возможно. При этом, как и в случае с имитацией кирпичной кладки, мелкие дефекты листа не заметны.

Фигурный профнастил отличается тем, что срез верхней части профиля выполняется не прямолинейно, а в виде различных геометрических фигур, пик, лилий и т.д. Использование такого профлиста в комбинации с соответствующей имитацией позволит сделать ваш забор уникальным.

Расшифровка маркировки

Для того чтобы обозначить основные параметры и свойства профлиста, используется маркировка. В маркировке используются буквы и цифры. Буквами обозначается тип листа:

• С – стеновой;
• Н – несущий;
• НС – универсальный.

Стеновой профлист используется для облицовки стен, строительства всевозможных заборов и ограждений, возведения внутренних перегородок. Для кровли профильный лист марки С не используется, поскольку имеет малую несущую способность.

Несущий профнастил используется для различных конструкций, испытывающих в процессе эксплуатации существенные статические и динамические нагрузки. Так же он получил широкое распространение в качестве материала для плоской кровли большой площади.

Универсальный профлист может использоваться и как стеновой и как несущий с учётом допустимых нагрузок и экономической целесообразности.

Цифры в маркировке обозначают высоту профиля, ширину листа и толщину металла.

Размер профлиста для забора: длина и ширина

Наиболее рациональным, для возведения ограждении, является использование стенового профнастил (С). Возможно, так же, использование универсального типа (НС), это несколько увеличит стоимость конструкции, но значительно увеличит прочность и долговечность.

На практике, наиболее часто для строительства заборов применяется профлист «С8». Высота профиля составляет 8 мм, толщина металла может варьироваться от 0,5мм до 0,8 мм; общая ширина листа составляет 1200 мм, рабочая 1150 мм. Этих параметров вполне достаточно для обеспечения надёжности и долговечности конструкции, при условии правильного монтажа.

При использовании универсального листа, высота профиля соответствует маркировке, толщина металла может быть от 0,4мм до 1мм. По размеру, общая ширина профлиста составляет 1060 мм, рабочая – 1000 мм.

Что касается длины профлиста для забора она, как правило, составляет 1060, 1200, 2300,6000 мм, однако технологические и производственные условия позволяют производителю отрезать листы практически любой длины, по согласованию с заказчиком.

Как правильно делать расчет профлистов для забора

Выполнить расчет количества профлистов для постройки ограждении не сложно. Для этого необходимо измерить периметр ограждаемого участка. Ширина при расчёте количества профлистов особого значения не имеет, поскольку является стандартной величиной и влияет только на высоту вашего забора.

Рассмотрим на примере как же провести расчёт количества профильных листов.

1. Условимся, что размеры участка составляют 20х20м, ширина ворот 2,5м, а калитки 1,5м. Вычислим общую длину забора:(20+20)*2-(2,5+1,5)=76м.
2. Поскольку стандартный размер профлиста имеет длину 12м, чтобы упростить доставку его лучше разделить на секции ещё в месте покупки. Для того чтобы правильно разрезать материал, необходимо знать сколько готовых секций поместится в стандартной длине профлиста.
3. Общая длина ворот и калитки составляет 4м, следовательно, длина забора на участке с воротами составит:20-4=16м. В нашем случае разобьем оставшуюся длину на три секции и получим две секции по 5м и одну 6м.
4. Три оставшихся отрезка имеют длину 20м и их целесообразно разделить на секции по 5м. Общее число таких секций составит: 3*4=12, следовательно, общее число секций забора будет составлять 14секций по 5м и одну длиной 6м.

Размеры профлиста для забора, а так же технологические особенности профиля, делают этот материал оптимальным для постройки красивого, надёжного и долговечного забора.

2018 Справка по SOLIDWORKS — Размеры на чертежах

Форматирование размеров на чертежах

Палитра размеров появляется, когда вы вставляете или выбираете размер, поэтому вы можете легко изменить его свойства и форматирование. Вы можете изменить допуск, точность, стиль, текст и другие параметры форматирования в палитре, не переходя в PropertyManager.

Параметры отображения размеров

Щелкните измерение правой кнопкой мыши и выберите Параметры отображения. Доступные варианты зависят от типа размера и других факторов.

Скрыть / показать аннотации

Скрыть / показать аннотации позволяет переключать видимость отдельных примечаний или таблиц на чертеже.

Выделение измененных размеров

Вставка размеров в чертежи

Размеры на чертеже SOLIDWORKS связаны с моделью, и изменения в модели отражаются на чертеже.

Размер Тип

Конечные нули

Свойства документа — размеры

Вы можете указать параметры черчения на уровне документа для всех размеров. Доступно для всех типов документов.

PropertyManager Другой размер

В окне PropertyManager Другой размер можно указать отображение размеров.

PropertyManager Значение размера

В PropertyManager Значение размера можно указать отображение размеров. Если вы выберете несколько измерений, будут доступны только те свойства, которые применяются ко всем выбранным размерам.

Точность размеров

Выравнивание размеров и примечаний

Вы можете выровнять размеры и примечания несколькими способами, используя выведение линий, сеток и инструментов выравнивания.

Равное сканирование

Равное сканирование (панель инструментов Размеры / Взаимосвязи) позволяет сканировать на чертежах линии эскиза равной длины или дуги эскиза равного радиуса.Он не проверяет объекты модели.

Rapid Dimension

Вы можете использовать быстрый выбор размеров, чтобы разместить размеры, чтобы они были равномерно распределены и их было легче читать.

Автоматическое определение размеров чертежа

Вы можете использовать инструмент автоматического измерения размеров для вставки справочных размеров в виды чертежа в качестве базовых, цепных и ординатных размеров. Инструмент Авторазмер работает аналогичным образом в эскизах.

DimXpert

DimXpert ускоряет процесс добавления справочных размеров, применяя размеры на чертежах, чтобы такие производственные элементы, как шаблоны, пазы и карманы, были полностью определены.

PropertyManager Размер

Позволяет задать размеры чертежа с помощью Smart или DimXpert.

Добавление параллельных размеров к чертежам

Справочные размеры

Справочные размеры показывают размеры модели, но они не влияют на модель, и вы не можете изменить их значения. Однако при изменении модели справочные размеры обновляются соответствующим образом.

Справочный центр масс на чертежах

Центр масс — это выбираемый объект на чертежах, и вы можете ссылаться на него для создания размеров.

Использование круглых скобок для конкретных размеров

Базовые размеры

Базовые размеры — это справочные размеры, используемые на чертежах. Вы не можете изменить их значения или использовать значения для управления моделью.

Ординатные размеры

Ординатные размеры — это набор размеров, отсчитываемых от нулевой ординаты на чертеже или эскизе. На чертежах это справочные размеры, и вы не можете изменять их значения или использовать значения для управления моделью.

Угловые рабочие размеры

Угловые рабочие размеры — это набор размеров, измеряемых от нулевого градуса на чертеже или эскизе.

Размеры фаски

На чертежах можно задать размеры фаски. В дополнение к обычным свойствам отображения размеров, размеры фаски имеют собственные параметры для отображения выноски, отображения текста и отображения X.

Допуск и точность

Перемещение и копирование размеров

После отображения размеров на чертеже их можно перемещать внутри вида или на другой вид. Когда вы перетаскиваете размер из одного места в другое, размер снова присоединяется к модели, если это необходимо. Вы можете перемещать или копировать размеры только на вид, ориентация которого подходит для этого размера.

Изменить размер

Вы можете изменить размер в детали, эскизе, сборке или чертеже в диалоговом окне «Изменить».

Удаление размеров

Палитра размеров

Палитра размеров появляется, когда вы вставляете или выбираете размер, поэтому вы можете легко изменить свойства и форматирование измерения.Вы можете изменить допуск, точность, стиль, текст и другие параметры форматирования в палитре, не переходя в PropertyManager.

Выносные линии размеров

Вы можете изменить точку прикрепления выносных линий размеров по умолчанию, наклонить выносные линии, изменить направление выноски и перетащить выносные линии между центральной, минимальной и максимальной точками присоединения дуг и окружностей.

Лидеры измерений

Пример: Типы размерных схем

Размеры до средних точек

Автоматический поиск виртуальных острых углов для размеров

Находясь в инструменте измерения размеров, вы можете определять виртуальные острые элементы между двумя объектами и использовать виртуальные острые элементы для определения размеров.

Шпаргалка по

для каждой сети

Размеры изображений в социальных сетях, кажется, постоянно меняются .

В один прекрасный момент у вас есть идеальная титульная страница для вашей учетной записи. На следующем этапе его размер был изменен, и он выглядит неправильным и пиксельным.

Не помогает то, что информацию об официальных размерах и размерах изображений найти труднее, чем гражданское обсуждение политики в Facebook.

Но это несложно, если вы обратитесь к этому руководству по размерам изображений в социальных сетях!

Ниже приведены самые последние размеры изображений в социальных сетях по состоянию на 2021 год.

Бонус: получите всегда актуальную шпаргалку по размеру изображений в социальных сетях. Бесплатный ресурс включает рекомендуемые размеры фотографий для каждого типа изображений во всех основных сетях.

Почему важно правильно подбирать размеры изображений в социальных сетях?

Когда ваш бренд создает отличный визуальный контент для социальных сетей, многое нужно сделать.

Вы должны убедиться, что любые изображения, которые вы используете, не нарушают законы об авторском праве. Если у вас нет оригинальных изображений, вам нужно найти высококачественные стоковые фотографии.И вам нужно выяснить, какие инструменты могут помочь улучшить ваши изображения в социальных сетях.

Кроме того, вам нужно правильно выбрать размер изображений в социальных сетях. И это действительно важно, потому что:

• Это позволяет избежать пикселизации и неудобного растяжения изображения. И избегая этого, ваши изображения будут выглядеть профессионально.
• Ваши фотографии будут оптимизированы для каждой ленты социальных сетей. Это может помочь увеличить вовлеченность.
• Это гарантирует, что ваша аудитория увидит фотографию полностью. Неправильный размер может помешать рекламе вашего бренда.
• Он может защитить ваш контент в будущем. Осведомленность о размерах изображений в социальных сетях сейчас может означать, что для вашего бренда будет меньше работы в будущем, когда сеть снова изменит способ отображения изображений.

Plus, бренды, использующие инструмент фоторедактора Hootsuite, могут изменять размер и редактировать свои изображения в социальных сетях прямо в Composer. Находясь в Composer, загрузите изображение и щелкните Edit Image , чтобы запустить инструмент.И это упрощает обрезку и изменение размера изображений для каждого конкретного социального канала.

Вот как это работает:

Размер изображения в Instagram

Instagram поддерживает горизонтально и вертикально ориентированные изображения. Он также по-прежнему поддерживает квадратные изображения, чем была известна платформа при первом запуске.

Это расширяет возможности вашего бренда. Но это также затрудняет настройку размеров изображения. Следуйте этим рекомендациям, чтобы ваши изображения выглядели наилучшим образом.

Размер фотографии профиля Instagram: 320 x 320 пикселей

фотографий профиля Instagram хранятся с разрешением 320 x 320 пикселей, поэтому обязательно загружайте изображение наименьшего размера.

Несмотря на то, что размеры указаны в квадратном формате, фотографии профиля Instagram отображаются в виде круга. Убедитесь, что все элементы, на которых вы хотите сфокусироваться, расположены по центру, чтобы они не обрезались.

Размеры изображений Instagram для фотографий в ленте:

• Пейзаж: 1080 x 566 пикселей
• Портрет: 1080 x 1350 пикселей
• Квадрат: 1080 x 1080 пикселей
• Поддерживаемые соотношения сторон: Любое между 1.91: 1 и 4: 5
• Рекомендуемый размер изображения: Ширина 1080 пикселей, высота от 566 до 1350 пикселей (в зависимости от того, является ли изображение альбомным или портретным)

Советы:

• Если вы хотите, чтобы ваши изображения лучше всего смотрелись в Instagram, постарайтесь загрузить изображение шириной 1080 пикселей.
• Когда вы делитесь изображением Instagram размером более 1080 пикселей, Instagram уменьшит его до 1080 пикселей.
• Если вы поделитесь фотографией с разрешением ниже 320 пикселей, Instagram увеличит ее размер до 320 пикселей.
• Если ширина вашего изображения составляет от 320 до 1080 пикселей, Instagram сохранит эту фотографию с исходным разрешением, «пока соотношение сторон фотографии составляет от 1,91: 1 до 4: 5 (высота от 566 до 1350 пикселей при ширине 1080 пикселей) ».
• Если ваше загруженное изображение в Instagram имеет другое соотношение сторон, платформа автоматически обрежет вашу фотографию в соответствии с поддерживаемым соотношением сторон.

Ресурс: Узнайте, как профессионально редактировать фотографии в Instagram.

Размер изображений в Instagram для миниатюр:

• Размер дисплея: 161 x 161 пиксель
• Рекомендуемый размер загрузки: 1080 пикселей в ширину

Советы:

• Помните, что Instagram хранит версии этих миниатюр размером до 1080 x 1080.
• Чтобы ваш канал Instagram соответствовал требованиям будущего и избегал пикселизации, загружайте изображения максимально большого размера.

Instagram Stories Размер изображения: 1080 x 1920 пикселей

Советы:

• Это соотношение сторон 9:16.
• Загрузка изображения с меньшим размером пикселя (но с тем же соотношением сторон) означает, что история быстро буферизуется.
• Если вы не используете это соотношение, история может отображаться со странным кадрированием, масштабированием или оставлять большие участки экрана пустыми.
• Instagram Reels используют тот же размер.

Ресурс: Поднимите свои истории в Instagram на новый уровень с помощью этих бесплатных шаблонов.

Размер изображения карусели в Instagram:

• Пейзаж: 1080 x 566 пикселей
• Портрет: 1080 x 1350 пикселей
• Квадрат: 1080 x 1080 пикселей
• Соотношение сторон: альбомное (1,91: 1), квадратное (1: 1), вертикальное (4: 5)
• Рекомендуемый размер изображения: Ширина 1080 пикселей, высота от 566 до 1350 пикселей (в зависимости от того, является ли изображение альбомным или портретным)

Размеры изображений для рекламы в Instagram:

• Пейзаж: 1080 x 566 пикселей
• Квадрат: 1080 x 1080 пикселей
• Минимальная ширина: 320 пикселей
• Максимальная ширина: 1080 пикселей
• Поддерживаемые соотношения сторон: Любое между 1. 91: 1 и 4: 5

Советы:

Размеры изображений для рекламы в Instagram Stories: 1080 x 1920 пикселей

Советы:

Размер изображений Twitter

твитов, содержащих изображения, неизменно получают больше кликов, больше лайков и ретвитов, чем твиты без изображений. Фактически, вероятность заинтересованности твитов с визуальным содержанием в три раза выше.

Итак, выбор правильных изображений и создание отличного визуального контента для Twitter имеет значение.И, конечно же, это включает в себя правильные размеры изображений Twitter.

Размер изображения Twitter для фотографий профиля: 400 x 400 (рекомендуется)

• Минимальный размер изображения : 200 на 200 пикселей
• Максимальный размер файла: 2 МБ

Размер изображения Twitter для фотографий заголовка: 1500 x 500 пикселей (рекомендуется)

Советы:

• Чтобы изображение соответствовало требованиям будущего, лучше использовать максимальный размер.
• Изображения заголовков обрезаются до соотношения сторон 3: 1.
• Имейте в виду, что способ отображения изображений заголовков меняется в зависимости от используемого монитора и браузера.

Размеры изображений Twitter для фотографий In-Stream: 1024 x 512 пикселей (рекомендуется)

• Минимальный размер: 440 x 220 пикселей
• Рекомендуемое соотношение сторон: 16: 9
• Поддерживаемые форматы: GIF, JPG и PNG
• Максимальный размер файла: До 5 МБ для фотографий и GIF на мобильных устройствах. До 15 МБ в Интернете.

Размер изображения карты Twitter:

Twitter распознает, когда твит содержит URL. Затем Twitter сканирует этот веб-сайт, извлекая контент, включая изображение Twitter для сводной карточки. (Кстати, вот как все работает.)

• Минимальный размер: 120 x 120 пикселей
• Поддерживаемые форматы : GIF, JPG, PNG
• Максимальный размер файла: 1 МБ

Советы:

• Вы можете проверить, как будет выглядеть ваша сводная карточка в Твиттере, и просмотреть предварительный просмотр с помощью валидатора карт.
• Существует целый ряд различных карточек Twitter, а также различных размеров. Помимо обычных сводных карточек, есть сводные карточки с большими изображениями, карточки приложений и карточки игроков.

Размеры изображений Twitter для автопарков: 1080 x 1920 пикселей

Советы:

Twitter размеров изображений для рекламы:

• Твиты с одним и несколькими изображениями: Минимум 600 x 335 пикселей, но для достижения наилучших результатов используйте изображения большего размера.
• Изображение карточки веб-сайта: 800 x 418 пикселей для 1.Соотношение сторон 91: 1. 800 x 800 для формата изображения 1: 1. Максимальный размер файла 20 МБ.
• Изображение карточки приложения: 800 x 800 пикселей для соотношения сторон 1: 1. 800 x 418 пикселей для соотношения сторон 1,91: 1. Максимальный размер файла 3 МБ.
• Карусели: 800 x 800 пикселей для соотношения сторон 1: 1. 800 x 418 пикселей для соотношения сторон 1,91: 1. Максимальный размер файла 20 МБ для 2-6 карточек изображений.
• Карта прямого сообщения: 800 x 418 пикселей для соотношения сторон 1,91: 1. Максимальный размер файла 3 МБ.
• Карточка разговора: 800 x 418 пикселей для 1.Соотношение сторон 91: 1. Максимальный размер файла 3 МБ.

Ресурс: Здесь вы найдете дополнительную информацию о том, как размещать рекламу в Twitter.

Facebook размер изображения

Facebook постоянно обновляет свой дизайн и размеры изображений. Лучшая стратегия для будущего контента вашего бренда — всегда загружать изображения самого высокого качества. Для достижения наилучших результатов придерживайтесь рекомендуемых Facebook форматов файлов.

Размер изображения Facebook для фотографий профиля: 170 x 170 пикселей (на большинстве компьютеров)

Изображение вашего профиля в Facebook будет отображаться на рабочем столе с разрешением 170 x 170 пикселей. Но на смартфонах он будет отображаться как 128 x 128 пикселей.

Размер изображения Facebook для обложки: 851 x 315 пикселей (рекомендуется)

• Размер экрана рабочего стола: 820 x 312 пикселей
• Размер дисплея смартфона: 640 x 360 пикселей
• Минимальный размер: 400 x 150 пикселей
• Идеальный размер файла: Менее 100 КБ

подсказок

• Чтобы избежать сжатия или искажения, загрузите файл JPG или PNG.
• Используйте рекомендуемые размеры в пикселях для максимально быстрой загрузки.
• Изображения профиля и обложки с логотипами или текстом лучше всего работают при загрузке в виде файла PNG.
• Не перетаскивайте, чтобы изменить положение после загрузки обложки.

Ресурс: Получите больше советов по созданию отличных обложек для Facebook.

Facebook размеров изображений для публикаций и фотографий в хронике:

Facebook автоматически изменяет размер и форматирует ваши фотографии при их загрузке, чтобы шкала времени была шириной 500 пикселей и соответствовала размеру 1. Соотношение сторон 91: 1.

Но избегайте пикселизации или медленной загрузки, запоминая эти размеры:

• Рекомендуемый размер: 1200 x 630 пикселей
• Минимальный размер: 600 x 315 пикселей

Советы:

• Если вы публикуете от 2 до 10 изображений в публикации вашего бренда на Facebook с помощью карусели, изображения должны иметь размер 1200 x 1200.
• Это соотношение 1: 1.

Размеры изображения Facebook для фотографий на обложке мероприятия: 1200 x 628 пикселей (рекомендуется)

подсказок

Размер изображения Facebook для панорамы или 360-градусного фото:

подсказок

• Facebook автоматически распознает и обрабатывает эти изображения на основе «специфических для камеры метаданных, найденных на фотографиях, сделанных с помощью устройств с поддержкой 360 °.”
• Файлы для этих изображений Facebook могут иметь размер до 45 МБ для JPEG или 60 МБ для PNG.
• Facebook рекомендует использовать файлы JPEG для панорамных снимков и следить за тем, чтобы размер файлов не превышал 30 МБ.

Размеры изображений Facebook для историй Facebook: 1080 x 1920 пикселей (рекомендуется)

подсказок

• Facebook Stories занимают весь экран телефона. Это соотношение сторон 9:16.
• Не выбирайте изображение с шириной менее 500 пикселей.
• Для историй с текстом оставьте 14% верхнего и нижнего края без текста. (Это 250 пикселей.) Таким образом, любой призыв к действию не будет перекрываться фотографией профиля вашего бренда или кнопками.

Facebook размеры изображений для рекламы:

• Размеры для рекламы в ленте Facebook: Минимум 1080 x 1080 пикселей. Минимальный размер 600 х 600 пикселей. Соотношение 1,91: 1 к 1: 1. Максимальный размер файла 30 МБ.
• Размеры для рекламы в правом столбце Facebook: Минимум 1080 x 1080 пикселей. Минимальный размер 254 x 133 пикселей. Соотношение 1: 1. (Помните: это формат рекламы только для настольных компьютеров.)
• Размеры изображений Facebook для мгновенных статей: Минимум 1080 x 1080 пикселей. Соотношение 1,91: 1 к 1: 1. Максимальный размер файла 30 МБ.
• Размеры изображений для рекламы Facebook Marketplace: Минимум 1080 x 1080 пикселей. Соотношение 1: 1. Максимальный размер файла 30 МБ.
• Размеры изображений для поиска в Facebook: Минимум 1080 x 1080 пикселей. Минимальный размер 600 х 600 пикселей. Соотношение 1.91: 1 до 1: 1. Максимальный размер файла 30 МБ.
• Размеры изображений Facebook для рекламных сообщений: Минимум 1080 x 1080 пикселей. Соотношение 1,91: 1 к 1: 1. Максимальный размер файла 30 МБ.
• Размеры объявлений в почтовом ящике Messenger: Минимум 1080 x 1080 пикселей. Соотношение 1: 1. Минимальный размер 254 x 133 пикселей. Максимальный размер файла 30 МБ.
• Размеры объявлений в Messenger Stories: Минимум 1080 x 1080 пикселей. Соотношение 9:16. Минимальная ширина 500 пикселей.

Ресурс: Подробнее о том, как размещать рекламу на Facebook.

LinkedIn размеры изображений

Когда вы используете LinkedIn для бизнеса — будь то через ваш личный профиль или страницу компании — соединение ваших обновлений LinkedIn с изображениями постоянно показывается для увеличения количества комментариев и обмена.

Для достижения наилучших результатов придерживайтесь рекомендованных размеров ниже. И всегда обязательно просматривайте свой профиль и контент на нескольких устройствах перед завершением.

LinkedIn размеры изображений для фотографий профиля: 400 x 400 пикселей или больше (рекомендуется)

подсказок

• LinkedIn может размещать фотографии размером до 7680 x 4320 пикселей.
• И он может обрабатывать файлы размером до 8 МБ, поэтому загружайте их как можно больше, чтобы соответствовать требованиям будущего.

LinkedIn размеры изображений для обложек профиля: 1584 x 396 пикселей (рекомендуется)

подсказок

• Убедитесь, что размер файла меньше 8 МБ.
• Обложка на мобильном устройстве и на компьютере обрезается по-разному. Перед завершением обязательно просмотрите свой профиль на обоих типах дисплеев.

Размеры изображений в LinkedIn для страниц компании:

• Размер логотипа компании: 300 x 300 пикселей
• Размер изображения обложки страницы: 1128 x 191 пикселей
• Размер основного изображения вкладки Life: 1128 x 376 пикселей
• Размер изображения настраиваемых модулей вкладки Life: 502 x 282 пикселя
• Life tab фото компании размеры изображения: 900 x 600 пикселей
• Квадратный логотип: Минимум 60 x 60 пикселей

Советы

• При размещении обновлений изображений на странице вашей компании обязательно используйте изображения PNG или JPG.
• Используйте соотношение сторон 1,91: 1.
• Изображения с разрешением 1200 x 628 пикселей являются идеальными.
• Этот размер изображения LinkedIn также применяется к страницам LinkedIn Showcase.

LinkedIn размеры изображений для ссылок на сообщения в блогах: 1200 x 627 пикселей (рекомендуется)

Пользовательский размер изображения LinkedIn для публикации ссылки в обновлении: 1200 x 627 пикселей (рекомендуется)

При вставке URL-адреса в обновление автоматически сгенерированное изображение эскиза может появиться в предварительном просмотре, если оно доступно, вместе с названием статьи или веб-сайта.

Но вы можете настроить его, щелкнув значок Image под текстовым полем и выбрав фотографию на своем компьютере.

Советы:

• Изображение должно иметь соотношение сторон 1,91: 1.
• Более 200 пикселей в ширину.
• Если ширина изображения меньше 200 пикселей, оно появится в виде эскиза в левой части сообщения.

LinkedIn Stories размеры изображений:

• Соотношение сторон: 9:16
• Разрешение: 1080 x 1920 пикселей
• Типы файлов: JPEG и PNG

Советы:

• Вы можете сохранять отдельные сообщения из истории в течение 24 часов после публикации истории в LinkedIn.
• Вы можете делиться историями LinkedIn с любыми первыми связями через LinkedIn Messaging.

Размеры изображений в LinkedIn для рекламы:

• Размер логотипа компании для рекламы: 100 x 100 пикселей
• Размер логотипа Spotlight Ads: 100 x 100 пикселей
• Специальное фоновое изображение для рекламы Spotlight: 300 x 250 пикселей
• Изображения спонсируемого контента: 1200 x 627 пикселей (соотношение сторон 1,91: 1)
• Карусельные изображения рекламного контента: 1080 x 1080 пикселей (соотношение сторон 1: 1)

Pinterest размеры изображений

Размер изображения Pinterest для фотографии профиля: 165 x 165 пикселей (рекомендуется)

подсказок

• Помните, что фото вашего профиля будет отображаться в виде круга.

Размер изображения Pinterest для обложки профиля: 800 x 450 пикселей (минимум)

подсказок

• Старайтесь не помещать портретную фотографию в место для обложки.
• Вместо этого используйте альбомную фотографию с соотношением сторон 16: 9.

Pinterest размеры изображений для контактов:

• Соотношение сторон: 2: 3 (рекомендуется)
• Квадратные контакты: 1000 x 1000 пикселей
• Рекомендуемый размер: 1000 x 1500 пикселей
• Максимальный размер файла: 20 МБ

Советы

• Сохранение соотношения сторон 2: 3 гарантирует, что аудитория вашего бренда увидит все детали изображения в своей ленте.
• Пины отображаются в ленте с фиксированной шириной 236 пикселей.
• Если вы хотите создавать пины с другим соотношением сторон, знайте, что Pinterest обрезает изображения снизу.
• Принимаются файлы в формате PNG и JPEG.

Pinterest размеры изображений для коллекций Контакты:

• Соотношение сторон: 1: 1 (рекомендуется) или 2: 3
• Рекомендуемый размер: 1000 x 1000 пикселей или 1000 x 1500 пикселей
• Максимальный размер файла: 10 МБ

Советы

• Этот формат отображается как одно основное изображение над тремя изображениями меньшего размера.
• Все изображения должны иметь одинаковое соотношение сторон.
• Коллекции появляются в лентах на мобильных устройствах.
• Принимаются файлы в формате PNG и JPEG.
• Коллекции также могут быть рекламным форматом на Pinterest.

Размер изображения Pinterest для Story Pins:

• Соотношение сторон: 9:16
• Рекомендуемый размер: 1080 x 1920 пикселей
• Максимальный размер файла: 20 МБ

Размеры изображений Pinterest для рекламы и каруселей:

• Объявления с установкой приложения: Те же спецификации, что и стандартные пины. Рекомендуется соотношение сторон 2: 3. Рекомендуется 1000 x 1500 пикселей.
• Пины карусели и реклама: Соотношение сторон 1: 1 или 2: 3. Рекомендуется 1000 x 1500 пикселей или 1000 x 1000 пикселей. В карусель можно включить до 5 изображений.
• Товарные объявления: Те же характеристики, что и стандартные пины. Рекомендуется соотношение сторон 2: 3. Рекомендуется 1000 x 1500 пикселей.

Ресурс: Получите совет о том, как использовать Pinterest для бизнеса.

Tumblr размеры изображений

Размер фотографии профиля в Tumblr:

• Рекомендуемый размер: 128 x 128 пикселей
• Минимальный размер и аватар: 64 x 64 пикселя

Размер баннера Tumblr:

• Рекомендуемый размер: 3000 x 1055 пикселей
• Минимальный размер: 640 x 360 пикселей

Изображение на панели инструментов:

• Минимальный размер: 500 x 750 пикселей
• Максимальный размер: 1280 x 1920 пикселей

Набор фотографий в Tumblr:

• Одно изображение: каждое фото шириной 500 пикселей
• Два изображения: каждое фото шириной 245 пикселей
• Три изображения: каждое фото шириной 160 пикселей

изображений Tumblr в общей ссылке или текстовом сообщении:

• Миниатюрное изображение в ссылке будет отображаться с разрешением 130 x 130 пикселей.
• Изображения в текстовом сообщении отображаются с шириной 125 пикселей, но расширяются при нажатии.

Размер изображения аудиопоста Tumblr: 169 x 169 пикселей

Размер изображения для рекламы Tumblr: 1280 x 1920 пикселей (рекомендуется)

Размер изображения Snapchat

Размер изображения для рекламы Snapchat: 1080 x 1920 пикселей (минимум)

• Соотношение сторон: 9:16
• Тип файла: JPEG или PNG
• Максимальный размер файла: 5 МБ

Размер изображения Snapchat Geofilter: 1080 x 1920 (минимум)

• Соотношение сторон: 9:16
• Тип файла: JPEG или PNG
• Максимальный размер файла: 5 МБ

Ресурс: Как создать собственный геофильтр Snapchat

Размер изображения YouTube

Размер фотографии профиля YouTube: 800 x 800 пикселей (рекомендуется)

Наконечники

• Для получения наилучших результатов убедитесь, что фотография сфокусирована по центру.
• Файлы должны быть в формате JPEG, GIF, BMP или PNG. Анимированные GIF-файлы работать не будут.
• Фотографии будут отображаться с разрешением 98 x 98 пикселей.

Размер изображения баннера YouTube: 2048 x 1152 пикселей (минимум)

• Соотношение сторон: 16: 9
• Минимальная область для текста и логотипов без обрезки: 1235 x 338 пикселей
• Максимальный размер файла: 6 МБ

Ресурс: Как сделать лучшее оформление канала YouTube (плюс 5 бесплатных шаблонов).

Размер видео YouTube: 1280 x 720 пикселей (минимум)

Подсказки

• YouTube рекомендует, чтобы видео, предназначенные для продажи или проката, имели большее количество пикселей: 1920 x 1080 пикселей.
• YouTube требует, чтобы видео было 1280 x 720 пикселей, чтобы соответствовать стандартам HD.
• Это соотношение сторон 16: 9.

TikTok Размеры изображений

Размер фотографии профиля в TikTok: 20 x 20 пикселей (минимальный размер для загрузки)

подсказок

• Хотя 20 x 20 — это минимальный размер для загрузки, загрузите фотографию более высокого качества на будущее.

Размер видео в TikTok: 1080 x 1920

подсказок

• Идеальное соотношение сторон для видео в Tik Tok — 1: 1 или 9:16.

Теперь, вместо того чтобы гадать, какие размеры изображений в социальных сетях могут работать лучше всего, у вас есть руководство, которое поможет. Держите это под рукой, и изображения вашего бренда в социальных сетях будут продолжать выглядеть великолепно, даже с обновлениями сети!

Не хотите запоминать всю эту информацию? Легко изменяйте размер изображений в социальных сетях для публикации с помощью Hootsuite Compose, который включает в себя актуальные размеры изображений для каждой социальной сети.

Начало работы

Легко управляйте всеми своими социальными сетями в одном месте и экономьте время с помощью Hootsuite .

Чертеж выровненных размеров

Если вы не хотите работать с предыдущим размером на чертеже, нажмите Enter. Команда отвечает запросом Выбрать базовый размер :. Будьте осторожны, чтобы выбрать размер ближе к той стороне, которую вы хотите использовать в качестве базовой линии.Затем команда предложит вам указать начало второй выносной линии. Это создает измерение.

Команда продолжает запрашивать начало второй выносной линии, чтобы вы могли быстро создать цепочку базовых размеров. В каждом запросе вы можете щелкнуть правой кнопкой мыши и выбрать «Отменить», чтобы отменить предыдущее измерение. Вы также можете нажать Enter в любое время и выбрать другое измерение для работы. Нажмите Esc, чтобы завершить команду (или дважды нажмите Enter).

Продолжение чертежей с размерами

Продолженные размеры работают аналогично базовым размерам. Чтобы продолжить размер, сначала создайте один линейный, угловой или ординатный размер обычным способом. Затем выберите

Продолжить размер на панели инструментов «Размер». Команда отвечает запросом «Указать начало второй выносной линии» или запросом [Отменить / Выбрать] <Выбрать>:.

Если предыдущий размер был линейным, угловым или ординатным, команда использует вторую выносную линию как начало нового продолженного размера. Укажите новое начало второй выносной линии, чтобы создать продолжение размера.

Если вы не хотите продолжать с предыдущего размера на чертеже, нажмите Enter. Команда отвечает запросом Выбрать продолжение измерения :. Будьте осторожны, чтобы выбрать размер ближе к той стороне, с которой вы хотите продолжить. Затем вы получите приглашение указать начало второй выносной линии. Это создает измерение.

Команда продолжает запрашивать начало второй выносной линии, чтобы вы могли быстро создать цепочку из продолжающихся размеров. В каждом запросе вы можете щелкнуть правой кнопкой мыши и выбрать «Отменить», чтобы отменить предыдущее измерение. Вы также можете нажать Enter в любое время и выбрать другое измерение для работы. Нажмите Esc, чтобы завершить команду (или дважды нажмите Enter).

По телефону	Чертеж, используемый в следующем упражнении по нанесению базовых и продолженных размеров,
CD-ROM	ab14-b.dwg, находится в папке «Чертежи» на компакт-диске.

ШАГИ: начертите базовую линию и продолженные размеры

1.Откройте ab14-b.dwg с вашего компакт-диска.

2. Сохраните файл под именем ab14-03.dwg в ​​папке AutoCAD Bible. Это тот же рисунок, который использовался в двух предыдущих упражнениях, как показано на рисунке 14-12. OSNAP должен быть включен с запущенными объектными привязками для конечной точки и пересечения. Если панель инструментов «Размер» не отображается, щелкните правой кнопкой мыши любую панель инструментов и установите флажок «Размер».

3. Включите ORTHO и OTRACK (при использовании AutoCAD) в строке состояния.

4. Выберите «Линейный размер» на панели инструментов «Размер».Следуйте подсказкам:

Укажите исходную точку первой выносной линии или <выберите объект>: укажите конечную точку в точке 1 на рисунке 14-12.

Если у вас установлен AutoCAD, следуйте этим подсказкам:

Инструменты для рисования

Инструменты для 2D- и 3D-рисования

• 2D-схемы

Создавайте и делитесь онлайн-схемами P&ID, HVAC, схемами технологических потоков и чертежами — используя шаблоны с Google Docs

3D SketchUp и Engineering ToolBox Extension

удивительный инструмент для трехмерного рисования — с инженерными компонентами

Приложение Area Survey

Онлайн-калькулятор для построения точного графика исследуемой области — например, комнаты, собственности или любой 2D-формы

BFD — Block Flow Diagram

Block Flow Diagram представляет собой схематическую иллюстрацию основного процесса

Заявка — Шаблон рабочего потока

Шаблон рабочего процесса заявки — Онлайн с Документами Google

Письма с чертежами

Письма, используемые для различения чертежей

CSI MasterFormat Specifications

Construction Specifications Institute’s 2004 Мастер-формат, издание 900 06

Масштаб чертежей

Обычно используемые масштабы для чертежей

Чертежи — Макеты листов

Стандартные макеты листов чертежей

Чертежи — стандартные метрические размеры

Стандартные метрические размеры листов для чертежей

Электрическая схема — шаблон

Используйте Google Drive для создания общих схем электрических цепей в Интернете

Золотое сечение

Или Золотое сечение

Схема HVAC — Онлайн-чертеж

Нарисуйте схемы HVAC — Онлайн с помощью инструмента для рисования Google Drive

Масштаб отображения — длина и площадь

Преобразование между отображением масштабы, длина и площадь

P&ID — Схема трубопроводов и контрольно-измерительных приборов

P&ID — схематическая иллюстрация функциональной взаимосвязи между трубопроводами, приборами и компонентами системы

P&ID Diagram — Online Drawing Tool

Draw P&ID diag rams онлайн в браузере с помощью Google Docs

Размеры бумаги для черчения — сравнение ISO и U. S. Чертежные листы

ISO в сравнении с чертежными листами США и Канады

Размеры бумаги для чертежей — ISO 216 серий A, B и C

Чертежи серий ISO 216 A, B и C — размеры обычных, негабаритных и конвертовых листов

Размеры бумаги — обычно используются в офисах США

Размеры офисной бумаги, такие как Letter, Legal, Tabloid и т. Д.

Размеры бумаги — английские единицы

Размеры, используемые для бумаги для печати и рисования

PFD — Схема технологического процесса

Схема технологического процесса — PFD, схематическая иллюстрация системы

PFD — Схема технологического процесса — Онлайн-инструмент для рисования

Рисование технологических схем — Онлайн с Google Docs

Стандартные размеры архитектурных чертежей США

Общепринятые размеры и форматы архитектурных чертежей в США

Стандартные размеры инженерных чертежей США

Размеры технических чертежей США основаны на ANS I / ASME Y14.
