Профлист размеры листа для забора: Размеры профлиста для забора ширина и длина – какой толщины бывает профнастил?

Под
светлое дерево

Под
темное дерево

Под
красный камень

Под
рваный камень

Цвета профнастила для забора могут быть любыми. Металлопрофиль выпускается любых оттенков из таблицы RAL. Можно приобрести листы с блестящей или матовой поверхностью, однотонные или с рисунком «под дерево», с имитацией кирпичной или каменной кладки.

Окрашенные листы бывают односторонними или двухсторонними. В первом случае лицевая сторона листа будет цветной или с рисунком, а оборотная — серой, окрашенной грунт-эмалью по металлу. У двусторонних листов обе стороны имеют комбинированное покрытие. Двухсторонние листы отличаются от односторонних не только декоративным внешним видом, но и более длительным сроком службы.

Марки и размеры профнастила для возведения забора

По назначению металлопрофиль бывает стеновым, кровельным или универсальным, что в маркировке обозначается индексами С, Н, НС соответственно. Цифры, идущие в маркировочном коде после буквенного обозначения, указывают на то, какой высоты профиль. Например, профлист с маркировкой С8 имеет высоту волны 8,0 мм, С18 — 18,0 мм.

Профнастил изготавливают из рулонной стали, толщиной которой находится в диапазоне от 0,28 до 1,0 мм. Стандартная ширина металлопрофиля от 0,6 (для Н) до 1,15 м (для С), длина — от 1,5 до 12,0 м. Чаще всего заборы делают из стенового профнастила марок С8-С20 толщиной 0,5-0,8 мм.

При расчетах материала для возведения ограждения нужно учитывать не только размеры листа, но и его полезную ширину. Дело в том, что когда листы монтируют на несущий каркас забора их устанавливают с нахлестом. Ширина нахлеста равна ширине одной волны. Такой способ монтажа позволяет избежать образования щелей между листами, при этом со стороны не видно стыков и забор смотрится как единое целое. Поэтому, если общая ширина металлопрофиля составляет 1,15 м, то его рабочая ширина будет равна 1,10 м.

Вес металлопрофиля

Толщина металла влияет на жесткость и прочность ограждающей конструкции, а также на ее вес. От массы материала, который применяется для заполнения пролетов, зависит нагрузка на несущий каркас и фундамент. Именно вес и высота забора, а также вид почвы и ветровая нагрузка влияют на способ монтажа опор, на размер сечения и толщину стенок профильной трубы для опорных столбов и горизонтальных лаг. Чем больше высота ограждения, тем меньше должна быть ширина пролета.

На глухие высокие заборы сильнее действует ветровая нагрузка, а значит потребуются более толстые трубы для каркаса и дополнительный ряд лаг. Для установки тяжелого высокого забора на участке со слабой просадочной и влажной почвой потребуется усиленный фундамент.

Назначение металлопрофиля в зависимости от его толщины:

• до 0,35 мм — временные ограждения стройплощадок, объектов, находящихся на ремонте или реконструкции;
• до 0,5 мм — монтаж заборов для частных домов, садовых и дачных участков;
• до 0,8 мм — установка ограждений на территориях складских помещений и объектов промышленного назначения.

Масса листа с фигурным профилем напрямую зависит от толщины металла и высоты гофра. Например, вес одного метра длины металлопрофиля марки С18 при ширине 1,0 м толщине 0,70 мм составляет 7,43 кг. Соответственно лист длиной 2 м весит 14,86 кг, а трехметровый профилированный лист будет весить 22,2 кг.

Отзывы покупателей

рекомендуемая ширина, длина и толщина профнастила

Впервые профилированный лист появился на рынке строительных материалов в начале XIX века в Великобритании и сразу завоевал популярность. Его сразу стали использовать при отделке стен и кровель. Впоследствии стали ставить заборы из профлиста.

Этот строительный материал в первую очередь разделяют по типу нанесенного покрытия.

Выпускается типовой материал с цинковым покрытием, толщина которого составляет 20-30 мкм. Его применяют при сооружении перекрытий и навесов. Стоимость такого материала ниже на 40% других пластин, которые применяют в строительстве.

На поверхность металлопрофиля наносят слой покрытия, изготовленного на основе синтетических смол. Такие изделия защищены от коррозии, добавление красящих пигментов дает широкую цветовую гамму. Толщина покрытия достигает 200 мкм.

На рынке встречаются изделия, на поверхности которых имитированы изображения других стройматериалов – природного камня, кирпича и древесины.

Подбор материала для сооружения ограды производится на основании эксплуатационных условий.

Мнение эксперта

Владимир Ульянов

Занимаюсь заборами более 10 лет, отвечаю на вопросы и помогаю людям самостоятельно справиться с задачей по установке.

Отметим, что к покрытию изгороди нет особых требований по герметичности. Для ограждений применяют детали толщиной от 0,5 до 0,7 мм с малой гофрой. Это изделия марок С8, С10, С20.

При подборе материала для ограды, устанавливаемой на территории с высокой ветровой нагрузкой, стоит помнить, что в таких условиях использование изделия марки С8 нецелесообразно.

Несмотря на малую толщину, разумным материалом для изготовления ограждения считают детали марки С20 или С21. Они надежны, прочны и хорошо гасят посторонние звуки.

Как и любые изделия, выпускаемые металлургической промышленностью, продукцию этого типа производят в соответствии с требованиями ГОСТ.

Ширина детали определяется маркой. При выборе подходящего материала руководствуются полезной и полной шириной изделия.

Например, для листа С20, часто применяемого для ограждений:

• полезная – 1100 мм;
• полная – 1150 мм.

Полезной шириной называют расстояние между центральными осями крайних профилей. По осям устанавливают крепеж при соединении профилированного материала.

Полной шириной изделия называют габарит, его измеряют от края до края листа.

Производители, которые выпускают профильные материалы, по умолчанию изготавливают детали длиной 2 м.

Высота ограды составляет 2 м. Вместе с тем, длина может быть другой, это обусловлено тем, что профнастил изготавливают из рулонной стали. Производители нарезают его с кратностью 200 или 300. Т. е., какой высоты будет сооружение, определяет потребитель.

Для производства настила используют лист из стали толщиной от 0,5 до 0,7 мм. Кстати, толщина профнастила для забора указывается без учета покрытия.

Какую толщину выберете?

0,50,7

Из профнастила выполняют временные и постоянные ограды. Для минимизации расходов на сооружение целесообразно устанавливать пластины с большой шириной. Для надежной ограды рекомендуется использование деталей меньшей ширины. Такая конструкция увеличивает жесткость ограждения.

Для изготовления ворот допустимо использование прочного листа, но ворота и калитку усиливают металлическим профилем прямоугольного сечения. Размер сечения равен 40*20 мм, а толщина стенки не менее 2 мм. Для упрочнения конструкции устанавливают дополнительные ребра жесткости в виде косынок или перемычек.

Параметры металла, покрытого цинком, определены в ГОСТ 24045-2010, требования к материалу изложены в ГОСТ 14918-80. ГОСТ 30246-94 определяет требования к качеству пластин с полимерным покрытием.

Маркировка представляет собой набор букв и цифр, в них зашифрованы характеристики детали.

Металлургическая промышленность предлагает потребителям следующие виды профнастила:

• Н – несущий лист, который применяют для перекрытий и кровельных сооружений.
• С – стеновой тип, эти листы нашли применение в изготовлении ограждений и стеновых конструкций строительных объектов.
• НС – универсальный материал, который применяют, когда требуется использование профилированного изделия.
• Кроме указанных буквенных обозначений, применяют еще две буквы А и R.

  Мнение эксперта

  Владимир Ульянов

  Занимаюсь заборами более 10 лет, отвечаю на вопросы и помогаю людям самостоятельно справиться с задачей по установке.

  Задать вопрос эксперту

  Для ограждений допустимо использование только изделия марки А. Они не оборудованы гидрозатвором и окрашены только с одной стороны.

Цифровые значения, которые указывают в маркировке профилированного настила, говорят о высоте гофры.

Стандартные размеры изделия С21: полезная ширина 1000 мм, полная ширина 1050 мм, высота гофры на листе 21 мм. Высотный размер профнастила составляет два метра.

При монтировании забора из профнастила тщательно рассчитывают требуемое количество деталей, количество металлического профиля, объем крепежа.

Расчет количества материалов выполняют по следующему алгоритму:

• Определяют периметр земельного надела с указанием месторасположения ворот и калитки.
• Получив размеры периметра, рассчитывают длину. Размеры ворот и калитки не включают.
• Определение количества опор, необходимых для установки профнастила для забора.
• Из полученного числа, связанного с длиной периметра, вычитают сумму ширины столбов. После этого будет получено количество изделий, требуемых для возведения ограждения.

Смогли рассчитать необходимое количество?

ДаНет

Рассмотрим использование этого алгоритма на примере:

• Размер периметра равен 100 м. Это число требуется разделить на полезную ширину выбранного изделия – 1,1 м. Результат будет равен 90,9, это число округляют до целого значения. Для возведения забора потребуется 91 профильный лист, стройматериал закупают с небольшим запасом. Поэтому потребуется 92 профильных листа.
• Для определения количества опор значение периметра делят на ширину секции, результатом станет требуемое количество опор для забора. Длина столба равняется высоте забора и подземного участка, как правило, он составляет 0,7 – 1 м, т. е. для сооружения такой ограды будет, потребуется приобрести 40 столбов размером 2,7 м в длину.
• Профнастил крепят к каркасу. Для создания применяют прямоугольный металлопрофиль с размером сечения 40*20 и толщиной стенки 2 – 2,5 мм.
• При монтаже забора высотой два метра устанавливают две горизонтально расположенные лаги. Для этого потребуется 200 погонных метров профиля.
• Для прикрепления профнастила к лагам применяют саморезы со сверлом, на один квадратный метр потребуется использование 8-ми саморезов.

Использование профнастила дает строителям создавать долговечные надежные заборы, которые по стоимости доступны большинству владельцев загородных домов и дачных участков.

МеталлическиеКрасивые варианты заборов из профлиста для частных домов

МеталлическиеКак самостоятельно рассчитать стоимость забора из профнастила, количество профлиста и других материалов

Какие бывают стандартные размеры профлиста для забора

Профнастилом называется лист холодного гнутого железа, прошедший грунтование, пассировку, оцинковку. Иногда на материал может наноситься полимерный слой или покрытие из пластизола. У каждого листа есть ребра жесткости, образуемые после проката на специальном оборудовании. Высота и форма ребер жесткости у разных видов профнастила отличается.

Оптимальный выбор материала напрямую зависит от вида и назначения профнастила. Так, стоимость простого материала меньше по сравнению с профлистом, имеющим полимерное покрытие. Но наличие покрытия продлевает срок эксплуатации конструкции, повышает стойкость к механическим повреждениям и другие показатели.

Параметры профлиста позволяют сооружать конструкции с секциями по 8 м. Можно подобрать материал под имитацию природных материалов. Большое разнообразие оттенков позволяет выбрать профлист в соответствии с архитектурным ансамблем.

Материал отличается легкой и оперативной установкой, возможностью сочетания с другими стройматериалами (деревом, камнем и кирпичом). Благодаря профилированной структуре заборы обладают шумо- и звукоизоляцией.

Какие бывают виды профнастила для забора?

Отличие материала по типу покрытия

Листы профнастила отличаются видом покрытия. Существует оцинкованный стандартный материал, лист с полимерным слоем и пластизол:

• Простые оцинкованные листы покрыты слоем горячего цинка толщиной 20-30 мкм. Они применяются в строительстве перекрытий хозяйственных объектов и в сооружении навесов. Стоимость материала ниже на 40% по сравнению с другими типами.
• Профлисты, обработанные полимерным слоем из пластмассы и синтетических смол, защищены от повреждений, имеют яркие расцветки.
• Профнастил, покрытый слоем пластизола, более устойчив к разным механическим повреждениям и воздействиям природной среды, он имеет толщину до 200 мкм.

В продаже можно встретить профнастил с параметрами стандартного листа, но имитирующий внешним видом природные материалы (камень, дерево). По сравнению с другими разновидностями материала цена профиля с рисунком выше.

Отличие материала по маркировке

При выборе профнастила для ограждения нужно внимательно изучить маркировку, где обозначается тип, ширина, высота волны и толщина стали.

Производители предлагают следующие виды:

• Н — несущий профнастил, используемый в сооружении перекрытий и кровель;
• С — стеновой материал, применяемый в строительстве заборов и стен хозяйственных объектов;
• НС — универсальный профлист, подходящий для любых работ и возведения ограждений.

Также существует маркировка профнастила буквами A и R. При постройке заборов могут применяться только А-профили, которые не имеют гидрозатвора и окрашиваются с одной части.

Для забора наиболее подходящими марками являются С10, С21, С20, НС35. При этом цифрой обозначается высота гофры (мм). Применение таких профилей позволяет выполнить конструкцию по невысокой стоимости и необходимой жесткости.

Показатели наиболее распространенных видов профлиста

Размеры и другие характеристики профнастила

У каждого изготовителя наибольшая толщина листа может отличаться. Ее показатель может варьироваться от 0,4 до 14 мм. Стандартные виды имеют высоту до 2 м.

Параметры оцинкованного профиля указаны в ГОСТе 24045-2010, основные требования к материалу обозначены в ГОСТе 14918-80. ГОСТ 30246-94 описывает качество листов с полимерным слоем.

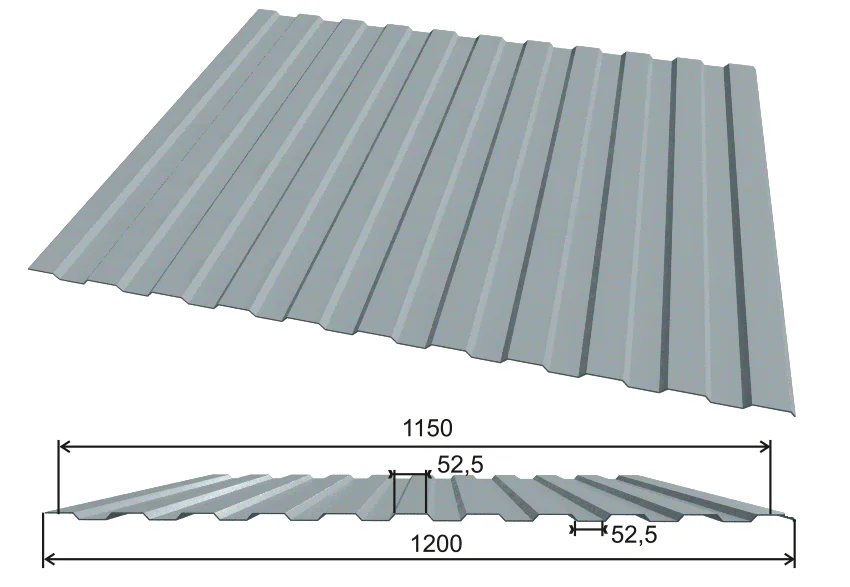

Профлист марки С8 имеет следующие параметры:

• 115,0 см полезная ширина;
• 120,0 см полная ширина;
• 8 мм высота профилей;
• 62,5 мм шаг между ребрами.

Это бюджетный вариант профиля, имеющий хорошие рабочие параметры, долговечный, надежный и удобный в монтаже.

Более подробно о данном виде профлиста — на видео:

Профлист марки С10 имеет следующие характеристики:

• рабочая ширина равна 110,0 см;
• общая ширина 115,5 см;
• шаг ребер жесткости 4,5 см;
• толщина листа 0,4-0,8 мм;
• высота ребра 1,0 см.

Заборный профлист марки С21 имеет следующие характеристики:

• рабочая ширина 100,0 см;
• общая ширина 105,1 см;
• толщина 0,4-0,7 мм;
• высота гребней 2,1 см;
• расстояние между волнами 6,5 см.

Материал имеет трапециевидный профиль. Стандартная длина листа 2, 3, 6 м. Применение марки С21 минимизирует затраты на работы из-за малой ширины перекрытия листов.

Размеры металлопрофиля С21

• рабочая ширина 110 см;
• общая ширина 115 см;
• высота гофры 2,0 см;
• расстояние между ребрами 13,75см;
• толщина листа 0,45-0,7 мм.

Профлист марки НС35 имеет следующие характеристики:

• рабочая ширина 100,0 см;
• общая ширина 106,0 см;
• толщина стенок 0,5-0,9 мм;
• расстояние между ребрами 7,0 см;
• высота ребер 3,5 см.

Если вас интересует, как сделать калитку из профнастила своими руками, ознакомьтесь с этим материалом.

Подробная информация о том, как установить столбы для забора из профнастила — в этой статье.

О выборе и монтаже заборов из металлического профиля можно почитать здесь.

Какой профлист лучше выбрать?

Выбор профлиста на забор делается согласно эксплуатируемым условиям и пожеланиям его владельца. К забору не предъявляются жесткие требования по герметичности, поэтому обычно выбирается материал толщиной 0,5-07 мм и небольшой гофрой (С8, С10, С20). С8 не подходят для зон со значительными ветровыми нагрузками.

Несмотря на небольшую толщину, С20 можно назвать подходящим вариантом для строительства забора. Он надежен, прочен и имеет высокие звукоизоляционные показатели.

Перед приобретением материала нужно изучить его срок эксплуатации, наличие защитного покрытия. Удачным выбором будет покупка профлиста с антикоррозийным слоем полимера, который имеет яркий оттенок.

Если дом располагается в условиях сурового климата, то оптимальным решением будет установка ограждения из пластизольного профлиста, устойчивого к механическим воздействиям.

При покупке профнастила на забор нужно обратить внимание на его качество и толщину. Жесткий лист не должен гнуться, быть без царапин, иметь соответствующую толщину и размеры.

Размеры профлиста для забора — ширина, толщина, длина и вес листа

Любого владельца приусадебного или загородного участка, планирующего строительство ограждения, в первую очередь интересуют размеры профлиста для забора. Это необходимо не только для расчета количества необходимого материала, но и для планирования расстояния между опорами и крепления листа.

Основные размеры профнастила для забора — это высота трапеции или волны профиля, толщина металла, а также длина и ширина листа.

Оглавление статьи (нажмите, чтобы открыть)

• Размеры профлиста для забора в зависимости от его назначения и сферы применения
• Стандартный размер профнастила для забора по ГОСТ

Профилированный лист, в зависимости от формы и высоты профиля, разделяется на три основные группы. Это стеновой профнастил, который маркируются буквой С, несущий профлист, обозначаемый буквой Н и универсальный металлический профиль, маркируемый буквами НС.

Высота трапеции стенового профнастила может быть от 8 до 44 мм. Именно от высоты профиля зависит продольная жесткость и несущая способность профилированного листа.

Несущий профнастил отличается от стенового не только высотой трапеции. Ниже для сравнения приведены внешний вид и основные размеры стенового профиля С44 и несущего профнастила Н44.

Из рисунка видно, что несущий профнастил имеет профиль, усиленный дополнительными ребрами жесткости. Это значительно увеличивает его несущую способность по сравнению со стеновыми профилями с такой же высотой гофры.

Но, в отличие от кровельных покрытий, конструкции ограждений не подвержены воздействию постоянных статических нагрузок. В связи с этим для строительства заборов чаще всего используется именно стеновой профнастил.

Исключение составляют территории с большими ветровыми нагрузками или частыми штормами. В этом случае для большей надежности могут использовать и несущий профлист.

Стандартные размеры профлиста для забора можно найти в ГОСТ 24045-94 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства». Из приведенного ниже рисунка видно, что стандартом строго регламентируются все основные размеры профнастила для забора, цена его при этом зависит от марки стали, какая толщина профлиста для забора и из чего выполнено его защитно-декоративное покрытие.

Как видно из приведенной таблицы, в стандарте прописаны все основные размеры профилированного листа. Необходимо обратить внимание на то, что ширина профнастила для забора приведена в двух колонках. Это две различные величины. Одну из них называют рабочая, или полезная ширина профлиста для забора, а другую просто шириной листа.

Разница между ними в нахлесте, необходимом при креплении профлиста. Поэтому рабочая ширина профнастила меньше ширины листа именно на величину нахлеста. При этом, как тоже видно из таблицы, во всех условных обозначениях профнастила указывается именно полезная ширина.

Ширина профилированного листа может и не соответствовать стандарту. Многие производители изготавливают металлический профилированный лист по ведомственным техническим условиям (ТУ), поэтому ширина листа профнастила для забора может быть от 800 до 1850 мм.

Более широкий лист позволяет значительно увеличить ширину пролета забора из профнастила, серьезно снизив расходы на установку опорных столбов и минимизировав количество стыков и креплений. Это удобно, однако при этом появляются сложности в транспортировке и доставке подобного листа на место строительства.

Стандартом также регламентируется и толщина профнастила для забора. Вообще металлический профилированный лист может изготавливаться из металла, толщиной от 0,35 до 1,2 мм.

Толщина профлиста для забора 0,35 или 0,40 мм относится к самому низкому ценовому сегменту. Однако не следует забывать, что основной функцией забора является защита участка от проникновения посторонних. Поэтому выбирая, какой толщины профнастил для забора установить на своем участке, большинство застройщиков предпочитают стандартный профиль из металла 0,6-0,7 мм. Такой профиль сложнее повредить и невозможно согнуть перпендикулярно ребрам жесткости без специальных инструментов.

Стандартом устанавливается и длина профнастила для забора. Точнее не сама длина листа, а ее кратность. Поскольку профнастил изготавливают из рулонной стали, длина его листов может быть практически любой. Но стандарт предусматривает, что стеновой профнастил должен изготавливаться мерной длиной от 2,4 до 6,0 м, с кратностью 300 мм.

Такая длина профлиста для забора позволяет возвести ограждение необходимой вам высоты без промежуточного крепления. Это повышает прочность забора, а также серьезно увеличивает его срок службы.

Стоит отметить, что не все стандартные размеры, регламентированные ГОСТом, одинаково распространенные. Особенно это касается длины листа. Многие компании предпочитают не приобретать профилированный лист большой длины из-за сложностей в его транспортировке.

Поэтому будьте готовы, что если вам нужен 6-метровый профлист для забора, из-за подобного размера его цена при пересчете на квадратный метр может оказаться больше, чем у аналогичных листов меньшей длины. Кроме того, приобрести листы такой длины в магазинах сложно – скорее всего, вам придется обращаться напрямую к производителю.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile. ru

Читайте по теме:

гофрированное ограждение ширина покрытия стального листа 900 мм-EGO Vas styl Steel

Рейтинг пользователей 4,4 / 58 футов гофрированная оцинкованная стальная панель крыши для инженерных сетей

Гибралтара доверяют профессионалы и домовладельцы в самых разных сферах применения. Эта прочная и легкая панель идеально подходит для кровли и сайдинга, но также имеет много других применений, включая ограждение для частной жизни, обратные брызги, потолки, обшивки и ремесленные проекты. Steeline Corrugated CoverCorrugated 762 — это очень хорошая вещь, которую можно найти в мире.Благодаря тому, что он изготовлен из легкой высокопрочной стали, он прочен, легок и способен преодолевать большие расстояния. Steeline Corrugated 762, производимый на местном уровне путем непрерывного профилирования готовых стальных рулонов, является экономичным и высококачественным продуктом. Steeline Corrugated 762 — Все ваши стальные решения для боковых креплений внахлестку должны быть добавлены в середине пролета листов, чтобы обеспечить поддержку там, где расстояния более 900 мм для крыш и 1200 мм для стен, чтобы обеспечить защиту от атмосферных воздействий. 900 мм # 215; 12 саморез с шестигранной головкой типа 5 с шайбой neo или глухими заклепками.

Некоторые результаты были удалены в связи с уведомлением о требованиях местного законодательства.Для получения дополнительной информации см. Здесь.Предыдущий123456СледующийВидео о покрытии стального листа гофрированного ограждения widt

Посмотреть видео на wikiHow9: 36Как установить гофрированную кровлю856K просмотров2 месяца назадowikiHowMark Spelman, General ContraПосмотреть больше видеороликов о ширине покрытия стального листа гофрированного ограждения 900 мм 610/762 Гофрированный профиль ширина покрытия стального листа гофрированного ограждения 900 мм # 171; Cousins ​​Steel International На рынке представлены гофрированные листы двух размеров: 8 гофрированных ограждений с шириной покрытия 900 мм # 189; Профнастил и 10 гофрированных листов стального ограждения шириной охвата 900мм # 189; Гофрированный. Цифры 8 профнастил ограждения листовой стальной шириной покрытия 900мм №189; и 10 гофрированных ограждений из стального листа шириной охвата 900мм №189; относится к количеству гофров по ширине профилированного листа. Два типа гофрированного листа имеют разную ширину покрытия. 610 имеет ширину покрытия 610 мм, а 762 имеет ширину покрытия 762 мм. Люди также спрашивают, какова толщина гофрированной стали • Какова толщина гофрированной стали? Гофрированный лист 7/8 предлагается как в цинковом, так и в алюминиевом исполнении, стандартной длины 8,10, 12.Типичная толщина предлагаемого материала составляет 18-20-22 или 24 мм. Гофрированные металлические панели

Midalia Steel: листовой поликарбонат

Доступен в ассортименте профилей, подходящих для современных зон на открытом воздухе и традиционных патио. Так что замените старые листы или начните свой следующий проект DIY уже сегодня с помощью Polycarb, у нас есть все, что вам нужно! Категории продуктов.Поликарбонатное кровельное покрытие; Крепежные компонентыКак рассчитать гофрированную металлическую крышу На главную страницу руководства по ширине покрытия стального листа гофрированного ограждения 900 мм # 0183; Используя примерные значения площади крыши 210 квадратных футов и эффективного размера листа 18. 75 квадратных футов, требуется 12 листов, так как 210 разделить на 18,75 равно 11,2. Совет Как рассчитать гофрированную металлическую крышу Домашние Руководства по ширине покрытия из стального листа гофрированного ограждения 900 мм # 0183; Используя примерные значения площади крыши 210 квадратных футов и эффективный размер листа 18,75 квадратных футов, требуется 12 листов, так как 210 разделить на 18,75 равно 11,2.

Оцинкованный стальной лист в катушке GI Viet Nam Steel

Prime горячеоцинкованный стальной лист в рулонах (HDGI) Подробное описание продукта Производительность около 65000 тонн в месяц Ширина 860-1250 мм или ширина продольной резки 50 мм 900 мм Grade SGCC, DX51D, CS, Gr Coil ID 508 мм / 610 мм Оцинкованный стальной лист в рулонах GI Viet Nam SteelПодробное описание продукта Производительность около 65 000 тонн в месяц Ширина 860-1250 мм или ширина продольной резки 50 мм 900 мм.Grade SGCC, DX51D, CS, Gr Coil ID 508 мм / 610 мм. Цинковое покрытие 60 г / м2-600 г / м2 Толщина 0,25–3,0 мм Все доступные. 0,90 мм Ширина Стандартная 900 мм — 1100 мм по запросу x Длина от 100 мм до 12000 мм по запросу наших клиентов в ОАЭ — Дубай, Шарджа, Аджман, Абу-Даби, Рас-Аль-Хайма, Аль-Айн, Фуджейра. 971 503 034 002 по ЛУЧШИМ ЦЕНАМ.

Размер файла 960 КБ Количество страниц 6 Изображения гофрированного ограждения из стального листа Ширина покрытия 9

изображений Гофрированный кровельный лист 900 мм, гофрированный 900 мм предлагает 2063 гофрированного кровельного листа толщиной 900 мм.Около 25% из них — стальные листы, 0% — алюминиевые листы. Вам доступен широкий выбор вариантов 900-миллиметровых гофрированных кровельных листов, таких как стандартные, услуги по обработке и обработка поверхности. Огромный выбор профилей из листового стального забора в широком диапазоне популярных расцветок. Покупайте в Интернете нужную длину. Гофрированный забор CGI от $ 14,04 LM.Купить.Свободное предложение по проекту.Strat CGI Mini FenceГофрированное покрытие Clotan SteelApr 23,2019 гофрированное ограждение из стального листа ширина покрытия 900 мм # 0183; Гофрированное покрытие. Clotan Steel — авторитетные поставщики гофрированного кровельного покрытия в Южной Африке, поставляющие строительным компаниям и частным лицам на африканском континенте качественную стальную строительную продукцию.Вы можете рассчитывать на профессиональное обслуживание, доступные цены на гофрированные кровельные листы и широкий ассортимент гофрированных кровельных листов различных размеров. , габариты и характеристики.

Гофрированная пленка Clotan Steel

Apr 23,2019 ширина покрытия стального листа гофрированного ограждения 900 мм # 0183; Профнастил.Clotan Steel — авторитетные поставщики гофрированного кровельного покрытия в Южной Африке, поставляющие строительным компаниям и частным лицам на африканском континенте качественную стальную строительную продукцию.Вы можете рассчитывать на профессиональное обслуживание, доступные цены на гофрированные кровельные листы и широкий ассортимент гофрированных кровельных листов различных размеров. , размеры и спецификации. Гофрированный кровельный лист — Staalbeer — Steel Merchants Общая ширина гофрированного листа толщиной 8,5 составляет 700 мм, а гофрированного листа толщиной 10,5 — 840 мм. Конструкционные возможности Характеристики пролетов нагрузки должны использоваться только в качестве ориентировочных, так как расстояние между прогонами также зависит от других факторов, например, от ветровых условий в определенной области, типа конструкции или несущих элементов, таких как солнечные гейзеры. Размеры гофрированного кровельного листа Руководства SF Гофрированный забор для ворот, ширина покрытия из стального листа 900 мм # 0183; Размеры гофрированного кровельного листа. В отличие от многих других кровельных материалов, существует широкий выбор размеров гофрированного металла

Кровля из гофрированного железа — Metalcraft NZ

Минимальный уклон определяется способностью кровельного покрытия отводить максимальное количество осадков без проникновения воды через боковые перехлесты или обшивки.Минимальный шаг для гофрированного картона составляет 8 гофрированных стальных ограждений шириной покрытия 900 мм # 176; после прогиба для листов длиной 30м.9 гофрированное ограждение из стального листа шириной покрытия 900мм № 176; после прогиба для листов длиной более 30 м, но Гофрированный железный кровельный лист (4200 x 0,47 мм) Гофрированный железный кровельный лист (4200 x 0,47 мм), используемый в продукте. Материал листового покрытия крыши. Ширина стали 762 мм. высота 18 мм. транспортировочная длина. 4200 мм. Ширина в упаковке. 762 мм Heunis Steel Round Crimped Offset (900 мм) — Серебро.Выбрать ближайший магазин.R98.Each.Deliver; Собирать; БОЛЬШЕ ИНФОРМАЦИИ. Гофрированная оцинкованная стальная панель в Menards. Гофрированное ограждение из стального листа, ширина покрытия 900 мм # 174; гофрированная стальная панель 2-1 / 2 x 1/2 x 3 фута из экономичного материала. высота ребер 1/2. Номинальная ширина 26 с охватом 24 для 1 круга и 21 1/2 покрытия для 2 кругов.

Китайские производители цинковых стальных заборов, поставщики — Завод

Оцинкованный стальной забор. Название продукта Оцинкованный стальной забор Высота 900 мм ~ 2700 мм Ширина 1800 мм ~ 3000 мм Тип рельса 2 рельса, 3 рельса, 4 рельса Длина столба 1200 мм ~ 3500 мм Китай Гофрированный оцинкованный стальной лист Строительные материалы Строительный материал DX51D Гофрированная кровельная черепица Лист Стальная плита (0 . 12 мм-0,8 мм) Оцинкованная сталь в рулонах и стальных листах Популярные размеры Сырье от 762 мм до 680 670 660 655 650 мм (после гофрирования) и 9 волн Сырье от 914 мм до 815 810 790 780 мм (после гофрирования) и 11 волн ширина покрытия стального листа 900 мм. Руководство по установке стального ограждения было разработано, чтобы предоставить вам возможность уменьшить охват трех листов до 1800 мм 900 мм 2400 мм 2 КРЕПЕЖИ 100 мм макс. от верха стойки (ниже глубины рельса) 10 16 x 16 мм

COLORBOND Кровельные листы Металлическая кровля Интернет

Кровельные листы COLORBOND.Легкий онлайн-заказ металлочерепицы по самым низким ценам при быстрой доставке. Надежность BlueScope Steel. ZINCALUME гофрированный стальной лист для ограждения ширина покрытия 900 мм КРОВЕЛЬНЫЙ ГОФРИРОВАННЫЙ ЖЕЛЕЗНЫЙ ЛИСТ .42 BMT 10,80 долл. США за линейный метр. 48 BMT COLORBOND гофрированный стальной лист шириной покрытия 900 мм КРОВЕЛЬНЫЙ ГОФРИРОВАННЫЙ ЖЕЛЕЗНЫЙ ЛИСТ МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ ПРОФИЛЬНАЯ КОРОБКА ПРОФИЛЬНАЯ КОРОБКА ПРОФИЛЬНАЯ КОРОБКА ПРОФИЛЬ 15,90 долл. США Номер модели КРЫШИ: YX15-225-900 Толщина: 0,22-0,8 мм, Допуск, ширина покрытия стального листа гофрированного ограждения 900 мм # 177; 0.02 мм Высота волны: 15 мм Ширина волны: 225 мм a = Ширина покрытия: 900 мм Стеновая кровля из гофрированного картона bCGI Stratco NZCGI Corrugated отличается высокой прочностью, адаптируемостью, простотой в обращении и установке. Это практичное и универсальное решение для облицовки кровли, стен и ограждений. CGI Corrugated изготовлен из высокопрочной стали для обеспечения прочности и ударопрочности. Доступен в вариантах большой длины для увеличения срока службы и повышенной прочности

Гофрированный стальной лист шириной 900 мм CGI, модель NO.15-225

Спецификация Модель № 15-225-900A Т-образный тип Толщина 0,15-0,8 мм Высота 15 мм Ширина до гофрирования 1000 мм Ширина после гофрирования Длина 900 мм по вашему запросу. Любая длина, в зависимости от транспортировки, обычно менее 6 м Материал оцинкованный стальной лист, Стальной лист Galvalume, лист PPGI / PPGL Стандартный цвет Красный, Синий, Белый, Серый Специальный цвет в соответствии с цветом RAL Гофрированный стальной лист шириной 815 мм, модель № 25-200 Технические характеристики № модели 25-200-815 Толщина 0,15-0,8 мм Высота 25 мм Ширина Перед гофрировкой ширина 1000 мм после гофры 815 мм длина по вашему желанию. Любая длина, в зависимости от транспортировки, обычно менее 6 м. Материал Оцинкованный стальной лист, стальной лист Galvalume, лист PPGI / PPGL Стандартный цвет: красный, синий, белый, серый Специальный цвет в соответствии с цветом RAL

8-футовая гофрированная оцинкованная стальная панель крыши для инженерных сетей

Гофрированные стальные гофрированные панели из оцинкованной стали Гибралтара пользуются доверием профессионалов и домовладельцев в самых разных областях. Эта прочная и легкая панель идеально подходит для кровли и сайдинга, но также имеет много других применений, включая ограждение для частной жизни, обратные брызги, потолки, обшивки и ремесленные проекты.Гофрированные панели крыши из оцинкованной стали длиной 6 футов Гофрированным панелям из оцинкованной стали в Гибралтаре доверяют профессионалы и домовладельцы в различных сферах применения. Эта прочная и легкая панель идеально подходит для кровли и сайдинга, но также имеет много других применений, включая ограждение для уединения брызги, потолки, обшивка и ремесленные проекты. 6 футов гофрированной оцинкованной стали 29 — Home Depot Гофрированные панели являются хорошим выбором для окружающей среды; после длительного срока службы гофрированные панели все еще подлежат вторичной переработке толщиной 29 мм, рекомендованной для крыш с уклоном 3/12 или более 21-1 / 2 дюйма.покрытие крыши или 24 дюйма сайдинга

12345СледующийКак рассчитать гофрированную металлическую крышу eHow

Определите степень покрытия, которое будет покрывать один лист гофрированного листа. Позвоните своему поставщику металла и спросите ширину гофрированного металла, которая обычно составляет 36 дюймов. Умножьте длину листа — результаты для этого вопроса Какова стандартная длина листа гофрированная крыша? Какая стандартная длина гофрированной крыши? Стандартные длины гофрированной кровли составляют 8,10 и 12 футов.Ширина сильно варьируется в зависимости от стиля кровли. Ширина измеряется просто по верхнему краю листа, от края к краю, чтобы указать ширину покрытия листа. Она не повторяет выступы и впадины гофрированного картона. .Два наиболее распространенных размера гофрированного кровельного листа. Home Guides. Результаты SF Gate по этому вопросу. Каковы размеры гофрированных листов? Какие размеры гофрированных листов? Размеры гофрированного металлического листа.1 Гофрированная панель 1-1 / 4 x 1/4. Гофрированные панели 1-1 / 4 в основном имеют гальваническую отделку и более легкие.(Размер 26-28-29) .Это 2 2-1 / 2 x 1/2 гофрированных 3 (2,67 x 7/8) гофрированных 4 2-6 / 7×3 / 4 гофрированных. Гофрированные металлические панели

результатов по этому вопросу Насколько широка гофрированная крыша? Насколько широка гофрированная крыша? Длина и ширина. Стандартная длина гофрированной кровли составляет 8,10 и 12 футов. Ширина сильно варьируется в зависимости от стиля кровли. Измеряется просто прямо по верхней части листа, от края до края, чтобы указать ширину покрытия листа. Размеры гофрированного кровельного листа На главную Руководства SF Gate результаты по этому вопросуFeedback610 / 762 Гофрированный профиль гофрированное ограждение ширина покрытия стального листа 900 мм # 171; Казинс Стил Интернэшнл

На рынке представлены гофрированные листы двух размеров: 8 гофрированных ограждений с шириной покрытия 900 мм № 189; Профнастил и 10 гофрированных листов стального ограждения шириной охвата 900мм # 189; Гофрированный. Цифры 8 профнастил ограждения листовой стальной шириной покрытия 900мм №189; и 10 гофрированных ограждений из стального листа шириной охвата 900мм №189; относится к количеству гофров по ширине профилированного листа. Два типа гофрированного листа имеют разную ширину покрытия. 610 имеет ширину покрытия 610 мм, а 762 имеет ширину покрытия 762 мм.

Dana Group: — Хорошо зарекомендовавшая себя группа компаний с интересами в области стали, нефти, розничной торговли, здравоохранения и гостиничного бизнеса. Производитель стальных изделий, а именно.Плоская сталь (горячекатаный [hr], холоднокатаный [cr], оцинкованный [gi], Kspan, PPGI, Galvalume [az], рулоны / листы / прорези). Также производит различные стальные изделия с добавленной стоимостью, например электрические водонагреватели, водоохладители , водоохладители, тепловые насосы для бассейнов, кабельные лотки, кабельные лестницы, кабельные каналы, разрезание / резка стальных рулонов, профилей и облицовки, гофрированных ограждающих панелей, сэндвич-панелей для крыш / стен, листов настила, металлических профилей и нефтепродуктов с добавленной стоимостью, а именно .

Листы для ограждений, стальные гофрированные листы для ограждений, гофрированные ограждения, ограждения по периметру, стальные ограждения, поставщики алюминиевых ограждающих панелей, поставщик стальных ограждений для GI, HDG, SS, с алюминиевым порошковым покрытием, листовые щиты поставляются в ОАЭ, Саудовскую Аравию (Эр-Рияд , Даммам, Джубайль, Джидда, Янбу), Катар (Доха, Лусаил), Оман (Маскат, Сохар, Сиб), Кувейт, Бахрейн, Нигерия, Кения, Мозамбик, Турция, Египет, страны Северной Африки

ПРОФИЛЬНЫЙ ЛИСТ ОГРАЖДЕНИЯ

DANA Steel производит стальные ограждения и алюминиевые панели ограждений с различной металлической отделкой и материалами.Доступны стальные заборные панели GI, HDG, с порошковым покрытием. Профнастил ограждения может быть любого цвета в соответствии с требованиями заказчика: — белый (RAL 9002), синий (RAL 5012), красный, серый (RAL 7031) или любой другой цвет по шкале RAL.

DANA Steel имеет три производственных подразделения в Аджмане, Умм-Аль-Кувейн и Аль-Куоз. Завод занимается производством профнастила, панелей, профилей, кровельных листов, панелей ограждений.

Также предоставляются аксессуары для крепления панелей ограждений. Стальные и алюминиевые панели ограждений доступны по низким ценам в U.A.E и для экспорта в страны Персидского залива и страны Северной Африки, а именно: Саудовская Аравия, Катар, Оман, Бхараин, Кувейт, Турция, Уганда, Кения, Нигерия, Египет, Марокко.

Мы с гордостью участвуем в различных престижных проектах, таких как проект аэропорта Абу-Даби, проект метро Катара и QRAIL и т. Д.

Наши ограждения изготавливаются из гофрированных стальных профилированных листов, предварительно окрашенных (в соответствии с цветовыми оттенками RAL 9002, RAL 5012, RAL 7031 или в соответствии с требованиями заказчика). Толщина этих гофрированных листов может варьироваться от 0.40 мм — 0,90 мм согласно спецификации клиента.

СКАЧАТЬ ТЕХНИЧЕСКИЙ PDF

DANA STEEL предлагает два вида ограждений: ->

1) НЕПРЕРЫВНОЕ ГОФРИРОВАННОЕ ОГРАЖДЕНИЕ — , в котором щитовые панели размером 2 м x 2 м закреплены на бетонных блоках с интервалом в 2 м и опираются на стык.

2) НЕПРЕРЫВНОЕ ГОФРИРОВАННОЕ ОГРАЖДЕНИЕ — , в котором гофрированные стальные листы перекрываются таким образом, чтобы в ограждении не было зазора, и это непрерывный участок ограждения без зазора посередине или внизу.Такой забор обычно подкладывается через равные интервалы в 2,5 метра из оцинкованных ВПВ труб повышенной прочности.

Подробные чертежи передаются клиентам для предварительного утверждения перед изготовлением.

Присылайте свои запросы на [email protected] / [email protected] или звоните + 971-50-7983153, чтобы узнать наиболее конкурентоспособные цены.

листов для облицовки стен | Металлические Облицовочные Панели

Хотя наш склад находится в Уэст-Мидлендсе, мы доставляем по всей Великобритании. Rhino Steel Cladding производит широкий ассортимент стальных оцинкованных листов для облицовки стен. Эти листы идеально подходят для облицовки боковых сторон небольших домашних сараев, вплоть до крупных промышленных и сельскохозяйственных зданий, они также регулярно используются в качестве прочных ограждающих панелей для обеспечения конфиденциальности и дополнительной безопасности.

Наши листы для облицовки стен из оцинкованной стали доступны в двух профилях; современный коробчатый профиль и традиционный 3 ″ гофрированный. Они могут быть установлены вертикально или горизонтально в зависимости от требований.

И коробчатый профиль, и гофрированные листы для облицовки стен предназначены для использования снаружи, однако их также можно использовать внутри в качестве перегородок или облицовочных панелей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАСТЕННОЙ ОБЛИЦОВКИ ПРОФИЛЯ КОРОБКИ

Наши листы для обшивки стен из оцинкованного стального коробчатого профиля производятся в виде профиля, противоположного нашим кровельным листам с коробчатым профилем, причем плоская часть листа обращена наружу, а меньшие профили обращены внутрь здания, что создает иллюзию эффекта плоской стены, даже если листы профилированы с тем преимуществом, что крепления скрыты в небольших профилях листов.

Наши листы для облицовки стен коробчатого профиля 32/1000 доступны в двух размерах (толщинах): 0,5 мм и 0,7 мм, однако 0,5 мм является рекомендуемым размером для боковой облицовки.

Они состоят из шести небольших профилей, которые будут обращены внутрь здания, и пяти квартир, выходящих наружу из здания, каждый профиль имеет глубину 32 мм и расстояние между вершинами и вершинами составляет 200 мм. Для дополнительной поддержки и устойчивости в каждую плоскость листа закатаны две дополнительные обжимки.

Доступны все стандартные цвета и варианты отделки (см. Страницу «Цвета и отделка»).

Наши листы для облицовки стен из коробчатого профиля изготавливаются в соответствии с точными требованиями клиентов к длине и обеспечивают ширину покрытия 1 м при наложении и установке, однако стандартные длины коробчатого профиля (кровельного листа) также могут быть использованы в качестве более дешевой альтернативы (см. « Коробчатый профиль » Страница кровельных листов).

Область применения: Листы коробчатого профиля являются современной альтернативой традиционным гофрированным листам и идеально подходят для использования на промышленных предприятиях / складах, мастерских, складских помещениях, гаражах, садовых постройках, навесах и т. Д.

Преимущества: Листы коробчатого профиля представляют собой прочный профиль с современным внешним видом, легкий, простой в установке, огнестойкий и чрезвычайно экономичный.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИФРИРОВАННОЙ ОБЛИЦОВКИ СТЕН

Наши традиционные гофрированные металлические листы для облицовки стен изготовлены из оцинкованной стали и доступны в трех размерах (толщинах): 0,4 мм, 0,5 мм и 0,7 мм.

Гофры на этих листах составляют 3 дюйма (76,2 мм) от пика до пика. Они могут быть изготовлены в соответствии с точными требованиями заказчика или доступны в стандартных размерах (см. Страницу «Гофрированный» для получения дополнительных спецификаций и длины запаса).

Доступны все стандартные цвета и варианты отделки (см. Страницу «Цвета и отделка»).

Применение: Стальные гофрированные листы для облицовки стен являются предпочтительным профилем для заповедных зон. Они идеально подходят для облицовки сараев, сельскохозяйственных и складских построек, конюшен, сараев для крупного рогатого скота, гаражей, сараев и мастерских, а также для надежных ограждающих панелей.

Преимущества: Стальные гофрированные листы для облицовки стен — это самый прочный профиль с традиционным внешним видом, легкий, простой в установке, огнестойкий и особенно экономичный.

УСТАНОВКА ГИФКИРОВАННЫХ ЛИСТОВ НАСТЕННОЙ ОБЛИЦОВКИ

При установке гофрированных листов обшивки стен вы фиксируете их через углубление между листами.

Итак, если вы ищете компанию, которая специализируется на листах для облицовки стен, свяжитесь с нами сегодня по телефону 01675 462 692, и один из наших сотрудников с радостью ответит на любые ваши вопросы.

Дизайн — Стандартные планы | WSDOT

Листовой металл — материалы, стандартные размеры и процессы формовки

Листовой металл сегодня является основой всего машиностроения. Мы видим это повсюду — от машин и техники до фасадов домов и мебели.

Чтобы использовать листовой металл в полной мере, инженеры должны сначала кое-что узнать о нем.Сюда входят стандартные размеры, материалы, различия в производстве и возможные методы формования.

Что такое листовой металл?

Листовой металл — это одна из форм и форм, в которых можно купить металл. Листовой металл — это любой металл толщиной от 0,5 до 6 миллиметров.

Однако существуют и другие единицы измерения, используемые для классификации металлов по толщине.

Миллиметры, мил и калибр

Пленки, листы и пластины практически одинаковы, с той лишь разницей, что их толщина.Толщина измеряется тремя способами — миллиметрами, милами и калибрами. В то время как миллиметр — довольно простая единица измерения, милы и калибры используются только в инженерии и производстве.

Один мил равен одной тысячной дюйма. Поскольку британцы часто используют «mils» во множественном числе для обозначения миллиметров, это может немного сбивать с толку, но разница важна.

Датчик — это еще одна единица измерения толщины листового металла. Хотя официальные стандарты не рекомендуют использовать манометры, они не так уж и редки.Калибр представляет собой толщину металла по отношению к его весу на квадратный фут. Чем больше номер калибра, тем меньше толщина.

Поскольку это связано с весом металла, фактическая толщина (мм) для одного и того же калибра различается для разных металлов (например, сталь 12 мм и алюминий 12 мм).

Фольга, лист и пластины

Пройдя по основным системам измерения, мы можем теперь взглянуть на категоризацию фольги, листов и пластин. Для наших целей мы будем использовать миллиметры в качестве единицы измерения.

Металлическая фольга особенно часто используется с алюминием, ее часто называют оловянной фольгой. Толщина фольги обычно до 0,2 мм.

Следующим по очереди идет листовой металл. Толщина листового металла от 0,5 мм до 6 мм. Все, что находится выше, — это металлическая пластина.

Тонкий листовой металл легко поддается формовке, но при этом обладает высокой прочностью. При относительно невысокой цене он отлично подходит для большинства инженерных целей. Вот почему мы видим это повсюду вокруг нас.

В конце статьи мы обсудим различные методы формования листового металла.

Общие материалы

Практически все обычные технические металлы также используются в виде листов. Некоторые из них — углеродистая сталь, нержавеющая сталь, медь и алюминий. Выбор подходящего для вас зависит от области применения и требований вашего продукта.

Металлические листы имеют те же механические свойства, что и основной металл. Таким образом, стальные листы обладают высокой прочностью на разрыв и долговечностью, подходящей для использования в конструкциях и машинах.

В то же время медные листы часто находят применение в качестве декоративного слоя на современных постройках.

Стандартные размеры

Стандартные измерения применимы как к размерам, так и к толщине листов. Хотя для достижения больших размеров листов есть несколько обходных путей с помощью сварки, вы не можете смотреть за пределы таблиц толщины.

Стандартные размеры листового металла

Знание стандартных размеров листов поможет вам оптимизировать компоновку деталей. Много раз мы получали детали для производства, которые были немного больше стандартного размера.Это означает больше брака и более высокие общие затраты для клиента.

Также следует иметь в виду, что доступны листы разных размеров. В то время как листы малого, среднего и большого размера почти всегда есть в наличии на складе каждого производителя листового металла, листы негабаритных размеров могут отсутствовать.

Многие из них могут также не иметь оборудования для резки таких больших листов. Так что знание возможностей ваших производителей здесь пригодится.

Иногда можно просто сварить два листа меньшего размера, но это не оптимальное решение.Особенно, если уделять большое внимание эстетике вашего проекта.

Стандартная толщина листового металла

В приведенной выше таблице указаны стандартные толщины листового металла и металлических листов. Как видите, у каждого вида металла свои стандарты.

Также хорошо обращать внимание не только на начальную и конечную точки, но и на фактические значения. Довольно часто кто-то просит нестандартную толщину.

Определенно существуют исключения из этой таблицы.Мы просто советуем вам следить за этими значениями толщины из-за трудностей с поиском материалов. Все вышеперечисленные легко доступны у многих производителей листового металла.

Горячекатаный лист и холоднокатаный лист

Существует два способа производства листового проката — горячая прокатка и холодная прокатка. Глядя на приведенную выше таблицу стандартной толщины, вы можете увидеть, как используются эти две толщины. В случае конструкционных сталей холодная прокатка идет только до 3 мм. С этого момента листы и листы подвергаются горячей прокатке в целях повышения рентабельности.

Хотя процесс горячей прокатки снова начинается с 3 мм для нержавеющих сталей, холодная прокатка охватывает все листы, то есть до 6 мм.

Для инженерных целей важно различать их. Для прецизионных применений предпочтительнее холоднокатаная сталь, так как мы можем лучше контролировать конечные размеры. Это связано с тем, что в горячекатаных сталях после охлаждения сталь слегка сжимается, и форма может немного измениться.

Процессы формовки листового металла

Итак, мы наконец добрались до методов формования листового металла.На столе есть множество вариантов, и решение остается за вами.

Выбор во многом зависит от желаемого результата. Но многие из этих методов дают, казалось бы, аналогичный или совпадающий результат. Затем все сводится к стоимости (часто зависит от размера партии), доступности и желаемой точности.

Гибка листового металла

Гибка — это процесс формования, при котором листовой металл сгибается в желаемую форму за счет приложения напряжения изгиба. Листовой металл изгибается, поэтому достигается пластическая деформация.Это не дает металлу вернуть прежнюю форму.

Такие детали, как фланцы и гофры, создаются путем гибки. Самая распространенная форма гибки — это V-образная гибка. Там V-образная матрица и пуансон сжимают вместе, чтобы придать листу желаемую форму.

Гибка кромок — еще один распространенный метод гибки фланцев с использованием протирочной матрицы и пуансона.

Скручивание листового металла

Скручивание — это процесс формирования круглого кольца на краю металлического листа, чтобы сделать его более безопасным в обращении.

Есть разница между загнутым краем и каплевидным краем. При скручивании начальный край свертывается в сформированный круг, тогда как при каплевидном рубчике начальный край остается открытым.

Керлинг также можно разделить на керлинг со смещением от центра и керлинг. У валков со смещением от центра центр находится над уровнем листа, а у валков со смещением от центра центр находится на том же уровне, что и у металлического листа.

Обрезка листового металла

Обрезка — это процесс удаления изгиба с листа металла.В листе металла, особенно в деталях в форме полосы, возникает горизонтальный изгиб, когда он расплющивается в листы.

При расчесывании мы устраняем этот горизонтальный изгиб, выравнивая края, чтобы убрать изгиб. Усилие прикладывают к деформированному краю, а не к лицу, чтобы придать ему прямую форму. Обычно это выполняется на участках ограниченной длины.

Глубокая вытяжка

Процесс изготовления банок из ДИ методом глубокой вытяжки

Глубокая вытяжка — это процесс формования листового металла, при котором форма листа изменяется на желаемую в несколько этапов с использованием ряда штампов.Только если глубина сформированной формы превышает исходный диаметр листа, это считается глубокой вытяжкой.

Пуансоны и матрицы используются для внесения изменений на каждом этапе. Используя этот процесс, лист преобразуется во множество различных форм, таких как топливный бак, раковина и автомобильные детали. Глубокая вытяжка в основном используется для крупносерийного производства.

Расширение листового металла

Линия по производству металлопродукции Bender SP-1250

В этом процессе обработки металла лист металла пропускается через перфорирующие ножницы, где он разрезается и растягивается в виде узора.Обычно предпочтительна ромбовидная сетка, поскольку она имеет структурное преимущество перед другими формами.

Этот процесс формования обычно используется для изготовления заборов, мостков, платформ, решеток и т. Д. В результате получается самодренирующийся прочный продукт, способный выдержать вес, на который он рассчитан.

Эти продукты могут использоваться там, где требуется прохождение воздуха или жидкости, но необходимо предотвратить прохождение более крупных частиц, например просеивание. Сохраняется прочность исходного металла.

Гидроформинг

Как это сделано — гидроформованные детали шасси 1232

Гидроформование — это инновационный способ придания металлическим листам желаемой формы. В этом процессе металл помещается на матрицу, но вместо пуансона для придания формы листу используется жидкость под высоким давлением.

С помощью этого процесса можно создавать более сложные детали в более короткие сроки. Это также сравнительно дешевле и требует меньше работы. Гидроформовка также совместима практически со всеми материалами, такими как нержавеющая сталь, алюминий, углеродистая сталь, латунь и драгоценные металлы.

Поскольку подходящие матрицы обычно не требуются, гидроформование можно использовать для формирования нестандартных форм.

Инкрементальное формование листа

Одноточечное инкрементальное формование в Университете Авейру — проект SPIF-A

Постепенное формование листа — это процесс обработки металла, при котором листовой металл приобретает определенную форму. Это возможно только при небольших объемах.

В продукт можно внести изменения быстро и без особых хлопот. В этом процессе продукт формируется поэтапно.
Листовой материал имеет форму одноточечной сферы.

Хотя этот процесс дает результаты, аналогичные результатам глубокой вытяжки, он не требует отдельного набора штампов и штампов. Так что самое большое преимущество этого метода — его гибкость.

Гладильная

Процесс глажки используется, когда необходимо уменьшить толщину в определенной области листового металла. Это позволяет производителю получать однородную толщину стенок при глубокой вытяжке изделий.

Хорошим примером глажки является процесс производства банок из-под газировки.Стенки банки необходимо утончить до заданной толщины. Обычно требуется 2 или 3 процесса глажки с разными матрицами, чтобы получить желаемую толщину в алюминиевых банках из-под соды. Этот процесс глажки осуществляется в сочетании с глубокой вытяжкой.

Лазерная резка

Лазерная резка все чаще используется для резки листового металла. Он точен, а поверхность очень гладкая. Станки с ЧПУ обычно используются для резки определенных форм.

После подачи программы конкретная резка выполняется лазером.Лазерная резка имеет преимущество гибкости. При необходимости можно легко изменить требуемую форму. Также возможно разрезать металлические листы на очень сложные части с помощью услуг лазерной резки.

Фотохимическая обработка

Химическое травление: обзор процесса (3D-анимация)

Фотохимическая обработка — это процесс, в котором проводится контролируемая коррозия для создания деталей из листового металла в соответствии с требованиями.

В этом процессе фоторезист и травитель используются для придания металлическому листу его формы. Метод был разработан в 60-х годах и даже сегодня является сравнительно недорогим методом.

Фотохимическая обработка позволяет резать любой металл. Процесс идеален для массового производства. Если требуются изменения, их можно легко осуществить.

Так же, как и при лазерной резке, этот процесс чрезвычайно точен и обеспечивает гладкую поверхность. Этот процесс используется для изготовления очень мелких сеток, отверстий, гибких нагревательных элементов, металлических прокладок, электрических контактов и украшений.

Пробивка

Пробивка — это очень распространенный метод вырезания отверстий в листовом металле. Установка состоит из пуансона и штампа. Между ними очень маленький зазор.

Когда пуансон и матрица встречаются, материал сжимается между ними, и с последующим толчком усилие сдвига вырезает отверстие в листе. Этот процесс относительно недорог в больших количествах и позволяет пробивать отверстия как в полосе, так и в листе.

Можно пробивать отверстия разных размеров, но обычно рекомендуется, чтобы диаметр отверстия был больше толщины пробиваемого материала.Для особо прочных сплавов разница между диаметром отверстия и толщиной должна быть больше.

Прокатный

Прокатка может выполняться на листовых металлах для уменьшения общей толщины металлического листа или для того, чтобы сделать его более однородным. В этом процессе листовой металл пропускается через набор валков.

В зависимости от температуры процесс классифицируется как горячая или холодная прокатка. При горячей прокатке температура стали составляет около 1400 градусов по Фаренгейту.Это может помочь достичь толщины от 1/16 дюйма до 5/16 дюйма.

При холодной прокатке процесс осуществляется при комнатной температуре. Материал промывают кислотой и подвергают термообработке для достижения хорошего результата.

Листовой валок / Листовой валок / Гибка листового металла / Rundbiegemaschine Motor / Hengerítőgép

Прокатка — еще один способ получения изгибов с большим радиусом. Вместо использования листогибочных прессов для ступенчатой ​​гибки это дает большой равномерный радиус без необходимости непрерывной ручной работы в процессе.

Формовочный листогибочный пресс

В этом процессе длинный лист металла изгибается вокруг прямой оси, проходящей через материал. В зависимости от пуансона и матрицы может быть образован материал «V», «U» или канал в форме.

Несмотря на то, что это выглядит просто, прецизионная гибка является сложной задачей при формовании листогибочным прессом. Свойства материала необходимо учитывать вместе с прессом и инструментами, чтобы улучшить степень упругого возврата.

Листогибочный пресс может также использоваться для более мелких деталей, что делает его пригодным для изготовления более мелких деталей наряду с большими.Толщина до 25 мм легко изгибается, а длина детали может достигать 6 м.

Уилинг

В этом процессе формования используется английское колесо для растягивания и изгиба плоских металлических листов в требуемые формы. Этот метод требует высококвалифицированной рабочей силы и поэтому стоит дорого. Этот метод нельзя использовать для массового производства. Wheeling в основном используется для производства небольших объемов индивидуальных деталей для старых автомобилей.

Он также используется для изготовления деталей из листового металла для прототипов автомобилей и самолетов.

Форма создается поэтапно, и на каждом этапе оператор должен сравнивать отформованную деталь с эталонной формой. Могут потребоваться разные колеса и прохождение детали в разных направлениях.

Несмотря на то, что предлагается широкий спектр услуг по производству металла, важность заключается в поиске подходящей ели для ваших нужд при сохранении рентабельности. Вся приведенная выше информация призвана помочь вам в этом.

Берни Бентон | Асбестоцементный гофрированный кровельный материал для стен и ограждений

В Австралии он был изготовлен из нескольких округлых и плоских гофрированных профилей (см. Примеры фотографий выше), в том числе «Super 6», который легко отличить по глубоким 50 мм (2 дюйма) гофрам или желобам. «Super 6» широко использовался для кровли коммерческих зданий, домов и многоквартирных домов, он также использовался в качестве облицовки стен (в основном коммерческих зданий и устанавливался вертикально), в качестве подпорных стен и в качестве материала для ограждений вдоль прибрежной полосы Австралии.

Если вы живете в Западной Австралии, легко спутать современный безасбестовый гофрированный цементный «фибро» материал для ограждений с гофрированным «фибро» асбестоцементным покрытием Super 6. Этот продукт известен как HardieFence и продается и используется только в Западной Австралии. Если вы живете в Вашингтоне и ваше гофрированное цементное ограждение было установлено после 1990 года, оно, скорее всего, не будет соответствовать стандарту «Super 6» и, следовательно, не будет содержать асбест. Если вы сомневаетесь, вам следует протестировать его, прежде чем работать с ним. Если вы живете где-то еще в Австралии и у вас есть гофрированное цементное ограждение, оно будет будет иметь вид «Super 6» и будет содержать асбест.

«Super 6» был не единственным использованным округлым профилем; он также был изготовлен из более мелкого профиля, известного как «Стандартный», который очень похож по профилю на гофрированную металлическую кровлю и имеет гофру 25 мм (1 дюйм). Этот профиль или тип гофрированного листового материала из асбестоцемента использовался в основном в домах в качестве кровли, а иногда и в качестве облицовки стен.

Не существует современной «безасбестовой» версии цементного гофрированного листа «Super 6» или «Standard», который использовался бы для кровли или облицовки.Поэтому весь цементный гофрированный лист, используемый в качестве кровли или облицовки стен в Австралии, содержит асбест.

Гофрированный лист из асбестоцемента прекратил производство и установку в Австралии в 1980-х годах; это означает, что все в искусственной среде Австралии сейчас старше 30 лет. Многие из них намного старше, при изготовлении им был предоставлен срок службы 25 лет, поэтому нетрудно сделать вывод, что все гофрированные листы или материалы из асбестоцемента уже давно устарели.Стандартная поговорка (применительно к асбестоцементному «связующему» материалу): «Если он не поврежден и находится в хорошем состоянии, оставьте его в покое». не распространяется на гофрированный лист из асбестоцемента, который не окрашен и находится в хорошем состоянии. Это опасно, и его необходимо заменить.

Почему гофрированный лист из асбестоцемента отличается от листового асбестоцементного листа?

Гофрированный лист из асбестоцемента более подвержен атмосферным воздействиям из-за производственного процесса, который был необходим для образования гофров, и, в отличие от плоского асбестоцемента, его редко окрашивают, особенно когда его использовали в кровельных работах.Тот факт, что его редко окрашивают (что способствует уплотнению волокон асбеста), означает, что по мере того, как связующий цемент разрушается из-за постоянной бомбардировки суровых погодных условий Австралии, волокна асбеста высвобождаются.

С возрастом, каждый раз, когда идет дождь или дует ветер, все больше и больше цемента рассеивается, позволяя высвобождать большее количество волокон асбеста.
Гофрированные кровли, стены и заборы из асбестоцемента, которые не окрашены и за которыми не ухаживают, представляют опасность для здоровья, которую необходимо удалить и заменить как можно скорее.Это следует признать и сделать в первую очередь для всех, кто владеет или рассматривает возможность покупки собственности, в которой используется гофрированный лист из асбестоцемента, который подвергается воздействию атмосферных воздействий.

Он широко считается материалом номер один, который следует отдавать приоритетным при удалении из застроенной среды Австралии.

Все гофрированные листы из асбестоцемента, независимо от их применения, должны удаляться только лицензированными специалистами по удалению асбеста.

Что делать с гофрированным листом из асбестоцемента, НЕ ни при каких обстоятельствах:

• НЕ мойте его водой под высоким давлением и не очищайте сжатым воздухом;
• ЗАПРЕЩАЕТСЯ использовать для чистки абразивные предметы, которые могут поцарапать или повредить поверхность, например жесткие метлы, проволочные щетки, наждачную бумагу, металлические скребки и т. Д .;
• НИКОГДА не разрезайте и не ломайте;
• НЕ сверлить; и
• НЕ ХОДИТЕ по нему!

SUNLITE Многослойные листы поликарбоната и панели из поликарбоната с двойными стенками | Palram Americas
