Профиль ud: Профиль для гипсокартона: краткий ликбез от

размеры, цена на Кнауф, назначение, отличия потолочных, перегородочных, стеновых, направляющих, фото

Рад снова приветствовать своих читателей! Недавно ко мне обратился родственник с просьбой: он решил обшить стены и потолок в частном доме гипсокартоном, поэтому хотел купить профиль. Сначала он пошел в строительный супермаркет без меня, но не смог разобраться в видах материала и аббревиатурах. Да и в производителях он не ориентировался: слышал только о Кнауф , а цены на него кусались. В общем, в следующий раз мы отправились в магазин вместе, и я объяснил, какие виды профилей для гипсокартона лучше покупать. А потом, вернувшись домой, я немного дополнил информацию и сделал для вас полноценную инструкцию по выбору. Хотите больше не путаться в аббревиатурах и маркировках профилей? Тогда спешите читать статью!

Как выбрать профиль для гипсокартона

На современном строительном рынке профиль для гипсокартона может быть самым разнообразным. Здесь выбор необходимо делать на основании требований монтируемой конструкции.

Так как для перегородки, потолка или арки нужны совсем разные варианты.

Они отличаются по следующим параметрам:

• предназначению;
• внешнему виду;
• размеры (толщина).

Выбор требует учитывать все эти параметры. Только тогда вы все сделаете правильно и купите только необходимые каркасные элементы под гипсокартон.

Также профиля для формирования каркаса под конструкцию из гипсокартона бывают следующих видов:

• направляющий для применения на потолке ПНП/UD;
• потолочный ПП/CD;
• стоечный ПС/CW;
• направляющий ПН/UW.
• угловой. Используется при создании арки или фигурной перегородки.
• маячковый. Применяется для выставления по уровню поверхности с целью создания ровной стены.

Первые четыре вида являются основными, а остальные – вспомогательными.

Как видим, выбор достаточно велик.

Поэтому перед тем как идти в магазин за покупной, необходимо четко знать, какой профиль под гипсокартон вам будет нужен в каждой конкретной ситуации.

Выбирать нужно только те виды каркасных элементов, которые вам точно понадобятся. Так вы сэкономите деньги и значительно упростите себе задачу по монтажу перегородки, арки или любой другой конструкции из гипсокартона.

Маркировка профиля под гипсокартон: что означает аббревиатура

Для человека, который решил сделать всего лишь перегородки или другие конструкции из гипсокартона, аббревиатуры не говорят ничего, в отличие от специалистов строительного дела. Правильно выбрать нужный профиль без помощи продавцов возможно только при понимании значений этих символов. Рассмотрим самые встречаемые из них:

• ПП60 или CD-60 – для потолка. Наиболее популярный вид каркасного элемента. Представляет собой основу любой потолочной обрешетки. Также используется при конструировании разнообразных встроенных конструкций и перегородки. Из него можно сформировать изгибы и фигуры, поэтому он считается отличной заменой арочному профилю, который стоит гораздо дороже. Считается универсальным;
• ПН27 или UD-27 – потолочный направляющий тип. Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;
• CW-50 – стоечный основной элемент. Используется для монтажа легких конструкций. Также с его помощью можно собирать перегородки. На практике используется редко, так как требует частого шага при креплении;
• CW-75 и CW-100 – по сути напоминают CW-50. Более качественный CW-100. Используются гораздо чаще, чем предыдущий вариант. Как правило, из него строят перегородки;
• UW-50 – представляет собой направляющий элемент, применяемый для CW-75 и CW-100. Используется для выставления стоечных профилей в одной плоскости. Является основой для каркаса при обшивке стен гипсокартоном.

Зная расшифровку этих аббревиатур, вы будете точно знать, какой тип необходим в каждой конкретной ситуации при работе с гипсокартоном.

Как выбрать профиль для каркаса под гипсокартон

Вышеприведенная информация является очень существенной. Но здесь имеется еще один не менее важный “подводный камень”, на котором можно не только споткнуться, но и потонуть. И этим “камнем” является толщина каркасного элемента под гипсокартон.

Обратите внимание! Покупайте металлопрофиль только необходимой толщины. Данный параметр определяется тем, какая необходима прочность и жесткость конструкции. Для чисто декоративных вариантов можно использовать не очень толстые элементы. А вот массивные конструкции, такие как шкаф, перегородки с множеством ниш требуют применения элементов с большей толщиной.

Современные металлопрофиля по толщине бывают трех основных видов:

• толщина 0,4 мм. Считается наиболее “слабым”, поэтому он не используется при сборке масштабных и крупногабаритных конструкций из гипсокартона. При креплении таких элементов саморезы в них очень часто просто прокручиваются;
• толщина 0.45 мм. Считается “золотой серединой”. Он уже вполне может использоваться для обрешетки стен, потолка и дальнейшей установки на него гипсокартона;
• толщина от 0.55 мм. Самый дорогой и “серьезный”. Применяется для установки сложных стеновых устройств, а также для сборки конструкции, на которую предполагается большая нагрузка.

Толщину металлопрофиля следует выбирать исходя из того, что вы планируете делать из гипсокартона: арку, перегородки, ниши, потолочные конструкции или просто обшить стены.

Как правильно установить профиль под гипсокартон своими руками

Мало просто выбрать материал. Нужно его еще правильно установить. Для установки металлопрофилей под гипсокартон существует несколько вариантов крепежных систем.

В перечень крепежных систем в данном случае входят:

• прямой универсальный подвес – 120 мм. В народе получил название “пэшка” или жаба. Применяется при необходимости соединить стационарную стену или потолок с металлической обрешеткой. Его основание устанавливаем на стене, а на профиле фиксируем его гибкие лапки. Лишние части лапок затем просто пригибаем вовнутрь конструкции;
• удлинитель CD-60. Предназначение крепления видно из его названия.
• соединитель-краб одноуровневый. Соединяет элементы каркаса под углом в 90 градусов. Считается крепежной системой для потолочных конструкций. Элементы закрепляют с помощью саморезов. Также может был заменен на UD-27;
• двухуровневый соединитель. С его помощью образуют Т-образные сочленения в месте подхода к стене;
• подвес с зажимом и тягой. Применяется при формировании растровых потолков. Его использование приводит к значительному занижению уровня потолка. При этом занижение может забрать целый метр! Но на один такой подвес может приходиться до 25 кг веса.

Разбираясь в том, где и какой тип крепления нужно использовать, вы легко сможете выбрать не только крепежную систему, но и металлопрофиля для создания любых по сложности конструкций из гипсокартона.

Профиль под перегородку из гипсокартона: что понадобится

Чаще всего из гипсокартона выравнивают стены, делают монтаж потолка, а также собирают перегородки.

Подобную конструкцию можно сконструировать с помощью следующих элементов:

• направляющих. Они будут выступать в роли несущих элементов;
• стоечных. Применяются с целью усиления прочности и жесткости возводимой конструкции. Кроме этого из них формируют ниши или полки.

Такие элементы нужны, если конструкция из гипсокартона простая и не содержит в себе сложных фигурных компонентов. Очень часто с помощью перегородок разграничивают пространство на определенные зоны. Они часто выполняются как декоративные элементы интерьера. Для их создания необходимо применение арочных гибких металопрофилей, который смогут сформировать нужную фигуру.

Как видим, большое разнообразие рынка строительных материалов может сбить с толку. Поэтому перед походом в магазин обязательно определитесь с тем, что вам нужно. Это значительно сэкономит вам время, деньги и облегчит ваши работы по монтажу гипсокартона.

Профиль под гипсокартон: что нужно знать о материале

Металлические профили производятся из оцинкованной жести средней толщиной 0,5 мм (+-0,1 мм) с разными видами профилирования – CD, UD, CW и UW. Основная длина – 3 и 4 метра, а CW и UW варьируются по ширине и бывают 50, 75 и 100 мм – это необходимо для регулировки толщины гипсокартонных перегородок.

• Для монтажа гипсокартона используются каркасы из металлического профиля, которые обуславливают окончательную конфигурацию всего проекта. Для разных мест, для разных форм и для разных нагрузок используются каркасы из несущих реек, которые варьируются не только по ширине и толщине, но и по своей конфигурации.
• Все оцинкованные профили для гипсокартона можно разделить на две основные группы – D и W, которые, в свою очередь, подразделяются на CD, UD и CW,UW. Вторая группа в основном используется для перегородок, поэтому ширина бывает 50 мм, 75 мм и 100 мм. Все изделия делаются из оцинкованной жести, толщиной от 0,4 до 0,6 мм методом проката.
• Полоса оцинкованного металла нужной ширины подается на прокатный стан, где проходя через ролики разной формы, приобретает нужный профиль. После всего профилированная жесть режется по нужной величине и отбрасывается на сторону.

Основные виды профиля под гипсокартон: что надо знать

При работе гипсокартон крепят 2 способами: на клей и на каркас. В последнем случае вам понадобится следующие виды профиля:

• Несущий. Разделяется на стеновой и потолочный. Из этого вида выполнена большая часть всех используемых при работе с ГКЛ каркасов. Бывает нескольких основных размеров, пользующихся постоянным спросом.
• Потолочный. Практически полностью повторяет стеновые элементы, но имеет насечку и большую ширину нижней части.
• Направляющий. Без него совершенно невозможно проводить монтаж несущего профиля, но объемы его закупок значительно ниже, так как данный профиль используется только для фиксации конструкций к базовым поверхностям.
• Уголок перфорированный. Служит для армирования внешних углов на этапе черновой отделки.

Также потребуются маячковые профили, но, строго говоря, они не относятся к профилям для работы с ГКЛ и используются для штукатурных работ.

Виды профилей под гипсокартон и их назначение

Для человека далекого от строительства и ремонтных работ специфические термины, которые используют специалисты при выборе металлопрофилей, могут показаться абракадаброй.

Но как оказалась, профили действительно отличаются один от другого как минимум по трем параметрам:

• Внешнему виду;
• Предназначению;
• Размерам.

Для того, чтобы разобраться в вопросе выбора металлопрофилей и была составлена эта инструкция. Из нее вы узнаете не только как выбрать профиль для гипсокартона, но и какие инструменты вам будут необходимы для работы, а также полезные советы и маленькие хитрости при работе с этими материалами.

Как правильно выбрать профили для работы с гипсокартоном

И как здесь выбрать.

Вот именно, во множественном числе. Всего же профили для гипсокартона бывают шести видов. Из них четыре используются для проведения основных работ, т.е. изготовление обрешеток, каркасов фальш стен, различных элементов встроенной мебели и декора.

Два оставшихся относятся к вспомогательным конструкциям, что, однако не уменьшает их значения при работе с гипсокартонными изделиями.

К основным видам профилей относят:

• Потолочный ПП/CD;
• Направляющий для потолка ПНП/UD;
• Стоечный ПС/CW;
• Направляющий ПН/UW.

Это основные виды профилей, а есть еще вспомогательные:

• Угловой для арок;
• Маячковый.

Виды профилей под гипсокартон: как разобраться в аббревиатурах

Главный герой фильма “Джентльмены удачи” предлагал перевести одну фразу на нормальный, гражданский язык, мы последуем его совету и переведем все аббревиатуры на понятный и удобоваримый язык:

• CD-60 (или ПП60) – потолочный профиль для гипсокартона. Самый популярный и выпускаемый профиль, основной компонент обрешеток, применяется в изготовлении каркасов различных встроенных и отдельно собираемых конструкций. Без ложной скромности – профиль универсал.В народе именуется “цэдэшкой” (помните, один из непонятных терминов в начале материала). Приложив незначительные усилия, профиль можно выгибать как угодно, при этом все причудливые изгибы на потолках и стенах монтируются на выгнутых профилях.
• UD-27 (ПН27) – направляющий профиль для потолка. Номинально этот профиль предназначен для потолочных гипсокартонных конструкций, а фактически имеет гораздо более широкое применение. К тому же проведя несложные, описанные выше действия данный профиль может, как и ПП-60 прекрасно гнуться. Удэшка – народное название этого профиля.
• CW-50 -основной стоечный профиль. По замыслу разработчиков и конструкторов данный профиль применяется для создания легких стен или разъединителей по типу стационарных перегородок.На практике же, этот тип профиля оставляет желать лучшего. Он слишком мягкий как для несущего изделия, требует дополнительного усиления, которое возможно уменьшением шага обрешетки и введением объемного каркаса.
• CW-75, CW-100 – два брата предыдущего профиля. При чем старшие и более толковые. CW-75 – пользуется заслуженной популярностью у строителей и мастеров гипсокартонного дела, особенно если дело доходит до возведения фальш стен и шкафов, которые будут нагружаться в быту по полной.Наилучшее соотношение цена-качество при применении в изготовлении самостоятельных конструкций. CW-100 – безусловно, более надежный, но и более дорогой профиль, вследствие своей стоимости, чаще используется в офисах, чем в квартирах.
• UW-50 -направляющий профиль для CW-50, применим для CW-75,CW-100. По аналогии с удэшкой этот металлопрофиль предназначен для выставления стоечных профилей в одной плоскости. Это основа стены, если хотите.
• UW-75, UW-100 – братья направляющие для CW-75,CW-100. Можно для каждого профиля взять свои направляющие, а можно и один вид CW-50.

Это по основным профилям, а теперь по вспомогательным:

• Угловой профиль для арок в рекомендациях и пояснениях не нуждается. Хотите арку, но нет желания возиться с обычными профилями как на следующем фото, пожалуйста, покупайте угловой профиль (см. также как сделать арку из гипсокартона).
• Маячковый профиль предназначен для выставления уровня поверхности, служит определенным постоянным уровнем для проведения монтажных работ.

Какой должна быть толщина профиля

Какое бы предназначение не имел бы тот или иной профиль, есть еще один подводный камень, не зная о котором некоторые горе-мастера набивают себе шишки. И этот камень – толщина металлопрофиля.

Обратите внимание!

Перед тем как закупить профили поинтересуйтесь у продавца его толщиной, и сравните ее с нашей информацией, дабы потом не было мучительно больно за зря потраченные деньги и бесполезный товар.

Заказать Профиль UD

Для каркасных систем подвесного потолка используется система направляющих, которые принимают на себя всю механическую нагрузку. Помимо основных несущих профилей, в системе устанавливается профиль для гипсокартона UD-27, который выполняет роль стабилизирующего и выравнивающего элемента.

Назначение и характеристики

При облицовке стен гипсокартоном используется листовой стройматериал, который закрепляется на металлической каркасной системе. Главная роль в этой сетке отводится основному направляющему профилю, но прочность каркаса зависит от дополнительной комплектации. Профиль UD-27 используется как направляющая планка для CD-60 и крепится по всему периметру помещения.

Размеры профиля UD-27 составляют в ширину 27 мм, а в длину 3 метра, но при необходимости оцинкованную планку можно отпилить до требуемых габаритов. С- образная форма во многом напоминает основной профиль, но имеет ряд существенных отличий. Крайние стенки, которые предназначены для закрепления на стене или потолке, выполнены ровными для плотного прилегания к поверхности. Широкая сторона имеет несколько ребер жесткости, чтобы нагрузка равномерно распределялась по всей подвесной системе.

Технические свойства

Основными свойствами такого материала являются следующие аспекты:

• экологичность и пожаробезопасность;
• высокая износоустойчивость;
• легкость в монтаже и прочность;
• антикоррозионная стойкость.

Профиль легко транспортировать, он имеет небольшой вес и отлично выдерживает интенсивные нагрузки. Толщина металла составляет 0,45 мм, а в качестве основного материала выбрана оцинкованная сталь, которая прекрасно переносит прямой контакт с водой и другими факторами разрушения. Основным фактором быстрорастущей популярности стала невысокая цена профиля UD-27, что делает строительство каркасных систем доступным для любого бюджета.

Несущий профиль крепится саморезами или дюбелями вдоль стен по всему периметру, а основной профиль CD-60 крепится уже к готовой системе. Расчет и расположение профильных направляющих высчитывается на основании общей площади и архитектурной сложности создаваемого интерьера. Каркасная система – это универсальное решение для большинства проектов, а экономичность материала достигается за счет возможности отрезать профиль подручными средствами.

Где приобрести по выгодной стоимости

Купить профиль UD-27 в Киеве можно на нашем сайте, где представлен полный ассортимент комплектации для организации подвесных систем любого типа. Квалифицированные консультанты помогут подобрать вариант профиля и рассчитают необходимое количество материала. Вы можете купить профиль оптом по низкой стоимости от производителя и получить всю необходимую сопроводительную документацию. Еще одним преимуществом закупки в нашей компании является то, что мы многопрофильная компания, которая предлагает весь ассортимент строительных материалов. Вам не придется тратить время на поиска отдельных элементов и вы можете значительно сэкономить на доставке, приобретая все необходимое в одном магазине.

Профили ud профили cd – Ремонт потолка

Гипсокартонные потолки прочно вошли в жизнь квартиросъёмщиков и домовладельцев, как удобный и практичный вариант ремонта квартиры. В связи с этим существует постоянный спрос на профиль для потолка, без которого невозможно производство как одноуровневых, так и многоуровневых и фигурных потолков.

Именно об этих профилях и о вспомогательных принадлежностях мы поговорим ниже.

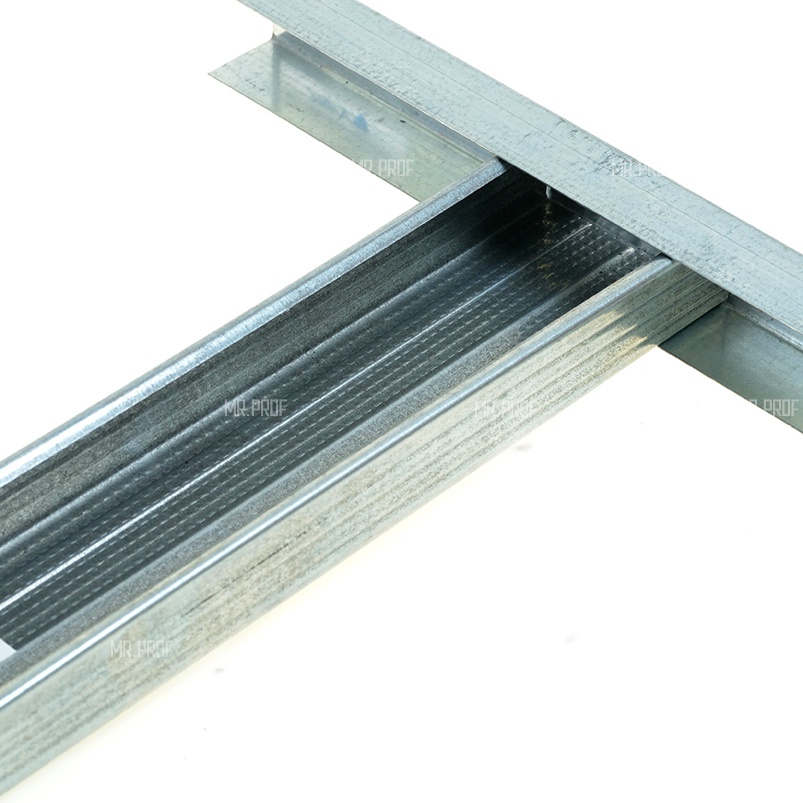

CD и UD — профиль для гипсокартона для потолка

Какие бывают профили для потолка

Основные потолочные профили

Для потолочного каркаса под гипсокартонные листы, как правило, используют два вида профилей – CD и UD, хотя на них использование профилей не заканчивается.

Можно обратить внимание на одну деталь маркировки – в основных потолочных профилях она заканчивается на латинскую букву D.

Профиль UD

Профиль UD

• Профиль UD в основном выполняет вспомогательную функцию для профиля CD.
  UD в основном используется по периметру комнаты, иногда такой профиль используют для выполнения фигурных элементов потолочного каркаса.
• Параметры профиля UD: ширина – 25 мм, толщина – 25 мм, а длина может варьироваться – 3000 мм или 4000 мм.
  Толщина металла у профиля зависит от завода изготовителя и бывает от 0,4 до 0,55 мм.
  Боковые перегородки такого профиля гладкие, а нижняя – профилирована для увеличения жёсткости.
• Профиль UD выпускается как с отверстиями для крепления, так и без них.
  Основная функция этого профиля – поддержание профиля CD, который вкладывается в него.
• Профиль CD несёт на себе основную нагрузку при монтаже потолка и один лист гипсокартона, как правило, пересекает не менее четырёх таких профилей.
  CD потолочный профиль для гипсокартона монтируется на П-образные подвесы, прикреплённые к основному потолку, а края профиля обычно вкладываются в профиль UD.

  Профиль CD

• Параметры профиля CD: ширина – 60 мм, толщина – 25 мм, длина может быть от 3000 мм до 4000 мм.
  Толщина металла у профиля зависит от завода изготовителя и бывает от 0,4 до 0,55 мм.
• Основная и боковые перегородки профиля CD также профилированы для большей жёсткости изделия.

Какие ещё профили применяются для потолочного каркаса?

Для потолочного каркаса также могут применяться перестеночные профили для гипсокартона, маркируемые последней буквой W.

Первые буквы у этих профилей идентичны буквам изделий для потолочного каркаса – это U и C.

Назначение этих профилей аналогично потолочным: U – вспомогательный и C – основной профиль.

• Профиль UW на потолочном каркасе используется в основном для создания фигур второго или третьего уровня потолков.
  Может прикручиваться как к предыдущему уровню потолка, так и устанавливаться на подвесах.

  Профиль UW

• Параметры профиля UW: толщина – 50 мм, ширина может быть 50 мм, 75 мм или 100 мм, длина бывает 3000 мм или 4000 мм.
  Толщина металла у профиля зависит от завода изготовителя и бывает от 0,4 до 0,55 мм.
• Боковые перегородки у профиля гладкие, а основная – профилирована для жёсткости.

Профиль CW

• Профиль CW, как правило, служит для монтажа межкомнатных перегородок, а для потолочного каркаса используется только для создания других уровней потолка и различных фигур, при условии, что задействован профиль UW.
• Параметры профиля CW: толщина – 50 мм, ширина варьируется: 20 мм, 75 мм и 100 мм, длина профиля бывает 3000 мм и 4000 мм.
  Толщина металла у профиля зависит от завода изготовителя и бывает от 0,4 до 0,55 мм.
• Основная и боковые перегородки профиля CW профилированы для большей жёсткости изделия.

Вспомогательные элементы для крепления потолочных профилей

Пластиковый дюбель-пустышка

• Дюбель-пустышка используется как для стен, так и для потолка, но бывает такое, что он проваливается в пустоту потолочного перекрытия, поэтому лучше подбирать развальцованные дюбели, на которых есть маленькая шляпка.
• Для каркаса для потолка из гипсокартона, как правило, используются дюбели 6 мм диаметра, длина в таких случаях почти не имеет значения.

Совет. Если в продаже отсутствуют развальцованные дюбели-пустышки, то купите ударные дюбели, а шурупы из этого комплекта используйте по другому назначению или просто выбросьте.

Шурупы-саморезы

• Мелкие саморезы для монтажа гипсокартонных профилей

  Для крепления потолочного подвесного каркаса при дюбеле 6 мм диаметра обычно используются саморезы от 70 мм до 100 мм длиной.
  В данной ситуации пригодность шурупа зависит от его толщины – чем толще – тем лучше.

• Мелкие саморезы для монтажа гипсокартонных профилей или попросту – блошки – используются для соединения профилей друг с другом, а также для соединения профиля с подвесом.
  Головка штампована под крестообразную отвёртку, конец бывает конусный или с буром.

Совет. При покупке блошек проверяйте, как она сидит на насадке. Саморез  должен держаться  в насадке даже в горизонтальном положении – в противном случае вам будет сложно работать, так как саморезы будут разлетаться.

П-образные подвесы

• П-образные подвесы или пэшки нужны, когда производится монтаж профилей под гипсокартон на потолок.
  Подвесами также пользуются для других целей, так как они представляют собой перфорированную гибкую пластину и могут служить перемычкой, зажимом и так далее.

Заключение

Разработчики и создатели гипсокартона предусмотрели также и способы его крепления. Специальный профиль для гипсокартона даёт возможность делать подвесные каркасы и выгибать различные фигуры в этом каркасе (см. фигурные потолки из гипсокартона). Приобрести его можно в любом магазине, торгующем гипсокартонном.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Источник: potolokspec.ru

Читайте также

Профиль для ГКЛ

Вид продукции Шлакоблок – 18кг./шт.Кирпич полнотелый М350 – 4кг./шт.Кирпич пустотелый М125 – 2,5кг./шт.Плитка тротуарная ромашка – 7,8кг./шт. Плитка тротуарная кирпичик – 1,8кг./шт.Газобетон 625*100*250 – 10 кг./шт. Газобетон 625*300*250 – 30кг./шт.Поребрик – 7,2 кг./шт.Цемент (1 мешок) – 25кг.Песок (1 мешок) – 50кг. Щебень (1 мешок) – 50кг.Граншлак (1мешок) – 50кг.Керамзит (1 мешок) – 15 кг.Шифер (1 лист) – 22кг.Профнастил (1 лист) – 9кг.Битум (1 брикет) — 25кг.Мастика битумная (1 ведро) – 18кг. Рубероид РКК (10м) (1 рулон) – 27кг. Еврорубероид ХКП (9м) – 31кг./рулонОндулин (1 лист) – 7кг.OSB плита 15мм (1 шт.ука) – 21 кг.OSB плита 12мм (1 шт.ука) – 26 кг.OSB плита 9мм (1 шт.ука) – 17 кг.Брус 50х50 (1 метр) – 1 кг.Брус 100х100 (1 метр) – 5.5кг.Брус 100х150 (1 метр) – 8кг.Брус 100х200 (1 метр) – 10.5кг.Доска 40х100 (1 метр) – 2кг.Доска 40х150 (1 метр) – 3кг.Доска 50х100 (1 метр) – 3кг.Доска 50х150 (1 метр) – 4.5кг.Труба ВГП Ø15 (1 метр) – 1кг.Труба ВГП Ø20 (1 метр) – 1.5кг.Труба ВГП Ø25 (1 метр) – 2кг.Труба ВГП Ø32 (1 метр) – 2,7кг.Труба ВГП Ø40 (1 метр) – 3.3 кг.Труба ВГП Ø50 (1 метр) – 4,2кг.Труба ВГП Ø76 (1 метр) – 5,4кг.Труба ВГП Ø89 (1 метр) – 7,3кг.Труба ВГП Ø108 (1 метр) – 9,2кг.Профтруба 15х15 (1 метр) – 0.5кг.Профтруба 20х20 (1 метр) – 1кг.Профтруба 25х25 (1 метр) – 1.2кг.Профтруба 30х20 (1 метр) – 1.1кг.Профтруба 30х30 (1 метр) – 1.5кг.Профтруба 40х20 (1 метр) – 1.6кг.Профтруба 40х25 (1 метр) – 1,5кг.Профтруба 40х40 (1 метр) – 2.3кг.Профтруба 50х25 (1 метр) – 2кг.Профтруба 50х50 (1 метр) – 3кг. Профтруба 60х30 (1 метр) – 2.6кг.Профтруба 60х40 (1 метр) – 3кг.Профтруба 60х60 (1 метр) – 3.6 кг.Профтруба 80х40 (1 метр) – 3.6кг.Профтруба 80х60 (1 метр) – 4кг.Профтруба 80х80 (1 метр) – 6.6кг.Профтруба 100х100 (1 метр) 8,5кг.Уголок 25х25 (1 метр) – 1кг.Уголок 32х32 (1 метр) – 1.4кг.Уголок 40х40 (1 метр) – 2.4кг.Уголок 50х50 (1 метр) – 3кг.Уголок 63х63 (1 метр) – 5.7кг.Уголок 75х75 (1 метр) – 7 кг.Уголок 90х90 (1 метр) – 9.5кг.Уголок 100х100 (1 метр) – 11кг.Арматура 8 мм (1 метр) – 0,4кг.Арматура 10 мм (1 метр) – 0.6кг.Арматура 12 мм (1 метр) – 0,8кг.Арматура 14 мм (1 метр) – 1.2кг.Арматура 16 мм (1 метр) – 1.5кг.Арматура 20 мм (1 метр) – 2.5кг.Арматура 25 мм (1 метр) – 3.8кг.Швеллер 6,5 (1 метр) – 6кг. Швеллер 8 (1 метр) – 7кг. Швеллер 10 (1 метр) – 9кг.Швеллер 12 (1 метр) – 10.5кг.Швеллер 14 (1 метр) – 12.3кг.Швеллер 16 (1 метр) – 14.2кг.Швеллер 20 (1 метр) – 18.4кг.Лист Стальной 1,00мм 1,0х2,0 – 15.7кг.Лист Стальной 1,00мм 1,25х2,5 – 24.5кг.Лист Стальной 1,5мм 1,0х2,0 – 23.5кг.Лист Стальной т. 2,00мм 1,0х2,0 – 31.4кг.Лист Стальной т.2,00мм 1, 25х2,5 – 49кг.Лист Стальной т.2,50мм 1,0х2,0 – 39кг.Лист Стальной т.3.00мм 1,0х2,0 – 47кг.Лист Стальной т.3.00мм 1, 25х2,5 – 73.5кг.Лист Стальной т.4.00мм 1,5х6,0 – 282кг.

классификация и ФИО, назначение, видео и фото

Гипсовая конструкция из каркаса из металлических профилей. Они выпускаются различной формы, размеров, назначения. Для определения желаемого типа профиля следует разобраться с его назначением, габаритами. Виды изделий из гипсокартона предназначены для его конкретного применения, поэтому следует знакомиться с каждым типом отдельно.

Типы профилей, из которых изготовлен каркас для гипсокартона

Монтаж каркасной основы из металлических профилей по своей конструкции прост.Он состоит из вертикальных и горизонтальных составляющих металлических элементов, называемых направляющими, перекрытиями, преграждающими профилями. Чтобы подкорректировать нужный профиль, следует пересмотреть его маркировку и размеры.

Профиль стоечный ГКЛ

Какие бывают профили для гипсокартона:

Название профиля без сокращений	Сокращенное наименование на российском рынке	Краткое европейское название
установка в стойку	PS	CW
направляющая	PN	ВАШ
накладные расходы	PP	CD
потолочная направляющая	PNP	ВЫХОД

Какие бывают основные профили для гипсокартона?

Назначение и характеристика направляющего профиля (PN)

Профиль направляющий, сокращенно PN aka UW.толщиной 0,55-0,8 мм. Он защищает изделие от окисления металла, а также от поражения его ржавчиной. По внешнему виду ПН выпускается в виде планок с буквой «П», которая используется при строительстве металлического каркаса для фальшстен. Применяется для быстрого возведения стен разной толщины. Направляющие служат основой в монтажной раме, обеспечивают прочность конструкции. Имеет разную ширину, что позволяет возводить высокие стены и прятаться в стене коммуникации.

Направляющий профиль, применяемый для каркаса для фальш-стены из гипсокартона

Размеры направляющего элемента для гипсокартона:

маркировка продукции	Толщина, мм.	Ширина, мм.	Высота ребра, мм.	Длина, м.
ВАШ (PN) -2-50 * 40	0,5	50	40	3
ВАШ (PN) -4-75 * 45	0,5	75	45	3
ВАШ (PN) -6-100 * 40	0,6	100	40	4

В профиле производителем могут быть выполнены отверстия 8 мм.для крепления изделия к основанию (стене, потолку). Крепеж, в основном, дюбель-гвозди размером 6/40, 6/60. Длина достигает 3 м.

Монтаж перегородки, выравнивание первой гипсокартонной стены, смонтированной активной формы из металлопродукции по ранее сделанной разметке. Затем применяют СС (стоечное), а также дополнительные материалы, такие как подвески, надставки, крабы.

Обозначение и размеры Профиль UD

Функциональность стоечного профиля (ПС)

Подставки под профиль стоячний, сокращенно ПС или другое обозначение европейского CW.Этот вид металлических планок используется при производстве металлического каркаса для фальш-стены из гипсокартона, а также для выравнивания вертикальных поверхностей внутри помещений. Неся каркасную конструкцию фальш-стены, в неподвижную НП вставлен металлический элемент. Что касается ширины PS и PN, то размер одинаков. Перегородочный профиль для гипсокартона из оцинкованной стали.

маркировка продукции	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.
CW (PS) 50 * 50	0. 4-0,6	50	50	2,6; 3; 4
CW (PS) 65 * 50		65
CW (PS) 75 * 50		75
CW (PS) 100 * 50		100

Профиль стоечный, применим для создания каркаса перегородок из гипсокартона

В зависимости от создаваемой конструкции приобретается необходимый размер. Длина может быть от 3 до 4 м. Отличительная особенность профиля — специальный паз для удобного монтажа гипсокартонных плит, а также их фиксации.

Размеры профилей CW

Применение

, Размеры Направляющий профиль потолка (PNP)

Обозначается PN (OUT) (расшифровка — направляющая профиля потолка). П-образный профиль с гладкими стенками. Используется как основание-опора для стоек и перемычек. Крепится по периметру конструкции, затем устанавливаются все остальные элементы системы. АНП изготовлен из металла, покрытого защитным слоем. Применяется при производстве металлического основания под потолок из ГКЛ. Этот элемент крепится к стене на дюбель-гвозди, служит для дальнейшей врезки потолочного профиля и создает прочность всей конструкции под гипсокартон.

Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛ

Профиль для гипсокартонного потолка имеет размеры: толщина ТНГ 28 * 27 — 0,4-0,6 мм., Ширина 28 мм., Высота — 27 мм., Длина — 3 м. .

потолочный профиль (ПП)

Пожалуйста, самым популярным в каждом ремонте является потолочный профиль (ПП) или другое обозначение CD. Данное изделие используется при установке металлического каркаса на подвесной, фигурный, многоярусный потолок из гипсокартона. профиль вставляется, при установке, направляющей и крепится к подвесам.Изделие изготовлено из оцинкованной стали, что обеспечивает защиту от ржавчины. К профилю для потолка применяются специальные саморезы, называемые «жучками» мастерами — диаметром — 3,5–3,9 мм. Длина 9,5-11 мм.

Потолочный профиль монтируется в каркас для подвесного потолка

Размеры профиля для гипсокартонного потолка: толщина 0,4-0,6 мм. , Ширина — 60 мм., Высота 27 мм., Длина стандартная 3 м, на заказ 4 м.

Дополнительные виды профилей

А производит виды профилей для гипсокартона, используемые в конструкции металлического каркаса не так часто, и во многом заменили собственно ручное производство.

Арочный профиль

Этот арочный профиль из гипсокартона применяется для создания изогнутых арок и других элементов на потолке или стене. В основу производства лег арочный профиль металлического элемента потолка. подробно, о видах арочного профиля.

Арочный профиль подходит для создания каркасных арок из ГКЛ и фасонных элементов для гипсокартона

Завод предлагает собственные варианты гибочного профиля для арок на заказ, имея отличительные возможности в эксплуатации.Для этого обычный ПП (60х37) после гибки обозначают как ПА.

Размеры для радиуса изгиба:

маркировка продукции	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.	Радиус изгиба, мм.
ПО (CD) — 60 × 27 КНАУФ	0 / 4-0 / 6	60	27	2,6; 3; 4	1000
ПО (CD) — 60 × 27 КНАУФ (доп.)			27		500

гнутый профиль

деталь, другие варианты изготовления арок.

профиль усиленный

Элемент обозначен UA. Изделие используется для усиления основы под гипсокартон. Применяется в натяжных потолках сложной конструкции, а также при формировании перегородок с элементами тяжести (навешивание телевизора на перегородку), создании перегородок из гипсокартона дверных проемов, окон.

Армированный профиль монтируется в пространство каркаса, где предполагается подвешивание тяжелых предметов на гипсовом основании

Размеры усиленного профиля для гипсокартона:

маркировка продукции	толщина изделия	Профиль задний, мм.	высота ребра, мм.	количество рядов тиснения на спине	Стандартная длина профиля, м.
UA 50-40-2	2,0 мм.	50	40	1 шт.	2,6; 3; 4
UA 75-40-2		75		2 шт.
UA-100-40-2		100
UA-125-40-2		125
UA-150-40-2		150

Для защиты внешних углов

с маркировкой ПУ.Этот вид ГКЛ предназначен для отделки углов от различных механических воздействий (ударов) гипсовых изделий. Имеет перфорацию, для лучшей фиксации к поверхности шпаклевкой. Его размер:

обозначение	Толщина, мм.	Ширина полок, мм.	Материал	Длина профиля, мм.
УЕ 20-20	0,22–0,25	20	алюминий	3
УЕ 25-25	0. 4	25	сталь оцинкованная
УЕ 30-30	0,4	30
	0,5
УЕ 35-35	0,5	35

Монтажные профили

Для создания металлического каркаса нужно применить профили и аксессуары к ним, чтобы основание каркаса под гипсокартон было прочным и прослужило долгий срок.

Для резки оцинкованного профиля используются ножницы для резки металла.Если резать профиль болгаркой, то в диапазоне высоких оборотов металл нагревается, тем самым портится антикоррозийное покрытие. Края профиля оставляют незащищенными. Это крайне нежелательно для монтажа каркаса в ванных комнатах, а также на балконе — там, где повышенная влажность. Правила работы и секреты работы с ГКЛ.

Схема крепления профилей ГКЛ

Направляющие профили крепятся к основанию (потолку, полу, стене) только при помощи дюбелей-гвоздей. Размер застежки зависит от нескольких факторов: материала основы, сложности конструкции металла.Крепежные детали следует располагать на расстоянии 25-30 см.

Подвесы для профилей закрепляются на одной линии с профилем через каждые 40-60 см. минимальное расстояние берется в том случае, если на штукатурную поверхность планируется большая нагрузка. Кроме того, для усиления каркаса усиления создаются стоечные профили, переходящие в утяжеление строительной площадки.

Printable you, — Применен изоляционный герметизирующий материал, выбор которого зависит от местности, уровня влажности, возгорания.

Выбирая профили для изготовления каркаса, следует помнить не только о правилах применения, но и обращать внимание на производителей.Такие профили для гипсокартона, как «КНАУФ» изготавливаются по размеру всех гостей с соблюдением всех технических условий.

Фрагмент экспресс-способа возведения барьеров в квартире.

Видео:

Видео:

Видео:

Гнездо 1 «с двойным шестигранником, UD-профиль

Д 21 75 / Кодовый номер6175710

142,68 € вкл. НДС 16%, РРП

Головка 1 «с двойным шестигранником, UD-профиль D 21 36 Головка 1» с двойным шестигранником, UD-профиль D 21 41 Головка 1 «с двойным шестигранником, UD-профиль D 21 46 Головка 1», с двойным шестигранником, UD-профиль D 21 50, Головка 1 «, с двумя шестигранниками UD-профиль D 21 55 Гнездо 1 «с двойным шестигранником UD-профиль D 21 60 Гнездо 1» с двойным шестигранником UD-профиль D 21 65 Гнездо 1 «с двойным шестигранником UD-профиль D 21 70 Выбрать вариант — Гнездо 1» с двойным шестигранником UD-профиль D 21 75 Гнездо 1 «с двойным шестигранником UD-профиль D 21 80

Продуктовая линейка

EAN 4010886617571

Описание продукта

• В соотв. согласно DIN 3124, ISO 2725-1
• Квадратный привод согласно DIN 3120 — D 25, ISO 1174, со стопорным штифтом
• Ручная рукоятка с накаткой
• GEDORE ванадиевая сталь 31CrV3, хромированная
• * не стандартизован

• Размер
  • Общая ширина [мм]: 102,6 мм
  • Общая длина [мм]: 95 мм
  • Вес нетто [г]: 2225 г
  • Вес нетто [кг]: 2,225 кг
  • Соединитель привода квадратная розетка (метрическая): 25,0 мм
  • Соединитель привода, квадратная розетка [дюйм]: 1 «
  • Рабочая длина: 95,0 мм
  • Ø вставки 1: 59,5 мм
  • Ø вставки 2: 102,6 мм
  • Глубина обработки: 51,0 мм
  • Ширина по квартирам 1 [мм]: 75
• Исполнение
  • Материал: хромованадиевая сталь 31CrV3
  • Поверхность: хромированная
• Норма и классификация
  • Стандарт: DIN 3124, ISO 1174, DIN 3120 — D 25, ISO 2725-1

Гнездо 1 «с двойным шестигранником, UD-профиль

Д 21 50 / Кодовый номер6175200

71,22 € вкл. НДС 16%, РРП

Гнездо 1 «с двойным шестигранником UD-профиль D 21 36 Головка 1» с двойным шестигранником UD-профиль D 21 41 Головка 1 «с двойным шестигранником UD-профиль D 21 46 Выбрать вариант — Гнездо 1″ с двойным шестигранником UD-профиль D 21 50 Розетка 1 » UD-профиль с двойным шестигранником D 21 55 Гильза 1 «с двойным шестигранником UD-профиль D 21 60 Головка 1» с двойным шестигранником UD-профиль D 21 65 Головка 1 «с двойным шестигранником UD-профиль D 21 70 Головка 1» с двумя шестигранниками UD-профиль D 21 75 Гнездо 1 «с двойным шестигранником UD-профиль D 21 80

Продуктовая линейка

EAN 4010886617526

Описание продукта

• В соотв.согласно DIN 3124, ISO 2725-1
• Квадратный привод согласно DIN 3120 — D 25, ISO 1174, со стопорным штифтом
• Ручная рукоятка с накаткой
• GEDORE ванадиевая сталь 31CrV3, хромированная
• * не стандартизован

• Размер
  • Общая ширина [мм]: 71,40000000000001 мм
  • Общая длина [мм]: 75 мм
  • Вес нетто [г]: 908 г
  • Вес нетто [кг]: 0,908 кг
  • Соединитель привода квадратная розетка (метрическая): 25,0 мм
  • Соединитель привода, квадратная розетка [дюйм]: 1 «
  • Рабочая длина: 75,0 мм
  • Вставка Ø 1: 50,0 мм
  • Ø вставки 2: 71,4 мм
  • Глубина обработки: 35,0 мм
  • Ширина квартиры 1 [мм]: 50
• Исполнение
  • Материал: хромованадиевая сталь 31CrV3
  • Поверхность: хромированная
• Норма и классификация
  • Стандарт: DIN 3124, ISO 1174, DIN 3120 — D 25, ISO 2725-1

Гнездо 1 «с двойным шестигранником, UD-профиль

Д 21 60 / Кодовый номер6175470

98,72 € вкл. НДС 16%, РРП

Головка 1 «с двойным шестигранником, UD-профиль D 21 36 Головка 1» с двойным шестигранником, UD-профиль D 21 41 Головка 1 «с двойным шестигранником, UD-профиль D 21 46 Головка 1», с двойным шестигранником, UD-профиль D 21 50, Головка 1 «, с двумя шестигранниками UD-профиль D 21 55 Выбрать вариант — Головка 1 «с двойным шестигранником UD-профиль D 21 60 Головка 1» с двойным шестигранником UD-профиль D 21 65 Головка 1 «с двойным шестигранником UD-профиль D 21 70 Головка 1» с двумя шестигранниками UD-профиль D 21 75 Гнездо 1 «с двойным шестигранником UD-профиль D 21 80

Продуктовая линейка

EAN 4010886617540

Описание продукта

• В соотв.согласно DIN 3124, ISO 2725-1
• Квадратный привод согласно DIN 3120 — D 25, ISO 1174, со стопорным штифтом
• Ручная рукоятка с накаткой
• GEDORE ванадиевая сталь 31CrV3, хромированная
• * не стандартизован

• Размер
  • Общая ширина [мм]: 83,

    000000001 мм

  • Общая длина [мм]: 85 мм
  • Вес нетто [г]: 1376 г
  • Вес нетто [кг]: 1,376 кг
  • Соединитель привода квадратная розетка (метрическая): 25,0 мм
  • Соединитель привода, квадратная розетка [дюйм]: 1 «
  • Рабочая длина: 85,0 мм
  • Вставка Ø 1: 50,0 мм
  • Ø вставки 2: 83,9 мм
  • Глубина обработки: 41,0 мм
  • Ширина квартиры 1 [мм]: 60
• Исполнение
  • Материал: хромованадиевая сталь 31CrV3
  • Поверхность: хромированная
• Норма и классификация
  • Стандарт: DIN 3124, ISO 1174, DIN 3120 — D 25, ISO 2725-1

Profile do płyt g-k do ścian i sufitów

Przejdź do treści

Основная навигация

org/ItemList»>
• Системный
  • Okładziny ścienne
  • Ściany działowe
  • Ściany działowe masywne
  • Sufity podwieszane
  • Okładziny sufitowe
  • org/ListItem»> Obudowy szybów instalacyjnych i windowych
  • Поддаша
  • Подлоги

  88.15 МБ

  Каталог Systemów Rigips 2020
• Продукты
  • Плыты

  • No related posts.
