Принцип работы теплового насоса: цены, виды, плюсы и минусы

Все про тепловые насосы. Отопление тепловым насосом: преимущества, расчет

Тепловой насос это один из способов обогрева жилых домов. Он является альтернативой (или дополнением) традиционному газовому отоплению. Кроме функции обогрева он также работает и на пассивное охлаждение здания, тем самым совмещая в себе две функции: обогрев зимой и охлаждение летом.

Но что именно представляет собой отопление тепловым насосом, какие насосы бывают и за счет чего работают — об этом пойдет речь в статье.

Топливо для теплового насоса

«Топливом» для теплового насоса является энергия окружающей среды.

Он извлекает тепло из земли, воздуха, грунтовых вод и преобразовывает его в тепловую энергию, предназначенную для обогрева здания. За счет этого тепловой насос по праву относится к возобновляемым источником энергии.

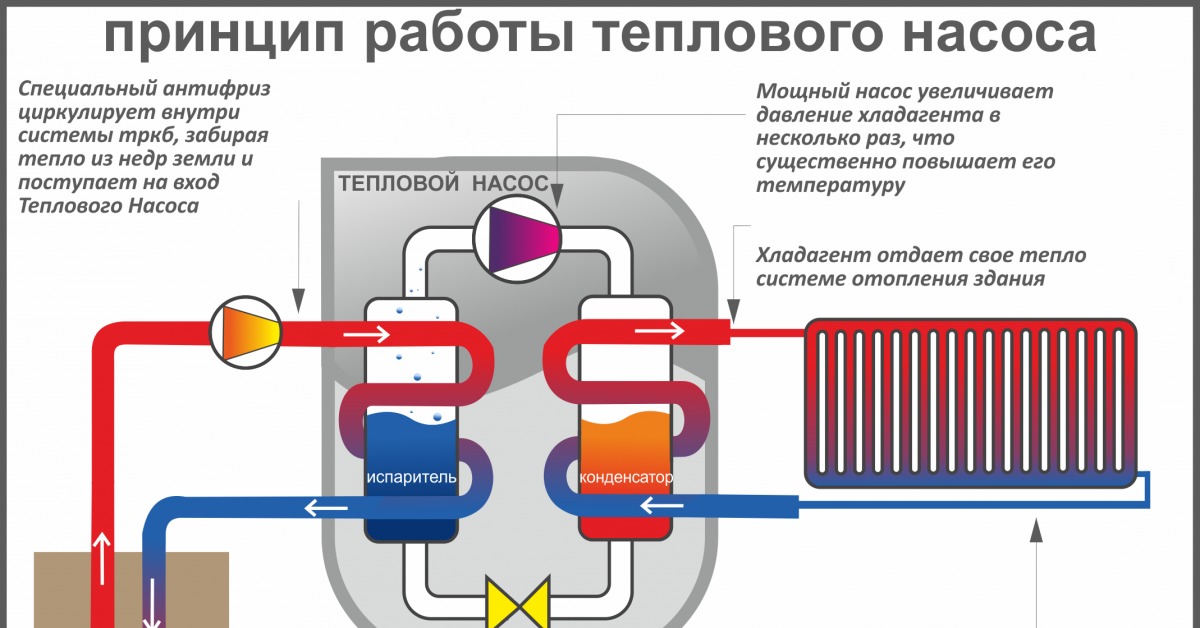

Как работает насос

Как работает обычный масляный электронагреватель? Он подключается к сети, потребляет 1кВт электроэнергии и выдает 1кВт тепла. Такой регулярный обогрев приводит к быстрому разорению.

Образно тепловой насос является тем же самым электронагревателем, но с более высоким КПД. Он расходует 1кВт электроэнергии и превращает его в 3-5кВт тепла. Это уникальность насоса: вы получаете 2-4кВт тепловой энергии бесплатно за счет природной энергии.

Соотношение затраченной и полученной энергии называется коэффициентом преобразования – СОР. Для разных типов тепловых насосов СОР отличается и зависит от:

• Температуры источника тепла – среды, из которой черпается энергия. Чем выше и стабильнее температура в течение года, тем выше КПД насоса
• Температуры теплоносителя в системе отопления. Тепловые насосы рассчитаны под низкотемпературную систему отопления – радиаторы большой площади, теплые полы, фанкойлы, которые работают при температуре подачи 35-50˚С. Если рабочая температура в системе отопления выше указанной, то КПД теплового насоса снижается.

О том, как и за счет чего происходит преобразования тепла, подробно рассматривается в статье принцип работы теплового насоса.

Какие бывают тепловые насосы

Этой теме посвящена отдельная статья — виды тепловых насосов. Здесь же мы вкратце рассмотрим их отличия. Главное отличие насосов между собой — способ и источник получения тепла. Тепловые насосы для дома бывают:

• Воздушные — извлекают тепло из окружающего воздуха;
• Геотермальные — извлекает тепло из грунта;
• Другие. Например, получающие тепло из грунтовых вод.

Преимущества тепловых насосов

1. Минимальное загрязнение атмосферы. Также как и солнечные коллектора, тепловые насосы используют возобновляемую природную энергию и тем самым не загрязняют атмосферу вредными выбросами.
2. Альтернатива газу. Отопление дома тепловым насосом возможно в тех местах, где отсутствует газ. Или стоимость подключения очень высокая. Кроме того, для установки теплового насоса не требуется разрешение (кроме разрешения на бурение скважины).
3. Дополнительный источник тепла. Применяя тепловой насос для отопления дома в паре с другим (основным) источником тепла, вы снижаете свою зависимость от газа и получаете дополнительный источник тепла для длительных и сильных холодов.
4. Экономия газа. При правильном расчете, эксплуатации и управлении энергопотреблением здания, тепловой насос обеспечит экономию газа. А если у вас подключен двухтарифный счетчик, то вы сможете уменьшить затраты на отопление тепловым насосом еще на 30-50%.

Недостатки

1. Высокая стоимость. Главный недостаток всех тепловых насосов. Они стоят намного дороже газового котла, а срок окупаемости может быть очень долгим (более 10 лет). Поэтому ставить насосы исключительно ради экономии не всегда целесообразно
2. Другие недостатки. Это недостатки, связанные в первую очередь с особенностями эксплуатации и монтажа насосов каждого вида насосов

Режимы работы теплового насоса

• Моновалентный режим – тепловой насос является единственным источником тепла. Его отопительной мощности хватает для полного обеспечения здания теплом. Этот режим наиболее целесообразен для грунтовых тепловых насосов.
• Моноэнергетический режим – тепловой насос также является основным источником тепла, а в пиковые нагрузки теплоноситель подогревается за счет установленного внутри электрического нагревателя. В результате КПД насоса снижается, так как увеличивается потребление электроэнергии для работы электронагревателя
• Бивалентный режим – насос работает в паре с другим источником тепла, чаще всего с газовым котлом. Такой режим наиболее предпочтителен (с экономической и практической точки зрения).

Что следует учитывать при покупке

Основная задача продавца продать тепловой насос. Поэтому вот что важно помнить при выборе насоса:

• Не верьте в постоянный КПД воздушного теплового насоса. При низких температурах (0˚С и ниже) эффективность насоса падает. СОР = 1:1. Да, он выдает нужную температуру, но потребляет очень много электроэнергии.
• Тепловой насос не экономичнее газа (если рассматривать его как альтернативу газовому котлу). При высоких тарифах на электроэнергию отопление тепловым насосом обойдется дороже. А срок окупаемости может быть более 10 лет.
• Ваша система отопления должна быть рассчитана под низкотемпературное отопление. Если у вас стоят чугунные радиаторы, то тепловой насос будет с низкой эффективностью.

Выводы

Тепловой насос это один из альтернативных способов отопления частного дома. Он извлекает тепло из окружающей среды и посредством электроэнергии преобразовывает его в тепловую энергию.

В каких случаях имеет смысл отапливаться тепловым насосом:

• Если к месту строительства не подведен газ или стоимость подключения очень высока, то имеет смысл использовать тепловой насос.
• Как дополнение к основному источнику тепла.Для большей энергонезависимости, экономии газа и страховки на случай длительных и сильных холодов. В этом случае лучше всего использовать воздушный тепловой насос, так как он имеет наименьшие начальные затраты.

В остальных случаях использование теплового насоса неоправданно. Применять насос ради экономии газа не всегда целесообразно. Существует масса других простых и недорогих способов сократить затраты на газ, а также и другие альтернативные источники энергии — например, камины с водяной рубашкой.

Если в вашем регионе преобладают в основном низкие температуры (ниже нуля), то воздушный тепловой насос будет работать с низким КПД – 1:1. А это будет дороже, чем газовое отопление.

Кроме того, каждый тепловой насос имеет свои особенности монтажа и эксплуатации, которые важно учитывать при выборе насоса.

Рекомендуем к прочтению

1. Где ваш дом теряет тепло? 15 скрытых «утечек тепла» в частном доме о которых вы не догадывались
2. Двухтарифный счетчик электроэнергии: как платить за электричество в два раза меньше
3. Зеленый тариф в Украине. Как продавать электроэнергию государству?

принцип работы и преимущества эксплуатации

Грунтовый — геотермальный тепловой насос

Грунтовый, или как его еще называют, геотермальный тепловой насос извлекает энергию из земли либо из воды для отопления дома зимой и его охлаждения в летнее время. Тепло извлекается из земли посредством жидкости, например грунтовой воды или антифриза, и доставляется во внутренние помещения дома по трубопроводам и воздуховодам. Летом, когда требуется охлаждение, идет обратный процесс: тепло из дома транспортируется в грунт с использованием той же технологии.

Грунтовые насос DX-серии используют хладагент вместо антифриза и воды в качестве транспортирующей жидкости. Данный тип насосов может в равной степени работать через систему воздуховодов или радиаторов. Различные модификации могут быть оснащены только функцией отопления, либо работать также и для охлаждения.



Принцип действия грунтового теплового насоса

Грунтовый тепловой насос состоит из двух частей: контура подземных трубопроводов снаружи здания и блока теплового насоса в помещении. В отличие от воздушного теплового насоса, у которого в доме размещается только теплообменник (и иногда компрессор), грунтовый насос целиком находится в помещении. Наружные трубопроводы могут быть спроектированы как закрытая (замкнутая) либо открытая система.

Открытая система использует тепловые ресурсы, содержащиеся в подземных грунтовых водах. При этом вода из скважины идет напрямую к теплообменнику, где из нее извлекается тепло. Прошедшая теплообменник вода сливается либо в какой-нибудь водоем на поверхности: пруд или протоку, либо возвращается под землю через другую скважину.

Закрытая система вытягивает тепло из земли посредство множества замкнутых петель трубопроводов, зарытых в грунт. Антифриз (или хладагент в случае грунтовых насосов DX-серии), охлажденный рефрижераторной системой теплового насоса на пару градусов ниже температуры почвы, циркулирует по трубопроводам и вытягивает тепло из грунта.



Рабочий цикл в режиме отопления

Грунтовая вода, антифризная смесь или хладагент, прошедшие подземную трубопроводную систему и собравшие тепло из земли, поступают в блок теплового насоса внутри дома. Далее теплоноситель поступает к блоку теплообменника. В случае грунтовых насосов DX-серии теплоноситель поступает прямо к компрессору, минуя теплообменник. Тепло нагревает хладагент до точки кипения, превращая его в низкотемпературный пар. В открытой системе освобожденная от тепла вода далее сбрасывается в ближайший водоем или скважину.

В замкнутой системе антифризная смесь или хладагент выталкивается обратно в подземные трубопроводы, чтобы дальше собирать тепло. Обратный клапан направляет нагретый пар в компрессор, где он подвергается сжатию, уменьшается в объеме и нагревается. Наконец, обратный клапан выталкивает нагретый газ в блок конденсатора, откуда нагретый воздух поступает по воздуховодам во внутренние помещения дома. Отдав свое тепло, хладагент проходит через расширитель, где его давление и температура снижаются еще сильнее, после чего он снова направляется к началу цикла.



Рабочий цикл в режиме охлаждения

Цикл охлаждения, как правило, повторяет алгоритм работы в режиме отопления с точностью до наоборот. Посредством работы обратного клапана хладагент идет в обратном направлении: он собирает тепло из воздуха в помещении и выталкивает его наружу, в случае грунтовых насосов DX-серии – в воду или антифризную смесь. Тепло возвращается в наружный водоем или скважину при открытой системе либо в сеть подземных трубопроводов при замкнутой системе. При выработке избыточного тепла его часть может направляться для обеспечения потребностей горячего водоснабжения.

В отличие от воздушных тепловых насосов грунтовые модели не нуждаются в режиме разморозки. Ведь подземные температуры значительно меньше подвержены изменениям, чем температура воздуха, тем более что основной блок грунтового насоса размещается в помещении, таким образом, проблемы обмерзания практически не возникает.



Составные части системы грунтового насоса

Как показано на рис. 1, система грунтового насоса состоит из трех базовых компонентов: основной блок, внутренняя система воздуховодов и наружная система трубопроводов (при закрытой системе) либо скважина / водоем (при открытой системе). Грунтовые насосы могут иметь различия в конструктивной системе. В комбинированных моделях вентилятор, компрессор, теплообменник и конденсаторные трубопроводы размещаются в одном блоке оборудования. Другие модификации спроектированы в конфигурации «сплит-систем» (отдельных блоков), позволяющих встраивать их в имеющиеся системы отопления.

Рис. 1 – Основные элементы системы грунтового теплового насоса



Показатели эффективности работы грунтового теплового насоса

Как и в случае воздушных тепловых насосов, их грунтовые аналоги имеют множество модификаций, различающихся по техническим характеристикам и параметрам эффективности. Насосы типа Земля-Вода, работающие в рамках открытых систем на грунтовой воде, имеют коэффициент эффективности в режиме отопления в диапазоне от 3,6 до 5,2, в режиме охлаждения – от 16,2 до 31,1 соответственно (см. рис. 2).

Рис. 2 – Показатели эффективности грунтового теплового насоса (открытая система)

Грунтовые тепловые насосы замкнутого типа, работающие от подземных трубопроводов, имеют коэффициент эффективности при отоплении 3,1-4,9, при охлаждении – 13,4-25,8 (см. рис. 3).

Рис. 3 – Показатели эффективности грунтового теплового насоса (закрытая система)

Представленный на рисунках диапазон значений демонстрирует производительность типового ассортимента моделей грунтовых тепловых насосов. Обычно чем выше производительность, тем выше цена оборудования и соответственно стоимость сопутствующих затрат на монтаж, пусконаладку, техническое обслуживание. Чтобы иметь представление о полной стоимости покупки и ввода в эксплуатацию грунтового теплового насоса, нужно составить типовую смету затрат, адаптированную под конкретную модель оборудования. Не стоит забывать о том, что энергопотребление у различных типов грунтовых насосов может значительно отличаться: ведь оно зависит не только от мощности и производительности, но и от технологии энергоэффективности, в соответствии с которой спроектирован тот или иной тип машин.

В отличие от температуры воздуха температура земли остается более-менее постоянной, в результате чего производительность грунтового насоса меняется незначительно в зимний период. Стабильная производительность оборудования дает возможность подобрать модель грунтового насоса под потребности конкретного домохозяйства в отоплении и горячем водоснабжении.

Допустим, в случае с воздушным тепловым насосом будет совершенно нецелесообразным полностью полагаться на него в деле отопления, так как его производительность слишком зависима от погодных условий и, в частности, от уличной температуры. Грунтовый тепловой насос, как уже было сказано, подвержен температурным колебаниям значительно меньше, однако и он не в состоянии в одиночку справляться с отопительной нагрузкой.

Идеальным будет вариант, когда грунтовый насос спроектирован для обеспечения 60-70% от общей тепловой нагрузки (совокупной потребности по отоплению и горячему водоснабжению). В самые холодные зимние дни мощности грунтового насоса может не хватить, так что лучше иметь под рукой резервный источник тепла. Комбинированная работа этих двух нагревательных систем позволит полностью покрыть потребности домохозяйства в ГВС и отоплении. Системы грунтовых насосов переменной мощности c двухступенчатым компрессом способны удовлетворять все потребности в охлаждении и частично в отоплении на малой мощности, и отапливать дом в холодные зимние месяцы – на полной мощности.

На рынке России представлен широкий модельный грунтовых тепловых насосов в диапазоне по мощности от 7 кВт до 35 кВт, многие из которых комплектуются блоком горячего водоснабжения.









Что бы еще почитать?

Геотермальные тепловые насосы: принцип работы и виды

Геотермальные тепловые насосы. Принцип работы, виды.

Тепло, которое можно выпросить определенным способом у грунтовых вод, подземных озер и самого грунта, называют геотермальной энергией. Такой вид энергии известен давно и хорошо изучен. Применение его на практике ограничивало только отсутствие технологий для изготовления оборудования. Все изменилось, и мы можем говорить о таком методе получения тепла, как о практически применимом.
Геотермальный тепловой насос – целый комплекс устройств и технологий, направленных на получения тепла. Эта тепловая энергия впоследствии может быть использована как угодно – для отопления жилого дома, технологических процессов, сельскохозяйственных потребностей. Применить такое устройство — значит получить безлимитный доступ к тепловой энергии в любое время и в любых количествах. Все зависит от параметров применяемого оборудования. Насколько близко к реальности применение метода, мы узнаем после рассмотрения важных моментов, которые помогут понять принцип работы и способы внедрения его в жизнь.

Тепловой насос и его принцип работы

Очень упрощает понимание сложных аспектов проведение прямых и простых параллелей. Принцип работы теплового насоса можно сопоставить с работой обычного холодильника. Сходите на кухню и прикоснитесь к теплообменнику холодильника. Он теплый. Теперь откройте холодильник. Внутри низкая температура. Что же получается – необходимый холод мы получаем путем нагревания змеевика?
Точнее, хладоносителя, который циркулирует внутри системы. Теперь представьте, что мы вывернули холодильник наизнанку. Все. Источник тепла получен за счет холода. Предельно просто. Поскольку запасы холодной воды или воздуха в почве неиссякаемы, то напрашивается вопрос – как преобразовать постоянный источник холода в постоянный источник низкотемпературного тепла. Для этого и применяют геотермальный тепловой насос.

Виды геотермальных насосов

Тепловой насос работает в широком температурном режиме – от -30 до +40°С. По принципу транспортировки тепловой энергии их разделяют на:

• адсорбционные;
• парокомпрессорные;
• абсорбционные.

По источникам тепла геотермальные тепловые насосы делятся на:

• грунтовые воды;
• грунт: скважина или горизонтальный коллектор;
• водоем.

Мы рассмотрим геотермальные тепловые насосы, как более перспективные и близкие к реализации в жизни. Сам тепловой насос, не считая всей системы, занимает места, как электрическая духовка. Экономическая эффективность его работы можно рассмотреть только в сравнении с похожим устройством – кондиционером. Для получения тепла в количестве 5кВт геотермальный насос расходует всего 1кВт электроэнергии, в то время как кондиционер использует 6кВт.

	Условия для установки	Особенности	Заключение
Горизонтальный теплообменник	Теплообменник помещают в почву на глубину, гораздо превосходящую глубину промерзания.	У такой системы есть один существенный недостаток. Площадь. Для того, чтобы полноценно отопить средний жилой дом, нужно расположить теплообменник на площади, в три раза большей, чем отапливаемая.	Если вы не крупный помещик, то такая схема, скорее всего вам не подойдет.
Вертикальный теплообменник	Компактнее, но с большими затратами теплообменник может быть расположен вертикально. Потребуются скважины 30-50 м глубиной каждая в зависимости от типа грунта.	Площадь он займет гораздо меньшую, но для реализации такой системы необходимо применить буровую установку, что само по себе не является проблемой, но стоимость работ будет достаточно высока.	Такая система хороша тем, что не нарушит ландшафт приусадебного участка и прослужит минимум лет сто, в зависимости от качества применяемых материалов.
Водный теплообменник	Это очень экономичная конструкция и актуальна в первую очередь для тех домов, которые расположены на берегу водоема или не дальше, чем 150м от него. Трубы теплообменника погружают на трехметровую глубину.	Площадь водоема должна быть не меньше 200м.	Но все равно такой метод окупается очень быстро. В среднем, срок окупаемости около двух лет. Это зависит от способа расположения теплообменника и применяемых конструктивных материалов.

Плюсы и минусы геотермальных систем

Весь мир, напуганный топливным кризисом середины прошлого века, стал постепенно внедрять в жизнь этот метод отопления жилых домов.

Швеция использует тепловые насосы различных типов в 70% частных домовладений.

Несмотря на все преимущества, есть серьезные проблемы по внедрению таких систем в наших условиях:

• дороговизна оборудования и масштабы работ;
• необходимость моментального капиталовложения со сроком окупаемости в 2-7 лет при доступном подключении магистрального газа.

Какая будет экономическая выгода от внедрения таких систем, посмотрим через 2-3 года, а пока будем готовиться к очередному подорожанию энергоресурсов.

Вам нужно подобрать геотермальный тепловой насос для отопления загородного дома? Заполните форму ниже и мы свяжемся с Вами!

for(var i = 0; i

Наш выбор для ЛУЧШИХ DIY мини-разделенных тепловых насосов, которые охлаждают и нагревают 2021 — HVAC How To

Мини-сплит-тепловые насосы — один из лучших способов обогрева и охлаждения помещения, а при объединении в один комплект они становятся идеальным вариантом для самостоятельной работы.

Сплит-системы

Mini меньше традиционных домашних систем HVAC и хорошо работают во многих сценариях — от отопления и охлаждения дома до гаража.

Они стали очень популярными среди любителей «сделай сам», так как комплекты могут быть установлены домовладельцем, сэкономив на затратах.

Доступно множество мини-сплит-блоков, которые может заказать и установить специалист, работающий самостоятельно.

Какие мини-сплит-блоки обогревают и охлаждают?
Мини сплит Тепловой насос Установки могут нагревать зимой и охлаждать летом.

Обратите внимание на слова Тепловой насос .

Любой агрегат, являющийся тепловым насосом, имеет реверсивный клапан, который может переключаться с нагрева на охлаждение.

Процесс работы агрегата такой же, только откачка тепла или холодного воздуха в зависимости от режима, на который установлен агрегат.

Если вы ищете мини-сплит, который может обогревать или охлаждать, убедитесь, что он указан как тепловой насос .

Насколько сложно установить DIY Mini Split?
Для самостоятельной установки мини-сплит-системы требуется просверливание отверстий в стенах, прокладка медных проводов, электропроводки и использование инструментов HVAC.

Потребуется предыдущий опыт работы с базовыми строительными навыками с использованием пил и дрелей наряду со знаниями в области электрики.

На YouTube есть много видеороликов, показывающих этапы установки (см. Внизу страницы), а также онлайн-сообщение.

Установить блок несложно, если у вас есть некоторый опыт работы в HVAC или строительстве.

Агрегат должен быть подключен к собственному выключателю и отключен вместе с проложенными холодильными линиями.

Линии охлаждения, называемые набором линий, переносят хладагент из внутреннего блока испарителя наружу в конденсатор. Конденсатор и испаритель работают вместе, но отдельно в мини-сплит-системе.

Перед установкой DIY mini split обязательно посмотрите некоторые видео по установке и другие онлайн-ресурсы, чтобы узнать, подходит ли вам самостоятельная установка.

Итак, какой же мини-сплит-тепловой насос «сделай сам» лучше всего?
Мнения относительно того, какой Mini Split самый лучший, с множеством доступных наборов DIY могут быть разными.

Мы установили многие из этих устройств и написали сообщение с видео на YouTube об их установке.

Ниже представлены наши подборки лучших устройств на 2021 год, а также ссылки на то, как мы их устанавливали.

Как всегда, не забудьте прочитать обзоры на Amazon, форумах, здесь или где-либо еще, чтобы убедиться, что устройство подходит вам.

* Этот пост содержит партнерские ссылки.

Наш выбор для лучшего DIY мини-разделенного теплового насоса, который охлаждает и нагревает 2021

1. Pioneer DIY Mini Split Kits

Доступно здесь на Amazon

Доступно здесь на eBay

Pioneer производит несколько хороших агрегатов от 9000 до 36000 БТЕ, а также системы на 120 и 220 вольт.

Они стали очень популярными, так как они отправляют целый набор, который идеально подходит для домашних мастеров.

Подушка для включения устройства и электрического подключения к столбу в комплект не входит, и ее необходимо покупать отдельно.

Установка устройства несложна, но требует определенных навыков, поэтому при необходимости обращайтесь к профессионалу.

Я установил блок на 12000 БТЕ, и он работает очень хорошо.

Я установил его для друга в домашнюю приставку, в которой не было кондиционера, и снял видео вместе с постом о том, как я устанавливаю здесь мини-сплит Pioneer.

Как и в любом другом мини-сплит-комплекте, хладагент поступает в блок, который выходит после установки.

Установка требует, чтобы внутренний блок был размещен на стене, а внешний испаритель — на твердой поверхности.

Можно установить небольшую концертную площадку или купить площадку для размещения наружного блока.

Электрооборудование необходимо будет запустить от прерывателя. Также неплохо было бы добавить устройство быстрого отключения.


Мини-разветвители

Pioneer — популярный вариант среди домашних мастеров, поскольку эти устройства недороги, а в комплекты входит все необходимое (кроме проводки) для установки.

До сих пор блоки Pioneer работали очень хорошо с каждой установкой, которую я выполнял, наряду с возможностью устанавливать их без необходимости в компании, занимающейся HVAC.

Прочтите здесь, как я установил устройство


2. Сенвиль

Доступно здесь на Amazon

Доступно здесь на eBay

Senville — еще один популярный бренд, у которого есть целый мини-сплит-комплект, в котором есть все необходимое для установки системы, за исключением электропроводки.

Он бывает разных размеров от 9000 БТЕ до 24 000 БТЕ.

Я установил блок 9000 BTU и сделал видео вместе с постом, показывающим, как я устанавливаю блок Senville, который находится здесь.

Блоки

Mini поставляются предварительно заправленными хладагентом, который выпускается после вакуумирования линии.

Даже несмотря на то, что для ее установки можно нанять компанию HVAC, она также идеально подходит для домашнего «Сделай сам».

Вам потребуются инструменты, например, вакуумный насос и датчики HVAC, но они могут быть дешевы по сравнению со стоимостью найма специалиста по HVAC.

Умелый человек в сочетании со всеми видео на YouTube, скорее всего, сможет установить мини-сплит за день или два.

Прочтите здесь, чтобы узнать об инструментах, необходимых для самостоятельной мини-раздельной установки.

Конечно, можно нанять кого-нибудь для установки системы, и это может быть лучшим вариантом для тех, кто не подходит.

Если вы все же решите установить мини-разветвитель самостоятельно, возможно, самым сложным будет проводка.

Электрика несложна, если вы уже делали это раньше, например, проводку сушилки или потолочного вентилятора.

Конечно, электричество можно просто поручить электрику, который при необходимости быстро подключит его.

Прочтите здесь, как я установил устройство Senville


3. Простые наборы для самостоятельной сборки MRCOOL

MRCOOL DIY Ductless Mini-Split Heat Pump On EBAY
Мини-сплит-блоки MRCOOL серии DIY продаются для домашних мастеров.

В комплект входит все, кроме электричества, включая линейку и предварительно заряженный блок.

Мини сплит-блоки MRCOOL стоят дороже по сравнению с Pioneer или Senville, но они популярны и используются многими.

Одно из отличий MRCOOL от других мини-сплит-комплектов — отсутствие необходимости вакуумировать линии.

Линейные комплекты

MRCOOL уже находятся в вакууме, называемом быстроразъемными соединениями, и имеют уплотнение, которое нарушается при привинчивании к внешнему конденсатору.

Это делает их самыми простыми в установке, не беспокоясь о вакуумных насосах и манометрах.

Недавно я установил MRCOOL Mini Split в гараже, который оказался очень хорошим и был намного проще по сравнению с другими наборами.

В установленном мною блоке использовался прерыватель на 120 В 20 А, такой же, как и в большинстве домашних розеток.

MRCOOL также имеет блоки на 230 вольт, а также различные размеры от маленького до большого, чтобы получить наилучший размер для помещения, в котором они будут установлены.

Прочтите здесь, как установить мини-сплит-блок MRCOOL


4. Daikin

Доступно здесь на Amazon

Daikin — ведущий производитель систем отопления, вентиляции и кондиционирования воздуха, который производит тепловые насосы, которые обеспечивают охлаждение летом и обогрев зимой.

У них есть блоки разного размера от 9000 БТЕ — 24000 БТЕ и больше, а также хорошие рейтинги SEER.

Я установил много устройств Daikin за эти годы и однажды работал на владельца HVAC, который устанавливал только устройства Daikin.

Они очень надежны и имеют разумную цену, что делает их хорошими агрегатами для обогрева и охлаждения.

Как и большинство самодельных мини-сплит, необходимо установить некоторые навыки, такие как запуск медной линии и использование вакуумного насоса для откачки системы.

Daikin — хороший производитель с хорошей гарантией и очень хорошо работает с хорошими наборами для домашних мастеров.

Прочтите здесь для обзора и установки устройства Daikin Mini Split

Автомобиль
5. Mitsubishi Hyper Heat

См. Здесь для системы Mitsubishi Hyper Heat на eBay

Mitsubishi — одна из ведущих марок, предлагающих очень хорошие агрегаты, которые, к сожалению, также стоят дороже.

Они также не так удобны для самостоятельного использования, как многие другие компании, многие из которых имеют специальные наборы для самостоятельного изготовления.

С учетом сказанного, это очень хорошие устройства с очень хорошими оценками и гарантиями SEER.

Модель Hyper Heat — один из таких хороших агрегатов, который специально разработан для более холодного климата.

Все мини-сплит-тепловые насосы очень хорошо работают при охлаждении летом, но могут бороться зимой с очень низкими температурами.

Если вы живете в климате с мягкой зимой, например на юго-западе Америки, почти любой тепловой насос будет отлично работать зимой.

Если вы живете в более холодном климате, Mitsubishi Hyper Heat нагревается намного лучше, чем другие устройства.

Он также имеет рейтинг 26 SEER, что делает его одним из самых эффективных доступных устройств.

Несмотря на то, что отличные устройства, они стоят дороже и не очень удобны для самостоятельной работы, поэтому лучше всего для техник HVAC выполнить установку.

Они могут быть установлены более продвинутым домовладельцем с предыдущими навыками HVAC, но не только для первой установки.

Например, большинство устройств не будут включать в себя набор медных проводов, в то время как большинство специализированных наборов DIY будут включать его.

Прочтите здесь для обзора и установки Mitsubishi Hyper Heat Unit

6. Innovair

Доступно здесь на Amazon

Это устройство от Innovair — высокоэффективное устройство с высоким рейтингом SEER.

В то время как большинство всех мини-сплит-блоков имеют хороший рейтинг SEER, большинство из них имеют рейтинг 19-23 SEER.

Это делает Innovair одним из лучших устройств с очень низким энергопотреблением.

Innovair также производит многие другие мини-сплит-блоки с более низким рейтингом SEER, поэтому обязательно проверьте SEER в листинге.

В комплект входит внутренний настенный блок, внешний конденсатор и комплект медных проводов.

Так как система представляет собой тепловой насос, она может охлаждать летом и нагревать зимой, что позволяет использовать ее круглый год.

Единственным недостатком является более высокая стоимость по сравнению с другими устройствами.

Сравнительная таблица Best DIY Mini Split Heat Pump

Название	Линейный набор в комплекте	Напряжения	Размеры	DIY Kit
Pioneer	Да	120–220 В	9000–36000 БТЕ	Да
Senville	Да	120–220 В	9000– 24 000 БТЕ	Да
MRCOOL	Да	120–220 В	9000– 24 000 БТЕ	Да
Daikin	Да	120–220 В	9000– 24 000 БТЕ	Да
Mitsubishi	№	220 В	9000– 36 000 БТЕ	№
Innovair	Да	220 В	9000 БТЕ	Да

Резюме
Установка мини-сплит-системы с помощью набора для самостоятельного изготовления — хороший способ сэкономить на расходах и иметь в доме работающий тепловой насос.

Разумеется, необходимо соблюдать осторожность, поскольку при установке устройства существует потенциальная опасность.

Основная опасность — электрическая, поскольку многие знают, что она может быть опасной при неправильном обращении или установке.

Это будет зависеть от вашего предыдущего опыта или возможных друзей или семьи, которые работают в торговле.

Если у вас есть опыт работы с электричеством, сверление отверстий и другие навыки строительства, установка самодельного устройства может быть для вас.

Если у вас ограниченный опыт в строительстве, лучше всего позвонить в компанию, работающую с системами кондиционирования воздуха, для установки.

Есть много видеороликов на YouTube и онлайн-постов, в которых показаны шаги, необходимые для установки, чтобы увидеть, подходит ли вам комплект DIY.

Если есть сомнения, установка оконного теплового насоса более прямолинейна и проще в установке.

Оконные блоки менее желательны, чем мини-блоки, поскольку они более любопытны и могут блокировать использование окна, но также популярны, поскольку для их установки не требуется никаких навыков.

Единственным реальным недостатком мини-сплит является то, что они не используют воздуховоды для передачи воздуха по дому, а выдувают воздух только из одного места.

Это означает, что они не пропускают тепло или холодный воздух через стены или другие препятствия. Настроенные стратегически, вместе с потолочными вентиляторами они действительно хорошо работают, иногда охлаждая более одной комнаты и прилегающих территорий.

Все сводится к тому, насколько хорошо он расположен и насколько хорошо воздух может перемещаться. Часто в доме будет несколько мини-сплит для охлаждения всего дома.

Как геотермальные тепловые насосы могут стать источником энергии в будущем

Примечание редактора: Каждую среду LiveScience изучает жизнеспособность новых энергетических технологий — силу будущего.

Термин «геотермальная энергия» может ассоциироваться с горячими источниками и потоками пара, поднимающимся из почвы, но вы можете получать энергию из земли, не переезжая в Исландию или Йеллоустон. Вам просто нужен геотермальный тепловой насос.

«Мы называем все, что находится под землей, геотермальным», — сказал Джон Лунд, директор Центра геотермального тепла в Технологическом институте Орегона.

Сюда входит геотермальное отопление, при котором горячая подземная вода используется для обогрева здания, и геотермальная энергия, при которой пар из очень горячей подземной породы (более 300 градусов по Фаренгейту) используется для привода электрогенератора.

Однако эти гидротермальные ресурсы доступны только в отдельных районах. Геотермальный тепловой насос (иногда называемый геотермальным тепловым насосом) может работать где угодно.

«Это самая быстрорастущая геотермальная энергия в мире», — сказал Лунд LiveScience с ежегодным ростом примерно на 20 процентов.

Охлаждение на открытом воздухе

Если вы когда-либо прикасались к трубкам на задней стенке работающего холодильника, вы знаете, что он забирает тепло изнутри и излучает его на остальную часть кухни.

Тепловой насос похож на холодильник, работающий задом наперед. Он забирает тепло снаружи (как будто пытается охладить снаружи) и отдает его в помещении.

И в холодильнике, и в тепловом насосе система трубок циркулирует хладагент, который становится горячим при сжатии и холодным при расширении.

Для обогрева дома горячая сжатая жидкость обычно проходит через теплообменник, который нагревает воздух, поступающий в систему воздуховодов. Эта «отработанная» жидкость затем охлаждается за счет расширения и приводится в контакт с источником земли, так что она может «перезаряжаться» теплом.

Хотя для перекачивания жидкости требуется электричество, геотермальный тепловой насос более эффективен, чем любая альтернативная система отопления. Фактически, современные модели могут производить до 4 киловатт тепла на каждый 1 киловатт электроэнергии. Это потому, что они не генерируют тепло, а скорее отводят его извне.

Некоторые тепловые насосы могут не только охлаждать дом, но и обогревать его. Клапан управляет направлением жидкости, так что тепло может течь в обоих направлениях.

Практично

Некоторые люди знакомы с тепловыми насосами, которые обмениваются теплом с воздухом снаружи.Иногда они получают вялые отзывы, потому что они не работают, когда температура опускается ниже нуля — именно тогда, когда они вам больше всего нужны.

Геотермальные тепловые насосы решают эту проблему за счет обмена теплом с землей, которая поддерживает постоянную температуру от 45 до 70 градусов по Фаренгейту, в зависимости от местоположения.

«Вы не заметите разницы между домом с геотермальным тепловым насосом и домом с газовой печью», — сказал Лунд.

Есть несколько способов отводить тепло от земли.

Самым популярным является вертикальный геотермальный тепловой насос, в котором отверстия просверливаются на глубине от 150 до 200 футов ниже поверхности. По трубам, установленным в этих отверстиях, циркулирует вода (с небольшим количеством антифриза), которая нагревает хладагент.

Альтернативой является горизонтальный тепловой насос, в котором трубы, заполненные водой, проложены на глубине около 6 футов на большой площади. Хотя эти системы менее дороги, для обогрева здания средних размеров требуется много земли.

Для тех, кто живет рядом с водоемом или у кого есть собственный колодец, можно использовать эту воду непосредственно в качестве внешнего источника тепла.

Набухание грунта

Самый большой недостаток геотермальных тепловых насосов заключается в том, что их первоначальная стоимость может в несколько раз превышать стоимость традиционных систем отопления и охлаждения. По данным ToolBase Services, ресурса жилищной индустрии, установка для типичного дома может стоить от 6000 до 13000 долларов.

Однако геотермальные тепловые насосы могут окупиться со временем за счет снижения счетов за электроэнергию. Домовладелец может сэкономить от 30 до 70 процентов на отоплении и от 20 до 50 процентов на охлаждении по сравнению с обычными системами, по данным U. S. Агентство по охране окружающей среды.

Возможно, поэтому их популярность растет. Соединенные Штаты лидируют с почти миллионом геотермальных тепловых насосов, в основном на Среднем Западе и Восточном побережье. Еще миллион единиц можно найти по всей Европе и Канаде.

«Может быть, в Антарктиде это не сработает, но везде, где это работает», — сказал Лунд.

Как работает тепловой насос // Mitsubishi Electric

Тепловые насосы не выделяют тепло; они просто перемещают имеющееся тепло из одного места в другое.Наружный блок поглощает тепло из окружающего воздуха и передает это в ваш дом. По мере падения наружной температуры ваш тепловой насос должен работать интенсивнее, чтобы передавать такое же количество тепла. Как лучшие тепловые насосы Новой Зеландии на морозе мы гарантируем превосходный нагрев до -15ºC. В то же время тепловые насосы являются наиболее эффективным способом отопления.

Зима / Отопление

В режиме обогрева теплообменник наружных блоков используется для поглощения тепловой энергии из окружающей среды. наружный воздух с использованием хладагента в качестве теплоносителя.
Горячий хладагент перекачивается по медным трубам в теплообменник внутреннего блока, а тепловая энергия передается более холодному воздуху в помещении в виде воздух проходит над внутренним теплообменником, нагревая комнату.

Лето / охлаждение

В режиме охлаждения теплообменник внутреннего блока используется для поглощения тепловой энергии из внутреннего блока. воздух помещения с использованием хладагента в качестве теплоносителя, охлаждающего воздух помещения.
Затем хладагент всасывается обратно в наружный блок по медным трубам, а тепловая энергия отводится в окружающий воздух снаружи через теплообменник наружных блоков.

Система теплового насоса состоит из двух основных частей

Есть внешний блок, в котором находится компрессор, который похож на внешнюю заднюю часть вашего холодильника. Забирает тепловую энергию из наружного воздуха. даже в самую холодную погоду.Затем эта тепловая энергия передается внутри дома с использованием процесса хладагента через систему трубопроводов, питаемую с помощью внутреннего блока вентилятора, который обычно крепится к стене. Летом происходит обратное — тепловая энергия забирается из внутреннего помещения и отводится. внешним блоком. Хотя систему часто называют тепловым насосом, а не кондиционером, на самом деле они одинаковы.

Цикл сжатия пара

Подобно холодильнику, технология теплового насоса Mitsubishi Electric передает тепловую энергию с места на место, используя цикл сжатия пара.

В тепловом насосе используется тот факт, что на точку кипения жидкости влияет давление. Снижение давления снижает температуру испарения жидкости, переход от жидкости к газу: повышение давления увеличивает температуру, при которой он конденсируется, переходя от газа к жидкости.

1. Хладагент в испарителе холоднее источника тепла. Это вызывает перемещение тепла от источника тепла к хладагенту по мере его испарения.
2. Этот пар перемещается в компрессор, где его температура и давление повышаются.
3. Горячий пар попадает в конденсатор, где он отводит тепло при конденсации.
4. Затем хладагент перемещается к расширительному клапану; перепады температуры и давления; затем возвращается в испаритель.

Цикл оттаивания

Все тепловые насосы Mitsubishi Electric оснащены интеллектуальной технологией размораживания, чтобы обеспечить максимальную производительность теплового насоса в холодное время года.

При низких температурах все тепловые насосы должны выполнять «цикл размораживания», чтобы удалить налет на наружных змеевиках. Это может означать, что тепловой насос временно перестанет работать на несколько минут или может производить немного более прохладный воздух.

Компания Mitsubishi Electric разработала усовершенствованную версию этого метода, использующую нечеткую логику для изучения, измерения и записи температуры и времени работы. Эти данные затем используется для обеспечения максимально быстрого, эффективного и удаленного оттаивания циклов размораживания, чтобы вы могли быстрее нагреваться.

Управление циклом оттаивания

Управление компрессором

Когда тепловой насос размораживает, он не обеспечивает теплом контролируемое пространство. Mitsubishi Electric запускает компрессор (инверторный привод) на максимальной скорости во время оттаивания, чтобы как можно быстрее нагреть наружный змеевик до температуры. Это быстро растапливает лед, образующийся на ребрах змеевика, и сводит к минимуму размораживание. время. Сведение к минимуму времени оттаивания увеличивает тепловую мощность в час в реальном времени.

Оптимизация времени с помощью нечеткой логики

Время между циклами оттаивания постоянно проверяется и оптимизируется программным обеспечением микропроцессора Mitsubishi Electric Heat Pump. Алгоритмические расчеты, основанные на предыдущей истории, используются для расчета следующего периода оттаивания.

Нечеткая логика (или обучающая логика) — это разновидность искусственного интеллекта. Определение цикла размораживания основано на комбинации времени и температуры. Эти параметры также используются для расчета следующего периода оттаивания..

В чем разница между фиксированной и инверторной системой?

Система с фиксированной скоростью

Медленно нагревается до фиксированной мощности. Затем включается и выключается для поддержания комнатной температуры.

Инверторные системы

Увеличенная мощность для более быстрого достижения заданной температуры. Затем изменяет мощность для поддержания постоянной температуры в помещении.

Фиксированная скорость

Система с фиксированной скоростью имеет только односкоростной двигатель компрессора, который либо включен, либо выключен. Он работает аналогично односкоростному тепловентилятору, работающему на своей только скорость, которая отключается при достижении желаемой температуры и снова включается, когда температура падает до заданного уровня. Поскольку есть только один Скорость, с которой может работать система с фиксированной скоростью, требует намного больше времени, чтобы достичь желаемой температуры.Таким образом, это приводит к гораздо большему потреблению энергии. по сравнению с системами с инверторным приводом.

Инверторное управление для максимальной энергоэффективности

В инверторной технологии

используется двигатель компрессора с регулируемой скоростью, аналогичный автомобильному. Он просто замедляется и ускоряется по мере необходимости, чтобы поддерживать выбранную настройку комфорта. Это означает желаемая комнатная температура будет достигнута быстрее и поддерживаться более эффективно.

Инверторная технология

обеспечивает более точную температуру в помещении без колебаний и потерь мощности систем с фиксированной скоростью. Инверторная технология значительно больше энергоэффективность с экономией энергии до 30% по сравнению с системами с фиксированной скоростью.

Регулировка скорости наружного блока также означает более тихую работу, что особенно важно в ночное время в жилых районах.

Советы пользователя теплового насоса

| Эффективность Maine

• 866-376-2463
• Связаться с нами
• Найти

Поиск Меню

• Дома
  • Решения
    • Приборы
    • Электромобили
    • Отопление и охлаждение
    • Освещение
    • Варианты с низким доходом
    • Возобновляемые источники энергии
    • Водяное отопление
    • Утепление
  • Поощрения
    • Котлы и печи на биомассе
    • Циркуляционные насосы
    • Стиральные машины
    • Светодиодные лампы
    • Электромобили
    • Геотермальные системы
    • Тепловые насосы
    • Водонагреватели с тепловым насосом
    • Изоляция
    • Варианты с низким доходом
    • Природный газ
    • Масляные котлы и печи
    • Очистители воздуха для помещений
  • Начало работы
    • EV скидки Дилеры-участники
    • Найдите продавца
    • Найдите участвующего продавца
    • Ссуды на энергию для дома
    • Жилые формы
    • Поддержка поставщиков
  • Инструменты и советы
    • Лучшие предложения по водонагревателю с тепловым насосом
    • Лучшие цены на светодиодные лампы в штате Мэн
    • Рассчитайте энергоэффективность вашего дома
    • Сравните затраты на отопление дома
    • Сравните затраты на отопление воды
    • Ссуды для монитора электроэнергии
    • Советы по экономии энергии
    • Ресурсы для электромобилей
    • Калькулятор экономии на освещении
    • Виртуальный тур по жилому комплексу
    • Калькулятор стоимости автомобиля
    • Локатор зарядной станции
• на работе
  • Решения
    • Сельское хозяйство
    • Коммерческая кухня
    • Сжатый воздух
    • Охлаждение
    • Распределенное поколение
    • Электромобили
    • Отопление
    • Отопление и охлаждение
    • Тепловые насосы
    • Освещение
    • Холодильное оборудование
    • Водяное отопление
  • Поощрения
    • Сельское хозяйство
    • Циркуляционные насосы
    • Сжатый воздух
    • Электромобили
    • Тепловые насосы
    • Водонагреватели с тепловым насосом
    • Освещение
    • Масляные котлы и печи
    • Холодильное оборудование
    • Системы частотно-регулируемых приводов
    • Системы с регулируемым расходом хладагента
  • Начало работы
    • Предписательное поощрение в коммерческой и промышленной сфере
    • Торгово-промышленный заказ
    • Квалифицированные партнеры
    • Потребители природного газа
    • Энергетические ссуды для малого бизнеса
  • секторов
    • Образование
    • Бакалейные товары и товары повседневного спроса
    • Здравоохранение
    • Гостиничный бизнес
    • Производство

.
