Принцип работы перфоратора – устройство, конструкция двигателя, ударный механизм

устройство, конструкция двигателя, ударный механизм

Как и любой электрический инструмент, перфоратор периодически нуждается в обслуживании. В большей мере это связано с его механическими частями, нуждающимися в смазке. Но наряду с этим в устройстве могут возникнуть и различного рода неисправности. Устранить поломки или провести профилактику инструмента проще, когда знакомо устройство перфоратора и понятен принцип работы его узлов.

Принцип работы инструмента

Дословно слово перфоратор обозначает «бурильный молоток». Для повышения производительности в горнодобывающих работах был разработан в начале XIX века отбойный молоток. Принцип действия устройства заключался в использовании махового колеса. Он приводил в движение штангу с присоединёнными к нему специальными защипами. Штанга под воздействием пружины наносила удар и возвращалась обратно поршнем.

Устройство постоянно совершенствовалось. В 1932 году в Германии корпорация Bosch выпустила первый перфоратор, работающий от электричества. В этом устройстве был совмещён ударный и вращательный момент. Разработанный компанией принцип действия используется и сейчас в современных моделях электрических перфораторов.

Перфоратор — это устройство, предназначенное для бурения отверстий и разрушения твёрдых пород. В качестве расходного материала используются буры разного диаметра и зубила. Инструмент разделяют по классу применения:

• бытовой;
• полупрофессиональный;
• профессиональный.

Кроме этого, различают его по механизму работы, который бывает электромагнитным и пневматическим. Последний тип механизма выпускается одно-, двух-, и трёхрежимный. То есть можно выполнять сверление, удар или обе операции одновременно.

По своему виду инструмент напоминает пистолет и может использовать в работе электрический, топливный или пневматический привод. Последние востребованные при опасных условиях работы, во время которых существует возможность взрыва.

В основе принципа работы перфоратора, отличающего его от другого подобного инструмента, лежит ударный механизм. Электромагнитный тип использует две электромагнитные катушки, обеспечивающие возвратно-поступательное движение сердечника. Он и передаёт инерцию хвостовику бура. Пневматический тип основан на движении поршня в цилиндре, совершающем также возвратно-поступательные движения.

В работе электрического перфоратора используется преобразование вращения двигателя в ударно-вращательное движение бура. Муфта, используемая в конструкции, обеспечивает защиту при повышенных нагрузках. Пьяный подшипник перфоратора и поршень создают ударное усилие, а зажим бура обеспечивает патрон.

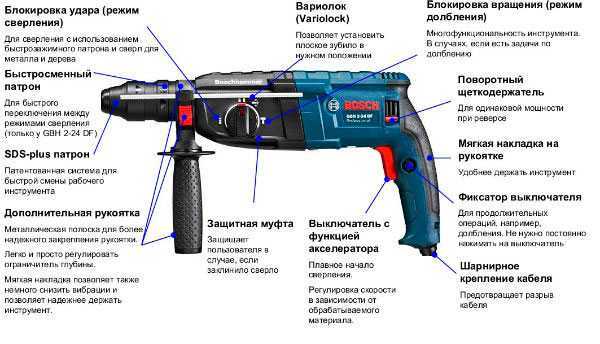

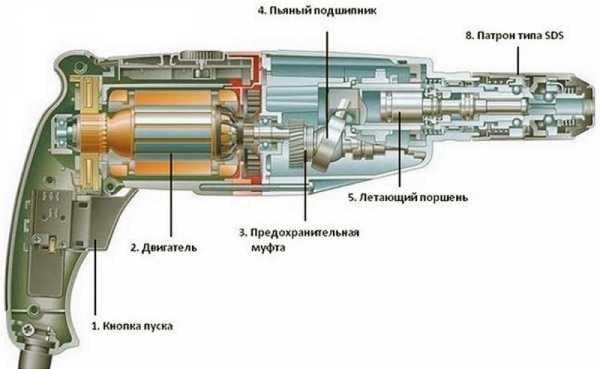

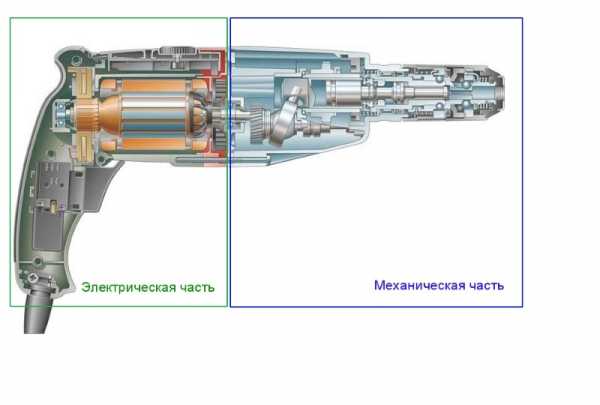

Каждый производитель стремится улучшить конструкцию за счёт применения конструктивных особенностей. В основном это мелкие доработки, связанные с применением различных материалов и местом их расположением. В целом же основные элементы остаются неизменными. К таким деталям относят:

• кнопку включения;
• двигатель;
• ударный механизм;
• предохранительную муфту;
• зажим бура.

Из дополнительных особенностей конструкций можно выделить систему удаления пыли и виброподавляющий узел. Для многорежимного типа инструмента устанавливается кнопка переключения работы.

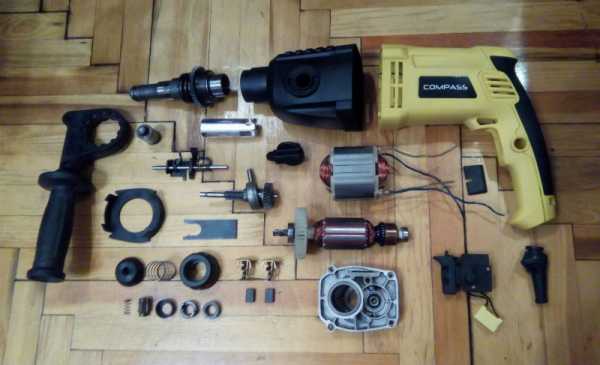

Разборка перфоратора

Корпус большинства устройств выполняется из двух половинок: задней и передней. Между собой они стянуты с помощью винтов, расположенных параллельно направлению оси установки бура. Но бывает так, что половинки крепятся и с использованием боковых креплений. Перед тем как выкрутить крепёжный элемент, соединяющий половинки корпуса, понадобится снять патрон.

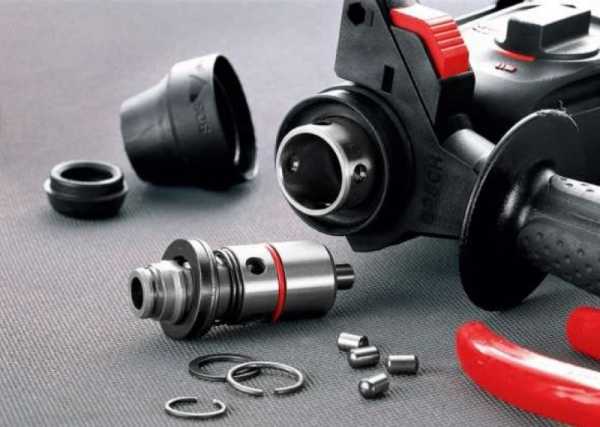

Патрон применяется соответствующий стандарту SDS-plus или SDS-Max. Для его разборки понадобится отвёртка с плоской гранью. На первом этапе освобождается зажим патрона от установленного бура. Если сам механизм заклинило и он не поддаётся раскручиванию, то следует несильными ударами прорезиненого молотка обстучать его по кругу. Не помешает нанесение и промывочной жидкости. На следующем этапе отводится пластиковый кожух вниз, отвёрткой снимается резиновый пыльник. После этого останется удалить стопорное кольцо, используя всё туже отвёртку, извлечь пружину с шариком и стопорные пластины.

Когда патрон извлечён, снимаются корпусные части. Во время разборки инструмента следует быть внимательным, запоминая порядок извлечения элементов и место их расположения. Если на ручку надета накладка, то следует отсоединить и её. После чего останется аккуратно развести в разные стороны корпус и редуктор. Используя полученный зазор, достаётся кнопка переключения. Извлекается держатель для щёток.

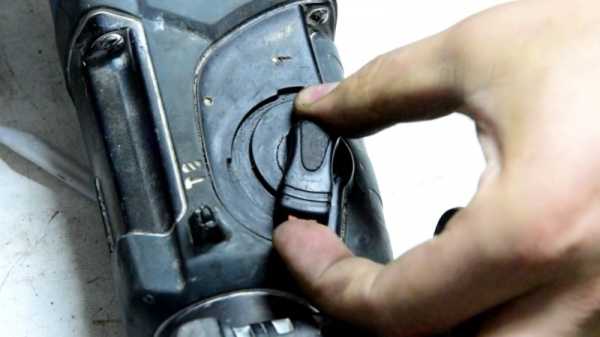

Кнопка установки режимов работы, несмотря на разновидности аппаратов, снимается одинаково. Переключатель устанавливается в положение удар (на корпусе изображён в виде молота), после чего немного поддевается и проворачивается против часовой стрелки на один-два сантиметра. Затем, переключающая накладка снимается вытяжным движением на себя и освобождается посадочное место.

После снятия основных корпусных элементов предоставляется возможность доступа к остальным частям инструмента. Можно приступать к их чистке и смазке, а по необходимости и к восстановлению.

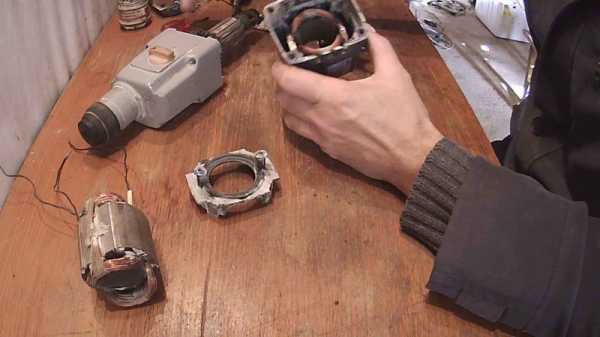

Электродвигатель устройства

Двигатель, являясь основным элементом устройства, приводит в действие все остальные части механизма. Он состоит из статора и ротора, при этом ротор подвижная часть, а статор нет. В состав ротора входят якорь и коллектор. Якорь — это такой блок, содержащий пластины из стали. На них наматываются обмотки из медной проволоки. Коллектор, в свою очередь, выглядит в виде цилиндра. Его конструкция имеет вид диэлектрика с установленными проводящими пластинами, к этим пластинам и подключаются обмотки якоря.

Вращения ротора происходят за счёт магнитного потока, создаваемого вокруг него обмотками статора и приводящего к возникновению момента кручения. При этом ротор использует только постоянное значение тока, и магнитный поток всегда направлен только в одну сторону. Подача питания осуществляется посредством щёток, выполненных из графита. Щётки расположены таким образом, чтобы обеспечивать электрический контакт с якорем.

Износ щёток не должен превышать 70 процентов, если превышает, требуется их замена. Перед заменой необходимо обратить внимание на щёткодержатель и очистить его при необходимости.

Для проверки обмоток можно воспользоваться мультиметром. Для этого один щуп измерительного прибора устанавливается на щёткодержатель, а второй на вход подключения к сети 220 вольт. Чтобы точно определить места подключения, проще воспользоваться электросхемой. Если сопротивление бесконечное, делается вывод о перегорании обмотки.

Рабочее сопротивление обмотки статора находится в диапазоне 18−32 Ом. Например, у популярного перфоратора Интерскол П-26/800ЭР сопротивление составляет 28 Ом. При замене статора понадобится разобрать двигатель. Обычно выкручиваются четыре винта, корпус раздвигается в противоположные стороны, и освобождается доступ к составным частям двигателя.

Ротор фиксируется в редукторе. На короткое замыкания он проверяется специальным прибором. Часто визуально осмотрев можно сделать вывод о его целостности. На роторе не должны присутствовать царапины и почернения, а пластины должны быть чистыми. При замене ротора важно правильно соединить подшипник с резиновой прокладкой.

Конструкция перфоратора, имеющего электродвигатель с вертикальным расположением (бочковым), немногим усложняется из-за непрямой передачи момента вращения. Поэтому с таким типом применяется редуктор, усиливающий удар и крутящий момент устройства.

Предохранительная муфта

При увеличении нагрузки на инструмент, превышающей его характеристики согласно инструкции по эксплуатации, чтобы не допустить повреждения элементов, устанавливается предохранительная муфта. Главная её задача — остановить попытки механизма провернуть патрон при заклинивании бура. Если б такая муфта не стояла, то при заклинивании перфоратор вывернулся бы из рук.

По типу использования муфты бывают кулачковые и фрикционные. Первый тип состоит из двух частей, имеющих скошенные грани и соединённые друг с другом через пружину. При усилении давления пружина распрямляется, и части выходят из сцепления. Муфта расцепляется. Такое состояние характеризуется появлением треска. Во фрикционной муфте момент вращения предаётся на подключённый механизм за счёт плотного сжатия дисков. При перегрузке усилие сжатия пропадает, и вращение не передаётся.

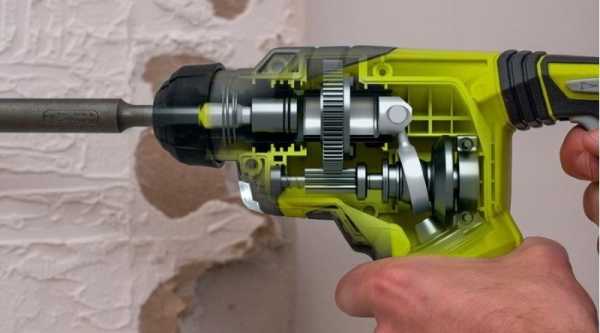

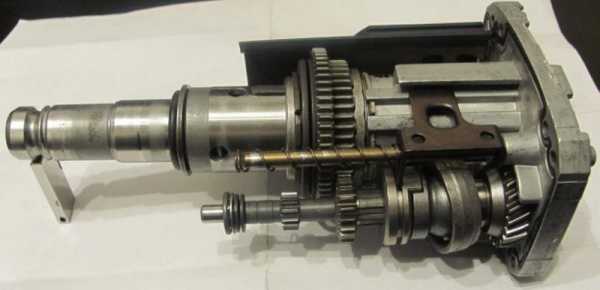

Ударный механизм

Эта часть инструмента обеспечивает основную задачу перфоратора — долбить. По типу работы может быть механическим или пневматическим.

Существует два варианта конструкции пневматического механизма: использующий подшипник качения или кривошипно-шатунный тип. Первый вариант используется для бытового вида инструмента, а второй — для профессионального.

Устройство, использующее подшипник качения, или по-другому «пьяный подшипник», состоит из группы элементов: поршень, боек, таран и непосредственно сам подшипник.

Вращение двигателя во время работы связано с внутренней втулкой «пьяного подшипника». Внешняя втулка соединяется с поршнем, она совершает движения, напоминающие качение. Расстояние между поршнем и тараном заполнено воздухом. Он, подвергаясь изменению давления, и воздействует на таран, который повторяет движения за поршнем. В результате по бойку наносится удар, а тот, в свою очередь, передаёт силу удара непосредственно буру. Такое действие фактически и означает преобразование электрической энергии в механическую.

Пневматический механизм удара обладает такой особенностью, как самоотключение на холостом ходу. Достигается это тем, что, пока вращению бура ничего не препятствует, таран сдвинут вперёд и в корпус проникает воздух извне. Поэтому давление в воздушной камере не создаётся, а значит и удар отсутствует. При возникновении сопротивления вращению таран сдвигается, закрывая отверстие, и возникает компрессия.

Кривошипно-шатунный тип, создавая повышенный размах движения поршней, позволяет достичь более высокой силы удара. В профессиональных устройствах его значение может составлять 20 Дж. Чаще всего ремонт устройства ударного механизма перфоратора проводят именно при пропадании удара.

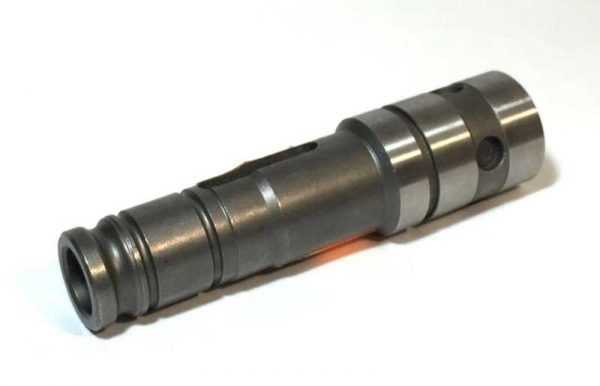

К ударному механизму относят и перфораторный ствол. Для любого типа устройств он одинаков. Наружный стакан муфты связан с игольчатым подшипником и расположен в начале редуктора. На стакане зафиксирована шестерёнка, передающая вращение, и защитная муфта. Для разбора растровой муфты понадобится снять лишь стопорное кольцо и отвёрткой выдавить её элементы. В середине ствола находится ударный болт и приёмник удара.

Типовые поломки

Зная, как устроен перфоратор, можно легко определить, почему перестала работать та или иная его функция. Неисправности устройства разделяют на следующие виды:

• электрические;
• механические.

Первого вида поломки связывают с превышением допустимой нагрузки на аппарат и нарушениями в его эксплуатации. Проявляются они в отказе инструмента включаться или в появлении запахов гари. К ним относят: повреждение шнура и обмоток электродвигателя, подгорание контактов, выход из строя гасящей цепи, неисправность кнопки. Подгорание контактов связано с попаданием пыли на места подключения. В результате переходное сопротивление увеличивается, и выделение мощности в этих местах возрастает. Такого рода неисправности легко вычисляются с помощью мультиметра и визуального осмотра.

Механические неисправности выявляются сложнее. При выявлении таких поломок прислушиваются к посторонним звукам и внимательно осматривают рабочие узлы. Из наиболее часто встречающих проблем: отсутствует удар или инструмент работает только в режиме дрели. В первом случае осматривается ударный механизм, особое внимание уделяется подшипникам, проводится очистка редуктора от старой смазки, изучаются передаточные узлы на наличие сколов. Во втором — осматривается состояние двигателя и шестерней передачи. Не стоит забывать и о переключателе режимов, его тоже желательно проверить.

Таким образом, возникновение проблем с инструментом можно избежать, если не нарушать требования по эксплуатации. При этом периодически проводить чистку и смазку элементов устройства.

pochini.guru

как работает ударный механизм, режим работы, энергия удара

На чтение 7 мин. Опубликовано 30.11.2018

Во время строительных или отделочных работ не обойтись без применения специальных инструментов. Одним из самых востребованных и универсальных является перфоратор. Поэтому любому человеку, который пользуется данным устройством, необходимо знать его конструкцию и принцип работы.

Как работает инструмент?

На рынке можно найти огромное количество перфораторов с разнообразной конструкцией. Но независимо от множества модификаций устройства, состоят все они приблизительно из одинаковых составляющих.

Электрический привод

В качестве двигателя в перфораторе предусмотрен электрический привод. Обычно используются приводы коллекторного типа. В лёгких моделях, которые покупают для работы в бытовых условиях, двигатель находится в горизонтальном положении. В средних и тяжёлых он закреплён вертикально.

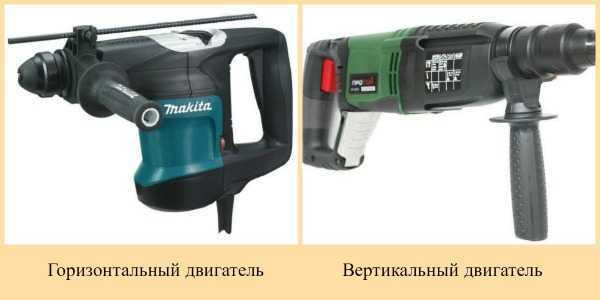

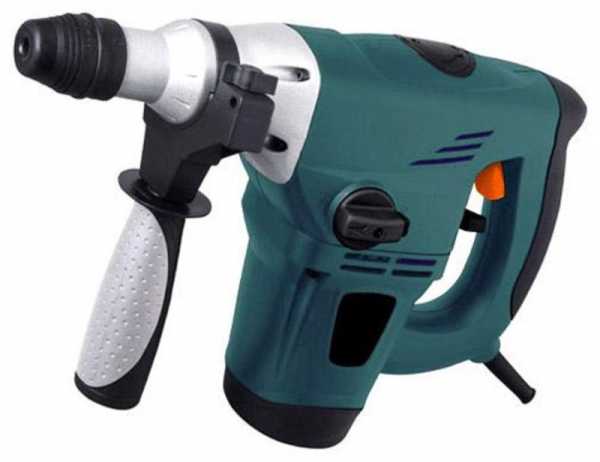

Горизонтальное расположение

Устройства с горизонтальным приводом считаются более компактными и удобными при работе в труднодоступных местах.

Но есть у такой конструкции и свои недостатки.

Например, из-за особенностей расположения привод плохо охлаждается, к тому же на его силовой компонент действуют высокие нагрузки.

А вот устройства с вертикальным расположением привода охлаждаются намного лучше. К тому же их конструкция предполагает пониженный уровень ударной вибрации. Также благодаря вертикальному размещению позволяет придать поршню широкую амплитуду движения, что увеличивает и амплитуду бойка. Это достоинство объясняется тем, что при вертикальном расположении применяется кривошипно-шатунных механизм. А вот в устройствах с горизонтальным двигателем используется подшипник качения. Благодаря этому перфораторы с вертикальными двигателями имеют возможность работать намного дольше.

Конструкция ударного механизма

Ударный механизм позволяет перфоратору выполнять его основную функцию (сверление). В инструменте используется два основных типа:

• Электромеханический;
• Электропневматический.

Первый тип механизма используется в большинстве современных моделей инструмента. Его главное достоинство — высокая энергия удара при низкой мощности силовой конструкции. Электропневматический механизм бывает двух типов. В первом применяют подшипник качения (для лёгких моделей), а во втором — кривошипно-шатунный механизм для тяжёлых и средних моделей.

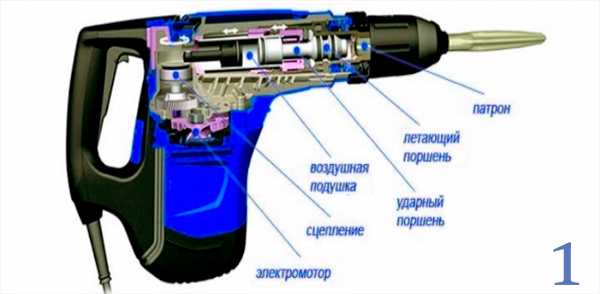

Схема ударного механизма

Среди элементов ударного механизма можно выделить подшипник качения, таран, поршень и боёк.

Во время начала работы сила удара от электрического мотора поступает на внутреннюю обойму подшипника.

Наружная обойма при этом начинает производить колебательные движения. Внутренний объём воздуха между тараном и поршнем находится попеременно в условиях высокого и низкого давления. В это время таран повторяет движения за поршнем и бьёт боёк, который, в свою очередь, ударяет по насадке в патроне.

Пневматический механизм работы позволяет устройству отключаться во время холостого хода. Это стало возможным благодаря смещению тарана вперёд, если отсутствует контакт поверхности и долота. Во время перемещения тарана открывается отверстие для соединения воздуха из поршневой камеры со внешней средой.

Кривошипно-шатунный механизм в перфораторах работает с высокой амплитудой, что позволяет значительно увеличить мощность удара (до 20 кДж). Сам механизм функционирует практически по той же схеме, что и предыдущий. Импульс кручения передаётся от червячного вала к шестерне, а затем кривошип отправляет его к ударному механизму.

Антивибрационная система

Компании постоянно занимаются разработкой новых систем, которые позволят усовершенствовать механизм и уменьшить количество вибраций, получаемых инструментом. Все существующие технологии можно условно разделить на два вида:

• Активные;
• Пассивные.

Активную систему виброзащиты устанавливают только на перфораторы с большой мощностью. В них используется механизм из противовеса и пружинного устройства. Полностью погасить все образующиеся вибрации такая технология не может, но она значительно понижает их уровень. Также для выполнения этой задачи ей помогает рукоятка устройства, которая крепится на корпус перфоратора при помощи шарнира и пружин.

В пассивной системе гашения вибраций используются резиновые накладки на корпусе. Также они предотвращают скольжение рук при работе с перфоратором. Такая система является менее эффективной.

Электрическая схема и корпус

Для регулирования скорости вращения насадок на перфораторе используется несколько методов. Чаще всего для этого мастер должен изменять силу нажатия на пусковую кнопку. В некоторых моделях для этого используется ручка регулятора, которую необходимо крутить. Электрические схемы разных моделей значительно отличаются друг от друга. Чаще всего они очень похожи на устройство электрической дрели.

Корпус перфоратора изготавливается из металла. Обычно для его производства используют сплав алюминия или магния. В лёгких перфораторах корпус выполнен из ударопрочного пластика. Отдельные модели могут быть сделаны одновременно из металла и пластика. Металл в таком устройстве необходим ещё и для быстрого охлаждения системы.

Для эффективного охлаждения всей системы применяется воздух. Он доставляется к ударному механизму при помощи вентилятора, расположенного рядом с электрическим двигателем. Такая конструкция позволяет избежать перегрева устройства. Мощный воздушный поток позволяет поддерживать необходимую температуру всего перфоратора и избежать травм при работе с ним. В некоторых моделях участки, которые нагреваются сильнее всего, защищают накладками из пластмассы. В других устройствах для этого с одного бока корпус делается из металла, а с другой — из прочной пластмассы.

Предохранительная муфта

Для предохранения устройства от поломки в момент заклинивания патрона в перфораторах применяют специальные муфты. Она также помогает избежать травм при использовании и устранить опасность перегрузки всей системы. Если бур вдруг останавливается, муфта оберегает якорь электродвигателя от остановки. Она позволяет патрону перфоратора отсоединиться от вала и не даёт ему перегореть.

Наибольшее распространение для перфоратора получили два типа муфт:

• Фрикционная;
• Пружинно-кулачковая.

Первый тип выполнен из группы соединённых друг с другом дисков. Во время остановки патрона они проскальзывают, что помогает патрону отделиться от другого патрона. Второй механизм обладает двумя полумуфтами с особыми ямками и возвышенностями на торцах. Присоединяются друг к другу они при помощи пружины. Способ работы такой же, как и в предыдущем варианте. Если механизм проскальзывания сработал, то перфоратор издаёт сильный треск зубьев.

Установлено, что пружинно-кулачковая система более безопасна для использования в перфораторах. Но она имеет и один существенный минус. В процессе работы концы выступов на полумуфтах могут завальцеваться, что приводит к непроизвольному включению механизма без необходимости.

Редуктор

Редуктор используется для отправки импульса кручения к патрону перфоратора. Также он помогает действовать ударному механизму. В корпус редуктора входит несколько видов шестерёнок. Они имеют постоянное передаточное число. Некоторые виды инструментов включают редукторы с двумя скоростями. Для надёжности применяют консистентную смазку, которую заливают в процессе сборки устройства или при его ремонте. Количество оборотов перфоратора выставляют при использовании электронного регулятора.

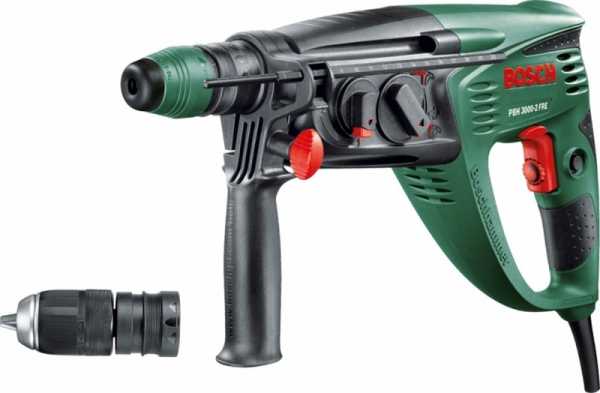

Патрон

В большинстве перфораторов производители используют патроны трёх видов. Они имеют следующую конструкцию:

1. Кулачковая;
2. Быстрозажимная;
3. Система SDS.

Кулачковый патрон ещё называют ключевым. При его использовании насадки зажимаются с использованием ключа, позволяющего сжимать и разжимать кулачки. В быстрозажимном патроне насадки фиксируются только пи помощи рук. Такая конструкция бывает одномуфтовой или двухмуфтовой. Их используют на перфораторах с автоматической блокировкой вала. Самой распространённой считается система SDS, её включают в конструкцию 90% современных инструментов.

Режимы работы

Для работы перфоратора в его конструкции предусмотрено три режима. Каждый из них необходим для выполнения собственной функции.

Сверление

Для выполнения задач в этом режиме переключатель устройства устанавливают в положение «сверло». Надавливать на него сильно не нужно, достаточной будет сила нажатия в 5 кг. Если перфоратор используется для сверления отверстий, нельзя включать на нём реверс или ударный режим, иначе это приведёт к поломке. Для предотвращения возникновения такой ситуации в инструменте предусмотрена кнопка «блокировка удара».

Сверление с ударом

Для работы в этом режиме переключатель устанавливается в положение, рядом с которым изображён молоток со сверлом. Затем инструмент подносят к рабочей поверхности. Необходимо следить за тем, чтобы не было перекоса бура или его скольжения по материалу. Давить на устройство при этом нужно очень легко.

Режим удара

Для работы с этим режимом переключатель устанавливается в положение, рядом с которым изображён молоток. При штроблении инструмент крепко держат двумя руками без сильного давления.

Работа с перфоратором не так сложна, как кажется на первый взгляд. При его использовании необходимо лишь чётко следовать инструкции, обратив внимание на индивидуальных конструктивных нюансах устройства. Чтобы не получить травмы и не поломать инструмент, следует заранее изучить принцип его работы и быть осторожным.

2lzz.ru

устройство и принцип работы ударного механизма, модели, особенности в работе

В наше время многие люди занимаются ремонтом помещений, многие на этом зарабатывают, другие — для себя делают ремонт в квартире или частном доме. Часто в таком случае встаёт вопрос о просверливании аккуратных отверстий в стене, или о долблении стены. Все эти задачи может выполнить строительный инструмент, который называется электропневматический перфоратор. Эксплуатация этого устройства позволит существенно сэкономить силы человека.

Устройство перфоратора

Огромное число производителей перфораторов оснащают свои модели разными конструкциями с различными конструктивными особенностями. Но несмотря на все эти отличия, устройство перфоратора практически не изменяется и является для всех одинаково. Так как все модели содержат одни и те же узлы и модули, которые позволяют им успешно справляться с поставленной задачей. Обычно в зависимости от моделей и производителя, перфораторы могут отличаться друг от друга лишь расположением модулей в корпусе перфоратора.

Основные узлы:

• Ударный механизм.
• Электромотор.
• Корпус.
• Электросхема.
• Муфта предохранительная.
• Редуктор.
• Патрон.
• Ствол.
• Система антивибрационная.

Системы в перфораторах

Кроме основных узлов, в зависимости от модели инструмент может снабжаться разными системами. Системы разработаны для расширения возможностей инструмента, обеспечения удобства при использовании. Систем существует несколько.

• Система, фиксирующая рабочий элемент.
• Антивибрационная.
• Механизм, который устанавливает определённую глубину сверления.
• Отвод пыли от области работы.
• Изменение режимов работы.

В разных моделях различное исполнение расположения электромотора. Существует два вида расположения двигателя.

• Вертикального расположения.
• Горизонтального положения.

Мотор перфоратора

Конструкция инструмента имеет встроенный электрический мотор, который осуществляет привод инструмента, обеспечивает его работу. На заводах в перфораторы устанавливают коллекторные моторы.

В тех случаях, когда перфоратор используется от случая к случаю, можно использовать инструмент с горизонтальным положением двигателя. Это лёгкие модели перфораторов. Средние же и тяжёлые модели делаются в большинстве случаев с вертикально расположенным двигателем. Существуют исключения в инструменте тяжёлого типа. Существует одна из моделей фирмы Метабо, она относится к тяжёлым, её масса составляет двенадцать килограмм, и в то же время двигатель в ней расположен горизонтально.

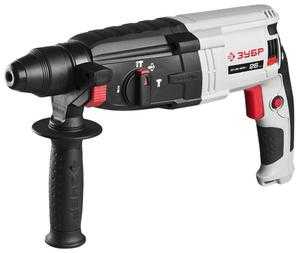

При горизонтальном расположении двигателя инструмент принято считать компактнее и удобнее при случаях, когда нужно сделать работу в узких проходах, стеснённых расположениях.

Недостатки моделей с горизонтальным положением двигателя:

При всех преимуществах моделей инструмента с горизонтальным положением двигателя, всё же имеются и недостатки, основных недостатков два.

1. Наличие повышенной нагрузки на силовой узел.
2. Слабое охлаждение электрического двигателя ввиду условий, созданных конструкцией.

Преимущества инструмента с вертикальным двигателем:

1. Такого типа аппарат имеет особенности конструкции обеспечивающие более щадящую нагрузку на электрический двигатель.
2. Уровень вибрации от ударов снижен.
3. Реализация такой конструкции позволяет электродвигателю охлаждаться более качественно.
4. При вертикальном расположении электродвигателя возможно создание условий для широкой амплитуды хода поршня, это, в свою очередь, увеличивает амплитуду движения бойка. Таким образом, такой аппарат будет иметь лучшие силовые характеристики при меньшем износе деталей и меньшем нагревании мотора.

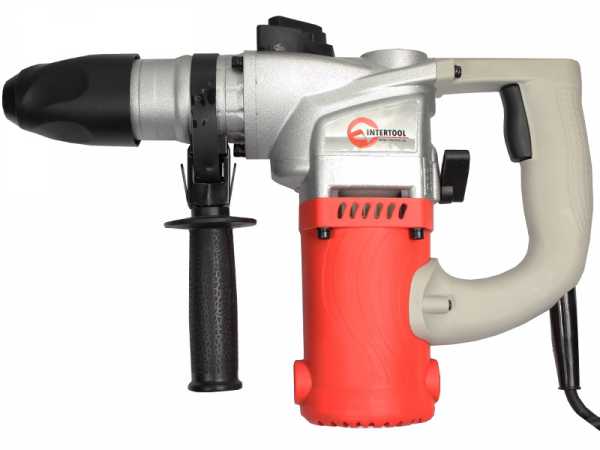

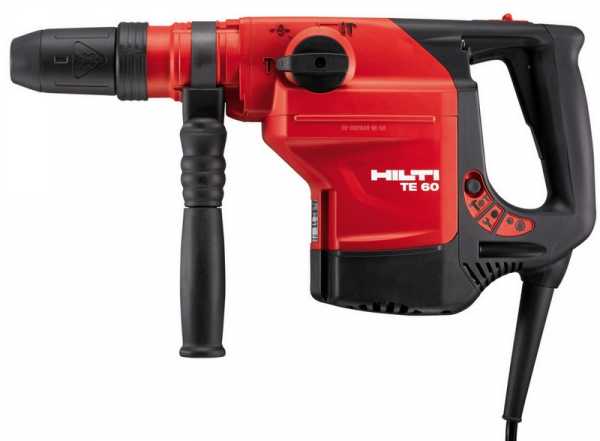

Инструмент с вертикальным положением двигателя (также называется бочковый), имеет кривошипно-шатунный механизм, а с горизонтальным — подшипник качения. Инструмент, который имеет вертикально расположенный двигатель, способен работать продолжительно, а с горизонтальным положением может работать временно, если им попытаться работать продолжительно, он перегреется и может выйти из строя.

Устройство ударного механизма перфоратора и его ремонт

Ударный механизм — это одна из основных частей перфоратора. Этот механизм реализует в перфораторе его основную функцию. Ударный механизм может изготавливаться по-разному. Он имеет два типа исполнения.

1. Электромеханический тип исполнения.
2. Электропневматический тип исполнения.

Ремонт механизма нужно производить в специальных мастерских по гарантии. В случае если срок гарантии окончился, нужно доставить инструмент в специализированную мастерскую, где у профессионала-мастера можно спросить, почему перестал долбить инструмент, мастер проверит, всё расскажет, быстро и эффективно произведёт ремонт. Во время ремонта инструмент будет смазан перфораторной смазкой, что позволит составным частям прослужить дольше. При должном уходе частить в ремонтную мастерскую не придётся. Самостоятельно проводить ремонт не стоит, если нет опыта, так как есть вероятность приведения инструмента в негодность.

Электропневматический тип

Электропневматический тип механизма реализован в большинстве современных моделей перфораторов. Такой тип обеспечивает инструменту высокую энергию удара, при этом мощность электромотора требуется относительно небольшая. Электропневматический узел имеет два вида исполнения. В одном из них работа реализована при помощи подшипника качения, его ещё называют «пьяный подшипник перфоратора», а во втором при помощи кривошипно-шатунного механизма. Применяются они соответственно на лёгком, и на среднем и тяжёлом классах.

Перфоратор, относящийся к лёгкому классу, имеет подшипник качения, поршень, таран, боёк. Когда мотор начинает вращение, оно передаётся на внутреннюю обойму в подшипнике, а наружная обойма — это деталь, являющаяся одновременно и поршнем, который совершает колебания.

Система предотвращения вибраций

Для снижения вибрации инструмента фирмами разрабатываются системы. Их имеется два вида.

1. Активного типа.
2. Пассивные.

Антивибрационную систему активного типа устанавливают на модели высокой мощности. Чтобы снизить вибрацию, создано несложное устройство. Оно состоит из противовеса и пружины, это устройство берёт на себя нагрузки вибрации, при этом избавляя или сводя к минимуму их воздействие на человека. Полностью убрать вибрации невозможно, но существенных результатов удалось добиться, и работать инструментом человек теперь может вполне комфортно, без вреда для здоровья.

Пассивная система снижения вибрации реализована на рукоятке инструмента. Это резиновые накладки, которые на заводе наклеиваются на рукоятку и не дают выскальзывать инструменту из рук, также спасая отчасти и от вибрации, но антивибрационный эффект слаб.

Схема электрическая

Схема электрическая в перфораторах разработана для регулировки оборотов электромотора инструмента. Обороты можно регулировать разными способами. Одним из способов регулировки оборотов является кнопка пуска. В ней расположена электрическая схема, и при плавном нажатии на кнопку происходит добавление оборотов мотора. Есть и другой вариант регулировки оборотов. В этом случае в корпус инструмента встроено колесико регулировки, внутри которого расположена электрическая схема. Его нужно установить в нужное положение, затем нажать на пусковую кнопку на рукоятке, будет происходить вращение заданной частоты.

Корпус

Для инструмента средней и большой мощности производится из металла. Металл используется лёгкий, но прочный. Это сплавы магния или алюминия. Корпус инструмента малой мощности может изготавливаться из ударопрочного пластика. Существуют также модели, корпус которых комбинированный, он состоит частично из пластика, частично из металла. Металлические корпуса считаются более качественными, так как металл имеет более высокие качества по прочности, металл эффективно отводит тепло, что необходимо для нормальной работы инструмента.

Охлаждение

Для охлаждения инструмента металлического корпуса недостаточно, металл эффективно отдаёт тепло в атмосферу, но при интенсивной работе аппарата этого недостаточно, и мотор может перегреться и выйти со строя. Для предотвращения такой проблемы в корпусе имеются пазы для захвата воздуха, прохождения его через электромотор, и другие пазы для выдувания воздуха. Движение же воздуха создаётся колесом с лопастями, которое установлено на роторе мотора. Когда мотор вращается, происходит продувание мотора воздухом, тем самым поддерживается оптимальная для работы температура, исчезает возможность перегрева узлов инструмента.

Муфта предохранительная

Разработана муфта предохранительная для того, чтобы человек, работая инструментом, не получил травмы. Риск получить травму имеется при следующей ситуации.

Работник сверлит отверстие сверлом, одновременно происходит вращение сверла и долбление. В какой-то момент есть вероятность того, что сверло может заклинить в бетоне, а рабочий не успел отпустить кнопку пуска, и отпустить её быстро нет возможности, так как заклинивание сверла всегда происходит неожиданно. И даже если человек довольно быстро отпустит кнопку, то по инерции одну или две секунды будет происходить вращение, а потому как сверло заклинило, то вращаться будет перфоратор, который может выкрутить руки человеку или ударить его.

Муфта предохранительная не позволит этому произойти. Она рассчитана на определённое усилие, как только усилие сопротивления вращению достигнет установленного номинала, то муфта сработает, будет разъединяться привод сверла, будут слышны щелчки, и инструмент в руках не будет вращаться, хоть и будет заклинено сверло. В этом случае нужно включить обратное вращение и пытаться вынуть сверло из бетона или другой рабочей поверхности.

Муфты имеют два вида.

1. Фрикционные.
2. Пружинно-кулачковые.

Отличаются они устройством, но функция у них одинакова — прекратить вращение патрона инструмента. Фрикционные муфты состоят из дисков. Диски прижаты друг к другу. Когда сверло начинает заклинивать в рабочем отверстии, при достижении определённой силы сопротивления вращению, происходит скольжение дисков одного относительно другого, и вращение на сверло не передаётся, что предохраняет человека от травм, а мотор от перегорания.

Муфта пружинно-кулачковая состоит из двух частей, они имеют впадины и выступы, и когда срабатывает муфта, впадины больше не в силах цепляться за выступы, и прекращается передача вращения на патрон, при этом будет слышен треск впадин об выступы.

Конструкция редуктора перфоратора

Редуктор разработан для того, чтобы передать вращение мотора на патрон. Кроме этого, патрон приводит в работу ударный механизм. Передача вращения осуществляется шестернями. Редукторы нужно периодически смазывать. В основном это делается при замене щёток электромотора, заодно, когда разобран инструмент, смазывают шестерни редуктора специальной смазкой.

Патрон

Существует три типа патронов.

1. С быстрозажимной конструкцией.
2. С кулачковой конструкцией.
3. SDS.

Последним вариантом исполнения патрона обеспечены почти все производимые перфораторы. Кулачковый патрон сделан таким образом, что в него не зажать сверло без патронного ключа. Вращая ключом патрон, происходит зажимание сверла кулачками. Такие патроны скорее устанавливаются в электродрелях, чем в перфораторах.

Быстрозажимной патрон устроен как кулачковый, но не требует ключа. Зажимать сверло можно, взяв патрон двумя руками, вращая патрон руками в противоположные стороны каждую руку. Такие патроны скорее устанавливаются на дрели и шуруповёрты, чем на перфораторы.

SDS-патрон применяется практически на всех перфораторах. Пользоваться им просто и удобно. Сверло или насадка просто вставляется в отверстие, а вынимается, потянув за патрон в сторону корпуса инструмента, сверло освобождается и его можно вынимать из патрона.

Принцип работы перфоратора

Поршень и таран между собой имеют воздушное пространство, которое при работе инструмента сжимается и разжимается с высокой частотой. В результате того, что давление меняется, таран копирует движения поршня, при этом совершает удары по бойку, боёк, в свою очередь, совершает удары по сверлу или долоту, которые установлены в данный момент в патроне. Вариант в котором пневматический привод, отключается автоматически, если не работать инструментом. Это реализовано конструктивно.

В инструменте при смещении тарана, когда на долото не осуществляется давление, происходит отключение подачи воздуха. При прижимании долота к обрабатываемой поверхности таран смещается, открывается воздух, инструмент начинает работать.

Инструмент, относящийся к тяжёлому или среднему в основном имеет вертикальное положение мотора, поршень приходит в движение кривошипно-шатунным механизмом. За счёт высокой амплитуды движения происходит увеличение силы удара по долоту, эта сила в таких аппаратах доходит до 20 кДж.

Есть много фирм по производству качественного инструмента, это Bosch, Makita, Metabo, Интерскол и другие.

obinstrumentah.info

Принцип работы перфоратора

Принцип действия перфоратора. Правильное использование и правила эксплуатации

Содержание: Перфоратор – незаменимый инструмент для мастера, занимающегося отделкой и ремонтом помещений. Свою популярность он завоевал благодаря разнообразным возможностям использования и способности заменить сразу несколько других инструментов.

Принцип работы перфоратора и его устройство

Главный узел перфоратора – электромотор. Расположение мотора может быть:

• Вертикальным – в тяжёлых аппаратах.
• Горизонтальным – в аппаратах малой мощности.

Перфоратор с горизонтальным мотором небольшой. Удобен для узких пространств. В то же время такой инструмент имеет большую нагрузку на двигатель и плохо охлаждается.

У вертикально скомпанованного инструмента снижена вибрация и усовершенствовано охлаждение. Вертикальный мотор имеет широкую амплитуду поршневого движения и силу бойка.

Ударный механизм – главный рабочий узел перфоратора. По типу узлы делятся на электромеханические и электропневматические. В большинстве инструментов используется пневматический механизм, который позволяет получить мощный удар при довольно низкой мощности двигателя.

Электропневматические снабжены качающимися подшипниками – вращение двигателя в них передаётся на втулку, расположенную внутри. В это время наружная втулка с перпендикулярной осью делает колебательные движения. Поршень и таран разделяется воздушной подушкой, в ней образуется давление, а затем резкое разрежение. Благодаря этому эффекту поршневые движения повторяются и по бойку производятся удары, переходящие на насадку.

Пневматический механизм способен к самоотключению при холостом ходе.

Кривошипно-шатунный механизм – установлен в тяжёлых моделях (иногда в средних). В таких аппаратах повышена поршневая амплитуда движения, следовательно. увеличена сила удара. Поршень в таких моделях двигается при помощи кривошипа, расположенного на валу с косозубой шестернёй. Через вал на него передаётся вращение.

Для вибрационной защиты используются активные и пассивные системы. Это чаще всего пружинные противовесы, принимающие отдачу. Дополнительной защитой служит прикреплённая к корпусу шарниром и пружиной рукоятка. Пассивная система представляет собой резиновые накладки. Они несколько смягчают удары и защищают руки от соскальзывания.

Корпус инструмента металлический или пластиковый. Иногда – комбинированный. Корпус из металла отличается повышенной ударопрочностью и максимальной отдачей тепла, благодаря чему внутреннее устройство перфоратора активно охлаждается.

Предохранительная муфта останавливает вращение механизма при заклинивании насадки в обрабатываемой поверхности. Она предотвращает поломки инструмента от рывка при заклинивании и предохраняет руки рабочего от травм. Муфта предотвращает перегрев и перегорание при внезапной остановке.

Редуктор перфоратора – механизм, передающий вращение от двигателя к патрону, снабжён шестерёнками и регулятором.

Подготовка к работе

Основным подготовительным мероприятием к работе является смена насадок для работы. Выполняются следующие действия:

• Снятие и очистка патрона;
• Нанесение на внутреннюю поверхность смазки;
• Установка патрона;
• Блокирование насадки путём опускания кольца;
• Принцип работы перфоратора.

Принцип работы перфоратора на передаче вращательных движений на подшипник, который затем преобразует их в поступательно-вращательные. Как работать перфоратором в различных режимах:

1. Сверление. Тумблер ставится на метку со значком сверла. После запуска двигателя, инструмент начинает холостой ход. Насадка прикладывается к отверстию и начинается её сверление. Интенсивность вращения регулируется нажатием на курок.
2. Бурение. Для этого процесса инструмент переключается в режим, обозначенный значком молотка со сверлом. Насадка прикладывается к стене и затем перфоратор включается.
3. Удар. Как работать перфоратором в режиме долбения? Все просто. Режим обозначен рисунком молотка. Для работы в нём устанавливается насадка-зубило. Её в зависимости от угла отверстия можно установить под нужным углом. Тумблер устанавливают в режим удара и долбят поверхность. Сила и количество ударов регулируется силой нажатия на курок.
4. Ввинчивание. В некоторых моделях встроена функция шуруповёрта. Чтобы использовать данный режим работы перфоратора на инструмент устанавливается соответствующая насадка, в которую помещается шуруп. Принцип действия перфоратора в этом режиме основан на установке режима «Сверление». Прикладывают шуруп к отверстию и нажимают на курок.

Как пользоваться перфоратором?

Для работы любым инструментом необходимо обладать определёнными навыками и пользоваться определёнными приёмами. Чтобы понимать, как пользоваться перфоратором эффективно, и безопасно организовать работу перфоратором, необходимо придерживаться следующих рекомендаций:

• Все действия производятся в защитных очках и перчатках.

i-perf.ru

Ремонт перфоратора своими руками: схема, инструкция

Электрический перфоратор – это, пожалуй, самое популярное устройство, которое применяю на стройке, ремонте и пр.

Этот инструмент эксплуатируется в довольно жестких условиях – вибрация, повышенная запыленность, скачки напряжения и другие. Все это, рано или поздно приводит к тому, что инструмент выйдет из строя и потребует ремонта.

Электрический перфоратор – это сложное инженерное изделие, которое состоит из узлов, обеспечивающих движение патрона, с установленным в нем буром. По сути, перфоратор – это устройство, преобразующее электрическую энергию в механическую.

Ремонт перфоратора

Основные неисправности перфоратора и их внешние признаки

В зависимости от условий эксплуатации в этом устройстве могут возникать неполадки, как в механической, так и в электрической части.

Схема перфоратора довольно близка к электрической дрели. Одно из отличий заключается в том, что вместообыкновенной зубчатой пары, передающей крутящий момент на инструмент, в перфораторе смонтирован полноценный редуктор. Он предназначен для преобразования крутящего момента, создаваемого на электрического двигателя в возвратно-поступательное движение патрона.

Устройство перфоратора

Неполадки, требующие ремонта, могут возникнуть, практически в любом узле устройства. Но перед тем, как начинать ремонт требуется диагностировать поломку и выявить причины, приведшие к ее появлению.

Следует отметить, что выявление поломки не составляет особого труда, но иногда для этого приходится разбирать корпус перфоратора.

Как и любое техническое устройство, электрический перфоратор обладает некоторыми слабыми местами в конструкции. Именно они и являются причиной возникновения поломок, требующие ремонта. Нередки случаи, когда перфоратор выходит из строя по вине, рабочего, который его эксплуатирует на запредельных режимах и с нарушением правил эксплуатации.

Необходимо понимать, что основные неисправности возникают в электрической или механической части. В механической части чаще всего случаются следующие неполадки:

• устройство не выполняет свои основные функции – сверление и бурение;
• заедание бура в патроне;
• насадка не устанавливается в патроне;
• посторонние шумы при работе устройства.

Схема перфоратора

В электрике чаще всего проявляются следующие дефекты:

• не работает двигатель;
• излишнее искрение щеток;
• появление гари или запаха горелой изоляции.

Начало ремонта начинают с очистки корпуса устройства. Это необходимо, как минимум для того, чтобы грязь не попала в разобранный перфоратор.

Механические поломки

При ремонте электрического перфоратора часто возникает потребность в его разборе. Но перед тем, как его начать, надо лишний раз убедиться в том, что неполадки возникли именно в механической части устройства. Разберем подробно, какие неполадки встречаются и как их можно устранить

Неисправности в редукторе

Несвоевременное обслуживание, некачественно выполненный ремонт, эксплуатация перфоратора в запредельных режимах может привести к тому, что из строя может выйти любая деталь, входящая в состав этого механизма. Для выявления дефектов редуктора необходимо выполнить его разборку, промыть детали и после этого выполнить тщательный их осмотр.

Замена редуктора

Выявленные поврежденные детали необходимо заменить на новые. Затем выполнить сборку редуктора, разумеется, в него требуется уложить смазку. Кстати, марка смазки, должна быть указана в руководстве по эксплуатации.

Неисправность патрона

Если насадка не входит в рабочее положение, то скорее всего причина кроется в патроне. Для устранения этого дефекта нет нужды в разборке инструмента. Как правило, помехи для установки насадки заключаются в том, что внутрь патрона попал какой-либо мусор.

Неисправен переключатель режимов

Для выявления неисправностей в устройстве переключения режимов перфоратор все же придется разбирать. В принципе, дефект можно выявить путем тщательного осмотра механизма переключения.

Ремонт переключателя режимов

В принципе, перечислены основные узлы, в которых чаще всего возникают поломки и требуют ремонта. Между тем существует еще несколько видов дефектов, которые могут возникать по разным причинам. Например, отсутствует режим ударного молотка. То есть, бур вместе с патроном вращается, но ударного действия на рабочую поверхность не оказывает. Чаще всего причиной, в таком случае, выступает плавающий подшипник. Другой причиной этой неисправности может стать повреждение стального бойка. В обоих случаях требуется замена дефектной детали.

Нередки случаи, когда при включении инструмента, двигатель работает, но патрон не вращается. Это происходит чаще всего потому, что заклинило редуктор. Кстати, долго держать перфоратор во включенном состоянии, при неработающем патроне недопустимо, может сгореть обмотка двигателя. Перфоратор придется разбирать и устранять дефекты в редукторе. Они могут быть вызваны или повреждением шестерен, или попаданием в него мусора.

Еще один дефект заключается в том, что патрон не может зафиксировать бур. Такая проблема может возникнуть у инструмента, который уже длительное время эксплуатируется. Причина этой неполадки кроется в износе крепления корпуса фиксатора.

Электрические неисправности

Серьезные проблемы могут вызвать и неисправности, связанные с электротехнической частью перфоратора. Кстати, отказ в работе может быть вызвать тривиальным отсутствием напряжения в розетке.

Кстати, поиск неисправностей надо начинать с меньшего. То есть, надо проверить наличие питания в электрической сети, целостность провода и розетки.

По большому счету, если инструмент не подает ни каких признаков жизни, вероятность того, что из строя вышла именно электротехническая часть инструмента. К основным дефектам электрики можно отнести следующие:

Отсутствие напряжения в питающей сети, обрыв кабеля

Для проверки можно подключить любой электрический прибор. Если напряжение в сети присутствует, то необходимо проверить целостность кабеля.

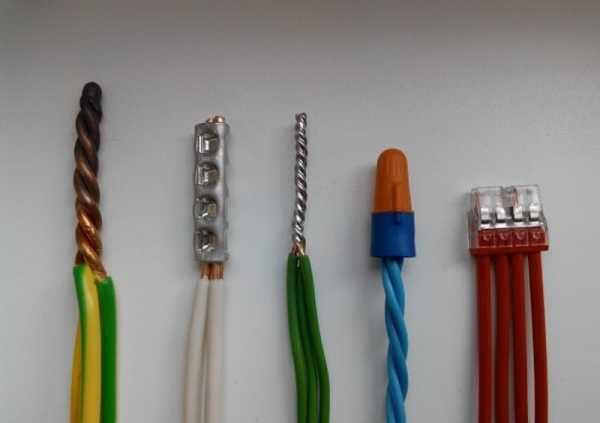

Соединение проводов

Для выявления этого дефекта его осматривают, затем, с использованием тестера, прозвонить его. Для устранения разрыва кабеля можно его или спаять, или сделать скрутку. Но лучше всего его заменить.

Неисправность кнопки пуска

Причиной этого дефекта может быть элементарное окисление контактов в кнопке. Для проверки этого предположения необходимо демонтировать заднюю крышку кожуха. При отсутствии видимых следов окисления целесообразно использовать тестер. Для исправления этой неисправности можно зачистить контакты, но лучше кнопку включения заменить.

Стирание щеток

При длительном и интенсивном использовании перфоратора происходит износ щеток, через которые поступает электрический ток на двигатель. При большом износе, они начинают искрить и появляется запах гари. Щетка должна иметь длину не менее 8 мм.

По достижении этого и меньшего размера их заменяют. Процедура замены довольно проста и с ней справиться любой человек, даже не знакомый с основами электротехники.

Поломка регулятора оборотов

При выявлении этой неполадки целесообразно заменить узел целиком. Но, справедливости ради, надо отметить, что этот дефект встречается не часто.

Неисправность мотора

Наверное, это самый страшный дефект, который может произойти с электрическим инструментом. Пользователь должен понимать, что самостоятельный ремонт двигателя лучше не проводить. Для этого существуют специализированные мастерские, оснащенные всем необходимым ремонтным и диагностическим оборудованием.

При работе двигателя на коллекторе образуется определенный слой нагара. Его можно удалить самостоятельно и после этого попробовать его включить. Если эта операция не помогает, то необходимо прозвонить якорь и статор. Существуют определенные требования к сопротивлению в обмотках.

Ремонт статора

Ремонт этих узлов допустимо выполнять только в условиях электротехнической мастерской. Допустимо выполнять эту работу и дома, но только при наличии специального оборудования и определённых знаний в части работы электродвигателя. Эта операция, выполненная в домашних условиях существенно удешевит ремонт перфоратора в целом.

Важно! Ремонт устройства выполняют при инструменте отключенном из электрической сети.

Необходимые инструменты и материалы

Для ремонта и восстановления работоспособности инструмента потребуются некоторые ключи, как обычные рожковые, так и шестигранники, отвертки с разными шлицами. Для изъятия подшипников будет востребован съемник.

Разборка и сборка перфоратора должна производиться с использованием кинематической и электрической схем перфоратора.

Быстрый поиск поломки

Для диагностики неисправного перфоратора чаще всего нет необходимости в использовании специального оборудования и инструментов, за исключением, может быть тестера и устройства для перемотки двигателя.

Установить причину поломки можно с помощью обыкновенного осмотра.

Да и для выявления неполадок в механизме инструмента желательно знать и понимать его устройство и принцип работы.

Правила работы или как оградить устройство от поломок

Для обеспечения длительной и эффективной работы электрического перфоратора достаточно соблюдать несколько простых правил. В частности:

• При работе нецелесообразно сильно давить на инструмент, в этом, как минимум нет необходимости и более того, при излишнем давлении инструмент быстрее выходит из строя.
• Недопустима работа электроперфоратора в холостом режиме.
• Во время работы с пористыми материалами имеет смысл отключать ударный механизм. При работе с особо твердыми материалами целесообразно использовать смазку.
• При работе, особенно длительной, необходимо отслеживать нагрев корпуса, особенно в том месте, где установлен редуктор. При заметном нагреве необходимо остановить выполнение работ и ждать пока он остынет. Воду для охлаждения использовать нельзя, ее применение может повредить детали редуктора.
• Работа с инструментом должна проводится в следующем режиме – как минимум 10 минут перерыва после получасовой работы.

Ремонт своими руками

Ремонт перфоратора своими руками можно выполнить только частично. Но, например, такой узел как электродвигатель все же лучше выполнять в специальной мастерской.

Детали перфоратора

Лучше всего ремонт производить в гарантийной мастерской той компании, в которой он был приобретён.

Для смазки узлов перфоратора необходимо использовать только те материалы, которые рекомендованы производителем.

Ремонт бочкового перфоратора

Бочковой перфоратор отличается от традиционного тем, что электродвигатель расположен вертикально и он не может работать в режиме сверления.

Бочковой перфоратор SDS-plus Intertool DT-0182

Поэтому, в силу особенностей конструкции, для того, что бы добраться до определенных узлов придется выполнить дополнительные операции, в частности для осмотра электродвигателя необходимо снять нижнюю часть кожуха или крышку. А для замены щеток, в корпусе предусмотрены специальные технологические отверстия.

Замена кнопки включения

Для замены этой кнопки придется разобрать корпус, отсоединить ее и на штатное место установить новую.

Замена щеток

Для замены щеток необходимо обеспечить доступ к щеточному узлу. Для замены необходимо освободить щетки из замка, на их место установить новые.

Замена подшипников

Если при работе перфоратора слышны посторонние звуки, то высока вероятность того, что подшипник дошел до определенной степени износа. То есть его необходимо заменить.

Замена подшипника

Для этого, необходимо выполнить полную или частичную разборку корпуса и получить доступ к узлу, в котором он установлен. Для его демонтажа может потребовать съемник. Кстати, некоторые подшипники могут быть закреплены при помощи стопорных колец.

Замена патрона

Для замены, выработавшего свой ресурс патрона в первую очередь необходимо учитывать какая фирма выпустила это изделие. Все дело в том, что схемы закрепления патронов у разных производителей имеют свои особенности.

Замена патрона на перфораторе

Например, для демонтажа патрона в перфораторе от Bosch необходимо проделать следующие манипуляции – ослабить стопорное кольцо, вытащить патрон и на его место установить новый.

Ремонт пьяного подшипника

В некоторых моделях этого инструмента ударное воздействие оказывается при помощи пьяного подшипника. При интенсивной эксплуатации он может подвергнуться разрушению.

Для его ремонта потребуется отвертка с плоским шлицем. Подшипник после разбора корпуса его необходимо извлечь из корпуса, разобрать, заменить изношенные детали и установить его на место.

Ремонт растровой втулки и ударного болта

Для ремонта ударного механизма перфоратора необходимо извлечь растровую втулку, для этого необходимо освободить пружину и стопорное кольцо. После этого ударный болт заменяют на новый, или отправляют на восстановление.

Замена гильзы

Гильза выходит из строя достаточно редко. Для ее замены, старую необходимо удалить из алюминиевого корпуса и вместо нее установить новую.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Устройство перфоратора: механизм и принцип работы

Устройство, предназначенное для дробления твердых поверхностей, использующее энергию от полученной после удара отдачи, называется перфоратором. Этот прибор не делает идеально ровные отверстия и не режет ровно твердую структуру, в отличие от дрели, хотя внешне эти приборы похожи, из-за чего их часто путают. В действии это приспособление напоминает таран, который работает с большой скоростью. Часть этого устройства, которая дробит поверхность и вращается в процессе работы, выполнена в форме зубила. Перфоратор обладает высоким крутящим моментом, и наличие предохранительной муфты в этом инструменте просто необходимо.

Принцип функционирования инструмента основан на электромагнитном или пневматическом механизме, которые создают импульс, отправляя его в сторону обрабатываемой поверхности. Стоит отметить, что в большинстве современных перфораторов используется пневматический механизм.

Своим строением данный инструмент напоминает дрель и функционирует вследствие получения ответного удара от всасывающего воздух устройства. Оно было создано для эффективной работы в горнодобывающей отрасли. Появившись впервые в 1851 году, оно стало незаменимым помощником для колки, дробления горных пород и твердых почв. Использование инструмента рационально в пробивании отверстий в бетонных поверхностях, но только если ударное воздействие на рабочую поверхность предусмотрено заранее. Работа с кирпичными стенами может не всегда быть экономически оправданной, особенно когда нужно сделать отверстие под дюбель.

Устройство перфоратора

Перфораторы бывают разных моделей и отличаются друг от друга в зависимости от:

• выполняемых функций;
• мощности;
• производителя.

Несмотря на это, каждое перфораторное устройство имеет в своей конструкции обязательную структуру, составленную из узлов и систем, которые служат для выполнения основного предназначения этого агрегата. В каждом таком устройстве обязательно должны быть:

• редуктор;
• электродвигатель с якорем и статором;
• патрон;
• механизм, производящий удар.

В процессе усовершенствования этого прибора появились дополнительные функции, которые значительно облегчают его применение.

Основные из них:

• система, подавляющая вибрации;
• механизм, фиксирующий данный инструмент в положении, удобном для оператора – Vario-Lock;
• ограничитель глубины проникновения в рабочую поверхность;
• очистка устройства от пыли;
• переключатель режимов работы.

На изображении подробно показано, как устроен перфоратор.

Ударный механизм и принцип его работы

Важнейшим узлом, на который нужно обращать свое внимание при выборе, является ударный механизм. От этого узла зависят такие факторы:

• универсальность работ: чем мощнее ударный механизм, тем шире спектр задач, которые способен выполнить инструмент в целом;
• производительность;
• скорость и качество выполняемых работ.

Механизм делится на два типа – электропневматический и электромеханический. Зачастую большинство перфораторов дополнены в комплекте вариантом на пневматике. Технология основана на получении энергии для удара в большей мере от отдачи зубила, чем от электромотора, а это довольно экономично. Электропневматический механизм исполнен в двух вариантах:

• на кривошипно-шатунном механизме;
• с использованием технологии «пьяного» подшипника.

В более тяжелых перфораторах используется кривошипно-шатунный механизм. «Пьяный» подшипник можно встретить в небольших по мощности инструментах.

Электрическая схема перфоратора

Амортизационная группа перфоратора

Принцип работы перфоратора заключается в интенсивной вибрации всего прибора. Вибрационные волны передаются человеку, который оперирует данным инструментом. Это чревато сердечными заболеваниями и проблемами с суставами рук и ног. Поэтому целью устранить эти вибрации озадачены все современные производители перфораторов. Хотя полностью исключить вредные колебания инструмента пока не удалось никому, на многих перфорирующих устройствах установлены довольно эффективные системы амортизации, без которых работать с инструментом было бы намного сложнее. В нынешнее время все амортизирующие системы делятся на две группы:

• активные;
• пассивные.

Активные – это системы поглощения вибрации, которые установлены на мощные инструменты. Устройство являет собой довольно простую конструкцию – принимающие удар противовес с пружиной.

Пассивные – это системы, которые состоят из резиновых накладок и амортизирующих удары специальных рукояток.

Редуктор для перфоратора

Устройство, которое создает крутящий момент и передает его на бур через ствол перфоратора, называется редуктор. Это технически самый сложный узел перфоратора. Из-за интенсивного трения внутри он требует частого смазывания специальными средствами. Несвоевременное нанесение нового слоя смазочного вещества приводит к полному выходу из строя агрегата и ощутимым денежным затратам на ремонт всего перфоратора.

Кнопка пуска перфоратора

Пусковая клавиша инструмента – это важный компонент, без которого невозможно начать работу перфоратором. Имея довольно хрупкую структуру и электрические контакты, это устройство может выйти из строя после попадания влаги или большого количества пыли. В отличие от других узлов перфоратора, заменить и подключить кнопку включения не составит большого труда.

Ствол для перфоратора – описание

Связующим звеном между буром и редуктором является ствол перфоратора. Эта цельная деталь хоть и имеет несложную структуру, но чаще других узлов выходит из строя. Высокий уровень риска деформации связан с приемом на себя ударов бура. Часто грязь и пыль вносят свою лепту в процесс разрушения этой детали.

Инструмент в процессе выполнения своих прямых функций выдерживает значительные нагрузки. По этой причине важным для безопасности фактором является уход за инструментом и регулярные проверки исправности этого прибора. В связи с большими вибрациями при работе, всего лишь одна незначительная поломка может сделать непригодным перфоратор в целом. Чтобы предотвратить порчу инструмента, рекомендуется не пропускать регулярную процедуру проверки и выполнения профилактических действий, нацеленных на выявление возможных поломок. Обратившись в сервисный центр и получив подтверждение мастера о полной исправности перфоратора, можно быть уверенным, что его использование будет максимально безопасным и эффективным.



pro-instrument.com

особенности конструкции, работа ударного механизма

Иногда некоторые, перед тем как выбрать перфоратор, ошибочно считают, что у ударной дрели механизм точно такой же, как и у перфоратора, а разница состоит только в их мощности. Но это совсем не так. Перфоратор относится к инструменту, который используется для просверливания отверстий в различных твердых строительных материалах. По принципу действия он только отдаленно напоминает ударную дрель.

Устройство и характеристики перфоратора

Удары на дрели возбуждаются благодаря двум зубчатым колесикам, встроенным в ее редуктор. Во время работы благодаря зубцам этих колесиков на валу, проворачивающем сверло, возникает ударная вибрация, которая позволяет пробивать отверстия в определенном материале. Но ударная мощь при этом довольно слабая и ее просто не хватает, чтобы пробить отверстие в твердом бетоне. Поэтому из-за разницы конструкции ударных механизмов выбор перфоратора осуществляется по другим параметрам.

Режим работы

А вот эти инструменты как раз и специализируются на просверливание отверстий в камне, бетоне, кирпиче и других твердых стройматериалах. Кроме того, перфоратором можно не только сверлить, но и использовать его как отбойный молоток. Этот инструмент по своим функциональным возможностям делится на 3 типа:

1. С одним режимом работы, который заключается только в сверлении с нанесением ударов на сверло. Обычно используется как дополнительное профессиональное оборудование для выполнения специальных работ.
2. Инструмент с двойным режимом работы. Может использоваться просто для «сверления + сверление ударное» или «сверление + долбление» либо «ударное сверление + долбление».
3. Трехрежимный. Этот тип инструмента имеет все функции работ в режимах простого и ударного сверления, а также отдельного долбления.

В перфораторах для возбуждения ударной силы используются специальные электромеханические либо электропневматические механизмы, благодаря которым создается ударная мощь достаточная для пробивания камня и бетона.

Единственным недостатком этих инструментов является дребезжащий громкий звук, который распространяется буквально по всему зданию и практически не локализуется в отдельном помещении.

Конструкция ударных механизмов

Имеется 2 типа ударных механизмов для оснащения перфораторов: электропневматический и электромеханический привод.

Если сравнивать механический рабочий механизм с пневматическим, то следует отметить, что последний намного облегчает работу при просверливании отверстий, так как рабочему нужно почти в три раза меньше прилагать усилий для пробивки твердых поверхностей. Так, что при выборе этого ударного инструмента лучше обратить внимание на более современные модели с пневматическими ударными механизмами.

Конструкция ударного электропневматического узла используется практически во всех современных моделях. Ее достоинство заключается в том, что большая ударная энергия возникает при использовании силовой установки с небольшой мощностью.

Существует 2 варианта ударного узла с использованием подшипника качения либо кривошипно-шатунного приспособления. Подшипник качения применяется на ударных инструментах легкого класса (бытовых), а шатунный механизм встраивается в инструменты профессионального тяжелого класса:

1. Электромеханический ударный узел бытового класса комплектуется поршнем, подшипником качения и тараном с бойком. После запуска электромотор через вал передает вращение на подшипник, внешняя обойма которого соединена с поршнем, и благодаря этому поршень производит колебательные перемещения в цилиндре. Во время перемещения поршня в цилиндре, в котором он двигается, поочередно возникает пониженное, а затем повышенное давление. Таран из-за перемены давления следует за поршнем и при этом ударяет по бойку, который воздействует на сверло или долото, закрепленное в патроне.
2. Пневматический вариант. Ударный механизм при холостом ходе, когда отсутствует нагрузка на долото, расположенное в патроне, автоматически отключает инструмент. Это происходит за счет смещения ударного поршня вперед, при этом открывается отверстие, через которое перемещается воздух между поршневой камерой и внешней средой.

В инструментах, которые относятся к профессиональному классу с вертикальным размещением электромотора, привод поршня осуществляется с помощью кривошипно-шатунного узла. При этом амплитуда колебания этого устройства развивает ударную мощность до 20 Дж. А принцип работы этого узла аналогичен электромеханическому устройству. Вращение через червячный вал переходит на шестеренку, связанную с кривошипом, которые передает импульс на ударное устройство.

Виды и назначение инструмента

Современные ударные инструменты приводятся в действие от электросети с переменным током либо от съемной аккумуляторной батареи, которая позволяет работать инструментом автономно. Выбор аккумуляторного перфоратора выгоден при высотных фасадных работах, а также в местах, далеких от цивилизации, где нет сетевого напряжения.

Выбирая ударно-сверлильный инструмент, в первую очередь нужно определиться, какую работу им планируется производить. По своему весу, мощности и назначению перфораторы разделяются на 3 группы:

1. Бытовые. Это инструменты небольшого веса до 4 кг. Обычно они периодически используются в быту для мелких ремонтных работ в домашней обстановке или мастерской.
2. Полупрофессиональные. Относятся к среднему классу перфораторов, весят до 8 кг и обладают более мощным ударным узлом в пределах 5−7 Дж. Этот инструмент не только может крошить и сверлить бетон, но и перерубать арматуру, находящуюся в нем.
3. Профессиональные. Эти инструменты относятся к тяжелому классу и весят более 8 кг, а их ударная мощность составляет больше 8 Дж. Этот ударный инструмент рассчитан на долговременную работу без каких-либо больших перерывов. Используется для строительно-ремонтных работ с большими объемами, и покупать такой инструмент для бытовых нужд практически не имеет смысла.

Критерии выбора перфоратора

Правильно выбрать ударно-сверлильный инструмент значит намного облегчить проведение ремонтно-строительных работ в частном доме. Как же произвести выбор хорошего перфоратора, не переплачивая дополнительно за бренд, но при этом приобрести качественный инструмент, а не дешевую подделку?

Выбор этого инструмента рекомендуется производить на основании его мощности и ударной силы. Чем выше эти показатели, тем качественнее будет выбранный перфоратор.

По форме и функциям

Прежде чем выбрать инструмент, рекомендуется обратить свое внимание на геометрию его формы и примерится к нему, подержав в своих руках. При работе не только важно, какие он имеет производственные характеристики, но и удобство пользования.

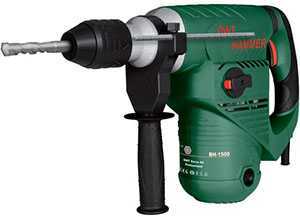

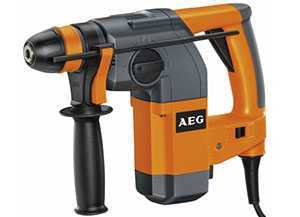

По своей форме перфораторы могут иметь прямой корпус либо L-образный. В моделях, имеющих прямой корпус, двигатель находится в горизонтальном положении, они более легкие и удобны для работы в узких ограниченных пространствах. В моделях с L-образной формой двигатель расположен вертикально, благодаря этому они имеют более компактные габариты, но тяжелее прямых инструментов.

Изучая характеристики ударно-сверлильных приборов, следует концентрировать внимание на имеющиеся у них функции, которые довольно часто нужны для эффективной работы. Перфоратор должен иметь:

1. Переключатель скоростей.
2. Обратный реверс.
3. Защиту от перегревания.
4. Упор, ограничивающий глубину сверления.
5. Стабилизатор, регулирующий частоту вращения.
6. Плавный запуск.
7. Пылевую защиту.
8. Систему антивибрации.

Естественно, что чем больше будет в ударном устройстве разных функций, тем больше будет стоить аппарат, но при этом и работать им будет более комфортно. Главное, не переплатить деньги за те функции, которые практически никогда не пригодятся при редких домашних работах.

Поэтому решая задачу, какой прибор выбрать для домашнего пользования, не стоит останавливать свое внимание на дорогих и тяжелых профессиональных моделях. Естественно, такие модели с множественными функциями более надежны, но для бытовых нужд вполне хватит инструмента среднего класса, который запросто справится практически со всеми домашними ремонтами.

Мощность и тип патрона

Перед тем как выбрать перфоратор для работы, желательно заранее определиться, какие отверстия и в каком материале они планируются высверливаться. Будут ли это отверстия под розетки, дюбеля либо для проводки труб, понадобится ли отбойный молоток для снятия плитки или пробивки больших просветов в стенах. Также стоит внимательно ознакомиться с такими характеристиками, как:

1. Мощность электродвигателя и частота вращения его вала. Сегодня производители предлагают ударные инструменты, мощность которых составляет 500−2000 Вт, при этом значения не являются определяющими. Например, если планируется сверлить в бетоне глубокие отверстия до 500 мм и больше, рекомендуется делать ставку на перфораторе мощностью не меньше 1 кВт. Если производить такую работу маломощной машиной, то при малейшем перекосе она может остановиться из-за большого трения. В этом случае достать сверло из бетона будет довольно трудно.
2. Скорость вращения патрона со сверлом может быть в диапазоне 600−1,5 тыс. об/м. Но основным принципом работы перфоратора является разрушение материала с помощью ударной силы, а вращение самого бура требуется, скорее всего, для удаления образовавшейся в отверстии пыли. При этом, если при ударном бурении вращение будет слишком быстрым, срок службы перфоратора может намного сократиться. Чтобы этого не произошло, некоторые профессиональные инструменты снабжены функцией автоматической регулировки скорости вращения, которая сама подбирает ее исходя из плотности рассверливаемого материала.
3. Тип патрона. На современных перфораторах часто устанавливаются специальные патроны с мгновенной фиксацией SDS max предназначенных для тяжелых профессиональных инструментов, работающих с бурами, у которых диаметр хвостовика 20 мм. А примерно около 60% перфораторов, относящихся к простому и среднему классу, снабжены патронами модели SDS plus рассчитанные на буры, у которых диаметр хвостовика 10 мм.
4. Частота ударов. От нее практически зависит время пробивки отверстий, и чем частота выше, тем быстрее будет буриться отверстие.

Самые популярные модели

Makita. Это ударный инструмент легкого класса с гарантией работы на несколько лет. Модель зарекомендовала себя как надежный и довольно качественный инструмент, который предназначен для бытовых ремонтных работ. Довольно простой в эксплуатации, имеет вполне доступную стоимость. А по отзывам пользователей, лучшей моделью для бытового использования является Makita РК 2450. Ее мощность — 700 Вт, ударная сила — около 3 Дж. Имеет 4,5 тыс. оборотов.

Bosch. Брендовая модель, собирается в Германии. При выборе этого инструмента не мешает осмотреть цвет его корпуса. Предназначенный для профессиональной работы перфоратор окрашен в синий цвет. Самой популярной моделью, по отзывам специалистов, является BOSCH GBH 2−24 DF. Его мощность составляет 790 Вт, сила удара 2,7 Дж. Дополнительно комплектуется сменным быстрозажимным классическим патроном.

Hitachi. Изготавливается в Японии. Категория, класс и стоимость инструмента практически такая же, как и у модели Makita. Правда, некоторые модели с одинаковой мощностью имеют намного меньший вес. Среди потребителей существует мнение, что для бытовых нужд лучше всего подходит модель Hitachi DH 22 PG с ударной частотой 1,4 Дж и мощностью в пределах 620 Вт.

При выборе перфоратора не особенно следует доверять консультанту, но рекомендации следует выслушать. А совершать покупку ударного инструмента следует уже по своему усмотрению и выбирать именно ту модель, которая максимально подойдет для планируемой работы.

pochini.guru

No related posts.
