Правила установки газового котла в частном доме

Автор Евгений Апрелев На чтение 6 мин Просмотров 2.8к.

Наверное, ни кто не будет спорить об утверждении, что газовые системы наиболее предпочтительны для использования в частных домах и коттеджах. Газовые котлы достаточно надежны и эффективны, имеют сравнительно невысокое потребление топлива и дают возможность регулировать температуру воздуха в помещении, которая напрямую зависит от мощности котла в закрытых отопительных системах. О том, что нужно знать перед монтажом данного оборудования и пойдет речь в этой публикации.

Общие требования

Правила установки газового котла в частном доме жестко регламентированы. Именно поэтому перед созданием автономного отопления на основе газового котлоагрегата необходимо ознакомиться с нормативными документами, которым нужно следовать на всех этапах проведения работ. Прежде всего это: СНиП 2.04.08-87; СНиП 2.

04.01-85; СНиП 2.04.05-91; СНиП 41-01-2003; СНиП 21-01-97.

Газовые отопительные установки, различаются по многим показателям. При установке, важным моментом является количество контуров, расположение и способ отвода отработанных газов. Одноконтурное котельное оборудование служат для обогрева помещений частного дома. Многие модели могут работать с бойлерами косвенного нагрева, для создания ГВС. Двухконтурные котлоагрегаты предназначены для создания отопления и ГВС одновременно.

Отопительное оборудование для частного дома может иметь настенное или напольное расположение. Напольные котлы, как правило, имеют большую мощность и габариты, благодаря размещенному в них бойлеру. Такие установки требовательны к системе вентиляции помещения, в котором установлены, наличию дымохода с естественной тягой, пожаробезопасности ограждающих конструкций и качеству основания, на котором будет установлено оборудование. Навесные котлы менее требовательны, и поэтому более востребованы среди наших соотечественников.

Перед установкой газового котла в частном доме вы должны подготовить место его будущего расположения. Законодательством запрещено размещать газовые миникательные в жилых комнатах. Для этих целей идеально подходит отдельное помещение с соответствующими размерами, надлежащей системой проветривания, освещения и противопожарной безопасности.

Существует прямая зависимость между мощностью котлоагрегата и объемом топочной комнаты.

Мощность ≤ 30 кВт требует объема помещения ≥ 7,5 м³.
Мощность 30 — 59 кВт требует объема помещения ≥ 13,5 м³.
Мощность ≥ 60 кВт требует объема помещения ≥ 15 м³.

Если в замкнутой системе отопления используется каскадное подключение газовых котлоагрегатов, то необходимая площадь котельной рассчитывается исходя из требований: на одну установку 4 м

2 пола, при высоте потолков не менее 2 м.

Касательно стен и потолка топочной: они должны быть выполнены из материала, обладающего пределом огнестойкости 45 минут.

Что касается вентиляции: помещение, предназначенное для установки газового котельного оборудования, должно быть оснащено приточно-вытяжной системой вентиляции с кратностью не менее 3. Размер приточного воздуховода (при подаче воздуха с улицы) рассчитывается из расчета 8 см² на 1 кВт мощности котла. Если приток производится из коридоров и нежилых помещений дома, то диаметр воздуховода должен рассчитываться в соотношении 30 см² на 1 кВт мощности оборудования.

Кроме этого, в данном помещении обязательно должно находиться окно, с площадью остекления не менее 0,3 м² на каждые 1 м² пола.

Двери в котельную также должны соответствовать строго определенным требованиям: ширина проема не менее 0,8 м. Для компенсации отрицательного давления, в случае проблем с притоком воздуха, между порогом и дверью необходим зазор, высотой не менее 2.5 см.

Отступив от темы, хотим сообщить, что нами были подготовлены сравнительные обзоры по газовым котлам. Ознакомиться с ними вы можете в следующих материалах:

Коммуникации

Перед тем, как подключить газовый котел к системе отопления и начать пользоваться всеми благами цивилизации, необходимо позаботиться о наличии в топочном помещении инженерных коммуникаций. Помимо труб системы отопления и газоснабжения нужно позаботиться о следующих коммуникациях.

Электричество необходимо для работы насосного оборудования, запальника и автоматики. Кроме этого, в котельной нужен свет и дополнительная розетка для возможного подключения стабилизатора или бесперебойника. Специалисты рекомендуют организацию электроснабжения в котельной сделать трехжильным кабелем, с сечением проводника 2 мм². На линии должен быть автоматический выключатель. Свет делается посредством использование нужного количества светильников с закрытыми плафонами. Напомним, все электрооборудование должно быть заземлено.
Водопровод. Тут все просто: несмотря на то, что система отопления замкнутая, со временем происходит уменьшение в ней количества теплоносителя. Для подпитки и нужен водопровод. Если предполагается подключение двухконтурного газового котла, то водопровод необходим для создания ГВС в доме.
Канализация. О необходимости системы канализации задумываются обычно только после срабатывания подрывного клапана, вследствие чего массы теплоносителя оказываются на полу. Лучшим вариантом является наличие слива, организованного в полу.

Система дымоудаления

Дымоход является неотъемлемой частью любого газового (и не только) отопительного оборудования. Для турбированных котлоагрегатов применяют коаксиальные дымоходы, которые имеют небольшие размеры и выводятся на улицу через отверстие в несущей стене. Другое дело установки с атмосферными горелками: температура отработанных газов на выходе из них достигает 800 °С. Именно такие устройства требуют капитального дымохода, сделанного по всем правилам противопожарной безопасности.

Еще одним важнейшим качеством должны обладать дымоходы – создавать естественную тягу. Для этого они должны проходить строго вертикально, иметь соответствующий мощности котлоагрегата диаметр и правильно выводиться через крышу. На рисунке показана высота оголовка дымохода, в зависимости от месторасположения на крыше.

Что касательно зависимости диаметра дымохода от мощности котлоагрегата: тут следует ориентироваться на данные, которые указываются в паспорте к установке.

Схема и этапы подключения газовых котлов

Лучше всего, если подключением будут заниматься профильные специалисты или службы, которые будут заниматься обслуживанием вашей отопительной системы. Если ваша инициатива по самостоятельной установке котельного оборудования найдет поддержку в соответствующих инстанциях (что очень сомнительно), то после подготовки проекта и необходимых разрешительных документов и закупки оборудования можно приступать к монтажу котлоагрегата.

Монтаж. Навесной котел монтируется на стену при помощи специальных креплений или планок, которые, обычно, поставляются в комплекте. Напольный монтируется на ровную пожаробезопасную поверхность. В отличие от настенного оборудования, напольные котлоагрегаты устанавливаются на расстоянии 25 – 30 см от стены. Важно знать, что доступ к установкам должен быть со всех сторон.

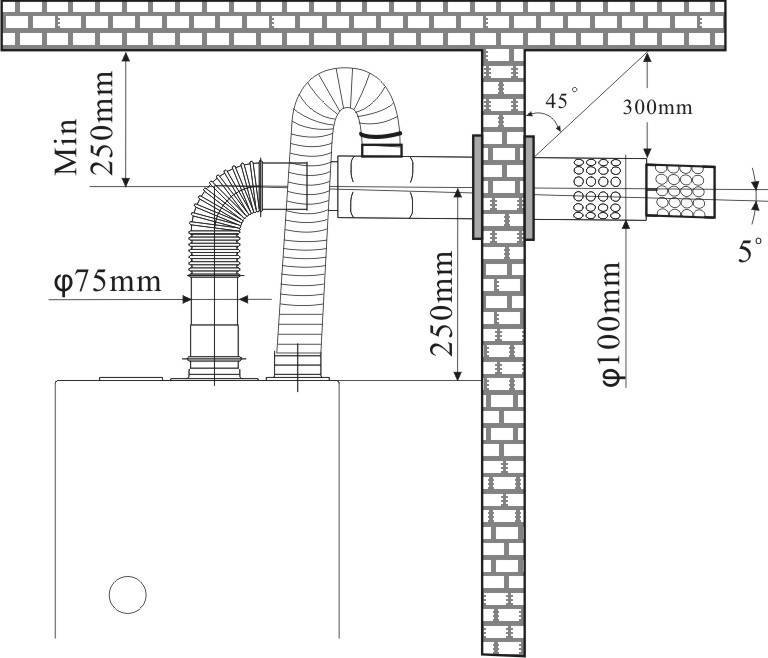

Подключение к дымоотводящей системе. Важно! После подключения необходимо убедиться, что в дымоходе есть тяга. Обязательно проверьте герметичность соединения отводного патрубка с дымоходом.
Подключение к системам коммуникации. Типовая схема подключения газового котла к системе отопления при двухтрубной обвязке выглядит так, как показано на рисунке.

Далее представлена классическая схема подключения настенного двухконтурного газового котла.

Слева на право: выход теплоносителя в систему отопления; вход водопроводной воды; подключение газовой магистрали; горячая вода в систему ГВС; вход охлажденного теплоносителя из системы отопления.

Прежде всего следует позаботиться об установке кранов на систему водопровода, отопления и газа, которые будут отвечать за отключение данных систем от котла, при его обслуживании и ремонте, а также при необходимости экстренного отключения.

Далее, следует установить фильтр грубой очистки на ввод водопроводной системы и «обратку» системы отопления, используя до и после него запорные элементы. Заключающим этапом будет подключение котлоагрегата к системе отопления и пробный запуск установки. Его следует проводить в присутствии специалистов газового хозяйства.

Совет: Для проверки герметичности рекомендуется создать в отопительном контуре давление в 2 кг/см².

Монтаж газового котла — нормы и правила установки напольных и настенных приборов

Хорошо известно, что природный газ – самый экономичный источник энергии для отопления дома. Поэтому совершенно естественным выглядит желание обладателей загородных жилых домов подключиться к газовой. Однако нельзя забывать и о том, что газ – наиболее рискованный вид топлива с точки зрения взрыво- и пожаробезопасности. Вот почему установка газового котла в доме производится с учетом многочисленных правил и норм, которые предъявляются со стороны надзорных инстанций.

[contents]

Автономное отопление, с чего начинать

Монтажные работы по созданию контура отопления в доме или в квартире начинаются после завершения всех согласований и получения соответствующих документов. Перечень этих документов небольшой, но их оформление занимает много времени.

Прежде, чем начинать монтаж газового котла, нужно иметь следующие документы:

Технические условия. Этот важный документ оформляется в газовой службе. В нем отражаются технические условия на монтаж, фактически разрешение на проведение всех монтажных работ по отоплению. Газовая служба еще до предоставления разрешения потребует величину предполагаемого объема потребления.
Проект установки. Его разработка начинается на основании полученных технических условий. В проекте четко определяется схема на монтаж газового отопления, схема подвода газопровода. Для частных домостроений создается схема проводки газовой коммуникации по участку и указанием точки входа в дом. Проект имеют право разрабатывать инженеры-проектировщики, имеющие соответствующую лицензию на проектирование.
Согласование проекта в Горгаз. Новый проект согласуется или со службой, которая обслуживает участок или с Горгазом. Процесс довольно длительный и иногда занимает около 3 месяцев.

Если куплен, например газовый котёл Thermona, то в комплекте документации обязательно должны быть следующие документы:

техпаспорт на котел чешского производства;
техническое описание и инструкция по эксплуатации;
сертификаты соответствия;
сертификаты, например санитарно-гигиенический сертификат.

Следует быть внимательным при покупке и тщательно проверить наличие соответствующих документов. Без них согласование в Горгазе может значительно осложниться. Про то, как законно подключить индивидуальное отопление в квартире можно прочитать здесь.

Где разрешена установка котла

Нежилое помещение, где располагается отопительный агрегат в профессиональной среде именуется топочной или котельной. Именно так оно обозначено в руководстве по монтажу и эксплуатации агрегата, входящем в комплектацию каждого котла. Котельная может быть обустроена в любом помещении здания, при условии его соответствия определенным требованиям.

Если в качестве топлива используются не сжиженные углеродные газы (СУГ), то установить газовый котел можно:

в подвале;
на цокольном этаже;
на чердаке.

Правда, домовладельцу придется позаботится об организации отдельного выхода наружу.

Не допускается монтаж газовых котлов отопления:

Нормы установки газового котла в частном доме: расстояние до стены помещения, от котла до окна и газовой трубы, размещение в индивидуальном жилом доме, каким должно быть помещение, объем, где разместить котел – Нормы установки газового котла в частном доме: расстояние до стены помещения, от котла до окна и газовой трубы, размещение в индивидуальном жилом доме, каким должно быть помещение, объем, где разместить котел – Установка газового котла в частном доме: требования к помещению, месту расположения, вентиляции и дымоходу, можно ли разместить котлоагрегат на кухне, в ванной комнате, в гараже или студии Нормы установки газового котла в частном доме: расстояние до стены помещения, от котла до окна и газовой трубы, размещение в индивидуальном жилом доме, каким должно быть помещение, объем, где разместить котел – Нормы установки газового котла в частном доме: расстояние до стены помещения, от котла до окна и газовой трубы, размещение в индивидуальном жилом доме, каким должно быть помещение, объем, где разместить котел –

в жилой комнате городской квартиры;
в общежитии;
в коммунальной квартире;
в ванной или совмещенном санузле;
в подвале многоквартирного дома.

Минимальные граничные габаритные требования к топочной

Площадь под котел – не меньше 46-ти м2.
Площадь окна для установки газового котла – зависит от объёма помещения.
Ширина дверей (обратите внимание – не дверного проема) – не меньше 0,8 м;
Потолки 2,5-метровые, как минимум, причем никакие фальшпотолки не допустимы.

Все поверхности в топочной должны быть ровными. В каждом конкретном случае выполняется расчет необходимой кубатуры помещения с учетом суммарного показателя теплогенерирующей мощности обогревательного оборудования, а также устройств нагрева воды – проточного принципа или накопительного.

Существуют исключения! Параметры установки газового котла в частном доме, если у него замкнутая камера сгорания, не столь жесткие. Так, для таких агрегатов не регламентируется пространственный объем котельной. Не является обязательным наличие окна, выходящего наружу.

Общие требования

Перед установкой газового котла в частном доме вы должны подготовить место его будущего расположения. Законодательством запрещено размещать газовые миникательные в жилых комнатах. Для этих целей идеально подходит отдельное помещение с соответствующими размерами, надлежащей системой проветривания, освещения и противопожарной безопасности.

Существует прямая зависимость между мощностью котлоагрегата и объемом топочной комнаты.

Мощность ≤ 30 кВт требует объема помещения ≥ 7,5 м3.
Мощность 30 — 59 кВт требует объема помещения ≥ 13,5 м3.
Мощность ≥ 60 кВт требует объема помещения ≥ 15 м3.

Кроме этого, в данном помещении обязательно должно находиться окно, с площадью остекления не менее 0,3 м2 на каждые 1 м2 пола.

Приготовления к монтажу котла – нормативные положения и проектная документация

Для грамотной установки газового котла в коттедже, на даче или в частном доме предварительно необходимо ознакомиться с существующей нормативной документацией, регламентирующей правила выполнения таких работ. В нормах описываются особенности монтажа газового оборудования для создания автономной отопительной системы.

В первую очередь вам следует изучить СНиП 31-02-2001 о газоснабжении загородных домов. Здесь указаны все законодательные требования, предъявляемые к устанавливаемому газовому оборудованию. Кроме того, информация о требованиях к устройству автономной системы отопления содержится также в документах:

СНиП 41-01-2003 о вентиляции, отоплении и кондиционировании воздуха;
СНиП об устройстве внутреннего водопровода;
СНиП 21-01-97 о пожарной безопасности;
СНиП об устройстве котельной.

Согласно этим требованиям, для установки котла в доме необходимо предварительно получить технические условия, являющиеся основанием для организации работ по подключению домашнего оборудования к центральной магистрали газоснабжения. Для получения ТУ вам нужно обратиться в местную газовую службу и подать заявление, указав в нем предполагаемый расход газа на отопительные нужды. В центральной России на газовое отопление расходуется от 7 до 12 м3 газа в сутки.

Поданная заявка будет рассмотрена специалистами компании, если организовать подключение возможно, собственник получит технические условия, если же по каким-то причинам обеспечить подачу газа в дом невозможно, владельцу объекта выдадут мотивированный отказ. Процедура рассмотрения заявки проходит в течение одного месяца, но ответ собственник может получить и гораздо раньше.

Техусловия являются официальным разрешением на монтаж газового оборудования. Выполнение работ без ТУ считается незаконным и опасным для пользователей дома.

Получив техусловия, можно переходить к созданию проекта на подключение объекта к газоснабжению. В проекте должна присутствовать схема монтажа газовых коммуникаций – труб газоснабжения от центральной магистрали на частный земельный участок и от места подключения участка внутрь дома.

Проектированием газоснабжения разрешено заниматься только квалифицированным специалистам, имеющим все соответствующие разрешения и лицензии на выполнение таких работ. Самостоятельно подготовить проект на подключение к сети невозможно. Готовый проект передается на согласование в отдел организации, контролирующей газоснабжение в населенном пункте. Согласование осуществляется в течение 90 дней с момента подачи собственником заявления.

При подаче заявки на согласование проекта необходимо приложить к ней следующие документы:

техпаспорт и инструкцию по использованию устанавливаемого котла;
сертификаты соответствия;
подтверждение соответствия газового агрегата требованиям безопасности.

Если по каким-то причинам в газовой службе примут решение отказать собственнику в согласовании проекта, ему выдадут мотивированный отказ и перечень действий, необходимых для получения разрешения на подключение дома к газоснабжению и установки газового оборудования.

Правильно оборудованная котельная Рекомендуем

Вытяжка для газового котла – как сделать своими руками в частном доме
Настройка газового котла – советы по выбору и регулировке оборудования
Схема газового отопления частного дома – самостоятельное подключение настенного котла

Особенности проектирования мебели при наличии газового котла

При проектировании кухонной мебели важно помнить о безопасном расстоянии до боковых стен корпусов – порядка 10 см с каждой стороны. Здесь правило “красота требует жертв” однозначно не действует.

Кроме этого, необходимо предусмотреть вентиляцию и постоянный приток свежего воздуха в комнату. И что еще немаловажно – удобный доступ для ежегодного обслуживания оборудования. Также разумно предусмотреть возможность быстрого разбора мебели, если что-то не так и нужен ремонт.

Подробнее о том, как проектировать мебель при наличии газового оборудования, можно прочитать здесь.

Место для установки газового котла

Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).

Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.

При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.

Нормы установки по СНиПу

На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:

Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.

Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).

Советы по ремонту: Двухконтурные газовые котлы отопления: на что обратить внимание при выборе? Газовый котел будерус 24 квт отзывы | Отопление | Настенные газовые котлы Будерус 24 квт – преимущества и модельный ряд — Газовые котлы Ферроли: отзывы, обзор, правила выбора

Электрическое подключение газового устройства

Современные котлы на газу существуют с 2-мя вариантами подключения к электросети: трехжильный заизолированный кабель и с вилкой для подключения в розетку. В обоих случаях следует придерживаться правила: подключение газового устройства выполняется через индивидуальный автомат защиты к щитку и обязательно понадобится позаботиться о заземлении. Рекомендуется использовать стабилизаторы напряжения, а также резервные источники питания, чтобы подготовиться к отключению электроэнергии.

Автомат отключения должен устанавливаться возле котла, чтобы его можно было быстро и просто отключить. Нельзя заземлять устройство на трубу отопления или газопровода. Для того чтобы обеспечить качественное заземление, необходимо оборудовать контур заземления или точечное заземление.

Этапы, предшествующие установке котла

В соответствии с жилищным кодексом РФ, любое изменение в системе отопления относится к перепланировке помещения, которое необходимо согласовывать с представителями местной власти.

Установку газового котла необходимо начинать с получения ТУ на подключение к магистрали местного газоснабжения. Для этого необходимо обратиться в горгаз (облгаз) с заявлением, в котором указать причину изменений и предполагаемый объем потребления топлива. Этот этап длится несколько недель. Подвод газовой магистрали к котлу обязательно согласовывают с уполномоченным органом
При наличии возможности подключения вам будет выданы технические условия. Этот момент можно считать началом и одновременно разрешением на разработку проекта.
Проект газификации вашего помещения – также неотъемлемая часть процесса установки. Он выполняется специализированными организациями, имеющими лицензии на проектирование, и выполняется в строгом соответствии с ТУ на подключение газового оборудования.
Следует отметить, что разработка проекта – достаточно дорогостоящее мероприятие, которое, к сожалению, не гарантирует стопроцентного положительного результата.
Готовый проект вместе с документами на выбранный газовый котел отправляются в горгаз на согласование. Процесс согласования может длиться до 3 месяцев. Если у газовых служб появятся замечания, они должны быть изложены в официальном ответе. Устранив их, вы снова можете подавать проект на согласование.
После окончания согласования можно приступать к установке системы отопления.

В проекте обязательно будут отражены все требования к установке котлов, которые мы привели в этой статье. Поэтому если ваша система будет смонтирована в полном соответствии с проектом, сдать ее газовщикам не составит большого труда. Напомним еще раз, что установка газового оборудования должна выполняться только авторизованными специалистами.

Рассмотрим основные условия монтажа дымохода

Конструкция дымохода должна быть герметична и исключать попадание в помещение, где установлен агрегат, продуктов горения.

Диаметр дымохода, его сечение должны соответствовать параметрам и техническим условиям эксплуатации вашего газового котла.

Для обеспечения нужной тяги верхнего срез трубы дымохода устанавливают выше самой высокой части крыши, это исключит затягивание наружного воздуха внутрь. Такая конструкция не обязательна для котлов, оборудованных системой принудительного удаления сгоревших газов с помощью специального вентилятора. При этом, зачастую, используется так называемый «коаксиальный дымоход», который состоит из двойных труб разного диаметра, вставленных одна в другую. За счет такой конструкции реализуется подача в камеру котла воздуха снаружи через канал, образующийся между внешней и внутренней трубой. При контакте с внутренней горячей трубой этот воздух нагревается, что увеличивает эффективность работы котла.

Место расположения отопительного узла обязательно должно вентилироваться. С одной стороны, должен быть выход в систему вентиляции всего здания, с другой должен обеспечиваться приток свежего воздуха через дверь или с улицы.

Некоторые особенности расположения напольного газового котла в доме

Пол, на который устанавливается котел, должен соответствовать параметрам, рассмотренным выше. Место выбирается вдали от источников открытого огня и должно учитывать возможность беспрепятственного доступа к агрегату с любой стороны. При работе напольный индивидуальный газовый котел может создавать некоторый уровень шума, тем более если он оборудован вентилятором. Поэтому, зачастую, такой агрегат устанавливают подальше от жилых помещений, в подвал или цоколь.

Особенности установки газовых настенных котлов в квартире

Начнем с того, что самое популярное место установки таких отопителей — на кухне с газовой плитой, потому что она спроектирована с учетом всех требований для подобного оборудования. А значит, установив навесной газовый котел на кухне, будут соблюдены все нормы и стандарты. И, что немаловажно, это снизит затраты на коммуникацию необходимых энергоносителей. Отметим еще несколько особенностей:

стена для монтажа котла должна быть надежной и выдерживать вес всего устанавливаемого оборудования;
если стена выполнена из горючего материала, то между ней и котлом необходимо проложить специальную прокладку из пожаробезопасного материала толщиной не менее 3 мм, а само газовое оборудование должно располагаться на специальном креплении, чтобы расстояние от стены было более 4,5 см;
также рассчитывайте минимальные расстояния до стен и потолка – зазор между ними и стенками агрегата отопления планируется не более 50 см. А расстояние до пола должно превышать 80 см.

Помните! При установке газового котла выполнение требований к помещению и дымоходу обязательно!

Советуем также почитать:

Общее описание котлов немецкой марки Viessmann
Новая продукция Timberk в России
Продолжаем обсуждение дымоходов – устройство и схема

Устройство вентиляции помещения с газовым котлом

Существуют следующие типы вентиляции для газового котла в частном доме:

Естественная и механическая по принципу тяги;
Вытяжная, приточная и комбинированная по назначению;
Канальная и бесканальная по конструктивному решению.

При оборудовании вентиляции помещения с газовым котлом с открытой камерой сгорания учитывается следующее:

В помещении с газовым котлом оборудуется вентиляционный дымоход для отвода угарного газа на улицу;
Устраивается общая система вытяжной вентиляции из помещения с газовым котлом;
Обеспечивается приточная вентиляция в котельной для газового котла, поставляющая свежий воздух и кислород с улицы.

В качестве приточной вентиляции для помещения с газовым котлом вполне подойдут щели в окнах и дверях, зазоры, через которые в помещение может проникать воздух. Особенно это касается частных домов, где под котел отводится отдельная комната.

Если помещение закрывается герметично, требуется специальная система и приточная вентиляция для газового котла.

При выборе оборудования следует учитывать мощность котла, в противном случае затраты на установку газовой вентиляции не оправдают себя. Подача кислорода должна быть достаточной для поддержания нормального пламени. Иначе на теплообменнике накапливается копоть, уменьшается теплопроизводительность. Если в помещении с газовым котлом не обеспечен приток воздуха, в нем разряжается атмосфера. Падает уровень кислорода, может появиться обратная тяга, то есть продукты горения потянутся в помещение. Опасна ситуация, когда котел установлен на кухне. Поглощая кислород, он вызовет у людей кислородное голодание: резь в глазах, головную боль, недомогание.

Подсчитывая приток воздуха, учитывают и объемы помещения, в котором установлен котел.

Принцип движения воздуха

При механической тяге воздух приводится в движение вентилятором. Он располагается в вентиляционной решетке на входе воздуховода в помещение. При естественной тяге воздух двигается за счет разницы давления на улице и в помещении. И даже при наличии хорошей естественной тяги нелишней будет установка маленького вытяжного вентилятора, который поддержит движение воздуха.

Если оборудовать механический приток воздуха, то в помещении создается повышенное давление и отработанный воздух выталкивается через воздуховод.

Вытяжная вентиляция работает за счет принудительного удаления отработанного воздуха.

Существует еще один вид вентиляции газовой котельной – приточно-вытяжная или комбинированная. В данном случае это сочетание описанных ранее систем.

Канальная или бесканальная вентиляция

Бесканальная вентиляция для газового котла в частном доме представляет собой отверстия в потолке или стенах. Отверстия соединяют прилегающие друг к другу помещения. Например, между ванной комнатой и туалетом делается отверстие, а из туалета выводится вентиляционный канал наружу.

Канальная вентиляция помещения с газовым котлом это сложная система вентиляционных труб, проведенных по дому. Такой тип наиболее актуален для влажных и пыльных помещений.

Сечение труб и их расположение должен рассчитывать специалист.

Правила установки дымохода для газовой колонки

Залогом безопасной работы газового водонагревателя является правильная вытяжная система. Для колонки используют дымоходы, которые выводят продукты сгорания в дымоотводный канал или непосредственно в атмосферу. Для вывода отработанных газов используют такие виды труб:

гофрированная труба — легко монтируется, гибкость материала позволяет вытягивать его до 2-3 м в длину, а также удлинять путем соединения нескольких отрезков гофры;
труба из алюминия — проста в монтаже, устойчива к воздействию конденсата, нуждается в дополнительной теплоизоляции;
коаксиальные дымоходы — цена таких систем может быть уменьшена за счет возможности вывода трубы через стену. Это сокращает расход материала и затраты на монтаж. Главное преимущество такого дымохода в том, что в процессе работы всего оборудования не участвует воздух из помещения.

Рекомендации для установки газовой колонки

Основные требования к монтажу дымоотводных труб для газовых колонок:

эксплуатация приборов запрещена без надежно зафиксированного в нем дымохода;
тяга внутри системы дымоотвода должна быть постоянной;
материал труб должен быть негорюч, устойчив к коррозии, действию конденсата и высоких температур;
наружный участок дымоотвода должен иметь вертикальное расположение;
конструкция должна быть герметична, чтобы избежать попадания угарного газа в помещение;
вытяжная труба должна быть смонтирована в открытом месте для быстрого устранения неисправностей, если понадобится;
дымоотводная труба должна располагаться выше уровня кровли как минимум на 0,5 м;
категорически запрещено использовать для отвода продуктов горения вентиляционные системы, пространство между этажами, чердаки.

Расположение газового котла

Газовый котел в квартире обычно размещают на кухне, что обуславливается наличием всех необходимых коммуникаций, да и расстояние от газовой трубы до котла выдерживается без проблем. Как правило, для квартир используются настенные котлы, которые крепятся к стенам при помощи специальных кронштейнов, идущих в комплекте с оборудованием.

Если в доме есть лестница, ведущая на верхний этаж, у хозяев возникает желание установить котел под ней. Как правило, объема пространства под лестницей достаточно для котла, а вот с вентиляцией есть проблемы, поэтому ее приходится обустраивать отдельно, используя трубы большого диаметра.

Решать, где установить котел в частном доме, нужно в зависимости от формата оборудования и указанных в приложенной документации требований. В паспорте на котел всегда указываются необходимые расстояния от стен, потолка и противоположной стены, и на эти показатели обязательно стоит ориентироваться.

Правила размещения труб и розеток по отношению к газовой трубе

Часто причиной возникновения аварийных и экстренных ситуаций является нарушение простейших правил безопасности монтажа электрической проводки, одними из которых являются нормы расстояния электропроводки относительно трубопроводных магистралей.

Разработанный специалистами Министерства Энергетики свод правил устройства электроустановок (ПЭУ) позволяет в полной мере ответить на вопрос: на каком расстоянии от газовой трубы можно прокладывать кабель и устанавливать электророзетку.

Расстояние от электророзетки до газопроводной трубы — чем регламентируются нормы

Правила безопасного монтажа электропроводки регламентируются основным нормативным документом — ПУЭ-6, они распространяются на устанавливаемые и эксплуатируемые электроустановки с напряжением переменного тока до 750 кВт. Правила разработаны с учетом осуществления запланированных и профилактических испытаний, ремонта электроустановок, над которыми установлен технический надзор.

Расстояние от газопровода до розетки

Расстояние от розетки до газовой трубы устанавливается нормативным актом Министерства энергетики ПУЭ-7 пункт , который регламентирует просвет между электрическими выключателями, электророзетками и газопроводной трубой не меньше 500 мм.

Рис. 3 Критерии выбора и способы прокладки открытых электрических проводов и кабелей

Правила размещения труб и электрического кабеля

Расстояние от котла до печки – расстояние до стены помещения, от котла до окна и газовой трубы, размещение в индивидуальном жилом доме, каким должно быть помещение, объем, где разместить котел — Архитектурно Установка газового котла: правила безопасности и нормы Нормы установки газового котла в частном доме: расстояние до стены помещения, от котла до окна и газовой трубы, размещение в индивидуальном жилом доме, каким должно быть помещение, объем, где разместить котел Котельная в частном доме – требования, размеры, схема котельной Правила установки газового котла в частном доме

При монтаже электрических сетей различают внутреннюю и наружную проводку, в первом варианте она размещается в структуре (штробах) или нишах строительных конструкций и отделяется от поверхности несгораемыми материалами — бетон, штукатурка, цементно-песчаный раствор, алебастр, гипсовое вяжущее. Толщина изолирующего слоя скрытой проводки из негорючих стройматериалов регламентируется ПЭУ только для случаев находящихся рядом изделий из горючих компонентов, по правилам слой изолятора не должен быть меньше 100 мм.

ПЭУ более подробно регламентируют нормы расстояний открытой проводки до труб, по которым циркулируют взрывоопасные газы. По требованию нормативных документов (ПУЭ-6 пункт ) допустимое расстояние на свету между электропроводами без защиты или в защитной изоляции и трубами с нейтральными веществами должно быть не меньше 50 мм., если по магистрали проходит взрывоопасный газ, просвет делают больше 100 мм.

Если расстояние от электрокабелей до труб меньше 250 мм, обязательна защита проводки от механических воздействий на длину не меньше 250 мм по обе стороны от газопроводной трубы.

При параллельной прокладке электрического кабеля и труб с нейтральным рабочим веществом просвет между ними делают не меньше 100 мм., если электрическая линия проходит рядом с газопроводом, расстояние между газопроводной трубой и проводом должно быть больше 400 мм.

Если в проекте помещения заложено пересечение проложенных горячих трубопроводных магистралей с электрической проводкой, последняя должна иметь подходящее термостойкое исполнение изоляции или обладать наружной защитой от большой температуры.

Рис. 4 Методы монтажа электропроводки в зависимости от типа помещений

При проведении ремонтных работ в квартире часто возникает ситуация, когда на кухне нужно перенести электророзетку или проложить новую проводку. Электромонтажные работы в этом случае необходимо проводить в соответствии с общепринятыми требованиями и правилами (ПЭУ), разработанными специалистами с учетом многократно проверенных норм безопасности.

Вывод

Устройство котельной в подвальном помещении жилого дома – вполне приемлемое решение. Комнату приводят в соответствии с требованиями ГОСТ и производят монтаж оборудования. Для более полного впечатления советуем вам видео в этой статье.

Газовая котельная в цокольном этаже частного дома — экономичный способ автономного теплоснабжения строения. Помещение, где будет расположена котельная в цокольном этаже загородного частного дома, должно отвечать определенным требованием, несоблюдение которых может привести к выходу из строя дорогостоящего оборудования, аварии и пожару.

Поэтому в случае отсутствия стопроцентной уверенности в своих силах, монтаж газового котла лучше поручить специалистам, имеющим опыт выполнения подобных работ.

Экономичность этого оборудования обусловлена прежде всего относительной дешевизной используемого топлива — природного газа. Твердотопливные котлы заметно проигрывают в сравнении с газовыми: кроме меньшего выхода тепла на одну и ту же цену топлива, твердое топливо (например, уголь) нужно покупать, привозить, разгружать и закидывать в топку.

Все это делает газовые котлы приоритетным типом оборудования для установки в частных коттеджах. Но есть и обратная сторона: газовые котлы заметно дороже твердотопливных аналогов, а их монтаж и подключение заметно сложнее и более трудоемкое. Это связано с потенциальной взрывоопасностью используемого топлива, что требует неукоснительного соблюдения определенных правил при монтаже и эксплуатации оборудования.

Правила размещения котельной на участке в частном секторе

Составляя проект, учитывайте требования СНиП.

Газовые котлы

Требования к газораспределительным системам прописаны в СП , пункт 6.7.

В зависимости от мощности размещают:

до 30 Квт в доме, в кухне;
от 30 до 200 Квт подойдет любое отдельное помещение в здании;
выше 200 Квт – в подвале, пристройке, отдельно стоящем здании.

Все помещения должны иметь хорошую вентиляцию, а выступающие части оборудования должны быть на расстоянии не меньше метра от прохода. Если оборудование установлено в доме, комната с котлами должна быть площадью не меньше 15 м, с высотой потолков 2,5 метра.

Готовая схема процесса отопления на газовом оборудовании

В отдельно стоящих и пристроенных бойлерных должны быть широкие дверные проемы и открывание дверей только наружу. Помещение оборудуют сигнализацией. Смотрите в видео: газовая котельная для частного дома.

Твердотопливные котлы

Все нормы для жидко-топливных котельных актуальны для твердых видов топлива. Дополнительно комнату оборудуют дымоходом с отверстием в нижней части стены для прочистки. Пол отделывается негорючими материалами, а электропроводка прячется в стену.

Электрические котлы

Условия обустройства такое же, как и у предыдущих видов. Единственное отличие – обязательное наличие отдельной системы электропроводки и предохранителей.

Обустройство котельной с электрокотлом в помещении

По расположению востребованы три вида:

Пристроенные. Ставят в отдельном помещении, пристроенном к жилому зданию. Общая стена котельной и дома строится из негорючих материалов. Выход из котельной должен быть прямо на улицу.
Встроенные. Располагаются в здании. Обязательно возводят общую стену со смежными помещениями из негорючих материалов.

Место размещения котельного помещения на общем плане дома обычно располагается в угловых помещениях или подвале

Размер санитарной зоны между котельной и жилым домом зависит от уровня шума, производимого оборудованием.

Варианты компоновки агрегатов

Изучив все требования нормативной документации, можем приступать к проектированию топочной и расстановке оборудования. Если вы планируете обустраивать котельную в частном доме своими руками, то необходимо заранее составить список теплосиловых агрегатов и выяснить их размеры. Тогда получится обыграть варианты компоновки на бумаге – нарисовать план комнаты и расставить технику разными способами.

Перейдем непосредственно к рекомендациям, как уместить оборудование внутри котельной:

Если осталась возможность поменять габариты помещения, старайтесь уйти от квадратной формы в плане. Поскольку водонагреватели и другие элементы располагаются вдоль стен, середина квадратной комнаты останется свободной, то есть, неиспользуемой.
Удачное решение – прямоугольное помещение с окном и дверью на противоположных коротких стенах. Еще вариант: вход и окно сделаны в смежных перегородках, а оставшиеся 2 стены и 2 угла займет оборудование.
При недостатке места выбирайте малогабаритные либо подвесные агрегаты. Примеры: настенный бойлер горизонтального монтажа или напольный вытянутый кверху бак типа slim.
Как рационально использовать площадь возле окна: установите рядом невысокое напольное оборудование, например, газовый стационарный теплогенератор. Если удачно расположить дымоход, труба почти не перекроет световой проем.
Старайтесь максимум агрегатов развесить по стенам на высоте 1.6…2 м, под ними уместится коллектор теплых полов и остальная разводка отопления.
Громоздкий теплоаккумулятор задвиньте в угол, но оставьте просветы 5—10 см для прокладки трубопроводов обвязки.
Любой напольный котел можно поставить боком вплотную к стене. Тогда с другой стороны останется проход для обслуживания и чистки дымохода, как показано ниже на видео.

В широкой котельной неизбежно останется свободное место, поскольку все агрегаты располагаются вдоль стен

Нормы установки газового котла в частном доме: расстояние до стены помещения, от котла до окна и газовой трубы, размещение в индивидуальном жилом доме, каким должно быть помещение, объем, где разместить котел Требования к помещению для установки газового котла – СНиП, схема, советы Нормы установки газового котла в частном доме: расстояние до стены помещения, от котла до окна и газовой трубы, размещение в индивидуальном жилом доме, каким должно быть помещение, объем, где разместить котел – Установка газового котла в частном доме – требования, правила, нормы Установка двух газовых котлов в частном доме.

Установка настенного газового котла: навес газового котла и подготовка к подключению. Выбор места установки прибора в доме

Примечание. При катастрофической нехватке места электрический накопительный водонагреватель можно вынести в соседнюю комнату. Бойлер косвенного нагрева переместить сложнее, резервуар подключается несколькими трубами + система рециркуляции.

Сложнее всего разместить в котельной 2 напольных габаритных котла, например, дизельный + пеллетный с бункером. Попробуйте их расположить около длинной стены без окна, там же выполните сборку схемы отопления. Между котлами и другим оборудованием оставьте проход 0.6 м. Рассмотрите вариант компоновки возле противолежащих стен или друг против друга, но тогда придется тянуть магистрали через помещение.

Остаток площади вдоль простенков и перегородок отдайте под систему водоочистки с гидроаккумулятором. Если вам удалось применить только настенные тепловые агрегаты, в котельной останется место для разных полезных вещей – раковины, небольшой ванны для обуви или стиральной машины.

Согласование проекта

Если сравнивать затраты на обустройство котельных одного типа, то для работающих на разных энергоносителях отопительных агрегатов организация котельной для газового отопления будет стоить дороже всего. Это связано с тем, что, проект требуется согласовать в контролирующих инстанциях, и его разработку желательно доверить профессионалам.

Помимо самой проектной документации домовладелец должен предоставить следующий пакет документов:

техпаспорт котельного агрегата;
санитарно-гигиеническое заключение;
сертификат соответствия котла действующим требованиям;
инструкцию по эксплуатации выбранного газового котла.

Монтаж газового котла — нормы и правила установки напольных и настенных приборов

Автономное отопление, организованное с помощью оборудования, использующего природный или сжиженный газ — самый экономически выгодный вариант. Большинство инструкций утверждает, что установку газового оборудования должны проводить только сертифицированные компании. Но тут они немного лукавят. Подключение оборудование производится только специалистами газовых компаний, а монтаж и установку оборудования вполне можно произвести своими силами, но после получения разрешения на эксплуатацию и монтаж газовых приборов. Такое разрешение обычно выдается в районном отделении газовой компании, которая обслуживает регион.

Монтаж котла и системы отопления своими силами значительно уменьшит издержки, а качество выполнения работ обычно выше, т. к. владелец делает все, не спеша, для себя. Конечно, установка котла и монтаж отопления — непростая техническая задача, но при неукоснительном выполнении правил и требований к установке оборудования, вполне по силам человеку, имеющему определенные знания и опыт выполнения монтажных работ.

Автономное отопление, с чего начинать

Прежде, чем начинать монтаж газового котла, нужно иметь следующие документы:

Технические условия. Этот важный документ оформляется в газовой службе. В нем отражаются технические условия на монтаж, фактически разрешение на проведение всех монтажных работ по отоплению. Газовая служба еще до предоставления разрешения потребует величину предполагаемого объема потребления.
Проект установки. Его разработка начинается на основании полученных технических условий. В проекте четко определяется схема на монтаж газового отопления, схема подвода газопровода. Для частных домостроений создается схема проводки газовой коммуникации по участку и указанием точки входа в дом. Проект имеют право разрабатывать инженеры-проектировщики, имеющие соответствующую лицензию на проектирование.
Согласование проекта в Горгаз. Новый проект согласуется или со службой, которая обслуживает участок или с Горгазом. Процесс довольно длительный и иногда занимает около 3 месяцев.

техпаспорт на котел чешского производства;
техническое описание и инструкция по эксплуатации;
сертификаты соответствия;
сертификаты, например санитарно-гигиенический сертификат.

Проект согласован, что делать дальше?

Большинство потребителей, использующих газовое оборудование, уверены, что монтаж газового оборудования имеют право делать только специалисты имеющие сертификат. Это одно из глубочайших заблуждений. Специалисты газовых служб занимаются только проводкой и подключением газопроводов. Поэтому монтаж котлов отопления газовых или твердотопливных, подводка водопровода, подключение электрической сети к оборудованию и другие монтажные работы не требуют специального разрешения.

Важно знать и выполнять требования нормативных документов к обустройству котельной, дымохода и к помещению котельной. Если выбрана самостоятельная установка газового котла цена создания отопительной системы будет значительно ниже.

Основные требования, предъявляемые к котельным

Если принято решение установить газовый котел самостоятельно, то требования к обустройству котельной должны выполняться неукоснительно. Невыполнение их чревато штрафом и дополнительными затратами на устранение нарушений правил. Если же отсутствует помещение для котельной, то котел мощностью менее 60 кВт можно установить в любой комнате дома, но чаще всего монтаж котлов отопления производят на кухне, которая должна удовлетворять требованиям. Стена, при установке настенного котла, обязательно должна быть из негорючего материала.

Основные характеристики и требования к помещению для установки газового котла:

минимальная высота потолков – 2,5 метра;
объем помещения минимальный – 15 куб. метров;
наличие окна и форточки;
ширина двери не менее 80 см;
легкий доступ к оборудованию;
наличие вентиляционной решетки внизу;
обязательная установка газоанализатора и автоматического клапана;
наличие контура заземления для котла;
наличие трубопровода холодной воды.

Дымоход – важнейший элемент системы

Прежде, чем начинать монтаж отопления, необходимо сделать монтаж дымохода для газового котла, добротность которого определяет безопасную и эффективную работу оборудования.

В современных котлах установлены датчики, которые автоматически отключают газ при плохой тяге в дымоходе.

Существуют определенные правила обустройства дымоходов, которые должны соблюдаться в обязательном порядке. Несоблюдение правил или не обнаруженная своевременно неисправность может привести к трагедии.

Нормативные документы определяют основные требования к дымоходу:

диаметр дымохода должен соответствовать диаметру, указанному в инструкции;
для создания хорошей тяги верхний конец дымохода выводится на 0,5 метра выше крыши;
считаются лучшими дымоходы, изготовленные из стальных труб;
труба между котлом и дымоходом не должна превышать 25 см;
количество поворотов или изгибов дымохода не более 3.

Установка напольного котла

Существуют определенные правила установки газового котла, а при самостоятельном монтаже котла представители Горгаза будут особенно придирчивы. В случае несоблюдения каких-то нормативов, они могут наложить штраф и заставить устранить нарушения. Следует только помнить, что самостоятельный монтаж напольного или монтаж настенного газового котла своими руками, нарушением не является.

Многие организации пользуются плохим знанием людей нормативных документов. Если у них сделать заказ на монтаж газового котла цена работы может достигнуть половины стоимости оборудования. Поэтому, если соблюдены все требования, то сотрудники Горгаза обязаны подключить и сделать первый запуск котла.

Напольный газовый котел чаще всего применяется для больших домов с несколькими этажами. Уже при покупке котла нужно обратить внимание и выбрать котел с таким направлением выхода патрубков, которое точно соответствует проекту. Например, котлы газовые Термона выпускаются с несколькими вариантами расположения выходных патрубков. Затем готовят прочное основание, хотя можно установить котел на лист оцинкованной стали. Этот лист должен выступать за габариты более чем на 30 сантиметров.

Важно, для нормальной работы, выставить котел по уровню.

После установки котла на место подключается дымоход, и проверяют его на наличие тяги. Для увеличения срока службы котла следует предусмотреть установку фильтра очистки. Он устанавливается в «обратку». Перед тем, как установить газовый котел, нужно произвести опрессовку системы давлением. Если все нормально производится соединение котла и контура отопления, система заполняется водой, подключается электропитание и делается заявка в Горгаз на подключение к газовой магистрали.

Подключение настенного котла

Если не требуется большой мощности для обогрева дома, то идеальным вариантом является установка настенного газового котла нормативы в основном те же самые, хотя есть незначительные отличия. Котлы такого типа устанавливаются на стенах помещений, подходящих по нормативам. Расстояние между газовыми приборами не менее 20 см, а расстояние между стеной и котлом 30–50 сантиметров. Нужно подвести водопровод, для запитки котла, и электросеть.

Перед установкой котла желательно промыть проточной водой теплообменник котла для удаления возможных загрязнений и посторонних частиц. Планки крепления располагаются на высоте 0,8 – 1,6 м от пола. Котел подключается к газовой магистрали металлической трубой или гофрированным гибким шлангом из нержавейки. Такие переходники специально созданы для подключения газового оборудования.

Одним из популярных котлов отопления является газовый котел Термона, который выпускается чешской фирмой Thermona. Фирма выпускает напольные, настенные, конденсационные и электрические котлы различных серий и моделей. Ассортимент продукции чрезвычайно велик. В каталоге представлены газовые и электрические, твердотопливные и конденсационные котлы.

Особенности установки котлов в многоквартирных домах

Для создания автономной системы обогрева необходима установка газового котла в многоквартирном доме требования к ней практически те же. Для автономных систем многоквартирных домов выбираются турбированные котлы с закрытой камерой сгорания. Ссылки на СНиП, в котором запрещены установки котелен в многоэтажных домах, не выдерживают критики.

СНиП разрабатывался еще в прошлом веке. При соблюдении соответствующих технических требований к помещениям для установки современного газового оборудования, котлы для автономного отопления можно установить. Ведь современные изолированные камеры сгорания котлов обеспечивают безопасность и комфорт в жилище.

Если получено разрешение на создание автономной отопительной системы в многоквартирном доме, то самым рациональным решением будет установка двухконтурного газового котла в квартире для обеспечения горячей водой. Квартира была подключена к центральному отоплению, значит, при монтаже отдельного отопления нужно будет отключиться от нее и смонтировать замкнутую автономную систему. Это значит, что нужно будет установить радиаторы отопления, соединить их трубопроводами, которые подвести к установленному котлу.

Перед тем, как подключить контур к котлу необходимо, причем в обязательном порядке, произвести опрессовку системы воздухом или давлением жидкости. Для новой системы давление должно превышать рабочее в 2 раза. В принципе подключение газового котла к системе отопления схема при этом не имеет значения, осуществляется после проведения испытаний, а вот подключение к газовой магистрали и запуск котла могут осуществить только работники газовых служб имеющих лицензию.

Первое время, после запуска автономного отопления, нужно проследить и убедиться, что котел и его автоматика работает правильно. При наборе заданной температуры теплоносителя котел должен автоматически отключаться. Если же это не произошло, то спрашивать, почему газовый котел не отключается, не имеет смысла. Возникла серьезная неисправность. Либо вышел из строя блок управления, либо неисправен датчик. В таком случае нужно вызвать специалистов, которые имеют право на ремонт газовых котлов.

Правила и требования установки газового котла

Комфортное проживание в частном доме невозможно без индивидуального отопления и водоснабжения. Наличие индивидуального отопления несет в себе массу плюсов и преимуществ, одним из основных выделяется экономия и возможность самостоятельно регулировать температурный режим в помещении. Многие собственники стремятся все делать в своем доме своими руками, в том числе и монтаж отопительной системы. Установка газового котла не простая техническая задача, но если учесть все требования и иметь определенные навыки выполнения работ, это дело под силу каждому.

Монтаж газовой системы отопления требует наличия соответствующего оборудования. Техника должна быть качественной, корпус котла должен быть без дефектов и сколов, в полной комплектации. Прежде чем приступить к монтажным работам необходимо убедиться в наличии инструкции по сборке оборудования и всех сопутствующих деталей. Самостоятельно установить можно только простой отопительный газовый котел, с более сложным оборудованием должны заниматься специалисты.

Неоспоримые, четкие правила установки применяются как для простого так и газового оборудования с ГВС.

После как будет получено разрешение от газовой компании, можно приступить к монтажу. У любого газового котла должен быть сертификат, по которому будет регистрироваться оборудование в специальных контролирующих структурах.

К помещению, где будет устанавливаться газовой котел предъявляются особенно строгие требования. За не соблюдение которых могут быть выставлены штрафные санкции от проверяющих газовых служб. Неправильно установленный котел, не соблюдение основных параметров расположения оборудования может привести к трагедии, ведь — взрывоопасное вещество.

Требования к помещению:

Устанавливать отопительный газовый котел можно в помещении площадью не более 4 кв.м с высотой потолка более 2,5 м., также его можно разместить в подвале или специальной пристройке, но категорически запрещено устанавливать газовый котел в жилых комнатах, кухне, ванной комнатах.
В помещении с газовым котлом необходимо обязательное наличие окна.
При монтаже настенного котла, участок стены должен быть отделан огнестойкими материалами.
Напольный аппарат устанавливается на стальной или цементный лист размером до 50 см.
На расстоянии не менее 30 см от котла не должно быть никаких газовых и легковоспламеняющихся приборов.
Выбор этажа в доме, где будет устанавливаться котел, зависит от мощности оборудования. При общей мощности котла 150 кВт, разрешена установка на любом этаже. Более мощные котлы от 150 — 300 кВт, устанавливаются только на первых и цокольных этажах дома. При этом подвал или цокольный этаж необходимо оборудовать дополнительным выходом на улицу.
Если газовый котел будет установлен в пристройке, то она должна быть отделена от дома глухой стеной, располагаться котел должен на расстоянии не более 4 м. до ближайшего окна и на высоте 8 метром от окна до перекрытия.
Помещение для обустройства газового отопительного оборудование должно иметь стены предел огнестойкости которых не менее 0,75ч. Отопительный газовый котел и все оборудование необходимо установить так, чтоб был к нему доступ для регулировки и обслуживания.
Ширина дверного полотна в котельной с газовым оборудованием — минимум 80 см. Нижняя часть двери оснащается вентиляционной решеткой. Сечением вентиляционной продушины рассчитывается с учетом мощности котла ( 8 см2 на 1 кВт).

Требования к дымоходу для газового отопительного котла

Диаметр дымохода должен соответствовать всем показателям, которые указаны в инструкции к котлу. При выводе дымохода через крышу, он должен быть выдвинут вверх на 50 см над коньком, сечение дымохода должно полностью соответствовать дымоходному отверстию. Труба по которой будут выводиться продукты горения не должна иметь изгибов и вмятин.

Порядок проведения монтажных работ

Когда готово помещение для установки газового котла и на руках есть все необходимые документы ( разрешение от газовой компании), можно приступать к монтажным работам. Установка котла любого типа (напольный или настенный) требует четкого пошагового выполнения инструкции.

Установка настенного котла

Для настенного газового котла в первую очередь обшивается участок стены слоем огнеупорного материала., на котором будет он размещен. Оставляем зазор в 4.5 см. между стеной и материалом. Стенки входных трубок котла необходимо прочистить большим напором воды, от мусора, который остается после сборки оборудования. На трубке подачи воды устанавливается фильтр. До и после фильтра устанавливаем запорную арматуру.

Установка дымохода. К монтажу и самому дымоходу предъявляются особые строгие требования — сечение должно полностью соответствовать отверстию котла, возвышение над коньком крыши не меньше чем на 500 см. Специалисты рекомендуют использовать стальной цилиндрический дымоход с отверстием для прочистки.

Проводится проверка тяги. Современные и практичные котлы должны прекратить подачу газа , при ухудшении тяги.

Установка газового котла все равно требует присутствия специалиста газовой службы, для выполнения одного пункта монтажных работ — врезка котла в газопровод. После как оборудование будет подсоединено к газопроводу, подключить котел к электропитанию, а также регулируем работу автоматического устройства защиты от перегрузок.

Схема монтажа настенного газового котла

Установка напольного котла

Напольный газовый котел устанавливается строго на специальный постамент из цемента или тонкого листового железа. Котел должен быть установлен идеально прямо и ровно, регулируется положение газового котла при установке при помощи уровня.

Также напольный газовый котел присоединяется к дымоходу и проверяется тяга.

Котел соединяем с внутридомовой отопительной системой. Для защиты аппарата от засорения необходимо установить фильтр грубой очистки, который располагают после отводной линии, заполняющей отопительную систему водой.

Двухконтурный газовый котел присоединяется к водопроводу . Врезка котла в трубопровод производится ближе к дому, до начала разветвления.

Газовое отопление, безусловно, очень выгодно. Система газового отопления достаточно проста в эксплуатации и безусловно финансово выгодна. Обустройство котельной, установку котла легко можно сделать самостоятельно следуя определенным нормам и правилам, но подключение приборов должны проводить только специалисты. Газ взрывоопасное вещество, поэтому не нужно пытаться произвести самостоятельно установку газового котла без специальных умений и навыков. Независимо от того самостоятельно, или при помощи профессиональных монтажников были проведены установочные работы, подключение и проверку правильности установки и работы оборудования проводят специалисты газовой компании.

Схема монтажа напольного газового котла

Заказать монтаж газового отопления Вы можете по телефонам:

+7 (495) 108-06-41 Москва

+7 (910) 846-08-22 Тверь

Правила установки газовых котлов в частном доме

Газовый котел в частном доме: требования и установка

В современном частном доме без газового котла не обойтись. Он прост и безопасен в эксплуатации. Да, его установка весьма трудоемка и дорога, но в итоге газовый котел — наиболее экономически выгодное решение для отопления дома и нагрева воды. По сравнению с электрическими нагревательными приборами он может окупиться за одну зиму.

Газовые котлы могут быть одноконтурными и двуконтурными. Одноконтурные предназначены только для отопления, двуконтурные — для отопления и нагрева воды. Также газовые котлы различаются по мощности и по типу установки.

Очень важно правильно определить требуемую мощность оборудования. Минусы недостаточной мощности очевидны. Избыточная мощность, кроме экономической составляющей, еще и опасна. В камере сгорания от частых перепадов температур образуется кислотный конденсат, который может разъедать металлические детали котла.

Мощность котла находится в прямой зависимости от размера помещения. Также нужно сделать поправку на климатические условия, в которых вы живете. Разделите площадь отапливаемых помещений на 10, и умножьте на коэффициент 1,2 — 1,5 для Московской области, 0,7 — 0,9 для южных областей, 1,5 — 2 для северных регионов — и вы получите требуемую мощность. Таким образом, для дома площадью 100 квадратных метров, расположенного в Центральном регионе, требуется аппарат мощностью не менее 12-15 киловатт .

Мощность можно регулировать. Маломощные котлы имеют одноступенчатую регулировку мощности. Двухступенчатой регулировкой оборудованы приборы отопления средней производительности. Высокопроизводительные котлы оснащаются модулированным регулированием мощности.

По типу установки различают настенные и напольные котлы. Каждый тип установки имеет свои особенности. Но, какой бы котел мы ни устанавливали, перед его непосредственным монтажом нужно выполнить ряд требований, которые установлены определенными СНиПами.

Для аппаратов, которые устанавливаются на территории РФ, требования определяются СНиПом 41-01-2003 «Отопление, вентиляция и кондиционирование», СНиПом 31-01-2003 «Здания жилые и многоквартирные», СНиПом 42-01-2002 «Газораспределительные системы» и другими правилоустанавливающими документами.

Правила установки газовых котлов в частном доме

Для газового оборудования должно быть отведено отдельное помещение (топочная, или котельная). Котельную можно устроить на любом этаже, и даже в подвале или на чердаке. Запрещено устанавливать котел в жилых помещениях, санузлах и ванных комнатах.
Площадь котельной должна быть не меньше 4 квадратных метров при мощности котла до 30 кВт. Такая мощность, как правило, покрывает все потребности частного дома. При установке котла больше мощности площадь помещения должна быть больше: от 31 до 60 кВт — 13,5 кубических метров, от 61 до 200 кВт — 15 кубических метров. Бывают котлы с замкнутой камерой сгорания, для них метраж не регулируется, но минимальный все равно должен быть соблюден.
Высота потолка котельной должна быть не менее 2,5 метра.
В котельной должно быть окно, которое открывается. На 10 квадратных метров помещения должно приходится 30 сантиметров окна.
Ширина двери в котельную должна быть не менее 80 сантиметров.
Между дверным проемом и верхним краем двери должен быть зазор не менее 2,5 сантиметра.
Недопустима отделка помещения какими-либо горючими материалами.
Недопустимо наличие фальшпотолка или фальшпола.
В котельную должен быть обеспечен естественный приток воздуха. На каждый 1 кВт мощности газового котла должно приходиться 8 квадратных сантиметров отверстия для притока воздуха.
В помещение, где будет устанавливаться газовый отопительный прибор, должна быть проведена вода.
Помещение, где расположен котел, должно быть сухим, так как повышенная влажность препятствует выходу паров газа.
Вентиляция монтируется в верхней части помещения.

Требования к деталям и частям оборудования

К котлу должен быть свободный доступ с любой стороны.
Газовые трубы должны быть только из металла.
Газовый счетчик обязателен.
Котел должен быть заземлен. Заземления не требуют только аппараты, не использующие в своей работе электроэнергию, но такие сейчас почти не выпускаются.
Вместе с аппаратом должны устанавливаться газоанализатор (он предупредит о возможной утечке газа) и автоматический клапан (он перекроет подачу газа при утечке).

Газоотводы (или, как их часто называют, дымоходы)

Ход для отведения продуктов горения должен быть отдельным от обычного дымохода.
По горизонтали его длина в котельной не должна превышать трех метров.
Газоотвод может иметь не более чем 3 колена.
Диаметр газоотвода и мощность котла должны соответствовать (при мощности до 30 кВт D=130 мм. при мощности 40 кВт D=140 мм.)
Диаметр газоотвода не должен быть меньше диаметра отверстия для подключения газохода.
Внешний конец газоотвода должен быть выше уровня конька крыши как минимум на полметра.

В современных котлах с закрытой камерой сгорания сейчас используются так называемые коаксиальные дымоходы. которые продаются и устанавливаются вместе с прибором отопления. При установке таких котлов не важны и габариты комнаты, так как воздух для горения поступает не из нее, а с улицы.

Эти общие требования могут немного отличаться в разных регионах, они постоянно дорабатываются и уточняются. Кроме этого, бывают нюансы, что газоснабжение в доме не центральное, а баллонное. При этом правила и требования установки газового котла будут отличаться некоторыми особенностями. Есть разница и в том, из какого материала построен дом, каковы перекрытия. Чтобы не возникло проблем на стадии согласования проекта, лучше пригласить специалиста и заранее осмотреть дом на предмет возможных недостатков.

Какие действия необходимо предпринять для получения разрешений на установку газового котла:

В организацию, снабжающую газом ваш населенный пункт, нужно написать заявление, чтобы получить так называемые технические условия. Фактически это документ, разрешающий подготовительные строительные работы. Процедура получения длится, как правило, от недели до двух.
Затем нужно заказать и получить проект. Проект изготавливает инженер, у которого есть лицензия на данный вид деятельности.
Проект надо отдать в газоснабжающую организацию на согласование. Вместе с проектной документацией и заявлением подаются документы на котел (техпаспорт, сертификат соответствия и другие документы по требованию газовиков). Согласование длится от недели до трех месяцев.

Согласованный проект и является разрешительным документом для установки газового котла.

Последовательность монтажа напольного котла

Котел устанавливается на прочное основание, которое может выдержать его тяжесть. Для этого либо заливается бетонная стяжка, либо на пол укладывается лист оцинкованного железа.
При установке аппарата на основание проверить, чтобы он стоял точно параллельно земле.
Присоединить к дымоходу и проверить тягу.
Соединить с трубами отопительной системы, при этом установив фильтр жесткой очистки воды (после отводной линии перед входом в котел обратной линии). По обе стороны от фильтра поставить запорные механизмы (например, шаровые клапаны). Шаровые клапаны установить на все патрубки.
Двухконтурный котел соединить с водопроводом. Врезку в водопровод лучше сделать насколько возможно ближе ко входу трубы в здание или же до места разветвления трубы. Трубу для подачи воды лучше присоединить сверху, трубу возврата воды — снизу.
Подключить к газопроводу. Это может сделать только мастер-газовик, самостоятельно врезку производить нельзя.
Подсоединить к электропитанию.

Последовательность монтажа настенного котла

Стена или перегородка, на которой будет размещен котел, должна быть прочной, чтобы выдержать его, и защищенной огнеупорным материалом.
Котел крепить на расстоянии 4-5 сантиметров от стены крепления, полметра от остальных стен и потолка, 80 сантиметров до пола. Крепить ровно, без перекосов, строго параллельно полу.
Аппарат подготовить к монтажу: под напором воды очистить стенки входных труб от мусора.
Установить фильтр на трубе для подачи воды, до фильтра и после него установить запорную арматуру.
Если это необходимо, смонтировать дымоход и проверить тягу.
Подключить к газопроводу. Это может сделать только мастер-газовик, самостоятельно врезку производить нельзя.
Подсоединить к электропитанию.

В обоих вариантах установки перед первым пуском нужно заполнить систему водой. Для этого устройство надо отключить. Воду следует набирать очень медленно — только так вы избавитесь от воздушных «пузырей» в системе отопления.

Следует также помнить, что монтаж любого газового оборудования нельзя производить при минусовой температуре, температура должна быть от 5 до 35 градусов .

Техобслуживание газового оборудования

Регулярно, не реже чем два раза в год нужно проводить техобслуживание газового оборудования. Обязательно это делать до начала отопительного сезона. Специалист должен проверить герметичность, состояние дымохода и системы вентиляции, почистить фильтры и горелку, заменить изношенные детали.

Установка газового котла своими руками

В последнее время для отопления загородных домов все чаще используются котлы, которые работают на природном газе. Принцип их функционирования заключается в нагревании теплоносителя. Газовые котлы имеют ряд преимуществ: экологичность, компактность, бесшумность, простота в эксплуатации, возможность установки в частном доме.

От производительности котла зависит степень обогрева всего дома. Но в то же время газ, который используется в качестве теплоносителя, является очень взрывоопасным веществом, поэтому к выбору данного оборудования нужно отнестись со всей серьезностью, а также при установке газового котла соблюдать существующие правила.

Установка газовых котлов своими руками – дело достаточно сложное, трудоемкое и ответственное. Сотрудники газоснабжающих организаций получают необходимые сертификаты, наличие которых, впрочем, только санкционирует доступ непосредственно к газопроводу.

А грамотному и трудолюбивому человеку все под силу! Тем более что с монтажом котла, подведением воды и подключением электричества может справиться практически любой мужчина.

К тому же самостоятельная установка отопительных приборов позволяет значительно сэкономить средства.

Вводное видео руководство

Основные виды

Газовые котлы классифицируются по различным признакам: назначению, производимой мощности, типу тяги и способу монтажа. Одноконтурные котлы устанавливаются исключительно для обогрева дома, двухконтурные позволяют не только прогреть помещения, но и обеспечить дом водой с возможностью ее подогрева.

Маломощные котлы регулируются по одноступенчатому принципу, агрегаты средней производительности – по двухступенчатому. В высокопроизводительных котлах обычно предусматривается модулированная регулировка мощности.

Котлы закрытого типа работают на вентиляционной тяге. Существуют также газовые котлы с естественной тягой – открытого типа, или атмосферные.

Установка газовых котлов в частном доме производится либо путем монтажа на стену, либо на пол. В первом случае используются медные теплообменники, а во втором – чугунные или стальные.

Оптимальным решением для применения в частном доме считается проточный двухконтурный котел с бойлером, работающий на автоматике. Он обеспечивает обогрев помещений в холодное время года и подогрев воды для приготовления пищи, мытья посуды, принятия душа.

Автоматическая система, включающая в себя двойной термостат и микропроцессор, значительно упрощает процесс регулировки оборудования, позволяет отслеживать температуру в помещениях и на улице, задавать программу для уменьшения подогрева до минимума, если в доме отсутствуют люди (например, в дневное время, когда все ушли на работу).

Установка котла с полностью автоматическим управлением поможет вам сэкономить от 30 % до 70 % топлива по сравнению с оборудованием на ручном или полуавтоматическом управлении.

В то же время при отсутствии электричества автоматическая домашняя котельная не сможет обеспечивать полноценный обогрев дома, поэтому при монтаже котла нужно предусмотреть и форс-мажорные ситуации.

При покупке газового котла обязательно проверьте наличие сертификата и комплектацию. Если необходимо, дополнительно приобретите крепежные элементы для монтажа агрегата на стену.

Требования и правила установки газового котла

Простой отопительный газовый котел можно смонтировать своими руками. Подключением сложного оборудования должны заниматься только специалисты. К тому же существуют определенные правила установки, применимые как к простейшим приборам, так и к газовым системам с ГВС.

В частности, выхлоп должен быть направлен в отдельный вертикальный газоход (не путать с дымоходом!) а продукты горения могут проходить не более трех изгибов или поворотов трубы. Норматив длины горизонтальной части дымохода составляет не более 3 м, а отрезка трубы, соединяющего дымоход с котлом — не более 25 см.

Требование к помещению

Особые требования предъявляются и к помещению, где газовое оборудование будет установлено (котельной, или топочной). Эти требования достаточно строги. Но их невыполнение приведет к штрафным санкциям со стороны проверяющих органов, а соблюдение поможет предотвратить несчастные случаи, ведь газ – это взрывоопасное, горючее вещество, с которым нужно обращаться очень осторожно.

Газовый котел может быть установлен в чулане, кухне, подвале или специальной пристройке, оборудованной вентиляцией и вытяжкой. При этом категорически запрещается монтировать газовое оборудование в туалете, ванной и жилых комнатах. Остальные требования зависят от типа котла.

Так, маломощный одноконтурный котел (до 60 кВт) разрешается устанавливать в любом помещении дома, кроме вышеперечисленных. Двухконтурные котлы нельзя устанавливать на кухне.

Если общая мощность оборудования находится в пределах 150 кВт, то помещение, где оно будет монтироваться, может располагаться на любом этаже дома. Установка в частном доме более мощных газовых котлов и оборудования (150-350 кВт) допускается только на первом и цокольном этажах.

Кроме этого, правила установки газового котла регламентируют размеры помещения котельной: 0,2 м3 на 1 кВт мощности оборудования при высоте потолков от 2,5 м, но не менее 15 м3 общего объема.

Стены должны иметь предел огнестойкости не менее 0,75 ч. Недопустим монтаж фальшпола и фальшпотолка. Ко всем приборам и вспомогательному оборудованию необходимо обеспечить удобный доступ для наладки, регулирования и обслуживания.

Также в котельную обязательно должен попадать естественный свет. Для этого в помещении необходимо сделать окно из расчета 0,03 м2 площади проема на 1 м3 объема котельной. В окне обязательно должна быть форточка.

Существуют определенные требования к ширине двери, ведущей в котельную – минимум 80 см. Обратите внимание, имеется в виду ширина именно дверного полотна, а не проема!

Кроме этого, необходимо оставить небольшой зазор в нижней части двери или оснастить ее вентиляционной решеткой. Также вентиляционную решетку можно сделать в стене, смежной с соседней комнатой. Сечение вентиляционной продушины рассчитывается исходя из мощности котла: 8 см2 на 1 кВт.

Если газовый котел устанавливается в цокольном этаже или подвале, помещение котельной должно быть оборудовано дополнительным выходом на улицу. Если газовый котел размещается в пристройке, она должна располагаться возле глухой стены жилого дома, на расстоянии не более 4 м до ближайшего окна, на высоте 8 м от окна до перекрытия (СНиП 41-01-2003 и МДС 41-2.2000 ).

Чертежи и схемы установки газового котла

Ниже представлено несколько схем установки газового котла и сопутствующего оборудования.

Общая схема установки газового котла с системой ГВС.

Схема обвязки двухконтурного газового котла.

Схема обвязки котла в открытой системе.

Более подробную информацию можно найти в инструкции, которая прилагается к каждому прибору.

Процесс установки (монтажа) своими руками

Установка газовых котлов в частном доме начинается с оформления документов и заканчивается устройством дымохода. Для начала необходимо заключить договор на поставку природного газа в ваш дом. Затем следует обратиться в газопоставляющее предприятие и получить проект газификации дома и монтажа газового оборудования со схемой обвязки котла .

Самый простой котел, так называемая «водогрейка» состоит из газовой горелки и теплообменника. К нему подключается вода и газ, а выхлоп выводится в дымоход. Но даже на установку такой простейшей системы требуется получение соответствующего разрешения! Рассмотрим подробно процесс монтажа настенного и напольного газового котла более сложной конструкции.

Монтаж настенного котла

Защищаем участок стены, где будет располагаться котел, слоем огнеупорного материала, оставляя между ним и стеной зазор в 4,5 см.
Подготавливаем котел к монтажу. Под большим напором воды очищаем стенки входных трубок от мелкого сора, оставшегося после сборки.
Устанавливаем на трубке для подачи воды фильтр и запорную арматуру – до и после фильтра.
Монтируем дымоход. К этому устройству тоже предъявляются определенные требования: диаметр не меньше, чем указано в руководстве к газовому котлу; сечение аналогично дымоходному отверстию котла; возвышение над коньком крыши не менее чем на 0,5 м (раздел 6 СНиП 41-01-2003, раздел 4 и Приложение 6 МДС 40-2. 2000). Лучше всего использовать стальной цилиндрический дымоход с отверстием для чистки.
Проверяем тягу. В случае ее ухудшения автоматика, которой оснащаются современные котлы, должна прекратить подачу газа.
При помощи стальной трубы и специального сгона для ее установки производим врезку котла в газопровод. Для выполнения этой работы необходимо пригласить специалистов газовой службы.
Подсоединяем газовый котел к электропитанию и подключаем автоматическое устройство для защиты от перегрузок.

Возможно вас так же заинтересует статья о выборе теплоносителя для отопления

Установка напольного котла

Сооружаем прочный постамент, способный выдержать тяжесть чугунного котла. В пристройке для этого заливаем бетонную стяжку, в других помещения на деревянный пол кладем кусок оцинкованного листового железа.
Устанавливаем газовый котел своими руками, контролируя его положение при помощи уровня.
Подсоединяем котел к дымоходу и, если он не оборудован принудительной вытяжкой, проверяем тягу.
Соединяем котел с внутридомовой отопительной системой. При этом для защиты агрегата от засоров устанавливаем фильтр грубой очистки, располагая его после отводной линии, заполняющей систему водой, перед входом в котел обратной линии.
Двухконтурный котел присоединяем к водопроводу, выполняя врезку ближе к дому, до начала разветвления.
С помощью стальной трубы производим врезку котла в газовую магистраль, как и в предыдущем случае, при участии специалистов.

Видео руководство

Правила эксплуатации

В частных домах, впрочем, как и на любых других объектах, газовые котлы разрешается устанавливать и эксплуатировать только в сухих помещениях. Повышенная влажность препятствует рассеиванию инородных веществ в воздухе, в том числе паров газа. Поэтому столь строги требования, предъявляемые к топочным, и правила установки газовых котлов (см. выше).

Чтобы повысить производительность теплообменника, необходимо защитить его от попадания грязи и пыли при помощи фильтра грубой очистки. Чтобы повысить качество воды также нужно использовать фильтры.

Перед началом или в конце отопительного сезона рекомендуется выполнять техническое обслуживание газового оборудования. И, во избежание опасных ситуаций, делать это нужно регулярно!

Техническое обслуживание

В процессе технического обслуживания проверяется состояние дымохода и исправность работы вентиляции, осуществляется чистка и промывание фильтров, а также всей системы. Для этого можно использовать моющие средства, которые эффективно удаляют различные отложения.

Не следует забывать и о чистке горелки. Изношенные детали подлежат замене в обязательном порядке! Перед запуском системы необходимо тщательно проверить герметичность всех соединений.

Соблюдение установленных нормативов, грамотное подключение газового котла, эксплуатация в соответствии с правилами и своевременное техническое обслуживание позволит увеличить срок службы всей системы, снизив при этом количество потребляемого топлива.

Требования к установке газовых котлов

Рекомендации по расположению оборудования
Требования к котельной
Эксплуатация оборудования

Газовый котел становится незаменимым атрибутом не только частных домовладений, но и квартир. Один вид служит только для подачи горячей воды через подсоединенные к нему трубы. Он называется одноконтурный газовый котел. Другой вдобавок к этому обеспечивает еще и отопление всего помещения. Его именуют двухконтурным котлом. С учетом нынешних условий, газовый котел является наиболее экономичным, бесшумным и компактным оборудованием.

Установка газового котла дело не такое уж и простое, прежде чем ее произвести нужно подготовить необходимые документы, соблюдая все нормы установки газовых котлов и правила пожарной безопасности.

Каждый домовладелец может подобрать для себя тот котел, требования для которого удовлетворяются в его помещении, не ограничивая жилое пространство. Данное оборудование бывает двух видов: настенное и напольное, — что соответствует их месту установки. Но каждый из них имеет свои особенности, необходимые при выполнении монтажа.

Схема дымохода газового котла.

На основные требования при установке влияет тип тяги: вентиляционная и естественная. Агрегат первого вида оснащен закрытой камерой сгорания и забирает необходимый воздух непосредственно с улицы. Таким образом, его дымоход включает в себя две трубы разных размеров. Меньшая находится внутри большей. Наружная служит для притока воздуха, а внутренняя — для выброса обработанного продукта. Такая система характерна для настенного оборудования.

Котлы с естественной тягой обычно снабжены открытой камерой сгорания. Поступление воздуха обеспечивается из самого помещения, в котором он находится. Для лучшей работы требуется обеспечить его полным доступом кислорода. Поэтому агрегат устанавливают в хорошо проветриваемой комнате, которая должна соответствовать условиям, обеспечивающим безопасность хозяев. Отработанный газ выходит через подсоединенный к оборудованию дымоход. Данная система применима для напольных котлов.

Требования к котельной

Схема устройства внутреннего дымохода и наружной конструкции.

В частном доме газовое оборудование для отопления и нагрева воды следует устанавливать в помещении, чьи условия полностью соответствуют принятым нормам. Для этого многие используют специально выстроенную котельную, кухню или ванную комнату, при условии, что в ней предусмотрено окно. Но если предъявляемые требования удовлетворяются на цокольном этаже или в подвале, не возбраняется и там размещать соответствующее оборудование.

Газовый агрегат закрытого типа должен располагаться в комнате с объемом воздуха более 6,5 м³, а с открытой камерой сгорания — 8 м³. Основные требования, предъявляемые к такому помещению, — подача свежего воздуха и вентиляция. Ее рекомендуют располагать не выше 30 см от пола, а вытяжку как можно ближе к потолку. В загородном доме высота стен в соответствующей комнате не должна быть менее 2,5 м, а окно, выходящее на улицу, обязано иметь размеры, достаточные для проветривания.

Правила также предусматривают наличие двери в данном помещении с шириной от 80 см. В комнату должна быть обеспечена подача свежего воздуха, поступающего через сквозное, т.е. неперекрывающееся отверстие. Его сечение рассчитывается, учитывая параметры мощности двухконтурных и одноконтурных газовых агрегатов.

Вернуться к оглавлению

Эксплуатация оборудования

Схема подключения котла отопления с естественной циркуляцией: 1. Регулятор температуры в комнате; 2. Расширительный бак; 3. Батареи; 4. Котел отопления; 5. Кран подпитки контура.

Основные правила при эксплуатации газовых агрегатов направлены на обеспечение сухого помещения, защиту теплообменника от возможного загрязнения, установку необходимых фильтров на трубы отопительной системы и их промывку. Также должна осуществляться своевременная чистка дымоходов от осадков продуктов сгорания.

Главной рекомендацией является установка в доме газоанализатора. Он позволит избежать многих проблем и укажет на возникновение неполадок в газовых котлах. Также следует проводить своевременное техническое обслуживание, которое приходится на начало и конец отопительного сезона. Оно включает в себя проверку дымохода, вентиляции, чистку фильтров, горелки, анализ герметичности всей системы.

Выполняя правила эксплуатации, не стоит забывать и о диагностике газовых каналов. При установке настенных котлов или напольных трубы должны иметь герметичность, которая проверяется специалистами из соответствующих служб. Для того чтобы обеспечить себе безопасность и постоянное тепло, при установке газового котла необходимо в обязательном порядке следовать основным правилам.

Источники: http://kotel.guru/kotly/gazovye/gazovyy-kotel-v-chastnom-dome-trebovaniya-i-ustanovka.html, http://v-teplo.ru/pravila-estanovki-gazovih-kotlov.html, http://1poteply.ru/kotly/ustanovka/ustanovka-gazovyx-kotlov-v-chastnom-dome.html

Правила установки газового котла в доме – что нужно знать?

Правила установки газового котла в доме

Содержание статьи:

Газовый котёл в частном доме давно перестал быть новинкой. Это удобный отопительный прибор, позволяющий не только поддерживать в жилище комфортную температуру, но и обеспечивать хозяев горячей водой.

В продаже встречаются разные модели газовых котлов: только для отопления — котлы с одним контуром, для отопления и горячего водоснабжения — с двумя контурами.

Какой газовый котел выбрать и где установить — эти вопросы, естественно, решаются ещё до приобретения газового оборудования. Остаётся разобраться с вопросом о том, что требуется приобрести дополнительно и как правильно подготовить помещение в доме для будущей котельной.

О том, какие следует соблюдать правила установки газового котла в доме, читайте в строительном журнале samastroyka.ru

Что нужно знать перед установкой газового котла?

Прежде, чем приступить к установке газового котла, нужно провести подготовительные работы. К таковым относятся: подготовка помещения, соответствующего требованиям, а так же приобретение дополнительных материалов и оборудования.

Но, прежде всего, нужно:

Провести на участок, а затем подвести к дому газ;
Согласовать техусловия с газовой службой. Заказать и получить проект установки газового оборудования;
Заключить договор об установке газового оборудования со специалистами. Нельзя доверять монтажные работы газового оборудования незнакомым людям без гарантий и рекомендаций;
После установки котла нужно обратиться в газовую службу за заключением о том, что монтаж котла произведён в соответствии с техническими условиями, с соблюдением всех норм и правил. Имея такое заключение можно приступать к эксплуатации газового котла. Для этого необходимо провести опрессовку отопительной системы, и проверить все соединения в контуре на герметичность.

Правила установки газового котла в доме

Место для установки котла в частном доме может находиться на любом этаже, а так же в подвале, на чердаке, в пристроенном специально для этих целей помещении. Главное, чтобы это не были жилые, туалетные или ванные комнаты.

Помещение для котельной должно соответствовать противопожарным нормам и правилам. В техпаспорте на газовое отопительное оборудование такое помещение должно быть отмечено как топочная или котельная.

Размер помещения для установки газового котла просчитывается в соответствии с общей тепловой мощностью системы: самого котла и водонагревателей обоих типов — накопительного и проточного.

Однако по требованиям площадь котельной должна быть минимум 4 м² с высотой потолков не менее 2,5 м.

Есть одно исключение, когда размер котельной не подлежат нормированию: если монтируют котёл с камерой сгорания закрытого типа. Но минимальные нормы действительны и в данном случае.

В помещение, которое будет использоваться под котельную устанавливают дверь шириной минимум 800 мм.

Кроме этого, в котельной обязательно должны быть окна. Их количество и размер зависят от общей площади помещения. Так, на каждые 10 м² топочной требуется площадь окна 0,3 м².

Помещение котельной в обязательном порядке должно быть оборудовано качественной вентиляцией. При недостаточном количестве воздуха происходит неполное сгорание газа и образуется вещество, опасное для жизни человека.

Для наступления необратимых последствий достаточно находиться в помещении котельной с плохой вентиляцией всего 15 минут. Размер воздуховода напрямую зависит от мощности газового котла, на каждый 1 кВт мощности должно быть от 80 мм² площади вентиляционного окна. Вентиляция устанавливается выше верхней точки самого агрегата, как правило, под потолком.

В отделке стен и потолков котельной желательно не использовать легковоспламеняющихся и горючих материалов. В случае, когда отделочные материалы не соответствуют противопожарным требованиям, разрешается установка специальных защитных щитов из негорючих материалов, например, минерита. Расстояние от газового котла до стены не должно быть менее 100 мм.

Приобретение дополнительного оборудования

Для качественной и безопасной работы газового котла необходимо приобрести соответствующие дополнительные материалы и оборудование.

Следует строго выполнять следующие правила установки газового котла в доме:

Трубы для газопровода должны быть только металлическими;
От мощности газового котла зависит диаметр дымохода. Так при мощности в 30 кВт труба дымохода должна быть 130 мм, а 40 кВт мощности требуют уже сечения 170 мм;
Труба дымохода должна иметь диаметр, соответствующий размеру соединительного отверстия на отопительном приборе;
Высота отрезка дымохода (трубы), возвышающегося над домом, должна быть выше крыши минимум на 500 мм;
Помещение, где находится газовое оборудование, в обязательном порядке должно быть оборудовано анализатором газа, а газопровод — клапаном остановки подачи газа;
Все газовые устройства должны быть оснащены счётчиками контроля расхода газа;
Газовый котёл должен быть подсоединён к системе заземления. Исключение можно сделать для котла, не подключаемого к электричеству, но такие виды котлов уже практически не устанавливают в частных домах.

После выполнения всех вышеперечисленных подготовительных работ, можно приглашать специалистов для установки котла.

Как с любой техникой, работающей на газу, обращение с газовым котлом требует особой осторожности. Монтаж котла должен осуществляться в соответствии с требованиями к установке подобного оборудования.

Оценить статью и поделиться ссылкой:

Стандарты на устройства, правила и уведомления

Министерство энергетики (DOE) регулирует уровень энергоэффективности бытовых печей с 1987 года. К бытовым печам относятся газовые, электрические и жидкотопливные печи, которые используются для центрального отопления жилых домов. Печи нагревают воздух и распределяют нагретый воздух по дому с помощью воздуховодов.

Стандарты для бытовых печей, введенные в действие в 1992 году, сэкономят примерно 2.6 quads энергии и приводит к экономии примерно 30,1 млрд долларов США на счетах за электроэнергию для продуктов, отгруженных с 1992 по 2021 год. Стандарт предотвратит около 137 миллионов метрических тонн выбросов углекислого газа, что эквивалентно ежегодным выбросам парниковых газов примерно 26,9 миллиона автомобилей.

Министерство энергетики опубликовало уведомление Федерального реестра об окончательных правилах, касающихся процедур испытаний бытовых печей и котлов. 81 FR 2628 (15 января 2016 г.). Для получения дополнительной информации посетите веб-страницу нормотворчества.

Министерство энергетики опубликовало уведомление Федерального реестра о повторном открытии периода комментариев относительно Уведомления о доступности данных (NODA) о бытовых печах. 80 FR 64370 (23 октября 2015 г.). Период комментариев был возобновлен до 6 ноября 2015 г. Для получения дополнительной информации посетите веб-страницу правил.

Стандарты для бытовых печей

Ниже приводится сводка стандартов энергосбережения для бытовых печей.Текст не является официальным воспроизведением Свода федеральных правил и не может использоваться для юридических исследований или цитирования.

Текущий стандарт

Бытовые печи, производимые и распространяемые в коммерческих целях, как определено в 42 U.S.C. 6291 (16), должны соответствовать стандартам энергосбережения, указанным в Своде федеральных правил, 10 CFR 430.32(e)(1)(i). Эта информация также доступна в Электронном своде федеральных правил.

Годовой КПД использования топлива (AFUE) бытовых печей не должен быть ниже следующего для неатмосферостойких газовых печей, изготовленных до 19 ноября 2015 г.; печи на жидком топливе, изготовленные до 1 мая 2013 г., без выветривания; и атмосферостойкие печи, изготовленные до 1 января 2015 г.:

Таблица 1. Стандарты энергосбережения для бытовых печей
Класс продукта	AFUE ¹ (в процентах)
(A) Печи (исключая указанные ниже классы)	78
(B) Печи для передвижных домов	75
(C) Небольшие печи (кроме тех, которые предназначены исключительно для установки в передвижных домах) с производительностью менее 45 000 БТЕ/ч Атмосферостойкий (наружный) Неатмосферостойкий (для помещений)	78 78

¹ Годовая эффективность использования топлива, как определено в разделе 10 CFR 430. 23(н)(2).

AFUE жилых печей не должен быть ниже следующего, начиная с даты соответствия, указанной в таблице:

Таблица 2. Стандарты энергосбережения для неатмосферостойких печей и газовых и жидкотопливных печей
Класс печи	АФУЭ ¹ (проценты)	Дата соответствия
(A) Неатмосферостойкие газовые печи (кроме печей для передвижных домов)	80	19 ноября 2015 г.
(B) Газовые печи для мобильных домов	80	19 ноября 2015 г.
(C) Печи на жидком топливе, не подверженные атмосферным воздействиям (кроме печей для передвижных домов)	83	1 мая 2013 г.
(D) Печи на жидком топливе для мобильных домов	75	1 сентября 1990 г.
(E) Погодостойкие газовые печи	81	1 января 2015 г.
(F) Печи на жидком топливе, защищенные от непогоды	78	1 января 1992 г.
(G) Электрические печи	78	1 января 1992 г.

¹ Годовая эффективность использования топлива, как определено в разделе 10 CFR 430.23(н)(2).

Печи, изготовленные 1 мая 2013 г. или позднее, должны иметь электрическую потребляемую мощность в режиме ожидания (P _{Вт, SB} ) и электрическую потребляемую мощность в выключенном режиме (P _{Вт, OFF} ) не более следующих значений:

Таблица 3. Электрическая потребляемая мощность в режиме ожидания и электрическая потребляемая мощность в выключенном состоянии для печей


Peagow Product Class		Максимальный режим ожидания Режим электропитания, P _{W, SB} (WATTS)	Максимальное энергопотребление электропитания, P _{W, OFF} Watts)
(а) неределированные нефтепродукты (не включая мобильные домашние печи)	11	11
(B) Электрические печи	10	10

Окончательное правило Техническая поправка, Федеральный реестр , 79 ФР 43927 (29 июля 2014 г.)

Уведомление об эффективных датах и датах и датах соблюдения прямого окончательного правила, , 76 FR 67037 (октябрь.

31, 2011)

Исправление к окончательному правилу: Стандарты, Федеральный регистр , 76 FR 39245 (6 июля 2011 г.)

Окончательное правило: стандарты, Федеральный реестр , 76 FR 37408 (27 июня 2011 г.)

Документ технической поддержки

Журнал № EERE–2011–BT–STD–0011 содержит уведомления, комментарии общественности, стенограммы открытых собраний и подтверждающие документы.

После того, как регулирующее действие было завершено, исполнительный указ 12866 требует, чтобы агентства определяли существенные изменения между проектом, представленным в Управление информации и регулирования (OIRA) для рассмотрения, и действием, объявленным впоследствии, а также определяли эти изменения, внесенные в предложение или рекомендация OIRA.Документ ниже содержит дополнительную информацию:

Чтобы получить дополнительные указания или задать вопросы, связанные с внедрением этого стандарта, посетите страницу «Руководство и часто задаваемые вопросы».

Текущая процедура тестирования

Чтобы определить соответствие стандартам Министерства энергетики США, производители должны следовать процедурам испытаний, указанным в 10 CFR 430.23(н) для бытовых печей. Методы проведения процедуры тестирования дополнительно указаны в Приложении N к подразделу B 10 CFR 430. Они также содержатся в Электронном своде федеральных правил.

Окончательное правило, предварительная публикация, (29 декабря 2015 г.)
Техническое исправление окончательного правила: Процедуры испытаний, Федеральный реестр , 78 FR 53625 (30 августа 2013 г.)
Окончательное правило: Процедуры испытаний, Федеральный регистр , 78 FR 41265 (10 июля 2013 г.)
Номер записиEERE-2013-BT-TP-0008 содержит уведомления, комментарии общественности, стенограммы открытых собраний и подтверждающие документы.

Чтобы получить дополнительные указания или задать вопросы, связанные с выполнением этой процедуры тестирования, посетите страницу «Руководство и часто задаваемые вопросы».

Отказ от прав

Отказ от процедуры испытаний не был выпущен для бытовых печей.

Для получения информации об отказе от процедуры тестирования см. 10 CFR 430.27

Исключения

Управление слушаний и апелляций Министерства энергетики США не санкционировало исключение для жилых печей и котлов.

Для получения информации об освобождении от исключений см. 10 CFR, часть 1003.

Освобождение штатов от федерального преимущественного права

DOE не освобождает ни один штат от этого стандарта энергосбережения. Штаты могут ходатайствовать перед Министерством энергетики об освобождении регулирования штата от приоритета Федерального стандарта энергосбережения.Штаты также могут обратиться в Министерство энергетики с просьбой отменить такие исключения. Для получения дополнительной информации см. 10 CFR, часть 430, подраздел D.

Исключения для малого бизнеса

Любой производитель охватываемого продукта с годовой валовой выручкой, не превышающей 8 000 000 долларов США от всех его операций, и отвечающий определенным другим условиям, может подать заявку на освобождение от стандарта энергосбережения. Для получения дополнительной информации см. 10 CFR, часть 430, подраздел E.

Текущие стандарты энергосбережения для бытовых печей регулируются частью A «Программы энергосбережения для потребительских товаров, кроме автомобилей» Раздела III Закона об энергетической политике и энергосбережении с внесенными поправками.(42 U.S.C. 6292(a)(5),/a>) На эти приборы распространяется часть A. (42 U.S.C. 6292(a)(5)).

Национальный закон об энергосбережении бытовой техники от 1987 г. внес поправки в EPCA, устанавливая стандарты энергосбережения для бытовых печей и котлов и требуя от Министерства энергетики рассмотреть возможность внесения поправок в стандарты в ходе двух последующих нормотворческих действий. В 2007 году Министерство энергетики опубликовало окончательное правило, вносящее поправки в стандарты для бытовых печей. В 2011 году Министерство энергетики опубликовало прямое окончательное правило, вносящее поправки в стандарты для бытовых печей.

В 1997 году Министерство энергетики опубликовало окончательные правила, которые изменили первоначальную процедуру испытаний печей. Правило внесло поправки в процедуру испытаний, чтобы включить положения, содержащиеся в отказах от процедур испытаний, предоставленных различным производителям с 1985 по 1996 год, и включить процедуры испытаний для новых конструкций продуктов.

В 2010 году Министерство энергетики опубликовало окончательные правила, которые изменили первоначальную процедуру испытаний для бытовых печей, включив в них потребление энергии в режиме ожидания и в выключенном состоянии.

Предыдущие процедуры испытаний

Полезные ссылки и контактная информация

Полезные ссылки

Найдите советы и рекомендации, как сделать свой дом, рабочее место или автомобиль более энергоэффективными, на сайте EnergySavers.правительство

DOE поддерживает тестирование и проверку продуктов ENERGY STAR ^® в тесном сотрудничестве с Агентством по охране окружающей среды. ENERGY STAR, в то время как квалифицированные масляные печи на 4 % более энергоэффективны, чем базовые модели, и могут сэкономить в среднем 66 долларов США на затратах на электроэнергию в год.

Контактная информация

Для получения дополнительной информации, связанной с регулированием этого продукта, пожалуйста, отправьте письмо по электронной почте:

бытовая_печь_и_котлы@ee.doe.gov

Правила установки комбинированных котлов в Великобритании -Homeadviceguide

Соответствие правилам комбинированных котлов Великобритании

Независимо от того, делаете ли вы это сами, привлекая специалистов, задача установки нового комбинированного котла сама по себе может быть непосильной, не говоря уже о том, что вы добавляете все внешние факторы.

Понимание соответствующих законов и правил по установке новых комбинированных бойлов является обязательным и должно быть прочитано до начала процесса.

Хотя это может показаться не таким уж большим делом, правила существуют не зря, и их необходимо соблюдать, чтобы обеспечить вашу безопасность и безопасность вашей семьи. Использование коротких путей для выполнения работы приведет только к еще большим головным болям в будущем и поставит вас под угрозу получения травмы.

Независимо от того, как вы решите установить комбинированный котел, вам потребуется базовое понимание правил, которые вы должны соблюдать перед началом процесса.

Ниже вы найдете информацию об основных законодательных актах, которым необходимо следовать.Однако важно помнить, что приведенный ниже список рекомендаций не является исчерпывающим. Поэтому было бы полезно, если бы вы тщательно изучили все законы и правила перед началом процесса установки. Их можно получить на правительственном веб-сайте или в различных колледжах электриков и сантехников.

Правила газовой безопасности (установка и использование) 1998

Этот законодательный акт является наиболее важным правилом, касающимся установки нового комбинированного котла. В нем описывается, какие фитинги должны быть выполнены специалистом по газовой безопасности, включая любые работы, связанные с установкой, обслуживанием или изменением трубопроводов, регуляторов или счетчиков или любых других устройств или устройств, которые подают тепло, свет или газ.

Британские стандарты 7671 IET

В соответствии с рекомендациями британского стандарта IET (Институт инженерии и технологии) устанавливает особые правила, касающиеся любых фитингов или установок, связанных с электричеством. Важно отметить, что это относится не ко всем комбинированным котлам, а только к тем, которые имеют электрические компоненты.

Часть P строительных норм Великобритании

Убедитесь, что у вас есть обновленная копия этого правила, так как последние поправки были внесены в 2010 г. (а не в версии 2006 г.).Это особенно важно, если вы устанавливаете свой новый комбинированный котел без помощи профессионала. Следующие правила являются лишь рекомендациями по наиболее разумным мерам защиты от многих видов опасностей (таких как пожар или телесные повреждения) для монтажников комбинированных котлов. Подкатегории относятся к конкретной области опасности, с которой вы можете столкнуться, и заключаются в следующем:

1. Раздел A: Конструкция – касается прочности и безопасности здания, в частности, тех участков, где требуется замена трубопроводов или электропроводки или где будет устанавливаться комбинированный котел.

2. Раздел B: Пожарная безопасность – гарантирует, что при установке наденут соответствующую одежду и очки, а также всегда следует соблюдать осторожность при первом розжиге нового котла.

3. Раздел C: Подготовка места – рекомендуется убрать беспорядок и при необходимости переехать с семьей на несколько дней, чтобы обеспечить завершение установки с минимальными неудобствами и неудобствами.

4. Секция F: Вентиляция – обеспечивает безопасный и надежный выход дымохода вашего нового комбинированного котла наружу для удаления выхлопных газов.

Помните, что это самые важные правила, и они даны только в самом общем виде, чтобы помочь вам начать.

Для получения информации о конкретных областях, вызывающих озабоченность, всегда подробно ознакомьтесь с необходимыми законами и правилами. Если у вас все еще есть сомнения относительно установки вашего комбинированного котла, вы всегда можете связаться с отделом строительного контроля вашего местного органа власти, который может предоставить бесплатную информацию и совет, если это необходимо.

Каталожные номера

Что такое часть P – http://www.electricsafetyfirst.org.uk/find-an-electrician/part-p/

Электробезопасность: утвержденный документ P – https://www.gov.uk/government/publications/electrical-safety-approved-document-p

Газовый котел «Запрет» 2023 — Могу ли я заменить свой старый газовый котел?

Руководства и советы

В ноябре 2020 года правительство объявило о «зеленой промышленной революции», согласно которой запрет на газовые котлы в новостройках будет перенесен с 2025 на 2023 год.Однако, хотя это объявление вызвало бурю негодования в отопительной отрасли и замешательство среди домовладельцев, похоже, что правительство теперь отказалось от планов.

По состоянию на 18 октября 2021 года правительство планирует прекратить установку новых газовых котлов к 2035 году. Вместо этого их место займут низкоуглеродные системы отопления (например, тепловые насосы). Несмотря на это, стоит отметить, что это всего лишь предложение, и ничего не высечено на камне.

Сказав это, все же стоит подумать о том, как запрет на газовые котлы повлияет на 80% домов в Великобритании, которые в настоящее время используют газовые котлы.Что ждет в будущем самый распространенный в Великобритании тип системы отопления и что нужно знать домовладельцам?

Хронология правительственного объявления

ноябрь 2020 г.

18 ноября 2020 г. Борис Джонсон обнародовал новый план «Зеленой промышленной революции» из 10 пунктов. Считается, что часть этого плана продлит запрет на газовые котлы в новостройках до 2025 года. Однако это не было официально подтверждено, и никаких подробностей не было предоставлено, поскольку с отраслью не проводились консультации.

План из 10 пунктов гласит: «Дома, построенные в соответствии со стандартом Future Homes Standard, будут «готовы к нулевому выбросу углерода» и будут иметь выбросы углерода на 70-80% ниже, чем дома, построенные в соответствии с текущими стандартами».

Ссылаясь на первоначально объявленный крайний срок 2023 года, представитель Даунинг-стрит сообщил Би-би-си, что произошла «перепутанность» и что к плану не привязана фиксированная дата: «Правительство хочет реализовать меры в рамках «Дома будущего». Стандарт в кратчайшие сроки. «Мы провели консультации по внедрению этого к 2025 году и в свое время сообщим дополнительные детали.»

В то время как многие средства массовой информации ухватились за фразу «запрет на газовые котлы», важно, чтобы домовладельцы точно понимали, что именно было объявлено — и не объявлено — правительством.

В Интернете было много историй о запрете газовых котлов, и мы отделили факты от вымысла в книге «Запрет газовых котлов: разрушение мифов».

Государственный стандарт будущего дома был объявлен в октябре 2019 года и предлагал запретить газовые котлы в новостройках с 2025 года.Это часть более широкой стратегии по достижению нулевого уровня выбросов к 2050 году.

Октябрь 2021

18 октября 2021 г. правительство опубликовало свою долгожданную Стратегию по отоплению и строительству. В рамках этой стратегии предлагается план прекращения установки газовых котлов к 2035 году. На их место придут низкоуглеродные системы отопления, такие как воздушные тепловые насосы.

Сейчас тепловые насосы дороже газовых котлов. Как с точки зрения первоначальных, так и текущих расходов.Таким образом, чтобы помочь домовладельцам покрыть эти первоначальные расходы, с апреля 2022 года будут доступны ваучеры на сумму 5000 фунтов стерлингов. Однако только 90 000 из этих ваучеров будут доступны домовладельцам в течение 3-летнего периода (30 000 в год).

Будут ли запрещены газовые котлы?

Предлагаемый закон, в случае его принятия, запретит установку газовых котлов в новых домах, строящихся с 2025 года. Что касается установки газовых котлов в существующих домах, правительство предложило положить конец этому к 2035 году.

Нет необходимости в существующих домах с газовыми котлами, чтобы избавиться от них, и когда ваш существующий газовый котел нуждается в замене, вы можете заменить его новым газовым котлом.

Если планы по прекращению установки новых газовых котлов с 2035 года осуществятся, вы можете продолжать отапливать свой дом газовым котлом после этой даты, пока его не потребуется заменить.

Как будут отапливаться новостройки?

С 2025 года новые дома будут строиться с использованием низкоуглеродных альтернатив, таких как воздушные тепловые насосы.В настоящее время в Великобритании ежегодно устанавливается только 30 000 тепловых насосов. Правительство хотело бы увеличить количество устанавливаемых тепловых насосов до 600 000 ежегодно к 2028 году.

Воздушные и грунтовые тепловые насосы извлекают и сжимают тепло из воздуха или земли снаружи и используют его для нагрева воды в водонагревателе. Затем эта вода может снабжать краны, душевые кабины и радиаторы.

Почему люди говорят о водороде?

Еще одним элементом правительственной Зеленой промышленной революции является внедрение водорода в газовую сеть и, в конечном счете, производство достаточного количества водорода для питания всей сети.В отличие от природного газа, при сжигании водорода не образуются выбросы углерода.

Первым этапом будет смешивание водорода с газовой сетью, поскольку современные газовые котлы могут работать на смеси природного газа и водорода в соотношении 80:20 без каких-либо модификаций. Таким образом, на первом этапе домовладельцы не заметят никакой разницы в том, как их дома отапливаются, и домовладелец не понесет никаких расходов.

Следующим этапом будет обеспечение того, чтобы все новые котлы, установленные после определенной даты, были «готовы к водороду», что означает, что они изначально будут использовать природный газ, но потребуют лишь незначительных модификаций для работы со 100% водородом.

Итак, когда-нибудь в будущем, когда вам понадобится заменить газовый котел, вам, возможно, потребуется установить котёл, готовый к работе на водороде, но он будет работать точно так же, как традиционный газовый котел.

Наконец, когда водородная сеть будет готова, все газовые котлы в Великобритании необходимо будет модифицировать для работы на 100% водороде, но это вряд ли произойдет в ближайшее десятилетие, и его придется развертывать постепенно.

Правительство, энергетика и теплоэнергетика должны провести множество исследований, обучения и работы, прежде чем домашняя водородная сеть станет реальностью.Разрабатываются прототипы водородо-готовых и 100% водородных котлов.

Могу ли я получить новый газовый котел?

Абсолютно.

На самом деле, замена старого газового котла на современную энергоэффективную модель — отличный способ сократить расходы на отопление и уменьшить выбросы углекислого газа. Многие дома в Великобритании в настоящее время не подходят для тепловых насосов, поскольку они плохо изолированы и не имеют достаточно больших радиаторов. Воспользуйтесь нашим инструментом сравнения котлов, чтобы найти тот, который соответствует вашим потребностям.

Если вашему котлу более 8 лет, он дорог в эксплуатации или регулярно ломается, мы рекомендуем именно его. Вы можете получить бесплатные котировки котлов, нажав на ссылку ниже.

Артикул

GOV.UK, Отопление в зданиях

Об авторе

Том

Том обладает большим опытом и знаниями в области возобновляемых и экологически чистых систем отопления.Он также тратит время на изучение того, как может выглядеть будущее домашнего отопления. Если вам нужен совет по энергосбережению и сокращению выбросов углекислого газа, у Тома есть ответы.

Вентиляция дымовых газов | Mass.gov

ПОЛИТИКА СОВЕТА
РОЛИ ЛИЦ, ОТВЕТСТВЕННЫХ ЗА УСТАНОВКУ ВЕНТИЛЯЦИИ ДЫМОВЫХ ГАЗОВ ОТ ГАЗОВЫХ АППАРАТОВ
(вступила в силу 25. 10.2006)
(изменена 29.05.2013)

Экзаменационный совет сантехников и газовщиков («Совет») сегодня проголосовал за принятие и издание следующего толкования положений главы 142 Общих законов штата Массачусетс и правил Совета, изложенных в 248 CMR, в отношении необходимой лицензии заниматься отводом дымовых газов от газового оборудования.Эта интерпретация предназначена для использования в качестве учебного материала для местных инспекторов сантехники, а также для лицензированных сантехников и газовщиков.

Правление приняло эту интерпретацию после консультации с юрисконсультом Правления. В свете недавнего принятия законодательства, требующего наличия детекторов угарного газа в жилых домах, и случаев отравления угарным газом, которые привели к принятию этого законодательства, Совет опубликовал это толкование.

НАЗНАЧЕНИЕ :

Уточнение и интерпретация правил Совета относительно ролей лиц, ответственных за установку системы удаления дымовых газов и связанных с установкой, эксплуатацией, ремонтом или техническим обслуживанием газовых приборов.

ИНТЕРПРЕТАЦИЯ :

Положения Совета в 248 CMR 3.05(1)(b)8 гласят, что разрешения на выполнение работ по газовой арматуре должны выдаваться только лицензированным сантехникам или лицензированным газовым монтажникам.

Полная установка, изменение, замена или ремонт оборудования, работающего на газе, требует, чтобы лицензированный сантехник или слесарь-газомонтажник обеспечил надлежащую вентиляцию любого устройства, работающего на газе, в соответствии с правилами, обнародованными Советом, Национальным кодексом топливного газа, NFPA 54. -2002 и ANSI Z223.1-2002. Положения этих правил и кодексов применимы к лицензированным сантехникам или газовщикам. Лицензированный сантехник или газовый слесарь несет ответственность за все аспекты работ по газовой арматуре, на которые подается заявление и выдается разрешение, включая обеспечение отвода дымовых газов, образующихся в результате работы установленного, измененного, замененного или отремонтированного газового прибора. в соответствии со всеми применимыми нормами и правилами.Лицензированный сантехник или газовщик должен присутствовать при окончательной проверке любой установки, модификации, замены или ремонта любого газового прибора, включая надлежащую вентиляцию такого оборудования. Окончательная проверка не приведет к одобрению, если не будут соблюдены все правила, нормы и стандарты, в том числе относящиеся к отводу дымовых газов.

Таким образом, учитывая, что правила и положения кодекса по установке, модификации, ремонту или замене газового оборудования, включая удаление дымовых газов из этого оборудования, применяются в отношении лицензированного сантехника или газового слесаря, которому выдано разрешение на такая работа выдана, то только лицензированный сантехник или газовщик или лицо, прошедшее соответствующую подготовку, под контролем и надзором лицензированного сантехника или газовщика может выполнять такие работы, в частности, вентиляцию оборудования, работающего на газе, в соответствии с применимыми нормами и правилами. положения.

В частности, вентиляция дымовых газов должна выполняться следующим образом:

1. Крупные котлы мощностью 400 000 БТЕ/ч и более:
248 CMR 7.00 Кодекса штата Массачусетс по сантехническому и газовому оборудованию касается оборудования для утилизации газа в больших котлах (400 000 БТЕ/ч и более). Из-за размера вентиляционных систем, связанных с большими котлами мощностью 400 000 БТЕ или более, Совет директоров толкует свои правила в 248 CMR 7.00, что вентиляционные соединители, вентиляционные соединительные коллекторы, штакетники, металлические или изготовленные на заводе дымоходы и/или вентиляционная система связанные с крупными котлами мощностью 400 000 БТЕ/ч или выше, могут быть установлены лицами, имеющими право на сборку и строительство трубопроводов или трубопроводов для отвода дымовых газов, при соблюдении следующих условий:

а.Лицензированный (мастер или подмастерье) сантехник или газослесарь несет ответственность и контролирует установку, выполняемую такими квалифицированными лицами, а также;

б. Надзорный лицензированный (мастер или подмастерье) сантехник или газовщик получил разрешение на газовую установку в соответствии с 248 CMR 3.00.

2. Газовое оборудование мощностью менее 400 000 БТЕ/ч:
248 CMR 5.00 Кодекса сантехнического и газового оборудования штата Массачусетс относится к газовому оборудованию мощностью менее 400 000 БТЕ/ч.Это толкование Правлением его правил в 248 CMR 5.00, озаглавленном «Поправки и модификации к ANSI Z223.1-NFPA-54, издание 2002 г.», что вентиляционные соединители, вентиляционные коллекторы соединителей, затворы, вентиляционные системы или специальные вентиляционные системы газовых приборов и газовое оборудование мощностью менее 400 000 БТЕ/ч может быть установлено лицами, имеющими право на сборку и строительство трубопроводов или трубопроводов для вентиляции горения, при соблюдении следующих условий;

а. Лицензированный (мастер или подмастерье) сантехник или газослесарь несет ответственность и контролирует установку, выполняемую такими квалифицированными лицами, а также;

3. Другое:

Это толкование правил Совета о том, что системы облицовки дымоходов, мета l и дымоходы заводского изготовления, а также вентиляционные колпаки, используемые для выпуска побочных продуктов сгорания и B-Vent, все, как определено в NFPA-54, могут быть установлены лица, имеющие право собирать и устанавливать такие системы для газовых приборов при соблюдении следующих условий:

а.Лицензированный мастер или подмастерье, сантехник или газослесарь несет ответственность и контролирует установку, выполняемую такими квалифицированными лицами, а также;

б. Лицензированный мастер или подмастерье, сантехник или газовщик, получил разрешение на газовую установку в соответствии с 248 CMR 3.00.

ОБСУЖДЕНИЕ :

Г.Л. 142, § 1 определяет «газовую арматуру» как «любые работы, включающие установку, переделку и замену системы трубопроводов за выходом газового счетчика или регулятора, через которые подается или предполагается подавать топливный газ любого вида для энергии, охлаждения , отопления или освещения, включая подключение к ним и испытание газового оборудования, плит, холодильников, печей, водонагревателей, котлов отопления дома и любого другого газоиспользующего оборудования, а также содержание в исправном и безопасном состоянии указанных систем, а также изготовление необходимые ремонты и изменения. — добавил акцент.

Г.Л. 142, § 1 также определяет «Мастер-газомонтажник» и «Подмастерье-газомонтажник». соблюдение любого закона, правила или постановления, относящегося к тому же самому». Подмастерье-слесарь-газомонтажник определяется как «лицо, которое само выполняет какую-либо работу по газовой арматуре, подлежащую проверке в соответствии с любым законом, правилом или постановлением, относящимся к тому же самому». Подчеркнуто добавлено.

В соответствии с приведенными выше определениями, газомонтажные работы включают «установку, переделку и замену трубопроводной системы», по которой подается топливный газ, но не ограничиваются только этим аспектом газопроводных работ.Сюда же относится содержание в исправном и безопасном состоянии газопроводных систем. Системы газового оборудования включают вентиляцию дымовых газов, потенциально опасного побочного продукта системы, установленной газовым установщиком или квалифицированным лицом, действующим под наблюдением лицензированного газового установщика. Все работы по газовой арматуре, независимо от того, выполняются ли они подмастерьем или мастером-газовщиком, должны выполняться в соответствии с «любыми законами, правилами или положениями, относящимися к ним».

Под Г.Л. с. 142, § 13, Совет уполномочен издавать правила и положения, касающиеся газовой арматуры в зданиях на всей территории Содружества. Правила должны быть разумными, единообразными, основанными на общепринятых нормах инженерной практики и направленными на предотвращение пожаров, взрывов, травм и гибели людей. Надлежащая вентиляция дымовых газов, включая окись углерода, которые являются побочным продуктом оборудования, работающего на газе, установленного лицензированными сантехниками или газовщиками, регулируется не только правилами Совета, но и Национальным кодексом топливного газа, NFPA 54- 2002 и ANSI Z223.1-2002, положения которого были приняты Советом.

Лицензированный сантехник или газовый слесарь проходит обучение надлежащему удалению дымовых газов в соответствии с вышеупомянутыми правилами, положениями кодекса и стандартами и проверяется на знание этих положений перед выдачей лицензии.

Местный инспектор газовой арматуры будет проверять установку, модификацию, ремонт или замену, выполненные лицензированным сантехником или газовым слесарем в соответствии с разрешением на газовую установку, выданным местным инспектором, чтобы убедиться, что лицензированный сантехник или газовый слесарь соблюдает эти положения. .Только после того, как будет определено, что установка, модификация, ремонт или замена соответствуют всем применимым нормам, положениям кодекса или стандартам, в том числе применимым к отводу дымовых газов, местный инспектор указывает свое одобрение в разрешении. Строгое соблюдение всех правил, положений кодекса и стандартов при отводе дымовых газов лицензированным сантехником или газовым слесарем имеет решающее значение, поскольку несоблюдение этих положений может привести к серьезным травмам от отравления угарным газом для жильцов здания, где находится газ. оборудование установлено.По этой причине отвод дымовых газов, образующихся в результате работы газового оборудования, должен выполняться лицензированными сантехниками или газовыми слесарями или, в описанных выше обстоятельствах, лицами, прошедшими соответствующую подготовку, под их контролем и наблюдением.

Где можно установить газовые котлы. Установка газового котла в частном доме: требования

Дом по определению должен быть теплым. Способов сделать это очень много. Однако каждый хозяин стремится сделать это максимально экономичным и практичным способом.Одним из таких вариантов является установка. газовый котел. Газовое отопление выгодно и достаточно просто в установке и эксплуатации. Подключение устройств должны осуществлять только специалисты, а вот обустройство котельной, установку котла и т. д. можно провести своими силами, сэкономив при этом приличную сумму.

Установка газового оборудования должна начинаться с получения разрешений и необходимых согласований. Необходимо заказать проект газификации помещений, установка газового оборудования.Документ разрабатывается и утверждается специалистами поставщика газа. Ознакомившись с проектом, можно приступать к закупке необходимого оборудования, основные характеристики которого должны присутствовать в документе. Кроме того, должен быть заключен договор на поставку природного газа. После этого можно заняться непосредственно установкой системы.

Оборудовать подходящее помещение для котла

Газовый котел — основной элемент системы отопления. Для его установки потребуется правильно обустроить помещение.Он должен соответствовать ряду строгих требований, нарушение которых влечет за собой значительные штрафы и провоцирует аварии с самыми тяжелыми последствиями. Газ является взрывоопасным и легковоспламеняющимся веществом. С ним нужно быть предельно осторожным.

Помещение, в котором устанавливается газовое оборудование, должно соответствовать множеству требований. Основные характеристики котельной представлены в виде схемы.

При выборе места для установки отопительного газового котла следует учитывать следующие требования к помещению:

в одной из стенок должен быть оборудован канал для вывода продуктов сгорания;
наличие естественного освещения. Минимальная площадь окна рассчитывается по формуле: на кубический метр объема помещения — 0,03 кв. метра поверхности окна;
высота потолков не менее 2,5 м;
, обеспечивающая беспрепятственный доступ к котлу и вспомогательному оборудованию;
наличие вентиляционной решетки, расположенной в нижней половине стены или двери. Площадь строения рассчитывается исходя из соотношения 8 кв. см. решетки на каждый 1 кВт котла;
объем — не менее 15 кв.м;
огнестойкость стеновых конструкций — не менее 0,75 часа;
наличие газоанализатора и реагирующего на его сигналы автоматического клапана, который перекроет подачу топлива в случае утечки газа;
грамотно организованный дымоход, сечение которого должно соответствовать мощности оборудования;
должна быть не менее 80 см.

Необходимо помнить, что установка газовых котлов мощностью менее 60 кВт допускается в любых помещениях, кроме тех, которые предназначены для проживания.Также не рекомендуется устанавливать газовое оборудование в санузле или санузле. Двухконтурные устройства запрещается монтировать на кухнях. Если суммарная мощность оборудования не выше 150 кВт, его можно поставить на любой этаж здания. Устройства большей мощности могут располагаться только на первом этаже или в подвале.

Многие предпочитают размещать газовое оборудование на кухне. При этом нормы, регламентирующие установку газовых котлов, требуют, чтобы необходимая минимальная площадь рассчитывалась исходя из того, что не менее 0.2 м 2 площади помещения на 1 кВт мощности. Если кухня совмещена с гостиной, обязательным становится наличие газоанализатора, который сможет вовремя заметить возможную утечку газа.

Если позволяет мощность котла, газовое оборудование часто устанавливается на кухне, даже если это комната, совмещенная с жилой. В этом случае обязательной мерой предосторожности становится наличие газоанализатора.

Технология монтажа газового оборудования

Чтобы установка котла прошла без осложнений, еще при покупке оборудования следует обратить внимание на способ его крепления.Необходимо проверить комплектацию устройства и выяснить наличие креплений. Если их нет, надо сразу купить нужные. Кроме того, приобретая оборудование, обязательно проверяйте наличие на него сертификата. При отсутствии документа могут возникнуть серьезные проблемы с регистрацией. Характеристики устройства и серийный номер, напечатанный на внутренней дверце устройства, должны совпадать с данными, указанными в паспорте.

Вариант №1 — установка напольного котла

Перед установкой напольного устройства следует подготовить для него место.Начнем с пола. Поскольку оборудование тяжелое, основание должно быть прочным. Возможно, вам потребуется залить стяжку. Пол, на котором будет установлен котел, должен быть изготовлен из материала с огнеупорным покрытием. Если это не так, поверх пола укладывают пустотелые бетонные блоки высотой 100 мм и сверху накрывают металлическим листом толщиной 0,8 мм. Как вариант можно рассмотреть использование разрешенных к применению для таких целей огнеупорных плит.

По отношению к стене устройство должно располагаться на минимальном расстоянии 0.1 м при условии выполнения покрытия из негорючих материалов. Если необходимо переместить прибор вплотную, стена должна быть огнеупорной. В этом случае основание утепляют кровельной сталью, которая укладывается на асбестовый лист толщиной не менее 0,3 см. Изоляция должна перекрывать размеры корпуса устройства не менее чем на 0,1 м по периметру. стены не менее 1 м.

Оборудование максимально ровно устанавливается на подготовленное основание. Для проверки используется строительный уровень.При необходимости под ножки устройства подкладывается твердый негорючий материал. Котел подключен к дымоходу и внутренней системе отопления. Для предотвращения быстрого засорения теплообменника перед входом в обратку устанавливается жесткий фильтр. Если котел двухконтурный, его подключают к трубопроводу холодной воды.

Напольный газовый котел необходимо устанавливать на подготовленное основание. Пол при необходимости армируется и устанавливается фундамент из негорючих материалов Чаще всего это пустотелые бетонные блоки высотой 100 мм, покрытые листом металла

Специалисты рекомендуют устанавливать котел так, чтобы его можно было легко демонтировать.На всех подводимых к устройству трубах устанавливается запорная арматура. Они дадут возможность при необходимости демонтировать оборудование без нежелательного сброса воды из работающей системы.

Необходимо помнить, что полный монтаж газовых котлов невозможно выполнить своими руками. Обязательно пригласите сертифицированного специалиста, который проверит правильность установки, выполнит остальные необходимые мероприятия и запустит систему.

Вариант №2 — подключение насадок

Грамотный монтаж газовых настенных котлов начинается с промывки внутренних труб.В момент сборки в них легко мог попасть различный мелкий мусор, который необходимо удалить. Для этого необходимо снять с устройства заглушки, необходимые для транспортировки, и пропустить через него воду с небольшим напором. После промывки оборудование готово к установке.

Стена, на которой планируется крепление устройства, должна быть очень плоской и достаточно прочной, чтобы выдержать котел и связанные с ним устройства. Если основание изготовлено из горючих материалов, к нему крепится негорючая прокладка шириной не менее 3 мм.При этом котел закрепляют на расстоянии не менее 4,5 см от стены. Установленное устройство должно находиться на расстоянии не менее 20 см от другого оборудования или легковоспламеняющихся материалов. Не рекомендуется размещать котел возле окна или в небольшом проеме в стене. Источник питания должен находиться рядом с устройством.

Устройство крепится на планках, которые крепятся к стене на нужной высоте. Обычно она составляет от 0,8 до 1,6 метра от пола. После фиксации устройства с помощью уровня проверяется горизонтальность установки.Все выявленные несоответствия исправляются, иначе это может негативно сказаться на работе оборудования. Произведено подключение к системе водоснабжения. Перед этим обязательно снимаются заглушки с труб. На входы воды желательно поставить фильтры, так теплообменник будет меньше засоряться.

Основным элементом системы отопления частного дома является котел. В последние годы все более востребованными становятся котлы, работающие на природном газе. Они нагревают теплоноситель и от его производительности зависит, будет ли в доме тепло.Поэтому выбор и правильная установка газовых котлов в частном доме имеют большое значение. И подойдите к этой задаче серьезно.

Краткая видеоинструкция по установке

Типы газовых котлов

Классификация следующая:

По назначению: только для отопления (одноконтурные) и для отопления нагретой водой в котлах (двухконтурные).
По мощности:

маломощный — с одноступенчатой регулировкой мощности,
средней производительности — с двухступенчатой регулировкой мощности,
высокопроизводительный — с регулируемой мощностью.

По типу тяги: на продухе (закрытого типа) и с естественной тягой (атмосферный, открытый тип).
По типу установки:

настенный, с медными теплообменниками
напольный — с теплообменником из чугуна или стали.

Преимущества Они используются следующим образом:

Они экологически чистые;
Компактный и бесшумный в работе;
Простота в эксплуатации;
Могут устанавливаться в жилых помещениях.

Но у них есть существенный недостаток — взрывоопасность.

Требования к газовой котельной

Газовые котлы

могут быть установлены в кладовой, кухне или подвальном помещении, специальной пристройке. К помещению, в котором осуществляется установка газовых котлов в частном доме, предъявляются определенные требования. Они одинаковы для любой комнаты и составляют:

Помещение должно хорошо проветриваться, с обязательным вытяжным оборудованием.
Окна должны быть снабжены форточками, в нижней части двери — небольшой зазор.
Высота потолков — от 250 см , объем помещения — от 15 м2 . Каждая единица газового котла требует дополнительного объема (0,2 м2), чтобы можно было свободно подходить к котлу для обслуживания.
Отделение помещения с установленным котлом от других, должно быть выполнено из огнеупорных материалов, не поддерживающих горение.
В подвале или цокольном этаже должен быть отдельный выход на улицу.
Пристройку следует размещать только у глухой стены жилого дома.Минимальное расстояние до ближайшего окна — 4 м Высота от потолка до окна 8 м.

Процесс монтажа настенного котла

Участок стены под котлом должен быть защищен слоем любого материала, не поддерживающего горение. Между ней и стеной оставляют зазор (4,5 см).
Перед установкой настенных газовых котлов рекомендуется пропустить воду через котел под давлением.Это очистит подводящие трубы от мелкого мусора, который неизменно остается на стенках после сборки.
На трубку, по которой подается вода, установить фильтр и вентили (до и после фильтра).
Монтируемый дымоход. При необходимости выполните проверку тяги.
Самый ответственный момент – подключение к газопроводу. Его должны выполнять специалисты газовой службы. Для этого потребуется металлическая труба и специальная развертка, через которую она устанавливается.
Завершая установку настенного газового котла в частном доме, необходимо подключить его к электросети, обеспечив автоматическое устройство защиты от перегрузок.

Установка напольного котла

Напольные котлы, особенно чугунные, имеют значительный вес, поэтому для их установки необходимо соорудить постамент (монолитный фундамент). Во вложениях для этого заполните. В других помещениях с достаточно прочными деревянными полами под котел подкладывают кусок листа оцинкованного железа.
Установка производится путем контроля ее положения с помощью уровня.
После непосредственного монтажа подключается дымоход и производится проверка тяги.
Подключить котел к системе отопления внутри дома. При этом, для предохранения теплообменника от засорения, перед вводом обратки в котел, сразу после отвода, заполняющего систему водой, устанавливается фильтр грубой очистки.
Для пароварки необходимо подключение к водопроводу. В этом случае сайдбар лучше делать перед разветвлением, ближе к дому.
Выполните подключение к газовой магистрали через металлическую трубу.

Правила эксплуатации газовых котлов

Первое и одно из самых главных правил: помещение для установки газового котла в частном доме должно быть сухим.
Необходимо защитить теплообменник от пыли и грязи, снижающих его производительность.
Для улучшения качества воды используйте фильтры.
Выполняйте регулярное техническое обслуживание. Желательно сделать это до начала отопительного сезона или когда он закончится.

Техническое обслуживание

Во время обслуживания Выполняется следующее:

Проверка системы вентиляции и состояния дымохода.
Чистка и промывка фильтров.
Промывка всей системы специальными моющими средствами, эффективно удаляющими различные отложения.
Проверьте герметичность всех соединений и замените изношенные детали.
Очистка горелки.

Соблюдение правил эксплуатации и регулярное техническое обслуживание котлов позволит снизить расход топлива, и значительно увеличить срок службы агрегата.

Видео установка газового котла своими руками

Проблема отсутствия горячего водоснабжения может возникнуть не только в местах, удаленных от центральных магистралей, но и в обычных городах.Такое просто иногда случается – отключают воду посреди недели, и ничего с этим не поделаешь. Особенно часто такие ситуации случаются летом – наверное, каждому знакома ситуация, когда несколько недель нет горячей воды. Это создает определенные неудобства. Способы решения этих проблем наверняка есть – установка газового котла.

Что такое газовый котел?

Газовые котлы используются для нагрева воды в помещении — в качестве топлива используется природный газ. Чаще всего это либо смесь пропана и бутана, либо метан.Их использование оправдано, так как газ стоит достаточно дешево. Если сравнивать с другими видами топлива, то он достаточно медленно расходуется.

Более того, такое устройство очень простое в использовании – сегодня существуют полностью автоматические системы, которые нужно только предварительно настроить под различные ситуации.

Принцип работы

Установка газового котла требует от пользователей знания минимальных принципов работы механизма. Необходимо понимать, что можно делать, а чего лучше избегать.

Итак, все упирается в систему зажигания — электрическую или ручную.Активируется во время подачи газа, поджигая запальник, который всегда включен в процессе подачи. Если газ подается с неработающим запальником, это может привести к самым трагическим последствиям, то есть к взрыву. Включается основная горелка для нагрева воды до заданной температуры – после ее достижения механизм отключается. Если во время работы датчик пара зафиксирует снижение температуры в котле, горелка снова загорится.

Зачем это нужно?

Как вы уже поняли, эти агрегаты используются для нагрева воды.Это делается для достижения двух целей – горячего водоснабжения и отопления. Рациональность этого очевидна – вы больше не зависите от городских коммуникаций и коммунальных услуг. В обоих случаях это очень важно.

Уже было сказано, что горячая вода есть не всегда, а ее отсутствие доставляет некоторые неудобства. Еще сложнее обстоит дело с отоплением. Включать его только в определенный период, а также отключать. Все происходит независимо от вашего желания. Решить эту проблему помогает установка газовых котлов отопления.

Многокотлы

Эти устройства могут быть одноконтурными и двухконтурными. Разница исходит из того, что обсуждалось в последнем абзаце. Котел с одним контуром может обеспечить удовлетворение только одной из потребностей – отопления. То есть, если вы хотите быть еще и независимым в ГВС, вам придется установить дополнительное оборудование, а именно емкостный водонагреватель косвенного нагрева.

Есть еще один способ — установка газового котла с двумя контурами.Это дает возможность одновременно нагревать воду для отопления и для бытовых нужд. Это их преимущественно приобрел сегодня.

Правила установки

Дело в том, что установка газового котла в частном доме (требования к ней должны быть соблюдены) – достаточно сложный процесс. Список правил достаточно широк. В первую очередь вами должен быть собран определенный перечень документов, а уже потом необходимо проделывать различные манипуляции с подготовкой:

Обязательное наличие документов от застройщика о подтверждении поставки топлива.
Заключение лицензированного института обычно районная газовая служба.
Все соединения в обязательном порядке проверяются специалистом — без этого нельзя включать поток.
Система газовых труб должна находиться под давлением до желаемого уровня.
Система отопления обязательно должна быть деаэрирована.
Требуется герметичность трубы.
Стабилизатор электроэнергии и бесперебойного источника напряжения (первое обязательно, второе очень желательно).

Монтаж таких устройств должен производиться по специальной технологии с целью обеспечения безопасности работ — из соображений взрывоопасности при возможных протечках.

Где можно установить котел?

Прибор предполагается в определенном месте — установка газового котла в частном доме (требования четко указывают на это) не может производиться только по желанию заказчика. В одноквартирном доме котельная может быть оборудована на любом этаже – для этого подойдет абсолютно любое техническое помещение, например, подвал.Разместить этот механизм в гостиной нельзя. Так же, как туалет или ванная для этого не годятся, даже если это может выглядеть вполне логично.

Расчет объема

Помещение с газовым котлом должно быть достаточно большим — здесь нужно учитывать тепловую мощность. Также не стоит забывать о дополнительных механизмах, которые участвуют в нагреве воды.

Комментарий : в техническом паспорте такие помещения называются котельными. Если этого не сделать, то эта ситуация породит целую кучу бюрократических неприятностей с самыми разными государственными органами.

Для газового котла, мощность которого достигает 30 кВт, необходимо помещение площадью не менее семи с половиной квадратных метров. Если мощность устройства от 30 до 60 кВт, то размер увеличивается до 13,5 м 2 . А далее от 60 до 200 – 15 метров и более.

Есть исключение — котлы, в конструкцию которых входит камера сгорания, можно устанавливать в других помещениях. Особенно стоит отметить тот факт, что устройства с любой другой конструкцией не могут находиться в помещениях без окон.

Что еще нужно знать?

Удаление и подача воздуха – важный фактор в такой процедуре, как установка газовых котлов отопления. Расчеты здесь делает профессионал – если воздуха не хватает, то горение приводит к выделению не особо полезных для человека соединений. Их вдыхание может в конечном итоге привести к смерти, причем довольно быстрой. Так что необходимо обеспечить приток воздуха – с помощью как окон, так и вентиляционных решеток, щелей в дверных проемах.

Кроме того, установка напольного газового котла в частном доме должна производиться только на расстоянии 10 сантиметров от стен. Последние должны быть выполнены из негорючего материала или покрыты огнеупорным слоем.

Требования к установке газовых агрегатов

Установка газового котла в частном доме дело непростое, особенно в связи с требованиями газовых служб. Игнорировать их не стоит, как и пытаться их обойти.Дело в том, что несоответствие может привести к печальным последствиям. Так что ограничения, накладываемые как на сами механизмы, так и на помещения, вполне логичны:

Площадь помещения должна быть не менее четырех квадратных метров, а потолки – не менее двух с половиной метров.
Ширина двери — не менее 80 сантиметров.
Освещение должно быть естественным — не менее одной трети квадратного метра окна на десять квадратных метров помещения.
Вентиляция обязательна — на каждый киловатт мощности — восемь квадратных сантиметров воздухозаборников снаружи.
Исключительно металлические газовые трубы. А вот для подключения потребителей к системе вполне можно использовать не такие жесткие материалы.
Дымоход нужного размера.
Сечение этой трубы должно быть как минимум таким же, как сечение отверстия для ее соединения.
Верхний обод дымохода выносится за уровень крыши — желательно более чем на полметра.
Котел должен быть защищен от перегрева, как и от скачков напряжения.
В помещении должен быть газоанализатор с функцией прекращения подачи газа и предупредительной свето-звуковой сигнализацией.
Подвальное помещение котельной допускается только для индивидуального дома — в остальных случаях запрещается.
Каждое устройство должно быть оборудовано счетчиком газа.
Вентиляция обустраивается в верхней части топки.

Настенные модели

Установка настенного газового котла возможна только тогда, когда требуемая мощность не очень велика, а пространство очень ограничено.Их часто используют в многоквартирных домах. Предшественниками таких устройств стали газовые колонки – их до сих пор можно встретить в некоторых квартирах.

Такие устройства можно устанавливать даже там, где есть центральное отопление. Если помещение соответствует нормам, то даже установка газовых котлов на кухне вполне реальна.

Ограничения для газовых колонок

Другие газовые приборы должны располагаться на расстоянии не менее двадцати сантиметров друг от друга.
Легковоспламеняющиеся материалы также следует держать на расстоянии.
Расстояние между стеной и котлом рассчитывается с учетом мощности последнего.
Расположение между стенами или возле окон крайне нежелательно.
Источник электричества должен быть достаточно близко.

Если все требования соблюдены, то можно начинать сборку такого прибора, как газовый котел. Монтаж своими руками не требует особых навыков, но определенные знания лишними не будут. Крепить настенные модели необходимо на специальные кронштейны – обычно они идут в комплекте.Кроме того, перед установкой всю систему следует промыть водой – это очистит ее от частиц внутри.

Монтажные плиты котла располагаются на высоте не менее 80 сантиметров от пола, но не выше 1,6 м. Кроме того, нужно сделать накладку из негорючих материалов на стену, если есть риск ее воспламенения.

Устройство дымохода норм

Установка газовых котлов в жилых домах требует устройства системы отвода газов.Материал можно выбрать самостоятельно, но лучше использовать нержавеющую сталь. Такие трубы разрешается не менять длительное время из-за их высокой надежности. Правила следующие:

Вам нужно убрать дымоход выше конька крыши.
Обязательно установите дверцу для очистки — в случаях образования копоти или копоти это необходимо.
С этой же целью оставляют свободное пространство под входом дымохода.
Также при установке не делайте более трех оборотов или колен — это может стать причиной запрета на монтаж блока.
Соединительная труба и дымоход должны быть выполнены не длиннее четверти метра.
Вертикальный участок выхода из агрегата должен быть равен двум диаметрам. После этого вертикальная труба должна уйти с уклоном вверх к котлу.

Заключение

Вот и все, что вам нужно знать, чтобы правильно подготовиться к установке такого устройства своими руками. Тут главное не торопиться. Это связано только с высокой пожаро- и взрывоопасностью газа, используемого в качестве топлива.

Выбор места и способа установки газового оборудования, как и самого элемента, остается за вами. Здесь никто не может указывать. Но в этом отношении необходимо руководствоваться в этом отношении здравым смыслом и вышеизложенными правилами, ведь вы несете полную ответственность за все последствия.

Итак, мы разобрались, как установить газовое оборудование в доме своими руками. Успехов!

Все мы неоднократно слышали о том, что монтаж газовых котлов, как и другого газового оборудования, должны производить сертифицированные специалисты газовых предприятий.К сожалению, пользуясь этим правилом, многие фирмы настолько завысили цены на свои услуги, что стоимость монтажа иногда достигает половины стоимости самого оборудования. Но на самом деле сертификат требуется только для работ на газопроводе, а установка котла, водопровода, теплоносителя и электричества (если устройство энергозависимое) не требует особых навыков.

К помещению, в котором будет установлен газовый котел, предъявляется ряд жестких требований, невыполнение которых может привести не только к значительным штрафным санкциям, но и к несчастным случаям.Помните, что газ чрезвычайно легко воспламеняется и взрывоопасен, поэтому при обращении с ним нужно быть предельно осторожным.

Важно! Одноконтурный котел мощностью до 60кВт можно установить в любой из комнат дома. Установка пароварки на кухне запрещена.

Помещение для оборудования, суммарная мощность которого не превышает 150 кВт, может располагаться на любом этаже здания.

Важно! Запрещается установка газового оборудования в жилом помещении, санузле и санузле.

Если вам необходимо установить более мощный котел или несколько устройств мощностью от 150 кВт до 350 кВт, это можно сделать только на первом или цокольном этаже. Кроме того, установка отопительного котла на кухне влечет за собой изменение нормативов площади помещения – объем помещения необходимо рассчитывать исходя из того, что на 1 кВт мощности прибора должно приходиться 0,2 м³ .

Котельная должна иметь следующие характеристики:

Высота потолков — не менее 2.5 м.
Удобный доступ и обслуживание всех инструментов и принадлежностей.
Объем — не менее 15 м³.
Огнестойкость стен не менее 0,75 часа.
Правила установки газовых котлов предусматривают доступ в котельную для естественного освещения.

Котельная — помещение для установки отопительного оборудования

Окно, минимальная площадь которого должна быть рассчитана исходя из того, что на 1 м3 объема помещения приходится 0.03 м² площади окон.
Вентиляционная решетка внизу двери или стены в соседнее помещение. Его площадь можно рассчитать исходя из следующей формулы: 8 см²/1 кВт мощности котла.
Ширина двери не менее 80 см.
Наличие в помещении газоанализатора и клапана, автоматически перекрывающего подачу газа в случае утечки.

Монтаж дымохода для котла

Еще одним важным элементом безопасной работы газового оборудования является дымоход.Его неисправность или неправильная работа могут привести к трагедии. К счастью, большая часть современного отопительного оборудования оснащена автоматикой, останавливающей подачу газа в случае ухудшения тяги дымохода.

Подключение котла к дымоходу должно производиться с соблюдением всех правил безопасности и лучше доверить эту работу профессионалам!

Основные требования к дымоходу:

Диаметр дымохода не может быть меньше указанного в инструкции к котлу.
Сечение дымохода не может быть меньше сечения дымоходного отверстия котла.
Дымоход должен возвышаться над коньком крыши не менее чем на полметра.
Для газового оборудования рекомендуются дымоходы цилиндрической формы из металла — черного или нержавеющей стали — с отверстием для чистки.
Правила установки газовых котлов запрещают наличие более трех поворотов или изгибов трубы на пути продуктов сгорания, а отрезок, соединяющий прибор с дымоходом, не должен быть длиннее 25 см.

Необходимые документы

Прежде чем приступить к установке газового оборудования, необходимо получить ряд разрешений и согласований. В первую очередь необходимо заключить договор на поставку природного газа на жилищное строительство и получить проект газификации здания и установки газового оборудования, разработанный и утвержденный работниками газоснабжающей организации. Теперь можно переходить к установке котла и монтажу труб отопления (если их еще нет).

Особенности установки настенного варианта

Подготовку к установке такого оборудования следует начинать еще на этапе его приобретения. Обязательно проверьте комплектацию устройства, посмотрите, есть ли в комплекте крепления. Если нет, купите их немедленно.

Важно! При покупке газового котла убедитесь, что он сертифицирован. В противном случае у вас могут возникнуть проблемы с регистрацией устройства.

Сравните серийный номер и характеристики котла, указанные в сопроводительных документах, с напечатанными на внутренней стороне дверцы.

Пример грамотной установки навесного котла на кухне

Перед установкой газового настенного котла необходимо промыть все внутренние трубы. Для этого снимите транспортировочные пробки и под небольшим напором пропустите воду через котел. При сборке в трубки мог попасть мелкий мусор, его необходимо удалить.

Стена, на которую планируется повесить котел, должна быть выполнена из негорючего материала. Если в вашем случае это не так, на него необходимо уложить слой термостойкого покрытия, толщиной не менее 3 мм, и закрепить котел на расстоянии 45 мм от стены.

Теперь можно приступать к установке:

На высоте 0,8 — 1,6 м от пола крепим монтажные пластины, а к ним котел. Проверяем уровень его расположения.

Важно! Котел должен быть установлен на расстоянии не менее 20 см от других газовых или электрических приборов. В непосредственной близости от него не должно быть легковоспламеняющихся материалов.

На трубе подачи воды необходимо установить фильтр, чтобы предотвратить засорение теплообменника.С обеих сторон фильтра установить запорную арматуру. Это нужно для того, чтобы можно было заменить его и почистить, не сливая воду из системы.

Устанавливаем дымоход газового котла и проверяем наличие тяги (если этого требует конструкция устройства). Большая часть современных котлов относится к так называемым «недымоходным». То есть продукты сгорания выводятся с помощью небольшого вентилятора. При этом наличие сильной тяги в дымоходе не обязательно.

Подключение к газу.Здесь без привлечения специалистов не обойтись. Дело в том, что подача газа допускается только с применением металлической трубы через специальную стрелу или «американку».

Монтаж настенных газовых котлов завершается подключением устройства к электросети. Если котел энергозависимый, цепь его питания должна быть оборудована защитой от перегрева и защитой от короткого замыкания.

Важно! Помните, что только работник газового хозяйства имеет право открывать газовый кран и запускать котел после проверки качества его монтажа и соответствия расположения котла действующим нормам и правилам.

Как установить напольный котел?

Такое оборудование, как правило, мощнее настенных котлов и рассчитано на обогрев достаточно большой площади. Зачастую установка котла в частном доме связана с необходимостью разведения теплоносителя на несколько этажей. И снова все начинается на этапе покупки. При выборе напольного котла важно четко понимать расположение труб в вашей котельной. Это необходимо для того, чтобы патрубки котла располагались с той же стороны, что и соединения труб.

Пример установки напольного котла в котельной. Теперь он снабжает весь дом горячей водой.

Учитывая относительно значительный вес напольного котла, необходимо обеспечить его прочным фундаментом. Если пол в вашей котельной деревянный, но достаточно прочный, заливать под котел бетонную стяжку не нужно. Достаточно постелить лист оцинкованного железа, размер которого чуть больше основания котла.По бокам он может совпадать с габаритами устройства, а с лицевой стороны должен выступать не менее чем на 30 см.

Установка котла своими руками требует внимания и осторожности. Обязательно проверьте уровень его расположения и установите максимально ровно. Для этого под одну из ножек можно подложить твердый негорючий материал, например, кусочки пластиковой линейки.

Подключить котел к дымоходу, если ваш прибор не оснащен принудительной тягой, обязательно проверьте тягу в дымоходе.

Подключить котел к внутренней системе отопления. Перед входом в обратку, но после выхода для заполнения системы установите жесткий фильтр. Это поможет предотвратить преждевременное засорение теплообменника.

Особенности подключения котла к системе отопления — нажмите для увеличения

Двухконтурный котел кроме врезки в систему отопления требует еще подключения к подводу холодной воды. Делая врезку в водопроводе для подключения к котлу, старайтесь, чтобы она располагалась как можно ближе к месту входа трубы в дом.Если по каким-то причинам не получается, то расположите боковую панель перед ответвлениями трубы. Таким образом, вы обеспечите максимально высокий напор холодной воды в бойлере и бесперебойную подачу горячей воды. Теперь подключите трубу горячей воды к соответствующему выходу.

Важно! Установка газовых котлов отопления должна производиться так, чтобы в любой момент устройство можно было легко снять. Для этого на каждую трубу, входящую или выходящую из котла, необходимо установить запорную арматуру, что позволит демонтировать котел без сброса воды из системы отопления.Особенно это актуально для систем, работающих на химически очищенной воде.

Осталось только подключить котел к газопроводу. Как и в случае с настенным котлом, вам нужно сделать только это. стальная труба. Открывать газовый кран можно только с разрешения специалиста, который проверит качество выполненных работ и подпишет акт ввода котла в эксплуатацию.

Как правило, соблюдая все требования по установке газовых котлов, домашние мастера справляются с работой всего за несколько часов.Еще пару дней ждут инспектора из Горгаза. А когда документы подписаны, а газовый кран открыт, можно наслаждаться теплом и радоваться отлично проделанной работе и сэкономленным деньгам.

1.
2.
3.
4.
5.

О том, что монтаж и монтаж газовых котлов должны производить сертифицированные специалисты, слышали все собственники частной недвижимости, планирующие оборудовать отопление система и горячая вода.На практике многие компании за оказание таких услуг настолько подняли цены, что иногда они достигают половины стоимости оборудования. Но на самом деле сертификат нужен только для работ по подключению к газопроводу. А вот для подключения теплового узла и электроснабжения, подводящего трубопровод для теплоносителя, особых навыков иметь не нужно, важно лишь изучить правила установки газового котла отопления.

Правила обустройства помещения котельной

К помещениям, в которых планируется установка и подключение газового котла, предъявляются определенные требования и их необходимо выполнять, так как в противном случае не избежать несчастных случаев, а также штрафных санкций.Газ является горючим и взрывоопасным веществом, поэтому необходимо соблюдать все указания по технике безопасности.

Согласно инструкции по монтажу тепловых пунктов установка одноконтурного газового котла мощностью не более 60 кВт допускается в любом помещении дома. Что касается двухконтурных моделей, то их запрещается устанавливать на кухне. Когда суммарная мощность оборудования не превышает 150 кВт, допускается оборудовать помещение для него на любом этаже дома. Запрещается устанавливать газовые приборы в жилой комнате, санузле и ванной.

В случае возникновения необходимости установки одного или нескольких тепловых агрегатов мощностью от 150 до 350 кВт, правила установки газового котла трактовали так, что они могли располагаться только на первом этаже или в подвале. Если в проекте предусмотрена установка отопительного прибора на кухне, норматив его площади требует изменений. Объем печи рассчитывают с учетом того, что не менее 1 кВт мощности отопительного оборудования должен быть не менее 0.2 м³.

Для размещения котельной необходимо, чтобы она соответствовала следующим характеристикам:

высота стен не менее 2,5 метров;
наличие удобного доступа к устройству для обслуживания его и вспомогательного оборудования;
объем помещения не менее 15 м³;
ширина дверного проема – не менее 80 сантиметров;
предел огнестойкости — от 0,75 часов и более;
обеспечение доступа к естественному освещению топочного помещения;
наличие окна, минимальная площадь которого рассчитывается с учетом того, что на 1 м³ объема помещения требуется 0.03 м² оконного проема;
у вас должна быть вентиляционная решетка, расположенная в нижней части двери или стены, ведущей в соседнее помещение. Его площадь рассчитывается по следующей формуле: 8 см²/на 1 кВт удельной мощности;
обязательно наличие газоанализатора и вентиля, в автоматическом режиме перекрывающего подачу газа в случае утечки.

Монтаж дымохода для газового котла

Важным моментом в безопасной эксплуатации газового котла является наличие дымохода.Кончиться трагедией может как неисправность устройства, так и его неправильная работа. Большинство моделей современного газового отопительного оборудования оснащены автоматикой, которая при ухудшении тяги в дымоходе прекращает подачу топлива.

В правилах устройства газопровода есть перечень требований к дымоходу:

При покупке газового котла необходимо убедиться, что продукция сертифицирована, иначе возникнут сложности при регистрации устройства.Также следует сверить серийный номер и параметры агрегата, указанные в приложенных к нему документах, с теми, что находятся на внутренней поверхности двери.

При установке газовых котлов отопления монтаж начинается с промывки всех внутренних труб, для чего удаляются транспортировочные заглушки и под небольшим напором пропускается вода через устройство. Дело в том, что в процессе сборки на заводе в трубы мог попасть мусор, который непременно следует убрать.

Поверхность стены, на которой будет располагаться котел, должна быть выполнена из негорючих материалов. Если это не так, то на стену следует нанести слой термостойкого покрытия толщиной 3 мм. Правила установки газового котла подразумевают размещение устройства на расстоянии не ближе 45 миллиметров от стены.

После этого приступайте к установке теплового узла: последовательность действий следующая:

На высоте от 80 до 160 сантиметров от пола крепятся монтажные плиты, к которым крепится котел.Его расположение проверяется с помощью уровня. Технические условия на установку газового котла регламентируют его размещение на расстоянии не менее 20 сантиметров от других устройств, работающих на газе или электричестве. В непосредственной близости не должны находиться легковоспламеняющиеся материалы.
На подающем трубопроводе должен быть установлен фильтр для предотвращения засорения теплообменника. Клапаны монтируются по обе стороны от него. В результате фильтр можно снять и очистить, не сливая воду из системы.
Затем установить дымоход газового котла и подтвердить наличие тяги. Кстати, современные подвесные агрегаты в большинстве своем относятся к тем, у которых нет дымохода. Продукты горения удаляются с помощью небольшого вентилятора, ведь дымоход не требует сильной тяги.
После этого подключите газовую магистраль. Этот этап выполняется только сертифицированными специалистами.
Установка газового котла на кухне или в специально отведенном для этого помещении помещении заканчивается подключением прибора к электрической розетке.Если работа теплогенератора зависит от электричества, цепь электропитания оборудуется автоматическим выключателем на случай перегрева и короткого замыкания.

Установка напольного газового котла: инструкция

Представленное на фото уличное газовое оборудование более мощное, чем настенное, и предназначено для обогрева большой площади. Зачастую частный дом имеет несколько этажей и для того, чтобы отапливать его перед выбором отопительного оборудования следует представить себе расположение труб в котельной.Необходимо знать, что патрубки котла расположены со стороны подающей трубы.

Поскольку напольные модели тепловых приборов имеют большой вес, для них требуется прочное и надежное основание. Достаточно уложить на сплошной деревянный пол лист оцинкованного железа, размеры которого превышают площадь основания устройства (подробнее: «»). С передней стороны котла он должен выступать примерно на 30 сантиметров. Устанавливать теплогенератор необходимо максимально ровно, при необходимости подкладывая под ножки кусок твердого негорючего материала, например, пластиковую линейку.
Если котел не работает на принудительной растяжке, его следует подключить к дымоходу. Затем котел подключают к системе отопления. После удаления, через которое он заполняется, перед входом в обратку следует установить жесткий фильтр, служащий для предотвращения засорения теплообменника.
Двухконтурные устройства необходимо не только встраивать в конструкцию отопления, но и подключать к источнику холодной воды. Когда делается врезка в водопровод, ее следует располагать ближе к месту входа трубопровода в здание.Если нет возможности это сделать, то врезку делают до разветвления трубы. Таким образом, можно обеспечить максимально высокое давление холодного теплоносителя в агрегате и бесперебойную подачу высоконапорного оборудования высокого давления. Затем к соответствующему патрубку присоединяется трубка для нагретой воды.
Правила установки газового котла предполагают, что монтаж производится таким образом, чтобы при необходимости устройство можно было легко демонтировать. С этой целью на каждую входящую или выходящую из устройства трубу устанавливают задвижки, позволяющие снимать ее, не смывая воду из отопительной конструкции.Этот момент особенно важен для систем, функционирующих на очищенной воде, прошедшей специальную очистку.
Теперь осталось только подключить тепловой агрегат к газопроводу. Соединение должно производиться исключительно стальной трубой.
Специалист Горгаза должен проверить качество выполненных работ, подписать акт ввода котла в эксплуатацию и только после этого разрешается открывать задвижку, идущую от газовой магистрали. Теперь вы можете наслаждаться теплом и уютом в собственном доме и, если работа производилась самостоятельно, наслаждаться экономией.

На видео показаны основные правила установки газового котла:

Строительные нормы и правила: котлы и отопление

Системы отопления

Если необходимо заменить систему отопления или систему горячего водоснабжения, то заявка может не потребоваться, а если требуется, то может не потребоваться подача заявки до проведения работ.

Если необходимы аварийные работы (поскольку, например, в баке с горячей водой возникла утечка), нет запрета на немедленное проведение ремонта, но ремонтные работы должны соответствовать требованиям, а после события необходимо подать заявку на ретроспективное одобрение и Сертификат завершения.

Если необходимо установить новую систему, установщик должен действовать так, как если бы работа выполнялась в новом здании.

Руководство по разумным мерам для соблюдения требований энергоэффективности приведено в публикации Департамента по делам сообществ и местного самоуправления (DCLG) «Руководство по соблюдению требований к внутренним службам зданий», издание 2013 г.

Если существующая система была изменена или заменена, то лицо, которое последним работало с системой, несет ответственность за безопасную работу этой системы и должно выдать сертификат, подтверждающий выполнение необходимых проверок.

Замена котлов

Новые стандарты применяются только в том случае, если вы решите заменить существующий водогрейный котел центрального отопления или если вы решите перейти на один из этих котлов с другой системы отопления.

Работа по установке нового котла (или плиты, которая также обеспечивает центральное отопление — Aga, Raeburn и т. д.) требует одобрения Строительными нормами из-за вопросов безопасности и необходимости энергоэффективности. Обычно это достигается за счет найма установщика, зарегистрированного по утвержденной схеме.

газовый котел: установщик должен иметь сертификат Gas Safe Зарегистрирован с 1 апреля 2009 г.
жидкотопливный котел: установщик должен быть зарегистрирован в Схеме компетентных лиц
: установщик должен быть зарегистрирован в Схеме компетентных лиц

Они должны следовать указаниям, изложенным в утвержденном документе J, в котором указано, что необходимо для подачи воздуха, очагов, футеровки дымохода и маркировки дымохода, где может быть расположен выход дымохода.См. диаграммы 3.4 и 3.5 для газовых приборов и диаграмму 4.2 для жидкотопливных приборов.

Каждый котел должен иметь минимальный КПД 86% для газа и 85% для жидкого топлива. Замена газового котла, вероятно, должна быть конденсационным котлом, если нет достаточной причины, по которой его нельзя установить. Зарегистрированный установщик проводит оценку типа котла, который вам потребуется. Оценка описана в публикации Департамента по делам сообществ и местного самоуправления:

Для получения дополнительных рекомендаций по этому поводу см. Газовые и жидкотопливные котлы центрального отопления: информационный буклет «Советы домохозяевам», выпущенный Департаментом по делам общин и местного самоуправления (тогда ODPM).

Должен быть установлен конденсационный котел с рейтингом SEDBUK A или B, если оценка, проведенная установщиком Регистра безопасности газа с 1 апреля 2009 г., не показывает, что его установка нецелесообразна, тогда менее эффективные котлы с рейтингом SEDBUK C или D могут быть установлены при условии, что они соответствуют минимальной эффективности, как указано выше. Нажмите здесь, чтобы получить описание SEDBUK и список всех котлов на рынке Великобритании с их рейтингами SEDBUK.

Если в системе отопления, работающей на жидком топливе, должен быть новый резервуар для хранения, то в Утвержденном документе J изложены рекомендации, которым следует следовать из соображений пожарной безопасности и для ограничения рисков загрязнения нефтью.

Следование указаниям в утвержденном документе J может означать, что сменные резервуары для хранения нефти нельзя размещать там, где был старый резервуар. Однако местные органы власти могут отклонить указание в Утвержденном документе о размещении резервуара, если они считают это неразумным при любых обстоятельствах. Однако они рассмотрят уязвимость топливного бака к пожару в здании или из-за границы, а также риски загрязнения нефтью в каждом случае индивидуально по существу, прежде чем сделать это.

В некоторых случаях домовладельцы могут решить нанять фирму, которая не является участником одной из утвержденных схем компетентных лиц. В этом случае установщик не сможет самостоятельно подтвердить, что его работа соответствует требованиям, а фирма или домовладелец должны будут заранее уведомить местные органы власти о намерении провести работы с котлом и оплатить уведомление. платеж. Местный орган управления зданием может выбрать проверку того, что работы были выполнены в соответствии с необходимыми стандартами, и может нанять для этого зарегистрированного установщика.

После завершения работ установщик должен подготовить для вас сертификат ввода в эксплуатацию, такой как контрольный сертификат, и уведомить местный отдел надзора за строительством либо напрямую, либо, если он является участником схемы компетентных лиц, через оператора схемы. В надлежащее время местные власти должны предоставить вам Сертификат о завершении строительных норм, который указывает на соответствие.

Руководство по установке котлов и других устройств для сжигания топлива, а также по строительным приспособлениям, необходимым для их безопасного размещения (притоки воздуха, топки, камины, дымоходы и дымоходы), можно найти в утвержденном документе J.

Требования к вентиляции котла | JustBoilers.com

Автор: JustBoilers.com Эксперты | Последнее обновление: Октябрь 2021 г.

Вашему котлу нужно пространство для дыхания? Понимание требований к вентиляции котла может принести вам душевное спокойствие, а также некоторую дополнительную безопасность.

Бойлеры нагреваются, а все, что нагревается, нуждается в большом потоке воздуха, верно? Ну, в зависимости от котла, который у вас есть в вашем доме, вам может вообще не нужно беспокоиться о вентиляции котла.(Хотя вы все равно захотите убедиться, что он доступен для инженеров по котлам.)

В этом посте мы рассмотрим типы котлов, обычно встречающихся в британских домах, и то, что им нужно с точки зрения пространства и вентиляции.

Вентиляция или циркуляция?

Во-первых, давайте объясним разницу между вентиляцией и циркуляцией. Вентиляция относится к воздуху, который необходим вашему котлу для сжигания топлива. Циркуляция относится к пространству вокруг вашего котла. Существуют правила техники безопасности и рекомендации производителей относительно того, где должны быть установлены котлы и дымоходы и какое свободное пространство должно оставаться между ними и другими объектами.

Помните, котлы нагреваются. Хранить вещи прямо напротив них — не лучшая идея. Если вы решите хранить предметы в том же месте, что и ваш котел, убедитесь, что они жаро- и влагостойкие, негорючие и находятся на приличном расстоянии от самого котла.

Типы котлов

Несмотря на то, что существует несколько классификаций котлов, когда мы говорим о вентиляции, важны только два момента: конденсационный или неконденсационный котел. Подробнее о конденсационных котлах читайте в нашем руководстве по эффективности котлов.

Как узнать, конденсационный у вас котел или неконденсационный ? Одним из намеков является его возраст: если ваш котел был произведен в начале 2000-х или позже, вероятно, это конденсационный котел. С 1 апреля 2005 г. по закону все новые газовые установки в домах должны были быть высокоэффективными конденсационными моделями. В 2007 году их примеру последовали масляные котлы (однако есть некоторые исключения из этого правила, например, когда водопровод старого дома не может выдержать более высокое давление нового котла). Как правило, все новые котлы — системные, обычные или комбинированные — являются конденсационными котлами.

Еще один ключ к пониманию типа вашего котла — это тип дымохода. У LAS есть две трубы: одна для забора воздуха (подает свежий воздух в котел), а другая действует как традиционный дымоход (отводит дым и выхлопные газы от котла). Старые котлы имеют традиционные дымоходы, предназначенные только для вытяжки, и для работы им требуется внешний источник воздуха. Этим источником воздуха является помещение, в котором установлен котел; в этом случае необходимо обеспечить достаточную вентиляцию.

Еще один термин, который вы можете услышать, это герметичные котлы .Это просто означает, что котел забирает воздух извне через систему LAS, а не из воздуха в помещении.

Если у вас есть какие-либо сомнения, лучший способ узнать, какой тип котла у вас есть, это уточнить у местного инженера по газовой безопасности.

Требования к вентиляции котла

Чтобы было понятнее, давайте разберем требования к вентиляции для каждого распространенного типа котла.

Комбинированные котлы

– это самые маленькие и самые эффективные котлы.У них нет резервуара для воды; вместо этого они нагревают воду прямо из сети. Это делает их весьма компактными; вы можете найти их в буфете или шкафу, или, может быть, под раковиной. Чтобы узнать больше, см. нашу предыдущую статью о комбинированных котлах.

Как вентилируются комбинированные котлы? Комбинированные котлы представляют собой конденсационные/герметичные котлы; они не нуждаются в дополнительной вентиляции.

Системные котлы

предназначены для больших домов. Они держат запас горячей воды наготове, поэтому им требуется накопительный бак, поэтому они с меньшей вероятностью будут делить ваше жилое пространство.

Как вентилируются системные котлы? Если ваш котел был установлен после 2005 года (газ) или 2007 года (мазут), то это конденсационный котел и в вентиляции он не нуждается. Тем не менее, убедитесь, что у вас достаточно места для циркуляции воздуха.

Обычные/тепловые котлы

Обычные котлы или котлы, работающие только на тепло, включают котел, накопительный бак для горячей воды и накопительный бак для холодной воды; это определенно не пойдет под кухонную раковину.

Как вентилируются обычные котлы? Тот же ответ, что и выше: Если котел изготовлен после 2005 г. (газ) или 2007 г. (мазут), то это конденсационный котел и не требует вентиляции.Тем не менее, убедитесь, что ничто не находится слишком близко к бакам или другим частям котла.

Требования к вентиляции шкафа котла

Если у вас есть бойлер, который достаточно мал, чтобы поместиться в собственном шкафу или кладовке, нужно ли вам знать о требованиях к пространству? Действительно есть:

Должно быть достаточно места для проведения работ по техническому обслуживанию самого котла.
Строительные нормы также определяют определенное расстояние между верхом и низом шкафа и котлом; это может означать, что в шкафу нет верхних и нижних досок.
Если есть дверь, она должна открываться и оставлять достаточно места для обслуживания и ремонта.
Дополнительные характеристики могут быть указаны в инструкциях производителя котла.

Котлы, как правило, очень безопасны, но ошибка с вентиляцией котла может быть серьезной. Если вы когда-либо беспокоились о состоянии вашего котла или безопасности его установки, свяжитесь с JustBoilers. Наши инженеры по газовой безопасности могут оценить состояние вашего котла, устранить потенциальные проблемы или порекомендовать новую систему, отвечающую вашим потребностям.Вы можете позвонить нам по телефону 0207 32 32 999 для посещения в тот же день или связаться с нами для получения дополнительной информации.

Правила установки газового котла в частном доме

Общие требования

Коммуникации

Система дымоудаления

Схема и этапы подключения газовых котлов

Монтаж газового котла — нормы и правила установки напольных и настенных приборов

Автономное отопление, с чего начинать

Где разрешена установка котла

Не допускается монтаж газовых котлов отопления:

Минимальные граничные габаритные требования к топочной

Общие требования

Приготовления к монтажу котла – нормативные положения и проектная документация

Особенности проектирования мебели при наличии газового котла

Место для установки газового котла

Нормы установки по СНиПу

Электрическое подключение газового устройства

Этапы, предшествующие установке котла

Рассмотрим основные условия монтажа дымохода

Некоторые особенности расположения напольного газового котла в доме

Особенности установки газовых настенных котлов в квартире

Устройство вентиляции помещения с газовым котлом

Принцип движения воздуха

Канальная или бесканальная вентиляция

Правила установки дымохода для газовой колонки

Расположение газового котла

Правила размещения труб и розеток по отношению к газовой трубе

Расстояние от электророзетки до газопроводной трубы — чем регламентируются нормы

Расстояние от газопровода до розетки

Правила размещения труб и электрического кабеля

Вывод

Правила размещения котельной на участке в частном секторе

Газовые котлы

Твердотопливные котлы

Электрические котлы

Варианты компоновки агрегатов

Согласование проекта

Монтаж газового котла — нормы и правила установки напольных и настенных приборов

Автономное отопление, с чего начинать

Проект согласован, что делать дальше?

Основные требования, предъявляемые к котельным

Дымоход – важнейший элемент системы

Установка напольного котла

Подключение настенного котла

Особенности установки котлов в многоквартирных домах

Правила и требования установки газового котла

Требования к помещению:

Требования к дымоходу для газового отопительного котла

Порядок проведения монтажных работ

Установка настенного котла

Установка напольного котла

Правила установки газовых котлов в частном доме

Газовый котел в частном доме: требования и установка

Правила установки газовых котлов в частном доме

Требования к деталям и частям оборудования

Газоотводы (или, как их часто называют, дымоходы)

Последовательность монтажа напольного котла

Последовательность монтажа настенного котла

Техобслуживание газового оборудования

Установка газового котла своими руками

Основные виды

Требования и правила установки газового котла

Требование к помещению

Чертежи и схемы установки газового котла

Процесс установки (монтажа) своими руками

Видео руководство

Правила эксплуатации

Техническое обслуживание

Требования к установке газовых котлов

Рекомендации по расположению оборудования

Требования к котельной

Эксплуатация оборудования

Правила установки газового котла в доме – что нужно знать?

Что нужно знать перед установкой газового котла?

Правила установки газового котла в доме

Приобретение дополнительного оборудования

Стандарты на устройства, правила и уведомления

Стандарты для бытовых печей

Текущий стандарт

Текущая процедура тестирования

Отказ от прав
