Подогрев пола: виды, характеристики, цены и монтаж
Теплые полы: электрические теплые полы, виды и преимущества
В предыдущей статье я рассказала об устройстве теплых полов, познакомила вас с разновидностями систем. В этой статье я подробнее расскажу об электрических теплых полах. Использование электричества для обогрева пола – распространенная система, пользующаяся популярностью в ремонте квартир, домов, социальных и детских учреждений.
Плюсы и минусы электрических полов
Как любая система отопления, электрические полы имеют плюсы и минусы. К преимуществам электрических теплых полов относятся:
- Не ограничено место использования полов: балконы, влажные помещения, везде, где имеется электропроводка.
- Возможность использовать теплый пол в любое время года при необходимости.
- Простота монтажа, справится непрофессионал.
- Длительный срок службы, до 30-40 лет.
- Безопасность системы теплых полов, нагревательные элементы тщательно скрыты от человека, пожаробезопасны, разрешены для установки в детских комнатах.
Минусов у электрических теплых полов мало, но для осмысленного выбора необходимо знать и о них.
- Большие счета за электричество. Особенно это относится к помещениям с просторными комнатами и отсутствием терморегулятора.
- Наличие электромагнитного излучения от теплого пола. При использовании кабелей с качественной экранирующей оплеткой излучение в сотни раз ниже нормы, но оно присутствует.

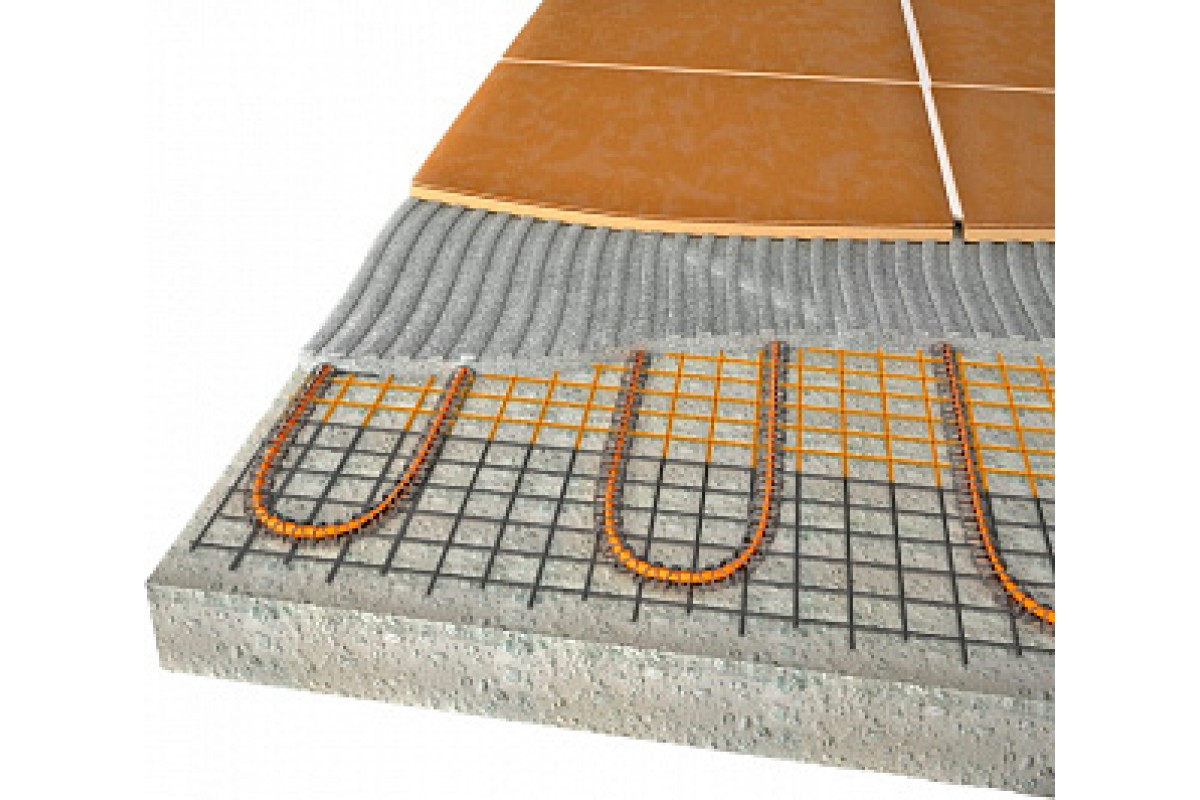

Кабельный теплый пол
Простой и распространенный вариант электрической системы – кабельный теплый пол. Представляет собой гибкий кабель, защищенный экранирующей оплеткой и герметичной муфтой, что гарантирует безопасность в использовании даже во влажных помещениях. Несомненное преимущество кабельного теплого пола в возможности регулировать мощность кабеля. К примеру, обогрев в помещении кухни требуется меньший, чем на балконе. Помимо установки терморегулятора выбирайте диапазон мощности кабеля в разные помещения – это вопрос удобства и экономии. Особенность монтажа кабельного теплого пола в необходимости обязательного слоя бетонной стяжки над ним. Это одновременно и плюс, и минус системы. Полы придется поднимать, что заберет некоторую часть пространства, но безопасность системы на высшем уровне, обжечься невозможно, спровоцировать пожар тоже. Срок гарантии на кабельные полы 15 лет, срок службы – до 30 лет. Подходит под любые виды покрытия.

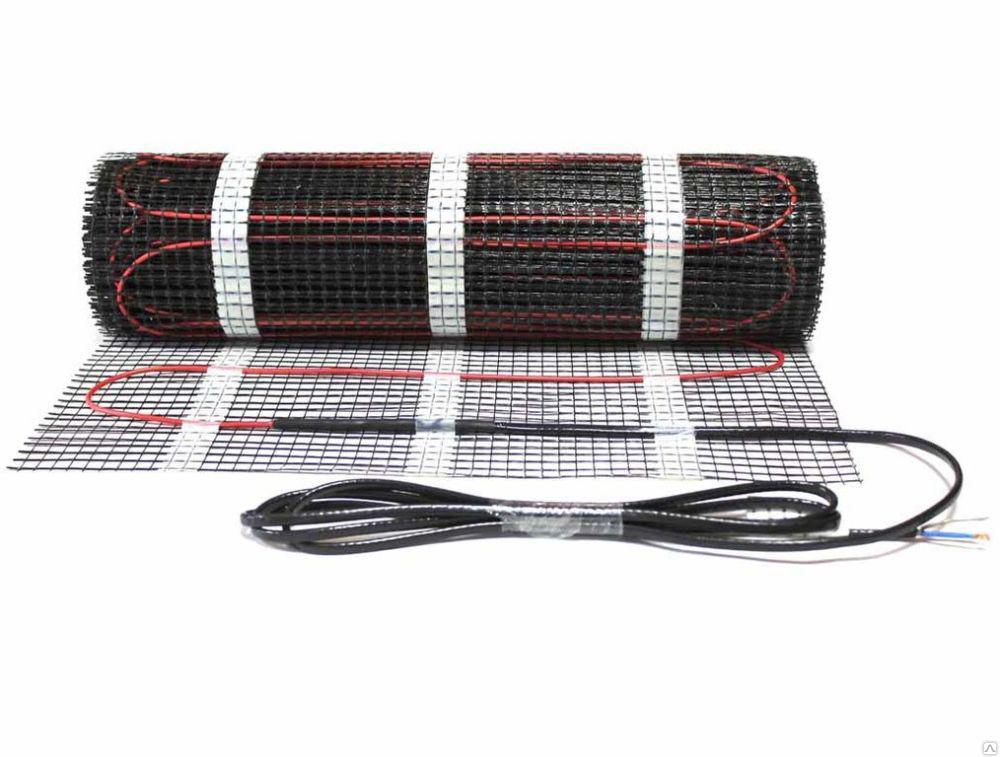

Нагревательные маты
По своей сути, нагревательные маты представляют собой тот же кабельный теплый пол.
Монтаж матов прост: раскатали и подключили. Но из-за невозможности менять близость расположения кабелей друг к другу – страдает эффективность прогрева.
Пленочный теплый пол
Другое название пленочного вида – инфракрасный теплый пол. Такая система представлена тонкой углеродной пленкой. При нагревании она образует инфракрасные лучи. Прогрев помещения происходит не за счет прогрева воздуха от теплого пола, как в двух других случаях.
Альтернативой электрическому полу является водный теплый пол. Подробнее о водной системе теплых полов я расскажу в следующей статье цикла.
Предлагаю к ознакомлению остальные статьи цикла «Теплые полы»:
Теплые полы: виды, плюсы и минусы установки системы
Теплые полы: водяные теплые полы, преимущества, технологии монтажа
Теплые полы: монтаж теплых полов своими руками
Теплые полы: выбор терморегулятора, классификация, виды термодатчиков
31. 05.2017
Подписаться на рассылку
Электрический тёплый пол своими руками: устройство, схема, технология укладки
Вид отопления, в котором тепло генерируется путем использования электрической энергии, отличается простой в исполнении схемой, а его монтаж занимает минимум времени. Необязательно быть профессионалом, чтобы устроить электрический тёплый пол своими руками, просто нужно в точности следовать всем пунктам инструкции.
В представленной нами статье подробно описаны все виды электрических систем напольного обогрева, приведены их характеристики и плюсы с минусами. Для самостоятельных домашних мастеров мы привели пошаговые руководства по укладке. С учетом наших советов вы сможете соорудить и подключить электрический пол собственными руками.
Содержание статьи:
Электрические полы и их разновидности
В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.
По способу производства их делят на 4 типа:
- Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
- Нагревательные маты. Представляет собой кабель на монтажной сетке.
- Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
- Стержневой. Состоит из последовательно соединенных карбоновых стержней.
Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.
Галерея изображений
Фото из
Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных
Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам
В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах
Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее
Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы
Простейшим вариантом электрического пола является кабельная система, которую фиксируют на основании и заливают цементным раствором
Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат
Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта
Электрическая система напольного обогрева
Подготовленная у установке система
Укладка электрополов в квартирах и офисах
Устройство электрической системы под плиткой
Укладка ламината над инфракрасным полом
Сооружение кабельного обогрева
Электрические маты в организации теплых полов
Пленочный инфракрасный обогрев
Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта.
Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом
С аргументами и критериями выбора оптимального лично для вас варианта устройства теплого пола ознакомит , с которой мы рекомендуем ознакомиться.
Кабельная система отопления
Теплоотдача кабельного теплого пола очень высокая, фактически вся электрическая энергия преобразуется в тепло. В его комплект входит нагреватель кабель, соединительная муфта, приборы регулировки и контроля. Кабель укладывают как в стяжку, так и под напольное покрытие.
Электрический теплый пол может быть разогрет до 60-70 градусов. Каждый его вид работает по особой технологии, имеющей свои конструкционные отличия
Особенности работы и устройства
В системе нет нагревательного котла, тепло отдает сам электрический кабель. Чаще всего его используют в качестве вспомогательного вида отопления, но если дом хорошо теплоизолирован, то пол, прогретый с помощью кабеля, может служить и основным источником тепла. Укладывают кабель 3 способами: под стяжку, внутри нее и над ней.
Нужно располагать его равномерно, выдерживая дистанцию от одной до другой линии нагрева минимум 80 мм и не допуская пересечений, изломов и напряжения на поворотах. Во время монтажа кабель легко повредить, поэтому опытные мастера рекомендуют надевать мягкую обувь или же прикрыть, уже смонтированные участки, листами фанеры.
Монтаж электрического пола в стяжке
Процесс установки в стяжку электрических теплых полов отличается трудоемкостью. Преимущество такого способа в том, что нагревательный элемент, находясь в центре стяжки, скорее и равномернее прогреет поверхность. Технологический процесс состоит из нескольких этапов.
Галерея изображений
Фото из
Этап 1: Уборка основания перед устройством системы
Этап 2: Выравнивание основания под теплый пол
Этап 3: Укладка теплоизоляционной подложки
Этап 4: Сооружение армирующей сетки
Этап 5: Крепление электрического кабеля к арматурной сетке
Этап 6: Установка устройства управления на стену
Этап 7: Заливка стяжки поверх электросистемы
Этап 8: Укладка напольного покрытия
Сначала заливают первый слой — это будет основа. Предварительно плиты очищают. Расширяют при помощи перфоратора трещины шириной более миллиметра и заполняют их, а также сколы и отверстия, раствором.
Плиту выравнивают по горизонтали, в случае необходимости применяют состав «наливные полы». После высыхания основы наносят жидкую гидроизоляцию, и оставляю на 2 ч., чтобы подсохла.
По поверхности расстилают теплоизолирующую подложку с фольгированным теплоотражающим слоем. Если снизу находится неотапливаемое помещение, то выбирают теплоизоляцию высотой от 5 до 10 см. В противном случае достаточно слоя в 2-3 см. Герметизируют швы и стыки фольгированным скотчем.
Выполняют сборку нагревательного контура. В перпендикулярном направлении по отношению к стене, выбранной для установки блока управления, монтируют полоски с защелками для фиксации кабеля. Кромки полимерных полосок должны заканчиваться на расстоянии 50-100 мм от стен.
Если вместо полосок взяты монтажные рейки, то их удаляют от стен на 200 мм. Перед укладкой теплого пола проверяют сопротивление кабеля при помощи тестера. Показания сверяют с паспортом, допустимая разница — 10% максимум.
Кабельная система «теплый» пол подходит для помещений всех типов. Она удобна в монтаже и отличается экономным расходом электроэнергии
Отправной точкой в схеме подключения кабеля электрического теплого пола по классической версии является блок управления. Оформляют выкладку в форме «змейки» и располагают параллельно стене.
Все переходы на следующий оборот должны находиться за пределами пограничных реек. На финише у противоположной стены должен оказаться изолированный конец. Вариант, когда монтаж начинают с конца, также возможен.
После того как линия будет полностью уложена, между витками монтируют датчик температуры в металлическую гофрированную трубу. Провода выводят по направлению к плинтусу, а затем к блоку управления. Замуровывать датчики в бетон не стоит — их извлечение в случае необходимости становится очень затруднительным.
После проверки надежности фиксации уложенных элементов их заливают бетонной стяжкой, мощность которой зависит от технических данных объекта и типа электрической греющей системы. Раствор нужно хорошо уплотнять. Если останутся пустоты, снизится теплопроводность верхнего слоя.
В роли управляющего блока для теплого пола выступает . Он отвечает за обработку информации, поступающей от термодатчика, и отключение или включение системы в соответствии с настройками. Терморегулятор может быть как программируемым, так без программного обеспечения. Подключают его к розетке 220 В. Место для установки выбирают на участке со свободным доступом.
Подключение начинают с подсоединения датчика температуры после этого — нагревательного кабеля к отдельным разъемам. Дальше к управляющему блоку подводят линию от щитка
Специалисты не рекомендуют подключать управляющий блок к обычной розетке. Это может создать дополнительную нагрузку на электропроводку. Необходимо создать отдельную ветку для подключения системы.
В некоторых случаях кабель укладывают в штробы, проделанные в бетонной стяжке. Кабель в штробах заполняют плиточным клеем. Преимущество этого способа в том, что уровень финишного покрытия остается на прежнем уровне. После завершения монтажа кабеля, пол включают только через 2 недели.
Электрический пол на основе термомата
Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.
Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола
Принцип действия и сооружения
Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.
Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.
Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб
Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.
Монтаж тепловых матов
Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.
Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.
Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.
На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму
В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.
Галерея изображений
Фото из
Шаг 1: Устройство стяжки по основанию
Шаг 2: Укладка матов по отвердевшей стяжке
Шаг 3: Заливка стяжки по электрическим матам
Шаг 4: Устройство напольного покрытия
Специфика пленочного пола
В устройстве системы теплого нет особых сложностей. Многие укладывают его самостоятельно. Подходит он под любые напольные покрытия. Система, работа которой основана на инфракрасном излучении, безопасна даже для ламината и других деревянных покрытий.
Известны 2 вида такой пленки для пола:
- Сплошная. Выпускается в виде тонкой двухслойной полиуретановой пленки с непрерывным карбоновым напылением внутри.
- Полосатая. Включающая те же 2 слоя пленки из лавсана, полиэтера или полиуретана с расположенными между ними карбоновыми или ультратонкими алюминиевыми полосами.
Тепловые элементы в этих системах имеют параллельное и последовательное соединения. По краям у них расположены биметаллические токоведущие шины из уложенных друг на друга серебряных и медных полос. Пленочный ИК пол не делают ни с заливкой стяжки, ни в слой клея. Подходит только «сухая» укладка.
Теплый инфракрасный пол имеет ряд преимуществ.
К ним относится:
- несложный и быстрый монтаж;
- небольшая толщина пленки (0,3 см) что не уменьшает существенно высоту помещения;
- возможность исключения такого рабочего момента, как заливка стяжки;
- отсутствие влияния на влажность в помещении;
- антиаллергический эффект;
- сравнительно низкое потребление электроэнергии — на 20% меньше, чем другие типы электрических тепловых систем;
- ионизация воздуха;
- легкий демонтаж в случае необходимости;
- высокая надежность.
Стандартный набор материалов включает термопленку, скрученную в рулон, зажимы контактные, изоляцию и электропроводку. К этому комплекту необходимо добавить терморегулятор, оснащенный датчиком температуры, а также полиэтиленовую пленку, скотч, фольгированный материал. Прежде чем приобретать все это, нужно рассчитать необходимый метраж пленки.
Под домашней техникой и мебелью пол утеплять не следует — это неоправданные затраты и чрезмерная нагрузка на систему. Расстилают пленку полностью по всей плоскости только в случае, когда хозяева привыкли часто менять обстановку
Проще всего сделать эскиз помещения на миллиметровой бумаге. Дальше, следует отметить места, где будут размещены датчики и точки соединения. Выделить ту часть помещения, на которой планируется укладка теплого инфракрасного пола, затем рассчитать, сколько нагревательных элементов потребуется.
Сравнить специфику устройства поможет информация, изложенная в рекомендуемой нами статье.
Процесс укладки инфракрасной системы
Если прежнее покрытие в нормальном состоянии, то технологией укладки электрического инфракрасного теплого пола разрешается не демонтировать его. Достаточно просто очистить и устранить перепады. Рулон пленочного пола нарезают используя обычные ножницы.
Следует учитывать, что при формировании поверхности полосы не должны перекрещиваться или соприкасаться токоведущими шинами. Обычно производители обозначают места раскроя. Это не значит, что пленку нельзя резать в других удобных местах.
Галерея изображений
Фото из
Инфракрасная пленка легко раскраивается обычными ножницами. Но важно помнить, что резать можно только по прозрачной полосе, не пересекая элементов с карбоновым напылением
Чтобы защитить свободный срез токоведущей шины, расположенной с не подключаемой стороны, ее заклеивают битумным скотчем
«Нерабочий» срез инфракрасного полотнища, к которому не будет подключаться проводка, после крепления изоляции к шинам заклеиваем обычным скотчем
Под соединительные клеммы выбирают углубления. В идеале это лучше сделать в теплоизоляционной подложке, но в примере их сформировали в выравнивающей стяжке
Перед укладкой инфракрасных полос основание застилают гидроизоляцией. Если у изоляционного материала есть фольгированная прослойка, то она будет к тому же работать в качестве рефлектора
По уложенной гидроизоляции производится сборка напольного нагревателя. Соединительные клеммы располагают в выбранных ранее углублениях
Собранный пол подключают к расположенному на стене терморегулятору. К нему же подводят термодатчики и проверяют работоспособность системы
Убедившись в нормальной работе пленочного пола и устранив недочеты, если они имелись, его застилают гидроизоляцией и укладывают финишное покрытие
Этап 1: Раскрой карбоновых полос для укладки
Этап 2: Изоляция токоведущей шины
Этап 4: Заклеивание скотчем края инфракрасной полосы
Этап 4: Формирование углублений для клемм
Этап 5: Укладка фольгированной гидроизоляции
Этап 6: Сборка электрического пленочного пола
Этап 7: Проверка ИК пленочного пола на работоспособность
Этап 8: Укладка напольного покрытия поверх системы
Главное, срез должен проходить по промежутку между нагревательными элементами. В случае если разрез пришелся на обозначенную линию, изолируют только коллекторные биметаллические пластины. В других случаях скотчем проклеивают концы полос.
Сначала укладывают слой гидроизоляции, чтобы предохранить пол от поступления влаги из бетонного перекрытия. Дальше идет теплоизоляция, предотвращающая потери теплоты от излучения, уходящего в основание. Материал можно использовать любой, главное, чтобы металлизированная сторона была направлена наружу.
Размечают места, где будет проходить электропроводка. После отводят место под монтаж термодатчика. Канал под температурный датчик выполняют шириной около 20 мм. Проводку для датчика помещают в гофрированную трубку, затем укладывают в подготовленный канал.
Дальше укладывают подготовленные полосы согласно эскизу. С целью уменьшения длины провода при укладке полосы разворачивают торцовыми сторонами к стене, где впоследствии будет находиться терморегулятор и останавливаются, не доходя до нее сантиметров 15.
Если в комнате есть камин, от него отступают не менее 1 м. Укладывается пленка той стороной вверх, которая изготовителем системы указана в инструктаже к продукции. Подсоединяют зажимы к краю биметаллической полосы, затем подключают провода — к левым зажимам крепят левые, а к правым — правые.
Проводку для термодатчика следует прятать под термопленку. С этой целью в теплоизоляции вырезают узкие канавки шириной по 1 см, а по уложенному в них силовому кабелю наклеивают скотч и укрывают термопленкой. Нельзя допускать, чтобы провода возвышались над теплоизоляцией.
Изоляцию на краю провода снимают, свертывают, сам провод просовывают через зажим, фиксируют при помощи плоскогубцев, затем точку соединения изолируют битумным скотчем. Соединив всю цепь, замеряют сопротивление полученной конструкции.
Возможно использование как отражающей теплоизоляции, так и не отражающей в виде пробкового полотна. Регламентируется только толщина слоя — от 3 до 5 мм. Скрепляют полосы теплоизоляционного материала монтажным скотчем
Завершающий этап — монтаж финишного покрытия. Принцип подключения терморегулятора одинаков для всех типов теплого электрического пола.
Несколько полезных советов
Прежде чем завершить работу укладкой финишного покрытия систему тестируют. Если термопленка соответствует всем требованиям, нигде не будет наблюдаться искрение и перегрев участков. Если все же какие-то дефекты обнаружены, пол накрывают еще одним слоем пленки из полиэтилена толщиной минимум 80 мкм. Ее укладывают внахлест с заходом около 20 см.
Существует ряд дополнительных рекомендаций от профессионалов по поводу монтажа:
- Пленочную теплую систему нужно устанавливать при умеренной влажности (максимум 60%) и плюсовой температуре.
- Пленку в свернутом виде в сеть подключать нельзя.
- Перед подключением пленочного пола необходима проверка изоляции контактов в местах, где происходил раскрой полотна.
- В случае повреждения термопленки в месте, где находится графитовое напыление, накладывают двухстороннюю изоляцию.
- Если произошло затопление пола, его немедленно отключают от электросети и оставляют на просушку в естественных условиях.
- Ходить по готовому полу в обуви нельзя.
Нельзя замуровывать термодатчик. Нужно оставить возможность для его контроля и замены. Также не следует размещать на теплом полу ковры и другие плотные натуральные покрытия. Для обеспечения вентиляции и исключения возможности деформации финишного покрытия вследствие температурных изменений, между стеной и покрытием рекомендуют оставлять незначительный зазор.
Теплый пол стержневого типа
Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.
Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие
Тонкости работы и организации
В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.
Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.
Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю
Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.
Нюансы монтажа и подключения
Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.
Галерея изображений
Фото из
Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы
Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы
Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола
Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку
Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие
Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем
По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе
После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия
Этап 1: Укладка стержневого пола на подложку
Этап 2: Фиксация карбоновой системы скотчем
Этап 3: Формирование соединений пола с проводкой
Этап 4: Подготовка термодатчика стержневого пола
Этап 5: Вырезка отверстий в теплоизоляционной подложке
Шаг 6: Фиксация положения датчика
Этап 7: Проверка работоспособности собранной системы
Этап 8: Заливка стяжки поверх карбонового стержневого пола
Процесс состоит из 8 последовательных шагов:
- подготовки основы;
- укладки теплоотражателя;
- монтажа стержней;
- соединения между собой полос;
- подсоединения силового кабеля;
- подключения конструкции к терморегулятору;
- подключения термодатчика;
- заливки стяжки или монтаж финишного покрытия плиточного типа.
Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.
На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².
Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов
Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов.
В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.
О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано , посвященной этому вопросу.
Выводы и полезное видео по теме
Видео #1. Все об укладке стержневого пола вы узнаете из этой видео-инструкции:
Видео #2. Выбрать вид электрического пола станет проще, если вы ознакомитесь с этим видеороликом:
Видео #3. Как не потратить лишнего при покупке системы теплого пола научит автор этого видео:
Отопление дома с применение электрических теплых полов позволит поддерживать комфортный температурный режим. Разница температур между вверху помещения и у пола будет минимальной. Если правильно выбрать систему, точно все рассчитать и выполнить монтажные работы своими руками, то и в плане финансов можно выиграть.
А какой тип напольного обогрева вы предпочли для обустройства собственной дачи/квартиры? Возможны, у вас есть желание поделиться тонкостями монтажа, известными только вам? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.
Инфракрасный пленочный теплый пол — отзывы, минусы, расход электроэнергии
КАТАЛОГ ТОВАРОВ
- Бойлеры
- Буферные емкости
- Косвенного нагрева
- Электрические
- Водонагреватели
- Газовые
- Электрические
- Косвенного нагрева
- Горелки
- Газовые
- Дизельные
- Комбинированные мультитопливные
- Мазутные
- На отработанном масле
- Нефтяные
- Пеллетные
- Рампы и комплектующие
- Калориферы
- Отопительные
- Дестратификаторы
- Канальные
- Конвекторы
- Встраиваемые внутрипольные
- Газовые
- Напольные
- Электрические
- Котлы отопления
- Газовые
- Газовые/ дизельные под сменную горелку
- Дизельные
- На отработанном масле
- Паровые
- Пеллетные
- Промышленные водогрейные
- Твердотопливные
- Термомасляные
- Электрические
- Насосы
- Дренажные
- Насосные станции
- Поверхностные
- Погружные
- Фекальные
- Циркуляционные
- Автоматика для систем водоснабжения
- Осушители воздуха
- Адсорбционные
- Бытовые
- Для бассейна
- Канальные
- Промышленные
- Тепловые пушки
- Газовые
- Дизельные
- На горячей воде
- Электрические
10 лучших схем + инструкции!
Классический вариант теплого водяного пола – толстая бетонная стяжка, в которую уложены металлические или пластиковые трубы с горячей водой.
Устройство теплого водяного пола
Бетонная конструкция при помощи современных материалов и технологий максимально изолируется для снижения тепловых потерь.
Обязательно применяются теплоизоляционые материалы
Управление отоплением и контроль режимов функционирования осуществляет специальный блок механизмов, исполнительных устройств и датчиков.
Коллектор водяного теплого пола
Нагревается самый нижний элемент комнаты, улучшаются процессы тепловой конвенции воздуха, температура становится одинаковой по всему объему, исчезают мертвые зоны и сквозняки. Теплые полы удачно совмещают комфорт и эстетику, создают самые благоприятные условия для пребывания людей. Теплые полы имеют ряд преимуществ перед другими методами отопления помещений за счет оптимальной конструкции.
Сравнение отопительных систем
Каков принцип работы «теплого пола»
Эстетика и гигиеничность «теплого пола»
Содержание статьи
Ограничения по монтажу теплых полов
О них не любят говорить производители, но они есть. Перед тем как выбирать конкретную конструкцию теплых полов, нужно ознакомиться с проблемными сторонами такого вида отопления.
- Помещения общего пользования нельзя обогревать теплыми полами. Тепловые потери в этом случае настолько велики, что полностью теряется экономическая целесообразность, эксплуатация обходится очень дорого в сравнении с другими видами обогрева, а эффективность значительно понижается.
Энергоэффективность системы
- В большинстве случаев теплые полы рекомендуется использовать в качестве дополнительного отопления помещений. Только если теплоизоляция помещений выполнена с учетом жестких международных стандартов, есть возможность сделать их основным способом обогрева помещений.
Водяной теплый пол может быть как дополнительным, так и основным источником тепла
Можно ли отопить дом с помощью системы «теплого пола», без радиаторов
- Если в многоквартирном доме существует общая система водяного отопления, то никакие конструкции теплых водяных полов монтировать нельзя.
Это строго запрещается владельцами домов, получить от них разрешение практически невозможно.
Отопление балкона теплым полом от радиаторов
Схемы установки теплого пола, где запрещено устанавливать систему
Схема теплого водяного пола с трехходовым клапаном
Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом
Понимание причин существования ограничений позволит в дальнейшем выбрать оптимальную конструкцию теплого пола с водяным отоплением. В настоящее время существует несколько типов конструкций теплых полов с водяным теплоносителем: тонкие, легкие и бетонные. Кратко рассмотрим каждый из них с точки зрения потребителя и строителя. Такой подход даст возможность рассказать о реальных, а не рекламных технических характеристиках.
Бетонная конструкция водяного теплого пола
Виды систем водяного теплого пола
Одновременно несущим и теплораспределительным слоем является бетонная стяжка. Она может быть различной толщины, конкретные параметры выбираются с учетом максимальных нагрузок на пол, архитектурных особенностей здания и пожеланий заказчиков. Эту конструкцию иногда называют «заливной» или «мокрой».
Стяжка над водяным тёплым полом
По эффективности и коэффициенту полезного действия занимает лидирующее положение. Есть и недостаток – значительно усложняются ремонтные работы в случае появления аварийных ситуаций, увеличивается нагрузка на перекрытия. При качественном выполнении строительно-монтажных работ срок эксплуатации таких конструкций превышает пятьдесят лет.
Укладка водяного тёплого пола в бетонную стяжку
«Бетонная» конструкция устанавливается только по бетонным плитам перекрытия и состоит из нескольких обязательных слоев, каждый из которых играет важную роль.
- Гидро- или пароизоляция. Что именно класть выбирается на месте с учетом характера эксплуатации помещений их назначения. В большинстве случаев вполне подходит обыкновенная полиэтиленовая пленка: очень надежный, универсальный и дешевый вариант. Влага может попадать из подвальных помещений, после аварий в водопроводных сетях, конденсироваться на стыке теплых и холодных поверхностей.
Расстеленная на полу пленка выполняет роль гидроизоляции
- Лента для компенсации тепловых расширений конструкций пола. Изготовлены в виде полоски вспененного полиэтилена, толщина примерно 6 мм, ширина до 180 мм. Принимает расширение цементной стяжки, не позволяет появляться распирающим нагрузкам на стены по периметру помещения. Обязательна к использованию в «бетонных» конструкциях.
Краевая лента на фото
Практический совет. Профессиональные монтажники теплых полов при помощи демпферной ленты разбивают значительные по площади участки теплых бетонных полов на меньшие сегменты. Это полностью исключает появление трещин, возникающих в больших конструкциях вследствие разности температур.
Перед укладкой ленты стены выравниваются и очищаются, на тыльной стороне есть специальный полиэтиленовый фартук. Он служит для закрытия щели между стенкой и плитой перекрытия, пользоваться ним нужно обязательно, если этого не сделать, то возможны протечки цементного молочка на нижние этажи.
Теплоизоляционные материалы. При бетонной конструкции нагревательных систем нужно пользоваться уплотненными или прессованными теплоизоляторами с повышенными показателями прочности.
Теплоизоляция для теплого пола Термопол
Изоляция – главный элемент, оказывает непосредственное влияние на эффективность систем. Особенно это важно для первых этажей, если теплоизоляция не выполняет поставленных задач, то тепловая энергия теряется в подпольных пространствах. Строительные нормы регламентируют толщину теплоизоляции в зависимости от материала ее изготовления и физических характеристик перекрытий. Для бетонных плит толщина должна составлять не менее пяти сантиметров.
Мат для водяного теплого пола Пенощит
Часто в этих целях применяется прессованная стекловата и прочный пенополистирол. Плотность материалов должна быть не менее 30 кг/м3, для улучшения коэффициента теплопроводности лицевая поверхность может покрываться алюминиевой фольгой.
Маты для теплого водяного пола
Теплоизоляционные маты
Трубы. Могут быть пластиковыми или металлическими.
Труба для тёплого пола
Наиболее дешевые пластиковые, самые дорогие – медные.
Труба медная для теплого пола
Не стоит приобретать дорогие варианты, эксплуатационные показатели пластиковых труб соответствуют современным требованиям потребителей. Для увеличения прочности при повышенных температурах полиэтиленовые трубы имеют армирующий слой, изготавливаются из высокомолекулярного полиэтилена с инновационными добавками.
Полиэтиленовые трубы PEХ
Укладка водяных труб подогрева производится по утеплительному слою, схемы и вид укладки подбираются мастером в зависимости от размеров и конфигурации помещений. Для фиксации положения применяются специальные крепежные элементы. Это могут быть шины и планки, фиксаторы и специальные приспособления.
Крепление труб тёплого пола
Деформационные швы. Делаются только для помещений со сложной геометрической конфигурацией пола или очень длинных. Такие слои предупреждают возникновение в стяжке критических внутренних тепловых напряжений.
Деформационный шов
Укладка труб через деформационные швы
Деформационный шов. Вид пересечения шва и трубы
После монтажа труб обязательно выполняется их проверка на герметичность швов и соединений. Каждый контур через коллектор подачи заполняется водой, испытания производятся с увеличенными показателями давления (примерно 6 Бар). Система оставляется под давлением на сутки–двое, после испытательного срока проверяется остаточное давление, визуально определяются места протечек.
Проверка пола под рабочим давлением
Если обнаружились недостатки, то они немедленно устраняются, а испытание на герметичность делается повторно.
Стяжка. Последний верхний слой отопительного пирога системы. Использовать обыкновенный цементно-песчаный раствор не рекомендуется, нужно приобретать специальные смеси с пластификаторами.
Бетон для заливки теплого пола
Высота стяжки над трубами должна быть не менее 5 сантиметров, в противном случае возникают риски их механического повреждения. Если нагрузки на пол будут значительными, то для улучшения несущих способностей нужно применять армирующие сетки.
Теплый пол с армированием
Они могут быть металлическими или пластиковыми. Если использование армирующих сеток является нецелесообразным, то можно в раствор добавлять фибру – пластиковые волокна. Они добавляются в раствор во время его приготовления, после застывания существенно повышают прочность на изгиб.
Бетон с фиброй
Внешний вид полипропиленовой фибры для бетона
Для финишного напольного покрытия лучше применять каменные или керамические материалы. Они отлично проводят тепло и обеспечивают эффективный нагрев помещения. Дерево и все половые покрытия с использованием этого материала не считаются оптимальным решением. Кроме уменьшения эффективности функционирования системы такие материалы рассыхаются и теряют свои первоначальные свойства.
Устройство водяного теплого пола под плитку
Сухая конструкция теплого пола
Применяется в домах с деревянными элементами перекрытия, характеризуется небольшим удельным весом, позволяет значительно снизить нагрузки на несущие элементы строений. Если вес бетонной достигает 250 кг/м2, то сухой не более 30 кг/м2. Трубы с теплоносителем укладываются на основании из фанеры или ОСП плит, между ними устанавливаются полосы этого же материала.
Теплый пол водяной
Теплоизоляция монтируется непосредственно на деревянное перекрытие. Финишный слой отопительной системы – плиты ГВЛ. Они имеют неплохую теплопроводность и обладают достаточной прочностью. Изготавливаются из гипса и древесных волокон. Общая толщина системы утепления при таком варианте конструкции не превышает 10–15 см, что дает возможность их устанавливать в помещениях с низкими потолками.
Сухая конструкция требует значительно меньше усилий и времени, по стоимости считается одним из наиболее дешевых вариантов. Кроме того, во время производства работ нет строительного мусора, установку можно производить без обязательного отселения жильцов.
Недостатки – показатели теплоотдачи уступают первому варианту, теплового потока недостаточно для полноценного отопления помещений, может применяться только в качестве дополнительного.
Деревянная система теплого водяного пола
Легкая деревянная конструкция
Особенности системы в деревянном доме
Самая простая и самая дешевая, большинство элементов может изготавливаться из отходов пиломатериалов. Для опорного основания применяются низкокачественные пиломатериалы вплоть до необрезной доски. Толщина материалов должна быть не менее диаметра труб, в противном случае появляются риски их повреждений. Трубы фиксируются специальными пластинами, размеры пластин зависят от шага теплоносителей. Для понижения толщины отопительного пирога допускается укладка труб непосредственно на балки перекрытия, экономия по высоте может достигать трех сантиметров.
По краям доски с торцов надо сделать полукруглые пазы для заворота трубы, как это показано на фото
Укладка фольги в пазы
Теплый пол в деревянном доме
Схема деревянного водяного пола
Проложенные трубы теплого пола
Легкая полистирольная схема
Универсального использования, применяется на всех без исключения основаниях.
Полистирольная система теплого водяного пола
Состоит из следующих элементов:
- гидроизоляционной полиэтиленовой пленки. Основание обязательно должно быть ровным, без острых выступов и значительных углублений;
- по периметру приклеивается лента, компенсирующая расширения во время нагрева;
- на основание ложатся плиты специального профиля и толщины, приобретаются одновременно с покупкой отопительной системы. Нужно следить, чтобы все элементы изготовлялись одним производителем, в противном случае могут возникать несоответствия по размерам;
- плиты имеют технологические выступы, между которыми монтируется водопроводная система. В зависимости от схемы укладки используются соответствующие приспособления для крепления;
- производится опрессовка труб на проверку протечек. Если все в норме, то система отопления накрывается полиэтиленовой пленкой;
- завершающий слой – гипсоволокнистые плиты. На них устанавливается финишное напольное покрытие.
Полистирольная система — фото
Для монтажа системы нужно минимальное количество времени, не требуется высокой подготовки специалистов. Недостаток – неоправданно высокая цена. Но за счет значительной экономии времени такая система по стоимости вполне конкурентная с вышеописанными.
Альтернативные конструкции
Их применяют в случае необходимости подогрева небольших площадей. Компании изготавливают гибкие рулоны с пластиковыми трубками небольшого диаметра. Такие конструкции теплых полов устанавливаются около рабочих столов, кроватей и т. д. Могут прятаться под мягкими напольными покрытиями.
Рулоны устанавливают на всех типах перекрытий и во всех зданиях. При необходимости рулон можно надрезать (только не повреждать трубки) и изогнуть под нужным углом. Недостаток – большое гидравлическое сопротивление труб с небольшим диаметром значительно увеличивает нагрузку на водяной насос. В настоящее время рулоны не имеют широкого распространения среди пользователей.
Видео – Конструкция теплого пола для установки на бетонное основание
Какой электроподогрев пола выбрать для монтажа в доме
Содержание:
Обычно аккумуляция тепловой энергии в помещении производится благодаря целому комплексу работ: монтаж или утепление оконных и дверных блоков, установка качественной отопительной системы, утепление перекрытий и т. д. В последнее время особый интерес проявляется к тому, чтобы уложить пол с электроподогревом своими руками, о чем и пойдет речь в статье.
Тепло в доме
Система теплого пола с электрическим подогревом – это несколько элементов оборудования, соединенных с энергетическим кабелем, который монтируется в структуру перекрытия. Производить монтаж греющего кабеля для теплого пола лучше всего при помощи специалистов, но при аккуратном и четком проведении работ можно выполнить все самостоятельно.
Конечно же, панацеей электроподогрев пола не является, ведь чтобы помещение было всегда обогретым, без утепленных оконных и дверных блоков обойтись нельзя. Что касается эксплуатации подобного отопительного оборудования, то с его помощью можно осуществлять обогрев помещений в течение всего холодного сезона. Насколько бы красивым не был дом, хозяин не будет рассматривать фото имеющихся комнат, а ему придется находиться в них ежедневно, что является поводом для создания в них комфортных условий проживания.
Сама укладка теплого пола может стать процессом творческим, поскольку высокая гибкость основы, на которой закрепляется нагревательный элемент, позволяет применять его разнообразными способами. Процедура укладки не упрощается и требует тщательного выбора используемых материалов, проведения замеров, подготовительного этапа и т.д.
Преимущества и недостатки полов с подогревом
К положительным сторонам полов с электроподогревом относятся следующие особенности:
- прогревание комнаты с подобной системой теплого равномерно и по всей площади;
- возможность регулирования степени обогрева и произведения включения/выключения системы в любой момент времени;
- возможность проведения монтажа в любом помещении.
Естественно, такой способ обогрева имеет определенные недостатки:
- необходимо постоянно производить контроль над работой системы;
- полы могут быть деформированы в случае чрезмерного нагревания в процессе неконтролируемой эксплуатации;
- монтаж, обслуживание и эксплуатация требуют чрезмерного потребления электрической энергии;
- нельзя устанавливать предметы мебели поверх полов с электроподогревом.
С учетом того, что мат или энергетический кабель могут иметь различные размеры, можно предварительно произвести схематизацию помещения и обозначить зоны под установку мебели;
- важно понимать, какую функцию выполняет данная система обогрева, чтобы не беспокоиться о каждом потраченном киловатте электрической энергии и не опасаться лишний раз ступить на пол с последующей его порчей.
Чтобы расход электрической энергии не превышал допустимых норм, рекомендуется монтировать полноценную систему со всеми возможными регуляторами, датчиками и контроллерами. В ином случае система всегда будет работать на полную и об ее окупаемости в дальнейшем за счет сэкономленных средств речи быть не может.
Простейший способ монтажа
Пол с электроподогревом – это лишь часть перекрытия, которое состоит из нескольких слоев различных материалов с определенным функционалом.
Обычно подключенный электроподогрев пола под плитку или любое другое напольное покрытие состоит из следующих компонентов:
- термоизоляционный слой, уложенный поверх гидроизоляционного, монтированного ранее;
- концевая муфта;
- специальная изоляционная лента для монтажа, используемая без каких-либо строгих инструкций, но таким образом, чтобы крепление было надежным и долговечным;
- соединительная трубка для подключения датчиков, контролирующих работу системы;
- соединительная муфта.
Читайте также: «Как сделать подогрев пола под плитку — способы».
Далее необходимо произвести ряд мероприятий:
- определить место под установку термостата или специальной коробки под оборудование, обеспечивающее работу системы;
- осуществить четкую разметку помещения под установку мебели таким образом, чтобы под ней не было системы подогрева;
- подключить систему к сети в 220 вольт.
Наиболее качественный обогрев помещения может быть произведен только в том случае, когда система покрывает более двух третей площади.
Разновидности электроподогрева
Когда речь заходит об электрическом подогреве пола под ламинат или любое другое покрытие, можно рассматривать два основных варианта создания такой системы. Заметим, что укладка пленочного теплого пола под ламинат более популярна.
Каждый вариант подразумевает использование разных нагревательных материалов:
- тончайшие нагревательные маты;
- нагревательный энергокабель.
В случае с матами технология подразумевает их укладку, когда невозможно поднять уровень пола. Толщина мата составляет 3 миллиметра, что является одновременно и преимуществом, и недостатком. Недостаток заключается в том, что эффективность обогрева значительно ниже, чем у энергетического кабеля. Применять такую систему можно, как дополнительную к стандартному отоплению. В этом случае помещение не изменит своих визуальных очертаний, на фото или при осмотре не будут заметны никакие изменения.
Энергетический кабель – это нагревательный элемент, требующий повышения уровня пола не меньше, чем на 3 сантиметра. Его монтаж может быть осуществлен как в помещении, так и на улице. Особый интерес проявляется к малым системам, которые могут быть монтированы под крышей или фасадом для предотвращения обледенения.
Подбор кабеля при этом осуществляется по формуле: P=SxPp, где:
- P – мощность кабеля, которую покупателю предстоит выяснить;
- S – площадь помещения, подвергаемого обогреву;
- Pp – мощность, требуемая для обогрева конкретного материала.
Мощность под различные материалы подбирается исходя из того, каким образом предстоит использовать пол с электроподогревом. Если система предполагается как дополнительная, то мощность кабеля относительно различных материалов будет иметь одни значения: кафель (130-150), керамогранит (150-170), ламинат (120-150), паркет (120-150) и т.д. При оборудовании основной отопительной системы с покрытием площади более 70 процентов: кафель (180-120), керамогранит (200-220) и т.д.
Осуществление монтажа
Если монтаж осуществляется с использованием матов, то укладка производится следующим образом:
- для начала подготавливается качественное основание и грунтуется, если имеются незначительные дефекты, устраняемые таким образом;
- укладывается мат;
- подключаются температурные датчики;
- фиксируются электрические кабели;
- заливается выравнивающий слой. При укладке кафеля можно укладывать мат даже в клеевой слой, используемый для монтажа плиток или подложку под ламинат;
- укладывается гидроизоляционное покрытие;
- наконец, осуществляется покрытие пола выбранным облицовочным материалом;
- монтирует терморегулятор.
В случае с энергетическим кабелем существует определенное отличие, вызванное необходимостью увеличения толщины покрытии на 3 сантиметра и более. Заключается оно в том, что поверх теплоизоляции накладывается подложка, отражающая тепловую энергию. Обязательно осуществляется стяжка нужной толщины. Сам кабель монтируется под стяжку, закрепляясь на армированной сетке при помощи пластиковых крепежей.
Имеется и иной способ укладки кабеля, который подразумевает приклеивание кабеля к монтажной ленте. В этом случае армированная сетка не требуется.
Выполнения укладки электроподогрева
Максимальная эффективность системы может быть достигнута только в том случае, если работы производятся без отклонений от технологии. Очень важно соблюдать технику безопасности при работе с электрической частью, и тогда выполнение действий не вызовет затруднений. Стоит помнить, что всегда можно обратиться за помощью к специалистам, которые возьмут на себя ответственность за выполнение всех этапов укладки, начиная с покупки необходимых материалов.
Собственно, сам пол с электроподогревом укладывается в 4 этапа. При выполнении каждого из них стоит помнить о правилах работы с электрическими приборами, проводкой и т.д.
Последовательность действий выглядит следующим образом:
- для начала укладывается теплоизоляционный слой и фольга;
- поверх укладывается монтажная лента. Использовать при этом можно молоток и выполнять работы вручную или использовать специальный монтажный пистолет;
- кабель раскладывается с учетом того, что холодные окончания должны начинаться от электрической проводки термостата;
- далее в гофрированные трубки монтируются температурные датчики, и начинается заливание стяжки.
Техника безопасности при работе с электричеством
Стоит понимать, что напряжение, используемое для работы с теплым полом, является опасным, и каждый работник должен позаботиться о собственной безопасности и соблюдении всех правил работы с проводкой.
До начала монтажа рекомендуется ознакомиться со следующими рекомендациями:
- инструкции по укладке и необходимую помощь лучше всего получить у специалистов или людей, уже имевших практику таких работ;
- недопустимы какие-либо действия, связанные с деформацией приобретенного кабеля или матов. Нельзя подрезать маты, чтобы укладка в труднодоступных местах была проще, либо удлинять кабель. Нагревательные элементы должны быть цельными;
- работы проводятся только при температуре выше -5 градусов по Цельсию;
- тестировать и эксплуатировать уложенный теплый пол можно только после истечения срока, отведенного под высыхание клеевой смеси, стяжки и т.д. Желательно выждать не менее 1 месяца, чтобы не возникло каких-либо неполадок, связанных с повышенной влажностью в перекрытии;
- нельзя осуществлять монтаж под мебелью, у которой отсутствуют ножки высотой от 5 сантиметров.
youtube.com/embed/h0_4E5dyeR0?feature=oembed» frameborder=»0″ allowfullscreen=»»>
Итог
Недостаток тепла в доме – это большая проблема, которая сказывается на комфортности проживания. Не стоит жалеть средств на оборудование помещений таким образом, чтобы в них постоянно поддерживался уют. Полы с электроподогревом в этом случае являются универсальным средством, которое поможет решить любую проблему с отоплением помещения. Соблюдая инструкции и четко выполняя все действия, можно создать качественную, эффективную и долговечную систему подогрева жилья.
виды, схемы, укладка своими руками
На чтение 12 мин. Просмотров 2.5k. Обновлено
Отопительные приборы, в которых электроэнергия генерируется в тепловую, называются электрическими. К данным системам обогрева относятся электрические тёплые полы, которые используются как основной или дополнительный источник тепла.
Электрические полы бывают нескольких видов. Мы поможем вам разобраться в особенностях каждой модели, расскажем о положительных и отрицательных сторонах. Так же Вы узнаете, как сделать монтаж электрического отопления своими руками или предлагаем ознакомится с более подробной инструкцией как самостоятельно произвести укладку разных видов электрополов.
Виды электрических полов
Конструкции тёплых электрических полов различаются видом нагревательного элемента — кабель или нагреватель инфракрасного излучения.
К первому виду относится:
- греющий кабель — может применяться одно, двухжильный или саморегулирующийся провод;
- нагревательные маты — тот же кабель, но зафиксированный на сетке.
Инфракрасные системы, бывают:
- плёночными — гибкое полотно с инфракрасным элементом нагрева;
- стержневыми — маты с карбоновыми стержнями.
Ниже мы рассмотрим их особенности и недостатки подробнее.
Кабельный пол
В конструкции кабельного электрического пола главным элементом выступает провод, в нём эл. энергия трансформируется в тепловую.
Устройство кабельного пола и нагревательного элемента
Кабельное отопление включает в себя: нагревательный кабель, соединительные муфты, регулировочные и контролирующие приспособления.
Основная часть — греющий кабель, он имеет несколько изоляционных слоёв. В его составе: токоведущие жилы, стекловолокнистое армирование, полиэфирная плёнка, медный проводник, алюминиевый экран и защитный слой ПВХ.
Кабель для тёплых электрических полов бывает резистивный и саморегулирующий. К резистивным относятся:
- Одножильный — стоит не дорого, но высокий уровень электромагнитного излучения делает установку недопустимой в жилых комнатах.
- Двужильный — в нём одна нагревательная жила выполняет функцию обычного провода, вторая — нагревательного. Это свойство увеличивает стоимость, но зато снижает ЭМИ.
Саморегулирующий кабель — он может менять уровень нагрева в зависимости от температуры в помещении. Устройство провода — две замкнутые параллельные токовыводящие жилы с полупроводниковой матрицей.
Эти полупроводники отвечают за регулировку и контролируют уровень нагрева. Свойство такого вида кабеля приводит к экономии электричества, но это не отражается на равномерности прогрева поверхности.
Принцип работы
Внешне греющий кабель напоминает обычный провод, передающий электрическую энергию, но все не так просто. В его жилах происходит преобразование электроэнергии в тепловую.
Так как провод экранированный, то он пригоден для укладки в помещениях с высоким уровнем влажности.
Плюсы и минусы
Эта модель электрического пола наиболее сложная с точки зрения монтажа. Ведь требуется уложить и закрепить кабель, залить его бетонной стяжкой — это трудоёмкий процесс (замес раствора, заливка по поверхности и выравнивание правилом).
Такая конструкция уменьшает высоту потолка, утяжеляет сооружение, что делает его непригодным для укладки в домах со слабыми перекрытиями или в многоэтажках. Ещё один минус — нельзя размещать под тяжёлой мебелью и сантехникой.
Однако следует сказать, что у кабельного тёплого электрического пола есть своим плюсы. Их можно стелить в комнатах с нестандартной планировкой, и укладывать для обогрева элементов снаружи дома — крыши или стоков. А также нет риска протечек.
Нагревательные маты
Греющие маты относятся к электрическому кабельному полу, только провод закреплён на стекволоконном полотне.
Устройство
Греющие маты имеют ширину 0,5 метра, на них с установленным шагом зафиксирован провод. В комплект устройства входят — термоматы с кабелем и гофра. В гофру вставляется термодатчик, она оберегает его от влаги. Если конструкция заливается клеем, и он не закрывает датчик полностью, то требуется устанавливать прибор устойчивый к влаге.
Для обустройства такого тёплого электрического пола потребуется запастись терморегулятором с выносным датчиком, монтажными коробками и проводами. При выборе терморегулятора учитывается уровень энергопотребления, а провода, точнее их сечение подбирается с учётом мощности прибора и материала, из которого они изготовлены.
Устройство нагревательного элемента несложное — кабель, чаще двужильный не более 45 мм. Жилы экранированные, покрытые защищающей оболочкой.
Конструкция тёплого пола с греющими матами состоит из черновой основы, тепло и гидроматериала, самих мат, плиточного клея и отделочного покрытия.
Принцип
Принцип функционирования мат тот же, что у пола из обычного кабеля.
Ток, проходя по проводнику выделяет тепло, путём конвекции оно передаётся стяжке, от неё полу, а он прогревает воздух.
Плюсы и минусы
youtube.com/embed/DTk22f47PRo?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Основное достоинство нагревательных мат — простата их устройства и монтажа. Кабель не нужно крепить или рассчитывать укладочный шаг, конструкция полностью готова, нужно лишь расстелить полотно.
Кроме этого, такой пол прогревается быстрее, чем обычный кабельный, «пирог» получается менее объемный, а маты тонкие, их можно монтировать в слой плиточного клея. Так как устройство лёгкое, то его выдержат не прочные перекрытия. Но стоят такие полы дороже.
К минусам можно отнести также:
1. Сложность укладки, при необходимости обогнуть препятствие. Допустим сантехнику трудно обойти, так как нельзя резать кабель, можно только подрезать сетку, и производить загиб провода.2. Невозможность настраивать укладочный шаг под свои потребности.
3. Недопустимость использования как основное отопление, так как маты обладают небольшой мощностью.
Инфракрасная плёнка
Тёплый пол на основе инфракрасной плёнки — одна из моделей, которая так же работает от электроэнергии.
Устройство
Инфракрасный пол, как нагревательный прибор стал применяться недавно. В его комплекте термоплёнка, зажимы, изоляционные изделия, электропроводка, терморегулятор, датчик и фольгированный материал.
Устройство системы — двухслойная диэлектрическая прочная плёнка с карбоновым нагревателем внутри, толщина конструкции около 2 мм.
Плёнки инфракрасного типа выпускаются двух видов:
- сплошные — двухслойное полиуретановое полотно, с непрерывным карбоновым напылением внутри;
- полосатые — эта та же, двухслойная лавсановая или полиуретановая плёнка, с карбоновыми или ультратонкими алюминиевыми полосами.
Соединяются греющие элементы параллельным и последовательным способом, с помощью тонких медно-серебряных проводников.
Способ монтажа плёночной системы «сухой», без заливки стяжки.
Принцип работы
При подключении устройства в сеть пластины нагреваются, и происходит излучение тепловой энергии в виде инфракрасных волн, которые нагревают предметы в комнате.
Плюсы и минусы
Плёнка имеет преимущества перед кабельными полами. Во-первых, она не уменьшает высоту помещения, так как имеет малую толщину. Вес конструкции так же не велик, поэтому её можно монтировать в многоэтажках или домах с непрочными перекрытиями.
Во-вторых, монтажные работы несложные, которые легко сделать самим. Плёнка раскатывается на основе, при необходимости её можно разрезать, для этого на ней есть специальные линии. Нет надобности учитывать расположение мебели и не требуется стяжка. Проведение демонтажа так же дело несложное.
Стоит отметить, что инфракрасный пол — надёжная система, и самая энергосберегающая – экономит до 50% ресурса. Она не излучает электромагнитных волн, которые отрицательно отражаются на здоровье человека.
К недостаткам, можно отнести высокую стоимость, риск удара током, но у современных систем он не значительный. Ещё один минус, который относится ко всем моделям электрических тёплых полов — они функционируют от электрического тока.
Стержневой пол
Стержневой пол — он обогревает помещение дальневолновыми инфракрасными волнами.
Устройства
Стержневая система — карбоновые параллельные стержни, соединённые в эластичные маты силовым проводом. Средняя ширина полотен составляет 0,8, а длина 25 метров.
Устройство нагревательного элемента — стержни, состоящие из карбона, серебра и меди, но тепло выделяет только карбоновая составляющая. В конструкцию такого электрооборудования так же входит температурный регулятор и датчик. Понадобится битумная изоляция, теплоизоляционный материал, гофрированная труба.
Принцип работы
Стержневые инфракрасные полы — саморегулирующие устройства, то есть, объём тепла прямо пропорционален температуре. При плохой теплоотдаче (допустим, вы поставили мебель), количество выделяемого тепла снижается, поэтому не происходит перегрева.
Это свойство позволяет укладывать маты по всей площади. При использовании данной системы, нагреваются не воздушные массы, а осуществляется обогрев предметов в комнате.
Достоинства и недостатки
Важная положительная черта стержневых полов, так же, как и инфракрасных — отсутствие электромагнитного излучения. Обогрев осуществляется инфракрасными волнами.
Система укладываться под любое половое покрытие, она экологически безопасна, может монтироваться в комнатах с нестандартной планировкой и в помещениях с повышенной влажностью. А свойство саморегуляции способствует экономии ресурса, а значит и денег.
Основной недостаток — монтаж только в стяжку, поэтому демонтаж невозможен. Такое отопление имеет высокую стоимость и небольшой срок эксплуатации — от 3 до 10 лет.
Регулирующие и контролирующее температуру устройство
За процесс регулировки и контроля температурного уровня электрического пола отвечает терморегулятор. После настройки, он сам поддерживает заданную температуру.
Термостат отталкивается от показателей датчика, он подключён к нему термозащитным проводом.
Терморегуляторы бывают механическими и автоматическими:
- Автоматические имеют цифровой дисплей, на нём показывается градус нагрева помещения. Удобная составляющая в таком аппарате — пульт для регулировки температуры.
- Механические — оснащены регулировочной ручкой, ей производится установка температурного уровня.
Термостат работает постоянно, поэтому материал, из которого он изготовлен должен быть качественный, а контактные соединения надёжные. Он реагирует на любые сигналы от датчика — отключает или включает нагрев.
Монтаж
Рассмотрим укладку электрического пола на примере простой, современной модели — инфракрасной плёнки.
Нам понадобится купить термоплёнку, термостат, температурный датчик, провода для соединения, ленты — демпферную, монтажную и изоляционную.
Подготовка основания
Работы по монтажу тёплого пола относятся к «чистым», поэтому перед укладкой, следует очистить и оштукатурить стены, заделать трещины. Но после таких работ, поверхность покрыта грязью, и даже затвердевшими бугорками бетонного раствора.
По технологии прокладки тёплых полов и их устройства, основание для инфракрасных систем должно быть ровным и чистым, поэтому всю эту грязь следует убрать. Отвердевшие куски бетона можно удалить шпателем или специальным составом. После этого, поверхность надо смочить и веником смести весь мусор.
Если имеются глубокие трещины, то они заделываются цементным раствором. При больших перепадах в поверхности пола, чтобы получить ровное основание, можно залить тонкий слой стяжки.
Укладка теплоизоляции
Функция теплоизоляционного изделия — минимизация потерь тепла.
Укладывается теплоотражающая подложка толщиной 3 — 4 мм. Лучше брать изделие с фольгированной поверхностью, которая должна обращаться в потолок. Полотна скрепляются с помощью скотча и крепятся к основе.
Как теплоизоляцию, можно применять листы пенопласта в совокупности с фольгой.
Установка терморегулятора
Перед монтажом греющей плёнки, требуется установить терморегулятор. Он монтируется на стене, на расстоянии от пола не меньше 30 см.
Предварительно, до момента очистки основания, для термостата в стене проделывается углубление, а для проводов от него к полу штробы.
Укладка нагревательных элементов
ИК-плёнка укладывается согласно плану (под мебелью она не стелется), на расстоянии 5 см от стен. Кладутся полотно медными полосами вниз. Нельзя допустить чтобы одно полотно находило на другое. Фиксация осуществляется на строительный скотч.
При необходимости плёнку можно разрезать по имеющимся там линиям.
Подключение
Процесс подключения инфракрасной плёнки состоит из нескольких этапов:
- Подключается термодатчик – он помещается в гофрированную трубу, которая располагается в проделанном углублении в теплоизоляционном материале (его средняя ширина до 1 см). Проводка от датчика, также размещённая в гофре, протягивается по проделанным штробам в стене к термостату и подсоединяется к нему. Датчик укладывается на расстояние 50 — 70 см от стены с установленным терморегулятором, и крепится на скотч. Нельзя чтобы прибор возвышался над теплоизоляционным материалом.
- Подключается плёнка — для этого используются клеммы, которые есть в комплекте пола.
На краю плёнки снимается изоляция с провода. Он сворачивается и просовывается в клемму, зажим фиксируется плоскогубцами. Затем место соединения изолируется битумным скотчем. Чтобы клеммы не возвышались в конструкции, для них так же проделываются углубления в теплоизоляции.
Сама клемма устанавливается одной стороной на медную полосу, вторая должна располагаться с внутренней стороны плёнки. Контакт зажима с изделием, так же изолируется.
- Подключается терморегулятор — то есть, подсоединяется к источнику электрического питания.
После этого, систему необходимо проверить на работоспособность. Если все полосы греют нормально, нигде нет замыкания, то можно переходить к укладке напольного покрытия. Но перед этим, устройство покрывается полиэтиленовой защитной плёнкой, которая обережёт его от случайного поступления воды.
Монтажные схемы в квартире и частном доме
Есть несколько схем монтажа электрических полов, которые предназначены для различных помещений:
- В стяжку — по технологии сооружения, устройство наиболее дорогое, требуется полный ремонт.
Но конструкция получается надёжной. Процесс монтажа по этой схеме трудоёмкий и займёт много времени, при этом «пирог» пола выходит тяжёлый. Схема рекомендована для частных домов, она не подходит для зданий с деревянными перекрытиями.
- Встраиваемые конструкции, при наличии готовой стяжки. Чаще они монтируются под керамическую плитку, и устанавливаются в кухне или ванне. Эта схема применяется, если уже есть хорошая стяжка, или устройство пола осуществляется на бетонных плитах перекрытия, которые имеют идеальное качество для размещения нагревательных элементов. Данную систему достаточно залить жидкой самовыравнивающейся смесью, а при укладке керамики, можно использовать клей.
- Укладка плёночного нагревателя — самая простая схема. Процесс быстрый, без ремонта, достаточно лишь раскатать рулон. Конструкция лёгкая, подходит для квартиры.
- Монтаж на деревянные перекрытия — здесь рекомендована схема с инфракрасной плёнкой, только следует сделать больший акцент на пожаробезопасность.
Возможна укладка кабеля на лаги.
Сравнительная характеристика полов, какой выбрать
Перед выбором отопительной системы, которая подойдёт для вас и создаст комфортные условия в доме, следует ознакомиться с характеристиками как устройства, так и помещения.
Если пол планируется как основной источник тепла, то требуется мощная кабельная конструкция в стяжку. Она надёжна, и способна обеспечить дом нужным количеством тепла.
Для сооружения дополнительного отопления подойдут инфракрасные системы. Особенно плёнка, она мобильна, и её можно стелить только в требуемой зоне. У неё малый вес, поэтому подходит для помещений с ненадёжными перекрытиями, и в квартире многоэтажного дома.
Электрические тёплые полы сегодня набирают популярность, так как их монтаж проще водяных, в результате чего, произвести укладку не составит труда. Единственный существенный недостаток — расходы на электроэнергию. Но современные системы позволяют значительно экономить на ресурсе. Поэтому, чтобы в вашем доме всегда было тепло и комфортно, отдавайте предпочтение электро обогреву.
Какой пол для теплого пола лучше всего?
Основное различие между разными напольными покрытиями и их пригодность для использования с системой заключается в теплопроводности материала, означающем, насколько быстро и эффективно выделяемое тепло передается на поверхность пола. Лучшим напольным покрытием для теплого пола является пол с хорошей проводимостью, поскольку он быстрее нагревается, дает больше тепла и более эффективен в эксплуатации. Однако это не означает, что полы с подогревом нельзя использовать под менее проводящими материалами, и существуют системы, доступные для использования практически с любой отделкой пола. Независимо от того, делаете ли вы ремонт или выбираете напольное покрытие для нового строительства, в этой статье мы расскажем, что вам нужно знать о различных напольных покрытиях для теплого пола.
ПЛИТКА, КАМЕНЬ И ПОЛИРОВАННАЯ СТЯЖКА
Лучшим напольным покрытием для полов с подогревом является плитка и камень. Плитка и камень обладают высокой теплопроводностью, а это означает, что тепло от трубы или провода теплого пола быстро передается на поверхность пола. Плитка и камень также хорошо сохраняют тепло, что делает систему эффективной.Благодаря отличным тепловым свойствам плитка и камень идеально подходят для использования с теплыми полами в местах с высокими потерями тепла, таких как солярии. Их можно нагревать до 84 ° F и более.
Толщина плитки и камня мало влияет на тепловую мощность, но немного увеличивает время нагрева, поэтому рекомендуется придерживаться максимальной толщины 3/4 дюйма, если вы ищете высокочувствительную систему.
Подробнее о теплых полах под плитку или камень.
Плитка и каменные полы обладают высокой проводимостью, что делает их лучшим напольным покрытием для полов с подогревом.
Керамическая и каменная плитка
- Лучший материал для полов с подогревом
- Отличные теплопередающие свойства и тонкий профиль
- Легко поддерживать в чистоте
Бетон полированный
- Высокая проводимость, быстрое время нагрева
- Подходит для использования с электрическими и водяными полами с подогревом
Сланец и плита
- Естественно высокая проводимость и отлично подходит для полов с подогревом
- Износостойкое покрытие пола, идеально подходящее для зон с высокой проходимостью
Мрамор
- Хорошая теплопроводность, но медленный нагрев
Советы по установке: теплый пол с плиткой и камнем
- При укладке полов с плиткой необходимо использовать качественный двухкомпонентный клей для гибкой плитки.
- При установке на бетонный черновой пол всегда используйте изоляцию.
ДЕРЕВЯННЫЙ ПОЛ
Различные типы деревянных полов имеют разные термические свойства, поэтому их пригодность для использования с системой теплых полов различается. Чем плотнее и тоньше доски пола, тем лучше они проводят тепло и, как правило, лучше подходят для использования с теплыми полами.
Инженерная древесина — лучший тип деревянных полов для использования с системой подогрева пола, так как она хорошо работает при изменении температуры пола.Можно использовать и другие деревянные полы, но с более мягкой и менее плотной древесиной следует обратить внимание на толщину половиц, чтобы половицы не действовали как изолятор, блокирующий тепло. Как правило, для деревянных полов температура поверхности пола не должна превышать 80,6 ° F.
Обогрев пола изменяет влажность древесины, поэтому следует выбирать деревянный пол, который может адаптироваться к изменениям температуры пола без изменения внешнего вида пола. Сушеная в печи древесина лучше всего подходит для полов с подогревом, но всегда уточняйте у производителя напольных покрытий, подходят ли они для использования с подогревом.
«Теплый пол» можно использовать с разными типами деревянных полов, но следует обращать внимание на толщину половиц, чтобы они не действовали как изолятор, блокирующий тепло. Подробнее про теплый пол, устанавливаемый под дерево, или посмотрите это видео по установке.
Строительная древесина
- Лучшие деревянные полы для полов с подогревом
- Хорошо справляется с изменяющейся температурой пола и адаптируется к изменению влажности
Массив твердых пород
- Склонен к изменениям влажности и температуры, которые могут привести к образованию зазоров, коробов и венцов.При рассмотрении вопроса об использовании с подогревом необходимо соблюдать осторожность, чтобы обеспечить совместимость и достаточно высокую тепловую мощность — всегда уточняйте у производителя, подходит ли для использования с подогревом.
Мягкая древесина
- Подходит для полов с подогревом, но следует обращать внимание на толщину полов, чтобы обеспечить достаточно высокую теплоотдачу.
Паркет
- Доступны из массивной или конструкционной древесины, и большинство типов подходят для использования с теплыми полами.
Бамбук
- Подобен конструкционной древесине в строительстве и, поскольку она хорошо проводит тепло, она хорошо подходит для использования с теплыми полами.
Советы по установке: теплый пол с паркетом
- Дерево — это натуральный материал, на который влияет влажность окружающей среды.Вот почему так важно обеспечить правильную влажность деревянного пола во время укладки и правильный цикл нагрева при установке теплого пола .
- Инженерный брус можно укладывать непосредственно на теплый пол с плавающим полом или систему реек / балок. Доски толщиной менее 3/4 ″ (20 мм) должны поддерживаться и фиксироваться для обеспечения подходящей структурной поддержки.
При укладке плит поверх стяжки
рекомендуется использовать подложки с низким тогом.
ЛАМИНАТ
Этот синтетический пол имитирует дерево и обеспечивает покрытие, устойчивое к пятнам и царапинам.Легко укладывать и экономичное решение. Большинство ламинатов подходят для полов с подогревом, но перед установкой системы рекомендуется проконсультироваться с производителем напольного покрытия.
ВИНИЛОВЫЙ ПОЛ
Виниловый пол можно безопасно использовать с теплым полом. Винил быстро нагревается и остывает. Виниловые полы подлежат ограничению по температуре верхнего этажа, обычно 80,6 ° F (27 ° C), что ограничивает тепловую мощность, поэтому их не рекомендуется использовать в зонах с высокими потерями тепла, таких как старые солярии. Подробнее об установке под винил и LV.
РЕЗИНОВЫЙ ПОЛ
Резина может использоваться для полов с подогревом. Полы из твердой резины обычно обладают высокой проводимостью, поэтому быстро нагреваются и обеспечивают высокую тепловую мощность. Обязательно проконсультируйтесь с производителем, чтобы убедиться в пригодности для использования с полом с подогревом.
КОВРОВЫЕ ПОЛЫ
Ковер подходит для использования с полом с подогревом, при условии, что материал ковра или подложки не действует как изолятор, блокирующий тепло.Общая масса всех материалов, включая любые нижние и верхние слои, не должна превышать 2,5 тг, чтобы система обеспечивала достаточную тепловую мощность. Подробнее о теплых полах под ковром .
Ламинат и ковровое покрытие подходят для полов с подогревом, но вы должны убедиться, что общая сумма всех материалов не превышает 2,5 тг, чтобы система обеспечивала достаточную теплоотдачу.
ВРЕМЯ НАГРЕВА РАЗНЫХ ПОЛОВ
Выбор материала напольного покрытия влияет на время нагрева, так как каждый материал имеет разную тепловую массу и проводимость.Чем меньше тепловая масса и выше проводимость, тем быстрее тепло от трубы или провода теплого пола передается на поверхность пола. Однако это также означает, что материалы с низкой тепловой массой охлаждаются быстрее, чем материалы с высокой тепловой массой.
Отзывчивость системы можно улучшить, используя изоляционные плиты, которые способствуют передаче тепла к отделке пола.
ВЛИЯНИЕ НАПОЛЬНОГО МАТЕРИАЛА НА ОТВОД ТЕПЛА
Выбор напольного покрытия влияет на максимальную тепловую мощность системы, поскольку некоторые виды отделки пола имеют ограничение по максимальной температуре, ограничивающее максимальную тепловую мощность.Тепловая мощность системы зависит от общей площади пола с подогревом, а также от температуры воздуха и пола. На тепловую мощность влияет любой из этих трех факторов. Как правило, проще всего изменить отделку пола, поскольку размер комнаты и комфортная температура воздуха уже в значительной степени установлены.
Важно следить за тем, чтобы теплоотдача от пола превышала показатель потери тепла в помещении. Как показано на приведенном ниже графике, разница в температуре пола в два градуса существенно влияет на тепловую мощность. Итак, если выбранный вами пол можно нагреть только до 80,6 ° F (27 ° C), и это не дает вам необходимой тепловой мощности, вам может быть полезно перейти на отделку пола, которая может нагреваться до 84 ° F ( 29 ° C), чтобы дать больше тепла. Кроме того, вы можете рассмотреть возможность добавления дополнительного отопления, чтобы ваша система отопления соответствовала вашим ожиданиям.
Максимальная тепловая мощность напрямую связана с температурой пола. График показывает максимальную тепловую мощность системы теплого пола при заданной температуре в помещении 21 ° C и отапливаемой площади 10 м2.
Если вы хотите получить полы с подогревом, взгляните на нашу подборку продуктов для полов с подогревом, чтобы найти систему, подходящую для использования с выбранной вами отделкой пола.
>> Знаете ли вы, что компания Warmup недавно выпустила новую серию электрических полотенцесушителей? Проверь их!
Теплый пол — Варианты напольных покрытий
Излучающий пол с подогревом быстро становится популярным вариантом в строительстве новых домов в Соединенных Штатах благодаря своей рентабельности. Существует три различных типа систем лучистого отопления: водяные, электрические и воздушные. Электрические и водяные системы лучистого отопления более эффективны и, следовательно, более популярны, чем системы воздушного отопления. Тепло от излучающей системы не поднимается вверх, как нагретый воздух от традиционного нагревательного элемента; он распространяется во всех направлениях. Эта характеристика позволяет нагревать большую площадь, используя более низкую температуру.
Электрическое лучистое отопление
Системы электрического лучистого отопления — самые универсальные в установке. Свернутые кабели прикрепляются петлями с помощью скоб к матам, сетке или пленке, изготовленным из упругих теплопроводных материалов. Коврики могут быть встроены в бетонную плиту во время строительства, установлены под черным полом или даже размещены непосредственно под полом, в зависимости от типа. Из-за универсальности вариантов установки электрические системы часто являются лучшим выбором для пристроек после строительства.
Электрический лучистый пол с подогревом управляется независимыми зональными термостатами, которые могут быть настроены на обогрев только пола для комфортного использования босиком в холодные дни, на повышение температуры в отдельной комнате или на обогрев всего дома. Отсутствие движущихся частей означает отсутствие обслуживания. Этот удобный метод обогрева также набирает популярность как метод удаления льда с проезжей части и тротуаров в качестве экологически чистой альтернативы химическим веществам или соли и удобной для людей альтернативы изнурительной лопатой.
Гидравлическое лучистое отопление
В системах водяного лучистого отопления нагретая вода циркулирует по трубам, встроенным в бетонную плиту. Из-за особенностей установки это обычно делается во время строительства. Преимущество гидронной системы — выбор источника питания. Воду можно нагреть с помощью электрических, солнечных, геотермальных, газовых, масляных, дровяных котлов или любой их комбинации. Хотя чаще всего для отопления всего дома используются гидравлические системы, они могут быть установлены с зональным контролем с помощью серии насосов.
Проблемы с этим типом отопления в прошлом были из-за плохих труб, иногда требовалось, чтобы пол был взорван для ремонта. Современные материалы прочнее, устойчивее к утечкам и не должны становиться хрупкими с возрастом, поэтому система вряд ли потребует внимания.
с воздушным обогревом
Воздушное отопление просто не очень эффективно по сравнению с электрическим и водяным. В этой системе воздух нагревается и перекачивается через систему труб, встроенных в пол.Поскольку воздух не может удерживать много тепла, этот метод нагревает сам пол, но нельзя рассчитывать на то, что он согреет весь дом, и требует использования вторичного метода обогрева.
Варианты полов, совместимые с лучистым отоплением
Прежде чем рассматривать типы напольных покрытий для вашей системы лучистого отопления, посоветуйтесь с профессионалом. Если вы устанавливаете лучистое отопление в новом доме, следует тщательно продумать выбор напольного покрытия, и строитель должен принять меры для обеспечения сухой укладки.Большинство экспертов сходятся во мнении, что после установки системы водяного отопления необходимо включить отопление и поработать не менее 3-6 дней перед укладкой пола, чтобы вымыть влагу из бетона. Если возраст самой плиты меньше 60 дней, увеличьте время высыхания до 30-60 дней, особенно если вы используете пол из дерева или ламината. Всегда сверяйтесь с инструкциями производителя напольного покрытия, чтобы узнать точное время высыхания.
Плитка из фарфора, керамики и камня
Плитка и камень — идеальные типы полов для использования с системой водяного отопления.Все они являются отличными проводниками тепла, не расширяются и не сжимаются при нагревании и обладают высокой устойчивостью к деформации и растрескиванию, что делает керамогранит, керамику или каменную плитку лучшим выбором для напольного покрытия вместо лучистого отопления.
Ковер
Ковролин — неплохой вариант напольного покрытия для системы лучистого отопления, но он не является хорошим проводником тепла. В результате пальцы на ногах могут стать жареными, но нагреть всю комнату будет сложнее. Лучший вариант коврового покрытия для лучистого тепла — это тонкий ковер с низким ворсом, например берберский, и толстый коврик.
Ламинат
Ламинат следует использовать с осторожностью. Необходимо тщательно продумать установку, чтобы обеспечить сухость лежащей под полом конструкции и бетона, чтобы свести к минимуму изменения, вызванные нагревом и влажностью, и избежать перекосов и трещин. Также важно учитывать клеящие вещества. Для достижения наилучших результатов следуйте рекомендациям производителя.
Винил
Виниловые полы прошли долгий путь со времен старого линолеума шестидесятых годов. Хотя это не идеальный выбор для теплопроводности, некоторые виниловые полы можно укладывать на лучистое тепло с температурным пределом, установленным производителем. Виниловые полы низкого качества могут обесцвечиваться или выделять неприятный запах при нагревании.
Дерево
Дерево имеет естественную тенденцию реагировать как на температуру, так и на влажность, поэтому установка поверх лучистого отопления должна быть очень тщательно спроектирована и будет намного более успешной в сухом климате.
Дерево — не статичный материал. Он разбухает и сжимается при изменении температуры и влажности воздуха, что может быть проблематичным, когда дело касается полов, особенно в местах с высокой влажностью.Для достижения наилучшего результата ищите высушенную в печи древесину, распиленную на четверть, а не на гладкую пилу. Пиломатериалы на четверть имеют тенденцию расширяться в толщину, а не в ширину, поэтому вероятность деформации и растрескивания снижается. Многие специалисты рекомендуют включить лучистое отопление как минимум на 72 часа перед доставкой деревянного пола, а затем хранить древесину в комнате, где она будет установлена, с включенным лучистым отоплением, чтобы помочь древесине адаптироваться к содержанию влаги в помещении. воздух. Чем суше бетон, тем успешнее будет монтаж.
Твердая древесина
Укладка древесины твердых пород поверх системы лучистого теплого пола непроста, но может дать теплый и красивый результат. Всегда увеличивайте огонь постепенно, позволяя древесине приспособиться. Резкие перепады температуры могут вызвать повреждение конструкции пола.
Инженерная древесина твердых пород
Один из вариантов деревянных полов, обычно более подходящий для использования с лучистым теплом, — это полы из твердых пород древесины. Настил из твердой древесины состоит из нескольких слоев твердой древесины или ДВП, очень похожих на фанеру или ДСП.Многослойная конструкция делает полы более стабильными по размерам и с меньшей вероятностью расширятся или сузятся при изменении температуры. Кроме того, большинство инженерных полов можно «плавать», что делает их идеальными для укладки на бетон. Пригодность инженерного пола из твердых пород дерева будет зависеть от его конструкции, а также от породы дерева и клеев, используемых при его производстве.
Всегда консультируйтесь с изготовителем или продавцом, чтобы определить, подходит ли конкретный тип напольного покрытия для укладки на тепловое излучение и повлияет ли его использование на гарантию на продукт.
InFloor | Прочитать обзор автора | Infloor Heating Systems продает внутренние и внешние лучистые обогреватели, включая электрические и водяные системы напольного отопления. Имеет системы, совместимые с любым типом чернового пола и напольного покрытия. | |
Джейнс Сияющий | Прочитать обзор автора | Janes Radiant продает электрические и водяные системы отопления.В нем есть изделия, которые подходят для плитки, камня, дерева, ламината, винила и ковров. | |
Nuheat | Прочитать обзор автора | Nuheat, дочерняя компания Pentair Thermal Management, предлагает системы электрического теплого пола для установки под камнем, плиткой, ламинатом и паркетом.Его системы продаются дилерами по всей территории Соединенных Штатов. | |
Орбитальное лучистое отопление | Прочитать обзор автора | Orbit Radiant Heating продает системы электрического лучистого отопления через Интернет и через дистрибьюторов в Соединенных Штатах. Его системы могут быть установлены с балками перекрытия или бетонными плитами и совместимы с большинством напольных покрытий. | |
Radiantec | Прочитать обзор автора | Radiatec продает системы водяного теплого пола через Интернет. Он имеет системы балок и бетонных плит, которые совместимы с большинством вариантов полов. Он также имеет продукты солнечной энергии для систем лучистого отопления. | |
2020 Стоимость водяного теплого пола
Средняя стоимость установки лучистого теплого пола составляет $ 8-12 за квадратный фут и зависит от размера помещения, типа отопления (электрическое или водяное) и сложности установки.
Полы с подогревом — это очень привлекательная роскошь для вашего дома, особенно если вы живете в климате с продолжительными холодами.Когда вы встаете с постели или выходите из душа, это может быть прекрасным ощущением — поставить босые ноги на теплый пол.
Подогрев пола — это тихий и эффективный способ согреть ваше пространство там, где он важнее всего, без необходимости тратить целое состояние на счет за отопление. Лучистое тепло хорошо работает с любым напольным покрытием, даже с ковром.
Светлый пол — одно из самых желанных и желанных обновлений при ремонте. Однако многие люди ошибочно думают, что это доступная роскошь, поэтому никогда не удосуживаются узнать истинную стоимость сияющих полов.
Сколько стоит установка лучистого теплого пола?
Хотя лучистые полы с подогревом считаются роскошью элитных домов, на самом деле они удивительно доступны.
Существует очень широкий диапазон цен на установку теплого пола. Это действительно зависит от размера помещения и от того, хотите ли вы установить электрическую или гидравлическую систему. В среднем домовладельцы тратят 650-800 долларов на установку теплого пола в маленькой комнате или ванной.
Самый экономичный способ добавить тепла в пол — это установить напольный коврик с электрическим подогревом, гибкий рулон или кабели. Их можно стратегически разместить в определенных местах, а не по всему дому, что значительно сократит общие расходы. Электрические нагревательные маты и гибкие рулоны стоят от 10 до 12 долларов за квадратный фут и могут быть адаптированы к конфигурации и размеру комнаты. Еще одним преимуществом является то, что опытный домовладелец может легко установить и их.
Еще более дешевый вариант электрического теплого пола — это прокладка электрических кабелей с фиксирующими планками.Они стоят всего 5-6 долларов за квадратный фут, и их также можно настроить в соответствии с вашими потребностями.
Домовладельцы сообщают о расходах 0,20–0,35 долларов в день на включение электрического отопления в течение 4 часов в день (2 часа утром и 2 часа вечером) в ванной размером 8 × 10.
Полы с подогревом могут стать дорогими, если вы выберете гидравлический (трубка с горячей водой) теплый пол, потому что это нужно делать во всем доме. Будьте готовы потратить 6-8 долларов на квадратный фут, если в вашем доме уже есть водяное отопление с радиаторами.Однако, если вы хотите установить новую котельную систему, ваша цена может составить 6000-11000 долларов или больше, в зависимости от размера дома.
Вы должны знать, что один из самых больших рисков при установке водяного теплого пола — это замерзание и разрыв труб. Чтобы избежать этой опасности, подумайте об установке более дорогих трубок из полиэтиленгликолята, которые предотвращают утечки.
Теплый пол для ванной комнаты
Многие домовладельцы, которые не могут позволить себе установить систему подогрева полов в доме, предпочитают установить ее только в ванной комнате.На самом деле это доступное обновление, особенно если вы уже делаете ремонт ванной комнаты.
Средняя стоимость установки электрического излучающего пола в 100 кв. Футах. ванная комната $ 700-850 . Цены на плиточный пол с подогревом составляют 5-8 долларов за квадратный фут Обычно устанавливаются электрические маты, так как это самый простой способ модернизации, если дом еще не оборудован бойлером.
Этим ковриком можно управлять с помощью термостата, поэтому его не нужно постоянно включать.Заявленные эксплуатационные затраты на электроэнергию для полов с подогревом в ванной равны эксплуатационным расходам 3 лампочек мощностью 100 Вт — не дорого!
Варианты установки электрического теплого пола
Система электрических лучистых полов разработана как дополнительный источник тепла в определенном небольшом пространстве (комнате или ванной). Электрические полы с подогревом, как правило, , а не устанавливаются по всему дому или используются в качестве основного источника тепла.
Поскольку эксплуатационные расходы на электроэнергию высоки, электрические полы излучающего тепла поставляются с программируемыми термостатами, которые можно включать / выключать, чтобы сэкономить на расходах на отопление.
Важно отметить, что электрические нагревательные маты не заставят пол чувствовать себя «теплым» или «горячим» в холодные зимние месяцы. Скорее, на ощупь полы будут «нейтральными», что очень приятно.
В зависимости от ваших потребностей и типа полов доступно несколько вариантов укладки:
Свободные электрические кабели — это самый дешевый способ обогрева полов. Кабели поставляются в катушке, и вы можете выбрать, насколько близко или далеко друг от друга вы хотите их установить.Чем ближе они будут, тем быстрее нагреется место и тем теплее будет. Кабели необходимо закрепить горячим клеем или скобами.
Затем их нужно врезать либо на плиточную подкладку (покрытие с тонким набором), либо установить непосредственно на черный пол, заливая самовыравнивающимся составом, чтобы получить гладкую поверхность. В целом, самым большим недостатком является очень затратная и трудоемкая установка, которая может свести на нет экономию на материалах. Еще один большой недостаток — кабели могут стоить 2–2.В 5 раз больше в эксплуатации, чем электрические коврики.Кабели электрического сопротивления, прикрепленные к мату — они проложены над черным полом. Маты необходимо закрепить слоем тонко затвердевающего раствора. Затем полы обычно отделывают керамической или каменной плиткой. Этот вид электрического лучистого тепла наиболее эффективен в ванных комнатах или кухнях.
Электрические коврики для подогрева пола — они хорошо работают под плавающими полами, такими как бамбук, искусственная древесина или ламинат.Эти маты просто приклеиваются под плавающий пол, что делает установку очень быстрой и простой. Одним из самых больших преимуществ электрических ковриков является то, что они могут быть либо фиксированного размера, либо изготовлены из гибкой сетки, что позволяет настраивать макет в соответствии с вашими потребностями. Это означает, что вы можете легко обойти кухонный остров, душевую кабину и т. Д.
Электрические излучающие теплые полы для пола — если у вас ограниченный бюджет и вы не хотите разбирать пол, вы можете установить эти коврики для пола между балками пола.Огромным преимуществом является то, что они могут быть установлены под любым полом, даже прибитым гвоздями. Эти прокладки могут повысить температуру пола на целых 15 ° F. Единственное требование для этой системы — доступ из подвала в пространство для лазания, чтобы добраться до балок.
Установка водяного отопления
Гидронная система обычно устанавливается по всему дому. Обеспечивает максимально равномерный и комфортный обогрев по сравнению с другими вариантами.В вашем доме не будет сквозняков, пыли, аллергенов или неудобных холодных зон, куда не доходит тепло.
Гидравлическое отопление также намного эффективнее и дешевле в эксплуатации по сравнению с другими системами. Это потому, что вода — лучший элемент для отвода тепла и поддержания высокой температуры. Фактически, вода может удерживать в 3500 раз больше тепла, чем воздух. Таким образом, время работы вашей системы фактически сокращается. Более того, он может работать при более низкой температуре по сравнению с электрическими или принудительными воздушными системами.
Система работает за счет нагрева воды в бойлере до температуры 100–120 ° F, которая затем циркулирует по трубам, установленным под полом. Доступно несколько вариантов установки:
— Встраивается в плиту из бетонного основания
— Прошивка под черным полом
— Устанавливается внутри специально разработанных черновых панелей — это самый дорогой, но также и наиболее эффективный тип установки
, который лучше всего предотвращает возможные утечки.
Сравнить электрические и водяные теплые полы
Есть явные плюсы и минусы как у электрических, так и у водяных систем напольного отопления.Учитывайте свои личные предпочтения, когда речь идет о комфорте и тепле, а также о бюджете.
Вот таблица, в которой сравниваются основные различия между электрическими и водяными излучающими полами.
Hydronic Radiant Heat | Электрическое лучистое тепло | |
---|---|---|
Общая стоимость (материалы и установка) для 1500 кв. Футов. | 9 000–12 750 долларов США, если остальная часть системы уже установлена | 15 000–18 000 долл. США |
Стоимость квадратного метра (материалы и установка) | 6-8 долларов.5 | 10–12 долларов США |
Эксплуатационные расходы | 4,5 — 7 долларов в месяц | 8–14 долларов в месяц |
Стоимость установки лучистого отопления в ванной 8 × 10 | Обычно не выполняется как эксклюзивная установка | 750–1 000 долл. США |
Простота установки | Сложный | Легко |
Возможность самостоятельной установки | № | Есть |
Использование в качестве основного источника тепла | Есть | Не рекомендуется |
Использование в одноместном помещении, например в ванной или кухне | Слишком дорого и проблематично устанавливать | Идеально для одиночного помещения |
Установка дооснащения | Сложно и дорого | Легко |
Новостройки | Лучший сценарий, позволяющий сэкономить на трудозатратах | Легко |
Включение / выключение системы в разное время суток | Возможно, но обычно система работает постоянно | Да, просто с программируемым термостатом |
Ощущение пола | «теплый» | «нейтральный» в отличие от холодного |
Время начального нагрева пола после укладки | До 7 часов | 30–60 минут |
Ремонт | Сложно и дорого | Просто и дешево |
Типы полов, наиболее подходящие для теплового излучения
Лучистое тепло хорошо сочетается практически с любыми напольными покрытиями, такими как: древесина твердых пород, винил, керамика, камень или бетонная плитка.Если вы заменяете старый пол, вы можете потратить немного больше и добавить лучистого тепла.
Хотя лучистое отопление можно установить практически под любым полом, некоторые полы будут намного лучше сохранять приятную теплую температуру, чем другие.
Полы из натуральной твердой древесины — работает хорошо, с единственным недостатком — постепенное расширение и сжатие деревянных досок при контакте с поднимающимся теплым воздухом. Чтобы свести к минимуму эту проблему, рекомендуется устанавливать планки или планки меньшей длины, а не длинные.
Ламинированная или конструкционная древесина — хорошо работает и не вызывает проблемы расширения / сжатия. Иногда специалист по ОВК может порекомендовать вам установить конструкционную древесину вместо твердой древесины, если в вашем доме высокий уровень влажности. Таким образом, пол будет менее подвержен короблению, перекосу или деформации.
Линолеум / мармолеум — некоторые типы этих полов могут выделять вредные пары при контакте с теплым воздухом и поэтому могут быть несовместимы.Лучше всего обратиться к производителю напольных покрытий, чтобы узнать, подходят ли они для лучистого тепла.
Керамическая или керамогранитная плитка — один из лучших вариантов напольных покрытий для лучистого тепла. Это двойное преимущество, потому что керамическая плитка хорошо проводит тепло и еще некоторое время сохраняет его. А это значит, что керамический лучистый пол всегда будет очень приятным на ощупь.
Каменная плитка (мрамор, шифер, травертин, гранит) — это еще один тип полов, идеально подходящий для лучистого тепла.По сравнению с другими материалами натуральный камень дольше всего сохраняет повышающееся тепло. Хотя изначально для разогрева потребуется много времени, он будет оставаться теплым в течение многих часов.
Ковролин — это не лучший вариант для полов с подогревом, поскольку ковролин обладает сильными изоляционными свойствами. В результате теплый воздух не может подниматься сквозь пол. На самом деле, комнаты покрыты ковровым покрытием именно для того, чтобы полы оставались теплыми, не требуя дополнительного тепла.
Пробка — похожа на ковер, пробка имеет очень сильные изоляционные свойства и сама по себе относительно теплая на ощупь. Поэтому устанавливать под ней лучистое отопление действительно нет необходимости.
Подходит ли лучистое отопление для вашего дома?
Если вы сомневаетесь, подходит ли лучистый пол с подогревом для вашего дома, помните о следующих соображениях:
— Лучистое тепло работает тихо, незаметно и без усилий. Никаких некрасивых радиаторов, потрескивания, пыли или сухого воздуха.
— Если у вас высокие потолки, вы тратите много тепла и энергии, потому что тепло поднимается в верхнюю часть комнаты, а нижняя половина остается холодной. Полы с подогревом помогут вам не только почувствовать себя намного теплее, но и сэкономят много денег на отоплении. Вы можете выключить основной термостат и наслаждаться теплом, исходящим от пола.
— В отличие от других систем отопления, водяные или электрические теплые полы не требуют регулярного технического обслуживания.
— В маленькой ванной комнате очень легко и недорого заменить полы и установить лучистое электрическое отопление.
— Если у вас большая главная ванная комната и вы хотите сэкономить, вы можете установить излучающие электрические коврики в тех стратегических местах, где люди проводят большую часть времени стоя: возле душа, возле туалета и возле туалетного столика.
— В холодном климате может быть очень приятно ступить на теплый пол, везде, где уложена плитка. Эти пространства включают: фойе / прихожую, ванную комнату и кухню.
— Если вы уже заменяете полы или проводите ремонт кишечника в доме, это очень простой проект по модернизации, который можно выполнить, и он будет приносить дополнительное удовольствие каждый день.
— В доме новой постройки очень легко установить лучистое отопление пола, потому что в нем нет существующего пола.
