Расчет радиаторов отопления | Калькулятор расчета батарей отопления

Суровый климат в России требует повышенного внимания к продумыванию комфорта в помещении. Именно поэтому в каждое помещение устанавливают радиатор отопления, чтобы не замерзнуть зимой. Казалось бы, все просто: повесить на кронштейны батарею, подключить к трубам, но этого не достаточно. Нужно учесть площадь, высоту потолков, количество наружных стен и множество других факторов.

От расчетной теплоотдачи зависит количество секций радиатора отопления. Как правильно вычислить, мы расскажем ниже.

Для стандартного помещения

Расчетная теплоотдача (Q) = Площадь помещения (S)*100 Вт.

Именно такая формула применяется для типовых помещений с потолами 2.7м. Как вычислить количество секций?

Количество секций(N)= Q /удельная тепловая мощность одной секции, которая указывается в паспорте радиатора (Qyc)

Для помещений с высокими потолками

Если высота потолков больше, чем указано выше, то расчет происходит от объема помещения.

На один кубический метр площади требуется 34 Вт в кирпичном доме и 41 Вт в панельном. Формула для расчета получается следующая:

Расчетная теплоотдача (Q) = Площадь помещения (S) h44 (41)

Для помещений с индивидуальными особенностями

Как рассчитать теплоотдачу, если квартира угловая, с эркерами или находится в регионе со сложными климатическими условиями? Формула здесь становится интереснее:

Расчетная теплоотдача (Q) = S100 Вт количество наружных стен (А)значение ориентации по сторонам света (В)степень утепленности стен (С) средний уровень отрицательных зимних температур (D)коэффициент высоты потолков (Е)тип помещения (F)тип установленных окон – пластиковые, деревянные (G)суммарная площадь остекления, % (Н)параметр схемы подключения радиаторов (I)*степень открытости радиаторов (J).

Данные по каждому параметру не нужно дополнительно считать, так как приняты стандартные значения. Доверьте расчет теплоотдачи профессионалам, чтобы ближайшей зимой не было «сюрпризов».

Только после этого на основе полученных данных идите в магазин, чтобы рассчитать количество необходимых секций радиатора отопления. Требуйте от продавца паспорт на каждую выбранную модель, сравнивайте удельную тепловую мощность одной секции (Qyc).

Расчетные формулы одинаковы для всех типов секционных радиаторов: стальных, алюминиевых, биметаллических. Если все факторы учтены верно, зимой в помещении будет также комфортно, как и летом.

Калькулятор расчета количества секций радиаторов отопления: делаем правильный расчет количества секций на комнату

В подавляющем числе случаев основными приборами конечного теплообмена в системах отопления остаются радиаторы. Значит, важно не только правильно заранее рассчитать требуемую тепловую мощность котла отопления, но и правильно расставить приборы теплообмена в помещениях дома или квартиры, чтобы обеспечить комфортный микроклимат в каждом из них.

Калькулятор расчета количества секций радиаторов отопления

В этом вопросе поможет калькулятор расчета количества секций радиаторов отопления, который размещен ниже. Он также позволяет определить необходимую суммарную тепловую мощность радиатора, если тот является неразборной моделью.

Если в ходе расчетов будут возникать вопросы, то ниже калькулятора размещены основные пояснения по его структуре и правилам применения.

Калькулятор расчета количества секций радиаторов отопления

 Перейти к расчётам



Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ ПАРАМЕТРЫ РАДИАТОРА ОТОПЛЕНИЯ»



КЛИМАТИЧЕСКИЕ УСЛОВИЯ РЕГИОНА



ГЕОМЕТРИЯ ПОМЕЩЕНИЯ

Площадь помещения, м²



ДРУГИЕ ВАЖНЫЕ ОСОБЕННОСТИ ПОМЕЩЕНИЯ

Внешние стены смотрят на:

Положение внешней стены относительно зимней розы ветров



ТИП, КОЛИЧЕСТВО И РАЗМЕРЫ ОКОН В ПОМЕЩЕНИИ

Высота окна, м Ширина окна, м

Тип установленных окон



ДВЕРИ НА УЛИЦУ ИЛИ В ХОЛОДНЫЕ ПОМЕЩЕНИЯ



ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ И РАСПОЛОЖЕНИЯ РАДИАТОРОВ

Планируемая схема врезки радиаторов в контур отопления

Планируемое размещение радиатора на стене



ВЫБОР НАПРАВЛЕНИЯ РАСЧЕТА

ЧТО ТРЕБУЕТСЯ РАССЧИТАТЬ?

Паспортная мощность одной секции радиатора, Ватт (только для разборных моделей)

Некоторые разъяснения по работе с калькулятором

Часто можно встретить утверждение, что для расчета требуемой тепловой отдачи радиаторов достаточно принять соотношение 100 Вт на 1 м² площади комнаты. Однако, согласитесь, что такой подход совершенно не учитывает ни климатических условий региона проживания, ни специфики дома и конкретного помещения, ни особенностей установки самих радиаторов. А ведь все это имеет определенное значение.

В данном алгоритме за основу также взято соотношение 100 Вт/м², однако, введены поправочные коэффициенты

, которые и внесут необходимые коррективы, учитывающие различные нюансы.

— Площадь помещения – хозяевам известна.

— Количество внешних стен – чем их больше, тем выше теплопотери, которые необходимо компенсировать дополнительной мощностью радиаторов. В угловых квартирах часто комнаты имеют по две внешних стены, а в частных домах встречаются помещения и с тремя такими стенами. В то же время бывают и внутренние помещения, в которых теплопотери через стены практически отсутствуют.

— Направление внешних стен по сторонам света. Южная или юго-западная сторона будет получать какой-никакой солнечный «заряд», а вот стены с севера и северо-востока Солнца не видят никогда.

— Зимняя «роза ветров» – стены с наветренной стороны, естественно, выхолаживаются намного быстрее. Если хозяевам этот параметр неизвестен, то можно оставить без заполнения – калькулятор рассчитает для самых неблагоприятных условий.

— Уровень минимальных температур – скажет о климатических особенностях региона. Сюда должны вноситься не аномальные значения, а средние, характерные для данной местности в самую холодную декаду года.

— Степень утепления стен. По большому счету, стены без утепления – вообще не должны рассматриваться. Средний уровень утепления будет соответствовать, примерно, стене в 2 кирпича из пустотного керамического кирпича. Полноценное утепление – выполненное в полном объеме на основании теплотехнических расчетов.

— Немалые теплопотери происходят через перекрытия – полы и потолки. Поэтому важное значение имеет соседство помещения сверху и снизу – по вертикали.

— Количество, размер и тип окон – связь с теплотехническими характеристиками помещения очевидна.

— Количество входных дверей (на улицу, в подъезд или на неотапливаемый балкон) – любое открытие будет сопровождаться «порцией» поступающего холодного воздуха, и это необходимо каким-то образом компенсировать.

— Имеет значение схема врезки радиаторов в контур – теплоотдача от этого существенно изменяется. Кроме того, эффективность теплообмена зависит и от степени закрытости батареи на стене.

— Наконец, последним пунктом будет предложено ввести удельную тепловую мощность одной секции батареи отопления. В результате будет получено требуемое количество секций для размещения в данном помещении. Если расчет проводится для неразборной модели, то этот пункт оставляют незаполненным, а результирующее значение берут из второй строки расчета – она покажет необходимую мощность радиатора в кВт.

В расчетное значение уже заложен необходимый эксплуатационный резерв.

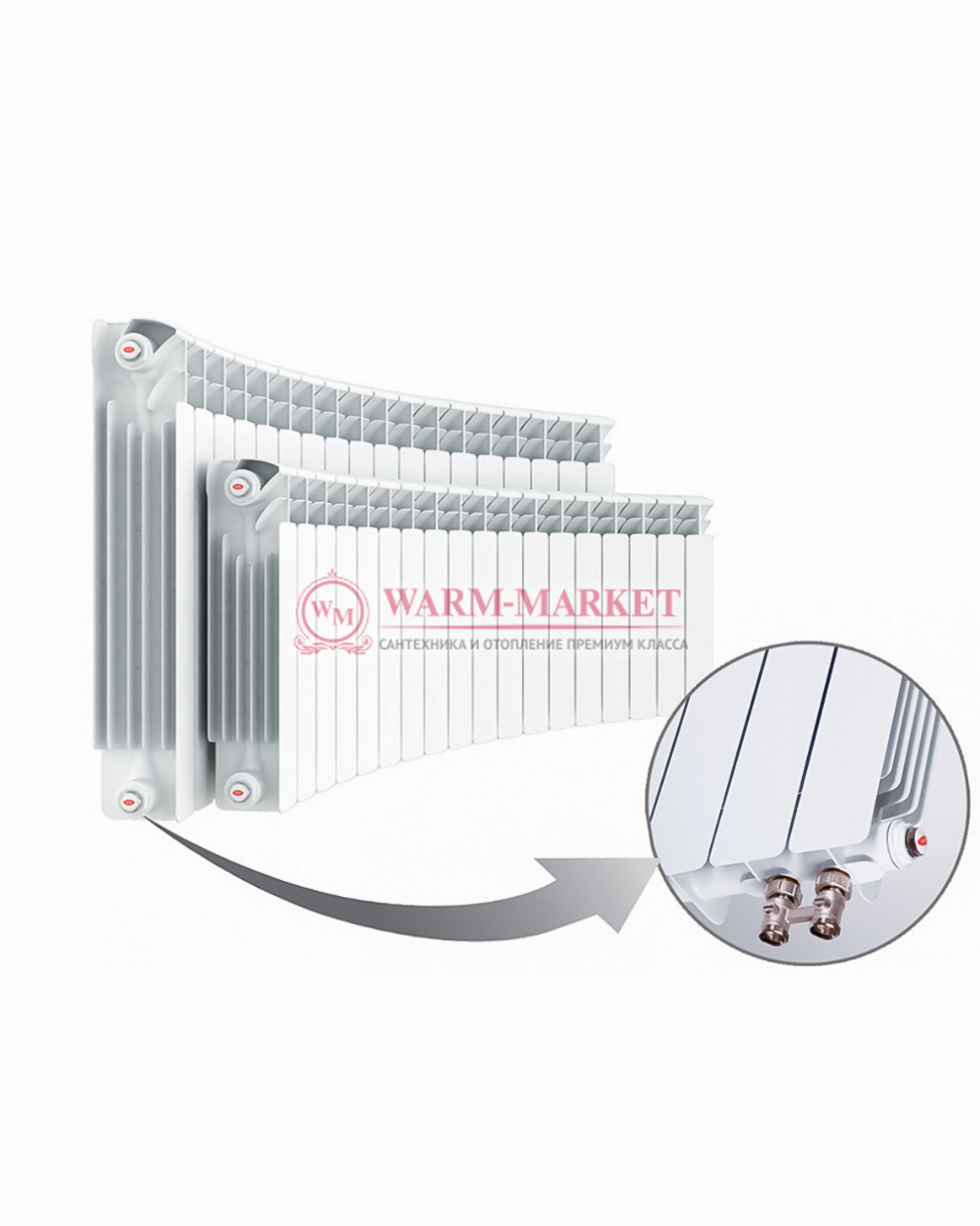

алюминиевый радиатор отопления

Что необходимо еще знать про радиаторы отопления?

При выборе этих приборов теплообмена следует учитывать ряд важных нюансов.

Подробнее об этом можно узнать в публикациях нашего портала, посвящённых стальным, алюминиевым и биметаллическим радиаторам отопления.

особенности подбора, таблица, размеры, видео и фото

Современных производители предлагают покупателям огромное количество вариантов, и, чтобы подобрать наилучший, придется разобраться во всех нюансах. Характеристики радиаторов отопления могут различаться достаточно сильно, поэтому важно выбрать именно то, что максимально подойдет именно для вашего помещения. В данном обзоре мы рассмотрим самые важные критерии, которые оказывают максимальное влияние на эффективность системы.

На фото: среди всего многообразия вариантов важно выбрать тот, который подойдет вам лучше всего

Обзор основных особенностей радиаторов

Чтобы вы смогли видеть всю информацию в максимально наглядном виде, вам представлена таблица – сравнение радиаторов отопления представлено в ней по шкале от одного до четырех плюсов, в зависимости от того, насколько та или иная особенность присуща конкретному варианту

	Чугунные батареи	Алюминиевые варианты	Биметаллические батареи	Стальные панельные изделия	Стальные трубчатые элементы	Конвекторы
Небольшая масса	+	+++	+++	+++	+++	+++
Стойкость к коррозии	+++	+	+++	+	++	+++
Показатели теплоотдачи	+	+++	+++	+++	++	++++
Стойкость к давлению	+++	++	+++	+	++	+++
Привлекательный вид	+	+++	+++	++	++++	+++
Тепловая инерция	+++	+	+	+	+	+
Простота ухода	++	++	++	+++	+++	+
Стоимость	+++	++	+	++++	+	++

На основании этих данных вы можете видеть сильные и слабые стороны того или иного варианта, таблица показывает, что идеального варианта не существует, у каждого есть свои сильные и слабые стороны, поэтому выбор зависит от вас.

Важно!
Если вы выбрали конкретное решение, важно приобрести качественные изделия, поэтому выбирайте продукцию брендов, которые давно представлены на рынке и хорошо зарекомендовали себя среди покупателей.

Важно подобрать наилучшее решение из той или иной группы радиаторов

Основные особенности изделий

Мы рассмотрим несколько важных критериев и сравним основные варианты, это позволит хорошо разобраться в вопросе даже тем, кто не имеет опыта в данной сфере.

Теплоотдача радиаторов

Это основной критерий, который имеет очень большое значение, ведь чем эффективнее используются энергоресурсы, тем меньше затраты на отопление.

Относительно данного фактора можно сообщить следующее:

• У чугуна самая высокая тепловая инерция, следовательно, его труднее всего нагреть, но и остывает он дольше всего, этот фактор может быть как минусом, когда используется газовое оборудование, так и плюсом для теплогенераторов на твердом топливе.
• Что касается стали, алюминия и биметалла, то эти варианты нагреваются и остывают быстро, причем, если рассматривать показатели эффективности, то они будут отличаться друг от друга незначительно.
• Если вы хотите обеспечить наилучшие характеристики системы, то следует руководствоваться рекомендациями по установке и подключению и по возможности не закрывать конструкцию экранами и тяжелыми шторами.

Размеры ПВХ решеток радиаторов отопления могут быть различными, но использовать их без крайней необходимости не следует, так как они снижают теплоотдачу батарей

Ниже представлена таблица КПД радиаторов отопления из расчета на одну секцию с межосевым расстоянием в 500 мм, так как это самый востребованный и распространенный вариант. В ней не будут представлены только панельные радиаторы из стали, так как они имеют иную конструкцию, но их показатели будут примерно на 20% ниже, чем у алюминия, учтите этот фактор.

	Тепловая мощность при температуре теплоносителя в 70 градусов, Ватт
Стальные трубчатые элементы	85
Биметаллические конструкции	200
Алюминиевые радиаторы	175-200
Анодированные изделия	215
Чугунные варианты	110

Исходя из этого можно сравнивать все варианты, так радиаторы отопления 250 мм будут иметь показатели вдвое меньше и т. д.

Срок службы

Еще один немаловажный фактор, ведь чем больше этот показатель, тем реже нужно проводить замену системы и тем меньше вы будете нести затрат, ведь цена даже самых недорогих вариантов достаточно ощутима.

Что касается срока службы, то тут можно отметить следующее:

• Стальные изделия наименее долговечны, в среднем они служат от 10 до 15 лет, что является самым малым показателем. И это при условии того, что теплоноситель не сливается на летний период, так как от этого процессы коррозии в системе значительно усиливаются.

Технические характеристики металлических радиаторов отопления высоки, но служат они недолго

• Алюминиевые изделия служат от 15 до 20 лет при условии использования качественных вариантов. При этом инструкция по установке должна соблюдаться очень тщательно; так как соединение с элементами из меди приводит к ускоренной коррозии в местах соединений, также нельзя применять котел с медным теплоносителем.
• Что касается чугуна, то этот вариант должен служить около 30 лет, но на практике нередки случаи, когда такие радиаторы служат и по 50 лет. Это обусловлено тем, что данный материал не подвержен влиянию коррозии.
• Биметаллические радиаторы по документации могут эксплуатироваться от 30 до 40 лет, так как их конструкция выполнена из прочных материалов. Самый надежный вариант – использование биметаллических изделий с сердечником из меди или нержавеющей стали, они могут использоваться еще дольше.

Высокие свойства изделий из биметалла обусловлены их конструкцией

• Анодированные изделия – самые долговечные, они служат 50 и более лет, но ввиду того, что их стоимость очень высока, такой вариант распространен не очень широко, но если вам важна прочность, то советуем рассмотреть его.

Размерный ряд изделий

Размеры радиаторов отопления также очень важны, так как очень часто приходится подбирать вариант под определенные параметры:

• Не забывайте, что фактические габариты радиаторов отопления отличаются от межосевого расстояния, этот фактор особенно важен, если вы производите работы своими руками. Чаще всего разница составляет от 7 до 10 сантиметров, но более подробную и точную информацию вы найдет в технической документации, которая всегда должна идти в комплекте с изделиями.
• Когда осуществляется подбор радиатора по размерам, не забывайте о том, что минимальное расстояние от батареи до пола составляет 70 мм, промежуток от верхнего торца до подоконника – 80 мм, а отступ от стены должен составлять как минимум 30 мм.

Правильная установка очень важна для максимальной теплоотдачи батарей

• Что касается ширины, то размеры радиатора зависят от количества секций, поэтому важно сделать правильный тепловой расчет. Некоторые варианты, например, стальные панельные конструкции изготавливаются в сплошном корпусе, поэтому их подбирают по конкретной мощности.

Совет!
Если в свободное место не вмещается требуемое количество секций, то можно разбить конструкцию на две и более частей, главное, чтобы их суммарная мощность соответствовала расчетному значению.

Можно ставить любое количество секций

• Межосевое расстояние может быть разным – 200, 300, 350, 500, 700 мм и так далее. При желании можно найти изделия высотой до 180 см, поэтому можно собрать радиатор 120 на 120 см, хотя такой вариант достаточно редкий.

Стоит отметить, что только правильная сборка системы гарантирует соответствие фактических параметров заявленным, поэтому следует приобретать не только качественные батареи, но и добротные комплектующие.

Если длина контура радиаторного отопления велика, то следует установить циркуляционный насос, так как это значительно увеличит эффективность системы за счет постоянного перемещения теплоносителя.

Высокие радиаторы подходят для узких пространств

Вывод

Выбор изделий с оптимальными параметрами позволит не только сэкономить средства, но и обеспечить высокую эффективность системы. Видео в этой статье поможет вам еще лучше разобраться в некоторых важных параметрах системы и сделать правильный выбор.

Тепловой баланс здания и расчет мощности радиаторов отопления

Итак, исходя из предыдущих статей стало ясно, что комфортные параметры внутреннего воздуха в помещениях в зимний период зависят напрямую от того соответствует ли мощность системы отопления здания количеству потерь тепла. В устоявшемся режиме здания все теплопотери должны быть равны мощности системы отопления. Это и называется тепловым балансом здания.

Тепловой баланс здания

Если в помещении есть много источников выделения тепла (тепловыделения от большого количества людей, от солнечной радиации или иных процессов, сопровождающихся выделением тепла), то данные показатели также должны быть учтены в тепловом балансе здания.

Теплопотери и теплопоступления в помещении общественного здания.

Но, как правило, в условиях континентального климата для жилых зданий этими показателями пренебрегают, устанавливая системы автоматики на системы отопления здания или термостатические вентиля на приборы отопления. Этими мероприятиями можно поддерживать постоянную температуру в помещениях независимо от колебаний температуры наружного воздуха или внутренних тепловых возмущений. В производственных или административных зданиях такие теплопоступления обычно компенсируются системами вентиляции.

Итоговый тепловой баланс здания определяется следующим образом:

Qот=Qогр+Qвент(инф)+/-Qвнутр,

где, Qогр – теплопотери через ограждающие конструкции здания,

Qвент(инф) – потери тепла на нагрев инфильтрации или приточных систем вентиляции,

Qвнутр – поступления тепла от внутренних источников (люди, оборудование, солнечная радиация и пр.).

Тепловой баланс здания определяется по максимальным значениям потерь тепла в зимний период года при минимальных расчетных температурах наружного воздуха, влажности и скорости ветра для конкретного региона строительства. Все расчетные параметры регламентируются в нормативной документации, а, в частности, в СНиП 23-01-99 «Строительная климатология».

Для рассматриваемого примера теплопотери здания, а конкретно нагрузка на систему отопления, могут значительно отличаться по каждому помещению, поэтому использование удельных показателей, рассчитанных ранее носит чисто информационный характер. На практике следует выполнить точный теплотехнический расчет.

Итак, тепловой баланс для помещения площадью 8,12 м? выглядит следующим образом:

Q=(Qуд+Qуд.инф)*8,12м?

Q100мм=(103+44)*8,12=1 194 Вт

Q150мм=(81+44)*8,12=1 015 Вт

Q200мм=(70+44)*8,12=926 Вт

Расчет и подбор радиаторов отопления.

Радиаторы или конвекторы являются главными элементами отопительной системы, так как их основной функцией является передача тепла от теплоносителя воздуху в помещении или поверхностям комнаты. Мощность радиаторов при этом должна четко соответствовать тепловым потерям по помещениям. Из предыдущих разделов цикла статей видно, что укрупнено мощность радиаторов можно определить по удельным показателям по площади или объему комнаты.

Так, для отопления помещения в 20 м? с одним окном требуется в среднем установить прибор отопления мощностью 2 кВт, а если учесть небольшой запас на поверхность в размере 10-15%, то мощность радиатора составит 2,2 кВт ориентировочно. Этот метод подбора радиаторов является достаточно грубым, так как не учитывает много значимых особенностей и строительных характеристик здания. Более точным является подбор радиаторов на основании теплотехнического расчета жилого дома, который выполняется специализированными проектными организациями.

Основным параметром для подбора типоразмера прибора отопления является его тепловая мощность. А в случае с секционными алюминиевыми или биметаллическими радиаторами указывается мощность одной секции. Наиболее часто используемыми в системах отопления радиаторами являются приборы с межосевым расстоянием 350 или 500 мм, выбор которых основан, прежде всего на конструкции окна и отметке подоконника относительно финишного напольного покрытия.

Мощность 1 секции радиатора по паспорту, Вт	Площадь комнаты, м2
	10	12	14	16	18	20	22
	Количество секций
140	8	9	10	12	13	15	16
150	7	8	10	11	12	14	15
160	7	8	9	10	12	13	14
180	6	7	8	9	10	12	13
190	6	7	8	9	10	11	12
200	5	6	7	8	9	10	11

В техническом паспорте на приборы отопления производители указывают тепловую мощность применительно к каким-либо температурным условиям. Стандартными являются параметры теплоносителя 90-70 °C, в случае низкотемпературного отопления тепловую мощность следует корректировать согласно коэффициентам, указанных в технической документации.

В этом случае мощность приборов отопления определяется следующим образом:

Q=A*k*?T,

где

А – площадь теплоотдачи, м?

k – коэффициент теплопередачи радиатора, Вт/м?*°C.

?T – температурный напор, °C

?T является средней величиной между температурой подающего и обратного теплоносителя и определяется  по формуле:

?T= (Тпод+Тобр)/2 - tпомещ

Паспортными данными является мощность радиатора Q и температурный напор, определенные в стандартных условиях. Произведение коэффициентов k*A является величиной постоянной и определяется сначала для стандартных условий, а затем можно подставить в формулу для определения фактической мощности радиатора, который будет работать в системе отопления с параметрами, отличающимися от принятых.

Для каркасного дома, рассматриваемого в качестве примера с толщиной изоляции 150 мм, подбор радиатора для помещения площадью 8,12 м2 будет выглядеть следующим образом.

Ранее мы определили, что удельные теплопотери для углового помещения с учетом инфильтрации 125 Вт/м2, значит, мощность радиатора должна составлять не менее 1 015 Вт, а с запасом в 15% 1 167 Вт.

Для установки доступен радиатор мощностью 1,4 кВт при параметрах теплоносителя 90/70 градусов, что соответствует температурному напору ?T= 60 градусов. Планируемая система отопления будет работать на параметрах воды 80/60 градусов (?T=50) Следовательно, чтобы удостовериться в том, что радиатор сможет полностью перекрыть теплопотери помещения необходимо определить его фактическую мощность.

Для этого, определив значение k*A=1400/60=23,3 Вт/град, определяем фактическую мощность Qфакт=23,3*50=1167 Вт, что полностью удовлетворяет требуемой тепловой мощности прибора отопления, который должен быть установлен в данном помещении.

Видео ролик на тему расчета мощности радиатора:

Влияние способов подключения и места установки на теплоотдачу радиаторов

При расчете фактической мощности радиаторов следует знать, что теплоотдача приборов также зависит и от способа размещения. Фактическая мощность, полученная в результате расчетов, показывает какое количество тепла радиатор отдаст при расчетных параметрах теплоносителя, грамотной схеме подключения, сбалансированной системе отопления, а также при установке открыто на стене или под окном без использования декоративных экранов.

Как правило, оконные проемы являются строительными элементами с максимальными потерями тепла вне зависимости от количества камер и прочих  энергоэффективных показателей. Поэтому радиаторы отопления принято размещать в пространстве под окном. В таком случае радиатор, нагревая воздух в зоне установки, создает некую душирующую завесу вдоль окна, направленную вверх помещения и позволяющую отсекать поток холодного воздуха. При смешивании холодного воздуха с теплыми потоками от радиатора возникают конвективные потоки в помещении, которые позволяют увеличить скорость прогрева.

Рекомендуется устанавливать радиаторы шириной не меньше половины ширины оконного проема.

Еще одним требованием увеличить эффективность обогрева комнаты является подбор габарита радиатора относительно ширины оконного проема. Длину радиатора рекомендуется подбирать не мене половины ширины оконного проема. В противном случае будет велика вероятность образования холодных зон в непосредственной близости к окну и будет заметно снижена конвективная составляющая обогрева помещения.

Если в здании присутствует большое количество угловых комнат, то следует размещать такое количество приборов отопления, равное количеству наружных ограждающих конструкций.

Например, для помещения 1-го этажа рассматриваемого в качестве примера жилого дома площадью 8, 12 м2 следует предусматривать по 2 радиатора. Один располагается под оконными конструкциями, второй или у противоположного окна или у глухой стены, но в максимальном приближении к углу помещения. Таким образом, будет соблюден максимально равномерный прогрев всех комнат.

Если система отопления дома проектируется по вертикальной схеме, то прокладку стояков для подводки к радиаторам угловых комнат следует производить непосредственно в угловых стыках стен. Это позволит дополнительно прогревать наружные строительные конструкции и предотвратить отсыревание и порчу отделочных материалов в углах.

В случае установки радиаторов под окнами с использованием дополнительных декоративных элементов (экранов, широких подоконников) или установки в нишах для расчета фактической мощности отопительных приборов необходимо пользоваться следующими поправочными коэффициентами:

• Узкий подоконник не перекрывает радиатор по глубине, но лицевая панель прибора отопления закрыта декоративным экраном (расстояние между стеной и экраном не менее 250 мм) – Ккорр=0,9.
• Широкий подоконник полностью перекрывает глубину радиатора, декоративный экран закрывает лицевую панель (расстояние между стеной и экраном не менее 250 мм), но в верхней части оставлена щель, равная 100 мм по вертикали – Ккорр=1,12.
• Широкий подоконник полностью перекрывает радиатор по глубине, дополнительные декоративные конструкции отсутствуют – Ккорр=1,05.

Из рассмотренных выше вариантов установки приборов отопления видно, что для того чтобы уровень конвекции не был снижен следует оставлять воздушные зазоры со всех сторон приборов отопления. Минимальными расстояниями от финишного уровня напольного покрытия и от подоконника до прибора отопления должно составлять не менее 100 мм, а зазор между стеной и задней поверхностью радиатора не менее 30 мм.

Способы подключения приборов отопления и варианты подвода подающего трубопровода также влияют на конечную мощность и теплоотдачу радиатора.

Различают одностороннее подключение радиаторов к системам отопления и разностороннее, когда трубопроводы подводят к прибору с противоположных сторон. Односторонний способ является наиболее экономичным и удобным с точки зрения дальнейшей эксплуатации приборов отопления. Подключение радиаторов с разных сторон немного увеличивает их теплоотдачу, но на практике этот способ используют при установке отопительных приборов более 15-ти секций или при подключении нескольких радиаторов в связке.

Теплосъем от радиаторов зависит также и от точки подвода подающего трубопровода. При подключении по схеме «сверху-вниз», когда горячая вода подводится к верхнему патрубку, а обратка к нижнему, теплопередача от радиатора увеличивается. При подключении «снизу-вверх» тепловой поток снижается, при этом прогрев радиаторов осуществляется неравномерно, а типоразмер приборов должен быть значительно увеличен для достижения расчетной мощности.

Расчет количества радиаторов отопления по площади помещения |Системы отопления

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ПАНЕЛЬНЫХ РАДИАТОРОВ ОТОПЛЕНИЯ

Основным материалом для изготовления панельных радиаторов является сталь. Сталь, как высокотехнологичный материал обладает отличным набором свойств: прочность, ковкость, гибкость – всё это предает агрегатам из стали массу полезных свойств, а хорошая податливость сварке и высокая теплопроводность делают сталь идеальным материалом для радиаторов отопления.



Главной конструктивной единицей панельного радиатора является панель, которых, в зависимости от типа радиатора, может быть и одна, и две, и три.



Панель радиатора – это два сваренных между собой тонких стальных листа. Листы же до сварки проходят штамповку, где им предаётся профиль – это и есть каналы для циркуляции нагретой жидкости в панели радиатора. Панели, если их две и более, соединенные между собой трубками, с металлическим кожухом по бокам и декоративной верхней решеткой и есть готовый панельный радиатор отопления.



Для повышения теплоотдачи и скорости обогрева помещения, радиатор может оснащаться конвекционными ходами с внутренней стороны панелей в виде ребристого листа из более тонкой стали, что способствует перемещению воздушных масс в помещении и равномерному обогреву.



Как видно, технология изготовления данных агрегатов проста, что и объясняет их достаточно низкую стоимость.



Если производитель не экономит на качестве материала и для производства радиаторов использует качественную сталь, применяет современные технологичные методы нанесения защитного покрытия, то такой радиатор гарантированно и бесперебойно служит долгие годы.



В зависимости от количества панелей и конвекторов панельные радиаторы делятся на типы. Двухзначное число к маркировке панельного радиатора является обозначением его принадлежности к определенному типу, где первая цифра – это количество панелей, а вторая, соответственно, количество конвекторов.

ТИПЫ ПАНЕЛЬНЫХ РАДИАТОРОВ ОТОПЛЕНИЯ

Тип 10 – панельный радиатор, состоящий из одной панели без конвектора, кожухов и верхней решетки.



Тип 20 – панельный радиатор, состоящий из соединенных между собой патрубками двух панелей, без конвектора, кожухов и закрытый верхней решетки.

Тип 30 – панельный радиатор, состоящий из соединенных между собой патрубками трех панелей, без конвектора, кожухов и закрытый верхней решетки.

Тип 11 – панельный радиатор, состоящий из одной панели, одного конвектора, без кожухов и верхней решетки.

Тип 21 – панельный радиатор, состоящий из соединенных между собой патрубками двух панелей, одним конвектором, закрытый кожухом и верхней решеткой.

Тип 22 – панельный радиатор, состоящий из соединенных между собой патрубками двух панелей, двумя конвекторами, закрытый кожухом и верхней решеткой.

Тип 33 – панельный радиатор, состоящий из соединенных между собой патрубками трех панелей, тремя конвекторами, закрытый кожухом и верхней решеткой.

ПОДБОР ТРЕБУЕМОГО ПАНЕЛЬНОГО РАДИАТОРА, РАСЧЕТ ПО ПЛОЩАДИ ПОМЕЩЕНИЯ

Панельный радиатор является эффективным отопительным агрегатом и за счет большой нагреваемой площади имеет повышенную теплоотдачу. Панельные радиаторы имеют широкий диапазон размеров, как по вертикали, от 300 до 900 мм, так и по горизонтали, от 400 до 3000 мм.



В зависимости от размера и типа панельного радиатора меняется и его показатель теплоотдачи, то есть количество отдаваемого тепла радиатором в единицу времени, который измеряется в Ваттах (Вт). Каждый радиатор, помимо маркировки типа и габаритов имеет свой основной показатель – тепловую мощность.



Есть усредненные простейшие формулы расчета требуемой суммарной тепловой мощности для отопления помещений.



Первый способ, исходит из расчета в 100 Вт на 1 м² помещения. Для примера, если комната 15 м² то 100 х 15 = 1 500 Вт. Соответственно, нам необходим радиатор мощностью не ниже 1 500 Вт, к примеру подойдет панельный радиатор 500х800, тип 22 с мощностью 1 515 Вт.



Но существует множество внешних факторов и переменных, влияющих на сумму необходимой тепловой энергии для поддержания комфортной температуры в комнате.



Факторы влияния есть очевидные: высота потолков, количество окон, наличие наружной двери в комнате, теплоизоляция дома – пола, стен и потолков, метод подключения и расположение радиаторов отопления. Но не менее важными факторами будут и роза ветров, верхний и нижний температурные пороги в отапливаемое время года, даже ориентация стен по сторонам света.



В действительности сложно учесть все эти факторы для точного расчета требуемой тепловой мощности и для бытового расчета приняты некоторые правила:



— наличие окна в помещении + 100 Вт;

— наличие наружной двери + 200;

— суммарное влияние всех неучтенных факторов + 20% к полученной сумме требуемой тепловой мощности.



Во второй формуле будем исходить из расчета в 40 Вт на 1 м³ и учета вышеизложенных правил.

К примеру, комната 3 на 6 метров и высотой потолков 3,2 метров, двумя окнами, одно шириной 900 мм, второе — 1200 мм и внешней дверью:



(3 х 6 х 3,2 х 40 + (100 х 2) + 200) + 20% = 3 245 Вт



Итого, 3 245 Вт тепловой энергии радиаторов требуется для обогрева нашей комнаты.

            3 245 / 2 окна и получаем среднюю тепловую мощность на один радиатор, равную 1 622 Вт

Конечно, можно установить под каждое окно в комнате по одному радиатору Airfel 500×900, тип 22 с тепловой мощностью 1704, но для достижения максимального эффекта необходимо учесть и размеры оконных проёмов.



Касаемо установки самих радиаторов, необходимо следовать некоторым правилам. Например, при наличии окон в комнате, как во втором примете, радиаторы нужно устанавливать на стене под окнами, чтобы конвекционный поток нагретого воздуха создавал тепловой щит. Также радиатор должен быть равен минимум 80% от ширины оконного проема.



А теперь, воспользовавшись таблицей отдаваемой тепловой мощности и учитывая количество окон в комнате и их ширину проемов, подберем панельный радиатор, отвечающий нашим требованиям:

ТАБЛИЦА ТЕПЛООТДАЧИ ПАНЕЛЬНЫХ РАДИАТОРОВ AIRFEL

Изучив таблицу теплоотдачи, рекомендовано в комнате из примера установить два отопительных радиатора, один — Airfel 500×800 mm с тепловой мощностью 1515 Вт под окном шириной 900 мм и второй — Airfel 500×1000 mm с тепловой мощностью 1894 Вт под окном шириной 1200 мм. Мощности подобранных радиаторов будет достаточно для отопления нашей комнаты, а оставшийся запас можно использовать во время резкого похолодания, тем самым избежать перепадов температуры в помещении.

ТАБЛИЦА ТЕПЛООТДАЧИ ПАНЕЛЬНЫХ РАДИАТОРОВ PRADO

Тепловой расчёт и подбор количества отопительных приборов

После выполнения расчёта теплопотерь здания для проектирования отопления становится известно сколько тепла теряет здание. Необходимо подобрать отопительные приборы. Отопительные приборы бывают разные (Типы отопительных приборов). Тут всё зависит от множества факторов: Параметры системы отопления, дизайном или просто имеющимся уже в наличии приборам.

Понятно, что чем больше батарея, тем больше тепла она передаст помещению. Но примерно одинаковые по размеру конвектор и радиатор отдают разное количество тепла.

Как правильно подобрать отопительный прибор в помещение?

Например: Коттедж, спальная комната на 2 этаже с двумя окнами и теплопотерями 2680 Вт.(Теплопотери дома)

.

Отопительные приборы выбрали: Алюминиевые радиаторы водяного отопления Elegance 500.

.

Необходимо установить 2 батарее по X секций. Одну батарею под каждое окно.

Кажется, что вроде ничего сложного. На всех сайтах и в паспорте производителя указано, что теплоотдача одной секции радиатора Elegance 500 — 190 Вт.

Теплопотери помещения делим на теплоотдачу одной секции: 2680/190 = 14,1. Т.е. надо поставить по 7 секций под каждое окно. Да и с житейской точки зрения тоже вроде нормально.

Но этот подсчёт НЕВЕРНЫЙ!

Открываем Технический паспорт радиаторов Elegance: Скачать с облака.Mail.ru ²¹³ и смотрим таблицу в разделе 3.

Теплотехнические характеристики секции при (дельта)Т = 70ºС модель El.500 — теплоотдача 190 Вт. 1.33 = 121 Вт.

И получается, что при (дельта)Т 50 теплоотдача одной секции всего 121 Вт, против 190. И в помещении спальни необходимо установить не 14 секций, а 2680/121=22 секции. По 11 под каждое окно. Или 10 и 12.

При подборе отопительного прибора не надо верить рекламным буклетам, всегда необходимо открыть паспорт прибора и посмотреть.

Совет: после расчёта необходимого количества секций, добавьте 1-2 секции. Если будет жарко, то всегда можно убавить теплоотдачу регулятором. А вот прибавить в сильные холода уже не получиться.

Выбор радиаторов отопления: критерии выбора продиктованы

Постараемся рассказать, как выбрать радиатор. Оговоримся, что это будет просто общий обзор, а не конкретное указание, так как это достаточно индивидуальный вопрос.

Тем не менее, вы сами можете определить, что вы выберете, если подставите особенности технического состояния вашего дома по определенным критериям. Кроме того, речь пойдет не только о материалах, из которых изготовлены отопительные приборы, но и об их мощности и расчете, а тематический видеоролик закрепит ваши знания.

Радиаторы. Выбор

Примечание. Выбирая радиатор для дома или квартиры, нужно учитывать несколько критериев. Во-первых, это его рабочее давление и расчетное давление в системе, во-вторых, материал изготовления на предмет совместимости с теплоносителем, в-третьих, его величина по отношению к объему помещения и, в-четвертых, эстетический вид.

Чугун

На верхнем фото вы видите до боли знакомую, особенно для старшего поколения, успевшего жить в СССР, чугунную батарею, производство которой не прекращается до сих пор, кроме того, контуры таких устройств полностью себя оправдывают.Главным достоинством такого устройства можно назвать его совместимость с любым теплоносителем, а прочность серого чугуна нареканий не вызывает.

В жилых домах хрущевской эпохи еще остались радиаторы в некоторых квартирах, которые были установлены при строительстве дома! Это может показаться невероятным, но это правда — мои соседи не ремонтировали отопление 52 года (дом 1963 года постройки) и за это время утечки были только по трубам!

Конечно, это не значит, что чугун должен так долго служить — много случаев, когда утечки происходят через 10-20 лет, хотя инструкция обычно гарантирует срок службы 30 лет. Но такие поломки могут возникать не из-за плохого состояния чугуна, а из-за некачественной сборки секций — как правило, самого материала не возникает.

В сопроводительных документах указано рабочее давление — в зависимости от толщины стенки оно может составлять 9-12 атмосфер, хотя при испытании под давлением (испытание) достигает 14-16 атмосфер, приборы могут быть одноканальными и двухканальными.

Чугун имеет одну отличительную особенность — он долго сохраняет тепло, что очень удобно для централизованного отопления, но не совсем подходит для автономности, так как толстую стену тоже непросто обогреть.К тому же на таких участках очень большой расход воды, что опять же требует энергоресурсов. Вес одной секции в зависимости от габаритов устройства может составлять от 3,5 кг до 7,1 кг.

Сталь

Стальные панельные радиаторы отопления, наверное, самая низкая цена из всех аналогичных устройств, но это вовсе не свидетельствует о поломке конструкции — просто материал и производство обходятся намного дешевле.

Если мы говорим о панелях, то они могут состоять из одной, двух или трех частей, но каждый состоит из двух профилей, которые имеют штампованные каналы для жидкости и свариваются между собой роликовым сварным швом.Такие части соединяются между собой соединениями, как видно на верхнем изображении.

В зависимости от того, из скольких панелей состоит устройство, к нему прилагаются дополнительные элементы для оптимизации конвекции воздуха.

Пояснения к фото:

• 10 — однопанельный, без конвектора и облицовки;
• 11 — однорядный без решетки, с конвектором;
• 20 — двухрядный, с воздушно-выпуклой решеткой, без конвектора;
• 21 — двухрядные, ребра конвективные, кожух;
• 22 — двухрядный, два конвективных ребра, кожух;
• 30 — трехрядный, конвективное оребрение отсутствует, шпилька сверху;
• 33 — трехрядный, три конвективных ребра; кожух

Примечание.Эффективность теплопередачи таких радиаторов, представленных выше, зависит от способности более или менее конвектировать воздух. Типы № 10 и № 11 отдают тепловую энергию только от стены; следовательно, они самые слабые.

Из-за дешевизны таких устройств, их небольших размеров и простоты установки им отдают предпочтение в частном секторе. Рабочее давление описанных выше устройств в зависимости от производителя составляет от 8 до 10 атмосфер.

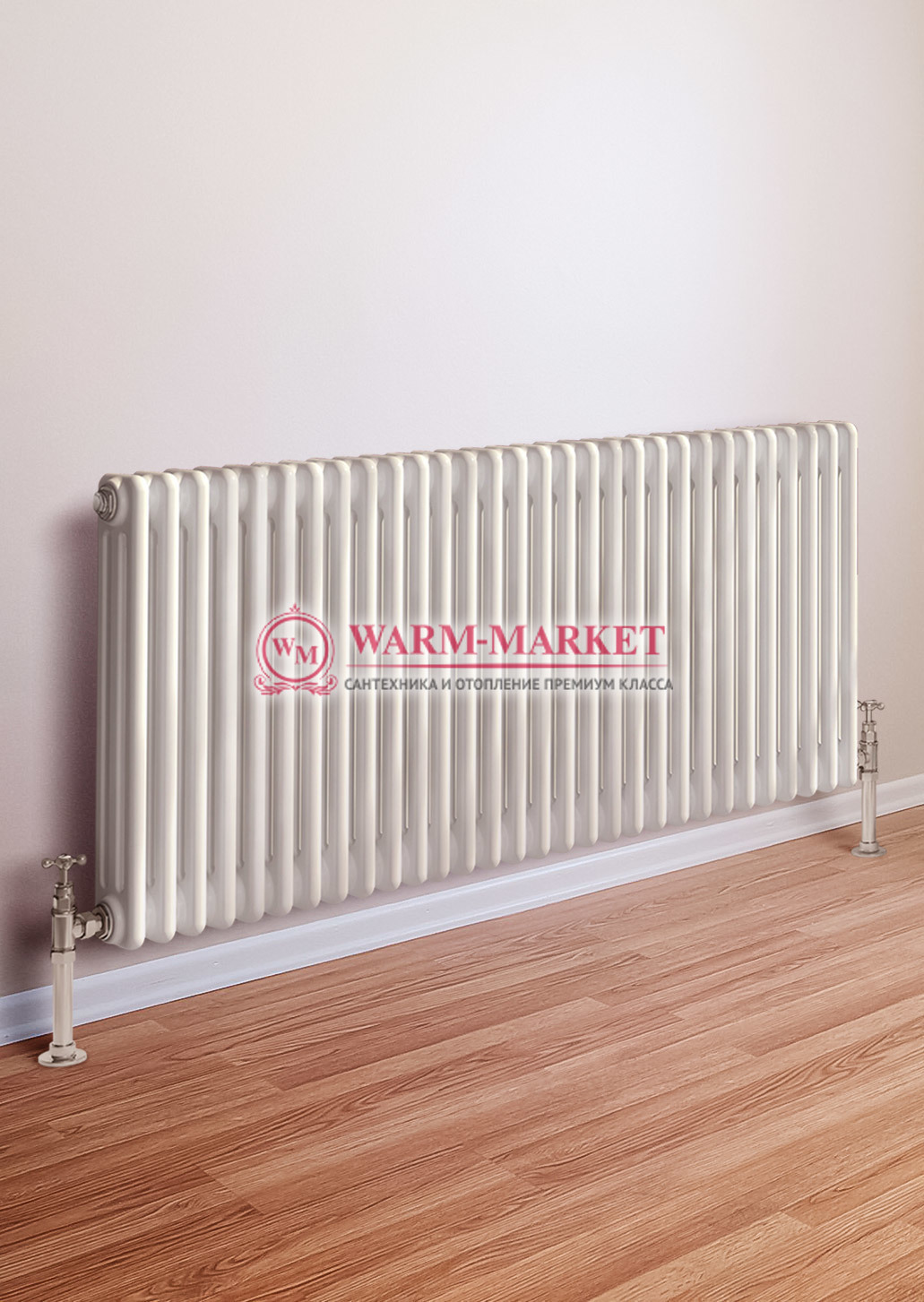

Трубчатые устройства из стали намного дороже и сложнее по конструкции — внешне они очень похожи на знакомые многим чугунные радиаторы, но нагреваются гораздо быстрее, не уступая рабочему давлению — не менее 12 атмосфер и 16 атмосфер при опрессовке.Основная проблема таких обогревателей — их очень высокая стоимость — отечественный прибор стоит дороже импортного биметаллического.

Алюминий

Основным преимуществом алюминия как металла в данном случае является его высокая теплоотдача и небольшой вес, но не все так просто — они сделаны из сплавов. Одним из способов производства является метод литья, где 12%

Выбор радиаторов

• Дом
/
• Подбор радиаторов

ВЫБОР НАГРЕВАТЕЛЬНЫХ РАДИАТОРОВ В ЦВЕТЕ

ВЫБЕРИТЕ КОЛИЧЕСТВО РАЗДЕЛОВ

На данный момент цветные радиаторы имеют эстетические преимущества перед белыми и используются в жилых помещениях класса LUX. Наша компания ТОО «Склад ОВ» при выпуске современной линейки радиаторов отопления учла современные тенденции в области отопительных приборов и оставляет выбор цвета радиатора на усмотрение заказчика.

Находясь на странице «Подбор алюминиевых радиаторов», вы можете выбрать идеальный цвет радиатора в квартире или многоквартирном доме. Настройка оборудования под покраску в разные цвета — процесс достаточно трудоемкий и выгоден только при покраске от 100 секций.Для наших радиаторов закупается только качественная порошковая краска, которая наносится одним слоем на внешнюю поверхность радиатора в статическом поле, а затем запекается там, где она приобретает блеск. Текущий метод в сочетании с качественной краской дает стабильный и надежный слой, который не требует ежегодного обновления и остается неизменным в течение длительного периода времени. Поскольку мониторы имеют разные цвета, некоторые цвета могут отличаться от оригинала.

Знание ширины радиатора становится важным критерием при замене неисправного блока, а также когда система полностью спроектирована и никакие дополнительные вмешательства невозможны. Батареи в основном используются стандартных размеров, это 200, 300 и 500, однако есть исключения в таких случаях, мы производим радиаторы до 700 мм, когда нужно отапливать большую площадь помещения. Также в нашей практике были запросы на радиаторы с расстоянием пересечения менее 200 мм, и наша производственная установка хорошо справлялась с такой нестандартной высотой. А ширина зависит от количества секций в монолитном блоке от 5 до 20 штук. В этом разделе можно наглядно увидеть зависимость ширины радиатора от количества секций.

Чтобы сделать заказ цветного радиатора отопления или радиатора отопления с индивидуальными размерами, вам необходимо указать номер цвета или индивидуальный размер обогревателя в форме обратной связи, а также позвонить по телефонам: +7 727 338 33 16/17.

Как выбрать радиатор вторичного рынка

Что может быть хуже, чем сидеть на обочине дороги с перегретым автомобилем?

Будь то вид пара, идущего из капота, или запах горячей охлаждающей жидкости, разбрызганной по всему моторному отсеку (или лужей под автомобилем), мало что может сделать демпфер в круизе выходного дня, как перегретый двигатель.

Мы настоятельно рекомендуем вам избегать этой ситуации, и вы можете начать с того, чтобы иметь для своего автомобиля прочный и здоровый радиатор. С помощью технического отдела Summit Racing мы составили обзор распространенных стилей, материалов и конструкций радиаторов. Эти базовые знания помогут вам выбрать оптимальный радиатор для вторичного рынка.

Радиаторы с поперечным потоком и с нисходящим потоком
Радиаторы часто делятся на два основных типа: с поперечным потоком и с нисходящим потоком.

Радиатор с поперечным потоком состоит из вертикального бака с каждой стороны с рядом охлаждающих трубок и ребер, составляющих его

Радиатор с поперечным потоком

ядро. С помощью водяного насоса охлаждающая жидкость проходит горизонтально через активную зону от стороны впуска к стороне выпуска, тогда как в радиаторе с нисходящим потоком резервуары проходят горизонтально вверху и внизу. Хладагент входит в верхнюю часть радиатора, проходит вертикально через сердечник и выходит через выпускное отверстие внизу. Поскольку охлаждающая жидкость течет сверху вниз, водяной насос работает под действием силы тяжести, что позволяет охлаждающей жидкости быстрее проходить через радиатор. Итак, что лучше для вашего автомобиля?

Радиатор с нисходящим потоком

«Когда дело доходит до конструкции, поперечный поток обычно более эффективен из-за скорости — или ее отсутствия — с которой он перемещает охлаждающую жидкость», — сказал Майк Босильчич из технического отдела Summit Racing. «В отличие от радиатора с нисходящим потоком, которому противодействует сила тяжести, радиатор с поперечным потоком удерживает охлаждающую жидкость немного дольше, что позволяет ему немного лучше рассеивать тепло.”

Радиатор с поперечным потоком часто является лучшим выбором для двигателей с высокими оборотами и высокой мощностью, благодаря его способности рассеивать тепло, а также большей площади сердечника (как правило).

«Еще одна причина, по которой дизайн с поперечным потоком стал действительно популярным, — это более гладкие линии капота на современных автомобилях», — сказал Босильчич. «Радиатор с нисходящим потоком просто слишком высок, чтобы вписаться в низкопрофильную конфигурацию».

С другой стороны, радиаторы с нисходящим потоком могут иметь оригинальный ностальгический вид и часто подходят там, где не подходят радиаторы с поперечным потоком.Запихивание радиатора с поперечным потоком в старый моторный отсек, предназначенный для нисходящего потока, часто требует изготовления.

Как всегда, вам понадобятся подходящий вентилятор, водяной насос и термостат, чтобы максимально использовать радиатор, будь то конструкция с поперечным или нисходящим потоком.

Алюминиевый радиатор

Алюминий и медь-латунь
Два основных типа материалов радиатора — алюминий и медь-латунь.

Медно-латунные радиаторы входили в стандартную комплектацию старых автомобилей и использовались на некоторых автомобилях вплоть до 1980-х годов.Радиатор из меди и латуни не может сравниться с винтажным или подходящим для того времени внешним видом. Также трудно превзойти медь-латунь по теплопроводности.

Так почему же в последнее время перешли на алюминиевые радиаторы?

Хотя медь-латунь является отличным проводником тепла, она также является относительно слабым материалом по сравнению с алюминием. Чтобы избежать вздутия или разрыва под давлением, диаметр медно-латунных трубок, по которым проходит хладагент, должен быть небольшим. И это большая проблема, когда речь идет о возможностях охлаждения.

Медно-латунный радиатор

Поскольку алюминий является более прочным материалом, чем медь-латунь, диаметр алюминиевой трубки можно увеличить, чтобы пропускать больше охлаждающей жидкости. Это означает, что больше охлаждающей жидкости подвергается процессу теплообмена, что придает радиатору большую охлаждающую способность.

Второе — и более очевидное — преимущество алюминиевого радиатора — это вес. Поскольку алюминий весит примерно на 60 процентов меньше, чем медь-латунь, алюминиевый радиатор часто является идеальным выбором для высокопроизводительных двигателей и двигателей для соревнований.

Есть еще одно преимущество алюминиевых радиаторов: меньшее количество рядов внутри радиатора.

Количество рядов в зависимости от размера трубки
Как мы упоминали ранее, радиаторы состоят из ряда или нескольких рядов трубок и ребер, по которым транспортируется охлаждающая жидкость. Поскольку алюминий намного прочнее, чем медь-латунь, диаметр трубы можно увеличивать без увеличения толщины стенок трубы (необходимость при увеличении размера медных трубок). В результате двухрядный алюминиевый радиатор с однодюймовыми трубками будет рассеивать тепло примерно с той же скоростью и эффективностью, что и пятирядный медно-латунный радиатор с трубками меньшего диаметра в полдюйма.

Эта двухрядная конструкция также снижает пропускание воздуха через сердцевину, позволяя вентилятору вашего автомобиля более эффективно способствовать процессу охлаждения.

«Большинство производителей высокопроизводительных радиаторов отказались от идеи, что чем больше рядов, тем лучше», — сказал Босильчич. «Теперь речь идет о толщине сердечника и размере охлаждающей трубки — даже при сравнении алюминиевых радиаторов. Более крупный трубчатый радиатор гораздо лучше способен отводить тепло просто из-за его увеличенной мощности, и единственное отличие, которое можно заметить, состоит в том, что сердечник немного толще.”

Вердикт: выбор подходящего радиатора
Мы рассмотрели основные стили, материалы и конструкции радиаторов. В целом, алюминиевые радиаторы — идеальный выбор для высокопроизводительных автомобилей с высокой производительностью, гоночных автомобилей и нестандартных уличных удилищ. Медно-латунные радиаторы — отличный выбор для реставрации или ностальгического образа.

По словам Босильчича, есть еще пара практических правил:

«Когда дело доходит до выбора радиатора, чем больше, тем лучше», — сказал он.«Люди должны также помнить, что универсальные радиаторы — универсальные. Это делает радиатор прямой установки гораздо лучшим вариантом, если таковой имеется ».

По возможности рекомендуется использовать вентилятор для обеспечения надлежащего прохождения воздуха через радиатор.

Чтобы сузить выбор для вашего конкретного применения, вот несколько вещей, которые вы должны знать, когда начинаете покупать радиатор:

• Свободное место в моторном отсеке
• Объем двигателя и степень сжатия
• Мощность двигателя — мощность и крутящий момент
• Использование по назначению
• Тип вентилятора — электрический или вентилятор
• Тип трансмиссии — автоматическим трансмиссиям потребуется охладитель трансмиссии

Вооружившись этими знаниями, ваш продавец запчастей сможет направить вас в правильном направлении.

Автор: Дэвид Фуллер Дэвид Фуллер — управляющий редактор OnAllCylinders. За свою 20-летнюю карьеру в автомобильной промышленности он освещал различные гонки, шоу и отраслевые мероприятия, а также написал статьи для нескольких журналов.
