Подбор насосной станции для водоснабжения: Подбор насосной станции для системы водоснабжения

Подбор насосной станции для системы водоснабжения

Доступность и комфортность получения привычных человеку условий и создание бытовых удобств в загородном доме во многом определяется тем, насколько правильно был сделан подбор насосной станции, которая способна обеспечить бесперебойную работу системы водоснабжения дома из любого доступного источника: скважины, колодца, открытого водоема и других.

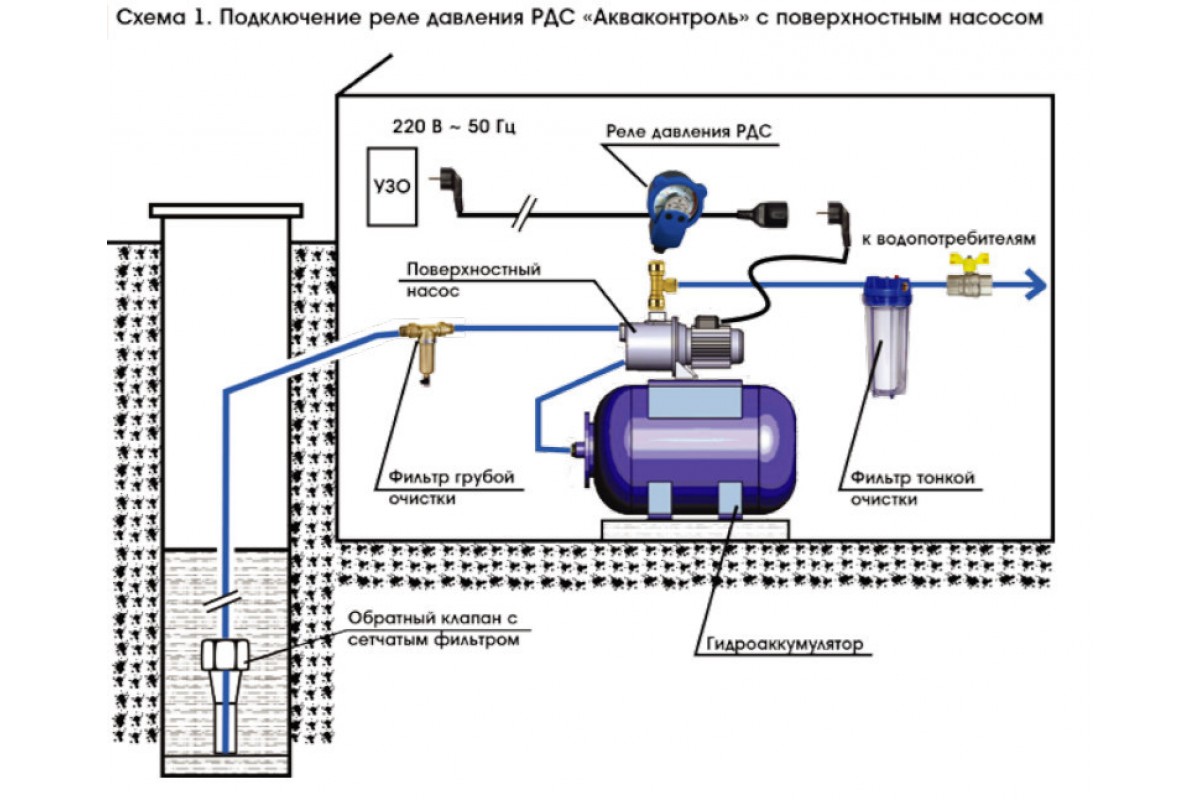

Насосная станция: конструктивные особенности и основные функции

Прежде чем начать подбор насосной станции для системы водоснабжения дома, следует разобраться с основными элементами этого оборудования и особенностями его монтажа.

Так как главное и единственное его предназначение – это обеспечение дома водой, то для ее перекачивания обязательно требуется насос, который и является первым и основным узлом. В зависимости от того, с какой глубины и из какого источника она будет поставляться, зависит его вид: погружной или поверхностный.

Следующим важным элементом этой системы является гидроаккумулятор, служащий не только для создания определенного резерва воды на случай перебоев, но прежде всего для выравнивания и поддержания давления в системе водоснабжения на определенном уровне.

А также для более щадящего режима работы насоса, который будет включаться не при каждом повороте крана, а только в том случае, если давление в гидроаккумуляторе, в результате большого водозабора, будет понижено.

Несмотря на внешне простое устройство насосной станции, для ее работы в штатном режиме требуется контроль и автоматическое регулирование, которое и осуществляется с помощью таких приборов, как манометр и реле давления.

Важным моментом является и правильное размещение насосной станции, для которой или выделяют специальное подсобное помещение, удаленное от жилых комнат (это очень важно, если устанавливается насос поверхностного типа из-за его шумной работы), или она размещается в специально устроенном кессоне, но в любом случае температура воздуха всегда должна быть выше 0 °C.

Основные факторы, влияющие на выбор насосной станции для дома

Правильный подбор насосной станции производится по параметрам, среди которых основными являются:

• мощность насоса;
• объем гидроаккумулятора;
• производительность оборудования.

Но до этого следует провести исследование и оценку объективных факторов:

• глубина источника, из которого будет перекачиваться вода для системы водоснабжения;
• расстояние до точек водоразбора и их количество;
• общая высота подъема с учетом глубины скважины или колодца и этажности дома;
• средний показатель общего расхода воды из всех точек водоразбора при одновременном включении и за определенный промежуток времени, например, сутки.

Все эти данные являются важными при определении мощности насоса и производительности оборудования. То есть: чем глубже скважина или чем длиннее трасса и выше этажность дома, то мощность насоса должна быть больше и наоборот. А интенсивность водопотребления в доме является определяющей для такого параметра насосной станции, как производительность. Объем гидроаккумулятора зависит от нескольких факторов, но основными являются: потребность в создании определенного резерва воды, характеристик насоса (некоторые модели имеют рекомендации производителя по количеству включений в час) и особенностей самой системы.

Важно обратить внимание и на систему защиты насосной станции от работы в режиме «сухого хода» и как следствие перегрева двигателя, а также на материалы, используемые для изготовления оборудования: они должны быть прочными и износостойкими и не подверженными коррозии. Кроме того, на комфортность эксплуатации влияет и тип управления, который может быть ручным, автоматическим и дистанционным. Естественно, дополнительные опции сказываются на цене, но их наличие гарантирует стабильную работу оборудования в течение длительного срока.

Среди факторов, влияющих на выбор потребителя, следует отметить и марку насосной станции: стабильно больше доверяют европейским брендам с солидной историей, хотя современное оборудование от российских производителей им уже давно не уступает по качеству, но имеет важное преимущество: доступную цену и полную адаптированность к отечественным условиям эксплуатации.

Большой выбор насосных станций для автономных систем водоснабжения частных домов в интернет-магазине «Alfatep» С учетом того, что подбор насосной станции для дома является делом непростым, но очень ответственным, то его лучше доверить профессионалам. Тем более что это легко сделать одним из следующих способов – позвонив по телефону в любой наш филиал или воспользовавшись сервисом обратной связи на сайте интернет-магазина компании «Alfatep». Специалисты с учетом особенностей системы водоснабжения и ее протяженности, данных о глубине источника и других параметров, подберут оборудование, максимально отвечающее условиям эксплуатации. Большой выбор моделей европейских и российских производителей, представленных в интернет-магазине, сможет удовлетворить любые требования покупателей.

Транспортная служба компании «Alfatep» для покупателей интернет-магазина предлагает доставку товара на объект, а при необходимости, все монтажные и наладочные работы могут выполнить наши высококвалифицированные мастера.

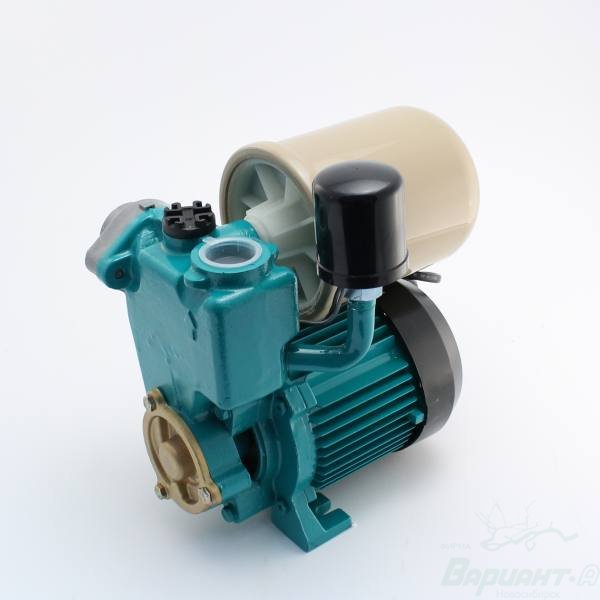

Подбор поверхностного насосного оборудования

У владельцев загородных домов, дач и участков возникает вопрос- как организовать подачу воды. Так как даже только для полива растений необходимо немалое количество воды.

Раньше с этой проблемой справлялись с помощью ведер и коромысла, но в современном мире такой вариант зачастую неприемлем.

Решить эту непростую задачу помогают производители насосов для воды, предоставляя большой выбор. Но одновременно это же и осложняет задачу выбора, какой же купить насос, ставя потребителей в тупик. В этой статье предлагаю разобраться с подбором необходимого оборудования для Ваших условий эксплуатации.

Первым и самым важным аспектом при выборе насосного оборудования является полное понимание для чего оно будет использоваться. Понятно, что первое, что приходит в голову- качать воду. Далее необходимо точно установить, как и где будет использоваться вода. Здесь может быть только полив и подвод в баню, например. В ином случае это может быть и организация автономного водоснабжения в частном доме с круглогодичным проживанием. От этого зависит тип водяного насоса- поверхностный насос или насосная станция. Как следствие и цена насосы значительно отличается.

Ниже рассмотрим основные случаи применения насосного оборудования.

Случай 1. На даче необходимо организовать только полив, при этом вода используется из емкости. Зачастую, при такой задаче, помимо выполнения функции подачи воды, есть еще один важный момент- небольшие затраты. В таком случае отличным выбором становится поверхностный вихревой насос. Включается и отключается он при подключении к электророзетке, то есть когда нужно подать воду, необходимо вставить вилку насоса в розетку, и он включится и будет работать, пока не будет отсоединен от электропитания. Минусом такой системы является полностью ручное управление.

Особенностью вихревых насосов является то, что при небольшой подаче воды, они способны создать большое давление.

Вихревые насосы могут использоваться при перекачке воды из емкости, из колодца, глубиной до 8 метров. Также они являются решением в тех случаях, когда необходимо увеличить давление воды в имеющемся водопроводе.

Их преимуществами являются низкая цена, неприхотливость.

К недостаткам можно отнести требовательность вихревых насосов к качеству воды.

Случай 2. Подача воды осуществляется не только для полива, но и для использования в доме, бане, для мойки машины. То есть несколько точек водоразбора, которыми могут пользоваться одновременно и ручное включение насоса будет просто-напросто неудобно. При таких обстоятельствах используются насосные станции. При этом давление насосная станция поддерживает автоматически.

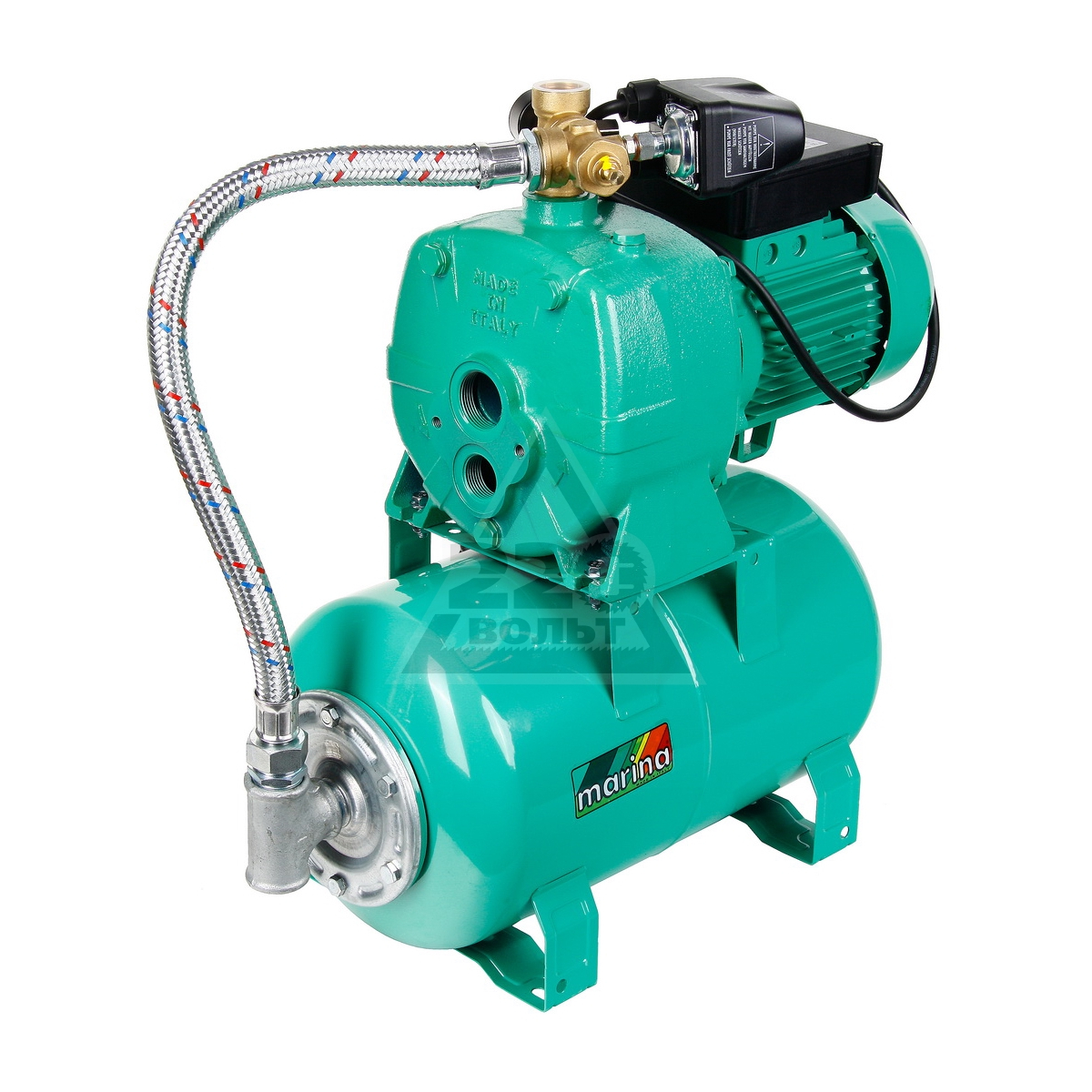

Насосная станция-автоматизированная система подачи воды, которая поддерживает давление в системе водоснабжения. В ее конструкцию входят:

-насос

-мембранный бак (гидроаккумулятор)

-реле давления

-соединительная арматура

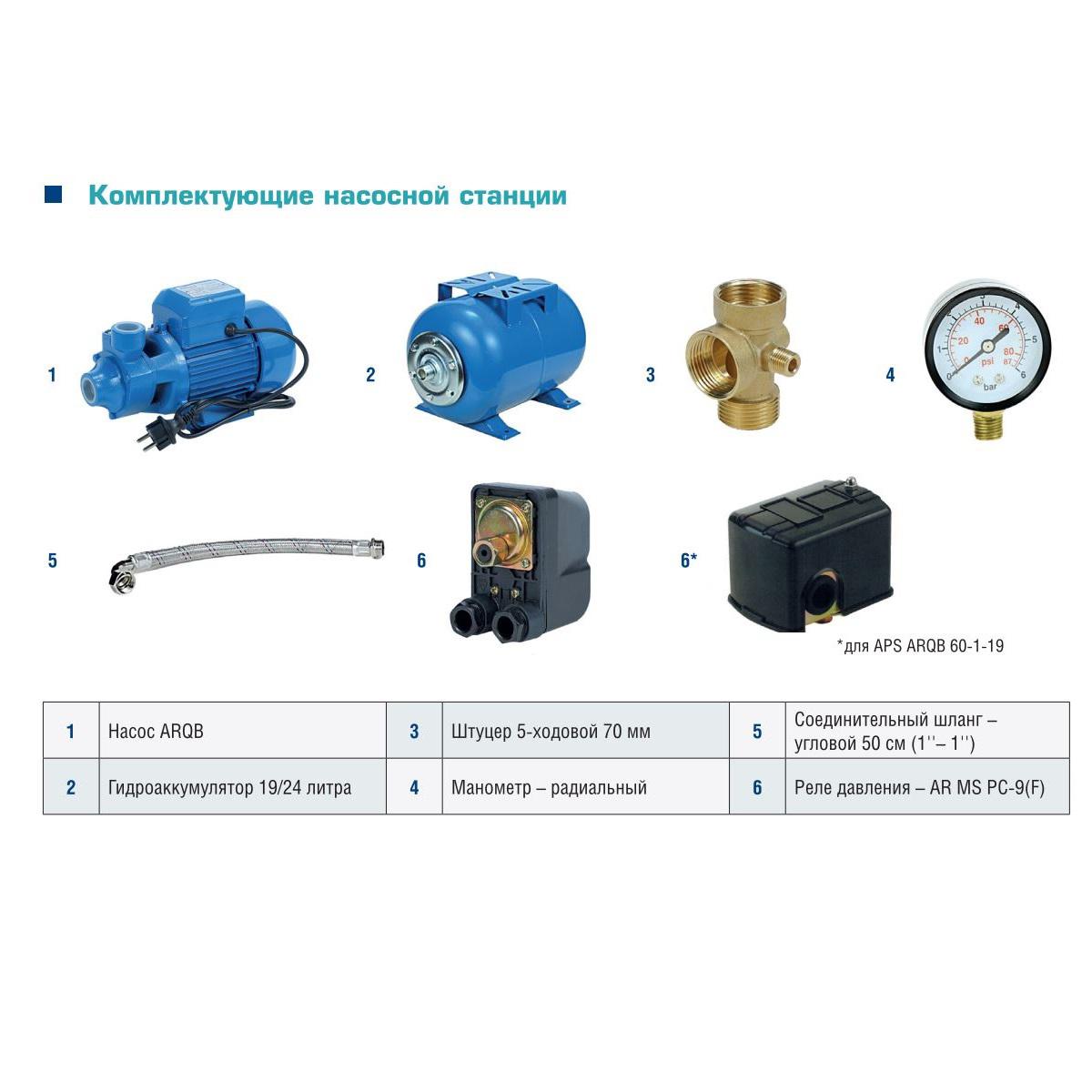

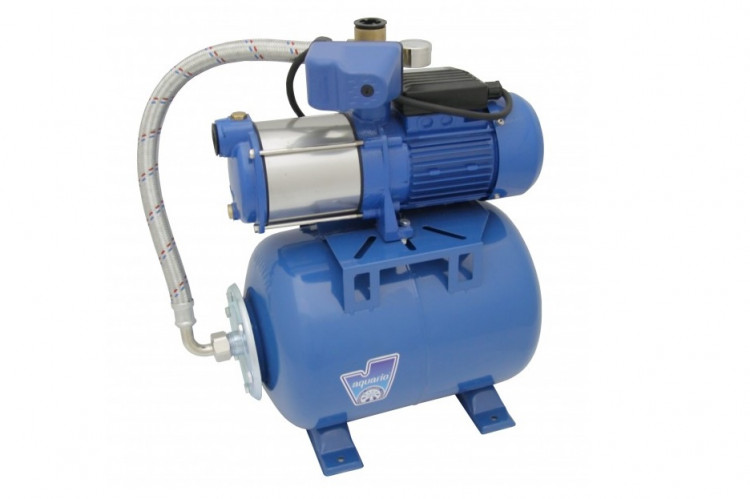

Рассмотрим отдельно комплектующие станции. Логично, что насос все так же служит для перекачивания жидкости. Но, в отличии от предыдущего варианта, эти насосы центробежные.

-Мембранный бак обычно служит основанием для установки насоса. Его функцией является поддержание давления в системе водоснабжения, гашение гидроударов и обеспечение резервного запаса воды. Внутри металлического бака расположена резиновая мембрана, в которую поступает жидкость. Между мембраной и баком есть воздух, который находится под давлением 1.5 бар. Именно из-за воздуха внутри, бак поддерживает давление в системе водоснабжения.

-Реле давления контролирует давление в мембранном баке. Наполненный бак имеет давление 3 бар, но когда начинается использование воды, давление в баке падает. Чтобы подача воды не прекращалась, реле давления включает насос, а при достижении заданного давления отключает. Заводские настройки реле- 1.5 бар на включение насоса и 2.8 бар на отключение.

В целом эти составляющие делают насосную станцию автоматизированным средством подачи воды и делает ее использование максимально комфортным.

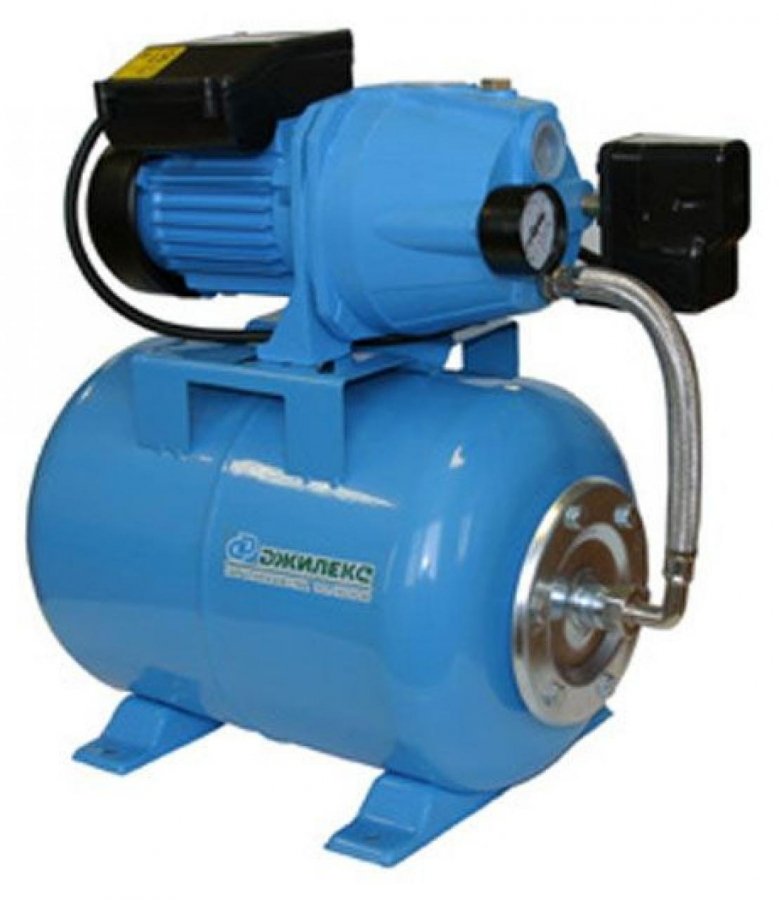

Насосные станции служат для подачи воды из скважин, колодцев, емкостей, а так же, как и вибрационные поверхностные насосы, могут служить для увеличения давления воды из центрального водопровода.

К плюсам станций однозначно относится автономность работы, где не требуется участие человека. Как говорится «поставил и забыл». В это же время с помощью станции постоянно поддерживается давление в водопроводе, благодаря этому не нужно ждать, пока насос накачает воду, достаточно лишь легкого движения вентилем.

Недостаток-шум при работе. В связи с этим насосные станции редко размещают в жилых помещениях, а для их работы нужна положительная температура.

Случай 3. Автономное водоснабжение. При проживании в частном доме важно, чтобы обыденные вещи, например, такие как помыть руки, постирать или принять душ, не доставляли неудобств. Для этого можно использовать насосную станцию, с принципом работы которой, мы познакомились выше.

В случае автономного водоснабжения можно выделить 2 возможных варианта- это расположение насосной станции в доме или в кессоне (приямок у скважины).

Так как работа насосных станций довольно шумная (из-за охлаждения воздухом), то размещение в доме может вызывать некоторое неудобства. Чтобы решить эту проблему, производитель насосного оборудования Grundfos, выпустил серию станций MQ. За счет охлаждения двигателя водой, протекающей в насосе, эта станция работает практически незаметно. У остальных насосных станций охлаждение осуществляется воздухом, поэтому они более шумны

Компания Grundfos является мировым лидером в производстве передового насосного оборудования и задает тенденции в области технологий обработки воды. Насосы Grundfos известны отечественным потребителям c 60-х годов прошлого века. Стабильно высокое качество продукции, надёжность и энергоэффективность выпускаемых насосов позволяют заявить, что они лучшие на рынке. Так же Grundfos получил награду ООН за разработку системы, обеспечивающие надежную и устойчивую подачу воды в развивающихся странах

При размещении насосной станции вне жилого помещения проблема звука работы отпадает. Но объема мембранного бака может оказаться недостаточно (у насосных станций он около 20 литров) для большого потребления воды и насос будет часто включаться, что сказывается на сроке его службы. Второй пункт при выборе гидроаккумулятора большего объема- обеспечить запас воды на случай отключения электричества, ведь насос энергозависимое устройство.

Для того, чтобы осуществить сборку такой системы, понадобятся:

— Насос

— Мембранный бак

— Реле давления

— Соединительная арматура

На основе этих примеров, можно определиться какой тип насосного оборудования нужен. Далее нужно разобраться с техническими характеристиками насосов, чтобы понимать, что выбрать для обеспечения водой.

Подбор насоса

У насосов есть 3 показателя, по которым производится главный отбор:

Напор— давление, которое может быть достигнуто насосом при перекачке жидкости. Если выражаться проще, то это столб воды, который насос сможет поднять вверх над собой. Измеряется напор в метрах. Для этой единицы измерения есть правило- 10 метров напора равняется 1 бар (1 атм.).

Производительность— количество жидкости, которое может быть перекачано насосом за определенную единицу времени. Измеряется в м3/ч или в л/мин.

Мощность- количество энергии, передаваемой двигателем на рабочие элементы насоса. Единица измерения кВт. Так же стоит отметить, что мощность двигателя станции равна электропотреблению (кВт/час).

При заборе воды из скважины у поверхностных насосов есть ограничение-максимальная глубина всасывания 9 метров. В этом диапазоне насосное оборудование делится на 2 группы- забор воды с глубины до 6 метров и выше 6 метров. Эту легко понять, исходя из мощности насоса. Если его мощность меньше 0.85 кВт, то глубина забора воды до 6 метров. Соответственно при увеличении мощности до 1 кВт и выше, возможное расстояние до воды увеличивается до 9 метров.

Для подбора насоса по напору, необходимо знать, на сколько метров по вертикали нужно будет поднять воду и на какое расстояние по горизонтали её протолкнуть, при этом нужно помнить правило, что 1 метр по вертикали равен 10 метрам по горизонтали. Тут же учитывается расстояние от воды до насоса. Но тут уже действует правило 4:1, то есть 1 метр по вертикали равен 4 по горизонтали.

Рассмотрим пример.

Вода находится на глубине 5 метров, от скважины до дома 8 метров, ширина дома 8 метров и высота 6 метров. На 2-м этаже находятся точки водоразбора.

Складываем глубину воды (5м) и высоту дома (6м). Получаем 11 метров по вертикали.

Далее необходимо учесть длину по горизонтали. 8 метров до дома и 8 метров сам дом, то есть 16 метров. Так как отношение 1:10, то необходимо 1.6 метров напора

Плюсуем полученные данные и получаем 12.6 метров. Это минимально необходимый напор.

Производительность насоса подбирается исходя из потребности в воде. Но эта характеристика меняется в зависимости от напора. Чаще всего производителями насосного оборудования указывается максимальная производительность. Чтобы понимать сколько воды будет поступать из насоса, в паспорте изделия указывается напорно-расходная характеристика.

График представляет собой напорно-расходную характеристику.

Напорно-расходная характеристика — графическое отображение зависимости напора насоса от его подачи в координатах Q [м³/ч] / H [водяной столб]. Напорно-расходная характеристика, является основной характеристикой, используемой для выбора насосов и приводится в каталогах производителей в виде графиков.

Справа по вертикали указана такая характеристика, как напор (в метрах), а внизу производительность насоса (м3/час).

Выяснив, какой напор будет необходим, можно узнать сколько воды мы получим от насоса. В пример возьмем полученную нами в ходе подсчета цифру (12,6 метров). Определив на вертикальной оси отметку 12. 6 м, проводим от нее горизонтальную линию перпендикулярно основанию.

В итого получаем, что при напоре 12.6 метров, насос выдаст нам 28 литров в минуту или 1.7 м3 в час.

Определившись с нужными характеристиками, стоит обратить внимание на материал корпуса насоса. Они бывают пластиковые, чугунные и из нержавеющей стали.

Насосы с пластиковым корпусом менее шумны в работе и дешевле, в сравнении с остальными.

Чугунный корпус представлен в средней ценовой категории, более устойчивый к воздействию частиц, находящихся в воде, будь то песок или ему подобные включения, по сравнению с пластиком. Единственным минусом является возможность образования ржавчины после простоя, так что для питьевой воды он не подойдет.

Корпус насоса из нержавеющей стали наиболее устойчив к воздействию частиц в воде. Из такого насоса никогда не пойдет вода со ржавчиной из-за процессов, происходящих внутри насоса. Так же подкупает внешний вид отполированной нержавеющей стали.

Ознакомившись с этой статьей, можно узнать, как выбрать необходимое насосное оборудование. Здесь мы разобрали основные параметры основываясь на которых, можно без проблем выбрать подходящий насос. Если Вы не смогли точно определиться с нужным насосом, можете всегда обратиться за консультацией к нам. Мы поможем подобрать именно то насосное оборудование, что подойдет для Вас. При этом можно купить насос в Иркутске и области.

Насосные станции Grundfos — каталог бытовых и промышленных установок для водоснабжения

Насосная станция Grundfos — это целый комплекс оборудования, необходимый для перекачивания различных жидкостей. Варианты комплектации данного вида станций зависят от области применения. Может использоваться как в промышленных целях, при больших объёмах работы, так и в бытовых — на даче или в загородном доме.

Насосные станции для дачи (временное проживание)

Насосные станции для дома (постоянное проживание)



Подключение насосных станций Grundfos

1. Насосная станция водоснабжения
2. Автоматический выключатель (~200V) + защита
3. Сетчатый фильтр
4. Обратный клапан
5. Фитинг
6. Угловой фитинг
7. Труба
8. Водонагреватель
9. Крыша
10. Кран полива
11. Труба
12. Фильтр тонкой очистки
13. Фильтр грубой очистки
14. Бак

Принцип работы системы

Из резервуара вода через насос, подключенный к системе автоматизации попадает в гидроаккумулятор, в нем и хранится. Как только в аккумуляторе падает давление, система включается для автоматической подкачки. Если в резервуаре полностью заканчивается вода, то система с обратным клапаном препятствует поломке.

Правила установки:

• Ближе к источнику
  Желательно монтировать в непосредственной близости от источника.
• Утеплить и изолировать
  Система не должна подвергаться воздействию минусовых температур. Для этого необходимо изолировать от окружающей среды и утеплить помещение. Бытовые погружные насосные станции водоснабжения и пожаротушения используются при уровне залегания воды выше 8 метров.
• Резиновая подкладка
  Саму конструкцию желательно расположить на резиновой подкладке, чтобы меньше резонировала.
• Стабилизатор напряжения
  Желательно обеспечить стабилизацию напряжения. Т.к. в сети энергоснабжения не исключены перебои напряжения.

Выбор насосной станции для дачи: правильный расчет

Автоматические насосные станции грундфос можно расположить в доме или за его пределами.
До покупки системы и комплектующих должен быть сформирован план водоснабжения. От этого зависит выбор оборудования.

Для расчета насосной станции для дачного участка с колодцем необходимо произвести следующие замеры:
• расстояние по горизонтали от колодца до насосной станции(L)
• высоту до верхней кромки воды в колодце (h)

Максимальная глубина всасывания
(глубина, с которой насос, насосная станция сможет поднять воду):

H=L/8+h

Стоит учесть, что h может меняться в зависимости от высоты воды в колодце. Основываясь на этих характеристиках, Вы выбираете оборудование.

Использование бытовой насосной техники для воды

Автоматическая насосная станция Grundfos — это система из:
• мембранный бак
• помпа
• реле давления
• теплообменник

Преимущества гидравлической насосной станции водоснабжения:
• компактность
• небольшой вес (около 30 кг)
• бесшумность
• длительный срок эксплуатации
