Плоские крыши их типы и конструкции: Плоские крыши их типы и конструкции

Преимущества плоских крыш

Хотя стиль домов с плоской крышей на некоторое время практически вышел из обихода, они удобны за счёт:

• экономии всех типов материала;
• быстроты и простоты монтажа;
• большей безопасности ремонта;
• большей устойчивости перед лицом природных стихий.

Хотя такие крыши условно называют плоскими, они всегда выполняются под углом 1-4 градуса. Так удаётся избежать скопления осадков.

Классификация крыш

В зависимости от назначения плоские крыши разделяют на эксплуатируемые и не эксплуатируемые типы. В первом случае следует уделить большее внимание несущим конструкциям и перекрытиям.

Основа такой крыши должна быть жёсткой, а гидроизоляционный слой не может допускать вероятности продавливания. Так будет обеспечена безопасность людей, которые будут проводить на крыше время, а также сохранность круглогодично размещенных там предметов.

Если использование пространства на крыше не предусматривается, разрешается сделать основание менее жёстким. Но оно должно выдерживать вес рабочих, которые будут заниматься периодическим или срочным ремонтом.

Устройство плоской крыши

По конструкции крыши делятся на

• классические, предполагающие пароизоляционный слой поверх бетонного перекрытия;
• инверсионные, позволяющие защитить гидроизоляцию за счет дополнения слоем теплоизоляции, геотекстиля и дренажа;
• дышащие, предполагающие вывод лишней влаги через крышу.

Наличие или отсутствие определенных слоев позволяет добавить кровле требуемые свойства, которые требуются в конкретной климатической зоне. От принятого решения также будет зависеть конечная цена плоской крыши.

Особенности монтажа плоской крыши

Особенности решения задачи, как сделать плоскую крышу, напрямую зависят от назначения помещения. Так, если поверхность не будет эксплуатироваться, в качестве основы допустимо применять профилированный металл. Этот материал позволяет выдержать вес одного или нескольких людей, но не обладает достаточной прочностью для выдерживания постоянных нагрузок.

Для дома с эксплуатируемой плоской крышей допустимо бетонное основание. В зависимости от замысла архитектора, на этом пространстве может размещаться бассейн, парковка, зона отдыха или другие сооружения.

Главным здесь является обеспечение безопасности, особенно при использовании конструкции для многоэтажного здания. По краю крыши обязательно ставятся ограждения, а угол уклона не превышает 3 градусов.

Монтаж крыши в помещениях разных типов

Для неотапливаемого помещения уклон крыши допустимо организовать, используя необрезные доски, закрепленные гвоздями или саморезами. Поверх конструкции фиксируется слой рубероида. Так создаются беседки, навесы или пристройки.

Если обратить внимание на фото плоской крыши в частном доме, то можно увидеть, что сначала здесь требуется установить балки перекрытий со строгим соблюдением горизонтали.

На него укладывается настил из не обрезных досок. Сверху организуется гидроизоляция, теплоизоляция, попутно формируется уклон.

При использовании насыпного утеплителя стоит зафиксировать его стяжками из цементного молока. Сверху стоит постелить ещё один слой рубероида.

Ремонт плоской крыши

При классическом монтаже гидроизоляционный слой оказывается малозащищенным, из-за чего возрастает риск его повреждения. Их устранение напрямую зависит от масштаба и характера повреждений.

Так, если плоская крыша течет из-за небольшого пореза, то на него можно наложить заплатку. Размер её должен быть таким, чтобы закрыть дефект с нахлестом минимум 15 см. Заплатка фиксируется мастикой к предварительно высушенному и очищенному участку крыши, и высушивается феном.

При большом повреждении потребуется очистить поверхность от гравия и вырезать участок кровли, конструкция которого нарушена.

Отсоединенный элемент используется в качестве шаблона для вырезания заплаток по количеству заменяемых слоев. Все они фиксируются впритык к краям крыши, а места соединения разглаживаются валиком.

На заключительном этапе потребуется вырезать заплату на 15 см шире предыдущих, которая приклеивается поверх конструкции, чтобы обеспечить герметизацию швов.

Подведем итоги: дом с плоской крышей считается вариантов, позволяющим сэкономить время и силы в процессе строительства, а также во время эксплуатации помещений.

Фото плоской крыши

Также рекомендуем просмотреть:

конструкция, технология монтажа при строительстве домов и как сделать правильно эксплуатируемую крышу с утеплением своими руками?

Крыша – это важнейший элемент любого сооружения. Ее конструкция постоянно совершенствуется в направлении повышения надежности и ускорения строительства. Устройство плоской кровли позволяет решить ряд проблем.

Она имеет свои достоинства и недостатки, а потому перед разработкой проекта дома следует тщательно проанализировать конструктивные и технологические особенности этого варианта.

Эксплуатационные характеристики

Плоская крыша представляет собой специфическую кровельную конструкцию, которая не имеет стропильной системы. По сути, это обустроенное в особом порядке перекрытие, опирающиеся на несущие элементы (стены, колонны). Кровля монтируется почти в горизонтальной плоскости, с небольшим уклоном (до 5-7°) для стока воды.

Плюсы

По сравнению со своим основным конкурентом, т.е. скатной крышей, плоская кровля имеет ряд преимуществ:

1. Отсутствие парусности делает крышу неуязвимой для ветра. Ей не страшны даже ураганы.
2. Экономичность. Отсутствие стропильной системы и значительное уменьшение площади кровельного покрытия существенно снижает себестоимость всего строительства.
3. Упрощение и ускорение монтажных работ. При монтаже плоской крыши исчезает необходимость возведение стропильного каркаса, который требует немало времени и квалификации кровельщиков.
4. Возможность практического использования плоской поверхности крыши для организации зон отдыха, установки различного оборудования и даже обустройства вертолетных площадок.

Минусы

Ограничивает использование плоских крыш существенный недостаток, связанный со снеговой нагрузкой. На плоскости снег может накапливаться в огромных объемах, что создает большие нагрузки на перекрытие и несущие стены. В регионах с обильными зимними осадками такие кровли используются в основном в промышленном строительстве.
Другой недостаток – сложности с формированием чердачного помещения. В домах с плоской крышей для него приходится возводить, по сути, дополнительный полуэтаж вверху.

Основа при строительстве кровли: дерево или бетон?

Основой плоской крыши является перекрытие дома. Обычно плоская кровля настилается либо по деревянным перекрытиям, либо по плитам ж/б.

1. Железобетонные плиты. Такое перекрытие обладает высокой прочностью и надежностью, долговечностью, быстро возводится. Плитами можно перекрывать значительные пролеты между стенами. Бетонная крыша позволяет использовать ее поверхность, как дополнительное, полезное пространство. В то же время, она имеет значительную массу, что повышает требования к несущей способности стен. Кроме того, при строительстве потребуется подъемная техника повышенной грузоподъемности. Эти обстоятельства затрудняют применение плит в частных домах.
2. Деревянное перекрытие. Оно преобладает в частном строительстве. Для его изготовления применяются доски толщиной не менее 50 мм, которые настилаются по деревянным балкам или оцилиндрованном бревнам. Находит применение готовая деревоплита для перекрытий, которая изготавливается из досок толщиной 40-50 мм и имеет ширину до 1,8-2 м. При строительстве небольших хозпостроек могут применяться ДСП. Основное преимущество: уменьшение веса, возможность монтажа своими руками без привлечения техники, простота монтажа. Недостатки: пониженная прочность по сравнению с бетоном, склонность к гниению при проникновении влаги. Деревянное перекрытие не позволяет полноценно использовать кровельную плоскость в других целях.

Помимо указанных основных вариантов перекрытий некоторые строители применяют профилированный стальной лист. Он также способен обеспечивать высокую прочность.

При его монтаже сверху стен монтируются металлические балки для надежного закрепления концов перекрытия. Наиболее часто, такими крышами покрывают гаражи.

Виды

Классификация плоских крыш осуществляется по нескольким критериям. По использованию выделяется 2 типа: неэксплуатируемая и эксплуатируемая кровля.

По особенностям конструкции и эксплуатации отмечаются такие варианты:

• вентилируемая и невентилируемая крыша,
• инверсионная кровля,
• зеленая крыша.

Неэксплуатируемая

Один из самых простых вариантов плоской крыши – неэксплуатируемая кровля. Она выполняет только свою главную функцию, т.е. защищает здание сверху от атмосферных воздействий. Ее поверхность не используется для других целей.

Несмотря на то, что постоянное пребывание на крыше не предусмотрено, человек, по мере необходимости, может подниматься на нее и передвигаться по ней для ремонта, обслуживания (чистки) или установки, например, антенны.

Такие воздействия кровля должна выдерживать, однако больших дополнительных нагрузок не предполагается. Для неэксплуатируемой крыши могут использоваться деревянные перекрытия или основания их профилированного листа.

Эксплуатируемая

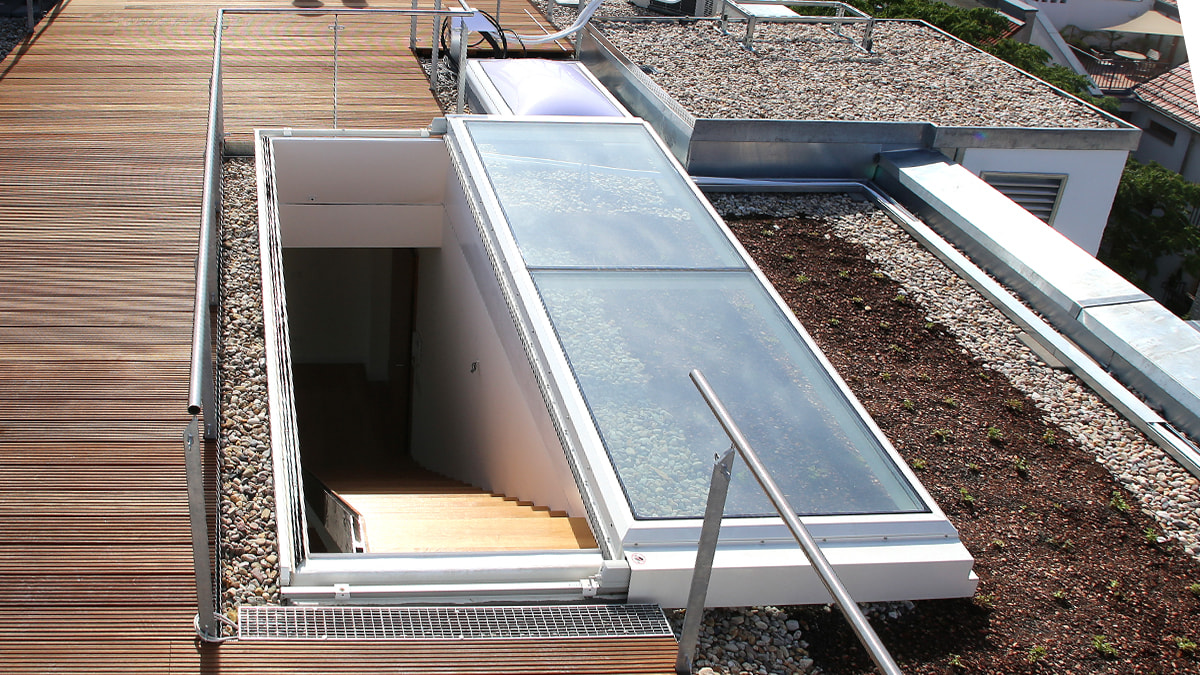

В полной мере использовать преимущество плоской конструкции позволяет эксплуатируемая кровля. На ней сверху обустраиваются различные площадки для практического применения. Такая крыша должна выдерживать дополнительное оборудование, постоянное нахождение и перемещение людей.

На ней может оборудоваться бассейн, автомобильная парковка, летнее кафе, огород или сад. Это повышает требования к прочности основания и гидроизоляции.

Финишное кровельное покрытие должно иметь повышенную износостойкость. В таких условиях, как правило, для перекрытия используются железобетонные плиты разной конструкции.

Конструкция

Простая эксплуатационная крыша имеет такую многослойную конструкцию:

• железобетонные плиты в основании;
• бетонная стяжка, формирующая нужный уклон;
• надежная гидроизоляция;
• дренажная решетка из металла;
• утеплитель;
• песчано-цементный слой для внешнего покрытия;
• износостойкое, твердое покрытие.

В качестве гидроизоляции используются мембранные и рулонные материалы. Наиболее популярные утеплители: плиты из пенополистирола или минеральной ваты. Для внешнего покрытия часто используется тротуарная плитка.

Инверсионное покрытие

В настоящее время популярность приобретает разновидность эксплуатируемой крыши – инверсионная кровля. Для повышения надежности гидроизоляции в ней несколько изменен порядок расположения слоев.

Гидроизоляционный слой располагается непосредственно на основании и выполняется из битумных, битумно-полимерных и современных рулонных материалов. Далее, на него укладывается утеплитель из влагостойкого теплоизоляционного материала.

Рекомендуется использовать пенополистирол экструдированного типа с покрытием из геотекстиля. Сверху укладывается дренажная решетка и засыпается верхний слой из гравия.

Инверсионная конструкция имеет ряд преимуществ: надежная защита гидроизоляции от повреждений, отсутствие конденсата в теплоизоляции, доступность слоев для проведения ремонта.

Вентилируемая и невентилируемая

Особенностью многослойной структуры является риск накопления конденсата на границе раздела разных материалов (слоев). Он может скапливаться на утеплителе или на поверхности бетонной стяжки. Влага будет долго сохраняться при отсутствии воздушных потоков.

С учетом этой особенности выделяется 2 типа кровли:

1. Невентилируемая крыша. Это обычная многослойная конструкция, в которой слои плотно прилегают друг к другу без образования зазора для прохождения воздуха. В этом случае конденсат постепенно накапливается, что снижает долговечность кровли.
2. Вентилируемая крыша. Для устранения указанного недостатка в толще «пирога» формируются воздушные каналы. Наиболее просто его сделать возле перекрытия, уложив вентиляционную решетку (обрешетку). Такая система возможна только при использовании деревянного основания. Для бетонного перекрытия приходится применять специальные технологии. Для этого между гидроизоляцией и утеплителем устанавливаются аэраторы (каналы для поступления воздуха и выхода влаги наружу). Рекомендуется их формировать из расчета 1 канал на 45-50 кв.м кровли.

Выбор типа кровли зависит от применяемых гидро- и теплоизоляционных материалов, толщины покрытия и размеров крыши. Так ПВХ способен самопроизвольно исполнять роль аэратора. При использовании битумов аэрация необходима.

Зеленая

Особой привлекательностью отличается «зеленая» плоская крыша. Эта разновидность эксплуатируемой кровли позволяет воссоздать небольшой природный ландшафт прямо на доме.

Здесь можно разместить цветочные клумбы, газоны, огородные грядки. Такая крыша красива и полезна для здоровья. Кроме того, можно получать и урожай.

В конструкции зеленой крыши важно учесть такие особенности. Гидроизоляция должна отличаться высокой надежностью. В качестве утеплителя следует применять водостойкий материал, например, пенополистирол.

Сверху «пирог» засыпается достаточно толстым слоем плодородной почвы, а для его удержания поверх утеплителя настилается разделительный слой из геотекстиля.

Зеленая кровля и технология озеленения и посадки газона на крыше – в видео:

Технология монтажа своими руками

Пирог

В основе вопроса “Как сделать плоскую крышу в частном доме?” лежит понятие многослойного пирога. Независимо от ее разновидностей, в конструкцию входят такие слои, расположенные в определенном порядке. Рассмотрим пошагово:

1. Основание, т.е. перекрытие.
2. Пароизоляция, предотвращающая проникновение пара, поднимающегося из помещения, в утеплитель.
3. Теплоизоляция. Крыша должна быть с утеплением. Это может быть один или два слоя утеплителя для предотвращения утечки тепла.
4. Стяжка. Она обеспечивает водосток и небольшой уклон крыши.
5. Гидроизоляция. Обязательный элемент, предотвращающий проникновение осадочной влаги.
6. Кровельное покрытие. Оно обеспечивает внешнюю защиту и придает внешний вид.

При обустройстве плоской крыши следует учитывать наличие некоторых особенностей конструкции. Эти нюансы помогут повысить долговечность и надежность кровли.

Разуклонка

На плоских крышах необходимо формировать небольшой уклон для исключения накопления осадочной или талой воды. Длительное ее нахождение на поверхности повышает риск протечек кровли, просачивание в толщу изоляции.

Считается достаточным обеспечение угла уклона в пределах 2-5°. При новом строительстве рекомендуется обеспечивать уклон 2-3°, а при проведении ремонтных работ – не менее 1°.

Уклон обычно создается за счет бетонной стяжки-разуклонки. Для нее лучше всего использовать специальный уклонообразующий бетонный раствор.

Как сделать правильно кровельные узлы?

В местах стыка кровли с вертикальными элементами сооружения (например, дымоходная труба) возникают зазоры, нарушающие герметичность всей конструкции. Здесь высок риск проникновения влаги внутрь слоев и в само помещение.

Для герметизации стыков необходимы специальные кровельные узлы. Можно их изготовить и своими руками.

Для этого нарезается твердый гидроизоляционный материал в виде полосы шириной не менее 10 см. В вертикальной конструкции прорезается горизонтальная штроба, куда вставляется подготовленная полоса.

Перед установкой стык обрабатывается герметиком, а поверхность в месте стыка промазывается клеем.

Устройство системы водостоков

Водосточная система плоских крыш может быть наружного и внутреннего типа. Для южных регионов достаточно наружного водостока. Для этого устанавливается желоб по всему периметру карнизного свеса и монтируются водосточные трубы в углах. Вода к водоотводящим элементам транспортируется самотеком по уклону.

В средней полосе страны и северных регионах необходима внутренняя система, где исключено обледенение. Водосточные каналы расположены под кровлей, а трубы, отводящие воду к водоприемникам, размещены в центре крыши.

Выбор покрытия

Материал для плоской крыши должен обеспечить ее водонепроницаемость и достаточную прочность. В качестве мягких покрытий применяются такие варианты:

1. Битумные материалы. Это материалы рулонного типа, основа которым пропитана или покрыта битумом. Ширина полос обычно составляет порядка 1-1,2 м, а длина в рулоне – до 50 м. Наиболее распространенным материалом этой категории является рубероид. В последнее время популярностью стали пользоваться рубемакс, стеклоизол, еврорубероид, мембраны битумно-полимерного типа. Долговечность современных покрытий превышает 25-30 лет.
2. Полимерные мембраны. Они достаточно стойки к механическим нагрузкам, температурным перепадам, при этом сохраняют длительное время эластичность. Реализуется материал в виде рулонов шириной до 2 м и длиной до 60-80 м. Долговечность мембран достигает 50-60 лет. Наибольшее распространение находит мембрана на основе ПВХ. Кроме того применяются полотна из термопластичных олефинов (ТПО-мембраны) и на основе каучуков с армировкой (ЭПДМ-мембраны). Про технологию монтажа мембранной кровли подробно можно прочитать в специальной статье.
3. Мастики. Это вязкая смесь, которой покрывается вся поверхность крыши без стыков. Кровельные мастики при застывании образуют монолитное покрытие. Их долговечность составляет 10-15 лет. Достаточно распространены битумно-резиновые мастики, образующие эластичное покрытие. Высокой прочностью отличаются битумно-полимерные мастики.

Для эксплуатируемых крыш необходимо покрытие повышенной прочности. Основным материалом для них становится тротуарная плитка, по которой можно не только ходить, но и ездить на автомобиле.

Конструктивные особенности для каркасного строения

Для каркасного дома наиболее часто применяется такая технология возведения плоской крыши. На балках стен настилаются обработанные антисептиком доски толщиной 50 мм.

На деревянное основание укладываются полосы рубероида с нахлестом не менее 15 см. Поверх гидроизоляции насыпается слой утеплителя из керамзита, шлака или перлита с формированием уклона 2-4 градуса.

Далее, заливается стяжка из цементного молочка. Слой должен иметь толщину не менее 20 мм. После полного отвердения стяжка обрабатывается битумом, на который приклеивается слой рубероида.

Такая неэксплуатируемая кровля обойдется достаточно дешево. При этом она обеспечивает хорошую защиту от климатических воздействий.

Правила эксплуатации

В нашей стране большая часть плоских крыш относится к неэксплуатируемой категории и имеет мягкое, рулонное покрытие. Для того чтобы они служили долго, необходимо соблюдать определенные правила эксплуатации:

1. В зимнее время нельзя допускать скопления больших сугробов на крыше, но и полностью счищать снег не стоит. Га кровле следует оставлять защитный, снежный слой толщиной порядка 10-15 см.
2. Для безопасного обслуживания крыши необходимо обустроить парапет или перила по ее периметру.
3. В жаркое время надо следить за поведением покрытия. При появлении подплавлений или вздутий следует своевременно проводить точечный ремонт. Любые иные небольшие повреждения кровли также требуют срочного ремонта.

Особую осторожность следует соблюдать при установке различных приспособлений и устройств на крыше. Чаще всего она страдает при монтаже телевизионных антенн.

Следует помнить, что в месте монтажа нарушается целостность гидроизоляции, и вода будет затекать под нее, распространяясь на значительную площадь. В этих местах необходимо устанавливать кровельные узлы, обеспечивающие герметичность.

Полезное видео

Монтаж плоской крыши из ПВХ мембраны рассмотрен в видео:

Заключение

Плоские крыши позволяют значительно снизить затраты, сократить расход материалов и ускорить строительство. Они особенно подходят в регионах, где нет обильных снегопадов, но часто дуют сильные ветра. Кроме того, они гармонируют с многоэтажными сооружениями.

При правильном выборе конструкции и материалов, а также при соблюдении технологии, можно обеспечить достаточно высокую долговечность. Более того, на прочной кровле можно устроить зону отдыха или настоящий уголок живой природы в городе.

Элементы крыши. Названия. Подробное описание

Выбор конкретной крыши и кровли необходимо делать еще на стадии проектирования строения. Современные технологии и стройматериалы позволяют архитекторам создавать огромное разнообразие решений как по конструкционным особенностям, так и по используемым покрытиям и технологиям. Во время выбора конкретного решения принимается во внимание большое количество факторов, влияющих на элементы крыши. Несмотря на такое разнообразие типов и конструкций крыш все они имеют несколько общих элементов.

Элементы крыши. Названия

Название элемента крыши	Краткое описание
Стропильная система	Может быть плоской односкатной, двускатной, многоскатной вальмовой, сложной, купольной и т. д. Сами стропила могут быть наслонными и висячими, целыми или наращиваемыми.
Обрешетка	В зависимости от типа кровельных материалов бывает сплошной или решетчатой. Некоторые крыши имеют специальную вентиляционную контробрешетку.
Кровельный пирог	Используется во время обустройства теплых крыш, состоит из пароизоляционного слоя, утеплителя и ветрозащиты.
Кровельное покрытие	Может быть рулонным или штучным, из натуральных или искусственных материалов. Материалы кровли оказывают существенное влияние на ее стоимость и сложность кровельных работ.

В таблице приведены только общие названия, каждый вид кровли имеет свои дополнительные элементы. На крышах могут быть окна и фронтоны, водостоки и иные инженерные конструкции.

Содержание статьи

Элементы крыши и их названия

Наиболее часто используемые элементы крыши рассмотрим на примере одной из самых сложных конструкций – вальмовой кровле с эркером.

Вальмовая крыша с эркером

Далее поговорим о тех элементах, которые на вальмовой крыше использованы не были. Сразу по ходу описания будем давать краткие объяснения к названиям элементов.

Рассматриваемая крыша не имеет фронтонов, основная часть перекрывается двускатной вальмовой, эркер имеет шатровое покрытие.

Фронтоны

Фронтон – передняя часть стены различной формы. По бокам ограничивается двумя скатами, в нижней части карнизом. Фронтоны чаще всего изготавливаются из тех же стройматериалов, что и фасадные стены, но есть и иные варианты строительства этих элементов.

В последнее время существенно расширился геометрический вид фронтонов, теперь можно встретить следующие их формы:

• килевидную – напоминают перевернутый корабль;
• лучковидную – форма лука;
• полукруглую – вершина с циркульным завершением;
• прерванную – имеется горизонтальный карниз для вставки окна;
• самцовую – сложенную из бревен в качестве продолжения венцового участка стены;
• ступенчатую – размеры ступенек уменьшаются кверху;
• трапециевидную – фронтон в виде правильной трапеции.

Фронтон в архитектуре

На обыкновенных зданиях фронтоны чаще всего имеют традиционную треугольную форму.

Треугольный фронтон

Скат

Часть крыши, располагающаяся между крайними стропильными ногами. Может иметь форму трапеции, прямоугольника, треугольника и т. д.

Скат

В многоквартирных домах крыши чаще всего односкатные плоские, скат – бетонная плита перекрытия. Такие крыши имеют рулонные покрытия, в некоторых случаях могут быть эксплуатируемыми. На них делают зимние сады, площадки для отдыха, бассейны и прочие элементы для повышения комфортности проживания.

Плоская крыша с бассейном

Эркер

Выступающая за проекцию фасада часть здания со своей отдельной кровлей. Крыша эркера может быть полукруглой, прямоугольной или многогранной. В нашем примере эркер симметричен и расположен точно посредине фасадной стены. Размеры здания 11×13,5 м. Стропильные ноги и вертикальные опоры упираются на мауэрлаты и лежни.

Эркер

Мауэрлат

Изготавливается из досок или бруса, фиксируется по периметру фасадных стен или к специально подготовленному армирующему поясу. На мауэрлат упираются нижние концы стропильных ног. Элемент должен прочно фиксироваться, если кладочные материалы фасадных стен не отличаются высокими показателями физической прочности, то под мауэрлат обязательно обустройство армирующего пояса. В брусчатых домах в качестве мауэрлата используется верхний венец. Для предупреждения расползания стен применяются металлические или деревянные нагели большого диаметра и длины, они связывают между собой несколько венцов дома.

Мауэрлат

Лежень

Изготавливается из бруса или доски, крепится к несущим межкомнатным перегородкам сразу к кладочным материалам или армопоясу, служит опорой для различных упоров стропильной системы.

Лежень

Между стенами и деревянными элементами всегда следует укладывать гидроизоляцию, универсальным и самым оптимальным вариантом считается обыкновенный рубероид. Есть лишние деньги и желание их потратить – можно покупать современные мастики на основе модифицированного битума. Строительный эффект тот же, финансовый намного отличается от варианта с рубероидом.

Цены на брус

Брус

Балки перекрытия

Этот архитектурный элемент можно относить как к потолку, так и к крыше. Дело в том, что на эти балки упираются многие упоры стропильной системы, без них строительство сложных кровель невозможно.

Балки перекрытия

Расстояние между балками выбирается с учетом стандартных размеров утеплителей. Во время установки этих элементов следует принимать во внимание особенности крыши эркера, балки должны держать все стропильные ноги. Угловые балки эркера располагаются на биссектрисе угла, в противном случае крыша и вылет карниза будут несимметричными. Укладываются на мауэрлаты и лежни или на стены.

Карниз

Элемент, который отделяет вертикальную плоскость стены от плоскости крыши, называется карнизом.

Подшивка карниза

Может иметь несколько разновидностей.

1. Ордерный карниз. Резко выходит вперед и сильно нависает над частями фасада, выполняет функцию их защиты от атмосферных осадков.
2. Гезимс. Карниз имеет вид полосы, расчлененной на несколько продольных выступов и впадин, может располагаться как непосредственно под крышей, так и между этажами как декоративный элемент фасада здания.

Если строение имеет деревянный карниз, то его рекомендуется подшивать досками сразу после монтажа балок, это намного упрощает работы по дальнейшему строительству стропильной системы. Кроме того, сам карниз также намного проще подшивать сразу после установки балок. После того как балки перекрытия и карниз готовы, можно приступать к установке опорной рамы.

Подшивка карниза доской

Опорная рама

Один из самых важных несущих элементов крыши. Состоит из вертикальных опор, прибитых к лежням, и горизонтальных коньковых прогонов. Размеры опорной рамы зависят от размеров крыши, сложные варианты могут иметь несколько опорных рам: одна устанавливается под коньком, остальные в самых слабых местах стропильных ног.

Опорная рама

Конек

Линия стыка верхних частей скатов крыши. Простые крыши имеют только один конек, у сложных таких элементов несколько.

Коньковый элемент кровли

На опорной раме крыши эркера устанавливается специальное приспособление – центрирующее ядро.

Цены на различные виды кровельных коньков

Конек кровельный

Центрирующее ядро

На нем сходятся все стропила крыши эркера. Это центрирующий элемент высотой примерно 50 см м толщиной около тридцати сантиметров. Делается он из сплошной чурки или клееных досок, служит упором для стропилин, фиксируется на вертикальной опоре рамы эркера.

Центрирующее ядро

Стропилины основной крыши

Самый важный и самый известный элемент кровли. Воспринимают на себе все усилия кровли, изготавливаются из досок различных размеров. Расчет делается на стадии проектирования дома. Вверху стропилины фиксируются друг к другу или к коньковой доске, могут упираться о коньковый прогон или иметь отдельную опорную раму.

Стропила

Внизу стропильные ноги упираются о мауэрлат, могут быть висячими наслонными.

1. Висячие стропилины. Используются на небольших зданиях и сооружениях, имеют только две точки опоры. Вверху упираются друг о друга или в коньковую доску, расположенную между стропильными ногами. Внизу упираются о мауэрлат. Для усиления конструкции могут применяться затяжки. Это обыкновенные доски, фиксирующие две стропильные ноги в верхней части, таким образом подготавливаются простейшие фермы.
2. Наслонные стропилины. Название элемента обозначает, что стропильные ноги наслоняются на любые дополнительные опоры. Они могут размещаться в различных местах, быть вертикальными или угловыми.

Особенности стропильных систем

Кобылки

Крепятся на стропилах, удлиняют эти элементы, позволяют уменьшать стоимость стропильной системы и улучшать ее эксплуатационные характеристики. Для изготовления кобылок могут использоваться тонкие доски, на них не воздействуют значительные усилия. Кобылки позволяют выводить скат за пределы стены на значительное расстояние и дополнительно защищать фронтонные стены от негативного воздействия естественных осадков.

Стропила с кобылками

Короб для софитов

Назначение – улучшение внешнего вида свесов скатов крыши, минимизация рисков подрыва кровли резкими порывами ветра. Изготавливается из досок, в дальнейшем зашивается деревянными или пластиковыми софитами.

Короб для софитов

Угловые стропилины

Используются только в сложных многоскатных крышах, самые длинные элементы стропильной системы. Требуют особенного внимания во время изготовления и установки.

Нарожники

Специальные элементы для увеличения жесткости фиксации угловых стропилин. Могут опираться о балки перекрытия или специально установленные элементы.

Нарожники

Стропилины эркера

Самые большие по размерам элементы сложной кровли, закрывают эркер. Одним концом упираются о центрирующее ядро, там сходится верхний край, а вторым концом на балки.

Стропила эркера

Это общая начальная конструкция крыши, в дальнейшем нужно устанавливать различные вертикальные, горизонтальные и наклонные связи для увеличения жесткости конструкции и повышения ее несущей способности. Количество рассчитывается индивидуально для каждой крыши, каждый вариант фермы может иметь существенные различия. Но есть общие виды элементов стропильных систем.

Нижний подкос

Устанавливается под углом к вертикали, один конец упирается о стропилину, второй о вертикальную опору и балку перекрытия.

Нижний подкос

Вертикальная стойка

Поддерживает стропильную ногу, устанавливается вертикально, нижний конец упирается о балку перекрытия.

Стойка

Верхний подкос

Монтируется в верхней трети стропильной ноги, устанавливается под углом, нижний конец упирается о горизонтальную затяжку.

Верхний подкос

Горизонтальная затяжка

Фиксирует две стропильные ноги в конструкцию фермы.

Стойки, затяжки и подкосы изготавливаются из досок, длинные вертикальные опоры и прогоны из бруса. Проектировщики часто предлагают эти элементы изготавливать из спаренных досок, так дешевле и надежнее. Спаренные доски всегда имеют более высокие показатели сопротивляемости на изгиб, чем брус такой же толщины.

Горизонтальная затяжка

Ендовы

Места стыка скатов под тупым углом. Наиболее опасный элемент крыши, именно здесь чаще всего возникают протечки. В ендовах устанавливается специальный брус или доска, которая называется ендовной. Во время строительства ендов нужно использовать лишь качественные пиломатериалы, обязательно делать мероприятия по их защите от гниения и повреждения вредителями.

Ендова кровли из металлочерепицы

Подвесы конькового прогона

Используются для усиления конструкции на больших по размеру крышах, изготавливаются из брусков или досок.

Подвесы конькового прогона

Все элементы стропильной системы должны между собой жестко фиксироваться. Делать это можно как при помощи современных металлических перфорированных пластин и уголков, так и обыкновенными гвоздями или металлическими скобами. После того как все работы закончены, можно приступать к изготовлению обрешетки.

Обрешетка

Удерживает кровельный материал, технические параметры зависят от физических характеристик кровельных покрытий. Обрешетка может быть сплошной или решетчатой. Очень важный с точки зрения длительности эксплуатации крыши элемент. Обрешетка должна гарантировать, что кровельное покрытие не будет прогибаться под весом снежного покрова, листы металлочерепицы прочно зафиксированы и не оторвутся резкими порывами ветра.

Обрешетка

Делать обрешетку можно как из новых, так и из бывших в употреблении пиломатериалов. Главное требование к ним – отсутствие гнилостных повреждений. Внешний вид никакого значения не имеет, обрешетка всегда скрывается кровельными покрытиями.

Контробрешетка

Монтируется на теплых кровлях, обеспечивает надлежащие условия естественной вентиляции для удаления влаги. Увеличивает время эксплуатации крыши, предупреждает преждевременный выход из строя нагруженных элементов стропильной системы. Линейные параметры контробрешетки имеют строгие нормированные значения. Несоблюдение рекомендаций профессионалов становится причиной нарушения эффективности естественной вентиляции, последствия такой ситуации очень неприятные.

Обрешетка и контробрешетка

Ветровые доски

Фиксируются на обрешетке со стороны фронтонов. Выполняют две функции: предупреждают подрыв кровли и улучшают внешний вид дома. Могут быть деревянными, металлическими или пластиковыми.

Монтаж ветровой доски

Карнизные доски

Улучшают дизайнерский вид крыши, предупреждают намокание стропильной системы. Изготавливаются из металла или пиломатериалов.

Лобовая планка для софитов

Цены на доски строительные

Доски строительные

Кровельное покрытие

Главная задача – создавать герметичное покрытие крыши, защищать внутренние помещения от ветра, дождя и снега. В настоящее время существует много видов кровли, каждый элемент крыши имеет свои технические характеристики. Во время выбора нужно смотреть не столько на стоимость, сколько на время эксплуатации. Дешевая кровля служит примерно десять лет, экономично очень дорого полностью менять кровлю через такой короткий срок эксплуатации.

Кровельные материалы

Кровельный пирог

Элемент присутствует только в теплых крышах, состоит из нескольких слоев.

1. Парозащита. Назначение – предупреждать попадание влаги в утеплители. Этот элемент кровли обязателен только в тех случаях, когда для теплозащиты используется минеральная вата или эковата. Эти материалы способны впитывать большое количество влаги, а во влажном состоянии существенно увеличиваются показатели теплопроводности. Эффективность теплозащиты кровли уменьшается, деревянные элементы стропильной системы длительное время контактируют с влажным утеплителем. Как следствие – ускоренная порча пиломатериалов.
2. Утеплительный слой. Чаще всего используется минеральная вата. Реально имеет всего два преимущества – не выделяет в воздух вредные химические соединения и не боится открытого огня. Недостатки – высокая стоимость, довольно большая масса, значительные показатели гигроскопичности и продуваемость ветром. Утеплительные материалы на основе полимеров этих недостатков не имеют. Что касается выброса вредных веществ, то современные пенопласты по этим показателям считаются безопасными для здоровья и санитарными организациями допущены к использованию в жилых помещениях.
3. Ветрозащита. Предупреждает выдувание теплого воздуха из утеплителя. Применяется только в том случае, когда в качестве утеплителя использовалась минеральная вата. Для ветрозащиты используются высокотехнологичные современные мембраны, они пропускают пар из минваты, защищают ее от ветра и попадания конденсата.
4. Капельник. Специальный элемент теплых крыш, собирает капли конденсата с кровли и ветрозащиты и направляет их в водосточную систему.
5. Контробрешетка. Обязательный элемент теплой кровли, устанавливается между ветрозащитой и кровельными покрытиями. Контробрешетка обеспечивает функциональность естественной вентиляции подкровельного пространства. За счет этого быстро отводится влага, не допускается гниение деревянных элементов стропильной системы.
6. Кровельное покрытие. Могут применяться как дешевые рулонные материалы для плоских односкатных крыш, так и дорогая натуральная штучная черепица для сложных дизайнерских кровель.

   Пирог крыши под металлочерепицу

   Кровельный пирог под мягкую кровлю

Элементы теплой крыши могут иметь различные названия используемых материалов, но от этого не изменяется их конструкционная функция.

Водостоки

Назначение – отвод талой и дождевой воды со скатов крыши, недопущение чрезмерного увлажнения почвы под фундаментом здания, защита цоколя от переувлажнения. Эти элементы крыши могут изготавливаться из пластика или металла, имеют различную стоимость и форму. Но всегда состоят из одинаковых элементов.

1. Желоб принимает воду со скатов и направляет ее к вертикальным элементам водоотвода. Желоб имеет торцевые заглушки, комплектуется соединительными и поворотными элементами.

   Желоб водосточный

2. Воронка. Может устанавливаться на желоба, по ней вода попадает из желоба в вертикальные трубы. Есть воронки, которые крепятся у ендов в тех местах, где монтаж обыкновенных желобов по каким-либо причинам невозможен. Такие воронки для сбора воды из ендов сразу подключаются к индивидуальным трубам.

   Воронка

3. Крепежные элементы. Фиксируют трубы к фасадным стенам и желоба к стропильной системе. Позволяют регулировать углы наклона и расстояния, могут быть металлическими и пластиковыми.

   Держатель водосточной трубы

4. Круглые трубы. Отводят воду от дома, комплектуются концевиками, соединителями, тройниками.

   Труба водосточная оцинкованная

   Тройник водосточной трубы

   Колено трубы

Водостоки – важный элемент крыши любого типа и на любом сооружении.

Цены на водостоки

Водостоки

Снегозащита

Этот элемент кровли выполняет две функции: защищает водостоки от чрезмерных усилий во время весеннего схода снега со скатов крыши и не допускает травмирования пешеходов. Снегозадержатели изготавливаются из металлических труб или листовой стали. Обязательно должны фиксироваться к стропилам или обрешетке, запрещается прикручивание только к кровле в местах ее провисания. Выбор конкретного типа снегозадержателей и мест их установки зависит от климатической зоны расположения здания.

Трубчатый снегозадержатель

Снегозадержатель для кровли

Чердачные помещения

Элементы крыши могут быть жилыми и нежилыми. В последнее время жилые чердачные помещения называются мансардами, но под такие цели они использовались и ранее. К сожалению не так часто, как хотелось многим владельцам домов. Проблема была в крайней отсталости советских строительных технологий и материалов. Как только на отечественном рынке появились импортные товары, мансарды стали очень популярными в нашей стране.

Мансарда с балками

Спальня на мансардном этаже

Нежилые чердачные помещения чаще всего используются в различных пристройках и хозяйственных сооружениях. Они применяются только для хранения различных вещей, в сельской местности переоборудуются для хранения урожая.

Заключение

В статье приведены названия элементов согласно терминологии строительных норм и правил, на практике строители могут называть те или иные конструкции различными словами, но их назначение от этого не меняется. Рекомендуется всегда пользоваться правильной терминологией, это предупредит неизбежную путаницу и возникновение досадных ошибок.

Видео – Узлы стропильной системы

Плоская кровля — особенности, конструкции, материалы

С помощью плоской кровли в частном доме можно увеличить полезную площадь с естественным освещением. Это основной аргумент в пользу создания плоской кровли. На крыше можно сделать лужайку, верхнюю террасу и другое. Сопутствует еще и экономится на материалах и работах по созданию кровли, так как у нее минимальная площадь.

Но создаваться плоская кровля может только по проекту. Повышенная прочность требуется не только от перекрытия под кровлю, но и от стен и фундамента. Весь дом должен быть рассчитан на дополнительные нагрузки от водонакопления и снегонакопления, а также от возможного дополнительного оборудования на крыше. Если проект подобного здания выбран, то осталось за малым — создать плоскую кровлю. Рассмотрим основные типы и конструкции плоских кровель. Какой накоплен опыт их эксплуатации, и как лучше сделать плоскую кровлю.

Основные виды плоских кровель

Плоская кровля может быть эксплуатируемой и не эксплуатируемой.

Первая подразумевает, что по ней можно постоянно ходить, на ее поверхности можно что-то складировать, или даже заезжать туда автомобилям (специальная конструкция).

Не эксплуатируемая плоская кровля может посещаться только для ремонта и осмотра, причем даже передвигаться по ней чаще можно лишь по настилаемым мостиками. Не эксплуатируемые кровли дешевле, они чаще применяются в высотном экономном строительстве недорогих зданий.

В частном секторе скорее будет востребованной эксплуатируемая плоская кровля. При этом обычное оборудование на плоской крыше — небольшой бассейн, лужайка, терраса для загара и легкий навес рядом….

Уклоны и водостоки

У кровли должны быть уклоны по направлению к водоприемным воронкам, обеспечивающие движение воды. Диаметр, расположение водостоков, конструкция водоприемников и всего водостока, а также углы наклона по секторам (в разных местах кровли) определяется проектом.

Должно предотвращаться замерзание воды в водостоках. У воронок делается электрический подогрев водостока. Пробка льда в водостоке может привести к накоплению воды на крыше выше допустимого. Делаются аварийные дренажные отверстия в ограждениях.

Водоспускной трубопровод обычно прокладывают внутри здания, выводится за его пределы в подземную дренажную систему.

Крыши оснащаются не менее чем двумя водоприемными воронками (на одну воронку в принципе не может быть более 200 м кв. крыши).

При строительстве важно соблюсти равномерность уклона без перепадов. Допускается не более 10 мм на 2 метра вдоль уклона и не более 5 мм на 2 метра поперек, при углах наклона 1,5% и более.

Накопление и застой воды из-за неровностей покрытия приводит к ускоренному разрушению самой плоской кровли. От того на сколько точно будет выполнена конфигурация поверхности будет зависеть и долговечность кровли, и удобство ее эксплуатации. Застойных зон не должно быть. Минимальный уклон – 1,5%.

На расстоянии от воронки на 0,5 метра угол наклона кровли должен быть не менее 4%.

Обычно перекрытие кровли делается горизонтальной бетонной плитой. Необходимые возвышения и уклоны формируются легкими насыпными материалами. Они вручную разравниваются, работа контролируется с помощью лазерного построителя.

По конструктивным особенностям различают традиционную и инверсную плоские кровли. Рассмотрим эти конструкции подробнее.

Традиционные конструкции

Традиционная предусматривает такую последовательность слоев в кровельном пироге снизу вверх:

• подсыпка которая формирует уклоны;
• пароизоляция;
• утеплитель;
• прочная стяжка (для эксплуатируемых кровель) или непрочное покрытие для не эксплуатируемой;
• гидроизоляционный износоустойчивый слой.

Существенный недостаток плоской крыши выполненной по такой схеме — быстрый износ гидроизоляционного покрытия. Продолжительность безремонтной эксплуатации очень сильно зависит от качества выполнения работ, а также от качества материалов верхнего покрытия.

Другой недостаток — возможность накопления внутри кровельного пирога
влаги, которая проникает через пароизоляцию изнутри здания и затем конденсируется на перепаде температур, а также и через любые нарушения гидроизоляции.

Были разработаны особые технологии строительства подобных кровель в несколько слоев битумно-рулонными покрытиями. Весьма сложный и трудоемкий процесс покрытия плоской кровли битумным рулонным покрытием показан на видео.

А опасность внутреннего водонакопления привела даже к созданию так называемых дышащих кровель, когда в слой утеплителя вмонтируются вентиляционные трубы для его просушки. Это так называемая дышащая вентилируемая кровля с отводом пара из утеплителя.

Инверсная плоская кровля

Указанных недостатков лишена инверсная плоская кровля. Ее конструкция включает в себя обычно следующие слои:

• подсыпка — выравниватель уклонов;
• гидроизоляция;
• влагоустойчивый прочный утеплитель;
• покрытие утеплителя дополнительным слоем воднепроницаемой пленки, которая защищает швы между отдельными листами;
• подсыпка с износостойким покрытием;

Для верхней подсыпки используются те же материалы, что и для тротуаров. Он полностью пропитывается водой, но затем высыхает, так как сделана из дренирующих материалов. Но вода не проникает через слой утепления. Этот вариант хорошо подходит при значительной эксплуатации кровли, когда истирание происходит и вследствие эксплуатации, а не только из-за движения воды с абразивными частицами.

Применяемые материалы

Подсыпка с помощью которой формируются углы выполняется обычно легкими материалами — керамзитом или шлаком. Их поверхность под пароизоляцию выравнивается дополнительно слоем песка до 3 см толщиной или тонкой не крепкой стяжкой.
В качестве пароизоляции используются специальные мембраны с повышенными прочностными качествами.

Для утепления ранее рекомендовалась и плотная минеральная вата. Но по условиями водонакопления, с учетом возможности использования сопоставимых по цене экструдированного пенополистирола и напыляемого пенополиуретана, она утратила актуальность.

Собственно развитие технологий новых материалов, и в частности создание эктструдированного пенополистирола и напыляемого пенополиуретана и привело к возможности создания инверсной, более дешевой и долговечной эксплуатируемой кровле. При этом не впитывающий воду экструдированный пенополистирол, так же отлично сопротивляется всем сжимающим нагрузкам.

Сейчас обычно во всех видах плоских кровель, рекомендуется использование паронепроницаемого и не накапливающего воду экструдированного пенополистирола. Конкурентом ему выступает напыляемый пенополиуретан повышенной плотности, который дороже сам по себе, но при больших площадях утепления становится выгодным за счет уменьшения трудоемкости укладки.

Какая должна быть толщина утеплителя? Для минваты в умеренно-теплом климате экономически целесообразное значение — от 20 см, для экструдированного полистирола, соответственно, не менее 15 см, или согласно теплотехническому расчету.

Стяжка поверх утеплителя выполняется из обычной цементно-песчаной смеси толщиной от 3 см без армировки при малой интенсивности эксплуатации, до 5 см с армировкой. Ее поверхность выравнивается под покрытие

Нужно заметить, что битумно-рулонные покрытия для плоских кровель в западных странах сейчас уже практически не применяются. Их вытеснили более долговечные ПВХ мембраны или ЭДПМ-мембраны, как лучшие по соотношению цена-качество. Но так как они имеют гораздо большую стоимость, то у нас применяются редко – деньги в будущее пока еще опасаются вкладывать.

На инверсных кровлях обычно слой утепления посыпается песком толщиной до 10 см, на который укладывается площадная тротуарная плитка.

Геотекстиль применяется сверху по слою утеплителя (над водоупорной пленкой поверх утеплителя) как упрочняющая прослойка.

Травяной газон размещается вместо тротуарной плитки над геотекстилем.

Как видим плоские кровли – отличный способ создать дополнительную площадь в условиях плотной городской застройки. В западных странах эксплуатируемые плоские кровли очень широко распространены. Набирают они популярность и у нас.

Монтаж плоской кровли: особенности, преимущества, обзор материлов

Особенности монтажа плоской кровли

В последнее время на смену традиционной двускатной кровле все чаще приходят плоские крыши — лаконичные, простые, но очень надежные в эксплуатации и удобные в монтаже. Технология укладки плоской кровли имеет свои специфические особенности, но результаты данной работы обходятся гораздо выгоднее по финансовым расходам и трудовым затратам, чем устройство привычной кровли.

Плоская крыша, даже имеющая небольшой склон, может использоваться в качестве рабочего пространства — для складирования чего-либо или организации места отдыха.

Для устройства плоских кровель пригодны несколько видов материала, отличающихся составом, качественными характеристиками и сроком службы:

• кровля на полимерной или картонной основе;
• кровля на битумно-полимерной основе, обладающей негниющими свойствами;
• кровля из полиэфира или стекловолокна, имеющая связывающую битумную пропитку;
• мембранная кровля, состоящая из различных полимеров, придающих ей качества прочности, долговечности, устойчивости к воздействию УФ-лучей.

Разные по составу виды плоской кровли имеют и отличающиеся технологии монтажа — соединение швов рулонов может проводиться с помощью специального клея, битумной мастики или потока горячего воздуха.

Качественная спайка швов становится устойчива к различным растяжениям и попаданию влаги, поэтому готовое покрытие плоской кровли, несмотря на свой малый вес и незначительную толщину, имеет высокую прочность, а вместе со слоями теплоизоляции и гидроизоляции представляет собой надежную защиту как для жилого здания, так и для производственного, коммерческого и административного строения.

Источник: http://innomsk.ru/montaz-ploskoy-krovli

Какими могут быть кровельные материалы для плоской кровли – обзор

Кровля, она по праву является одной из главных составляющих в конструкции сооружения. На нее приходится достаточное количество сильных нагрузок, ведь именно кровля противостоит негативному воздействию окружающей среды. Поэтому кровельные материалы для плоской кровли должны обладать определенными качествами.

Основные качества, которыми должны обладать материалы для кровли

Среди качеств, которыми обязательно должны обладать материалы для кровли, можно назвать следующие:

• высокий уровень прочности;
• морозоустойчивость;
• возможность противостоять воздействию агрессивных сред;
• водонепроницаемость;
• возможность поглощать звук;
• длительные сроки службы;
• эстетичный внешний вид.

Плоская кровля, особенности конструкции

Сегодня плоскими кровлями принято называть конструкции, угол уклона которого не превышает 12 градусов. Для обработки такой конструкции кровли принято использовать материалы, которые обладают возможностью либо полностью приклеиваться, либо приклеиваться частично. Во втором случае необходимо применение специального крепежа, который закрепляет полностью материал на поверхности кровли.

Как появились плоские кровли? С необходимостью возводить сооружения с большими полезными площадями, инженеры столкнулись с проблемой, решением которой стали плоские кровли, пришедшие на смену более массивной стропильной системы.

Виды кровельных материалов для плоской кровли

Благодаря стараниям производителей и тому, что прогресс постоянно стремится вперед, сегодня пользователи имеют возможность выбирать вид кровельного материала из огромного предлагаемого ассортимента. Как правило, для плоской кровли применяются следующие виды материалов:

• битумные;
• полимерные;
• битумно-полимерные;
• кровельные мастики.

Чаще всего сегодня используются материалы для плоской кровли, в основе которых лежит модифицированный битум, а также мембраны полимерные.

Применение данных материалов позволяет значительно повысить уровень надежности крыши, обеспечить уровень надежной гидроизоляции.

Кстати, сроки бесперебойной службы этих материалов из модифицированного битума достигают 25 лет, а материалов из мембран полимерных – более 50 лет.

Среди положительных качеств современных материалов для плоской кровли особое место можно отвести простоте их использования и демократичную цену.

Битумные материалы для плоской кровли

Битумные наплавляемые кровельные материалы

Материалы для плоской кровли, изготавливаемые на основе битума, выпускаются в форме рулонов, стандартные размеры которых составляют10 м.кв. в рулоне. Материал изготавливается из битума, в который добавляется армированная основа. Готовый материал обеспечивает превосходный уровень гидроизоляции плоским кровлям, обработанным битумными материалами, не страшна влага и ее разрушающая сила.

Для проведения монтажа битумных материалов понадобится пропановая горелка, при помощи которой устанавливаемый материал нагревается, а разогревшись, прилипает к основанию кровли, тем самым образует гидроизоляционный слой.

Современные виды битумных материалов принято различать по следующим признакам:

• по составу, на основе какого битума материал изготовлен;
• по основе армирующего материала, зависит от того, какой материал для армирования применяется;
• по виду крупнозернистой присыпки.

В последние годы широкое распространение получили трехслойные покрытия для плоской кровли. В чем преимущество таких материалов:

• легко устанавливать даже в трудных погодных условиях;
• длительные сроки службы;
• в случаях течи, довольно просто проводить ремонтные работы;
• широкий ассортимент материала, предлагаемый производителями;
• не боятся грубого механического воздействия.

Среди недостатков этого вида материала можно назвать: очень опасный способ монтажа, необходимо в работе применять огонь, а также ручной труд.

Полимерные материалы для кровли

Мембранная кровля

Такой вид материала как ПВХ-мембраны появились на отечественном рынке относительно недавно, и сразу приобрели высокую популярность. Этот новейший вид материала изготавливается из полистер-волокон, и поставляется в рулонах.

Кровельные работы выполняются, устанавливая материал всего в один слой, толщина материала может колебаться от 1,2 до2 миллиметров.

Обработка швов происходит при помощи воздуха, который специальным устройством нагревается до 600 градусов. Если сравнивать размеры рулонов ПВХ-мембран, с размерами битумного материала, то мембраны выпускаются больших размеров, это позволяет одновременно обрабатывать большую поверхность кровли, и, следовательно, значительно снизить количество швов в материале.

Поскольку верхний слой материала обладает светло-серым цветом, это позволяет ему отражать до 50 процентов попадающих на поверхность крыши солнечных лучей. Это уникальное качество материала значительно снижает уровень нагрева крыши, повышая сроки службы кровельного материала.

Преимущества ПВХ-мембран

Монтаж ПВХ-мембран на плоской кровле:

• возможность устанавливать материал в любых погодных условиях;
• большие размеры рулона ускоряют процесс монтажа;
• материал может использоваться в широком температурном диапазоне;
• безопасность выполнения монтажных работ;
• длительные сроки службы.

Среди недостатков материала – сложность обнаружения повреждений в случаях протечки. Материал не любит прямого грубого механического воздействия.

Конструкция балластной кровли

Данный вид кровли предполагает применение балластной засыпки, которая после установки надежно фиксирует кровельные материалы.

В качестве балласта может применяться:

• засыпка гравийная;
• плитка бетонная;
• субстрат почвенный.

Говоря о традиционной кровельной системе, мы говорим о целом ряде материалов, которые образуют кровлю:

• слой несущего основания;
• слой пароизоляционного материала;
• слой теплоизоляции;
• керамзитный гравий;
• слой армированной стяжки;
• слой битумного материала;
• слой защитного материала.

Функции кровли

Сегодня согласно функциональным особенностям плоские кровли могут быть:

• теплыми;
• холодными;
• зелеными;
• эксплуатируемыми.

Теплые кровли представляют собой систему, одним слоем которой является слой утеплителя. Использование слоя утеплителя позволяет защитить внутреннее помещение от возможных температурных перепадов. Кроме того, что теплая плоская кровля содержит слой утеплителя, в его состав входит и слой пароизоляции.

Холодные кровли не содержат слоя утеплителя. Такой вид кровли применяется там, где соблюдение комфортного температурного режима является не обязательным. Как правило, холодные кровли представляют защиту от дождя или снега, но не от холодной температуры.

Эксплуатируемая кровля, ее поверхность может использоваться в качестве полезной площади. Именно этот вид кровли позволяет значительно расширять полезные площади.

Зеленые кровли, в наших условиях, это скорее редкость. У нас трудно отыскать кровлю, засаженную зеленой травой или фруктовыми деревьями. Да и погодные условия не походят для создания на крыше газона. Но в ряде европейских стран зеленые газоны пользуются немалой популярностью.

Источник: https://fundamentt.com/kakimi-mogut-byt-krovelnye-materialy-dlya-ploskoj-krovli/

Плоская крыша. Устройство, материалы и технологии

Сегодня плоская крыша — вовсе не прерогатива исключительно городских многоэтажек. Напротив, именно сейчас плоская крыша может стать модной архитектурной находкой для загородного дома, позволяющей экономить драгоценную площадь и устраивать на высоте уютные места для отдыха.

Использование современных материалов и технологий дает возможность успешно строить частные коттеджи с плоскими крышами, не опасаясь сюрпризов нашего капризного климата.

Но насладиться всеми преимуществами плоской кровли можно лишь при условии, что заказчик и строители будут скрупулезно следовать рекомендациям специалистов в подборе всех компонентов кровельной конструкции и технологии монтажа.

Только в этом случае плоская крыша будет исправно служить нескольким поколениям обитателей дома, не требуя дополнительных затрат.

Разнообразные детали и конструкции для устройства плоских крыш до недавнего времени были либо недостаточно функциональными и надежными, либо весьма дорогими, что не способствовало популяризации такого типа крыш, особенно среди частных застройщиков.

Однако на практике оказывается, что ко многим проблемам мы сами относимся слишком предвзято и, находясь в плену стереотипов, не всегда можем посмотреть на вещи объективно. Вариантов решения существует множество, главное — выбрать адекватный и избежать ошибок.

Многие плоские крыши считают модной архитектурной «изюминкой» проекта. Дома с крышами без скатов выглядят более современно

Как утверждают архитекторы, сегодня в моду снова начинают входить строения в стиле конструктивизма, пропагандирующего простоту конструкций и минимум деталей. А это значит, что меняется в лучшую сторону отношение потребителей к плоским кровлям.

До недавнего времени у большинства застройщиков было стойкое предубеждение против плоских крыш. Одни считали, что это некрасиво, другие боялись обильных снегопадов, третьи были убеждены, что устройство плоских крыш — слишком затратное мероприятие. Однако здания подобного типа имеют большое количество очевидных плюсов.

При одной и той же архитектурной основе площадь плоской кровли меньше плошали скатной, то есть экономия материалов — на лицо. Сама укладка плоской кровли удобней, чем скатной — проще монтировать кровельный «пирог» у себя под ногами, чем на большой высоте в небезопасном положении.

Обслуживание плоской крыши, профилактические осмотры, очистка воронок и т. п. также не отличаются особой сложностью, а контроль технических устройств, работа с дымоходами, антеннами, вентиляционными каналами и самим настилом в этом случае — не экстравагантное альпинистское занятие, а обычная процедура.

Кроме того, устройство плоской крыши позволяет изыскать дополнительную площадь, не увеличивая контур сооружения. Такая крыша при желании может легко превратиться в террасу, сад, прогулочную площадку и др. К слову, в Европе идея эксплуатируемой плоской крыши наиболее востребована в крупных городах.

Здесь экологическая проблема становится все более актуальной, поэтому возносить фрагменты парков, палисадников и газонов с земли «под облака» оказалось очень популярным занятием.

А самый главный нюанс заключается в следующем: чтобы плоская крыша стала надежной защитой, она должна быть смонтирована правильно и с использованием долговечных современных материалов.

Традиционная плоская крыша состоит из несущего основания (им может служить металлический профилированный лист или железобетонная плита), на которое по слою паробарьера уложен теплоизоляционный материал, защищенный от осадков слоем гидроизоляции.

Стоит отметить, что все части кровельного «пирога» одинаково важны, и если хотя бы одна из них окажется некачественной, пострадает вся конструкция.

В основе грамотной работы по устройству плоских кровель лежит комплексный подход, заключающийся в определении и реализации оптимального конструктивного решения и типа покрытия с учетом всех технологических и эксплуатационных свойств: водонепроницаемости, огнестойкости, трудоемкости обустройства, простоты обслуживания и ремонта, декоративных качеств.

Иногда края и углы крыши требуют дополнительной обработки герметиком

Особое внимание специалисты уделяют заделке швов, выбору элементов и способов крепежа, выполнению сквозных отверстий и устройству технологических узлов кровли (примыканий к трубам и парапетам, углов, сливов, проводок коммуникаций, надстроек и др.), подверженных наибольшим воздействиям и нагрузкам в процессе эксплуатации.

Ну и, конечно, функционирование кровли не будет зависеть ни от каких внешних и внутренних неблагоприятных факторов, если разнообразные сопутствующие детали и конструкции изготовлены из метеоустойчивых, ударопрочных материалов, стойких к коррозии и воздействию ультрафиолета.

Выбором системы комплектации должен заниматься сам проектант. Именно он определяет вид и количество необходимых материалов. Конкретное решение зависит от размера крыши, типа объекта, условий эксплуатации и др. И отсутствие хотя бы одной детали целостной системы чревато самыми неприятными последствиями.

В зависимости от типа гидроизоляции ее приклеивают, механически закрепляют или свободно укладывают

Особое значение имеет качество креплений и способ их монтажа — в частности для материалов, укладываемых с механическим креплением к основанию кровли.

1. Несоблюдение правил крепления кровельного полотна способно привести к отрыву гидроизоляции сильным порывом ветра.
2. Электрохимическая коррозия в паре «профлист + неправильный саморез» может вызвать потерю несущей способности основания.
3. Замерзшая или забитая воронка — верный путь к переполнению кровли влагой и протечке.

Так как площадь плоской кровли значительно, меньше, чем скатной, на ее устройство расходуется меньше материалов. Основой крыши может служить бетонная плита или профнастил. Состав кровельного «пирога» снизу вверх: пароизоляция, утеплитель, гидроизоляция. Для гидроизоляции используют мастичные, мембранные и полимерно-битумные материалы.

Основа плоской кровли — несущая плита, выполненная из железобетона, монолита или профилированного металлического листа. Поверх нее укладывают пароизолирующий материал, главная функция которого — защита утеплителя от водяного пара, предотвращение его намокания, вздутия и гарантия сохранения всех первоначальных свойств. Затем на крыше монтируют теплоизоляцию, защищенную от воздействия атмосферных осадков гидроизоляционным ковром.

Существует однослойная и двухслойная системы теплоизоляции плоской кровли. В современном строительстве наиболее частое применение находит двухслойная система. По технологии нижний слой берет на себя основную теплоизолирующую функцию, верхний же — отвечает в основном за перераспределение механической нагрузки.

Если первый слой имеет толщину 70-200 мм, то второй — всего 30-50 мм, однако он отличается повышенной прочностью на сжатие и плотностью. Такая «специализация» слоев «пирога» плоской кровли позволяет существенно снизить ее вес и, соответственно, нагрузку на перекрытия.

Требования к утеплителю: пожаробезопасность, низкие теплопроводность и водопоглощение, высокие паропроницаемость и прочность на сжатие, на отрыв слоев и устойчивость к точечным загрузкам.

В сравнении технологий утепления плоской и скатной кровель стоит выделить следующие отличия:

• в скатной кровле можно использовать мягкий утеплитель, в плоской кровле — только плотные плиты;
• теплоизоляцию в скатной кровле устанавливают враспор в каркасе без дополнительного крепления, в плоской кровле — с механическим креплением;
• в «пироге» скатной кровли, как правило, необходима ветрозащита, в плоской кровле такой необходимости нет вовсе.

Один из самых важных моментов в обустройстве кровель — обеспечение свободного выхода паров влаги из кровельного «пирога». Вентиляционные аксессуары — необходимый элемент современной кровли. Водяной пар постоянно образуется во внутренних помещениях здания в результате жизнедеятельности людей.

За счет диффузии и конвективного процесса он поднимается вверх и, охлаждаясь, конденсируется в подкровельном пространстве. Особенно интенсивно влага накапливается там в зимнее время. Она отрицательно воздействует как на деревянные, так и на металлические элементы конструкции крыши.

При переизбытке конденсата образуются мокрые пятна и плесень на потолке. Кроме того, накапливаясь в теплоизоляционном материале, влага значительно снижает его свойства, что, соответственно, увеличивает затраты на отопление жилья.

Для того чтобы этого не происходило, необходимо создать такие условия, чтобы влага не задерживалась внутри кровельной конструкции, а свободно испарялась и выходила наружу.

Лучше всего с этой задачей справляются специальные компоненты крыши — кровельные вентиляторы (или аэраторы). Это — специальные трубы различных диаметров из металла или пластика, накрытые сверху колпаками в форме зонтиков.

Принцип действия аэратора основан на разнице давлений, вызванной воздушными потоками. Его конструкция позволяет парам влаги свободно выходить из-под кровельного ковра, не повреждая последний — предотвращая образование пузырей и отслаивание кровельного материала.

Таким образом мы получаем вентилируемую или «дышащую » кровлю. На плоских крышах простой конфигурации аэраторы размещают равномерно по всей площади в наиболее высоких точках кровельной плоскости в местах стыков теплоизоляционных плит.

Установку вентиляторов желательно производить во время монтажа самой кровли. В случае же с установкой в готовую конструкцию затраты на монтаж аэраторов значительно увеличиваются. Элементы вентиляции — обязательная часть системы.

Когда они не предусмотрены или неправильно установлены, срок службы утеплителя и конструкции в целом сокращается в несколько раз.

Сопутствующих материалов для устройства плоской кровли очень много. И необходимость их использования для обустройства крыши обусловлена ее конструкцией.

Так, например, на Западе огромное значение уделяют оснащению зданий устройствами естественного дымоудаления, которые позволяют безопасно эвакуировать людей при пожаре.

Обычно для этого используют люки, совмещенные с зенитными фонарями. Причем эти приспособления нужно выбирать на этапе проектирования.

Не в последнюю очередь надежность кровли зависит от уклона. Абсолютно плоских крыш не бывает, так как для эффективного отвода воды необходим пусть маленький и незаметный глазу, но уклон. На плоских кровлях он измеряется в процентах. Хорошо, когда уклон крыши обеспечивается конфигурацией ее основания, но в большинстве случаев уклоны приходится устраивать дополнительно.

Не рекомендуется изготавливать новые кровли с уклоном менее 2 %. Оптимальный вариант — 2-5 %.

Такие конструкции (вне зависимости от того, из какого материала они сделаны) быстро и беспрепятственно освобождаются от воды, создавая более комфортные условия «работы» кровельного ковра.

И даже появление небольшого дефекта в кровельном покрытии на поверхности с хорошим уклоном не приведет к серьезным последствиям.

Даже у плоской крыши есть минимальный уклон, облегчающий отвод воды. Воронку с водостоком устанавливают, как правило, на той стороне, в которую направлен уклон

Еще один не менее важный элемент кровли — водостоки, которые «уводят» влагу и снег по запланированному маршруту. На плоских крышах чаще всего устраивают системы внутреннего водостока. Специальные водосточные воронки или фитинги, равномерно расположенные по поверхности крыши, эффективно справляются с отводом воды в сильные ливни, не допуская затопления кровли.

Их количество и места расположения следует предусматривать с учетом норм проектирования соответствующих сооружений и строительных требований по проектированию канализации и водостоков зданий. Достаточное число воронок на одну кровлю зависит от ее архитектуры и условий эксплуатации, а также от количества осадков в данной местности.

В среднем воронку устанавливают на каждые 200-300 м², но не менее одной на кровлю. В комплект воронки, как правило, входит специальный фильтр, предохраняющий водосток от попадания листьев.

Для предотвращения замерзания воды устья некоторых воронок оборудуют саморегулирующими термокабелями, которые гарантируют быстрый отвод влаги с крыши в осенне-весенний период и во время зимних оттепелей.

Водостоки — это своего рода индикаторы ухода за кровлей. То есть периодически необходимо проводить ревизию водосливных воронок, очищать их от грязи, листьев, льда, вовремя проводить ремонт либо замену.

Альтернативой внутреннему водостоку с обогреваемой воронкой может служить внешний, устанавливаемый по одной из сторон крыши или точечно — в 2-3 местах.

В этом случае вы можете быть уверены, что сосулька в зимнее время появится только на «запрограммированном» вами участке.

Предсказуемость лучше спонтанности — ведь это значит, что вы можете сами определять опасные места вокруг дома, а это обезопасит от случайных травм (например на крыльце). Вынос трубы должен быть достаточным, чтобы вода с крыши не попадала на фасад дома.

Для устройства водоотвода с плоской кровли в частном строительстве чаще всего используют наружный водосток (внутренний больше подходит для плоских крыш массивных промышленных зданий).

Его, как правило, выполняют с помощью переливных окон, установленных в парапете вместе с кровельными ливнеприемниками.

Желательно использовать в этих случаях и кабельные системы обогрева, так как переливное окно и ливнеприемник, ввиду своей конструкции, подвержены обледенению в зимний период.

При выборе водосточной системы особое внимание следует уделить материалу конструкций. Он включает в себя водоприемные воронки, трубы и крепежные элементы. В данном случае водосточная система проходит через внутреннее пространство здания.

Герметики и материалы для гидроизоляции для плоской крыши

Монтаж плоской кровли не обходится без использования дополнительных изделий и деталей. К основному списку принадлежностей можно отнести следующие:

• Армированная усиливающая полоса — предназначена для укрепления мест примыкания основной мембраны по периметру крыши.
• Монтажный клей — применяют для приклеивания уплотняющих полос и других деталей к различным основаниям.
• Клей для швов — используют как высокопрочный адгезив для нанесения на металлические основания.
• Краевой герметик — предназначен для герметизации и механической защиты открытых кромок всех склеенных швов.
• Водоотталкивающий герметик — применяют для выполнения водонепроницаемых прокладок, наносят под давлением.
• Жидкий герметик — используют для заполнения несквозных отверстий в местах примыканий.
• Металлическая (или полимерная) рейка — имеет готовые отверстия для элементов крепления, предназначена для соединения листов мембраны.
• Алюминиевый краевой профиль — предназначен для того, чтобы фиксировать и герметизировать края гидроизоляции в местах примыканий, например парапеты и бортики кровли.
• Саморезы разных типоразмеров — применяют для механического крепления отдельных деталей и конструкций.
• Пешеходные дорожки — резиновые маты для защиты мембраны в местах регулярного движения.
• Самоклеящийся фартук — может быть использован для гидроизоляции труб и любых металлических деталей.

Источник: http://www.strodom.ru/ploskaya-kryisha-ustrojstvo-materialyi-i-tehnologii

Инструкция по монтажу плоской кровли своими руками

Сегодня частное строительство снова и снова пользуется плоской кровлей. Это выгодно, надежно и разумно. В наше время монтаж плоской кровли широко распространен.

Такая технология увеличивает доступность эксплуатационной площади помещения, при этом обладая минимальным уклоном (от 2 до 5°). Кроме того, плоская кровля применяется не только для строительства жилых домов, а и для покрытия террас, гаражей и самых разных хозяйственных построек.

Отличительные черты плоской кровли:

• высокая надежность;
• негорючесть;
• простота монтажа;
• водонепроницаемость;
• удобство обслуживания.

Все конструкционные элементы плоской кровли обладают высокой долговечностью и надежностью. При этом, следует помнить, что такая кровля должна быть максимально утеплена.

Это делается для недопущения появления  конденсата, выступающего на потолке. Такой конденсат формируется при контакте теплого воздуха, поступающего из помещений. Происходит стыковка с холодной поверхностью покрытия кровли.

Помимо этого, во всей конструкции будет накапливаться влага, которая постепенно разрушит устройство плоской кровли.

Особенности и виды плоских кровель

Плоские кровли разделяются на несколько типов:

• Традиционные, или мягкие. Данная кровля основана на несущей плите, на которой сверху слоя пароизоляции монтируется теплоизоляция (зачастую используют минеральную вату). Теплоизоляционный материал, благодаря ковру гидроизоляции, защищен от осадков. Основой этого ковра являются рулонные битумосодержащие материалы.
• Инверсионные. Такой тип кровли представляет собой конструктивно улучшенную технологию традиционных кровель.
• Эксплуатируемые. Их основание принято делать жестким, что гарантирует целостность и сохранность гидроизоляционного материала. Как видно из названия, кровля может применятся для хозяйственных нужд. Под основание выгодно использовать бетонную стяжку. Она обеспечит необходимый уклон для стока воды. Второй вариант — это профнастил. Утеплительный слой на подобных кровлях подвержен повышенным статическим и динамическим нагрузкам, соответственно, нужно использовать материал с большой прочностью на сжатие.
• Неэксплуатируемые. Такой вид плоской кровли не требует монтажа гидроизоляции, и утеплительных работ.

Прямой выход на плоскую кровлю, во благо её обслуживания и ремонта обеспечивают строительные мостики, или трапы, которые распределяют все нагрузки равномерно по всей поверхности. Монтаж плоской мягкой кровли — это более дешевый вариант, чем скатной.

Основные преимущества монтажа плоской кровли

• Минимальный уклон весомо уменьшает общую площадь крыши, а это позволяет уменьшить расходы на выполнение кровельных работ и материалов для кровли. Более того, уменьшаются расходы на отопление, благодаря меньшему периметру теплопередачи.
• Дома, оснащенные плоской кровлей, обладают дополнительную площадью для эксплуатации, которую можно использовать по своему усмотрению: сделать зону отдыха, небольшой сад, цветник, или даже, солярий.

Недостатки

• Минимальная ошибка в выборе кровельного материала может привести к быстрому изнашиванию материалов.
• В зимнее время на крыше скапливается огромное количество снега, который необходимо убирать. Иначе крыша может потечь или провалится под весом мокрого снега.

Технология монтажа

Монтаж любой плоской кровли требует наличие кровельного «пирога». Такой «пирог» обладает высокими теплозащитными характеристиками, которые исключают перегрев мансарды в жаркое время и позволяют сохранять тепло в зимнее время.

Мало того, кровельный «пирог» может предотвратить возникновение конденсата. В результате этого, утеплитель  защищен от влаги, да и на крыше не будет никаких обледенений и сосулек.

При этом важно правильно выполнить конструкцию плоской кровли.

Конструкция устройства плоской кровли включает в себя следующие слои:

• С начала идет несущее основание.
• За тем крепится слой паровой изоляции.
• Это все закрывается многослойным утеплителем.
• И вершиной «пирога» становится слой гидрозащиты.

Монтаж плоской кровли своими руками начинается с подготовки основания крыши. Его требуется выровнять, идеально очистить, с помощью полиуретанового герметика заполнить все трещины в крыше, исходя из расхода 180 грамм на 1 п.м. Ширина шва — 5 см и глубина 0,3 см.

Второй этап — это грунтовка с применением эпоксидного праймера. Если поверхность пористая, то вам понадобится около 0,2 кг на один квадратный метр. На непористой поверхности – 0,12 кг. Праймер нужно мешать низкоскоростным миксером до тех пор, пока не будет однородная масса, после чего, ровно на ½ смесь разводится водой.

Раствор на поверхность наносится малярным валиком, или строительной кистью. Затем, когда все перечисленное завершено, поверхность основания обрабатывается армированием. Для данного процесса наносится особая мастика (14 килограмм на 1 куб.м). До начала полимеризации, на нее монтируется строительный бинт.

А, после того, как полимеризация выполнена – следует новый слой мастики.

Абсолютно любая крыша требует пароизоляции. Для этого используются полипропиленовые и полиэтиленовые пленки. Их крепят гвоздям, скоросшивателями или при помощи клея.

При этом необходимо соблюдать 10 см пространства для вентиляции, чтобы пар не скапливался под пленкой, и не образовывался конденсат. Толщина плоской кровли это позволяет.

Теплоизоляционный материал обязан плотно крепиться к поверхности крыши, а также ко всем трубам и вентиляционным блокам.

Гидроизоляция

Гидроизоляция плоской кровли зачастую выполняется при помощи полимерно-битумных или мембранных материалов, которые в процессе монтажа сплавляются между собой газовыми горелками.

Битумные материалы не отличаются долговечностью, и служат только 3-4 лет, после чего следует повторное покрытие крыши.

В настоящее время, чаще всего, используются мембранные синтетические материалы, у которых есть неоспоримые преимущества:

• пожаробезопасность;
• высокая прочность;
• устойчивость к солнечным лучам, механическим и природным воздействиям.

Данные мембраны монтируются к кровельной стяжке путем приклеивания, и свободно располагаются на основании при нагрузке в виде балласта. В ином случае, мембраны крепятся комплексным способом (механическим, при помощи клея).

Механический крепеж происходит с помощью раскатывания поверхности материала по настилу, в результате чего, он склеивается между собой. Так происходит монтаж по всей области крыше.

Маленький уклон плоской кровли приводит к скоплению дождевой воды. Чтобы этого избежать, необходимо сделать водоотвод, который будет включать в себя внутренний и наружный каналы.

При обустройстве внутреннего водоотвода, крышевая поверхность делится на зоны таким образом, что один стояк принимает воду со 150-200 квадратных метров, согласно технологическому расчету плоской кровли. В точках уклона крыши размещаются воронки. Также крыша снабжается специальными корзинками для мусора.

Чаще всего, такие воронки устанавливаются по центру крыши, а водосточные трубы размещаются внутри дома. Для недопущения замерзания воды вокруг воронки прокладывается кабельный обогрев.

Источник: http://recn.ru/instrukciya-po-montazhu-ploskoj-krovli-svoimi-rukami

Типовой Проект Перекрытие Балками Односкатной Кровли

Элементарная конфигурация наталкивает на мысли об оперативности и дешевизне возведения. Минимальная численность конструктивных элементов способна притупить бдительность самостоятельных исполнителей, несведущих в тонкостях кровельного дела.

В реальности установка плоской крыши требует скрупулезного соблюдения свойственных только ей правил, гарантирующих безупречность работы сооружения и длительную эксплуатацию. Плоские крыши – отдельная категория кровельных конструкций, не нуждающаяся в возведении стропильного каркаса.

Чисто визуально она представляет собой перекрытие, которое опирается непосредственно на стенки постройки. Ввиду отсутствия скатов плоская крыша не огорчает парусностью, возникающей под воздействием порывистых ветров. Однако ее конфигурация не способствует быстрому сходу снежных залежей с поверхности.

Нагрузка от снега не передается стропилам, как в стандартных скатных системах, а давит прямо на стенки строения. Потому плоскими крышами настоятельно рекомендовано обустраивать дома в регионах с незначительным объемом зимних осадков и высокой ветряной нагрузкой.

В областях и районах отечества, расположенных в средней полосе и севернее, плоские крыши применяются преимущественно в индустриальном строительстве. Частники водружают их над одноэтажными пристройками, гаражами, бытовыми сооружениями.

Для самостоятельного мастера плоская крыша над сараем или бытовкой — отличный вариант поупражняться на поприще кровельщика. Плоскими принято называть крыши, единственный условный скат которых расположен к горизонту под углом от 0. Однако ряд технических источников именует плоскими системы с наклоном до 5.

Незначительный уклон есть даже у кровельных конструкций, создающих четко горизонтальное впечатление. Формируется он для отвода стоков к точкам водосбора или к свесу. Независимо от крутизны, слои плоской крыши располагаются в строго определенном порядке: Пароизоляция, покрывающая основание. Необходима она для защиты утеплителя от проникновения бытовых испарений.

Утеплитель, укладываемый в один либо два яруса. Требуется для предотвращения утечек тепловых волн через верхнее перекрытие, используется исключительно в утепленных системах. Стяжка, создаваемая при недостаточной жесткости теплоизоляции или при отсутствии уклонов для водостока.

Поставляемые нынче на рынок марки гидроизоляционных материалов с успехом выполняют функции финишной кровли. К ним относятся многочисленные рулонные и мастичные битумные, битумно- полимерные, полимерные разновидности. Укладка большинства из них производится в один слой. Из- за незначительного уклона плоских крыш применение штучных материалов в обустройстве противопоказано, т.

Нежелательно использование крупнолистового металла из- за вредоносного воздействия на материал воды, застаивающейся на плоской поверхности в период обильных дождей и снеготаяния.

При использовании старых, хорошо известных рубероидных типов рулонных покрытий финишную кровлю устраивают в 4 и более слоев, нижние из которых играют роль гидроизоляции. Аналогичным образом сооружается мастичная или эмульсионная наливная кровля: эмульсию или мастику наносят пятью и более слоями, чередуя пастообразный или сметанообразный материал с прослойками стеклоткани или полиэстера.

Для укладки и фиксации перечисленных выше элементов кровельного пирога плоской крыши не нужна стропильная конструкция. Стелют их прямо на основание, которым может быть перекрытие, созданная поверх него стяжка или верхняя плоскость чердачной конструкции.

Крыши принято подразделять на односкатные, двухскатные, вальмовые. Для такого рода строений наработана масса типовых решений, да и. Например, для дома 10 10 м проверка проекта обойдется примерно в $ 100. Потому на практике строители односкатных крыш вместо перекрытия.

Для крепления систем с ПВХ покрытием используют клеевой, механический или балластный метод. Наливные кровли наносят согласно их названию, потомков рубероида наплавляют или наклеивают. В отличие от скатных собратьев в плоских системах нет обрешеток, создающих вентиляционные каналы для омовения утеплителя воздушными потоками.

Поэтому к подбору конструктивного решения, материалов и к их герметичной укладке следует подходить с должным почтением и сосредоточенным вниманием. Вентилируемой плоская крыша бывает только при использовании пиломатериалов в строительстве перекрытия и чердака. Последний вариант чаще всего применяется в частном строительстве.

Сооружение плоских крыш производится по перекрытиям из железобетона, древесины и профилированного листа. Выбор материала для устройства перекрытия зависит от назначения кровельной конструкции, величины перекрываемого пролета, возможной эксплуатации и удобства обслуживания.

Одним из веских плюсов плоской крыши считается вероятность организации на ней эксплуатируемой площадки: места для отдыха, солярия, озелененного участка, террасы и т.

Безусловно, перекрытие для подобных объектов должно быть достаточно мощным. Кроме того в плоском семействе есть крыши, не предполагающие попутного использования, следовательно не требующие основательного перекрытия.

В зависимости от эксплуатационных критериев под плоские крыши устраивают: Железобетонные перекрытия, если запланирована организация полезного пространства над большепролетной кирпичной или бетонной коробкой.

Стальной профилированный настил по металлическим балкам, если сооружается неэксплуатируемая крыша, перекрывающая пролеты любой величины между стенами из кирпича или другого искусственного камня.

Заметим, что древесина проигрывает по огнестойкости. Правда, пожароопасность в малоэтажном жилищном строительстве не признается решающим фактором. К тому же для борьбы с ней существуют эффективные средства — антипирены.

Правда, их незатейливая форма и простота линий весьма привлекательна для приверженцев стиля хай- тек. Однако пока новомодные явления не слишком прочно внедрились в отечественный ландшафт, односкатные кровельные конструкции возводят над гаражами, компактными дачами, верандами, бытовками. Желание построить подобный несложный объект самостоятельно нередко посещает мастеровитых хозяев.

Для оптимального результата домашним умельцам нужно знать, каким образом сооружается односкатная крыша своими руками, что следует предусмотреть и какие этапы работ предстоит провести.

В ее составе есть лишь одна скатная плоскость, сформированная самобытной стропильной системой. Оба края стропильных ног имеют под собой надежную опору, потому безоговорочно относятся к разряду наслонных. Элементы системы укладываются отдельно, устанавливаются на разные по высоте стенки, с которыми соединяются через мауэрлат.

Последний из указанных составляющих крыши не похож на стандартную деревянную раму.

Его роль играют два бруса, уложенных параллельно на каменные стены, аналогично расположенные бревна сруба или противоположные стороны обвязки каркасных построек. Иногда, чтобы не запутаться в терминологии, вышележащий отрезок мауэрлата называют коньковым брусом. Однако коньковый перелом он не формирует, а работает как опора.

Функция опор для устройства крыши с одним скатом выполняется: Непосредственно кирпичными, пенобетонными и деревянными несущими конструкциями. Рядом опорных столбов, предназначенных или непредназначенных для последующей обшивки.

Конструктивная простота не мешает односкатным сооружениям включать внушительное количество разновидностей и подкатегорий.

По аналогии с прочими скатными собратьями они могут быть утепленными и холодными. В чистом виде чердачные варианты встречаются нечасто, т. Конструкции с одним скатом в основном пологие: наиболее распространенные величины уклона варьируют от 5.

В случае архитектурной необходимости альтернативой им могут послужить вальмовые конструкции. Указанные соперники привлекают интересной формой, но разочаровывают увеличенными затратами и более сложной технологией сооружения.

Благодаря разнице в высоте опорных стенок отвод осадков со ската происходит самопроизвольно. Это значит, что в организации внутреннего стока нет нужды.

Чаще всего к низкой стороне односкатной крыши крепится водосточный желоб, превосходно справляющийся с задачами водоотведения в летний и демисезонный период.

Зимой на пологих скатах может скапливаться снег. Залежи осадков удаляют по правилам очищения плоских крыш. В качестве кровельного покрытия односкатных крыш используются преимущественно рулонные мягкие материалы, профлист, кровельная жесть, металлочерепица.

Если требует архитектурный облик усадьбы, применяется пластик, сланцевая плитка, керамическая или цементно- песчаная черепица. Заметим, что монтаж штучной кровли производится только при значении угла наклона, допущенного производителями материала.

Незначительные по крутизне конструкции с одним скатом не покрывают дранкой, соломой, тростником из- за возможности быстрого загнивания. Для детального ознакомления с принципами сооружения односкатной крыши рассмотрим реальные примеры построения стропильных каркасов из пиломатериалов. Ведь древесина наиболее простой в работе и доступный по стоимости материал.

Учтем, что предварять работу должна проектная разработка с расчетами, ориентированными на индивидуальные условия строительства. Сечение деталей стропильной системы для навесов, по которым никто не будет перемещаться, необходимо определить с учетом веса кровельного пирога и снеговой нагрузки.

Для крыш отдельно стоящих построек расчеты следует производить с учетом всех типов статических и динамических нагрузок, действующих на конструкцию в течение года. Отметим, что стропильные ноги односкатных систем рассчитываются, как горизонтальные балки. Изучим общие принципы проектирования такой крыши.

Стропильные каркасы над частными объектами принято сооружать из древесины, что обусловлено экологическими и экономическими достоинствами материала.

Однако будущим строителям нельзя забывать о специфике натуральной органики. Следует учесть, что древесине свойственно менять линейные размеры от колебаний влажности и перепадов температуры.

Ей характерна провисающая деформация солидных по длине элементов, не имеющих дополнительных опор под проблемными сегментами.

Специфические особенности материала обуславливают усложнение конструкции в зависимости от величины перекрываемого пролета: При расстоянии между опорами до 4,5м устраивается самый простой стропильный каркас, не требующий установки дополнительных опор.

При расстоянии от 4,6 до 6м для придания жесткости системе устанавливаются подстропильные ноги – подкосы. По этому принципу устраиваются навесы, независимо от дины стропилин. При расстоянии между опорными стенками от 6,1 до 9м подкосы монтируются два подкоса, подпирающие стропильную ногу с обоих краев. При расстоянии от 9,1 до 1.

Конструкция представляет собой крепкую деревянную раму с прогонной балкой вверху, которая опирается на ряд вертикальных стоек. В стойки конструкции упираются подкосы, поддерживающие обе половины длинной стропилины. При расстоянии свыше 1. Техническое решение в пределах сегмента соответствует одному из вышеописанных вариантов. Расстояние между стропильными ногами определяют геометрические данные обустраиваемой коробки.

Стены, на которые предстоит опереть каркас крыши, банально разбиваются на равные отрезки.

Источник: https://megasoft2017lol.netlify.com/tipovoj-proekt-perekritie-balkami-odnoskatnoj-krovli.html

Основные конструкции плоских крыш — Нужен Дом? — Построй!

Автор На чтение 6 мин. Опубликовано 12.03.2012

В строительстве известны два вида: скатная и плоская. Остановимся на последней поподробнее. Чаще всего плоские крыши используются в строительстве многоэтажных жилых и общественных зданий, а также в зданиях производственного и сельскохозяйственного назначения. Плоская крыша: конструкция которой не так часто применяется в частном домостроении, имеет, однако, ряд преимуществ.

Стоимость конструкции плоской кровли относительно дешевая, а главное, удобная в эксплуатации.

Ремонт плоской крыши осуществлять достаточно просто

Плоские крыши в отличие от скатных имеют большой ряд особенностей. Перечислим их:

• Плоские экономичнее и дешевле, ведь площадь кровли меньше площади кровли скатной. В данном случае удается сэкономить за счет необходимого метража. На плоскую идет меньше материала, чем на скатную при сравнении равных по площади зданий.
• Конструкции просты в возведении. Кровельные работы при установке проводятся в менее экстремальных условиях, чем при установке скатной крыши.
• Обслуживание не требует помощи квалифицированных специалистов. Рабочему не нужно обладать навыками альпиниста, чтобы осуществить профилактический осмотр, очистку водостоков или просто установить антенну.
• Плоские кровли удобны в эксплуатации. На такую крышу без труда устанавливается любое оборудование, в том числе и климатическое, например, наружные блоки кондиционеров. Такие блоки в скатной размещаются на фасадах.
• Плоская кровля может использоваться, как дополнительная полезная площадь. За ее счет можно компенсировать недостаток места для организации некоторых объектов. На плоской можно организовать небольшой земельный участок или же детскую игровую площадку.

Недостатком могут показаться большие снеговые нагрузки, однако такая нагрузка не несет негативного воздействия на кровлю, так как передается непосредственно на всю площадь покрытия. Скатная крыша за счет своей геометрической формы создает парусность, чего не скажешь про плоские крыши. Отмечая достоинства плоских крыш, каждый строитель скажет, что можно жить в строящемся доме под временным перекрытием, так как возведение можно осуществлять поэтапно.

Типы плоских кровель

По типу кровельного покрытия плоские крыши подразделяют на традиционные и инверсионные, для покрытия которых соответственно применяются традиционная и инверсионная кровли.

В строительстве плоской кровли также широко применима конструкция плоской крыши с мягкой кровлей. Плоские кровли бывают еще трех видов: зеленая кровля, эксплуатируемая кровля и комбинированная кровля.

Традиционная кровля

Традиционная кровля укладывается непосредственно на теплоизоляционный слой. Плоские крыши традиционного вида имеют больше слабых сторон, чем сильных. В данном виде часто возникают проблемы с гидроизоляцией, так как покрытие подвергается негативным воздействиям погоды, а также механическим нагрузкам в процессе эксплуатации, например, ходьбе. Когда в традиционной кровле возникает место протечки, обнаружить его и провести ремонтные работы весьма трудно и дорого.

Инверсионный вид кровли

Эксплуатируемая плоская кровля

Инверсионная кровля предназначена для зданий, крыша которых используется, как дополнительная полезная площадь. Многие зарубежные страны славятся своим рационализмом во всем, в том числе и в строительстве. Так они создают многоуровневые парковки, причем используют для этих целей исключительно плоские инверсионные кварианты. Такая крыша отличается от традиционной тем, что гидроизоляционный слой укладывается под утеплитель, что предохраняет его от всех неблагоприятных воздействий внешней среды. Инверсионные крыши пригодны для строительства на них игровых и спортивных площадок, а также автостоянок, что весьма удобно.

Эксплуатируемые кровли

Эксплуатируемые крыши являются отличным решением для больших городов, где уже нет места для нового строительства. Плоские крыши в мегаполисах оборудуют под зоны отдыха, рестораны, кафе, на них размещают паркинги и автостоянки, а также зеленые зоны. Эксплуатируемые крыши несут не только практическую функцию, но и эстетическую, с поверхности земли они воспринимаются как благоустроенное пятно в серой застройке. На примере подземной автомобильной стоянки рассмотрим технологию выполнения кровли для эксплуатируемой крыши. На бетонном перекрытии выполняется стяжка, на которую настилается слой гидроизоляции, поверх которого укладывается теплоизоляционная система в виде плит, перекрывающих друг друга. На теплоизоляционные плиты укладывается фильтрующий слой, на который в завершении выстилается слой гравия. Именно слой гравия служит основой под тротуарные плиты. Таким образом, вместо простой плоской крыши получается замечательная территория, пригодная для рационального использования, правда, она не подходит для высаживания на ней деревьев. Но, при желании ее все же можно озеленить кустарниками или травянистыми растениями.

Зелёная крыша

Существует еще один замечательный вид кровли – зеленая кровля. В последнее время данный вид кровли для плоской крыши пользуется повышенным интересом. На крышах высаживают различные растения, от простой газонной травы до деревьев. Такие крыши-террасы и крыши-сады выглядят более, чем привлекательно. Естественно, что для выполнения зеленой кровли необходимо использовать специальные кровельные материалы.

Для таких кровель специально подбирают комплексы необходимых конструкций и материалов. Зеленая кровля подвержена многим негативным факторам, как врост корней в слой кровли и повышенная влажность.

Именно поэтому для кровли данного вида используют специальные водозадерживающие, дренажные слои, корнестойкие пленки, битумно-полимерные рулонные материалы, которые пропитаны химическими соединениями, не позволяющими прорастать корням вглубь гидроизоляционного слоя. Примечателен тот факт, что кровля может «озелениться» сама собой, без каких-либо человеческих усилий. Многие замечали крыши домов, на которых произрастают растения, принесенные туда не архитекторами и ландшафтными дизайнерами, а ветром, птицами и животными.

Такая кровля, возможно, выглядит красиво, но не несет никаких положительных моментов обладателю дома, на котором она расположилась. Корни растений разрушают гидроизоляционный слой, что приводит к протечке. Поэтому есть смысл использовать материалы, предотвращающие рост корней и на простой гравийной засыпке крыши. Согласитесь, многие мечтают о такой роскоши.

Существуют более трудоемкие в своем исполнение комбинированные кровли. Кровли, на которых чередуются пешеходные зоны с зонами растительных насаждений, требуют много усилий и труда, как для строителей, так и для архитекторов. Для такого вида плоских крыш необходимо использовать огромное количество конструкций, а также тщательно разработать проект будущей крыши.

Традиция эксплуатировать плоские крыши домов для зеленых насаждений далеко не нова. Стоит вспомнить всем известное чудо света — сады Семирамиды.

На сегодняшний день есть народы, которые живут по таким традициям и тщательно их соблюдают. К примеру, плоская крыша памирского дома. Такую крышу укладывают именно на 35 стропилах. В крыше обязательно должно быть четырехугольное отверстие, которое носит название чархона. Под чархоной в доме было принято размещать очаг. В очаге посреди дома сейчас нет нужды, но, тем не менее, люди не забывают при строительстве сделать небольшое окно в крыше, через которое проникает дневной свет.

Чархона также служила в качестве солнечных часов. На самой крыше дома было принято разбивать огородные грядки. Для этой цели на крышу поднимали плодотворную землю, взятую с долин. В настоящее время плоскую крышу памирского дома используют для засушивания фруктов, хвороста, а также иногда на ней спят. В зимний период времени, когда идет сильный снег, и дуют пронзительные ветра, над чархоной возводят своего рода небольшой шалашик, который не допускает заносов и сильных задуваний в дом.

Конструкций крыш множество, осталось только выбрать для себя подходящий вариант.

Типы плоских крыш и инструкции по ремонту

Ряд домов и зданий предпочитают конструкции плоских крыш, чтобы придать им утонченный вид. Хотя плоские кровли кажутся довольно многообещающими, они могут потребовать огромной тщательной проверки. Часто компании, занимающиеся ремонтом плоских крыш, предлагают периодическую проверку на наличие поломок и расколов, что позволит поддерживать ваше укрытие в хорошем состоянии.
Часто мы влюбляемся в универсальность конструкции плоских крыш. Но даже небольшая трещина может нанести серьезный ущерб конструкции.Кроме того, если он появляется спереди, это может поставить под вопрос вашу репутацию. В этом случае коммерческий ремонт плоской крыши может сэкономить вам деньги.
В качестве введения, плоские крыши на самом деле не являются плоскими и имеют незначительные несогласованные зазоры с уклоном крыши. Обычно эти промежутки образуются от «до ½» на каждую ногу. Небольшой уклон обеспечит хороший дренаж воды, но при неправильном уходе это может стать большой проблемой.

Читайте также: 8 основных тенденций строительства

Здесь хорошо то, что у него есть различные варианты материалов, которые уведут вас от традиционной системы плоской кровли.Это также увеличивает надежность верхней крыши.
Если мы посмотрим на различные типы, плоские крыши можно разделить на следующие категории:

Однослойная мембрана

Этот тип кровли является предпочтительной технологией защиты. Большинство из них предпочтительнее коммерческого строительного типа. Профессионалы называют его «эластомерным».
У этих крыш есть определенные разновидности:

• Неопрен
• EPDM
• Листы из хлорированного полиэтилена и хлорсульфированного полиэтилена
• ПВХ
• Модифицированный полимером

Среди всех этих типов EPDM (синтетический каучук) является наиболее предпочтительным.Это широко используется в жилых и коммерческих помещениях. Так что, если ничего, вы всегда можете предложить подрядчику поставить кровельный щит из EPDM.
Традиционно и технически эти мембранные кровли развертываются различными способами. Типы кровли из EPDM связываются сваркой или липкостью.

Кровля из модифицированного битума

Это было результатом продуманной технологии замены BUR. В эпоху 1960-х это было разработано для добавления полимерного слоя крыши с листами BUR.В соответствии с потребностями проекта эти типы плоских крыш могут быть развернуты. Ряд способов установки включает:

• Прикладная техника с горелкой
• Техника холодного нанесения
• Самоклеящаяся техника
• Горячее нанесение

Он известен тем, что обеспечивает повышенную эластичность крыши даже при низких температурах. Полимеры — это полипропилен, который имеет такие свойства, как резиновая крыша.

Застроенная кровля

BUR или сборные крыши, которые решали проблемы экранирования дома на очень долгое время.Застроенные крыши разворачиваются в несколько слоев. В этом типе кровли битум используется с тлеющей горячей шваброй.
Нанесение горячего гудрона смешивается с битумом и создает вид монолитной кровельной мембраны. Слой кровельного асфальта накладывается внахлест до тех пор, пока покрытие не образует толщину. На верхний слой наносится верхняя поверхность из каменных частиц. Это защищает крышу от УФ-лучей.
Некоторые общие ремонтные работы с этими плоскими крышами можно выполнить с небольшими дополнительными усилиями.Если вы боитесь высоты, вам могут помочь различные профессионалы по плоской кровле. Самое приятное то, что это занимает минимум времени.
Если вы хотите сделать это самостоятельно, , вот шаги :
Самый первый шаг — узнать о типе крыши.

• После этого будьте готовы очистить поверхность. Самая первая часть — удаление отложений гравия. Это сделано для того, чтобы вода текла легче. После этого удалите всю пыль и грязь, чтобы получить хороший ремонт.
• После тщательной очистки поверхности можно в любой момент перейти к нанесению грунтовки. Поступая так, вы повысите производительность патча в долгосрочной перспективе.

Зимой и в снежную погоду слои кровли насыщаются. В этом случае следует использовать насадку для рассекателя пламени.

• После полного высыхания грунтовки переходите к нанесению заплатки. Заплатку следует укладывать хлопчатобумажной тканью, пропитанной асфальтом. После нанесения 4-дюймовой ткани вы можете приступить к слою 6 дюймов.
• С помощью кельмы можно залить цементом поверхность крыши. Это должно быть развернуто в униформе, чтобы покрыть всю область заплатки.

Итак, мы закончили ямочный ремонт и работы по цементированию. После высыхания слоев нанести финишный слой асфальтовой мастики.

Сможете ли вы когда-нибудь сделать вашу плоскую крышу герметичной?

Течь на плоской крыше может стать для вас шоком. Ваши инвестиции могут оказаться напрасными, если вы не примете во внимание необходимые меры предосторожности.Итак, если у вас есть крыша над головой, которая может спасти вас от штормовых и дождливых ночей, то она не должна протекать. Кроме того, если вы имеете дело с плоской крышей, это может быть более важным фактором. Ваша плоская крыша быстро покажет утечку, так как вода быстро попадет в трещину. Итак, прежде чем слепо идти на ремонт плоской кровли, необходимо выяснить причины протечки кровли. Так почему бы не разобраться в проблеме, прежде чем решать ее?

Посмотрите также: 50 лучших строительных университетов мира

Причины протечек плоской кровли:

Некоторые ключевые факторы, влияющие на протечку плоской кровли:

• Находиться в суровых условиях.Это может вызвать трещины и поломку крыши.
• Сбор воды, ведущий к стоячей воде. Это ослабляет поверхность крыши и делает ее менее прочной.
• Устаревшие методы монтажа и утепления кровли могут снизить долговечность. В этом состоянии из-за экстремальных погодных условий и температур ваша крыша может порваться.

Вы всегда можете решить проблему, но это приведет к дополнительным расходам на обслуживание в ваш бюджет.
Если состояние слишком тяжелое, можно выбрать следующие варианты замены:

• Монтаж металлической кровли
• Сборная крыша или BUR
• Покрытие спреем
• Применение битума

Просто осознав серьезность ситуации, вы можете принять долгосрочное и экономичное решение.Вы узнаете, когда ваша крыша просто износится и ее можно будет заменить.

2020 Руководство по замене плоской крыши

В настоящее время средняя стоимость замены плоской крыши составляет $ 7 500-11 000 за 1 600 кв. Футов. дом в стиле ранчо.

Самыми популярными мембранами для плоских кровель, устанавливаемых в домах в США, являются: EPDM, ПВХ и ТПО.

Мы рассмотрим стоимость материалов и установку самых популярных материалов для плоских крыш. Мы также обсудим плюсы и минусы каждой крыши, а также ведущих производителей, чтобы вы могли выбрать лучший вариант для своего дома.

Если вы готовы установить новую плоскую крышу, получите бесплатную оценку от местных профессионалов кровли.

Стоимость установки плоской кровли

В зависимости от размера и сложности вы можете рассчитывать потратить от $ 5,50-7,50 за квадратный фут. для установки новой плоской кровли (без утеплителя).

Итак, если у вас есть простая квартира площадью 1500 кв. Дом в стиле ранчо, вы заплатите 8 250 долларов — 11 250 . Если ваша крыша составляет более 3000 квадратных футов, большинство подрядчиков предоставят вам 3-7% скидку на большой объем.

Имейте в виду, что вам следует устанавливать только однослойную мембрану на уклоне крыши от до 3:12 . Если вы превысите эти требования и установите кровельную мембрану на более высоком уклоне, вы столкнетесь с множеством проблем в будущем.

Не все плоские крыши простые, и есть ряд факторов, которые увеличивают общую стоимость. По сути, чем больше отверстий (дымоход, световой люк, люк в крыше) и бордюров на вашей крыше, тем больше материала и окладов потребуется для завершения работы.Это неизбежно приведет к увеличению общей стоимости материала. На сложной кровле установка также является более сложной и трудоемкой, что увеличивает затраты на рабочую силу.

Вы можете использовать нашу программу оценки стоимости кровли, чтобы узнать точную цену от местного профессионала в области кровли.

Цены на материалы для плоской кровли

Вот сколько вы можете рассчитывать заплатить за каждую мембрану для плоской крыши. Обратите внимание, что смета включает материалы и установку. Он не включает изоляцию, отрыв или другие дополнительные элементы, обсуждаемые ниже.

Важно понимать, что однослойные материалы бывают разной толщины, обычно от 45 до 90 мил. Более толстые изделия дороже, но они значительно увеличивают долговечность и долговечность крыши.

Резина EPDM

Крыша из EPDM стоит $ 5,50 — 6,50 за кв. Фут. установлен . Это эквивалентно $ 8,000 — 9,750 за 1500 кв. Футов. резиновой кровли.

EPDM — самый старый и наиболее часто используемый однослойный материал.Он так популярен в основном из-за следующих преимуществ:

— низкая стоимость (самый дешевый из трех)
— доступность
— Варианты самостоятельной установки
— Варианты самостоятельного ремонта.

Он обладает хорошей атмосферостойкостью, устойчив к тепловым ударам и граду, а также сохраняет гибкость при низких температурах.

Кровля из EPDM

не требует для установки специальных инструментов и материалов (все можно приобрести в Home Depot), что делает ее популярной среди неопытных кровельщиков и опытных домовладельцев.

С другой стороны, резина служит всего 10-15 лет (проблемы могут начаться уже после 5-7 лет эксплуатации). Кроме того, она подвержена утечкам, скоплению воды, разрывам швов и другим проблемам, связанным с конструкцией мембраны.

К ведущим производителям EPDM относятся: Carlisle and Johns Manville (JM).

ТПО кровельное

В среднем TPO стоит $ 6-7,00 за установленный квадратный фут . Это составляет $ 9000 — 10 500 за 1500 кв.футов крыши.

TPO (термопластичный полиолефин) — новейшая из трех мембран. Благодаря своим уникальным характеристикам и выгодной цене, в настоящее время это вторая по популярности плоская крыша для жилых помещений, и ее объем постоянно растет.

Технически это резиновый материал, но его уникальный состав и бесшовная конструкция позволяют избежать многих проблем, присущих мембранам из EPDM. Он предлагает множество функций, аналогичных своему прямому конкуренту, ПВХ, например:

— превосходная защита от утечек благодаря бесшовной конструкции
— высокая стойкость к проколам
— высокая отражательная способность
— энергоэффективность
— долговечность
— низкие эксплуатационные расходы

С другой стороны, крыши из ТПО имеют задокументированные разрушения мембран, особенно при длительном воздействии тепла и ультрафиолетовых лучей.Это в первую очередь объясняется плохим составом мембран в то время, когда многие производители экспериментировали и искали способы сократить расходы.

Однако в последние годы многие из этих проблем были решены. Тем не менее, рекомендуется приобретать материалы TPO от уважаемой компании, которая производит этот продукт не менее 15 лет и имеет большой послужной список успеха.

Среди ведущих производителей: GAF, Flex и Carlisle.

Кровля ПВХ

Общая стоимость установки ПВХ кровли $ 6.50 — 7,50 на кв. Фут. Это равно 9 500 долл. США — 11 250 за 1 500 кв. Футов. крыша.

Первоначально разработанный в Европе ПВХ (поливинилхлорид) представляет собой кровельный материал премиум-класса класса . На самом деле ПВХ считается самой прочной и долговечной мембраной со сроком службы более 30 лет. К основным достоинствам можно отнести:

— технология сварного шва, обеспечивающая непревзойденную защиту от протечек
— стойкость к разрушению и разрушению мембраны
— отражает до 95% вредных УФ-лучей
— превосходная энергоэффективность
— экономия на нагреве и охлаждении

Самый большой недостаток для многих домовладельцев — высокая стоимость.Еще одна редкая, но серьезная проблема — это выход из строя мембраны из-за непрофессиональной установки. ПВХ — это специальный материал, требующий обучения, знаний и дорогостоящего монтажного оборудования. Следовательно, важно нанимать только подрядчика, который имеет проверенный опыт и рекомендации по установке крыш из ПВХ.

Среди ведущих производителей: IB, Flex и Carlisle.

Цены на изоляцию кровли

Помимо самой мембраны, вам необходимо внести в бюджет расходы на изоляцию.По умолчанию подрядчики устанавливают изоляцию из ДВП.

Однако учтите, что на самом деле он не обеспечивает никаких изоляционных свойств, а просто служит основой для установки кровельной мембраны. Плата 4 × 8 стоит $ 9,94.

Если вы хотите иметь настоящую изоляцию на крыше (что мы настоятельно рекомендуем), вам необходимо установить PolyISO Rigid Foam . Поскольку других вариантов изоляции для плоских крыш нет, вам придется заплатить за плиты ISO.

Polyiso бывает разной толщины, что влияет на коэффициент R.

Самый тонкий размер — 1 дюйм и имеет значение 6 R: $ 45-50 / 100 кв. Футов . Так что, если вы ищете значение 18 R, вам понадобится толщина 3 дюйма, что обойдется вам в $ 135-150 за 100 кв. Футов.

Дополнительные кровельные расходы

Вы можете столкнуться с рядом дополнительных затрат на установку крыши.

ПУНКТ	СТОИМОСТЬ
Отрыв и снятие старой кровли	0 руб.75 — 3.00 / кв.м в зависимости от типа материала и количества слоев
Проходная планка (дымоход, световой люк) или бордюр	250-500 долларов США в зависимости от сложности
Гидроизоляция малой трубы	по 50 долларов за штуку
Гидроизоляция большой трубы	75–100 долларов США за штуку
Трап на крыше	180–250 долларов за штуку
Заменить поврежденную фанеру	75-90 долларов за каждый лист 4х8
Установите металлический край, плакированный ПВХ из нержавеющей стали	7 — 8 $ / пер.футов. Рекомендуется на крышах домов, расположенных в пределах 1 мили от океана.

Кровля сборная

Помимо однослойных мембран, у вас есть возможность установить сборную крышу. Фактически, это был выбор по умолчанию до изобретения EPDM и PVC около 40 лет назад. Однако сборные крыши по-прежнему устанавливаются на жилых домах из-за их относительно невысокой стоимости.

Двумя наиболее популярными материалами являются модифицированный битум и рулонный асфальт .

Вы можете рассчитывать заплатить $ 5 — 6.5 за квадратный фут. устанавливается в зависимости от количества нужных вам слоев. Сюда не входят затраты на изоляцию или отрыв. Таким образом, вы потратите $ 7,500 — 9,750 на простые 1500 кв. Футов. крыша.

Имейте в виду, что для правильной установки любой застроенной кровли ваш уклон должен быть не менее 1/12 дюйма.

Почему мы не рекомендуем сборную крышу

По сравнению с кровельными мембранами, сборные кровли устарели по всем современным строительным нормам.Будучи изначально недорогими в установке, модифицированный битум и рулонный асфальт создают множество проблем, например:

1. Потенциальная опасность возгорания во время установки
2. Слишком большое количество швов может привести к новым утечкам
3. Очень сложно отследить и устранить утечки
4. Трудно устранить любой тип проникновения в крышу
5. Облицовка недолговечна без ремонта более 5 лет.
6. очень дорого снимать и утилизировать
7. гораздо более подвержены утечкам, чем однослойные мембраны.

Панели солнечных батарей для плоских крыш: 3 вещи, которые вы должны знать

Время чтения: 4 минуты

Solar — это разумное решение в области энергетики для домов и предприятий с плоскими крышами, но есть несколько соображений, о которых вам нужно помнить, когда вы пройти процесс установки.

Узнайте, сколько будут стоить солнечные панели в вашем районе в 2021 году

Что нужно знать о солнечных батареях на плоских крышах

• Плоские крыши — идеальное место для солнечных панелей
• Солнечные батареи на плоской крыше не должны быть дороже чем стандартная установка на наклонной крыше
• Зарегистрируйтесь на EnergySage Marketplace, чтобы бесплатно сравнить индивидуальные солнечные расценки

Да, вы можете разместить солнечные панели на плоской крыше с плоскими солнечными стеллажами

Когда вы представляете солнечную установку, вы Вероятно, вы увидите одно из двух: наземную солнечную панель размером с коммунальную сеть или систему солнечных панелей на крыше.Если у вас плоская крыша, вы можете не осознавать, что солнечная энергия также подходит для вашего типа недвижимости. Системы солнечных панелей с плоской крышей могут быть более гибкими по своей конструкции, чем установки на крыше с наклоном, что упрощает получение максимальной отдачи от ваших панелей.

Существуют различные подходы к проектированию солнечных панелей на наклонных крышах и наземных солнечных панелей. Солнечные панели с плоской крышей ничем не отличаются. По этой причине вы можете столкнуться с установщиками солнечных батарей, которые скажут вам, что они не работают на плоских крышах, особенно если вы не живете в районе, где плоские крыши являются обычным явлением.Некоторые крупные национальные компании по аренде солнечной энергии (например, SolarCity) не будут устанавливать солнечную батарею на плоских крышах, потому что они работают с ограниченным набором оборудования и стандартизированными конструкциями систем, чтобы минимизировать свои затраты.

Однако эта проблема легко решается поиском второго (и третьего) мнения. Если вы получите расценки на солнечную батарею от нескольких установщиков, вы легко сможете найти того, кто имеет опыт проектирования и установки систем солнечных панелей для плоских крыш.

Стоимость установки солнечных панелей на плоской крыше конкурентоспособна по сравнению со стандартной установкой на крыше с наклоном

Затраты на рабочую силу и установку обычно составляют около десяти процентов от общих затрат на систему солнечных панелей. Частично это связано с необходимостью лазания по крутой крыше, чтобы прикрепить солнечные панели и их крепления. Процесс установки системы солнечных панелей на плоской крыше по сравнению с этим проще — рабочие могут свободно перемещаться по крыше без специального оборудования, а большинство кровельных материалов, используемых на плоских крышах, могут легко справиться с износом, возникающим в процессе установки.

В качестве дополнительного преимущества установщику солнечных батарей не нужно будет проделывать отверстия в крыше для установки плоских солнечных панелей. В солнечных установках на наклонных крышах обычно используется «крепление для проникновения», которое фиксирует стойку, удерживающую солнечные панели на крыше, путем сверления нескольких отверстий. В системах с плоской крышей вместо этого обычно используется утяжеленная система крепления (известная как «балластная система»). Эта система использует силу тяжести, чтобы сидеть на крыше без дырок.

При этом солнечные панели, установленные на плоских крышах, иногда требуют специального оборудования для максимального увеличения выработки электроэнергии.Вместо того, чтобы класть плоские солнечные панели на наклонную крышу, ваш установщик солнечных батарей, вероятно, будет использовать угловые крепления, которые наклоняют ваши солнечные панели вверх, чтобы они оставались на солнце в течение как можно большей части дня. Иногда это может привести к несколько более высокой цене вашей системы солнечных панелей с плоской крышей.

Что такое балластная система солнечных батарей?

Если вас беспокоит просверливание отверстий в крыше, используйте балластную систему для солнечных батарей — распространенный альтернативный способ крепления панелей на плоской крыше.Балластная система использует гравитацию для удержания панелей на месте и включает использование бетонных блоков для утяжеления солнечных панелей. Вы также можете установить гибридные системы, в которых используются традиционные просверленные крепления, а также балласты, в зависимости от ваших уникальных характеристик крыши.

Солнечные панели на плоских крышах могут быть установлены под идеальным углом, чтобы максимизировать производство электроэнергии.

Установщики солнечных батарей, проектирующие фотоэлектрические системы для стандартных наклонных крыш, должны учитывать угол наклона крыши и ориентацию крыши в конструкции своих систем.В идеале солнечные панели будут установлены на юг под углом, равным широте, на которой они расположены. Если у вас есть крыша, выходящая на восток или запад, или вы можете установить солнечные панели только на северной стороне крыши, ваша система будет вырабатывать меньше электроэнергии изо дня в день. Кроме того, некоторые наклонные крыши круче других, что может привести к неидеальному производству электроэнергии. Хотя это не означает, что солнечная энергия того не стоит, эти соображения могут снизить общее производство электроэнергии за 20 лет.

Плоские крыши предлагают большую гибкость с точки зрения дизайна вашей системы солнечных батарей. Если вы установите солнечные панели на плоской крыше, их можно будет ориентировать на юг и устанавливать под правильным углом независимо от того, в каком направлении смотрит ваш дом. Обе эти спецификации гарантируют, что ваша система может быть оптимизирована для максимального производства электроэнергии. В конце концов, это означает более эффективную систему для вашего дома или бизнеса.

Как найти компанию, которая установит солнечные панели для вашей плоской крыши

Если вы живете в районе, где у многих домов плоские крыши, скорее всего, ваши местные установщики будут иметь опыт работы с такими системами.Тем не менее, вы всегда должны получать несколько предложений от установщиков, чтобы убедиться, что вы работаете с компанией, которая обладает необходимыми знаниями и опытом для ваших нужд.

Лучший способ найти несколько местных специалистов по установке солнечных батарей — зарегистрировать свою собственность на EnergySage Solar Marketplace. Когда вы присоединитесь, просто укажите местоположение вашей собственности на Google Maps, чтобы установщики знали, что у вашей собственности плоская крыша (они увидят изображение со спутника, расположенное над головой). Чтобы гарантировать получение предложений от компаний, которые будут работать с вашей недвижимостью, вы также можете указать, что вам нужна установка на плоской крыше, когда вы настраиваете свои предпочтения после присоединения.

Узнайте, сколько будут стоить солнечные панели в вашем районе в 2021 году

текстуры плоских крыш бесшовные

• Дом
• Новости
• Текстуры
• 3D модели
• Пакеты
• 3D Archviz
• Вызов
• Член клуба
• Как это работает
• Обмен
• Опубликовать
• Около
• Условия использования
• Блог
• Логин
• Регистр

Поделиться на:

Текстура эскиза

Текстуры

• АРХИТЕКТУРА
  • КИРПИЧ
    • Цветной кирпич
      • Рустик
      • Пескоструйная обработка
      • Гладкий
    • Поврежденный кирпич
    • Грязный кирпич
    • Облицовочный кирпич
      • Рустик
      • Гладкий
    • Старый кирпич
    • Белый кирпич
  • ЗДАНИЯ
    • Двери
      • Старинные двери
      • Классические двери
      • Главные двери
      • Современные двери
    • Ворота
    • Старые постройки
    • Старые загородные постройки
    • Жилые дома
    • Витрины
    • Skycrapers
    • Окна
      • смешанные окна
      • специальные окна
  • БЕТОН
    • Голые
      • Чистые стены
      • Поврежденные стены
      • Грязные стены
      • Грубые стены
    • Плиты
      • Чистый
      • Грязный
      • Tadao Ando
  • ДЕКОРАТИВНЫЕ ПАНЕЛИ
    • 3D стеновые панели
      • Смешанные цвета
      • Белые панели
    • Доска
    • Краска для классной доски
    • Карты мира
      • Карты на классной доске
      • Метро
      • Разные карты
      • Винтажные карты
  • МРАМОРНЫЕ ПЛИТЫ
    • Черный
    • Синий
    • Коричневый
    • Кремовый
    • Гранит
    • Зеленый
    • Серый
    • Облицовка стен мрамором
    • Розовый
    • Красный
    • Травертин
    • Белый
    • Обработанный
    • Желтый
  • НАРУЖНАЯ ТРОЩАЯ
    • Бетон
      • Блоки повреждены
      • Блоки смешанные
      • Блоки обычные
      • Елочка
    • Открытый заполнитель
    • Флагман
    • Шестиугольник арбл
    • Мозаика
    • Парки Брусчатка
    • Брусчатка камень
      • Блоки смешанные
      • Блоки обычные
      • Брусчатка
      • Елочка
    • Тактильные
    • Терракотовые
      • Блоки смешанные
      • Блоки обычные
      • Елочка
      • Елочка гравий
    • Штукатурка
      • Чистая штукатурка
      • Старая штукатурка
      • Окрашенная штукатурка
      • Pebble Dash
      • Reinaissance
      • Venetian
    • ДОРОГИ
      • Асфальт
      • Асфальт поврежден
      • Дороги с грунтовым покрытием
      • Булыжник
      • Поврежденный булыжник
      • Округлый булыжник
    • Дороги
    • Разметка дорог
    • Каменные дороги
    • Элементы улиц
  • КРОВЛИ
    • Асфальтовые крыши
    • Глиняные крыши
    • Плоские крыши
    • Внутренняя кровля
    • Металлическая кровля
    • Деревянная черепица
    • Сланцевая кровля
    • Снежная крыша
    • Соломенная крыша
  • КАМЕННЫЕ СТЕНЫ
    • Облицовка из камня
      • Наружная поверхность
      • Внутренняя отделка
      • Сложенные плиты
    • Каменные блоки
    • Каменные стены
    • Поверхность стены
  • ПЛИТКА ИНТЕРЬЕР
    • Цемент — Энкаустика
      • Цемент
      • Шахматная доска
      • Энкаустика
      • Викторианский стиль
    • Керамическое дерево
    • Согласованные темы
    • Дизайн-индустрия
    • Дизайн-индустрия
    • Смешанный шестиугольник
    • Мраморная плитка
      • Черный
      • Синий
      • Коричневый
      • согласованные темы
      • Кремовый
      • Гранит
      • Зеленый
      • Серый
      • Мраморные геометрические узоры
      • Розовый
      • Красный
      • Травертин
      • Белый
      • Обработанный
      • Желтый
    • Мозаика
      • Классический формат
        • Многоцветный
        • С рисунком
        • Обычный цвет
          • Мозаика см 1.2×1,2
          • Мозаика см 1,5×1,5
          • Мозаика см 10×20
          • Мозаика см 10×40
          • Мозаика см 20×60
          • Мозаика см 5×10
          • Мозаика см 5×20
          • Мозаика 5×5
      • Смешанный формат
      • Плитка для бассейна
      • В полоску
    • Плитка с орнаментом
      • Древний Рим
      • Стиль кантри
      • Плитка с цветочным рисунком
      • Геометрические узоры
      • Смешанные узоры
      • Пэчворк
    • Одноцветный
      • см 20 x 20
      • см 50 x 50
      • Смешанный размер
    • Каменная плитка
    • Терракотовая плитка
    • Terrazzo
    • Terrazzo поверхности
    • Water Jet
      • Medallions
  • НАСТЕННАЯ ПЛИТКА СНАРУЖИ
  • WOOD
    • Краска из пробкового дерева
    • ценные породы дерева
      • темное дерево
      • светлое дерево
      9001 7 Средняя древесина
      • Цветное дерево
    • Фанера
    • Необработанное дерево
    • Стружка — Мульча
    • Бревна
    • Деревянные панели
  • ДЕРЕВЯННЫЕ ПОЛЫ
    • Декорированные
    • Геометрический узор
    • Елочка
    • Цвет паркета
    • Паркет темный
    • Паркет светлый
    • Паркет средний
    • Паркет квадратный
    • Паркет белый
  • ДЕРЕВЯННЫЕ ДОСКИ
    • Старые деревянные доски
    • Сайдинг деревянный
    • Грязные лакированные доски
    • Деревянный настил
    • Деревянный забор
• ФОНЫ И ПЕЙЗАЖИ
  • ГОРОДА И ГОРОДА
  • ПРИРОДА
    • Сельские местности и холмы
    • Озера
    • Реки и ручьи
    • Виноградники
  • ЖЕЛЕЗНЫЕ ДОРОГИ
  • ДОРОГИ И ПАРКИНГИ
  ДОРОГИ И ПАРКИНГИ ЗАКАТЫ
  9001 8
• FREE PBR TEXTURES
• MATERIALS
  • CARDBOARD
  • CARPETING
    • Голубые тона
    • Коричневые тона
    • Зеленые тона
    • Серые тона
    • Натуральные волокна
    • Красные тона
    • Белые тона
  • ТКАНИ
  • Углеродное волокно
  • Джинсовая ткань
  • Добби
  • Геометрические узоры
  • Клетчатка — Виши
  • Жаккард
  • Джерси
  • Тартан
  • Бархат
  • МЕХ ЖИВОТНЫХ
  • КОЖА
  • МЕТАЛЛЫ
    • Основные металлы
      • МЕТАЛЛЫ
        • металлы
        • Гофрированный
        • Грязный ржавый
        • Облицовка фасадов
        • Панели
        • Перфорированные
        • Пластины
      • БУМАГА
      • КОВРИКИ
        • Коврики из воловьей кожи
        • Коврики с рисунком
        • Персидские и восточные коврики
        • Винтажные коврики
        • исчезать d коврики
      • ОБОИ
        • Дамаск
        • Цветочные
        • Геометрические узоры
        • Parato Италия
          • Anthea
          • Creativa
          • Dhea
          • Elegance
          • Immagina
          • Natura
          • Nobile
        цветов В полоску
        • Синий
        • Коричневый
        • Серый — Черный
        • Зеленый
        • Разноцветный
        • Красный
        • Желтый
        • Тартан
        • с различными узорами
    • ПРИРОДНЫЕ ЭЛЕМЕНТЫ
      • БАМБУК
      • БАРК
      • ГРАВИРОВАНИЕ И ГАЛЬКА
      • РАТТАН И ПЛЕТЕНЬ
      • КАМНИ
      • ПЕСК
      • СНЕГ
      • ПОЧВА
        • Земля
        • Грязь
      • РАСТИТЕЛЬНОСТЬ
        • Сухая трава
        • Цветочные поля
        • Зеленая трава
        • Живые изгороди
        • Мох 90 018
      • ВОДА
        • Вода в бассейне
        • Морская вода
        • Ручьи
    Показать только текстуры PBR

    ---

    Плоская черепица из глины текстуры бесшовные 19594 Плоская черепица из глины текстуры бесшовные 19593 Плоская черепица из глины текстуры бесшовные 19592 058 Англия старая плоская глиняная черепица текстуры бесшовные 03589 Старая плоская черепица из глины текстуры бесшовные 03588 Старая плоская черепица из глины текстуры бесшовные 03587 Старая плоская черепица из глины текстуры бесшовные 03586 Бетонные плоские черепицы текстуры бесшовные 03585 Бетонная плоская черепица текстуры бесшовные 03584 Бетонная плоская черепица текстуры бесшовные 03583 Плоская черепица из глины текстуры бесшовные 03582 Плоская черепица из глины текстуры бесшовные 03581 Плоская черепица из глины текстуры бесшовные 03580 Плоская черепица из глины текстуры бесшовные 03579 Плоская черепица из глины текстуры бесшовные 03578 Плоская черепица из глины текстуры бесшовные 03577 Плоская черепица из глины текстуры бесшовные 03576 Англия старая плоская глиняная черепица текстуры бесшовные 03575 Англия старая плоская глиняная черепица текстуры бесшовные 03574 Англия старая плоская глиняная черепица текстуры бесшовные 03573 Англия старая плоская глиняная черепица текстуры бесшовные 03572 Англия старая плоская глиняная черепица текстуры бесшовные 03571 Франция Тюиль пластина глиняная черепица текстуры бесшовные 03570 Франция Тюиль пластина глиняная черепица текстуры бесшовные 03569 Франция Тюиль пластина глиняная черепица текстуры бесшовные 03568 Франция Тюиль пластина глиняная черепица текстуры бесшовные 03567 Франция Тюиль пластина глиняная черепица текстуры бесшовные 03566 Франция Тюиль пластина глиняная черепица текстуры бесшовные 03565 Франция Тюиль пластина глиняная черепица текстуры бесшовные 03564 Франция Тюиль пластина глиняная черепица текстуры бесшовные 03563 Франция Тюиль пластина глиняная черепица текстуры бесшовные 03562 Франция Тюиль пластина глиняная черепица текстуры бесшовные 03561 Франция Тюиль пластина глиняная черепица текстуры бесшовные 03560 Старый Париж плоской глиняной черепицы текстуры бесшовные 03559 Старый Париж плоской глиняной черепицы текстуры бесшовные 03558 Старый Париж плоской глиняной черепицы текстуры бесшовные 03557 Старый Париж плоской глиняной черепицы текстуры бесшовные 03556 Старый Париж плоской глиняной черепицы текстуры бесшовные 03555 Prieure плоская черепица из глины текстуры бесшовные 03554 Prieure плоская черепица из глины текстуры бесшовные 03553 Prieure плоская черепица из глины текстуры бесшовные 03552 Prieure плоская черепица из глины текстуры бесшовные 03551 Prieure плоская черепица из глины текстуры бесшовные 03550 Prieure плоская черепица из глины текстуры бесшовные 03549 Prieure плоская черепица из глины текстуры бесшовные 03548 Prieure плоская черепица из глины текстуры бесшовные 03547 Prieure плоская черепица из глины текстуры бесшовные 03546 Pommard плоская глиняная черепица текстуры бесшовные 03545 Pommard плоская глиняная черепица текстуры бесшовные 03544 Pommard плоская глиняная черепица текстуры бесшовные 03543 Pommard плоская черепица из глины текстуры бесшовные 03542 Pommard плоская глиняная черепица текстуры бесшовные 03541 Gran Cru плоской глиняной черепицы текстуры бесшовные 03540 Gran Cru плоской глиняной черепицы текстуры бесшовные 03539 Gran Cru плоской глиняной черепицы текстуры бесшовные 03538 Gran Cru плоской глиняной черепицы текстуры бесшовные 03537 Gran Cru плоской глиняной черепицы текстуры бесшовные 03536 Gran Cru плоской глиняной черепицы текстуры бесшовные 03535 Eminence плоская черепица из глины текстуры бесшовные 03534 Eminence плоская глиняная черепица текстуры бесшовные 03533 Eminence плоская черепица из глины текстуры бесшовные 03532 Eminence плоская глиняная черепица текстуры бесшовные 03531 Eminence плоская черепица из глины текстуры бесшовные 03530 Eminence плоская глиняная черепица текстуры бесшовные 03529 Elysee плоская глиняная черепица текстуры бесшовные 03528 Elysee плоская глиняная черепица текстуры бесшовные 03527 Elysee плоская глиняная черепица текстуры бесшовные 03526 Elysee плоская глиняная черепица текстуры бесшовные 03525 Elysee плоская глиняная черепица текстуры бесшовные 03524 Elysee плоская глиняная черепица текстуры бесшовные 03523 Плоская глиняная черепица Bavent текстуры бесшовные 03522 Плоская глиняная черепица Bavent текстуры бесшовные 03521 Плоская глиняная черепица Bavent текстуры бесшовные 03520 Плоская глиняная черепица Bavent текстуры бесшовные 03519

    Почему так много компаний переходят на плоский дизайн логотипов?

    Краткий ответ: потому что Apple задала модный тренд .

    Раскрытие: как UX-дизайнер я буду уделять немного больше внимания пользовательским интерфейсам и техническому дизайну, чем остальному графическому дизайну.


    до iOS 7

    Мир до iOS 7 был псевдо-3D. Это было весело.

    • Сначала у наших дисплеев было 256 цветов, потом 64 тысячи, потом 16 миллионов


    Как ни странно, Volkswagen сменил плоский дизайн на псевдо-3D. Я помню, как в конце 90-х создавал веб-сайт для дилера Volkswagen, затем я получил новый брендбук от Volkswagen, и меня поразило, насколько красиво выглядел градиентный логотип.

    • • У нас были условные обозначения пользовательского интерфейса: активных элементов с псевдо-3D , таких как кнопки, раскрывающиеся списки и даже ввод.


    Обратите внимание на все способы, которыми можно сделать управляющие элементы трехмерными: внутренняя тень на элементах управления вводом и даже небольшая стеклянная рамка вокруг цветных полей.

    • У нас было самых красивых изоморфных иконок из когда-либо созданных; была мода рисовать объекты квадратными в форме иконок iOS.

    Мой товарищ по команде Александр создал его в конце 2000-х. Посмотрите, какие цветы он рисовал всего несколько лет назад.

    После iOS 7

    Все закончилось в одночасье 18 сентября 2013 года с обновлением iOS. App Store обновил приложения. Мир стал плоским.


    Глянцевый текстурированный интерфейс, казавшийся красивым еще накануне, устарел. Умерли приложения, которым не удалось обновить интерфейс.

    Это было не очень хорошо для UX. Это вызвало много недоразумений.

    • Что кликабельно?
    • Что нет?


    Я сделал этот снимок экрана в 2016 году. Спустя 3 года у вас все еще есть , чтобы знать, что является кликабельным, а что нет.

    Тем самым Apple стерла годы жизни пользователей, которые касались экрана не в тех местах.

    Иконки

    Иконки тоже стали плоскими.

    • Иконки избавились от деталей и стали проще. Они стали более узнаваемыми.


    Люди просят нарисовать логотипы в формате иконок.Иногда нам нужно поработать, но в основном оригинальные логотипы подходят. Мы просто следим за тем, чтобы они были как можно более точными, а потом кончили.

    • • Дизайнеры иконок спасли годы своей жизни, нарисовав более простые значки приложений. Таким образом, Apple спасла годы жизни дизайнера иконок.


    Луи Мантиа переработал значки для собственных приложений iOS. Бьюсь об заклад, это заняло у него меньше времени, чем просто исправление изоморфных версий годом ранее.

    Что еще?

    Помимо Apple, были и другие факторы. Кто-то сопротивлялся этой тенденции, кто-то ее поддерживал. Мы видели примеры первых в начале статьи, давайте рассмотрим некоторые примеры вторых.

    Использование в различных средствах массовой информации

    Процесс упрощения графики частично связан с разнообразием доступных носителей: телевизоры, экраны компьютеров, винилы ORACAL, светодиодные фонари и даже татуировки:


    Обратите внимание, что даже полный логотип Facebook (компании), каким бы простым он ни был, не умещается на большом пальце.Вам понадобится укороченный логотип F.

    Использование экрана

    Упрощение использования экрана — логотипы должны распознаваться как значок 16 × 16 пикселей на дисплее с низким разрешением.

    Стилизованные логотипы, оптимизированные под формат 32 × 32. Однако большинство из них нормально выглядят в формате 16 × 16.

    Просто упрощение

    Некоторое упрощение логотипов происходило на протяжении всего 20 века, задолго до появления экранов, социальных сетей и основной культуры татуировки.

    Windows Metro

    Microsoft какое-то время продвигала плоский дизайн.Я точно помню, когда: мы запускали Icons8 как набор иконок для Windows 8 (Icons8 означает значки + Windows 8). Конечно, какое-то влияние.


    Дизайн в стиле Metro: Эдуардо Сантос определенно справился с задачей лучше, чем Microsoft.

    Конечно, это имело какое-то влияние, но была ли Microsoft законодателем мод? Я так не думаю. Как настольная операционная система, мобильная платформа, платформа для планшетов и визуальный стиль — это провал. 10 лет спустя, я думаю, больше людей это ненавидит, чем нравится.

    Переход к векторам

    В мире дисплеев высокой плотности вы либо:

    • Оставить 2-3 версии для разной плотности пикселей
    • Или используйте векторы

    Хотя векторы могут отбрасывать тени и показывать несколько различных простых эффектов, этот набор эффектов очень ограничен; В Photoshop 3 было больше. Я бы хотел, чтобы мы двигались к чему-то вроде этого:

    Кстати, спасибо за подсказку!

    ---

    … а потом случилось 18 сентября 2013 года. День, когда мир в одночасье стал плоским.
    —
    Об авторе
    Иван Бойко — основатель компании Icons8. Свою первую работу он получил после рисования баннера с CTR 43%. После многих лет создания иконок он специализируется на быстром создании прототипов и обработке бэклогов.

    Попробуйте бесплатные инструменты для авторов от команды Icons8

    Photo Creator , бесплатное средство для создания коллажей с технологиями на основе искусственного интеллекта для создания индивидуальных фотографий для вашей истории Pichon , настольное приложение для загрузки значков и картинок и использования их в автономном режиме


    Также получите списки бесплатных векторных программ и бесплатных программ для редактирования фотографий.

    No related posts.
