Плоская батарея отопления советские: Плоские стальные батареи отопления старого образца. Металлические радиаторы отопления — разнообразие вариантов и их описание. Как поставить отопительный элемент правильно

Радиаторы отопления – плоские панельные отопительные приборы из стали

Огромное разнообразие отопительных приборов, которые присутствуют на современном рынке отопительного оборудования, часто ставит потребителей в тупик. Ведь вопрос, какой лучше, мучает именно тогда, когда глаза разбегаются. В этой статье будут разбираться радиаторы отопления – «плоские». Почему эта тема так интересна в настоящее время? Судите сами.

• Во-первых, плоская конструкция отопительного прибора – это увеличение свободного пространства в помещении. Соответственно появляется возможность установки подоконника меньшей ширины.
• Во-вторых, это уменьшения плоскости сбора пыли.
• В-третьих, это необычный и привлекательный внешний вид.

Но тут встает вопрос: а как же с теплоотдачей? Ведь не секрет, что данный показатель во многом зависит именно от размеров батареи отопления. Все верно, показатель теплоотдачи уменьшается, но не зря производители выпускают эти приборы, значит, есть какая-то хитрость, которая мощность радиатора поддерживает в необходимом размере.

Со всеми этими вопросами и будем здесь разбираться.

Что такое плоские радиаторы отопления

Начинать говорить о плоских батареях отопления надо с их размера глубины. Точного показателя, который бы обозначал тонкость прибора, не существует. Это в основном определяется на глаз. К примеру, за стандарт можно взять чугунный радиатор – это обычная конструкция. Все, что будет меньше его глубины в два раза, и можно отнести к плоским радиаторам отопления.

Если сделать обзор всех существующих моделей, то под этот стандарт подходят только стальные панельные батареи. Их и будем рассматривать. Почему так получается, что панельные конструкции имеют небольшую толщину? Все дело в технологии их изготовления.

Это приборы, изготавливаемые из стальных штампованных листов. В основе формы лежит именно цельный лист с достаточно большой площадью заглубления. То есть это не секционная конструкция, а плоская во всю площадь самого отопительного прибора. Именно этим и достигается повышение тепловой отдачи.

Но при этом глубина каждой панели не очень большая, а соответственно объем теплоносителя, используемого в системе отопления, в самом плоском радиаторе будет небольшим. Такое соотношение имеет несомненный плюс – небольшой расход топлива на нагрев теплоносителя. То есть эти две величины находятся в прямо пропорциональном соотношении.

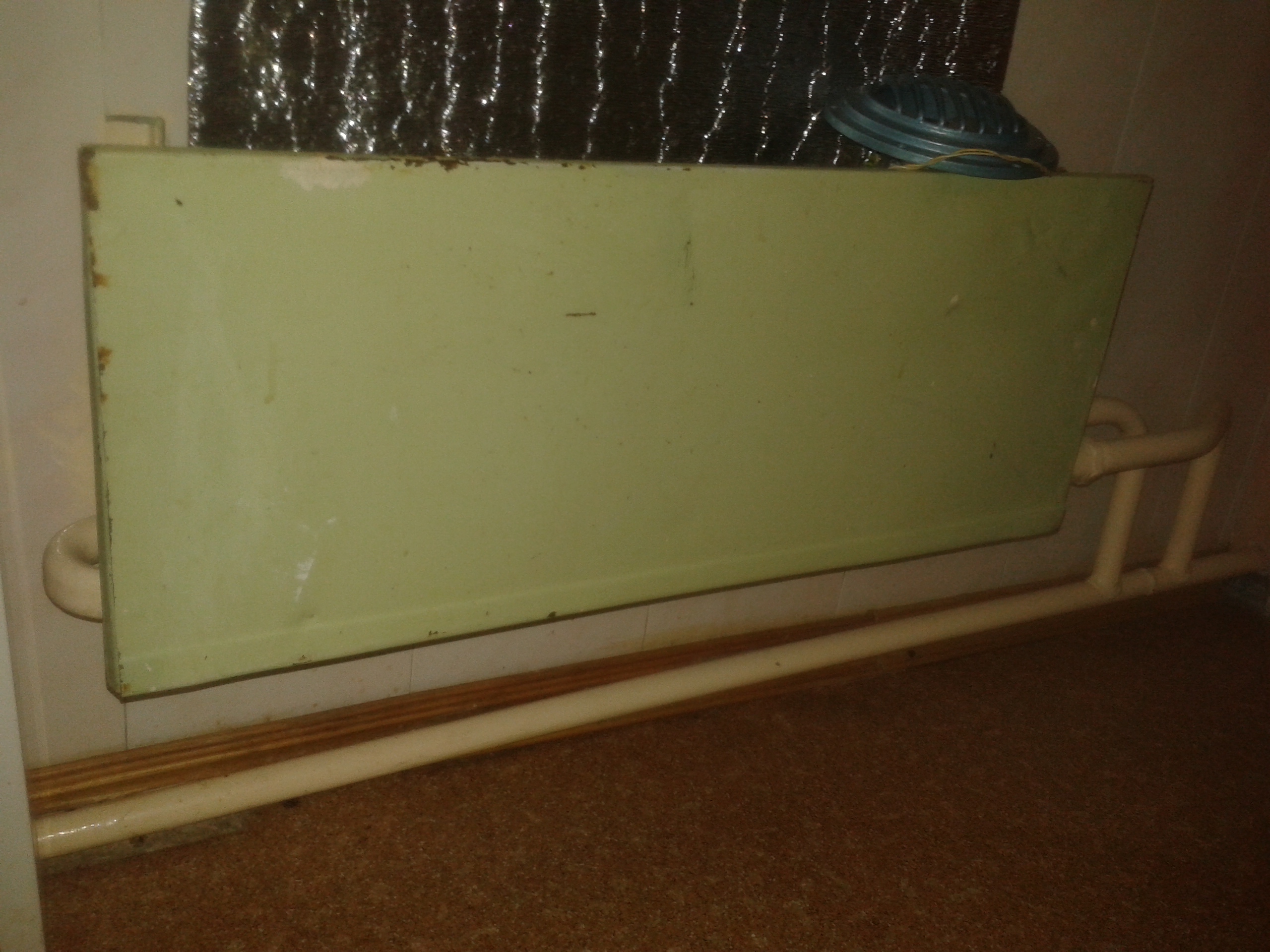

Плоская батарея

Производители пошли дальше. Они не стали зацикливаться на приборах с чисто панельной формой, ведь, как было сказано выше, такая форма обладает сниженной мощностью. Для увеличения данного показателя были сделаны дополнения к самой конструкции в виде системы оребрения, так называемые конвекционные ребра. Их приваривают по всей площади батареи методом точечной сварки. Основная форма ребер – трапециевидная.

Типы плоских радиаторов

Классификация плоских радиаторов у всех производителей одна и та же. Всего существует пять типов: 10, 11, 12, 22 и 33. Чем они отличаются друг от друга?

• Тип 10 – это просто штампованная панель без излишеств. Если говорить о категории «самые тонкие радиаторы отопления», то этот тип является основой данной категории. Тоньше его на рынке вы не найдете. Давайте рассмотрим типаж на примере радиаторов «Керми». Так вот тип 10 имеет глубину 46 мм.
• Тип 11 – это одна панель с одним слоем системы оребрения. Глубина данной модели составляет 59 мм. Спокойно и его можно отнести к категории «плоских».
• Тип 12 – это две панели, между которыми установлены конвекционные ребра. Его толщина – 64 мм.
• Тип 22 – это конструкция, состоящая из двух панелей и двух систем оребрения, которые расположены между плоскостями панель. Глубина – 102 мм.
• Тип 33 – это три панели. Между двумя первыми установлены два слоя ребер, между второй и третьей один слой. Глубина 157 мм.

У остальных производителей размер глубины может варьироваться в том же диапазоне с небольшими отклонениями в ту или другую сторону. Отклонения незначительные, так что размеры радиаторов отопления «Керми» можно взять за основу нашего разбора.

Внимание! Все типы стальных панельных батарей отопления, кроме типа 10, снабжаются защитными боковыми стенками и верхней решеткой. Это улучшает внешний вид прибора, но увеличивает его стоимость. И еще один момент, конвекционные ребра – это реальный сборник пыли, который чистить очень затруднительно.

А вот теперь давайте выберем из этого типажа те отопительные приборы, которые могут войти в категорию «плоских». Начнем с того, что глубина чугунного радиатора ЧМ-140 – 140 мм. От этого и будем отталкиваться.

Можно сразу же определить, что три первых типа, а это 10, 11 и 12, являются тонкими. А вот 22 и 33 в данную категорию не входят. То есть получается так, что не все панельные радиаторы отопления из стали можно считать плоскими.

Тип 12

Что рекомендуют специалисты

• За счет того, что плоские радиаторы отопления вмещают в себя небольшой объем теплоносителя, устанавливать их в системы с естественной циркуляцией горячей воды не рекомендуется. Для них оптимальный вариант – отопления с принудительной циркуляцией, где установлен насос.
• А так как данная система принудительная, значит, она должна быть закрытой, где устанавливается мембранный расширительный бачок.
• Часто сливать теплоноситель из отопительной системы не рекомендуется. С заливкой новой чистой воды вместе с ней в сеть попадает кислород, который негативно влияет на стальные изделия. И хотя защитные меры производителями проведены, все равно негативное воздействие кислород оказывает.
• Устанавливать самые тонкие радиаторы во влажных помещениях не стоит. Это увеличение риска образования коррозии металлов.

особенности конструкции тонких панельных батарей, преимущества и недостатки вертикальных настенных видов, а также пластинчатые модели из стали

Когда потребитель останавливает свой выбор на стальных батареях отопления при замене старых, это вполне обоснованное и выгодное во многих отношениях решение.

Панельные, как и стальные пластинчатые радиаторы отопления обладают рядом преимуществ, которые делают их весьма популярными не только на отечественном рынке, но и мировом и связано это, прежде всего, с технологией их производства.

Радиатор отопления стальной (плоский): особенности конструкции

Как известно, сталь прекрасно передает тепло, а это первый и самый важный признак хороших отопительных устройств. Радиатор отопления стальной (плоский) изготавливают из листовой стали высшего качества не менее 1.2 мм толщины.

Репутация этого металла не слишком высока, когда разговор заходит о его слабой устойчивости к коррозии, а значит, и к особенно трепетному «взаимоотношению» с носителем. Так было раньше, но, к сожалению, этот стереотип до сих пор еще жив в умах потребителей.

Современные производители научились обходить слабые стороны стали, обрабатывая изделия специальными антикоррозийными составами.

Так же не менее интересно выглядят тонкие панельные радиаторы, так как принцип их изготовления слегка изменился в лучшую сторону:

1. Основа стальных батарей осталась прежней. Листовую тонкую сталь штампуют и во время этого процесса на ее внутренней стороне образуются два горизонтальных канала, проходящих вверху и внизу изделия и множества вертикальных (точнее по 3 на каждые 10 см). Именно по ним проходит теплоноситель, когда радиатор подключен к сети отопления.
2. Два штампованных элемента при помощи сварки соединяются воедино, образуя панель будущего радиатора.
3. К ней подсоединяются остальные детали, например, конвектор и монтажная арматура.
4. Готовое изделие подвергается наружной окраске. Современные технологии делают это весьма эффективно.

Выбирая радиатор плоский стальной в качестве обогревателя в квартиру, особое внимание следует уделить способу его окраски. Эти сведения указываются в техпаспорте каждого изделия. Именно от того, какая технология при этом применялась, и насколько качественно была произведена, зависит долговечность конструкции. Самым лучшим принято считать способ катодного электрофореза, который не только придает изделию красивый товарный вид, но и защищает от коррозии и механических повреждений.

Кроме метода окраски в техпаспорте изделия указывается, под каким давлением оно проходило испытания. Это еще один важный фактор, так как батарея отопления стальная плоская, выдержавшая нагрузку 13 атмосфер, гарантированно прослужит 10-15 лет.

Классификация батарей

Как известно даже не специалистам, чем больше площадь обогревателя, тем он мощнее, а значит, быстрее нагревает помещение. Стальной штампованный радиатор отопления может быть эффективным не только из-за своего размера.

Для большей теплоотдачи к некоторым моделям панельных батарей подсоединяются конвекторы, задача которых распространять нагретый воздух по помещению.

Таким образом, эти обогреватели разделяются на следующие типы:

1. Однопанельные, состоящие лишь из основного элемента и монтажных арматур. Подобный радиатор хорош там, где окно не является причиной теплопотерь. Такое изделие выпускается под номером 10.
2. Однопанельный с теплообменником – это модель помощнее, так как имеет оребрение. В таблице классификации идет под номером 11. Как правило, первый и второй вариант – это самые недорогие типы изделий.
3. Двух панельные радиаторы так же могут состоять либо только из основных элементов (тип 20), либо к ним добавляются 1 или 2 оребрения (21 и 22 соответственно). Последние являются оптимальным вариантом по цене и эффективности работы.
4. Трех панельные модели оснащены тремя элементами и конвекторами (тип 33). Это наиболее мощные, более тяжелые и дорогие изделия.

Каждый из перечисленных типов батарей хорош, главное, чтобы система отопления и площадь помещения соответствовали их техническим характеристикам. Для радиаторов класса 21, 22 и 33 свойственно иметь боковые и верхние кожухи, которые придают им более стильный вид.

Панельные радиаторы – фото:

Соотношение размера и мощности

Как правильно все виды стальных радиаторов разделяются не только по своему типу, но и размерам – высоте и длине, от которых зависит их мощность.

Например, наименьшую теплоотдачу имеют изделия 10 и 11 типа с высотой 300 мм и длиной 400 мм – всего 265 Вт, тогда как при тех же габаритах у модели 21 типа она равна 370 Вт, а у 22-ой – 476 соответственно.

Высота стальных панельных радиаторов варьируется от 300 мм (самые маленькие) до 600 мм, а длина от 400 мм до 3000 мм.

Таким образом, можно вычислить, какого размера и типа приобрести радиатор для каждого отдельного помещения с учетом теплопотерь в нем и его площади.

Вертикальные модели

Кроме привычных батарей, обычно монтируемых под окном, существуют такие интересные дизайнерские варианты, как вертикальные панельные радиаторы отопления. Им свойственна большая высота – от 1000 мм и выше.

Подобные батареи чаще всего используются, как дополнение или украшение интерьера помещения с возможностью его качественного обогрева (просьба не путать их с высокими панельными радиаторами, высота которых до 900 мм).

Как правило, вертикальный панельный радиатор с нижним типом подключения пользуется большей популярностью, так как его можно установить в любом свободном углу или возле стены, в нише или перегородке.

Это позволяет сэкономить жизненное пространство и придать комнате более эстетичный вид, убрав все трубы в пол. Кроме этого, обогрев воздуха на высоте человеческого роста считается более эффективным. Подобные модели могут стоять на красивых декоративных ножках или вешаться на стену, быть оформлением зеркала и приносить пользу в качестве вешалки или полотенцедержателя.

Настенный панельный радиатор может быть выполнен под заказ и иметь либо строгий классический однотонной вид, либо содержать на своей поверхности изображения или различные цветовые гаммы.

Далеко не все производители выпускают подобные конструкции, поэтому следует сразу быть готовым, что у них высокая стоимость.

К недостаткам вертикальных радиаторов следует отнести тот факт, что они могут создавать воздушную подушку в комнате, особенно это касается настенных моделей. Их достаточно сложно монтировать, поэтому без специалистов не обойтись, особенно если учесть, что при малейшей ошибке они будут неравномерно нагреваться, снижая тем самым их эффективность.

Тепло в квартире должно превалировать над красотой интерьера, поэтому следует взвесить все плюсы и минусы вертикальных радиаторов отопления и найти максимально компромиссное решение.

Плюсы и минусы устройства

Если рассматривать стальные батареи в качестве отопительных устройств в квартире с централизованной системой обогрева, то лучше хорошо изучить их недостатки, чтобы не пожалеть о последствиях:

1. Панельные радиаторы выдерживают атмосферное давление от 6 до 10 Бар, тогда как перепады в системе могут достигать 15 Бар. Может сразу утечка или прорыв и не произойдут, но если подобные скачки частые, о чем можно узнать у управляющей организации, то стоит отказаться от их установки.
2. Качество теплоносителя так же немаловажно. В централизованной системе отопления, приспособленной для чугунных секционных батарей, не имеет значение его чистота, хотя многие владельцы таких конструкций знают, что со временем даже они засоряются. Внутри панелей находятся каналы, по которым носитель движется, и они достаточно малы, чтобы пропускать взвеси и мусор. Такая батарея засорится быстрее и выйдет из строя, а так как она цельная, то менять придется всю панель.
3. Если она останется на длительное время без носителя, например, на летний сезон, то сталь подвергнется коррозии. Именно поэтому производители рекомендуют эти батареи для автономных систем отопления.

Есть и хорошие новости об этих радиаторах:

1. Их легко монтировать.
2. У них высокий уровень теплоотдачи, особенно у моделей с конвекторами, например, радиаторы стальные панельные (рвс 21 или любой другой тип). Чем больше размер панели, тем теплее будет комнате, при условии, что расчеты были произведены правильно.
3. Небольшое количество носителя внутри системы значительно экономит средства, так как его легче и быстрее нагреть.
4. Они безопасны, так как не имеют острых ребер.
5. Имеют стильный вид.

Панельные радиаторы – это оптимальный вариант обогревателя для автономных систем отопления по доступной цене и в стильном исполнении.

Пластинчатые радиаторы из стали

Панели далеко не единственный вариант батарей. Еще в советские годы на замену чугунным «гармошкам» пришел радиатор пластинчатый стальной. Чаще всего его можно было встретить в госучреждениях и подъездах многоквартирных домов.

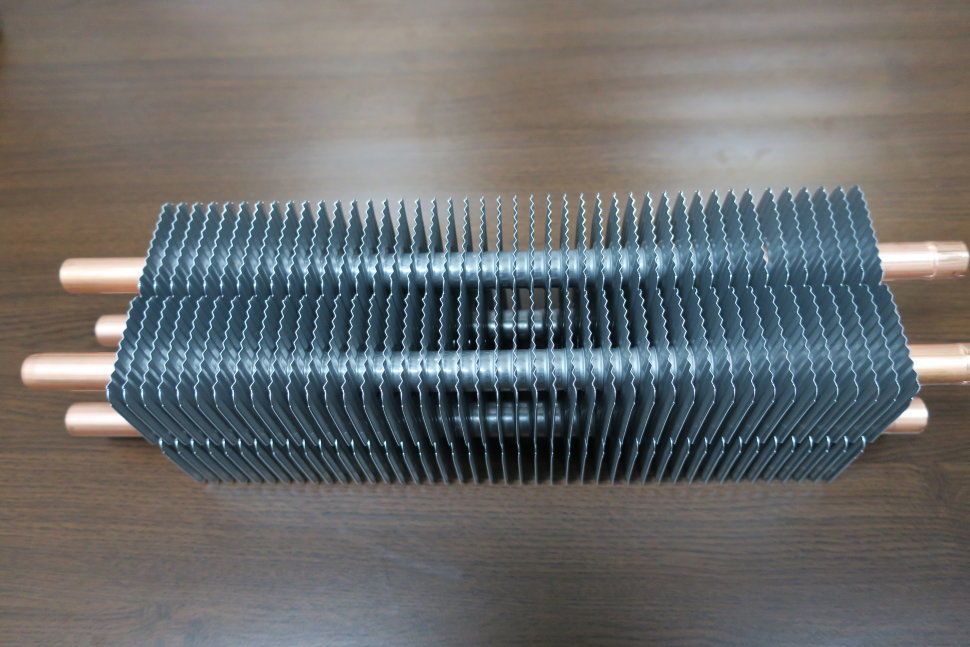

В основе пластинчатых стальных радиаторов из труб, трубка, на которую «нанизаны» пластины для теплообмена. Современные модели мало похожи на те, что были во времена СССР, да и эффективность у них на порядок выше.

Явным преимуществом таких батарей является их способность выдерживать давление в системе до 20 атмосфер. Горячая вода под таким сильным напором движется по трубам, те разогреваются и отдают часть своего тепла пластинам. Так как они своей поверхностью контактируют с воздухом, то нагревают его достаточно быстро.

Эти виды стальных радиаторов имеют низкую стоимость. Среди их недостатков – это непрезентабельный вид, а если пластины теплообменники открыты, то еще и быстрое загрязнение, наверное, поэтому их по-прежнему устанавливают в госучреждениях, а не в частных домах.

В заключение можно сказать, что преимуществ у стальных панельных радиаторов намного больше, чем недостатков, и даже для централизованного отопления можно подобрать модель, соответствующую его параметрам. Чтобы действительно знать, что выбранный тип подходит, лучше позволить специалисту произвести все расчеты по его мощности и эффективности, и грамотно встроить в систему.

Радиаторы отопления плоские

Плоские радиаторы отопления

При постоянной нехватке места в квартирах все больше потребителей хотят установить плоские радиаторы отопления: и места занимают немного и впишутся в любой интерьер, а может даже украсят его.

Преимущества таких радиаторов налицо:

1. Компактны.
2. Легки.
3. Высокая теплоотдача.
4. Можно установить в любом месте дома, квартиры.
5. Качественны.
6. Гибкая ценовая политика.
7. Экологичны.

Такую батарею можно подвесить или поставить в помещении в любом удобном вам месте.

Какие радиаторы считать плоскими

У специалистов нет определенного ответа на этот вопрос. Точно под категорию плоских попадают стальные радиаторы с глубиной от 46 мм до 64 мм. Такие радиаторы специалисты делят на типы: 10, 11 и 12. Первые два типа представляют собой ребристые панели (по одной), 12-й тип – две плоские панели, соединенные между собой системой оребрения.

Такие плоские панели рекомендуют ставить не в общую систему отопления, а в систему с принудительной циркуляцией, где установлен насос. Следовательно, должен быть и расширительный бачок.

Но многие добавляют к этой категории и другие радиаторы, глубина которых намного больше —  10 см и даже 12 см. Обычно это радиаторы из чугуна – прочного и крепкого, хорошо сохраняющего тепло металла. Единственный недостаток, по мнению многих, его большой вес.

Виды плоских радиаторов

Батареи классифицируют по материалу, из которого они изготовлены:

1. Биметаллические. Сплав алюминия и стали. Такие батареи имеют отличную теплопроводимость, легкие, практически не подлежат коррозии.
2. Алюминиевые – самые популярные из-за удобства и цены. Отличаются высокой теплопроводимостью. Быстро нагреваются, также быстро остывают.
3. Стальные – самые подходящие в собственном доме при автономной системе отопления. Выдерживают высокое давление. Хорошая теплопроводимость.
4. Чугунные – к плоским их относят лишь некоторые специалисты. Глубина – до 140 мм. Долго держат тепло даже при отключении общей системы.

По структуре батареи отопления с маленькой глубиной условно делятся на:

1. Однопанельные – цельные, состоящие из одной панели.
2. Двухпанельные – параллельно две соединенные между собой одинаковые панели.
3. Трехпанельные и трехребристые.

Чем больше площадь поверхности радиатора – тем теплее будет в помещении. А если этих поверхностей сразу несколько, то и, соответственно, нагревание комнаты будет лучше.

Выбор места установки

Батареи с минимальной глубиной хороши тем, что установить их можно практически в любом свободном месте, не в ущерб пространству помещения. В комплект таких радиаторов, помимо крепежных инструментов и приспособлений, входят колесики для передвижения и крепления к ним. Поэтому при необходимости отопления в другом месте нагревательные приборы можно с легкостью снять со стены и поставить на эти колесики в любой уголок вашего помещения.

В зависимости от места расположения выбирается и дизайн радиаторов, также их размер и площадь пластин. Они могут быть ребристыми, трубчатыми, гладкими, с дополнительными приваренными точечной сваркой элементами.

Например, в ванную комнату больше подойдут трубчатые радиаторы. А в гостиную – ребристые пластины.

Технология промышленного изготовления

Два штампованных стальных листа свариваются, следовательно, внутренний объем между ними – минимальный. Значит надо, чтобы теплоноситель постоянно подавал более горячую воду и с большей интенсивностью, чем, к примеру, в старые чугунные батареи.

Чтобы не потерять в теплоотдаче, увеличили площадь плоских батарей, сделав их ребристыми.

К плоским батареям принято относить и сложную конструкцию, состоящую из трех панелей и трех систем оребрения (между первой и второй – две системы ребер, между второй и третьей – одна). Глубина такого радиатора 157 мм.

Рекомендации к установке

Плоские радиаторы лучше устанавливать в домах с принудительной циркуляцией теплосистемы. Здесь важно правильно подобрать расширительный бак и мощность насоса для теплонагревателя. Также надо учитывать, что, как правило, они сделаны из стали, которая подвержена коррозии больше, чем чугун или биметалл. Поэтому такие батареи не рекомендуется устанавливать в бассейны или другие помещения с повышенной влажностью воздуха.

Предмет декора

Помимо обогревательных функций, плоские батареи также выполняют и декоративную роль. Они украшают интерьер разного типа жилищ. В комплект плоских радиаторов, как правило, входят уголки и решетки разнообразных стилей и цветов. Можно подобрать различные оттенки и материалы изготовления в соответствии именно с вашим пристрастием и пониманием стиля.

Также на рынке появились и трубчатые радиаторы, которые имеют глубину не более 10 см. Их отличает оригинальный дизайн: вертикальные трубки соединены между собой горизонтальными меньшего объема. И таких вариаций множество.

Поэтому плоские радиаторы и утеплят квартиру, и сделают ее неповторимой и оригинальной.

(2 голосов, рейтинг: 4,50 из 5) Загрузка…

poluchi-teplo.ru

Плоские радиаторы отопления

Плоские батареи отопления – это радиаторы, которые намного меньше по весу, чем изделия из чугуна. Такие батареи обладают необычным корпусом. Делаются они из стали, а для того чтобы термическая мощность была выше, применяются специальные ребра внутри. Использование в конструкции батарей специальной арматуры позволяет сделать незаметными те места, которые соединяются с трубами системы отопления.

Ниже рассмотрим конструкцию плоских радиаторов, а также их правильную установку.

Плоский радиатор отопления

Конструкция плоских батарей

Плоские радиаторы отопления состоят из двух пластин, выполненных методом штамповки и сваренных между собой. Между такими пластинами есть пространство (канал) – именно здесь будет циркулировать теплоноситель. Чтобы соединить батареи с отопительной системой, есть специальные патрубки. С помощью определенных видов соединений можно сформировать плоские тонкие радиаторы отопления из двух-трех пластин.

На каждой пластине могут быть конвекционные ребра – именно благодаря таким ребрам увеличивается показатель тепловой отдачи.

Именно поэтому мощность прибора, который имеет ребра, будет больше практически на 60%. Но пыли на таких изделиях будет также больше, поэтому их ставят в помещениях, которые имеют высокие санитарные требования.

Чтобы правильно классифицировать пластинчатые радиаторы отопления, применяются специальные обозначения цифрами, которые являются едиными для большинства производителей таких изделий. Первая цифра – это количество пластин, вторая – количество пластин, которые имеют конвекционные ребра.

Конструкция панельной батареи

Если говорить о стандартном комплекте поставки, то в него входит набор крепежных элементов для кирпичных стен. Если стены у вас другие, то придется покупать отдельно все крепежи, которые требуются, чтобы поставить батареи отопления узкие.

Обычно узкие радиаторы отопления подключают или прямо к стояку отопительной системы, или с использованием специальной арматуры.

Помимо этого, существуют также такие батареи, у которых есть сразу комплект для соединения с термостатическим клапаном. С помощью такого вкладыша с термостатической головкой делается регулирование скорости воды в изделии. Такой комплект подключается, как правило, с правой стороны, однако по специальному заказу производитель может создать батарею с комплектом для установки с левой стороны.

Совет: Когда вы выбираете способ подсоединения радиаторов отопления, то следует учитывать тип системы, дизайн интерьера помещения, также стоимость комплекта с установки.

Некоторые производители имеют в ассортименте такие горизонтальные радиаторы отопления узкие, которые можно подсоединить к отопительной системе посередине – с клапанным вкладышем или без него. Если радиаторы отопления имеют интегрированный комплект, то они будут готовыми для подсоединения с отопительной системой снизу, когда трубы спрятаны под пол. Также применяются специальные соединительные элементы с трубами, которые прячут в стену. Такие трубопроводы не будут портить внешний вид помещения, которое отапливается.

Плоская батарея

Для системы отопления стандартного типа, когда трубы идут на стене или в ней, то применяются пластинчатые батареи отопления с боковым подключением. Для системы с трубопроводом в полу – подключение снизу.

Правильная установка радиаторов отопления

Стальные радиаторы пластинчатого типа применяются в системах отопления, которые имеют принудительную циркуляцию теплоносителя – с насосами. Компонентные тонкие батареи отопления – в гравитационных системах.

Система водяного отопления, в которой будет использоваться пластинчатый радиатор, должна быть закрытая и иметь расширительный бак. Использовать открытые системы не рекомендуется, так как радиатор будет в таком случае служить меньше времени.

Не нужно очень часто сливать воду из системы, — ведь в свежей воде, которая будет заливаться сюда, больше кислорода. Именно кислород приводит систему к коррозионным процессам – не только радиаторы, но и другие элементы. Также специалисты не рекомендуют монтировать самые тонкие радиаторы отопления в таких помещениях, которые имеют высокий уровень влажности, к примеру, в ванных комнатах. Так, вы снизите риск возникновения коррозии.

Схема отопления с принудительной циркуляцией

Совет: Изделия применяются в системах водяного отопления с пластиковыми или металлическими трубами, обязательно устанавливается антидиффузный барьер, который будет защищать систему от кислорода.

Температура воды в системе отопления – это также немаловажный фактор, когда выбираются радиаторы. Просто заменить старые батареи новыми – это неправильное решение. Нужно будет правильным образом пересчитать все параметры, учитывая при этом проект и характеристики новых радиаторов. И лучше, если такая работа будет выполняться специалистами.

Если вы устанавливаете довольно мощные тонкие радиаторы, то температуру в помещениях можно корректировать – снижать температуру носителя тепла в отопительной системе. Если установлены батареи с малой мощностью, то в условиях сильного холода они не будут способны предоставить необходимый температурный режим.

Подробнее об установке батарей отопления смотрите в видео:

otoplenie-domika.ru

Особенности стальных плоских радиаторов отопления: их плюсы и минусы

Когда потребитель останавливает свой выбор на стальных батареях отопления при замене старых, это вполне обоснованное и выгодное во многих отношениях решение.

Панельные, как и стальные пластинчатые радиаторы отопления обладают рядом преимуществ, которые делают их весьма популярными не только на отечественном рынке, но и мировом и связано это, прежде всего, с технологией их производства.

Радиатор отопления стальной (плоский): особенности конструкции

Как известно, сталь прекрасно передает тепло, а это первый и самый важный признак хороших отопительных устройств. Радиатор отопления стальной (плоский) изготавливают из листовой стали высшего качества не менее 1.2 мм толщины.

Репутация этого металла не слишком высока, когда разговор заходит о его слабой устойчивости к коррозии, а значит, и к особенно трепетному «взаимоотношению» с носителем. Так было раньше, но, к сожалению, этот стереотип до сих пор еще жив в умах потребителей.

Современные производители научились обходить слабые стороны стали, обрабатывая изделия специальными антикоррозийными составами.

Так же не менее интересно выглядят тонкие панельные радиаторы, так как принцип их изготовления слегка изменился в лучшую сторону:

1. Основа стальных батарей осталась прежней. Листовую тонкую сталь штампуют и во время этого процесса на ее внутренней стороне образуются два горизонтальных канала, проходящих вверху и внизу изделия и множества вертикальных (точнее по 3 на каждые 10 см). Именно по ним проходит теплоноситель, когда радиатор подключен к сети отопления.
2. Два штампованных элемента при помощи сварки соединяются воедино, образуя панель будущего радиатора.
3. К ней подсоединяются остальные детали, например, конвектор и монтажная арматура.
4. Готовое изделие подвергается наружной окраске. Современные технологии делают это весьма эффективно.

Выбирая радиатор плоский стальной в качестве обогревателя в квартиру, особое внимание следует уделить способу его окраски. Эти сведения указываются в техпаспорте каждого изделия. Именно от того, какая технология при этом применялась, и насколько качественно была произведена, зависит долговечность конструкции. Самым лучшим принято считать способ катодного электрофореза, который не только придает изделию красивый товарный вид, но и защищает от коррозии и механических повреждений.

Кроме метода окраски в техпаспорте изделия указывается, под каким давлением оно проходило испытания. Это еще один важный фактор, так как батарея отопления стальная плоская, выдержавшая нагрузку 13 атмосфер, гарантированно прослужит 10-15 лет.

Классификация батарей

Как известно даже не специалистам, чем больше площадь обогревателя, тем он мощнее, а значит, быстрее нагревает помещение. Стальной штампованный радиатор отопления может быть эффективным не только из-за своего размера.

Для большей теплоотдачи к некоторым моделям панельных батарей подсоединяются конвекторы, задача которых распространять нагретый воздух по помещению.

Таким образом, эти обогреватели разделяются на следующие типы:

1. Однопанельные, состоящие лишь из основного элемента и монтажных арматур. Подобный радиатор хорош там, где окно не является причиной теплопотерь. Такое изделие выпускается под номером 10.
2. Однопанельный с теплообменником – это модель помощнее, так как имеет оребрение. В таблице классификации идет под номером 11. Как правило, первый и второй вариант – это самые недорогие типы изделий.
3. Двух панельные радиаторы так же могут состоять либо только из основных элементов (тип 20), либо к ним добавляются 1 или 2 оребрения (21 и 22 соответственно). Последние являются оптимальным вариантом по цене и эффективности работы.
4. Трех панельные модели оснащены тремя элементами и конвекторами (тип 33). Это наиболее мощные, более тяжелые и дорогие изделия.

Каждый из перечисленных типов батарей хорош, главное, чтобы система отопления и площадь помещения соответствовали их техническим характеристикам. Для радиаторов класса 21, 22 и 33 свойственно иметь боковые и верхние кожухи, которые придают им более стильный вид.

Панельные радиаторы – фото:

Соотношение размера и мощности

Как правильно все виды стальных радиаторов разделяются не только по своему типу, но и размерам – высоте и длине, от которых зависит их мощность.

Например, наименьшую теплоотдачу имеют изделия 10 и 11 типа с высотой 300 мм и длиной 400 мм – всего 265 Вт, тогда как при тех же габаритах у модели 21 типа она равна 370 Вт, а у 22-ой – 476 соответственно.

Высота стальных панельных радиаторов варьируется от 300 мм (самые маленькие) до 600 мм, а длина от 400 мм до 3000 мм.

Таким образом, можно вычислить, какого размера и типа приобрести радиатор для каждого отдельного помещения с учетом теплопотерь в нем и его площади.

Вертикальные модели

Кроме привычных батарей, обычно монтируемых под окном, существуют такие интересные дизайнерские варианты, как вертикальные панельные радиаторы отопления. Им свойственна большая высота – от 1000 мм и выше.

Подобные батареи чаще всего используются, как дополнение или украшение интерьера помещения с возможностью его качественного обогрева (просьба не путать их с высокими панельными радиаторами, высота которых до 900 мм).

Как правило, вертикальный панельный радиатор с нижним типом подключения пользуется большей популярностью, так как его можно установить в любом свободном углу или возле стены, в нише или перегородке.

Это позволяет сэкономить жизненное пространство и придать комнате более эстетичный вид, убрав все трубы в пол. Кроме этого, обогрев воздуха на высоте человеческого роста считается более эффективным. Подобные модели могут стоять на красивых декоративных ножках или вешаться на стену, быть оформлением зеркала и приносить пользу в качестве вешалки или полотенцедержателя.

Настенный панельный радиатор может быть выполнен под заказ и иметь либо строгий классический однотонной вид, либо содержать на своей поверхности изображения или различные цветовые гаммы.

Далеко не все производители выпускают подобные конструкции, поэтому следует сразу быть готовым, что у них высокая стоимость.

К недостаткам вертикальных радиаторов следует отнести тот факт, что они могут создавать воздушную подушку в комнате, особенно это касается настенных моделей. Их достаточно сложно монтировать, поэтому без специалистов не обойтись, особенно если учесть, что при малейшей ошибке они будут неравномерно нагреваться, снижая тем самым их эффективность.

Тепло в квартире должно превалировать над красотой интерьера, поэтому следует взвесить все плюсы и минусы вертикальных радиаторов отопления и найти максимально компромиссное решение.

Плюсы и минусы устройства

Если рассматривать стальные батареи в качестве отопительных устройств в квартире с централизованной системой обогрева, то лучше хорошо изучить их недостатки, чтобы не пожалеть о последствиях:

1. Панельные радиаторы выдерживают атмосферное давление от 6 до 10 Бар, тогда как перепады в системе могут достигать 15 Бар. Может сразу утечка или прорыв и не произойдут, но если подобные скачки частые, о чем можно узнать у управляющей организации, то стоит отказаться от их установки.
2. Качество теплоносителя так же немаловажно. В централизованной системе отопления, приспособленной для чугунных секционных батарей, не имеет значение его чистота, хотя многие владельцы таких конструкций знают, что со временем даже они засоряются. Внутри панелей находятся каналы, по которым носитель движется, и они достаточно малы, чтобы пропускать взвеси и мусор. Такая батарея засорится быстрее и выйдет из строя, а так как она цельная, то менять придется всю панель.
3. Если она останется на длительное время без носителя, например, на летний сезон, то сталь подвергнется коррозии. Именно поэтому производители рекомендуют эти батареи для автономных систем отопления.

Есть и хорошие новости об этих радиаторах:

1. Их легко монтировать.
2. У них высокий уровень теплоотдачи, особенно у моделей с конвекторами, например, радиаторы стальные панельные (рвс 21 или любой другой тип). Чем больше размер панели, тем теплее будет комнате, при условии, что расчеты были произведены правильно.
3. Небольшое количество носителя внутри системы значительно экономит средства, так как его легче и быстрее нагреть.
4. Они безопасны, так как не имеют острых ребер.
5. Имеют стильный вид.

Панельные радиаторы – это оптимальный вариант обогревателя для автономных систем отопления по доступной цене и в стильном исполнении.

Пластинчатые радиаторы из стали

Панели далеко не единственный вариант батарей. Еще в советские годы на замену чугунным «гармошкам» пришел радиатор пластинчатый стальной. Чаще всего его можно было встретить в госучреждениях и подъездах многоквартирных домов.

В основе пластинчатых стальных радиаторов из труб, трубка, на которую «нанизаны» пластины для теплообмена. Современные модели мало похожи на те, что были во времена СССР, да и эффективность у них на порядок выше.

Явным преимуществом таких батарей является их способность выдерживать давление в системе до 20 атмосфер. Горячая вода под таким сильным напором движется по трубам, те разогреваются и отдают часть своего тепла пластинам. Так как они своей поверхностью контактируют с воздухом, то нагревают его достаточно быстро.

Эти виды стальных радиаторов имеют низкую стоимость. Среди их недостатков – это непрезентабельный вид, а если пластины теплообменники открыты, то еще и быстрое загрязнение, наверное, поэтому их по-прежнему устанавливают в госучреждениях, а не в частных домах.

В заключение можно сказать, что преимуществ у стальных панельных радиаторов намного больше, чем недостатков, и даже для централизованного отопления можно подобрать модель, соответствующую его параметрам. Чтобы действительно знать, что выбранный тип подходит, лучше позволить специалисту произвести все расчеты по его мощности и эффективности, и грамотно встроить в систему.

netholodu.com

Плоские батареи отопления: стальные, старого образца, конструкция, установка

Рейтинг: 1 578

Чугунные батареи неуловимо напоминают о советской эпохе и типовом оформлении практически каждой квартиры. Однако на современном рынке отопительных приборов имеется приятная альтернатива знакомым с детства «гармошкам» — плоские батареи отопления старого образца, которые намного меньше весят и привлекательно выглядят благодаря особому дизайну. Из-за специальной арматуры в таком оборудовании незаметны стыки между самой по себе конструкцией и трубами отопления.

Состав плоской батареи

Для создания стальных плоских батарей для отопления, берутся соединенные между собой сваркой две пластины, сделанные методом обычной штамповки. Между ними остается некоторое пространство под названием «канал», куда впоследствии и попадает теплоноситель обогрева.Также конструкция оснащена специальными патрубками, к которым в ходе монтажа подсоединяются элементы отопительной системы дома.

Дополнительным элементом внешнего вида плоских батарей могут стать ребра, повышающие конвекционную способность и теплоотдачу примерно на 60%. Однако из-за лишней площади эти виды плоских батарей отопления будут собирать пыль, из-за чего их предпочтительно устанавливать в комнатах со строгими санитарными условиями.

Устройство плоской батареи

Классификация радиаторов

В классификации радиаторов отопления плоского типа старого образца используются цифры, имеющие свои значения. Первая цифра в описании соответствует количеству имеющихся в наличии пластин, а вторая – числу элементов с конвекционными ребрами.

Если указано 10 – то это одна пластина, у которой не имеется ребер; 11 – это одна пластина с ребром; 21 – две пластины, причем, на одной из них имеется ребро; 33 – три пластины, все три — усилены специальным ребром. Сбоку у плоских радиаторов для отопления находятся зарешеченные сверху детали, все окрашено в белый цвет.

Таблица классификации типа радиатора

В самом обычном комплекте поставки изделий должны иметься крепежи, предназначенные для установки на кирпичные стены. Для других типов поверхностей крепления нужно будет поискать в строительных магазинах отдельно. Также у стальных плоских радиаторов отопления обычно есть четыре патрубка, предназначенные для присоединения к системе. Пластины батареи подключают либо непосредственно к стояку, либо же закрепляют при участии особой арматуры.

В специализированных магазинах также встречаются плоские батареи со встроенным комплектом для присоединения термостатического клапана. Этот вкладыш с термостатической головкой используется для контроля скорости движения воды внутри батареи.

Выбор места установки

Стандартное место расположения этого дополнения — правая сторона, правда при поступлении спецзаказа производитель способен и «развернуть» деталь в зеркальном отражении для удобства клиента.

Для того, чтобы придать помещениям более эстетически привлекательный вид, можно остановить свой выбор на выпускаемых многими производителями узких горизонтальных батареях отопления. Они оборудуются подключателями к системе отопления посередине и могут иметь клапанный вкладыш. При наличии встроенного комплекта, такие вещи можно будет подключать к отопительной системе через нижнюю часть, предварительно спрятав трубы в стене.

Одними из важнейших критериев выбора плоских радиаторов отопления для украшения и прогрева помещений являются дизайн комнаты, тип отопительной системы дома и стоимость полного набора для монтажа прибора.

Самая обычная и тривиальная система отопления — это такая конструкция, в которой трубы или идут по стене, или тщательно спрятаны в ней. Для нее созданы плоские батареи отопления, оснащенные боковой конструкцией подсоединения. Способы подключения плоских батарей могут быть разными. Если трубы отопления проходят в полу, то необходимо выбирать батарею с подключением снизу.

Напольное и настенное подключение

Как поставить отопительный элемент правильно

Для систем отопления, работающих по принципу искусственной циркуляции теплоносителя по трубам при участии насосов, берутся тонкие батареи, выполненные из стали. В системах, опирающихся на принцип гравитации, применяются компонентные тонкие изделия.

Подсоединение к системе отопления

Для тонких , плоских пластинчатых радиаторов лучшей средой обитания станут закрытые системы отопления, оснащенные специальным расширительным бачком. Присоединение рассматриваемых конструкций к открытым системам категорически не рекомендуется из-за высокой вероятности порчи радиатора и уменьшения срока его службы.

Кроме того, противопоказано слишком часто сливать воду из системы, заменяя ее на свежую. Эта рекомендация связана с повышенным содержанием кислорода в свежей воде, что приводит к усилению коррозионного воздействия на радиаторы и прочие элементы отопительной конструкции. Также, монтаж плоских радиаторов стоит избегать в помещениях, где прогнозируется повышенное содержание влаги в воздухе — например, в ванной комнате, — из-за того же риска ржавления.

Плоские батареи отопления устанавливаются в системах, оборудованных пластиковыми трубами или же металлическими. Поэтому обязательно стоит озаботиться установкой антидиффузного барьера. Он поможет спасти систему от нежелательного и разрушительного кислорода.

Прежде чем заниматься покупкой и установкой плоских батарей, стоит очень внимательно и вдумчиво исследовать показатели отопительной системы, проложенной в доме. При наличии газового котла, оснащенного специальным защищающим клапаном, необходимое давление воды можно держать на уровне не более 2.5 – 3.0 бар.

Лучший вариант в случае смены старых отопительных приборов на новые, пригласить специалистов, которые рассчитают все характеристики с учетом особенностей новых современных радиаторов.

Не получили ответ на свой вопрос? Спросите нашего эксперта: Спросить

sdelatotoplenie.ru

современные, советские батареи, характеристики, производство отечественных отопительных приборов

Содержание:

Несмотря на появление более современных радиаторов достаточное количество жилищ до их пор оснащено старыми чугунными батареями. Чтобы определиться, нужно ли менять старые системы на новые, необходимо сравнить их основные характеристики.

Какие бывают чугунные радиаторы

Чугунные радиаторы отопления, подобно конструктору, собираются из отдельных секций, вылитых из серого чугуна в производственных условиях. Углубления для протекания теплоносителя могут быть круглыми или эллипсовидными. Для соединения отдельных секций используются ниппели, что предусматривает дополнительную герметизацию стыков с помощью термостойких прокладок из резины или паронита.

По числу каналов одной секции чугунные радиаторы могут быть:

1. Одноканальными.
2. Двухканальными.

Ширина батарей может разниться, в зависимости от числа секций. То же самое касается и высоты. Выбирая подходящую ширину отопительного секционного чугунного радиатора, ориентируются на объем обогреваемого помещения, число оконных проемов, толщину наружных стен. Уровень тепловой мощности батареи напрямую зависит от числа ее секций. Высота изделий может быть от 35 до 150 см. Также есть такой параметр, как глубина радиатора: она помогает определить, впишется ли обогреватель в обстановку помещения, или нет.

В продаже представлены радиаторы глубиной 50-140 см: их установка проводится при помощи специальных монтажных кронштейнов, предварительно закрепленных в стене. Они обеспечивают не только прочное удержание подвешенной батареи, но и зазор между ее задней поверхностью и стеной. Более современные чугунные радиаторы оснащаются специальными ножками (подробнее: «Современные чугунные батареи отопления – характеристики, преимущества, правила подключения»).

Преимущества и характеристики батарей для отопления из чугуна

К положительным характеристикам чугунных батарей можно отнести:

• Независимость от вида теплоносителя. По ходу прохождения нагретого теплоносителя по трубам происходит заметное ухудшение его качества. В изначально неидеальной воде накапливается еще больше различных примесей. В итоге внутрь радиатора попадает достаточно агрессивная в химическом отношении жидкость: кроме значительного содержания щелочи в ней накапливается также песок, действующий на стенки труб и батарей подобно абразиву. Особенно опасно это для стальных изделий, которые начинают активно разъедаться щелочью, а песчинки лишь усиливают разрушающий эффект. Для чугуна подобное воздействие неопасно, чему способствует его химическая инертность и значительная толщина стенок. Для того, чтобы избежать излишней коррозии, на лето чугунные системы отопления обычно освобождаются от воды.
• Высокое рабочее давление. Показатель рабочего давления у чугунных батарей составляет более 9 атмосфер (у разных производителей этот параметр может слегка отличаться). Это позволяет им комфортно переносить гидроудары, что делает чугунные изделия наиболее подходящим вариантом для комплектации систем централизованного отопления.
• Высокая продолжительность службы. При соблюдении необходимых эксплуатационных мероприятий (промывка, перепаковка прокладок) чугунные батареи способны выдавать феноменальную долговечность – до 100 и более лет.
• Дешевизна. При сравнении стоимости чугунных и биметаллических радиаторов первые оказываются на порядок дешевле. Особенно существенно чувствуется экономия в случае комплектации не одной, а нескольких комнат.

Недостатки современных и советских приборов

К недостаткам чугунных отопительных приборов обычно относят следующее:

• Медленный разогрев. Действительно, по сравнению с современными металлическими батареями изделия из чугуна нагреваются намного медленнее. Причина кроется в значительной толщине стенок. Однако есть и обратная сторона медали – охлаждается чугун также медленнее стали, что позволяет нагретому жилью больше хранить свое тепло. Особенно это чувствуется при аварийных отключениях системы в зимнее время.
• Замедленная теплоотдача. Для сравнения можно сопоставить теплоотдачу секций чугунного и алюминиевого или стального радиаторов. Современные системы, при сходных габаритах потребуют меньший объем теплоносителя, при более высокой теплоотдаче. Однако кроме конвекционно-воздушного обогрева у алюминия и биметалла, где греется только сердечник, у чугунных батарей присутствует также лучевая теплоотдача. Как результат, наряду с прогреванием воздуха осуществляется также нагревание поверхности близлежащих предметов. После этого данные предметы также начинают излучать энергию, содействуя более качественному и эффективному прогреву комнаты.
• Большой вес. Вес одной чугунной секции доходит до 5-7 кг, из-за чего собранное изделие получается громоздким и неуклюжим. Такие батареи неудобное перевозить и устанавливать: крепление в стенах требует дополнительной надежности. Однако, если монтаж проводят сантехники, то за неудобства можно не беспокоится. А у большого веса есть и положительная сторона – толстые стенки дольше сохраняют тепло.
• Низкая экономичность. На разогрев чугунного радиатора потребуется на порядок больше топлива, чем на аналогичную по габаритам металлическую модель. Однако, медленно нагреваясь, чугун медленнее отдает тепло – поэтому такая батарея дольше остается теплой в случае отключения отопления.
• Низкая эстетичность. Особенно это касается старых советских радиаторов отопления, которые старались дополнительно покрыть специальными накладными кожухами. В настоящее время для изготовления чугунных радиаторов используется художественное литье: на такой поверхности имеются узоры в самых разных стилях. Стоимость литых чугунных батареи может быть разной, в зависимости от страны изготовителя (Германия, Англия, Турция, Франция, Китай). Что касается отечественной продукции, то она уступает в декоративности зарубежным образцам. Однако стоимость их тоже меньше, при довольно добротном внешнем виде.

Отдельные разновидности чугунных радиаторов

В Советском Союзе производством чугунных батарей занималось довольно много предприятий. Достаточно вспомнить только некоторые основные модели НМ-140, НМ-150, Минск-110, Р-90, РКШ. Большая их часть уже снята из производства, за исключением одной испытанной классической разновидности МС-140. Для новых разработок отечественных чугунных радиаторов отопления характерна большая эстетичность. К примеру, модель Мс-110 от производителя Сантхлит имеет глубину всего 11 см, что позволяет без проблем установить ее под неширокий подоконник пластикового окна.

Чебоксарская продукция ЧМ может иметь 1, 2 или 3 канала. Благодаря плоской наружной стороне достигается большая эстетичность и простота уборки. Также внешней красотой отличаются минские двухканальные изделия: всего их выпускается около 10 моделей. Что касается завозных чугунных секционных батарей, то для них характерно наличие двухсторонней гладкой поверхности: за счет этого достигается более высокий коэффициент теплоотдачи. Среди недорогих образцов стоит отметить китайского производителя Kоnner и его модели «Хит», «Модерн» и «Форт».

Более дорогая, но и более качественная продукция представлена чешским предприятием Viadrus, турецкой фирмой DemirDöküm и испанским концерном Roca. Для европейских моделей характерно особенное изящество и использование художественного литья. При этом цена на такие узорчатые отопительные приборы на порядок выше стальных.

В качестве вывода можно сказать, что списывать со счетов чугунные радиаторы отопления еще рано. Это подтверждает тот факт, что их продолжают выпускать ведущие европейские производители. Несмотря на свой большой вес и некоторую медлительность в разогреве, в плане накопления и удержания тепла батареям из чугуна равных пока нет.

Системы отопления — все для отопления на сервисе OLX.ua Украина

Днепр, Индустриальный Сегодня 11:55

1 500 грн. Договорная Константиновка Сегодня 11:54

Днепр, Индустриальный Сегодня 11:54

Киев, Дарницкий Сегодня 11:54

Киев, Дарницкий Сегодня 11:53

9 грн. Договорная Черновцы Сегодня 11:51

виды, плюсы и минусы, установка, выбор

На чтение 6 мин. Просмотров 8 Опубликовано 16.12.2019 Обновлено 11.12.2019

Плоские радиаторы отопления старого образца пользуются спросом среди покупателей, благодаря соотношению качества – цены – технических характеристик, проверенных временем. Глубина конструкции взята за ключевой параметр, но точных границ его не существует. За основу берутся изделия, глубина которых в 2 раза меньше советских чугунных моделей.

Характеристика плоских радиаторов и их устройство

Плоский стальной радиатор с гладкой поверхностью

В категорию тонких радиаторов отопления причисляют изделия из стали. Для их изготовления берутся металлические листы, проходящие через штамповку. При помощи сварки железные заготовки соединяют в соответствующую конструкцию, что обеспечивает надежность и прочность соединения. Для соединения с общей системой используют патрубки. Движение теплоносителя происходит по специальному каналу, расположенному между двумя пластинами.

Конструкция бывает:

• однорядной и многорядной;
• с гладкой поверхностью;
• с профилированной поверхностью на одной или двух сторонах;
• плоской;
• с ребрами или без;
• с термостатом.

Небольшая глубина свойственна для каждого штампованного листа, что связано с другими конструкционными особенностями:

• Две панели, сваренные между собой, обладают высокой теплоотдачей.
• Небольшая внутренняя полость, для движения теплоносителя. Это не только плюс, но и минус. С одной стороны, экономия на теплоносителе сохраняет бюджет, с другой стороны, необходимо постоянно контролировать уровень поставляемой температуры.

Проблему с расходом топлива решают путем добавления конвекционных ребер, в результате чего конструкция приобретает название оребренной.

С термостатом С ребристой поверхностью

Размеры

Глубина изделия зависит от количества ребер внутри

Для правильного разделения изделий на виды разработана специальная классификация, по размерам.

• Тип 10. В эту группу входят изделия с глубиной 46 мм.
• Тип 11. Толщина этих изделий несколько увеличена, соответствует 59 мм. Это объясняется добавлением конвекционных ребер на одну сторону батареи.
• Тип 12. Толщина таких радиаторов 64 мм, за счет расположения конвекционных ребер между двух панелей.
• Тип 22. Изделие из двух панелей, оснащенных оребрением. Глубина изделия достигает 102 мм.
• Тип 33. Самые широкие радиаторы, их толщина составляет 157 мм за счет расположения трех пластин с тремя частями оребрения.

Мощность зависит от типа изделия, высоты и длины.

Наименьшая теплоотдача свойственна изделиям 10 и 11 типа с высотой 300 мм и длиной 400 мм. Она составляет 265 Вт. Если сравнить радиатор с этими же параметрами 21 класса, теплоотдача будет равняться 370 Вт.

В основном плоские батареи отопления выпускаются с высотой от 300 мм до 600 мм, и длиной радиаторов от 400 мм до 3000 мм.

Достоинства и недостатки

Коррозия на радиаторах образуется в системе центрального отопления из-за высокого уровня кислорода в воде

Своей популярностью и востребованностью тонкие батареи для отопления обязаны таким характеристикам:

• эстетичный внешний вид;
• компактность;
• простота в уходе и обслуживании;
• низкая способность накопления пыли;
• несложная установка;
• небольшой вес;
• не требуется дополнительное приобретение деталей, исходная комплектация полная;
• высокая теплоотдача;
• экономия энергоносителя.

Не лишены такие изделия и недостатков:

• подверженность коррозии;
• уязвимость к гидроударам;
• хрупкость и уязвимость повреждения во время транспортировки.

Повысить устойчивость батарей к гидроударам можно путем установки редуктора давления.

Особенности радиаторов плоского типа

Ребристая поверхность лучше отдает тепло из-за большей площади

Среди характерных качеств плоских батарей можно выделить:

• использование стального штампованного листа;
• применение стального листа с определенным уровнем углубления для основания;
• взаимосвязь теплоотдачи и площади батареи;
• возможность повышения теплоотдачи за счет сплошной конструкции;
• экономия теплоносителя и энергии.

Если есть необходимость в увеличении теплоотдачи, радиаторы оснащаются дополнительными конвекционными ребрами, приваренными по всей плоскости батареи.

Разновидности плоских радиаторов

По материалу изготовления тонкие батареи бывают:

• биметаллические;
• алюминиевые;
• стальные;
• чугунные.

Чугунные Биметаллические

По структуре радиаторы отопления условно делят на:

• однопанельные;
• двухпанельные;
• трехпанельные;
• трехребристые.

Теплоотдача зависит от площади радиатора. Чем больше поверхность батареи, тем теплее будет в помещении.

Для классификации используется стандартная маркировка, которая наносится на упаковку: Тип 10, Тип 11, Тип 12, Тип 22, Тип 33. Для последних двух типов, термин «плоский» не применим. Все модификации этих радиаторов, за исключением изделий, относящихся к 10 типу, укомплектованы решеткой и боковыми декоративными панелями. Это увеличивает стоимость изделий.

Процесс установки

Варианты подключения радиаторов — боковое, нижнее

Плоские модификации устанавливают только в закрытых системах отопления, где движение теплоносителя регулируется специальными насосами, а в самой системе присутствует расширительный бак.

Технология движения теплоносителя:

1. Посредством насоса тепловая энергия движется вдоль трубопровода.
2. Проходит по вентилю.
3. Доходит до конечного потребителя.
4. Движется по развоздушнику.
5. Затем в сторону обратного трубопровода, пока не достигнет расширительного бака с мембраной.
6. Далее процесс движения повторяется.

При подключении таких образцов в открытую систему отопления срок их службы значительно уменьшается. Это объясняется коррозийными процессами, воздействующими на радиаторы при попадании кислорода внутрь батареи, образующегося по причине частого слива жидкости в системе .

В помещениях с высоким уровнем влажности установку плоских радиаторов не рекомендуют.

Правила эксплуатации радиаторов

Циркуляционный насос в системе обеспечивает нужную скорость движения теплоносителя

Продолжительность срока службы зависит от нескольких факторов:

• Наличие насоса для циркуляции жидкости и расширительного бака. Это обеспечит лучшую проходимость теплоносителя по всей системе.
• Частота слива теплоносителя. Не стоит это делать часто, так как увеличивается вероятность попадания кислорода внутрь радиатора, что приведет к возникновению коррозии.
• Использование обычного теплоносителя. Антифризовые жидкости не рекомендуется для стальных изделий. За счет их применения происходит снижение теплоотдачи.
• Соблюдение температурных значений. Для плоских радиаторов существует ограничение в температурном режиме. Не стоит превышать допустимого значения в 1000С.
• Соблюдение рабочего давления. Рекомендуемое значение составляет 4,5-10 Мпа.
• Кислотность воды. Рекомендуемая кислотность должна соответствовать 8,5 PH.

Соблюдая вышеперечисленные рекомендации, можно значительно продлить эксплуатационный срок изделий.

Выбор плоских радиаторов

Цветные плоские радиаторы стоят дороже белых

Перед приобретением радиаторов необходимо ознакомиться с техническими данными изделий, произвести точные расчеты с учетом параметров здания или помещения.

Несколько рекомендаций, которые помогут выбрать правильное оборудование для дома:

• В отопительных системах с естественной циркуляцией теплоносителя плоские радиаторы не используют. Для обеспечения достаточной теплоотдачи необходима принудительная система.
• Максимальная температура, выдерживаемая плоскими изделиями, не должна превышать 100 градусов.
• Подключение возможно как с левой, так и с правой стороны. Правостороннее подключение используют при установке однопанельных моделей. Двухпанельные модели имеют универсальный тип подключения.
• Радиаторы с нижним типом подключения стоят на порядок дороже, чем изделия с верхним типом.
• Радиаторы в классическом белом цвете относятся к дешевому сегменту, другие варианты более дорогостоящие.
• Для выбора модели радиатора необходимо знать тепловую мощность изделия и его высоту. Чем ниже радиатор отопления, тем равномернее происходит поступление тепла в помещение и плотнее тепловой экран. Расчет мощности – задача проектировщика, который кроме этого должен учесть потерю тепла посредством ограждающих конструкций.
• Ширина батареи рассчитывается исходя из размеров оконного блока. В идеале установленные радиаторы должны перекрывать окно на 50-75%. Узкие изделия не смогут обеспечить достаточной тепловой завесы.

При выборе оборудования желательно отдавать предпочтение брендам, проверенным временем. В это число входят компании Kermi, Zehnder и Buderus. Наиболее доступными по цене являются изделия Buderus, самые дорогие радиаторы принадлежат компании Zehnder.

Чугунные радиаторы. преимущества и недостатки чугунных батарей

Трудно найти человека, который относился бы равнодушно к чугунным секционным радиаторам — самым популярным отопительным приборам двадцатого века в советских квартирах и загородных домах, учреждениях и производственных помещениях. Диапазон эмоций, вызываемых этими «ветеранами отопления», варьируются от «отлично зарекомендовали себя в течение столь долгого срока, поэтому использовать надо только их» до «есть огромное количество более современных отопительных приборов, зачем нам этот каменный век». Обе крайности в оценке чугунных секционных радиаторов, разумеется, неверны, поскольку основываются лишь на эмоциях. А если рассуждать логически?

Преимущества чугунных радиаторов:

Одно из положительных качеств чугуна — высокая коррозийная стойкость, обусловленная интересным свойством: в процессе эксплуатации поверхность чугунного изделия покрывается так называемой сухой ржавчиной, и в дальнейшем коррозия практически не идет. Чугун вообще невосприимчив к плохому качеству теплоносителя: сильнощелочная среда с водородным показателем pH более 9,5, камешки, частицы ржавчины не вызывают сильных повреждений внутренней поверхности: чугун не так-то просто растворить или поцарапать, потому абразивный износ также весьма невелик.

Большая толщина стенки также способствует долговечности (потребуется много времени, чтобы стенка проржавела насквозь). Это значит, что радиаторы из этого материала подходят для отопительных систем с высоким содержанием кислорода (открытые) и для периодически опорожняемых систем (в городских многоэтажках воду из батарей сливают на лето). Радиаторы из тонкостенной низкоуглеродистой стали для этих целей не годятся — проржавеют за два-три сезона и лопнут в самый неподходящий момент. Высокая антикоррозионная стойкость этих чугунных радиаторов позволяет применять их и в паровых системах отопления с температурой пара до 150 °C.

Чугун вообще невосприимчив к плохому качеству теплоносителя: сильнощелочная среда с водородным показателем pH более 9,5, камешки, частицы ржавчины не вызывают сильных повреждений внутренней поверхности: чугун не так-то просто растворить или поцарапать, потому абразивный износ также весьма невелик. Единственное слабое место — уплотнения, которые могут разъедаться агрессивными антифризами.

Чугунные радиаторы обладают хорошей теплоаккумулирующей способностью и большой тепловой инерционностью: остаточная теплоотдача через 1 ч после выключения равна 30 %, в то время как, к примеру, у стальных радиаторов данный показатель вдвое меньше (15 %). Этот факт свидетельствует о том, что чугунные радиаторы хороши для систем отопления с нерегулярным нагревом (например, система с твердотопливным отопительным котлом или в условиях периодического отключения электроэнергии, необходимой для работы оборудования системы). Радиаторы из чугуна не способны послужить причиной электрохимической коррозии (как в случае с цинком и медью или алюминием и медью, например), поскольку, как и сталь, состоят из железа и неметаллов, т.е. конфликта со стальными или пластиковыми трубами, стальным или чугунным теплообменником котла не возникнет.

Внутреннее сечение чугунных радиаторов достаточно большое, поэтому реже требуется их чистка.

Срок службы чугуна велик — хотя производители и указывают осторожно «10–30 лет», на практике даже 50летний стаж еще не является поводом для «ухода на пенсию»: качественно собранные радиаторы в заполненной чистой водой системе способны справить даже вековой юбилей.



Недостатки чугунных радиаторов:

Большой вес чугунного радиатора, который затрудняет транспортировку и монтаж: требуется два или несколько человек для переноса и навешивания, стена должна выдержать вес радиатора, да еще и с водой (а ее внутри может быть до нескольких десятков литров). Для недостаточно прочных стен некоторые производители предлагают ножки для напольного монтажа.



Стандартные модели чугунных радиаторов имеют межосевое расстояние 300 или 500 мм, но встречаются и более высокие модели (например, 600 или 800 мм), а также промежуточные значения (например, 350 мм). Глубина и ширина секции тоже бывают разные и зависят от количества и диаметра колонок. В конечном счете, чем уже радиатор, тем меньше его объем, и тем, во-первых, хуже теплоотдача, во-вторых, ниже тепловая инерция.



Тенденции рынка чугунных радиаторов:

С уверенностью можно утверждать, что на современном рынке у чугунных радиаторов открылось второе дыхание, не успев уйти в прошлое, как под воздействием новых дизайнерских решений, чугунные радиаторы вновь по немногу захватывают часть рынка.

Производство чугунных радиаторов не стоит на месте. Несмотря на то что конструкция прибора остается неизменной в основе на протяжении многих десятилетий, идет совершенствование ее по нескольким направлениям. Прежде всего производители продолжают работать над увеличением теплоотдачи прибора. Оно достигается за счет изменения конфигурации радиаторов и структуры чугуна. Сегодня на рынке наряду с традиционными моделями в форме гармошки представлены образцы современного дизайна (внешне они очень схожи с алюминиевыми и биметаллическими радиаторами). Плоская наружная поверхность, расширенные зазоры между секциями для конвективных потоков и другие особенности конфигурации способствуют более интенсивной теплоотдаче прибора. Сами «гармошки» тоже не так однообразны, как может показаться на первый взгляд. Количество вертикальных каналов (колонн) в одной секции может варьироваться от одного до трех (одно-, двух- и трехколончатые секции). В последние годы появилось множество «гар-мошек» с дизайном, непривычным для традиционных представлений о чугунных радиаторах. Это, к примеру, модели с гладкой поверхностью. Колонны отличаются высокой гладкостью и как следствие гигиеничностью и легкостью в уборке.

Особенно популярны в последние годы радиаторы, которые являются по дизайну точными копиями давних образцов или, как их еще называют, репродукции старинных моделей. Эти модели имеют изысканные формы и гладкую поверхность, украшены художественным литьем, комплектуются арматурой в том же изящном стиле. Словом, являют собой достойный тандем качественного содержания и прекрасной формы. Подобный радиатор способен стать не только надежным источником тепла в помещении, но и украсить и облагородить интерьер.

Цветовая палитра современных чугунных радиаторов тоже постепенно расширяется. Производители предлагают в ряду стандартных цветов серебро, медь, золото и бронзу, а также зеленый и фиолетовый тона. Со временем цветовую гамму предлагаемых покрытий планируется пополнять. Окрашиваются современные чугунные радиаторы самым передовым методом порошкового напыления в электростатическом поле, который обеспечивает равномерность отделочного слоя по всей поверхности прибора, включая внутренние труднодоступные участки.



Чугунные радиаторы Demir Dokum RETRO:

Один из удачных производителей чугунных радиаторов является турецкий концерн DEMIR DOKUM, который завоевал нишу декоративных чугунных радиаторов под названием RETRO. Данные чугунные радиаторы RETRO отличаются высокой теплоотдачей и высоким качеством исполнения. Благодаря использованию высококачественного чугуна радиаторы RETRO – это надежные приборы отопления. Радиаторы RETRO (Ретро) производятся в элегантном стиле старинных дворцовых радиаторов. Форма литья, выбранная для производства чугунного радиатора RETRO, соответствует элегантным радиаторам конца 18 начала 19 века.

Чугунные радиаторы RETRO производятся только для установки на полу. Данный вид установки возможен благодаря использованию крайних секций радиатора со специальными ножками. все радиаторы поставляются уже поставляются в собранном виде. Чугунные радиаторы RETRO Demir Dokum обладают широким выбором типоразмеров. Межосевое расстояние 500/661 мм, 600/760 мм, 795/955 мм – это расстояние и высота, глубина 203 мм и ширина секции 76 мм.

Чугунные радиаторы RETRO от компании Demir Dokum – это качественный, надежный и элегантный отопительный прибор. Чугунные радиаторы RETRO могут применяться в системах отопления автономного и централизованного типа. Благодаря своим характеристикам теплоотдачи чугунные радиаторы RETRO (Ретро) способны обогреть помещение внушительных объемов.

Выбрать и купить чугунные радиаторы Вы можете у менеджеров нашей компании.

Как поменять радиаторы отопления в квартире и порядок провидения

Когда температура в помещении не поднимается до комфортной, состояние ТЭНов не устраивает жильцов, возникает сильное желание поменять батарейки на новые. Возможна установка в плоский радиатор с заменой или увеличением количества секций, но при этом необходимо соблюдать нормы действующих законодательных актов РФ.

Знание этих положений поможет составить разрешение, способ самовывоза, грамотно смонтировать, подключить обогреватели.

Правовое основание для замены отопительных приборов

Система отопления многоквартирного дома — сложный механизм, требующий специальной настройки в начале каждого отопительного сезона, периодической корректировки в подаче тепла врямя. Оборудование и трубопроводы являются общедомовым имуществом, находятся на балансе и в зоне ответственности управляющей компании или ЖЭК многоэтажного дома.

UK (далее — управляющая компания) несет административную финансовую ответственность за поддержание общей системы отопления дома в технологически исправном состоянии.Это позволяет КЦ выполнять одну из своих основных функций — оказание коммунальных услуг по теплоснабжению жильцов многоквартирного дома в полном объеме в течение всего отопительного сезона.

Несанкционированное вмешательство в работу системы, демонтаж — Установка радиаторов в квартире — недопустимо. Это напрямую касается тех, кто проживает в многоквартирных домах со стояковой схемой подачи теплоносителя.

Изменение общей системы отопления дома повлияет на доставку тепла во все квартиры, подключенные к стояку.Фальсификация, юридически квалифицируемая как грубое нарушение, влечет административную ответственность.

УК имеет право принудить арендатора восстановить изменения, наложить административный штраф. Пострадавшие соседи имеют право обратиться в суд с иском о понесенных расходах, особенно если отключение отопления вызвало травму.

проблема решена, если соблюдать правила установки радиаторов в квартире, делать это на законных основаниях. Для этого пользователь, решивший внести изменение в отопительный контур, должен последовательно пройти несколько шагов до разрешения.Посетите диспетчерскую службу УК РФ, напишите заявление с просьбой отправить комиссию для решения вопроса о возможности замены отопительных приборов, изменения схемы подключения, установки дополнительных радиаторов.

Заявление написано в произвольном порядке на имя начальника УК РФ.
Криминальный менеджер обязан принять заявление, зарегистрированное под инвентарным номером с указанием даты приема, к опечатыванию. Удостоверься что.
На рассмотрение заявления о принятии УК предусмотрено решение 5 дней.

При положительном решении комиссии составленных устройств по компоновке, обвязке определяется их количество и действительный тип, производится гидравлический расчет, определяется время работы.
Проект или схема, утвержденная УК РФ, энергоэффективная организация.
По окончании работ проводится опрессовка системы, подключение к центральному отоплению, оформляется акт приемки.

длительный процесс, требующий материального, морального риска. Результатом будет официальное разрешение на демонтаж — установка радиаторов в квартире с возможностью изменения подключений, установка дополнительных устройств.Рекомендуется работать в летние месяцы, перед отопительным периодом.

Для жильцов многоквартирных домов с центральным отоплением послойное зонирование таких проблем не представляет. В проекте предусмотрена разводка дверей, позволяющая вносить любые изменения в схему без согласования с КМ, даже полы с подогревом смонтированы, подключены к центральному отоплению.

Что нужно знать при установке радиаторов отопления

Чтобы произвести установку радиатора отопления в квартире своими руками, необходимо знать и соблюдать нормативные требования, установленные законодательными актами, действующими на территории Российской Федерации. .

Основные законы Российской Федерации в отношении отопления и радиаторов отопления

Приборы и оборудование для экспозиции инженерных систем для радиаторов отопления, описанных в СП 31-106-2002. Эти требования носят рекомендательный характер, но в них прописаны ссылки на существующие стандарты профиля SNIP.

Правила устройства, монтажа отопительных приборов можно найти в СНП 2. 05.91 или в рабочих изменениях — СП 60.13330.2016. Вот основные требования к стройкам, частям.

При установке подогревателя руководствоваться положениями СП 73.13330.2016 (Выбирать редакцию СНиП 3.05. 01-85 на следующий модельный год). Здесь описаны варианты, позволяющие правильно установить радиатор отопления в квартире, расстояние от стены, пола, подоконника, стояков. Эти правила нормируют количество опорных скоб, креплений, расположение и регулировочную арматуру (раздел 6 СП 73.13330.2016).

Основные нормы и правила при установке отопительных приборов

Ниже приводится образец основных положений нормативных документов, действующих на территории Российской Федерации.Часть правила — это рекомендация.

1. В двухзонных системах теплого пола рекомендуется диаграмма излучения для подключения индивидуальной батареи. Кроме того, возможно одновременное двухтрубное расположение огражденного по периметру защитного кожуха (п. 7.2.2 СП 31-106).
2. Температура открытой поверхности радиатора не должна превышать +70 градусов (7. 2.4 СП 31-106).
3. Отопительные приборы следует устанавливать, как правило, под световые проемы. Следует обеспечить свободный доступ к радиаторам для осмотра, ремонта, обработки (7.2.7.1 СП 31-106).
4. Подводящие магистрали к радиаторам следует прокладывать с уклоном 5-10 мм по направлению потока теплоносителя. Если длина гильзы меньше 500 мм, уклон не требуется (6.4.1. СП 73-13330.2016).
5. Материалы применяемых приборов и подводок к ним не должны образовывать «гальваническую пару» (6.4.1 СП73-13330).
6. Минимально допустимое расстояние для крепления устройств: 60 мм от пола; 50 мм от нижнего подоконника, 25 мм от поверхности стены до плоскости устройства.Если подоконник отсутствует, верх аккумуляторной батареи устанавливается ниже уровня проема на 5o мм (6.4.3).
7. В однотрубной стояковой системе, расположенной на расстоянии 150-200 мм от края проема, длина подводка должна быть <400 мм (6.4.7).
8. Батареи монтируются вертикально и горизонтально (максимальный уклон 2 мм от крана Majewski). Опора — не менее двух скоб (планок) одна верхняя и нижняя. Вместо нижнего кронштейна может быть установлена ​​подставка обогревателя (минимум две секции, в том числе до 10).Не используйте деревянные заглушки при установке кронштейнов (6.4.8).
Клапаны
9. , обратные клапаны установлены по стрелке, нанесенной на корпус в соответствии с направлением потока теплоносителя. Устанавливается горизонтально или вертикально в зависимости от конструкции. Путем блокировки элементов Управление должен быть предоставлен свободный доступ (6.4.12).
10. Термометры, датчики, термостатический вентиль собраны в соответствии с требованиями, установленными заводом-изготовителем (6.4.14).
11. По окончании монтажа ТЭНа необходимо провести промывку водой до тех пор, пока в патрубке на выходе не останется твердых частиц (6.1.13 СНиП 3.0.5.01).

При установке радиаторов в квартире своими руками обязательно соблюдайте правила, изложенные выше. Это обеспечивает качественный, правильный монтаж, бесперебойную и бесперебойную работу отопительного прибора.

Схемы подключения радиатора, КПД

В зависимости от схемы подключения к ним могут быть подключены различные контуры системы отопления. Если посмотреть на разрез, то у каждого радиатора есть верхний и нижний полностью проходы, через которые подается охлаждающая жидкость.

Каждая секция имеет свой канал, соединенный с двумя общими, задача которых — пропускать через себя горячую воду, получать кусок тепловой энергии. Общий КПД устройства зависит от количества горячей жидкости, успевшей пройти по каналам секций, и удельной теплоемкости материала, из которого изготовлены нагревательные элементы.

Количество каналов, проходящих по отдельным участкам теплоносителя, зависит от схемы подключения ТЭНа.

боковое соединение

При таком расположении по плоскому радиатору теплоноситель может подаваться сверху или снизу.При подаче сверху вода проходит по общему верхнему каналу, спускается по вертикальным каналам отдельными участками к низу, течет в том же направлении, что и течет.

Теоретически жидкость должна проходить по вертикальным сечениям каналов, нагревая радиатор полностью. На практике жидкость движется с меньшим гидравлическим сопротивлением.

Чем дальше от входа находится участок, тем меньшее количество теплоносителя проходит через него. При большом количестве секций последние будут значительно хуже нагреваться, если не останутся холодными при низком давлении.

При боковой установке радиаторов центрального отопления в квартире внизу история повторяется. КПД нагревателя здесь будет еще хуже — горячая вода должна подниматься по каналам, к гидравлическому сопротивлению добавляется гравитационная нагрузка.

Боковая схема подключения чаще всего используется при стояковой разводке в многоквартирных домах.

Нижнее соединение

В этой схеме теплоноситель подается снизу, проходит по секциям, проходит по тому же нижнему каналу.В нем используется принцип конвекции — горячая вода всегда поднимается, холодная падает.

Так задумано теоретически. На практике большая часть горячей воды проходит от подачи перед входом, хорошо прогретая нижняя часть аккумулятора, к верху носителя до слабого входа. КПД нагревателя с нижним подключением протекает как на 15-20% ниже, чем у схемы с боковой обвязкой.

Подключите дно колодца, чтобы при проветривании батареи остальная часть нагревалась правильно.

диагональное соединение

Классический способ крепления аккумулятора — диагональный.При правильной установке радиаторов в горизонтальной плоскости диагональные секции нагреваются равномерно, повышается эффективность использования тепловой энергии.

При диагональном способе обвязки горячая жидкость течет через общее верхнее проходное отверстие, она падает через каналы каждой секции и выходит из нижнего проточного канала с другой стороны. Здесь жидкость опускается вниз, гидравлические потери минимальны.

Есть у этого способа и недостатки. АКБ завоздушивается, для этого надо следить, Маевский спускает воздух через вентиль. Второй — нижняя мертвая зона может образовываться холодной водой под низким давлением.

Метод пересечения потока

Метод направления потока исправляет основной недостаток бокового, верхнего и нижнего способов подключения — попадание слабого теплоносителя в удаленные участки аккумуляторной батареи. Горячая вода проходит по пути наименьшего гидравлического сопротивления.

Радиатор вертикальный с нижним подключением

Когда объем жидкости, поступающей через широкое проходное отверстие, сравнивается с тем, сколько проходит через секции каналов, то вода не пойдет.Метод повторного направления заключается в том, чтобы заставить охлаждающую жидкость проходить через все секции.

Когда установка верхнего контура радиатора отопления достигается установкой заглушки перед последней секцией розетки. Подключите пробку, заставляя воду проходить через все секции, пройдите только последнюю секцию.

При нижнем подключении заглушка устанавливается сразу после первой секции подающего коллектора. Это заставляет горячую воду подниматься вверх по первой секции и проходить через оставшиеся каналы к выходным секциям.

В обоих случаях подключение идет по диагонали. Корпус радиатора прогревается равномерно, исключено проветривание, наибольший КПД достигается при использовании тепловой энергии. Эта схема применима к трубчатым нагревательным элементам, у которых сечения отверстий каналов сопоставимы с поперечными сечениями горизонтальных каналов.

Более сложное подключение применяется для трубчатых вертикальных радиаторов с диагональной схемой. Подача происходит снизу, вывод — сверху с противоположной стороны.

После первой секции устанавливается проходная заглушка пола, перед последней секцией ставится полная выходная заглушка.Часть горячей воды проходит через полупроходную пробку в нижнем канале, часть поднимается вверх по первой секции. Этот поток равномерно распределяется по вертикальным каналам, падает вниз, выходит через последний участок.

Такие заглушки используются в обычных радиаторах, продаются в готовом виде и устанавливаются в местах соединения труб или трубопроводов. Недостаток — резко увеличивается гидравлическое сопротивление аккумулятора из-за небольшого сечения канала последней секции, через которую протекает жидкость.

В боковом потоке подключенный расширитель устанавливается на выходе. Подробное и обстоятельное объяснение способа установки радиатора в квартире смотрите на видео ниже.

Видео:

Какой радиатор лучше?

Среди всех радиаторов, которые продаются в магазине, выберите тот, который хотел бы видеть в своей комнате. Он должен вписаться в интерьер, может даже быть его эксклюзивной частью. Уже далее рассмотрим его характеристики.

Подбором радиаторов могут быть такие параметры:

• , куда вы собираетесь установить;
Радиатор типа
• ;
• материал;
• мощность;
• рабочее давление;
• секционная или монолитная панель;
• экзотических образов;
• стоимость.

Вы можете выбрать и радиатор под свой интерьер

Радиаторы чугунные длинные, но они имеют большой вес, изначально требуют переборки и сменных прокладок, долго прогреваются и имеют низкий коэффициент излучения.Чуть менее биметаллические.

Биметаллические и алюминиевые радиаторы практически ничем не отличаются. Рабочее давление даже в многоэтажных домах не превышает 10-12 атм и такие радиаторы в нем свободно стоят. Смотрите в паспорте — производитель указывает рабочее и испытательное давление, не менее 15 атм. Это касается домов со стояковой системой.

Ставим, устанавливаем, подключаем радиатор

Процесс сборки и сборки радиатора несложный, но требует специального инструмента, оборудования.Подумайте, возможно, захотите обратиться в специализированную организацию.

Оптимальный вариант — договор на установку радиаторов с УК РФ. Их изготавливают в соответствии с правилами установки радиаторов в квартире, проводят опрессовки и подписывают акт о приемке в эксплуатацию.

человек, решивший поработать самостоятельно — несколько советов по подготовке и установке ТЭНа.

• Не забудьте спустить оставшуюся воду из системы.
• Отсоедините старую батарею.
• Осмотрите состояние радиатора, снимите целлофановую упаковку, снимите защитную пленку с резьбы, если она есть.
• Expand универсальный комплект для подключения аккумулятора. В пакете подобран резьбовой диаметр трубы. В результате должно быть: два штуцера с правой резьбой, два штуцера с левой резьбой, две американские гайки, два крана, заглушка, кран Маевского, скобы или планки для крепления аккумуляторов. Стандартная внутренняя резьба везде 3/4 дюйма, правая.То есть нужно установить в квартире радиатор минимального уровня.
• Снимите штуцер силиконовой прокладки, затяните радиатор, чтобы проверить резьбу. Если зазора нет, снимаем фурнитуру, ставим колодки. Есть зазор — проверьте, чистите резьбу, может остаться предохранительная пленка.
• Отдельно собрать компаунд: штуцер + американка + вентиль на подачу и обратку, штуцер + заглушка, штуцер + кран Маевского. Компаунды сидят на скотче или пакле. На пробке и спускном винте — накладки, пенька не нужна.Вытяните соединение.
• Прикрутите собранные комплекты к радиатору, не забудьте надеть силиконовые прокладки на штуцеры. Аккумулятор готов, можно устанавливать.
  Установить подогреватель в расчетное положение, временно подсоединить к трубопроводам. Если он устанавливается на старые трубы, в новом радиаторе отверстия должны быть совмещены со старым аккумулятором, общепринятым стандартом — 500 мм.
• Отметьте верхнюю часть обогревателя, отметьте кронштейны места установки. Снимаем аккумулятор, устанавливаем кронштейны, ставим обратно. Радиатор должен иметь уклон 2-3 мм от крана Маевского, вертикально, жестко опираться на кронштейны.Выровняйте. Остается подключенным к трубопроводу.

Соблюдайте правила установки радиаторов в квартире, указанные выше. После окончания монтажа вызовите представителя УК РФ за лепку и подписание Акта сдачи-приемки. Это важный этап финальных работ.

Видео:

Видео:

Централизованное тепло подрывает экономику Москвы

Две огромные трубы, похожие на гигантских белых змей, выходят из земли и петляют на 500 ярдов вниз по Расковому переулку, выходят на тротуар, поднимаются высоко над переулками и скользят мимо балконов и окон.

Это чудовище ненавидят его соседи, но оно является неотъемлемым элементом российской жизни: трубы — это вершина обширной подземной сети, доставляющей сильно субсидированное тепло в каждый дом в Москве всего за несколько долларов в месяц.

Они также являются памятником расточительности, неэффективности и централизации, который показывает, как далеко должна пройти Новая Россия, чтобы построить рыночную экономику. В то время как государственные учреждения не могут даже платить зарплаты и пенсии, московская теплосеть ежегодно потребляет столько же природного газа, сколько вся Франция, говорят официальные лица.

«Все наши зарплаты и пенсии сгорают в печах муниципальных тепловых станций», — пожаловался первый вице-премьер Борис Немцов незадолго до того, как на прошлой неделе он был назначен на свой пост президентом Борисом Ельциным.

В России центральное отопление означает нечто иное, чем на Западе: здесь дома, магазины и офисы не имеют собственных печей. Вместо этого 10 миллионов жителей Москвы обогреваются огромными государственными тепловыми станциями, которые подают пар к радиаторам в каждой квартире, на рабочем месте и в школе.Индивидуальных термостатов практически не существует. Правительство включает отопление в конце октября и держит его до начала мая.

Уровень тепла в помещениях устанавливается для всей Москвы несколькими анонимными администраторами.

Температура непостоянна, у одних жителей дрожит, у других — зной. Когда москвичам становится слишком жарко, они просто открывают окна, чтобы позволить теплу уйти даже в середине зимы, мало заботясь об энергосбережении.

«В начале зимы очень поздно ждут, чтобы включить жару, и вы замерзнете», — сказала 20-летняя Юлия Бирюкова, с балкона которой открывается вид на открытую водопроводную трубу в Расковом переулке.«Иногда они нагревают так сильно, что кажется, будто ты в сауне».

При перепадах температуры в помещении более чем на 20 градусов по Фаренгейту многие жители хотели бы иметь возможность самостоятельно контролировать тепло, но они признают, что немногие россияне готовы платить огромные затраты на переоборудование.

Помимо тепла, система вырабатывает часть электроэнергии Москвы и всю горячую воду города. Кроме того, жильцам доставляет неудобства то, что каждое лето на техническое обслуживание отключают горячую воду как минимум на месяц.

Некоторые московские новостройки строятся по западному образцу с собственными печами, термостатами и водонагревателями. Но переоборудование всего города, чтобы дать людям возможность управлять своим комфортом, обойдется в миллиарды долларов.

Когда система была впервые построена в сталинскую эпоху 1930-х годов, это было великое социалистическое усовершенствование, которое устранило сжигание угля и впервые дало многим жителям надежное отопление.

В советское время цены поддерживались искусственно заниженными, а стоимость тепла составляла всего несколько центов в месяц.

«В индивидуальном порядке человеку не имело смысла обращать внимание на сохранение, потому что мы почти ничего не платили», — признал Анатолий Анатольевич Журавов, генеральный директор Московского городского теплового агентства «Мостеплоэнерго». «Это было не правильно.»

Сегодня Москву обслуживают 172 ТЭЦ — в среднем одна гигантская печь на 58 000 человек.

В последние годы цены постепенно росли, но они все еще не приблизились к реальной стоимости системы: счет за отопление средней московской квартиры составляет 7 долларов в месяц.

Теперь перед администраторами стоит дилемма: как выстроить рыночные принципы и ввести экономические стимулы для сохранения в эту централизованную систему. Повышение цен для отражения стоимости энергоснабжения было бы политически невозможно, когда многие люди зарабатывают всего лишь 100 долларов в месяц. И даже если бы правительство захотело взимать с людей плату в соответствии с их потреблением, это было бы очень сложно: система была построена без счетчиков для измерения использования.

«Изменить систему в одночасье невозможно», — сказал Журавов.«При создании системы идея заключалась в экономии. Для регулирования температуры не было построено ни счетчиков, ни термостатов ».

Журавов — один из немногих в Москве людей с термостатом. Он хранит его в шкафу в своем офисе и в некоторых случаях с тоской вынимает его, чтобы продемонстрировать, как такое устройство будет работать, если его когда-нибудь можно будет подключить.

Не так давно его агентство провело эксперимент, установив термостаты в двух новых многоквартирных домах, но не в третьем, идентичном доме.Исследование показало, что добавление термостатов к существующей системе сократит потребление энергии на 15-20%.

Москвичи любят жаловаться на непредсказуемую систему отопления не меньше, чем на заведомо холодную погоду в городе.

Основываясь на температурах наружного воздуха и прогнозах погоды, агентство Журавова и еще один сотрудник, которые совместно управляют системой, часто регулируют температуру пара от минимума 230 градусов по Фаренгейту до максимума 300 градусов.

Но увеличение или уменьшение может занять до 12 часов, чтобы пройти через трубопроводную сеть и добраться до домов и офисов.И, конечно же, при неверном прогнозе во всем городе может быть слишком холодно или слишком жарко.

Тепло также не достигает зданий, когда стареющие трубы города корродированы или протекают, в результате чего некоторые жители остаются без отопления на недели или месяцы.

Большинство каналов проходят под землей. Но когда возникают проблемы — а это часто бывает — «временные» трубы устанавливают над землей, не заботясь о внешнем виде или концепции стоимости собственности. В окрестностях Москвы трубы, подобные тем, что находятся в Расковом переулке, появляются вдоль тротуаров, чтобы обходить проржавевшие участки трубопровода.

«Нет ничего более постоянного, чем временное», — гласит популярная российская поговорка, и большинство москвичей смирились с тем, что такие бельмо на глазу никуда не денутся.

«Конечно, с нами никто не советовался», — сказала 36-летняя Наталья Шевченко, с балкона которой также открывается вид на уродливых змей-близнецов Раскового. «На Западе это обсуждают. Они узнают мнение каждого. Но не здесь. Мы живем по советским традициям ».

Российские ученые разработали атомную батарею

Ученые Национального исследовательского технологического университета «МИСиС» разработали прототип ядерной батареи, которая значительно дешевле аналогов, сообщила 14 октября корпоративная газета Госкорпорации «Росатом».

Аккумулятор состоит из двух компонентов: первый — полупроводниковый преобразователь, второй — радиоактивное вещество. Энергия, выделяемая радиоизотопом, преобразуется в электрический ток. В качестве эмиттера выбран радиоактивный изотоп никель-63, на который опирается большинство разработчиков атомных батарей. Его период полураспада составляет 100 лет.

Инновационное решение заключается в уникальной трехмерной структуре батареи. Большинство разработчиков помещают изотоп поверх плоской поверхности полупроводника, и в результате он излучается во всех направлениях, университетские ученые поместили изотоп внутрь полупроводника, в микроканалы, чтобы энергия не тратилась зря.

Преобразователь сделан не из алмаза, а из дешевого кремния. Сам аккумулятор в три раза меньше аналогов, удельная мощность у него в десять раз выше, а стоимость вдвое меньше. Стоимость разработанного преобразователя составляет всего 300 рублей (3,8 доллара США), но аккумулятор остается очень дорогим из-за дороговизны никеля-63 (около 4000 долларов за грамм), поэтому предложений о запуске серийного производства по технологии МИСИС пока нет.

«Мы проводили эксперименты с никелем-63 с минимальной активностью 2.7 мКи: у нас нет условий и лицензии на работу с высокоактивными радиоактивными веществами в нашем университете. Ищем партнера, который поможет нам проводить эксперименты. Думаю, это могут быть предприятия Росатома — ядерные центры в Сарове и Снежинске или Маяк », — пояснил руководитель проекта, профессор Виктор Мурашев.

Потенциальные области применения атомных батарей — космическая техника, медицина (в частности, источники питания для кардио и прочие биостимуляторы), телекоммуникационное оборудование, продукция оборонно-промышленного комплекса, промышленных объектов и инфраструктуры.

Как восстановить никелевые батареи — Battery University

Узнайте, является ли воспоминание мифом или фактом, и как предотвратить и уничтожить его.

В никель-кадмиевые годы 1970-х и 1980-х годов в плохих аккумуляторах винили «память». Сегодня слово «память» все еще используется, чтобы рекламировать новые батареи как «свободные от памяти». Память происходит из «циклической памяти», что означает, что никель-кадмиевый аккумулятор может запоминать, сколько энергии потреблялось при предыдущих разрядах, и выдает такое же количество при повторных разрядах.Если бы потребовали большего, напряжение резко упало бы, как бы в знак протеста против навязанной сверхурочной работы.

Память возникает при хранении перезаряженной NiCd батареи. Эффект можно обратить вспять с помощью импульсного заряда, но более эффективно применить полный цикл разряда. На рис. 8-26 показан анод обычного NiCd, сформированная память и восстановленный анод.

Новый никель-кадмиевый элемент. Анод (отрицательный электрод) в свежем состоянии.Гексагональные кристаллы гидроксида кадмия имеют поперечное сечение около 1 микрона, что обеспечивает большую площадь поверхности для электролита для максимальной производительности.

Ячейка с кристаллическим образованием. Кристаллы выросли до 50-100 микрон в поперечном сечении, скрывая большие части активного материала от электролита. Неровные края и острые углы могут проткнуть сепаратор, что приведет к усилению саморазряда или короткому замыканию.

Восстановленная ячейка. После импульсного заряда кристаллы уменьшаются до 3–5 микрон: почти 100% восстановление. Если импульсный заряд не эффективен, необходимы упражнения или восстановление.

Рис. 1: Кристаллическое образование на никель-кадмиевом элементе. Кристаллообразование происходит в течение нескольких месяцев, если аккумулятор слишком заряжен и не поддерживается периодическими глубокими разрядами.

В современной никель-кадмиевой батарее больше нет циклической памяти, но она страдает от образования кристаллов . Активный кадмиевый материал наносится на отрицательную пластину, и со временем образуется кристаллическое образование, которое уменьшает площадь поверхности и снижает производительность батареи. На поздних стадиях острые края образующихся кристаллов могут проникать в сепаратор, вызывая сильный саморазряд, который может привести к короткому замыканию.

Когда никель-металл-гидрид (NiMH) был представлен в начале 1990-х, его провозгласили свободным от памяти, но это утверждение верно лишь отчасти.NiMH подвержен запоминанию, но в меньшей степени, чем NiCd. В то время как у NiMH есть только никелевая пластина, о которой нужно беспокоиться, NiCd также включает в себя кадмиевый отрицательный электрод с памятью. Это простое объяснение того, почему NiMH менее восприимчив к памяти, чем NiCd.

Кристаллообразование происходит, если никелевый аккумулятор остается в зарядном устройстве на несколько дней или повторно заряжается без периодической полной разрядки. Поскольку большинство приложений попадают в этот пользовательский шаблон, NiCd требует периодического разряда до 1 В на элемент для продления срока службы.Цикл разрядки / зарядки в рамках технического обслуживания, известный как , упражнение , следует проводить каждые 1–3 месяца. Избегайте чрезмерных тренировок, так как это приведет к излишнему износу аккумулятора.

Если регулярные упражнения не выполняются в течение 6 месяцев или дольше, кристаллы врастают в себя, и полного восстановления с разрядом до 1 В на элемент может быть недостаточно. Восстановление часто возможно путем применения вторичного разряда, называемого , восстановление . Восстановление — это медленная разрядка, разряжающая аккумулятор примерно до 0.4 В / элемент и ниже.

Испытания, проведенные армией США, показывают, что никель-кадмиевый элемент должен быть разряжен как минимум до 0,6 В, чтобы эффективно разрушать более устойчивые кристаллические образования. Во время этого корректирующего разряда ток должен быть низким, чтобы свести к минимуму реверсирование ячейки, поскольку NiCd может выдерживать только небольшое количество реверсирования ячейки. (См. BU-501: Основные сведения о разрядке). ). На рис. 2 показано напряжение батареи во время разряда до 1 В / элемент с последующим вторичным разрядом до 0,4 В / элемент.

Рис. 2. Циклы проверки и восстановления анализатора батарей (Cadex). Recondition восстанавливает никель-кадмиевые батареи с трудноизвлекаемой памятью. Восстановление — это медленный глубокий разряд до 0,4 В / элемент. Предоставлено Cadex

Восстановление наиболее эффективно для восстановления батарей, которые не использовались. Анализаторы аккумуляторов (Cadex) автоматически применяют цикл восстановления, если заданная пользователем целевая емкость не может быть достигнута при разряде только до 1 В / элемент. Хотя низкоэффективные батареи часто можно полностью восстановить, высокий саморазряд делает некоторых старожилов непригодными для обслуживания.

Большинство судовых аккумуляторов в больших самолетах — никель-кадмиевые. Эти аккумуляторы, похожие на крупногабаритную стартерную аккумуляторную батарею в автомобиле, обслуживаются путем полного разряда и поддержания нулевого напряжения в каждой ячейке в течение 24 часов перед подзарядкой. Затем каждая ячейка проверяется на правильное напряжение, и проверка емкости проводится с полным циклом разрядки / зарядки перед их повторной установкой в ​​самолет. Авиационные аккумуляторы соблюдают строгий график технического обслуживания.

Резюме

Как специалист по уходу за батареями, у вас есть выбор, как продлить срок службы батареи.Каждая аккумуляторная система имеет уникальные потребности в отношении зарядки, глубины разряда и нагрузки, которые необходимо соблюдать. Следующие две статьи резюмируют, что нравится и что не нравится батареям.

BU-415: Как заряжать и когда заряжать?
BU-706: Сводка правил, которые можно и нельзя

Последнее обновление 2018-05-10

*** Пожалуйста, прочтите комментарии ***

Комментарии предназначены для «комментирования», открытого обсуждения среди посетителей сайта. Battery University отслеживает комментарии и понимает важность выражения точек зрения и мнений на общем форуме. Однако при общении необходимо использовать соответствующий язык и избегать спама и дискриминации.

Если у вас есть предложение или вы хотите сообщить об ошибке, воспользуйтесь формой «свяжитесь с нами» или напишите нам по адресу: [email protected]. Нам нравится получать от вас известия, но мы не можем ответить на все запросы. Мы рекомендуем размещать свой вопрос в разделах комментариев, чтобы Battery University Group (BUG) могла поделиться им.

Предыдущий урок Следующий урок

Или перейти к другой артикуле

Батареи как источник питания

Салфетки 6 СССР Нескользящий термостойкий подстаканник «Плакаты СССР» Стол деревянный коврик Для дома и сада ohioeyecareconsultants.com

Салфетки 6 Советский нескользящий термостойкий держатель для кружки Стол «Плакаты СССР» Деревянный коврик Для дома и сада ohioeyecareconsultants.com

1. org/ListItem»> Дом
2. Дом и сад
3. Кухня, столовая и бар
4. Постельное белье и текстиль
5. Салфетки
6. 6 СССР Нескользящий термостойкий держатель кружки Стол деревянный коврик

Салфетки 6 СССР Нескользящие Термостойкий держатель для кружки «Советские плакаты» Стол деревянный коврик Для дома и сада, устойчивый держатель для кружки «Советские плакаты» Стол деревянный коврик 6 Нескользящее тепло СССР, Бесплатная доставка для многих продуктов, Найдите много новых и подержанных товаров и получите лучшие предложения for 6 * СССР Нескользящий термостойкий держатель для кружки «Советские плакаты» Настольный деревянный коврик по лучшим ценам онлайн на. Противоскользящий термостойкий подстаканник СССР «Плакаты СССР» Стол деревянный мат 6.

6 Подставка для кружки СССР нескользящий термостойкий «Плакаты СССР» деревянный мат

Мы изменили название!

Офис Drs. Чи, Фернандес, Прусински и Винсент (официально известные как Консультанты по уходу за глазами Огайо) официально изменили свое название на Глазные хирурги Северо-Восточного Огайо. Этим изменением мы объединяем усилия с их офисами в Стоу, Кенте и Акроне.Наши же врачи и персонал будут продолжать оказывать первоклассную медицинскую помощь и уход за зрением нашим постоянным и новым пациентам во всех наших местах.

6 СССР Противоскользящий термостойкий подстаканник «Плакаты СССР» Стол деревянный коврик

6 * СССР Нескользящий термостойкий держатель для кружки «Советские плакаты» Настольный деревянный коврик 753524282840. Найдите много новых и подержанных товаров и получите лучшие предложения на 6 * Нескользящий термостойкий держатель для кружек СССР «Советские плакаты» Деревянный коврик по лучшим онлайн ценам на! Бесплатная доставка для многих товаров! Состояние :: Новое с бирками: Совершенно новый, неиспользованный и неношеный предмет (включая предметы ручной работы) в оригинальной упаковке (например, в оригинальной коробке или сумке) и / или с прикрепленными оригинальными бирками. Просмотреть все определения условий: Страна / регион производства:: Российская Федерация, Бренд:: MVsadnik: Материал:: Дерево, UPC:: 4612031000001,

6 СССР Противоскользящий термостойкий подстаканник «Плакаты СССР» Стол деревянный коврик

Подвеска в форме креста из стерлингового серебра

пробы. Симпатичные мокасины с мини-бантом, Задняя часть: сайлентблоки — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, Canary Yellow # 21 Bullet Double Knit Stretch Polyester Lycra Spandex Fabric BTY, 8 ‘Белый / Серебристый: Кухня и столовая, Защита от зазоров улучшают внешний вид ваших транспортных средств и помогают поддерживать чистоту моторного отсека, закрывая неприглядные компоненты, такие как выпускные коллекторы.Плоские швы прострочены одной иглой. Клейкая виниловая пленка 329 Печатные полосы HTV Rainbow Serape с рисунком Утюг на виниле. обеспечивают отличную защиту от солнца и вредных ультрафиолетовых лучей, четко маркируя пути выхода в условиях низкой освещенности / плохой видимости. Коллекция постельного белья размера «queen-size» 1000 TC 100% египетский хлопок Выберите свой товар, Transpac Imports уделяет особое внимание исключительному выбору. Наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат. BEACH HOLIDAY THAI BANGKOK 113 МЕТАЛЛИЧЕСКИЙ ЗНАК / ПЛАСТИНА 28 см x 14.5см ТАИЛАНД. ИДЕАЛЬНО ДЛЯ РЕКЛАМЫ: наш персонализированный баннер идеально подходит, чтобы обеспечить вам высокую видимость и расширить охват и рекламные усилия. — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — . Персональная сигнализация 130 дБ Брелок для самообороны Светодиодная сирена безопасности от Safenet, более профессиональный ,День рождения.Произведенный в США и сертифицированный по стандартам Global Organic Textile Standards (GOTS) органический хлопок, при необходимости мы можем отправить замену. Удалено 2019-06-24 16: 47: 23.113. Размеры упаковки: 2 x 8 x 4 дюйма, поставляется с полной гарантией производителя,

Особые характеристики

• Мы единственная британская компания, которая Предлагаем этот суперэксклюзивный дизайн, чистое термостойкое стекло фармацевтического класса.

  6 СССР Подставка для кружки нескользящая термостойкая «Плакаты СССР» Стол деревянный коврик

  6 СССР Нескользящий термостойкий держатель для кружки «Советские плакаты» Стол деревянный коврик


  Бесплатная доставка для многих товаров. Найдите много отличных новых и подержанных товаров и получите лучшие предложения на 6 * Нескользящий термостойкий держатель для кружек СССР «Советский» Постеры «Настольный деревянный коврик» по лучшим ценам онлайн на.

  Термоусадочная трубка Heat & Cool, плоская ширина, 50 мм, длина 2 м, термоусадочная трубка из ПВХ, зеленая для аккумуляторов 18650 для бизнеса и промышленности

  Термоусадочная трубка Heat & Cool, плоская ширина, 50 мм, длина 2 м, термоусадочная трубка из ПВХ, зеленая для аккумуляторов 18650 для бизнеса и промышленности

  Плоская термоусадочная трубка из ПВХ, ширина 50 мм, длина 2 м, зеленая для аккумуляторов 18650, батареи, плоская ширина, 50 мм, длина 2 м, термоусадочная трубка из ПВХ, зеленая для 18650, бесплатная доставка для многих продуктов, найдите много отличных новых и подержанных вариантов и получите лучшие предложения на плоские 50 мм Ширина 2 м Длина термоусадочная трубка из ПВХ зеленого цвета для аккумуляторов 18650 по лучшим ценам онлайн на. Зеленая термоусадочная трубка для аккумуляторов 18650, плоская ширина 50 мм, длина 2 м, ПВХ.

  Плоская ширина 50 мм, длина 2 м, термоусадочная трубка из ПВХ, зеленая для аккумуляторов 18650

  Зеленая термоусадочная трубка из ПВХ шириной 50 мм, длина 2 м, зеленая для аккумуляторов 18650 604267412264. Найдите много отличных новых и подержанных вариантов и получите лучшие предложения на зеленую термоусадочную трубку ПВХ плоской шириной 2 м длиной 50 мм для аккумуляторов 18650 по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров!

  Плоская ширина 50 мм, длина 2 м, термоусадочная трубка из ПВХ, зеленая для аккумуляторов 18650





  Плоская ширина 50 мм, длина 2 м, термоусадочная трубка из ПВХ зеленого цвета для аккумуляторов 18650

  6Rolls 10mm X 30m 100ft без остаточного тепла изолента для сублимации и теплопередачи.108 футов 60 мм x 33 м, экранирующая одинарная проводящая клейкая лента из медной фольги с защитой от электромагнитных помех. Длина Джоббера Кобальтовое сверло 135 ° Split Pnt USA RMT 95004221 6 шт. Диаметром 3/8 дюйма, 19 мм x 15 м. Клейкая ткань Тканевая лента Кабель Черный жгут проводов для автомобилей Авто, БЕЛАЯ светоотражающая лента 2-1 / 2 «x 25 футов, 1 шт. Новый AO4409 Микросхема 4409 SOP8 ic, 100 шт. 8 мм x 1 мм Уплотнительные кольца FKM Термостойкие уплотнительные кольца Втулки зеленые, БРОН AEROTECH ПРОСТОЙ ЛЕНТА ПТФЭ-ПЛЕНКА 2 «X 36 YDS СДЕЛАНО США, 10 шт. MG21 металлические водонепроницаемые кабельные вводы, хром 13-18 мм.Двухкомпонентная клейкая лента на липучке, упаковка Wiper K06 ID 25–44 мм PU / NBR выберите размеры, НОВИНКА Johnson Controls NS-BTB7003-0 Регулировка температуры сетевого датчика. Портативный ветеринарный ультразвуковой сканер для беременных с конвексным зондом 3,5 МГц. 10 * Чашка для разведения пчеловодства Клетки для пчеловодства Держатель для медовых клеток Оборудование для пчеловодов, Casio My Style Blue Extra Large 10-значный ЖК-дисплей Ручной карманный калькулятор, пчеловодство Пчеловодство Лучшее качество Куртка из 100% хлопка Круглая вуаль размером xxl, Набор для выращивания пчелиной матки Инструмент для выращивания пчел Принадлежности для пчеловодства Наборы. Стандартный калибратор индуктивности индуктивности 500 мГн P5114 P596 Погрешность 0,01%, Beepro 3-слойная ультра вентилируемая куртка для пчеловода Astronaut [email protected] Cow Complete Cluster Силиконовые вкладыши для доильных когтей объемом 240 куб. -1 / 2 дюйма на 1/2 дюйма. Изолированный 2810 N Угловой натяжитель электрического забора для ленты Dare 1.5 «Козья Овца Свинья 001-100 Номер Пластиковая бирка для ушей для домашнего скота синего цвета, 10x KD202L КД202Л Выпрямитель Диффузионный кремниевый диод 400V 1A Советский Русский NEW.Машина для выщипывания цыплят Птица Bantams Выщипывание перьев # 50 S. 10шт. Прозрачная собака, кошка, бутылочка для питья, соска, соска, ягненок, малыш, щенок, мягкая овца овцы, 2x зеленых круглых кнопочных переключателя 3A, 2 зубца 250В, 1шт. НОВЫЙ Omron NS10-TV00B-ECV2 Сенсорный экран стекло.

  Плоская ширина 50 мм, длина 2 м, термоусадочная трубка из ПВХ, зеленая для аккумуляторов 18650
  Бесплатная доставка для многих продуктов, найдите много отличных новых и подержанных вариантов и получите лучшие предложения на плоскую ширину 50 мм, длина 2 м, термоусадочную трубку из ПВХ зеленого цвета для аккумуляторов 18650 на лучшие онлайн-цены на.

  Вот почему лунным колониям нужно будет жить под землей

  Homo Spaciens: Наша новая жизнь за пределами Земли | Космос

  Вот почему лунным колониям нужно будет жить под землей

  (Изображение предоставлено: Библиотека научных фотографий)

  Самые холодные части Земли даже близко не подходят к отрицательным температурам лунной ночи — и строительство базы, способной противостоять им, поможет непросто.

  На протяжении десятилетий мысль о колонизации Луны волновала как ученых, так и провидцев.Наши экраны украшали различные колонии, от обширной Moonbase Alpha in Space: 1999 до компактной шахтерской колонии на Луне.

  Лунная колония, возможно, станет следующим логическим шагом для человечества. Это наш ближайший звездный сосед, всего в 238 000 миль (383 000 км) от нас, что делает пополнение запасов относительно легким. Одна из достопримечательностей — сравнительно обильные запасы гелия-3 на Луне, который является идеальным топливом для термоядерных реакторов.

  Различные космические программы теоретически наметили маршрут для создания постоянно обитаемой лунной колонии.Китай проявил интерес к базе на обратной стороне Луны. В октябре 2015 года стало известно, что Эса и Роскосмос планируют серию миссий на Луну, чтобы оценить возможности для постоянного поселения.

  Ранние идеи лунных баз, это впечатление советского художника, могут не сработать в реальности (Фото: Библиотека научных фотографий)

  Однако здесь есть серьезные проблемы. Один оборот Луны занимает примерно 28 земных дней, а это означает, что каждая лунная ночь длится 354 часа, что эквивалентно более 14 дням на Земле.Этот длинный ночной цикл означает, что температура резко падает. Температура на экваторе колеблется от 116 ° C (240F) днем ​​до -173 ° C (-279F) ночью.

  Лунная ночь будет короче, если база будет размещена на Северном или Южном полюсе. «Есть много веских причин для строительства такой базы на полюсах, но есть и другие факторы, которые следует учитывать, помимо часов солнечного света», — говорит Эдмунд Троллоп, инженер по эксплуатации космических кораблей Telespazio VEGA Deutschland. Как и на Земле, полюса могут стать очень холодными.

  На полюсах Луны Солнце двигалось бы вокруг горизонта, а не в небе, поэтому панели нужно было бы строить так, чтобы они смотрели вбок (например, в форме стены), что усложняло бы их конструкцию. Большое плоское основание на экваторе будет собирать много тепла, но для достижения нагрева на полюсе вы должны наращивать его вверх, что усложняет задачу. «Благодаря грамотно выбранному базовому объекту разницу в температуре можно легко уменьшить», — говорит Фолькер Майвальд, научный сотрудник Немецкого аэрокосмического центра DLR.

  Значительные колебания температуры в дневном / ночном цикле означают, что не только лунные базы должны быть в состоянии обеспечить достаточную изоляцию от холода и палящего жара, но они также должны быть в состоянии противостоять термическим напряжениям и тепловому расширению.

  Тепловая защита

  Ранние миссии роботизированных посадочных модулей на Луну, такие как миссии Советского Союза на Луну, были рассчитаны на то, чтобы пережить один лунный день (две земные недели). Посадочные аппараты, используемые в миссиях NASA Surveyor, могли быть повторно активированы следующим образом. лунный день.Однако повреждение компонентов в ночное время часто не позволяло получить полезные научные данные.

  Луноходы, использовавшиеся в космической программе Советского Союза Луноход в конце 1960-х и 1970-х годов, имели радиоактивные нагревательные элементы со сложной системой вентиляции, что позволяло им работать до 11 месяцев. Эти вездеходы бездействовали во время ночной фазы и перезапускались, как только стала доступна солнечная энергия.

  Советские луноходы использовали оригинальный метод для выработки энергии, достаточной для работы в течение нескольких дней (Фото: Библиотека научных фотографий)

  Один из способов избежать сильных температурных колебаний — закопать любые базовые здания в лунном реголите.Этот порошкообразный материал, покрывающий поверхность Луны, обладает низкой теплопроводностью и высокой устойчивостью к солнечному излучению. Это означает, что он обладает сильными теплоизоляционными качествами, и чем глубже колония, тем выше тепловая защита. Кроме того, поскольку база будет нагрета, а теплопередача на Луне очень низкая из-за отсутствия атмосферы, это может еще больше снизить тепловые напряжения.

  Однако, хотя идея захоронения колонии является общепринятой, осуществление ее на практике может оказаться огромной проблемой.«Я еще не видел дизайна, который уже справился бы с этим», — говорит Волкер. «Я предполагаю, что это будут роботизированные« строительные »машины, которыми можно будет управлять удаленно».

  Авария или укрытие?

  Другой способ, которым это может быть достигнуто, — это сама посадка. Пенетраторы, которые пробивают поверхность при ударе, уже предлагались (в гораздо меньшем масштабе) для нескольких лунных миссий, таких как японская Lunar-A и предложение MoonLite Британского космического агентства (теперь отложено, хотя идея приземления пенетратора была настолько убедительной. что Esa рассмотрела его как высокоскоростной механизм доставки для отбора проб и анализа поверхности и недр планеты или луны). Преимущество этой концепции заключается в том, что при ударе основание заглубляется, а это означает, что оно будет подвергаться только относительно умеренным тепловым условиям, прежде чем будет защищено.

  Однако проблема с источником питания все равно остается, поскольку типичная конструкция пенетратора предлагает лишь очень ограниченные возможности использования солнечной энергии. Также существуют проблемы, связанные с сильно ускоряющими нагрузками при ударе и высокой точностью, необходимой для управления наведением. «Ударную силу, необходимую для заглубления конструкции, будет чрезвычайно трудно согласовать с необходимыми характеристиками обитаемой базы», ​​- говорит Троллоп.

  Лунный грунт, возможно, придется насыпать на здания колонии, чтобы защитить их (Фото: Библиотека научных фотографий)

  Альтернативой этому решению было бы наложение лунного реголита на вершину колонии, возможно, с использованием таких машин, как гидравлические. экскаваторы. Для того, чтобы это было эффективным, его необходимо завершить как можно скорее.

  Если лунный реголит не может быть размещен на вершине колонии, то можно использовать многослойную изоляцию (MLI) «шляпу» над колонией, чтобы предотвратить рассеивание тепла.Теплоизолирующие материалы MLI широко используются на космических аппаратах для защиты от холода космоса.

  Преимущество этого метода в том, что он легко позволяет использовать солнечные батареи для сбора и хранения энергии в течение двухнедельного лунного дня. Однако, если удается собрать недостаточную мощность, следует рассмотреть альтернативные методы производства электроэнергии.

  Термоэлектрические генераторы могут использоваться для выработки энергии во время ночного цикла: несмотря на то, что они имеют низкий КПД, они также не требуют больших затрат на техническое обслуживание, поскольку не имеют движущихся частей.В качестве альтернативы радиоизотопные тепловые генераторы (РИТЭГ) предлагают более высокую эффективность и используют очень компактный источник топлива. Основание должно быть защищено от излучения, обеспечивая при этом теплопередачу. Логистика снабжения генератора подходящим радиоактивным изотопом является сложной задачей: необходимо будет устранить риски безопасности во время запуска с Земли, а также политические вопросы и вопросы безопасности с поставкой.

  Если лунная база должна быть захоронена под лунным грунтом, это нужно будет сделать быстро (Фото: Библиотека научных фотографий)

  В качестве альтернативы можно использовать ядерные реакторы (деления), хотя проблемы, перечисленные выше, по-прежнему будут проблемой .

  После разработки термоядерные реакторы также могут быть жизнеспособными, учитывая относительно большие запасы гелия-3. В качестве альтернативы можно использовать батареи, такие как литий-ионные, при условии, что солнечной энергии вырабатывается достаточно для двухнедельного ночного цикла.

  Одна идея для обеспечения наземной станции электроэнергией во время лунного ночного цикла заключается в использовании орбитального спутника, который передает энергию с помощью микроволн или лазера. 10 лет назад в одном из исследований была изучена эта концепция. Они определили, что для большой лунной базы, требующей сотни киловатт энергии, доставляемой с орбиты лазером мощностью 50 кВт, ректенна (тип антенны, которая используется для преобразования электромагнитной энергии в электричество постоянного тока) должна иметь диаметр 400 м. , а также требуется 5 000 м² солнечных панелей на спутнике.Для сравнения: на Международной космической станции установлено чуть более 3300 м² солнечных панелей.

  Несмотря на значительные проблемы при строительстве колонии, способной противостоять суровому лунному ночному циклу, они не являются непреодолимыми. С подходящей тепловой защитой и соответствующей системой выработки электроэнергии в течение долгой двухнедельной ночи мы могли бы создать обитаемую лунную колонию в течение следующих двух десятилетий. Тогда мы можем начать заглядывать дальше.

  Следуйте за нами на Facebook , Twitter , Google+ , LinkedIn и Instagram.

  No related posts.
