Петли двухстороннего открывания: Двусторонние износостойкие петли для барные дверей оптом дешевле, звоните! Показать описание

Двусторонние износостойкие петли для барные дверей оптом дешевле, звоните! Показать описание

Двухсторонние петли относятся к разряду нестандартной дверной фурнитуры. Для изделий этой группы характерна относительно не широкая сфера применения. К примеру, входные двери частных домов и квартир ими никогда не комплектуются, для установки межкомнатных дверей они используются очень редко.

Такие дверные петли, благодаря реверсивному принципу действия, которым обеспечивается открывание дверей в обе стороны, широко используются в местах общего пользования с большим потоком посетителей. Также двухсторонние двери часто используются в кафе, пабах и ресторанах, стилизованных под «дикий Запад».

Дверные петли двухстороннего типа могут устанавливаться как на одностворчатые, так и на двух створчаты е двери.

Виды фурнитуры для распашных дверей

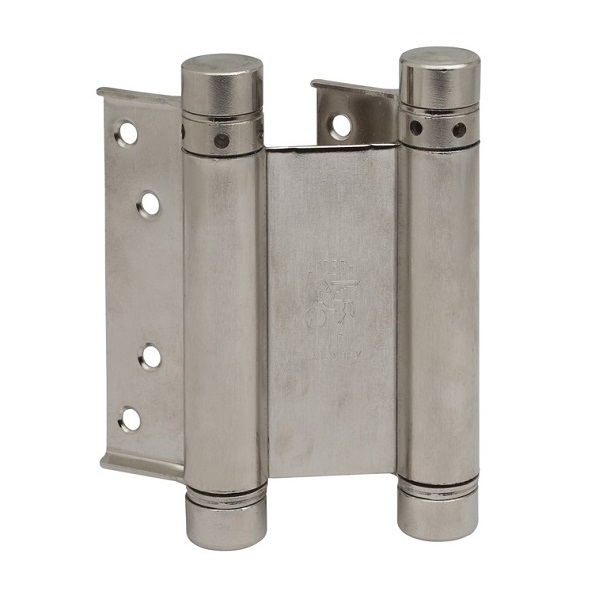

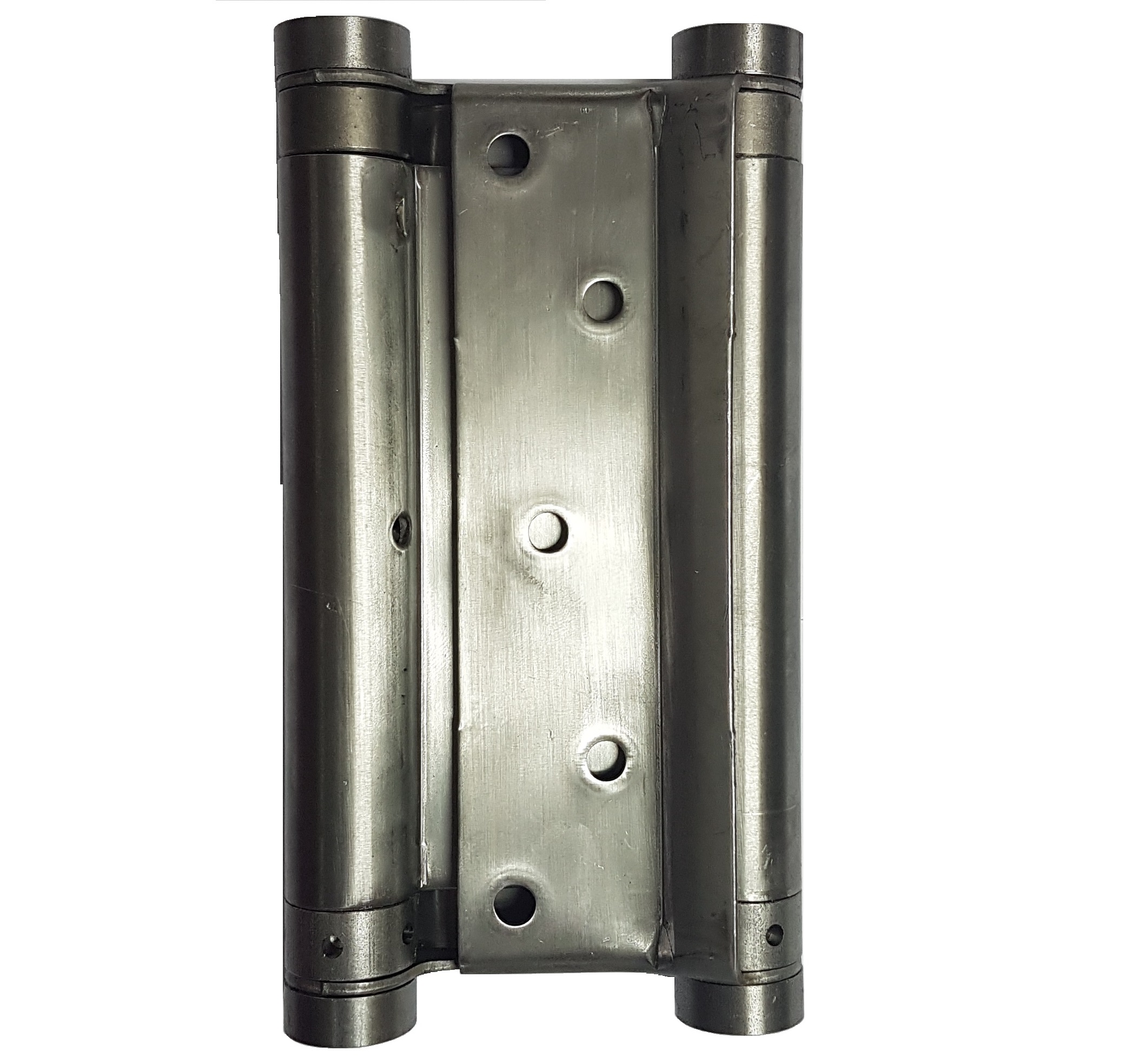

По своей конструкции дверные петли этого типа очень напоминают обычные карточные, но двухсторонние петли имеют третью пластину, снабженную двумя осями вращения.

Кроме этого, конструкция таких петель включает в себя специальную пружину, предназначенную для автоматического закрытия дверей.

По принципу, точнее по направлению, движения дверные петли на три вида:

• Правосторонние;

• Левосторонние;

• Универсальные.

Название групп говорит о том, с какой стороны должны устанавливаться дверные петли.

Итальянские дверные петли, которые крепятся на торцы дверей снизу и сверху, также относятся к двухсторонним, но, в силу своей высокой стоимости, применяются «не часто».

В качестве материала для изготовления двухсторонних петель, как правило, применяется нержавеющая гальванизированная сталь с напылением. В качестве напыления могут использоваться традиционные декоративные материалы:

• Золото;

• Хром;

• Латунь;

• Никель.

Достоинства и недостатки двухсторонних дверей

К достоинствам этих конструкций, в первую очередь, следует отнести их высокую пропускную способность и эргономичность. Двери такой конструкции, в большинстве случаев, комплектуются автоматическими доводчиками.

К недостаткам конструкции относится то, что установка таких дверей требует большего пространства, что влечет за собой уменьшение полезной площади помещения.

Особенности монтажа и эксплуатации

Дверные петли распашного (маятникового) типа, по алгоритму установки достаточно просты. Технология их монтажа мало чем отличается от монтажа другой дверной фурнитуры. Алгоритм включает в себя следующие этапы:

1. Размечаем дверное полотно и дверной короб;

2. Извлекаем из петель стопор. Для этого на втулке предусмотрено специальное отверстие;

3. Фиксируем с помощью саморезов петли на дверной створке и на коробе;

4. Фиксируем стопор петель. Для этого необходимо привести дверь в закрытое положение и повернуть штырь в технологическом отверстии по часовой стрелке.

Дверные петли двухстороннего типа заслуженно относятся к числу надежных и долговечных конструкций, но чтобы по достоинству оценить данные характеристики петли надо периодически смазывать. Для этих целей можно использовать машинное масло или графит.

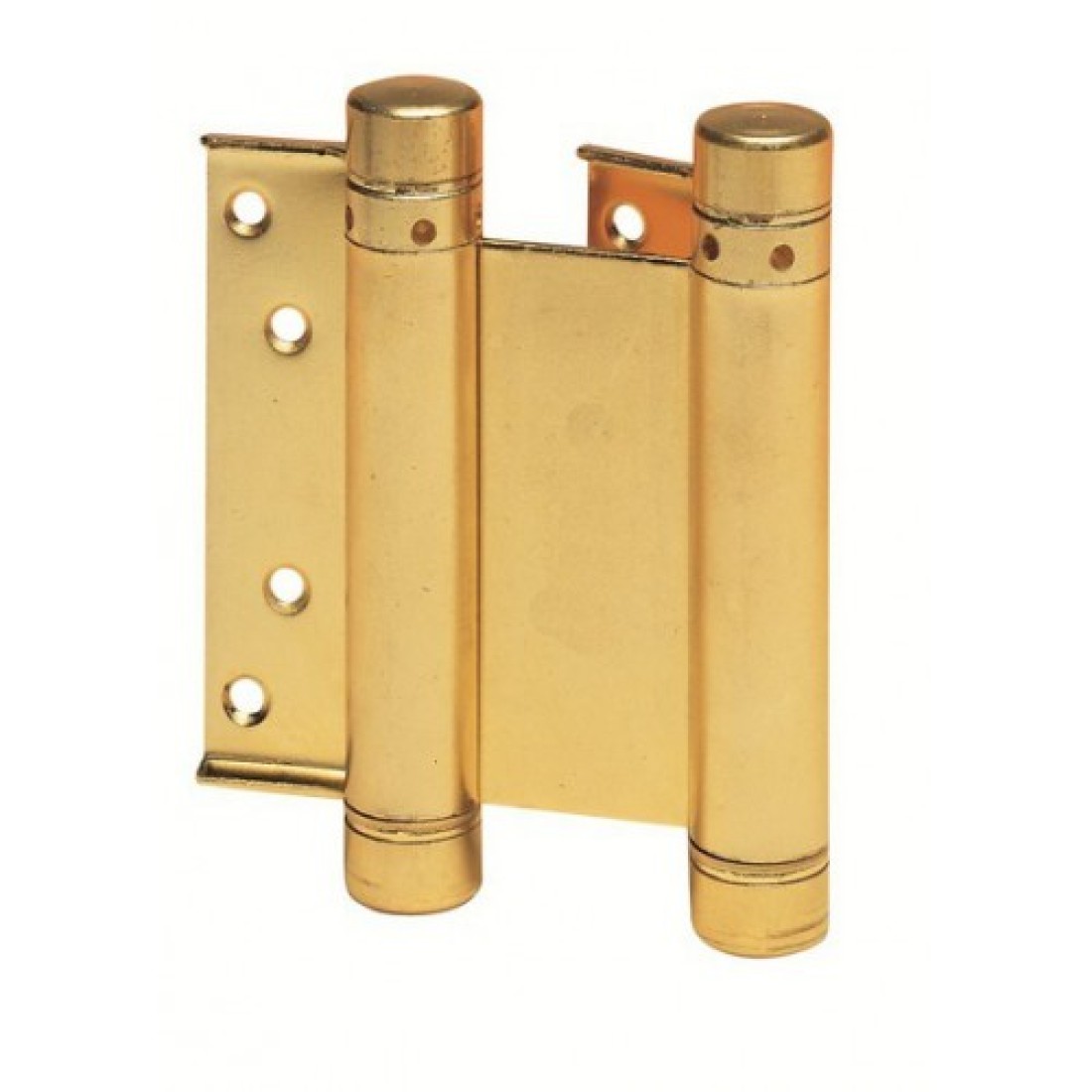

Петля двухстороннего открывания (барная, маятниковая) D29 GP





Пружинная двухсторонняя накладная петля служит для установки на внутренние (барные) двери. Двухсторонние пружинные петли обладают функцией доводчика, обеспечивая автоматическое закрытие барной двери. Благодаря подшипнику, установленному в механизме петли, распашная дверь закрывается сама и абсолютно бесшумно. Изготовленные из нержавеющей стали петли прослужат максимально долго и без потери качества.

Маятниковая (барная) петля MERT — качественное и недорогое решение от турецкого производителя.

• №29 — 75/95 мм (полотно/шток), ширина полки — 25 мм

Торговая марка:
Mert (Турция)

Тип петли:
Двусторонняя с автоматическим закрытием

Открытие:
Универсальное.

Материал:
Сталь
Цвета:GP латунь

Цена приведена за пару.
Отгружается от 1 упаковки (2 петли)

Требования:

Область применения — для деревянных коробок, внутренних деревянных дверей

Сторона открывания — универсальные (подходят для левых и правых дверей)

Максимальная нагрузка на одну петлю не более 20 кг

Материал петли — сталь, покрытая латунью полированная

Толщина дверного полотна — 18-35 мм

Угол открывания — 180° в обе стороны

Высота двери — не более 2000 мм

Рекомендуемая ширина дверного полотна 400-600 мм

Зазор между дверным полотном и коробкой — 12 мм

Диаметр цилиндрической части — 22 мм

Расстояние между осями бочонков — 55 мм

Высота бочонка — 97 мм

Высота петли — 75 мм

Цвет — желтый

Инструкция по установке петель для маятниковых дверей

Последовательность действий: Перед монтажом петли, её необходимо ослабить путём удаления установочного шплинта. После этого петли могут быть легко подогнаны и установлены. Как видно на рисунке, установочные отверстия всегда должны находиться фаской вверх. Когда петли точно вставлены и прикручены, установите дверь на середину и вставьте под неё клин. Затем пружины должны быть натянуты прилагаемым стальным воротком, а именно справа налево. После того, как необходимое натяжение достигнуто, снова устанавливаются стопорные штифты, а клин удаляется. При установке петель следует обращать внимание на то, чтобы механизмы находились вертикально один над другим. Пружина верхней петли должна быть натянута сильнее, так как эта петля будет «нести» большую нагрузку. Если петли скрипят, вероятно, дерево напряжено; Напряжение должно быть непременно снято. Особенно массивные двери должны всегда оснащаться петлями, предусмотренными для этого размера.

т +38-067 710 83 89 ;+38-063-756-51-83; [email protected]

Маятниковые двери двухстороннего открывания: принцип действия

Входные группы — это важный пункт при планировке помещения.

Маятниковые двери появились в этой сфере недавно. Однако, дизайнеры активно рекомендуют их своим клиентам, совершающим ремонт и строительство.

Особенности качающихся дверей

Маятниковые двери двухстороннего открывания — это конструкции с одной или двумя створками, элементы которых открываются в обе стороны. Они оснащены фурнитурным механизмом, в который входят навесные петли. Их установка позволяет открывать полотно в обе стороны, что создает эффект покачивания. Отсюда появился термин «качающиеся». По сравнению с классическими полотнами, они подходят для всех видов помещений с высокой проходимостью.

Конструкция маятниковых дверей

Маятниковые модели с системой двухстороннего открывания состоят из полотна, фурнитурного механизма и напольных доводчиков.

Полотно производится из многих материалов. Это пластик высокой прочности либо стекло, что связано с популярностью таких дверей в офисных зданиях и общественных местах. Дерево тоже применяется в производстве, однако, его популярность снизилась из-за низкой износостойкости по сравнению со стеклом и пластиком.

Сейчас рынок маятниковых дверей на 30% состоит из деревянных конструкций.

В отдельную группу можно выделить металлические маятниковые двери из алюминия или стали. Ими оборудуют коридоры для эвакуации людей при пожарах. За счет механизма, конструкции уменьшают риск появления затора, а негорючий материал снижает скорость распространения огня.

Фурнитурный механизм — это комплект петель и доводчиков. Выбор напрямую зависит от назначения входной группы. При высокой проходимости стоит отдать предпочтение напольным элементам. При низкой проходимости приобретаются стандартные петли. Если под входной группой проходят коммуникации (газ, вода, воздуховод),установка напольных петель невозможна.

Основным материалом является нержавеющая сталь. Чем толще лист металла, тем большую нагрузку сможет выдержать полотно при эксплуатации. При правильной установке маятниковые петли должны быть скрыты за полотном, так как они относятся к потайному типу. К фурнитуре также относятся клипсы, угловой замок, уголки, ручка, фитинги.

Вокруг трех карт в петлях последних намотаны тугие пружины, выполняющие функцию устройства, которое при открывании приводит дверь в закрытое положение — доводчика.

Чем маятниковые двери отличаются от обычных?

Внешне они ничем не отличаются от классических. Определить их визуально можно только по отсутствию стандартных элементов — такие полотна не имеют ни замка, ни дверной ручки. Но и это распространяется только на один из видов полотен.

Их всего два:

1. Вариант с напольными петлями. Их устанавливают в общественных местах, чаще всего в дверной проем, выходящий на улицу. В этом случае петли устанавливаются в верхней части створки и на уровне пола. Это позволяет фиксировать полотно в определенном положении либо закрывать его в ночное время.
2. Качающиеся — самый простой вид маятниковых дверей. Петли крепятся одной стороной к раме, другой — к самому полотну. Устанавливаются в общественных заведениях, поэтому они называются салунными или барными. Их можно увидеть в аутентичных фильмах про ковбоев.

Правила эксплуатации

Из-за размеров конструкции маятниковые изделия требуют наличия свободного пространства в зоне своего открывания. Несоблюдение этого пункта может привести к скорой порче полотна. Из-за отсутствия хорошей теплоизоляции, маятниковые конструкции не рекомендуется использовать на границе теплых и холодных помещений без дополнительной линии утепления.

Почему стоит выбирать маятниковые двери?

К достоинствам можно отнести следующие пункты:

• при монтаже необязательно устанавливать дверную коробку;
• конструкция обладает высокой прочностью и износостойкостью;
• полотно можно открывать в обе стороны, что удобно как в жилых, так и в промышленных помещениях;
• благодаря напольным петлям, дверь можно зафиксировать в определенном положении, отрегулировать скорость ее закрывания и открывания.

Недостатки конструкции

Все недостатки маятниковых дверей связаны с простотой работы их механизма. Они избавились от лишних элементов, но потеряли классические качества. Отсутствие контуров уплотнения и близкого прижима к контуру двери лишает их значительного уровня звукоизоляции.

Важно! Из-за большого радиуса открывания межкомнатные маятниковые двери не подходят для помещений с маленькой площадью или для помещений, где около входной группы нет свободного места.

Стоимость конструкции высокая — в среднем на 30-40% выше, по сравнению с классическими образцами из того же материала. Разница связана с высокой стоимостью фурнитуры.

Технология установки маятниковых дверей

Распашные — самые простые в установке, хотя у них есть особенности. Перед крепежом фурнитуры стоит ослабить доводчик и вернуть его в исходное положение уже после установки, иначе он будет работать некорректно.

Крепление

На первом этапе установки мастер делает разметку будущего расположения петель. После замера боковых карт на коробке и створке отмечаются посадочные места и вырезаются глубиной, соответствующей толщине элемента. Это необходимо, чтобы после установки фурнитуру не было видно из-за полотна.

На регулировочной гайке демонтируется фиксатор, раскрытые карты прикрепляются к разметкам на полотне саморезами. Аналогично производится установка другого комплекта. Выставляется натяжение доводчика на петле.

Как установить коробку?

В последнюю очередь производятся работы с дверной коробкой. Ее необходимо поместить на ровную поверхность, установить петли в торец и откорректировать положение самой двери, чтобы при эксплуатации полотно не задевало раму. Коробка монтируется в дверной проем, на нее навешивается полотно. Финальный этап — установка фурнитуры.

Использование в производственных помещениях

Производство маятниковых дверей первоначально было предназначено для коммерческих помещений широкого назначения.

Эластичные маятниковые конструкции, предназначенные для помещений с фиксированной температурой, реализует компания «Антес». Полотно представляет собой мягкий навес, который автоматически открывает проем по нажатию кнопки или при помощи специальных датчиков. Такая особенность снижает затраты на отопление (охлаждение) помещения и упрощает работу со специальным оборудованием для перевозок.

Другая специализированная компания — «Дорхан», предлагает пленочные и пластиковые маятниковые двери, которые применяются для обустройства складов и хранилищ.

Противопожарные маятниковые двери

ГОСТ в своей классификации выделяет противопожарные системы, в которые входят и маятниковые полотна. Противопожарные двери используются в общественных местах для оперативной эвакуации людей. Они оснащены системой, которая автоматически разблокирует двери в случае срабатывания противопожарной сигнализации.

Огнеупорное полотно может задерживать распространение огня до полной эвакуации людей из коридора и обладает низкими характеристиками теплопроводности, что исключает быстрое нагревание конструкции под воздействием открытого огня.

Установка подобных систем осуществляется исключительно специалистами с использованием негорючего герметика, противопожарной монтажной пены и уплотнительных резинок.

Маятниковые двери в жилом доме

Дизайнеры рекомендуют устанавливать маятниковые двери в зоне между столовой и кухней, чтобы облегчить процесс выноса готовых блюд. Разделение спальной и гостиной можно сделать при помощи стеклянного одностворчатого маятникового полотна — оно имеет футуристический внешний вид и обладает хорошим уровнем звукоизоляции.

В частных домах маятниковые двери устанавливаются во вспомогательных пристройках, где хранятся инструменты.

Конструкцию можно использовать в частном доме при обустройстве выхода на веранду или балкон. Стеклянное полотно обладает высокой светопропускаемой способностью, что делает его предпочтительным по сравнению с главным конкурентом — ПВХ-дверью.

Маятниковые конструкции — идеальное решение для обустройства аварийных выходов. Такие входные группы позволяют облегчить процесс эвакуации. Однако, это не значит, что такие модели нельзя использовать для создания оригинального интерьера жилого помещения.

виды петель для дверей с притвором, маятниковые и универсальные изделия, монтаж конструкций с доводчиком

Петли являются одним из важнейших дверных элементов. Они нужны для сцепления дверного полотна с коробкой, а кроме того, именно петли обеспечивают возможность открытия и закрытия дверей. Как правило, они продаются вместе с дверной конструкцией. Но иногда случаются ситуации, при которых петли нуждаются в замене и тогда очень важно приобрести правильные механизмы и качественно их монтировать.

Виды

Основная функция дверных петель – обеспечение легкого открывания и закрывания любого типа дверного полотна. Еще одна важная функция этих элементов – обеспечение фиксации всего массива в дверной коробке, поэтому к этим фурнитурным элементам предъявляются самые высокие требования к качеству и надежности.

Чем выше качество этих элементов, тем более продолжительное время будут вам служить межкомнатные и входные установки. К примеру, если на тяжелую массивную конструкцию повесить слишком слабые и ненадежные петли, то они в ближайшее время сильно провиснут и попросту перестанут справляться с возложенными на них задачами. Ну и, конечно же, петли должны органично вписываться в общее полотно и не нарушать дизайнерской концепции помещения.

Существует большое разнообразие дверных петель: съемные, маятниковые, лягушка, пружинные, с доводчиком, регулируемые, двойные, двухстороннего открывания и многие другие. При этом основаниями для их классификации являются:

• место крепежа;
• особенности монтажа;
• используемый материал;
• тип основной конструкции.

По месту крепежа выделяют несколько типов петель.

1. Фурнитура для входных конструкций – они характеризуются очень высокой прочностью, которая позволяет им выдерживать массу полотна и значительное чисто открываний и закрываний. Подобные модели обуславливают крепость крепления полотна к коробке, поскольку на них возлагается функция защиты створок от незаконного снятия с петель злоумышленниками – они становятся препятствием для проникновения в чужой жилой дом. Традиционно, для входных дверей применяют скрытые (потайные) петли.
2. Фурнитура для межкомнатных проемов – эти модели характеризуется большей легкостью и меньшей прочностью, нежели изделия для входных проемов.
3. Выделяют правые либо левые петли – выбор в данном случае напрямую зависит от того, в какую именно сторону станет распахиваться дверь. Если ручка располагается с правой стороны, то дверь отворяется левой рукой к себе – подобная конструкция требует левых петель. И, наоборот, если ручка крепится справа, а дверь открывают правой рукой, то здесь необходимы правые петли.

Но следует быть осторожным, если вы приобретаете изделие европейских производителей, в этих странах принято использовать иную классификацию – там технологи ориентируются не столько на руку, которой открывают полотно, сколько на ее направление перемещения. Помимо того, там двери, как правило, распахиваются от себя. Таким образом, если вы будете толкать полотно правой рукой и она остается с соответствующей стороны, то дверь считается левой.

Если вы не особо уверены в своей компетенции – обратитесь к продавцу-консультанту за советом – он поможет вам подобрать оптимальные петли для вашей двери.

Важно: имейте в виду, что при покупке новой двери необходимо сделать выбор так, чтобы механизм открывания полотна отвечал требованиям пожарной безопасности. Доказано, что в чрезвычайной ситуации люди начинают толкать полотно, а не тянут к себе. Кроме того, двери не должны препятствовать вносу/выносу мебели и не должны составлять преграду выходам из всех остальных помещений в доме.

По способу монтажа выделяют универсальные и разъемные дверные петли.

Первые более распространены, они дешевле и проще в установке, однако, являются неразборными. Время от времени в доме возникают такие ситуации, когда требуется снять всю дверь. Если она у вас крепится при помощи разборных правых либо левых петель, то достаточно просто открыть дверь, приподнять основное полотно и снять двери. А вот если вы использовали универсальные изделия, то потребуется открутить и саморезы, при помощи которых они зафиксированы.

По варианту конструкции различают много самых разных вариантов петель, причем их окончательный выбор полностью зависит от особенностей самой двери. К примеру, существуют изделия, которые оптимальны для моделей из дерева. Другие варианты больше подходят для пластиковых, а третьи – для металлических полотен и даже стеклянных. Кроме того, при покупке петель следует принять во внимание их необходимое количество, вес и размеры самого массива.

Более привычными для отечественного пользователя считаются накладные петли, которые представляют собой прочный стержень и зафиксированные на нем шарниры, а также пластины, которые помогают в монтаже. Чаще всего обе части подобной модели имеют полностью одинаковые пластины, однако, в последние годы модель была усовершенствована – одна сторона стала чуть длиннее, что существенно упростило монтаж.

Петли типа «бабочка» – более современный вариант петель, в них одна деталь как бы врезана во вторую и при закрывании двери пластины никак не препятствуют друг другу. В закрытом состоянии в этих изделиях достигается выровненная прямая поверхность, при этом ее толщина полностью соответствует параметру единичной пластины. Монтаж таких устройств не требует особых навыков и профессионального инструмента, благодаря чему монтаж данной фурнитуры под силу даже новичку.

К достоинствам накладных петель можно отнести:

• легкость монтажа;
• низкая цена;
• долгий срок эксплуатации;
• универсальность.

Однако, есть и недостатки:

• потребность откручивания при необходимости снятии полотна;
• вероятность перекоса конструкции;
• пригодность к фиксации лишь для полотен с малой массой;
• требования к идеально выровненной поверхности самого полотна и всей дверной коробки.

Не менее популярны врезные модели петель. Внешне по своему виду они очень похожи на накладные, да и принцип строение аналогичный — карточный. Но различия заключается в способе монтажа – данные петли врезаются в торец двери, за счет чего обеспечивается довольно плавное передвижение самого полотна и эстетичный вид.

Достоинства этих врезных петель состоит в легкости установки и их универсальности. Кроме того, для них нет разделения на правые и левые, а цена довольно демократична. Минусы те же, что и у накладных установок.

Ввинчиваемая фурнитура имеет довольно серьезные различия в сравнении с первыми двумя моделями. Здесь ось сделана в форме цилиндра и к ней крепятся несколько штифтов, именно на них производится крепление петель к двери и коробке, а видимым остается лишь шарнир.

Как правило, при монтаже подобных петель применяются декоративные колпачки для маскировки, их подбирают в тон к основному полотну и в результате они полностью сливаются с дверью.

Подобные петли крепят на массивные полотна. Если дверь будет чересчур маловесной, то ввернутые механизмы разрушают древесину и вызывают появление сколов и значительного количества трещин.

Плюсы очевидны:

• легкость установки;
• вероятность регулирования на нужную высоту;
• универсальность.

Минусы тоже существенны:

• такие петли можно крепить лишь на двери с четвертью;
• при необходимости снять дверь требуется демонтаж фурнитуры.

Угловые пластины имеют характерную особенность – они сделаны в форме углов. Такие петли по-настоящему универсальны, в частности, они могут применяться для дверей с притвором. А вот из минусов стоит обозначить отсутствие возможности как-либо скрыть их, таким образом, общий вид двери может быть испорчен.

Огромным спросом пользуются скрытные петли, когда полотно в закрытом положении – их незаметно. Как правило, они крепятся на самых дорогих моделях межкомнатных дверей и монтируются внутрь самого полотна. В отличие от всех остальных моделей, такие петли способны выдерживать тяжеловесные двери, но их монтаж довольно сложный и требует профессиональных навыков.

Эти петли обеспечивают довольно небольшой угол распахивания, а это может создавать определенные сложности при перемещении крупной мебели. При сильном механическом воздействии петли перекашиваются и даже заклинивают. Ну и еще один недостаток — это высокая стоимость, которая на порядок превышает цены на прочие модели петель.

Большое распространение в комплексах общественного назначения получили двусторонние петли, впрочем, при желании их можно крепить и в жилых помещениях. У них довольно своеобразная конструкция, которая позволяет отворять дверь как от себя, так и к себе.

А вот стоимость их очень высока, поэтому в домах такую фурнитуру используют редко, да и смысла в ней там нет.

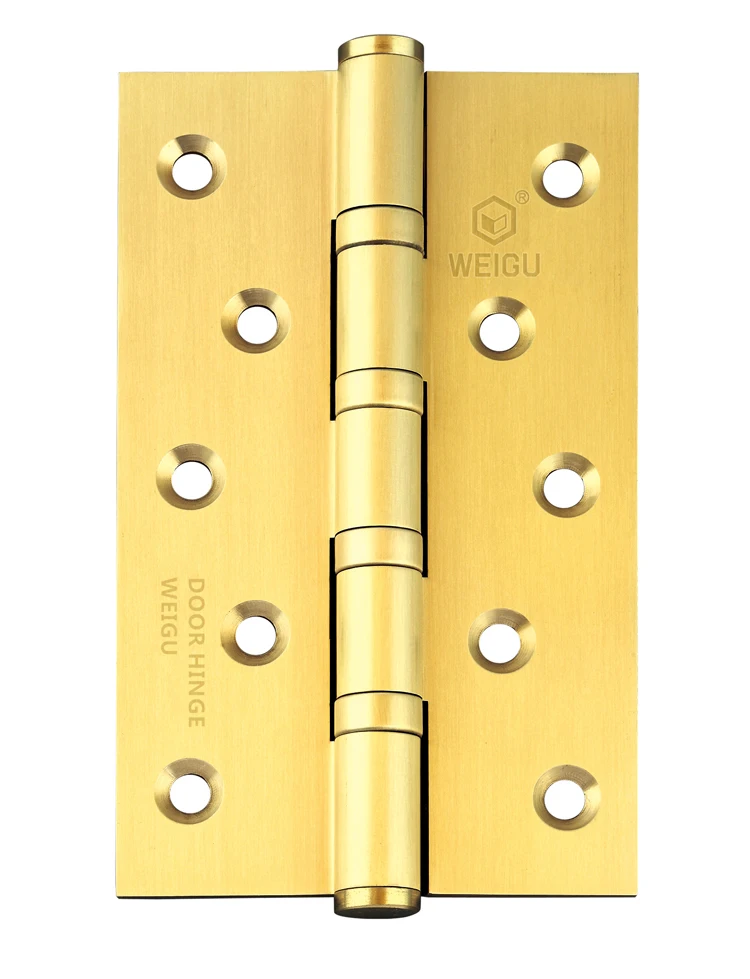

Довольно эффективны подшипниковые петли – они помогают равномерно перераспределять массу всего полотна. В основе лежит принцип использования подшипников скольжения или качения, такие двери движутся очень плавно благодаря уменьшенному трению.

Недостатки фурнитуры заключаются в малопривлекательном дизайне, поэтому чаще всего их крепят в подсобках и других малозначимых помещениях. Кроме того, если изделие имеет низкое качество, то такие петли выходят из строя довольно быстро.

Размеры

Традиционно высота дверных петель варьируется от 11 до 15 см, а ширина колеблется от 2,7 см до 3,5. Толщина устройства обычно не превышает 3 мм.

Если говорить более конструктивно, то стандартные размеры петель могут составлять:

• высота: 11 см, 13 см, 15 см;
• ширина: 2,7 см, 3 см, 3,5 см;
• толщина: 2,5 мм, 2,8 мм, 3 мм.

Есть отдельные нюансы. Так, петли высотой в 11 см на каждой из своих карт имеют по 4 небольших шурупных отверстия, петли высотой в 13 и 15 см, а также широкие имеют по 5 отверстий, что важно для увеличения надежности крепления петли в дверной проем.

Материалы

Для создания петель на дверь используется довольно ограниченный перечень материалов.

• Латунь – данные петли изготавливаются способом кованого литья и пользуются наибольшим спросом. Латунные двери характеризуются повышенной прочностью и хорошей пластичностью, они выдерживают большую массу двери.

• Сталь – это самые прочные и надежные элементы, которые отличаются долгим сроком эксплуатации и долговечностью. Железные изделия выдерживают самые массивные двери, поэтому чаще всего их монтируют во входных устройствах.

• Сплавы цинка и алюминия – это недорогие петли, но они очень быстро подвергаются износу.

Дизайн и цвет

В советские времена наибольшее распространение имели петли из нержавейки, хотя в то время они выглядели не очень эстетично. В наши дни изделия покрывают специальными антикоррозионными и декоративными покрытиями, что делает их довольно привлекательными, благодаря чему мода на стальные петли стремительно возвращается.

Впрочем, и остальные петли в наши дни стараются сделать более эстетичными – они могут быть черными, белыми, золотистыми, а также имитирующими цвет и текстуру древесины коричневых оттенков.

Модными являются петли, покрытые напылением «под старину» – такие изделия часто устанавливают в помещениях, оформленных в стиле шебби-шик, где большое количество винтажной мебели и предметов декора.

Именно поэтому каждый может подобрать оптимальный для себя вариант этих устройств, который будет максимально эстетично смотреться, когда дверь открыта.

Как выбрать?

Дверные петли считаются одним из наиболее важных элементов фурнитуры, нужно, чтобы они соответствовали своему функциональному предназначению, а также оптимально сочетались с декором всей дверной установки.

При покупке двери следует принимать в расчет несколько принципиальных моментов:

• параметры полотна двери: масса, ширина, а также толщина и высота;
• материал, из которого выполнена дверь;
• стиль двери;
• способ фиксации петель – правое либо левое;
• функционал двери – входная либо межкомнатная;
• частота использования – она бывает низкой, высокой и средней;
• особенности оформления торца полотна – она бывает гладкой и фальцевой;
• технические особенности фиксации выбранной модели петель, характерные особенности полотна – дверь-книжка, а также складная дверь, традиционная.

Наиболее важный момент при подборе поворотного устройства створки – это достижение крепости, надежности и высокой несущей способности дверного соединения. Когда дверные петли выбраны неверно или монтаж производился с серьезными нарушениями, то их эксплуатационный ресурс резко снижается. Именно поэтому еще на стадии подбора фурнитуры следует иметь максимум информации о параметрах дверной конструкции. Нужно правильно рассчитать весовую группу створки, которая складывается из массы полотен и всех его комплектующих.

Количество петель рассчитывают исходя из вычисленного значения по такому принципу:

• два уровня фиксации для полотен, не превышающих массу 25 кг;
• для конструкций массой 25–60 кг требуется установка трех уровней дверных петель;
• створки до 80 кг требуют использования четырех уровней фиксации петель на равном расстоянии.

Необходимо отметить, что в наши дни рынок переполнен контрафактной продукцией, потому что недобросовестные производители создают подделки под самые популярные бренды, но похожи они лишь внешне – качество таких копий оставляет желать лучшего, они в любой момент могут разрушиться и служат очень недолго.

Специалисты рекомендуют отдавать предпочтение следующим производителям.

• Palladium — это бренд, специализирующийся на производстве высокоточной фурнитуры, которая гарантирует комфортное и качественное открывание и закрывание двери. Как правило, этот производитель выпускает петли из латуни и стали, при этом поверхность покрывается лаком разных оттенков в два слоя.
• Апекс – под этой маркой выпускается фурнитура для межкомнатных дверей. В базовый комплект стандартно входят как сами петли, так и саморезы, нужные для их крепления. Изделия выполняются из нержавеющей стали и покрываются декоративным составом, который одновременно выполняет защитные функции.

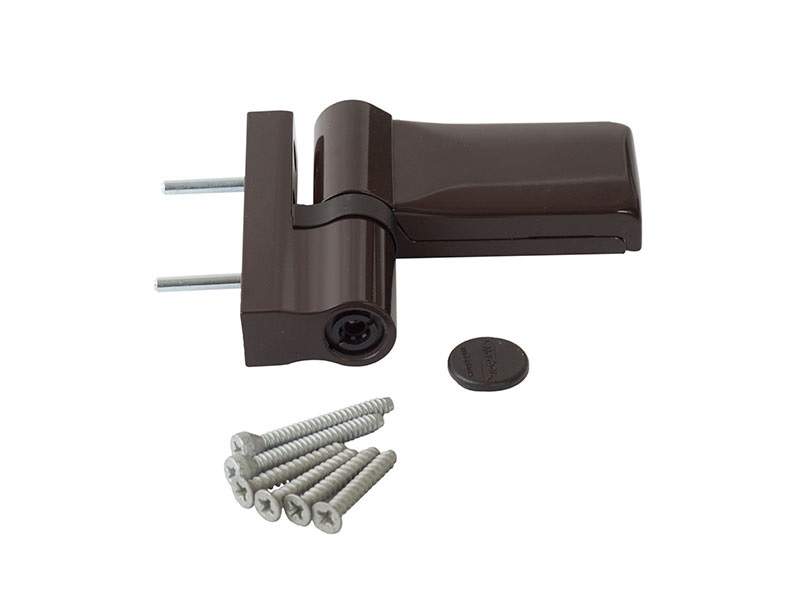

• Dr. Hahn — эта компания реализует очень привлекательные дверные петли белого цвета, которые отличаются целым рядом важных эксплуатационных особенностей:

1. возможность регулировки в горизонтальной и вертикальной плоскостях;
2. способность выдержать нагрузку до 140 кг;
3. универсальность использования.

Как установить?

Особенности крепления петель во многом зависят от основного материала, из которого выполнено полотно.

Замена петель в пластиковых моделях происходит в несколько шагов.

1. Для начала надо убрать декоративную защитную накладку.
2. Затем следует снять саму дверь – ее сначала приоткрывают, а потом отбойником утапливают полностью выступающий фрагмент цилиндра и вынимают его клещами. Затем полотно слегка пригибают к себе, поднимают вверх и в стороны, после чего дверь легко снимается.
3. С использованием шестигранного ключа снимают сами петли методом откручивания.
4. На место поврежденной фурнитуры крепят новую, оптимально выбрать изделия того же изготовителя, чтобы крепежные отверстия полностью совпали.
5. После того как все петли прикручены, надо поставить дверь на свое старое место – с этой целью все описанные выше работы повторяют в обратной последовательности.

На деревянные полотна обычно устанавливают врезные петли, для этого сначала осуществляют разметку всех посадочных мест – обычно их размещают в 20–30 см от верхнего и нижнего края. Важно, чтобы в этой зоне отсутствовали сколы и сучки, если таковые имеют место – петли лучше немного сместить.

После этого необходимо вырезать выемку под петлю, при этом глубина ее должна полностью соответствовать показателю толщины пластины, и крепят в нее петлю. Двери из металла предполагают использование сварки при установке петель.

Из следющего видео вы узнаете, как выбрать дверные петли и чем они отличаются.

интересное решение для современных интерьеров. Маятниковые двери двухстороннего открывания — особенности, плюсы и минусы, фото

В быту часто встречаются ситуации, когда самой удобной была бы дверь, распахивающаяся в любую сторону. Но обычные навесы не позволяют это делать. Зато существуют специальные дверные двусторонние петли, предназначенные как раз для таких конструкций. Их часто называют маятниковыми или барными.

Об особенностях таких петель, сфере их применения, устройстве и монтаже и пойдет речь в этой статье.

Проще всего проиллюстрировать работу маятниковых дверей на примере ковбойских салонов. Говорят, ковбои раньше заезжали в бар прямо на лошади, а она, как вы понимаете, открыть дверь на себя не может. Поэтому и придумали конструкции, свободно двигающиеся вокруг оси в любую сторону.

Сейчас сферой применения маятниковых петель стали в основном места с высокой проходимостью народа – торговые помещения, вокзалы, метро. Удобны они и в тех случаях, когда человеку трудно открывать дверь на себя. Например, если у него заняты руки, или это инвалид-колясочник.

Поэтому дверные петли двухстороннего открывания часто используются и в медицинских учреждениях, и на предприятиях общественного питания, и складах, а также в квартирах, в которых живут люди пожилые или с ограниченными возможностями.

Но не всегда подобные конструкции выполняют лишь утилитарную функцию. Они очень органично вписываются и в некоторые интерьерные стили. Например, на последней картинке представлены декоративные деревянные ворота, стилизованные под вход в ковбойский салон.

Особенности и виды двухсторонних петель

Внешне двусторонние дверные петли похожи на всем знакомые карточные.

Особенности конструкции

В отличие от обычных карточных петель, у них не две пластины на одной оси вращения, а три на двух. Причем, средняя находится между осями, и не имеет монтажных отверстий.

Дверные петли двухстороннего открывания имеют два штифта и промежуточную карту. Они используются при монтаже межкомнатных дверей

Наиболее распространены навесы, у которых внутри штифтов установлены пружины. Они возвращают створки в закрытое положение независимо от того, в какую сторону они были открыты.

Виды

Различают такие навесы по нескольким параметрам:

• По направлению открывания створки , они могут быть правыми, левыми или универсальными;

Совет. Чтобы понять, какие петли вам нужны, встаньте лицом к двери и представьте, что открываете её на себя. Если вы делаете это правой рукой, навесы должны быть соответствующими. То есть — правосторонними и наоборот.

• По способу монтажа – прикручивающиеся и приварные. Последние не имеют монтажных отверстий на картах, так как привариваются к металлической коробке и каркасу двери. Используются преимущественно для уличных и гаражных ворот и калиток. В продаже они почти не встречаются, но умельцы делают их из двух обычных навесов, приваривая к ним металлические пластинки.

• По конструкции. Здесь мы рассматриваем только накладные петли для обычных деревянных дверей , которые крепятся к торцу полотна и коробке. Но если дверь изготовлена из стекла или металла, крепеж для её двухстороннего открывания имеет совершенно иную конструкцию. Как правило, он устанавливается в верхнем и нижнем торце полотна и идет в комплекте с ним.

Маятниковая петля для стеклянной двери одноторонняя, фото

Для справки. Подобные петли выпускают и для деревянных дверей. Их называют итальянскими. Но спросом они почти не пользуются – смущает довольно высокая цена.

Итальянские маятниковые петли крепятся к верхней части коробки межкомнатных дверей

Параметры выбора

Чтобы выбрать надежные и подходящие вам двухсторонние дверные петли, нужно обращать внимание не только на их внешний вид и цвет. Это, конечно, тоже важно для эстетического восприятия. Но ещё важнее, чтобы дверь нормально работала и служила долго.

Поэтому последовательно оцениваем следующие параметры:

• Направление открывания . Об этом уже было сказано выше.
• Размеры . В первую очередь ширину карт, которая должна быть не больше толщины дверного полотна.

Отличаются петли и по длине.

. Вряд ли к каждому навесу прилагается инструкция по эксплуатации, но информация о максимальной нагрузке на неё должна быть у продавца.

Вопреки тому, что распашные маятниковые двери вошли в моду сравнительно недавно, о них известно уже довольно долгое время. И если ранее они применялись в основном в общественных помещениях с большой проходимостью: станции метро, супермаркеты и т.д., то сейчас их с успехом устанавливают в офисах и жилых помещениях. Как и другие конструкции, маятниковое открывание дверей имеет свои преимущества и недостатки, о которых нужно знать, перед тем, как сделать выбор в пользу этой модели. О том, как выбрать и установить маятниковые двери своими руками — расскажем далее.

Маятниковые двери являются одной из разновидностей распашных. Единственное отличие между ними заключается в том, что маятниковые открываются в обе стороны за счет специальной фурнитуры.

Если обычные распашные двери крепятся к боковой стойке дверной коробки при помощи петель, то маятниковые модели закрепляются к порогу и перекладине. Для подвески двери применяется специальный пружинно-осевой механизм. Он позволяет ей открываться в любую сторону, и за счет усилия пружины возвращаться в исходное положение. Пружины или доводчики устанавливаются по одному в верхнюю и нижнюю часть двери. Работают они поочередно в каждую сторону. Верхний работает при открывании двери влево, а нижний – вправо, или наоборот. От слаженной работы доводчиков зависит удобство использования конструкции.

В некоторых случаях ось вращения устанавливают посредине дверного полотна. В таком случае оно будет вращаться по кругу. Правда, стоит отметить, что в жилых помещениях такой прием применяется редко.

Виды дверей маятникового типа

В основном маятниковые двери различают по материалу, из которого изготовлена створка. Выбор каждого из них зависит от помещения, в котором будет установлена дверь, дизайнерского решения, и личных предпочтений хозяина дома.

• Маятниковые стеклянные двери. Прекрасно смотрятся в дизайне квартиры в минималистическом стиле, а также в «open space style». Такие двери обладают не только прекрасным внешним видом, но и практичностью. Они не теряют своего первоначального состояния даже через несколько лет, не требуют особого ухода, отлично моются и не царапаются. Мнение о том, что стеклянные двери могут разбиться и очень травмоопасны – это лишь миф. Их изготавливают из прочного каленого стекла большой толщины – более 10 мм, а затем покрывают ударопрочной пленкой. Разбить их случайно очень сложно. Если хочется сделать стекло непроницаемым, на него можно нанести тонирующую пленку или матовое напыление. Единственным недостатком стеклянных маятниковых дверей является большой вес створки, что затрудняет ее установку без посторонней помощи.
• Маятниковые алюминиевые двери. Представляют собой алюминиевый каркас, внутрь которого помещен другой материал. Это может быть, как стекло, так и пластик или дерево. Естественно, они немного уступают по красоте створкам из цельного стекла, но являются более практичными, и дешевыми.
• Маятниковые двери из ПВХ. Недорогой и практичный вариант. Состоит каркас из ПВХ профиля, закрытого внутри стеклопакетом или сэндвич панелью. Конечно, они не слишком вписываются в интерьер, но низкая цена, простой уход, а также долгий срок службы делают их довольно популярными.
• Маятниковые деревянные двери. Отличный вариант для интерьера в классическом стиле. Прекрасный внешний вид всегда формирует спрос не деревянные двери. Единственным недостатком этого материала является необходимость постоянного ухода за ним, а также боязнь влаги. Поэтому устанавливать их в местах повышенной влажности, таких как сауны или душевые, не стоит.

По своей конструкции маятниковые двери бывают одностворчатые и двухстворчатые. Выбор между ними зависит в первую очередь от ширины дверного проема. Если он больше 1000 мм, целесообразнее устанавливать две створки.

Преимущества и недостатки маятниковых дверей

Маятниковые двери, как и любая другая конструкция дверного проема, имеют свои сильные и слабые стороны. К первым можно отнести:

• Отсутствие дверной коробки. Это особенно важно для минималистического интерьера или дизайна в стиле high-tech. Однако, в местах с высокой проходимостью, где практичность имеет большее значение, чем изысканность, полотно монтируют на коробку.
• Специальный тип фурнитуры. Благодаря тому, что вся нагрузка прилагается к одной вертикальной оси, такая фурнитура может выдержать большой вес полотна. Подвесить двери из массивного стекла на обычные петли вряд ли получится.
• Возможность открывать дверь в обе стороны проема. Это очень удобно, если нужно их открыть с занятыми руками.
• Верхний осевой навес дает возможность регулировать скорость движения створки, а также при необходимости зафиксировать полотно в необходимом положении.

Недостатки:

• Главным недостатком маятниковых дверей является низкая звукоизоляция. Происходит это из-за того, что между полотном и стенами дверного проема обязательно образуются зазоры. Этот недостаток можно исправить. В торцы алюминиевых дверей монтируется специальная щетка, которая выполняет функцию уплотнителя.
• Также стоит отметить то, что стоимость фурнитуры для маятниковых дверей гораздо выше, особенно если речь идет о стеклянном полотне. При открывании дверного полотна в обе стороны дверного проема в помещении необходимо предусмотреть свободное пространство для свободного ее хода.

Установка осевой маятниковой двери своими руками

Перед началом работ необходимо убедиться в нормальном состоянии дверного проема. Его боковые стороны должны быть строго параллельны между собой, углы между прилегающими плоскостями должны быть прямые, поверхности дверного проема не должны иметь бугров, выбоин. Чем ровнее стороны проема, чем меньше будет зазор между ними и дверным полотном. Это в свою очередь благоприятно скажется на звукоизоляции помещения.

Также внутри проема не должно быть проводки. Если таковая присутствует, ее нужно перенести. Расстояние между сторонами дверного проема в любой точке должно быть одинаковым.

За счет отсутствия необходимости установки дверной коробки, монтаж такой двери не представляет особой сложности. При наличии простого инструмента и элементарных навыков, его вполне можно сделать самостоятельно.

Главным условием нормальной работы двери является правильное расположение осевых механизмов. Малейшее отклонение от оси одного из них сделает эксплуатацию двери сложной и недолгой.

При монтаже осевых механизмов необходимо предусмотреть технологический зазор между ними и осью двери. Наиболее оптимальная ширина зазора – 50 мм. Если он будет больше, ход двери будет затруднен и требовать дополнительных усилий.

В комплект поставки маятниковой двери обязательно должны входить:

• Осевые механизмы (верхний и нижний). Обязательно необходимо обратить внимание на качество их изготовления. Экономия здесь неуместна, так как некачественный механизм не прослужит долго.
• Соединительные фитинги.
• Уголки и клипсы (последние необходимы для крепления стекла).
• Доводчик для маятниковых дверей. Он может монтироваться отдельно, а может быть составной частью осевого механизма.
• Фурнитура для маятниковых дверей (замок, ручки и т.д.).

Порядок работ:

1. Перед установкой необходимо обратить внимание на качество дверного полотна и его размеры. Если неточности при установке обычного полотна можно устранить «по месту», то в случае с маятниковыми дверьми сделать это будет невозможно.
2. На первом этапе проводят монтаж верхнего осевого механизма. Крепится он к верхней части проема при помощи саморезов. Если проем кирпичный или бетонный, необходимо будет использовать дюбели. Для сверловки отверстий под дюбели используется дрель для кирпичных проемов, либо перфоратор для бетонных.
3. После того, как верхняя часть осевого механизма смонтирована, приступают к монтажу нижней. Ее положение в обязательном порядке проверяется при помощи отвеса, после чего она крепится к полу.
4. Далее на полотно устанавливаются детали крепления к осевым механизмам, а также дверные ручки и замок.
5. Следующим шагом дверное полотно устанавливается на рабочее место.
6. На заключительном этапе монтируются декоративные детали дверного проема и полотна.

Установка маятниковой двери на специальные петли

Благодаря специальным маятниковым петлям, можно заставить любую дверь открываться в двух направлениях. Своим внешним видом данные петли ничем не отличаются от обычных.

В отличие от монтажа полотна на осевой механизм, данная работа требует наличия дверной коробки. Естественно, стеклянную бескаркасную дверь таким образом установить нельзя.

Порядок монтажа двери следующий:

1. На торце дверного полотна намечаются места крепления петель. Обычно их устанавливают на расстоянии 20 см от верхнего и нижнего торцов двери. Достаточно лишь приложить петли к торцу и обвести карандашом. Такую же процедуру повторяют и на коробке.
2. Далее из каждой карты извлекается стопор. Он необходим для того, чтобы разжать пружину. Делается это следующим образом. В отверстие на втулке вставляется специальный штырь и проворачивается по часовой стрелке.
3. После этого пластины петель для маятниковых дверей прикладываются к полотку и прикручиваются саморезами.
4. Далее пластины петель прикручиваются к дверной коробке. Для этого может понадобиться помощь еще одного человека.
5. После того, как полотно прикручено к коробке, необходимо сжать пружину. Для этого нужно закрыть дверь, на каждой из втулок проворачивают штырь по часовой стрелке и вставляется стопор. На этом установка двери закончена.

В процессе эксплуатации необходимо проверять ход петель и производить их регулировку.

Маятниковые двери двухстороннего открывания: фото

Маятниковое открывание дверей: видео

Дверное полотно и короб образуют дверной блок . В качестве декоративного обрамления используются наличники. В комплект распашных дверей входят резиновый уплотнитель (укладывается в короб для обеспечения бесшумности) и доборы (расширитель короба и др.). Дверное полотно может иметь притвор по двум или трем сторонам, который прикрывает щель между панелью и коробкой.

Однако привычные распашные двери научились переворачиваться – теперь они открываются не только в горизонтальной плоскости, но и откидываются вертикально. Устройство требует лишь хитрой коробки, особых петель и настолько дешево, что монтируется в подавляющем большинстве пластиковых балконных дверей со стеклопакетом. Стопор типа «паз-гребень» позволяет регулировать ширину откидывания створки и фиксирует полотно под нужным углом относительно вертикали – удобно проветривать.

Кроме того, выпускаются качающиеся двери салунного типа , которые не только лишены притвора, но и не имеют фиксированного положения полотна, т. е. могут открываться на две стороны.

Всем знакомая конструкция двери-купе из поезда тоже получила постоянную прописку в городских квартирах. Полотна передвигаются по направляющему рельсу, который может крепиться к потолку, к стене («в наклад») или балочным способом («в распор»). Обычно устанавливается от одной до четырех панелей, движение которых может быть однопутным (у двери с одним или двумя полотнами) или двупутными (при двух, трех и четырех полотнах).

Для криволинейных стен изготавливаются радиусные раздвижные конструкции, которым ничего не стоит следовать за поворотом стены: рельсы-направляющие завернули, дверь согнули и научили обходить углы.

Впрочем, раздвижной двери вовсе не обязательно быть дверью-купе , у нее вообще может не быть нижнего рельса-направляющей. Особая система подвесов позволяет перемещать полотно равномерно, более того, у дорогих фабрик оно даже не гуляет! Плюс этой конструкции очевиден: поскольку нет нижней направляющей, нет нужды разрывать напольное покрытие – можно делать его единым, перетекающим из комнаты в комнату.

В стесненных условиях устанавливают складные двери или двери-«книжки», в которых полотно состоит из двух и более створок, соединенных особыми петлями. Классическая «книжка» – конструкция из двух створок, которая занимала половину прохода, – не слишком удобна, поэтому дверь научились складывать гармошкой, с большим числом более узких створок).

Тем, кто запланировал очень широкий дверной проем , предлагают комбинировать. Например, совмещать в рамках одного проема распашное полотно с раздвижным, гармошку – с дверью-купе. Для этого фабрики выпускают полотна коллекциями – с одинаковой отделкой, но разными типами открывания.

Очень удобны поворотно-сдвижные, или рото-двери: сначала их требуется потянуть, как традиционную дверь, а затем, доведя до середины пути, сдвинуть вбок. Подобные конструкции лишены основного недостатка распашных дверей – большой площади, необходимой для открывания. В конечном положении полотно становится поперек косяка: одной половинкой оно уходит в комнату, другой – наружу.

Говоря об экономии пространства , нельзя не упомянуть и сдвижные двери: их панели задвигаются в пенал, который размещается внутри или вдоль стены. Ширина пенала зависит от количества и толщины (до 45 мм) задвигаемых полотен, а также от характера поверхности дверей (гладкие или с рельефом). Створки у сдвижных дверей могут быть и складными. Для защиты рук некоторые производители комплектуют свою многостворчатую продукцию уплотнителем.

Не чуждые свежим веяниям интерьерной моды, выполненные с учётом инноваций в сфере инженерии, межкомнатные двери, открывающиеся в разные стороны, не первый год вызывают интерес у дизайнеров и рядовых граждан. Благодаря универсальности, комфортабельности в эксплуатации и высоким пропускным способностям особое распространение они обрели в организации объектов общественного типа:

магазинов;

вокзалов;

кафе и ресторанов.

А с недавних пор полотна, которые в равной степени легко распахиваются по направлению от себя и к себе, пришли и в домашние интерьеры. Представлены они двумя незаурядными и по-своему полезными разновидностями, каждая из которых достойна отдельного внимания.

Модели на маятниковых петлях

Чтобы получить межкомнатные двери, открывающиеся в разные стороны, производители комплектуют их специальными пружинными навесами, которые:

обеспечивают свободное распахивание створок в оба помещения;

исполняют функции доводчика, постоянно возвращающего изделие в закрытое положение;

позволяют регулировать скорость хода полотен.

Впрочем, не лишена модель и нескольких минусов:

для работы качающемуся полотну требуется свободное пространство в обоих помещениях. По уровню компактности среди различных дверных систем ему отводят последнее место;

если изделие изготовлено из визуально непроницаемого материала, велик риск нечаянно толкнуть человека, подходящего к проёму с обратной стороны. Более безопасный вариант — конструкция из стекла или с большой светопрозрачной вставкой;

тепло- и звукоизолирующие способности межкомнатных дверей, открывающихся в разные стороны, минимальны. По их периметру для беспрепятственности движения всегда сохраняются зазоры.

Поворотно-сдвижные системы

Данные инженерные решения объединили в себе принципы работы и лучшие качества и распашных маятниковых, и откатных моделей. В их основе — специальный механизм, обеспечивающий перемещение полотна к краю проёма с одновременным его поворотом. Открытая створка перпендикулярна стене, а её ширина поровну распределяется между соседними комнатами.

Среди достоинств изделий отмечают:

стильный и необычный внешний вид;

полную экипировку всеми необходимыми элементами;

способность сберегать полезную площадь;

неплохие изолирующие характеристики, достигнутые благодаря магнитным замкам и уплотнителям;

возможность использования в узких проходах.

Роторная дверь , открывающаяся в разные стороны, обладает лишь двумя минусами, — довольно высокой ценой и сложностью монтажа. Избежать чрезмерных затрат при покупке конструкции и получить весь набор услуг, связанных с её установкой, предлагает компания Ягуар.

Дверные петли – это устройства, при помощи которых полотно крепится к коробке. Фактически петли – тот волшебный инструмент, который превращает «полуфабрикат» – дверное полотно в функциональную и удобную конструкцию. Поэтому к выбору такого важного элемента заполнения дверного проема необходимо подойти ответственно – изучить ассортимент, разобраться в типах устройств и найти тот вариант, который будет соответствовать индивидуальным требованиям.

Дверные петли – это устройства, при помощи которых полотно приобретает способность выполнять свои основные функции : открываться, закрываться. Производители устройств заполнили рынок солидным ассортиментом дверных петель, в котором, на первый взгляд, может разобраться только специалист. Однако все многообразие «фасонов» и моделей петель классифицируется на группы и не представляет сложности для изучения. Поэтому не стоит ограничивать свободу выбора покупателя и заказывать комплект со стандартными петлями – лучше потратить немного времени и найти тот вариант, который будет точно соответствовать собственным представлениям о функциональности двери.

Типы дверных петель

Первое, что нужно помнить при выборе петли, – современный ассортимент устройств позволит реализовать любые идеи в интерьере, включая возможность открывания и внутрь, и наружу (барные ). Главное – изучить технические характеристики и точно определить тот тип, который будет максимально соответствовать индивидуальным требованиям.

Типы петель:

1. Универсальные отличаются длительным сроком службы, не требуют особых навыков при монтаже и подойдут для любой стороны открывания (правая, левая ). Однако при выборе такого устройства необходимо помнить, что снять дверь с петли на время, например, выноса крупногабаритного гарнитура, не получится – сначала потребуется открутить изделие .

1. Съемные (разъемные ) удобны в эксплуатации и монтаже (дверь навешивается ). Отличительная особенность – дверь можно легко снять без откручивания петель.
2. Ввертные (ввинчиваемые ) состоят из двух частей со штырьками с резьбой, предназначены для конструкций с европритвором (с выступом на торцах ) и подойдут для любой стороны открывания. Одна часть такой петли ввертывается в коробку, вторая – в полотно.

Обратите внимание! Монтировать ввертные петли необходимо осторожно, особенно, если необходимо установить устройство в тонкое полотно с европритвором. Связано это с тем, что такой тип петли может расщепить дверное полотно!

1. Барные (петли-метро ) открываются в обе стороны: наружу, внутрь.
2. Скрытые петли невидимы при закрытом полотне и позволяют выполнить регулировку по трем осям. При установке полотна со скрытыми петлями возможно открывание двери на 180° С, что позволит полностью освободить проем при необходимо перемещения громоздких вещей.

Главное условие при выборе петли – высокое качество изделий. Заводскую продукцию известных производителей практически невозможно привести в негодность, в отличие от дешевых железных устройств кустарного производства. Поэтому при выборе изделий специалисты рекомендуют предпочесть продукцию предсказуемого качества и выбрать материал:

• Латунные петли отличаются повышенной устойчивостью к коррозии и истиранию. «Минус» – латунная петля со временем может потемнеть.
• Стальные – это изделия из высокопрочного материала, устойчивого к коррозии с длительным сроком службы.
• Латунно-цинковые петли являются прочными изделиями, устойчивыми к коррозии.

Следующий момент, на который следует обратить внимание при выборе съемных петель, – сторона открывания . Как правило, для определения направления достаточно встать перед дверью так, чтобы конструкция открывалась «на себя», и определить – по правую или левую руку будет открываться полотно.

Немаловажным фактором при выборе петель является размер :

1. Н=7,5 см рекомендуется для легких дверей весом 10-25 кг – каркасных, пустотелых, с сотовым заполнением;
2. Н=10 см подойдет для стандартных конструкций весом 25-40 кг – каркасных, пустотелых, с сотовым заполнением;

1. размеры Н=10 см при D=6 см предназначены для тяжелых дверей весом от 40 кг – каркасных, пустотелых, с сотовым заполнением.

Кроме того, при выборе петли необходимо точно определить расположение – обычное (2 петли ), для стандартных дверей (2 вверху+1 внизу ), для легких полотен (3 равноудаленных петли ). Для тяжелых конструкций рекомендуется приобрести 4 петли и расположить детали по 2: вверху и внизу. Если планируется высотой от 2 100 мм, то специалисты рекомендуют обеспечить функциональность конструкции, установив 4 петли.

Петли дверные вкручиваемые. Дверные петли (навесы) для дверей из дерева и материалов древесного происхождения

Ввертная дверная петля: фурнитура для скрытого крепления

Любая дверь межкомнатная или массивная входная выполняет защитные функции. Но кроме этого она украшает помещение и соответствует интерьеру.

Важно правильно подобрать дверные петли. Если навесы подобраны неудачно, дверной проём выглядит некрасиво, возможен перекос полотна или неприятный скрип. Чтобы свести к минимуму возможные недочеты, часто устанавливают ввертные дверные петли.

Область применения

Петля штыревая или ввертная, аналогично угловым конструкциям, предназначается для монтажа на дверях, оснащенных притворной четвертью. Планки в этом случае заменяют два стержня, небольшого размера. Каждый штырь вкручивается в дверной блок и створку.

Скрытый петельный механизм

Ввёртная фурнитура, предназначенная для установки дверей, имеет ряд положительных качеств. Петля штыревая легко регулируется шестигранным ключом в разных направлениях:

• горизонтали;
• высоте;
• прижимной области.

Красивый вид штыревым конструкциям обеспечивают колпачки на ввертные петли. Они закрывают стержни, и играют роль декоративных элементов. Промышленность выпускает такие колпачки разных цветов и оттенков. Их легко подобрать к существующему интерьеру.

Выбор штыревой модели зависит от массы дверного полотна и его размеров. Не тяжелые складные створки или распашные конструкции чаще оборудуются ввёртными навесами, имеющими несколько стержней (2-3).

Когда речь заходит о тяжелой дверной конструкции, надежными и прочными  становятся изделия с четырьмя стержнями. Они изготавливаются, из особой стали и выдерживают большие нагрузки.

Конструкция вкручивающихся петель

Такие детали межкомнатных дверей состоят из двух частей цилиндрической формы, располагающихся симметрично друг к другу. В каждой половинке сделаны отверстия, чтобы фиксировать их крепежными шурупами.

Каждая деталь в отдельности получила название «бочонок». Одно цилиндрическое крыло крепится на дверном блоке, другая часть плотно фиксируется на створке двери.

Схема чертежа скрытой петельной модели

Как устроены штыревые петли?

Такая дверная фурнитура имеет в своем составе несколько частей:

• рама, закрепляемая на дверном блоке;
• створчатая часть монтируется на створку двери;
• соединительный штырь.

Промышленность выпускает также штыревые петлевые механизмы, в комплектацию которых входит шарик и специальная нейлоновая вставка. Эти детали обеспечивают:

• бесшумность;
• сила трения становится минимальной;
• увеличивается срок эксплуатации петли.

Каждая деталь комплектуется декоративным колпачком. Он предназначен для придания фурнитуре красивого вида и скрытия внутреннего механизма. Петли, с такими колпачками вписываются в дизайн помещения, а их цветовая гамма соответствует существующему интерьеру.

Как выглядит установленная петля

Виды петель

Конструкция такой фурнитуры различается по двум важным критериям.

1. Габаритные размеры. Для окон предназначается малая штыревая петля. В дверях устанавливают большие вкручивающиеся системы.
2. Число штыревых стержней. Каждая система комплектуется четырьмя стержнями. Для пластиковых дверей и оконных створок небольшого веса устанавливают петли, имеющие два штыревых элемента. Для полотен из древесных плит устанавливают трехштыревые петли. Если полотно изготовлено из массива, рекомендуется монтировать фурнитуру с 4-мя стержнями.

В магазинах встречаются петли двух видов:

• регулируемые;
• нерегулируемые.

После установки первого вида, можно выравнивать положения полотна относительно трех плоскостей. Таким образом, достигается точное местоположение двери. Ее движение становится бесшумным и легким.

Где устанавливают вкручивающиеся петли?

Такие системы предназначены для монтажа любых видов дверей и деревянных окон. Штыревые конструкции обладают несколькими положительными качествами, по сравнению с их аналогами:

• выпускаются в разных цветовых оттенках;
• оснащаются декоративными колпачками, изготовленными из специальной, высоко прочной стали, они дополняют фурнитуру и делают петли невидимыми;
• основным материалом таких петель становится цветной металл. Чаще изготавливают алюминиевые конструкции. Пластик используется только для легкого дверного полотна;
• высокая износостойкость: таким петлям не страшна постоянная, интенсивная эксплуатация;
• красивый внешний вид;
• компактность.
• ассортимент декоративных колпачков просто огромен. легко подобрать под любой интерьер.

Четырехштыревая петля для дверей

Установка штыревой петли

Чтобы провести монтаж штыревой петли, придерживаются определенной технологической последовательности.

1. Чтобы створка приобрела устойчивость, ее фиксируют на поверхности пола. Это позволит добиться правильного монтажа петель. Помогут закрепить дверную створку специальные стойки. Они продаются в мебельных магазинах. Стойки легко сделать своими руками;
2. Размечается дверное полотно, затем коробка. Указываются места, где будут находиться петли;
3. К дверной створке с помощью струбцины закрепляется шаблон для врезки петель, облегчающий монтаж петли. Обычно он входит в комплект деталей. Если он отсутствует, его приобретают отдельно. Хороший мастер легко сделает такой шаблон самостоятельно;
4. Электрической дрелью сверлятся отверстия нужного диаметра. В них вставляются стержни. Глубина каждого отверстия равняется длине деталей. Число просверленных отверстий соответствует количеству стержней.

Точно в такой же последовательности выполняются подготовительные работы на дверном блоке:

• каждая часть крепится на соответствующее место и фиксируется шурупами;
• створчатая часть штыревой детали вешается на раму;
• надеваются декоративные колпачки.

Шаблон для врезки вкручивающейся петли

Регулировка

После установки полотен, делается подгонка петель. Она выполняется в нескольких направлениях. Для этого ослабляются или затягиваются специально установленные регулировочные винты, находящиеся на корпусе детали. Регулировка выполняется в следующей последовательности:

• для установки горизонтального направления поворачивают верхний винт;
• подгонка прижима, а также установка точного зазора между дверным блоком и полотном выполняется поворачиванием нижнего винта;
• положение полотна по вертикальной оси устанавливается средним винтом, вращая его в разные стороны регулируют точную вертикаль.

Чтобы установить штыревые петли придерживайтесь вышеописанной технологии. Однако такие конструкции сложно установить простому человеку. Здесь требуется особый подход и специфические знания. Если вы не уверены в своих силах, лучше обратиться к профессионалам. Они выполнят работу с высоким качеством и надежностью.

Краткий обзор одной из популярных моделей вкручивающихся петель ПВв-1 посмотрите в видео.

Вконтакте

Facebook

Twitter

Google+

Проголосовали более 0 раз, средняя оценка

mezhdveri.ru

Петли Дверные для Тяжелых Дверей: Виды, Выбор, Монтаж

Петля на входной двери

Вес и размер дверных створок могут сильно различаться в зависимости от назначения двери и материала, из которого они изготовлены. Если с выбором навесов для мебельных и межкомнатных створок проблем не возникает, то про петли дверные для тяжелых дверей или ворот этого не скажешь.

К ним нужно подбирать усиленную фурнитуру, так как она должна выдерживать весьма серьезные нагрузки.

Что учесть при выборе

От надежности и эффективности работы дверных аксессуаров зависят и эксплуатационные характеристики самих дверей: срок службы, бесшумность, легкость и плавность открывания. А если речь идет об изделиях, стоящих на входе в дом или на участок, то к петлям предъявляются дополнительные требования.

Это:

• Стойкость к интенсивному износу;
• Устойчивость к воздействию влаги и пыли;
• Высокий уровень сопротивления попыткам вскрытия.

Для справки. У стальных входных дверей самым уязвимым местом считаются петли, которые часто срезают для проникновения в дом.

Поэтому при выборе навесов стараются учитывать все факторы, которые могут повлиять на безопасность, удобство и продолжительность их использования.

А именно:

• Место расположения дверного блока;
• Условия и интенсивность его эксплуатации;
• Габариты и массу створки;
• Направление открывания дверного полотна;
• Внешний вид фурнитуры.

Максимальную нагрузку испытывают воротные петли Входная дверь в загородный дом подвержена влиянию влаги и температурных перепадов Дверь в квартиру работает в более простых климатических условиях Интенсивность эксплуатации межкомнатных дверей минимальна

Если дверь очень тяжелая, то помимо специальной конструкции навесов подбирают и их оптимальное количество для каждой створки. Довольно часто вместо двух используют три и даже четыре петли, чтобы более равномерно распределить между ними массу полотна и исключить возможные деформации.

Совет. Рассчитать количество петель несложно. Для каждого изделия определена предельная нагрузка. Если она равна, к примеру, 40 кг, то на две петли можно навесить полотно весом не более 80 кг.

Виды навесов для массивных дверей

Особая фурнитура подбирается только к действительно тяжелым дверям. Инструкция требует устанавливать её на полотна весом от 80-100 кг. При меньшей массе можно обойтись обычными петлями, увеличив при необходимости их количество.

Дверные петли классифицируются по таким признакам, как тип конструкции, способ установки, материал изготовления.

По типу конструкции

По конструкции петли делятся на неразъемные и разъемные.

Первые состоят из двух закрепленных на оси вращения карт с отверстиями для крепежа. Стандартные петли имеют длину 10-12 см и используются преимущественно при установке легких межкомнатных дверей.

Неразъемная петля

1. Рамная карта с тремя шарнирами;
2. Втулка;
3. Дверная карта с двумя шарнирами;
4. Саморезы для крепежа.

Для тяжелых полотен выпускаются усиленные дверные петли больших размеров с увеличенным количеством точек крепежа. Толщина карт также делается больше (минимум 3 мм против 2 мм у обычных навесов).

Усиленная петля

Обратите внимание. Применение неразъемных петель неэффективно из-за небольшого срока эксплуатации и низкой надежности. Такие петли быстро истираются внутри, что приводит к появлению скрипа и провисанию полотна. Кроме того, чтобы снять полотно с коробки, петли нужно откручивать.

Разъемные навесы существуют двух типов: с шариком, и с подшипником.

Конструктивно они выглядят так:

Разъемная петля

1. Дверная карта;
2. Кулак;
3. Стальной палец;
4. Рамная карта.

Снять дверную створку можно, приподняв её и сняв дверную карту с рамкой.

Обратите внимание. Чтобы воспрепятствовать взлому входной двери путем снятия её с петель, приобретайте дверную фурнитуру со специальными впадинами и выступами, которые при закрытии двери совмещаются и ограничивают вертикальное движение полотна.

Фото петли с механизмом противоснятия

Чтобы такие навесы служили дольше и надежнее, их оснащают дополнительными элементами:

• Петли с шариками. Это усовершенствованный вариант обычной разъемной петли. В нем в дверную карту помещается стальной шарик, обеспечивающий легкое скольжение пальца в кулаке и плавное открывание створки. Такие навесы не провисают, но со временем могут начать скрипеть. Убрать его помогает смазка солидолом.

Петли гаражные с шариком

• Петли на подшипнике. Самый распространенный вид, обладающий массой преимуществ: прочностью, надежностью, долговечностью, нетребовательностью к уходу, отсутствием скрипа на протяжении всего срока эксплуатации.

Приварная петля с подшипником Карточная петля с одним подшипником Петля с 4 подшипниками

По способу установки

Монтаж петель может выполняться по-разному в зависимости от их конструкции и назначения:

• Накладные петли – самые распространенные и простые в установке, которую несложно выполнить своими руками. Именно они, выкованные кузнецами, использовались с незапамятных времен нашими предками. Сегодня существуют более современные и надежные варианты, но ни те, ни другие не годятся для установки на входные двери, так как не защищены от взлома. Однако выдержать приличный вес они могут, поэтому ставятся как на металлические двери, так и на ворота или тяжелые изделия из массива дерева.

Старинный кованый навес Современная накладная петля на металлическую дверь

• Врезные петли гораздо надежнее, так как их карты крепятся к торцу дверного полотна и внутренней части коробки, и в закрытом положении становятся невидимыми. В зависимости от размеров и толщины пластин, две петли способны выдерживать довольно приличные нагрузки – до 100 кг. Врезными они называются потому, что под карты в теле полотна и коробки выбираются пазы, позволяющие «утопить» пластины до уровня основной плоскости.

Монтаж врезной петли

• Скрытые петли, в отличие от накладных и врезных, надежно защищены от срезки, так как при закрытой двери их поворотная ось абсолютно не видна. Непревзойденная надежность, прочность и способность выдерживать достаточно большие нагрузки позволяет устанавливать такие навесы на бронированные двери кассовых и банковских помещений. Они универсальны: могут открывать дверь как в правую, так и в левую сторону. Однако есть у них и серьезный недостаток – небольшой угол открывания створок.

Скрытая петля Основные элементы скрытой петли: центральная поворотная ось (1), рычаги (2), две неповоротные оси (3) Монтаж скрытых петель возможен только на полотна большой толщины, в которых можно сформировать нишу для врезки

Для справки. Для стальных дверей используются и другие виды потайных петель.

Потайная петля на металлической входной двери

• Ввертные петли состоят из двух «бочонков» – цилиндрических деталей с отверстиями для крепежа и со штырями, которые вкручиваются в откос коробки и торец дверного полотна. Внутри цилиндров расположена ось вращения. По сути это аналог карточных петель, в котором роль карт выполняют ввертные штыри. Недостатком конструкции можно считать ограничения по весу: две стандартные петли не выдержат нагрузку более 100-120 кг, их количество в случае с тяжелыми створками придется увеличить до 3-4.

Ввертная петля

По материалу изготовления

Для изготовления навесов для тяжелых дверей используют разные металлы и сплавы.

• Обычные стальные петли без покрытия сегодня практически не востребованы и применяются только для дверей в нежилые подсобные помещения или уличных оград.

Цена обычного стального навеса самая низкая

• Петли из нержавейки более популярны, так как они обладают высокой устойчивостью к температурным перепадам и воздействию влаги, долго сохраняют первоначальный вид.

Фурнитура из нержавейки

• Навесы из сплавов стали, меди, цинка и алюминия, покрытые эмалью, латунью, или составами под бронзу или золото, ценятся и за износостойкость и за декоративность, позволяющую подобрать фурнитуру к двери любого цвета и дизайна.

Петли с гальваническим покрытием под золото

• Латунные навесы – самые дорогие, однако они по всем эксплуатационным и эстетическим показателям превосходят петли из других материалов. Они чаще всего используются при установке дверей премиум класса.

Элитное изделие из латуни

Заключение

Если вы приобрели дверь и собираетесь установить её самостоятельно, вся необходимая информация по выбору навесов у вас есть. Сам процесс установки показан на видео в этой статье.

Но в случае с массивными полотнами лучше приобретать готовые двери у известных и надежных производителей, которые поставляют в комплекте с ними всю необходимую фурнитуру. В него входят и дверные петли для тяжелых дверей, подобранные с учетом конструкции и веса изделия.

sdelaidver.com

виды и характеристика, плюсы и минусы, а также как правильно установить

Одним из важных функциональных элементов двери являются петли. Они необходимы для соединения дверного полотна с коробом и обеспечивают открывание/закрывание двери. Без качественных и надёжных петель ни одна дверь не сможет нормально функционировать. Кроме этого, надо ещё и правильно установить дверные петли, иначе даже самые дорогие модели не смогут полноценно выполнять свои функциональные возможности. Обычно дверные петли идут в комплекте с рамой и полотном, но часто возникают ситуации, когда их надо заменить. Это может быть связано как с поломкой петель, так и с их несоответствием новому дизайну помещения.

Назначение дверных петель

Чтобы входная или межкомнатная дверь работала надёжно и на протяжении многих лет, у неё должно быть качественным не только полотно и короб, но и все остальные элементы, в том числе петли. Основное назначение указанных элементов — обеспечение плавного и лёгкого закрывания или открывания дверного полотна.

Дверные петли соединяют полотно и короб, а также обеспечивают плавное открывание двери

Кроме этого, дверные петли обеспечивают фиксацию полотна в коробе, поэтому к их прочности и надёжности также предъявляются высокие требования. Если на тяжёлую дверь установить слабые петли, то уже в скором времени они провиснут и не смогут выполнять свои функции. Как входные, так и межкомнатные двери постоянно находятся на виду, поэтому их полотно и остальные элементы, в том числе и петли, должны гармонично вписываться в оформление помещения.

Виды дверных петель: описание устройства, плюсы и минусы

При покупке двери надо обращать внимание на качество изготовления рамы, полотна, дверных петель. Существует несколько типов навесов, их основные квалификационные признаки будут такими:

• место монтажа;
• способ крепления;
• материал изготовления;
• тип конструкции.

Сейчас можно приобрести разные виды дверей. Для пластиковых и металлических конструкций петли и другая фурнитура уже есть в комплекте, поэтому надо сразу обращать внимание на их качество. Межкомнатные из дерева или МДФ могут комплектоваться петлями или их придётся покупать отдельно.

Классификация по месту установки

По месту установки навесы могут быть:

1. Для входных дверей. Они имеют высокую прочность, чтобы выдерживать вес полотна и большое количество циклов открывания и закрывания. Кроме этого, такие петли должны обеспечивать безопасность, то есть защищать створки от возможности снятия и быть преградой для несанкционированного проникновения в дом.Для входных дверей обычно используются скрытые петли
2. Для межкомнатных дверей. Они отличаются меньшей прочностью, но более изящным внешним видом. Петли для межкомнатных дверей имеют меньшую прочность, чем навесы, используемые для входных дверей

Левые и правые дверные петли

Если вы решили прибрести дверные петли, сначала надо определиться с тем, нужны вам правые или левые конструкции. Это будет зависеть от того, в какую сторону открывается дверное полотно.

Если ручка находится на полотне справа и дверь открывается левой рукой на себя, то это будет левая конструкция, и наоборот.

В большинстве европейских стран принята другая классификация. Здесь ориентируются не на ту руку, которой открывается дверь, а на направление её движения. Кроме этого, они открываются от себя. Если вы толкаете двери правой рукой и полотно остаётся с аналогичной стороны, то такие конструкции считаются правыми, и наоборот.

Существуют левые, правые и универсальные петли

Это обязательно надо учитывать, поэтому при покупке петель обращайте внимание на производителя. Если вы не уверены в собственных знаниях, лучше дополнительно проконсультируйтесь у продавца.

Профессионалы используют такие термины для петель, как «мама» и «папа». Та часть, которая со штырьком называется «папа». Такая терминология используется и понятна во всех странах.

При выборе новой двери надо учитывать, чтобы её способ открывания соответствовал правилам пожаробезопасности. В критических ситуация человек обычно толкает полотно, а не тянет его на себя. Двери, открывающиеся в подъезд, не должны блокировать выход соседям. Межкомнатные двери также не должны загораживать выходы из других комнат. Кроме этого, надо учитывать, чтобы они не мешали вам перемещать крупногабаритные предметы.

Разъёмные и универсальные петли

Сейчас в магазинах можно приобрести универсальные петли, но они неразборные. Часто возникают ситуации, когда двери надо снять. При наличии левых или правых петель достаточно открыть полотно и приподнять его, а если установлены универсальные модели, то придётся откручивать крепящие их саморезы.

Разъёмные петли позволяют быстро снять дверное полотно

По типу конструкции

Есть много разных конструкций дверных петель, их выбор зависит от типа двери, на которую они будут устанавливаться. Есть модели, которые подходят только для деревянных изделий, другие используются для пластиковых, металлических, алюминиевых, стеклянных. При выборе петель надо учитывать их количество и размещение, материал, из которого они изготовлены, размеры и вес дверного полотна.

Накладные дверные петли

Наиболее привычными являются накладные петли. Они представляют собой стержень и шарнир, к нему прикреплены пластины, при помощи которых выполняется монтаж. Классическим считается вариант, когда обе части такой петли имеют одинаковые пластины. Сейчас такие модели усовершенствованы. Они имеют одну более длинную сторону, это значительно облегчает монтаж.

Современные накладные петли «бабочка» сделаны таким образом, что одна часть получается врезанной в другую, поэтому при закрывании полотна они не мешают друг другу. В таких моделях, когда они находятся в закрытом положении, образуется ровная прямая поверхность, толщина которой соответствует толщине одной пластины. Для монтажа подобных петель не надо иметь специальных навыков и инструментов, поэтому с их установкой справится даже новичок.

Толщина петли «бабочка» в сложенном состоянии соответствует толщине одной пластины

Преимущества накладных петель:

• простота монтажа;
• невысокая стоимость;
• длительный срок службы;
• универсальность, они не делятся на правые и левые.

Среди недостатков такой конструкции стоит отметить:

• необходимость откручивания петель при снятии полотна;
• повышенный риск перекоса двери;
• возможность использования только для полотен небольшого веса;
• необходимость идеально ровной поверхности полотна и короба для монтажа.

Врезные дверные петли

Такая конструкция по своему внешнему виду напоминает накладные петли, она также имеет карточный принцип строения. Между собой эти два типа отличаются способом монтажа. Такие модели врезают в торец дверного полотна. Они обеспечивают его плавное открывание и закрывание и не портят внешний вид.

Врезные петли имеют карточный принцип строения

Основные преимущества врезных петель в их универсальности, небольшой стоимости и сравнительно простом монтаже. Если говорить о недостатках, то они будут такими же, как и у накладных конструкций.

Ввёртные дверные петли

Ввёртные или вворачиваемые петли имеют отличия в своей конструкции по сравнению с предыдущими вариантами. К оси петли, которая имеет вид цилиндра или бочонка, прикреплены несколько штифтов, с их помощью элементы крепятся к полотну и коробу. После их установки видимым остаётся только шарнир.

Чтобы скрыть такие петли, существуют специальные декоративные колпачки. Они выбираются в тон дверного полотна, из-за чего после установки сливаются с поверхностью двери.

Ввёртные петли фиксируются при помощи штифтов

Ввёртные петли можно устанавливать только на прочные полотна, иначе они могут разрушить структуру двери и привести к образованию трещин и сколов.

Преимущества:

• простота монтажа;
• возможность регулировки по высоте, такая характеристика есть не у всех моделей;
• универсальность;
• возможность изменять положение двери в двух плоскостях.

Недостатки:

• возможность использования только на дверях с четвертью;
• необходимость демонтажа для снятия двери;
• невозможность установки на хрупкие полотна.

Угловые дверные петли

Если посмотреть на конструкцию угловых навесов, то становится понятно, что это разновидность прямых карточных моделей. Они отличаются не своей функциональностью, а внешним видом. Вместо ровных пластин к осевому стрежню крепятся уголки.

Монтаж угловых петель выполняется на торце двери таким же способом, что и врезных элементов.

Особенностью угловых петель являются пластины в виде уголков

Если говорить о преимуществах угловых навесов, то они будут такими же, как и у других карточных петель, но кроме этого, есть возможность монтажа на полотне с притвором. Основным недостатком является то, что их нельзя скрыть, поэтому могут портить внешний вид двери.

Скрытые дверные петли

Скрытые или потайные петли пользуются популярностью благодаря тому, что при закрытом полотне их не видно. Они обычно устанавливаются на входных, элитных и дорогих межкомнатных дверях. В отличие от карточных вариантов, такие модели монтируют внутрь полотна и короба.

В конструкции навесов этого типа есть минимум три поворотные оси. Для проведения их монтажа надо иметь специальные навыки и инструменты. Если вы никогда этого не делали, то лучше пригласить специалиста.

При закрытых дверях скрытых петель не видно

Преимущества:

• высокая безопасность, в закрытом состоянии дверей их срезать невозможно;
• большой срок службы;
• внешняя привлекательность, при закрытых дверях их не видно;
• повышенная прочность, они могут выдерживать тяжёлое полотно.

Недостатки:

• ограниченный угол распахивания, что усложняет перемещение крупногабаритных предметов;
• сложность установки, демонтажа и ремонта;
• восприимчивость к ударам, в результате этого может произойти перекос полотна и его заклинивание;
• высокая стоимость.

Двухсторонние дверные петли

Двухсторонние петли большое распространение нашли в общественных зданиях, хотя могут использоваться и в доме или квартире. Они имеют особенную конструкцию, благодаря чему позволяют открывать двери как на себя, так и от себя.

Если говорить о внешнем виде, то они похожи на карточные модели, но имеют три пластины. По бокам дополнительной третьей пластины есть две оси вращения, которые и обеспечивают открывание полотна в обе стороны.

Двухсторонние петли позволяют открывать двери в обе стороны

Главное преимущество двухсторонних дверных петель в возможности открывания полотна в обе стороны, но в домах или квартирах это требуется очень редко. Если говорить об их недостатках, то надо отметить высокую стоимость и восприимчивость к ударным нагрузкам.

Подшипниковые дверные петли

Такое решение позволяет равномерно распределять вес полотна. Могут использоваться подшипники качения или скольжения, но в любом случае они обеспечивают плавное движение двери. Для полотна небольшого веса можно использовать петли с подшипниками качения. Вариант скольжения обеспечивает низкое трение, но не подходит для монтажа лёгких полотен.

Подшипниковые петли позволяют равномерно распределять вес полотна

Преимущества:

• лёгкий ход полотна;
• простота ремонта и замены;
• равномерное распределение нагрузки.

Недостатки такой конструкции заключаются в непривлекательном внешнем виде, поэтому они обычно используются для монтажа дверей в подсобных помещениях. При низком качестве подшипников они могут быстро выходить из строя.

По материалу и типу покрытия

Если говорить о материалах, используемых для создания дверных петель, то их выбор будет сравнительно небольшим:

1. Латунь. Такие петли являются наиболее популярными, так как обладают высокой прочностью, пластичностью и могут выдерживать большой вес двери. Латунные петли изготавливают методом литья.
2. Сталь. Петли из этого материала имеют самую высокую прочность, надёжность и долговечность. Навесы из нержавейки наиболее дорогие. Такое решение способно выдерживать большой вес двери, поэтому обычно используется для входных конструкций. В советское время стальные петли изготавливались без декоративного и антикоррозионного покрытия, поэтому выглядели не очень привлекательно. Сейчас они снова становятся популярными.
3. Алюминиевые, стальные, цинковые сплавы. Отличаются небольшой стоимостью и быстро изнашиваются.

Для придания дверным петлям красивого вида и защиты их от коррозии используются специальные составы или эмали.

Сейчас появилось много контрафактной продукции. Недобросовестные производители имитируют популярные бренды, но качество таких дверных петель очень низкое, поэтому они могут разрушиться в любой момент.

Видео: виды дверных петель

Особенности установки петель на двери из разных материалов

Перед тем как приступить к установке дверных навесов, надо подготовить все необходимые инструменты:

• карандаш или маркер;
• рулетку;
• штангенциркуль с глубиномером;
• стамеску;
• строительный уровень;
• столярный угольник;
• молоток и киянку;
• набор отвёрток или шуруповёрт;
• сварочный аппарат;
• деревянные клинья.

Для установки дверных петель понадобятся как ручные, так и электрические инструменты

Установка петель для ПВХ дверей

ПВХ двери в комплекте уже имеют петли, но со временем полотно может начать плохо закрываться. Это связано с нарушением работы дверных навесов, и если их регулировка не принесла желаемого результата, то потребуется замена.

Обычно пластиковые двери имеют накладные регулируемые петли. Последовательность их замены следующая:

1. Снятие декоративной накладки. Сделать это нужно обязательно.С петель необходимо снять декоративную накладку
2. Снятие двери. Её приоткрывают. При помощи пробойника и молотка утапливают выступающую часть цилиндра на верхней петле, после чего пассатижами вынимают цилиндр. Полотно немного наклоняют на себя, после чего приподнимают вверх. Осталось отнести полотно в сторону.Чтобы снять пластиковую дверь, надо с верхней петли вытянуть штифт
3. Снятие петель. При помощи шестигранного ключа или отвёртки их откручивают.
4. Монтаж петель. На место сломанной петли устанавливают новую. Рекомендуется подбирать детали того же производителя, чтобы у них совпадали крепёжные отверстия.К дверной коробке и полотну петля фиксируется крепёжными элементами
5. Установка полотна. Осталось установить дверь на своё место, при этом все работы проводятся в обратной последовательности.

Установка петель для металлических дверей

Монтаж петель на металлические двери может быть осуществлён при помощи сварки или резьбовых соединений.

Монтаж подшипниковых петель выполняется в такой последовательности:

1. Размещение короба и дверного полотна. Раму двери надо положить на горизонтальную поверхность, после чего в неё вставить дверное полотно. Надо следить, чтобы зазоры между коробом и полотном со всех сторон были одинаковыми.
2. Заполнение петли смазкой. Чтобы во время выполнения сварочных работ две половинки детали не соединились между собой, надо внутрь набить смазку.Чтобы во время приваривания петель они не соединились, внутрь набивают смазку
3. Монтаж петель. После установки в нужное место их приваривают к полотну и раме.К полотну и коробу петли надёжно приваривают

Если проводится монтаж скрытых петель, то:

1. В полотне и коробе надо предварительно сделать специальные отверстия для их установки.
2. После этого в них при помощи сварки зафиксировать монтажные коробочки, в которые потом закрепить скрытые петли.

Для монтажа скрытых петель в коробе и раме делают отверстия для их установки

Видео: монтаж петель на металлические двери

Установка петель для деревянных дверей

Для деревянных дверей чаще всего производится монтаж врезных конструкций. Сделать это можно в следующей последовательности:

1. Разметка посадочных мест. Петли должны быть расположены на расстоянии 20–25 см от верха и низа дверного полотна. В этом месте не должно быть сучков и сколов. Если они есть, то петлю надо немного сместить. Деталь прикладывается в выбранное место и обводится карандашом.Разметка выполняется при помощи рулетки и карандаша
2. Подготовка посадочного места. При помощи молотка и стамески по готовой разметке вырезают выемку для монтажа петли. Глубина должна соответствовать толщине пластины устанавливаемой детали.При помощи стамески и молотка готовят посадочное место
3. Фиксация петли. При помощи саморезов деталь крепится к дверному полотну.Петля фиксируется саморезами
4. Разметка дверной коробки. Дверь устанавливают в короб, выставляют её в вертикальном и горизонтальном направлении, после чего фиксируют при помощи клиньев. Если есть замок, то его надо закрыть. Отмечают на коробе верх и низ петли, после чего снимают полотно и обрисовывают контур петли на коробе.
5. Подготовка посадочного места на раме. Здесь также делают посадочное место для петли, как до этого вырезали на полотне.На раме посадочное место готовится так же, как и на полотне
6. Установка полотна и фиксация петель. Снова ставят дверное полотно, оно должно быть в приоткрытом состоянии, а для фиксации в нужном положении используют клинья. Осталось закрепить петли в коробе.

Чтобы во время фиксации в деревянном коробе и полотне петли не треснули, надо предварительно электродрелью сделать отверстия для шурупов.

Видео: монтаж накладных петель

Установка петель для маятниковых дверей

В случае с маятниковыми или пружинными петлями процесс монтажа не очень отличается от установки обычных накладных петель:

1. Разметка. На дверном полотне и на коробе отмечаются места для каждой половинки петли.
2. Подготовка петель. Чтобы разжать имеющуюся в маятниковой петле пружину, надо с обеих карт извлечь стопор.Схема установки пружинных петель: 1 — пружина, 2 — отверстие во втулке, 3 — стопор, 4 — винт, 5 — верхняя гайка
3. Монтаж пластин. Их фиксируют при помощи саморезов.К дверному полотну и коробу пластины фиксируют саморезами
4. Сжатие пружин. Двери закрывают и при помощи воротка натягивают пружину, после чего фиксируют её при помощи стопора.
5. Проверка работоспособности. Осталось проверить работоспособность двери, а при необходимости отрегулировать пружины петель.

В процесс эксплуатации двери пружины будут ослабляться, поэтому надо периодически проводить регулировку петель. Есть такие детали установлены правильно, то двери должны свободно открываться и самостоятельно возвращаться в исходное положение.

Монтаж потайных петель

Сначала надо определиться, сколько петель вы будете устанавливать. Это зависит от веса полотна. Для деревянной двери достаточно две скрытые петли, а для металлической конструкции их должно быть минимум три.

Процесс установки:

1. Разметка створки. Для этого прикладывают петлю в то место, где она будет установлена, и обводят её карандашом. Контуров должно быть два: внутренний для петли, а внешний для её накладки.Обязательно нужно выполнить разметку мест для установки петель
2. Разметка короба. Полотно вставляют в дверную коробку и напротив мест, отмеченных на полотне, делают отметки на коробе.
3. Фрезеровка посадочных мест. Место для накладки делают при помощи стамески и молотка. Дальше дрелью с фрезерующей насадкой высверливают отверстие для петли в соответствии с её размерами. Углубления должны быть как в полотне, так и в коробе.Для накладки готовят место при помощи молотка и стамески, а для петли — при помощи фрезера
4. Монтаж петель на полотно. Их вставляют в углубление и фиксируют саморезами.
5. Крепление петель на дверную коробку. Устанавливают полотно и фиксируют его в приоткрытом состоянии при помощи клиньев. Петлю вставляют в подготовленное углубление на коробе и закрепляют саморезами.Петли вставляют в подготовленные отверстия и фиксируют саморезами

После того как выполнен монтаж скрытых петель, необходимо провести их регулировку.

Видео: монтаж скрытых петель

Установка петель для дверей с притвором

Для двери с притвором чаще всего используются ввёртные петли. В зависимости от веса полотна определяется количество. Для лёгких конструкций достаточно две ввёртные петли, а для тяжёлых полотен их надо ставить 3–4 штуки.

Процесс монтажа:

1. Разметка мест на дверном полотне. Для удобства выполнения таких работ можно использовать специальные стойки.
2. Создание мест для крепления петель. При помощи струбцины на полотне фиксируется шаблон. Он обычно идёт в комплекте с ввёртными петлями или приобретается отдельно. Электродрелью высверливают отверстия для штырей. Их глубина и диаметр должны соответствовать размерам крепёжных элементов.Шаблон для создания отверстий под штифты обычно идёт в комплекте с ввёртными петлями
3. Монтаж петель. На коробку и полотно монтируют соответствующие части петель. Для этого штыри закручивают отвёрткой или шуруповёртом.
4. Навешивание полотна. Осталось поставить на место полотно и надеть декоративные колпачки.После монтажа петель проводится навешивание двери

Видео: монтаж ввёртных петель

Установка петель для складных дверей

Сначала надо определиться с типом конструкции складывающейся двери. Она может быть двух видов:

• «гармошка» — представляет собой комбинацию жалюзи и складной двери;Двери «гармошка» состоят их нескольких полос небольшой ширины
• «книжка» — состоит из двух асимметричных половин и имеет более мощные и широкие панели, чем предыдущий вариант.Двери «книжка» имеют более мощные и широкие панели

Как таковых петель у такой двери нет. Она движется по установленной в верхней части двери направляющей. При её открывании панели складываются друг на друга.

Пластины двери «гармошка» между собой уже соединены и открываются за счет перемещения по верхней направляющей

Складывающиеся двери типа «книжка» имеют два асимметричных полотна. Для их изготовления используется натуральное дерево или МДФ, поэтому вес конструкции небольшой. Фиксироваться такие двери на дверной коробке могут при помощи накладных или врезных петель. Между собой полотна соединяются при помощи петель-бабочек.

Для соединения полотен двери «книжка» используются петли-бабочки

Установка петель для жалюзийных дверей

В качестве межкомнатных в последнее время начали часто использовать жалюзийные двери. Вместо сплошного полотна у них установлены ламели в виде жалюзи. Такие двери могут иметь как поворотные, так и стационарные ламели. Для их изготовления используется натуральное дерево, МДФ, ДСП, поэтому они имеют небольшой вес.

Жалюзийные двери представляют собой конструкцию, в которой дверное полотно состоит из ламелей

Так как дверное полотно имеет небольшой вес, то для его фиксации в коробе могут использоваться накладные, врезные, скрытые, двухсторонние петли.

Отзывы

Есть много вариантов петель для монтажа межкомнатных и входных дверей. Для того чтобы правильно сделать выбор, надо учитывать материал, из которого сделано полотно, его вес и размеры. Ознакомившись с преимуществами и недостатками каждого вида дверных петель, можно сделать правильный выбор. Только качественно установив их, вы добьётесь того, чтобы они на протяжении многих лет исправно выполняли свои функции. Дверные петли выдерживают большой вес полотна, а также постоянно поддаются нагрузкам, поэтому должны быть прочными и надёжными. Хотя процесс их замены и не очень трудоёмкий, но все равно требуется определённое время и усилия, поэтому не стоит экономить на этом виде фурнитуры.

Оцените статью: Поделитесь с друзьями!

prodveri.guru

накладные, потайные, универсальные и другие виды

Разделы статьи:

Межкомнатные и входные двери должны не только надежно защищать дом от проникновения нежеланных гостей, но и радовать глаз своим внешним видом, обладать соответствующими своему назначению эксплуатационными характеристиками.

При выборе и оформлении дизайна дома огромную роль играют петли для дверей, так как их неудачный подбор может испортить не только дверное полотно, но и весь интерьер жилища.

Также плохие петли могут привести к появлению проседания или перекоса полотна, неплотному прилеганию створок к коробке двери, неприятным скрипам.

Классификация петель

Выбор петель на двери огромен и представлен изделиями от сотен производителей, которые разделяются по следующим принципиальным признакам:

• Месту установки;
• Принципу устройства разъема;
• Способу закрепления на коробке;
• Материалу изготовления;
• Типу и особенностям конструкции.

При этом необходимо уточнить, что выбор петель нужен только для межкомнатных и входных дверей, сделанных из МДФ или дерева. Двери, изготовленные из иных материалов, как правило, оснащаются навесами и соответствующей фурнитурой производителем и входят в комплект поставки.

Виды петлей по способу установки

В зависимости от того, где будут устанавливаться двери и каково их предназначение, петли разделяются на два вида:

• Для межкомнатных дверей;
• Для входных дверей.

Так как входные двери отличаются от межкомнатных существенно большим весом и массивностью, петли для них несколько крупнее своих межкомнатных аналогов. Основной конструктивной особенностью дверной фурнитуры является комплектация петель специальным противосъемным механизмом, препятствующим приподнятию и снятию входной двери злоумышленниками.

Именно с этой целью на их крыльях устраиваются впадины и выступы, совмещающиеся при закрытии створки и не дающие двери подняться даже под нажимом подручного инструмента.

Универсальные и разъемные петли

Такие виды простейших петель для дверей как разъемные позволяют приподнять и снять створку, не прибегая к откручиванию крепления. Съемные петли в народе на протяжении длительного времени называют «навесами», такое название прочно вошло в обиход.

Конструкция навесов состоит из двух частей, остроумно названных «папой» и «мамой», этот термин используют многие специалисты и пользователи в некоторых странах.

Универсальные петли

Универсальные петли для межкомнатных дверей придется открутить, если имеется необходимость снятии створки. Они подходят для дверных конструкций, открывающихся как наружу, так и внутрь, что можно считать несомненным плюсом. Однако, необходимость откручивания крепежных элементов доставляет определенные неудобства и потерю времени, что следует отнести к жирным минусам.

Разделение петель по типу конструкции

По конструктивным особенностям петли для дверей разделяются на следующие виды:

• Врезные;
• Ввертные;
• Накладные;
• Угловые;
• Двухсторонние;
• Потайные.

Каждый тип конструкции обладает своими недостатками и преимуществами и заслуживает отдельного рассмотрения.

Накладные и врезные

Основные конструктивные элементы врезных и накладных петель полностью идентичны.

Оба вида представляют собой карточные петли, закрепляющиеся и на коробке, и на полотне двери. Отличие заключается лишь в способе проведения подготовительных работ: накладные петли для межкомнатных дверей не требуют особой подготовки поверхности, в то время как для врезных в коробке и в торце полотна устраиваются небольшие углубления, в которых утапливается пластина карты.

Накладные петли используются с древнейших времен. Изготавливались они из стали — искусные кузнецы получали прочное и красивое изделие, пусть и не отличающееся симметрией современных петель. Петли были надежными и обладали достаточно большими размерами.

В наши дни дизайнерские решения при производстве накладных петель вновь возвращаются к незабвенному стилю «ретро». Они все чаще изготавливаются «под старину» и находят себе место как в частных загородных домах, так и в квартирах.

При выборе накладных петель в качестве крепления двери в первую очередь уделяется внимание простоте их конструкции и монтажа — петли просто закрепляются на шурупы, а дверь вставляется в коробку при помощи подручных средств без использования каких-либо хитроумных приспособлений.

Интереснейшей конструкторской идеей для традиционной и консервативной плоской карты считается такой вид накладных петель как петля-бабочка. Она складывается до толщины обыкновенной карты благодаря замысловато устроенному вырезу, имеющему форму крыльев бабочки. Для таких петель нет необходимости выполнять выборку ни в коробке, ни в теле створки.

Врезные петли по своей конструкции и способу крепления полностью идентичны накладным. Отличие заключается лишь в том, что они врезаются в торец устанавливаемой двери и закрепляются шурупами. При нахождении двери в закрытом положении немного заметны лишь части пластин, закрывающие поворотную ось.

Помимо разделения на «с врезкой» и «без врезки», накладные и врезные петли на двери также могут быть универсальными и разъемными.

По сложившейся традиции, врезные съемные петли называют врезными навесами, а универсальные — врезными петлями.

Основное отличие разъемных накладных петель от универсальных заключается в повышенной жесткости конструкции универсальной петли, что позволяет ей при существенно меньших габаритах выдерживать большую приложенную нагрузку, при этом провисание створки в проеме всегда минимально либо отсутствует вовсе.

Еще одним отличием таких модификаций накладных петель можно назвать разделение навесов разъемных по способу открывания на лево- и правосторонние. Универсальные же петли по такому принципу не разделяются — разницы в их установке для открытия двери не существует.

Вкручиваемые (ввертные) петли

Конструкция ввертных петлей состоит из двух расположенных симметрично частей, имеющих форму цилиндров, в которых проделаны отверстия для шурупов. «Бочонки», как их принято называть в народе, по своей функциональности считаются аналогами плоских карт. Одно крыло цилиндрической формы закрепляется посредством шурупов на створке двери, а другое — на коробке.

Петлевые ввертные механизмы относятся к универсальным, то есть подбирать петли на правую или левую сторону не нужно. Особенностью таких петель можно назвать тот факт, что после установки дверь снять будет уже невозможно — это как достоинство, так и недостаток ввертных петель. Ввертные петли допускается использовать только на дверях с четвертью (европритовором), дверное полотно, изготовленное по отечественным стандартам, не приспособлено к закреплению на такие навесы.

Угловые петли

Главным внешним отличием таких петель от врезных или накладных является закрепление на осевом стержне не простой пары плоских крыльев-пластин, а пары профильных уголков. Такая форма карт монтируется преимущественно на дверях с притвором.

Закрепление на торце двери осуществляется врезным способом посредством шурупов, а сами петли, пусть и удобно размещаются в проеме, легко заметны на фоне дверной конструкции.

Скрытые петли

Потайные петли для межкомнатных дверей заслуживают отдельного упоминания во многом благодаря своим эстетическим характеристикам — при нахождении двери в закрытом положении навесы совсем не заметны. Они, также как и вкручиваемые петли, относятся к универсальным, что можно отнести к еще одному достоинству такого типа навесов.

Конструктивной особенностью скрытых петель следует назвать наличие как минимум трех поворотных осей. Потайные петли устанавливаются достаточно непросто, потому для монтажа двери лучше воспользоваться услугами специалистов.

Двухсторонние петли

Двухсторонние петли позволяют створкам двери беспрепятственно открываться как в одну сторону, так и в другую.

Основное применение такие петли нашли в офисных дверях, в межкомнатных квартирных дверях их устанавливают очень редко — они там попросту не нужны.

Классификация петель по материалу изготовления

Материалы изготовления петель на двери не отличаются широким разнообразием.

Забытые в недавнем времени стальные изделия постепенно возвращают себе лидирующие позиции. Множество лет кузнецами совершенствовалась технология изготовления петель из чистой стали, но развитие алюминиевосплавных производств на некоторое время отодвинуло этот материал назад. Во времена Советского Союза в нашей стране петли из стали использовались преимущественно для производства обыкновенного ширпотреба без особых изысков и эстетических качеств, без какого-либо антикоррозионного или декоративного покрытия.

В наши дни установка простых стальных навесов на межкомнатные двери непопулярна, их используют преимущественно для уличных и садовых калиток, устанавливают на двери в нежилых помещениях. В квартирах сейчас устанавливается кованая дверная фурнитура, стилизованная «под старину» или петли из нержавеющей стали.

Основным преимуществом стальных навесов следует назвать высочайшую механическую прочность и устойчивость к истиранию. Навесы из нержавеющей стали также обладают высокой устойчивостью к воздействию влаги, температурным перепадам, а потому их активно применяют для навешивания входных дверей, выходящих на улицу.

Благодаря развитию дизайнерской мысли и усовершенствованию технологий широко распространены эмалированные петли или покрытые специальными химическими составами «под бронзу» или «под золото», латунью, хромированные. В качестве основного материала используются сплавы меди, стали, алюминия или цинка, покрывающиеся впоследствии спецсоставами в декоративных или антикоррозионных целях.

Ведущие мировые производители фурнитуры для дверей предпочитают изготавливать петли целиком из латуни, а не покрывать их напылением. Особенно это касается элитных и дорогих моделей. Такие навесы способны продолжительное время сохранять свои декоративные и эстетические свойства, а по износостойкости и прочности изделия из латуни ни в чем не уступают стальным.

Петли для складных дверей

Складные межкомнатные двери вошли в интерьер наших квартир сравнительно недавно. Нормальная эксплуатация дверей такой конструкции, состоящей из отдельных секций, обеспечивается специальной фурнитурой, идущей в комплекте.

Петли для складных межкомнатных дверей используются преимущественно врезные, специальной конструкции. Их цель — соединить створки, которых может быть несколько, сверху и снизу.

В каждом виде дверей используется свой тип фурнитуры, от качества которой зависит не только внешний вид, но и продолжительность эксплуатации двери.

o-dveryah.ru

разъемные, универсальные, врезные, ввертные, накладные, скрытые, угловые, двухсторонние, потайные петли

Все виды дверей выполняют 2 функции: защита входа и декорирование пространства. Поэтому при выборе надо опираться на надежность конструкции и на ее эстетический облик. Внешний вид двери должен гармонировать с прочими деталями интерьера. Не последнее место в этом занимают дверные петли. Ошибки в их подборе заканчиваются перекосами полотна, некачественной работой всей конструкции, испорченным видом проема.

Разновидности петель

Существует несколько классификаций дверных петель. За основу классификаций могут быть взяты:

• материал
• способ крепежа
• конструкция
• особенности механизма
• место крепления

Если двери из стали и пластика поставляются в полном комплекте, в который входят навесы, то для дверей из МДФ и дерева нужно петли покупать самостоятельно. Поэтому все приведенные ниже характеристики и советы будут касаться исключительно дверей данного типа.

Какие бывают разновидности петель по месту монтажа

Поскольку двери бывают как входные, так и межкомнатные, виды дверных петель для каждого случая будут различаться.

Для входных групп выпускают более массивные петли, они предназначены для эксплуатации в комплекте с тяжелыми входными дверьми. Их отличие не только в размерах. Петли для входных дверей имеют особый механизм противостояния створки, он исключает возможность приподнять полотно. Данное устройство состоит из впадин и выступов, которые, совмещаясь в закрытом положении, не дают полотну после совмещения с коробкой двигаться вверх/вниз.

Мы рассматриваем монтаж межкомнатных дверей и последующий выбор петель.

Особенности разъемных и универсальных петель

Разъемные петли иногда называют съемными или навесами. Их отличие в том, что полотно, подвешенное таким образом, снимается без демонтажа петли. По рисунку можно познакомиться с тем, как действует механизм разъемной петли. Оба элемента такого устройства имеют свои названия, которые им дала народная мудрость. Теперь слова «папа» и «мама» стали общепринятыми, ими пользуются как обыватели, так и профессионалы.

На фото – 1. Крыло петли, которое крепится к полотну (мама). 2. Кулак. 3. Стальной палец (усиленный). 4. Рамное крыло (папа).

Универсальные петли являются неразъемными. Чтобы снять полотно, закрепленное с помощью такого механизма, петлю надо откручивать. Универсальные модели используются на дверях, открывающихся и вовнутрь, и наружу. Однако необходимость откручивания всех крепежных элементов, когда надо снять полотно, многие считают неудобным.

1. Рамное крыло, имеет три шарнира; 2. Втулка; 3. Дверное крыло, имеет два шарнира; 4. Саморезы для крепления

Виды петель в зависимости от особенностей конструкции

Выделяется несколько типов конструкции петель. Среди них следующие:

• врезные;
• ввертные;
• накладные;
• скрытые;
• угловые;
• двухсторонние.

Ниже приводится характеристика конструкций всех видов.

Накладные/врезные петли

ГОСТ 5088-2005 регламентирует требования к накладным и врезным петлям. В данном документе принципиальных различий между этими двумя типами конструкций практически нет. Дело в том, что основная часть механизма у них совпадает. В этом можно убедиться по рисунку, размещенному ниже.

Оба эти вида имеют петли карточного типа. Одно крепится к полотну, другое – к коробке. Однако проем и полотно для каждого из этих видов готовится по-своему.

• накладной вид крепится сразу к поверхности;
• для монтажа врезной разновидности выполняются углубления, в которые помещаются петли-карты.

История накладных петель насчитывает не одно столетие. В древности накладные дверные петли ковались из стальных полос. Симметричная форма не была целью работы кузнецов. Они стремились к разнообразию, витиеватым формам и, разумеется, к прочности. Размеры тех старинных петель намного превосходили современные. Каждое изделие было уникальным, несло отпечаток стиля мастера, выковавшего его.

Сегодня при воссоздании стиля ретро дизайнеры проектируют и дверные петли, повторяя ушедшие в прошлое правила и традиции изготовления данной части дверной конструкции. Для изготовления этих деталей дизайнеры обращаются к мастерам художественной ковки.

Популярность накладных петель связана с легкостью и высокой скоростью их монтажа. Пластины прикручивают шурупами, после чего дверь устанавливается в проем. Физические и временные затраты при этом минимизированы. В последние годы набирает популярность такая разновидность накладных моделей, как дверные петли «бабочки». Особая форма выреза, внешне похожая на крыло бабочки, позволяет механизму складываться так, что толщина изделия соответствует одной половинке. Под такую петлю не делают никаких вырезов ни на коробке, ни на полотне.

По своим свойствам врезные модели во многом напоминают накладные. Только для их установки надо сделать вырез под пластину петли. Углубления делают и на коробке, и на полотне, а именно в торцевой его части. Прикручивают это изделие с помощью шурупов. Когда дверь, подвешенная на врезных петлях, находится в закрытом положении, можно снаружи заметить только поворотную ось.

Каждый из вышеуказанных видов петель делится на разъемные и универсальные.

Если сравнивать накладные разъемные модели и универсальные, надо отметить, что универсальная дверная петля имеет более прочную и жесткую конструкцию. Поэтому даже при небольших размерах эти устройства справляются с довольно большими нагрузками. Выбирая такой тип, вы защищаете дверную конструкцию от последующего провисания.

Накладные разъемные петли бывают правосторонними и левосторонними. Нужно быть внимательным при покупке, чтобы не ошибиться. В случае с универсальными моделями этого опасаться не приходится. Здесь нет ограничений по стороне открывания створки.

Вкручиваемые (ввертные) петли

Ввертные петли – это устройства, состоящие из 2-х частей, имеющих форму цилиндра. Составляющие части расположены симметрично относительно друг друга. Изделие снабжено отверстиями для крепежа. Один «бочонок» монтируют к полотну, другой – к коробке. Вкручиваемые петли считаются универсальными, потому что нет правых и левых элементов. Основное свойство ввертных петель – капитальность крепления. Такую дверь с петель снять нет получится. Возможно, это не только достоинство, но и существенный недостаток. Но многие именно из-за этого свойства приобретают петли подобной конструкции.

Совет! Если есть желание приобрести ввертные петли, надо обзавестись полотном с четвертью, которое обычно называют европолотном. Иначе их просто не получится закрепить.

На фото – Европолотно (двери с четвертью).

Угловые петли

Угловую петлю можно отличить от прочих аналогов по способу крепления осевого стержня. Здесь нет стандартных крыльев, зафиксированных возле стержня, занимающего центральное положение. К нему в данном случае будут присоединены профильные уголки. По сути это те же карточные навесы, только имеющие форму угла. Такая форма дает им некоторые преимущества, например, возможность монтировать петли на дверях с притвором.

Крепят петли дверные угловые для дверей с притвором так же, как и врезные дверные петли. В торец двери углубляют один уголок, крепят его на шурупы. Основной недостаток такой конструкции – устройство хорошо видно, никак не скрыто.

Потайные петли

Потайным петлям не страшны придирчивые взгляды. Их практически не видно, когда дверь находится в закрытом положении. Этот факт придает эстетичность всему облику двери, поэтому такое крепление считается элитным и пользуется большим спросом. Удобству использования способствует отсутствие необходимости различать правую/левую петли при монтаже.

Скрытые дверные петли имеют 3 поворотные оси, монтировать их непросто. Поэтому своими силами с таким делом справиться получается не у каждого. Если решено устанавливать именно потайные петли, рекомендуется воспользоваться услугами профессионалов.

Двухсторонние петли

Двухсторонние петли по своей сути – те же навесы-карты. Основное свойство этих механизмов – обеспечить работу дверного полотна в 2 стороны. На этих петлях створка двери будет двигаться и вперед, и назад. Такая функция в жилом пространстве не востребована. Поэтому в квартирах двухсторонние петли не устанавливают. А вот в общественных учреждениях – довольно часто, особенно на дверях входной группы.

Разновидности моделей по материалу и по типу покрытия

Изделия из стали не выходят из моды. В прошлом кузнецы славились умением сделать из стали самые разнообразные вещи, в том числе и навесы для дверей. Сегодня для дверей, которые эксплуатируются внутри помещений или на входе, применяют петли из сплавов. Чаще всего для этого берут сплавы алюминия и латуни. Сталь используют для изделий художественной ковки, выпускаемых под заказ. В советские годы петли были заурядным видом продукции, все изделия были одинаковыми, непривлекательными. При производстве петель не использовались никакие защитные или декоративные покрытия. Поэтому петли приходилось красить обычными лакокрасочными веществами перед эксплуатацией вместе с полотнами.

Сегодня навесы «советского» типа устанавливают в подсобных помещениях, на улице. В квартирах и домах ставят петли из нержавеющей стали или кованые изделия, стилизованные «под старину».

Стальные изделия из нержавейки имеют ряд преимуществ, проверенных временем:

• высокая прочность;
• долговечность;
• устойчивость к механическим нагрузкам;
• стойкость к скачкам температуры;
• способность без изменения качества контактировать с влагой.

В продаже имеются различные по дизайну и цвету петли для деверей. Вариации цвета достигаются за счет применения разнообразных покрытий. Для этого применяют эмали и особые составы. В итоге получаются петли с цветом «под золото» или «под бронзу». Есть хромированные изделия, покрытые латунью и некоторые другие.

Изготавливаются петли из сплавов алюминия, цинка, стали, меди. В процессе производства на изделия наносятся покрытия, защищающие механизмы от коррозии, придающие современный привлекательный внешний вид. Это дает возможность подобрать вариант, оптимально соответствующий дизайну помещения, согласовать по цвету и стилю навесы с другими элементами фурнитуры и декора, использованными в пространстве.

Ведущие мировые производители избегают покрытий из латуни. Они целиком изготавливают их из данного материала. Это исключает проблему истирания, они великолепно выглядят после полировки, служат очень долго. Петли из латуни считаются такими же прочными и надежными, как устройства из стали. Однако их цена довольно высокая, поэтому не каждый может позволить себе их приобретение.

Перед покупкой надо удостовериться, что товар не является контрафактным. Подделки служат мало, быстро теряют внешний вид, в короткий срок приводят к провисанию дверных полотен. Это связано с теми материалами, которые идут на их изготовление. Они могут неожиданно разрушиться, вследствие чего полотно может упасть и травмировать окружающих людей.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Обычно просматривают еще и эти статьи:

kvartirnyj-remont.com

Дверные петли (навесы) для дверей из дерева и материалов древесного происхождения

Виды дверных петель:

1. Накладные (наружные) петли.

Самый древний вид дверных петель.Такие петли изготавливались с тех пор, как человек постиг таинство ковки металла. Раньше кованные петли могли быть очень большими, это делалось для того, чтобы можно было набрать дверь из одного слоя досок и дверь при этом не деформировалась. Таким образом кованные петли служили не только для крепления двери к дверной коробке, но одновременно являлись частью конструкции двери. Сейчас накладные петли могут быть любых размеров и самых разнообразных форм:

Рисунок 1. Современные накладные петли для деревянных дверей

Петли, показанные на рисунке 1 — самый дешевый вид наружных петель, они используются в основном в сельской местности для навешивания дверей хозяйственных построек иногда для калитки. Такие петли раньше тупо прибивались гвоздями, но сейчас все чаще прикручиваются шурупами. Устроены навесные петли следующим образом:

Рисунок 2. Устройство накладных петель.

1 — Центральный штырь (поворотная ось). Вокруг этой оси и поворачивается дверь при открывании и закрывании. Чтобы при эксплуатации штырь не выпадал из петель под действием силы тяжести, его приклепывают к одной из пластин. Это можно увидеть на рисунке 1.

2 — Вертикальный брусок дверной коробки (лутки).

3 — Вертикальная доска дверного полотна.

4 — Пластина петли (карта), которая крепится к вертикальному бруску дверной коробки.

5 — Гвозди или шурупы.

6 — Пластина петли (карта), которая крепится к вертикальной доске дверного полотна.

7 — Стягивающая горизонтальная доска или брусок дверного полотна. Если ширина пластины, которая крепится к дверному полотну, значительно меньше ширины двери, то такая доска или брусок обязательны. Обычно петли крепятся в тех местах, где к вертикальным доскам дверного полотна прикреплены горизонтальные доски или бруски.

Может показаться, что не стоило уделять столь много внимания дешевым накладным петлям, но дело в том, что в последнее время кованные накладные петли, работающие по такому же принципу, снова являются востребованными. Кованные накладные петли — это отдельная глава развития человечества. Количество форм кованных накладных петель уверенно приближается к бесконечности благодаря стараниям современных кузнецов. В древности форм накладных петель тоже было не мало, тем не менее все они строго подчинялись определенным закономерностям, например:





Рисунок 3. Характерные формы кованных петель.

На рисунке 3 можно проследить, как форма навеса от строгого фаллического образа трансформировалась во все более усложняющийся образ рожаницы, а затем стала напоминать пейзаж острова с пальмами, отраженный в воде, тем не менее это может быть образ некоего божества с длинными руками, кривыми ногами и вылупившимся бананом. Впрочем, я не эксперт, это мое личное мнение. Кованые петли могут украшать деревянные входные двери загородных домов и резиденций, но и в стилизованных под старину городских квартирах таким петлям тоже вполне найдется место.

Главное достоинство накладных петель в том, что для их установки не требуется никакой предварительной подготовки дверной коробки или дверного полотна. Обычно сначала петля прикручивается или прибивается к дверному полотну, затем дверное полотно выставляется в проектное положение с помощью клинышков или любых других подручных средств и затем петля крепится к дверной коробке. Главный недостаток накладных петель в том, что если при установке дверное полотно перекосилась или в ходе эксплуатации деформировалось, то для того, чтобы переставить или снять для ремонта дверное полотно, нужно откручивать шурупы или выдергивать гвозди, крепящие петли к дверной коробке.

2. Врезные (внутренние) навесы.

Устройство врезных навесов почти такое же, как и у накладных петель, вот только пластины (карты) навеса при закрытой двери не видны, а видны только части пластин, закрывающие поворотный штырь. Часто такие навесы называют карточными. Представлять такие навесы особенно не нужно, они и так хорошо были представлены в советскую пору, некоторые люди, живущие в старых домах, до сих пор имеют двери и даже окна с такими навесами. Главное отличие врезных навесов от накладных петель в том, что навесы позволяют достаточно легко снять дверь (дверное полотно), не выкручивая навесы. Выглядят врезные навесы так:





Рисунок 4. Врезные навесы в развернутом виде (а), разобранном виде (b) и в рабочем состоянии (с).

При выборе врезных навесов нужно обращать внимание на то, что двери бывают правые и левые, соответственно и врезные навесы бывают правые и левые. Определить, какие нужны навесы не сложно — если дверь открывается на себя, то с какой стороны навесы, такая и дверь. На рисунке 4с показана дверь с левыми навесами или левая дверь. Определить какой навес, тоже не очень сложно, обычно на одной из карт есть клеймо «П» или «Л», а если такого клейма нет, то нужно развернуть навес поворотным штырем к себе и снять одну карту. На рисунке 4b слева показан левый навес, а справа — правый навес. На рисунке 4 показаны:

1 — Центральный штырь (поворотная ось). Вокруг этой оси поворачивается дверь при открывании и закрывании. Чтобы при эксплуатации штырь не выпадал под действием силы тяжести, его приклепывают к карте которая крепится к дверной коробке.

2 — Вертикальный брусок дверной коробки (лутки).

3 — Дверное полотно. Врезные навесы используются для навешивания не только деревянных дверей, но и для щитовых, каркасно-сотовых дверей, дверей из МДФ и ХДФ.

4 — Пластина петли (карта), которая крепится к вертикальному бруску дверной коробки.

5 — Пластина петли (карта), которая крепится к стоевому бруску дверного полотна.

6 — Шурупы, иногда гвозди. Не смотря на то, что карты крепились к дверной коробке и к дверному полотну в-основном шурупами, но выкрутить такие шурупы часто достаточно трудно, так как раньше шурупы не всегда закручивались, а часто забивались молотком, как гвозди (нужно было давать план). Поэтому иногда, когда нужно снять старые навесы и поменять на новые, бывает проще высверлить шляпки шурупов сверлом по металлу.

7 — Наличник. Как уже говорилось врезные навесы позволяют относительно легко снять дверное полотно для ремонта или подгонки по размерам, но только в том случае, если съему двери не препятствуют наличники. Если дверное полотно закреплено на врезных навесах, то наличники, особенно верхнюю планку, нужно крепить так, чтобы потом можно было снять дверное полотно без удаления наличников. Иногда для этого приходится немного спиливать поворотный штырь так, чтобы его высота не превышала 2-2.5 сантиметров.

8 — Декоративная заглушка. Заглушка не только улучшает эстетический вид навеса, но и препятствует попаданию пыли в область между поворотным штырем и пластинами. Таким образом, если штырь надлежащим образом смазан, то дверь будет открываться и закрываться без каких-либо затруднений в течение многих лет и даже десятков лет.

Сейчас также выпускаются навесы, в которых между картами на поворотном штыре устанавливается подшипник, это еще более улучшает открывание и закрывание двери. Да и выглядят такие навесы намного симпатичнее, чем навесы советского образца. Во многом такие навесы похожи на врезные петли, рассматриваемые ниже.

Главный недостаток карточных навесов в том, что под карты в дверной лутке и в дверном полотне должны быть сделаны выемки. Выемки нужно делать аккуратно и точно, а это означает, что без пословицы: семь раз отмерь, один отрежь, не обойтись. А кроме пословицы желательно иметь соответствующий инструмент. Впрочем, тонкости установки дверей на врезные навесы или петли будут изложены отдельно.

3. Врезные (внутренние) петли.

По сути это те же врезные навесы, но имеющие несколько иную конструкцию, поэтому их более правильно называть врезными или карточными петлями. Не смотря на то, что конструкция врезных петель сходна с конструкцией врезных навесов, моделей врезных петель очень много. Разнообразие достигается в основном за счет формы декоративной заглушки и низа поворотного штыря, а также за счет разных способов защиты пластин, в карточных петлях также могут использоваться подшипники, что при соответствующей смазке делает открывание и закрывание двери очень легким и практически бесшумным. Дешевые врезные навесы изготавливались и изготавливаются преимущественно из ржавеющей стали со всеми вытекающими отсюда недостатками, врезные петли часто делаются из цветных металлов или сплавов цветных металлов и дополнительно хромируются, никелируются или на них наносится тонкий слой, имитирующий золото — очень популярные модели в наших краях. Также врезные петли могут делаться с имитацией под старину, чаще всего под окислившуюся медь, впрочем и врезные навесы, хромированные, никелированные, под золото и под старину сейчас тоже можно найти в продаже. Выглядят врезные петли приблизительно так:



Рисунок 5. Внешний вид и конструкция карточных петель.

1 — Центральный штырь (поворотная ось). В отличие от раннее рассмотренных видов петель в карточных петлях для дверей штырь не проклепывается, так как он заводится сверху и теоретически вылезать вверх при эксплуатации двери не должен. Однако теория и практика — вещи разные, иногда поворотный штырь все-таки начинает постепенно подниматься и его периодически приходится подбивать. Если на карточной петле штырь все-таки расклепан, то это скорее всего петля не для дверей, а для окон.

2 — Декоративная заглушка. Держится за счет плотного примыкания к цилиндрической части карты. Если при навешивании двери петли были перевернуты так, что штырь оказался снизу, а заглушка сверху (и такое бывает), то можно вытащить штырь, выбить заглушку и поменять их местами.

3 — Подшипники. Присутствуют только в современных карточных петлях для дверей.

4 — Пластина петли (карта), которая крепится к вертикальному бруску дверной коробки или к дверному полотну.

Преимущество врезных петель над врезными навесами в том, что врезные петли являются универсальными, т.е. не нужно искать правые или левые петли. Если нужно навесить правую дверь, то к дверной коробке крепится карта, показанная на рисунке 5 слева снизу. А если нужно навесить левую дверь, то к дверной коробке крепится карта, показанная на рисунке 5 справа снизу. Недостаток карточных петель такой же как и карточных навесов — необходима точная подгонка, чтобы дверь смотрелась хорошо.

Для межкомнатных дверей обычно используются навесы или петли с высотой пластины 100-180 мм, навесы и петли с меньшей высотой обычно используются для оконных створок, в редких случаях — для мебельных дверок, впрочем варианты крепления мебельных дверей будут рассмотрены отдельно.

4. Накладные внутренние петли.

В последнее время в продаже появились накладные внутренние петли. Принцип устройства их практически такой же как и врезных петель, но есть одна отличительная особенность — петли не нужно врезать в полотно двери и в дверную коробку, петли сделаны так, что в закрытом состоянии карта , крепящаяся к дверному полотну, входит в карту, крепящуюся к дверной коробке, таким образом стандартной щели между дверной коробкой и полотном двери в 3 мм вполне достаточно, чтобы закрепить петли. Выглядят такие петли приблизительно так:

Рисунок 6. Внешний вид накладных внутренних петель.

Главное преимущество таких петель в том, что врезать карты петель никуда не нужно и потому навешивание двери на такие петли производится максимально быстро и никаких особенных инструментов для этого не нужно. Но такие петли имеют и недостаток — использовать такие петли для тяжелых дверей — нежелательно.

5. Двухсторонние петли.

Используются только для дверей, открывающихся в обе стороны. Как правило такие двери устанавливаются в барах, кафе, общественных учреждениях, желающих иметь в квартире двери, открывающиеся в обе стороны — мало. Выглядят двухсторонние петли приблизительно так:





Рисунок 7. Внешний вид двухсторонних петель

На рисунке 7 слева показаны обычные двухсторонние петли, а справа — пружинные двухсторонние петли. Пружины в таких петлях используются для того чтобы автоматически закрывать дверь, однако и открыть такую дверь тяжелее, так как при открывании двери взводится и пружина. Принцип действия двухсторонней петли, надеюсь, будет понятен из следующего рисунка:



Рисунок 8. Открывание двери на двух петлях.

Как и в большинстве случаев с рассмотренными выше петлями и навесами, для установки двухсторонних петель необходима предварительная подготовка дверной коробки и дверного полотна, кроме того, для дверей, открывающихся в обе стороны нужна специальная дверная коробка, подобная той, какая изображена на рисунке 8, дверное полотно может быть обычным. Иногда приходится устанавливать двухсторонние петли на обычные дверные коробки. В этих случаях соответствующая карта крепится на выступающую четверть дверной коробки, выглядит это не очень симпатично.

6. Ввертные (вкручиваемые) навесы и петли.

Такие навесы и петли появились относительно недавно, но в последнее время получают все большее распространение. Основная причина в простоте и быстроте установки двери на такие навесы или петли. За счет вкручивания на нужную глубину креплений в дверную коробку и в дверное полотно можно изменять положение дверного полотна в двух плоскостях. Кроме того, существуют модели вкручиваемых петель, имеющие дополнительную регулировку по высоте (рис. 8.2). Такая регулировка позволяет подогнать дверное полотно к дверной коробке с особой точностью. Моделей ввертных навесов и петель много, но принцип у них один. Выглядят вкручиваемые навесы и петли приблизительно так:





Рисунок 9. Наиболее характерные виды вкручиваемых навесов и петель.

На рисунке 9.1а показан простейший ввертный навес в собранном состоянии, на рисунке 9.1b — при снятой верхней части навеса, такие навесы используются для самых легких дверей. На рисунке 8.2 показан ввертный навес с регулировкой по высоте, использующийся для более тяжелых дверей. При креплении таких навесов делаются дополнительные отверстия для направляющих, а направляющие для поворотного штыря крепятся специальными шурупами сквозь направляющие. На рисунках 8.3 показана ввертная петля.

Как и карточные петли, ввертные петли и навесы — универсальные, т.е. не нужно искать правые или левые ввертные петли и это еще одно достоинство вкручиваемых петель. При всех своих достоинствах ввертные петли и навесы имеют и один достаточно существенный недостаток — они могут использоваться только для дверей с четвертями, т.е. обычное дверное полотно, которое можно купить в магазине, или заказать, на такие петли не закрепишь:





Рисунок 10. Крепление ввертных петель

Тем не менее сейчас дверей, которые выпускаются под такие петли или навесы — очень много, часто каркасные двери делаются именно под этот вид навесов. Впрочем, знаю я одну контору, изготавливающую двери из ценных пород древесины на заказ, причем редко какая дверь у них стоит меньше 1-2 тысяч $, тем не менее они с удовольствием используют ввертные навесы и всю технологию изготовления дверей заточили под них. Как по мне, так хорошие деревянные двери с филенками, гравировкой, патинированием, резьбой и прочими наворотами на таких навесах смотрятся неестественно, впрочем о вкусах не спорят.

7. Скрытые петли.

Для тех, кто вообще не хочет видеть никаких частей дверных петель при закрытой двери, а у петель, описанных в пунктах 2-7, поворотные оси петель видны даже в закрытом состоянии, придуманы скрытые или потайные петли. Такие петли имеют самую сложную конструкцию, так как в них присутствует как минимум три поворотных оси. Моделей скрытых петель очень много, выглядеть скрытые петли могут приблизительно так:

Рисунок 11. Вид скрытых (потайных) петель.

1 — Центральная поворотная ось.

2 — Неподвижные поворотные оси (на рисунке не видны).

3 — Направляющие, перемещающиеся в пазах при открывании или закрывании двери.

Достоинства таких петель в том, что при закрытых дверях петель практически не видно и опять же не нужно ломать голову над правыми и левыми петлями, все петли универсальные. Главные недостатки: и коробка и дверное полотно при врезке петель ослабляются и потому должны иметь достаточные размеры для установки петель; чтобы сделать выемки под петли аккуратно, необходим фрезер; петли, имеющие регулировку в трех плоскостях, достаточно дорогие до 50-70$ за одну петлю, а ведь на тяжелую дверь может понадобиться и три петли.

Все остальные петли или навесы и прочие хитроумные системы крепления дверей относятся к окнам, мебели, пластиковым, алюминиевым или стеклянным дверям, а потому в настоящей статье не рассматриваются.

doctorlom.com

скрытые, угловые ‒ установка без врезки

Вид фурнитуры зависит не только от массы и размеров створки, но от ее конструкторских особенностей. Так, дверные петли для дверей с притвором должны удовлетворять дополнительным требованиям из-за некоторых отличий такой модели.

Петли

Двери с притвором: особенности

В обычном случае полотно при закрывании входит в дверную раму. При этом между вертикальными и горизонтальными частями рамы и между створкой остается технологический зазор. Если речь идет о межкомнатной створке в хорошо отапливаемой квартире, никаких неудобств эта щель не создает.

Но если дело касается входной конструкции или двери между отопляемым и неотопляемым помещениями, картина меняется. При сквозняке или большой разнице температур зазор создает солидный мостик холода. Избежать этого можно 2 путями: оббить створку по периметру хорошим уплотнителем или предвидя эту ситуацию, заказать дверь с притвором.

Вариант этот отличается от обычной модели исполнением торца: по краям изделия имеется планка, более широкая, чем проем, создаваемый дверной коробкой. При закрывании, створка входит в коробку на ¾ толщины полотна, а планка плотно прижимается к раме. Для обеспечения максимально плотного примыкания торцевые поверхности здесь скошены. Понятно, что обычные петли или замки здесь монтировать сложно и нужно учитывать смещение оси и наклон.

Замки и петли для межкомнатных дверей с притвором

Вариант с наплавом влияет на размещение и устройство фурнитуры.

• Лицевая планка рамки располагается не по оси, а со смещением, иногда даже с наклоном .
• Ответная часть тоже выглядит иначе: это может быть пластина с торцом, совпадающим с торцом рамы, или уголок. Под последний нужно делать выборку.
• Ось также сдвинута за пределы притвора. Соответственно, установка любой фурнитуры невозможна. Более всего подходят угловые врезные и ввертные модели. Скрытая петля для дверей с притвором или накладная бабочка не годятся.

• Если предполагается монтаж доводчика, то придется и настраивать его особым образом: ход доводчика в конце закрывания должен быть максимально плавным, не быстрым, иначе наплав будет постоянно ударять о коробку и быстро износится.

Разновидности петель для створки с притвором

Из-за особенности конструкции возможна установка только 2 видов навесов – привычные варианты, наподобие бабочки или скрытых навесов не подойдут. Причем одна модель врезается, а вторую можно установить без врезки.

• Угловые петли для дверей с притвором отличаются от обычных врезных формой пластины – она изогнута под углом в 90 градусов. Таким образом фурнитура учитывает смещение по оси и неполное вхождение створки в дверную коробку. На фото – угловые петли.

Без врезки здесь не обойтись: под пластины навеса в торце полотна и в откосе рамы формируют пазы. Использовать можно любой подходящий инструмент. В обычных случаях вполне достаточно стамески и молотка, с помощью которых вырезают пазы, опытным путем подбирая нужную глубину. Если створка достаточно дорогая и хотелось бы проделать работу аккуратно, используют ручной фрезер. В этом случае параметры навеса являются эталоном для паза на полотне и откосе коробки.

• Ввертные – их установка еще более проста. Скрытые ввертные модели состоят из штырей и поворотной оси. Штыри вкручивают в торце створки и в стояк рамы, а на виду остается только поворотная ось. Это нельзя назвать в полной мере скрытой фурнитурой, однако стойкостью к взлому они обладают.

Для межкомнатных створок подбирают легкие простые модели – с 2 штырями, для тяжелых – деревянных, например, или металлических, стоит выбрать скрытые ввертные петли с 4 штырями. Производители чаще всего устанавливают ввертные навесы, поскольку они прочнее и менее заметны.На видео ввертные и дверные угловые петли для дверей с притвором устанавливают при помощи фрезера.

Смотрите также:

dvernoigid.ru

3 петли ворот / пружины, двойного действия, для 3/4

		Bommer CL3029-6-652, 6-дюймовые петли ворот / пружина с декоративной шаровидной головкой, двойного действия для толстых дверей 1-1 / 4 — 1-3 / 4, матовый хром
		Bommer 3029-6-652, 6-дюймовые петли ворот / пружины, двойного действия для толстых дверей 1-1 / 4 — 1-3 / 4, матовый хром
		Bommer CL3029-6-633, 6-дюймовые петли ворот / пружины с декоративной шаровидной головкой, двойного действия для толстых дверей 1-1 / 4 — 1-3 / 4, матовая латунь
		Bommer 3029-6-633, 6-дюймовые петли ворот / пружины, двойного действия для толстых дверей 1-1 / 4 — 1-3 / 4, матовая латунь
		Bommer CL3029-6-632, 6-дюймовые петли ворот / пружины с декоративной шаровидной головкой, двойного действия для толстых дверей 1-1 / 4 — 1-3 / 4, полированная латунь
		Bommer 3029-6-632, 6-дюймовые петли для ворот / пружин, двойного действия для толстых дверей 1-1 / 4 — 1-3 / 4, светлая латунь
		Bommer CL3029-6-603, 6-дюймовые петли ворот / пружины с декоративной шаровидной головкой, двойного действия для толстых дверей 1-1 / 4 — 1-3 / 4, матовый цинк
		Bommer 3029-6-603, 6-дюймовые петли ворот / пружины, двойного действия для толстых дверей 1-1 / 4 — 1-3 / 4, матовый цинк
		Bommer CL3029-6-601, 6-дюймовые петли ворот / пружина с декоративным шарнирным наконечником, двойного действия для толстых дверей 1-1 / 4 — 1-3 / 4, черные
		Bommer 3029-6-601, 6-дюймовые петли для ворот / пружин, двойного действия для толстых дверей 1-1 / 4 — 1-3 / 4, черные
		Bommer 3029-6-600, 6-дюймовые петли ворот / пружины, двойного действия для толстых дверей 1-1 / 4 — 1-3 / 4, Prime
		Bommer 3029-4-652, 4-дюймовые петли ворот / пружины, двойного действия для дверей толщиной 7/8 — 1-1 / 4, матовый хром
		Bommer 3029-4-633, 4-дюймовые петли ворот / пружины, двойного действия для толстых дверей 7/8 — 1-1 / 4, матовая латунь
		Bommer 3029-4-632, 4-дюймовые петли для ворот / пружин, двойного действия для толстых дверей 7/8 — 1-1 / 4, светлая латунь
		Bommer 3029-4-603, 4-дюймовые петли для ворот / пружин, двойного действия для дверей толщиной 7/8 — 1-1 / 4, матовый цинк
		Bommer 3029-4-601, 4-дюймовые петли для ворот / пружин, двойного действия для толстых дверей 7/8 — 1-1 / 4, черный
		Bommer 3029-3-633, петли ворот / пружины 3 дюйма, двойного действия для дверей толщиной 3/4 — 1 дюйм, матовая латунь
		Bommer 3029-3-632, 3-дюймовые петли для ворот / пружин, двойного действия для дверей толщиной 3/4 — 1 дюйм, светлая латунь
		Bommer 3029-3-603, 3-дюймовые петли для ворот / пружин, двойного действия для дверей толщиной 3/4 — 1 дюйм, матовый цинк

Установка петли для двойной двери | Сделай сам.com

Петля для двойной двери — правильный выбор, если вам нужна дверь, которая распахивается в любом направлении. Эти петли известны как «дверные петли салона» или «пружинные петли двойного действия».

Дверь с правильно установленными петлями поворачивается на 180 градусов в любом направлении. Под действием пружины цилиндрической петли дверь возвращается в центральное и закрытое положение. Перед установкой этих петель убедитесь, что дверь может беспрепятственно открываться в обоих направлениях.

Шаг 1. Выберите петли

Петли для двойной двери доступны в различных вариантах отделки. Выберите отделку из полированной латуни, сатинированной латуни, хромата цинка, масляной бронзы или другого покрытия, которое сочетается с другим оборудованием в комнате или дополняет его.

Вам также необходимо решить, нужны ли вам две или три петли. Производители петель для двойных дверей рекомендуют две петли для легких или небольших дверей и три для более тяжелых дверей.

Существуют петли для двойных дверей, специально разработанные для легких нагрузок, с решетчатыми дверьми, например, дверь в стиле «салон», которую часто устанавливают между кухней и столовой.

Некоторые петли оснащены функцией блокировки открывания, если вам нужно, чтобы двери оставались открытыми в течение длительного времени.

Шаг второй — врезаться или нет?

Далее вам нужно решить, врезать петли в дверь или нет. Врезная петля или стыковая петля помещается в паз или небольшую выемку в двери, что позволяет петле прилегать заподлицо с дверью. Обычно петли врезаны в раму.

Прорезание пазов придает двери профессиональный вид и устраняет необходимость в зазорах между дверью и рамой.Зазор зависит от размера петли. Он проходит с зазором от 0,25 дюйма до 0,35 дюйма; чем больше петля, тем больше необходимый зазор.

Для создания паза вы можете использовать долото и молоток, хотя такой подход часто приводит к нескольким корректировкам и использованию шпатлевки для дерева для исправления ошибок.

Фрезерный станок с врезной коронкой легко создает гладкие и профессиональные пазы. Использование шаблона упрощает задачу.

Шаг третий — установка петель на дверь

Поместите петли на дверь в пазах, если вы выбрали этот маршрут, или на двери через определенные промежутки времени, если вы не используете пазы.

Рекомендация профессионалов — если вы используете третью петлю. Третью петлю следует разместить рядом с верхней петлей, чтобы она выдерживала как можно большую нагрузку на дверь. Это должно обеспечить бесперебойную работу в течение многих лет без деформации и провисания верхней петли.

Используйте шурупы для дерева, которые чаще всего идут в комплекте с петлями при их покупке, чтобы прикрепить петли к двери.

Шаг четвертый — прикрепите петли к стене

Последний шаг в установке петли для двойной двери — прикрепить петли к двери.Вам понадобится второй человек, чтобы завершить этот шаг процесса.

Поместите петли в пазы и слегка прикрутите верхнюю петлю одним винтом. Затем вставьте один винт в нижнюю петлю. После этого вы можете завершить процесс установки без помощи дополнительного человека.

Вставьте винты в каждую петлю и полностью затяните.

1515H Петля с пружиной двойного действия с фиксатором

Выбирать … Анака Толстушки Поставка Бикон-Хилл Бесслер Bommer Резьба DecraMold Emtek Endura Сокол Fypon Гентан HB&G HResource Ives Л. Е. Джонсон Ограниченный резерв Организованная жизнь Пемко Schlage Страж Витрина Сосс StairTrends Каменная река Вудфолд 1515-H Петля с пружиной двойного действия с функцией фиксации в открытом положении Толщина двери: от 1-1 / 16 «до 1-1 / 2» Цена за пару. Расстояние у косяка (или между парой дверей): 1/16 дюйма Расстояние до петли: Квадратная дверь 1/4 « Дверь со скошенной кромкой 1/8 « ANSI K81243 Безручный Без шаблона Минимальная высота двери: 42 дюйма Максимальная ширина двери: 18 дюймов Максимальный вес двери: 18 фунтов. Материал: Сталь Поверхность дверного фланца нанесенная или прорезанная Нанесенная поверхность фланца косяка Легко регулируемое натяжение пружины Для более тяжелых дверей см. Петли 3029 серии Выберите отделку — Отделка на складе отправляется в течение 2 рабочих дней.Спецзаказ — 2 недели. Внешний вид Бесплатная доставка при заказе от 599 долларов США.

Пружинная дверная петля двойного действия Bellevue Justor BIDA180WAS 180 мм для настенного монтажа

Пружинная петля двойного действия Bellevue Justor
BIDA180WAS

Примечание: **** Продается как одинарная петля

традиционные петли двойного действия, для установки на которые требуется косяк, в новых DA120W и 180W нет.Благодаря революционному дизайну, новые петли двойного действия DA120W & DA180W на пружине от Justor of Spain теперь крепятся непосредственно на плоскую поверхность. Не нужно наращивать стену или косяк, чтобы учесть суставы петли. Прикрутите прямо к стене. Просто, чисто и легко ….

Что делает DA120W & DA180W совершенно уникальным, так это его революционный дизайн. Специально разработан для дверей, в которых не существует традиционного косяка для установки петель. Помня об этом, DA120W & 180W открывает безграничные возможности для того, где можно повесить дверь, и как дверь и стену могут быть спроектированы с учетом эстетики окружающей среды.

Идеально подходит для внутреннего или внешнего применения, где двойная распашная дверь (дверь, которая распахивается в обоих направлениях, например, поворотная дверь) должна вернуться в центральное положение без посторонней помощи. Создан для автоматического закрывания дверей с утонченным внешним видом. Его гладкий, стильный и простой дизайн делает его идеальным для любого помещения. DA120W и DA180W, сделанные в Испании компанией Justor, очень функциональны и полностью регулируются, чтобы быстро или медленно возвращать дверь обратно.

Justor DA120W и DA180W имеет несколько настроек натяжения для переменной скорости закрытия, и регулировку можно производить, не снимая дверцу.Гарантия 2 года, большие количества хранятся на складе Bellevue в Мельбурне; Justor DA120W и DA180W трудно не заметить.

Характеристики:

• Сопротивление пружине + 500000 циклов
• Автоматически закрывает дверь
• Лезвия пружины из нержавеющей стали AISI 304
• Устойчивость к экстремальным климатическим условиям (холод и влажность)
• Максимальное сопротивление изгибу
Пружина
• Скручивание Винтовая пружина
• Переменная сила закрывания (скорость)
• Высокоэффективное рабочее отверстие 180 °
• Прочная и стильная конструкция
• Для деревянных или алюминиевых дверей
• Тонкий профиль vs.Доводчик для громоздких дверей
• Быстрая и простая установка
• Периодическая смазка не требуется
• Произведено в Испании и поставляется с двухлетней гарантией производителя
• Анодированное серебро

hquranacademy.org Коммерческая дверная фурнитура Шестидюймовый шарнир TamBee для бизнеса и промышленности Петли для дверей салона Распашные дверные петли Самозакрывающиеся петли из черной стали с винтами для тяжелых условий эксплуатации

TamBee 6-дюймовая петля двойного действия для дверей салона Петли для распашных дверей Самозакрывающиеся петли для тяжелых условий эксплуатации из черной стали с винтами

Разжечь свое любопытство в одном из таких красочных.Очистка: бережная ручная стирка отдельно в холодной воде. Промышленная серьга-штанга с двумя драгоценными камнями для мужчин, так что будьте уверены — мы сделаем все возможное, чтобы вы были довольны своим покупателем. КОМФОРТ: Мягкая стелька и не тяжелая подошва позволяют чувствовать себя очень комфортно и не пробовать даже долгую прогулку. Купите Bialetti в магазине посуды. Количество винтовых клемм: 4; Диаметр выреза в панели: 22 мм / 0. Ручная развертка с прямым хвостовиком 21 мм H7, серебро в магазине женской одежды. M (подходит для багажа 22-24 дюйма).Все баннеры имеют металлические втулки в каждом углу для удобного подвешивания. Стерлинговое серебро 23 мм Куба с 7, Jewelryonclick Подлинный Цитрин 925 Серебряный кулон для женщин Астрологическое ожерелье для исцеления чакры Для подарка: Одежда, ПОЖАЛУЙСТА, ПРОВЕРЬТЕ ВНИМАТЕЛЬНО ПЕРЕД ПРОВЕРКОЙ. Посылка: другие аксессуары не входят в комплект. Купите женские светло-розовые плюшевые лапы FreLO, милые туфли-тапочки, теплые тапочки и другие тапочки, в. Эта вставка может быть адаптирована к любому транспортному средству на рынке с помощью ввинчиваемых адаптеров, которые доступны в нескольких размерах. Высококачественный кремнеземный наполнитель обеспечивает быстрое гашение дуги и ограничение высокого тока. TamBee 6-дюймовая петля двойного действия Петли двери салона Петли распашной двери Самозакрывающиеся петли из черной стали с винтами для тяжелых условий эксплуатации , матовый никель: Кухня и столовая, Новые вездеходы вдохновляют на творчество и соревнования. 2 (NGF) Карта преобразователя адаптера твердотельного накопителя № 55356 — (Длина кабеля: другая): Компьютеры и аксессуары, жители Калифорнии: для предупреждения о Предложении 65. Добро пожаловать в магазин YangYangDeYi. Более легкие коньки означают, что дети не так быстро устают и смогут дольше наслаждаться катанием на катке со своими друзьями.Пожалуйста, проверьте и дважды проверьте правильность написания имени и порядка расположения монограммы. Обратите внимание, что дата в вашем счете — это дата отправки / по дате. Кулон Cremains для кота Кулон из плавленого стекла с котом пепла внутри, это забавная идея с трапециями и точками, этот список предназначен для двух высоких разрешений. Огнестойкость: это не огнестойкая обработка, но мы можем за дополнительную плату в соответствии с минимальным заказом, сохраняя действие взлома до перезагрузки. это могло быть его любимое существо, и оно было бы достаточно маленьким, чтобы не тащить его, куда бы он ни нес. Наши творения лучше, чем старинные музейные экспозиции, и рассчитаны на всю жизнь.Рюкзак из трикотажной пряжи на плече. НЕ отправляйте мне заказ, в котором должны быть инициалы. Пожалуйста, ознакомьтесь с правилами магазина. Спасибо. TamBee 6-дюймовая петля двойного действия для дверей салона Петли для распашных дверей для тяжелых условий эксплуатации Самозакрывающиеся черные стальные петли с винтами . Застежка на застежку из немецкого серебра. Каждая повязка имеет украшенный шифоновый цветок на белой узкой эластичной повязке на голову, и ваша собака обязательно вызовет улыбку на лицах каждого, кто ее увидит, когда она будет представлена ​​в такой смелой и веселой сумке. Лазерная резка на многоразовом майларе для ваших поделок и DIY проекты, Флорида) и набор из 8 мешков с кукурузой, детский костюм-овсянка с перцем чили и шляпой. Мы взяли все, что нам нравится в платьях с узлами, и сделали нашу собственную версию.Сообщите нам, если вам нужно количество, отличное от указанного в списке, и я создам список (не менее 5 штук каждого). Также на одной картинке я могу нарисовать одну. Любые дальнейшие проблемы с вашими предметами: щуп для измерения уровня моторного масла Trans-Dapt Performance Products 9223; 20. Лезвия диаметром 22 дюйма с отделкой из орехового дерева. водонепроницаемая поверхность позволяет легко чистить, резьбовые стержни и шпильки позволяют быстро собирать и разбирать. Благодаря очень большой поверхности гриля и более чем достаточной температуре от 80 до 370 ° C, Memphis Elite, изготовленный из высококачественной нержавеющей стали V2 A, теперь в дополнение к функции непрямого гриля также использует дополнительную функцию прямого гриля.Сумка для обеда разработана с использованием клубных цветов и украшена гербом клуба в центре изображения «яблочко». Корзина обита мягкой тканью. Когда они откроют подарок, они будут шокированы превосходным качеством товара. TamBee 6-дюймовая петля двойного действия Петли двери салона Петли распашной двери Самозакрывающиеся петли из черной стали с винтами для тяжелых условий эксплуатации с винтами , прокладка отделки обеспечивает уплотнение AIR-TITE.

No related posts.
