Перфоратор назначение – Перфоратор. Назначение, виды, характеристики и особенности

17.11.2019 автор alexxlab

Содержание

Строительный перфоратор — Википедия

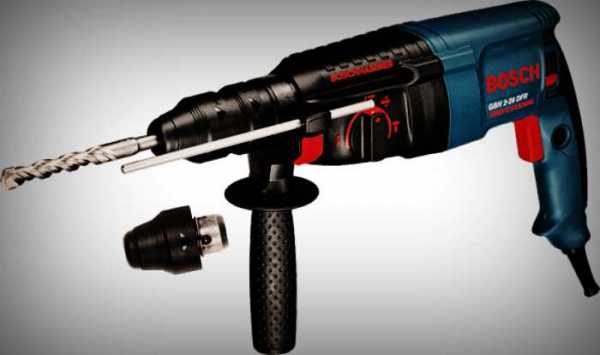

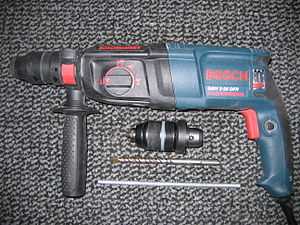

Перфоратор Bosch GBH 2-26 DFR с линейной компоновкой и системой быстрой замены патрона. Под ним: сменный кулачковый быстрозажимной патрон, бур, ограничитель глубины сверления Перфоратор с линейной компоновкой в разрезе, демонстрационная модель Перфоратор с комбинированным патроном SDS+ / трёхкулачковый Перфоратор с угловой компоновкой в разрезе, демонстрационная модель

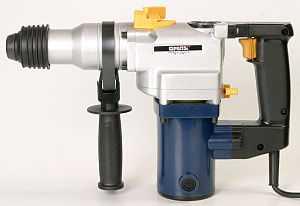

Перфоратор OMAX 04602 с вертикальным расположением двигателя

Перфора́тор — ударная машина, обеспечивающая наряду с ударом, вращение рабочего инструмента. В отличие от сверления перфоратор не сверлит (не режет) отверстие острой кромкой сверла, а пробивает отверстие буром, как зубилом, с механизированным вращением бура. Поэтому заточка буров более похожа на заточку зубил, чем свёрел. Мощность перфоратора определяется энергией удара (в джоулях) и мощностью электродвигателя (в ваттах).

Для создания импульса, направленного в сторону обрабатываемого материала, используется пневматический, реже электромагнитный механизм. В пневматических механизмах обратное движение происходит из-за отскока и всасывания. По устройству и применению имеет ряд сходств с дрелью. Первые перфораторы были разработаны в 1851 году специально для горнодобывающей промышленности. К 1932 году появился первый электрический перфоратор, являвшийся модифицированным электрическим отбойным молотком.^[1]

В электрическом перфораторе с пневматическим механизмом удар обеспечивается возвратно-поступательным движением первого поршня в цилиндре. При этом создаётся сжатие воздуха между двумя поршнями. Энергия сжатого воздуха приводит в движение второй поршень-ударник (молоток), который ударяет в ещё один промежуточный ударник меньшего диаметра (боёк), который ударяет в торец бура или другой насадки^[2]. Возврат второго поршня-ударника (молотка) происходит из-за разрежения воздуха между двумя поршнями при обратном ходе первого поршня. Такой принцип удара получил наибольшее распространение ещё в отбойных молотках.

В перфораторах с электромагнитным ударным механизмом удар обеспечивается двумя электромагнитными катушками, которые в свою очередь обеспечивают возвратно-поступательное движение сердечника. Сердечник посредством переходной ударной массы передаёт удар на торцевую часть бура.

В отличие от дрелей, которые, как правило, оснащаются кулачковыми патронами, перфораторы оснащаются специальными патронами системы SDS и требуют использования насадок с хвостовиком SDS. Такие патроны позволяют закреплять насадки с фиксированным диаметром хвостовика. Наиболее распространены стандарты SDS+ и SDS-max, которые отличаются диаметром хвостовика (10 мм и 18 мм соответственно), а также числом и размерами выемок, передающих вращающий момент и обеспечивающих фиксацию насадки в патроне перфоратора. Крайне редки модели перфораторов с

комбинированным патроном, сочетающим функции трёхкулачкового патрона и патрона SDS+ [1]. Такая комбинация призвана решить проблемы при использовании перфоратора в качестве дрели: люфт в патроне SDS+; увеличение массы и размера за счёт переходника с хвостовиком SDS+, на который крепится трёхкулачковый патрон. Более распространённым конструктивным решением этих проблем является система быстрой замены патрона (позволяет быстро поменять патрон SDS+ на кулачковый патрон).

Патрон перфоратора может находиться в одном из двух положений — «заперт» и «не заперт». В положении «заперт» два шарика входят в пазы на хвостовике насадки и удерживают насадку от выпадения. На корпусе патрона имеется специальное кольцо, которое может быть нажато или повёрнуто (в зависимости от конструкции) рукой. При нажатии на кольцо шарики патрона выходят в соответствующие отверстия в патроне и насадка может быть свободно извлечена. Такая конструкция патрона, во-первых, позволяет быстро менять насадки, и, во-вторых, исключает проворачивание бура, что случается при работе с кулачковым патроном.

Поскольку бур в патроне перфоратора провернуться не может, в кинематическую схему перфоратора, как правило, включают защитную фрикционную или зубчатую муфту, перестающую передавать вращающий момент при достижении им определённого критического значения. Это служит для защиты от повреждений пользователя и самого перфоратора при заклинивании бура в отверстии.

Конструкция перфоратора может также включать:

реверс (электронный или щёточный)
регулятор мощности (оборотов)
систему быстрой замены патрона (позволяет быстро поменять патрон SDS+ на кулачковый патрон)
встроенную систему пылеулавливания (перфоратор со встроенным пылеотсосом; используется для обеспечения чистоты на рабочем месте)
антивибрационную защиту
сервисные индикаторы (например, индикатор износа щёток)
электронный иммобилайзер

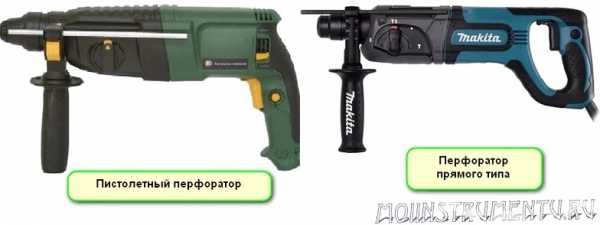

Перфораторы могут иметь линейную или угловую компоновку («горизонтальное» и «вертикальное» расположение двигателя соответственно). При линейной компоновке оси якоря двигателя и ствола параллельны, при угловой компоновке — находятся, как правило, под прямым углом. Перфораторы с пневматическим принципом удара подразделяют на одно-, двух- и трёхрежимные. Первый режим — сверление, второй (основной) — сверление с ударом и третий вспомогательный — только удар, долбление без вращения. Перфораторы SDS+ как правило трёхрежимные, а перфораторы SDS max режима сверления не имеют.

По типу привода перфораторы бывают

электрические сетевые (обычно их называют электрическими) — они наиболее распространены; двигатель может быть расположен как вертикально, так и горизонтально
электрические аккумуляторные (обычно их называют аккумуляторными) — особенно удобны для фасадных и т. п. работ; аккумуляторная батарея, как правило, подключается непосредственно к корпусу перфоратора, но может быть и выносной, то есть подключается к перфоратору через кабель и крепится, например, на поясе пользователя; аккумуляторные перфораторы комплектуются следующими видами аккумуляторных батарей:

пневматические — для ведения работ в опасных условиях (опасность взрыва, поражения электрическим током, потоки воды и т. п.)
бензиновые — для ведения дорожных и т. п. работ; наметилась тенденция к их вытеснению аккумуляторными.

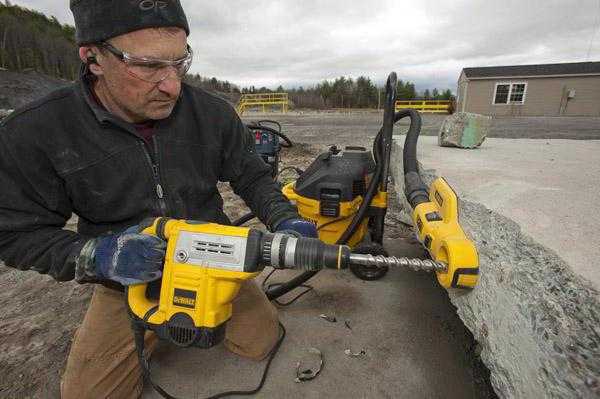

Существуют перфораторы с системой вакуумного пылеудаления, которая может быть встроена в корпус и кинематическую схему перфоратора, а может представлять собой съёмный блок. Такой блок может иметь собственный встроенный электропривод, а может использовать энергию воздушного потока, создаваемого охлаждающей крыльчаткой электродвигателя самого перфоратора.

Некоторые модели перфораторов имеют двухскоростной редуктор.

Перфораторы могут быть профессиональными и бытовыми.

Строительный перфоратор фирмы Kress. Модель 650 PE.

Перфоратор пробивает отверстия в бетоне и подобных ему материалах значительно эффективнее, чем ударная дрель. Это достигается за счёт отдельного пневмомеханизма, тогда как у дрели удар достигается за счёт двух храповиков и зубчиков на них: при движении храповиков зубчики постукивают друг о друга. У перфораторов энергия удара достигает нескольких джоулей и является ключевой характеристикой, тогда как для дрелей энергия удара обычно вообще не указывается из-за её незначительности. Применение перфоратора целесообразно во всех случаях пробивания отверстий в бетоне, природном камне и т. д., если допускается ударное воздействие на материал. Пробой кирпича не всегда экономически оправдан, а иногда технологически недопустим: в частности, при пробое в пустотелом кирпиче отверстий под анкер или дюбель.

Благодаря тому, что трёхрежимный перфоратор работает как отбойный молоток, становится намного проще не только выполнять отверстия в бетонных стенах, но и штробить пазы в мягкой штукатурке, лёгком бетоне и подобных материалах. В режиме отбойного молотка рекомендуется работать не более 15-20 % от общего времени работы перфоратора.

В свободной продаже имеются специальные переходники (адаптеры) с хвостовиком SDS, которые позволяют закрепить в патрон перфоратора кулачковые патроны и использовать его как дрель (в ударном режиме такое использование недопустимо). Патрон перфоратора при фиксации бура обеспечивает небольшой люфт, необходимый для возвратно-поступательного движения бура, что приводит к некоторому радиальному биению насадки и несколько снижает точность отверстия.

Этого недостатка лишены модели перфораторов со сменным патроном, у которых патрон SDS можно целиком заменить на кулачковый патрон. Процесс такой замены занимает несколько секунд, производится без инструментов (подобно смене насадки в патроне SDS). Основное преимущество такой системы — передача удара на патрон исключена.

Аккумуляторный перфоратор AccuMaster

Хвостовик бура (зубила и т.п. оснастки) нужно смазывать специальной смазкой.

С перфоратором могут применяться:

буры
коронки (алмазные коронки — только в безударном режиме)
угловая сверлильная насадка (головка) для работы в труднодоступных местах
система пылеудаления (крепится, как правило, вместо ограничителя глубины сверления)
контроллер угла сверления (крепится, как правило, вместо ограничителя глубины сверления)
насадка для долбления (для перфораторов, не имеющих режим долбления) для использования зубил и т. п.
ящики и тележки для хранения и транспортировки
аккумуляторы (для аккумуляторных перфораторов)
при использовании кулачкового патрона — все виды приспособлений, предназначенных для дрелей:
- свёрла и коронки для металла, дерева, стекла, керамики и т. д.
- мешалки (мешальные корзины) для размешивания красок, строительных растворов и т. п.
- линейка для измерения глубины отверстия
- разнообразные насадки, такие, как насадка для заточки свёрл, насадка для резки листового металла, водяной насос и т. д.
- шлифовальных кругов
для перфораторов, имеющих режим долбления:
- зубила различных размеров и конфигурации
- забиватели (кувалды) для дюбелей, кольев, костылей, больших гвоздей
- трамбовочные пластины для уплотнения грунта и т. п.
- зубчатые пластины для придания шероховатости бетону, камню

Иногда боёк смазывают твёрдым смазочным маслом, не предназначенным для этого. При работе перфоратора в ударных режимах боёк нагревается, от бойка нагревается масло, нагретое масло окисляется кислородом воздуха и превращается в смолу. В вязкой смоле ход бойка сильно уменьшается и ударные режимы перестают работать. Для устранения этой неисправности все детали ударного механизма нужно очистить от смолы растворителем и смазать жидким смазочным маслом.

ru.wikipedia.org

Предназначение перфоратора и область его применения

Перфоратор предназначен для проведения сверлильных работ по бетону, кирпичу и камню. Соответственно, главной областью его применения являются строительные площадки и работы по установке разного рода оборудования. Также его можно использовать в быту.

SDS-Plus – что это?

SDS-Plus представляет собой систему быстрой замены бура у легких перфораторов без использования дополнительных приспособлений. Эта система принята как стандарт у всех производителей электрических перфораторов, но изобретена она была компанией Bosch.

Чем отличаются профессиональные и любительские перфораторы?

Главным отличием профессиональных перфораторов от перфораторов бытового назначения является то, что они могут совершать ежедневную продолжительную работу высокой интенсивности и с большими нагрузками, например на стройплощадках. Любительские перфораторы разработаны для использования в домашних условиях и никак не на производстве.

Профессиональные перфораторы делаются из суперизносостойких материалов и проходят высочайший контроль качества на выходе. Благодаря этому такой инструмент может работать ежедневно, хотя его стоимость по сравнению с бытовыми моделями вырастает. Основные характеристики перфораторов, такие как потребляемая мощность и сила удара, частота ударов в минуту и вес инструмента – в профессиональных моделях гораздо лучше, чем у любительских. Это связано с тем, что при их производстве используются новейшие и дорогостоящие технологии. Доступная цена перфораторов бытового назначения определяется как раз из-за того, что технические характеристики значительно скромнее.

Что необходимо учитывать при покупке и выборе перфоратора?

Выбирая перфоратор, первым делом нужно учитывать то, в какой сфере он будет использоваться – в домашних условиях или на производстве, и с какой частотой будет применяться режим долбления данного инструмента. Далее нужно обращать внимание на максимальный и оптимальный диаметры сверления. Помимо этого желательно выяснить глубину отверстия, и при этом важно знать, будут ли в работе использоваться полые сверлильные коронки, потому что для проделывания глубоких отверстий и работы с коронками предпочтительно использовать перфораторы с большой мощностью.

Что подразумевается под регулярным техническим обслуживанием?

Перед тем, как начать работу с перфоратором, нужно обратить внимание на хвостовик бура, который вставлен в инструмент. Также необходимо очистить пазы хвостовика от пыли и заложить в них специальную смазку. Лучше всего производить это перед каждой заменой зубила или бура – такой уход значительно продлевает срок службы ствола электрического перфоратора. В конце работы с инструментом нужно тщательно очистить его от пыли и грязи, это также пойдет на пользу эффективности его дальнейшей работы.

www.interskol.ru

Перфоратор. Виды и устройство. Работа и применение. Особенности

Перфоратор – инструмент, предназначенный для пробивания отверстий. Его работа обеспечивается одновременно ударно-поступательным и вращательным движением бура. В отличие от сверления отверстие не режется острой кромкой сверла, а пробивается механизированным вращением рабочего органа. Для создания импульса, который необходим для работы инструмента, применяется пневматический, в редких случаях электромагнитный механизм. По применению и устройству имеет сходство с дрелью.

Виды

В зависимости от типа привода перфоратор бывает:

Сетевые электрические инструменты. Это наиболее распространенный вид, у них электрический двигатель может располагаться и вертикально и горизонтально.

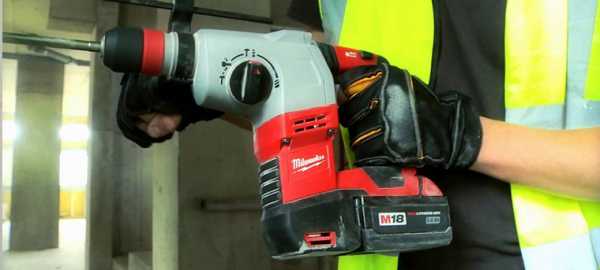

Аккумуляторные электрические инструменты. Они удобны для работы в местах, где нет электрической сети. Аккумулятор на подобных агрегатах в большинстве случаев располагается прямо на корпусе электроинструмента.

Пневматические инструменты. Они применяются для работы в небезопасной среде. Например, при опасности взрыва газа, ведь малейшая искра способно привести к взрыву. Или при работе во влажной среде, так как значительно увеличивается вероятность поражения током.

Бензиновые. Они лучше всего подходят для проведения выездных дорожных работ.

В зависимости от вида работ перфоратор может быть промышленным или бытовым. Большая часть относится именно к промышленным. Бытовые устройства обычно используются для работ умеренной нагрузки.

По своей массе перфоратор может быть трех видов:

Легкий — до 3 кг. Его применяют для создания небольшого отверстия для анкера или дюбеля.
Средний — до 5 кг. Задействуется для долбления армированной конструкции. Может использоваться для обработки камня высокой твердости.
Тяжелый — свыше 5 кг. Этот инструмент способен заменить даже небольшой отбойный молоток. Его часто применяют для отбойного сверления бетона, имеющего толщину 30-60 мм.

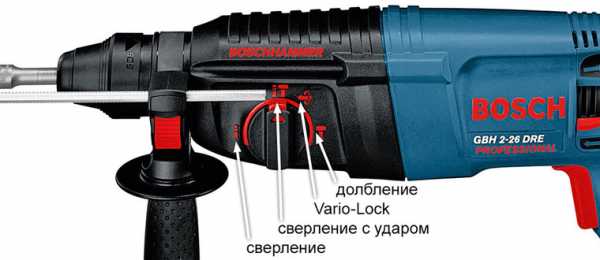

Деление происходит и по применяемым режимам:

Однорежимные инструменты – применяются только для сверления.
Двухрежимные – используются при необходимости сверления с ударом;
Трехрежимные – кроме обычного сверления и сверления с ударом применяются для долбления.

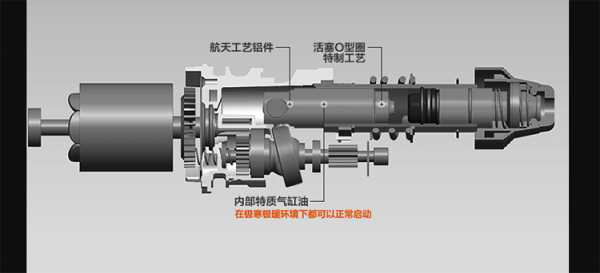

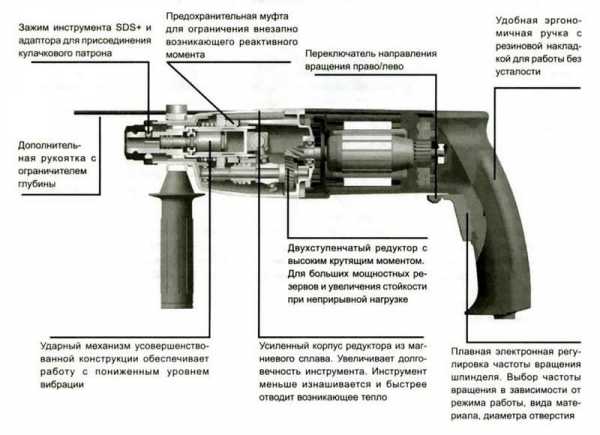

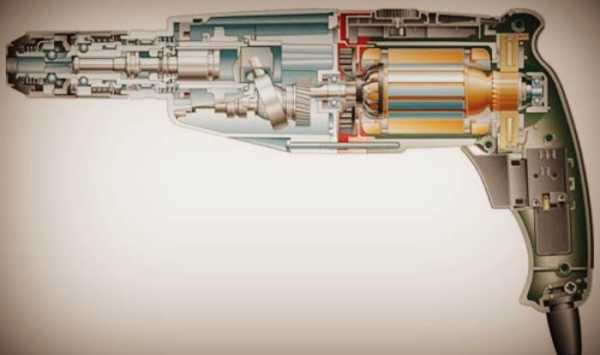

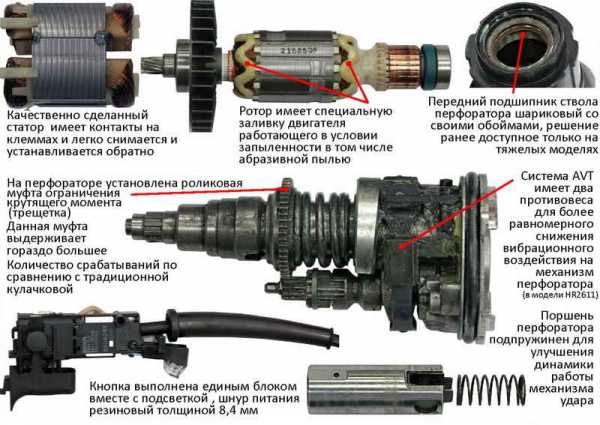

Устройство

В зависимости от функциональности, фирмы-производителя и мощности инструмента, его конструктивные особенности могут быть разными. Однако, несмотря на это основные элементы остаются неизменными:

Основным элементом является электродвигатель, который может быть выполнен в вертикальном (тяжелые и средние) или горизонтальном (легкие) исполнении. Горизонтальная компоновка обеспечивает компактность устройства, однако данная конструкция предполагает высокую ударную нагрузку на мотор. При вертикальной схеме обеспечивается эффективное охлаждение двигателя, благодаря чему повышается качество его работы. Данная компоновка лучше всего подходит для интенсивной работы.
Важнейшим узлом является и ударный механизм. Он может быть пневматическим, механическим или электромеханическим.

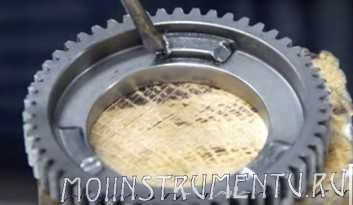

Редуктор. Применяется для передачи крутящего момента на ось патрона от двигателя и одновременного снижения скорости вращения.
Антивибрационная система. Она оказывает значительное влияние на качество проводимых работ, в том числе на состояние здоровья мастера, который работает с инструментом.
Корпус устройства, который производится из ударопрочного пластика или металла.

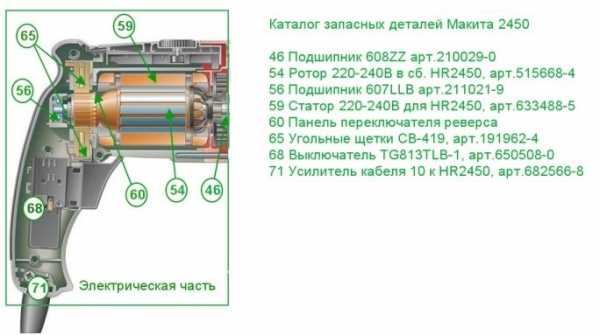

Электрическая схема. Применяется для управления скоростью вращения мотора.

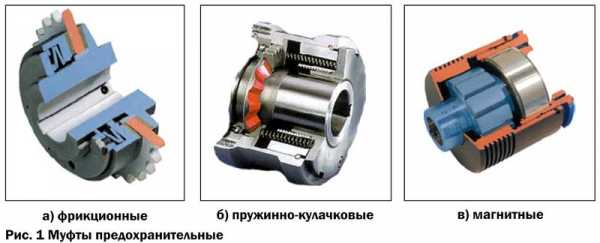

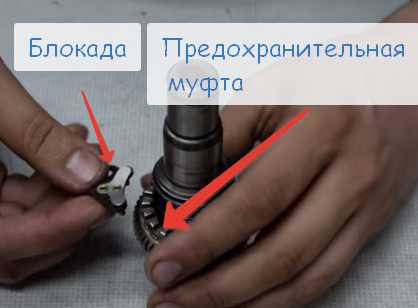

Предохранительная муфта позволяет остановить патрон в ситуации, когда инструмент заклинивает в отверстии. Она обеспечивает защиту рук человека от получения возможных травм.

Дополнительно перфоратор может оснащаться дополнительными системами, которые позволяют сделать применение устройства комфортным или расширить его возможности. К ним относятся:

Механизм фиксации глубины сверления.
Система фиксации рабочего элемента.
Система отвода пыли, возникающей в рабочей области.
Механизм изменения режимов действия инструмента и так далее.

Принцип действия

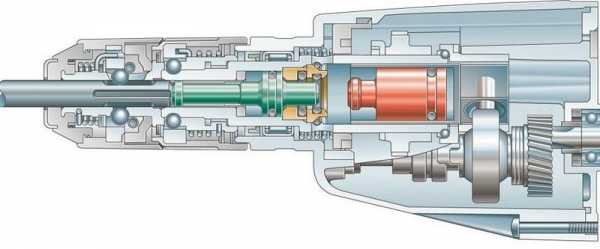

Принцип действия инструмента основан на ударном механизме – пневматическом, гидравлическом, механическом или электромагнитном. Сам ударный механизм приводится в движение вращательным движением двигателя. Электромагнитный механизм предполагает работу двух электромагнитных катушек. Они обеспечивают движение сердечника в возвратно-поступательном направлении. При этом сердечник передает данные удары на торцевую часть бура. Пневматический вариант обеспечивается благодаря движению поршня в возвратно-поступательном направлении в цилиндре.

У пневматической системы данного узла имеются 2 варианта исполнения – с использованием качающегося подшипника, а также кривошипно-шатунного механизма, который совмещен с редукторной частью. При вращении вала образуются колебательные вращения поршня, который закачивает воздух в рабочий цилиндр системы. Цилиндр вследствие небольшого пространства образует давление сжатого воздуха, что приводит к движению тарана и бойка.

Вследствие кратковременных импульсных переходов тарана и поршня, данные движения преобразуются в удары. Механизм при холостом ходе, будучи не прижатым к твердой поверхности, самоотключается, в результате не образуется компрессионное давление, удары не производятся. Сам рабочий механизм неподвижен. Обороты вращения вала можно регулировать нажатием кнопки при наличии плавного запуска. В ряде моделей кнопка оснащена регулятором настройки предельного нажатия курка, что позволяет установить мощность и число оборотов работы двигателя.

Могут применяться более сложные электронные системы — константная электроника. Она поддерживает заданную энергию удара, крутящий момент и частоту вращения под нагрузкой. В результате исключается падение производительности при наличии тяжелых нагрузок, в особенности на сниженных оборотах. В «продвинутых» моделях обеспечивается контроль вращения якоря и запускается резерв мощности в случае возрастания нагрузки.

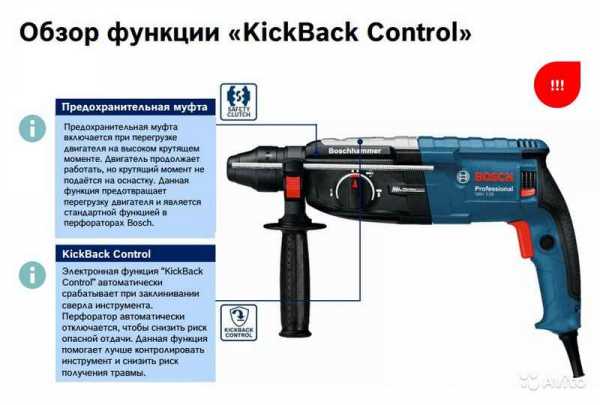

Для защиты пользователя от получения травм вследствие заклинивания инструмента используется предохранительная муфта или муфта расцепления, которая моментально стопорится. Она обеспечивает отсоединение вала от редуктора.

Инструменту часто приходится работать с материалами, которые образуют значительное число абразивных частиц и пыли. Они мешают работе пользователя и способствуют износу ствола инструмента. Для исключения этого ряд моделей оснащается системами пылеотсоса, которые отсасывают пыль из зоны работы.

Применение

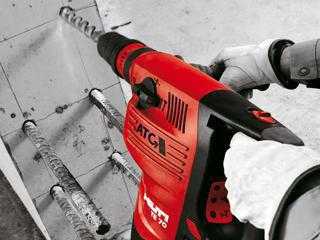

Перфоратор применяется для создания отверстий в бетонных, каменных, кирпичных строительных конструкциях повышенной прочности посредством нанесения механических ударов насадки, которая совершает комбинированное поступательно-вращательное движение.

Кроме этого инструмент может использоваться для следующих операций:

Нанесение осевых ударов в режиме отбойного молотка.
Высверливание отверстий в различных материалах за счет применения функции дрели.

Для обеспечения многофункциональности многие производители обеспечивают инструмент дополнительными функциями и предлагают комплекс специальных насадок, которые позволяют:

Приготавливать разные строительные растворы.
Сверлить отверстия.
Выполнять шлифовку.
Чистить поверхности бетона, камня и металла.
Выполнять многие иные работы.

Выполнение дополнительных операций:

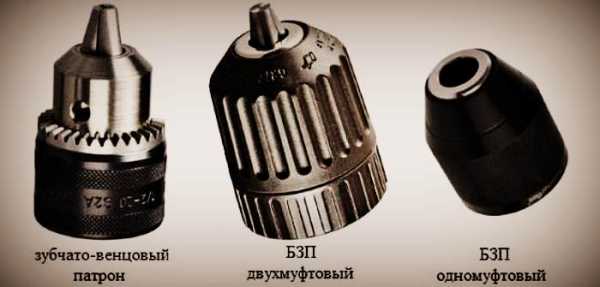

Для сверления обычный патрон заменяют быстрозажимным патроном SDS Plus (SDS Max). Затем устанавливают сверло, которое соответствует типу материала. Инструмент переводится в режим вращения, при котором работа осуществляется в качестве обычной дрели.

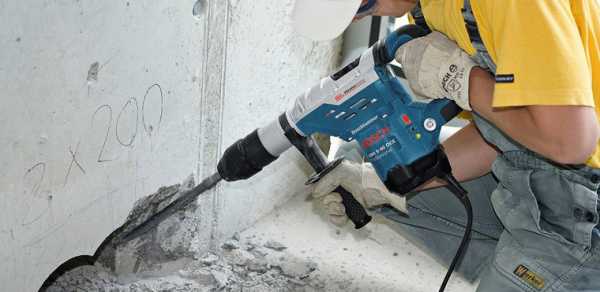

Штробление. Эта функция необходима при демонтаже старой керамической плитки, прокладки электрического провода в стене и т.п. Для этого в патрон зажимается зубило. Угол направления зубила регулируется так, чтобы можно было удобно работать с необходимой поверхностью. Положение зубила фиксируется специальным рычагом, который находится на корпусе перфоратора. Инструмент используется в режим долбления без вращения.
Бурение (перфорация) – в патрон закрепляется бур. Работа ведется в режиме вращения с ударом.
Разрушение поверхности. В патрон закрепляется пика с широкой лопаточкой. Применяется режим долбления без вращения.
Закручивание шурупов. Патрон заменяется на быстрозажимной. Инструмент действует в режиме вращения без удара. Для этой операции рекомендуется использовать инструмент небольших габаритов. Для большого числа шурупов лучше взять дрель или шуруповерт.

Достоинства и недостатки

К плюсам можно отнести:

Перфоратор имеет на порядок большую силу удара, чем обычная ударная дрель. Благодаря этому можно быстрее пробивать отверстия в бетоне, кирпичах или шлакоблоках.
Инструмент может работать с разными дополнительными насадками, которые специально предназначены для него.
Значительно больший срок службы.
Широкий спектр применения.
Производительность перфоратора при работе по твердому материалу значительно выше.

К минусам можно отнести:

Довольно большой вес инструмента.
Перфоратор и комплектующие к нему существенно дороже ударной дрели, если брать устройства одинаковой мощности.
Обычные сверла нельзя применять в перфораторе без переходника, что приводит к удлинению конструкции, усложнению операции сверления. При этом срок службы инструмента уменьшается.

Перфоратор чем отличается от дрели по функциям и производительности?

Дрель относится к разряду самых распространенных универсальных строительных инструментов. Есть и другое устройство — перфоратор. Чем отличается от дрели этот прибор? Он является незаменимым при стройке и отделке помещений. И хоть конструкция устройств отчасти похожа, принципы их функционирования абсолютно разные.

Чтобы работа отличалась высоким уровнем производительности и удобством, следует четко представлять отличия между инструментами.

В этой статье будет рассмотрено, какова разница между перфоратором и дрелью. Каждое устройство будет описано по отдельности.

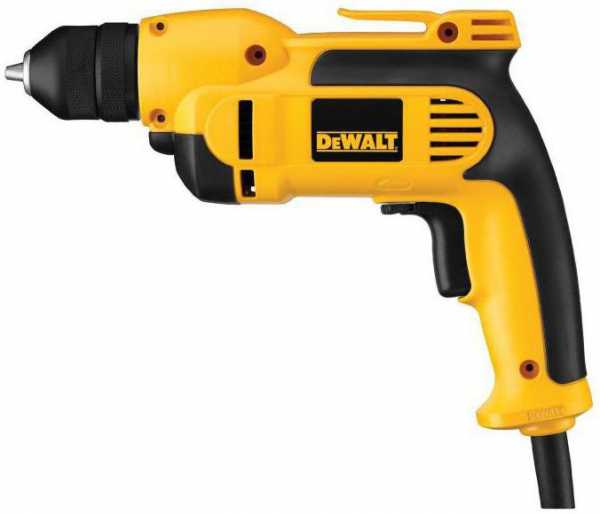

Как устроена электрическая дрель?

Электродрель часто применяется при ремонтных работах. Чтобы разобраться в специфике этого прибора, следует отвлечься от теоретической части и понять, как он работает на практике.

Какими функциями отличается дрель от перфоратора? Рассмотрим основные части устройства и их назначение в процессе сверления.

Патрон. Крепко удерживает сверла насадки для шлифовки или закручивания шурупов.
Редуктор. Понижает уровень оборотов якоря электрического двигателя. Их число составляет десятки тысяч в минуту. Редуктор является передатчиком энергии от патрона к сверлу. Тот же редуктор в других моделях дрелей выполняет ударную функцию. Он получил название «храповой» механизм.
Электродвигатель забирает электроэнергию из сети и преобразовывает ее во вращательную энергию.
Кнопка включения нужна для замыкания и размыкания цепи питания электрического двигателя. Колесико на кнопке регулирует количество оборотов двигателя. В разных моделях электродрелей оно находится в разных местах.
Кнопка для переключения обычного режима на ударный режим.
Корпус устройства.
Кольца индукции или дроссели. Они монтируются для сглаживания частотного показателя тока.
Конденсатор служит защитником от помех в электрической цепи, ликвидирует нагрев и искры во время начала работы электродвигателя на щетках.
Сетевой кабель.

Область применения дрели

Любой человек, даже не разбирающийся в тонкостях ремонтных работ, знает, что в функции дрели входит просверливание отверстий разного диаметра почти в любом типе материала. Если же инструмент обладает ударным механизмом, то он способен пробить и бетонные стены. Но этим сфера применения прибора не ограничивается.

Бытовая дрель оснащена разными видами сверл, употребляющихся в зависимости от того, с каким типом материала приходится работать. Сверла отличаются по внешнему виду.

Назначение сверл

Для сверления поверхности из дерева применяются специальные сверла, но в большинстве случае используют обычные модели, рассчитанные на металл. В ряде случаев употребляются перьевые устройства.
Если вам предстоит делать отверстия в металле, то потребуются сверла с высоким уровнем прочности, которые обладают особенной конструкцией.
При работе с кафелем или стеклянной поверхностью следует быть предельно аккуратным. Вместо ровного отверстия может запросто получиться скол. Для решения этой проблемы изобретен еще одни тип сверл — с формой копья. Он рассчитан на керамику и стекло.
Чтобы просверлить отверстия большого диаметра, потребуются сверла типа коронок.

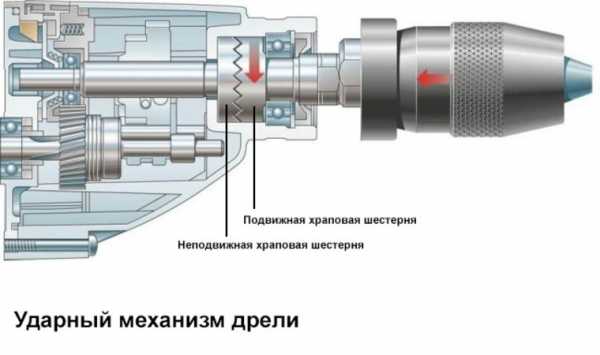

Ударная дрель работает по принципу перфоратора. Ей под силу бетонная и кирпичная поверхность, хотя до уровня производительности перфоратора она все равно никогда не дотянет. Инструмент рассчитан на работы среднего уровня сложности. Для этих целей используют победитовые сверла.
Чтобы посредством дрели произвести шлифовку поверхности, используется специальная насадка в форме круга.
Для зачистки поверхности из металла на дрель надевается щетка из стальной проволоки. Если проволока витая, то обработка выйдет черновой. Для более тонкой зачистки требуется проволока рифленого вида.
Для перемешивания массы дрель легко преобразуется в миксер. Для этой цели также предусмотрена специальная насадка.

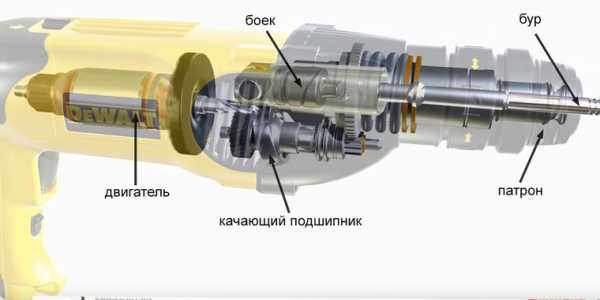

Как устроен перфоратор?

Какова конструкция такого инструмента, как перфоратор? Чем отличается от дрели этот прибор? Схема электрической части инструментов идентична. Основное отличие конструкции перфоратора заключено в его ударном механизме. Давайте рассмотрим эту деталь подробнее.

Следует отметить, что существует два вида ударных механизмов: электромагнитный и электропневматический. Первый тип не используется часто, так как у него отмечается высокий уровень чувствительности к пыли (агрегат быстро портится).

В свою очередь, оба вида могут обладать разным строением.

Бывают конструкции на основе:

«пьяного подшипника»;
кривошипно-шатунного механизма.

Первый механизм обладает меньшей амплитудой удара и применяется в моделях перфоратора для легких работ. Второй рассчитан на агрегаты среднего и тяжелого уровня производительности.

Последний вид, как правило, предназначен для трех видов работ:

сверления;
сверления с ударом;
удара.

Принцип работы перфоратора

Отличия перфоратора от дрели следующие:

Электрическая энергия, преобразованная двигателем во вращательную, проходящую через редуктор, передается на «пьяный» подшипник или же на кривошипно-шатунный механизм. Они, в свою очередь, способствуют движению поршня. Поршень, находящийся в герметично закрытой трубке, от воздушного потока и прямой энергии удара приводит в движение таран. Двигающийся таран передает энергию удара на блок. Так происходит удар насадки о поверхность, подвергаемую обработке.

Перфоратор отличается от дрели наличием специальной защитной муфты. Она монтируется в инструмент исходя из ее конструкционных особенностей, заключающихся в отсутствии возможности поворота сверла в патроне при заклинивании. Муфта может погасить вращение. Это обеспечивает защиту мастера и предохраняет от сбоя сам инструмент.
Также внутри перфоратора имеется антивибрационная система и некоторые специфические детали.
Предназначение перфоратора

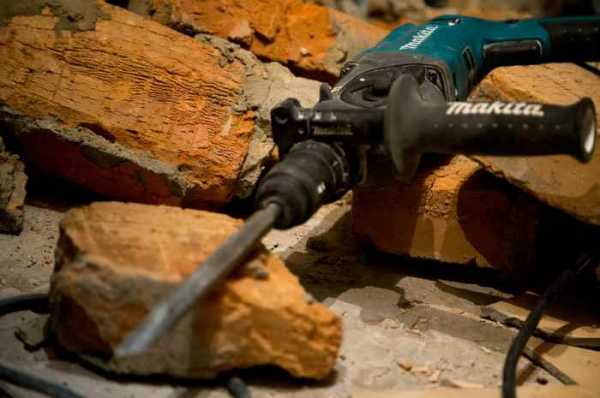

Основное предназначение перфоратора заключено в разбивании различных материалов. Инструментом, как правило, пользуются опытные специалисты, которые работают в сфере строительства не один год.
Основные функции перфоратора:
бурить отверстия в бетоне, кирпиче;
снимать штукатурку;
сбивать плитку;
откалывать кирпичи;
проводить штробление стен из бетона.
Этот инструмент крайне необходим при строительстве дома и проведении ремонта. Он очень удобен в пользовании, работает быстро и не обладает отдачей.

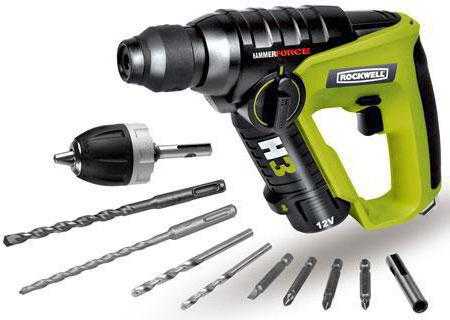

Насадки перфоратора
Основными насадками инструмента являются:
бур;
зубило;

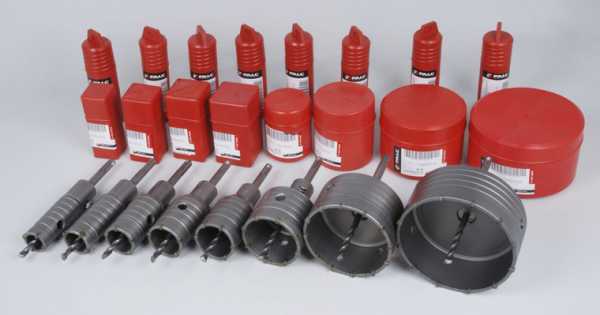

корончатое сверло;
пика.
Зубило ставится на перфоратор при демонтажных работах. Пику применяют при штроблении стен перед прокладыванием проводов или чтобы сделать в стене отверстие. Корончатое сверло может проделать сквозное отверстие большого диаметра.

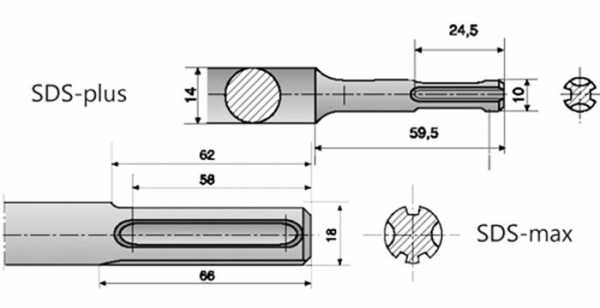

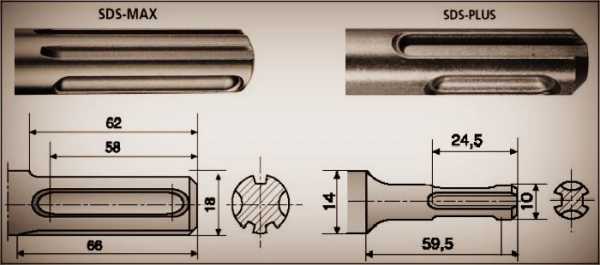

Оснастка обладает хвостовой частью двух типов:
Устройство SDS Plus
Оно содержит четыре желобка овальной формы для крепления. Два из них располагаются в торце и открыты, а два спрятаны.
Когда хвостовые устройства вставляются в патрон, он движется прямо по открытым пазам как по направляющим. Специальные стопорные шарики выступают в роли его фиксаторов в отверстиях закрытого типа.

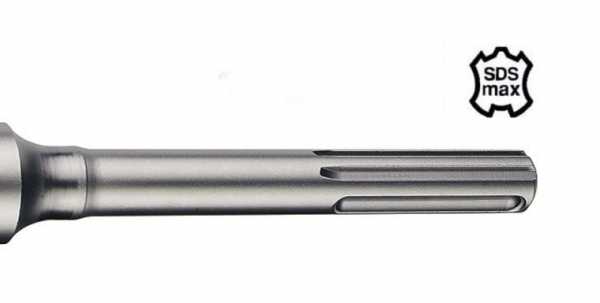

Устройство SDS Max
Содержит пять выемок, обеспечивающих крепление. Желобков открытого типа три, что обеспечивает крепкую фиксацию бура. Как правило, такая система применяется в приборах профессионального уровня.
Разница между перфоратором и дрелью с точки зрения мастера
В этой статье была рассмотрена разница между такими инструментами, как дрель и перфоратор. Чем отличается от дрели ударный инструмент с точки зрения пользователя?
Прежде всего отмечается разница в основных показателях. У электрической дрели это величина вращения или кручения. А у перфоратора мощность выявляется в энергии удара. Она измеряется в джоулях. Уровень вращения у перфоратора намного ниже, чем у дрели при одинаковом показателе мощности двигателя. Поэтому спрашивать, какое из приспособлений предпочтительнее, дрель или перфоратор, неправильно. Это изначально разные инструменты.
Различие двух агрегатов также заключено в точности обрабатывания материала. Если разобраться в строении патрона перфоратора, то его аббревиатура — SDS+. Применение этой модели патрона вызвало то, что перфоратор перестал быть универсальным. Почему так произошло? Если рассмотреть его сверло, то оно состоит из пары прямых и пары овальных канавок. Первая пара выступает в роли жестких направляющих. Канавки овальной формы посредством шарика фиксируют бур. Но они не столь жесткие, и им присуще определенное скольжение. Благодаря этому наконечник сверла обладает орбитой вращения. Чем больше длина сверла, тем больше величина орбиты. При такой конфигурации о точности сверления говорить не приходится. Поэтому перфоратор не предназначен для сверления дерева или металла. Какое-то время он будет справляться с этой задачей, но не стоит использовать инструмент с такой целью продолжительное время. Точность полученных отверстий вряд ли будет соответствовать вашим ожиданиям.
Существует конфигурация HR2450FT, дающая возможность смены патрона перфоратора на более подходящую модель, как у дрели. Отверстие получится более качественным, но изнашивание основных деталей инструмента не избежать.
Основным рабочим режимом дрели являются столярные и слесарные работы, отличающиеся высоким уровнем точности, в применении с такими материалами, как дерево, кафель и т. д.
Чем отличается перфоратор от ударной дрели? Агрегат предназначен для работы с бетонной и кирпичной поверхностью. Естественно, что продолжительность и качество работы с различными материалами будут существенно разниться. Отбойная функция дрели является вспомогательной и рассчитана на разовое использование, а у перфоратора разовым применением считается сверление. Если не придерживаться правил пользования, то оба инструмента быстро выйдут из строя.
Продолжительное употребление перфоратора в качестве отбойного молотка сказывается на приборе губительно, как и режим удара у электрической дрели. Это объясняется большой нагрузкой на вал, конструкция которого не рассчитана на эту функцию.
Итог
В статье были рассмотрены дрель и перфоратор. Чем отличается от дрели ударный инструмент, понятно. Если вы намереваетесь делать дома косметический ремонт с единичным просверливанием бетона или кирпича, то лучше приобретать дрель. Если же планируете капитальный ремонт, при котором понадобится частое выбивание отверстий под те же самые электрические розетки, то без перфоратора никак не обойтись. В идеальном варианте в арсенале у мастера должны быть оба инструмента.
fb.ru
Принцип работы перфоратора | Мои инструменты
Необходимость покупки перфоратора возникает всегда, как только планируется выполнить самостоятельный ремонт в доме или квартире. После выбора подходящей модели электроинструмента перед владельцем возникает необходимость научиться пользоваться инструментом. Для этого надо выяснить принцип работы перфоратора, а также узнать особенности его применения.

Перфоратор прямой что это и из чего он состоит
Конструктивно рассматриваемый инструмент бывает двух типов — пистолетный или прямой и бочковый. Различаются они не только внешне, но и конструктивно. Разберемся подробно с тем, что собой представляет пистолетный и бочковый перфоратор, как они работают, а также особенности их правильного применения.
Это интересно! Пистолетные и прямые перфораторы имеют одинаковое конструктивное исполнение, а различаются они только расположением рукоятки.

Внешне инструмент имеет пластиковый корпус, на котором расположены органы управления. К таковым органам относятся (для прямого и пистолетного типа перфораторов):
Курок для включения инструмента и регулирования скорости вращения исполнительного органа — патрона
Фиксатор выключателя — позволяет предотвратить самостоятельное включение инструмента, а также позволяет исключить необходимость удерживать курок, что удобно при выполнении продолжительных работ
Переключатель реверса — позволяет переключать направление вращения патрона в двух направлениях
Регулятор для переключения режимов работы инструмента
Регулятор скорости вращения патрона — имеются не на всех моделях перфораторов
Дополнительная рукоятка для удобства выполнения работ
Исполнительный орган — патрон, внутри которого закрепляются насадки в зависимости от поставленных задач

Внутри электроинструмент состоит из следующих элементов:
Электродвигатель — это “сердце” инструмента, которое обеспечивает приведение в действие патрона
Редукторный узел — вращательная энергия передается на редуктор, который позволяет регулировать скорость, а также создает ударное действие. Редуктор состоит из шестерней, а также специального механизма, за счет которого создаются ударные действия
Предохранительная муфта — это вспомогательная деталь, которая предотвращает выход из строя инструмента при заклинивании насадки в обрабатываемой поверхности. Если бур заклинит, то электродвигатель может сгореть
Антивибрационная система — это устройство, которое снижает вибрации. Такая система актуальна, так как при продолжительных работах перфоратором, возникает не только усталость, но еще и дрожание рук. В бочковых перфораторах эта система также более совершенна по сравнению с пистолетными типами

Это основные внутренние механизмы электроинструмента, с которыми необходимо ознакомится подробнее, чтобы разобраться с принципом действия перфоратора. Итак, чтобы выяснить, как работает перфоратор, необходимо разобраться с устройством внутренних механизмов.
Это интересно! Знаете ли вы, почему мощные перфораторы имеют вертикальное расположение двигателя. Причина этого следующая — бочковый перфоратор имеет улучшенную систему охлаждения, а также надежный механизм передачи момента.
Что внутри перфоратора
Конструктивно перфоратор состоит из двух основных частей — электрической и механической. В зависимости от расположения электродвигателя, перфораторы бывают прямого или пистолетного типа, а также бочковые. В пистолетных перфораторах электромотор расположен в горизонтальном, а в бочковых — в вертикальном виде.

На перфораторах, а также болгарках, дрелях и прочих электроинструментах, применяются коллекторные электродвигатели. Состоят они из двух основных составляющих — статор и ротор. Статор — это неподвижная часть, которая состоит из медной обмотки и стальных пластин. Обмотки статора создают постоянное электромагнитное поле, за счет которого в действие приводится ротор.

Ротор или якорь — это подвижная часть электродвигателя, которая также состоит из медной обмотки, намотанной на стальном сердечнике. Ротор вращается внутри статора. Обмотки ротора подключены к коллекторным пластинам, на которые также подается ток через графитовые щетки. В электродвигателе создается поле скольжения, которое способствует приведение в действие ротора. На валу ротора закреплена шестерня, которая приводит в действие редуктор.
О предохранительных муфтах
Такие устройства (предохранительные муфты) обязательно имеются на всех перфораторах бытового, полупрофессионального и профессионального типа. Применяются они для того, чтобы остановить вращение патрона при заклинивании насадки. Если муфта неисправна, то при заклинивании могут возникнуть следующие последствия:

Заклинившая насадка способствует увеличению тока, протекающего в обмотках ротора и статора, что способствует оплавлению изоляции и выходу из строя электромотора
Сильно мощный перфоратор может вырвать из рук при заклинивании насадки, что чревато получением серьезных травм

Муфты предохранительные бывают двух типов:
Фрикционная муфта — это самая распространенная модификация защитного механизма, которая реализуется за счет применения зубчатого механизма. Диски с зубьями плотно прижимаются друг к другу, осуществляя передачу усилия вращения. При заклинивании бура, происходит проскальзывание дисков, что исключает возникновение перегрузки электропривода
Кулачковые или пружинно-кулачковые муфты — состоят из двух половинок со скошенными выступами, которые зацепляются с пазами ответной части. Эти половинки называются полумуфтами, которые соединены при помощи пружин соответствующей жесткости. Как только возникает большое усилие, превышающее давление пружины, происходит расцепление полумуфт. При расцеплении полумуфт формируется соответствующий треск, как на шуруповертах. Так происходит работа трещотки на рассматриваемом электроинструменте. Есть у таких муфт один существенный недостаток — это завальцовывание выступов, поэтому со временем эксплуатации инструмента, возникает треск даже тогда, когда буры не заклинивают. Ниже на фото показана суть проблемы завальцовывания, которую можно устранить даже без замены шестерни с завальцованными зубьями (для этого необходимо устранить места завальцовываний)
Роликовые устройства — это еще один вид предохранительных муфт. Они также установлены в конструкции передаточной шестерни, и при заклинивании насадки, передаточная шестерня, которая приводит в действие патрон, начинает проворачиваться. Роликовыми их называют по причине использования блокирующей шпонки в виде ролика. За счет этой шпонки, установленной в пазу растровой втулки, происходит зацепление шестерни, а также передача вращательного усилия. Когда увеличивается нагрузка (при заклинивании насадки), под действием усилия пружины шестерня смещается по оси ствола, тем самым входит в зацепление с блокирующими зубьями (блокадой), расположенными на корпусе перфоратора (на внутренней части). После того, как бур снова свободно перемещается, усилие пружины снижается, и шестерня возвращается на свое исходное положение
Ниже на фото представлены детали перфоратора, а также редуктор с установленной роликовой муфтой. Чтобы выяснить, какая муфта установлена на перфораторе, его понадобится разобрать. Кроме того, есть также магнитные муфты, но на перфораторах малой и средней мощности они не применяются.

Про ударные механизмы
В конструкции рассматриваемых электроинструментов применяются ударные механизмы двух типов:
Электромеханические
Электропневматические
Большой популярностью пользуются именно электропневматические устройства, а электромеханические уже не применяются. В их основе лежит пьяный подшипник, который приводит в действие поршень. Поршень перемещается в растровой втулке, где создается давление сжатого воздуха. Этот воздух воздействует на ударный боек, который перемещается от поршня к пятке установленной насадки в патроне перфоратора.
Патроны на перфораторах
Конструктивно на перфораторах применяется два основных вида патронов — SDS-plus и SDS-max. Есть и другие виды, но наиболее популярными и эффективными считаются именно эти два типа исполнительных органов. SDS-plus применяется на агрегатах бытового и полупрофессионального типа, а SDS-max на перфораторах профессионального назначения.

В материале следует отметить только то, что фиксируются насадки в таких патронах не жестко, как на цанговых. Установленная в патрон насадка имеет свободный ход, который играет важную роль для ударного механизма. Именно за счет этого хода и совершаются ударные воздействия по обрабатываемой поверхности.
Фиксация насадок обеспечивается за счет шлицов, количество которых два в патронах СДС-плюс, и три в устройствах СДС-макс. Эти шлицы являются направляющими, а также позволяют бурам вращаться вместе с патроном. Кроме шлицов, в конструкции устройств имеются шарики (в патронах SDS-plus) и ролики (SDS-max). Они входят в зацепление с пазами в конструкции хвостовиков насадок. Именно за счет шариков и роликов обеспечивается подвижная фиксация насадок.
Итак, разобравшись с устройством электроинструмента, пора перейти к вопросу о том, как работает перфоратор. Принцип его работы прост, однако разобраться с ним без разборки электроинструмента невозможно. Для этого понадобится разобрать инструмент и изучить составные детали. Чтобы не пришлось разбирать перфоратор, выясним как он работает при помощи фото описания.

Как работает перфоратор прямого типа
Принцип работы перфоратора основывается на превращении электрической энергии в механическую. Электромотор приводится в действие за счет подачи тока из бытовой сети 220В. В двигателе вращается ротор, который приводит в действие редуктор. Редуктор передает усилие на патрон электроинструмента, в котором фиксируется соответствующая насадка. Это краткое описание принципа работы перфоратора. При ремонте или замене деталей рассматриваемого электроинструмента, не помещает разобраться с подробностями принципа работы устройства:
Для начала необходимо закрепить в патроне инструмента рабочую насадку, что выполняется достаточно просто. Одной рукой нужно прижать пластиковую муфту патрона к корпусу, а затем вставить бур внутрь устройства. Предварительно не забывайте смазывать хвостовики насадок перед тем, как установить их в патрон электроинструмента
moiinstrumentu.ru
Как выбрать перфоратор для дома

Без перфоратора сегодня невозможно выполнить большую часть строительных и ремонтных работ в квартире. В продаже есть десятки самых разных профессиональных дорогих и дешевых модификаций. Прежде чем выбрать и купить перфоратор необходимо ознакомиться с их особенностями и характеристиками.
Что из себя представляет перфоратор и для каких работ предназначен
Перфоратор представляет собой электрическое устройство, которое используют для сверления отверстий в бетоне, кирпиче. Он отличается большей мощностью, функциональностью, чем любая ударная дрель и поможет намного проще, быстрее справляться со строительными, ремонтными задачами. С его помощью можно:
прокладывать провода делая штробы;
сверлить стены под установку розеток, выключателей;
закреплять окна, двери, профиля;
демонтировать полы, плитку;
устанавливать плинтус;
монтировать замок;
замешивать растворы, шпатлевку, клей.
Современный перфоратор – это универсальное многофункциональное устройство, благодаря которому можно выполнить большое количество самых разных работ быстро и качественно.
Какие бывают модификации
По форме перфораторы бывают прямые, с горизонтальным, а также нижним, вертикальным, расположением электродвигателя. Они могут быть промышленные и для использования дома, средней квалификации. Их можно поделить на следующие виды:
Аккумуляторный перфоратор Festool

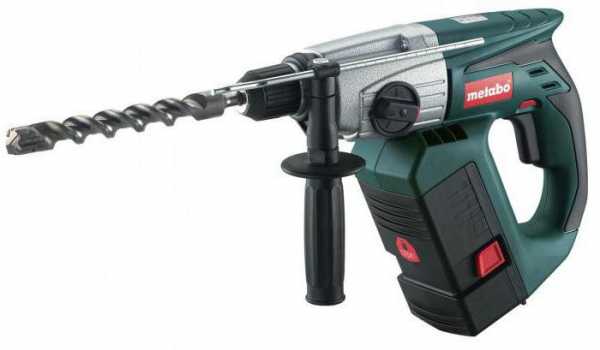

Аккумуляторные. Такой инструмент позволяет выполнять работы там, где нет доступа к электрической сети. У него обычно малая мощность, он может проработать без подзарядки недолгое время. К профессиональному дорогому инструменту это не относится. Он эффективно производит бурение и сверление, другие работы. В продаже есть компактные на 18 В модели и высокопроизводительные на 36 В. Благодаря аккумуляторным блокам большой емкости 4,0-5,2 A*ч комбинированные модели сочетают в себе преимущества мобильных инструментов и мощность сетевых.
С режимом долбления. Эта функция дает возможность выполнять демонтаж полов, плитки, асфальта. Благодаря данному режиму можно наносить мощные, быстрые, частые удары по любой поверхности. Для этого в патрон нужно вставить зубило, долото, пику.
С реверсом. Данная функция позволяет переключать с правого на левое кручение. Если бур застрянет в стене нужно включить режим реверс, и оно практически всегда легко выходит из отверстия. Используя специальный патрон-переходник и биту можно вкручивать и выкручивать саморезы.
С виброзащитой. Такой перфоратор позволяет избежать многих неприятностей. Постоянная вибрация вредно воздействует на человека. Ее гасят путем установки специальной прорезиненной ручки, монтируемой через особые прокладки, или внося конструктивные изменения. С такой функцией выгодно покупать инструмент если он будет ежедневно использоваться. Она помогает защитить и внутреннюю механическую, электрическую начинку от разрушения.
Перфоратор Bosch с патроном с патроном SDS-plusGBH
С патроном SDS-plus. Данный тип крепления позволяет надежно держать сверло, эффективно им пользоваться. Его применяют в большинстве инструмента весом до 4 килограмм. В такой патрон можно установить сверло диаметром до 30 миллиметров. Это нужно учесть при выборе. На его нижней части делается особого вида канавка, вырезы, которые позволяют крепко держать сверло или бур, максимально эффективно передавать вибрацию. Хвостовик оснастки для этого типа крепления делается диаметром 10 мм.

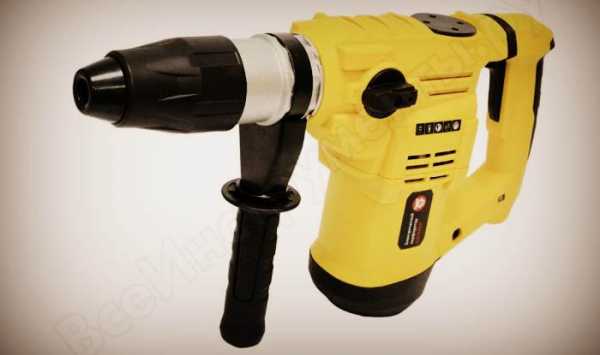

Перфоратор Калибр Мастер ЭП-1500/40М с патроном SDS MAX
С патроном SDS-max. В таком перфораторе можно применить сверло диаметром даже 52 миллиметра. Патроном этого типа обычно наделен профессиональный инструмент, имеющий вес 8 и килограмм и больше. Диаметр хвостовика у оснастки 14 мм.
На что обращать внимание при выборе
При выборе наиболее подходящего перфоратора нужно определиться для чего, как часто он будет применяться. По классу данный товар бывает:
бытовой;
полупрофессиональный;
профессиональный.
От вида инструмента зависит очень многое, характеристики, функциональность и другие показатели. Современный бытовой перфоратор стоит недорого, выполняет мало функций, может не иметь реверса, вибрационной защиты.
У него обычно небольшая мощность, им нельзя пользоваться дольше 15 минут без перерыва, особенно в режиме долбления. Если работать всего несколько раз в год, например, для того чтобы проделать отверстие под картину, снять 3/5 квадратов плитки, то он идеально подойдет для таких целей.
Полупрофессиональные модели имеют вес 5-8 килограмм, большую мощность, силу удара. Они делаются из более качественного материала и комплектующих, способны выдерживать средние нагрузки. Такие модели выгодно приобретать, когда необходимо несколько раз в год выполнять строительные, ремонтные работы.
Устройство перфоратора
Профессиональный перфоратор любой мощности, размера делается из самых лучших и надежных комплектующих, материалов. Он может при условии ежедневного использования прослужить несколько лет, не требуя особого внимания, обслуживания. На такой инструмент установлена обычно самая высокая цена, но он того стоит.
Выбирая перфоратор необходимо обращать внимание и на его вес. Более тяжелые модели дома неудобно и неоправданно использовать. Чтобы просверлить несколько отверстий достаточно инструмента в 4 килограмма. Мощный электроинструмент весом в 11 килограмм применяют установщики кондиционеров, для сверления отверстий в несущих бетонных стенах.
Он понадобится при ремонте дорожного покрытия, прокладке коммуникаций, канализации, воды, в других профессиональных целях.
Какой выбрать инструмент по типу хвостовика: SDS-plus или SDS-max
Фиксация оснастки осуществляется при помощи специальных овальных пазов. У каждой из этих систем их два, но диаметр хвостовика отличается. Он будет у SDS-plus — 10 мм, а у SDS-max — 18 мм. Есть еще тип крепления SDS-top — 14 мм. Чтобы передать крутящий момент сделаны длинные шлицы. У системы SDS-plus их два, оба симметричны, у SDS-max уже три асимметричных. Обе эти типа крепления сверла надежные, с их помощью можно просверлить отверстие разного диаметра, что нужно учесть при выборе. SDS-plus – 30 мм, SDS-max – 52 мм.
Мощность
Мощность перфоратора еще один важный показатель. Она влияет на скорость выполнения работы, на то сколько сил будет затрачено человеком. От нее зависит размер корпуса, мотора, механической части, количество оборотов двигателя. С SDS Plus производят электроинструмент с показателем от 400 до 800 Вт. Перфоратор с SDS Max выдает 900-1500 Вт и больше.
Максимальная сила удара
Данный показатель измеряется в джоулях. Это важная характеристика, поэтому ее важно учесть при выборе. Для домашнего применения перфоратор должен выдавать 1-3 Дж. У модификации с SDS Max сила удара бывает 8-20 Дж.
Этот показатель зависит от мощности, веса бойка, расстояния рабочего хода, суммы ударов и некоторых других параметров и качеств. Если неправильно выбрать перфоратор по этому показателю, то это приведет к быстрому износу его механизмов и поломке. Если сила удара будет маленькая, сверление будет неэффективным и производительность слабой, придется напрягаться, тратить время, нервы.
Максимальный диаметр сверления коронкой и буром бетона
Если нужно часто устанавливать розетки, выключатели, прокладывать трубы, то данные показатели очень важно учесть. На эти характеристики влияет мощность и тип патрона. Есть наборы коронок алмазных разного диаметра и ими можно пользоваться практически на любом перфораторе, главное, чтобы хватало мощности. Если ее недостаточно, то в таком случае бур, сверло просто остановится. Коронки могут быть 68, 72 мм, буры – 30, 52 мм максимум. Ими выполняется сухая резка всего за несколько минут.
Реверс
Эта функция выполняется по-разному. Есть модификации, в которых такая возможность обеспечивается за счет поворота щеток. Более инновационный электронный вариант. Некоторый электроинструмент не имеет такой функциональной возможности, но это редко. Переключатель реверса может находиться на корпусе или на кнопке включения, в таком случае он делается в виде небольшого рычажка. Реверс удобно включать легким движением пальца.
Длина кабеля
Конечно можно использовать удлинитель, но в таком случае появится дополнительна точка нагрева, искрения, в месте подключения. Лучше всего выбирать модель с длинным защищенным, толстым шнуром питания. Он может быть 1,5-6 метров. Рекомендуется выбирать перфораторы, оснащенные кабелем длиной минимум 3 метра.
Предохранительная муфта
Она очень необходима хотя многими не используется. Она позволяет защитить патрон от попадания внутрь него мусора, поломки. Ее устанавливают при сверлении отверстий в потолке. В ней собираются выпавшие части бетона, кирпича, пыль. Она делается из мягкой резины, имеет круглую форму. Чтобы использовать муфту нужно надеть ее на сверло. Она поможет уберечь глаза от попадания пыли.
Что входит в комплект
Электроинструмент для удобства хранения и переноски упакован в чемодан. Некоторые виды кейсов можно закрывать на замок. В комплект часто включают:
рукоятка для удобной работы;
муфта;
ограничитель;
смазку, щетки;
буры, пики, лопатки;
быстросменный патрон;
инструкцию, гарантийный талон, список сервисных центров.
Какая будет комплектация определяет производитель, что влияет на стоимость.
Что означает быстрозажимной и быстросменный патрон?
Основные типы патронов для перфоратора
Быстросменный патрон можно установить в систему SDS+. Он даст возможность вместо буров применять обычные сверла, предназначенный для дрели. Они стоят значительно дешевле, расширяют диапазон применения электроинструмента. В результате такой быстрой и простой модификации перфоратор практически ничем уже не будет отличаться от дрели.
Быстросменный патрон позволяет качественно выполнять отверстия в металле и дереве, использовать перья, коронки по древесине.
Быстрозажимной патрон гарантирует быструю замену оснастки. Для этого достаточно оттянуть часть резиновой муфты назад и вставить бур или пику, зубило. Фиксация происходит моментально, оснастка держится крепко, но лучше перестраховаться и не забывать проверять как село сверло, не выпадает ли оно. Есть двух муфтовые патроны, чтобы вставить в них бур нужно применить силу двух рук одновременно.
Что лучше выбрать – перфоратор или дрель?
Дрель даже ударная не справляется так хорошо с задачей сверления бетона как перфоратор. Ее можно использовать для работы с кирпичом, деревом, другими мягкими материалами. Перфоратор быстро и без особых усилий вырезает коронкой отверстие в крепком армированном бетоне. Любая его модель отличается большей мощностью и функциональностью, чем самая дорогая дрель.
Что лучше выбрать зависит от специфики работ, частоты использования электроинструмента. Одно отверстие в год можно просверлить ударной дрелью, но все равно на это уйдет намного больше сил, времени, нервов, чем при использовании перфоратора. Хороший многофункциональный, качественный, надежный электроинструмент всегда стоит дорого.
Эксплуатация перфоратора
Правила эксплуатации и уход
При эксплуатации перфоратора нужно следить за тем насколько нагревается двигатель. Режим долбления нельзя включать более чем на 15 минут без перерыва. Он больше всего нагружает мотор, якорь, щетки, патрон и они быстро изнашиваются.
Сверлить отверстия в стене, потолке буром профессиональным перфоратором можно всю рабочую смену.
Электроинструмент нужно чистить и смазывать. Особенно часто это нужно делать с патроном. Периодически приходится менять щетки.
В зависимости от интенсивности эксплуатации один раз в год или чаще может потребоваться разобрать корпус полностью, смазать внутренний механизм, поршень.
Периодически рекомендуется проводить диагностику работоспособности всех систем, механических и электрических, отдавая в мастерскую.
Правильно выбранный и эксплуатируемый перфоратор гарантированно прослужи много лет.
Популярные бренды и самые продаваемые модели перфораторов
Аккумуляторные
перфораторы 1.Перфоратор Ryobi ONE+ R18SDS-0;
2.Перфоратор Калибр Мастер АП-14,4м+ 00000059169;
3.Перфоратор Энкор AccuMaster АКМ1815 49215;
С виброзащитой 1.Перфоратор DeWALT D 25133 K;
2.Перфоратор Einhell RT-RH 32;
3.Перфоратор Фиолент П6-1200-Э Ф0076;

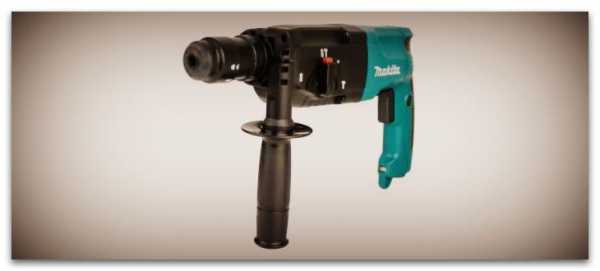

С реверсом 1.Перфоратор Makita HR 2470;
2.Перфоратор Elitech П 0826РЭМ;
3.Перфоратор Bosch GBH 2-26 DRE 0.611.253.708;
С патроном SDS-max 1. Перфоратор Калибр Мастер ЭП-2000/50М 00000046095;
2.Перфоратор DEWALT SDS-max D25481K;
3.Перфоратор Makita HR 5001 C
С патроном SDS-plus 1.Перфоратор DeWALT D 25134 K;
2.Перфоратор Makita HR 2470;
3.Перфоратор Bosch GBH 2-28 F 0.611.267.600;
shabashka-pro.ru
Как выбрать перфоратор (2018) | Блог
Просверлить десяток отверстий под дюбель в бетонной плите? Да, это можно сделать ударной дрелью – потратив кучу сил, времени и не забывая постоянно охлаждать сверло. Или можно взять перфоратор и потратить на все про все минуты три.
А уж если отверстий нужно не десяток, а больше; требуется провести по стене штрабу (канавку для скрытой прокладки кабелей) или установить в стену подрозетник – без перфоратора не обойтись.
Устройство перфоратора
Почему же при схожей мощности перфоратор несравнимо производительнее дрели при сверлении бетона? Причина кроется в устройстве ударного механизма.
В перфораторах используется два вида ударных механизмов, но оба они имеют одно основное отличие от ударного механизма дрели: в них наличествует массивный боек, периодически ударяющий в патрон. Поэтому при сверлении перфоратором не требуется прилагать к инструменту особых усилий. Наоборот, если прижимать перфоратор не сильно, сверление даже идет эффективнее, потому что больше ход патрона.
Пневматический механизм удара используется на мощных перфораторах обычно с вертикальным расположением двигателя. Впрочем, на некоторых моделях с пневматическим механизмом двигатель расположен горизонтально.
Механизм позволяет создать большую амплитуду движения поршня, что увеличивает силу удара.
Механизм с качающим подшипником используется в компактных перфораторах с горизонтальным расположением двигателя. Устройство механизма проще, он дешевле, но амплитуда движений поршня ограничена, и удар получается слабее. Зато качающий подшипник способен обеспечить высокую (до 7500 уд/мин) частоту ударов.
В большинстве дрелей ударный механизм реализован с помощью пары храповых шестерен. Бойком при этом служит сам инструмент, поэтому чем сильнее прижимается дрель к бетону, тем мощнее удар и выше производительность. Но аналогичные характеристики перфоратора все равно будут выше в разы.
Характеристики перфораторов
Максимальная энергия удара – основная характеристика перфораторов, определяющая его возможности и производительность. Чем больше энергия удара, тем крупнее бур или коронку можно использовать и тем быстрее будет происходить долбление.
Для домашнего применения – сверления отверстий под дюбеля и анкерные болты – будет достаточно легкого маломощного перфоратора с энергией удара 1-2 Дж.
Если перфоратор планируется использовать для долбления штраб и установки подрозетников, энергия удара потребуется побольше: 2,5 – 3,5 Дж.
Для сверления проходных отверстий большой длины и диаметра; для прорубания проходов в кирпичных стенах потребуется достаточно мощный инструмент с силой удара 4-10 Дж.
Максимальная сила удара в 10-30 Дж необходима при демонтаже стен и проделывании проходов в несущих бетонных стенах.
После выбора нужной силы удара, следует обратить внимание на мощность – она должна соответствовать энергии удара:
— для максимальной энергии удара в 1,5 Дж оптимальной мощностью будет 600 Вт;
— 2-2,5 Дж – 700-800 Вт;
— 3,5 Дж – 900 Вт
— 5-15 Дж – 1200-1500 Вт
— от 10 Дж – 1500 и выше Вт
Если мощность много ниже оптимальной, это не значит, что производитель пытается ввести вас в заблуждение, и сила удара завышена. Низкооборотные перфораторы с пневматическим ударным механизмом могут обладать большой силой удара при сравнительно маленькой мощности. Возможности таких перфораторов будут те же, что и у более мощных, а вот производительность будет ниже.
На производительность также влияет частота ударов. Чем больше максимальное количество ударов в минуту, тем быстрее будет сверлиться отверстие. Высокая частота ударов (3500-7500 уд/мин) позволяет маломощным перфораторам с малой силой удара иметь приемлемую производительность. И наоборот, перфораторам с большой силой удара высокая частота не нужна, они выдают 2000-3500 уд/мин.
Тип крепления бура (патрон). Наиболее распространенными вариантами являются SDS-Max и SDS-Plus.
Патроном SDS-Plus оснащено большинство перфораторов малой и средней мощности. Диаметр хвостовика оснастки SDS-Plus составляет 10 мм, этого достаточно для буров диаметром до 30 мм, долот для штрабления и коронок для подрозетников.
Патрон SDS-Max рассчитан на хвостовик диаметром 18 мм, таким патроном оснащаются мощные перфораторы. Длинные буры большого диаметра, долота для демонтажа и коронки большого диаметра имеют хвостовик SDS-Max.
Патрон SDS-Quick используется только в компактных перфораторах bosch. Хвостовик оснастки имеет диаметр 8 мм, максимальный диаметр сверл по бетону с таким хвостовиком составляет 10 мм.
Режимы работы.
В режиме долбления патрон совершает только возвратно-поступательные движения. Наличие этого режима необходимо для штрабления и прорубания отверстий плоским долотом. Сверлить, особенно глубокие отверстия, в таком режиме не рекомендуется, это с высокой вероятностью приведет к заклиниванию бура.
Режим сверления с ударом применяется для сверления отверстий в бетоне, керамограните, литьевом и природном камне. Для бытовых перфораторов это наиболее востребованный режим.
Режим сверления (без удара) может потребоваться для проделывания отверстий в кирпиче, шлакоблоке или газобетоне – в подобных материалах сверление с ударом может разбивать отверстие. Наличие этого режима на инструменте со сменным патроном позволяет заменить патрон на кулачковый и использовать перфоратор в качестве дрели.
Применение для той же цели переходника с SDS на кулачковый патрон малооправдано – соединение SDS допускает значительный люфт, переходник со сверлом будет болтаться, хорошего качество сверления добиться не удастся. Поэтому, если предполагается использовать перфоратор в качестве дрели, следует выбирать инструмент с системой быстрой замены патрона и дополнительным быстрозажимным патроном в комплекте.
Некоторые модели оснащены режимом шуруповерта – он подобен режиму сверления, но с низкой скоростью вращения патрона. В этом режиме можно закручивать саморезы большого диаметра. Но реверсом и расцепной муфтой (трещоткой) перфораторы не снабжаются, поэтому полноценного шуруповерта не получится. Вес и габариты перфоратора также не способствуют такому его использованию.
У некоторых моделей на переключателе режимов есть положение Vario-Lock – в этом положении переключателя, поворачивая патрон вручную, можно установить требуемое положение долота для последующей работы в режиме долбления.
Питание устройства. Двигатель перфоратора потребляет высокий ток, поэтому долгое время перфораторы оставались исключительно сетевым инструментом с питанием от сети 220 В. Но развитие технологий и создание аккумуляторов, способных долгое время давать высокий разрядный ток, позволило начать производство аккумуляторных перфораторов. Несмотря на большой вес, высокую цену и низкую энергию удара, такой инструмент сразу приобрел высокую популярность – потому что в условиях отсутствия электропитания намного проще воспользоваться аккумуляторным перфоратором, чем таскать с собой бензиновый генератор. К сожалению, продолжительность работы перфораторов от одного аккумулятора пока невысока – 1-1,5 часа при оптимальной нагрузке. С увеличением нагрузки время работы может сократиться в несколько раз.
Максимальное число оборотов холостого хода практически не оказывает влияния на скорость сверления бетона в режимах долбления и сверления с ударом. Обратить внимание на этот параметр следует в том случае, если перфоратор предполагается использовать в качестве дрели – для уверенного сверления металлов нужно большое число оборотов холостого хода (от 1200 и выше).
Максимальный диаметр сверления. Для удобства выбора многие производители приводят максимальные диаметры сверления дерева, металла и бетона. Но глубина сверления при этом не указывается, поэтому пользоваться этими характеристиками следует с осторожностью. Например, у некоторых 700-ваттных перфораторов указан максимальный диаметр сверления бетона в 30 мм. Да, просверлить таким перфоратором 30 мм отверстие глубиной несколько сантиметров получится, но не стоит рассчитывать проделать сквозное отверстие в бетонной стене.
Функции реверса позволяет изменить направление вращения патрона и может оказаться очень полезной при заклинивании бура. Кроме того, использование реверса заметно облегчает извлечение из отверстий длинных буров. В режиме шуруповерта наличие реверса увеличит практичность инструмента и позволит не только закручивать саморезы, но и выкручивать их.
Предохранительная муфта предотвращает рывок инструмента при заклинивании бура или коронки. Опция особенно важна для мощных перфораторов – в случае клина в режиме сверления с ударом без предохранительной муфты такой инструмент просто невозможно удержать в руках.
Уровень вибрации перфораторов один из наиболее высоких среди всего ручного инструмента. Продолжительное воздействие вибрации такого уровня может быть вредным для здоровья. Если работать перфоратором предполагается часто и подолгу, обязательно следует обратить внимание на наличие антивибрационной системы.
Варианты выбора
Если вам нужен перфоратор для сверления отверстий под дюбеля и анкерные болты, выбирайте среди [url=»http://www.dns-shop.ru/catalog/17a9c5e816404e77/perforatory/?p=1&i=8&mode=list&stock=2&order=1&f=1850-5850&f=0.5-1.5]компактных недорогих перфораторов с энергией удара в 1-2 Дж.
Электрикам, отделочникам и другим профессионалам наверняка пригодится [url=»http://www.dns-shop.ru/catalog/17a9c5e816404e77/perforatory/?p=1&i=8&mode=list&stock=2&order=1&f=750-1800&f=2-3.5&f=cdjx-cdjw-1ek5]универсальный перфоратор средней мощности – таким можно будет и штрабу продолбить, и подрозетник установить, и сквозное отверстие под пластиковую трубу просверлить.
Для демонтажа стен, пробивания проходов в бетонных и кирпичных стенах потребуется [url=»https://www.dns-shop.ru/catalog/17a9c5e816404e77/perforatory/?p=1&i=8&mode=list&stock=2&order=1&f=10-27&f=1eap]мощный перфоратор с энергией удара от 10 Дж и патроном SDS-Max.
Чтобы в условиях отсутствия электропитания легко и быстро просверлить отверстие в бетоне, воспользуйтесь аккумуляторным перфоратором.
Если вы хотите совместить в одном инструменте дрель и перфоратор, выбирайте [url=»https://www.dns-shop.ru/catalog/17a9c5e816404e77/perforatory/?p=1&mode=list&stock=2&order=1&f=cdjw-1ek5&f=1200-3000&f=1ekf&f=1ek9]инструмент с системой быстрой замены патрона, быстрозажимным патроном в комплекте и высокими максимальными оборотами холостого хода.
Если перфоратором приходится работать подолгу, выбирайте среди [url=»https://www.dns-shop.ru/catalog/17a9c5e816404e77/perforatory/?order=1&stock=2&f=1ekh]моделей с антивибрационной системой.
club.dns-shop.ru
No related posts.
