Зачем нужен насос для отопления частных домов

Вопрос, для чего необходим циркуляционный насос в системе отопления частного дома, сегодня встречается не так часто. Потребители давно поняли, что этот небольшой прибор решает многие проблемы, связанные с эффективной работой отопительной системы в целом.

Во-первых, с его помощью увеличивается коэффициент полезного действия. Во-вторых, есть возможность сэкономить на материалах и элементах отопления. Обо всем этом ниже.

Особенности принудительной циркуляции

Установленный в систему циркуляционный насос создает внутри небольшое давление. При этом теплоноситель движется с небольшой скоростью, равномерно распределяя тепло по всем радиаторам.

Неужели естественная циркуляция теплоносителя не может распределить тепловую энергию равномерно?

Может, но ввиду того, что строящиеся загородные частные дома становятся все больше в размерах, а соответственно схемы разводки трубных магистралей становятся все сложнее, теплоносителю все труднее преодолевать конфигурации трубных схем. И в таких домах без циркуляционного насоса просто не обойтись.

Преимущества

Под действием насоса теплоноситель быстрее проходит по всему контуру системы отопления, возвращаясь в нагревательный котел. При этом его температура не будет низкой. А значит, нагревать не сильно охлажденный теплоноситель будет проще. Меньше затрат на потребление топлива.

Для естественной циркуляции теплоносителя необходим большой его объем, чтобы в массе своей он смог держать необходимую температуру. Соответственно для нормальной работы отопительной системы в частном доме понадобятся трубы с большим диаметром, радиаторы с широкими полостями, запорная арматура под стать трубам.

Для системы, в которой установлен насос, нет необходимости держать большой объем теплоносителя. Поэтому можно спокойно использовать трубы и запорную арматуру с меньшим диаметром. А это снижение цены на все изделия и экономия на материалах.

Недостатки

В принципе, недостаток у такого отопления всего лишь один – это энергозависимость. Работает устройство от электрического тока. Во-первых, это пусть и небольшие, но затраты. Во-вторых, при отключении подачи тока насосный агрегат перестает работать.

Конечно, мастера, учитывая данную ситуацию, устанавливают байпас, через который отопление начинает работать по принципу естественной циркуляции горячей воды. А это снижение эффективности работы, плюс снижение КПД.

Подбор прибора

Ответственный момент – это правильно рассчитать мощность устанавливаемого насоса. Здесь учитывается два показателя:

объем перегоняемой массы воды, м³/ч;
напор, измеряемый в метрах.

Сделать правильный расчет, если вы в этом деле неспециалист, очень сложно. Здесь приходится учитывать сложность схемы разводки трубных магистралей, количество радиаторов и запорной арматуры, мощность отопительного котла, материалы, из которых изготовлены трубы и другие приборы отопления. Поэтому этот этап лучше всего переложить на плечи профессионала.

Если все-таки вы решили взять ответственность на себя, тогда лучше всего приобрести насос, в котором можно переключать скорости перемещения теплоносителя.

Идеальный вариант – с автоматической регулировкой. Стоит такой прибор в разы дороже обычного образца, зато вы спокойны, что можете сами настроить его под необходимые параметры отопительной системы дома.

Пример расчета

Перед тем как выбрать насос, необходимо провести следующий расчет. К примеру, отопительный котел установлен в подвальном помещении. Ваш дом – это двухэтажное строение. Система отопления – это однотрубная разводка.

То есть, получается так, что самая высокая точка отопительной системы – это верхние края радиаторов, установленных на втором этаже. Это притом, что в доме установлена закрытая система отопления.

Расчет напора

От трубы обратного контура, которая входит в котел (именно этот участок и является местом установки прибора) необходимо замерить расстояние до верхнего края радиатора второго этажа. Это и будет напор насосного устройства. По сути, получится так:

2,5 м – высота подвала;
3 м – высота первого этажа;
два перекрытия – 0,5 м;
расстояние от пола до верхнего края радиатора – 0,6 м.

Сумма равна 6,6 м. Значит, вам потребуется насос с напором 7 м.

Расчет мощности

Для этого необходимо знать отапливаемую площадь частного дома. Для примера пусть будет 200 м². Чтобы в частном доме было тепло, необходимо придерживаться соотношения: 1 кВт тепловой энергии на 10 м². То есть, вам потребуется 20 кВт.

Следующий показатель – разница температур на подающем и обратном контуре. Специалисты рекомендуют в пределах 10 °C. То есть, если на выходе из котла температура теплоносителя будет +70 °С, то при входе +60 °С. Теперь проводите вот такое математическое действие: 20:10=2. Это и есть мощность насоса, измеряемая в м³/ч.

Как видите, выбрать насос не так уж и сложно. Конечно, это простейший расчет без учета различных нюансов. Но его можно взять за основу, приплюсовав 20% на всякий случай.

Монтаж

Заниматься установкой циркуляционного насоса самостоятельно, если вы не знаете всех нюансов монтажного процесса, лучше не стоит. Но ознакомиться с технологией и последовательностью нужно.

Место установки

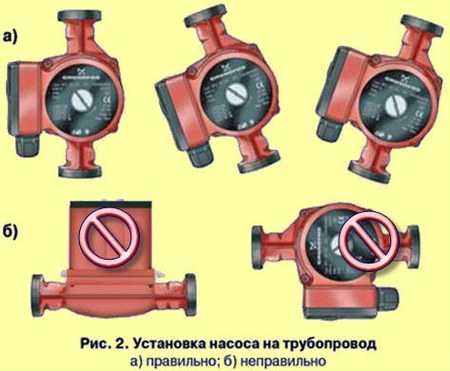

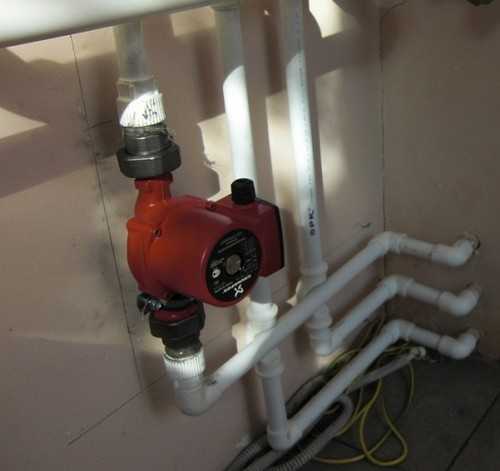

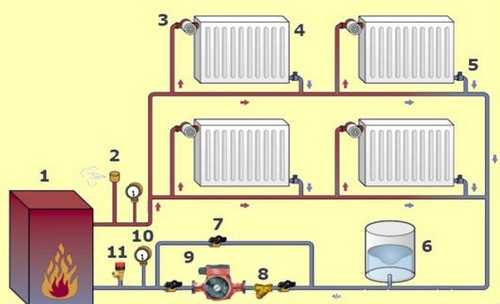

Насос устанавливается на обратке рядом с отопительным котлом. Это делается с одной-единственной целью – снизить температурные нагрузки на уплотнители, манжеты и прокладки, которые используются в конструкции самого агрегата. Под действием высоких температур они быстро выходят из строя.

Существует два типа устройств: с мокрым ротором и сухим. Обычно первый вариант это маломощные насосы, используемые для отопления небольших частных домов. Его врезают прямо в трубопровод, соединяя с двух сторон резьбой. Второй – это более мощная установка. Такие насосы чаще всего соединяются при помощи фланцев.

Запорная арматура и фильтр

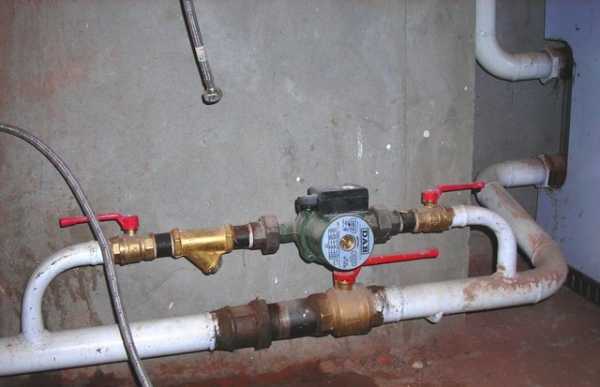

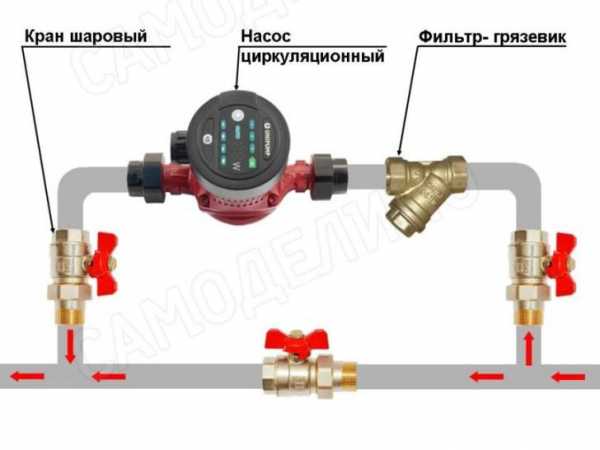

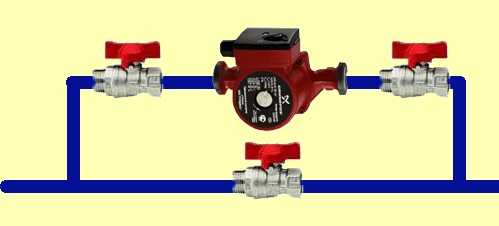

Насос отсекается от трубы двумя вентилями (шаровыми кранами), которые при необходимости проведения ремонта, закрываются.

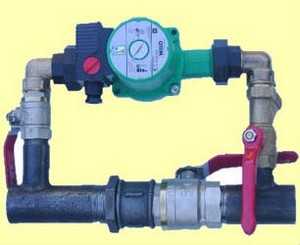

Обязательно устанавливается байпас. Это труба, которая соединяет трубопровод, минуя насосную установку. На байпас обязательно монтируется вентиль. Он перекрывает течение теплоносителя, когда работает насос. И открывает, когда прибор перестает работать или в процессе ремонта. То есть, байпас работает в экстренных случаях, чтобы отопление не прекращалось, если остановился сам насос.

Сегодня нередко перед насосом монтируется фильтр грубой очистки. Он отвечает за качество теплоносителя.

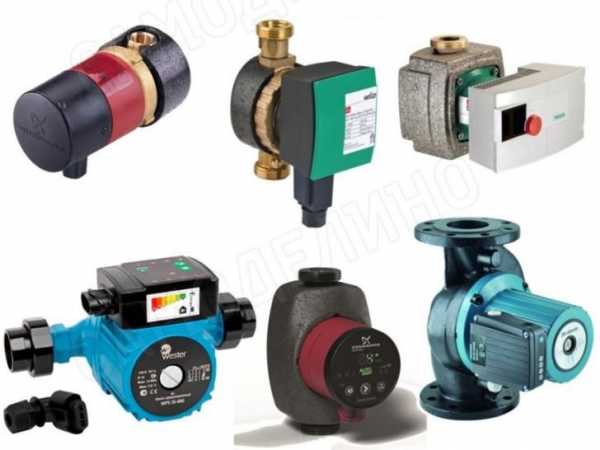

8 лучших насосов для систем отопления

Некоторые хозяева коттеджей даже и не догадываются, что покупка котла не обеспечивает поддержку тепла во всем доме. Для того чтобы его доставить во все сектора системы отопления используют специальный циркуляционный насос (помпу). Лучшим выбором хозяев частных домов станет покупка данного девайса, который будет постоянно прогонять горячую жидкость через всю систему отопления. Большая часть систем для отопления поддерживает свою работоспособность благодаря этому устройству. Его предназначение состоит в том, что он поддерживает необходимое давление во всей системе, помогая воде преодолевать различные устройства контуров труб и радиаторов. Данная подборка является прямым пособием для таких хозяев, которые не знают, какой именно насос им лучше выбрать.

Насос для системы отопления какой фирмы выбрать

Для покупки доступно достаточно много моделей, однако они имеют незначительные различия в виде степени надежности или срока своей службы. Кроме этого, такие насосы крайне бесшумны.

Этот список фирм сформирован в порядке убывания надежности их продукции:

1. Grundfos

2. Wester

3. Wilo

4. DAB

5. NEOCLIMA

Необходимо быть осторожными при выборе насоса, ведь многие китайские фирмы пытаются подделывать продукцию этих компаний. Рано или поздно такие изделия начинают работать хуже или вовсе выходят из строя.

Рекомендации:

Лучшие недорогие насосы для систем отопления

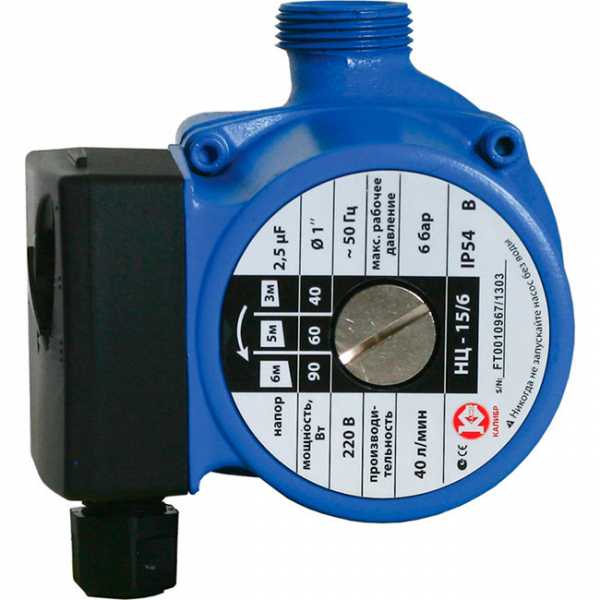

Калибр НЦ-15/6

Надежный насос с тремя скоростями имеет корпус из высокопрочного чугуна. Данный прибор, в отличие от других аналогов, отлично справляется даже в условиях высокой температуры (до 60). Установить его можно в любом положении – горизонтальном или вертикальном.

Весит девайс около 2,5 кг, а при мощности работы в 90 Вт работает совершенно бесшумно. Не стоит забывать, что работает устройство только с чистой водой. Максимальная температура жидкости, с которой он контактирует – 110 градусов.

Через себя насос пропускает около 2,5 кубометров воды за час работы, что является вполне удовлетворительным показателем для небольшого коттеджа или загородного домика. С течением некоторого времени насос начинает шуметь, но невысокая стоимость частично компенсирует эту неполадку.

На основании отзывов об этом насосе для систем отопления мы сформировали следующие плюсы:

Низкая стоимость;
Компактность;
Корпус из чугуна;
Работа при большой температуре;
КПД устройства выше среднего.

Минусы:

Ненадежная сборка;
Части ротора сделаны из пластика.

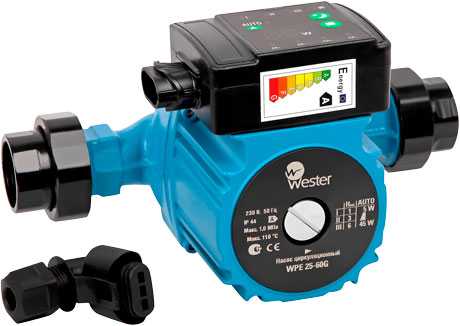

Wester WCP 25-60G

Насос, работающий по принципу циркуляции, подходит для различных систем, отапливающих жилые помещения, будь они одно- или двухтрубные. Корпус из чугуна обеспечит надежность системы и долгий срок эксплуатации.

Несмотря на то, что у девайса заявлен бесшумный двигатель, к сожалению, пользователи отмечают, что насос, работая на максимальных оборотах, издает большое количество шума. Однако, благодаря тому, что у устройства имеется переключение скоростей в трех режимах, вышеперечисленная проблема может быть устранена.

Насос очень компактен, и заниматься его монтажом можно даже в условиях ограниченного пространства. Максимальная мощность составляет 93 Вт.

Исходят из отзывов довольных покупателей, данная модель насоса обладает следующими плюсами:

Небольшой размер и вес устройства;
Высокая энергоэффективность;
Корпус из чугуна;
Установку можно производить в любых условиях – горизонтальных и вертикальных;
Низкое энергопотребление.

Минусы:

Девайс шумит при работе на максимальных оборотах;
Части ротора сделаны из некачественного пластика.

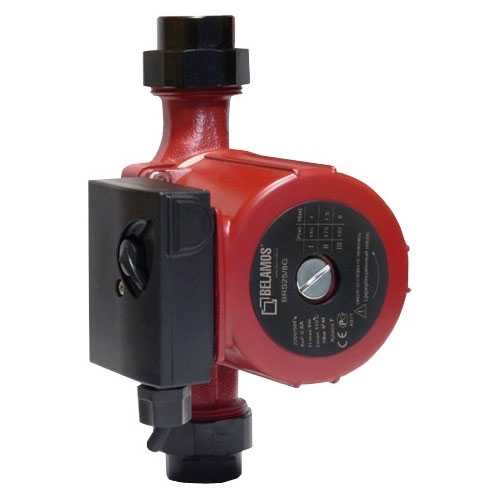

Беламос BRS 25 / 4G

Это хорошее и недорогое устройство, подходящее для самых разных систем, отапливающих жилые помещения. В насосе есть переключатель скоростей трех видов, а его корпус сделан из качественного чугуна. Девайс гарантирует отличную производительность, к тому же, тратиться на оборудование не придется, ведь все необходимые гайки и провода поставляются в комплекте. Некоторые пользователи отмечают плохое качество крепежей, но оно соответствует низкой стоимости.

Устанавливается насос на любой поверхности – как вертикальной, так и горизонтальной. Отметить можно тихую работу, которая по отсутствию шумов выгодно отличает его от более дорогих аналогов. Им потребляется минимальное количество электричества. Максимальный набор, проводимый через него, составляет 4.5 м.

Отзывы пользователей этого устройства, собранные в интернете, натолкнули на написание следующих положительных качеств:

Низкая стоимость;
Небольшие параметры и масса устройства;
Высокая энергетическая эффективность;
Чугун – отличный материал для корпуса;
Установка на поверхности любого типа.

Отрицательные:

Крепеж, который поставляется в комплекте, достаточно низкого качества.

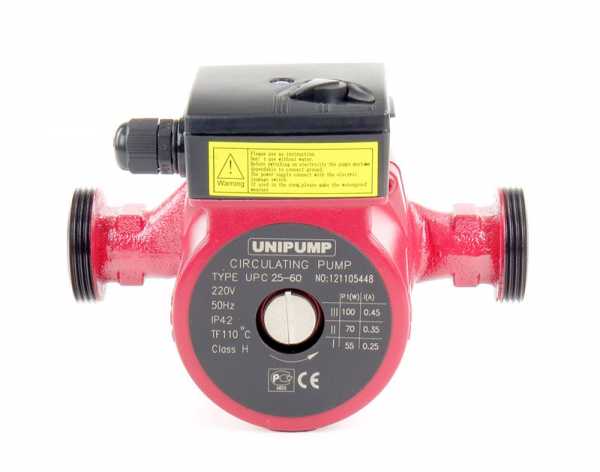

UNIPUMP UPC 25-60

Насос, обладающий несколькими скоростями, который способен перекачивать жидкости со скоростью до 3,9 куб.м/час в системах, обогревающих коттеджи, или обладающих стабильным потреблением тепла – теплых полах, к примеру. Максимальная мощность устройства составляет 100 Вт.

Загородные домики и коттеджи любого размера – вот разумный выбор, в совокупности с которым будет отлично работать этот насос. Устройство весьма экономично и практически бесшумно. Для того чтобы установить его на любой поверхности потребуется минимальное количество места. Для обслуживания девайса не нужна специальная подготовка или тематическое оборудование.

Данная модель насоса для системы отопления обладает следующими плюсами:

Надежность;
Долговечность;
Бесшумная работа в жестких условиях;
Низкое потребление электричества.

Минусы:

Устройство сильно чувствительно к внешней температуре.

Лучшие дорогие насосы для систем отопления

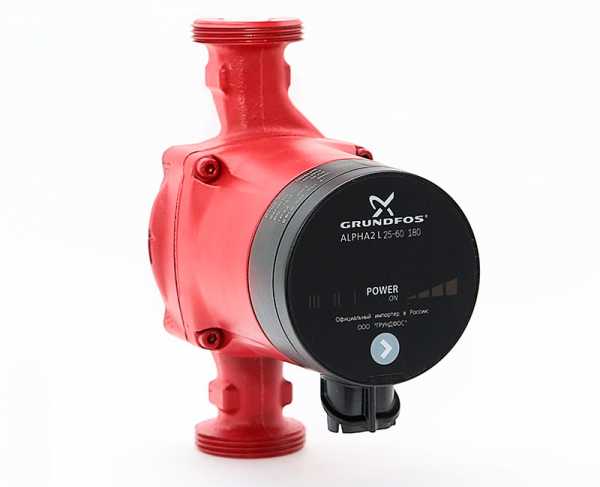

GRUNDFOS ALPHA2 25-60 180

Насос серии ALPHA, производство Дания. Высокоэффективное устройство широко используют для циркуляции теплоносителей (радиаторные системы отопления, системы «теплый пол»). Насос отличается высочайшей надежностью, а три режима с фиксированной частотой вращения вместе с двумя режимами регулирования давления в пропорциях готовы удовлетворить потребности любого клиента.

Управление осваивается на интуитивно понятном уровне – достаточно выбрать единственный режим из семи возможных. Подключается к общей системе с помощью специального штекера с маркировкой Alpha. Если подключать насосы через источники бесперебойного питания, можно существенно повысить рабочий период системы благодаря тому, что она потребляет совсем немного энергии.

Исходя из отзывов покупателей, которые купили данную модель, мы сформировали следующие плюсы:

Большой разброс потребляемой мощности;
Наличие штекера Alpha;
Не нужно удалять воздух из насоса;
Надежность.

Минусы:

Высокая стоимость.

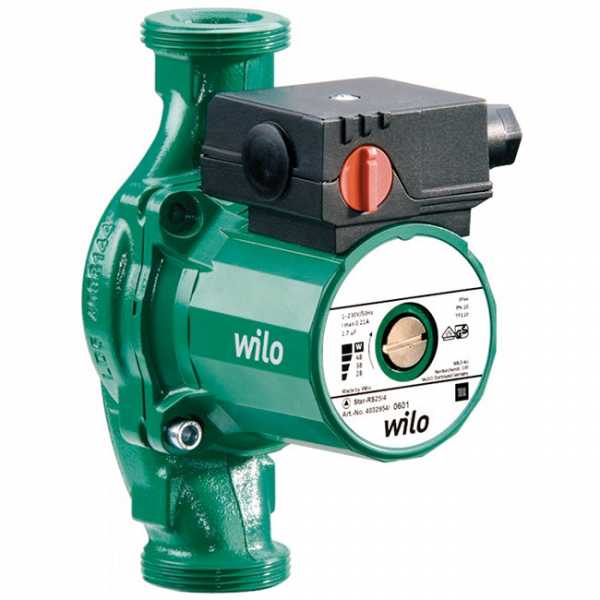

Wilo Star-RS 25/4

Данный девайс широко используется в системах для отопления, устройствах снабжения воды и вентиляции. Корпус из надежного чугуна и нержавеющий вал обеспечат отсутствие коррозии на насосе. Перекачивает агрегат лишь чистую воду, с максимальным напором до четырех кубических метров.

Устанавливать его можно лишь в горизонтальном положении, кроме этого, он сможет перекачать за час 3 кубических метра. У девайса отсутствует чувствительность к температурам жидкостей, но у него может нарушиться работоспособность, если использовать слишком жесткую воду. Работает в очень тихом режиме.

Из основных плюсов устройства, судя по отзывам довольных потребителей, можно выделить:

Высокая надежность;
Несколько скоростей работы;
Огромный диапазон температурных режимов воды;
Устойчивость к току;
Бесшумность работы.

Минусы:

Установка только в горизонтальном положении;
Рычажок переключателя скорости немного неудобен.

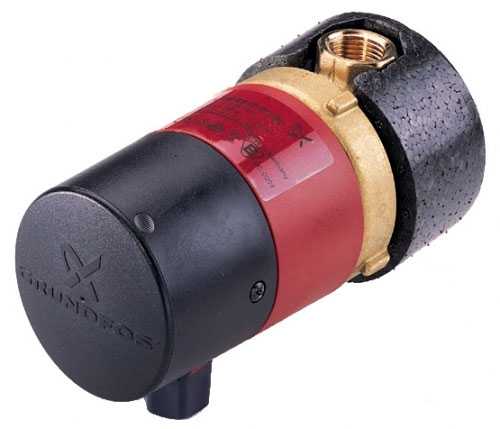

Grundfos UP 15-14 B

Насос для циркуляции предназначается для маленьких устройств систем, обеспечивающих системы отопления. Небольшой девайс устанавливается в любых условиях, кроме этого, он не нуждается в специальном техническом обслуживании.

Повышенная надежность обеспечивается прочным корпусом из латуни, но в случае необходимости он снимается без специального демонтажа насоса. Подключить агрегат к сети электроэнергии можно с помощью удобного разъема. Работа насоса достаточно тихая, а электричества он потребляет очень мало. Особенность его работы в том, что за час он перекачивает до 1 литра воды.

У устройства присутствуют следующие положительные стороны:

Компактность;
Удобство в установке;
Потребление небольшого количества электроэнергии;
Корпус из латуни.

Отрицательные:

Крайне маленькая мощность;
Высокая стоимость.

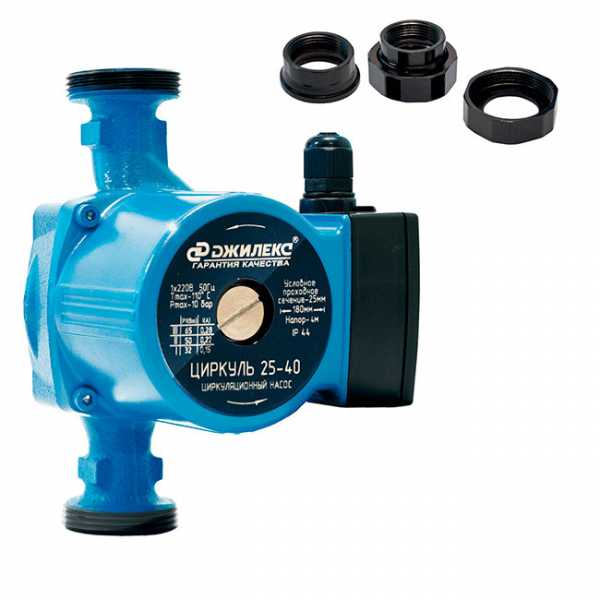

ДЖИЛЕКС Циркуль 25-40

Насос с тремя скоростями, в котором нет сальниковых уплотнений. Электрический движок, благодаря специальной жидкости, смазывается и охлаждается самостоятельно. Из-за этого он потребляет немного энергии и снижает уровень воспроизводимого шума.

Агрегат весит 3 кг, а его уровень потребляемой мощности – 65 Вт. Устройство достаточно производительно – оно способно перекачивать до 3 кубических метров за час. Установить агрегат достаточно просто, что достигается за счет его небольших габаритов. В комплекте поставляются даже гайки. Девайс подойдет системам любого типа в коттеджах или частных домах.

Основные плюсы модели:

Работа в тихом режиме;
Отсутствие сальниковых уплотнений;
Производительность;
Компактность.

Минусы:

Чувствительность к грязной воде.

Какой насос для системы отопления купить

1. Владельцев небольших коттеджей вполне могут удовлетворить модели Калибр НЦ-15/6 или Wester WCP 25-60. Они потребляют немного электроэнергии, при этом перегоняя немного воды. Их качества хватит на несколько лет, а стоимость порадует любого покупателя.

2. Wilo Star-RS 25/4 – популярная модель, которая пользуется сильным спросом. Она недорого стоит, но при этом перегоняет большое количество воды за час, устанавливается только на горизонтальной поверхности и очень тихо работает.

3. GRUNDFOS ALPHA2 25-60 180 – насос из Дании, стоящий больших денег. У него есть семь специальных режимов, которые очень легко настраивать даже человеку, который ранее не сталкивался с подобными устройствами. Агрегат много стоит, но при этом обеспечивает всю систему большим сроком годности.

4. UNIPUMP UPC 25-60 – хорошая модель, с высокой максимальной мощностью. Она подойдет для коттеджа любых размеров, обеспечивая минимальное энергопотребление и бесшумную работу.

5. NEOCLIMA UPC 25-40 подойдет владельцам, которые не хотят тратиться на дорогую модель, но получить при этом мощное устройство, способное за час перекачивать до 1600 литров воды. Устройство немного весит, благодаря чему достаточно легко произвести его монтаж на любую поверхность.

Друзьям это тоже будет интересно

Хочешь получать актуальные рейтинги и советы по выбору? Подпишись на наш Telegram.

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

vyboroved.ru

Насосы систем отопления: виды и способы монтажа циркуляционных насосов отопления

Вступление

Насосы отопления, усиливают циркуляцию теплоносителя и обеспечивают равномерный нагрев системы отопления. Если установить такой насос, то необходимость установки прибора под наклоном, что делается для улучшения циркуляции, просто напросто отпадает. Если дом в несколько этажей, то установив в нём такой насос можно значительно улучшить производительность системы отопления.

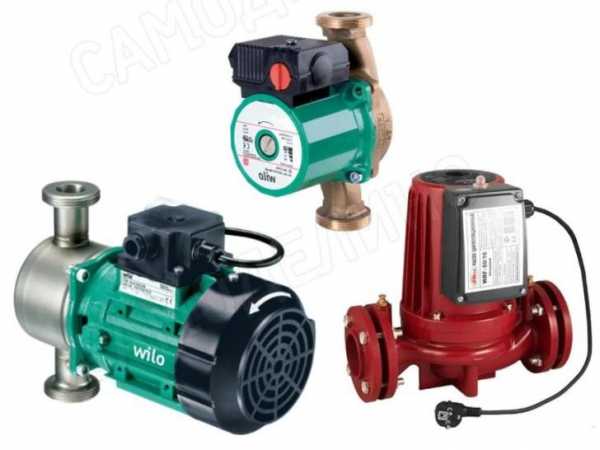

Насосы систем отопления — виды

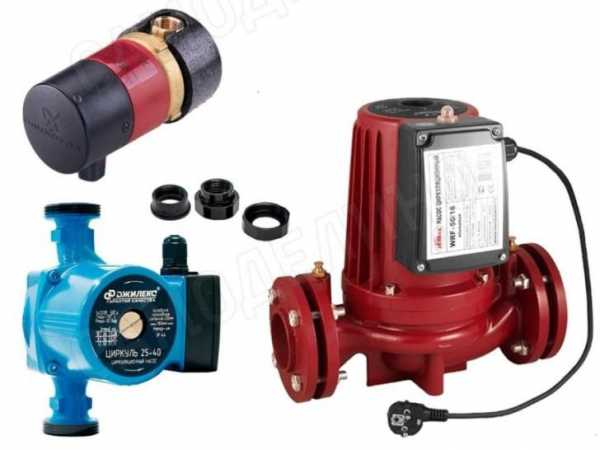

Насосы, которые применяются, для отопительной системы бывают двух видов.

Насосы с сухим ротором;
Насосы с мокрым ротором.

В нашей статье мы рассмотри эти два вида более подробно, сделав обзор по элементам конструкции.

Насосы систем отопления с сухим ротором

Конструкция рассматриваемого агрегата устроена так, что перекачиваемая вода не имеет прямого контакта с двигателем. Именно поэтому считается, что он более безопасен. В конструкции насосной части имеются два кольца, которые совершают между собой вращательные движения. Насосная часть, в свою очередь отделяется от двигателя установленным уплотнением. При помощи перекачиваемой жидкости происходит смазывание механизмов насоса, тем самым предотвращая его износ. Кольца между собой плотно скреплены пружиной. Это позволяет регулировать прижимное усилие, если произошло истирание. Всё это способствует увеличению срока службы насоса, а также делает его более надёжным.

Чаще всего такой вид насоса, с сухим ротором, используют на промышленных предприятия, с большой объём воды.

Насос для дома

Для дома оптимальным вариантом, будет установка прибора прямоточного вида. Он соединён с трубопроводом и является его частью. Сама труба устанавливается непосредственно на фундамент. Если по каким либо причинам нет возможности установки трубы на фундамент, то насос следует монтировать на жёстком основании.

Повторюсь, насосы с сухим ротором используются в основном на производстве. Питание у них трехфазное, объем воды должен быть большой.

Для системы отопления коттеджа или загородного дома, оптимальным вариантом будет установка насоса систем отопления с мокрым ротором.

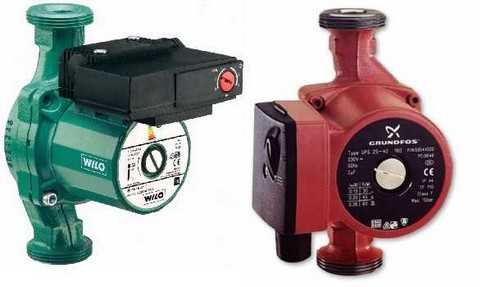

Насос отопления с мокрым ротором

В корпусе такого отопительного прибора располагается ротор, на котором зафиксирована крыльчатка. За счёт перемещения жидкости в системе отопления она выполняет вращательные движения. Через гильзу насоса постоянно циркулирует вода, охлаждая и смазывая тем самым все подшипники. Чтобы циркуляция жидкости была наиболее оптимальной прибор необходимо зафиксировать на горизонтальной поверхности трубопровода.

Коэффициент полезного действия отопительных насосов такого типа не превышает 50%. Если сравнивать с насосом с сухим ротором, то этот показатель меньше на 30%. Зато такие насосы имеют ряд преимуществ.

При работе он издаёт мало шума;
Цена на него невысокая;
У него маленький вес;
Он легко и просто устанавливается.

Такой прибор прослужит долгую службу, не требуя частого технического обслуживания.

Монтировать насос с мокрым ротором можно на любом из участков отопительной системы. Установку можно осуществить двумя способами.

class=»eliadunit»>

Первый способ позволяет установку в самом трубопроводе,

второй способ установка в запасной линии.

Второй способ установки более распространён, т. к при аварийном отключении электричества все элементы системы отоплении продолжат свою работу.

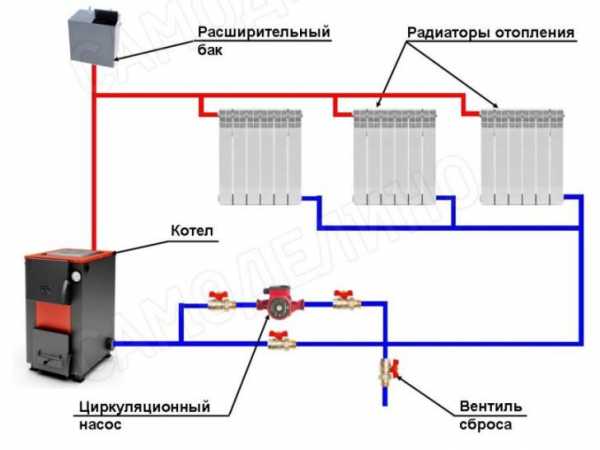

Способ монтажа отопительного насоса

Подающая труба, которая находится вблизи выхода из котла отопления, является самым оптимальным вариантом для установки насоса. На трубопроводе, подающем теплоноситель, ставится запорный вентиль. Вентиль направляет теплоноситель по запасной трубе, где установлен циркуляционный насос.

В случае аварийного отключения электроэнергии или поломки насоса, вентиль открывается, и теплоноситель пускается по основной трубе теплопровода. Работа системы отопления не будет прервана, а будет осуществляться путём естественной циркуляции.

Если же, насос установить напрямую в подающий трубопровод, то в случае прекращения подачи электроэнергии, неработающий насос перекроет движение теплоносителя и система отопления перестанет работать.

Это все про насосы систем отопления.

Другие статьи по теме: Монтаж отопления

class=»eliadunit»>

obotoplenii.ru

грамотное бесперебойное отопление и технические характеристики

Циркуляционный насос для систем отопления — это очень удобно и практично. Если же установить циркуляционный насос в обратную магистраль, то это поможет значительно снизить расходы. Действительно, благодаря ему в котёл тепло поступает гораздо быстрее, а также и менее остывшим. Для того чтобы было как можно больше эффекта от такого оборудования необходимо тщательно изучить все характеристики.

Общие и основные характеристики циркуляционных устройств систем отопления

В основном во всех системах отопления используются циркуляционные насосы, они помогают осуществлять подачу жидкости, их устанавливают внутри корпуса. Общими и основными параметрами таких изделий являются:

Производительность — она показывает, какой объем жидкости циркуляционный насос сможет пропустить через себя за один час работы в системе отопления. Все зависит от гидравлического сопротивления магистрали.
Напор — по-другому гидравлическое сопротивление. С помощью неё определяется максимальная высота, на которую насос поднимет весь столб воды.
Присоединительные размеры — подбирают обычно следующим образом: следует произвести подбор с учётом диаметра подключаемых труб отопления, а также длины корпуса.
Максимальная температура. Главной задачей таких насосов является то, чтобы перекачивать нагретый теплоноситель. Лучше выбрать устройство, которое может выдерживать максимальную температуру до 110 градусов.
Производитель — этот параметр также немаловажен в работе. Лучше всего покупать продукцию известных поставщиков.

Выбор циркуляционного насоса — правила?

Когда вы получили требуемые параметры нужной продукции можно приступать к выбору модели. Может показаться, что чисто теоретически подойдёт совершенно любой насос, который ничуть не уступает техническим характеристикам уже рассчитанных. Необходимо при выборе учесть следующие рекомендации от специалистов:

Следует постараться как можно лучше изучить модель, которая вам понравилась. Выбрать насос лучше всего тот, у которого рабочая точка обычно располагается ближе всего к графику.
Нужно выбирать насос не с очень высокими характеристиками, так как он будет потреблять излишнюю не нужную электроэнергию, а также создаст излишний шум.
Рассчитывать производительность следует из максимальной нагрузки при самой низкой температуре на улице. Если же вам кажется, что насос потребляет слишком много энергии, то подберите менее мощный.
В настоящее время у всех современных устройств есть три скорости. Благодаря их переключению можно оптимизировать работу всей системы отопления.

Характеристики циркуляционных насосов для отопления Вило

Циркуляционные устройства Вило применяют для ускорения передвижения горячей воды особенно в тех случаях, когда площадь дома достаточно большая, а также есть второй этаж или же трубопровод с большой системой разветвлений. Для того чтобы обогревать дома разработаны всего две серии Вило — они имеют свои особенности и плюсы.

Преимущества Wilo

Оборудование линии Вило имеет множество преимуществ, например, сравнительно небольшую мощность, то есть электроэнергии будет тратиться не так уж и много. Эти устройства предназначены для обогрева домов площадью примерно от 200 до 750 м2. Другим плюсом является материал, из которого сделано колесо — оно изготовлено из технического полимера, который устойчив к длительному воздействию как низких, так и высоких температур.

Преимущества оборудования Вило:

Трехступенчатая регулировка оборотов благодаря ручному переключателю.
Противокоррозионное покрытие корпуса насоса.
Подшипники из износоустойчивого металлографитного материала никогда не деформируются.
Доступная цена.

Особенности насосов Вило TOP-S

Такие модели предназначены для помещений с площадью до 1400 м2. С помощью этих устройств можно обеспечить ускоренную циркуляцию теплоносителя во всех системах отопления. Технические характеристики:

Оборудование может работать в пределах от -20 до +130 градусов, иногда возможно увеличение температуры до 140 градусов, но не более.
Труба соединяется с помощью фланца или же резьбы.
Наибольшее допустимое давление: 6, 10, 6/10, 16 бар (индивидуальное исполнение).
Три скорости переключения.
Расширены функции сигнализации, двигателя и индикации.
Термоизолирующий кожух.

Плюсы и минусы Вило

Негативных отзывов циркуляционных насосов Вило практически не имеется, но есть очень большой риск купить подделку, её почти невозможно отличить от настоящей. Оборудование пользуется спросом благодаря следующим преимуществам:

Эти устройства долговечны.
Имеется несколько ступеней защиты.
Есть возможность ручного переключения оборотов двигателя.

Технические характеристики насосов для систем отопления GRUNDFOS UPS 25–40

Основание устройства сделан полностью из чугуна. Конструкция привода изготовлена по схеме «мокрый ротор». Благодаря такому типу сборки насосов практически бесшумен. Работает он на трёх скоростях, они обычно устанавливаются в зависимости от вашей системы отопления (то есть везде индивидуально). Маркировка названия модели расшифровывается так:

Up — обозначение типа оборудования;
S — переключатель скоростей насоса;
25 — диаметр трубы, в мм;
40 — наибольший показатель напора.

Такое циркуляционное устройство имеет небольшие размеры, именно поэтому оно не нуждается в дополнительном рабочем месте. Насос предназначается для циркуляции воды в системах отопления и обогрева пола, снабжения горячей водой.

Технические характеристики устройства:

Присоединение трубы — G 1 1/2;
Максимальный рекомендуемый подъем — 2,45 м;
Диаметр патрубков — 25 мм;
Напор — до 4 м;
Общая мощность — 25/35/45 Вт;
Вес — 2,6 кг;
Наибольший расход устройства —3,5 м3/ч;
Монтажная длина — 180 мм;
Максимальное рабоче давление — 10 бар;
Питание — 230 В.

Циркуляционное устройство очень экономичное: может работать как постоянно, так и с помощью настройки таймера, который контролирует весь процесс по заданным параметрам.

Оцените статью: Поделитесь с друзьями!

kotel.guru

10 лучших насосов для систем отопления — Рейтинг 2019 года (Топ 10)

Нормальная работа системы отопления без принудительной циркуляции реализуется трудно: хоть естественная циркуляция за счет разницы в плотностях нагретого и остывшего теплоносителя и возможна, ее единственный плюс – это максимальная простота. Зато достаточно начать растапливать котел, как сразу станет понятна разница: пока при «естественной» системе еще будет зуб на зуб не попадать (естественная циркуляция настолько инерционна, что котел может уже кипеть, а батареи останутся еле теплыми), принудительная циркуляция уже нагреет радиаторы в комнатах. Принудительная циркуляция куда менее чувствительна к конфигурации системы отопления (давления хватит, чтобы прогнать даже неудачно спроектированную). Наконец, переход с воды на пропиленгликолевый теплоноситель может просто парализовать ранее работавшую систему отопления без насоса: ощутимо меняются и вязкость, и плотность теплоносителя. Так что не стоит ли просто поставить насос? Если же у Вас стоит двухконтурный котел или отдельный бойлер, то тут уже отдельный насос потребуется однозначно – как иначе подавать горячую воду в краны?

Остается только выбрать не просто лучший по характеристикам и цене, но еще и достойный по качеству циркуляционный насос: вряд ли Вам понравится реанимировать свое отопление в февральские морозы.

Рейтинг лучших циркуляционных насосов для систем отопления

Как выбрать хороший насос для отопления?

В первую очередь, конечно же, циркуляционный насос должен соответствовать характеристикам котла, которые, в свою очередь, подбираются исходя их отапливаемой площади. Иначе при недостаточном потоке «крайние» батареи будут слишком холодными.

Приблизительная формула расчета нужной производительности проста: Q = 0,86 x P/dt. Здесь P – это тепловая мощность системы, а dt – дельта температур на выходе котла и в обратке. То есть, если мы используем котел на 40 киловатт и хотим обеспечить дельту в 20 градусов (обычно берется такое значение для нормальной работы), то нам в теории будет достаточно иметь производительность 1,72 кубометра в минуту. Тогда зачем мы привели в рейтинге куда более производительные насосы? Подождите, это еще не все.

При работе циркуляционный насос должен преодолевать гидравлическое сопротивление системы отопления. Обратите внимание, что важно именно оно, а не высота системы: обратка уравновешивает подачу, то есть при равном нолю сопротивлении насос фактически не нагружался бы прокачкой. Но в реальности сопротивление у труб и радиаторов будет иметься всегда. Грубый подсчет для двухтрубной системы дает требуемую высоту подъема, равную числу этажей, умноженному на коэффициент от 0,7 до 1,1, для коллекторно-лучевой он возрастает до 1,16-1,85. То есть, если мы отапливаем «двухтрубкой» два этажа, а котел стоит в подвале, то от насоса нужна высота подъема около 3,3 м. Опять меньше, чем у насосов в рейтинге.

Дело в том, что высота объема и производительность для насоса – это антагонисты: увеличение сопротивления неизбежно ограничивает производительность. Поэтому у каждого насоса в документации приводится график «высота-производительность» для каждой скорости. Так вот подходящий нам насос должен иметь такой график, чтобы точки нужной производительности и высоты подъема у него пересекались примерно посередине – такая «средняя точка» гарантирует нам, что насос не будет перегружаться. Это особенно важно в момент пуска, ведь мотору приходится раскручиваться сразу под нагрузкой. Соответственно, и предельные цифры производительности и высоты подъема у правильно подобранного насоса будут выше, чем те, что получатся из расчета.

Также учтите, что гликолевые теплоносители имеют повышенную в сравнении с водой вязкость, а графики приводятся именно для воды: на это тоже нужно сделать запас. При этом производитель должен прямо указывать в характеристиках насоса предельную концентрацию пропиленгликоля в теплоносителе.

Наконец, сам насос должен подходить по способу установки (не все могут работать и горизонтально, и вертикально), установочным размерам. Иначе уже собранное отопление придется переделывать.

Удачной покупки!

www.expertcen.ru

технические характеристики, какой выбрать для дома

В большинстве частных домов для обогрева жилых помещений в холодное время применяется автономная система отопления. Она представляет собой трубопроводную сеть с теплоносителем, циркулирующим от нагревательного котла к батареям. При этом эффективность работы всего оборудования во многом зависит от разницы температуры теплоносителя на выходе и входе нагревательного котла.

Чем меньше будет эта величина, тем меньше потребуется газа для поддержания требуемой температуры в отапливаемых помещениях. Одним из способов решения подобной задачи является увеличение скорости прохождения воды по трубопроводу. Именно для этого используют циркуляционный насос.

Разнообразие циркуляционных насосов

Особенности варианта отопления с естественной циркуляцией теплоносителя
Системы отопления с естественной циркуляцией теплоносителя относятся к открытому типу. Они включают в себя нагревательный котел, трубопроводную сеть, батареи и расширительную емкость, напрямую сообщающуюся с окружающей средой. Перемещение теплоносителя, в качестве которого используется вода, осуществляется за счет законов термодинамики и под воздействием сил гравитации.
Открытая система отопления с циркуляционным насосом
Плотность горячей воды в котле уменьшается, и она поднимается по стояку вверх. Далее под воздействием сил гравитации она самотеком поступает в батареи, отдает в обогреваемые помещения тепло и возвращается снова в котел. При снижении температуры жидкости плотность повышается, и в результате холодная вода выталкивает нагретую в котле наверх, цикл завершается. Для обеспечения движения теплоносителя самотеком горизонтальные отрезки сети выполняют с наклоном не менее одного сантиметра на погонный метр длины трубопровода.
Попавшие внутрь пузырьки воздуха движутся вместе с водой и выходят наружу в расширительной емкости, контактирующей с атмосферой. Функцией расширительного бака является обеспечение стабильного давления в системе. Излишки расширившейся при нагревании воды попадают в компенсационную емкость, при остывании она сливается обратно, в результате внутреннее давление не изменяется.
Характеризуется подобное отопительное оборудование низким циркуляционным давлением и высокой инертностью, обусловленной значительным объемом теплоносителя, требуемого для работы системы.
Преимущества использования циркуляционного насоса
В системах отопления с естественной циркуляцией теплоносителя его оборачиваемость снижается вследствие воздействия сил трения, снижения скорости потока на поворотах разводки и так далее. При этом происходит значительное снижение температуры на выходе, и для подогрева воды приходится затрачивать большое количество энергии.
В современной системе отопления циркуляционный насос обязательно присутствует
Применение труб меньшего диаметра приводит лишь к частичному решению вопроса, по этой причине с целью увеличения оборачиваемости теплоносителя используют водяной насос для отопления. Его применение имеет следующие преимущества:
тепло по всем помещениям распределяется равномерно;
обеспечивается необходимый напор;
появляется возможность использования антифриза в качестве теплоносителя;
обеспечивается контроль частоты вращения;
бесперебойность рабочего процесса, благодаря управляющей автоматике;
долгий срок службы.
Разновидности насосов для циркуляции воды
Возникает естественный вопрос, какой насос выбрать для бытовых целей? Устройство для перекачки воды является электродвигателем с расположенной на его валу крыльчаткой. При вращении ее лопастей в результате возникновения центробежных сил в перекачиваемом потоке жидкости создается необходимое рабочее давление. Электрический двигатель состоит из корпуса, неподвижного статора и вращающегося внутри него ротора.
Примеры корпусов насосов из стали, латуни и чугуна
Корпуса агрегатов изготавливаются из сплавов чугуна, стали, алюминия, латуни или бронзы. Роторы делаются из стали или керамики. Если вращающаяся часть имеет контакт с перекачиваемой жидкостью, то такая конструкция насоса называется «мокрой», в противном случае — «сухой». Это основные разновидности рассматриваемого устройства, вдобавок к этому они зачастую различаются по виду электропитания и прочим эксплуатационным характеристикам.
В каком случае удобны насосы с сухим ротором?
Основным преимуществом насосов с сухим ротором является их высокий коэффициент полезного действия, составляющий порядка восьмидесяти процентов. Однако при эксплуатации они требуют регулярного технического обслуживания, так как твердые включения в потоке жидкости могут повредить уплотнительные кольца и вызвать разгерметизацию оборудования. Кроме того, насосы такого вида издают при работе много шума, из-за этого устанавливать их следует в отдельном помещении.
Внешний вид и устройство насоса с сухим ротором
Становится понятно, что насосы с сухим ротором удобно использовать в крупных отопительных сетях, где большое значение имеет экономия электрической энергии, определяемая высокой производительностью этого типа оборудования. У хозяев небольших частных домов возникают сложности с проведением регулярного обслуживания, не всегда удается выбрать отдельное помещение для установки, а производительность — не столь важный параметр в бытовых условиях.
Область применения насосов с мокрым ротором
Отличительной характеристикой конструкции насосов с мокрым ротором выступает то, что их вращающаяся часть погружена в воду, которая обеспечивает смазку и охлаждение устройства. Электрическая часть статора, на который подается напряжение питания, заключена в герметичный стакан. При работе перекачивающее оборудование этого типа издает очень мало шума, не требует регулярного обслуживания, отличается простотой установки, небольшим весом и размерами.
Устройство насоса с мокрым ротором
Главным минусом является низкий коэффициент полезного действия, составляющий порядка пятидесяти процентов. Вследствие этого насосы с мокрым ротором применяются в системах отопления с небольшой протяженностью трубопроводной сети, которая наиболее часто и обустраивается в небольших частных домах.
Какой насос выбрать?
При выборе циркуляционного насоса надо учитывать совокупность его эксплуатационных характеристик и особенности устройства. Кроме того, имеет значение тип имеющейся системы отопления, размеры площади обогреваемых помещений, объем циркулирующего теплоносителя, состояние котла и трубопроводной сети. В итоге, чтобы правильно выбрать насос для отопления, нужно обращать внимание на следующие параметры перекачивающего оборудования:
показатели мощности;
максимальную температуру рабочей жидкости;
внутреннее давление;
значение производительности;
величину потребления электрической энергии.
При выборе следует внимательно изучить характеристики насоса
Ориентироваться надо не на максимальные значения, а подбирать усредненные характеристики для данного типа системы отопления. Оборудование редко работает в режиме пиковой нагрузки, излишне мощные агрегаты будут непроизводительно много расходовать энергетических ресурсов. Подобный подход позволит уменьшить расход денежных средств не только на этапе приобретения, но и в процессе технического обслуживания.
Выбор циркуляционного насоса по техническим характеристикам
Важно правильно подобрать водяной насос по его характеристикам. Существуют специальные формулы расчета эксплуатационных характеристик теплотехнического и насосного оборудования. При выборе водяного насоса для частного дома можно использовать следующие усредненные значения:
Производительность циркуляционного насоса должна соответствовать мощности нагревательного котла. То есть, если мощность котельного оборудования составляет сорок киловатт, то насос обеспечивает перекачку сорока литров теплоносителя в минуту.
Обеспечиваемая насосом высота, на которую он способен поднять водяной столб, или иначе говоря, значение его напора, принимается равным 0,6 на десять метров длины трубопроводной сети. То есть, если общая длина труб системы отопления составляет сорок метров, то напор насоса не должен быть меньше 2,4 метра. Этот параметр обязательно указывается в техническом паспорте изделия.
В зависимости от величины сечения труб подбирается электрическая мощность перекачивающего оборудования. Гидравлическое сопротивление потока жидкости увеличивается с уменьшением диаметра трубопровода, то есть для систем отопления с малым диаметром труб требуются более мощные насосы.
Величина передачи тепла в обогреваемые помещения зависит от скорости движения теплоносителя. Нужно выбирать модели с возможностью изменения этого параметра, что позволит подстраиваться под температурные колебания во внешней среде. В любом случае, не следует разгонять теплоноситель до превышения бесшумного порога его циркуляции.
Обратите внимание на дополнительные параметры
Если параметры отопительной системы отличаются от среднестатистических, нужно сделать поправку значений технических характеристик в большую или меньшую сторону. Например, если в хорошо утепленном небольшом доме установлено мощное котельное оборудование, имеет смысл установить циркуляционный насос малой производительности.
Различные варианты присоединения циркуляционного насоса
В случае недостаточной мощности котла, не обеспечивающей поддержания комфортной температуры в жилых помещениях при сильных холодах, нужно, в качестве временной меры, установить высокопроизводительную помпу. В дальнейшем потребуется выполнить теплоизоляцию дома или установить другой котел.
Нужно также обращать внимание на максимальную температуру теплоносителя, на которую рассчитан конкретный насос. Имеет значение материал, из которого изготовлен его корпус, наличие функции защиты от сухого хода и перегрева. К трубопроводной сети перекачивающее оборудование присоединяется фланцевым или резьбовым способом, так что следует выбрать вариант, который больше подходит по монтажу.
Лучшие производители и конкретные модели
Циркуляционные насосы являются сложными изделиями, и принимать решение по покупке этого вида продукции следует в соответствии с общими принципами выбора техники. При имеющейся возможности следует предпочесть хорошо зарекомендовавших себя европейских производителей. Технические характеристики конкретных моделей представлены в следующей таблице.
Технические характеристики циркуляционных насосов
Марка насоса Производи тельность, л\мин Напор, м Количество скоростей Давление максималь ное, Атм Мощность, Вт Цена, %
Калибр НЦ-15/6 40 6 3 6 90 100
БЕЛАМОС BRS25/4G 48 4,5 3 10 72 119
Elitech НП 1216/9Э 23 9 1 10 105 204
Marina-Speroni SCR 25/40-180 S 50 4 1 10 60 222
Wilo Star-RS 15/2-130 42 2,6 3 45 260
Джилекс Циркуль 25/80 280 133 8,5 3 6 220 268
Grundfos UPA 15-90 25 8 1 6 120 300
Grundfos UPS 25-80 130 6 3 10 170 660
Правила монтажа циркуляционного насоса
Общая схема монтажа циркуляционного насоса в системе отопления
Для того, чтобы циркуляционный насос безотказно работал длительное время, его необходимо грамотно установить. При врезке перекачивающего оборудования в трубопроводную сеть следует соблюдать следующие правила монтажа:
на входе и выходе насоса устанавливают отсекающие краны для удобства его демонтажа при необходимости;
установка специального фильтра во входном контуре предотвращает проникновение внутрь агрегата твердых механических частиц;
для стравливания попавшего в систему воздуха в обходном контуре устанавливают автоматический или ручной клапан;
стыки и резьбовые соединения уплотняются прокладками и обрабатываются термостойким герметиком.
Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала. Спасибо за внимание!
Следующий видеоролик тщательно подобран и обязательно поможет восприятию изложенного.
Поделитесь с друьями!
samodelino.ru
Как выбрать циркуляционный насос для отопления? Монтаж.
Использование отопительных систем с естественной циркуляцией теплоносителя, кроме того, что малоэффективно, оно нуждается в выполнении обязательных требований и ограничений. Поэтому владельцам частных домов или загородных коттеджей придется узнать, как выбрать циркуляционный насос для отопления, для того чтобы обеспечить равномерную доставку теплоносителя по всем трубам и радиаторам системы.
Содержание этой статьи
В зависимости от типа самой системы: одно- или двухконтурной, могут одновременно эксплуатироваться несколько циркулярных насосов (помп), например, один для горячего водоснабжения и один или несколько для отопления, количество которых определяется, прежде всего, площадью дома, а также необходимостью автономной организации теплоснабжения отдельных помещений в доме или общественном здании.
По данной теме есть похожая статья — Как прочистить канализацию в домашних условиях?
Почему нужен насос для отопления в частном доме?
Традиционная система отопления с естественной циркуляцией теплоносителя – малоэффективна, потому как жидкости приходится постоянно преодолевать сопротивление, что замедляет ее оборачиваемость. Поэтому в котел теплоноситель возвращается уже охлажденным, что требует дополнительных затрат энергоносителей для ее подогрева до нужной температуры.
Реконструкция с использованием труб меньшего диаметра способна лишь частично решить проблему, к тому же расходы в этом случае несравнимо выше, чем стоимость циркулярного насоса, который применяется для принудительного нагнетания в трубопровод системы теплоносителя, обеспечивая ему одинаковую скорость движения на всех участках.
Принцип действия помпы в системе достаточно прост и основан на законах термодинамики: на входе теплоноситель принудительно всасывается в систему, а на выходе, за счет создаваемой крыльчатками циркулярного насоса центробежной силы, выталкивается.
Автономные системы отопления частных домов, как правило, изначально проектируются с учетом эксплуатации насоса, но если модернизировать старую, то ее эффективность возрастет на 25-35%, при этом существенно сократится потребление энергоносителей.
Достигается это за счет ускоренной оборачиваемости теплоносителя в системе, который совершив полный цикл, возвращается в котел, не растратив всю свою тепловую энергию. Поэтому и усилий для его подогрева требуется меньше, а значит – происходит экономия энергоносителя.
Организация системы с принудительной циркуляцией теплоносителя обязательно предполагает, что будет установлен байпас для циркуляционного насоса, которому отводится выполнение таких функций:
возможность переключения системы в режим естественной циркуляции, например, при отключении электроэнергии или необходимости проведения ремонтных работ на определенном участке;
в качестве устройства для регулирования температуры в помещении.
Как правило, система с принудительным циркулированием теплоносителя предполагает в каждом помещении установку байпаса, монтаж которого производится в комплекте с фильтром и запорными клапанами, а в некоторых случаях и с автоматическим клапаном для отвода воздуха (альтернативой крана Маевского).
Так как в частных домах средней площади чаще всего устанавливаются циркулярные насосы так называемого «мокрого» типа, установка байпаса должна выполняться горизонтально, при этом его диаметр должен совпадать с размером трубы, к которой он подключается, а также и с диаметром запорного клапана.
Циркуляционные насосы для систем отопления: виды и типы
Рынок циркулярных насосов довольно обширен, но независимо от фирмы производителя, все их можно отнести к одному из следующих типов устройств с:
сухим ротором;
мокрым ротором.
Кроме того, отличаются они между собой и по типу питания: переменное, с напряжением 220 В, так и постоянное – 12В, которое часто обеспечивает источник бесперебойного питания для циркуляционного насоса, установленный в котельной.
Отличаются насосы также и способом удаления воздуха:
автоматическим;
принудительным, ручным.
Аппараты с автоматическим воздухоудалением более удобны в эксплуатации, так как не требуют вмешательства человека, точнее, поиска специалиста для выполнения этого вида работ.
Поэтому, даже более практично, выбирать для частного, особенно расположенного за городом, дома модели с автоматическим удалением, несмотря на то, что их цена выше.
Для регулирования температуры в помещении, предназначены байпасы, но в тех случаях, когда требуется уменьшить или увеличить потребление электроэнергии, то для этого предназначены:
переключатель, расположенный на корпусе;
автоматика для циркуляционного насоса отопления, позволяющая эксплуатацию аппарата в зависимости от температуры на улице в автономном режиме.
«Сухие» насосы
В насосах с «сухим» ротором отсутствует прямой контакт теплоносителя с двигателем, а погруженной в жидкость является только крыльчатка, изолированная от ротора прокладками и уплотнительными кольцами.
Такое конструктивное устройство прибора обеспечивает ему высокий КПД (более 80-85%, в зависимости от модели), но и гарантирует наличие постоянного шума. Поэтому для частных домов такой вариант малопривлекателен, за исключением очень больших объектов, на которых есть возможность расположения котла в отдельном помещении, максимально удаленном от жилых комнат.
Охлаждение в аппаратах этого типа происходит за счет отдачи тепла ребристой поверхностью корпуса в окружающую среду, а также вентилятора, расположенного в задней части прибора.
Как правило, данный тип циркулярных насосов наиболее востребован на больших объектах, прежде всего, общественного назначения.
Еще одним существенным недостатком является необходимость проведения регулярного обслуживания: для того чтобы не допустить стирания рабочих деталей двигателя, необходимо периодически обновлять и добавлять смазку.
Насосы с «мокрым» ротором
Для загородных коттеджей или частных домов с автономным отоплением применяются циркулярные насосы с «мокрым» ротором, отличающиеся от первых тем, что у них в теплоноситель погруженными оказывается не только крыльчатка, но и сам двигатель. В этом случае, жидкость теплоносителя обеспечивает выполнение двух функций:
охлаждает двигатель;
играет роль своеобразной смазки.
Основным потребительским достоинством данного типа аппаратов является тихий режим работы, но при этом существенным недостатком выступает значительно более низкий КПД, редко превышающий 60%.
Когда стоит вопрос о том, какой насос выбрать для отопления частного дома, то стоит обратить внимание и на такое преимущество «мокрых» помп, как большой моторесурс, а также отсутствие необходимости в постоянном обслуживании. Поэтому для объектов с небольшим объемом теплоносителя этот тип циркулярных насосов является самым оптимальным выбором.
Несмотря на то что крыльчатка и сам ротор постоянно соприкасаются с жидкостью теплоносителя, опасности в развитии коррозии на их элементах невысокая. Происходит это потому, что производятся они из специальных материалов, не подверженных разрушению в результате действия агрессивных сред.
А постоянное охлаждающее воздействие со стороны теплоносителя, наоборот, благоприятно отражается на долговечности аппарата.
Конструкция циркулярного насоса и его принцип действия
Основное и единственное назначение циркулярного насоса для системы отопления – обеспечивать принудительным способом движение теплоносителя по трубам и радиаторам, в том числе и преодоление возникающего сопротивления в замкнутом контуре.
Конструктивно состоит из следующих основных элементов и узлов:
корпуса, изготавливаемого из нержавеющих видов металла: стали, латуни, чугуна и других, а также различных сплавов;
электродвигателя, приводящего в движение ротор;
стального или керамического ротора;
вала с крыльчаткой.
Независимо от марки этот прибор должен быть надежным и в этом лидером являются западноевропейские марки.
Хотя рынок наводнен и изделиями из Поднебесной, значительно уступающим первым по качеству, при этом разница в цене не является столь критичной.
Поэтому, если существует необходимость в монтаже циркулярного насоса, то лучше всего выбирать между датским Grundfos или немецким Wilo, а также можно обратить внимание, например, на итальянские марки, стоимость которых ниже в 1,5-2 раза.
Как влияет принцип работы системы отопления на выбор насоса
Недостаточно знать, что эксплуатация циркулярного насоса способна существенно сократить расходы на отоплении дома, надо обязательно учитывать все необходимые критерии при его выборе. И прежде всего, следует определиться с типом самой системы отопления, ее характерными особенностями.
Эту работу можно провести и самостоятельно, но учитывая, что подбор насоса производиться не на один сезон, лучше обратиться к специалисту.
Итак, до того как остановиться на конкретной марке насоса, нужно определиться с:
типом системы отопления. Если существующая сеть имеет естественную циркуляцию, то рекомендуется установка «мокрого» насоса мощностью до 50-60 Вт. Для систем с принудительной работой, потребуется более мощный аппарат – до 80 Вт и то при условии наличия уклона, а без него – следует обращать внимание на приборы свыше 90 Вт;
отапливаемой площадью и объемом циркулирующего в системе теплоносителя. Естественно, с ростом этих параметров, нужно уделять внимание более мощным насосам. Но для того чтобы рассчитать точную мощность аппарата – потребуется помощь теплотехника. Иногда организация отопительной системы предполагает, что будет производиться установка дополнительного насоса в систему отопления, например, для увеличения мощности или отдельно для теплого пола;
ограничением на предельный уровень шума – именно из-за этого параметра для частных домов, без возможности установки насоса в отдельном помещении на максимальном удалении от жилых комнат, не рекомендуется использовать аппараты с «сухим» циклом работы;
техническим состоянием существующей системы отопления. К новой системе можно подключить любой аппарат, но для сетей, которым от 15-20 лет и более, следует учитывать наличие примесей в теплоносителе. К расчетной мощности стоит прибавить дополнительные 25-35%, особенно если планируется установка насоса с «мокрым» двигателем. Но, при возможности, для старых систем лучше подходят насосы с сухим двигателем, так как, из-за закрытой конструкции, они менее чувствительны к качеству теплоносителя.
Обязательно нужно учитывать и вид топлива, на котором работает котел, а также его конструктивные особенности, в том числе и уровень температуры теплоносителя на выходе и входе.
Как правильно выбрать водяной насос для отопления
Таким образом, выбирая циркулярный насос, следует обращать внимание на такие его технические характеристики:
мощность;
предельный температурный уровень;
внутреннее давление, отвечающее за напор. Для одноэтажных домов данный критерий не столь важен, но при отоплении многоэтажных объектов, на этот параметр нужно обращать пристальное внимание. Находиться в прямой зависимости с диаметром труб в системе и о данном показателе сообщает специальная маркировка 30, 40, 80 и так далее, обозначающая высоту подъема теплоносителя в дециметрах, соответственно на 3, 4 или 8 м;
производительность аппарата, представляющую собой объем теплоносителя, перекачиваемого за единицу времени и зависящего от мощности котла, расхода насоса и температуры воды в подающей трубе и в обратной;
объем расхода электроэнергии, а также возможности регулирования этого параметра с помощью переключателя. На корпусе, как правило, указывается наибольшее потребление, хотя многие «бытовые» модели не имеют регулировки и обладают усредненными показателями.
Но перед тем как сделать окончательный выбор, специалисты рекомендуют ориентироваться не на пиковые показатели, так как в таком режиме аппарат работает исключительно мало времени, лучше во внимание принимать усредненные значения и тогда не будет слышно шума от движения теплоносителя в трубах.
К тому же такой подход позволит сэкономить на этапе покупки, а также и во время эксплуатации.
Как выбрать газовый котел отопления? — здесь больше полезной информации.
Расчет необходимого напора и объемной подачи, видео:
Основные требования к монтажу циркулярного насоса
До того как установить циркуляционный насос в систему отопления, следует выполнить соблюдение нескольких правил, чтобы эффективность от использования этого аппарата была максимальной. К ним относятся:
установка расширительного бачка с учетом того, чтобы его уровень был минимум на 1 м выше, чем самая высокая точка системы отопления;
обязательно следует снабдить каждый радиатор системой отвода воздуха: автоматической или при помощи крана Маевского;
в каждом помещении должен иметься в наличии байпас, позволяющий осуществлять в критических случаях обход системы, например, при отключении электричества, хотя лучше установить бесперебойник, который полностью исключит или сведет к минимуму такие нештатные ситуации.
Вас заинтересует эта статья — Печи для дома на дровах длительного горения.
Кроме того, если решено проводить работы самостоятельно, потребуется освоить минимальные навыки проведения расчетов. Для этого можно учитывать что:
на 1 кВт мощности насос способен перекачать приблизительно 1л теплоносителя;
в среднем на каждые 10 м контура требуется мощности напора равного 0,6 м, следовательно, если вся длина равна 100 м, то необходимо приобретать аппарат с маркировкой 60;
также нужно знать, что средняя скорость движения жидкости составляет около 1,5-2 м/с.
Но выполняя самые простые расчеты, не следует забывать принимать во внимание и диаметр труб, соблюдая принцип: чем она тоньше, тем мощнее насос.
Установка циркуляционного насоса, видео:
Установка насоса в систему отопления частного дома
Лучше всего устанавливать циркулярный насос одновременно с монтажом всей системы отопления. Но так как необходимость в эксплуатации этого прибора существует и в уже действующих системах, то следует остановиться именно на этом варианте.
Сначала нужно подготовить «поле действия», для чего потребуется освободить систему от теплоносителя. Также заранее следует подготовить все необходимые инструменты и расходные материалы.
Далее надо изготовить резьбовые соединения на трубах с учетом диаметра отверстий насоса.
Перед тем как установить прибор, сначала монтируют перед ним фильтр для очистки. Отсутствие этого элемента непосредственно на работу не влияет, но вероятность того что уже в скором времени потребуется ремонт циркуляционного насоса, достаточно велика, так как грязь и частицы песка выведут из строя прибор.
Для того чтобы правильно установить насос, обязательно нужно обращать внимание на стрелку, нанесенную на корпус прибора: она должна совпадать с направлением движения теплоносителя.
Обязательной является и установка на входном и выходном патрубке кранов, так называемой, запорной арматуры и обратного клапана, а также байпаса, наличие которых значительно облегчает выполнение ремонтных и обслуживающих работ.
Как правило, насос монтируется в горизонтальном положении. Для «мокрых» двигателей – обязательно, а для «сухих» – предпочтительно.
После выполнения всех работ по установке, нужно проверить надежность соединений и выполнить пробный запуск системы, для чего ее следует заполнить теплоносителем.
Заполнение системы рекомендуется проводить при помощи нижней трубы – это способствует тому, что весь воздух, находящийся в трубах, поднимется вверх в расширительный бачок, через который и будет удален из системы.

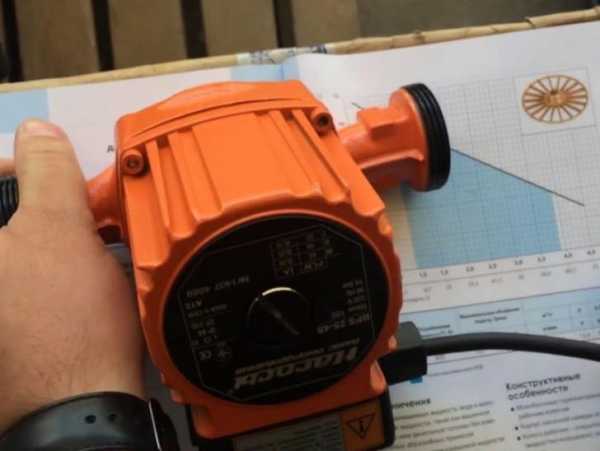

Циркулярный насос можно устанавливать как на обратную трубу, так и на подающую. В первом случае он будет работать в более щадящем режиме, так как на него не будут воздействовать высокие температуры теплоносителя.
Но установка на подающей трубе – наиболее эффективна, потому как большинство современных приборов способны выдерживать температуру жидкости более 105-110 °C. В основном, насосы с «мокрым» двигателем устанавливаются на подаче, а с «сухим» – на обратке.
dimdom.ru
No related posts.
