Нивелир на стройке, инструмент второй по значимости после измерительной рулетки. Не представляя как работать нивелиром, нечего и думать начинать мало-мальски серьезное строительство. При этом принцип действия нивелира и основные приемы работы с ним настолько просты, что их может освоить даже ученик начальных классов.
Содержание:
1. Устройство нивелира.
2. Дополнительные приспособления и инвентарь.
3. Принцип действия нивелира. Установка прибора.
4. Определение превышения точек.
5. Перенесение отметки.
6. Нивелир, рэпер и балтийская система высот (видео).
7. Оптический нивелир и его возможности (видео).
8. Устройство нивелира: взятие отcчётов (видео).
9. В заключение.

Видео-версия статьи

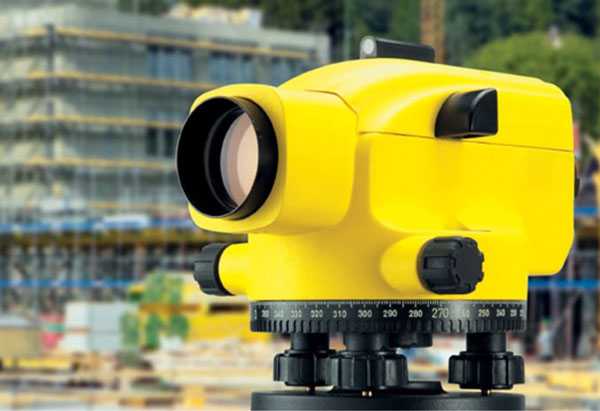

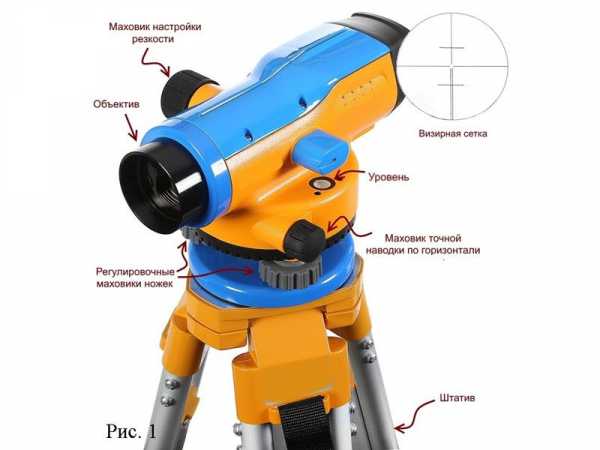

Устройство нивелира

Рассмотрим, из чего состоит и как работает обычный оптический нивелир. Основной частью прибора является оптическая труба, с системой линз способная приближать наблюдаемые объекты с двадцатикратным и более увеличением.

Труба закреплена на особой поворотной станине, необходимой для следующих функций:

• крепления на штативе;
• выставления оптической оси нивелира в строго горизонтальное положение, для чего станина имеет три регулируемые по высоте «ножки» и один или два (в моделях без автоматической подстройки) пузырьковых уровня;
• точной наводки по горизонтали, которую осуществляют парными или одиночным маховичком.

У некоторых моделей станина имеет специальный лимб, шкалу, позволяющую выполнять измерение или построение горизонтальных углов.

С правой стороны трубы расположен маховик, предназначенный для регулировки резкости изображения.

Подстройка под зрение оператора производится вращением регулировочного кольца на окуляре.

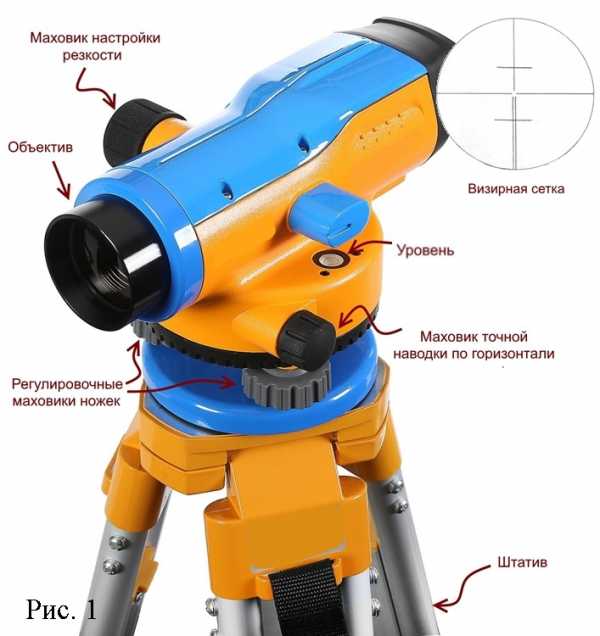

Элементы нивелира

При взгляде в окуляр зрительной трубы нивелира, мы увидим, что помимо приближения наблюдаемого в прибор предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Она образует крестообразный рисунок, из вертикальных и горизонтальных линий (см. рисунок 1).

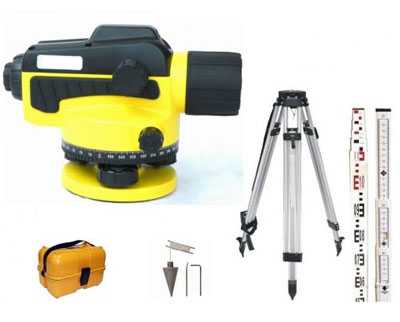

Дополнительные приспособления и инвентарь

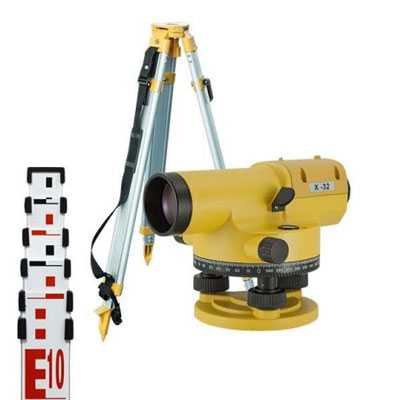

Кроме самого прибора, для работы нам понадобится уже упомянутый штатив, а так же специальная мерная рейка, с нанесенными на ней делениями и цифрами. Деления представляют собой полоски чередующиеся черные или красные полоски шириной в 10 мм.

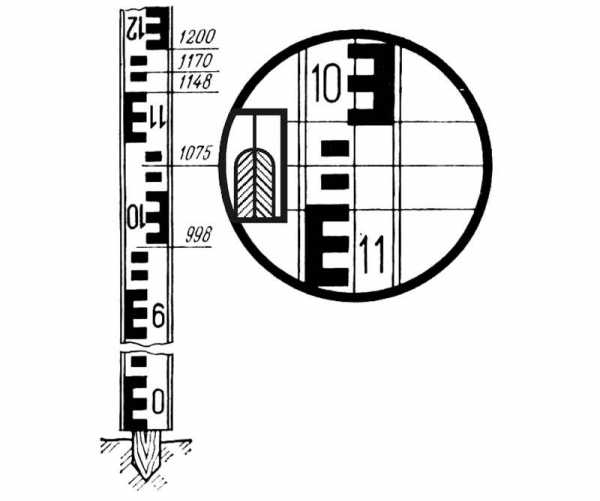

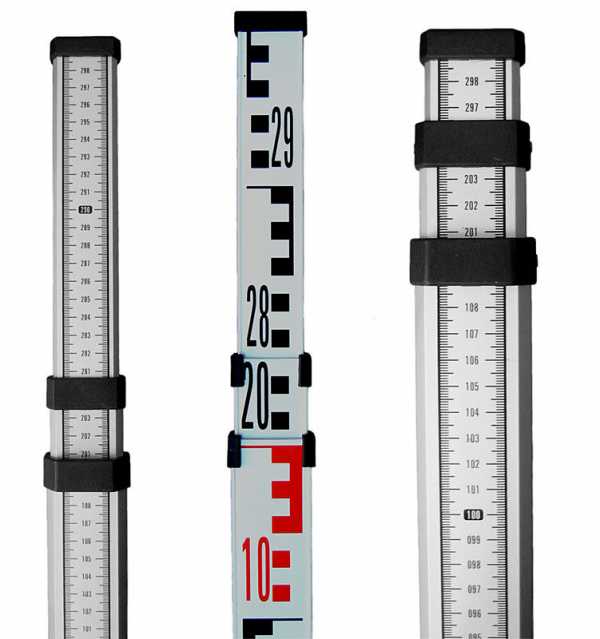

Цифры на рейке нанесены с шагом в десять см, а значение от нуля и до конца рейки в дециметрах, при этом числа выражены двумя цифрами. Так, 50 см обозначается как 05, число 09 обозначает 90 см, цифра 12 укажет на 120 см и т.д.

Для удобства, пять сантиметровых рисок каждого дециметра объединены еще и вертикальной полоской, так, что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной.

Старые модели приборов дают перевернутое изображение, и рейка к ним требуется специальная, с перевернутыми цифрами.

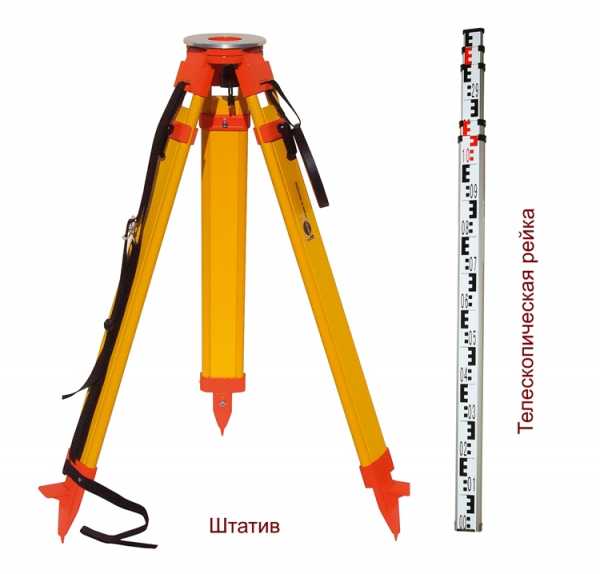

Вспомогательные приспособления к нивелиру

К нивелиру прилагается паспорт, где обязательно указывается дата его последней проверки и настройки или, как говорят геодезисты «поверки». Поверяют нивелиры не реже чем раз в три года, в специальных мастерских, о чем делается очередная запись в паспорте.

Кроме паспорта, в комплекте нивелира идет ключ для обслуживания и мягкая фланель для протирки линз и конечно защитный футляр, где он хранится. Модели с горизонтальным лимбом — угломером комплектуются отвесом для установки строго в нужной точке.

Важно!

Оберегайте нивелир от ударов и толчков, даже когда он в футляре. Современные приборы оборудованы специальным устройством, осуществляющим точную подстройку по горизонтали, сильный толчок, внешне не оставивший ни малейшего следа, может повредить его тонкий механизм.

Принцип действия нивелира. Установка прибора

Принцип работы нивелира предельно прост: оптическая ось прибора располагается строго горизонтально и не отклоняется при вращении прибора, постоянно находясь в одной горизонтальной плоскости.

Рассмотрим более подробно, как это качество можно использовать на практике.

Работу начинаем с установки прибора. Раздвигаем, и устанавливаем штатив. При работе на мягкой почве вдавливаем в нее острия, которыми заканчиваются «ноги» штатива.

Регулируя длину «ног», выставляем штатив на удобную для работы высоту, стараясь, чтобы его верхняя площадка, куда ставится нивелир, располагалась горизонтально.

Извлекаем из защитного футляра нивелир и устанавливаем его на штатив, закрепляя винтом штатива.

Теперь необходимо выставить нивелир так, чтобы его оптическая ось расположилась строго горизонтально. Для этого инструмент снабжен круглым пузырьковым уровнем, расположенным на станине. Вращая верньеры на ножках прибора, выставляем воздушный пузырек строго в центр уровня (см. рис.1).

Теперь, как бы мы не вращали трубу прибора, оптическая ось будет располагаться горизонтально.

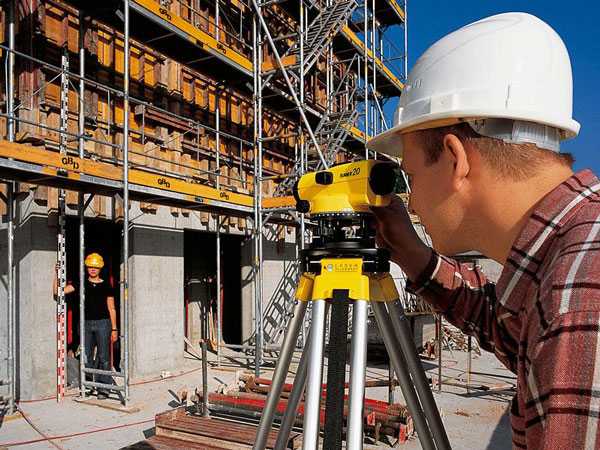

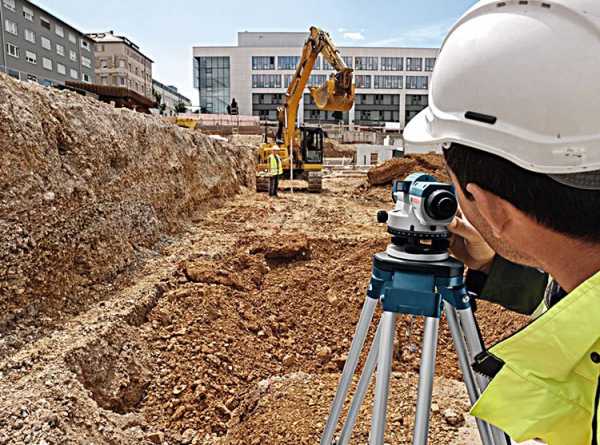

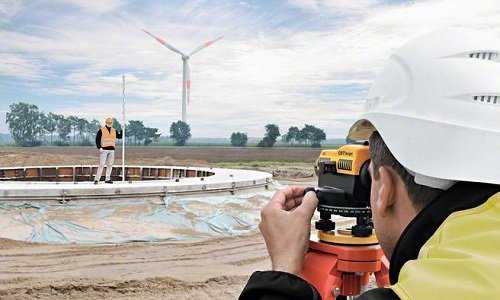

Работа с нивелиром на стройке

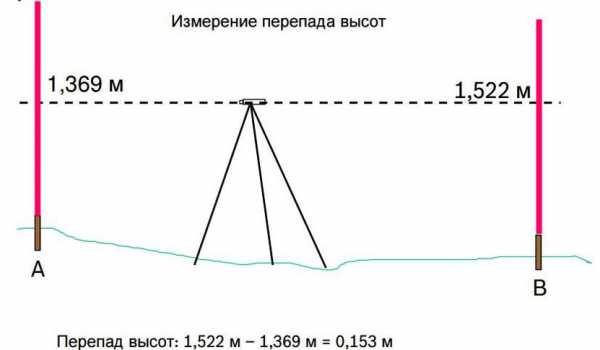

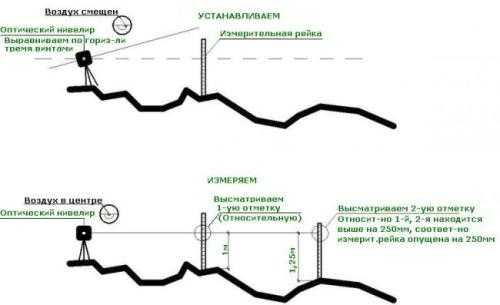

Определение превышения точек

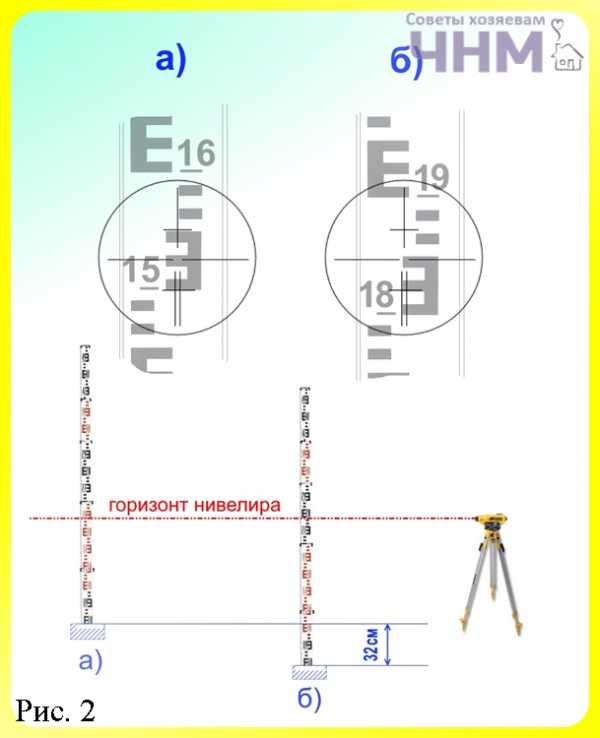

Как устанавливать инструмент мы разобрались, теперь рассмотрим, как определять с помощью нивелира разность высот двух и более точек. Для этого нам понадобится рейка и помощник, который будет рейку держать и переносить туда, куда нужно.

Выбираем первую точку измерения (обозначим ее «а»), на которую помощник ставит рейку по возможности вертикально. Вертикальность можно корректировать по вертикальной риске визирной сетки, подавая соответствующие сигналы помощнику.

Наводим прибор на рейку, сначала приблизительно, пользуясь «прицелом» сверху трубы. Смотрим в окуляр и, вращая маховик, добиваемся четкой видимости рейки.

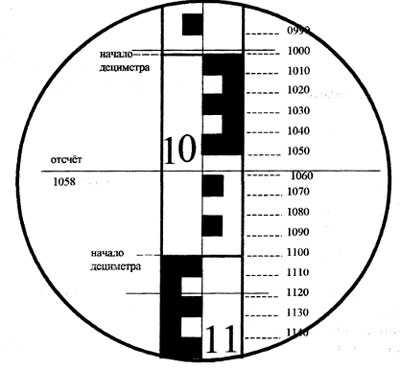

Снимаем показания. Для этого смотрим, между какими значениями рейки оказалась горизонтальная линия визирной сетки, добавляем к нижнему значению количество сантиметровых делений между линией значения и линией визира прибора (или, если это удобнее, вычитаем из верхнего значения).

К примеру, риска легла чуть больше чем на три деления выше цифры 15. Нужно записать в блокноте значение 153, округляя до сантиметра в большую или меньшую сторону.

Даем команду помощнику перенести рейку на следующую точку («б») и снова выполняем замеры. Допустим, на рейке мы увидели значение «18» а наша риска чуть-чуть не добралась до «буквы Е», которая соответствует пяти делениям (сантиметрам). Значение высоты будет равно 185. Записываем его.

Поскольку горизонт нивелира неподвижен, а двигается рейка, то чем она ниже, тем больше значение мы увидим в объективе. Вычитаем: 185-153=32 Точка «б» ниже точки «а» на 32 сантиметра.

Определение превышения точек

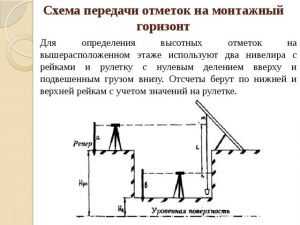

Перенесение отметки

Разберемся, как перенести с помощью нивелира высотную отметку. К примеру, нам нужно сделать репер, ориентируясь на который, экскаваторщик будет копать котлован, глубиной на два метра ниже отметки пола здания. Значение высоты пола, нам и нужно указать экскаваторщику.

Устанавливаем рейку на реперной проектной точке, высота которой соответствует проектной высоте пола здания, то есть ноля, берем отсчёт. При самостоятельной разработке проекта либо при → привязке к местности уже существующего проекта высота этой точки выставляется с помощью колышка либо на какой-то неподвижной поверхности (кирпичный забор, дерево, столб и т.д.) устанавливается метка. Либо такие реперы (метки) выставляет геодезист, сопровождающий стройку. Пусть, к примеру, получилось 162.

Непосредственно у места будущего котлована, вбиваем колышек и, поставив рейку вплотную к нему, снова снимаем значение, пусть оно будет равно 179. Разница составит 17 сантиметров. Откладываем 17 см от низа рейки вверх по колышку, отмечаем значение риской маркера или карандаша. Вбив рядом еще один колышек, чтобы его верх совпал с риской, получим хорошо видимый ориентир, после чего колышек с риской можно убрать.

Совет.
Если какое либо высотное значение нужно сохранить на длительное время, его стоит надежно зафиксировать, вбив гвоздь или нанеся отметку водостойкой краской. Для этого рисуют две горизонтальные черты, с небольшим (пара миллиметров) промежутком между ними. Именно этот промежуток должен соответствовать отметке высоты.

Нивелир, рэпер и балтийская система высот

Оптический нивелир и его возможности

Устройство нивелира: взятие отcчётов

В заключение

Бережно относитесь к инструментам. Сразу после окончания работы, снимите нивелир со штатива и уложите в футляр. Лучше делать это, даже если спустя некоторое время вы будете продолжать работать с этого же места. В таком случае просто не убирайте сам штатив. Когда нужно, вы снова установите на него нивелир, при этом высота оптической оси нивелира, если и изменится, то незначительно.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

Оптический нивелир – зачем на площадке этот специфический прибор? + видео

Планируя освоение пустыря для стройки, вам может понадобиться лазерный или оптический нивелир, инструкция по использованию и выбору данного прибора представлена чуть ниже, также мы предлагаем еще много интересных данных и об устройстве этого приспособления.

Работа с оптическим нивелиром – взгляд в прошлое этого прибора

Само слово «нивелир» произошло от французского «niveler» и означает не что иное, как «выравнивать». В современной жизни оптико-механическим прибором пользуются для геодезических работ наравне с оптическим теодолитом. Без данного устройства не выполнить многие строительные задачи. Он помогает выровнять площадку для возведения зданий и сооружений. Также это хороший помощник для многих земельных работ. С его помощью определяется разность высот между несколькими отметками на местности. Оснащен прибор не только зрительной трубой, но и цилиндрическим уровнем (часто вместо него может быть установлен компенсатор). Благодаря уровню, можно привести главную ось в основное горизонтальное положение.

Впервые в нашей стране данные приборы появились в XIX веке. Русским ученым и, к тому же, геодезистом было продумано все до мелочей, приборы отличались хорошей точностью. До этого существовало нечто подобное в европейских странах, но те приспособления были без оптической трубы, затем Иоганном Кеплером были сделаны дополнения, и облик самого нивелира был изменен. Но все равно первые нивелиры зарубежных производителей в работе были не совершенны. Цель первых приборов девятнадцатого столетия – создать высотную основу. Потом со временем многие инженеры разных стран вносили изменения, и нивелир с годами становился удобным и простым в работе.

Устройство оптического нивелира и особенности поколений приборов

Сегодня есть разные приборы-нивелиры. Все они имеют свои достоинства и недостатки. Выбирая, надо учитывать стоимость, комплектацию, эксплуатационный срок. Выделяют оптические, цифровые и лазерные инструменты. Наибольшую популярность на сегодняшний день получил оптический нивелир. Их также имеется несколько видов. Основное различие – в главных частях: в зрительной трубе, уровне, а также в подставке. Обычно уровень крепится вместе с трубой, которая в свою очередь находится на подставке, которая может быть складной или наоборот – жестко приделанной.

Самыми удобными считаются приборы, где есть самоустанавливающаяся линия визирования. Это одни из самых современных нивелиров, которые оснащены компенсатором с автоматическим устройством, что позволяет точно установить горизонтальную ось во время работы.

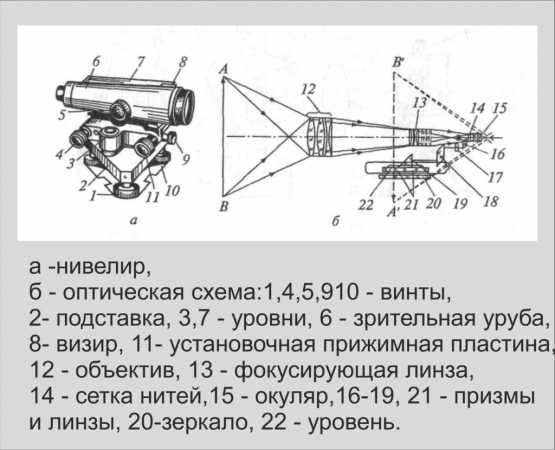

Устройство нивелира оптического старого образца включало зрительную трубу, на ней был расположен цилиндрический уровень. Установке нужного положения зрительной системы помогали элевационные винты. Также имелся круглый уровень, микрометренные и закрепительные винты, что создавали вращения, подставка и три подъемных винта. Современный же нивелир имеет более сложную конструкцию и большее количество деталей, и каждая деталь на приборе имеет свое предназначение и принцип действия, поэтому работа с оптическим нивелиром иногда непонятна при первом беглом знакомстве.

Одно из важных устройств прибора – зрительная труба. Работает по принципу свободных вращений по горизонтальной плоскости. Ее главная функция – наводить всю систему на объекты съемки. К самому чувствительному устройству на приборе относится цилиндрический уровень. Его предназначение – определять точность при ориентировании нивелиров на отвесе. В этом деле хорошим помощником будет пузырек, который находится в «ноль-пункте». С его помощью всегда можно точно определить горизонтальную ось.

Имеющаяся подставка и три винта под ней необходимы для того, чтобы регулировать высоту расположения. Называется подставка трегером. Есть и такая деталь, цель которой отвечать за однозначное ориентирование. Это все относится к элевационному винту. С его помощью определяется параметр. Для этого визирная линия у прибора приводится в горизонтальное положение. Основное преимущество современных оптических нивелиров – они оснащены компенсатором. Его задача – поддерживать инструмент во время работы в горизонтальном положении. Благодаря чему погрешности исключаются, даже если прибор будет наклонен.

Как выбрать оптический нивелир – определяемся с классами инструмента

Определяясь с задачей, как выбрать нивелир, надо учитывать, какая требуется точность измерений. А зависеть это будет от уровня проводимой геодезической работы. В нашей стране нивелиры подразделяются на несколько классов. Если требуется главная высотная основа, то тогда это 1 и 2 классы приборов. Если необходимо выполнить работы с наивысшей точностью, нужны приборы 1 класса. Высокий результат можно получить только с самым современным геодезическим прибором. Именно они позволяют воспользоваться соответствующими методами измерений.

Новейшие технологии, которые используются при создании приборов 1 класса, помогают не только избегать стандартных и наиболее частых ошибок, но и небольших погрешностей во время работы. Это все относится к высокоточному оптическому нивелиру. Данный прибор оснащен плоскопараллельной пластинкой, а это его основной составной элемент. Также имеется компенсатор или похожая деталь, которая является контактным уровнем. Часто это пузырек, который всегда можно различить во вращающейся зрительной трубе. Все это приборы вида Н-05, NI-002 и NI-004.

Нивелиры класса 2 тоже выполняют качественные работы. Они также относятся к высокоточным оптическим нивелирам и имеют плоскопараллельные пластины. Оснащены приборы и компенсаторами (Т-контактным уровнем). Чаще их используют там, где нужен необходимый уровень точности. Это такие приборы, как Н1, Н-05, NI-002, NI-004 и NI-007. Приборы класса 3 – тоже оптические, только со встроенным компенсатором. Приборы класса 4 – бывают либо только с уровнем, либо только с компенсатором. Их обычно используют там, где точность не особа важна, нужно лишь примерно расставить черные и красные отметки.

Нивелиры предлагаются на сегодняшний день от многих производителей. В основном, это хорошие и качественные приборы для многих строительных работ. Они легко и быстро устанавливаются на штатив. Имеющийся крупный визир позволит повысить качество работы. Нивелиры оснащены лучшей оптикой, имеется и горизонтальный лимб, который нужен для угловых измерений. Бесконечные винты помогут навести прибор наиболее точно, а встроенный компенсатор обеспечивает наивысшую точность самого измерения.

Как работать с оптическим нивелиром – основные этапы

Когда база знаний о приборе немного пополнилась, пора узнать, как пользоваться оптическим нивелиром.

Как работать с оптическим нивелиром – пошаговая схема

Шаг 1: Подготовка прибора

В первую очередь нивелир надо привести в рабочее состояние. Для этого используют контактный и цилиндрический уровни. Далее наводится зрительная труба на линию черной отметки, она находится на задней стороне рейки. Приводим пузырек в «ноль-пункт» уровня (это можно сделать, используя подъемные и элевационные винты). Только потом при помощи дальномерных или средних штрихов можно снять отсчет. Далее можно произвести съемку.

Шаг 2: Съемка

Для этого наводится зрительная труба на линию черной отметки (передняя черная сторона рейки), а также на красную отметку (передняя красная сторона рейки). Заканчивать надо по черным отметкам задней части на рейке. Все наблюдения фиксируются в журнале. Лучшим вариантом будет, если имеется специальное запоминающее устройство регистратора. Если в конце работы замечена разница в 5 мм, всю работу нужно повторить. Идеально, если изменить высоту прибора хотя бы сантиметра на 3. Когда работы идут к концу, необходимо выполнить расчет невязки. Она выполняется по линии, находящейся между исходными реперами. Значение не может быть более 20 мм. И опять же, главное правило инструкции, как работать с оптическим нивелиром, гласит, что все результаты должны отмечаться в журнале.

remoskop.ru

Как пользоваться нивелиром: анимированная фото инструкция ◀️

Нивелир − основной инструмент в работе геодезистов, строителей, проектировщиков, топографов. В самом общем понимании, это прибор, определяющий разность высот на местности. Незаменим нивелир и для мастеров по ремонту. Он пригодится при строительстве беседки, закладке фундамента теплицы, ему можно найти применение при выравнивании участка, прокладке дорожек и заливке парковочного места. Однако, несмотря на такой простой принцип и понятные задачи, немногие знают, что это за прибор и как пользоваться нивелиром правильно. А некоторые домашние мастера предпочитают собственный глаз современной оптической или лазерной технике. После прочтения нашего обзора и любители, и профессионалы смогут по-новому взглянуть на нивелир как прибор чрезвычайно полезный для решения многих, казалось бы, простых, но весьма ответственных задач.

Два глаза − хорошо, а три − лучше! Нивелир позволяет точно определить положение высотных точек в заданной системе координат

Читайте в статье

Нивелир и нивелирование – что это такое

Нивелир – это технический прибор, с помощью которого геодезисты и строители делают замеры высотных точек на плоскости. Его основная задача — построить стабильную горизонталь, относительно которой любые отклонения станут заметными.

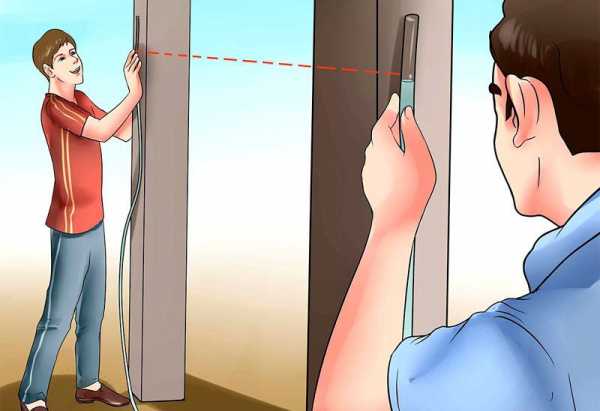

До изобретения нивелира измерения уровня проводились вот таким, нехитрым способом. Доподлинно неизвестно, что именно служило в качестве ёмкостей. Остаётся только догадываться

Если посмотреть в окуляр современного устройства, видно, что, кроме приближения предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Эта сетка создаёт рисунок поверх объекта из вертикальных и горизонтальных полосок, на которые и ориентируется человек.

Именно на такую картинку так увлечённо и сосредоточенно смотрит геодезист во время измерительных работ

Нивелирование — это процесс геодезических изысканий с помощью нивелира. Иными словами, это определение разности высот двух или многих точек земной поверхности относительно условного уровня (например, уровня океана, реки и пр.) или превышения.

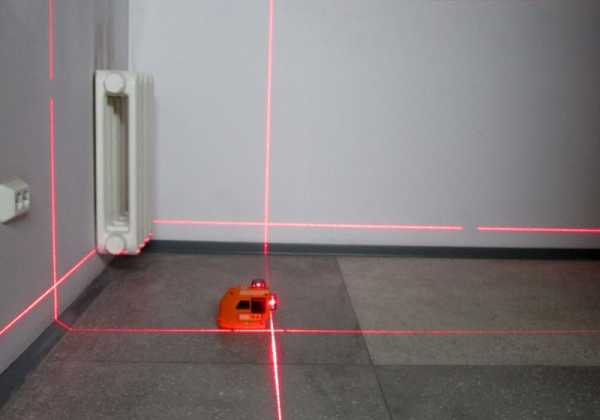

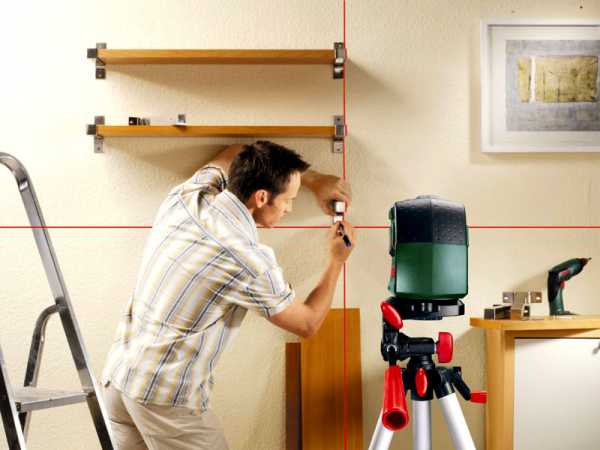

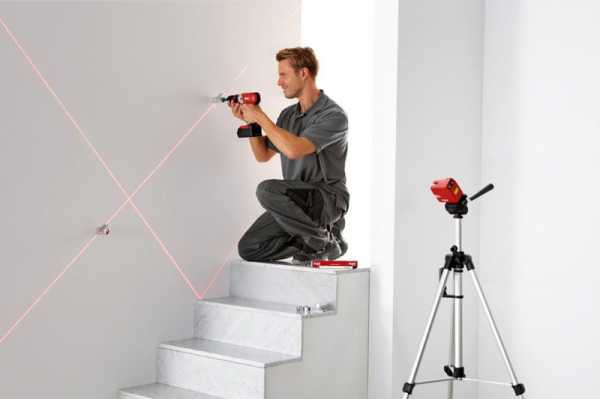

Пример использования лазерного нивелира для разметки места крепления поручней к лестнице

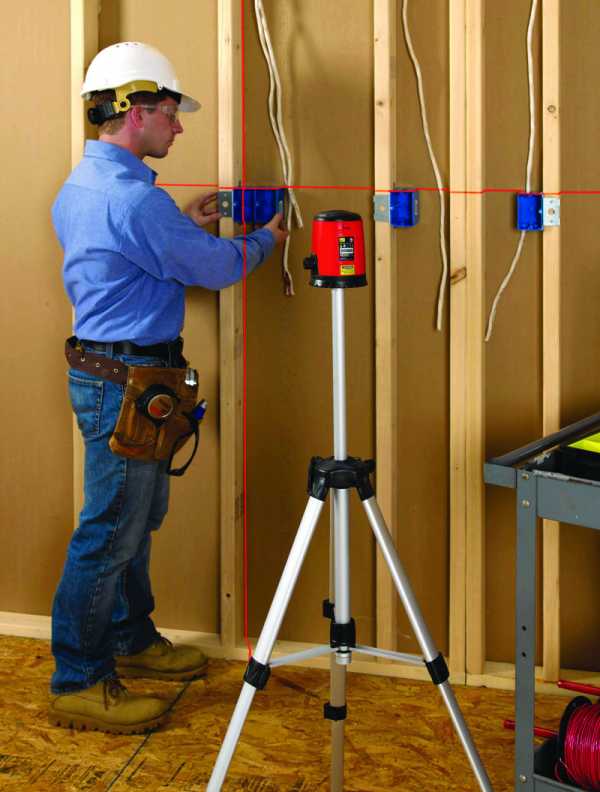

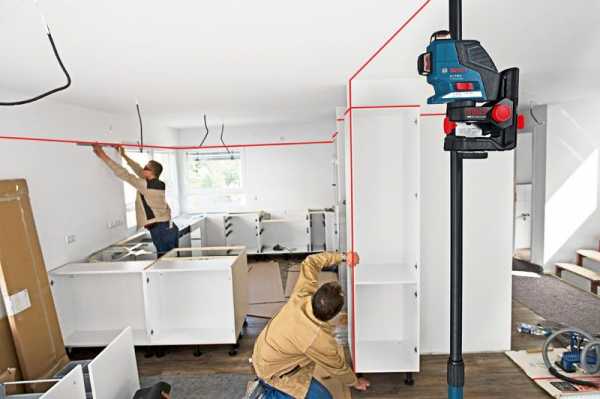

Лазерные модели нивелиров могут рисовать такие линии непосредственно на объекте. В лазерных приборах построение линий происходит на 360° сразу в нескольких плоскостях.

Виды нивелиров, и где они используются

Варианты использования нивелира:

Некоторые несведущие в строительстве читатели могут задать вопрос, чем отличается нивелир от лазерного уровня. Нивелиры − более универсальные инструменты, которые могут не просто проецировать точку, но и делать круговое нивелирование под углом к заданной плоскости. Однако в некоторых лазерных моделях при наклоне он начинает неприятно пищать, ругаясь, что нарушена плоскость, однако, это не мешает нивелиру достойно выполнять свою работу. Такие самовыравнивающиеся лазерные нивелиры станут лучшим выбором для человека, который занимается укладкой плит и наклонных конструкций. На сегодняшний день можно выделить два типа данных устройств: оптический и лазерный. Рассмотрим, как пользоваться нивелиром каждого вида.

Как устроены оптические и лазерные нивелиры

Оптические или призменные нивелиры используются профессионалами чаще всего. Они представляют собой прибор, который состоит из основного блока и подставки (триггера). Рассмотрим, из каких элементов он состоит.

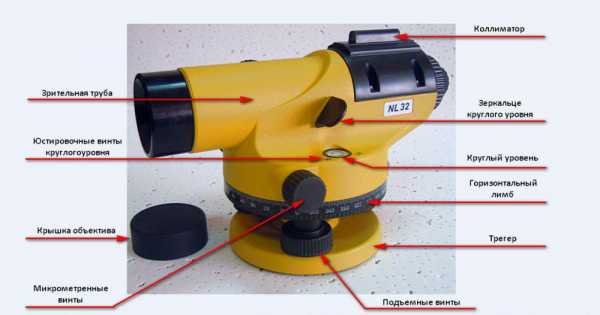

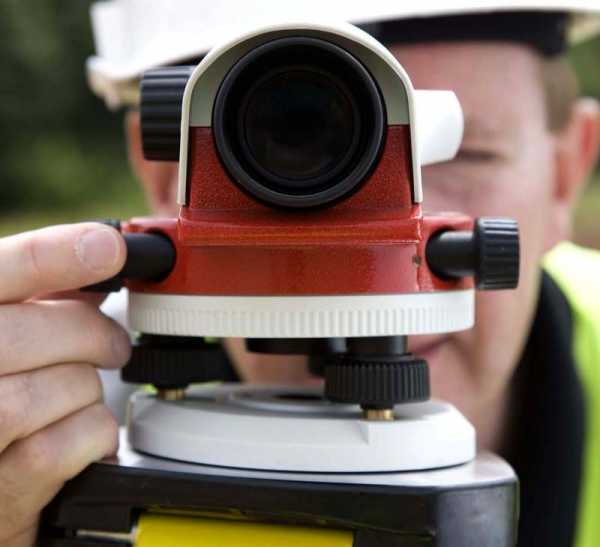

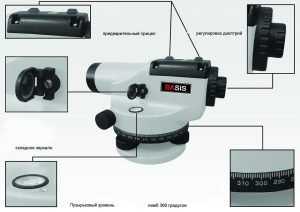

Основные элементы оптического нивелира

Основной частью прибора является оптическая труба с системой линз. Они способны приближать объекты с двадцатикратным и более увеличением. В оптических нивелирах все действия осуществляются вручную: фиксирование положения, выравнивание, настраивание фокуса окуляра, регулировка положения зрительной трубы. В корпус инструмента встроены приспособления для определения уровня. Подробнее о работе с прибором мы поговорим в следующем разделе нашей статьи. По классу точности оптические приборы разделены на три группы. Эта маркировка принята за основу при производстве и определении класса точности:

1. Технические приспособления. Имеют маркировку Н-10, Н-12 и т.д.
2. Точные устройства. Имеют маркировку от Н-3 до Н-9.
3. Особо точные устройства. Имеют маркировку от Н-0,5 до Н-2,5.

Цифры в маркировках обозначают огрехи измерений в мм/км. Следовательно, даже техническое оборудование будет давать отклонение приблизительно 1 см на 1 км расстояния до объекта. Этого будет достаточно для того, чтобы выполнить правильное планирование большинства работ по строительству.

нивелир оптический

Вариант проецирования лучей лазерного нивелира: нулевая отметка (параллельно полу) и построение лучей в двух плоскостях

Если говорить о более современных лазерных моделях, то основной элемент в приборах этого типа − светодиодный излучатель. Световой луч, который создаёт прибор,может строить проекцию на плоскости. В зависимости от модели, устройство может проецировать лазерный луч горизонтально и вертикально, по периметру или образовывать перекрещивающиеся линии в 360°.

По назначению и конструктивным особенностям лазерные нивелиры могут быть:

1. Ротационными. Такие приборы оснащены специальными серводвигателями. Лазерная головка вращается со скоростью 600 оборотов в минуту. За счёт этого появляется возможность проецировать лучи на 360°. При необходимости скорость можно изменить, чтобы добиться большей чёткости лучей. Этот тип нивелиров будет незаменим при выполнении внешней или внутренней отделки комнат, а также при установке окон из ПВХ.
2. Проекционными. Прибор может проецировать линии в несколько плоскостей одновременно. Из-за того, что такой луч виден плохо при дневном свете, то такие модели чаще используют внутри помещения. Дальность проецирования таких приборов обычно не превышает 35 метров.
3. Точечными. Его особенность заключается в том, что на поверхность проецируются только точки. При этом лазер двигается в вертикальной и горизонтальной плоскости, что облегчает замеры и помогает выравниванию поверхностей на потолке и стенах.
4. Линейными. Они чем-то напоминают обычный фонарик. При его включении появляется отлично просматриваемая линия луча, в соответствии с которой, можно быстро и легко делать отметки.
5. Комбинированными. Такие приборы умеют строить до шести типов линий: отвесную, наклонную, линии вниз, вверх, вправо и влево. Лазер при этом работает как линейно, так и точечно.
6. Плоскостными. Их ещё называют построители плоскостей. Его в своей работе используют профессиональные геодезисты. С помощью этого прибора можно определить точки зенита и надира на поверхности, спроектировать линии по диагонали, вертикали, горизонтали, а также определить разницу высот различных предметов.

нивелир лазерный

Достоинства и недостатки оптических и лазерных приборов

Среди главных преимуществ оптических нивелиров можно назвать их автономность, приемлемую цену и высокое качество измерений. Для работы с прибором не нужны ни батарейки, ни розетка. С другой стороны, в одиночку сделать замеры не получится. Для работы с нивелиром этого типа обязательно нужно два человека. Один фиксирует специальную линейку для нивелира с нанесённой на неё шкалой деления ценой 10 мм, тогда как его партнёр производит все необходимые замеры, параллельно записывая нужные сведения в тетрадь.

Цифры на рейке нанесены с шагом в 10 см, а значения от нуля до конца рейки – в дециметрах. Для удобства пять сантиметровых рисок каждого дециметра объединены ещё и вертикальной полоской, так что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной

Работа с нивелиром данной категории не отличается особой сложностью, поскольку прибор не привередлив к погодным условиям, обычно такие приборы изготавливаются из прочных материалов, имеют влаго- и пылезащиту. Главное − понять, как пользоваться нивелиром и рейкой.

Важно! Каждый оптический прибор имеет паспорт. В нём обязательно указывается дата последней поверки. Проверяют такие приборы не реже, чем раз в три года в специальных лицензированных мастерских.

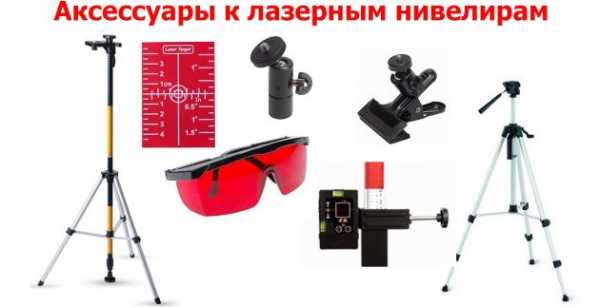

Что же касается лазерных приборов, то они больше подходят для бытовых работ. Что же такое лазерный нивелир, и чем он отличается от оптического? Для них не требуется участие посторонних лиц, они универсальны и просты в использовании. Единственный недостаток – необходимость подключения к сети электроэнергии или использование батареек. В этом случае полезной может стать встроенная функция автоматического отключения. Она программируется пользователем на определённый период времени, после которого прибор отключается.

Пошаговая фотоинструкция по нивелированию оптическим прибором

Для правильной установки и настройки оптического нивелира нам понадобятся: сам нивелир, штатив и измерительная рейка.

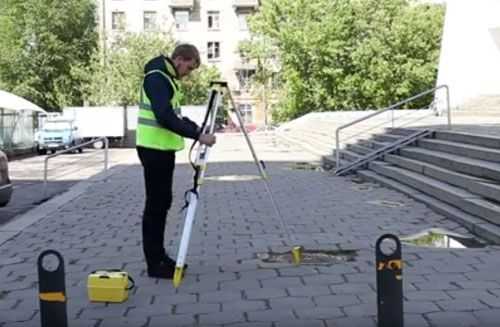

Как установить штатив

Главная задача при установке штатива – соблюсти правильную горизонталь основания.

Иллюстрация	Описание действия
	Достаём штатив, откидываем клипсы, выдвигаем ножки штатива на нужную нам высоту. Каждая из трёх ножек благодаря специальным скользящим ползункам выдвигается и плотно закрепляется на необходимой высоте, причём разница может быть как существенной, так и мизерной. Фиксируем высоту, зажимая клипсы.

housechief.ru

основы работы и настройка своими руками

   Нивелир вопреки распространенному мнению очень прост в использовании. Об устройстве, начальных основах применения и полевой проверке прибора — наша заметка ниже.

Купить нивелир можно в нашем магазине посетив его лично или заказав доставку.
Если Вам требуется поверка и ремонт нивелиров — к вашим услугам наш сервисный центр!

Что такое нивелир и как он работает?
   Оптический нивелир является одним из самых простых в конструкции и эксплуатации измерительных приборов. В соответствии с его названием, он служит для нивелирования — определения разности высот между несколькими точками земной поверхности.
   Основным элементом конструкции нивелира является оптический блок, то есть зрительная труба. Она состоит из линзы, объектива, фокусирующей трубки и окуляра с нанесенным на него крестом сетки нитей.

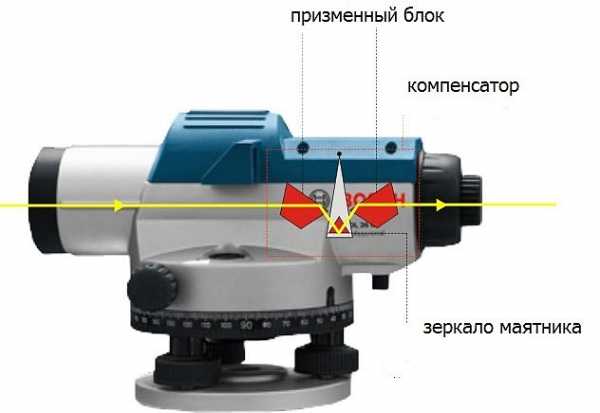

    Компенсатор является очень важным компонентом нивелира, его задача — исправить ход луча света, попадающего в объектив. Или проще говоря — компенсатор удерживает визирную ось в горизонтальном положении.

   Большинство нивелиров имеют магнитный демпфер компенсатора . Проще говоря, это маятник, который движется между двумя магнитами. Также есть компенсаторы с воздушными демпфером. Воздушные компенсаторы как правило используются на более дешевых приборах. Их основные недостатки: длительное время стабилизации и деликатная конструкция, менее устойчивы к повреждениям, чем магнитные компенсаторы. Компенсатор имеет ограниченный диапазон действия (обычно несколько градусов), поэтому перед началом измерений нивелир должен быть отгоризонтирован с помощью установочных винтов в трегере и круглого пузырькового уровня. Эта операция выполняется после установки прибора на геодезический штатив .

От чего зависит точность и качество нивелира?
     Вопреки распространенному мнению, не только увеличение зрительной трубы является ключевым параметром оптического нивелира, а так же диаметр объектива оказывает большое влияние на качество изображения.
Диаметр объектива — важнейший оптический параметр нивелира. Он определяет диапазон увеличения, разрешение прибора, то есть качество изображения, диапазон наблюдения, поле зрения. Чем больше диаметр линзы, тем лучше визуальное изображение выравнивающего стержня в окуляре, и, следовательно, наблюдение может быть выполнено с большей точностью.
Увеличение зрительной трубы — зависит от диаметра объектива и используемой линзы. Увеличение обычно колеблется от 20 до 32х. Чем выше значение увеличения, тем больше увеличение изображения пятна, видимого в окуляре телескопа. Для строительных работ достаточно нивелирующих инструментов с телескопами с увеличением 20, 22 и 24. Инструменты с лучшим телескопом чаще всего используются геодезистами.
Поле зрения — информирует вас о длине участка рейки, расположенного в 100 м от станции нивелирования, которая будет видна в окуляре.
Яркость объектива — параметр, редко предоставляемый производителями измерительной техники. Это зависит от конструкции оптической системы и качества используемых в ней компонентов. Более высокая яркость объектива позволяет проводить точные измерения уровня в более сложных условиях освещения.
Минимальное фокусное расстояние — наименьшее расстояние выравнивателя от точки измерения, из которой изображение пятна, видимого в окуляре, будет «резким».
    Качество изображения и соответственно удобство работы зависит от совокупности факторов и диаметра объектива и увеличения телескопа.

Какие аксессуары необходимы для нивелира?
   Нивелир без дополнительных аксессуаров похож на автомобиль без колес — красивый, но при этом не ездит. Сам инструмент в без аксессуаров использовать нельзя.

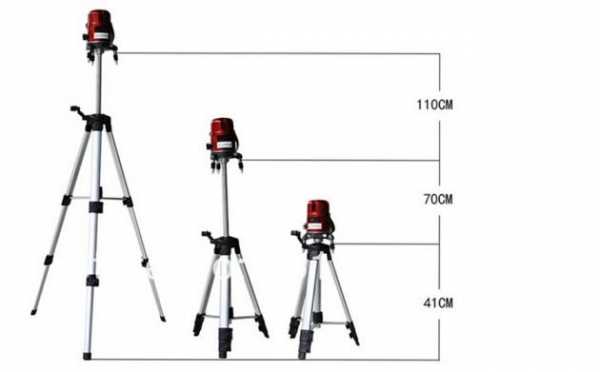

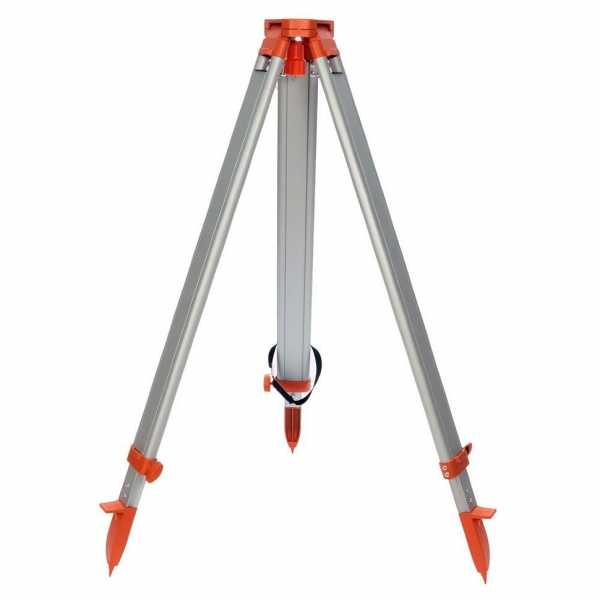

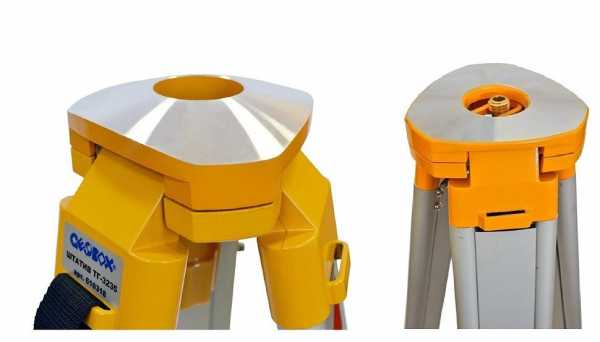

    Штатив — часто называют треногой. Под технический нивелир достаточно использования алюминиевого штатива. Он легкий, устойчив к погодным условиям, удобен в транспортировке и долговечен. Для современных приборов  он должен иметь 5/8-дюймовый винт — это стандартное крепление оптических нивелиров и других измерительных приборов.

   На рынке есть штативы с плоской или сферической головкой. Последний позволяет быстро выравнивать прибор без необходимости точной регулировки ножек штатива. Опытные пользователи на шаровой головке могут выровнять инструмент, не используя регулировочные винты в трегере.

   Нивелирная рейка, наиболее популярными на данный момент являются алюминиевые телескопические рейки. Деревянные рейки время от времени используются в строительных и геодезических изысканиях. Алюминиевые рейки различаются по длине (от 3 до 7 м) и, следовательно, по количеству сегментов. Сегменты основаны на принципе телескопа. Сложенный участок имеет длину чуть более 1 м и его легко транспортировать. Алюминиевые рейки имеют геодезическое шкалу типа «Е» с одной стороны и стандартное миллиметровое деление с другой.

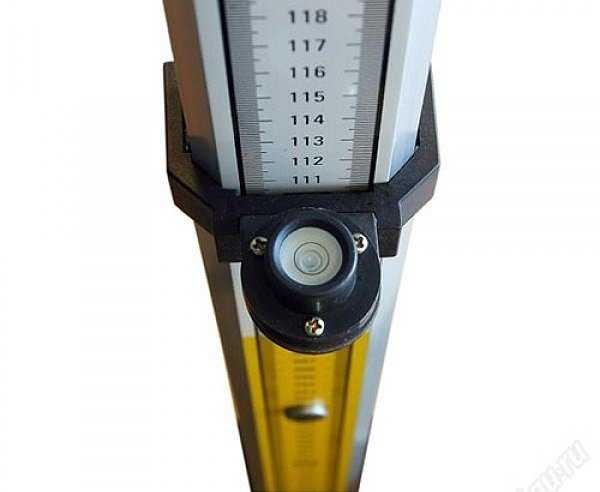

   Важно, чтобы рейка была снабжен коробкой уровнем для установки. Часто многих пользователи не используют уровень и устанавливают рейку вертикально «на глаз». Однако что неправильная установка рейки очень сильно влияет на конечную точность нивелирования.

С чего начать работу с нивелиром?
   Правильному нивелированию должно предшествовать несколько подготовительных действий.  Нивелир обычно устанавливается на  штатив с тремя ножками (предпочтительно из алюминия или фиберглас, потому что они легкие и долговечные). на устойчивое основание и вставляется в горизонт регулированием ножек штатива и подъемных винтов нивелира (для контроля используется круглый пузырьковый уровень).
   Компенсатор же отвечает за точное выравнивание. Это автоматическая маятниково-магнитная система, которая корректирует ход луча света, поступающего в телескоп на постоянной основе, и благодаря этому позволяет выполнять выравнивание даже с вибрирующим штативом. Часто начинающие пользователи испытывают затруднения при выравнивании нивелира с помощью регулировочных винтов в трегере. Лучший и самый быстрый способ — использовать два винта.
    Установите нивелир так, чтобы его зрительная труба была перпендикулярна линии, соединяющей два винта, с помощью которых будем устанавливать нивелир. Поворачивая оба в противоположных направлениях быстро приведем пузырь к середине. Третим винтом по необходимости приведите пузырек в центр капсулы.

Основы определения разницы высот с помощью нивелира

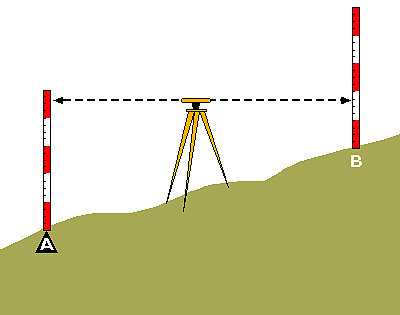

     Рассмотрим простое определение разницы в высоте между противоположными точками. Пользователь видит в окуляр сетку нитей: это четыре штриха — одна вертикальная и несколько горизонтальных. Почему несколько горизонтальных, ведь одного — среднего было бы достаточно? Однако, основываясь на показаниях, сделанных с двумя крайними горизонтальными штрихами — вы можете легко рассчитать расстояние, на котором рейка находится от нивелира.

   После установки нивелира на штатив и его выравнивания, помощник вертикально устанавливает рейку (ему поможет уровень, прикрепленный к ней) в точке A. Наблюдатель осуществляет точное прицеливания с помощью винта горизонтального круга и фокусирует изображения с помощью фокусирующего винта и в окуляре выполняет чтение отметки O1.

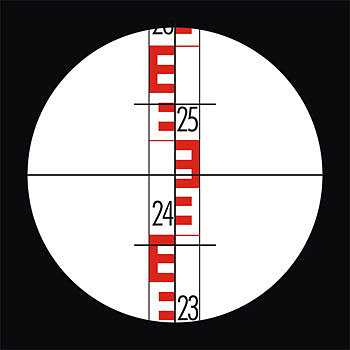

   В точке A мы имеем: 24 (потому что тире выше 24, но ниже 25), 6 (шестой сантиметр), 5 (пятый миллиметра сантиметра). Получаем показание отметки O1 — 2465 мм . Это расстояние от середины штрихов до точки, на которой стоит рейка.

   В точке B, в свою очередь, мы получили показание O2 — 2045 мм . Для расчетов предположим, что точка А имеет высоту 0 м, и мы будем использовать формулу: HB = HA + O1 — O2 HB = 0 м + 2,465 м — 2045 м = 0,42 м.
    Это означает, что точка B находится на 42 см выше точки A.

Как измерять расстояние с помощью дальномерных нитей нивелира?
   Расстояние между нивелиром и рейкой можно приблизительно измерить с помощью инструмента нивелира. Вам не нужно использовать дополнительные дальномеры или измерительные ленты . Для этого используются две дополнительные горизонтальные линии пересечения нити.

Чтобы рассчитать расстояние положения выравнивателя от рейки, прочитайте показания рейки на верхнем и нижнем штрихе. Итак, мы имеем:
Считывание по верхнему штриху В = 2539 мм.
Считывание нижнего штриха Н = 2390 мм.
Для расчета расстояния мы будем использовать формулу:
D = (В [мм] — Н [мм]) x K (k — постоянная умножения нитяного дальномера, обычно 100)
D = (2539 мм — 2390 мм) х 100 D = 14 900 мм = 14,9 м.

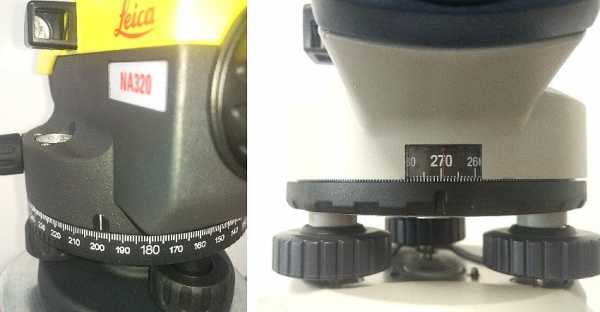

Для чего горизонтальный круг с отметками на оптическом нивелире?
   Горизонтальный лимб используется для расчета угла поворота прибора при измерении. Лимб используется при нивелировании полярным методом, но стоит отметить что точность отсчетов невысокая. Горизонтальный лимб с делением на 360 и 400? В чем разница?
В 90% случаев при покупке нивелира пользователи не обращаются внимание на горизонтальный лимб. Им он не пригодится или используют в единичных случая как вспомогательный инструмент.

   В оставшихся случаях — следует обратить на него внимание. Разметка лимба может быть выполнена в градусах и градах . Работа в градусах (шкала до 360) привычнее для ориентрования геодезисту. Грады (шкала до 400) удобнее в расчетах и использовании рядовому пользователю.
Плюсы прибора с разметкой градах:

• грады имеют десятичное деление, естественное для калькуляторов и компьютеров
• расчеты выполняются быстро, даже в памяти, без необходимости какого-либо преобразования или преобразования
• использование града исключает риск ошибок вычислений из-за разделения шага на 60 минут (секунд) и 3600 градусов (секунд).

Как самостоятельно проверить нивелир и подготовить его к работе?
    Мало толку от качественной оптики нивелира или его высокого стандарта по пыле- и влагостойкости, если прибор вышел из строя и результаты измерений неверны.  Каждый производитель измерительной техники перед выпуском товаров на рынок проводит контроль и настройку. Тем не менее, даже путешествие на машине из офиса продаж на стройплощадку может привести к тому, что инструмент станет неточным в результате сотрясений. Кроме того, перепады температур, внутренние напряжения материала, из которого сделан нивелир — это факторы, которые вызывают формирование инструментальных погрешностей.
    На самом деле оптических нивелиров очень просты в конструкции приборов и редко подвергаются самопроизвольным сбоям. Поломка нивелира обычно это результат падения. По правилам перед каждым нивелированием мы должны проверять 3 наиболее важных геометрических условия. Но в большинстве случаев нивелир работает в течение нескольких лет без надлежащего технического осмотра.
Если мы не можем позволить себе простои из-за обслуживания приборов — стоит знать несложную процедуру контроля и время от времени проверять его состояние самостоятельно? Тем более производители в комплекте с инструментом продают набор инструментов для юстировки.

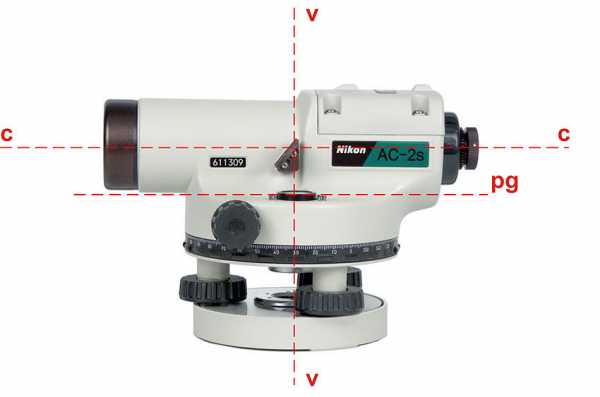

В рамках полевого выпрямления мы проверяем три геометрических условия, которым должен соответствовать выравниватель:
• Основная плоскость пузырька круглого уровня pg должна быть перпендикулярна главной оси vv выравнивающего устройства.
• Горизонтальная линия прицельной сетки должна быть перпендикулярна главной оси vv.
• Визирная ось cc должна быть горизонтальной в диапазоне действия компенсатора.

    Перед началом юстировки проверьте работоспособность механических компонентов нивелира. Вним

www.aspector.ru

Как работать с нивелиром — инструкция по применению

Чтобы работать с нивелиром, необходимо иметь определенные навыки и знания. Данный прибор незаменим во время строительства объектов разной степени сложности. Он обеспечивает точность размещения всех объектов в пространстве и предупреждает непоправимые ошибки.

Нивелир – особенности устройства, область применения

Нивелир на стройке – незаменимый прибор. С его помощью можно найти уровень нахождения определенных точек относительно конкретной базы. Перед началом любого строительства проводят планирование участка, что подразумевает устранение неровностей. Проще всего это сделать с использованием нивелира. Без данного прибора не обойтись при выполнении многих других работ – при обустройстве фундамента, заливе полов, установке опалубки.

Область примения нивелира

Конструктивные особенности

Конструкция нивелира

Основным конструктивным элементом нивелира называют зрительную трубу. Она оснащена системой линз, которые способны увеличивать изображение в двадцать и более раз. Данный элемент смонтирован на специальной подставке – трегере. Она имеет три подъемных винта, с помощью которых прибор можно выставлять точно по уровню. Для облегчения данного процесса на подставке присутствует пузырьковый уровень.

В конструкции агрегата присутствует и штатив. Лучше выбирать алюминиевые варианты, которые легкие и прочные. В некоторых приборах присутствует лимб, при помощи которого можно измерить или построить углы.

В составе зрительной трубы есть маховик. С его помощью можно регулировать резкость изображения. Чтобы подстроить прибор под остроту зрения конкретного человека, применяется регулятор на окуляре.

Дополнительное оснащение и инвентарь

Основные элементы управления нивелира

Чтобы работать с нивелиром, необходимо приобрести не только сам прибор со штативом, но и некоторое дополнительное оснащение. Нужно иметь специальную рейку с нанесенными на ее поверхность делениями и цифрами, что облегчит выполнение соответствующих измерений. Шкала представлена в виде красных и черных полосок, имеющих ширину 1 см.

На планке находятся цифры с шагом в 10 см. Измерительная величина – дециметры, а все цифры написаны в двузначном виде. 60 см обозначается как 06, 120 см – 12 и т. д. Для удобства работы каждые из пяти полосок объединены вертикальной линией. Поэтому вся планка покрыта своеобразными буквами Е – в привычном и зеркальном виде.

Некоторые старые модели нивелиров переворачивают изображение, поэтому на рейке все цифры находятся в таком же непривычном виде. К каждому нивелиру обязательно прилагается паспорт и руководство по применению. В документации к прибору указывается дата последней поверки, что гарантирует его эффективность работы.

В стандартную комплектацию к каждой модели входит и другой инвентарь:

• защитный футляр для хранения зрительной трубы;
• ключ для выполнения обслуживания;
• отвес для установки прибора строго в указанной точке;
• мягкая ткань для обработки линз.

Аксессуары для лазерных нивелирам

Пошаговая инструкция для работы с нивелиром

Как пользоваться нивелиром при отсутствии необходимого опыта? Начинающим мастерам во время работы следует придерживаться простой инструкции.

Шаг 1 – установка штатива

Устанавливаем штатив с учетом следующих рекомендаций:

• крепежные винты на ножках максимально расслабляются;
• опоры прибора выдвигаются на необходимую длину;
• штатив выставляется в нужном положении, с учетом горизонтального уровня;
• винты на штативе со всех сторон закрепляются.

Штативы для нивелира

Шаг 2 – установка нивелира

Нивелирную трубу закрепляют на смонтированном штативе с использованием нескольких крепежных винтов. С применением датчиков уровня (методом их вращения) добиваются строго горизонтального положения прибора. Необходимо чтобы пузырьки на шкале находились в области указанных отметок.

Вначале желательно точно выставить первый из них. Только после этого переходят к регулировке второго винта, ориентируясь на предыдущий. Только такая поэтапная настройка нивелира поможет добиться хорошей результативности в работе. Оптическая ось прибора должна проходить строго горизонтально.

Установка нивелира

Шаг 3 – фокусировка оптического узла

После установки нивелира в нужном положении переходят к настройке его зрительной трубы, ориентируясь на остроту зрения оператора. Для этого необходимо перевести прибор на хорошо освещаемый предмет, и крутят регулятор, пока разметочная сетка не будет отображаться максимально четко.

Такую же работу необходимо произвести на других объектах, освещенных менее качественно. Настройку фокусировку проводят все время, пока это необходимо.

Нивелир и его оптическая схема

Как определить превышение точек?

Работа с оптическим нивелиром заключается в определении разности высот нескольких точек на поверхности. Чтобы это сделать, необходимо иметь специальную мерную рейку и помощника, который будет переносить ее с одного места на другое.

Для выполнения работ необходимо придерживаться следующей инструкции:

Вычисление отметок точек через превышение

• Выбирают первую точку, на которой устанавливают рейку в вертикальном положении.
• Чтобы планка стояла максимально ровно, необходимо корректировать ее нахождение, ориентируясь на визирную сетку на приборе.
• Нивелир наводят на рейку. При помощи вращения окуляра добиваются максимальной четкости изображения.
• В блокнот записывают значения мерной рейки, где оказалась горизонтальная линия визирной сетки.
• Планку переносят на другую точку и всю работу проводят сначала по аналогичной схеме.
• Нивелир расположен неподвижно. Поэтому чем больше измеренное значение на рейке, тем ниже находится конкретная точка.

Правила переноса отметок на поверхность

Схема передачи отметок на монтажный горизонт

Нивелир на стройке — незаменимая вещь, поскольку с его помощью можно определить глубину копания котлована в каждом конкретном случае. Рассмотрим ситуацию, когда необходимо получить выемку с нахождением дна на уровне -2.000 относительно пола здания. Для этого экскаваторщику необходимо указать его отметку.

Чтобы правильно выполнить данную работу, выставляют рейку на точке, которая соответствует полу здания – на проектном нуле. На стройке обычно подобные реперы выставляет геодезист.

Допустим, что в данной точке удалось измерить значение 153. На месте нахождения будущего котлована устанавливают колышек и приставляют к нему рейку. Снимают значения, которое вышло, например, 168. Разницу в 15 см откладывают от низа колышка вверх. Рядом с ним можно забить еще один столбик. Его верх должен соответствовать выполненной отметке, что обеспечит экскаваторщика более надежным ориентиром.

Правила технического обслуживания приборов

Работать с нивелиром необходимо аккуратно, что объясняется чувствительностью данного прибора к любым повреждениям.

После каждой выполненной работы рекомендуется протирать окуляр и линзы мягкой фланелью, которая обычно предоставляется производителем в составе стандартной комплектации к каждой модели. Малейшие загрязнения на поверхности оптической системы приводят к неточности измерений, что негативно сказывается на результате проведенных работ.

Чтобы обеспечить высокую точность оборудования, регулярно производится его поверка. Ее делают раз в три года, о чем делается соответствующая пометка в паспорте к прибору.

Это следует доверять профессионалам, но в некоторых случаях все можно выполнить самостоятельно. Используется обычный лист бумаги, который размещается на известном расстоянии от разметочной рейки. Регулировка оптической системы нивелира выполняется до тех пор, пока измеренные значения не совпадут с фактическими.

Видео по теме: Нивелир — начало работы

specnavigator.ru

Как пользоваться нивелиром – инструкция по измерению + видео

Чтобы узнать, как пользоваться нивелиром, не обязательно оканчивать курсы геодезистов или геологический институт. Достаточно внимательно прочитать эту статью, ознакомиться с видеовставками и поэкспериментировать с прибором, и вы сможете совершать высокоточные измерения не хуже квалифицированного инженера.

Методы нивелирования на местности

Нивелирами называется большая группа приборов, которые используются для определения и фиксации точного положения различных предметов по высоте. Причем предметами могут быть вполне произвольные точки и участки земной поверхности, а не определенные ориентиры.

Задача любого нивелирования состоит в измерении разницы высот между отметками (уровнями) будущего здания (сооружения). На практике, от величины такого превышения, от его грамотного измерения зависит общее качество строительства. Например, от запланированного «нулевого» уровня первого этажа дома рассчитывается глубина фундамента, сток грунтовых вод, проект дренажной системы, вид утепления отмостки и т.д.

Существующие методики нивелирования достаточно разнообразны:

• Гидростатический метод, основанный на свойстве одинакового положения жидкости в сообщающихся сосудах. Обладает высокой точностью и допускает измерение вне пределов прямой видимости между отдельными точками. Гидростатические замеры связаны с необходимостью прокладывать и заполнять жидкостью протяженные шланги и трубки, что не всегда удобно;
• Барометрический метод – применяется при планировании и разметке обширных архитектурных комплексов, нуждается в высокоточных барометрах, специальных компьютерных программах. В личном жилищном строительстве барометрические измерения не используются;
• Тригонометрические замеры посредством поворотного теодолита хороши тем, что не нуждаются в помощниках с дополнительными рейками. Теодолитные измерения ведутся как по горизонтальным, так и по вертикальным углам, однако освоить этот прибор сложнее, чем обыкновенный нивелир, да и стоимость теодолита в несколько раз выше;
• Геометрические измерения углов возвышения с помощью стандартных нивелиров выполняются только в одной плоскости и требуют установки вспомогательных отметок (тех же реек), их перемещения с места на место и записей в журнале измерений

Простота и надежность замеров обыкновенным нивелиром, его хорошая совместимость с нуждами частного и жилищного строительства делают его наиболее востребованным при проектировании и планировании многих работ – от заливки фундамента до проверки точности двускатной кровли.

Типовое устройство и классификация современных нивелиров

Конструктивное устройство нивелира незамысловато. На прочном треножнике расположен основной оптико-механический узел со встроенной системой линз. Этот узел должен обеспечить строгую горизонтальность визирного луча, с минимальным отклонением. Линзы могут давать как прямое, так и обратное (перевернутое) изображение. В последнем случае измерительные рейки тоже следует перевернуть при установке на местности.

В верхнюю часть корпуса каждого нивелира встраиваются датчики уровня. Прочная и точная установка прибора на местности определяет качество всех последующих измерений. Опытный оператор постоянно сверяется с показателями этих датчиков, регулируя их при необходимости рукоятками наклона оптико-механического узла. Это позволяет вовремя заметить случайное отклонение прибора от точного положения на местности и не повторять измерения заново.

Перед тем, как пользоваться нивелиром и рейкой, необходимо описать основные разновидности приборов для геометрических измерений превышения высоты. Наиболее просты и экономичны нивелиры с цилиндрическими уровнями (один или несколько), которые расположены непосредственно на трубе-визире. Значительно дороже и существенно точнее измерители с автоматической компенсацией «огрехов» установки, они удобны при работе на проблемных грунтах – щебень, песок и т.п. Нивелиры с электронной системой измерения используются при профессиональном проектировании крупных объектов и довольно сложны в настройке и эксплуатации.

По классу измерительной точности нивелирные устройства делятся на три основных группы:

• Технические приборы, маркировка Н-10, Н-12 и т.д.;
• Точные приборы, маркировка от Н-3 до Н-9;
• Особо точные приборы, маркировка от Н-05 до Н-2.5.

Цифры в названии обозначают среднюю погрешность измерений в миллиметрах на километр. То есть даже технический нивелир дает отклонение около 1 см на 1 километр расстояния до объекта – этого более чем достаточно для точного проектирования и грамотного планирования подавляющего большинства строительных работ.

Как пользоваться нивелиром – пошаговая инструкция для начинающих

Практическое применение обыкновенного нивелира описывается следующей последовательностью измерительных действий:

Как пользоваться нивелиром — пошаговая схема

Шаг 1: Установка штатива

Крепежные винты на всех трех ножках штатива необходимо расслабить, после чего каждая опора выдвигается на необходимую длину (эта длина может быть разной, ведь нивелир часто приходится устанавливать на пересеченной местности). Верхнюю часть штатива следует выставить в горизонтальное положение, после чего затягиваются фиксирующие винты на всех трех опорах. Большинство приборов снабжается плавными корректирующими креплениями на каждой «штативной ноге», ими выполняют точную настройку горизонтальности верхней площадки.

Шаг 2: Монтаж нивелира

Сама нивелирная труба устанавливается на штатив с помощью нескольких крепежных винтов, после чего предстоит поработать датчиками уровня. Вращением регулировочных винтов необходимо добиться точного, центрального положения пузырьковых уровней относительно нанесенных на них линий. Для удобства сначала выставляют пузырек в одном «окошке», не обращая внимания на другой. Потом настраивают второй уровень, уже отслеживая положение первого, наблюдая, как оно меняется по мере установки. Поэтапно настраивая положение прибора, добиваются его точной горизонтальности на монтажной площадке.

Шаг 3: Фокусировка оптико-механического узла

Перед тем, как работать с оптическим нивелиром, необходимо настроить окуляр выровненной зрительной трубы по зрению оператора. Как известно, острота глаз у разных людей различна, даже если все они не носят очков. Фокусировка стандартного нивелира выполняется следующим образом. Прибор наводят на хорошо освещенный и довольно крупный предмет и оперируют настройками, пока ниточная сетка не будет отображаться на этом предмете максимально четко. Потом эту операцию повторяют на рейках, устанавливаемых в других, уже менее освещенных местах. Эксперименты с настройкой фокусировки на предметах с различной освещенностью помогут при дальнейших измерениях.

Шаг 4: Измеряем и фиксируем наблюдения

Когда прибор установлен горизонтально точно, выровнен и сфокусирован, приступаем к инженерным изысканиям. Две рейки следует выставить впереди и сзади нашего прибора. Передняя будет показывать значение измеряемой высоты, задняя послужит для градуировки значений. Сначала нивелир наводится на черную сторону задней рейки, после фокусировки записывается значение по среднему и дальномерному штриху. Потом производят фокусировку на переднюю (основную) рейку, фиксируется среднее значение по ее красной стороне. Такой метод называется нивелирование по средней линии, отличается высокой точностью результатов и удобством многократных измерений.

remoskop.ru

что это такое, для чего нужен, виды, принцип работы, а также как работать с ним самостоятельно

Нивелир – незаменимый инструмент на строительной площадке. Знание, как пользоваться нивелиром и умение определять разность высоты точек пригодится от разбивки осей здания до проверки положения любой конструкции. Основная сфера применения прибора – измерение перепада рельефа местности.

Принцип геодезии на строительной площадке

Правильная организация геодезических работ на строительной площадке начинается с чётко поставленной цели работы. Соответственно задаче выбирается необходимый измерительный инструмент, технология производства, допустимая погрешность в измерениях.

Принципы геодезии созданы для снижения накопления неточностей измерений.

«От общего к частному» – система, при которой переходят от крупных опорных геодезических сетей к сетям низшего класса. Геодезические работы на строительной площадке начинаются с привязки к государственной опорной сети. Затем определяют разбивку осей строения и только потом выделяют положение конструктивных элементов в контуре здания.

Второй принцип заключается в контроле предыдущих измерений. Новые измерения производят после тщательной проверки предшествующих.

Следуя этим правилам, обеспечивают высокую точность геодезических работ в строительстве.

Список инструментов для нивелирования

Дополнительно к самому прибору потребуются:

• штатив;
• мерная рейка;
• отвес с нитью;
• планшет с листом бумаги или журнал для записи измерений.

Способы съемки местности

Нивелирование поверхности производят для получения точного топографического плана местности.

Целью измерения является изучение рельефа, сопоставление высот отдельных точек.

По методам производства работ классифицируют следующие виды нивелирования:

• геометрическое;
• тригонометрическое;
• физическое;
• автоматическое;
• стереофотограмметрическое.

В строительной области используется геометрическое нивелирование площади.

Измерение производится горизонтальным визирующим лучом света. Точки закрепляются на местности с помощью колышков или башмаков. Нивелир размещают в месте, называемом станцией, мерные рейки устанавливают на измеряемых точках.

По способу опор съёмки различают:

• нивелирование поверхности по квадратам;
• нивелирование рельефа по магистралям и параллельным линиям;
• нивелирование местности способом полигонов.

Рельеф строительного участка, как правило, равнинный, плоский, без значительных перепадов высот.

На основании полученного нивелированием по квадратам топографического плана строительной площадки составляются проекты вертикальной планировки участка, подсчёты объёмов земляных работ.

Конструкция и классификация стандартных нивелиров

По конструктивному решению стандартные нивелиры классифицируют на:

• оптические, или оптико-механические;
• лазерные;
• цифровые.

Оптические (оптико-механические)

Принцип действия оптических, или оптико-механических нивелиров основан на прохождении луча света через зрительную трубу, вращающуюся в горизонтальной плоскости. Все настройки проводят вручную. Для измерения используется рейка с числовыми значениями. Оптические нивелиры подразделяют по степени точности на технические, точные, высокоточные.

Работают вдвоём – один человек держит рейку, второй снимает показания.

Комплект состоит из трёх предметов: измерительного инструмента, штатива, или трегера и мерной рейки. Шкала рейки двусторонняя. Деления нанесены красным и чёрным цветом, с разных сторон в сантиметрах и миллиметрах.

Лазерные

Лазерные нивелиры отличаются видимым лучом света, излучаемым светодиодом в корпусе прибора.

По принципу работы делятся на 2 категории:

• позиционные, луч проходит через призму;
• ротационные, в основе луча лежит линза.

Ротационные нивелиры считаются профессиональными инструментами, имеют угол работы 360 градусов, большую дальность и расширенные функциональные возможности.

Режим самовыравнивания инструмента по горизонтали упрощает предварительную настройку.

Корпус защищён от пыли и влаги. Использование приёмника луча увеличивает дальность работы. По дальности, точности измерения различают приборы профессионального класса и бытового использования.

Дополнительными функциями является проецирование вертикальных и горизонтальных линий на поверхность, построения углов. Для улучшения видимости и сохранения зрения работают в защитных очках. При поддержке работы удалённого управления допустимо работать одному.

Цифровые

Цифровыми нивелирами называют инструменты оптико-механического или лазерного типа, отображающие, запоминающие и анализирующие информацию в цифровом виде.

Цифровые приборы имеют процессор и память, высокий класс точности, позволяют работать без напарника. Деления рейки нанесены штрихкодом для автоматического считывания прибором.

Недостатками считают высокую стоимость, чувствительность аппаратов к механическим повреждениям.

Как работать нивелиром правильно?

Существует два способа ведения работ:

• «вперёд», при котором начальная станция будет над первой точкой. Измеряют высоту прибора, снимают отсчёт на рейке. Превышением будет разность величин;
• «из середины». Самый распространённый способ, инструмент располагают на равном удалении от точек.

Установка штатива

Штатив располагают по центру между измеряемыми точками. Ослабив винты, ножки трегера раздвигают до удобной в работе высоты, после чего винты снова закручивают. Нивелир крепится к головке штатива. Горизонтальность головки регулируют с помощью подъёмных винтов.

Монтаж прибора

Прибор устанавливают и закрепляют с помощью крепёжного винта, расположенного на трегере. Подготовка к работе заключается в настройке оптики, приведения прибора в строго горизонтальное положение.

Фокусировка оптико-механического узла

Начинают с выравнивания инструмента по горизонтали. Для этого двумя подъёмными винтами, поворачивая их одновременно, пузырёк уровня приводят к середине. Вращением третьего подъёмного винта пузырёк подгоняют в центр уровня. Эта точка называется «нуль-пункт».

Затем переходят к фокусировке оптического оборудования. Зрительную трубу наводят на любую поверхность, вращением окулярного кольца добиваются чёткой видимости сетки. Переводят нивелир на рейку и регулировкой фокусировочного винта настраивают чёткую видимость шкалы.

Центрирование проводят при установке нивелира над точкой, работая способом «вперёд». Ослабляют закрепительный винт, подвешивают отвес.

Сдвигают инструмент по головке трегера до тех пор, пока отвес не укажет на нужную точку. Закрепительный винт затягивают.

Измеряем и фиксируем наблюдения

После установки нивелира в середине между двумя точками, подготовки, переходят к измерениям.

Непосредственно на точку устанавливают мерную рейку. Точное положение рейки контролируют вертикальной риской визирной сетки, подавая сигналы напарнику.

Для контроля значение снимают дважды, с обеих сторон рейки. За итоговый результат принимают средний показатель. Превышение точек определяют разностью двух значений точек.

Обратите внимание

Большее значение измерения даёт впадина, меньшее – выпуклость рельефа.

Результаты измерений записываются.

На что обращать внимание при покупке?

Выбирая нивелир, руководствуются сферой его применения, то есть смотрят, для чего он нужен в конкретной ситуации. Критерии отбора – дальность действия, точность измерения, дополнительные функции.

Для домашнего мастера при выборе лазерного нивелира достаточно следующих характеристик:

• точность измерения ±0,3 мм/м и выше;
• дальность с работы с приёмником 40-60 м;
• проецирование горизонтальных, вертикальных плоскостей, прямых углов;
• средний угол развёртки;
• работа от аккумулятора;
• умеренная цена.

Для домашнего использования не нужна большая дальность измерения и высокоточная оптика, а режим самонивелирования лазерного прибора не будет лишним. Зелёный луч лучше виден при искусственном освещении.

Профессиональный лазерный уровень должен отвечать более высоким требованиям:

• точность измерения ±0,1 мм/м и выше. Большие расстояния на местности дают увеличение погрешности;
• работа с приёмником для увеличения видимости луча, дальности работы от 300 метров;
• высокий класс защиты от пыли и влаги;
• устройство дистанционного управления;
• лазерный отвес.

Ротационный прибор обеспечивает охват в 360 градусов. Соответственно, профессиональные приборы отличает и более высокая стоимость.

Полезные видео

Подготовка, приведение прибора в рабочее положение:

Учебное видео по устройству нивелира Н-3, принцип работы и снятие отсчетов, смотрим:

Оптический нивелир — незаменимый помощник на строительной площадке, посмотрите, как с ним работают специалисты:

Что такое нивелир, как и где используется:

Умение работать нивелиром повышает точность и качество строительных работ, экономит время и материалы. Есть вопросы или не согласны с точкой зрения автора? Высказывайтесь в комментариях.

domavlad.ru
