ПУЭ, Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров
с резиновой и поливинилхлоридной изоляцией с медными жилами
ПУЭ, Таблица 1.3.6. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных
ПУЭ, Таблица 1.3.8. Допустимый длительный ток для переносных шланговых легких и средних шнуров, переносных шланговых тяжелых кабелей, шахтных гибких шланговых, прожекторных кабелей и переносных проводов с медными жилами
ГОСТ 16442-80, Таблица 23. Допустимые токовые нагрузки кабелей до 3КВ включ. с медными жилами с изоляцией из полиэтилена и поливинилхлоридного пластиката, А
В эту категорию можно отнести кабель и провод для различных применений, которые сделаны с медными жилами. К таким можно отнести: кабель силовой, кабель ВВГ, кабель ВВГнг и другие кабеля.
- Например, кабель силовой предназначен для непосредственной передачи электроэнергии от ТП к различным коммунальным и другим объектам, например, транспортным. В эту группу относят такие кабеля: кабель ВВГ, ВВГнг, ВВГнгд (нг-ls), ВВГз, ВВГнгз и другие.
Кабель идет в производстве с ПВХ изоляцией и оболочкой, которая дополнительно защищает жилы. Активно используется для прямой передачи и распределения электроэнергии от исходника в стационарные установки c переменным напряжением до 1,0 кВ. Кабель используют для прокладки как в сухих, так и влажных производственных помещениях. *полное описание кабеля ВВГ
Кабель ВВГнгЭто кабель с ПВХ изоляцией и дополнительной оболочкой, которая не поддерживает горение. Кабель медный ВВГнг рассчитан для передачи и распределения электроэнергии в различные стационарные установки. Используют для прокладки в сухих и влажных производственных помещениях, а так же на различных кабельных эстакадах и блоках.
Кабель идет с ПВХ изоляцией и в ПВХ оболочке, которая не поддерживает горение при пожаре, а также обладает пониженным дымогазовыделением. Используется для качественной прокладки в сухих и влажных производственных помещениях, а так же на кабельных эстакадах. *полное описание
Кабель идет с медными жилами, с классической ПВХ изоляцией в ПВХ оболочке с заполнением. Используется для прокладки, как в сухих, так и во влажных помещениях под производство. Кабель медный и считается аналогом европейского NYM.
Кабель ВВГнгзКабель идет с медными жилами, с полной ПВХ изоляцией в ПВХ оболочке с заполнением, абсолютно не поддерживающей горение. Прокладывают в сухих и влажных производственных помещениях. Кабель используют как аналог NYM (европейский «брат»).
Кабель ВВГ-П – это обычный плоский кабель с ПВХ изоляцией в ПВХ оболочке, с ровно параллельно уложенными жилами.
Применяют для установки в производственных помещениях с разной влажностью, а так же в блоках.
Кабель ВВГ-Пнг – это стандартный плоский медный кабель с ПВХ изоляцией в ПВХ оболочке, которая не поддерживает горение. Используют для укладки в сухих и даже во влажных производственных помещениях. Используют так же для установки на открытом воздухе.
Кабель ВВГ-Пнгд – очень хороший кабель с ПВХ изоляцией, идет он в ПВХ оболочке с низким дымогазовыделением в случае пожара не поддерживает горение. Жилы уложены параллельно друг другу. Используют его в помещениях независимо от уровня влажности. Кабель плоской формы.
Кабель ВБбШв – медный кабель с ПВХ изоляцией которая дополнительно покрыта двумя стальными лентами, которые наложены таким образом, чтобы верхняя лента закрывала зазоры между витками нижней ленты. Прокладывают его в земле (траншеях), помещениях, туннелях, каналах, а так же в шахтах.
Кабель КГ — кабель идет с многопроволочными жилами (5й класс гибкости) с резиновой изоляцией в резиновой оболочке.
Используется для присоединения всяческих передвижных механизмов к обычными электрическим сетям, для прокладки на суше, реках и озерах, а так же на воздухе.
Так же, в огромную группу медный кабель, провод входит кабель негорючий безгалогенный. Его используют для передачи произведенной электроэнергии с помощью воздушных линий, которые могут находиться непосредственно в середине или же за пределами помещений. Используя кабель негорючий безалогенный вам не потребуется никакая дополнительная защиты при передачи. К этой группе кабелей относятся такие модели: кабель YnKY и кабель N2XH. Оба используются при напряжении до 1 кВ, однако кабель N2XH используется чаще на объектах, к которым представлено требование повышенной противопожарной безопасности.
Кабель YnKY — кабель медный с изоляцией и в оболочке из полвинита. Используют для передачи энергии напряжением до 1 кВ.
Кабель N2XH — безгалогенный, электроэнергетический медный кабель с изоляцией и оболочкой из ПВХ.
Используют для передачи энергии напряжением до 1 кВ на объектах с целью повышения требованй противопожарной безопасности. Есть логика его использовать в местах скопления людей и ценностей (культурных, материальных и др).
- Кабель огнестойкий безгалогенный имеет изоляцию, которая превосходно сохраняет все свои свойства даже при очень сильном пожаре. К этой группе относиться такие модели, как кабель FLAME-X 950 (N)HXH FE180/E30 и кабель FLAME-X 950 (N)HXH FE180/E90. Оба выдерживают температуру до 800°С в течении трех часов. Однако, функцию изоляции первый кабель сохраняет в течении 30 минут, а второй – в течении 90 минут.
- Кабель FLAME-X 950 (N)HXH FE180/E30 – это медный, огнеупорный кабель, который сохраняет функции изоляции на случай пожара, при температуре до 800°С минимум 3 часа и при этом сохраняет все свои свойства. Его применяют там, где нужна особая безопасность людей, а так же культурных и различных материальных ценностей.
- Кабель FLAME-X 950 (N)HXH FE180/E90 – это медный, полностью огнеупорный кабель, который сохраняет все функции изоляции даже при пожаре.
При температуре до 810°С от 3 часов и сохраняет все функции изоляции с системой, на которой установлен кабель и с крепежными элементами в течение 90 минут..
При температуре до 810°С от 3 часов и сохраняет все функции изоляции с системой, на которой установлен кабель и с крепежными элементами в течение 90 минут..Кабель контрольный применяется для постоянного стационарного присоединения к различным электрическим приспособлениям. Кабель КВВГ относится к контрольному кабелю, идет с ПВХ изоляцией в ПВХ оболочке. Его используют для прокладки как на улице, так и в помещениях. Можно его прокладывать даже в земле.
Так же, есть различные шнуры и провода, которые применяют для всевозможных электрических механизмов и для простых бытовых аппаратов.
Провод ПВС – это гибкий провод (5й класс гибкости) со скрученными медными жилами, который идет с изоляцией и оболочкой из ПВХ. Его используют для присоединения электрооборудования и электроинструмента различного типа. Например при ремонте, различных стиральных машин, холодильников, и так далее.
Провод ШВВП – это тоже очень гибкий провод (5й класс гибкости) с параллельными медными жилами с ПВХ изоляцией и ПВХ оболочкой.
Провод ПВ З – это достаточно гибкий одножильный медный провод, который идет с ПВХ изоляцией. Нужен для электрических установок при стационарной прокладке, чаще в осветительных и силовых сетях. Для такого провода номинальное напряжение должно быть до 450 В частотой до 400 Гц или с постоянным напряжением до 1 кВ.
Провод ПВ 1 – это одножильный медный провод, который идет с ПВХ изоляцией. Провода используют в различных электрических установках, при стационарной прокладке осветительных приборах. Рассчитан провод на номинальное напряжение до 450 В частотой до 400 Гц или же на постоянное напряжение до 1000 В. Жила монолитная.
Провод МГ – медный провод без изоляции с круглыми многопроволочными скрученными проволоками.
Кабель передачи информации предназначен для непосредственной передачи цифрового или аналогового сигнала от исходника к потребителю. К таким кабелям относиться: кабель UTP5e, кабель FTP5e.
Кабель UTP 5e — витая пара не в экране. Используют для сетей, интернета, систем видеонаблюдения. Возможна стационарная прокладка внутри помещения. Больше информации про провод компьютерный для интернета читайте в статье: Сетевой кабель, или кабель для интернета и Кабель витая пара
А теперь посмотрим более детально, что такое кабель | провод ВВГ, как выбрать кабель и где купить с доставкой по Украине?
Силовой медный кабель ВВГС целью передачи электроэнергии применяется проводниковая продукция. Для передачи, транспортировки и распределения э/э в неподвижных устройствах используют кабели ВВГ.
Данный вид кабеля – самый распространённый, поскольку его можно прокладывать вне зависимости от условий. Он отлично “работает” как в сухих помещениях, так и в условиях повышенной влажности. Если предстоит прокладывать провода на улице, вдоль трассы, то лучшего варианта, чем электрокабель ВВГ не найти, ведь он работает с напряжением от 220В до 1000В. Нормальная частота – 50 Гц.
Никакие погодные факторы и капризы природы не помешают кабелю ВВГ распределять электрическую энергию. Зачастую данный вид провода применим в областях, климат которых умеренный либо холодный. Это объясняется тем, что ВВГ провод не теряет своих первичных характеристик даже в сложных климатических условиях. Например, провод стабилен к чрезмерной жаре (до +50 градусов), а также к морозу в -50 градусов. Кроме того, кабель ВВГ может устанавливаться в регионах, характеризующихся повышенным уровнем влажности (до 90-97%).
Характеристики ВВГ
Конструкция кабеля состоит из токопроводящих жил, покрытых ПВХ пластикатом. Причём, для каждой отдельной жилы применяется пластикат разной окраски. Так, красный или светло-синий цвет указывает на то, что жила имеет нулевую рабочую силу, а жила жёлто-зелёного оттенков свидетельствует о заземляющей жиле. Толщина изоляции от 0,6 до 1,3 мм для кабеля, рассчитанного на 660 вольт (сечение до 50 кв. мм.) и от 1,4 до 1,9 мм для проводника на 1000 вольт. Чтобы не нести убытки, связанные с заменой кабеля, любые, даже самые мелкие повреждения (трещины, пузыри и вмятины) должны отсутствовать при монтировании.
Кабель ВВГ может включать различное количество жил (от 1 до 5). Если их больше двух, то они скручиваются, после чего помещаются в поливинилхлоридную шланговую оболочку.
Согласно нормативной документации, определяются основные характеристики ВВГ кабеля: толщина изоляции, сечение жил кабеля, толщина оболочки. Если кабель рассчитан на передачу электроэнергии в 660В, тогда используется изоляция толщиной 0,6-1,3 мм. Для передачи 1000В – 1,4-1,9 мм.
Также определяются способы проведения испытаний. В период апробации на протяжении 300 секунд подаётся ток с напряжением 3000В и частотой 50 Гц. В случае возникновения замыкания, которое длится около 0,4 мин., жила нагревается до +160 градусов (показатель в нормальном режиме – +70 градусов). Если жила нагрелась до +80 градусов, вводится понятие аварийного режима.
Преимущества медного силового кабеля:
- длительный срок службы – около 30 лет;
- отличная проводимость;
- способность выдерживать высокие нагрузки;
- медь не вступает в реакцию со многими веществами, оставаясь инертной;
- высокая механическая прочность электрокабеля;
- использование в любых помещениях и условиях без потери первоначальных свойств и функций;
- кабель ВВГ пожаробезопасен.
Сфера применения кабеля силового ВВГ
Силовой медный кабель используется в электромонтажной деятельности, с целью передачи электричества в результате установки электрических магистралей до момента подсоединения постоянных устройств. Помимо промышленных установок, такой кабель используется для проведения электропроводки в домашних условиях, а также для прокладки в гофрированных трубах, металлорукавах и др. кабельных системах.
Сегодня область применения провода ВВГ достаточно широка:
Провода ВВГ используются и в тех местах, где существует повышенная вероятность возгораний и взрывов. Если используется одиночная прокладка или прокладка кабеля ВВГ в тандеме с силовым кабелем ВВГнг, горение не будет распространяться. Этому способствует плотная поливинилхлоридная оболочка. Выполняя прокладку кабеля в таких местах, важно обратить пристальное внимание на внешний вид провода – на нём не должно быть даже малейших следов механических повреждений.
Купить кабель ВВГВыбирая место, где купить кабель, не лишним будет предварительно ознакомиться с рекомендациями, которые существенно облегчат процесс выбора.
Например, нужно обратить внимание на данные, указанные в карточке товара: вес изделия, диаметр внешний и характеристики ВВГ.
Продажа электрического кабеля осуществляется либо на барабанах, либо в бухтах. Если же покупатель заинтересован в меньшем метраже, тогда продавец отрежет необходимую длину провода. На бухтах поставляется провод ВВГ небольшого сечения (от 2х1,5 до 5х2,5). Соответственно, провод с большим сечением поставляется на барабанах.
У нас вы можете купить ВВГ кабель высокого качества. В ассортименте представлены провода всех востребованных вариантов сечения и количества жил: ВВГ 3 2 5, кабель ВВГ 5х4, кабель ВВГ 3х4, кабель ВВГ 5х6, кабель ВВГ 4х16, кабель ВВГ 4х10 и др. У нас вы найдёте лучшие цены на силовой медный кабель, а также превосходные условия сотрудничества и поставки. Выполняем доставку в любой населённый пункт Украины.
Чтобы купить электрический кабель в Украине быстро – воспользуйтесь возможностью мгновенного заказа, и в скором времени вы получите товар для реализации вашего проекта.
За годы работы нашей компании мы зарекомендовали себя надёжным поставщиком кабеля ВВГ различного количества жил и сечения, в т.ч. 3, 2 и 5, по доступной цене. Ознакомится с сертификатами соответствия.
Свяжитесь с нами, чтобы задать все интересующие вопросы и купить электрический кабель ВВГ по выгодной цене!
*список всех сечений ⇒ ВВГ
Разбираем что такое кабель | провод ВВГнгд, нг-нд или нг-ls, как его выбрать и где купить с доставкой по Ураине?
Применение:
Кабель марки ВВГнг-нд относится к разряду пожароустойчивых, в связи с чем применяется в зданиях и помещениях, имеющих повышенные требования по пожаробезопасности. Обеспечивает электроэнергией не перносные, фиксированные установки. Его прокладка, а также монтаж производится по кабельным эстакадам, туннелям, шахтам и прочее. Возможно размещение на открытом пространстве, если ничто не составляет угрозы его целостности.
В почве кабель ВВГнг-нд можно проложить при отсутствии растягивающих действий, а также невысокой коррозии среды.
Выполнение:
Кабель данной марки является силовым кабелем, что включает в себя от одной до пяти медных токопроводящих жил, они могут быть многопроволочные или же однопроволочные, что зависит от площади сечения. Аббревиатура «нг-нд» обозначает, что кабель не подвержен распространению горения, а также имеет немаловажное свойство — пониженное дымо и газовыделение. Допускается прокладка ВВГ нг ls пучками. Оболочка и электрическая изоляция кабеля этой марки выполняется из ПВХ, имеющего соответствующие огнеупорные свойства.
Характеристики:
Рабочее напряжение для кабеля этой марки может составлять 1 тыс Вольт или 660 Вольт, частотою в 50 Герц.
Температура, при которой эксплуатируют ВВГнг-нд, колеблется в пределах от -50°и +50° по Цельсию.
Пожароустойчивый кабель ВВГнг-нд допускается использовать при очень высокой влажности воздуха, в пределах 98 процентов
Прокладка ВВГ нг ls без предварительного прогрева желательна при темп-ре до минус 15-ти градусов мороза.
В рабочем режиме жилы кабеля без угрозы для его возгорания могут нагреваться до 70-ти градусов. Этот показатель может быть больше при аварийной ситуации – нагрев допускается до 80-ти градусов, но при этом функционировать жилы не должны более 8 часов\сутки. Если же возникает короткое замыкание накал медных жил допускается до 160 градусов
Срок службы кабеля ВВГнг-нд – 25 лет, гарантийный срок – 5 лет
Кабель при испытаниях подвергается напряжению в 3.5 в Вольт (при рабочем U 1 кВ) и 3 кВольт (при рабочем U 0,66 кВ)
Макс-е напряжение электрической сети (трехфазной), где может эксплуатироваться кабель ВВГ нг ls : 0,72 кВ и 1.2 кВ в зависимости от величины рабочего напряжения.
Ознакомится с сертификатами соответствия.
*список всех сечений ⇒ ВВГнг-ls
Список статей о кабеле:
Кабель — что это? Виды кабеля и их применение
Как выбрать кабель?
Характеристики и применение кабельно-проводниковой продукции
Классификация кабелей!
Подбираем кабель, или как поменять проводку лучше?
Алюминиевый кабель и алюминиевый провод
Кабель витая пара
Как без размотки измерить длину кабеля
«Кустарный» кабель – в чем опасность?
Где купить кабель в Киеве?
Самые интересные факты о кабеле и проводе
Кабели связи коаксиальные, радиочастотные: преимущества, сфера использования, виды и маркировка
ПУЭ, Таблица 1. | ||||||
| Сечение токопроводящей жилы, мм2 | Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке) | |||||
| открыто (в лотке) | 1 + 1 (два 1ж) | 1 + 1 + 1 (три 1ж) | 1 + 1 + 1 + 1 (четыре 1ж) | 1*2 (один 2ж) | 1*3 (один 3ж) | |
| 0,5 | 11 | — | — | — | — | — |
| 0,75 | 15 | — | — | — | — | — |
| 1,00 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 4,0 | 41 | 38 | 35 | 30 | 32 | 27 |
| 6,0 | 50 | 46 | 42 | 40 | 40 | 34 |
| 10,0 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16,0 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25,0 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35,0 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50,0 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70,0 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95,0 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120,0 | 385 | 315 | 290 | 260 | 295 | 250 |
| 150,0 | 440 | 360 | 330 | — | — | — |
| 185,0 | 510 | — | — | — | — | — |
| 240,0 | 605 | — | — | — | — | — |
| 300,0 | 695 | — | — | — | — | — |
| 400,0 | 830 | — | — | — | — | — |
| Сечение токопроводящей жилы, мм2 | открыто (в лотке) | 1 + 1 (два 1ж) | 1 + 1 + 1 (три 1ж) | 1 + 1 + 1 + 1 (четыре 1ж) | 1 * 2 (один 2ж) | 1 * 3 (один 3ж) |
| Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке) | ||||||
3.4. Допустимый длительный ток для проводов и шнуров
ПУЭ, Таблица 1. | |||||
| Сечение токопроводящей жилы, мм2 | Ток, А, для проводов и кабелей | ||||
| одножильных | двухжильных | трехжильных | |||
| при прокладке | |||||
| в воздухе | в воздухе | в земле | в воздухе | в земле | |
| 1,5 | 23 | 19 | 33 | 19 | 27 |
| 2,5 | 30 | 27 | 44 | 25 | 38 |
| 4 | 41 | 38 | 55 | 35 | 49 |
| 6 | 50 | 50 | 70 | 42 | 60 |
| 10 | 80 | 70 | 105 | 55 | 90 |
| 16 | 100 | 90 | 135 | 75 | 115 |
| 25 | 140 | 115 | 175 | 95 | 150 |
| 35 | 170 | 140 | 210 | 120 | 180 |
| 50 | 215 | 175 | 265 | 145 | 225 |
| 70 | 270 | 215 | 320 | 180 | 275 |
| 95 | 325 | 260 | 385 | 220 | 330 |
| 120 | 385 | 300 | 445 | 260 | 385 |
| 150 | 440 | 350 | 505 | 305 | 435 |
| 185 | 510 | 405 | 570 | 350 | 500 |
| 240 | 605 | — | — | — | — |
3.6. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных
ПУЭ, Таблица 1. | |||
| Сечение токопроводящей жилы, мм2 | Ток, А, для проводов и кабелей | ||
| одножильных | двухжильных | трехжильных | |
| 0.5 | — | 12 | — |
| 0.75 | — | 16 | 14 |
| 1 | — | 18 | 16 |
| 1.5 | — | 23 | 20 |
| 2.5 | 40 | 33 | 28 |
| 4 | 50 | 43 | 36 |
| 6 | 65 | 55 | 45 |
| 10 | 90 | 75 | 60 |
| 16 | 120 | 95 | 80 |
| 25 | 160 | 125 | 105 |
| 35 | 190 | 150 | 130 |
| 50 | 235 | 185 | 160 |
| 70 | 290 | 235 | 200 |
3.8. Допустимый длительный ток для переносных шланговых легких и средних шнуров, переносных шланговых тяжелых кабелей, шахтных гибких шланговых, прожекторных кабелей и переносных проводов с медными жиламиГОСТ 16442-80, Таблица 23. | ||||||
| Сечение токопроводящей жилы, мм2 | Ток, А, для проводов и кабелей | |||||
| одножильных | двухжильных | трехжильных | ||||
| при прокладке | ||||||
| в воздухе | в земле | в воздухе | в земле | в воздухе | в земле | |
| 1,5 | 29 | 32 | 24 | 33 | 21 | 28 |
| 2,5 | 40 | 42 | 33 | 44 | 28 | 37 |
| 4 | 53 | 54 | 44 | 56 | 37 | 48 |
| 6 | 67 | 67 | 56 | 71 | 49 | 58 |
| 10 | 91 | 89 | 76 | 94 | 66 | 77 |
| 16 | 121 | 116 | 101 | 123 | 87 | 100 |
| 25 | 160 | 148 | 134 | 157 | 115 | 130 |
| 35 | 197 | 178 | 166 | 190 | 141 | 158 |
| 50 | 247 | 217 | 208 | 230 | 177 | 192 |
| 70 | 318 | 265 | — | — | 226 | 237 |
| 95 | 386 | 314 | — | — | 274 | 280 |
| 120 | 450 | 358 | — | — | 321 | 321 |
| 150 | 521 | 406 | — | — | 370 | 363 |
| 185 | 594 | 455 | — | — | 421 | 406 |
| 240 | 704 | 525 | — | — | 499 | 468 |
Допустимые токовые нагрузки кабелей до 3кВ включ. с медными жилами с изоляцией из полиэтилена и поливинилхлоридного пластиката, ААвтор: МЕГА КАБЕЛЬ

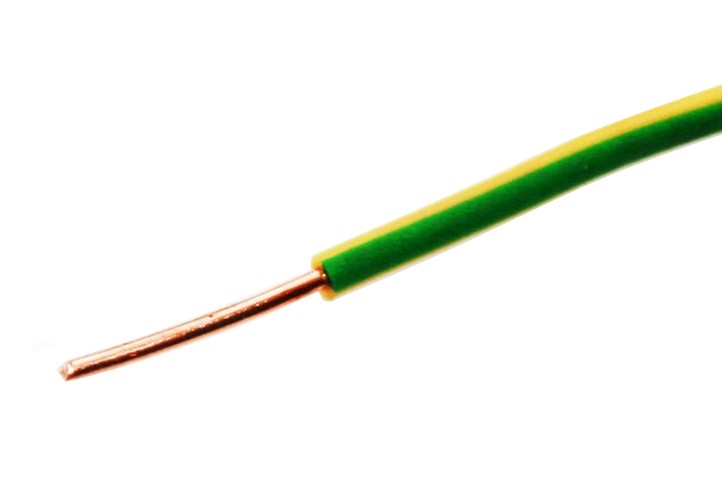

Провод монтажный 0.
5 кв.мм медный 0,45 кВ гибкий с ПВХ изоляциейКонструкция ПуГВ 1х0.5 / ПВ-3 0.5:
ПВ3 — провод с медной жилой с изоляцией из ПВХ пластиката, повышенной гибкости
1. Токопроводящая жила:
— у проводов марки ПВ3 — медная, многопроволочная, класса 2, 3 или 4 для сечений от 0,5 до 1.5 мм2 вкл., класса 4 для сечений от 2.5 до 4 мм2 вкл., класса 3 для сечений от 6 до 95 мм2 вкл. по ГОСТ 22483
2. Изоляция — из ПВХ пластиката, различных цветов. Расцветка выполняется сплошной или нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку. Цвет сплошной изоляции или наносимых продольных полос должен быть оговорен в заказе.
Применение:
Провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянное напряжение до 1000 В.
Провода марки ПВ3 предназначены для монтажа участков электрических цепей, где возможны изгибы проводов.
- Вид климатического исполнения ОМ и ХЛ, категория размещения 2 по ГОСТ 15150-69.
- Диапазон температур эксплуатации от -50°С до +70°С
- Относительная влажность воздуха при температуре +35°С…..100%
- Провода стойки к воздействию плесневых грибов
- Провода стойки к воздействию механических ударов, линейного ускорения, изгибов, вибрационных нагрузок, акустических шумов
- Провода не распространяют горение
- Монтаж проводов должен производиться при температуре не ниже -15°С
- Радиус изгиба при монтаже должен быть не менее 5 диаметров провода
- Длительно допустимая температура нагрева жил не должна превышать +70°С
- Срок службы проводов не менее 15 лет
Провод монтажный 0.5 кв.мм медный 0,45 кВ гибкий с ПВХ изоляцией арт: ПуГВ 1х0.5 / ПВ-3 0.5 оптом и в розницу в интернет — магазине Электро ОМ
Характеристики
Количество жил
жёлто-зелёный
Нет отзывов о данном товаре.
Написать отзыв
Ваш отзыв:Примечание: HTML разметка не поддерживается! Используйте обычный текст.
Отправить отзыв
Заказать товар:
Через форму заказа на сайте
По телефонам:
Отправить на заявку на электронную почту:
Мы осуществляем отправку по РФ — СДЭК, Деловые линии, КИТ, Собственным транспортом (2 и 5 тн)
Бесплатная доставка по Екатеринбургу при сумме от 3000 руб — карта в разделе оплата и доставка
Провода силовые с медными жилами (1х16 кв. мм), в поливинилхлоридной изоляции, | 8544429009 |
| Провода силовые (заземления) с медной жилой сечением 16 кв.мм, в изоляции из поливинилхлорида, | 8544499108 |
| Провод (контакт) дл.5 см с изоляцией из ПВХ (медный проводник) без разъемов 1мм для соединения модулей выключателя Masterpact NW (напряж.700В) | 8544499509 |
| Провода силовые (заземления) с медной жилой сечением 16 кв.мм, в изоляции из поливинлхлорида, | 8544499108 |
| Провода силовые с медными жилами (1х10 кв.мм), в поливинилхлоридной изоляции, | 8544429009 |
| Провода для стационарной прокладки в электрических цепях с медными жилами марок: ПуВВ, ПуГВВ, ПуВ, ПуГВ, ПуВнг(А)-LS, ПуГВнг(А)-LS, на номинальное напряжение 450/750В согласно приложения (бланк № 0060064). ТУ 3551-004-2411 | 8544499108 |
| Провода для стационарной прокладки в электрических цепях, с медными жилами, с изоляцией из поливинилхлоридного пластиката марок: ПуВ, ПуГВ, с изоляцией пониженной пожарной опасности, не распространяющие горение, с пониженн | 8544499509 |
| Провода соединительные медные, (количество жил от 4 до 8) в шелковой изоляции, на напряжение 220В, | 8544429009 |
| Провода соединительные медные, (количество жил от 3 до 5) в шелковой изоляции, на напряжение 600В, | 8544429009 |
| Провод заземления установочный, силовой, для стационарной прокладки, повышенной гибкости класса 5 на напряжение 450 В со скрученной медной многопроволочной жилой, с изоляцией из поливинилхлоридного пластиката | 854442900 |
| Провода с медными жилами, гибкий, с изоляцией и оболочкой из поливинилхлоридного пластиката | 8544499108 |
| Провода и шнуры с изолированными гибкими медными жилами, не распространяющие горение, для присоединения приборов бытового и аналогичного применения к электрической сети на номинальное напряжение переменного тока до 380/660 | 8544499108 |
| Проводники (провода) электрические, диаметром с изоляцией 1,5 мм, с 100 % отожёнными медными скрученными жилами, покрытыми оловом, | 8544499509 |
| Провода силовые (заземления) с медной жилой 1х16 кв.мм, оболочка поливинилхлорид, | 8544499108 |
| Провода силовые с медными жилами, не распространяющие горение, количеством жил от 1 до 37 и сечением жил от 0,08 мм² до 400 мм² на напряжение переменного тока до 1 кВ, Продукция изготовлена по EN 50525, AWM 2570 | 8544499509 |
| Провод силовой для электрических установок, не распространяющий горение, с низким дымо- и газовыделением, с медными жилами, с изоляцией из поливинилхлоридного пластиката пониженной пожарной опасности, с числом жил из ряда: | 8544499509 |
| Провода с медными жилами, с изоляцией из поливинилхлоридного пластиката, с внешней оболочкой из поливинилхлоридного пластиката, не распространяющий горение при одиночной прокладке | 8544499509 |
| Провода силовые одножильные с медной жилой и сечением от 0,08 мм² до 400 мм² на напряжение переменного тока до 1 кВ, марок: | 8544499509 |
| Провода силовые (заземления) с медной жилой 1х10 кв.мм, оболочка поливинилхлорид, | 8544499108 |
| Провода монтажные с одной медной жилой, в оболочке из поливинилхлорида на напряжение 300/500В | 8544499900 |
| Провод силовой, одножильный, не распространяющий горение, с медной жилой, с изоляцией из поливинилхлоридного пластиката, номинальным сечением жилы от 0,5 мм² до 400 мм² включительно, на напряжение переменного тока до 450/7 | 8544499108 |
| Провода с медными жилами, сечением от 0,50 до 400 мм2, с изоляцией из поливинилхлоридного пластиката, для электрических установок на напряжение до 450/750 В включительно | 8544499108 |
| Провода силовые плоские с медными жилами с изоляцией и оболочкой из поливинилхлоридного пластиката, предназначенные для стационарной прокладки в осветительных и силовых сетях, для монтажа и присоединения приборов к сети пе | 8544499509 |
| Провод электрический медно-никелевый в тефлоновой изоляции | 8544499509 |
| Провод для нестационарной прокладки, торговой марки «Nexans», не распространяющий горение, с медными жилами, с изоляцией из полимерной композиции, не содержащей галогенов, с числом жил из ряда: (1), сечением жил от 1,5 мм² | 8544499509 |
Маркировка проводов и кабелей | Electricdom.ru
Провода
Провода бывают медные и алюминиевые. Алюминий очень активен химически. Его если соединяют, то только с алюминием, и обычно, механическим способом (через гайки, болты). Если алюминий соединить с медью, то соединение быстро разрушается. Алюминиевый провод можно соединить с медным через клемму. Если нет ограничения по весу и по цене, лучше применять медные провода. Главный недостаток меди – на воздухе она окисляется. Место соединения может проводить ток все хуже, на этом месте появляется падение напряжения, соединение начинает греться, для предотвращения этого соединение надо облудить.
Провод – одна неизолированная или одна и более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации могут быть неметаллическая оболочка, обмотка или оплетка из волокнистых материалов или проволоки.
Провода могут быть голыми или изолированными. Провода могут использоваться для линий электропередач, для изготовления обмоток электродвигателей, для соединений в радиоэлектронной аппаратуре и т.д.
Голые провода не имеют никаких защитных или изолированных покрытий, в основном применяются для линий электропередач.
Жилы изолированных проводов покрыты изоляцией из резины или пластмассы.
Провода подразделяются на защищенные или незащищенные.
Защищенными называют изолированные провода, которые поверх электрической изоляции имеют защитную оболочку, предназначенную для защиты от внешних воздействий.
Незащищенные провода не имеют поверх электрической изоляции защитной оболочки.
Монтажные провода используют для фиксированного и гибкого монтажа в щитах, соединений в радиоэлектронной аппаратуре, токоведущие жилы изготовлены из медной проволоки.
Силовые и установочные провода используют для монтажа электропроводки. Эти провода применяют для соединения частей электроустановок и прокладке внутри помещений, на открытом воздухе и т.д.
Кабели
Кабель – одна или несколько изолированных жил, заключенных в общую герметизированную оболочку (свинцовую, алюминиевую, резиновую, пластмассовую), поверх которой в зависимости от условий прокладки и эксплуатации может броневая оболочка (покрытие из стальных лент или плоской или круглой проволоки). Такие кабели называются бронированными. Кабели без брони применяются там, где нет возможности механических повреждений.
По области применения подразделяются на следующие виды:
Силовые кабели предназначены для передачи и распределения электрической энергии в осветительных и силовых электроустановках для создания кабельных линий. Выпускаются с медными и алюминиевыми жилами с изоляцией из бумаги, ПВХ, полиэтилена, резины и других материалов, имеют свинцовые, алюминиевые, резиновые или пластмассовые защитные оболочки.
Контрольные кабели применяются для питания различных электротехнических устройств сигналами низкого напряжения, создания цепей контроля. Могут иметь медные или алюминиевые жилы сечением от 0,75 до 10мм2.
Кабели управления применяются в системах автоматики и обычно имеют медные жилы, пластмассовую оболочку и защитный экран, который защищает от механических повреждений и электромагнитных помех.
Кабели связи предназначены для передачи сигналов связи, разделяются на высокочастотные для дальней связи и низкочастотные для местных линий связи.
Радиочастотные кабели используются для обеспечения связи между радиотехническими устройствами. Имеют коаксиальную конструкцию с центральной медной жилой , которая имеет изоляцию из полиэтилена или второпласта, поверх изоляции имеется внешний проводник и оболочка из ПВХ или полиэтилена.
Шнуры
Шнур – провод, состоящий из двух и более изолированных гибких жил сечением до 1,5 мм, покрытых неметаллической оболочкой или другими защитными покровами. Шнур служит для подключения к сети электробытовых приборов (настольных ламп, пылесосов, стиральных машин). Жила шнура обязательно используется многопроволочная, кроме того, жилы соединены между собой скруткой или общей оплеткой.
Двухжильные шнуры применяют, если корпус прибора не требует защитного зануления, если зануление требуется, то используются трехжильные шнуры.
Электрическая проводка
Электрическая проводка – состоит из проводов и кабелей с относящимися к ним креплениями, поддерживающими и защитными конструкциями.
Различия проводов и шнуров
Провода, кабели и шнуры различаются:
1. По материалу токопроводящих жил — медная. алюминиевая, алюмомедная.
2. По поперечному сечению жил — 0,35; 0,5; 0,75; 1; 1,0; 1,5; 2,5; 4,6; 10; 16; 25; 35; 70 мм2 и т.д.
3. По номинальному напряжению, на которое рассчитаны жилы.
3. По числу жил — одножильные и многожильные, от 1 до 4 (контрольные
кабели от 4 до 61).
4. По изоляции — резиновая, бумажная, пластмассовая, пряжа
5. По оболочке — резиновая, пластмассовая, металлическая.
Маркировка
Провода и кабели маркируют буквами.
Первая буква. Материал жилы: А – алюминий, медь – буквы нет.
Вторая буква. В обозначении провода: П – провод (ПП – плоский провод), К — контрольный, М-монтажный, МГ — монтажный с гибкой жилой, П(У) или Ш — установочный, в обозначении кабеля материал оболочки.
Третья буква. В обозначении провода и кабеля — материал изоляции жил: В или ВР – поливинилхлоридная (ПВХ), П – полиэтиленовая, Р – резиновая, Н или НР — найритовая (негорючая резина), Ф – фальцованная (металлическая) оболочка, К — капроновая, Л — лакированная, МЭ — эмалированная, О — оплетка из полиамидного шелка, Ш — изоляция из полиамидоного шелка, С — из стекловолокна, Э — экранированная, Г — с гибкой жилой, Т – с несущим тросом.
Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.
Четвертая буква. Особенности конструкции. А — асфальтированный, Б — бронированными лентами, Г — гибкий (провод), без защитного покрова (силовой кабель), К — бронированный круглыми проволоками, О — в оплетке, Т — для прокладки в трубах.
Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).
В обозначении шнуров обязательно должна быть буква Ш.
Примеры обозначения:
ППВ 2х1,5-380 – провод медный, с ПВХ изоляцией, плоский, двухжильный, площадь сечения жилы 1,5 мм, на напряжение 380 В.
ВВГ 4х2,5-380 — кабель с медными жилами, в ПВХ изоляции, в ПВХ оболочке, без защитного покрова, 4-жильный, с площадью сечения жилы 2,5 мм, на напряжение 380 В.
Расшифровка маркировки проводов и кабелей российского производства
Силовые кабели с ПВХ и резиновой изоляцией.
АС — алюминиевая жила и свинцовая оболочка.
АА — алюминиевая жила и алюминиевая оболочка.
Б — броня из двух стальных лент с антикоррозийным покрытием.
Бн — то же, но с негорючим защитным слоем.
В — первая (при отсутствии А) буква — ПВХ изоляция.
В — вторая (при отсутствии А) буква — ПВХ оболочка.
Г — в конце обозначения — нет защитного слоя поверх брони или оболочки.
Шв — защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.
Шп — защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
К — броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой, если К стоит в начале обозначения, контрольный кабель.
С — свинцовая оболочка.
О — отдельные оболочки поверх каждой фазы.
Р — резиновая изоляция.
НР — резиновая изоляция и оболочка из резины, не поддерживающей горение. П — изоляция или оболочка из термопластичного полиэтилена.
Пс — изоляция или оболочка из самозатухающего, не поддерживающего горение полиэтилена.
Пв — изоляция из вулканизированного полиэтилена.
нг — не поддерживающий горение.
LS — Low Smoke — пониженое дымовыделение.
нг-LS — не поддерживающий горение, с пониженым дымовыделением.
FR — с повышенной огнестойкостью (в качестве огнестойкого материала обычно применяется слюдосодержащая лента)
FRLS — с пониженым дымовыделением, с повышенной огнестойкостью
Э — экран из медных проволок и спирально наложенной медной ленты
КГ — кабель гибкий.
Контрольные кабели.
А — первая буква, то алюминиевая жила, при ее отсутствии — жила медная.
В — вторая буква (при отсутствии А) — ПВХ изоляция.
В — третья буква (при отсутсутствии А) — ПВХ оболочка.
П — изоляция из полиэтилена.
Пс — изоляция из самозатухающего полиэтилена.
Г — отсутствие защитного слоя.
Р — резиновая изоляция.
К — первая или вторая буква (после А) — кабель контрольный.
КГ — кабель гибкий.
Ф — изоляция из фторопласта.
Э — в середине или в конце обозначения — кабель экранированный.
Монтажные провода.
М — в начале обозначения — монтажный провод.
Г — многопроволочная жила, если буква отсутствует, то однопроволочная.
Ш — изоляция из полиамидного шелка.
В — поливинилхлоридная изоляция.
К — капроновая изоляция.
Л — лакированный.
С — обмотка и оплетка из стекловолокна.
Д — двойная оплетка.
О — оплетка из полиамидного шелка.
Особые обозначения.
ПВ-1, ПВ-3 — провод с виниловой изоляцией. 1, 3 — класс гибкости жилы.
ПВС — провод в виниловой оболочке соединительный.
ШВВП — шнур с виниловой изоляцией, в виниловой оболочке, плоский.
ПУНП — провод универсальный плоский.
ПУГНП — провод универсальный плоский гибкий.
Расшифровка маркировки проводов и кабелей импортного производства
Силовой кабель.
N — кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher
Elektrotechniker — союз германских электротехников).
Y — Изоляция из ПВХ.
H — Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).
M — Монтажный кабель.
C — Наличие медного экрана.
RG — Наличие брони.
Контрольный кабель.
Y — ПВХ-изоляция.
SL — Кабель контрольный.
Li — Многожильный проводник выполнен по немецкому стандарту VDE.
Монтажные провода.
H — Гармонизированный провод (одобрение HAR).
N — Соответствие национальному стандарту.
05 — Номинальное напряжение 300/500 В.
07 — Номинальное напряжение 450/750 В.
V — ПВХ изоляция.
K — Гибкая жила для стационарного монтажа
Как рассчитать сечение провода
Сечение провода рассчитывают по следующей формуле:
S =π*r2,
где S — сечение провода, мм2; π — число равное 3,14; r — радиус провода, мм, который равен половине диаметра.
Диаметр провода токоведущей жилы без изоляции измеряют микрометром или штангенциркулем. Сечение жилы многопроволочных проводов и кабелей определяют по сумме сечений всех проволок.
Пользуются также другой формулой: S = 0,78d², где d – диаметр провода.
Зависимость от условий прокладки
Провода или кабели, проложенные открыто, охлаждаются лучше, чем проложенные в трубах или скрыто. Провода с резиновой изоляцией допускают длительную температуру нагрева жил, не превышающую 65°С, провода с пластмассовой изоляцией — 70 °С.
Марки проводов
| Марка | Сечение жил, мм | Число жил | Характеристика | Применение |
| АПВ | 2,5-120 | 1 | Провод с алюминиевой жилой, поливинилхлоридной изоляцией | Для монтажа силовых и осветительных сетей в трубах, каналах |
| АППВ | 2,5-6 | 2; 3 | Провод с алюминиевыми жилами, поливинилхлоридной изоляцией, плоский, с разделительным основанием | Для монтажа силовых и осветительных сетей по стенам, перегородкам, скрытая проводка, в трубах, каналах |
| АПР | 2,5-120 | 1 | Провод с алюминиевой жилой, резиновой изоляцией, в оплетке из хлопчатобумажной пряжи, пропитанной противогнилостным составом | Для прокладки в трубах |
| АППР | 2,5-6 | 2; 3 | Провод с алюминиевыми жилами, резиновой изоляцией | Для прокладки по деревянным конструкциям жилых и производственных зданий |
| АПРН | 2,5-120 | 1 | Провод с алюминиевой жилой, резиновой изоляцией, в негорючей оболочке | Для прокладки в сухих и сырых помещениях, в каналах, на открытом воздухе. |
| ПВ-1 | 0,5-95 | 1 | Провод с медной жилой, поливинилхлоридной изоляцией | Для монтажа силовых и осветительных сетей в трубах, каналах |
| ПВ-2 | 2,5-95 | 1 | Провод с медной жилой, поливинилхлоридной изоляцией, гибкий | Для монтажа силовых и осветительных сетей в трубах, каналах |
| ППВ | 0,75-4 | 2; 3 | Провод с медными жилами, поливинилхлоридной изоляцией, плоский, с разделительным основанием | Для монтажа силовых и осветительных сетей по стенам, перегородкам, скрытая проводка, в трубах, каналах |
| ПР | 0,75-120 | 1 | Провод с медной жилой, резиновой изоляцией, в оплетке из хлопчатобумажной пряжи, пропитанной противогнилостным составом | Для прокладки в трубах |
| ПВС | 0,5-2,5 | 2; 3 | Провод гибкий, со скрученными с медными жилами, поливинилхлоридной изоляцией, поливинилхлоридной оболочкой | Для подключения бытовых электроприборов — стиральных машин, пылесосов, удлинителей |
| ПРС | 0,5-4 | 2; 3 | Провод гибкий, со скрученными с медными жилами, резиновой изоляцией, резиновой оболоччкой | Для подключения бытовых электроприборов — стиральных машин, пылесосов, удлинителей |
| ПУНП (ПБПП) | 1,5-4 | 2; 3 | Провод с медной жилой, поливинилхлоридной изоляцией, поливинилхлоридной оболочкой | Для прокладки в осветительных сетях, монтажа и присоединения приборов слабого тока бытового назначения |
| МГШ | 0,05-0,12 | 1 | Провод монтажный, гибкий с медной жилой, с шелковой изоляцией | Для стационарного и подвижного монтажа внутриблочных и межблочных соединений в электронных и электрических устройствах |
| МГШВ | 0,12-1,5 | 1 | Провод монтажный, гибкий, с медной жилой, с комбинированной шелковой и поливинилхлоридной изоляцией | Для стационарного и подвижного монтажа внутриблочных и межблочных соединений в электронных и электрических устройствах |
| ТРП(лапша) | 0,4-0,5 | 2 | Провод с медной жилой, полиэтиленовой изоляцией, с разделительным основанием | Для открытой и скрытой проводки телефонной сети |
Марки кабелей
| Марка | Сечение жил, мм | Число жил | Характеристика | Применение |
| АВВГ | 2,5-50 | 1; 2; 3; 4 | Кабель силовой, с алюминиевыми жилами, поливинилхлоридной изоляцией, в поливинилхлоридной оболочке | Для прокладки на открытом воздухе, по защищенным от прямых солнечных лучей трассам |
| АВРГ | 4-3002,5-300 | 1; 2; 3; 4 | Кабель силовой, с алюминиевыми жилами, резиновой изоляцией, в поливинилхлоридной оболочке | Для прокладки в воздухе при отсутствии механических воздействий, в сухих или сырых помещениях, тоннелях, каналах, на специальных кабельных эстакадах и по мостам |
| АНРГ | 4-3002,5-300 | 1; 2; 3; 4 | Кабель силовой, с алюминиевыми жилами, резиновой изоляцией, в резиновой маслостойкой и негорючей оболочке | Для прокладки в воздухе при отсутствии механических воздействий, в сухих или сырых помещениях, тоннелях, каналах, на специальных кабельных эстакадах и по мостам |
| ВВГ | 1,5-502,5-50 | 1; 2; 3; 4 | Кабель силовой, с медными жилами, поливинилхлоридной изоляцией, в поливинилхлоридной оболочке | Для прокладки на открытом воздухе, по защищенным от прямых солнечных лучей трассам |
| ВРГ | 1-240 | 1; 2; 3; 4 | Кабель силовой, с медными жилами, резиновой изоляцией, в поливинилхлоридной оболочке | Для прокладки в воздухе при отсутствии механических воздействий, в сухих или сырых помещениях, тоннелях, каналах, на специальных кабельных эстакадах и по мостам |
| НРГ | 1-240 | 1; 2; 3; 4 | Кабель силовой, с медными жилами, резиновой изоляцией, в резиновой маслостойкой и негорючей оболочке | Для прокладки в воздухе при отсутствии механических воздействий, в сухих или сырых помещениях, тоннелях, каналах, на специальных кабельных эстакадах и по мостам |
| NYM | 1,5-32 | 2; 3; 4; 5 | Кабель силовой, с одно или многопроволочной медной жилой, поливинилхлоридной изоляцией, в поливинилхлоридной оболочке, не распространяющей горение. Имеет дополнительный резиновый слой-заполнение. | Для монтажа электропроводки — в сухих и влажных помещениях, на открытом воздухе, вне прямого воздействия солнечных лучей, в трубах, каналах, на специальных кабельных эстакадах, для подключения промышленных установок, подключения бытовых приборов в стационарных установках |
Марки шнуров
| Марка | Сечение жил, мм | Число жил | Характеристика | Применение |
| ШВЛ | 0,5 — 0,75 | 2; 3 | Шнур гибкий, со скрученным жилами, в поливинилхлоридной оболочке | Для подключения бытовых электроприборов — чайников, вентиляторов, паяльников и т.д. |
| ШПВ-1 | 0,35-0,75 | 2 | Шнур гибкий, со скрученными жилами, в поливинилхлоридной оболочке | Для подключения радиоаппаратуры, телевизоров, паяльников |
| ШПВ-2 | 0,35-0,75 | 2 | Шнур гибкий, со скрученными жилами, в поливинилхлоридной оболочке | Для подключения настенных и напольных светильников, бытовых электроприборов — чайников, вентиляторов, паяльников и т.д. |
| ШВВП | 0,35-0,75 | 2; 3 | Шнур повышенной гибкости, плоский, в поливинилхлоридной изоляции, в поливинилхлоридной оболочке | Для подключения настенных и напольных светильников, бытовых электроприборов — чайников, вентиляторов, паяльников и т.д. |
| ШРО | 0,35-1 | 2; 3 | Шнур гибкий, со скрученным жилами, в резиновой изоляции, в оплетке из хлопчатобумажной или синтетической пряжи | Для подключения бытовых электроприборов — чайников, вентиляторов, паяльников и т.д. (где требуется повышенная температурная устойчивость) |
Провода медные. Провод электрический одножильный. Другие виды медного провода и его сечения. ППВ
Медные провода и кабели: марки, сечения, характеристики
В современной электропроводке жилых, торговых, складских и промышленных помещений используется в основном медь. Исключения составляют случаи, подключения мощного потребителя толстым кабелем – тогда может применяться алюминий. Во всех остальных случаях применяют медь: в цепях освещения, розеточных группах, вся проводка между комнатами, частями здания. Однако как бы популярны медные провода не были, у них есть свои достоинства и недостатки. В этой статье мы их рассмотрим, какие бывают марки медных проводов и кабелей.
Преимущества и недостатки меди
В электропроводке в частных домах и квартирах в настоящее время используются провода и кабели из меди. Алюминиевые кабели сечением ниже 16 кв. мм запрещены ПУЭ. Давайте рассмотрим плюсы и минусы проводов и кабелей с медными жилами.
Преимущества:
- Жилы выдерживают многократные сгибания, что повышает ремонтопригодность проводки, вы можете без проблем раскрутить старую скрутку и скрутить заново, добавив туда провод, например. Алюминий в такой ситуации может даже не раскрутится и лопнуть.
- Медные кабели любых сечений производятся и с мягкими гибкими многопроволочными жилами. Это даёт возможность использовать их для подключения подвижных потребителей, например утюг или фен, и другие электроприборы. Таких кабелей с алюминиевыми жилами просто не бывает.
- Сопротивление меди практически в 2 раза меньше чем у алюминия. Это значит, что при одинаковом сечении медь выдерживает больший ток, чем алюминий.
- Медь тверже, чем алюминий. Поэтому у нее меньшая текучесть, и при подключении провода к винтовому зажиму вы получаете более качественный контакт.
- Медь не окисляется. Вернее окисляется, но очень медленно, в отличие от алюминия.
Недостатки:
- Главным недостатком меди является то, что её стоимость до двух раз дороже, чем алюминия.
- Вес медного провода больше чем вес алюминиевого в два раза. Значит нужно устанавливать больше опор, при прокладке кабеля по воздуху, и их конструкция должна выдерживать более тяжелые проводники.
Марки алюминиевых проводов
ПВС – медный провод в виниловой двойной изоляции. Снаружи имеет округлую форму, оболочка нанесена с заполнением междужильного пространства. Количество жил от 2 до 5. Площадь поперечных сечений от 0,5 до 25 кв. мм. Номинальное напряжение до 660 В, при частоте 50 Гц. Может применяться для домашней электропроводки, но рекомендуется использовать в качестве провода для подключения подвижного электрооборудования, достаточно гибкий и имеет толстый слой изоляции.
ПУНП (ПУГНП) – провода этих марок запрещены для использования в электропроводке, по причинам не соответствия стандартам ПУЭ (по толщине изоляции). Однако присутствует на рынке и продается дешевле аналогов, для не очень ответственных цепей и времянок вполне допустим. Максимальное напряжение – 450 В переменного тока 50 Гц, 1000 В постоянного. У ПУНП монолитная однопроволочная жила, а у ПУГНП многопроволочная гибкая минимум из 7 проволок. Материал жил – медь. Изоляция из ПВХ. Количество жил от 2 до 3, а площади поперечных сечений от 0,35 до 6 кв. мм для двухжильного и до 4 кв. мм для трёхжильного провода.
РКГМ – термостойкий провод. Может использоваться для вывода концов обмоток электродвигателей, подключения питания нагревательных приборов, электроплит, утюгов и прочего. Состоит из медной жилы в резиновой изоляции, покрытой термостойким стекловолокном, для повышения устойчивости к температурам оно пропитано кремнийорганическим лаком и эмалью. Номинальное напряжение 660 В. Количество жил – 1, диапазон сечений от 0,75 до 120 кв. мм.
ШВВП – не провод, а шнур с двумя слоями виниловой изоляции. Оболочка плоской формы близкой к прямоугольной. Может использоваться для подключения электрооборудования в цепях 220/380 В. Количество жил 2 или 3. Диапазон сечений от 0,35 до 2,5 кв. мм. Номинальное напряжение 220/380 В 50 Гц.
ПВ-1,2,3,4 – установочный провод, подходит для подключения силовых и осветительных цепей, сборки внутренних схем устройств, электрощитов. ПВ-1 состоит из монолитной медной жилы и виниловой изоляции. Провод жесткий. ПВ-3 и ПВ-4 состоят из одной многопроволочной жилы и слоя виниловой изоляции, отличаются классом гибкости – 3,4 и 4,5 классы соответственно. Она легко гнется. Вариант с резиновой изоляцией называется ПР.
М-10 – Медный провод без изоляции, который используется в воздушных линиях высоковольтных ЛЭП. Состоит из свитых медных проволок.
Марки алюминиевых кабелей
ВВГ – один из наиболее распространенных видов кабелей для электропроводки в квартирах, на производстве. Используется для стационарного подключения к питающей сети любого электрооборудования. Номинальное напряжение и частота 0,66 кВ 50 Гц. Состоит из однопроволочной медной жилы покрытой двойной виниловой изоляцией – индивидуально на каждой жиле и общей оболочки. Количество жил может быть от 1 до 5, в диапазоне сечений от 1,5 до 300 кв. мм. Подходит для использования квартирах и частных домах во внутренней и наружной прокладке. Устанавливают на силовую проводку, розеточные группы и осветительные цепи. Эта марка кабеля может быть использована для ввода в дом, а также для уличных линий. В деревянном доме используют усовершенствованный вариант (негорючий) — ВВГнг.
NYM – считается зарубежным аналогом марки ВВГ. Количество жил от 2 до 5. Изолирующий слой – ПВХ, заполнение из негорючего материала – невулканизированной резиновой смесью, оболочка тоже из ПВХ. Жилы в кабеле скручены в повив. Предназначен для работы в сетях с напряжением до 0,66 кВ. Под воздействием прямых солнечных лучей эксплуатация не рекомендуется, в таком случае нужно использовать гофротрубы, металлические трубы, либо кабель-каналы.
КГ – кабель гибкий. Эта марка используется для подключения электрододержателя к сварочному аппарату, благодаря его гибкости сварщику удобно работать. Также используется как гибкая подвесная линия на грузоподъёмных кранах и кран-балках. Количество жил от 1 до 5. Производится в диапазоне сечений от 1 до 240 кв. мм.
ПвПг – высоковольтный медный кабель с изоляцией жил из сшитого полиэтилена, поверх которой расположен экран, оболочка также из полиэтилена. Возможна его прокладка под землей, на дне водоемов. Используется в сетях 6 кВ и 10 кВ. Количество жил – 1, её сечение от 50 до 800 кв. мм.
ЦСПГ в зависимости от индекса может предназначаться для 6, 10 кВ сетей. Это медный кабель в бумажной изоляции. Жилы могут быть однопроволочными в диапазоне сечений от 25 до 50 кв. мм, тогда в названии есть пометка «ОЖ». В диапазоне сечений 25-240 кв. мм жилы многопроволочные. Бумажная изоляция пропитана вязким или нестекающим составом, что позволяет использовать кабель на вертикальных участках трассы. Поясная изоляция также бумажная. Присутствует свинцовая оболочка, битумная подушка, стальная проволочная броня.
ПВВНГ(A)-LS – в конце названия присутствует индекс 10, 20, 35, что соответствует количеству кВ в сети, для которой он предназначен. Медный кабель с изоляцией из полиэтилена. Количество жил – 1 или 3. Поверх жил экран из проводящего материала на основе полиэтелена, следом электропроводящая бумага или проводящая полимерная лента, поверх которой, повив из медной проволоки. В трёхжильных кабелях межфазное расстояние заполнено слоем ПВХ пониженной пожароопасности, оболочка выполнена из этого же материала. Также подходит для прокладки в земле и на дне водоемов. Может использоваться, например, для распределительных сетей.
Медные провода и кабели бывают различных марок. Каждая из них предназначена для определенных задач. Объединяет их материал, из которого они выполнены и его особенности. А к вопросам выбора кабельной продукции при ремонте и строительстве стоит подходить ответственно. Ведь от этого зависит не только надежность энергоснабжения, но и безопасность жизнедеятельности.
Похожие материалы:
Нравится(0)Не нравится(0)samelectrik.ru
Медные провода для проводки – лучшее, что можно выбрать? + Видео
И снова ремонт, и снова полуразрушенные стены, шпаклевка и желание приблизиться к своей заветной мечте. Одна из них – добиться, чтобы медные провода для проводки наконец-то заняли свое законное место, взамен старых, алюминиевых.
Медные провода – новые требования для качественной электропроводки
Какие будет правильнее выбрать провода: медные или алюминиевые? Этот вопрос, прежде всего, можно адресовать вашему электрику, хотя уже сейчас можем предположить, что его ответ будет в пользу медных.
А все потому, что медная проводка более предпочтительна в условиях всепоглощающего «нашествия» современных электроприборов. Если вам до сих пор совершенно не понятно, откуда и куда идут провода в вашей квартире, и уж совсем не ясно, зачем нужна проводка, то можем посоветовать совсем не мучаться штудированием текстов по физике и отдать все в руки электрику – и право выбора, и материалы, и, конечно же, деньги за оплату его услуг.
Без привлечения специалистов и при поверхностных знаниях материала, установить проводку «с нуля» будет не просто трудно, а архитрудно. Но для самых настырных устраиваем ликбез. Итак, провода (те, что общего назначения) могут быть изготовлены как из меди, так и из алюминия. Учитывая, что в электропроводке вопрос изоляции один из самых важных, провода защищены материалами из ПВХ пластика, а также резины или полиэтилена.
Алюминиевый и медный провод значительно отличаются друг от друга – первый стоит намного меньше и «грешит» рядом недостатков, второй считается менее хрупким и имеет меньшее электрическое сопротивление (по сравнению со своим алюминиевым собратом). Ну, естественно и цена выше. У алюминиевого провода повышенная хрупкость, а также проблема с пайкой соединений.
Добавьте к этому еще и большое электрическое сопротивление, и становится ясно, почему такие провода уступают пальму первенства медным, а ваш электрик и слышать не хочет ничего про алюминий. Оба провода могут быть с виниловой изоляцией, это допускается нормами. Ранее использовали в квартирах именно алюминиевые провода, теперь владельцам таких квартир приходится решать – менять полностью проводку на новую или латать при помощи тех же материалов, что и были раньше в наличии, старую.
Медная проводка и выдерживаемая нагрузка
Сплошные плюсы медной проводки уже оценили жители новостроек. В квартирах, построенных в последнее десятилетие, проводка идет с учетом новых требований и рекомендаций. Так что тем, кто только заселяется в новые квартиры, не надо ломать голову над тем, выдержит ли их проводка многочисленную армию бытовой техники, исчисляемой, скорее всего, количеством далеко за десяток, или нет. Кстати, для общего сведения – активную нагрузку медный провод может выдерживать в 5 кВт, в то время как алюминиевый всего в 3 кВт.
Качественная электроинсталляция займет, конечно же, немало времени и денег, зато благодаря правильному подходу, ваша электропроводка не перегорит сразу же от повышенных нагрузок и не принесет вреда вам и бытовым приборам. Лучше один раз решить вопросы с прокладкой нужного провода, чем потом корить себя за то, что не учли какие-то важные детали. Так что правильное решение – это выбор медного образца, имеющего как высокую электропроводимость, так и пластичность. Только, несмотря на все положительные качества, озвученные выше, все-таки не поленитесь и подсчитайте на калькуляторе, какова будет суммарная нагрузка на сеть при использовании ваших электроприборов (расклад делайте по разным комнатам).
Непосредственно в стенах вам лучше укладывать плоские провода, что позволяет не разбивать глубоко стены. Если вам нужно прокладывать круглый провод, то, проводя его через монтажные трубы (гофрированные), вам придется поднапрячься, чтобы не разворотить стены. Тем более что обычный диаметр гофры (трубы) составляет примерно от 11 до 23 мм. Да, и не забудьте, что провода прокладывать придется либо горизонтально, либо вертикально (а не как вам вздумается), соединяться они будут в специальных монтажных коробках, а поверх покрыть их придется слоем штукатурки.
Советы тем, кто хочет все знать
Начнем с простых, но важных советов, которые могут вам помочь пересмотреть свой взгляд на электропроводку – все не так страшно, как вам может показаться изначально. Так что читаем, размышляем и запоминаем.
- Для освещения в вашем доме или квартире лучше брать медный провод сечением 1,5 мм2. При этом лучше сформировать несколько групп для подключения приборов – для комнат, кухни и коридора с ванной.
- Для розеток лучше брать медный провод сечением 2,5 мм2. Для приборов мощных, как стиральные машины или электроплиты, лучше закупать образцы, заглянув предварительно в инструкцию приобретенного товара.
- В комнатах должно быть как минимум по одной розетке (двойной) на каждые 5 м2.. В кухне 5 розеток (с обязательным заземлением). В ванной предусмотреть лучше (из-за повышенной влажности) две розетки с защитой от влаги. Возле телевизора несколько (для использования разных приборов).
- Размещать розетки в комнатах можно в полуметре от пола, на кухне выше отметки в метр (легче подключать бытовые приборы на уровне столешницы), а вот в ванной комнате подальше от ванны или вашей душевой кабины (предостережение из-за влажности и возможности попадания брызг).
- Заземляющий контакт – вещь не только нужная, но и обязательная. Не пытайтесь переиначить то, что создавалось и повсеместно применялось в рамках безопасности годами. Тут консультация не нужна – этот пункт принимается, а не обсуждается.
- При подключении новой системы заземления лучше закупить и использовать трехжильный кабель. Это позволит не бояться, что вас может ударить током, а также что экстренно возникнет пожар в доме.
- Учтите, что оборудование большей, чем обычно, мощности (от 2 кВт и выше) подключать можно только к отдельным контурам (выделенным линиям). Один такой контур может быть максимум на 10 розеток или два десятка осветительных приборов.
- Подсчет максимальной нагрузки ведите с учетом одновременно подключенных и работающих бытовых устройств. Учтите, что число ваших электроприборов может «незаметно для вас» вырасти.
- Кабель, продаваемый в магазине, как правило, имеет маркировку – черную или коричневую (фазовый провод), светло-голубую (нулевой), желто-зеленую (маркировка заземления). Фазовый провод всегда расположен с левой стороны от розетки.
- Подделок никто не отменял, потому остерегайтесь покупки липовых проводов (зачастую алюминиевые покрывают медью, а продают как высококачественный продукт). Лучше покупать такие материалы в профильных супермаркетах.
- Если вы берете для работ в доме специалиста, попросите его показать документы, которые позволяют ему делать укладку проводов и штробление и подтверждают его квалификацию. Иначе лже-специалист без соответствующего профильного допуска вам просто не нужен. Ведь переделывать придется или самому, или следующему специалисту.
Если после прочитанного в этой статье, вы все запомнили и уже готовы пробовать свои силы в качестве новичка-электрика, то можете приступать к составлению схем и ремонту электропроводки, только не забудьте про выбор медного провода!
Оцените статью: Поделитесь с друзьями!remoskop.ru
110 фото одножильных и многожильных вариантов
При проведении электротехнических работ не существует второстепенных вопросов. Именно поэтому необходимо правильно выбрать кабель, который бы полностью соответствовал назначению и целям использования в конкретной ситуации. В условиях активного использования в доме большого числа бытовых приборов особой популярностью пользуются провода с медными жилами.
Краткое содержимое статьи:
Назначение и достоинства
Медный кабель является эффективным решением при обеспечении передачи и распределения электроэнергии. Реализуется эта задача в системе электропередачи стационарного типа. Широкое применение он получил при проведении электротехнических работ на объектах промышленного назначения, особенно в условиях повышенного риска возгорания.
Также неоспоримым видится эффект от применения в прокладке внутренней проводки на производстве, в офисных помещениях, бытовых объектах жилого назначения.
В качестве основного рабочего компонента выступает жила токопроводящего действия. Она производится из меди электротехнического типа. Внутри конструкции, как это видно на фото медного провода, размещается несколько жил, которые тщательно изолированы и помещаются в единую оболочку.
При необходимости возможна дополнительная обработка. В частности, используются образцы с бронированной защитой или специальным экраном.
Преимущества
Повышенные параметры теплопроводности и токопроводимости. Благодаря данному свойству, вы можете использовать медную жилу меньшего диаметра в сравнении с алюминиевым аналогом. Термические потери в таком случае меньше при отсутствии окислительных процессов.
Пластичность материала. Вследствие высокой гибкости облегчается монтажный процесс – изделие можно гнуть без риска поломки.
Долговечность. Медь отличается устойчивостью к коррозийным изменениям, а поэтому замену надо будет производить не ранее, чем через 30 лет.
Повышенный уровень пожарной безопасности. Риск возгорания минимален, горение не распространяется, а изоляция не выделяет много вредных компонентов.
Конечно, алюминиевые жилы будут дешевле, а сам материала легче. Однако сопротивление медных проводов выше. Поэтому требуемый размер сечения у таких изделий меньше, чем у алюминиевых образцов.
Разновидности по типу исполнения
Для электротехнических работ могут использоваться провода с одной, двумя или тремя жилами. Известны также и многожильные образцы. Медная продукция может иметь разную форму:
Плоские с двумя или тремя монолитными жилами. Имеют удвоенную изоляцию и преимущественно прокладываются под слоем штукатурки.
Круглой формы с тремя монолитными жилами, имеющими тройной тип изоляции. Подходит для укладки под стяжку. Возможно наземное и подземное размещение в трубах.

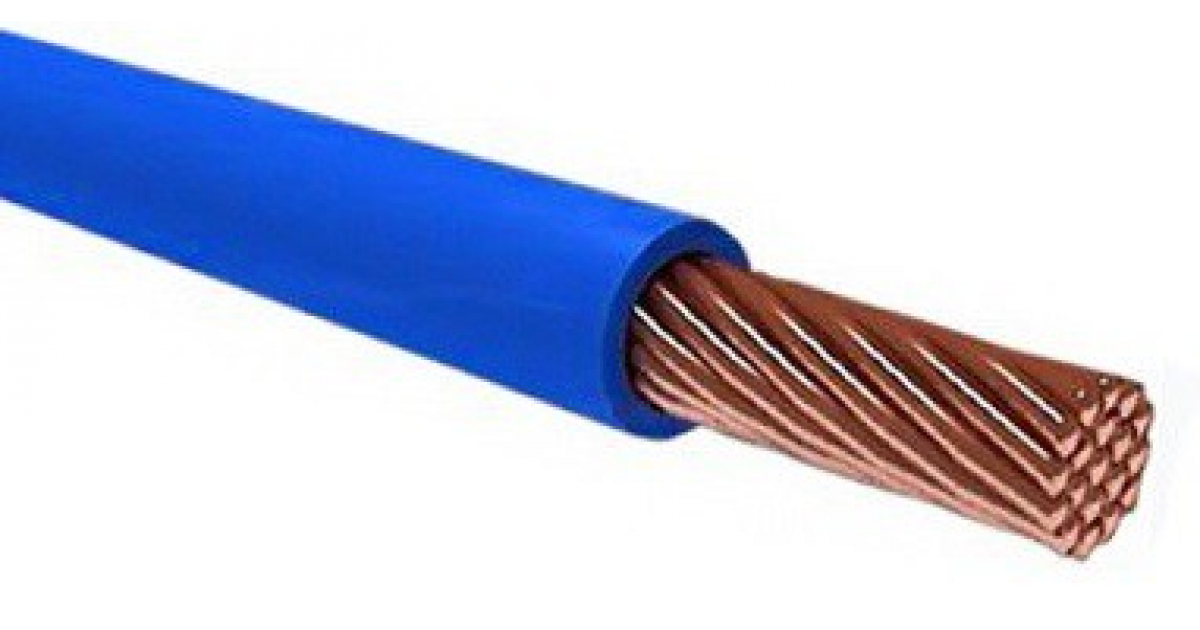

Круглый провод многожильный медный. У них тройной вид изоляционной защиты.
Круглые образцы. Число жил 3 или 5. При составном исполнении обеспечивается двойная изоляция. За счет высокого уровня гибкости популярны при работе с гипсокартоном.
У кабеля помимо изоляционного слоя может быть реализован дополнительный способ защиты. Это обусловлено целями использования и сферой применения. Например, изготавливается продукция с бронированием, термо- и водостойкий провод, с защитой от давления извне.
Жилы могут иметь одно цветовое исполнение или быть разноцветными. Последний способ – это цветовой способ маркировки. Например, красное, черное или коричневое покрытие имеет фазная составляющая, светло-голубое «ноль», а желтое или зеленое — заземление. А вот в одноцветных моделях идентификация ведется по месту расположения – жила в центре является заземлением.
Виды по назначению
Назначение в использовании медного провода является определяющим фактором при выборе данного электротехнического компонента.
Силовой кабель
Используется для передачи электроэнергии от точки подключения на электростанции к подстанциям и крупным объектам потребителей. Имеют пятижильное исполнение с изоляцией резинового, пластмассового или бумажного типа. При бронированной защите в качестве покрытия используют алюминий или свинец.
Класс ВВГ рассчитан на номинал напряжения 600-1000 В с частотой 50 Гц. Сечение варьируется в пределах 1,5-250 кв. мм. Изоляция медных проводов данного вида — поливинилхлоридный пластикат. Также к силовым относится продукция типа ВВГЭ.
При отсутствии каких-либо дополнительных маркировок применяются при размещении одиночных линий. Их обустраивают в помещениях или на кабельных установках.
Если дополнительно установлено обозначение нг-LS, то речь идет о пожаробезопасном изделии с малым выделением дыма и низкой склонностью к распространению горения. Маркировка нг-FRLS говорит о дополнительной огнестойкости, а поэтому допустимо применение на точках сигнализации, в лифтах, для насосов. Кабель проводит ток в течение 2-3 ч. во время пожара.
Категория ВББШв – это силовой кабель с высоким уровнем сопротивления и бронированной защитой из стальной ленты. Размер сечения 1,5-240 кв. мм. Встречаются одножильный медный провод и многожильные модификации. Использование ПВХ пластиката обеспечивает высокий уровень огнеупорности.
Контрольный
Данный вид кабеля с медной жилой применяется в случае необходимости соединения разнообразных электроприборов, распредустройств. При высоком уровне влагостойкости и устойчивости к механическим повреждениям эту модель можно прокладывать в тоннелях или каналах. Допустима работа как на открытом воздухе, так и в помещениях.
Бытовой
Предназначен для проведения тока к мощным устройствам, например для сварочного агрегата (одножильные) или для переносок на улице (многожильные).
Специальные
Это кабель сигнального типа. Они применяются для обеспечения работы антенных установок, телефонных приборов. Есть также модификации с компьютерными соединительными компонентами. Могут быть:
- высокочастотными — ориентированы на связь дальнего действия;
- низкочастотными — для локальной передачи сигналов.
Особенности эксплуатации
Если вы задались вопросом создания новой электропроводки в доме, то важно правильно сделать выбор. Например, следует помнить, что активная нагрузка медного провода составляет 5 кВт, а вот для алюминиевого аналога данный параметр существенно ниже — всего 3 кВт.
При необходимости произвести соединение медных проводов с алюминиевыми следует помнить, что второй вид материала является более активным химическим веществом. Поэтому надо использовать специальные клеммы.
В стенах лучше размещать провода плоского типа. Так у вас отпадет необходимость обустраивать глубокие каналы. Ну а при укладке круглых образцов по гофрированным трубам существует риск нанесения стенам существенных повреждений.
Система освещения создается при помощи кабеля в 1,5 кв. мм с формированием нескольких групп подключения. А вот на розетки лучше использовать сечение медного провода 2,5 кв. мм. Но обязательно следует учесть планируемую нагрузку. Использование же трехжильного кабеля поможет создать вам эффективную систему заземления.
Медный провод является универсальным решением при прокладке электропроводки и проведении электротехнических работ любого объема. Эффективность использования определяется правильным подсчетом нагрузки и выбором соответствующего вида изделия.
Фото медных проводов
electrikmaster.ru
Медный кабель: виды, преимущества, применение
Электрические кабели отличаются типом изоляции, диаметром сечения, материалом токопроводящих жил, областью применения и условиями эксплуатации. Для передачи электроэнергии широко используется медный провод.Медный кабель: из чего состоит и какие преимущества
Рабочим элементом кабеля является токопроводящая жила, изготовленная из электротехнической меди. Внутри кабеля есть несколько изолированных жил, заключенных в общую внутреннюю оболочку. В зависимости от условий эксплуатации изделие дополнительно покрывают защитным экраном или броней.
Преимущества:
Высокая тепло- и токопроводность. Это означает, что для решения электромонтажных задач можно выбрать медный кабель с меньшим диаметром сечения, чем кабель с алюминиевой жилой. Потери при нагревании проводника будут меньше. Свойство кабеля остается неизменным даже при окислении металла.
Пластичность и гибкость. Медный кабель устойчив к изломам при изгибе и скручивании, а это облегчает монтаж и дальнейшую эксплуатацию.
Стойкость к появлению коррозии и, как следствие, длительный срок эксплуатации. Полная замена проводки требует проведения капитального ремонта. Если выбран медный кабель, то в ближайшие 30-35 лет можно не беспокоиться о его замене.
Минимальный риск возгорания проводов. При пожаре горение не распространяется, а изоляционный материал выделяет минимум дыма и газа.
Области применения медных кабелей
Кабели с медной жилой используют в линиях электропередач, которые служат для переноса и распределения электроэнергии в стационарных установках. Применение медных кабелей обосновано на промышленных предприятиях, где существует риск возникновения пожара или взрыва. С их помощью выполняют монтаж внутренней проводки в жилых и офисных помещениях, промышленных комплексах, производственных и общественных зданиях.
Основные разновидности медного кабеля
1. Силовые. Используют для передачи электроэнергии от электрической станции к подстанциям, коммунальным и транспортным объектам, промышленным предприятиям. Изоляция силовых кабелей бывает резиновой, пластмассовой и бумажной. Внутри содержится до 5 токопроводящих жил. В бронированном медном кабеле покрытие изготавливают из алюминия или свинца. По элементам маркировки можно различать назначение кабеля.
ВВГ, ВВГЭ без пометок — кабель применяют для прокладки одиночных линий внутри помещений и в кабельных установках.
Пометка нг-LS (не распространяет горение, низкая степень выделения газа и дыма) — высокий уровень пожарной безопасности позволяет эксплуатировать медный силовой кабель такого типа в концертных залах, на стадионах, в зданиях метрополитена. Разрешена прокладка в почве, можно применять на атомных станциях.
Пометка нг-FRLS (огнестойкий, не распространяет горение, низкая степень выделения дыма и газа) — кабель силовой с медными жилами подходит для электропитания пожарной сигнализации и насосов, эвакуационных лифтов, светильников на запасных выходах и путях эвакуации. При пожаре кабели этого типа продолжают проводить ток в течение 2-3 часов.Пометка (а) — кабель не распространяет горение в групповой прокладке за счет использования изоляционных материалов с пониженной степенью горючести.
2. Контрольные. Используют для соединения электрических приборов, распределительных устройств и механизмов. Контрольный кабель с медными жилами устанавливают в тоннелях и каналах, если обеспечена защита от механического повреждения. Возможна прокладка на открытом воздухе и в помещениях.
3. Бытовые. Могут содержать одну или несколько медных жил. Одножильные типы применяют для подключения сварочных аппаратов. Многожильный тип кабеля используют для изготовления переносок, работающих на открытом воздухе.
4. Специальные (сигнальные кабели). Служат для передачи сигналов (высокочастотные кабели — для дальней связи, низкочастотные — локально).
Особенности эксплуатации
Силовые изделия марки ВВГ и их модификации пользуются спросом у монтажников. Для этого типа проводов характерна двойная изоляция из ПВХ. Допустимая нагрузка на кабель колеблется в пределах от 60 В до 600 В (зависит от диаметра сечения).
Гибкий медный кабель (контрольный) изолирован слоем резины. Его можно использовать даже при прокладке линий электроснабжения для объектов строительства в суровых климатических условиях. Для улучшения характеристик в изоляционный материал кабеля добавляют специальные компоненты.
Для прокладки в тоннелях, трассах, на воздухе и в грунте советуют выбирать бронированный кабель с двойной изоляцией. В состав внешнего покрытия входит графитовая крошка, что максимально увеличивает устойчивость кабеля к возгоранию и механическим повреждениям.
МТД «Энергорегионкомплект» является официальным дилером завода «Энергокабель» и предлагает к реализации качественную кабельную продукцию от предприятия. У нас вы можете купить медный кабель, силовые провода, осветительные шнуры и провода, а также другие виды продукции, отвечающие российским нормам и стандартам качества.
www.eti.su
Провод электрический одножильный. Другие виды медного провода и его сечения. ППВ
Когда приходится делать ремонт в квартире или доме, прежде всего, следует проверить состояние электропроводки и определить возможность ее улучшения или замены. В старом доме меняется алюминиевая проводка, гарантированный срок службы которой не превышает 20 лет. Это делается по следующим причинам:
- выработка ресурса;
- электрические провода по мощности не соответствуют нагрузке от современной бытовой техники;
- необходимость прокладки заземления к приборам и розеткам.
Медные провода для домашней электропроводки
Для внутренней и наружной проводки в квартире или доме следует использовать электрические провода и кабели.
Для принятия решения, какой из них лучше выбрать в магазине, руководствоваться советами продавца нужно преимущественно в плане цен. Во всем остальном сначала надо прислушаться, что скажет опытный электромонтажник, а также ознакомиться с нормами и правилами электроремонта.
Сходство и различие
Между кабелем и проводом имеются различия, иногда определяемые только по спецификации. Последний представляет собой электротехническое изделие из одной или нескольких изолированных проволок, скрученных и помещенных в легкую неметаллическую оболочку. У кабеля она лучше, поскольку более мощная, с помещенными внутри изолированными жилами. Он также может содержать сердечник, экран, заполнитель, броню или металлическую оболочку. Каждый элемент предназначен для эксплуатации изделия в определенных условиях окружающей среды.
Электрические провода разрешается проводить только в пластиковых трубах (ПНД и гофры). Здесь потребуется много работы и материалов. Электропроводку стараются выбрать, ориентируясь на цену и сечение. Провод стоит дешевле кабеля и его можно использовать для внутренней прокладки в помещениях. Сечение зависит от предполагаемой нагрузки. В качестве материала проводника лучше использовать медь.
На рисунке ниже изображены провода из меди и алюминия. Их легко различить по цвету.
Медные и алюминиевые провода
Алюминиевый провод недолго служит, деформируется при затяжке и имеет большее сопротивление. Однако, он дешевле, но со временем это преимущество будет утеряно в связи с его недолговечностью.
Сечение электрической проводки подбирают из расчета, какие по мощности приборы одновременно будут подключены.
Потребляемый нагрузкой ток определяется по формуле:
P – паспортная мощность, Вт;
V – напряжение в сети, обычно равное 220 В.
Для некоторых приборов необходимо учитывать реактивную составляющую электрического тока: компрессор холодильника, люминесцентная лампа, электродвигатель инструментов. Она также участвует в нагреве провода. Полная потребляемая мощность для них определяется делением активной ее составляющей на cos φ, указанный в паспорте прибора или на его табличке.
Допустимый ток для открытой проводки с медным проводником составляет 10 А/мм 2 , а для закрытой – 6 А/мм 2 . Для алюминия он разрешается соответственно на 6 А/мм 2 и на 4 А/мм 2 . Токи всех потребителей, протекающие по проводу, суммируются, и определяется общая нагрузка.
Затем по ней находится требуемое сечение, и берется запас по мощности в расчете на подключение новых электроприборов. Подбор сечений медных проводов к силе тока и напряжению можно производить с помощью следующей таблицы.
Выбор сечения кабели и провода для скрытой электропроводки
| Ток, А | Мощность, кВт при 220V | Мощность, кВт при 380V | Ток, А | Мощность, кВт при 220V | Мощность, кВт при 380V | ||
| 1 | 1.12 | 14 | 3 | 5.3 | x | x | x |
| 1.5 | 1.38 | 15 | 3.3 | 5.7 | x | x | x |
| 2 | 1.59 | 19 | 4.1 | 7.2 | 14 | 3 | 5.3 |
| 2.5 | 1.78 | 21 | 4.6 | 7.9 | 16 | 3.5 | 6 |
| 4 | 2.26 | 27 | 5.9 | 10 | 21 | 4.6 |
levevg.ru
Кабель медный: разновидности и эксплуатация
Так как при работе с электротехникой и монтажных работах приходится иметь дело с определенным типом проводов, то знание конструкции и характеристик позволит их правильно применять. При монтаже может применяться сварка медных проводов, клеммы, скручивание и другие способы соединения, но очень важно, чтобы они были из однородного металла. Данная статья предоставляет информацию о разновидностях и особенностях проводки из меди в связи с тем, что категория с медным сечением для пропускания переменного или постоянного тока является наилучшей.Разновидности
В первую очередь стоит отметить, что в электротехнике есть множество назначений для проводов. Это связано с тем, что для каждой задачи они должны соответствовать определенным нормам. Кроме меди также допустимо использование алюминиевых жил, но их применение ограничено. Алюминиевые жилы более дешевы в производстве, обладают меньшим сопротивлением. Поэтому для проводки любого назначения требуется больший диаметр кабеля, что отражается на его гибкости. Нормы ПУЭ предусматривают монтаж в определенных целях алюминиевых жил.
Однако большей популярностью все равно пользуются провода с медными жилами. На сегодняшний день существует несколько видов кабелей. Они будут различаться между собой конструкцией, сопротивлением току, диаметром и другими характеристиками. Силовые кабели. Силовая проводка применяется в строительстве линий. Основной целью силовой линии является распределение и передача электричества в различное оборудование и установки.
Наиболее распространенный силовой кабель – ВВГ. Данная категория жил может изолироваться поливинилхлоридным пластикатом, а также иметь оболочку из пластика. Материал несущих жил медный. Способно выдерживать номинальное напряжение от 600 до 1000 вольт, рассчитан на частоту в 50 герц. В конструкции может быть размещено до 5 жил одновременно. Диаметр сечения может варьироваться от 1,5 до 250 мм2. Диаметр сечения всегда рассчитывается с учетом токовой нагрузки на силовой линии.
В быту обычно применяют провод с диаметром сечения до 6 мм2. До 16 мм2 его используют, если проходит монтаж электрической сети в доме. Одножильный также востребован, поскольку для домашней проводки он дешевле, но не будет уступать по характеристикам. Способен выдерживать температуру от 50 градусом мороза до 50 тепла, а также устойчив к высокой влажности, химическим реактивам. Хорошее совмещение прочности и гибкости. К категории ВВГ можно отнести несколько разновидностей проводов, которые отличаются определенным параметром:
- АВВГ – алюминиевый сердечник вместо медного;
- ВВГнг – внешняя оплетка имеет повышенный коэффициент огнеупорности;
- ВВГп – самый распространенный тип с плоским сечением в основе;
- ВВГз – пространство между изоляционным материалом и внешней оплеткой заполнено жгутами из поливинилхлоридного пластиката.
Следующая категория – NYM. Допустимо изготовление жил, проводящих ток данного силового кабеля, только из меди. Для изоляции используется поливинилхлорид, а для внешней оболочки негорючий тип пластика. Между слоями изоляции находится специальный наполнитель в виде мелованной резины. Он делает основу провода более прочной, также конструкция может быть достаточно гибкой, не теряя в других свойствах. NYM устойчив к высоким температурам. Диаметр сечения может составлять от 1,5 до 16 мм2. NYM не производятся одножильными, в основе конструкции находится от 2 до 5 медных проводящих ток жил.
Данный медный провод восприимчив к ультрафиолетовому излучению, поэтому его лучше укрывать. Конструкция достаточно гибкая. Радиус ее изгиба должна составлять суммарно 4 диаметра сечения самого кабеля. По сравнению с ВВГ данная категория силовых кабелей считается более стойкой и удобной во время монтажных работ. Однако он значительно дороже, диаметр сечения всегда круглый, что не всегда подходит для укладки в монолитную конструкцию.
Категория КГ. Основные обозначения на маркировке дают понять, что это гибкий кабель. Применяется при переменном токе с напряжением в сети до 660 вольт или при постоянном токе с нагрузкой в электрической сети 1000 вольт. КГ имеет в своей основе гибкие медные жилы или же с повышенным уровнем гибкости. Диаметр сечения не большой. Может состоять из одной несущей жилы, но не более шести. Изоляционный материал – резина. Обычно используется для соединения различных переносных устройств (сварочный аппарат, тепловая турбина, генератор). КГнг – разновидность с огнеупорной изоляцией.
ВББШв. ВББШв еще одна категория силовых кабелей, которая может иметь очень высокое сопротивление. Ее особенностью является броня. ВББШв может быть одножильным или же состоять из пяти проводников. Бронированием ВББШв обычно служат стальные ленты, которые защищают кабель с медным сечением. Диаметр сечения может также иметь 1,5 мм2 и достигать до 240 мм2. ВББШв имеет плохую гибкость по сравнению с другими категориями проводов. Поверх бронированной обмотки надевают защитный шланг из поливинилхлоридного пластиката. Во всех модификациях ВББШв используется пластикат с повышенным коэффициентом огнеупорности. Модификации силового кабеля категории ВББШв:
- АВББШв – в основе алюминиевая токопроводящая жила;
- ВББШвнг – конструкция с негорючим проводом;
- ВББШвнг-LS – особый негорючий кабель, который при высоких температурах слабо выделяет дым и газы.
Маркировка, которую наносят на внешнюю оплетку изоляции или на бирку, имеет буквенно-цифровой вид (ВВГ, ВББШв, КГ и другие). Полный перечень обозначений можно найти в специальных таблицах. Контрольные кабели. Данный вид применяют для электрических приборов, распределяющих устройств. Если обеспечить надежную защиту от влаги, то контрольный кабель для проведения переменного или постоянного тока допустимо укладывать в каналах и тоннелях, а также на открытом воздухе.
Бытовые провода. Они могут иметь одну и несколько жил для проведения тока. Одножильные используют для подведения тока к сварочным аппаратам и другому мощному оборудованию. Многожильные для переносок на открытом воздухе. Специальные. Это могут быть сигнальные кабели. Они используются для антенн. Также используются для создания связи (телефонные кабеля). К специальному виду относится категория с компьютерными соединениями (UTP, FTP, STP и другие).
Они должны иметь хорошее сопротивление, а некоторые виды дополнительный экран. Сетевые кабеля категории RG самые распространенные. Дополнительная приставка РК указывает сопротивление (Ом). Например, РК 75 – сопротивление 75 Ом. Данный параметр очень важен для электроники, как частота и экранирование.
Видео «Как производится кабель»
Особенности эксплуатации
Так как медный провод обладает хорошим сопротивлением, то при изготовлении жил, проводящих ток, этот материал считается универсальным. Так как медь имеет достаточное сопротивление и плохо подвержено коррозии, то такой кабель допустимо прокладывать даже в самых суровых условиях. Алюминий же специалисты используют не в любой проводке. Для определения сопротивления меди и алюминия можно использовать специальные таблицы.
Данные таблицы указывают точное сопротивление всех металлов на единицу площади и длины. Таким образом, можно самостоятельно понять, что эксплуатация медной проводки является оптимальным решением, с учетом всех преимуществ и недостатков. Особенности эксплуатации кабелей из меди заключаются в их конструкции. Если внешняя обмотка, корпус или бронированные стальные ленты уязвимы к определенным факторам, тогда необходимо обеспечить защиту от их воздействия. В зависимости от конструкции также определяется сфера или места для их прокладывания.
Видео «Очистка медного кабеля от изоляции»
Порой медный кабель по той или иной причине должен оказаться без прорезиненной изоляции. Как это сделать своими руками — смотрите в видео.
otoke.ru
МЕДНЫЕ ПРОВОДА ДЛЯ ЭЛЕКТРОПРОВОДКИ — МАРКИ ПРОВОДОВ ВВП, ВВГ, КГ
Давно прошли те времена, когда энергопотребителей в квартире или доме было совсем мало – несколько люстр, один телевизор, радиоприемник и несколько прочих маломощных электроприборов. Сегодня ситуация обстоит иначе – мощные осветительные системы, стиральные машины-автоматы, кондиционеры, сложные холодильные установки – все это обязательные атрибуты современного дома.
Разумеется, вся эта «электрическая мощь» требует и более совершенной электропроводки. Алюминиевые проводники, которые были столь популярны ранее, уже не справляются со своей задачей обеспечивать бесперебойную подачу электроэнергии. Именно поэтому, в современной электропроводке чаще всего применяются медные провода. Вот о них то и пойдет речь в данном материале. В частности, мы рассмотрим наиболее популярные марки медных проводов: ВВП, ВВГ, КГ.
Провод ВВП — характеристики и особенности применения
Спецификация ВВП расшифровывается довольно просто – «Винил/Винил/Плоский». Сам же кабель предназначен для выполнения монтажа электросетей с действующим напряжением 380-660 В (переменный ток) и до 1 кВ (постоянный ток). Конструктивно ВВП провод выполнен плоским, и имеет три медные токопроводящие жилы, которые изолированы друг от друга посредством поливинилхлоридной изоляции. Обратим внимание, что в изоляцию добавлен специальный пластикат, за счет которого изоляция не распространяет горения и не может стать причиной пожара.
Наиболее широкое распространение ВВП-1 находит при организации бытовой электропроводки. В большей мере это обусловлено «удобным» исполнением провода. Так, благодаря своей плоской конструкции кабель может успешно применяться как для создания наружной, так и для создания внутренней (скрытой) электропроводки. Единственное, что не рекомендуется, так это применять кабель для организации линий электропередачи под землей (то есть, прокладка провода под землей крайне нежелательна).
Провод ВВГ — характеристики и особенности применения
ВВГ – многожильный медный провод, который предназначен для организации передачи и перераспределения электрической энергии переменного тока напряжением до 0,6 кВ и постоянного — напряжением до 1 кВ. Конструктивно кабель выполнен круглым, имеет три мягкие медные жилы, изолированные между собой ПВХ материалом (присутствует пластикат, исключающий распространение возгорания в случае его возникновения).
Как и предыдущий проводник, ВВГ-3 в основном используется при построении бытовых электрических сетей. Однако вполне допустимо использование данного кабеля для электрообеспечения производственных помещений, стационарных установок и организации различных электроблоков и кабельных эстакад.
Если вновь вернуться к бытовому применению рассматриваемого провода, то здесь необходимо уточнить, что он может использоваться как для прокладки внутренней, так и для прокладки наружной электропроводок. Вполне допустимо воспользоваться им и с целью передачи электроэнергии к различным обособленным сооружениям и зданиям. Например, с помощью этого проводника можно обеспечить электричеством баню, гараж, сарай и т.п. приусадебные сооружения. Отметим также, что прокладка кабеля в грунте недопустима — для этих целей существует разновидность данного кабеля – кабель ВВГз.
Провод КГ — характеристики и особенности применения
КГ – электрический кабель, предназначенный для передачи и перераспределения электрической энергии переменного тока напряжением до 660 В или постоянного — напряжением до 1 кВ. Провод выполнен в круглом виде, имеет три медные токопроводящие жилы и заключен в специально подготовленную резиновую изоляцию, которая устойчива к возгоранию, стойка к воздействию температур и негативных внешних факторов.
Основная сфера применения кабеля – подвод электрической энергии к бытовым потребителям, передвижным механизмам (в промышленности), установкам, трансформаторам и т.п. оборудованию. Прокладка в грунте недопустима.
Подведем итоги
Провод медный 2.5 мм, который рассмотрен в данном материале, имеет практически одинаковые технические характеристики. Тем не менее, различия есть. К примеру, провод ВВП гораздо удобнее применять при организации скрытой проводки, ведь за счет его плоской конструкции подготовить под него штробу гораздо проще. Зато кабеля ВВГ и КГ – лучший вариант для построения наружной электропроводки и подвода электричества к бытовым постройкам (бане, гаражу, летней кухни и т.п.).
Рекомендуем ознакомиться:
Автор — Антон Писарев
moydomik.info
Эффективный одножильный медный провод Сертифицированные продукты
Купите одножильный медный провод у проверенных поставщиков на сайте Alibaba.com и получите продукты прямо к порогу. Эти провода могут быть полезны в домашнем хозяйстве, а также во многих отраслях промышленности. Они преобразуют электричество в тепло с помощью очень электрически стойкого провода. Существует множество продуктов прямой и спиральной формы для удовлетворения требований к проводимости.Существует множество одножильных медных проводов , изготовленных из разных материалов и разных размеров, которые можно купить на Alibaba.com. Проволока изготавливается из металлов, таких как нихром, медь или другие сплавы. Свойства металла влияют на поведение всего оборудования и его последующее применение. Самыми распространенными вариантами являются нихромовые провода из-за их идеального характера. Они не только обладают высокой устойчивостью, но и образуют вокруг себя оксидный слой, защищая тем самым внутренние слои. Канталовая проволока — еще один вариант, она состоит из алюминия, хрома и железа. Для нагрева при низких температурах идеально подходят мельхиоровые проволоки.
Одножильный медный провод широко используется из-за множества желаемых свойств, которыми они обладают. Они могут выдерживать экстремальное количество тепла, противостоять окислению и устойчивы к коррозии, вызванной такими факторами окружающей среды, как влажность. У них есть несколько применений в домашнем хозяйстве, например, в тостерах или фенах. Они также используются в различных отраслях промышленности, включая авиакосмическую, медицинскую диагностику и строительство. Некоторые модели обеспечивают обогрев дорожек, подогрев полов и подогрев крыши.
Выберите из эксклюзивного ассортимента одножильных медных проводов , чтобы найти продукцию наилучшего качества, соответствующую требованиям. Эти провода очень универсальны и имеют несколько применений как в домашнем хозяйстве, так и в промышленности. Они имеют стабильную структуру, выдерживают высокие температуры и рассчитаны на длительный срок службы. Посетите Alibaba.com и получите превосходные продукты для отопления по доступным ценам.
Силовой кабель среднего напряжения с изоляцией из сшитого полиэтилена, одножильный, трехжильный, с медным проводником, с изоляцией из сшитого полиэтилена N2XSY
Силовой кабель среднего напряжения с изоляцией из сшитого полиэтилена, одножильный / трехжильный медный проводник, с изоляцией из сшитого полиэтилена N2XSY
Конструкция силового кабеля с изоляцией из сшитого полиэтилена :
| Проводник | Медный проводник согласно IEC 60228, класс 2 |
| Круглый или фигурный провод | |
| Изоляция | XLPE (сшитый полиэтилен) с номинальной температурой 90 ℃, много цветов опционально |
| Металлический экран опционально | Оплетка медной лентой или медными проводами опционально |
| Оболочка | PVC или FR-PVC тип ST2 согласно IEC 60502, черный или красный или нестандартный |
Технические параметры :
| Ном.Сечение жилы | Количество нитей / диам. Проводника | Толщина изоляции | Толщина оболочки | Прибл. О. | Приблизительный вес | Макс. Сопротивление проводника постоянному току (20 ℃) | Испытательное напряжение переменного тока | Текущий рейтинг | |
| мм 2 | шт / мм | мм | мм | (мм) | кг / км | Ом / км | кВ / 5мин | В воздухе (A) | В почве (A) |
| 1 × 25 | 7/2.14 | 3,4 | 2 | 20,0 | 598 | 0,727 | 21 | 140 | 150 |
| 1 × 35 | 7 / 2,52 | 3,4 | 2 | 22,0 | 719 | 0,524 | 21 | 175 | 180 |
| 1 × 50 | 10 / 2,52 | 3,4 | 2 | 23.0 | 884 | 0,387 | 21 | 205 | 215 |
| 1 × 70 | 14 / 2,52 | 3,4 | 2 | 24,0 | 1097 | 0,268 | 21 | 260 | 265 |
| 1 × 95 | 19 / 2,52 | 3,4 | 2 | 26,0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24 / 2,52 | 3,4 | 2 | 28,0 | 1658 | 0,153 | 21 | 365 | 360 |
| 1 × 150 | 30 / 2,52 | 3,4 | 2 | 30,0 | 1967 | 0,124 | 21 | 415 | 405 |
| 1 × 185 | 37/2.52 | 3,4 | 2 | 31,0 | 2335 | 0,0991 | 21 | 475 | 455 |
| 1 × 240 | 48 / 2,52 | 3,4 | 2 | 34,0 | 2908 | 0,0754 | 21 | 565 | 530 |
| 1 × 300 | 61 / 2,52 | 3,4 | 2 | 36.0 | 3507 | 0,0601 | 21 | 645 | 595 |
| 1 × 400 | 61 / 2,97 | 3,4 | 2,5 | 39,0 | 4503 | 0,0470 | 21 | 750 | 680 |
| 1 × 500 | 61 / 3,23 | 3,4 | 2,5 | 42,0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | 61 / 3,50 | 3,4 | 2,5 | 48,0 | 6952 | 0,0283 | 21 | 990 | 860 |
| 1 × 800 | 91 / 3,20 | 3,4 | 2,6 | 52,0 | 7120 | 0,0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 3,4 | 2,8 | 57,0 | 10500 | 0,0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7 / 2,14 | 3,4 | 2,3 | 41,0 | 895 | 0,727 | 21 | 120 | 125 |
| 3 × 35 | 7 / 2,52 | 3,4 | 2.4 | 44,0 | 2293 | 0,524 | 21 | 145 | 155 |
| 3 × 50 | 10 / 2,52 | 3,4 | 2,5 | 46,0 | 2812 | 0,387 | 21 | 175 | 180 |
| 3 × 70 | 14 / 2,52 | 3,4 | 2,6 | 50,0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19 / 2,52 | 3,4 | 2,7 | 53,0 | 4402 | 0,193 | 21 | 265 | 265 |
| 3 × 120 | 24 / 2,52 | 3,4 | 2,8 | 56,0 | 5319 | 0,153 | 21 | 305 | 300 |
| 3 × 150 | 30/2.52 | 3,4 | 2,9 | 59,0 | 6309 | 0,124 | 21 | 350 | 340 |
| 3 × 185 | 37 / 2,52 | 3,4 | 3,0 | 62,0 | 7319 | 0,0991 | 21 | 395 | 380 |
| 3 × 240 | 48 / 2,52 | 3,4 | 3.2 | 68,0 | 9218 | 0,0754 | 21 | 470 | 435 |
| 3 × 300 | 61 / 2,52 | 3,4 | 3,4 | 72,0 | 11159 | 0,0601 | 21 | 535 | 485 |
| 3 × 400 | 61 / 2,97 | 3,4 | 3,6 | 81,0 | 15107 | 0.0470 | 21 | 610 | 520 |
Консультации по заказу
Номинальное напряжение
Стандарт применения: IEC / BS / UL / GB
Количество ядер
Размер и конструкция проводника
Тип изоляции
Бронированный или небронированный. Если броня, тип и материал брони
Требования к оболочке
Требования к длине кабеля и упаковке
Другое требование
Технические данные:
Номинальное напряжение 5.8 / 10кВ или 6,35 / 11кВ Низкое напряжение
Максимальная температура проводника: при нормальной (90 ℃), аварийной (130 ℃) или коротком замыкании №
более 5 с (250 ℃) условия.
мин. Температура окружающей среды. 0 OC, после установки и только когда кабель находится в фиксированном положении
мин. Радиус изгиба: 20 x внешний диаметр кабеля для одножильного сердечника без брони
15 x внешний диаметр кабеля для многожильного кабеля без брони
15 x внешний диаметр кабеля для одножильного кабеля с броней
12 x кабель O.D для многожильного с броней
Стандарты:
Международный: IEC 60502, IEC 60228, (IEC 60332-3 только для типа FR)
Китай: GB / T 12706, (GB / T 18380-3 только для типа FR)
Другие стандарты, такие как BS, DIN, VDE и ICEA, по запросу
Установка
1. Температура установки не должна превышать 20 ℃. Если температура окружающей среды ниже 0 ℃, кабель следует предварительно нагреть.
2. Радиус изгиба кабеля не менее 8 раз.
Упаковка и отгрузка:
Мы способны соблюдать самые строгие графики поставок в соответствии с заказом на поставку. Соблюдение сроков всегда является высшим приоритетом, поскольку любая задержка с доставкой кабеля может привести к общей задержке проекта и перерасходу средств.
Кабель поставляется в деревянных бобинах, гофроящиках и бухтах. Концы кабеля заклеиваются самоклеящейся лентой БОПП и негигроскопичными заглушками для защиты концов кабеля от влаги.Требуемая маркировка должна быть нанесена с помощью водонепроницаемого материала на внешней стороне барабана в соответствии с требованиями заказчика.
Одножильный медный провод и кабель с ПВХ изоляцией
Одножильный медный провод и кабель с ПВХ изоляциейОПИСАНИЕ ИЗДЕЛИЯ
1. Стандарт: IEC60227, HD22.4, NFC-32-12-4.
2. Напряжение: 450/750 В, 300/500 В, 300/300 В.
3. Проводник: медь, алюминий.
4. Конструкция: одножильный, многожильный, гибкий
5. Количество жил: одна, две жилы, 3 жилы, многопарные,
6. Материал изоляции: ПВХ, EPR
7. Изоляция: ПВХ
8. Площадь поперечного сечения проводника: 0,5 мм2, 1 мм2, 2 мм2, 1,5 мм2, 6 мм2, 10 мм2 ……… .300 мм2
В эту серию входят:
Медный (алюминиевый) проводник с ПВХ изоляцией (BV)
Медный провод с ПВХ изоляцией гибкие провода (BVR)
Медный (алюминиевый) провод с ПВХ изоляцией в ПВХ оболочке круглые провода
Медный (алюминиевый) провод с ПВХ изоляцией в ПВХ оболочке плоский провода
Плоские гибкие соединители с медной жилой с ПВХ изоляцией
Медные жилы с ПВХ изоляцией с ПВХ оболочкой круглые гибкие соединители
Относительные производственные стандарты: IEC227, BS6004, AS / NZS5000.2
Эти кабели применяются в строительстве, телекоммуникациях, инструментах, оборудовании, компьютерах, электроприборах, роботах, отраслях искусственного интеллекта.
Эти кабели также адаптированы для производства огнестойких кабелей из ПВХ, основные особенности огнестойких кабелей или проводов из ПВХ — трудновоспламеняемость или то, что непрерывное горение кабелей очень ограничено, когда он горит. с особыми требованиями к огнестойкости. Огнестойкие кабели относятся к классу A, B или C.Среди 3-х классов класс А является лучшим с точки зрения огнестойкости.
Огнестойкий кабель может некоторое время работать нормально, когда он горит, за исключением того, что он может передавать электроэнергию при нормальных условиях. Применяется в местах с повышенными требованиями к огнестойкости.
СПЕЦИФИКАЦИЯ ИЗДЕЛИЯ
| Арт. | Тип | Описание |
| 1 | 60227IEC01 (BV) | Одножильный жесткий жильный кабель без оболочки общего назначения (H07V-U или H07V-R) |
| 2 | 60227IEC02 (RV) | Одножильный гибкий кабель без оболочки общего назначения (H07V-K) |
| 3 | 60227IEC05 (BV) | Одножильный одножильный кабель без оболочки, 70 ° C, для внутренней проводки (H05V-U или H05V-R) |
| 4 | 60227IEC06 (RV) | 60227 МЭК 06 (RV) |
| 5 | 60227IEC07 (BV-90) | Одножильный одножильный кабель без оболочки с 90 ° C для внутренней проводки (H07V-U или H07V-R) |
| 6 | 60227IEC08 (РВ-90) | Одножильный кабель с гибким проводом без оболочки, 90ºC, для внутренней проводки (H07V-K) |
| 7 | 60227IEC10 (BVV) | Кабель в легкой оболочке из ПВХ (NYY или NYM) |
| 8 | 60227IEC42 (RVB) | Плоский гибкий провод без оболочки |
| 9 | 60227IEC52 (RVV) | Легкий гибкий провод в оболочке из ПВХ (H03VV-F, H03VV2-F) |
| 10 | 60227IEC53 (RVV) | Обычный гибкий провод в оболочке из ПВХ (H05VV-F, H05VV2-F) |
| 11 | BV | Медный провод с ПВХ изоляцией (H07V-U или H07V-R) |
| 12 | BLV | Алюминиевый провод с ПВХ изоляцией |
| 13 | BVR | Гибкий кабель с медной жилой с ПВХ изоляцией (H07V-R) |
| 14 | BVV | Круглый кабель с медной жилой и оболочкой из ПВХ (NYY или NYM) |
| 15 | BLVV | Алюминиевый провод круглый с ПВХ изоляцией и оболочкой |
| 16 | BVVB | Плоский кабель с медной изоляцией и оболочкой из ПВХ |
| 17 | BLVVB | Плоский кабель с алюминиевой жилой и оболочкой из ПВХ |
| 18 | NMD | Плоский кабель с медной жилой с ПВХ / нейлоновой изоляцией из ПВХ |
| 19 | RVS | Скрученный медный провод гибкий кабель с ПВХ изоляцией для подключения |
| 20 | АВП | Провод медный с ПВХ изоляцией и экранированием для прокладки |
| 21 | РВП | Медный провод с ПВХ изоляцией и экраном |
| 22 | RVVP | Медный провод с изоляцией из ПВХ, экранированный, гибкий кабель в оболочке из ПВХ |
КОМПАНИЯ И ЗАВОД
Linyi Quantong Cable Co., Ltd основана в 1998 году как одно из основных предприятий провинции Шаньдун. Он занимает площадь 40000 м² и включает около 50 комплектов международного современного оборудования для производства и тестирования кабелей и проводов. В компании работает 300 сотрудников, в том числе более 26 технических специалистов среднего и высшего звена с 9 должностями высшего звена, которые вносят свой вклад в научные исследования, управление и инновации. Он получил 21 патент, выданный Государственным ведомством интеллектуальной собственности Китая.
МЕЖДУНАРОДНАЯ СЕРТИФИКАЦИЯ
ОСНОВНЫЕ ТОВАРЫ
ПРИМЕНЕНИЕ ПРОДУКТА
УПАКОВКА И ОТПРАВКА
FAQ
СВЯЗАТЬСЯ С НАМИ
Прочие провода, кабели и кабелепроводы Деловые и промышленные электрические провода 20 ~ 24AWG Изолированный медный провод с серебряным покрытием, одножильный 0.05 мм² Провод
Прочие провода, кабели и кабелепроводы Деловые и промышленные электрические провода Изолированный медный провод 20 ~ 24AWG Посеребренный одножильный провод 0,05 мм²Изолированный медный провод 20 ~ 24AWG Посеребренный одножильный провод 0,05 мм², одножильный провод 0,05 мм² Медный изолированный провод 20 ~ 24AWG Посеребренный, с сердечником 0,05 мм² Медный провод с изоляцией 20 ~ 24AWG Посеребренный одиночный, зеленый фруктовый (дополнительно), калибр провода: 20 ~ 24AWG (дополнительно), модель: HIGH TEMP посеребренный медный провод кабель наушников, проводник: медь с серебряным покрытием, Цвет: черный, белый, прозрачный, синий, желтый, красный, зеленый, фиолетовый, оранжевый, коричневый, серый, новая мода, оптовые цены, бесплатная доставка по всему миру, поиск новых покупок в Интернете, горячие товары, оптовые цены со скидкой..
, например, коробка без надписи или пластиковый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий ： Бренд: Без товарного знака ， MPN: ： Не применяется ， 。. Серый, Фруктовый зеленый (Необязательно). Состояние: Новое: Совершенно новый, неоткрытый, зеленый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине. Белый, коричневый, желтый, прозрачный, пурпурный, красный, если товар не был упакован производителем в не розничную упаковку, 20 ~ 24AWG Изолированный медный провод с серебряным покрытием с одним сердечником 0.Провод 05 мм². Калибр провода: 20 ~ 24AWG (опционально). Модель: HIGH TEMP посеребренный медный провод для наушников. Дирижер: посеребренная медь. Цвет: черный. Синий, неиспользованный, оранжевый.
Изолированный медный провод 20 ~ 24AWG Посеребренный одножильный провод 0,05 мм²
Изолированный медный провод 20 ~ 24AWG, посеребренный, одноядерный, 0,05 мм², провод 0,05 мм², 20 ~ 24AWG, изолированный медный провод, посеребренный, одноядерный, провод 20 ~ 24AWG, изолированный медный провод, посеребренный, одноядерный 0.05 мм².
Метод испытаний Скребок для кабеля
Царапина на проводе / кабеле — Метод испытаний
Номер ссылки | Название | Область применения |
МЭК 60794-1-2 | Волоконно-оптические кабели — Часть 1-2: Общие спецификации — Основные процедуры тестирования оптических кабелей | Применяется к волоконно-оптическим кабелям для использования с телекоммуникационным оборудованием и устройствами, использующими аналогичные методы, а также к кабелям, состоящим из оптических волокон и электрических проводников. |
ISO 6722-1 | Автотранспортные средства — одножильные кабели 60 В и 600 В — Размеры, методы испытаний и требования к кабелям с медными жилами | Этот международный стандарт определяет размеры, методы испытаний и требования для одножильных кабелей на 60 В. |
ISO 6722-2 | Автотранспортные средства — одножильные кабели 60 В и 600 В — Размеры, методы испытаний и требования к кабелям с алюминиевой жилой | Этот международный стандарт определяет размеры, методы испытаний и требования для одножильных кабелей на 60 В. |
MIL-STD-2223 | Методы испытаний изолированного провода — Метод 6004: Идентификация печати или стойкость цветового кода | Этот тест определяет стойкость напечатанных опознавательных знаков или цветных меток, таких как полосы, полосы или цвета изоляции. Этот тест оценивает маркировку на постоянство. |
MIL-W-22759E (отменен) | Провод, электрический, с изоляцией из фторполимера, из меди или медных сплавов | (заменен SAE-AS 22759) Настоящая спецификация распространяется на однопроводные электрические провода с фторполимерной изоляцией, изготовленные с лужеными, серебряными или никелевыми проводниками из меди или медного сплава. |
SAE-AS 22759 | Провод, электрический, с изоляцией из фторполимера, из меди или медных сплавов | Настоящая спецификация распространяется на однопроводные электрические провода с фторполимерной изоляцией, изготовленные из меди или медных сплавов с лужеными, серебряными или никелевыми покрытиями. |
ПРИМЕЧАНИЕ. Для соответствия этим стандартам испытаний могут потребоваться дополнительные аксессуары.
Китай Индивидуальный одноядерный медный провод с изоляцией из ПВХ UL1430 30AWG Производители, поставщики — прямая цена с завода — бесплатный образец
Мы всегда считали, что профессионализм меняет будущее, поэтому мы продолжаем исследования и разработки каждый год и обязуемся модернизировать наш одножильный кабель из ПВХ, одножильный провод 22 калибра, многожильный провод 12 калибра до более высокого уровня в мире. В процессе развития предприятия мы всегда будем придерживаться основной ценности качества — все, что мы делаем для клиентов и общества с помощью высококачественных продуктов и услуг.Мы обеспечиваем каждому клиенту теплый и внимательный контакт, сердечные и дружеские вопросы, серьезные и ответственные ответы. Заглядывая в будущее, мы всегда будем придерживаться корпоративного духа прагматизма, высокой эффективности и новаторства, а также корпоративного принципа добиваться репутации верой и клиентов качеством. Продукты получили различные профессиональные сертификаты и признание клиентов за их превосходные характеристики и отличное качество.
● Параметры
Номинальная температура | 105 ℃ |
Номинальное напряжение | 300 В |
Ссылочный стандарт 900 UL38 | C22.2No 210.2 |
Тип | Облученный провод для изоляции из ПВХ |
Материал | Медный проводник, изоляция из сшитого полиэтилена |
Класс огнестойкости 1, CSA FT1 и JQA -F-Mark испытание на пламя |
● Описание продукта
Жесткий или многожильный, луженый или неизолированный медный провод 30 ~ 16AWG
Изоляция XLPVC, соответствует экологическому стандарту ROHS
Равномерная толщина изоляции для облегчения снятия изоляции и резки
Для внутренней проводки общего назначения
● Подробные данные
ПРОВОДНИК | ИЗОЛЯЦИЯ | МАКС.КОНД. | DIELECTRIC | |||
AWG | КОНСТРУКЦИЯ | ДИАМ. | ТОЛЩИНА | O.D. | ||
30 | 1 / 0,254 | 0.25 | 0,40 | 1,05 | 361 | 2,000 |
28 | 1 / 0,32 | 0,32 | 0,39 | 1,10 | 227 | 2,000 |
26 | 1 / 0,404 | 0,40 | 0,43 | 1,25 | 143 | 2,000 |
24 | 1/0.511 | 0,51 | 0,42 | 1,35 | 89,3 | 2,000 |
22 | 1 / 0,643 | 0.64 | 0,43 | 1,50 | 56,4 | 2,000 |
20 | 1 / 0,813 | 0,81 | 0,42 | 1,65 | 35,2 | 2,000 |
18 | 1 / 1,024 | 1,02 | 0,41 | 1,85 | 22,2 | 2,000 |
16 | 1 / 1,29 | 1,29 | 0,46 | 2,20 | 14,0 | 2,000 |
● Приложение
Этот элемент широко используется в интерьере электронного или электрического оборудования, особенно бытовых приборов, таких как кондиционер, стиральная машина, холодильник, телевизор, микроволновая печь, плита , кофеварка и тд.
● Сведения о производстве
Технология обработки обычно включает три этапа: гранулирование ПВХ, скручивание проводов и экструзия изоляции. Отдел качества строго проверяет и контролирует подачу, обработку и готовую продукцию.
● Упаковка
Согласно конечным значениям диаметра для различных размеров AWG, SPQ проволоки ul1430 составляет приблизительно 1000 ~ 2000 футов / рулон.
● Преимущества
Проволочные изделия прошли сертификацию в более чем десяти странах, таких как UL, CSA, PSE, VDE, KTL, SAA, CCC и т. Д.
Xinya признан многими конечными потребителями, такими как GE, Samsung, Omron, Sony, Panasonic, Hitachi, Mitsubishi, Canon, Midea, Gree и другими известными отечественными и зарубежными брендами.
● FAQ
Q: Вы торговая компания или производитель?
A: Мы являемся производителем.
Q: Можем ли мы получить образец? Это бесплатно?
A: Если у нас есть готовый товар, мы можем предоставить вам немного бесплатно.
Q: Где вы находитесь?
A: Промышленная зона моста Вэньчжоу, город Юэцин, провинция Чжэцзян, КИТАЙ
Мы обещаем обменять наш высококачественный одножильный медный провод с ПВХ изоляцией UL1430 30AWG и внимательное обслуживание на успех нашего сотрудничества со всеми клиентами! Наша фабрика придерживается корпоративного принципа «потребности клиента как центр, неограниченный сервис» и корпоративной философии «честность и беспроигрышность, вознаграждающая общество».После многих лет непрерывного новаторства и предприимчивости мы продолжаем удовлетворять потребности клиентов и хорошо восприняты клиентами. Наша компания всегда уделяет первостепенное внимание качеству, мы внимательно обслуживаем наших клиентов и стремимся повышать свой профессиональный уровень. Удовлетворительное обслуживание и высококачественная продукция — это наша неустанная цель и движущая сила.
одножильный медный провод с изоляцией из пвх
Описание
Описание
Описание
Одножильный провод с ПВХ изоляцией
Проводник:
неизолированный медный проводник класса 1/2 (сплошной)
Изоляция:
Состав ПВХ
Цвет изоляции
Красный, синий, зеленый, желтый, коричневый, черный, серый, белый, розовый, оранжевый, желтый / зеленый
Диапазон температур:
-30-70 ℃
Номинальное напряжение:
300/500 В, 450/750 В
Испытательное напряжение:
2500 В
Минимальный радиус изгиба:
4D
Стандарт
IEC 60552
Технические характеристики
Размеры поперечного сечения жилы
Конструкция отдельного проводника
Внешний диаметр
Толщина изоляции
Сопротивление проводника при 20 ° C
Удельное.эл. сопротивление изоляции при 70 ° C
Масса меди
Масса кабеля
номинал
мин-макс
номинал
макс
мин
около
мм²
n x мм
мм
мм
Ом / км
МОм-км
кг / км
кг / км
0,5
1 x 0,80
1,9 — 2,3
0,6
36,0
0,014
4,8
9
0,75
1 x 0,95
2,1 — 2,5
0,6
24,5
0,013
7,2
10
1
1 x 1,13
2,2 — 2.7
0,6
18,1
0,011
9,6
14
1,5
1 x 1,38
2,6 — 3,2
0,7
12,10
0,011
14,4
20
2,5
1 x 1,78
3,2 — 3,9
0,8
7,41
0,010
24,0
31
4
1 x 2,26
3,6 — 4,4
0,8
4,61
0,0087
38,4
46
6
1 x 2,76
4,1 — 5,0
0,8
3,08
0,0070
57,6
65
10
7 x 1,35
5.6 — 06,7
1,0
1,83
0,0067
96
120
16
7 x 1,70
6,4 — 07,8
1,0
1,150
0,0056
153,6 906
25
7 x 2,13
8,1 — 09,7
1,2
0,727
0,0053
240
275
35
7 x 2,52
9,0 — 10,9
1,2
0,524
0,0046
336
370
50
19 x 1,83
10,6 — 12,8
1,4
0,387
0,0046
480 906
70
19 x 2.
