Насосная станция Grundfos MQ 3-35 96515412 в Самаре

Насосная станция Grundfos MQ 3-35 96515412 — многоступенчатый аппарат для повышения давления и водоснабжения.

Способен перекачивать за одну минуту 53.44 литра чистой, или с небольшим содержанием песка, воды. Насос оснащен удобной панелью управления со световыми индикаторами и кнопкой включения и выключения насоса. Если воды в трубах нет или насос перегрелся из-за засорения, встроенные защитные функции автоматически отключают аппарат.

Высота подъема, м 35
Мах температура жидкости, °С 35
Мощность, Вт 850
Производительность, л/мин 70
org/PropertyValue»> Трубное соединение, дюйм внешняя G1
Тип насосная станция
Вид поверхностный
Защита от сухого хода есть
Эжектор есть
Длина кабеля, м 2
Номинальный ток, А 4

Температура окружающей среды (макс.), °С 45
org/PropertyValue»> Вес, кг 13
Габариты, мм 320x218x570
Давление, атм 7.5
Допустимая температура жидкости, °С +35°С
Класс защиты IP54
Напряжение, В 220
Материал корпуса сталь
Серия MQ
Глубина всасывания, м 8
org/PropertyValue»> Уровень шума, дБ 55
Показать еще

Этот товар из подборок

Показать еще Скрыть

Комплектация *

Насосная станция;
Коробка.

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 15,16

Длина, мм: 640
Ширина, мм: 267
Высота, мм: 349

Особенности

	Износостойкость Все высоконагруженные узлы и важные детали насоса, в том числе его корпус, выполнены из хромоникелевой стали.
	Удобство Насосная станция Grundfos MQ 3-35 96515412 имеет удобную панель управления с индикаторами неисправностей и всего одной кнопкой.
	Надежность Обратный клапан предотвращает обратный ток воды.

Преимущества

Низкий уровень шума — за счет охлаждения насоса прекачиваемой жидкостью;
Комфорт — автоматическое отключение насоса в случае «сухого хода» или перегрева;
Легкий монтаж — благодаря компактным размерам, вы сможете без труда установить насос в условиях ограниченного пространства;
Система «анти-циклинг» предохраняет насосную станцию от непрерывных включений/выключений при очень малом расходе воды.

Произведено

Дания — родина бренда
Италия — страна производства*
Информация о производителе

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Способы получения товара в Самаре

Насосная станция Grundfos MQ 3-35 96515412 с доставкой в г. Самара: подробные условия и стоимость

Доставка

Вес брутто товара: 15.16 кг
Габариты в упаковке, мм: 640 x 267 x 349

В каком городе вы хотите получить товар? выберите городАбаканАксайАктауАлександровАльметьевскАнадырьАнгарскАрзамасАрмавирАрсеньевАртемАрхангельскАстраханьАхтубинскАчинскБалаковоБалашовБалезиноБарнаулБатайскБелгородБелогорскБерезникиБийскБиробиджанБлаговещенскБодайбоБокситогорскБорБорисоглебскБратскБрянскБугульмаБугурусланБуденновскБузулукВеликие ЛукиВеликий НовгородВеликий УстюгВельскВитебскВладивостокВладикавказВладимирВолгоградВолгодонскВолжскВолжскийВологдаВолховВольскВоркутаВоронежВоскресенскВыборгВыксаВышний ВолочекВязьмаВятские ПоляныГеоргиевскГлазовГорно-АлтайскГрозныйГубкинскийГусь-ХрустальныйДальнегорскДедовскДербентДзержинскДимитровградДмитровДонецкДудинкаЕвпаторияЕгорьевскЕкатеринбургЕлецЕссентукиЗаводоуковскЗеленодольскЗлатоустЗубовоИвановоИгнатовоИжевскИзбербашИнтаИркутскИшимЙошкар-ОлаКазаньКалининградКалугаКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКанашКанскКарагандаКарасукКаргопольКемеровоКерчьКинешмаКиришиКировКиселевскКисловодскКлинКлинцыКоломнаКолпашевоКомсомольск-на-АмуреКоролевКостромаКотласКраснодарКрасноярскКропоткинКудьмаКузнецкКуйбышевКумертауКунгурКурганКурскКызылЛабинскЛабытнангиЛаговскоеЛангепасЛенинск-КузнецкийЛесосибирскЛипецкЛискиЛуневоЛюдиновоМагаданМагнитогорскМайкопМалые КабаныМахачкалаМеждуреченскМиассМинскМихайловкаМичуринскМоскваМуравленкоМурманскМуромНабережные ЧелныНадымНазраньНальчикНаро-ФоминскНарьян-МарНаходкаНевинномысскНерюнгриНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовая ЧараНовозыбковНовокузнецкНовороссийскНовосибирскНовочебоксарскНовочеркасскНовый УренгойНогинскНорильскНоябрьскНурлатНяганьОбнинскОдинцовоОзерскОктябрьскийОмскОнегаОрелОренбургОрехово-ЗуевоОрскПавлодарПангодыПензаПермьПетрозаводскПетропавловскПетропавловск-КамчатскийПикалевоПлесецкПолярныйПригородноеПрокопьевскПсковПятигорскРеутовРоссошьРостов-на-ДонуРубцовскРыбинскРязаньСалаватСалехардСамараСанкт-ПетербургСаранскСарапулСаратовСаянскСвободныйСевастопольСеверныйСеверобайкальскСеверодвинскСеверскСерпуховСимферопольСлавянск-на-КубаниСмоленскСоликамскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТаксимоТамбовТаштаголТверьТихвинТихорецкТобольскТольяттиТомскТуапсеТулаТуркестанТюменьУдомляУлан-УдэУльяновскУрайУральскУрюпинскУсинскУсолье-СибирскоеУссурийскУсть-ИлимскУсть-КутУсть-ЛабинскУфаУхтаФеодосияХабаровскХанты-МансийскХасавюртЧайковскийЧебоксарыЧелябинскЧеремховоЧереповецЧеркесскЧитаЧусовойШарьяШахтыЭлектростальЭлистаЭнгельсЮгорскЮжно-СахалинскЯкутскЯлтаЯлуторовскЯрославль

Самовывоз: бесплатно

Сервис от ВсеИнструменты.

ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Средний срок ремонта для данной модели составляет 35 дней

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

Гарантия производителя 2 года

По данным сервисного центра ВсеИнструменты.ру у товара Насосная станция Grundfos MQ 3-35 96515412 низкий процент брака

Гарантийный ремонт

Здесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.

Лицензированные сервисные центры	Адрес	Контакты
СЦ «СПЕЦИАЛИСТ» САМ	ул. 4-й Проезд, 66.	+7 (846) 342-52-61
СЦ «Альфа-Комплект»	ул. Мичурина, д. 128	+7 (846) 201-26-06
СЦ «ВАТЕР ГРУПП»	ул. Средне-Садовая, д. 16	+7 (846) 250-25-02
СЦ «ИП Филатов О.Б.»	ул. Пятая Просека, д. 99А, оф. 1	+7 (846) 221-89-27

Скважина под насосную станцию или абиссинский колодец

Насосная станция играет важную роль в автономной системе водоснабжения, от неё зависит как общее водоснабжение помещений, так и наружное орошение участков земли, заполнение и опустошение различных резервуаров. Компания «Буровые технологии» оказывает комплексные услуги по бурению скважин и установку насосных станций в любое время года, в самых труднодоступных местах.

Самый быстрый и дешевый способ обеспечить небольшой загородный дом или приусадебный участок водой – это абиссинский колодец. Производительность такой скважины составляет от 500 до 1500 литров в час. В отличии от традиционной скважины на песчаный водонос, здесь нет обсадной трубы, а её роль выполняет водоподъёмная труба, на конце которой сделана фильтровая часть для забора воды из песка. Насос для такой скважины устанавливается сверху. Обязательным условием для его нормальной работы является уровень воды в скважине, который не должен превышать 8 метров ниже уровня того места, где установлен насос. Часто, чтобы достичь такого условия, делается приямок и насос приближается к зеркалу воды. В нашей практике был случай, когда приямок делался глубиной 9 м. На его изготовление Заказчик потратил три! недели своего времени и сил. В этом случае выгоднее сделать фильтровую скважину с обсадной трубой.

Абиссинский колодец можно пробурить, в буквальном смысле, где угодно. Будь то погреб или отверстие в полу, под кухонной мойкой или в ванной комнате, гараже или беседке. Необходимо учитывать, что пользоваться скважиной круглый год позволит, только теплое помещение или колодец, куда устанавливается насосная станция.

Работы производятся:

в любое время года

в самых труднодоступных местах

командой профессионалов

современным оборудованием

Компания имеет лицензию на проведение данного вида работ, пользуется данными геологоразведывательных изысканий.

Любая насосная станция на скважину имеет в своей конструкции обратный клапан, который защищает от всасывания всухую. В этом случае повышаются эксплуатационные качества и безопасность насоса.

Важный конструкционный элемент — входной фильтр, оберегающий насос или обратный клапан от загрязнения. Фильтрующий элемент свободно можно снять и очистить, что экономит деньги, время и нервы.

Процесс заключения сделки с компанией «Буровые технологии:

Выезд на объект/встреча в офисе Заключение договора Выполнение работ и сдача объекта Гарантийное и сервисное обслуживание

Принимая решение о сотрудничестве с компанией «Буровые технологии», Вы получаете надёжного делового партнёра:

— мы имеем доступ СРО;
— работаем без посредников;
— оказываем услуги только высокого качества;
— гарантируем профессионализм буровых и монтажных работ.

Поэтому сотрудничать с нами выгодно!

Ознакомьтесь с политикой цен на сайте или узнайте подробнее через форму

Написать нам

Сделанные объекты:

Обвязка насосной станции

Надеемся, что ознакомившись с этой несложной инструкцией, Вам не составит труда подключить насосную станцию самостоятельно или проконтролировать работу тех, кто занимается ее монтажом.

Обвязка насосной станции.

Насосные станции могут работать в нескольких направлениях:

— Подача воды из скважины или колодца

— Подача воды из накопительной емкости

— Повышение давления в трубопроводе

Несмотря на разнообразные варианты использования, монтаж (или обвязка) этого насосного оборудования во всех этих случаях схож.

Выбор места размещения

Первое, что необходимо сделать- это определить место, где будет располагаться насосная станция. Оно может быть как внутри дома, так и снаружи (например, кессон).

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8−9 метров.

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Если насосу «не хватает» небольшого расстояния, то его можно установить в кессон (в случае со скважиной), или соорудить «полочку» в колодце, на которой надежно будет установлена насосная станция.

Условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C. Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации. В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

В отдельно стоящем помещении. Это, можно сказать, вообще идеальный вариант, с помощью которого может быть выполнена установка насосной станции в скважину или колодец — это одновременно и защита от погодных условий, и комфортная эксплуатация. Единственным недостатком может являться то, что будут возникать незначительные вибрации по трубам.

Подключение насосной станции

Начнем с комплектующих, которые будут необходимы для подключения насосной станции:

— Напорно-всасывающий шланг. Он применяется в случаях заборы воды из скважины, колодца или емкости (он позволяет не делать отверстие в бочке, а просто закинуть в нее шланг и качать воду, тем самым упрощая монтаж). Сам шланг состоит из соединительной муфты с резьбой, которая позволяет присоединить его к насосной станции, непосредственно шланга, а на другом его конце располагается обратный клапан и фильтр-сетка.

Это самый простой тип подключения, ведь для того, чтобы пользоваться водой, остается только подсоединить насосную станцию к Вашей системе водоснабжения.

Более «продвинутую» схему, более пригодную для круглогодичного снабжения Вашего дома водой, мы предлагаем рассмотреть ниже:

Как Вы заметили, здесь предусматривается и слив системы, и разводка воды на несколько участков. Такой способ подключения позволит слить воду из системы, если Вы не будете ей пользоваться, что актуально в зимний период.

Пуск насосной станции

Прежде чем приступать к запуску системы, необходимо проверить исправность и соответствие всех элементов, отрегулировать давление воздуха в гидроаккумуляторе. После этого, насосную станцию и всасывающую магистраль необходимо заполнить водой (это делается через специальное отверстие в насосе). Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Затем станцию необходимо подключить к электрической сети для плавного пуска и проверить давление и автоматику. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать. Станция не должна запускаться очень часто, иначе двигатель будет перегреваться. Норма запусков за один час до 20 раз (точная цифра должна указываться в техническом паспорте системы). Затем в процессе эксплуатации необходимо контролировать давление воздуха в гидроаккумуляторе (1,5 атмосферы).

Скважинные насосные станции

При выборе земельного участка за городом для индивидуального строительства мало кто обращает внимание, есть ли в данной местности возможность подключения к централизованному водоснабжению. При наличии электросетей организовать собственную систему водоснабжения вполне по силам любому, тем более, что техника для этого предлагается на рынке самая современная, снабженная всей необходимой автоматикой.
Для строительства собственного автономного водопровода необходимы две составляющие:
• скважина, пробуренная на глубину залегания водоносного слоя и оснащенная сетчатым фильтром (обычно из цветного металла) для отделения песка;
• насосная станция, которая включает оборудование, обеспечивающее подъем воды со дна скважины и подачу ее с определенным давлением ко всем точкам разбора, расположенным в доме и других хозяйственных постройках.

Составляющие насосной станции

Насосные станции можно собрать самостоятельно, однако для этого нужно обладать некоторыми техническими знаниями, чтобы суметь произвести несложные расчеты, касающиеся производительности насоса, диаметра трубопроводов, рабочего давления в системе и т. д. Гораздо проще, да и дешевле приобрести все в сборе, тем более, что производители поставляют в магазины уже собранные и настроенные насосные станции, которые состоят из следующих элементов:

1. Насос

Это главная составляющая, обеспечивающая собственно подъем воды с глубины и ее распределение по всем потребителям. Насосы могут быть поверхностными, которые размещают на поверхности земли, и погружными, опускаемыми в саму скважину.
Поверхностные насосы наиболее распространены в насосных станциях, но они имеют существенные ограничения по высоте подъема воды – от агрегата до зеркала воды в скважине должно быть не более 8–10 метров, иначе он просто не будет справляться со своей задачей.
Существуют специальные модели поверхностных насосов, которые в состоянии выкачать воду из глубоких – до 45 метров, скважин (см. Рис. 1). Они имеют двухтрубную конструкцию и эжектор, с помощью которого создают во всасывающем трубопроводе разрежение, достаточное для подъема воды с такой глубины.

Рисунок 1 – Поверхностный насос с эжектором.
В некоторых местностях водоносные слои залегают настолько глубоко, что приходится бурить скважины глубиной 100 м и больше. Для таких случаев разработаны погружные насосы. Которые также можно использовать в составе насосных станций.

2. Гидроаккумулятор

Представляет собой металлическую емкость цилиндрической формы, предназначенную для хранения небольшого запаса воды, а также для поддержания давления в напорном трубопроводе. Внутри гидроаккумулятор имеет резиновую или каучуковую мембрану, которая делит его примерно пополам. В некоторых случаях роль мембраны выполняет деталь грушевидной формы (см. рис.2).

Рисунок 2 – Устройство гидроаккумулятора.
Принцип действия аккумулятора для воды в части поддержания давления в системе достаточно прост. С одной его стороны через специальное отверстие нагнетается воздух под давлением 1,5 атм, с другой – насос качает воду. Воздух сжимается до определенного давления, которое задается с помощью следующего элемента насосной станции – реле давления. По достижению определенной величины давления реле отключает насос. Как только житель дома открывает кран, вода начинает вытекать, давление в воздушной камере падает, пока не достигнет критической величины, при которой реле включает насос. Таким образом, гидроаккумулятор обеспечивает все точки разбора водой под давлением, заданном в определенном диапазоне.
Емкость накопительного бака может колебаться от 25 до 100 литров и более – в зависимости от количества потребителей воды. В любом случае следует помнить – чем большей емкости аккумулятор для воды, тем реже будет включаться насос, чтобы подкачать воду, а значит, его ресурс будет больше.

3.

Реле давления

Этот небольшой, но важный прибор, который соединяет воедино всю насосную станцию и делает ее работу полностью автономной. Все, что нужно установить вначале при подключении станции – это отрегулировать т.н. «верхнее» и «нижнее» давление. Собственно, при продаже оно уже настроено в заводских условиях на значения 1,4 и 2,8 кг/кв.см., соответственно, насос будет отключаться при достижении второго значения, и включаться снова при падении ниже первого значения. Если эти цифры вас почему-то не устраивают, их можно подрегулировать самостоятельно вращением регулировочного винта.

4. Манометр

Монтируется в насосной станции рядом с реле давления и позволяет визуализировать значения, заданные с помощью реле. Очень удобно его использовать в процессе настройки реле. Также не помешает периодически в процессе эксплуатации насосной станции контролировать реальные величины, при которых включается и выключается насос. Иногда воздух из накопительного аккумулятора стравливается через ниппель или вследствие повреждения мембраны, давление падает и может снизиться до того, что насос вообще прекратит работу. Чтобы этого не произошло, важно вовремя диагностировать проблему с помощью манометра и подкачать его до рабочего давления посредством насоса или компрессора.

Особенности монтажа насосной станции

При выборе места установки насосной станции важно помнить – стоять она должна в защищенном от осадков месте, иначе реле давления или сам насос быстрой выйдут из строя. Оптимально – это техническое помещение в подвале дома, желательно, чтобы оно было звукоизолировано – насос при работе очень шумит. Однако при этом следует учитывать и глубину всасывания купленного вами насоса. Если насос рассчитан на 8м, а ваша скважина имеет глубину 7м, то его можно расположить максимально на расстоянии 10 м от скважины (1м по вертикали равен 10м по горизонтали), а лучше – еще ближе. Если расстояние до дома больше, нужно будет делать утепленный приямок возле самой скважины и устанавливать насосную станцию там.
Подробнее об особенностях монтажа и эксплуатации смотреть здесь

Насосная станция для дачи — узнайте, что выбрать

Бытовая насосная станция для водоснабжения дачи или дома — один из важных элементов комфорта, которая позволяет наладить автоматическую подачу воды, тем самым реши множество проблем — начиная от полива, заканчивая подачей воды в ваш дом.

Некоторые аспекты дачного водоснабжения

Ни для кого не секрет, что в подавляющем большинстве случаев на дачных участках нет централизованного водоснабжения, каждому домовладельцу приходится решать вопрос водоснабжения дачи самостоятельно. Если подведено электричества, и имеется колодец или скважина, создать систему бесперебойного водоснабжения уже возможно, обладая определенными навыками и знаниями. Правильно подобрать насосную станцию — важнейшая задача, так как в дальнейшем это будет являться залогом бесперебойной подачи воды.
Существует множество вариантов подать воду из колодца или скважины в дом или для полива приусадебного участка.

Насосная станция для дачи — это отличный вариант, который предполагает автоматизацию этого процесса подачи воды, что является достаточно удобным и освобождает множество времени для других не мене важных дел.
Рассмотрим несколько вариантов насосных станций, построенных на основе использования различных видов насосов и сочетания насосной автоматики.

Насосная станция для дачи в классическом понимании

Это насосная станция, основу которой составляет поверхностный самовсасывающий насос, также в ее состав входят гидроаккумулятор, реле давления с манометром и соединительные патрубки и переходники. Такие насосные станции рекомендуется устанавливать стационарно в закрытом помещении.

Особенности насосных станций с поверхностным насосом

Использовать их можно круглый год, при условии установки ее в отапливаемом помещении и прокладке водопровода от колодца или скважины ниже уровня промерзания грунта.
Применяется для подачи воды из неглубоких колодцев.

Примеры моделей:

Насосные станции Гарант
Насосные станции Джилекс Джамбо
Насосные станции Unipump AUTO JET

— насосная станция Джилекс.

Их преимущества

Устанавливаются в доступном месте (на поверхности), их легко обслуживать, контролировать уровень давления, проводить профилактический осмотр.
Наличие гидроаккумулятора
удобная конструкция — все компоненты смонтированы в единый блок

Важно! Подобные насосные станции имеют такой показатель как высота всасывания, то есть расстояние по вертикали от водозаборного отверстия шланга или трубы до самовсасывающего насоса. Это расстояние как правило небольшое, не превышает 12 метров, поэтому данное насосное оборудование следует использовать для подачи воды из относительно неглубоких колодцев.

Насосная станция на базе вибрационного насоса

Используя погружной вибрационный насос также возможно сформировать насосную станцию для автоматической бесперебойной подачи воды для вашей дачи.

Особенности использования насосной станции для дачи с вибрационным насосом

легкость и простота монтажа, достаточно опустить вибрационный насос в воду, предварительно подключив к нему шланг или полиэтиленовую трубу , и подключить к нему блок автоматики.
быстрый демонтаж. Ввиду компактных размеров как насоса, так и автоматики, легко произвести демонтаж на время межсезонья. Можно привозить с собой насос на дачу, пользоваться им, вытаскивать из колодца или скважины и увозить.
Может применяться как для подачи воды из колодца, так и из скважины.

— насосная станция Bosna LG

Некоторые модели таких насосных станций:

насосная станция Bosna LG на базе насоса Тайфун-2 (представляет собой вибрационный насос Тайфун и блок автоматического управления — поставляются в комплекте)
Насосная станция при совместном использовании насоса Малыш или Ручеек и автоматики Пампэла ВиСтан-3. ) насос Малыш + Пампэла «ВиСтан-3».

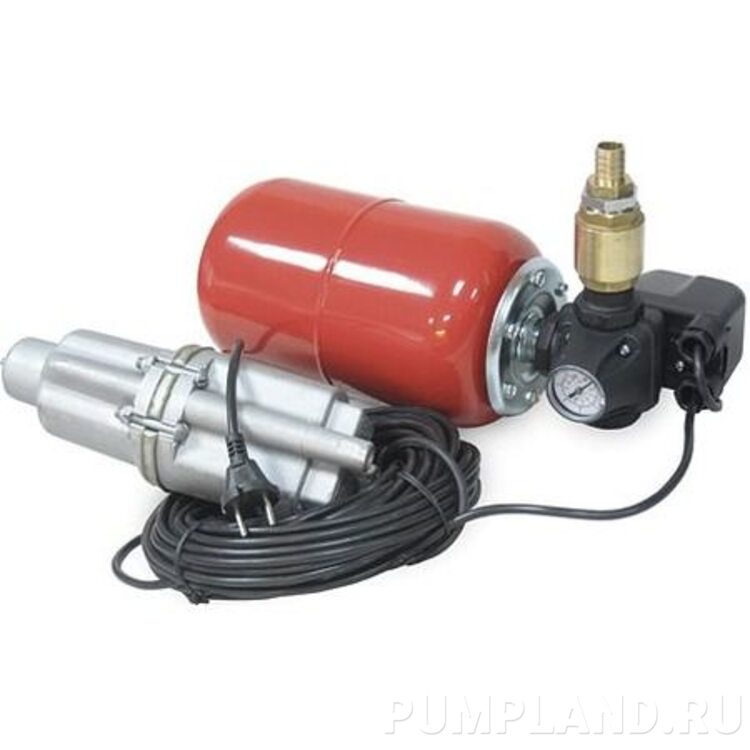

Насосная станция, состоящая из комплекта автоматики АКВАРОБОТ и вибрационного насоса Малыш или Ручеек. В ее состав входит сам насос, гидроакккумулятор, реле давления с манометром, соединительные штуцеры.

— автоматика Пампэла ВиСтан-3

— реле давления для насоса.

Насосная станция на базе погружного центробежного насоса

Такой вид насосной станции включает в себя погружной вибрационный насос, блок автоматики и гидроаккумулятор. Гидроаккумулятор можно не использовать, если блок автоматики позволяет регулировать частоту вращения ротора двигателя центробежного насоса и плавно повышать или понижать давление в системе. Однако наличие гидроаккумулятора — это дополнительное преимущество в виде более плавного регулирования давления в системе и наличия запаса воды.

Особенности использования

Данную насосную станцию рекомендуется устанавливать стационарно, располагая блок автоматики и гидроаккумулятор непосредственно в отапливаемом помещении, а водопровод от колодца или скважины проводить ниже уровня промерзания.
высокая производительность и напорные характеристики центробежных насосов позволяют подобрать модель с необходимым показателем напора и производительности, как для полива, так и для обеспечения дома.
Используется для скважины.

— Комплект для водоснабжения АКВАРОБОТ ECO ДОМ.

Примеры моделей насосных станций для дачи

Система Водомет ДОМ производства Джилекс, в состав которой вход погружной центробежный насос Водомет , гидроаккумулятор, блок автоматики и манометр.
Комплект для водоснабжения АКВАРОБОТ ECO ДОМ, в состав которого входит погружной центробежный насос, гидроаккумулятор и блок автоматики с манометром.
Также автоматическую насосную станцию на базе любого о центробежного насоса можно сформировать используя автоматику для насосов ИСТОК или подходящее по параметрам реле давления. Настоятельно рекомендуется использовать гидроаккумулятор, который будет предохранять систему от гидроударов, перепадов давления, и создает определенный запас воды.

Как подобрать насосную станцию для дачи

Прежде чем выбрать определенный тип данного оборудования и определиться с подходящей моделью, важно учесть следующие характеристики насосных станций.

Высота всасывания — для насосных станций с поверхностным насосом. Если зеркало воды находится относительно глубоко от насоса, или на пределе высоты всасывания, использование такого оборудования нецелесообразно.
Напор — высота, на которую насос может подавать воду. Важно учесть, что производительность насоса меньше при подаче воды на максимальную высоту. Этот показатель очень актуален при подаче воды из колодца по участку с заметным перепадом высот, если вода подается в двух- и трех- этажный дом. От этого показателя зависит уровень давления в системе.
Производительность насоса — объем воды, который может подавать насос в единицу времени, измеряется в литрах в минуту (л/мин) или в метрах кубических в час (м.куб./час). При подборе насосной станции с необходимой производительностью стоит произвести расчет водопотребления: какой объем воды необходим для полива ( в час), или для домашних нужд. При этом стоит брать во внимание показатель при максимальном водопотреблении — производительность насоса должна быть немного избыточной, чтобы в подаче волды не было сбоев. Тем не менее, не стоит покупать насос с производительностью гораздо большей чем ваше расчетное потребление воды, так как в этом случае его мощность, и, конечно же, потребление электроэнергии будет значительно выше.
Дебет колодца или скважины. Это объем воды, который можно выкачать в час из источника без потери его производительности. Данный показатель устанавливается обычно опытным путем. Он очень важен, так как установив насосную станцию с производительностью, сильно превышающей запас воды, мы сталкиваемся с проблемой частого включения –выключения насоса автоматикой, что может сократить его рабочий ресурс.

Подведем итог

В настоящее время имеется достаточно большой выбор насосных станций для водоснабжения для вашего дома или приусадебного участка. Выбирая насосную станцию для дачи, следует прежде ответить на несколько вопросов, что поможет правильно подойти к вопросу выбора того или иного оборудования.

Стационарное или сезонное (временное) использование.
Какой имеется источник воды — скважина или колодец, каковы их характеристики.
Какая требуется производительность оборудования и давление в системе.

Помощь в подборе насосной станции

Если вам необходимо купить насосную станцию для вашей дачи или дома, но требуется дополнительная информация — обращайтесь к нашим специалистам. Мы дадим подробную квалифицированную консультацию и поможем сделать правильный выбор.

Насосные станции для дачи по низким ценам

Как выбрать насосную станцию?

Для того, чтобы организовать бесперебойное снабжение водой частного или загородного дома, необходимо приобрести и установить насосную станцию.

Стоимость этого устройства для водоснабжения оправдывает себя. Преимущества насосной станции перед обычным насосом:

быстрая установка и подключение;
возможность водозабора из колодца или скважины, а также искусственного или природного водоема;
резервные гидроаккумуляторы на случай перебоев с электроэнергией;
работа с любым размером источника воды;
долговечность устройства.

Выбирая устройство для водоснабжения дачи или дома, определитесь с техническими параметрами и комплектацией.

Высота подъема воды

Различают несколько видов станций:

Центробежные – дают низкий напор воды, достаточно бесшумные, обладают невысокой производительностью.
Многоступенчатые – работают с повышенными напором и производительностью в отличие от центробежных. Средняя глубина всасывания – 8 м.
Со встроенным эжектором – способны поднимать воду с глубины до 10 м. Чаще всего такие устройства используются в открытых водоемах.
С выносным эжектором – обеспечивают подъем воды с максимальной глубины 35 м. Цена на такие устройства выше, чем на все остальные.

Наличие накопительного бака
Насосные станции с гидроаккумулятором создают дополнительный запас воды, помпа на таких устройствах работает реже. Агрегаты без гидроаккумулятора более компактные и стоят дешевле.

Напор и производительность
От данных характеристик зависит создаваемое давление воды. Производительность влияет на мощность электромотора.

Материалы, из которых изготовлено устройство
Насосные станции из металла, чугуна или нержавеющей стали более долговечные. Устройства из пластика более дешевые.

Автоматика
Параметр, отвечающий за включение и отключение насосной станции. У более дешевых моделей детали в процессе эксплуатации изнашиваются быстрее.

Способ установки
Различают устройства, которые устанавливаются на поверхности (у дома или у источника воды), и устройства с глубинным насосом.

Выбирайте и покупайте насосные станции в гипермаркете Castorama. У нас большой ассортимент моделей с разными характеристиками. Опытные консультанты помогут выбрать подходящий вариант по выгодной цене.

Как выбрать водонапорную станцию водоснабжения для дома или дачи?

При организации индивидуального водоснабжения существует два основных этапа — выбор источника воды и выбор насоса для ее подачи к потребителю. Глубокие скважины требуют дорогих, мощных и высокопроизводительных насосов, а также дополнительного оборудования, в которое входит блок автоматического управления насосом и гидропневмобак. Существует ли доступное по цене водоподъемное оборудование, которое позволило бы организовать комфортное водоснабжение из неглубоких источников? Да, таким решением будет автоматическая насосная водонапорная станция.

Автоматическая насосная станция для дачи будет отличным вариантом для подъема небольших и средних объемов воды из неглубоких источников — скважин и колодцев. Достоинства насосной станции во многом уже описаны в ее названии. Домовладелец получает не разрозненные устройства, которые надо еще смонтировать и выровнять между собой по параметрам, а уже готовую к использованию установку, которая содержит все необходимые узлы. Сразу после подключения насосная станция для дачи готова к использованию.

Современная водонапорная станция для дачи позволяет практически из любого источника организовать вполне комфортное водоснабжение. В зависимости от комплектации, насосные станции имеют различные добавочные блоки и системы управления и контроля. Наиболее плпулярны модели, имеющие небольшой гидроаккумулятор, реле давления и систему управления насосом. По сути, такая насосная станция в миниатюре повторяет все функции большого водоподъемного узла, размещенного в кессоне. Существуют модели, в которых ответственные узлы сделаны не из пластика, а из нержавеющей стали. Производительность станции водоснабжения составляет 3-5 м куб/ч, напор 4,5-6 бар, или 45-60 метров водяного столба. Единставенный недостаток — небольшая глубина, с которой станция способна поднять воды — не более 9 м.

модели насосных станций

Принципиальное отличие станции водоснабжения в том, что непосредственно в воду насос не погружается. В скважину или в колодец от насоса опускается только шланг или водозаборная труба. Используйте только жесткие шланги — армированные или гофрированные. Это защитит шланг от расширения или сжатия при изменении давления. Сама же станция остается на поверхности — в защищенном приямке или в помещении, что очень удобно для контроля за ее работой и обслуживания. При уличном размещении станции ее небольшие габариты позволяют произвести быстрый демонтаж. Что бы не произошло, поверхностный насос никогда не упадет в скважину или колодец. Небольшой диаметр шланга позволяет бурить узкую, а значит недорогую скважину.

В зависимости от выбранной схемы водоснабжения вода может сразу подаваться потребителю, а может накапливаться в отдельной емкости. Насосную станцию можно использовать в качестве станции второго подъема. для повышения давления в системе водоснабжения при заборе воды из накопительной емкости. Наличие в конструкции станции небольшого гидропневмобака снизит вероятность гидроударов и скачков давление в трубах.

Более совершенные модели насосных станций снабжаются решениями, по функциональности приближающиеся к высококлассному водоподъемному оборудованию для дорогих систем водоснабжения на базе артезианской скважины. Например, станция может быть оснащена датчиком давления для автоматического включения насоса, системой плавного пуска, реле защиты от сухого хода, защитой от перепада напряжений, механическим фильтром от песка и взвесей. Учитывайте, что фильтр — особенно забитый — создает сопротивление для движения воды, то есть снижает давление и напор, создаваемые насосом, поэтому регулярно проверяйте и очищайте его.

подключение насосной станции

В самом начале всасывающей трубы рекомендуется установить обратный клапан. Это простое изделие после выключения насоса не позволит воде вытечь обратно в скважину. При следующем включении станции не придется тратить энергию и время на повторное заполнение подающей трубы.

По сути насосная станция, это ни что иное, как обыкновенный поверхностный самовсасывающий насос, имеющий свои объективные особенности. Главное отличие таких насосов от погружных — невозможность поднимать воду с глубины более 9м. Это ограничение по глубине всасывания воды связано объективными физическими законами — с величиной и воздействием атмосферного давления.

При выборе насоса надо учитывать не только глубину размещения зеркала воды, но и горизонтальное расстояние от скважины или колодца до точки водоразбора, по которому будет проложена водоподающая труба. При оценке потери производительности станции каждые 10 м горизонтального участка трубы соответствуют 1 м вертикального. Зная длины обеих веток трубы — вертикальной и горизонтальной — несложно рассчитать необходимую производительность насосной станции. Например, если вода поднимается с предельной глубины 9 м и затем передается по поверхности земли по горизонтальному участку трубы на расстояние 30 м, то стандартный самовсасывающий насос работать не будет. В сумме получается, что насос пытается поднять воду с глубины 12 м. Подобная ситуация может произойти, даже если расстояние по горизонтали небольшое, но вода от станции разводится нескольким потребителям — в дом, в баню, в душ и т. д. В этом случае длины горизонтальных ответвлений суммируются. Именно по описанным причинам изготовители станций водоснабжения в технических паспортах изделий пишут не только производительность поверхностного насоса при подъеме воды, но и расстояние, на которое он сможет подать воду по горизонтали.

насосная станция решает разные задачи

Ограничение в 9 м по вертикали уменьшает количество возможных покупателей насосных станций. Поэтому были разработаны новые модели поверхностных насосов, снабженных погружными эжекторами. Насосная станция, оборудованная таким эжектором, может поднимать воду с глубины 20-40 м. В силу технических особенностей данного решения с увеличением глубины забора воды, производительность станции падает. При работе многие насосные станции издают довольно сильный шум. Особенно этим отличаются модели с эжектором. Размещайте станцию на улице, либо в нежилом помещении, подвале и т. д.

Что такое канализационная насосная станция?

Как работают канализационные системы

Канализационная система состоит из сети труб, по которым сточные воды из дома и с предприятий попадают в главную канализацию. Обычно сеть трубопроводов зависит от силы тяжести, чтобы отходы стекали в основную канализацию.

Однако в низинных районах, где основной канализационный коллектор находится на более высоком уровне, чем трубы бытовой канализации, сточные воды необходимо транспортировать в основную канализацию другим способом.Вот тут и появляются канализационные насосные станции.

Что такое канализационная насосная станция и как она работает?

Насосная станция состоит из большого резервуара, известного как мокрый колодец, который действует как приемник сточных вод из здания или группы зданий. Сточные воды из индивидуальных домов попадают в колодец.

Сточные воды будут оставаться в колодце, пока не достигнут заданного уровня. Как только он достигнет этого уровня, включится насос, чтобы нагнетать сточные воды так, чтобы они вышли из мокрого колодца вверх по холму до точки, где он входит в основной коллектор, или чтобы затем он мог перемещаться в основной коллектор под действием силы тяжести. .

На рисунке показан дом с нормальной гравитационной системой сточных труб.

Когда нужна насосная станция?

Когда стоимость земляных работ по пропуску сточных вод самотеком превышает стоимость насосной станции для сточных вод.
Когда канализационная линия проходит через гребень.
Если цокольные этажи слишком низкие, чтобы сточные воды могли стекать самотеком.
Где не была построена гравитационная система.

Преимущества канализационной насосной станции

Насосная станция обеспечивает удобство при установке канализационной системы и может снизить стоимость строительства.
Насосные станции оснащены системами удаленного мониторинга, которые позволяют операторам оставаться в курсе.
Сточные воды откачиваются автоматически без контакта с людьми, что исключает риск проблем со здоровьем.
Доступны насосы различных размеров для бытового и коммерческого применения.
Забор насосов часто бывает широким, чтобы избежать блокировки.
Системы перекачивания сточных вод оснащены сигнализацией, предупреждающей вас о проблемах с системой.Это сводит к минимуму риск переполнения сточных вод, поскольку вас быстро предупреждают.

Недостатки канализационной насосной станции

Проектирование и установка должны выполняться профессионально, чтобы система была надежной и соответствовала своему назначению. Это требование опыта означает, что это может быть дорогостоящим.
Хотя насосные системы, как правило, не потребляют много энергии, все же приходится платить за электроэнергию из-за использования гравитационной системы.
Может быть сложно найти запасные части для вашего насоса.Этого можно избежать, заключив контракт на техническое обслуживание с Pumping Solutions.
Скопление жира и жира может снизить надежность.
Хотя насосы выбраны так, чтобы минимизировать риск засорения, все же существует вероятность возникновения засоров.

Дом с канализационной насосной станцией.

Большинство недостатков, таких как засорение, скопление жира и проблемы с деталями, можно устранить, обратившись в компанию, производящую насос. Когда вы имеете дело с нами в Pumping Solutions, мы уделяем время тому, чтобы понять, как работает ваша насосная станция для сточных вод, прежде чем давать рекомендации.Это означает, что мы можем принять меры для борьбы с такими потенциальными проблемами, как накопление жира и закупорка.

Для получения дополнительной информации о насосных станциях для сточных вод или для организации опроса свяжитесь с командой Pumping Solutions. Мы воспользуемся нашим многолетним опытом, чтобы предоставить вам интуитивно понятные решения для решения ваших проблем с очисткой воды и сточных вод.

Считаете эту статью полезной? Найдите больше подобных сообщений в нашем блоге или посетите нашу страницу услуг, чтобы узнать, чем мы можем вам помочь!

Свяжитесь с насосными решениями

Мокрые скважины насосной станции

vs.

Сухие скважины Большинство крупных насосных станций и многие небольшие станции имеют отдельные мокрые и сухие колодцы. Это позволяет расположить насосы в зоне, легко доступной для осмотра и обслуживания.

Вас интересует Стормвотер?

Получайте статьи, новости и видео о Stormwater прямо в свой почтовый ящик! Войти Сейчас.

Ливневая вода + Получать оповещения

Одно из первых решений при проектировании насосной станции — использовать ли традиционный подход с насосами, установленными в сухом колодце, или использовать мокрый колодец с погружными насосами.

Поскольку технология погружных насосов улучшилась и стала общепринятой, погружные насосные станции стали более распространенными. Они занимают мало места и дешевле. Высота всасывания для погружных насосов не проблема. Клапаны и коллекторы могут быть заключены в клапанный свод для облегчения доступа. Однако некоторым владельцам не нравятся погружные станции, потому что для обслуживания требуется подъем насоса. Погружные насосы часто требуют заводского ремонта из-за специализированных компонентов и жестких требований к герметичности.

Большинство крупных насосных станций и многие небольшие станции имеют отдельные мокрые и сухие колодцы (Рисунок 2). Это позволяет расположить насосы в зоне, легко доступной для осмотра и обслуживания. Доступен более широкий диапазон насосов, и могут использоваться стандартные двигатели. Коллекторы и клапаны устанавливаются в сухоблочный колодец.

Чтобы избежать повреждений от наводнения, в традиционных конструкциях двигатель устанавливается выше уровня земли. Длинный вал с промежуточными подшипниками соединяет двигатель и насос, но удлиненные валы могут вызывать проблемы с вибрацией.Для устранения вибрации и снижения затрат некоторые владельцы предпочитают погружные насосы в сухом колодце.

Спроектирован на заказ / построен на заводе

И сухие колодцы, и погружные станции доступны в виде заводских «комплектных» подъемных станций или в виде нестандартных конструкций, которые будут построены на месте.

Заводские насосные станции доступны в самых разных конфигурациях. Могут быть размещены все емкости, кроме самых больших. Большинство поставщиков могут предоставить любой тип насоса и предоставить либо сухие колодцы, либо погружные конструкции.

Заводские насосные станции, как правило, дешевле, чем нестандартные конструкции, и занимают меньше места. Некоторым владельцам выгодно, чтобы поставщик взял на себя всю ответственность за станцию. С другой стороны, поскольку они, как правило, изготавливаются из стали, срок службы станций может быть меньше, чем у станций, изготовленных на заказ.

Индивидуальный дизайн, очевидно, позволяет владельцу гарантировать, что в него включены самые желаемые функции. Хотя они и дороже, но материалы, из которых изготовлены станции по индивидуальному проекту, обеспечивают долгий срок службы.Можно добавить место для легкого обслуживания и расширения в будущем.

Выбор насоса

Выбор между погружными насосами или насосами для сухих скважин — это только начало процесса выбора насоса. Категории и разновидности центробежных насосов могут показаться бесконечными. Некоторые типы предназначены для решения очень специфических задач, а другие — для широкого применения. Возможные варианты:

Сухой колодец и погружные насосы для работы с твердыми частицами могут проходить через сферу до указанного размера; они предназначены для очистки сточных вод
Шлифовальные насосы и вихревые рабочие колеса
Самовсасывающие насосы при невозможности затопления всасывания
Насосы двухстороннего всасывания, используемые для больших объемов чистой воды
Сальник или торцевые уплотнения
Горизонтальные или вертикальные валы
Одинарная или двойная спираль
Карданный вал с муфтой или удлиненной муфтой

Выбор количества насосов и размера (производительности) каждого зависит от многих факторов.Стоимость жизненного цикла, которая включает в себя расходы на электроэнергию и обслуживание, а также начальную стоимость, используется для руководства процессом выбора. Если напор насоса в основном статический, а счет за электроэнергию производится только за энергию, то лучше всего подойдет несколько насосов с постоянной скоростью. Если стоимость энергии включает время суток и плату за потребление, тогда лучше всего подойдет насос с регулируемой скоростью. Если разница между текущей производительностью и пиковой или будущей производительностью велика, то использование нескольких насосов может быть рентабельным. Также следует учитывать влияние колебаний потока на станции ниже по потоку или процессы очистки.

Рекомендуемое время между последовательными запусками насосов с постоянной скоростью должно составлять более пяти и менее 30 минут. Небольшие насосы и насосы, оснащенные плавным пуском или частотно-регулируемыми приводами, могут работать на нижнем пределе этого диапазона, но большие насосы должны работать реже. Время между последовательными запусками насоса можно оценить:

ts = 29,9 • Vww
qp

ts = время между последовательными запусками насоса, минут
Vww = активный объем влажного колодца, кубические футы
qp = производительность насоса, галлонов в минуту

Следует отметить, что не все насосы на станции должны быть одинакового размера. У идентичности всех насосов есть преимущества технического обслуживания, но они обычно менее значительны, чем соображения экономии энергии. Еще одна возможность — установка рабочих колес разного диаметра в каждый насос. Это позволяет увеличить емкость в будущем, не подвергая опасности текущую производительность.

Системы трубопроводов

Для перекачки сточных вод из нагнетательного патрубка насоса в систему транспортировки требуются трубопроводы и связанные с ними компоненты внутри насосной станции. При проектировании системы трубопроводов необходимо учитывать два основных момента: размер и материал.

Калибровка предполагает экономический компромисс. Труба большего размера означает более высокие капитальные затраты. Это компенсируется снижением затрат на энергию из-за меньших потерь на трение. Стоимость увеличивается с увеличением диаметра, а трение уменьшается с увеличением диаметра в пятой степени. Посчитав стоимость жизненного цикла, можно определить оптимальный размер трубы. Скорость воды должна быть от 2 до 8 футов в секунду. (Для предотвращения оседания твердых частиц в трубопроводе требуется скорость не менее 2 футов в секунду.)

Выбор материала трубы — это компромисс между стоимостью и долговечностью.Сталь обычно дешевле, но более подвержена коррозии, чем ковкий чугун. Трубы из ковкого чугуна часто облицованы цементом или полиэтиленом для повышения долговечности. Хотя неметаллические трубопроводы часто используются для подземных работ, они редко используются внутри насосной станции. Способ соединения может существенно повлиять на окончательную стоимость системы.

Обратные клапаны и запорные клапаны составляют значительную часть стоимости трубопроводов. Чугунные корпуса с различными материалами отделки и уплотнения являются типичными.Для получения рекомендаций следует проконсультироваться с поставщиками.

Конструкция мокрого колодца

Определение конфигурации влажного колодца может быть сложной задачей. Мокрый колодец может показаться простой ванной для сбора ливневой воды или сточных вод, но плохая конструкция может вызвать проблемы для операторов и повредить насосы. Соображения, которые влияют на размер и дизайн влажного колодца для сточных вод, включают минимизацию запахов, устранение уноса воздуха и предотвращение отложения твердых частиц и улавливания пены.

Высота максимальной поверхности воды обычно ниже переворота самого нижнего входящего коллектора.Однако, когда происходят большие колебания потока, например, во время дождя, воде может быть позволено скопиться и наполнить канализацию. Это обеспечивает дополнительную емкость. Очевидно, что этот уровень никогда не должен превышать высоту самого нижнего уровня клиентского соединения.

Высота этажа и размеры мокрого колодца определяются ограничениями площадки и требованиями к объему. Минимальная глубина воды должна быть значительно выше всасывания насоса, чтобы избежать образования вихрей. Погружные насосы также должны выдерживать достаточную глубину погружения, чтобы обеспечить охлаждение двигателя.Активный объем воды (разница между настройками высокого и низкого уровня) обычно составляет от 3 до 6 футов. Высота всасывания насоса над полом должна быть достаточно высокой, чтобы избежать ограничений, но достаточно низкой, чтобы свести к минимуму осаждение твердых частиц.

Твердые частицы во влажном колодце могут стать септическими и иметь запах. Чтобы этого не произошло, в углах пола колодца с влажным покрытием должны быть галтели. Создание запаха также сводится к минимуму, если выдерживать время во влажном колодце менее получаса. Время удерживания можно рассчитать:

HRT = время гидравлического удержания, минуты
Vww = активный объем влажного колодца, кубические футы
qi = скорость притока, галлонов в минуту

Хорошей практикой проектирования считается разделение колодца пополам и наличие входных отверстий для насосов в каждой.Это позволяет опорожнить половину влажного колодца для очистки и обслуживания, не выводя станцию из эксплуатации.

Многие поставщики насосов имеют обширный опыт и подробные рекомендации по проектированию мокрых скважин и насосных станций. С ними следует консультироваться для получения рекомендаций в процессе проектирования.

Как только физический дизайн завершен, основные проектные задачи завершены. Третья и последняя статья этой серии будет посвящена дополнительным системам и компонентам, необходимым для обеспечения удовлетворительной работы.

Об авторе

Томас Дженкинс — профессиональный инженер и владелец компании JenTech Inc. в Милуоки, Висконсин.

Насосные и подъемные станции для сточных вод от систем контроля загрязнения

Канализационные / канализационные подъемные станции, также называемые насосными станциями, используются для перекачки сточных вод или сточных вод с более низкой на более высокую отметку, особенно там, где высота источника недостаточна для самотечного потока и / или когда использование гравитационного транспорта приведет к чрезмерным земляным работам и увеличению затрат на строительство.

PCS предоставляет подъемные станции из стали, стекловолокна и бетонных блоков (бетон — это другие) и ТОЛЬКО мощностью до 5 лошадиных сил и 4-дюймовым выпуском.

Насосная станция сточных вод может использоваться в целях экономии или для устранения неадекватных гидравлический напор, когда очевидно, что никакое другое решение нецелесообразно. Например, может быть более экономичным использовать насосную станцию для сточных вод, чтобы перекачивать или поднимать сточные воды через гребень и пропускать их самотеком на очистные сооружения, или поднимать сточные воды для прохождения через систему очистки сточных вод самотеком.

Эти агрегаты, часто называемые подъемными станциями, обычно изготавливаются в виде заводских сборок. К ключевым элементам насосных или подъемных станций относятся приемный колодец для очистки сточных вод (мокрый колодец), оборудованный подъемными насосами и трубопроводом с клапанами, распределительная коробка, панель управления оборудованием с системой сигнализации.

ПОДЪЕМНЫЕ СТАНЦИИ ДЛЯ ПОГРУЖНЫХ СТОЧНЫХ ВОД

Подъемная станция погружного типа может использоваться на установках с низким расходом и низким напором. Для этого применения доступны два типа насосов: насосы-измельчители и насосы для перекачки твердых частиц.

Правильно спроектированный мокрый колодец необходим для эффективной и безотказной работы насоса или подъемной станции. Цель мокрого колодца — обеспечить возможность автоматической работы подъемной станции с простым управлением. Не рекомендуется использовать мокрый колодец для каких-либо других целей, например, резервуара для сточных вод. Мокрый колодец должен быть как можно меньше, чтобы минимизировать время задержания сточных вод.Если сточные воды остаются во влажном колодце слишком долго, может возникнуть септический эффект. Тем не менее, мокрый колодец должен быть достаточно большим, чтобы исключить чрезмерный запуск и остановку насоса подъемной станции.

Преимущества погружных подъемно-насосных станций заключаются в том, что они обычно дешевле, чем сухоблочные станции, и работают без частого обслуживания насосов. Погружные подъемные / насосные станции обычно не имеют больших надземных конструкций и имеют тенденцию сливаться с окружающей средой.

НАСОС И СРОК СЛУЖБЫ ПОДЪЕМНОЙ СТАНЦИИ

По большей части, заказчик может ожидать ожидаемый срок службы стальных подъемников от 15 до 20 лет или более. В большинстве случаев этого более чем достаточно, поскольку ожидаемые скорости потока обычно рассчитаны только на десять лет расширения. Стальные подъемные станции покрыты эпоксидной краской с высоким содержанием твердых частиц и дополнительно защищены анодами для предотвращения катодного воздействия.

Если требуется бетонная конструкция (не предоставленная PCS), PCS может предоставить комплект оборудования для установки в бетонную конструкцию в полевых условиях подрядчиком по установке.

Основные сведения о подъемных станциях для сточных / ливневых вод

ПОЛУЧИТЬ ЦЕНУ

Назначение лифтовой станции — прием, временное хранение по мере необходимости и перемещать сточные воды и / или ливневую воду через система сбора.

Погружные насосные станции бывают размеров: очень маленькие, маленькие, средние и большие станции, каждая со своими конструктивными параметрами. Погружная система Компоненты включают бассейн из стеклопластика, насос-двигатель, трубопровод, клапаны, поплавковое управление, панель управления и крышки люков доступа.Системы направляющих из нержавеющей стали могут быть полезны в более глубоких станции. Специальные погружные насосы, называемые дробильными насосами, подходят для применения в системах канализации под давлением.

Два основных типа конструкций подъемных станций: хорошо намочить / хорошо высохнуть. Тип влажного колодца / сухого колодца использует мокрый колодец или яму для сбора сточных вод и дополнительный сухой колодец, в котором насосы, средства управления и сопутствующее оборудование.

Погружная станция для подъема мокрых скважин стала нормой и является предпочтительным в современных приложениях.Использует только один колодец в отличие от двух, с погружным насосом для перекачки твердых частиц, который предназначен для работы под водой с затопленным входным отверстием. Все компоненты системы устанавливаются в один хорошо намочить.

Все больше и больше погружных насосов для перекачки твердых частиц и измельчителей насосы уточняются инженерами-конструкторами. Их используют для влажных станции подъема сточных вод из колодцев и промышленные отстойники.Большие и маленькие блоки используются по-разному в доме, гостинице, школьный морской флот, коммерческое здание и промышленное предприятие, а также городская канализация и ливневая канализация.

Погружные насосы доказали свою эффективность с введение, опровергающее тех скептиков, которые изначально задавались вопросом, как электродвигатель электрического насоса «мог работать под водой». Первоначально разработан в Европе, теперь они используются во всем мире для перекачки чистой воды, сырая вода и сточные воды.Миллионы пользователей постоянно используются ежедневно.

Погружной насос для сточных вод прибыл в США около 1955. Он стал популярен в начале 1960-х, когда появилась идея выпуска помпы. был разработан, чтобы позволить легко отсоединить насос от трубопровод и быть поднятым из колодца для обслуживания. В настоящее время это функция, называемая направляющими рельсами, используется на более глубоких станции и изготовлен из нержавеющей стали. Это закончилось грязным а иногда и опасная задача по отправке персонала на станцию отсоединить, а затем снова подключить насос.

Размеры станций

Погружные насосные станции для сточных вод обычно классифицируются по размеру в галлонах в минуту.

Очень маленькие станции (менее 80 галлонов в минуту)

Станция такого типа обычно обслуживает индивидуальное жилище или несколько изолированных построек. Диаметр устройства обычно составляет 24 дюйма или 36 дюймов глубиной не менее 3 футов ниже канализации вход. Насосы Simplex могут быть разрешены для частных установок; однако дуплексные устройства рекомендуются для обслуживания.Если один насос нуждается в обслуживании, другой насос уже установлен и утилита не прерывается. Большинство отдельных единиц — это пакеты. состоит из бассейна из стекловолокна, насоса, трубопроводов и элементов управления из одного поставщик.

Малые станции (от 80 до 300 галлонов в минуту)

дуплексных станций указаны почти исключительно для каждого насоса, размер которого позволяет пиковый поток. Можно предусмотреть будущий рост, выбрав торговцы, у которых есть те же модели насосов, доступные в различных крыльчатка или мощность в лошадиных силах.Диаметр устройства обычно составляет 48 дюймов. и больше, чтобы разместить 2 насоса, и он может иметь или не иметь направляющих в зависимости от бюджета и глубины мокрого колодца. Если у агрегата есть направляющие, сборку предлагают самые уважаемые продавцы, что снижает стоимость монтажа на месте и труда подрядчика по установке. Обратные клапаны и задвижки также могут быть установлены внутри мокрого хорошо в большинстве частных приложений. В общественных местах стеклопластик клапанные коробки доступны и прикреплены к мокрому колодцу.

Средние станции (от 300 до 3000 галлонов в минуту)

Обычно используются дуплексные насосные станции. Физический размер самого колодца основан как на текущем потоке, так и на прогнозируемых будущих потребностях. Глубина станции частично определяется уровнями поступления и линии нагнетания. Диаметр отражает необходимое время работы насоса. и время удерживания. Направляющие — еще один вариант, который обычно используется, поскольку насосы больше / тяжелее для подъема.В этом размере насосная станция обычно используется клапанная камера или коробка, которая может быть прикреплен к влажному колодцу или отдельно и близко к влажному колодцу. В сам колодец может быть RCP, но FRP (стекловолокно) больше часто указывается.

Большие станции (более 3000 галлонов в минуту)

Большой станция канализации отличается от среднего размера только тот факт, что насосы больше лошадиных сил и транспортируют больше галлонов в минуту.

Объяснение насосных станций для грязи | Биоячейка Вода

Загрязняющие насосные станции перекачивают сточные воды из пункта А в пункт Б в районах с низкой плотностью и также известны как подъемные станции. Сточные воды текут под гору, но что произойдет, если им нужно будет снова подняться на возвышенность? Вот тут-то и появляется грязная насосная станция — чтобы подтолкнуть ее туда!

Типичная насосная станция для загрязнений состоит из резервуара с входом, выходом и одним или несколькими насосами внутри, которые используют электричество. Когда сточные воды попадают в насосную станцию и достигают определенного уровня, поплавковый выключатель включает насос.Затем насос перекачивает сточные воды в следующую точку вызова, например, в канализацию или очистные сооружения.

Крупные насосные станции для сточных вод оснащены панелью управления, позволяющей управлять вручную во время работ по техническому обслуживанию или ремонту. В нормальных условиях насосные станции работают с одним насосом или набором насосов, но будут иметь резервные насосы, готовые к работе в случае отказа одного из насосов. Это называется встроенным резервированием.

Насосные станции — самый эффективный способ перекачки сточных вод.Размер насосной станции и мощность насосов будут зависеть от объема и типа перекачиваемых сточных вод, поэтому давайте рассмотрим несколько различных типов.

Традиционные насосные станции

Старые насосные станции часто состоят из мокрого колодца и отдельного, прилегающего сухого колодца, в котором находятся насосы. Мокрый колодец — это место для сточных вод, которые текут под действием силы тяжести и подсоединяются к насосам внутри сухого колодца. Насосные станции с сухими скважинами больше не являются популярным вариантом по двум причинам:

Доступ в замкнутое подземное пространство — делающие работы по техническому обслуживанию и ремонту сложными и опасными
Риск затопления — негерметичный трубопровод или отказ насоса могут затопить сухой колодец сточными водами и вызвать дорогостоящий ущерб

Именно по этой причине насосные станции для влажных скважин и мокрые скважины со встроенными насосами пришли на смену традиционным насосным станциям для сухих скважин.Насосы внутри мокрого колодца известны как погружные насосы, и мы обсудим их в следующем разделе.

Погружные насосы

Как следует из названия, погружные насосы погружаются в сточные воды. Двигатель погружного насоса тщательно герметизирован, чтобы предотвратить попадание в него любой жидкости и его поломки. Погружные насосы можно поднять до уровня земли с помощью системы цепи и направляющих, что намного безопаснее и проще, чем доступ к насосам в сухом колодце для обслуживания и ремонта.Насосные станции с погружными насосами работают в самых разных сферах — от бытовых и легких коммерческих до муниципальных и промышленных. Ниже приведены типичные рабочие диапазоны погружных насосов:

Диапазон расхода от 20 до 28000 л / мин
Диапазон мощности от 1 до 250 л.с.
Полный напор (давление) составляет от 0,4 до 6 бар

Насосы шлифовальные

В некоторых случаях может потребоваться, чтобы насосная станция для загрязнений могла перекачивать твердые частицы.Насос-измельчитель, обычно используемый в системах перекачивания бытовых сточных вод, уменьшает количество твердых частиц в сточных водах для создания мелкодисперсной суспензии, которую затем перекачивает в септик или канализацию. В жилых районах одна насосная станция измельчителя может обслуживать несколько домов.

Комплектные насосные станции

Компактная насосная станция — это автономная система, в которой все внутренние трубопроводы установлены внутри водонепроницаемого, усиленного резервуара. После того, как резервуар установлен под землей, погружной насос и оборудование управления монтируются и подключаются к источнику питания.Как только впускной и выпускной трубы подключены к насосной станции, она готова к работе. Насосные станции для фугасов — очень популярный выбор из-за простоты установки, доступа и обслуживания. Авторитетная компания по очистке сточных вод часто включает сервисные проверки как часть пакета услуг.

Управляющее оборудование

Ежедневная перекачка до тысяч литров сточных вод и сточных вод неизбежно приведет к внутреннему износу. Вот почему органы управления и сигнализация являются важным оборудованием для насосных станций.Когда сточные воды поднимаются выше определенного уровня, сигнал тревоги уведомляет о сбое в системе. Поставщики могут даже предложить услугу удаленного мониторинга с помощью SCADA, системы диспетчерского управления и сбора данных. Это особенно полезно для крупных насосных станций, которые требуют тщательного наблюдения и регулярных проверок.

Нужна ли насосная станция для сточных вод?

Насосные станции загрязнения являются неотъемлемой частью очистки сточных вод. Без насосных станций сточные воды скапливаются в местах с низкой плотностью, подпирают трубы, переливаются в здания и затопляют землю.Даже если вы не знали об этом или не живете на вершине холма, вероятно, поблизости есть насосная станция! Если вы строите новый дом и думаете, что вам может понадобиться грязная насосная станция, свяжитесь с местной компанией по очистке сточных вод, они вам лучше всего посоветуют. То же самое и с коммерческими помещениями.

Задайте вопрос или свяжитесь с нами, используя форму обратной связи:

Погружные насосные станции, насос подъемной станции

В разрезе

4′-12 ‘диаметром до 40’ в длину.
Эпоксидная смола из каменноугольной смолы 32 мил
Направляющие рельсы и базовые колена установлены на заводе
Работает с любым погружным насосом
Гибкость в соответствии с вашими потребностями

Малый подводный аппарат

Подойдет ли погружная насосная станция USEMCO вашим потребностям? Конечно, будет, потому что каждая погружная насосная станция построена в соответствии с вашими требованиями. Вы выбираете производительность, насосы, регуляторы уровня (поплавок или датчик) и клапаны.

Быстрая доставка и простая установка

Забудьте все, что вы когда-либо знали о длительных сроках выполнения заказа и дорогостоящей сборке на месте… Ваша погружная насосная станция USEMCO может быть доставлена через 6-8 недель после размещения заказа. Он полностью собран и протестирован нашими техническими специалистами перед отправкой. Обычные насосные станции требуют, чтобы ваш участок раскопок был открыт в течение нескольких недель. С помощью погружной насосной станции USEMCO это время можно легко сократить до одного или двух дней.Ваша насосная станция USEMCO поставляется в целости и сохранности и готова к работе по прибытии на место работы. Вы сэкономите время и деньги!

Гарантия единственного источника

Гарантия USEMCO обеспечивает лучшую защиту, доступную на сегодняшний день — на погружную насосную станцию USEMCO предоставляется гарантия от внешних протечек или сквозной ржавчины. Кроме того, вы получаете дополнительную безопасность от USEMCO в качестве единого гаранта на все жизненно важные компоненты вашей насосной станции; клапаны, помпа, люки и пульты управления.

Характеристики

Антифлотационная пластина надежно фиксирует погружную насосную станцию USEMCO, когда условия не позволяют использовать бетонную площадку.
Люки алюминиевые легкие с устройством принудительного открывания.
Выпускной патрубок значительно ниже линии замерзания означает, что вы можете не беспокоиться о замерзании.
Встроенная камера клапана является самодренажной, что упрощает обслуживание.
2 года гарантии от протечек или сквозной ржавчины.

Вы выбираете

Вместимость
Двойная или тройная насосная камера
Поплавковые или погружные датчики уровня
Дополнительный трубопровод аварийного байпаса

Понимание подъемников — WSB

Что такое канализационный подъемник?

Станция канализации — это критически важный элемент инфраструктуры, входящий в состав вашей системы канализации. В то время как большая часть сточных вод, производимых домашними хозяйствами, предприятиями и промышленными предприятиями, собирается и транспортируется самотеком по большим перехватывающим трубам, подъемные станции собирают сточные воды в нижней точке сети сбора и перекачивают ее на более высокую отметку в следующую гравитационную линию или очистное сооружение.

Какие компоненты составляют станцию подъемника сточных вод?

В большинстве случаев станция подъема сточных вод включает мокрый колодец для временного хранения сточных вод, два или более погружных насоса, поплавковые регуляторы насоса, трубопроводы, хранилище клапанов, панель управления, устройства радиосвязи и резервный генератор.Подъемная станция перекачивает сточные воды через трубу под давлением, известную как форсунка, которая направляет сточные воды к конечной точке сброса на более высокой высоте.

Какое регулярное техническое обслуживание требуется для станции канализации?

В большинстве городов есть отделы канализации, которые отвечают за регулярное обслуживание системы сбора сточных вод. Подъемные станции требуют регулярного внимания для обеспечения надлежащего функционирования всех компонентов. К ним относятся:

Ежедневная проверка на предмет закупорки или скопления материала, который может засорить насосы
Регулярная мокрая чистка колодца
Работа клапанов
Промывка (вода под высоким давлением), очистка и передача по телевидению всех трубопроводов системы сбора на 4 — Пятилетний цикл

Какие проблемы могут возникнуть из-за плохого обслуживания станции канализации?

В случае отказа лифтовой станции из-за принудительного отключения, отключения электроэнергии или отказа насоса сточные воды будут собираться в мокром колодце лифтовой станции и возвращаться в систему сбора.Это может привести к дублированию канализационных сетей в домах или к перетоку сточных вод из лифтовой станции в окружающую среду.
Станции канализационных подъемников также подвержены засорению жирами, маслами и жирами (FOG), образующимися в ресторанах и на предприятиях, а также «смываемой» тряпкой из домашних хозяйств и многоквартирных жилых домов.
Станции канализации могут быть источником неприятных запахов, которые доставляют неудобства соседним объектам. Вонючий газ из собранных сточных вод также очень агрессивен и может со временем повредить мокрую конструкцию колодца, трубопроводы и насосы.

Сколько стоит ремонт станции канализации?

В зависимости от размера, состояния и истории технического обслуживания вашей системы сбора сточных вод, ремонт существующей подъемной станции может стоить от 75 000 до 250 000 долларов.

Как вы можете получить помощь, если у вас возникнут проблемы с подъемными станциями и системами сбора отходов?

Наша группа по очистке сточных вод может помочь вашему сообществу оценить состояние вашей системы сбора и транспортировки сточных вод и обозначить недостатки, которые необходимо устранить в Плане капитального ремонта города.Мы можем заполнить отчет об оценке состояния всех ваших подъемников и предоставить ориентировочные затраты на любую рекомендуемую реабилитацию.
