Нагревательные маты для теплого пола Теплолюкс

Нагревательные маты

Мощность 180-2700 Вт. Пожизненная гарантия.

Мощность 130-1895 Вт. Гарантия 50 лет

Мощность 75-1800 Вт. Гарантия 25 лет.

Мощность 75-1800 Вт. Гарантия 30 лет

Мощность 100-2190 Вт. Гарантия 25 лет.

Мощность 440-2300 Вт. Гарантия 25 лет.

Мощность 105-1700 Вт. Гарантия 25 лет.

Мощность 105-1960 Вт. Гарантия 15 лет.

Мощность 540-1420 Вт. Гарантия 15 лет.

www.teploluxe.ru

Нагревательный мат или кабель — 3 причины выбора, недостатки и преимущества. Что лучше и почему.

В чем одно из главных преимуществ теплого пола? В том, что при нагреве тепло поднимается от поверхности пола к потолку.

Именно таким образом создается естественное комфортное тепло для человека.

Например в конвекторах, горячий воздух сначала идет по потолку, и только уже потом, достаточно остывший, опускается вниз.

Особенности теплых полов

Еще немаловажное преимущество теплых полов, это несколько режимов его работы:

как основной обогрев

как дополнительный, только в качестве комфортного тепла

При наличии такого обогрева во влажных помещениях, в ванной комнате, вы надежно будете защищены от образования плесени и грибка.

А сколько свободного места у вас появится в комнатах при отсутствии батарей и радиаторов отопления.
Перед покупкой очень важно правильно рассчитать свободную площадь под теплый пол, т.е. то место, где нет никакой стационарной мебели.
Сюда можно включить:
стиральную машинку
Также не забывайте про минимальные отступы от стен.
Идеальным материалом, укладываемым поверх теплого пола, является плитка или керамогранит.
Не забывайте, что укладывать электрические полы непосредственно на деревянное основание нельзя.
Для этого сначала потребуется уложить аквапанели, а уже затем маты или кабель.
Если нет аквапанелей, можно использовать асбестовую плиту.

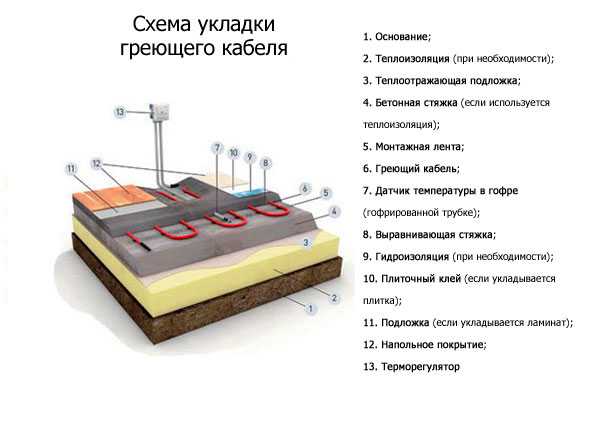

Нагревательный кабель
Если вы задумаетесь о том, чтобы сделать теплый пол в своем доме нагревательным кабелем, в первую очередь запомните, что он укладывается в стяжку толщиной от 3 до 7см.
Его можно использовать в двух режимах, как в качестве основного источника отопления, так и в качестве дополнительного.
Преимущества:
при монтаже вы самостоятельно сможете отрегулировать мощность на один квадратный метр, уложив, то или иное количество кабеля

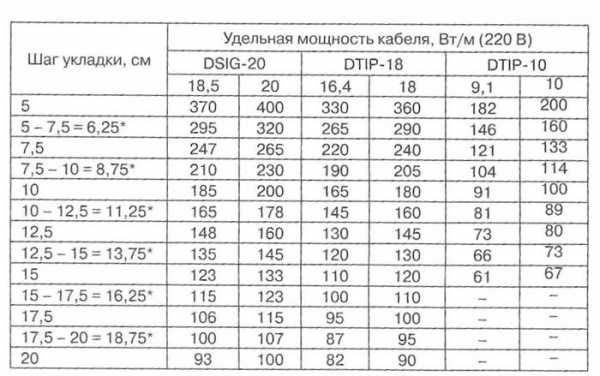

Регулируется это простым изменением шага укладки на монтажной ленте.

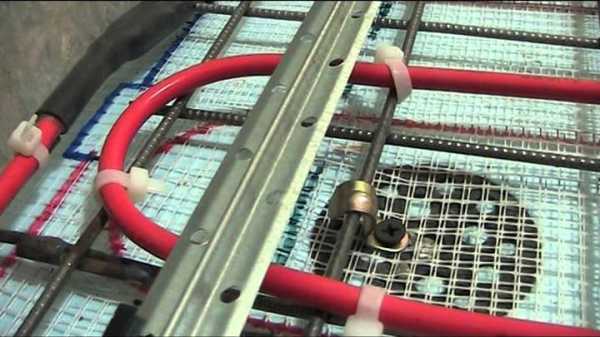

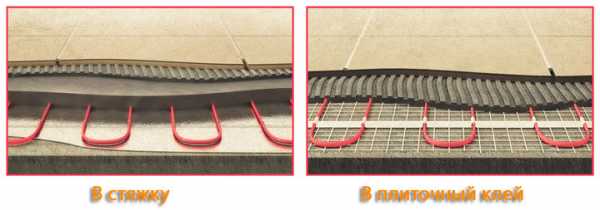

кабель укладывается в стяжку, которая сама по себе выступает в качестве аккумулятора тепла
В итоге создается эффект ”печи”. За счет того, что стяжка медленно остывает, кабель у вас включается реже и электроэнергии тратится меньше.
нагревательный кабель дешевле нагревательного мата

Теплый пол из кабеля можно использовать в помещениях с большими теплопотерями – это лоджия и первый этаж с холодным подвалом. Однако не забывайте про теплоизоляцию.

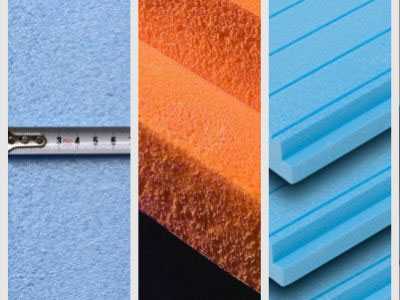

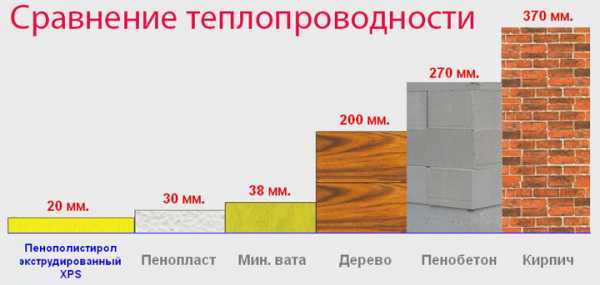

Только не фольгированную с минимальной толщиной, а полноценный экструдированный пенополистирол.
Помимо перечисленных плюсов имеются и минусы.
Недостатки:

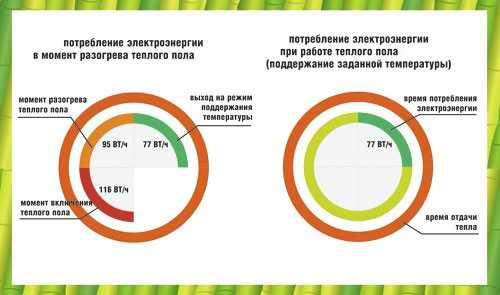

нагревательному кабелю необходимо гораздо больше времени для полного прогрева помещения и самого напольного покрытия
Прогрев самого напольного покрытия может занять от 1 до 2 часов, а то и более. После прихода домой и включения такого отопления, вы согреетесь мягко говоря не совсем быстро.

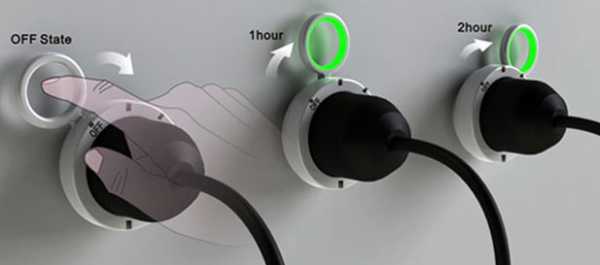

Как вариант, можно использовать для автоматического включения программируемое оборудование, например простейшее реле времени электронного или механического типа.

еще один минус – высота пола у вас в любом случае будет поднята минимум на 4,5см с учетом толщины плитки (1см) и плиточного клея (0,5см)
включать теплый пол из нагревательных матов можно уже через 10-12 дней после укладки плиточного клея. А вот при использовании нагревательного кабеля и стяжки, этот срок растягивается от 21 дня до 1 месяца!

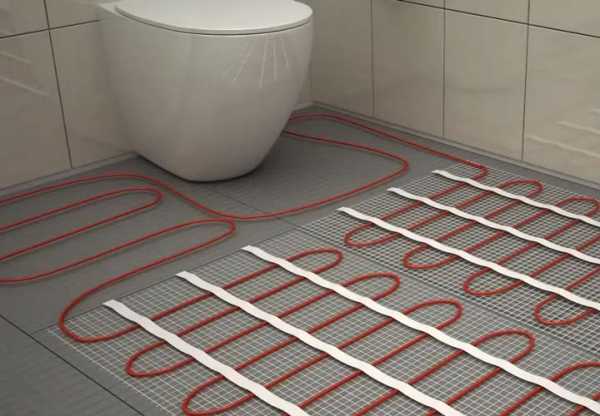

Нагревательный мат

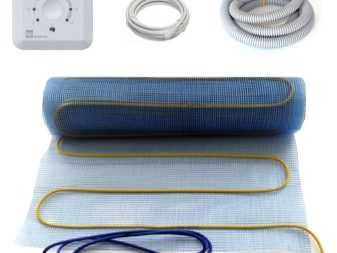

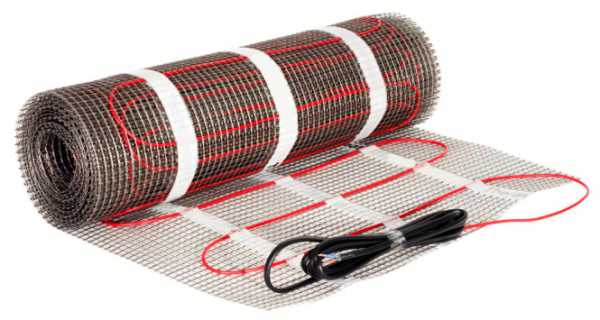

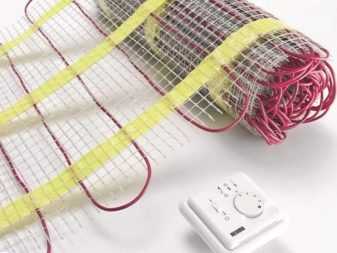

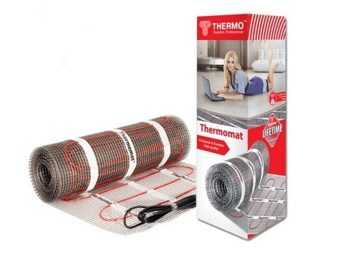

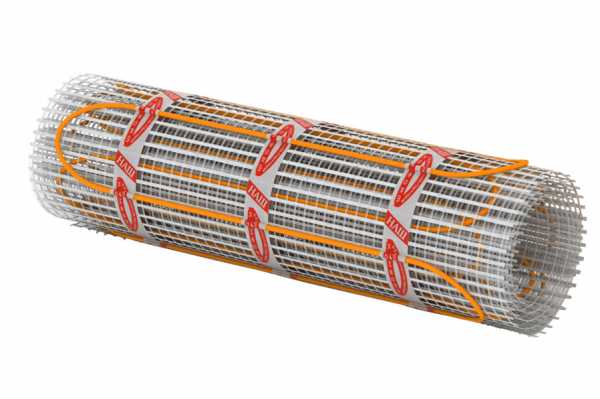

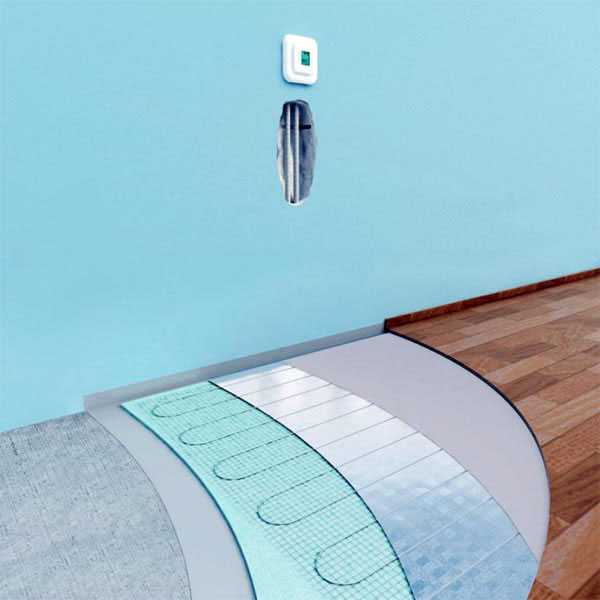

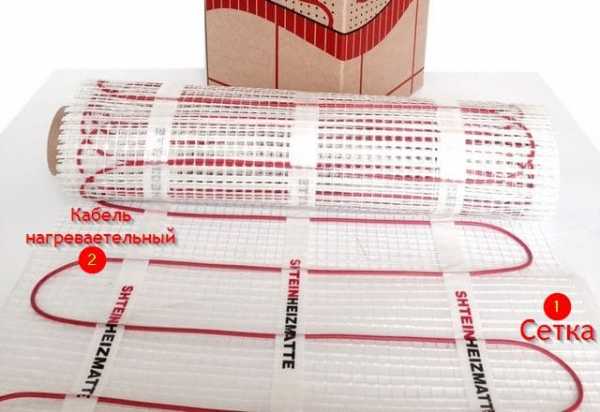

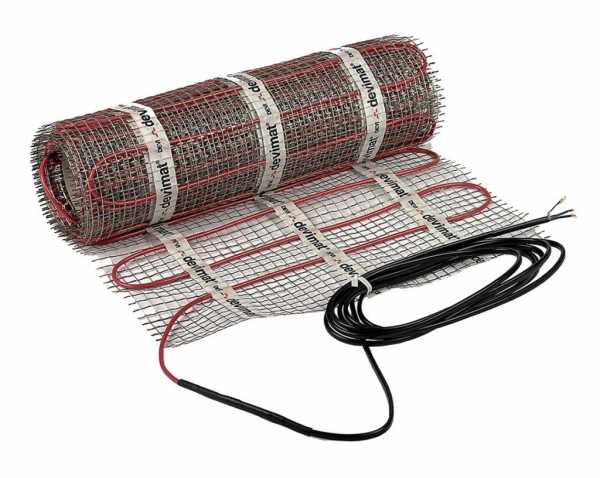

Нагревательный мат, это по сути тот же самый нагревательный кабель, может быть меньшего диаметра, только закрепленный на сетке. Средняя ширина такой сетки – 50см.
Такой вид теплого пола подойдет в том случае, если у вас уже готова стяжка и все что осталось сделать, это уложить плитку.

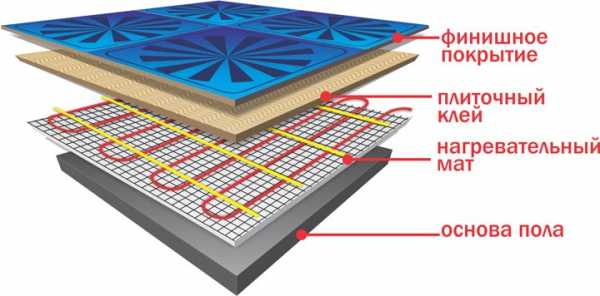

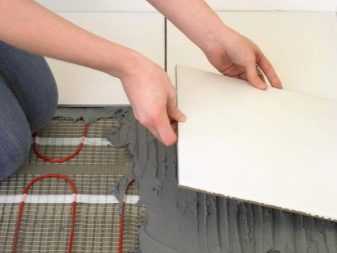

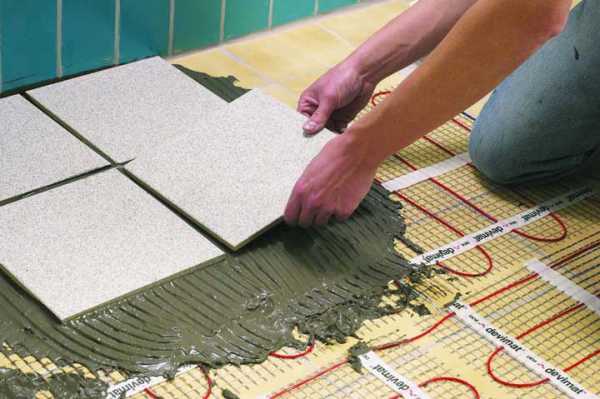

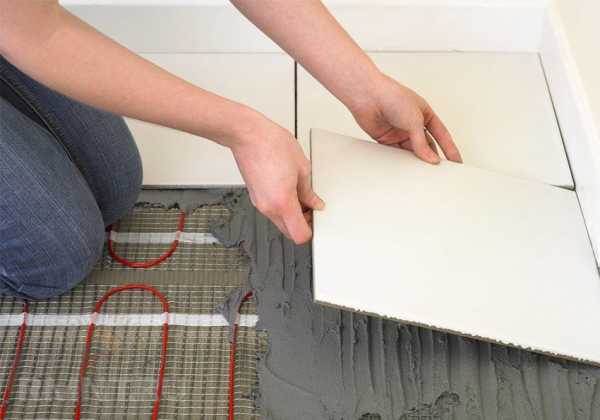

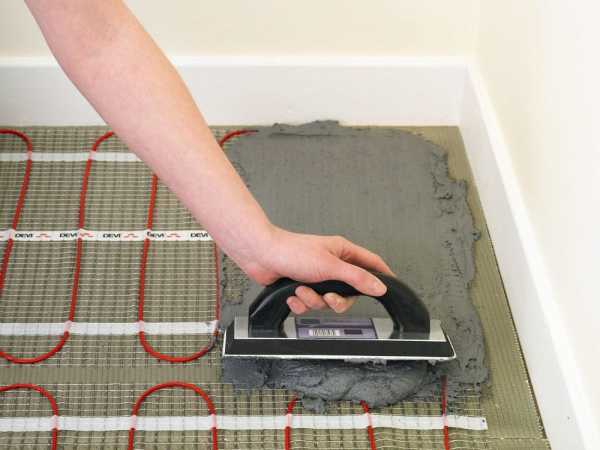

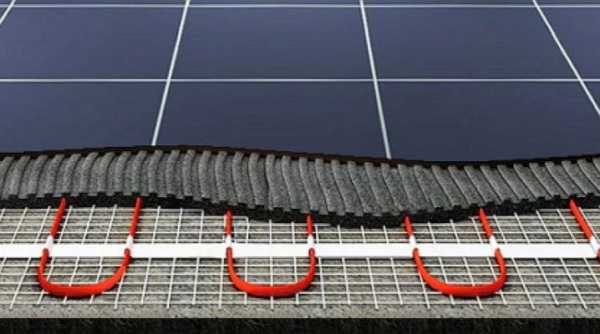

Нагревательный мат чаще всего укладывают непосредственно в слой плиточного клея.

Еще его можно залить наливным полом, толщиной не более 5-10мм, после чего под гребенку монтируется плитка или другое покрытие.
Преимущества

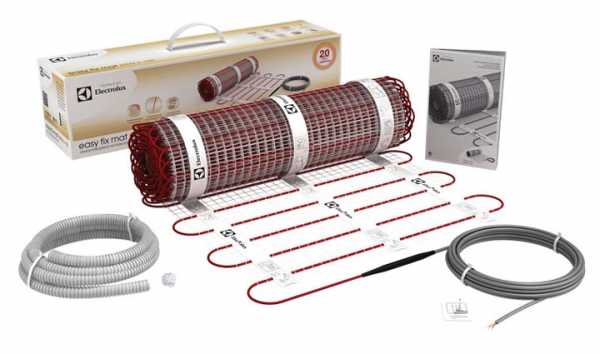

нагревательный мат уже продается как готовое изделие с определенным рассчитанным шагом
Вам не нужно производить подсчеты мощности на 1м2, шаг укладки и т.д.
из-за того, что мат находится непосредственно под плиткой, нагрев покрытия происходит достаточно быстро
Для кафеля нужно всего 10 или 15 минут. Особенно это выгодно при небольших площадях обогрева, например в ванной. Там как правило, площадь теплого пола от 0,5м2 до 3м2.
Например, кладете под кафельную плитку (не керамогранитную) нагревательный мат. У кафеля самая лучшая теплоотдача.
При мощности 130 Вт/м разогрев всего пола займет не более 25 минут.
Хотите быстрее, просто изначально заложите более мощный мат до 180 Вт/м и будут необходимые вам 10-15 минут.

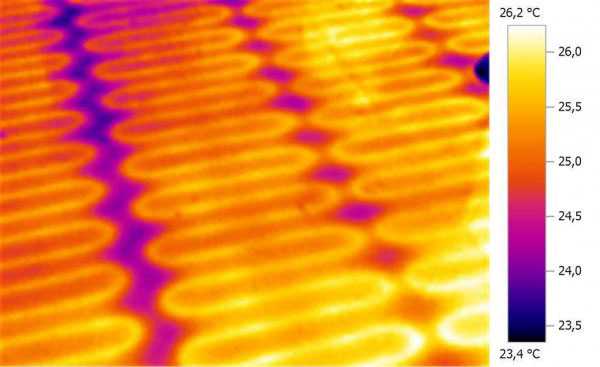

При этом ваши ноги, которые босиком отчетливо различают изменения даже в 1 градус, ни коим образом не почувствуют так называемую ”тепловую зебру”. Потому что пол прогреется полностью.
Чтобы подобная зебра вообще никогда не ощущалась, необходимо укладывать кабель с шагом не более 8-10см.
Однако малую глубину укладки можно отнести и к недостатку, вследствие быстрого остывания после отключения питания. Но если вам важна не экономия, а скорость прогрева помещения, то ваш выбор – однозначно мат.
отсутствует необходимость высоко задирать уровень пола
А следовательно не будет проблем с высотой дверных проемов и подбором дверей.
Недостатки
нагревательные маты производятся с определенной кратностью к площади обогрева 0.5м2, 1м2, 2м2 и т.д.
То есть, если вам нужно обогреть 5.2м2, то придется покупать минимум 6м2 и думать куда же засунуть оставшиеся излишки.
Поэтому большинство специалистов советуют округлять площади в меньшую сторону.
ограничение шириной мата
При раскладке на площадях со сложной конфигурацией потребуется определенный опыт или совет специалистов, дабы избежать пробелов в тех или иных местах.

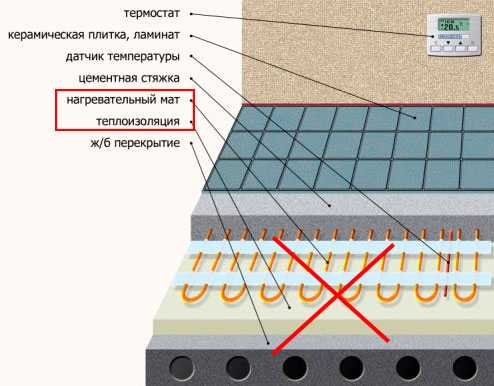

нагревательный мат ни в коем случае нельзя укладывать на утеплитель
Кабель утопленный в утеплителе просто перегреется. Монтировать его можно только на прогрунтованную поверхность.

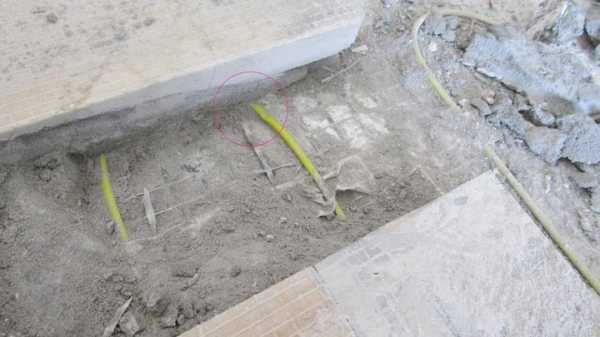

мат гораздо проще повредить, в том числе при монтаже плитки
В целом обе системы очень надежны и имеют срок службы 15-20 лет. При малых площадях расход электроэнергии у них примерно одинаков. Поэтому главным критерием при выборе становится вопрос стяжки.
Если есть желание и возможность ее сделать, то выбирают кабель, а если поднять пол уже никак не представляется возможным, по техническим или экономическим причинам, то покупают нагревательный мат.
Сравнить текущие цены нагревательных матов, греющего кабеля и инфракрасного теплого пола можно здесь.
Статьи по теме
domikelectrica.ru
Нагревательные маты для теплого пола, как выбрать?

Что представляют собой маты нагревательные? Это система проводного отопления, которая располагается внутри пола. Сделана конструкция из сетки. Ширина данной сетки составляется 50 сантиметров, а длина может достигать тридцать метров. На данном элементе располагается провод нагревания, благодаря ему и происходит обогрев напольного покрытия. Укладывать их можно почти на любой поверхности.
Данная отопительная система отлично подходит для покрытий, которые имеют хорошую теплопроводность:
керамическая и гранитная плитка;
натуральный гранит.
Конструкция состоит из провода, который имеет толщину четыре миллиметра. Кабель закрепляется на сетку. Шаг – пять миллиметров. Сетка имеет клеящееся основание.
Подключение к регулятору температуры осуществляется при помощи кабелей, присоединяющихся к проводу благодаря специально предназначенным муфтам. Эти приспособления для соединения монтируют сами производители. От качества муфт зависит общая работа системы.
Разновидности нагревательных электрических матов
На данный момент существует две разновидности данной отопительной системы:
одножильные;
двужильные.
Как выбрать необходимый вид?
У одножильной системы элементом нагревания является специально предназначенный провод. Когда будет проводиться установка, необходимо два конца данного кабеля подключить к температурному регулятору. То есть концы элемента нагревания будут сходиться в одном месте.
Из-за отличительной конструкции первого вида происходит излучение электромагнитного поля – это особенность одножильного нагревательного мата. Вреда для здоровья человека никакого нет, тем не менее, одножильные нагревательные маты не рекомендуется использовать в помещении, где регулярно живут или работают люди. Стоит отметить, что и стоимость на строительном рынке одножильного нагревательного мата гораздо меньше, чем у двужильных. Поэтому данную разновидность лучше всего монтировать в ванной комнате.
В двужильной системе находится не только специальный провод, но и обыкновенный электрический. С одной стороны они находятся в соединительном приспособлении (муфта). С другой – они подключены к регулятору температуры. Благодаря данному фактору электромагнитное поле гасится. Также благодаря тому, что конструкция простая, гораздо легче проводить установку электрических матов. Поэтому выбраны двужильные маты, потому что они безопаснее.
Если проводить сравнение в надежности каждой разновидности, то здесь равные показатели. Каждый производитель данной системы имеет свою мощность конструкции. Необходимо ознакомиться с данными, потом выбирать.
Давайте рассмотрим преимущества данной обогревательной конструкции пола.
Преимущества нагревательных матов
Существует три основных плюса данной конструкции:
Вы сможете сохранить высоту комнаты. Что провести их монтаж понадобятся только считанные сантиметры. Установка может производиться прямо под напольное покрытие помещения, в клей.
Вы сможете сэкономить свои денежные средства на электрической энергии. Данная система не занимает всю площадь комнаты. Нет необходимости проводить монтаж под различной мебелью или бытовой техникой (стиральная машина, холодильник и так далее).
Монтирование нагревательных элементов достаточно простое. Провести установку можно, как с помощью профессионалов, так и самостоятельно своими руками. Однако запомните, что подключение температурного регулятора лучше всего доверить специалисту.
Рекомендуется проводить установку нагревательных матов на балконе. Потому что данная конструкция отлично переносит резкие температурные перепады.
Единственным недостатком является то, что нагревательную систему нельзя сразу запустить. Запуск можно осуществлять только спустя 30 дней после монтирования.
Производители на строительном рынке
Материалы, которые имеют отечественное производство, достаточно мало. Самая распространенная и популярная российская марка – это Теплолюкс.
Иностранных производителей на сегодняшний день достаточно много: De-Vi, Ensto, Arnold Rak. Цена на строительном рынке на каждого производителя различная. Наиболее дорогостоящие нагревательные маты – это Stiebel Eltron. Наиболее дешевые — Национальный комфорт.
Необходимые факторы для выбора
Перед тем, как приобретать электрические нагревательные маты, необходимо обратить свое внимание на следующие факторы:

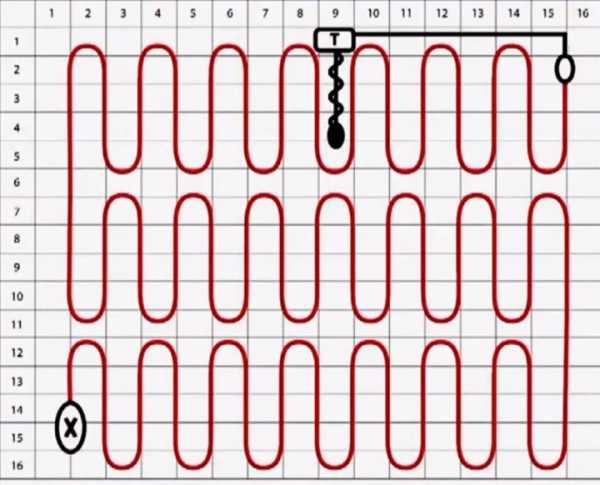

В самом начале необходимо составить план вашего помещения. На плане обязательно нужно отметить расположение вашей мебели и бытовой техники в помещении.
Далее следует произвести расчеты площади, которую будут занимать «теплые полы».
Затем необходимо сделать выбор модели, которая имеет размеры, совпадающие с расчетами.

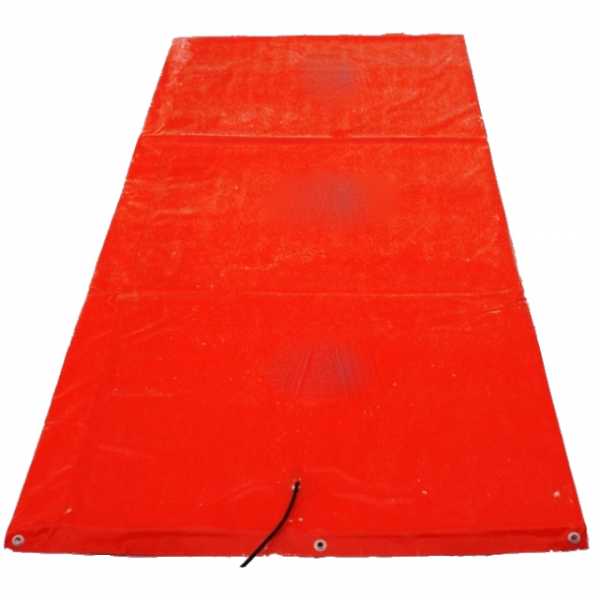

Термоматы
На сегодняшний день существует множество «теплых полов» на строительном рынке. Однако термоматы набирают огромную популярность с каждым днем. Используются термоматы в различных областях:

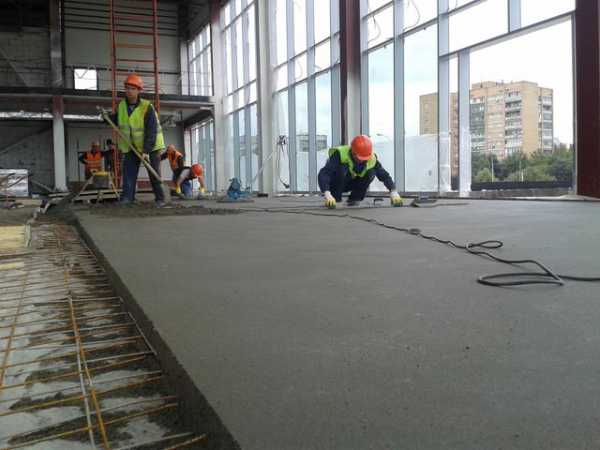

Их используют для того, чтобы бетон мог быстрее затвердеть. Данный материал применяют в производстве изделий из железобетона.
Термоматы применяются для прогрева грунта. Это делается перед тем, как проводить земельные работы.
Ими прогревают стыки меж плит.
Процедура монтажа нагревательных электрических матов
Укладывать данные строительные материалы необходимо предельно осторожно, чтобы не повредить нагревательный провод. Во время установки нельзя использовать строительные инструменты или материалы, которые являются режущимися.
Вы даже должны проводить монтирование «теплых полов» в правильной обуви. Подошва на вашей обуви должна быть мягкой. Это нужно для того, чтобы не нанести повреждения кабелю нагревания.
Лишний раз наступать на провод нельзя. Также контролируйте, чтобы какие-то осколки маленького размера не валялись на кабеле. После того, как вы проведете установку плиток, необходимо провести проверку на наличие швов.

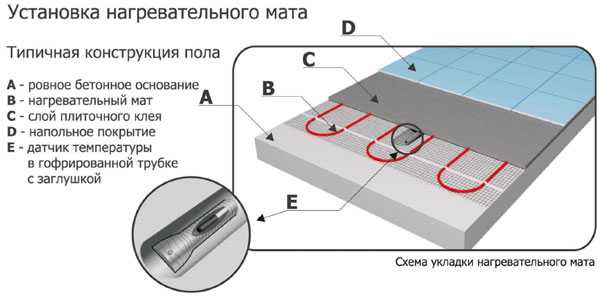

Что понадобится для различных полов? Для покрытия из бетона понадобится следующее:
пол из бетона;
теплоизоляция;
стяжка;
использование амортизатора, который образует защиту от деформации;
компонент нагревания;
клей для кафеля;
кафель;
трубка для защиты термодатчика;
температурный регулятор;
холодные кабели.

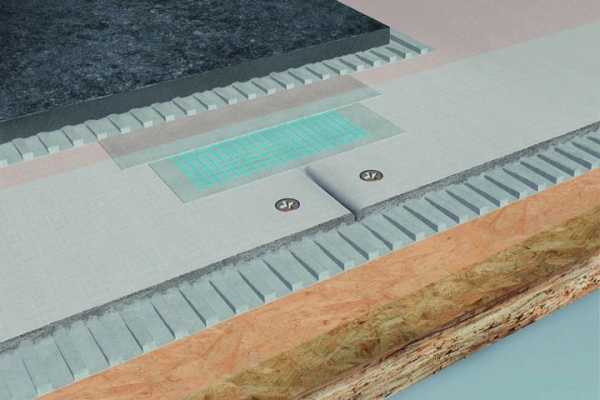

Если вы хотите сделать теплый пол из древесины, то понадобится следующее:
покрытие;
материал, который выравнивает пол;
плиты экструдированного пенполистирола;
пол из древесины.
Для старого покрытия подойдет следующее:
новая стяжка;
клей для кафеля;
компонент для нагревания;
старая стяжка;
пол из бетона.

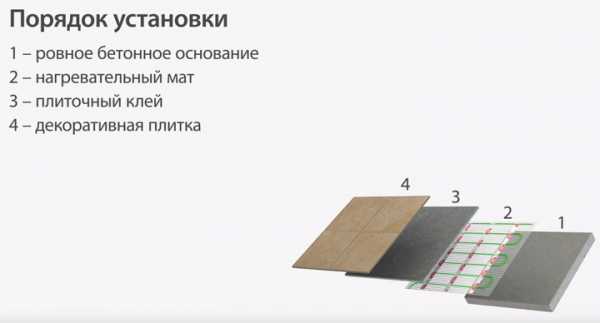

Рассмотрим поэтапную инструкцию монтажа нагревательных матов, чтобы сделать тёплый пол:
составьте план для монтажа;

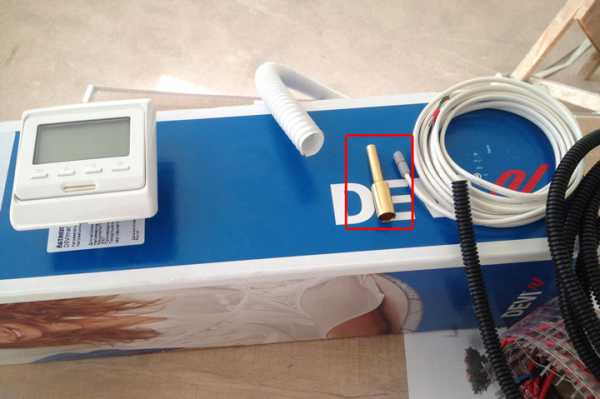

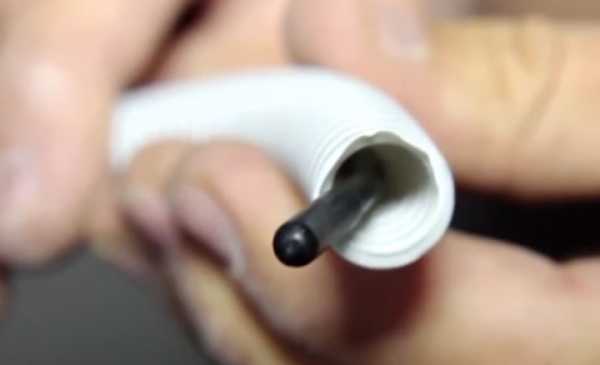

далее проводится установление коробок, трубки для температурного датчика. Делается это в согласии с планом монтажа;
затем производится подготовка поверхности пола. Необходимо заделать все дефекты, то есть горизонтальные трещины, дырки;
потом проведите проверку нагревательного мата на сопротивление электричества;

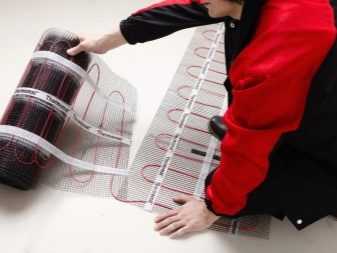

раскатываем нагревательные маты;
проводится укладка и закрепление матов. Можно на маленький промежуток времени подключить мат;
дальше укладывается кафельная плитка;
снова производится проверка на элек
teplota.guru
Монтаж и укладка нагревательных матов
Что такое нагревательный мат и чем он отличается от нагревательного кабеля? По сути, это тот же кабель, который выложен на капроновой сетке. Сетка имеет липкую основу, которая клеится на заранее подготовленное основание.

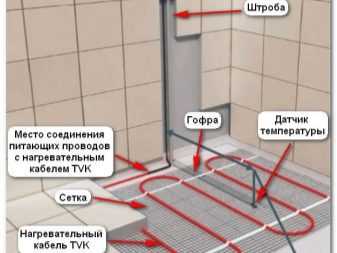

Главным критерием выбора в качестве теплого пола именно мата, а не нагревательного кабеля, является условие заливки стяжки. То есть уровень поднятия пола над нагревательным элементом.
Если ваши условия позволяют его поднять на 10-15мм, то с успехом можно монтировать нагревательный кабель. Если уровень поднятия пола минимальный, буквально несколько миллиметров, тогда ваш выбор должен смотреть только в сторону мата.
Причем если вы его выберите с одножильным кабелем, тогда толщина всей греющей поверхности вообще может быть не более 2,5мм.
Тут уже многое будет зависеть какого производителя вы выберите — Devi, Electrolux, Ensto, Rehau или каких-то других.
Ознакомиться с текущими ценами на сегодняшний день различных марок теплых полов и их комплектующих можно здесь.
Подготовительные работы
Но прежде чем осуществить монтаж и подключение, необходимо выполнить подготовительные строительные работы. Вначале проштробить стены для прокладки силового кабеля питания от щитка до распредкоробки, в которой будет монтироваться терморегулятор.

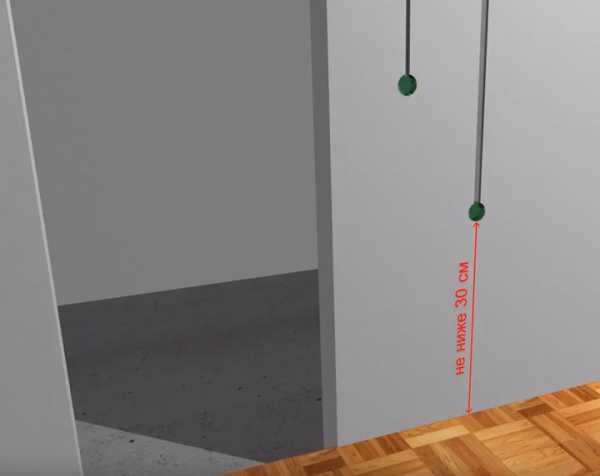

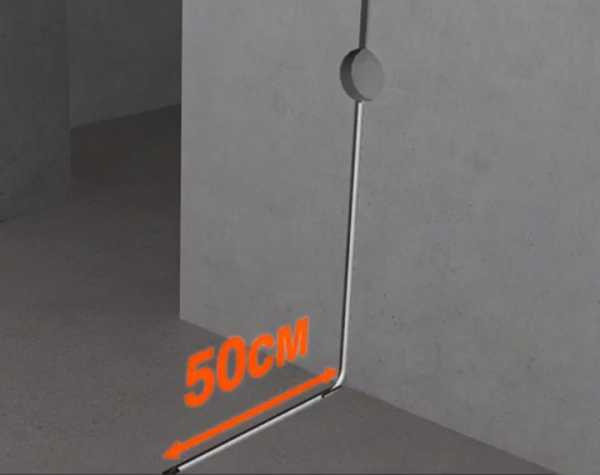

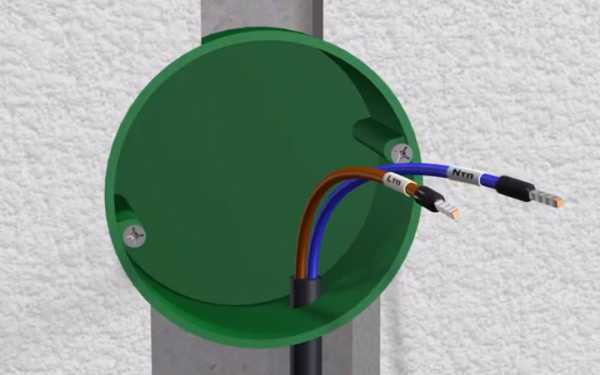

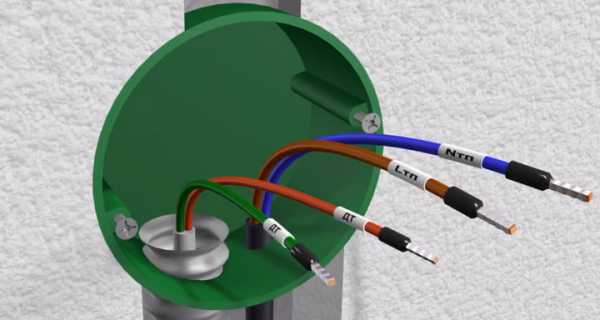

При условии монтажа теплого пола в ванной комнате или санузле, по правилам, терморегулятор должен стоять в соседнем помещении, где нет влаги и сырости. Высота установки регулятора — не ниже 30см от уровня пола.

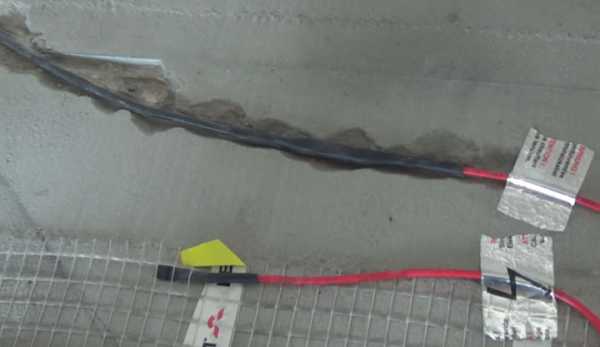

После этого, штробите стену вниз от распредкоробки, и сверлите сквозное отверстие в ванную. Через него будет укладываться холодный конец и датчик температуры для подключения к терморегулятору.
Имейте в виду, что если вы сделали песчаную стяжку совсем недавно, то ей нужно дать время выстояться и схватиться в течение 72 часов.
Только после 3-х суток можно приступать к монтажу нагревательного мата.

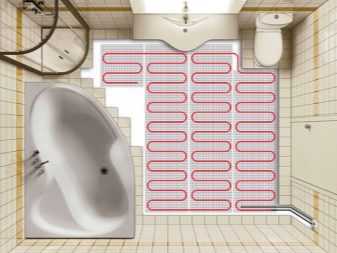

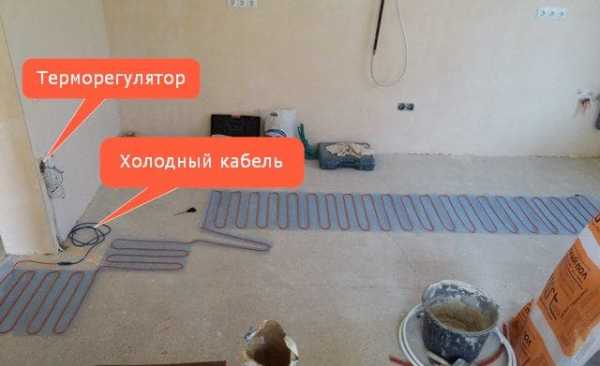

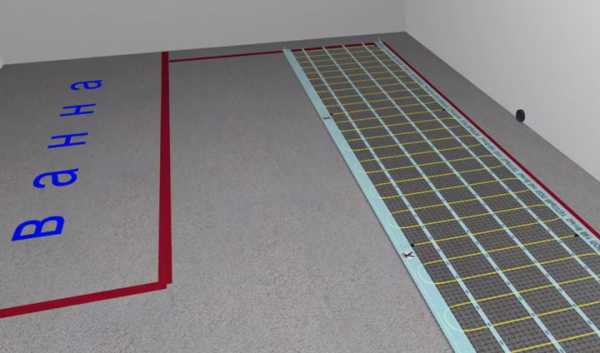

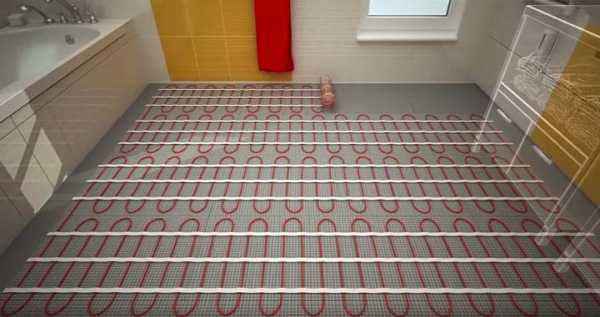

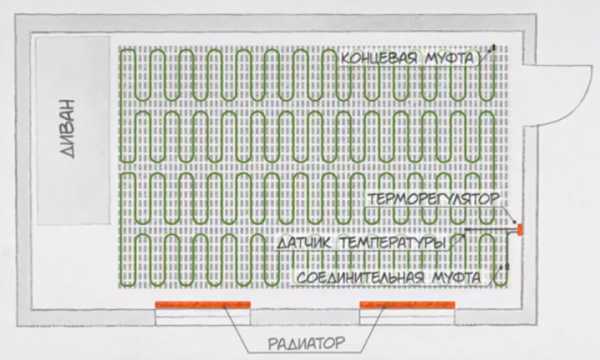

При помощи маркеров (мел, карандаш, цветная лента) размечаете зоны, в которых не будет укладываться нагревательный мат. К таким зонам относятся места, где будет расположены ванна, унитаз, различные шкафчики, стиральная машинка и т.д.

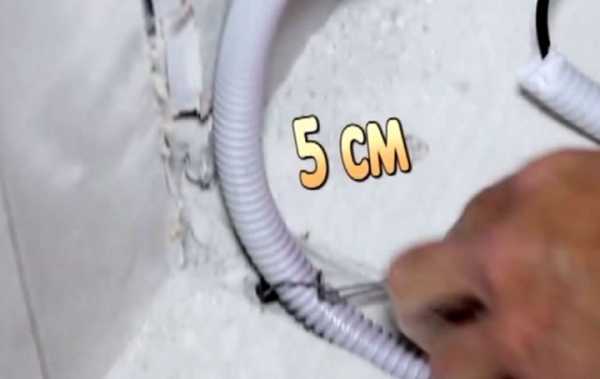

Кроме того, обязательно нужно учесть отступы от стен (минимум 5см) и труб отопления или радиаторов (20см). В этих местах теплого пола также не будет.

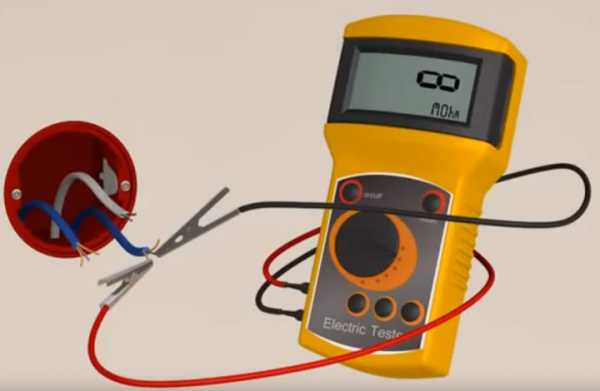

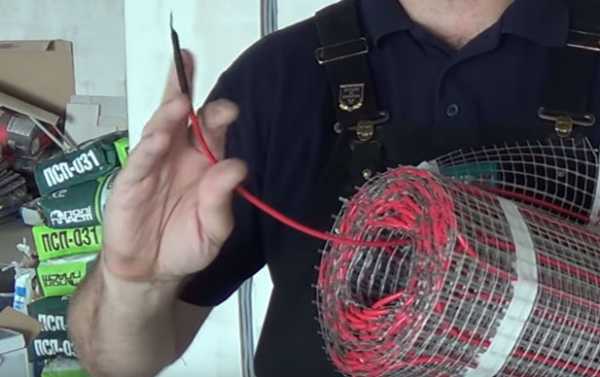

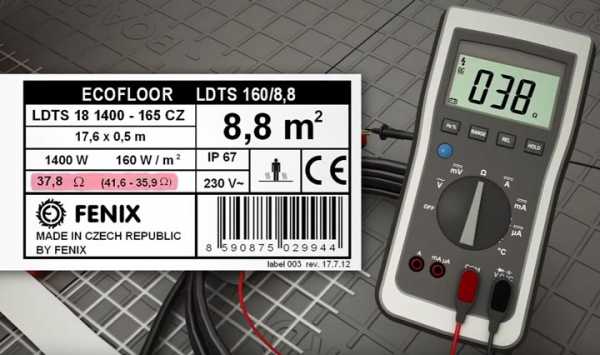

Перед непосредственным монтажом, определяете исправность и целостность всех элементов и кабеля нагрева. Для этого необходимо измерить его сопротивление при помощи мультиметра.

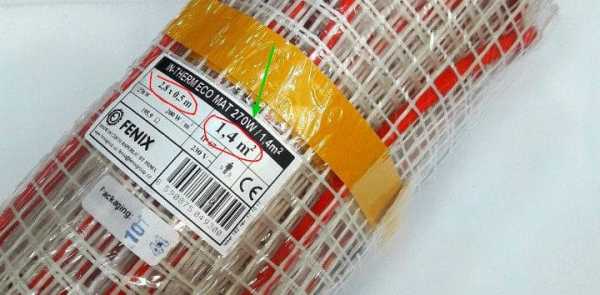

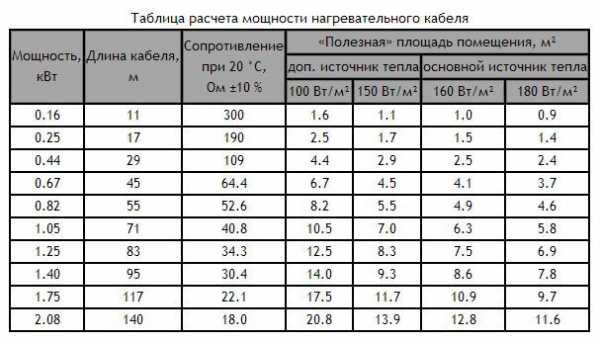

Посмотрите параметры в Омах на упаковке или этикетке. Она обычно закреплена на холодном конце.
Замеренное сопротивление должно соответствовать, ну или по крайней мере не сильно отличаться (до 10%), от указанных там данных.
Однако помните, что при помощи тестера, вы фактически проверяете целостность нагревательной жилы, но никак не сопротивление изоляции. Большинство же электриков, именно его считают самым важным параметром, на основании которого можно дать уверенную гарантию работоспособности теплых полов.

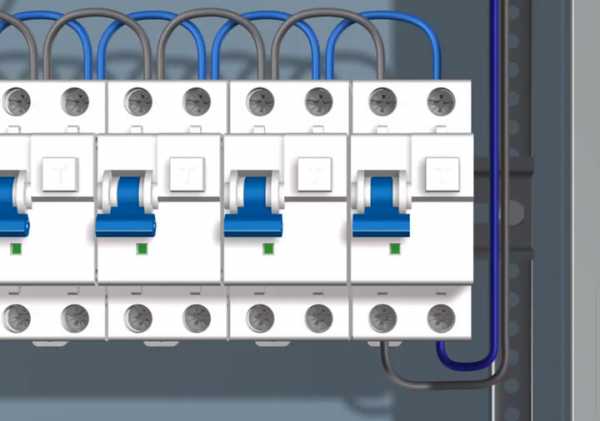

Нередко случается так, что мультиметр показал «все хорошо», а диффавтомат в щитке почему-то выбивает. Это и говорит о плохой изоляции и наличии тока утечки. Для замеров сопротивления изоляции необходимо применить мегомметр, с напряжением минимум на 500 Вольт.
Изоляция прозванивается между рабочими жилами 220В и жилой заземления (если она есть) или экранирующей оплеткой. Показания для нового кабеля, как говорят электрики должны «стремиться к бесконечности» или быть максимально возможными для измерительного прибора.

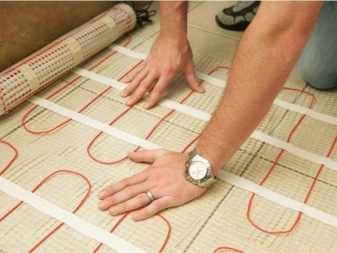

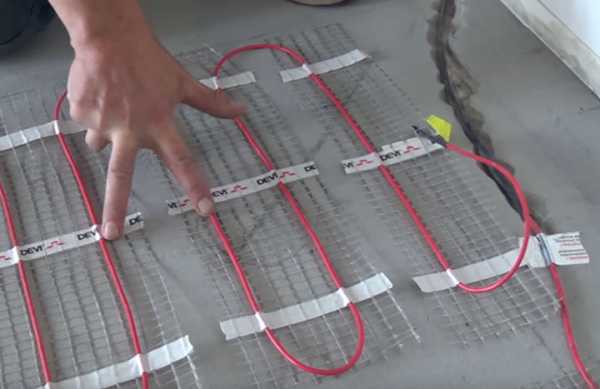

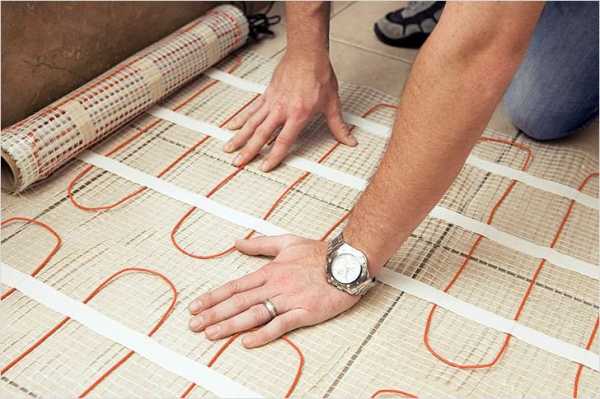

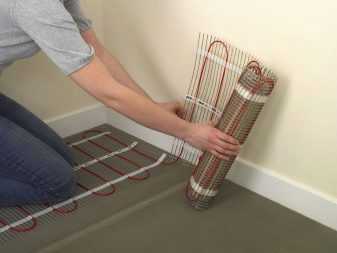

Укладка сетки нагревательного мата

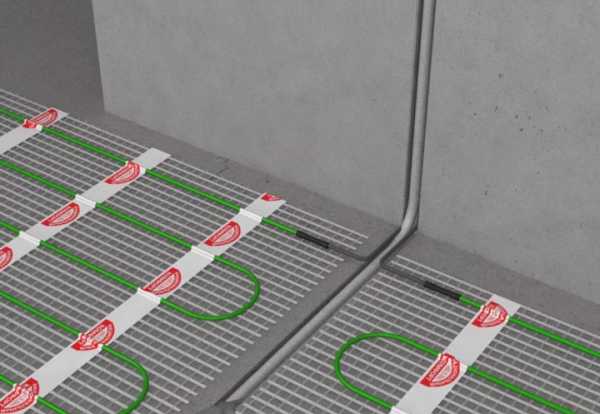

Начинать монтаж сетки необходимо с места вывода кабеля к коробке термостата. Рулон раскручиваете и раскладываете по поверхности. При этом необходимо обойти зоны ранее размеченные маркерной лентой.

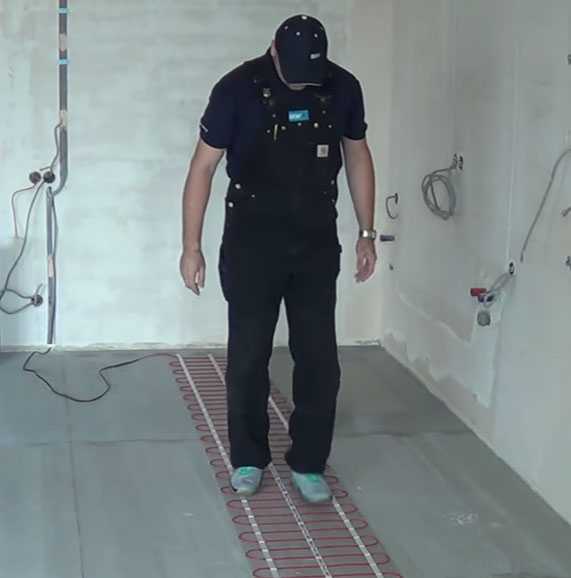

При монтаже можно ходить по теплому полу (по проводам), если у вас обувь с мягкой подошвой. Некоторые, таким образом даже придавливают сетку к основанию стяжки, но перебарщивать с этим не стоит.

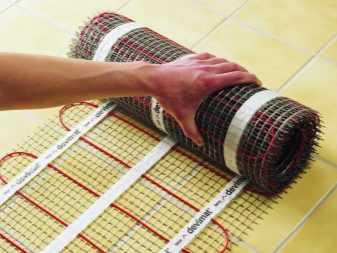

При раскручивании рулона, желательно спрятать концевой отрезок кабеля во внутрь, чтобы при укладке он не перекручивался и не задевал посторонние предметы.

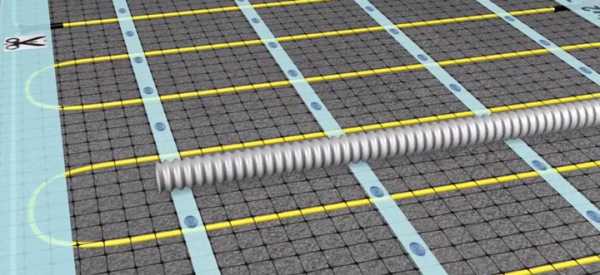

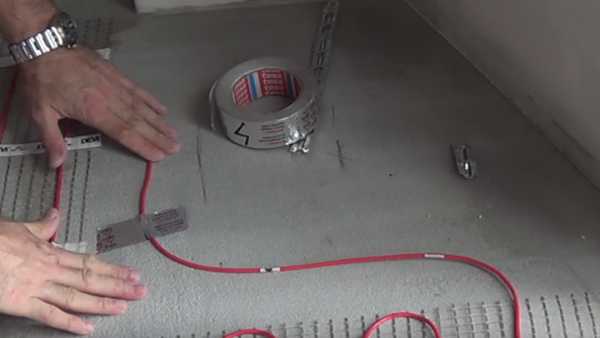

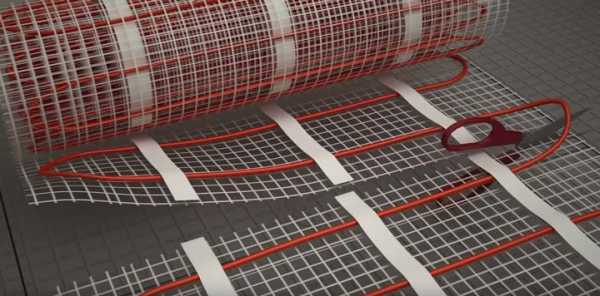

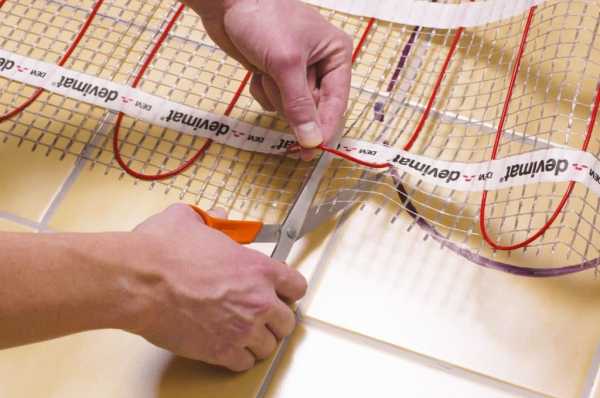

В том месте, где необходимо произвести поворот нагревательного элемента, разрезают секцию.
При этом не вздумайте резать сам нагревательный кабель.
Достаточно освободить его из сетки. Хвост, который получится при повороте приклеиваете к полу алюминиевым скотчем. Он помимо крепежа, помогает еще и распределить тепло на этом участке поверхности.

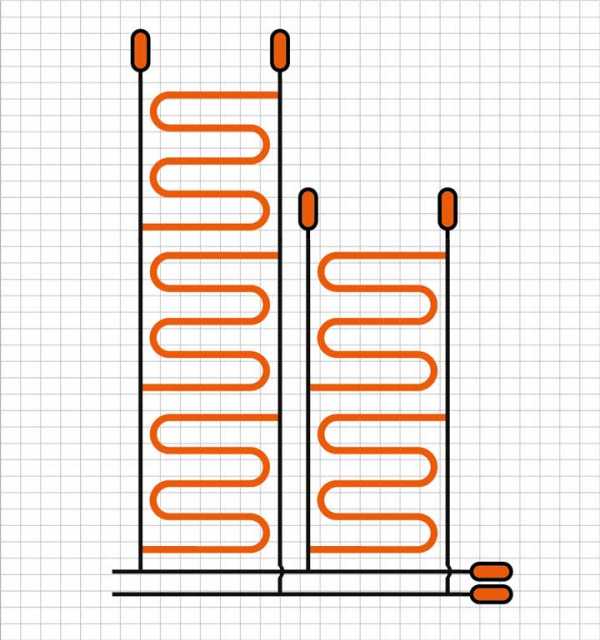

Если у вас секционно-резистивный мат, где есть независимые секции, подключенные от кабеля питания проходящего по краям, то при поворотах разрешается разрезать один из крайних проводов.
Но только не греющий элемент! Не вздумайте резать его.

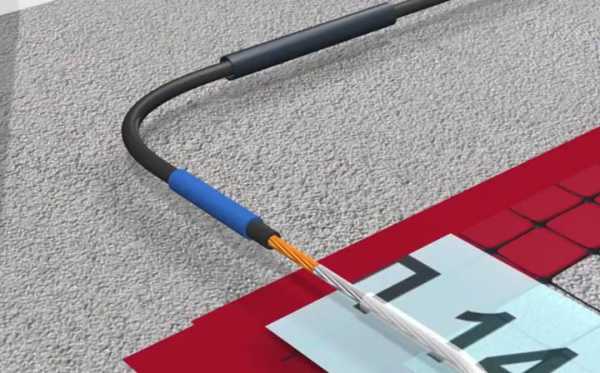

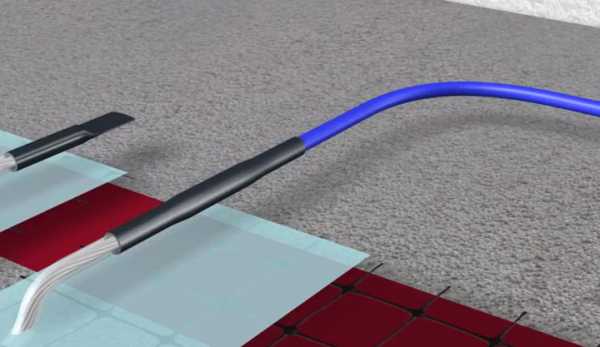

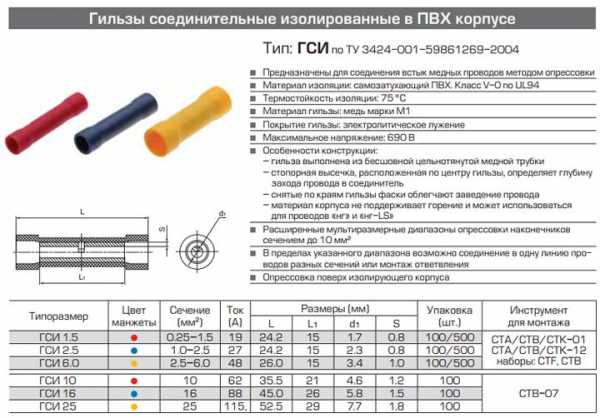

После укладки необходимо соединить эти разрезанные жилы. Для этого вам понадобится медный монтажный провод ПуГВ сечением 1,5мм2.
Отмеряете необходимую длину и зачищаете концы. После чего, продеваете сквозь них термоусадку. Жилу ПуГВ и крайнюю жилу питания мата соединяете между собой прессуемой гильзой ГСИ.
Гильзу подбираете согласно сечению проводов.
Далее, сдвигаете термоусадку на место опрессовки и нагреваете ее, надежно изолируя данное место.
После чего, то же самое проделываете со вторым концом.
Таким образом соединяются одножильные провода питания на матах с независимыми секциями.
Излишки или недостаток длины мата
Если у вас не хватило несколько сантиметров сетки до конца отметки, то можно поступить следующим образом. На большинстве матов, безболезненно для них, можно разрезать сетку-основание и раздвигая ее через одну петлю, увеличить общую длину всех секций.
А если осталось лишнее, можно ли отрезать ненужный кусок?
Делать этого нельзя, так как вы тем самым нарушите погонную мощность теплого пола на квадратный метр.
В итоге температура на элементах будет больше расчетной и мат перегреется. Что в конечном итоге приведет к его выходу из строя.
Что же делать при излишках? Самый простой вариант — завести лишние сантиметры сетки в те зоны, где изначально не планировалась их укладка (например под шкафчики).
При этом все же не рекомендуется заводить секции под саму ванну или стиральную машинку. Это значительно уменьшит срок службы как теплого пола, так и бытовой техники. При большом излишке, их можно завести на стену.
Второй вариант — частично или полностью снять кабель с основания сетки и самостоятельно переложить его с меньшим шагом, чем заводской. Либо сделать дополнительные изгибы в нескольких местах.

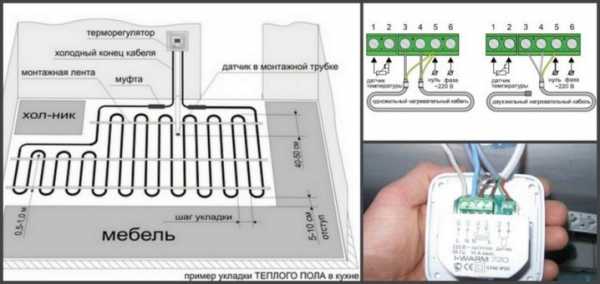

Подключение кабеля к терморегулятору

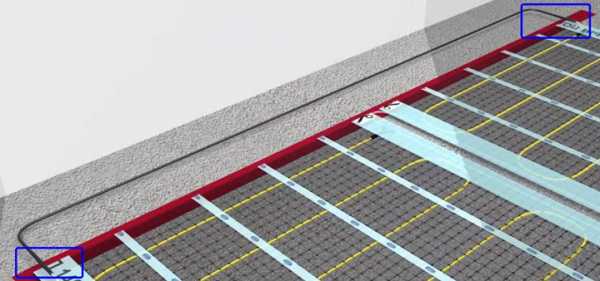

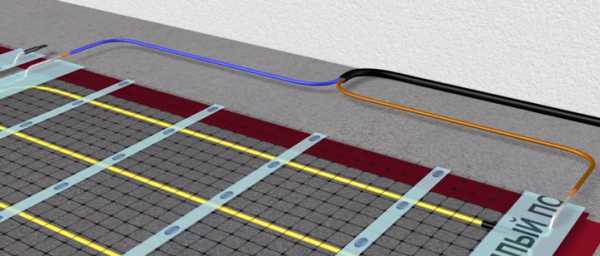

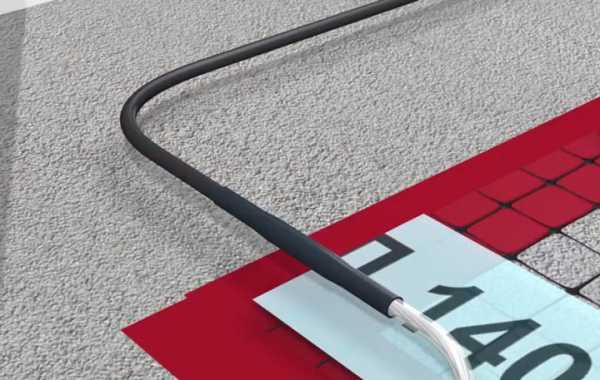

После укладки всех секций, питающие жилы в самом конце мата следует заглушить и изолировать. Тут все зависит от вашего кабеля.
Например, если у вас двухжильный, у которого в начале один холодный конец и концевая муфта, то в ней жилы соединяются между собой в самом конце.

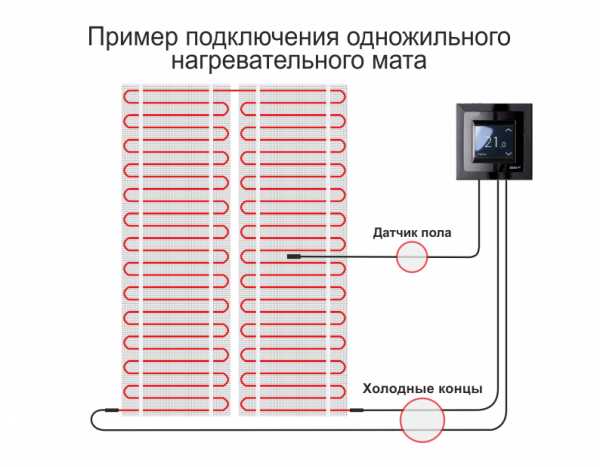

А если одножильный нагревательный мат, имеющий два холодных конца с каждой стороны, то здесь уже оба этих конца надо подводить и подключать к терморегулятору.

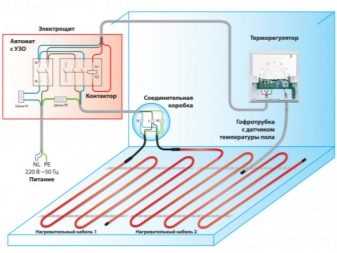

Третий вариант — независимые секции подключенные от проводов питания проложенных по краям сетки. Тут уже нужно изолировать термотрубкой каждый конец по отдельности, не соединяя их между собой.

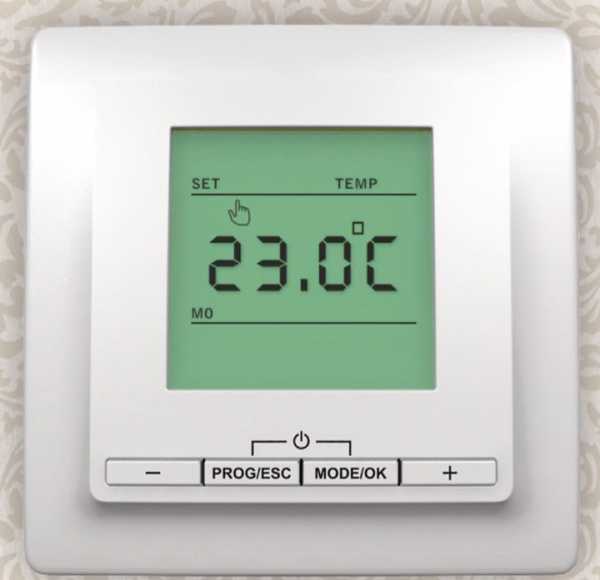

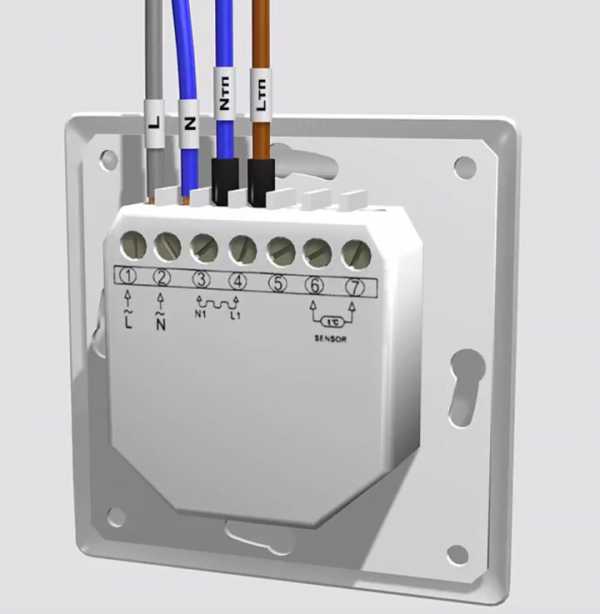

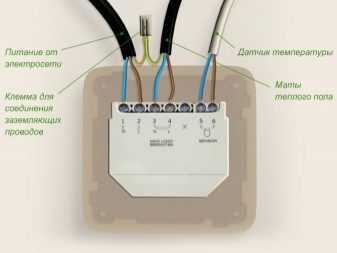

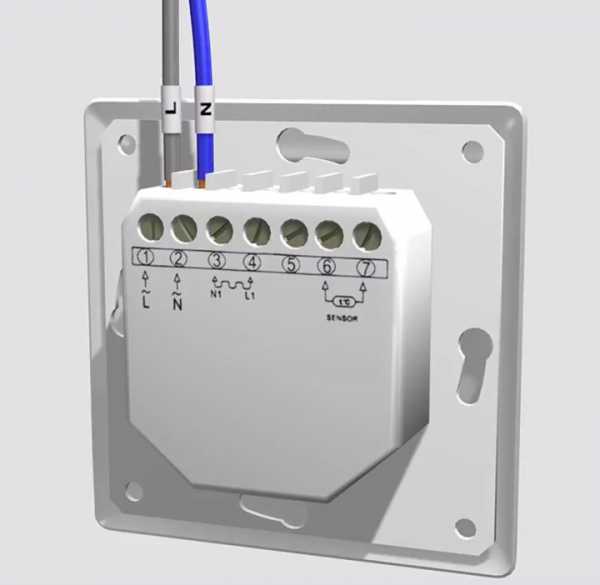

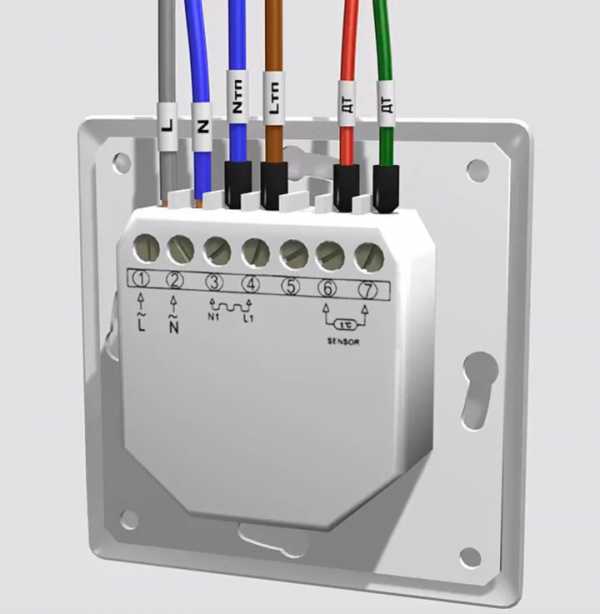

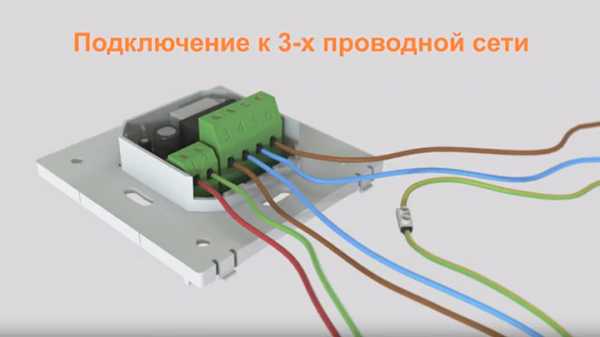

Далее приступаете к подключению холодного конца нагревательного мата к терморегулятору. Для этого берете медный силовой кабель КГВВнг. Отмеряете и прокладываете его в соседнее помещение к месту установки терморегулятора.
После чего подключаете его к питающим проводам. Для этого зачищаете жилы, одеваете термоусадку и соединяете концы при помощи соединительной гильзы.
После опрессовки, сдвигаете термоусадку и нагреваете ее строительным феном.
Рекомендуется соединительную гильзу холодного конца размещать в непосредственной близости от концевой муфты. То есть, того места где заканчивается нагревательный кабель.
Если возникнут какие-либо проблемы, а они чаще всего происходят именно в местах соединения, вам достаточно будет вскрыть всего лишь одну плитку и не придется разбирать пару квадратных метров в разных концах комнаты.
Срок службы самого нагревательного кабеля больше 50 лет, поэтому все аварии и проблемы возникают именно в этих гильзовых местах соединения.
Другая сторона кабеля, которая выходит из монтажной коробки, зачищается, а многопроволочные жилы опрессовываются наконечниками НШВИ. При этом, чтобы не перепутать жилы, лучше их промаркировать.
фазная жила — Lтп
нулевая жила (синего цвета) — Nтп
Монтаж датчика температуры
Прокладываете и закрепляете в штробе от коробки до секции нагревательного мата гофротрубу. Диаметр подбираете по размеру датчика.
Радиус изгиба трубки у стены должен быть не менее 5см.
Через нее пропускаете сам датчик температуры с проводами. При этом нужно соблюсти определенные расстояния:
между датчиком и стеной должно быть не менее 0,5-1 метра
сам датчик должен располагаться ровно посередине между витками нагревательных элементов
Шаг между витками в матах выдерживают в строго заданных параметрах (чаще всего 7,5-8см). За счет этой разбежки, компенсируется так называемая «тепловая зебра» под плиткой.
То есть, тепло полностью и равномерно распределяется по поверхности плитки, и вы босыми ногами никогда не почувствуете провалы температуры между линий кабеля и пустым местом, где его нет.
Жилы от температурного датчика также зачищаются и опрессовываются наконечниками. Для удобства их дальнейшего подключения нанесите на них маркировку — ДТ.
Чтобы строительный раствор не пошел во внутрь гофротрубки, на ее конец устанавливается заглушка. Если в комплекте ее нет, можно обойтись изолентой.
Иногда в комплекте идет специальный латунный наконечник. Многие не подозревают для чего он. А он именно и предназначен для установки во внутрь него головки датчика.
После выполнения всех вышеуказанных работ, обязательно еще раз произведите измерение сопротивления. Вдруг вы что-то нарушили или замкнули в процессе монтажа.
Подключение терморегулятора
Подключать теплый пол необходимо только через УЗО или диффавтомат с током утечки не более 30мА.

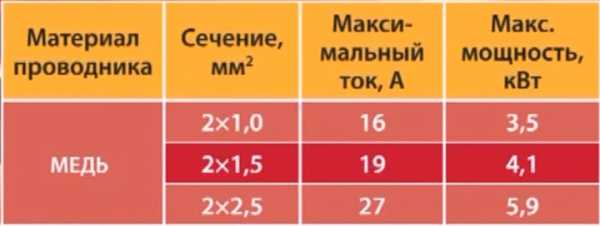

Прокладываете в штробе от щитка до терморегулятора медный кабель питания — ВВГнГ-Ls. Сечение должно соответствовать мощности элементов теплого пола. В большинстве случаев, сечения в 1,5мм2 для мощности до 2кВт будет более чем достаточно.
Фазную жилу (обычно серого, коричневого или красного цвета) соединяете с клеммой на автомате имеющей надпись 2. Нулевую жилу с правой клеммой N.
Теперь все эти провода нужно подключить к разъемам терморегулятора. Какой куда?
Сначала заводите питание. Фазную и нулевую жилы L и N подсоединяете на винтовые зажимы имеющие такую же маркировку.
Фазную жилу теплого пола Lтп — втыкаете в разъем L1, а его нулевую жилу Nтп — к разъему N1.
Осталось подключить два провода термодатчика. Ищите на регуляторе клеммы с надписью Sensor. Обе жилы заводите на них. Без разницы какую куда.
Если у вас терморегулятор немного другой конструкции, подключение проводов будет выглядеть примерно так:
При наличии у кабеля нагревательного мата экрана или третьей заземляющей жилы, проводник Pe в терморегуляторе подключается через клеммную колодку.
Включаете термостат и проверяете работу всех элементов.
После выполнения работ по подключению и проверки, можно выполнять финишное покрытие по полу. Например уложить плитку.
Эксплуатацию теплого пола можно начинать только после полного высыхания стяжки. А это займет 28 дней!
Источники — //cable.ru, Кабель.РФ
Статьи по теме
domikelectrica.ru
монтаж кабеля, как правильно уложить, тонкости укладки

Оснащение дома теплыми полами уже давно вошло в привычный элемент ремонта. Выделяют два способа укладки и создания теплых полов: один из них основан на циркуляции воды в системе отопления, а второй – на применении электричества.
На сегодняшний день электрический способ обогрева пола признан самым экономичным, а эффективно реализовать эту возможность позволяют нагревательные маты. Этот материал прост в укладке и обслуживании, оснащен регуляторами и является самостоятельной системой отопления.

Что такое нагревательный мат
Мат для теплого пола представляет собой сетку из стекловолокна с закрепленным на ней тонким электрическим кабелем. Благодаря тонкости сетки нагревательные маты не требуют дополнительной стяжки для пола, а волнообразно распределенный по сетке кабель равномерно обогревает всю поверхность под покрытием. Мат укладывается непосредственно в плиточный клей, тем самым не увеличивая толщину пола.
Температура нагревания регулируется встроенными датчиками и терморегуляторам, выведенными на поверхность.
Виды нагревательных матов
По конфигурации нагревательные маты могут быть одножильными и двужильными:
Одножильный состоит из одного греющего проводника, что доставляет некоторые неудобства при монтаже. Полотно мата приходится разворачивать на площади покрытия так, чтобы подвести конец кабеля обратно к терморегулятору. Одножильные маты имеют повышенную степень электромагнитного излучения, поэтому стелить их рекомендуется только в помещениях, где проводят не так много времени. Это может быть ванная комната или коридор.
Двужильные маты состоят из двух проводников, имеют закольцованную конфигурацию, что значительно упрощает монтаж пола. Два кабеля (греющий и токопроводящий) расположены на сетке таким образом, что их концы изначально выходят к термостату.
Такая конструкция позволяет снизить электромагнитный фон, подходит для спален и гостиных, но имеет более высокую цену.
Преимущества матового нагревателя
Нагревательный мат по своим характеристикам значительно превосходит любой другой вид утеплителей пола:
Простота укладки. Сетка, на которую закреплен электрический кабель, имеет стандартные размеры в ширину, продается и транспортируется в рулонах. На подготовленную поверхность сетка раскладывается по принципу разворачивания ковра, что существенно облегчает процесс монтажа. Кабель на полотне расположен и зафиксирован равномерно, благодаря чему тепло по полу будет распределено без «пробелов». Нагревательный мат достаточно тонок, не требует дополнительной стяжки пола и не увеличивает высоту напольного покрытия. Сама сетка является армирующим элементом пола.
Удобство в расчетах. Не нужно высчитывать длину кабеля и распределять его по поверхности. Достаточно соотнести размеры помещения и полотна сетки, отмерить необходимую длину и количество полос. Нагревательный мат укладывается непосредственно под плитку, за счет чего поверхность быстро нагревается. Терморегуляторы позволяют автоматически устанавливать комфортную температуру.
Экологически безопасный материал сетки – стекловолокно. Двужильные конструкции нагревательных матов имеют максимально низкий уровень электроизлучения.

Особенности монтажа
Нужно знать следующее:
Начинать укладку нагревательных матов на поверхность пола следует с составления плана монтажа. После этого тщательно очищается поверхность, и делается разметка. Кабельный мат можно укладывать как на старое полотно пола, так и на бетонную стяжку. В последнем варианте проверяют поверхность на отсутствие дефектов, сколов и трещин, наносят грунтовку. На черновой пол будет не лишним уложить теплоизоляцию, чтобы система обогрева работала на подачу тепла только вверх, а не в нижний слой бетона.
Определяется и фиксируется место терморегулятора – точка, от которой будет производиться разворачивание мата. Оборудуется место для установки распределительной коробки, крепежа термостата. Эти детали системы должны располагаться не ниже 30 см над уровнем пола.
После установки термостата от рулона отматывается нужная по длине часть материала и укладывается на разметку. Сетка отрезается по нужной длине, а кабель перекидывается на вторую и последующие полосы.
Следует учитывать, что разрезать можно только саму сетку, оставляя кабель в неповрежденном виде, а при укладке следить, чтобы кабель не пересекался, иначе не избежать замыкания.

После того как кабель распределен по поверхности пола, следует проверить его работоспособность. С помощью тестера проверяется сопротивление и изоляция. Если все в порядке, систему можно включить и дать ей нагреться. Тепломаты нагреваются достаточно быстро и держат температуру, регулируемую термостатом.
Убедившись, что система работает исправно, можно приступать к укладке плитки. Специалисты рекомендуют нанести на всю поверхность пола термостойкий плиточный клей, который будет выдерживать высокую температуру. Достаточно, чтобы слой клея покрывал промежутки между кабелем. Укладка плитки производится по стандартной технологии прямо на поверхность нагревательного мата (без стяжки).

Терморегулятор
Эффективность работы напольного мата во многом зависит от правильной установки терморегулятора. Термодатчики защищают кабель от перегрева и позволяют устанавливать нужную температуру. Установка терморегулятора предполагает создание специальной выемки в стене и на полу, куда будет помещаться провода тепломата.

Вся система термодатчика должна быть хорошо изолирована от попадания влаги и пыли.

Терморегуляторы могут быть как простейшими – электронными, так и со встроенной программируемой системой.

Советы по выбору
Основные критерии выбора нагревательного мата – это мощность обогрева и площадь поверхности. Заранее рассчитайте параметры помещения и количество необходимого материала. Нагревательные маты лучше всего подходят под керамическую плитку или керамогранит. Другие материалы могут не выдержать высокой температуры, в результате чего быстро выйдут из строя.

По отзывам покупателей, нагревательные системы для пола значительно экономнее, чем радиаторы и печи. А нагревательные маты превосходят свои аналоги по простоте и легкости укладки.
Ответы на многие вопросы по установке теплого пола смотрите в следующем видео.
dekoriko.ru
Нагревательные маты для теплого пола: виды, технология монтажа
Нагревательный мат – это усовершенствованная отопительная система кабельного типа для обогрева пола. Устройство довольно эффективное и пользуется большой популярностью. Установка оборудования не представляет особой сложности, но требует соблюдения определенных правил. Из чего состоят нагревательные маты и можно ли их установить самостоятельно?
Устройство и принцип работы
Конструкция нагревательного мата представляет собой закрепленный в сетке, изготовленной из стекловолокна кабель. Толщина одного мата составляет не более 3 миллиметров, а стандартная ширина армированной основы – 50 сантиметров.
При укладке маты можно разрезать на необходимые полосы, что упрощает их монтаж и дает возможность удобного размещения любой поверхности пола.
Принцип работы матов совершенно простой. Устройство подключается к электрической сети. Ток проходит по жилам, которые составляют внутреннюю часть кабеля. В результате происходит нагрев полового покрытия.
Классификация видов
Нагревательные маты в зависимости от количества встроенных жил разделяют на два типа. Каждый вид имеет свои технические характеристики и особенности подключения.
Одножильный нагревательный мат
Одножильные кабельные маты
Устройство имеет один проводник внутри кабеля. Изготавливают его из нихрома, латуни или стали. Также бывают варианты жил из углеродных соединений.
Для подключения к регулятору одножильного провода задействуют два его конца. Поэтому укладку матов следует проводить так, чтобы в конечном итоге первый и последний мат располагались рядом. Если не соблюдать такой техники выполнения, придется от начала до конца контура проводить длинный кабель.
Одножильный мат имеет довольно невысокую стоимость. Но при нагреве системы выделяется электромагнитное излучение. Норма исходящих волн не превышает допустимые пределы. Вместе с тем использовать оборудование такого типа не рекомендуется в комнатах, где много времени проводят люди. Часто одножильные маты в жилых помещениях устанавливают в санузлах или лоджиях.
Электрические двухжильные маты
Оборудование такого типа состоят из греющей жилы и выводящего ток провода. Одна сторона кабеля закрыта муфтой, а вторая предназначена для подключения к регулирующему устройству.
Такая конструкция системы намного упрощает установку оборудования теплого пола. При этом происходит значительное подавление электромагнитного поля, что позволяет применять двухжильные маты практически для всех типов помещения.
Двухжильный нагревательный мат
Критерии выбора
Приобретая электрические маты теплого пола необходимо учитывать такие факторы:
Тип кабеля в устройстве. Для жилых помещений рекомендуется установка двухжильных матов. При этом такого типа устройство имеет довольно просто способ монтажа, произвести который можно самостоятельно. Одножильные нагревательные маты имею более низкую стоимость. Их укладка обычно выполняется в подсобных помещениях, где в качестве финишного покрытия используется кафельная плитка.
Особенности помещения. Для комнат с высоким уровнем влажности требуются специальная категория нагревательных матов. Особенностью их является усиленная изоляция провода и всех находящихся в системе контактов. Информацию о характеристиках и назначении можно найти в прилагаемой к изделию инструкции.
Мощность оборудования. При выборе такого показателя берется во внимание толщина материала, который будет использоваться как финишное покрытие. Также учитывается назначение системы отопления и общая теплоизоляция помещения. Если облицовочный материал для пола имеет толщину более семи миллиметров, то мощность устройства должна быть свыше 150 ватт на метр квадратный.
Перед покупкой нагревательных матов рекомендуется проверить на целостность все оборудование теплого пола. На кабеле не должно быть никаких разломов и трещин. Если приобретать систему в специализированных магазинах, то к ней прилагается гарантия и сертификат качества.
Преимущества и недостатки
Нагревательные маты относятся к эффективным кабельным устройствам обогрева. Их широкое применение оправдано немалым количеством достоинств:
простота монтажных работ, что позволяет произвести укладку своими руками;
невысокая цена;
возможность автоматической регулировки температурного режима;
длительный эксплуатационный термин – от пятнадцати лет;
небольшой расход электроэнергии;
обеспечение быстрого и равномерного прогрева напольного покрытия.
Небольшая толщина матов способствует минимальному увеличению высоты пола.
Недостатков применения нагревательных матов при правильном их подборе и установке практически нет. К отрицательным сторонам можно отнести сложный подготовительный этап и необходимость ждать целый месяц, чтобы произвести первый запуск системы.
Сфера применения
Благодаря своим высоким техническим характеристикам кабельные нагревательные маты имеют довольно обширную область применения. Довольно часто такого типа системы обогрева пола устанавливают в жилых помещениях. При этом оборудование с двухжильным кабелем, характеризующееся низким уровнем электромагнитного излучения нередко применяют для спален и детских комнат.
С помощью нагревательных матов создают комфортную температуру на балконах и лоджиях. Также такая система обогрева прекрасно подходит для санузлов и кухонь.
Наряду с жилыми комнатами нагревательные маты нашли свое применение в общественных зданиях на складах, для обогрева лестничных площадок. Используют их также в качестве антиобледенительных устройств на спортивных площадках или парковках для автомобилей.
Термоматы в помещении могут устанавливаться в виде основного оборудование для обогрева или как дополнение к главной отопительной системе.
Технология монтажа
Укладка одножильных и двухжильных матов имеет существенные отличия. Имея представление о технологии монтажа обоих типов отопительных кабельных систем установку всего оборудования можно произвести самостоятельно.
Одножильные
Перед укладкой нагревательного устройства намечается схема размещения матов по основанию пола. В дальнейшем ее рекомендуется сохранять, чтобы избежать проблем при необходимости сверления или пробивания финишного покрытия. При составлении плана обязательно учитывается, что заканчивать раскладку матов следует возле начала их монтажа.
Процесс установки термоматов одножильного типа состоит из таких этапов:
Выбрать место возле действующей электрической проводки для установки термостата. Произвести монтаж трубки и распределительного короба.
Выполнить цементно-песчаную стяжку пола. После полного застывания раствора разложить по всей площади ровной и чистой основы теплоизолирующий материал.
Сетку с закрепленным в ней кабелем разрезать на части согласно намеченной заранее схеме укладки. При этом разделяется только армирующий материал, а кабель должен оставаться совершенно нетронутым.
Расстилать маты необходимо с учетом отступа от батарей – 20 сантиметров, а стен – не менее 10 сантиметров.
После укладки холодный провод подсоединяется к блоку питания.
В теплоизолирующем материале сделать углубление для датчика температуры. Перед установкой прибор нужно разместить в специальной гофрированной трубке.
Все провода питания матов, а также датчик подключить к терморегулятору. После подсоединения произвести проверку сопротивления.
Сетку с закрепленным в ней кабелем разрезают на полотнища нужного размера
Если укладка и все подключения выполнены правильно, то можно приступать к завершающему этапу монтажа нагревательных матов:
всю поверхность пола вместе с установленной на нем системой обогрева залить клеем для плитки;
при покупке такого раствора следует учитывать его термическую стойкость;
толщина клеевой стяжки не должна превышать пяти миллиметров;
чтобы в дальнейшем не было трещин на залитой поверхности рекомендуется избегать появления воздушных пузырьков во время нанесения клеевой смеси.
Финишное покрытие устанавливается на клеевую стяжку только поле полного высыхания раствора.
Маты расстилают на полу согласно намеченной схемы
Двухжильные
Монтаж матов с двухжильным проводом можно осуществлять на черновую стяжку основы. Основным условием укладки является ровная поверхность пола, очищенная от мусора и пыли.
Существует два варианта установки нагревательных матов с двумя жилами.
Монтаж сеткой к полу:
выполнить раскрой мата по определенной схеме, сохраняя целостность кабеля;
нанести несколько капель клеевой смеси для закрепления системы к основе;
распределить армированную сетку кабелем кверху;
покрыть маты клеевым раствором небольшой толщины.
После окончательного застывания нанесенного слоя клея можно оформлять финишную облицовку пола.
Уложенные маты маты покрывают клеевым раствором небольшой толщины
Укладка сеткой кверху:
разрезать армированное покрытие по намеченному плану;
после раскроя мат свернуть в рулон;
на черновую основу равномерно распределить клеевую смесь, толщина которой должна составлять три миллиметра;
разложить нагревательные маты кабелем к полу и вдавить во влажный клей;
покрыть всю поверхность клеевым раствором толщиной шесть миллиметров.
В таком случае требуется более длительное время для полного просыхания клея. Только тогда можно приступать к укладке финишного покрытия.
После застывания клея на пол укладывают плитку
Особенности эксплуатации
Чтобы обеспечить безопасное и эффективное применение нагревательных матов рекомендуется учитывать некоторые эксплуатационные моменты:
нельзя подключать систему обогрева пола до полного затвердения клеевой основы;
чтобы избежать перегрева отопительного устройства при достижении температуры 70 градусов требуется немедленное отключение оборудования;
на участках, где проходят нагревательные маты, не рекомендуется ставить мебель или другие предметы интерьера;
при укладке системы запрещается наложение греющих участков на друга;
использование термоматов в помещениях с высоким уровнем влажности требует обязательной установки УЗО.
При установке нагревательных матов необходимо учитывать все рекомендации перечисленные производителем в прилагаемой инструкции.
Правильная укладка и подключение отопительного устройства позволит поддерживать комфортную температуру в помещении долгие годы. Поэтому весь процесс установки оборудования рекомендуется доверить специалистам.
pechiexpert.ru
Двужильный нагревательный мат, устройство, выбор и монтаж
class=»eliadunit»>
Вступление
Среди разнообразных видов и типов теплых полов, удобством применения и монтажа отличаются нагревательные маты, точнее, маты нагревательные двужильные. О них и пойдет речь в этой статье.
Что такое двужильный нагревательный мат
В названии «двужильный нагревательный мат» важно каждое слово и каждое слово требует разъяснения.
Нагревательный, бесспорно относит это изделие к системам отопления. Точнее это теплый электрический пол используемый, чаще, как дополнительное, реже, как основное отопление помещения.
Двужильный, означает, что греющим элементом данной системы является специальный нагревательный кабель. Кабель этот электрический и требует подключения к бытовой электрической сети 220 Вольт. Подключение мата осуществляется через терморегулятор, который кроме подключения, отвечает за регулирование нагрева системы.
Важно, что нагревательный кабель данной системы — двухжильный. Это означает, что при подключении кабеля к электропитанию его не нужно прокладывать по замкнутой трассе. Установленная перемычка в конце кабеля обеспечит его работу при подключении к электропитанию с одной стороны.
Альтернативой двухжильного нагревательного кабеля, являются кабели одножильные. Их нужно подключать к электропитанию с двух сторон, а проще, прокладывать по замкнутому контуру.
Последнее слово в термине «двужильный нагревательный мат» это слово «мат». В данном контексте это подстилка или основа, на которую, в заводских условиях, крепится тепловой кабель. Мат теплого пола имеет фиксированную ширину, чаще 50 или реже 100 см. Нагревательный кабель уложен на мат по зигзагообразной траектории.
Мат полностью готов к монтажу, удобен в работе и практичен в эксплуатации.
class=»eliadunit»>
Выбор двухжильного нагревательного мата
В рекомендациях по выбору нагревательного мата, есть не двусмысленные правила по выбору мощности нагревательного мата.
Если тепловой мат используется, как основное отопление помещения его мощность должны быть 130-150 Вт на 1 м².

В случае использования мата, как дополнительное (комфортное) отопление, достаточно мощности 110-130 Вт.

Для первых этажей и балконов мощность мата нужно выбирать от 150 Вт.

Однако нагревательные маты являются готовым изделием и производители двухжильных матов позаботились обо всех расчетах заранее, указав на коробке (упаковке) площадь, на которую рассчитан мат и его мощность. Для выбора мата достаточно измерить площадь укладки мата и выбрать готовое изделие по площади. Посмотреть и выбрать греющие маты вы можете на сайте inpol.com.ua. Компания специализируется на теплотехнике, теплом полу, обогревателях, автоматике умного дома.
Важно обратить внимание, что при расчете площади укладки нужно из общей площади помещения вычесть площади занятые мебелью и оборудованием. Под них теплый мат укладывать нельзя.
Монтаж двухжильного нагревательного мата
Двухжильный нагревательный мат укладывается на площади пола незанятые мебелью. Начинается укладка мата от места установки терморегулятора. Трасса укладка рисуется заранее, с учётом следующих требований:
Нагревательный двухжильный мат укладывается удобным образом без возвращения в начало укладки;

При укладке мата он не должен пересекаться и накладываться сам на себя;

Зигзагообразное крепление кабеля к сетке позволяет повернуть его на любой нужный угол при монтаже. Для поворота достаточно разрезать сетку внутри петли кабеля и сделать разворот кабеля на нужный угол;

Перед укладкой мата необходимо его проверить. Проверка мата заключается в измерении его электрического сопротивления. Включать не размотанный мат в электросеть нельзя;

Терморегулятор устанавливается в удобном месте. Но таким образом, чтобы к нему можно было подвести электропитание, холодный кабель электропитания мата и провод от термодатчика. Термодатчик входит в комплект к мату. Он укладывается в открытую петлю кабеля, защищаясь гофр трубой;

Уложенный и проверенный мат может быть закрыт 3-х сантиметровой стяжкой или плиткой с укладкой на плиточный клей. Укладка плитки является приоритетной при выборе отделки пола на двужильный нагревательный мат.

Вывод
Двужильный нагревательный мат готовое изделие со всей необходимой информацией на упаковке. Покупается мат по площади помещения. Укладывается только на свободное пространство от мебели. Требует электропитания и установку терморегулятора для управления.
©opolax.ru
Еще статьи

class=»eliadunit»>
opolax.ru
No related posts.
