Нагревательный элемент для конвектора: Нагревательные элементы в конвекторах: монолит, ТЭН в рубашке, ститч

Нагревательные элементы в конвекторах: монолит, ТЭН в рубашке, ститч

Всем привет!

Порой смотришь — конвектор, стоит тысяч под 10, ждешь там последние технологии, применимые астронавтами NASA, видишь супер-изысканный дизайн,  такой только на прием к Королеве Англии ставить в Букингемском Дворце, а внутри оказывается нагревательный элемент, выполненный по технологии 50-летней давности, пожароопасность которого вполне себе сопоставима с игрой в спички вблизи бензоколонки.

Беда в том, что даже старые технологии до сих пор используются в современных отопительных приборах. Как избежать неправильно решения и не купить фигню с морально устаревшим нагревательным элементом — читайте здесь.  Мы сделали краткий обзор трех разных нагревательных элементов, упорядочив их от худшего к лучшему. Также уместно сказать, что их расположение в этом тексте идет от старого к новому (в плане технологичности).



Слева направо — Monlan, Atlantic, Electrolux Rapid (инверторный конвектор)



Повествование будет идти на примере трех электрических конвекторов:



Ститч-нагревательный элемент.

Ститч-нагревательный элемент — стальная проволока на диэлектрической основе. Технология, которой больше полувека. Нагревательный элемент представляет собой металлическую нить, уложенную зигзагом. Она раскаляется до очень высокой температуры (250-300ºC), проходящий через неё воздух согревается и выходит наружу в теплом виде. Из плюсов – мгновенный выход на рабочую tº, буквально 5-10 секунд. На этом плюсы закончились.

Вот так выглядит ститч нагревательный элемент.

Из минусов – безопасность, низкая эффективность вкупе с несоразмерным энергопотребление, недолговечность, дискомфорт в процессе эксплуатации. Безопасность. Проволока, которая раскаляется до красна. Пожароопасность вполне себе сопоставима с игрой в спички вблизи бензоколонки.

Да, эта металлическая нить также быстро остывает, как и разогревается, но иметь дома что-то с температурой работы под 300ºC – такая себе идея. Низкая эффективность обусловлена в первую очередь маленькой площадью нагревательного элемента. Воздух, который проходит по конвекционной камере, не успевает нагреться в достаточной мере, так как площадь соприкосновения его с нагревательным очень мала. Энергопотребление – оно несоразмерно велико теплоотдаче.

Также ститч-нагревательный элемент известен как игольчатый. Теперь вы понимаете, почему он называется именно так)

Площадь нагревательного элемента должна быть большой, тогда и будет нормальный теплосъем. Так что греть он будет долго, неэффективно, при этом забирая электроэнергию согласно своей номинальной мощности. Дискомфорт во время использования – следствие высокой температуры нагревательного элемента. Когда мимо него вместе с воздухом проходит пыль и прочие мелкие частицы (ведь они тоже участвуют в режиме конвекции), то они сгорают, кислород окисляется, выделяется CO2 и появляется ощущение нехватки O2 и начинаем чувствовать посторонние запахи. На самом деле кислорода хватает и его более чем достаточно, просто деструктивно влияет образование CO2, но на этот счет всегда можно поставить приточную вентиляцию и проблема свежего воздуха будет решена навсегда.

Что касается долговечности, то пыль и грязь, которая оседает на нагревательном элементе в выключенном состоянии, сгорает моментально, а эти участки металлической нити просто перегорают, постепенно выводя прибор из строя. Эта самая устаревшая технология, но которая в виду удешевления продукции часто встречается даже в дорогих электрических конвекторах.



Стальной ТЭН в алюминиевой рубашке.

На стальную трубку надета алюминиевая рубашка, которая позволяет забрать тепло со стальной трубки и участвует в процессе теплообмена. Не такая старая технология, как ститч, но ей тоже очень много лет. Каких-то ярко выраженных плюсов здесь нет, но и сказать что этот нагревательный элемент однозначно плохой тоже нельзя.

Морально старый? Однозначно. Был адекватен своему времени, но теперь уже просто эта технология устарела.

Стальной ТЭН в алюминиевой рубашке.

По сравнению со ститчем здесь значительно ниже рабочая температура, поэтому нет какого-то ощущения выжигания O2 и посторонних запахов. Основной минус – шум работы. Состоит нагревательный элемент из двух составляющих – стальной трубки и алюминиевой рубашки. Стальная трубка разогревается и передает тепло алюминию. Поскольку у них разная температура расширения, то алюминий будет при нагреве и остывании расширяться и сужаться, издавая металлические звука, которые реально громкие, в ночи они могут разбудить, а во время работы или вечернего отдыха изрядно так смещать ваш фокус внимания с чего-то полезного и хорошего на себя



Монолитный нагревательный элемент.

Монолит – самый продвинутый и дорогой. Выполнен из монолитного состава силумина, который отлит в единой форме. Форма нагревательного элемента X-образная, поэтому их часто называют X-образными нагревательными элементами. Хотя встречается и V-образный нагревательный элемент, но используется такой уже в тех же плинтусный конвекторах (где X-образный нагревательный элемент будет избыточен). За счет того что структура монолитная, в отличие от ТЭНа в алюминиевой рубашке он не вызывает никаких щелчков и хрустов в процессе разогрева и остывания.

Монолитный нагревательный элемент.

Монолитная структура позволяет равномерно разогреть весь элемент до единой температуры и весь нагревательный элемент полностью участвует в процессе теплообмена. Сердечник на фото выше (образующий цилинд по центру) — нагревательный элемент и с него уже тепло расходится по соседним рёбрам.

Правды ради стоит сказать, что и монолитных нагревательных элементов есть много вариантов, но мы демонстрируем вам самый совершенный, который сейчас есть в мире (на момент публикации) нагревательного элемента лучше чем этот, просто не существует. Второй повод для гордости – его придумали наши ученые из Ижевска, окрестив свою разработку «ТурбоЁж», так как он имеет щетинистую фактуру и напоминает ежа. Для большей убедительности его назвали Хэджхог, что тоже переводится как «Ёж».

Вот такой компактный нагревательный элемент на целых 1.5 кВт — всего 50 см (когда в других по меньшей мере 64 см).

У него самая большая площадь, поэтому здесь идет самый большой теплосъем и он быстрее всех прогреет помещение. Скорость выхода на рабочую температуру составляет всего 75 секунд. Его температура работы среди всех нагревательных элементов самая низкая и у качественных монолитных нагревательных элементов не превышает 125ºC при пиковой нагрузке. Они не боятся отрицательных температур и их можно включать даже тогда, когда они замерзли. Срок службы монолитного нагревательного элемента составляет порядка 25 лет, что очень, очень долго.



Подведем итоги:
Хуже всех – ститч. Имеет право на существование только в тепловентилятороах, да и и то лучше покупать тепловетерки с керамическим нагревательным элементом. Конвектор со стальным ТЭНом в алюминиевой рубашке – морально старые, но кто-то почему-то их проивзодит и использует, хотя, лучше их, чем ститч. Монолит – самый передовой нагревательный элемент, но при этом качество монолитного элемента зависит от завода-изготовителя, так как они все отличаются. Если вы сейчас находитесь в поиске хорошего обогревателя, рекомендуем купить инверторный конвектор. Это самые технологичные электрические обогреватели на текущий момент, внутри которых кроме того что установлен монолитный нагревательный элемент, так еще и инверторное управление позволяет экономить на электроэнергии, оптимизируя его в среднем на 30-35%.

Какой нагревательный элемент для конвектора лучше?

Конвектор – это прибор, применяемый для обогрева жилых помещений. Конструкция предусматривает использование собственного нагревательного элемента для отопления комнаты. Это позволяет миновать посредничество какого-либо теплоносителя, делая ТЭН для конвектора центральной частью агрегата. Именно поэтому системы без использования воды или масла в качестве посредника выносят в отдельный класс. Современная схема сборки конвектора позволяет обеспечить эффективную работу при довольно низкой температуре нагревателя.

Типы нагревательных элементов

Электрический конвектор (существует также газовый и водяной) является самым популярным обогревательным устройством представленном на современном рынке. Он заработал свою репутацию не только простотой в обращении, но и надежностью. Данное оборудование способно обеспечить комфортные условия как в жилой комнате, так и в помещении общественного пользования. Главной особенностью конструкции специалисты считают отсутствие посредников для передачи тепла.

В современном конвекторе используют один из трех видов нагревательных элементов. Он может быть:

• игольчатым, лентообразным, нагревателем стич-типа;
• электронагреватель трубчатого типа с ребрами из алюминия, сокращенного его называют ТЭН;
• монолитного типа.

Каждый тип обладает своими особенностями и недостатками. Решение о том, какой из них выбрать, нужно делать, исходя из характеристик обогреваемой комнаты.

Нагревательные элементы игольчатого типа

Игольчатые нагреватели (еще их называют ленточными) представляют собой пластинку, выполненную из

диэлектрического материала. На ней крепится нить из хром-никеля, образующая петли на каждой из стороны. Она является токопроводящим нагревательным элементом и покрыта изоляционным лаком.

Характерным признаком игольчатого элемента является высокая температура нагревателя. При этом, данный тип устройств обладает наименьшей инерцией тепла, что означает практически моментальный нагрев и остывание.

Теплопередача в конвекторах с использованием игольчатого элемента происходит по большей части через корпус. Уязвимым местом подобных устройств можно назвать практически не защищенную от влаги нагревательную нить. Покрытая слоем изоляционного лака, она легко портится от попадания воды. Данное обстоятельство делает игольчатые обогреватели совершенно непригодными к использованию в ванных комнатах и помещениях с повышенной влажностью. Привлекательной стороной конвектора с нагревательным элементом игольчатого типа можно назвать цену: стоимость такого оборудования в полтора раза ниже чем у аналогичного устройства.

Нагреватель игольчатого типа

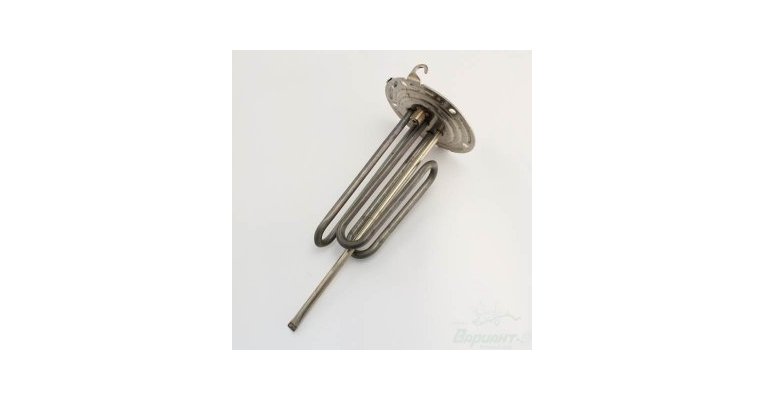

Нагревательные элементы трубчатого типа

Трубчатый нагреватель выполнен из нихромовой нити, интегрированной в кварцевую трубку со сталью. Помимо этого, конструкция предусматривает магниевую засыпку с прикрепленным к ней алюминиевым оребрением. Ребра выполняют функции теплообменивающего элемента.

Чаще всего, форма и распределение пластинок оребрения особенная для каждой компании, однако на функции ребер это никак не влияет.  Продвинутая конструкция подобного диффузора из алюминия позволяет добиться интенсивной теплоотдачи от ТЭНа к воздушным массам и сделать процесс конвекции более эффективным.

Накал этих элементов значительно ниже, чем у игольчатых, однако они более неприхотливы и надежны.

По большей части, обогреватели с ТЭНом трубчатого типа обладают защитой от проникновения влаги, что позволяет устанавливать их в ванной. Несмотря на это, не рекомендуется монтировать устройство ближе чем на 1 метр от источника воды.

Нагреватель трубчатого типа

Нагревательные элементы монолитного типа

Нагревательные элементы монолитного типа применяют для конвектора со степенью защиты IР 24. В них установлена нихромовая нить с наполнителем из диэлектрического материала. Вся «начинка» упакована в литой алюминиевый корпус с металлическими ребрами.

Во время нагрева и остывания каждая деталь моноблока увеличивается и сужается в объеме. Данная особенность позволяет избежать трения, а также развития микротрещин. Хороший монолитный конвектор бесшумен, очень надежен и долговечен. Монолитный корпус сводит на минимум промежуточную теплопотерю, а также уменьшает нагрев реберной конструкции.

Нагреватель монолитного типа

Какой конвектор выбрать

Если говорить о том, какой нагреватель лучше выбрать, ответ будет неоднозначным. При всех очевидных плюсах, каждый тип обладает своими недостатками. К примеру, трубчатый элемент имеет самое долгое время накаливания. При активной работе он может издавать щелкающие звуки и скрипы, вызванные расширением конструкции. В свою очередь монолитный элемент отпугивает большинство покупателей свой высокой стоимостью. Не все готовы переплачивать за значительную степень защиты и минимальную теплопотерю.

Чаще всего консультанты в магазинах рекомендуют приобретать конвекторы с монолитным элементом или ТЭНом.

Решение о том какой конвектор эффективнее, следует принимать исходя из характеристик обогреваемого помещения.

1. Если комната не влажная, а скорость прогрева воздуха не играет ключевой роли, лучше всего подойдет обычный ТЭН.
2. Однако если в помещении необходимо постоянно поддерживать комфортные условия, правильнее будет отдать предпочтения монолитному элементу. Эффективная система конвекции позволит вам немного сэкономить на электроэнергии.
3. Также можно обратить свое внимание на модели комбинированного типа, как инфракрасный обогреватель с функцией конвекции. Этот прибор сочетает нагрев посредством ТЭНа и инфракрасного элемента, что позволяет добиться быстрого прогрева помещения при незначительном расходе электрической энергии.

Специалисты советуют обращать внимание не только на нагревательный элемент. Максимальная мощность работы, пространственное расположение, мобильность и эргономия корпуса также вносят существенный вклад в эффективность. Внимательно изучите технические характеристики прибора, и сможете легко подобрать подходящий вам конвектор.

устройство электрических приборов, правила выбора и особенности эксплуатации

Популярность электрических отопительных систем с каждым годом все возрастает. И этому не стоит удивляться, поскольку не во все квартиры проведен газ. Нагревательные установки на жидком топливе не обрели популярность. Еще есть солнечные батареи, которые могут стать решением проблемы создания в жилище благоприятного микроклимата с минимальными затратами, но они до сих пор остаются экзотикой. Многих владельцев квартир не устраивает эффективность работы централизованной системы отопления. Перебои с подачей тепла заставляют их искать вариант, который бы обеспечил постоянную теплую атмосферу в жилище.

Многие выбирают электрические обогреватели для создания комфортного микроклимата в доме. Однако обогревательных приборов, работающих от электрической тяги, на сегодняшний день довольно много, поэтому не так-то просто выбрать лучший вариант. Специалисты рекомендуют приобретать в свою квартиру электрические конвекторы. У этих приборов имеется немало достоинств:

• эффективность обогрева;
• безопасность;
• простота использования.

Что такое процесс конвекции?

Из школьного курса физики все знают о том, что при нагревании воздуха уменьшается его плотность и он устремляется вверх. Холодные слои воздуха благодаря своей тяжести легко вытесняют его. Именно так в атмосфере нашей планеты происходит образование циклонов. Над отдельными участками поверхности нагретые массы воздуха устремляются вверх, а освободившееся место занимают потоки из холодных областей.

В замкнутых пространствах также происходит этот процесс, но в гораздо меньших масштабах. Называется он конвекция. Эффективное управление им призваны осуществлять конвекторы.

Устройство и принцип работы такого нагревателя

Простое устройство — это главная особенность конвекторного оборудования. Фактически же конструкция этих приборов состоит из двух частей — корпуса и нагревательного элемента. В нижней части конструкции электрического конвектора расположены отверстия для втягивания холодного воздуха. В верхней же части присутствуют отверстия для выпуска холодного воздуха.

Одним из элементов конструкции этого прибора является нагревательный элемент, который находится в нижней части прибора. Он выполняет обработку холодного воздуха, поступающего в корпус конвектора. После его нагрева он устремляется вверх. Под небольшим углом относительно вертикали в электрическом конвекторе и располагаются выпускные отверстия. Разогретая воздушная масса движется по параболической траектории. По мере охлаждения она опускается к полу. Затем цикл повторяется снова.

Главным достоинством электрического конвектора является то, что нагретый воздух он распределяет по всему объему помещения равномерно. В процессе работы он не издает никакого шума, что можно считать еще одним его плюсом. Отдельные модели имеют в своем оснащении вентиляторы. Благодаря им обеспечивается более быстрый процесс нагрева помещений. Правда, такие модели электрических конвекторов издают шум при работе.

Востребованность этого оборудования обусловлена тем, что при работе установки температура стенок на его корпусе не превышает 60С. Этим фактом конвекторы отличаются от масляных обогревателей. Последние считаются травмоопасными, поскольку при случайном касании корпуса можно получить ожог.

Внимание на нагревательный элемент (ТЭН)

В современных моделях электрических конвекторов используются нагревательные элементы трех видов:

• игольчатые;
• трубчатые с алюминиевым ребрением;
• монолитные.

Игольчатые своим видом представляют пластину небольшой толщины, которая выполнена из диэлектрического материала. На неё установлена хром-никелевая нагревательная нить. Она образует петли с обеих сторон от себя. И х нагрев и остывание происходит за короткий промежуток времени. В приборах, созданных на базе игольчатого нагревателя, процесс конвекции осуществляется главным образом за счет конструкции его корпуса.

Нить в игольчатом нагревателе имеет лаковое покрытие, но она слабо защищена от влаги. Поэтому электрические конвекторы с этим нагревательным элементом не рекомендуется использовать в помещениях с высоким уровнем влажности. Главным достоинством таких установок является их приемлемая цена. Однако срок их службы непродолжительный. Применяют в конвекторном оборудовании игольчатые нагреватели крайне редко. Но, если в магазине вам попадется такой прибор, то лучше пройти мимо.

Трубчатый нагревательный элемент знаком многим. Он встречается не только в электрических конвекторах, но и в водонагревателях. Собой он представляет стальную трубку, которая имеет покрытие нихромовой нитью. Трубка заполнена засыпкой с изолирующими свойствами, которая вдобавок обладает хорошей теплопроводящей способностью. На трубке закреплены ребра из алюминия. Они обеспечивают эффективную теплопередачу, а помимо этого усиливают конвекцию при работе прибора.

Нагрев ТЭНа происходит быстрее в сравнении игольчатым элементом. Кроме этого, он отличается долговечной работой. Многие модели агрегатов выполняются в брызгозащитном корпусе. Поэтому конвекторы с ТЭНами могут использоваться в помещениях с высокой влажностью. Например, в ванных комнатах. Однако и у этих элементов имеются определенные минусы. Самый серьезный состоит в том, что трубки и ребра имеют различную величину теплового расширения, а это может привести к возникновению звуков, напоминающих потрескивание во время работы электрического конвектора.

Приборы, которые оснащены монолитными элементами нагрева, отличаются бесшумностью работы. Обусловлено это тем, что конвекторы этого типа имеют цельнолитой нагреватель. Составной частью конструкции таких установок являются ребра. При работе этих устройств возникают минимальные потери тепла. Кроме этого, они эффективны при решении задач по обогреву помещений.

Среди видов электрических конвекторов специалисты рекомендуют останавливать свой выбор на оборудовании с ТЭНом или монолитным нагревательным элементом.

Где лучше устанавливать конвектор?

Перед выбором электрического конвектора потребитель должен решить вопрос с местом его расположения в своем жилище. Установку современных моделей этого оборудования можно производить на стене. Для этого используются специальные крепления, которые идут в комплекте с агрегатом. Многие модели можно устанавливать напольно, что делает конвектор мобильным. В случае необходимости его можно передвигать по комнате или переместить в другое помещение. Если вам нужен мобильный электрический конвектор, то в этом случае выбор следует делать из моделей, которые снабжены колесиками.

При покупке прибора обогрева внимание следует обращать и на габариты конвектора. Установки могут различаться по своей высоте, ширине и по-разному смотреться в интерьере помещения. Миниплинтусные модели являются самыми изящными. Параметр высоты у них составляет 15 см.

Какой мощности покупать прибор?

При подборе мощности прибора можно использовать следующую формулу: на каждые 10 кв. м. площади помещения должен приходиться 1 кВт мощности электрического конвектора при условии, что в помещении высота стен не превышает 2,7 м. При большей высоте комнаты на каждые дополнительные 10 см следует добавлять дополнительные 10% мощности.

Кроме этого, во внимание необходимо принимать и другие моменты:

• чтобы при помощи электрических конвекторов обеспечить хороший микроклимат в помещении, необходимо устанавливать в комнату число конвекторов, равное количеству окон в нем;
• если необходим прибор для угловой комнаты, помещения с большой площадью остекления или комнаты, расположенной над холодным подвалом, то в этом случае выбирать стоит хороший конвектор большой мощности.

Учитывая эти моменты, вы сможете выбрать хороший электрический конвектор. Находясь в магазине, можно обратиться за помощью к консультантам, которые облегчат вам задачу выбора прибора обогрева.

Виды и особенности терморегуляторов

В конструкции электрического конвектора присутствует термостат. В современных моделях он может иметь механическое или электронное управление. Более доступны по цене приборы с механическим термостатом. Однако его наличие в конвекторе несет и определенные неудобства.

Среди самых серьезных выделим следующие:

• плохо держит температуру;
• во время работы потребляет электричество в большом количестве;
• при работе приспособления возникают характерные щелчки — не только при включении, но и при выключении. Это может раздражающе воздействовать на владельца.

В сравнении с механическим электронный термостат имеет массу преимуществ:

• не издает шума во время работы;
• заданную температуру выдерживает с минимальным отклонением — оно не превышает одной десятой градуса;
• снижает энергопотребление установки в рамках своих возможностей;
• «климат-контроль» можно осуществлять в дистанционном режиме;
• имеет поддержку нескольких режимов работы.

Хотя приборы обогрева, оснащенные электронным термостатом, имеют более высокую стоимость, но их ценник вполне оправданный.

Частые вопросы об электроконвекторах

Чтобы во время эксплуатации электроконвектора не возникло сложностей, будущему владельцу этого прибора будет полезно получить ответы на часто возникающие вопросы по работе этого устройства.

Какие конвекторы демонстрируют наибольшую эффективность при работе — высокие или низкие?

Эффективность работы прибора определяется не его размерами. Здесь ключевым фактором является мощность. Различные форм-факторы, в которых на рынке предлагаются электрические конвекторы, создаются для того, чтобы обеспечивалась возможность для их удобного встраивания в интерьер помещений.

Несет ли опасность для владельца оставление прибора без присмотра?

Никакой опасности нет, если вы на время покинете жилище с работающим конвектором. Главное, чтобы проводка, проложенная в вашей квартире, смогла выдержать мощность всех подключенных в сеть приборов. Об остальном можно не беспокоиться.

Можно ли в качестве основного источника отопления в помещении использовать электрический конвектор?

В большинстве случаев да. Все во многом зависит от модели оборудования и рекомендаций компании-производителя.

Подходит ли электрический конвектор для обогрева детской?

Да, вполне. У многих производителей этого оборудования имеются модели, которые предназначены специально для использования в детских комнатах. Приборы имеют обтекаемую форму, а корпус отличается высокой прочностью. Отверстия в таких приборах небольшие, поэтому ребенок не сможет туда ничего засунуть.

Какой конвектор приобрести?

Самый лучший конвектор – какой он. В идеале прибор должен:

• иметь корпус монолитного типа;
• быть оснащен электронным термостатом;
• у него должна быть защита от перегрева, замерзания;
• прибор должен быть оснащен датчиком «деактивации» при опрокидывании;
• в комплекте к нему должны идти запчасти для разных вариантов установки.

Заключение

Если вы ищите прибор для обогрева жилища, электрические конвекторы станут хорошим выбором. Это оборудование имеет массу преимуществ. Среди главных выделим следующие:

• нет необходимости в проведении подготовительных работ. Не нужно заказывать проект, получать разрешения. Все, что потребуется – приобрести и подключить;
• доступная цена. Хороший прибор можно приобрести за 150 долларов;
• высокий КПД. Во время работы электрического конвектора вся потребляемая энергия преобразуется в тепловую.

При выборе конвектора не стоит спешить. Хорошо взвесьте плюсы и минусы, прежде чем делать окончательный выбор. В этом случае вы избежите ошибок и сможете купить в дом прибор, который создаст комфортную атмосферу в вашем жилище.

Оцените статью: Поделитесь с друзьями!

Виды конвекторов

Электрические отопительные устройства набирают все большую популярность не только на европейском рынке, но и в нашей стране. Это объясняется тем, что газовое отопление присутствует далеко не везде, солнечные батареи и иные подобные агрегаты вовсе остались на стадии эксперимента. Относительно квартир в многоэтажных домах ситуация не менее печальная, поскольку центрального отопления часто недостаточно, а установка автономной системы не всегда законна.  Именно поэтому приобретение электрических обогревателей для большинства семей – единственная возможность обеспечить благоприятный микроклимат в помещении в зимнее время.

Приняв решение о покупке электрического обогревателя, стоит отдать предпочтение конвекторам отопления. Данные устройства отличаются практичностью, эффективностью, безопасностью, а также неприхотливостью.

Конвекция – это что?

Для того, чтобы понять принцип работы электрического конвектора, нужно разобраться в самом явлении конвекции. Каждый из нас должен помнить из уроков физики, что нагретые воздушные массы поднимаются вверх. Это происходит за счет того, что теплый воздух не только расширяется, но и имеет уменьшенную плотность, следовательно, холодные воздушные слои без труда его вытесняют. По данному принципу на нашей планете происходит образование циклонов и ветров. В гораздо более меньших масштабах, а именно в замкнутых помещениях, данный процесс и называется конвекцией, эффективное управление которой осуществляют конвекторы.

Принцип работы и конструкция электрического конвектора

Конструкция данных устройств очень простая. В нее входят две основные части, а именно: корпус и нагревательный элемент. Нижняя часть корпуса обладает специальными отверстиями, через которые происходит втягивание холодного воздуха. Затем внутри устройства при помощи нагревательного элемента он достигает нужной температуры и выпускается наружу через отверстия в верхней части корпуса. Иными словами, воздух внутри корпуса поддается термической обработке, в следствие чего уходит вверх. Отверстия, через которые происходит выпуск нагретых воздушных масс, располагаются под незначительным углом относительно вертикали. Траектория движения воздуха представляет собой параболу. При этом, охлаждаясь, воздушные массы опускаются вниз к полу, и цикл повторяет вновь.

Электрическому конвектору свойственно такое качество, как бесшумное и равномерное распределение воздуха по всему пространству помещения.  Существуют модели устройств, в которые встроены вентиляторы, ускоряющие процесс обогрева. Но в этом случае о бесшумности стоит забыть. Дополнительной характеристикой, которая сыграла роль в популярности электрических конвекторов, является незначительный нагрев корпуса (не более 60⁰С). Иными словами, использование данных устройств не является травмоопасным (по сравнению с масляными установками).



Виды нагревательных элементов

Нагревательные элементы в электрических конвекторах могут быть трех видов:

Внешне представляют собой тонкую диэлектрическую пластинку, на которой располагается хром-никелевая нить с покрытием из изолирующего лака и образующая петли с двух сторон. Данным элементам свойственен как очень быстрый нагрев, так и быстрое остывание. Конвекция в обогревателях с игольчатым нагревателем происходит главным образом за счет конструктивных особенностей корпуса. Стоит отметить, что нить с лаковым покрытием не имеет хорошей защиты от влаги. Следовательно, эксплуатация данного типа электрических конвекторов запрещена в помещениях с повышенной влажностью. Главное преимущество данного типа устройств – демократичная цена. А вот долговечность оставляет желать лучшего. На сегодняшний день игольчатые элементы нагрева встречаются очень редко в обогревателях. Но если Вы все-таки с этим столкнетесь, лучше обойти этот вариант стороной.

• трубчатые (алюминиевое оребрение)


ТЭН – трубчатый нагревательный элемент. Представляет с собой трубку, в которой установлена нихромовая нить, а заполнением служит специальная теплопроводящая засыпка-изолятор. На данной трубке крепятся, так называемые, ребра из алюминия, что повышает эффективность теплопередачи и конвекцию. ТЭНы более долговечны по сравнению с игольчатыми элементами, поскольку имеют меньшую температуру нагрева. Большая часть электрических конвекторов с трубчатым элементом нагрева производится во влагозащищенном корпусе, что говорит о возможности эксплуатации в помещениях с повышенной влажностью (например, ванные комнаты). Но данные устройства также имеют некоторые недостатки. Одним из них является сопровождающий работу специфический звук, напоминающий потрескивание. Его причиной является разница между тепловым расширением трубки и ребер.

Данные нагревательные элементы отличаются абсолютной бесшумностью, которая объясняется тем, что корпус устройства цельнолитой. Ребра также являются важной деталью монолитного нагревателя. Такой тип электрического конвектора функционирует с минимумом теплопотерь и является наиболее энергоэффективным.

Специалисты советуют приобретать электрический конвектор, в конструкцию которого входит трубчатый или монолитный нагревательный элемент.



Места для установки конвектора

Электрический конвектор может монтироваться на стенах (специальные крепления всегда идут в комплекте), а также быть мобильным для удобного и свободного перемещения по всему помещению. В последнем случае важно обращать внимание на наличие колесиков, чтобы потом не озадачивать себя поиском подходящих.

Также важно обращать внимание на размеры устройства. Разные модели отличаются между собой высотой, шириной и толщиной, а также абсолютно по-разному вписываются в тот или иной интерьер. Сегодня существуют мини-конвекторы, которые имеют высоту около 15 см.

Мощность устройства

Для подбора правильной мощности существует следующий алгоритм: если высота потолка в помещении не превышает 2,7 м, то на каждые 10 м² должен отводиться 1 кВт мощности. В случае, если высота превышает указанную, то на каждые 10 см высоты нужно дополнительно 10% мощности.

Более подробную консультацию относительно конкретной модели желательно получить у профессионального консультанта.

Торговая сеть «Планета Электрика» обладает широким ассортиментом различной климатической техники, в который входит большой выбор электрических конвекторов от надежных производителей. Более подробно со всем ассортиментом товаров Вы можете ознакомиться на нашем сайте.

Как выбрать конвекторный обогреватель электрического типа

Сегодня стали весьма популярными настенные обогреватели конвекторного типа. Они не только очень тихо работают и не занимают много места, но и смотрятся очень эстетично. Впрочем, они не только красивы и компактны, но и эффективны. Эти устройства прекрасно подойдут и для квартиры, и для офиса. Надеемся, что эта статья ответит на все вопросы по поводу того, как правильно выбрать конвекторный обогреватель, с учетом всех необходимых его характеристик.

По какому принципу работает конвекторный обогреватель

Основана работа устройства на том, что горячий и холодный воздух имеют различную плотность. Поэтому более тяжелый воздух с низкой температурой скапливается ближе к полу, а теплый воздух, как более легкий, взмывает вверх, к потолку. В корпусе любого конвектора имеется две щели: одна вверху, другая – внизу. Они предназначены для прохождения воздуха различной температуры.

Так что работа прибора проста: через нижнюю щель холодный воздух заходит внутрь устройства, нагревается с помощью тэна, становится легче, проходит верхнюю щель и оказывается под потолком.

Данный тип обогревателя отличается простой конструкцией. Внутри металлического корпуса, отличающегося небольшой шириной, помещен нагревательный элемент, работающий от электросети. Температура нагрева регулируется термостатом, ручка которого находится на внешней панели. Для корпуса используется металл толщиной 0,8 миллиметра. Вот, собственно, мы и рассмотрели, как работает конвекторный обогреватель. С

уществует три типа нагревательных элементов для данных обогревателей. О каждом из них будет рассказано ниже.

Разобранный электрический конвектор и его нагревательный элемент.

1. Нагревательный элемент ленточного (иначе, игольчатого) типа – это диэлектрическая пластина небольшой ширины, по обеим сторонам которой располагаются петли из сплава хрома с никелем. Эти петли можно легко повредить, так как они отличаются большой хрупкостью.

Поэтому сейчас производители практически отказались от изготовления подобных нагревательных элементов. Тем более, что они слишком медленно греют воздух из-за отсутствия ребер. Здесь греется сам корпус прибора, а вслед за ним движется и теплый воздух.

2. Нагревательный элемент трубчатого типа (иначе, тэн) уже несколько десятилетий заслуженно признан наиболее популярным. На трубке нагревателя, по всей ее длине, располагаются ребра из алюминия. Чем их больше и чем чаще они расположены, тем выше теплоотдача.

+ Достоинства тэна:

• Трубка имеет температуру намного меньше, чем спрятанная внутри нее нихромовая нить.
• Служит тэн достаточно долго – дольше, чем ленточный нагреватель.
• Такой нагреватель может работать в помещениях, где влажность весьма высока. В этом случае применяется класс защиты IP24.

— Минусы тэна:

• При работе часто слышится небольшой надоедливый треск. Это происходит из-за разницы температурных расширений пластин из алюминия и трубки из стали.
• Между алюминиевыми пластинами, являющимися ребрами, и стальной трубкой имеется пространство, которое со временем увеличивается. Это приводит к потере тепла.

3. Существует еще один вид тэнов – монолитный. Они сконструированы по-другому. Всё та же нихромовая нить размещена в литом алюминиевом корпусе с оребрением, а для изоляции их друг от друга применяется засыпка из диэлектрика. Тут уже теплопотери если и наблюдаются, то минимальные – ведь разницы в температурном расширении больше не существует. Эти нагревательные элементы всем хороши: и тихие, и корпус прибора греют мало, и тепла практически не теряют.

Так как корпус прибора внутри полый, он служит своеобразной аэродинамической трубой, в которой за счет нагревания воздуха создается тяга. Пока конвектор включен в сеть, непрерывно происходит процесс прохождения холодного воздуха через тэн, его нагрев и поступление вверх. И так, порция за порцией, постепенно нагревается весь воздух комнаты.

Конвекторы сегодня выпускаются в самом разном исполнении.

Так, их делают:

• напольного типа;
• настенного типа;
• плинтусного типа.

Первые две модели могут иметь высоту до сорока пяти сантиметров. Последние намного ниже – всего до двадцати сантиметров высотой, зато длину имеют внушительную – иногда до двух с половиной метров. Такую модель можно выбрать для установки под оконный проем, есть смысл остановиться на подобной модели. Из-за большой длины передвигать их не очень удобно.

Внешний вид конвектора плинтусного типа.

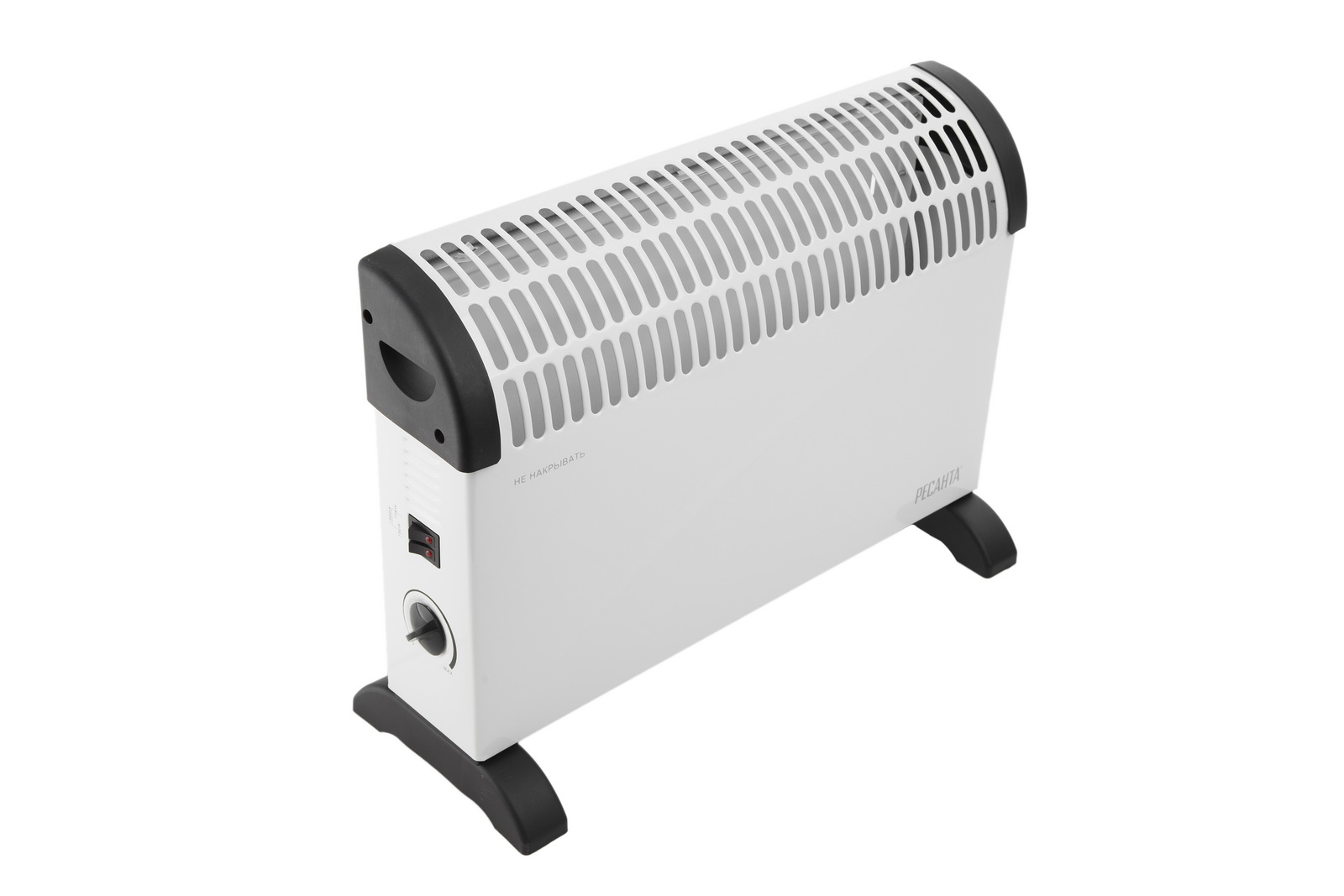

Настенные электрические конвекторы.

Устанавливаются конвекторы двумя способами:

• на пол
• на стену.

Для передвижения по полу у них есть колесики и ручка. А вот на стене обогреватели крепятся специальными кронштейнами. Благодаря этому лишнего места в комнате настенные модели совсем не занимают. Кроме того, они могут неплохо вписаться в современный дизайн интерьера.

Видео. О достоинствах конвекторов электрического типа

Советы по выбору конвектора

Выбирая конвекторный нагреватель, учтем его следующие характеристики:

• Потребляемую мощность;
• Тип нагревательного элемента;
• Размеры прибора;
• Безопасность эксплуатации;
• Дополнительные возможности;
• Стоимость;
• Изготовитель;
• Показатели при осмотре.

1. Итак, мощность. Она выбирается исходя из того, какой величины комнату предстоит обогреть. К примеру, если предполагается использовать прибор дополнительно к отоплению в тот период, когда еще не топят или уже не топят, то рассчитываем мощность так: на каждый кубический метр объема помещения нужно 25 ватт мощности. А вот если отопления в доме вовсе нет, то считать придется, исходя из 40 ватт на кубический метр.

Приведем пример: если площадь комнаты 19 квадратных метров, потолки – 2,7 десятых метра, — мощность обогревателя в межсезонье считаем, умножив эти две величины на 25. Получаем 1285,5 ватт. Округляем в большую сторону, и ищем обогреватель с мощностью полтора киловатта.

2. Тип нагревательного элемента. Что касается нагревательного элемента, то, если есть возможность выбора, берите обогреватель с литым монолитным нагревателем – он и прослужит дольше, и работать будет эффективнее.

3. Размеры прибора. Осматривая устройство, обращайте внимание на его размеры, особенно на высоту. Ведь именно от нее зависит, с какой скоростью будет двигаться воздух. Так, например, низенькие конвекторы высотой всего 60 сантиметров, способны обеспечить очень быстрое перемещение воздушных масс и, соответственно, быстрее нагреть комнату. Важно и то, насколько тяжелым является прибор – ведь, возможно, вам придется его переставлять с места на место в процессе использования.

4. Безопасность эксплуатации. Обогреватель должен быть максимально безопасным. Собственно говоря, конвекторы и есть самые безопасные приборы для обогрева. Ведь их корпус греется всего лишь градусов до 60, не более, и поэтому не оставит ожогов. Родители маленьких детей, отдают предпочтение моделям, в которых корпус лишен углов и имеет плавные контуры. Заземление для конвекторов не нужно, а перепады напряжения они выдерживают с честью.

5. Дополнительные возможности. Из дополнительных возможностей, которые имеет хороший конвектор, можно отметить следующие:

• Регулятор температуры – очень удобная штука. Если на улице тепло, можно его немного прикрутить, а при сильном морозе – выставить на максимум.
• Термостат позволит постоянно поддерживать в комнате ту температуру, которая является для вас наиболее комфортной.
• Таймер даст возможность включить обогреватель на определенное время, по истечении которого сработает устройство отключения. Этой возможностью неплохо пользоваться вечером, перед сном.
• Встроенный ионизатор поглощает пыль, насыщая воздух отрицательными ионами. Это очень полезно для здоровья. В помещении с таким микроклиматом и спится лучше, и работается продуктивнее.
• Дистанционный пульт и таймер включения позволят не вылезать утром из-под теплого одеяла, чтобы нагреть помещение.
• Защита от опрокидывания – очень важная функция, особенно при наличии в доме игривых животных или детей-непосед.

Механическая система управления.

Конвектор с электронной системой управления

6. Выбирая производителя обогревателя, имейте в виду, что дешево хорошая вещь стоить не может. Ведь всем нам хочется, чтобы обогреватель был эффективным и безопасным, работал долго и имел нормальное гарантийное обслуживание. Поэтому, выбирая прибор, обратите свой взгляд в сторону известных брендов, гарантия которых – не пустые слова. Они действительно отвечают за качество своей продукции, которую производят давно и успешно продают ее на мировом рынке.

7. Визуальный осмотр. Осматривая в магазине предложенный продавцом конвектор, присмотритесь к нему хорошо на наличие царапин или вмятин. Недопустимы потеки краски, перекосы корпуса, зазубрины и острые края. Винты и болты не должны выступать из корпуса. Если что-либо вам не понравилось или показалось подозрительным, лучше такой обогреватель не берите. Ведь это говорит либо о плохой сборке, либо о неаккуратной перевозке.

Запомните следующие три правила:

1. Каждый обогреватель конвекторного типа будет сушить воздух в помещении. Другого просто-напросто не дано, согласно принципу работы. Максимум, что может помочь: емкость с водой для испарения.

2. Так как воздух постоянно движется в процессе конвекции, будет двигаться вместе с ним и пыль. Со временем она накопится между пластинами. Если лживый продавец расскажет, что «только эта модель» конвектора пыль не накапливает, не слушайте эти басни и позовите другого консультанта.

3. Любой электрический обогреватель имеет коэффициент полезного действия, близкий к 100 процентам. Поэтому не верьте, что такой кпд способна дать только эта, упорно навязываемая продавцом модель.

Устанавливаем обогреватель и приступаем к эксплуатации

Когда вы будете крепить на стену раму конвектора или на корпус ножки с колесиками, внимательно следуйте инструкции – там всё описано. Соблюдайте необходимые дистанции: от пола обогреватель (то есть нижняя кромка его корпуса) должен находиться не ближе, чем 15 сантиметров, а от стены или какого-либо предмета – не ближе, чем 25 сантиметров. Что касается верхней кромки прибора, то над ней в пределах 45 сантиметрах ничего не должно находиться.

Если пренебречь этими правилами или закрыть чем-либо верхнюю щель, корпус быстро перегреется, сработает защита и выключит устройство. Так что ни в коем случае не старайтесь засунуть под окно высокий прибор, не сушите на его поверхности вещи и не закрывайте ничем его верхнюю часть.

Ухаживать за данным типом обогревателей несложно – нужно всего лишь время от времени протирать влажной тряпкой его внешние панели. Естественно, делается это тогда, когда устройство выключено из розетки. Перед этим проверьте, достаточно ли остыл его корпус. Чтобы убрать накопившуюся пыль с тэна, возьмите пылесос, оснащенный короткой неширокой насадкой, и хорошенько очистите нагревательный элемент.

Таблица технических характеристик и основных критериев выбора электрического конвекторного обогревателя

Параметры	Значения	Рекомендации по выбору
Мощность	От 250 до 3000 Вт	Для догрева 25 Вт на 1 м3 Для основного обогрева 40 Вт на 1 м3
Площадь обогрева	От 1 до 35 м2	Слишком большие помещения обогревать может быть затруднительно
Тип нагревательного элемента	Ленточного типа,  Тэн, Монолитный	Лучше отдать предпочтение монолитному нагревательному элементу
Тип установки	Напольный, Настенный	Если  постоянно будет использоваться только в одном помещении, то можно отдать предпочтение настенному
Управление	Механическое, Электронное, Сенсорное	Сенсорное встречается редко.
Термостат	Электронный, Механический	Лучше отдать предпочтение электронному
Таймер	Наличие зависит от модели	Лучше выбирать модель с таймером
Встроенный ионизатор	Наличие зависит от модели	Лучше отдать предпочтение модели  с ионизатором
Дистанционный пульт	Наличие зависит от модели	Наличие в комплекте весьма удобно
Защита от опрокидывания	Наличие зависит от модели	Очень важно наличие такой защиты у напольных конвекторов, особенно если в доме есть маленькие дети или животные
Высота	До 65 см	Чем меньше тем быстрее прогреет помещение
Длинна	До 250 См	Длинные плинтусные конвекторы способны быстро и основательно прогревать помещение особенно в нижней его части.

Видео. Как подобрать конвекторный обогреватель

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Принцип работы электрического конвектора

Конвектор — отопительный прибор, в котором тепло от теплоносителя или нагревательного элемента передаётся в отапливаемое помещение конвекцией. Естественная конвекция, при которой теплый воздух, уже нагретый контактом с теплоносителем или нагревательным элементом, поднимается наверх, а его место занимает более холодный воздух помещения, усиливается конструкцией конвектора.

Электрический конвектор – это один из наиболее популярных обогревателей, используемых для обогрева бытовых, промышленных и офисных помещений. Не смотря на достаточно широкую популярность обогревателя данного типа, мало кто имеет представление о том, как он работает, и для чего служат те или иные элементы управления конвектора.

Рассмотрим принцип работы конвекционного обогревателя. Принцип работы электрического конвектора основан на естественной циркуляции (конвекции) воздуха. Конвектор, как правило, имеет прямоугольную форму, внутри него расположен электрический нагревательный элемент.

На поверхности конвектора есть отверстия, предназначенные для циркуляции воздуха. Конвектор устроен таким образом, что поступающий из нижних и боковых отверстий воздух нагревается после прохождения через нагревательный элемент и затем выходит через отверстия, расположенные на лицевой панели конвектора.

Например, обогреватель масляного типа обогревает помещение за счет теплового излучения, которое исходит от нагретых радиаторов. В конвекторе иной принцип – нагрев помещения осуществляется за счет направленного потока нагретого воздуха. Благодаря этому, конвектор обогревает помещение значительно быстрее и, что не менее важно — равномерно по всей площади.

Нагревательный элемент современного конвектора низкотемпературный, он изготавливается из специального сплава, благодаря чему он разогревается значительно быстрее обычных нагревательных элементов трубчатого типа. Как правило, через 30-60 с после включения в сеть, конвектор уже начинает отдавать тепло в помещение.

КПД обогревателя данного типа достигает 90% благодаря тому, что практически вся энергия идет на разогрев помещения, в отличие от других типов обогревателей, например, масляного, который начинает отдавать тепло в помещение не сразу, а только после того, как прогреется его теплопроводящая среда – масло, а затем его металлический корпус (радиатор).

Бытует мнение, что обогреватели, в том числе и электрические конвекторы, сжигают кислород. Но так ли это на самом деле? Как и упоминалось выше, в электрическом конвекторе устанавливают низкотемпературные нагревательные элементы, максимальная температура их нагрева, как правило, не превышает 60^оС.

При такой температуре кислород не сжигается, что является существенным преимуществом конвектора, по сравнению с другими типами электрических обогревателей, нагревательные элементы которых нагреваются до нескольких сотен градусов. Кроме того, низкая рабочая температура конвектора позволяет его устанавливать практически повсеместно, в том числе и вблизи пожароопасных поверхностей, например, на деревянной стене.

А каким образом конвектор может эффективно обогреть помещение, если рабочая температура его нагревательных элементов значительно ниже, чем в обогревателях другого типа?

Нагревательный элемент конвектора имеет значительно больший размер, по сравнению с нагревательными элементами, которые имеют более высокую рабочую температуру. Благодаря этому, конвектор выделяет достаточное количество тепла и, не смотря на низкую рабочую температуру его нагревательных элементов, способен обогреть значительную площадь. В зависимости от мощности, один конвектор может обогреть помещение площадью до 30 кв. м.

В большинство конвекторов устанавливают термостат, который предназначен для регулировки температуры нагревательного элемента и соответственно температуры воздуха, которая отходит от конвектора. На более дешевых моделях устанавливают механические термостаты, при помощи которых регулировка температуры производится грубо.

Дорогие модели снабжаются электронными термостатами, которые позволяют регулировать температуру с высокой точностью – до десятой доли градуса. Для бытового применения не столь важна точная регулировка температуры. Если в помещении холодно и нужно его быстрее прогреть – термостат выставляют на максимальную температуру. При достижении оптимальной и комфортной температуры термостат может быть установлен на меньшее значение температуры.

Точность регулировки температуры актуальна при необходимости поддержания температуры в тех помещениях, где необходимо соблюдать строгий температурный режим. Благодаря электронному термостату возможна реализация автоматической регулировки температуры в помещении.

Помимо термостата, на электрическом конвекторе предусматривается переключатель для подачи напряжения на нагревательный элемент. В конвекторах мощностью 1500-2500 Вт может быть 2-3 нагревательных элемента и соответственно переключатель на несколько положений. Например, при установке в первое положение включается один нагревательный элемент, во второе положение – два нагревательных элемента, а в третьем положении конвектор работает на полную мощность – то есть включаются все три нагревательных элемента.

На некоторых типах электрических конвекторов устанавливаются независимые выключатели для каждого из нагревательных элементов. Такой вариант включения нагревательных элементов наиболее приемлем, так как в случае перегорания одного нагревательного элемента, можно включить другой, находящийся в исправном состоянии, в то время как при перегорании ТЭНа в конвекторе со ступенчатым переключателем, высока вероятность того, что ни в одном из положений переключателя конвектор работать не будет.

Наличие термостата и переключателей нагревательных элементов позволяет регулировать температуру нагрева воздуха в достаточно широких диапазонах.

Электрические конвекторы могут монтироваться непосредственно на стену или устанавливаться на полу. В случае установки обогревателя данного типа на полу есть опасность его опрокидывания, что может стать причиной возникновения пожара. Поэтому практически во всех конвекторах предусматривается специальное защитное устройство, которое автоматически отключает питание нагревательных элементов в случае случайного или самопроизвольного опрокидывания конвектора.

Принцип данного защитного устройства следующий. Когда конвектор находится в вертикальном положении, контакты замкнуты, и нагревательные элементы конвектора получают питание. В случае опрокидывания конвектора, то есть при отклонении от вертикального положения на заданное значение угла, контакты защитного устройства размыкаются и нагревательные элементы конвектора обестачиваются.

Следует отметить, что конвектор работает в нормальном режиме только в том случае, если происходит беспрепятственная циркуляция воздуха. Поэтому, во избежание выхода конвектора из строя накрывать его запрещено.

Ранее ЭлектроВести писали, что тариф на электроэнергию для населения не будет повышаться с апреля.

По материалам: electrik.info.

Нагревательный элемент конвекторов NOIROT. Быстрый нагрев.

Каталог

Производители

RX-Silence PLUS — уникальный нагревательный элемент, разработанный и запатентованный компанией NOIROT. Аналогов данной технологии не существует.

Нагревательный элемент RX-Silence PLUS является основой большинства моделей конвекторов NOIROT. Конструкция нагревательного элемента цельнолитая и выполнена из специального сплава алюминия (силумин). Отсутствие промежуточных элементов исключает теплопотери и КПД достигает 99%. Увеличенная площадь оребрения со специальным «ракушечным покрытием» позволила уменьшить температуру поверхности нагревательного элемента RX-Silence PLUS, исключая сжигание кислорода и уменьшение естественной влажности. Цельнолитой нагревательный элемент RX-Silence PLUS исключает возникновение посторонних шумов при нагреве и остывании обогревателя.

Преимущества RX-Silence PLUS:
— абсолютная бесшумность. Моноблочная конструкция RX-Silence PLUS с одинаковым коэффициентом температурного расширения гарантирует полное отсутствие шума в течение всего периода эксплуатации («Silence» в пер. с англ. означает «тишина, безмолвие»).
— максимальная производительность. При нагревании и остывании все части нагревательного элемента работают с исключительно малым коэффициентом термического расширения, что компенсирует теплопотери и увеличивает КПД до максимального значения около 99%.
— энергосбережение. Скорость выхода RX-Silence PLUS на расчетный температурный режим составляет всего 75 секунд. Это в 4-6 раз быстрее выхода на рабочий режим у приборов других фирм.
— поддержание оптимального микроклимата. Рабочая температура нагревательного элемента за счет отсутствия промежуточных теплопотерь не поднимается выше 142C. При этом не сгорает кислород и не нарушается естественная влажность воздуха в обслуживаемом помещении.
— абсолютная безопасность. Фронтальная поверхность обогревателей NOIROT с нагревательным элементом RX-Silence PLUS не нагревается выше 60C, что совершенно безопасно для детей и домашних животных.
— долговечность. Ресурс непрерывной работы нагревательного элемента RX-Silence PLUS составляет не менее 25 лет. Столь длительный срок эксплуатации достигается применением особого сплава из алюминия и кремния — силумина, специальным «ракушечным» покрытием и одинаковой степенью температурного расширения по всем осям, исключающей возможность трения и появления морщин.

Нагревательный элемент RX Silence PLUS® применяется в конвекторах Noirot CNX-4 PLUS, SPOT E-3 PLUS, SPOT E-5 PLUS, CNX-2, Spot Е-3, SPOT E-PRO, Athenea Millenium, Melodie Evolution, Verlys Evolution, Antichoc и R-21.

Помочь с выбором конвектора Noirot, подобрать систему управления электроконвекторами и купить конвектор отопления по лучше цене в СПб: (812) 702-76-82. ОПТ и недорого.

Замена нагревательного элемента формы

X —

Нагревательный элемент конвектора ：

Нагревательная труба подогревателя подходит для всех видов обогревателей, конвекционных обогревателей. Воздух используется в качестве теплоносителя для нагрева холодного воздуха через нагревательный элемент и генерирования тепла в этой форме конвекции воздуха для отвода тепла.

Характеристика:

Нагревательная трубка духовки имеет преимущества быстрого нагрева, равномерного нагрева, хорошего рассеивания тепла, высокой тепловой эффективности, длительного срока службы и небольшого объема нагревательного устройства.Разумный дизайн в соответствии с требованиями пользователя прост в установке.

Технические параметры ：

Толщина стенки трубки 22

мм

.5 мА МАКС

Материал трубки	6063 Алюминий
Диаметр трубки	10-16 мм
Вт	300–3000 Вт
напряжение	100–380 В
Размеры	0	Три года
Испытание на высокое давление	1800V / 2mA / 1S
Сопротивление изоляции	100MΩ MIN
Обработка поверхности	исходный цвет / пескоструйная обработка / черное покрытие
Рабочая температура	250-450 градусов
Срок службы	3600 часов (стандарт)
Монтажный кронштейн	с или без

• Вы фабрика или торговая компания?

  Мы на заводе.

• Где находится ваш завод? Как я могу там побывать?

  Наш завод расположен в районе Дуаньчжоу, город Чжаоцин, провинция Гуандун, Китай, примерно в 1,5 часах езды от Гуанчжоу до нашей фабрики. Приглашаем всех наших клиентов, как дома, так и за рубежом, к нам в гости!

• Как я могу получить образцы?

  Для нас большая честь предложить вам образцы.Мы отправим вам образцы экспресс-почтой.

• Настроены ли ваши продукты?

  Да, продукты на веб-сайте относятся только к общему типу, либо к предыдущим типам, либо к предыдущим типам других клиентов, мы можем поставить новые продукты в соответствии с вашими требованиями или чертежами.

• Как ваша фабрика относится к контролю качества?

  Качество — это ничтожно мало.Наш QC всегда придает большое значение контролю качества от самого начала до самого конца.

Доска сообщений Запишите свой вопрос, и мы ответим вам в течение 24 часов.

производителей нагревательных элементов | Поставщики нагревательных элементов

Список производителей нагревательных элементов

Приложения

Нагревательные элементы служат для питания нагревательных приборов современного поколения.Электрические обогреватели, фены, паяльники, душевые кабины, водонагреватели, плиты, тостеры, сушилки для одежды и т. Д. — вот лишь несколько примеров бесчисленных приборов, в которых используются нагревательные элементы. Нагревательные элементы также чрезвычайно важны в промышленных и коммерческих условиях, где они используются для приведения в действие таких механизмов, как диффузионные насосы, печи для обжига, печи и погружные нагреватели из нержавеющей стали.

Нагревательные элементы необходимы для различных отраслей промышленности. Некоторые из наиболее известных из этих отраслей включают: HVAC, электронику, здравоохранение, водоснабжение, домашнее отопление, бытовую технику, промышленное производство, металлообработку, коммерческое приготовление пищи, полупроводники, керамику и стекло.

История нагревательных элементов

В 1879 году Томас Эдисон использовал углеродную нить, чтобы зажечь свою лампочку накаливания. Поскольку эта нить накала также генерировала тепло, ему приписали изобретение первого нагревательного элемента. Однако мы не начали использовать такие элементы специально для производства тепла до следующего столетия. Однако мы работали над формами отопления.

Процесс нагрева был впервые описан и разработан как первый закон термодинамики в конце 19 века Джулиусом Робертом Майером и Джеймсом Прескоттом Джоулем.Вскоре после этого изобретатели века начали применять термодинамику для создания нагревательных элементов. Например, в 1868 году художник из Лондона Бенджамин Уодди Моган разработал первый газовый водонагреватель. Однако, поскольку в нем не было системы вентиляции для рассеивания паров, его нельзя было использовать в домашних условиях. 21 год спустя Эдвин Рууд, американец норвежского происхождения, изобрел первый электрический водонагреватель, который работал намного лучше.

Карбид кремния — один из первых обнаруженных нагревательных элементов, используемых до сих пор.Он был открыт в 1891 году американским изобретателем Эдвардом Г. Ачесоном, который обнаружил его случайно при попытке синтезировать алмазы. Вместо этого он получил синтетический материал, который чрезвычайно тверд и идеально подходит для высокотемпературных применений и полупроводников. В следующем десятилетии, в 1905 году, Альберт Марш открыл NiChrome (хромель). Поскольку NiChrome может достигать температуры в 300 раз выше, чем у конкурирующих нагревательных элементов того времени, он произвел революцию в отрасли. В 1906 году Марш запатентовал свое открытие.Всего три года спустя General Electric начала продавать первый успешный электрический тостер с использованием никель-хрома. Вскоре производители электрифицировали чайники. Сначала их нужно было нагревать на элементах змеевика, но позже в них встроили нагревательные элементы.

Раньше нагревательные элементы использовались только богатыми и прибыльными предприятиями. Однако во время экономического бума после Второй мировой войны электрические приборы с нагревательными элементами наводнили рынок и стали обычным явлением в доме.Тремя типичными нагревательными приборами того времени были: барные нагреватели, электрические радиаторы и переносные масляные радиаторы. В 1950-х годах лучистое отопление в баре было невероятно популярным, потому что модели были портативными и их можно было подключить где угодно. К тому же они очень быстро давали тепло. Однако, хотя они были менее опасны, чем обогреватели, работающие на топливе, они не имели достаточной защитной защиты и подвергали пользователей опасности ожогов. Кроме того, если они будут опрокинуты или кто-то накинет на них одежду, они могут легко начать возгорание.Сегодня некоторые люди все еще используют нагреватели для бара, хотя они должны соответствовать гораздо более высоким стандартам безопасности, чем в 1950-х годах. Из стержневого нагревателя родились многие другие нагреватели с проволочными элементами, такие как инфракрасные нагреватели, которые мы используем сегодня.

В 1960-е годы, когда домовладельцы стали все больше и больше полагаться на отопление дома, цены резко выросли. Чтобы снизить расходы на отопление, производители в Великобритании изобрели новый тип нагревателя — накопительный нагреватель. Накопительные нагреватели работали с использованием электрических нагревательных элементов, которые нагревали термоблоки внутри теплового тела в течение ночи.Затем в течение дня пользователи могли отпускать тепло по мере необходимости, не производя больше электроэнергии. В 1970-х годах правительства всего мира столкнулись с нефтяным кризисом, и поэтому стали использовать больше электрических нагревательных элементов. В конце концов, накопительные обогреватели вышли из моды, потому что им приходилось управлять вручную и от пользователей требовалось много профилактических действий. Кроме того, они не были энергоэффективными. С наступлением 1990-х годов люди начали заменять свои промышленные и домашние системы отопления на более современные электрические радиаторы, которые легче контролировать, они быстрее нагреваются и более энергоэффективны.Еще одним нововведением 90-х годов стала трафаретная печать металлокерамических дорожек на металлокерамике с изоляцией. Созданные таким образом нагревательные элементы широко используются в бытовой технике, например, в чайниках.

Цифровой рост 21 века позволил нагревательным элементам и системам, которые они обслуживают, стать более чувствительными, интуитивно понятными и энергоэффективными. Сборки нагревательных элементов теперь включают такие элементы, как светодиодные экраны, управление Wi-Fi, интеллектуальные счетчики, цифровые клавиатуры и цифровые программаторы для графиков температурного нагрева.Подобные особенности позволяют современным нагревательным элементам работать с высочайшей точностью и сложностью. Еще одним отличием нагревательных элементов 21 века является тот факт, что они в гораздо меньшей степени зависят от ископаемого топлива, поскольку экологичность, энергоэффективность и здоровье стали гораздо более важными.

Характеристики

Нагревательные элементы отвечают за преобразование электричества в тепло. Что касается передачи энергии, они следуют теории джоулева нагрева. Когда электрическая энергия проходит через элемент, она попадает на большое сопротивление.Сопротивление преобразуется в электрическую энергию, которая преобразуется в тепловую. Количество произведенной тепловой энергии зависит от того, насколько материал сопротивляется приложенному электрическому току. Измерение удельного сопротивления проволочного элемента данной длины основано на сопротивлении на длину и площади поперечного сечения. Инженеры измеряют это в Ом на метр. В свою очередь, они используют омы для расчета киловаттной (кВт) нагрузки элемента. Нагрузка в кВт показывает, сколько электроэнергии несет нагревательный элемент.

Типы нагревательных элементов

Разновидности нагревательных элементов, используемых в промышленных, коммерческих и бытовых приложениях, включают: погружные, кварцевые, гибкие, инфракрасные, проволочные, керамические, электрические, металлические и композитные, среди многих других.

Погружной нагревательный элемент
Погружные нагревательные элементы используются для нагрева газов и жидкостей; они обладают особой способностью без сбоев погружаться в нагреваемые материалы. Погружные нагреватели также характеризуются быстрым, эффективным и рентабельным нагревом. Типы материалов, которые они обычно нагревают, включают гальванические ванны, слабые кислоты, масла, воду, соли, воздух и химические растворы. Погружные нагревательные элементы используются в основном в таких системах, как технологические системы, бойлеры, водонагреватели, системы теплопередачи, масляные нагреватели и резервуары для хранения.

Кварцевый нагревательный элемент
Кварцевые нагревательные элементы преобразуют электрические токи в инфракрасные лучи, пропуская их через специальные резисторы. При этом они обеспечивают быстрый нагрев. Эти высокие скорости процесса делают их очень популярными для использования в промышленных приложениях, таких как отверждение пленки, термоформование, порошковые покрытия, клейкое уплотнение и сушка краски, а также для зонального контроля в автомобильной, полиграфической, нефтехимической, текстильной, стекольной и электронной промышленности.

Гибкий нагревательный элемент
Гибкие нагревательные элементы могут соединяться с различными составами и формами и обеспечивать прямой нагрев.Такая универсальность возможна, потому что они очень тонкие и гибкие.

Инфракрасный нагревательный элемент
Инфракрасные нагревательные элементы излучают тепло в форме инфракрасных волн, которые представляют собой тип электромагнитного излучения, известного своей способностью эффективно передавать тепло. Инфракрасные нагревательные элементы используются вместе с излучающими нагревателями, такими как канальные, погружные и трубчатые нагреватели, которые нагревают воздух или жидкость в больших масштабах. Они поддерживают промышленные печи, обогрев сосудов высокого давления, обогрев резервуаров для хранения, бойлеры, водоочистные установки, производство пара и многое другое.

Проволочный нагревательный элемент
Обычно нагревательные элементы, независимо от их типа, имеют форму катушек или проводов. Фактически, проволочные нагревательные элементы являются одними из наиболее широко используемых нагревательных элементов для промышленной и коммерческой сушки. Чтобы сделать их, производители наносят на них электрические схемы. Они используются в обогревателях для обработки поверхностей, печах и многих других сушилках.

Керамический нагревательный элемент
Другой тип нагревательного элемента, керамический нагревательный элемент, используется при конвекционном нагреве; керамические элементы встроены в обогреватели, печи и полупроводники.Существует несколько типов керамических нагревательных элементов, в том числе дисилицид молибдена и PTC.

Элемент дисилицида молибдена
Дисилицид молибдена — это материал, который проявляет характеристики как металла, так и керамики. Обладая чрезвычайно высокой температурой плавления (точнее, 3690 º F), он считается идеальным для ряда нагревательных элементов большой мощности, используемых в различных отраслях промышленности, включая производство стекла.

PTC
PTC, который расширяется до положительного теплового коэффициента сопротивления, представляет собой высокопрофильный керамический материал, который используется в обогревателях оттаивания заднего стекла автомобилей, обогревателях помещений и дорогих фенах для волос.Также доступна керамика PTC на полимерной основе, которая используется во многих специальных нагревателях. Эти элементы увеличивают нагрев, поскольку их сопротивление увеличивается. Управлять нагревом этих элементов просто, потому что они являются выбором для саморегулирующихся электронагревателей.

Электрический нагревательный элемент
Электрические нагревательные элементы также широко распространены, особенно при обслуживании промышленных электрических нагревателей.

Патронный нагреватель
Патронный нагреватель подает локализованное тепло к деталям оборудования при производстве металла, пенопласта, пластмассы, пищевой промышленности и упаковки.

Металлические нагревательные элементы
Как следует из названия, нагревательные элементы на металлической основе состоят в основном из металлов. Поскольку металл обычно является хорошим проводником тепла и электричества, элементы на основе металла являются одними из самых эффективных нагревательных элементов. Они используются как в бытовой, так и в промышленной технике. Их можно разделить на множество подтипов, включая нагревательные элементы на основе нихрома и нагревательные элементы на основе проволоки резистивных элементов.

Нагревательный элемент из нихрома
В большом количестве электронагревателей есть элементы из нихрома, который представляет собой сплав, состоящий в основном из никеля и хрома.В нагревателях на основе нихрома используются сплавы, состоящие из 80% никеля и 20% хрома.

Нагревательный элемент с проволочным сопротивлением
Некоторые металлические детали состоят из набора высокопрочных проводов и лент. Эти провода могут быть прямыми или свернутыми в бухту в зависимости от конструкции и теплопроизводительности прибора. Эти провода используются в качестве сопротивления. Приложения, в которых вы можете найти такое обеспечение, — это тостеры и портативные массажеры для тела. Кантал, нихром и мельхиор — несколько наиболее часто используемых металлов в конструкции проводов сопротивления.

Змеевиковый нагреватель
Змеевиковый нагреватель, ленточные нагреватели или ленточные нагреватели помогают экструзионным каналам и бункерам сохранять пластичность материалов в процессе экструзии.

Композитные нагревательные элементы
Композитные нагревательные элементы — это нагревательные элементы, состоящие из смеси металлических и керамических материалов. Эти нагревательные элементы доступны во многих типах, включая, среди прочего, трубчатые элементы, радиоактивные элементы и съемные нагревательные элементы с керамическим сердечником.
Трубчатый нагревательный элемент
Трубчатые элементы — это в основном металлические трубы с тонкой спиралью из нихрома, которая нагревает приложение. Трубчатые нагревательные элементы, названные в честь своей трубчатой ​​формы, используются в духовках, посудомоечных машинах и многом другом. Им можно придать стандартную форму или индивидуальную форму для конкретного приложения.

Радиоактивный нагревательный элемент
Радиоактивные элементы, также известные как тепловые лампы, представляют собой мощные лампы накаливания, которые в основном излучают инфракрасные волны, а не видимый свет.Чаще всего их используют в излучающих обогревателях и во многих типах подогревателей пищи. Они бывают двух основных типов: трубчатые и лампы с отражателем R40. Нагревательные элементы для отражающей лампы бывают нескольких основных стилей: с золотым покрытием, с рубиново-красным покрытием и прозрачные.

• Лампы с золотым покрытием имеют на внутренней стороне осажденную золотую дихроичную пленку. Это уменьшает видимый свет и пропускает большую часть коротких и средних инфракрасных волн. Они в основном используются для обогрева людей.
• Лампы с рубиновым покрытием выполняют ту же функцию, что и лампы с золотым покрытием.Они намного дешевле, чем лампы с золотым покрытием, но дают гораздо более сильный видимый свет.
• Прозрачные лампы не имеют покрытия и используются в основном в промышленных производственных процессах.

Съемный керамический сердечник
Эти нагревательные элементы состоят из спиральной проволоки сопротивления, пропитанной через один или несколько цилиндрических керамических сегментов, которые могут иметь или не иметь центральный стержень. Они работают, когда вставлены в металлическую трубку или оболочку, запечатанную с одного конца. Благодаря этому пользователи могут легко заменять или ремонтировать съемные элементы, не опасаясь что-либо сломать.Обычно они используются для нагрева жидкости под давлением.

Композитный элемент из углеродного волокна
Эти нагревательные элементы состоят из комбинации углеродного волокна и резистивного материала, такого как никель, термореактивного материала, такого как эпоксидная смола, или термопласта, такого как PEEK. Композитные элементы из углеродного волокна, как правило, устойчивы к коррозии, экстремальным температурам и легки. Они часто используются для защиты от обледенения самолетов, обогрева потребителей и промышленного обогрева.

Принадлежности

Если и какие принадлежности для нагревательного элемента вам понадобятся, полностью зависит от вашего применения.Вот несколько примеров из нескольких, которые вы можете встретить: держатели проводов и элементов, термовыключатели, ручные соединительные зажимы, плоскогубцы, плетеный провод, силиконовые уплотнительные кольца, болты, переходники, удлинители, шнуры питания и электрические коробки.

Правильный уход за нагревательными элементами

Для обеспечения безопасной и эффективной работы вы должны правильно соединить нагревательный элемент и его применение. Невыполнение этого может привести к короткому замыканию, пожару, повреждению продукта или потере оборудования.

Большинство обогревателей со временем теряют свою теплопроизводительность. Когда производительность нагревателя снижается, это просто означает, что возникла проблема с его нагревательным элементом. Таким образом, время от времени вам нужно будет менять нагревательный элемент. Как правило, производители предлагают приобретаемые на складе опционы или заменяемые элементы на заказ, в зависимости от потребностей клиента. Чаще всего этот процесс замены имеет довольно короткое время выполнения и считается частью регулярного графика технического обслуживания.Однако, если нагревательный элемент выходит из строя в предмете конечного пользователя, таком как фен, вероятно, более экономично заменить весь предмет, а не его нагревательный элемент.

Производители могут предложить установить сменный элемент, или вы можете сделать это самостоятельно. Продолжайте читать, чтобы получить пошаговое руководство по тестированию и замене старого нагревательного элемента. Наши советы способствуют безопасности пользователей; однако, если вы не уверены, вам следует попросить специалиста провести тестирование и замену.

1. Сначала произведите визуальный осмотр.Если вы видите какие-либо признаки обесцвечивания, повреждения или подгорания на катушке, значит, элемент необходимо заменить. Если вы не заметили ничего необычного во время первоначальной оценки, можете продолжать.
2. Рассчитайте сопротивление элемента. Это математическое упражнение; вы можете использовать калькулятор, чтобы найти сопротивление детали. Простая формула для этого расчета: R = (V x V) ÷ P. В этом уравнении R обозначает сопротивление, V — напряжение, а P обозначает мощность, необходимую элементу.
3. Когда у вас есть сопротивление, пора проверить элемент с помощью измерительного прибора — мультиметра. Настройте прибор на показание сопротивления и выберите для этого подходящую шкалу измерения. Убедитесь, что нагреватель не подключен к источнику питания. Теперь измерьте сопротивление элемента, прикоснувшись к клеммам нагревательных элементов выводами мультиметра.
4. Сопоставьте показание сопротивления, показанное мультиметром, с рассчитанным вами.

Если есть совпадение, значит, с элементом нет проблем.В этом случае, если в последнее время вы заметили какие-либо нарушения в нагреве вашего прибора, возможно, это связано с другой проблемой. Вам необходимо проверить это в ремонтной службе.

Однако, если наблюдаемое значение выше или ниже, чем вы рассчитали, вам необходимо заменить элемент. Вы можете сделать это с помощью профессиональных услуг или посмотреть видеоурок по замене элемента.

ПРИМЕЧАНИЕ. Если вы выполняете этот тест в водонагревателе, вам нужно будет слить всю воду из резервуара и дать ей полностью высохнуть.Также следует отключить устройство и выключить панель прерывателя. После этого осторожно отсоедините электрические провода и откройте резервуар, чтобы выполнить проверку и замену.

Стандарты

Все нагревательные элементы должны соответствовать стандартам безопасности UL (Underwriters Laboratories). UL имеет стандарты соответствия для широкого спектра применений нагревательных элементов, таких как электрические воздуховоды для отопления, коммерческое электрическое приготовление пищи и нагревание и нагревательные элементы с электрической оболочкой. Мы также рекомендуем, чтобы все электрические нагревательные элементы соответствовали стандартам Национального электротехнического кодекса (NFPA 70).Хотя стандарты NFPA не соблюдаются на национальном уровне, многие штаты приняли их в качестве закона. В зависимости от вашей отрасли, области применения и региона возможно, что ваши нагревательные элементы должны будут соответствовать дополнительным стандартам. Чтобы узнать больше, обсудите ваши спецификации с вашим поставщиком.

Как найти подходящего производителя

Нагревательные элементы могут улучшить или сломать ваше приложение. Более того, при неправильном подборе или установке они могут быть опасными. Поэтому важно, чтобы вы работали только с надежным и опытным профессионалом.Более того, для достижения наилучших результатов вам необходимо сотрудничать с производителем нагревательных элементов, который стремится производить для вас самые лучшие и полезные продукты. Найдите такого производителя, просмотрев множество производителей высококачественных нагревательных элементов, которые мы перечислили на этой странице.

---

Нагревательные элементы Информационное видео

Электрический конвекционный нагревательный элемент (X15065) Производители

Home › Нагревательные элементы › Электрические конвекционные нагревательные элементы › Электрический конвекционный нагревательный элемент (X15065)

Электрический нагревательный элемент конвекции (X15065)

Технические характеристики

Тип	Детали электрического нагревателя
Номер модели	Х15065
Фирменное наименование	Никсон
Место происхождения	Гуандун, Китай (материк)
Цена FOB	1 доллар США.8-6 / Штука
Напряжение	220-240 В
Ватт	300 Вт-3000 Вт
Обработка поверхности	оригинальный цвет / пескоструйная обработка / черное покрытие
Возможность поставки	200000 Шт. / Шт. В месяц тепловентилятор
Сопротивление изоляции	100 МОм МИН
использование	конвектор обогреватель
Материал	6063 Алюминий
Ток утечки	0.5 мА МАКС
Толщина стенки	1,2 мм

Дополнительная информация

Мин. Кол-во для заказа	10 шт. / Шт. Нагревательный элемент
Порт	ZHAOQING OR GUANGZHOU
Условия оплаты	аккредитив, D / A, D / P, T / T, Western Union, MoneyGram
Срок поставки	7-25 дней в зависимости от количества
Детали упаковки	В деревянном ящике или картонных коробках, или в соответствии с вашими требованиями тепловентилятор

Мы заслужили репутацию надежных экспортеров, поставщиков и производителей высококачественного электрического конвекционного нагревательного элемента (X15065) , расположенного в провинции Гуандун, Китай.Изготовленный из высококачественного алюминия, электрический конвекционный нагревательный элемент высшего качества (X15065) идеально подходит для использования во всех типах конвекторных обогревателей и доступен в диапазоне от 300 Вт до 3000 Вт.

Детали:

• Тест Hi-pot — 1800 В / 2 мА / 1 с
• Сопротивление изоляции (добавление холодного воздуха) — 100 МОм
• Ток утечки должен быть 0. 5 мА макс. При подаче напряжения при номинальном напряжении
• Допуск по мощности (стандартный) — +5% / — 10%
• Нагревательный провод сопротивления — 0Cr25Al5, Cr20Ni80 или по требованию заказчика

Информация о продукте

Материал трубки	6063 Алюминий
Диаметр трубки	10-16 мм
Толщина стенки трубы	1.2 мм
Вт	300-3000 Вт
Напряжение	100-240 В
Размер	Индивидуальные
Гарантия	Три года
Тест на высокую прочность	1800 В / 2 мА / 1 с
Сопротивление изоляции	100 МОм мин.
Ток утечки	0,5 мА макс.
Обработка поверхности	Оригинальный цвет / пескоструйная обработка / черное покрытие
Рабочая температура	250-450 градусов
Срок службы	3600 часов (стандарт)
Монтажный кронштейн	С или без

Ищете «Электрический конвекционный нагревательный элемент (X15065)»?

PTC Элемент конвекционного нагрева

Конвекционный нагрев с PTC повышает эффективность

Новые керамические нагревательные элементы PTC повышают эффективность типичных резистивных нагревательных элементов, используемых в приложениях, где естественная конвекция предпочтительнее обычного нагрева с принудительной подачей воздуха.

Нагревательный элемент с положительным температурным коэффициентом PTC встроен в экструдированные алюминиевые профили, сочетая высокую теплоемкость с малым весом, не требуя дополнительных вентиляторов для передачи тепла. Алюминиевые профили предназначены для оптимальной передачи тепла через эффект дымохода.

Эффективная передача энергии

В любом отопительном приложении некоторая форма энергии — электрическая, газовая, нефтяная или даже гидроэнергетика — преобразуется в тепло. Энергия одного преобразуется в тепловую энергию, которая, в свою очередь, повышает температуру окружающего воздуха или физического объекта, чтобы привести их в равновесие.

Система конвекционного нагрева PTC преобразует электрическую энергию через резистивный элемент в тепло, которое очень эффективно передается алюминиевому корпусу. Алюминиевый корпус предназначен для излучения тепла путем естественной конвекции в прилегающий воздух. Нагретый воздух естественным образом поднимается вверх и направляется в обогреваемую зону. Затем нагретый воздух передает тепло более холодным поверхностям, пока эти поверхности, включая кожу человека, не достигнут равновесия с воздухом.

Благодаря компактным размерам этих нагревательных элементов и удельной мощности передача энергии более эффективна, чем у многих других типов нагревательных элементов.Элементы PTC изначально потребляют больше энергии из-за меньшего сопротивления и быстрее нагреваются, но с меньшей мощностью, когда элемент достигает равновесия с прилегающей поверхностью.

Контроль температуры

элементов PTC оцениваются из-за зависимости между температурой и сопротивлением цепи. С повышением температуры сопротивление цепи увеличивается. Эта зависимость описывается как положительный температурный коэффициент.

Что еще более важно, отсутствует риск перегрева из-за характеристик нагревателей с положительным температурным коэффициентом PTC.

Применения для конвекционного нагрева PTC

Электрические шкафы и корпуса

Предотвращение конденсации важно для шкафов и корпусов, подверженных воздействию погодных условий и непогоды. Уникальная природа воздухонагревателя PTC идеально подходит для этих целей. Элемент регулирует нагрев в зависимости от температуры окружающей среды, предотвращая образование конденсата при изменении температуры. Гидростаты часто включают в схемы для определения условий влажности.

Автомобильные отсеки

Дизельные двигатели нагреваются медленнее, чем бензиновые. Новые автомобили всех типов начинают использовать конвекционный обогрев PTC и вентилятор для быстрого обогрева пассажирских салонов до тех пор, пока не станет возможным использование тепла двигателя. F-350 Super Duty 2020 с дизельным двигателем — это пример того, как обогрев PTC используется для комфорта пассажиров в более прохладном климате.

Электромобилям не хватает тепла двигателя для обогревателей салона, и они переходят на электрические резистивные и PTC-нагревательные элементы, чтобы заполнить пробел.Ford Escape использует PTC в качестве дополнительного источника тепла с 2016 года.

Приборы для пищевых продуктов и напитков

Коммерческое оборудование, используемое в пищевой промышленности и производстве напитков, требует минимальных температур в широком диапазоне применений. Многие могут использовать конвекционный PTC-нагрев, чтобы обеспечить точную заданную температуру, сэкономить место и обеспечить безопасность как электрического тока, так и температуры поверхности.

Преимущества конвективных нагревательных элементов PTC

Саморегулирование и безопасность Нагревательные элементы

PTC являются саморегулирующимися по температуре и току.Каждый керамический элемент PTC изготавливается для определенной температуры. Как только устройство достигает этой температуры, обратный характер устройства увеличивает сопротивление в цепи до бесконечности, эффективно отключая цепь.

Температура относится к температуре окружающей среды, так что при высоких температурах окружающей среды в цепи протекает меньший ток, необходимый для достижения заданной температуры без внешнего управления. Саморегулирующийся характер защищает устройство от перегрева и тока.

Компактные и нестандартные размеры для приложений

Традиционным нагревателям требуется место для резистивных нагревательных элементов и схем управления, что часто делает их непригодными для приложений с ограниченным пространством. Керамические элементы PTC встроены в один конец алюминиевых профилей нестандартного размера, что требует гораздо меньше места и часто не требует схемы управления.

КПД элемента PTC

Электрический нагреватель с элементами PTC более эффективен, чем традиционные резистивные нагреватели.Профиль положительного температурного коэффициента контролирует сопротивление цепи до специально разработанной точки. Чем теплее элемент, тем выше сопротивление. Чем холоднее элемент, тем меньше сопротивление и больше тока будет течь, увеличивая тепло.

Эти характеристики уникальны тем, что изменение сопротивления и температуры зависит от температуры окружающей среды. Чем выше температура окружающей среды, тем выше будет сопротивление в цепи, препятствующее протеканию тока и медленнее нагревая элемент.

Гибкие напряжения Керамические нагревательные элементы

PTC не требуют определенного напряжения для эффективной работы. С этими элементами работает переменное или постоянное напряжение. Напряжение может быть указано от 12 В переменного / постоянного тока до 240 В переменного / постоянного тока.

Пороговая температура

Пороговая температура для нагревательных элементов PTC — это максимальная температура, которую элемент достигнет до того, как сопротивление возрастет и отключит электрический ток к устройству. Фактические устройства выбираются не по пороговой температуре, а по требованиям к обогреву корпуса и требуемой мощности.Каждое устройство выбирается на основе материала и конфигурации материала, используемого для передачи тепла окружающим поверхностям.

Количество тепла, необходимое для обогрева кабины, ограждения или поверхности определенного размера до определенной температуры, определяет, какая комбинация элемента PTC и устройства используется для данного приложения. Специалист по тепловому отоплению DBK может помочь вам выбрать правильное устройство и размер в соответствии с требованиями к выходной температуре.

Высокая плотность мощности

Эти устройства имеют более высокую удельную мощность, чем резистивные проволочные нагреватели.Небольшой размер керамических нагревательных элементов PTC и возможность встраивания непосредственно в материалы для эффективной теплопередачи приводит к концентрированной плотности мощности.

Какой размер нагревательного элемента PTC с естественной конвекцией?

DBK USA имеет экспертов, готовых ответить на ваши вопросы. Инженеры-конструкторы могут воспользоваться калькулятором мощности передачи на нашем сайте. Смело звоните нашим теплотехникам напрямую по телефону 1-864-607-9047. Перейдите на нашу страницу ресурсов для получения дополнительной информации о конвекционных обогревателях PTC.

Загрузить блог в формате PDF для PTC Element Convection Heating

Dimplex LCM300711 Линейный обогреватель плинтуса конвектора — 120 В, 750 Вт, длина 30 дюймов — Миндаль

Превосходная конструкция	Превосходная конструкция ребристых трубчатых элементов для безопасности и длительного срока службы
Порошковое покрытие отделка	Покрытие из полиэфирно-эпоксидной порошковой краски устойчиво к выцветанию и истиранию, что обеспечивает долгий срок службы и долговечность.
Отличная теплопередача	Никель-хромовый резистивный проволочный нагревательный элемент в стальной оболочке. Спиральные стальные ребра прочно припаяны к поверхности для обеспечения отличной теплопередачи.
Заглушки в комплекте	Корпус укомплектован заглушками для полевой проводки. Могут быть подключены с левой или с правой стороны.
Быстрая и простая установка	Включает в себя крышку кабеля и лицевой панели для быстрой и простой установки
Быстрое и простое подключение к источнику питания	Большой отсек для проводки, обеспечивающий быстрое и легкое подключение питания
Защита от перегрева	Тепловая защита от перегрева для безопасности
Нагревательные элементы	Нагревательный элемент имеет металлическую трубчатую оболочку, соединенную со спиральными стальными ребрами.Нагревательный элемент содержит высококачественный никель-хромовый провод, заключенный в прочную изоляцию из оксида магния.
Привлекательный стиль	Эксклюзивный контурный дизайн с надежными закругленными торцевыми крышками и привлекательный стиль позволяют устройству легко вписаться в любую комнату.
Производительность	Превосходная конструкция лезвия с акульим плавником для улучшенной теплоотдачи, бесшумной работы и увеличения срока службы.
Меньшая гибкость размещения по длине.	Спроектирована так, чтобы иметь на 10-20% меньшую длину по сравнению с традиционной плинтусом, что позволяет ускорить обогрев помещения и увеличить его
Простая установка	Установка проста, поскольку нет воздуховодов, газовых линий , или топочное помещение.
Сейф	Оснащен несколькими системами безопасности для обеспечения полного спокойствия

Области применения трубчатых нагревательных элементов | Промышленное отопление

Трубчатые нагревательные элементы широко используются в промышленном отоплении благодаря своей универсальности и доступности.Они используются для нагрева жидкостей, твердых тел и газов за счет кондуктивного, конвекционного и радиационного нагрева. Трубчатые нагреватели, способные достигать высоких температур, являются эффективным выбором для тяжелых промышленных применений.

Что такое трубчатые нагревательные элементы

Трубчатые нагревательные элементы — это элементы, применяемые в электрических нагревателях. Они легко настраиваются, энергоэффективны и могут использоваться для большинства систем отопления. Им можно придать практически любую форму — чаще всего круглую, треугольную или приплюснутую.

Как работают трубчатые нагревательные элементы

Трубчатые нагревательные элементы передают тепло за счет прямого воздействия жидкости, твердого тела или газа. Они настроены на определенную ваттную плотность, размер, форму и оболочку в зависимости от их конкретного применения. При правильной настройке они могут достигать температуры 750 градусов по Цельсию или выше.

Применение трубчатых нагревательных элементов

Трубчатые нагревательные элементы применяются для трех основных типов промышленного нагрева: кондуктивного, конвекционного и радиационного нагрева.

Промышленное кондуктивное отопление

Передача тепла с помощью трубок очень важна при проектировании системы отопления. Теплоотдача от внешней оболочки трубчатого элемента должна передаваться в области, представляющие интерес для его применения.

Сплав оболочки важен. Это связано с тем, что разные сплавы обладают разными свойствами теплопередачи. Например, сталь — отличный материал для теплопередачи по сравнению с нержавеющей сталью.

Промышленное конвекционное отопление

При конвекционном нагреве трубчатый элемент нагревает воздух вокруг.Затем потоки естественной конвекции передают тепло предполагаемой среде. Трубчатые элементы способны чрезвычайно быстро рассеивать тепло. Это позволяет конвекции быстро нагревать целевой продукт. Конвекция способствует более быстрому проникновению тепла.

Конвекционные обогреватели не используют вентиляторы или двигатели. Таким образом, они тихие и не требуют особого ухода. Их можно использовать отдельно для обогрева небольшого помещения или последовательно для большего помещения. Конвекционные обогреватели позволяют обогревать определенные или изолированные области, что делает их энергоэффективным выбором.

Промышленное радиационное отопление

Промышленное радиационное отопление генерирует тепло и излучает его на определенную площадь. Расстояние и угол опорного кронштейна информирует конструкцию. Размещение отражателей под определенным углом эффективно направляет тепло туда, где оно необходимо.

При промышленном радиационном обогреве трубчатые элементы часто предпочтительнее кварцевых. Это связано с их жесткостью и долговечностью. Wattco использует трубчатые нагреватели Calrod для производства лучистого тепла в приложении благодаря их универсальности и быстрому нагреву.

Радиационный нагрев обычно используется в медицине, автомобилестроении, горнодобывающей / нефтегазовой, строительной, производственной и термоформовочной промышленности.

Для каких сред можно использовать трубчатые нагревательные элементы?

Трубчатые нагревательные элементы могут использоваться для нагрева различных сред, включая жидкости, газы и твердые тела. Трубчатые нагревательные элементы в кондуктивных нагревателях используют прямой контакт для нагрева твердых тел. При конвекционном нагреве элементы передают тепло между поверхностью и газом или жидкостью.При радиационном нагреве тепловая энергия передается электромагнитными волнами.

Типы трубчатых нагревательных элементов

Существует несколько типов трубчатых нагревательных элементов. Все они могут быть адаптированы практически под любые требования.

В одиночных трубчатых элементах используется оболочка из сплава с минеральной изоляцией. Это предотвращает разбрызгивание и вибрацию, что продлевает срок службы.

Двойной трубчатый элемент — это два последовательно соединенных между собой нагревательных элемента в отражении.

Трубчатые элементы со шпилькой могут поставляться с влагостойким клеммным корпусом при использовании во влажной среде.

Кварцевые трубки, двойные кварцевые трубки и элементы кварцевых ламп используются для горизонтального монтажа трубных светильников.

Оребренные трубчатые нагреватели используются для максимальной эффективности и для влажных или агрессивных рабочих элементов.

Преимущества трубчатых нагревателей

точность

Точность — одно из главных преимуществ трубчатых нагревательных элементов.Они обеспечивают улучшенный контроль температуры, лучшее поддержание температуры и точную теплопередачу. Доступна плотность мощности до 120 Вт / кв. Дюйм и температура до 750 ° C (1382 ° F). У них есть возможность удовлетворить практически любое приложение. Холодные секции также изготавливаются по индивидуальному заказу для защиты клемм.

Чрезвычайная точность позволяет трубчатым нагревательным элементам работать лучше и дольше. В результате они экономичны и эффективны.

Компактный размер

Компактный размер трубчатых нагревательных элементов имеет множество преимуществ.Их меньшие размеры и нестандартные размеры упрощают установку. Их размер также позволяет легко чистить, обслуживать или заменять. Возможность легко снимать и заменять эти элементы означает, что период производства не нужно останавливать надолго.

На заказ

Трубчатые нагревательные элементы доступны в различных формах и размерах, рассчитаны на оптимальную долговечность. На заводе-изготовителе элементы настраиваются на оптимальный размер и форму для конкретного применения. Индивидуальный изгиб диаметров и радиусов обеспечивает лучшую производительность за счет соответствия форме, подгонке и функциям приложений.

Получите трубчатые нагревательные элементы сегодня

Трубчатые нагревательные элементы являются одними из самых популярных промышленных отопительных приборов. Они эффективны, долговечны и экономичны. Свяжитесь с нами сегодня, чтобы запросить предложение или дополнительную информацию. Наша команда поможет вам настроить лучшие трубчатые нагревательные элементы для вашего применения.

Производители нагревательных элементов Поставщики | Справочник IQS

Нагревательные элементы

Нагревательные элементы являются частью нашей повседневной жизни.Когда мы встаем с постели и включаем термостат, принимаем горячий душ, сушим феном и завиваем волосы, завариваем кофе или чай, готовим завтрак и тосты, мы используем различные типы нагревательных элементов. Эти элементы часто скрыты внутри используемых нами приборов и оборудования, и мы даже не видим их в работе.

Электронагревательные элементы — это компоненты, преобразующие электрическую энергию в тепловую. Затем эту тепловую энергию можно использовать для выполнения работы. Нагревательные элементы изготовлены из достаточно прочного материала, чтобы выдерживать повторяющиеся циклы высоких и низких температур без плавления и разрушения.Они используют излучение, теплопроводность или конвекцию для повышения температуры окружающих твердых тел, жидкостей или газа. Например, нагревательный элемент фена передает выделяемое тепло через воздух за счет конвекции. Нагревательные элементы в тостере передают свое тепло хлебу, используя излучение, чтобы испарить воду из хлеба и приготовить тосты.

Производители нагревательных элементов — Hottwatt, Inc.	Производители нагревательных элементов — Hottwatt, Inc.	Производители нагревательных элементов — Hottwatt, Inc.
Производители нагревательных элементов — Hottwatt, Inc.	Производители нагревательных элементов — WATTCO ™	Производители нагревательных элементов — WATTCO ™

Приложения, в которых используются нагревательные элементы

Нагревательные элементы используются в жилых, коммерческих и промышленных помещениях.Нагревательные элементы в доме можно найти в электрическом водонагревателе , духовке , печи , радиаторе и сушилке для белья, а также других мелких и крупных приборах. В коммерческих целях нагревательные элементы включают подогреватели пищи, фритюрницы, паровые столы, эспрессо-машины, сауны и пароочистители. Промышленные нагревательные элементы используются в медицинских устройствах, трубных нагревателях, масляных диффузионных насосах, жидкостных погружных нагревателях, газовом нагреве, обжиговых печах и отверждении. Пищевая промышленность, стекло , сталь, керамика и электронная промышленность являются крупными потребителями технологий с использованием тепловых элементов.

Как нагревательные элементы менялись с течением времени

Томасу Эдисону приписывают первое использование углеродной нити для создания лампы накаливания в конце 18 века. Поскольку нить накала генерировала свет при высокой температуре, изобретение первого нагревательного элемента связано с ним. Однако первые нагревательные элементы, разработанные специально для выработки тепла, появились позже. В конце 19 века Джеймс Прескотт Джоуль и Джулиус Роберт Майер разработали первый закон термодинамики, который описал связь между теплотой и работой.Вскоре изобретатели начали применять эту информацию в своих творениях. В 1868 году лондонский художник по имени Бенджамин Уодди Моган изобрел первый газовый водонагреватель, названный гейзером. Использовать его в жилых помещениях было небезопасно, потому что в нем не было вентиляции для выделяемых паров. Лишь 21 год спустя американский инженер норвежского происхождения Эдвин Рууд изобрел электрический водонагреватель.

Хотя Альберту Маршу приписывают изобретение первого электрического обогревателя, в 1905 году он открыл хромель (теперь называемый NiChrome), сплав никеля и хрома.Он был в 300 раз горячее, чем конкурирующие элементы, и был запатентован в 1906 году. Хромель Марша сразу же стал использоваться в электрических обогревателях. В 1909 году General Electric выпустила на рынок свой первый успешный тостер, используя открытие Марша. В том же веке были электрифицированы чайники. Сначала их нужно было нагревать на спиральных элементах, но позже они были разработаны со встроенными в них электронагревательными элементами.

Американский изобретатель Эдвард Г. Ачесон открыл карбид кремния в 1891 году. Он пытался изобрести искусственные алмазы.То, что он создал, было одним из самых твердых синтетических материалов из существующих, который также может функционировать как полупроводник. Карбид кремния можно найти в нагревательных элементах, используемых при высоких температурах. Перенесемся в 21 век, и нагревательные элементы расширились и стали включать множество различных материалов, форм, размеров и областей применения.

Материалы, используемые для изготовления нагревательных элементов

Никель-хром

Изготовленные из никель-хрома состоят из сплава, состоящего на 80% из никеля и на 20% из хрома.Гибкий никель-хром позволяет легко придать элементу любую форму и размер, необходимые для его применения. Температура плавления NiChrome 2550 градусов по Фаренгейту и его стойкость к окислению также делают его популярным материалом для нагревательных элементов. Полоски, провода и / или ленты из никель-хрома можно найти в тостерах, фенах и сушилках для одежды. Нагревательные элементы NiChrome могут быть разработаны для достижения максимальной температуры 1300 градусов по Фаренгейту.

PTC Керамика

Переносные керамические обогреватели пользуются популярностью в домах и офисах.В них используется керамический элемент с положительным температурным коэффициентом (PTC) для выработки тепла. Вместо проволоки в керамических нагревательных элементах PTC используется керамическая стружка или камни из титаната бария или титаната свинца. Использование керамики помогает сделать изделие более безопасным и долговечным. Керамический элемент более безопасен, потому что он работает при температуре 518 градусов по Фаренгейту, по сравнению с рабочей температурой 900 градусов по Фаренгейту у традиционного металлического элемента.

Карбид кремния

Элементы из карбида кремния или SiC могут работать при более высоких температурах и ваттной нагрузке, чем их металлические аналоги.Они могут достигать 1625 градусов по Цельсию (2927 градусов по Фаренгейту) и выпускаются в стандартном или индивидуальном исполнении. Благодаря твердости элементов SiC они не теряют свою форму при максимальных температурах. Это позволяет интегрировать их в конструкцию оборудования без конструктивных опор, необходимых с элементами из других материалов.

Дисилицид молибдена

Дисилицид молибдена (также называемый MoSiO2 и MolyD), нагревательные элементы могут достигать 1850 градусов по Цельсию или 3362 градусов по Фаренгейту.Они используются в электрических печах электронной, сталелитейной, керамической и стекольной промышленности.

кварцевый

Поскольку кварц может способствовать передаче тепла от сердечника нагревательного элемента и может передавать тепло с небольшим поглощением, он является популярным выбором среди дизайнеров. Кварцевые элементы быстро нагреваются и используются в инфракрасных обогревателях. Кварцевые нагревательные элементы обычно применяются в промышленности для сушки краски, отверждения пленки, термоформования и герметизации клея .

Нержавеющая сталь

Элементы из нержавеющей стали используются при погружении в воду. В чайниках и пивоваренном оборудовании используется нержавеющая сталь, потому что она не ржавеет даже при длительном контакте с водой. Для электрических пивоварен, в которых используются элементы из материала, отличного от нержавеющей стали, требуется магниевый анод для предотвращения коррозии элементной базы.

Минеральная изоляция

Минеральная изоляция может использоваться в зависимости от желаемого применения нагревательного элемента.Преимущество использования минеральной изоляции заключается в том, что покрытие окисляется и обеспечивает защиту от дальнейшего повреждения с течением времени. Стекловолокно , оксид магния и слюда используются для этой цели.

Как работают нагревательные элементы

Чтобы материал можно было использовать в нагревательном элементе, он должен противостоять току электричества при приложении к нему тока. Затем сопротивление преобразуется из электрической энергии в тепловую. Количество произведенной тепловой энергии зависит от того, насколько материал сопротивляется приложенному электрическому току.Удельное сопротивление элементарного провода заданной длины измеряется на основе того, сколько сопротивления имеется на длину и площадь поперечного сечения, и измеряется в Ом на метр. Затем сопротивление можно использовать для расчета киловаттной (кВт) нагрузки элемента. Специальные расчеты используются для измерения удельного сопротивления проводов круглых элементов, ленточных элементов, спиральных или спиральных элементов.

Настройка нагревательных элементов

Нагревательные элементы можно настроить для конкретных целей. Они могут быть изготовлены из никеля , железа, молибдена и керамики.Конфигурация может быть проволока , лента (лента), катушка, чипсы или камни. Планируемое применение определяет размер и форму необходимого нагревательного элемента. Например, элементы на электрической плите и в основании чайника необходимо свернуть спиралью, а промышленные погружные нагреватели согнуть в виде шпильки. Трубчатые элементы используются в электрических печах, грилях, диффузионном оборудовании, водонагревателях и чайниках. Элементы, намотанные слюдой, можно найти в ленточных нагревателях и тостерах.В конвекторах и тепловентиляторах используются спиральные нагревательные элементы. Гибкий нагревательный элемент можно настроить для узкоспециализированного оборудования в медицинской, авиационной и автомобильной промышленности. Гибкие нагревательные элементы, обычно изготовленные из протравленной фольги, могут использоваться в ЖК-дисплеях, оптическом оборудовании, печатных платах в компьютерах и приложениях, которые защищают наружные устройства от замерзания.

Техническое обслуживание нагревательного элемента

Нагревательные элементы обычно выходят из строя раньше, чем окружающее их оборудование.Иногда замена прибора или оборудования более рентабельна, чем замена нагревательного элемента. Это касается фенов, тостеров и небольших обогревателей. В других случаях желательно заменить элемент для дальнейшего использования его оборудования. Так обстоит дело с водонагревателями, печами, и духовками. Схема проводки оборудования помогает удалить старые элементы, а также установить и перемонтировать новые элементы. Электрическая коробка может потребовать открытия, поскольку они используются для подключения греющих кабелей к другим кабелям, а также к источнику питания.

В дополнение к нагревательным элементам для безопасного и правильного использования требуются некоторые аксессуары. Например, для элементов водонагревателя требуется силиконовое уплотнительное кольцо для образования надлежащего уплотнения. Плетеные провода, зажимы и болты используются в электропечах. Электрические коробки, шнуры питания, удлинители и адаптеры также используются в различных приложениях.

Нормы соответствия для нагревательных элементов

UL (Underwriters Laboratories) требует от всех производителей нагревательных элементов для обеспечения безопасного использования.Стандарты UL 197, UL 499 и UL 1030 применяются к коммерческим электроприборам для приготовления пищи и электронагревательным приборам. Чтобы получить одобрение, технические характеристики нагревательных элементов с электрической оболочкой должны соответствовать стандартам. Электрические канальные обогреватели должны соответствовать стандарту UL 1996.

Национальный электротехнический кодекс (NFPA 70) устанавливает стандарты для монтажа электропроводки, включая нагревательные элементы. Хотя это не федеральный закон, многие штаты приняли его руководящие принципы.

Вопросы, которые следует задать перед выбором производителя

Есть много хороших производителей нагревательных элементов. Выбор подходящего производителя зависит от настроек и предполагаемого использования необходимых нагревательных элементов. Например, для тостеров требуется небольшая незащищенная никель-хромовая лента или ленты, в радиаторах используются длинные стержни, в некоторых обогревателях используется керамика PTC, а нагреватели с диффузионным насосом требуют специального процесса.

При выборе производителя важно убедиться, что он сможет удовлетворить потребности клиентов, соблюдая при этом отраслевые стандарты и нормы.Они должны знать, какие типы элементов подходят для каких приложений. Использование неподходящего нагревательного элемента может привести к повреждению продукта, возгоранию, короткому замыканию и потере оборудования.

Перед выбором производителя необходимо учесть множество факторов. Разработаны ли большинство их продуктов и деталей для домашнего, коммерческого или промышленного использования? Соответствуют ли они стандартам UL? Может ли будущий производитель производить нагревательные элементы для заданного диапазона температур и из желаемого материала? Знают ли они отраслевые стандарты для нагревательных элементов в различных областях применения? Что включает в себя их техническое обслуживание? Предоставляют ли они гарантию на какие-либо элементы и связанные с ними детали, приобретенные у них? Какая у них репутация в отрасли по времени отклика при необходимости замены элементов? Прежде чем двигаться дальше, необходимо дать четкие ответы на все эти и многие другие вопросы.Выбор правильного производителя и графика технического обслуживания будет способствовать безопасности продукта и увеличению его срока службы. Чтобы ознакомиться с удобным списком производителей нагревательных элементов, вы можете посетить верхнюю часть на этой странице .

---

Типы нагревательных элементов

• изготовлены из проволоки, намотана на сердечник из стекловолокна и изолирована ПВХ или силиконовой резиной.
• Патронные нагревательные элементы — это устройства, обеспечивающие локальный нагрев для широкого спектра применений.Эти нагреватели обычно вставляются в вещество или предназначены для нагрева определенной области. Эти элементы обычно изготавливаются из семи различных частей, включая нагревательную спираль, изоляцию, уплотнение, оболочку, удельную мощность, тип подводящего провода и заделку.
• Керамические нагревательные элементы используются при низких и высоких температурах. печи и топки. Они бывают прямоугольными, квадратными, плоскими, цилиндрические или частично цилиндрические формы.

• распространены во многих продуктах и ​​обеспечивают тепло в общую площадь.Нагревательные элементы имеют форму катушек на основе по прямому назначению; они могут быть свободно излучающими или закрытыми.

• — это металлические компоненты, которые проводят тепло во многих изделиях, включая сушилки для одежды и фены.
• — нагревательные элементы, используемые внутри устройств. которые используют электричество для питания себя и производства тепла.
• Гибкие нагревательные элементы — это очень тонкие элементы, которые позволяют приклеивать к различным формам и соединениям, чтобы обеспечить нагрев непосредственно там, где это необходимо.
• Нагревательные элементы являются нагревательным элементом во всех электрических нагревателях, используемых для нагрева твердое тело-газ / жидкость и твердое тело-твердое тело
• сконфигурированы так, чтобы иметь большую площадь поверхности, не занимая много места.
• Погружные нагревательные элементы позволяют погружать электрические нагреватели в жидкие или газообразные материалы, которые они нагревают.
• Промышленные нагревательные элементы преобразуют электрическую энергию в тепловую, а затем передают эту тепловую энергию воздуху, жидкости или твердым телам посредством конвекции или теплопроводности.
• Инфракрасные нагревательные элементы используются в инфракрасных обогревателях, которые используются во многих приложениях. Элемент нагревает поверхность, которая распределяет тепло .
• часто заключены в стальную оболочку и имеют ленту или проволока, намотанная на лист или трубку слюды и изолированная слюдой.

• нагревательные элементы обычно используются в конвекционных печах и духовки с открытыми змеевиками.Типы Plug / Rack часто представляют собой сборку нагревательных элементов вместе в стойке или вилке.
• Кварцевые нагревательные элементы обычно используются в инфракрасных обогревателях и служат источником быстрого нагрева.
• Нагревательные элементы из карбида кремния используются в высокотемпературных процедурах. и где требуется более высокая мощность. Обычно они имеют форму длинной трубки. элементы.

• очень распространены и иногда имеют кожух или защитный компонент и может быть сформирован в соответствии с применением.

---

Термины для нагревательных элементов

— Вещество, состоящее из двух или более металлов или металл и неметалл, сплавленные вместе в расплавленном состоянии.

— Для нагрева, а затем охлаждения твердого тела (обычно стали или стекла) для размягчение, медленное охлаждение в печи для получения менее хрупкого материала.

— Соединение металлов с использованием тепла и наполнителя металл для образования прочного соединения, присадочный металл обычно представляет собой сплав серебра.

— Британская тепловая единица. Количество тепла, необходимое для подъема или понизьте температуру одного фунта воды на один градус по Фаренгейту.

— Для сочетания, часто металла, с углеродом.

— Метрическая шкала температур, по которой вода замерзает при нуле градусов и закипает при 100 градусах, обозначается символом «C».

— Любой продукт, сделанный из неметаллического минерала (глина) обжигом при высокой температуре, например, фарфор или кирпич.

— Любой спиральный элемент, служащий источником тепла.

— В системе теплового насоса змеевик поглощает тепло от на улице.

— Трубка или канал, по которому подается воздух. Воздуховоды обычно из металла, ДВП или гибкого материала.

— Прямое расширение; система, в которой тепло передается прямым расширение хладагента.

— Температурная шкала, по которой вода замерзает на 32 градуса и закипает при 212 градусах; обозначается буквой F.

— кирпич, выдерживающий высокие температуры и применяемый специально для футеровки печей или каминов.

— Элемент, который сломался и что-то касается металл, например клетка, которая должна удерживать элемент или элемент металлический корпус.

— Компонент отопителя, отвечающий за проводя тепло.

— Невидимые волны, воспринимаемые как тепло, длина которых больше чем красный видимый свет и короче микроволн.
