Мотоблок или мотокультиватор что выбрать, что лучше и в чем разница

Средства малой механизации, ставшие популярными в последние десятилетия, серьезно облегчают жизнь дачников, фермеров и жителям сел и деревень, имеющих в своем распоряжении определенные площади сельскохозяйственных угодий. Обработка земли и уход за культурами требует меньших физических усилий и затрат времени, если купить мотоблок или мотокультиватор.

Это сравнительно недорогие машины на базе бензиновых двигателей, при помощи которых можно выполнить целый спектр операций по обработке грунта, уходу за растениями и уборке урожая на площадях от 10 – 15 соток до 2-3 гектаров. Большинство таких машин отличается надежностью конструкции, простотой управления, экономным расходом горючего и универсальностью.

С их помощью можно выполнять: вспашку; культивацию; нарезку рядов; окучивание; прополку; уборку картофеля; кошение травы; очистку двора и дорожек от снега… И еще много операций, ранее требовавших тяжелого физического труда.

Важно только определиться с объемом предполагаемых работ и правильно выбрать технику. Первая проблема, которая возникает при выборе этой техники — мотоблок или мотокультиватор, что выбрать для своих нужд. Далее мы рассмотрим эту проблему подробнее.

В чем разница между мотокультиватором и мотоблоком


	Мотокультиваторы	Мотоблоки



Вес, кг	20 — 60	70 — 120
Мощность л. с.	3 — 6	7 — 12 и более
Конструкция рамы	Жесткость и массивность рамы зависит от мощности.	Массивная, усиленная рама.
Коробка передач	Ограничены одной передачей, есть возможность задать направление вращения фрез.	Есть коробка передач, как минимум 2 вперед и 1 назад передача.
Вал отбора мощности
Пневмоколеса	Пневмоколесами оснащаются только некоторые модели.	Как правило, оснащаются пневмоколесами.
Фрезерование	Основной способ обработки почвы.	Может применяться, при этом не является основным способом обработки.
Работа с окучниками	Смогут работать тяжелые модели, но только на легких почвах.	Могут работать с двойными окучниками.
Работа с плугом	Не приспособлены.	Могут обрабатывать различные типы почв.
Работа с картофелекопателем	Не приспособлены	Могут работать с картофелекопателем.
Работа с косилкой, снегоуборщиком и другой активной навеской	Не приспособлены.	Могут работать модели оборудованные валом отбора мощности.
Транспортные работы	Есть возможность приспособить для транспортных работ, но нет целесообразности.	Возможно выполнять транспортные работы.

Мотокультиваторы

Очень популярные машинки на базе преимущественно бензиновых двигателей. Мощность моторов составляет 3 – 6 л.с., а вес агрегата достигает 60 кг. Диапазон масс довольно значителен — можно найти культиваторы весом около 20 кг, а купить и модели, в которых предусмотрена установка специальных балластных утяжелителей, увеличивающих общую массу до 100 и более килограммов. Это требуется при работе на тяжелых грунтах и выполнении определенных операций, о которых речь пойдет ниже.

Функционал мотокультиваторов довольно ограничен — распушивание почвы, прополка, междурядная обработка, в некоторых случаях — окучивание. Сфера использования мотокультиваторов массой до 50 кг — дачные и приусадебные участки площадью до 15 – 20 соток, клумбы, теплицы.

Рабочий орган мотокультиватора — секционная вращающаяся фреза шириной 35 – 70 см. За счет съемных секций ширину фрезы можно менять, что очень удобно для обработки разных культур с различной шириной междурядий. Фреза одновременно является и движителем агрегата — зацепляясь за грунт тянет культиватор вперед со скоростью, которая регулируется рукояткой газа.

Современные модели мотокультиваторов могут оборудоваться и коробками передач вариаторного или шестеренчатого типов с реверсом или без него. Как правило, КПП устанавливаются на устройства тяжелее 50 кг. Число передач у большинства моделей не слишком велико — 1+1 или 2+1.

Вместо фрезы на тяжелые модели можно установить металлические колеса с грунтозацепами. Это дает возможность пользоваться прицепными орудиями — плугами и окучниками. Но практика показывает, что даже тяжелые мотокультиваторы со вспашкой справиться не в состоянии, а окучивают картофель на приемлемом уровне качества только на легких грунтах, даже в случае предварительной обработки междурядий фрезой.

Обобщая информацию, можно со всей уверенностью утверждать, что мотокультиваторы имеют право на жизнь, и даже обладают своими преимуществами перед мотоблоками, но только в случае использования их на небольших участках и внутри искусственных сооружений. Основные операции, с которой большинство мотокультиваторов справляется на «отлично» — рыхление грунта фрезой и обработка междурядий.

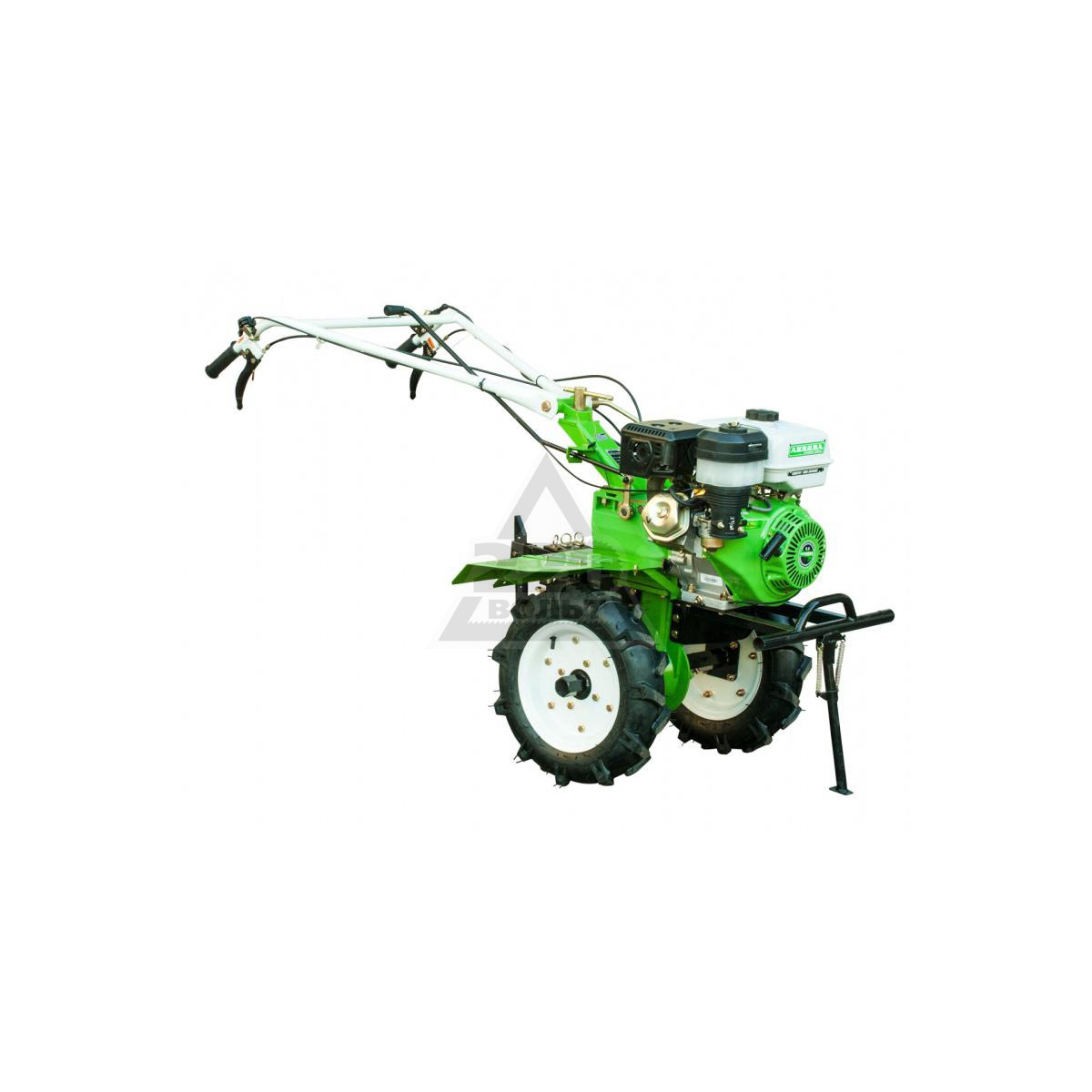

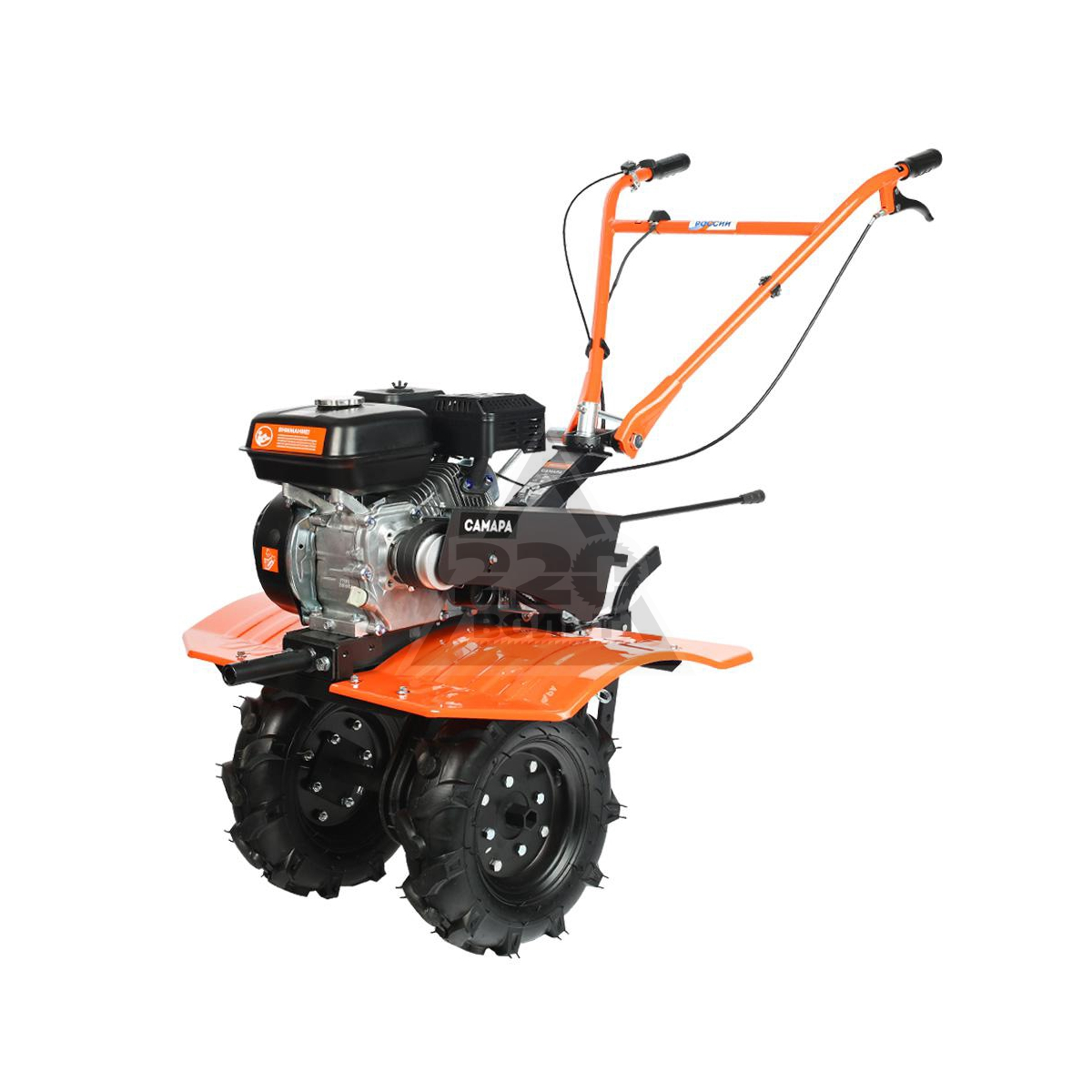

Мотоблоки

В споре, что лучше мотокультиватор или мотоблок, нельзя однозначно принять ту или иную сторону. Это приблизительно то же, что сравнивать гусеничный трактор и легковой автомобиль. У каждого из агрегатов свое назначение и свои особенности. Если сравнивать одинаковые операции, то мотоблок с ними справляется более уверенно, чем мотокультиватор, но взамен он дороже, тяжелее, расходует больше горючего.

Производятся мотоблоки на базе бензиновых и дизельных двигателей приблизительно в равной пропорции. Бензиновые двигатели устанавливаются на легкие и средние мотоблоки, массой 50 – 150 кг, дизельные — на значительную часть средних и тяжелые, масса которых может достигать 300 кг. Мощность двигателей легких мотоблоков составляет около 6 л.с., средних — до 8 л.с. и тяжелых — 8 – 12, а то и более лошадиных сил.

Главное отличие мотоблока от мотокультиватора — наличие пневматических шин и вала отбора мощности, позволяющего подключить широкий шлейф навесного оборудования — ту же фрезу, косилку, насос, дровокол и т.д. Пневматические колеса используются как в транспортном, так и в рабочем положении.

Оборудуются мотоблоки всех видов и полноценными коробками передач с обязательной задней скоростью. У средних и тяжелых мотоблоков может быть до 4 – 5 передач вперед и 2 назад. Но большинство моделей располагает более простыми трансмиссиями с 2 – 3 передними и одной задней передачей.

Запуск мотора осуществляется как вручную, так и от электростартера (у некоторых моделей профессионального класса). Мотоблоки уверенно работают практически со всеми видами сельскохозяйственных орудий. Они могут пахать, культивировать, косить, копать картофель. Очень удобно использовать их в качестве транспортного средства — большинство из мотоблоков комплектуются прицепными тележками грузоподъемностью 0,3 – 1 тонну. Скорость движения мотоблока с прицепом может превышать 12 км/ч.

Средние и тяжелые варианты мотоблоков оснащаются блокируемым дифференциалом, позволяющим работать на тяжелых почвах, мокрой траве и передвигаться по размытым дорогам и пашне.

Существуют на рынке и переходные модели, которые по своим основным параметрам походят на мотоблок и имеют большой вес, коробку передач, редуктор, но не имеют вала отбора мощности. По сути, это мотокультиватор на колесном ходу и зачастую, в чем разница между мотокультиватором или мотоблоком понять сложно. Это промежуточные модели, вобравшие все лучшее от обеих машин.

В каких случаях можно использовать культиватор, а в каких мотоблок

Культиватор — идеальная машина для дачи и небольшого участка. Некоторые европейские, американские и японские модели можно использовать для профессиональной работы в ландшафтном дизайне, садоводстве, тепличном хозяйстве. Они отлично разрыхляют грунт практически до состояния мелкого песка или муки, уничтожают сорняки, а возможность изменения ширины фрезерования делает их незаменимыми в огородничестве.

По своей функциональности они практически не уступают легким мотоблокам — нет только возможности транспортирования прицепа, но легкими мотоблоками, как транспортным средством мало кто пользуется.

Если земля у вас обработанная и в последующем вам необходимо поддерживать ее состояние из года в год, производя фрезерование, то лучшим выбором будет мотокультиватор весом 30 — 40 кг. Для теплиц можно выбрать модель культиватора массой 20 кг.

Мотоблок — это универсальный инструмент позволяющий выполнять не только фрезерование, но и другие различные операции. Поэтому если вам нужна только культивация, то не стоит тратить средства на мотоблок.

Мотоблок следует покупать только при наличии участка площадью около 0,5 гектара, необходимости подключения активного оборудования и перевозки различных сельскохозяйственных, строительных и бытовых грузов на небольшие расстояния. Мотоблоки, особенно тяжелые, обладают функциональностью мини-трактора.

В некоторых случаях можно прикреплять тележку и к мотокультиватору. Для этого потребуется докупить пневмоколеса и специальную сцепку. Однако это имеет очень мало смысла, сам мотокультиватор не обладает такой мощностью, а из-за отсутствия повышенных передач скорость его передвижения будет всего 2 — 3 км./ч.

Если планируете работать с задним навесным оборудованием таким как плуг, картофелекопатель, двойной окучник, то здесь не обойтись без мотоблока. При этом, чем тяжелее будет мотоблок, тем легче работать с задним навесным оборудованием, но тяжелее производить фрезерование. Для работы с плугом следует присмотреться к мотоблокам весом 100 — 120 кг.

Кроме обработки земли мотоблок позволяет прицепить косилку для кошения травы. Существует два вида таких косилок — ножевые и роторные. Они могут быть приспособлены как для кошения сена, так и для кошения газона.

В зимний период к мотоблоку можно прицепить роторный снегоуборщик и использовать для быстрой уборки снега с дорожек вокруг дома.

В последнее время наметилась тенденция оснащения мотоблока передним управляемым мостом и превращения его в четырехколесную с/х машину, обладающую доставочной мощностью и широтой возможностей для обслуживания частной фермы, паркового и коммунального хозяйства или среднего по размерам огородного и тепличного хозяйства.

При выборе необходимой техники, прежде всего, рекомендуется ориентироваться на объем и вид работ, для которых она покупается. Следует также помнить, что чем мощнее мотоблок или культиватор, тем труднее им управлять. Для пенсионеров и женщин, работающих на приусадебных участках, лучше всего купить средний по массе мотокультиватор, а для полноценного использования в товарном хозяйстве — мотоблок.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Топ-7 мотоблоков на Shop.by

Для облегчения работы с почвой в помощь дачнику сейчас выпускается много различного вида спецтехники. Примером такого помощника может служить так называемые мотоблоки. Это универсальная машина и довольно практичное устройство. Популярность их растет с каждым годом. Рассмотрим наиболее интересные, на наш взгляд, модели в нашем каталоге.

Однако, прежде всего стоит кратко разобраться с принципами выбора мотоблоков, их основными параметрами и областью применения. Мотоблок – разновидность мини-трактора. Его насадки работают за счет колесной тяги, а человек лишь управляет техникой, идя за ней. И по мощности, и по способностям мотоблоки намного сильнее мотокультиваторов и укомплектовываются большим числом навесного оборудования.

Перед выбором той или иной модели нужно определить объем и вид работы, т.е. для чего именно он будет использоваться. Легкие мотоблоки лучше подходят для обработки междурядий, а тяжелые и среднего класса при большей ширине захвата обладают, соотвественно, и большими ресурсами.

Давайте разберемся с основными характеристиками мотоблоков, на которые следует обратить свое внимание:

Мощность. Тут все просто, чем больше площадь обрабатываемой Вами территории – тем выше должна быть мощность вашего мотоблока. Так же следует обратить внимание на тип обрабатываемой почвы: на целине даже небольшой площади сил вашему помощнику понадобится намного больше.

Топливо. Сразу необходимо решить, что для Вас станет приоритетом. Или бензиновые двигатели, которые более тихие и с меньшим уровнем компрессии, что позволяет легко запускать даже зимой, или дизельные двигатели – которые имеют в разы меньший расход топлива, большее тяговое усилие и более стабильные обороты двигателя. Но сразу хочу уточнить, если на маленьких территориях с легкой почвой вполне можно отдать предпочтение комфорту, то на тяжелых почвах площадью от 60 соток работать бензиновым двигателем будет довольно затруднительно.

Вес. Запомните, без веса нет сцепления, без сцепления нет движения. Конечно, существуют грунтозацепы (металлические колеса) и утяжелители колес, но без стартового веса самого мотоблока они будут малоэффективны. Поэтому сразу определитесь, какую работу будет выполнять мотоблок. Для легкого мотоблока на тяжелой почве плуг станет якорем и Вам придется прилагать немалые физические усилия, что бы хоть немного сдвинуть его с места.

Ширина захвата фрезы. Тут тоже проблем возникнуть не должно, чем больше ширина – тем меньше проходов нужно будет сделать при обработке участка. Обратите внимание на возможность изменения захвата фрезы путем демонтажа ее частей. Таким образом, Вы сможете обрабатывать большие участки, а сняв часть фрезы культивировать междурядья. Однако нужно помнить, что чем шире захват фрезы – тем больше нагрузка на спину и руки, и тем меньше глубина обработки почвы.

Наличие ВОМ. Вал отбора мощности присутствует во всех мотоблоках, в отличие от культиваторов. Он необходим для установки навесного оборудования. Если Вы планируете пользоваться картофелекопалкой, роторной или сегментной косилками, почвофрезой и прочей навеской, имеющей привод от ВОМа мотоблока, – уточните его наличие.

Рассмотрим наиболее популярные и интересные модели в нашем каталоге:

МТЗ Беларус-09Н (Honda 9. 0)

Беларус-09Н – это модификация изначально выпускавшегося мотоблока Беларус-05. На 09Н устанавлен одноцилиндровый четырехтактный бензиновый двигатель Honda GX270 с рабочим объемом 270 см3. Номинальная мощность составляет 9 л.с.. Также имеется коробка передач – ступенчатая, механическая с постоянным зацеплением шестерен.

Мотоблок можно использовать для выполнения различных работ на небольших земельных участках с легкими почвами: на пахоте, культивации, бороновании, уборке трав, окучивании картофеля и свеклы, перевозке грузов. Кроме того, мотоблок может служить приводом для кормоизмельчителя, циркулярной пилы, насоса и других, необходимых в подсобном хозяйстве машин и орудий. Рулевое управление – штанговое, регулируемое по высоте и в горизонтальной плоскости с возможностью переналадки на реверсивное, положение влево или вправо на угол 15°

Fermer FM-903 MS

Это китайская модель с 4-х тактным бензиновым двигателем бензиновый с воздушным охлаждением, объемом также 270 см3. Благодаря увеличенному размеру резинового колеса, мотоблок имеет повышеную проходимость, что позволяет обрабатывать почву даже при высоких посадках (к примеру, картофель). Ширина захвата фрез составляет диапазон от 850 до 1050 мм. В коробке передач мотоблока 3 скорости: 2 вперед и одна назад.

С применением навесных орудий можно выполнять культивирование, вспашку, боронование почвы, окучивание, кошение травы, а также подметание, подачу воды, снегоуборочные работы, перевозку грузов.

Shtenli 900

Немецко-китайский вариант небольшого мотоблока, весом 90 кг. Внутри у него четырехтактный двигатель Intek OHV (выполнен по лицензии Honda), мощностью 8 л.с. с верхним расположением клапанов. Он обладает высоким уровнем надежности, все компоненты предназначены для длительной эксплуатации даже в тяжелых условиях. Уникальная технология Honda обеспечивает легкий запуск и низкий расход топлива, также низкий уровень выбросов.

Разворачивающаяся на 180 градусов рукоятка с амортизаторами позволяет мотоблоку работать как с передними, так и задними навесками. Это многофункциональная машина для решения широкого круга задач в любое время года благодаря разнообразному навесному оборудованию: можно убирать снег, чистить дорожки, стричь траву, культивировать почву.

Зубр HT-135

Мотоблок Зубр HT-135 – эффективное устройство для использования на земельных участках средней площади. Агрегат рассчитан на интенсивные нагрузки, в связи с чем оснащен дизельным двигателем с объемом 106 см3. Низкий центр тяжести «Зубра» гарантирует отличную маневренность, но устройство довольно тяжелое – 135 кг .

Объем топливного бака у машины 5,5 л. Дизельный мотоблок благодаря высокому КПД потребляет гораздо меньше горючего, чем бензиновый и является более экономичным.

К агрегату присоединяют различные навесные орудия: картофелекопалку, плуг-окучник, роторную косилку, прицеп.

Gross GR-14PR-1.2

Китайский мотоблок GROSS GR-14PR-1.1 работает на бензиновом топливе. Здесь установлен 14-сильный двигатель объемом 420 см3. Запуск двигателя осуществляется с помощью ручного стартера. Мотоблок имеет 2 передние передачи и 1 назад. Устройство укомплектовано большими резиновыми колесами. Вес такого мотоблока составляет 120 кг.

Имеется передняя подножка-опора, благодаря которой осуществляется легкое перемещение агрегата, а при необходимости опора поднимается и складывается. Особенностью мотоблока является удлиненный бампер для перемещения фрез.

CATMANN G-1000

Мотоблок производства немецкой компании оборудован четырехтактным бензиновым двигателем на 9 л.с., выполненным по лицензии Honda, который оснащен двухступенчатым воздушным фильтром. Все органы управления расположены на ручке, которая индивидуально регулируется, а также легко складывается для транспортировки и компактного складирования.

Коробка передач позволяет подбирать передаточное число в соответствии с выполняемыми операциями. К агрегату может быть присоединено практически любое дополнительное навесное оборудование. Масса такого мотоблока без учета топлива составляет 125 кг.

Magnum М-107 Б2

Еще один агрегат белорусского производства. Главной особенностью является безременное сцепление, которое осуществляет передачу крутящего момента от коробки передач к двигателю (в отличии от ремней которые постоянно пробуксовывают, слетают и рвутся). Для передачи крутящего момента от коробки передач на ведомую ось мотоблока в данной модели используется редуктор шестеренчато-цепного типа.

Устройство предоставляет возможность вспахивать почву на глубину 30 см, а захват составляет 1,1 м. Magnum М107-Б2 можно отнести к средней «весовой» категории – его масса составляет 120 кг.

Очень часто бывает так, что мотоблоки одного класса со схожими характеристиками от разных производителей стоят одинаково, но при этом у них различная комплектация. Поэтому перед покупкой необходимо выяснить, что входит в комплектацию и какое дополнительное навесное оборудование можно будет приобрести потом.

Если вы считаете покупку мотоблока неоправданной по функционалу или излишне дорогой, то возможно вам стоит обратить внимание на культиваторы. В нашей статье вы сможете узнать на какие параметры стоит обратить внимание, а также узнать наиболее популярные модели из нашего каталога.

Юрий Алисиевич, Торговый портал Shop.by

Чем отличается культиватор от мотоблока и что выбрать

На календаре февраль, а это значит, что до весны остался всего один месяц. Чтобы встретить сезон полевых и дачных работ во всеоружии, стоит уже начинать готовиться. Мототехника, облегчающая труд агрария — это как раз та «телега», которую народная мудрость велит готовить зимой. В это время и цены ниже, и ажиотажа нет. Чем культиватор отличается от мотоблока, и что лучше купить для хозяйства — читайте ниже.

Читайте также: Как выбрать культиватор для дачи

Культиватор и мотоблок — общие черты

Культиваторы и мотоблоки относятся к компактным одноосным, условно самоходным сельскохозяйственным машинам. Оба типа техники оснащаются небольшим двигателем внутреннего сгорания (карбюраторным или дизельным), с рабочим объемом от нескольких десятков до сотен кубических сантиметров, или же электромотором на 0,5-10 кВт. Оба типа предназначены для рыхления почвы, но полный перечень доступных работ для них отличается.

Как и мотоблок, культиватор оснащается одной осью, на которой расположен движитель (колеса). Оператор располагается сзади агрегата и управляет им с помощью ручек или руля мотоциклетного типа, передвигаясь пешком. Именно поэтому устаревшим наименованием данной техники является «пешеходный трактор», вышедшее из оборота примерно 30 лет назад. Оба типа с/х агрегатов могут оснащаться навесным оборудованием. Однако на этом основные сходства мотоблоков и культиваторов исчерпываются.

Читайте также: Как выбрать газонокосилку

Мотоблок и культиватор — в чем разница

Основное, и самое важное отличие между мотоблоком и культиватором, заключается в конструкции движителя. Мотоблок оборудован отдельной колесной парой, соединенной передачей с мотором. Рабочий инструмент (плуг, фрезы, плоскорез) располагается отдельно. Для вращающихся механизмов производится отбор мощности с двигателя.Культиватор — агрегат, как правило оборудованный вместо колес дисковыми фрезами (хотя бывают и исключения с отдельными колесами небольших ширины и размера). Погружение в грунт, его рыхление и продвижение по обрабатываемому участку осуществляется одновременно посредством движителя (дисков).

За счет отказа от отдельных колес культиваторы отличаются от мотоблоков меньшей массой, при сравнимых характеристиках. Конечно, бывают как легкие мотоблоки (которые легче культиваторов), так и тяжелые культиваторы, но при использовании двигателей одинаковой мощности — культиватор будет легче, компактнее и производительнее.

Читайте также: Какой сварочный аппарат выбрать для дома и гаража

Еще одно важное отличие культиватора от мотоблока — простота трансмиссии. Обычно она поддерживает переднюю, заднюю передачу, а также работу мотора на нейтрали (или отключенном сцеплении). Иногда передних передач может быть больше. У мотоблока коробка передач сложнее, чаще поддерживаются несколько скоростей вперед и назад, полноценная нейтраль. Это делает его более проходимым и маневренным.

Четвертое ключевое отличие — функциональность. Мотоблок предлагает аграрию более широкие возможности в плане поддержки навесного оборудования. На культиватор обычно можно добавить рабочих органов, заменить одни фрезы на другие (например, дисковые на звездообразные), остальные узлы поддерживаются реже. А вот мотоблок — это реально мини-трактор на одной оси. К нему можно подключать плуги, бороны, фрезы, устройства для уборки снега, ухода за газонами и сенозаготовки, сеялки, сажалки. Подсоединение прицепа превращает мотоблок в мини-трактор, на котором можно и перевезти по деревне несколько мешков картошки или зерна, и инвентарь, при поездке на огород в поле за селом.

Читайте также: Перфоратор для дома: какой выбрать и на что обратить внимание при покупке

Культиватор или мотоблок — что выбрать

Чем отличается культиватор от мотоблока — теперь ясно, осталось лишь выяснить, что лучше купить. При всех преимуществах, есть у мотоблоков и недостатки, так что выбор будет не очень простым. Чтобы принять верное решение — важно расставить приоритеты правильно, и взвесить плюсы и минусы каждой техники.

Преимущества культиватора заключаются в меньшей цене, большей производительности при рыхлении грунта, простоте перевозки (он легче, меньше — потому грузить и транспортировать его проще). Также культиваторы бывают электрические. Для полевых работ они не годятся (так как требуют розетку), но вот на даче хороши тем, что соседи не будут ругаться на шум. Минусы культиватора — упрощенная трансмиссия и ограниченность сферы применения.

Плюсы мотоблока кроются в его универсальности, высокой мощности (культиваторы мощнее 5 кВт встречаются редко), возможности использования, как самоходной машины. Культиватору не под силу и половина из всех возможностей. Недостатки мотоблоков — более высокая цена, большие масса и размеры, из-за чего их и перевозить тяжелее, и работать долго сложнее. Топлива они тоже расходуют больше.

Читайте также: Как выбрать электродрель

Исходя из плюсов и минусов, можно понять: культиватор — машина узкоспециализированная, мотоблок — более универсальная. Если все требования к агрегату сводятся к обработке пары соток грядок дачного участка перед посевной — культиватор справится лучше. Он быстро вспашет поле, не напрягая вас, а посадку, прополку и уборку урожая на небольшом огороде можно произвести и вручную.

Для огородов, площадью около 10 соток и более компактного культиватора может быть недостаточно. Кроме того, засадить такую площадь и ухаживать за ней вручную — одному или вдвоем тяжеловато. В таком случае оптимальный выбор — это небольшой мотоблок со сменным оборудованием. Пускай, пахать землю будет немного тяжелее и дольше, чем культиватором, но зато вспашка — не единственное, что под силу этой машине.

Для домашних мини-фермерских хозяйств с участками в несколько дестяков соток — культиватора точно будет недостаточно. Хороший дизельный мотоблок позволит проводить вспашку, посадку или посев, прополку, окучивание, уборку урожая и другие операции. Зимой им можно расчищать участок от снега, а летом — поехать на луг, чтобы заготовить сена для домашней живности.

Если участок большой (больше гектара) — желательно обзавестись и хорошим культиватором (для пахотных работ), и мощным мотоблоком (для остального), или же вообще — приобрести мини-трактор. Если сельское хозяйство — это не хобби, а бизнес — он окупит себя в сравнительно короткие сроки.

Читайте также: Как рассчитать проводку в квартире и заменить кабель своими руками

OldGravelys.Info: Руководства и списки запчастей Gravely: мотоблоки

GravelyManuals.com — OldGravelys.Info: Руководства Gravely и списки запчастей: мотоблоки

Инструкции и списки запчастей Gravely
Мотоблоки

Руководство по эксплуатации и иллюстрированный список запчастей для навесного оборудования трактора Gravely и косилки Gravely модели D.

(июнь 1936 г.) 2,6 МБ (опубликовано 13.02.07)

Список запчастей и руководство по эксплуатации Gravely для 2½ H.P. Модель «D» (около 1953 г.) 11,3 МБ (опубликовано 25.05.11)
Это руководство предназначено для английской модели D, собираемой и распространяемой компанией Gravely Overseas Ltd., Бакфастли, Девон, Англия. Для потенциальных американских читателей он содержит сноски, объясняющие, что «бензин» — это «бензин», а «паррафин» — это «керосин». В других сносках показаны американские эквиваленты рекомендованных британских смазочных материалов. Дата не указана, но должна быть датирована 1953 годом или позже, поскольку материнская компания обозначена как Gravely Tractors, Inc. Изменение названия с Gravely Motor Plow and Cultivator Company на Gravely Tractors, Inc.было объявлено дилерам в январе 1953 года.

Перечень деталей и руководство по эксплуатации Gravely для 2½ HP. Модель «D» 12 МБ (опубликовано 25.05.11)
Еще одно недатированное издание руководства по модели D на английском языке, но в несколько большем формате страницы. Кто-то пометил это вручную цветными карандашами, чтобы показать взаимозаменяемость деталей с американской моделью D. Красная черта рядом с названием детали означает, что она не взаимозаменяема. Зеленая черта означает, что он взаимозаменяемый. Желтая скоба, охватывающая группу деталей, означает, что они взаимозаменяемы как сборка.На большинстве страниц эти обозначения слишком тусклые, чтобы их можно было увидеть на цифровой копии. Я ищу способы исправить это.

Carburateur Comiot-Gravely Modele D (без даты) 492 KB (опубликовано 27.06.10)
Иллюстрированный французский список деталей для карбюратора модели D. Без даты.

Руководство пользователя

Инструкция и Иллюстрированный список деталей для трактора Gravely модели L (около 1938 г.) 3,4 МБ (опубликовано 25.05.11)
Gravely использовал этот небольшой ручной формат размером 5 ½ «на 8 ½» с 1938 по 1948 год, но ни на одном из них не указаны даты публикации.У этого на обложке карандашом написано «1937 год», но номер бланка — «МС-38», в списках запчастей на его страницах показано, что многие запчасти для тракторов 1937 года отличаются от нынешних частей, большинство фотографий показывают одинарный топливный бак после 1937 года и инструкция по эксплуатации ВОМ предназначены для управления ВОМ после 1937 года.

Я считаю, что это руководство — издание 1938 года, но не могу быть уверенным на 100%. В более поздних версиях руководства в малом формате к номеру формы «MS-38» добавляются буквы суффикса, например «MS-38-D».

Инструкция и Иллюстрированный список запчастей для трактора Gravely модели L и навесного оборудования (около 1948 г.) 7,6 МБ (размещено 07.09.04)
Это номер формы «MS-38-D», и я считаю, что это последнее издание руководства по эксплуатации модели L. Это сопровождало модель L 1948 года (серийный номер 33802), поставленную новой 10 августа 1948 года. Качество печати этой копии низкое по обычным стандартам Грейвли, в сочетании с мелким шрифтом и мелким шрифтом 5 ½ на 8 ½ дюйма. формат затрудняет чтение.Щелкните здесь, чтобы загрузить увеличенную версию. Это файл большего размера (10,1 МБ), но его легче читать.

Иллюстрированное руководство по эксплуатации Запчасти и прайс-лист для трактора Gravely модели L и навесного оборудования (Февраль 1951) 12,7 МБ (опубликовано 24. 06.04)

Gravely (модель L) Руководство по эксплуатации (1955) 7 МБ (опубликовано 24.10.04)

Gravely (Модель L) Инструкция Инструкция (1960) 3,2 МБ (размещена 19.09.03)

Gravely (модель L) Руководство по эксплуатации (1963) 14,5 МБ (опубликовано 31.10.11)
Без даты, но префикс производственного номера «G» на идентификационной табличке образца и фотографии, показывающие косметически модернизированную модель L после 1962 года, соответствуют 1963 г.

Gravely (Модель L) Инструкция Руководство (март 1964) 11,2 МБ (опубликовано 24.06.04)

Руководство пользователя Gravely (модель L) (октябрь 1964 г.) 8,9 МБ (опубликовано 26.06.05)

Руководство пользователя Gravely (модель L) (около 1965-66) 10,6 МБ (опубликовано 31.05.04)
Не датировано, но охватывает 6,6-сильную модель L в ее косметически модернизированной версии 1963 года — Форма 1966 г. Включает снегоочиститель MA210, так что, вероятно, 1965 или 1966.

Руководство пользователя Gravely (модель L) (май 1966 г. ) 6 МБ (опубликовано 01/05/12)
Распечатка отличается от приведенного выше руководства примерно 1965-66 гг., Но в остальном идентична.

тяжелый кабриолет 7,6 Руководство по эксплуатации (1973) 2 МБ (опубликовано 19.09.03)

Владельцы Gravely Convertible 7.6 Руководство (январь 1974 г.) 13,7 МБ (опубликовано 02.10.03)

Руководства по обслуживанию

Освобождение заедающих клапанов (без даты) 432 КБ (опубликовано 20.03.05)
Не совсем руководство по эксплуатации, но больше нигде не подходит. Письмо от дилера, описывающего, как освободить застрявший клапан. Не датировано, но появляется быть концом 1940-х или началом 1950-х годов.

Обслуживание двигателя Gravely Model L (без даты) 852 КБ (опубликовано 19.08.04) (новое сканирование 26.11.10)
Без даты, но, вероятно, середина 1950-х годов, поскольку в нем описан двигатель Gravely в его форме до 1958 года и он указывает.012 дюймов для зазора клапана. В Краткие сервисные данные модели L, обслуживание кабриолетов и 7.6 Руководство (см. Ниже) является более полным, но вы просили об этом, поэтому вот.

Специальные инструкции по переоборудованию трактора модели L со старой системы смазки на новую систему большого объема 1,4 МБ (опубликовано 10.09.10)

Сжатые служебные данные Gravely (модель L) (1 марта 1958 г.) 10,3 МБ (опубликовано 26.10.10)

Gravely (Модель L) Конденсированный Данные службы (май 1963 г.) 7.9 МБ (размещено 28.10.03)

Gravely Swiftamatic 8 Выявление неисправностей трансмиссии и процедура сборки (август 1963 г.) 3,1 МБ (опубликовано 30.04.04)
Сборка, проверка и регулировка Swiftamatic в оригинальном 1963 году — 1971 г. Большая часть информации также относится к пересмотренной версии (1972 г. и позже), но также см. Руководство по обслуживанию кабриолета 7.6 1974 для изменения.

Сжатые служебные данные Gravely (модель L) (январь 1966 г.) 3,8 МБ (опубликовано 02. 06.11)
Это издание CSD датировано январем 1966 г., но содержит IPL Zenith от апреля 1967 г. и IPL Model L от декабря 1967 г.Очень странный!

Сильно сжатые сервисные данные для трактора с трансформируемым двигателем 7,6 (январь 1970 г.) 1,1 МБ (опубликовано 26.09.10)

Тяжелый кабриолет 7.6 Руководство по обслуживанию (1972 г.) 1,2 МБ (опубликовано 19.09.03)

Тяжелый кабриолет 7.6 Руководство по обслуживанию (ноябрь 1974 г.) 2,7 МБ (опубликовано 07.02.04)

Руководство по ремонту Gravely Convertible 7.6 (ноябрь 1974 г.) 4 МБ (опубликовано 16.11.10)
Та же дата и тот же номер формы (16188P1), что и в Руководстве по обслуживанию от ноября 1974 г., приведенном выше, но с другим форматированием и фотографиями худшего качества.

Иллюстрированные списки запчастей

Списки деталей модели L были включены в руководства по эксплуатации до середина 1953 г. См. списки вверху страницы.

Запчасти для тракторов Gravely Model «L» и прайс-лист (сентябрь 1953 г. ) 4,8 МБ (опубликовано 02.06.11)

Детали трактора Gravely Model «L» и прайс-лист (январь 1956 г.) 5,2 МБ (опубликовано 26.05.11)

Детали трактора Gravely Model «L» и прайс-лист (январь 1957 г.) 5,3 МБ (опубликовано 02.06.11)

Детали трактора Gravely Model L и Прайс-лист (апрель 1961 г.) 544 КБ (опубликовано 28.10.03)

Иллюстрированный трактор Gravely (модель L) Детали и прайс-лист (апрель 1963 г.) 676 КБ (опубликовано 28.10.03) (размер файла сокращено 21.12.03)

Быстрая трансмиссия Иллюстрированные детали и прайс-лист (август 1963 г.) 316 КБ (опубликовано 15.09.04)
Перечень запчастей Swiftamatic в оригинальном виде 1963–1971 годов.

Иллюстрированный список запчастей для трактора Gravely LT (декабрь 1967) 1,2 МБ (опубликовано 01.06.11)

Трактор Gravely (модель L) Иллюстрированный список запчастей (пересмотренный апрель 1963 г.) 684 КБ (опубликован 28.10.03)
От 1 апреля 1963 г., но адрес Грейвли указан как Клеммонс, Северная Каролина, а не Данбар, Западная Вирджиния, поэтому это должно быть переиздание 1969 или 1970-х годов. 1963 IPL. В этом переиздании добавлены перекрестные ссылки номеров деталей старого и нового стиля, детали Swifatmatic и информация об изменении подшипников после 1963 года.

Тяжелый кабриолет 7.6 Иллюстрированный список деталей (март 1972 г.) 960 КБ (опубликовано 19.09.03) (новый скан 18.12.10)

Карбюраторы

Зенит 61 и 161 серии Карбюраторы (чугун) Инструкции (январь 1948 г.) 336 КБ (опубликовано 20.03.05)

Карбюраторы Zenith серии 161 (чугун) Список запчастей (январь 1948 г.) 552 КБ (опубликовано 20.03.05)

Зенит 161-й серии Список деталей карбюратора (чугун) (сентябрь 1949 г.) 401 КБ (опубликовано 19.09.03)

Зенит 161-й серии Список деталей карбюраторов (чугун) (июль 1952 г.) 520 КБ (опубликовано 27.10.10)

Эксплуатация и обслуживание карбюраторов Zenith серий 61 и 161 (чугун) (июль 1952 г.) 3.1 МБ (опубликовано 27.10.10)

Карбюратор Gravely-Zenith 68-7 (литье под давлением) № 12108-D (Gravely No. L-806) Перечень запасных частей (октябрь 1962 г. ) 136 КБ (опубликовано 28.10.03) (размер файла уменьшен 26.12.03 )
Zenith 12108-D — литой под давлением алюминиевый карбюратор с передней лицевой панелью, использовавшийся с 1962 по 1966 год.

Gravely-Zenith 68-7 Carburetor (Diecast Aluminium) No. 13246 (Gravely No. 10878A1) Перечень запасных частей (апрель 1967 г.) 156 KB (опубликовано 02.06.11)
Здесь показан карбюратор, расположенный спереди, например, 12108-D ( выше), но с положениями для удаленной ручки воздушной заслонки, которая использовалась на поздних образцах 6.6 HP Model L. Обращенная назад версия 13246 используется на 7.6 HP Model C (Convertible 7.6).

Карбюратор Zenith серии 68 (литье под давлением) Алюминий) Руководство по обслуживанию (без даты) 348 КБ (опубликовано 28.10.03)
Ссылки на иллюстрации в IPL серии 68 выше, так что загрузите их тоже.

Карбюратор Zenith 68 Series No. 13246 (Gravely No. 10878P1) Заводской чертеж (август 1966 г.) 134 KB (опубликовано 13.04.04)
Карбюратор Zenith 68 Series, как указано для кабриолета 7,6

Magnetos

Руководство пользователя Edison RM 882 КБ (опубликовано 25.

05.11)
Магнето Edisom Model RM-1, произведенное корпорацией Edison-Splitdorf, использовалось на очень ранних тракторах Model L.Это недатированное руководство не является конкретным для Gravely.

Перечень запасных частей для магнето Bendix Series H (январь 1951 г.) 2,7 МБ (опубликовано 27.10.10)
Магнито Bendix, изготовленное подразделением Scintilla Magneto компании Bendix Aviation Corporation, использовалось на Model L в конце 1940-х — начале 1950-х годов. .

Перечень запасных частей и инструкции по обслуживанию для спецификации WICO Magneto XH-2049 (ноябрь 1950 г.) 1,3 МБ (опубликовано 15.03.11)
Магнито WICO XH-2049 использовалось на модели L в 1950-х годах.

Перечень запасных частей и инструкции по обслуживанию для спецификации WICO Magneto XH-2533 213 KB (опубликовано 11/08/03)
Магнит WICO XH-2533 использовался на модели L в 1960-х годах.Без даты.

Руководство WICO по обслуживанию и список запчастей для XH-2525 — XHD-2900 (без даты) 1,1 МБ (опубликовано 26. 12.03)

Тип FM-J1A Фэрбенкса-Морса Magnetos (июль 1947) 1,4 МБ (опубликовано 20.03.05)
Магнето Fairbanks-Morse Type FM-J1A, используемое на некоторых тракторах Model L в конце 1940-х — начале 1950-х годов.

Фэрбенкс Морс Магнето (Без даты) 647 КБ (опубликовано 24.09.03) (размер файла уменьшен 11.08.03)
Техническое обслуживание магнето FM-J типа Фэрбенкс-Морзе. Не серьезно.

Управляющие

Серьезные инструкции губернатора Модель MA-1759 (без даты) 284 КБ (опубликовано 21.12.03)
Без даты, но это инструкции по установке, включенные в выпуски Руководства по эксплуатации модели L за январь 1951 г., апрель 1952 г. и март 1953 г.

Серьезно (Пирс) Инструкции по установке модели регулятора M-1884 (R3) (июль 1960 г.) 192 КБ (опубликовано 24.06.04) (размер файла уменьшен, изображение улучшено 13.03.05)

Инструкции по установке модели GC-1464 регулятора Gravely (Pierce) (март 1962 г.) 2.9 МБ (опубликовано 20.04.04)
Скан очень грязного оригинала, но хорошая информация.

Регулятор оригинального оборудования Pierce для Gravely Tractor Illustrated Список запчастей (около 1963 г.) 362 КБ (опубликовано 11.04.10)
Без даты, но адрес, указанный для Pierce, включает почтовый индекс, который означает 1963 или более поздний срок, и указана цена Комплект губернатора comlete стоит всего 14,20 доллара, так что он не может быть намного более свежим, чем это.

Установка губернатора Пирса Инструкции (без даты) 156 КБ (опубликовано 28.10.03)
Без даты, но были в коробке с новыми запчастями для 20-галлонного распылителя, купленными в июле 1969 г.

Иллюстрированный список деталей комплекта регулятора (Ноябрь 1974 г.) 84 КБ (опубликовано 13.09.03) (размер файла уменьшен 07.02.04)

Иллюстрированный список запчастей губернатора (май 2003) 88 KB (опубликовано 21.12.03)

Инструкции по установке, перечень деталей и бланк заказа регулятора Pierce Gravely (2006 г.) 600 КБ (опубликовано 01.09.06)

Инструкции по настройке губернатора Джона Лангилла 76 КБ (опубликовано 21. 12.03)

Бюллетень обслуживания копыт D175-222 150 КБ (опубликовано 11.04.10)
Без даты. Описывает установку запасного комплекта главного вала в регулятор Hoof.Регуляторы копыт сделаны (были?) Сделаны Пирсом и часто рассматриваются как заменители моделей L и C. Эти инструкции могут не применяться к регуляторам Пирса, которые обычно имеют нажимные шкивы.

Электростартер

Инструкции по установке электрического стартера Gravely (10 марта 1955 г.) 232 КБ (опубликовано 25.05.11)
Инструкции по установке оригинальной версии электростартера модели L. Вскоре после первого выпуска конструкция изменилась по нескольким параметрам из-за проблем с оригинальной конструкцией муфты стартера.

Иллюстрированные детали и прайс-лист Gravely Starter (1 октября 1957 г.) 328 КБ (опубликовано 10.08.10)

Установка электростартера Инструкции (без даты) 168 КБ (опубликовано 28.10.03)
Без даты, но поставляется с электрическим стартовым комплектом, куплен новым в октябре 1966 года

Иллюстрированный список запчастей для начинающих (1 февраля 1964 г. ) 446 КБ (опубликовано 10.08.10)

Иллюстрированный стартовый комплект MA-804 Список запчастей (июль 1969) 384 КБ (опубликовано 20.03.05)

Обслуживание сцепления стартера 260 KB (опубликовано 21.12.03) с кабриолета 1974 года 7.6 Сервисное руководство

Иллюстрированный список деталей для стартового комплекта (Март 1975) 450 КБ (опубликовано 13.09.03)

Разное

Управление сцеплением навесного оборудования Иллюстрированные детали и прайс-лист (январь 1962 г.) 1,4 МБ (опубликовано 20.10.03)

Иллюстрированный список деталей управления сцеплением навесного оборудования (февраль 1964 г.) 564 КБ (опубликовано 20.03.05)

Комплект сдвоенных колес в сборе Инструкции (апрель 1973 г.) 860 КБ (опубликовано 28.10.03)

Детали с изображением зубчатого колеса Список (июн 1967) 385 КБ (опубликовано 13.09.03)

См. Страницу «Двигатели без серьезной опасности» для получения инструкций по двигателям.

Кабриолет и коммерческий 8, 10, 10A и 12

Руководство пользователя Commercial 10 (июль 1966) 4,1 МБ (размещено 14.

02.05)

Кабриолет 10 Кабриолет 12 Руководство пользователя (без даты) 332 КБ (опубликовано 16.09.03) (размер файла уменьшен 26.12.03)

Commercial 10A и Commercial 12 Owners Maual (сентябрь 1969) 5,9 МБ (опубликовано 26.06.05)

Кабриолет 10, 10А и 12 Руководство по обслуживанию (июнь 1975 г.) 1,6 МБ (опубликовано 16.09.03) (новое улучшенное сканирование 19.08.04)

Иллюстрированный список запчастей Commercial 8 (январь 1970 г.) 556 КБ (опубликовано 26.06.05)

Руководство по эксплуатации Commercial 8 (февраль 1970 г.) 5.8 МБ (опубликовано 27.06.05)

Коммерческий 10A и Коммерческий 12 Иллюстрированный список запчастей тракторов до серийного номера J-66269 (апр. 1970) 868 KB (опубликовано 16.09.03) (новый скан 26.12.03)

Иллюстрированный список запчастей Commercial 10 (май 1971 г.) 2,6 МБ (опубликовано 27.02.05)

Коммерческий 10A и Коммерческий 12 Иллюстрированный список запчастей тракторов, серийные номера J-66269 — J-124938 (Август 1972 г. ) 1,5 МБ (опубликовано 14.02.05)

500 и 5000 серии

Руководство оператора серии 500 (февраль 1977 г.) 1.5 Мб (размещено 26.06.05)

Руководство по эксплуатации трактора серии 5000 (август 1981 г.) 2,4 МБ (опубликовано 08.11.03)

Тракторы серии 5000 Руководство оператора (апрель 1986 г.) 1,4 МБ (опубликовано 02.10.03) (размер уменьшен & изображение улучшено 25.06.04)

Кабриолет серии 500/5000 Руководство по обслуживанию тракторов (июнь 1979 г.) 2,9 МБ (опубликовано 24.10.04)

Кровельные тракторы серии 5000 Иллюстрированный список запчастей (май 1978 г.) 5,5 МБ (опубликовано 02.10.03)

Кабриолет серии 500 Примерный перечень запчастей тракторов (июнь 1978 г.) 7.4 МБ (размещено 02.10.03)

Иллюстрированный список запчастей тракторов серии 5000 (июнь 1980 г.) 1,4 МБ (опубликовано 01.05.11)

Дополнение к 5000 Иллюстрированный список запчастей для тракторов серии (июнь 1981 г.) 864 КБ (опубликовано 02.10. 03)

Иллюстрированный список запчастей тракторов серии 5000 (август 1981 г.) 568 K (опубликовано 11.08.03)

Дополнение к иллюстрированному Список запчастей для трактора 5665 (август 1983 г.) 292 КБ (опубликовано 02.10.03)

Иллюстрированные тракторы серии 5000 Список запчастей (июнь 1984 г.) 8.4 МБ (размещено 02.10.03)

Профессиональная серия

Иллюстрированный список запчастей для профессионального 2-колесного трактора (октябрь 1987 г.) 1,1 МБ (опубликовано 17.05.05)

Иллюстрированный список запчастей для профессионального 2-колесного трактора (апрель 2003 г.) 1,4 МБ (опубликовано 23 февраля 2008 г.)

Руководство по эксплуатации профессионального 2-колесного трактора (октябрь 1987 г.) 1 МБ (опубликовано 17.05.05)

Профессиональный 2-колесный Руководство по эксплуатации трактора Модели 985114 16 л.с., 985115 8,5 л.с., 985117 13,5 л.с. (июнь 2000) 753 КБ (размещено 13.09.03)

Руководство владельца / оператора профессионального 2-колесного трактора (январь 2003 г. ) 848 КБ (опубликовано 17.05.05)

Руководство по техническому обслуживанию профессионального 2-колесного трактора, модели 985103, 104, 105-115, 117 (август 2000 г.) 2.6 МБ (размещено 19.08.04)
