Мощность секции алюминиевого радиатора: Мощность секции алюминиевого радиатора — Всё об отоплении

как увеличить их мощность и правильно рассчитать количество секций с учетом теплопотерь

Каждый потребитель желает, чтобы при минимуме затрат на отопление, в его доме или квартире было уютно и тепло. В наше время это не глупые неосуществимые фантазии, а вполне достижимые цели, которые можно воплотить в жизнь, вооружившись определенными знаниями об устройстве отопительных систем и уровне теплопотерь в помещении. Например, зная, сколько кВт в 1 секции алюминиевого радиатора, можно заранее рассчитать необходимое количество с учетом площади помещения.

Особенности

Определяясь с тем, какой тип радиаторов установить в помещениях, потребители при сравнении оценивают следующие показатели:

• Тепловая мощность, от которой зависит, насколько уютно зимой будет в доме. Если сравнить способность металлов проводить тепло, то теплоотдача одной секции алюминиевого радиатора составляет 183 Вт, тогда как у аналога из чугуна – только 160 Вт.
• Рабочее давление, которое должно соответствовать напору теплоносителя в сети. Для батарей из алюминия показатель 20 Бар, а из чугуна – 9 Бар.
• Испытательное давление, благодаря которому потребитель узнает, какой силы гидроудары батарея сможет выдержать. Если продолжать сравнивать алюминий и чугун, то оно равно 30 Бар и 15 Бар соответственно.
• Вместительность, которая в свою очередь влияет на эффективность работы радиатора. Чем меньше теплоносителя в батарее, тем быстрее его нагреть, и тем меньше потребуется энергозатрат для этого. Так теплоносителя в одной секции алюминиевого радиатора помещается 0.27 л, а у чугунного аналога – 1.45 л.
• Масса одной секции или панели обогревателя.
• Способ подключения, от которого так же зависит КПД радиатора.

Если сравнивать продукцию, представленную сегодня на рынках тепловых устройств, то можно увидеть, что по большинству параметров выигрывают алюминиевые и биметаллические батареи отопления.

Технические параметры

При рассмотрении конструктивных особенностей батарей из алюминия, нужно учесть:

• Межосевое расстояние, которое указывает на разницу между верхним и нижним коллекторами. Например, мощность алюминиевых радиаторов отопления с межосевым расстоянием 500 мм составляет 183-190 Вт, что делает их наиболее привлекательными в глазах потребителей, тогда как аналогичное изделие с показателем 350 мм – всего 139 Вт.
• Количество секций в готовом радиаторе может отличаться в разных моделях, но чаще всего производители выпускают изделия, оснащенные десятью элементами.
• Способ изготовления алюминиевого радиатора так же важен. Например, литые секционные версии пользуются большим спросом благодаря своей прочности, и могут устанавливаться даже в домах с централизованным отоплением. Радиаторы, изготовленные методом экструдирования, пригодны исключительно для автономного обогрева, так как их детали соединены при помощи пайки, что не так надежно, как литье.
• Важно учитывать, какую температуру выдерживают алюминиевые радиаторы. Как правило, производители чаще всего указывают +90, а в некоторых моделях даже +110 – 120градусов, тогда как нагрев в самой системе редко превышает +70. Это означает, что мощность, указанная изготовителем в техпаспорте, не соответствует действительности.

Каждый из перечисленных параметров важен, чтобы произвести правильные расчеты их мощности и установить нужное количество секций.

Теплоотдача алюминиевых радиаторов: заявленная и реальная

Многолетний опыт использования батарей из алюминия показал, что заявленные в техпаспортах изделий параметры недотягивают до реальных цифр. Это не означает, что производители врут, просто они не упоминают, что данные показатели действительны в идеальных условиях эксплуатации, чего в жизни, как правило, не бывает.

Например, теплоотдача алюминиевых радиаторов, которая указывается в документах, может соответствовать истине, если между температурой воздуха и теплоносителя существует разница в 70 градусов. То есть, формула, по которой эти параметры вычисляются, выглядит следующим образом:

(tобратки+ tподачи): 2 – tвоздуха = 70 градусов

Если в техпаспорте указана мощность алюминиевого радиатора 200 Вт при разнице температур 70 °С, то при комнатной температуре +22 °С расчеты получатся следующие:

(tобратки +tподачи) = (22 + 70)х2 = +184 градуса.

Так как по гостам разница температуры в подаче и обратке не должна превышать 20 градусов, то их значение можно высчитать так:

Температура теплоносителя в подающей трубе равна 184:2 +10 = 102 градуса.

В обратной трубе она будет соответствовать 184:2 – 10 = 82 °С.

Исходя из этих вычислений, секция алюминиевого радиатора будет отдавать тепла на 200 Вт, а воздух в помещении прогреется до +22 только в случае, если температура теплоносителя равна 102 градусам. Это нереально, так как максимальный нагрев, который обеспечивают современные котлы – 80-90 градусов, а значит, указанная в техпаспорте мощность 200 Вт не соответствует истине.

Чтобы разобраться, какова реальная тепловая мощность алюминиевых радиаторов отопления, существует таблица с понижающими коэффициентами. Достаточно умножить параметры, указанные в документах, на соответствующие им коэффициенты, и будет получена реальная мощность обогревателя.

Что следует учесть при проведении расчетов мощности?

Проведение вычислений касаемо мощности батарей отопления – это важное дело, требующее внимания к деталям. Например, мало посчитать, какой теплоотдачей должен обладать обогреватель, чтобы нагреть помещение по всей его площади. В данном вопросе нужно учесть такие факторы, как:

• Способ подключения батареи к теплосети. Если она подсоединена перекрестным способом, то теплопотери составят всего 2%, тогда как при нижнем они увеличатся до 13%, а при однотрубной системе отопления – до 20%.
• Следует учесть регион проживания с учетом периода самых низких температур в году.
• Расчет секций алюминиевого радиатора по теплопотерям не возможен без выяснения качества теплоизоляции здания. Если взять за пример частный дом, то придется учесть в расчетах следующие показатели:
• Наличие дымохода «съедает» 10% тепла.
• Кровля приносит потерь на 20%.
• Неутепленные стены и окна по 30% каждые.
• Подвал заберет 10% тепла.

Подобные потери можно сократить, если утеплить стены, сделать качественное остекление и провести отопление на чердак и в подвал.

• Если окно в помещении выходит на север, то при подсчете мощности радиатора и количества его секций нужно к результату прибавить 10%.
• Местоположение радиатора или использование экрана так же влияют на показатели.
• Нужно точно знать, какая площадь отопления нагревается одной секцией алюминиевого радиатора. Эти данные можно получить из техпаспорта изделия.

Только учтя все нюансы, можно произвести действительно правильные расчеты мощности батареи. Если какие-то параметры определить сложно, то стоит прибавить к результату 20-30% и установить термостат, что точно лишним не будет.

Как увеличить КПД?

В том случае, если батареи уже смонтированы и не оправдали надежд своего владельца на качественное тепло, можно предпринять действия по увеличения их мощности.

• Начать можно с уборки. Мало кто знает, что обыкновенная пыль снижает теплоотдачу конструкции до 20-25%.
• Если этого оказалось мало, нужно пригласить сантехников, чтобы они прочистили алюминиевые радиаторы внутри.
• На целых 15% можно увеличить теплоотдачу алюминиевого радиатора, покрасив его в темный цвет.
• Установка теплоотражающего экрана за радиатором будет направлять тепло в помещение, а не нагревать стену. Лучше купить готовую модель, но можно воспользоваться и обычной фольгой или металлическим листом. Последний наиболее предпочтителен, так как не только отразит тепло, но и, нагревшись сам, будет делиться им с окружающими.
• Можно увеличить площадь алюминиевых радиаторов, изготовив из такого же металла кожухи. Они, нагреваясь, будут долго отдавать тепло, даже если отопление временно отключат.
• Наращивание секций в батарее так же способствует увеличению ее мощности.

Если применить хотя бы один из этих вариантов, то КПД обогревателей увеличится минимум на 10%, снизив при этом энергозатраты.

Теплоотдача – это самый важный показатель, который нужно учитывать при установке алюминиевых радиаторов. Правильно рассчитав и учтя все факторы, влияющие на него, в помещении можно создать микроклимат, который будет, не только приятен людям, но и позитивно отразится на их здоровье.

Полезное видео

Расчет секций алюминиевых радиаторов отопления

Каждый дом оснащён радиатором отопления. На постсоветском пространстве  самые распространённые батареи – чугунные. Своё широкое распространение такие батареи получили благодаря долговечности. Однако со временем секции батареи забиваются ржавчиной и попавшим в систему отопления илом и мусором, что в свою очередь приводит к ухудшению теплоотдачи. Но на сегодняшний день ситуация кардинально изменилась благодаря  альтернативе в виде биметаллических и алюминиевых радиаторов отопления. Они обладают повышенной стойкостью к коррозии и высокой теплоотдачей, при этом имея небольшие размеры.

Отличительной характеристикой алюминиевого радиатора является наличие большого проходного сечения канала секции, а также наличие специального эпоксидного покрытия, которое защищает алюминий от коррозии.



Отличные характеристики и высокое качество алюминиевых радиаторов достигаются благодаря:

• использованию высококачественного алюминия;
• применению автоматизированной системе производства;
• контрольной проверкой при избыточном давлении.

Благодаря такой технологии производства теплоотдача алюминиевых радиаторов на 10-12% выше чугунных.

Расчёт мощности

Ниже приведена таблица изменения показателей мощности радиатора в зависимости от теплового напора.

t_z и t_p — соответственно начальная и конечная температура теплоносителя (на входе и выходе) в отопительном приборе, °С;

t_i — температура помещения, °С

Кол-во секций радиатора	tz/tp/ti, °С	Теплоотдача
		РАП 300	РАП 500
3	90/70/20 75/65/20	302,1 238,2	463,2 365,4
4	90/70/20 75/65/20	402,8 317,6	617,6 487,2
5	90/70/20 75/65/20	503,5 397,0	772,0 609,0
6	90/70/20 75/65/20	604,2 476,4	926,4 730,8
7	90/70/20 75/65/20	704,9 555,8	1080,8 852,6
8	90/70/20 75/65/20	805,6 635,2	1235,2 974,4
9	90/70/20 75/65/20	906,3 714,6	1389,6 1096,2
10	90/70/20 75/65/20	1007,0 794,0	1544,0 1218,0
11	90/70/20 75/65/20	1107,7 873,4	1698,4 1339,8
12	90/70/20 75/65/20	1208,4 952,8	1852,8 1461,6
13	90/70/20 75/65/20	1309,1 1032,1	2007,2 1583,4
14	90/70/20 75/65/20	1409,8 1111,6	2161,6 1705,2
15	90/70/20 75/65/20	1510,5 1191,0	2316,0 1827,0
16	90/70/20 75/65/20	1611,2 1270,4	2470,4 1948,8

При расчёте мощности радиатора не важен его вид.

Важен только один показатель – мощность самого радиатора (секции). При покупке радиатора всегда можно узнать этот параметр. В случае отсутствия показателей мощности, можно определить через интернет, зная модель радиатора.

Далее для определения мощности необходимоопределить площадь помещения, которое планируется обогревать.

Формула для расчёта мощности радиатора довольно таки проста. Требуемая мощность берётся из расчёта 100 Ватт на 1квадратный метр при высоте потолка 2,7 метра. Исходя из этого, получается следующая формула:

K=S×100/P,

где

K – количество секций радиатора;
S – площадь обогреваемого помещения;
P – мощность радиатора (секции).

Например: необходимо рассчитать число секций радиатора для комнаты площадью в 30 квадратных метров. Мощность секции составляет 200 Ватт. Исходя из условия, имеем S=30, P=200. Подставив данные в формулу, получаем

K=30×100/200
K=15 секций

При расчёте мощности радиатора необходимо учитывать разные случайные факторы. Исходи из этого лучше всего покупать радиатор с 20% запасом от рассчитываемого показателя. Таким образом, для выше указанного примера с учётом запаса количество секций будет равняться 18.

видео-инструкция как добавить, снять, размеры, фото

Жители таких стран, как Украина и Россия, например, озадачены проблемой отопления больше, чем европейцы, поскольку зачастую холодное время года занимает около 7-8 месяцев в году. Именно поэтому каждый человек, живущий в подобных климатических условиях, старается подойти к вопросу выбора системы отопления с предельной ответственностью, а особенно – к расчету мощности радиаторов.

Как рассчитать объем комнаты?

Если учитывать тепловой поток комнаты, но нужно определять не ее площадь, а объем. Объем умножается на величину теплового потока комнаты, а полученный параметр делится на 160 Вт, то есть мощность одной секции.

Объем комнаты также следует считать, если потолок в ней выше 3 метров. В этом случае расчеты должны исходить из того, что на обогрев одного кубического метра воздуха требуется 40 Вт мощности батареи.

Если комната находится в угловой части здания, на первом или последнем этаже панельного дома или в ней больше одного окна, то требуемую для отопления мощность следует умножить на коэффициент 1,2.

Необязательно, чтобы требуемое количество секций было в одной батарее. Если их нужно много, то можно просто установить в разных частях комнаты несколько небольших радиаторов. Так тепло будет распределяться по комнате гораздо эффективнее и нагрузка на стены будет меньше.

Перед покупкой и монтажом чугунной батареи для отопления квартиры или дома обязательно посчитайте необходимое количество секций. И помните, что в этом случае лучше перестраховаться, чем купить радиатор недостаточной мощности.

Технические характеристики

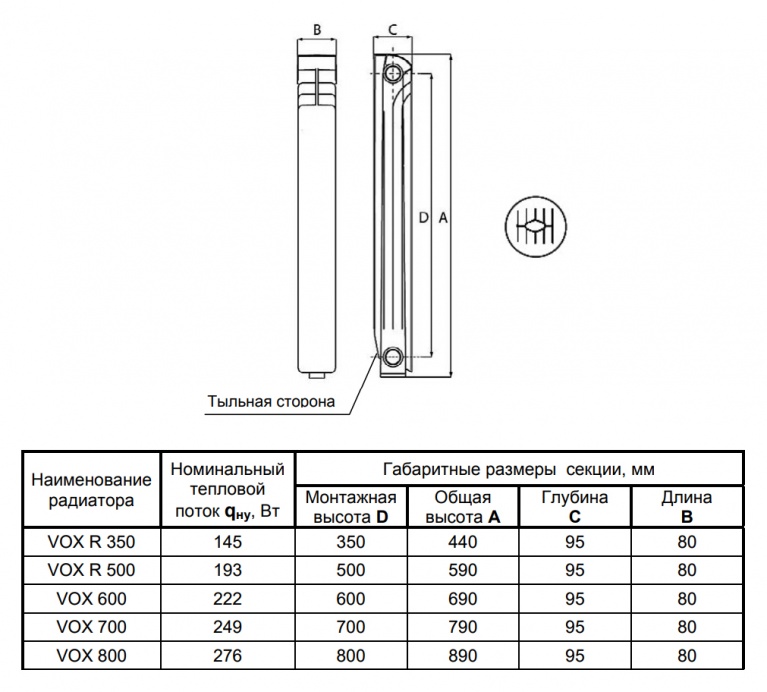

Характеристики алюминиевых радиаторов разнятся в зависимости от производителя. Состава металла и способа формовки и даже способа защиты алюминия от коррозии. В таблицу сведены средние показатели моделей известных производителей.

Основное деление выполнено по межосевому расстоянию у секций радиатора, так как это один из основных габаритных показателей, по которым предстоит выбирать алюминиевые радиаторы.

Характеристика		Межосевое расстояние
200	350	500	600
Мощность секции	Вт	90-100	140-150	180-220	190-250
масса одной секции	кг	0,80-0,95	0,8-1,3	1,3-1,8	1,45-2,1
Емкость	л	0,10-0,11	0,15-0,5	0,25-0,6	0,45-1
Рабочее давление	бар	<16
Опрессовочное давление	бар	до 25
Предельная температура теплооносителя	°С	до 110

Для каждого помещения в ходе расчета системы отопления определяется мощность радиатора (-ов), который будет установлен в нем. Разделив расчетное значение на мощность одной секции, можно получить количество секций в одной батарее.

Следующим шагом следует определить оптимальную ширину радиатора, ведь он должен занять не менее 2/3 ширины оконного проема, чтобы создать эффективную тепловую завесу.

Зная уже число секций каждого типоразмера, подбирается такое межосевое расстояние, чтобы ширина батареи соответствовала требованиям.

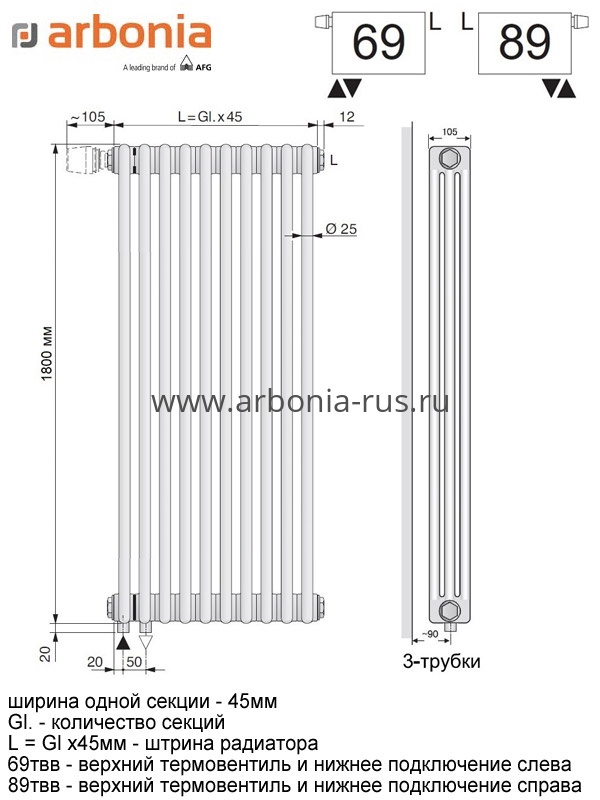

При этом ширину одной секции надо уточнять у производителя в технической документации. Практически всегда это 80 мм.

Наглядный пример

Допустим, возникла надобность подсчитать мощность радиатора для комнаты, квадратура которой составляет 15 кв.м., а высота потолка – 3 метра. Путем несложных вычислений получаем объем воздуха, заполняющего помещение, который нагревается отопительной системой – 45 куб.м. Следующий этап – подсчет требуемой мощности. Полученная ранее цифра умножается на мощность, затрачиваемую на обогрев кубометра воздуха в том или ином регионе. Например, для Кавказа и восточных стран эта цифра составляет 45 Вт, а для северных регионов – 60 Вт. Для примера предположим, что подходящий показатель – 45 Вт. Таким образом, получаем мощность, которую затрачивает система отопления на обогрев комнаты в 45 кубометров – 2025 Вт.

Выбор радиатора

Для подбора оптимального вида радиатора, а именно стального, существует специальная таблица расчета мощности стальных радиаторов. Имея рассчитанную мощность, затрачиваемую на обогрев помещения, и такую таблицу, нужно только посмотреть по ней, какой должна быть ширина и высота оборудования, а также его тип. Пример подобной таблицы приведен ниже.

Для текущего случая рассмотрим тип 22, который является наиболее востребованным и обладает приличными достоинствами. Согласно данной таблице, оптимальные размеры батареи составляют 600х1400, мощность составит 2015 Вт.

От чего зависит теплоотдача радиаторов отопления

Как правило, такие таблицы предоставляются изготовителями оборудования или продавцами в магазинах. Также будет полезно учесть следующие нюансы:

• Необходимо узнать температуру теплоносителя. Чем она выше, тем сильнее будет нагрет радиатор, следовательно, уровень теплоотдачи также выше. Эту температуру следует сравнить с характеристиками покупаемого товара. Только в случае их совпадения работа будет безопасной.
• Размер батареи имеет значение. Чем объемнее ее габариты, тем больше времени проводит в ней теплоноситель. То есть, чем больше, тем горячее.
• Учитываем теплопроводность. Стальные радиаторы отопления изготавливаются из листовой стали, толщина которых – около 1,5 мм. Благодаря этому система отопления нагревается быстро.

Все эти параметры оказывают влияние на мощность, поэтому на них стоит обратить свое внимание при выборе.

Особенности стальных батарей

Панельные радиаторы изготавливают из двух листов стали, соединенных между собой. Внутри этих листов находятся 5 каналов: 2 горизонтальных (вверху и внизу) и 3 вертикальных (через каждые 10 см длины). Большим минусом является тот факт, что эти каналы слишком узкие, поэтому важно, чтобы в теплоносителе не находилось никаких примесей. К сожалению, с централизованной системой этого достичь невозможно, поэтому, покупая стальные радиаторы, попутно обычно покупается специальный фильтр.

Мощность стальных радиаторов отличается для разных типов, средний ее показатель составляет 0,1-0,14 кВт на одну секцию.

• 11 – односекционный, имеет один конвектор, мощность равна 1,1 кВт.
• 22 – имеет две секции и два конвектора, мощность составляет 1,9 кВт.
• 33 – трехсекционный и имеет три конвектора. Мощность такого радиатора – 2,7 кВт.

Последствия неправильного подбора батареи

Во-первых, можно достичь перетапливания. Это значит, что в комнате становится до такого уровня жарко, что открывается окно и держится постоянно в открытом положении. Это неблагоприятно для организма, а также чревато непомерными счетами за электроэнергию.

Во-вторых, если неправильно осуществить подбор и мощность батареи будет ниже требуемого уровня, то даже при пиковой возможной нагрузке в помещении все равно будет всегда невысокая температура.

Ну и в-третьих, если батареи слабые, то перепады давления очень скоро приведут их в непригодность, что может стать причиной аварии.

Расчет проведен – что дальше?

Каждому человеку комфортно жить в тепле. И для того, чтобы это тепло обеспечить, придется отнестись к системе отопления с максимальным вниманием и ответственностью. Производители предлагают массу вариантов батарей, труб, кранов и котлов, остается только выбрать подходящее. А для того, чтобы это сделать, необходимо немного знаний.

Во-первых, должно быть понимание, с какой целью будет использоваться помещение, ниже или выше какого уровня не должна быть температура. Также стоит учитывать массу тонкостей. К примеру, рекомендуется сделать проект, в котором будет точно рассчитано теплопотери и мощности радиаторов. Оптимально будет устанавливать последние в той зоне комнаты, где обычно холоднее всего. Вышеизложенный пример относится к ситуации, когда отопительные батареи устанавливаются под окнами или возле них. Такой вариант является самым эффективным и выгодным.

Методы расчета мощности отопительных элементов

Чтобы предварительно подсчитать требуемую мощность алюминиевых радиаторов, лучше обратиться к значению площади комнаты. Наиболее простым будет вычисление, если в помещении очень низкие потолки — 2,4-2,6 м. Если обратиться к строительным нормам, на 1 м² пространства потребуется 100 Вт тепловой мощности.

Подсчитывается количество тепла, которое считается достаточным для определенной комнаты. Высчитывается ее площадь и умножается на 100 Вт. Полученный результат делится на теплоотдачу одной секции радиаторов отопления, которая заявлена производителем в документации. Если в результате получилось дробное значение, его требуется округлить до целого числа. Как правило, эту операцию выполняют в сторону увеличения, но для некоторых помещений, где теплопотери ожидаются ниже среднего, она иногда округляется в меньшую сторону.

При расчете учитываются и возможные потери тепла, исходя из конкретных условий. Например, комнаты, в которых имеется балкон, а также те, что находятся в углу зданий, будут быстрее терять тепло. При определении тепловой мощности в подобных случаях значение ее увеличивают на 20%. То же делают и для радиаторов отопления, которые планируется скрывать экранами или располагать в нише.

Схемы установки

Алюминиевые радиаторы подходят как для двухтрубной, так и для однотрубной разводки. В первом случае подключение подающей трубы и отводящей происходит параллельно, они не зависимы друг от друга и соединяются через конечный прибор системы отопления.

При однотрубной разводке теплоноситель проходит по одной трубе последовательно через все радиаторы, постепенно остывая.

Существует несколько схем подключения алюминиевых приборов:

• диагональное;
• боковое;
• нижнее.

Все схемы различаются между собой не только способом установки, но и качеством теплоотдачи.

Диагональное

Самым эффективным и распространенным методом установки является диагональное подключение (потеря тепла составляет не больше 2%). Способ хорошо подходит для радиаторов с большим числом секций. Подающий трубопровод соединяют с одним из верхних патрубков. Отводящая труба подсоединяется к нижнему с противоположной стороны.

Данный способ обвязки применяют в основном для двухтрубных систем отопления, потому что при однотрубной системе теплоноситель заметно теряет тепло по мере прохождения через каждый радиатор.

Недостаток такого подключения кроется в эстетической непривлекательности, так как трубы проходят по верхнему краю отопительных приборов.

Боковое (одностороннее)

Схема схожа с диагональным подключением: подающая горячую воду труба — сверху, отводящая — снизу, но установка производится к патрубкам, расположенным на одной стороне. Важно не перепутать трубы и не поменять их местами.

Данный метод чаще применяется в многоэтажных домах с небольшими радиаторами. Он не годится для приборов с числом секций более 15, так как при большем их количестве дальняя (противоположная месту подключения) сторона агрегата прогревается плохо.

Нижнее

Такое подключение производят к патрубкам, расположенным в нижней части нагревательного прибора. Эта схема монтажа позволяет спрятать трубы отопительной системы под пол, что выгодно с точки зрения дизайна.

Но теплоотдача при такой установке значительно ниже (примерно на 15% меньше номинального значения мощности радиатора).

Как учитывать эффективную мощность

Определяя параметры отопительной системы или отдельного ее контура, не следует сбрасывать со счетов один из важнейших параметров, а именно тепловой напор. Нередко бывает так, что и расчёты выполнены правильно, и котёл греет хорошо, а с теплом в доме как-то не складывается. Одной из причин уменьшения тепловой эффективности может являться температурный режим теплоносителя. Всё дело в том, что большинство производителей указывают величину мощности для напора в 60 °С, который имеет место быть в высокотемпературных системах с температурой теплоносителя 80-90 °С. На практике же нередко оказывается, что температура в контурах отопления находится в пределах 40-70 °С, а значит, значение температурного напора не поднимается выше 30-50 °С . По этой причине полученные в предыдущих разделах значения теплоотдачи следует умножить на реальный напор, а затем полученное число разделить на значение, указанное производителем в техпаспорте. Разумеется, полученная в результате этих расчетов цифра будет ниже той, которая была получена при вычислении по приведенным выше формулам.

Остается вычислить реальный температурный напор. Его  можно найти в таблицах на просторах Сети, или же рассчитать самостоятельно по формуле ΔT = ½ х (Тн + Тк) – Твн). В ней Тн – начальная температура воды на входе в батарею, Тк – конечная температура воды на выходе из радиатора, Твн – температура внешней среды. Если подставить в эту формулу значения Тн = 90 °С (высокотемпературная система отопления, о которой упоминалось выше), Тк = 70 °С и Твн = 20 °С (комнатная температура), то нетрудно понять, почему производитель ориентируется именно на это значение термонапора. Подставив данные числа в формулу для ΔT, мы как раз и получим «стандартное» значение 60 °С.

Учитывая не паспортную, а реальную мощность теплового оборудования, можно рассчитать параметры системы с допустимой погрешностью. Все, что осталось сделать – это внести поправку в 10-15 % на случай аномально низких температур и предусмотреть в конструкции отопительной системы возможность ручной или автоматической регулировки. В первом случае специалисты рекомендуют поставить шаровые краны на байпас и ветку подачи теплоносителя в радиатор, а во втором – установить на радиаторы термостатические головки. Они позволят установить наиболее комфортную температуру в каждой комнате, не выпуская тепло на улицу.

Где будем размещать?

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор оптимального места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.

Расчет радиаторов отопления

 При планировании капитального ремонта в вашем доме или же квартире, а так же при планировке постройки нового дома необходимо произвести расчет мощности радиаторов отопления.

Это позволит вам определить количество радиаторов, способных обеспечить теплом ваш дом в самые лютые морозы.

Для проведения расчетов необходимо узнать необходимые параметры, такие как размер помещений и мощность радиатора, заявленной производителем в прилагаемой технической документации.

Важно

Форма радиатора, материал из которого он выполнен, и уровень теплоотдачи в данных расчетах не учитываются. Зачастую количество радиаторов  равно количеству оконных проемов в помещении, поэтому, рассчитываемая мощность разделяется на общее количество оконных проемов, так можно определить величину одного радиатора.

Следует помнить, что не нужно производить расчет для всей квартиры, ведь каждая комната имеет свою отопительную систему и требует к себе индивидуальный подход.

Так если у вас угловая комната, то к полученной величине мощности необходимо прибавить еще около двадцати процентов.

Такое же количество нужно прибавить, если ваша система отопления работает с перебоями или имеет другие недостатки эффективности.

Расчет мощности радиаторов отопления может осуществляться тремя способами:

Стандартный расчет радиаторов отопления

Согласно строительным нормами и другими правилами необходимо затрачивать 100Вт мощности вашего радиатора на 1метр квадратный жилплощади. В таком случае необходимые расчеты производятся при использовании формулы:

С*100/Р=К, где

К— мощность одной секции вашей радиаторной батареи, согласно заявленной в ее характеристике;

С— площадь помещения. Она равна произведению длины комнаты на ее ширину.

К примеру, комната имеет 4 метра в длину и 3.5 в ширину. В таком случае ее площадь равна:4*3.5=14 метров квадратных.

Мощность, выбранной вами одной секции батареи заявлена производителем в 160 Вт. Получаем:

14*100/160= полученную цифру необходимо округлить и получается что для такого помещения потребуется 9 секций радиатора отопления. Если же это угловая комната, то 9*1.2=10.8, округляется до 11. А если ваша система теплоснабжения недостаточно эффективна, то еще раз добавляем 20 процентов от первоначального числа: 9*20/100=1.8 округляется до 2.

 Итого: 11+2=13. Для угловой комнаты площадью 14 метров квадратных, если система отопления работает с кратковременными перебоями понадобиться приобрести 13 секций батарей.

Примерный расчет — сколько секций батареи на квадратный метр

Он базируется на том, что радиаторы отопления при серийном производстве имеют определенные размеры. Если помещение имеет высоту потолка равную 2.5 метра, то на площадь в 1.8 метров квадратных потребуется лишь одна секция радиатора.

Подсчет количества секций радиатора для комнаты с площадью в 14 метров квадратных равен:

14/1.8=7.8, округляется до 8. Так для помещения с высотой до потолка в понадобится восемь секций радиатора. Следует учитывать, что этот способ не подходит, если у отопительного прибора малая мощность (менее 60Вт) ввиду большой погрешности.

Объемный или для нестандартных помещений

Такой расчет применяется для помещений с высокими или очень низкими потолками. Здесь расчет ведется из данных о том, что для обогрева одного метра кубического помещения необходима мощность в 41ВТ. Для этого применяется формула:

К=О*41, где:

 К- необходимое количество секций радиатора,

О-объем помещения, он равен произведению высоты на ширину и на длину комнаты.

Совет

Если комната имеет ; длину – и ширину – , то объем помещения равен:

3.0*4.0*3.5=42 метра кубических.

Расчитывается общая потребность в тепловой энергии данной комнаты:

42*41=1722Вт, учитывая, сто мощность одной секции составляет 160Вт,можно расчитать необходимое их количество путем деления общей потребности в мощности на мощность одной секции: 1722/160=10.8, округляется до 11 секций.

Если выбраны радиаторы, которые не делятся на секции, от общее число нужно поделить на мощность одного радиатора.

Округлять полученные данные лучше в большую сторону, так как производители иногда завышают заявленную мощность.

Шаг четвертый: Выбираем место установки

Обычно нагревательные приборы находятся около окон под подоконниками. Выступающая над батареей подоконная доска может препятствовать движению вверх теплого воздуха. Поэтому радиатор рекомендуется устанавливать около наружной стены на высоте 10 см от пола так, чтобы между ним и подоконником был зазор не менее 8 см. Часто из эстетических соображений около батареи ставят различные декоративные экраны, загораживающие нагревательный прибор. В этом случае экран становится препятствием для излучаемой радиатором тепловой энергии, и помещение начинает обогреваться только за счет конвективного теплообмена, что естественно снижает его эффективность. В этом случае мы рекомендуем брать более мощный радиатор для компенсации потери тепла.

Что делать после расчета?

После расчета мощности радиаторов отопления всех комнат, необходимо будет выбрать трубопровод по диаметру, краны. Количество радиаторов, длину труб, количество кранов для радиаторов. Подсчитать объем всей системы и выбрать подходящий для нее котел.

Для человека дом часто ассоциируется с теплом и уютом. Чтобы дом был теплым, необходимо уделить должное внимание системе отопления. Современные производители используют новейшие технологии для производства элементов систем отопления. Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны.

В первую очередь необходимо понимать, для каких целей будет использоваться помещение. Какой температурный режим в нем желателен. В этом деле существует множество тонкостей, которые необходимо учитывать. Желательно сделать проект отопления с точным расчетом мощности радиаторов отопления и теплопотерь. Радиаторы отопления лучше устанавливать в той части комнаты, где холоднее всего. В вышеизложенном примере была рассмотрена установка батарей отопления возле окон. Это один из наиболее выгодных и эффективных вариантов размещения элементов отопительной системы.

Как рассчитать количество секций радиатора

Существует упрощенный способ, позволяющий сделать это быстро. Для этого нам понадобится нормативная мощность, необходимая для нагревания одного квадратного метра комнаты. Приведем три варианта.

• Если в комнате потолки имеют обычную высоту (от 2,5 до 2,7 метра), стена наружу – одна, окно – одно. Нормативная мощность – 100 ватт.
• Если потолки такие же, стен наружу – две, окно – одно. Нормативная мощность – 120 ватт.
• Если такая же высота потолков, стен наружу – две, окон – два. Нормативная мощность – 130 ватт.

Теперь перемножим две величины – нормативную мощность для нашего варианта и площадь комнаты. Имея потолки повыше или окно побольше (к примеру, если оно с эркером), умножим дополнительно на поправочный коэффициент 1,1. В итоге получим мощность радиатора (общую).

В паспорте радиатора указана тепловая мощность для его одной секции. На нее надо разделить полученную общую мощность. Округляем дробные числа в сторону увеличения.

Какой теплоноситель выбрать для батарей из алюминия

Помимо традиционного теплоносителя – воды, для алюминиевых батарей можно использовать антифриз. Качественный фирменный радиатор внутри покрыт специальной изолирующей пленкой, препятствующей коррозии и помогающей выдерживать агрессивную среду некоторых наполнителей.

У каждого типа теплоносителя есть свои недостатки.

• Вода. Алюминиевые радиаторы рассчитаны на максимальную температуру теплоносителя не больше 90°С. Перегрев батареи крайне нежелателен. Вода оптимально соответствует этим параметрам. Но, использование теплоносителя данного типа, имеет определенные недостатки. Так, периодически потребуется промывать радиатор , по мере эксплуатации, несколько изменяет свои свойства, сгущается. Чтобы не забились пропускные каналы необходимо выполнять прочистку. Промывка алюминиевых радиаторов в домашних условиях, это процесс трудоемкий и сложный.
• Антифриз. Использование специальных теплоносителей также имеет определенные преимущества. Жидкость не замерзает даже при отключенном отоплении в зимнее время года. Отсутствует необходимость в очистке является универсальным растворителем, поэтому самостоятельно устраняет засоры. К недостаткам антифриза можно отнести необходимость в тщательной герметизации стыков.

Скорость распространения тепла зависит от выбранного теплоносителя. Системы отопления, заполненные антифризом, нагреваются быстрее, а остывают дольше, чем те, в которых используется обычная вода.

Как правильно располагать радиаторы в квартире или доме

Методика расчёта теплоотдачи секционных алюминиевых радиаторов подразумевает определение правильного расположения узлов отопления в доме или квартире. Батареи должны создавать тепловой заслон и снижать теплопотери. Поэтому зачастую их устанавливают непосредственно под подоконниками или возле балконного блока.

Если в квартире планируется заменить старые металлические или чугунные батареи на новые алюминиевые, обычная формула расчета не действует. Согласно действующему СНиП, поменять узлы отопления можно исключительно на равноценные по мощности.

Основным требованием при выборе алюминиевых батарей остается качество сборки изделия, а также максимально допустимые показатели давления и температуры теплоносителя. Остальные параметры важны, но не играют решающего значения. При подборе оборудования в расчет потребуется принимать и характеристики, указанные производителем.

Как выбирать чугунный радиатор

На какие рабочие характеристики радиатора нужно обращать внимание, выбирая радиаторы? В первую очередь это:

• рабочее давление;
• рабочая температура в системе отопления, для которой рассчитана теплоотдача;
• теплоотдача;
• площадь теплоизлучающей поверхности;

Первый из этих показателей определяет давление теплоносителя (воды), которое выдерживает радиатор. Чем выше этажность здания, тем он должен быть прочнее. Второй обозначает, с какой температурой на радиатор подаётся теплоноситель и с какой он выходит из него для последующего нагрева. Так показатель 90/70 означает, что входящая в первую секцию батареи вода имеет температуру 90 град. а выходящая из последней ее секции – 70 град. Теплоотдача – это показатель, свидетельствующий о том, какое количество тепла отдает секция радиатора за то время, пока вода в нем остывает от температуры входа (например, 90 град.) до температуры выхода (например, 70 град.)

Отдельного внимания заслуживает форма приобретаемого радиатора. Не секрет, что предвзятое отношение к чугунным радиаторам вызвано тем, что при их упоминании многие люди вспоминают привычную с детства «чугунную гармошку» под окном. И действительно, привычные «ребристые батареи» имеют небольшую и неэффективную поверхность площади нагрева (отдачи тепла) – так для секции знакомого радиатора МС 140 этот показатель равен 0,23 кв.м.

Часть тепла входящего теплоносителя теряется «по дороге» из отопительного котла к батарее водяного отопления, ведь для таких систем применяются массивные подводящие трубы. К тому же для нагрева воды до расчётной температуры в 90 град. пригодны только паровые котлы большой мощности. Поэтому в частных домах отопительная система иногда работает в более низкотемпературном режиме.

Однако современные чугунные радиаторы и по внешнему виду, и, соответственно, по параметрам могут значительно отличаться от своих предшественников-«гармошек». Сохраняя все преимущества традиционных чугунных батарей, он лишены многих их недостатков. Так, радиатор минского производства 1К60П-500 собран из плоских пластин, каждая из которых имеет небольшую площадь нагрева (0,116 м) и невысокую мощность (70 Вт).

Однако радиатор, собранный из них, по сути, представляет собой нагревательную панель, которая (в отличие от ребристых батарей) даёт широкий направленный тепловой поток. Широкий выбор таких радиаторов предоставляют и другие производители.

Преимущество современных радиаторов из чугуна и в том, что многие модели позволяют собирать батареи нужной мощности из отдельных секций.

Радиаторы, продающиеся в сборке (например, Коннер, STI Бриз и некоторые другие) формируются из количества секций, рассчитанных на помещения различной площади исходя из инженерного расчёта нужной тепловой мощности на квадратный метр помещения.

К примеру, можно приобрести один радиатор из 4-6-8-12 секций или два радиатора по 4 (6, 8,секций).

Определение тепловой мощности пластинчатых приборов отопления

Формула для определения тепловой мощности, которую может отдать стальной пластинчатый радиатор отопления, и реальный пример расчета этого параметра, приведены ниже. Чтобы вычислить мощность прибора, достаточно знать коэффициент потерь тепла отапливаемого помещения, площадь комнаты и ее полный объем. В паспорте любого радиатора указана его расчетная мощность при температуре горячей воды в системе 600С. Также в приложенной документации указываются рекомендации по обогреваемой площади для конкретной модели радиатора.

Тепловая отдача (мощность) отопительных приборов зависит от длины корпуса и количества пластин. Стандартная высота радиаторов – 200 мм, количество пластин варьируется. Например, отдача тепла для радиатора с одной трубкой и длиной корпуса 600 мм будет равняться ≈ 347 W. При увеличении длины до 3000 мм теплоотдача увеличится до 1730 W. Но при той же длине корпуса (3000 мм) и увеличении трубок до 4-х теплоотдача будет уже 4179 W, а пир длине корпуса в 1000 мм четыре трубки с теплоносителем дадут 1393 W мощности. Поэтому, какой радиатор лучше купить для конкретного помещения, определяется, исходя из следующих требований:

1. На обогрев 1 м2 помещения с высотой потолка 3 м нужно израсходовать 100 W;
2. Для помещения площадью 16 м2 радиатор должен иметь тепловую мощность 1600 W при том, что в помещении обустроено не более одного окна, комната не угловая и потолок имеет высоту не более 3 м. При других начальных условиях вводятся поправочные коэффициенты Kp:
3. Для двух окон Kp = 1,8 / 1600 х 1,8 = 2880 W;
4. Для углового помещения Kp =1,8 / 2880 х 1,8 = 5184 W;
5. Для потолка высотой 2,65 метра Kp =2,65 / 3,0 = 0,88 / 5148 W х 0,88 = 4547 W;
6. Для ПВХ окна Kp =0,8 / 4547 W х 3637 W.

Стандартное металлопластиковое окно в ширину имеет 1400 мм, поэтому для полноценной преграды холодных потоков воздуха под ним устанавливается радиатор из четырех секций длиной 1400 мм, имеющий мощность 1950 W.

Таблица мощности

Отопительный радиатор работает так:

1. Под давлением или самотеком теплоноситель движется по трубкам батареи, нагревая их;
2. Трубки нагревают пластины, приваренные к ним, и вместе конструкция нагревает воздух между элементами радиатора, который поднимается вверх, к потолку помещения;
3. Холодные воздушные массы под давлением теплого воздуха опускаются вниз, к радиатору, где нагреваются;
4. Далее цикл повторяется.

То есть, в любых радиаторах теплоносителем обогрев помещения происходит за счет конвекции воздуха.

Пластинчатые радиаторы имеют одну отличительную особенность: из-за небольшого диаметра змеевика по ним в единицу времени проходит недостаточное для обогрева помещения количество теплоносителя, поэтому необходимо или держать температуру в котле постоянно высокой, или устанавливать радиаторы с большим количеством пластин (секций).

Радиаторы большой мощности

Чтобы увеличить КПД пластинчатой батареи отопления, на ее корпус надевают металлическую гофру, которая одновременно выполняет роль защитного кожуха. Гофрированная поверхность увеличивает площадь теплоотдачи, что приводит к увеличению объема теплого воздуха.

В старых моделях пластинчатых радиаторов конвекция (движение) воздуха происходило естественным путем – за счет перемещения теплых и холодных потоков воздуха. Новые модели имеют встроенные электровентиляторы, и поэтому стоит только увеличить температуру теплоносителя без увеличения площади радиатора, чтобы добиться максимально возможной теплоотдачи прибора. То есть, в современных моделях происходит искусственная (принудительная) конвекция.

Пластинчатый радиатор с вентилятором

На сегодняшний день производители предлагают купить радиаторы из следующих материалов и разной конструкции:

1. Радиатор стальной имеет и трубки, и пластины из стали. Хоть прочность у него высокая, но теплообмен отличается инерционностью;
2. Радиатор медный имеет увеличенную мощность и теплообмен. Все это сопровождается высокой стоимостью прибора, но, если вы надумали купить его, выбирайте медный змеевик и стальные пластины: так выйдет дешевле, и не скажется на качестве и долговечности радиатора;
3. Радиатор алюминиевый – самая дешевая модель с минимальной инерцией теплоотдачи, но остывает он так же быстро, как и нагревается. Корпус не такой прочный, как у первых двух моделей, а сам металл поражается коррозией из-за некачественного теплоносителя. Поэтому в центральном отоплении такие приборы лучше не устанавливать.

Радиаторы из разных сплавов

Сколько кВт в секции алюминиевого радиатора

Тепловая мощность алюминиевых батарей напрямую зависит от ее высоты. Сейчас продаются два вида изделий:

• обычные батареи (высота 50 см) – мощность 1 секции 0,18…0,23 кВт;
• укороченные (высота 35 см) – мощность 1 секции 0,08…0,16 кВт.

Расчет количества секций на каждое помещение

Считается, что одна секция алюминиевой батареи отапливает 1,5…2 кв. метра помещения. Но существует немало факторов, которые понижают теплостойкость жилых помещений.

Поэтому при расчете количества секций следует учитывать и такие моменты:

• является ли комната угловой или внутренней;
• насколько высока степень промерзания стен, и какова их толщина;
• установлены ли стеклопакеты, и насколько хорошо они держат тепло;
• из какого материала сделана кровля, и каково ее состояние.

Если какой-либо из перечисленных факторов неблагоприятен, количество секций необходимо увеличить по сравнению со стандартным расчетом.

Расчет количества радиаторов отопления и секций сборных радиаторов

Сегодня для отопления жилищ используются очень разные радиаторы отопления: чугунные старого образца и их современные модификации, алюминиевые и биметаллические (нержавеющая сталь в сочетании с алюминием, реже – с медью) и стальные.

Какие радиаторы устанавливать в частном доме или квартире, зависит от параметров теплосети и особенностей вашего жилища.

Однако тепло в доме зависит не только от от вида, типа и качества батарей, но и от того, достаточно ли их мощности для отопления помещений определенной площади.

Секционный биметаллический радиатор

Рассчитываем мощность радиатора отопления

Итак, первое, что необходимо знать, собираясь сделать расчет батарей отопления, – это их мощность (для секционных – мощность секции). Второй показатель, необходимый для расчета – площадь помещения. Формула расчета несложна, и его легко провести самостоятельно.

В соответствии со строительными нормами и правилами (СниПу) для полноценного отопления квадратного метра помещения с потолками h = 2,7 метра (средняя высота потолка в типовых зданиях) нужно 100 Вт тепловой энергии. Обозначим количество секций радиатора буквой К; площадь помещения – буквой S, а мощность секции – буквой Р. Тогда расчет радиатора:

Kоличество секций = (Sпомещ. х 100 Вт) / Р

При высоте (h) потолка выше трёх метров формула немного иная:

Количество секций = (Sпомещ. х hпотолка х 40) / Р

Возьмем для примера алюминиевые радиаторы – расчет отопления может выглядеть так. Номинальная мощность секции испанского радиатора Esperado Intenso R 500/100 – 196 Вт. Площадь помещения – 20 кв. м; высота потолка: 1) менее трех метров; 2) три метра и выше.

Подставляем значение в формулу:

а) K = (20 х 100) / 196 = 10,2 секций;

б) К = (20 х 3 х 40) / 196 = 12,24 секций.

Совет

Количество секций округлите в большую сторону. То есть в первом случае покупать придется 11 секций, во втором – 13 секций. Если у вас стоят радиаторы отопления биметаллические – расчет секций делается точно так же.

При вычислении размера литых секционных батарей (например чугунных) за секцию принимается одно ребро. В этом случае делается расчет количества радиаторов (они выпускаются с разным количеством ребер), а не секций.

Как не ошибиться в расчетах

Расчет количества радиаторов отопления окажется точнее, если перед вычислением стоит уточнить параметры вашей теплосети. При различной ΔТ (разница температур входящего в систему и выходящего теплоносителя) тепловая мощность той же секции различна.

К примеру, у Esperado Intenso R 500/100 указанная выше мощность соответствует ΔТ = 70 град.; при ΔТ = 50 град. мощность секции составит 164 ватта. То есть на комнату 20 кв. м придется устанавливать радиатор из (20 х 100) / 164 = 12,19 (то есть 13) секций.

Еще одно правило, которого нужно придерживаться – производить расчёт количества радиаторов на комнату, кухню и другие помещения по отдельности! Суммируются только площади смежных помещений, между которыми нет двери. Это могут быть кухня-гостиная; прихожая-холл и т. д.

Крепление батарей к стене

Если вместо старых тяжелых «гармошек» предстоит установка нового чугунного радиатора отопления своими руками, то этих рук должно быть, по крайней мере, четыре. Хотя новое поколение батарей из этого металла стало вдвое легче старых образцов, секция весом 4-5 килограмм требует усилий и осторожности в работе. Чугун во все времена славился своей хрупкостью, поэтому ни ронять, ни ударять эти изделия нельзя.

Самой важной частью работ является крепление чугунных радиаторов отопления к стене. Для этого потребуется:

• Предварительно определить места, где будут расположены батареи.
• На стене нанести карандашом разметки, где крепить кронштейны.
• На отмеченных местах нужно просверлить отверстия и вставить в них дюбеля.
• Фиксаторы вкрутить в подготовленные дюбеля и закрепить все это герметиком или цементным раствором.

Нельзя допускать отклонений в положении двух или более кронштейнов. На всем периоде работ нужно проверять их равномерность строительным уровнем, и только после того, как он показал норму, окончательно фиксировать крепления.

Число секций биметаллических радиаторов

То, сколько секций будет на биметаллическом радиаторе, оказывает прямое влияние на выбор способа подключения. Батарею до 8 секций можно коммутировать боковым, нижним седельным или диагональным подключением. Если секций более 8-ми – лучше применить диагональное подключение.

При использовании боковой коммутации потребуется установка удлинителя потока. Под ним подразумевают трубку, вставляемую в коллектор подачи. Она выручает в тех ситуациях, когда боковое подключение обеспечивает нагрев только первых секций. Благодаря вставленной внутрь трубке теплоноситель течет дальше входа, более равномерно нагревая поверхность прибора.

Варианты длины удлинителя потока:

• 2/3 батареи.
• До центра последней секции.

Разные случаи показывают эффективность как первого, так и второго вариантов. Главное, что достигается заметная оптимизация прогрева радиатора. Иногда бывает так, что установка до середины последней секции провоцирует снижение уровня нагрева первых секций. В таком случае рекомендуется укоротить трубку. Но такие ситуации происходят редко, на что влияет давление в стояке и сечение подводки.

Мощность секции алюминиевого радиатора

Многие люди отмечают, что в формулу расчета количества секций можно подставлять ту мощность секции радиатора отопления, которую производитель указал в технической документации. Эта идея является правильной в том случае, когда в отопительной системе циркулирует теплоноситель с температурой 100 °С, и он охлаждается до 80 °С. Дело в том, что производители указывают теплоотдачу батареи при условии ΔТ = 70 °С. Этот показатель они рассчитали, исходя из формулы:

• где t1 представляет температуру теплоносителя на входе,
• t2 является температурой теплоносителя на выходе,
• t3 представляет собой температуру помещения дома.

ΔТ = 70 °С только тогда, когда теплоноситель имеет вышеуказанные уровни температуры и t3 = 20 °С.

После чего берут специальную табличку, в которой производитель указал теплоотдачу радиатора при различных ΔТ, и ищут полученный показатель. Возле него находится корректирующий коэффициент. Например, для ΔТ = 50 ° С он составляет 0,65. Эту цифру умножают на мощность секции радиатора. Далее полученный результат можно подставлять в указанную в самом начале формулу.

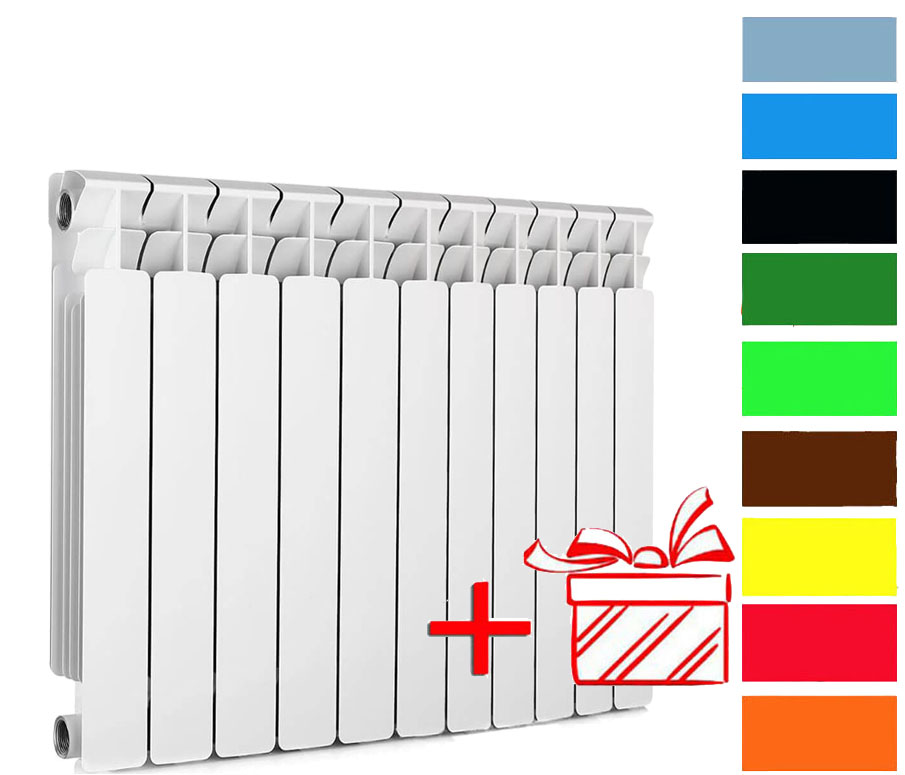

Размеры секции алюминиевых радиаторов от Rifar

Компания изготавливает алюминиевые батареи моделей BASE, имеющих расстояние между двумя осями в размере 200, 350, 500 миллиметров. Изделия ALP имеют усовершенствованный дизайн, повышенную теплоотдачу и межосевой промежуток 500 миллиметров. Модели Alum представляют собой специально разработанные приборы, которые допускается использовать как в стандартных системах теплоснабжения, так и в качестве масляного электрообогревателя. Уникальная разработка Flex позволяет придать прибору нужный радиус характеристики радиаторов из алюминия Rifar:

• допустимое рабочее давление составляет 20 атмосфер;
• предельная температура – не более 135°С;
• требуемый pH воды – 7- 8,5.

расчет количества секций, как рассчитать мощность батарей по площади для частного дома

Правильный расчёт — залог успешного создания системы отопления.

Он важен при использовании любых батарей, но особенно — алюминиевых.

Для расчета мощности радиатора используется несколько методов.

Мощность одной секции алюминиевого радиатора

Заявленные в паспорте изделия параметры не всегда верно отображаются в реальности. Это связано со множеством внешних условий, мешающих идеальной работе прибора.

Фото 1. Алюминиевый радиатор отопления. Прибор состоит из нескольких секций, количество которых можно изменить.

Теплоотдача алюминиевых батарей соответствует заявленным в документах цифрам, если между температурами воздуха и воды составляет 70 °C. Расчёт выглядит следующим образом:

(T_o + T_p) / 2 — T_B = 70, где

• T_o — температура обратки.
• T_p— подачи.
• T_B— воздуха в комнате.

Последнее значение выбирают по ГОСТ. В большинстве случаев это 22 °C. Для определения нагрева теплоносителя формулу разворачивают:

T_o = (70 + 22) — 10;

T_p = (70 + 22) + 10.

Разница в 70 верна при теплоотдаче одной секции радиатора 500 мм в 200 Вт. При использовании 350 мм батарей значение составит 140 Вт.

Внимание! Оба показателя колеблются в пределах 20 Вт.

Методы расчёта мощности

Для определения значений используют 4 формулы:

1. По линейным габаритам комнаты. Для этого нужно измерить её длину и ширину. По строительным нормам и правилам на каждые 10 квадратных метров необходим 1 кВт, поэтому площадь делят на 10. Этот вариант менее точен, поскольку не учитывает один важный показатель, учтённый в следующем вычислении.

1. По полным габаритам, для расчёта которых также нужно измерить высоту помещения. СНиП предлагает умножить объём квартиры на 41 Вт. Так, для помещения 60 квадратов мощность равна: 60 * 2,7 * 41 = 6642 Вт.
2. По конструкционным особенностям. Этот расчёт аналогичен предыдущему, но учитывает детали:

• за каждое окно добавляют 0,2 кВт;
• за двери — по 0,1 кВт;
• сумму умножают на 1,3, когда квартира находится в углу;
• на 1,5 если считают мощность для частного дома;
• вспоминают «поправку», которая зависит от географического расположения объекта.

1. Комплексный расчёт учитывает то же, что и конструкционный, а также:

• толщину и материал утеплителя;
• из чего сделаны пол, стены, потолок;
• вентиляцию помещения, если есть.

Последний метод расчёта сложен, но даёт наиболее точный результат. Для вычислений рекомендуется пригласить специалиста. Он самостоятельно определит вид труб и радиаторов, которые следует разместить в определённой отопительной системе.

Справка. Лишь определив необходимую мощность, переходят к подсчёту количества секций батареи для обеспечения устойчивой работы и комфортных условий.

Как рассчитать количество секций радиатора по площади помещения

Усреднённые значения представлены в следующей таблице.

Модель алюминиевого радиатора	Теплоотдача, Вт	Площадь помещения, кв. м.(при высоте 2,7 м)
		5,5	7	8,5	10	13	16	19	21	23	25	27	29	32	35	36,5	38	40
		Необходимое количество секций
А350	150	6	7	8	9	11	12	13	15	16	17	18	19	20	20	21	22	23
А500	185	3	4	5	7	8	8	9	11	12	13	14	15	15	16	17	18	19

При использовании моделей за буквами Л необходимо добавить соответственно по 3 и 2 части к аналогичным значениям таблицы.

Принцип расчёта заключается в простой формуле:

K = Q/N, где

• Q — общая теплоотдача системы отопления.
• N — одной секции.

Например, при использовании А500 и общем значении мощности в 3515 Вт, количество секций составит: 3515/185 = 19. Несмотря на простоту расчёта, он не идеально точен. Желательно учитывать несколько тонкостей:

• Полученные дробные числа округляют вверх: лучше иметь избыток, чем недостаток.
• Следующее замечание касается исключительно частных домов. В паспорте алюминиевого радиатора значение напора рассчитаны для 70, реже 60 °C, что указано в документе. Нужно учитывать, что рабочая температура будет на 20 °C выше. В зданиях монтируют систему отопления, непригодную для подобных значений, поэтому эффективную теплоотдачу обязательно пересчитывают. Рекомендуется обратиться к специалисту, который учтёт все факторы.
• В многоквартирных домах воду нагревают до меньших показателей, из-за чего требуется большее количество секций.
• Рабочая мощность также зависит от способа включения радиатора в обвязку. Для батарей от 12 частей рекомендуется диагональная, а для остальных — боковая.

Расчёт необходимого числа секций радиатора — один из важнейших шагов в подготовке к созданию отопления. Это особенно сильно касается многоквартирных строений, в которых вычисления проводят для каждого помещения отдельно.

Вам также будет интересно:

Особенности расчёта в частном доме

Заключаются в учёте различных факторов, из-за которых появляются теплопотери. Недостаточно просто вычислить мощность нагревателя, радиаторов, размер труб и прочие показатели, нужно также учитывать:

• Способ монтажа устройства к системе. Коэффициент полезного действия двухтрубной обвязки составляет:
  • 98% при диагональном;
  • 87% при боковом;
  • 80% при нижнем подключении.
• КПД однотрубного отопления составляет 80%, иногда меньше.
• Регион проживания определяет мощность, которую требуется развивать поздней осенью, зимой и ранней весной. Чем севернее, тем больше показатель.
• Расчёт радиатора должен включать потери, которые образуются из-за наличия некоторых устройств:
  • через дымоход уходит до 10% тепла;
  • неотапливаемый чердак теряет до 20%, а подвал — 10%;
  • стены и окна могут выпускать суммарно до 30% мощности.

Фото 2. Потери тепла в частном доме через разные части здания. Теплопотери необходимо учитывать при установке радиаторов.

Значения можно уменьшить, если выполнить несколько действий, касающихся стен, пола и потолка:

• Когда окна смотрят на север, то их потери больше на 10%, в сравнении с другими.
• Расположение радиатора относительно сторон света не влияет на мощность, но если они греются на солнце, то немного медленнее остывают.
• Следует увеличить количество секций после расчётов по паспортным данным, поскольку действительная мощность изделий ниже. Это связано не только с потерями, описанными выше, но также небольшим завышением показателей производителем.

Лишь учтя все факторы, получится составить и смонтировать качественную обвязку с алюминиевыми радиаторами. Расчёты помогут точно посчитать достаточное количество секций батареи, учесть все потери.

Важно! При использовании дополнительных устройств, возможно увеличение необходимой мощности. Если включить термостат, нужно повысить показатель на 20—25%, поскольку прибор сможет вручную проконтролировать обогрев.

Полезное видео

Посмотрите видео, в котором рассказывается, как рассчитать мощность батарей отопления.

Итог

Тщательный расчёт поможет избежать возникновения разнообразных проблем. При сомнениях в правильности следует пригласить специалиста.

Расчет количества секций алюминиевых радиаторов отопления

В данный момент заявку на расчет отопления Вы сможете отправить на

Email: [email protected]

Необходимые данные для проведения расчета:

Кол-во кв/м. Количество этажей в доме Ваш этаж Угловая квартира? (Да/Нет) Вид радиаторов отопления (Биметалл, Алюминий, Чугун, Вакуумный, Стальной — конвектор, др.) Модель дома (монолитный/панельный/кирпичный/блочный/др. .) Наличие балкона и утеплен ли он? Высота подоконников Высота потолков Кол-во комнат (подкрепить планом или схемой квартиры во вложении для наглядности)

Кол-во окон (подкрепить планом или схемой квартиры во вложении для наглядности) Самая низкая температура в зимнее время +- 10 C Наличие навесного потолка (Да/Нет) Ваше ФИО Ваш телефон (для уточнения возможных деталей при расчетах, укажите удобное для Вас время звонка по Москве)

Расчет производится в течении 1-2 дней, т.к. загрузка наших инженеров очень большая!

Результаты расчета и советы по построению отопления отправляются в ответ на запрос, на Ваш Email!

Расчет мы производим совершенно бесплатно! В замен просим рассказать о нас Вашим друзьям в социальных сетях!

Спасибо!

Получить профессиональный расчет радиаторов отопления БЕСПЛАТНО!

Отправить заявку для расчета радиаторов отопления профессионалами, расчет абсолютно БЕСПЛАТНЫЙ!

От вас требуется сообщить параметры вашей квартиры:

• Кол-во кв/м.
• Количество этажей в доме
• Ваш этаж
• Угловая квартира? (Да/Нет)
• …

ОТПРАВИТЬ ЗАЯВКУ

Расчет алюминиевых радиаторов — это очень важная задача, с которой на отлично справится наш онлайн калькулятор. Тут вы сможете произвести достаточно качественный и точный расчет секций алюминиевых радиаторов отопления требуемых для обогрева нужной вам площади.

Видео с примером расчета секций алюминиевого радиатора

В данном случае мы рассмотрим только расчет количества алюминиевых радиаторов т. к. они в последнее время получают все большую популярность среди населения, их неоспоримыми преимуществами является высокая теплоотдача, быстрый нагрев и удобная терморегуляция, удобство монтажа из-за небольшого веса и невысокая стоимость по фсравнению с другими видами радиаторов отопления.

Для точного расчет алюминиевых радиаторов отопления вам нужно заполнить все дополнительные параметры, не стоит ими пренебрегать!

Расчет количества алюминиевых радиаторов ведется по формуле схожей с расчетом других радиаторов, тут вся соль в мощности одной секции, для расчета при нестандартной мощности, вы можете полученное значение «Требуемая мощность» разделить на мощьность одной секции, что даст вам нужное количество секций алюминиевых радиаторов отопления для вашего жилого помещения.

Технические характеристики — Алюминиевый радиатор Oasis 350/80 (8 секций)

Тип

секционный

Тепловая мощность, Вт

896

Количество секций, шт

Материал

алюминий

Межосевое расстояние, мм

Мах рабочее давление, МПа

1. 62

Max температура, °C

110

Страна производства

Китай

Родина бренда

Китай

Гарантия

15 лет

Боковое подключение

да

Емкость секции, л

0. 23

Алюминиевый радиатор Maxx Power FD CHRY Style Tri Flow, 26 дюймов, 3 прохода Охлаждение: Автомобильный

---

В настоящее время недоступен.
Мы не знаем, когда и будет ли этот товар снова в наличии.

• Убедитесь, что это подходит, введя номер модели.
• Радиаторы Maxx Power Tri Flow предназначены для устранения проблем с перегревом
• Снижение температуры до 24 градусов по Фаренгейту и полностью сваренные TIG алюминиевые баки и сердцевина
• Крепежные выступы, приваренные к каждому баку, и традиционный верхний 1,5-дюймовый вход и нижний 1,75 Дюймовый выход
• Уникальная конструкция пропускает охлаждающую жидкость через сердцевину в 2 раза больше, чем другие радиаторы
• 1/4-дюймовые сварные пробки с нормальной трубной резьбой и заглушками из нержавеющей стали

› Подробнее о продукте

Примечание. Изделия с электрическими вилками предназначены для использования в США. Розетки и напряжение различаются в зависимости от страны, и для этого продукта может потребоваться адаптер или преобразователь для использования в вашем регионе. Пожалуйста, проверьте совместимость перед покупкой.

Алюминиевый радиатор Maxx Power Chevy Style Tri Flow 26 дюймов

Пункт # 20151 БРЕНД: Maxx мощность

Специальная трехходовая конструкция для двигателей Chevrolet обеспечивает температуру на 24 градуса ниже, чем у других алюминиевых радиаторов.

Специальная трехходовая конструкция для двигателей Chevrolet обеспечивает температуру на 24 градуса ниже, чем у других алюминиевых радиаторов.

Алюминиевый радиатор Maxx Power Chevy Style Tri Flow 26 дюймов имеет рейтинг 4.2 из 5 по 59.

Специальная трехходовая конструкция для двигателей Chevrolet, обеспечивает температуру на 24 градуса ниже, чем у других алюминиевых радиаторов

• 90-дневный возврат
• Техническая поддержка

Обзор продукта:

Описание

Радиаторы

Maxx Power Tri Flow предназначены для устранения проблем с перегревом. Снижение температуры до 24 градусов по Фаренгейту по сравнению с вашей текущей температурой не редкость. Независимые лабораторные испытания с двигателями LS показали падение температуры на 20 градусов по Фаренгейту по сравнению с обычными алюминиевыми радиаторами и даже больше, чем у оригинальных медно-латунных радиаторов.

• Разработан для устранения проблем с перегревом
• Снижение температуры до 24 градусов по Фаренгейту
• Полностью сваренные TIG алюминиевые баки и сердцевина 6061
• Уникальная конструкция пропускает охлаждающую жидкость через сердцевину в 2 раза больше, чем другие радиаторы

и 1-дюймовый овальный трубчатый сердечник и уникальный канал охлаждающей жидкости, который направляет охлаждающую жидкость через сердцевину радиатора 3 раза и увеличивает турбулентный поток, проходя охлаждающую жидкость перед вентилятором 3 раза.Традиционные радиаторы пропускают охлаждающую жидкость только 1 раз перед вентилятором. Это то, что делает этот радиатор лучшим на рынке.

Универсальная конструкция с приваренными к каждому баку монтажными ушками и традиционным верхним 1,5-дюймовым впускным отверстием, установленным со стороны водителя, и нижним 1,75-дюймовым выпускным отверстием со стороны пассажира делает его идеальным для маслкаров, стрит-родов, про-туристов и т. д. также имеет сварные пробки 1/4 дюйма NPT с заглушками из нержавеющей стали, одна расположена в нижних баках со стороны водителя для слива, а другая под рамой крышки радиатора для парового порта LS или датчика температуры для контроллера электрического вентилятора.Полностью сваренные TIG алюминиевые баки и сердцевина из сплава 6061 обеспечивают долгий срок службы и герметичность швов.

Гарантия

Гарантия 365 дней

Технические характеристики

• Общая длина 26 дюймов от бака до бака
• Радиатор вмещает 1. 4 галлона охлаждающей жидкости
• Крепежные выступы на каждом баке добавляют еще 2 дюйма с каждой стороны
• Верхний шланг со стороны водителя, нижний шланг со стороны пассажира
• Заливная горловина со стороны пассажира
• Толщина сердцевины 2,2 дюйма
• Верхний диаметр шланга: 1,5 дюйма
• Диаметр нижнего шланга: 1,75 дюйма
• Общая высота сердцевины: 19 дюймов

В коробке

Содержимое

(1) 20151 Алюминиевый радиатор Maxx Power 26 In Tri Flow

Направляющие и аксессуары

Инструкции

Информация о безопасности

Никогда не открывайте радиатор, если двигатель прогрелся до рабочей температуры. Ожог охлаждающей жидкостью или паром может привести к серьезной травме.

Нажмите здесь, чтобы увидеть товары для обеспечения безопасности

Рейтинг 5 из 5 от tball55 от Лучший радиатор Мой хотрод (383SBC) ушел от перегрева До 170! Большой продукт

Дата публикации: 25.12.2021

Рейтинг 5 из 5 от Род С из Отличный апгрейд/модификация Нравится увеличенная мощность! Холодит как монстр! Мой старый 22-дюймовый радиатор никогда не охлаждал мой 440-й.

Дата публикации: 07.12. 2021

Рейтинг 5 из 5 от Трейси из трехпоточный радиатор отличное мастерство, еще не установлено, так как нет двигателя, но уверен, что моему плохому Mopar 360 в моем 65 Dart это понравится

Дата публикации: 21.10.2021

• Алюминиевый радиатор Maxx Power Chevy Style Tri Flow, 26 дюймов, отзывы — стр. 2

Вопросы и ответы

Мне нужен радиатор для моего s10, это будет радиатор нестандартного размера 31 высотой 15 с половиной.

Можете ли вы сделать радиатор для меня, он должен быть 2-рядным, чтобы охладить мой двигатель 350 Chevy. Нет переменного тока в моем грузовике. Трансмиссии не нужны. я запускаю послепродажный транскулер

Автор вопроса: Бобби

К сожалению, мы не предлагаем индивидуальные варианты — только 2 стиля и 3 разных размера, указанные на нашем веб-сайте.

Ответил: Келли Х

Дата публикации: 22.12.2021

Можете ли вы использовать его со своим стандартным вентилятором и кожухом?

Автор вопроса: Дэн 64

К сожалению, мы не можем гарантировать совместимость с какой-либо конкретной маркой/моделью. Они считаются общими параметрами, поэтому, скорее всего, потребуется модификация.

Ответил: Келли Х

Дата публикации: 30.11.2021

Радиатор Witch подойдет на 62.

Ветеринарные любые модификации должны быть сделаны

Автор вопроса: Тони 62

Мы не проверяем соответствие этих радиаторов какой-либо прямой подгонке. Мы рекомендуем использовать измерения, чтобы увидеть, какие модификации необходимо будет внести.

Ответил: ZachC

Дата публикации: 21 сентября 2021 г.

Поместится ли это в дом на колесах с двигателем A 454 Chevy?

Автор вопроса: Лукестур

Я также ищу радиатор для старого автодома с двигателем 454 BBC.Все те, что я нашел, похоже, не имеют 3/4-дюймового впускного патрубка отопителя к радиатору, не говоря уже о входе и выходе охладителя двигателя и трансмиссионного масла. Судя по размеру, с небольшой доработкой подойдет. Те, у которых выход 3/4, кажутся шириной 40 дюймов, что примерно на 6 дюймов больше. По крайней мере, у Иствуда есть хорошие PDF-файлы с измерениями. Я специально смотрю на товар № 20152 Удачи !!!

Ответил: gm44

Дата публикации: 2021-09-17

Будет ли этот радиатор работать должным образом, если его перевернуть на бок, чтобы он поместился в кожух радиатора 20-х годов?

Автор вопроса: Борзойдог

Мы не рекомендуем использовать этот радиатор на его стороне.

Ответил: ZachC

Дата публикации: 2021-09-16

Привет,      Подойдет ли это для Camaro Iroc-Z 86 с 5.0TPI и автоматической коробкой передач? Спасибо

Автор вопроса: Джорик

Мы не тестируем эти устройства для конкретных приложений. Мы рекомендуем сравнить наши измерения, которые доступны для вашего приложения для установки.

Ответил: ZachC

Дата публикации: 08.09.2021

Могу ли я установить этот радиатор на свой I 83 gmc 2500 6.

2 deisal

Автор вопроса: Коди

Вам нужно будет измерить существующие и сопоставить с размерами, которые мы перечисляем. У нас нет возможности сопоставить какую-либо конкретную марку, модель, год и т. д. Это общие параметры, и может потребоваться внести изменения.Все это будет работать на охлаждение до 500 л.с. при макс.

Ответил: Келли Х

Дата публикации: 2021-08-24

Можно ли установить вентилятор как нагнетатель и будет ли он столь же эффективен?

Автор вопроса: shinnbone62

Вентиляторы, которые мы продаем для этих радиаторов, можно без проблем использовать как толкающие или тянущие.

Ответил: Келли Х

Дата публикации: 22 августа 2021 г.

• Трехпоточный алюминиевый радиатор Maxx Power Chevy Style, 26 дюймов Вопросы — стр. 2

Мы нашли другие товары, которые могут вам понравиться!

Алюминиевый радиатор Maxx Power Chevy Style Tri Flow 26 дюймов

Техническая информация по алюминиевому радиатору

Техническая информация по алюминиевому радиатору

Инструкции и техническая информация

---

Инструкции по установке, монтажу и обслуживанию

Тестирование для электролиза в системах охлаждения



Инструкции по подключению вентилятора Spal

Эстафета Spal Fan Three Для кондиционера Диаграмма

Дистанционное заполнение сантехники Схема

Крышка радиатора не герметична?



Конструкция впускного канала радиатора



Резиновые опоры седла GM должны

обрезать по размеру радиатора



Показанные ниже виброизоляторы могут быть

куплены у Ron Davis Racing Products.



---



Испытания для электролиза в системах охлаждения Для проверки требуется вольтметр, способный измерять как переменный, так и постоянный ток. системы охлаждения.Счетчик должен показывать от нуля до максимального напряжения тестируемая система в десятых долях вольта. Выводы счетчика должны быть достаточно длинной, чтобы добраться между охлаждающей жидкостью и нижней частью батарея. Ом функция вольтметра очень полезна для точного определения области сопротивления в электрической системе, которые вызовут электрический ток на землю через охлаждающую жидкость, а не через спроектированная электрическая схема. Процедура Подсоедините надлежащий измерительный провод к заземление батареи, минус к минусу или плюс к плюсу. Установите второй провод в охлаждающая жидкость касается только охлаждающей жидкости . Считайте напряжение постоянного и переменного тока со всех системы выключены.Если имеется блок-нагреватель, также снимите показания с нагреватель включился. Если имеется автоматическое зарядное устройство, в качестве резервной системы, также снимите показания при работающей системе. Считайте напряжение постоянного и переменного тока с включен электрический стартер. Считайте постоянное и переменное напряжение с помощью двигатель работает и все системы включены: фары, охладители, вентиляторы, обогреватели, кондиционер, сотовый телефон, рация, включая телефон и радио как в режиме ожидания, так и в режиме передачи. Вышеупомянутая процедура проверит полная система, за исключением электрического тока, который можно генерировать через заднюю передачу. Особенно это касается подушки безопасности. подвески, подвески с резиновыми подушками и трансмиссии на резиновых опорах. Любой генерируемый ток будет проходить от приводного вала к земле. через охлаждающую жидкость двигателя.Заземление задней части и трансмиссии настоятельно рекомендуется. Напряжение от нуля до 0,3 является нормальным в охлаждающая жидкость чугунного двигателя. Такой двигатель со временем сломается на 0,5 вольта, а производители двигателей сообщают, что 0,15 вольта сломать алюминиевый двигатель. Ток будет переменным, если проблема происходит из-за статического электричества. Если охлаждающая жидкость показывает электрические проблема со всем включенным оборудованием; отключать одну систему за раз пока вы, наконец, не отключите систему, которая останавливает электрический ток. Когда ток прекратится, это будет означать, что электрическая система вызвала проблема. Будьте частично осторожны с стартером.Они могут нанести такой же вред системе охлаждения, как и прямое подключение. к дуговому сварщику. Это связано с имеющимся током. Всегда меняйте охлаждающую жидкость, если обнаруживается ток. Электрический ток разрушит защитную химические вещества в должным образом ингибированной охлаждающей жидкости. Следующее неисправности, которые не являются дефектом производителя и, следовательно, не покрываются на гарантии. Неправильный смыв — Системы охлаждения требуют сквозной промывки радиатора, двигателя, расширительный бачок, шланги и радиатор отопителя, несоблюдение этого требования приведет к смешивая охлаждающие жидкости и загрязнения и создавая смертельный коктейль для система охлаждения. Коррозия правильная смесь охлаждающей жидкости и дистиллированной воды , предписанная Необходимо сохранить выбранный изготовитель охлаждающей жидкости. Вода с высоким следом элементы минералов создадут проблемы для алюминиевых радиаторов не обычно встречается в медных радиаторах.

Вопросы Звоните 1-800-842-5166

Дублирование данного веб-сайта полностью или частично прямо запрещено без предварительного письменное разрешение от Ron Davis Racing Products, Inc Copyright 2011 Ron Davis Racing Products, Inc.Все права защищены.

Алюминиевые радиаторы, алюминиевый радиатор, авто радиатор, алюминиевый радиатор гоночного автомобиля, автоматический радиатор, алюминиевый гоночный радиатор, изготовленный на заказ радиатор, алюминиевый радиатор джипа, алюминиевый радиатор гадюки, алюминий радиатор мустанга, алюминиевый радиатор корвета, алюминиевый радиатор песочного автомобиля, алюминиевый радиатор, алюминиевые автомобильные радиаторы sprint, алюминиевые радиаторы, алюминиевый автомобильный радиатор, алюминиевые радиаторы корвета, алюминиевый гоночный автомобиль радиаторы, алюминиевые радиаторы для джипов, алюминиевый радиатор Viper, изготовленный на заказ алюминий радиаторы, алюминиевый радиатор на заказ, автомобильный радиатор, радиатор корвета, C6

Радиаторы Flex-A-Lite® Performance Tube Core Performance

Будущее высокопроизводительных радиаторов.

Лучшее охлаждение. Более прочная и долговечная конструкция. Меньший вес.

Flex-A-Lite® продолжает более чем 50-летний опыт инноваций в продуктах для эффективного охлаждения, представляя новую линейку высокопроизводительных радиаторов с экструдированным трубчатым сердечником.

Радиаторы других характеристик просто устарели. Один ряд, 2 ряда, 3 ряда, 4 ряда… теперь это все старая история. Будущее высокопроизводительных радиаторов с превосходным охлаждением и прочностью — это технология экструдированного сердечника в алюминиевых радиаторах Flex-A-Lite®!

Вот 10 причин, по которым радиаторы Flex-A-Lite® Extruded Tube Core Performance являются лучшим выбором:

1.В новых высокопроизводительных радиаторах Flex-A-Lite® используется уникальная технология Extruded Tube Core, заменяющая многожильные радиаторы усовершенствованной конструкцией

.

2. Экструдированный сердечник трубы увеличивает площадь контакта между хладагентом и экструдированными трубками для лучшего отвода тепла и охлаждения

3. Экструдированный сердечник трубы обеспечивает плоскую поверхность для припайки охлаждающих ребер, что обеспечивает максимальный контакт между трубками и ребрами для увеличения отвода тепла и лучшего охлаждения

4. Ребра охлаждения имеют прорезанные в них жалюзи для направления воздушного потока, улучшения отвода тепла и охлаждения

5.Испытания в аэродинамической трубе показали, что эта технология Extruded Tube Core значительно более эффективна для охлаждения, чем стандартные трубчатые радиаторы

.

6. Радиаторы Flex-A-Lite® с экструдированным трубчатым сердечником значительно прочнее и выдерживают разрывное давление 100 фунтов на кв. дюйм

7. Радиаторы Flex-A-Lite® с экструдированным трубчатым сердечником включают угловой подголовник, усиливающий соединение охлаждающей трубки с коллектором; место, склонное к растрескиванию и протечке в алюминиевых радиаторах других марок

8. Прямая посадка без сверления и резки

9.Радиаторы Flex-A-Lite® с экструдированным трубчатым сердечником доступны как с электровентилятором Flex-A-Lite®, установленным на заводе, так и без него

10. Радиаторы с экструдированным трубчатым сердечником поставляются с эксклюзивной двухлетней гарантией Flex-A-Lite® с возможностью передачи. Нажмите здесь, чтобы узнать подробности.

Уникальный экструдированный трубчатый сердечник Flex-A-Lite® чрезвычайно прочен, а объем внутреннего прохода увеличивает площадь контакта между охлаждающей жидкостью и алюминиевыми трубками. Экструдированные трубы обеспечивают плоскую, оптимальную поверхность для припайки охлаждающих ребер.Это максимизирует контакт между трубками и ребрами для увеличения отвода тепла и лучшего охлаждения. Охлаждающие ребра были разработаны с пробитыми в них специальными жалюзи для направления воздушного потока, увеличения отвода тепла и обеспечения лучшей эффективности охлаждения.

(PDF) Исследование тепловых характеристик алюминиевого радиатора ROYAL Thermo Evolution

Содержание данной работы может быть использовано на условиях лицензии Creative Commons Attribution 3. 0. Любое дальнейшее распространение

этой работы должно содержать указание автора(ов) и название работы, цитирование в журнале и DOI.

Опубликовано по лицензии IOP Publishing Ltd.

ERS 2021

IOP Conf. Series: Materials Science and Engineering 1211 (2022) 012005

IOP Publishing

doi:10.1088/1757-899X/1211/1/012005

1

Исследование тепловых характеристик алюминия

2 0

Марьина З.Г.1, Верещагин А.Ю.1, Новожилова А.В.1, Комаревцев М.А.1 и КО

Исаева1

1 Северный Арктический федеральный университет им.В. Ломоносова, 17, Северная Двина

Наб., Архангельск, Россия

Аннотация. Использование алюминиевых радиаторов в системах отопления началось с продукции зарубежных

компаний, таких как Fondital Group, Global Radiatori, Ferroli и др. В настоящее время существует

российских алюминиевых радиаторов компаний, которые придерживаются европейских стандартов, например

ROYAL Thermo, Рифар. Тепловые характеристики радиаторов обычно указываются производителем

.Однако они не всегда подтверждаются на практике. Это связано с тем, что в

не учитывается способ подключения радиатора. В некоторых листах технических данных

приведены коэффициенты снижения мощности в зависимости от разницы между средней температурой теплоносителя

и температурой воздуха в помещении. Поэтому исследование

влияния присоединительных алюминиевых отопительных приборов на его теплотехнические характеристики является актуальной задачей.В статье представлены результаты исследования радиатора типа ROYAL

Thermo Evolution, изготовленного по заказу компании, специализирующейся на проектировании систем отопления

. Установлено, что фактическая тепловая мощность одной секции

колеблется в пределах 135…225 Вт в зависимости от способа подключения радиатора, заявленная изготовителем тепловая

мощность секции соответствует только диагональное подключение «верх-

низ», тепловая мощность восьмисекционного радиатора с односторонним подключением «верх-

низ» на 12 % выше, чем при диагональном. Исследования показывают, что при проектировании систем отопления

необходимо учитывать способ подключения и

количество секций устройства.

1. Введение

В настоящее время большое разнообразие отопительного оборудования привело к тому, что тепловые характеристики радиаторов

обычно указываются производителем. Однако это не всегда подтверждается на практике.

Обзор многочисленных источников по данному вопросу позволяет сделать вывод, что исследования по отоплению подтверждают данные

только для отдельных типов радиаторов [1–10].

В настоящее время на российском рынке представлено большое количество современных отопительных приборов, и большая доля

приходится на алюминиевые радиаторы. Их несомненным преимуществом является высокая теплоотдача,

которая составляет 200÷210 Вт, а объем каждой секции радиатора всего 450 мл. Имеют

эстетичный внешний вид, что позволяет «внедрить» такие радиаторы в дизайн интерьера любого стиля.

Малая инерционность алюминиевых нагревательных приборов позволяет точно регулировать температурный режим

с помощью термостатических устройств.Эти достоинства, а также длительный срок службы и большое разнообразие конструктивных возможностей и типоразмеров

алюминиевых радиаторов обусловили их широкое применение в России и

за рубежом.

Литой алюминиевый радиатор | ЭМИ Литье под давлением

1. Обзор алюминиевого литья Радиатор

Радиатор — это общий термин для ряда устройств, используемых для проведения и выделения тепла. Он широко используется в силовой электронике, связи, различных источниках энергии, обороне, подвижном составе, музыкальных инструментах, шасси, автомобилях, ветроэнергетике, высокоскоростных железных дорогах и многих других отраслях промышленности.

2. Преимущества литого под давлением алюминиевого радиатора

1. Теплопроводность. Алюминиевый радиатор отличается большим тепловыделением, быстрым рассеиванием тепла и высокой эффективностью. Уникальная дымоходная конструкция из литого под давлением алюминия может сделать комнату теплой и уютной за 15 минут.

2. Производственный процесс. Процесс производства литого под давлением алюминиевого радиатора сложен, потому что его легко экструдировать и экструдировать в различные формы, поэтому он имеет новый и красивый внешний вид, сильный декор, круглый цвет и высокую красоту.

3. Моделирование внешнего вида. Поскольку алюминиевый радиатор возник на европейском рынке, в сочетании с сильным художественным назиданием, высококачественные, элегантные, красивые, модные и другие элементы в гене алюминиевого радиатора на диверсифицированном рынке могут быть одобрены большим количеством людей, которые стремятся к качеству жизни.

4. Другие преимущества. Алюминиевый радиатор легче и умнее, прост в обращении и монтаже, при этом требование к качеству воды в системе практически нулевое, и нет необходимости делать полное техническое обслуживание воды.

3. Применение радиатора алюминиевого сплава

4. Спецификация радиатора алюминиевого сплава

90-2500T

Материал	ADC12
Процесс отливки	HPDC
Машина отливки	250-2500T
Вес	Вес зависит от Размер детали
Размер	О зависимости от части
годовой объем	60 000 / год
Требования к пористости	ASTM E505 Уровень 3
Требования к тесту на герметичность	IP67
Применение	Машины, электрические

SNC-RT-NS14SR — SNC Tuning Aluminium Radiators — SNC Tuning

Изображения могут не относиться к конкретному транспортному средству. Только для демонстрации.

Неконкретные изображения

Разместите заказ здесь

Деталь №: SNC-RT-NS14SR

Примечания: Характеристики радиатора: Подходит: 95-98 Nissan 240sx с двигателем SR20DET (только механическая коробка передач).2 ряда Крышка радиатора в комплекте.

Ваша цена: $165.00

Все комплектующие

НИССАН
Год	Модель	Подмодель	Цилиндры	Литр	Стремление	Eng Desg.	Топливо	Примечания
1995 — 1998	240SX	ВСЕ	ВСЕ	ВСЕ	ВСЕ	ВСЕ	ВСЕ	Двигатель SR20DET, только МКПП
1995 — 1998	СИЛЬВИЯ	ВСЕ	ВСЕ	ВСЕ	ВСЕ	ВСЕ	ВСЕ	Двигатель SR20DET, только МКПП

Описание продукта

Sonic Motor с гордостью представляет полную линейку алюминиевых гоночных радиаторов.

Строительство:
Радиаторы Sonic Motor сварены TIG-WELD с использованием алюминия 6061 со 100% паяным алюминиевым сердечником. Преимущества сварки TIG (сварка вольфрамовым электродом в среде инертного газа) включают высокое качество, чистоту и точность сварных швов. Это гарантирует, что наши радиаторы будут прочными и долговечными.

Дизайн:
Радиаторы Sonic Motor являются прямой заменой заводского радиатора. Наши радиаторы изготавливаются в соответствии с теми же характеристиками, что и радиаторы OEM, с точки зрения точек крепления и расположения входов/выходов охлаждающей жидкости.Радиаторы Sonic Motor имеют 2-рядную конструкцию, которая удваивает объем охлаждающей жидкости, обеспечивая на 20-30% более эффективный отвод тепла по сравнению со стандартными радиаторами OEM.

Гарантия:
Sonic Motor будет поддерживать наши продукты; удовлетворенность клиентов является нашим приоритетом номер один. Наша линейка радиаторов Sonic Motor поставляется с ограниченной пожизненной гарантией.
