Крыша и кровля

Очень важно различать слова «кровля» и «крыша». Крыша — состоит из стропилы, кровельного покрытия, изоляционных деталей, ограждает дом сверху. Стропила — балка, которая создаёт уклон, несущая система скатной крыши.

Кровля — это верхняя оболочка крыши, которая делается из различных строительных материалов. Именно от крыши зависит надёжность и практичность эксплуатации дома.

Требования к системе

Для эффективного монтирования стропильной системы нужно действовать согласно определённых норм, без которых строение не будет практичным.

Особое внимание стоит обратить на прочность системы, которая должна выдержать полную нагрузку. Для проверки стропильной системы на прочность нужно провести ориентировочный расчёт.

Вторым условием является жёсткость. Система крыши здания не должна сильно прогибаться. Стропильная система не должна иметь большой вес, нагрузка на фундамент и стены должны быть минимальной. В качестве базового материла чаще всего выбирают древесину так, как она сравнительно легче с другими материалами и достаточно прочная.

Так же важной особенностью является выбор материала для кровли, который не должен быть тяжёлым. Сейчас всё реже выбирают черепицу, которую изготавливают из керамики. Под данный материал все элементы строения дома должны быть хорошо усилены.

Деревянную конструкцию делают только из качественного сырья. Для изготовления базовых элементов используют дерево 1 или 2 сорта. Хвойную древесину чаще всего используют для монтажа скатных крыш. Данный вид дерева содержит смолу, поэтому меньше гниёт.

Обязательно использовать антисептические средство перед стартом работ. Это поможет избежать различных неприятностей. Чаще всего закупают древесину в северных областях. Именно такая древесина считается самой лучшей.

Элементы стропильной системы крыши

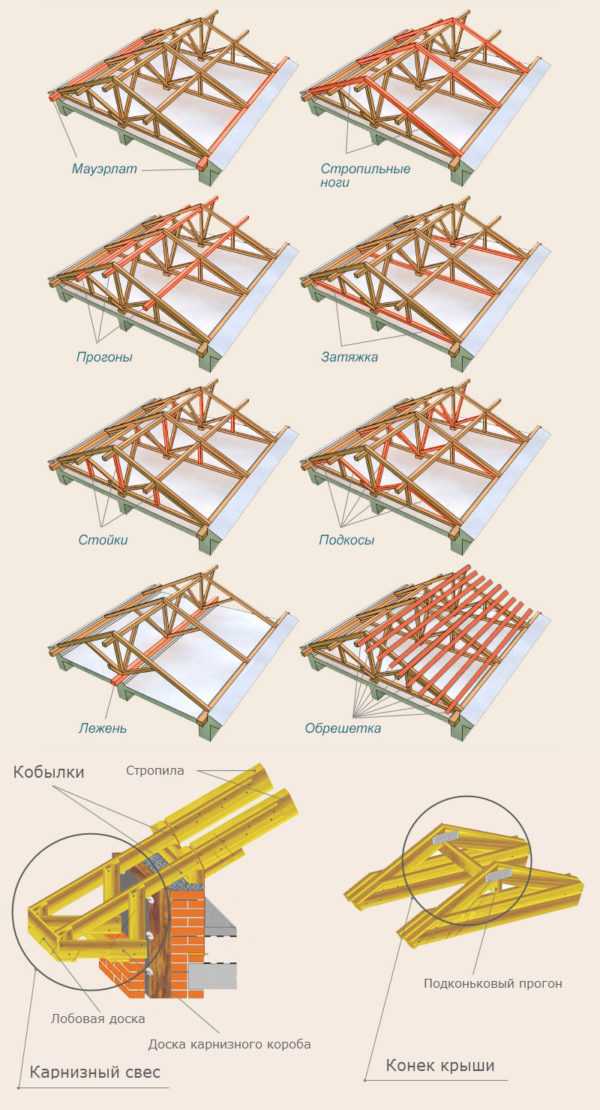

Конструкция стропильной системы состоит из различных элементов. Основными составляющими крыши есть: скаты, карниз и конёк. Верхним элементом крыши является конек. Свес (карниз)- это нижний элемент, а скат — находится между карнизом и коньком. Так же к стропильной системы относят несущие элементы.

К несущим элементам стропильной системы относят:

Мауэрлат — является основой для крепления стропил, он укладывается по периметру стен. Он укладывается для того, чтобы нагрузка была равномерной. Для изготовления мауэрлата берётся брус 20см*20 см или 15 см*15см (для небольших конструкций).

Наклонные балки, с помощью которых передаётся нагрузка от крыши, ветра и снега на конструкцию мауэрлата – это стропильные ноги. Их чаще всего монтируют от конька до карниза.

Балка, на которую опираются детали крыши- это прогон. На диаметр прогона влияет его пролёт, чаще всего берётся 20*20 см.

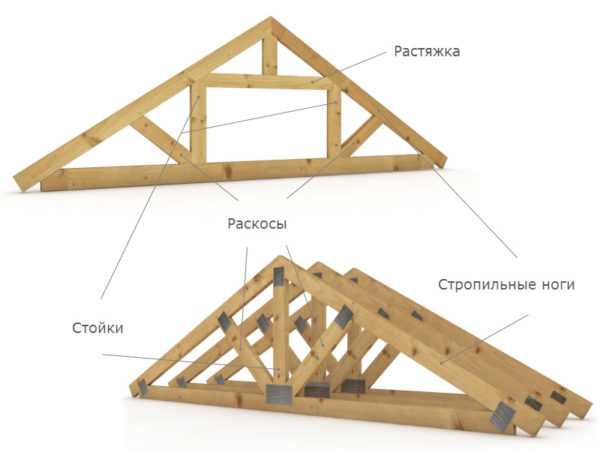

Также в состав стропильной системы деревянной крыши входят: подкосы, стойки и затяжки. Их основная функция — уменьшение тяжести на базовые элементы.

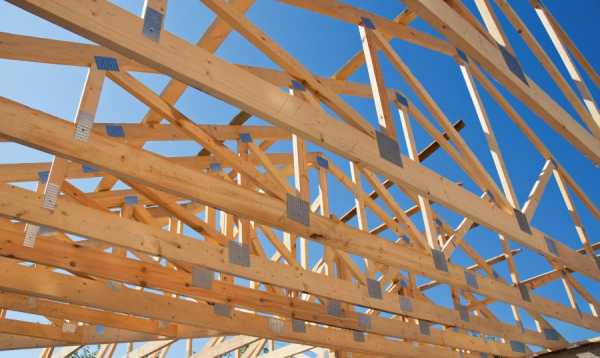

Элементом стропильной системы так же является ферма. В состав данной конструкции входят: затяжки, стропилы, стойки, подкосы. Ферма строится в форме треугольника, благодаря чему имеет хорошую устойчивость.

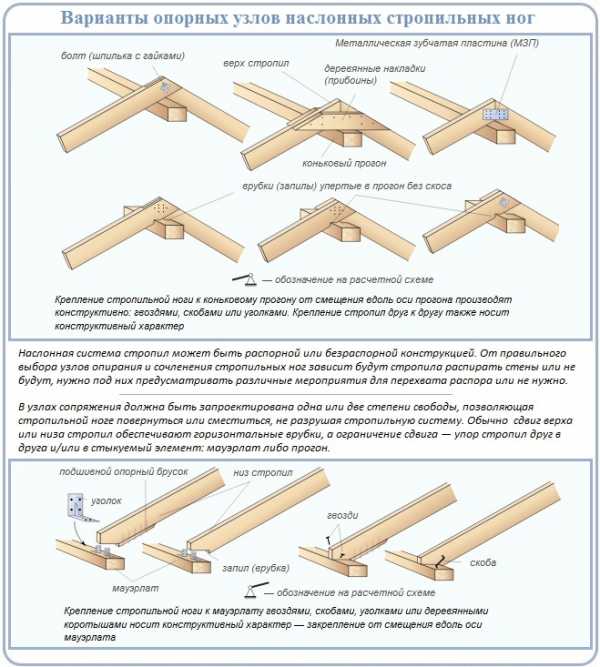

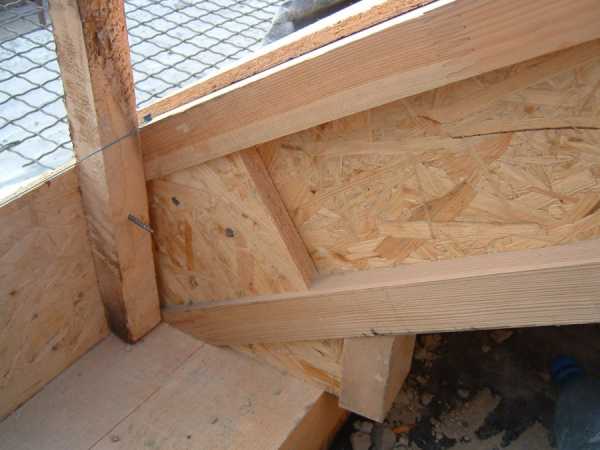

Узлы соединения стропильной системы бывают таких категорий: узел соединения мауэрлата и ног, узел соединения элементов деревянной фермы и ног.

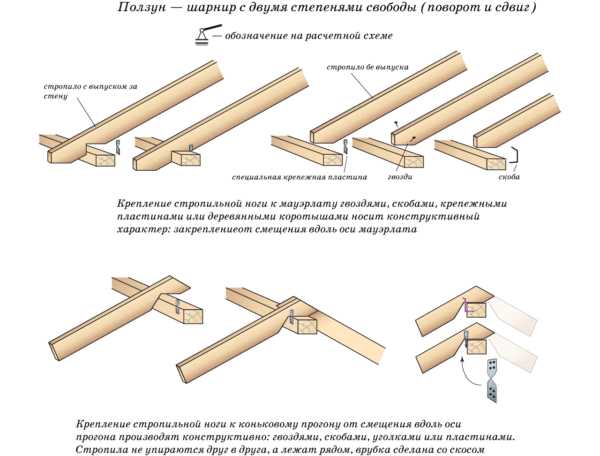

Способ соединения мауэрлата и стропил есть скользящий и жёсткий.

Не всегда можно применять жёсткие углы, потому что от влияния окружающей среды деревянные элементы подвергается деформации и применять жесткую сцепку наслонных систем не всегда является уместным.Для постройки наслонных стропил используют систему скользящих углов.

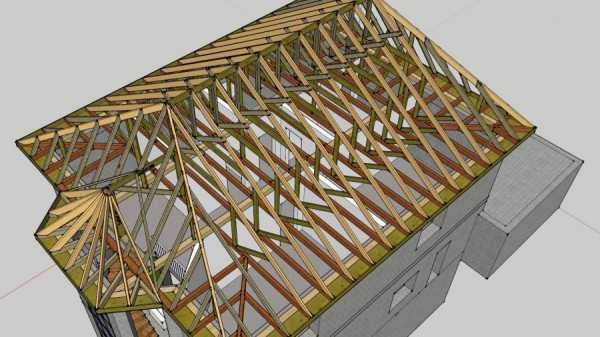

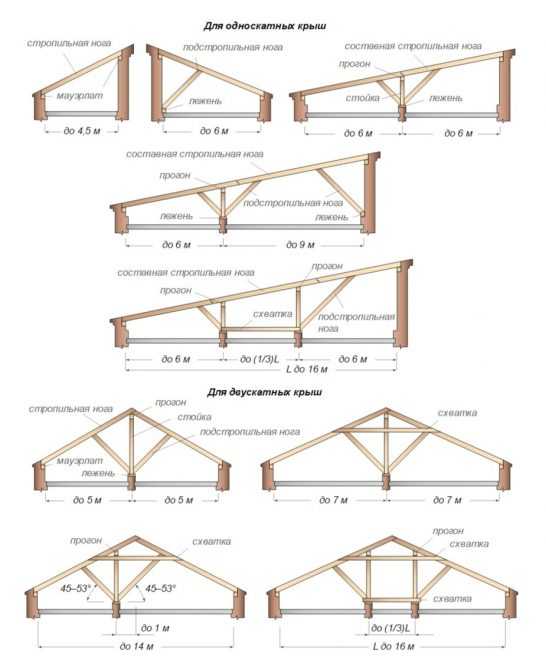

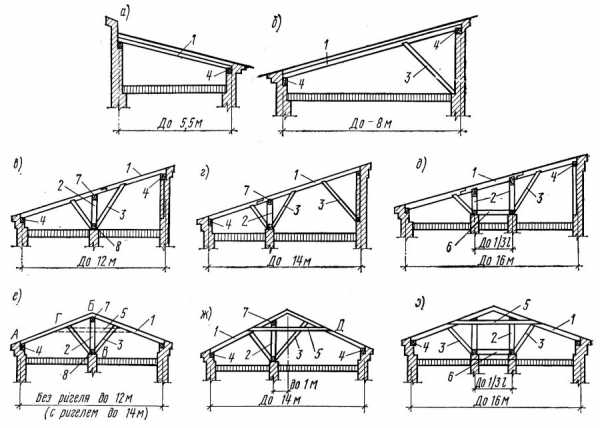

Наличие чертежа стропильной системы, где указаны все элементы конструкции, эффективно поможет в работе над системой.

Чертёж представлен ниже.

Формы крыш

Кровля на скатных крышах бывает таких форм:

• односкатные;
• двухскатные;
• вальмовые;
• ломаные.

При стропильной системе односкатной крыши изготовляется самая простая конструкция, её уклон составляет 14-26 градусов, тут наслонные стропилы опираются на несущие стены.

Крыша в двускатной стропильной системе должна быть с уклоном ската до 60 градусов.

Крыша при стропильной системе вальмовой кровли так же должна находиться под наклоном до 60 градусов. Данный тип крыши более сложный при монтаже, но стоимость будет гораздо ниже так, как фронтовые стены отсутствуют. Для монтажа вальмовой кровли используют стропильные фермы или наслонные стропила.

При мансардной(ломаной) формы крыши пролёт делают 10м, а нижняя площадь крыши расположена под наклоном 60 градусов, благодаря этому можно увеличить размер мансарды. Пролёт между наружными стенами по рекомендации делают не больше 10 м.

Различия между формами крыш показаны на фото стропильных систем в галерее в конце статьи.

Для конструкции мансардных крыш чаще всего используют соединения деталей. Главные функции, которые выполняют соединения деталей:

• обеспечение передачи нагрузки в нужном направлении
• выдерживают физические нагрузки
• обеспечении гарантии эксплуатации

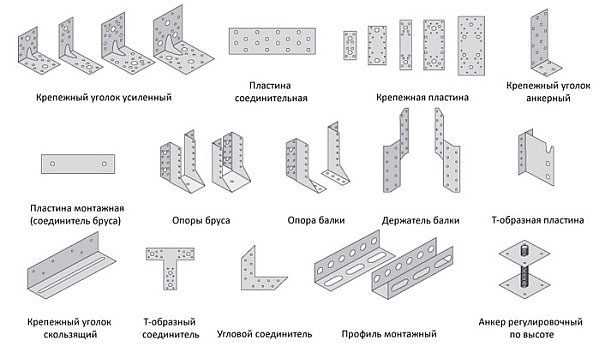

На данный момент используют для соединения элементов в стропильной конструкции такие строительные материалы: шпильки, металлические накладки, болты, саморезы.

Для крепления деталей, которые изготовлены из сырого дерева чаще всего используют шпильки или болты.

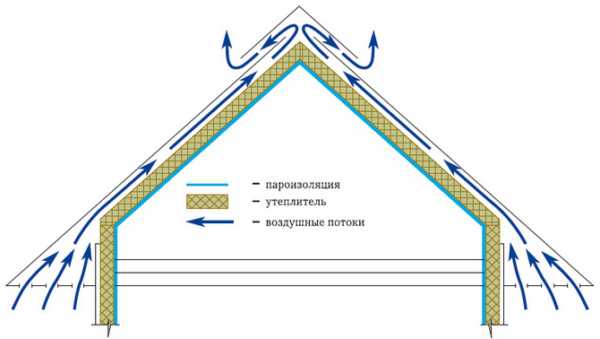

Вентиляционная система крыши

Из тёплого помещения на чердак очень часто проходят потоки водяного пара, который создаёт конденсат на покрытиях кровли. От конденсата страдают деревянные детали и утеплитель.

Вентиляцию делают для устранения влаги в стропильной системе и на чердаке.

Водяной пар, который попадает на чердак должен без препятствий выходит через окна и особенные отверстия, которые делают в коньке крыше.

В домах, где используют плоские крыши и мансарды должно быть пространство с вентиляцией.

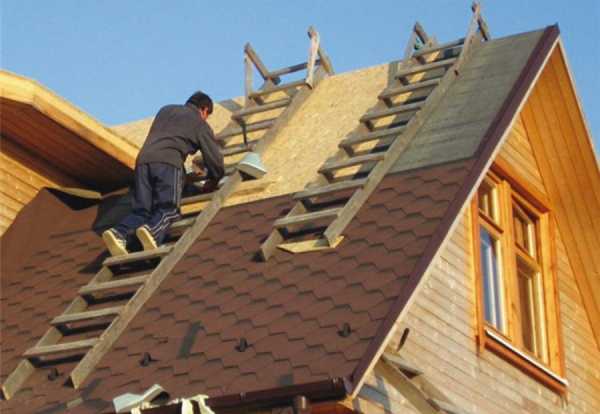

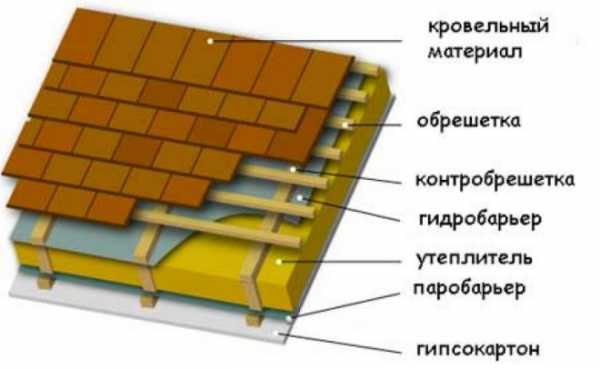

Укладка кровельного покрытия крыши

Скатные крыши покрывают жёсткими (асбоцементный лист, полимерная или керамическая черепица, профнастил и т.д.) или мягкими материалами (битумная черепица). Чаще всего жёсткие материалы монтируют на деревянный каркас.

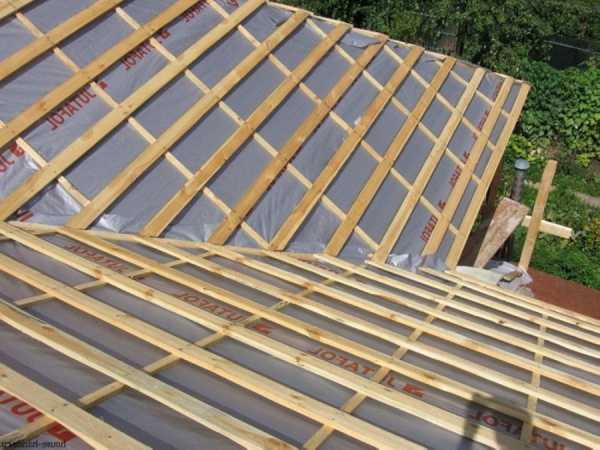

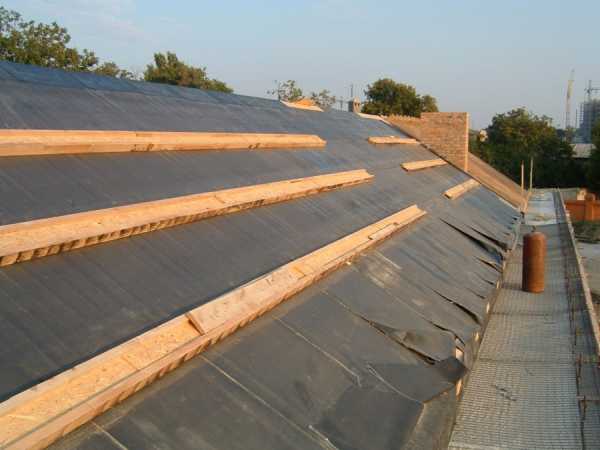

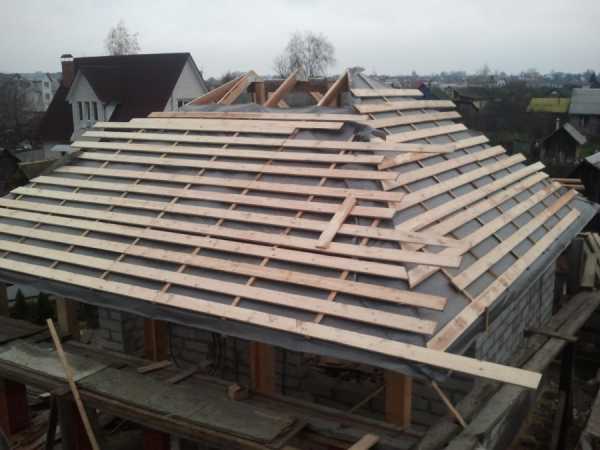

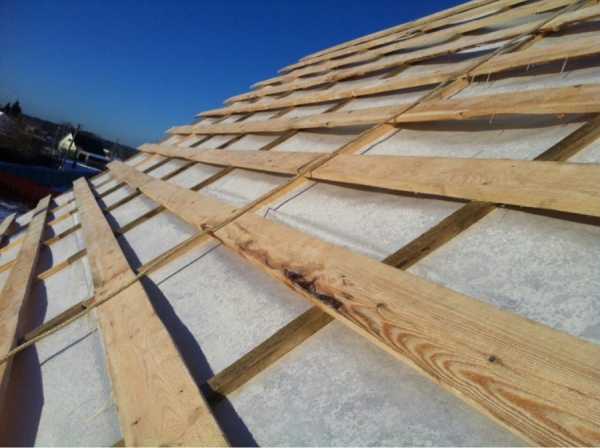

Жесткие листы кровельного покрытия чаще всего укладывают на обрешетку из деревянных брусков

При монтаже каждой стропильной системы собственноручно обязательно нужно крепко монтировать все узлы и соединения. Важно изготовить не только правильный каркас, но и практично выбрать материал для кровли. Крыша-это самая главная защита дома от различного ненастья.

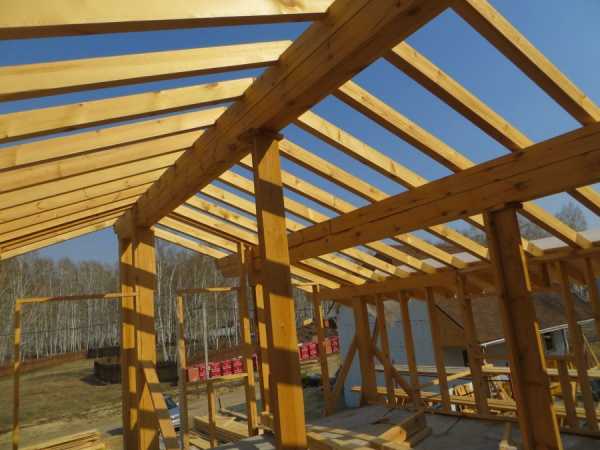

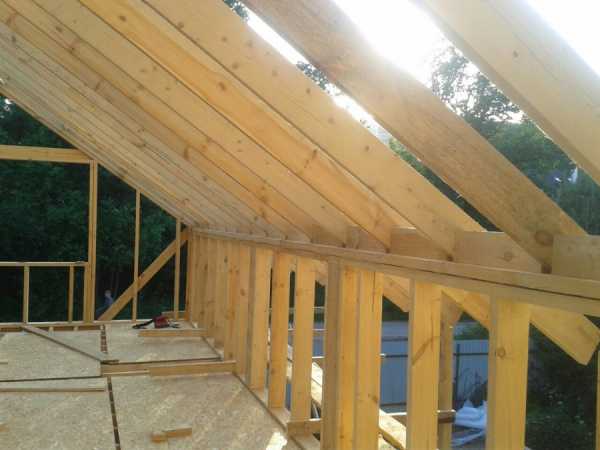

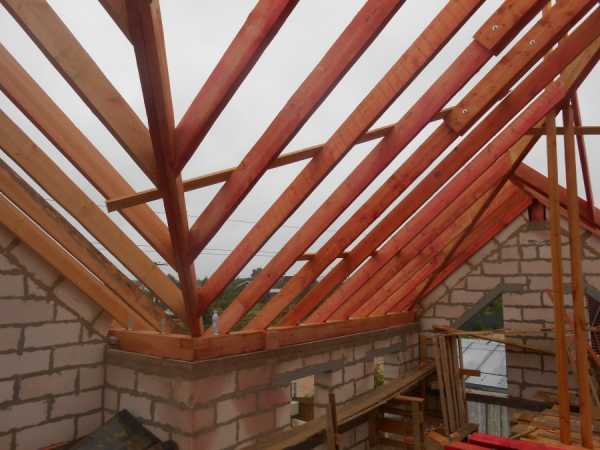

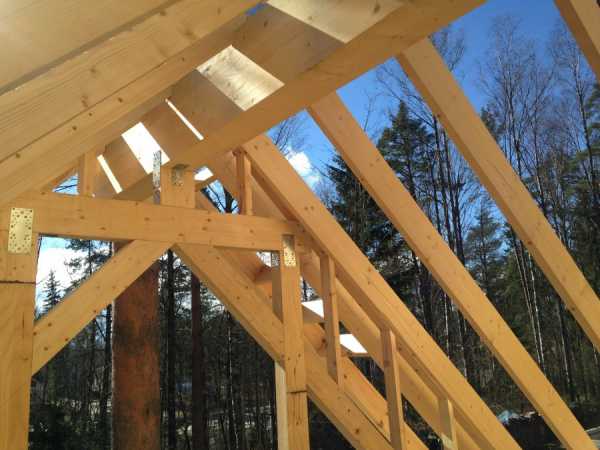

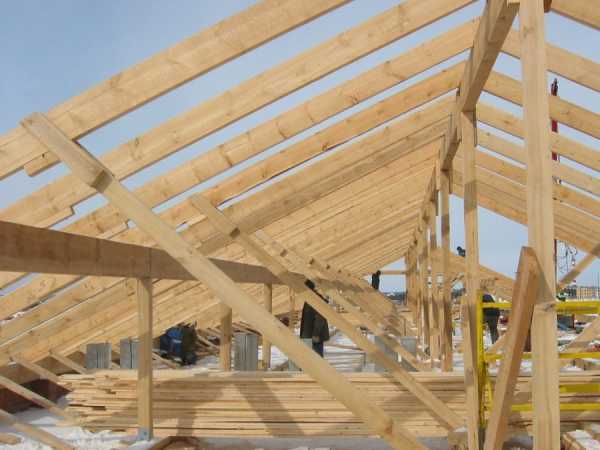

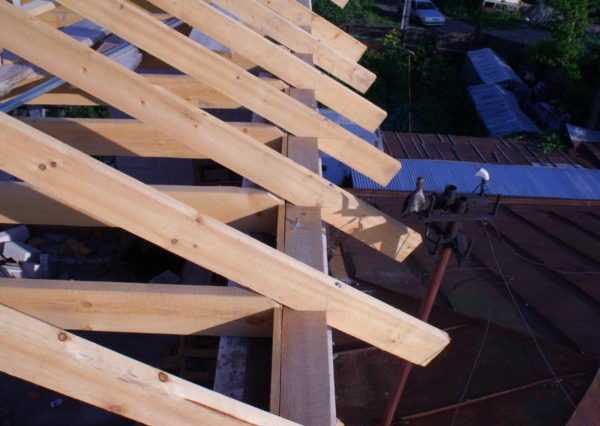

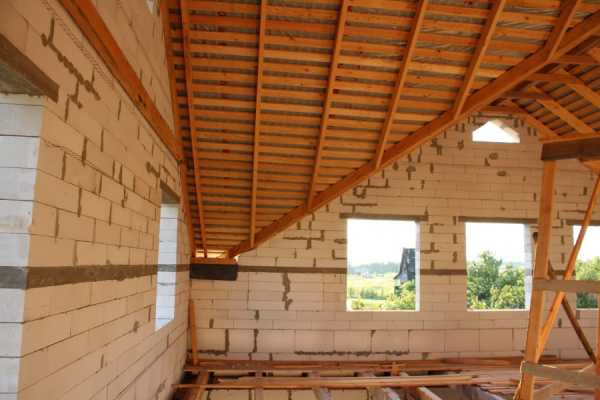

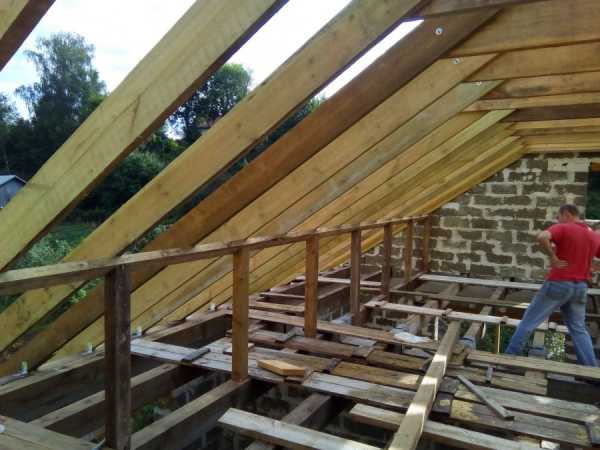

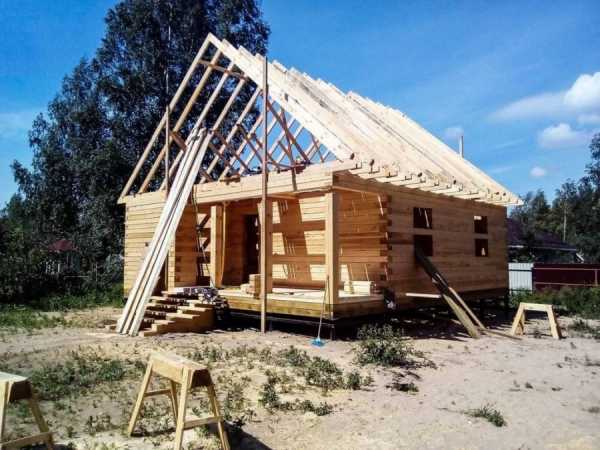

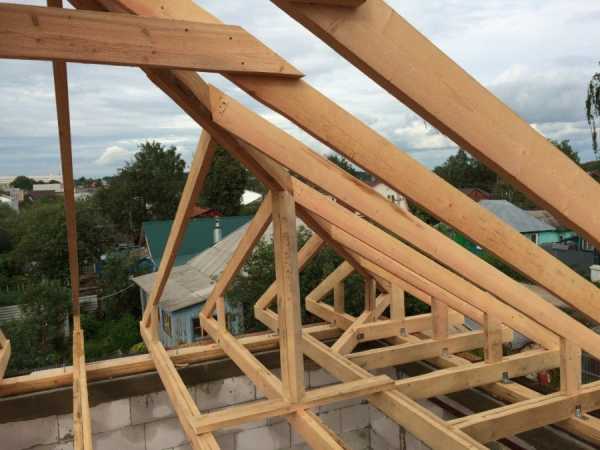

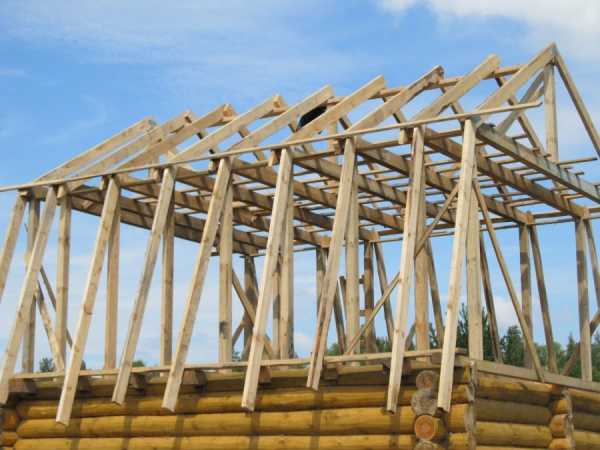

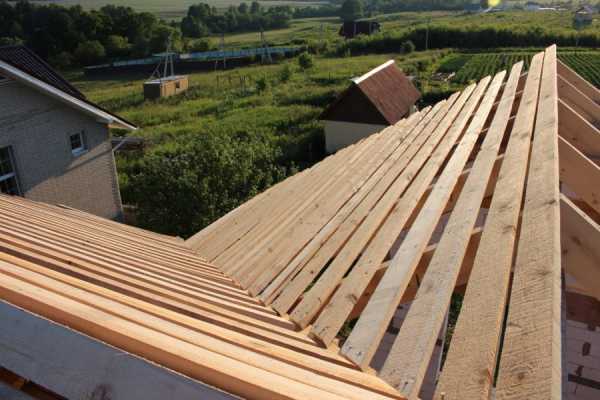

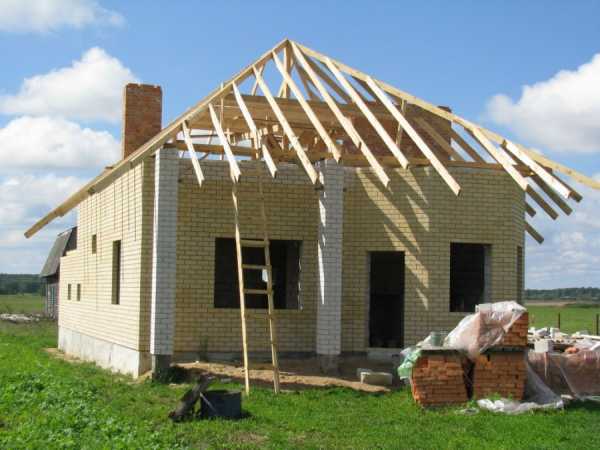

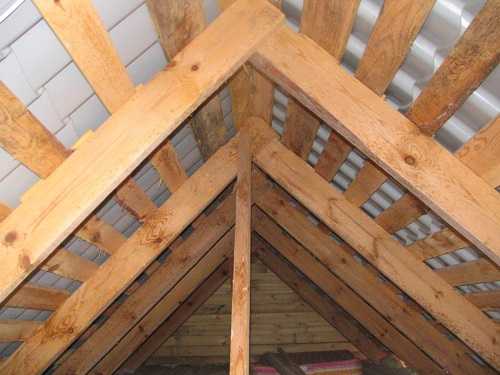

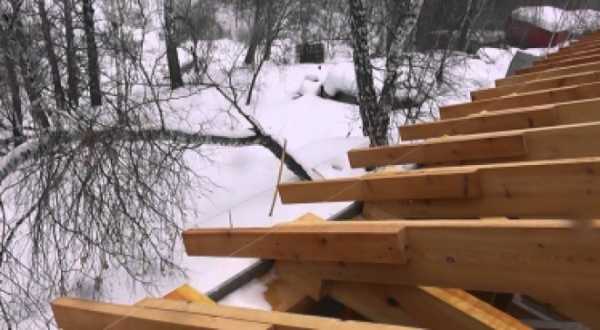

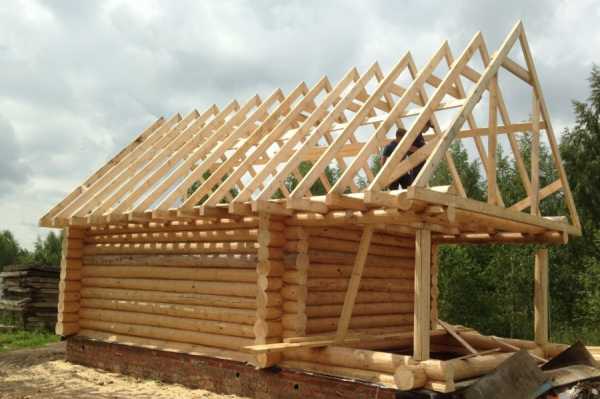

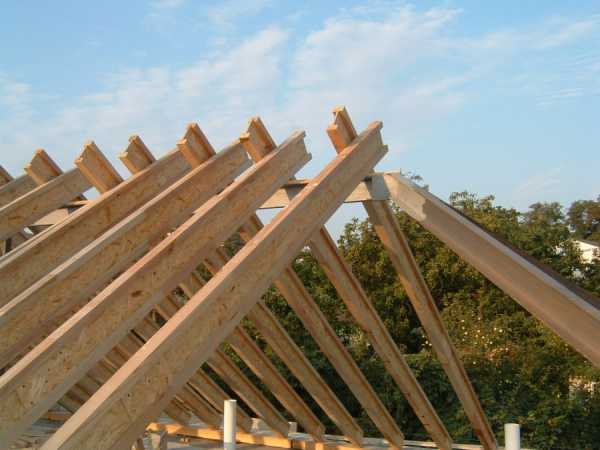

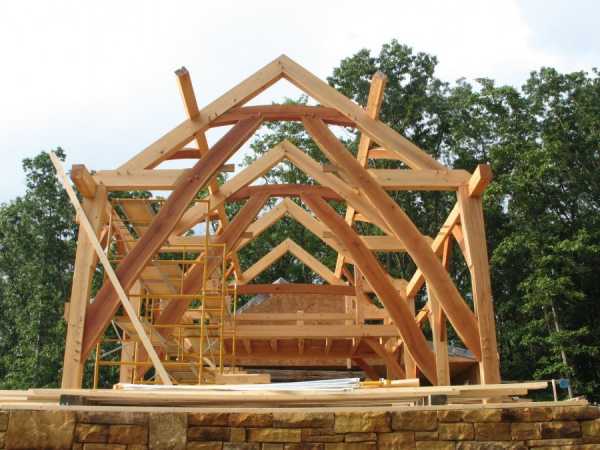

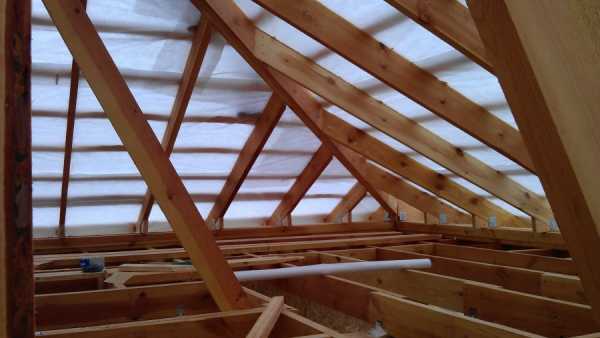

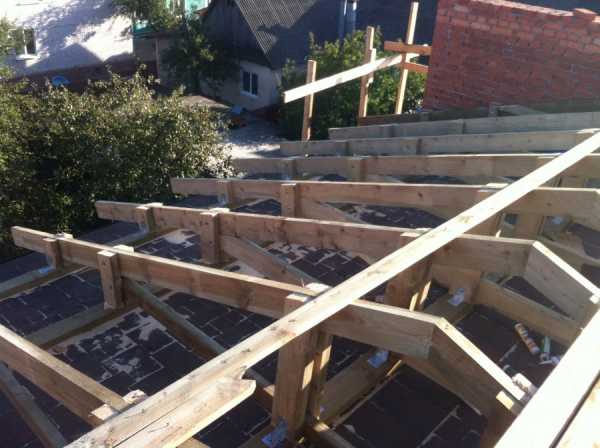

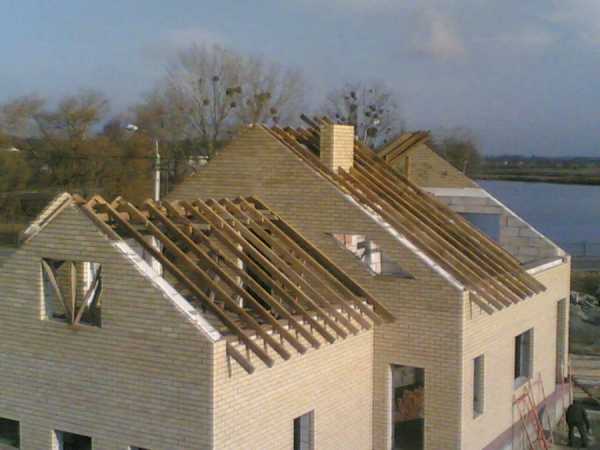

Фото стропильной системы

Пост опубликован: 29.11

landshaftdizajn.ru

Установка стропил: пошаговая инструкция | Строительный портал

Стропила служат основой всей кровельной конструкции, а их монтаж – одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Содержание

1. Стропильная система: правила расчета и разработки
2. Элементы стропильной конструкции
3. Материалы для изготовления стропил
4. Выбор стропильной системы: висячие и навесные конструкции
5. Особенности обустройства стропил на разных крышах
6. Двухскатная крыша: установка стропил своими руками
7. Общие рекомендации по монтажу стропильной системы

Стропильная система: правила расчета и разработки

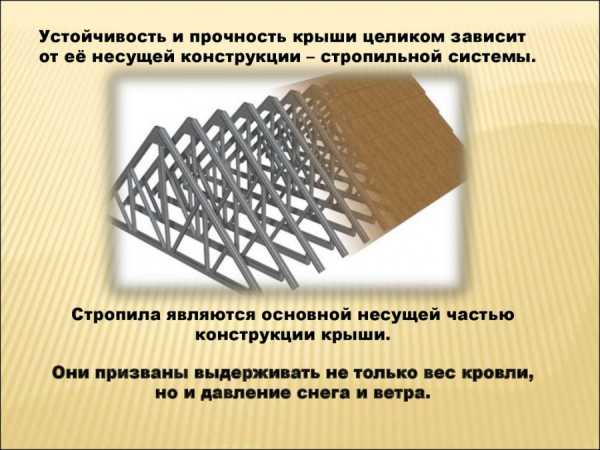

Стропильная система – несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

1. Угол наклона крыши:
   • 2,5-10% — плоская кровля;
   • более 10% — скатная кровля.

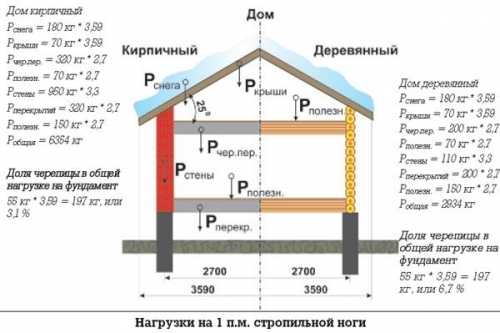

2. Нагрузки на крышу:
   • постоянные – общий вес всех элементов «кровельного пирога»;
   • временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
   • форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m, где Sg – вес снега на 1 м2, m –расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

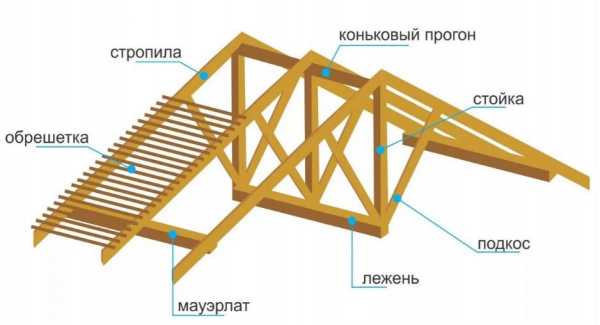

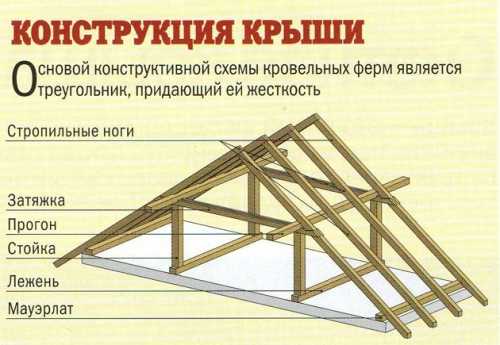

Элементы стропильной конструкции

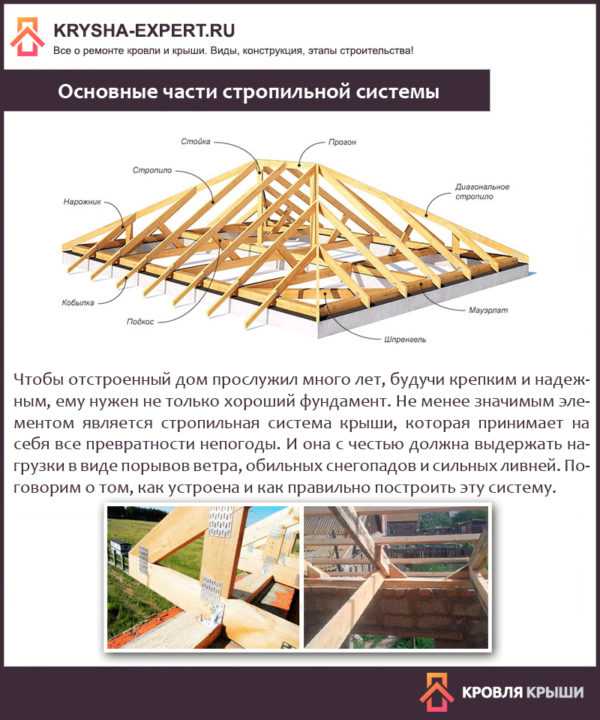

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

1. Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.

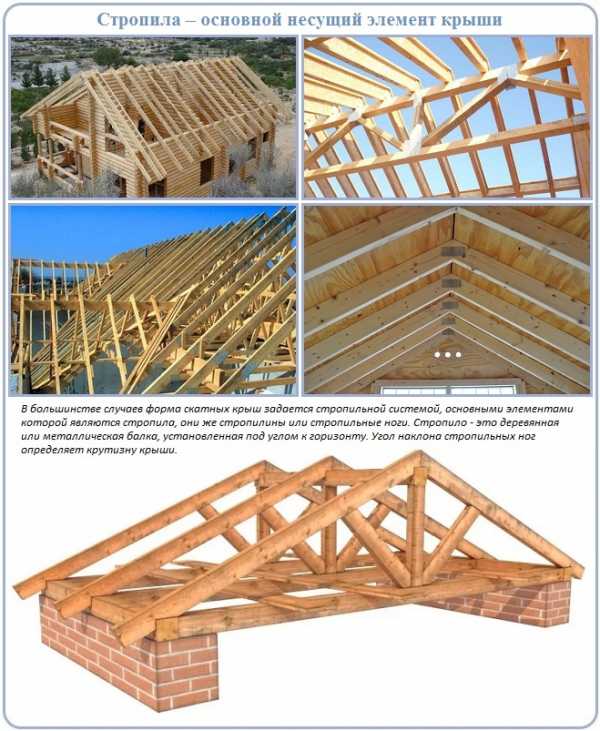

2. Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
3. Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).

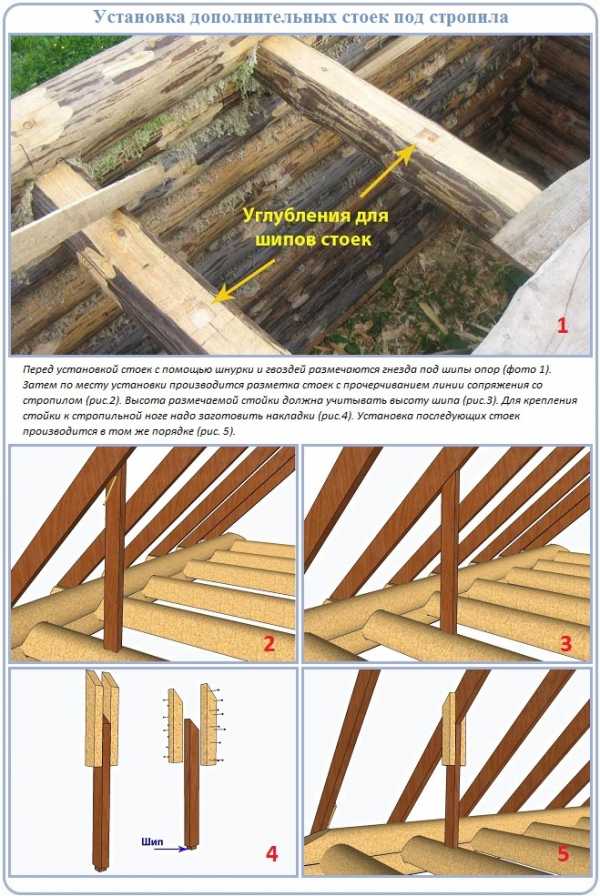

4. Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
5. Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому  в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой – снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

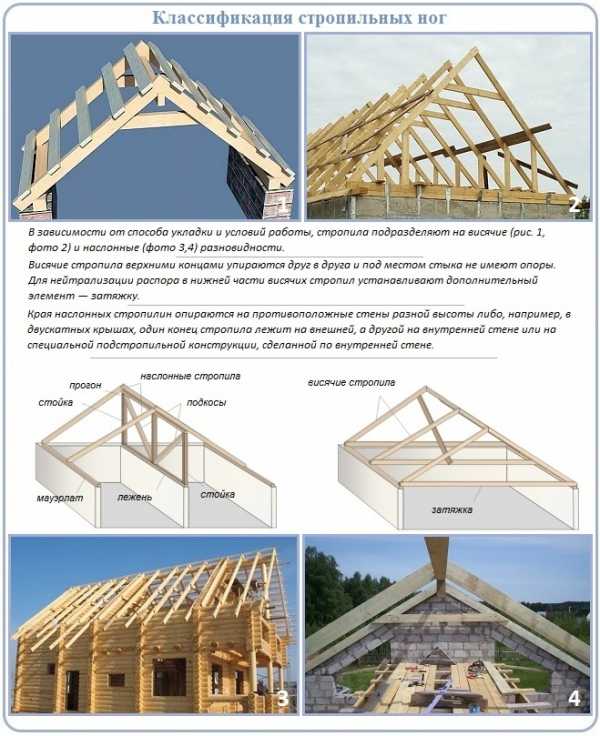

Выбор стропильной системы: висячие и навесные конструкции

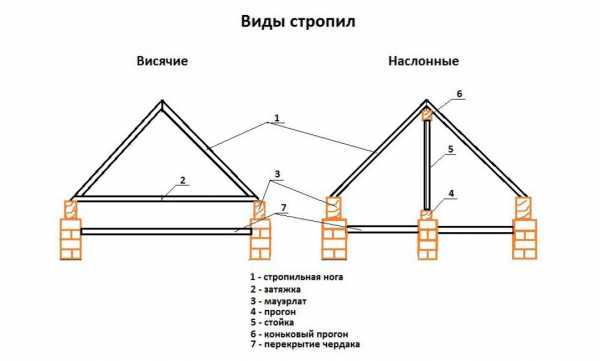

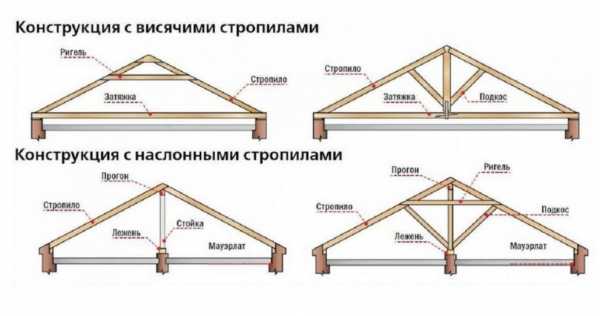

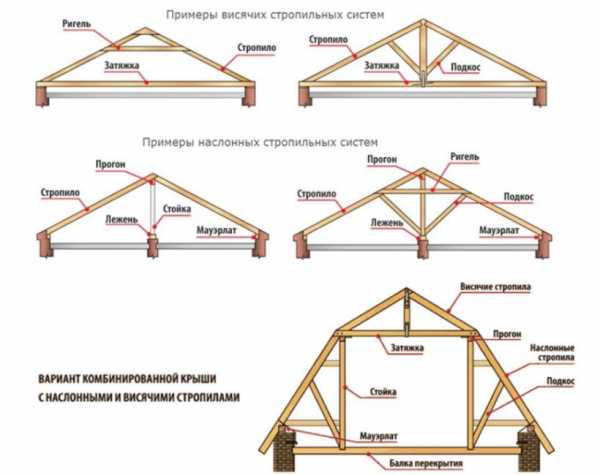

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

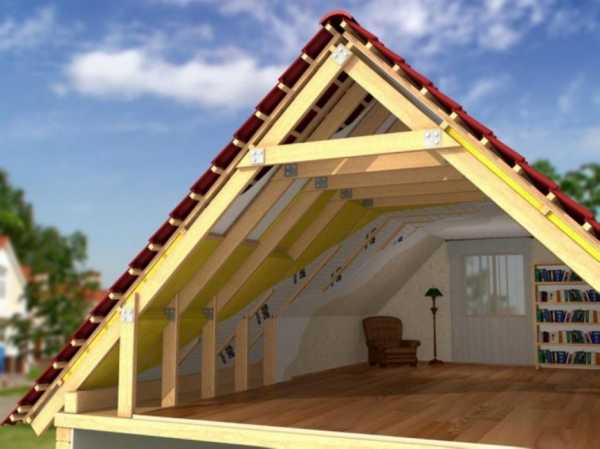

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

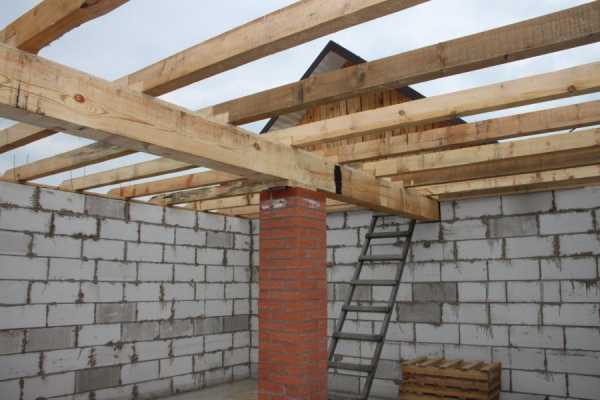

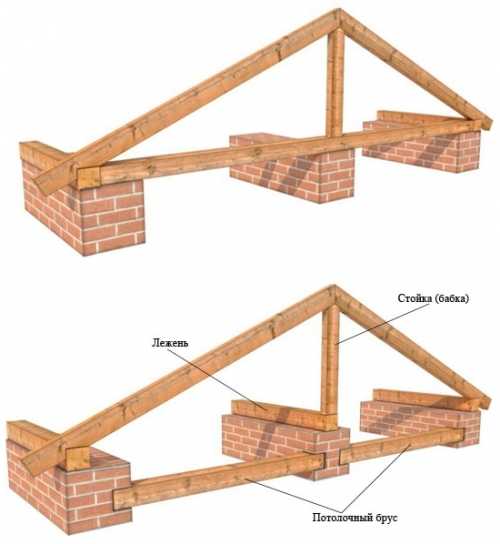

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части – на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет – висячие.

Особенности обустройства стропил на разных крышах

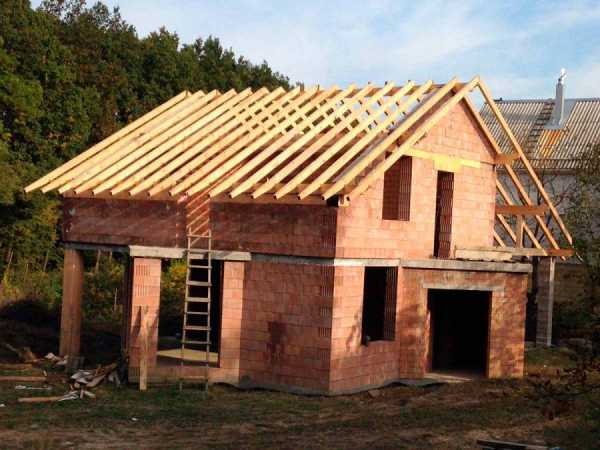

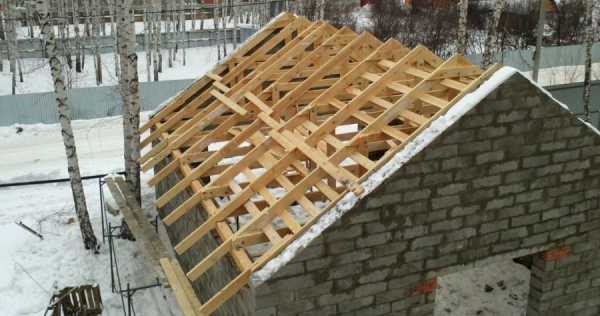

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра – пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши – конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

• основание постройки квадратной формы;
• в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями – стойками затяжками.

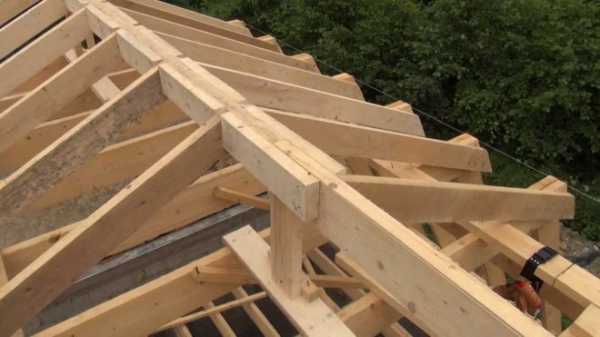

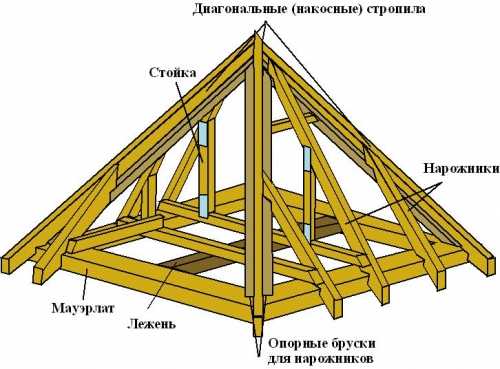

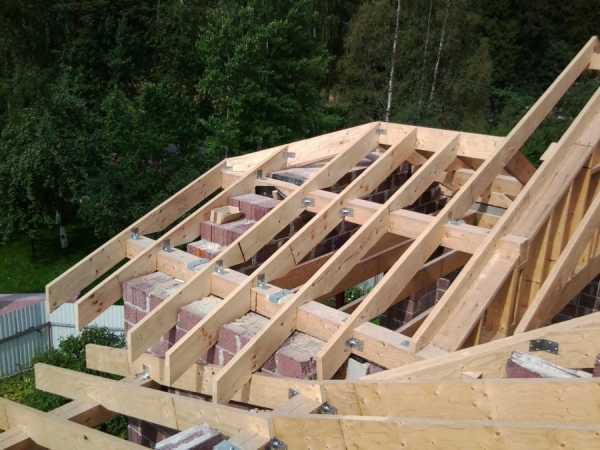

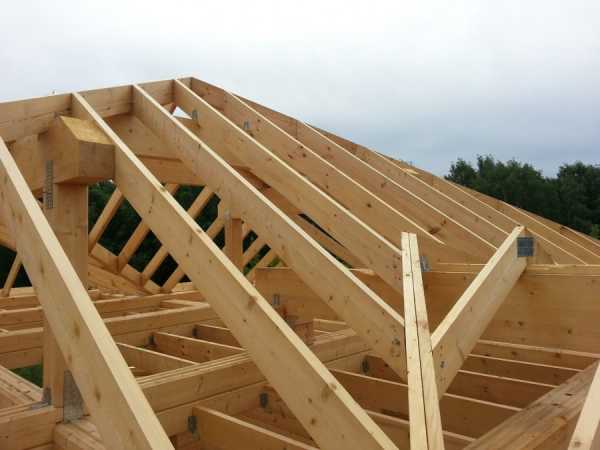

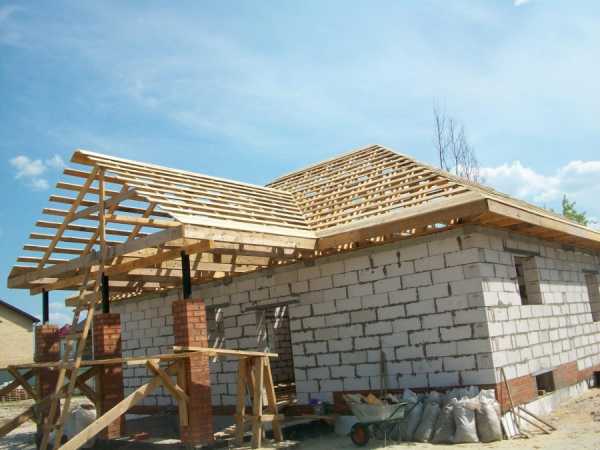

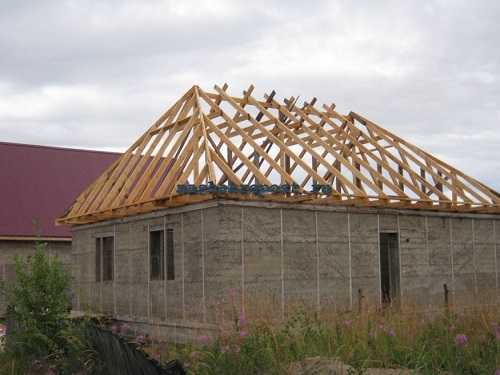

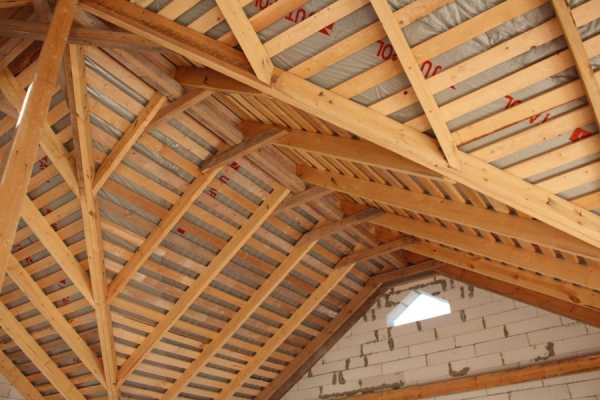

Вальмовая крыша

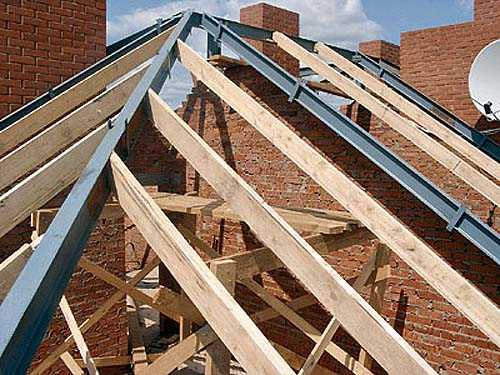

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель – балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

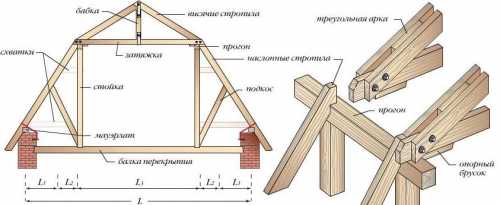

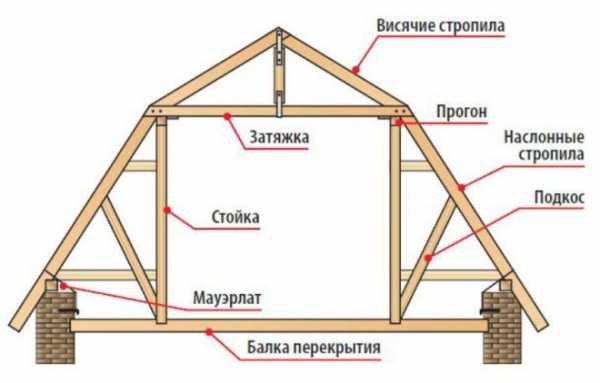

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

1. Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.
2. Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
3. Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

• угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
• при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° — 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем – 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

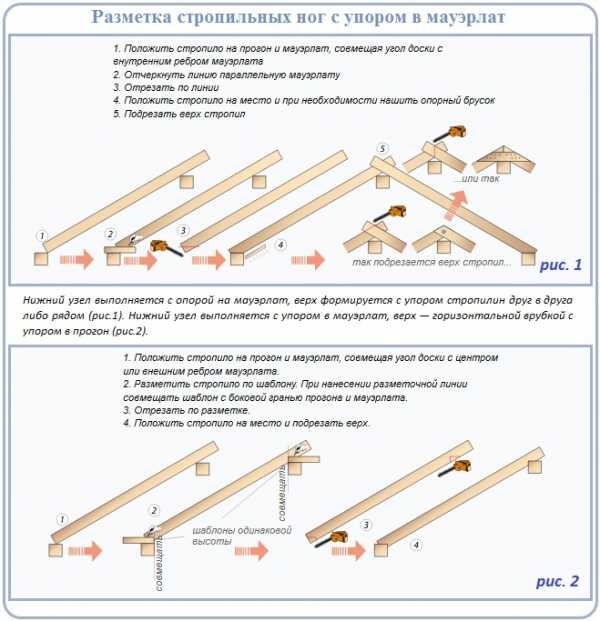

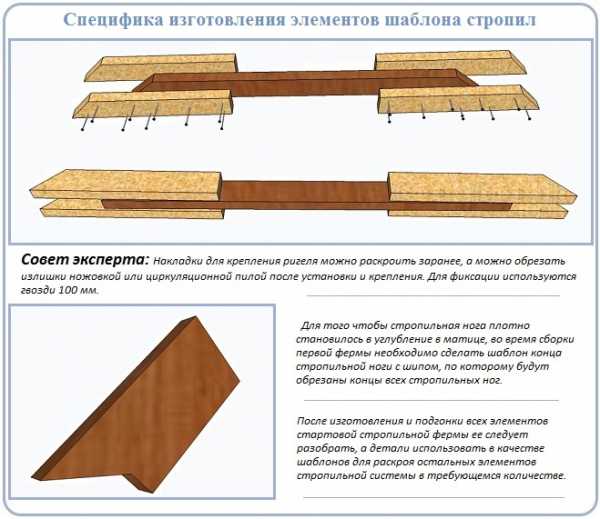

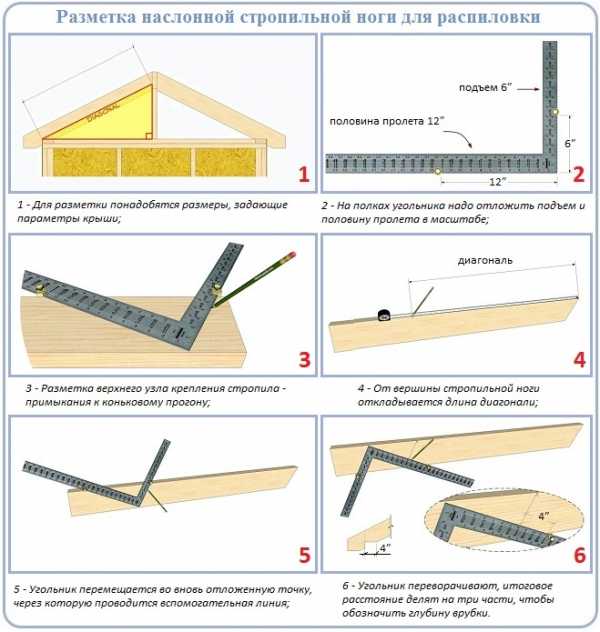

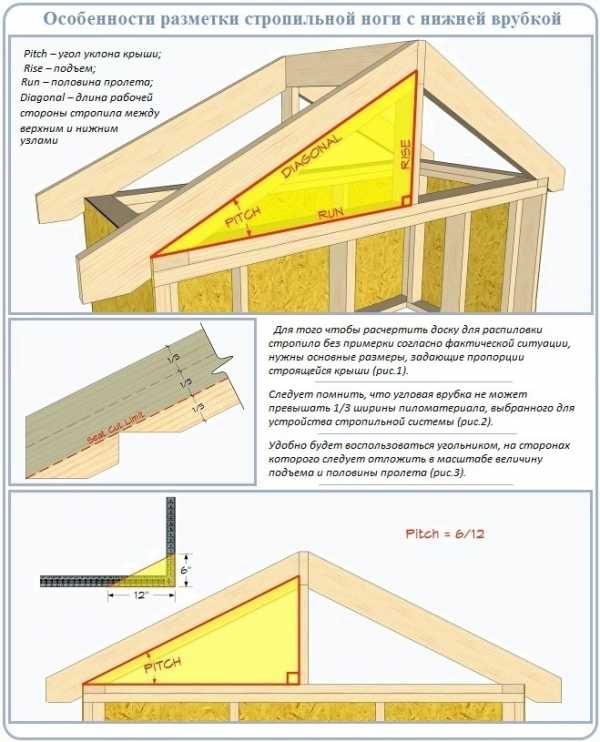

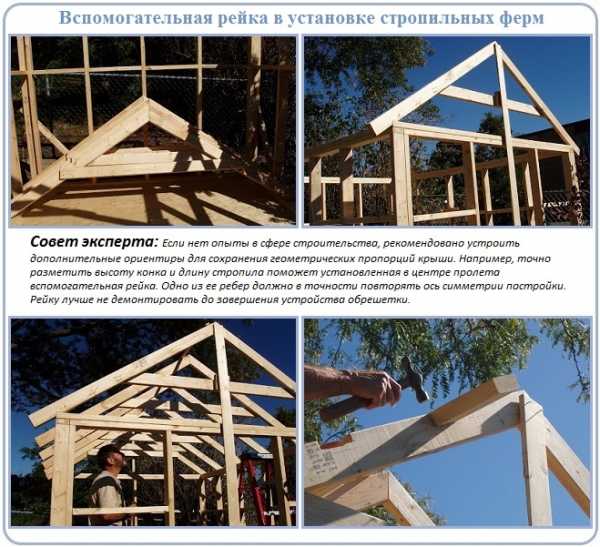

1. Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
2. Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.

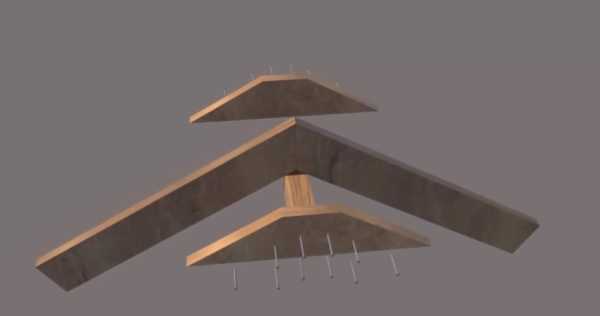

3. Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.

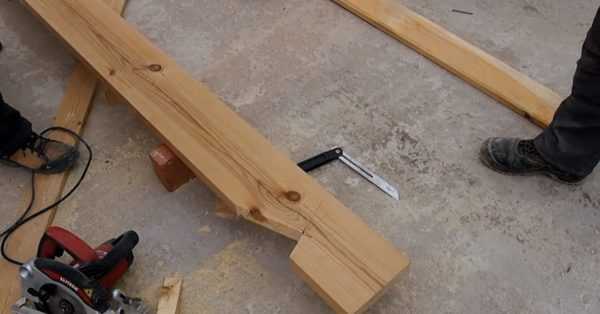

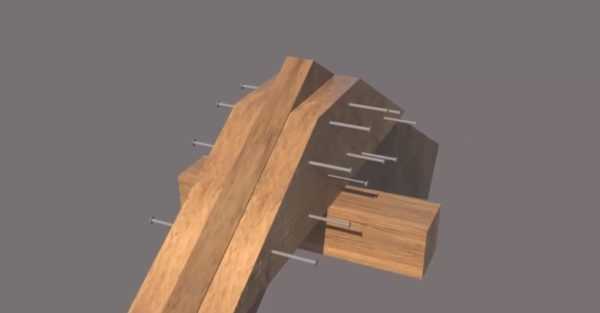

4. С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
5. Фермы поднять на крышу и прикрепить к мауэрлату:
   • установить фронтальные (крайние) фермы;

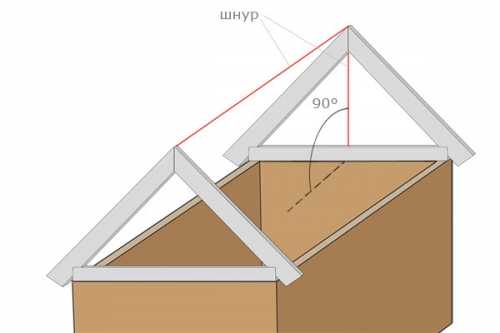

   • между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
   • монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
6. При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
7. Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

Общие рекомендации по монтажу стропильной системы

1. Затяжки для усиления стропил изготовляются по такому принципу:  чем ближе к коньку располагаются затяжки, тем массивнее они должны быть. Их надо делать из деревянного бруса большего сечения и обязательно проконтролировать надежность соединительных узлов.
2. Для того чтоб капли дождя не попадали верхние края стен дома и на стропильную конструкцию, необходимо сделать свес (длина от 55 см).
3. Стропила  из древесины перед установкой обязательно надо обработать антисептическим, противогрибковым средством и антипиренами для обеспечения пожаробезопасности.
4. При болтовом соединении стропильных элементов обязательно надо использовать металлические пластины или шайбы – они помогут не допустить «утапливания» гайки в древесину.

Способы соединения элементов стропильной конструкции: видео

strport.ru

Монтаж стропильной системы своими руками

Для хорошей кровли очень важно, чтобы каждый шаг при её создании прошёл идеально. Основа всей конструкции крыши — это стропильная система, от конфигурации которой зависит тип верхней части здания. Существуют разные виды таких систем, среди которых необходимо подобрать наиболее подходящую для себя, ведь от правильности вашего выбора зависит функциональность и качество всей кровли.

Типы стропильной системы

Устройство кровли при возведении здания имеет существенное значение. А чтобы крыша была достаточно прочной, особое внимание уделяется несущим системам, которые делятся на:

• комбинированные;
• висячие;
• наслонные.

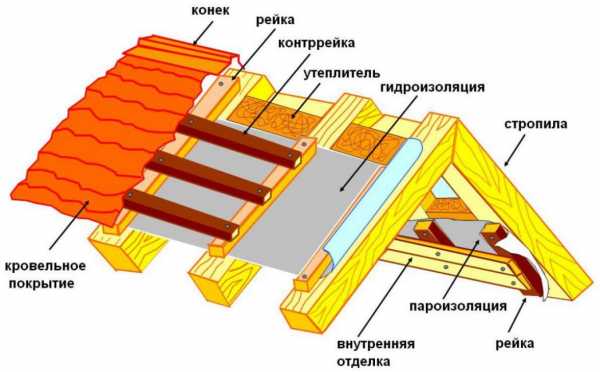

Кровля — это довольно сложная конструкция, состоящая из разнообразных деталей. Основное требование, предъявляемое к крыше, — это способность защищать строение от всевозможных погодных условий и выдерживать разные нагрузки.

Главные нагрузки кровли приходятся именно на стропильную систему, поэтому очень важно подобрать нужные материалы, всё правильно рассчитать и сделать монтаж в соответствии с технологией.

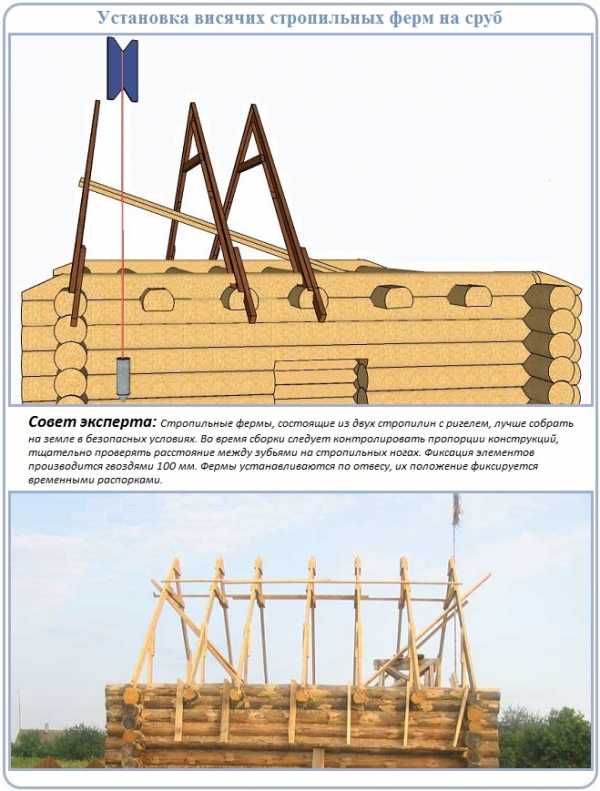

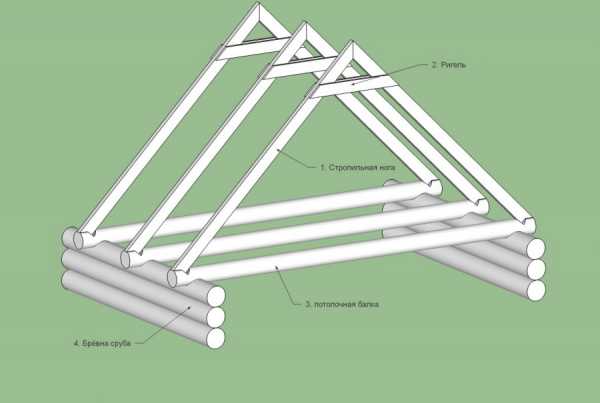

Установка висячих стропил

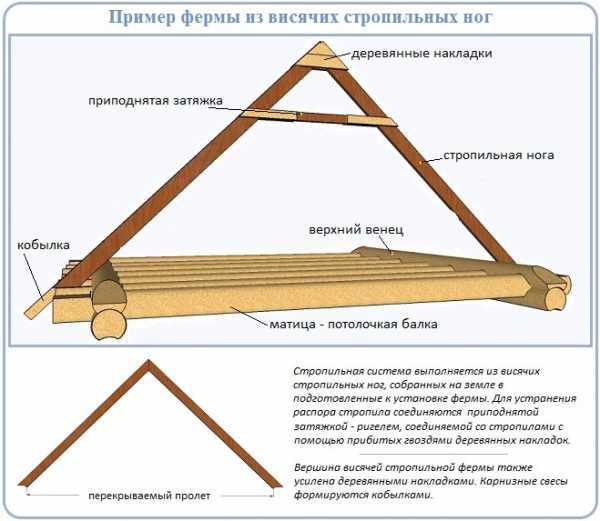

Висячие стропила предназначены для зданий, внутри которых нет капитальных перегородок, а между общими несущими и боковыми стенами расстояние составляет не более 10 метров. Конструкция кровли в данном варианте ложится на основные стены здания, но из-за этого она подвергается действию высоких нагрузок. Чтобы напряжение было немного слабее, применяют дополнительные детали (затяжки или ригели), которые скрепляют ферму в горизонтальном положении.

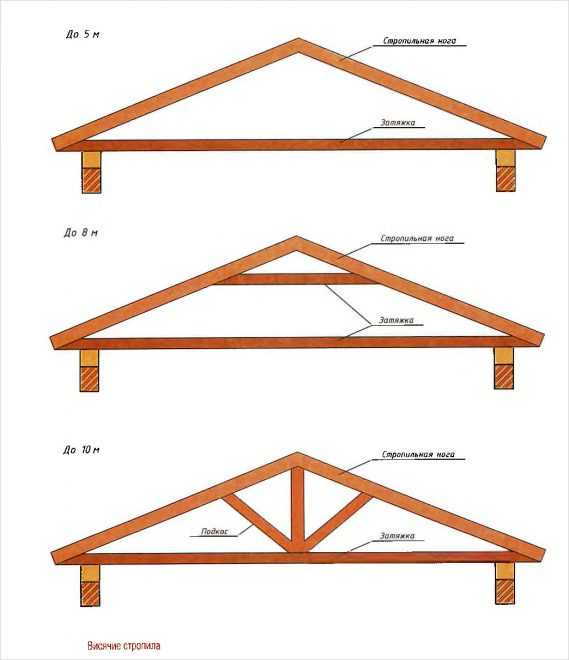

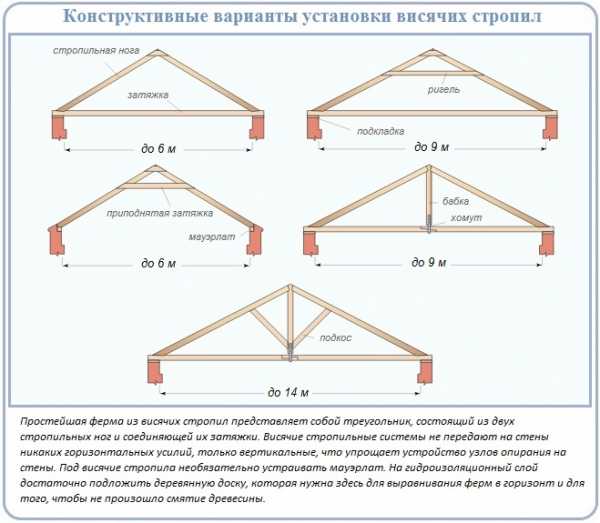

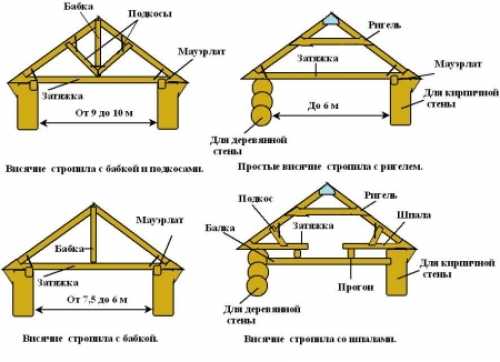

В зависимости от длины пролёта в конструкции висячих стропил применяются различные упрочняющие элементы

Нижние затяжки соединяются в основании стропил и могут быть применены как балки для чердачного перекрытия, при этом их необходимо уложить на мауэрлат. Для изготовления висячих стропил обычно берётся доска с сечением 50х200 мм, однако каждое индивидуальное здание нуждается в своих конкретных расчётах.

Последовательность действий по монтажу висячих стропил:

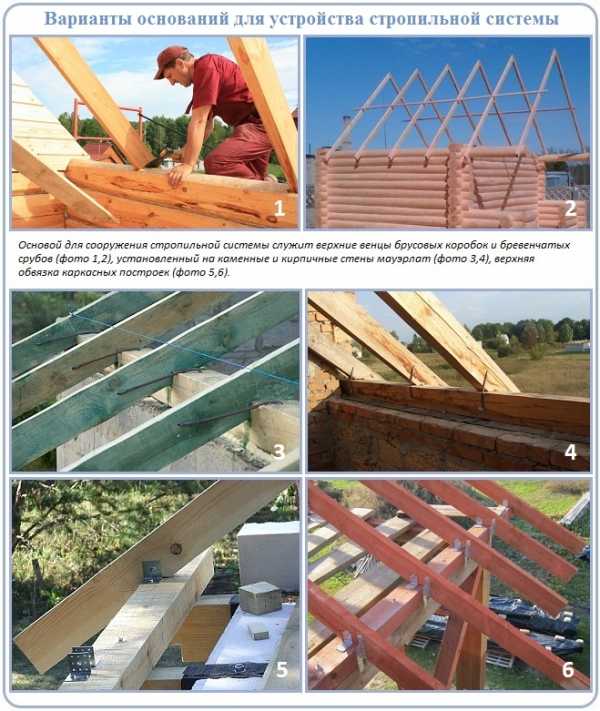

1. Вначале на несущие боковые стены устанавливается мауэрлат.

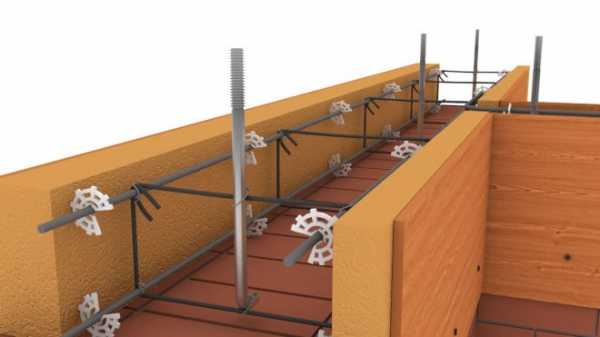

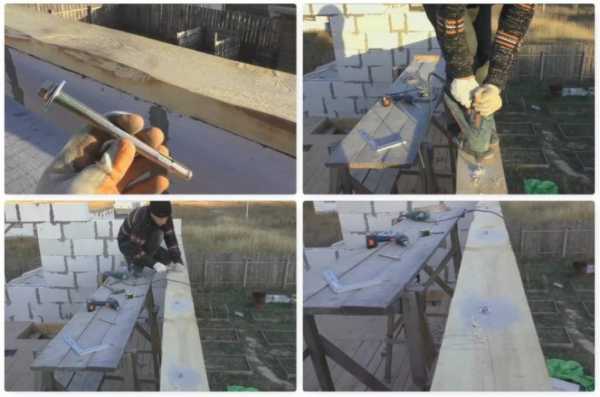

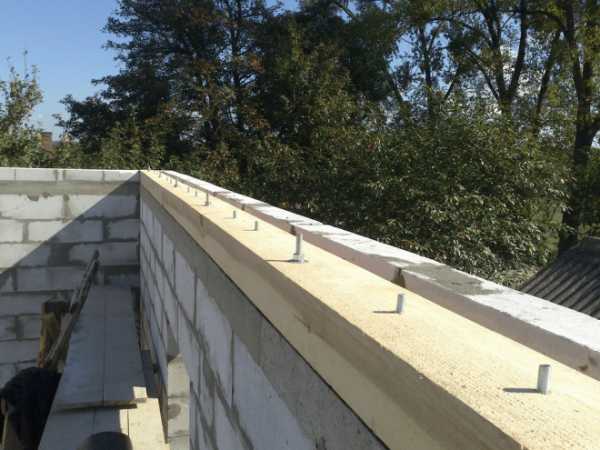

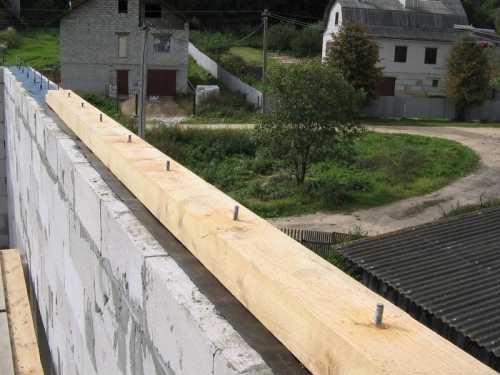

   Крепление мауэрлата на боковые несущие стены удобно выполнять при помощи винтовых шпилек, заранее вмурованных в каркас здания

2. В нижней части кровли висячие стропила врезаются в мауэрлат. Изначально первая стропильная пара делается на земле и используется в качестве шаблона. Остальные пары висячих стропил делаются по нему. Далее все стропильные фермы поднимают на самый верх строения и устанавливают по одной. Чтобы они стояли устойчиво, их нужно закрепить временными подкосами.

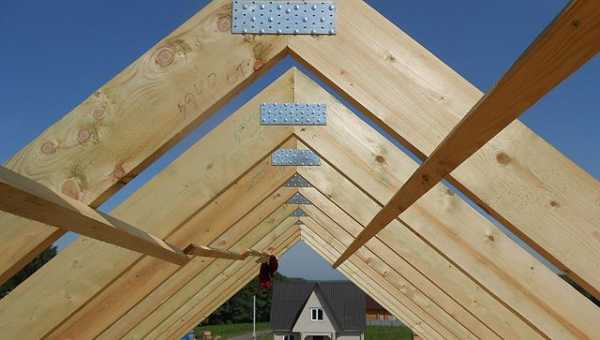

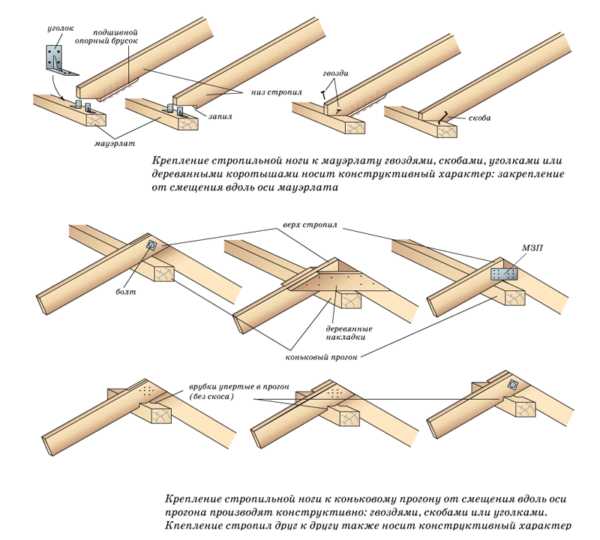

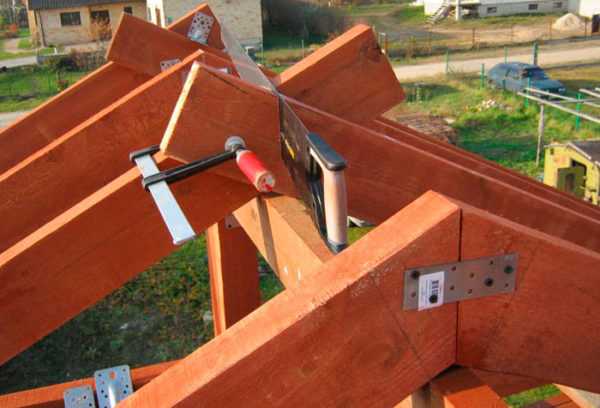

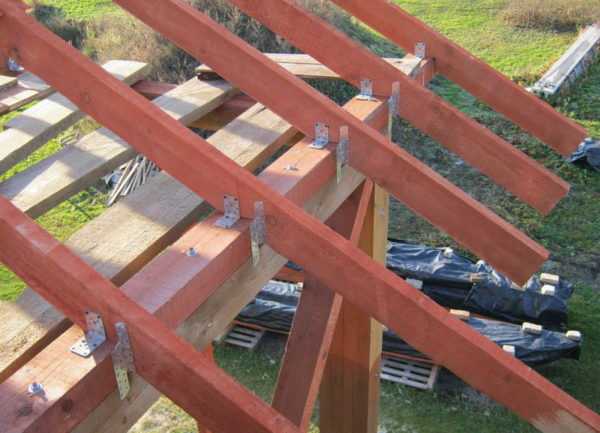

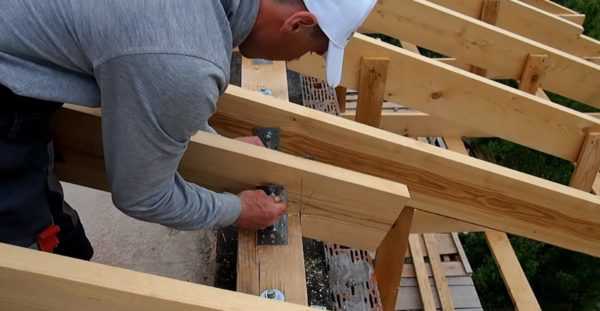

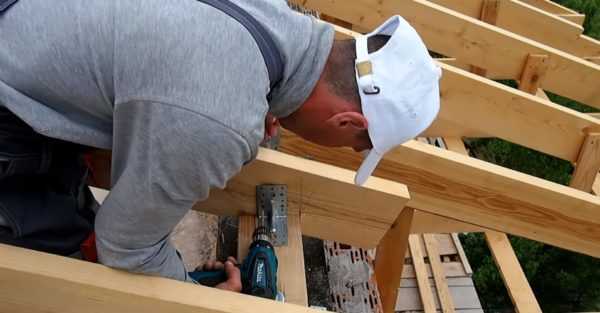

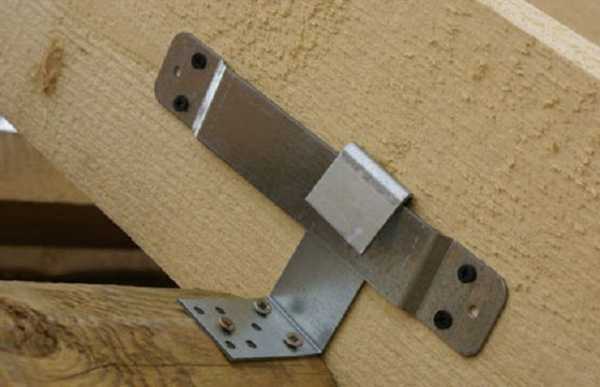

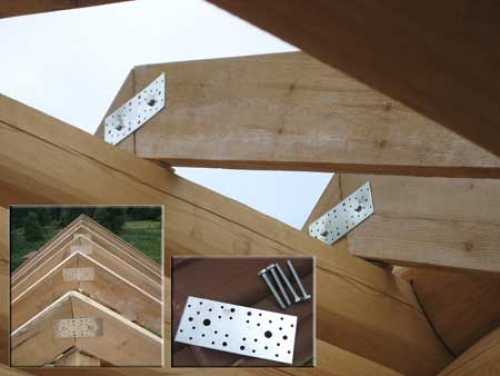

   Крепление стропильных ног к мауэрлату выполняется стальными пластинами с обеих сторон

3. Далее устанавливается коньковый прогон с соблюдением правильного расстояния между всеми стропилами.

   Коньковый прогон связывает стропильные фермы в верхней части и фиксирует их в вертикальном положении

4. Каждая стропильная пара укрепляется стягивающими досками. После этого производится окончательная затяжка мест крепления стропил к мауэрлату. При этом могут применяться болтовые соединения.
5. Если пролёт между стенами превышает 10 метров, система дополнительно укрепляется откосами и стойками.

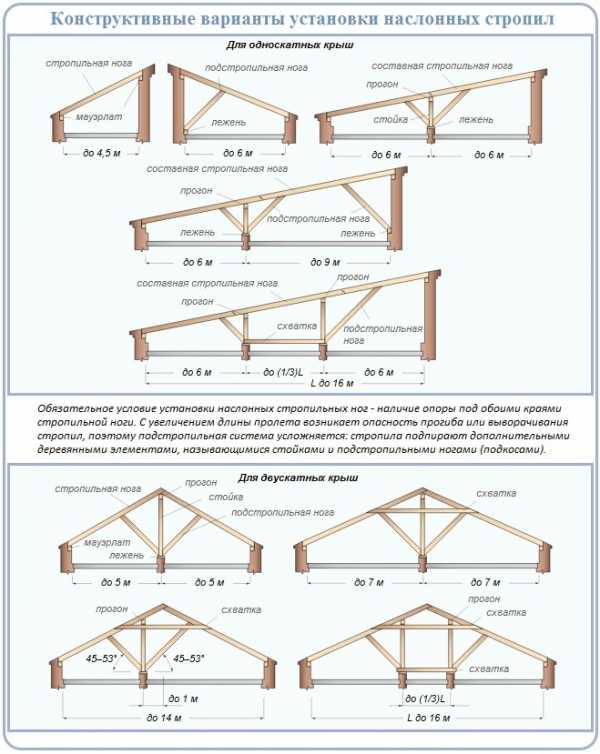

Монтаж наслонных стропил

Наслонные стропила в основном устанавливаются в тех зданиях, где присутствуют несущие перегородки. Их монтировать намного легче, чем висячую систему, поскольку надёжной опорой для стропил служат прочные несущие стены, расположенные внутри дома. Кроме того, для этой системы необходимо минимальное количество стройматериалов.

Коньковая доска в этом случае служит опорной точкой. Такая кровельная система устанавливается в одном из трёх вариантов:

1. Верхняя сторона кровельной наслонной системы крепится на опоре конька, а нижняя — врубается в мауэрлат. К стене крепится скобами или проволокой.

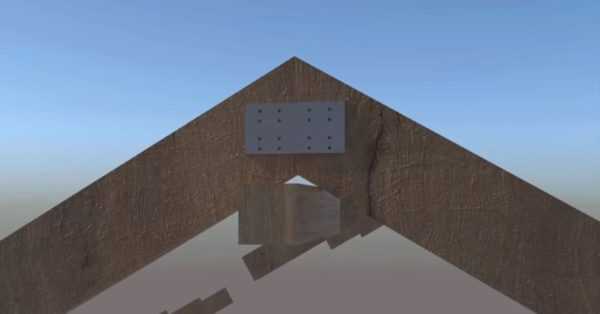

2. Верхняя часть стропил подрезается под нужным углом, а затем соединяется железными пластинами. Нижняя часть стропил монтируется к мауэрлату специальными подвижными креплениями.
3. Стропила крепятся досками или брусками сверху. Бруски располагаются горизонтально и параллельно друг другу. С двух сторон стропила монтируются под определённым углом, а между ними устанавливается коньковый прогон.

   Конфигурация дополнительных рёбер жёсткости в наслонных стропилах также зависит от длины пролёта здания

Чтобы закрепить стропила в нижней части кровли, необходимо использовать скользящие крепления, которые избавляют несущие перегородки от дополнительного напряжения. В этом случае стропила не фиксируются очень плотно, благодаря чему при усадке здания они могут сдвигаться, не перегружая тем самым конструкцию крыши.

Но в некоторых случаях можно использовать распорную систему, которая плотно крепится к мауэрлату внизу. Подкосы и затяжки монтируют в конструкцию для уменьшения нагрузки на стены. Этот способ носит название комплексный, поскольку объединяет элементы двух систем.

Такая кровельная система применяется в основном для возведения частных строений, поэтому стоит упомянуть о монтажных работах, которые производятся в следующей последовательности:

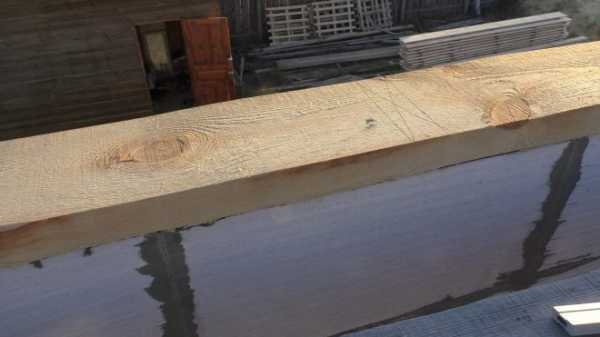

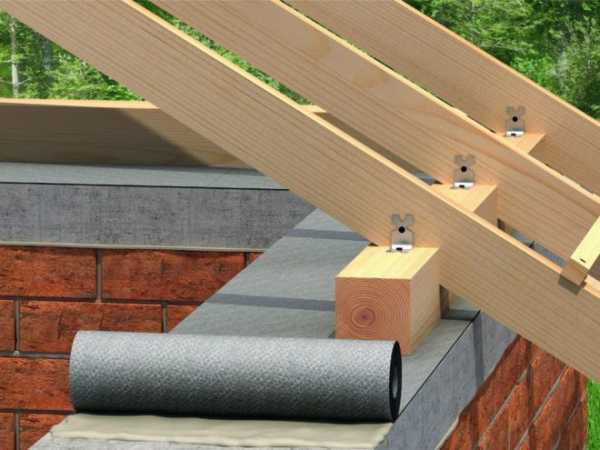

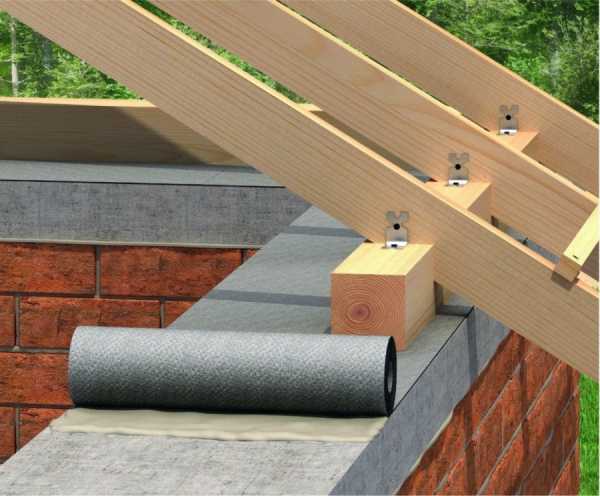

1. На построенные основные стены здания кладётся гидроизоляционный материал, например, рубероид.

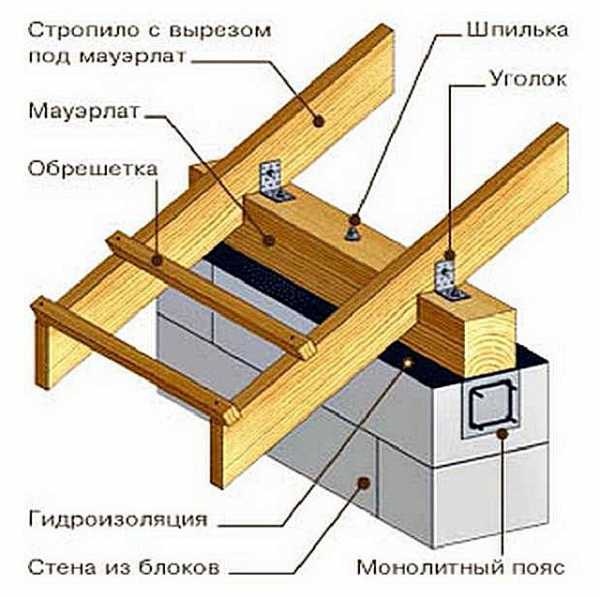

2. Мауэрлат крепится к каркасу через гидроизоляцию с помощью металлических анкеров.

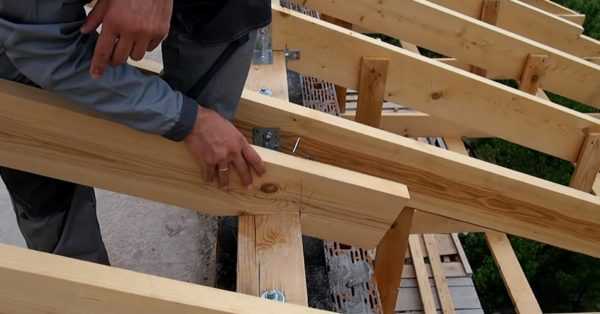

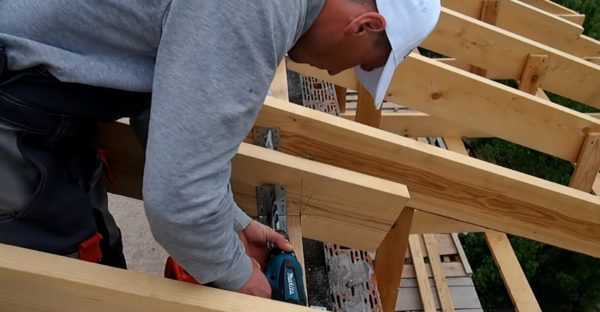

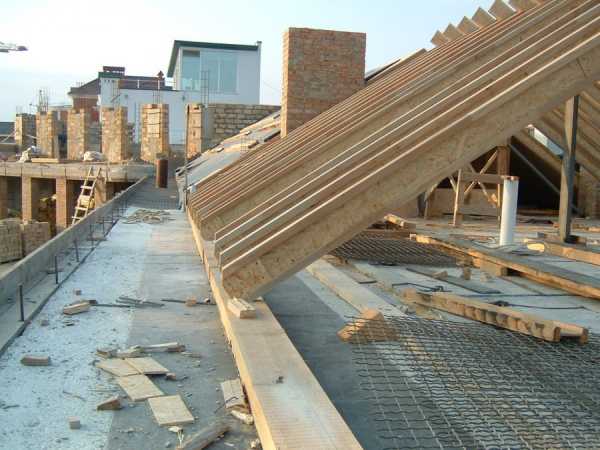

3. Стропила устанавливаются на мауэрлат и закрепляются жёсткими или подвижными скользящими креплениями. Можно стропила зафиксировать проволочной скруткой внутри стены. Для этого надо вбить костыль на расстоянии 30 сантиметров от мауэрлата и прикрутить на него проволоку. Потом зафиксировать костыль на стропилах. Подобный крепёж сохраняет кровлю даже во время порывистых ветров.

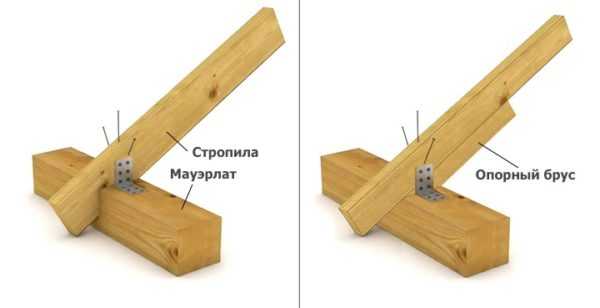

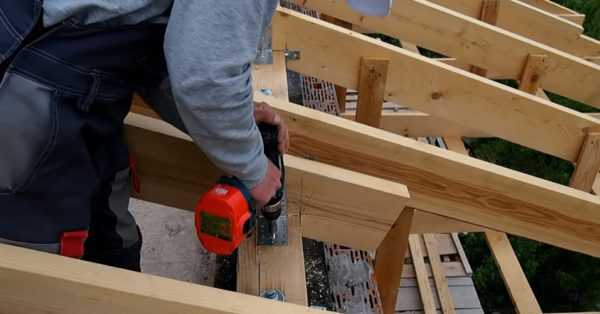

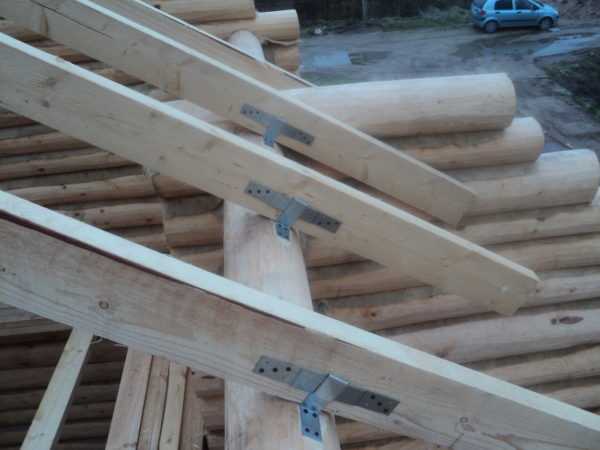

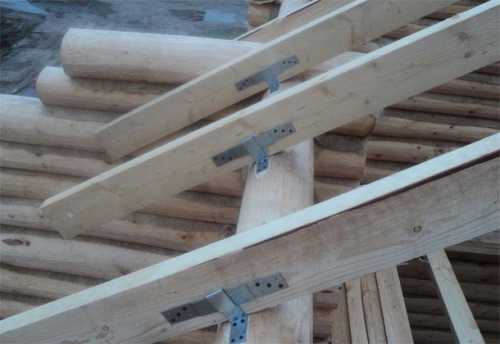

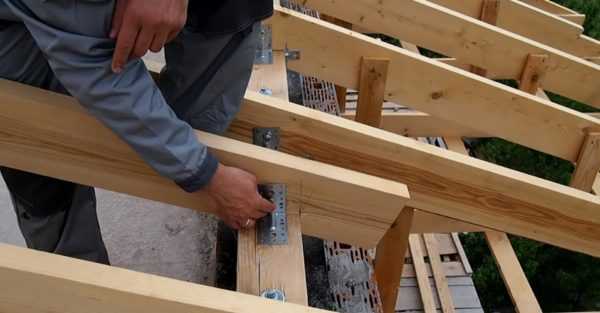

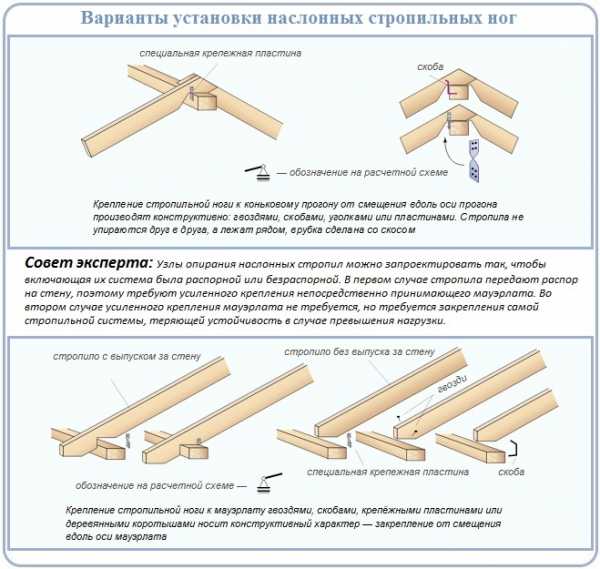

   Наслонные стропила крепятся к мауэрлату металлическими уголками или специальными подвижными элементами

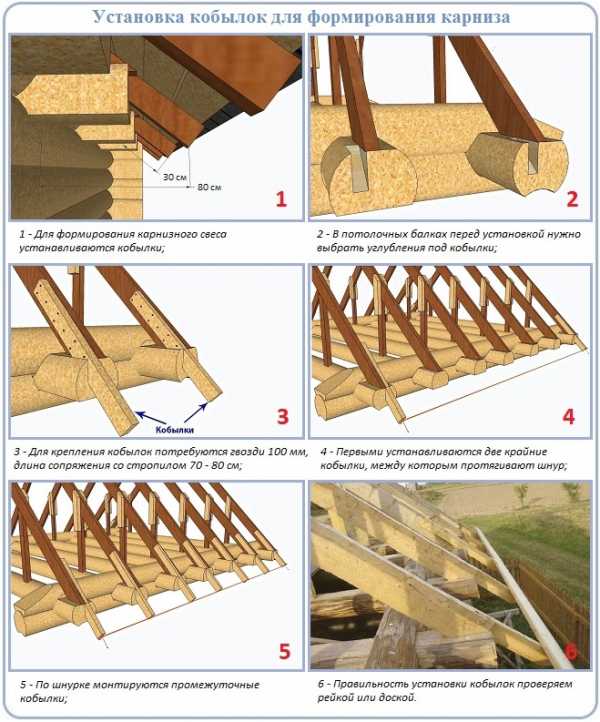

4. Свес шириной до 60 см формируется следующим образом — стропильные ноги выводятся за границы несущих стен. Эта конструкция надёжно защитит стены от осадков. Если стропильные ноги по длине доходят только до мауэрлата, их удлиняют при помощи деталей, называемых кобылками.

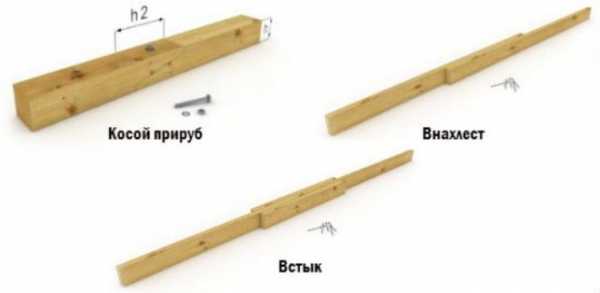

   Для удлинения стропил на них набивают доски определённой длины — кобылки

5. Стропильная система закрепляется прогонами, стойками, а также подкосами.


   На последнем этапе стропильные фермы связываются коньковыми прогонами и дополнительными подкосами, а также устраиваются фронтонные свесы

Монтажные работы по установке наслонной системы должны начинаться с настила досок на балки перекрытия. Такое приспособление поможет провести работы комфортно и безопасно.

Комбинированная кровельная система

Комбинированные стропила имеют в своей конструкции элементы из наслонных и висячих систем. Используются они при изготовлении мансардной кровли. Стены комнат на втором этаже получаются благодаря вертикальным стойкам, которые для стропильных балок являются точкой опоры.

Горизонтальные брусья, которые были установлены поверх стоек, выполняют две функции: для верхних скатов они являются мауэрлатом, а для боковых — коньковым брусом. Некоторая часть стропильной системы, которая соединяется вверху концов стоек, одновременно становится затяжкой для верхних элементов и ригелем для скатов, расположенных по бокам.

В комбинированной кровле используются фрагменты наслонных и висячих стропильных систем

Чтобы увеличить прочность конструкции, надо произвести монтаж подкосов, которые закрепляют стропила и вертикальные стойки крыши. Изготавливать комбинированные стропила немного тяжелее, чем другие системы, зато трудоёмкость работ возмещается увеличением несущих характеристик крыши и наличием полноценного помещения под кровлей.

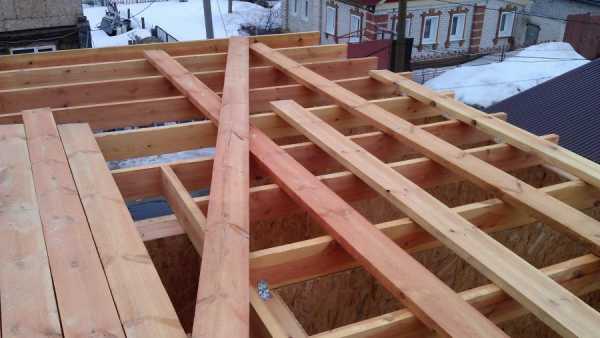

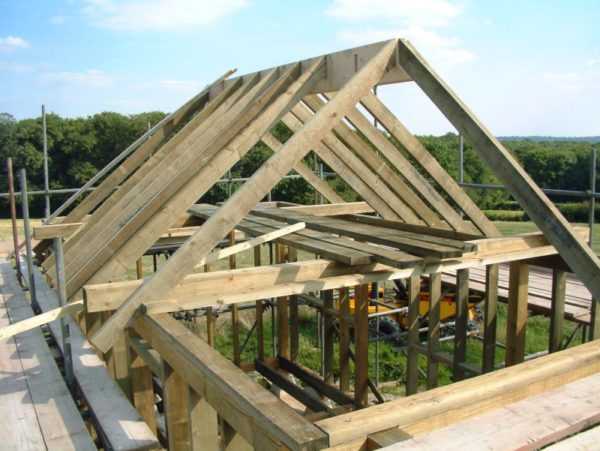

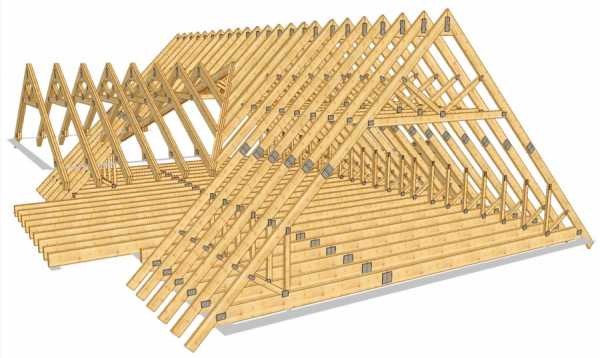

Фотогалерея: варианты стропильных систем

Монтаж стропильной системы кровли

Стропильная система изготавливается из хвойных пород дерева. Можно использовать доски или брус, которые до монтажа обрабатываются антисептическими веществами. Крепёж может быть следующим:

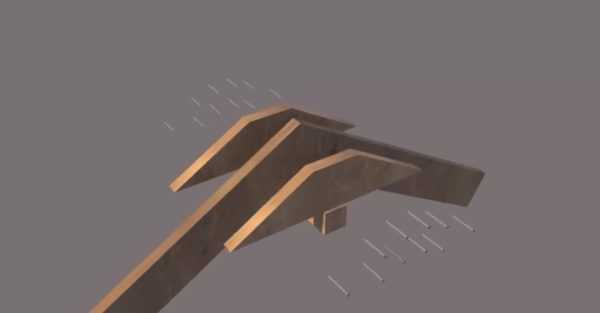

• платки из дерева;
• пластины из металла;
• разнообразные врубки;
• гвозди.

Приступая к установке стропил, выводят уровень перекрытий и несущих стен, после чего настилают гидроизоляцию. Подстропильная конструкция необходима для того, чтобы предотвратить деформацию стропил. В качестве опорных элементов, которые дают стропильной системе устойчивость, могут служить:

• лежаки;
• подкосы;
• прогоны;
• стойки.

Утепление кровли необходимо, но для этого следует выбрать материал для гидро-, тепло- и пароизоляции. Монтаж производится послойно и только в той последовательности, в которой необходимо: изначально паро-, потом тепло- и в завершение влагоизоляционный материал.

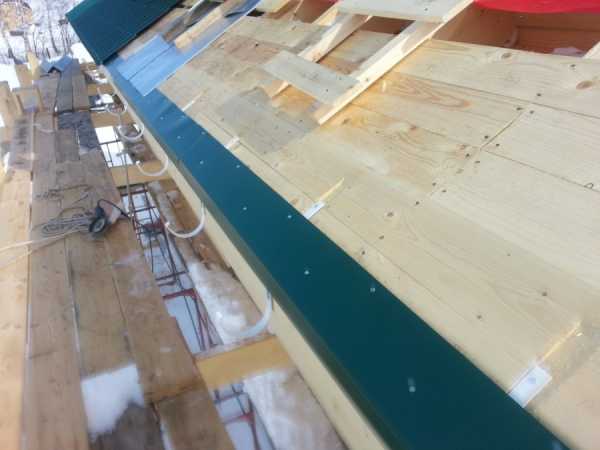

Перед укладкой кровельного покрытия монтируются необходимые защитные материалы с соблюдением установленных вентиляционных зазоров

Для обеспечения длительной эксплуатации стропильной системы устраивается необходимая циркуляция воздуха с помощью установки отверстий для вентиляции. Чтобы не было протеканий, возле отверстий делают «воротники», не позволяющие проникать воде под крышу.

Видео: монтаж стропильной системы своими руками

Каким образом крепится мауэрлат

Мауэрлат — это фундамент кровли, поэтому стоит относиться к его закреплению ответственно. В противном случае ремонт крыши в будущем будет неизбежным. Последовательность работ:

1. По всему периметру строения производится монтаж гидроизоляционного материала.
2. Брус раскладывается на верхний торец стен. При необходимости части бруса сращивают между собой.

   Брус необходимого сечения раскладывается по всему периметру здания на слой гидроизоляции

3. Проверяется правильность геометрической формы — равенство длин диагоналей. Для проверки можно использовать леску или верёвку. Равенство диагоналей означает, что углы, образованные соседними частями мауэрлата, являются прямыми. При необходимости положение бруса корректируется.
4. Углы мауэрлата скрепляются между собой.

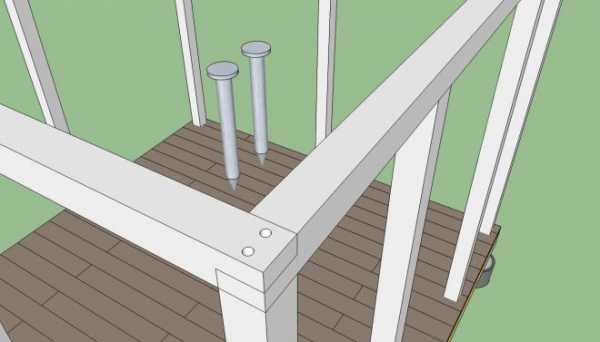

   Крепление мауэрлата в углах производится вполдерева

5. Мауэрлат плотно закрепляется при помощи шпилек или проволоки. Если вы используете шпильки, то в мауэрлате сверлятся отверстия. Затяжка производится в несколько приёмов.

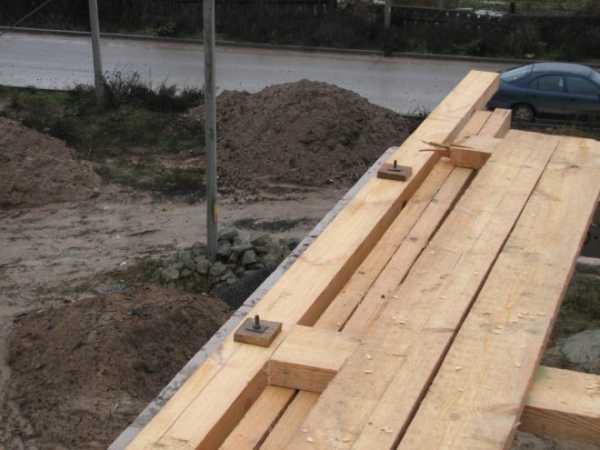

   К каменным, блочным или бетонным стенам мауэрлат крепится при помощи шпилек, укреплённых в них при устройстве верхнего ростверка

Способы крепления кровельного мауэрлата и сращивание стропил

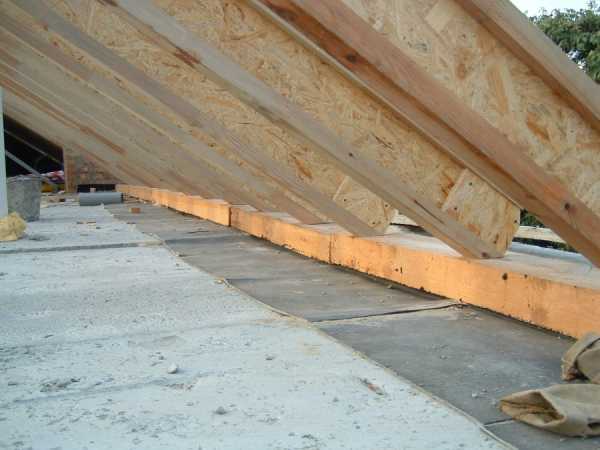

Мауэрлат крепится к стенам здания по всему периметру, при этом крепления должны находиться в непосредственной близости от внутренней части стены. Снаружи дома деревянная деталь защищается незначительным выступом стены. Также изначально определяется место для крепления.

Как закрепить мауэрлат к стене

Мауэрлат к стене можно прикрепить следующими способами:

1. С помощью проволоки, которая закладывается между двумя кирпичами. Её длина подбирается так, чтобы в итоге проволокой можно было обвязать полностью брус. Количество проволоки должно соответствовать числу стропильных ног.

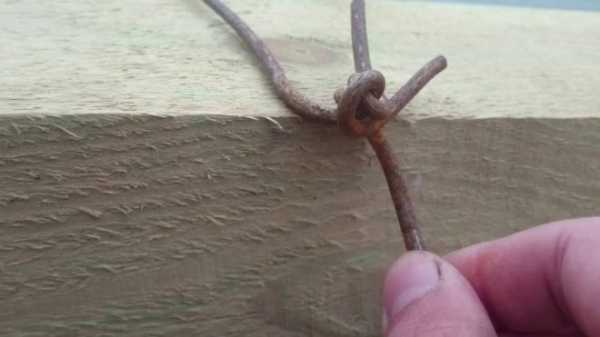

   Проволока оборачивается вокруг мауэрлата и затягивается в прочный узел

2. Винтовые шпильки. В кладку внедряют арматуру по высоте минимум за 3 ряда до начала кровли. Размер арматуры — 10 мм. Шпильки, загнутые в Г-образную форму, связывают с арматурным каркасом. Длина шпильки подбирается так, чтобы оставшаяся над поверхностью стенового каркаса часть была на несколько сантиметров больше, чем толщина мауэрлата. Затем конструкцию заливают бетоном. В брусе мауэрлата сверлят ответные отверстия и надевают его на шпильки. Далее мауэрлат фиксируется гайками.


   Шпилька свзывается с арматурным каркасом и после заливки бетоном становится его частью

3. Деревянные пробки. Их закладывают в здание по габаритам в один кирпич и обрабатывают антисептиками. Можно заложить пробки под мауэрлат и закрепить железными скобами.

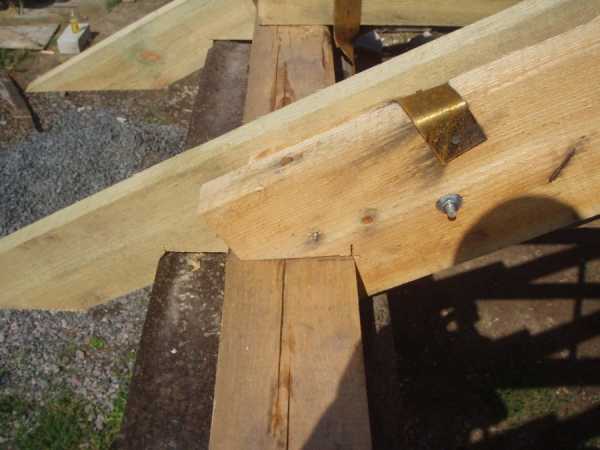

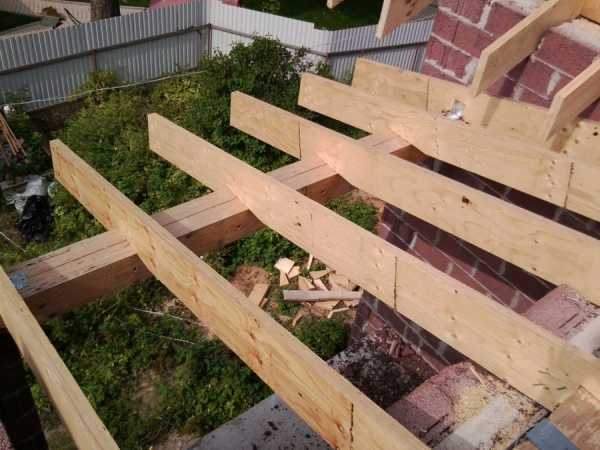

Как закрепить стропила к мауэрлату

Все варианты крепления кровельной стропильной системы к мауэрлату можно поделить на такие виды:

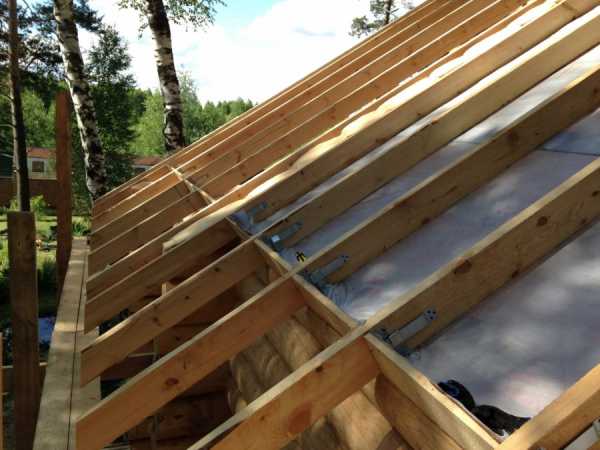

1. Скользящее крепление. Производится за счёт запила и монтажа ноги стропильной системы на мауэрлат. Установка осуществляется при помощи специальной комбинации металлических пластин, которые при зацеплении друг за друга получают возможность перемещения в заданных пределах. За счёт этого обеспечивается возможность небольшого смещения стропил при усадке и сезонных деформациях здания.


   Скользящее крепление оставляет стропильной ноге небольшую свободу перемещения при деформациях здания

2. Жёсткое крепление. Этот вариант используется для устройства наслонных стропил. В стропильной системе осуществляется врубка по специальному шаблону, а затем каждая нога упирается в мауэрлат и фиксируется гвоздями.

   Жёсткое крепление стропильных ног используется в системе наслонных стропил

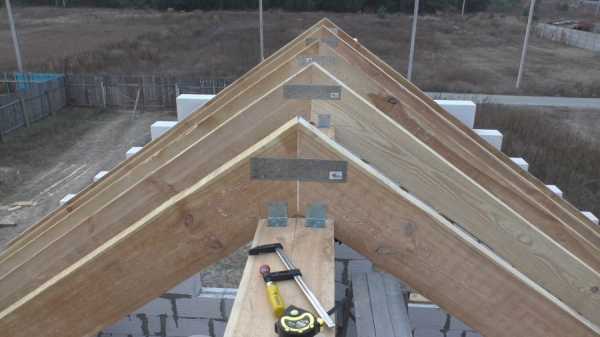

Как крепятся стропила на уровне конька

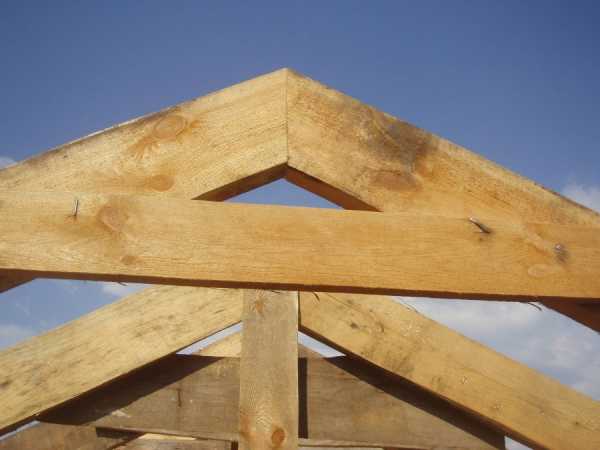

Наиболее распространённым вариантом крепления стропил к коньку является стыковое соединение:

• каждое стропило нужно обрезать под определённым углом, расположенным в верхнем крае. Этот угол должен быть точно равен углу наклона скатов;
• стропильные ноги в местах среза нужно скрепить несколькими гвоздями длиной в 150 мм;
• вбивать гвозди надо под углом таким образом, чтобы они проникли в другое стропило на достаточную глубину;

  Можно использовать разные варианты крепления стропильных ног под коньком

• накладки из дерева и металла помогают укрепить стропильную систему. Они закрепляются болтами или гвоздями.

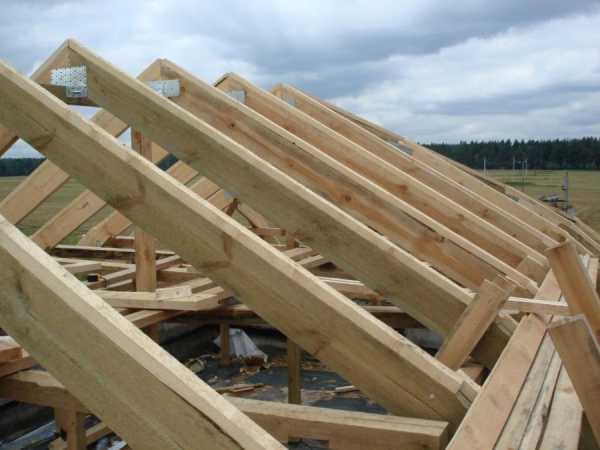

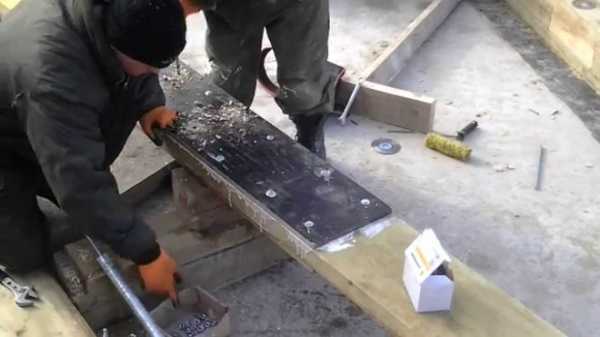

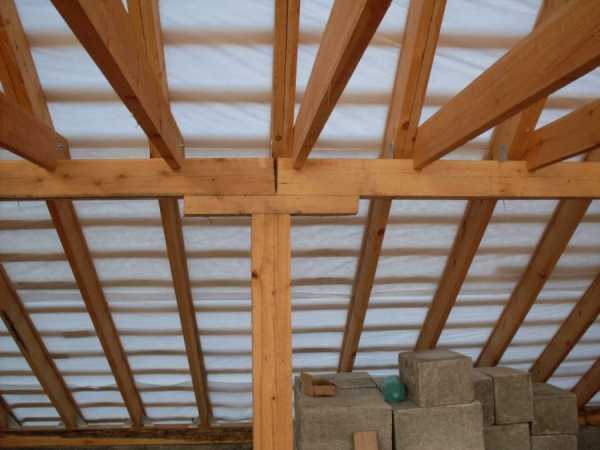

  Металлические накладки используются для упрочнения конструкции стропил в области конька

Варианты сращивания стропил

В строительной сфере повсюду используются разнообразные варианты стропильного сращивания, при этом, подбирая определённую технологию, надо обратить внимание на характеристики конструкции стропильной системы, на которые влияют:

• приобретённые материалы;
• технические данные стройплощадки;
• шаг монтажа стропил.

Стропила могут сращиваться следующим образом:

1. Встык — наиболее быстрый и надёжный вариант, чтобы удлинить стропила. Для этого сращиваемые детали обрезаются под углом в 90 градусов. Чтобы в месте соединения отсутствовал прогиб, потребуется высокая точность. Стропила закрепляются накладками из металла или дерева, скрепляемых гвоздями в шахматном порядке.

   Крепление встык упрочняется металлическими или деревянными накладками

2. Косой прируб — это места стыков деталей стропил, которые подрезаются под углом в 45°. Крепёжным элементом служит 12 или 14-миллиметровый болт, монтирующийся в середине места стыка.
3. Внахлёст — это простой вариант, поскольку в нем не нужна особая точность. Нахлест может составлять от 80 до 100 см. Далее стропила фиксируются с помощью гвоздей по всей длине сращиваемых досок. Гвозди вбиваются только в шахматном порядке, чтобы брусья не разомкнулись под большим весом кровельного материала. Можно также использовать шпильки или болты, однако изначально надо проделать для них отверстия. Подобный способ отличается высокой надёжностью сращённых стропил, но он более трудоёмкий.

   Стропильные доски можно сращивать любым из трёх описанных способов

Каждая разновидность стропильной системы имеет свои характерные особенности и подходит только для определённого вида конструкции кровли. Именно от правильной установки стропил зависит не только надёжность, но и прочность кровли, поэтому к данному этапу работ необходимо подходить с максимальной ответственностью.

kakpostroit.su

Почему Стропильные Системы Двухскатной Крыши так Популярны?

Формирование кровли – это важный и ответственный этап строительства домов. От него зависит, как потом будет себя «чувствовать» постройка в целом. Комфорт и, что не менее важно, долговечность – напрямую зависят от качества выполненных работ.

Существует достаточное количество конструктивных решений, но стропильная система двухскатной крыши, в силу своей популярности у домовладельцев, заслуживает отдельного и более пристального внимания. «Чем проще – тем лучше» – это именно про неё.

Однако, несмотря на элементарность конструкции, существуют моменты, которые могут значительно уменьшить срок её службы. Чтобы избежать негативных последствий, нужно найти эти «подводные камни», а для этого придётся немного окунуться в теорию, познакомиться с немногочисленными терминами и рассмотреть некоторые практические рекомендации.

Содержание:

Конструкция двухскатной кровли

Двускатная крыша

Принципиальное устройство двухскатов элементарно, и заключается в наличии у крыши двух наклонных прямоугольных плоскостей, по которым и происходит сброс атмосферных осадков, будь то снег или вода.

Эти плоскости сходятся сверху в одной горизонтальной линии, называемой «коньком». При построении такой геометрической формы с торцов скатов неизбежно образуется два вертикальных треугольника – фронтона.

Виды двухскатов

Отличия крепления стропил

Классическая – наиболее распространённая конструкция. При такой компоновке крыша формируется с симметричными скатами, т.е. с одинаковой их крутизной.

В своём строительстве простой «двухскат» может формироваться двумя способами:

• наслонная
• висячая

Более подробно эти системы будут рассматриваться ниже.

Крыша каркасного дома

Преимуществ такой вариации налицо:

• Простота в проектировании. С расчётами справиться практически каждый, владеющий азами математики. Существует множество готовых проектов, которые находятся в открытом доступе
• Надёжность конструкции. Минимальное количество соединительных узлов делает её прочной и долговечной
• Простота монтажа. Ничего «хитрого» здесь нет – элементов немного, узловые соединения элементарны, инструмент простой, крепёж доступен
• Классический дизайн всегда в моде. К тому же при желании домовладелец легко может изменить облик дома, поменяв угол наклона скатов кровли

Ассиметричные формы – это необычно. Однако при нарушении симметрии нарушается баланс в распределении нагрузки, что неизбежно влечёт за собой значительное усложнение в несущем «скелете» всего конструктива. Самостоятельно рассчитать такой проект крайне сложно. В этом случае придётся воспользоваться услугами профессионалов

Асимметрия – это красиво

Мансардный тип кровли – ещё одна разновидность. От классической вариации она отличается тем, что скатную поверхность создают ломанной.

Конструкция её несколько сложнее, чем у классических аналогов, но также доступна для простого обывателя, который решил своими силами её спроецировать и скомпоновать.

Главное отличие от классики заключается в том, что мансардный тип сочетает обе технологии, используемые для строительства стропильных крыш.

Терминология и элементы

Варианты исполнения

Для полноценного изучения кровельной тематики без специальной терминологии не обойтись. В цели наглядности ниже представлена схема с примерами использования описываемых элементов.

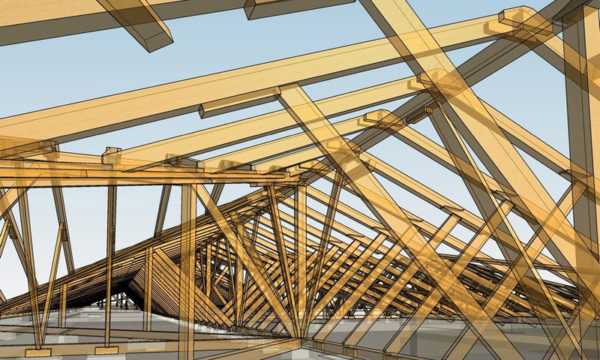

Основные элементы стропильных систем

• Маурлат – элемент практически любой кровельной конструкции. Выполняется из деревянного доски или бруса, жёстко крепится по периметру торца внешних стен постройки. Главное его предназначение – равномерно распределять нагрузку на несущие стены здания. Именно к этому элементу крепятся все стропильные ноги кровли
• Стропила – несущий каркас для кровельного покрытия. Устанавливают их парно, соединяя между собой в верхней части, называемой коньком. Нижняя часть их, как уже упоминалась крепиться к маурлату. Выставленные с определённым шагом стропила, служат основой для обрешётки, на которой в дальнейшем будет крепиться кровельный материал

Много вопросов возникает по поводу соединительных узлов —  хороший видеоматериал можно найти по следующей ссылке:

ВИДЕО: Узлы стропильной системы

• Ригель и (или) затяжка. Элементы усиления конструкции. Устанавливаются горизонтально, врезаются в стропильные пары, крепятся на гвозди, болтовые соединения и т.п. В случае необходимости, для придания дополнительной жёсткости дублируются два-три раза (верхний – средний – нижний)
• Стойка или бабка – служит в роли как основной, так и дополнительной вертикальной опоры. Они устраняют прогибы каркаса
• Прогоны – брус, одна или две сшитые доски, а также может быть и отдельная конструкция. В простых вариантах коньковый прогон пришивается к узловым соединения верхней части стропильных ног, в более сложных он подпирается бабками (вертикальными стойками), которые в свою очередь крепятся к лежню
• Лежень – это прогонная балка, т.е. брус, лежащий по всей длине крыши. Формируется для дополнительной фиксации и усиления всей кровельного формирования. Укладываться может как на несущую перегородку здания, так и лишь на внешние стены (в двух местах)
• Подкосы – усиливающая деталь. Применяют в случаях, когда стропильные ноги обладают повышенной длинной, когда есть необходимость дополнительно усилить и исключить их прогиб. Чем сложнее крыша, тем больше этих деталей может потребоваться

Типы двухскатных классических крыш

Типы двухскатов

Если с принципиальным устройством всё понятно, то по конкретным решениям нужно ещё разбираться. Здания бывают разнообразные, и для каждого требуются конкретные решения. Различных схем существует очень много, но все их можно разделить на два типа по одному критерию: крепление конька. Рассмотрим их более подробно.

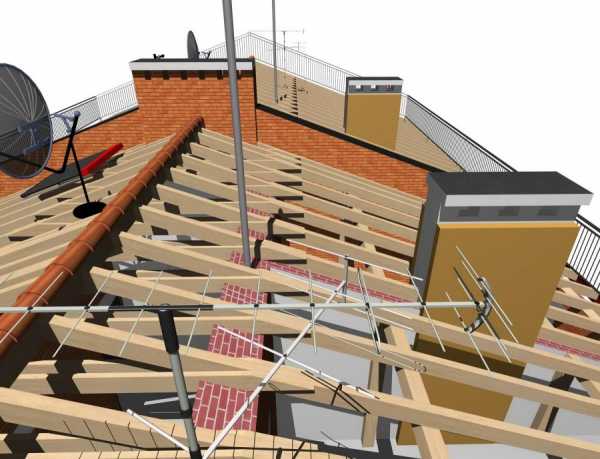

Система наслонных стропил

Наслонная система

Следует сразу отметить, что эта конструкция любима кровельщиками за её надёжность и простой монтаж.

Основа для крепления стропильных пар в этой системе являются маурлаты и коньковый прогон, который устанавливается на вертикальные балки, которые в свою очередь крепятся на лежень.

Таким образом, получается следующая картина — каждая пара стропил крыши жёстко крепится в трёх местах: два узла на маурлатах и одно на коньковом прогоне. Получается очень крепкая конструкция, с отличным запасом прочности.

В зависимости от длины стропил и угла наклона скатов конструктив может дополняться усиливающими элементами: затяжками, ригелями, подкосами, подстропилами и т.д. Также при отсутствии в здании капитальной внутренней перегородки в качестве лежня допустимо использование потолочной балки.

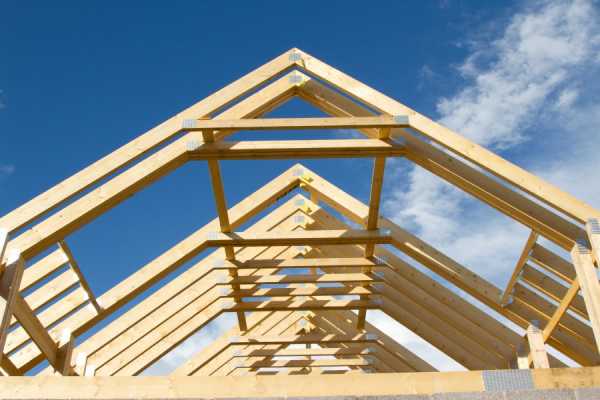

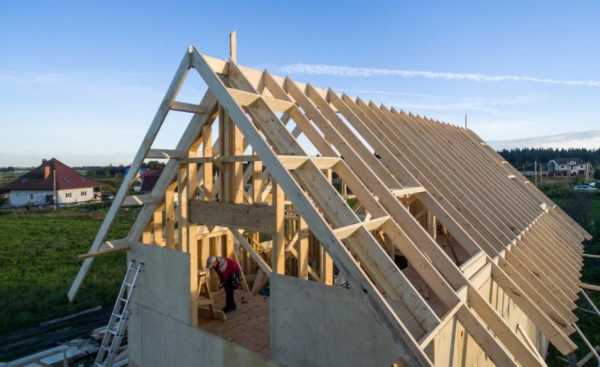

Висячая стропильная система

Наслонная система

Принципиальное отличие от наслонной системы является то, что в качестве опоры для стропил только маурлаты, т.е. деревянные брусья, жёстко зафиксированные на торцах внешних стен дома. Вверху, на коньке у стропил опоры нет, они лишь сколачиваются между собой, и как бы «висят» в пространстве, — это и является определяющих критерием данной технологии.

Эта система используется при возведении небольших по ширине зданий, как правило, это не более 7-8 метров. При увеличении этих значений при этой технологии потребуется устанавливать дополнительные элементы – ригели и затяжки, которые в некоторой степени будут преобразовывать силы давления на внешние стены и более равномерно распределяют нагрузку.

Чем больше ширина здания, тем большим количеством усиливающих элементов будет оснащена кровля. На схеме выше наглядно показано отношение ширины укрываемого пролёта к количеству дополнительных деталей.

Проектирование и монтаж симметричной двухскатной кровли

Для основательных домов со сложной геометрией требуется профессиональный проект, где будут учтены различные факторы: роза ветров, статистика осадков, местоположение здания, используемые материалы и т.д. На коленке такой проект создать крайне сложно.

Снег не удержится под таким углом

Однако если же нужно спроектировать и самостоятельно построить небольшую кровлю для своего загородного домика, без каких либо изысков и сложных дизайнерских решений, то нужно лишь придерживаться некоторых общеизвестных истин и правил:

Порядок монтажа «классического» навесного варианта

Анкера справятся

Работа с монтажом не сложная, с ней может справиться два человека. Что нельзя сказать о подготовке и транспортировке материала на место.

Прежде всего, по периметру несущих стен укладываются маурлаты (по уровню). Между кирпичной стеной и деревянным брусом укладывают теплоизолирующий материал, чтобы убрать мостик холода, тем самым удаляя возможность возникновения на стыке камня и дерева конденсата. Это убережёт древесину от гниения, а кирпич от разрушения.

В качестве крепежа могут выступать:

• болтовые шпильки, заранее зафиксированные в стену
• анкерные болты, закрепляемые непосредственно по месту
• металлические армированные П-пояса или обычная металлическая проволока, стянутая монтажкой

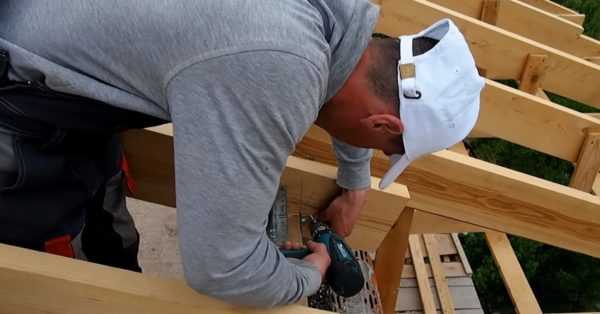

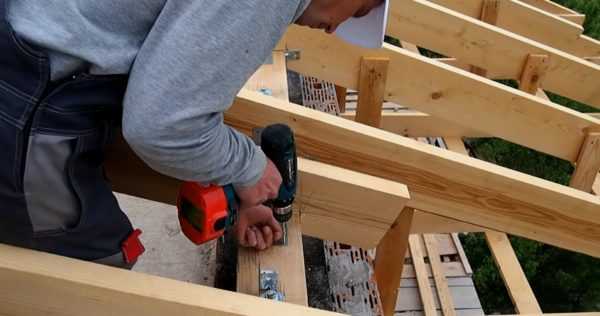

Монтаж стропильной системы

После наступает этап подготовки стропил: подгонка по длине и формирование посадочных мест для маурлата. Поскольку конькового прогона в этой технологии не предусмотрено, а на весу проделывать манипуляции с разметкой проблематично, — всё равно ошибёшься, и плоскость получится волнообразная,  – то формируют временный прогон из 50й доски.

С помощью шнура отбивают середину потолочного пространства и по уровню устанавливают временные бабки, к которым пришивают 50ю доску. Следует учитывать все размеры, чтобы коньковая доска была выставлена ровно посередине и на необходимую высоту. По ней будут размечаться и выставляться все пары стропильных ног.

Сначала прогон, а потом остальное

Приставляя каждую доску к прогону и маурлату делается разметка для пропила посадочных мест. Для ускорения работ на данном этапе, можно использовать ранее подготовленный трафарет. Для его изготовления можно использовать угольник «Свенсона».

Конёк формируется упором друг в друга парных стропил. Для этого приставив пару по месту, с помощью уровня по оси прогона чертят перпендикуляр на одной доске. После отпила, приставляют её обратно и по ней делают разметку на второй доске. Отпиливают, устанавливают обратно и сколачивают доски.

Разметка доски

После монтажа каждой пары устанавливают верхний ригель. Для чего приставляют доску на необходимой высоте, выставляют по горизонтали по уровню, размечают и делают в этом месте пропил для посадочного места, пришивают, лишнее спиливают.

Запил делается только для несущего ригеля. Для остальных затяжек эта операция не обязательна, достаточно использовать гвозди и скобы.

Шаг между осями стропильных ног составляет 60 см.

Дальнейшие действия по формированию кровельного «скелета» аналогичны».

Также для облегчения понимания принципа монтажа рекомендуется ознакомиться со следующим информативным роликом:

ВИДЕО: Строительство каркасного дома. Стропильная система. Строй и Живи

Заключение

Проверено временем

Сколько существуют дома, столько же существуют двухскатные конструкции. Они проверены временем, они просты в изготовлении, экономны и достаточно симпатичны. Если нужна недорогая, но надёжная крыша, которая долго будет сохранять уют в доме, то двухскаты это то, что нужно.

9 Total Score

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Доступность применения

8.5

Актуальность информации

9

Раскрытие темы

9.5

krrot.net

как сделать и укладывать стропила для крыши своими руками

Стропильный каркас задает геометрические и эксплуатационные параметры скатной крыши. Из-за нарушений в технологии монтажа, из-за огрехов в изготовлении его элементов появляются перекосы системы, традиционные протечки, прорехи в покрытии, угрожающие аварийными ситуациями.

Для того чтобы соорудить надежную и устойчивую кровельную конструкцию, нужно четко знать, как выполняется распиловка и установка стропил с последующей фиксацией к опорным элементам.

Стропилами, или же стропильными ногами, называются деревянные или металлические балки, установленные на короб дома под заданным углом. Они определяют конфигурацию кровельной конструкции, принимают на себя и стойко сопротивляются сумме постоянных и временных нагрузок, действующих на верхнюю ограждающую систему постройки.

Конструктивная простота стропильных ног крайне обманчива. На самом деле это довольно сложные элементы, требующие тщательной разметки и аккуратного раскроя. Нестыковки в соединениях стропильных ног с мауэрлатом, друг с другом и прочими составляющими системы приводят к изменению формы скатов, нарушению целостности покрытия и разрушению узлов.

С другой стороны, грамотная установка стропильных ног может скорректировать некоторые ошибки в возведении коробки дома, а не усугубить положение четким повторением и усилением перепадов высоты стен. Правда в таких ситуациях элементы каркаса изготавливают в индивидуальном порядке и скрупулезно подгоняют по факту непосредственно на объекте.

Однако прежде чем разбираться со спецификой монтажа, нужно выяснить, в чем заключаются их конструктивные различия, согласно которым стропильные ноги делятся на две группы, это:

• Висячие. Вид стропилин, не имеющих верхней опоры. В вершине крыши стропильные ноги упираются торцами друг в дружку. Чтобы под весом компонентов кровельного пирога и снега, такая конструкция не распирала брус мауэрлата, висячие стропила соединяют горизонтально установленной затяжкой.
• Наслонные. Разновидность стропильных ног, укладываемая на две разные по высоте опоры. Вверху они чаще всего опираются на установленный в крест стропилинам коньковый прогон, реже упираются запиленными под углом торцами друг в дружку. Низ ложится на мауэрлатный брус или упирается в него.

От того, к какой группе относятся стропильные ноги, зависит сфера их применения и технология установки. Висячую разновидность собирают на земле, а выполненные в виде своеобразных треугольников фермы поднимают на крышу и монтируют в полностью подготовленном к установке виде.

Плюс сооружения стропильного каркаса по висячей технологии заключается в безопасности работ и возможности выполнить максимально точно узловые соединения. Если в сооружении крыши используется самый простой вариант висячей фермы с затяжкой внизу, можно отказаться от устройства мауэрлата, в место которого вполне подойдет неширокая выравнивающая доска.

Минусы висячей технологии сопутствуют преимуществам. К примеру, собранную на земле ферму гораздо сложнее транспортировать к месту установки, чем доски и брус для наслонных стропилин. Есть ограничения по перекрываемым пролетам: пределом считается 14 м, свыше которого неразумно устанавливать склонные к провисанию деревянные балки без промежуточных опор.

Стропильные ноги наслонной группы и верхом, и низом опираются на независимые конструкции. Верхушкой их укладывают на прогонную конструкцию, которая монтируется по балкам перекрытия или по лежню, заменяющему мауэрлат на внутренней стене. Низ либо устанавливается на мауэрлат, либо упирается в него, зацепившись за брус зубом или пришитым вместо зуба опорным бруском.

Преимуществом наслонных систем по праву признана возможность перекрытия практически любых по габаритам пролетов. Просто при увеличении перекрываемого пространства конструкция усложняется: дополняется подкосами на пару со стойками, дополнительными прогонами вкупе с лежнями, схватками.

Собирается и монтируется наслонная конструкция дольше, т.к. сооружают ее не из ферм, а из отдельных элементов. Однако как раз у этой схемы больше возможностей в корректировке недочетов короба или неравномерно осевшего сруба. Т.к. стропила наслонного типа укладываются поштучно, есть возможность слегка изменить положение и размеры узла, чтобы в итоге сформировать безукоризненно выровненную плоскость ската.

Понятно, что для возведения стропильной системы понадобятся пиломатериалы – длинномерная продукция лесообрабатывающих предприятий с четкими геометрическими параметрами. Нужна будет доска или брус, на которых, естественно, нет монтажных запилов и врубок для установки.

Зачем нужны запилы и врубки? Дело в том, что при постановке на ребро у досок и брусьев слишком маленькая площадь опоры. С мауэрлатом они контактируют лишь одной вестма тонкой линией, из-за чего при малейшей нагрузке сверху могут банально «съехать» с занятой позиции и потащить за собой всю конструкцию.

Для того чтобы увеличить площадь опоры в узле сопряжения стропилины и мауэрлата, или же ее и дополнительного прогона, в брусе или доске выбирают угловую врубку, выпиливают зуб или пришивают опорный брусок. Если верхушка стропилины сопряжена с зеркально противоположным аналогом, то для надежного упора потребуется запил, плоскость которого должна быть четко перпендикулярна горизонту.

Основное правило в сооружении стропильных каркасов заключается в том, чтобы выбранные в пиломатериалах площадки для опирания были строго горизонтальны и вертикальны. При малейших нарушениях горизонтальности с вертикальностью теряется устойчивость, детали конструкции смещаются под собственным весом и действием нагрузки вплоть до полного разрушения системы.

Отметим, что на узлы стропильных систем возложена обязанность в обеспечении возможности незначительного смещения и поворота при превышении нагрузки. Указанные перемещения необходимы для того, чтобы конструкция слегка прогнулась, чуть сдвинулась, но не разрушилась и сохранила устойчивость.

Эти тонкости следует знать и мастеру, решившему заняться изготовлением и монтажом стропил своими руками, и владельцу строящегося дома, не желающему расплачиваться за некачественные трудовые усилия бригады строителей. Разберем распространенные варианты, чтобы уяснить суть процесса.

Сооружение каркаса крыши по висячей технологии

Рассмотрим пример возведения стропильной системы над бревенчатым срубом бани. Пролет между стенками небольшой, его проще и разумней перекрыть висячей конструкцией, установка которой будет производиться на перепуски потолочных балок – матиц.

Бревенчатая основа – вариант практически идеальный для установки висячих систем, т.к. его проще всего стесать в горизонт, устранив необходимость подгонки стропилин в случае нарушения геометрии стопы. Нет никакой необходимости в устройстве мауэрлата. Однако затяжку придется передвинуть вверх, чтобы обойти верхний венец сруба и сформировать полезное чердачное пространство.

Перед выполнением монтажа стропил проводится поэтапная подготовка сруба. С обеих сторон стопы выравниваем перепуски согласно шнурку, привязанному к забитым в две крайние балки гвоздям. Сверху перепусков стесываем горбыль так, чтобы край каждой балки завершался плоской горизонтальной площадкой.

Образовавшуюся после стесывания верхней выпуклости бревна пласть по краям балок выравниваем в горизонт по уровню. Прикладываем указанный контрольный инструмент к трем и более балкам одновременно. Если уровень недостаточно длинен для проведения подобной проверки, используем вместо него длинную рейку или доску.

После стесывания всех излишков проводим разметку гнезд под стропильный зуб. Для этого вновь используем гвозди и шнурку. Заметим, что расчертить на перепусках места выборки гнезд можно как до сооружения висячих ферм, так и после. Однако гораздо удобнее сделать гнезда перед изготовлением стропилин. Они помогут с более высокой точностью провести примерку.

Чтобы облегчить себе работу, желательно найти центр сруба со стороны будущих щипцов. В этих точках рекомендуют прибивать по контрольной рейке, одно из ребер которой будет обозначать ось симметрии. Можно обойтись без реек, если в сооружении крыш уже имеется некоторый опыт.

Дальше приступаем к изготовлению шаблона стропильных ферм:

• Две доски-дюймовки длиной на 10 – 15 см больше, чем запроектированная длина стропилин, сшиваем в вершине гвоздем или болтом так, чтобы они могли поворачиваться вокруг этой соединительной точки.
• На установленной по центру будущего щипца рейке отмечаем проектную высоту стропильной системы. Еще одну метку проставляем выше нее – это высота зуба, точнее, длина вертикали, отложенной от основания зуба до его вершины.
• Сшитые в одной точке доски выставляем на крайние перепуски так, чтобы угол каждой доски упирался в будущее гнездо под зуб.
• Совмещаем точку соединения досок с верхней отметкой на рейке, определяющей длину стропилин с зубом.
• От нижнего угла обеих стропилин откладываем высоту зуба, возвращаемся с заготовкой шаблона на землю и выпиливаем зуб по разметке.
• Возвращаем заготовку шаблона на место, устанавливаем ее, заведя зубья в предназначенные им гнезда. Может получиться так, что после установки вершина заготовки не совпадет с указаниями рейки. Тогда надо вырвать гвоздь и скорректировать положение вершины, обязательно отметив новую точку.
• После подгонки вершины прочерчиваем на обеих досках вертикальную линию их предстоящего стыка, замеряем размер ригеля и отмечаем на обрезках доски форму накладок для верхнего стыка стропилин.

Если все вышло точно и корректировок больше не требуется, шаблон готов. Возвращаемся вместе с ним на землю. Разбираем заготовку и делаем запилы по отмеченным линиям. Полученные в результате примерки и подгонки детали будут служить эталоном для практически поточного производства стропильных ферм в требующемся количестве.

Висячие фермы соберем на земле. Их установку, как и примерку должны проводить по минимуму два человека. Одному мастеру просто не справиться с подобной работой. Находящийся наверху исполнитель будет устанавливать ферму, а второй изменять ее положение согласно указаниям отвеса. Положение каждой выровненной и установленной фермы следует фиксировать временными распорками.

Чтобы увеличить устойчивость системы, под стропилины установим стойки:

• Разметим матицы под место установки дополнительных опор уже проверенным способом: забьем по гвоздю с противоположных сторон и натянем шнурку.
• Выдолбим в бревнах гнезда согласно разметке.
• Примерим обрезок бруска к месту установки. Отметим на нем линию запила с учетом высоты шипа.
• Изготовим стойку и две накладки для ее крепления к стропилине.
• Установим сделанную опору и аналогичным образом закрепим положение стропильной фермы с другой стороны. По выверенной схеме продолжаем работать, пока не оснастим каждую стропилину дополнительной опорой.

Для обеспечения жесткости висячей системы стропильные фермы соединяются ветровыми связями – досками, жердями или рейками, прибитыми изнутри конструкции. С внешней стороны стропильного каркаса жесткость повысится за счет сооружения обрешетки.

К матицам стропильные ноги крепятся гвоздями 200 мм или угловыми скобами. В этом плане металлические уголки и пластины с перфорацией под крепеж ощутимо проигрывают традиционным методам. К боковинам стропилин прибиваем кобылки, выполненные из доски, ширина которой вполовину меньше материала, использованного в изготовлении стропилин.

Длина кобылок должна быть на 70 – 80 см больше запроектированной ширины свеса. Это расстояние нужно для надежного соединения их со стропильными ногами. Кобылки можно раскроить заранее, а можно и без предварительных распилов прибить обрезки узкой доски к стропилам, после чего оформить линию карниза. Однако первый вариант удобнее и экономнее.

В большинстве случаев, как и в приведенном примере, кобылки необходимо частично заглублять в перепуски матиц, для этого:

• Отмечаем по факту ширину кобылки на перепуске.
• Делаем пилой два пропила согласно разметке на 2/3 толщины кобылки. Также пилой надпиливаем бревно между крайними запилами. Дорабатываем углубление стамеской в сопровождении молотка.
• Устанавливаем кобылки в сформированные выемки, сшиваем их со стропилиной гвоздями длиной по 100 мм.

По завершению монтажа всех кобылок в крайние забиваем по гвоздю. Натягиваем контрольную шнурку и отмечаем, где следует отпилить излишки.

Устройство наслонного каркаса крыши

В сооружении стропильного каркаса по наслонной технологии есть много общего с установкой висячей конструкции. Примерка проводится практически в той же последовательности, поэтому описывать действия дважды не имеет смысла. Основная разница в способах формирования верхнего узла, ведь у вершин наслонных стропил есть опора – коньковый прогон.

Если вверху наслонные стропила банально опираются на коньковый прогон, их укладывают либо с разбежкой, т.е. параллельно друг дружке, либо со строго вертикальным стыком, аналогичным состыковке висячих ног. Однако в большинстве случаев верхнюю часть стараются закрепить врубкой или вертикальным запилом с плотным примыканием его к коньковому брусу.

Есть схемы, согласно которым наслонные стропилины опираются не на коньковый, а на боковой прогон. В таких ситуациях верх формируется по висячему принципу, а точку опирания на прогонную балку оформляют угловой врубкой.

Разберем наиболее востребованный в частном строительстве вариант сооружения стропильных ног с опиранием на нижнюю угловую врубку и на коньковый прогон через вертикальный запил. Отметим, что максимальная глубина врубки не должна превышать 1/3 ширины доски.

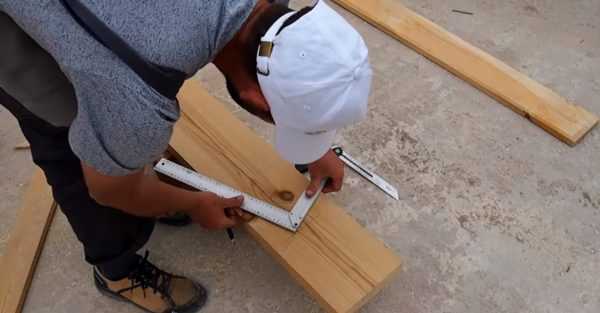

Вариант разметки строительным угольником:

• На угольнике отмечаем в масштабе высоту крыши и половину пролета. Эти величины отображают уклон скатов и задают основные углы. Пропорции необходимо точно выдержать.
• Если дальнейшее использование угольника не планируется, то пометить отложенные точки можно прикрученными бобышками или короткими винтами с шурупами, если планируется, то лучше краской, которая снимается растворителем.
• К уложенной плашмя доске прикладываем угольник той стороной, на которой отмечена высота крыши. Проводим черту по показаниям угольника – это линия верхнего спила стропилины – участка ее сопряжения с коньковым прогоном.

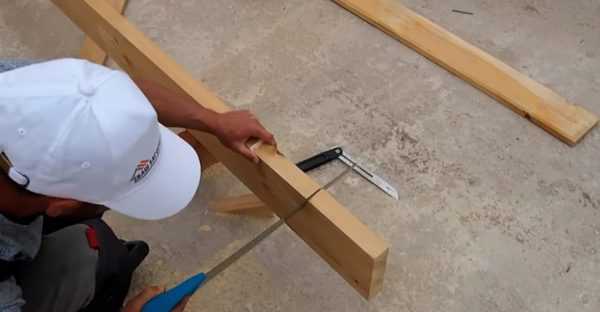

• Разрезаем по отмеченной линии циркуляционной пилой. Доску для распиловки укладываем плашмя, как положено при разрезании в ширину. Продольные распилы делают с постановкой на ребро.
• От вершины образовавшегося угла откладываем длину так называемой диагонали. Это расстояние от точки сопряжения с прогоном до внешнего края мауэрлата или верхней обвязки, если обустраивается каркасный дом.
• Переносим угольник в эту точку. Проводим линию, параллельную первой.
• Переворачиваем угольник, двигаем им вдоль заготовки так, чтобы слева оказалось 2/3 общего расстояния, а справа 1/3. На картинке это 8ʺ и 4ʺ.
• Линия меньшего отрезка как раз и обозначит нам врубку.

В завершении вычерчиваем на доске абрис карнизного свеса, раскраиваем ее по очерченным линиям и используем сделанную своими руками заготовку стропила для распиловки остальных элементов крыши.

Применить описанный метод можно и без строительного угольника и отметки параметров крыши на нем. Достаточно представлять процесс, чтобы отложить необходимые расстояния обычным чертежным инструментом. Однако без опыта можно запутаться в вычислениях углов и отрезков.

В помощь начинающим строителям разработан шаблон с вариантами формирования угловых врубок. Он поможет сориентироваться в изготовлении стропильных ног из наиболее распространенных в этой сфере пиломатериалов.

В случаях укладки стропильных ног с врубками в верхней и нижней части следует помнить, что глубина обоих выемок должна быть одинаковой, чтобы в ходе строительных работ не изменился уклон кровли. Обычно для устройства двух равных врубок используют вспомогательный брусок, толщина которого не более 1/3 толщины доски.

Заготовка стропилины тогда устанавливается ребром на мауэрлат и на прогон. Брусок прикладывают сбоку в зоне нижнего и верхнего узла, чтобы очертить врубку.

Если врубка нужна только в нижней части стропилины, а верх будет опираться на прогон запилом, доску устанавливают внизу на мауэрлат, а вверху на прогон и брусок, чтобы в результате раскроя не изменился угон наклона ската. Внизу к будущему узлу прикладывают второй брусок аналогичного размера и очерчивают с его помощью абрис будущей врубки.

Для формирования запилов зубом применяются такие же методы. Разница только в форме запила.

Установку наслонных стропилин начинают с монтажа двух крайних ферм. Элементы монтируют по одному, тщательно проверяют их положение с использованием уровня с отвесом. Чаще всего крайние фермы устраивают из спаренных досок, т.к. на них распределяется больше нагрузки. Их фиксируют временными распорками, затем соединяют шнуркой или рейкой, чтобы обозначить плоскость ската.

Рядовые стропилины, расположенные между крайними несущими фермами, устанавливают согласно указаниям шнурки. При необходимости корректируют положение ног в соответствии с фактической ситуацией.

Установка стропилин с креплением металлическими уголками:

Как изготовить стропильные ноги с запилами для посадки на мауэрлат:

Устройство стропильного каркаса под крышу гаража:

Мы привели и описали лишь часть методов устройства стропильных каркасов. В реальности способов изготовления и установки существенно больше. Однако разбор базовых вариантов позволяет отлично понять, как правильно делать стропила и стропильные фермы для крыши, как запиливать их перед установкой.

krovgid.com

Стропила своими руками — порядок выполнения работ

Система стропил — это опорный несущий каркас для кровли. Именно поэтому он должен быть надежным, так как долговечность всего строение напрямую зависит от качества материала, из которого изготовлены элементы системы, и профессионализм ее сборки.

Стропила своими руками вполне возможно изготовить и установить, имея рядом мастера, который не уже раз занимался подобным делом. Не имея опыта в этой работе и надежного советчика, браться самому опасно — лучше доверить это мероприятие бригаде квалифицированных мастеров. Однако, если все-таки решено попробовать свои силы, то подойти к изготовлению и установке всех деталей системы нужно со всей ответственностью и осторожностью, так как работа не только сложная, но и достаточно опасная.

Требования к стропилам

Для того чтобы вся системы крыши дома прослужила долгую службу, для изготовления ее элементов выбирается просушенная древесина хвойных пород. Для стропил нужен брус, имеющий размер 100÷150 × 50÷60 мм.

Древесина хвойных пород — легкая по весу, что благоприятно для всей постройки дома, так как тяжелая стропильная система, создавая большое давление на стены, может привести к их повреждению и разрушению.

Еще одним плюсом хвойного материала для строительства основы под кровлю является высокий процент смолистости в его структуре, а значит — повышенная способность противостоять атмосферной влаге.

Материал для изготовления элементов стропильной системы должен отвечать некоторым требованиям, которые напрямую влияют на долговечность всей конструкции:

• Древесина для монтажа системы стропил должна быть вылежанной, что исключит риск ее деформации в конструкции.
• Влажность древесины должна составлять не более 2—2,5%.
• Если устраивается висячая стропильная система, то для затяжек и самих стропил обязательно берут древесину исключительно первого сорта.
• При возведении наслонной системы подойдет и второй сорт материала.
• Для подпорных элементов — стоек и подкосов, можно использовать и третий сорт древесины, однако, стараясь выбирать при этом сырье, на котором минимальное количество сучков.
• Точную толщину заготовок подбирают в зависимости от веса выбранного кровельного материала и от погодных условий в данном регионе. Особенно это касается максимальной толщины снежного покрова в зимний период. Например, для средней полосы российских регионов, необходимо рассчитывать нагрузку на 1 кв.м. крыши в 180÷200 кг.
• Кроме этого, параметры стропильных ног зависят от общих размеров стропильной системы и ее уклона.
• Перед установкой системы древесина должна подвергнуться антигрибковой и противопожарной обработке.

При установке конструкции нужно знать и виды нагрузок, которым подвергается вся система крыши — они также учитываются при выборе параметров стропил и монтаже конструкции.

• Временные нагрузки — это вес человека при ремонтных работах крыши, снегового покрова зимой и сила порывов ветра.
• Постоянная нагрузка — это вес кровельных, утеплительных и изоляционных материалов.
• К особым видам нагрузок относится сейсмическое воздействие, если строение находится в сейсмоопасных регионах.

Общая конструкция стропильной системы

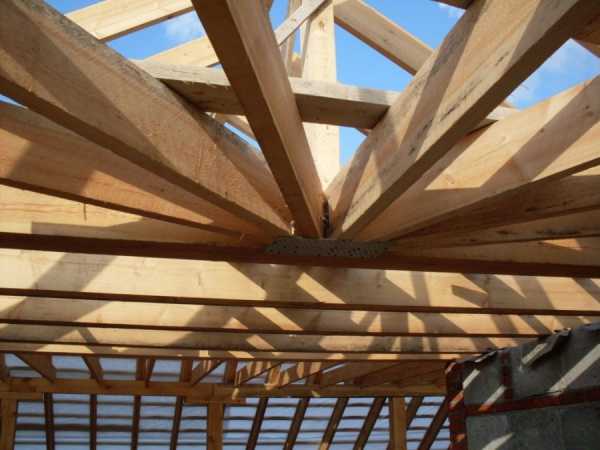

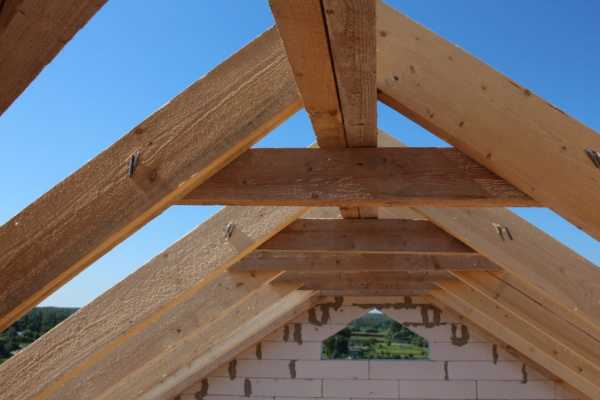

Самая распространенная стропильная система имеет форму треугольника и предназначена для обустройства двускатной крыши. Она включает в себя несколько треугольных элементов, состоящих из двух стропильных ног и вспомогательных подпорок, и стяжек. Каждая такая треугольная конструкция и называется стропилом. Треугольные элементы системы расположены на определенном расстоянии друг от друга, и чаще всего оно составляет от 50 до 80 см.

Эта форма стала традиционной, так как создает лучшую жесткость и надежность конструкции. Она может заканчиваться на уровне стен или быть продолжена для устройства свесов, которые могут иметь длину 40 и более сантиметров. Иногда стропила, заканчивающиеся на стенах, наращивают дополнительными брусками — «кобылками».

Итак, как говорилось выше, стропила — одна треугольная секция, включающая в себя:

• Две стропильные ноги, соединенные на коньковом брусе, или без его применения, непосредственно одна к другой.
• Подкосы или подстропильные ноги — это распорки, которые поддерживают стропильную ногу и облегчают нагрузку, выпадающую на нее. Они упираются в лежень и закрепляются к нему.
• Стойки или вертикальные опоры, состоящие из брусков. Они так же, как и распорки, подпирают стропильную ногу, но ближе к центру треугольника. Стойка устанавливается на лежень.
• Ригель — это доска, которая скрепляет две стропильных ноги.
• Схватка — это два ригеля, закрепленных с обеих сторон стропильной ноги. Она выполняет ту же задачу, что и ригель — дает жесткость конструкции.
• Бабки — это вертикальный брусок, который является подпорным и устанавливается в середине треугольника, упираясь в балку перекрытия и поддерживая конек. Эту деталь применяют в висячих системах стропил.
• Прогон — им соединяются отдельные стропила в общую систему. Они располагаются параллельно стене.
• Затяжки — это балки перекрытия, которые соединяют стропильные ноги, замыкая треугольник стропила.
• Мауэрлат – мощный брус, установленный на верхнем торце стеновой конструкции, к которому впоследствии крепятся элементы стропильной системы.

Существует три вида стропильных систем — это наслонная, висячая и комбинированная, т.е. включающая в себя элементы как одной, так и другой.

Висячая система

Система висячих стропил используется для перекрытия строений без внутренних капитальных стен. Стропильные ноги укладываются на мауэрлат, закрепленный на несущих стенах.

Так как на такую систему выпадает большая нагрузка, которая передается на несущие стены, для снятия этого напряжения и используются такие дополнительные элементы:

• Затяжка, выполняющая одновременно роль балки перекрытия. Она может быть использована при пролете до 6 метров. Если же пролет больше, то ее приподнимают выше по стропильной ноге, а в нижней части замыкают треугольник еще и балкой перекрытия.
• Бабка, подпирающая конек, устанавливается обязательно, если пролет между несущими стенами составляет больше восьми метров.
• Подкосы, идущие от бабки под углом и поддерживающие стропильные ноги.
• Подмога, которая усиливает стропильную ногу.
• Коньковый брус в этой системе обязателен.

Все элементы скрепляются между собой металлическими уголками, скобами или скручиваются винтами.

Наслонная система

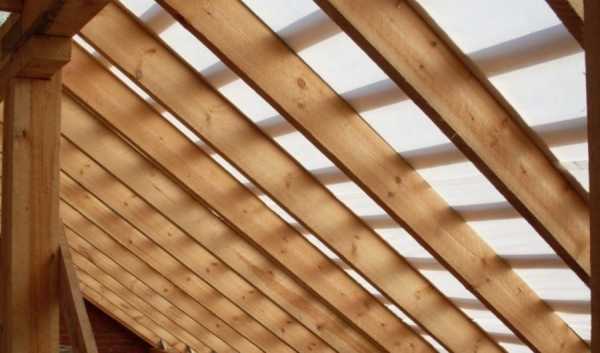

Наслонная система более устойчивая и надежная, благодаря дополнительным опорам в виде капитальных перегородок внутри строения. Наличие их дает возможность сделать в чердачном помещении дополнительную комнату.

При принятии такого решения стойки в стропильной системе устанавливаются ближе к несущим стенам, освобождая пространство.

В этой системе стропильные ноги устанавливают на мауэрлат, который закрепляют к боковым несущим стенам. Для надежности установки, в стропильных ногах выпиливаются специальные пазы, и элементы скрепляются между собой скобами.

Коньковый брус в этой системе желателен в том случае, если между несущими стенами образуется большой пролет, а на чердаке запланировано устроить жилое помещение. То же самое относится и к затяжкам, которые в этом случае закрепляют на уровне потолка будущей комнаты.

Нужно знать также и то, что мауэрлат должен быть очень надежно закреплен к стене штырями, уходящими вглубь стены на 350÷400 мм, так как на него выпадает большая весовая и динамическая нагрузка от всей стропильной системы.

Если предполагается, что капитальные стены строения могут дать небольшую усадку, то нижние части стропил крепятся к мауэрлату скользящими креплениями, дающими возможность элементу принять нужное положение, не принеся вреда ни стенам, ни всей стропильной системе.

   Видео: устройство стропильной системы двускатной крыши

Цены на различные виды бруса

Брус

Монтаж стропильной конструкции

Подготовив подходящий материал и имея проект конструкции крыши, можно приступать к ее монтажу.

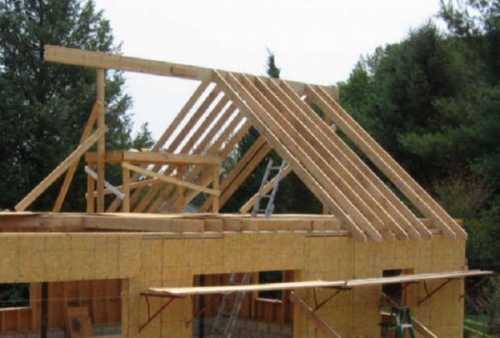

Двускатная крыша

На несущих стенах закрепляются бруски мауэрлата на заранее настеленный гидроизоляционный материал — рубероид, и на них производится разметка установки стропил. Очень важно произвести разметку по двум сторонам установки одинаково, иначе стропила будут перекошены.

• Первые стропила подгоняются и жестко скрепляются непосредственно на высоте, чтобы не совершить ошибок в креплениях и в выборках для установки на мауэрлат.
• Затем, их опускают вниз, и все остальные стропила изготавливаются по первому образцу. На земле намного проще и безопаснее подогнать все элементы конструкции друг к другу и сделать надежные крепления.
• Распиливая бруски под стропила, необходимо оставить небольшой запас, т.е. сделать их немного длиннее, чем требуется, чтобы была возможность подогнать их по месту.
• Чтобы легче было сориентироваться, выставляя первые стропила, берут брус, длина которого равна расстоянию между внешними краями стен — это будет основанием или гипотенузой будущего треугольника.
• Определяется середина бруска, и к ней временно прибивается перпендикулярная доска, имеющая высоту от фронтальной стены сооружения до конька — вершины равностороннего треугольника.
• Затем, выкладываются и закрепляются стороны — катеты треугольника, они же стропильные ноги.

• Если выбрана висячая система стропил, то сразу же размечаются и закрепляются затяжки.
• Если предполагается устанавливать дополнительные крепления, то их закрепляют уже на месте, после установки стропил на крыше.

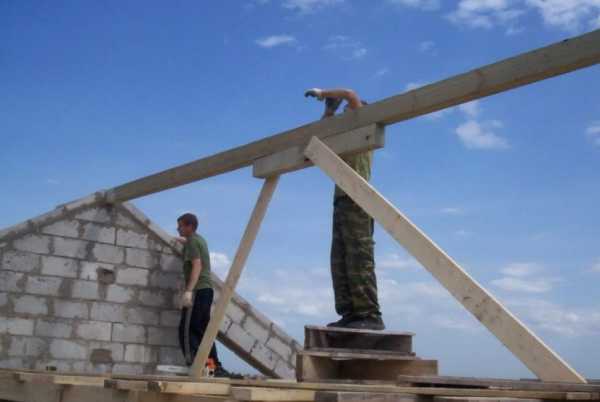

• Далее, сначала поднимаются и временно устанавливаются первые стропила. На каждом из них размечаются места, где будут сделаны прямоугольные выборки для закрепления их на мауэрлате.
• Затем, стропила опускают снова вниз, и на них выпиливают пазы, имеющие прямой угол.

• По первой паре, взяв ее за образец, вымеряются и вырезаются такие же пазы и на остальных стропилах.
• Далее, поднимаются на стены два треугольника, которые устанавливают в начале и конце будущей стропильной системы. Если предусмотрен коньковый брус, то им сразу же связывают обе установленные детали.

Видео: как стропила крепят к мауэрлату

• По каждому скату между уже смонтированными стропилами натягиваются шнуры, которые также будут служить ориентирам для выравнивания остальных деталей конструкции.
• Первые установленные стропила сразу усиливаются стойками, подкосами и другими, дающими жесткость и надежность конструкции, элементами системы.
• Далее, поднимаются и устанавливаются остальные стропильные пары.
• При необходимости, их связывают между собой прогонами и лежнями.
• Устанавливая систему стропил, все ее элементы закрепляются временно, так как возможно позже придется какие-то из них подгонять и переустанавливать. Основательно они крепятся только после выверки всей системы. Тогда для креплений применяются уголки, скобы, а при необходимости — скользящие элементы. В разных местах соединений применяются саморезы, гвозди, болты, скобы и шпильки.

• После того, как система в основном установлена, стропила могут удлиняться «кобылками» на свесах — это делается для того, чтобы стены строения были как можно лучше укрыты от попадания на них влаги во время дождя.

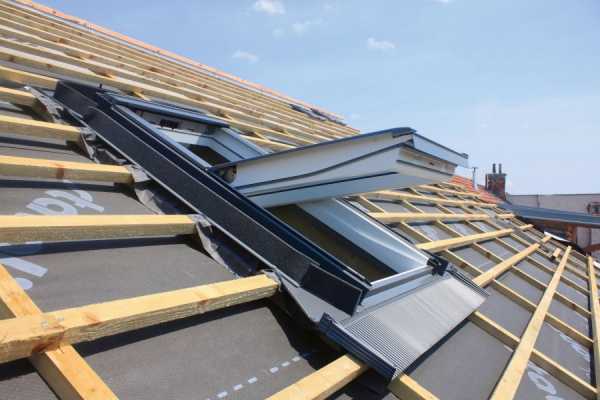

• Следующим этапом работы идет устройство обрешетки сверху стропил. Толщина и ширина досок для этой части конструкции выбираются с учетом технологии монтажа выбранного материала для кровли – это будет зависеть от ширины, веса и длины его листов.

Видео: монтаж стропильной системы двускатной крыши

Цены на различные виды крепежа для стропил

Крепеж для стропил

Односкатные системы

Принято считать, что односкатную систему используют только при устройстве крыши гаражей, сараев, беседок и других нежилых построек, но это совсем не так. Такая крыша прекрасно служит и для покрытия жилых домов, и под ней даже можно устроить дополнительную теплую комнату, если правильно рассчитать уклон конструкции.

Односкатную систему можно рассматривать, как половину двускатной крыши, но с некоторыми отступлениями.  Например, если при установке двускатной крыши фронтонной частью является ширина строения, то при односкатной — его длина.

Фронтон может быть поднят из кирпича или деревянных брусьев и досок. Высота его будет зависеть от выбранного уклона крыши. Фронтон крыши поднимают высоко, если под ней будет устроена дополнительная комната.

Стропила в данной системе укладывать проще, но если расстояние между стен достаточно большое, то все равно необходимо для жесткости установить дополнительные поддерживающие элементы.

Чтобы правильно определить нужный угол уклона односкатной системы, нужно опираться на следующие факторы:

• Толщина снежного покрова в зимний период и среднее количество осадков в другие времена года.
• Вес кровельного покрытия, которым планируется застелить стропильную систему.
• Временные нагрузки, в виде порывов ветра.

Угол этого вида крыши может варьироваться от 5 до 45, а иногда встречаются здания с углом даже в 60 градусов.

Монтаж односкатного варианта производится на месте, т.е. на высоте, так как опорами для стропил служат фронтонная и задняя стенка строения.

Если уклон крыши в одноэтажном особняке не слишком большой, то стропила могут быть продлены вперед с фронтальной или задней стороны дома. Это делают для того, чтобы устроить под кровлей веранду или террасу.

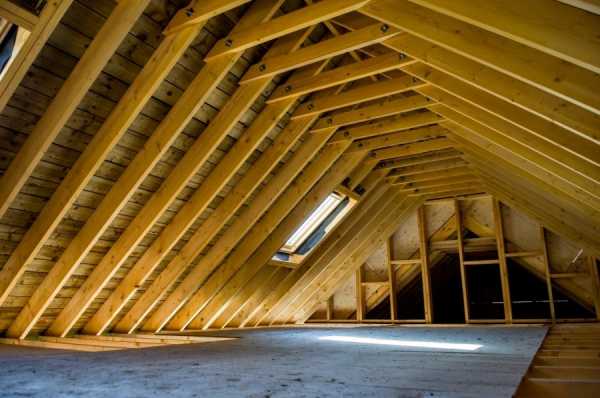

Мансардные системы

Если в проекте сразу заложено сделать мансарду дома жилой, то можно выбрать одну из двух конструкций крыши. Выбор будет зависеть от желаемой площади мансарды и высоты потолка. Это может быть двускатная с высоко поднятым коньком или ломаная мансардная крыша.

Двускатная крыша

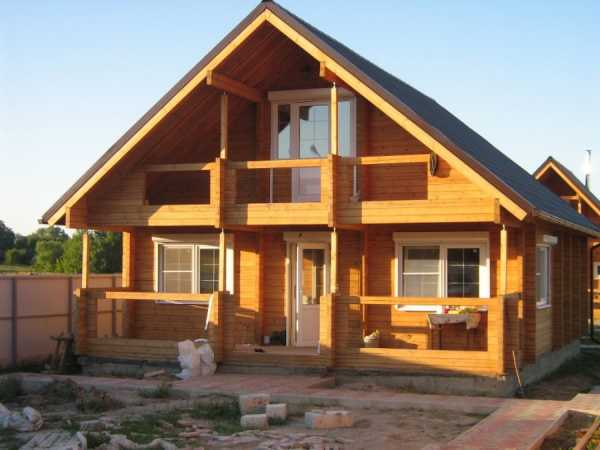

Для того чтобы устроить под двускатной крышей дополнительное помещение, пространство должно быть свободным от различных дополнительных креплений. Поэтому придется обойтись минимальным их количеством.

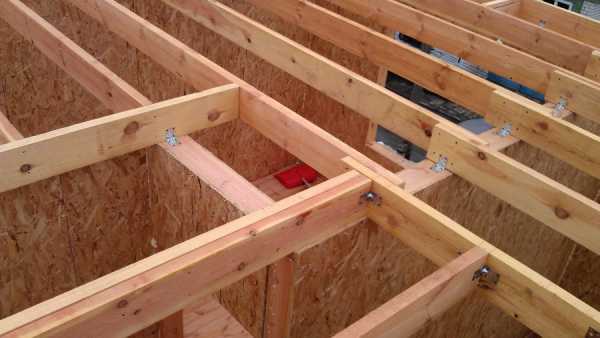

Обязательными в этой конструкции будут стойки и затяжки — они же выполнят функции обрешетки, на которую будет крепиться отделочный материал стен и потолка создаваемого помещения.

Но в этом случае очень важно для балок перекрытия использовать массивные бруски, которые спокойно выдержат массу стропильной системы с утеплением и кровельным материалом, плюс всю нагрузку, даваемую предметами мебели, которые будут установлены в комнате. Кроме этого, нужно монтировать бруски балок перекрытия на небольшом расстоянии друг от друга, которое не должно превышать 50 ÷ 60 см, но чтобы стены строения без проблем выдержали всю нагрузку, они должны быть достаточно массивные и прочными.

Монтаж системы проходит в той же последовательности, что и двускатной крыши.

Мансардная «ломаная» конструкция

Мансардная конструкция крыши дома — более сложная, чем обычная двускатная, но ее преимущество в том, что жилая площадь, которая получается в результате ее монтажа, будет гораздо больше, а потолок — выше.

Этот вид крыши называют ломаными, так как система состоит из двух частей, в каждой из которых стропила расположены под разным углом.

Боковые стропила могут быть расположены под углом в 30 или 45 градусов от вертикали — это самый распространенный вариант их установки.

Верхнее коньковое стропила закрепляют под углом, который может варьироваться от 5 до 30 градусов от горизонта.

В мансардной конструкции могут использоваться обе системы стропил. Нижние стропила предпочтительнее устраивать по наслонной системе, но если в строении нет капитальных перегородок, то можно использовать и висячую. В последнем случае, балки чердачного перекрытия, равно, как и стропила, должны устанавливаться на расстоянии не более 50—60 см друг от друга. Нужно отметить, что стены должны быть хорошо укреплены, так как нагрузка на них будет выпадать достаточно серьезная, гораздо больше значительная, чем при устройстве двухскатной крыши.

Рекомендовано в целях безопасности на балки чердачного перекрытия сделать настил из досок, он может быть временным или же сразу постоянным.

• Начало возведения нижней стропильной системы, начинают с установки стоек, закрепленных обвязками сверху, а снизу — балками перекрытия. Расстояние между системами стоек и будет шириной помещения, а их высота определяет высоту комнаты.

• Этот каркас определит размещение остальных элементов системы.
• Далее, нужно найти середину расстояния между рядами стоек, и это определит место расположения конька в вышерасположенной части мансарды. В этом месте устанавливается вертикальный брус, такой же высоты, что и система стоек.

• Затем, устанавливаются боковые стропила, их закрепляют на обвязку стойки и балку перекрытия, таким образом, получаются треугольники, в которых стойка и балка перекрытия образуют прямой угол.
• Когда все боковые элементы будут установлены, приступают к монтажу балок перекрытия мансардного помещения, они также крепятся бруску обвязки и концу бокового стропила. Схема этой связки показана на первом рисунке в этом разделе.
• Далее, балки перекрытия связываются между собой  горизонтальной рейкой, которая набивается сверху них, посередине конструкции.
• Устанавливаются коньковые стропила, которые подпираются подкосами. Их прикрепляют к рейке, связывающей балки перекрытия.

•  На коньке стропильные ноги могут быть закреплены на коньковой доске или же соединяются металлической или деревянной накладкой между собой
• Иногда для жесткости конструкции между коньком и балкой перекрытия устанавливают поддерживающую бабку.

• Делается обрешетка фронтонных стен с проемами для окон. Если вход в мансардное помещение будет с улицы, то на одном из фронтонов, кроме того, предусматривается проем для двери.

• Далее, если это необходимо, вся стропильная система обшивается обрешеткой или же фанерой, если в качестве кровельного материала выбрана мягкая кровля, например, гибкая черепица.

 Видео: пример монтажа стропильной мансардной системы

Обустраивать стропильную систему совсем непросто, и в одиночку с этой работой не справиться — потребуется, как минимум, два помощника. Желательно, чтобы хотя бы один из приглашённых мастеров обладал определенным опытом в данной сфере строительства.

stroyday.ru

Как крепить стропила — способы, как выполнить своими руками

Можно ли выделить какую-то главную деталь в кровле? Вряд ли это получится, так как здесь каждый элемент выполняет свою функцию. Например, стропила – это часть крыши, имеющей скаты, которую можно назвать каркасом. Именно на них будет укладываться кровельный материал, будут крепиться другие элементы. Именно от того, как собрана и установлена стропильная система, будет зависеть и итоговая форма кровли. Но если работы по созданию крыши выполняются самостоятельно, то как крепить стропила? На самом деле, это достаточно сложный этап работ, от которого будет зависеть и прочность, и надежность, и даже геометрическая правильность крыши.

Как крепить стропила

Содержание статьи

Несколько слов о стропильной системе

Стропильная система – это каркас крыши со скатами, собранный из непосредственно самих стропильных ног, а также мауэрлата и конькового бруса. Мауэрлат – это опорный брус, который располагается по периметру верхней части стен дома, а коньковый брус устанавливается непосредственно в верхней части кровли в том месте, где происходит соединение двух противоположных стропильных ног под углом.

Основные части стропильной системы

Проектирование стропильной системы – важная задача, во время которой приходится правильно рассчитывать ветровую и снеговую нагрузки, которые будут приходиться на кровлю, а также учитывать и другие параметры. Первые показатели будут зависеть от того, в каком климатическом регионе будет находиться строящийся объект. Далее на основе полученных данных производится расчет толщины непосредственно стен дома (несущих), а также выбирается качество и тип материала для самой кровли, высчитывается угол наклона ее скатов и другие моменты.

Проектирование стропильной системы – важная задача

Внимание! Недочеты и ошибки, допущенные при проектировании, могут негативно сказаться на качестве кровли. В ряде случаев они могут привести к быстрому обрушению или разрушению крыши.

В конструкцию стропильной системы могут входить сами стропила, стяжки, которые будут располагаться между ними, прогоны, дополнительные опоры – так называемые подстропильные ноги – и прочие элементы. Собранная стропильная система опирается обычно на тот самый мауэрлат либо на балки перекрытия. Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен. В этом главное отличие данного способа крепления. Если крепить стропильную систему на балки перекрытий, то есть без установки мауэрлата, то основная нагрузка будет приходиться на точки крепления, а не распределяться равномерно по всем стенам.

Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен

На заметку! Последний случай – не вариант, если стены сделаны из кирпича, который начнет разрушаться со временем в местах, испытывающих максимальную нагрузку. А вот для деревянного сруба такой способ вполне подойдет.

Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций

Выше приведены примеры деревянных стропильных ферм, кроме этого, в некоторых случаях применяют фермы сделанные из бетона и металла

Таблица. Зависимость сечения стропильных ног от их длины и шага.

Калькулятор расчета длины стропильных ног

Варианты креплений в нижней части ног

Стропила крепятся либо к мауэрлату, либо к перекрытиям. Но как можно закрепить достаточно массивные стропильные ноги на этих основаниях? Существует два основных способа крепления стропильных ног непосредственно к мауэрлату – жесткий и скользящий вариант соединений. Жесткий вариант подойдет для наслонных стропил – в этом случае нога будет прочно «сидеть» на мауэрлате, чего и необходимо добиться. Это получится сделать благодаря созданию врубки на стропилине либо за счет крепления к ней специального подпорного бруска. В первом случае делается шаблон, и по нему производится выпиливание необходимых размеров врубки на каждой стропильной ноге. Стропила опираются на край мауэрлата как раз этими врубками и фиксируются на месте гвоздями или другими крепежными элементами. Также дополнительно требуется забить гвоздь вертикально в ногу. Соединение будет прочным и жестким.

Стропила прикреплены к мауэрлату

Важно! Врубка не должна быть в глубину больше, чем 1/3 ширины стропилины. Иначе система будет ненадежной. В мауэрлате делать врубки и вовсе запрещено, иначе его несущая способность будет сильно ослаблена.

Создание врубок можно заменить прикреплением к стропилинам брусков, которые будут упираться в мауэрлат. Брусья крепятся к стропилам при помощи металлических уголков – благодаря им нога сдвинуться в сторону просто не сможет.

Узлы опирания стропил на прогон и мауэрлат

Следует помнить, что если на одной стороне стропилины был реализован именно жесткий тип соединения, то с другой стороны тип крепления должен быть иным. Если же с обеих сторон использовать жесткий способ, то риск деформации деревянной конструкции в будущем возрастает. Дерево – живой и дышащий материал, который обладает способностью сжиматься и расширяться под воздействием ряда факторов, в том числе влажности и температуры.

Если дом строится из бревен или бруса, то может быть использован скользящий вариант крепления стропильных ног. В этом случае деревянные элементы получают возможность незначительно сдвигаться. В продаже есть даже специальные крепежные системы, именуемые салазками. Но можно использовать также металлические уголки, имеющие продолговатые отверстия, через которые вбиваются/вкручиваются крепежные элементы.

Пример скользящих стропил

Крепежные элементы

Итак, для крепления стропил в нижней части могут использоваться:

• металлические шпильки. В этом случае понадобятся еще и укрепляющие накладки из металла;
• гвозди и скобы. Надежно, просто, не дорого. Часто используемый вариант;
• гвоздевые полосы из оцинкованной стали. Они имеют несколько рядов зубцов высотой около 8 мм. Эти пластины позволяют добиться максимально прочного и надежного соединения.

Виды крепежных элементов

Также могут применяться саморезы, болты, различные металлические уголки, кронштейны. Используются хомуты, шпильки и прочие элементы. Что касается уголков, то они бывают с запилом и без него, могут отличаться параметрами, в том числе толщиной металла и количество отверстий для крепежных элементов. Бывают уголки и усиленные, с дополнительным ребром жесткости на сгибе.

На заметку! Выбирать способ крепления лучше в зависимости от сложности всей конструкции кровли.

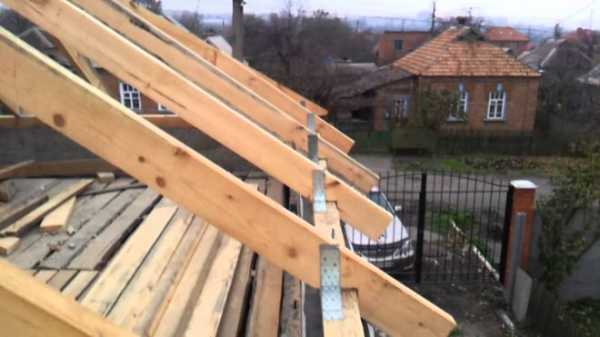

Крепление стропил к мауэрлату

Цены на различные виды крепежа для стропил

Крепеж для стропил

Соединение стропил в области конька

В верхней части стропильные ноги также крепятся одним из двух основных способов – встык либо непосредственно к коньковому прогону. В первом случае верхняя часть стропил под определенным углом спиливается и две противоположных ноги упираются друг в друга в месте спила. Удобнее всего спилы делать по заранее изготовленному шаблону, с помощью которого будет проще сохранить правильный угол, который зависит от угла наклона ската кровли. Либо спил может производиться непосредственно сразу по двум ногам в верхней части. Между собой две стропильные ноги могут быть соединены различными крепежными элементами. Если используются гвозди, то их длина не должна быть менее 15 см. Вбиваются они под углом.

Крепление стропил на крыше

Также стропила могут соединяться внахлест. В этом случае торцы не срезаются, крепление производится между боковыми плоскостями при помощи шпилек. Это, кстати, самый простой способ соединения.

К коньковому прогону напрямую крепить стропила несколько сложнее. Но, тем не менее, использование этого способа – не редкость. В этом случае фиксация производится на самом коньковом брусе. Стропила не опираются друг на друга.

Способы крепления стропильных ног

Технология крепления стропил к мауэрлату

В данной инструкции рассмотрим, как на стропильных ногах выполняются запилы, как сами детали конструкции крепятся к мауэрлату.

Шаг 1. Чтобы сделать правильный запил на стропильной ноге, важно нанести разметку. Удобнее всего в этом случае пользоваться угольниками и карандашом.

Нанесение разметки

Шаг 2. Далее по нанесенной разметке следует выполнить запилы. Для этого можно использовать электролобзик или обычную ручную пилу. Для ускорения выполнения работы рекомендуется использовать первый вариант. Получившаяся «пятка» или запил будет укладываться непосредственно на уже установленный мауэрлат.

Выполнение запилов

Для работы можно использовать ручную пилу

Получившаяся «пятка»

Шаг 3. Далее нога с запилом должна быть установлена на свое место.

Установка ноги с запилом

Шаг 4. С одной и с другой стороны стропильной ноги устанавливаются два крупных металлических уголка.

Крепятся металлические уголки

Шаг 5. В боковых частях уголки фиксируются крепежными элементами – например, саморезами, гвоздями. Вкручивать или вбивать их нужно в мелкие отверстия – не менее 4 штук в каждую сторону.

Для крепления используются саморезы

Еще одно фото процесса

Шаг 6. Далее стропильную ногу нужно просверлить насквозь – отверстие должно подойти для шпильки диаметром 12 мм.

Проделывается сквозное отверстие

Шаг 7. Далее нужно вставить в получившееся отверстие шпильку и стянуть уголки между собой, закручивая гайку на другой стороне шпильки.

Стягивание уголков

Шаг 8. После этого необходимо установить «глухарь» в мауэрлат через отверстие в другой стороне уголка. «Глухарь» – это тоже крепежное изделие.

После этого необходимо установить «глухарь»

Шаг 9. Затем требуется установить маленькие уголки. Они крепятся к мауэрлату и стропильной ноге, но с другой стороны пятки.

Крепление маленьких уголков

Кстати, для расчета углов запилов стропил сейчас можно использовать различные онлайн-калькуляторы. Там можно указать все необходимые параметры кровли, и система выдаст искомый результат за считанные секунды.

Монтаж узла в коньковой части

Рассмотрим на примере, как можно соединить стропила друг с другом в области конька.

Шаг 1. Чтобы соединить стропила стык в стык, требуется отпилить их верхнюю часть так и под таким углом, чтобы два противоположно стоящих элемента сошлись друг с другом над коньковым брусом.

Как будут соединяться стропила

Шаг 2. Далее нужно изготовить две деревянные накладки (форма показана на рисунке). Они прикладываются с одной и с другой стороны двух состыкованных ранее стропильных ног.

Также необходимо сделать две деревянные накладки

Шаг 3. После этого накладки нужно закрепить длинными гвоздями на стропильных ногах. Также соединить стропильные ноги в области конька можно при помощи специальной зубчатой пластины.

Крепление деревянных накладок

Также может использоваться специальная пластина

Дельные советы

Важно помнить и о нескольких советах, которые знают опытные строители и дают их начинающим.

1. Важно не забыть обработать деревянные элементы защитными составами против насекомых и влаги. В этом случае дерево проживет намного дольше, хотя само по себе оно в любом случае – достаточно надежный и долговечный материал.
2. Не стоит пренебрегать мауэрлатом, даже если на участке сооружается небольшой дачный домик.
3. Вентиляционные зазоры при кровле крыши важно соблюдать. Они обеспечат правильный микроклимат для всех элементов кровли и, соответственно, увеличат срок ее службы.

   Вентиляция крыши

4. Для мауэрлата и стропил рекомендуется выбирать древесину лиственных пород, качественную и без трещин.
5. Для фиксации всех узлов важно брать те крепежные элементы, которые смогут сопротивляться воздействию влаги, то есть оцинкованные или имеющие другое защитное покрытие.
6. Заранее нужно озаботиться наличием всех инструментов, которые могут понадобиться. Это молоток, электрический лобзик, сверла нужного диаметра, дрель, обычная ручная пила, угольники и линейки, карандаш для нанесения разметки, строительный уровень.

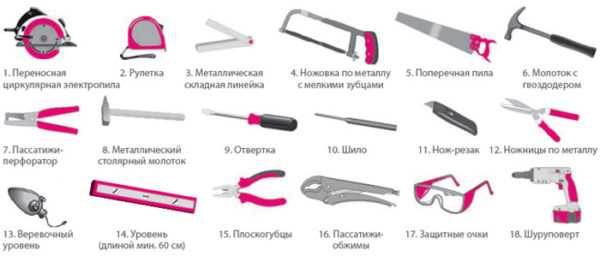

   Инструменты, необходимые для монтажа стропил

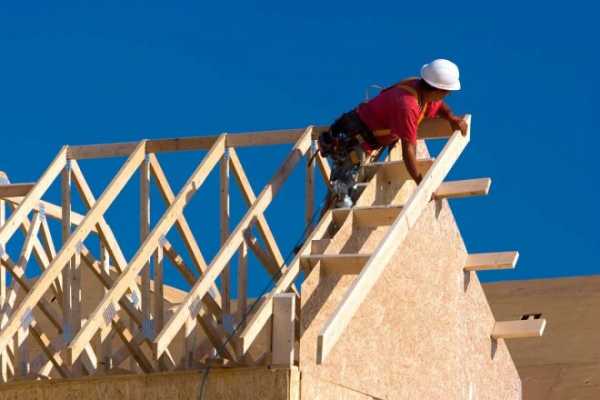

7. Все работы на кровле требуется производить со страховкой. Лучше максимально обезопасить себя от возможных падений и травм.
8. Стропила монтируются так, чтобы образовался карнизный свес. Он необходим для того, чтобы кровля выступала за уровень стен. Тогда дом будет лучше защищен от влаги.
9. Часть работ (например, создание пяток на стропилах) можно выполнять на земле, а затем уже поднимать стропильные ноги наверх и производить фиксацию.
10. Важно не ошибиться в расчетах при проектировании стропильной системы.

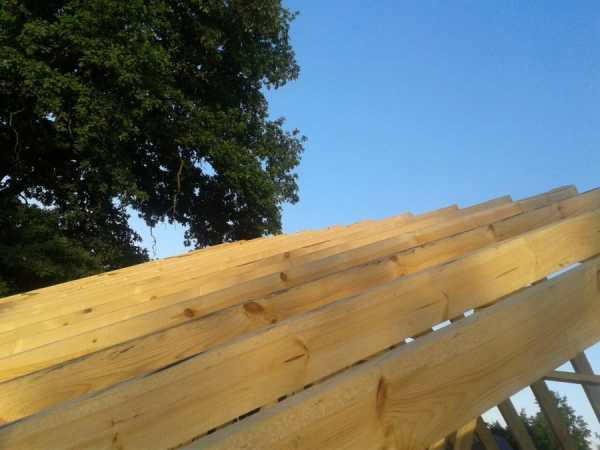

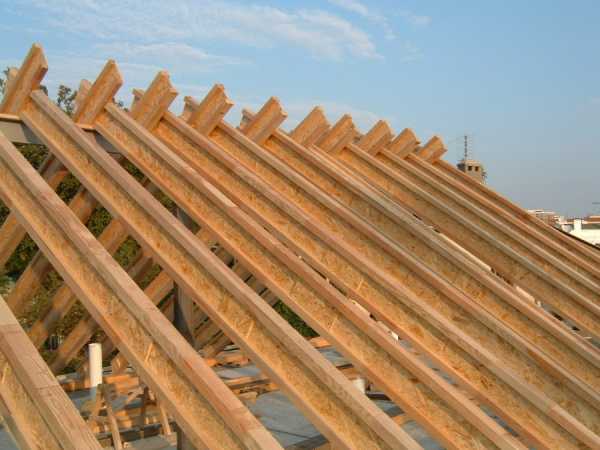

Стропила для крыши

Если не забывать об этих советах и использовать их на практике, то кровля получится надежной, аккуратной. А это – залог того, что прослужит она долго и будет радовать взгляд. Разобравшись со всеми тонкостями, создать качественную стропильную систему самостоятельно сможет даже начинающий строитель.

Цены на популярный модельный ряд электропил

Электропила

Видео – Технология крепления стропил

Создание стропильной системы своими руками – шаг очень ответственный. Именно от того, насколько правильно и надежно она будет собрана, будет зависеть в целом прочность и качество кровли, ее способность противостоять ветрам и снегу. Если стропила были установлены неправильно, то велик риск быстрого обрушения кровли.

krysha-expert.ru
