Правила монтажа окон ПВХ по ГОСТу

Для повышения качества услуг установки пластиковых окон, было разработано 3 ГОСТа. Основными нормативными актами для установки ПВХ-окон выступают:

  • ГОСТ 30971-2012;
  • ГОСТ Р 52749-2007;
  • СНиП 23-02-2003.

Их соблюдение – гарантия долговечности окна. Особенностью установки профилей по ГОСТу является качество закладки монтажных швов. Технически правильная герметизация монтажных швов обеспечивает сокращение энергопотребления до 25%. ГОСТы регулируют все этапы установки, гарантируя надежность монтажа.

Инструкция установки пластикового окна, согласно ГОСТ 30971-2012

Установка пластикового окна в соответствии с ГОСТами – длительный, трудоемкий процесс. Сложность заключается не в изготовлении окна. По ГОСТ 30971-2012, процесс замены окна на новое начинается оштукатуриванием и грунтовкой проема. Кроме этого предварительно нужно провести замеры, оценку стен, проверить состояние отопления и вентиляции.

Требуется также согласование со специалистами и создателями архитектурного проекта. Последнее необходимо при несоответствии размеров конструкторской документации здания. При этом фирма, которая устанавливает профили по ГОСТам, должна утвердить инструкцию монтажа у органов, которые занимаются управлением региональным строительством.

Монтаж окон ПВХ по ГОСТ 52749-2007

Монтаж ПВХ-профиля осуществляется двумя способами: монтаж цельного окна или с разборкой. Согласно «инструкции ГОСТа на монтаж окон ПВХ», разборный метод всегда применяется при выполнении одного из условий:

  • габариты профиля более 3 метров;
  • проем на высоте более 2 метров от пола;
  • окно устанавливается на 12 этаже или выше.

При последующей установке первой монтируется рама. Затем последовательно закрепляются остальные элементы. Последними устанавливаются откосы, а отлив подсоединяется к профилю.

Оконная система устанавливается предельно ровно. Отклонение по всем направлениям находится в пределах 3 мм. на весь профиль и 1,5 мм. на каждый метр. Чрезмерный наклон рамы противоречит требованиям безопасности, поэтому данное требование «ГОСТа на установку пластиковых окон» является обязательным.

По ГОСТу 52749-2007 необходимо использовать трехслойный монтажный шов. Шов короче профиля примерно на 30-35 см. Это обеспечивает гидроизоляцию, предотвратив тепловое расширение. Ширину шва нельзя превышать, поскольку это отрицательно скажется на прочности креплений. После укладки шва на раму устанавливается фурнитура, закрепляются наружные отливы.

Технология установки пластиковых окон, согласно ГОСТ 30674-99

В «ГОСТе на установку пластиковых окон 30674-99» содержатся рекомендации по показателям теплоизоляционных свойств пластиковых окон. Для однокамерных стеклопакетов значение сопротивления теплопередаче в °С/Вт имеет широкий диапазон, варьируясь в пределах 0,35-0,63. Для двухкамерных профилей этот показатель составляет 0,49-0,56. Наличие теплоотражающего покрытия на двухкамерном профиле повышает значение до 57-72 °С/Вт.

В «ГОСТе установки окон ПВХ ГОСТ 30674-99» указана долговечность оконных профилей, в зависимости от материала:

  • для ПВХ-профилей – 40 лет;
  • для стеклопакетов – 20 лет;
  • для уплотняющих прокладок – 10 лет.

Согласно «правилам установки окон по ГОСТу», звукоизоляция профиля должна превышать 26дБА. Рекомендуемый коэффициент светопропускания составляет 0,35-0,60, зависимо от наличия специального покрытия.

Применение СНиП 23-02-2003 при установке ПВХ профилей

При точном соблюдении «технологии установки пластиковых окон по ГОСТу», результат обязан соответствовать СНиП 23-02-2003. СНиП устанавливает параметры тепловой защиты зданий. Данный документ не обязателен к выполнению, но несоответствие ему лишает гарантий достаточной теплоизоляции помещения.

Для соблюдения требования СНиП в климатических условиях Сибири требуется устанавливать 5-ти камерные профили. Для восточных регионов подойдут 3-х камерные окна. При выборе профиля ориентируйтесь на климатическую температуру региона.

Схема для монтажа окна по ГОСТ 30971-2012

«Схема монтажа окна по ГОСТу» проста, достаточно закрепить его на анкеры. Если оконную раму не разбирали, профиль монтируется быстро.

Общий вид «установки окон ПВХ по ГОСТу»:

Значение имеет отделка монтажного шва и профессионализм исполнителей. Укладка шва производится в 3 этапа. При этом важны характеристики конструкции, крепежа, геометрии, уплотнения и изоляции. Требования ГОСТа 30971-2012 к монтажному шву всего два – прочность и изоляция. Прочность заключается в устойчивости к нагрузкам в процессе эксплуатации. Функция изоляции призвана защитить жилище от теплоотдачи, шума, пара и влаги.

Наружный, первый при укладке, слой защищает шов от проникновения влаги, способствуя выведению пара. На него приходится основная нагрузка агрессивной внешней среды. Следовательно, он обеспечивает надежную защиту, имея сопротивляемость к отслаиванию. Иногда в качестве наружного покрытия шва используется силикон.

Центральный слой представляет собой непосредственно утеплитель. Требований по прочности ко второму слою не выдвигается. Главная функция теплоизолятора – препятствовать теплообмену. Обычно второй слой изготавливается при помощи полиуретановой монтажной пены.

Внутренний слой препятствует проникновению в шов пара и механическим повреждениям при эксплуатации. «Правила монтажа окон ПВХ по ГОСТу» предусматривают, что пароизоляционные материалы укладываются непрерывным слоем, без не проклеенных участков и разрывов. Для достижения нужной плотности, слой наносится методом оштукатуривания. Материалом выступает специальная пароизоляционная лента из бутила. Возможно использование влагостойкого гипсокартона. Экономным вариантом является использование силикона.

Монтажный шов представляет собой соединительный узел между стеной и ПВХ-профилем. По причине разницы плотности и свойств, разница температур приводит к расширению зазора. Укладка проводится со всей ответственностью, чтобы избежать теплообмена.

ГОСТ 30971-2012 для установки пластиковых окон

В ГОСТе 30971-2012 для оконной системы указаны общие технические условия для монтажных швов и узлов примыканий оконных систем к проемам стен. Норма действует на территории России и еще 5 стран СНГ. «Монтаж пластикового окна по ГОСТу» требует точных измерений наклона профиля относительно проема. Проверка осуществляется отвесом и уровнем.

На этапе установки важно правильно рассчитать количество и расположение анкеров по ГОСТУ. Для установки двухстворчатого окна понадобится 14 анкеров. Такое количество кажется избыточным, но выполнение требований ГОСТ 30971-2012 гарантирует долговечность ПВХ-окна. Укладка 3-го слоя шва для пароизоляции также нерациональна, однако повышает срок службы утеплителя в 2-3 раза.

Целесообразно руководствоваться положениями ГОСТа 30971-2012 при установке окна в новом доме. При демонтаже старые стены осыпаются и скалываются, а «правила монтажа пластиковых окон по ГОСТу» предусматривают установку на проем с выкосами и выемками не выше 10 мм. Это предполагает затраты на грунтовку и штукатурку, которые сохнут дольше суток. И даже после этого от пароизоляционной ленты пользы не будет.

Монтаж окон по ГОСТу с наглядными иллюстрациями

На «фото монтаж окна ПВХ по ГОСТу»:

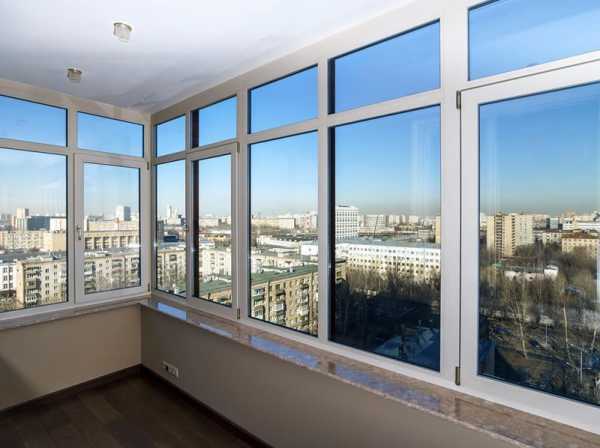

Застекление квартиры снизижает шум улицы:

Пластиковые окна устанавливают и в собственные дома, сокращая энергозатраты:

Установка окон по ГОСТам принесет комфорт в дом, сохранив оптимальную температуру, независимо от времени года.

Технологическая карта монтажа ПВХ-окна

«Технологическая карта монтажа ПВХ-окна» предназначена для разработки проектов. Используется карта для организации работ по установке оконных рам на объекте. Это необходимый документ, используемый в «технологии монтажа окон ПВХ по ГОСТу». В технологической карте содержатся технологические процессы по монтажу и примеры заполнения нужных таблиц. Документ состоит из 7 разделов:

  • общие данные по области применения
  • технологический процесс и организация работ
  • требуемое качество итоговых работ
  • калькуляция расходов
  • график проводимых работ
  • используемые ресурсы
  • правила техники безопасности

До начала работ на объект завозятся материалы, инвентарь, приспособления и инструменты. Все окна антисептированы производителем и готовы к установке. Получив технологическую карту, монтажники сразу приступают к установке профиля. Работы выполняются согласно регламенту технологической карты, а она составлена на основании соответствующих ГОСТов. Без технологической карты крупные монтажные работы не начинаются.

Зазоры при установке пластиковых окон, согласно ГОСТ

При условии соблюдения СНиП, «инструкция установки пластиковых окон по ГОСТу», по размерам зазоров автоматически соблюдаются. Однако размеры проема уточняются непосредственно после демонтажа, когда рама изготовлена и готова к установке. Выяснить размеры проема с установленной рамой предварительно нельзя. По этой причине мастер выбирает соответствующий анкер и запенивает зазор непосредственно при монтаже.

Размер «зазора при установке пластиковых окон по ГОСТу» должен быть выше 20мм. По факту, работы начинают при ширине зазора более 30 мм. Однако превышение зазором 90 мм является нежелательным и серьезно влияет на прочность крепления профиля. Расстояние между анкерами зависит от ширины профиля. В среднем они расположены в 50см.

Видео установки ПВХ-окон по ГОСТу

На видео при помощи 3D графики наглядно показаны различие между установкой пластиковых окон обычным методом и по ГОСТу. Также продемонстрированы факторы негативного влияния и их последствия.

В видео продемонстрирован процесс установки она по ГОСТа и перечислены оптимальные материалы. Подробная инструкция позволяет быстро разобраться с очередностью действий при установке рамы.

Технология установки окна ПВХ в соответствии с ГОСТом

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

При покупке окна мы планируем, что оно сможет исправно служить на протяжении многих десятилетий. Однако это возможно только лишь в том случае, когда окно правильно установлено. Практически у всех специалистов есть свои собственные методики и секреты, но имеются и специальные закрепленные нормы – ГОСТ и СНиП. Именно установка окон ПВХ по ГОСТу способна дать максимально качественный результат.

Нормативные документы

Установка окон ПВХ по ГОСТу станет гарантией его долгой и беспроблемной службы. Сегодня все виды связанных с этой областью работ регламентируются четырьмя основным стандартами:

  • ГОСТ 30674-99. В нем содержится общая информация по вопросу и основные требования к окнам. О самом процессе установки в этом ГОСТе практически не упоминается.
  • ГОСТ Р52749-2007. Данный стандарт акцентирован на процессе установки окон с использованием паропроницаемой саморасширящейся уплотнительной ленты.
  • ГОСТ 30971-2012. В этом документе содержится наиболее подробная информация по вопросу. В нем также можно найти точные требования по размеру окон, параметрах устройства и материалах заполнения швов, способов крепления конструкций и подобная информация. Здесь же описаны требования к нормативной документации, некоторые гарантийные обязательства исполнителя работ и общие требования к выполнению работ. Данный стандарт был введен в начале 2014 года и пришел на смену устаревшему ГОСТу 30971-2002 на монтаж окон.
  • СНиП 23-02-2003. Стандарт устанавливает параметры тепловой защиты помещений. Достаточно упомянуть, что он требует установку 3-камерного стеклопакета для большинства климатических поясов России и 5-камерного для Сибири.

Стандарты учитывают климатический пояс, в котором будет устанавливаться окно из пластика

Все перечисленные выше нормативные документы являются действующими, но при этом не обязательными к исполнению. Единственным исключением стали различные требования, так или иначе касающиеся безопасности. Соответствие ГОСТам помогает лишь добиться высочайшего качества установки окна.

Подготовка к установке

Сам монтаж пластиковых окон по ГОСТу мало чем отличается в общих чертах от обычного монтажа окна ПВХ. Основные различия кроются в нюансах и соблюдении целого ряда требований. Технология установки пластиковых окон следующая:

Замеры

Перед тем как приступить к работе, следует провести ряд замеров. Габариты окна устанавливаются следящим образом: ширина окна – это ширина оконного проема, из которой вычитают удвоенную ширину монтажного зазора (который будет с обеих сторон), высота – аналогично. Согласно ГОСТу, минимальная ширина подобного зазора составляет 2 см, а при расчетах чаще всего используют показатель в 2,5-3 см.

При монтаже окна с четвертью замеры ведут с внешней стороны

Если же речь идет об установке окна в проем с внешней четвертью, то все измерения следует производить с внешней стороны. Шириной будет расстояние между четвертями, увеличенное на размер завода рамы за четверть, который составляет от 2,5 до 4 см. Высота определяется аналогично.

Подготовительные работы

После того как окна будут изготовлены и доставлены заказчику, не следует сразу приступать к работам. Рекомендуется вначале подготовить помещение: расчистить пространство у окна для удобной работы, убрать ненужные вещи и мебель, закрыть стены и оставшиеся предметы пленкой или плотной тканью. Створки с рамы демонтируются, полость подставочного профиля заполняется теплоизолирующей пеной. Последнее рекомендуется сделать еще за сутки до монтажа.

Особое внимание следует уделить самому проему – он должен быть заранее очищен от грязи и пыли. Если имеются ощутимые неровности, они выравниваются шпатлевкой.

Крепление

В ГОСТ оговорены два основных вида крепления окна. Первый производится в плоскости монтажа – саморезы крепят прямо через раму. Данный вариант применяется чаще всего, но требует, чтобы створки дверей и стеклопакеты с рамы были сняты заранее. Плюсом данного метода является простота установки в проем.

Чаще всего для закрепления используют саморезы

Второй вариант использует основан на использовании арматуры, вмонтированной в раму при производстве. Монтировать конструкцию можно целиком. Следует учесть, что ее вес будет довольно большим, так что процесс потребует определённых усилий и навыков.

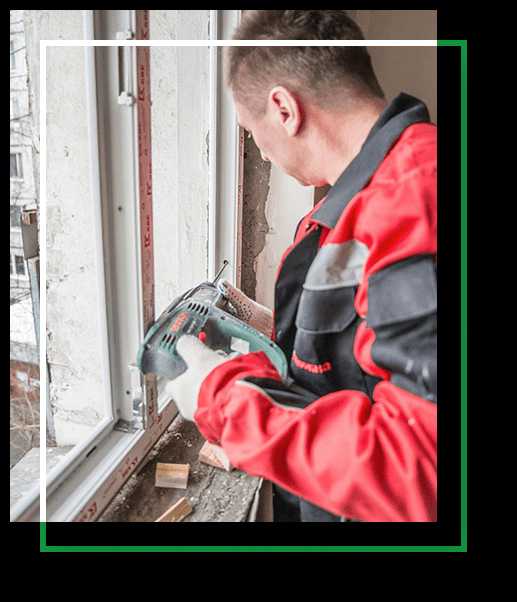

Монтажные работы

Установка пластиковых окон по ГОСТу предусматривает один важный момент: рама не устанавливается на голое кирпичное или подобное основание. Вместо этого подкладываются небольшие деревянные бруски, пропитанные растворами. Они помогут в выравнивании окна.

После этого на них ставится или отдельно рама, или же вся конструкция целиком, что зависит от предпочитаемого вида крепления. Для большей устойчивости и надежности опоры оставляют частью конструкции, а между окном и стеной сверху выбивают клинья для фиксации. После этого аналогично рама крепится с боков. Контролируя процесс уровнем, раму выравнивают, корректировку проводят добором подложек.

Крепление рамы, согласно ГОСТ, может осуществляться через просверленные заранее крепления. Начинать следует с нижней части, постепенно перебираясь выше. В довершение конструкцию дополнительно проверяют на горизонтальность и затягивают все саморезы и анкера.

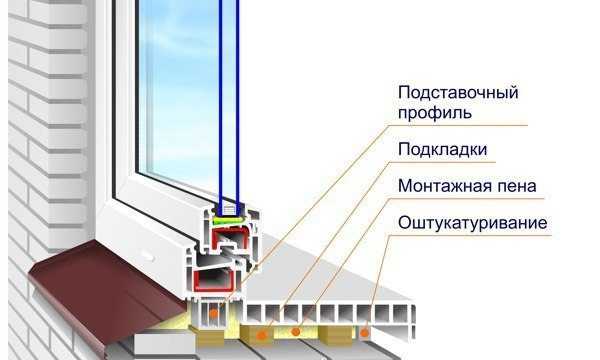

Установка слива и сборка окна

Чаще всего с наружной части окна предусмотрен специальный паз, в который монтируется водоотлив. ГОСТ утверждает, что при установке его следует обязательно запенить. Если потребуется создать более прочную конструкцию, водоотлив дополнительно крепят шурупами.

Водоотлив монтируется в специальный паз с наружной части

По завершении требуется провести еще одну контрольную проверку всей конструкции: на прочность, вертикальность и горизонтальность. После этого останется собрать окно. Процесс сборки проходит в порядке, обратном разборке: в процессе возвращаются на свои места ограничители, ручки и прочая фурнитура.

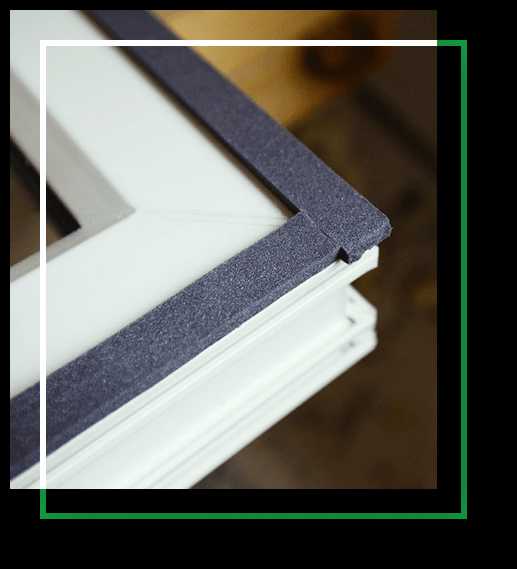

Заполнение зазоров

Особое внимание в ГОСТах уделяется заполнению зазоров. Выполняется эта процедура практически всегда монтажной пеной на основе пенополиуретана. Данный материал проверен годами работ, но все же имеет ряд недостатков. Прежде всего, его стойкость к воздействию окружающей среды и ультрафиолету оставляет желать лучшего. Именно поэтому стандарты ГОСТ предписывают производить максимальное изолирование всех швов со всех сторон – это позволит избежать разрушения утеплителя, которое может обернуться потерей герметичности, запотеванием окон и проникновением холода с улицы в дом.

Процедура изоляции следующая: изнутри по всему периметру наклеивают гидроизоляционную ленту для окон ПВХ. Лента должна обладать также и свойством паронепроницаемости. В нижней части приклеивается полоса из фольги, которая впоследствии окажется под доской подоконника. Аналогичным образом проходят и по внешней стороне. Клейкая полоса ПСУЛ (влагостойкая и паронепроницаемая). Эта мембранная пленка умеет пропускать пар наружу.

Монтаж окон по ГОСТу предусматривает обязательную гидроизоляцию зазоров

Оба упомянутых материала характерны не только тем, что найти их на строительном рынке не составит труда. Они также отличаются и доступностью, то есть итоговая цена работ в итоге возрастет не так и сильно, а качество же увеличится значительно. Кроме того, смонтированная таким образом конструкция прослужит на несколько лет дольше.

Для заполнения зазора при монтаже окон ПВХ по ГОСТу полосы несколько отгибаются, а поверхность изнутри смачивается. Наносят состав при помощи пистолета. В качестве заполнителя используется пена, предназначенная для использования круглый год. Согласно ГОСТ, использовать можно и обычную пену, но только лишь при температуре до 30 градусов мороза. Учитывая условия в большинстве регионов, подобное утепление шва в России оказывается малоприменимо.

Установка подоконника

На последнем этапе работ производится установка подоконника. Данный процесс считается достаточно простым – необходимо будет лишь подогнать по размеру и при необходимости подрезать готовый подоконник, чтобы тот идеально вошел под раму. По ГОСТ 30971, допускается захождение подоконника на стены на расстояние от 5 до 10 см. Для придания уровня используются колышки, после чего полость под доской заделывается монтажной пеной или раствором. Специалисты рекомендуют при монтаже сделать уклон в 1-2 градуса в сторону комнаты.

При монтаже подоконника необходимо правильно подогнать его по размерам

Для декорирования подоконника используют панели из пластика, которые при помощи клипсы крепятся на начальный профиль. Наличник, который заводится за угол, закрепляют саморезами, а сверху накрывают декоративной пленкой. Останется лишь надеть торцевые заглушки и за герметизировать швы герметиком.

Многие строительные компании трактуют стандарты ГОСТ и СНиП как хотят и могут попросту игнорировать их, а чем чревата неправильная установка, лишний раз говорить не надо. Выхода здесь два: или внимательно следить за процессом установки и сразу подмечать нарушения, или же произвести установку окон по ГОСТу собственными силами.

Преимущества монтажа окна по ГОСТ

Преимущества установки окон по ГОСТ

Помимо этого монтаж деревянных и пластиковых окон по ГОСТу обеспечивает следующие преимущества:

  • сведение к минимуму эффекта промерзания;
  • защита от появления плесени на откосах;
  • ощутимый экономический эффект – уменьшение платежей за обогрев в отопительный период;
  • предупреждение появления микротрещин на внутренних откосах;
  • сведение к абсолютному минимуму количества конденсата.

Монтаж оконных конструкций по ГОСТу не просто позволяет продлить срок службы изделий, но и обеспечивает возможность их беспроблемной эксплуатации. Обозначенные в стандартах требования к выбору крепежных элементов и расстоянию между ними делают незначительной вероятность возникновения разного рода деформаций и перекосов, которые препятствуют нормальному открыванию/закрыванию створок и могут послужить причиной разгерметизации окон.

Если подрядчик гарантирует соблюдение стандартов, и это отражено в договоре, то в случае возникновения проблем у заказчика больше шансов правильно сформулировать свои претензии к установщикам. Благодаря этому легче доказать нарушение технологий монтажником и привлечь его к ответственности.

В чем суть монтажа окон по ГОСТ и какова последовательность работ?

Благодаря установке окон по ГОСТ удается максимально приблизить микроклимат в помещениях к требованиям СанПин 2.1.2.1002-00, которыми регламентируется влажность, вентиляция, оптимальная температура и так далее. При соблюдении заданных принятыми стандартами параметров работы по монтажу выполняются поэтапно в следующей последовательности:

  1. Устраняются неровности на внутренних сторонах проема и очищаются все поверхности от остатков строительного мусора, включая пыль и грязь. В случае необходимости рекомендуется выровнять проем с применением строительных смесей. Затем поверхности грунтуются.
  2. После проведения разметки и подготовительных работ с внутренней стороны проема для защиты монтажного шва от проникновения влаги фиксируется паропропускающая саморасширяющаяся лента. К внешней стороне наружных ребер рамы приклеивается лента, обеспечивающая полную гидроизоляцию.
  3. В проем вставляется оконная конструкция, которая при помощи подушек и колодок выравнивается во всех плоскостях по уровню.
  4. Крепится рама с применением анкерных дюбелей.
  5. Навешиваются створки.
  6. Выполняется поэтапное заполнение швов между внутренними сторонами проема и рамой монтажной пеной, выбор которой определяется временем года и климатическими условиями в момент монтажа.
  7. Установка под подоконник и отлив специальных лент. С внутренней стороны применяется пароизоляционный материал, а с внешней – паропроницаемая диффузионная лента.

При этом полноценный монтаж по ГОСТу производится не только с учетом требований к процессу установки, но и с учетом правильного выбора всех основных элементов оконной конструкции. Все важное о характеристиках профиля, стеклопакетов и фурнитуры можно узнать на сайте-агрегаторе пластиковых и деревянных окон ОкнаТрейд.

Инструкция как правильно осуществить монтаж окна

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Правила монтажа окон ПВХ по ГОСТу Ссылка на основную публикацию Adblock
detector
ВКонтакте:

klub-masterov.ru

Установка окон ПВХ по ГОСТу: точная технология монтажа

При покупке окна мы планируем, что оно сможет исправно служить на протяжении многих десятилетий. Однако это возможно только лишь в том случае, когда окно правильно установлено. Практически у всех специалистов есть свои собственные методики и секреты, но имеются и специальные закрепленные нормы – ГОСТ и СНиП. Именно установка окон ПВХ по ГОСТу способна дать максимально качественный результат.

Нормативные документы

Установка окон ПВХ по ГОСТу станет гарантией его долгой и беспроблемной службы. Сегодня все виды связанных с этой областью работ регламентируются четырьмя основным стандартами:

  • ГОСТ 30674-99. В нем содержится общая информация по вопросу и основные требования к окнам. О самом процессе установки в этом ГОСТе практически не упоминается.
  • ГОСТ Р52749-2007. Данный стандарт акцентирован на процессе установки окон с использованием паропроницаемой саморасширящейся уплотнительной ленты.
  • ГОСТ 30971-2012. В этом документе содержится наиболее подробная информация по вопросу. В нем также можно найти точные требования по размеру окон, параметрах устройства и материалах заполнения швов, способов крепления конструкций и подобная информация. Здесь же описаны требования к нормативной документации, некоторые гарантийные обязательства исполнителя работ и общие требования к выполнению работ. Данный стандарт был введен в начале 2014 года и пришел на смену устаревшему ГОСТу 30971-2002 на монтаж окон.
  • СНиП 23-02-2003. Стандарт устанавливает параметры тепловой защиты помещений. Достаточно упомянуть, что он требует установку 3-камерного стеклопакета для большинства климатических поясов России и 5-камерного для Сибири.
Стандарты учитывают климатический пояс, в котором будет устанавливаться окно из пластика

Все перечисленные выше нормативные документы являются действующими, но при этом не обязательными к исполнению. Единственным исключением стали различные требования, так или иначе касающиеся безопасности. Соответствие ГОСТам помогает лишь добиться высочайшего качества установки окна.

Подготовка к установке

Сам монтаж пластиковых окон по ГОСТу мало чем отличается в общих чертах от обычного монтажа окна ПВХ. Основные различия кроются в нюансах и соблюдении целого ряда требований. Технология установки пластиковых окон следующая:

Замеры

Перед тем как приступить к работе, следует провести ряд замеров. Габариты окна устанавливаются следящим образом: ширина окна – это ширина оконного проема, из которой вычитают удвоенную ширину монтажного зазора (который будет с обеих сторон), высота – аналогично. Согласно ГОСТу, минимальная ширина подобного зазора составляет 2 см, а при расчетах чаще всего используют показатель в 2,5-3 см.

При монтаже окна с четвертью замеры ведут с внешней стороны

Если же речь идет об установке окна в проем с внешней четвертью, то все измерения следует производить с внешней стороны. Шириной будет расстояние между четвертями, увеличенное на размер завода рамы за четверть, который составляет от 2,5 до 4 см. Высота определяется аналогично.

Подготовительные работы

После того как окна будут изготовлены и доставлены заказчику, не следует сразу приступать к работам. Рекомендуется вначале подготовить помещение: расчистить пространство у окна для удобной работы, убрать ненужные вещи и мебель, закрыть стены и оставшиеся предметы пленкой или плотной тканью. Створки с рамы демонтируются, полость подставочного профиля заполняется теплоизолирующей пеной. Последнее рекомендуется сделать еще за сутки до монтажа.

Особое внимание следует уделить самому проему – он должен быть заранее очищен от грязи и пыли. Если имеются ощутимые неровности, они выравниваются шпатлевкой.

Крепление

В ГОСТ оговорены два основных вида крепления окна. Первый производится в плоскости монтажа – саморезы крепят прямо через раму. Данный вариант применяется чаще всего, но требует, чтобы створки дверей и стеклопакеты с рамы были сняты заранее. Плюсом данного метода является простота установки в проем.

Чаще всего для закрепления используют саморезы

Второй вариант использует основан на использовании арматуры, вмонтированной в раму при производстве. Монтировать конструкцию можно целиком. Следует учесть, что ее вес будет довольно большим, так что процесс потребует определённых усилий и навыков.

Монтажные работы

Установка пластиковых окон по ГОСТу предусматривает один важный момент: рама не устанавливается на голое кирпичное или подобное основание. Вместо этого подкладываются небольшие деревянные бруски, пропитанные растворами. Они помогут в выравнивании окна.

После этого на них ставится или отдельно рама, или же вся конструкция целиком, что зависит от предпочитаемого вида крепления. Для большей устойчивости и надежности опоры оставляют частью конструкции, а между окном и стеной сверху выбивают клинья для фиксации. После этого аналогично рама крепится с боков. Контролируя процесс уровнем, раму выравнивают, корректировку проводят добором подложек.

Крепление рамы, согласно ГОСТ, может осуществляться через просверленные заранее крепления. Начинать следует с нижней части, постепенно перебираясь выше. В довершение конструкцию дополнительно проверяют на горизонтальность и затягивают все саморезы и анкера.

Установка слива и сборка окна

Чаще всего с наружной части окна предусмотрен специальный паз, в который монтируется водоотлив. ГОСТ утверждает, что при установке его следует обязательно запенить. Если потребуется создать более прочную конструкцию, водоотлив дополнительно крепят шурупами.

Водоотлив монтируется в специальный паз с наружной части

По завершении требуется провести еще одну контрольную проверку всей конструкции: на прочность, вертикальность и горизонтальность. После этого останется собрать окно. Процесс сборки проходит в порядке, обратном разборке: в процессе возвращаются на свои места ограничители, ручки и прочая фурнитура.

Заполнение зазоров

Особое внимание в ГОСТах уделяется заполнению зазоров. Выполняется эта процедура практически всегда монтажной пеной на основе пенополиуретана. Данный материал проверен годами работ, но все же имеет ряд недостатков. Прежде всего, его стойкость к воздействию окружающей среды и ультрафиолету оставляет желать лучшего. Именно поэтому стандарты ГОСТ предписывают производить максимальное изолирование всех швов со всех сторон – это позволит избежать разрушения утеплителя, которое может обернуться потерей герметичности, запотеванием окон и проникновением холода с улицы в дом.

Процедура изоляции следующая: изнутри по всему периметру наклеивают гидроизоляционную ленту для окон ПВХ. Лента должна обладать также и свойством паронепроницаемости. В нижней части приклеивается полоса из фольги, которая впоследствии окажется под доской подоконника. Аналогичным образом проходят и по внешней стороне. Клейкая полоса ПСУЛ (влагостойкая и паронепроницаемая). Эта мембранная пленка умеет пропускать пар наружу.

Монтаж окон по ГОСТу предусматривает обязательную гидроизоляцию зазоров

Оба упомянутых материала характерны не только тем, что найти их на строительном рынке не составит труда. Они также отличаются и доступностью, то есть итоговая цена работ в итоге возрастет не так и сильно, а качество же увеличится значительно. Кроме того, смонтированная таким образом конструкция прослужит на несколько лет дольше.

Для заполнения зазора при монтаже окон ПВХ по ГОСТу полосы несколько отгибаются, а поверхность изнутри смачивается. Наносят состав при помощи пистолета. В качестве заполнителя используется пена, предназначенная для использования круглый год. Согласно ГОСТ, использовать можно и обычную пену, но только лишь при температуре до 30 градусов мороза. Учитывая условия в большинстве регионов, подобное утепление шва в России оказывается малоприменимо.

Установка подоконника

На последнем этапе работ производится установка подоконника. Данный процесс считается достаточно простым – необходимо будет лишь подогнать по размеру и при необходимости подрезать готовый подоконник, чтобы тот идеально вошел под раму. По ГОСТ 30971, допускается захождение подоконника на стены на расстояние от 5 до 10 см. Для придания уровня используются колышки, после чего полость под доской заделывается монтажной пеной или раствором. Специалисты рекомендуют при монтаже сделать уклон в 1-2 градуса в сторону комнаты.

При монтаже подоконника необходимо правильно подогнать его по размерам

Для декорирования подоконника используют панели из пластика, которые при помощи клипсы крепятся на начальный профиль. Наличник, который заводится за угол, закрепляют саморезами, а сверху накрывают декоративной пленкой. Останется лишь надеть торцевые заглушки и за герметизировать швы герметиком.

Многие строительные компании трактуют стандарты ГОСТ и СНиП как хотят и могут попросту игнорировать их, а чем чревата неправильная установка, лишний раз говорить не надо. Выхода здесь два: или внимательно следить за процессом установки и сразу подмечать нарушения, или же произвести установку окон по ГОСТу собственными силами.


domzastroika.ru

Монтаж окон по ГОСТ

Содержание статьи

Недостаточно найти ответственного производителя, чтобы обеспечить отличные эксплуатационные характеристики и длительный срок службы окон. Все ваши временные и финансовые затраты может свести на нет неудачная установка. Именно поэтому так важно выполнять монтаж окон по ГОСТу, в который изначально включена и процедура замера. Для успешного монтажа по действующим на текущий момент стандартам необходимо правильное определение габаритов конструкции с соблюдением установленных нормативами допусков.

Преимущества установки окон по ГОСТ

  Помимо этого монтаж деревянных и пластиковых окон по ГОСТу обеспечивает следующие преимущества:

  • сведение к минимуму эффекта промерзания;
  • защита от появления плесени на откосах;
  • ощутимый экономический эффект – уменьшение платежей за обогрев в отопительный период;
  • предупреждение появления микротрещин на внутренних откосах;
  • сведение к абсолютному минимуму количества конденсата.

Монтаж оконных конструкций по ГОСТу не просто позволяет продлить срок службы изделий, но и обеспечивает возможность их беспроблемной эксплуатации. Обозначенные в стандартах требования к выбору крепежных элементов и расстоянию между ними делают незначительной вероятность возникновения разного рода деформаций и перекосов, которые препятствуют нормальному открыванию/закрыванию створок и могут послужить причиной разгерметизации окон.
Если подрядчик гарантирует соблюдение стандартов, и это отражено в договоре, то в случае возникновения проблем у заказчика больше шансов правильно сформулировать свои претензии к установщикам. Благодаря этому легче доказать нарушение технологий монтажником и привлечь его к ответственности.

В чем суть монтажа окон по ГОСТ и какова последовательность работ?

Благодаря установке окон по ГОСТ удается максимально приблизить микроклимат в помещениях к требованиям СанПин 2.1.2.1002-00, которыми регламентируется влажность, вентиляция, оптимальная температура и так далее. При соблюдении заданных принятыми стандартами параметров работы по монтажу выполняются поэтапно в следующей последовательности:

  1. Устраняются неровности на внутренних сторонах проема и очищаются все поверхности от остатков строительного мусора, включая пыль и грязь. В случае необходимости рекомендуется выровнять проем с применением строительных смесей. Затем поверхности грунтуются.

  2. После проведения разметки и подготовительных работ с внутренней стороны проема для защиты монтажного шва от проникновения влаги фиксируется паропропускающая саморасширяющаяся лента. К внешней стороне наружных ребер рамы приклеивается лента, обеспечивающая полную гидроизоляцию.

  3. В проем вставляется оконная конструкция, которая при помощи подушек и колодок выравнивается во всех плоскостях по уровню.

  4. Крепится рама с применением анкерных дюбелей.

  5. Навешиваются створки.

  6. Выполняется поэтапное заполнение швов между внутренними сторонами проема и рамой монтажной пеной, выбор которой определяется временем года и климатическими условиями в момент монтажа.

  7. Установка под подоконник и отлив специальных лент. С внутренней стороны применяется пароизоляционный материал, а с внешней – паропроницаемая диффузионная лента.

При этом полноценный монтаж по ГОСТу производится не только с учетом требований к процессу установки, но и с учетом правильного выбора всех основных элементов оконной конструкции. Все важное о характеристиках профиля, стеклопакетов и фурнитуры можно узнать на сайте-агрегаторе пластиковых и деревянных окон ОкнаТрейд.

Инструкция как правильно осуществить монтаж окна



Монтаж по ГОСТ Установка окна Замена окна

www.oknatrade.ru

Установка и монтаж пластиковых (ПВХ) окон по ГОСТу 30971-2012 -Материалы

Установка и монтаж пластиковых (ПВХ) окон по ГОСТу 30971-2012 -Материалы
    Главная /
  1. Материалы
    2. /
  2. Монтаж пластиковых (ПВХ) окон по ГОСТу

Если Вы – сторонник основательного ремонта, выбирайте в качестве подрядчика оконную компанию, которая осуществляет монтаж окна по ГОСТ: тогда установленные оконные конструкции будут верой и правдой служить Вам не один десяток лет. Тем более что найти фирму, которая бы предоставляла свои услуги на высокопрофессиональном уровне, не так уж и сложно. Просто посмотрите на портфолио подрядчика и переговорите с менеджерами: если они практикуют монтаж окон ПВХ по ГОСТ на различных объектах, значит и с Вашей задачей установки пластикового окна справятся успешно.

Наша компания не занимается установкой окон по ГОСТ, но мы производим высококачественные изоляционные материалы для монтажа окон.

Это различные типы ленточных герметиков в виде пароизоляционных лент для внутреннего контура монтажного шва под разные типы отделки и разно размерные уплотнительные ленты ПСУЛ для закрытия внешнего контура монтажного шва. Именно эти материалы необходимы для правильного монтажа окон по требованиям ГОСТ.

01

Зачем нужен ГОСТ на монтаж пластиковых окон

Почему должен выполняться именно монтаж окна по ГОСТ или к чему приводит неправильная установка Вы можете удивиться, но дело не только в долговечности самой конструкции: плохо выполненная работа по ее установке в проем, в самом скором времени может познакомить Вас с целым рядом лишних проблем и полностью девальвирует все прелести новой оконной конструкции.

Установка окна по ГОСТу является одним из залогов комфортного и нужного микроклимата в Вашем помещении, а отступление от требований ГОСТа может спровоцировать много проблем и неудобств.

Среди них выделим три основных:

  • Первое — проникновение в квартиру или дом воздуха с улицы, даже когда Вы закрыли створки пластикового окна. Это сквозное продувание монтажного шва. Причины может быть две — либо монтажный шов разрушился (подробнее об этом поговорим ниже), либо он изначально сделан не только не по ГОСТу, а вообще безобразно.

    Во втором случае продувание начинается сразу после того, как ушли монтажники. В первом — через некоторое время, от года до двух, иногда трех лет.

  • Есть еще одна распространенная проблема – появление грибка и плесени в зоне примыкания окна и стены — в районе монтажного шва. Это происходит из-за избыточной влаги, которая, скапливаясь внутри монтажного шва, вбирает в себя различные микроорганизмы, пыльцу и другие включения, постоянно находящиеся в воздухе внутри помещений. Повышенная влажность и застойные зоны — идеальная среда для их размножения и питания.

  • Третье, о чем стоит сказать — частичное или полное промерзание монтажного шва. При полном промерзании, внутри помещения (на внутренних откосах оконной конструкции) образуется наледь. Причина — та же — повышенная влажность внутренней части монтажного шва — утеплителя (как правило, это монтажная пена, или по-другому, пенополиуретановый герметик). А утеплитель — это основная и главная часть монтажного шва, он отвечает не только за теплоизоляцию, но и за герметичность (в том числе продувание, о котором мы писали выше), звукоизоляцию и т.д. Общеизвестно, что любой утеплитель выполняет свои задачи, находясь исключительно в сухом состоянии. Намокая, он многократно теряет способность к задержке передачи тепла, то есть теряет свои теплоизоляционные свойства. Отсюда наледь на внутренних откосах.

Откуда влага может проникнуть в утеплитель? — есть три источника:

  • Прямая влага с улицы (дождь)

  • Из помещения вместе с воздухом, где она всегда содержится

  • Из конденсатной зоны самой стены

Как и почему эта влага попадает внутрь утеплителя, более подробно читайте в нашей статье под названием “Что такое монтаж (установка) окна по ГОСТ и для чего он нужен”

02

Как защитить утеплитель от разрушения

Таким образом, утеплитель необходимо как-то защитить от проникновения в него прямой влаги или водяных паров, а для влаги, все же попавшей в утеплитель обеспечить возможность испаряться наружу, чтобы никакие описанные проблемы монтажному шву не грозили. Для этого созданы специальные пароизоляционные и гидроизоляционные паропроницаемые материалы, которые мы и производим. Первые устанавливаются изнутри помещения и предотвращают проникновение влаги, содержащейся в комнатном воздухе внутрь монтажного шва, то есть к утеплителю. Вторые устанавливаются снаружи. Эти материалы защищают утеплитель от проникновения прямой влаги (воды) со стороны улицы. А также, что очень важно, являясь паропроницаемыми, вентилируют внутреннюю часть монтажного шва, позволяя ему дышать. Таким образом, из шва выводится конденсированная вода, или водяной пар, попавший туда изнутри стены — (из ее конденсатной плоскости). Ликвидируются застойные процессы внутри утеплителя, образно говоря, он «дышит наружу». Такой механизм действия специальных материалов для защиты основного элемента монтажного шва — утеплителя от пагубного воздействия влаги.

Однако, влага это еще не все, от чего может страдать утеплитель и весь монтажный шов целиком. Остановимся на двух, факторах, оказывающих самое критичное воздействие после влажности.

На втором месте — ультрафиолетовое солнечное излучение. Это излучение разрушает утеплитель (пенополиуретановая пена, используется практически в 100% случаев монтажа окон) за очень короткий промежуток времени. Так, в южных регионах России процесс практически полного разрушения монтажной пены может произойти за пару месяцев. В средней полосе понадобится год — полтора, в зависимости от стороны света, куда обращена оконная конструкция.

Вывод — утеплитель нужно защитить от пагубного воздействия ультрафиолета. Задачу с успехом решает та же паропроницаемая гидроизоляционная лента, что защищает утеплитель от прямого воздействия воды со стороны улицы.

На третьем месте — линейное расширение (подвижки) оконной конструкции за счет колебания температур (термическое расширение). А такие подвижки существенны и могут достигать от 5 до 10, а в отдельных случаях и 15 процентов от ширины самого монтажного шва! При этом утеплитель не страдает, поскольку он хорошо устойчив к деформационным нагрузкам и, кроме того, приклеен к стене и оконной раме. Понятно, что и средство его защиты должно быть устойчиво к таким колоссальным деформациям.

Представьте, если применить штукатурный раствор или твердый герметик, — в какой момент он разрушится, или оторвется от гладкой плоскости пластиковой оконной рамы? (ГОСТ допускает применение для защиты наружного контура отдельные виды акриловых герметиков. Это должны быть эластичные (не высыхающие до конца), паропроницаемые материалы с хорошими клеевыми способностями). Здесь вновь успешно решает задачу та же паропроницаемая гидроизоляционная лента, поскольку для нее не страшны подвижки в 15 и даже 30 процентов.

03

ПСУЛ необходимый компонент для установки по ГОСТ

Пора рассказать о ней подробнее. Это пропитанный специальным составом пенополиуретан с клеевым слоем. Продукт называется ПСУЛ, что расшифровывается как паропроницаемая саморасширяющаяся уплотнительная лента. Применение этого материала не требует никаких специальных навыков или умений. Он просто приклеивается к оконной раме до ее монтажа в стеновой проем. Затем происходит его самостоятельное расширение, и он касается стены своим вторым краем. Все, наружный контур монтажного шва закрыт.

Отдельный вопрос — нижняя часть наружного шва — та, что находится под наружным сливом на улице. Поскольку слив задерживает ультрафиолетовое излучение, тут проще и дешевле применять не ПСУЛ, а паропроницаемую гидроизоляционную ленту на основе диффузионной мембраны. Принцип ее действия тот же, что и у ПСУЛ — вентиляция утеплителя и отсечка прямой влаги (может попадать из верхних частей окна, либо из-под слива). Применение так же не причинит особых хлопот. Правда, эта лента, в отличие от ПСУЛ, содержит не один, а два клеевых слоя. Один из них предназначен для крепления к стене, а второй — как правило, к подставочному профилю.

Пароизоляционные материалы (ленты), применяемые внутри помещения при монтаже окон, о которых мы писали выше, так же не вызовут никаких затруднений при применении ни у профессиональных монтажников, ни у тех, кто хочет установить окно самостоятельно.

Один край ленты нужно приклеить к стене (бутилкаучуковый клеевой слой), второй (акриловый клеевой слой) — к оконной раме. Эти продукты имеют два варианта исполнения — предназначенные для финишной отделки внутреннего откоса штукатурным методом или «сухим», например, установка пластикового откоса.

При применении материалов для монтажа окна в соответствии с требованиями ГОСТ, нужно соблюдать нехитрые правила:

  • Сначала на оконную раму, с ее наружной стороны, необходимо приклеить ПСУЛ. Для этого нужно отделить защитную бумагу от клеевого слоя, который приложить к краю оконной рамы и прижать.

  • Затем установить оконную коробку в проем и должным образом закрепить.

  • После этого приклеить гидроизоляционную паропроницаемую ленту на нижнюю часть оконного шва, сначала к раме, затем к стене.

  • После этого приклеить паронепроницаемую ленту на внутреннюю часть оконной рамы только одной стороной (на акриловый скотч).

Таким образом, создается некое подобие конверта для дальнейшего нанесения монтажной пены. Все стороны проема закрыты и монтажная пена никуда не вылезет. Теперь можно приступить к созданию центрального слоя монтажного шва, то есть к процессу запенивания. Вторую сторону паронепроницаемой ленты можно приклеить к стене только после запенивания. Все, конверт запечатан, а такой монтажный шов, созданный с учетом требований ГОСТ, будет безотказно служить долгие годы.

04

Какой срок гарантии при установке окон по ГОСТ

Монтаж окна по ГОСТ может быть надежной гарантией того, что ремонт, либо переустановку оконных конструкций, не придется повторять через несколько лет. Гарантия на монтажный шов, созданный с учетом требований ГОСТ — 20 лет.

Если эту статью случайно читают те, кто уже установил новые окна, на всякий случай, расскажем, о том, как определить, что они были правильно установлены.

Существует несколько вариантов определения, каким образом был произведена установка пластикового окна – была это установка по ГОСТ или нет. В соответствии с требованиями ГОСТ, внешний контур (слой) монтажного шва должен состоять либо из специальных лент ПСУЛ, либо из паропроницаемого герметика. Если установка была сделана, учитывая все требования, вы визуально сможете, в большинстве случаев, это увидеть – будет виден губкообразный материал (псул), защищающий монтажную пену от УФ излучения и попадания воды.

Иногда внешний слой монтажного шва дополнительно закрывают нащельником, в таком варианте, увы, ПСУЛ не разглядеть. Если на внешнем контуре для защиты был применен паропроницаемый герметик, вы также сможете его увидеть. Он обязательно должен иметь некоторую эластичность, (немного мягкий на ощупь).

Это будет подтверждением того, что он работает. Если продукт (герметик) находится в застывшем, абсолютно твердом состоянии, — все говорит о том, что это не специализированный герметик и в следующем погодном цикле (зима-лето) он, скорее всего, подвергнется разрушению, так как оконная конструкция изменяет свои линейные размеры в зависимости от окружающей температуры. Либо, он давно уже оторвался от оконной рамы и там образовалась щель со всеми вытекающими последствиями.

Что касается пароизоляционной защиты внутри помещения, вы скорее всего ничего не увидите, так как это скрытые работы и для того, чтобы уточнить, стоит ли пароизоляция, придется вскрывать монтажный шов. Однако, практика показывает, что как, правило если фирма — установщик оконной конструкции использовала для монтажа Вашего окна ПСУЛ, то и пароизоляционная лента изнутри помещения, скорее всего, тоже установлена.

05

Какой ГОСТ регламентирует правильную установку

Не лишне будет заглянуть в договор с установщиком. Если там указано, что монтаж осуществляется в соответствии с требованиями ГОСТ 30971-2012, все в порядке, Ваше окно точно не промерзнет зимой, а откос не заплесневеет.

Будьте внимательны – заказывая качественный монтаж пластиковых окон по ГОСТ, правильно выбирайте компанию, которая будет вам ставить окна, внимательно читайте договор на установку и контролируйте сам процесс установки.

ЗАКАЗАТЬ ЗВОНОК

Продолжая использовать robitex.ru вы соглашаетесь на использование файлов cookie. Более подробную информацию можно найти в Политике cookie файлов

robitex.ru

Как установить пластиковое окно по ГОСТу

Если оценить статистику, большая часть окон, заказываемых людьми в процессе ремонта, изготовлена из пластика. Почему же такие окна пользуются столь большой популярностью?

В первую очередь, следует отметить их жизнеспособность. В сравнении с деревом, такое изделие прослужит без нареканий достаточно долгое время. Кроме того, пластиковые окна значительно более прочные, нежели те, которые производятся из других материалов. В условиях больших городов важным нюансом является и высокая экологичность, отсутствие токсических веществ в составе изделия. Немалую роль также играет презентабельный внешний вид.

В чем же минусы? Единственный недостаток – недочеты в процессе установки таких окон. Нанимая рабочую бригаду, вы должны быть точно уверены в ее профессионализме и том, что ее члены знакомы с требованиями ГОСТа в отношении данной процедуры. Однако одной уверенности недостаточно. Лучший вариант – разобраться во всех тонкостях самостоятельно, чтобы в дальнейшем иметь возможность следить за выполнением работ специалистами. Данная статья поможет вам разобраться в некоторых премудростях установки пластиковых окон.

Вернуться к содержанию

Установка пластиковых окон строительной бригадой

Устанавливая ПВХ окна, необходимо соблюдать несколько ключевых нюансов по ГОСТу.

  • Конструкция окна должна включать в себя 3 шва. Они призваны уберечь помещение от влияния погодных условий, сохранять в нем тепло и препятствовать образованию пара.
  • В результате оставаться никаких пустот (мосты холода) не должно. Само же окно надо зафиксировать с учетом возможного увеличения пластика в размере — такое случается, если поднимается окружающая температура.

Чтобы вышеперечисленные пункты были соблюдены, ориентируйтесь на сотрудничество с теми специализированными бригадами, которые занимаются установкой исключительно по новому ГОСТу 30971-2002. Обращаясь в маленькие компании, вы рискуете тем, что работы не будут проведены на должном уровне, либо будут выполнены некачественно.

Вернуться к содержанию

Рекомендованные параметры пластиковых окон

Рассмотрим алгоритм замера окон ПВХ по ГОСТу 30971-2002:

  • Удалить штукатурку и другие предметы, которые могут помешать при последующей работе.
  • Измерить высоту, ширину, а также глубину проема. Нужно помнить о том, что в дальнейшем будет установлен подоконник и положена штукатурка, соответственно, производить все замеры надо грамотно и аккуратно. Также необходимо учитывать то, что блок окна должен быть размещен примерно на две трети его толщины от той части стены, что внутри. Если стена состоит из нескольких слоев, блок устанавливается на уровне утеплительной части.
  • Отметить все отступы между проемом и рамой. Если размер окна равен 1,2 м, то зазор составит 150 мм, при 2,2 м ширина его будет равна 200 мм, при 3 м – 250 мм.
  • Несоответствие стандарту у оконного блока может быть равным около 15 мм, что также необходимо учитывать. Вертикальная сторона, как и горизонтальная, могут отклоняться примерно на 4мм, однако, если учитывать полную ширину, а также высоту проема, показатели отклонения не должны быть больше 8 мм.

Конструктивные элементы оконного блока

Вернуться к содержанию

Подготовительные мероприятия

Перед тем, как начать установку ПВХ окон, необходимо подготовить рабочее пространство. Перед началом мероприятий, следует запомнить несколько аспектов:

  • Для того, чтобы не отступать от норм ГОСТа, необходимо соблюдать все этапы работы аккуратно и точно.
  • Для лучшей адгезии в работе используется не вода, а грунтовка.

В первую очередь, следует очистить подоконник, снять занавески с окон и убрать всю мебель, расположенную в непосредственной близости от окна. Желательно накрыть мебель любым удобным материалом, а пространство под окном на полу – газетами или картоном, чтобы предотвратить возможные загрязнения.

Следующая цель – ликвидация окна, которое необходимо заменить на пластиковое. Потребуется перфоратор и электрический лобзик, которые помогут легко очистить поверхность до бетонного или кирпичного основания.

Далее можно приступать к грунтовке откосов.

На этом подготовительные мероприятия могут считаться завершенными.

Вернуться к содержанию

Монтажный шов окна ПВХ по нормам ГОСТ

Рассмотрим то, как выглядит монтажный шов (рисунок 1):

I — наружный водоизоляционный паропроницаемый слой;
II — центральный теплоизоляционный слой;
III — внутренний пароизоляционный слой

Рисунок 1 — Принципиальная схема монтажного шва

Как уже упоминалось ранее, в монтажном шве три слоя. Первый, располагающийся снаружи, рассчитан на изоляцию конструкции от влаги и пара. За ним следует центральный, призванный не пропускать тепло во внешнюю среду. Самый последний, внутренний слой, позволяет защитить конструкцию от образования и скопления пара.

Многое зависит от того, когда производятся монтажные работы. Если бригада работает летом, необходимо использовать соответствующие материалы летнего исполнения. Такие позволяют проводить строительные мероприятия в температурном диапазоне от +35 до +5 градусов. Если же необходимо установить пластиковое окно зимой, предпочтение отдается материалам зимнего исполнения. Они используются при температуре от +5 градусов и ниже.

Рассмотрим некоторые изоляционные материалы, которые рекомендованы по ГОСТу.

Выполняя монтажные работы, рекомендованные ГОСТом, нужно использовать материалы, которые помогают предотвратить появление влаги, а также плесени в комнате. Это – одна из многих причин, из-за которых надо придерживаться планомерной и обстоятельной работы, для того, чтобы не нарушить требований ГОСТ. Одно из важнейших требований к материалам вышеупомянутого типа — срок эксплуатации: они должны обеспечивать около 20 лет использования с сохранением всех своих свойств.

Рассмотрим основные виды изоляционных материалов:

  • Гидроизоляционная лента. Используется в целях ликвидации влаги из пространства проема окна, утепления и компенсации возможных последующих отклонений монтажного шва по причине усадки дома. Если не использовать такую ленту, со временем в пределах шва образуется конденсат из-за разности температур, что положительно повлияет на развитие плесени в помещении.
  • Теплоизоляционная лента. Тканевый материал на базе каучука. Крепится лента такого типа к оконному проему. Ее цель – защитить конструкцию окна от влаги и препятствовать передаче тепла в области шва.
  • Пароизоляционную ленту располагают изнутри, причем, для правильной ее прокладки необходимо следить за тем, чтобы материал ложился гладко, не образовалось складок. Нужно рассчитывать длину, при этом учитывая углы самого блока. Нужно также верно рассчитывать нахлест – приблизительно 1/2 от всей ширины материала. Различают два вида ленты, предотвращающей проникновение пара в блок: с покрытием, нанесенным внутри и снаружи. Чаще всего используется первый вариант, однако, если необходимо проложить ленту непосредственно под штукатурку, лучше выбрать материал наружного плана, иначе будет сложно достичь высокой адгезии.

Вернуться к содержанию

Фиксация блока в проеме

Окончив мероприятия по изоляции окна, можно приступать непосредственно к основному этапу – креплению блока в оконном проеме.

Рассмотрим требования ГОСТ к параметрам и расстояниям между материалами, рекомендованные в процессе установки пластиковых окон:

  • Крепежные элементы, фиксирующие профильные короба ПВХ белого цвета, должны отстоять друг от друга не более, чем на 700 мм. В случае с коробами цветного профиля данный показатель равен 600 мм.
  • Шурупы, предназначенные для крепления анкерных пластин к оконным блокам должны быть около 5 мм и 40 мм в длину.
  • Допустимые отклонения при фиксации окна должны составлять не более 1,5 мм на метр длины и 3 мм на метр высоты.
  • Высота брусков (чопиков) должна составлять не менее 20 мм.
  • Зазор между оконной рамой и откосом в процессе установки стеклопакета на специальные деревянные колодки должен быть равен приблизительно 2 см. Длина колодок – до 200 мм.
  • Дюбеля должны входить в стену на глубину не менее 40 мм.

  • Строительные шурупы, пластины и винты должны быть изготовлены из нержавеющей стали или цинковой хроматированной стали с нанесенным на нее составом, защищающим от коррозии. Толщина таких крепежей должна составлять не менее 9 мм.
  • Не следует применять гвозди для крепления оконных коробов и анкерных пластин к проемам в стене.
  • Возможно использование полимерных анкерных конструкций в целях повышения прочности конструкции. Чаще всего это практикуется при наличии стен, выполненных из материалов пониженной прочности.

Параметры допустимых монтажных зазоров

  • у оконных блоков из пластиковых белых профилей при размере стороны до 2000 мм;
  • у алюминиевых оконных блоков при размере стороны от 2000 мм до 3500 мм.

  • у оконных блоков из пластиковых профилей белого цвета при размере стороны от 2000 мм до 3500 мм;
  • у оконных блоков из цветных пластиковых профилей при размере стороны до 2000 мм.

Существуют также отдельные требования ГОСТа в отношении крепежей. Более подробно о них можно узнать из руководства ГОСТ, в приложении Б (Требования к крепежным элементам и их установке).

а — металлический рамный дюбель; б — пластмассовый рамный дюбель; в — универсальный пластмассовый дюбель со стопорным шурупом; г — строительные шурупы; д — гибкая анкерная пластина

Рисунок 2 — Примеры крепежных элементов

Вернуться к содержанию

Алгоритм установки пластикового окна

  • Подготавливается отверстие в оконном блоке. Далее можно выбирать из двух вариантов фиксации: в первом в готовые отверстия вставляются анкерные дюбеля, после чего блок вставляется в проем. Второй способ состоит в том, чтобы зафиксировать на оконном блоке анкерные пластины. Крепление к проему в данном случае осуществляется с помощью шурупов.
  • Далее на подоконнике выкладываются бруски (чопики), цель которых в фиксации оконного блока и облегчения дальнейших мероприятий по изоляции монтажного шва. Прикрепив к блоку окна донный профиль, нужно установить конструкцию в проем и проследить за тем, чтобы она встала ровно. Зафиксировать блок помогут заранее подготовленные клинья. Таким образом можно предохранить изделие от деформации. Не следует устанавливать стеклопакет непосредственно на бетон. Перед этим на поверхность следует выложить обеззараженные колодки из дерева.

а — оконный блок с вертикальным импостом; б — оконный блок с безимпостным (штульповым) притвором; А — расстояние между крепежными деталями

Рисунок 3 — Примеры расположения опорных (несущих) колодок и крепежных деталей

  • После того, как блок установлен, следует прикрепить его к стене при помощи дюбелей. Если был применен второй способ крепления окна, необходимо зафиксировать анкерные пластины на оконном блоке и прикрепить их к стене с помощью подходящих крепежных элементов (дюбеля или шурупы).
  • Затем можно приступать к установке створок. То, насколько плотно они будут прилегать, зависит от предпочтения владельца помещения. Следует учитывать, что в зимнее время года створки следует зафиксировать более плотно, а летом, соответственно, наоборот – ослабить.
  • Далее необходимо ликвидировать подложку, на которую был временно установлен стеклопакет. Фиксация стеклопакетов производится с помощью специальных крепежей (штапики) и киянки. Делать это следует максимально аккуратно и точно, чтобы не деформировать окно.
  • Завершив с предыдущими мероприятиями, необходимо воспользоваться монтажной пеной и аккуратно ликвидировать пустоты между стеновым проемом и оконным блоком. Помимо фиксации, пена также обеспечивает удержание тепла в помещении и не пропускает шум с улицы.
  • Поверх затвердевшей монтажной пены наносится изоляционный диффузный материал, уже использовавшийся ранее.

Вернуться к содержанию

Монтаж подоконника и отлива

После успешной установки пластиковых окон, необходимо приступить к оборудованию подоконника:

  • В первую очередь, необходимо разметить рабочее пространство – оконный проем должен быть уже подоконника примерно на 10 см, а уклон – по направлению к помещению, а не окну.
  • Далее нижний монтажный шов с наружной стороны изолируется специальной лентой из металла.
  • Бетонное основание на месте старого подоконника покрывается стяжкой из цемента. Это придаст будущему подоконнику прочность и не даст ему провиснуть со временем.
  • Необходимо помнить о том, что теплый воздух от батареи должен поступать к окну, чтобы на нем не образовывался конденсат по причине расхождения температурных значений. Соответственно, необходимо точно рассчитать ширину подоконника. Если невозможно обойтись без превышающей требуемую норму ширины, нужно монтировать подоконник со специальными отверстиями, через которые воздух сможет поступать к окну.

  • Затем выкладывается гидроизоляционный и паронепроницаемый материал, заливается монтажная пена для большей прочности.
  • С помощью саморезов с пресшайбой и сверла крепится отлив с наружной стороны. По ГОСТу, свес отлива должен равняться приблизительно 3-4 см.
  • Проверить работоспособность окна, прочность створок.

На этом мероприятия по установке окна можно считать завершенными.

Вернуться к содержанию

Видео

Данное видео обеспечит наглядную демонстрацию того, как правильно устанавливать пластиковые окна:

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

ТТК. Монтаж пластиковых окон в жилой квартире,

1. ОБЛАСТЬ ПРИМЕНЕНИЯ


Общие сведения


Первый шаг к конструированию и установке окна — обмер проемов. Его необходимо провести как внутри, так и снаружи. Размер проема может быть значительно изменен путем удаления штукатурки. Перед непосредственным началом работ необходимо позаботиться о внутреннем пространстве: желательно накрыть мебель и аппаратуру (если замена окон происходит не во время общего ремонта) полиэтиленом.

Монтаж пластиковых окон можно разделить на два этапа — демонтаж старых оконных конструкций и установка новых. Следует знать, что демонтаж окон часто сопровождается частичным разрушением откосов. При необходимости, старые рамы могут быть вынесены монтажниками из квартиры на лестничную площадку.

После демонтажа поэтапно проводятся все меры по монтажу-установке пластиковых окон.

Подготовка к установке оконных конструкций

Для того, чтобы обеспечить возможность работ по монтажу окон ПВХ, нужно произвести ряд предварительных мер: освободить доступ к оконному проему, для чего необходимо отодвинуть мебель на достаточное расстояние от окна (не менее 1,5 метра) и закрыть ее от попадания пыли, снять шторы и накрыть пол (особенно если имеется дорогостоящее напольное покрытие).


Рис.1а. Конструкция пластикового окна



Порядок выполнения монтажа пластиковых окон

1. Сначала аккуратно проводится демонтаж старых окон — снимаются створки и извлекаются рамы из проема, убираются отливы и подоконники, после чего оконный проем зачищается от обломков, мусора и старой теплоизоляции. Для монтажа окон ПВХ, с нового оконного блока снимаются створки и стеклопакеты. Правильная установка пластиковых окон требует применения специальных инструментов: рама выравнивается с помощью уровня, после чего закрепляется посредством анкерных болтов.

2. Следующий этап монтажа окон ПВХ — герметизация оконного проема. На сегодняшний день этот процесс регламентируется ГОСТами. Работа по установке пластиковых окон производится на основе ГОСТ 30971-2002 и ГОСТ Р 52749-2007. Монтаж окон ПВХ по ГОСТу позволяет в полной мере обеспечить технические и эксплуатационные характеристики окна, заявленные производителем. Преимущество установки окон ПВХ по ГОСТу заключается в том, что монтажные швы должны выполняться по определенной технологии и соответствовать строгим параметрам. Заделка строительных швов при монтаже пластиковых окон производится с помощью монтажной пены, специальной пароизоляционной и паропроницаемой лент либо штукатурного раствора с силиконом, что обеспечивает качественные изоляционные показатели при эксплуатации.

3. После закрепления и проведения гидроизоляции на рамы устанавливаются створки и монтируются стеклопакеты. Последующая регулировка створок является очень ответственным этапом монтажа окон ПВХ: створки должны герметично закрываться, а фурнитура должна четко работать без приложения излишних усилий и без заеданий. Далее проводится установка декоративных элементов конструкции: накладок, заглушек и т.д.

4. Установка подоконника и отлива является заключительной стадией монтажа пластиковых окон. В случае, если предусмотрен монтаж внутренних откосов, нужно выждать время, необходимое для высыхания монтажной пены, поэтому отделка откосов при монтаже пластиковых окон, как правило, проводится на следующий день.

5. После окончания работ по монтажу окон ПВХ и подписания акта сдачи-приемки клиенты получают гарантийный талон и консультацию о правилах эксплуатации пластиковых окон.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ


ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ


Перед проведением монтажных работ необходимо обеспечить свободный доступ к оконному проeму. Мебель, крупную бытовую технику и радиаторы центрального отопления следует закрыть пленкой (поскольку демонтаж старого окна неизбежно будет сопровождаться образованием большого количества пыли и мусора), а на пол возле окна надо положить картон, чтобы осколками штукатурки не поцарапать пол во время работы.


Рис.1. Мебель и стены укрывают полиэтиленовой плeнкой, приклеивая еe (и склеивая полотнища друг с другом), например, малярной лентой


Рис.2. Лучшая защита напольного покрытия многослойный картон



Работу начинают с демонтажа старых окон. Обычно старые окна подлежат утилизации. В этом случае оконную коробку можно распилить при демонтаже. Желание сохранить старую оконную коробку в целости требует значительных трудозатрат.


Рис.3. Подготовив «рабочую площадку» и инструменты, снимают створки старого окна


Рис.4. Чтобы не терять время на аккуратный демонтаж оконной рамы, еe бруски перепиливают и отрывают частями



Затем по периметру проeма срубают старую штукатурку и очищают оконный проем от пыли. Теперь можно приступать к монтажу оконного блока.


Рис.5. Штукатурку с откосов оконного проема аккуратно сбивают любым доступным способом. После этого их нужно пропылесосить



УСТАНОВКА ОКОННОГО БЛОКА


Сначала оконную раму (без стеклопакетов) помещают в проeм на установочные клинья (деревянные брусочки) и выверяют горизонтальность и вертикальность еe расположения при помощи уровня и отвеса. Допустимое отклонение — не более 1,5 мм на 1 м длины рамы. Если в помещении — несколько окон, то все их необходимо выставить по одной линии.


Рис.6. Оконную раму вставляют в проeм, подложив снизу у краев две деревянные подкладки толщиной 20 мм



Монтажный зазор (промежуток между поверхностями оконного проeма и рамой) не должен быть менее 20 мм, иначе зимой окно промерзнет.


Рис.7. Контролируют уровнем положение рамы в проeме и при необходимости выставляют еe деревянными клиньями или заменой подкладок



Затем раму фиксируют в проeме при помощи саморезов и анкерных болтов, располагая их не реже чем через 60 см. Предварительно сквозь профили сверлят отверстия под крепeж в стене. Профиль в местах крепления ни в коем случае не должен прогибаться, иначе впоследствии при эксплуатации окна механизмы может заклинить.


Рис.8. Перед окончательной фиксацией рамы в проeме с помощью столярного угольника проверяют, достаточна ли величина зазоров по периметру рамы для последующей установки откосов


Рис.9. Монтируют на оконной раме элементы крепления антимоскитной сетки, так как после монтажа сделать это будет гораздо сложнее


Рис.10. Просверлив отверстие в пластиковом профиле обычным спиральным сверлом, меняют последнее на бур и сверлят отверстие под дюбель в стене, используя отверстие в профиле рамы в качестве кондуктора


Рис.11. Используя подготовленные отверстия, раму закрепляют в проеме специальными саморезами. Головки саморезов потом закрывают декоративными заглушками



Теперь необходимо очистить монтажный зазор (между проемом и коробкой) от пыли и песчинок, образовавшихся при сверлении крепежных отверстий и подготовить его под заполнение монтажной пеной.

Поверхности рамы и стены в монтажном зазоре перед нанесением пены увлажняют. Для этого используют обычный садовый опрыскиватель.


Рис.12. Смочив в зазоре поверхности рамы и стены водой с помощью садового опрыскивателя, …



Пена тоже в большой степени отвечает за теплоизоляцию, поэтому предельно важно, чтобы она без разрывов заполнила монтажный зазор.


Рис.13. …заполняют зазоры вокруг рамы монтажной пеной


Поскольку пена разрушается от действия ультрафиолета, а при намокании теряет свои теплоизоляционные свойства, то она должна быть защищена от воздействия солнечного света и влаги (как атмосферной, так и поступающей из помещения).


Рис.13а. Схема защиты монтажной пены от воды и ультрафиолета



Поэтому заполненные пеной зазоры закрывают специальными лентами с наружной стороны по бокам и сверху окна. Обычно для этого используют саморасширяющуюся предварительно сжатую уплотнительную ленту ПСУЛ. А под отливом укладывают водоизоляционную паропроницаемую ленту.


Рис.13б. Со стороны улицы запененные зазоры закрывают предварительно сжатой уплотнительной лентой ПСУЛ



С внутренней стороны окна излишки затвердевшей монтажной пены срезают, а срез защищают пароизоляционной лентой из армированной алюминиевой фольги. Внутренний пароизоляционный слой также должен быть без разрывов по всему периметру коробки. Так выполняют монтаж оконной коробки по технологии lllbruck. Основное преимущество этой технологии монтажа состоит в том, что снаружи пену не обрезают, так как цельная пена служит в 2 раза дольше нежели срезанная.

Таким образом, монтажный шов состоит из трeх слоев: внешнего — водостойкого паропроницаемого, центрального — теплоизоляционного и внутреннего — пароизоляционного.

Если монтаж произведен квалифицированно, ленты плотно закрывают пену. Этот этап работ весьма кропотлив, трудоемок и требует высокой квалификации монтажников.

Но монтаж по этой технологии не всегда реально осуществим. Когда откосы бетонного проема разрушены и требуется их выровнять, уложить ленту до схватывания цементного раствора нельзя. А если оконный проeм неправильной формы, тогда между рамой и поверхностями проема будет неравномерный зазор, на некоторых участках превышающий предел расширения ленты ПСУЛ.

В этом случае после выравнивания раствором оконного проема монтажный шов заполняют пеной, а затем с внешней стороны укрывают слоем паропроницаемого герметика СТИЗ-А, который стоек к воздействию атмосферной влаги и ультрафиолетового излучения. Герметик СТИЗ-А позволяет герметизировать стыки шириной от 1 до 30 мм.


Рис.14. Там, где нельзя использовать уплотнительную ленту ПСУЛ, пену укрывают герметиком СТИЗ-А. Герметик наносят поверх монтажной пены, выдавливая его из тубы с помощью пистолета


Рис.15. …после чего герметик разравнивают шпателем


Недостаточно защищенная пена быстро разрушается и теряет свои теплоизоляционные свойства даже под слоем штукатурки (как с наружной, так и с внутренней стороны стены). А это приведет к тому, что через швы с улицы будет проникать холодный воздух, а на откосах в холодные дни будет образовываться конденсат. Перед обработкой пены герметиком производят установку отлива. Отлив крепится шурупами к присоединительному профилю через уплотнительную ленту или слой силиконового герметика. Необходимо зафиксировать отлив пеной снизу, чтобы исключить его дребезжание во время дождя.

3. ТРЕБОВАНИЯ К КАЧЕСТВУ ВЫПОЛНЕНИЯ РАБОТ


3.1. На всех этапах строительно-монтажных работ, в том числе работ по установке (монтажу) оконных блоков следует выполнять производственный контроль качества строительно-монтажных работ, который включает в себя входной контроль рабочей документации, конструкций, изделий, материалов и оборудования, операционный контроль отдельных строительных процессов или производственных операций и приемочный контроль промежуточных и окончательных циклов работ.

3.2. Состав контролируемых показателей, объем и методы контроля должны соответствовать требованиям СНиП 3.01.01-85* «Организация строительного производства», ГОСТ 23166-99 «Блоки оконные. Общие технические условия», ГОСТ 30971-2002 «Швы монтажных узлов примыкания оконных блоков к стеновым проемам. Общие технические условия» и техническим рекомендациям ТР 152-05 «Технические рекомендации по обеспечению качества монтажа оконных и балконных блоков».

3.3. Контроль качества строительно-монтажных работ должен осуществляться специалистами или специальными службами, входящими в состав строительных организаций или привлекаемыми со стороны и оснащенными техническими средствами, обеспечивающими необходимую достоверность и полноту контроля.

3.4. При входном контроле рабочей документации должна производиться проверка ее комплектности и достаточности содержащейся в ней технической информации для производства работ.

Документация на оконные блоки из ПВХ профилей должна содержать следующие данные:

— способы и схемы открывания окон;

— методика расчета основных и функциональных размеров;

— таблицы (диаграммы) максимально допустимых размеров (пропорции) створок;

— типы и размеры применяемых усилительных вкладышей в зависимости от размеров створок, рам, импостов, ригелей;

— чертежи расположения отверстий для отвода воды, осушения фальцев остекления, компенсации давления ветра с указанием их числа и размеров;

— количество и расположение запирающих приборов;

— дополнительные требования к окнам из цветных профилей;

— сечения профилей с указанием их функций и делением на главные и доборные профили, артикулы профилей;

— основные и функциональные размеры профилей;

— сечения комбинаций профилей с основными размерами;

— сведения о физико-механических характеристиках и долговечности ПВХ профилей;

— материал, тип и толщина антикоррозийного покрытия, сечения с основными размерами, моменты инерции усилительных вкладышей;

— материал, размеры, формы сечения уплотняющих прокладок, рекомендуемые требования;

— таблицы с возможными комбинациями конструкций стеклопакетов, уплотняющих прокладок и штапиков;

— схема установки подкладок под остекление;

— для сварных соединений — расчетная прочность для всех главных профилей;

— для механических соединений — описание соединительных деталей, усилителей, средств крепежа, уплотняющих прокладок и герметиков;

— варианты открывания;

— обозначение различных типов оконных приборов;

— места расположения приборов и петель;

— ограничения по массе и размерам створок;

— характеристика защитно-декоративного покрытия;

— условия регулировки приборов запирания и петель.

3.5. При входном контроле строительных конструкций, изделий, материалов и оборудования следует проверять внешним осмотром их соответствие требованиям стандартов или других нормативных документов и рабочей документации, наличие и содержание паспортов, сертификатов соответствия, санитарно-эпидемиологические заключения, сроки годности, маркировку изделий (тары), других сопроводительных документов, а также выполнение условий, установленных в договорах на поставку.

3.5.1. Согласно ГОСТ 30674-99 предельные отклонения от номинальных размеров элементов изделий, зазоров в притворах и под наплавом, размеров расположения оконных приборов и петель не должны превышать значений, установленных в таблице 3.1.

Таблица 3.1

Размерный интервал

Предельные отклонения номинальных размеров, в миллиметрах

docs.cntd.ru

Технология монтажа пластиковых окон по ГОСТ

Установка окон ПВХ с соблюдением правил приведённых в ГОСТ 30971, принятом в 2012 году, позволит вам значительно продлить срок их эксплуатации, избежать запотевания стекол и защитить оконные проёмы от сырости. Как установить пластиковое окно по ГОСТ, и какие использовать для этого материалы, вы сможете узнать, прочитав нашу статью.

Инструменты и расходные материалы

Для качественной и быстрой работы вам потребуется следующий набор инструментов:

  • Перфоратор.
  • Электрический лобзик.
  • Дрель-шуруповёрт.
  • Гвоздодёр.
  • Кувалда.
  • Уровень.
  • Измерительная рулетка.
  • Карандаш.
  • «Болгарка».
  • Пистолет для силикона.
  • Угольник.
  • Ножницы по металлу.
  • Шпатель.
  • Широкая стамеска.
  • Резиновый молоток.
  • Плоскогубцы.
  • Кисточка.


В зависимости от типа оконного проёма и модели окна, вам могут понадобится дополнительные инструменты не вошедшие в список.

Кроме инструментов, для установки пластикового окна необходимо иметь следующие расходные материалы:

    • ПСУЛ – предварительно сжатая саморасширяющаяся уплотнительная лента. ПСУЛ имеет различную толщину и ширину и предназначается для скрытия наружного пенного шва.

    • Пароизоляционные ленты – нужны для сокрытия пенного шва внутри помещения. Ленты бывают металлизированные и на тканевой основе. Металлизированные ленты используют для «сухой» отделки оконного проёма (пластиковые откосы, гипсокартон или панели ПВХ). Пароизоляционная лента на тканевой основе, предназначена для отделочных материалов на водной основе (штукатурка, гипс и так далее).

    • Диффузионная лента – необходима в качестве подкладки под карниз окна. Данная лента обладает особенностью пропускать воздух, но не пропускать воду.

    • Подложка под подоконник – это лента на металлизированной основе, со слоем утеплителя, служит в качестве тепло и пароизолятора.

    • Анкерные пластины – крепления для окна, соединяющие раму с оконным проёмом. Анкерные пластины позволяют закрепить окно в проёме без сквозных отверстий в раме.

    • Шурупы саморезы – крепят анкерные пластины к окну.

    • Дюбель шурупы – соединяют анкерные пластины с оконным проёмом.

    • Состав для грунтования – предназначен для обработки поверхности, на месте приклеивания пароизоляционных лент.

    • Деревянные клинья – нужны для промежуточного закрепления окна в проёме и выставления уровня.

    • Подставочный профиль – крепится снизу рамы и служит подставкой под окно и креплением для карниза и подоконника.

    • Пластиковый подоконник – идёт в комплекте с окном, но по желанию, может быть заменён на подоконники из других материалов.

    • Слив – редко бывает в базовом комплекте пластикового окна, обычно заказывается отдельно.

  • Монтажная пена – используется для заполнения швов и как дополнительный крепёжный элемент.

Подготовительные работы

Демонтаж

В случаи необходимости демонтажа старого окна, произведите следующие действия:

  1. Снимите все створки с петель.
  2. Демонтируйте штапики и вытащите стёкла из неподвижных секций окна.
  3. Отсоедините наличники, слив и подоконник от рамы.
  4. Удалите раствор и монтажную пену между рамой и оконным проёмом.
  5. С помощью «болгарки», срежьте все крепления рамы.
  6. Вытащите раму из проёма.
  7. Удалите остатки монтажной пены и раствора на месте нахождения рамы.

Подготовка окна

Перед установкой пластикового окна в проём, необходимо произвести ряд подготовительных работ:

  1. Снимите створки окна с петель, выбив стержни навесов при помощи молотка и отвёртки.
  2. Вытащите стеклопакеты из неподвижных секций окна. Для этого нужно выбить штапики из крепёжных пазов, сделать это можно с помощью резинового молотка и широкой стамески, или шпателя.
  3. Прикрепите к нижней перекладине рамы подставочный профиль. При соединении профиля и рамы, в качестве прокладки между ними, используйте – ПСУЛ.
  4. Установите анкерные ленты по периметру окна. Ленты прикручиваются к раме и подставочному профилю с помощью шурупов. Для удобства установки, концы анкерных лент выводите внутрь помещения. В зависимости от размеров окна, на каждую сторону рамы устанавливаются от 2 до 4 креплений.
  5. Приклейте ПСУЛ на верхнюю и боковые стойки рамы, таким образом, чтобы лента защищала внешний шов, после заполнения его монтажной пеной.
  6. Наклейте диффузионную ленту на подставочный профиль с внешней стороны окна.
  7. Для защиты внутренней стороны швов, приклейте к раме пароизоляционную ленту.

Монтаж окна в проёме

После всех подготовительных работ, установите раму в оконный проём:

  1. Закрепите раму в проёме с помощью клиньев.
  2. Проверьте правильное горизонтальное и вертикальное положение рамы уровнем.
  3. Выставив раму в правильном положении, через отверстия в анкерных планках, отметьте места под дюбель-шурупы.
  4. Просверлив перфоратором отверстия, закрепите раму в оконном проёме на анкерных лентах.
  5. С помощью кисточки и грунтовочного состава, обработайте места приклеивания пароизоляционных лент и ПСУЛ.
  6. Заполните пространство между рамой и оконным проёмом монтажной пеной с низким коэффициентом расширения.
  7. После высыхания пены, обрежьте её излишки.
  8. Приклейте ПСУЛ и пароизоляционную ленту к оконному проёму.

Монтаж слива и подоконника

  1. Расправьте диффузионную ленту и положите на неё слив.
  2. Присоедините слив к подставочному профилю, с помощью шурупов саморезов.
  3. Вырежьте подоконник по форме откосов оконного проёма.
  4. На место где будет располагаться подоконник, уложите металлизированную ленту с утеплителем.
  5. Вставьте подоконник в подставочный профиль и закрепите его шурупами.
  6. Замажьте щели между рамой, сливом и подоконником силиконовым герметиком.

Заключительные работы

  1. Вставьте стеклопакеты в секции окна, закрепив из штапиками.
  2. Установите створки на их места.
  3. Проверьте работу ручек и механизмов окна.

Пластиковое окно установлено, осталось произвести отделку откосов проёма и после этого снять защитную плёнку.

Посмотреть подробную инструкцию по установке пластикового окна с использованием норм ГОСТ, вы также можете в видеоролике:

remboo.ru

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
