Многоскатная крыша стропильная система: Стропильная система многощипцовой крыши: устройство, схема, монтаж

Виды многощипцовых кровель настолько многообразны, что не поддаются какой-либо систематизации. Количество элементов, задействованных при устройстве данной кровли, позволяет дать волю фантазии и применить в виде элементов практически все известные кровельные конструкции.

Расчет стропильной системы

Стропильная система сложной многощипцовой крыши и ее схема в идеале должны выполняться профессионалами, так как здесь подразумевается достаточно сложный расчет и монтаж со множеством подводных камней. Но если у вас есть начальный опыт возведения крыш и вы не планируете слишком вычурную крышу, то сделать чертеж подобной кровли вполне можно собственными силами.

Привести точный алгоритм расчета многощипцовой кровли невозможно, так как сам тип конструкции подразумевает большие различия в стропильной системе в зависимости от внешнего вида крыши. Приведем основные моменты, на которые важно обратить внимание при проектировании:

• Необходимо выполнить план-схему желаемой кровли, отобразив точные размеры здания. На этом этапе необходимо определиться с такими взаимосвязанными параметрами, как уклон скатов и высота крыши. Угол наклона скатов такой кровли, как правило, крутой. В противном случае будет проблематично использовать подкровельное пространство для создания жилой комнаты;
• Стропильная система должна выстраиваться на основании ряда данных, в числе которых снеговая нагрузка региона и вес кровельного покрытия. Многощипцовые конструкции дают большое количество отходов, потому рекомендуем присмотреться к мягкой черепице;
• Тип стропильной системы зависит от наличия опоры внутри здания. Важно тщательно рассчитать местоположение и нагрузку на все поддерживающие элементы, типа затяжки, упоры, прогоны и т. д., чтобы не прогадать с их размерами;
• В зависимости от конфигурации крыши будут использоваться разные типы стропил: обычные или диагональные (для вальмовых конструкций).

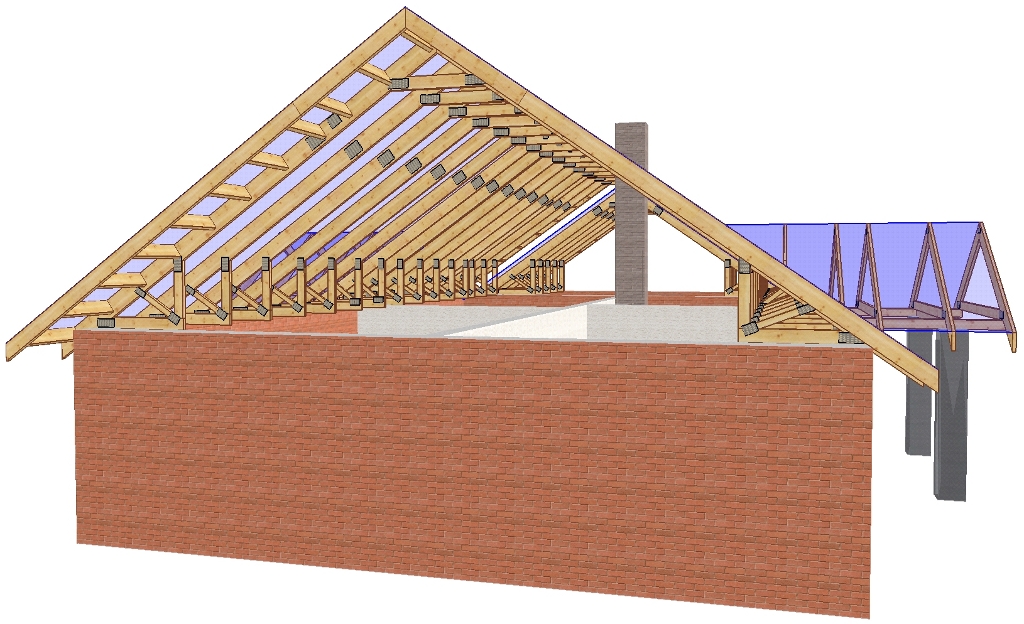

Общий вид стропильной системы и кровельного пирога

Стропила и кровельный пирог многощипцовой крыши в принципе повторяют основные моменты этих конструкций для других типов кровель. Поэтому остановимся на важных моментах, учитывать которые необходимо еще на этапе планирования кровли:

• Мауэрлат подвержен большим нагрузкам и для него целесообразно выбрать брус сечением 150*150 мм. Его крепление удобнее производить на анкеры, заложенные в стены еще в процессе их возведения;
• Стропила могут крепиться к мауэрлату тремя основными способами: запил, скобы или уголки. В верхней части соединение стропил производится коньковым брусом;
• Укрепляющими элементами для стропил в разных решениях многощипцовых крыш будут разные элементы. В случае основы в виде вальмовой кровли будут монтироваться диагональные стропила, которые обязательно изготавливаются сдвоенными и укрепляются нарожниками. Укрепление стропильных ферм возможно подкосами или ригелями. В здании большого размера удобно использовать для затяжек стропильных ферм потолочные балки;
• Особого внимания требует монтаж ендовы. В этих местах выполняется сплошная обрешетка и укладывается два слоя гидроизоляции. На гидроизоляционный слой монтируется планка ендовы. Если элемент требует стыковки, то монтаж производится снизу вверх, чтобы верхняя планка перекрывала нижнюю и вода не могла затекать под нее;
• Устройство обрешетки и утепление данной кровли в общих чертах повторяет данные этапы для любой другой кровли.

Подведем итоги

Многощипцовая крыша представляет собой технически сложную конструкцию, для грамотного возведения которой особенно важен точный расчет и знание нюансов монтажа.

Подобные кровли прекрасно смотрятся как на квадратных или прямоугольных зданиях, позволяя им приобрести более интересный внешний вид, так и на домах сложной формы, когда она является единственно возможным вариантом обустройства кровли.

Важно помнить, что любое усложнение кровельной конструкции не лучшим образом сказывается на стоимости и прочности крыши. Любой элемент кровли должен, в первую очередь, нести практическую пользу, а не быть возведенным в угоду вкусу.

Как монтируется стропильная система многощипцовой крыши?

Если коробка дома имеет не простую прямоугольную форму, а выполняется в виде сложной фигуры с пристройками, верандами или слуховыми окнами, ее невозможно перекрыть обычной кровлей. В этом случаем осуществляют монтаж многощипцовой крыши. Особенность этой без сомнения красивой и практичной конструкции в том, что она состоит не из двух фронтонов, как обычная, а из 3 или более. Стропильная система многощипцовой крыши отличается от стандартной, однако, при должном уровне профессионализма она может возводится своими руками.

Содержание статьи

Устройство и преимущества многощипцовой крыши

Многощипцовой кровлей называют сложную кровельную конструкцию, состоящую из отдельных, но сопряженных и взаимосвязанных скатов. В отличии от обычной она имеет не 2 фронтона, а 3 или больше. Крыша с тремя щипцами называется трехщипцовой, с четырьмя – соответственно, четырехщипцовой. Монтаж кровли такого обладает высокой степенью сложности, но затраты труда, финансов и времени с лихвой окупает оригинальный и органичный внешний вид этого архитектурного элемента. Достоинствами многощипцовой крыши опытные кровельные мастера считают:

• Высокая прочность и несущая способность. Большая снеговая нагрузка, механические повреждения или сильные порывы ветра не страшны скатам многощипцовой кровли, так как ее стропильный каркас рассчитывается с учетом интенсивных нагрузок.
• Простота обслуживания и эксплуатации. На крутоуклонных скатах кровель с несколькими щипцами не задерживается мусор, дождевая вода и мусор, поэтому чистить и ремонтировать их приходится реже.
• Возможность оборудования в подкровельном пространстве жилого помещения. Монтаж многощипцовой кровли позволяет более эффективно и рационально использовать свободное место.
• Привлекательный внешний вид. По сравнению с обычными двухскатными конструкциями, многощипцовые выглядят более презентабельно и закончено, обогащая архитектурный замысел сооружения.

Элементы многощипцовой крыши

Обратите внимание! Монтаж многощипцовой кровли сопряжен с некоторыми трудностями. Высокая сложность стропильного каркаса затрудняет процесс строительства своими руками. Значительное количество отходов приводит к увеличению стоимости работ. Наконец, большой вес конструкции требует усиления фундамента.

Состав стропильного каркаса

Стропильный каркас многощипцовой крыши отличается повышенной сложностью, поэтому его строительство лучше доверить профессиональным мастерам или хотя бы изучить особенности конструкции по детальным видео-инструкциям. Он состоит из отдельных сопряженных скатов, которые соединятся между собой, образуя внутренние и внешние углы. В состав стропильной системы многощипцовой кровельной конструкции входит:

1. Мауэрлат. Мауэрлатом называется стандартный элемент стропильного каркаса кровли любой сложности, который смягчает давление стропил на несущие стены, а также равномерно распределяет их вес между опорами.
2. Стропильные ноги. Стропила или стропильные ноги устанавливают попарно вдоль конькового прогона. Они несут на себе тяжесть кровельного покрытия, а также придают скатам уклон и форму.
3. Стойки. Вертикальные опоры, поддерживающие коньковый прогон или стропила, называют стойками. Их монтаж выполняют на лежень или затяжку.
4. Подкосы. Элементы, которые подпирают стропильные ноги, называют подкосами. Они располагаются под углом к стропилам, придавая каркасу жесткость.
5. Ендовы. Ендовами называют специфический элемент стропильного каркаса многощипцовой кровли, который образуется в месте слияния двух смежных скатов. Эти термином называют внутренний угол, сформированный между ними.
6. Ребра.
   Ребрами считаются наружные углы, образованные поверхностью кровли. Кстати, конёк по сути также является ребром стропильного каркаса.

Важно! Выполняя монтаж стропильной системы многощипцовой кровли, помните, что она состоит из чередующихся наслонных и висячих стропил, поэтому считается комбинированной или смешанной.

Устройство многощипцовой кровли

Схема сопряжение скатов

Основные узлы

Схема многощипцовой крыши не может быть типовой, так как каждый проект жилого дома требует индивидуального подхода и тщательных расчетов, учитывающих форму и особенности конструкции, климатические условия в регионе строительства, а также характер использования подкровельного помещения. Так как монтаж такой сложной конструкции своими руками вряд ли возможен, то устройство крыши такого типа сопряжено с большими финансовыми вложениями. Наиболее трудоемкими и уязвимыми узами многощипцовой крыши считают:

• Ендовы. Внутренние углы, образующиеся между смежными скатами, подвергаются повышенной нагрузкой. В этом месте накапливается большое количество снега, мусора, застаивается вода, из-за чего нагрузка на каркас повышается. Чтобы усилить конструкцию в этом участке, используются дополнительные распорки и сдвоенные стропила.
• Места сопряжения коньковых прогонов смежных скатов. Наиболее трудоемким узлом многощипцовой конструкции является место стыковки брусьев, на которые опираются стропильные ноги смежных щипцов. Это место подвергается увеличенной нагрузки, требует точной подгонки, дополнительной поддержки элементами стропильного каркаса.

Учтите, что своими руками собрать стропильную систему многощипцовой кровельной конструкции, можно только обладая профессиональным опытом, плотницкими навыками, а также имея тщательно просчитанный проект. Для общего развития ознакомится с устройством крыши этого типа можно с помощью видео-инструкций.

Узлы кровли

Распределение нагрузки на ендовы

Видео-инструкция

Многощипцовая крыша: устройство стропильной системы, особенности

Многощипцовая крыша, при всей сложности расчёта и монтажа, особенно популярна в нашей стране. Её сложный, геометрически совершенный вид вызывает стойкие ассоциации с деревянным зодчеством: высокими теремами, изукрашенными резьбой наличниками и ставнями. Хотя простые формы крыш дешевле и более удобны в эксплуатации, грамотно спроектированная многощипцовая кровля открывает широкие возможности для оригинальных архитектурных решений и использования внутреннего пространства.

Плюсы и минусы многощипцовой крыши

Достоинства многоскатной крыши многочисленны и очевидны:

• возможность рационального использования внутреннего объёма;
• перекрытие сложных в плане зданий;
• привлекательный внешний вид;
• многообразие архитектурных решений;
• большой угол наклона позволяет эффективно отводить воду;
• не накапливается толстый слой снега;
• одинаково хорошо подходит для домов из камня и дерева.

Многощипцовая крыша отличается большим разнообразием вариантов

При этом сложность конструкции определяет её недостатки:

• необходимость грамотного проектирования, большая чувствительность к правильности монтажа;
• подходит не всякий вид кровельного покрытия;
• высокая материалоёмкость из-за большой площади скатов;
• потребность в разветвлённой водосточной системе;
• высокая стоимость за счёт применения многочисленных доборных элементов.

Особенности конструкции и устройства многощипцовой крыши

Щипец — это архитектурный термин, обозначающий верхнюю часть здания, ограниченную двумя скатами. Самым простым вариантом щипцовой крыши является двускатная. Более сложные формы многощипцовых конструкций образуются в результате пересечений скатов.

Несущие элементы скатной крыши — стропила, которые передают вес и эксплуатационные нагрузки на стены здания

Двускатная крыша

Исторически сложилось так, что двускатная крыша — самая популярная завершающая конструкция индивидуальных жилых домов. Её достоинства:

• значительный угол наклона, позволяющий организовать эффективный отвод воды;
• простота монтажа, рациональная схема распределения нагрузок;
• проработанные схемы узлов соединения элементов;
• простота обслуживания благодаря оптимальному устройству;
• срок службы ограничивается только долговечностью кровельного покрытия;
• лёгкость ремонта и реконструкции;
• значительный внутренний объем позволяет устраивать мансарды и эксплуатируемые чердачные помещения;
• наибольшая эффективность вентиляции через торцевые стены.

Применение двускатной крыши позволяет устраивать террасы и балконы в торцах здания, а также предусматривать значительные свесы для защиты стен здания от осадков

Несущий каркас двускатной крыши может быть выполнен с применением двух типов несущих элементов: стропил и стропильных ферм. Первый вариант более распространённый, второй применяется при больших площадях основания крыши, значительных пролётах и эксплуатационных нагрузках.

Виды стропильных систем двускатной крыши

Стропила могут проектироваться:

1. Висячими. Это означает, что в точке соединения они не имеют опоры, передающей нагрузку на несущие конструкции здания.
2. Наслонными. Такие стропила имеют дополнительную опору в виде прогона, который, в свою очередь, устанавливается на вертикальных стойках.

Для того, чтобы стропильная система правильно воспринимала горизонтальные рапирающие нагрузки, висячие стропила соединяют затяжкой или ригелем, а наслонные — схваткой

Наслонные стропильные системы более надёжны, предназначены для тяжёлых кровель и значительных снеговых нагрузок. Висячие стропила применяют для того, чтобы организовать мансардное помещение или эксплуатируемый чердак.

Типы стропильных ферм двускатной крыши

Ферма (с лат. firmus — прочный) — строительная конструкция, которая позволяет за счёт применения прямых элементов, соединённых шарнирными узлами, исключить изгибающие нагрузки.

Устройство ферм снижает вес несущего каркаса крыши, увеличивает допустимые пролёты, уменьшает расход материалов. Кроме того, стропильные фермы могут быть собраны на земле и уже потом подняты наверх, что увеличивает точность сборки и упрощает монтаж.

Фермы используют для того, чтобы перекрыть большой безопорный пролет

Готовые к установке стропильные фермы можно заказать на заводе, это гарантирует качество изготовления и стабильность геометрии. Выполненные из древесины высшего сорта конструкции можно с успехом использовать для зданий без верхнего перекрытия, утепляя только верхнюю плоскость крыши, так как открытые элементы стропильных ферм весьма декоративны и популярны в стилях лофт или рустик.

Чтобы организовать во внутреннем объёме крыши дополнительный этаж — мансарду, нужно применять фермы с прямыми видами решётки, оставляющие в середине конструкции просвет. Угол наклона такой крыши должен быть соответственно увеличен.

Для устройства мансардного этажа используют специальные мансардные типы ферм

Четырёхскатная крыша

Одной из самых распространённых форм многощипцовой крыши является четырёхскатная.

Четыре ската разнообразят архитектурное решение зданий и увеличивают подкровельное пространство

Этот вариант образуется в результате пересечения двух двускатных крыш. Пространственная компоновка такой конструкции включает ендову (разжелобок) — внутренний угол.

Именно этот элемент стропильной системы является причиной технологической сложности многощипцовой крыши, усложняет расчёт и установку кровельных деталей. Обеспечивая основной водоотвод с поверхности кровли, ендова должна быть выполнена на высоком уровне, поскольку ошибки при строительстве могут обернуться протечками и нарушениями целостности покрытия.

Простые виды стропильных систем четырёхскатной крыши могут быть реализованы практически без применения дополнительных металлических деталей

Частным случаем четырёхскатной крыши является вариант с устройством слуховых окон. Здание при этом может быть квадратным или прямоугольным в плане, изменяется только форма кровли.

Слуховые окна помогают более рационально организовать мансардное помещение или улучшить освещение и вентиляцию чердака

Другие виды многощипцовых крыш

Кроме самых простых симметричных вариантов, многощипцовые крыши позволяют комбинировать типы, например, применять вальмовые и шатровые окончания, образовывать различные виды пересечений скатов, каждый из которых может включать слуховые окна.

Нестандартная конструкция слуховых окон и изменение угла наклона скатов образуют оригинальные архитектурные формы

Особенно часто различные комбинации вальмовой многощипцовой крыши используют для одноэтажных зданий большой площади, так как рациональная организация пространства требует сложной угловой планировки, а водоотведение с протяжённой кровли проще организовывать с применением ендов.

Угловая планировка одноэтажного здания может быть основанием для применения многощипцовой вальмовой крыши со слуховыми окнами

Здания, имеющие в плане вид буквы П, Г или Т могут быть спроектированы только с использованием многощипцовой крыши. Вальмовые скаты являются популярным решением, так как позволяют избавиться от фронтонов.

Вальмовая многощипцовая крыша применяется для зданий сложной формы с неэксплуатируемым чердаком

Для деревянных многоэтажных домов часто используются мансардные многощипцовые крыши сложной формы со слуховыми окнами.

Многоскатные крыши с большим углом наклона позволяют устроить несколько уровней мансарды внутри подкровельного пространства

Стропильная система многощипцовой крыши

Главная особенность стропильной конструкции многоскатной крыши — внутренние рёбра пересечения скатов, ендовы. В зависимости от того, под каким углом примыкают друг к другу скаты, проектируются узлы соединения элементов стропильной конструкции.

Стропильные системы симметричных многощипцовых крыш проще изготавливать с наслонными стропилами

Установка ендовы и примыкание к ней стропил не представляют значительной сложности при условии использования современного деревообрабатывающего инструмента и предварительного расчёта крыши.

Видео: монтаж стропильной конструкции с ендовой

Узлы примыкания двух частей крыши могут быть в простейшем случае реализованы с помощью только деревянных элементов и точной подгонки углов.

В стропильной системе многощипцовой крыши для образования внутреннего угла примыкания скатов используют накосные стропила ендовы и укороченные стропильные балки — нарожники

Для более сложных вариантов крыш, перекрывающих большие площади и несущих значительные эксплуатационные нагрузки, применяют металлические уголки и пластины. Обязательно выполнять расчёты несущей способности таких конструкций и разрабатывать детальные планы раскладки стропил, прогонов и других несущих элементов.

Грамотно выполненый проект многощипцовой кровли — залог прочности конструкции и долгого срока службы

Выбор кровельного покрытия для многощипцовой крыши

Так как в конструкции многощипцовой крыши имеются внутренние рёбра, многочисленные примыкания и пересечения скатов друг с другом, кровельное покрытие должно отвечать следующим требованиям:

• быть лёгким в монтаже и обработке, без проблем нарезаться под произвольными углами;
• комплектоваться большим количеством доборных элементов;
• позволять устраивать сложную систему водостока;
• быть предназначенным для монтажа на крышах с большим углом наклона.

Правильная конструкция крыши требует применения разнообразных доборных элементов

Исходя из этих критериев, можно заключить, что шифер, ондулин, профнастил малопригодны в качестве покрытия для многощипцовых крыш. Размеры распространённых шиферных листов — 0,98х1,5 и 1,13х1,5 м, ондулина — 0,95х2 м, профнастила 1,15х6 м. Их достоинство — значительная площадь покрытия, которое максимально проявляется в устройстве кровли с небольшим уклоном и простой геометрией. В случае сложной конструкции с пересечениями скатов возникает необходимость в подрезке, и здесь достоинства оборачиваются недостатком: возникает много отходов, усложняется подгонка. А также эти кровельные материалы характеризуются большой высотой профиля и повышенным значением перехлёста листов, что в некоторых случаях делает невозможным правильный монтаж доборов и водостока.

Исключение — простая двускатная крыша, в которой нет внутренних углов и слуховых окон. Из доборных элементов понадобится только конёк, обрамление вентиляции и водосточные жёлоба. Подрезка в таком случае будет минимальной, расход материала не увеличится.

В случае сложной многоскатной крыши предпочтение следует отдать штучным материалам: керамической, цементно-песчаной и сланцевой черепице. Небольшой размер позволяет рационально заполнять самые сложные формы с минимальным отходом на подрезку. Большое количество доборных элементов даёт возможность выполнить примыкания и пересечения элементов кровли с надёжной гидроизоляцией и водоотведением.

Керамическая черепица позволяет максимально рационально и технологично устраивать кровлю для сложных вариантов многощипцовых крыш

Металлочерепица и мягкая битумная плитка тоже могут рассматриваться в качестве кровельного материала при условии соблюдения всех технологических нюансов. Для металлочерепицы критичным является правильное выполнение узла ендовы. Для этого обязательны:

• усиление обрешётки в месте монтажа ендовы, оптимально выполнить её сплошной;
• применение нескольких слоёв гидроизоляции поверх обрешётки;
• монтаж внутренней части ендовы;
• герметизация стыков кровельного материала силиконом;
• монтаж внешней части ендовы.

Битумная мягкая черепица требует сплошной обрешётки из листового материала по всей площади кровли и подкровельной вентиляции. Во внутренних углах обязательно применяют дополнительную гидроизоляцию — ендовый ковёр.

Особенности покрытия крыши кровельными материалами

Сложность геометрии многощипцовых кровель требует тщательной подгонки и подрезки кровельного материала и доборных элементов для точного соединения их между собой. Однако, при наличии детального проекта, можно смонтировать кровельное покрытие своими руками. Разумеется, эта работа требует точности, аккуратности и соблюдения рекомендованной производителем технологии укладки.

Металлочерепица монтируется с помощью специальных саморезов с покрытием для защиты от коррозии. Расчёт количества основного материала и доборных элементов проще произвести в специализированной программе, так как сложная геометрия крыши требует многочисленных подрезок.

Раскладка листов металлочерепицы на скатах сложной формы образует значительное количество отходов из-за подрезки

Особое внимание следует уделить правильности установки ендовых элементов, коньков и мест примыкания к вертикальным конструкциям, так как от этого зависит надёжность гидроизоляции кровли.

Видео: монтаж ендовы в составе кровли из металлочерепицы

Для домов, этажность которых превышает два, особенно со сложной геометрии крыши, крайне желательна установка системы водоотвода с кровли.

Штучные керамические, цементно-песчаные и полимерные покрытия изначально предназначены для монтажа на крыши сложной геометрии. Они удобны в работе из-за небольших размеров. Единственный их недостаток — достаточно большой вес. Поэтому кровельная обрешётка должна быть усиленной, а при непосредственной установке необходимо равномерно распределять подготовленные стопки черепицы по всей поверхности ската, чтобы не перегрузить конструкцию.

При монтаже керамической черепицы важно рассчитать необходимое количество материала и подготовить его к укладке, равномерно распределив по поверхности кровли

Укладывать мягкую битумную черепицу на сложную крышу проще всего из-за её малого веса, гибкости и лёгкости в обработке. Однако она требует обязательной подготовки кровли: устройства сплошного основания из OSB или влагостойкой фанеры, монтажа подкладочного гидроизоляционного ковра, дополнительно усиленного в местах перегиба скатов (коньках и ендовах).

Под мягкую черепицу нужно обустраивать сплошное основание

Варианты и способы отделки многощипцовой крыши изнутри

В зависимости от того, как планируется использовать подкровельное пространство, выбирается способ отделки.

Если чердак неэксплуатируемый или технический, достаточно просто обшить его строительной плитой OSB по нижней поверхности стропил.

Кровля жилого помещения должна быть утеплена. Для этого теплоизоляционный материал монтируется между стропилами с помощью контрбруса, который устанавливается перпендикулярно стропилам. Иногда его устанавливают и параллельно, со смещением в межстропильный промежуток. Со стороны помещения утеплитель закрывается пароизоляционной мембраной. И только после неё можно монтировать лицевую отделку. Выбранный материал можно крепить к контрбрусу или применить дополнительную рейку или металлический профиль.

Монтаж финишного покрытия по рейке позволяет обеспечить дополнительный вентзазор для лучшей вентиляции утеплителя

Для мансард или одноэтажных домов без чердачного перекрытия в стиле лофт может применяться частично открытая снизу стропильная система.

При этом кровля утепляется и зашивается, а части деревянных стропильных ферм, выступающих в помещение, покрываются декоративной пропиткой или краской.

Деревянные фермы могут быть использованы в интерьере как самостоятельный декоративный элемент

Популярным видом отделки является обшивка деревом — вагонкой, строганой доской. Используется в интерьерах стилей кантри и рустик. Деревянные отделочные материалы нашиваются на контробрешётку по стропилам, что позволяет всем частям конструкции крыши хорошо вентилироваться. Такая обшивка дополнительно увеличивает жёсткость конструкции и улучшает её теплоизоляционные свойства.

Обшивка деревом подчёркивает сложные ломаные формы крыши

Наконец, мансардное помещение можно обшить магнезитовой плитой или гипсокартоном, после чего покрасить в любой цвет. Для этого поперёк стропил после монтажа утеплителя и пароизоляции нашиваются металлические профили, на который прикручивается выбранный листовой материал.

Однотонная краска светлых тонов зрительно расширяет пространство мансарды

Варианты проектов домов с многощипцовой крышей

Так как вариантов комбинаций видов крыш в составе многощипцовой существует огромное количество и фантазия архитектора ограничена только технологическими тонкостями выбранного кровельного материала и финансовыми возможностями заказчика, проекты зданий разнообразны и многочисленны.

Фотогалерея: проекты зданий с многощипцовыми крышами

Лучше понять, какие архитектурные возможности предоставляет многоскатная крыша, позволяют проекты зданий. Например, с помощью четырёхскатной крыши можно устроить второй свет в гостиной одноэтажного дома.

Гостиная этого дома имеет большую высоту потолка и площадь остекления

Здание в плане крестообразное, по коротким сторонам расположены крытые веранды, а центральное пересечение скатов делает гостиную в два раза выше, чем остальные помещения и добавляет света. Приватная и общественная зоны получаются рационально разделёнными. Вторую часть одноэтажного здания занимает гараж с техническими помещениями.

Оригинальное архитектурное решение разнообразит объёмную планировку одноэтажного коттеджа

Удобно использовать многоскатную крышу с большим углом наклона для устройства мансардных помещений. Это позволяет добиться экономии материалов за счёт отсутствия чердачного перекрытия, а также создать привлекательный экстерьер здания.

Высокая многощипцовая крыша гармонично смотрится на Т-образных зданиях небольшой площади

Первый этаж больше мансардного по площади и является общественной зоной: здесь располагаются гостиная, столовая, кухня и только одна спальня. Гостиная имеет второй свет.

В планировке первого этажа рационально используется небольшая площадь дома

На мансардном этаже две небольшие спальни и ещё один санузел. Пространство под скатами используется для больших встроенных шкафов.

Часть мансардного этажа занимает второй свет гостиной

Многощипцовая крыша — прекрасный вариант для частного застройщика. Она позволяет рационально использовать внутренний объём, имеет множество вариантов конструкции. При правильном монтаже каркаса и кровельного покрытия такая крыша прослужит долгие годы. В то же время её привлекательный внешний вид как снаружи, так и изнутри позволяет разрабатывать экстерьеры и интерьеры зданий с высокими декоративными и эксплуатационными характеристиками.

Оцените статью:

Стропильная система многощипцовой крыши схема

Особое внимание стоит уделять участку многощипцовой крыше, где будет располагаться ендова. Сама стропильная система в этом месте должна быть обязательно усилена подпорками. Кроме того, следует произвести тщательную гидроизоляцию и качественно уложить кровельный материал. Все это необходимо потому, что именно этот участок подвергается наибольшим нагрузкам, особенно в зимнее время.

Стропильная система многощипцовой крыши своими руками —

В случае если коробка дома имеет не несложную прямоугольную форму, а выполняется в виде сложной фигуры с пристройками, верандами либо слуховыми окнами, ее нереально перекрыть простой кровлей. В этом случаем реализовывают монтаж многощипцовой крыши. Особенность данной несомненно прекрасной и практичной конструкции в том, что она состоит не из двух фронтонов, как простая, а из 3 либо более. Стропильная система многощипцовой крыши отличается от стандартной, но, при должном уровне профессионализма она может возводится своими руками.

преимущества и Устройство многощипцовой крыши

Многощипцовой кровлей именуют сложную кровельную конструкцию, складывающуюся из отдельных, но сопряженных и взаимосвязанных скатов. В отличии от простой она имеет не 2 фронтона, а 3 либо больше. Крыша с тремя щипцами именуется трехщипцовой, с четырьмя – соответственно, четырехщипцовой. Монтаж кровли для того чтобы владеет высокой степенью сложности, но затраты труда, финансов и времени с лихвой окупает уникальный и органичный внешний вид этого архитектурного элемента. Преимуществами многощипцовой крыши умелые кровельные мастера считают:

• Большая прочность и несущая свойство. Громадная снеговая нагрузка, механические повреждения либо сильные порывы ветра не страшны скатам многощипцовой кровли, поскольку ее стропильный каркас рассчитывается с учетом интенсивных нагрузок.
• эксплуатации и Простота обслуживания. На крутоуклонных скатах кровель с несколькими щипцами не задерживается мусор, мусор и дождевая вода, исходя из этого чистить и ремонтировать их приходится реже.
• Возможность оборудования в подкровельном пространстве жилого помещения. Монтаж многощипцовой кровли разрешает более действенно и рационально применять свободное место.
• Привлекательный внешний вид. Если сравнивать с простыми двухскатными конструкциями, многощипцовые выглядят более презентабельно и закончено, обогащая архитектурный план сооружения.

Обратите внимание! Монтаж многощипцовой кровли сопряжен с некоторыми трудностями. Высокая сложность стропильного каркаса затрудняет процесс строительства своими руками. Большое количество отходов ведет к повышению цены работ. Наконец, громадный вес конструкции требует усиления фундамента.

Состав стропильного каркаса

Стропильный каркас многощипцовой крыши отличается повышенной сложностью, исходя из этого его строительство лучше доверить опытным мастерам либо хотя бы изучить особенности конструкции по детальным видео-руководствам. Он складывается из отдельных сопряженных скатов, каковые соединятся между собой, образуя внутренние и внешние углы. В состав стропильной системы многощипцовой кровельной конструкции входит:

1. Мауэрлат. Мауэрлатом именуется обычный элемент стропильного каркаса кровли любой сложности, который смягчает давление стропил на несущие стенки, и равномерно распределяет их вес между опорами.
2. Стропильные ноги. Стропила либо стропильные ноги устанавливают попарно на протяжении конькового прогона. Они несут на себе тяжесть кровельного покрытия, и придают скатам уклон и форму.
3. Стойки. Вертикальные опоры, поддерживающие коньковый прогон либо стропила, именуют стойками. Их монтаж делают на лежень либо затяжку.
4. Подкосы. Элементы, каковые подпирают стропильные ноги, именуют подкосами. Они находятся под углом к стропилам, придавая каркасу жесткость.
5. Ендовы. Ендовами именуют специфический элемент стропильного каркаса многощипцовой кровли, который образуется в месте слияния двух смежных скатов. Эти термином именуют внутренний угол, организованный между ними.
6. Ребра. Ребрами считаются наружные углы, образованные поверхностью кровли. Кстати, конёк по сути кроме этого есть ребром стропильного каркаса.

Принципиально важно! Делая монтаж стропильной системы многощипцовой кровли, не забывайте, что она складывается из чередующихся наслонных и висячих стропил, исходя из этого считается комбинированной либо смешанной.

Главные узлы

Схема многощипцовой крыши не может быть типовой, поскольку любой проект жилого дома требует тщательных расчётов и индивидуального подхода, учитывающих особенности и форму конструкции, климатические условия в регионе строительства, и темперамент применения подкровельного помещения. Так как монтаж таковой сложной конструкции своими руками вряд ли вероятен, то устройство крыши для того чтобы типа сопряжено с громадными денежными вложениями. Наиболее трудоемкими и уязвимыми узами многощипцовой крыши считают:

• Ендовы. Внутренние углы, образующиеся между смежными скатами, подвергаются повышенной нагрузкой. В этом месте накапливается много снега, мусора, застаивается вода, почему нагрузка на каркас увеличивается. Дабы усилить конструкцию в этом участке, употребляются дополнительные распорки и сдвоенные стропила.
• Места сопряжения коньковых прогонов смежных скатов. Наиболее трудоемким узлом многощипцовой конструкции есть место стыковки брусьев, на каковые опираются стропильные ноги смежных щипцов. Это место подвергается увеличенной нагрузки, требует правильной подгонки, дополнительной поддержки элементами стропильного каркаса.

Учтите, что своими руками собрать стропильную систему многощипцовой кровельной конструкции, возможно лишь владея опытным опытом, плотницкими навыками, и имея шепетильно просчитанный проект. Для неспециализированного развития ознакомится с устройством крыши этого типа возможно посредством видео-руководств.

Видео-инструкция

Многощипцовая крыша — особенности и устройство

Среди разнообразия различных крыш самой сложной считается многощипцовая.

Однако это не останавливает тех, кто хочет украсить свой дом такой кровлей.

В этой статье мы рассмотрим, что представляет она из себя и чем ее конструкция отличается от конструкций других крыш.

Такие крыши возводятся на многоугольных или квадратных домах.

Зачастую к домам пристраиваются различные помещения, имеющие другую высоту или оснащенные мансардами в чердачном пространстве — многощипцовые покрытия возводятся по различным причинам.

Основная особенность конструкции многощипцовых кровель — это наличие большого числа ендов, разжелобков и ребер.

Конструкция

Простейшая щипцовая крыша — это двускатная крыша, не имеющая фронтонов на торцах.

В такой конструкции щипцом называется верхняя треугольная часть стены.

Если же она отделена карнизом — это будет уже фронтон.

Сверху такое сооружение представляет собой крестообразную фигуру.

Ендова — это внутренний угол, образованный между двумя скатами.

Зимой в них скапливается наибольшее количество снега, а летом — мусора.

Следует уделять внимание их гидроизоляции, так как протечки чаще всего возникают именно тут.

Ребро покрытия образуется соединениями скатов, в отличие от ендовы оно представляет собой наружный угол, например, конек или соединение двух скатов на четырехскатной крыше.

Самая сложная и ответственная часть всей конструкции — это стропильная система, ее следует рассчитывать и изготавливать с повышенной точностью и внимательностью.

Как правило, в ней встречаются наслонные стропила либо висячие.

Стропильную систему мы рассмотрим отдельно.

Фотографии

Устройство и порядок возведения стропильной системы

Основой стропильной конструкции является мауэрлат, укладываемый по верху стены и представляющий собой жесткую связанную раму.

К стенам он крепится посредством металлических шпилек, устанавливаемых в армопояс.

Поскольку крыша представляет собой достаточно сложную конструкцию, следует уделить внимание ее чертежу.

Для этого необходимо точно измерить все размеры, подобрать уклон, определить используемый тип стропильной системы, рассчитать стропила, разметить месторасположение ендов, коньков, ребер, а также элементов системы — затяжек, упоров, прогонов, вертикальных стоек.

Прежде всего укладывается мауэрлат — он является основой стропильной системы и принимает на себя все усилия от стропил, передавая их на несущие стены.

Мауэрлат надежно закрепляется на армированном поясе, после чего монтируются стропильные ноги.

При больших размерах дома устанавливаются продольные или поперечные потолочные балки, которые будут служить в качестве затяжек.

Стропильные ноги имеют вид обычных стропил, а если крыша будет вальмовой или полувальмовой — стропила будут диагональными, их будет необходимо усилить нарожниками, а сами они могут быть сдвоенными или спаренными.

Стропила крепятся к мауэрлату посредством запилов, а также металлических пластин, скоб, уголков — это зависит от типа стропил.

Еще об узле крепления стропил к мауэрлату.

О печной трубе на крыше в статье. Выход, устройство, разделка.

О выборе угла наклона кровли здесь. Минимальный и оптимальный углы наклона.

В верхней точке стропила соединяются на коньке, а затем оснащаются пароизоляцией, обрешеткой и контробрешеткой.

Это зависит от кровельного материала, который будет использован в дальнейшем.

Все деревянные элементы следует пропитать антипиренами и антисептиками в целях безопасности и повышения срока службы.

После возведения стропильной системы крыша утепляется и кроется.

Особое внимание следует уделить гидроизоляции, в частности, ендов и разжелобков — в них скапливается вода и снег, и при некачественной гидроизоляции они протекают в первую очередь.

Некоторые особенности рассматриваемой кровли

При выборе многощипцовой конструкции в качестве варианта для вашего дома учитывайте, что возведение такой кровли — достаточно сложный и дорогой процесс.

Понадобится достаточное количество материала, времени, профессиональных навыков и так далее.

Если вы уверены в своих возможностях — многощипцовая кровля своими руками (схема ее может быть легко найдена) не станет большой сложностью.

Вопрос стоимости стоит особняком — такая конструкция не только сложна, но и затратна.

Советуем использовать качественные материалы для стропильной системы — на нее будут ложиться немалые нагрузки, а также уделить внимание гидроизоляции.

Для такого вида кровли, как многощипцовая, проект должен составляться с особой тщательностью и учетом всех возможных факторов — тогда крыша будет служить долго и качественно.

Если же вы построите такую крышу с учетом всех правил, то вы получите крышу, которая будет:

• Устойчивой и надежной — за счет сбалансированной стропильной системы крыша может выдерживать большие нагрузки;
• Крыша будет давать возможность обустроить в доме дополнительное пространство — мансарду или чердак;
• Крыша будет практичной, однако ее внешний вид будет весьма привлекателен — многощипцовые крыши смотрятся весьма красиво, а за счет большой крутизны скатов снег и другие осадки на ней не задерживаются.

Как видите — многощипцовая крыша это несколько своеобразная конструкция, требующая больше затрат и усилий, чем другие виды крыш.

Однако, возведя такую крышу, вы в значительной степени украсите свой дом, сделаете его привлекательным внешне.

В нем будет приятно находиться, а если подойти к обустройству крыши творчески — он будет смотреться очень эффектно.

При этом такая крыша будет достаточно практичной.

Видео о стропильной системе крыши.

Сложность исполнения и величие стропильной системы многощипцовой крыши

Многощипцовая крыша — оригинальное произведение строительной отрасли. Она придает дому особенный дизайн и архитектурный антураж. И хотя такая кровля — сложная конструкция, требующая точных инженерных расчетов и специфических навыков, ее часто используют при оборудовании состоятельных домов (рис 1- 2). Стропильная система многощипцовой крыши имеет принципиальные отличия и свои особенности.

В многощипцовой кровле предусмотрена сложная конфигурация и несколько скатов. Самой простой системой такой крыши считается пересечение под прямым углом 2-х двускатных крыш. Обычно в большом доме планируется интересная конструкция, имеющая несколько скатов, щипцов, изломов, ендов (рис 3).

Особенности стропильной системы многощипцовой крыши

Стропильная система многощипцовой крыши требует серьезных просчетов по размерам дома, установке и креплению мауэрлата, сечению и длине стропил, установке стропильных ног. В такой системе обустройства дома предусмотрено много внутренних углов (ендов), треугольных конструкций без карнизов (щипцов), фронтонов с карнизами, наружных углов (ребер), окон, вентиляционных люков и выходов, стоков и других мест обустройства (рис 4).

Рис. 1. Стропильная система- многощипцовая крыша

Рис. 2. Разновидность многощипцовой крыши

На каждом участке многощипцовой крыши строится своя стропильная система, которая имеет целостное и жесткое соединение в одно целое. Монтаж стропил проводится наклонными и горизонтальными ребрами при помощи специальных стропильных ног. Крепление проводится гвоздями, металлическими скобами, пластинами, уголками. Особенностью такой стропильной системы является то, что несущая способность строения зависит от расчетов сечений элементов системы и от выполнения соединительных узлов и установки конструкций жесткости. Еще одной особенностью такой крыши является увеличение количества материала за счет большого количества отходов и применения различных дополнительных элементов. Исходя из этого – повышается себестоимость кровли.

ЧИТАТЬ ПО ТЕМЕ:

Составляющие конструкции стропильной системы. Характеристики и размеры материалов.

Конструктивное исполнение и этапы монтажа

Конструктивное исполнение стропильной системы многощипцовой крыши- довольно сложное. Сложность заключается в установке стропил и других элементов вентиляции, сточной системы, соединения. Однако специалисты в этой области справляются с такими заданиями, обеспечивая надежность и долговечность конструкции.

Поэтапное исполнение:

1-й этап: обустройство мауэрлата

Основой многощипцовой кровли, как и в других видах крыш, является мауэрлат, который укладывается поверх стен по всему периметру дома. Он выполняется из толстого бруса 150х100 мм или другого размера. Мауэрлат объединяет все элементы в жесткую связанную раму и служит для распределения нагрузок. Его крепление к стенам дома проводится с помощью надежных анкерных болтов.

Рис. 3. Разновидность многощипцовой крыши

Рис. 4. Элементы многощипцовой кровли

2-й этап: создание стропильной системы

Стропильная система многощипцовой крыши чаще всего выполняется из толстого бруса или спаренной доски. Стропила изготавливаются обычным наклонным образом с установкой дополнительных диагональных стропил и специальных стропильных ног. На этом этапе создается целостная конструкция, в которой предусматривается соединение в одном месте коньков одного уровня из разных участков кровли. Коньки сплачиваются между собой и с накосными ногами, создавая единую систему вместе с затяжками (рис 5).

3-й этап: устройство пароизоляции

На детали готовой стропильной системы укладывается пароизоляционный слой из полиэтиленовой пленки. Пароизоляция укладывается в направлении, перпендикулярном скату. Внизу оставляется напуск примерно в 15 см, а в месте стыковки предусматривают нахлест, который склеивают при помощи липкой ленты. Проводя изоляцию, следует уделить усиленное внимание местам соединения, где прокладываются ендовы. Это место всегда подвергается воздействию снега и воды. Потому не лишним будет установка кровельной подложки, выполненной из оцинкованного листа или другого материала.

Рис. 5. Стропила

Рис. 6. Схема крыши

4-й этап: обрешетка

Сверху слоя пароизоляции прибивают контробрешетку, а затем — основной слой обрешетки. Ее выполняют с определенным шагом в пределах 1-го метра или гуще. Все зависит от того, каким материалом в дальнейшем будет покрыт дом. В местах, где будут проходить ендовы, следует усилить стропильные ноги и проложить сплошную обрешетку.

5-й этап: прокладывание утеплителя

В том случае подойдет современный утеплитель (пенополистирол, минеральная вата). Лучше всего зарекомендовало себя утепление в два слоя. При этом утеплитель второго слоя должен перекрывать стыки первого основания.

Следующий этап: гидроизоляция

На утеплитель укладывается гидроизоляционная мембрана (рис 6). При этом используют вентилируемый конек и вентиляционные решетки. Применение современных гидроизоляционных материалов мембранного типа обеспечивают хорошую теплозащиту и способствуют естественному вентилированию.

Рис. 7. Покрытие черепицей.

Рис. 8. Пример стропильной системы многощипцовой крыши

Завершающий этап: укладка основного кровельного материала.

В домах со стропильной системой многощипцовой крыши чаще всего применяется металлочерепица и черепица. Она обладает эстетичностью и обилием расцветок, а также практичностью. В строениях со сложным типом кровли приходится делать много подрезов в местах стыковки или установки окон и вентиляционных решеток. Потому такой материал считается самым приемлемым и распространенным (рис 7).

Заключение

Не каждый строитель, имеющий опыт в кровельном деле, возьмется за проведение основных работ по созданию многощипцовой крыши. Но, если работы будут выполняться строго по проекту, составленному профессиональными проектировщиками, то строители не будут испытывать больших трудностей. Главное помнить, устранять ошибки гораздо сложнее и затратнее, нежели изначально создать качественную стропильную систему.

Соединение двух крыш разного ската

Мы с моим деловым партнером недавно добавили к дому клиента большое застекленное крыльцо с двускатной крышей. Крыльцо примыкало к дому под прямым углом к ​​односкатной крыше. Мы спроектировали крыльцо с широкими свесами для защиты от палящего летнего солнца Северной Каролины.

Мы начали с того, что сорвали черепицу и сняли световой люк с односкатной крыши. Эта крыша изначально была построена с граблями заподлицо, поэтому мы увеличили выступы граблей с обеих сторон до 24 дюймов, поместив обшивку граблей односкатной крыши в плоскости с облицовкой крыльца, которую мы собирались построить.

Мы хотели сделать крышу крыльца как можно более крутой, сохранив при этом пик крыши ниже пересечения стены с крышей в верхней части односкатной крыши. Проведя некоторые измерения и немного поработав шифрование, мы установили, что самый крутой уклон, который мы могли использовать на крыше крыльца, составлял 4 дюйма из 12. Используя инструмент для измерения наклона, который я сделал, мы также определили, что точный наклон односкатной крыши составляет 3 1/2 дюйма.

Слепые долины упрощают каркас

Чтобы каркас крыши крыльца был как можно проще, мы установили конструкционный коньк, поддерживаемый столбами с каждого конца, с общими стропилами, которые располагались на вершине конька. После установки стропил нам все равно пришлось удлинить крышу крыльца над односкатной крышей, создав впадину с обеих сторон.

Снова выбрав легкий выход, мы решили построить слепые долины (также известные как долины Калифорнии), где одна пересекающаяся крыша строится поверх другой.Чтобы сделать глухие впадины, мы прикрепили шпалы к односкатной крыше, расположив их, поместив 14-футовую линейку (которая обычно используется для стяжки бетона) на стропилах крыльца, чтобы спроектировать плоскость новой крыши крыльца на крышу. поверхность существующей односкатной кровли. Мы просто передвигали линейку, пока она не коснулась крыши сарая, а затем поместили 2-х метровую линейку под линейкой и отметили край 2-х метровой линейки. Мы сделали это сверху и снизу с обеих сторон крыши и соединили отметки линией, которая дала нам место для шпал глухой долины.

Чтобы наклонить нижний конец шпалы, мы поместили кусок приклада на линию впадины так, чтобы один угол упирался в самое внутреннее общее стропило, и с помощью куска шпалы на вершине шпалы мы проследили угол.Вместо того, чтобы пытаться разрезать шпалы с идеальным углом сверху и снизу, мы намеренно держали шпалы на расстоянии примерно фута от пика и прибивали нижние части на место. Шпалы предназначались только для того, чтобы обеспечить место для гвоздей домкратов, чтобы их можно было установить по частям. Мы продлили линии шпал до крыши, пока они не пересеклись. Затем оставалось просто разметить и отрезать угол наклона с одной стороны, перевернуть обрезанный обрезок и отрезать его до нужной длины с другой стороны.Поскольку горизонтальный разрез на домкратах будет очень длинным, мы добавили шпалы 2×4 внутри 2×8 для более полной несущей поверхности.

Ридж энд Джекс

Там, где крыша крыльца переходила односкатную крышу, мы установили конек 2×6, который шел от вершины опущенного конструктивного конька до вершины шпал. Чтобы разметить угол, мы поместили кусок приклада поверх пиков стропил и выровняли его поперек, используя брусок, чтобы отследить угол. После обрезки гребня он идеально встал на место.

После прикрепления конька разложили и прикрепили домкратные стропила. Мы вытащили макет домкратов, зацепив ленту за общие и разметив 16-дюймовые приращения, и сделали то же самое на гребне. Чтобы провести линию разметки, мы сначала кладем стропильный угольник на шпал напротив последнего общего стропила. После установки этого угла на каждой отметке разметки мы провели линию разметки через шпалы.

Верхний срез для домкратных стропил представлял собой вертикальный срез для шага 4 из 12, такой же, как и для обычных стропил. Чтобы сделать нижний надрез, я выложил ровный надрез для шага 4 к 12. Чтобы домкраты располагались вертикально на шпалах, мы наклонили горизонтальные вырезы до наклона односкатной крыши 3 1/2 дюйма-12, установив дисковую пилу на скос в 16 градусов (что эквивалентно 3-м градусам). 1/2-в-12).Мы измерили длину от гребня до шпал, чтобы определить длину домкратов, а затем обрезали их и закрепили на месте.

Создание долины под карнизом

Затем мы работали над долиной в нижней части крыши. Дно нашей слепой впадины было примерно на 30 дюймов ниже основания крыши крыльца, поэтому мы продлили линию впадины до края новой крыши. Для этого нам пришлось расширить плоскость односкатной крыши над крышей крыльца, создав небольшое треугольное продолжение существующей крыши.

Мы обрезаем стропила на крыше крыльца так, чтобы подфасции совпадали с подфасциями на новых свесах, которые мы добавили к односкатной крыше. Мы скосили две подфасции там, где они встречаются, а затем залили клиновидной блокировкой, привинченной к вершинам общих стропил для поддержки плоскости односкатной крыши. Мы также добавили блокировку вдоль впадины с обеих сторон, чтобы поддержать края обшивки. Обшивка заключалась в том, чтобы разрезать и подогнать треугольные детали с обеих сторон долины.Решили карниз, продлив линию подфасции крыльца до хвоста последнего общего стропила под свесом односкатной крыши. Потом добавили блокировку и вертикальный возврат.

Фото Джона Кэрролла

Соединение крыш с неравномерным скатом | JLC Онлайн

После борьбы с бедренными стропилами и разговоров с одним-двумя старожилами, начинающие строители обнаруживают, что соединить две крыши не так уж сложно — для бедер и впадин вы просто срезаете все скосы под углом 45 градусов и используете 17 вместо 12 для бег по обрамляющей площади.

Тогда случается: та заявка, которую вы подали на работу с примыкающими крышами с неравномерным скатом, принимается, и вам нужно найти способ ее обрамления.

Один из подходов состоит в том, чтобы заказать в два раза больше пиломатериалов для каркаса и продолжать резать бедра и впадины, пока вы не добьетесь нужного результата. Другой — купить красивый калькулятор обрамления и пройти курс тригонометрии. Или вы можете использовать метод Зеппа, для которого не требуется ничего, кроме квадрата для обрамления и карандаша. Дон Зепп преподавал продвинутую конструкцию крыш, когда я учился в торговой школе Уильямсона в Медиа, штат Пенсильвания., и я считаю, что его метод наиболее прост для понимания и использования в полевых условиях.

Ключ к методу Зеппа заключается не в причудливой математике, а в использовании обрамляющего квадрата для создания масштабных чертежей основных углов и разрезов с последующим переносом измерений с эскиза на пиломатериал. Прямая корреляция между чертежами и разрезами делает этот метод точным и надежным. Овладейте им, и вы сможете справиться с любой из многочисленных ситуаций, когда встречаются две крыши с неравным уклоном, будь то вальм или впадина.В рамках этой статьи я покажу, как обрамить пересечение двух вальмовых крыш неравного уклона.

Щелкните здесь, чтобы увеличить изображение

Перед тем, как начать, вы получите максимум пользы от этой статьи, если прочтете ее с квадратом для обрамления и куском фанеры рядом, так что вы сможете выполнить некоторые расчеты макета.

Ориентация

Первым шагом является создание чертежа в масштабе всей крыши с расположением внешних стен, гребней и всех стропил, как показано на рисунке 1А. Этот рисунок будет служить картой, пока вы собираете части вместе. Это также поможет вам оценить количество и длину пиломатериалов, которые вам понадобятся. Простой перспективный эскиз (рис. 1B) помогает понять, как будут выглядеть готовые плоскости крыши.

Г-образный дом на Рисунке 1 имеет оба выступа на одном уровне.Свес составляет 16 дюймов (по горизонтали), а фасадная панель проходит на постоянной высоте по всему дому.

Соединение этих двух крыш создает две основные проблемы: первая — это соединение двух плоскостей с разным уклоном у бедренного (или долинного) стропила. Другой — выровнять фасции.

Установить участки . Сначала мы должны установить наклон обеих плоскостей крыши. Начнем с того, что основная крыша имеет уклон 8/12. Как определить уклон второстепенной кровли?

В этой статье, когда я использую слово «шаг», я имею в виду коэффициент подъема в дюймах на 12 дюймов хода.Из плана мы видим, что общий подъем вторичной крыши такой же, как и у основной крыши — 6 футов. Общий пробег вторичной крыши составляет 7 футов 6 дюймов. Чтобы преобразовать это в дюймы подъема на 12 дюймов пробега, используйте следующую формулу:

12 дюймов ÷ общий пробег x общий подъем = дюймы подъема (единичный подъем)

или

12 дюймов / 7,5 футов x 6 футов = 9,6 , или 9 5/8 дюйма с подъемом

Таким образом, 9 5/8/12 — это дополнительный уклон крыши.

Выстраивание фасций

Посмотрите на рис. 2А, на котором показаны два общих стропила с разным уклоном.Казалось бы, выровнять фасады и карнизы так, чтобы у вас были равные свесы на обоих скатах, было бы невозможно, поскольку стропила двух крыш выступают за плиту под разными углами. Но на самом деле это не так уж и сложно.

Заставляет фасции стыковаться. Чтобы сохранить такой же свес и выровнять облицовку, вы должны начинать планировку крыши с внутреннего верхнего края облицовки, а не с внешней стороны внешних стен. Затем вы устанавливаете стеновую плиту под более крутой второстепенной крышей, как показано на Рисунке 2B. Наращивание равняется разнице между единичным подъемом обоих скатов крыши.В этом случае, если высота блока составляет 8 дюймов и 9 5/8 дюйма, разница составляет 1 5/8 или 1,6 дюйма. Таким образом, пластина должна быть увеличена на 1,6 дюйма на каждый горизонтальный фут свеса.

Поскольку вылет составляет 16 дюймов или 1,33 фута, общее накопление равно:

1,33 фута x 1,6 дюйма на фут = 2,13 или 2 1/8 дюйма

Вместо того, чтобы наращивать пластину ровно на 21/8 дюйма, Я использую дополнительную верхнюю пластину 2x (толщиной 11/2 дюйма) и увеличиваю высоту стропил на оставшиеся 5/8 дюйма, добавляя ее к расстоянию «высота над пластиной», которое я использую, чтобы найти срез на уровне птичьего рта.

Щелкните здесь, чтобы увеличить изображение

В поисках высоты бедра

После того, как вы временно подкрепили гребни несколькими общими стропилами, можно выложить вальмовое стропило. Разметку делаю на листе фанеры. Используя один угол, я начинаю с рисования угла бедра, а затем превращаю эту линию в полноразмерный вид сверху угла крыши. На этом чертеже я могу получить точные размеры для моих разрезов под углом.

Угол бедра . Используя 12-ю шкалу кадрирующего квадрата, найдите угол бедра, как показано на рисунке 3A.Проведите диагональную линию между 9 футами (пролет основной крыши) на язычке квадрата и 7 футами 6 дюймов (второстепенный пролет) на отливе. Это дает угол наклона стропила бедра.

Единичный бег бедра. В вальмовой крыше с равным уклоном единичный пролет вальмового или ендовного стропила составляет 17 дюймов на каждые 12 дюймов пробега основной крыши. Например, при равной вальмовой крыше с уклоном 8/12 шаг вальмового стропила будет 8/17. Но здесь он будет другим, поскольку вальмовый стропил не лежит под углом 45 градусов к общему месту.

Уклон неравномерного вальмового стропила можно выразить по отношению как к основной, так и к вспомогательной крыше. Поскольку для разметки разрезов вам нужен только один набор чисел, давайте рассмотрим основную крышу, высота которой составляет 8 дюймов.

Найдите бег бедра, как показано на Рисунке 3B. Положите квадрат в углу рисунка фанеры, работая со стороны диагональной линии, которая представляет основную крышу. Удерживая внешний край лезвия на одном уровне с краем фанеры, сдвиньте квадрат до тех пор, пока 12-дюймовая отметка на язычке не пересечется с бедром.Сделайте там отметку, затем измерьте расстояние от отметки до угла рисунка — это бег бедра. Он должен иметь размер 15 5/8 дюйма.

Единичный пробег от бедра = 15 5/8 дюйма.

Между прочим, единичный пробег для крыши с более мелким скатом всегда будет меньше 17 дюймов, в то время как пробег агрегата для более крутого склона всегда будет больше 17 дюймов. .

Итак, теперь мы знаем шаг стропила вальмы по отношению к основной крыше:

Шаг вальмы = 8/15 5/8

Разметка бедра

Работая над чертежом из фанеры, сделайте следующие привязки линий, чтобы определить выступ потолка, облицовку и каркас стены в полном масштабе, как показано на рисунке 3C.Найдите центральную линию бедренного стропила не в углу пластин, а в углу двух пересекающихся панелей. Продлите эту осевую линию обратно до настенной плиты и за ее пределы. Вы заметите, что стропила не сидит на углу двух стеновых пластин; этого никогда не будет. В скатной крыше с неравномерным скатом скат всегда будет падать на стеновую плиту, поддерживающую более крутой скат крыши. Когда полномасштабный чертеж готов, самое время начать наносить отметки на кусок пиломатериала.

Хвост бедра. Сначала выложите хвостовой конец стропила, как показано на рисунке 4. Используя единичный разбег и подъем бедра, 8/15 5/8, проведите отвес с обеих сторон стропильного конца с квадратом обрамления. Затем вы можете вычесть углы бокового выреза непосредственно из полномасштабного чертежа — расстояния «A» и «B» на рисунке 3C. Поскольку вы снимаете эти размеры с чертежа в плане, убедитесь, что вы измеряете перпендикулярно линии отвеса, а не по краю стропила. Держите обрезку хвоста, пока не выложите птичий пасть.

Птичий пасть . На полномасштабном чертеже измерьте вдоль средней линии бедра стропила от внутреннего угла фасции до точки, где центральная линия пересекает внешнюю часть стеновой плиты. Это расстояние должно составлять около 25 1/16 дюйма. Теперь используйте квадрат для обрамления, чтобы отойти на это расстояние от отвеса в хвостовой части, как если бы вы использовали любое стропило.Первая ступенька составляет 15 5/8 дюйма. Вам нужно будет добавить оставшиеся 9 7/16 дюймов, измерив перпендикулярно отвесу, как на рисунке 5A. Отметьте отвес; это центральная линия разреза «Птичья пасть». Вытяните эту линию вокруг всего стропила.

Порезы в области пятки и сиденья. Затем разложите отвес и выровняйте прорези для птичьего рта. Здесь мы снова просто украдем измерения с нашего полномасштабного чертежа.

Чтобы разметить ровный срез, отмерьте расстояние «высота над пластиной» (см. Рисунок 2B) по средней линии «птичьего рта» и проведите перпендикулярную линию, чтобы отметить ровный срез.«Высота над пластиной» для вальмовых стропил такая же, как и для общих стропил вторичной крыши, поскольку вальмовая часть приходится на плиту вторичной крыши.

Чтобы разметить вертикальный разрез, возьмите размер «B» на полномасштабном чертеже (рис. 3C) и перенесите его размеры на стропила по обе стороны от средней линии «птичьего рта», как показано на рис. 5B. Опять же, измеряйте перпендикулярно отметке средней линии рта птицы, а не по длине стропила.

Раскрой по длине. После того, как «птичий пасть» выложен, сделайте полномасштабный чертеж соединения бедра с гребнем, как показано на рисунке 6. Вы будете использовать его, чтобы украсть измерения для определения длины бедра.

Во-первых, нам нужно сойти с расстояния до теоретической центральной точки, где бедро встречается с гребнем. Возьмите пробег основной крыши (9 футов) и, используя свой квадрат и наклон бедра по отношению к основной крыше — 8 дюймов и 15 5/8 дюймов — сойдите с этого расстояния обычным способом.Когда вы сделаете 9 ступенек, нарисуйте в этой точке отвес и протяните ее полностью вокруг стропила.

Это теоретическая длина бедра. Чтобы получить его истинную длину, вычтите расстояние «C», перпендикулярное этому отвесу. Это дает истинную длину по средней линии стропила. Чтобы разметить разрез щеки, вы должны затем добавить и вычесть букву «А» перпендикулярно к отвесу истинной длины.

Вот и все! Ваше бедро с неравным наклоном разложено и готово к резке. Осталось несколько деталей.

Поддержка бедра

Как и в случае любого тазобедренного стропила, у неравного тазобедренного стропила верхний край должен быть «приподнят» или скошен, чтобы соответствовать каждой из сходящихся плоскостей крыши. Вопрос в том, сколько отрезать.

Определите подкладку для каждой плоскости крыши, как показано на рисунке 7.Поместите свой квадрат на стороне вальмового стропила, которая будет обращена к основной крыше, используя наклон вальма для этой крыши 8/155/8. Измерьте расстояние «A» вдоль участка установки и отметьте его. Это линия поддержки.

Повторите ту же процедуру на стороне бедра, обращенной к вспомогательной крыше, используя угол наклона бедра для этой крыши и измеряя расстояние «B». Вам нужно будет найти дополнительный уклон вальмы крыши так же, как вы нашли уклон вальмы основной крыши, как показано на рисунке 3B. Угол наклона вальмы относительно второстепенной крыши составляет 9 5/8/18 13/16.Это точно такое же соотношение, как и шаг для другой стороны, но я считаю, что это помогает работать с двумя сторонами по отдельности, чтобы избежать путаницы, особенно когда дело доходит до выкладки стропил домкрата.

Одно важное замечание: подождите, пока вся ваша разметка не будет завершена и вы не проведете тестовую установку стропила для бедра, прежде чем фактически скашивать верхний край бедра.Как только верх будет скошен, вы потеряете важную опорную кромку.

Установка стропила

Перед тем, как прибить вальмовое стропило, обязательно выложите положение домкратных стропил. На земле намного легче, чем на высоте 20 футов в воздухе.

Чтобы определить длину домкратов, нарисуйте первые два домкрата на полномасштабном чертеже бедренного стропила, как показано на рисунке 8. Затем мы можем снять все наши измерения для первых домкратов на каждой крыше непосредственно с чертежа. так же, как мы сделали для бедра.Мы также можем вывести общие различия, чтобы найти ходы других домкратов.

Установив квадрат на основной стороне крыши вальмового стропила, сойдите с истинного пути первого подъемника, используя наклон основного ската крыши 8/15 5/8. Отметьте отвес; это центральная линия первого домкрата. Для каждого следующего домкрата стропила сойдите с общей разницы. Повторите процесс с другой стороны бедра, используя наклон бедра для дополнительной крыши (9 5/8/18 13/16).

Долины

Стропило ендовы с неравным уклоном выкладывается так же, как и бедро с неравномерным уклоном.Основное различие между ними заключается в том, что стропила долины сидят на внутренних углах, а вальмовые стропила — на внешних углах.

Каждая крыша будет немного отличаться. Иногда вместо того, чтобы поддерживать бедро, я опускаю его по отношению к домкратам. Это по-прежнему дает большую поддержку обшивке. Кроме того, я часто удваиваю бедренные стропила для большей прочности и большей поверхности гвоздей. В этом случае угол заднего хода такой же, но линия поддержки будет ниже. Но, несмотря на то, что детали могут отличаться, метод Zepp предоставляет все основы, которые мне нужны, чтобы разобраться в кажущейся невозможной ситуации.

Простые современные конструкции крыш

Простые современные конструкции крыш становятся все более популярными в последние годы. Беглый просмотр журнала Dwell, ArchDaily или Pinterest покажет, что интерес к современной жилой архитектуре и простоте формы и функций, которые она охватывает, больше, не говоря уже о преимуществах стоимости более простой крыши.

Если вы ищете идеи для дизайна и информацию о простых современных конструкциях крыш, не уходите и продолжайте читать.Мы рассмотрим самые популярные современные крыши, поговорим об эстетике, наилучшем использовании и преимуществах, технических методах строительства и соображениях планирования.

Давайте посмотрим на наиболее популярные характеристики простой современной конструкции крыши.

Использование и преимущества: Современная архитектура традиционно характеризовалась плоскими крышами. Плоские крыши образуют длинные горизонтальные плоскости, напоминающие широкую линию горизонта, часто наблюдаемую в природе.Они просты по форме и функциям и являются хорошим примером модернистского принципа «чистых линий».

Плоские крыши могут консольно переходить в смелые свесы для защиты тени и контроля солнечного излучения. Их можно посадить для создания пригодных для использования зеленых садов и зеленых крыш. Они даже могут быть доступными, в отличие от крыш других стилей, обеспечивать дополнительное жилое пространство и использоваться для смотровых площадок с панорамным видом на окружающий ландшафт.

Обрамление и изоляция: Обрамление плоской крыши относительно несложно.Его можно оформить как напольную систему с горизонтальными элементами каркаса на 16 ″ 19 ″ или 24 ″ o.c. В зависимости от пролета плоскую крышу можно обрамить из множества различных материалов: 2х каркас, деревянные балки, деревянный каркас, клееные балки, сталь, бетон или SIPS. Такая гибкость в дизайне дает больше возможностей для детализации потолка, а также того, являются ли элементы каркаса скрытыми или открытыми.

Изоляция может располагаться между балками перекрытия или над обшивкой крыши. Это может быть изоляция из войлока, изоляция из распыляемой пены, изоляция из жестких плит или SIP.Только не забудьте определить, нужно ли вентилировать вашу крышу.

Сброс дождевой воды: Вопреки своему названию, плоская крыша на самом деле не является плоской. Плоские крыши строятся с небольшим уклоном, по крайней мере, 1/8 дюйма на фут, чтобы вода могла стекать — либо в централизованные водостоки, шпигаты, либо в водосточную систему.

Этого скромного наклона можно достичь несколькими способами:

• На больших крышах, вероятно, дешевле использовать конусную пенопластовую изоляцию поверх кровельной обшивки.
• На небольших работах, возможно, более рентабельно разорвать 2×4 на клинья и прибить их к балкам.
• Всегда есть возможность полностью наклонить каркас крыши, но это обычно слишком усложняет задачу.

Прискорбный побочный эффект такого скромного наклона заключается в том, что угол недостаточно большой, чтобы выглядеть намеренно. Иногда он может выглядеть «кривым» для глаза, что не является хорошим дизайнерским ходом. Есть творческие способы скрыть этот «кривой» карниз.Один из способов — спроектировать крышу так, чтобы край крыши был покрыт стеной парапета. Другой способ — создать специальную деталь для защиты от гравия / кромки каплеобразования, которая изменяет профиль по длине крыши, чтобы компенсировать изменение наклона. Цель состоит в том, чтобы создать однородный край снаружи, но изменяющийся профиль внутри вдоль наклонной крыши. К сожалению, недостатком этого является более толстый профиль крыши.

Вот несколько примеров простых современных плоских крыш:

Культовые современные крыши: крыши со скатными решетками для затенения, солнечного излучения, защиты от дождя и доступа на крышу.

[Дом рыбака от KDVA. Фото любезно предоставлено KDVA.]

Современные плоские крыши с парапетными стенами. В первом примере ниже показан гибрид традиционных плоских крыш. Консольные свесы крыши имеют по краю крыши металлический гидроизоляционный элемент, препятствующий гравию, который скрывает уклон. Основная крыша за пределами парапета имеет защитную заглушку, перекрывающую стену парапета.

Другой пример ниже показывает облицовку стены, простирающуюся до верха парапетной стены, скрывая наклонную плоскость крыши, которая существует за верхом стены.

Хотя плоская крыша преобладала в качестве стереотипной современной формы крыши, это не обязательно. Недавно мы видели несколько замечательных примеров архитекторов, дизайнеров и домовладельцев, которые превратили другие типы крыш в современные чудеса. Давайте взглянем.

Использование и преимущества: Односкатные крыши — еще один пример чистых, простых и функциональных кровельных конструкций. Простая линия крыши прекрасно вписывается в модернистский дизайн.Односкатные крыши лучше всего подходят, когда вы хотите позволить обилию света и заменить иногда непрактичное чердачное пространство большим внутренним объемом.

Одним из преимуществ односкатных крыш является их способность обеспечивать более высокие потолки и окна верхнего этажа вдоль высокой стороны крыши. Это обеспечивает большее естественное освещение, улучшенный вид и большее ощущение простора и объема.

Еще одним преимуществом односкатных крыш является то, что, как и плоские крыши, можно создавать большие свесы, которые помогают пассивно контролировать приток солнечного тепла.Наклон крыши может быть спроектирован так, чтобы блокировать прямое солнечное излучение летом, но позволять ему светить в дом зимой.

Обрамление и изоляция: Система каркаса односкатных крыш проста и аналогична системе плоских крыш. Поскольку уклон крыши более крутой, чем у плоских крыш, в этом случае имеет смысл наклонить каркас крыши по уклону крыши.

Элементы каркаса крыши могут быть из любого количества материалов в зависимости от пролета.Как и в случае с плоскими крышами, также может быть достигнута различная эстетика потолка. И, в зависимости от ваших дизайнерских предпочтений, элементы каркаса крыши можно скрыть над потолком или оставить открытыми внизу. Есть много возможностей.

Отвод дождевой воды: Как следует из названия, односкатные крыши сбрасывают воду в одну сторону. Хорошим преимуществом является возможность легко собирать и хранить / отводить дождевую воду. Простая конструкция дренажа включает в себя единственный желоб, который собирает воду и направляет ее в водосточные трубы.

Вот несколько примеров простых современных односкатных крыш:

Простые современные конструкции односкатной крыши: обратите внимание на тонкий профиль кромки крыши в этом первом примере.

[Деревня изящных искусств, созданная BuildLLC. Фото любезно предоставлено BuildLLC.]

Обратите внимание, как односкатные крыши отлично подходят для окон в потолочных окнах. Они пропускают много естественного света вдоль высокой стороны крыши.

Использование и преимущества: Двускатная крыша уже давно является частью традиционной архитектурной истории.Попросите любого ребенка нарисовать дом, и он нарисует дом с двускатной крышей. Итак, как этот исторически традиционный дизайн крыши нашел свое отражение в современной архитектуре?

Во-первых, двускатная крыша — это очень простой, понятный и функциональный дизайн — все современные характеристики. Скатные крыши могут приобретать различную эстетику, которая при правильной детализации может излучать современный вид.

Двускатная крыша дает возможность увеличить площадь пола в объеме крыши, например, чердак или чердак.Он также может хорошо подойти к мансардным окнам, что увеличивает полезную площадь пола и естественный дневной свет, проникающий в пространство.

Еще одна причина использования двускатной крыши — использование сводчатого потолка. Сводчатые потолки добавляют объем пространству, поэтому многие современные дома с двускатной крышей используют сводчатые потолки — они могут превратиться в чердак.

Обрамление и изоляция: Каркас двускатной крыши обычно состоит из коньковой балки и наклонных стропил или сборных деревянных ферм.Другие стратегии обрамления включают деревянные каркасы и SIP.

Есть много способов утеплить двускатную крышу в зависимости от того, что делает потолок под ней. В большинстве случаев, если используются сборные деревянные фермы, обычно предполагается, что под ними предусматривается плоский потолок. (Большинство сборных ферм непросто для глаз и их нужно скрыть.) В этом случае изоляция из войлока обычно устанавливается поверх потолка между поясами ферм, а пространство используется как чердак.

В тех случаях, когда потолок сводчатый, изоляция может происходить между элементами каркаса или поверх кровельной обшивки, что позволяет максимально увеличить полезный объем кровельного пространства.

Отвод дождевой воды: Как и односкатные крыши, простые двускатные крыши легко отводят дождевую воду. Вода стекает по обеим ямам, где собирается в сточные канавы, а затем направляется в водосточные водостоки.

Вот несколько примеров простых современных двускатных крыш:

Простые современные конструкции двускатной крыши. Обратите внимание на современные детали остальной части дома, которые убеждают вас в том, что двускатная крыша МОЖЕТ быть современной. Традиционная отделка граблей и карнизов заменена тонкими линиями профиля.Из объема двускатной крыши можно выделить дополнительное полезное пространство для чердаков.

Эта простая двускатная крыша использует внутреннюю водосточную систему для упрощения конструкции крыши. Внутри двускатная крыша создает красивый сводчатый потолок и дает место для спального лофта.

Конструкция двускатной крыши в приведенном ниже примере проста, чиста и современна. Обратите внимание на то, как карниз и скошенные выступы традиционных двускатных крыш устранены для получения чистого краевого профиля, где стеновой сайдинг стыкуется прямо до кровли.Хороший.

Внутри помещения кажутся просторными благодаря сводчатому потолку. Продолжение деревянной облицовки стен и потолка — приятный штрих, который привносит непрерывность в пространство.

В следующих примерах архитекторы берут современную идею использования геометрических объемов и переосмысливают весь дизайн конверта с помощью единого, связного подхода. Они используют материал внешней облицовки как на стенах, так и на плоскости крыши / потолка, чтобы подчеркнуть однородность и чистый объем.

В первом примере использование деревянной облицовки как стены, так и двускатного перекрытия помогает визуально связать конструкцию надземной крыши со стенами, делая объем читаемым как единый элемент.

Во втором примере сплошная металлическая облицовка охватывает как крышу, так и поверхность стены. Этот непрерывный переход — лишь один из способов, которым некоторые конструкции двускатной крыши успешно совершили прыжок в сторону модернизма.

Плоская крыша, односкатная крыша и двускатная крыша являются лучшими и наиболее распространенными примерами простых современных конструкций крыш.Но, очевидно, есть вариации этих простых конструкций крыш, которые по-прежнему поддаются современной эстетике, будь то комбинирование профилей крыши, манипулирование ими или их какое-то изменение.

Однако добиться современного внешнего вида можно не только с помощью кровельных профилей. Дизайн дома делает его современным. Профили крыши — это лишь одна из частей мозаики дизайна. Также важно правильно продумать другие детали, такие как геометрические формы, четкие линии, простые материалы и дневной свет.

Вот еще несколько интересных примеров современного дизайна крыш:

Обратите внимание, как эти два проекта объединяют несколько простых форм крыши, при этом создавая простую единую схему крыши. Первый сочетает в себе плоские и двускатные крыши, а второй — серию фронтонов.

[Barwon House 2 от Auhaus. Фото любезно предоставлено Auhaus.]

В последних двух примерах архитекторы проявили немного творчества в дизайне крыш. В первом случае конструкция крыши использует две односкатные крыши (или разделяет двускатную крышу пополам) и добавляет зеленую крышу.

Во втором примере требования к зонированию требовали двускатной крыши, а домовладельцы жаждали плоской крыши. Таким образом, конструкция крыши творчески сочетает в себе два профиля крыши, заставляя глаз увидеть плоскую крышу с фронтоном на заднем плане. Это было мастерски выполнено в деталях фасада с изменением цвета и материала на линии крыши.

Основное назначение крыши — защита от непогоды. Но он также играет очень большую роль в общем виде и стиле всего дома, энергоэффективности и долговечности. Выбор подходящей конструкции крыши — важное решение.

И это не всегда легко. Иногда его делают с самого начала, а иногда вам, возможно, придется промыть другие части конструкции, прежде чем выбрать лучшую форму крыши.

В конечном итоге, дизайн вашей крыши сводится к следующим переменным и тому, насколько каждая важна для целей вашего проекта.

• Эстетика и личные предпочтения — Вероятно, одним из наиболее важных факторов при определении дизайна крыши вашего дома на раннем этапе является ваш личный стиль. Если у вас есть сильные предпочтения в отношении определенного дизайна крыши, это может быть решающим фактором по сравнению со всеми другими переменными.
• Стоимость — Чем проще конструкция крыши, тем дешевле она стоит. Большие консоли, сложные углы, множество отдельных крыш, крутые уклоны и несколько кромок крыши увеличивают стоимость вашей кровельной системы — как и тип каркасной системы, кровельный материал и тип изоляции.Если сомневаетесь, не усложняйте.
• Функция крыши — Вы хотите иметь доступ на крышу? Хотели бы вы выделить немного места для мансарды? Вы хотите более высокую крышу и окна на потолке?
• Геометрия / дизайн здания — Форма вашего здания играет роль в определении лучшей системы крыши. Квадратный план этажа может выглядеть и лучше работать с плоской крышей, чем с односкатной крышей. Если вы хотите больше естественного света и освещения, возможно, вам понадобится односкатная крыша.
• Геометрия соседнего здания / окружения — Вы хотите, чтобы ваш дом вписывался в соседние дома на вашей улице? Если это так, возможно, ваш профиль крыши хочет быть похожим на них. Или, может быть, вы хотите сориентировать взгляд в определенном направлении, в сторону от соседних домов. Каждое из этих соображений влияет на общий дизайн крыши.
• Правила зонирования и планирования — Комитеты по планированию, правила зонирования и советы по рассмотрению проектов могут иметь особые ограничения и ограничения на то, что вы можете делать с вашей крышей.Могут быть коды максимальной высоты крыши или постановления о планировании, регулирующие форму или материал вашей крыши. Убедитесь, что вы проявили должную осмотрительность и выяснили, какие государственные учреждения могут повлиять на ваш дизайн.

Если вы проектируете, строите и ремонтируете крышу должным образом (и следите за техническим обслуживанием), хорошая крыша не протечет. Именно поэтому необходимо подчеркнуть, что важен качественный кровельный подрядчик. Архитектор, дизайнер или инженер могут помочь с проектированием крыши и планами каркаса, но без хорошего, опытного кровельщика не обойтись.Именно кровельщик устанавливает подкладку, кровельный материал и элементы гидроизоляции — все жизненно важные установки, которые имеют решающее значение для сухого и теплого (или прохладного) дома на долгие годы, независимо от формы и профиля вашей крыши.

Что вы думаете и думаете о простых современных конструкциях крыш? Мы хотели бы услышать от вас. Поделитесь ими в комментариях ниже.

[Изображение: Дом из стекла и дерева Кенго Кума.Фото Скотта Фрэнсиса.]

Комментарии закрыты.

Как это повлияет на ваши решения в отношении кровли?

Главная »Блог» Геометрия крыши: как форма вашей крыши влияет на ваши решения о кровле?

5 июля 2017 г. | Рубрика: Разные статьи, Исследование

Вот кое-что, о чем вы могли не подумать, что влияет на характеристики крыши: геометрия крыши. Как форма вашей крыши влияет на ваши решения о кровле? По мере чтения мы рекомендуем вам обращаться к нашему онлайн-глоссарию кровельных терминов.

УРОВЕНЬ КРЫШИ

Наклон или крутизна крыши часто называют величиной вертикального подъема на 12-дюймовом горизонтальном участке. Например, крыша с уклоном 5:12 будет подниматься вертикально на 5 дюймов на каждые 12 дюймов, когда она идет назад по горизонтали. Существуют приложения для смартфонов, с помощью которых можно «увидеть» скат крыши с земли. Уклон крыши играет роль в определении того, какие кровельные материалы подходят, какие существуют варианты вентиляции, а также стоимость труда по ремонту или замене крыши.Кроме того, уклон крыши может повлиять на расположение желобов у нижнего края крыши, так что вода собирается и отводится должным образом.

Низкий уклон
Любые крыши до 3:12 обычно считаются «пологими». В жилых помещениях мы видим более низкие скатные крыши как часть архитектурного дизайна дома. Мы также иногда видим низкие крыши только на определенных участках дома, например, на крыльцах. Еще одна распространенная область для этих крыш — промышленные дома.Что касается металла, то при уклоне ниже 2:12 следует использовать только фальцевую кровлю с механическим фальцем. В этом стиле металлической крыши швы между панелями фактически загибаются, чтобы быть водонепроницаемыми. Для крыш с уклоном 2:12 и более хорошо подходят такие продукты, как наш стоячий фальц ClickLock. Затем, когда вы попадаете на крышу с уклоном 3:12 или больше, можно использовать большинство других металлических крыш, и это обычно является требованием для уклона асфальтовой черепицы.

Шаг, доступный для ходьбы
Конечно, когда дело доходит до наклона или крутизны вашей крыши, представление одного человека о том, что можно пройти пешком, может совпадать с представлением другого человека о том, что «я ни за что не смогу подняться туда!» И, как правило, мы поощряем людей делать что-то со своими крышами и всем, что находится на их крыше (слуховые окна, дымоходы, световые люки, трубы и т. Д.)), что никогда не потребует от них лазить туда! Но, как правило, подрядчики подходят к работе на крышах с уклоном более 6:12 немного иначе, чем на крышах с более низким уклоном, и их подход также выходит на другой уровень в 8:12. По мере того, как крыши становятся более крутыми, могут потребоваться дополнительные средства безопасности и дополнительное время для кровельных работ. Все это влияет на стоимость. Одним из преимуществ металлической кровли является то, что по ней можно ходить даже с возрастом. Для крыш, по которым можно ходить, многие металлические крыши с более тяжелым профилем, такие как профили из тряски и черепицы, будут иметь дополнительные укрепляющие подкладки из пенопласта, чтобы облегчить ходьбу по крыше.Их можно использовать на всей крыше или только в зонах движения, например вокруг дымоходов, слуховых окон и т. Д.

High Pitch
Мы часто видели металлические крыши и другие, более декоративные крыши, которые использовались в домах с круто скатными крышами. В таких домах эстетика крыши играет большую роль. Крыша становится такой важной частью внешнего вида дома, что владельцы недвижимости ищут кровельные продукты с дополнительными дизайнерскими особенностями и красотой. Еще одна вещь, о которой следует помнить при работе с крышами с высоким скатом, — это то, что кровельные работы могут быть очень дорогостоящими.При нехватке квалифицированных специалистов эта стоимость быстро растет. Таким образом, прочная крыша, которая избавит от необходимости в будущем ремонте или замене, может быть очень разумным выбором и хорошим способом для владельцев недвижимости защитить себя от непомерных расходов на крышу в будущем.

Многоступенчатый
В некоторых домах спроектировано несколько скатов крыши. Это может включать в себя переходы на крыше от одного ската к другому, или это может включать в себя различные уклоны крыши, встречающиеся в впадинах или вальмах на крыше.Все это может быть непростой задачей, требующей предусмотрительности и навыков со стороны специалистов по кровельным работам. Например, это может существенно повлиять на лечение бедра, когда ряды опоясывающего лишая, прилегающего к бедрам, не «совпадают» из-за различного шага. Если в вашем доме несколько скатов крыши, обязательно обсудите со своим подрядчиком, как именно эти участки будут обрабатываться.

КОНСТРУКЦИЯ КРЫШИ

Дизайн крыши определяется архитектурным стилем дома. В то время как многие жилые крыши представляют собой прямые двускатные крыши «Обычная ваниль» с небольшой сложностью, другие представляют собой «Скалистую дорогу» с посыпкой и фисташковыми орехами наверху — сложные линии крыши, которые, хотя и выглядят привлекательно, могут действительно повлиять на динамику ремонта и замены крыши.Что-нибудь из следующего похоже на вашу крышу?

Вальмовые крыши

Когда вы думаете о крыше, у которой есть только передняя и задняя части, это обычно двускатная крыша. Однако четырехгранная крыша обычно является вальмовой. Одним из основных факторов, которые следует учитывать при выборе вальмовой крыши, является то, что наверху крыши часто бывает очень мало пиков или гребней. В результате получение достаточной вытяжной вентиляции на крыше может стать проблемой. Кроме того, доступ к крутой вальмовой крыше может занять очень много времени у кровельных подрядчиков.

Мансардные крыши

Мансардные крыши, часто встречающиеся в архитектуре во французском стиле, а также в некоторых современных домах середины века, представляют собой крутоскатные крыши, часто покрывающие стены верхнего этажа дома. Иногда они скрывают плоскую или очень пологую крышу поверх конструкции (которая может иметь особые потребности). Самая большая проблема с мансардными крышами заключается в том, что их почти вертикальный уклон может привести к смещению многих кровельных материалов с места по мере их старения. По этой причине блочная металлическая кровельная система может быть отличным выбором для мансардных крыш.Еще одна частая проблема мансардных крыш — окна, которые либо вставляются в мансарду, либо выступают из нее. Эти окна потребуют тщательной оклейки.

Крыши с А-образной рамой

Крыши с А-образной рамой имеют ту же проблему, что и мансардные крыши, в том, что многие кровельные материалы хотят соскользнуть с почти вертикальных поверхностей. У них также часто есть двери и окна как часть поверхности крыши. Дополнительная проблема A-Frames заключается в том, что, находясь на уровне земли, они более подвержены повреждениям с течением времени.Это может произойти из-за косилок, вещей, прислоненных к дому и т. Д. По этой причине крыша с А-образной рамой действительно выигрывает от прочной, долговечной крыши, которую нелегко повредить.

Колоколообразные крыши

Колоколообразные крыши могут иметь выпуклые изгибы, вогнутые изгибы или и то, и другое! Мы часто видим эти крыши на проектах домов французских провинций и акадцев. Выполнение изгибов может быть очень трудным для металлических крыш с вертикальным швом, но обычно это легко сделать с горизонтально расположенными металлическими крышами из гонтовой черепицы.Одна проблема с крышами такой конструкции заключается в том, что иногда крыша может иметь очень низкий уклон либо внизу, либо вверху кривой раструба. Это может повлиять на то, какой кровельный материал подходит. Иногда уклон крыши можно увеличить, а иногда можно использовать два разных кровельных материала для акцента и для размещения в зоне с низким уклоном.

Круглая крыша

На протяжении многих лет мы видели несколько домов, которые имели действительно круглые или овальные участки либо в виде всей крыши, либо на башне или башне.Однако в некоторых случаях кривая создается за счет крыши, состоящей из нескольких сегментов. Сегментированные крыши легче покрыть кровлей, чем настоящие круглые. Однако круглые крыши могут быть выполнены с использованием металлических панелей со стоячим фальцем или определенной металлической черепицы, которые могут быть изогнутыми и изогнутыми по индивидуальному заказу.

Геодезические купола

Если вы счастливый обладатель геодезического купола, вы знаете, что кровля — это не то, чем вам нужно заниматься регулярно.Это сложно и дорого. И все же комфорт и безопасность вашего дома зависят от хорошей крыши. Хотя в течение многих лет мы избегали геодезических куполов, мы видели, как несколько квалифицированных подрядчиков по металлической кровле разработали отличные способы покрытия куполов красивой металлической черепицей. Свяжитесь с нами прямо сейчас, если у вас есть дом с куполом, который требует ухода за кровлей. Здесь довольно сложно объяснить, но металлические крыши — отличные купольные решения!

Gambrel Roofs

Часто описываемые как «крыши сараев», крыши Gambrel отличаются особой красотой.Они сочетают в себе некоторые черты мансардных и А-образных крыш с переходами уклона кровли. На таких крышах нередко можно услышать о проблемах на переходах между площадками. Преимущество металлической кровли состоит в том, что она легко вмещает переходную планку, которая проходит под кровлей более высокого уровня и выходит поверх нижней крыши. Металлические панели под шифер могут быть очень привлекательными на этих крышах.

ОСОБЕННОСТИ КРЫШИ

Даже имея более чем 35-летний опыт работы в кровельной индустрии, мы всегда сталкиваемся с «новыми вещами» на крышах, которые требуют настоящего планирования и изобретательности.Пожалуйста, позвоните нам по телефону 1-800-543-8938, если у вас на крыше есть что-то, что заставляет вас чесать голову. Ниже приведены три вещи, о которых вы, возможно, уже думаете.

Долины
Если у вашей крыши есть пересекающиеся плоскости, которые приводят к впадинам, мы рекомендуем вам поговорить со своим подрядчиком о том, как эти участки будут обрабатываться. Если на вашу крышу могут попасть листья деревьев, сосновые иглы, лед или снег, обработка долины должна позволять этому мусору стекать с крыши и не попадать в ловушку или вызывать закупорку воды.Кроме того, впадины — это участки кровли, подверженные сильному износу из-за большого количества воды, стекающей по ним. Металлические поддоны отлично справятся с этой задачей благодаря многолетней защите, не требующей обслуживания.

Расширяющиеся фронтоны
Расширяющиеся фронтоны возникают, когда конек (вершина) крыши шире, чем карниз (низ) крыши. Это особенно часто встречается в бревенчатых домах, они похожи на долины тем, что все, что поднимается вверх по расширенному фронтону, будет попадать в них. Необходима специальная обработка расширяющегося фронтона, которая не задерживает листья деревьев, снег и т. Д.Большинство стандартных двускатных крыш для металлических крыш не подходят для расширяющихся фронтонов.

Мертвые долины
Если на вашей крыше есть Мертвая долина, вы, вероятно, слишком хорошо это знаете, потому что это частые проблемные области. Мертвые впадины возникают, когда две секции крыши примыкают к своим спусковым краям. В результате обычно получается крыша с низким уклоном, по которой должно течь много воды. В некоторых случаях их можно решить с помощью больших металлических кастрюль. В остальных случаях с металлическими крышами обрабатывают различными мембранами или другими кровельными материалами.Если неметаллический кровельный материал используется в сочетании с металлической крышей, убедитесь, что есть план, который позволит заменить неметаллический материал до того, как возникнет необходимость в ремонте металлической крыши.

Если на вашей крыше есть участок, который вас беспокоит, просто напишите письмо Тодду Миллеру, нашему президенту и внутреннему гуру кровли. Он быстро и подробно отвечает на электронные письма, и с ним можно связаться по адресу. Отправьте описание вашей кровли и, если возможно, приложите фотографии.

Теги: геометрия крыши

Центр CE — Новые возможности для изоляции и вентиляции скатных крыш с деревянным каркасом

Утепленная скатная крыша с полостной вентиляцией

Бывают обстоятельства, когда горизонтальный потолок и чердачное пространство над ним не соответствуют требованиям дизайна здания. В таких случаях сборка может быть более компактной, создавая одновременно скатную крышу и наклонный потолок, но все же необходимо учитывать все те же потребности в барьерах и вентиляции.Обычный подход заключается в использовании элементов каркаса крыши, которые достаточно глубоки, чтобы выдерживать нагрузки на конструкцию, соответствовать необходимому уровню изоляции между ними и при этом обеспечивать пространство для вентиляции. В некоторых климатических зонах даже стропила размером 2 на 12 может быть недостаточно для достижения всего этого, поэтому может потребоваться более глубокая плоская ферма или другой конструктивный элемент. Тем не менее, водяной барьер по-прежнему будет оставаться на внешней поверхности сборки, в то время как воздушный барьер и замедлитель парообразования расположены вдоль внутренней поверхности.Изоляция устанавливается между элементами каркаса до необходимого или желаемого уровня в зависимости от типа и соответствующего R-значения на дюйм (например, войлок, аэрозольной пены и т. Д.). Глубина изоляции будет ограничена необходимостью постоянного вентиляционного пространства глубиной не менее 2 дюймов, которое позволяет воздуху проходить между потолком и коньковыми проемами, так что вентилируется каждое пространство каркаса (а не любое другое пространство, как некоторые могли бы комментарий). Обычно вдоль нижней стороны кровельной обшивки устанавливаются сплошные вентиляционные желоба или изоляционные барьеры, чтобы обеспечить сохранение пространства для вентиляции.

Изолированная скатная крыша с верхней вентиляцией

Если обеспечить достаточную вентиляцию и изоляцию на одной глубине элемента каркаса невозможно, альтернативой является создание дополнительного слоя вентиляции поверх слоя каркаса. В этом случае каркасная полость заполняется изоляцией или жесткая изоляция накладывается поверх деревянного каркаса и потолочной системы. В этом случае создается минимальное 2-дюймовое воздушное пространство в качестве «крыши» для отвода любой влаги, которая выходит через швы в изоляции.Вентиляционное пространство также помогает сохранять холодную нижнюю часть надводной поверхности, предотвращая таяние снега и образование ледяных плотин. Доктор Lstiburek рекомендует этот подход к перекрытию крыши, когда также используются структурные изолированные панели (SIPS), поскольку стыки панелей могут быть источниками утечки воздуха изнутри здания. Хотя такой подход к перекрытию крыши эффективен для вентиляции, его строительство может быть более дорогостоящим, поскольку оно включает создание вентиляционного канала, который должен поддерживать водный барьер обшивки и кровли.

Изолированная скатная крыша с вентиляцией сверху включает жесткую изоляцию с смещенными стыками и 2-дюймовым воздушным каналом для отвода влаги из крыши через вентиляционное отверстие конька.

Скатная кровля без вентиляции

В этом узле используется наклонная крыша / потолок с изоляцией, заполняющей всю глубину между потолком и обшивкой крыши. Это может быть жесткая изоляция, воздухонепроницаемая (т.е. служащая воздушным барьером) между внутренней и внешней поверхностью, такая как полиуретан с закрытыми порами или полиизоцианурат с присущими ему водо-, паро- и воздухонепроницаемыми свойствами. к изоляции.Это также может быть достигнуто путем напыления воздухонепроницаемой изоляции полностью между каркасом крыши на всю глубину. Или можно использовать изготовленные СИПС, если в них используется воздухонепроницаемая изоляция. В этих случаях кровельная система полагается на множество свойств изоляции и других материалов, чтобы сформировать полностью непрерывные воздушные, тепловые и влагозащитные барьеры. Следовательно, вентиляция не требуется и не предоставляется.

Невентилируемая изолированная наклонная крыша — это такая крыша, в которой обычно используется воздухонепроницаемая изоляция во всем или большей части пространства между элементами каркаса (показано светло-зеленым цветом на иллюстрации), обычно в виде изоляции из распыляемой пены.

Опции, распознаваемые кодом

Большинство строительных конструкций с деревянным каркасом соответствует Международному жилищному кодексу (IRC), в котором подробно описаны все аспекты деревянного каркаса. В частности, в главе 8 IRC конкретно рассматривается конструкция крыши и потолка, а в разделе R806 — вентиляция крыши. Для легких коммерческих или многоквартирных домов с деревянным каркасом будут применяться Международные строительные нормы и правила. Там в главе 12 рассматривается вентиляция крыши в разделе 1202.2 и таблица 1202.3. Взяв за основу все эти ссылки на код, мы можем просмотреть соответствующие положения следующим образом.

Узлы вентилируемой крыши

IRC Section R806.1 и IBC 1202.2.1 требуют «перекрестной вентиляции для каждого отдельного помещения с помощью вентиляционных отверстий, защищенных от попадания дождя или снега» как для «закрытых чердаков», так и «закрытых стропильных пространств, образующихся там, где потолки устанавливаются непосредственно на нижняя сторона стропил ». Это является основой как вентилируемого чердака, так и изолированной скатной крыши с вентилируемой полостью, описанных выше, и влияет на «надземную крышу», также описанную выше.Каждый код также предписывает минимальную площадь вентиляции: «Минимальная чистая свободная вентилируемая зона должна составлять ¹ ⁄ ₁₅₀ площади вентилируемого пространства». В каждом случае перечислены исключения для уменьшения объема вентиляции до ¹ ⁄ ₃₀₀ вентилируемой зоны при соблюдении определенных условий, которые снизят вероятность проникновения пара. В любом случае коды сначала определяют и предписывают минимально допустимые уровни вентиляции для сушки вентилируемой кровли.Кроме того, как IRC R806.3, так и IBC 1202.2.1 удовлетворяют требованиям минимального зазора в 1 дюйм между изоляцией и оболочкой для обеспечения надлежащего воздушного потока. Обратите внимание, что большинство ученых-строителей рекомендуют зазор не менее 2 дюймов для достижения наилучших характеристик (т. Е. Больше, чем минимум норм). Наконец, в правилах рассматривается необходимость проектирования и установки всех вентиляционных отверстий для обеспечения соответствующей защиты от атмосферных воздействий и предотвращения вторжения насекомых, грызунов и т. Д.

Как изменить угол наклона крыши | Home Guides

Домовладелец может захотеть изменить уклон или наклон крыши по множеству причин.Плоские или пологие крыши могут иметь протечки из-за плохого дренажа. На существующей крыше может не хватить места на чердаке для хранения вещей. Дополнение может выглядеть лучше с более высоким уклоном в старой части дома. Какова бы ни была причина, изменение уклона крыши требует удаления хотя бы части кровельного покрытия, а значительные изменения будут включать изменение основного каркаса путем установки новых стропил или ферм. Это требует хороших столярных и кровельных навыков.

Плоский или пологий

Измените уклон плоской или пологой крыши с помощью жесткого пенопласта определенного типа; По крайней мере, два разных типа изготавливаются из наклонных панелей.Удалите существующее кровельное покрытие до подстилающей деревянной обшивки. Убедитесь, что оболочка прочная, и удалите все выступающие гвозди. Отремонтируйте любую сломанную или поврежденную водой оболочку.

Установить панели из жесткого пенопласта различной конусности и толщины; Изоляционные панели обычно варьируются от уклона от 1/8 до 1/2 дюйма на фут, с листами, стыкованными вместе, чтобы покрыть длину крыши. Используйте один уклон от одного конца до другого или несколько различных типов уклонов для дренажа с двух или более сторон.Закрепите конические панели с помощью клея или механических креплений, в зависимости от рекомендаций производителя.

Установите все необходимые пароизоляционные или тепловые барьеры в соответствии с местными строительными нормами. Накройте коническую крышу мембраной, например, из этиленпропилендиенового мономерного каучука, термопластичного олефина или поливинилхлорида. Убедитесь, что металлический оклад правильно установлен на всех краях крыши и вокруг любых проходов, таких как дымоходы или вентиляционные трубы.

Скатная крыша

Измените уклон существующей наклонной крыши, удалив старую крышу и каркас.Снимите черепицу или другое кровельное покрытие и снимите мембрану и обшивку. Используйте монтировку, чтобы вытащить битую черепицу и деревянный настил. Зачистите крышу до стропил или ферм.

Удаляйте стропила или фермы по одному. Вытащите гвозди с помощью монтировки, а затем удалите их ломом или молотком. Бросьте старую раму на землю; обратитесь за помощью — не пытайтесь самостоятельно снимать и опускать стропильный или стропильный каркас. Осмотрите настенные заглушки после снятия всего каркаса и отремонтируйте или замените все поврежденные заглушки.

Используйте сборные фермы, чтобы укладывать новый скат на крышу. Сообщите поставщику фермы ширину и длину крыши и выбранный шаг, чтобы он мог изготовить фермы на заказ. Используйте уклон не менее 6/12, поднимаясь на 6 дюймов на фут уклона, чтобы обеспечить чердак для хранения вещей; получите специальные стропильные фермы чердачной крыши, чтобы освободить место внутри новой крыши.

Поднимите фермы на крышу с интервалом 24 дюйма. Прикрепите их к заглушкам с помощью обрамляющих гвоздей 16d и молотком через концы ферм в заглушки.Используйте уровень, чтобы отвесить каждую ферму. Стропила стропильных ферм накрыть ориентированно-стружечной доской, скрепленной оцинкованными гвоздями 8d. Нанесите металлический фартук на края и выступы, а также на любые отверстия или отверстия. Скрепите рубероид и закончите черепицей или другим кровельным покрытием.

Предупреждения

• Не пытайтесь строить крышу, если у вас нет навыков плотницкого и каркасного строительства.
• Обратитесь за помощью в снятии и установке кровельного материала. По возможности используйте строительные леса, чтобы получить прочную рабочую поверхность.

Писатель Биография

Боб Харинг был писателем и редактором новостей более 50 лет, в основном в Associated Press, а затем в качестве исполнительного редактора журнала «World» в Талсе, Окла. После выхода на пенсию он пишет рассказы о внештатных сотрудниках и еженедельно ведет колонку по компьютерной безопасности. Харинг имеет степень бакалавра журналистики Университета Миссури.

Как измерить и оценить крышу для подрядчиков по кровельным работам

Большинство подрядчиков по кровельным работам обычно измеряют крышу, вычисляя площадь крыши, а затем прибавляя 10% для возможных отходов.Когда кровельные подрядчики пользуются большим спросом, например, во Флориде после урагана, такой способ оценки крыши может быть приемлемым, но на более узком рынке вам, возможно, потребуется более точные навыки оценки, чтобы конкурировать с вашими конкурентами и выгода. Здесь я покажу вам, как получить быструю и очень точную оценку кровли для всех типов крыш.

Перед тем, как подавать заявку на кровельные работы, необходимо знать, сколько будут стоить материалы. Чтобы знать, сколько материалов вам понадобится, вы должны знать размер крыши.Для начала вам нужно будет измерить общую площадь крыши. Затем вам нужно будет измерить длину выступов, граблей (фронтонов), бедер, впадин и карнизов. Если работа связана с установкой новой конструкции крыши, вы можете получить размеры по чертежам; однако, если крыша заменяется или ремонтируется, вам нужно будет измерить крышу самостоятельно.

Многие кровельщики начинают измерять крышу с измерения карниза. На двускатной крыше вам нужно будет измерить только в одном направлении.На вальмовой крыше вам нужно будет измерить в двух направлениях.

После того, как вы сделаете замеры карниза, вам нужно будет измерить ширину крыши. Чтобы измерить ширину двускатной крыши, вам нужно будет привязать рулетку к одному из карнизов и провести ее до противоположного карниза. Таким же методом вы будете измерять ширину вальмовой крыши.

После того, как вы измерили ширину крыши, вам нужно будет измерить длину крыши.Чтобы измерить длину вальмовой крыши, вам нужно будет прикрепить измерительную ленту к карнизу у стропила конька, провести ее вверх по стропилам конька, по всей длине конька, а затем обратно вниз. конек стропила спускается до противоположного карниза. Вы можете измерить конек, пока снимаете длину крыши. Если вы получите длину двускатной крыши, просто измерьте конек. На двускатной крыше конек и длина будут одного размера.

После того, как вы измерили длину крыши, вам нужно будет измерить впадины и вальмы.Вам нужно будет получить эти размеры, чтобы знать, сколько металла гребня (покрытия бедра) и ендовы.

При измерении крыши некоторые измерения должны быть более точными, чем другие. Например, вы можете немного ошибиться с измерением гребня, бедра или впадины, и это не повлияет на ваши расходы. Однако, если вы не получите точных измерений ширины или длины крыши, это может стоить вам больше материалов, чем вы предполагали, если вы недооцените, или это может стоить вам работы, если вы переоцените и, следовательно, предложите завышенную цену.Если бы вы измерили крышу 100 на 120 футов, которая на самом деле была 101 на 121 фут, разница составила бы 221 квадратный фут, что составляет 2,21 квадрата кровельных материалов, что может стоить несколько сотен долларов.

При измерении кровли ВСЕГДА необходимо рисовать схему кровли. Ваш эскиз плана крыши должен включать размеры, уклоны, препятствия и проходы, а также любые другие необычные ситуации, такие как области мягких мест, гнилое дерево и любые другие препятствия.

Когда у вас будут все измерения, вы сможете использовать их для расчета площадей, уклонов, углов и коэффициентов допуска.Давайте продолжим и сделаем пример простой крыши.

Как измерить плоскую крышу

Взглянув на план крыши выше, вы можете увидеть фактические размеры. Плоская крыша такой конструкции, вероятно, проще всего измерить. Очевидно, что не все крыши будут такими простыми, но это, по крайней мере, хорошее начало, чтобы научиться измерять крышу.

При измерении крыши, подобной показанной выше, вам нужно будет разделить ее на прямоугольники, как мы это делали в Изображение 1.2 . Затем вы вычислите площадь прямоугольников и сложите их. Это известно как метод измерения положительной кровли. Итак, вы найдете площадь секций A, B и C и сложите их вместе, чтобы получить площадь всей крыши. Чтобы найти площадь прямоугольника уровня, умножьте длину на ширину.

Площадь прямоугольника уровня = длина x ширина

Пример 1.1

Метод измерения положительной крыши

Метод положительного измерения крыши требует, чтобы вы разбили крышу на измеримые секции.Для изображение 1.2 найдите площадь всех секций крыши, а затем сложите их вместе, чтобы найти общую площадь крыши.

Площадь сечения A = 20 ′ x 60 ′ = 1200 квадратных футов

Площадь участка B = 20 ′ x 40 ′ = 800 квадратных футов

Площадь сечения C = 20 ′ x 20 ′ = 400 квадратных футов

Таким образом, общая площадь верхнего плана крыши составляет 1200 квадратных футов + 800 квадратных футов + 400 квадратных футов = 2400 квадратных футов

Пример 1.2

Метод измерения отрицательной крыши

Чтобы найти площадь крыши с помощью метода отрицательного измерения крыши, вы продлите линию крыши за крышу, чтобы сформировать единый прямоугольник.Затем вы вычтете прямоугольные области, лежащие за пределами крыши.

Сначала вам нужно удлинить линии крыши, чтобы сформировать единый прямоугольник.

60 ′ x 60 ′ = 3600 квадратных футов расширенный прямоугольник

Затем вам нужно найти площадь прямоугольников за пределами площади крыши. Вы можете видеть на Изображение 1.3 , что области за пределами плана крыши разделены на секции A и B. Мы найдем области этих секций, а затем вычтем их из нашего расширенного прямоугольника.

Площадь сечения A = 20 ′ x 20 ′ = 400 квадратных футов

Площадь участка B = 20 ′ x 40 ′ = 800 квадратных футов

Общая площадь за пределами планировки крыши составляет 800 кв. Футов + 400 кв. Футов = 1200 кв. Футов.

3600 квадратных футов — 1200 квадратных футов = 2400 квадратных футов

Вы можете видеть, что использование метода измерения отрицательной крыши дает тот же результат, что и метод измерения положительной крыши.

Как измерить периметр плоской крыши

Периметр плоской крыши — это общая длина, измеренная по краям крыши.Внешние края большинства крыш — это не простые прямоугольники и квадраты. На большинстве крыш есть углубления, которые затрудняют измерение периметра крыши.

Формула для определения периметра крыши:

L + W + L + W + R + R = Периметр крыши

или

2L + 2W + 2R = Периметр крыши

или

2 (Д + Ш + П)

Формула крыши без выемок:

2 (Д + Ш) = Периметр крыши

Пример 1.3

Давайте попробуем пример. Измерьте периметр крыши изображение 1,5 .

Периметр крыши:

2 x (25 ′ + 15 ′ + 5 ′) = 90 погонных футов

НАКЛОНКИ КРЫШИ

Наклон крыши определяется подъемом (в дюймах) на 12 дюймов длины крыши. Например, крыша «4 из 12» — это крыша, которая поднимается на 4 дюйма на каждые 12 дюймов горизонтального пробега.

Формула для определения уклона крыши:

Наклон = общий подъем / общий пробег

Уклон крыши = Подъем (в дюймах) / 12 (дюймов на фут пробега)

Уклон крыши = (общий подъем / общий пробег) x 12

Пример 1.4

Давайте воспользуемся примером, чтобы найти уклон крыши на изображении 1.7.

Уклон крыши = 5 футов / 10 футов x 12 = 6 дюймов подъема на 12 дюймов спуска.

Таким образом, имеется 6 дюймов подъема для 12 дюймов пробега, что делает эту крышу «6 из 12»

Шаг кровли

Чтобы найти уклон крыши, необходимо разделить общий подъем крыши на общий пролет крыши.

Шаг = общий подъем / общий диапазон

Наклон = 2 x шаг

Обычно уклон кровли используется строителями, но иногда это все, что есть у кровельщика.Вы можете преобразовать уклон крыши в уклон крыши. Вот как это сделать.

(2 x уклон крыши) = уклон

умножьте уклон на 12, и вы получите уклон крыши.

Пример 1.5

Преобразование 1/3 ската в скат крыши.

Наклон = (2 x (1/3))

= 2/3

Уклон крыши = (2/3) x 12 = 8

Следовательно, крыша является крышей «8 на 12»

Как измерить уклон крыши

Для измерения уклона крыши вам понадобится уровень и рулетка.Отметьте свой уровень в 12 дюймах от одного из концов. Держите этот конец на крыше и поднимайте уровень, пока пузырек уровня не окажется в центре. Теперь измерьте расстояние между крышей и отметкой 12 дюймов на вашем уровне. Это измерение — рост более чем на 12 дюймов. Если расстояние между отметкой 12 дюймов на вашем уровне и крышей составляет 5 дюймов, тогда крыша будет крышей «5 на 12», если расстояние составляет 4 дюйма, то это крыша «4 на 12», и если расстояние составляет 3 дюймов, то крыша будет крышей «3 в 12».

Стропила

Стропила — это наклонная часть каркаса крыши, на которую опирается кровельное покрытие и настил.

Стропила обыкновенная — Стропила обыкновенная простирается перпендикулярно от внешней стены до коньковой доски.

Стропила конька — Стропила, проходящая параллельно стропилам конька от края внешней стены до конца коньковой доски.

Бедренные стропила — Бедренные стропила проходит по диагонали от внешнего угла здания до конца коньковой доски.

Hip Jack Rafter — Стропило Hip Jack проходит от края внешней стены до бедра.

Стропила Valley Jack — Стропила Valley Jack проходит перпендикулярно от коньковой доски к стропильной балке.

Измерение длины стропил

Взгляните на изображение 1.11. По длине край карниза проходит горизонтально до уровня земли. Таким образом, вы сможете узнать фактическую длину прямо из планов.То же самое можно сказать и о коньковой доске, так как коньковая доска проходит горизонтально и на уровне земли. Однако вы не сможете узнать точную длину обычных стропил, просто взглянув на планы, потому что крыша наклонная. Длина в плане обычных стропил известна как пролет стропил. Пролет стропила — это длина в плане, измеренная от края карниза до конька. См. Изображение 1.12 для лучшего понимания.

Чтобы определить фактическую длину стропила на виде сверху или с высоты птичьего полета, вы можете просто использовать таблицу преобразования уклона крыши, показанную на изображении 1.13. В таблице преобразования представлены коэффициенты уклона крыши, которые можно умножить на длину вида в плане (пролет). Например, если вы хотите вычислить фактическую длину обычных стропил с длиной в плане 10 футов для крыши «10 из 12», вы просто умножите длину растений на коэффициент «10 из 12» для обычных стропил. Следовательно, фактическая длина будет 10 ′ x 1,302 = 13,02 ′ .

Коэффициенты в столбце 3 на рисунке 1 .13 используются для нахождения фактической длины впадин и шатровых стропил, используя пробег долинных стропил или шатровых стропил. Коэффициенты в столбце 4 изображения 1.13 используются для определения фактической длины стропил ендовы и бедра с использованием длины стропила в плане. Коэффициенты в столбцах 3 и 4 предполагают, что стропила вальмы и впадины установлены под углом 45 градусов. Пожалуйста, обратитесь к рис. 1.14 для лучшего понимания хода бедра или впадины по сравнению с длиной бедра или впадины в плане.У обычных стропил и стропильных ног длина в плане и длина стропил одинаковы; тем не мение; это не относится к стропилам вальмы и впадины, как вы можете видеть на изображении 1.14 .

обычных стропил: пролет равен длине плана

стропила вальмы и впадины: пролет не равен длине плана

Пример 1.6

Давайте попробуем на примере. Посмотрите на изображение 1 .15 Предположим, что крыша на изображении 1.15 представляет собой скатную крышу 5 на 12. Какова реальная длина обычных стропил, идущих от карниза до стропила конька? Как вы можете видеть, длина пробега составляет 10 футов, а поскольку уклон крыши составляет 5 из 12, коэффициент уклона крыши равен 1,083. Уравнение фактической длины обычных стропил:

Фактическая длина = длина участка x коэффициент уклона крыши

, поэтому в нашем примере

10 ′ x 1,083 = 10,83 погонных футов

, поэтому фактическая длина общих стропил равна 10.83 погонных фута

Какова фактическая длина вальмовых стропил?

Вылет шатровых стропил составляет 10 футов, а коэффициент уклона вальмовых и ендовых стропил для крыши 5: 12 при умножении на длину спуска составляет 1,474. Таким образом, для нашего примера фактическая длина бедренных стропил составляет 10 футов x 1,474 = 14,74 погонных фута.

Какова фактическая длина стропил ендовы? Вы можете видеть, что ширина слухового окна 10 футов. Разделите ширину на 2, и вы получите бег по долинам. 10 ’/ 2 = 5 ′ , поэтому длина впадин составляет 5 погонных футов. Теперь давайте найдем фактическую длину стропил ендовы. Длина впадины составляет 5 футов, а коэффициент уклона крыши 5 из 12 при умножении на длину хода составляет 1,474. Таким образом, для нашего примера фактическая длина стропил ендовы составляет 5 футов x 1,474 = 7,37 погонных фута.

Как измерить периметр скатной крыши

Периметр вальмовой крыши или вальмовой крыши проходит горизонтально до земли.Взгляните на изображение 1.16 и изображение 1.17 в качестве наглядного примера для лучшего понимания. Вы можете определить длину и ширину, просто используя размеры из плана крыши. Таким образом, вы можете найти периметр вальмовой крыши или вальмовой и двускатной крыши, используя ту же формулу, которая используется для определения периметра плоской крыши.

Периметр = 2 (Д + Ш + П)

Если в здании нет ниш, формула:

Периметр = 2 (Д + Ш)

пример 1.7

Найдите периметр крыши на снимке 1.15

Периметр = 2 (25 футов + 30 дюймов) = 110 погонных футов.

Когда вы пытаетесь найти периметр двускатной крыши, вы также должны учитывать наклон двускатной крыши. Поскольку край фронтона (в терминологии кровли именуемый граблями) проходит по диагонали от земли, длина в плане не является фактической длиной. Если бы вы использовали длину плана для определения периметра двускатной крыши, ваши измерения были бы короткими, что привело бы к недооценке необходимых материалов, таких как карниз, стропила и облицовочная доска.Чтобы найти периметр двускатной крыши, ваша формула:

Периметр двускатной крыши = 2 (длина + фактическая ширина)

Фактическая ширина = (Ш x коэффициент уклона крыши)

Таким образом, формула периметра двускатной крыши:

Периметр = 2 (длина + (ширина x коэффициент уклона крыши))
