Многопроволочный кабель: Выбор. Одножильный (однопроволочный) и многожильный (многопроволочный)кабель?

Выбор. Одножильный (однопроволочный) и многожильный (многопроволочный)кабель?

Провод одножильный – в качестве токопроводящего элемента используется только одна жила, имеющая сечение из стандартного ряда.

Провод многожильный – токопроводящим элементом являются (чаще всего) переплетенные между собой несколько проводников, имеющие суммарное сечение в стандартных величинах. Среди проводящих жил может вплетаться непроводящая нить (обычно напоминающая капрон) для увеличения эластичности кабеля.

Провод одножильный.Учитывая, что одно и то же свойство провода может стать как достоинством, так и недостатком (в зависимости от требований при монтаже), мы не станем повторять распространённую ошибку в описании каждого из двух видов. Мы просто укажем их особенности, помогающие сделать правильный выбор.

1. Провод одножильный

    Часто ему отдают предпочтение из-за сравнительно невысокой цены (в сравнении с многожильным проводом равного сечения).
    Более высокая жёсткость позволяет выполнить разводку в щитке значительно красивее, чем петлями из гибкого кабеля.

К тому же жёсткие зачищенные концы не требуют опрессовки при установке в автоматические выключатели и другие приборы.
    Подключение светильников, розеток и выключателей (при условии использования одного-двух проводников с моножилой) происходит проще и быстрее, чем многожильными проводами.
    Скрутка, состоящая из нескольких жёстких жил, легче подвергается обжиму клеммами или сварке, что является основными требованиями по ПУЭ.
    При установке в штробу или пластиковый короб, более жёсткий кабель «держит форму», оставаясь на своём месте.
    Силовые кабели больших сечений предпочтительнее выбирать из числа одножильных из соображений цены и механической прочности.
    В большинстве случаев, вопреки мнению некоторых «доморощенных» электриков, надёжнее и эффективнее использовать именно одножильные провода.

2. Провод многожильный

    При укладке в пластиковые кабель-каналы (или короба) более гибкий многожильный. Многожильный провод легче «вписывается» в угловые повороты.

В один такой канал  проще уложить несколько плоских гибких кабелей, чем жёстких одножильных собратьев такого же сечения.
    Гибкий многожильный провод значительно легче «упаковывается» в коммутационные коробочки, под розетки и выключатели. Этот фактор имеет решающее значение при больших количествах соединений в одной коробке.
    При использовании специального оборудования для опрессовки и наконечников, контакты становятся не менее прочными и надёжными в сравнении с одножильными проводами.
    Все проводники имеют «поверхностную проводимость» (или «скин-эффект»), подразумевающую неравномерность в распределении тока по сечению: электрический ток «вытесняется» к поверхности проводника. Так как суммарное значение площадей поверхности у множества проволок в многожильном проводе больше, чем в одножильном, то и его проводимость ощутимо выше, а нагрев при этом – ниже.

Указанные выше различные свойства одножильных и многожильных проводов сами диктуют целесообразность их применения. Стационарная проводка в квартире, как и прокладка силовых кабелей средних и больших сечений, предпочтительно выполняется одножильными проводами. В промышленности именно такими проводами электроэнергия поставляется в сеть. На железной дороге все контактные провода производятся только одножильными, обеспечивая надёжное энергоснабжение подвижного состава.

Но там, где особенно важна устойчивость к многократным изгибам и вибрациям, оправданным является применение многожильных гибких проводников. Особенно это относится к бытовым и промышленным удлинителям, передающим питание к подвижным устройствам и агрегатам, электропроводке в автомобилях, проводам наушников и аудиосистем.

Какие провода лучше: одножильные или многожильные

Достаточно часто можно услышать, как пытаются сравнить эти два вида кабельной продукции и выяснить, какие провода лучше, многожильные или одножильные? Сразу скажем, что такая постановка вопроса вообще некорректна и показывает некомпетентность вопрошавшего. Ведь также можно спросить: «Что лучше, лопата или молоток?», а ответ зависит не от предметов, а от вида деятельности, который будет осуществляться при помощи определённого инструмента.

Выбор типа проводника в кабеле или проводе в такой же степени зависит от 1) места расположения и 2) условий эксплуатации. Поэтому, вместо того чтобы ломать копья, лучше поближе «познакомиться» с кандидатами для выбора, узнать их особенности и отличия, а уж затем и решать, какой куда лучше.

Что такое одножильный и что такое многожильный провода

В прямом смысле слова выражение «одножильный и многожильный» не относится к данному вопросу, так как слово «жилы» относится к общему количеству проводников в кабеле или проводе, а не к структуре отдельной жилы. Правильно было бы сказать однопроволочная или многопроволочная жила. Но прижилось, почему-то, выражение «многожильные». Для правдивости информации мы будем употреблять правильный термин, но и осуждать тех, у кого вошёл в привычку другой вариант, тоже не будем, не наше это дело.

Провод однопроволочный – имеющий в качестве токопроводящего элемента только одну жилу, с сечением из стандартного ряда (0,5-1-1,5-2,5-4 и т.д. мм кв.)

Провод многопроволочный – как токопроводящий элемент – это несколько проводников, переплетённых между собой, имеющих суммарное сечение в тех же стандартных величинах. Допускается вплетение непроводящей нити (обычно напоминающей капрон) в проводящие жилы для большего увеличения эластичности всего кабеля.

Особенности каждого из двух видов проводов

 Ураган выдерживает и гибкая травинка, и негнущееся дерево, поэтому и мы должны понимать, что такие же свойства проводов (при определённых обстоятельствах и требованиях монтажа) также могут стать как недостатком, так и достоинством. И, вместо того чтобы поддерживать диспуты о «лучшести», мы представим полную картину, указав на особенности каждого вида жил, помогающие в правильном выборе при конкретных ситуациях.

1. Однопроволочная жила.

• При равных сечениях с многопроволочной, цена у однопроволочной жилы существенно ниже, а при больших объёмах монтажа это уже реальная экономия.
• Так как жёсткость гораздо выше, то и разводка в щите гораздо удобнее и красивее, чем вид петель гибких проводов. А зачищенные концы моножилы не требуют опрессовки перед установкой в защитную автоматику.

• Подключить розетки, выключатели и светильники гораздо проще и надёжнее.
• Скрутку из нескольких жёстких жил гораздо легче обжать в клеммах или сварить, что является одним из основных требований ПУЭ к качественному электрическому контакту.
• Укладка в штробе или пластиковом коробе жёсткого кабеля чуть сложнее, но за счёт удержания формы гораздо долговечнее.
• Механическая прочность силового однопроволочного кабеля, особенно при больших сечениях, выше, поэтому их выбор предпочтительнее для стационарной прокладки.

Итог: что бы ни говорили «доморощенные» электрики, но в большинстве бытовых электрических систем более эффективно и грамотно применять именно провода с однопроволочными жилами. В большинстве, но не во всех, рассмотрим и другую сторону медали.

2. Многопроволочная жила.

• Проводка, реализованная в пластиковых кабель-каналах (или по-другому, коробах) обязательно имеет углы и изгибы, поэтому более гибкий многопроволочный кабель имеет преимущество, легче «вписываясь» в углы и повороты. В одном коробе легче укладывать несколько гибких, чем жёстких проводов, что экономит короба и время.
• Вопрос «упаковки» в пластиковые подрозетники, и коробочки для выключателей и коммутации тоже не последний. Мягкие проводники пакуются легче, особенно актуален этот факт при большом количестве соединений, находящихся в одной коробке.
• Для создания хорошего контакта при подключении многопроволочных проводников к автоматике или оборудованию применяются специальные наконечники, устанавливаемые при помощи опрессовочных клещей.
• Даже при стандартной частоте в 50 Гц (а при увеличении частоты, например, в звуковых или сигнальных кабелях) наблюдается скин-эффект или «вытеснение» электротока к поверхности проводников. То есть, ток имеет большую плотность у поверхности, чем в середине сечения проводника. Многопроволочные жилы, имея большую площадь поверхности, чем однопроволочные, решают проблему, меньше нагреваясь и сокращая потери.

Области применения одно- и многопроволочных проводов

Так сам собой и напрашивается обоснованный вывод: каждый из них хорош, если находится на своём месте. Свойства, указанные выше, без споров и колебаний показывают, где целесообразнее использовать каждый вид проводов.

Стационарная проводка силовых кабелей в домах, квартирах и промышленных объектах при средних и больших сечениях жил кабелей предпочтительнее выполняется однопроволочными проводниками (если нет особых требований). На электрифицированных железных дорогах все контактные провода имеют именно такое исполнение, служа надёжно и долго.

Нестационарная проводка, применяемая там, где требуется высокая устойчивость к вибрациям и многократным изгибам, невозможна без использования гибких многожильных проводников.

Таким образом, бытовые и промышленные удлинители, предающие питание от источника до потребителя – передвижным агрегатам и устройствам, а также значительная часть электропроводки в автомобилях, провода наушников и аудиосистем имеют многопроволочные проводники.

Провод ПВС 3×1,5 380В/660В медный многопроволочный гибкий, ГОСТ, по 10 м

Провод ПВС 3х1,5 380В/660В медный многопроволочный гибкий, ГОСТ 7399-97, бухты по 10 м в полиэтиленовой пленке

Краткое описание и применение кабеля ПВС

Провод ПВС со скрученными жилами, с ПВХ изоляцией, с ПВХ оболочкой на напряжение до 380В для систем 380 В / 660 В.

Предназначен для подключения:

• бытовых электроприборов
• электроинструментов
• стиральных машин
• холодильников
• средств малой механизации для садоводства и огородничества

Надежный провод для изготовления удлинительных шнуров.

Провод ПВС – это гибкий кабель, используемый для прокладки проводов внутри помещений и подключения бытовых электроприборов и техники с низкой потребляемой мощностью, а также полупрофессионального электроинструмента к источникам питания с номинальным напряжением до 660 Вт.

Как всего он используется для разведения и монтажа освещения. Расшифровка аббревиатуры ПВС означает:

• П – электротехническое изделие принадлежит к классу проводов, используемых для распределения электрической энергии;
• В – кабель находится в изоляционной оболочке из винила, используемого как для общей изоляции, так и для каждой внутренней жилы;
• С – кабель используется для соединения электрического оборудования и сетей.

Провод ПВС наилучшим образом подходит для прокладки в условиях, требующих большого количества перегибов кабеля, поскольку он практически независим от этого показателя. При расположении с радиусом перегиба не менее 4 см кабель будет безотказно служить до 5000 рабочих часов. Фактический срок службы ПВС проводов составляет от 6 до 10 лет.

Провод ПВС – это гибкий кабель, используемый для прокладки проводов внутри помещений и подключения бытовых электроприборов и техники с низкой потребляемой мощностью, а также полупрофессионального электроинструмента к источникам питания с номинальным напряжением до 660 Вт. Как всего он используется для разведения и монтажа освещения. Расшифровка аббревиатуры ПВС означает:

• П – электротехническое изделие принадлежит к классу проводов, используемых для распределения электрической энергии;
• В – кабель находится в изоляционной оболочке из винила, используемого как для общей изоляции, так и для каждой внутренней жилы;
• С – кабель используется для соединения электрического оборудования и сетей.

Провод ПВС наилучшим образом подходит для прокладки в условиях, требующих большого количества перегибов кабеля, поскольку он практически независим от этого показателя. При расположении с радиусом перегиба не менее 4 см кабель будет безотказно служить до 5000 рабочих часов. Фактический срок службы ПВС проводов составляет от 6 до 10 лет.

Наименование товара:	Провод ПВС 3х1.5 белый ТРТС(10м)
Наименование в прайсе производителя:	ПВС 3х1. 5 белый — 10м
Класс:	10201050 — Провода и шнуры различного назначения
Страна:	Россия
Производитель:	Ореол
Артикул расширенный:	71105
Ед.измерения:	м
Упаковки:	10 м
Сертификат:	C-RU.ПБ68.B01931

Кабели не предназначены для прокладки открытым способом в земле (траншеях).

Конструкция кабеля ПВС

Для изготовления круглых многопроволочных жил проводов ПВС используется мягкая проволока из меди, но допускается и применение проволоки без покрытия. При использовании луженых проводов маркировка кабеля должна иметь буквенное обозначение «л». Если кабель изготовлен из проводов, предназначенных для армирования арматурой, его маркировку дополняют буквой «т».

Каждая жила имеет свою изоляционную оболочку, сделанную из мягкого поливинилхлорида (ПВХ). Провод ПВС может иметь до пяти токопроводящих жил в виде скрутки без заполнителя. В некоторых пятижильных проводах жилы скручивают вокруг диэлектрического сердечника.

Внешняя изоляционная оболочка кабеля изготавливается из пластиката ПВХ и накладывается поверх фазной скрутки с заполнением пустот между жилами. Благодаря этому кабель имеет круглую форму. Общая оболочка легко снимается, режется и даже рвется – можно с легкостью провести её снятие без риска повреждения изоляции жильных проводов.

Количество жил:	3
Сечение жилы, мм2:	1.5
Марка:	ПВС
Напряжение, В:	380
Материал изоляции:	ПВХ пластикат
Материал оболочки:	ПВХ (PVC)
Конструкция жилы:	Многопроволочная
Наличие защитного покрова:	Нет
Наличие экрана:	Нет
Материал жилы:	Медь
Температура эксплуатации:	От -40 до +40
Температура монтажа:	До -15С
Сфера применения:	Для присоединения электрических машин и приборов бытового назначения
Расцветка провода:	Белый
Гарантийный срок, мес:	60

Какой провод лучше многожильный или одножильный для проводки в доме

На чтение 4 мин Просмотров 239 Опубликовано 02. 07.2019 Обновлено 15.06.2019

Рынок электроники наполнен тысячами моделей проводов. Невозможно изучить все перед выбором. Чтобы не запутаться, нужно понимать различия и особенности видов, уметь читать маркировку.

Многожильный и многопроволочный провод

Перед тем как разбирать, какой провод лучше многожильный или одножильный для проводки в доме, нужно уточнить тонкости различия между жилой, проводом, кабелем, электрошнуром. Путаница в понятиях приводит к неверному употреблению определений «многожильный» и «многопроволочный».

• Жила — проводник тока. Она не является готовым изделием — только его базовым элементом. Изготавливают жилы из металлов со слабым сопротивлением — меди и алюминия. Конструкция проводника однопроволочная (круглого и фасонного сечения) или многопроволочная (металлические нити идут параллельно или переплетаются различными видами скруток).
• Провод состоит из одной или нескольких жил в изоляции. Дополнительно может быть защищён неметаллической оплёткой.
• В кабеле изолированные жилы (1 и более) помещаются в оболочку, которая формируется в зависимости от условий прокладки и эксплуатации. Покрытие может обеспечивать использование изделия под землёй, под водой, содержать экран защиты, броню. Пространство между проводниками заполняется наполнителем.
• Шнуры отличаются высоким уровнем гибкости. Они служат для подключения мобильных устройств к сети. Название выходит из употребления.

Провод, кабель и шнур — кабельные изделия. По числу проводящих элементов могут быть одножильными и многожильными, по строению проводника — однопроволочная жила (моножила) и многопроволочная жила. Электрический кабель, в отличие от провода, можно прокладывать открыто без коробов, труб и эксплуатировать в сложных условиях (в земле, под водой). Шнуры соединяют бытовые приборы с сетью.

Одножильные провода бытового использования

Окраска проводов ПВ 1

С 2001 года применение алюминиевых проводников в жилых зданиях запрещено, поэтому рассматривать стоит только продукцию из меди.

• ПВ-1 — моножила в ПВХ изоляции. Маркировка указывает на тип изделия — провод, изоляцию — винил (поливинилхлорид), класс гибкости — 1. Согласно ГОСТ Р 53768–2010 изделие маркируется ПуВ — провод установочный, изоляция содержит винил. В жилых помещениях актуально сечение жилы от 0,5 мм2 до 6 мм2. Модели данного размера выпускают в жёлто-зелёной изоляции, что объясняется распространённым применением ПВ-1 для PE-проводников заземления. Провод подходит для стационарной одиночной прокладки. Радиус изгиба не превышает 10 внешних диаметров. Базовый вариант отличается универсальностью и дешевизной.
• ПВ-3 состоит из изолированного ряда скрученных медных нитей. Новая маркировка — ПуГВ, где Г — гибкий. Отличается от ПВ-1 радиусом изгиба — 5+ диаметров.

Теоретически провода с одной жилой подходя для монтажа электроцепей освещения, подключения различных установок в жилых и нежилых помещениях. Силовую проводку удобнее оформлять многожильными кабелями, а одножильным поручить обособленное заземление или нейтраль.

Электрики используют ПуВ и ПуГВ в сборке распределительных и распределительно-учётных щитов.

Распространённые многожильные кабельные изделия

Одножильный провод или многожильный: классы гибкости проводов

Выбор продукции с несколькими каналами шире.

Выбор стационарной проводки зависит от условий эксплуатации помещения: влажность, пожароопасность, температура. Для квартир и помещений, где постоянно находятся люди, нельзя экономить на безопасности — стоит выбрать кабеля NYM или ВВГ нг-LS. Здания менее значительные можно оборудовать бюджетными ППВ.

Необходимое число жил определит даже начинающий электрик. В самой простой однофазной цепи понадобится либо двужильное соединение, либо фаза и ноль могут идти по отдельным моножилам. Трёхфазная система предполагает минимум 4 токопроводящих канала. Если на каждый пустить разные провода, их количество осложнит укладку, создаст путаницу и нагромождения. Многожильное изделие упорядочивает, облегчает монтаж, формирует эстетичную проводку.

Многожильный кабель для проводки в квартире. Одножильный или Многожильный

Такой вопрос является чисто риторическим. И ответ на него известен заранее. Выбор кабеля или провода будет зависеть от многих исходных данных, например от целей и условий работы, а также от его локализации. Для перехода к освещению основного вопроса необходимо рассмотреть свойства одножильного и многожильного кабелей.

Как следует из самого определения, одножильный кабель содержит одну металлическую жилу с определенным сечением. Соответственно многожильный кабель состоит из нескольких проводников переплетенных между собой. Сечение определяется суммарно по стандартной схеме. Иногда между жилами пропускается нить по типу капроновой, которая не обладает проводниковыми свойствами, но улучшает гибкость провода. У каждого из упомянутых типов кабелей имеются свои положительные и отрицательные моменты, что определяется по каждому конкретному случаю, исходя из учета которого и следует делать выбор.

Начнем с одножильного кабеля, который несколько более популярен, прежде всего, за счет того, что имеет небольшую цену. Но помимо относительной дешевизны он имеет большую жесткость, что облегчает монтажные работы, а концы такого кабеля не нуждаются в опрессовке. Более легкое и удобное подключение электропотребителей (выключателей, розеток и пр.), по сравнению с многожильными кабелями. Если соединение выполняется по типу скрутки, то ее легче впоследствии обжать клеммой или подвергнуть сварке. Более легкая укладка жесткого одножильного кабеля в канал или штробу. Одножильные кабеля с большими сечениями для силовых сетей лучше подходят ввиду их большей прочности и более выгодной цены. При грамотном подходе одножильные провода вполне можно использовать не нарушая ПУЭ, не теряя эффективность и при этом сэкономить.

Характеризуя свойства многожильных кабелей и проводов можно отметить следующие моменты:

• Многожильный кабель за счет своей эластичности хорошо, компактно помещается в коробки, под выключатели и розетки. Это очень важно, когда в одном месте размещается много соединений.
• При размещении в кабель-каналах многожильным кабелем легче проходить поворотные углы по ходу линии прокладки. Количество таких проводов укладываемых в один канал больше, чем соответственно одножильных с аналогичным сечением.
• Для придания прочности соединениям при опрессовке существует специальное оборудование позволяющее обеспечить высокопрочный контакт, не уступающий таковому у одножильных кабелей.
• 4. В силу конструктивных особенностей у многожильных проводов относительно выше проводящая способность и заметно ниже нагревание при нагрузке

Исходя из вышеуказанных характеристик можно сделать правильный выбор в пользу того или иного кабеля. В частности монтаж электропроводки в квартире, доме, а также монтаж силовых линий больших и средних сечений лучше делать одножильными кабелями. Одножильными кабелями монтируются линии на производственных объектах и промпредприятиях. На железнодорожном транспорте.

Существую условия, когда, несомненно, лучше использовать многожильные кабеля. Это, прежде всего места, где предполагаются многочисленные изгибы и повороты по ходу линии. В частности, это свойственно для удлинителей, которые используются при подключении электропитания в промышленности или в быту, например подводка кабеля к движущимся устройствам, или монтаж электропроводки в автомобилях и спецтехнике, при использовании множества других бытовых электропотребителей (аудиосистемы, вентиляторы и пр.).

Кабель АВБбШв выпускается как в одножильной, так и в многожильной конфигурации.

Электрические кабели можно разделить на одножильные и многожильные, так же их называют твёрдые и мягкие, или моножильные и гибкие. Как их не назови, первые имеют одну жилу, а вторые несколько жил. Одножильный и многожильный провод являются одним из наиболее важных типов проводов для электрики и электроники. Каждый тип кабеля имеет свои сильные и слабые стороны. Есть потребность в обоих типах проводки, в то время как в конкретных проектах требуется один конкретный тип провода, который будет использоваться. При выборе типа провода, который будет использоваться в проекте, прежде всего следует учесть такие факторы как его гибкость, стоимость и конечно же область применения.
Гибкость провода

В оборудование, которое имеет большой диапазон движения, требуется именно гибкий многожильный провод. Как правило, чем больше жил в проводе, тем он становится более приспособленным для сгибания, то есть более мягким. Если одножильный кабель большого сечения, то согнуть его руками иногда просто невозможно, с многожильными такого же сечения дело обстоит иначе.
Область применения проводов

Многожильный провод

Гибкость провода необходима в кабеле различных бытовых приборов, удлинителях, в автомобильной проводке и т.д. Твердый медный провод может быть использован только в ситуациях, когда никакого движения кабеля не требуется. Твердый медный провод используется в электродвигателях, катушках, бытовой электропроводке и т.д.
Стоимость проводов

Твердые провода являются одним из дешевых типов проводки. Стоимость гибкого провода как правило зависит от количества в нём жил, чем их больше, тем провод дороже.
Преимущества и недостатки одножильных и многожильных проводов.

Преимущества одножильных проводов

Одножильный провод более устойчив к атмосферным воздействиям, к коррозии и другим неблагоприятных эффектам
Удобны в монтаже квартирной электропроводке, нет необходимости использовать кабельные наконечники
Обладают повышенной жёсткостью
В цепях на высоких частотах применяется именно жёсткий провод

Все Вы знаете, что кабель, который используют для проводки в квартирах и домах, состоит из нескольких изолированных проводов в общей изоляции. Бывают кабеля и другого строения, но, как правило, они используются для несколько иных целей.

Одножильный провод – это провод в кабеле представляющий собой одну медную или алюминиевую жилу.

Многожильный провод – это провод в кабеле представляющий собой множество жил маленького сечения.

Так зачем же нужны одножильные или многожильные провода? Если существуют одножильные и многожильные провода, значит каждый из них предназначен для какой-то определенной цели. И применять одножильный провод там, где целесообразно применять многожильный было бы ошибочно и ирационально.

Условия эксплуатации одножильных проводов.

По своим физическим качествам одножильный провод жестче по отношению к многожильному проводу, а при достаточно больших сечениях, даже согнуть его целая проблема

Кабель внутри которого исспользуется жесткий одножильный провод обладает рядом преимуществ при монтаже квартирной электропроводки. Ведь, если провод, в каком-то смысле, держит форму, то его намного удобнее укладывать в штробе, делать скрутки большого количества проводов и т.д.

И вообще, из своего опыта знаю, что, при монтаже электропроводки и различной фурнитуры (розетки, выключатели,светильники и т. д.), намного удобнее использовать одножильные провода.

Условия Эксплуатации многожильных проводов.

Если одножильные провода применяются в электропроводке квартир, домов и т.д., то где же тогда применяются многожильные провода?

Чтобы ответить на этот вопрос, стоит лишь подумать об особенностях многожильного провода, а это гибкость. Ведь, как я упоминал выше, одножильные провода обладают большей жесткостью и их сложнее сгибать и т. д. В то время, как многожильные провода наоборот — более эластичны, сгибать их проще и, я бы не сказал, что они держат форму, как это делают одножильные.

В связи с этими особенностями многожильных проводов их используют там, где необходимы подобные качества проводов. Например, многожильные провода удобнее применять в автомобилях, также вы могли заметить, что все провода электроприборов многожильные — и это удобно! Еще в пример можно привести различные переноски и т.д. Думаю, вы и сами можете вспомнить ряд случаев, где применение многожильных проводов значительно удобнее, чем одножильных.

И так сегодня мы рассмотрели достоинства и недостатки одножильных/многожильных проводов

Достоинства одножильного провода:

Более удобны при монтаже электропроводки в квартирах и домах.

Обладают большей жесткостью, удобно делать скрутки.

Возможно применение в высокочастотных цепях.

Достоинства многожильного провода:

Более гибкие, что дает этим проводам большее удобство, при целесообразном использовании.

Обладает большей проводимостью и часто используются в различной аппаратуре.

И, пожалуй, их удобнее паять.

Недостатки одножильного провода:

Не терпит многократных перегибов и сильных вибраций.

Недостатки многожильных проводов:

Ограничено применение в высокочастотных цепях

И помните, что при нецелесообразном применении одножильного или многожильного провода , его достоинства вполне могут превратится в недостатки.

Одножильный провод с многожильным?

Ответы на эти и многие другие вопросы Вы получите из этой замечательной статьи.

Первым делом разрешите обратиться к официальной версии Терминов и Определений регламентированных в :

(текст взят из ГОСТа)

Фото для примера	Термин	Определение
	Одно-, двух-, трехжильный кабель (провод, шнур)
	Многожильный кабель (провод, шнур)	Кабель (провод, шнур), в котором число жил более трех
		Необходимые и достаточные признаки понятия содержатся в буквальном значении термина
		Токопроводящая жила (проводник) состоящая (ий) из двух и более скрученных проволок или стренг

Прежде, чем перейти к ответу на вопрос какой кабель/провод лучше: одножильный или многожильный, следует правильно определить, что мы понимаем под жилой.

Исходя из терминологии, описанной в ГОСТ 15845-80, число жил кабеля и их конструкция понятия раздельные и в данном случае, думается речь идет именно о конструкции самих токопроводящих жил, которые в свою очередь бывают однопроволочными (моножила) и многопроволочными.

Если вопрос задан правильно «какой провод лучше одножильный или многожильный », то ответ простой, лучше будет с тем числом жил, которое предусмотрено проектом.

Если же мы говорим об отличиях однопроволочной и многопроволочной жилы, то давайте достоверно разбираться в этом. Разницу между одножильным и многожильным проводом нам продемонстрирует сравнительная таблица:

Многопроволочная (ый) жила (проводник)	Однопроволочная (ый) жила (проводник)
на фото можем наглядно посмотреть конструкционные различия жил
C остоит из нескольких проводников (токопроподящих жил) скрученных между собой.	Состоит из моножилы (однопроволочного проводника)
Как следствие из конструкции следуют различия в характеристиках и назначении:
Класс гибкости: 5 (при сечениях 4мм2 и выше – класс гибкости 4)	Класс гибкости: 1 и 2 в зависимости от сечения жил
Назначение: Временные соединения	Назначение: Стационарная прокладка
Срок службы: не более 5 лет	Срок службы: не менее 30 лет
Удобство монтажа: отличная	Удобство монтажа: затруднено из-за низкой гибкости
Цена: дороже моножилы (более дорогой)	Цена: дешевле многопроволочного (экономичный)

Итак, мы вплотную подошли к решению вопроса «какой тип жилы лучше», хотя кто-то может быть уже сделал все необходимые для себя выводы о плюсах и минусах исходя из этих сухих табличных фактов.

Мы знаем, что провод, который используется для соединения бытовых приборов с сетью, в удлинителях, переносках и других временных соединениях должен отвечать условиям гибкости и использование вместо него кабеля с моножилой недопустимо.

Здесь подмена будет заметна, скажем удлинитель, сделанный на кабеле ВВГ вместо провода ПВС будет сложнее переместить с места на место и в итоге после нескольких изгибов жила может деформироваться.

Очевидно, что при временной прокладке следует использовать многопроволочную конструкцию , обладающую высокой гибкостью.

Что же, если наоборот, проложить в местах, предназначенных для кабеля стационарной прокладки в свою очередь многопроволочную жилу. Вроде логично, удобство монтажа обеспечивается (прокладывать гибкий провод намного удобнее), цена в масштабах одной бухты отличается не сильно, почему бы и нет?

Здесь прошу внимательно посмотреть на срок службы многопроволочного проводника. Это не случайность и не ошибка. В процессе эксплуатации гибких кабелей и проводов с многопроволочной жилой более интенсивно происходит процесс окисления и эффективное сечение токопроводящей части жилы серьезно снижается.

Таким образом, необходимость сменить стационарную прокладку наступит уже через 5 лет, в случае если будет использована многопроволочная конструкция жилы. Кабели с моножильными проводниками имеют срок службы не менее 30 лет, что выгодно отличает их в данном разрезе.

Поэтому однопроволочная конструкция проводника лучшее решение именно для стационарной прокладки , где не будет механических воздействий в процессе эксплуатации.

Предлагаю опять же с помощью таблицы определить примеры использования однопроволочных и многопроволочных токопроводящих жил:

«Примеры использования многожильного и одножильного кабеля/провода, какие марки относятся к многопроволочным, какие к однопроволочным»

Многопроволочная (ый) жила (проводник)	Однопроволочная (ый) жила (проводник)
Прокладка в трубах и кабель-каналах с большим числом изгибов для временного питания в том числе в помещениях офисного и промышленного назначения	Прокладка в бетоне и кирпиче в специально подготовленной для этого «штробе» (канавке), в том числе в жилых зданиях и помещениях, а также на промышленных объектах, при отсутствии механических воздействий
Провода марок ПВС, ШВВП, ПуГВ и другие	Кабели марок ВВГ, NYM, ПуВ, АВВГ и другие
Подключение приборов, передвижных промышленных устройств, бытовой техники, переносных светильников, бытовых и промышленных удлинителей	Бронированные кабели изготавливаются на основе однопроволочных проводников и применяются для прокладки в земле, траншеях, тоннелях, шахтах, производственных помещениях с агрессивной средой.
Кабель КГ, Провода МГШВ, ВВП, ПВС и другие	Кабель АВБбШв, АСБ, СКл и другие
Автомобильная электропроводка, аудиосистемы (хорошо выдерживает вибрационные внешние нагрузки)	Провода контактной сети применяемы в транспорте, использующем электротягу (локомотивы, пригородные поезда, трамваи, тролейбусы.
ПГВА, КРПТ, ПТЛ200, ПуГВ и другие	МФ, МК, НЛФ и другие незаменим провод с многопроволочными жилами Для оконцевания необходимо использовать специальный инструмент или можно воспользоваться обычными пассатижами. И получаем вот такой провод: На следующем этапе, после оконцевания многопроволочной жилы, можно приступать к соединению проводника с моножилой и многопроволочной жилы, находящейся в наконечнике, скажем, например, с помощью клемм: Вот таким образом будет выглядеть соединение: Как альтернативный более простой вариант, можно попробовать воспользоваться зажимными клеммами WAGO 222 серии, которые предназначены как раз для многопроволочных проводников, но вполне смогут зажать и проводник с моножилой. Такое соединение получится менее надежным чем предыдущее, но тоже вполне подойдет для соединения двух медных проводников. Обязательно перед тем как закрыть соединение в коробку, дайте ему время поработать под нагрузкой и проверьте, не происходит ли нагрев. В случае если соединение греется — это говорит от том, что контакт плохой и необходимо переделать соединение заново. О типах соединений с подробными инструкциями исполнения , можно ознакомиться благодаря приведенному здесь видео:

Какой кабель использовать для проводки в квартире?

В настоящее время, существует громадное количество кабелей и проводов, различных марок, типов, форм и предназначений. Достаточно тяжело разобраться в их разнообразии и выбрать правильный кабель для монтажа электропроводки в квартире или доме самому.

Более того, нередко, даже на специализированных форумах и порталах, всерьез обсуждаются проводки, выполненные из кабелей для этого совершенно не предназначенных и даже запрещенных к использованию во внутренних электросетях квартир.

В этой статье я постараюсь кратко, но с опорой на правила и нормы, дать вам верное представление о том, какие именно кабели и провода можно использовать в квартире или частном доме. Из всего многообразия возможных кабелей я укажу лишь самые оптимальные по доступности, удобству монтажа, качеству исполнения и конечно же цене.

ПРОВОДА ИЛИ КАБЕЛИ?



Много уже копий сломано в спорах при определении разницы между проводами и кабелями, порой их отличают лишь малозаметные, на первый взгляд, характеристики и нередко, лишь обозначение, принятое производителем, позволяет правильно идентифицировать кабельное изделие.

Думаю, эта тема, для лучшего понимания, достойно отдельной статьи, а сейчас я не буду усложнять, просто примите за правило:

Всю стационарную электропроводку квартиры делаем кабелями, проводами подключаем либо переносное электрооборудование, либо слаботочные системы, с напряжением до 24В включительно.


МЕДЬ ИЛИ АЛЮМИНИЙ



Любые применяемые вами провода или кабели в квартире, должны быть медными. Об этом нам говорит пункт ПУЭ 7.1.34., а так же СП 31-110-2003, п. 14.3

ПУЭ 7.1.34 “В зданиях следует применять кабели и провода с медными жилами”

СП 31-110-2003, п. 14.3 “Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.”



ОДНОПРОВОЛОЧНЫЙ ИЛИ МНОГОПРОВОЛОЧНЫЙ КАБЕЛЬ?

Жилы у кабеля или провода, кроме материала изготовления, бывают также однопроволочные и многопроволочные. Каждая из этих разновидностей имеет свои достоинства и недостатки и соответственно области применения.

Однопроволочная жила кабеля, представляет собой один сплошной проводник, монолит из токопроводящего материала определенного сечения, покрытый изоляцией.

Кабель с однопроволочными жилами более жесткий, при частых перегибах ломается, поэтому обычно используется для прокладки именно стационарный электропроводки, тем более, что при прочих равных, он стоит дешевле многопроволочного и более прост и удобен в монтаже.

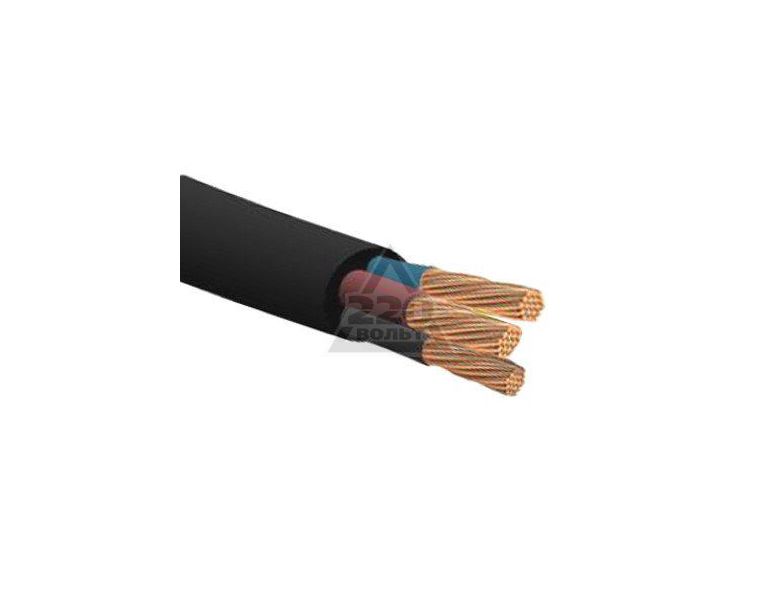

Многопроволочнчая жила кабеля, состоит из множества тонких проводников в общей изоляции, из суммарного количества которых и образует общее сечение такой жилы.

Кабель или провод с многопроволочными жилами довольно гибкий, поэтому он идеален для подключения переносного электрооборудования, так же удобен при проклдке в труднодоступных местах.

При подключении проводов с многопроволочными жилами к клеммникам розеток, выключателей или другой электроаппаратуры, требуется их оконцовывание или опрессовка наконечниками.

Есть у многопроволочных и однопроволочных жил кабелей и проводов различия и в том, как они проводят электрический ток, но в условиях бытовой сети квартиры, их достоинства и недостатки практически нивелируются. Поэтому, выбор применения того или иного типа жил у кабелей, стоит делать в первую очередь из соображений удобства монтажа и последующей эксплуатации, а для стационарной проводки это однозначно однопроволочный!

ТИП И МАРКА КАБЕЛЕЙ ДЛЯ ПРОВОДКИ

Согласно ГОСТ 31565-2012, который регламентирует использование кабельных изделий исходя из требований пожарной безопасности, во внутренних электроустановках зданий и сооружений, разрешено использовать кабели с типом исполнения:

нг-LS – не распространяющие горение с низким дымо- и газовыделением.

нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов.

В настоящее время, такого типа, нам доступны к использованию в электропроводках два вида кабелей:

ВВГнг-LS



ППГнг-HF



В условиях квартиры или частного дома, достаточно применять ВВГнг-LS, он более распространён и доступнее по цене, чем ППГнг-HF.

Но важно, чтобы вы понимали их принципиальное различие, если говорить простым языком, на бытовом уровне, получается следующее:

ВВГнг-LS – в случае пожара, при наличии открытого пламени, будет гореть и плавиться, выделяя в окружающее пространство опасные химические соединения – галогены, т.к. изоляция его выполнена из ПВХ. И хотя, в отличие от своих запрещённых к применению собратьев ВВГ и ВВГнг, количество выделений этих химически активных веществ, у кабеля с маркировкой LS (low smoking) значительно снижено, они все же очень опасны. Даже короткое воздействие их на организм человека может приводить к необратимым изменениям и часто именно эти соединения являются одной из причин гибели людей при пожаре.

ППГнг-HF – в кабеле этой марки, применена изоляция из безгалогенной композиции на основе полиолефинов, о чем свидетельствует приставка HF (Halogen-Free). При горении он не выделяет потенциально опасных химически активных элементов, что зачастую позволяет людям успеть эвакуироваться из горящего здания или помещения.
В любом случае, для монтажа электропроводки, можно применять обе указанных марки кабелей.

Наиболее распространен в настоящее время в электропроводках квартир кабель – ВВГнг(А)-LS.



СЕЧЕНИЕ КАБЕЛЕЙ



При выборе сечения электрических кабелей, для электропроводки квартиры или частного дома, в первую очередь руководствуемся всё тем же ПУЭ 7.1.34., в котором указано, что минимально допустимое сечение медного кабеля должно составлять 1. 5 мм.кв. Каждая линия электропроводки должна рассчитываться отдельно по нагрузке, в зависимости от этого и выбирается сечение жил кабеля.

Чаще всего, в жилых домах, достаточно использования кабелей следующих сечений (на примере ВВГнгLS):

ВВГнгLS 3х1,5 мм.кв – Для групп освещения, максимальная мощность до 4.1 кВт, рекомендуемый номинал защитного автоматического выключателя 10А (2.3кВт)

ВВГнгLS 3х2,5 мм.кв – На группы розеток, максимальная мощность до 5.9 кВт, рекомендуемый номинал защитного автоматического выключателя 16А (3.6кВт)

ВВГнгLS 3х6 мм.кв – На питание электрической варочной панели или электроплиты, максимальная мощность до 10.1 кВт, рекомендуемый номинал защитного автоматического выключателя 32А.(7.3кВт)

Вводной кабель в квартиру, выбирается согласно выделенной на квартиру мощности, но рекомендуется использовать не менее чем 3х6мм. кв, лучше если 3х10мм.кв.



ПОДКЛЮЧЕНИЕ ЭЛЕКТРООБОРУДОВНИЯ К СЕТИ



Нередко, в процессе электромонтажа, возникает необходимость подключить электрооборудование к сети, например, электроплиту к силовой розетке. Для этих целей удобно использовать гибкие провода, главные правила, которыми необходимо при этом пользоваться, следующие:

Опять же пункт 2.1.48 из ПУЭ 7, который прямо указывает, что необходимо использовать провода, лишь в тех областях, для которых они были созданы:

“Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)”

Другими словами, если в ТУ к проводу указано, что «служит для подсоединения электроприборов и электроинструмента, электроплит, стиральных машин, холодильников и изготовления удлинительных шнуров», то именно для этих целей его и необходимо использовать. Это выдержка, из ТУ к проводу ПВС (Провод соединительный). Здесь, например, такой провод используется для подключения варочной панели.

Для слаботочного освещения до 24В, например, для прокладки провода от трансформатора до светодиодной ленты, довольно часто используется ШВВП – Шнур с оболочками из ПВХ плоский.

Проводник заземления, например, для дополнительной системы уравнивания потенциалов (ДСУП), довольно часто делают из провода ПВ3 или его аналогов.

Обычно, проводов и кабелей, которые указаны в статье, достаточно, для практически всех типов работ, связанных с электрикой в квартире или доме. Такая электропроводка, при соблюдении всех правил электромонтажа, получается по-настоящему надёжной и безопасной.

Если у вас есть какие-то вопросы по применению проводов различных видов и типов, при электромонтаже, обязательно оставляйте их в комментариях к статье, постараюсь оперативно вам помочь. Кроме того, пишите об опыте применения проводов других типов, положительном и «не очень».

Есть что добавить ?? – оставляйте комментарии!

Одножильный или многожильный кабель и провод

Часто используют термины «одножильный» и «многожильный» кабель подразумевая одно- и многопроволочную токопроводящую жилу. Это неправильно. Определение одножильный и многожильный относится к общему количеству жил в кабеле или проводе. А вот сами жилы в кабеле как раз бывают одно- и многопроволочными.

Вопрос, какой проводник лучше — с многопроволочными или цельными токопроводящими жилами, зависит от особенностей прокладки и условий его эксплуатации. Основные сферы применения и правила монтажа силовых кабелей и проводов прописаны в ПУЭ и других документах. Чтобы получить надежную и долговечную электропроводку, необходимо следовать действующим нормативам.

Классификация кабелей и проводов по конструкции токопроводящих жил содержится в ГОСТ 15845-80. Если использовать простые формулировки, то:

• однопроволочная жила — элемент кабельного изделия, предназначенный для прохождения электрического тока, выполненный из одной проволоки;

• многопроволочная жила— токопроводящая жила, состоящая из двух и более скрученных проволок или стренг.

Особенности кабеля с однопроволочной жилой

• Выгодная цена в сравнении с кабелями с многопроволочными жилами равного сечения, что при больших масштабах монтажа дает существенную экономию.

• Жесткость моножилы обеспечивает надежную фиксацию изделия в штробе и аккуратную разводку в щите.

• Концы одиночной проволоки не требуют опрессовки при подключении к автоматам, выключателям, розеткам, светильникам и другим электроприборам.

Особенности кабеля и провода с многопроволочной жилой

• Высокий класс гибкости (3-6 по ГОСТ 22483-2012 в зависимости от сечения) за счет тонких скрученных токопроводящих элементов.

• Кабель с многопроволочной жилой легко укладывается в местах поворота проводки, в коммутационных коробках под розетки и выключатели.

• Высокая проводимость (скин-эффект) при низком нагреве за счет множества проволок и соответственно большого суммарного значения площадей поверхности.

Слабые стороны кабеля с многопроволочной жилой — относительно высокая стоимость. В процессе эксплуатации многопроволочная жила окисляется более интенсивно, что приводит к снижению эффективного сечения проводников.

Сферы применения кабелей

Выбирая, какой проводник лучше использовать на конкретном объекте, нужно соотнести технические характеристики и условия его эксплуатации.

Прочные кабели и провода с однопроволочной жилой — оптимальный вариант для устройства стационарной проводки на промышленных объектах, в жилых домах и квартирах, а также монтажа надежных контактных сетей для транспорта на электротяге (электропоездов, троллейбусов, трамваев).

Эластичные кабели и провода с многопроволочной жилой рекомендуется применять в нестационарных (временных) проводках с многократными изгибами, а также в качестве удлинителей для подключения промышленного электрооборудования, бытовой техники, переносных светильников и других устройств. Еще одна распространенная сфера применения — автотранспорт, аудиосистемы и другие объекты с вибрационными нагрузками.

В любом случае, для создания надежной проводки одно- или многопроволочный кабель и провод должен иметь высокое качество. МТД «Энергорегионкомплект» реализует сертифицированную кабельно-проводниковую продукцию, соответствующую всем нормам и требованиям. Чтобы ознакомиться с марками и характеристиками проводов и купить изделия по выгодной цене, посетите официальный сайт торгового дома www.erc.ru.

Многожильный и одножильный кабель

Сетевые кабели

категории 5e (CAT5e) и категории 6 (CAT6) бывают многожильными и одножильными. Люди часто спрашивают, какой проводник подходит для их применения. Мы подробно расскажем о различиях и поможем вам решить, какой кабель выбрать для вашего приложения.

В чем разница между многожильным и одножильным проводом?

Сетевые кабели

категории 5e (CAT5e) и категории 6 (CAT6) бывают многожильными и одножильными. В сплошном проводе используется по одному сплошному проводу на провод, то есть в стандартном 4-парном (8-проводном) рулоне CAT5e / CAT6 всего 8 сплошных проводов. Однако в многожильном проводе используется несколько проводов, намотанных друг на друга в каждом проводе, в результате чего получается в общей сложности 56 многожильных проводов в типичной конфигурации 7-прядного рулона, каждый из которых состоит из 4-х пар или 8-проводников.

Одножильные кабели идеально подходят для структурированной проводки внутри здания. Их можно легко установить на настенные розетки и патч-панели, поскольку они состоят из одного провода.Провод правильно вставлен в разъем смещения изоляции. Жесткие кабели менее полезны при использовании стандартных разъемов RJ45, которые используются при создании соединительных кабелей. В большинстве разъемов RJ45 используются 2 штыря, проходящие через сам проводник. Это нежелательно, так как твердый кабель имеет тенденцию ломаться при проникновении в штырь. Использование трехконтактных соединителей RJ45 обеспечивает гораздо лучшее соединение, поскольку не повреждает проводник — трехконтактное соединение оборачивается вокруг проводника, а не проникает в него.

Многожильные кабели гораздо менее полезны для проталкивания стенных домкратов, поскольку жилы не сохраняют свою идеальную круглую форму, когда их вставляют в соединитель смещения изоляции. Вместо этого для создания соединительных кабелей обычно используется многожильный кабель. Сам кабель более гибкий, хорошо скручивается. Терминаторы RJ45 имеют лучшее, более гибкое и полное соединение с многожильными проводами, чем одножильные провода.

Короче говоря, для достижения наилучших результатов используйте одножильный кабель для настенных розеток и многожильный кабель для обжимных соединителей.

Что такое многожильный кабель?

Используйте многожильные коммутационные кабели для подключения сетевых интерфейсных плат рабочих станций (NIC) к настенной панели с коммутационными панелями и другим оборудованием, например концентраторами. Патч-кабели, сделанные из многожильных проводов, отлично подходят для применений, требующих многократного изгиба без повреждения кабеля. Поскольку затухание в многожильных кабелях выше, чем в одножильных, кабели должны быть короткими, чтобы снизить вероятность еще большего затухания в системе.Лучше, чтобы длина многожильных соединительных кабелей не превышала 6,0 метров.

Многожильные проводники

предпочтительны для:

• Гибкость проводника : Многопроволочные проводники намного больше, что упрощает их установку.
• Срок службы гибкого провода : больше по сравнению с одножильными проводниками. Многожильные проводники могут выдерживать большую вибрацию и изгиб перед разрывом. Вообще говоря, чем тоньше скрутка, тем гибче проводник.
• Повреждение поверхности : Повреждение многожильных проводов, например царапины или надрезы, будет менее серьезным, чем аналогичное повреждение сплошных проводов.
• Количество жил : влияет как на гибкость, так и на стоимость проводника. Для проводов любого размера, чем больше жил, тем гибче и дороже становится проводник.

Просмотрите наши многожильные кабели

Что такое одножильный кабель?

Для прокладки между двумя центрами коммутации или от центра коммутации до настенной панели выберите обычный сплошной кабель UTP. Эти одножильные кабели, предназначенные для горизонтальных и магистральных кабелей, не должны многократно сгибаться, сгибаться или скручиваться.

Сплошные проводники

предпочтительны для:

• Магистральная проводка : Жесткая проводка идеально подходит для распределенной магистрали, а именно прямая проводка для магистральных участков и шумных участков CAT6. Это идеально подходит для кабельных соединений между зданиями и внутри зданий в структурированной кабельной разводке между входными помещениями, аппаратными и телекоммуникационными шкафами, поскольку магистральная кабельная разводка состоит из среды передачи, основных и промежуточных перекрестных соединений и оконечных устройств в этих местах.
• На открытом воздухе или в тяжелых условиях : подвергайте провод воздействию коррозионных элементов, неблагоприятных погодных условий или частого движения. Многожильный провод, наоборот, лучше подходит для сложных применений, таких как электронные устройства и печатные платы, где провод будет защищен, но может подвергаться изгибу или скручиванию при соединении электронных компонентов.
• Доступность : Часто отдают предпочтение твердым кабелям, поскольку они обычно более доступны по цене, чем многожильные кабели, из-за более дешевых производственных затрат.
• Прочность : Этот тип проволоки очень устойчив к повреждениям и чрезвычайно прост в изготовлении. Будучи одинарными толстыми жилами кабеля, они довольно устойчивы к угрозам и очень просты в изготовлении. Жесткие кабели также имеют гораздо более компактный диаметр по сравнению с многожильными кабелями.

Просмотрите наши твердые проводные кабели

Вердикт: многожильный или сплошной провод, какой кабель выбрать?

Важно тщательно продумать, какой кабельный проводник лучше всего подходит для вашей конфигурации, в зависимости от требований вашего приложения и особенностей установки. Поскольку затухание в многожильных кабелях выше, чем в одножильных кабелях, многожильные кабели должны быть короткими, чтобы снизить вероятность еще большего затухания в системе. Лучше, чтобы длина многожильных соединительных кабелей не превышала 6,0 метров.

	Сплошной провод	Многожильный провод
Применения, в которых важна гибкость проводов.	✗	✓
Применения, требующие защиты от коррозии.	✓	✗
Идеально подходит для наружного применения.	✓	✗
Применения, в которых провод повторяется (например, на двери).	✗	✓
Эффект близости необходимо минимизировать.	✗	✓
Ценовое преимущество (при типичных обстоятельствах).	✓	✗

Если вам интересно, какое кабельное соединение вам нужно, посетите нашу страницу руководства по выбору кабеля CATx. Это руководство поможет вам выбрать правильный патч или кабель CATx для вашего приложения.

Хотите узнать больше?

Загрузите наш информационный документ:
Определение кабельной системы ИТ

Загрузите наш информационный документ «Определение кабельной системы ИТ» и узнайте больше на:

• Структурированные кабельные системы
• Спецификации и стандарты структурированной кабельной системы
• Требования к структурированной кабельной системе для вашего проекта
• Конструкция структурированной кабельной разводки
• Внедрение структурированной кабельной системы

Серия

101: Многожильный vs.Однотонные патч-корды

Чем они отличаются?

Основное физическое различие между многожильным кабелем и одножильным кабелем — гибкость. Многожильные кабели намного более гибкие и могут выдерживать больший изгиб по сравнению с жесткими одножильными проводниками, которые могут выйти из строя при слишком большом изгибе. И чем больше жил у проводника, тем больше гибкость. Количество прядей также может повлиять на стоимость — чем больше прядей составляет провод, тем выше стоимость. Чтобы снизить затраты, в многожильном кабеле типа витая пара используется достаточно большое количество жил для обеспечения надлежащей гибкости, но не так много, чтобы это приводило к резкой разнице в цене.Другими словами, это тщательный баланс между стоимостью и гибкостью.

Конструкция кабеля также влияет на заделку. IDC на гнездах, патч-панелях и соединительных блоках выполнены на одножильный кабель. Отдельные жилы сплошного кабеля будут сохранять свою форму и правильно сидеть в IDC, в то время как многожильные проводники обычно ломаются и со временем могут отсоединиться. Сплошная проволока также считается более прочной и менее подверженной коррозии, поскольку она имеет меньшую площадь поверхности, чем многожильный провод.

Еще одно ключевое отличие — электрические характеристики. Жесткие кабели являются лучшими электрическими проводниками и обеспечивают превосходные, стабильные электрические характеристики в более широком диапазоне частот, предлагая меньшую подверженность высокочастотным воздействиям и меньшее сопротивление постоянному току, чем многожильные кабели. Именно поэтому стандарты TIA допускают увеличение затухания на 20% для многожильной конструкции.

Что мне выбрать?

Когда дело доходит до горизонтальной прокладки кабеля, выбора нет.Жесткий кабель является стандартом из-за его лучших электрических характеристик и способности подключаться к IDC. Если у вас есть выбор, то это патч-корды, поскольку большинство производителей предлагают и то, и другое.

Поскольку многожильные кабели более гибкие и выдерживают изгиб, они являются отличными патч-кордами для подключения оборудования и перекрестных соединений там, где кабели часто изгибаются и манипулируют ими. Патч-корды также короче по длине, поэтому более высокое сопротивление многожильной конструкции обычно не вызывает беспокойства.

Однако в современных локальных сетях есть основное применение, которое требует использования надежных патч-кордов — питание по Ethernet. Когда PoE передается по медной витой паре, часть мощности рассеивается в виде тепла. Когда мощность рассеивается в виде тепла, температура внутри кабеля может увеличиваться. Благодаря более высокому сопротивлению постоянному току многожильные коммутационные шнуры с большей вероятностью будут демонстрировать ухудшение характеристик передачи при повышенных температурах.

Хотя обычно это не вызывает беспокойства в помещениях с контролируемой средой, таких как TR, как только вы начинаете подключать устройства к потолку (например, точки беспроводного доступа, камеры безопасности и светодиодные фонари), скрученные патч-корды могут стать проблемой.Хорошее практическое правило состоит в том, что если окружающая среда не контролируется температурой и не происходит особых манипуляций, выбирайте прочный патч-корд. Если вы используете многожильные коммутационные шнуры в неконтролируемой среде, лучше использовать их короткой длины (около 5 метров или меньше). А если вы настроены скептически, проверьте это сами. Адаптеры для тестирования коммутационных шнуров серии DSX компании Fluke Network можно использовать для тестирования медных коммутационных шнуров, или вы можете увидеть разницу при тестировании каналов.

Жесткий или многожильный кабель Ethernet

Написано Доном Шульцем, техническим торговым представителем trueCABLE и экспертом по проводам

Итак, вот вы со своими новейшими блестящими инструментами и кабелем Ethernet и хотите приступить к их установке.Вы убедитесь, что приобрели многожильный медный кабель сверхвысокого качества длиной тысячи футов и намерены проложить его до 800 футов. Что может пойти не так? Если вы слышите, как поезд терпит крушение за вашим окном, это именно то, что вы услышите, когда будете пытаться установить кабель неправильного типа и ожидать, что он будет работать должным образом. Возьмите медную массу, скрученную на мель. Для структурированного кабеля необходимы сплошные медные жилы (также называемые постоянными линиями).

В чем разница? Разве медь не = медь? И да и нет.Да, медь — это хорошо. CCA или алюминий с медной оболочкой — это плохо, что объясняется в этой статье: проверьте свои характеристики, CCA отличается от твердой меди.

Использование медного проводника правильного типа является ключевым моментом при установке кабеля Ethernet. Не имеет значения, какой тип кабеля категории для целей этого обсуждения. Медь бывает цельной или многожильной, и у обоих есть свои плюсы и минусы.

Как каждый тип проводника выглядит внутри кабеля Ethernet?

Твердая медь плюсы:

• Позволяет сигналам данных Ethernet проходить дальше по кабелю с меньшими потерями сигнала.Потеря сигнала называется затуханием.
• Обеспечивает гораздо лучшую платформу для использования Power over Ethernet (PoE)
• Работает намного лучше с традиционными перфораторами
• Сплошные медные проводники более прочные и жесткие … отлично подходят для установки на открытом воздухе
• Кабель Ethernet с одножильным медным проводом обычно продается в различных вариантах, необходимых для установки в стене или приточном помещении (HVAC), а также для использования вне помещений. Тип внешней оболочки имеет большое значение, и этот вопрос рассматривается здесь: Факты о номинальных характеристиках оболочки кабеля Ethernet.

Минусы твердой меди:

• Сплошные медные проводники менее гибкие. Это означает, что сплошной медный кабель Ethernet предназначен для установки в местах, где кабель не будет подвергаться нагрузкам при обращении с ним.
• Кабель, продаваемый оптом (катушка или коробка), потребует, чтобы установщик подключил оба конца к гнезду трапецеидального искажения, патч-панели или штекеру RJ45.

Свое место занимают и многожильные медные кабели Ethernet. В крайнем случае, они отлично подходят для временного соединения двух единиц оборудования.Многожильные медные кабели Ethernet, продаваемые как патч-корды, будут иметь разъемы RJ45 на обоих концах.

Многожильный медь плюсы:

• Гибкость. Многожильные медные соединительные кабели являются предпочтительным и приемлемым способом подключения устройства в комнате, например, к гнезду трапецеидального искажения. С кабелем можно часто обращаться, а медные жилы могут выдерживать частые изгибы.

Минусы многопроволочной меди:

• Многожильные медные жилы имеют небольшие воздушные зазоры между отдельными медными жилами, что вызывает ухудшение сигнала с увеличением расстояния.Эти маленькие воздушные зазоры не передают сигналы очень хорошо или вообще не передают. Хотя по этому поводу ведутся споры, я лично не рекомендую использовать многожильные медные кабели Ethernet длиной более 75 футов.
• Многожильные медные проводники, опять же из-за наличия отдельных медных жил, вызывают дополнительное сопротивление постоянному току для приложений PoE, особенно на больших расстояниях. Когда дело доходит до электричества, воздух является изолятором. В этом случае особенно важно не превышать мою рекомендацию в 75 футов по длине.
• Часто многожильный медный кабель Ethernet не входит в ту же оболочку кабеля, которая необходима для определенных применений, таких как прокладки на открытом воздухе или в нагнетательном пространстве.

Вот графическое изображение установки, которое поможет выделить все это:

trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, как услугу для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта.Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.

Insights от CableWholesale

Когда дело доходит до выбора кабеля Ethernet, нам часто задают один из вопросов: «В чем разница между одножильным и многожильным?» Если вы не уверены в ответе, значит, вы не одиноки. Сегодня мы рассмотрим различия между одножильными и многожильными кабелями и выясним, какие из них лучше всего подходят для различных типов установки.

Начнем с того, что самая большая разница между одножильным и многожильным кабелями заключается в их конструкции. Сплошной кабель имеет только один толстый медный провод, проходящий через каждый проводник, в то время как многожильный кабель имеет несколько небольших медных проводов, которые скручены вместе, образуя один провод. Эти конструктивные различия — это то, что позволяет этим двум различным типам кабелей лучше работать в разных средах.

Жесткие кабели жестче и жестче, чем многожильные кабели, благодаря чему их можно легко прокладывать через стены, и они более долговечны, когда дело касается ударов и истирания.Эта жесткость также упрощает заделку твердых кабелей. Однако жесткость твердого кабеля также делает их менее портативными. Жесткие провода также лучше противостоят коррозии, чем многожильные, что делает их идеальными для установки на открытом воздухе. В кабелях с PoE (питание через Ethernet) используется твердый сердечник. Твердые кабели также имеют то, что называется более низким «затуханием», иначе известным как сопротивление.

Многожильные кабели намного более гибкие, чем сплошные, что делает их идеальными для более коротких инсталляций, например, на рабочих станциях, где их, возможно, придется много перемещать. Имейте в виду, что многожильные кабели дороже в производстве, поэтому они дороже, чем одножильные кабели.

Итак, что выбрать: одножильный или многожильный? В конце концов, это зависит от того, что вы собираетесь делать. Если вам нужен более короткий кабель между стеной и коммутационной панелью, лучше всего выбрать многожильный. Если вы хотите проложить кабель в стене или на более постоянной основе, то лучше всего использовать сплошную жилу.

Итак, теперь, когда у вас есть различия между сплошным и многожильным, вы можете выбрать, какой тип будет работать лучше всего, чтобы ваша установка работала безупречно и была спокойна.

Сетевой кабель

— сплошной или многожильный? Вот что вам нужно знать

Когда дело доходит до сетевых кабелей Cat 5e и Cat 6, есть два основных формата на выбор — одножильный и многожильный.

Чтобы помочь вам выбрать лучший сетевой кабель для вашего конкретного применения, специалисты по кабелям из ComputerCableStore создали это краткое руководство по разнице между одножильным и многожильным кабелем, а также общие рекомендации по использованию каждого типа.

Жесткий сетевой кабель

Жесткие или одножильные сетевые кабели состоят из нескольких одножильных проводов с твердой изоляцией. Каждая из этих прядей сплошной проволоки обычно изготавливается из меди или аналогичного проводящего металла; Эти сплошные провода с индивидуальной оболочкой связываются вместе и связываются внутри сплошной внешней оболочки из ПВХ, образуя полужесткий кабель.

Многожильный сетевой кабель

Многожильный сетевой кабель состоит из нескольких тонких жил токопроводящих проводов малого сечения (обычно медных), скрученных вместе в толстый провод.Эти провода имеют оболочку из ПВХ-изоляции для создания гибкого и легкого кабеля.

Основные различия между одножильным и многожильным сетевым кабелем

Хотя твердый и сетевой кабель выполняют одну и ту же функцию, основные различия между этими двумя типами включают:

Гибкость — Сплошной кабель относительно жесткий и устойчив к изгибам, а многожильный кабель податлив и легко сгибается.

Долговечность — Жесткий кабель может выдержать протягивание через стены и настенные розетки, а многожильный кабель с большей вероятностью может порваться и деформироваться.

Хрупкость — Поскольку отдельные провода в твердом сетевом кабеле состоят из одного сплошного куска провода, одножильный кабель является несколько хрупким и может сломаться, если подвергаться повторяющимся манипуляциям (например, при установке и удалении разъемов). Напротив, многожильный кабель с меньшей вероятностью сломается при сгибании и перегибе во время подключения и отключения.

Пропускная способность сигнала — Несмотря на то, что пропускная способность каждого кабеля зависит от характеристик используемых материалов, в целом твердый сетевой кабель обеспечивает лучшее распределение сигнала по сравнению с многожильным кабелем, особенно в приложениях, где используются длинные сетевые кабели. используются.

Выбор между одножильным и многожильным сетевым кабелем

Прочная сетевая кабельная разводка лучше всего подходит для приложений, требующих протяженных участков через стены, полы и потолки, поскольку его полужесткие свойства позволяют легко протягивать через конструкции, а превосходная обработка сигнала снижает риск ухудшения сигнала.

Многожильный сетевой кабель идеально подходит для использования в приложениях, где требуется короткий отрезок кабеля, особенно если кабель будет постоянно сгибаться или изгибаться, например, патч-корды и кабели.

Общее практическое правило, когда дело доходит до выбора правильной сетевой кабельной разводки, заключается в том, что длинные проходы через конструкции требуют жесткости и долговечности сплошных кабелей, в то время как приложения, которые включают многократное изменение маршрута и повторную разводку сетевых кабелей, лучше всего подходят многожильные кабели. Большинство установок требуют использования обоих типов для достижения профессиональной и продолжительной работы вашей сетевой кабельной системы.

Понимание многожильных и одножильных проводов в современных сетях Технический документ, А также кабельная продукция 2020

Обзор различий между многожильным и одножильным проводом, свойства каждого из них и лучшие типы кабелей для использования в различных типичных условиях.

Загрузите технический документ Общие сведения о многопроволочной и одножильной проводке в современных сетях (PDF)

Содержание

---

Категория Тип кабеля

Рис. 1. Кабельная проводка на основе витой пары стала доминирующей схемой сетевой прокладки, способствуя значительному расширению использования Ethernet.

В конце 1990 года Институт инженеров по электротехнике и радиоэлектронике (IEEE) опубликовал новый набор стандартов, вводящих кабельную витую пару с возможностью передачи данных для использования в системах Ethernet со скоростью 10 Мбит / с.Заменяя топологию коаксиальных кабелей и шин предыдущих сетевых систем, этот новый стандарт 10Base-T установил звездообразную топологию, построенную вокруг центрального «контроллера трафика данных» (концентратора или коммутатора), к которому каждая рабочая станция в локальной сети (LAN) ) могут быть подключены независимо с помощью одного выделенного кабеля UTP (неэкранированная витая пара).

Звездообразная топология и технология 10Base-T значительно упростили установку и устранение неисправностей систем Ethernet, а также сделали управление ими намного более эффективным.С тех пор витая пара стала доминирующей схемой сетевой кабельной разводки и внесла свой вклад в обширное расширение использования Ethernet, которое продолжается и по сей день.

Сейчас доступно головокружительное количество типов кабелей с витой парой, соответствующих головокружительному набору стандартов, детализирующих конфигурацию и характеристики производительности, необходимые для поддержки все более высоких скоростей передачи данных и большей пропускной способности входящих технологий. Представленный как обычный телефонный провод в 10Base-T, развитие этой знакомой и хорошо понятной медной среды можно увидеть в списке кабелей категорийного типа («CAT»), представленных для удовлетворения этих новых требований.

Для кабелей CAT-3 и выше каждый тип кабеля, в свою очередь, бывает двух видов — одножильный и многожильный. Хотя оба типа в каждой категории созданы для соответствия одной и той же конфигурации кабеля и техническим характеристикам электрических характеристик, их физические свойства накладывают разные ограничения на длину сегмента кабеля и ограничивают их использование в определенных областях в системах Ethernet. В результате два типа кабелей используются по-разному, и их роли очень редко меняются.

Хотите узнать больше? Вот некоторые материалы для чтения Полное руководство по пониманию патч-кордов Ethernet в современных сетях — Технический документ и кабельная продукция

К началу

Жесткие кабельные жилы: отдельные, но не многожильные

Рис. 2. Каждый из проводников, спрятанных внутри сплошного кабеля категории, состоит из одного сплошного проводящего провода.

Для кабелей, используемых в сетевых приложениях, эти проводники обычно состоят из неизолированных медных проводов диаметром от 22 до 24 AWG (American Wire Gauge, или приблизительно 0.51 — 0,64 мм). Кабели UTP категории 5e всегда имеют номинальный диаметр проводника 24 AWG (0,0201 дюйма или 0,511 мм), а в более производительных кабелях, таких как UTP категории 6, используются медные провода большего диаметра 23 AWG (0,0226 дюйма или 0,574 мм в диаметре). Помимо того, что они физически прочнее и с ними легче работать, эти провода большего размера обладают превосходными электрическими характеристиками, которые остаются стабильными в более широком диапазоне частот. Эти характеристики делают кабели CAT-6 более подходящими для новых и появляющихся приложений Fast Ethernet.

Как правило, одножильные кабели имеют более низкое сопротивление постоянному току и меньшую восприимчивость к высокочастотным воздействиям только благодаря их большему диаметру. В следующем разделе мы увидим, что эти свойства позволяют одножильным кабелям поддерживать более длинные участки передачи и более высокие скорости передачи данных, чем их аналоги с многожильными кабелями. Но, пожалуй, наиболее отличительной особенностью твердотельных кабелей категории является хрупкость проводящих проводов и, как следствие, общая негибкость.

Из приведенных выше размеров видно, что термин «больший» здесь поистине относительный, и что все эти провода очень хороши по сравнению с длиной кабелей и размером существ, которые с ними обращаются. Из-за своего небольшого размера они не могут выдерживать очень большие изгибы или изгибы, не ломаясь и не страдая от неровностей поверхности, которые могут изменить их проводящие свойства. По этой причине эти кабели хорошо упакованы внутри прочного внешнего рукава, который сопротивляется изгибу, что делает их менее гибкими и плохо подходящими для обычного повседневного использования при соединении компонентов рабочей зоны.Их общая жесткость делает их наиболее полезными для использования в качестве горизонтальных или магистральных кабелей в инфраструктуре системы.

Вернуться к началу

Многопроволочные жилы кабеля: многопроволочные

Рис. 3. Кабели с многожильными жилами — это более распространенные кабели категорий, с которыми мы чаще всего работаем напрямую.

Внутри витых пар многожильного кабеля каждый отдельный проводник состоит из пучка жил меньшего сечения.Они расположены так, что несколько проводов (обычно 6 или 18) окружают одиночный провод в центре жгута (на Рисунке 3 показано шесть нитей вокруг одной или семь нитей в сумме). Внешние проволоки наматываются по спирали вокруг центральной проволоки посредством процесса, называемого скручиванием. Скрученные провода вместе образуют единый проводник с общим диаметром примерно таким же, как у проводника в сплошном кабеле, но с гораздо меньшей площадью проводимости (исходя из меньшего диаметра жил проводящих проводов).

Скрутка проводов защищает их и придает гибкость многожильным кабелям.Для проводника данной длины, чем больше витков каждой жилы вокруг центрального проводника, тем лучше защита и больше общая гибкость кабеля. Эта идея количественно выражается укладкой жил жилы или расстоянием, необходимым для того, чтобы одна жилка проволоки полностью обернулась вокруг жилы, сделав один полный оборот вокруг ее центральной жилы.

Чтобы увидеть, как это работает, сначала рассмотрим «одножильный многожильный провод» — проводник в кабеле прямой свивки, в котором нет скручивания внешних жил (рис. 4).Если этот кабель согнут, каждая жила изгибается почти так, как если бы она была одна внутри кабеля. Внешние жилы могут свободно перемещаться под воздействием механических напряжений, потенциально изменяя конфигурацию проводов кабеля и характеристики передачи каждый раз, когда он изгибается. Продолжение изгиба в противоположных направлениях без равномерного «демпфирования» внешних жил ослабляет центральный токопроводящий провод и сокращает срок службы кабеля.

Но спиральное скручивание проводов вокруг центрального провода заставляет все отдельные элементы многожильного проводника тянуться к его центру, когда кабель изгибается, сохраняя конфигурацию всех элементов постоянной.Их траектория вокруг центрального проводящего провода гарантирует, что напряжения на отдельных проводах усредняются по длине скрутки, и что общие напряжения распределяются по всем прядям, чтобы минимизировать напряжения на центральном проводе. Чем больше витков скручивают жилы проволоки (чем короче их длина свивки), тем больше поддержки обеспечивается каждой из них и центральному проводнику.

Рис. 4. Кабели прямой свивки и спирально-скрученные

Жилы многожильных кабелей категорийного типа, используемых для сетей и приложений Ethernet, обычно изготавливаются из медных проводов без покрытия или с луженым покрытием. Луженые проводники изготавливаются путем погружения отдельных жил в ванну с расплавленным оловом перед их сборкой в ​​один провод. Помимо защиты проводящих поверхностей от окисления, оловянное покрытие облегчает пайку тонких проволочных жил на коммутационные панели и настенные розетки, а также предотвращает истирание отдельных жил.

Примечание о размерах проводов

Диаметр медного провода чаще всего указывается в размерах AWG (American Wire Gauge), которые основаны на площади поперечного сечения проводника.В системе AWG размер проводника зависит от его диаметра, если это одиночный сплошной проводник, и от его общего диаметра, если это многожильный провод. Многожильные проводники часто определяются количеством жил и соответствующим размером AWG, т. Е. Многожильный провод 7/38 состоит из 7 проводов (6 вокруг 1), имеющих общий диаметр 38 AWG (0,1524 мм, или 0,018241 дюйма).

Из-за того, что эти провода традиционно изготавливались, большие размеры AWG соответствуют меньшим диаметрам проволоки (потому что их приходилось протягивать больше раз). Каким бы безумным ни казалась эта обратная спецификация размера, интересно подумать о продолжении использования такой устаревшей системы для технологий, которые так быстро меняются.

Вернуться к началу

Сравнение электрических свойств

По мере того, как мы движемся к все более быстрым системам Ethernet, требующим все более высоких частот и скоростей передачи данных, электрическая активность внутри медной среды передачи данных может стать немного загадочной. К счастью, основные электрические свойства, вызывающие эти загадочные явления, остаются прежними.Для одножильных и многожильных кабелей изменения, наблюдаемые в характеристиках передачи при переходе от одного типа проводника к другому, подпадают под широкую категорию эффектов затухания.

Затухание / вносимые потери

Затухание — это общая потеря мощности (амплитуды) передаваемого сигнала при его перемещении от одного конца кабеля к противоположному. Затухание, также называемое вносимыми потерями, измеряется в децибелах (дБ) — тех же единицах, которые мы используем для измерения амплитуд звуковых волн. При измерении затухания в кабеле более низкие значения в дБ указывают на лучшую производительность и меньшие потери сигнала — среда передачи менее «зашумлена». Более высокие значения в дБ аналогичны потере напряжения внутри кабеля; если сигнал становится слишком ослабленным, он будет неразборчивым, прежде чем его можно будет уловить на другом конце кабеля. На рисунке 5 показаны затухание / вносимые потери, причем вверху показаны форма и амплитуда исходного сигнала, а внизу показано ослабление передаваемого сигнала из-за затухания.

Рис. 5. Затухание / вносимые потери сигнала, передаваемого по медному проводу

Факторы, влияющие на затухание / вносимые потери

Диаметр проводника

Многожильные проводники демонстрируют более высокое затухание, чем сплошные проводники, из-за их меньшего проводящего диаметра. Размер сечения проводящего провода зависит от его площади поперечного сечения, и эта площадь определяет сопротивление постоянному току для данного проводящего материала, такого как медь. Это сопротивление приводит к тому, что часть энергии передаваемого сигнала рассеивается в виде тепла при движении внутри кабеля, так что большая длина кабеля означает большие потери тепла и большее ослабление передаваемого сигнала.По этой причине многожильные кабели нельзя использовать для длинных кабелей, а как одножильные, так и многожильные кабели имеют определенные ограничения по длине.

Высокие частоты

На более высоких частотах проводящие материалы, такие как медь, испытывают постоянное уменьшение своего проводящего сечения, что называется скин-эффектом. По мере увеличения частоты передаваемого сигнала скин-эффект выталкивает электроны наружу к поверхности («коже») проводника. По мере того, как частоты продолжают увеличиваться, глубина скин-слоя продолжает уменьшаться, так что цилиндрический сплошной проводящий путь станет полым, а электроны будут течь только по внешней поверхности цилиндра.Таким образом, меньшая и менее определенная окружность многожильных проводов приводит к более высоким затухающим потерям (на 20% выше) в многожильных кабелях, чем в одножильных кабелях.

Электропроводность

Если внешние поверхности многожильных проводников покрыты оловом, проблема скин-эффекта усугубляется, поскольку основная масса электронов вынуждена течь вдоль слоя олова, а олово имеет более высокое сопротивление, чем медь. В то же время образование оксидов меди на поверхностях незакрытых проводов также может увеличивать сопротивление на поверхности проводящего провода, что приводит к постепенному ухудшению рабочих характеристик.

Вернуться к началу

Выбор правильного кабеля

Новые установки и магистральные кабели

Поскольку включение любого типа кабеля в конструкцию здания является дорогостоящим и лучше всего управляется с учетом долгосрочных применений, превосходные электрические характеристики и более длительные пробеги, которые возможны при использовании одножильных кабелей, делают его более подходящим для стационарного монтажа в зданиях. Его стабильность на более высоких частотах означает, что между переустановками кабеля возможны более длительные периоды времени, и его сравнительная хрупкость не является проблемой, когда он защищен от повреждений самим зданием. Длинные кабельные трассы (до 90 м или 290 футов) можно прокладывать внутри стен, через потолки или через подземные пути, соединяющие соседние здания. Поскольку для таких постоянных кабелей чаще всего используется одножильный кабель, его часто называют сетевым кабелем.

Горизонтальная разводка

Одножильные кабели также используются для «горизонтальных» трасс (трассы на одном этаже), охватывающих расстояния между телекоммуникационными комнатами и рабочими зонами. Помимо того, что они лучше работают на больших расстояниях и на более высоких частотах, одиночные, более крупные проводящие провода одножильных кабелей гораздо легче заделать, чем несколько тонких проводов многожильных проводников.Кроме того, относительная жесткость одножильного кабеля делает его предпочтительным для использования с перфорированными соединителями типа 110 на задней стороне настенных домкратов или с перфорированными блоками типа 66 на фанерных досках. Напротив, мягкость и гибкость многожильных кабелей категорийного типа очень затрудняют работу с перфорированными разъемами или IDC (разъемами смещения изоляции).

Коммутационные кабели

Характер обсуждаемых выше потерь на затухание означает, что по большей части существует очень небольшая разница между электрическими характеристиками одножильных и многожильных кабелей для очень коротких сегментов (согласно стандарту TIA / EIA 568-B для длин ниже 10 метров).В современных схемах иерархической проводки ограничения длины многожильных кабелей легко соблюдаются (3 м или 9,8 фута), а повышенная гибкость и долговечность многожильных кабелей делают их идеально подходящими для соединения розеток рабочей зоны с компьютерами рабочих станций и другими конечными пользователями. устройств. Напротив, одножильные кабели слишком хрупки для частого изгиба и манипуляций, и слишком сложны в обращении при соединении близко расположенных компонентов.

Проводники внутри многожильного кабеля защищены окружающими их проволочными жилами, так что очень небольшая часть площади проводящей поверхности может быть повреждена, если кабель случайно разрезан или сломан, а проводник не ослаблен из-за многократного сгибания и сгибания. Без этой защиты проводящие поверхности внутри одножильного кабеля более восприимчивы к царапинам или другим неровностям, которые влияют на характеристики передачи и часто сопровождают их преждевременный выход из строя.

Наконец, более гибкая природа многожильного кабеля упрощает работу с ним и позволяет легко прокладывать его через узкие промежутки между соединенным между собой оборудованием или вдоль путей других соединительных кабелей. Он спроектирован так, чтобы его можно было легко переключать между розетками, патч-панелями и оборудованием, и при правильном обращении он не будет поврежден изгибом или сломанными проводниками при частом перемещении.Эти дополнительные практические преимущества и более длительный срок службы многожильного жилого кабеля делают его идеальным для использования при сборке «предварительно соединенных» соединительных кабелей, используемых для подключения розеток рабочей зоны к устройствам конечного пользователя.

Вернуться к началу

Загрузить технический документ

---

Оптимизация пространства в стойке серверного шкафа для повышения эффективности и снижения затрат

Интеллектуальная оптимизация поможет вам увеличить пространство в стойке и значительно сократить расходы на оборудование . Прочтите наше пошаговое руководство, в котором показано, как и сколько вы можете сэкономить.

• Сколько места в стойке можно сэкономить
• Как оптимизировать для достижения максимальной эффективности
• Экономия на новых и модернизированных установках
• Общая экономия затрат и места после оптимизации

Глоссарий

• ATTENUATION Затухание, измеряемое в децибелах, является мерой изменения (потерь) мощности передаваемого сигнала между двумя точками кабеля.Затухание измеряется в децибелах (дБ).
• BANDWIDTH Наивысшая частота, для которой положительная сумма мощности ACR (отношение внимания к перекрестным помехам) остается больше нуля. Самый высокий частотный диапазон, используемый системой связи.
• BASEBAND Сеть основной полосы частот — это сеть, которая предоставляет единственный канал для связи через физическую среду, например кабель, поэтому только одно устройство может передавать одновременно. Устройствам в сети основной полосы частот разрешается использовать всю доступную полосу пропускания для передачи.Противоположностью «основной полосы частот» является «широкополосная связь». Типичным примером «широкополосной» сети является кабельное телевидение.
• СКОРОСТЬ ДАННЫХ Фактическая пропускная способность кабеля. Схемы кодирования и сжатия могут повысить скорость передачи данных выше фактической полосы пропускания кабеля, посылая данные по кабелю более эффективным способом; это делает скорость передачи данных лучшим показателем возможностей системы передачи.
• DB (DECIBEL) Измерение усиления или потери мощности сигнала в цепи связи.Числа в децибелах — это уменьшение мощности сигнала (выраженное в отрицательных дБ) от одного конца кабеля к другому.
• СОПРОТИВЛЕНИЕ ПОСТОЯННОМУ ТОКУ Зависит от площади поперечного сечения проводника. Сопротивление в проводе ограничивает сигнал и рассеивает энергию в виде (небольшого количества) повышенного тепла. Чем длиннее или тоньше провода, тем больше сопротивление.
• ЧАСТОТА Количество циклов, завершенных за единицу времени, обычно выражается в герцах (Гц) или циклах в секунду.Для кабелей передачи данных часто используется МГц; «M» означает «мега» и означает, что вы можете добавить 6 нулей к данному числу. Таким образом, кабель с частотой 100 МГц должен выполнять 100000000 циклов в секунду.
• ИЕРАРХИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ Кабельная архитектура, в которой используются последовательные кабельные «слои» для подключения основного кабеля (магистрального кабеля) к промежуточным и горизонтальным кабелям в здании (т. Е. Кабели коммутационного шкафа) и для их поочередного подключения к отдельные сетевые рабочие станции и компоненты через патч-корды.
• HUB Повторитель, который может транслировать сообщения на все рабочие станции в сети.
• Мбит / с Мегабит в секунду
• MAC-АДРЕС Адрес «управления доступом к среде» или физический адрес узла Ethernet.
• ПУАНСОННЫЙ БЛОК ПЕРФОРАТОРНЫЕ БЛОКИ бывают 110 и 66 разновидностей.
• SCTP Кабель «экранированная витая пара». ScTP имеет ту же 4-парную (8-проводную) конфигурацию, что и кабель UTP, но в нем используется один кусок металлической пленки или экранирующей оплетки, окружающий все 4 пары.Это дополнительное экранирование сочетается со скручиванием пар проводов для дополнительной защиты от ухудшения качества сигнала.
• SSTP Полностью экранированная витая пара. SSTP — это 4-парный (8-жильный) кабель с металлическим экраном или оплеткой вокруг каждой пары и другим экраном вокруг всей группы из 8 проводов. Дополнительное экранирование обеспечивает дополнительную защиту от ухудшения сигнала, вызванного внешними источниками помех.
• ЗВЕЗДНАЯ ТОПОЛОГИЯ Топология, допускающая только одно устройство на каждом конце провода, требующая повторителей для более чем двух устройств.
• SWITCH Повторитель, который перераспределяет сообщения на основе аппаратных MAC-адресов.
• ТОПОЛОГИЯ Физический формат сети.
• UTP Кабель «неэкранированная витая пара». Самый распространенный сетевой кабель LAN в США, кабели UTP не используют никакого дополнительного электрического экранирования, вместо этого полагаясь на электрический баланс, обеспечиваемый их схемой разводки витой пары, для предотвращения перекрестных помех между парами проводников и устранения помех. электромагнитные и радиочастотные помехи (EMI и RFI) от внешних источников.

Многожильный провод и сплошной провод в электротехнике

В электрических приложениях, таких как кабельные сборки и жгуты проводов, выбор многожильного или одножильного провода будет зависеть от требований к работе. Физические различия между двумя проводами достаточно просты: сплошной провод состоит из твердого металлического сердечника, а многожильный провод состоит из множества более тонких проводов, скрученных вместе в организованный пучок.

При выборе правильного провода есть несколько соображений, плюсов и минусов, которые будут определять решение, но ключевыми факторами являются:

• Амперная нагрузка и применение
• Калибр провода
• Вид металла, который будет использоваться
• Стоимость

Как многожильные, так и одножильные провода инженеры используют в самых разных случаях.В любом случае, есть преимущества и недостатки многожильного провода по сравнению с одножильным проводом, которые приводят к выбору одного провода перед другим для каждого конкретного применения.

Многожильный провод

Из-за того, что многожильные провода скручены, они относительно более гибкие, сложные и тонкие. Они лучше подходят для использования внутри помещений на печатных платах, проводах громкоговорителей, электронных устройствах и т. Д., Где изгиб и скручивание необходимы для соединения электронных компонентов. Например, идеальное применение многожильного провода — это дверь автомобиля, где будет происходить частое изгибание.

Плюсы многожильного провода

Плетеные многожильные кабели имеют несколько преимуществ по сравнению с одножильными проводами:

• Гибкий
• Податливый
• Не будет разделять или разделять

Применение многожильного провода

Многожильные провода больше подходят для внутренних помещений, где изгиб и скручивание необходимы для соединения электронных компонентов, таких как:

Сплошной провод

Сплошная проволока тяжелее, рассчитана на всепогодные условия, обладает антикоррозийными свойствами, прочна и может выдерживать частые, но минимальные движения.Идеальное применение сплошного провода — это передача энергии через конструкцию здания, поскольку для этого требуется большой ток, малое движение и длительный срок службы.

Сплошной провод Плюсы

• Атмосферостойкость
• Антикоррозийный
• Низкая стоимость

Применение сплошной проволоки

Сплошные провода больше подходят для наружных или тяжелых условий эксплуатации, где требуются более высокие токи и более жесткая прочность.

• Строительная инфраструктура
• Органы управления автомобилем
• Наружное применение

С учетом тока в многожильном и твердом проводах

Электрики должны выбрать подходящий калибр проводов для использования в зависимости от силы тока нагрузки и области применения проекта.Это определяется частотой тока, который проходит по проводу. Когда электрические токи проходят через провода, возникает скин-эффект. В той части тока, которая находится ближе всего к внешнему слою провода, в области «кожи», электричество проходит по внешней поверхности и подвергается воздействию магнитных полей, стремящихся рассеиваться в воздухе. Рассеивание мощности — постоянная проблема для электриков и инженеров. Из-за своей толщины сплошная проволока имеет уменьшенную площадь поверхности, что снижает рассеивание.Из-за данной толщины многожильного провода, т. Е. Он тоньше, в отдельных жилах провода больше воздушных зазоров и больше площадь поверхности. Следовательно, он пропускает меньший ток, чем аналогичные одножильные провода. Для каждого типа проводов технологии изоляции могут значительно помочь в снижении рассеиваемой мощности.

Многожильный против сплошного: что лучше?

С точки зрения стоимости, простоты и долговечности преимущество имеет сплошная проволока. Однониточная толстая проволока проста в изготовлении и исключительно устойчива к повреждениям.Толщина также помогает предотвратить электронные помехи и ограничить скин-эффект, вызванный магнитными полями на поверхности провода. Его недостаток — отсутствие пластичности и прочности. После скручивания толстой медной проволоки она подвергается расколу или разрыву. Многожильные провода полезны для приложений, которые требуют большого количества сложных изгибов, изгиба, изменения формы и перемещения, например, в транспортных средствах / робототехнике или электронных платах.

При выборе многожильного провода vs.сплошной проволоки все потребности необходимо взвесить и учесть. Первоначальные затраты и долгосрочные затраты должны быть сопоставлены с факторами окружающей среды, приложениями, нагрузками, движением и долговечностью проекта.
