Минимальный уклон мягкой кровли: Каким должен быть минимальный угол наклона крыши из мягкой кровли?
Минимальный угол наклона крыши из мягкой кровли
Уклоном крыши называется угол наклона ее ската относительно горизонтали. По углу наклона крыши делятся на:
Одним из факторов, влияющих на выбор угла уклона крыши является тип кровельного материала. Правда, существует один нюанс: в силу климатических особенностей (сильные ветра, обильные осадки и пр.) для каждой местности существуют предпочтительные уклоны крыши. А это значит, что не все кровельные материалы можно использовать в том или ином регионе.

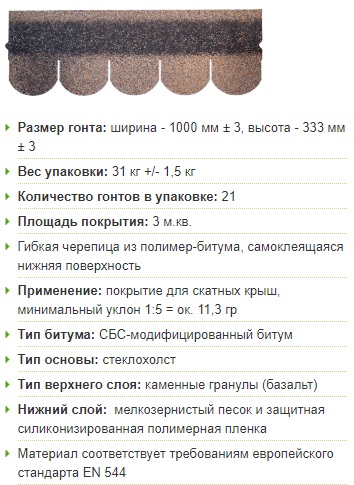

Битумная черепица не предназначена для покрытия плоских крыш. Минимально допустимый уклон для этого кровельного материала составляет 11,3 градуса.
При уклоне крыши от 11,3 до 18 градусов по всей площади покрытия должен быть смонтирован подкладочный слой.
Если уклон превышает 18 градусов. подкладочный слой укладывается только по периметру кровли в месте установки конька, ендовы, карниза и торцам ската крыши.

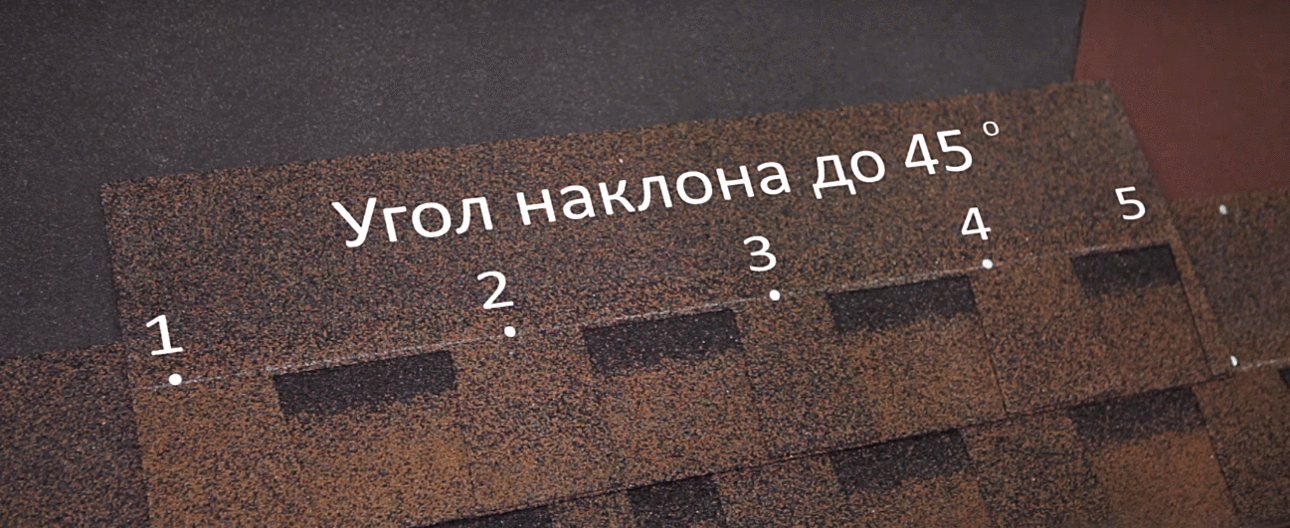

При уклоне свыше 45 градусов во избежание сползания черепицы каждый гонт крепят семью гвоздями.
Мембранные кровли могут устраиваться при любой величине уклона. Но способ монтажа при этом отличается:
Рулонные материалы применяются для покрытия скатных и плоских крыш. Максимально допустимый угол уклона крыши, при котором допускается использование этого покрытия, составляет 25% (примерно 14 градусов).
От величины уклона зависит количество слоев.
2 слоя покрытия укладывается при уклоне более 15% (или 9 градусов).
Для покрытия крыши с уклоном от 5 до 15% (от 3 до 9 градусов) применяется три слоя рулонного материала.
При уклоне менее 5% (плоская крыша) рулонные кровли устраиваются в три слоя.
От величины уклона зависит направление укладки кровельного материала:
Один из главных вопросов при обустройстве кровли – это ее финишное покрытие. На данный
Инструкция по монтажу гибкой черепицы Скорее всего, многие обращали внимание на особенное покрытие кровли на некоторых домах. Это мягкаяУгол наклона крыши: подбираем оптимальный
Надежность и комфортность эксплуатации здания во многом зависит от того, насколько грамотно и качественно выполнено строительство его крыши, в том числе – насколько правильно выбран оптимальный угол наклона крыши, о чем и пойдет речь в данной статье.
Наклон крыши связан с материалом кровли
Уклон крыши принимается в зависимости от проекта дизайна кровли и фасада здания, а также от материала, выбранного для покрытия кровли. Кроме того, на выбор угла наклона могут повлиять климатические условия региона, в котором ведется строительство.
В районах, где происходит частое выпадение осадков, а в зимнее время происходят обильные снегопады, обычно выбирается большой уклон ската крыши, составляющий от 45 до 60 градусов.
Это позволяет снизить нагрузку снежных покровов на кровельную систему, поскольку крупные массы снега не будут скапливаться на крыше, а будут сползать с нее на землю под собственным весом.
Если же для региона, где производится строительство, характерны сильные ветра, то желательно выбрать минимальный угол наклона крыши, уменьшающий так называемую парусность материала кровельного покрытия.
Для этого обычно выбирают значение из диапазона от 9 до 20 градусов.
Следовательно, наиболее универсальным решением является выбор значения между двумя указанными диапазонами, поэтому наиболее распространенным является уклон крыши, составляющий 20-45 градусов.
Такое значение уклона также позволяет использовать большинство современных кровельных материалов при возведении, к примеру, можно возвести крышу из профнастила своими руками .
Разновидности кровли
Сложная форма вальмовой крыши
Наиболее распространенной для хозяйственных и подсобных строений формой является односкатная кровля, не предлагающая ничего оригинального в плане дизайна, но привлекающая низкой стоимостью и простотой возведения: конструкция такой кровли по сути состоит из стен различной высоты и уложенного на них кровельного материала.Наклон крыши в данном случае преимущественно составляет от 9 до 25 градусов, поскольку чаще всего такие крыши покрываются профнастилом. Отсутствие чердака под крышей позволяет выбрать довольно маленький угол ее наклона, но не следует забывать об организации вентиляции пространства под кровлей.
Наиболее распространенным типом кровли является двускатная крыша. конструкция которой представляет собой две плоскости (скаты), соединяющиеся по одной линии (конек).
Стены, являющиеся торцами здания, называют фронтонами, в них могут быть предусмотрены двери, позволяющие использовать помещение чердака или производить небольшой ремонт, а также исполняющие роль вентиляционных отверстий (продухов).
В современном строительстве наибольшей популярностью пользуются вальмовые крыши, позволяющие выполнить поистине неповторимый дизайн кровли.
Угол уклона крыши здесь может быть практически любым в зависимости от вкуса и воображения человека, выполнявшего проектирование конструкции кровли.
Наиболее часто возводится вальмовая четырехскатная крыша. причем два ската выполнены в форме треугольников.
Полезно: при строительстве вальмовых крыш практически нет ограничений на используемый для покрытия кровли материал. Довольно сложная конструкция такой кровли компенсируется весьма эффектным внешним видом крыши, причем, чем сложнее общий план дома, тем более оригинальной может получиться вальмовая крыша.
Немного более усложненным вариантом вальмовой крыши является мансардная, возведение которой производится с целью использования чердачного пространства в качестве жилого помещения, что делает обязательными качественное утепление и пароизоляцию кровли.
Пространство, из которого состоит мансардный этаж, образуется за счет системы скатов ломаной формы и довольно высоких углов наклона. Кроме того, здесь следует оборудовать слуховые окна, которые могут также послужить дополнительным украшением кровли, а также необходимо выполнить инсоляцию помещения.
Оптимальный уклон крыши зависит не только от дизайнерских решений застройщика, но и от погодных условий региона, где производится строительство, что также следует учитывать при выборе наилучшей конструкции кровли.
Важную роль при определении уклона также играет кровельный материал, предъявляющий определенные требования к конструкции крыши.
Влияние климатических особенностей региона строительства

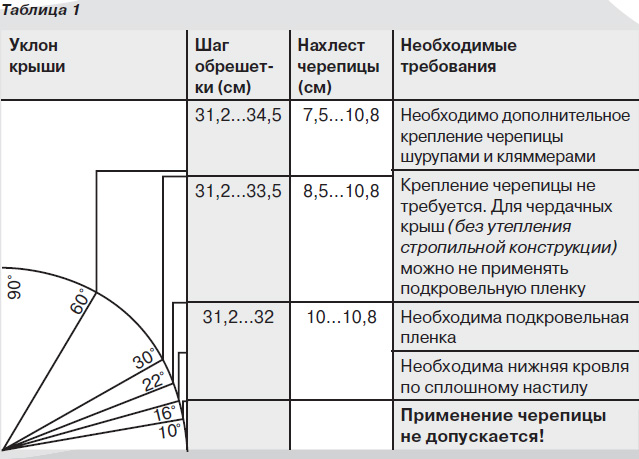

Углы уклона кровли из металлочерепицы
Если местность, где происходит строительство, отличается частыми сильными ветрами, оптимальный наклон крыши должен быть минимальным, поскольку большие значения угла будут вызывать «парусность» крыши, приводящую к повышенной нагрузке на несущую конструкцию, что может вызвать ее повреждение и разрушение при малейшем просчете в ее проекте.
Возведение же усиленной несущей конструкции с учетом сильных ветров требует значительно более серьезных финансовых затрат.
Строительство в регионе, для которого характерны частые обильные снегопады, требует повышения угла наклона, не позволяющего значительным снежным массам задерживаться на крыше: они будут скатываться по кровле на землю под воздействием собственного веса, не создавая опасных для кровельного материала нагрузок.
В регионах, где преобладают солнечные дни, наиболее предпочтительным вариантом являются плоские крыши, обладающие минимальной нагреваемой поверхностью.
Также крыши в таких местностях часто покрывают гравием, поскольку темные рулонные материалы также могут существенно нагреваться под действием лучей солнца. При этом даже плоская крыша должна обладать небольшим углом уклона (от 2 до 5 градусов), ведущим в направлении отверстия для стока осадков.

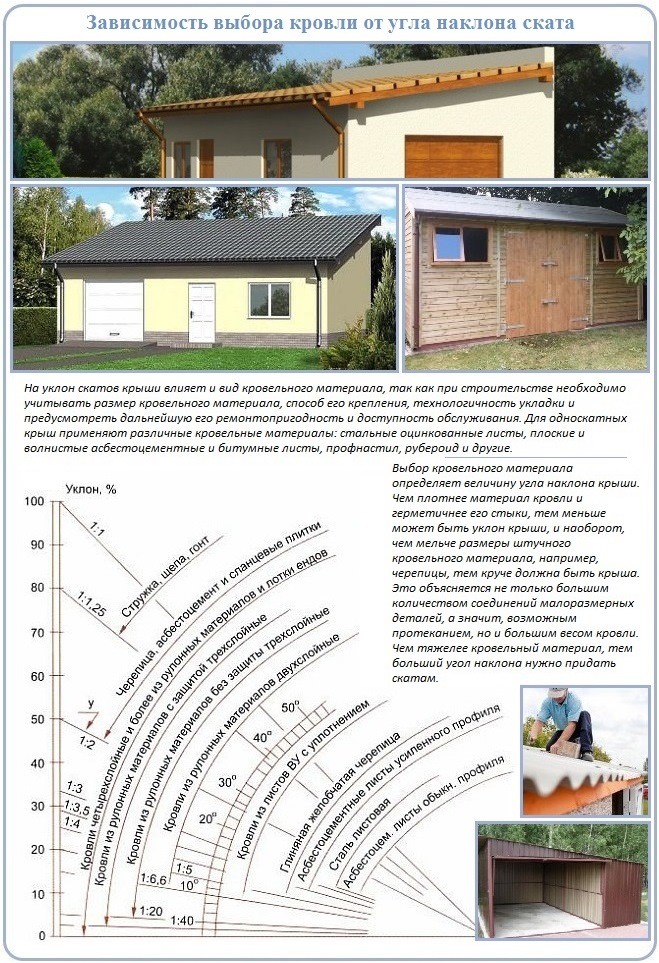

Выбор уклона кровли в зависимости от материала

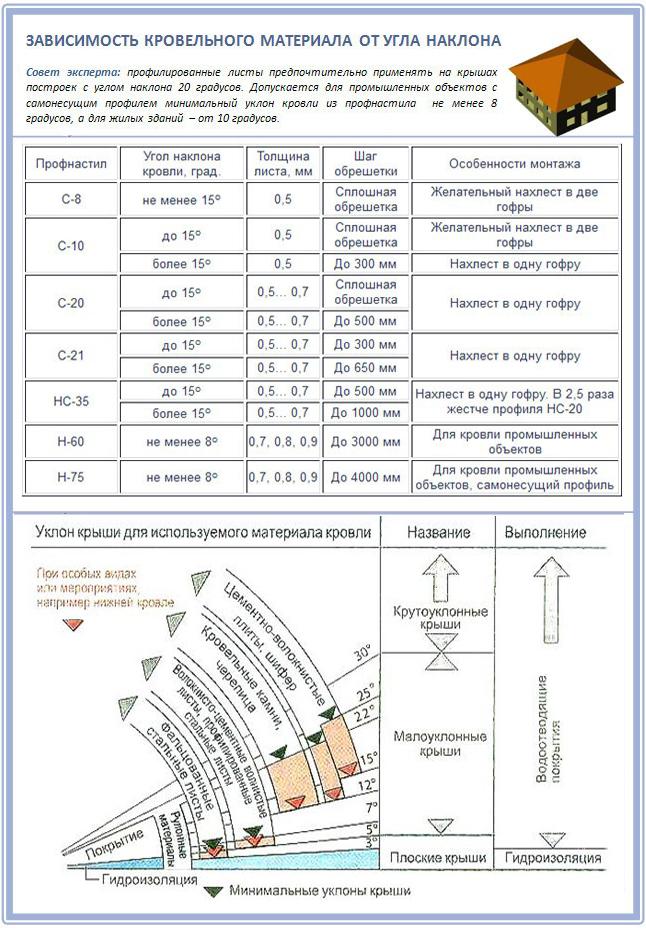

Наклон кровли из профнастила
При выборе материала для покрытия кровли следует внимательно изучить характеристики предлагаемых материалов, а также их рекомендации, что поможет выбрать материал, который прослужит долго и надежно.
Следует подробнее ознакомиться с тем, как определ
Минимальный уклон кровли из мягкой черепицы
Гибкая (битумная) черепица. Справочная информация
Монтаж коньковой черепицы.
Монтаж кровельных примыканий
Гибкая (битумная) черепица — кровельный материал, изготовленный на основе стеклохолста, пропитанного модифицированным битумом. На верхнюю часть материала нанесены цветные каменные гранулы, выполняющие декоративную и защитную функции, а на нижнюю — клеевой слой, обеспечивающий герметичность покрытия. Нижний слой закрыт легкосъемной пленкой.
Гибкую черепицу часто называют кровельная плитка или гонт. Она представляет собой небольшие плоские листы, с фигурными вырезами по одному краю (один лист имитирует 3 черепицы). Этот материал, с одной стороны является штучным, а с другой, его можно отнести к группе мягких кровель, так как по своей структуре и применяемым компонентам он близок к рулонным материалам.
Основным достоинством гибкой черепицы является то, что ее можно применять для кровель любой сложности, формы и конфигурации, вплоть до куполов и луковичных крыш, обеспечивая 100% герметичность.
Гибкая черепица надежна, она прекрасно вписывается в окружающий ландшафт, так как она имеет разнообразные оттенки и формы. Неоспоримыми преимуществами гибкой черепицы являются простота монтажа, минимальное количество отходов на сложных кровлях, небольшой вес, высокие звукоизоляционные свойства, отсутствие коррозии, гниения и расслаивания, низкая стоимость.
Минимальный уклон кровли, при котором допускается использовать гибкую черепицу — 1:5 (12°), максимальный — до 1:0 (90°).
Комплектующие для кровельного покрытия из гибкой черепицы:
— металлические карнизные и фронтонные планки, планки примыкания;
Подготовка основания.
В качестве основания под гибкую черепицу применяют материал со сплошной ровной поверхностью, к которой возможно крепление гвоздями. Основание должно быть ровным, сплошным, жестким. В качестве основания может быть использована влагостойкая фанера или обрезная доска. При шаге стропил 1200 мм толщина фанеры — 21 мм, доски — 30 мм.
Монтаж подкладочного ковра.
Подкладочный ковер применяется для дополнительного усиления слабых мест кровли: скатов, торцов, коньков и пр. Для гарантии надежной кровли рекомендуется укладывать подкладочный ковер по всей поверхности кровли. (Рис 1.2) В качестве подкладочного ковра под гибкую черепицу используют рулонный (15 ´ 1м) гидроизоляционный материал, в основе которого — стеклохолст. Укладка ведется горизонтальными слоями снизу вверх с «нахлестом» не менее 10 см, края фиксируются кровельными гвоздями с шагом 20 см, швы герметизируются клеем. При уклоне кровли более 1:3 (18°) (Рис 1.2) возможна укладка подкладочного материала только на коньки кровли, в ендовы, на карнизные свесы, в торцевые части кровли и места проходок через кровлю (печные трубы, вентиляция, вертикальные стены, мансардные окна и т.д.)
Рис 1.1. Монтаж подкладочного ковра при уклоне крыши менее 1:3
Рис 1.2. Монтаж подкладочного ковра при уклоне крыши более 1:3
Монтаж металлических карнизных и фронтонных планок.
Для защиты края обрешетки от дождевой влаги на карнизных свесах и торцевых частях кровли поверх подкладочного ковра монтируются с «нахлестом» минимум 2 см металлические планки. Крепление -гвоздями с шагом 10 см. (Рис. 2)
Монтаж ендового ковра.
Для повышения водонепроницаемости в ендовах поверх подкладочного ковра укладывается рулонный (10 ´ 0,7м) ендовый ковер (Рис. 3), в основе которого используется не стеклохолст, а полиэстер, что делает его более гибким, эластичным и более прочным. Края фиксируются кровельными гвоздями с шагом 10 см. Ендовый ковер имеет цвет, аналогичный цвету соответствующей гибкой черепицы.
Монтаж карнизной черепицы.
Самоклеящаяся карнизная черепица (упаковка 20 шт. размером 1 ´ 0,25м) укладывается встык вдоль карнизного свеса, отступив от края 1- 2 см. В верхней части крепится гвоздями, которые потом закрываются рядовой черепицей. (Рис. 4)
Монтаж рядовой черепицы.
Рядовая черепица (упаковка 22 шт.
размером 1 ´ 0,317м) приклеивается (предварительно снимается защитная пленка (Рис 5.1)) и прибивается четырьмя гвоздями так, чтобы шляпки гвоздей закрывались «лепестками» следующего ряда черепицы. Если уклон кровли более 1:1 (45°), каждая черепица должна крепиться шестью гвоздями. Первый ряд черепицы укладывается так, чтобы нижняя кромка располагалась не выше 1 см от нижнего края карнизной черепицы, а «лепестки» закрывали места стыка карнизных черепиц (Рис 5.2). На торцевых частях кровли черепица обрезается по краю и проклеивается клеем на ширину не менее 10 см (Рис 5.3). В ендовах черепица обрезается так, чтобы на дне ендовы осталась открытой полоса ендового ковра шириной около 15 см. Края обрезанной черепицы проклеиваются клеем не ширину не менее 10 см (Рис 5.4).
Монтаж коньковой черепицы.
Коньковая черепица (упаковка 20 шт. размером 1 ´ 0,25м) получается при делении карнизной черепицы на 3 части по местам перфорации. Она приклеивается и крепится четырьмя гвоздями (по 2 с каждой стороны конька) так, чтобы шляпки гвоздей закрывались укладываемой с «нахлестом» 5 см следующей коньковой черепицы.
(Рис. 6)
Монтаж кровельных примыканий
Проходы через кровлю небольшого диаметра (антенны и т.д.) выполняются при помощи резиновых уплотнителей. При монтаже гибкой черепицы вдоль печных труб, вентиляции, вертикальных стен, мансардных окон и т.д. по периметру соединения прибивается деревянная треугольная рейка 50 ´ 50 мм, монтируется подкладочный ковер. Нахлесты промазываются клеем. Кровельная черепица заводится на вертикальную поверхность и приклеивается клеем. Далее место примыкания оклеивается ендовым ковром в вертикальной плоскости не менее, чем на 30 см, а в горизонтальной плоскости не менее, чем на 20 см. Стык ендового ковра закрывается металлической планкой примыкания и герметизируется силиконовым герметиком. (Рис. 7)
Еще документы скачать бесплатно
Вентиляция кровли из мягкой черепицы
В последнее время все больше застройщиков переделывают крыши своих домов под более современные покрытия. Это и не мудрено, ведь самым популярным материалом за последние сто лет являлся асбестовый шифер.
Он уже очень многим надоел и теперь, настал момент перемен. Несмотря на очень широкий выбор материалов, застройщики предпочитают продукты, проверенные временем. Одним из них является мягкая черепица. Она шикарно смотрится на любом жилом здании, подчеркивая его индивидуальность. Вентиляция кровли из мягкой черепицы позволяет продлить срок эксплуатации не только покрытия, но и всей крыши в целом. Как вы уже наверное догадались, в данной статье пойдет речь именно о ней.
Особенности мягкой кровли
Битумная черепица выделяется своей уникальностью. Такое покрытие можно укладывать на всевозможные стропильные системы, даже куполообразные. Это позволяет сделать эластичность самого материала. Если в летнее время года, это плюс, то зимой все иначе. При температуре окружающей среды ниже 5 градусов, битум начинает твердеть и вовсе становится хрупким. Поэтому при укладке мягких кровель очень важно учесть оптимальные погодные условия. Температура за окном не должна быть ниже +5 и не выше +25.
Жара так же негативно сказывается на материала, делая его чересчур эластичными.
Из-за того, что материал ни в каком виде не пропускает влагу, приходится создавать дополнительные ходы вентиляции. В противном случае, конденсат будет негативно сказываться, как на самом покрытии, так и на элементах стропильной системы. Поверхность битумной черепицы покрыта минеральной посыпкой, которая защищает материал от механических повреждений и прямых солнечных лучей. Кроме этого, минеральные компоненты никогда не выгорят на с
СП 17.13330.2017 Кровли. Актуализированная редакция СНиП II-26-76 (с Изменением N 1)
СП 17.13330.2017
_______________________________________________________________
Текст Сравнения СП 17.13330.2017 и СП 17.13330.2011 см. по ссылке.
— Примечание изготовителя базы данных.
________________________________________________________________
ОКС 91.060.20
Дата введения 2017-12-01
Предисловие
Сведения о своде правил
1 ИСПОЛНИТЕЛЬ — Центральный научно-исследовательский и проектно-экспериментальный институт промышленных зданий и сооружений (АО «ЦНИИПромзданий»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 ПОДГОТОВЛЕН к утверждению Департаментом градостроительной деятельности и архитектуры Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России)
4 УТВЕРЖДЕН приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 31 мая 2017 г.
N 827/пр и введен в действие с 1 декабря 2017 г.
5 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт). Пересмотр СП 17.13330.2011 «СНиП II-26-76 Кровли»
В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в установленном порядке. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте разработчика (Минстрой России) в сети Интернет
ВНЕСЕНО Изменение N 1, утвержденное и введенное в действие приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) от 18 февраля 2019 г. N 111/пр c 19.08.2019
Изменение N 1 внесено изготовителем базы данных по тексту М.: Стандартинформ, 2019 год
Введение
Настоящий свод правил разработан в соответствии с требованиями Федерального закона от 30 декабря 2009 г.
N 384-ФЗ «Технический регламент о безопасности зданий и сооружений».
Пересмотр выполнен авторским коллективом АО «ЦНИИПромзданий» (д-р техн. наук, проф. В.В.Гранев; канд. техн. наук, проф. С.М.Гликин, канд. техн. наук A.M.Воронин, канд. техн. наук А.В.Пешкова).
Изменение N 1 к своду правил СП 17.13330.2017 «СНиП II-26-76 Кровли» разработано авторским коллективом АО «ЦНИИПромзданий» (д-р техн. наук, проф. В.В.Гранев, канд. техн. наук А.М.Воронин, канд. техн. наук А.В.Пешкова).
(Измененная редакция, Изм. N 1).
1 Область применения
Настоящий свод правил распространяется на проектирование новых, реконструкцию и капитальный ремонт кровель из битумосодержащих и полимерных рулонных материалов, из мастик, в том числе с армирующими прокладками, хризотилцементных, цементно-волокнистых и битумных волнистых листов, цементно-песчаной, керамической, полимерцементной и битумной, плоской и волнистой черепицы, плоских хризотилцементных, композитных, цементно-волокнистых и сланцевых плиток, листовой оцинкованной стали, меди, цинк-титана, алюминия, металлического листового гофрированного профиля, металлочерепицы, металлической фальцевой черепицы, а также железобетонных лотковых панелей, применяемых в зданиях различного назначения и во всех климатических зонах Российской Федерации.
2 Нормативные ссылки
В настоящем своде правил использованы нормативные ссылки на следующие документы:
ГОСТ 1173-2006 Фольга, лента, листы и плиты медные. Технические условия
ГОСТ 2678-94 Материалы рулонные кровельные и гидроизоляционные. Методы испытаний
ГОСТ 3640-94 Цинк. Технические условия
ГОСТ 3916.2-96 Фанера общего назначения с наружными слоями из шпона хвойных пород. Технические условия
ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия
ГОСТ 9559-89 Листы свинцовые. Технические условия
ГОСТ 9573-2012 Плиты из минеральной ваты на синтетическом связующем теплоизоляционные. Технические условия
ГОСТ 10499-95 Изделия теплоизоляционные из стеклянного штапельного волокна. Технические условия
ГОСТ 14918-80 Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия
ГОСТ 15588-2014 Плиты пенополистирольные теплоизоляционные. Технические условия
ГОСТ 18124-2012 Листы хризотилцементные плоские.
Технические условия
ГОСТ 21631-76 Листы из алюминия и алюминиевых сплавов. Технические условия
ГОСТ 24045-2010 Профили стальные листовые гнутые с трапециевидными гофрами для строительства. Технические условия
ГОСТ 25820-2014 Бетоны легкие. Технические условия
ГОСТ 25898-2012 Материалы и изделия строительные. Методы определения паропроницаемости и сопротивления паропроницанию
ГОСТ 26633-2015 Бетоны тяжелые и мелкозернистые. Технические условия
ГОСТ 26816-86 Плиты цементно-стружечные. Технические условия
ГОСТ 28013-98 Растворы строительные. Общие технические условия
ГОСТ 30340-2012 Листы хризотилцементные волнистые. Технические условия
ГОСТ 30402-96 Материалы строительные. Метод испытания на воспламеняемость
ГОСТ 30444-97 Материалы строительные. Метод испытания на распространение пламени
ГОСТ 30693-2000 Мастики кровельные и гидроизоляционные. Общие технические условия
ГОСТ 31015-2002 Смеси асфальтобетонные и асфальтобетон щебеночно-мастичные.
Технические условия
ГОСТ 31357-2007 Смеси сухие строительные на цементном вяжущем. Общие технические условия
ГОСТ 31898-1-2011 (EN 12310-1:1999) Материалы кровельные и гидроизоляционные гибкие битумосодержащие. Метод определения сопротивления раздиру стержнем гвоздя
ГОСТ 31899-1-2011 (EN 12311-1:1999) Материалы кровельные и гидроизоляционные гибкие битумосодержащие. Метод определения деформативно-прочностных свойств
ГОСТ 31899-2-2011 (EN 12311-2:1999) Материалы кровельные и гидроизоляционные гибкие полимерные (термопластичные или эластомерные). Метод определения деформативно-прочностных свойств
ГОСТ 32310-2012 (EN 13164:2008) Изделия из экструзионного пенополистирола XPS теплоизоляционные промышленного производства, применяемые в строительстве. Технические условия
ГОСТ 32314-2012 (EN 13162:2008) Изделия из минеральной ваты теплоизоляционные промышленного производства, применяемые в строительстве. Общие технические условия
ГОСТ 32317-2012 (EN 1297:2004) Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные).
Метод испытания на старение под воздействием искусственных климатических факторов: УФ-излучения, повышенной температуры и воды
ГОСТ 32318-2012 (EN 1931:2000) Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные). Метод определения паропроницаемости
ГОСТ 32805-2014 Материалы гибкие рулонные кровельные битумосодержащие. Общие технические условия
ГОСТ 32806-2014 (EN 544:2011) Черепица битумная. Общие технические условия
ГОСТ Р 51263-2012 Полистиролбетон. Технические условия
ГОСТ Р 56026-2014 Материалы строительные. Метод определения группы пожарной опасности кровельных материалов
ГОСТ Р 56309-2014 Плиты древесные строительные с ориентированной стружкой (OSB). Технические условия
ГОСТ Р 56335-2015 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения прочности при статическом продавливании
ГОСТ Р 56590-2016 Плиты на основе пенополиизоцианурата теплозвукоизоляционные.
Технические условия
ГОСТ Р 56688-2015 Черепица керамическая. Технические условия
ГОСТ Р 57417-2017 (EN 13956:2012) Материалы кровельные гибкие полимерные (термопластичные и эластомерные). Общие технические условия
ГОСТ Р 58153-2018 Листы металлические профилированные кровельные (металлочерепица). Общие технические условия
СП 16.13330.2017 «СНиП II-23-81* Стальные конструкции»
СП 20.13330.2016 «СНиП 2.01.07-85* Нагрузки и воздействия»
СП 29.13330.2011 «СНиП 2.03.13-88 Полы» (с изменением N 1)
СП 30.13330.2016 «СНиП 2.04.01-85* Внутренний водопровод и канализация зданий»
СП 32.13330.2012 «СНиП 2.04.03-85 Канализация. Наружные сети и сооружения» (с изменениями N 1, 2)
СП 50.13330.2012 «СНиП 23-02-2003 Тепловая защита зданий»
СП 54.13330.2016 «СНиП 31-01-2003 Здания жилые многоквартирные»
СП 56.13330.2011 «СНиП 31-03-2001 Производственные здания» (с изменением N 1)
СП 64.
13330.2017 «СНиП II-25-80 Деревянные конструкции» (с изменением N 1)
СП 82.13330.2016 «СНиП III-10-75 Благоустройство территорий»
СП 118.13330.2012 «СНиП 31-06-2009 Общественные здания и сооружения» (с изменениями N 1 и 2)
СП 131.13330.2012 «СНиП 23-01-99* Строительная климатология» (с изменением N 2)
СП 255.1325800.2016 Здания и сооружения. Правила эксплуатации. Основные положения
Примечание — При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования — на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений.
Е
Расчет уклона и общего уклона в архитектуре
Архитекторы постоянно предоставляют информацию об уклоне на своих чертежах, используя градиенты, градусы или проценты в зависимости от приложения. Например, крыши обозначаются градиентами, а поперечные уклоны тротуаров обычно указываются в градусах. Полезно понять, как рассчитать каждый метод.
Есть три различных способа указать наклон поверхности относительно горизонтальной плоскости: градусы, уклон и процент.
Расчет градиента уклона
Градиенты уклона записываются как Y: X, где Y — это единичная величина подъема, а X — пробег. Оба числа должны использовать одни и те же единицы измерения. Например, если вы путешествуете на 3 дюйма по вертикали и 3 фута (36 дюймов) по горизонтали, наклон будет 3:36 или 1:12. Это читается как «наклон один к двенадцати».
Расчет процента уклона
Процент уклона рассчитывается так же, как и уклон.Преобразуйте приближение и бег в те же единицы, а затем разделите приближение на разбег.
Умножьте это число на 100, и вы получите наклон в процентах. Например, подъем 3 дюйма, разделенный на 36 дюймов = 0,083 x 100 = уклон 8,3%.
Расчет уклона в градусах
Самый сложный способ вычисления наклона — в градусах, и для этого требуется немного математики средней школы. Тангенс данного угла (в градусах) равен подъему, деленному на пробег. Следовательно, величина, обратная тангенсу подъема, деленная на длину пробега, даст угол.
Таблица общих наклонов в архитектуре
В таблице ниже показаны некоторые распространенные уклоны. Для полов с уклоном 1:20 поручни не требуются, но все, что круче 1:20, считается пандусом и требует поручней. Пандусы с уклоном 1:12 — это максимальный уклон, разрешенный правилами ADA, и для них требуются поручни. Федеральные коды ADA указывают, что максимальный поперечный уклон доступного маршрута составляет 1:48, что чуть больше 2%. Однако мы видели некоторые юрисдикции, которые допускают максимальный поперечный уклон 1:50.
| Градусов | Градиент | Процент |
|---|---|---|
| 0,6 ° | 1: 95,49 | 1,0% |
| 1 ° | 1: 57.29 | 1,7% |
| 1,15 ° | 1 : 50 | 2% |
| 1,19 ° | 1: 48 | 2,08% |
| 2,86 ° | 1: 20 | 5% |
| 4,76 ° | 1: 12 | 8 .3% |
Планирование программирования и практические карточки
Условие
| Определение
| ||
| Срок | Определение
| ||
Срок действия
| Определение
| ||
| Срок | Определение
| ||
| Срок |  flashcardmachine.com/images/preview_card_back.gif»>
Определение
| ||
Срок
| Определение
| ||
Срок
|  gif»>
Определение
| ||
0 FAR может иметь
Минимальные откосы санитарной канализации
Минимальные откосы канализационной системы>> Оставь свои страхи за дверью; здесь говорится о любви.<<
Томас Гейл Хоуз, P.E.
Новинка 2009 г. Воспользуйтесь БЕСПЛАТНЫМ калькулятором расхода в трубопроводе на сайте hawsedc.com.
ВВЕДЕНИЕ
Минимальные уклоны канализации устанавливаются для обеспечения
минимальная скорость очистки (обычно 2 или 3 фута в секунду) при
полный или наполовину полный поток. (Физика гидравлического потока
таким образом, чтобы наклонная труба несла поток под действием силы тяжести наполовину при
такая же скорость, как и при заполнении.) Таблица 1 ниже дает минимальное количество сточных вод.
наклоны для обеспечения скорости 2 фута в секунду, предполагая, что
шероховатость трубы (n) 0.
2 4 0,0084 6 0,0049 8 0,0034 10 0,0025 12 0,0019 15 0,0014 18 0,0011 21 0.00092 24 0,00077 30 0,00057 36 0,00045 42 0,00037 48 0,00031 54 0,00026 60 0,00023 66 0.00020 72 0,00018 84 0,00015 96 0,00012
ТАБЛИЦА МИНИМАЛЬНОГО НАКЛОНА КАНАЛИЗАЦИИ 2
| ТРУБКА РАЗМЕР | МИНИМАЛЬНЫЙ НАКЛОН | ||||||
|---|---|---|---|---|---|---|---|
| (дюйм) | (мм) | ДЛЯ 2,0 фут / с (0,6 м / с) | ДЛЯ 2. 5 фут / с (0,75 м / с) | ||||
| Мэннинга n -> | 0,010 | 0,013 | 0,015 | 0,010 | 0,013 | 0,015 | |
| 8 | 200 | 0,0020 | 0,0034 | 0,0045 | 0,0031 | 0,0052 | 0,0070 |
| 10 | 250 | 0.0015 | 0,0025 | 0,0033 | 0,0023 | 0,0037 | 0,0052 |
| 12 | 300 | 0,0011 | 0,0019 | 0,0026 | 0,0018 | 0,0030 | 0,0040 |
| 15 | 380 | 0,00085 | 0,0014 | 0. 0019 | 0,0013 | 0,0022 | 0,0030 |
| 18 | 450 | 0,00067 | 0,0011 | 0,0015 | 0,0010 | 0,0017 | 0,0023 |
| 24 | 600 | 0,00045 | 0,00077 | 0,0010 | 0.00071 | 0,0012 | 0,0016 |
| 30 | 760 | 0,0003 | 0,00056 | 0,00074 | 0,00052 | 0,00088 | 0,0012 |
.
