Минимальный уклон кровли из металлочерепицы: Минимальный угол наклона крыши из металлочерепицы: в чем преимущества металлочерепицы

зависимость угла наклона крыши от вида профнастила

Крыша никогда не бывает абсолютно плоской. Уклон требуется для того, чтобы на кровле не скапливалась вода. Кроме того, он облегчает уборку снега и льда. Наклон ската определяется множеством факторов.

Климатический фактор

Уклон односкатной крыши может находиться в довольно широких пределах. Это может быть и 5-6, и 60 градусов. Такой разброс обусловлен климатом местности, где ведется строительство. Если район северный, то необходимо учитывать зиму, «богатую» на обильные снегопады. Если уклон кровли в 30 градусов, то снег будет давить на крышу силой < 50 кг на один квадратный м. А если угол поднять до 40-45 и выше градусов, то снег вовсе не будет задерживаться на жилище. Поэтому в северных зонах целесообразно строить крыши покруче (в прямом значении слова). Для среднерусской равнины достаточно 25-30 градусов.

В регионах, где господствуют сильные ветра, обстановка с углом наклона односкатных крыш вырисовывается прямо противоположная. Ветровая нагрузка на кровлю не позволяет строить крышу с крутым скатом. Например, уклон в 11 градусов испытывает в 5 раз большее давление, чем скат в 45 градусов. Из-за этого в степях или, к примеру, в Приморском крае, славящихся сильными ветрами, большой уклон нецелесообразен.

Уклон наклона ската крыши и кровельные материалы

Для устройства скатных крыш могут применяться различные материалы, которые и определяют угол ската. Наиболее распространенными являются: асбестоцементные листы, целлюлозно-битумные (эти два еще называются шифером), мягкая черепица (другие названия – битумная, гонт), рубероид, металлочерепица, керамическая, цементная черепица и др.

Наименьший уклон кровли считается наиболее экономичным, так как гипотенуза всегда длиннее своих катетов. Поэтому часто встает задача определения минимального угла наклона крыши. Чем герметичнее стыки материала, чем он плотнее, тем меньшим может применяться наклон. Если у него герметичные стыки, значит ветер не будет задувать под них влагу. Если материал достаточно плотный, то он выдержит большие нагрузки от осадков, поэтому его можно располагать более полого.

Вверху вам предоставлен график, на котором синими линиями обозначаются наклоны крыш с определенными кровельными материалами. Чтобы определить, какие максимальные и минимальные наклоны имеют те или иные материалы, воспользуемся таблицей внизу. Сразу отметим, что уклон показывает угол наклона ската по отношению к горизонту. Он может быть большим, тогда крыша будет называться крутой или маленьким, тогда крышу будут именовать пологой. Как уже написано выше, уклон скатов может выражаться безразмерными величинами или в виде градусов и процентов. Наиболее удобно пользоваться именно безразмерными величинами, поскольку для этого необходима лишь рулетка. Если по каким-то причинам плотники не занают высоту конька, то они могут рассчитать ее самостоятельно. Для этого они замеряют расстояние между опорами, то есть, узнают длину пролета, находят середину и отмеряют вверх половину (при уклоне 1/1), треть (при уклоне 1/3) или другую величину.

Полукруглая шкала показывает отношение в градусах, а вертикальная в процентах. Использовать этот график можно в качестве основы, чтобы вычислить минимальный угол наклона крыши дома. Жирной линией обозначен уклон в 50%. Обратите внимание, что вертикальный отрезок h, выступающий в роли конька дома, помещается в другом большем катете два раза. Отметим, что угол наклона гипотенузы, то есть крыши дома представляется отношением высоты к своему заложению.

i= высота h/(1/2) = 2,5/ (12 / 2) = 5 / 12, или по-другому 5 : 12. Для представления этого уклона в процентах, необходимо это отношение умножить на 100. Получаем выражение: 5:12*100 = 41,6666%. Как мы видим, 41,666% – это минимальный угол наклона крыши.

Минимальный уклон для крыш из профнастила

С условиями выбора наклона скатной крыши определено. Но нас интересует именно профнастил, а с этим кровельным материалом заморочек намного больше. И вот почему?

Угол наклона имеет разные единицы измерения. Это может быть градус, проценты и соотношения. К примеру, один градус равен по правилам 1,7%, но при этом 45° — это все 100%. Теми же правилами определено, что для крыш из профнастила оптимальный вариант уклона ее скатов — 25°. Но это не минимальный размер.

Сам же угол можно подсчитать, зная параметры самой крыши. Для этого нужно замерить высоту кровли от потолочного перекрытия до конька, а также ширину между двумя фронтонами. Теперь оба значения можно вставить в формулу:

I=h(1/2)L, где

• I – угол уклона ската;
• h – высота кровли;
• L – ширина.

Если конструкция кровли ломаная, то расчет усложняется, потому что придется учитывать каждый отдельный скат и вычислять среднее значение. Но сам угол наклона можно изменять, то есть, отходить от проектного расчетного значения. Для этого стоит только изменить высоту конька. Правда, в СниПах есть определенные нормы, которые обеспечивают надежность конструкции крыши. Нельзя вот так просто снизить или увеличить высоту кровли по своему усмотрению. Для этого используются коэффициенты. К примеру:

• Если минимальный градус уклона крыши равен 5, то для высоты конструкции можно использовать коэффициент 0,8.
• Для 15° — 0,26.
• Для 25° — 0,47.
• Для 30° — 0,59.
• Для 45° – 1,0.
• Для 60° — 1,78.

Порядок расчета стропил односкатной кровли

• Шаг 1. Выберите единицы измерения – мм, см, м, дюймы, футы.
• Шаг 2. Выберите тип отрисовки чертежей – монохромные, цветные.
• Шаг 3. Введите параметры дома – ширина, высота стен (высокой, низкой), толщина.
• Шаг 4. Особенности крыши – величина нижнего и верхнего свеса.
• Шаг 5. Параметры стропил – ширина и толщина доски, глубина горизонтального запила (сверху, снизу).
• Шаг 6. Проверка введённых значений и начало расчета стропил односкатной крыши.

Обозначения на чертежах

Оптимальные параметры стропил

Параметр, характеристика	Оптимальный диапазон
Размер стропил	50х150 мм 50х200 мм
Соотношение глубины запила и ширины стропил	1/4 1/3
Шаг стропил	60-100 см

Более подробную информацию по проектированию крыши и стропильной системы, в частности, можно найти на странице раздела «Расчет крыши онлайн».

Минимально допустимый уклон кровли для различных материалов

Металлочерепица

Самый маленький угол наклона скатов кровли из металлочерепицы равен 15 градусам (по данным некоторых производителей металлочерепицы — 14 градусам). При небольших уклонах некоторые производители рекомендуют промазать каждый стык листов герметичным и водостойким, не боящимся мороза составом. Однако опытным путем было выявлено, что более всего снег любит залеживаться на металлочерепичных крышах с уклоном от 20 до 35 градусов. Слишком малый уклон также плох – вода не успевает стекать с крыши, давя на кровлю и подтекая под стыки при слишком сильных ливнях. Несколько исправит ситуацию только выбор черепицы с увеличенной высотой волн.

Профлист (профнастил)

Ну, а минимальный уклон кровли из профлиста имеет несколько меньшее значение – 12 градусов. Маленькие углы наклона требуют двухволнового нахлеста, а углы от 15 градусов – нахлеста в 20 сантиметров. Шаг обрешетки увеличивается с увеличением уклона. У почти плоских крыш делают сплошную обрешетку, т. к. при скоплении большого количество снега может произойти прогиб кровли.

Гибкая черепица (мягкая кровля)

Обрешетка под гибкую черепицу представляет собой сплошное основание сделанное из листов фанеры или ОСП. Минимально допустимый уклон скатов для данного кровельного покрытия составляет не менее 11 градусов.

Материалы на битумной основе

Для таких мягких покрытий минимум составляет всего ничего – около двух градусов. Совсем маленький угол наклона требует увеличения количества слоев кровли (потому что для плоских крыш крайне важна хорошая влагозащита). Если же мы предусматриваем лишь 1 или 2 слоя покрытия, придется сделать наклон ската не менее 15 градусов.

Еврошифер (Ондулин)

Для этого материала минимальный уклон скатной кровли невелик, составляет он 11 градусов. Но при работе с ондулином на крышах с небольшим уклоном есть одно условие: нужна обрешетка сплошного типа.

Глиняная черепица и асбестоцементный шифер

Для данных кровельных материалов требуется уклон скатов равный 22 градуса. При этом нужно внимательно относится к расчету системы стропил, так как нагрузки от тяжелого материала будут немалыми. А если приплюсовать к ним слой снега или мощные порывы ветра, то и вовсе получим повышенные требования к опорной системе кровли. И еще надо отметить, что уменьшение уклона влечет за собой увеличение нагрузок на стропила.

Параметры, влияющие на уклон кровли

Схема расчета угла наклона крыши.

Уклон кровли из профлиста зависит от многих факторов, которые необходимо учитывать при монтаже не только профнастила, но и определения того, каким будет шаг элементов конструкции, какие условия крепления стропил, обрешетки.

Незначительный, минимальный уклон крыши можно делать в районах, где наблюдаются довольно сильные ветровые нагрузки. В таких местах проживания наблюдается парусность кровли из-за мощного ветра, а это может стать причиной ее срыва либо повреждения.

Даже самый прочный и дорогой профнастил не поможет, если основание ненадежное. Избежать этого можно путем укрепления стропил конструкции, использования дополнительного крепежа. Стоит уменьшить и шаг установки основных элементов каркаса, обрешетки.

А вот для районов, где предполагаются значительные снеговые нагрузки, уклон крыши может составлять до сорока пяти градусов, чтобы снег не задерживался на поверхности. Делать усиление стропил в таком случае нет необходимости, при таком уклоне нагрузки от снега вообще можно не брать в расчет.

Схема минимального уклона для различных видов кровли.

Минимальные уклоны и усиление стропил берут во внимание при монтаже крыши в районах с небольшими осадками и обильным количеством солнечных дней. Пирог такой кровли должен включать дополнительно теплоизоляционные материалы, чтобы снизить излишний нагрев внутренних помещений, обязательно наличие вентилируемого зазора. Тут же рекомендуется использовать специальные мембранные гидроизоляционные материалы, чтобы можно было защитить весь пирог кровли от протечек и повреждений.

Технология укладки профлиста на кровлю

Технология укладки профлиста на подготовленную крышу имеет свою специфику. Пирог такой конструкции представляет собой следующую комбинацию: профнастил – система стропил – утеплитель – гидроизоляционный слой – внутренняя обшивка. При этом шаг стропил будет зависеть от размера кровли, предполагаемых нагрузок, от типа материала, который используется для изготовления самих стропил.

Обрешетка кровли под профнастил может выполняться из дерева или металла.

Толщина теплоизоляционного слоя выбирается, исходя из климатических условий, необходимо обязательное наличие гидроизоляции и пароизоляции. Кроме этого, при небольших уклонах обязательно наличие между профнастилом и системой стропил вентилируемого зазора, который позволит не только обеспечить правильные эксплуатационные условия, но и уменьшить теплопотери. Не стоит забывать и про правильное устройство обрешетки.

При установке системы стропил важно соблюдать шаг, который может составлять от шестидесяти сантиметров до одного метра. В редких случаях, когда требуется усиление, шаг можно уменьшить до сорока сантиметров – тогда основание получится более крепким.

Профнастил укладывается непосредственно на обрешетку, крепление производится саморезами с резиновыми прокладками. Шаг крепления профнастила может быть различным, каждый саморез вкручивается в углубление волны, прилегающей в обрешетке.

Нахлест, который может составлять от ста миллиметров до двухсот, скрепляется при помощи стальных заклепок, шаг которых может быть различен. При нахлесте для небольшого уклона лучше всего выполнять перекрытие на две волны.

От чего зависит угол наклона односкатной крыши

Различают плоские (до 5 градусов к горизонтали), малоуклонные (5…30 градусов) и крутоуклонные (свыше 30 градусов) односкатные крыши. При этом плоские и малоуклонные крыши требуют устройства очень тщательной гидроизоляции и отвода воды – это связано с тем, что снег на таких поверхностях задерживается и начинает таять снизу, от тепла, излучаемого домом.

Снеговые и ветровые нагрузки

Эти параметры имеют большое значение при выборе угла наклона.

Считается, что с крыши, имеющей уклон менее 20 градусов, снег не сползает, остается лежать на поверхности. При большем уклоне сохранность снежного покрова зависит от типа кровельного материала. На крышах с углом наклона более 50 градусов снежный покров не задерживается, вне зависимости от покрытия, кроме определенных случаев (немедленное оледенение, сложные конструкции).

Необходимость учитывать вес снегового покрова связана с расчетом крыши на прочность, поэтому до начала проектирования необходимо уточнить снеговые нагрузки данного региона. Информацию можно найти в СП , раздел 10 «Снеговые нагрузки». Там же в разделе «Воздействия ветра» есть данные для расчета ветровой нагрузки.

Упрощенно «прикинуть» снеговую нагрузку можно по карте РФ (районирование территории по весу снегового покрова и ветровые районы). Следует понимать: эти данные упрощены и не учитывают возможных нюансов, связанных с преобладающими ветрами, характером местности и другими факторами.

Ветровая нагрузка считается в том числе с учетом высоты здания и зоны его расположения. Зона А – открытые пространства, зона В – лесные массивы, городская плотная застройка.

При высоте постройки менее 10 м допустимо не принимать во внимание ветровую нагрузку, за исключением зданий, расположенных на больших открытых пространствах.

При расчете оптимального угла наклона конструкции необходимо учитывать:

• для снижения ветровой нагрузки необходимо уменьшать угол ската;
• для снижения снеговой нагрузки (обеспечение соскальзывания снега) следует увеличивать угол.

Таким образом, принятое решение – компромисс между желанием избавиться от регулярной чистки крыши от снега и нежеланием заново настилать сорванное ветром покрытие. Примеры расчета с учетом снеговой и ветровой нагрузки показаны ниже.

Выбор типа покрытия

В зависимости от того, насколько круто скат наклонен к горизонтали, можно выбрать тот или иной кровельный материал. Иногда встречается обратная задача – кровельный материал уже выбран, теперь необходимо определить допустимый угол наклона.

Более детально перечислены допустимые и обычно применимые углы кровли для разных материалов в таблице ниже.

Внимание: для крутоуклонных крыш неприменимы тяжелые хрупкие материалы! Также необходимо учитывать надежность крепления отдельных элементов и правильно рассчитывать гидроизоляцию!

Вес кровельного материала можно принять ориентировочно по таблице ниже или выяснить самостоятельно у производителя/продавца.

Важно: при расчете стоит опираться на максимальную цифру, это даст необходимый запас прочности конструкции!

Утепление и гидроизоляция

Здесь только одно правило: чем меньше угол наклона крыши, тем тщательнее должна быть гидроизоляция. Так, для плоских и малоуклонных конструкций необходимо устраивать двухслойную изоляцию с тщательной проклейкой стыков и обязательной укладкой полотнищ (рулонов, пленки) внахлест с запасом не менее 20 см.

Утепление крыши зависит от региона проживания, его температурного диапазона, планируемой эксплуатации помещений под кровлей, отопления здания в целом и других нюансов. Расчет теплоизоляции здесь подробно излагаться не будет.

Тип и удельный вес выбранных материалов необходимо определить заранее, это требуется для расчета сборной нагрузки от «кровельного пирога» на общую конструкцию и несущие стены.

Шаг обрешетки и величина нахлеста листов в зависимости от того, какой уклон крыши из профнастила

Как уже говорилось выше, минимальный уклон кровли из профлиста, при котором нет необходимости дополнительно герметизировать места вертикальных нахлестов, равен 12°. Если же уклон крыши находится в промежутке от 12° до 14°, то герметик уже не требуется, однако остается необходимость в увеличенном размере этого нахлеста. Оптимальным же считается уклон для профнастила от 15° до 30°.

В таблице ниже приведены величины необходимого нахлеста под профнастил, угол наклона кровли при этом имеет решающее значение и может находиться в одном из указанных промежутков.

От угла уклона кровли из профлиста напрямую зависит и расход материалов, необходимых для монтажа кровельной системы. При больших углах наклона увеличивается длина стропил, но в тоже время не требуется установка дополнительных подкосов. В этом случае также увеличивается и расход самого профнастила, но зато эффективнее используется его собственная несущая способность, следовательно, можно использовать более дешевый профлист с меньшей высотой волны.

Кроме того, чем больше угол наклона крыши из профнастила, тем больше шаг обрешетки и меньше расход пиломатериалов. Также частота обрешетки сильно зависит от марки профилированного листа. Например, если для профлиста С-21 при угле больше 15° шаг обрешетки должен быть равен 650 мм, в то время как для НС-44 при том же угле — уже 1000 мм.

Обрешетка в зависимости от уклона кровли из профлиста и марки профнастила

Марка профлиста	Уклон кровли, град.	Шаг обрешетки	Величина нахлеста листов в ряду
НС-8	Более 15о	Сплошная	Две волны
НС-10	до 15о	Сплошная	Две волны
более 15о	300 мм	Одна волна
НС-20	до 15о	Сплошная	Одна волна
более 15о	500 мм
С-21	до 15о	300 мм	Одна волна
более 15о	650 мм
НС-35	до 15о	500 мм	Одна волна
более 150	1000 мм	Одна волна
НС-44	до 15о	500 мм	Одна волна
более 150	1000 мм	Одна волна
Н-60	не менее 8о	3000 мм	Одна волна
Н-75	не менее 8о	4000 мм	Одна волна

Для несущего профлиста этот промежуток составляет уже 3-4 метра, причем разделение по углу наклона крыши — отсутствует. Существует только минимальный уклон кровли из профнастила, равный 8°. Крыши с меньшим углом уже считаются плоскими, поэтому к ним предъявляются другие требования.

При расчете количества материалов необходимо учитывать и величину нахлеста листов профнастила, которая также зависит от угла наклона кровли.

Угол ската крыши из профлиста

Большинство владельцев частных строений предпочитает сооружать крышу под профилированные листы с углом в 12–20° и поступает совершенно верно. Как утверждают производители, уклон менее 12° приемлем только для промышленных зданий.

В случае с промышленными объектами разрешается использовать профлист, даже если крыша наклонена на 8°. Правда, этот материал должен быть особенным — с дополнительными рёбрами жёсткости.

Минимальный уклон крыши из профлиста приближен к 5 градусам

В СНиП указано, что профилированными листами допустимо крыть кровлю с минимальным наклоном в 5–7°. Но в этой ситуации придётся использовать герметик для продольных и поперечных швов между металлическими профилями.

При малом уклоне крыши, крытой профнастилом, от осадков и прочих неприятностей может спасти только увеличение нахлёста между листами. Степень наложения отрезков материала друг на друга растёт по мере уменьшения угла наклона.

Угол наклона крыши из профнастила влияет на величину нахлёста между листами

Специалисты советуют делать выбор в пользу большего угла наклона кровли, нежели меньшего. Пологой крыше свойственно собирать много грязи, к тому же монтировать на неё профнастил довольно сложно.

По максимальному значению угол наклона крыши из профнастила правилами не ограничивается.

При желании под профилированные листы можно строить крышу даже с уклоном скатов в 70°. Преграда для реализации этого проекта бывает только одна — плохие погодные условия в регионе.

Параметры, влияющие на уклон кровли

Стоит также помнить, что увеличение угла кровли повысит «парусность» конструкции крыши. Большой уклон может сыграть злую роль. Даже не сильный порыв ветра может сорвать кровельную конструкцию. Вообще при проектировании кровли учитывают несколько параметров:

• Среднегодовое количество осадков. Чем выше данный показатель, тем больше уклон кровли. Этот параметр учитывают в регионах со снежной зимой. В районах с обильными снегопадами необходимо устанавливать крышу под большим уклоном, чтобы снежный вал спокойно сходил с её поверхности и не создавал повышенное давление на конструкцию стропильной системы.
• Материалы изготовления кровли. Для каждого материала существует свои рекомендации. Например, обычный шифер укладывают под углом не менее 25°.
• Количество и сила ветров.

Также на уклон кровли может повлиять наличие чердачного помещения. При обустройстве чердака угол уклона кровли увеличивают, при этом он не должен превышать 30°. Оптимальным угол для кровли находится в промежутке 10 – 20°.

Если заниматься укладкой кровли самостоятельно следует ознакомиться с минимальными значениями уклона кровельного материала рекомендуемого производителями.

Битумная наплавляемая кровля

Для данного типа кровельного материала нет точных рекомендаций по минимальному уклону кровли. Однако максимальное значение ограничивается 25°. Специалисты вообще не рекомендует выходить за пределы 15° уклона, так как это сильно усложнит монтаж.

Шифер

Минимальное значение для шифера или асбестоцементного листа составляет 25°. Это значение подходит для усиленного профиля. Для обычного шифера это значение равно 35°. При этом необходимо учитывать то, что величина нахлеста верхних рядов будет напрямую зависеть от данного параметра. Чем он выше, тем больше нахлест.

Металлочерепица

Когда рассчитывают, какой уклон должен быть у односкатной крыши покрытой металлочерепицей, в расчет берут герметизацию кровельного материала. При угле равном 10 – 20° необходимо герметизировать все стыки и швы между листами металлического профиля. Минимальный уклон для данного типа материала равен 10°.

Битумная гибкая кровля

Для данного материала минимальная величина уклона равняется 11°. Это минимальное значение,  при котором укладывают битумную гибкую кровлю. При величине уклона до 18° подкладочный слой укладывается сплошным настилом. Если угол кровли превышает данное значение, то подкладку расстилают только по боковым сторонам, дополнительно изолируя отверстия.

Похожие записи:

Какой наклон должен быть у канализационной трубы Какой напор воды должен быть в квартире по закону Какой герметик лучше для деревянного дома Какой потолочный плинтус выбрать и какие они бывают

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .

В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы	%	градусы	%	градусы	%
1°	1,75%	16°	28,68%	31°	60,09%
2°	3,50%	17°	30,58%	32°	62,48%
3°	5,24%	18°	32,50%	33°	64,93%
4°	7,00%	19°	34,43%	34°	67,45%
5°	8,75%	20°	36,39%	35°	70,01%
6°	10,51%	21°	38,38%	36°	72,65%
7°	12,28%	22°	40,40%	37°	75,35%
8°	14,05%	23°	42,45%	38°	78,13%
9°	15,84%	24°	44,52%	39°	80,98%
10°	17,64%	25°	46,64%	40°	83,90%
11°	19,44%	26°	48,78%	41°	86,92%
12°	21,25%	27°	50,95%	42°	90,04%
13°	23,09%	28°	53,18%	43°	93,25%
14°	24,94%	29°	55,42%	44°	96,58%
15°	26,80%	30°	57,73%	45°	100%

Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Конвертер уклона — онлайн калькулятор

из градусов в проценты и из процентов в грудусы Перейти

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

• Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
• Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Калькулятор угла наклона крыши — расчет уклона кровли онлайн

Как рассчитать угол наклона для двухскатной крыши особенности и формулы расчета

Какие есть цвета металлочерепицы для крыши

Рассмотрим каждый пункт более подробно .

Ветровые нагрузки

Россия — огромная страна, и климатические условия в различных её регионах сильно отличаются.

Ветер, дождь и снег — это факторы, которые оказывают решающее значение при выборе угла наклона. Посмотрите на карту ветров по всем регионам России. Найдите свой город и определите, в какую зону он попадает.

Если вы живете в регионе где круглый год дуют сильные ветра, то крыша с большим углом наклона — не ваш вариант. У крыш со скатами более 45° очень высокая парусность (парусность — свойство предмета воспринимать кинетическую энергию ветра).

При сильном штормовом ветре такую крышу может запросто оторвать от стропильной системы .

Интересный факт! Увеличение угла уклона крыши с 30° до 60° увеличивает ветровую нагрузку в пять раз.

В районах с сильной ветровой нагрузкой рекомендуется делать скаты с уклоном 30°- 42°. Почему не меньше? Ведь так мы значительно уменьшим ветровую нагрузку. Да потому, что для плоских крыш сильный ветер тоже нежелателен.

В такой конструкции ветер стремится приподнять крышу. задувая в зазоры между стропилами и кровельным материалом.

Снеговые нагрузки

На наши крыши каждую зиму падает огромное количество снега. В отдельных регионах России снеговая нагрузка может достигать просто фантастических цифр — до 500 кг на квадратный метр кровли.

Сколько килограмм снега ляжет на квадратный метр вашей крыши, вы можете найти в СНиП

Если вы живете в местах, где обильные снегопады длятся всю зиму, то стоит обратить внимание на крыши с углом наклона 45°. Факт! Крыши с углом наклона 45° являются самоочищающимися

Снег и вода на такой крыше не задерживаются вообще

Факт! Крыши с углом наклона 45° являются самоочищающимися. Снег и вода на такой крыше не задерживаются вообще.

В том случае, если снегопады сопровождаются сильными ветрами, можете уменьшить угол до 35°- 40° (сильный ветер будет сдувать часть снега).

Не следует делать скат с углом наклона больше 45°. Да, чем больше угол, тем меньше снеговая нагрузка, но в этом случае увеличивается площадь кровли, а с ней растет и вес крыши. Вес всей этой конструкции несут на себе стены. а лишняя нагрузка им и вовсе ни к чему.

Крыша Шале с углом наклона кровли 45°. Дома с такими крышами строят в горах, где обильные снегопады и частые температурные перепады не редкость.

Особенностью крыш шале являются большие выносы свесов и козырьков. Козырьки и выносы шале накрывают террасы, которые окружают дом.

В странах, где дожди — редкость, а снег выпадает раз в сто лет, постройка двухскатных крыш с большим углом наклона — неоправданная трата денег. Пример — страны Ближнего Востока, где этот параметр редко превышает 20 C .

Организация подкрышного пространства

Если географическое положение вам позволяет сэкономить на материалах и сделать плоскую крышу (односкатную) (2° — 7°) или пологую (3°-10°), то учтите, что свободного пространства между коньком и потолочным перекрытием хватит только на небольшое техническое помещение или чердак.

Двухскатная же крыша, с углом наклона 30° — 45°. дает возможность обустроить мансарду или даже жилые комнаты.

От величины угла будет зависеть полезная площадь вашей мансарды. Чем больше угол, тем больше у вас пространство для маневра.

Обратите внимание! Есть у двухскатных крыш один недостаток — большие потери тепла. Это логично — чем больше площадь кровли, тем больше тепла уходит в атмосферу

Вид кровельного материала

Рассмотрим самые популярные виды кровельных материалов и рекомендуемый под их укладку угол наклона крыши:

1. Шифер — не менее 22°. Если сделать его меньше, вода будет попадать в зазоры;
2. Металлочерепица — не менее 14°. Со слишком пологого ската ветер может сорвать листы;
3. Профнастил — не менее 12°. Материал прилегает к стропильной системе плотнее, чем металлочерепица, поэтому угол можно уменьшить;
4. Битумная черепица — до 15°. Если сделать угол больше, то черепица, приклеенная на мастику, может в жаркие дни отставать от кровли и сползать вниз. Мне этот довод кажется надуманным, ведь такую черепицу еще крепят к обрешетке кровельными гвоздями;
5. Рулонные кровельные материалы. изготовленные на основе того же битума. Угол их укладки может варьироваться от 3° до 25° — все зависит от количества слоев. Чем больше слоев, тем на более пологую крышу их можно класть.

Подробную информацию о таком кровельном материале, как ондулин. читайте в следующей нашей статье.

А здесь Вы найдете инструкцию по строительству беседки с двускатной крышей.

Как правильно рассчитать уклон

Угол наклона измеряется в градусах и процентах. Первая величина абсолютна. Горизонтальная плоскость соответствует 0 градусов, вертикальная – 90 градусов. В процентах величину вычисляют для удобства расчетов других параметров крыши.

Рассчитывается процентная доля несколько иначе. В такой шкале минимальным значением – 0 процентов, будет минимально допустимый наклон – 14 градусов. Максимальное значение – 100% будет соответствовать максимально допустимому углу уклона кровли из металлочерепицы – 45 градусов.

Соотношение между двумя величинами приводят в таблицах, поэтому затруднений это не вызывает.

При проектировании крыши важен не угол наклона как таковой, а его связь с дистанцией между мауэрлатом и коньком и длиной стропильной ноги. Соотношение определяется формулой I = (H/(0,5L)) ×100, где:

• I – уклон в %;
• H – высота конструкции от конька;
• L – ширина крыши;
• 0,5 – поправочный коэффициент.

Например, при проекции крыши со свесом 12 сантиметров и высоте конька 1,5 метра, угол наклона составляет (1,5/ (0,5+12)) *100=25%.

Когда рассчитывают наклон односкатной крыши, поправочный коэффициент опускают.

Зависимость угла к величине вертикального нахлеста и расстоянию между досками обрешётки

При проектировании крыши и расчёте необходимых материалов, важно понимать, что чем меньше угол наклона ската, тем больше будет перерасход материалов. При уклоне крыши из профнастила не более 12°, необходимо оставлять не менее 20 см профиля под вертикальный и горизонтальный нахлест. При этом необходимо использовать герметик для закупоривания стыков между листами профнастила, как с горизонтальными листами, так и с вертикальными. С увеличением угла, более 12°, герметик не требуется, а расстояние, требуемое под нахлест, снижается.

Профнастил для крыши Источник

Угол кровли к основанию, град.	Величина под нахлест, мм.
10 – 15	Не менее 200
15 – 30	150 – 200
30 – 90	100 – 150

Максимальное расстояние между досками обрешётки с увеличение угла увеличивается. Так как на крышах имеющих крутые скаты (с углом более 30 градусов) не задерживается дождевая вода и, особенно, снег, установка прочной обрешётки не требуется.

Сплошная и разреженная обрешётка Источник

Важную роль при расчёте затрат на обустройство крыши играет толщина рисунка профиля профнастила. Листы, имеющие наименьшую толщину рисунка профиля до 20 мм, при наклоне менее 15° требуют основания в виде сплошной обрешётки, что влечёт за собой дополнительные траты.

Ниже приведена таблица показывающая зависимость толщины рисунка профиля, угла наклона и шаг обрешётки.

Толщина рисунка профиля, мм.*	Угол наклона, град.	Расстояние между досками обрешётки, мм.
менее 15	Не более 15	сплошная обрешётка
15 – 30	Не более 15	сплошная обрешётка
Не более 15	До 500
30 – 50	Не более 15	До 500
Не более 15	До 1000
50-70	Не более 10	До 3000
70 и более	Не более 10	До 4000

Толщина рисунка профиля* – данный размер указывается в наименовании профлиста, например, С-8, МП-20, НС-35 и т. д.

Разные виды профнастила Источник

Подготовительные работы

Прежде всего определимся, как выполнить расчет количества шифера на крышу. Делается это довольно просто – для начала берут два значения площади: кровли и листа. Их вычисление сводится к нахождению площади прямоугольника, то есть высоту умножают на длину. Затем значение первой площади делится на второе. Полученное в результате количество АЦЛ при покупке материала увеличивают на 10%, чтобы обеспечить требуемый при их монтаже внахлест.

Можно поступить иначе – принимать во внимание не общую площадь АЦЛ, а полезную: это меньше примерно на 0,32 м 2 .

Не торопитесь освобождать купленные АЦЛ от заводской упаковки – их необходимо хранить в горизонтальном положении вплоть до начала монтажа крыши из шифера.

Чтобы обеспечить герметичность кровельной конструкции на стропила настилается гидроизоляция, скажем, толь, рубероид. Есть и более современный вариант защиты от влаги – гидробарьер, представляющий собой подкровельную перфорированную пленку с крошечными ячейками. Она предотвращает попадание атмосферных осадков в подкровельное пространство, более того, не допускает образования конденсата. Обязательно необходимо отметить, что монтаж шифера проводят на скатных крышах с уклоном, начиная от 10⁰.

Для кровель с уклоном 25⁰ герметизация шифера необязательна, так как заданный угол предупреждает попадание влаги под кровлю.

Асбоцементные листы , поэтому особое внимание следует уделить . Для этой конструкции используют деревянные бруски шириной 5,0–7,5 см. К качеству древесины предъявляют повышенные требования. Она должна быть:

• сухой, так как после того как сырая обрешетка высохнет, крепления могут ослабиться;
• не ниже 2-го сорта, поскольку для брусков с сучками после установки даже незначительная нагрузка представляет реальную опасность.

Обрешетку устанавливают с шагом в 53 см в направлении, параллельном коньку, начиная от кромки ската. В случае ее устраивают со значительно меньшим расстоянием между брусками, нередко обрешетка может быть сплошной. После чего подготовку основы под кровлю можно считать законченной.

К монтажу подготавливают и асбоцементные листы: смотря на то, какой вариант укладки выбран, делается разметка, просверливаются отверстия под крепления, обрезаются лишние волны и углы.

Желательно, чтобы после обрезки была больше 60 см – так он сохранит свою прочность. Излишек длины лучше убрать за счет увеличения нахлеста.

Хочется обратить ваше внимание на организацию водостока. Этим вопросом лучше заняться до начала укладки покрытия. Решить эту задачу будет значительно проще до, чем после монтажа кровельного материала.

Стропильная система

Монтаж стропильной системы для односкатной крыши при наличии небольшого пролета подразумевает укладку балок на противоположные стены на расстоянии около 80 см.

Балки крепят к заранее установленному мауэрлату.

На закрепленные балки устанавливают стропила, количество которых должно быть равно количеству балок.

Далее устанавливаются наклонные балки, которые прикрепляют гвоздями к мауэрлату.

Таким образом, готовая стропильная система имеет опору на заднюю стену здания. При этом угол уклона зависит от того, какое покрытие имеет сооружение.

Высота конька тоже зависит от угла ската

При расчетах любой кровли за ориентир всегда берется прямоугольный треугольник, где катеты – это высота ската в верхней точке, то есть в коньке или же переходе нижней части всей системы стропил в верхнюю (в случае с мансардными кровлями), а также проекция длины конкретного ската на горизонталь, которая представлена перекрытиями. Здесь есть только одна постоянная величина – это длина крыши между двумя стенами, то есть длина пролета. Высота коньковой части будет меняться в зависимости от угла наклона.

Высота конька может меняться в зависимости от угла наклона

Спроектировать кровлю помогут знания формул из тригонометрии: tgA = H/L, sinA = H/S, H = LхtgA, S = H/sinA, где А – это угол ската, Н – высота кровли к области конька, L – ½ всей длины пролета кровли (при двухскатной крыше) либо вся длина (в случае односкатной кровли), S – длина самого ската. Например, если известно точное значение высоты коньковой части, то определяется угол наклона по первой формуле. Найти угол можно будет по таблице тангенсов. Если же в основе расчетов лежит угол кровли, то найти параметр высоты конька можно по третьей формуле. Длину стропил, имея значение угла наклона и параметров катетов, можно посчитать по четвертой формуле.

Таблица тангенсов

Устройство односкатной крыши

Кровельный пирог — внутренние слои кровельного покрытия, которые обеспечивают надежность самой крыши, тепло в здании, сухость и уют. Определяющими факторами обустройства кровельного пирога являются назначение сооружения и внешний покровный материал крыши.

Более подробно о расчете кровельного покрытия вы можете прочитать здесь.

Для классической холодной односкатной крыши кровельный пирог состоит их следующих слоев:

• Стропильная система;
• Гидроизоляция;
• Контробрешетка;
• Финишное покрытие.

Если проект предусматривает теплое помещение, то схема кровельного пирога выглядит следующим образом:

• Стропильная система;
• Гидроизоляционный слой;
• Утеплитель;
• Пароизоляция;
• Финишное кровельное покрытие.

В зависимости от того, чем будет покрыта крыша, укладывают контробрешетку на слой пароизоляции.

Ветровая нагрузка, расчёт

Наибольшую опасность для покрытия крыши профлистами представляют ветер и снег. Нередки случаи срыва целых скатов кровли при возникновении сильного порыва ветра. Скопление снега может деформировать профнастил, ослабив его к наступлению летнего сезона. Лавинообразное падение снега может привести к повреждению авто, либо же травме находящегося под карнизом жильца.

При проектировании крыши важно знать в общем особенности местного климата, подробно розу ветров и значение ветрового давления, количество осадков в зимний период, снеговую нагрузку.

Снег и ветер несут наибольшую опасность для покрытия крыши Источник

Обратив внимание на карту зон ветрового давления РФ можно заметить, что наибольшее ветровое давление создаётся преимущественно в приморских зонах, у берегов чёрного, каспийского, баренцева морях. Тогда как в континентальной части России, за исключением высокогорья, ветровое давление достигает значений не более 42 кг/м².

Карта с зонами ветрового давления РФ Источник

Чтобы рассчитать ветровую нагрузку, действующую непосредственно на кровлю, необходимо кроме знания расчётного ветрового давления, иметь значение коэффициента, учитывающего аэродинамику, который часто принимают максимальным 0,8 и высотный коэффициент, зависящий от высоты здания и открытости территории.

Определение высотного коэффициента:

Высота здания, м	Открытая территория	Небольшие города с высотой окружающих зданий более 10 м.	Города, с высотой окружающих зданий более 25 м.
До 5	0,75	0,5	0,4
5 – 10	1	0,65	0,4
10 – 20	1,25	0,85	0,53

Таким образом, при расчёте крыши, к примеру, в тверской области на открытой местности, для дома высотой 9 метров, ветряная нагрузка будет равна: 32*1*0,8 = 25,6 кг/м²

К данной нагрузке прибавляется ранее рассчитанный вес кровельного пирога: 25,8 + 58 = 83,8 кг/м²

II.

Прочтите следующий текст

Крыши

Крыша – это верхнее покрытие здания, которое проливает дождь или снег, сохраняя внутреннюю часть здания сухой. Крыши могут быть «скатными», «куполообразными», «пологими» или «плоскими»; однако крыши редко бывают по-настоящему плоскими. Плоские крыши обычно встречаются на конструкциях промышленного / коммерческого типа, тогда как низкие уклоны встречаются на сборных или стальных конструкциях. Скатные крыши – это основной дизайн жилых распространенным типом плоской кровли для промышленных / коммерческих сооружений является сборка традиционной сборной кровли и сборка защищенной кровельной мембраны. Самыми популярными кровельными мембранами являются 4-слойный, 2-слойный модифицированный битум и однослойные, такие как эластомеры и термопласты, водостоки обеспечивают сток для дождя и снега.

Форма и наклон крыши часто являются результатом конструкции, материальных ограничений и / или климатических условий. Конструкции крыш в мягком климате или при небольшом количестве осадков обычно имеют плоскую крышу и дренаж на внешней стене; Пример жилой плоской кровли – кирпичная кладка на юго-западе Америки. В северном климате, где температура опускается ниже нуля, мы видим большие расходы как на плоскую, так и на скатную крышу. Потребность в более высоком термическом сопротивлении будет определять тип конструкции крыши, а также спецификацию гидроизоляционной мембраны v . В регионах с большим скоплением снега, таких как Buffalo USA или Montreal Canada, требуется минимальный уклон 4 дюйма на 12 дюймов (4/12) поверхности крыши. Мы часто видим уклон крыш, превышающий 45 или 50 градусов. Дренаж на крышах с холодным климатом обычно устанавливается внутри помещений, а не на внешней стене, как мы видим в южном слива во внутреннюю часть предотвращает замерзание водостока. Известно, что вес накопившегося снега вызывает серьезные повреждения конструкций, циклическое замораживание и оттаивание разрушает конструкцию плоской крыши, а также конструкцию скатной крыши. Мигрирующая вода в период оттепелей попадает в пустоты, затем замерзает и расширяется. Ежедневное повторение этого эффекта цикла в конечном итоге приводит к повреждению черепицы и / или мембраны.

III. Ответь на вопросы.

1. Какова функция крыши?

2. Какие типы крыш вы знаете?

3. Где обычно встречаются плоские крыши?

4. Что можете сказать о скатных крышах?

5. Почему важно учитывать климатические условия при проектировании кровли?

IV. Завершите заявления.

и наклон кровли зависят от …

2. В северном климате на тип конструкции крыши будут влиять …

3. Минимальный уклон 4 дюйма на 12 дюймов (4/12) поверхности крыши требуется в …

4. Миграция воды в период оттепелей вызывает повреждение черепицы и мембраны как …

V. Прочтите следующий текст.

Здания спроектированы таким образом, чтобы соответствовать проектным требованиям.К наиболее важным требованиям к конструкции относятся следующие:

A. Атмосферостойкость – не пропускает ветер, пыль и осадки.

B. Конфиденциальность – обеспечить визуальный контроль.

C. Поверхность – обеспечивает поверхность для деятельности.

D. Безопасность – не подпускайте злоумышленников.

E. Огнестойкость – предотвращение распространения огня.

F. Структура выдерживает нагрузки.

G. Теплоизоляция – модифицирует прохождение тепла.

H. Звукоизоляция – контроль передачи звука.

J. Moisture – контролирует прохождение влаги.

VI. А) заполните таблицу

элемент	основные функции
этаж внешняя стена внутренняя стена крыша

B) Используйте таблицу, чтобы составить следующие утверждения:

Функция нижнего этажа включает обеспечение поверхностей для деятельности.

C) Посмотрите на примеры:

– Крыша и внешние стены спроектированы так, чтобы выдерживать нагрузки.

– Наружная стена действует как теплоизолятор.

– Перегородка позволяет зданию обеспечивать визуальную защиту.

Теперь ответьте на эти вопросы:

а) Что позволяет жильцам?

– для сохранения сухости

– конфиденциальность

– для согрева

– для защиты от огня

б) Какие элементы разработаны?

– для контроля уровня шума

– для выдерживания снеговых нагрузок

– влагостойкость

c) Какие элементы действуют?

– теплоизолятор

– звукоизолятор

– фильтр для отделения внутреннего пространства от внешней среды.

VII. Читать текст

: 2016-11-02; : 759 | |

Смотрите также

• Как называется колючка с розовым цветком
• Характеристики водяных фильтров
• Для получения разрешения на строительство что нужно
• Примыкание рулонной кровли к парапету
• Современные материалы для строительства частного дома
• Как узнать кто собственник земельного участка по кадастровому номеру
• Таблица расчета сечения провода по мощности
• Как построить насест для кур своими руками
• Выписка на земельный участок
• Пропитка или морилка что лучше
• Шумоизоляция для квартир

Минимальный уклон кровли из профнастила

При возведении дома, каждый хозяин мечтает о том, чтобы он был надежным, прослужил как можно дольше. Очень многое зависит от крыши – она служит надежной защитой нашего дома, выполняет множество важных и ответственных функций. Долговечность крыш напрямую зависит от угла ее возведения относительно дома. Наклоны на крышах зависят в первую очередь от климатических условий местности, на которой возводится дома, роз ветров, осадков. Не менее значим и е материал. Давайте попытаемся определить, каким должен быть уклон кровли из профнастила, как точно произвести расчет. Профнастил идеально применять в том случае, если скат на кровле до 12 метров. Крайне важно придерживание всех требований СНиПа (документ, в котором учтены все основные параметры, необходимые при перекрытии крыши).

Советуем прочитать: расчет профлиста на крышу

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Как определить кровельный уклон?

Какие параметры влияют на кровельный уклон?

Наклоны крыш всегда зависят от нескольких факторов, которые непременно следует учитывать при перекрытии. Давайте разберемся в этом.

К примеру, самые незначительные углы кровли применяются там, где дома подвергаются сильнейшим ветровым нагрузкам. Парусные перекрытия – это скорее необходимость в таких районах, в противном случае кровли просто напросто будут срываться сильными ветрами. Однако подобрать правильный уклон для таких кровель – всего лишь полдела. Обязательно при перекрытии дома следует создать надежное основание под кровлю. Так, вы можете укрепить стропила, использовать дополнительный крепеж, уменьшить шаги установок главных каркасных, обрешеточных элементов.

Минимальные уклоны

Другой пример. Если вы проживаете в районе, где часто и много выпадает снега, при перекрытии дома необходимо пользоваться уклоном на крыше до 45 градусов. Это позволит снегу скатываться с крыш, не задерживаясь на них. Усиливать стропила на таких кровлях бессмысленно, такой уклон крыши вообще не предполагает учет снеговых нагрузок.

Наша страна богата на климатические пояса. Есть у нас районы, где не наблюдается слишком много осадков, а солнечные дни – далеко не редкость. Обустройство домов в таких районах предполагает применение перекрытия с минимальными уклонами и усилением стропил. Пироги таких кровель дополнительно устилают теплоизоляционными материалами (это помогает избегать излишнего нагрева перекрытия), в их обустройстве обязательно должен присутствовать вентилируемый зазор. Дополнительная защита кровельного пирога от протеканий обеспечивается специальным мембранным материалом гидроизоляции.

Как укладывать профнастил (основные технологии)?

При условии, что крыша заранее подготовлена к работе, существуют определенные технологии укладки профнастила на нее. Кровельные пироги таких крыш – это совокупность определенных слоев. Основные из таких слоев: профнастил – стропильная система – слой утепления – слой гидроизоляции – внутренняя обшивка.

Кстати, стропильный шаг в этом случае полностью зависит от того, насколько велика кровля, нагрузки, которые планируются на нее возлагаться, типов стропильных материалов.

Советуем прочитать: шаг стропил под профнастил

Обрешетку под крышей можно выполнять из деревянного или металлического материала. Учитывая климатические условия, в которых вы возводите дом, выбирается толщина слоя теплоизоляции. Кроме того, в обязательном порядке в кровельном пироге должны присутствовать такие слои, как гидро- и пароизоляция. Если уклон выбран не слишком большой, становится обязательным наличие зазора вентиляции между профнастилом и стропильной системой. Это позволит не только правильно эксплуатировать крышу, еще и предупредит излишнюю теплопотерю кровлей. В обязательном порядке учитывайте и правила обустройства обрешетки под профнастил.

Схема расчета угла наклона крыши

Обустройство стропильной системы также предусматривает соблюдение правил, которые предполагают определенные шаги (от 60 сантиметров до метра). Очень редко, при необходимости усиления, шаги уменьшают к сорока сантиметрам, в этом случае значительно укрепляется основание.

Укладка профнастила с выбранным углом происходит прямо на обрешеточную систему, крепиться он саморезами, у которых в обязательном порядке присутствуют прокладки из резиночек. Шаги крепления по профнастилу бывают совершенно разнообразными, саморезы всегда вкручивают в волновое углубление, которое прилегает к обрешетке.

Места нахлестов на уклонах (они могут колебаться от 100 до 200 миллиметров) в конце работы скрепляют стальными заклепками. Небольшие уклоны предполагают нахлест в две волны.

Замеряем углы уклонов

Вычислить кровельный уклон можно специальным прибором – уклономером. Кроме того, существует другой способ вычисления, он предполагает знанием геометрических формул. Измеряются углы градусами, процентами или их соотношениями.

Таблица уклона кровли

Вычисление уклона геометрическим способом, предполагает определение длины гипотенузы или катетов. Роль гипотенузы в нашем случае выполняет прямая – скат кровли. Противолежащий катет – длина от конька к перекрытию, прилежащий катет – длина от карнизного ската к середине перекрытия.

Если вы оперируете данными значениями, можно легко вычислить, используя тригонометрическую функцию, необходимые минимальные наклоны для крыш.

Еще более простой метод определения минимумов для углов крыш – применение соотношений между высотами от коньков к перекрытиям и половиной самого перекрытия. Высоту следует разделить на половину значения ширины постройки, получившуюся цифру – умножить на сто.

Советы от специалистов

При любом уклоне перекрытия необходимо обустроить водосточную систему. С ее помощью станут удаляться осадки и другое. Организовывая уклон, планируйте его так, чтобы он направлялся к водоприемным воронкам, если есть внутренняя система сбора; к желобам — если водосбор наружный. Особенно эти правила важны, если мы имеем дело с минимальными наклонными углами.

При угле до 10 градусов, целесообразно использование специальных мембранных кровельных покрытий – они защитят крышу от влаги, будут препятствовать порче материала. Здесь можно определить такую закономерность: чем меньше уклон – тем большим должен быть зазор вентиляции.

Обязательно соблюдайте условия кладки материалов (особенно, если угол наклона минимальный), размеры нахлеста, шаги крепления. При пренебрежении хотя бы одного из вышеперечисленных условий, исправить последствия будет практически нереально.

Минимальный уклон кровли из металлочерепицы — оптимальный угол наклона крыши

Минимальный уклон кровли из металлочерепицы

Содержание:

Общее впечатление о любой постройке во много определяется тем, как выглядит крыша и каков угол ее наклона. Может казаться, что уклон кровли не имеет существенного значения и является делом вкуса. Однако все не так просто как кажется. При принятии решений по обустройству крыши нужно очень многое учесть, в том числе и уклон. В этой статье на примере металлочерепичной крыши обратим внимание, почему важно учитывать угол наклона крыши из металлочерепицы и какими показателями он может быть определен.

Достоинства металлочерепицы

Структура листов

Широту применения настила кровли из металлочерепицы можно объяснить целым рядом положительных характеристик и особенностей:

1. Минимальный вес, составляющий от 5 до 7 кг/м.кв. Металлочерепица создает возможности для работы с крышами усложненных форм. Разрешает обойтись без реконструкции стропил, при обновлении покрытия и не оказывает критического давления на фундамент.
2. Монтаж возможен без использования слишком дорогого оборудования, а это значит, что любители с наличием некоторых навыков в проведении кровельных работ могут успешно справиться с поставленной задачей.
3. Возможность выбирать цвет покрытия по вкусу заказчика.
4. Профилированный лист металлочерепицы имеет толщину от 0,4 до 0,7мм и способен выдерживать значительные нагрузки.
5. Металлическая часть листа профиля покрыта слоем цинка и различными полимерами, защищающими покрытие от коррозии.
6. Высокие эстетические показатели.

На заметку: Несмотря на то, что металлочерепица, как покрытие имеет хорошие характеристики, в её применении есть отдельные ограничения. Одно из них – это необходимость учитывать минимальный уклон кровли для металлочерепицы.

От его показателя будет зависеть следующее:

• применяемый тип покрытия;
• конструкция стропильного основания;
• успешность в преодолении давления слоя выпавшего снега;
• избегать накопления и устранять осадки с кровельного покрова.

Определение угла наклона поверхности кровли

Угол кровли для разного вида покрытий

В общем, минимальное значение угла наклона кровли из металлочерепицы, будь она односкатная или другая, остается достаточно низким благодаря прочности, жесткости профиля и низкой степени его шероховатости.

Каких либо стандартных угловых величин, определяющих наклон плоскости скатов крыши укрытой металлочерепицей, не существует. Есть ряд показателей оказывающих влияние на определение данной величины:

• нагрузкаветра. Её можно рассчитать с учетом площади плоскости и интенсивности ветра в данной местности. Нужно принимать во внимание и вероятность усиления ветра до критических показателей, в чем могут помочь соответствующие справочники;
• снеговая нагрузка. Под давлением снежного покрова крыши с небольшим уклоном могут пострадать. Во избежание этого их приходиться чистить от снега, стропильные конструкции усиливать. При увеличении угла наклона кровельных скатов снег под воздействием собственного веса постепенно смещается вниз и, таким образом, снижается давление на покрытие;
• наличие отопительной разводки и теплоизоляция кровли. При недостаточном утеплении кровельного пирога сквозь кровлю происходит потеря значительной части тепла. Таким образом, снег на такой крыше может подтаивать быстрее и накапливаться с меньшей скоростью. При дополнительном утеплении крыши все может измениться, так она перестанет «плавить» снег так, как раньше и он будет скапливаться. А если угол уклона был определен до того, как была выполнена теплоизоляция, может случиться так, что она, впоследствии, не справится с весом снега;
• дождевая влага. Желательно чтобы скаты крыши располагались под углом больше, нежели 22°.При меньшем уклоне металлочерепичную кровлю нужно монтировать с применением герметиков, не позволяющих воде попадать внутрь кровельной конструкции в тех местах, где стыкуются отдельные сегменты;
• форма крыши. Наиболее приемлемая величина наклона для крыши с одним скатом составляет от 20° до 30°, в то время как этот показатель для двускатных крыш может меняться с 20° до 45°.

Минимальный показатель уклона скатов

Показатель уклона скатов

В соответствии со СНиП минимальный уклон кровли для металлочерепицы при протяженности ската 6 м равен 14°. Это показатель определен исходя из значения средней прочности покрытия и его устойчивости к серьезным нагрузкам. Когда же речь о каком-либо частном случае, необходимо изучить показатели рекомендуемые производителем по каждому отдельному виду покрытия для кровли.

Обычно производителями заявляется, что приемлемый минимальный уклон кровли для металлочерепицы равен 12°. Наряду с этим есть и изготовители, производящие покрытия способные хорошо себя чувствовать при наклоне всего лишь 11°. По их мнению, это оптимальное значение уклона для металлочерепицы. В данном случае изменение показателей уклона в меньшую сторону обусловлено изменением характеристик модельного ряда металлочерепицы. Она приобрела ещё большую жесткость и стала гладкой ещё в большей степени при хорошей скользкости.

Хочется подчеркнуть, что конструкции, где углы наклона крыш из металлочерепицы минимальны, приемлемы в тех районах, где осадков выпадает немного. В то же времякрыши с небольшим уклоном для укладки металлочерепицы хорошо справляются с сильным ветром продолжительного действия.

Совет: Небольшой уклон крыши требует меньшего расхода материалов, что разрешает немного сэкономить на покупке сырья для всей кровельной системы.

Чаще всего пологие крыши можно наблюдать в южных регионах, где среднегодовые показатели осадков не очень значительные.

Подбор наиболее оптимального наклона крыши

Подбор оптимального наклона ската

Большой угол ската обуславливает увеличение общей площади плоскости крыши. Чем более крутые скаты, тем легче они освобождаются от осадков естественным образом. Однако чем кровля выше, тем больше её парусность.

Хотя нет жестких ограничений, нужно учесть, что высокий уровень парусности может быть препятствием для сооружения высоких кровель в районах, где часто наблюдаются сильные ветры, так как металлочерепица на таких крышах не всегда выдерживает мощные ветровые нагрузки. Когда величина ската равна или больше 45°, кровельный профиль может медленно опускаться вниз под воздействием силы притяжения. Чтобы воспрепятствовать этому, производиться дополнительный крепеж сегментов к обрешеточной конструкции.

Принимая в расчет результаты экспериментов, осуществленных изготовителями металочерепичной продукции не трудно увидеть, что наиболее подходящие значение величины угла уклона крыши при использовании металлочерепицы равен 22°. Она не задерживает ни жидкие, ни твердые осадки. Этот вариант кровли наиболее экономичен и хорошо справляется с ветрами.

Это важно: Поиск наиболее подходящего угла наклона кровельной конструкции является скорее поиском наиболее компромиссного решения, учитывающего конечный облик и соответствующие показатели прочности исходя из местных климатических условий.

Видео про устройство кровельных конструкций

монтаж, инструкция и рекомендации Угол наклона крыши из металлочерепицы должен быть

При возведении кровли следует определиться с углом ее наклона, который будет зависеть не только от пожеланий застройщика, желаемых контуров и дизайна дома. Большое значение на этот параметр имеет кровельный материал. При работе с металлочерепицей угол будет отличаться от возможного угла, допустимого при работе с шифером или металлом.

Что влияет на уклон

Существует несколько факторов, оказывающих наибольшее влияние на выбор определенного угла кровли, крытой металлочерепицей. Среди них отдельно можно выделить:

• ветровую нагрузку;
• снеговую нагрузку;
• форму крыши;
• среднее количество осадков.

Для расчета этого параметра необходимо точно знать общую площадь ската и характерную конкретному региону силу ветра. Площадь ската легко вычислить самому, а вот силу ветра придется искать в специальных справочниках. При возведении кровли нужно учитывать и возможную максимальную ветровую нагрузку, возникающую при катаклизмах.

Снеговая нагрузка

Это величина, представляющая собой полную массу снега, который может удержаться на крыше до момента сползания. Данный параметр имеет большое значение при расчете, так как вес снега легко может деформировать ее при ошибках в расчетах.

Для каждой местности в справочниках есть определенные цифры среднестатистического количества снега, информация в справочниках собиралась специалистами более десятка лет и полностью соответствует действительности.

Теплоизоляция

Теплоизоляция кровли тоже оказывает влияние на ее состояние. Связано это с тем, что при плохой теплоизоляции крыша прогревается и количество снега на ней постепенно уменьшается. После крыша не прогревается и количество снега на ее поверхности постепенно увеличивается.

Если расчет конструкции был выполнен без учета теплоизоляции, то она вероятно не выдержит снеговой нагрузки после утепления, этот момент следует учитывать.

Форма также оказывает влияние на выбор определенного угла. Так, для односкатных крыш принято делать уклон от 20 0 до 30 0 , а для двухскатных от 20 0 до 45 0 . Связано это с конструктивными особенностями каждого типа крыши.

Достичь такого хорошего результата стало возможно путем уменьшения шероховатости и применению специального покрытия поверхности.

Минимальный уклон кровли из металлочерепицы не всегда можно применять. Малый уклон кровли из металлочерепицы имеет как положительные, так и отрицательные моменты.

Положительные моменты малого угла наклона:

Отрицательные моменты малого угла:

• применение усиленной обрешетки;
• высокие требования к нагрузочной способности ввиду вероятности скопления большого количества снега;
• повышенные требования к герметичности всех стыков ввиду малого угла падения воды при дожде;
• отсутствие возможности создания мансард или больших чердаков.

Положительные моменты большого наклона кровли:

• практически полностью исключена возможность попадания влаги в стыки кровельного материала при дожде. Связано это с большим углом падения капель;
• уменьшенная, а при углах от 45 0 практически отсутствующая снеговая нагрузка. Отсутствие необходимости обустройства системы снегозадержания;
• возможность применения простых крепежей, таких как саморезы и гвозди;
• возможность создания мансард и помещений на чердаке.

Отрицательные моменты большого наклона:

• большой расход материала, как кровельного, так и стропильной системы;
• большой вес крыши;
• большая ветровая нагрузка из-за большой парусности крыши;
• сложность водоотведения, связано это с большой площадью, на которой скапливается вода.

Оптимальным вариантом является использование среднего угла наклона ската крыши, позволяющего получить лучшие показатели. Расчет правильного угла всегда сводится к поиску компромисса между прочностью кровли и возможными архитектурными изысками.

Среди всех современных кровельных материалов металлическая черепица считается лидером потребительских симпатий. Почему именно эта кровля стала так широко использоваться? Для ответа на этот вопрос нужно сравнить технические и эксплуатационные характеристики металлочерепицы и иных кровельных материалов.

Минимальный угол наклона крыши из металлочерепицы

Параметр	Краткая сравнительная характеристика
	Вес металлических листов колеблется в пределах 5–7 кг/м2, разброс связан с различной толщиной. Такую же массу имеет и профнастил, отличия между обеими кровлями только в геометрии профиля. Меньше весят лишь рулонные покрытия, но они имеют ограниченные сферы использования. Все остальные кровельные материалы весят намного больше. К примеру, квадратный метр обыкновенного шифера может весить более 30 кг. Масса покрытия – важные технический параметр, от него зависит стропильная система, иногда вес кровли необходимо учитывать при расчетах фундамента строения.
Технологичность монтажа	Для изготовления металлочерепицы используется тонколистовая сталь толщиной до 0,6 мм. Такие листы без проблем режутся не только электрическими, но и ручными специальными инструментами. Недостаток – значительное количество отходов металлической черепицы во время покрытия сложных скатных крыш.
Время эксплуатации	Если материал изготовлен ответственными производителями, точно выдерживается толщина и качество слоя цинка, для отделки внешних слоев применяются инновационные полимерные покрытия, то срок службы может превышать пятьдесят лет. Но проблема в том, что потребители не имеют возможности самостоятельно и объективно проконтролировать качество оцинкования и параметры полимерных красок, приходится доверять рекламе производителей или реализаторов. А среди них встречается довольно много недобросовестных. По срокам эксплуатации металлочерепица уступает только штучной натуральной черепице, но только в случае качественных и дорогих видов покрытий.
Дизайнерские качества	Несмотря на старания технологов максимально приблизить внешний вид металлической и натуральной черепицы, сходство между ними, кроме названия, весьма условное. Цветовая палитра очень широкая, от натурального до синего и прочих очень оригинальных цветов. Это, с одной стороны, увеличивает дизайнерские возможности архитекторов, а с другой стороны, делает еще более заметной и так большую разницу внешнего вида металлической и натуральной черепицы. Наличие в названии товара слова «черепица» является удачным маркетинговым ходом для увеличения количества продаж. Потребители позитивно реагируют на такую рекламу – к черепице у всех есть настоящее уважение.
Стоимость	Для сравнения нужно брать среднюю стоимость всех ценовых категорий, а разброс довольно велик. По средней стоимости металлочерепица дешевле только штучных покрытий, у остальных кровельных материалов цена ниже. Фактически следует брать во внимание не только стоимость материалов, но и финансовые затраты на их укладку. При таком комплексном сравнении металлочерепица уступает лишь металлопрофилю.

Если принято решение об использовании для покрытия крыши металлической черепицы, то для гарантирования герметичности следует строго выполнять рекомендации производителей. Они регламентируют несколько параметров стропильной системы и скатов, в том числе и минимальный угол наклона.

Почему угол наклона металлочерепицы имеет большое значение

Этот показатель важен не только для металлочерепицы, но и для всех остальных типов кровельных покрытий. Какие параметры зависят от угла наклона крыши из металлочерепицы?

Калькулятор расчета нагрузки на стропила

Как определяется наклон крыши из металлочерепицы

Раньше наклон определялся только в градусах, всем строителям было понятно это значение и они могли представить внешний вид кровли без рисунка. В последнее время в строительные нормы было введено еще одно определение величины уклона – в процентах, путаницы стало больше, с чем связаны изменения мало кому известно. Если кровельщики легко понимают, как располагаются скаты кровли под углом 30°, то мало кто из них может нарисовать примерный эскиз крыши с уклоном скатов 57,7%. Хотя это те же 30°.

Алгоритм расчета уклона

Уклон – отношения высоты крыши в зоне конька к половине ширины здания, рассчитывается по формуле

I% = H×0,5L×100, где

• I – уклон ската кровли в процентах. Чем меньше процент – тем меньше уклон, угол в 1° равняется уклону в 1,8%, а угол в 45° равняется уклону в 100%.
• H – Высота стропильной системы. Замеряется высота конька или конькового прогона.
• L – ширина стропильной системы. При расчете берется половина ширины для определения разницы в размерах между двумя катетами треугольника.

К примеру, если высота конька 1 м, а ширина здания 10 м, то для двускатной крыши наклон равняется 1:0,5×10×100=20%.

Эта формула используется для двускатных кровельных систем. В нашем случае она требует корректировки. Дело в том, что нет двускатных кровель с минимальным углом наклона, это варианты только односкатных стропильных систем. Значит, делить ширину здания на два не нужно, формула изменяется. Для плоских односкатных крыш наклон определяется по формуле:

То есть, в рассматриваемом выше примере расчет выполняется следующим образом: 1:10×100=10%.

Для того чтобы на основании процента наклона рассчитывать длину ската, надо пользоваться специальными таблицами или геометрическими формулами. Если известна одна из сторон прямоугольного треугольника, то процент уклона позволяет вычислить второй катет, потом при помощи тригонометрических формул рассчитывается угол, и только после этого вычисляется длина гипотенузы прямоугольного треугольника. Длина ската – главный параметр во время проектирования стропильной системы и определения количества материалов для покрытия крыши. Без этого значения невозможно купить нужное количество металлической черепицы, выбрать оптимальный вариант кровельного покрытия, определиться с архитектурным стилем здания.

В градусах угол наклона определяется значительное проще, все существующие строительные инструменты в своей работе используют принцип обыкновенного школьного транспортира.

Калькулятор расчета длины стропильных ног

Что такое минимальный угол наклона

Разумеется, что с такими параметрами могут быть только плоские односкатные крыши. Большинство застройщиков думает, что уклон крыши нужен лишь для схода воды и минимального накопления снега. Так ли это на самом деле выясним подробнее. Дизайнерские особенности внешнего вида не имеют отношения к инженерным расчетам и пока во внимание не принимаются.

Производители указывают минимальный угол наклона от 10–11°, почему существует такое ограничение?

Как практически угол наклона влияет на эксплуатационные характеристики крыши

Показатели наклона кровли оказывают заметное влияние на эксплуатационные характеристики крыши. Не все из них положительные, есть и отрицательные.

Преимущества большого угла наклона

Минимальный угол наклона скатов для крыши из металлической черепицы на практике встречается очень редко. Почему застройщики не желают иметь на своих строениях такие конструкции? Какие преимущества дает увеличенный наклон? Самый простой и правильный ответ – натуральная черепица укладывается только на скатах с уклоном не менее 30°, соответственно, ее металлическая имитация будет смотреться на плоских крышах очень странно.

Как определить угол наклона

Кроме того, большой угол дает следующие преимущества.

1. Уменьшается вероятность попадания влаги между листами покрытия. Более подробно эта проблема уже рассматривалась выше, а с увеличением угла наклона ситуация намного улучшается.
2. Существенно снижается нагрузка на все элементы стропильной системы в зимний период времени. Чем выше наклон – тем меньше толщина снега на кровле. Но с увеличением этого параметра одновременно увеличивается парусность крыши, это следует иметь в виду во время проектирования стропильной системы. Причем усилия от ветра действуют не вертикально, а горизонтально, что требует специальных строительных мероприятий по повышению устойчивости несущих конструкций в горизонтальном направлении.
3. Большая высота конька крыши дает возможность застройщикам существенно расширить варианты использования чердачных помещений. Во многих случаях их можно переоборудовать под жилые – увеличивается жилая площадь дома при минимальных финансовых сложениях.

Пример вальмовой крыши с большим углом наклона

Есть и негативные стороны увеличения наклона скатов крыши.

1. Возрастает стоимость крыши: усложняется стропильная система, увеличивается фактический расход всех строительных материалов, в том числе и кровельных.
2. Появляются проблемы во время эксплуатации кровли. Часто требуется устанавливать дополнительные инженерные коммуникации на крыше, выполнять ремонтные работы т. д. Чем больше наклон, тем труднее мастерам, тем сложнее приспособления по технике безопасности.
3. Увеличивается ветровая нагрузка. Нужно изменять конструкцию стропильной системы.
4. Возникает необходимость монтажа снегозадержателей. С плоских крыш снег не сходит лавинообразно, устанавливать специальные снегозадержатели нет необходимости. Опытные строители знают, что каждое лишнее отверстие в кровельных материалах уменьшает надежность покрытия.

На крышах с большим углом наклона необходимы снегозадержатели

Практический совет. Наибольшее количество снега накапливается на скатах с уклоном 20–35°, это следует иметь в виду во время принятия окончательного решения.

Какие факторы нужно иметь в виду при выборе наклона

Большинство зданий с кровлей из металлочерепицы имеют угол наклона в пределах 45–60°, чем выше наклон, тем комфортнее мансардные помещения. Начинать выбор оптимального угла наклона следует с анализа погодных условий.

Важно. Во время выбора параметров стропильной системы нельзя учитывать только советы дизайнеров, главное внимание следует обращать на надежность и практичность конструкции. А эти параметры зависят от инженерных решений и правильности расчетов элементов крыши.

Особенности стропильной системы с небольшим наклоном ската

Вовремя проектирования плоских кровель с минимальным наклоном архитекторами принимаю все меры для повышения устойчивости конструкции. Из множества существующих вариантов решения проблемы выбираются те, которые требуют минимальных финансовых вложений.

Уменьшать шаг стропильных ног

Это позволяет применять для их изготовления обыкновенные доски толщиной не более 50 мм. Экономические расчеты показывают, что намного выгоднее уменьшить шаг примерно на 10–15 см, чем изготавливать стропильную систему из толстых пиломатериалов.

Стропила из обрезной доски

Использовать дополнительные упоры

Не все стропильные системы позволяют применять этот метод, но при малейшей возможности проектировщики предусматривают их. Дело в том, что для изготовления упоров можно использовать самые дешевые материалы, в том числе и б/у. На них действуют только вертикальные усилия, а пиломатериалы отлично держат их. Доски имеют небольшие значения сопротивляемости на изгиб, на сжатие работают очень хорошо.

Стропила на опорах

Надежно герметизировать стыки

Плоские крыши односкатные, на них нет ендов, это намного упрощает процесс строительства конструкций и уменьшает вероятность появления протечек. Но такие конструкции имеют свои проблемы – большую вероятность подрыва листов металлической черепицы порывами ветра. Объясняется это тем, что значительная скорость движения воздушных масс вдоль плоскости покрытия создает разрежение над ней. Соответственно, появляются значительные усилия, отрывающие листы от обрешетки. Саморезы для фиксации металлической черепицы имеют резиновые прокладки для герметизации отверстий. Если их часто сжимать/разжимать, то из-за усталости материала образуются микротрещины. В дальнейшем они увеличиваются в размерах и могут вызывать протечки воды.

Саморезы для металлочерепицы

Для плоских крыш протечки более опасны, чем для скатных по двум причинам.

1. Первая – малое чердачное пространство плоской крыши намного усложняет периодический контроль ее состояния, протечки часто обнаруживаются лишь после того, как негативные последствия заметны во внутренних помещениях. Запоздалая ликвидация проблем значительно увеличивает стоимость ремонтных работ.
2. Вторая – естественная вентиляция подкровельного пространства плоских крыш значительно хуже, чем скатных. Вследствие этого испарение влаги требует больше времени, деревянные конструкции мокрые, что ускоряет развитие гнилостных процессов.

Дом с плоской кровлей

Уменьшить шаг между саморезами

Производители рекомендуют вкручивать саморезы в шахматном порядке через волну. Но эта рекомендация оправдана на скатных кровлях с углом наклона не менее 20°. Для плоских крыш профессиональные мастера советуют уменьшать расстояние между метизами. Делается это для того, чтобы увеличить надежность фиксации листов металлической черепицы и исключить вероятность их подрыва ветром.

Заключение

Чем внимательнее подходить к выбору наклона крыши из металлочерепицы, тем меньше проблем появится во время эксплуатации здания. Надо помнить, что иногда цена ремонта кровли может превосходить стоимость строительства новой. А если из-за протечек необходимо менять отделку стен и потолка внутренних помещений, то придется потерять очень большие финансовые средства.

Ошибки при строительстве стропильной системы обходятся не только дорого, они крайне негативно влияют на сроки эксплуатации зданий, нужно всегда иметь это в виду. Если недостаточно собственных знаний, то рекомендуется обращаться за помощью к профессиональным специалистам. Это обойдется намного дешевле, чем ликвидация строительных ошибок.

Видео – Как замерить угол ската

Фундамент и крыша – два самых важных и сложных по расчетам архитектурных элемента любого здания. Несущие элементы крыши – стропильная система, а ее показатели во многом зависят от угла наклона скатов. Обыкновенные застройщики выбирают оптимальный угол наклона крыши, исходя из иных критериев, чем проектировщики. А как правильно выбрать и рассчитать оптимальный угол наклона двускатной крыши, читайте на нашем сайте.

Достоинства и недостатки металлочерепицы

Доступная цена и повышенные эксплуатационные характеристики позволяют металлочерепице занимать лидирующее место на рынке продаж кровельных материалов.

Положительными сторонами её применения являются:

• лёгкий вес – около 5 кг/м2, как следствие отсутствие необходимости возводить сложную стропильную систему;
• не требует особых навыков при монтаже;
• износостойкость;
• длительный срок службы;
• нарядный и праздничный вид, подходящий для любых дизайнерских разработок.

Из недостатков пользователи и специалисты чаще всего отмечают:

• повышенную шумность во время дождя или града;
• необходимость в использовании снегозадержателей из-за лавинообразного схода снега;
• большое количество крепёжных элементов, находящихся под прямым воздействием атмосферных осадков;
• требуется устройство заземления для защиты от накапливания статического электричества.

ОБРАТИТЕ ВНИМАНИЕ! Необходимо обратить внимание, что существует разновидность металлочерепицы с дополнительным защитным слоем в качестве посыпки из крошки натурального камня. В отличие от классического напыления, это композитное покрытие придает солидный внешний вид и хорошо защищает дом от проникновения шума.

Состав кровельного листа

Качественные показатели металлочерепичных кровель во многом зависят от:

• необходимого минимума толщины стального листа – не менее 0.4 мм. При малом уклоне покрытие с толщиной меньше 0.4 мм может не выдержать снеговой нагрузки. Увеличение уклона, для снижения этого фактора воздействия, увеличивает возможность повышенной ветровой нагрузки, что также отрицательно сказывается на металле тоньше указанной величины;
• возникающей коррозии от возможных повреждений при транспортировке или непрофессиональной работе с применением шлифмашины при резке листов. Важно в тех случаях, когда невозможно обойтись без использования болгарки место обрезки обработать защитным составом;
• обязательного наличия противоконденсатного экрана из гидроизоляционной плёнки. Необходимо знать, что в качестве такого антиконденсатного материала нельзя применять супердифузионную защитную мембрану, поскольку её использование подразумевает более частое и длительное воздействие влаги на внутреннюю поверхность листа.

Угол наклона крыши для металлочерепицы

Минимальный угол наклона крыши из металлочерепицы составляет 10 градусов.

Допустимый уклон металлочерепичной крыши может составлять значения в пределах от 10о до 90о.

В выборе оптимального уклона нужно учитывать, что при слишком малом наклоне будет затруднительно использование чердачного пространства.

В случае большой высоты здания могут появиться трудности с выходом на крышу для проведения технических мероприятий. От повышения угла наклона происходит увеличение площади поверхности, что негативно отразится на конечной стоимости материалов и выполненных работ.

Правильный расчёт параметров угла наклона невозможен без учёта таких составляющих:

• какая из моделей гофрированной поверхности металлочерепицы будет выбрана для использования. В характеристиках некоторых производителей изначально заложены данные о минимально допустимом уклоне;
• какая конструкция подразумевается — односкатная или двухскатная;
• возможность уборки снега после устройства крыши.

ВАЖНО! Приняв во внимание эти условия, не имея дополнительных вводных в виде особой климатической зоны, можно принять за основу оптимального уклона при длине ската около 6 м. п. величину в 22 градуса.

Данной цифры нет в технических документах по устройству крыш, она получена опытным путём в результате наблюдений за эксплуатируемой металочерепичной поверхностью.

Как выбрать угол крыши для металлочерепицы?

Как правильно рассчитать оптимальный уклон?

Для точного расчёта угла наклона необходимо знать два размера:

Для односкатной кровли уклон будет составлять величину, полученную от деления высоты конструкции на расстояние ширины дома. В случае расчёта двухскатной крыши берётся высота и делится на половину ширины дома. Поскольку принято уклоны выражать в процентном соотношении то полученная цифра умножается на 100.

Для получения более точного результата использовать в качестве точки отсчёта расстояния до конька не плиту перекрытия, как многие ошибочно считают, а именно верх парапета, как основания для опоры стропил.

На практике существуют варианты устройства кровель, минимальный уклон для металлочерепицы меньше 10 градусов. К таким исключениям применяются особые рекомендации по строительству.

Шаг металлочерепицы в зависимости от угла наклона кровли

В виду повышенной снеговой нагрузки делается усиленная конструкция стропильной системы с устройством сплошной обрешётки. На неё при соблюдении всех норм укладывается водоизоляционный ковёр. При укладке под поперечные и продольные стыки листов устанавливаются специальные прокладки.

>Полезное видео

Предлагаем вам посмотреть видео-пособие по самостоятельному замеру углу крыши:

Крыши из металлочерепицы – практичное и популярное решение для строительства частных малоэтажных домов. Этот кровельный материал характеризуется высокой несущей способностью, устойчивостью к механическим повреждениям внешним факторам среды и интенсивным нагрузкам. Долговечность и надежность финишного покрытия зависят не только от качества, на эти характеристики оказывает влияние конструкция кровли, в том числе правильно выбранный минимальный уклон. В этой статье мы расскажем, как правильно выбрать угол наклона ската и проверить его на соответствие СНиП.

Что такое уклон?

Уклон кровли – важный параметр конструкции, который обозначает угол, образованный плоскостью перекрытий и кровельным скатом. Этот показатель выражается в процентах или градусах. Он вычисляется как результат деления высоты конька на половину ширины здания. Угол наклона ската зависит от технических и эксплуатационных свойств материала и регламентируется СНиП и инструкцией производителя. От него зависит:

1. Возможность применения того или иного вида кровельного покрытия.
2. Конструкция, состав и сечение элементов стропильного каркаса.
3. Способность крыши эффективно отводить осадки.
4. Стоимость кровельный работ.
5. Вес кровельного пирога.

Обратите внимание! Если уклон кровли из металлочерепицы увеличить с 22 градусов до 45 градусов, площадь ската станет больше на 20%, что отразится на стоимости материалов (финишного покрытия, гидроизоляции, утеплителя, древесины), а также на весе конструкции. Принимать решение об оптимальном угле наклона необходимо во время составления проекта, чтобы правильно определить нагрузку на фундамент.

Расчет уклона кровли

Оптимальные значения

Крыши из металлочерепицы – относительно новое конструктивное решение, поэтому технология ее монтажа и эксплуатации нечетко регламентируется СНиП. Информацию о том, каким должен быть минимальный уклон крыши предоставляет производитель, так как этот показатель напрямую зависит от технических характеристик самого материала. Этот показатель рассчитывается в соответствии с толщиной, несущей способностью и способом укладки кровельного покрытия.

• Согласно СНиП минимальный угол наклона кровли из металлочерепицы, если длина ската 6 метров, должен быть не менее 14 градусов.
• Допустимый уклон для крыши из металлочерепицы находится в пределах 14-45 градусов.
• Оптимальный угол наклона, обеспечивающий эффективное отведение осадков при меньшей пощади скатов, должен быть 22 градуса.

Оптимальный угол наклона для металлочерепицы

Выбор конструкции кровли

Важно! Минимальный уклон крыши из металлочерепицы, который допускают производители, составляет 11 градусов. Некоторое марки материала можно укладывать, даже если крутизна скатов 10 градусов. Уменьшения этого показателя позволило добиться использование новых, более гладких полимеров и более прочной стали для производства кровельного покрытия.

Выбор уклона

Непрофессиональному строителю бывает сложно правильно выбрать минимальный угол наклона кровли из металлочерепицы. На этот показатель кроме требований СНиП и рекомендаций производителя влияют другие факторы, которые также необходимо учитывать. При выборе крутизны ската учитывается:

Учтите, что на выбор крутизны скатов зависит от конструкции кровли. Оптимальный угол наклона скатов односкатной крыши из металлочерепицы составляет 20-30 градусов, а двухскатной – 20-45 градусов.

Особенности крыш с маленьким уклоном

Минимальный рекомендованный угол наклона крыши из металлочерепицы составляет 14 градусов, однако опытные мастера могут качественно уложить этот вид кровельного материала, даже если крутизна скатов находится в пределах 10-14 градусов. Чтобы повысить надежность такой конструкции и снизить риск протечек, необходимо выполнить следующие мероприятия:

1. Увеличить частоту реек обрешетки и уменьшить шаг между стропилами. Чтобы минимизировать риск обрушения кровли из-за интенсивной снеговой нагрузки, необходимо усилить стропильный каркас конструкции и смонтировать частую или сплошную обрешетку.
2. Увеличить нахлесты. Производители рекомендуют при монтаже металлочерепицы делать горизонтальный нахлест 8 см, а вертикальный 10-15. Чтобы исключить вероятность протечки в конструкциях с пологими скатами, можно увеличить перекрытие на стыках листов.
3. Изолировать стыки. Чтобы предотвратить проникновение талой и дождевой воды между стыками листов, можно обработать швы силиконовым герметиком, хотя эта мера имеет ограниченный срок действия.

Шаг между стропилами в зависимости от уклона

Опытные мастера утверждают, что самый простой способ сделать крышу из металлопрофиля надежной – следовать рекомендациям производителей и четко соблюдать рекомендованный угол наклона.

Минимальный уклон вальмовой крыши. Какой минимальный угол наклона крыши из металлочерепицы

Строительное понятие «уклон» связано с наклоном крыши. Это угол размещения ската к горизонтальной поверхности. Меньший градус угла делает скат крыши более крутой. Расчет угла строится на принципе: высота коньковой доски делится на 0,5 ширины помещения, в процентном соотношении – умножить на 100. Наглядно: ширину 20 м и высоту 5 м делим и получаем 0,5, умножаем на 100 и получаем 50%.

На минимальный угол наклона влияют климатические условия местности. Уклон от 30 градусов используется в регионах с обильными атмосферными осадками. В засушливых областях строятся кровли с уклоном 10-25 градусов.

Строительный материал – металлочерепица – используется при строении зданий разных сложностей. Исключение – минимальный угол наклона для металлочерепицы составляет от 14 градусов, не меньше. Такой наклон способен выдерживать сильные порывы ветра, в отличие от снега, не имеющего возможности скатываться с такого небольшого ската.

Минимальный уклон позволяет сэкономить на строительных материалах. Надежность и твердую основу кровли создаст деревянная обрешетка, небольшое расстояние между ее досками сделает крепление металлочерепицы прочным.

Несколько советов по установке и координировании минимального угла наклона крыши

1. Пласты металлочерепицы следует класть на безупречно ровную поверхность, высота ряда не может быть больше одного метра
2. Брать пласты следует в строительных перчатках, защищающих руки от повреждения
3. Держать пласт нужно за края
4. Надежно крепить металлочерепицу к обрешетке строительными саморезами
5. Ходить по крыше из металлической черепицы в специальной мягкой обуви, не повреждающей поверхность кровли, не ступать на волны черепицы
6. Нарезку металлочерепицы следует проводить по предварительной схеме, отмерив нужные размеры листов

Предварительные процессы:

1. Стропильная система должна быть полностью готова. Измеряем скаты
2. Существующие погрешности треугольной формы устраняем доборными деталями
3. Избавиться от влаги между металлочерепицей и утеплительным слоем рекомендуется благодаря обрешетке (высота 0,4 сантиметра)
4. Оставляем зазоры в 0,5 сантиметров в обшивке карниза
5. На стропильные доски стелим гидроизоляцию. От края карнизной доски гидроизоляция должна иметь обвис 0,2 сантиметра. Стыки гидроизоляции стелим с нахлестом в 15 см.
6. Утепляем крыши специальными плитами. Укладываем их между стропильными досками
7. Наносим следующий слой – пароизоляцию

Детальное ознакомление на видео в соседней вкладке.

Дополнения по монтажу крыши и обустройстве ее минимального уклона

Монтаж крыши предусматривает комплексный процесс, и избежать важных нюансов просто невозможно:

1. Нельзя монтировать металлочерепицу в верхний изгиб волны
2. Саморезы ввинчивать не туго
3. Не стоит применять молоток
4. Саморезы ввинчивать со специальной подкладкой
5. При нарезке металлочерепицы нужно использовать электрические ножницы или другие специальные инструменты (не применять болгарку)
6. Не стоит использовать строительную пену

Уклон кровли формируется благодаря строению стропил, именно они создают угол. Подробности монтажа кровли и установки ее минимального угла смотрите на видео в соседней вкладке.

Черепица – кровельный материал из обожженной глины, пластика или металла.

Металлочерепица считается одним из самых надежных и долговечных материалов, благодаря своим характеристикам, таким как износостойкость, практичность и достойный внешний вид. Благодаря ей, возможно обновить старую крышу. Для этого не нужно убирать отслужившие материалы – наоборот, они будут служить дополнительной гидроизоляцией. Для правильного монтажа рассчитывают минимальный уклон кровли из металлочерепицы.

Металлочерепицы является одним из самых долговечных и прочных материалов.

У многих возникает вопрос, что же такое уклон. Уклон – угол наклона ската к горизонту. Чем больше углы, тем круче крыши. Чтобы рассчитать уклон, надо высоту конька разделить на 1/2 ширины здания, а чтобы выразить данную величину в процентах, умножить ее на 100. Например, при ширине здания 10 м и высоте конька 4 м уклон будет равен: 4: 5 = 4/5 = 0,8. Чтобы выразить в процентах, умножим на 100: 0,8*100=80%.

Инструкция по монтажу будет неполной без некоторых правил. Категорически запрещается:

• крепить металлочерепицу в верхний прогиб волны;
• излишне закручивать саморезы;
• использовать молоток;
• использовать гвозди и саморезы без уплотняющих прокладок;
• использовать монтажную пену в качестве подконьковых и ендовых уплотнителей;
• пользоваться углошлифовальной машиной типа болгарки.

Для резки листов применяют электрические высечные ножницы или ножницы по металлу. Стальную стружку и другой мусор убирают только мягкой щеточкой. Чтобы предохранить лист от коррозии, необходимо все царапины, обнаруженные во время монтажа, сразу закрасить специальной краской. Через три месяца после начала эксплуатации необходимо подтянуть все крепежные саморезы.

Наша огромная страна располагается в разных климатических зонах. Если на Крайнем Севере и Дальнем Востоке сильный ветер и снег, то на Юге России может быть дождь и ветер. Нужен очень ответственный подход к выбору кровельного материала и расчёту наклона крыши вашего дома. Наиболее практичным является выбор металлочерепицы потому, что она недорогая, долговечная и красивая. А вот зависит от предполагаемой ветровой нагрузки и, типичных для вашего региона, атмосферных осадков. Так какими же должны быть минимальные углы наклона вашей крыши из металлочерепицы? На этот вопрос и нужно ответить.

В современном строительстве используются самые разнообразные кровельные покрытия, но одним из самых популярных материалов заслуженно считается металлочерепица. Во многих странах издавна изготовляли такой материал, как черепица. Поэтому использование металла, не только удешевляет конечную стоимость изделия, но и служит гармоничным продолжением древних традиций. К высоким техническим характеристикам металлочерепицы относятся:

• использование оцинковки листа и его покрытие прочными, полимерными красками с целью придания антикоррозионных свойств;
• широкий выбор цветовых архитектурных решений;
• технологичность и простота монтажа кровли, не требующая применения специальных инструментов и приспособлений;
• легкость материала, позволяющая монтировать его на большой высоте и в условиях сложных стропильных конструкций;
• отсутствие большой нагрузки на стропила из-за небольшого веса листа;
• при относительно тонком листе, он выдерживает достаточно большие нагрузки, поскольку имеет рёбра жёсткости.

Все перечисленные свойства позволяют использовать это покрытие в сложных климатических условиях. Чтобы рассчитать количество материала, нужно знать минимальный угол наклона крыши из металлочерепицы.

Как определить угол наклона крыши в вашем регионе

Для расчёта прочности кровельной конструкции и количества необходимого материала нужно знать оптимальный. Надо учесть ряд обстоятельств, в числе которых:

1. проектируемое количество скатов;
2. используемое подкровельного пространства;
3. Показатели экономичности;
4. вес конструкции.

Казалось бы, чем круче скат, тем лучше, но это ведёт к увеличению расхода материала и повышенному весу, а также к большой ветровой нагрузке на сооружение. Поэтому и существует такое понятие, как оптимальный угол наклона кровли из металлочерепицы.

Небольшой наклон, около 10-12 градусов, имеет свои недостатки, которые требуют увеличения рядности обрешётки и усиления стропил, в связи с возросшей снеговой нагрузкой. Кроме того, следует позаботиться об улучшенной гидроизоляции и необходимости увеличить нахлест листов. Это делается с целью предотвращения протечек на стыках при пологих скатах. Кровли такой конструкции наилучшим образом подходят для южных регионов, где снежный покров не имеет большого веса, а среднегодовая температура не слишком низкая. В летний период пологие крыши меньше прогреваются, что создаёт в жилище комфортные условия для существования.

Крутые скаты, в пределах от 30 до 45 градусов, более подходят для регионов с более низкими температурами и частыми снегопадами, но при этом надо учитывать возрастающую ветровую нагрузку на кровлю и здание в целом. Важным является и учёт прочностных характеристик металлочерепицы, которые закладывает производитель материала. Крепить листы, в случае крутых скатов, надо чаще, чем обычно, потому, что они склонны к сползанию под действием силы тяжести. Чем больше угол наклона крыши, тем более трудоёмкой при монтаже и менее экономичной она получится.

Какой же оптимальный угол наклона кровли рекомендуют производители этого строительного материала? После проведённых испытаний, предприятия, выпускающие металлочерепицу, рекомендуют использовать её при наклоне ската от 11 до 45 градусов. При этом наиболее приемлемым является угол наклона от 12 до 22 градусов. Строительные нормы и правила не дают чётко выраженных рекомендаций по этому поводу, но предпочтительным, при длине ската около 6 метров, является угол наклона равный 14 градусам. Мы подошли к выбору наиболее экономичного способа покрытия крыши, который определяется таким понятием, как минимальный уклон кровли из металлочерепицы.

Что такое минимальный уклон и как его определить

В зависимости от климатической зоны, архитектурного решения и эстетических предпочтений хозяев жилища, возводят крыши следующих типов:

• крыша многощипцового типа со сложной и стройной конструкцией;
• крыша сводчатого вида, как элемент национальной культуры в зодчестве;
• крыша вальмовая, сложное четырёхскатное сооружение;
• крыша шатровая, сочетание равнобедренных треугольников;
• крыша двускатная, широко распространённая и проверенная временем;
• крыша односкатная, применяемая, в основном, для технических и подсобных помещений или как элемент более сложной конструкции.

Многощипцовые и сводчатые крыши мало подходят для использования металлочерепицы, которая используется лишь в элементах этих конструкций. Тогда как вальмовые крыши довольно широко используются в средней полосе и характеризуются выбором минимальных углов наклона в пределах от 22 до 45 градусов. Шатровая кровля используется как декоративный элемент, и угол наклона равнобедренных треугольников находится в прямой зависимости от площади, покрываемой шатром. Этот конструктивный элемент очень экономичен в изготовлении, а угол наклона колеблется в пределах от 35 до 45 градусов.

Одна из самых популярных крыш, двускатная. Производитель рекомендует соблюдать минимальные углы наклона кровли в пределах от 12 до 14 градусов. Учитывая суровый климат, можно рекомендовать расширить эти пределы от 14 до 22 градусов уклона скатов. Именно при таких характеристиках кровля хорошо противостоит возможным сильным ветрам, а также представляет собой практически монолитную конструкцию, препятствующую проникновению влаги в подкровельное пространство здания.

Для односкатных крыш минимальные углы наклона колеблются в пределах от 11 до 14 градусов, поскольку большие углы наклона создают опасность срыва крыши при разнонаправленных порывах ветра. В климатических условиях России нужно придерживаться минимального наклона скатов от 14 до 22 градусов. При строительстве в равнинной или гористой местности, необходимо учитывать ландшафт и розу ветров, в зависимости от времени года.

В выборе типа крыши вкусовые пристрастия каждого человека играют решающую роль. Каждому хочется построить дом так, чтобы он был красивым, удобным и служил долгие годы. Крыша венчает здание и ей особое внимание потому, что она не только украшает, но и защищает от воздействия агрессивной среды. Чтобы она служила долгие годы, нужно правильно её спроектировать и грамотно построить. А чтобы сэкономить, нужно выбрать правильный уклон этой крыши для металлочерепицы, учитывая климатические условия вашего региона.

• Почему кровля не должна быть слишком пологой
• Минимально допустимый и оптимальный уклон для металлочерепицы
• Особенности конструкции стропильной системы
• • Какие понадобятся материалы и инструменты
  • Сборка утепляющего пирога
  • Монтаж металлочерепицы

Минимальный угол наклона крыш из металлочерепицы – один из важнейших параметров, учитывать который при разработке проекта стропильной системы дома следует обязательно. Надежной и долговечной кровля получится только при условии соблюдения рекомендуемых производителем нормативов.

Минимально допустимый и оптимальный уклон для металлочерепицы

Поскольку изготавливаются кровельные листы этой разновидности из качественной стали, нагрузки они могут выдерживать довольно серьезные. Однако их рельефная фактура способствует задержанию в зимний период времени на крыше большого количества снега. А поэтому слишком пологими скаты под этот материал, как и под любые другие, несмотря на его прочность, делать все-таки не рекомендуется.

Минимальный уклон кровли из металлочерепицы – 12º. Но большинство производителей все же советуют устанавливать стропила под листы этой разновидности под углом хотя бы в 14º. Существуют на рынке и особые марки металлочерепицы, монтировать которые допускается на очень пологие скаты – всего в 11º. Но встречается этот вариант покрытия в продаже редко. В любом случае при покупке металлочерепицы той или иной марки следует внимательно изучить ее технический паспорт. Допустимый уклон указывается в нем обязательно.

Делают кровли с уклоном в 12º довольно редко. Чаще всего угол наклона скатов крыши загородного дома, обшитого металлочерепицей, составляет 34-35º. Это оптимальный и на самом деле очень удобный вариант. При таком уклоне материала уходит не слишком много, а сама крыша смотрится гармонично и эффектно. К тому же именно такой угол проще всего сделать при стандартной длине пиломатериалов в 6 м. Кровлю круче 35 º стоит собирать только в том случае, если она будет ломаной и под ней предполагается обустроить жилую мансарду. Оптимальным для наслонных стропил таких крыш считается угол в 40-45º.

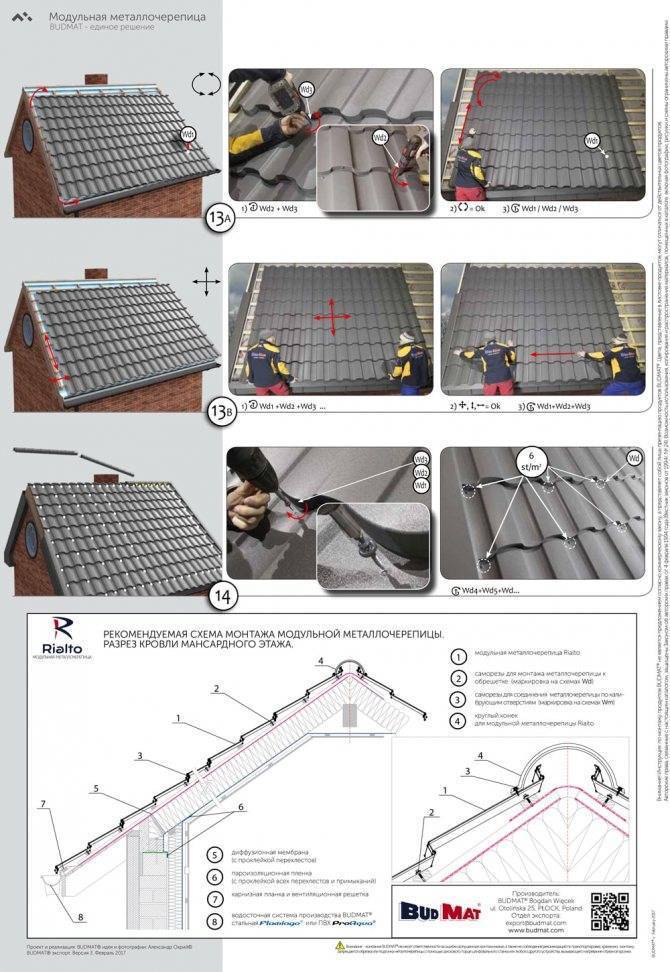

Монтаж кровли из металлочерепицы

Устанавливается этот материал на каркас крыши с обязательным соблюдением следующих рекомендаций:

1. Раскрой листов производится электроножницами, но ни в коем случае не болгаркой.
2. Ходить по уже установленным листам следует в мягкой обуви, наступая между волнами.
3. Монтируют листы с использованием специальных саморезов с резиновыми прокладками. Слишком туго эти крепежи не затягивают.
4. Вкручивают саморезы при креплении листов к обрешетке исключительно под волну.

При обшивке стропил длиной более 6 м металлочерепицу устанавливают по высоте рядами. Ширина горизонтального нахлеста при этом определяется в зависимости от угла наклона ската. Чем положе крыша, тем больше воды на ней задерживается во время дождя и тем более герметичными должны быть стыки. Поэтому в том случае, если угол наклона стропил кровли составляет 12-14º, металлочерепицу укладывают с нахлестом минимум в две волны. Если же этот показатель равен 14-35º, допускается производить монтаж с накладкой листов верхнего ряда на одну волну нижнего.

Какие понадобятся материалы и инструменты

Поскольку материал металлочерепица холодный, а во время дождя еще и шумный, обшитую ею крышу обычно утепляют. При этом в качестве изолятора чаще используют не пенополистирол, а минеральную вату. Дело в том, что волокнистые материалы, помимо всего прочего, являются очень неплохими шумопоглатителями. Кроме минеральной ваты, для обшивки кровли металлочерепицей понадобятся:

• пароизоляционная мембрана;
• гидроизоляционная пленка;
• кровельные саморезы и оцинкованные гвозди;
• тонкая стальная проволока;
• бруски толщиной не менее 3 см для контробрешетки;
• доски для обрешетки.

Если кровля идет не в комплекте, нужно будет также приобрести все необходимые доборные материалы: карнизные планки, ендовы, фартук для трубы, коньковую планку и т. д.

Из инструментов понадобятся:

• дрель, шуруповерт;
• электроножницы для раскроя металлочерепицы;
• длинное правило и рулетка;
• строительный степлер;
• молоток;
• раскладная лестница.

Сборка утепляющего пирога

Монтаж кровельного пирога при использовании в качестве обшивки металлочерепицы производится в следующем порядке:

1. Со стороны чердака на стропила крепится пароизоляционный материал. Зафиксировать его можно при помощи строительного степлера.
2. Монтируется теплоизолятор. Установлен он между стропилами должен быть враспор. Для того чтобы устроить под минеральную вату опору, со стороны чердака поверх пароизоляционной пленки набиваются доски или зигзагообразно крепится стальная проволока.
3. Поверх утеплителя монтируется гидроизоляционный материал. Крепить его следует в горизонтальном направлении обязательно с провисом примерно в 2 см. Иначе при подвижках каркаса кровли пленка может порваться. Фиксируют мембрану к стропилам брусками.

Принципы утепления Всего есть два больших класса конструкции крыши: плоская и скатная (или чердачная). А…

Крыши из металлочерепицы – практичное и популярное решение для строительства частных малоэтажных домов. Этот кровельный материал характеризуется высокой несущей способностью, устойчивостью к механическим повреждениям внешним факторам среды и интенсивным нагрузкам. Долговечность и надежность финишного покрытия зависят не только от качества, на эти характеристики оказывает влияние конструкция кровли, в том числе правильно выбранный минимальный уклон. В этой статье мы расскажем, как правильно выбрать угол наклона ската и проверить его на соответствие СНиП.

Уклон кровли – важный параметр конструкции, который обозначает угол, образованный плоскостью перекрытий и кровельным скатом. Этот показатель выражается в процентах или градусах. Он вычисляется как результат деления высоты конька на половину ширины здания. Угол наклона ската зависит от технических и эксплуатационных свойств материала и регламентируется СНиП и инструкцией производителя. От него зависит:

1. Возможность применения того или иного вида кровельного покрытия.
2. Конструкция, состав и сечение элементов стропильного каркаса.
3. Способность крыши эффективно отводить осадки.
4. Стоимость кровельный работ.
5. Вес кровельного пирога.

Обратите внимание! Если уклон кровли из металлочерепицы увеличить с 22 градусов до 45 градусов, площадь ската станет больше на 20%, что отразится на стоимости материалов (финишного покрытия, гидроизоляции, утеплителя, древесины), а также на весе конструкции. Принимать решение об оптимальном угле наклона необходимо во время составления проекта, чтобы правильно определить нагрузку на фундамент.

Оптимальные значения

Крыши из металлочерепицы – относительно новое конструктивное решение, поэтому технология ее монтажа и эксплуатации нечетко регламентируется СНиП. Информацию о том, каким должен быть минимальный уклон крыши предоставляет производитель, так как этот показатель напрямую зависит от технических характеристик самого материала. Этот показатель рассчитывается в соответствии с толщиной, несущей способностью и способом укладки кровельного покрытия.

• Согласно СНиП минимальный угол наклона кровли из металлочерепицы, если длина ската 6 метров, должен быть не менее 14 градусов.
• Допустимый уклон для крыши из металлочерепицы находится в пределах 14-45 градусов.
• Оптимальный угол наклона, обеспечивающий эффективное отведение осадков при меньшей пощади скатов, должен быть 22 градуса.

Важно! Минимальный уклон крыши из металлочерепицы, который допускают производители, составляет 11 градусов. Некоторое марки материала можно укладывать, даже если крутизна скатов 10 градусов. Уменьшения этого показателя позволило добиться использование новых, более гладких полимеров и более прочной стали для производства кровельного покрытия.

Выбор уклона

Непрофессиональному строителю бывает сложно правильно выбрать минимальный угол наклона кровли из металлочерепицы. На этот показатель кроме требований СНиП и рекомендаций производителя влияют другие факторы, которые также необходимо учитывать. При выборе крутизны ската учитывается:

Учтите, что на выбор крутизны скатов зависит от конструкции кровли. Оптимальный угол наклона скатов односкатной крыши из металлочерепицы составляет 20-30 градусов, а двухскатной – 20-45 градусов.

Особенности крыш с маленьким уклоном

Минимальный рекомендованный угол наклона крыши из металлочерепицы составляет 14 градусов, однако опытные мастера могут качественно уложить этот вид кровельного материала, даже если крутизна скатов находится в пределах 10-14 градусов. Чтобы повысить надежность такой конструкции и снизить риск протечек, необходимо выполнить следующие мероприятия:

1. Увеличить частоту реек обрешетки и уменьшить шаг между стропилами. Чтобы минимизировать риск обрушения кровли из-за интенсивной снеговой нагрузки, необходимо усилить стропильный каркас конструкции и смонтировать частую или сплошную обрешетку.
2. Увеличить нахлесты. Производители рекомендуют при монтаже металлочерепицы делать горизонтальный нахлест 8 см, а вертикальный 10-15. Чтобы исключить вероятность протечки в конструкциях с пологими скатами, можно увеличить перекрытие на стыках листов.
3. Изолировать стыки. Чтобы предотвратить проникновение талой и дождевой воды между стыками листов, можно обработать швы силиконовым герметиком, хотя эта мера имеет ограниченный срок действия.

Опытные мастера утверждают, что самый простой способ сделать крышу из металлопрофиля надежной – следовать рекомендациям производителей и четко соблюдать рекомендованный угол наклона.

Видео-инструкция

Проектирование крыши – это не менее важный этап строительства жилья, чем монтаж фундамента или возведение стен. Ведь именно от того, какой будет будущая кровля во многом зависит комфортность проживания в доме. Это связано с тем, что на крышу возлагаются защитные функции, то есть этот элемент должен защищать помещения от снегопадов, ливней, ветров и прочих неблагоприятных погодных условий. Кроме того, правильно подобранный вариант кровли придаст зданию завершенный и эстетически великолепный внешний вид. Решая какой должна быть крыша, стоит продумать вариант покрытия, тип скатов и угол их наклона. Наиболее популярным и доступным защитно-декоративным кровельным материалом считается сегодня листовая черепица из металла. Это изделие отличается большим дизайнерским разнообразием, доступной стоимостью, простотой монтажа, а самое важное высокой прочностью и надежностью. Принято считать, что минимальный уклон кровли из металлочерепицы равен 11-14 градусам. Разберем подробно данный вопрос, чтобы понять почему именно такое значение должно быть, и на что в целом влияет наклон кровли.

От чего зависит угол наклона скатов

От угла наклона кровли зависит довольно многое. В частности, именно данный параметр позволяет смонтировать надежную и функциональную крышу. Однако, и на то, каким должен быть угол скатов влияют определенные факторы. Например, стоит учесть следующие моменты:

• конструкцию крыши;
• климатические условия в регионе;
• форма строения;
• применяемые материалы.

Во многом уклон крыши из металлочерепицы зависит от типа кровли. Наиболее популярными считаются четыре разновидности кровельных систем.

1. Односкатная – конструкция представляет собой одну плоскость, которая располагается на стенах разной или одинаковой высоты. Чаще всего используется для построек хозяйственного назначения, наклон такой кровли варьируется в пределах 5-25 градусов.
2. Двускатная – в данном случае крыша имеет два ската, соединяющиеся по центру коньковым брусом. То есть одной стороной каждая плоскость кровли упирается в конек, а второй располагается на соответствующей стене строения.
3. Вальмовая и полувальмовая – по конфигурации схожи с двускатной кровлей, но при этом имеют большее количество скатов. Угол наклона может варьироваться в довольно широком диапазоне, причем необязательно, что каждый скат будет иметь одинаковый уклон. Как правило, такие крыш имеют четыре ската, два из которых треугольной формы, а два трапециевидные. Рекомендуем ознакомится: .
4. Шатровая – такой тип крыши, чаще всего, также состоит из 4 скатов, но все плоскости имеют одинаковую форму равнобедренного треугольника. Особенность этой кровли в том, что скаты сходятся в одной центральной точке, то есть наблюдается отсутствие конькового бруса. При этом угол кровли для металлочерепицы может изменяться в большом пределе, так, например, допускается делать скаты, как с уклоном в 14 градусов, так и в 60 градусов. Однако, оптимальное значение варьируется в пределах 30-60 градусов.

Также все виды крыш можно разделить на эксплуатируемые и неэксплуатируемые. Второй вариант подразумевает, что между кровельной системой и жилыми помещениями нет чердачного этажа. То есть высота такого пространства не превышает 1-1,5 м. В результате чего допускается строительство кровли с углом наклона до 7 градусов. Стоит отметить, что для определения угла наклона кровли следует учесть довольно много факторов. Как же правильно произвести расчет и понять, каким должен быть угол наклона кровли из металлочерепицы?

Оптимальный угол наклона кровли

Пожалуй, определяющим фактором все же будут погодные, в частности, стоит учесть:

• какое количество осадков выпадает в конкретной местности;
• сколько ясных и солнечных дней;
• насколько обильными бывают снегопады;
• каковы ветровые нагрузки и так далее.

Так, если норма снега в регионе довольно высока, то рекомендуемый угол наклона крыши из металлочерепицы может составлять 45-60 градусов. При таком уклоне снежные массы легко сползают самостоятельно с металлической поверхности и не оказывают существенного давление на строение. Если же наблюдаются постоянные сильные ветра, то следует снизить наклоны скатов, чтобы уменьшить парусность конструкции. В таких условиях значение угла наклона может быть в пределах 10-30 градусов. Однако, в большинстве регионов, чаще всего, наблюдается средний показатель как снежных масс, так и ветровых нагрузок, поэтому уклон крыши будет составлять 30-45 градусов. Узнать точные данные по снеговым и ветровым нагрузкам можно в соответствующих СНиПах, действующих на территории страны или области.

Важно! Оптимальный уклон кровли из металлочерепицы составляет именно 45 градусов, так как при 25-30 градусах даже небольшое количество снега или льда окажут довольно значительное давление, и они будут не в состоянии удаляться со скатов самостоятельно. Если же потребуется снизить данный показатель, то оптимально устанавливать теплый тип кровельной системы или нанимать специальные службы для ликвидации снежных наносов.

Чтобы определить правильный максимальный и минимальный уклон кровли из металлочерепицы, одного дизайнерского решения недостаточно. Важно исходить и из всех прочих перечисленных факторов. Плоские крыши строить намного выгоднее, чем делать их острыми. Так как в этом случае возможны минимальные финансовые вложения. Однако, если среди плюсов также можно отметить и то, что на поверхности такой кровли легко устроить отдельное место для отдыха, то к минусам стоит отнести такой нюанс, что многочисленные осадки легко и за короткий срок испортят внешний вид покрытия. Что касается погодных условий, то в целом действовать можно следующим образом: при обилии осадков, как снега, так и дождей, угол наклона кровли из металлочерепицы следует увеличивать. Если же в регионе наблюдаются частые ураганные ветра или просто сильные его порывы, то рекомендуется уменьшить уклон. При этом нежелательно делать крыши с углом наклона менее 14 градусов и более 60 градусов. Конечно, на плоские крыши всегда можно смонтировать дополнительный отток воды, например, засыпав в качестве дренажной системы керамзит, но, зачастую, скатные крыши предоставляют больше удобства, так как позволяют имеющееся подкровельное пространство использовать под чердак для хозяйственных нужд и даже в качестве жилого помещения, подробнее читайте: .

Также стоит учитывать, что оптимальный наклон крыши из металлочерепицы определяется строительными нормами. То есть производители кровельных покрытий обязаны в инструкции к материалу указать, для какого минимального и максимального угла ската рассчитано данное изделие. Важно понимать, что не может быть идеального угла наклона, и в каждом строительном проекте этот параметр должен быть просчитан отдельно, исходя из условий эксплуатации, типа кровли, конфигурации строения и многих других сопутствующих факторов. Кроме того, опираться стоит и на действующие СНиПы, в которых, например, прописано, что при длине ската в 6 м, допускается делать угол наклона ската, покрываемого черепицей из металла от 14 градусов. Такой низкий показатель связан с тем, что отличаются высокой жесткостью и малой шероховатостью, за счет профилирования профиля и гладкого полимерного покрытия, а значит изделие успешно сможет противостоять многим негативным факторам среды, даже не имея оптимального для большинства случаев угла наклона в 45 градусов.

10 января, 2018
Специализация: отделка фасадов, внутренняя отделка, строительство дач, гаражей. Опыт любителя-огородника и садовода. Также имеется опыт ремонта автомобилей и мотоциклов. Хобби: игра ни гитаре и много чего еще, на что не хватает времени:)

Каким должен быть уклон кровли из металлочерепицы и на что он влияет? Предлагаю разобраться с этими вопросами и всеми нюансами, с ними связанными. Данная информация будет вам полезной, если вы собрались самостоятельно покрыть кровлю металлочерепицей.

Общие сведения

Прежде всего давайте разберемся, что такое уклон крыши. Уклоном называется угол, под которым скат пересекает горизонтальную плоскость. Чаще всего измеряется он в градусах. Эта система измерения всем нам хорошо известно из школьного курса геометрии.

Иногда в справочной литературе можно встретить обозначение этого параметра в виде соотношения, к примеру, 1:3. Цифры говорят о соотношении проекции ската на горизонтальную плоскость к высоте кровли (вертикальной линии, проведенной от конька до перекрытия). Такое измерение удобно тем, что позволяет быстро и легко посчитать наклон готовой крыши.

Узнать угол наклона готовой крыши в градусах можно по формуле sin a=l/h. Посчитав sin a, переведите полученное значение в градусы при помощи таблицы Брадиса.

Также строители часто указывают данный параметр в виде процентов. Значение в процентах — это результат деления дроби соотношения, умноженный на 100. К примеру, если соотношение составляет 1:3, то в процентах значение будет следующим – 1:3х100=33,3%

Так как эти способы обозначения встречаются редко, далее для удобства все значения я буду приводить в градусах.

Каким должен быть уклон

Общие сведения

Угол ската является одним из важнейших параметров любой скатной крыши, от которого зависит:

• Уровень снеговой нагрузки;
• Уровень ветровой нагрузки;
• Объем чердачного пространства.

Кроме того, от данного параметра во многом зависит герметичность кровельного материала — чем ниже этот показатель, тем больше вероятности, что влага проникнет в щели на стыках листов.

Что же касается ветровой и снеговой нагрузки, при выборе угла приходится искать «золотую середину». Чем более пологая крыша, тем меньшей ветровой нагрузке она подвергается, так как меньше парусность. Но, в то же время увеличивается уровень снеговой нагрузки, так как снег задерживается на кровельном покрытии или вообще не сходит.

Поэтому при выборе угла, и вообще при проектировании стропильной системы, необходимо учитывать особенности региона. Если в регионе уровень выпадения осадков повышенный, от пологой конструкции, конечно же, лучше отказаться.

Есть регионы со средним или невысоким уровнем выпадения осадков, но сильными ветрами. В таком случае наклон лучше наоборот уменьшить.

Крутой уклон увеличивает расход материалов, так как повышается площадь крыши. Поэтому без особой необходимости строить конструкцию с крутыми скатами не стоит.

Как я уже сказал выше, иногда при выборе угла ориентируются на чердачное пространство. Если, к примеру, планируется выполнить двускатную крышу и обустроить чердак как жилое помещение, наклон придется делать крутым, так как в данном случае требуется большая высоты конька.

В таких ситуациях, чтобы конструкция могла противостоять ветровой нагрузке, усиливают стропильную систему. Как рассчитать и усилить каркас, вы можете узнать из других статей на нашем портале.

Уклон для металлочерепицы

Говоря об уклоне крыши для металлочерепицы (далее МЧ), следует понимать, что существует три значения:

• Минимальный угол. Это минимальное значение, при котором МЧ способна выдерживать снеговую нагрузку и выполнять основную свою функцию, т.е. защищать кровлю от влаги. Стандартный показатель для данного материала составляет 14°.

Однако многие производители сообщают, что для их материала минимальный угол наклона составляет 12° или даже 11°. Эта информация соответствует действительности, но с некоторыми оговорками, о которых производители в рекламных буклетах обычно не сообщают.

Дело в том, что укладывать материал под такими маленькими углами можно только в регионах с небольшим уровнем выпадения осадков. Кроме того, зачастую при монтаже листов на пологую кровлю требуются дополнительные меры по гидроизоляции, к примеру, укладка уплотнителя на стыках листов;

• Оптимальное значение . Оптимальным значением называют угол, при котором кровельное покрытие не подвергается максимальным допустимым нагрузкам, и не требует дополнительных мер при монтаже. Для МЧ это показатель составляет от 15-16° до 45°.

Однако согласно результатам испытаний, которые проводили многие производители металлочерепицы, действительно оптимальный наклон равняется 22 градусам. При таком значении с поверхности покрытия быстро сходит вода и не накапливается толстый снеговой покров. В то же время ветровая нагрузка на стропильную систему незначительная даже в регионах с сильными ветрами.

Еще один плюс такой конструкции заключается в экономичности, так как площадь скатов получается небольшой. Правда, при таком уклоне сделать чердак жилым не получится;

• Максимальное значение. Для МЧ это параметр составляет 60 градусов, но, на практике крыши редко когда делают круче 45 градусов. Более крутые скаты требуются только при строительстве мансард.

Надо сказать, что при уклоне свыше 45 градусом кровельное покрытие требует усиленного крепления, т.е. саморезы необходимо расположить чаще.

Вот, пожалуй, и вся информация относительно уклона кровли для металлочерепицы.

Вывод

Теперь вы знаете, сколько градусов составляет максимально и минимально допустимый угол наклона скатов для металлочерепицы. Если что-то из вышесказанного вам непонятно или вы не нашли ответ на свой вопрос – задавайте его в комментариях, и я с радостью отвечу.

10 января 2018г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Минимальный уклон крыши из металлочерепицы.

Оптимальный и минимальный угол наклона крыши из металлочерепицы Оптимальный угол наклона крыши из металлочерепицы

Крыши из металлочерепицы – практичное и популярное решение для строительства частных малоэтажных домов. Этот кровельный материал характеризуется высокой несущей способностью, устойчивостью к механическим повреждениям внешним факторам среды и интенсивным нагрузкам. Долговечность и надежность финишного покрытия зависят не только от качества, на эти характеристики оказывает влияние конструкция кровли, в том числе правильно выбранный минимальный уклон. В этой статье мы расскажем, как правильно выбрать угол наклона ската и проверить его на соответствие СНиП.

Уклон кровли – важный параметр конструкции, который обозначает угол, образованный плоскостью перекрытий и кровельным скатом. Этот показатель выражается в процентах или градусах. Он вычисляется как результат деления высоты конька на половину ширины здания. Угол наклона ската зависит от технических и эксплуатационных свойств материала и регламентируется СНиП и инструкцией производителя. От него зависит:

1. Возможность применения того или иного вида кровельного покрытия.
2. Конструкция, состав и сечение элементов стропильного каркаса.
3. Способность крыши эффективно отводить осадки.
4. Стоимость кровельный работ.
5. Вес кровельного пирога.

Обратите внимание! Если уклон кровли из металлочерепицы увеличить с 22 градусов до 45 градусов, площадь ската станет больше на 20%, что отразится на стоимости материалов (финишного покрытия, гидроизоляции, утеплителя, древесины), а также на весе конструкции. Принимать решение об оптимальном угле наклона необходимо во время составления проекта, чтобы правильно определить нагрузку на фундамент.

Расчет уклона кровли

Оптимальные значения

Крыши из металлочерепицы – относительно новое конструктивное решение, поэтому технология ее монтажа и эксплуатации нечетко регламентируется СНиП. Информацию о том, каким должен быть минимальный уклон крыши предоставляет производитель, так как этот показатель напрямую зависит от технических характеристик самого материала. Этот показатель рассчитывается в соответствии с толщиной, несущей способностью и способом укладки кровельного покрытия.

• Согласно СНиП минимальный угол наклона кровли из металлочерепицы, если длина ската 6 метров, должен быть не менее 14 градусов.
• Допустимый уклон для крыши из металлочерепицы находится в пределах 14-45 градусов.
• Оптимальный угол наклона, обеспечивающий эффективное отведение осадков при меньшей пощади скатов, должен быть 22 градуса.

Оптимальный угол наклона для металлочерепицы

Выбор конструкции кровли

Важно! Минимальный уклон крыши из металлочерепицы, который допускают производители, составляет 11 градусов. Некоторое марки материала можно укладывать, даже если крутизна скатов 10 градусов. Уменьшения этого показателя позволило добиться использование новых, более гладких полимеров и более прочной стали для производства кровельного покрытия.

Выбор уклона

Непрофессиональному строителю бывает сложно правильно выбрать минимальный угол наклона кровли из металлочерепицы. На этот показатель кроме требований СНиП и рекомендаций производителя влияют другие факторы, которые также необходимо учитывать. При выборе крутизны ската учитывается:

Учтите, что на выбор крутизны скатов зависит от конструкции кровли. Оптимальный угол наклона скатов односкатной крыши из металлочерепицы составляет 20-30 градусов, а двухскатной – 20-45 градусов.

Особенности крыш с маленьким уклоном

Минимальный рекомендованный угол наклона крыши из металлочерепицы составляет 14 градусов, однако опытные мастера могут качественно уложить этот вид кровельного материала, даже если крутизна скатов находится в пределах 10-14 градусов. Чтобы повысить надежность такой конструкции и снизить риск протечек, необходимо выполнить следующие мероприятия:

1. Увеличить частоту реек обрешетки и уменьшить шаг между стропилами. Чтобы минимизировать риск обрушения кровли из-за интенсивной снеговой нагрузки, необходимо усилить стропильный каркас конструкции и смонтировать частую или сплошную обрешетку.
2. Увеличить нахлесты. Производители рекомендуют при монтаже металлочерепицы делать горизонтальный нахлест 8 см, а вертикальный 10-15. Чтобы исключить вероятность протечки в конструкциях с пологими скатами, можно увеличить перекрытие на стыках листов.
3. Изолировать стыки. Чтобы предотвратить проникновение талой и дождевой воды между стыками листов, можно обработать швы силиконовым герметиком, хотя эта мера имеет ограниченный срок действия.

Шаг между стропилами в зависимости от уклона

Опытные мастера утверждают, что самый простой способ сделать крышу из металлопрофиля надежной – следовать рекомендациям производителей и четко соблюдать рекомендованный угол наклона.

Видео-инструкция

Угол наклона любой крыши существенно влияет на ее надежность и герметичность. Минимальный уклон кровли из металлочерепицы, по требованиям СНиП обязательно должен быть в диапазоне допустимых значений. Несоблюдение данного правила может повлечь за собой ряд непоправимых последствий. Кровля из металлочерепицы имеет ряд характерных особенностей, связанных, прежде всего, со спецификой этого материала.

Кровельный материал

Металлочерепица как кровельный материал весьма популярна. Ее можно применять для обустройства крыш с различной геометрической формой. Она не оказывает большую нагрузку на конструкцию. Монтаж металлочерепицы абсолютно не сложен и под силу любому кровельщику. Разнообразный спектр цветов этого материала очень удобен при создании любого дизайна. Выбирая ее необходимо обязательно учитывать уклон крыши.

Понятие уклона и его расчет

Уклон — это непосредственно угол наклона крыши в отношении уровня горизонта. При проведении кровельных работ является довольно существенным фактором. Угол наклона любой крыши рассчитывают следующим образом. Расчет можно рассмотреть на примере прямоугольного треугольника. Например: ширина здания равна 10 метров, высота фронтона в коньке 3 метра.

Сторона с — ½ ширины. Значит а=3, с=4. Из программы средней школы tg A=а/с. Итого tg A=0,75. Смотрим в интернете таблицу тангенсов. Величина угла 37 градусов. В СНиП непосредственно прописаны значения минимального угла наклона кровли с учетом вида материала и климатических условий.

Учитывая требования СНиП, минимальный уклон кровли, при длине ската в 6 метров, составляет 14 градусов.

Что влияет на выбор угла наклона ската

Уклон любой кровли предназначен для того, чтобы предотвратить скапливание на крыше снега или дождевой воды. Унифицированных углов наклона ската не бывает. На минимальный уклон оказывают влияние многие факторы. Их обязательно надо учитывать при проектировании конструкции. Это прежде всего:

• тип стропильной системы;
• климатические особенности;
• конфигурация крыши;
• предназначение чердачного пространства;
• внешний вид здания;
• финансовые возможности для выполнения кровельных работ.

Тип стропильной системы выбирают в зависимости от того будет ли крыша двускатной или четырехскатной. Если на чердаке не планируется строительство жилого помещения, то не стоит делать подъем коньковой части и непосредственно увеличивать угол наклона ската. Когда чердачное помещение проектируется под жилье, то уклон должен быть максимальным.

Климатические факторы

Угол наклона ската выбирают, как правило, с учетом климатических условий той местности, где ведется строительство. А именно в зависимости от количества осадков и скорости ветра в данной местности.

• Нагрузка от ветра рассчитывается с учетом площади поверхности кровли. При этом будет нелишним предусмотреть силу ветра и возможность катаклизмов связанных с ним. Слишком крутая крыша, как правило, увеличивает парусность и может не выдержать сильную ветровую нагрузку. Специалистами рассчитано, что при уклоне крыши в 45 градусов, сила ветра на нее в 5 раз превышает ветровую нагрузку, воздействующую на кровлю с уклоном 11 градусов. Для монтажа такой кровли уйдет больше материала, что, несомненно, ударит по карману собственника. При слишком незначительном уклоне порыв ветра может снести кровельный материал.

• Зимой снег скапливается непосредственно на скатах крыши. При определенном уклоне он сползает вниз. Если он небольшой, то крышу придется очищать во избежание повреждений стропильной системы. Учитывая СНиП, проекцию крыши необходимо выполнять с обязательным запасом прочности, во избежание возможной деформации металлочерепицы. Чем угол крыши круче, тем меньше возможности у снеговых пластов удержаться на ней. Но при этом вес кровли будет больше из-за увеличения количества кровельного материала. При большом угле возникает и проблема монтажа многоярусного водоотвода. Сложность в том, что на единицу длины сточной трубы приходится довольно большой участок кровли. Поскольку вода сходит очень быстро, сложнее подобрать трубу с нужным сечением. Единственный выход — монтировать водоотвод в несколько ярусов. А это дополнительные финансовые расходы.

• Значимым фактором, оказывающим влияние на выбор минимального угла наклона ската, является качество отопления дома и его теплоизоляция. Если теплоизоляция крыши выполнена некачественно, то снег на скатах не скапливается, поскольку он будет подтаивать и сползать вниз. Однако при хорошей теплоизоляции скоплений снега не избежать.

Минимальный уклон требует монтажа дополнительной гидроизоляции, чтобы предотвратить проникновение влаги. Для этого в места стыков наносится слой силиконового герметика.

Еще заранее, приобретая металлочерепицу, следует обратить особо пристальное внимание на рекомендации ее производителя. Как правило, он рекомендует проектировать угол наклона от 12 градусов. Есть более прочный материал с возможностью монтажа и под углом 11 градусов. Такая металлочерепица выполнена с более гладкой поверхностью, что способствует хорошему скольжению. Если не учесть рекомендации производителя и выполнить кровлю с меньшим углом наклона ската, то в результате обильного снегопада может возникнуть риск обрушения кровли. Минимальный угол наклона характерен для регионов с более теплым климатом, где количество осадков в виде снега и дождя минимально. При этом кровля прекрасно противостоит большим ветровым нагрузкам.

Особенно актуальна такая конструкция для районов, в которых число солнечных дней в году достигает максимума. Поскольку площадь крыши при таком уклоне меньше, то и нагрев ее в летнее время создает меньший дискомфорт жильцам этого дома. Тем более что при меньшей площади крыши будет израсходовано меньшее количество металлочерепицы. А это довольно неплохой вариант экономии бюджета. Поскольку в СНиП нет жестких требований относительно того, каким должен быть в действительности минимальный уклон кровли из металлочерепицы, то и выбирать его нужно согласно рекомендациям производителя этого материала. Как правило, его величина варьирует в диапазоне между 11 и 15 градусами. Его увеличение влечет дополнительный расход металлочерепицы. Чрезмерное уменьшение требует дополнительной гидроизоляции и монтаж дополнительных конструкций для усиления. Поэтому оптимальным решением данной проблемы будет выбор среднего значения. Рекомендуем к просмотру видео по теме:

Долговечность и качество кровли напрямую зависит от правильного подбора материала покрытия. Не последние по важности критерии выбора – внешний вид и соответствие экологическим нормам. Среди специалистов давно укрепилось мнение, что металлические кровли в полной мере отвечают этим требованиям.

Из трёх типов металлического кровельного материала выгодно выделяется покрытие из профилированного листа имитирующее натуральную черепицу – металлочерепица.

Её основа – рулонная сталь, покрытая алюмоцинковым составом для сопротивления вредным воздействиям окружающей среды. Для повышенной устойчивости финишным слоем на металл дополнительно нанесено полимерное покрытие . В этой статье вы узнаете, как рассчитать угол кровли для металлочерепицы и какие факторы воздействуют на кровельное покрытие.

Достоинства и недостатки металлочерепицы

Доступная цена и повышенные эксплуатационные характеристики позволяют металлочерепице занимать лидирующее место на рынке продаж кровельных материалов.

Положительными сторонами её применения являются:

• лёгкий вес – около 5 кг/м2 , как следствие отсутствие необходимости возводить сложную стропильную систему;
• не требует особых навыков при монтаже;
• износостойкость;
• длительный срок службы;
• нарядный и праздничный вид, подходящий для любых дизайнерских разработок.

Из недостатков пользователи и специалисты чаще всего отмечают:

• повышенную шумность во время дождя или града;
• необходимость в использовании снегозадержателей из-за лавинообразного схода снега;
• большое количество крепёжных элементов, находящихся под прямым воздействием атмосферных осадков;
• требуется устройство заземления для защиты от накапливания статического электричества.

ОБРАТИТЕ ВНИМАНИЕ!

Необходимо обратить внимание, что существует разновидность металлочерепицы с дополнительным защитным слоем в качестве посыпки из крошки натурального камня . В отличие от классического напыления, это композитное покрытие придает солидный внешний вид и хорошо защищает дом от проникновения шума.

Состав кровельного листа

Качественные показатели металлочерепичных кровель во многом зависят от:

• необходимого минимума толщины стального листа – не менее 0.4 мм . При малом уклоне покрытие с толщиной меньше 0.4 мм может не выдержать снеговой нагрузки. Увеличение уклона, для снижения этого фактора воздействия, увеличивает возможность повышенной ветровой нагрузки, что также отрицательно сказывается на металле тоньше указанной величины;
• возникающей коррозии от возможных повреждений при транспортировке или непрофессиональной работе с применением шлифмашины при резке листов. Важно в тех случаях, когда невозможно обойтись без использования болгарки место обрезки обработать защитным составом;
• обязательного наличия противоконденсатного экрана из гидроизоляционной плёнки. Необходимо знать , что в качестве такого антиконденсатного материала нельзя применять супердифузионную защитную мембрану, поскольку её использование подразумевает более частое и длительное воздействие влаги на внутреннюю поверхность листа.

Какие факторы оказывают воздействие на крышу?

Основные факторы, негативно воздействующие на состояние и долговечность металлочерепицы, подразделяются на три вида:

Кратковременные

• вес людей и стройматериалов, при устройстве и обслуживании кровли;
• нормативные снеговые нагрузки;
• температурные климатические воздействия;
• ветровые нагрузки.

Длительные

• снеговые нагрузки ниже установленной нормы;
• воздействие вследствие деформации несущего основания.

Особые

• сейсмические воздействия;

Правильный расчёт всех составляющих при устройстве стропильной системы гарантированно обеспечивает сопротивление металлочерепичного покрытия максимально допустимым перегрузкам.

Листы профилированного металла обладают достаточной жёсткостью, поэтому при монтаже не требуется сплошной обрешётки. Но при устройстве стропильной системы необходимо верно рассчитать шаг и угол наклона стропильной ноги.

Угол наклона крыши для металлочерепицы

Минимальный угол наклона крыши из металлочерепицы составляет 10 градусов.

Допустимый уклон металлочерепичной крыши может составлять значения в пределах от 10о до 90о.

В выборе оптимального уклона нужно учитывать, что при слишком малом наклоне будет затруднительно использование чердачного пространства.

В случае большой высоты здания могут появиться трудности с выходом на крышу для проведения технических мероприятий. От повышения угла наклона происходит увеличение площади поверхности, что негативно отразится на конечной стоимости материалов и выполненных работ.

Правильный расчёт параметров угла наклона невозможен без учёта таких составляющих:

• какая из моделей гофрированной поверхности металлочерепицы будет выбрана для использования. В характеристиках некоторых производителей изначально заложены данные о минимально допустимом уклоне;
• какая конструкция подразумевается — односкатная или двухскатная;
• возможность уборки снега после устройства крыши.

Приняв во внимание эти условия, не имея дополнительных вводных в виде особой климатической зоны, можно принять за основу оптимального уклона при длине ската около 6 м. п. величину в 22 градуса.

Данной цифры нет в технических документах по устройству крыш, она получена опытным путём в результате наблюдений за эксплуатируемой металочерепичной поверхностью.

Как выбрать угол крыши для металлочерепицы?

Как правильно рассчитать оптимальный уклон?

Для точного расчёта угла наклона необходимо знать два размера:

Для односкатной кровли уклон будет составлять величину, полученную от деления высоты конструкции на расстояние ширины дома. В случае расчёта двухскатной крыши берётся высота и делится на половину ширины дома. Поскольку принято уклоны выражать в процентном соотношении то полученная цифра умножается на 100.

Для получения более точного результата использовать в качестве точки отсчёта расстояния до конька не плиту перекрытия, как многие ошибочно считают, а именно верх парапета , как основания для опоры стропил.

На практике существуют варианты устройства кровель, минимальный уклон для металлочерепицы меньше 10 градусов. К таким исключениям применяются особые рекомендации по строительству.

Шаг металлочерепицы в зависимости от угла наклона кровли

В виду повышенной снеговой нагрузки делается усиленная конструкция стропильной системы с устройством сплошной обрешётки . На неё при соблюдении всех норм укладывается водоизоляционный ковёр. При укладке под поперечные и продольные стыки листов устанавливаются специальные прокладки.

Полезное видео

Предлагаем вам посмотреть видео-пособие по самостоятельному замеру углу крыши:

Металлочерепица считается одним из самых удобных и популярных кровельных материалов. Отличаясь высокой несущей способностью, прочностью, простотой монтажа, металлочерепица мало подвержена механическим воздействиям. Планируя выкладку материала, следует высчитать правильный уклон для металлочерепицы и соблюсти технологические тонкости монтажа. Тогда крыша будет служить долго и не потребует скорого подновления.

Что такое уклон, оптимальные значения угла ската

Уклон кровли – важная определяющая конструкции, образовываемая углом, обрезанным плоскостью перекрытия и кровельным скатом. Выражается показатель в процентах или градусах, вычисляется путем деления высоты конька на 1/2 ширины строения. Угол наклона кровли из металлочерепицы регламентируется СНиП и инструкцией поставщика. От показателя зависят такие факторы, как:

1. Применение кровельного покрытия на крыше.
2. Способность крыши эффективно отводить природные осадки, противостоять ветрам и другим климатическим явлениям.
3. Цена кровельных работ.
4. Масса кровельного пирога.

Достаточно новое покрытие, металлочерепица, не так жестко регламентируется стандартами. Поэтому производитель часто сам советует показатель минимального угла, опираясь на технические характеристики продукции. Расчет производится по толщине листа, несущей способности основы и метода выкладки кровельного покрытия. Однако существуют оптимальные значения, на которые следует опираться:

• При скате в 6 метров длины минимальный уклон по СНиП должен быть не менее 14°.
• Допустимый уклон кровли из металлочерепицы должен находиться в пределах 14-45°.
• Оптимальная величина угла 22°, этого показателя достаточно для нормального отведения осадков при площади скатов менее 6 метров.

Выбор уклона кровли не всегда отличается простотой, потому опираясь на показатели СНиП, следует принять во внимание такие рекомендации по обустраиваемой крутизне ската:

1. Уровень снеговой нагрузки в регионе строительства. Для определения показателя нужно взять информацию из справочника и высчитать среднегодовое количество в зимний период. Чем толще снеговой покров, тем больше уровень наклона, в противном случае снеговая масса будет задерживаться на крыше, что приведет к деформации листов.
2. Ветровая нагрузка – показатель также зависит от особенностей региона. При максимальной интенсивности ветровых потоков угол наклона обустраивается небольшой, что снижает парусность скатов.

Совет! В расчет принимается также количество ураганов, смерчей и других природных катаклизмов. Информация берется из справочников.

Особенности металлочерепичных крыш с малым уклоном

Самый низкий показатель угла наклона ската 14°, но опытные кровельщики укладывают материалы и при расчетах угла в 10-14°. А для обеспечения надежности кровельного ковра и снижения риска протечек выполняются следующие действия:

• Увеличивается частота реек в обрешетке за счет снижения межстропильного шага.
• Усиливается система стропил посредством частой или сплошной обрешетки.
• Значительно повысить количество нахлестов! Несмотря на рекомендации производителей по горизонтальному нахлесту в 8 см, вертикальному в 10-15, нахлест увеличивается на ширину волны. Благодаря такому способу повышается прочность кровельного ковра и исключается риск протечек на крыше малого ската.
• Тщательно изолировать места стыков герметиком на силиконовой основе.

Совет! Все предпринимаемые меры имеют временный характер, поэтому визуальный осмотр крыши раз в год не повредит.

Определение уклона кровли по геометрическим размерам или в градусах

Формула расчета крутизны ската для крыши из металлочерепицы по размерам, например, для двускатной крыши рассчитывается по следующей формуле: I = H/(1/2L), где:

• I — нужный угол для металлочерепицы;
• H – расстояние от границы перекрытия до конька, то есть показатель высоты стропильной конструкции;
• L – размеры ширины строения.

Чтобы найти процентное соотношение, полученный показатель i умножается на 100. А для выражения в градусах следует воспользоваться тригонометрической функцией или найти значение в соответствующей таблице:

градусы	%	градусы	%	градусы	%
1	1,7	16	28,7	31	60,0
2	3,5	17	30,5	32	62,4
3	5,2	18	32,5	33	64,9
4	7,0	19	34,4	34	67,4
5	8,7	20	36,4	35	70,0
6	10,5	21	38,4	36	72,6
7	12,3	22	40,4	37	75,4
8	14,1	23	42,4	38	78,9
9	15,8	24	44,5	39	80,9
10	17,6	25	46,6	40	83,9
11	19,3	26	48,7	41	86,0
12	21,1	27	50,9	42	90,0
13	23,0	28	53,1	43	93,0
14	24,9	29	55,4	44	96,5
15	26,8	30	57,7	45	100

Важно! Данный тип расчета подходит для одно-, двухскатных крыш. Для односкатной берется во внимание вся длина пролета. В случае обустройства кровельного ковра с наличием нессиметричного ската, угол крыши рассчитывается по расстоянию от точки проекции конькового элемента до перекрытия для каждого ската по отдельности.

Оптимальный угол для кровли с наличием сложных конструктивных элементов принимается в расчет поправочный коэффициент для проекции по горизонтальному направлению:

• Угол кровли 1: 12 (7°) – К = 1,014;
• 1:10 (8°) = 1,020;
• 1:8 (10°) = 1,031;
• 1:6 (13°) = 1,054;
• 1:5 (15°) = 1,077;
• 1:4 (18°) = 1,118;
• 1:3 (22°) = 1,202;
• 1:2 (30°) = 1,410.

Критерии выбора угла наклона

Высчитывая угол наклона крыши для металлочерепицы, нужно знать, что малая крутизна имеет свои достоинства:

1. экономичность расхода материалов;
2. снижение весовой массы кровельного ковра, показателя парусности листов, что минимизирует риск появления дефектов при шквальных ветрах;
3. удобство и простоту обустройства систем водоотведения.

Но есть и недостатки, если наклон крыши минимальный, то:

1. необходимо максимально герметизировать стыки, так как практически полное отсутствие слива повышает возможность проникновения влаги через точки крепления;
2. придется чаще убирать снеговые завалы на крыше, чтобы металлочерепица не подвергалась повышенной нагрузке;
3. необходимость обустройства мощной обрешетки потребует просчета несущей способности основания и усложнит крепление кровельных элементов;
4. под плоской крышей не всегда есть возможность обустройства просторных жилых/нежилых помещений.

Но если уклон крыши большой, например в 45°, то, несмотря на свободный сход снегового покрова, увеличена масса покрытия, из-за чего листы попросту сползают. Выход – упрочнение крепежа и неукоснительное соблюдение технологии монтажа кровельного ковра. Кроме того, когда угол наклона крыши из металлочерепицы слишком крутой, увеличивается расход кровельного материала, как и при обустройстве фигурных скатов.

Чтобы не просчитывать, какой угол будет лучше, берите за основу рекомендации опытных кровельщиков: для односкатных крыш составляет 20-30°, для двухскатных – 25-45°. И небольшой совет: при обустройстве обрешетки с частым шагом получается некая амортизационная подушка, упрочняющая кровельный ковер. Зная формулу расчета, легко просчитать разные варианты крутизны скатов и решить, какому углу отдать предпочтение, в зависимости от погодных, климатических условий и финансовой составляющей: как ни крути, на крыши с минимальным уклоном расход материала меньше.

Металлочерепица позволяет быстро и легко создать надёжное кровельное покрытие. Для этого нужно выбрать качественный материал, знать технологию монтажа в зависимости от угла наклона крыши. Этот показатель в значительной степени определяет качество укладки.

Угол наклона крыши из металлочерепицы и его особенности

Угол, созданный плоскостью перекрытий и скатом кровли, называется углом наклона крыши. Этот показатель может быть выражен в процентах или градусах, что более актуально, чем процентное соотношение. Вычисление происходит путём деления высоты конька на половину ширины здания. Угол наклона регулируется правилами СНиП, производителями кровельных покрытий и зависит от эксплуатационных, технических свойств материалов, а также условий, в которых будет находиться построенная крыша.

Этот показатель является важным для расчёта параметров кровли и её элементов. А также от угла наклона зависят следующие факторы:

• возможность использования какого-либо кровельного материала;
• параметры, конструкция и материалы элементов стропильной системы;
• эффективное отведение осадков и предотвращение их скапливания;
• стоимость монтажа крыши и покрытия;
• вес кровли и количество нужных материалов для её создания.

В процессе проектирования решаются все вопросы, связанные с углом наклона, площадью и другими показателями. Изменение этих данных при строительстве приведёт к нарушению всего процесса, а именно: увеличению или уменьшению площади крыши, необходимости изменения сечения стропил и другим действиям. Например, если уклон кровли с покрытием из металлочерепицы был изменён с 22 до 45°, то площадь каждого ската увеличится на 20%. В результате этого понадобятся дополнительные материалы, монтажные работы, вычисления.

Расчёт угла наклона

Знание длины заложения и высоты прогона конька от карниза необходимо для самостоятельного расчёта угла. При этом заложение представляет собой расстояние нижней горизонтальной зоны ската от области угла до проекции верхней точки крыши на карнизе. Наклон обозначается символом i и рассчитывается в процентах или градусах по формуле i = H/L. В этом случае H — высота крыши, а L — длина заложения. Для перевода результата в проценты нужно умножить его на 100. По окончании вычислений выбирают соответствующий материал, который можно использовать при имеющемся уклоне скатов.

Угол уклона крыши зависит от соотношения высоты конька и ширины пролёта

Видео: особенности нахождения угла крыши

Минимальный показатель угла наклона

Для качественного монтажа и максимального использования свойств металлочерепицы нужно учесть то, что существует минимальный показатель угла наклона, позволяющий применять этот материал. Самый маленький допустимый параметр составляет 12°, а если угол меньше, то металлочерепица не подойдёт для обустройства крыши. Это актуально как для вальмовых, так и полувальмовых сооружений.

Качественная кровля из металлочерепицы возможна, если учитывать важные показатели конструкции

Минимальный угол наклона часто используется в регионах с сильными ветрами, но небольшой снеговой нагрузкой. Обусловлено это тем, что уклон в 12° не делает крышу особым препятствием на пути ветра и порывы свободно проходят над конструкцией. Если же для региона характерны обильные осадки в виде снега, то необходима более крутая крыша для здания.

Установленные нормы СНиП и ГОСТ регулируют устройство многих конструкций и сооружений. Это относится и к крышам с покрытием из металлочерепицы, а именно существует рекомендованное значение угла наклона скатов. Допустимый средний угол для односкатных крыш составляет от 20 до 30°, что делает металлочерепичное покрытие максимально функциональным и практичным. Двускатные конструкции допустимо сооружать под углом 20–45°.

В зависимости от угла наклона определяют и тип крыши

Рекомендованный параметр может указать производитель кровельного материала. Часто именно этот показатель и используется при применении металлочерепицы, но такой подход является довольно объективным и неиндивидуальным. Следование рекомендациям изготовителя позволит получить максимум пользы от характеристик металлочерепицы, например, улучшить сход осадков или предотвратить поломку листов, но важную роль играет климат региона.

Видео: как замерить угол ската

Определение оптимального угла

Крыши могут быть разными по форме и размерам, поэтому их параметры всегда вычисляются индивидуально. Определение угла наклона в зависимости от типа покрытия кровли позволяет самостоятельно узнать его значение и создать надёжную конструкцию, которая устойчива к ветровой и снеговой нагрузкам.

Ломаные и сложные крыши требуют профессионального вычисления угла наклона скатов

Если крыша имеет ломаную форму или множество скатов с переломами, то расчёт параметров должен проводиться профессионально. Часто все скаты не отличаются друг от друга более чем на 20°. При этом учитываются существующие нормы и стандарты, требуемые размеры конструкции, климатические факторы и другие особенности.

Оптимальный угол для крыши с покрытием из металлочерепицы составляет 22°. Такой показатель был выявлен профессиональными мастерами в результате многолетнего опыта работы с подобными конструкциями и изучения свойств металлической черепицы.

Уклон четырёхскатной крыши из металлочерепицы

Кровля, имеющая 4 наклонные поверхности, называется четырёхскатной или вальмовой. Каждый скат должен обладать определённым углом наклона, но при этом конструкция имеет симметричные стороны. Торцевые части иногда делают укороченными, в таком случае крыша будет называться полувальмовой. Для её расчёта используются те же правила, что и для полноценной четырёхскатной.

Вальмовая крыша проста в сооружении, но требует тщательного расчёта параметров

Точное вычисление угла под силу провести профессионалу, а если нет возможности получить такую помощь, то стоит учесть оптимальные параметры в зависимости от климатических особенностей:

• минимальный показатель в 12° применяется при сильных ветровых нагрузках, но небольших осадках;
• если в регионе проходят снежные зимы, то можно выбрать угол в 55–75°;
• для климата, сочетающего сильные ветра и обильные осадки, удобен средний угол наклона в 30–50°.

Подобный подход легко осуществить, если знать особенности погоды в регионе проживания. Соответствующие данные можно найти в доступных информационных источниках, сайтах метеоцентров.

Угол наклона определяется отдельно для треугольных и трапециевидных скатов

Двускатная крыша и её наклон для металлочерепицы

При определении уровня скатов для кровли с двумя наклонными поверхностями действуют те же принципы, что и при базовом расчёте вальмовой конструкции. Таковыми являются климатические факторы и материал внешнего покрытия.

Простая двускатная кровля имеет симметричные стороны

Оптимальным показателем для двускатного сооружения берётся угол в 20–45°. Такой наклон не делает крышу препятствием на пути ветра и обеспечивает быстрый сход снега и воды. Если требуется создание просторной мансарды, то это значение увеличивают. В подобном случае повышается количество кровельного материала.

Мастера при монтаже малоуклонных крыш из металлочерепицы рекомендуют следующие действия:

• увеличение частоты реек обрешётки и уменьшение шага между основными стропилами, что позволяет сделать минимальным риск обрушения или повреждения кровли под снеговой нагрузкой;
• осуществление при монтаже листов металлочерепицы горизонтальных нахлёстов в 8 см, а вертикальных — 15 см;
• тщательную изоляцию стыков силиконовыми герметиками, предназначенными для кровельных работ.

Если крыша состоит из скатов различных форм, то для каждого из них рассчитывают угол индивидуально

Угол в 45° оптимален для быстрого схода воды и снежного покрова. Здесь есть другая особенность — большой вес кровельного покрытия, из-за чего оно может деформироваться или сползать со ската. Единственным решением в этом случае будет дополнительная фиксация каждого элемента покрытия к прочной обрешётке.

Асимметричная кровля из металлочерепицы

Оригинальным и простым решением для строительства красивого дома является асимметричная крыша, имеющая скаты разной длины. Они представляют собой две поверхности с различным углом наклона. Поэтому особенно важно подобрать для каждой стороны такой параметр, который обеспечит конструкции надёжность, практичность в эксплуатации и стойкость к климатическим явлениям.

Показатель каждого ската определяется индивидуально

При расчёте подобной кровли следует учесть, что поверхность с большим уклоном должна располагаться со стороны преобладающих ветров. Это обеспечит быстрый сход осадков, но скат не должен быть слишком крутым, так как в подобном случае станет препятствием для ветра и может быть повреждён сильными порывами. При этом углы поверхностей не должны отличаться более чем на 25–30°.

Асимметричная кровля позволяет создать навес для веранды

В процессе сооружения асимметричной крыши важно учесть, что центр тяжести находится не на середине здания, как в случае с двускатной или другой классической кровлей. Поэтому создаётся усиленная стропильная система, а угол наклона кровли не должен быть более 45°. Если же уклон больше этого показателя, то повышается парусность конструкции, что приводит к её повреждению.

Определение угла ската крыши — важный процесс, от которого зависит эффективность металлочерепицы как кровельного покрытия. Учёт климатических факторов, параметров здания, необходимого полезного объёма чердака позволит узнать оптимальное расположение скатов и сделать их максимально простыми в эксплуатации.

Металлочерепица – один из самых популярных кровельных материалов в силу своей легковесности и простоты установки. Единственное затруднение, возникающее у застройщиков – вопрос о том, какой минимальный уклон кровли из металлочерепицы допускается при строительстве. Оптимальный угол наклона определяется еще на этапе проектирования с учетом всех факторов, о которых и поговорим ниже .

Что определяет величину уклона

Чтобы правильно выполнить расчет уклона крыши, необходимо учесть несколько факторов, определяющих эту величину:

• снежные массы;
• ветер;
• утепление крыши.

Нагрузка снежных масс – это тот уровень снега, который будет скапливаться на вашей крыше, не сползая под тяжестью своего веса вниз . Очень важно еще на этапе проектирования узнать, какой в данном регионе уровень снежных осадков, чтобы произвести все расчёты верно и предотвратить возможную деформацию кровли под весом снега.

Типы конструкции скатной крыши

. Информация о силе ветра в регионе застройки, а также всех возможных для данного региона катаклизмов, должна быть изучена также заранее.

Кроме того, на минимальный угол наклона металлочерепичной кровли влияет наличие отопительных труб и теплоизоляции как крыши, так и самого дома . Очень часто можно встретить такую картину, когда два рядом стоящих дома с одинаковым уклоном кровли имеют разный уровень снежных масс на крыше. Если присмотреться, то у того дома, на котором меньше всего снега, обязательно имеется прогрев или отопительные трубы, тепло которых его подтапливает.

Тем не менее, если усилить теплоизоляцию крыши, то снег будет таять гораздо хуже, ведь крыша больше не будет отдавать тепло, подтапливающее снежные массы. Именно поэтому расчеты производятся одновременно с выбором утеплителя.

Форма крыши и уровень осадков

Минимальная величина

На угол наклона кровли влияет множество факторов, среди которых и форма крыши, и уровень выпадающих осадков. Минимальный уклон кровли из металлочерепицы составляет всего лишь 14 градусов . Тем не менее это значение считается подходящим лишь для идеальных условий эксплуатации: в мягком теплом климате, без осадков в виде снега или дождя.

Если планируется односкатная конструкция крыши – оптимальный наклон элементов – 30 градусов. Если же крыша строится с двумя скатами – стоит сделать наклон в 40-45 градусов.

Как уже указывалось, количество выпадающих осадков оказывает непосредственное влияние на выбор минимального угла наклона металлочерепичной кровли. К примеру, если он составляет менее 22-25 градусов, то рано или поздно влага начнёт попадать прямо в кровельные стыки. К тому же малый наклон не будет давать снежным массам свободно скатываться со склона крыши, они будут лежать мертвым грузом на крыше, утрамбовываясь и постепенно деформируя её.

С другой стороны, угол в 25 градусов идеален для ветреной, продуваемой местности, ведь уровень продувания будет минимален.

Расход на обогрев при разных углах наклона крыши

Малый угол наклона в частном строительстве применяется крайне редко . Оптимальные условия эксплуатации дома с маленьким уклоном кровли – тёплый мягкий климат, где преобладают солнечные дни, ведь нагрев таких кровель происходит преимущественно от солнечной энергии. Таким образом, наша местность мало подходит для такой конструкции.

Угол наклона, практикующийся в отечественном строительстве, намного больше минимального, т.е. 14 градусов. Главная же задача – найти оптимальную величину для конкретной кровли, так сказать, золотую середину между хорошим уровнем противостояния как осадкам, так и ветрам.

Как выбрать оптимальную величину

Чем больший угол наклона имеет конструкция, тем больше и вся ее площадь, т.е. парусность металлочерепичной кровли увеличивается, и снег будет скатываться прямо вниз, не задерживаясь на ней .

Снег не скатывается с крыши

Естественно, чем больше общая площадь черепичного покрытия, тем больше и расход материала. Таким образом, крыша с большим углом наклона стоит гораздо дороже.

Именно поэтому большинство застройщиков не стремятся сразу делать наибольший наклон, а пытается найти минимальный допустимый угол уклона, что позволит им существенно сэкономить.

К тому же общую прочность кровельной конструкции из металлочерепицы можно повысить не только лишь уменьшением угла наклона, а еще и за счёт применения частой обрешётки.

Обрешётка с минимальным расстоянием между элементами создаст некую амортизирующую подушку и повысит прочность внутренней конструкции кровли.

Обрешетка укрепляет конструкцию

Таким образом, если в вашем регионе наиболее неблагоприятные условия, подразумевающие и большое количество снежных осадков, то лучше и обрешетку укрепить, и угол уклона сделать больше. Ну а если в регионе осадков мало, однако очень сильные порывы ветра, максимальный уклон делать бессмысленно, ведь он будет подвергаться огромной ветровой нагрузке и может не выдержать. Лучше всего выбрать среднюю величину.

Минимальный угол наклона крыш из металлочерепицы — один из важнейших параметров, учитывать который при разработке проекта стропильной системы дома следует обязательно. Надежной и долговечной кровля получится только при условии соблюдения рекомендуемых производителем нормативов.

Почему кровля не должна быть слишком пологой

Между конечной стоимостью крыши и углом ее наклона существует прямая связь. Чем положе скаты, тем меньше уходит материала на устройство стропильной системы и сборку кровельного пирога. Однако очень уж маленьким угол наклона стропил делать нельзя. Иначе зимой на крыше будет скапливаться слишком много снега. Если же нагрузка превысит максимально допустимые значения, кровельное покрытие может просто не выдержать. Кроме того, очень пологие крыши из металлочерепицы на частных домах в большинстве случаев смотрятся не слишком гармонично. Нельзя устроить под ними и удобного чердака либо мансарды.

Вернуться к оглавлению

Минимально допустимый и оптимальный уклон для металлочерепицы

Поскольку изготавливаются кровельные листы этой разновидности из качественной стали, нагрузки они могут выдерживать довольно серьезные. Однако их рельефная фактура способствует задержанию в зимний период времени на крыше большого количества снега. А поэтому слишком пологими скаты под этот материал, как и под любые другие, несмотря на его прочность, делать все-таки не рекомендуется.

Минимальный уклон кровли из металлочерепицы — 12º. Но большинство производителей все же советуют устанавливать стропила под листы этой разновидности под углом хотя бы в 14º. Существуют на рынке и особые марки металлочерепицы, монтировать которые допускается на очень пологие скаты — всего в 11º. Но встречается этот вариант покрытия в продаже редко. В любом случае при покупке металлочерепицы той или иной марки следует внимательно изучить ее технический паспорт. Допустимый уклон указывается в нем обязательно.

Делают кровли с уклоном в 12º довольно редко. Чаще всего угол наклона скатов крыши загородного дома, обшитого металлочерепицей, составляет 34-35º. Это оптимальный и на самом деле очень удобный вариант. При таком уклоне материала уходит не слишком много, а сама крыша смотрится гармонично и эффектно. К тому же именно такой угол проще всего сделать при стандартной длине пиломатериалов в 6 м. Кровлю круче 35 º стоит собирать только в том случае, если она будет ломаной и под ней предполагается обустроить жилую мансарду. Оптимальным для наслонных стропил таких крыш считается угол в 40-45º.

Вернуться к оглавлению

Особенности конструкции стропильной системы

Каркас крыши под металлочерепицу собирают обычно по стандартной технологии. Однако некоторые свои особенности стропильная система для такого кровельного материала все же имеет.

При ее сборке следует учитывать следующее:

1. Рекомендуемый шаг между стропилами под металлочерепицу — 60-90 см.
2. Для самих стропил следует брать брус сечением не менее 50х150 мм.
3. Обрешетку устраивают из толстой доски 30х100 мм.
4. Шаг обрешетки кровли под металлочерепицу напрямую зависит от размеров сегментов листов выбранной марки.

Вернуться к оглавлению

Монтаж кровли из металлочерепицы

Устанавливается этот материал на каркас крыши с обязательным соблюдением следующих рекомендаций:

1. Раскрой листов производится электроножницами, но ни в коем случае не болгаркой.
2. Ходить по уже установленным листам следует в мягкой обуви, наступая между волнами.
3. Монтируют листы с использованием специальных саморезов с резиновыми прокладками. Слишком туго эти крепежи не затягивают.
4. Вкручивают саморезы при креплении листов к обрешетке исключительно под волну.

При обшивке стропил длиной более 6 м металлочерепицу устанавливают по высоте рядами. Ширина горизонтального нахлеста при этом определяется в зависимости от угла наклона ската. Чем положе крыша, тем больше воды на ней задерживается во время дождя и тем более герметичными должны быть стыки. Поэтому в том случае, если угол наклона стропил кровли составляет 12-14º, металлочерепицу укладывают с нахлестом минимум в две волны. Если же этот показатель равен 14-35º, допускается производить монтаж с накладкой листов верхнего ряда на одну волну нижнего.

Вернуться к оглавлению

Какие понадобятся материалы и инструменты

Поскольку материал металлочерепица холодный, а во время дождя еще и шумный, обшитую ею крышу обычно утепляют. При этом в качестве изолятора чаще используют не пенополистирол, а минеральную вату. Дело в том, что волокнистые материалы, помимо всего прочего, являются очень неплохими шумопоглатителями. Кроме минеральной ваты, для обшивки кровли металлочерепицей понадобятся:

• пароизоляционная мембрана;
• гидроизоляционная пленка;
• кровельные саморезы и оцинкованные гвозди;
• тонкая стальная проволока;
• бруски толщиной не менее 3 см для контробрешетки;
• доски для обрешетки.

Если кровля идет не в комплекте, нужно будет также приобрести все необходимые доборные материалы: карнизные планки, ендовы, фартук для трубы, коньковую планку и т. д.

Из инструментов понадобятся:

• дрель, шуруповерт;
• электроножницы для раскроя металлочерепицы;
• длинное правило и рулетка;
• строительный степлер;
• молоток;
• раскладная лестница.

Вернуться к оглавлению

Сборка утепляющего пирога

Монтаж кровельного пирога при использовании в качестве обшивки металлочерепицы производится в следующем порядке:

1. Со стороны чердака на стропила крепится пароизоляционный материал. Зафиксировать его можно при помощи строительного степлера.
2. Монтируется теплоизолятор. Установлен он между стропилами должен быть враспор. Для того чтобы устроить под минеральную вату опору, со стороны чердака поверх пароизоляционной пленки набиваются доски или зигзагообразно крепится стальная проволока.
3. Поверх утеплителя монтируется гидроизоляционный материал. Крепить его следует в горизонтальном направлении обязательно с провисом примерно в 2 см. Иначе при подвижках каркаса кровли пленка может порваться. Фиксируют мембрану к стропилам брусками.
4. Гидроизолируется дымоход. Пленку заводят на него и приклеивают мастикой.
5. Устанавливают обрешетку. Набивать ее на бруски следует с использованием оцинкованных гвоздей. В местах расположения ендов и около дымохода обрешетку нужно сделать сплошной.

Угол наклона любой крыши существенно влияет на ее надежность и герметичность. Минимальный уклон кровли из металлочерепицы, по требованиям СНиП обязательно должен быть в диапазоне допустимых значений. Несоблюдение данного правила может повлечь за собой ряд непоправимых последствий. Кровля из металлочерепицы имеет ряд характерных особенностей, связанных, прежде всего, со спецификой этого материала.

Металлочерепица как кровельный материал весьма популярна. Ее можно применять для обустройства крыш с различной геометрической формой. Она не оказывает большую нагрузку на конструкцию. Монтаж металлочерепицы абсолютно не сложен и под силу любому кровельщику. Разнообразный спектр цветов этого материала очень удобен при создании любого дизайна. Выбирая ее необходимо обязательно учитывать уклон крыши.

Понятие уклона и его расчет

Уклон — это непосредственно угол наклона крыши в отношении уровня горизонта. При проведении кровельных работ является довольно существенным фактором. Угол наклона любой крыши рассчитывают следующим образом. Расчет можно рассмотреть на примере прямоугольного треугольника. Например: ширина здания равна 10 метров, высота фронтона в коньке 3 метра. Сторона с — ½ ширины. Значит а=3, с=4. Из программы средней школы tg A=а/с. Итого tg A=0,75. Смотрим в интернете таблицу тангенсов. Величина угла 37 градусов. В СНиП непосредственно прописаны значения минимального угла наклона кровли с учетом вида материала и климатических условий. Учитывая требования СНиП, минимальный уклон кровли, при длине ската в 6 метров, составляет 14 градусов.

Что влияет на выбор угла наклона ската

Уклон любой кровли предназначен для того, чтобы предотвратить скапливание на крыше снега или дождевой воды. Унифицированных углов наклона ската не бывает. На минимальный уклон оказывают влияние многие факторы. Их обязательно надо учитывать при проектировании конструкции. Это прежде всего:

• тип стропильной системы;
• климатические особенности;
• конфигурация крыши;
• предназначение чердачного пространства;
• внешний вид здания;
• финансовые возможности для выполнения кровельных работ.

Тип стропильной системы выбирают в зависимости от того будет ли крыша двускатной или четырехскатной. Если на чердаке не планируется строительство жилого помещения, то не стоит делать подъем коньковой части и непосредственно увеличивать угол наклона ската. Когда чердачное помещение проектируется под жилье, то уклон должен быть максимальным.

Климатические факторы

Угол наклона ската выбирают, как правило, с учетом климатических условий той местности, где ведется строительство. А именно в зависимости от количества осадков и скорости ветра в данной местности.

• Нагрузка от ветра рассчитывается с учетом площади поверхности кровли. При этом будет нелишним предусмотреть силу ветра и возможность катаклизмов связанных с ним. Слишком крутая крыша, как правило, увеличивает парусность и может не выдержать сильную ветровую нагрузку. Специалистами рассчитано, что при уклоне крыши в 45 градусов, сила ветра на нее в 5 раз превышает ветровую нагрузку, воздействующую на кровлю с уклоном 11 градусов. Для монтажа такой кровли уйдет больше материала, что, несомненно, ударит по карману собственника. При слишком незначительном уклоне порыв ветра может снести кровельный материал.

• Зимой снег скапливается непосредственно на скатах крыши. При определенном уклоне он сползает вниз. Если он небольшой, то крышу придется очищать во избежание повреждений стропильной системы. Учитывая СНиП, проекцию крыши необходимо выполнять с обязательным запасом прочности, во избежание возможной деформации металлочерепицы. Чем угол крыши круче, тем меньше возможности у снеговых пластов удержаться на ней. Но при этом вес кровли будет больше из-за увеличения количества кровельного материала. При большом угле возникает и проблема монтажа многоярусного водоотвода. Сложность в том, что на единицу длины сточной трубы приходится довольно большой участок кровли. Поскольку вода сходит очень быстро, сложнее подобрать трубу с нужным сечением. Единственный выход — монтировать водоотвод в несколько ярусов. А это дополнительные финансовые расходы.

• Значимым фактором, оказывающим влияние на выбор минимального угла наклона ската, является качество отопления дома и его теплоизоляция. Если теплоизоляция крыши выполнена некачественно, то снег на скатах не скапливается, поскольку он будет подтаивать и сползать вниз. Однако при хорошей теплоизоляции скоплений снега не избежать.

Минимальный уклон требует монтажа дополнительной гидроизоляции, чтобы предотвратить проникновение влаги. Для этого в места стыков наносится слой силиконового герметика.

Еще заранее, приобретая металлочерепицу, следует обратить особо пристальное внимание на рекомендации ее производителя. Как правило, он рекомендует проектировать угол наклона от 12 градусов. Есть более прочный материал с возможностью монтажа и под углом 11 градусов. Такая металлочерепица выполнена с более гладкой поверхностью, что способствует хорошему скольжению. Если не учесть рекомендации производителя и выполнить кровлю с меньшим углом наклона ската, то в результате обильного снегопада может возникнуть риск обрушения кровли. Минимальный угол наклона характерен для регионов с более теплым климатом, где количество осадков в виде снега и дождя минимально. При этом кровля прекрасно противостоит большим ветровым нагрузкам.
Особенно актуальна такая конструкция для районов, в которых число солнечных дней в году достигает максимума. Поскольку площадь крыши при таком уклоне меньше, то и нагрев ее в летнее время создает меньший дискомфорт жильцам этого дома. Тем более что при меньшей площади крыши будет израсходовано меньшее количество металлочерепицы. А это довольно неплохой вариант экономии бюджета. Поскольку в СНиП нет жестких требований относительно того, каким должен быть в действительности минимальный уклон кровли из металлочерепицы, то и выбирать его нужно согласно рекомендациям производителя этого материала. Как правило, его величина варьирует в диапазоне между 11 и 15 градусами. Его увеличение влечет дополнительный расход металлочерепицы. Чрезмерное уменьшение требует дополнительной гидроизоляции и монтаж дополнительных конструкций для усиления. Поэтому оптимальным решением данной проблемы будет выбор среднего значения. Рекомендуем к просмотру видео

Минимальные и максимальные значения уклона — снабжение побережья Мексиканского залива



Готовы ли вы к трудностям, с которыми столкнетесь при работе с крутой или пологой крышей? Давайте поговорим о требованиях к коду, проблемах, возникающих из-за низких уклонов, гидроизоляции и многом другом.



Что такое крутой склон?



Крутой скат – это крыша с уклоном более 3:12. Минимальный уклон для металлических крыш с непайкой внахлестку без нанесения герметика внахлест должен составлять три единицы по вертикали и 12 единиц по горизонтали, что соответствует уклону 25%.Это соответствует FBC 1507.4.2.

Крутая наклонная крыша, как правило, обеспечивает хорошую видимость, поэтому мы настоятельно рекомендуем использовать окрашенное изделие. Конструкция с крышей с большим уклоном явно демонстрирует недостатки, но имеет значительно меньший риск проникновения воды, чем крыша с пологим уклоном. Крыши с крутым скатом основаны на принципах водоотвода и, как правило, на большем количестве отводных каналов внутри гидроизоляционных блоков. Гидроизоляция не должна быть такой плотной на крышах, сбрасывающих воду, как на крышах, которые будут скапливаться.

Крыши с крутым уклоном, как правило, не встречаются на больших зданиях из-за необходимости поддержки конструкции и большой высоты крыши.





Что такое низкий уклон?



Низкий скат – это крыша с уклоном менее 3:12, но более 1/4:12. Минимальный уклон для металлической кровли с непропаянным швом внахлестку и нанесенным герметиком внахлест должен составлять не менее половины единицы по вертикали на 12 единиц по горизонтали (уклон 4%). Герметики внахлестку следует наносить в соответствии с утвержденными инструкциями производителя по установке.Минимальный уклон стоячих фальцев стропильных систем должен составлять четверть единицы по вертикали и 12 единиц по горизонтали (уклон 2%). Обратите внимание, что в округах Майами-Дейд и Бровард минимальный допустимый уклон составляет 2:12.

Окрашенные изделия не представляют особой опасности, так как крыши с малым уклоном имеют ограниченную видимость. Есть много соображений, которые вы должны учитывать при использовании крыш с малым уклоном, так как они имеют высокий риск проникновения воды. Как правило, вода остается на крыше с низким наклоном в течение длительного периода времени.Из-за сильных штормов, таких как ураганы, система будет затоплена. Это требует дополнительных шагов для обеспечения водонепроницаемости системы.



Этот тип кровли чаще всего встречается на больших зданиях с длинными прогонами (более 200 футов панелей не редкость). Крыши с малым уклоном также сопряжены с некоторыми сложностями, такими как механическое уплотнение крыши до 180 градусов. Низкий уклон позволяет построить здание меньшей высоты и требует меньше структурной поддержки.



Гидроизоляция крыши с малым уклоном



Чтобы учесть возможность скопления воды, вы должны включить в конструкцию водонепроницаемые элементы.Также важно отметить, что вы должны использовать большое количество герметика во всех деталях, чтобы повысить водонепроницаемость. Наконец, имейте в виду, что шаг 1/4:12 может вызвать скопление воды при любом отклонении деки.







Готовы узнать цену? Кликните сюда!

Металлическая крыша с уклоном 1:12: «Я понимаю, что все, что меньше 3:12, обычно требует …» — гость (21.04.2004) | Гофрированная крыша | Архив

Я понимаю, что все, что меньше 3:12, обычно требует крыши со стоячим фальцем.Но я специально хочу использовать гофрированные стальные панели. В Австралии они распространены и, кажется, не имеют проблем с водой, например, Lysaght Custom Orb от BlueScope Steel указывает минимальный шаг 1:12. Они что-то делают по-другому?			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/3033/find/
Эта конкретная панель имеет глубину гофра 0,62 дюйма. Многие панели для США имеют толщину 1/2 дюйма. Некоторым бы помогла дополнительная глубина, но в целом я не знаю, как бы они справились с успешными долгосрочными установками с шагом 1:12. Бутиловую ленту можно использовать на швах, чтобы помочь, но я все еще не очень уверен в установке гофрированной панели на таком низком шаге.			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/3034/find/
У них есть несколько коммерческих и один жилой, которые специально разработаны для склонов 1:12.В частности, SSR 1 1/2 дюйма — это одна из панелей, которую они производят, и у них есть приличное руководство по установке, доступное онлайн.			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/дух/комментарий/3035/найти/
Тодд, у меня есть крыша, которую я оцениваю по уклону 4:12 или 5:12. Когда я удаляю гребень из красной глины сверху, остается отверстие размером от 1/4 до 1 дюйма, через которое я могу дотянуться рукой до чердака и наоборот, находясь внутри чердака. С металлической крышей это будет означать, что когда я установлю плоские r-панели, что помешает воде вернуться и попасть на мой чердак, скажем, во время сильной грозы или урагана? Не следует ли использовать какой-нибудь резиновый защитный кожух даже на крутом склоне, чтобы предотвратить обратное движение воды? Нужна ли вентиляция.У меня двускатная крыша с решетчатой ​​вентиляцией с обеих сторон дома в стиле коттеджа/бунгало. После того, как будет установлена ​​металлическая крыша, должен ли я видеть свет над коньком, или его нужно каким-то образом загерметизировать?			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/3036/find/
Павел, Я твердо верю в вентиляцию, в идеале с вентиляционными отверстиями на потолке (свес карниза) для притока и коньковым вентиляционным отверстием для вытяжки. Если вы можете это сделать, вы, вероятно, сделаете все возможное, чтобы закрыть вентиляционные отверстия на фронтоне и просто позволить естественному софиту работать.Ищите металлическую кровельную систему, которая либо имеет соответствующий предварительно сформированный коньковый вентиль, либо имеет детали для использования стандартного конькового вентиля. В зависимости от инструкций, вам может понадобиться немного расширить отверстие в коньке, чем сейчас. Вы увидите немного света через вентиляционные отверстия. Если вы не установите вентиляцию конька, а вместо этого используете какую-либо стандартную металлическую крышу конька, то я бы заполнил ваш текущий конек пиломатериалами. Убедитесь, что вы используете подходящую подложку.			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/3037/find/

Какие панели лучше всего подходят для низких частот?

Вы хотите установить на своем доме металлическую крышу, но ваш дом имеет очень низкий уклон.Вам может быть интересно, является ли металлическая крыша хорошей идеей или даже возможной при работе с таким низким уклоном.

Компания Western States Metal Roofing уже более 20 лет работает в кровельной отрасли, производя металлические кровельные панели. Некоторые из наших продуктов, такие как фальц, часто используются на крышах с малым уклоном, поскольку они обеспечивают исключительную водонепроницаемость. Однако не каждый тип металлической панели подходит для низкого уклона.

В этой статье мы обсудим подходящие металлические панели, которые вы должны учитывать при установке металлической крыши на низком уклоне, чтобы вы могли выбрать правильную панель для своего дома.

Можно ли поставить металлическую крышу на небольшой уклон?

Почти любой тип металлической кровельной панели подойдет для крыши с уклоном 3:12 или больше. Однако, когда шаг упадет до 2:12 или даже 1:12, вам придется использовать правильный профиль металлической кровельной панели. Крыши с малым уклоном более подвержены повреждению водой, потому что они не обеспечивают большую крутизну для стока дождевой воды. Если вода задерживается на поверхности крыши слишком долго, она может проникнуть через крышу, что приведет к протечкам и дорогостоящему ремонту.

Чтобы избежать любого потенциального повреждения, использование правильных металлических панелей, которые имеют максимальную водонепроницаемость, имеет решающее значение для успешной системы металлической кровли на низком уклоне. Также очень важно использовать опытного установщика на крышах с небольшим уклоном, так как этот тип металлической кровли будет более подвержен протечкам.

Какие металлические кровельные панели лучше всего подходят для низкого уклона?

• Стоячий шов с защелкой
• Стоячий фальц с механическим замком
• 7.2 панели

Стоячий шов с защелкой

Фальц

Snap Lock, наиболее распространенный тип фальца, представляет собой совместимую металлическую панель для крыш с малым уклоном, поскольку имеет скрытую систему крепления.

Наличие скрытых креплений устраняет возможность проникновения винтов на поверхность, через которую может просачиваться вода. Вместо этого панели устанавливаются с помощью зажимов для стоячих фальцев и защелкиваются на месте.

Замок с защелкой — это надежная система, но не такая герметичная, как механический стоячий шов, потому что он не имеет дополнительного шва.По этой причине замок с защелкой лучше работает в более мягком климате, где сильные снегопады или дожди не так распространены. Однако это упрощает установку замка с защелкой, поскольку требует меньше шагов и труда.

Панели со стоячим фальцем Snap Lock обычно рекомендуются для крыш с уклоном от 2:12 до 3:12 в зависимости от рекомендаций производителя.

Спецификация стоячего шва с защелкой

Высота шва: 1.5 дюймов и 1,75 дюйма

Ширина панели: 12 дюймов, 14 дюймов, 16 дюймов, 18 дюймов, заказной

Длина панели: До 52 футов. Длины свыше 52 футов должны быть профилированы на месте .

Стоячий фальц с механическим замком

Механически фальцованная представляет собой скрытую застежку со стоячим фальцем для металлических панелей. Панель предназначена для использования с зажимами, которые выровнены друг с другом, поэтому их можно зафиксировать вместе с помощью механического или ручного закаточного станка. То, как панели крепятся друг к другу, делает эту фальцевую крышу наиболее устойчивой к атмосферным воздействиям и с меньшей вероятностью будет иметь проблемы с протечками.

Этот тип панелей идеально подходит для крыш с очень низким уклоном, так как он имеет наибольшую устойчивость к протечкам благодаря очень плотному соединению и отсутствию точек проникновения воды. Это отличный выбор в климате с экстремальными погодными условиями.

Панели со стоячим фальцем с механическим креплением обычно рекомендуются для уклонов крыш минимум от 0,5:12 до 1:12 в зависимости от рекомендаций производителя.



Одинарный и двойной замок Механически сшитый стоячий шов

Панели с механическим швом могут использовать одну из двух систем запирания: одинарный замок или двойной замок. Одинарный замок имеет швы, которые загибаются один раз (90 градусов), а двойной замок имеет швы, которые загибаются дважды (180 градусов). Для максимальной герметичности мы рекомендуем двойные замки, поскольку они более распространены, более безопасны и в целом имеют лучшую производительность по сравнению с системой с одним замком.



Шовный герметик для металлических крыш с малым уклоном

Крыши с небольшим уклоном (менее 2:12) требуют дополнительной защиты от атмосферных воздействий.В результате систему одинарного замка и систему двойного замка всегда следует использовать с любой крышей с уклоном от 2:12 до 0,5:12 или больше с герметиком в шве. Герметик обеспечивает дополнительную герметичность, которая хорошо подходит для крыш с малым уклоном, где воде труднее стекать.



Высота шва для панелей со стоячим фальцем

В то время как WSMR предлагает панели со стоячим фальцем с высотой шва 2 дюйма, вы можете найти на рынке другие панели с высотой 1 дюйм 1.5” или 2”. Если вам нравится внешний вид стоячего шва, мы рекомендуем большую высоту, так как это делает внешний вид швов более выраженным.

Как вы увидите ниже, чем выше высота, тем ниже должен быть уклон крыши.

• 2-дюймовый профиль с двойным замком: Может быть установлен на шаге 0,5/12 или больше с помощью шовного герметика.
• 1,5-дюймовый профиль с двойным замком: Может быть установлен на шаге 1/12 или больше с помощью шовного герметика.

7.2 панели для малоскатной кровли

Панель 7,2, также известная как конструкционное коробчатое ребро, хорошо подходит для крыш с малым уклоном. Хотя панель имеет открытые крепежные элементы, она также имеет высокие ребра, что обеспечивает дополнительную водонепроницаемость, прочность и долговечность.

Каждое ребро имеет высоту 1,5 дюйма и расстояние между ребрами 7,2 дюйма. Вода должна подняться до уровня высоты панели, чтобы проникнуть в шов панели и протечь. На малоскатной крыше, когда идет сильный дождь, вода не будет стекать так быстро.

Благодаря таким высоким ребрам, как у панели 7.2, она является наиболее устойчивой к атмосферным воздействиям и с малым уклоном из всех металлических панелей с открытым крепежом.

7.2 Обычно панели рекомендуются для крыш с уклоном от 1:12 до 2:12 в зависимости от рекомендаций производителя.



7.2 Панель по сравнению со стоячим фальцем

Хотя она не такая водонепроницаемая, как любая из панелей со стоячим фальцем, 7.2 также является наиболее доступным и простым в установке вариантом из трех вариантов панелей, упомянутых в этой статье.

Открытая система крепления панели 7.2 позволяет просто прикрутить ее винтами непосредственно к настилу крыши. Это делает его наиболее подходящим для самостоятельного изготовления вариантом с низким уклоном, упомянутым в этой статье.

Панель

7.2 также имеет самый большой выбор цветов по сравнению со стоячим фальцем, поскольку она поставляется в цветах как в системах окраски SMP, так и в системах окраски PVDF.

R Панель для крыш с малым уклоном Панель

R также хорошо подходит для крыш с малым уклоном.Несмотря на то, что панель имеет открытые крепежные элементы, она обладает прочностью и долговечностью благодаря своим ребрам высотой 1,23 дюйма, что делает ее совместимой с крышей с шагом 1 к 12 или больше.

Выбор правильного варианта с низким уклоном для металлической крыши

Выбор правильного металлического кровельного материала важен, когда у вас есть крыша с малым уклоном, чтобы гарантировать, что ваша крыша будет иметь надлежащие характеристики и долговечность, которыми известна металлическая кровля.

Стоячий шов с защелкой может подойти, если:

• У вас шаг 3:12 или больше
• Вы находитесь в более мягком климате
• Вам нужен более простой монтаж стоячим швом (в отличие от механического шва)

Стоячий шов с механическим швом может подойти, если:

• У вас шаг 1:12 или больше
• Вам нужна самая герметичная металлическая кровельная панель
• Вы ищете самую надежную панель
• Ваша крыша расположена в очень холодном, экстремальном климате

7.2 Панель может подойти, если:

• У вас шаг 1:12 или больше
• Вы ищете недорогую металлическую кровельную панель с малым уклоном
• Вы хотите выполнить установку самостоятельно
• Вам нужен самый широкий выбор цветов

R Панель может подойти, если:

• У вас шаг 1:12 или больше
• Вы ищете самую доступную металлическую кровельную панель с малым уклоном
• Вы хотите выполнить установку самостоятельно
• Вам нужен самый широкий выбор цветов



Стоячий фальц считается премиальным выбором для металлической кровли не только благодаря своим характеристикам и длительному сроку службы, но также благодаря четким линиям и повышенной привлекательности.

Узнайте больше о металлической кровле со стоячим фальцем и 3 доступных типах панелей со стоячим фальцем:



Узнайте больше о панели 7.2, прочитав:

7.2 Панельно-коробчатая ребристая конструкция: стоимость, применение и преимущества

Крыши: насколько низкий (уклон) вы можете использовать?

Скат крыши – это одна из тех архитектурных особенностей, которая действительно может определить стиль и характер проекта. Время от времени нас просят разработать проекты с очень низкими уклонами.В IRC 2009 есть что сказать о кровельных материалах и их уклонах. Хорошее эмпирическое правило заключается в том, что уклон крыши 5:12 не имеет никаких дополнительных требований. Достигните 4:12 или ниже для некоторых материалов, и стоимость крыши может возрасти из-за дополнительных требований к подстилающему слою.

Асфальтовая черепица – Минимальный уклон – 2:12. Для уклонов до 4:12 включительно требуется двойной слой подстилающего слоя. Кроме того, существуют стандарты ASTM и правила установки, которые необходимо соблюдать.Достигните 5:12 или выше, и потребуется только один слой подложки. Этот материал подстилающего слоя и крыши по-прежнему должен соответствовать определенным требованиям ASTM.

Глиняная и бетонная плитка – Минимальный уклон материала составляет 2,5:12. Так чуть круче асфальтовой черепицы. Опять же, для этих крыш с малым уклоном 4:12 или меньше требуется двойная подложка, которая должна соответствовать определенным стандартам ASTM и правилам установки, соответствующим нормам.

Металлическая черепица – Минимальный уклон для этого материала составляет 3:12.Подложка для этой черепицы должна быть уложена в соответствии с рекомендациями производителя черепицы. Кроме того, ледяной барьер требуется при использовании в районах (таких как Колорадо), где на карнизах раньше образовывался лед.

Рулонная кровля с минеральной поверхностью — Этот материал может быть очень низким, минимум 1:12. Подложка должна соответствовать только определенным стандартам ASTM. Требование ледяного барьера также вступает в игру.

Сланец и сланцевая черепица – Эти плитки могут быть только 4:12.Как и в случае с некоторыми другими материалами, подложка зависит от производителя и может потребовать ледяного барьера.

Деревянная черепица – Эти черепицы могут иметь соотношение 3:12. Помимо соответствия некоторым требованиям к материалам ASTM, как и ко всем кровельным материалам, подложка должна соответствовать определенным требованиям. Также может потребоваться ледяной барьер.

Встряски из дерева — Встряски из дерева могут быть такими низкими, как 3:12. Материал требует подложки и может потребовать ледяного барьера. Деревянные встряски также требуют промежуточного слоя . То есть слой войлока, соответствующий стандарту ASTM D 226, тип I (иногда называемый войлоком), должен быть установлен между рядами войлоков.

Сборные крыши – Крыши этого типа обычно используются в коммерческих зданиях. Наклон здесь может достигать 1/4:12. Крыши из каменноугольной смолы могут опускаться до 1/8:12! Эти типы крыш имеют ряд стандартов материалов и требований к установке. Часто у производителя есть свои бригады, которые монтируют такие кровли.Это единственный способ получить гарантию.

Металлические кровельные панели – Этот тип крыши охватывает три типа металлических крыш. Подложка зависит от производителя. К кровельному материалу также предъявляются определенные требования по коррозионной стойкости.

• Непропаянный шов внахлестку. Минимум 3:12
• Непропаянный шов внахлест с нанесенным внахлестку герметиком. Минимум 1/2:12
• Фальцевая металлическая кровля. Минимум 1/4:12

Модифицированный битум – Этот кровельный материал можно наносить с коэффициентом 1/4:12.Это еще одна крыша, которая должна быть установлена ​​производителем.

Термореактивная однослойная кровля — Минимальный уклон здесь составляет 1/4:12. Стандарты материалов должны соответствовать определенным требованиям ASTM и должны устанавливаться производителем.

Кровля из напыляемого пенополиуретана – Еще одна крыша с очень низким уклоном 1/4:12. Этот кровельный материал должен соответствовать определенным стандартам ASTM и должен быть установлен в соответствии со строительными нормами и стандартами производителя.

Жидкие покрытия — 1/4:12 — минимум для этого материала. Он должен соответствовать определенным стандартам ASTM и должен быть установлен в соответствии со строительными нормами и инструкциями производителя.

Как вы понимаете, существует большое разнообразие кровельных материалов. Все они имеют определенные другие требования, которые могут включать в себя то, как обрабатываются долины и места, где крыша соединяется со стеной. К кровельному покрытию также предъявляются требования. Кроме того, каждый материал имеет определенные требования по креплению и другие требования к установке, которые необходимо соблюдать.Как всегда, мы обращаемся к строительным нормам и требованиям производителя. Например, код может разрешать 3:12 для некоторых материалов, но производители могут отказать в гарантии на что-либо меньше 4:12.

Суть в том, что к такой простой вещи, как дом для одной семьи, предъявляется множество требований. Владельцу действительно выгодно работать с профессионалами, которые знакомы и имеют доступ к такого рода информации.

Металл с малым уклоном – Страховой институт безопасности бизнеса и дома

1.1 Тип продукта
1.2 Кровельные компоненты
1.3 Производители продукции и отраслевые торговые ассоциации
1.4 Производственный процесс
1.5 Отраслевые стандарты и требования кодекса
1.6 Отраслевые требования к гидроизоляции и металлу

Кровля из металлических панелей

обеспечивает защиту от атмосферных воздействий, в том числе от сильного снега, ветра и дождя, а также устойчивость к воздействию града и лесных пожаров. Благодаря своему составу кровля из металлических панелей также устойчива к огню, трещинам, усадке и коррозии.Для получения более подробной информации, помимо той, что представлена ​​здесь, обратитесь к ресурсам, представленным в Разделе 5, и к спецификациям производителя по установке.

1.1 Тип продукта

Кровля из металлических панелей с малым уклоном может представлять собой крышу со стоячим фальцем (SSR), крышу со сквозным креплением (TFR) или крышу из металлических панелей с изоляцией (IMP).
SSR имеет боковые стыки между панелями крыши, которые расположены вертикально над линией крыши. Металлическая кровельная панель крепится к основанию крыши с помощью скрытых прижимных зажимов, прикрепленных винтами к основанию.Сквозные крепления могут использоваться в ограниченном количестве мест, где встречаются простые соединения внахлестку, например, на концах панелей и в проходах через крышу. Преобладающая геометрия ребер для крыш из металлических панелей с малым уклоном включает трапециевидный или вертикальный профиль ребер. Если SSR прикреплен непосредственно к открытому каркасу, он обычно предназначен для расширения и сжатия и должен иметь возможность плавать. Зажимы на крыше или прижимные зажимы скрыты в шве панели. Важно, чтобы зажимы были установлены в местах, указанных в строительной документации.Существует два типа клипов — фиксированные клипы и скользящие клипы. Фиксированный зажим обычно используется, когда речь идет о более коротких панелях. Скользящие зажимы позволяют SSR расширяться и сжиматься.

TFR включает в себя металлические кровельные панели, которые крепятся непосредственно к основанию с помощью крепежных элементов, проходящих сквозь кровельные панели. Крепеж должен включать шайбу из EPDM.

IMP

обычно имеют изоляционный сердечник, плакированный либо сталью, либо алюминием. IMP используются во многих приложениях, требующих высоких изоляционных свойств и прочного внутреннего покрытия.Эти панели могут иметь толщину до 6 дюймов с отличными значениями R, чтобы удовлетворить потребности холодильных складов, морозильных камер и постоянно растущих положений энергетического кодекса для теплоизоляции. У разных производителей разные профили панелей и боковые соединения внахлестку. Некоторые используют простые боковые накладки с открытыми сквозными застежками; другие используют пазогребневые системы со скрытыми креплениями. Некоторые кровельные системы даже имеют боковые нахлесты со стоячим фальцем.

1.1.1 Описание системы металлической панельной крыши с пологим уклоном

Существует множество различных типов кровельных систем из металлических панелей, отвечающих эксплуатационным и эстетическим требованиям здания.По эксплуатационным характеристикам кровельные системы из металлических панелей могут быть структурными и ненесущими. Крыши из конструкционных металлических панелей — SSR, TFR или IMP — обычно включают в себя более высокие ребра в панелях / профилях, которые позволяют ей выдерживать значительные расчетные нагрузки на открытый каркас с интервалами в несколько футов. Ненесущие металлические кровельные панели устанавливаются поверх несущего настила, который является основным несущим элементом. Более частое крепление распространено по длине ненесущих панелей.

1.1.2 Идентификация-отслеживаемость

Источник и сертификация основного металла, а также тип и толщина любых покрытий, которые были нанесены на металл, обычно сохраняются производителем кровли и обычно предоставляются по запросу. Идентификация часто связана с номером проекта или задания производителя, который обычно находится на исходных планах и часто пишется на различных элементах внутри здания.

При работе с существующим зданием помните, что многие компании могли изменить названия, объединиться с другими компаниями или просто прекратить свою деятельность.Таким образом, идентификация производителя конкретного профиля может быть затруднена или невозможна. Однако в Разделе 1.3 ниже могут быть предложены ресурсы для воссоздания необходимого профиля в случае необходимости замены панели крыши.

1.1.3 Упаковка и хранение

Материалы должны быть упакованы таким образом, чтобы избежать царапин и потертостей во время транспортировки и кратковременного хранения на месте. Хранение должно осуществляться в соответствии с рекомендациями производителя кровли.

1.2 Категории кровли

1.2.1 Ограничения по углу наклона крыши

Требования к крыше из металлических панелей часто классифицируются в зависимости от уклона крыши. Некоторые коды обозначают крыши как «малые уклоны», когда уклон составляет 2:12 или меньше, в то время как «крутые уклоны» применяются на крышах с уклоном более 2:12. (Для дальнейшего обсуждения крыш из металлических панелей с крутым уклоном обратитесь к информации Best Practices Steep-Slope Metal на веб-сайте IBHS.) Однако в других нормах и стандартах эта точка излома устанавливается на шаге 3:12. Несмотря на это, глава 15 Международного строительного кодекса (IBC) включает следующие требования к минимальным уклонам для металлических кровельных панелей:

• ТТР может быть установлен на крыше толщиной до 1/4 дюйма.на 12 (уклон 2%).
• СКР с непропаянными швами внахлестку без нанесения герметика внахлест допускается устанавливать на скатах кровли до 3:12, а швы с герметиком внахлест разрешается устанавливать на скатах кровли до 1/2 дюйма на 12.

Кроме того, металлические панели можно разделить на гидростатические (водонепроницаемые) или гидрокинетические (водоотталкивающие). Для получения дополнительной информации по этой теме обратитесь к Руководству по проектированию металлических кровельных систем MBMA (Глава 1 Компоненты системы).

1.2.1.1 Малый уклон

Системы с малым уклоном, как правило, имеют водозащитную или гидростатическую конструкцию. Тем не менее, нет ничего необычного в сочетании гидрокинетических (водоотводящих) узлов в гидростатической (водонепроницаемой) системе крыши с малым уклоном.

1.2.1.2 Крутой склон

Применение на крутых склонах может быть либо гидростатическим (водный барьер), либо гидрокинетическим (водоотвод), структурным или неструктурным. Дополнительную информацию см. в Руководстве по передовому опыту — материал крутого склона.

1.2.2 Подложки и отделка

1.2.2.1 Подложки

Кровельные системы из конструкционных металлических панелей поддерживаются открытым каркасом, не требующим дополнительной подложки. Примером могут служить SSR, TFR или IMP, установленные непосредственно на верхней части прогонов крыши или стержневых балок.

В ненесущих крышах из металлических панелей с малым уклоном структурный настил может крепиться к верхней части прогонов или стержневых балок. Этот настил обеспечивает опору и монтажные поверхности как для жесткой изоляции плит, так и для металлической панели.

1.2.2.2 Отделка

Кровельные панели из стали требуют металлического покрытия для защиты от коррозии. Металлические покрытия обычно наносят на сталь в виде рулонов до изготовления определенной формы или профиля и могут быть либо цинковыми, из которых производится оцинкованная сталь, либо алюминиево-цинковым сплавом, таким как Galvalume®. Наиболее распространенным продуктом, используемым для кровельных систем из металлических панелей в местах с малым уклоном, является неокрашенный Galvalume®.

Лакокрасочное покрытие может обеспечить дополнительную защиту от коррозии стальных панелей крыши с металлическим покрытием и, в зависимости от проекта, может использоваться для улучшения эстетического вида крыши.При окраске отделка обычно наносится на сталь с металлическим покрытием в виде рулона до изготовления определенной формы или профиля.

Кровельные панели из алюминия, меди, нержавеющей стали и цинка обычно не окрашиваются.

1.3 Производители продукции и отраслевые торговые ассоциации

Частичный список действующих производителей кровли из металлических панелей и покрытий для них можно найти на веб-сайтах следующих ассоциаций:

1.4 Производственный процесс

1.4.1 Металлические кровли со стоячим фальцем

SSR изготавливаются с различной отделкой и различными профилями. Материал разматывается, нарезается до нужной ширины, скручивается в рулоны определенного профиля, нарезается по длине и упаковывается для отправки. Панели SSR варьируются от примерно 12 дюймов в ширину до 24 дюймов в ширину. Преобладающие геометрии ребер SSR для систем с малым уклоном — трапециевидные и вертикальные.

1.4.2 Металлические крыши со сквозным креплением

TFR производятся так же, как и продукты SSR.Однако продукты TFR обычно имеют ширину 36 дюймов и имеют различные гофрированные профили. Как правило, TFR имеет ребра размером от 9 до 12 дюймов по центру и высотой ребер от 3/4 до 1½ дюйма.

1.5 Требования отраслевых стандартов и кодексов

Крыши из металлических панелей должны соответствовать применимым строительным нормам, включая соответствующие справочные стандарты.

1.5.1 Градостойкость

Кровельные системы с металлическими панелями можно оценить на ударопрочность при повреждении градом либо путем сброса стальных шаров с заданной высоты, либо путем толкания ледяных шаров с заданной энергией удара.

Стандарты испытаний

FM Global и Лаборатории андеррайтеров (UL), применимые к крышам из металлических панелей, включают:

• FM 4473, Стандарт испытаний на ударопрочность жестких кровельных материалов при ударе ледяными шариками из морозильной камеры
• UL 2218, Стандарт ударопрочности готовых кровельных материалов

1.5.2 Сопротивление ветру

Кровельные системы из металлических панелей должны быть спроектированы и установлены с учетом скорости ветра, указанной в применимых строительных нормах и правилах.Системы крыш со стоячим фальцем должны быть испытаны на ветровую нагрузку в соответствии со стандартом ASTM E1592, Стандартным методом испытаний конструкционных характеристик крыш и сайдинга из листового металла с помощью равномерной разницы статического давления воздуха, или FM 4474, Американским национальным стандартом для оценки имитации сопротивления ветровым нагрузкам. кровельных конструкций с использованием статического положительного и/или отрицательного перепада давления. Крыши со сквозным креплением и изолированные металлические панели испытываются в соответствии со стандартом UL 580 для испытаний на сопротивление подъему кровельных конструкций, чтобы соответствовать строительным нормам и правилам.В качестве альтернативы, для крыш со сквозным креплением строительные нормы и правила модели позволяют рассчитывать ветровую подъемную силу на основе AISI S100, Североамериканских спецификаций по проектированию конструкционных элементов из холодногнутой стали.

Для получения дополнительной информации о проектировании металлических крыш, связанных с металлическими зданиями, см. Руководство по проектированию металлических кровельных систем MBMA (Глава 6 Методы проектирования) и Руководящие спецификации (Глава 3 Спецификации и стандарты) в документе.

1.5.3 Огнестойкость

Крыши из металлических панелей относятся к классу А в соответствии с противопожарными нормами типового строительного кодекса. Однако применимые строительные нормы и правила могут потребовать дополнительной противопожарной крыши в зависимости от занятости, типа конструкции и условий пространства. Дополнительную информацию о противопожарной защите металлических зданий см. на сайте https://www.mbma.com/Fire_Protection.html.

1.5.4 Холодный климат

Крыши из металлических панелей долгое время считались идеальным выбором для холодного климата из-за их превосходной устойчивости ко многим характеристикам этих сред.Дополнительные комментарии по этому вопросу см. в следующей статье: Проектирование снеговых нагрузок и металлических конструкций (декабрь 2015 г.). Руководство по проектированию металлических кровельных систем MBMA (глава 6 «Практика проектирования») содержит конкретные рекомендации по проектированию снеговой нагрузки.

Для различных климатических условий у производителей часто есть конкретные рекомендации для различных продуктов, минимальных уклонов и геометрии крыши или деталей конструкции. Надлежащая детализация необходима, чтобы снег и лед не отрывали отливы от крыш, препятствовали надлежащему дренажу и не отрывали желоба от карнизов.Температурное движение и стресс также должны быть решены посредством надлежащей детализации.

Кровля из металлических панелей может неожиданно выпасть из снега. Для предотвращения внезапного выброса скопившегося на крыше снега часто используются снегозадержатели. Доступны различные конструкции снегозадержателей и методы крепления.

Для предотвращения обледенения крыши ключевое значение имеет правильная детализация. Защитные мембраны можно использовать в качестве резерва, если основная водонепроницаемая плоскость нарушена. Вышеупомянутые снегозадержатели могут усугубить условия запруды и вероятность утечек.

1.6 Отраслевые требования к окладу и металлу

Общие детали гидроизоляции металлических панельных крыш как для пологих, так и для крутых скатов, с подложками и без них, включены в Руководство по проектированию металлических кровельных систем MBMA (Глава 12 Детали металлических кровель). Включено более 80 чертежей, уникальных для кровли из металлических панелей, которые касаются областей карнизов, нахлестов панелей, скатов, ендов, вальм, компенсационных швов и т. д.

Цинковая крыша с минимальным уклоном

— насколько низко вы можете опуститься?

Один из наиболее частых вопросов, которые задают нашей технической команде, и один из наиболее частых запросов через наш веб-сайт: «Каким малым уклоном можно сделать цинковую крышу со стоячим фальцем?»

• Возможно, у вас есть существующая конструкция крыши с малым уклоном, и вы хотели бы изменить спецификацию на цинк.
• Возможно, у вас есть крыша с небольшим уклоном или даже плоская, и вместо нее вы хотели бы оцинкованную крышу.
• Возможно, у вас даже меньше роста, чем вы думали, — в этом случае следуйте совету Стива Клеминсона о проектировании с высоты птичьего полета — это действительно избавит вас от беспокойства позже!

Какими бы ни были ваши причины, кажется, все люди хотят знать – каков минимальный уклон для цинковой кровли?

Какой минимальный шаг для цинковой кровли?

SIG Zinc and Copper рекомендует, чтобы минимальный уклон для цинковой кровли со стоячим фальцем составлял пять градусов, при абсолютном минимуме 3 градуса.

Однако мы рекомендуем 5 градусов из-за местных условий и исполнения.

• Скат крыши в 3 градуса означает чуть более 50 мм на каждый метр, поэтому на высоте более 3 метров у вас есть только 150 мм для игры.

• Уклон крыши в 5 градусов означает почти 90 мм на каждый метр, что дает вам более 250 мм для экспериментов, а эти дополнительные 10 см для строительной площадки — это довольно много.

Архитектор может захотеть выбрать 3 степени по ряду причин и соответствующим образом спроектировать крышу, обычно на деревянном основании, которое на месте немного осядет.Точное расположение балок в кирпичной кладке на стеновых плитах на месте выполнить сложнее, чем на чертеже. В результате мы были на месте с искателем уклона и обнаружили, что крыша с уклоном 3 градуса была установлена ​​с уклоном 1 градус. Не намеренно, а просто по природе зверя.

Что плохого в слишком низком уклоне крыши?

Продольный шов со стоячим швом с двойным замком

Проблема низкоскатной фальцевой кровли заключается в риске попадания воды в швы.

Фальцевая кровля имеет стоячий фальц – как следует из названия. Во время сильного дождя вода может скапливаться на крыше до уровня нахлеста на стоячий фальц, что может привести к всасыванию воды в конструкцию за счет капиллярного действия.

Нормальный традиционный стоячий шов имеет высоту 25 мм до складывания. Когда вы переворачиваете стоячий шов, рулонный материал составляет 10-12 мм, поэтому ваш зазор до возникновения риска капиллярного действия составляет 13-15 мм. Если вы получите поток воды через пласт, уровень воды легко поднимется до этой высоты, даже если ненадолго.

Итак, что вы посоветуете?

Итак, вот краткое изложение наших рекомендаций по наименьшему шагу для цинковой кровли со стоячим фальцем.

1. Сделайте угол наклона не менее 5 градусов, если это возможно – это избавит вас от стресса позже.
2. Если вы не можете сделать 5 градусов и хотите уменьшить угол наклона до 3 градусов, учтите следующее:
   • Укажите герметизирующую ленту между швами. Это смягчит любое капиллярное действие, но не предотвратит его полностью.
   • Попробуйте найти в своей конструкции больше высоты — возможно, вам нужно всего 100 мм.
   • Рассмотрите альтернативный продукт. Как насчет однослойной мембраны со швом? Если вы не можете сделать это в металле, мы можем сделать это в мембране. Мембрана дешевле, отлично выглядит и не имеет ограничения по шагу — он может снижаться до 1 к 40, что составляет 1,4 градуса!

Дополнительная информация

Готов поговорить с нами? Сделай это сейчас!

Об авторе — Команда SIG Zinc and Copper

Мы команда SIG Zinc & Copper.Мы проектируем и поставляем кровельные и облицовочные материалы из цинка, меди, алюминия и нержавеющей стали по всей Великобритании. Мы также публикуем сообщения в блоге! Мы являемся частью SIG Roofing. Имея более 120 филиалов по всей стране, SIG Roofing является крупнейшим поставщиком кровельных материалов в Великобритании, предоставляя нашим клиентам беспристрастные советы по правильному кровельному решению для их проектов.

Выбор кровельных материалов для низких уклонов

Выбор подходящего кровельного материала для малоскатной крыши может быть затруднен.Резина очень эффективна на плоских участках с шагом до 3/12, в то время как металл и черепица могут быть эффективными вариантами с шагом 3/12 и более крутыми. Металлические кровельные системы популярны из-за их долговечности и долговечности. Резиновые кровли являются лучшим выбором для плоских или низкоскатных кровель, поскольку они прилипают к кровельным материалам под ним и при правильной установке обеспечивают водонепроницаемое уплотнение элементов.

Выбор лучших материалов для крыши с малым уклоном часто сводится к взвешиванию всех «за» и «против» в зависимости от вашего дома и ваших потребностей.Во-первых, давайте посмотрим на ваши потребности, чтобы лучше понять, какой правильный выбор для вас.

Как выбрать подходящий кровельный материал для низких уклонов

Каждый дом уникален, и ситуация каждого домовладельца особенная, поэтому нет однозначного ответа на вопрос, как выбрать подходящий кровельный материал. Это зависит от вашего образа жизни, вашего дома и ваших общих целей. Некоторые из основных вопросов, которые вам следует рассмотреть, включают:

• Каков мой бюджет?
• Как долго я планирую жить в этом доме?
• Когда я смогу позволить себе замену крыши?
• Какая погода там, где я живу?
• Есть ли у меня предпочтения по цвету или стилю?

Это всего лишь несколько вещей, которые следует учитывать при выборе между металлической, резиновой и черепичной кровлей с низким уклоном.Выбор между кровельными материалами сводится к функциональности, стилю и требованиям безопасности, предъявляемым к вашему дому, поскольку все они предлагают определенный набор преимуществ. Сопоставьте их с вашими ответами на приведенные выше вопросы, и вы обнаружите, что выбирать между ними стало намного проще.

Факты о металлической крыше

• При установке на пологих склонах рекомендуется использовать металл с низкими ребрами.
• Многие поставляются с гарантией от 30 до 50 лет и являются долгосрочным кровельным продуктом с минимальным обслуживанием.
• Может снизить потребность в кондиционировании воздуха на 15 %.
• Может выдерживать сильный ветер и очень устойчив к огню.
• Различные металлы обеспечивают региональную защиту, например, алюминий защищает от соленой воды.
• Может воспроизводить внешний вид традиционной кровельной черепицы в различных цветах.
• Металлическая кровля со стоячим фальцем имеет потенциал для модернизации ламината солнечных панелей.

  No related posts.
