Преимущества и недостатки стропильной системы из металла
Использование металлических стропил имеет многовековую историю. Достаточно сказать, что крыша Зимнего Дворца в Санкт-Петербурге возведена из металлических стропил, балок и обрешетки. Прошло с того момента почти два века, а крыша стоит.
Преимущества металлической стропильной системы
В наше время металлическую стропильную систему выбирают в том случае, когда необходима высокая жесткость конструкции крыши. Причина выбора в последнем случае проста – сложно получить деревянный брус большой длины способный выдерживать большие нагрузки. Это является безусловным преимуществом металлической стропильной системы.
Еще одним преимуществом является то, что кровельные материалы из металла и стропильная система имеют одинаковые коэффициенты теплового расширения. Это сводит вероятность деформаций при перепадах температур к минимуму.
Бесспорным достоинством является возможность сборки стропильной системы, как в заводских условиях, так и непосредственно на строительной площадке.
Недостатки металлической стропильной системы
Металл весит гораздо больше чем пиломатериалы. По этой причине перевозка и монтаж стропильной системы требует наличия специального транспорта. Кроме того, монтаж могут вести только аттестованные специалисты. Все это увеличивает конечную стоимость крыши.
Кстати сказать – ремонт крыши с металлической стропильной системой тоже требует участия специалистов и обходится недешево.
В стропильной системе с металлическими элементами утеплитель прокладывается не между стропилами, а на них или под ними. Если пренебречь этим правилом неизбежно возникновение многочисленных мостиков холода.
Утеплитель не должен соприкасаться с металлом, потому что образующийся на металлических деталях конденсат намочит утеплитель. Это ухудшит его эксплуатационные качества.
То, что металл подвержен коррозии знает каждый школьник. А раз так – стропильная система нуждается в антикоррозийной защите.
И последнее. Заблуждается тот, кто думает, что смонтировав стропильную систему из металла и уложив на нее металлические кровельные материалы, он экономит на противопожарной обработке.
К сожалению (или к счастью?!) российские нормативные документы требуют проводить обработку вне зависимости от того из какого материала выполнена стропильная система. Тот кто пренебрегает этим рискует не ввести здание в эксплуатацию.
Металлические стропила. Достоинства и недостатки стропил из металла
Металлические стропила – не такая уж новинка, как кажется на первый взгляд. Одной из первых крыш, возведенных с помощью металлических балок, реек и стропил, была крыша Зимнего Дворца в Санкт-Петербурге. Было это ещё в 1832 году и, как известно, дворец стоит до сих пор.
Неоспоримо, что стропила из металла прочнее и надёжнее деревянных, так как они могут выдерживать значительно большие нагрузки. Но у каждого материала есть свои положительные и отрицательные стороны.
Чаще всего, полностью металлическую конструкцию выбирают для повышения жесткости крыши, а также для создания стропильных систем, в которых требуется брус длиной более 10 метров.
При этом заменяются не только деревянные стропила, прогоны и коньковые опоры, но и мауэрлат. Вместо деревянного бруса укладывается мощный швеллер, к которому, с помощью приваренных уголков, крепятся ноги стропил из металла (крепление деревянных стропил происходит по иному).
Также практикуется строительство комбинированных стропильных систем, которые имеют при этом некоторые недостатки.
В первую очередь необходимо исключить непосредственный контакт дерева с металлом, так как при перепадах температур на металле появляется конденсат и, если дерево прилегает к нему, то в скорости оно начинает гнить. Поэтому все деревянные элементы должны быть пропитаны защитными влагостойкими и антисептическими составами, а также изолированы от металла рубероидом.
Отдельно следует остановиться на утеплении чердачного помещения. В стропильных системах с металлическими элементами, утеплительный материал нужно прокладывать не между стропилами из металла, как это обычно делается, а над или под ними.
При этом нужно оставлять зазор между утеплителем и металлом, дабы устранить возможность намокания утеплителя от конденсата.
Если утеплитель прокладывается под металлическими стропилами, то все составляющие кровельного «пирога» – внутренняя обшивка, пароизоляционный материал, кровельное покрытие (например, профнастил или металлочерепица) и вентиляционный зазор – оказываются выше утеплительного слоя. Только так можно уберечь чердак от потерь тепла и образования мостиков холода.
Другой вариант использования металлоконструкций – это изготовление из металла всей стропильной системы. В этом случае не нужно бояться загнивания дерева, так как деревянные элементы отсутствуют вовсе. В принципе, металлическая крыша – это выгодно, так как она долговечна и даёт возможность использовать длинные цельные стропила (от семи до тридцати метров).
Металлические стропила можно изготавливать, как самостоятельно, а можно приобретать готовые.
Эти конструкции или, как их ещё называют – фермы, изготавливаются из классических периодических профилей, спаренных уголков и др.
Применяют фермы также и в модульном строительстве жилых домов, каркас которых также является металлическим. В этом случае фермы заказываются индивидуально под определённый каркас, доставляются на участок, и монтируются совместно с основой.
Из всего вышеописанного можно увидеть, что металлические стропила имеют много преимуществ. Но существуют и недостатки, связанные с доставкой и монтаж конструкций из металла.
Металлические фермы очень тяжелые, и требуется специальная техника, чтобы поднять их на определённую высоту и установить. Также стальные фермы очень плохо переносят повышенные температуры, и в случае пожара через 15-30 минут они провисают и кровля рушится.
Кроме всего вышеизложенного, необходимо отметить, что возведение металлической стропильной системы обойдется в весьма кругленькую сумму.
Металлические стропила и система из профиля для крыши
Всю массу крыши и дополнительные снеговые нагрузки принимают на себя стропила с обрешеткой. Поэтому важно, чтобы конструкция имела высокую несущую способность и была прочной. Обычно для этого используют деревянные материалы, но если скат больше 10 метров целесообразнее применить металл. В прошлом стальные стропила устанавливали только на промышленных зданиях, сейчас ситуация стала меняться. Предлагаем узнать где применяют металлические стропильные системы, как разновидности бывают, а также достоинства и недостатки изделий.
Область применения металлических стропил
Как материал, металл отпугивает строителей своей дороговизной и большим весом. Вручную выполнить монтаж такой крыши очень сложно. Однако, у него высокая прочность и гибкость, что позволяет изготовить кровлю любой формы.
Обычно металлические стропильные системы применяют в следующих случаях:
Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.
- когда требуется сделать слишком длинный скат и деревянный брус будет прогибаться под собственным весом;
- создать жесткую, сложную по форме конструкцию.
Как правило, металлическая стропильная система на крышах применяется в коммерческом строительстве: склады, магазины, бассейны и так далее. Стропильная система в частном строительстве редкость, так как сам материал дорогой. Кроме того, доставить длинные стальные балки на объект в черте города сложно.
В строительстве применяют стропила из металлических прогонов, особые опоры для конька и мауэрлатный брус из швеллера. Крепление скатов происходит через уголки, закрепленные сваркой.
Рекомендуем к прочтению:
Разновидности металлических систем
Несмотря на то что в статье обсуждаются металлические стропильные системы, их можно разделить по применяемым материалам. Существует две разновидности:
- металлические;
- комбинированные.
В первом варианте каркас изготавливают из стальных профилей с оцинковкой, благодаря чему изделия не боятся влаги.
Благодаря повышенной прочности как стропил, так и обрешетки, шаг можно увеличить до двух метров. Детали крепят между собой либо сваркой, либо специального крепежа. Максимальная длина металлической стропильной ноги составляет 30 метров. Срок службы таких конструкций значительно выше деревянных.
Металлические стропильные балки можно сделать самостоятельно, сварив несколько уголков вместе.
Цельно металлические стропила редко производят отдельно, обычно они собираются в готовые фермы в форме треугольника. Их можно встретить на промышленных и спортивных объектах, так конструкция дает возможность перекрывать большие пролеты. Иногда такие фермы используют и при жилом строительстве, когда само здание имеет металлический каркас.
Второй вариант подразумевает комбинацию металла и древесины. При этом прямого контакта материалов нет, так как на стальных деталях при низких температурах образуется конденсат. Лишняя влага разрушает дерево и приводит к гниению, что снижает прочность конструкции.
Для безопасности поверхность древесины обрабатывают влагостойкими средствами и антисептиками. Гарантировать отсутствие воздействия конденсата химическая пропитка не может, поэтому в дополнение используют прокладку из рубероида.
Рекомендуем к прочтению:
Особенности крепления
Стропила из металла собирают в готовые фермы, они могут треугольные, арочные или трапециевидные. Внутри конструкции к балкам под углом приваривают ребра жесткости, образующие уголки. Благодаря этому система получает дополнительную прочность. Крепление готовых объектов производят одним из двух способов:
- Сварка. Работа со сварочным аппаратом придает особую прочность конструкции, благодаря чему увеличивается несущая способность. При грамотном расчете крыши из металлических стропил снижается нагрузка на фундамент. Единственным сварочного соединения является потребность в квалифицированных специалистах.
- Болты. Это довольно быстрый вариант сборки стропильного каркаса.
Однако он не отличается особой прочностью и жесткостью конструкции. Его допускается использовать в частном строительстве и на объектах со скатом крыши не больше 10 метров.
Однако он не отличается особой прочностью и жесткостью конструкции. Его допускается использовать в частном строительстве и на объектах со скатом крыши не больше 10 метров.В магазинах продаются сварные фермы, рассчитанные на определенные климатические зоны и сделанные по нормативным размерам. Такие изделия подойдут для стандартных домов.
Достоинства металлической стропильной системы
Стропильная система из металла не имеет ограничений по минимальному углу наклона, он может быть вплоть до 1°. Материал позволяет сделать конструкцию любой формы и сложности. Сами балки могут быть собраны из уголков, тавров, профильных труб прямоугольного сечения. Перед тем как собрать готовую стропильную систему проводят точный расчет, учитывающий все возникающие нагрузки: постоянные и временные. Сильные стороны стропильных ног из металла следующие:
- Высокая пожарная безопасность. Металлические фермы и каркасы не горят, что очень важно для крыши. Даже если вспыхнет пламя, такие конструкции не обрушатся.
- Обслуживание. Деревянные детали ежегодно нужно обрабатывать антисептиками и антипиренами. Оцинкованный слой на стальных деталях защищает поверхность от коррозии на протяжении всего срока эксплуатации.
- Отсутствие остаточных материалов. Перед тем как смонтировать крышу все детали подготавливают либо на заводе, либо на специальной площадке. После доставки останется собрать конструкцию и крыша готова. При строительстве из дерева остается много мусора в виде обрезков, опилок и так далее.
- Продолжительный срок службы. Грамотно спроектированная и профессионально собранная крыша из металлических стропильных ног простоит 100 лет. Даже самые прочные деревянные каркасы рассчитаны на меньшее время жизни.
- Экологичность. Металлические конструкции не выделяют токсинов и поддаются переработке. Если понадобится переделка крыши, то старые профили можно продать, а вырученные деньги вложить на реконструкцию.
Даже если вспыхнет пламя, такие конструкции не обрушатся.Для стропильных систем из металла с длиной ската от 10 до 12 метров целесообразнее использовать сварное соединение.
Недостатки стропильной системы из металла
Все вышеописанные достоинства больше подходят для промышленного и коммерческого строительства. Такие решения редко применяют при возведении жилых частных домов. Несмотря на повышенную прочность, большой шаг между стропилам и разряженную обрешетку стоимость конструкции выше деревянной. Помимо этого, к недостаткам относят следующие пункты:
- Теплопроводность. Металл является отличным проводником тепла, поэтому он становится мостиком, передающим холод внутрь здания. В этом отношении дерево лучший вариант. Для решения этой проблемы увеличивают толщину кровли за счет применения слоя утеплителя.
- Транспортировка и монтаж. Часто фермы доставляют уже в собранном виде, а так как они имеют большие габариты, перевозка создает определенные трудности. Кроме того, если деревянный каркас можно собрать вручную, то металлические стропила тяжелые и подаются краном.
- Термическая деформация. При высоких температурах, например, при пожаре, металл деформируется из-за чего дальнейшая эксплуатация становится невозможной.
Применение металлических стропил целесообразно только в том случае, если длина ската больше 10 метров. Еще одно важное условие — нагрузка на квадратный метр 450—600 кг.
Рассчитывая стропильную систему крыши на собственном доме, руководствуйтесь не только затратами на разовое возведение конструкции. Просчитайте будущие расходы на обслуживание стропильной системы, безопасность и срок эксплуатации. Возможно, получится так, что однажды сделанная металлическая крыша будет выгоднее регулярной замены деревянной.
Стоит ли монтировать под кровлю Ондувилла металлическую стропильную систему
Металлические стропильные системы широко применяются в промышленности и при возведении многоэтажных жилых домов.
Стальные стропильные системы обладают очень высокой прочностью и незаменимы при строительстве крыш с большими пролетами. Гипермаркеты, спортивные сооружения и развлекательные центры немыслимы без металлических конструкций, однако в индивидуальном строительстве они почти не используются.
Если рассматривать вопрос принципиально, то монтаж ондувиллы на металлический каркас возможен. Более того, можно смело утверждать, что на стальной стропильной системе кровля Ондувилла прослужит очень долго: битумная черепица не боится перепадов температуры, ей не страшны повышенная влажность, коррозия, температурное расширение металла и т.д. Тем не менее, использование стальной стропильной системы в индивидуальном строительстве нецелесообразно.
Чтобы это утверждение не было голословным, рассмотрим основные преимущества и недостатки стальной и деревянной стропильных систем:
1. Сталь не горит, однако под воздействием высоких температур прочность конструкций снижается, стропильная система деформируется и происходит обрушение кровли.
Для повышение стойкости стальные конструкции покрываются огнезащитными материалами.
Деревянные конструкции пожароопасны. Для защиты от огня стропильные системы обрабатываются антипиренами.
2. Металлические конструкции чувствительны к воздействию агрессивных веществ, поверхность с поврежденным защитным покрытием ржавеет и нуждается в окраске. На металлической поверхности интенсивно конденсируется влага и нарастает снежная шуба, под воздействием сырости приходит в негодность утеплитель и разрушаются несущие конструкции. Для удаления влаги из чердачных помещений необходима специальная система вентиляции.
Деревянная стропильная система нуждается в периодической обработке антисептиками. При исправной системе пассивной вентиляции сырость на чердаке отсутствует.
3. Предполагаемый срок эксплуатации металлической стропильной системы — до 100 лет.
Нормативный срок службы крыши с деревянной стропильной системой составляет 55 лет, однако необходимо заметить, что возраст многих деревянных домов значительно превышает 100 лет.
4. Монтаж металлической стропильной системы сложен. При сборке используются болтовые соединения, требуется специальный инструмент. Для разгрузки и перемещения металлических конструкций необходимы грузоподъемные механизмы. Монтаж ондувиллы на обрешетку из шляпного профиля занимает много времени.
Деревянная стропильная система монтируется с помощью обычного плотницкого инструмента, грузоподъемные механизмы не требуются. Монтаж ондувиллы на деревянную обрешетку производится легко и быстро.
5. Стоимость металлоконструкций для стропильной системы значительно выше, чем стоимость пиломатериалов. Ремонт и замена металлических стропил чрезвычайно затруднены.
Ремонт деревянной стропильной системы сложности не представляет.
Подведем итог: преимущества стальных конструкций проявляются в промышленном строительстве и при возведении многоэтажных жилых и общественных зданий. Использование металлической стропильной системы в индивидуальном строительстве нецелесообразно.
Сборка и монтаж металлической стропильной системы
Стропильная система – это один из вариантов обустройства двускатной крыши.
В большинстве случаев, ее делают деревянную, но бывают моменты, когда использование деревянной стропильной системы нецелесообразно.
Тогда применяется металлическая стропильная система.
Металлические стропила изготавливаются из легкого материала, во избежание большой нагрузки на крышу здания. Это, чаще всего, парный облегченный оцинкованный профиль.
Данная металлическая стропильная система обладает рядом преимуществ:
- не склонна к возгоранию, так как в ее составе нет горючих элементов;
- нет необходимости в обработке конструкции антисептическими и пожаробезопасными составами;
- продолжительный срок эксплуатации, это обусловлено тем, что система имеет антикоррозийное покрытие, кроме того, ей не страшны плесень и грибок;
- экологически чистый материал, который не обрабатывается веществами вредными для здоровья людей и животных;
- при сборке конструкции нет отходов;
- данные системы можно монтировать независимо от времени года.
Металлическая стропильная система – это хорошая альтернатива дереву, особенно, если здание многоэтажное.
Как вариант, металлические стропила могут быть использованы в частном доме, при обустройстве крыши металлочерепицей, в этом случае целесообразно будет заказать изготовление металлоконструкций.
Сборка и монтаж металлических стропил
Монтаж металлической стропильной системы начинается с обустройства временных соединений, после чего производится окончательный крепеж.
При сборке и монтаже металлической стропильной системы большинство элементов закрепляется при помощи болтов или сварки.
Соединения при помощи болтов – это самый простой вариант, в котором принимают участие два монтажника. Работа проводится пневматическими гаечными ключами или простыми, но с длинной рукояткой.
Сварка используется в тех случаях, когда соединение должно быть очень жестким. Непосредственно, перед сваркой, требуется осуществить черновое крепление болтами. Соединения, которые должны быть надежными, крепят с помощью сварки и заклепок.
Верхняя часть стропильного треугольника должна обязательно крепиться ригелем, это обусловлено сохранением основной конструкции от «распирания». Такое случается при большой нагрузке на крышу в результате снежных осадков.
Если строение каменное, то перед монтажом металлических стропил следует по периметру здания залить железобетонный антисейсмический пояс, в который попутно заливаются анкеры для крепления стропильной системы.
Металлическая стропильная система
Так как крыша дома должна выполнять, прежде всего, защитную функцию: от снега, ветра, дождя, холода и перегрева, нужно позаботиться о прочности, устойчивости и безопасности крыши, что обеспечивают ее несущие конструкции — стропила и обрешетка. Конструктивная схема стропил обычно определена формой крыши, длиной перекрываемого пространства, наличием опор.
Бесспорно, высокой прочностью и способностью выдерживать значительные нагрузки обладает металлический каркас кровли.
Но у любого материала есть как положительные, так и отрицательные характеристики качества.
Каркас крыши из металла применяют, как правило, для дополнительной жесткости крыши. Хотя бывают и другие причины – когда для стропильной системы требуется брус, длиной более 10 метров, тогда вместо него укладывают швеллер и, на приваренных к нему уголках, крепятся металлические стропила. Тогда мауэрлат, все прогоны, опоры конька тоже должны быть металлическими.
В современном строительстве применяют и комбинированные стропила, хотя такие конструкции обладают рядом недостатков. В комбинированной стропильной системе нельзя допускать прямого контакта дерева с металлом. Так как на металле при колебаниях температуры происходит образование конденсата, и дерево в месте соединения будет гнить. Чтобы избежать этого, дерево обрабатывают влагостойкими и антисептическими составами, или изолируют их, например, с помощью рубероида.
Применение металлических стропил гарантирует долговечность, предполагая использование цельных стропил, длина которых 7-10 метров.
Металлические конструкции (периодические профили, спаренные уголки и другие элементы) еще называют фермами. Их выполняют в виде треугольника, состоящего из двух наклонных плеч. Фермы применяют при строительстве ангаров и промышленных построек, так как использование ферм позволяет покрывать значительные площади при большой высоте помещений.
Недостатки связаны с доставкой и монтажом металлоконструкций. Так как требуется спецтехника для подъема и установки конструкций из металла. А в случае пожара уже примерно через 10-15 минут с момента возгорания ферма может провиснуть и обрушиться.
На металлический каркас кровли цена не из низких, как и на любые металлические конструкции, хотя преимущества их использования того стоят.
Металлические стропила и стропильные фермы: узлы, крепления из металла
Металлическая стропильная система используется, в основном, на зданиях промышленного или общественного назначения – цеха, склады, гипермаркеты, бассейны, вокзалы и другие подобные сооружения.
В жилищном строительстве применение металлических стропил экономически не выгодно, причине их высокой стоимости, трудности доставки и монтажа.
Металлические стропила обладают гораздо большей прочностью и надежностью, чем деревянные конструкции, так как способны выдержать большие нагрузки. Они значительно повышают жесткость всей крыши здания.
Как правило, подобные элементы кровельной конструкции применяются на скатах длиной более 10 метров.
В этом случае рекомендуется все части крыши также делать из металла: прогоны, опоры конька и мауэрлат, который собирается из швеллера.
↑Особенности металлических стропил
В строительстве могут использоваться и комбинированные системы стропил, которые делают из металла и дерева. Однако в такой конструкции слабым звеном являются места примыкания дерева к металлу. На металлических деталях вследствие перепада температуры окружающего воздуха образуется конденсат, который может вызвать гниение древесины.
Чтобы этого не было, деревянные части необходимо обязательно обработать антисептиком и изолировать их с помощью рубероида.
- Если крыша с металлическими стропилами нуждается в утеплении, то его проводят или под самой конструкцией или над ней.
- Между металлическими частями и материалом утепления нужно сделать небольшой зазор для вентиляции, чтобы влага, образующаяся вследствие конденсата, не намочила утепляющий материал.
- Если утеплитель располагать под стропильной системой, то остальные части кровли необходимо крепить выше его. Такая конструкция позволяет удерживать тепло в чердачном помещении.
- Стропильная система из металла выгодна с точки зрения длительного срока эксплуатации и возможности крепления стропил большой длины до 30 метров.
Легкие стропила из профиля
В современном строительстве появились новые технологии, которые позволяют устраивать легкие стропильные конструкции на жилых зданиях.
Это система, состоящая из оцинкованного холодногнутого профиля. Такие конструкции, кроме своей долговечности отличаются:
- стойкостью к гниению, разрушению вследствие порчи насекомыми;
- высокой пожаростойкостью;
- тем, что не требует периодической обработки антисептиками;
- возможностью производить монтаж в любое время года;
- высокой точностью изготовленной конструкции, что влечет за собой отсутствие отходов;
- простотой монтажа с использованием примитивных инструментов типа дрели и шуруповерта;
- легкостью доставки в разобранном виде, что позволяет также исключить присутствие на стройплощадке подъемных дорогостоящих механизмов.
Кроме этого использование подобных стропильных металлических ферм позволяет застройщику существенно сэкономить финансовые средства, в отличие от стропил из профильного металла, так в этих конструкциях используется металл толщиной до 2.5 мм.
Легкость конструкции позволяет не увеличивать несущую способность стен и фундамента, что также ведет к сокращению затрат на строительство.
Легкость монтажа обеспечивается наличием скрупулезно составленных чертежей и маркировкой деталей. Со сборкой конструкции из металлопрофиля способен справиться каждый мужчина. Поэтому данный вид металлических стропил мансардной крыши являются наиболее выгодными во всех отношениях.
Единственный недостаток облегченных стропильных конструкций заключается в сложности утепления, поскольку металл служит хорошим проводником холода.
Кроме этого на нем постоянно образуется конденсат, который может вызвать разрушение составляющих кровельного пирога. Специалисты советуют для жилых построек использовать все же древесину.
↑Некоторые нюансы монтажа
Традиционно изготовляемые стропильные конструкции из металла содержат в своей основе профилированный металл – двутавры, уголки, швеллеры и пр. По своему виду они могут быть треугольными, трапециевидными, прямоугольного вида или иметь другие сложные формы.
Несмотря на имеющиеся преимущества таких конструкций, как то – долговечность и способность перекрывать достаточно большие пролеты, основной недостаток – это сложность с доставкой, большой вес и необходимость в подъемных механизмах для монтажа.
Все эти факторы значительно влияют на стоимость строительства, поэтому стропила из металла, практически, не используются при возведении частных домов.
- Металлические стропильные фермы могут перекрывать пролеты длиной до 50 метров.
- Часто такие конструкции устанавливаются на подстропильные фермы, имеющие вид прямоугольников.
- На подстропильных фермах в промышленных помещениях часто устанавливается технологическое оборудование, например, кран- балки или мостовые краны.
- Опорами для установки металлических ферм служат отдельные колонны из железобетона, металла или бетонные армированные подушки, выполненные наверху кирпичной стены.
- В этом случае на опорные части стальной фермы снизу приваривается стальная пластина, в железобетонные подушки устанавливается металлическая закладная пластина.
- Узлы металлических стропил выполняются путем соединения отдельных частей стальными косынками, которые крепятся при помощи сварки или болтового соединения.
При самостоятельном изготовлении металлических стропил, рекомендуется приобретать уголки с разными полками и одинаковыми. Неравнобокие уголки используются для изготовления верхнего пояса фермы, равнобокие для нижнего. Уголки сваривают таким образом, чтобы они имели вид тавра. Для устройства связей делают конструкции из уголков, имеющие в разрезе крестообразный или тавровый вид.
Металлические крепления для стропил могут выполняться из уголка, листовой стали (косынки), металлической полосы. Все эти элементы крепятся между собой посредством сварки, болтовым соединением или заклепками.
В частном домостроении чаще всего изготавливаются металлические стропильные конструкции из горячекатаных гнутых труб разного профиля ( круглого, квадратного, прямоугольного). Это позволяет значительно облегчить вес всей конструкции, при этом, не нарушая её несущей способности.
Малый вес такой трубы объясняется тем, что при её производстве используется сталь толщиной всего до 5 мм, в то время как другие профильные изделия могут иметь толщину исчисляемую сантиметрами, что и дает большую массу изделию.
Также советуем посмотреть:
Программное обеспечение автоматизированного проектирования и детализации BIM для проектирования стальных ферм и стропильных систем металлических крыш в Revit®
Металлическая каркасная крыша позволяет пользователям Revit® мгновенно создавать металлические фермы и / или стропильные системы любой формы и сложности, выполнять структурный анализ и создавать собственные рабочие чертежи. Это дает мощный импульс вашему рабочему процессу BIM. Функции универсальны, параметры легко контролируются, а изменения происходят в реальном времени. Больше не нужно рисовать — просто спроектируйте и решайте, зная, что вы получите качественную модель.
Совместимость с Autodesk® Revit® 2021, 2020, 2019
Соединители, разрезы, опоры, растяжки и другие детали могут быть распределены на основе заранее определенных правил или типов соединений.
Затем они могут быть изменены или обновлены в соответствии со стадией разработки проекта и требуемым уровнем детализации. Компоновку и детали конструктивных элементов крыши можно изменять и обновлять при каждом изменении проекта.
Простая разметка ферм и стропил на основе свойств и местоположения обеспечивает точные ведомости материалов и точную сборку.Информация для изготовления может быть автоматически сгенерирована со всеми желаемыми видами, графиками и чертежами для каждого структурного элемента.
SNEAK-PEAK-VIDEOS
Сборные кровельные панели с металлическим каркасомАвтоматическое устройство стропил
youtube.com/embed/zPXZjprmLFc?feature=oembed&enablejsapi=1&origin=https://agacad.com» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
000
Ферма +
Создание стальных стальных стропильных ферм для крыш любой формы, выполнение структурного анализа и автоматическое создание рабочих чертежей.Функции Metal Framing Truss + универсальны, параметры легко контролируются, а изменения происходят в режиме реального времени. Это мощный ускоритель рабочего процесса BIM: больше не нужно рисовать — просто решайте и проектируйте.
- Создавайте цельнометаллические ферменные системы за один раз с настраиваемой трехмерной сеткой (избегая ограниченного и трудоемкого характера вставки стандартных ферм Revit).
- Легко оцените варианты стальных ферм с экономической и инженерной точек зрения, чтобы сделать лучший выбор.
- Создавайте новые параметрические семейства ферм уникальной формы на основе модельных линий и крыш для немедленного использования в ваших проектах.
- Свободно измените свою модель Revit. Обновление и адаптация стропильных систем.
- Получайте снимки и виды в реальном времени, автоматическую сортировку и определение размеров, а также дополнительный экспорт на станки с ЧПУ (Howick, Pinnacle и т. Д.) С поддержкой C + C и C + U.
План кровельных панелей
Обеспечивает простое планирование кровельных панелей и их разбиение на сегменты для предварительного изготовления, которые затем можно использовать в процессе создания каркаса крыши.
- Компоновка панели Функции планирования позволяют лучше понять, как будет разделена крыша.Пользователи могут управлять каждой линией разделения и могут заранее определять правила для автоматизации процесса разделения.
- Первоначально архитектурную крышу можно разделить на грубые перегородки или области. Области могут быть созданы автоматически на основе концов коньков крыши и нижних концов стропил ендовы, а также окон и общих или системных проемов с заранее заданными расстояниями.
- Области можно разделить на панели с заранее заданным интервалом.
- Панели могут быть выровнены и модифицированы для отдельной стороны или области крыши и дополнительно разделены.
- Разнообразные функции автоматического разделения позволяют легко получить нужный результат. Панели можно разделить пополам различными способами: по максимальному интервалу, от середины к обоим концам, посередине и к обоим концам, от первоначально выбранного конца или с обоих концов.
- При необходимости можно соединить выбранные области или панели.
- Создает отдельные панели для выбранной стороны крыши или для всей крыши.
- Полные кровельные панели позже могут быть переведены на новый этап с помощью их свойств для лучшей фильтрации и планирования.
Крыша +
для сборных панелей
Автоматизация кровельных работ с металлическим каркасом в проектах Revit®. Надежные характеристики позволяют эффективно каркасать металлические крыши в комплекте с балками, балками, долинами, досками крыши и т. Д. Кроме того, программное обеспечение автоматизирует производственные чертежи, включая сортировку, маркировку, определение размеров и планирование всех рам.
- Создавайте собственные правила и шаблоны и используйте их для детального создания многослойных металлических каркасов крыш в моделях Revit.
- Каркас больших крыш в 10 раз быстрее, чем при использовании обычных функций Revit.
- Управляйте балками, балками обода, выступами, мостами, блокировками и размещением распорок, а также настраивайте проемы, детали, положения служебных отверстий и многое другое.
- Автоматическое распределение реек, второстепенных рам и кровли.
- При необходимости измените модель Revit, просто выбрав элементы и свойства, которые нужно изменить.
- Выявление структурных и инженерных столкновений.
- Вырежьте и обрамляйте проемы в соответствии с заданными правилами.
- Создавайте рабочие чертежи и списки вырезов одним щелчком мыши. Получайте снимки и обзоры в реальном времени, а также автоматическую сортировку и определение размеров.
- Экспорт на станки с ЧПУ.
- Каркасы крыши и рабочие чертежи обновляются и адаптируются к любым изменениям.
- Выполните расчет конструкций, не выходя из Revit.
Крыша +
для стропильных конструкций
Автоматизация работ по металлическому каркасу со стропильными крышами в проектах Revit®. Мощный, гибкий и простой в использовании.Это поможет вам сделать оптимальный выбор, действовать намного быстрее и избежать ошибок на каждом этапе BIM — от проектирования и документации до изготовления и строительства.
- Автоматически разбивать архитектурную крышу по граням.
- Создавайте подробные многослойные металлические стропильные конструкции крыши в мгновение ока для своей модели Revit, используя полностью настраиваемые правила и шаблоны.
- Каркас всей крыши на основе ее 3D-модели, включая стропила вальмы / впадины, гребни, балки, воротники, обрешетки, горизонтальные балки, шпалы, триммеры и т. Д.
- Автоматическое определение и обрамление проемов в крыше, а также перекрытие концов существующих балок.
- Свободно изменяйте модель Revit, легко выбирая элементы и свойства, которые вы хотите изменить.
- Найдите структурные и инженерные столкновения. Вырезайте и обрамляйте проемы в соответствии с заранее определенными правилами.
- Создание рабочих чертежей и списков вырезов одним щелчком мыши. Получайте снимки и обзоры в реальном времени, а также автоматическую сортировку и определение размеров.
- Дополнительный экспорт на любой станок с ЧПУ и производственную линию CAD / CAM, например, Pinnacle и т. Д.
- Каркасы крыши и рабочие чертежи обновляются и адаптируются к любым изменениям.
- Выполняйте расчет конструкций, не выходя из Revit, или экспортируйте металлические каркасы во внешнее программное обеспечение для анализа на любом этапе процесса проектирования.
Д.Вырезать проем
Создавайте проемы с компонентами пожарной безопасности в модели Revit®, где воздуховоды, трубы, кабельные лотки и кабелепроводы пересекаются со стенами, полами, крышами, потолками, балками и колоннами. Вырезать проем создает проемы со специальными удерживающими деталями для несущих балок.
- Автоматически создает отверстия в местах пересечения каналов, труб, кабельных лотков или каналов со стенами, полами, крышами, потолками, балками или колоннами.
- Автоматически добавляет проемы предопределенных размеров в соответствии с размерами, категориями и системными классификациями элементов на основе линии MEP.
- Автоматически соединяет проемы с предварительно заданными конфигурациями.
- Автоматически вставляет структурные проемы в отдельные архитектурные и структурные модели.
- Улучшает работу BIM-команды и результаты для интегрированной реализации проекта (IPD).
Sort Mark
Перенумеровать элементы Revit® так, как вы хотите, обнаруживать и перенумеровать сетки, определять направление поворота и ориентацию (и добавлять их как свойства), пересчитывать общие координаты и многое другое.
- Обнаруживает и перенумеровывает геометрию сетки.
- Автоматическая перенумеровка сеток после их изменения в проекте.
- Мощные и гибкие функции позволяют перенумеровать любые элементы Revit (двери, окна, балки, колонны, трубы и т. Д.)) несколькими способами.
- Записывает направление поворота двери в свойства двери.
- Записывает ориентацию переворота / зеркального отражения для выбранных элементов.
- Пересчитывает общие координаты X, Y, Z.
- Возможность сохранения настроек нумерации под отдельным именем.
- Возможность сортировки элементов по возрастанию / убыванию.
- Создает новые общие параметры и многие другие функции.
Хотите узнать, подходит ли вам это решение? Наши специалисты могут помочь вам быстро узнать, как это программное обеспечение поможет вашему процессу проектирования.
Свяжитесь с нами и запросите демонстрацию
СОЗДАЙТЕ СВОЙ ПРОЕКТ!
Не тратьте время на чтение технической документации и убедитесь, что это решение для вас! Наш эксперт сформулирует часть вашего проекта, продемонстрирует функциональность программного обеспечения и поделится лучшими практиками и наиболее эффективным способом разработки с учетом ваших текущих потребностей.
Продолжительность: 1 час. Стоимость: 250 $ / 250 €
Вы выйдете из демонстрации с:
— Часть вашего проекта уже оформлена;
— Ответы на ваши вопросы;
— 14-дневная пробная версия ПО;
— Поддержка в течение пробного периода.
Отправить запрос
ИСТОРИИ КЛИЕНТОВ
Разработано в соответствии со стандартами и рекомендациями:
AISI S100-07 / S2-10, Североамериканские технические условия для проектирования элементов конструкций из холодногнутой стали с приложением 2.
Американский институт чугуна и стали, Вашингтон, округ Колумбия.
AISI S200-07, 2007. Североамериканский стандарт на холодногнутый стальной каркас — Общие положения. Американский институт чугуна и стали, Вашингтон, округ Колумбия.
Стандарт NASH — Жилые и малоэтажные стальные конструкции, Часть 1: Критерии проектирования.2010.
Стандарт NASH — Жилые и малоэтажные стальные конструкции, Часть 2: Проектные решения. 2010.
Руководство по проектированию ограждающих конструкций — Многоквартирные жилые дома с деревянным каркасом. Управление защиты домовладельцев (HPO), Ванкувер, Канада, 2011.
AISI D110-07, Руководство по проектированию холодногнутых стальных каркасов, 2-е издание. Американский институт чугуна и стали, Вашингтон, округ Колумбия.
AISI D100-08, Руководство AISI, конструкция из холодногнутой стали. Американский институт чугуна и стали, Вашингтон, округ Колумбия.
Pinnacle Технические характеристики станка с ЧПУ
Metroll Ресурсы производителя и поставщика
ClarkDietrich Технические характеристики стального каркаса
Технические характеристики CEMCO
БРОШЮРЫ ПРОДУКЦИИ
Узнайте больше о продукции AGACAD, прочитав выбранные нами брошюры.
Стальной каркас фермы по сравнению с жестким каркасом металлических зданий
Опорная конструкция для стального строительного комплекта может быть разных стилей. Как и большинство производителей стальных строительных комплектов, Simpson Steel Building Company продает жесткие конструкции (двутавровые балки) или полые трубчатые стальные конструкции. Одной из наиболее определяющих характеристик металлических зданий с жестким каркасом является их инфраструктура из двутавровых балок.
В дополнение к жестким каркасам, Simpson Steel также разработала и запатентовала конструкцию стальной фермы, которая конкурирует с сараями с деревянными опорами.Наша стальная ферма по форме очень похожа на деревянную ферму с нижним поясом, но главным исключением является то, что все элементы фермы стальные. Этот уникальный дизайн дает значительное экономическое преимущество. Поскольку наша конструкция уникальна для нас, мы часто получаем несколько вопросов относительно различий между нашей запатентованной конструкцией стальной фермы и металлическими зданиями с жестким каркасом.
Вот некоторые из наиболее частых вопросов, которые мы получаем.
Часто задаваемые вопросы
Q : Одинаковы ли здания, спроектированные с жесткой рамой и с ферменной конструкцией?
A: Совершенно верно.Все компоненты, кроме рам, в значительной степени идентичны, включая прогоны, балки, углы, защитную пленку и т. Д. Планировка здания и расстояние между рамками обычно аналогичны.
Q: Мы говорим о строительных фермах, которые вы часто видите, которые по существу заменят балку в конструкции?
A: Нет. Рама фермы — это, по сути, большая конструкция треугольной формы с поперечинами, изготовленными из красных железных панелей, прикрепленных болтами к спине через стальные пластины.Конструкция состоит из стропильных плит 10 ”x 3-1 / 2” и имеет толщину 12 мм. Это часто путают с балками типа ножничной фермы, которые построены из параллельных углов, в которых чередующиеся стержни расположены по диагонали между двумя углами — тогда они используются вместо балок, таких как двутавровые балки и т.
Д. же прочность конструкции в качестве треугольной системы поддержки крыши, что стальная ферма Симпсона обеспечивает.
Многие из наших конкурентов скажут вам, что фермы не так прочны или хорошо спроектированы, как жесткие рамы, но они ссылаются на эти стили ножничных ферм, и поэтому с этой точки зрения они верны.Тем не менее, очень немногие знакомы с запатентованной фермой Simpson, которая может соответствовать или превосходить прочность жестких каркасных конструкций при гораздо более экономичных затратах.
Q: В чем разница между сталью, которую мы используем в наших зданиях со стальными фермами, и сталью, используемой в зданиях из металла с жестким каркасом?
A: Ответ заключается в том, что в обоих зданиях используется одна и та же сталь! Оба представляют собой стальные строительные конструкции из красного железа (что просто означает сталь с покрытием из красной грунтовки).Однако в жесткой рамной системе рама будет состоять из опор в виде двутавровых балок, которые требуют использования гораздо большего количества стали, чем ферменные конструкции — это связано с тем, что опора в жесткой конструкции обеспечивается толщиной стали.
В стальных ферменных конструкциях опора обеспечивается запатентованной конструкцией фермы, что означает, что для ферменных конструкций используется гораздо меньше стали. Это делает цену значительно меньшей, чем у жестких или двутавровых конструкций.
Q: Какой тип здания дешевле?
A: Стальные ферменные конструкции, если применимо, почти всегда дешевле.В ферменной конструкции используется меньше стали, чем в жестких каркасах, чтобы обеспечить тот же уровень прочности и поддержки, что приводит к более низкой цене.
Q: Нам нужно здание с открытым пролетом. Является ли стальная ферменная конструкция открытым пролетом такой же, как жесткая конструкция?
A: Да! Стальные ферменные конструкции — открытые пролеты по всему зданию. У них нет внутренних колонн. Одно небольшое отличие состоит в том, что будет нижний пояс, который проходит горизонтально через здание, где расположена каждая ферма, и эта балка будет чуть более чем на 1-1 / 2 фута ниже высоты карниза, поскольку конструкция находится под крышей.
Под ним все здание прозрачное.
Q: Будет ли ферменная конструкция соответствовать моим требованиям к снеговой или ветровой нагрузке?
A: Да! Стальные ферменные конструкции обеспечивают такую же поддержку, как и жесткие конструкции, для соответствия требованиям снеговой и ветровой нагрузки во всех областях. Разница в том, что прочность зданий со стальными фермами зависит от самих ферм, а не от толщины стали в зданиях с жестким каркасом из металла. Если требования к снеговой нагрузке выше, чем обычно, в конструкцию будут включены дополнительные фермы, а не просто добавление толщины стали в жесткой раме.
В: Легко ли собирать здания со стальными фермами?
A: С точки зрения сборки стальных строительных комплектов, стальная ферменная конструкция является одним из наиболее простых в сборке типов строительных комплектов. Для него требуется на несколько болтов больше, чем для жесткой конструкции, но его все равно просто установить.
Это полностью построенное на болтах здание. Для подъема жестких рам на место в большинстве случаев обычно требуется кран. В здании фермы ферму можно собрать на земле, а затем поднять на место вилочным погрузчиком, трактором с вилками, мини-погрузчиком и т. Д.
Q: Нужно ли мне знать, как сваривать или использовать кран для сборки стальной ферменной конструкции?
A: Нет! Строительные конструкции со стальными фермами представляют собой здания, полностью скрепленные болтами, сварка не требуется! Также вам не понадобится кран для сборки, который потребуется для жесткой рамной конструкции. Фермы будут построены на земле, и вам понадобится вилочный погрузчик или рысь, чтобы поднять их на вершину колонн, где они будут прикручены на место. Кран необходим для конструкции с жестким каркасом, что является очень дорогостоящим компонентом затрат на возведение здания.
Q: Я слышал, что для большинства жестких рам или двутавровых конструкций время выполнения заказа составляет 8–12 недель.
Каково ваше время выполнения заказа на стальную ферменную конструкцию?
A: Стальные ферменные конструкции имеют гораздо более короткое время выполнения заказа, чем двутавровые или жесткие каркасные конструкции. Общее время ремонта стальной ферменной конструкции обычно примерно вдвое меньше, чем у жесткой рамной системы, обычно около 4-6 недель. После внесения депозита мы предоставим вам ваши планы и чертежи примерно через одну-две с половиной недели в зависимости от объема инженерных работ, необходимых вашему округу.На этом этапе, если вы хотите, чтобы мы изготовили и доставили немедленно, мы предоставим вам здание примерно в течение 2 с половиной недель. Эти временные рамки не включают в себя время, в течение которого заказчик может завершить процесс получения разрешения в разрешительном органе, но изготовление может производиться в любое время после составления проекта планов.
Q: Стоит ли фрахт стальной ферменной конструкции одинаково по сравнению с жесткой конструкцией?
A: Нет! Стальные ферменные конструкции значительно легче, поэтому их перевозка обходится дешевле, чем жесткая конструкция.
Это еще одна причина, по которой цены на строительство стальных ферм намного более экономичны! Все цены, которые предлагает Simpson Steel Buildings, уже включают фрахт наших зданий.
В: Существуют ли какие-либо ограничения для стальной ферменной конструкции?
A: Да, есть парочка. Стальные ферменные конструкции имеют максимальную ширину 50 футов на фронтонах и максимальную высоту 18 футов. Однако они могут быть любой длины по бокам. Также могут возникнуть проблемы с чрезвычайно сильными снеговыми нагрузками.Чтобы ферменная конструкция могла выдерживать очень большие снеговые нагрузки (70+ фунтов), нам нужно добавить дополнительные фермы. Это ставит больше колонн по бокам, что может исключить некоторые рабочие функции внутри здания, поскольку размер проемов в потолочных дверях будет ограничен. В этом случае Simpson Steel Buildings порекомендует жесткую конструкцию, поскольку функциональность может быть ограничена конструкцией стальной фермы, а разница в стоимости между двумя системами будет намного ближе.
Итог
В конечном итоге стальная ферменная каркасная система может обеспечить такие же или лучшие характеристики прочности, функциональности и т. Д.как металлические конструкции с жестким каркасом, но обычно по гораздо более экономичной цене. Когда вы собираетесь купить здание, обязательно ознакомьтесь с запатентованной конструкцией фермы Simpson Steel Building, где вы получите максимальную отдачу от затраченных средств наряду с лучшим обслуживанием клиентов в отрасли.
Хотите узнать больше о наших стальных каркасных и жестких каркасных зданиях? Свяжитесь с экспертами Simpson Steel Building Company сегодня!
Ферма | здание | Britannica
Ферма , в инженерии, конструктивный элемент, обычно изготавливаемый из прямых металлических или деревянных деталей, образующий серию треугольников, лежащих в одной плоскости.(Треугольник не деформируется под действием напряжения.)
ферма Фермы, поддерживающие мост через гавань Окленда, Новая Зеландия.
Подробнее по этой теме
Архитектура: Ферма
Самым распространенным покрытием на протяжении всей истории является ферменная крыша, построенная на каркасе, состоящем из треугольных секций, расположенных поперек …
Ферма дает устойчивую форму, способную выдерживать значительную внешнюю нагрузку на большом пролете, при этом составляющие части подвергаются главным образом осевому растяжению или сжатию.Отдельные части пересекаются в стыках ферм или в точках панелей. Соединенные детали, образующие верх и низ фермы, называются соответственно верхним и нижним поясами. Наклонные и вертикальные части, соединяющие пояса, вместе именуются стенкой фермы.
Фермы, вероятно, впервые использовались в примитивных озерных жилищах в раннем бронзовом веке, около 2500 г. до н. Э. Первые фермы были построены из дерева. Греки широко использовали фермы для кровли, а фермы использовались для различных строительных целей в европейское средневековье.
В книге Андреа Палладио I quattro libri dell’architettura (1570; Четыре книги по архитектуре, ) содержались планы деревянных ферм. Основным толчком к проектированию ферм стало развитие крытых мостов в США в начале 19 века. На смену чугуну и кованому железу пришла сталь для мостов с фермами железной дороги. Две наиболее часто используемые системы — это Пратт и Уоррен; в первом случае наклонные элементы перемычки параллельны друг другу, а во втором они чередуются в направлении наклона.Фермы также используются во многих видах оборудования, таких как краны и подъемники, а также в крыльях и фюзеляжах самолетов.
Thermal Design, Inc. — Системы изоляции стальных зданий
Продукция / Системы изоляции / Simple Saver System®
Многие здания и использования …
одна система утепления.
Simple Saver System® — идеальный вариант для отделки и теплоизоляции зданий всех типов и сфер применения, включая металлические конструкции, балочные балки, фермы крыши и конструкции опор.
Учитывая гибкость и уникальные свойства материалов, из которых состоит Simple Saver, он обеспечивает множество экономичных применений для повышения изоляционных свойств независимо от типа крыши или стены. Концепция остается той же, экономно максимизируя пространство для изоляции и функционируя как большой цельный кусок прочной, яркой пароизоляционной ткани.
Кровельные системы
Система Simple Saver System может быть установлена на потолке на любой из следующих новых или существующих крыш:
Стеновые системы
Система Simple Saver System может быть установлена на потолке в любой из следующих новых или существующих стен:
* Установка немного отличается в зависимости от типа здания.
Балочные балки
Внедрение системы Simple Saver System в конструкции крыши с балочными перекрытиями обеспечивает отличное решение для изоляции токопроводящих стальных балок и использования недорогой необработанной стекловолоконной изоляции (одеяла или насыпь) в полостях для изоляции крыши.
Применение стержневых балок часто создает необычные условия вдоль точек окончания боковых стенок, а также вдоль точек опоры балок, которые не типичны для холоднокатаных прогонов Zee и Cee.Simple Saver по-прежнему включает ткань Syseal ® нестандартного размера, стальные опорные ремни UVMAX ® , крепеж и герметики для балок, однако в настоящее время система Simple Saver не тестируется и не сертифицирована для защиты от падения с этим типом крыши. структура.
Необычные условия включают в себя нижние пояса балки, которые могут находиться в совершенно другой плоскости, чем верхние плоскости типичных металлических балок стропил, а также нижняя плоскость стоек карниза (прогоны карниза) будут находиться в совершенно другой плоскости.В связи с этими особыми условиями и вариациями Thermal Design предоставляет рекомендации и простые в реализации решения и подробности, изложенные в инструкциях по установке Simple Saver System, чтобы помочь дизайнерам и подрядчикам в составлении спецификации и установке тканевой (гибкой) системы подкладки.
Опции и решения включают:
- Способы крепления по периметру на различных типах стен (металлические балки, твердая стена и др.)
- Вариации глубины балки или открытые веб-балки
- Детали крепления балки
- Глубина балки и толщина изоляции
- Воздушные пространства и вентиляция
- Общие методы подвешивания
- Различные блоки термических прокладок (разрывов)
Опорная рама
Внедрение Simple Saver System в каркас столба / деревянные конструкции обеспечивает отличное решение для поддержания непрерывного пароизоляции, охватывающего несколько пространств фермы и ширину здания.Это дает возможность использовать недорогую изоляцию из стекловолокна без облицовки (покрывало или сыпучую засыпку) в пустотах или обеспечивает изоляцию «чердачного типа» для утепления крыши в зависимости от потребностей здания и предпочтений владельца.
Simple Saver, используемый в конструкции стоек, включает ткань Syseal нестандартного размера, соответствующие застежки, герметики и дополнительные варианты поддерживающих ремней (тканый ремешок или оцинкованный ремешок) в зависимости от области применения и использования в здании.
В настоящее время система Simple Saver System не тестируется и не сертифицирована для защиты от падения с этим типом конструкции крыши.
Опции и решения включают:
- Установка нижнего троса фермы
- Открытые стропила с деревянной обрешеткой
- Глубина каркаса и толщина изоляции
- Воздушные пространства и вентиляция
- Общие методы подвешивания
Деталь твердой стены
Z-образные скобы ™
Z-образные кронштейны Thermal Design используются для создания пространства для полной несжатой изоляции на твердых поверхностях стен.
Кровельная система | Материалы | Tamlin International Homes Ltd.
Пакеты деревянных каркасов Tamlin — Система крыши Кровельная система — одна из самых сложных областей проектирования, если учесть все факторы. Такие факторы, как инженерные и структурные проблемы, конструкция деревянного каркаса, архитектура здания, отделка крыши, вентиляция, защита от влаги, тип изоляции, установка и обслуживание.
«Гибридный» подход Tamlin к проектированию кровельных систем — одно из наших явных преимуществ. Подберем оптимальное дизайнерское решение для вашего проекта, которое часто позволяет сэкономить на материалах и установке. Каждый дом индивидуален и может включать в себя интеграцию одной или нескольких систем крыши.
- Гибридная деревянная каркасная крыша Tamlin обычно сочетает деревянную каркасную конструкцию с традиционной рамной крышей с ручным каркасом, и мы также можем предоставить традиционную деревянную стропильную систему
- Другие кровельные системы включают предварительно изготовленные инженерные фермы, двутавровые балки и структурные изолированные панели (SIP) в зависимости от вашего дизайна.
- Доступны пакеты отделки кровли, такие как наша 50-летняя металлическая кровля, которая включает предварительно вырезанный стоячий шов, металлические панели с «скрытым креплением», оклады, фурнитуру, вентиляционные отверстия и подкладку крыши. Все это доставляется на ваш объект вместе с вашим домашним пакетом.
- Каждая крыша Tamlin спроектирована и часто включает в себя конструкционную стальную конструкцию и соединители, а также «скрытые» структурные балки, такие как ганглам, клееный брус, LVL и компоненты parrallam.
- У каждого типа кровельной системы есть свои преимущества и недостатки:
- Система крыши с традиционным каркасом поверх деревянного каркаса обеспечивает простой электромонтаж и изоляцию.Можно использовать утопленное освещение, а высокоэффективную изоляцию можно «напылить» или установить в виде войлока.
- Конструктивно изолированная кровельная система с предварительно изготовленными панелями очень быстро строится и энергоэффективна. Однако панели могут быть дорогостоящими, требовательными (с точки зрения электричества) и громоздкими для транспортировки.
- Спроектированная стропильная кровельная система очень рентабельна и быстро монтируется.
- Каждая кровельная система имеет свои преимущества для изоляции, такие как «EPS» (жесткий), распыляемая пена (с открытыми и закрытыми ячейками), изоляция из войлока (каменное волокно «Roxul» и стекловолокно).
«Советы, которые вы дали нам по использованию определенных строительных материалов, были очень полезны и выходили за рамки знаний архитектора и других консультантов, которых мы использовали…»
Марк и Ди С.- Построен в Калифорнии
Каркас крыши над деревянным каркасом
Фермерная крыша на площадке

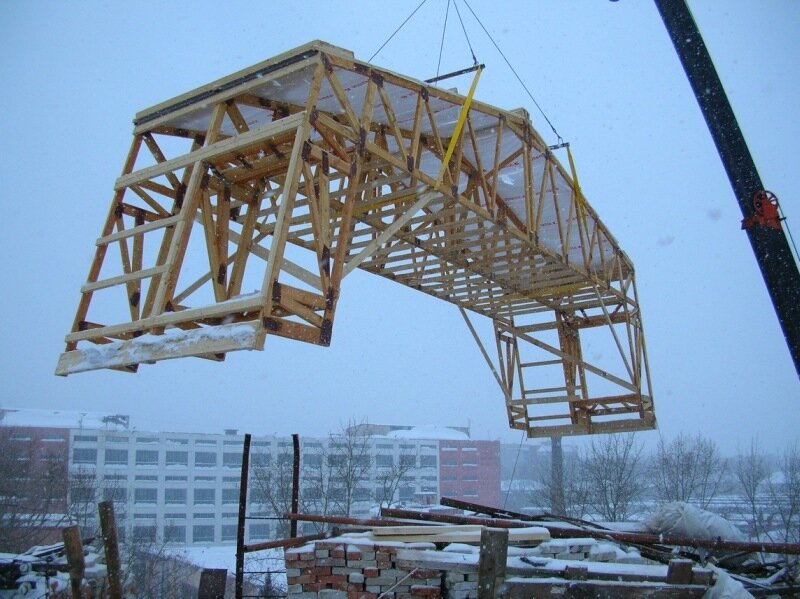

Готовые стропильные фермы
Фермы крыши
Стропила и жесткая изоляция
Гибридная деревянная каркасная кровельная система
Традиционная стропильная система деревянного каркаса
50 лет Западный красный кедр трясет крышу
Металлическая кровля, не требующая обслуживания, 50 лет
Балки деревянного каркаса с досками 2 × 6
Кровельная черепица
Металлочерепица
Глоссарий терминов для стальных конструкций
Основные термины и описания: Принадлежность: Строительный продукт, который дополняет базовое здание из массивных панелей, такое как дверь, окно, светопропускающая панель, вентиляционное отверстие на крыше, купол, потолок, обшивка, свес и т.
Д.
Сельскохозяйственное здание: Строение, спроектированное и построенное для размещения сельскохозяйственного инвентаря, сена, зерна, птицы, домашнего скота или другой сельскохозяйственной продукции. Такие конструкции не должны включать в себя: пространства, предназначенные для проживания или проживания, пространства, в которых обрабатываются и обрабатываются сельскохозяйственные продукты, или возможность быть местом проживания для населения.
Анкерные болты: Болты, используемые для крепления элементов к фундаменту или другой опоре.
План анкерных болтов: Чертеж на виде сверху, показывающий диаметр, расположение и проекцию всех анкерных болтов для компонентов металлической строительной системы и может показывать реакции колонны (величину и направление). Размеры максимальные опорной плиты может быть также показано на рисунке.
Сертификационные чертежи: Набор чертежей, которые могут включать планы обрамления, фасады и разрезы здания для утверждения дилером.
ASD: Расчет допустимого напряжения.
Сборка: Группа взаимозависимых и совместимых компонентов или подузлов компонентов.
Astragal: Затвор между двумя створками двустворчатой или сдвоенной раздвижной двери.
Барная балка: Название, обычно используемое для стальной балки с открытой стенкой.
Базовый угол: Уголок, прикрепленный к стене или фундаменту, используемый для крепления нижней части стеновой панели.
Опорная плита: Пластина, прикрепленная к нижней части колонны, которая опирается на фундамент или другую опору, обычно закрепляемую анкерными болтами.
Отсек: Расстояние между основными рамами, измеренное по нормали к раме.
Балка и колонна: Конструктивная система, состоящая из ряда стропильных балок, поддерживаемых колоннами. Часто используется в качестве торцевого каркаса двутаврового дома.
Концевая рама подшипника: «См. Балку и колонну»
Несущая пластина: Стальная пластина, устанавливаемая на опору из кирпичной кладки, на которую может опираться балка или прогон.
Bill of Materials: Список, в котором перечисляются по номеру детали или описанию каждый элемент материала или сборки, подлежащий отправке.Также называется ведомостью учета или отгрузочной ведомостью.
Экран от птиц: Проволочная сетка, используемая для предотвращения попадания птиц в здание через вентиляторы и жалюзи.
Заклепка глухая: Штифт с маленькой головкой и расширяемым стержнем для соединения легкого металла. Обычно используется для крепления планок, желобов и т. Д.
Стяжки: Стержни, уголки или тросы, используемые в плоскости крыши и стен для передачи нагрузок, таких как ветер, сейсмические нагрузки и толчки крана на фундамент.
Кронштейн: Опора конструкции, выступающая из элемента конструкции.
Примерами являются кронштейны навеса, кронштейны для опор и кронштейны подкрановых путей.
Британская тепловая единица (BTU): Количество тепла, необходимое для повышения температуры одного фунта воды на один градус Фаренгейта.
Здание: Структура, образующая открытое, частично закрытое или закрытое пространство, построенное в результате запланированного процесса объединения материалов, компонентов и подсистем для соответствия определенным условиям использования.
Проход здания: Пространство, определяемое длиной здания и расстоянием между колоннами здания.
Строительный кодекс: Правила, установленные признанным агентством, описывающие расчетные нагрузки, процедуры и детали строительства для конструкций, обычно относящихся к определенной политической юрисдикции (город, округ, штат и т. Д.).
стыковая пластина: Торцевая пластина конструктивного элемента, обычно используемая для упора в аналогичную пластину или другой элемент при образовании соединения.
Иногда называется стыковой пластиной или концевой пластиной с болтовым креплением.
Обводная балка: Система каркаса стен, в которой балки монтируются снаружи колонн.
Секция «C»: Элемент в форме блока «C», образованный из стального листа, который может использоваться по отдельности или вплотную друг к другу.
Навес: Система выступающей крыши, которая поддерживается и ограничивается только одним концом.
Меление: Когда лакокрасочное покрытие на панелях имеет белую порошковую пленку из-за чрезмерного экспонирования.
Облицовка: Наружная металлическая крыша и стеновые панели системы металлических зданий. См. Также «Покрытие».
Зажим: Пластина или уголок, используемые для скрепления двух или более элементов вместе.
Закрывающая полоса: Полоса, сформированная по контуру ребристых панелей и используемая для закрытия отверстий, образованных ребристыми панелями, соединяющими другие компоненты, сделанные из упругого материала или металла.
Дополнительная нагрузка: Вес дополнительных постоянных материалов, требуемых по контракту, кроме строительных систем, таких как спринклеры, механические и электрические системы, перегородки и потолки.
Колонна: Главный элемент, используемый в вертикальном положении на здании для передачи нагрузок от основных кровельных балок, ферм или стропил на фундамент.
Компонент: Деталь, используемая в металлической строительной системе. См. Также «Компоненты и оболочка».
Компоненты и облицовка: Элементы, которые включают фермы, балки, прогоны, стойки, стеновые и кровельные панели, крепеж, колонны торцевых стен и стропила торцевых стен несущих торцевых рам, балки свеса крыши, балки навеса и каменные стены, которые не действуют как стены сдвига.
Скрытое Клип: Удержание вниз зажима, используемого с системой настенной или потолочной панели для подключения панели к несущей конструкции, не подвергая застежки на внешнюю поверхность.
Соединение: Средства крепления одного элемента конструкции к другому.
Покрытие: Наружная металлическая крыша и стеновые панели системы металлических зданий.
Статическая нагрузка: Собственная нагрузка здания — это вес всей постоянной конструкции, такой как пол, кровля, каркас и элементы покрытия.
Дилер: Сторона, которая в рамках своей обычной деятельности покупает металлические строительные системы у производителя с целью перепродажи.
Профессиональный дизайнер: Любой архитектор или инженер.
Диагональные связи: См. «Связи».
Направляющая двери: Угол или канал, используемый для стабилизации или удержания вертикального положения раздвижной или роликовой двери во время ее работы.
Водосточная труба: Труба, используемая для отвода воды из желоба здания.
Дрифт (Снег): Снежное скопление на скачкообразной высоте.
Пробойник: Конический стержень, используемый во время монтажа для выравнивания отверстий в стальных элементах, которые должны быть соединены болтовым соединением.
Карниз: Линия вдоль боковой стены, образованная пересечением плоскостей крыши и стены.
Навес карниза: Система выступающей крыши на боковой стене, выступающий край которой поддерживается зданием.
Высота карниза: Вертикальный размер от чистого пола до верхней части карниза.
Распорка карниза: Элемент конструкции, расположенный на карнизе здания, поддерживающий кровлю и стеновые панели.
End Bay: Пролеты, примыкающие к торцевым стенам здания. Обычно расстояние от торцевой стены до первого внутреннего каркаса измеряется перпендикулярно торцевой стене.
Концевая рама: Рама, расположенная у торцевой стены здания, которая выдерживает нагрузки от части концевой секции.
Концевая стойка: См. «Колонна на торцевой стене».
Торцевая стена: Наружная стена, параллельная основным каркасам здания.
Колонна торцевой стены: Вертикальный элемент, расположенный у торцевой стены здания, поддерживающий фермы. В рамах торцевых стен стоек и балок колонны торцевых стен также поддерживают стропило.
Вылет торцевой стены: См. «Удлинитель прогона».
Инженер / Зарегистрированный архитектор: Инженер или архитектор, ответственный за общий дизайн проекта здания.Инженер производителя не является официальным инженером.
Установка: Сборка на месте сборных металлических компонентов системы зданий для формирования законченной конструкции.
Монтажные распорки: Материалы, используемые монтажниками для стабилизации системы здания во время возведения, также обычно называемые временными распорками.
Монтажные чертежи: Монтажные чертежи кровли и стен (обрамление), которые идентифицируют отдельные компоненты и аксессуары, предоставленные производителем, достаточно подробно, чтобы обеспечить надлежащий монтаж металлической строительной системы.
Монтажник: Группа, которая собирает или возводит Металлическую Строительную Систему.
Деформационный шов: Разрыв или пространство в конструкции, допускающее тепловое расширение и сжатие материалов, используемых в конструкции.
Внешний каркас: Система каркаса стен, в которой балки устанавливаются на внешней стороне колонн.
Производство: Производственный процесс, выполняемый на заводе по переработке сырья в готовые компоненты металлических строительных систем.Основными операциями являются холодная штамповка, резка, штамповка, сварка, очистка и окраска.
Фасад: Архитектурная обработка, частично закрывающая стену, обычно скрывающая карниз и / или грани здания.
Выцветание: Относится к тому, что окраска панелей становится менее яркой.
Фасция: Декоративная рамка или панель, выступающая с лицевой стороны стены.
Поле: Строительная площадка, строительная площадка или общая маркетинговая область.
Наполнитель: См. «Закрывающая полоса».
Фиксированный зажим: Прижимной зажим для фальцевых крыш, который не позволяет панели крыши перемещаться независимо от подконструкции крыши.
Фиксированное основание: Основание колонны, предназначенное для сопротивления вращению, а также горизонтальному или вертикальному движению.
Фланец: Выступающая кромка конструктивного элемента (например, верхняя и нижняя горизонтальные выступы двутавровой балки).
Стяжка фланца: Элемент, используемый для обеспечения боковой поддержки фланца конструктивного элемента.
Оклад: Металл, используемый для «обрезки» или закрытия стыка двух плоскостей материала.
Плавающий зажим: Прижимной зажим для фальцевых крыш, который позволяет панели крыши перемещаться по горизонтали независимо от подконструкции крыши. Также известен как «скользящий зажим» или «скользящий зажим».
Промежуточные балки: Система стенового каркаса, в которой внешний фланец балок и колонн находится на одном уровне.
Опора: Подушка или мат, обычно бетонный, расположенный под колонной, стеной или другим конструктивным элементом, который используется для распределения нагрузок от этого элемента на поддерживающий грунт.
Фундамент: Подконструкция, поддерживающая здание или другую конструкцию.
Проем в раме: Элементы рамы и планка, окружающие проем.
Планы обрамления: См. «Монтажные чертежи».
Фронтон: Треугольная часть торцевой стены от уровня карниза до конька крыши.
Фронтальный свес: См. «Удлинитель прогона».
Двускатная крыша: Крыша, состоящая из двух наклонных плоскостей крыши, которые образуют двускатную крышу на каждом конце.
Оцинкованный: Сталь с цинковым покрытием для защиты от коррозии.
Балка: Основной горизонтальный или почти горизонтальный элемент конструкции, который поддерживает вертикальные нагрузки. Он может состоять из нескольких частей.
Балка: Горизонтальный структурный элемент, который прикрепляется к колоннам боковой или торцевой стены для поддержки обшивки.
Оценка: Термин, используемый для обозначения уровня земли вокруг здания.
Балка класса: Бетонная балка по периметру здания.
Снеговая нагрузка на землю: Вероятный вес снега на земле в течение указанного интервала повторяемости, исключая заносы или скользящий снег.
Раствор: Смесь цемента, песка и воды, используемая для заполнения трещин и полостей. Иногда используется под опорными плитами или выравнивающими плитами для получения однородных опорных поверхностей.
Желоб: Легкий металлический элемент у карниза, долины или парапета, предназначенный для отвода воды с крыши к водосточным водостокам или водостокам.
Штифт: V-образная арматурная сталь, используемая для передачи усилия сдвига анкерного болта на массу бетонного пола.
Haunch: Углубленная часть колонны или стропила, предназначенная для восприятия более высоких изгибающих моментов в таких точках. (Обычно возникает на пересечении колонны и стропила.)
Заголовок: Горизонтальный элемент рамы, расположенный в верхней части проема в раме.
Высокопрочные болты: Любой болт из стали, имеющий предел прочности на растяжение более 100 000 фунтов на квадратный дюйм.
Высокопрочная сталь: Конструкционная сталь, имеющая предел текучести, превышающий 36 000 фунтов на квадратный дюйм.
Hip: Линия, образованная на пересечении двух смежных наклонных плоскостей крыши.
Вальмовая крыша: Крыша, образованная наклонными плоскостями со всех четырех сторон.
Двутавровая балка: См. S-образную форму.
Ударный гаечный ключ: Электроинструмент, используемый для затягивания гаек или болтов.
Изоляция: Любой материал, используемый в строительстве для уменьшения теплопередачи.
Косяк: Вертикальные элементы обрамления, расположенные по бокам проема.
Приспособление: Устройство, используемое для удержания кусков материала в определенном положении во время изготовления.
Балка: Световой луч для поддержки пола или крыши.
Отвод (колено) (отвод): Удлинитель, прикрепленный к нижней части водосточной трубы, для отвода воды от стены.
Колено: Область соединения колонны и стропила несущего каркаса, такого как жесткий каркас.
Коленная скоба: Диагональный элемент на пересечении колонны и стропила, предназначенный для противодействия горизонтальным нагрузкам.
Lean-To: Конструкция, имеющая только один уклон и зависящая от другой конструкции для частичной поддержки.
Длина: Размер здания, измеренный перпендикулярно основному каркасу снаружи и за пределы балок торцевых стен.
Светопропускающая панель: Панель, пропускающая свет.
Liner Panel: Металлическая панель, прикрепленная к внутреннему фланцу балок или внутри стеновой панели.
Динамическая нагрузка: Нагрузки, которые создаются (1) во время технического обслуживания рабочим, оборудованием и материалами, и (2) в течение срока службы конструкции подвижными объектами и не включают ветровые, снеговые, сейсмические или статические нагрузки. См. Также «Действующие нагрузки на крышу или пол».
Жалюзи: Отверстие с фиксированными или подвижными наклонными ребрами, обеспечивающими поток воздуха.
Основная рама: Комплект стропил и колонн, которые поддерживают второстепенные элементы каркаса и передают нагрузки непосредственно на фундамент.
Производитель: Сторона, которая проектирует и производит Металлическую Строительную Систему.
Инженер производителя: Инженер, нанятый производителем, который отвечает за конструктивное проектирование
Мастика: См. «Герметик»
Металлическая строительная система: Полный интегрированный набор взаимозависимых компонентов и узлов, которые образуют здание, включая первичный и вторичный каркас, покрытие и аксессуары, которые производятся для проверки на месте перед сборкой или монтажом
Антресоль: Промежуточный уровень между полом и потолком, занимающий часть площади пола.
Момент: Тенденция силы вызывать вращение вокруг точки или оси.
Моментное соединение: Соединение, предназначенное для передачи момента, а также осевых и поперечных сил между соединительными элементами.
Монолитное строительство: Метод размещения бетонной балки и плиты перекрытия вместе для формирования фундамента здания без формирования и размещения каждой из них по отдельности.
Многоквартирное здание: Здания, состоящие из более чем одного фронтона по ширине здания.
Многопролетное здание: Здания, состоящие из более чем одного пролета по ширине здания. Примеры — многоскатные здания и односкатные здания с внутренними колоннами.
Oil Canning: Волнистость, которая может возникать на плоских участках тонких формованных металлических изделий. Эта неотъемлемая характеристика обычно не влияет на структурную целостность; поэтому консервирование масел — это эстетический вопрос. Масляное консервирование не является поводом для брака материала.
Стальная балка с открытыми стенками: Легкая ферма.
Документы для заказа: Документы, которые обычно требуются производителем при оформлении и обработке заказа.
Подъемная дверь: См. «Секционные подъёмные двери».
Панели: См. «Облицовка».
Паз в панели: Паз или блок, образованный вдоль внешнего края плиты перекрытия для поддержки стеновых панелей и закрытия их нижнего края.
Парапет: Та часть вертикальной стены здания, которая выступает над линией крыши.
Пик: Самая верхняя точка фронтона.
Знак пика: Знак, прикрепленный к пику здания у торцевой стены, с указанием производителя здания.
Двери для персонала: Двери, используемые персоналом для входа и выхода из здания.
Пункт захвата: Ременная часть пучка панелей, где этот узел должен быть поднят.
Марка объекта: Номер, присвоенный каждой отдельной части здания для идентификации возведения. Также называется номером марки и номером детали.
Пирс: Бетонная конструкция, предназначенная для передачи вертикальной нагрузки от основания колонны на основание.
Шаг: См. «Уклон крыши».
Рама портала: Жесткая рама, сконструированная таким образом, что обеспечивает жесткость и устойчивость в своей плоскости. Обычно он используется для противодействия продольным нагрузкам, когда другие методы крепления не разрешены.
Сообщение: См. «Колонку».
Стойка и балка: Конструктивная система, состоящая из ряда балок стропил, поддерживаемых колоннами. Часто используется как торцевой каркас здания.
Первичная рамка: См. «Основная рамка».
Public Assembly: Здание или место, где 300 или более человек могут собираться в одном месте.
Прогон: Горизонтальный конструктивный элемент, который поддерживает кровельное покрытие и несет нагрузки на основные элементы каркаса.
Надстройка прогона: Выступ крыши за плоскость торцевой стены.
Стропила: Основная балка, поддерживающая кровельную систему.
Грабли: Пересечение плоскости крыши и плоскости торцевой стены.
Угол наклона: Угол, прикрепленный к прогонам на граблях, для крепления панелей торцевых стен.
Накладка граблей: Накладка, предназначенная для закрытия проема между панелями крыши и торцевых стен.
Модернизация: Установка новой металлической кровли или стеновых систем поверх изношенных крыш и стен.
Ребро: Продольный приподнятый профиль панели, обеспечивающий большую часть прочности панели на изгиб.
Ребристая панель: Панель, которая имеет ребра с наклонными сторонами и образует пустоту трапециевидной формы в боковом нахлесте.
Конек: Горизонтальная линия, образованная противоположными наклонными сторонами крыши, проходящая параллельно длине здания.
Коньковая планка: Переход кровельных материалов по коньку кровли; иногда называется гребневым валиком или гребневым напылением.
Жесткое соединение: См. «Моментное соединение».
Жесткая рама: Конструктивная рама, состоящая из элементов, соединенных вместе с помощью моментных соединений, чтобы сделать раму устойчивой по отношению к расчетным нагрузкам, без необходимости использования распорок в ее плоскости.
Roll-Up Door: Дверь, которая открывается вертикальным движением и собирается в рулон, подвешенный на некотором расстоянии над полом.
Покрытие крыши: Открытая внешняя поверхность крыши, состоящая из металлических панелей.
Динамическая нагрузка на крышу: Нагрузки, которые создаются (1) во время технического обслуживания рабочими, оборудованием и материалами и (2) в течение срока службы конструкции подвижными объектами, которые не включают ветровые, снеговые, сейсмические или статические нагрузки.
Свес крыши: Надстройка крыши за торцевую или боковую стену здания.
Уклон крыши: Тангенс угла, который поверхность крыши образует с горизонталью, обычно выражается в единицах вертикального подъема до 12 единиц горизонтального пробега.
Снеговая нагрузка на крышу: Нагрузка, вызванная весом снега на крыше конструкции.
S-образная форма: Горячекатаная балка с узкими коническими полками.
Сэндвич-панель: Панель, используемая в качестве покрытия, состоящая из изоляционного основного материала с внутренней и внешней металлической оболочкой.
Винтовая кровельная система: Винтовая кровельная система — это система, в которой кровельные панели прикрепляются непосредственно к основанию крыши с помощью крепежа, который проникает через листы крыши в основание.
Герметик: Любой материал, который используется для герметизации трещин, стыков или нахлестов.
Вторичный каркас: Элементы, несущие нагрузки с поверхности здания на основной каркас. Например обрешетки и подпоясанные.
Закаточная машина: Механическое устройство, используемое для закрытия и герметизации боковых швов панелей крыши со стоячим фальцем.
Секционные подъёмные ворота: Двери, построенные в виде горизонтально навесных секций. Они оснащены пружинами, гусеницами, противовесами и другим оборудованием, которое перекатывает секции в верхнее положение вне проема.
Сейсмическая нагрузка: Боковая нагрузка, действующая в любом направлении на конструктивную систему из-за землетрясения.
Самосверлящий винт: Крепеж, совмещающий в себе функции сверления и нарезания резьбы.
Самонарезающий винт: Крепеж, который самонарезает резьбу в предварительно просверленном отверстии.
Продавец: Сторона, продающая Металлическую Строительную Систему с или без ее монтажа или других полевых работ.
Отгрузочный лист: См. «Спецификацию материалов».
Shop Primer Paint: Первый слой грунтовочной краски, нанесенной в мастерской. Временное покрытие, предназначенное для защиты стали во время транспортировки и монтажа, пока не будут установлены внешние и внутренние покрытия здания. Это покрытие может служить, а может и не служить подходящей грунтовкой для других отделочных красок.
Боковое крепление внахлест: Крепление, используемое для соединения панелей выше их длины.
Боковая стена: Наружная стена, перпендикулярная рамам строительной системы.
Вылет боковой стенки: См. «Навес карниза».
Порог: Нижний горизонтальный элемент обрамления стенного проема, например окна или жалюзи.
Простой пролет: Термин, используемый при проектировании конструкций для расчета состояния опоры балки в двух точках, которое не оказывает сопротивления вращению на опорах.
Односкатная: наклонная крыша в одной плоскости. Уклон от одной боковой стенки к противоположной.
Раздвижная дверь: Одностворчатая или двухстворчатая дверь, открывающаяся в горизонтальном направлении с помощью надвижной тележки.
Скользящий зажим: Прижимной зажим для фальцевых крыш, который позволяет панели крыши термически расширяться независимо от подконструкции крыши.
Уклон: См. «Уклон крыши».
Снежный занос: См. «Снежный занос».
Снеговая нагрузка: См. «Снеговая нагрузка на крышу».
Софит: Материал, закрывающий нижнюю сторону свеса.
Пролет: Расстояние между двумя опорами.
Спецификация (система металлических конструкций): Изложение набора требований к системе металлических зданий, описывающих условия нагрузки, методы проектирования, материалы и отделку.
Соединение: Соединение в элементе конструкции.
Распорка: Удлиненная балка с прикрепленными крюками и / или цепями, используемая от крана для подъема длинных секций панелей или конструктивных элементов, таких как стропила.
Гаечный ключ: Инструмент, используемый монтажниками для выравнивания отверстий и выполнения болтовых соединений; гаечный ключ с конической ручкой.
Площадь: Термин, используемый для площади 100 футов.
Постоянный шов: Боковые стыки панелей крыши, расположенные в вертикальном положении над линией крыши.
Система крыши со стоячим фальцем: Система крыши, в которой боковые перехлесты между панелями крыши расположены вертикально над линией крыши. Система кровельных панелей крепится к основанию крыши с помощью скрытых прижимных зажимов, прикрепленных винтами к основанию, за исключением того, что сквозные крепежи могут использоваться в ограниченных местах, например, на концах панелей и в местах прохождения через крышу.
Ребро жесткости: Элемент, используемый для усиления пластины против бокового или местного коробления.
Кромка ребра жесткости: Короткое удлинение материала под углом к фланцу элементов конструкции, изготовленных методом холодной штамповки, которое увеличивает прочность элемента.
Винт стежка: A скрепляет панели между собой в боковом нахлесте.
Стержень: Вертикальный стеновой элемент, к которому может быть прикреплено внешнее или внутреннее покрытие или дополнительный материал.Может быть несущим или ненесущим.
Конические элементы: Составной пластинчатый элемент, состоящий из фланцев, приваренных к стенке переменной глубины.
Прочность на растяжение: Продольное растягивающее напряжение, которое материал может выдержать без разрыва.
Тепловой блок: Прокладка из материала с низкой теплопроводностью, которая устанавливается между прогонами и изоляцией крыши для предотвращения потерь энергии.
Теплопроводность (C-фактор): Скорость теплового потока через единичные площади тела, вызванного единичной разницей температур между поверхностями тела.Единицы измерения — БТЕ / (час x 2 фута x градус F) [британская система мер] или единицы / (м 2 x градус C) [система СИ]. См. «Термическое сопротивление».
Теплопроводность (К-фактор): Скорость теплового потока через единицу толщины плоской плиты из однородного материала в перпендикулярном направлении к поверхностям плиты, вызванная единичным температурным градиентом. Единицами для K являются (БТЕ x дюйм) / (час x фут 2 x градус F) или BTU / (час x фут x градус F) [британская система мер] и ватты / (м x градус C) [система СИ].См. «Термическое сопротивление».
Тепловое сопротивление (значение R): В установившихся условиях средняя разница температур между двумя заданными поверхностями материала или конструкции, которая вызывает тепловой поток через единицу площади. Примечание. Тепловое сопротивление и теплопроводность взаимны. Чтобы получить коэффициент U, общий коэффициент теплопередачи. Сначала необходимо оценить значение R для материалов и / или комбинаций материалов. Тогда U-фактор является обратной величиной этих индивидуальных R-значений.
Термическое сопротивление: В установившихся условиях разница температур между параллельными поверхностями плиты (достаточно большая, чтобы не было бокового теплового потока) единичной толщины, которая вызывает единичный тепловой поток через единицу площади. Примечание: удельное тепловое сопротивление и теплопроводность являются обратными величинами. Термическое сопротивление — это коэффициент сопротивления материала единице толщины.
Коэффициент теплопередачи (коэффициент U): Скорость теплового потока на единицу в установившихся условиях от текучей среды на теплой стороне барьера до текучей среды на холодной стороне на единицу разницы температур между двумя текучими средами.Чтобы получить, сначала оцените R-значение, а затем вычислите его обратную величину.
Система крыши со сквозным креплением: Система крыши, в которой панели крыши прикрепляются непосредственно к основанию крыши с помощью крепежных элементов, которые проникают через листы крыши в основание.
Тонна: 2000 фунтов.
Полупрозрачные панели: См. «Светопропускающие панели».
Поперечный: Направление параллельно основным шпангоутам.
Отделка: Легкий металл, используемый в отделке здания, особенно вокруг проемов и на пересечении поверхностей. Иногда это называется миганием.
Ферма: Конструкция, состоящая из трех или более элементов, каждый из которых предназначен для восприятия силы растяжения или сжатия. Вся конструкция тогда действует как балка.
Подъем: Ветровая нагрузка на здание, которая вызывает нагрузку в восходящем направлении.
Желоб долины: Материал большой толщины, используемый для зданий с остекленными стенами или между зданиями.
Пароизоляция: Материал, используемый для замедления потока пара или влаги с целью предотвращения образования конденсата на поверхности.
Wainscot: Материал стены, используемый в нижней части стены, который отличается от материала остальной части стены.
Входная дверь: См. «Дверь для персонала».
Настенное покрытие: Наружная поверхность стены, состоящая из панелей.
Web: Та часть конструктивного элемента между фланцами.
Элемент жесткости стенки: См. «Элемент жесткости».
Ширина: Размер здания измеряется параллельно основному каркасу снаружи и за пределы балок боковин.
Наклон ветра: См. «Рама портала».
Ветровая колонна: Вертикальный элемент, предназначенный для выдерживания горизонтальных ветровых нагрузок, обычно в торцевой стене.
X-распорка: Система распорки с элементами, расположенными по диагонали в обоих направлениях, образуя «X».См. «Укрепление».
«Z» сечение: Элемент, холодно формованный из стального листа приблизительно по форме «Z».
Цинк-алюминий с покрытием: Сталь, покрытая сплавом цинка и алюминия для обеспечения коррозионной стойкости.
Гибридная металлическая стропильная система с открытыми стенками
Nucor Building Systems (NBS), ведущий производитель металлических строительных систем по индивидуальному заказу, объявила о расширении своей линейки продуктов каркасных систем, включив в нее Nucor TrussFrame, гибридные стропильные конструкции из металлических конструкций. система.
Nucor TrussFrame сочетает в себе стабильность жесткой каркасной системы с удобством и архитектурной эстетикой открытых ферм, создавая систему, которая обеспечивает максимальную гибкость конструкции с беспрепятственным внутренним пространством без колонн, превышающим 250 футов.
«NBS рада предоставить качественное открытое веб-решение, которое принесет большую пользу нашим строителям и клиентам, которых они обслуживают», — сказал Джефф Кармин, президент Nucor Building Systems. «TrussFrame — это уникальный стропильный продукт с открытыми стенками, обеспечивающий просторный интерьер, который позволит нашим строителям расширить свои возможности для лучшего обслуживания новых рынков.Это превосходный вариант каркаса, который чрезвычайно эффективен и экономичен и решит многочисленные строительные проблемы ».
В отличие от систем каркаса из сплошного полотна, TrussFrame позволяет встраивать системы отопления, вентиляции и кондиционирования, электропроводку и спринклерные системы в открытые фермы. Эта функция может уменьшить требуемую высоту здания и повысить общую эффективность. Доступная как в двускатном, так и в односкатном каркасе Clearspan, система совместима со всеми крышными системами Nucor. TrussFrame хорошо подходит для целого ряда конечных применений в строительстве, включая переработку и отходы, розничную торговлю, производственные предприятия, места отдыха, ангары для самолетов, склады, арены и стадионы.
