Механизм сдвижной двери: инструкция по изготовлению и монтажу
инструкция по изготовлению и монтажу
Каждому, кто задается целью собрать раздвижные двери своими руками, потребуется изучить технологию их изготовления. Такая конструкция позволит сделать интерьер разнообразнее и продумать варианты экономного использования пространства.
Плюсы и минусы раздвижных систем
Эргономично обустроить интерьер помещения с помощью раздвижных дверей не так сложно, как может показаться. В процессе выполнения работ нужны соответствующие знания об особенностях этой конструкции. Она должна не только делить пространство, но и визуально сохранять целостность помещения.
Перед монтажом конструкции необходимо определиться с его сильными и слабыми сторонами. Это поможет сделать окончательно выбор, делать установку или нет. Если обратить внимание на преимущества двери, то она должна выполнять следующие функции:
- экономить пространство комнаты;
- открываться при сквозняках, что отличает ее от изделий на петлях;
- сохранять простоту и легкость открывания створок;
- обеспечивать чистоту роликового профиля;
- давать возможность автоматизировать действие створок;
- вместо порогов использовать нижние направляющие, встроенные в пол.
Среди минусов раздвижной конструкции можно выделить:
- низкий уровень звуко- и теплоизоляции;
- высокая цена дверной фурнитуры;
- отсутствие возможности установить рядом с изделием крупную мебель либо предметы бытовой техники.
К торцу полотна приклеиваются уплотнители. Установку раздвижной стеклянной конструкции можно осуществлять на лоджии, балконе, в загородном доме, стены которого имеют достаточную длину. Приняв решение об установке, не следует забывать о некоторых ограничениях по бюджету.
Разновидности раздвижных устройств
В целом система включает следующие элементы:
- роликовый механизм;
- верхние и нижние направляющие;
- полотно створок.
После крепления механизма к полотну следует проверить, чтобы ролики могли продвигаться по направляющим. Механизм приводится в движение с помощью декоративных панелей, фурнитуры. В набор включаются наличники с доборами.
Выпускаются изделия следующих видов:
- «гармошка»;
- двери-купе;
- каскадные двери;
- радиусные изделия.
Раздвижные системы требуют применения специальной фурнитуры. Перед тем как сделать раздвижную дверь своими руками, потребуется приобрести подходящие замки и ручки. Они должны отличаться от стандартных элементов, монтируемых на распашные створки.
Если ручки конструкции утоплены в полотне, это позволяет беспрепятственно сдвигать отъезжающее в сторону полотно. Затем оно должно возвращаться в отведенную для него нишу. Замки конструкции тоже отличаются от запоров обычных полотен, поскольку действие механизма основано на вертикальном защелкивании.
Приобретая изделие с роликовым механизмом, следует проверить наличие фурнитуры в комплекте к полотну. При необходимости установки ручки с замком своими руками, следует подбирать их очень внимательно. Возможно, потребуется проконсультироваться со специалистом, а также выполнить поиск нужных элементов по каталогу.
Роликовый механизм системы
Название «раздвижные двери» определяется способом их открывания, обеспечиваемого движением роликов по направляющим.
Подбирать эти элементы следует, ориентируясь на следующие параметры:
- вид раздвижного изделия;
- количество створок;
- тип материала полотна.
Поскольку вес разных систем отличается, то это создает определенную степень нагрузки. Поэтому выбор роликовой системы для одностворчатого типа раздвижных дверей должен ограничиваться легким механизмом.
Устанавливая нужный вид двери раздвижного типа (каскадные, гармошка, купе) важно учесть то, в каком количестве используется роликовый механизм. При монтаже изделия каскадного типа требуется установить по 2 роликовых механизма на каждое отдельное полотно. При этом осуществляется установка направляющих, имеющих 2 желоба. Важно учесть, что создание дверей-купе, включая каскадные, требует наличия 1 желоба в направляющих для всех полотен в отдельности.
Прочность створок определяет роликовый механизм для раздвижных дверей и направляющей. Если речь идет о стеклянной конструкции, то может потребоваться осуществить установку 2 направляющих на проем: вверху и внизу.
Только это обеспечит надежность и устойчивость двери, имеющей большую массу полотна.
Способы установки раздвижных систем
Раздвижные системы подходят как для небольших комнат, так и для помещений с большой площадью. Они позволяют зонировать пространство, сохраняя его целостность. При закрытых створках оно превращается в 2 комнаты, а при открытых — остается целостным.
Другой способ использования систем — это устройство раздвижных дверей между лоджией и жилой комнатой, террасой и балконом коттеджа или загородного дома. При этом можно воспользоваться раздвижными дверями из стекла, пропускающими много света.
Наиболее дорогими являются сложные конструкции радиусных дверей. Зачастую они устанавливаются в душевые кабинки либо помещения, имеющие закругленные формы. Эти конструкции на криволинейных направляющих имеют оригинальный вид.
Разные виды раздвижных дверей немного отличаются между собой, но правила их монтажа остаются общими. До установки потребуется учесть следующие нюансы:
- Ровность дверного проема, чтобы не пришлось брать полотно с запасом.
- Высокая несущая способность сторон проема и стены над ним.
Перед установкой необходимо полностью подготовить проем: окрасить, оклеить обоями или оформить декоративными панелями. Поскольку раздвижная система имеет свои недостатки, то навесные двери лучше не монтировать между ванной, туалетом, кухней или гостиной. Развитие технологий связано с появлением новых возможностей, поэтому горизонты использования в будущем должны расширяться.
Комплект фурнитуры
Поскольку раздвижные системы обладают уникальным строением, то и фурнитура к ним должна быть соответствующей. Замки для раздвижных дверей напоминают ригель, сделанный в виде крючка. При повороте ключа в замке ригель должен выдвигаться. В комплект входят ручки, изготовленные в виде «раковин». Они должны оформлять углубление в дверном полотне.
Основное отличие ручек заключается в том, что они скрыты в полотне. Это предусматривается для того, чтобы двери отъезжали в сторону без проблем. Если сравнивать замки раздвижных конструкций со стандартными элементами, то их основное отличие состоит в вертикальном защелкивании.
Выбирать специальную фурнитуру приходится в тех случаях, когда она не входит в единый комплект. Выбор должен быть тщательным, поскольку фурнитура для дверей является уникальной для каждого типа конструкции. Для качественного монтажа замков и ручек лучше всего обратиться к специалисту.
Если обратить внимание на дополнительную фурнитуру, то сюда можно включить крепления разного типа, укомплектованные с дверным полотном. Сделать установку всех элементов поможет пошаговая инструкция по монтажу дверей. Наличие щеточного уплотнителя в комплекте позволяет обеспечить защиту и экранирование.
Стеклянные раздвижные двери
Выбрав вид раздвижного механизма, можно приобретать комплект, а затем начинать монтаж системы. Чтобы установить дверь на роликах своими руками, сначала можно ознакомиться с особенностями устройства наиболее распространенной раздвижной одностворчатой системы.
Описание техники выполнения работ должно включать и другие основные моменты, характерные для остальных типов таких конструкций.
Монтаж стеклянной раздвижной системы представляет собой оригинальное решение для обустройства интерьера или его зонирования. В качестве окантовки применяется алюминий. Стекла могут быть матовыми, прозрачными, цветными. Этот вариант является достаточно дорогим, но потраченные средства того стоят.
Приобретать дорогостоящие конструкции не следует, если квартира небольших размеров. Установка массивной стеклянной двери для такого помещения не будет правильным решением. При покупке важно учитывать качество конструкции, его комплектующих элементов в наборе, включая механизмы и фурнитуру.
Перед тем как самому сделать раздвижные двери из стекла, потребуется учесть отличия в способе фиксации этой конструкции. Набор крепежа состоит из 2 металлических лап, необходимых для зажима стекла. В результате оно оказывается стянуто лапами с помощью винтов.
Поскольку дверные стекла имеют большую массу, то их лучше всего устанавливать при наличии 2 направляющих:
- В полу.
- Над дверным проемом.
После монтажа роликов полотно можно ставить на место. Для выполнения этого этапа работы лучше пригласить напарника. Он поможет удерживать изделие во время закручивания болтов. Роликовый механизм должен быть спрятан за декоративной планкой, укрепленной сверху. В процессе выполнения работ важно следить за тем, чтобы полотно располагалось строго по горизонтали.
Более трудоемкой задачей является установка раздвижных дверей со стеклянными полотнами. При этом необходимо изготовить перегородку из ГКЛ, куда должна заезжать дверь. Если производить установку полотен с направляющей в полу, можно выдолбить специальную канавку перфоратором.
Фурнитура для стеклянных раздвижных дверей
Монтаж раздвижных дверей завершается установкой дверной фурнитуры. Существует 2 способа ее укрепления:
- Направляющие фиксируются снизу — на полу, а также сверху — на потолке или каркасе из дерева.
- Дверное стеклянное полотно подвешивается сверху на направляющие.
Последний способ недорогой, но он является менее надежным. Наличие верхних роликов на дверной фурнитуре снижает качество всей конструкции. Если приобретать фурнитуру особого качества, то она обходится дороже, чем обычная.
Стекло конструкции бывает не только прозрачным, но и разноцветным. Прозрачные стекла, пропускающие лучи, представляют собой дополнительный световой источник. Толщина стекла может составлять 8 мм и более. Это увеличивает прочность и надежность.
Поскольку стекло не является хлипким, то разбить его нельзя. Это свидетельствует о безопасности изделия, о него нельзя пораниться. Стекла-створки при открывании должны разъезжаться в стороны по каждой из направляющих, а не поворачиваться, как распашные двери.
Оформление интерьера стеклянными дверями может быть выполнено в разных стилях. Элегантная конструкция является оригинальной дизайнерской идеей и подходит для квартир свободной планировки.
Стеклянные конструкции позволяют эффективно разделять помещение на отдельные зоны. При этом вся жилая площадь сохраняется, что и отличает такие изделия от распашных дверей. Стеклянные полотна являются идеальными для ванной комнаты или кухни, так как они позволяют герметично закрывать их. Это достигается в том случае, если фурнитура для раздвижных дверей имеет высокое качество.
Механизм для раздвижной двери: как выбрать систему скольжения
ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
Раздвижные системы сегодня пользуются большой популярностью. Такая дверь не занимает много места, бесшумно перемещается, не хлопает, удобна в эксплуатации. Чтобы раздвижная система радовала хозяев своей бесперебойной и долговечной работой, необходимо выбрать для нее качественный механизм и правильно его установить. Какие существуют варианты конструкции? Какой лучше подобрать механизм для раздвижной двери? Всю информацию можно найти в данной статье.
На сегодняшний день раздвижные двери пользуются большой популярностью
Причины популярности системы раздвижных дверей
На смену традиционной распашной двери пришла раздвижная система, которая пользуется большой популярностью, что связано с целым рядом ее отличительных черт. Раздвижная дверь позволяет значительно экономить свободное пространство. Створки не распахиваются в разные стороны, а перемещаются в одной плоскости, параллельно стене. Соответственно, для открывания дверей не нужно свободное место. Это особенно ценно в малогабаритных помещениях. Для полотна достаточно организовать узкое пространство вдоль стены. Поэтому в данной зоне не должна быть установлена мебель или элементы декора.
Раздвижные системы позволяют экономить пространство, поэтому подходят для помещений с любой площадью
Установка раздвижной двери не является трудоемким и сложным мероприятием, чего нельзя сказать о монтаже распашной двери. Дверной проем остается без изменения. При установке двери не нарушается целостность стен.
Раздвижная система характеризуется надежностью и долговечным сроком службы. Это связано с тем, что при скольжении створка испытывает намного меньшую нагрузку и не поддается ударам при интенсивной эксплуатации, как распашная. Срок службы изделия продлевается не менее чем на 15%. Однако, чтобы получить долговечную конструкцию, важно выбрать качественный механизм для раздвижных межкомнатных дверей.
Плавное перемещение дверных полотен исключает вероятность прихлопывания пальцев рук детей и хвостов животных. Наличие специальных фиксаторов на направляющих для дверей позволяет оставить ее в нужном положении, исключив захлопывание в неподходящий момент.
Главное требование при установке раздвижной системы для ее нормального функционирования заключается в том, что стена, вдоль которой будет перемещаться створка, должна быть ровной. Это правило относится к двухполозной системе. Для однополозной конструкции, у которой направляющая крепится к потолку, данное условие соблюдать необязательно.
Раздвижная система может крепиться к стене или потолку. Второй вариант целесообразно использовать при организации перегородки с помощью такой двери.
Полезный совет! Раздвижная система является хорошим решением для зонирования пространства.
Раздвижные двери смотрятся красиво и уместно в разнообразных интерьерах
Главным недостатком раздвижной системы является низкая степень звуко- и теплоизоляции в сравнении с распашной дверью. Цена такого варианта несколько превышает стоимость традиционных дверей. Это связано со сложностью рельсового механизма.

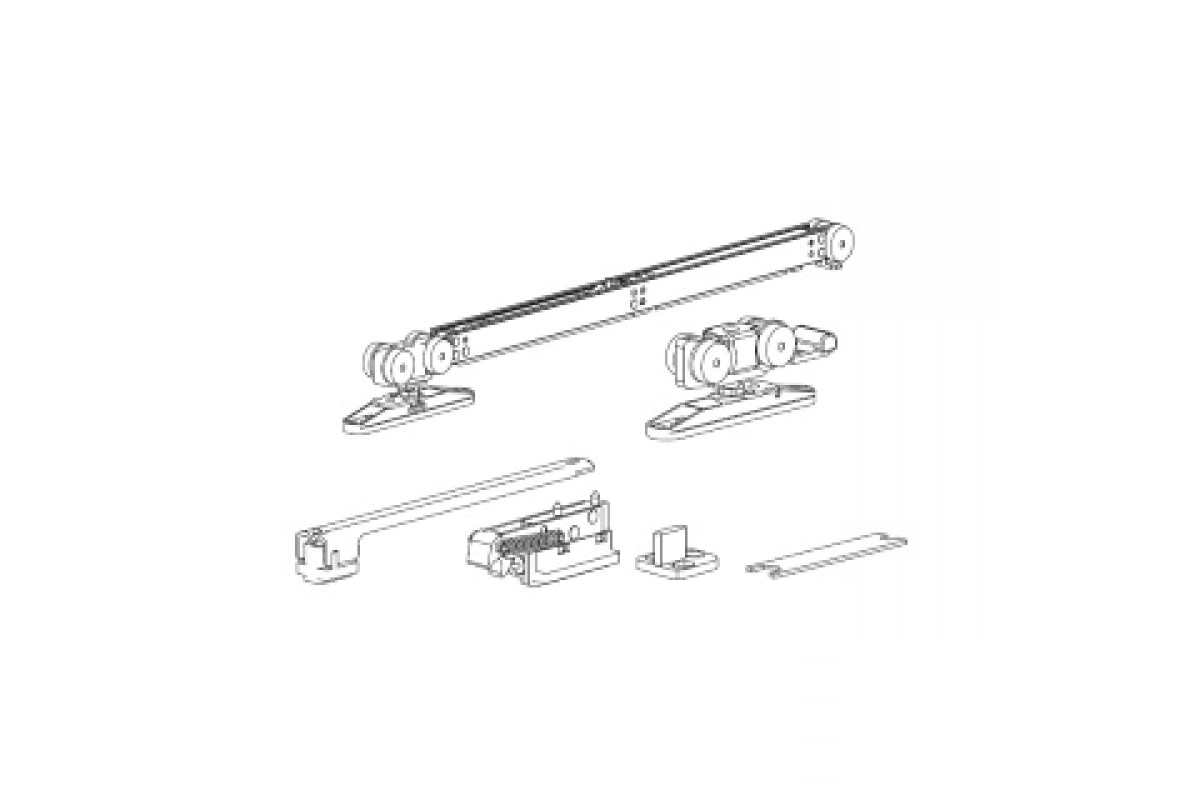

Механизм для раздвижной двери: составные части комплекта
Механизмы для раздвижных дверей представлены в широком видовом многообразии и отличаются преимущественно спецификой перемещения створок. Поэтому в состав устройства входят одни и те же элементы, которые могут различаться конструктивным исполнением и качеством изготовления.
В состав комплекта для раздвижных дверей входит дверное полотно, которое может состоять из одной или нескольких створок, верхняя и/или нижняя направляющие, ролики для перемещения створок.
В качестве направляющих используются профили, которые могут отличаться между собой наличием дорожек. Это зависит от того, как перемещаются створки: с перехлестом или впритык. При выборе профилей для раздвижных дверей следует уделять пристальное внимание материалу изготовления. Они могут быть выполнены из стали или алюминия.
Роликовые опоры для раздвижных систем отличаются разной модификацией
Важно! Не следует выбирать алюминиевые направляющие для массивных дверных полотен, поскольку они могут со временем деформироваться, что ухудшит удобство эксплуатации раздвижной системы.
Роликовые опоры также могут быть выполнены в разных модификациях, что определяется количеством колес и вариантом системы скольжения. На одной опоре могут располагаться два или четыре колеса. Это определяется весом дверного полотна. Если оно имеет массу до 80 кг, достаточно будет механизма с двумя опорами. Для массивной двери понадобится не менее четырех.
Колеса также могут располагаться симметрично и асимметрично, с некоторым смещением.
Система для раздвижных дверей дополнительно может быть укомплектована стопорными элементами, которые выполняют важную функцию. Такие ограничители движения, в случае близкого расположения перпендикулярной поверхности, предотвращают жесткий удар дверного полотна о стену, а также исключают вылет ролика из профильной направляющей.
Стопорные элементы предупреждают самопроизвольное перемещение полотна. С помощью таких ограничителей его можно зафиксировать в определенном положении. Для повышения удобств эксплуатации и улучшения эстетической составляющей в состав механизма для раздвижных систем могут входить доводчики, тросики, зацепы, мини-электродвигатели, декоративные планки, за которыми можно спрятать передвижной механизм. Раздвижная система может быть оснащена порогом или быть без него.
Стопорные элементы являются обязательной деталью механизма
Виды механизмов раздвижных дверей по способу скольжения
Система скольжения раздвижной двери может быть представлена конструкцией открытого или закрытого типа.
Первый вариант имеет простую модификацию. В состав раздвижного механизма входят направляющие и роликовые опорные элементы. Количество профилей зависит от конструкции двери, устойчивости в проеме, специфики ее эксплуатации и прочих факторов. Конструкция открытого типа легка в монтаже. Она может быть установлена в любом дверном проеме, невзирая на материал изготовления для стен, ее структуру.
Важно! Открытый вариант используется при обустройстве перегородки с помощью раздвижной системы.

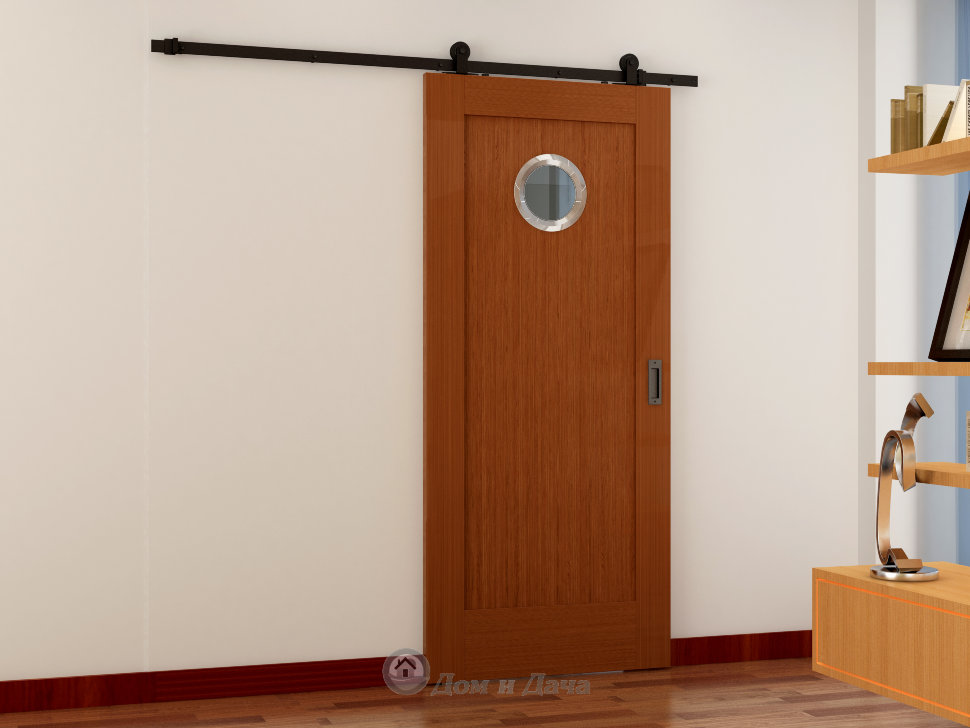

Разновидностью открытой системы является амбарный механизм для раздвижной двери, который состоит из направляющей, роликов, специальных креплений для двери и дверного полотна. Такую конструкцию используют для просторных проходов. Механизм выполняется из стали, характеризуется плавностью и бесшумностью хода, чему способствуют надежные подшипники. Устройство дополняется специальным доводчиком.
Механизм дверей по типу скольжения бывает открытого и закрытого типа
Полезный совет! Амбарная система является идеальным механизмом для раздвижных ворот.
Характеристика системы для раздвижных дверей закрытого типа
Намного реже монтируется система раздвижных дверей закрытого типа. В этом случае дверное полотно скрывается в стене частично или полностью. Такой вариант можно использовать в случае организации межкомнатной перегородки каркасного типа. Она внутри остается полой, куда беспрепятственно может перемещаться дверь, скрываясь в ее теле.
При установке раздвижной системы закрытого типа возле обычной стеновой поверхности конструкция дополнительно укомплектовывается кассетой, которая монтируется к стене, образуя нишу для двери. Она изготавливается из того же материала, что и дверное полотно. Кассету можно выполнить своими руками из гипсокартона или другого материала.
К преимуществам раздвижной двери в стене можно отнести оригинальный внешний вид, удобство в эксплуатации. Нельзя не упомянуть о недостатках такого варианта, которые заключаются в низкой ремонтопригодности и сложности в уходе. В случае возникновения проблем со створкой или ограничителем необходимо демонтировать часть перегородки, нарушив ее облицовку.
Полностью заменить роликовый механизм будет весьма проблематично, особенно если дверные полотна перекрываются с перехлестом и их габариты по ширине превышают половину дверного проема.
В системе закрытого типа дверные створки скрываются в стене
В нише для дверной створки будет постепенно скапливаться пыль, которую тяжело убрать. Впоследствии такое засорение может привести к заеданию дверей и некорректной работе всей системы.
Конструкции систем с разным количеством направляющих для раздвижных дверей
Раздвижная система может быть представлена однополозным или двухполозным механизмом. В первом случае полотно передвигается по одной профильной рельсе, которая закреплена вверху к стене или потолку. Нижняя рельса при этом полностью отсутствует. Купить направляющую для раздвижной двери можно в виде одинарной или сдвоенной конструкции. Первый вариант используется для одностворчатого полотна, которое может перемещаться в одну сторону. Сдвоенная телескопическая рельса устанавливается для двух створок, которые двигаются с перекрыванием друг друга.
В таком подвесном механизме для раздвижных дверей отсутствует фиксация положения полотна, поэтому здесь следует устанавливать легкие двери небольшой толщины. В нижней части располагаются лишь ограничители.
Важно! Слишком легкая дверь в подвесной конструкции будет раскачиваться на сквозняке, что снизит ее эксплуатационные функции.
Раздвижная система дверей может быть однополозной или двухполозной
Такой вариант неудобен в вопросе звуко- и теплоизоляции помещения. Однако здесь присутствует и положительный аспект, что предполагает возможность естественной циркуляции воздушного потока в помещении.
В качестве верхней направляющей для раздвижных дверей может использоваться не только профиль, но и труба или металлический стержень, что разнообразит выбор способа монтажа.
Механизм из двух направляющих для межкомнатных раздвижных дверей
Двухполозная система предполагает наличие двух направляющих: нижней и верхней.
При этом дверное полотно перемещается с помощью роликового механизма для раздвижных дверей, который расположен на нижней рельсе. Она может быть одинарной или сдвоенной, что обеспечит свободное перемещение двух створок. Монтируется рельса к полу. Для эффективной и долговечной работы системы нижнюю направляющую для раздвижной двери необходимо периодически очищать.
Верхняя направляющая служит для поддержания створки в вертикальном положении. Она должна быть того же типа и материала изготовления, что и нижняя. В такой системе стопорные элементы крепятся сверху к стене, а ограничители движения устанавливаются внизу. Данный напольный вариант целесообразно использовать для массивных, тяжелых и габаритных дверей.
Двухполозная система имеет направляющие не только сверху, но и снизу
Система с двумя направляющими имеет ряд существенных преимуществ. Она является более надежной, способна выдержать значительную нагрузку, позволяет надежно зафиксировать полотно в верхней и нижней плоскостях, что исключает вероятность его раскачивания даже при сильном сквозняке.
Поэтому она используется в качестве механизма для раздвижных дверей шкафов-купе.
Однако монтаж такой системы является более трудоемким и сложным. Для обеспечения эффективной работы конструкции перед ее установкой важно правильно выполнить разметку для крепления направляющих, которые должны располагаться строго друг под другом.
Существует комбинированный вариант, оснащенный двумя направляющими, по которым передвигаются ролики. Такой механизм для раздвижных дверей целесообразно использовать для очень тяжелых полотен, что позволит равномерно распределить по всей площади нагрузку от конструкции. Данный вариант также способствует легкой и удобной эксплуатации.
Полезный совет! Комбинированный вариант раздвижной системы лучшим образом подходит для семей с маленькими детьми, поскольку двери начинают двигаться даже от легкого прикосновения.
Система с двумя направляющими является более надежной и удобной
Варианты механизмов в зависимости от вида раздвижных дверей
Выбор варианта механизма зависит от типа конструкции раздвижных дверей, который может быть синхронным, телескопическим и трамвайным.
Статья по теме:
Какие межкомнатные двери лучше выбрать для квартиры: критерии, нюансы, советы
Факторы, влияющие на правильный выбор. Материал, цвет, дизайн, конструкция и цена. Отзывы покупателей и советы специалистов.
Синхронная система обеспечивает одновременное открывание обеих створок в разные стороны, двигаясь вдоль стены. Полотна здесь выполнены из легкого материала, поскольку механизм не выдержит тяжелых изделий. В комплектацию входят верхняя и нижняя направляющие для раздвижных межкомнатных дверей, ролики, трос, зацепы и приспособления для крепежа. Механизм является весьма сложным, но надежным. Установка такой системы является трудоемким мероприятием, требующим определенных навыков. Для правильной и эффективной работы механизма его монтаж лучше доверить профессионалам.
Полезный совет! Синхронная конструкция удобна в качестве механизма для дверей купе.
Телескопический механизм предполагает наличие двух и более полотен, которые перемещаются в одну сторону при открывании двери. Каждое полотно располагается на отдельной направляющей, которая может находиться только вверху или еще и внизу, и фиксируется специальным синхронизатором.
Трамвайный тип механизма позволяет складывать двери гармошкой
Важно! Плавное и бесшумное движение створок осуществляется благодаря прорезиненным роликам.
Трамвайный тип оснащен верхней направляющей, по которой передвигаются специальные ролики, удерживающие створки полотен, собирающихся в гармошку. Это механизм для складных дверей. Запорная конструкция укомплектована дополнительной фурнитурой в виде замочной личины или замка, который монтируется в запорный механизм. В момент нажатия на рычаг он будет срабатывать. В качестве запорного механизма может использоваться кнопка, которая блокирует движение двери. Это позволит запереть ее при закрытии или зафиксировать в любом положении.
Такие конструкции выпускаются под ключ, они могут быть с фиксатором или магнитные.
Разновидности систем раздвижных межкомнатных дверей
Существуют такие виды систем раздвижения, как компланарные, fast, скрытые и поворотные.
Компланарная конструкция для раздвижных дверей является универсальным и удобным вариантом, совмещающим в себе несколько механизмов. Она предполагает наличие отдельных полозьев для каждой створки двери. При полном открывании дверного проема каждая часть наезжает на другую, ложась поверх нее. Конструкции могут иметь два или три полотна. В зависимости от этого устанавливают двух- или трехполозную направляющую.
Разновидности систем открывания раздвижных межкомнатных дверей
Альтернативным вариантом является установка трех створок дверей на двухполозную направляющую таким образом, что средняя часть располагается на одной рельсе, а две крайние – на другой. В закрытом виде система имеет вид ступенчатой конструкции открытого типа, где одна створка всегда будет на виду.
Такая конструкция имеет специальные кронштейны с ходовым механизмом, который фиксирует полотна в определенном положении. Поэтому при закрытой двери все створки выстраиваются в одну линию, закрывая направляющие, что делает систему-лесенку незаметной. При движении створка слегка сдвигается вперед, потом перемещается в сторону.
Важно! Благодаря тому, что полозья скрыты и находятся внутри конструкции, на них не скапливаются грязь и пыль.
В системе fast механизм основан на опорах. Он имеет узкие направляющие без каркаса, которые могут быть представлены одинарными или двойными конструкциями. Рельсы выполняются в виде металлических или пластиковых направляющих для раздвижных дверей. Установка такого механизма не нуждается во фрезеровке.
Компланарная системе считается самой удобной и универсальной
Скрытая система полностью спрятана от посторонних глаз. Механизм может располагаться над проемом или быть встроен в саму дверь.
Оба варианта способствуют расширению пространства. Если скрытый механизм для раздвижных дверей размещен внутри двери, на стену монтируются только ролики и крепления. Создается ощущение, что дверь парит в воздухе. Такие двери выглядят весьма изящно и оригинально, поэтому идеально вписываются в современный интерьер.
Поворотная система укомплектована алюминиевым профилем и крепежными элементами из этого же материала для фиксации створок. Механизм является прочным, надежным и простым в эксплуатации. Двери обычно состоят из двух полотен и при открывании складываются в гармошку, занимая пространство вдоль стены.

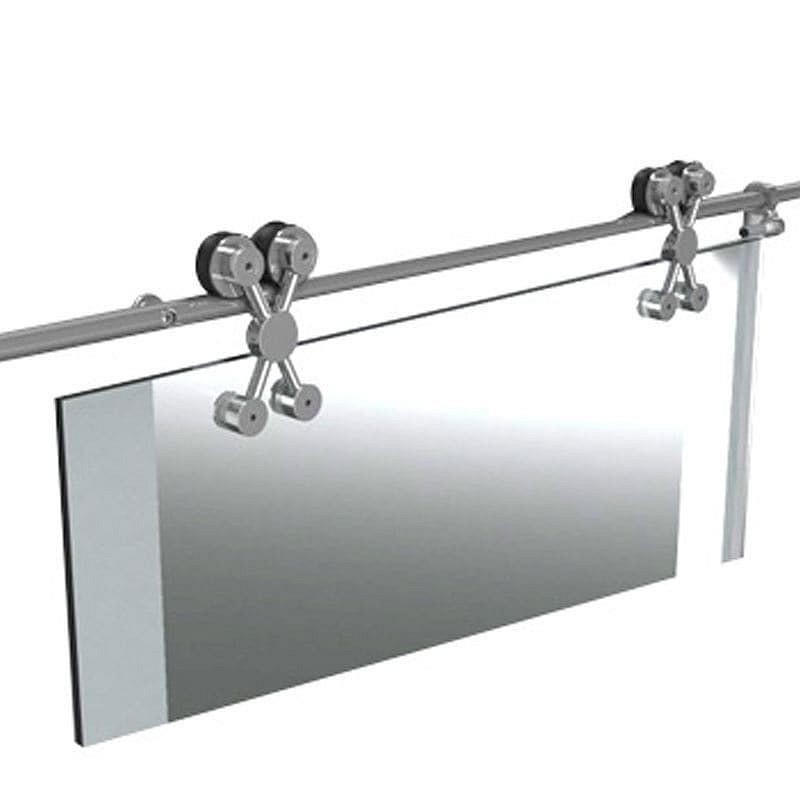

Особенности раздвижного механизма для стеклянных дверей
Механизм для раздвижных стеклянных дверей отличается от других вариантов, что связано с типом полотна. Стекло является довольно хрупким материалом, толщина которого составляет меньше 10 мм. Для его удержания понадобятся специальные ролики, оснащенные уникальными креплениями, которые позволят зафиксировать элементы в небольших отверстиях, заранее созданных в стеклянном полотне.
В качестве направляющей для стеклянных дверей может использоваться прямоугольный или трубчатый профиль со специальным пазом под ролики. В первом случае ролики представлены в виде обычных колесиков с тонким наружным ободком. Для трубчатой направляющей используются ролики в форме шкива. Ободок колесиков выполняется из резины, что способствует мягкому скольжению.
Для стеклянных раздвижных дверей применяют специальные ролики для фиксации
Ролики могут крепиться к стеклянному полотну с помощью специальной рейки или с применением точечной технологии. Первый вариант предполагает использование рейки, которая охватывает все дверное полотно по ширине, фиксируясь своими выступами в специальных отверстиях, созданных в стеклянном полотне, что характерно для подвесных дверей купе. Точечный вариант идентичен тому, который применяется в душевых кабинках. Реечный метод обеспечивает более надежную эксплуатацию стеклянных дверей на протяжении длительного периода службы.
Как установить раздвижные двери: последовательность монтажа
Для установки раздвижных межкомнатных дверей понадобятся шуруповерт, дрель, строительный уровень, молоток, стамеска и сама система с необходимой комплектацией.
Для конструкции, установленной закрытым способом, следует подготовить материалы для организации фальшстены, если кассета не входит в ее состав.
Первым делом крепится нижняя направляющая для раздвижной двери, размер которой должен превышать ширину дверного проема в два раза. Если полотно имеет одну створку, рельса монтируется с заходом на одну стену, оставляя около 50 мм от проема с другой стороны. В случае двустворчатой системы профиль устанавливается таким образом, что его середина должна совпасть с центром дверного проема.
В полу и профиле выполняются отверстия, в которые вставляются дюбели. В них вкручиваются крепежные элементы.
Если нет опыта установки раздвижных дверей, то лучше обратится к профессионалам
Далее осуществляется монтаж верхней направляющей. Для этого дверное полотно прикладывается к проему. Отмечается верхнее положение двери. Данную отметку увеличивают на 70 мм и проводят горизонтальную линию, под которой будет крепиться деревянный брус сечением 50х50 мм.
Элемент должен располагаться строго горизонтально, что проверяется строительным уровнем. В противном случае не удастся избежать перекоса полотна. К брусу крепится верхняя направляющая.
Следующим этапом установки раздвижной двери своими руками является фиксация стопоров и других вспомогательных элементов. Полотно с собранными и установленными опорными роликами заводится в направляющие. Выполняются проверка движения створок и регулировка двери по вертикали. Полотно должно плотно прилегать к конструкции, плавно двигаться параллельно полу без помех и рывков. В завершение осуществляется установка декоративной планки раздвижной двери своими руками, которая закрывает верхнюю направляющую и брус.
Для надежной и долговечной эксплуатации раздвижной двери важно выбрать качественный механизм, который должен быть выполнен из стали. Его тип подбирается исходя из веса и габаритов дверного полотна, особенностей места установки и личных предпочтений.
youtube.com/embed/eFOnKmx9Wzg?enablejsapi=1&autoplay=0&cc_load_policy=0&iv_load_policy=1&loop=0&modestbranding=0&fs=1&playsinline=0&controls=1&color=red&rel=1&autohide=2&theme=dark&» title=»Установка Откатной Раздвижной Двери межкомнатные двери» allow=»autoplay; encrypted-media» allowfullscreen=»» data-no-lazy=»1″ data-skipgform_ajax_framebjll=»»/>
Виды механизмов для раздвижных дверей и их достоинства
Обычно в современных квартирах устанавливают распашные двери.
Они привычны и несложны в монтаже. Но что делать владельцам, которые не могут похвастаться большой жилплощадью. Ведь для распашных конструкций необходимо достаточно много пространства, что неэффективно для малогабаритных квартир. Выход есть — это установка раздвижных вариантов. Суть их работы в том, что дверное полотно открывается вдоль стены. Каждая такая модель оснащена механизмом, который имеет определенное устройство и особенность в использовании, обладает преимуществами и недостатками. Поэтому сравнив каждый вид, любой владелец сможет выбрать то, что ему подходит.
Надежный механизм для дверей-купе
Сегодня можно приобрести дверь-купе с механизмом различной сложности.
Устройства для двери-купе отличаются конструктивным исполнением, именно поэтому они подразделяются на следующие виды:
- С нижним скольжением. Такая конструкция считается более надежной. Ведь это своего рода набор, в котором несколько направляющих панелей с роликовыми колесиками для верха и низа. Обычно такие механизмы устанавливаются на мебельных дверях-купе. Роликовые колесики, которые скользят по нижней панели, берут на себя основную тяжесть двери, а роликовые колесики, которые передвигаются по верхней направляющей части, поддерживают основу и не дают ей образовать перекос или неровность.
- На верхних опорных роликах. Такой вид особо популярен. Его можно монтировать своими руками. Он подходит для монтажа межкомнатных дверей. Суть данного устройства в том, что имеется верхняя планка, по которой перемещается роликовый механизм. Он устанавливается в верхнем углу двери. Планка плотно и жестко монтируется либо на потолке, либо над проемом. Так как она является опорой для раздвижной двери-купе. Дверь, оснащенная таким механизмом, может быть подвесной и навесной. Навесное купе с помощью роликов передвигается вдоль стены. Подвесная имеет направляющую с прямоугольным сечением. Внутри находятся роликовый механизм, который плавно открывает и закрывает купе.
- Со складной телескопической системой. Телескопическое устройство похоже на зацеп или синхронизатор, то есть с его участием одна подвешенная створка тащит за собой другие имеющиеся дверные створки. Движение идет по алюминиевым направляющим планкам, которые монтируются на полу и вверху дверного полотна. Обычно такой сдвижной механизм устанавливается на габаритных дверях.
- С компланарным устройством. Он был разработан в Италии. Может устанавливаться как на межкомнатных, так и на мебельных дверях-купе. Такой механизм благодаря наличию нескольких секций работает «в ступенчатом ритме». При открывании он дает дверному полотну выдвинуться, а затем сдвинуться в сторону.
Обычно такие механизмы устанавливаются на мебельных дверях-купе. Роликовые колесики, которые скользят по нижней панели, берут на себя основную тяжесть двери, а роликовые колесики, которые передвигаются по верхней направляющей части, поддерживают основу и не дают ей образовать перекос или неровность.
Телескопическое устройство похоже на зацеп или синхронизатор, то есть с его участием одна подвешенная створка тащит за собой другие имеющиеся дверные створки. Движение идет по алюминиевым направляющим планкам, которые монтируются на полу и вверху дверного полотна. Обычно такой сдвижной механизм устанавливается на габаритных дверях.Каждый вид имеет как плюсы, так и минусы. Выбирать определенный тип нужно, основываясь на весе двери, ее конструкции, значимости, а также месте и способе установки.
Что входит в набор для раздвижных дверей
Наборы могут быть разными, зависит от вида двери.
Раздвижные конструкции бывают двигающимися вдоль стены и открывающимися в стену.
Наборы включают в себя:
- Направляющие панели. Это устройства, по которым двигается дверь.
- Прорезиненные ролики. Они необходимы для тихой работы механизма.
- Кассеты. Это устройства, которые необходимы для монтажа конструкций, встроенных в стену.
- Фиксаторы. Это устройства, которые ограничивают движение дверного полотна.
- Замки. Необходимы для закрывания.
- Дверные ручки и другие декоративные элементы.
Комплект необходимо выбирать, ориентируясь на дверные параметры. Очень важно правильно оценивать вес полотна. Ведь чем тяжелее дверь, тем прочнее и надежнее должны быть составляющие механизма. Также следует учитывать количество дверных створок. Обычно устанавливают одностворчатые и двустворчатые варианты, для которых нужно 1 или 2 направляющие панели, то есть количество направляющих зависит от количества дверных створок.
Кроме этого, важно учитывать материал двери и дверного набора. Надежные комплекты изготовляют из металла, дабы выдержать различные нагрузки.
Принцип работы
Роликовый механизм оснащен приспособлением, который удерживает дверное полотно в направляющих панелях.
Сам механизм состоит из следующих частей:
- Жесткий кронштейн. Он крепит механизм к двери и роликовой части, котоую можно будет регулировать, ориентируясь на высоту данного кронштейна.
- Подшипник.
- Ступица подшипника.
- Эластичной окантовки ступицы.
- Фиксатор. Он удерживает механизм в направляющей панели.
- Колесики. Они могут быть окантованными пластиком, резиной, тефлоном, тармонидом, сталью.
При выборе необходимо знать, какая именно направляющая будет терпеть большую нагрузку. Например, если конструкция сдвижная нижеопорная, то основная масса тяжести будет приходиться на нижний ролик (верхний ролик будет только поддерживать дверное полотно).
Прорезиненное устройство уменьшит шум и стук. В зависимости от места монтажа оно может быть разного размера.
Роликовый механизм, который терпит большую нагрузку, должен быть со встроенным подшипником. Именно такой вариант считается качественным и долговечным. Количество таких механизмов зависит от веса дверного полотна. Если оно весит около 60 кг, то хватит 2. Если больше 60 кг, тогда следует приобрести 4.
Виды скрытых устройств
Скрытый механизм монтируется за дверным полотном и совершенно незаметен во время открывания и закрывания.
Раздвижные двери со скрытыми механизмами могут быть:
- Обычными. Устройство устанавливается в верхней части дверного проема и прячется за декоративной планкой, дизайн которой полностью повторяет дизайн наличников и створок.
- С интегрированным профилем. Дверные проемы кажутся воздушными и лаконичными. За ними не видно никаких крепежных частей. Виден простой прямоугольник, который будто сам по себе движется па стене. Данный вариант очень подходит для интерьера в стиле лофт, минимализм или хай-тек.
- Двери-пеналы. Раздвижная система выглядит, как металлическая коробка, которая состоит из направляющих панелей, боковых стоек, уплотнителей. Все составляющие части вмонтированы в стену.
Раздвижные модели со скрытым механизмом выглядят эффектно и необычно. Они способны убрать резкость и четкость ограничений. С такими конструкциями одна комната плавно переходит в другую. Помещение визуально становится больше. Это оптимизируют жилплощадь. Самодельный механизм лучше не делать.
Достоинства телескопического варианта
Телескопический механизм раздвижной двери позволяет дверным створкам перемещаться в одном направлении с помощью направляющих планок, которые расположены параллельно друг другу.
Суть работы устройства напоминает принцип телескопической трубы. Он достаточно сложный, но в открытом состоянии позволяет расширить пространство комнаты.
Телескопический механизм состоит из следующих частей:
- Ролики, которые перемещают дверные створки.
- 2 направляющие планки, которые устанавливаются параллельно друг другу.
- Ролики и тросик, которые распределяют нагрузку от одной дверцы к другой.
Раздвижные модели с телескопическим устройством необходимы при наличии нескольких дверных створок. При открывании одной створки, следующие открываются по следу первой, то есть одна дверная створка тянет за собой другие.
Необходимо отметить, что механизмы для раздвижных дверей весьма разнообразны. При выборе следует обращать внимание на параметры двери.
% PDF-1.6
%
1286 0 объект
> / Контуры 388 0 R / Метаданные 1283 0 R / Страницы 1273 0 R / Тип / Каталог >>
endobj
1287 0 объект
>
endobj
388 0 объект
>
endobj
1283 0 объект
> поток
uuid: ad2efae1-82b6-468a-b487-43845e636a4badobe: docid: indd: acf51d32-8511-11df-a295-f02c6529a94cproof: pdf76698f4a-8504-11df-a295-f02c6529a94-11df-a295-f02c6529a94cadocadocado: doc56529a94cadocadd09: doc5668cddd09: doc5669cdddddd-9c5659cdddd09c5 ReferenceStream72.
0072.00Inchesuuid: 472286e4-9555-400f-b815-13c3668cd66auuid: C965E5F2F132DE11AC04FD2A6CCA5770
0072.00Inchesuuid: 15119128-b90b-11d8-8289-99218c32e813adobe: docid: photoshop: 15119123-b90b-11d8-8289-99218c32e813
0072.00Inchesuuid: eb8dd4fa-a188-4608-a893-707503eccb8buuid: 1E30110ED77CDE11B0DDD952B4F8750B
0 ложь конечный поток
endobj
1273 0 объект
>
endobj
1274 0 объект
>
endobj
1275 0 объект
>
endobj
1276 0 объект
>
endobj
1277 0 объект
>
endobj
1278 0 объект
>
endobj
1279 0 объект
>
endobj
1280 0 объект
>
endobj
1281 0 объект
>
endobj
1282 0 объект
>
endobj
330 0 объект
> / ProcSet [/ PDF / Text] / Свойства >>> / ExtGState >>> / Тип / Страница >>
endobj
333 0 объект
> / Font> / ProcSet [/ PDF / Text / ImageB] / Свойства >>> / ExtGState >>> / Type / Page >>
endobj
336 0 объект
> / Font> / ProcSet [/ PDF / Text / ImageB] / Свойства >>> / ExtGState >>> / Type / Page >>
endobj
339 0 объект
> / Font> / ProcSet [/ PDF / Text / ImageB] / Свойства >>> / ExtGState >>> / Type / Page >>
endobj
342 0 объект
> / ProcSet [/ PDF / Text] / Свойства> / MC1> / MC2 >>> / ExtGState >>> / Type / Page >>
endobj
347 0 объект
> / ProcSet [/ PDF / Text] / Свойства >>> / ExtGState >>> / Тип / Страница >>
endobj
1317 0 объект
> / Тип / Страница >>
endobj
1313 0 объект
> / Тип / Страница >>
endobj
1309 0 объект
> / Тип / Страница >>
endobj
1304 0 объект
> / Тип / Страница >>
endobj
1307 0 объект
> поток
xKH $ 6U
* ޏМеханизмы для раздвижных дверей по лучшей цене — Выгодные предложения на механизмы для раздвижных дверей от мировых продавцов механизмов для раздвижных дверей
Отличные новости !!! Вы попали в нужное место для механизмов раздвижных дверей.
К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны.
Но вам, возможно, придется действовать быстро, поскольку этот механизм для раздвижных дверей в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили механизмы для раздвижных дверей на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в механизмах раздвижных дверей и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции.
и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше.
Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести механизмы для раздвижных дверей по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Замки для раздвижных стеклянных дверейможно заменить, вот как
Замки для раздвижных стеклянных дверей, такие как стальные врезные замки, показанные на этой странице, используются в деревянных, виниловых и алюминиевых дверях для террас. Они часто используются в дверях более высокого класса, потому что стальные врезные замки более надежны, чем версии из литого алюминиевого сплава, используемые во многих дверях для террас.
Самое важное в врезных замках, да и в любом замке для раздвижных стеклянных дверей, — это получить правильное описание, сняв размеры или, что еще лучше, сделав цифровую фотографию для поиска нужного замка.
Стальных врезных замков довольно много, и часто бывает трудно отличить один от другого. Расположение монтажных отверстий, направление поворота засова и размер засова — все это важные детали, которые необходимо знать.
Замки стальные врезные
Если у вас есть замок, который встроен прямо в дверную раму, то, скорее всего, у вас врезной замок. Алюминиевые двери обычно располагаются в углублении, вырезанном в дверной коробке террасы. Деревянные двери для террас имеют стальные замки, врезанные в карман в двери.
На некоторых замках для раздвижных стеклянных дверей дверные ручки имеют длинные винты, которые проходят прямо через стальной врезной замок, и обычно есть приводной рычаг, который вставляется в прямоугольное отверстие в замке.
Обычно вы покупаете только стальной замок в сборе, который подходит к двери, и повторно используете старые ручки и рычаг. У этих замков есть мелкие детали, поэтому не потеряйте их при разборке!
Есть много разных стальных врезных замков, но есть несколько распространенных. Вот информация, которая вам нужна, чтобы найти новый врезной замок.
- Ширина замка.
- Тип торцевой панели (круглая или квадратная).
- Размер отверстия под винт Расстояние между центрами крепежного винта.
- Название производителя двери, для которой уникальный замок.
- Положение шпоночного паза, подробнее об этом ниже.
Если у вас недостаточно информации, сфотографируйте замок цифровой камерой, это может быть действительно полезно при попытке сообщить, какой тип замка вы ищете.
Замки для раздвижных стеклянных дверей видео
На врезной защелке обычно имеется ручка, закрепленная на ручке панели патио с длинным прямоугольным ключом.
Этот прямоугольный ключ подходит к пазу, указанному на этих рисунках. При замене врезной защелки следует учитывать положение шпоночного паза. Некоторые из них вертикальные, а другие расположены под углом 45 градусов.
При выборе неправильного типа замки раздвижных стеклянных дверей не будут работать должным образом.
Что делать, если ваш замок больше не сделан?
Одна из проблем, с которой вы можете столкнуться, заключается в том, что замок, который использует ваша дверь патио, больше не сделан. В таких ситуациях есть продукты, которые могут помочь.Замок для поверхностного монтажа от Cal-Tech, показанный ниже, обеспечивает отличную безопасность и может быть установлен практически на любую раздвижную дверь патио.
Двустворчатый дверной замок для патио от Cal-TechЗамок с прямоугольным вырезом
| E-2012 |
E2011 больше не доступен. У него нет регулировочного винта защелки, и на самом деле он имеет вертикальный паз под шпонку, а не 45 градусов, как показано на рисунке.
(извините, старые каталоги не всегда точны!) E2012 имеет те же габаритные размеры и форму и может использоваться для его замены.
| E-2118 | E-2184 |
Эти замки идентичны, за исключением положения шпоночного паза. Один имеет вертикальный шпоночный паз, другой — под шпонку 45 градусов. В последней версии паз под шпонку 22-1 / 2 градуса. Вы часто найдете их на дверях патио, сделанных Adams Rite и Arcadia, а также множеством других производителей.
Замки для раздвижных стеклянных дверей, прежде всего, требуют различных размеров прямоугольных вырезов для засова в панели внутреннего дворика.Все крепежные винты расположены над и под вырезом.
Замки овальной формы с вырезом
| E2013 | E2014 |
Этот замок, предназначенный для овального выреза, вероятно, самый популярный и широко используемый из всех врезных замков для дверей патио.
Эти замки идентичны, за исключением положения шпоночного паза. один имеет вертикальный шпоночный паз, а другой — под шпонку 45 градусов.
Видео по установке врезного замка
Замки врезные встраиваемые в сборе
| E2126 |
E2126 требует овального выреза шириной 3/4 дюйма x 3-7 / 16 дюйма в двери внутреннего дворика, а E2079 требует овального выреза 5/8 дюйма x 3-3 / 8 дюйма.
Также оба этих замка для раздвижных стеклянных дверей представляют собой узлы, состоящие из трех частей. Замок врезной E2105, утопленный корпус или накладная панель и замковая петля. Обычно ломается замок E2105, поэтому вам может не понадобиться покупать весь узел замков для раздвижных стеклянных дверей, только замок.
Утопленный корпус часто используется для крепления этих замков к деревянным или виниловым дверям внутреннего дворика, поскольку корпус позволяет использовать более крупные винты.
| E2469 | E2487 |
Замки для раздвижных стеклянных дверей, показанные выше, требуют вырезов овальной формы другого размера в раме внутреннего дворика, чтобы защелка проходила сквозь них.В этих замках защелка не выступает из панели в заблокированном положении, защелка утоплена в каркас патио.
Замки E2469 и E2487 представляют собой сборки, состоящие из трех частей. Защелка врезная E2014, корпус овальной формы и отдельная застежка. Обычно ломается только часть врезной защелки E2014, поэтому вам может не понадобиться вся сборка.
Узлы защелок с длинным фланцем
| E2164 | E2468 |
Эти замки для раздвижных стеклянных дверей также представляют собой узлы, состоящие из замка E2014 и фланца или накладки пластины.Накладная пластина предназначена для облегчения установки защелки в деревянные двери. В пластине есть отверстия для шурупов, позволяющих вкрутить весь узел в паз в одной из вертикальных стоек.
Фланец или пластина обычно не ломаются, и вы можете легко заменить замок E2014, просто открутив 2 небольших крепежных винта, если вы не хотите покупать всю сборку.
Стили верхней и нижней вкладок
Эти замки для раздвижных стеклянных панелей отличаются тем, что рычаг привода и замок объединены в одно целое.Все другие замки, упомянутые на этой странице, имеют отдельный рычаг, который вставляется в паз.
Замки раздвижной стеклянной панели над обоими имеют одинаковые крепежные винты, которые удерживают вместе ручки с обеих сторон панели внутреннего дворика. Замок E2105 используется в сборках E2126 и E2079 на этой странице.
Тип сдвижного болта
Замки, такие как E2025, использовались на дверях для террас Arcadia серий 700 и 800, изготовленных в 1970-х и 1980-х годах. Они немного отличаются от других врезных замков на этой странице, потому что крючок неподвижно закреплен на боковом косяке двери.
При закрытии двери врезной замок полностью опускается на крючок.
Этакое «мост не поднимай — спускай речку ниже»!
На фотографиях выше представлены далеко не все врезные замки, используемые в дверях для террас, это просто самые популярные из них.
Вопросы и ответы
о замках врезных
Это некоторые из вопросов, которые я получаю об установке и ремонте врезных замков.
Какой врезной замок
правильный
Эрика
(Уитон, Иллинойс)
Как мне узнать, нужен ли мне замок для замены панели внутреннего дворика 2014 или 2013 года?
Вам нужно снять ручку, чтобы увидеть, как рычаг большого пальца входит в замок.
Если он входит в вал под углом 45 градусов, фиксатор представляет собой 2014
Если он входит вертикально, это 2013
Как снять замок панели патио
Тони S
(Орландо, Флорида)
ОТЛИЧНЫЙ
веб-сайт и источник информации. На вашей домашней странице у вас есть
картинку (замок №5) с правой стороны.
Я пытаюсь заменить один на
клиент — не может вытащить старую.
Я удалил винты и попытался вставить замок в дверную рейку, надеясь, что сдвиньте вверх ИЛИ вниз, где монтажные отверстия для винтов будут проходить врезное отверстие и позвольте мне его удалить — он не двигается с места.
Найдено новый замок в местной стекольной компании, но мне не дали подсказки, как вытащить старую — надо ли снимать рамку с стакан? Могу, если придется, но не хочу !! Любой совет был бы оценен.
Еще раз спасибо.
Привет Тони, рад помочь в любом
как я могу. Есть шанс, что вы сможете сделать несколько цифровых снимков
заблокируйте и отправьте их мне по электронной почте. Как только я увижу, с чем мы имеем дело, я могу
сможет помочь.
Обозначение
Замки для раздвижных стеклянных дверей
Брайан
(Глендейл-Хайтс, Иллинойс)
Здравствуйте,
Ср
Слесарь пришел и посмотрел на наш раздвижной дверной замок.Он процитировал
мне 189,00 $, чтобы заказать замок и заменить его.
Я думал это было безумием
и сказал ему, что найду способ исправить это сам. Я нашел ваш сайт и
похоже, у тебя может быть нужный мне замок. Вы можете определить, что
замена замка это будет? Благодаря!
Привет, Брайан;
Спасибо за вопрос. Ваш замок, скорее всего, E2014 или E2013, показанный на моей странице замка раздвижной двери.
Обычно это E2014, но единственный способ быть абсолютно уверенным — это ослабить два винта, удерживающих ручку.
Вы необходимо снять ручки, чтобы увидеть, как входит маленький рычаг привода защелка. На E2014 рычаг привода расположен под углом 45 градусов.
В дверных ручках внутреннего дворика с E2013 рычаг привода изогнут или скручен так, что он входит в боковую сторону замка вертикально.
E2014 гораздо более распространен, но вы действительно не можете быть уверены, если не снимете ручку и не посмотрите на нее.
Если вам все еще непонятно, просто загрузите изображение защелки, как только вы снимете ручку, и я помогу идентифицировать ее по этому.
Ищу Аркадия
защелка раздвижной стеклянной двери
Кэтрин В.
(Скоттсдейл, Аризона)
я
У меня есть раздвижная входная дверь в мою квартиру, которая действительно старая, сделанная
Аркадия. Защелка для большого пальца сломалась и не может быть исправлена, потому что она сделана из
металлический горшок, я пытался найти либо этот кусок, либо весь
сменная защелка
Картинку прикрепил, есть ли у вас что-нибудь
как это? он действительно тяжелый, может быть сделан из латуни, а также имеет
монтажные отверстия размером 3 1/4 дюйма
Привет, Кэти;
Потребовалось время мне, чтобы откопать это, извините за задержку.Я разместил картинку из старый каталог, который, кажется, очень близок к тому, что у вас есть.
Взять
посмотрите, согласны ли вы, и дайте мне знать, если размер 5-1 / 2 »
имеет смысл. Похоже, он рассчитан на 3-1 / 4 и 5-1 / 2 дюйма.
монтажные отверстия. Если все будет хорошо, я посмотрю, можно ли его получить
этих ручек для вас.
Защелка двери патио не работает
, Ди Гонсалес
(Индианаполис, Индиана)
Защелка на двери моего патио не входит в зацепление с креплением для защелкивания двери.(видеть brace pic) Защелка на двери исправна; однако это не кажется чтобы поймать крепление, и когда оно находится в заблокированном положении, один легко можно вытащить дверь и она откроется. Я не уверен, что это дверь проблема или проблема с защелкой. Я не хочу покупать новую дверь в патио, если это простое исправление. Любая помощь или совет приветствуются.
Спасибо.
Привет Ди;
Мост в большинстве случаев это происходит, когда дверь патио не на 100 процентов совмещается с боковым косяком или дверной коробкой.Откройте раздвижную дверь только один дюйм, так что свет только начинает проходить.
Прицел и
вниз по щели и посмотрите, выглядит ли дверь параллельно боковой коробке. Вы
может потребоваться отрегулировать ролики слева или справа внизу, чтобы получить
он идеально квадратный.
Как только вы это сделаете, защелка может начать работать. В любом случае дверь должна быть квадратной, прежде чем фиксатор будет отрегулирован.
с дверь идеально квадратная, возьмите кусок малярной ленты и выровняйте ее по верхняя часть проема в защелке фиксатора крепится на боковой косяк.Оберните ленту изнутри, чтобы можно было видеть уровень верхнего края даже когда дверь закрыта.
Теперь почти закройте дверь и вытяните засов и посмотрите, как далеко он вверх или вниз от нижнего края малярный скотч. Если нижняя часть защелки выровнена, это хорошо, но вам может потребоваться отрегулировать винт чуть выше засова, чтобы двигаться вверх или вниз.
Последнее, что нужно попробовать, — установить пару шайб за фиксатором защелки на боковом косяке.1/8 дюйма должно быть хорошо.
Одна из этих вещей должна заставить защелку снова заработать. Если нет, попробуйте новую врезную защелку.
Сломанные защелки для патио
от Marc W
(Орландо, Флорида)
Здравствуйте
Подскажите, какой механизм мне заказать.
Я прикрепил пару картинок, которые должны помочь?
Thx
Marc W
Hi Mark;
Спасибо для картинок. Ваша защелка, скорее всего, моя E2014, но должна быть 100 на Конечно, вам нужно открутить 2 винта, удерживающие ручку.
Это позволит вам увидеть, находится ли паз в защелке, в который входит рычаг привода, под углом 45 градусов к вертикали.
Если его нет, а слот горизонтальный, значит замок Е2013. В Положение слота — единственное различие между двумя замками.
Защелка не выпадет, если снять ручку. Сама защелка удерживается двумя винтами над и под защелкой.
В Рычаг электропривода на рукоятке обычно представляет собой небольшую металлическую полоску, изогнутую на 90 °. градусов, чтобы он вошел в прорезь сбоку защелки.
Как мне заставить дверь патио
плотно закрываться?
Ручка двери на моем раздвижном стеклянном слайдере для террасы сломалась, поэтому мне пришлось ее заменить.
Я не заменял детали, утопленные в раме, только внутреннюю ручку и наружную тягу.
Защелка прямоугольного типа с вырезом. После этого дверь не останется закрытой. Что я могу сделать, чтобы отрегулировать язычок защелки так, чтобы он плотно прилегал к защелке?
Одна вещь, которая может вызывать проблемы, — это толщина ручки.Дверь внутреннего дворика обычно скользит в боковой косяк на 1/2 — 3/4 дюйма в закрытом состоянии.
Новая ручка ближе к краю, чем старая? Это мешает двери полностью закрываться в косяк?
Это отодвинет сдвижную панель дальше от засова и может объяснить, почему она не закрывается.
Вы можете поэкспериментировать, поместив шайбы или регулировочную шайбу за фиксатор косяка и проверив, блокируется ли он снова.
Еще одна вещь, которую необходимо проверить, — это убедиться, что сдвижная панель идеально параллельна косяку, отрегулировав ролики.
Со временем ролики изнашиваются, и дверь теряет центровку.
Часто приходится тянуть дверь через последнюю 1/4 дюйма, чтобы запереть ее.
Если панель не параллельна, верх или низ полностью закроются, но на засове останется место и не позволяйте замку защелкнуться на защелке.
Раздвижное стекло acadia 1970-х годов
Сломался замок панели
Джей А.,
Фрай-Айленд, Мэн, США
Здравствуйте, не могли бы вы помочь нам определить правильную защелку для заказа?
Защелку производитель не продает.Ручка оборвалась.
Acadia Door серии 600
Длина замка составляет: 5 дюймов
Наш экран тоже рваный.
Большое спасибо.
У вас есть отличный рассказ по этой теме?
У вас есть отличный рассказ об этом? Поделиться этим!
Что говорили другие посетители
Нажмите ниже, чтобы увидеть вклад других посетителей этой страницы …
Механизм автоматической раздвижной двери (Hh300) — Внешняя торговля
Меню Меню- Импорт и экспорт
- Экспортеры
- Поиск
- Витрина
- Импортеры
- Поиск
- Запросы на покупку
- Экспортеры
- Транспортный узел
- Форвардеры
- Air Cargo
- Курьеры
- Интермодальные перевозки
- Логистика
- Железная дорога
- Морские порты
- Грузовые перевозки
- Складские помещения
- Отслеживание посылок
- Глоссарий
- Выставок
- По стране
- По отраслям
- Показать имя
- Дата показа
- Брокеры
- Таможенный брокер
- Страхование
- Торговое финансирование
- Инспекция
- ссылку
- Библиотека
- Новости
- B2B Черный список
- Информация для туристов
- О нас
- Свяжитесь с нами
- Объявление
- Часто задаваемые вопросы
- Пресс-релизы
- Отправить историю
- Присоединяйтесь бесплатно
- Купить
- Как купить
- Искать продукты
- Отправить запрос на покупку
- Советы по безопасной покупке
- Продать
- Как продать
- Показать продукты
- Акции
- Поиск импортеров
- База данных запросов предложений
- Войти
- Присоединиться бесплатно
- Импорт и экспорт
- Экспортеры
- Поиск
- Витрина
- Импортеры
- Поиск
- Запросы на покупку
- Экспортеры
- Транспортный узел
- Форвардеры
- Air Cargo
- Курьеры
- Интермодальные перевозки
- Логистика
- Железная дорога
- Морские порты
- Грузовые перевозки
- Складские помещения
- Отслеживание посылок
- Глоссарий
- Выставок
- По стране
- По отраслям
- Показать имя
- Дата показа
- Брокеры
- Таможенный брокер
- Страхование
- Торговое финансирование
- Инспекция
- ссылку
- Библиотека
- Новости
- B2B Черный список
- Информация для туристов
- О нас
- Свяжитесь с нами
- Объявление
- Часто задаваемые вопросы
- Пресс-релизы
- Отправить историю
- Присоединяйтесь бесплатно
