Маркировка слаботочных кабелей: О маркировке кабелей – Раздел 5.5 Сети связи

О маркировке кабелей – Раздел 5.5 Сети связи

Маркировка – это то, что поможет сильно упростить обслуживание любой системы (конечно, если есть хоть какая-то документация).

Рассмотрим некоторые выдержки из  СП 76.13330.2016 Электротехнические устройства. Актуализированная редакция СНиП 3.05.06-85

6.3.2 Монтаж электропроводки на кабельных лотках и кабельных лестницах, в кабельных и специальных кабельных коробах

6.3.2.11 Проводники, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце трасс лотков и коробов в пределах одного помещения, открытой установки или сооружения, а также в местах подключения их к электрооборудованию. Кабели должны иметь маркировку также на поворотах трассы и на ее ответвлениях.

Обратите внимание на фразу “в пределах одного помещения” – т.е. если у вас есть “транзит” через какое-либо помещение, то кабель также стоит маркировать. Зачастую этого не делают – потом, при очередном ремонте, строители рвут магистральный оптический кабель.

6.3.8 Монтаж вспомогательных цепей

6.3.8.11 Провода и жилы контрольных кабелей, присоединенные к сборкам (рядам) зажимов, должны иметь маркировку, соответствующую схемам. Контрольные кабели должны иметь маркировку на концах, в местах разветвления и пересечения потоков кабелей, при проходе их через стены, потолки и пр. Концы свободных жил контрольных кабелей должны быть изолированы.

Здесь еще пара интересных моментов:

• при пересечении потоков кабелей – также нужно маркировать, что в целом весьма логично. “Продергивать” пучок кабелей в запотолочном пространстве очень “весело”;
• висящие свободные концы редко кто изолирует, в лучшем случае либо подрезаются “под корешок” либо наматываются на внешнюю оболочку кабеля. Для изоляции можно использовать термоусадку или, например, аналоги Scotchlok UY2.

6.4.8 Маркировка кабельных линий

6.4.8.3 Для кабелей напряжением свыше 1000 В бирки должны быть круглые, напряжением до 1000 В – квадратные, для контрольного кабеля – треугольные.
6.4.8.4 Бирки следует применять: в сухих помещениях – из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле – из пластмассы.
Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской.

6.4.8.5 Бирки должны быть закреплены на кабелях пряжками или монтажной лентой с кнопкой.

Практически все слаботочные кабели можно отнести к “контрольным”, но треугольные бирки такие некрасивые. Для этих целей мне понравилось использовать бирки 28х28 мм У153 производства “Михневский ЗЭИ”, они достаточно мягкие и аккуратные.

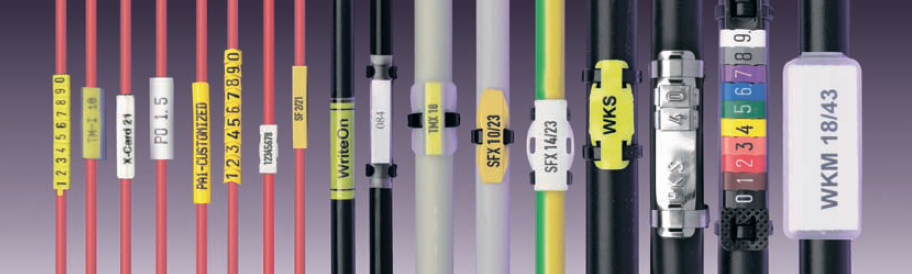

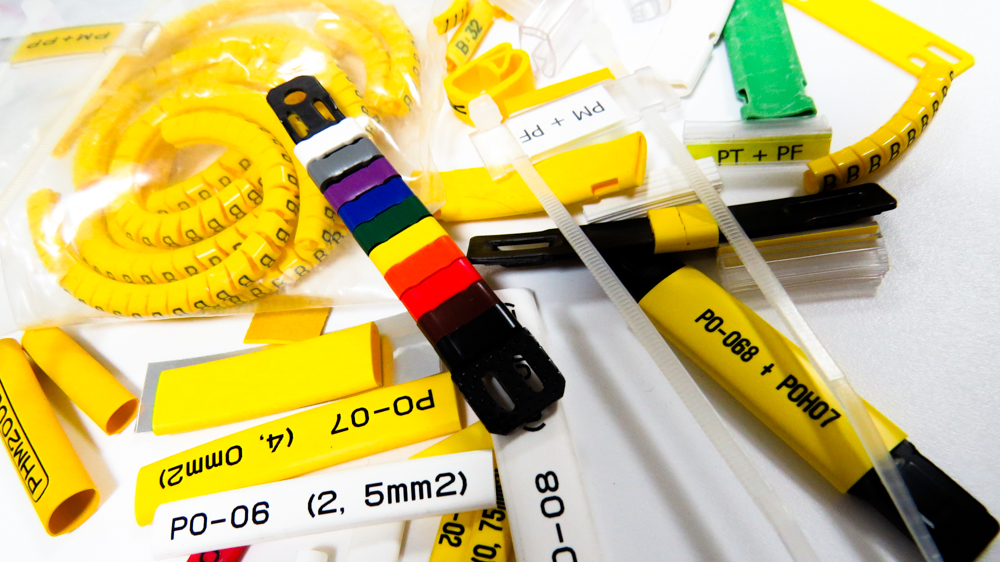

Рассмотрим ассортимент продукции, предлагающийся для маркировки кабелей

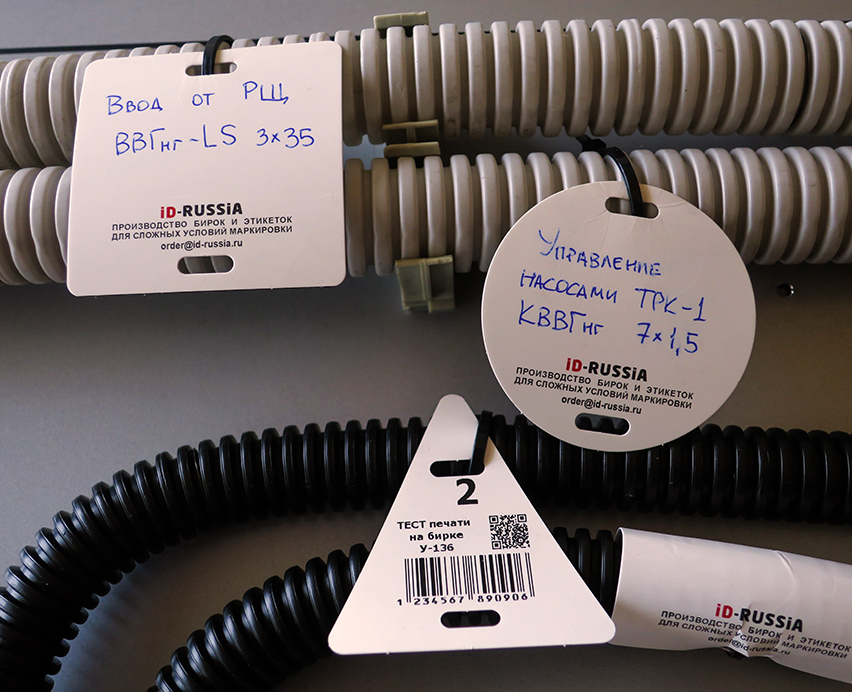

	Несмываемый маркер (фломастер) и бирки Самое простое и в тоже время проверенное решение. Возможно выглядит “не очень”, но свою задачу выполняет. Главное, чтобы у монтажника была развита каллиграфия и “чувство прекрасного”. Есть также “специальные” бирки для оптических кабелей.

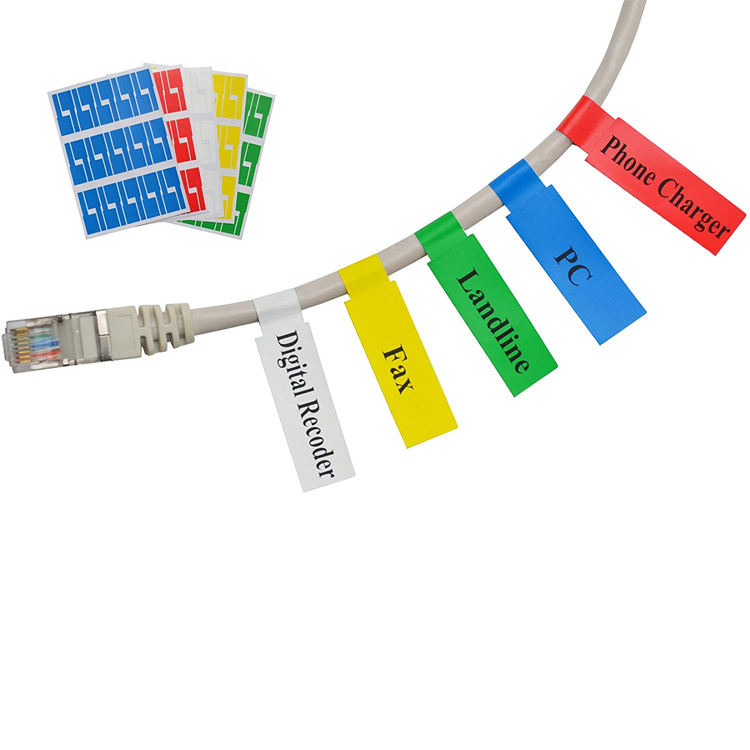

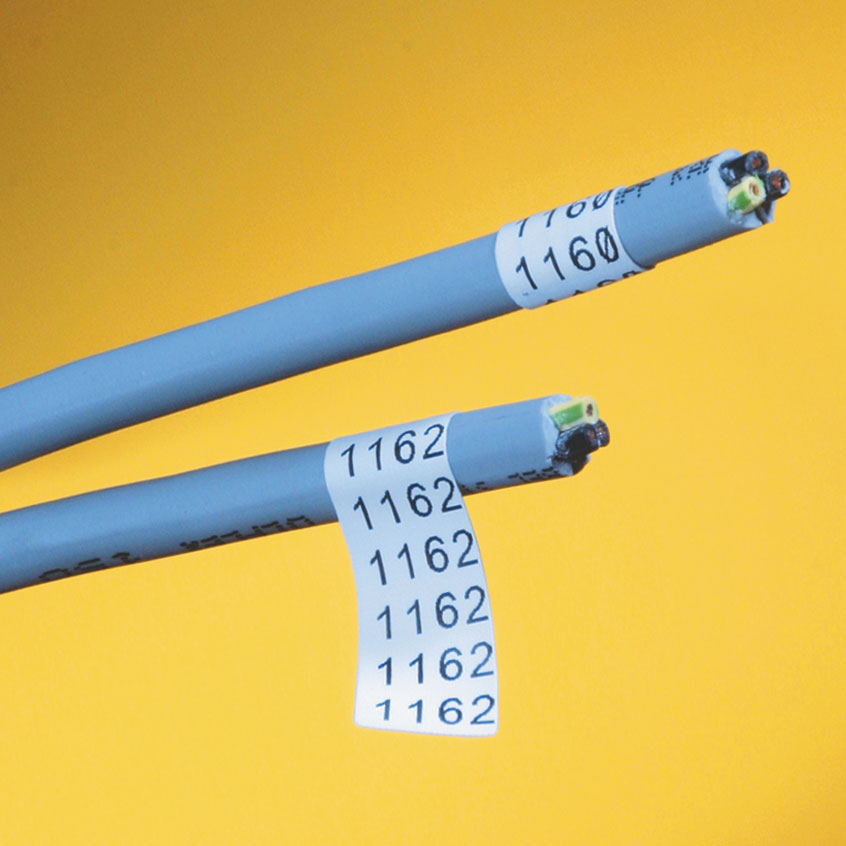

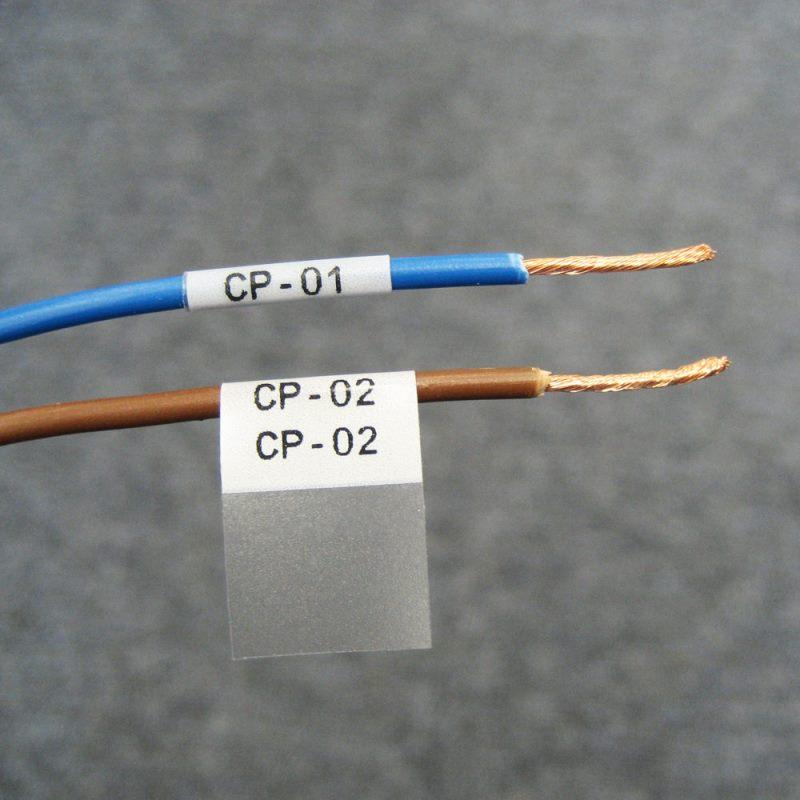

	Листы с самоламинирующимися наклейками Подготовка данных листов достаточно трудоемка (в части процесса настройки принтера). Если сравнивать листы BRADY и Hyperline, то с первыми приятнее работать, но вторые дешевле.

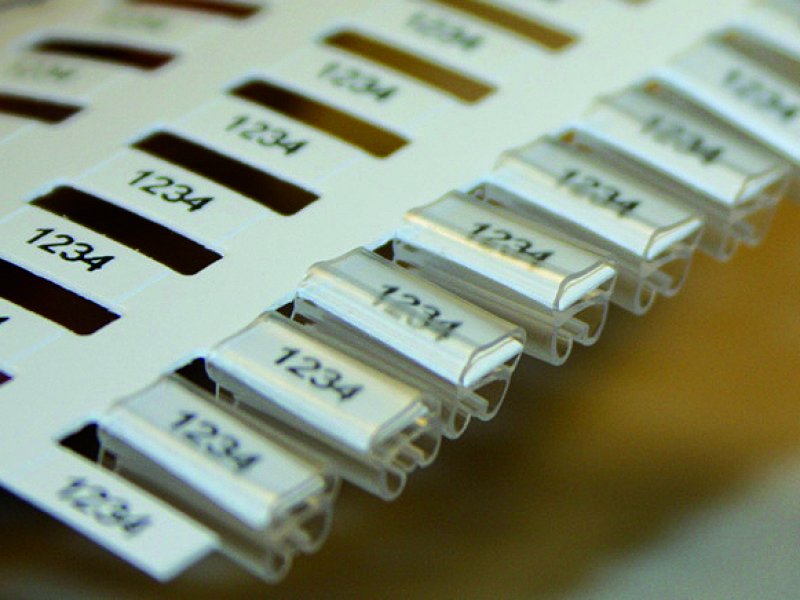

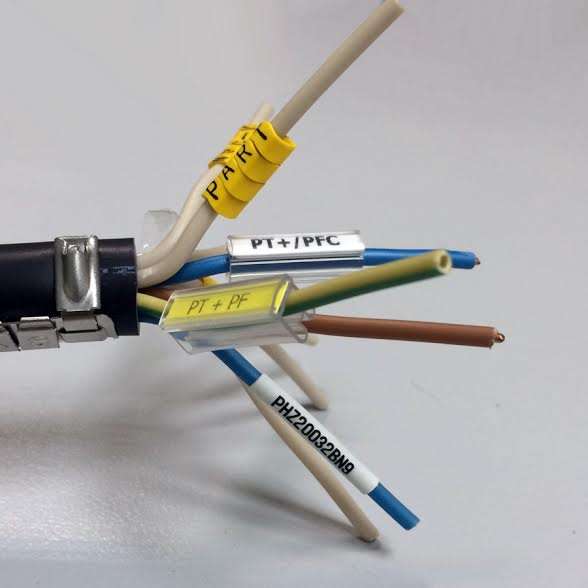

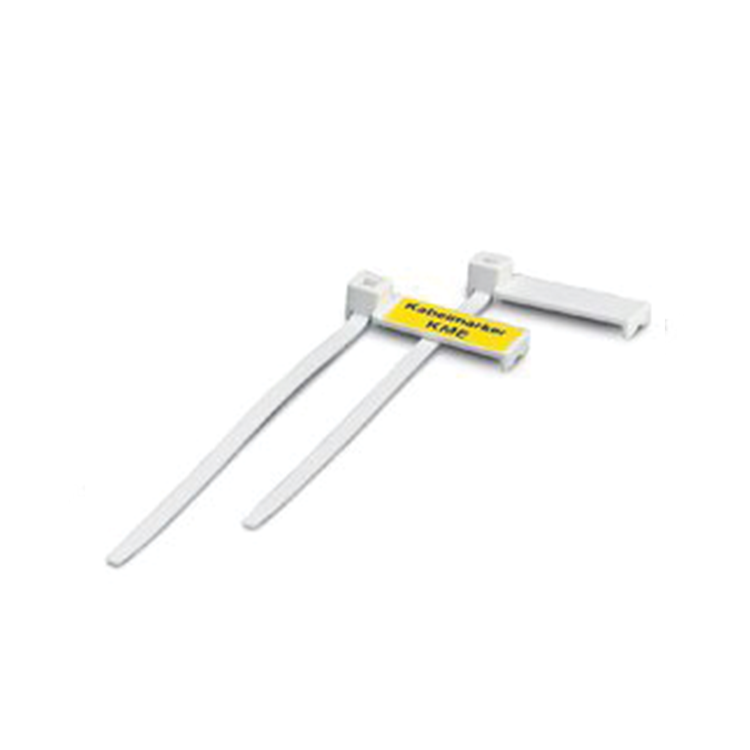

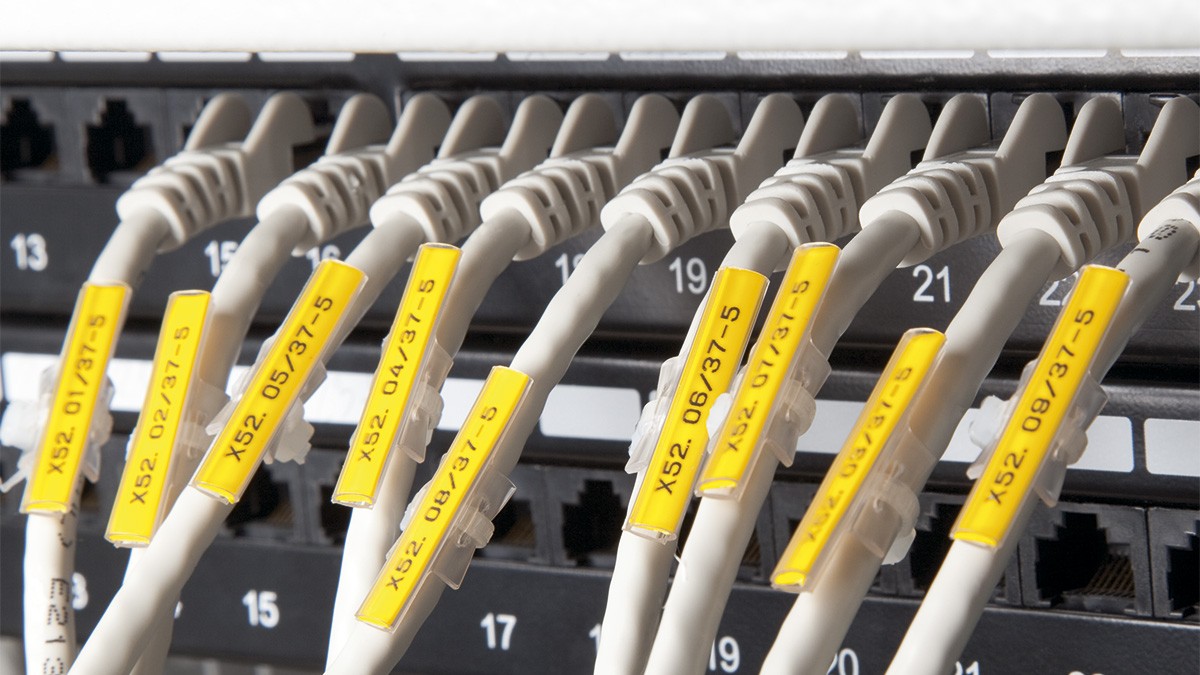

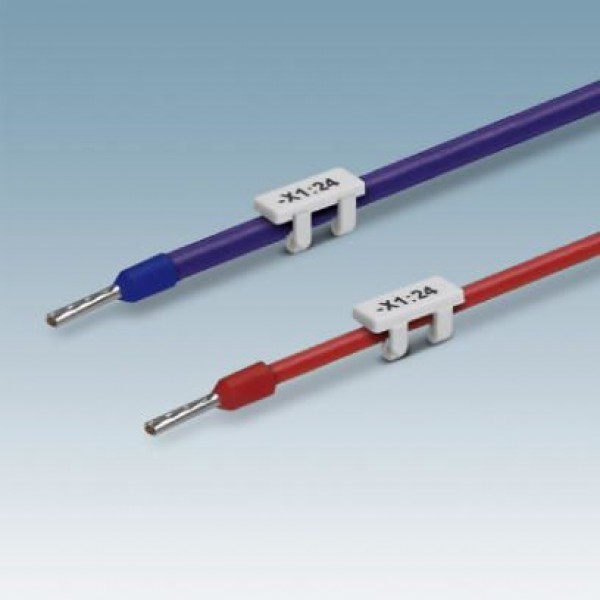

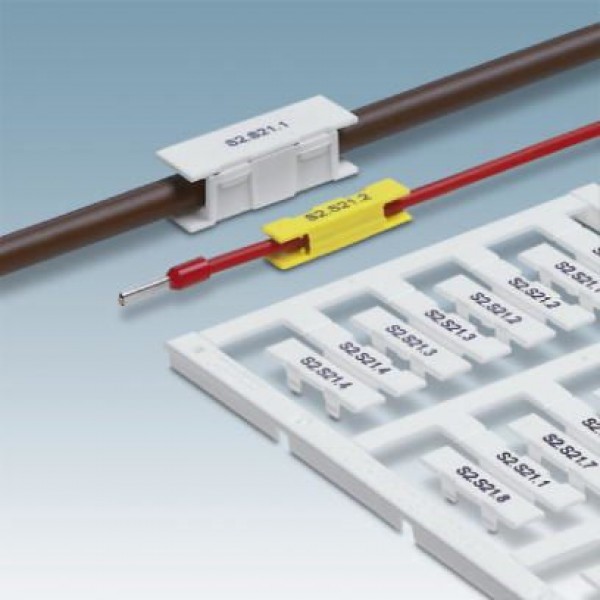

	Кабельные маркеры Возможно я «не умею их готовить», но опыт работы с ними у меня отрицательный. Через некоторое время маркировка могла частично “осыпаться”.

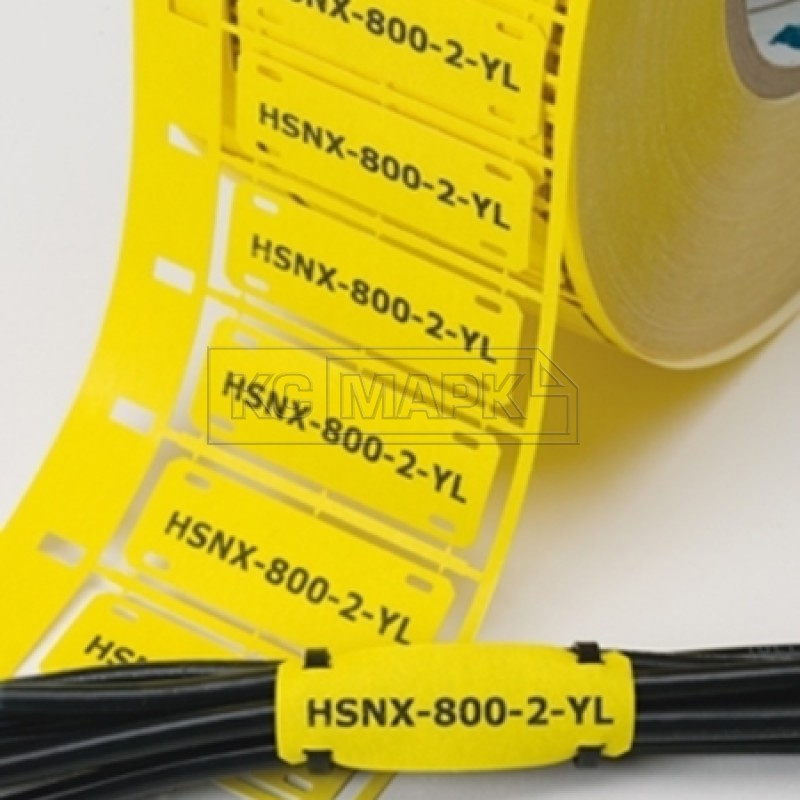

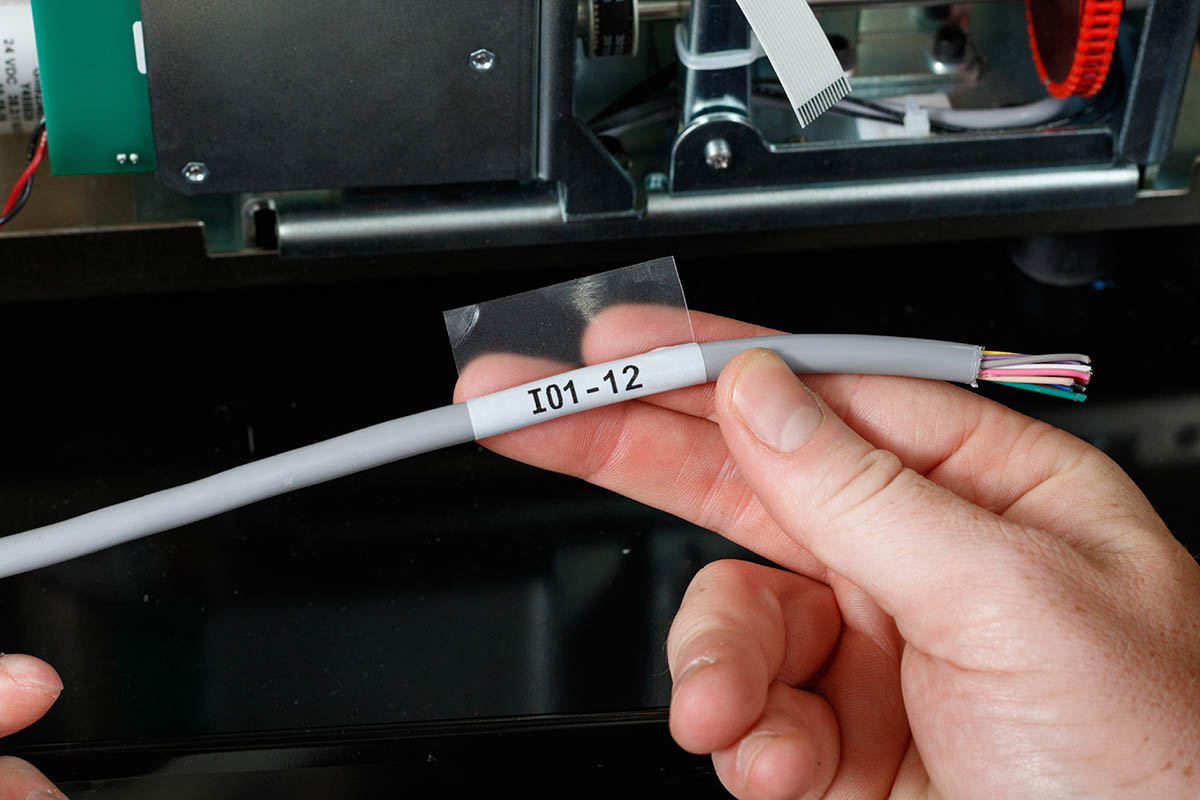

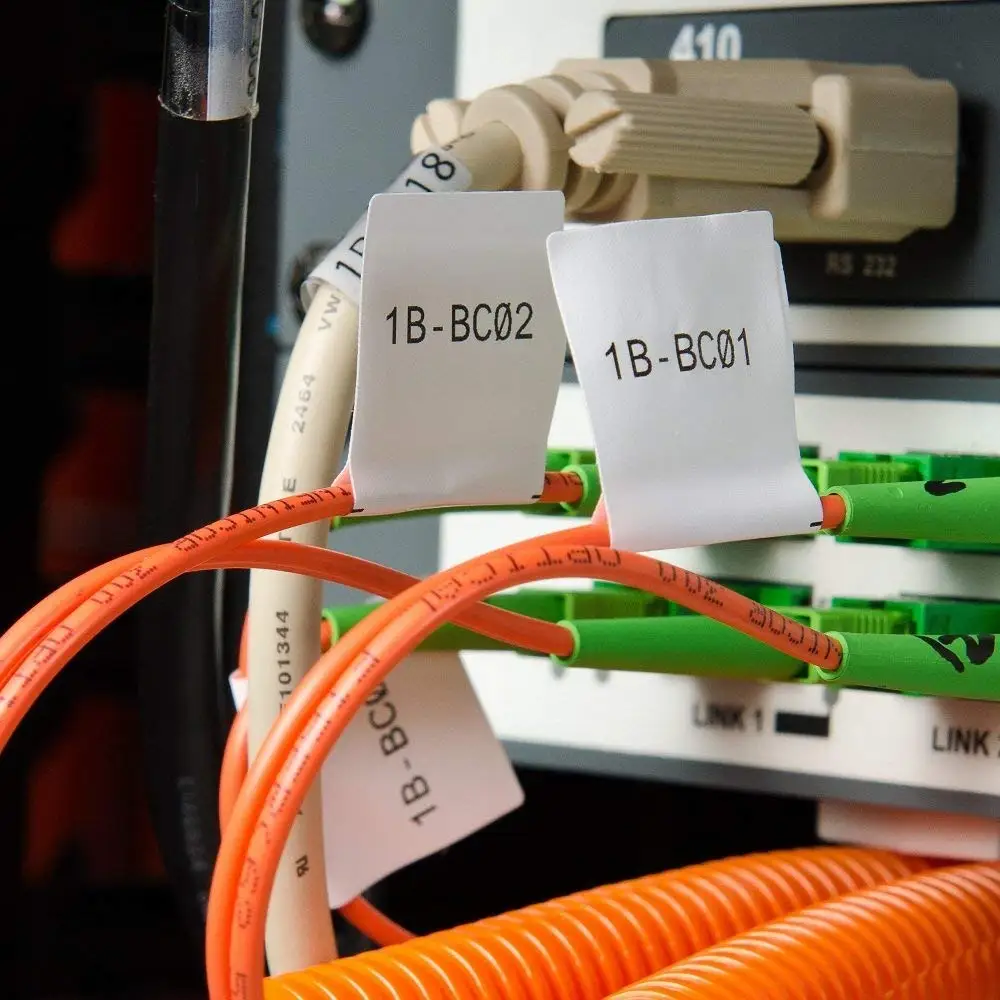

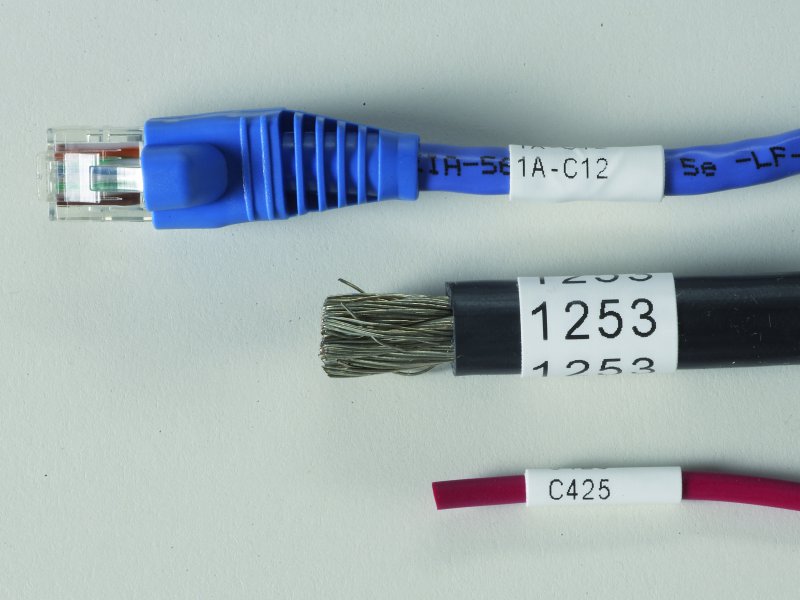

	Принтеры для печати этикеток Наверное самое “профессиональное” решение на текущий момент. В сочетании с бирками значительно упрощается процесс маркировки.

И если вы решитесь использовать принтер, то есть несколько нюансов на которые стоит обратить внимание:

• Стоимость принтера и “расходников” для него, которые составляют значительный “вклад” при использовании, так как цены на них весьма “кусачие”. Как вариант, сразу обратить внимание на возможность покупки “неоригинальных” расходных материалов.
• Принтеры бывают портативными и стационарными – это стоит учитывать.
• Маркировать можно не только кабели, но и оборудование – поэтому стоит обратить внимание на максимально поддерживаемую выбранным принтером ширину наклеек.
• Подключение по USB – если маркировать планируется много, то это очень полезная функция. Бирки можно подготовить “сидя в тепле”.
• Возможность печати на термоусаживаемых трубках – получается очень компактная и аккуратная маркировка.

Наверное оптимальнее иметь пару принтеров: один многофункциональный и один компактный-переносной.

На одном из объектов мне так понравилось работать с таким принтером, что я прикупил себе “домашнюю версию” . Предлагаю ознакомиться с его обзором на YouTube-канале сайт:

Также в этом разделе

Буквенно-цифровая и цветовая маркировка проводников по ГОСТ

Вопрос буквенно-цифровой и цветовой маркировки (идентификации) проводников (например, изоляции проводов, жил кабелей и т.

д.) и выводов электрооборудования конкретных типов для электрических цепей переменного и постоянного тока в настоящее время максимально полно регламентирует ГОСТ 33542-2015, который был создан на базе МЭК 60445:2010 и начал действовать с 1 октября 2016 года. Но это не такой простой вопрос как думается, так как имеет место серьезная путаница в нормативных стандартах. Почему так, читайте далее в статье.

Путаница в стандартах

По идее, в электрике не может быть двоякого толкования чего-либо. Это как точная математическая наука. Здесь должно быть все четко стандартизировано, терминологически правильно и однозначно. Но как говорится, все в теории одно, а на практике другое. И пример этому – вопрос правильного выполнения цветовой маркировки проводников и выводов электрооборудования.

Почему возникает этот пресловутая путаница? Все просто. Выпуская новые ГОСТы, почему-то ответственные за это люди не прекращают действие предыдущих родственных ГОСТов. Тем самым получается двоякое толкование одних и тех же правил и требований.

В нашем случае, до ГОСТ 33542-2015 действовал ГОСТ Р 50462–2009. А до ГОСТ Р 50462–2009 действовал ГОСТ Р 50462–92. И до ГОСТ Р 50462–92 действовал ГОСТ 12.2.007.0–75. И что вы думаете? Более старые ГОСТ Р 50462–2009, ГОСТ 12.2.007.0–75 продолжают действовать и сегодня! А ведь, логично, что они должны быть отменены. В этом вы можете убедиться сами, зайдя на сайт РОССТАНДАРТа и проверив срок действия этих ГОСТов.

По-моему – это вопиющая халатность и глупость — плодить стандарты об одном и том же НЕ запрещая действия более старых.

Почему п. 1.1.29 и 1.1.30 ПУЭ 7 некорректны?

А что же ПУЭ 7? В пунктах 1.1.29 и 1.1.30 приведены неактуальные и даже ошибочные требования к цветовой маркировке проводников.

Рассмотрим п.1.1.29 ПУЭ 7:

Видим, что требования п. 1.1.29 ПУЭ 7 в целом соответствуют положениям ГОСТ Р 50462–92, который уже не действует. А это уже некорректно, так как соответствовать они должны требованиям ГОСТ 33542.

Рассмотрим п.1.1.30 ПУЭ 7:

А требования п. 1.1.30 ПУЭ 7 противоречат требованиям не только современного ГОСТ 33542–2015, но и всем его предыдущим вариациям — ГОСТ Р 50462–2009, ГОСТ Р 50462–92 и даже ГОСТ 12.2.007.0–75 и, тем самым, создают условия для поражения электрическим током.

1. Например, в этом пункте говорится, что вы можете использовать отдельно желтый и отдельно зеленые цвета для цветовой маркировки фазных шин.

Как мы знаем уже ГОСТ Р 50462–2009 и ГОСТ 33542–2015 прямо запрещали использовать по отдельности данные цвета с целью соблюдения требований электробезопасности, так как могли возникнуть такие ситуации, когда можно было спутать защитные шины с жёлто-зелёной маркировкой и фазные шины с жёлтой или зелёной расцветкой.

Пункт 6.2.1 из ГОСТ 33542–2015

2) Шины, представляющие собой один из вариантов исполнения проводников, обычно применяют в низковольтных распределительных устройствах, которые производят и сертифицируют согласно требованиям национальных стандартов, установивших что цветовая идентификация проводников должна соответствовать требованиям ГОСТ Р 50462–92 или ГОСТ Р 50462–2009, или ГОСТ 33542.

3) Одновременное использование синего и голубого цветов для идентификации полюсной и средней шин неизбежно приведёт к опасной ситуации, поскольку полюсная шина может находиться под напряжением 110, 220, 440 В и более, а средняя шина находится под напряжением, практически равным нулю. Более того, ГОСТ Р 50462–92 рассматривал синий и голубой цвета в качестве одного цвета.

4) Фазные проводники в требованиях обозначены буквами «А, В, С». Однако в стандартах МЭК и разработанных на их основе национальных стандартах фазные проводники обозначают иначе – «L1, L2, L3».

Эти и другие ошибки в этих пунктах, возникли из-за того, что требования п. 1.1.29 ПУЭ 7-го изд. были сформулированы на основе требований ГОСТ Р 50462–92, а требования п. 1.1.30 ПУЭ 7-го изд. были переписаны из п. 1.1.29 ПУЭ 6-го изд. образца 1985 г. То есть ошибки переписываются из года в год и при этом никто не удосуживается их исправить.

Правильная идентификация проводников

Как я уже писал выше, берем последний официально внедренный в Армении, Беларуси, Киргизии, Молдове, России и Таджикистане ГОСТ 33542–2015, далее находим там таблицу A.1, которая однозначно регламентирует цвета, буквенно-цифровые и графические обозначения, применяемые для идентификации проводников и выводов электрооборудования. И пользуемся!

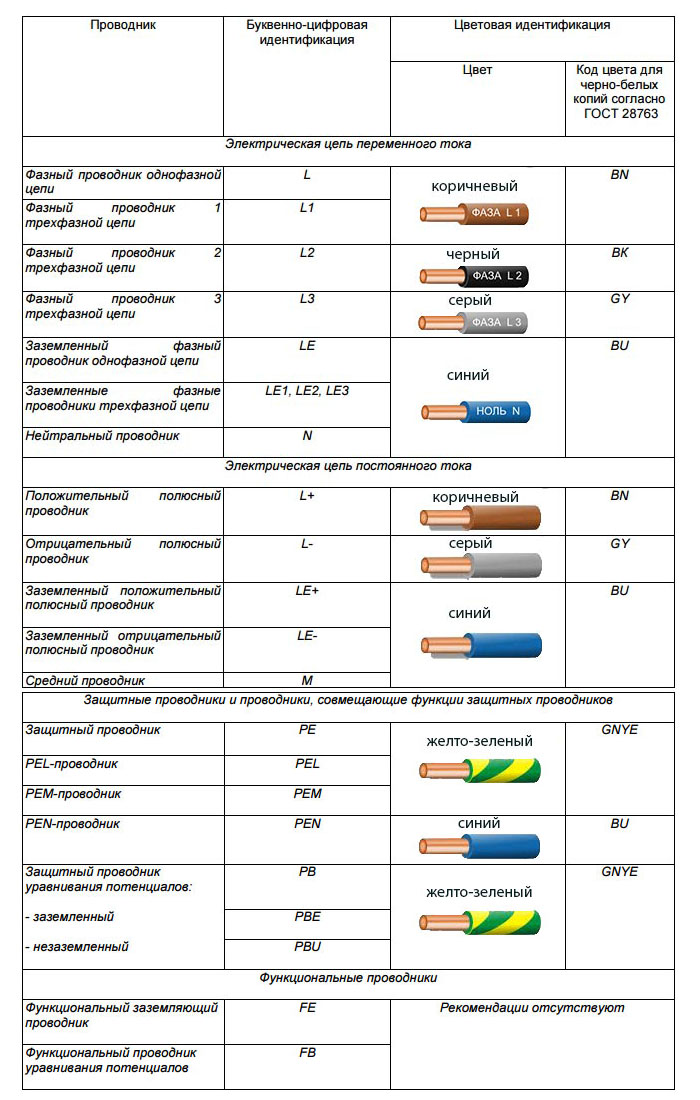

Таблица A.1. Начало. ГОСТ 33542–2015Окончание таблицы A1 ГОСТ 33542–2015

О МЭК 60445:2017

Этот стандарт вышел в августе 2017 года и пришел на замену МЭК 60445:2010, на базе которого, как мы знаем, был создан ГОСТ 33542-2015. В этом стандарте есть крайне важные изменения по сравнению с МЭК 60445:2010:

• положительный полюсный проводник предписано обозначать красным цветом;
• отрицательный полюсный проводник – белым цветом;
• функциональный заземляющий проводник – розовым цветом;
• поправкой 1, в частности, в таблице A.1 исправлены два буквенных обозначения цветов. Для коричневого цвета обозначение «BR» заменено корректным обозначением «BN», для серого цвета обозначение «GR» заменено обозначением «GY».

Согласно ГОСТ 33542 положительный полюсный проводник обозначают коричневым цветом, отрицательный полюсный проводник – серым цветом.

Поэтому это лучше уже учитывать сейчас. А стандарт ГОСТ 33542-2015 будет со временем переработан и приведен в соответствие с МЭК 60445:2017.

Электрические цепи переменного тока

К примеру, определим какого цвета должна быть изоляция проводников в электропроводках индивидуальных жилых домов и квартир.

Мы знаем, что в трёхфазных электроустановках зданий, имеющих типы заземления системы TN-C-S и TT используется 5 проводников: L1, L2, L3, N, PE. А если электроустановка однофазная, то используется 3 типа проводников: L, N, PE. Указанные проводники следует маркировать строго определёнными цветами.

В трёхфазных электроустановках зданий большинство электрических цепей однофазные. Цвет изоляции фазного проводника однофазной электрической цепи должен совпадать с цветом изоляции фазного проводника трёхфазной электрической цепи, к которому он присоединён.

Для фазного проводника однофазной электрической цепи однофазной электроустановки здания предпочтительным цветом установлен коричневый цвет. Поэтому изоляция фазных проводников в однофазных электрических цепях однофазных электроустановок зданий должна быть коричневой.

Согласно требованиям ГОСТ 33542-2015 нейтральный проводник следует идентифицировать синим цветом. Поэтому изоляция нейтральных проводников во всех электрических цепях однофазных и трёхфазных электроустановок зданий должна быть синего цвета.

Согласно требованиям ГОСТ 33542-2015 защитный проводник следует идентифицировать комбинацией жёлтого и зелёного цветов. Поэтому изоляция защитных проводников во всех электрических цепях однофазных и трёхфазных электроустановок зданий должна быть жёлто-зелёного цвета.

Тогда согласно ГОСТ 33542-2015 получаем такие таблички-шпаргалки: для трехфазных и однофазных электроустановок зданий (электрические цепи переменного тока):

Здесь следует заметить, что фазировка не подразумевается данными цветами (коричневый, черный и серый). Это означает, что вы можете, например, проводник L1 маркировать не только именно коричневым цветом изоляции, но и серым или черным.

Электрические цепи постоянного тока

Как итог: покупать следует тот кабель или провод, который имеет надлежащую цветовую идентификацию жил, чтобы соответствовать требованиям современного ГОСТ 33542-2015.

Также кому удобно не читать, а смотреть, то мы выпустили для вас видео ниже:

Использованная литература

При подготовке статьи мной использовалась следующая литература и нормативная документация:

1. Харечко Ю.В. Новые основополагающие требования к цветовой и буквенно-цифровой идентификации проводников в низковольтных электроустановках и электрооборудовании// Энергонадзор и энергобезопасность. – 2010. – № 3.
2. Харечко Ю.В. ГОСТ 33542: цветовая идентификация// Библиотека инженера по охране труда. – 2017. – № 3.
3. ГОСТ 33542-2015
4. ГОСТ Р 50462–2009
5. ГОСТ Р 50462–92
6. ГОСТ 12.2.007.0–75
7. ПУЭ 7 издания
8. МЭК 60445:2017

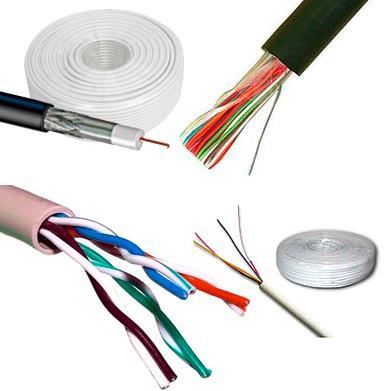

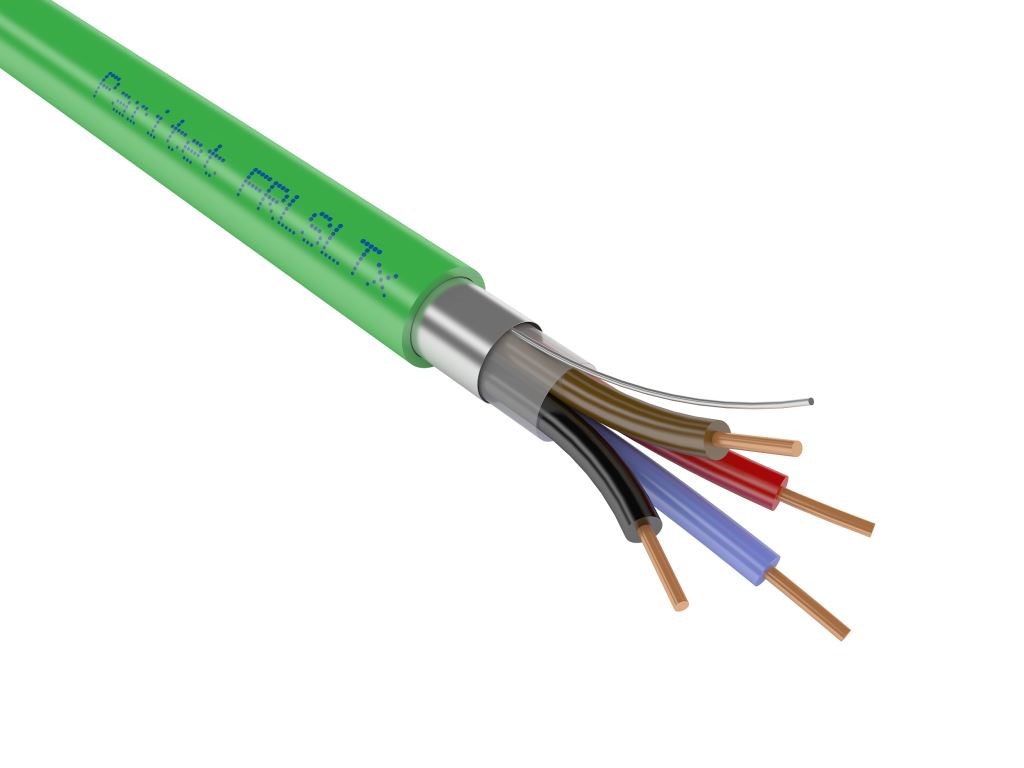

Кабель для слаботочных систем.

Типы и марки RG, ТППэп, ТРВ, ШТЛП  Помимо электроэнергии кабели передают информационные сигналы. В последнее время в Санкт Петербурге появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов по электромонтажу в СПб. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75.

RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д. Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом.

  Данная информация предназначена для специалистов электриков Санкт Петербурга. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

  Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

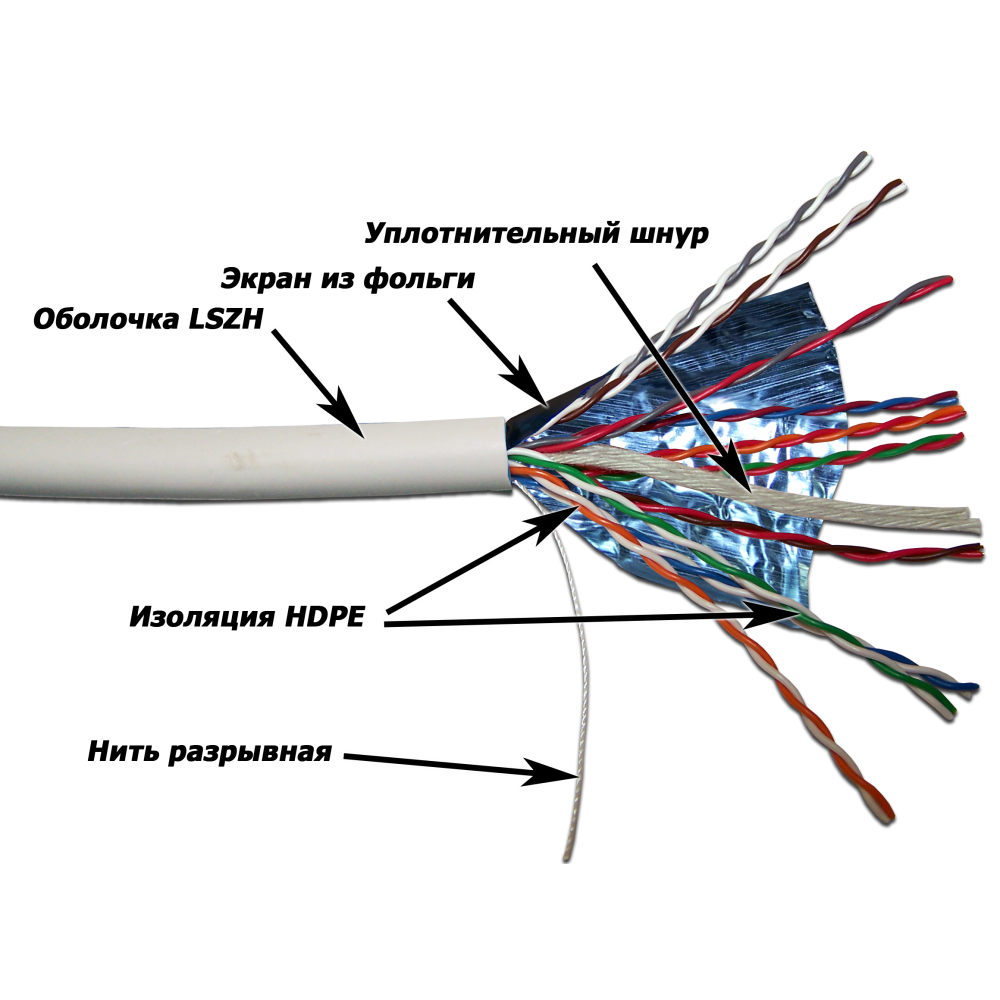

  Компьютерные кабели (витая пара). Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала. Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена. В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам.

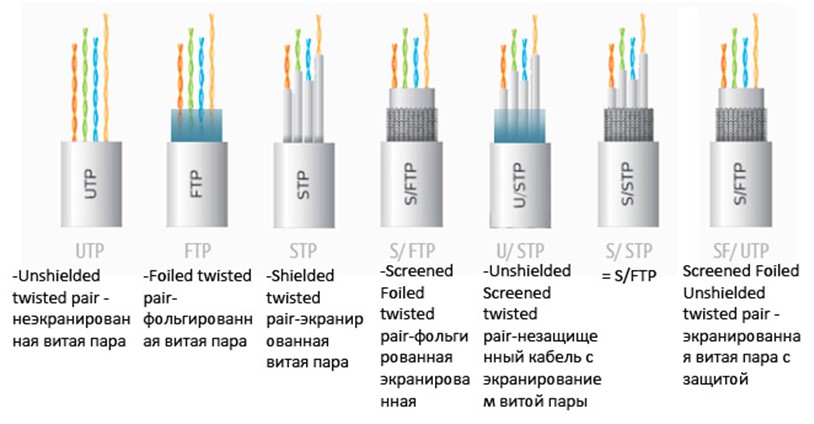

  В зависимости от вида кабеля возможны различные варианты защиты: UTP, или незащищенная, без общего экрана для пар проводов; FTP, или фольгированная, с экраном из алюминиевой фольги; STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном; S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран. Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар.

  Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Телефонные кабели и провода: Телефонные проводники делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется в Санкт Петербурге для разводки в отдельно взятых квартире или доме.

ТППэп — основной вид кабеля для прокладки линий телефонной связи в СПб, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран. Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений.

  Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.


КАЧЕСТВЕННАЯ РАБОТА · ДОСТУПНЫЕ ЦЕНЫ · ЯВЛЯЮТСЯ НАШИМ ПРИОРИТЕТОМ!

Маркировка проводов и кабелей бирками согласно пуэ: виды, обозначения и нанесение

Цели маркировки проводов

Данный процесс позволяет существенно упростить электромонтажные работы, запланированный или экстренные ремонт, техническое обслуживание объектов и кабельных линий во время эксплуатации. Еще одно функциональное предназначение – уменьшение вероятности возникновения аварийных ситуаций и сопутствующего им получения травм рабочим персоналом.

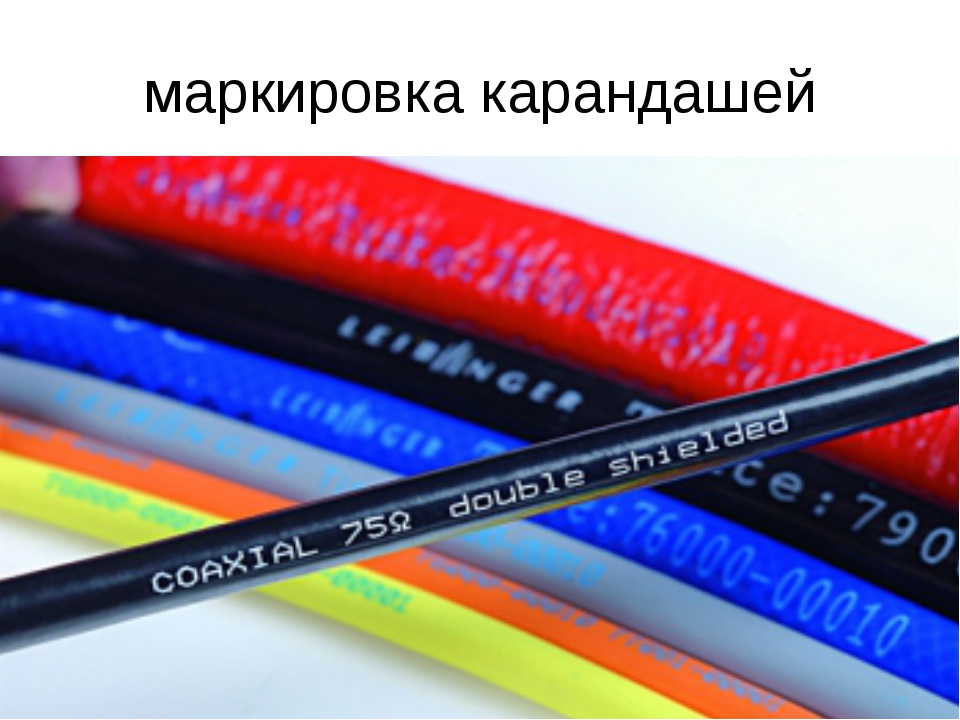

Маркируется кабель уже в процессе изготовления. Производитель должен выбрать цвет для изолирующей оболочки провода в соответствии с международными или отечественными стандартами, прописанными в ПУЭ, ПТЭЭП, ГОСТах и другой документации. Данные, отображенные на внешней оболочке кабеля, указывают на информацию по нескольким параметрам:

• число проводов;
• площадь сечения всего кабеля;
• применяемые изоляционные материалы;
• материалы проводов и т. д.

Подобная маркировка, хоть и является необходимой, но недостаточна для повышения безопасности при эксплуатации кабельных линий. Ориентируясь на нее, обслуживающие специалисты не смогут сделать однозначные выводы о предназначении всей системы или конкретного участка электрической проводки. Поэтому при выполнении электромонтажных работ на кабель наносятся дополнительные аббревиатуры, добавляющие к характеристикам информацию о назначении цепи.

Благодаря этому на изоляции появляются бирки со следующими данными:

• марка кабеля;
• предназначение;
• связанный с ним объект;
• протяженность линии и другая информация, если она необходима.

Кабельные бирки значительно упрощают подобную маркировку, делают ее удобной и максимально быстрой. Они подбираются в зависимости от диаметра, характеристик и изоляционных материалов на проводе. Они могут отличаться по ряду параметров, но имеют общее предназначение и способны хранить надписи в течение продолжительной эксплуатации.

Требования к надписям на бирках

Бирки на кабель, закрепленные хомутами или продетые сквозь провод, должны быть подписаны определенным образом, данное правило регулируется нормами ПУЭ. В соответствии с данным документом, на этикетку наносятся следующие данные:

1. Номер кабеля или линии. Это информация, которая содержит в себе данные о направлении магистрали, что она питает, и какой уровень защиты требуется. В процессе монтажа проводки составляется паспорт объекта, в котором указываются здания или помещения, питающиеся от данной линии. К ним присваиваются номера, которые впоследствии будут написаны на самой бирке, в процессе обслуживания мастер сможет посмотреть на маркировку кабелей и, сопоставив их с паспортом объекта, понять, куда ведет та или иная линии;
2. Марка и сечение провода. Так как место на бирке ограничено, обозначение пишется сокращенно, с минимальным количеством символов. Например, кабель с покрытием винил и сечением 3*2,5 коротко обозначается ВВГ-3/2,5;
3. Напряжение линии. Обязательный параметр, так как по внешней оболочке кабелей не понятно, ток с каким напряжением по нему протекает, соответственно, и какой уровень защиты требуется при ремонтных работах;
4. Начало и конец кабельных линий. Для более точной информации о возможных потерях на магистрали после ее монтажа наносится обозначение общей длины. Прочитав данные, мастер, обслуживающий линию проводов, сможет безошибочно вычислить сопротивление и уровень потери напряжения в сети.

Надписи на бирках

Все перечисленные данные являются основными и обязательными. Не запрещается разместить на бирке дополнительную информацию, характеризующую электрическую магистраль, например, дату закладки. К тому же при размещении бирки на соединительной муфте дату монтажа провода размещать обязательно, так как у муфты имеется свой ресурс, который будет исчисляться, исходя из этого показателя.

На металлических бирках чаще всего надписи делаются путем гравировки специальным карандашом или несмываемой краской. Пластиковые изделия подписываются перманентным маркером или несмываемой краской. Также при размещении на магистрали бирки с использованием проволоки необходимо дополнительно защитить металлические предметы битумным составом или любой другой краской, в противном случае проволока проржавеет и разрушится, а бирка потеряется. Лучше всего для крепежа подходит капроновая нить, она не боится перепада температур и повышенной влажности.

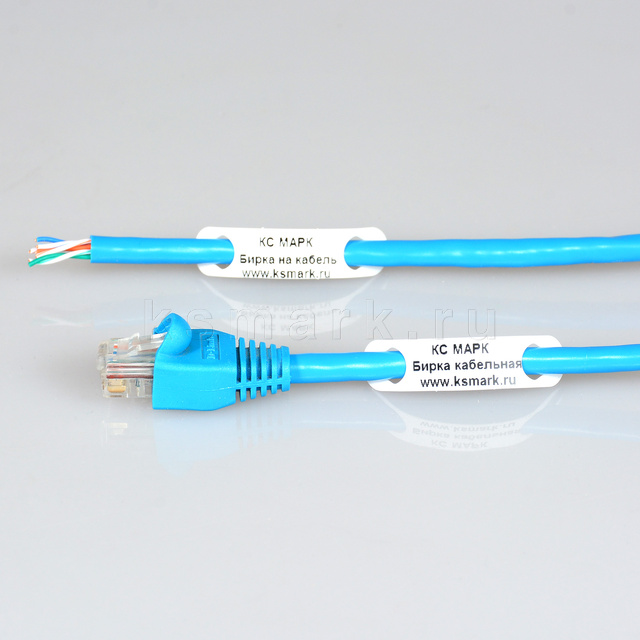

Бирка для продевания на провод

В последнее время для обозначения кабеля на линии многие электрики стали использовать наклейки, которые уже имеют надписи, информирующие о напряжении, а также пустые места, в которые вписываются дополнительные данные. Такие наклейки очень удобны, так как мастер не теряет времени на осуществление маркировок, а просто приклеивает элемент на готовую бирку и продолжает монтаж.

Виды устройства электрокоммуникаций

Правилами устройства электроустановок (ПУЭ) в разделе «Электропроводка» описаны методы укладки кабелей и проводов.

В разделе ПУЭ 2.1 «Электропроводки» оговорены правила устройства электропроводки силовых кабелей, цепей освещения и вторичных линий постоянного и переменного тока в помещениях и по фасаду зданий и сооружений. Это установочные провода в ПВХ оболочке всех сечений, небронированные силовые линии с прорезиновым или пластиковым покрытием в оболочке из металла, резины или пластмассы. Электрическая проводка бывает двух типов:

• открытая;
• скрытая.

Открытая

Электрические линии прокладывают на поверхности вертикальных и горизонтальных ограждений, опорам и другим строительным конструкциям зданий и сооружений. Провода крепят непосредственно к опорной поверхности, подвешивают на тросах, роликах и изоляторах. Коммуникации прячут в трубах, лотках, коробах, в металлизированной оболочке, плинтусах, галтелях и пр.

Скрытая

Укладка проводников осуществляется внутри ограждающих конструкций помещений: внутри стен, потолков, перекрытий, помещают в трубы, короба или каналы, закрытые штукатуркой.

Важно! Маркировку кабельных и проводных линий производят на открытых участках трасс. Обозначать скрытую проводку нужно при соблюдении особых условий

В соответствии с нагрузкой на разные участки электролиний, подбирают сечение проводников, что предотвратит плавление проводов, иначе это может вызвать короткое замыкание и воспламенение электропроводки.

Основные темы

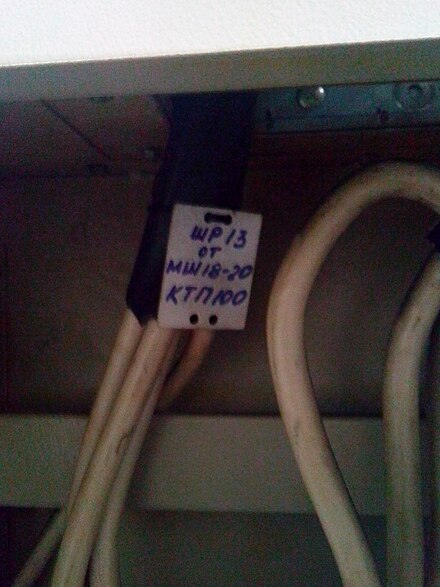

Маркировка кабельных линий (кабельные бирки)

СНИП 3-05-06-85 «Электротехнические устройства» , введен в действие с 1 июля 1986 года (Постановление Госстроя СССР от 11.12.1985 N 215)

П. 3.22. Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях. Маркировка кабельных линий П. 3.103. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование. П. 3.104. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки. На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 — 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения. На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты. На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты. П. 3.105. Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы. Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской. П. 3.106. Бирки должны быть закреплены на кабелях капроновой нитью или оцинкованной стальной проволокой диаметром 1 — 2 мм, или пластмассовой лентой с кнопкой. Место крепления бирки на кабеле проволокой и сама проволока в сырых помещениях, вне зданий и в земле должны быть покрыты битумом для защиты от действия влаги.

Правила устройства электроустановок (ПУЭ) п. 2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.

«Правил технической эксплуатации электроустановок потребителей» (ПТЭЭП) 2.4.5. Каждая КЛ должна иметь паспорт, включающий документацию, указанную в п.2.4.2. диспетчерский номер или наименование. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками; на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии; на бирках соединительных муфт — номер муфты, дата монтажа. Бирки должны быть стойкими к воздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).

Бирки маркировочные изготавливаются в соответствии с ТУ 36-1440-82: Круглая бирка (У-135) – предназначена для силовых кабелей выше 1000В; Квадратная бирка (У-134) – предназначена для силовых кабелей до 1000В; Треугольная бирка (У-136) – предназначена для контрольных кабелей.

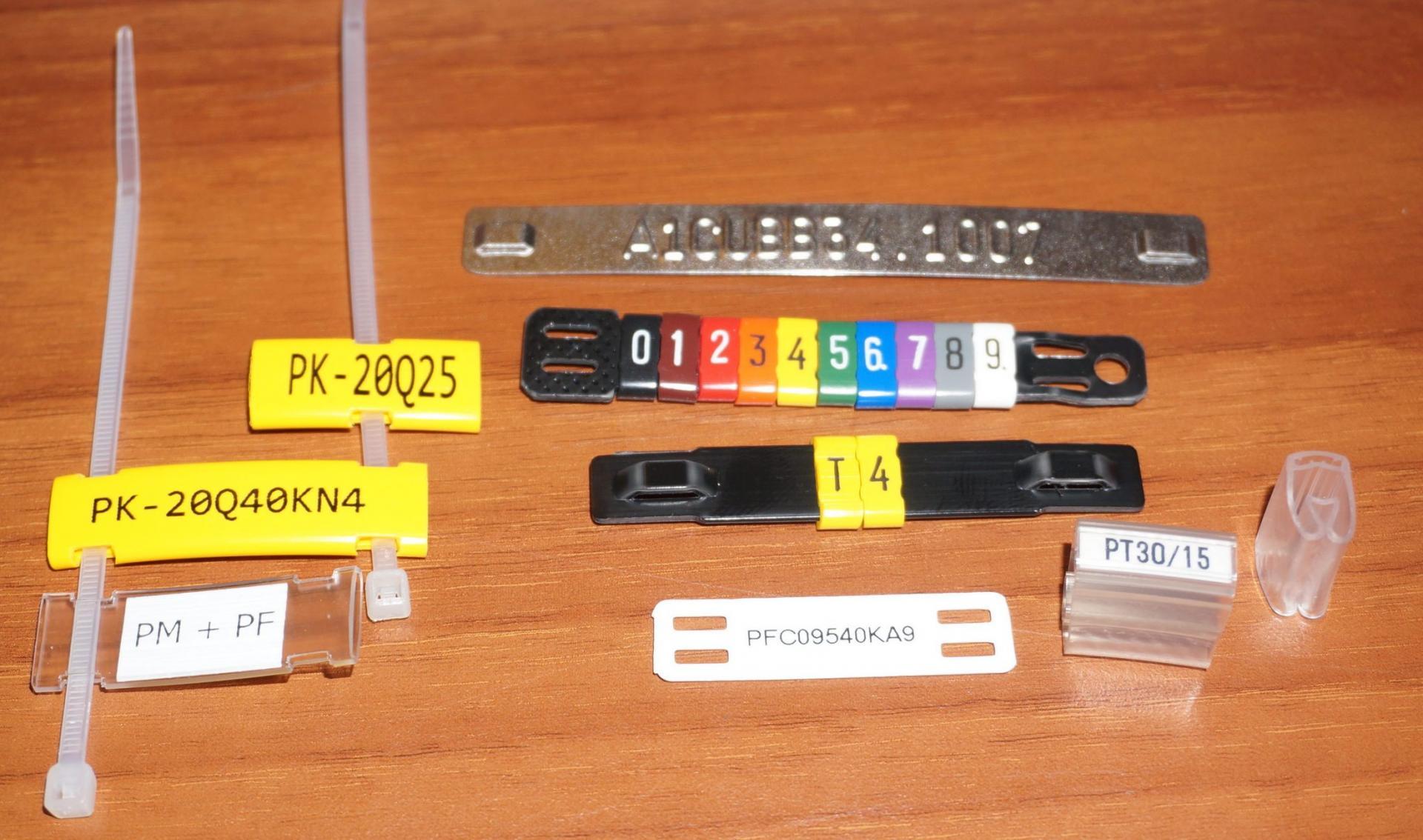

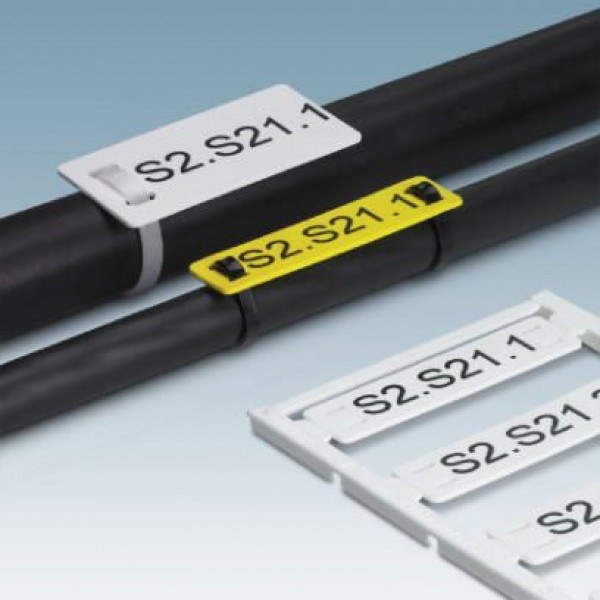

Примеры кабельных бирок:

В соответствии с правилами эксплуатации электротехнических установок любая кабельная линия должна иметь цифровые и/или буквенные обозначения. Нередко, когда в состав электрической цепи входят несколько параллельных жил, используется комбинированная буквенно-цифровая система. В подобной ситуации кабельная бирка каждой жилы содержит одно и то же числовое значение, но разные буквы кириллицы или латинского алфавита.

Кабельная муфта и провода с открытой прокладкой должны быть помечены бирками, на которых указываются номер, название линии, рабочее напряжение, площадь сечения и марка используемых электротехнических компонентов. Все бирки характеризуются устойчивостью к негативным факторам окружающей среды. Максимально допустимое расстояние между бирками – 50 м.

Правила расположения бирок на устройствах

При осуществлении монтажа в закрытых каналах или коллекторах бирки должны располагаться в смотровых колодцах, не зависимо от их расстояния друг от друга. Деталь крепится по обеим сторонам коллектора на каждую из веток трассы. Также обязательно маркировать поворотные участки линии с двух сторон, с указанием направления поворота и градуса.

При прохождении проводки через перекрытия внутри помещения или под дорожным покрытием обязательно монтируется смотровая коробка, а провода маркируются пластиковыми бирками.

При прокладке электрических линий по территории незастроенной или землям, предназначенным для сельского хозяйства, на протяжении всей трассы устанавливаются обозначения в виде столбов с бирками, на которые также нанесены характеристики линии электропередачи. Такие столбы будут выступать объектом привязки к местности, их координаты включаются в план-схему трассы, и в случае необходимости можно будет точно определить местоположение кабеля под грунтом.

Таким образом, согласно правилам и нормативам, обязательной маркировке бирками подлежат все энергоустановки и кабельные линии, не зависимо от типа их напряжения и места положения. К тому же любой квалифицированный мастер будет согласен выполнять ремонтные работы на аварийном участке только при наличии достаточной информации о характеристиках электрической линии.

Требования к типам и способам крепления бирок

Помимо размещения бирок, вся информация о произведенных обозначениях на кабельных линиях и коммуникационных устройствах регистрируется в специальном журнале. Такие записи регулярно обновляются в зависимости от изменений, которые произошли в структуре сети.

Маркеры силовых линий

В соответствии с ГОСТ пластиковые бляхи изготавливают квадратной, круглой или треугольной форм. Их эксплуатируют на открытых участках кабельных трасс и компонентов цепи. На бирках есть два отверстия, через которые следует продеть провод или жилу, после этого она надежно зажимается и фиксируется в нужном положении.

Для линий, напряжение которых не превышает 1000 В, применяются квадратные бирки. Если рабочее напряжение выше 1000 В, то берутся круглые бляхи из пластика. Треугольные изделия необходимы для контрольных силовых линий.

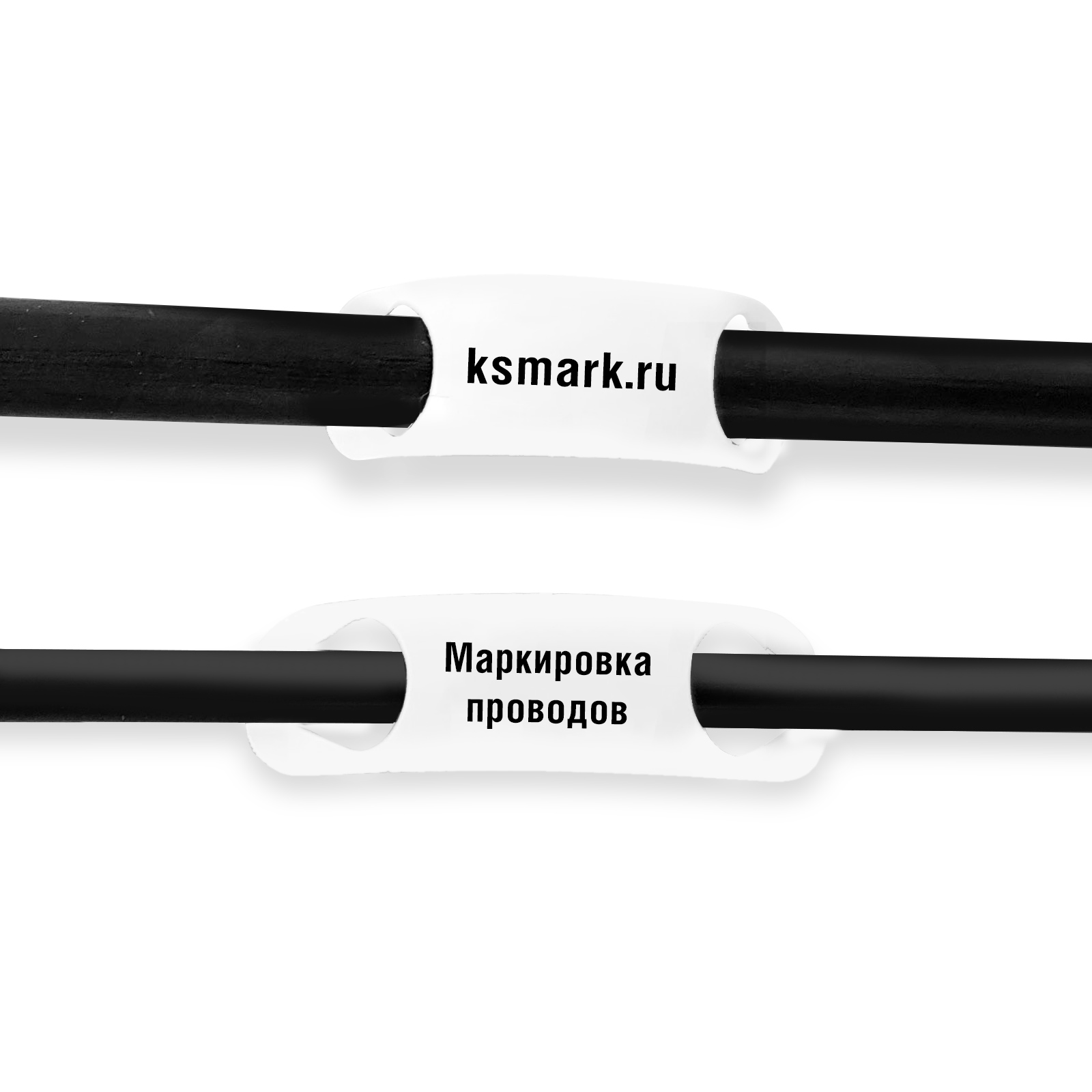

Бирки для маломощных цепей

В таких целях могут использоваться маленькие таблички из полимерных материалов, на которых указываются информация о потреблении электроэнергии абонентом цепи и другие данные.

Порядок размещения проводников

При проводке многожильных линий поступают следующим образом. Провода группируют в пучки, разделяя их по назначению. Формируют связку из фазовых проводников, отдельно собирают нулевые провода и заземление. Пучки по возможности формируют ровными рядами без переплетений. Это облегчит поиск того или иного провода.

В некоторых случаях в одной связке помещают фазовый и нулевой провод, питающий конкретного потребителя. На все связки крепят соответствующие значки.

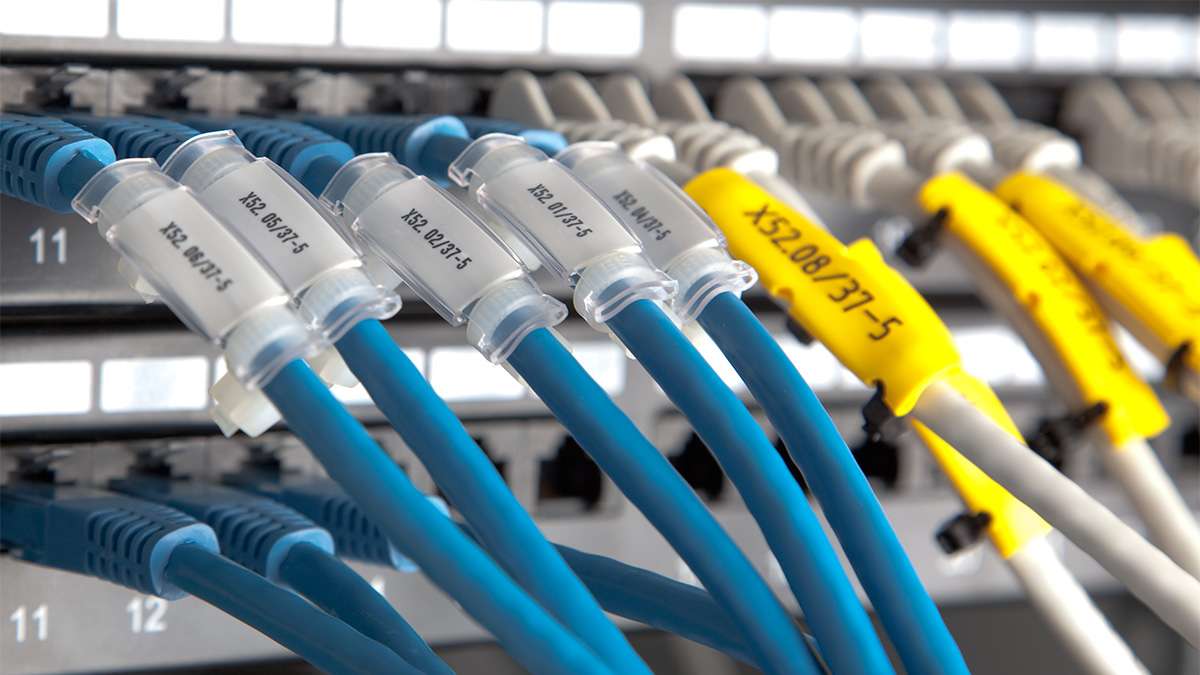

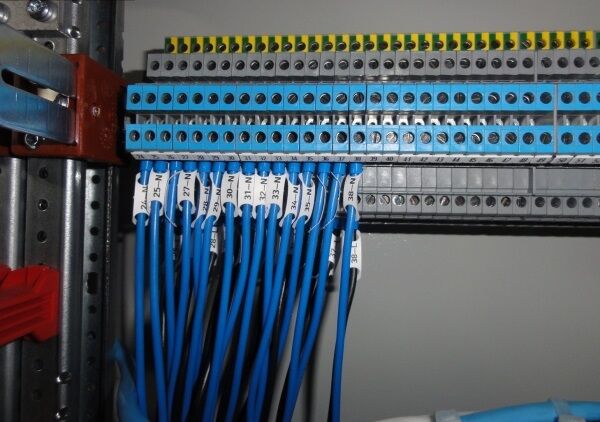

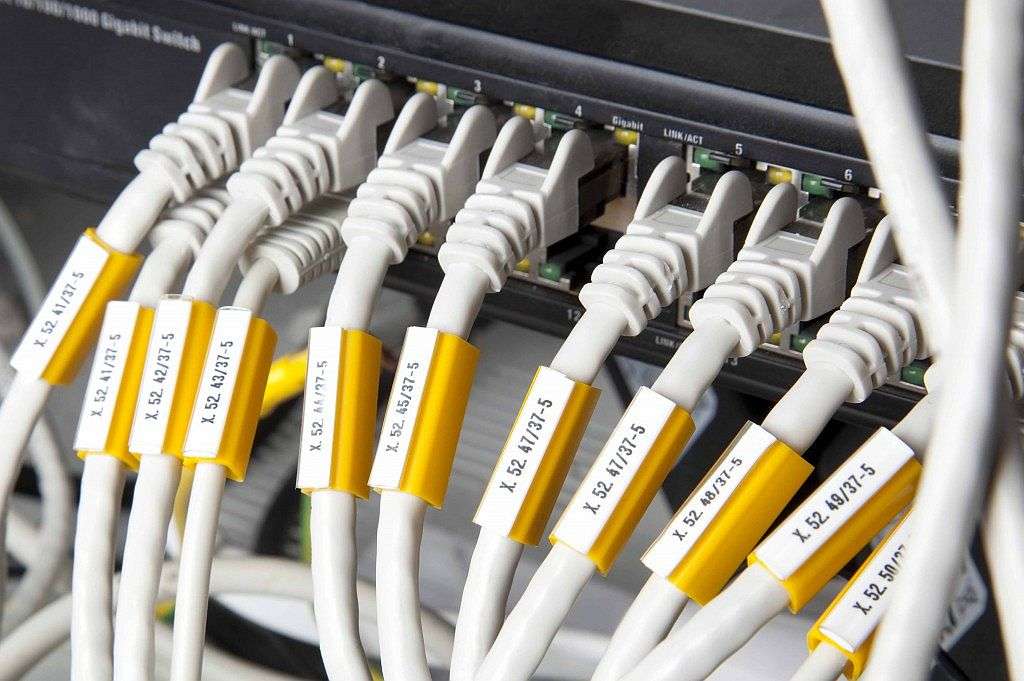

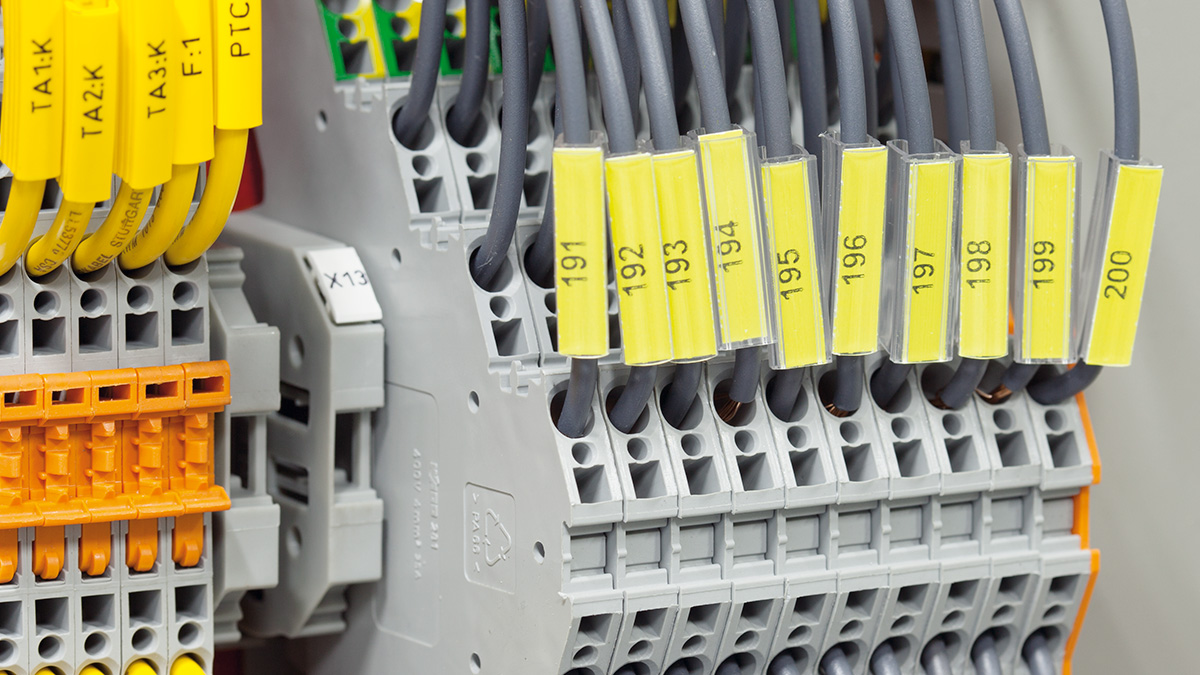

Кабели в щитовой или в коммуникационном узле маркируют бирками, чтобы было легко найти нужную линию и определить её параметры.

Маркировка щитовой

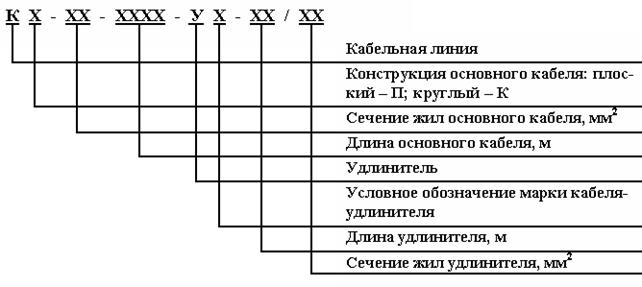

Структура буквенно-цифровой маркировки

Маркировка проводов и кабелей позволяет оперативно найти нужный провод среди однотипных изделий, у которых одинаковый тип и цветовая окраска.

На крупных промышленных объектах, где количество проложенных коммуникаций исчисляется тысячами, используются бирки.

Опытному монтажнику достаточно посмотреть на маркировку и узнать величину сечения жил; площадь поперечного сечения, которая колеблется от 0,35 до 70 кв. мм; количество жил и металл, из которого они изготовлены.

Провода СИП производятся из алюминиевых заготовок. Кабель ВВГ, согласно маркировке, из медной проволоки.

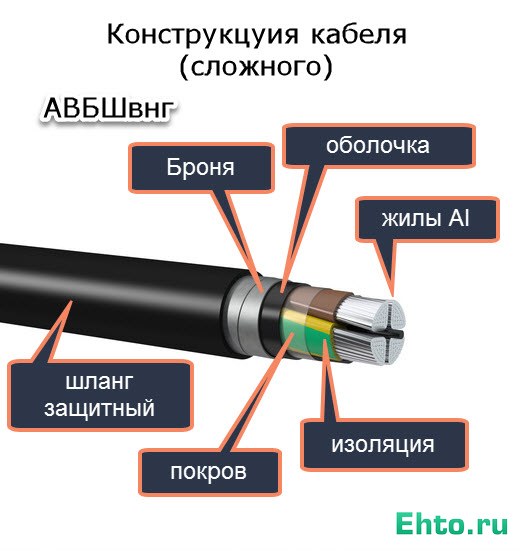

Схема буквенно-цифровой маркировки силовых кабелей и проводов

Маркировка кабеля содержит данные о номинальном напряжении, на которое рассчитано данное изделие. В маркировке заложены данные и об изоляционном материале.

По ГОСТу — перечень таких материалов жестко лимитирован. В числе наиболее известных, можно назвать резину, бумагу, ПВХ и другие пластики.

И еще один важный параметр, который важен при выборе кабеля – это материал защитной оболочки. Наружная оболочка производится из металла, пластика, резины.

Бирки, с данными о предназначении изделия, крепятся уже в процессе монтажа. Расшифровка маркировки кабеля по своей сути, проста.

Начальная буква в маркировочном шифре характеризует металл, из которого изготовлена жила. Для алюминиевых жил используется буква «А». Для медных буквы нет.

Здесь используются те же материалы, винил и резину.

Четвертая буква характеризует конструкцию кабеля. «А» говорит о том, что кабель покрыт асфальтовым покрытием. «Б» — бронирован металлом. «Г» — не имеет защитного покрова или, как выражаются монтажники, голый.

Буквенно-цифровые обозначения

В ГОСТ прописан регламент маркировки внешней изоляции кабельных линий, благодаря чему можно отличить друг от друга шнуры, кабели и провода. Если на оплетке отсутствуют обозначения или их недостаточно для технического обслуживания и безопасности, то к трассе крепят специальные бирки с дополнительными данными.

Согласно правилам и рекомендациям, прописанным в ГОСТ, проводом называют изделия, состоящие из одной и большего числа жил, которые по всей длине защищены изоляцией. Жилы могут производиться без изоляции. Кабелем называются несколько заизолированных отдельно друг от друга жил, размещенных под единой герметичной оболочкой из металла или полимерных материалов. Шнур состоит из двух или большего количества гибких проводников, которые соединены между собой скруткой или оплеткой. Жилы фиксируются по всей длине, а оплетка производится из неметаллических материалов.

Все кабели делятся на несколько групп:

• силовые;
• сигнальные и контрольные;
• установочные;
• радиочастотные;
• связные.

Вы можете самостоятельно расшифровать буквенно-цифровые обозначения на изоляции.

Первая буква в аббревиатуре указывает на материал изготовления жилы. Буква «А» вначале говорит о том, что токоведущая жила произведена из алюминия. Отсутствие таковой буквы означает, что она произведена из меди.

Вторая буква указывает на сферу применения изделия. Если отсутствует и вторая буква в аббревиатуре, то такой кабель принято считать силовым.

Третья буква используется для указания степени гибкости изделия. Ее отсутствие указывает на одножильный провод, наличие буквы «Г» – на гибкий многожильный.

Четвертая буква позволяет обозначить материал, используемый для изготовления изоляции. Обмотки производятся из разных материалов, поэтому для нее применяют более специфичные обозначения.

Пятая буква указывает на материал изготовления внешней оболочки, наличие или отсутствие бронированного корпуса.

Шестая буква может использоваться для указания защитного покрова, предназначения слоя и конструкции в целом.

Часто допускаемые ошибки при маркировке

Перечислим три основные ошибки:

1. Наиболее распространенная допускается начинающими электромонтажниками или опытными специалистами из-за невнимательности. В процессе привинчивания провода к щитку и клеммам мастера попросту забывают надеть на жилы термоусадочный кембрик с обозначениями (трубку). Из-за этого приходится отвинчивать закрепленную проводку и надевать изделия повторно.
2. Нередко мастера путают проводник PEN с заземляющим кабелем. Дело в том, что оба элемента имеют идентичную цветовую маркировку, поэтому нужно осматривать их более внимательно.
3. Если щиток расположен за пределами участка, то необходимо заключать договор с поставщиком электрической энергии. У вас должна быть на руках техническая документация со схемой и подтверждением выполнения требований ПУЭ, ПТЭЭП и прочих регламентирующих актов. В противном случае можно столкнуться с претензиями от Ростехнадзора.

Квалифицированные специалисты согласятся проводить ремонтные работы и заниматься техническим обслуживанием аварийных участков лишь в том случае, если будет предоставлена достаточная информация о параметрах линии. Таковая как раз содержится на кабельных бирках.

Для правильного монтажа и эксплуатации электрической проводки и других приборов необходимо обладать хотя бы минимальными знаниями в сфере нормативов устройства кабельных линий и электроустановок. Существует множество положений и инструкций, регулирующих действия электрика и монтажника при осуществлении работ на электрических линиях различного напряжения. К таким документам относятся и Правила маркировки проводов на магистрали и в распределительном шкафу. В данной статье рассмотрены виды бирок для маркировок кабеля, а также условия, в которых этикетка должна находиться на поверхности провода.

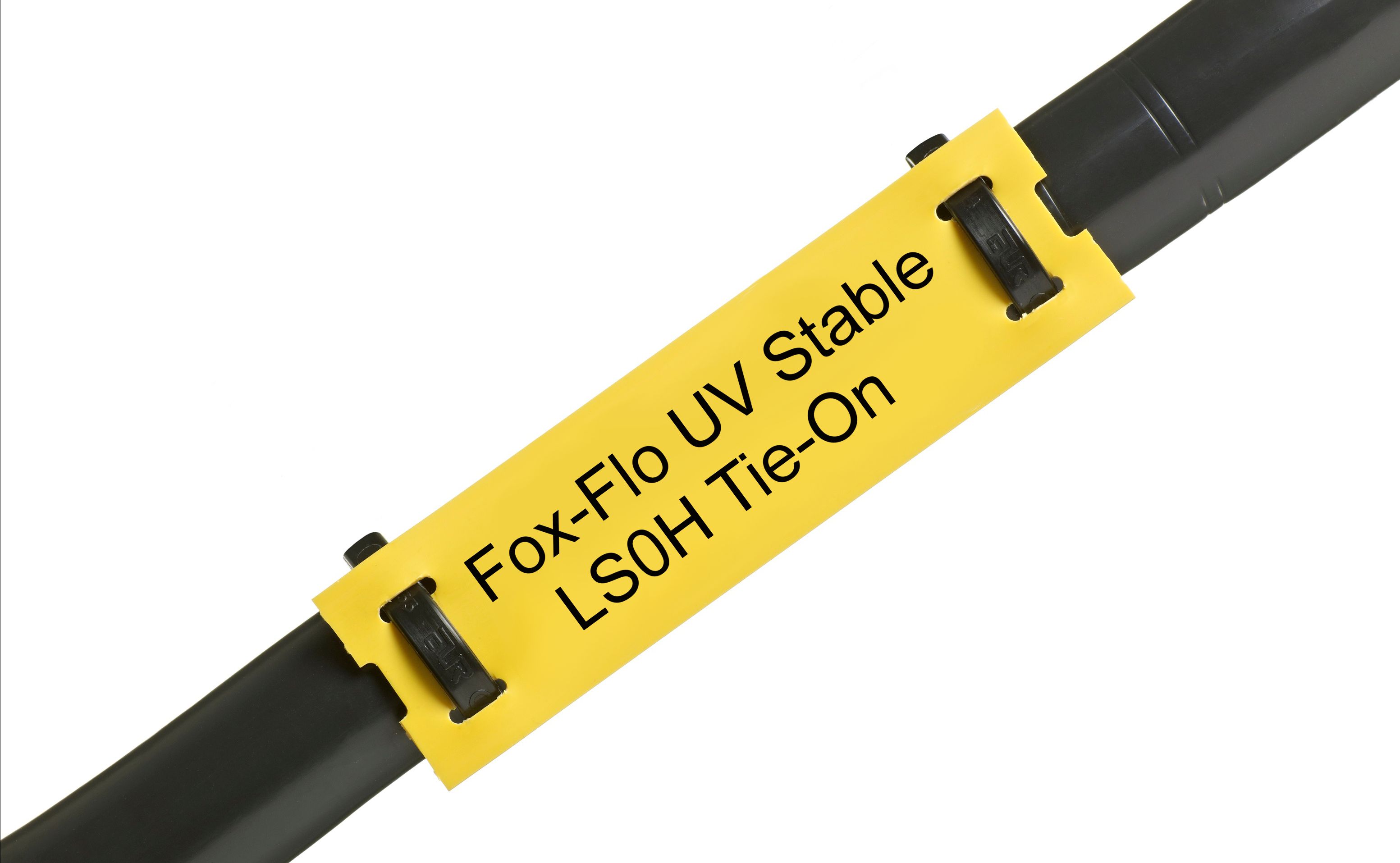

Бирки на кабель

Чем наносить маркировку

Самым надежным методом маркировки кабельных линий является штамповка. С другой стороны, такой способ подразумевает наличие специального оборудования (принтера), которым можно воспользоваться далеко не всегда.

Во многом выбор конкретного метода зависит от материала изготовления кабельной бирки. Также можно купить маркеры с уже заготовленными обозначениями, реализуемые в лентах. На них есть надрезы, которые позволяют быстро и безошибочно отсоединить нужную этикетку и зафиксировать на проводе при помощи клеевой поверхности.

Надписи изготавливают из водостойкой краски или туши. Если электрическая цепь установлена в помещениях с высоким уровнем влажности или подвергается постоянному воздействию агрессивной среды, то маркировка наносится фрезированием, кернением, выжиганием или штамповкой по пластику/металлу.

Для сухих помещений с хорошей вентиляцией или кондиционированием можно обойтись нанесением маркировки стандартными средствами – карандашом или фломастером.

Виды бирок

Клеймение проводов выполняют с применением бирок заводского или самостоятельного изготовления. Но их форма должна строго соответствовать в рамках определенных норм.

Эти нормы определяют виды ярлыков, при использовании которых осуществляется клеймение кабельных линий. Существуют следующие формы этих изделий:

Квадратные. Они обозначают электролинии до 1000 V. как правило, это линии бытового назначения.

Круглые. С их помощью показывают провода, по которому подается напряжение свыше 1000 V. Такие линии относят к промышленным, которые требуют обеспечения высокой степени безопасности при его монтаже и использовании.

Треугольные. Ими маркируют низковольтные провода. Она выполнена в форме равностороннего треугольника.

Бирки для маркировки кабеля: основные требования

Согласно СНиП “Электротехнические устройства” от 1986 года, все кабельные муфты и кабеля, проложенные открыто должны иметь бирки. При этом, в помещениях с пониженной влажность бирки могут быть изготовлены как из пластмассы, так и стали. В помещениях с высокой влажностью бирки должны быть выполнены только из пластмассы для того, чтобы коррозия не смогла разрушить знаковые коды.

Кроме того, маркировочные бирки на токопроводящих кабелях должны отвечать таким требованиям:

• Бирки для кабелей, проложенных в туннелях, каналах, блоках, камерах, эстакадах, коробах, этажах, шахтах, двойных полах, галереях, колодцах и других кабельных сооружениях должны размещаться с дистанцией в 50 м.
• В местах изменения трассой направления, прохода кабелей через межэтажные и межкомнатные перекрытия, бирки должны устанавливаться с обеих сторон перегородки: на вводе (выводе) в кабельное сооружение.
• Бирки должны устанавливаться во всех местах подключения кабелей к электрооборудованию.

Кроме того, бирки должны крепиться к кабелям с помощью капроновой нити, оцинкованной стальной проволоки с диаметром в 0,1-0,2 см, пластмассовой монтажной лентой с кнопкой. Для кабелей, проложенных в помещениях с высокой влажностью, крепление на бирке должны быть покрыто битумом.

Оцените статью:

О сечении кабелей и проводов и их цветовой маркировке

 О сечении кабелей и проводов и их цветовой маркировке

Каждый провод или кабель имеет важнейшую характеристику – площадь поперечного сечения токопроводящей жилы, которая измеряется в квадратных миллиметрах. В зависимости от площади сечения провод или кабель способен пропустить определенный ток (ранее мы уже упоминали о плотности тока), допустимые токи для различных проводов указаны в следующей таблице.

Таблица соответствия сечений медных проводов и допустимых токовых нагрузок

Мы намеренно указали сечения только для медных проводов и кабелей, так как не рассматриваем алюминий вообще. Из таблицы видно, что значения допустимых токов зависят от того, одиночно проложен провод или группой. Это объясняется тем, что при совместной прокладке кабели и провода могут взаимно нагревать друг друга при протекании через них больших токов. Сразу хочется предостеречь читателя в том, что в таблице указаны допустимые токи, но это вовсе не означает, что именно в этих режимах должна эксплуатироваться электропроводка. Лучше всегда все делать с запасом и инженерная наука дает следующие рекомендации:

• При сечении провода в 1,5 мм2 допустимой токовой нагрузкой принимают 10 А, что позволяет подключить электроустановки суммарной мощностью в 2,2 кВт. Как известно мощность в электротехнике для однофазных сетей вычисляется по формуле P=U*I, где U – это напряжение, а I – электрический ток В нашем случае P=220 В*10 А=2200 Вт=2,2 кВт. Провода и кабели такого сечения применяют в цепях освещения. В электрощите их защищают автоматическим выключателем на 10 Ампер. Одной такой линии будет достаточно для освещения нескольких комнат, а при применении энергосберегающих или светодиодных ламп, то и всего дома.
• При сечении провода в 2,5 мм2 допустимой токовой нагрузкой принимают 16 А, что позволяет подключить группу потребителей суммарной мощностью 3,5 кВт. Это может быть группа розеток в какой-либо комнате или подключенные отдельной линией мощные потребители электрической энергии: стиральные и посудомоечные машины, электробойлеры, кондиционеры и духовые шкафы, потребляемая мощность которых не больше 3,5 кВт. В электрощите провод такого сечения защищают автоматом на 16 А.
• При сечении провода в 4 мм2 допустимой токовой нагрузкой будет 25 А, что позволяет подключать отдельными линиями (и только отдельными) электроплиты, мощные кондиционеры, электропечи в саунах, отопительные электрические котлы. Потребляемая мощность каждого из этих устройств не должна превышать 5,5 кВт, в электрощитке каждый такой кабель должен защищаться автоматическим выключателем на 25 А.
• Кабели сечением в 6 мм2, 10 мм2 и выше используются в основном для ввода в дом от уличного щитка. Защищаются они автоматическими выключателями в 32 и 40 Ампер соответственно.

Любой качественный кабель объединяет в себе группу проводов, имеющих свою цветовую маркировку, которая принята во всем мире. О том как это делается очень наглядно показано на рисунке.

Принятая во все мире цветовая маркировка

Авторы статьи, естественно, призывают читателей придерживаться международных стандартов и не стараться «усовершенствовать» их.

Какие выбирать кабели и провода?

В любом магазине, продающем электротовары, у неопытного покупателя, который намерен сделать электропроводку в доме своими руками, будут разбегаться глаза от обилия ассортимента кабельной продукции. И, совершенно естественно, что он обратится за советом к продавцу. И что сделает продавец? Хорошо, если у него имеется инженерное образование, и он порекомендует именно тот кабель, который лучше всего подойдет для проводки. Но если на первом месте у него будет желание продать залежавшийся товар, то он «впарит» его покупателю под любым предлогом. Чтобы не окунать читателей статьи в муки выбора, коллектив авторов статьи решил сказать конкретно о том, какие кабеля и провода следует приобретать.

Кабель ВВГ

Этот кабель является самым применяемым в настоящее время для прокладки электрической проводки в домах и квартирах и совершенно не зря. Кабель ВВГ предназначен для передачи и распределения электрической энергии как внутри помещений, так и на улице. Он рассчитан на номинальное напряжение 600 или 1000 Вольт и частоту в 50 Гц. Выпускается он двух, трех, четырех и пятижильным (для трехфазных сетей). Стандартные площади поперечного сечения 1,5, 2,5, 4, 6, 10, 16, 25, 35 и 50 мм2. Для электропроводки в доме следует применять кабель ВВГ со следующими сечениями:

• С сечением 1,5 мм2 — для линий освещения и систем безопасности.
• С сечением 2,5 мм2 — для розеточных линий и отельных линий мощных потребителей электроэнергии потребляемой мощностью не более 3,5 кВт.
• С сечением 4 мм2 – для питания потребителей электроэнергии мощностью т 3,5 до 5,5 кВт.
• С сечением 6 и 10 мм2 кабель ВВГ может использоваться для ввода электропроводки в дом.

Кабель ВВГ

Аббревиатура ВВГ (винил, винил, голый) означает, что кабель имеет два слоя изоляции – каждого проводника в отдельности и дополнительно общий слой изоляции из поливинилхлорида, а голый – значит без дополнительной брони. Отсутствие буквы А в начале маркировки говорит о том, что кабель медный. После марки кабеля ставится цифровой код, означающий количество жил и площадь их поперечного сечения. Например, кабель ВВГ 3*2,5 означает 3 жилы (фазную, нулевую рабочую и нулевую защитную) каждая из которых имеет площадь поперечного сечения 2,5 мм2. Срок службы кабеля ВВГ по заверениям производителей может составлять не менее 30 лет, а при правильно спроектированной и смонтированной электропроводке и гораздо больше.

Кроме стандартного кабеля ВВГ, существуют еще его разновидности для разных условий эксплуатации:

• Кабель ВВГ-П — такой же как и его «собрат», но имеющий плоскую форму.
• ВВГнг(А) – оболочка кабеля сделана из ПВХ пластиката пониженной горючести.
• ВВГ-Пнг(А) – плоский кабель с ПВХ оболочкой пониженной горючести.
• ВВГнг(А)-LS – кабель с оболочкой пониженной горючести и не выделяющий при горении токсичного дыма (Low Smoke – LS).

Все вышеперечисленные кабели могут применяться для электропроводки дома.

Кабель NYM

Этот кабель является отличной альтернативой ВВГ и совершенно спокойно может использоваться как вместе с ним, так и вместо него. NYM – это немецкое название кабеля, означающее изготовление по стандартам (Normenleitung), материал оболочки из ПВХ буква Y и обозначение, что кабель обшит защитной оболочкой (Mantelleitung). Кабель NYM предназначен для стационарной прокладки силовых и осветительных сетей как открыто, так и внутри строительных конструкций (штробы, за поверхностью подвесных потолков, бетонная кладка). Номинальное напряжение кабеля 660 Вольт, частота 50 Гц. Строение кабеля NYM показано на рисунке.

Кабель NYM во всей своей красе

Видно, что каждая жила имеет свою изоляцию из ПВХ, причем цветовая маркировка сделана по международным стандартам. Между верхней изоляцией из ПВХ и изоляцией самых проводов еще дополнительно применено специальное наполнение из мелонаполненной резины, которая имеет высокий кислородный индекс (КИ), что говорит о том, что этот кабель не поддерживает горение. Кроме этого, наполнение придает NYM круглую форму, что очень полезно при прокладке, особенно в местах герметизации прохода кабеля через строительные конструкции. Разделка NYM гораздо проще, чем ВВГ, что упрощает монтаж. Изоляция настолько плотно «обхватывает» проводящие жилы, что позволяет прокладывать этот кабель даже во влажных помещениях без дополнительной защиты. Единственное чего следует избегать – это прокладка NYM без дополнительной защиты в земле и там, где на него будут воздействовать прямые солнечные лучи, ПВХ не «любит» ультрафиолетовое излучение и быстро от него «стареет».

В обозначении кабеля NYM также присутствует цифровой код, означающий количество жил и площадь их поперечного сечения. Например, NYM 3*2.5 или NYM 3*4. Выбор сечения провода аналогичное, как и для кабеля ВВГ.

Провод ПВС

Иногда этот провод ошибочно называют кабелем. Про назначение этого провода мы указали ранее. В электропроводке он должен занять единственно верное свое место – подключение светильников в конструкции потолка. Там будет полезна гибкость ПВС. Для целей освещения могут использоваться ПВС 2*1,5 или ПВС 3*1,5. Для подключения люстр, имеющих несколько групп отдельно включаемых ламп, можно применять ПВС 4*1,5 или даже ПВС 5*1,5. Применение наконечников обязательно!

ПВС — хороший провод, но до кабеля не дотягивает

Провод ПВ1

Этот провод электрики часто называют установочным или монтажным, так как его используют в основном для монтажа внутри электрических щитов. П – означает провод, В – изоляция их поливинилхлорида, цифра 1 – то, что провод имеет медную моножилу. После обозначения провода указывается площадь его поперечного сечения, например, ПВ1 4 означает, что площадь поперечного сечения 4 мм2. Изоляция провода может иметь разный цвет, но в большинстве случаев она белая.

ПВ1 самых разных диаметров и «модных» в этом сезоне расцветок

Самыми распространенными диаметрами этого провода для монтажа оборудования внутри электрических щитов – это 4 мм2 и 6 мм2. Все зависит от того какие токи будут по нему проходить.

Провод ПВ3

ПВ3 также является монтажным или установочным проводом, только токопроводящая жила в нем не однопроволочная, а многопроволочная, что облегчает монтаж. Провод укрыт изоляцией из ПВХ. Единственное назначение этого изделия – это прокладка системы уравнивания потенциалов (СУП). О ней будет рассказано позже в отдельном разделе. Для этих целей следует применять ПВ3 с площадью поперечного сечения жилы 6 мм2. Цвет изоляции лучше всего выбрать желто-зеленый, что характерно для проводов защитного заземления.

Провод ПВ3 широко применяется в СУП (системе уравнивания потенциалов)

Кабели и провода для слаботочных систем

Практически всегда при монтаже электропроводки в доме параллельно проводят и слаботочные сети. Что они в себя включают?

Во-первых, это коаксиальные кабели от телевизионных и спутниковых антенн. Лучше всего выбирать кабели с центральной жилой и экраном из меди.
Во-вторых, это телефонные кабели. От стандартной во времена СССР «лапши» лучше отказаться в пользу многожильных медных телефонных проводов.
В-третьих – это сетевые компьютерные кабели (LAN кабели), которые прокладываются между компьютерами и различными устройствами (роутеры, точки доступа Wi Fi и другие). На них тоже экономить не стоит, сразу надо подумать о приобретении экранированного кабеля 5-й категории, предназначенного для наружной прокладки.
В-четвертых, это провода и кабели, ведущие к датчикам системы сигнализации. Здесь надо прислушиваться к советам специалистов и рекомендациям производителей оборудования.
И, наконец, — это кабели системы видеонаблюдения, если таковая будет предусмотрена. В этом случае тоже лучше обратиться к специалистам.
Все трассы слаботочных систем должны быть проложены отдельно, на расстоянии не менее 50 см от силовых и осветительных сетей, чтобы исключить взаимные помехи.

Маркировка

С ростом культуры производства все специализирующиеся на монтаже и обслуживании кабельных и телекоммуникационных систем компании стали проявлять интерес к эффективным и недорогим технологиям маркировки. Рынок немедленно отреагировал на появившийся спрос, и уже сегодня специалистам доступна широкая гамма видов маркировки, отличающихся сроком эксплуатации и возможностью замены (постоянная, легко съемная, временная), материалом (бумага, пластик, фольга) и свойствами (цвет, стойкость к воздействиям среды, изолирующая способность, пожарная безопасность и т. п.), методами нанесения надписи, способами крепления (бирка, клипса, трубка, вставка, клей), используемыми инструментом и оборудованием, а также стоимостью.

В телекоммуникационных системах маркировка наносится, как правило, на панели оборудования, кабельные окончания и коммутационные шнуры. Как следствие, чаще всего маркировка производится с помощью шильдиков и кабельных маркеров. Зная исходные требования к маркировке в каждом конкретном случае, подобрать способ, обеспечивающий высокое качество при минимуме затрат на расходные материалы, нанесение надписей и установку этикеток, не составит труда.



Маркировка: как наносятся надписи

Самым простым способом является применение маркировочных элементов заводского изготовления, однако они не всегда оказываются под рукой в нужное время. Еще один простой способ — нанесение надписей вручную с помощью несмываемых маркеров. Именно он чаще всего применяется при маркировке окончаний кабельных линий и при коммутационных работах. Однако высококачественные надписи могут быть получены лишь с использованием специального оборудования. В качестве такого оборудования могут применяться машинки для холодного или горячего тиснения, специализированные автономные индустриальные принтеры, а также универсальные ленточные принтеры. Применение холодного тиснения позволяет получить на самоклеющейся ленте различных цветов алфавитно-цифровые надписи белого цвета. Машинки для холодного тиснения компактны и не требуют питания от сети, так как тиснение выполняется механическим путем. Горячее тиснение позволяет получить рельефную надпись, однако оно выполняется на специальном, как правило стационарном оборудовании.

Качественные надписи непосредственно на месте проведения работ можно получить с помощью автономного принтера. Обычно такие принтеры имеют автономный блок питания, алфавитно-цифровую клавиатуру и дисплей, а также печатающую головку для печати по методу термопереноса. Простейшие принтеры позволяют печатать надписи на ленте шириной от 1/4’’ до 3/4’’ с горизонтальным или вертикальным расположением знаков вдоль ленты. Их возможности в части выбора размера этикетки, ее цвета и цвета надписи сильно ограничены (фон черный, красный, желтый или прозрачный, а надписи черные, белые или красные), так как все расходные материалы для этикеток и печати поставляются в едином картридже.

Более мощные портативные принтеры имеют широкий набор расходных материалов, несколько наборов шрифтов разного начертания и разного размера, а также символы из встроенной библиотеки. Печать осуществляется с более высоким разрешением, поэтому надписи могут располагаться вдоль или поперек поверхности маркера в несколько строк (до 8). Встроенное программное управление реализует большой набор сервисных функций (память, исправления, автоматическая нумерация с заданным шагом, центрирование, выравнивание и т. п.). Некоторые модели снабжены графическим жидкокристаллическим дисплеем, позволяющим увидеть подготовленное к печати изображение.

В случае необходимости изготовить большое число надписей, мы рекомендуем использовать специализированный стационарный термопринтер совместно с персональным компьютером. Подготовка информации к выводу на печать осуществляется с помощью специальной программы. В принципе, такая программа позволяет использовать для печати лазерные и матричные принтеры, однако в последнем случае они должны иметь картриджи со специальным устойчивым красителем.



Маркировка кабельных окончаний и шнуров

Самым простым способом маркировки кабельных окончаний являются клипсы — разрезные пластиковые кольца (с внутренним диаметром от 1 до 17 мм), надеваемые на провод или кабель после его укладки. Клипсы могут быть цветными без символов или с заранее нанесенными на них знаками: цифрами (от 0 до 99), буквами (от A до Z) или другими символами. Для получения требуемого обозначения несколько клипс с нужными знаками крепятся на кабель последовательно, одна за другой. Клипсы поставляются блоками и, для удобства, могут устанавливаться в диспенсере.







Маркерная самоклеющаяся лента используется аналогично клипсам — полоски с нужным цветом и/или знаками наматываются на кабель рядом друг с другом. Клейкие свойства обеспечивают надежную фиксацию на кабеле и позволяют наносить маркировку до его укладки. Обычно маркерная лента поставляется в наборах по 10 катушек.





В случаях, когда маркировочная надпись состоит из многих символов, она наносится с помощью клипс с бумажными вставками, кольцевых этикеток или бирок. Маркировка тонких кабелей, отдельных жил и оптических волокон производится с помощью флажков, которые поставляются в лентах или листах.







Еще одним удобным средством маркировки являются обычные или термоусаживаемые кембрики (изоляционные трубки), причем надписи на них могут наноситься с помощью автономных принтеров. Такие кембрики поставляются в листах или рулонах и могут выполнять функции не только маркировки, но и изоляционной оконцовки.





Наибольшей универсальностью обладают самоламинирующиеся маркеры; они позволяют маркировать кабели и шнуры любого профиля с диаметром от 3 до 60 мм. Маркеры охватывают кабель с перехлестом, поэтому маркировка оказывается между двумя слоями пленки и хорошо защищена от внешних воздействий. Кроме того, маркер надежно крепится даже на сильно загрязненных кабелях. Для ручного нанесения надписей на месте работы применяются маркеры в книжках или рулонах, установленных в диспенсер. В последнем случае процедура отделения маркера от подосновы и установки его на кабель оказывается существенно проще. Маркеры в рулонах применяются и при нанесении надписей на автономном принтере, а маркеры в листах — для изготовления заготовок на универсальных принтерах. Маркировка кабелей диаметром до 35 мм может выполняться также с помощью самоклеящихся этикеток.



Маркировка панелей

Большинство производителей предусмотрели возможность простейшей маркировки выпускаемых ими компонентов кабельных систем с помощью шильдиков-вставок. Как правило, производители предлагают готовые пластиковые цветные вставки с символами. При необходимости нанесения надписей вручную или с помощью принтера инсталляторы могут воспользоваться бумажными вставками. В случаях, когда место для вставок не предусмотрено, маркировка может осуществляться с помощью самоклеющихся этикеток.



Существующее многообразие способов маркировки легко позволяет выбрать тот из них, который наилучшим способом отвечает поставленным задачам. Таким образом, качество маркировки зависит исключительно от культуры исполнителя работ.



Цветовая маркировка провода и кабеля недорого

Маркировка проводов и кабелей используется для визуального определения назначения жил и их правильной коммутации. По обозначению электрик может распознать тип кабеля и токоведущие элементы, что упростит дальнейшее обслуживание и ремонт электросетей.

Правильное использование цветовой идентификации позволяет избежать ошибок во время монтажно-ремонтных работ, а также поражение людей электрическим током.



Сфера использования

Существует несколько нормативных документов, регламентирующих использование обозначений по цвету. Предпочтительная маркировка провода утверждена в ПУЭ. Она применяется по всей длине кабельной магистрали в сочетании с буквенно-цифровой расшифровкой. В электромагистралях мощностью до 1000 В рекомендуется использовать цвета согласно европейским стандартам:

• для заземления – сочетание желтого и зеленого, идентификация только одним цветом запрещена;
• для нейтральной жилы (нуля) – различные оттенки синего и голубого.

Фазную жилу предпочтительно маркировать коричневым цветом, в трехфазной сети вторую и третью жилу обозначают также серым и черным цветом. В многожильных силовых кабелях допускается идентификация фазы другими допустимыми цветами спектра за исключением синего, зеленого и желтого.

Цвета жил утверждают во время проектирования электросети. Очень часто однофазную сеть в частных домах создают посредством ответвления от трехфазной линии. В этом случае цветовая идентификация может не совпадать со стандартом.

Преимущества наших услуг

В старых кабельных каналах, смонтированных до утверждения новых стандартов, допускается маркировка кабеля по цвету на концах магистрали и в точках соединения проводов между собой с помощью цветного маркера.

Специалисты компании «Кабельные технологии» помогут разметить по цветам любые кабельные линии. К достоинству наших услуг относят:

• — использование для маркировки прямой термопечати;
• — долговечность маркеров, устойчивость к ультрафиолету;
• — соответствие цветовой разметки действующим ГОСТам;
• — монтаж силовых и слаботочных линий любой сложности.

Цветовая маркировка проводов и монтаж кабельных линий осуществляется на основе проектной документации. Наши специалисты разработают необходимую проектную документацию, рассчитают стоимость работ. Для постоянных клиентов и крупных заказов разработана система скидок.

«Кабельные технологии»

Отделение голоса / данных от силовых проводов

Национальный электротехнический кодекс (NEC), класс 2 и класс 3 охватывает цепи дистанционного управления, сигнализации и ограничения мощности, указанные в главе 7 статьи 725. Они считаются особым условием кроме нормальной цепи питания. В системах класса 2 и класса 3 напряжение или сила тока, в зависимости от конструкции схемы, ограничены до уровня, который не вызовет возгорания и при нормальных требованиях к установке не будет представлять опасность поражения электрическим током.Все это может измениться, если цепи класса 2 или класса 3 будут смешаны с обычными силовыми цепями, устанавливаемыми на месте. Раздел 725-52 требует, чтобы кабели были установлены на стороне нагрузки источника питания класса 2 или класса 3. В этом разделе также требуется, чтобы кабели, используемые для проводки внутри зданий, были указаны как устойчивые к распространению огня. Кабель общего назначения (CL2 и CL3), переходной кабель (CL2R и CL3R), кабель статического давления (CL2P и CL3P), кабель ограниченного использования (CL2X и CL3X) и кабель лотка с ограничением мощности (тип PLTC) являются типами кабели, обычно используемые для проводки цепей класса 2 и класса 3.Хотя эти кабели имеют изоляцию на отдельных проводниках и внешнюю оболочку, окружающую внутренние проводники в кабелях, обычно кабели не имеют номинального напряжения, указанного на оболочке кабеля. Маркировка напряжения на кабелях может быть неправильно нанесена кем-либо на поле или неправильно использована в обычных цепях питания. Раздел 725-71 (f) требует, чтобы кабели класса 3 имели минимальное номинальное напряжение 300 вольт, но, опять же, это номинальное значение не должно быть указано на кабеле. Однако кабель может иметь маркировку напряжения, если он имеет несколько списков. Несмотря на то, что эти несколько перечисленных кабелей имеют маркировку номинального напряжения, они могут использоваться для цепей класса 2 или класса 3. Несмотря на то, что эти проводники и кабели Класса 2 и Класса 3 часто имеют номинальную изоляцию до 300 В, Раздел 725-54 не позволяет смешивать эти кабели и проводники с электрическими световыми, силовыми, проводниками Класса 1, пожарной сигнализацией без ограничения мощности. цепей или широкополосных цепей средней мощности. Из этого правила есть исключения, но по общему правилу нельзя смешивать различные цепи в кабельных каналах, кабелях, кабельных лотках, корпусах, люках или коробках.Предотвращая контакт между цепями с ограничением мощности низкого напряжения и другими цепями более высокого напряжения, сводится к минимуму возможность короткого замыкания или случайного соединения с цепями высокого напряжения. Например, если кабель термостата класса 2 для кондиционера был установлен в том же кабельном канале, что и проводники ответвленной цепи, питающие устройство, короткое замыкание одного из проводов питания на провод низковольтного термостата может вызвать опасный пожар и опасность поражения электрическим током. Поэтому кабель термостата и силовые провода должны быть проложены в отдельных кабельных каналах, оканчивающихся на блоке A / C.Внутри кондиционера кабель термостата имеет барьер, отделяющий низковольтные кабели от высоковольтных проводов. Кабель термостата действительно управляет катушкой низкого напряжения для контактора, расположенного на стороне питания устройства. Раздел 725-54 (a) (1), Исключение № 2 в NEC позволяет кабелям низкого напряжения и проводам высокого напряжения находиться в одном корпусе, где проводники высокого напряжения имеют не более 150 вольт относительно земли и вводятся исключительно для подключения к оборудованию.При использовании этого исключения низковольтные проводники должны быть установлены и изолированы как проводники класса 1. В некоторых установках требуется, чтобы цепи класса 2 или 3 входили в кожух, розеточную коробку или определенные кабельные каналы, такие как кабельные каналы и поверхностные кабельные каналы, как указано в статье 352, чтобы можно было подключить схему к оборудованию. Эти проводники или кабели класса 2 или 3 должны быть отделены от силовых проводов барьером или кабельным каналом внутри корпуса. Барьер обычно изготавливается из того же материала, что и корпус, но NEC не указывает тип материала для барьера.Если в корпусе используется внутренняя дорожка качения для прокладки низковольтных проводников, это может быть неметаллическая дорожка для поверхностного монтажа с твердыми, закрытыми или прорезанными сторонами. Боковые прорези позволят провести отдельные проводники к их точкам подключения внутри корпуса. Если прокладка низковольтных проводов внутри корпуса, Раздел 725-54 (a) (1), Исключение № 2 (a) позволяет прокладывать проводники Класса 2 или Класса 3, чтобы поддерживать постоянное расстояние в четверть дюйма между низковольтные и высоковольтные проводники.В приложении, где есть только один заглушенный вход в корпус, барьеры, разделение на четверть дюйма или внутренние кабельные каналы невозможны, поскольку в корпус должны входить как силовые, так и низковольтные управляющие провода. Раздел 725-54 (a) (1), исключение № 3 позволяет устанавливать непрерывную длину непроводящих трубок вокруг низковольтных проводников, чтобы обеспечить постоянное разделение двух систем. Таким образом, большинство систем классов 2 и 3 должны быть изолированы от силовых цепей для защиты низковольтной системы.Смешивание силовых цепей и систем с ограничением мощности следует рассматривать только при тщательном соблюдении ограниченного числа исключений в NEC. Во всех остальных случаях требуется строгое разделение двух систем. ODE — технический специалист в Underwriters Laboratories, Inc., в Research Triangle Park, Северная Каролина. С ним можно связаться по телефону (919) 549-1726 или по электронной почте [email protected].

A Руководство по цветовому кодированию электропроводки | Графическая продукция

Существует множество стандартов идентификации проводов, и многие из них основаны на цветовых кодах.Однако не все цветовые коды электропроводки одинаковы, а некоторые даже противоречат друг другу. Какой стандарт следует использовать на вашем предприятии? Это зависит от вашего местоположения, типа установки, напряжения и других факторов.

Обратите внимание, что более старые версии могут использовать другие цветовые коды. На рабочих местах рекомендуется задокументировать применяемый цветовой код. Таким образом, работа будет безопаснее, а техническое обслуживание в будущем будет проще.

Цветовые коды электропроводки США

В США следующие цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством (например, выключателем) и нагрузкой (например, инструментом или устройством).

Цвета проводов переменного тока 120/208/240 В

Эти системы распространены в домашних и офисных помещениях.

• Фаза 1 — черный
• Фаза 2 — Красный
• Фаза 3 — Синий
• Нейтральный — Белый
• Заземление — зеленый, зеленый с желтой полосой или неизолированный провод

Если в системе электропроводки одна фаза имеет более высокое напряжение, чем другие, при использовании соединения «с высокой ветвью», провода этой фазы должны быть помечены оранжевым цветом. (Это требуется в статье 110 NEC.15.) Тем не менее, эти дельта-системы с высокими опорами необычны для новых установок.

Цвета проводов переменного тока 277/480 Вольт

Эти высоковольтные системы широко используются в промышленных двигателях и оборудовании.

• Фаза 1 — Коричневый
• Этап 2 — Оранжевый
• , фаза 3 — желтый
• Нейтральный — серый
• Заземление — зеленый, зеленый с желтой полосой или неизолированный провод

Для случаев более высокого напряжения становится еще более важным иметь задокументированную систему маркировки проводов.Более подробные метки могут включать такую ​​информацию, как идентификация цепи или соответствующая точка отключения для блокировки / маркировки.

Цвета проводов питания постоянного тока

Солнечные энергосистемы и многие аккумуляторные системы используют энергию постоянного (постоянного тока), а не переменного (переменного тока).

• Положительный (незаземленный) — Красный
• Отрицательный (не заземленный) — Черный
• Земля — ​​белый или серый

Международные коды цветов электропроводки

Цветовые коды проводов могут отличаться. В некоторых регионах цветовой код определяется законом; другие области полагаются на общепринятую практику. В разных сферах популярны разные коды.

Европейский (IEC) код цвета проводов

В большинстве европейских стран используется цветовой код проводов, установленный Международной электротехнической комиссией (МЭК) для параллельных цепей переменного тока. Изначально этот стандарт был опубликован как IEC 60446, но в 2010 году был объединен с IEC 60445.

• Фаза 1 — Коричневый
• Фаза 2 — Черный
• Этап 3 — Серый
• Нейтральный — синий
• Земля — ​​зеленый с желтой полосой

Канадские цветовые коды проводов для сети переменного тока

В Канаде стандарты цветовой кодировки проводов устанавливаются Канадскими электротехническими правилами (CEC).Цветовой код силовой проводки переменного тока аналогичен коду, используемому в США:

.

• Фаза 1 — Красный
• Фаза 2 — Черный
• Фаза 3 — Синий
• Нейтральный — Белый
• Земля — ​​зеленый с желтой полосой

Цветовое кодирование провода данных

Проводка, используемая для телекоммуникационных или компьютерных сетевых приложений, использует другой подход для идентификации кабелей данных. Стандарт ANSI / TIA / EIA 606-A включает рекомендации по маркировке телекоммуникационных проводов.Этот стандарт обеспечивает последовательный подход, который со временем может применяться ко многим различным типам соединений.

Хотя цвет может быстро предоставить некоторую информацию, объем информации ограничен. Например, если маркер кабеля синий, это может указывать на то, что он входит в определенную подгруппу локальной сети. Тем не менее, печатный текст на этикетке может определить, какая конкретная рабочая станция использует этот кабель, к какому порту на сервере он должен быть подключен, а также когда кабель был установлен.При информационной проводке печатные этикетки могут быть необходимостью.

Маркеры проводов должны быть видны во время установки и нормального обслуживания систем электропроводки. Когда на этих этикетках используется печатный текст, они должны иметь высококонтрастную и прочную печать. Какая бы система маркировки не использовалась для кабелей и проводов на вашем предприятии, маркировка должна быть достаточно прочной, чтобы прослужить столько же, сколько и сами провода.

Применение цветовых кодов к электропроводке

Самые узкие провода будут иметь цветовую маркировку производителя с использованием изоляции разных цветов.Если провода больше # 6 AWG, они обычно производятся с черной изоляцией. В этих случаях во время установки следует добавить цветовую кодировку с помощью цветных полос, которые оборачиваются вокруг провода.

Там, где более подробная информация полезна (или даже необходима), линейка принтеров этикеток DuraLabel предлагает простой и надежный способ печати долговечных маркеров и проволочных бирок. Для создания чистых профессиональных этикеток для вашего проекта доступны самоклеящиеся проволочные обертки и термоусадочные трубки.

Обозначения электрического кабеля низкого напряжения (0,6 / 1 кВ)

Каждый кабель имеет обозначение по норме. Этот номинал состоит из набора из букв и цифр, каждая из которых имеет определенное значение . Это обозначение относится к ряду характеристик продукта (материалы, номинальное напряжение и т. Д.), облегчает выбор наиболее подходящего кабеля для ваших нужд, а позволяет избежать возможных ошибок при подаче кабеля.

Если кабель не указывает эти данные четко, это может быть неисправный кабель , который не соответствует стандартам безопасности или не соответствует его нормальному функционированию.

ПРОМЫШЛЕННЫЕ СИЛОВЫЕ КАБЕЛИ 0,6 / 1 КВ

Промышленные силовые кабели 0,6 / 1 кВ предназначены для применения в промышленных системах электроснабжения в различных областях (общая промышленность, общественные объекты, инфраструктура и т. Д.) И соответствуют международным стандартам: UNE, IEC, BS, UL.

Вот некоторые примеры кабелей низкого напряжения 0,6 / 1 кВ:

• ЗНАЧЕНИЕ АКРОНИМА НАИМЕНОВАНИЯ КОММЕРЧЕСКОГО КАБЕЛЯ

Что означает, например, RZ1-K на кабеле Top Cable Toxfree ZH RZ1-K?

После названия производителя (в данном случае Top Cable ) и товарного знака ( Toxfree ) буквы и цифры относятся к покрытию кабеля, классу проводника, номинальному напряжению и составу конца кабеля. кабель.

• R — это тип изоляции, в обоих случаях это сетчатый полиэтилен (XLPE).
№
• Z1 указывает на то, что этот кабель имеет полиолефиновую оболочку, не воспламеняющуюся, не содержащую галогенов, с низким выделением дыма и коррозионных газов в случае пожара. Его обозначение — Z1.
• K буква K указывает на то, что это гибкий медный провод (класс 5) для стационарных установок.

0,6 / 1 кВ означает, что это кабель на 1000 В

Другой пример значения аббревиатуры можно найти с кабелем Powerhard RVMV 0.6 / 1кВ; что следующее:

НАИМЕНОВАНИЕ КАБЕЛЯ 0,6 / 1 кВ

Каждый кабель имеет стандартное обозначение. Это обозначение состоит из набора букв и цифр, каждая из которых имеет определенное значение. Это обозначение относится к ряду характеристик продукта (материалы, номинальное напряжение и т. Д.), Которые облегчают выбор наиболее подходящего кабеля для ваших нужд, избегая возможных ошибок при подаче одного кабеля другим.

Если на кабеле четко не указаны эти данные, это может быть дефектный кабель, который не соответствует правилам безопасности или не гарантирует срок службы и надлежащую работу кабеля.

Значение каждой буквы в каждом разделе следующее:

Обозначение по виду изоляции

номенклатура	Тип кабеля
R	Сшитый полиэтилен (XLPE)
X	Сшитый полиэтилен (XLPE)
Z1	Термопластичный полиолефин, не содержащий галогенов
Z	Термореактивный эластомер без галогенов
В	Поливинилхлорид (ПВХ)
S	Безгалогеновый термореактивный силиконовый компаунд
D	Этилен-пропиленовый эластомер (EPR)

Обозначение экрана внутренней облицовки якоря сиденья

номенклатура	Тип кабеля
C3	Экран из медной проволоки, спирально расположенный
C4	Медный экран в виде оплетки на собранные изолированные жилы.
В	Поливинилхлорид (ПВХ)
Z1	Термопластичный полиолефин, не содержащий галогенов

Если нет экрана, внутренней облицовки и седла якоря, буква не используется.

Обозначение различных видов брони

номенклатура	Тип кабеля
ф	Стальная обвязка по спирали.
FA	Алюминиевая лента по спирали
FA3	Алюминиевая полоса продольно гофрированная
M	Заводная головка из стальной проволоки
MA	Заводная головка из алюминиевой проволоки

Обозначение наружной оболочки

номенклатура	Тип кабеля
В	Поливинилхлорид (ПВХ)
Z1	Термопластичный полиолефин, не содержащий галогенов
Z	Термореактивный эластомер без галогенов
№	Вулканизированный хлорированный полимер

Обозначение проводника

номенклатура	Тип кабеля
К	Гибкая медь (класс 5) для стационарных установок
ф	Гибкий медный кабель (класс 5) для мобильной связи
D	Гибкий для кабелей сварочного аппарата. Когда на нем нет букв, провод из сплошной меди 1 или 2 класса.
AL	AL Если проводник сделан из алюминия, отображается (AL).

Номинальная площадь

Номинальная	напряжение
0,6 / 1 кВ	Номинальное напряжение 1000 В

Расшифровка количества жил

номенклатура	Тип кабеля
nGS	Количество и сечение жил, мм2, с жилами желто-зеленого цвета
nxS	Количество и сечение жил, мм2, без жилы Желтый / Зеленый

Правила проектирования кабелей

Правила проектирования кабелей также указаны в маркировке каждого кабеля:

• UNE 21123
• МЭК 60502
• UNE 21150

Дополнительные данные

номенклатура	Тип кабеля
CE	CE Маркировка CE является обязательной для маркетинга продукта в Европейском сообществе. Эта маркировка может быть на продукте или на упаковке.
Дата производства	Дата изготовления (ГГММДД). Дата изготовления обычно указывается для отслеживания. Прослеживаемость позволяет узнать, кто, когда и где выполнил каждый этап процесса и с какими материалами.

Вы можете просмотреть концепции в этом видео, которое мы подготовили:

Силовые кабели низкого напряжения (LV) в электромонтажных работах

Кабели низкого напряжения (бронированные и небронированные)

Все кабели должны иметь изоляцию из сшитого полиэтилена / ПВХ, типа и размера, указанного на чертежах, и иметь стандартные медные жилы (если не указано иное).Соответствует местным и международным стандартам.

Номинальные характеристики всех силовых кабелей для напряжения сети 220 В должны быть класса 600/1000 В.

Кабели с изоляцией из сшитого полиэтилена / ПВХ должны состоять из одножильных медных многожильных проводов с изоляцией из сшитого полиэтилена / ПВХ, круглой или секторной формы, с изоляцией, уложенной вместе, и гофрированной круглой формы, дополнительно изолированной экструдированной внутренней оболочкой из ПВХ. Все необходимые наполнители или предупреждения должны быть выдавлены поверх оболочки из черного ПВХ, нанесенной непосредственно поверх внутренней оболочки.

Кабели с армированием из сшитого полиэтилена / ПВХ

должны соответствовать техническим характеристикам и размерам, указанным на чертежах, и соответствовать последним требованиям и спецификациям местного стандарта или любого другого утвержденного эквивалента.

Армированные тросы должны быть из оцинкованной стальной проволоки или ленты.

Цветовая маркировка кабеля питания низкого напряжения

1. Фаза 1: красный цвет
2. Фаза 2: желтый цвет
3. Фаза-3: синий цвет
4. Нейтральный: белый цвет
5. Земля: зеленый или зеленый / желтый цвет

Прочная маркировка должна быть нанесена на поверхности кабеля или на промежутках, не превышающих 610 мм. Маркировка должна включать название производителя, размер жилы изоляционного материала и класс напряжения.

Кабельный лоток для кабелей питания низкого напряжения

Лотки кабельные бывают следующих типов:

1. Кабельный лоток для тяжелых условий эксплуатации

Перфорированная оцинкованная сталь минимальной толщиной 2,0 мм с кабельным лотком с обратным фланцем и минимальной высотой 50 мм с каждой стороны лотка должна быть либо суженной по всей длине, либо поставляться с уменьшенной шириной на более широком конце. Для фиксации каждого соединения должны использоваться болты.Все тройники кабельного лотка, узлы пересечения, изгибы, повороты и комплекты должны, по возможности, быть предназначены изготовителем и должны соответствовать конструкции основной секции кабельного лотка. Соответствующее соединение должно быть надежно закреплено. В установках, где аксессуары «специального назначения» недоступны или неосуществимы по иным причинам, они могут быть изготовлены на месте только с письменного разрешения архитектора.

2. Опоры для кабельного лотка

Поставляемый производителем сборный лоток на месте должен быть достаточно прочным, чтобы поддерживать жесткую опору для полностью загруженного кабельного лотка по всей его длине, а также обеспечивать, чтобы прогиб любой одной секции не превышал 15 мм в середине пролета.

Если в другом месте контракта с зажимами используются специальные стойки для кабельных секций, то любой такой канал, используемый для поддержки кабельных лотков, должен быть того же типа и изготовлен.

3. Отделка кабельного лотка

В зависимости от условий окружающей среды при установке указанные кабельные лотки и аксессуары должны быть оцинкованы. Опоры кабельного лотка должны иметь отделку, совместимую с соответствующим кабельным лотком, или, если они производятся на месте, должны иметь защитную отделку «Metagalv», «Galafroid» или другую подходящую утвержденную краску или аэрозоль с напылением ПВХ, в зависимости от ситуации.

4.

Установка кабельного лотка

По возможности кабельные лотки должны быть установлены по всей длине без обрезки. Если необходимо отрезать или просверлить лоток или лоток, то для оцинкованных лотков оголенные концы или поврежденные участки лотка должны быть немедленно покрыты слоем краски для холодного цинкования, богатой цинком, такой как «Metagalv» или «Galvafroid» или аналогичной утвержденной краска.

Все аксессуары, опоры и металлическая арматура, производимые на месте, необходимые для обеспечения правильной установки кабельных лотков, должны обрабатываться аналогичным образом.

Все кабели должны быть надежно прикреплены к лотку с помощью специальных седел, одобренных консультантом, вместе с нейлоновой застежкой и / или кабельными зажимами.

После прокладки кабеля лоток должен оставаться жестко поддерживаемым, а прогиб любой одной секции не должен превышать 15 мм в середине пролета.

Кабельный лоток должен поддерживаться горизонтально с помощью U-образных каналов из оцинкованной стали, шарнирно прикрепленных к потолку с помощью стальных оцинкованных стержней с резьбой минимум 16 мм. Расстояние между точками крепления не должно превышать 100 см, так как кабельный лоток должен поддерживаться жесткими опорами, такими как U-образные стальные оцинкованные каналы, прикрепленные к потолку к жесткой раме через каждые 9 метров минимального расстояния. При вертикальной установке кабельного лотка расстояние между точками крепления не должно превышать 120 см.

Прокладка кабелей питания низкого напряжения

Кабели должны быть проложены между точками подключения на непрерывной длине. Соединения будут разрешены только там, где это указано или с разрешения.

1. Монтаж под землей — закопан прямо под землю.

Кабели, проложенные непосредственно в земле, должны быть проложены на глубине 650 мм и заделаны песком толщиной не менее 100 мм по периметру. На песок непрерывно укладывается слой бетонной плитки вдоль трассы кабеля. Оставшаяся часть траншеи должна быть засыпана и укреплена. Маркеры кабеля, как описано в другом месте, должны быть установлены через равные промежутки времени не более 75 м на прямых участках и в том месте, где происходит изменение описания. Также должна быть проложена маркерная лента, как описано в другом месте. Кабели не должны изгибаться во время установки с радиусом меньше 12 диаметров кабеля.

Кабели, которые проходят по тому же маршруту и ​​проложены в земле, должны располагаться горизонтально с расстоянием между кабелями, по возможности, не менее 150 мм, за исключением одножильных кабелей, которые должны проходить в форме трилистника и касаться по всей своей длине. . Каждая группа кабелей обозначается отдельными маркерами кабеля.

Соответствующие кабельные маркеры утвержденной конструкции должны использоваться для обозначения маршрута прокладки кабелей с интервалом не более 75 метров и в точках, где происходит изменение направления. Если маркеры представляют собой отдельно стоящие столбы, они должны быть не менее 150 мм в ширину и 75 мм на поверхности земли.

Кабели должны иметь маркировку на каждом конце в точках доступа этикеткой с указанием размера кабеля и схемы.

2. Кабели, проложенные под землей в трубах из ПВХ

Кабели следует прокладывать в трубах из ПВХ на глубину, указанную на чертеже. Минимальная глубина должна быть 60 см ниже уровня готового пола. Там, где это необходимо для прокладки и обслуживания кабелей, должны быть предусмотрены люки подходящего размера с прочными крышками.

Кабели под переходом дороги должны быть проложены в ПВХ-каналах, залитых бетоном. Трубы должны иметь минимальный диаметр 150 мм, иметь изгибы, подходящие для кабеля, и выходить на 1 м по обе стороны дороги.

Кабели под полом или сквозь стену должны проходить в трубопроводах из ПВХ или стеклокерамики с пластиковой втулкой для образования плотного соединения с застекленным внутренним слоем на ПВХ.Трубы должны иметь минимальный диаметр в соответствии с правилами IEE и иметь изгибы, подходящие для кабелей.

Кабельные каналы и каналы, которые заканчиваются в здании, должны быть герметизированы постоянно пластичным герметиком, устойчивым к атмосферным воздействиям, вместе с втулками из твердой древесины для предотвращения проникновения воды, посторонних предметов и вредителей. Все запасные трубопроводы и каналы должны быть закрыты аналогичным образом.

3. Прокладка силовых кабелей низкого напряжения — над землей

1. Все кабели должны проходить от точки к точке без стыков, и там, где они меняют направление, радиус изгиба не должен быть меньше минимального значения, установленного правилами IEE.Если не указано иное, все кабели следует прокладывать на кабельных лотках, лестничных лотках или трубах из ПВХ.

2. Если не указано иное, кабели, проложенные в воздухе, включая каналы инженерных коммуникаций, должны быть закреплены с помощью алюминиевого сплава или одобренных негорючих зажимных планок с оцинкованными задними ремнями с использованием оцинкованных болтов в соответствии с BS 1490 с максимальным расстоянием между опорами, как указано в таблице B2M. правил IEE. Зажимы для кабелей диаметром до 50 мм включительно должны крепиться одним болтом и фиксировать так, чтобы шпилька не выступала заметно за затянутую гайку.Следует избегать чрезмерного давления скоб на кабели с ПВХ изоляцией, чтобы предотвратить деформацию пластиковой оболочки. Соответствующие опорные стальные конструкции и / или оцинкованные кабельные лотки должны быть предусмотрены там, где кабели пересекают открытые пространства. Такие стальные конструкции должны быть защищены краской, ингибирующей ржавчину.

Кабели, проложенные над землей, должны поддерживаться одним из следующих способов:

1. Держится на планках, зажимах или вешалках, прикрепленных к стенам или потолку.
2. Уложен в кабельные лотки, опираясь на стены или потолок.
3. Вертикальные трассы кабелей в шахтах следует прокладывать в кабельных лестницах, опирающихся на стены.

3. Кабельные зажимы должны быть изготовлены из литого под давлением алюминиевого нейлона или другого одобренного материала и должны включать одобренный тип зажимного устройства, способного надежно удерживать кабель, не повреждая его каким-либо образом. Они должны иметь правильный размер, соответствующий общему диаметру кабеля, с которым будет использоваться.

4. Подвесы для кабелей должны быть прямоугольными или полукруглыми, типа J, изготавливаться из низкоуглеродистой или литой стали или литого под давлением алюминия.Они должны иметь размер, соответствующий кабелю (ам), с которым они будут использоваться.

5. Все стальные кабельные зажимы, зажимы, опоры и подвески после изготовления должны быть оцинкованы методом горячего цинкования.

6. Если подготовленные средства крепления не были предоставлены, кабельные опоры, будь то одно- или многоходовые, должны быть прикреплены к кирпичной кладке или бетонным стенам или потолку с помощью «болтов Ролика» или других утвержденных крепежных устройств соответствующего размера. Однако в случае крепления одним кабелем для кабелей с общим диаметром не более 30 мм в качестве альтернативы могут использоваться шурупы для дерева и дюбели.

7. Везде, где кабели проходят через стены, потолки, перегородки и т.п., субподрядчик должен предоставить и закрепить на месте толстые гильзы из ПВХ, имеющие внутренний диаметр не менее чем на 12 мм, но не более чем на 25 мм, чем диаметр кабеля. .

Соединения и заделки силовых кабелей низкого напряжения

Соединение и заделка всех кабелей должны выполняться опытным кабельным соединителем, обученным и полностью знакомым с современными технологиями, и после того, как кабель разрезан с целью соединения или заделки, соответствующая работа должна быть завершена без перерыва; если по какой-либо причине работа не может быть завершена, то концы кабеля следует немедленно заклеить лентой из ПВХ.

Все кабельные муфты и заделки должны поставляться в сборе. Все поставляемые распределительные устройства должны быть укомплектованы кабельными коробками и материалами для заделки.

1. Концевая заделка кабеля низкого напряжения

Концевые заделки и соединения для кабелей из сшитого полиэтилена должны гарантировать удовлетворительное снятие напряжения на конце кабеля.

Наружные выводы должны выдерживать загрязнение воздуха и плохую погоду без каких-либо признаков отслеживания поверхностного тока. Сращивание кабеля должно быть электрически равным кабелю, что обеспечивает полностью надежную кабельную систему.Проводники должны быть надежно подключены, экран проводника должен иметь гладкую поверхность для хорошего контакта с изоляцией, которая, в свою очередь, не должна иметь пустот и загрязнений. Изоляция стыка должна быть достаточно толстой, а внешний полупроводник должен плотно прилегать к ней.

Если кабели заканчиваются вне зданий или во влажных условиях, следует использовать коробки, заполненные компаундом.

2. Кабельные муфты низкого напряжения

Соединения должны выполняться соединителями компрессионного типа.

Изоляция из сшитого полиэтилена на обоих концах кабеля сужена вниз. Обычно проводники соединяются обжимными соединителями. Для кабелей большего диаметра и более высокого напряжения жилы следует сваривать. Соединение проводника обрезается и гладко покрывается полупроводящей гильзой, приклеиваемой к ленте. Затем создается изоляция путем обертывания изолентой, следя за тем, чтобы не образовывались пустоты. Для напряжений до 72 кВ лента должна быть самоклеящейся типа FP на стыковой поверхности изоляции, которая должна быть гладкой, на изоляционном экране накладывается в непосредственном контакте с изоляцией.Провода экрана собраны и соединены прижимной гильзой. Обычно все стыки покрывают медной сеткой. Затем оболочка заменяется пластиковой гильзой для опрессовки или лентой из ПВХ.

Все соединения должны быть выполнены в формованных пластиковых коробках, специально предназначенных для кабелей с оболочкой из ПВХ / SWA / ПВХ, стыки должны быть обернуты лентой из ПВХ, чтобы обеспечить степень изоляции, по крайней мере, равную исходной изоляции, и коробки должны быть заполнены одобренной изоляцией. сложный.

Особое внимание следует уделить обеспечению непрерывности заземления арматуры кабеля, литых пластиковых коробок с зажимами для брони и медной полосы.После завершения стыка чугунные ящики должны быть окрашены двумя слоями битумной краски.

Жилы кабелей низкого напряжения должны быть соединены по цвету или по номеру, соответственно.

Жилы, обозначенные номерами, должны быть подключены к этому:

1. 0 — нейтраль в любом многожильном кабеле.
2. 1 — красная фаза в трех- или четырехжильном кабеле или фазовый провод в двухжильном кабеле.
3. 2 — желтая фаза в трех- или четырехжильном кабеле.
4. 3 — синяя фаза в трех- или четырехжильном кабеле.

Соединения должны быть зубчатого компрессионного типа.

Компрессионный тип с выемкой должен быть изготовлен с помощью круглой головки с гидравлическим сжатием и подходящих пресс-штампов в соответствии с размером жилы кабеля, со строгим соблюдением рекомендаций производителей кабелей в отношении аксессуаров, наконечников, давления сжатия и методов соединения. Броня кабеля должна быть аккуратно размещена и закреплена на подходящем вводе, защищенном оболочкой из ПВХ.

Идентификация кабелей низкого напряжения

1. Каждый кабель должен быть снабжен средствами идентификации, прикрепленными к заделке на каждом конце. Он должен быть в виде пластиковой или латунной этикетки, надежно прикрепленной к герметичной коробке или привязанной к кабелю, и содержать подробную информацию о размере, функции и справочном номере кабеля.
2. Жилы всех сетевых кабелей должны быть индивидуально обозначены на оконечных устройствах разными цветами в соответствии с Таблицей В.4 правил IEE.Если изоляция жил не окрашена, на каждую жилу поверх изоляции должны быть прикреплены полосы из самоклеящейся ленты ПВХ соответствующего цвета.

Испытания силовых кабелей низкого напряжения

Как можно скорее после завершения установки все кабели должны быть подвергнуты следующему испытанию:

1. Испытание сопротивления изоляции для измерения сопротивления изоляции между проводниками и между каждым проводником и землей должно проводиться при напряжении 1000 вольт.
2. Тест на непрерывность заземления, чтобы убедиться, что арматура кабеля правильно заземлена.
3. Тест чередования фаз, чтобы убедиться, что кабели подключены правильно.

Дополнительное обозначение LP: что это на самом деле означает для вашего следующего проекта кабельной разводки?

Сейчас много шума вокруг опционального обозначения LP для коммуникационных кабелей, и здесь легко запутаться. Что на самом деле означает обозначение LP? Что требуется по сравнению с рекомендациями NEC? Вам нужно установить специальные кабели LP в вашем следующем проекте?

Прежде чем принимать решение о прокладке кабелей LP для вашего следующего проекта, необходимо учесть несколько важных моментов.В этой статье мы обсудим, почему появилось обозначение LP, тестирование, проведенное для установки различных обозначений LP, что требуется по сравнению с рекомендациями NEC, и, наконец, как определить, действительно ли ваш проект требует прокладки кабелей LP.

Как и почему появилось обозначение ограниченной мощности (LP) примерно

До начала цикла пересмотра Национального электрического кодекса (NEC) 2017 года существовала некоторая озабоченность по поводу повышения температуры в больших пучках 23 AWG или Кабели передачи данных на основе витой пары 24 AWG из-за тепла, выделяемого при передаче постоянного тока низкого напряжения. NEC обычно уделяет особое внимание кабелям с более высоким напряжением и большим AWG, используемым в строительных проектах, чтобы свести к минимуму риск поражения электрическим током и возгорания. Требования к системам связи и соответствующей кабельной разводке регулируются исключительно главой 8 NEC. В настоящее время NEC сформулирован таким образом, что позволяет передавать до 100 Вт «на цепь» по кабелям связи. Каждую пару в четырех (4) парном кабеле передачи данных можно рассматривать как «цепь»; тем самым технически обеспечивая мощность до 400 Вт по кабелям связи.Добавьте к этому тот факт, что IEEE в настоящее время разрабатывает 802.3bt, который представляет собой 3-е поколение технологии Power over Ethernet (PoE) http://www.berktek.us/eservice/US-en_US/navigate_329396/Power_over_Ethernet.html>, и будет позволяют более чем в 3 раза превышать уровни мощности, которые позволяло второе поколение PoE (от 30 Вт до почти 100 Вт) через кабели связи. Тенденция очевидна; приближается питание большего количества устройств с помощью кабелей связи. Возникает вопрос: каковы ограничения тепловыделения из-за развертывания мощности, особенно в больших пучках кабелей?

Чтобы решить эти проблемы, Underwriters Laboratories (UL) предприняла попытку определить новую маркировку кабеля Limited Power (-LP) для кабеля связи.Обозначение кабеля LP указывает на то, что кабель был оценен UL на пропускание указанного тока в любом разумном наихудшем случае установки без превышения температурного номинала кабеля.

Методология тестирования LP

LP-тестирование значительно отличается от тестирования приложений, выполняемого для измерения общей производительности кабельной сети. При испытании LP создается однородный пучок кабелей из 192 кабелей, который помещается в неметаллический кабелепровод длиной шесть футов, каждый конец которого заполняется изоляцией, чтобы минимизировать движение воздуха (рис. 1).Затем к каждому проводнику прикладывают электрический ток от 0,5 до 1,0 ампер с шагом 0,1 А. Например, при тестировании на LP 0,5 к каждому проводнику в пучке из 192 кабелей прилагается 0,5 А (100 Вт). Датчик температуры помещается в середину жгута и на оболочку самого центрального кабеля, чтобы снимать показания температуры в наихудшем случае после достижения максимальной устойчивой температуры. Для кабелей передачи данных имеется шесть (6) маркировок LP (см. Таблицу 1). Язык взят непосредственно из проекта UL 444 7.24.2 и 7.24.3 также приведены ниже для справки. Обратите внимание, что жгут кабеля однородный. Маркировка LP не учитывает обстоятельства, когда одни кабели указаны в списках LP, а другие нет, а другие могут иметь более низкие номинальные температуры и меньшие размеры AWG.

Рисунок 1: Тестирование LP

Согласно проекту UL 444 7.24.2 от июня 2016 г., кабели LP тестируются как таковые:

«Кабели должны быть скомпонованы в жгут, состоящий из 192 кабелей, и электрически подключены последовательно к источнику питания, способному обеспечивать номинальный ток, обозначенный как часть номинального значения LP.Внутренние кабели 37 должны быть расположены в гексагональной плотной упаковке, которая представляет собой наихудшую ситуацию рассеивания тепла. Остальные кабели должны быть равномерно распределены случайным образом в пучок из 192 кабелей. Связка должна быть помещена в имеющийся в продаже неметаллический канал длиной 1,83 ± 5 см (6 футов ± 2 дюйма) (Приложение 40) с минимальным диаметром, необходимым для установки пучка без давления на кабели. Каждый конец кабелепровода должен быть заполнен изоляцией.»

В соответствии с проектом UL 444, 7.24.3 от июня 2016 года, кабели ограниченной мощности (LP) измеряются как таковые:

« Температуры должны измеряться на внешней оболочке и изоляции жил центрального кабеля на середина кабеля. Кроме того, необходимо измерять температуру на оболочке и изоляции жилы центрального кабеля 0,6 м (2 фута) с каждой стороны центральной термопары ».

Дополнительные требования к маркировке LP и их значение

Требования к дополнительной маркировке LP основаны на трех (3) критериях.Это:

1. Список максимальной номинальной температуры кабеля (например, 60 ° C, 75 ° C или 90 ° C)
2. Величина постоянного электрического тока, приложенного к каждому проводнику (от 0,5 до 1,0 ампер с шагом 0,1 А. )
3. Повышение температуры в центре жгута из 192 кабелей, связанное с приложенным электрическим током.

Три требования приводят к этому уравнению:

Повышение температуры от приложенного электрического тока

+ 45 ° C (предполагаемая максимальная температура окружающей среды в рабочей среде)

≤ Максимальная номинальная температура кабеля в списке

Пример: Кабель при тестировании было 0.5 ампер на каждый проводник (100 Вт при 50 вольт). Повышение температуры в центре жгута было определено как 20 ° C. Максимальная номинальная температура кабеля составляет 75 ° C. Следовательно, расчет будет таким: 20 ° C + 45 ° C ≤ 75 ° C. Начиная с 65 ° C

Почему у дополнительного кабеля с маркировкой LP так много уровней?

Первоначальное намерение состояло в том, чтобы определить единственный перечисленный в LP список кабелей, который позволил бы развернуть кабели связи мощностью до 400 Вт. Однако быстро стало очевидно, что такой кабель будет непомерно дорогим и может не подходить для подключения, поэтому было предложено несколько номиналов, чтобы можно было разработать экономичные инновационные решения. За исключением LP 0,5 (0,5 А на провод или 100 Вт), эти классификации относятся к категории выше всех существующих и предлагаемых систем развертывания максимальной мощности.

Как читать таблицу 725.144, которая содержится в проекте статьи 725 NEC (2017) и упоминается в статье 840?

Таблица в статье 725 NEC 2017 года получена из исследования UL по установлению фактов, проведенного в 2015 году, и применяется к четырехпарным цепям с ограничением мощности класса 2 и класса 3, которые передают мощность и данные на устройство независимо от того, имеет ли кабель дополнительную маркировку UL LP или нет.Например, диаграмма показывает, что в однородном жгуте из 192 кабелей считается допустимым передавать до 0,5 А через каждый провод (100 Вт) указанного кабеля с температурой 75 ° C, построенного с проводниками 23 AWG. UL провела испытания и основала их результаты на предполагаемой максимальной температуре окружающей среды 45 ° C. NEC, однако, использует 30 ° C в качестве максимальной температуры окружающей среды. Таким образом, маркировка UL, основанная на температуре окружающей среды 45 ° C, является более строгой для данного тока из-за меньшего температурного баланса на 15 ° C.

См. Примечание 1 в нижней части таблицы, в котором говорится: «Для размеров пучка более 192 кабелей или для проводников сечением менее 26 AWG допустимая сила тока должна определяться квалифицированным персоналом под техническим надзором».

Примечание 1: Для размеров жгута более 192 кабелей или для проводов сечением менее 26 AWG допустимая сила тока должна определяться квалифицированным персоналом под техническим надзором.

Примечание 2: Если только половина проводников в каждом кабеле пропускает ток, значения в таблице могут быть увеличены в 1 раз.4.

Информационное примечание. В широко распространенных кабелях для передачи данных обычно используются жилы сечением 22–26 AWG.

Продукты, которые могут безопасно поддерживать мощность 100 Вт

Инженеры центра TEK в Berk-Tek www.tekcenter.us> уже тщательно протестировали и подтвердили, что следующие продукты могут безопасно поддерживать мощность 100 Вт. Это максимальный уровень мощности, который позволяет разрабатываемый в настоящее время стандарт PoE (IEEE 802.3bt).Это продукты *:

• LANmark ^TM -XTP и LANmark ^TM -10G FTP
• LANmark ^TM -10G2
• LANmark ^TM -2000
• LANmark ^TM -1000
• LANmark ^TM -6

* Все перечисленные продукты могут безопасно поддерживать> 192 пучка кабелей при 100 Вт PoE. Для получения дополнительной информации позвоните по телефону 1-800-BERK-TEK.

UL и Национальный электротехнический кодекс (NEC)

UL выпустила Решение о требованиях к сертификации (CRD), содержащее свою интерпретацию требований к перечисленным коммуникационным кабелям с дополнительной маркировкой LP на основе проведенного ими ознакомительного исследования в 2015 году.Этот CRD представляет собой только взгляд UL и не является частью какого-либо стандарта ANSI. Одновременно с этим UL инициировала предложенный пересмотр UL 444, стандарта для коммуникационных кабелей, и ожидает комментариев отрасли по требованиям сертификации кабелей LP.

NFPA находится в процессе завершения пересмотра 2017 года NFPA 70, широко известного как Национальный электротехнический кодекс (NEC), и, как ожидается, опубликует следующую редакцию в августе 2017 года.

Нет текущих или предлагаемых требований к требуется установка кабелей с маркировкой LP. Статья 840 (Системы широкополосной связи с питанием в помещениях) в предстоящем издании NEC от 2017 г. гласит, что распределение мощности 60 Вт или ниже не требует особого рассмотрения. Однако для уровней мощности выше 60 Вт Статья 840 ссылается на Статью 725, которая предоставляет руководство по ограничению тока и размера пучка (хотя NEC никогда не определяет «пучок») посредством надлежащего размера проводника (AWG) (см. Таблицу 725.144, расположенную на странице 4 этого документа. ). Обратите внимание, что необязательное обозначение LP отсутствует в статье 800, которая регулирует цепи связи (кабели LAN и возможности подключения).

В настоящее время или предлагаемых планов по требованию маркировки LP в NEC нет. Предполагается, что это дополнительная маркировка. Все еще существует значительная оппозиция со стороны многих различных отраслевых организаций, включая IEEE, Ethernet Alliance, BICSI и другие. Необходимы дополнительные отраслевые исследования для выработки более конкретного набора эксплуатационных параметров и требований к маркировке LP для достижения отраслевого консенсуса. Кроме того, немедленное принятие последней версии NEC не является обязательным и зависит от штата.

Что не учитывает обозначение LP

Цель любого списка безопасности NEC — сделать монтаж и эксплуатацию электрических цепей максимально безопасными. Таким образом, хотя Berk-Tek понимает назначение обозначения LP, мы не считаем, что это дополнительное обозначение действительно делает что-либо более безопасным. Вот пять (5) пунктов, которые подтверждают нашу позицию:

1. Обозначение LP необязательно. Это не требование NEC, и не ожидается, что оно станет таковым.Настоящие меры безопасности требуются перечислениями, а не дополнительными обозначениями.
2. Обозначение LP не учитывает весь канал. Сам кабель — единственная часть решения, которая может быть обозначена как LP. Другие важные компоненты, такие как разъемы, коммутационные шнуры и коммутационные панели, не рассматриваются.
3. Обозначение LP предназначено только для однородных пучков. Испытания и маркировка кабелей LP были получены в рамках одной очень специфической испытательной установки, которая не отражает реальных установок, таких как лотки, J-образные крючки или смешанные пучки кабелей.
4. Бремя безопасности лежит на пользователе, а не на системе. Нет никаких отказоустойчивых механизмов, таких как автоматические выключатели или предохранители, для отключения тока в случае необходимости, как в традиционных каналах питания.
5. NEC позволяет квалифицированным инженерам, например, из TEK Center в Berk-Tek, сертифицировать максимальный ток и размер пучка , независимо от дополнительного обозначения LP.

А как насчет данных?

LP — это необязательное обозначение, добавляемое к списку безопасности, но еще одно важное соображение, которое LP не принимает во внимание, — это влияние нагрева на ваши данные.

Чтобы проиллюстрировать разницу в производительности с различными типами кабелей, компания Berk-Tek разработала рейтинг конвергентных приложений (или CA Score). CA Score — это показатель того, насколько хорошо защищен IP-трафик и насколько сильно повышается температура, когда кабель проходит тестирование PoE. Оценка представлена ​​числовым значением от 1 до 10, где 1 — худшее, а 10 — лучшее (см. Рисунок 2). Более высокий балл означает, что при тестировании приложений для VoIP, данных и IP-видео было замечено меньше недостатков.Кроме того, более высокий балл указывает на меньшее нагревание кабеля при подаче мощности 100 Вт в большом пучке. Более подробную информацию о рейтинге CA Berk-Tek можно найти здесь: www.berktek.us/everythingip>.

Рисунок 2: График CA Score, иллюстрирующий различные уровни производительности

О Berk-Tek

Более 50 лет Berk-Tek является ведущим производителем более 100 различных сетевых медных и оптических кабелей. оптическая кабельная продукция.Компания возглавила разработку высокопроизводительных и усовершенствованных волоконно-оптических кабелей и кабелей UTP, предназначенных для высокоскоростной передачи данных и голоса. Berk-Tek имеет производственные мощности в Новой Голландии, Пенсильвания, и Фуки-Варина, Северная Каролина. Для получения дополнительной информации посетите www.berktek.com.

Основы подключения низкого напряжения — Appropedia: The Sustainability wiki

Эта страница или раздел требуют работы над грамматикой, орфографией, ясностью и / или версткой.Нажмите, чтобы узнать больше Вы можете помочь редактированием!

Очень хорошая и полезная информация на этом сайте. Также я считаю, что стиль и дизайн обладают превосходными характеристиками.

Электроэнергия переменного тока с напряжением менее 50 В (RMS) называется Extra Low Voltage . Это напряжение маловероятно (но НЕ гарантировано) может вызвать опасное поражение электрическим током.

Другие наименования низкого напряжения:

• Безударная мощность или напряжение

Напряжение постоянного тока — это напряжение, имеющее клеммы «плюс» и «минус».

Обозначение напряжения постоянного тока:

Другие названия для постоянного напряжения:

• Источник постоянного тока или напряжение
• Тип мощности или напряжения батареи (химические соединения в батареях обязательно являются постоянным током)
• Плюс-минус мощность или напряжение

Полярность электрического постоянного тока: плюс и минус [править | править источник]

Основы электричества: маркированный плюсовой провод

Для большинства устройств важно иметь правильное напряжение и полярность. Неправильное напряжение или полярность могут вывести устройство из строя.

Как отметить плюс или найти плюсовой полюс:

• Красный всегда плюс.(Это давно устоявшееся соглашение, но не всегда соблюдается. Проверьте с помощью вольтметра.)

• Окрашенная линия на плюсовом проводе, без окрашенной линии на мин.

• Квадратный провод — плюс, круглый — минус.

• Острая кромка — плюс, круглая проволока — минус.

• Узел плюс, отсутствие узла — минус.

• Отметить на плюсовом проводе, плюсовой провод особенный.

• и так далее, положительный провод является особенным или нестандартным, чем обычный провод.

Разъемы должны быть в хорошем рабочем состоянии и правильно настроены, чтобы сохранить ваши электрические устройства и снизить вероятность возгорания или другого неблагоприятного исхода:

• Напряжение. Соединители и провода имеют ограничения, которые нельзя превышать.

• Сила тока. Соединители и провода имеют ограничения, которые следует превышать.

• Плюс и минус. Обычно используется термин полярность для цепей постоянного тока; Цепи переменного тока не имеют полярности.

• Тип питания переменного или постоянного тока. Ошибка может привести к повреждению электрических цепей.

• Тип разъема низкого напряжения. Несоответствующие разъемы почти никогда не дают удовлетворительных результатов и часто являются физически несовместимыми.

• Защитите вилку и разъем от механического тянущего усилия. Это обычно называется разгрузкой от натяжения, которая при правильном выполнении уменьшает повреждение проводки из-за вибрации, скручивания или … Неожиданное разделение разъемов обычно происходит с помощью какого-либо фиксирующего устройства.

• Найдите время, чтобы проверить каждую из этих проблем. Несоблюдение этого может привести к пожару или поражению электрическим током.

Боковое и среднее электрическое подключение

амп. на выходная мощность	или этот amp.	амп. на энергопотребитель	или этот amp.	вредных для вывода?	вредно для энергопотребитель?
500 мА	= 0.5 А	500 мА	= 0,5 А	№	нет
400 мА	= 0,4 А	500 мА	= 0,5 А	ДА! *	нет
500 мА	= 0,5 А	400 мА	= 0,4 А	№	нет

* — В зависимости от того, как сделано ваше устройство вывода, это состояние может привести к сгоранию устройства вывода (обычно какого-либо адаптера сетевой розетки).Лучшие из них будут иметь встроенную защиту от перегрузки по току, либо в виде плавкого предохранителя (самовосстанавливающийся), либо в виде ограничителя тока.

Потребитель

вольт на выходе	вольт	вредно для выход?	вредно для энергопотребитель?
12 В	12 В	№	нет
9 В	12 В	№	не работает
3 В	12 В	№	не работает
12 В	9 В	№	ДА!

Адаптер с разными разъемами [править | править источник]

Защитите свой источник питания.

Слева — выход блока питания, справа — приемное устройство.

.

Плюс и минус

---

Разъемы переходники

СНАРУЖИ (мм)	ВНУТРИ (мм)	Ярлык	Тип штекера (код)	марок
6.5	1,0	№	AA	=
6.5	1,75	№	AB	=
2,5	2,5	ДА!	А (*)	=
3,5	3,5	ДА!	Б (*)	=
3,0	1,0	№	С	=
5,0	2,1	№	D	=
5.5	2,1	№	E	=
5,0	2,5	№	F	=
5,5	2,5	№	G	=
3,5	1,35	№	H	=
4,0	1,7	№	I	=
4,75	1.75	№	Дж	=
5,0	1,5	№	M	=
5,5	1,5	№	N	=
5,5	5,8	№	P	=
6,3	3,0	№	Q	=
7,0	1,0	№	R	=
2.35	0,75	№	S	=

(*) Моно джек

USB

Type A [править | править источник]

Добавьте изображение с обозначениями плюсов и минусов (красным (5+) и черным) на розетке USB-разъема типа A.

• Гнездо, тип A, разъем USB со схемой контактов.

Что такое короткое замыкание? [Редактировать | править источник]

Короткое замыкание — это когда плюс и минус контактируют друг с другом.

Это вредно для адаптера или аккумулятора.

Короткое замыкание с / отключением соединительного устройства [редактировать | править источник]

Некоторые меньшие разъемы сокращают источник питания при (отключении) подключения.

(dis) Подключите разъем к устройству, если на вилке НЕТ напряжения.

Правый

Вилка автомобильного прикуривателя [редактировать | править источник]

Вилка автомобильного прикуривателя должна иметь плюс посередине и минус снаружи.

Некоторые автомобильные розетки имеют напряжение 24 В.

внешних ссылок

Типы кабелей, обычно используемых в кабельных лотках

Type ITC — Instrumentation Tray Cable — (NEC Article 727) — Эти типы кабелей являются измерительными кабелями и доступны в экранированной или неэкранированной конструкции, состоящей из нескольких однопроводных проводов, неэкранированных или экранированных витых пар, с металлической броней или без нее. Они имеют изоляцию на 300 В и доступны в размерах от 22 до 12 AWG.Кабели PLTC предназначены для электрических цепей Класса 3 и Класса 2 без нагнетания и без стояка. Они специально разработаны для использования со схемами ограничения мощности. Применение кабелей PLTC требует требований к источникам питания статьи 725.

Чтобы избежать этого осложнения, в NFPA 70–1996 был добавлен альтернативный класс кабеля, кабель измерительного лотка (ITC). Кабель ITC описан в статье 727 и не имеет ограничений источника питания, указанных в статье 725. Однако кабель ITC может устанавливаться только в контрольно-измерительных цепях, работающих от 150 вольт или меньше и 5 ампер или меньше.

Сегодня многие производители назначают эти кабели двойным рейтингом PLTC / ITC. Кабели любого класса или кабели с двумя номиналами также доступны с рейтингом ER и, как таковые, могут быть установлены, как обсуждалось ранее в разделе кабелей TC-ER, за исключением того, что PLTC-ER и ITC-ER должны постоянно поддерживаться с использованием механической защиты, такой как распорки, уголки или каналы и закреплены через каждые шесть футов.

Кабели

ITC могут устанавливаться на промышленных предприятиях, где условия обслуживания и надзора гарантируют, что только квалифицированный персонал обслуживает установку.Они могут быть установлены либо в кабельных лотках, кабельных каналах, в опасных местах, в качестве воздушного кабеля на мессенджерах, непосредственно в местах захоронения, если они определены для использования, под фальшполом в помещениях с промышленным оборудованием, под фальшполом в помещениях с оборудованием информационных технологий.

Кабели

ITC нельзя устанавливать с цепями питания, освещения, цепями класса 1, которые не ограничены по мощности, или цепями без ограничения мощности, если они не имеют металлической оболочки и / или не заделаны внутри оборудования или распределительных коробок, или разделения поддерживаются изолирующими перегородками.

Даже если они экранированы, кабели PLTC и ITC должны быть отделены от силовых кабелей на 600 В во избежание шума или перекрестных помех. Обычно это достигается с помощью барьерной ленты внутри кабельного лотка. По возможности рекомендуется прокладывать силовые и контрольно-измерительные кабели в отдельных лотках.

Кабели с металлической оболочкой типа MC — (NEC, статья 330) — Кабели с металлической оболочкой представляют собой сборки из одного или нескольких изолированных проводников цепи с волоконно-оптическими элементами или без них, заключенных в броню из металлической ленты или гладкой гофрированной оболочки.Также может быть предоставлен пластиковый комбинезон.

По внешнему виду кабели MC очень похожи на кабели типа AC с армированной оболочкой. Важно различать эти два понятия, поскольку их не следует путать. Кабели типа MC содержат заземляющий провод оборудования, а кабели типа AC имеют внутреннюю соединительную полосу, контактирующую с броней. Что еще более важно, кабели типа MC подходят для использования на открытом воздухе, в то время как кабели типа AC не допускаются для использования вне помещений (во влажных или сырых местах).

Кабели

типа MC широко используются в системах электроснабжения, освещения и управления напряжением 600 В и МВ.Они разрешены для использования в службах, фидерах и ответвленных цепях для цепей питания, освещения, управления и сигнализации в соответствии со статьями 330 и 725 NEC. Кабели типа MC могут быть проложены в помещении или на открытом воздухе, во влажных или сухих местах, в опасных местах (класс I, раздел I), в кабельном лотке, в качестве воздушного кабеля на мессенджере, в любых утвержденных кабельных каналах, прямом захоронении (если указано) или заключены в бетон (если указано). Кабели MC не разрешается устанавливать в местах, подверженных физическим повреждениям.Кабели MC должны поддерживаться и закрепляться с интервалами, не превышающими шести футов.

Во многих промышленных применениях кабели MC, проложенные в кабельных лотках, оказались отличной экономичной альтернативой проводам в кабелепроводах.

Тип МИ-минеральной изоляцией, Металл обшил — (NEC статьи 332) — MI кабели заводской сборки из одного или нескольких проводников с изоляцией с высокой степенью сжатия огнеупорной минеральной изоляцией, оксида, как правило, магния и заключен в непроницаемого для жидкости и газа туго сплошная оболочка из меди или легированной стали.Они также могут быть снабжены общей пластиковой рубашкой для дополнительной защиты от коррозии. Разработанный в конце 1920-х годов военно-морским флотом Франции для подводных систем электропроводки, правильно установленный кабель MI обычно считается самой безопасной системой электропроводки.

Поскольку кабели MI не используют органический материал в качестве изоляции (за исключением концов), они более устойчивы к возгоранию, чем кабели с пластиковой изоляцией. Кабели MI используются в приложениях с очень высокими температурами и / или в критических системах противопожарной защиты, таких как цепи сигнализации, пожарные насосы и системы контроля дыма.Кабели MI имеют двухчасовую огнестойкость для критических аварийных служб и могут использоваться в качестве напорных кабелей без общей неметаллической оболочки. Кабель MI также используется в перерабатывающих отраслях, работающих с легковоспламеняющимися жидкостями, где небольшие пожары в противном случае могут привести к повреждению кабелей управления или питания. Кабель MI также обладает высокой устойчивостью к ионизирующим излучениям и используется в приложениях на объектах ядерной энергетики и ядерно-физическом оборудовании.

Кабели

MI подходят для приложений с напряжением 300 и 600 вольт и разрешены для обслуживания, фидеров и ответвлений цепей питания, освещения, управления и сигналов.Они могут быть установлены в сухих, влажных или постоянно влажных местах, в помещении или на открытом воздухе, открытыми или скрытыми, в местах, где они заделаны в штукатурку, бетон или другую каменную кладку, в опасных местах, в местах воздействия масла или бензина, в подземных коммуникациях или в кабелях. подносы.

Кабели

MI не допускаются к прокладке под землей, если они не защищены от физического повреждения, где это необходимо. Кабели MI также не допускаются, если условия воздействия разрушают и вызывают коррозию металлической оболочки, если не предусмотрена дополнительная защита.

При установке в кабельные лотки Кабель MI должен соответствовать Статье 392.30 (A) NEC, обеспечивая поддержку кабельного лотка с интервалами в соответствии с инструкцией по установке.

Тип OFN-OPC — Оптическое волокно — (статья 770 NEC) — Волоконно-оптическое волокно (или «оптическое волокно») относится к среде и технологиям, связанным с передачей информации в виде световых импульсов по стеклянному или пластиковому проводу или волокну. . Оптоволоконный провод передает гораздо больше информации, чем обычный медный провод, и гораздо менее подвержен электромагнитным помехам.

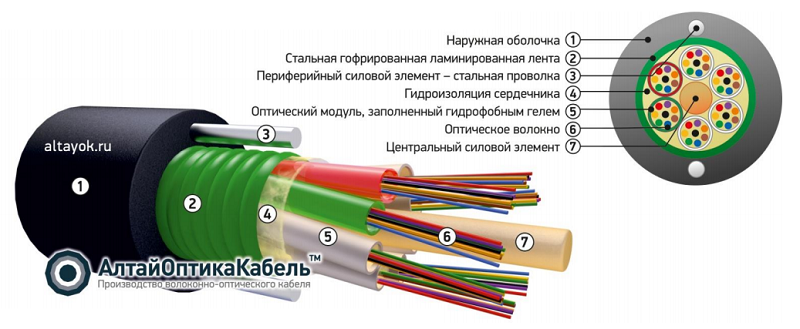

Волоконно-оптический кабель — это кабель, содержащий одно или несколько оптических волокон, которые используются для передачи света. Элементы оптического волокна обычно индивидуально покрыты слоями пластика и содержатся в защитной трубке, подходящей для среды, в которой будет проложен кабель. Различные типы кабелей используются для разных приложений, например для больших расстояний или для обеспечения высокоскоростной передачи данных между различными частями здания.

Оптоволоконные кабели (OF)

классифицируются как токопроводящие или непроводящие.OF кабели, классифицированные как проводящие, содержат нетоковедущие элементы, такие как металлическая оболочка или броня. OF кабели, классифицированные как непроводящие, не содержат электропроводящих материалов. Они также имеют рейтинг на основе U.L. Испытания на огнестойкость и отмечены соответствующими классами огнестойкости здания NEC.

NEC Статья 770.113 (H) Разрешает оптоволоконные кабели следующих типов поддерживаться в кабельных лотках.

• OFC: Оптоволокно, проводящее
• OFN: Волокно непроводящее
• OFCG: Оптоволокно, проводящее, общего назначения
• OFNG: Оптическое волокно, непроводящее, общего назначения
• OFCP: Оптоволокно, проводящее, пленум
• OFNP: Оптоволокно, непроводящее, пленум
• OFCR: Оптоволокно, проводящее, стояк
• OFNR: Оптоволокно, непроводящее, переходная плата

NEC Таблица 770.154 (a) Применение перечисленных оптоволоконных кабелей подробно описывает, где эти типы кабелей и кабельных лотков могут использоваться в зданиях, и какой тип кабеля может использоваться в кабельных лотках. Итого:

* Пример. Пространство над подвесным потолком, используемое для управления окружающей средой.
Примечание. Там, где это разрешено, кабели и кабельные лотки должны быть установлены в соответствии с методами установки, описанными в 770.110 и 770.113.

Кабели

OFN (непроводящие) могут занимать один и тот же кабельный лоток с проводниками для электрического освещения, класс 1, пожарная сигнализация без ограничения мощности, тип ITC, или цепи широкополосной связи с питанием от сети средней мощности, работающие от 1000 вольт или меньше.Кабели OFC (токопроводящие) должны быть отделены от других типов кабелей.

Емкость заполнения кабельного лотка для волоконно-оптических кабелей не рассматривается ни в статье 770, ни в статье 392 NEC. Конструкторы и установщики должны обращаться к производителю кабеля за указаниями.

Тип CMP — Кабели связи CMX — (NEC Article 800) Подобно оптическому волокну, кабели связи используются для передачи информационных сигналов. Это может быть выполнено с помощью коаксиальных проводов, медных проводников или скрученных пар проводов.Эти кабели используются в самых разных приложениях, включая студии звукозаписи, передачу данных, радиопередатчики, домофоны, электронные схемы и в приложениях, где требуется экранирование радиочастот. NEC определяет кабели связи как заводскую сборку из двух или более проводов, имеющих общее покрытие. Покрытие сборки проводника может включать в себя один или несколько металлических элементов, силовых элементов или кожухов. Кабели Ethernet — это распространенный тип кабелей связи, которые часто указываются и устанавливаются в соответствии со статьей 800 NEC.

Поскольку коммуникационные кабели часто проходят через пространства для циркуляции воздуха, которые часто содержат очень мало противопожарных преград, их необходимо покрыть материалом, который не будет способствовать распространению пламени.
