На сегодняшний день для различных строительных работ (в том числе, для кровельных) используются самые разнообразные марки профнастила. И нет в этом ничего удивительного, потому что невысокая стоимость данного материала и простота го монтажа делают его крайне востребованным на рынке строительства.

Но разнообразие всевозможных марок имеет и другую сторону – порою довольно трудно разобраться, какая из марок сможет подойти для решения необходимой строительной задачи.

Давайте рассмотрим, как может расшифровываться маркировка, которая наносится производителем на профильный лист и для каких целей предназначаются самые распространенные марки.

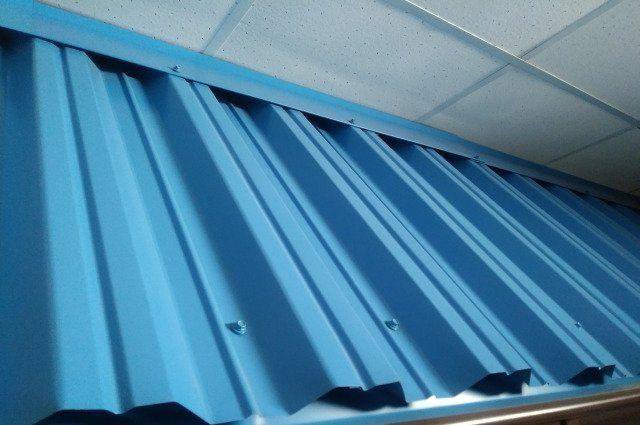

Маркировка профнастила – расшифровка на примере

При выборе профнастила, маркировка, обозначающаяся на его листах, становится настоящим кладезем ценной и полезной информации. Только для непосвященного человека эти символы – цифры и буквы – не будут нести никакого значения и ценности.

Каждому человеку, решившему работать с профнастилом, необходимо хотя бы в общем обучиться принципам, по которым маркируется этот строительный материал.

Лучше всего объяснять маркировку профнастила на примере. К примеру, на профлист нанесен следующий текст:

Марка: С21-0,45-750-11000

С – это стеновой профнастил. Еще могут быть: Н – несущий, который также является профнастилом для кровли. СН – универсальный профнастил, который используется как при возведении кровельных конструкций, так и для фасадных систем.

  • Вторая цифра (21) обозначает высоту волны профиля в миллиметрах.
  • Третья цифра (0,45) обозначает толщину металла, использованного при штамповке данного профлиста в миллиметрах
  • Четвертая цифра (750) — обозначает ширину листа профиля в миллиметрах.
  • Пятая цифра (11.000) может обозначать максимальную длину листа профиля, которая также измеряется в миллиметрах.

Даже исходя из приведенного примера видно, что почти вся информация, необходимая для строителя, содержится уже в одной маркировке профильного листа.

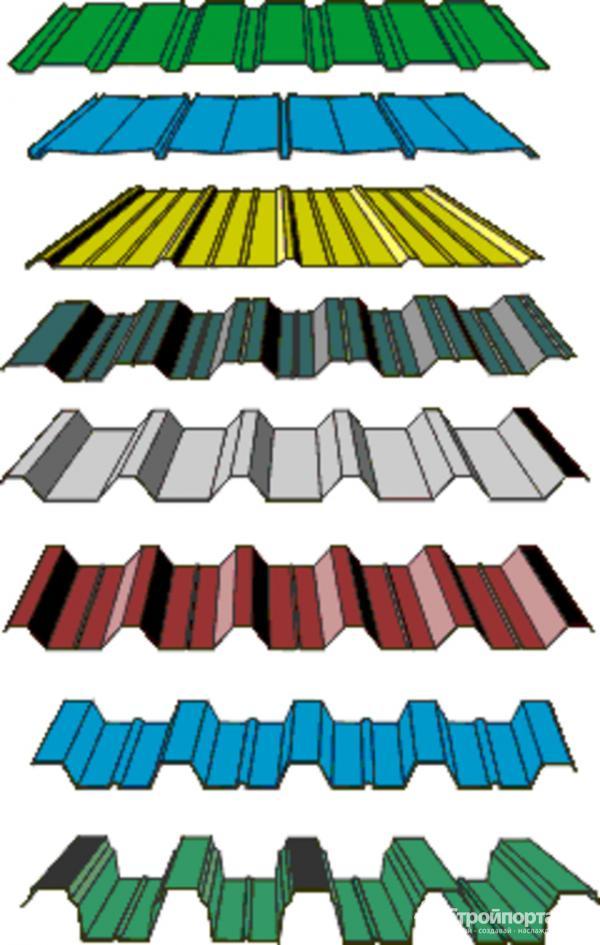

Популярные марки профнастила: С8, С10, С18, С21, С44, Н57, НС35, НС44, Н60, Н75

После того, как нам понятны основные принципы чтения маркировок, можно переходить к рассмотрению самых популярных марок профнастила на сегодняшний день.

Марка: Профнастил С8.

Эта марка представляет собою стеновой профлист более декоративного типа с восьми миллиметровой высотой профильной волны. Ширина профильных полок больше показателя высоту профильной волны и в этом состоит главная особенность конфигурации этого настила. Период повторяемости его волн составляет восемьдесят миллиметров.

Как правило, такая марка профнастила предназначается с целью возведения ограждающих заборов или для стеновой облицовки.

Оптимальный шаг применяемой обрешетки для С8 в процессе монтажа равен 0,6 метра. Профнастил может выпускаться с полимерным покрытием и без, самых разнообразных цветов. Среди европейских аналогов такого профнастила: Т6 и Т8.

Марка: Профнастил С10.

Традиционно С10 изготавливается из оцинкованной стали листового типа. Прежде всего, такой профнастил предназначается с целью возведения стеновых и фасадных систем, но иногда его все же используют как кровельное покрытие. Главное достоинство этой марки – его отличная несущая способность – к примеру, если делать забор из такого профильного листа, то его высота может легко достигать 2,5 метра. Оптимальным шагом применяемой обрешетки для С10 является 0,8 метра. Европейскими аналогами данной марки профнастила считаются RAN-10 и T10.

Марка: Профнастил С18.

И хотя номинально марку профнастила С18 можно отнести к стеновым профилям, эта марка достаточно успешно используется с целью обустройства именно металлической кровельной системы.

Обычно широкие полки этой марки должны армироваться маленьким ребром жесткости, что способствует устранению, чуть ли не главного недостатка фальцевой кровли – громких хлопков, которые издают плоские доски во время сильных порывов ветра.

Уже благодаря своему внешнему виду он достаточно широко применяется сегодня как кровельный материал. Герметичность любого сооружения из данного профильного листа может обеспечиваться благодаря достаточно узким гофрам и специальным канавкам для водного стока. Обычно этот профлист выпускается с полимерной и эмалевой окраской с толщиною от 0,45 до 0,5 миллиметров.

Сам профиль разработан на базе финского профнатила RAN-19R. Также в качестве аналога данного типа листа можно рассматривать профлист марки «Орион».

Марка: Профнастил С21.

Стеновой профнастил, который предназначается для обшивки стен, возведения ограждения и так далее. Также профнастил С21 используется для проведения кровельных работ и используется как основа под мягкую и самостоятельную кровлю.

Не смотря на достаточно невысокие волны, профлист все равно обладает высокой механической устойчивостью и этому способствует их симметричность и частота. И именно жесткость профиля – достаточно хорошая причина, почему распространена эта марка профлиста.

Благодаря формам крайних волн обеспечивается отличный уровень стыковки и это, безусловно, очевидное преимущество профнастила С21. В качестве европейского аналога С21 используется финский RAN-20SR.

Марка: Профнастил С44.

С44 считается стандартным металлическим профилем для кровельных конструкций и его полки не обладают дополнительными ребрами жесткости. Показатель кроющей ширины С44 равен одному метру и это способствует довольно широкому применению этого профлиста с целью стеновой облицовки и возведения кровельной конструкции. Показатель минимальной толщины для этого профилированного настила равен 0,5 миллиметров.

Марка: Профнастил Н57 – 750

Эта марка профиля считается одной из самых распространенных в строительстве благодаря своему оптимальному сочетанию имеющихся характеристик:

  • общая ширина покрытия
  • показатель несущей способности
  • ценовой показатель

Из-за включения этого профнастила в стандартный ГОСТ 24045-94 общая часть расчетов должна выполняться в зависимости от этой марки профнастила. Кроме того, на сегодняшний день затрудняется производство профиля этой марки из-за отсутствия заготовок необходимой ширины, которая изготовляется из рулонной стали высокого качества.

Марка: Профнастил Н-57 – 900

Этот металлический профиль производится из специального проката рулонного типа с шириною 1250 мм, а также прокатной маркой 220 и больше. Зачастую он может использоваться как альтернатива профнастила Р57-750.

Этот профиль предназначается для работ, связанных с кровлей, но может использоваться для создания всевозможных ограждающих элементов, а также для элементов различных несъемной опалубки.

Максимальный шаг применяемой обрешетки для этого профнастила составляет три метра. Его относят к универсальным строительным материалам. Он может использоваться для ограждений и для стеновой обшивки, а кроме того – как кровельный материал.

Механические показатели профнастила могут обеспечиваться с помощью прокатанных по технологии полок жестких ребер и с помощью применения как основания стального листа оцинкованного типа с толщиною 0,8 миллиметров.

Благодаря большому количеству ребер жесткости на одну единицу общей площади существует возможность использования марки НС-35 как покрытия на разреженной применяемой обрешетке с полтора метровым шагом.

Двухсторонняя полимерная окраска используется только у марки НС 35 с толщиною 0,5 миллиметров.

Марка: Профнастил НС 44.

Эта марка может изготавливаться из стального листа с шириною 1,4 метра с жесткими ребрами с глубиною семь миллиметров. Профнастил НС44 может считаться универсальным и пригодным для стеновых и кровельных систем.

Благодаря высокой прочности этого профиля ест возможность его монтажа на обрешетку с соблюдением шага до двух с половиной метра.

Марка: Профнастил Н60.

Эта марка профлиста традиционно используется как самостоятельный кровельный материал и как основа для мягкого кровельного материала. Кроме того, это профильный лист может использоваться в роли несъемной опалубки.

Профнастил штампуется из стального лиса рулонного типа с шириной 1250 миллиметров. Такая разновидность профнастила может отличаться высокими показателями универсальности и превосходными механическими показателями, чудесным уровнем доступности.

Марка: Профнастил Н75.

Аналогично предыдущей марке профнастила, марка Н75 может позиционироваться в качестве профиля для проведения кровельных работ. Он может использоваться с целью обустройства различных металлических кровель, а также несъемной опалубки. Также его можно применять в качестве основы под кровли мембранного типа.

Основной материал в производстве данного профнастила – стальной прокат рулонного типа самого высокого качества.

Эта марка считается одной из самых ходовых марок, которые используются во многих областях современного строительства. А потому нет ничего удивительного, что по производственным объемам и  по объемам актуальных продаж эта марка — безусловный лидер.

Само собой разумеется, что это далеко не полный список марок профнастила. Более того, время от времени на строительном рынке начинают появляться новые типы.

Кстати, вы можете посмотреть видео, чем резать профнастил:

Прежде всего, разбираться в характеристиках профлиста может помочь именно маркировка. Необходимо использовать только тот вид профиля, подходящий для того типа строительства, который Вы проводите. Впрочем, тщательные размышления и анализ помогут осуществить верный выбор.

расшифровка марок профнастилов. Как определить марку? Обозначение марки стали

При выборе профнастила особое внимание следует уделять его маркировке. Ее расшифровка позволяет определить назначение материала, его несущие способности, указывает на высоту гофры. О том, как определить марку стали и самого профнастила, на что обратить особое внимание, стоит узнать немного подробнее.

Буквенная маркировка

Первой в обозначении профнастила стоит его марка, имеющая вид одной или нескольких букв. Расшифровка литер определяет, для каких целей предназначается материал. Основная классификация профлиста выглядит так.

  • «МП». Так обозначается металлополимер — материал, имеющий прочное декоративно-защитное покрытие снаружи. По многим характеристикам, включая размерные параметры и тип волн, он совпадает с поликарбонатом, используемым для создания прозрачных вставок в кровле. Профлист такого типа используют для устройства крыш над мансардными этажами. Прочность декоративно-защитного покрытия варьируется в зависимости от его толщины: самые надежные варианты выдерживают значительные эксплуатационные нагрузки.
  • «Н». Под этим обозначением скрывается несущий тип профлиста, считающийся универсальным вариантом для создания кровельных покрытий, ограждений, обшивки каркасных зданий и сооружений. Повышенная жесткость и прочность материала достигаются за счет увеличения высоты волн, а также благодаря особой бороздке по центру каждого гофрированного элемента. Такому покрытию не страшны ветровые нагрузки, обильные снегопады, другие внешние угрозы.
  • «С». Этой литерой обозначается стеновой материал с не слишком высокими несущими характеристиками. Он годится исключительно для использования в качестве наружной обшивки строений. Низкая толщина профлиста и слабо выраженный рельеф делают его уязвимым для ударных нагрузок, сильного ветра.
  • «НС». Марка профилированного листового материала с таким обозначением читается как несуще-стеновая. Это существенно расширяет сферы применения материала. Профлист «НС» используется для наружной обшивки зданий и сооружений, формирования кровельных конструкций и навесов, изготовления несъемной опалубки.

Это основные марки, которые можно найти на рынке. Учитывая буквенное обозначение, можно с легкостью подобрать материал в соответствии с его назначением и требованиями к прочности.

Что означают цифры?

При изучении маркировки профлиста можно обратить внимание на то, что обозначения состоят из комбинации букв и цифр. Они определяют не только назначение, но и индивидуальные особенности материала. Сразу после букв идут цифры, указывающие на высоту профиля. Она маркируется в миллиметрах: от 20 до 75. Чем больше этот показатель, тем интенсивнее будет выражен рельеф.

После обозначения высоты профиля указывается толщина стального листа. Этот показатель также обозначается в миллиметрах. Он важен, поскольку влияет на прочность и жесткость материала. Далее в маркировке указывается монтажная ширина материала, отличающаяся от общей в меньшую сторону. Последняя цифра в ряду — максимальная длина листа. Все эти показатели указываются в миллиметрах.

Распространенные марки

Изготовленный из прочной стали профнастил представлен в продаже в довольно широком ассортименте. Зная особенности его маркировки и умея читать ее, можно легко определить, какой именно вариант подойдет для изготовления козырька, создания забора, обшивки стен. Основное значение всегда уделяется комбинации литеры и первой цифры, обозначающей высоту профиля. Наиболее популярные варианты стоит рассмотреть подробнее.

«С10»

Этот тип профнастила чаще всего применяют в качестве альтернативы полимерному сайдингу. Тонкая сталь и минимальная высота профиля не обеспечивают ему достаточной надежности.

Зато материал обходится дешево, а в окрашенном виде напоминает вагонку.

«С17»

Чаще всего профлист с такой маркировкой продается в оцинкованном виде. Он универсален, обладает выраженным рельефом, прекрасно подходит для формирования обшивки стен, создания навесов или кровли на хозяйственных постройках. Листы хорошо поддаются окрашиванию, а декоративно-защитное покрытие можно наносить с 1 или 2 сторон.

«С18»

Этот тип стенных покрытий имеет увеличенную высоту профиля, выпускается из более прочной и толстой стали. Несмотря на то, что его несущие способности довольно малы, материал успешно применяют при сооружении навесов, односкатных кровель с малой снеговой нагрузкой. Он подходит и для конструирования временных ограждений.

Листы хорошо поддаются окрашиванию эмалями на полимерной основе.

«С21»

Профнастил такого типа считается наиболее популярным для применения в хозяйственных нуждах. Его рельеф хорошо выражен, что позволяет обеспечивать оптимальное соотношение прочностных характеристик и жесткости. Применение и назначение аналогично другим листам стеновой категории.

«НС 44 1000»

Профлист с такой маркировкой относится к универсальным вариантам. Он имеет монтажную ширину в 1 м. Его основное назначение — сооружение заборов и ограждений, обустройство кровельного покрытия. Эта марка считается оптимальным выбором по соотношению цены и качества.

Листы достаточно жесткие, выдерживают интенсивные эксплуатационные нагрузки.

«НС 35»

Популярный универсальный тип профнастила. Листы с такой маркировкой хорошо зарекомендовали себя в эксплуатации в качестве элементов ограждений: постоянных или временных. Они подходят для создания кровельного покрытия, сооружения наружных стен и внутренних перегородок в ангарах, торговых павильонах. Высота профиля обеспечивает жесткость конструкции, а толщина оцинкованного листа в 0,8 мм позволяет не бояться за его целостность даже при значительных эксплуатационных нагрузках.

«С44»

Этот тип стенового материала обладает выраженным рельефом, изготавливается из оцинкованной стали повышенной толщины. Несмотря на то, что профлист обозначен как стеновой, он широко применяется и для других хозяйственных нужд.

Можно использовать его для создания временных и постоянных ограждений, использовать для обшивки бытовок, других каркасных конструкций.

«Н 57750»

Листы с такой маркировкой отличаются превосходными несущими способностями. Высокий рельеф профиля делает их хорошим решением для использования на крыше, а монтажная ширина в 750 мм обеспечивает достаточное удобство при горизонтальной и вертикальной укладке. Кровля с покрытием из профлиста «Н 57750» дает возможность гарантировать отсутствие проблем с протечками на срок свыше 10 лет.

Эти марки профлиста можно назвать наиболее востребованными и популярными. Но на рынке представлены и другие предложения, ориентированные на решение конкретных задач. Эти материалы выпускаются с полимерным или оцинкованным покрытием, отличаются по типу и высоте рельефа.

Другие

Поскольку маркировка профлиста определяет его назначение, специалисты предпочитают выделять категории такой продукции по ее назначению. Некоторые материалы считаются универсальными: их жесткость и прочность всегда оказываются выше, чем у бюджетных аналогов. К популярным вариантам в этой категории можно отнести следующие марки профнастила.

  • «Н75». Жесткий профлист из толстой листовой стали с высотой профиля в 75 мм считается лучшим выбором для создания долговечного кровельного покрытия. Рельефная поверхность материала выдерживает максимальную интенсивность эксплуатационных нагрузок. Листы этой марки выпускаются в оцинкованном и полимерном варианте, на полках есть специальные канавки, обеспечивающие повышенную прочность. К сферам их применения также можно отнести формирование несъемной опалубки, армирование стен зданий и сооружений.
  • «С8». Тонкий профлист с оригинальным рельефом и малой высотой полок отличается привлекательностью, необычным внешним видом. Его широко применяют в наружной отделке стен зданий. Используемый при производстве стальной прокат имеет толщину от 0,35 до 0,7 мм, может обладать оцинкованным или полимерным покрытием. Такой лист подходит для сооружения подвесных потолочных конструкций, может использоваться для формирования козырьков, не нагружаемых кровель и навесов.
  • «Н60». Универсальный несущий профлист с такой маркировкой имеет трапециевидную форму рельефа, изготавливается из толстого стального проката. В материале используются специальные канавки — ребра жесткости, повышающие сопротивляемость ветровым, снеговым нагрузкам. Он имеет широкую сферу применения, подходит для сооружения постоянных заборов на фундаменте.
  • «НС10». Легкий универсальный профлист с небольшой высотой рельефа подходит для использования в качестве материала для обшивки стен, сооружения подвесных потолков и других архитектурных элементов. С некоторыми ограничениями его можно применять при сооружении навесов и кровельных конструкций. На серьезные нагрузки этот профлист не рассчитан.
  • «Н144». Такая маркировка встречается довольно редко и только у специализированных разновидностей профлистов. Высота профиля здесь максимальная, ориентирована на строительство промышленных объектов со значительной величиной пролетов. Жесткость материала позволяет гарантировать возможность минимизации использования вспомогательных опор.

​Умея читать маркировку профлиста, можно без труда разобраться в особенностях и назначении материала при его выборе. Такие знания окажутся полезны и в том случае, если нужно докупить отдельные элементы для замены, ремонта крыши или забора.

Маркировка профнастила, что она значит?

Повсеместный строительный материал — профилированный лист металла. Возведение гаражей, ограждений, складов или кровельное покрытие — наиболее частые сферы применения. Такую популярность профнастил получил благодаря: долговечности, привлекательному внешнему виду, минимальному весу и не высокой стоимости. Однако, стоит обозначить, что в каждой сфере требуется определенная ширина и толщина листа, поэтому из обширного сортамента на рынке следует выбирать товар максимального подходящий под вашу задумку и технические требования.

Профнастил — это?

Гофролист изготавливается из листовой оцинкованной стали. На станках, методом холодного проката, металлические листы приобретают профиль трапециевидный, волнообразный и другие. Этот этап необходим не только для лучшего эстетического вида, но и повышения жёсткости.

Структура профлиста:

  • Полимерное покрытие — лицевая сторона;

  • Грунтовочный слой;

  • Пассивирующий слой;

  • Цинковый слой;

  • Стальная основа;

  • Грунтовочный слой;

  • Защитное покрытие — обратная сторона.


Основные марки профнастила.

Название товара всегда начинается с буквенного обозначения. Лидирующих на рынке всего четыре вида:

С — стеновой. Применяется для фасада здания. Но, это не жесткое правило и часто данный вид можно встретить во временной кровле или заборах на строительной площадке.

Н— несущий. На конструкциях, где необходима высокая несущая способность используют именно его. Отличается большой высотой рельефа, повышенной толщиной металла и дополнительными рёбрами жёсткости.

НС — универсальный. Усредненное между первыми двумя обозначениями. Рельеф также что-то между С и Н. Жёсткость и устойчивость материала отлично подойдёт как для кровли, забора, так и для фасада. Но тяжёлых несущих конструкций скорее всего не выдержит.

ПК — кровельный. Один из самых востребованных типов металлической кровли. Чаще всего можно встретить на крышах частных малоэтажных домов.

Но, не стоит полагаться только на свои знания и лучше уточнить у строительного консультанта куда лучше всего применим тот или иной гофролист. А сделать это можно в режиме Online на сайте компании «Rich Stone» https://ричстоун.рф/profnastil или по телефону, указанному в шапке страницы.

Не стоит забывать и про обозначение цифрами. Они же отвечают за технические характеристики.

С-8 На него должна приходиться маленькая нагрузка так как, это самое тонкое изделие;
С-10 Некая альтернатива первому пункту, но всё же обладает чуть большей прочностью;
С-18 Относительно легко принимает нужную вам форму и чаще используется как декор;
С-21 (хозпостройки и гараж) В целом универсальная продукция, подходящая для любого вида работ;
Н-60 Достаточно высокое качество с защитным слоем от агрессивных погодных условий;
Н-75 Особо изогнутые ребра могут выдержать колоссальные нагрузки, за счет чего его назначение — промышленные объекты.;
НС-44 Не страшны град и мороз, подойдёт для средних широт;
НС-57 Повышенная прочность позволяет стелить кровлю этой марки даже в снежной местности, крепкий гофролист рассчитан на значительные нагрузки;
ПК-20 Несущая способность — средняя, поэтому можно также считать универсальным материалом как для заборов, так и для кровли.

Достоинства профнастила:


  • Прочность;

  • Пожаробезопасность;

  • Лёгкость в монтаже;

  • Не сложный уход;

  • Большой выбор цветового решения;

  • Более дорогие марки профнастила прослужат вам и 50 лет;

  • Отличное качество несмотря на очень доступные цены.


Итог.
Мы разобрали ключевой фактор при выборе профилированного листа — маркировка. Код, состоящий из букв и цифр ничто иное как полная информация о товаре. При выборе не стоит пренебрегать данной информацией, ведь материал может не подойти под тот или иной вид эксплуатации. В конечном итоге вам придется переплачивать за ремонт и приобретение новой продукции.



Маркировка профнастила

Современная промышленность выпускает множество видов профилированного листа. Каждый вид имеет множество характеристик, которые и отражаются в названии. В этой статье мы расскажем, как «читать» и понимать, какой тип металлопроката вам нужен, например, для изготовления крыши в доме.

Что означают буквы

Начнем с буквенной маркировки. Выбирая профнастил, можно увидеть:

Буква Н означает, что перед нами несущий лист. Его достоинства;

  • универсальность применения;
  • прочность;
  • самые высокие характеристики по толщине стали и высоте ребра;
  • внутри впадины есть бороздка для увеличения жесткости.

НС — несуще-стеновой профнастил. Подходит и как кровельный материал и как материал для создания стен. Наиболее универсальный профнастил, особенно если нужно создать простую и легкую конструкцию — например, навес для автомобиля.

С — только для стен. Это профлист из тонкого металла с небольшой высотой ребра.

МП — не совсем металлопрокат, скорее металлополимер. Он взял в себя все лучшее от стандартного профлиста и поликарбоната. Легкий, прочный, полупрозрачный. Чаще всего его используют для покрытия мансарды. Металлополимер обеспечивает естественное освещение и способен выдержать любые погодные условия. Некоторые виде нельзя даже поцарапать гвоздем!

Что означают цифры

За буквами в маркировке следуют цифры. Вот что они означают:

  • первая цифра означает высоту ребра металлопроката;
  • вторая — толщина стали;
  • третья — монтажная ширина профиля;
  • четвертая — длина листа в миллиметрах.

Чаще всего необходимый профнастил сначала выбирается по первым двум цифрам, затем профессионалы смотрят на третью и четвертую. Это понятно, ведь под разные нужды могут выпускаться листы разной длины.

Где используются наиболее популярные виды профнастила

Для стеновых ограждений чаще всего используют металлические изделия с маркировкой С10. Большое разнообразие цветов, некоторые виды даже с первого взгляда слдожно отличить от натурального дерева.

С17 универсален: и крышу покрыть, и ограждение создать. Хорошо поддается окрашиванию полимерной эмалью.

Листы с маркировкой Н 57750 универсальны, соответствуют ГОСТ. Крыша будет очень высокого качества!

 НС 35 — несуще-стеновой профнастил, который отличает хорошая цена и отличные потребительские характеристики: небольшой вес и хорошая несущая способность.

виды, характеристики, маркировка, описание параметров

Сегодня для кровельный и строительных работ используются самые разные марки профнастила. И это неудивительно, ведь профнастил ввиду своей невысокой стоимости и простоты в работе достаточно востребован на строительном рынке.

Что это такое?

Профнастил представляет собой листовую панель из поликарбоната, ПВХ либо композитного материала, в котором по линии длинной стороны выдавлены гофры трапециевидной формы. Такой материал высоко ценится владельцами загородных домов за свою высокую светопрозрачность – он способен пропускать до 80-90% солнечных лучей.

К основным преимуществам профнастила относят несколько факторов.

  • Лёгкость. Пластмассовый профнастил весит примерно 1,1 кг/кв.м. Для сравнения: масса профлиста из металла составляет 3,9 кг/кв.м.
  • Огнестойкость. Пластиковые панели не горят, а при нагреве не выделяют летучих токсинов.
  • Прочность. Профилирование позволяет монтировать такое покрытие на кровлю без опаски, что в ходе эксплуатации оно будет деформироваться. Безусловно, только в том случае, если соблюдать все правила монтажа.
  • Стойкость к агрессивным химическим растворам. Материал инертен к воздействию солей, углеводородов, а также кислот и щелочей.
  • Стойкость к ультрафиолетовому излучению. Прозрачный профлист способен выдерживать действие УФ-излучения на протяжении продолжительного времени без снижения своих технико-эксплуатационных характеристик. Более того, он препятствует их проникновению внутрь помещений.
  • Устойчивость к коррозии. Пластмасса в отличие от металлопрофиля под действием воды и кислорода не окисляется, поэтому эксплуатировать ее можно даже в довольно жестких природных условиях, даже на побережьях морей и соленых озер.
  • Прозрачность. Лист гофрированного пластика может пропускать до 90% светового потока.
  • Доступность к обработке. Простой профлист из металла можно разрезать исключительно специализированными инструментами. Обработать пластик можно самой простой болгаркой.
  • Простота монтажа. Профнастил из пластмассы часто используют для оформления «окошек» в стенах и крыше из металлического профлиста, поскольку их цвет, форма и глубина волны полностью совпадают.
  • Эстетичный вид. Вопреки бытующему мнению, современный пластик высокого качества со временем не изменяет свой колер и параметры прозрачности.

Полимерный профлист считается одним из самых практичных светопрозрачных материалов. Впрочем, не обошлось и без недостатков.

По сравнению с привычными кровельными материалами гофрированный пластик не выдерживает точечных нагрузок. При обслуживании кровли ходить по такому покрытию нельзя: все работы производятся только после установки специальных лестниц и опор.

Параметры и маркировка профлиста

Покупать профлист следует с нужным типоразмером. Материал легкий, поэтому даже лист длиной 6 м смогут без дополнительного оборудования поднять на крышу 3-4 человека.

К основным габаритам профлиста относятся его размеры:

  1. Длина. Измеряется вдоль волн. Обычно длина профлиста, предназначенного для возведения ограждения, составляет 1,06, 1,2, 2,3 и 6 м. Однако производитель на заказ может изготовить листы любой другой длины. Самая большая длина, которую может иметь профлист — 12 м. Нередко производители нарезают материал на несколько одинаковых по размеру частей. При этом точность размеров зависит от качества используемого оборудования.
  2. Ширина. Измеряется поперек волн. Этот показатель зависит от высоты волны: чем выше гофра, тем шире профлист. Обычно делается равной 1 или 1,25 м. Это касается только стандартных вариантов. Если же возникнет необходимость использовать материал другого размера, всегда можно с соответствующей просьбой обратиться к одному из производителей. Ширина профлистов, которые производятся сегодня, варьируется от 85 до 185 см.
  3. Толщина. Характеризуется самыми маленькими значениями. Измеряется в десятых долях миллиметра. Не рекомендуется покупать тонкие профлисты, толщина которых не превышает полмиллиметра.

В данном видео рассмотрим как выбрать забор из профнастила:

Размеры профнастила нужно знать для определения необходимого количества материала при проведении тех или иных монтажных работ. Важно также знать, сколько весит один лист. Это поможет определить максимально допустимую нагрузку, а также тип обрешетки, который должен применяться при монтаже.

Чтобы определить длину профлиста, нужно обращать внимание на цифры, которые в маркировке расположены последними. Высота волны профлиста во многом зависит от предназначения материала. У кровельных и несущих листов волна может достигать в высоту 4 см и более; у стеновых, которые обычно применяются в качестве отделочного материала, высота гофры зачастую едва превышает 1 см.

Наибольшую популярность в строительстве имеют профлисты, которые маркированы «С8», «С10», «С20», «НС35». Буква «С» в маркировке говорит о том, что материал предназначен для изготовления стен. Однако именно он чаще всего используется в качестве полотна при создании оградительных конструкций. Гофра, которая имеет вид трапеции, с высотой от 0,8 см до 2 см придает ограждению устойчивости, делает его более прочным и продлевает срок службы. Стоимость такого материала самая низкая, по сравнению с другими разновидностями металлопрофиля.

Самый распространенный профлист — «С8». Цифра «8» означает выраженную в миллиметрах высоту его волны. Рекомендуется приобретать листы толщиной чуть более 0,5 мм, общей шириной 1,2 м и рабочей — 1,15 м. «С10» создан специально для заборов. Высота его волны — 1 см, а по остальным размерам он ничем не отличается от листов «С8».

Профлисты «С20» имеют длину волны 2 см. Они отличаются особой прочностью. Общая ширина стандартного листа — 1,15 м, а рабочая — 1,1 м. Марка «НС35» — это универсальный профнастил, который вполне подходит и для создания кровли, и для возведения стен, и для сооружения оградительных конструкций.

Что касается металлопрофиля, относящегося к категории несущего и кровельного, то длина листов в этих случаях может быть различной, так как этот стройматериал выпускается прокатом. Кровельный профнастил, который маркируется «Н57», имеет ширину 75 см, а листы с маркировкой «Н60» — ширину 84,5 см.

Профлисты, которые предназначены для использования при монтаже кровли и при возведении забора (универсальные), обычно имеют ширину в 1 м и чаще всего маркируются «НС35» и «НС44». Металлопрофиль, предназначенный для сооружения стен, обладает шириной от 90 см до 1 м. Рабочая ширина профнастила — важная характеристика, которую нужно учитывать при расчетах материала, необходимого для монтажа той или иной конструкции.

Маркировка продукции

Первым в наименовании профлиста указывают класс, обозначаемый одной или двумя заглавными буквами. В основном, используют следующие виды:

Стеновые листы рассчитаны на использование в вертикальном положении. Среди них присутствуют марки профнастила для забора и фасада. Такие модели применяются для отделки внутренних стен, настилка потолков. Часто полотна покрывают текстурированным слоем, имитирующим вид естественных строительных материалов.

Несущий профнастил применяется для устройства плоских кровель и заливки бетонных перекрытий. Прочность и устойчивость являются отличительными особенностями этих моделей, что способствует возведению недорогих опорных конструкций. Еще несущий профиль используют для настила кровель ангаров, цехов, промышленных помещений. Профнастил МП относится к модификации стеновых полотен, выдерживает большие нагрузки.

Рекомендации при покупке

Помимо назначения, профильные листы различаются по техническим характеристикам:

Что такое профнастил: виды, характеристики, маркировка, описание параметров Что такое профнастил: виды, характеристики, маркировка, описание параметров Что такое профнастил: виды, характеристики, маркировка, описание параметров Что такое профнастил: виды, характеристики, маркировка, описание параметров Профнастил: типоразмеры, характеристики, виды и типы профлиста

Оптимальная толщина профнастила для забора составляет 0,5 мм. При наличии каркаса с частыми лагами допускается использование продукта со сталью 0,45 мм. Стоит обращать внимание на ширину полотна, от которой зависит количество полотен. Для сравнения, десять профилей марки С8 дают ограждение на 1,5 м длиннее, чем продукты С21 такого же количества.

Защитный слой определяет долговечность и внешний облик материала. Ответ на вопрос, какой профнастил лучше оцинкованный или окрашенный, зависит от требований, предъявляемых к продукции. Если нужно, чтобы профлисты сохраняли свойства на протяжении 2-3 десятков лет, то стоит выбирать цветной профиль. Для сооружения временных построек, не требующих эстетичного вида, подойдет профнастил с цинковым покрытием.

Почему «Сталь-Инвест»?

Наша компания предоставляет комфортный сервис, квалифицированные консультации и оперативную доставку. Значимым достижением металлобазы стало повышение репутации среди покупателей. Около 65% новых клиентов находят нас по рекомендациям своих коллег. Купить металлопрофиль у нас можно, позвонив по номеру, указанному на сайте.

Распространённые марки профнастила

Профнастил бывает следующих марок:

  • Стеновой лист С8 – Применяется для стеновой обшивки (например строительных вагончиков). Для крыш применяется только с применением сплошных обрешёток.
  • Более прочный материал С10. Применяется для стен, заборов, кровли (на сплошной обрешётке).
  • Стеновой профлист С18 могут применять для стен и крыш. Рёбра у него сильные и узкие, а основание – широкое. Его покрывают предохраняющими полимерами.
  • Жёсткий стеновой материал С21 равномерен по всей площади и используется для заборов, крыш и стен.
  • Суперпрочный С44 редко используется для заборов и стен из-за дорогой цены и высоких волн.
  • Несущий профилированный лист с дополнительным жестким ребром Н57 нужен для кровли или монолитных перекрытий.
  • Универсальный профнастил НС35 необходим для всего, где требуется прочность материала: для стен, опалубок, заборов и крыш. Он также и дорого стоит.
  • Более жёсткий НС44 идет для бетонированных монолитных перекрытий и больших крыш.
  • Супержесткий Н60 используется для крыш огромных складов и цехов, а также для приготовления несъёмных опалубок.
  • Самый крепкий из всех Н75 будет держать мощные нагрузки. У него высокая волна, толстый материал, добавочное жесткое ребро. Применяют его для строительства заборов элитных коттеджей. Он является еще и самым дорогим среди всех видов настила.

Профнастил всегда покрыт защитным слоем. Самым простым по этой характеристике считается оцинкованный профилированный лист. Потом следует покрытие из цинка с дополнительными кремнием и алюминием. Повыше будет профлист с окрашиванием на основе полиэстера, затем – тефлоново-полиэстерное покрытие, далее – поливинилхлоридное с разными добавками. И наконец, самым безопасным и надёжным является профнастил ПФДФ. Это покрытие надолго защищает от всевозможных атмосферных факторов.

Обшивочные стальные листы всегда отличались и ценились за привлекательность, долговечность и надежность. Железный гнутый профнастил проходит через грунтовку, оцинковку и пассирование. Рёбра на нём образуются путем прокатки через специальное оснащение. А безопасные покрытия делают профнастил поистине вечным.

Состав и виды защитных покрытий

Стоимость и срок эксплуатации зависят от того, какие имеет профнастил С 21 технические характеристики, в том числе и защитного покрытия. Выпускаются изделия следующих видов:

  • Неокрашенные. Изготавливаются из стальных листов с цинковым покрытием для защиты от коррозии. Их стоимость дешевле на 10−100%, чем у изделий, имеющих полимерные покрытия. Соответственно, срок службы тоже намного меньше.
  • Окрашенные (односторонние, двусторонние). Имеют улучшенные технические свойства и красивый внешний вид. Защитный полимерный слой может быть нанесён с одной или двух сторон. Он хорошо защищает металл не только от коррозии, но и механических повреждений.

Полимерные покрытия устойчивы к химическим и физическим воздействиям, сохраняют яркость, насыщенность цвета на весь длительный срок эксплуатации. Высокая стоимость окрашенных профнастилов оправдывает себя большим эксплуатационным сроком, отличными защитными, эстетическими свойствами. Технология их изготовления сложная и состоит из нескольких этапов:

  • Выплавка основания;
  • Оцинковка поверхности;
  • Нанесение грунтовки;
  • Покрытие защитным лаком;
  • Финишная отделка — покрытие полимером.
Профнастил – размеры листа, технические характеристики, свойства, виды, типы Профлист – характеристики, отличия марок, плюсы и минусы, сферы применения Что такое профнастил: виды, характеристики, маркировка, описание параметров Профнастил – размеры листа, технические характеристики, свойства, виды, типы Что такое профнастил: виды, характеристики, маркировка, описание параметров

Выпускается богатый ассортимент расцветок, имитаций под различные материалы (древесину, камень.) Это позволяет создавать красивые и оригинальные дизайны. Декоративные свойства материала относятся к одним из основных причин его большой популярности.

Для защитного покрытия используются несколько различных видов полимерных материалов, созданных на основе акрила, полиэстера, поливинилхлорида, полиуретана и других составляющих. Самые распространённые из них:

  • Акриловые. Они менее прочные из всех, со временем выцветают, поэтому такие изделия обычно применяют для гаражей, беседок, хозяйственных построек. К их преимуществам относятся: лёгкий вес, пожаростойкость, эстетичность поверхности, удобство в транспортировке и эксплуатации.
  • Полиэстеровые. Отличаются хорошей цветостойкостью, пластичностью, бывают матовые и глянцевые. Наиболее применяемые из-за доступной стоимости и хорошей устойчивости к атмосферным и механическим воздействиям, у них хорошие эксплуатационные показатели в сложных климатических условиях. Самые прочные покрытия из усиленного кварцевым песком полиэстерового состава.
  • Пластизоловые (поливинилхлоридные). Отличаются декоративностью, высокой стойкостью к механическим повреждениям, но имеют низкую устойчивость к температурам, УФ-излучению и мало применяются в южных регионах.
  • Пураловые. Изготавливаются на полиуретановой основе. Имеют высокую химическую устойчивость, выдерживают экстремальные перепады температур (низкие и высокие), солнечные излучения, сохраняют пластичность даже при низких температурах.
  • PVF 2 (Из полидифторионада). Состоят из 80% поливинилфторида и 20% акрила. Устойчивы к УФ-излучению, цветостойкие, имеют красивую глянцевую или матовую поверхность. Эти покрытия самые дорогие.

Маркировка

Отличить профнастил РўРЈ от ГОСТ и узнать дополнительные характеристики позволяет маркировка изделия.

Профнастил имеет стандартную маркировку, состоящую из 6 секций, одна из которых является необязательной:

  1. тип профиля
  2. размеры в миллиметрах через дефис,
  3. указание РўРЈ для материала. Если использован листовой оцинкованный прокат по ГОСТ 14918-80, то маркировка не ставится.
  4. материал покрытия верхней поверхности,
  5. покрытие нижней поверхности,
  6. Указание ГОСТ 24045-2010 или РўРЈ.

Пример маркировки:

Н57-750-0,8 АЦ МЛ-1202/- ГОСТ 24045-2010

Расшифровывается она следующим образом: Лист для настила высотой 57 и шириной 750 с толщиной стали 0,8 миллиметров. Изготовлен из тонкого листового проката с алюмоцинковым покрытием и защитой верхней поверхности эмалью МЛ-1202. Покрытие на нижней поверхности отсутствует. Изделие соответствует государственному стандарту.

Маркировки ТУ для материалов используются следующие:

  • ТУ 14-1-247-88 – тонколистовой прокат с алюмоцинковым покрытием. Маркировка «АЦ».
  • ТУ 14-11-236-88 – с алюминиевым или алюмокремниевым покрытием. Соответственно «А» и «АК».
  • ТУ 14-1-4695-89 – с цинковым покрытием посредством электролиза. Маркировка «ЭОЦП».

В конце всех цифр обычно проставляется:

  • обозначение материала исходной заготовки (АЦ, АК, ЭОЦП)
  • наличие защитно-декоративного лакокрасочного покрытия (без покрытия – не обозначаются, с покрытием – обозначение лакокрасочных материалов).

Вот как это выглядит на примере: С10-700-0,8 АЦ МЛ-1203 ГОСТ 24045-94

Перед нами профнастил, предназначенный для покрытия стен, заборов с высотой профиля (волны) 10 мм, шириной 700 мм, толщиной 0,8 мм. Лист имеет алюминиево-цинковое покрытие, тонколистовой прокат. Лакокрасочное покрытие марки МЛ-1203. Изготовлен профлист по ГОСТу, т.е. соответствует всем требованиям, предъявляемых к этому материалу. Виды профнастила, применяемые для покрытия крыш.

Для покрытия крыш используют следующие марки: Н-75, Н-57, Н-114, НС -35, НС-18

Специалисты рекомендуют выбирать профнастил для крыш со средней высотой ребра, так как обеспечивает дополнительную прочность, отлично выдерживает давление снега.

Самые распространенные марки для кровли крыш НС35, Н57. Рассмотрим их характеристики подробнее:

Виды металлопрофиля – описание текстуры, разновидности маркировки, основные параметры профнастила, какой лучше двусторонний или прямой, детально на фото и видео Что такое профнастил: виды, характеристики, маркировка, описание параметров Профнастил (профлист) – размеры листа, технические характеристики, свойства, виды, типы, плюсы-минусы профилированного листа Виды профнастила для кровли: марки по ГОСТу Что такое профнастил: виды, характеристики, маркировка, описание параметров
  • НС35 – наиболее распространенный вид профнастила, применяемый в промышленных и гражданских целях. Отличительная характеристика: высокая несущая способность, незначительная масса, демократичная цена. Используется для кровли крыш с небольшим уклоном, облицовки, утепления стен, реконструкции ограждений, монтажа подвесных потолков. Имеет этот профнастил полимерное, декоративное покрытие, а также предрасположен к окраске разными цветами, что делает постройки яркими и привлекательными. Большим спросом пользуется у дачников, людей имеющих загородные дома.
  • Н57 – самый востребованный профнастил в современном строительстве. Обладает высокой прочностью, долговечностью. Применяется для покрытия промышленных зданий, домов, в качестве опалубки железобетонных перекрытий, стеновых конструкций, ограждений. Виды профнастила для забора.
  • Для возведения забора, стен рекомендуется использовать профнастил следующих марок С8, С9, С10, С18, С20, С21, НС35, С44. Лучшие марки профнастила для забора это от С8 до С21, так как у них разная рельефность и высота профиля. Если забор строится из кирпича, то профнастил нужно взять с хорошей высотой, что обеспечит прочность и эстетичный вид конструкции. Также необходимо обратить внимание на расцветку и покрытие профнастила. Именно покрытие убережет материал от ржавчины и коррозии.
  • Самым распространенным видом профнастила является марка С8, С10.
  • С8 – это дешевый, прочный материал, толщиной от 0,5 до 0.7 мм, изготавливается из тонколистовой стали методом холодного проката. Такой профнастил с удовольствием используют дачники для покрытия заборов, хозяйственных построек, монтажа потолков. Иногда покрывают им крыши с углом наклона 30⁰-40⁰.
  • С10 – прочный, дешевый материал, прост в монтаже завоевал популярность у многих строителей. Может применяться в кровле крыш с большим уклоном, облицовке стен, из него изготавливают потолки, заборы, стеновые ограждения.
  • Вышеизложенные рекомендации и советы по выбору профнастила – это лишь небольшая информация о марках, видах, характеристиках профилированных листах. Какой материал выбрать для строительства дома, кровли крыши, возведения забора, облицовке стен решать вам.

Получи свою скидку на профнастил

Предыдущая Следующая Снегозадержатели

Главным испытанием крыши с любым покрытием – это зимнее время. Массы снега оказывают большую нагрузку на поверхность, а под воздействием солнечных лучей снег начинает таять.

Угол наклона крыши из профнастила

Как рассчитать угол наклона кровли из профнастила.

Все статьи

Маркировка профнастила – определение свойств материала

Опытные строители называют профнастил самым многофункциональным материалом на строительном рынке, так как он используется для выполнения широкого спектра строительных задач, в том числе для настила крыши.

По причине разнообразия сфер применения, производители выпускают огромное множество марок профилированного листа, которые отличаются по высоте и ферме профиля, толщине, несущей способности и цене.

С одной стороны, такое разнообразие – огромный плюс для покупателя, а с другой, бывает сложно разобраться в названиях и видах профлиста и выбрать необходимый материал для устройства крыши.

В этой статье мы расскажем, как расшифровывается маркировка профнастила, и какую информацию можно из нее получить.

Характеристика материала

Профнастилом называют многофункциональный строительный материал, который используется для обшивки стен, строительства сооружений и заборов, организации перекрытий и настила крыши.

Он производится на основе тонколистовой холоднокатаной стали, которая в процессе производства покрывается цинковым сплавом и полимерным или лакокрасочным покрытием.

На поверхности материала выдавливается трапециевидный или прямоугольный профиль, который увеличивает прочность и несущую способность профилированного листа.

Профнастил обладает следующими эксплуатационными преимуществами:

  1. Устойчивость к коррозии. Сталь, покрытая цинком и полимером или краской, не подвергается коррозии при контакте с водой. Это свойство делает профнастил отличным материалом для устройства крыши.
  2. Легкий вес. Вес 1 квадратного метра этого материала не превышает 5-7 кг, что 4-5 раз меньше, чем вес керамической черепицы или асбестоцементного шифера. Низкая масса позволяет экономить на стропильном каркасе крыши и заливке фундамента.
  3. Высокая несущая способность. Благодаря дополнительным ребрам жесткости, которые образует профиль материала, несущая способность профнастила достигает 300-600 кг/м2, что позволяет ему выдерживать вес человека и интенсивные снеговые нагрузки без деформации.

Обратите внимание! Немаловажным достоинством – доступной ценой. Разные марки профнастила сильно отличаются по стоимость, разница в цене может достигать 100%.

На стоимость материала оказывают влияние толщина и размер листа, вид покрытия, металлоемкость цинкового покрытия и несущая способность материала.

Для устройства крыши допускается использование профлиста стеновых, несущих и универсальных марок, высота профиля которых составляет не менее 20 мм, а толщина стали не меньше 0,5-0,6 мм.

Строение стального профилированного листа

Секреты маркировки в технологии производства

В нормативных документах сказано, что металлический холодногнутый листовой профиль в форме трапеций делают на профилегибочном стане. По этому принципу выпускают профлист, марка стали в котором имеет важное значение. Металл обеспечивает прочность готовому для строительства материалу. Ребристыми сторонами усиливают устойчивость от механических повреждений, увеличивают стойкость к изгибам. Формы гофр делают, разными по размерам и рисункам в поперечном сечении, не для красоты, чтобы повысить прочностные характеристики, несущую способность. Когда пройден этап формирования волн, профлист оцинкованной марки пропускают через дополнительную обработку. На стальную заготовку наносят:

  • слой антикоррозийного вещества;
  • грунтовку;
  • лакокрасочное средство.

Технологический процесс с оборудованием позволяют делать продукцию разную по цвету, рельефу и размерам. Когда производят профнастил, марка стали влияет не только на прочность, но и толщину, а значит увеличивает или снижает вес. На производство идет рулонная сталь. Производитель в соответствии нормативным стандартом регулирует размеры металлического проката.

Размеры профлиста

Все изготовители учитывают в процессе производства определенные геометрические параметры профлиста.

  • Длина. Максимальная величина данного параметра может составлять 12000 мм. При этом одни из производителей осуществляют нарезку листа, подвергшегося профилированию, кратно 1000 мм, другие — кратно 50 мм. Для покупателя нужно ориентироваться на ту длину, которая ему необходима. В случае наличия сомнений в правильности расчетов лучше приобретать большее количество необходимого материала и накладывать его внахлест. Это необходимо обязательно выполнять при определенном угле наклона кровли. Чем он больше, тем больший нахлест требуется.
  • Ширина. Эта величина указывается как общая и рабочая ширина. Это обусловлено тем, что ширина листа профнастила зависит от высоты волны. Общая ширина используется при оформлении счетов продавцами. Рабочий же параметр необходимо учитывать при расчетах необходимого количества приобретаемого материала. Он совпадает с общей шириной, из которой вычтен нахлест, составляющй одну волну. При его использовании для забора установщики пользуются общей шириной листа в том случае, если данное ограждение является секционным с размером каждой из них по одному листу. Различные марки профнастила имеют разный данный показатель. Так, у марки С75 несущего профнастила он составляет 800 мм, а у стеновой категории марки С8 — 1200 мм.
  • Толщина. В основном в нашей стране распространены листы, имеющие данный геометрический показатель в пределах 0,45−0,5 мм. В целом же колебания составляют от 0,3 до 1,2 мм. Максимальные их значения используются для несущего профнастила. ГОСТ 19904–90 допускает отклонения +/- 0,06 мм для профлиста. Чем больше данный показатель, тем дороже профлист.

Стандартный размер профлиста составляет: высота — до 2 м, длина — 2/3/6 м.

Декоративные возможности профнастила

Наравне с «простым» оцинкованным или однотонным цветным профлистом выпускается материал под кирпич, древесину, с другими натуральными текстурами. Внешне такие фасады-заборы сложно отличить от «настоящего» дерева или камня, особенно на расстоянии 3-5 метров. На поверхности металлических листов наносится рисунок, включая мелкие детали вроде теней, полутеней, кромок с неровными краями.

Особенности полимерного покрытия:

  • полиэстер – сохраняет цвет и прочность в температурном диапазоне от -60°C до +90°С, чего с учетом нагрева на солнце предостаточно, к тому же он хорошо выдерживает ультрафиолет;
  • полиуретан – покрытие выдерживает воздействие солей, кислотных жидкостей, благодаря чему востребовано в краях, приближенных к морской воде, также оно устойчиво к сильным механическим воздействиям, температуре в диапазоне от -60°C до +100°С;
  • поливинилхлорид – пластичное, прочное покрытие с долговечной окраской, именно такой материал лучше подходит для создания текстурированной поверхности.

Отдельно позиционируется фотопечать на металле. Вот здесь дизайн забора или фасада ограничен лишь фантазией заказчика, возможностями печатающего оборудования. Благодаря такой услуге на поверхности будет полноцветное изображение выбранной фотографии. Оптимально распечатывать панорамы – природу, городские достопримечательности. Или придется самому составлять коллаж из нескольких фотографий, чтобы получился единый массив, вытянутый по горизонтали.

Недостатки профнастила

Недостатком профнастила является:

  • он практически не поглощает шум, поэтому у него слабая звукоизоляция;
  • если защитный слой листа повредится, то это ухудшит его стойкость к коррозии;
  • потеря непроницаемости при неправильной установке и монтаже.

Профнастил имеет большую известность, так как является достаточно качественным и удобным материалом для использования в строительстве зданий и сооружений.

Используя его, можно на долгий период времени забыть о возникновении проблемы защиты своего дома от различных осадков. Помимо своей функциональности, профнастил обладает презентабельным видом и может украсить здание и придать ему привлекательный вид.

Виды профнастила

  Материал можно классифицировать по большому количеству параметров: по высоте ребра, по типу ребристости, по типу защитного покрытия, по размерам и прочее. Основной классификацией, которая действительно упрощает выбор и понимание технических характеристик профлиста является разделение на виды по назначению. По данному критерию профилированный металлический лист разделяется на три основных вида, в каждом из которых уже могут существовать подвиды, отличающиеся по толщине, размерам, ребристости и прочим техническим свойствам.

Стеновой профнастил – «С».

 В маркировке обозначается литерой «С». Из названия понятно, что основным назначением материала является устройство и наружная отделка стен. Широко применяется такой профлист для облицовки фасадов, для сооружения ограждений и даже декоративных заборов. Подробнее «Виды заборов для дома»  Поверхность имеет устойчивый антикоррозийный слой и без разрушения выдерживает многие годы экстремальные воздействия непогоды. Ребро профиля прямоугольное или в виде трапеции, редко встречается волновой лист. Может изготавливаться в окончательном виде без дополнительно лакокрасочного покрытия, что удешевляет материал. Однако требует дополнительных расходов на самостоятельную покраску полимерными материалами.

Несущий профнастил (Н).

Профнастил: размеры листа и профиля, виды, технические характеристики Профнастил для крыши: размер листа и цена, особенности видов Маркировка профнастила для крыши — виды и расшифровка (видео, фото) Профнастил – размеры листа, технические характеристики, свойства, виды, типы Что такое профнастил: виды, характеристики, маркировка, описание параметров

 Обозначается в маркировке литерой «Н». Используется для сооружения капитальных несущих конструкций. Из такого материала монтируются мощные, несущие стены, на которые распределяется основной вес здания. Используются для устройства капитальной кровли, которая будет подвергаться большим весовым нагрузками. Иногда используется для ограждений. Характеризуется большой толщиной метала от 0,5 до 1 мм, высокой ребристостью от 6 см до 11 см, что необходимо для усиления прочности, длительным сроком службы до 60 лет. При этом, использования несущего профлиста, не утяжеляет здание и не создаёт дополнительной нагрузки на фундамент. В сравнении с кирпичными, железобетонными или стенами из шлакоблока , стены из профлиста, в этом показателе значительно выигрывают. Максимальный вес одного квадратного метра несущего листа составляет всего 8 кг, но прочность не уступает прочному железобетону. Часто используется в качестве опалубки для межэтажных перекрытий.

Кровельный или универсальный профнастил (НС)

 Маркировка листа состоит из двух литер – «НС», что указывает на его универсальность. Наиболее легкая в весовой категории разновидность, основным назначением которой является использование в качестве легкого варианта кровли. Также долговечен и прочен, обладает высокой жёсткостью и способен выдерживать сильные ветровые и снеговые нагрузки. Оцинкованная поверхность, покрыта полимерными материалами, устойчива к влажности и не склонна к коррозийным проявлениям, при условии отсутствия повреждений покрытия.  Легок в монтаже и транспортировке, наиболее доступен в ценовой категории. Кроме того, используется как для защитной так  для декоративной отделки фасадов. Для ограждений используются только марки с наибольшей толщиной стали, поскольку стандартная толщина такого кровельного листа может быть неустойчива к механическим нагрузкам и составляет 0,5 мм, что проявляется в виде вмятин и сквозных повреждений. Высота ребра волны данной разновидности, так же не высока в виду отсутствия необходимости и составляет от  35 до 50 мм.

Какой профнастил выбрать для крыши – рекомендации нашей редакции

Чтобы сделать правильный выбор, надо четко понимать, почему и какой профнастил для крыши стоит выбрать. При покупке внимания заслуживает:

  • внешний вид материала. Листы не должны иметь сколов. Защитное покрытие должно быть цельным, без сколов, отслоений и прочих дефектов;
  • геометрические параметры. Отклонения размеров должны находиться в пределах нормативных значений для профилированных листов;
  • геометрические характеристики волны. Листы должны хорошо стыковаться между собой;
  • качество краев. Металлопрофиль для кровли с ровной линией реза начнет ржаветь намного позднее;
  • прочностные характеристики. После незначительного механического воздействия лист должен вернуться в первоначальное состояние;
  • наличие сопроводительных документов, подтверждающих качество материала;
  • наличие упаковки, позволяющей предотвратить повреждение профлистов в процессе транспортировки.

При выборе подходящей марки стоит также учесть мнение реальных потребителей:

профнастил Металлопрофиль С-8

профнастил С21

Преимущества оцинкованного профнастила

  • малый вес профлиста. Вес 1 профнастила оцинкованного составляет от 3,0 до 4,5 кг/ Вес зависит от толщины листа и толщины цинкового слоя. Легкость листа позволяет минимизировать затраты на его транспортировку, погрузочно-разгрузочные работы, установку/подъем на высоту и монтаж;
  • минимальная стоимость. В линейке окрашенных профнастилов – оцинкованный выделяется наименьшей стоимостью. Это делает его незаменимым для временного использования;
  • прочность. Внешний вид профлиста не оказывает влияния на его прочностные характеристики, а наличие ребер жесткости (волн) обеспечивает ему устойчивость к деформации от сильных нагрузок;
  • универсальность. Возможность использовать в качестве кровельного, стенового, заборного и несущего материала;
  • простота монтажа и отсутствие особых требований к инструменту. Профнастил оцинкованный можно резать дисковой пилой или ножницами по металлу без опасения повредить декоративный слой;
  • отсутствие требований к устройству обрешетки;
  • пожарная и экологическая безопасность;
  • низкие эксплуатационные расходы.
  • устойчивость к перепадам температур;
  • возможность выполнить монтаж профнастила своими руками.

Марки профнастила. Какой профнастил для кровли крыши подходит лучше всего и как правильно его выбрать?


Виды и марки профнастила

Профнастил сегодня имеет статус недорогого, прочного и легкого материала. Его еще называют профлистом. Он обрел популярность во многих областях деятельности человека. Этот материал с успехом может быть использован для строительства складов, киосков и гаражей.

В продаже представлены марки профнастила в широком ассортименте. С помощью одних можно облицовывать стены, другие можно использовать для возведения перегородок и заборов, тогда как третьи отлично подходят для сооружения крыш. В частном строительстве профнастил встречается наиболее часто. Это объясняется несколькими факторами. Среди них следует отметить то, что материал просто поддается обработке, для этого нет необходимости использовать профессиональное оборудование. Фактором в пользу профилированного листа в частном строительстве следует выделить еще и то, что он довольно недорого стоит, а использовать его можно и после демонтажа.

Виды профнастила по профилю

На первом этапе необходимо отметить одну общую особенность, свойственную всем разновидностям профиля описываемого материала. В этом случае речь идет о покрытии, которое может быть оцинкованным или полимерным. Последнее отличается высокой прочностью и выполняет декоративную функцию.

В остальных случаях каждая разновидность профиля обладает своей глубиной, формой и шириной. Благодаря этому изменяется прочность и жесткость, что позволяет расширять область использования в сфере современного строительства. Для того чтобы иметь представление о марках профлиста, следует более подробно рассмотреть каждую из них, ознакомившись с техническими характеристиками.

Марки профнастила: С8

Рассматривая марки профнастила, среди первых следует выделить С8, которая представляет собой волнистый лист, имеющий более низкую прочность по сравнению с профилями, представленными ниже. Данный материал довольно часто выпускают с оцинкованным покрытием или наносят полимер.

Часто он имеет коричневый, белый, синий, вишневый или зелёный цвет. Когда крыша имеет внушительный угол наклона, то данный профлист может использоваться для устройства кровли. Помимо прочего применяются материалы еще и для облицовки стен. Материал становится частью заборов.

Дополнительные области использования и технические характеристики профлиста марки С8

Рассматривая марки профнастила, следует особенно выделить С8, которая может укладываться на сплошную обрешетку при монтаже кровли. Довольно часто этот материал становится частью быстровозводимых конструкций и временного жилья. При необходимости возведения ограждающих листовых конструкций используется как раз такой профнастил, однако следует выбирать тот, что имеет оцинкованное покрытие.

Применяют С8 еще и в роли элементов сборных сэндвич-панелей, в качестве внутренних и противопожарных перегородок, а также ограждающих конструкций. Толщина листа в этом случае изменяется в пределах от 0,5 до 0,7 мм. Длина листа может находиться в пределах от 0,5 до 12 мм. Рабочая и общая ширина полотна составляет 1150 и 1200 мм соответственно. Важно учитывать перед приобретением еще и расстояние между соседними профилями, этот параметр эквивалентен 115 мм, что касается его высоты, то она равна 8 мм.

Профнастил марки С10

Если вас заинтересовали марки профнастила, то следует более подробно ознакомиться с разновидностью С10, у которой гофры имеют форму трапеции. Этот материал тоже обладает не столь высокой прочностью, а расцветки покрытия разнообразны, как и в вышеописанном случае. Этот материал тоже может использоваться для кровель, которым свойственен большой угол наклона, а также для возведения заборов, быстровозводимых сооружений, для облицовки зданий и хозяйственных построек. Может стать частью несущих деталей, сэндвич-панелей, которые будут в процессе эксплуатации исключать контакт с огнем.

Укладывать данный материал можно на обрешетку, максимальное расстояние между элементами которой составит 0,8 м. С10 используется для стальных кровель, однако в этом случае следует приобретать материал, покрытый оцинковкой с лакокрасочным слоем. Очень удобно использовать эту марку для каркасных конструкций, стеновых стройконструкций и внешних стен.

Максимальная толщина листа составляет 0,8 мм, тогда как минимальный параметр равен 0,4 мм. Рабочая и общая ширина листа равны 1100 и 1150 мм соответственно. Максимальная длина листа может быть равна 12 м, минимальное значение длины составляет 0,5 м. Расстояние между профилями равно 115 мм, тогда как их высота равна 10 мм. Описываемая марка кровельного профнастила должна укладываться на основания, перед сооружением которых необходимо осуществить расчет нагрузки. Таким образом, 0,8-мм толщина и квадратный метр площади дадут вес в 7,64 кг, тогда как если толщина уменьшается до 0,5 мм, то вес 1 м2 составит 4,6 кг.

Профнастил марки С18

Марки профнастила оцинкованного представлены к продаже еще и в виде С18. Этот материал имеет волнистую или ребристую поверхность. В первом случае к буквенно-цифровому обозначению добавляется слово «волна». Благодаря тому что лист имеет незначительную толщину, он легко поддается сверлению, раскрою и обработке. Типы покрытий и расцветки аналогичны профилям, которые были представлены выше.

Материал имеет высокое качество декоративности, поэтому его довольно часто используют для сооружения оград и заборов. Укладывать листы можно на обрешетку, расстояние между элементами которой составляет 40 см или меньше. Данная марка профнастила для кровли может укладываться на конструкцию, уклон которой не превышает 25˚.

Этой разновидностью облицовывают потолки, стены и крыши. Толщина листа может составить 0,8 мм максимум, минимальное значение равно 0,4 мм. Рабочая и общая ширина листа составляют 1000 и 1023 мм соответственно. Высота профиля равна 18 мм. Весит 1 м2 полотна при толщине листа в 0,8 мм 8,11 кг. Если толщина снижается до 0,5 мм, то весить квадратный метр листа будет 5,18 кг.

Профнастил марки С21

Рассматривая марки профнастила для крыши, следует обратить внимание еще и на разновидность С21. Этот материал имеет ребристую, гофрированную или трапециевидную поверхность. От коррозии материал защищается:

  • полиэстером;
  • полиуретаном;
  • пуралом;
  • призмой.

Полотно с этой маркировкой нашло свое применение при покрытий крыш, элементы обрешётки которых удалены друг от друга на 80 см или меньше. Используется материал еще и для облицовки зданий, а также их строительства. Полотна имеют высокую прочность, они универсальны, что и отличает их от описанных выше. Минимальная толщина листа может составить 0,4 мм, тогда как максимальное значение равно 0,8 мм. Рабочая и общая ширина листа равны 1000 и 1051 мм соответственно. Расстояние между профилями равно 100 мм, тогда как высота одного профиля равна 21 мм.

Профилированный лист марки МП-20

Профнастил марки МП-20 является одним из востребованных и популярных металлических профилей. Этому способствует сочетание незначительного веса, высокой несущей способности и привлекательного внешнего вида. Профиль применяется для монтажа стеновых ограждений, изготовления сэндвич-панелей и при облицовке зданий. Материал может лечь в основу скатных кровель, перегородок гражданских и промышленных зданий, а также подвесных потолков.

Полотна изготавливаются в 3 модификациях:

  • тип А;
  • тип В;
  • тип R.

Первая и вторая разновидности применяются для ограждений и заборов, тогда как третья используется для кровельных покрытий. Отличаются первые две разновидности от третьей размерами трапеции и гофры. Так, у стеновых профилей вершина трапеции гораздо шире основания, тогда как у кровельного профиля всё наоборот.

Если вы будете рассматривать профнастил марки МП-20, то вышеперечисленные факторы могут показаться несущественными. Однако несущая способность кровельных разновидностей гораздо выше той, которая характерна для стеновых модификаций. Это указывает на то, что материал способен выдержать большие статические нагрузки. При этом первые две разновидности способны довольно стойко противостоять ветровым динамическим нагрузкам.

Профилированный лист марки С44

Этот материал довольно прочен и имеет высокий профиль в виде трапеции. Повышенная жесткость позволяет использовать лист для крыш с довольно редкой обрешеткой, расстояние между элементами которой достигает 2 м. Это обусловлено тем, что материал хорошо справляется с большими нагрузками, он подходит даже для изготовления несущих элементов. Бытовки, заборы, гаражи и ангары получаются довольно прочными и легкими. Максимальная толщина листа достигает 0,9 мм, тогда как длина равна 13,5 м. Высота профиля эквивалентна 44 мм, а вот расстояние между трапециями равно 20 см. Весить 0,9-мм лист площадью в 1 м2 будет 8,78 кг.

Профнастил марки НС35

Вами тоже может быть приобретён профнастил. Марки, характеристики которых представлены в статье, обладают определенными особенностями, что и определяет область использования. Например, лист с маркировкой С35 имеет дополнительную ребристую поверхность и покрывается полимерами. Крыша получается не только особо прочной, но и максимально герметичной.

Расстояние между элементами обрешётки может достигать 1,5 м. Предназначено полотно для щитовых, несущих, стеновых конструкций. Длина листа, как и в большинстве описанных случаев, варьируется в пределах от 0,5 до 12 мм. Шаг трапеции равен 200 мм, тогда как высота профиля составляет 35 мм. Рабочая и общая ширина листа равны 1000 и 1060 мм соответственно.

Марка стали для изготовления профилированного листа

Марка стали для профнастила определяется методом изготовления. Если в обозначении вы увидели две буквы – «ХШ», перед вами лист для холодной штамповки. «ХП» обозначает сталь холодного профилирования, «ПК» — это сталь с покрытием из красок и лаков, тогда как «ОН» — сталь общего назначения. К данному обозначению добавляются еще и параметры толщины антикоррозионного слоя:

  • «П» – толщина оцинковки от 40 до 60 мкм;
  • «1» – толщина защитного слоя в пределах 40-18 мкм;
  • «2» – защитный слой наносится толщиной от 18 до 10 мкм.

Сырье для профнастила подразделяется еще и по глубине вытяжки:

  • весьма глубокая обозначается буквами «ВГ»;
  • глубокий — «Г»;
  • нормальный — «Н».

Рассматривая виды, марки профнастила, хорошо было бы знать, какое сырье использовалось для изготовления материала. Идеальным решением является оцинкованный лист с нормальной разнотолщинностью, который имеет обозначение «ХП» либо «ПК». Материал в итоге будет способен прослужить около 50 лет.

Заключение

Профнастил может быть защищен алюцинком или цинком. Самой простой основной защитой является оцинковка. Она исключает коррозию и наносится горячим способом. Это указывает на то, что лист окунается в цинк, в процессе чего удается добиться защитного слоя, толщина которого достигает 30 микрон.

Алюмоцинковое покрытие способно защитить от воздействия агрессивных веществ. Такое покрытие является более стойким, в его состав входят несколько компонентов, среди прочих следует выделить кремний, алюминий и цинк. Первый элемент обеспечивает прочную связь последних двух.

fb.ru

Виды профнастила для кровли: марки по ГОСТу

Cовременные стройматериалы, как правило, имеют целевое назначение, что позволяет максимально оценить все их преимущества. В этом ряду свое достойное место занимает профлист, который к тому же один из редких универсальных материалов.

Профилированные листы не только довольно востребованы в качестве кровельного покрытия, профнастилом с тем же успехом облицовывают фасады зданий, изготавливают стеновые и кровельные сэндвич-панели, их используют в строительстве ограждений и т. д. Но навряд ли это было бы возможно, если не различные виды профнастила: для кровли, облицовки, ограждений и другого, которые отличаются своими характеристиками. Отметим наиболее важные из них:

  • толщину листа, которая непосредственно связана с весом 1 кв. м. материала;
  • параметры профиля – высоту и вид;
  • тип защитного покрытия, его цвет и качественные характеристики.

И все-таки главным показателем, лежащим в основе классификации профилированного листа, является его жесткость, зависящая от размеров гофры листа. Как правило, высота гофры для кровельного материала глубже, чем у стенового.

Чтобы безошибочно ориентироваться в этом разнообразии, профилированные листы маркируют. Но как узнать, к примеру, какой марки профнастил лучше использовать для забора, крыши?

Расшифровка маркировки профнастила ГОСТ ↑

Обозначение профнастила по госту представляет собой буквенно-цифровой код, каждый элемент которого несет смысловую нагрузку начиная от параметров листа и кончая клеймом производителя.

Сразу отметим, что первые буквы в коде, как правило, соответствуют области применения материала:

  • H (от слова несущий) – это маркировка профлиста кровельного, а также используемого в несъемных опалубках и межэтажных перекрытиях.

Что же определяет их высокую несущую способность и повышает устойчивость к воздействию всевозможных нагрузок.

  • Все начинается с основы, для которой используют холоднопрокатную высоколегируемую сталь. На нее нанесен защитный слой – полимерный, лакокрасочный или ферро-цинковый сплав.
  • трапециевидная форма волны, которая обеспечивает его стойкость к воздействию статических и динамических нагрузок;
  • металлопрофиль с повышенной несущей нагрузкой характеризует наличие дополнительных ребер жесткости, имеющих вид канавок. К примеру, у марки Н57 – одна по гребню волны, марки 114 их три – две по гребню и еще – проходящую через нижнюю точку профиля. Самые распространенные маркировки профнастила для крыши – Н45, 75 и 114.
  • C (соответственно, стеновой) – размеры гофры этих листов, имеющей трапециевидную форму, идеально подходят для вертикальной установки и не превышают средних показателей. В отличие от предыдущего варианта профиля, использование этих марок профнастила для крыши имеет определенные ограничения, поскольку не исключена деформация покрытия. Это особенно касается регионов с обильным выпадением осадков ли где снег начинает таять довольно поздно. Наибольшее распространение получил профнастил марки с 8, С20 и С35.

Внимание!

При использовании профилированного материала типа «С» для кровельных работ, крыша обязательна должна иметь большой уклон, и покрытие должно собираться либо на очень плотную, или сплошную обрешетку.

  • HC (иногда МП) – универсальные профилированные листы, используемые для настила и ограждений, хотя для отделки и фасада тем не менее рекомендуется использовать профнастил «С». Самые востребованные размеры – листы с шириной в 1000 мм.

Какую еще информацию содержит маркировка профнастила – размеры, вид используемого при изготовлении проката, тип покрытия, соответствие ГОСТу.

Таким образом,

  • на первом месте в маркировке стоит обозначение назначения листов;
  • на втором – высота профиля (мм), изменяется в диапазоне от 8 мм до 114;
  • третьем – толщина листа (мм), как правило, она варьируется в пределах половины-одного миллиметра.

На заметку

При наличии особого оборудования возможно изготавливать также профнастил марки свыше 1 мм толщины.

  • четвертом – полезная ширина листа (мм). Иногда встречаются маркировки с указанием двух величин (через бекслеш) для ширины. В этом случае вторая указывает на общую ширину, а разница между ними, соответственно, на глубину нахлеста;
  • пятом – длина (мм).

Совет

Обращаем ваше внимание на условность длины. В отличие от ширины, практически стандартной величины, длина может быть любой. Стандартная длина изделий, выпускаемых согласно ГОСТ – 0–6 м. Такой материал можно найти только в магазине. Но не будем забывать, что профнастил это прокатный материал, и если необходимы листы с индивидуальными размерами, их всегда можно заказать за весьма умеренную плату на маленьких предприятиях.

Все эти параметры в конечном итоге определяют прочностные характеристики металлопрофиля.

  • При использовании алюминоцинкового проката при маркировке металлопрофиля используют аббревиатуру АЦ, электролитического цинкового – ЭОЦП.
  • маркировка может содержать также информацию о защитно-декоративном покрытии. К примеру, аббревиатура МЛ-1203 означает, что в качестве антикоррозийной защиты была использована эмаль соответствующей марки.
  • иногда в обозначении отображены определенные конструктивные особенности листов. К примеру, буква К, следующая после С20, означает, что по краю профиля имеется капиллярная канавка.
  • маркировку профнастила, выполненного по госстандарту, завершает отметка ГОСТ 24045-94. Профили, изготовленные по специальному заказу согласно ТУ, такой отметки не имеют.

Виды профнастила для кровли: маркировка ↑

Рассмотрим самые востребованные марки кровельного профнастила. Все указанные ниже марки стеновых профилей можно использовать также и при строительстве кровли.

  • С 8. Имеет особую конфигурация профиля: гофры высотой 8 мм повторяются с шагом 80 мм. Таким образом ширина полок профиля в десять раз больше его высоты. Оптимальным шагом обрешетки при устройстве кровли считается 60 см. Изделия преимущественно имеют полимерное покрытие разных цветов, хотя их можно+ покрыть и эмалевыми красками. Аналогичный европейский материал имеет другую маркировку – Т 8 или Т 6.

  • С 10 обладает хорошей несущей способностью. Рекомендуется укладывать обрешетку с шагом 80 см. Марки аналогов – RAN 10 или Т10.

  • С18. В основе разработки лежит финский профлист RAN-19 . Широкие полки профиля дополнены ребром жесткости, поэтому плоские полки на подобной кровле, в отличие от фальцевой, громко не хлопают при сильном ветре. Своей популярностью такая кровля не в малой степени обязана своей эстетичности.

Крайние гофры листов – узкие, а по краям расположены специальные водоотводящие канавки, что позволяет обеспечить герметичность кровли.

  • С 21. Хотя гофры здесь не такие высокие, тем не менее профиль достаточно хорошо противостоит механическим нагрузкам, поскольку они расположены с небольшим шагом и симметрично. Именно этим в основном и объясняют популярность этих профилей. Еще одним их преимуществом считают хорошую стыкуемость крайних гофр. Европейские аналоги (RAN-20SR) производятся в Финляндии.

  • Н 57. Это один из самых популярных металлопрофилей, которые наилучшим образом сочетают:
  • ширину покрытия;
  • несущую способность;
  • цену.

Материал можно с одинаковым успехом использовать как в качестве кровельного, так и стенового профилированного листа. Он усилен еще одним ребром жесткости, толщина – 0,4 до 1,0 мм. Хорошо воспринимает нагрузки, будучи уложенным в горизонтальной плоскости на больших площадях.

  • Н60 также имеет двойное применение, в частности, его используют как основу под мягкую кровлю. Профлист штампуют из стального проката шириной 1250 мм. Для защиты металлопрофиля на оцинковку наносится красочный слой. Имеет хорошие механические показатели и доступную стоимость.

  • НС35. Устойчивость к механическим нагрузкам профнастила помимо оцинкованого основания (толщина до 0,8 мм) определяется также прокатанными на полках ребрами жесткости. Листы можно укладывать на достаточно разреженную обрешетку с шагом от 1,2 м до 1,5 м. На металлопрофиль толщиной полмиллиметра с обеих сторон нанесен полимерный красочный слой.

  • Н114. Это особо прочный кровельный профилированный материал, для которого характерны максимальная высота профиля и ребра жесткости на гофре. Они расположены с шагом 80 мм по ее верхней части. Ширина канавки порядка 126 мм, а самого листа 0,7–1,1 мм. Стандартная длина листов – 2–12 м, хотя в соответствии с ТУ его размеры могут отличаться от стандартных. Материал защищен с обеих сторон: с лицевой – полимерным покрытием, с изнаночной – лакокрасочным.

© 2018 stylekrov.ru

stylekrov.ru

Марки профнастила — типы, применение, размеры, характеристики

Содержание:

На сегодняшний день для различных строительных работ (в том числе, для кровельных) используются самые разнообразные марки профнастила. И нет в этом ничего удивительного, потому что невысокая стоимость данного материала и простота го монтажа делают его крайне востребованным на рынке строительства.

Но разнообразие всевозможных марок имеет и другую сторону – порою довольно трудно разобраться, какая из марок сможет подойти для решения необходимой строительной задачи.

Давайте рассмотрим, как может расшифровываться маркировка, которая наносится производителем на профильный лист и для каких целей предназначаются самые распространенные марки.

Маркировка профнастила – расшифровка на примере

При выборе профнастила, маркировка, обозначающаяся на его листах, становится настоящим кладезем ценной и полезной информации. Только для непосвященного человека эти символы – цифры и буквы – не будут нести никакого значения и ценности.

Каждому человеку, решившему работать с профнастилом, необходимо хотя бы в общем обучиться принципам, по которым маркируется этот строительный материал.

Лучше всего объяснять маркировку профнастила на примере. К примеру, на профлист нанесен следующий текст:

Марка: С21-0,45-750-11000

С – это стеновой профнастил. Еще могут быть: Н – несущий, который также является профнастилом для кровли. СН – универсальный профнастил, который используется как при возведении кровельных конструкций, так и для фасадных систем.

  • Вторая цифра (21) обозначает высоту волны профиля в миллиметрах.
  • Третья цифра (0,45) обозначает толщину металла, использованного при штамповке данного профлиста в миллиметрах
  • Четвертая цифра (750) — обозначает ширину листа профиля в миллиметрах.
  • Пятая цифра (11.000) может обозначать максимальную длину листа профиля, которая также измеряется в миллиметрах.

Даже исходя из приведенного примера видно, что почти вся информация, необходимая для строителя, содержится уже в одной маркировке профильного листа.

Популярные марки профнастила: С8, С10, С18, С21, С44, Н57, НС35, НС44, Н60, Н75

После того, как нам понятны основные принципы чтения маркировок, можно переходить к рассмотрению самых популярных марок профнастила на сегодняшний день.

Марка: Профнастил С8.

Эта марка представляет собою стеновой профлист более декоративного типа с восьми миллиметровой высотой профильной волны. Ширина профильных полок больше показателя высоту профильной волны и в этом состоит главная особенность конфигурации этого настила. Период повторяемости его волн составляет восемьдесят миллиметров.

Как правило, такая марка профнастила предназначается с целью возведения ограждающих заборов или для стеновой облицовки.

Оптимальный шаг применяемой обрешетки для С8 в процессе монтажа равен 0,6 метра. Профнастил может выпускаться с полимерным покрытием и без, самых разнообразных цветов. Среди европейских аналогов такого профнастила: Т6 и Т8.

Марка: Профнастил С10.

Традиционно С10 изготавливается из оцинкованной стали листового типа. Прежде всего, такой профнастил предназначается с целью возведения стеновых и фасадных систем, но иногда его все же используют как кровельное покрытие. Главное достоинство этой марки – его отличная несущая способность – к примеру, если делать забор из такого профильного листа, то его высота может легко достигать 2,5 метра. Оптимальным шагом применяемой обрешетки для С10 является 0,8 метра. Европейскими аналогами данной марки профнастила считаются RAN-10 и T10.

Марка: Профнастил С18.

И хотя номинально марку профнастила С18 можно отнести к стеновым профилям, эта марка достаточно успешно используется с целью обустройства именно металлической кровельной системы.

Обычно широкие полки этой марки должны армироваться маленьким ребром жесткости, что способствует устранению, чуть ли не главного недостатка фальцевой кровли – громких хлопков, которые издают плоские доски во время сильных порывов ветра.

Уже благодаря своему внешнему виду он достаточно широко применяется сегодня как кровельный материал. Герметичность любого сооружения из данного профильного листа может обеспечиваться благодаря достаточно узким гофрам и специальным канавкам для водного стока. Обычно этот профлист выпускается с полимерной и эмалевой окраской с толщиною от 0,45 до 0,5 миллиметров.

Сам профиль разработан на базе финского профнатила RAN-19R. Также в качестве аналога данного типа листа можно рассматривать профлист марки «Орион».

Марка: Профнастил С21.

Стеновой профнастил, который предназначается для обшивки стен, возведения ограждения и так далее. Также профнастил С21 используется для проведения кровельных работ и используется как основа под мягкую и самостоятельную кровлю.

Не смотря на достаточно невысокие волны, профлист все равно обладает высокой механической устойчивостью и этому способствует их симметричность и частота. И именно жесткость профиля – достаточно хорошая причина, почему распространена эта марка профлиста.

Благодаря формам крайних волн обеспечивается отличный уровень стыковки и это, безусловно, очевидное преимущество профнастила С21. В качестве европейского аналога С21 используется финский RAN-20SR.

Марка: Профнастил С44.

С44 считается стандартным металлическим профилем для кровельных конструкций и его полки не обладают дополнительными ребрами жесткости. Показатель кроющей ширины С44 равен одному метру и это способствует довольно широкому применению этого профлиста с целью стеновой облицовки и возведения кровельной конструкции. Показатель минимальной толщины для этого профилированного настила равен 0,5 миллиметров.

Марка: Профнастил Н57 – 750

Эта марка профиля считается одной из самых распространенных в строительстве благодаря своему оптимальному сочетанию имеющихся характеристик:

  • общая ширина покрытия
  • показатель несущей способности
  • ценовой показатель

Из-за включения этого профнастила в стандартный ГОСТ 24045-94 общая часть расчетов должна выполняться в зависимости от этой марки профнастила. Кроме того, на сегодняшний день затрудняется производство профиля этой марки из-за отсутствия заготовок необходимой ширины, которая изготовляется из рулонной стали высокого качества.

Марка: Профнастил Н-57 – 900

Этот металлический профиль производится из специального проката рулонного типа с шириною 1250 мм, а также прокатной маркой 220 и больше. Зачастую он может использоваться как альтернатива профнастила Р57-750.

Этот профиль предназначается для работ, связанных с кровлей, но может использоваться для создания всевозможных ограждающих элементов, а также для элементов различных несъемной опалубки.

Максимальный шаг применяемой обрешетки для этого профнастила составляет три метра. Его относят к универсальным строительным материалам. Он может использоваться для ограждений и для стеновой обшивки, а кроме того – как кровельный материал.

Механические показатели профнастила могут обеспечиваться с помощью прокатанных по технологии полок жестких ребер и с помощью применения как основания стального листа оцинкованного типа с толщиною 0,8 миллиметров.

Благодаря большому количеству ребер жесткости на одну единицу общей площади существует возможность использования марки НС-35 как покрытия на разреженной применяемой обрешетке с полтора метровым шагом.

Двухсторонняя полимерная окраска используется только у марки НС 35 с толщиною 0,5 миллиметров.

Марка: Профнастил НС 44.

Эта марка может изготавливаться из стального листа с шириною 1,4 метра с жесткими ребрами с глубиною семь миллиметров. Профнастил НС44 может считаться универсальным и пригодным для стеновых и кровельных систем.

Благодаря высокой прочности этого профиля ест возможность его монтажа на обрешетку с соблюдением шага до двух с половиной метра.

Марка: Профнастил Н60.

Эта марка профлиста традиционно используется как самостоятельный кровельный материал и как основа для мягкого кровельного материала. Кроме того, это профильный лист может использоваться в роли несъемной опалубки.

Профнастил штампуется из стального лиса рулонного типа с шириной 1250 миллиметров. Такая разновидность профнастила может отличаться высокими показателями универсальности и превосходными механическими показателями, чудесным уровнем доступности.

Марка: Профнастил Н75.

Аналогично предыдущей марке профнастила, марка Н75 может позиционироваться в качестве профиля для проведения кровельных работ. Он может использоваться с целью обустройства различных металлических кровель, а также несъемной опалубки. Также его можно применять в качестве основы под кровли мембранного типа.

Основной материал в производстве данного профнастила – стальной прокат рулонного типа самого высокого качества.

Эта марка считается одной из самых ходовых марок, которые используются во многих областях современного строительства. А потому нет ничего удивительного, что по производственным объемам и  по объемам актуальных продаж эта марка — безусловный лидер.

Само собой разумеется, что это далеко не полный список марок профнастила. Более того, время от времени на строительном рынке начинают появляться новые типы.

Кстати, вы можете посмотреть видео, чем резать профнастил:

Прежде всего, разбираться в характеристиках профлиста может помочь именно маркировка. Необходимо использовать только тот вид профиля, подходящий для того типа строительства, который Вы проводите. Впрочем, тщательные размышления и анализ помогут осуществить верный выбор.

profnastile.com

Маркировка профнастила для крыши — виды и расшифровка (видео, фото)

Опытные строители называют профнастил самым многофункциональным материалом на строительном рынке, так как он используется для выполнения широкого спектра строительных задач, в том числе для настила крыши. По причине разнообразия сфер применения, производители выпускают огромное множество марок профилированного листа, которые отличаются по высоте и ферме профиля, толщине, несущей способности и цене. С одной стороны, такое разнообразие – огромный плюс для покупателя, а с другой, бывает сложно разобраться в названиях и видах профлиста и выбрать необходимый материал для устройства крыши. В этой статье мы расскажем, как расшифровывается маркировка профнастила, и какую информацию можно из нее получить.

Содержание статьи

Характеристика материала

Профнастилом называют многофункциональный строительный материал, который используется для обшивки стен, строительства сооружений и заборов, организации перекрытий и настила крыши. Он производится на основе тонколистовой холоднокатаной стали, которая в процессе производства покрывается цинковым сплавом и полимерным или лакокрасочным покрытием. На поверхности материала выдавливается трапециевидный или прямоугольный профиль, который увеличивает прочность и несущую способность профилированного листа. Профнастил обладает следующими эксплуатационными преимуществами:

  1. Устойчивость к коррозии. Сталь, покрытая цинком и полимером или краской, не подвергается коррозии при контакте с водой. Это свойство делает профнастил отличным материалом для устройства крыши.
  2. Легкий вес. Вес 1 квадратного метра этого материала не превышает 5-7 кг, что 4-5 раз меньше, чем вес керамической черепицы или асбестоцементного шифера. Низкая масса позволяет экономить на стропильном каркасе крыши и заливке фундамента.
  3. Высокая несущая способность. Благодаря дополнительным ребрам жесткости, которые образует профиль материала, несущая способность профнастила достигает 300-600 кг/м2, что позволяет ему выдерживать вес человека и интенсивные снеговые нагрузки без деформации.

Обратите внимание! Немаловажным достоинством – доступной ценой. Разные марки профнастила сильно отличаются по стоимость, разница в цене может достигать 100%. На стоимость материала оказывают влияние толщина и размер листа, вид покрытия, металлоемкость цинкового покрытия и несущая способность материала. Для устройства крыши допускается использование профлиста стеновых, несущих и универсальных марок, высота профиля которых составляет не менее 20 мм, а толщина стали не меньше 0,5-0,6 мм.

Строение стального профилированного листа

Виды профнастила

Все марки профнастила классифицируются на пятиволновые, шестиволновые, семиволновые и восьмиволновые. Но покупателям гораздо удобнее разделять профилированный лист на типы по сфере использования, которые отличаются толщиной стальной заготовки, высотой профиля и несущей способностью. Различают следующие виды профнастила:

  • Стеновой. Он маркируется буквой «С» используется для обшивки стен, поэтому имеет небольшую высоту профиля до 44 мм и толщину листа до 0,6 мм. Несущая способность этого профнастила ниже, чем универсального и несущего, однако, допускается его использование для покрытия крыши при условии монтажа надежной стропильной системы и обрешетки.
  • Несущий. Несущий профлист маркируется буковой «Н», он отличается высокой несущей способностью, которая достигается за счет большой высоты профиля до 114 мм и дополнительных ребер жесткости. Этот материал изготавливается из стали толщиной до 0,9 мм, поэтому выдерживает значительные весовые нагрузки.
  • Универсальный. Профнастил универсального типа маркируется буками «НС», он используется для всех видов строительных работ, так как обладает средними характеристиками высоты профиля и толщины листа.

Виды профилированного стального листа

Учтите, что деление профлиста на стеновой, несущий, а также универсальный достаточно условным, поэтому выбор материала производится в соответствии с конструктивными особенностями крыши (углом наклона, длиной скатов, составу и сечению стропильного каркаса) и климатическими условиями зоны строительства.

Расшифровка маркировки

Человеку, далекому от строительства, сложно быстро сориентироваться в большом количестве видов профилированного листа, что усложняет выбор подходящего материала. Однако, зная, как расшифровывается маркировка профнастила, можно узнать много информации о технических и эксплуатационных качествах профлиста из его названия. Одного взгляда на этикетку хватает, чтобы определить вид материала, высоту профиля, толщину, ширину, максимальную длину листа. Маркировку следует расшифровывать следующим образом:

  1. Первая буква маркировки обозначает вид материла в соответствии со сферой использования. Буквой «Н» маркируется несущий профлист, который используют для создания перекрытия, сооружения конструкций, буквой «С» обозначается стеновой, применяемый для обшивки стен и строительства заборов. «НС» — профнастил универсального виды, который допускается использовать для любых строительных нужд.
  2. Первая цифра маркировки указывает на высоту профиля материала, этот показатель находится в пределах 6-114 мм. Чем больше высота профиля, тем больше несущая способность материала.
  3. Вторая цифра маркировки обозначает толщину стальной заготовки, использованной в производстве, она обычно составляет 0,45-0,9 мм. Как правило, несущий профлист изготавливается из более толстой стали, а стеновой – из тонкой.
  4. Третья цифра маркировки говорит о ширине листа материала, она зависит от высоты профиля. Чем выше профиль, тем меньше ширина профнастила. Обычно этот показатель составляет до 1150 мм, так как все виды этого покрытия производятся из заготовок шириной 1250 мм.
  5. Последняя цифра маркировки, которая указывается производителем далеко не всегда, обозначает максимальную длину листа профнастила, она составляет 8000-12000 мм.

Важно! Качество профилированного листа, используемого для настила крыши или выполнения иных строительных задач, регламентируется ГОСТ 24045-94, который оговаривает стандартные размеры материала, требования к исходному сырью, размеры, формы гофр, технические характеристики продукции, а также общепринятую маркировку.

Маркировка

Расшифровка маркировки

Критерии выбора

Чтобы покрытие из профнастила для крыши не пропускало воду и прослужило 20-25 лет, необходимо правильно выбрать материал в соответствии с техническими особенностями конструкции. Опытные мастера утверждают, что кровельный профилированный стальной лист должен отвечать следующим требованиям:

  • Опытные мастера используют для настила кровли профлист с полимерным покрытием, так как оно лучше защищает материал от коррозии. Лакокрасочное покрытие легко повреждается в процессе эксплуатации, из-за чего служит меньше.
  • При покупке кровельного профлиста обращают внимание на металлоемкость цинкового покрытия материала. Экономные варианты служат меньше, чем премиальные, хуже защищая от контакта с водой стального основания.
  • Высота волны кровельного профлиста не должна быть меньше 20 мм, чтобы обеспечивать отток талой, дождевой воды со ската крыши.
  • Для экономии материала выбирают профнастил с максимальной полезной площадью листа. Обычно наиболее экономичными считаются 7-волновые варианты.
  • Если материал покупается напрямую от производителя, имеет смысл заказать листы с длиной, соответствующей размеру ската, чтобы убрать горизонтальные стыки.

Опытные кровельные мастера советуют при выборе материала обращать внимание на внешний вид профнастила, целостность упаковки, соответствие маркировки ГОСТу. На поверхности листа не должно быть повреждений или царапин, края профнастила должны быть ровными, без сколов, тогда он прослужит заявленный производителем срок.

Варианты использования профнастила

Видео-инструкция

krovlyakrishi.ru

Маркировка профнастила для крыши: марки профлиста кровельного

Практически любой материал, используемый в строительстве, выпускается в различных модификациях. Каждая разновидность имеет свои характеристики и особенности использования. А как можно понять, какой материал, где лучше применять? Для каких конкретно случаев предназначена та или иная его марка? Как правило, подобную информацию можно получить из маркировки. Здесь указывается и предпочтительное предназначение, и основные характеристики и многое другое. То же самое касается и профнастила. А что может сказать маркировка в этом случае? Давайте разберемся.

Вначале о буквах

Маркировка профнастила содержит много информации. Здесь встречаются как буквенные обозначения, так и цифры. Чтобы правильно подобрать марку материала для крыши вашего нового дома, следует знать, что обозначает каждый знак. Вначале поговорим о литерной или буквенной части, марки профнастила распределяются следующим образом:

  • Литера «Н». Данный профлист считается самым прочным. Такой материал имеет высокий профиль с дополнительными бороздками, которые усиливают его прочность. Также большую устойчивость к механическим воздействиям профнастилу марки «Н» придает самый большой показатель толщины используемого стального листа;
  • Материал с буквами «НС». В этом случае речь идет о промежуточном варианте. Такой профнастил многие специалисты называют универсальным. Его смело можно использовать как при возведении заборов, отделки стен, так и для покрытия крыш;
  • Кровельный материал с литерой «С». Такой тип профлиста используется главным образом для обшивки стен и при возведении заборов, и так далее.

Существует не так часто встречающийся вид профлиста – это «МП». Данный вариант появился не так давно, но уже пользуется большой популярностью. У типа «МП» есть три разновидности. Для кровельных работ лучше всего подходит профнастил с обозначением «МП-R» в маркировке. Другие варианты применяют при возведении изгородей и легких самостоятельных построек.

Какой профнастил выбрать для кровли? Тут все зависит от денежных средств и предназначения постройки. Нюанс состоит в том, что чем прочнее профлист, тем дороже он стоит. Крышу покрыть можно материалом с обозначением «Н». Но если постройка будет носить временный характер, то такие расходы можно считать нерациональными.

Теперь о цифрах

Марки профнастила для крыши определяются не только по предпочтительному предназначению, которое можно узнать из литерного обозначения. Подбирая материал, следует обращать внимание и на другие характеристики. Все их можно узнать, посмотрев на цифры в маркировке профнастила. А их там может быть достаточно много.

Марки профнастила по цифровым обозначениям в коде можно определить следующим образом:

  • Первая цифра в маркировке говорит о высоте волны или профиля. От этого параметра во многом зависит устойчивость профнастила к механическим воздействиям. Данное значение указывается в миллиметрах;
  • Далее в маркировке идет описание такой характеристики, как полезная ширина листа. При производстве используются заготовки одинаковой ширины. Но, так как у каждой марки профлиста различная высота волны, то и полезная ширина заметно отличается. При этом следует помнить, что материал на кровлю укладывается внахлест. Поэтому полезная ширина будет меньше, чем физические размеры профнастила. Этот нюанс следует учитывать при транспортировке и хранении;
  • Следующая цифра в маркировке говорит о толщине листа, применяемого при производстве профнастила. Данный параметр также как и предыдущий указывается в миллиметрах. От толщины листа зависит прочность и долговечность описываемого материала;
  • последняя цифра обозначает длину профилированного листа. Но этот параметр может и не указываться. Дело в том, что при заказе определенной марки профнастила вы можете указать нужную длину. Производитель произведет обрезку в зависимости от ваших пожеланий. Но зачастую в прайс-листах указывает предельно возможная длина. У большинства производителей она составляет 12000 миллиметров.

У большинства из перечисленных параметров есть свои предельные значения. Маркировка профнастила для крыши, например, не может иметь обозначение длины листа более 12 метров. Также такие пределы есть и у толщины. Этот параметр лежит в пределах от 0,4 до 1,2 миллиметров. Самыми тонкими будут профлисты с литерой «С», а самыми толстым материалом является несущий или имеющий обозначение «Н».

Для кровельных работ очень важно выбрать профлист по высоте волны. От этого параметра зависит не только прочность, но еще и надежность прилегания к обрешетке под профлист. Как правило, для работ по покрытию крыш выбирают профлист с высотой волны не менее 18 мм, при этом верхнего предела нет, но чаще всего этот параметр не превышает 60-70 мм.

Также в маркировке профнастила может быть указана и цветовая характеристика. Но такой показатель в обозначении есть не у всех производителей. Если материал имеет полимерное покрытие, то номер его цвета также указывается в маркировке.

Какая защита

Очень важно, при выборе профилированного листа для покрытия крыши, обратить внимание на используемое производителем покрытие. От этой характеристики зависит не только долговечность материала, но и его внешний вид. Существуют такие варианты защитного покрытия:

  1. Цинк. Такой вариант профлиста считается самым дешевым. Оцинкованный материал практически не используют для укладки на крышу, так как у такого вариант сравнительно небольшой срок службы. Плюс к этому оцинкованный профнастил быстро теряет внешний вид. Как правило, его применяют для возведения легких строений.
  2. Немного лучше выглядит профлист с покрытием из алюцинка. Такая разновидность служит дольше. Но и он редко используется для кровли крыш частных домов. Это связано с небольшой привлекательностью внешнего вида.
  3. Самая популярная марка профнастила для кровли имеет полимерное покрытие. Такое изделие и служит дольше и обладает привлекательным внешним видом.

У последней марки профлиста есть много «подвидов» в зависимости от используемого полимера. Самым юджетным вариантом считается полиэстеровое покрытие. Данный профнастил нужно аккуратно транспортировать и монтировать на крышу, так как у него очень тонкий защитный слой. ПВДФ-покрытие считается самым надежным. Такой защитный слой не выгорает и не боится химической или другой агрессивной среды. Но у ПВДФ есть один недостаток – такой профлист очень дорого стоит.

Самым популярным полимерным покрытием считается — пурал. Такой защитный слой профлиста не боится перепадов температур, физического воздействия и большинство агрессивных сред. Срок службы у данного покрытия более сорока лет. К тому же он долго сохраняет свой презентабельный внешний вид.

Рекомендации по выбору

Профнастил для покрытия крыши – это прекрасный вариант. У такого материала масса преимуществ. Но чтобы кровля прослужила дольше и при эксплуатации не доставляла больших проблем, следует правильно сделать свой выбор. А какой марке профлиста лучше отдать предпочтения?

Чаще всего выбирают следующие варианты:

  • с маркировкой «С-21». Такой профлист многие специалисты считают оптимальным по соотношению цена-качество. Он прекрасно подходит для регионов с небольшим количеством выпадающего снега. При этом уклон ската кровли из профнастила должен быть достаточно большим;
  • если крыша плоская, то лучше отдавать предпочтение более «мощным» изделиям. В этом случае часто выбирают профлист с маркировкой «Н-75». Такая кровля легко выдержит практически любые нагрузки;
  • «НС-35» — это еще одна популярная марка профнастила для покрытия крыш. Такой вариант и нагрузки выдерживает, и стоит не так дорого, как с маркировкой «Н».

Делая свой выбор необходимо учитывать различные сведения. Конечно, в первую очередь следует определяться с нагрузками, которые должна выдерживать кровля. Тут на первый план выходит величина снежного покрова. Также на этот параметр оказывает влияние и угол наклона ската. Чем он больше, тем меньше снега будет скапливаться на крыше.

Кроме этого, учитывается и финансовая составляющая. Профлист с литерой «Н» в маркировке стоит дорого. Поэтому его, чаще всего, выбирают для крыш с небольшим уклоном ската. Самым оптимальным по стоимости и качеству считается материал с литерой «НС».

Ну и не стоит забывать и про срок службы и про внешний вид. Тут все будет зависеть от толщины используемого при производстве профнастила стального листа, а так же от используемого защитного покрытия. Если вы желаете чтобы кровля прослужила подольше то, следует отдавать предпочтение качественной полимерной защите.

Посмотрите еще статьи:

kryshagid.ru

Какой профнастил лучше для кровли крыши

В большинстве случаев современные строительные материалы предназначены для целевого применения. Именно при целевом использовании можно в полной мере можно оценить все их достоинства. Являясь исключением, металлический профилированный лист на сегодня один из немногих универсальных строительных материалов. С одинаковым успехом его используют для покрытия крыш, облицовки фасадов зданий, производства стеновых и кровельных сэндвич-панелей, изготовления различных конструктивных элементов модульных зданий и сооружений, строительства ограждений.

Такая широкая сфера применения привела к необходимости производства большого количества марок профнастила, существенно отличающихся одна другой. Для того чтобы разобраться во всем этом многообразии и решить, какой профнастил выбрать для крыши, нужно знать, по каким характеристикам отличаются различные виды профилированного листа. К основным таким характеристикам относятся:

  • толщина листа, а, следовательно, и вес 1 м2 профнастила;
  • высота и тип профиля поверхности;
  • вид и качество защитного покрытия металла;
  • цвет защитно-декоративного покрытия;

Оглавление статьи:

Основные виды профнастила для кровли

Сегодня на рынке представлено большое количество крупных и мелких производителей металлического профилированного листа, многие из которых для своей продукции разработали собственные технические условия. Но, все-таки, лучший профнастил для кровли изготавливается в соответствии с ГОСТ 24045-94.

Стандартом регламентируется:

  1. Качество исходного сырья.
  2. Геометрические размеры профилей различных марок.
  3. Правила маркировки изделий.
  4. Требования к проверке качества готовой продукции.
  5. И даже требования к хранению, упаковке и транспортировке профлиста.

В соответствии с ГОСТ 24045-94 различают следующие виды профнастила для крыши:

  • металлический профилированный лист с повышенной несущей способностью, маркируемый индексом «Н»;
  • стеновой профнастил, маркируемый буквой «С»;
  • универсальный профилированный лист, используемый при изготовлении как горизонтальных, так и вертикальных конструкций, обозначаемый буквами «НС»;

Выбирая, какой профнастил лучше для крыши, правильнее всего остановится на марках «Н» и «НС». Именно эти виды профлиста для кровли имеют форму и высоту профиля, обеспечивающие ему максимальную несущую способность. Это очень важно именно для кровельных покрытий, которые часто должны выдерживать довольно значительные статические нагрузки (например, от выпавшего зимой снега).

Повышенная несущая способность профнастила достигается большой волне и специальной конфигурации. Часто эти типы профнастила для крыши имеют дополнительные ребра жесткости, которые еще больше увеличивают несущую способность и продольную жесткость профиля.

Выбор профнастила для крыши, в первую очередь, существенно зависит от конструкции кровли. Особое значение при этом имеет ее уклон. Чем он меньше, тем больший вес придется выдерживать кровельному покрытию. В частности, в зависимости от того, какой профнастил использовать для крыши, разняться и эксплуатационные характеристики кровли здания.

Например, если речь идет о крыше дачного домика с большим уклоном, то в данном случае можно использовать профлист С10. Этот профнастил может выдерживать только минимальные нагрузки, в том числе и ветровые, поэтому потребуется сплошная обрешетка.

Однако С10 — одна из самых дешевых марок профлиста, которую чаще всего используют для сайдинга. Поэтому ее использование сэкономит Вам достаточно приличную сумму. Но стоит учитывать, что С10 можно использовать только для укладки на крутую кровлю небольшой площади при отсутствии сильных ветров.

Если же речь идет о плоской эксплуатируемой кровле — то необходим несущий профлист с дополнительными ребрами жесткости Н-60 или Н-75. В данном случае крыша будет выдерживать не только серьезную снеговую нагрузку, но и вес человека.

Марки профлиста: какой выбрать профнастил для кровли в зависимости от величины расчетной нагрузки?

Как уже говорилось выше, одной из главных характеристик металлического профилированного листа является его несущая способность, которая определяется высотой трапеции профиля. В таблице ниже показано, какой бывает профнастил для крыши с наибольшей несущей способностью, его характеристики и область применения.

Характеристики марок несущего профлиста
Марка профнастила Высота профиля Толщина металла, мм Вес 1 м² профнастила, кг Область применения
Н60 60 0,5-0,9 5-12 Несущие конструкции и скатная кровля
Н75 75 0,7-1,0 9,25-12,9 Несущие конструкции, потолки, несъемная опалубка, плоские и скатные кровли.
Н114 114 0,7-1,2 10,2-16,0 Монтаж перекрытий модульных зданий и сооружений, несъемная опалубка железобетонных перекрытий, плоскаяи скатная кровля с шагом опор до 6м.

Для того чтобы определиться, какой нужен профнастил для крыши в Вашем случае, необходимо достаточно точно знать нагрузку, которую будет выдерживать кровля в процессе эксплуатации. Для этого необходимо определить снеговую и ветровую нагрузку, действующую на нашу крышу.

Снеговая нагрузка зависит от региона, в котором находится строящееся здание. Так для 3-его снегового района она составляет 180 кг/м². Расчетная ветровая нагрузка в этом же регионе будет равна 32 кг/м2.

Определяя ветровую нагрузку для конкретной кровли нужно учесть ее уклон. Для этого расчетную величину ветрового давления умножают на соотношение высоты кровли к длине проекции ее ската. К полученной суммарной нагрузке нужно прибавить вес самого профнастила.

В зависимости от полученного результата и определяем, какой профнастил для кровли нам нужен. Предельно допустимые нагрузки для наиболее распространенных марок профлиста приведены в таблице.

Таблица предельных нагрузок
Марка профнастила Шаг опор, м Предельная нагрузка, кг/м²
Схема опирания 1 Схема опирания 2 Схема опирания 3 Схема опирания 4
С10-1000-0,6 1,2 50 83 68 64
С18-1000-0,6 1,8 56 140 115 109
С21-1000-0,6 1,8 101 253 208 195
С44-1000-0,55 1,5 512 235 267 256
3,0 64 118 134 128
С44-1000-0,6 1,5 556 307 349 335
3,0 69 154 175 167
С44-1000-0,7 1,5 658 474 540 518
3,0 82 211 264 245
С44-1000-0,8 1,5 747 650 741 711
3,0 93 240 300 280
Н60-845-0,7 3,0 323 230 269 257
4,0 — — 184 —
Н60-845-0,8 3,0 388 324 378 360
4,0 — 203 254 —
Н60-845-0,9 3,0 439 427 504 482
4,0 — 240 300 —
Н75-750-0,9 3,0 645 617 771 720
4,0 293 247 434 —
Н114-750-0,8 4,0 588 588 735 —
6,0 193 261 — —
Н114-750-0,9 4,0 659 659 824 —
6,0 218 293 — —
Н114-750-1,0 4,0 733 733 916 —
6,0 244 325 — —

Так, например, при расстоянии между опорами 3 м, предельно допустимая нагрузка для профнастила Н60-845-0,8 составляет 360 кг/м², а для профнастила Н57-750-0,8 — 409 кг/м². Как видно из приведенного примера, на выбор, каким профнастилом лучше крыть крышу, существенно влияет не только высота трапеции профиля, но и ширина листа.

Помимо вышеперечисленного, принимая решение, каким профлистом лучше крыть крышу, нужно учитывать и толщину металла. От толщины металла напрямую зависит срок службы кровельного покрытия. Считается, что увеличение толщины профнастила на 0,1 мм продлевает срок службы кровельного покрытия приблизительно на 5 лет.

Кроме этого, от толщины металла зависит и несущая способность профилированного листа. Для примера, несущая способность профнастила Н57-750, толщиной 0,7 мм составляет 295 кг/м², а тот же профлист толщиной 0,8 мм выдержит уже нагрузку 409кг/м².

Таким образом, изменяя толщину и ширину листа, вы можете добиться почти трехкратной разницы в предельно допустимой нагрузке для одной и той же марки профлиста. Это важно, если площадь вашей крыши большая, поскольку от того, какой профнастил для кровли будет использоваться, серьезно зависит и стоимость ее перекрытия.

В частности, вы можете взять профлист с высотой трапеции 57 мм, но с большой толщиной металла и меньшей шириной листа. По своей несущей способности данный вариант будет даже превосходить профнастил Н-60 с минимальной толщиной листа, и не будет критически проигрывать Н-75.

Перед тем, как выбрать профнастил для кровли с небольшим уклоном и большим расстоянием между опорами, необходимо уточнить есть ли у профиля дополнительные ребра жесткости. Несмотря на кажущуюся незначительность, они серьезно повышают несущую способность профлиста.

Поскольку для крыши важна не только несущая способность, но и максимальная герметичность, этот критерий также стоит учитывать, решая какой профлист выбрать для крыши. В частности, если есть возможность, лучше остановится на кровельном профнастиле с капиллярной канавкой по краю листа. В этом случае даже нахлест в одну волну позволит обойтись без дополнительной герметизации стыков.

Виды покрытий профлиста: какой профнастил на крышу лучше исходя из критерия долговечности?

Металлический профилированный лист изготавливают из холоднокатаной тонколистовой стали с гальваническим цинковым покрытием. Надежность такой защиты зависит, в первую очередь, от толщины слоя цинка.

Изготовители металлопроката выпускают листовую сталь с различной толщиной цинкового покрытия, она может быть от 100 до 300 г/м². Поэтому, перед тем, как выбрать профлист для крыши, поинтересуйтесь, соответствует ли металл, из которого изготовлен профнастил, требованиям стандарта.

Согласно ГОСТ 24045-94, расход цинка на защитное покрытие должен быть не менее 275 г/м2. Профилированный лист с таким покрытием гарантированно прослужит 15-20 лет без малейших признаков коррозии.

При этом учитывайте, что оцинковка — это самый примитивный и недолговечный способ защиты профилированного листа от коррозии. Оцинкованный профлист, как правило, используется для временных ограждений и построек, а также для хозблоков. Для крыши в подавляющем большинстве случаев применяется значительно более долговечный профнастил с полимерным защитно-декоративным покрытием.

Такой профилированный лист стоит дороже, но, помимо чисто декоративной функции, полимерное покрытие обеспечивает дополнительную защиту поверхности металла и увеличивает срок службы профнастила более чем вдвое. Поэтому выбирая, какой профлист лучше для кровли, оптимальнее остановиться именно на этом варианте.

Существует несколько типов полимерных покрытий профилированного листа. Наиболее часто применяются полиэстер, пластизол, пурал и ПВДФ. Для того чтобы определится, какой профлист лучше для крыши, нужно знать характеристики этих покрытий и их отличия.

Полиэстером называют покрытие металлического профилированного листа полиэфирной краской. Это самое бюджетное покрытие. Наносится оно слоем толщиной 20-30 мкм и может иметь как глянцевую, так и матовую поверхность. У этого покрытия неплохая стойкость к воздействию ультрафиолета и перепадам температур. Но из-за небольшой толщины, полиэстеровое покрытие нужно беречь от механических повреждений.

Пластизолом называют смесь поливинилхлорида с различными пластификаторами. Это покрытие имеет значительно большую толщину и позволяет воспроизводить фактуру поверхности различных натуральных строительных материалов. Пластизол обладает высокой стойкостью практически ко всем внешним воздействиям.

Пурал — это покрытие из полиуретаново-полиамидной краски. Его поверхность имеет шелковисто матовую структуру. Наносится покрытие из пурала слоем, толщиной до 200 мкм и обладает повышенной стойкостью к механическому и химическому воздействию.

Покрытие из ПВДФ (поливинилдифторидно-акриловой краски) стало использоваться при изготовлении профнастила сравнительно недавно. Оно чрезвычайно устойчиво к воздействию ультрафиолета и различных агрессивных сред.

Покрытие необходимо выбирать исходя из ваших климатических условий и желаемого срока службы профлиста. Например, если вы живете на морском побережье, то вам необходимо покупать тот профнастил для кровли, какой лучше всего противостоит агрессивным средам.

В данном случае наиболее надежным будет покрытие из ПВДФ или пурала, которое спокойно выдержит разрушающее воздействие соленого морского воздуха и сильные ветра не один десяток лет. Выбирать покрытие из полиэстера, хоть оно и стоит намного дешевле, нецелесообразно, поскольку мельчайше частицы соли в морском воздухе в сочетании с ветром обладают абразивным эффектом.

Для обычного загородного дома, расположенного в умеренном климате, как раз лучше использовать профилированный лист с покрытием из полиэстера или пластизола. Применение дорого пурала просто неоправданно удорожит кровлю.

Таким образом, принимая решение, какой нужен профлист для крыши, необходимо учитывать максимальное количество известных факторов. В том числе и климатические условия местности, в которой ведется строительство.

Профлист для кровли — как выбрать цвет защитно-декоративного покрытия?

Выбирая, какой профнастил лучше для крыши вашего дома, нужно уделить серьезное внимание и цвету кровельного покрытия. Цвет крыши может быть любым, от белого до черного. Но нужно помнить, что он должен соответствовать архитектурному стилю застройки и гармонировать с материалами, выбранными для отделки фасада дома.

Кроме того, весьма желательно чтобы цвет был практичным и не требовал особого ухода. Итак, подбирая профнастил для крыши, как выбрать цвет покрытия?

Существуют три основных стандарта окраски полимерных покрытий профилированного металлического листа. Это RR, RAL и HTS. Чаще всего производители профнастила пользуются немецким стандартом RAL. Связано это, в первую очередь, с его удобством.

В этом стандарте каждому оттенку соответствует индивидуальный четырехзначный цифровой код. При этом, несмотря на наличие в палитре RAL более тысячи цветов и оттенков, основных меньше десяти. Основной цвет зашифровывается первой цифрой четырехзначного кода. Единице соответствуют тридцать оттенков желтого, двойке — тринадцать оттенков оранжевого, тройке — двадцать пять красных цветов и так далее.

Чаще всего для кровли используется профнастил цвета «Зеленый мох» (RAL-6005), «Шоколад» (RAL-8017) и «Красное Вино» (RAL-3005).

Коллектив oprofnastile.ru

Читайте по теме:

oprofnastile.ru

Профнастил

Профнастил (профлист) – это современный материал, получаемый путем холодного прессования из рулонной стали. Профнастил широко применяется в строительстве в качестве кровельного материала, а также при устройстве стеновых ограждений и элементов несущего каркаса легких сооружений.

Одними из главных достоинств профилированного листа являются высокая прочность, малый вес, удобство монтажа, хорошая устойчивость к воздействию окружающей среды и длительный срок службы.

В индивидуальном строительстве профнастил чаще всего применяется при строительстве заборов, а также в качестве кровельного материала для скатной крыши загородного дома или бани.

Давайте подробнее рассмотрим основные характеристики профлиста, узнаем, каких марок бывает профлист, какие он имеет размеры, толщину, ширину, вес, а также вкратце коснемся рекомендаций по выбору профнастила для тех или иных строительных работ.

Виды профнастила по назначению

Профнастил в зависимости от применения бывает кровельный, стеновой и несущий. Кровельный профлист нередко покрывается специальным защитным слоем из полимерных материалов – полиэстера, пластоизола или пурала, чем очень напоминает металлочерепицу, о которой мы уже говорили в предыдущей публикации.

Основное отличие кровельного профлиста от металлочерепицы – форма профиля. Если профлист имеет профиль больше напоминающий волны листов шифера, то металлочерепица своим внешним видом больше напоминает традиционную черепицу из керамики.

Стеновой профлист имеет меньшую рельефность, а профлист для несущих элементов конструкции обладает наибольшей высотой волны, что обеспечивает ему необходимую жесткость.

Изготавливается профнастил из листовой стали, которая может быть покрыта защитным слоем цинка (оцинкованный профлист) или покрашена эмалью. Также профлист может быть изготовлен и из цветных металлов – меди или алюминия.

Толщина профлиста выпускаемого промышленным способом составляет от 0,5 до 1 мм.

В зависимости от преимущественного использования каждый вид профлиста имеет специальную маркировку.

Что обозначает маркировка профнастила?

Пред покупкой профнастила вам нужно знать, как правильно расшифровать маркировку листов, состоящую из цифр и букв. Давайте разберемся, что означают буквы и цифры в различных марках профлиста.

Первая буква обозначает основное назначение изделия.С – стеновой профлист, также применяемый при строительстве заборов;Н – несущий, который также используется в качестве кровельного материала, способного выдерживать как вес человека, так и значительную снежную нагрузку без деформаций;НС – универсальный профнастил, который может использоваться и для устройства кровли и для применения в стеновых ограждениях.

Цифра, идущая за буквенным обозначением показывает высоту волны, выраженную в миллиметрах.

Следующая цифра в маркировке обозначает толщину металлического листа, из которого изготовлен профнастил.

Две следующих цифры обозначают ширину и максимальную длину листа в миллиметрах.

Зная это, вы без труда прочитаете любую маркировку профнастила. Так, например, маркировка С21-0,5-750-11000 обозначает стеновой профлист (С) с высотой волны 21 мм, шириной 750 мм и максимальной длиной листа 11 метров.

Как выбрать профнастил для кровли, забора или стеновых ограждений?

Выбор определенной марки профилированного листа зависит от толщины металла, материала покрытия и высоты волны.

Нередко области применения различных видов профлистов пересекаются, имея схожие характеристики, и тогда следует ориентироваться по цене и внешнему виду изделия.

Основные области применения наиболее популярных марок профлиста приведены в таблице ниже:

Марка профлиста

Область применения

Облицовка стен

Кровельное покрытие

Несущие конструкции

Несъемная опалубка

Строительство забора

С8

+







+

МП18 (А)



+





+

МП18 (В)

+







+

МП20 (А,В)

+







+

МП20 ( R)



+







C21 (А)



+





+

С21 (В)

+







+

НС35 (А)



+





+

НС35 (В)









+

МП35 (А)

+







+

МП35 (В)



+





+

МП40 (А)

+







+

С44 (А)



+





+

С44 (В)

+







+

Н60 (А)



+





+

Н60 (В)





+

+

+

Н75 (А, В)





+

+

+

Н114 (А, В)





+

+





Вес и размер профнастила

Чтобы подсчитать нагрузку от профилированных листов, нужно знать такие показатели, как вес погонного метра и вес квадратного метра профлиста. В таблице, приведенной ниже, вы найдете толщину и ширину наиболее популярных марок профлиста, вес погонного метра при указанной ширине, а также вес квадратного метра профнастила в зависимости от его толщины.

Марка профнастила

Толщина листа, мм

Монтажная ширина листа, мм

Вес погонного метра, кг

Вес квадратного метра, кг

Профнастил несущий и кровельный

H57

0,55

750

5,4

7,4

0,70

750

6,5

8,6

0,80

750

7,3

9,8

H60

0,70

845

7,3

8,8

0,80

845

8,4

9,9

0,90

845

9,2

11,1

H75

0,70

750

7,3

9,8

0,80

750

8,3

11,2

0,90

750

9,2

12,5

h314

0,80

800

8,3

13,0

0,90

900

9,2

15,6

1,00

600

10,3

17,2

0,80

750

9,3

12,5

0,90

750

10,5

13,0

1,00

750

11,7

15,4

Универсальный профнастил

HC35

0,55

1000

6,3

6,3

0,70

1000

7,4

7,4

0,80

1000

8,4

8,4

HC44

0,70

1000

8,3

8,3

0,80

1000

9,4

9,4

Профнастил для стен и заборов

C10

0,55

899

5,2

5,4

0,70

899

5,6

6,6

0,55

1000

5,4

5,4

0,70

1000

6,5

6,5

C18

0,55

1000

6,3

6,3

0,70

1000

7,4

7,4

C15

0,55

800

5,4

5,4

0,70

800

6,55

6,8

0,55

600

6,4

6,4

0,7

1000

7,4

7,4

C21

0,6

1000

6,3

6,3

0,7

1000

7,4

7,4

C44

0,7

1000

7,4

7,4

*Приведенные в таблице значения зависят от ширины заготовки, используемой при производстве профнастила на заводе-изготовителе. Данные значения следует уточнять непосредственно перед приобретением для каждой определенной марки.

Обзор популярных марок профнастила

Профнастил С8

Профилированный лист с высотой волны 8 мм применяется в качестве декоративного покрытия стен. При использовании в качестве кровельного материала рекомендуется устройство сплошной обрешетки.

Выпускается как в виде оцинкованного профилированного листа, так и с покрытием из полимерных материалов.

Профнастил С10

Еще один вид профнастила для использования в стеновых ограждениях. Отличается от С8 лучшей несущей способностью. Может использоваться для строительства заборов высотой до 2,5 м.

Как и профнастил марки С8, данный профлист может выполняться с полимерным покрытием.

Шаг обрешетки под данный профнастил при устройстве кровли не следует делать больше 30 см.

Профнастил С18

Несмотря на маркировку данный профнастил также успешно используется для устройства кровли на скатных крышах. Имеет широкие полки и узкие гофры, обеспечивающие хорошую жесткость.

Выпускается как в виде оцинкованных листов, так и в виде оцинкованных листов с полимерным покрытием (пластоизоль, пурал, полиэстер, ПВДФ).

Применяется для настила кровли с шагом обрешетки 40 см, для выполнения щитовых ограждений и стеновых конструкций малых архитектурных форм,

Профнастил С21

Профлист с высотой волны получил большую популярность за счет хороших прочностных характеристик, обеспечивающихся формой штамповки. Может с успехом использоваться как для обшивки стен, так и для устройства кровли или строительства забора.

При устройстве кровли из профнастила С21 рекомендуется шаг обрешетки принимать от 30 до 65 см в зависимости от уклона скатов крыши.

Профнастил С44

Применяется как для облицовки стен, так и для устройства металлической крыши.

При устройстве кровли шаг обрешетки выбирается от 50 до 100 см в зависимости от уклона.

Профнастил Н57

Чаще всего применяется для выполнения кровли, но может использоваться и при возведении ограждающих конструкций, а также в качестве несъемной опалубки.

Благодаря высокой жесткости данного профнастила шаг обрешетки под него может достигать 3 метров.

Профнастил НС35

Универсальный листовой материал, использующийся как для стеновых ограждений, так и для кровли и строительства заборов.

Форма профиля позволяет выполнять обрешетку под данный профнастил с шагом 1,2-1,5 м.

Профнастил НС44

Универсальный профнастил с успехом применяющийся для отделки стеновых ограждений, строительства заборов и устройства кровли.

Высокий профиль обеспечивает хорошую жесткость. Шаг обрешетки может достигать 2,6 м.

Профнастил Н60

Несмотря на маркировку, данный профлист хорошо подходит для выполнения кровельных работ, как в качестве основы под мягкую кровлю, так и в качестве самостоятельного покрытия. Может использоваться при устройстве несъемной опалубки.

При устройстве кровли данный профиль позволяет выполнять обрешетку с шагом до 3 метров.

Профнастил Н75

Данный профнастил является одним из наиболее популярных в современном строительстве в виду высокой универсальности и отличных механических характеристик. Самонесущая способность профиля Н75 позволяет выполнять обрешетку с шагом 4 метра.

Смотрите также:
Последние публикации:
Ранее мы уже писали о возведении бани из пеноблоков, где рассмотрели несколько вариантов планировки и посмотрели, как выполняется кладка блоков из этого современного материала, набирающего в последнее время популярность при строительстве бань.Пеноблоки в… Читать… Многие при заготовке дров задаются вопросом — из какой древесины дрова предпочесть? Какое дерево не гниет при хранении и отдает больше тепла при горении? На что ориентироваться при заготовке дров для бани?Давайте попробуем разобраться, какие сорта дерева… Читать… В последнее время все большей популярностью пользуются фундаменты, возводящиеся по шведской технологии и позволяющие значительно сэкономить на строительстве надежного основания для будущей постройки — будь то дом, баня или любое другое сооружение, где нужно… Читать…
  • < Виниловый сайдинг
  • Виды металлочерепицы >

russkaya-banja.ru

определяем размер и сферу применения

Профилированный лист – это рельефные оцинкованные листы, которые применяются при возведении заборов, перекрытий, для покрытия кровли и обшивки стен. Материал без преувеличения можно назвать одним из самых популярных в строительстве, ведь он имеет ряд достоинств:

  • долговечность;
  • невысокая стоимость;
  • малый вес;
  • простота монтажа.

Кроме того, полимерное покрытие при минимальных затратах помогает превратить профнастил из практичной отделки в декоративную.

Покупая профнастил, нужно ориентироваться на показатели его маркировки, которая обозначается буквой и рядом цифр. Этот «шифр» содержит информацию обо всех важных характеристиках выбранного материала. Рассмотрим их детально.

Сфера применения

Буква в маркировке указывает на то, для чего предназначен профнастил. Не стоит игнорировать этот показатель и покупать стеновой лист вместо кровельного и наоборот, ведь производители подбирают наилучшие параметры для той или иной сферы применения. Есть три основных типа профнастила:

«Н» – несущий или для настила. Высота профиля 35–75 мм позволяет использовать его для несущих конструкций и межэтажных перекрытий. Существуют отдельные марки материала с усиленной жесткостью. Также подходит для кровли.

«С» – стеновой. Легкий, относительно недорогой материал идеально подойдет для отделки как внешних, так и внутренних стен, а также для перегородок.

«НС» – универсальный. Его можно использовать как для крыш, навесов, ангаров, так и для ограждений. Отличительная черта кровельного профнастила – специальные влагоотводные канавки.

Высота профиля

О высоте волны листа говорит первая цифра в маркировке. Этот показатель играет важную роль в формировании прочности материала, именно исходя из него указывают сферу применения листов. Чем больше высота профиля, тем он жестче, а значит, лучше выдерживает нагрузки. В целом она варьируется в пределах 10–114 мм.

Толщина металла

Вторая цифра означает еще один показатель, который нужно учитывать, чтобы понять, насколько прочен выбранный вами материал. Самый тонкий профилированный лист имеет толщину всего 0,35 мм. Он считается суперэкономным, но это далеко не лучший вариант. Для фасадов толщина металла должна быть минимум 0,5 мм, а для несущих конструкций – 0,7 мм.

Монтажная ширина листа

Третья цифра в маркировке говорит о том, какой будет ширина профнастила уже после его укладки. То есть указываются рабочие, а не фактические параметры, что очень важно при расчете материала, ведь стыки (которые всегда делаются внахлест) «крадут» минимум несколько сантиметров ширины.

Максимальная длина

Последнее число указывает на максимально возможную длину листа. Особенно он важен в том случае, если вам необходимо перекрыть большую площадь. Ведь специалисты советуют не делать на профлистовом покрытии вертикальных стыков – это повышает вероятность повреждений, а в случае применения для кровли – протечек. Обычно выпускают рулоны до 12 метров, однако у каждого производителя этот показатель разный. Если вам нужны небольшие листы, то вы получите их уже в нарезанном виде, с учетом заказанных параметров.

CE-маркировка профилированного стального листа, черепицы

Служба технической поддержки CE — маркировка пр стали лист , плитки и длинную полосу . CE — маркировка строительных изделий возможна при наличии так называемого гармонизированного стандарта EN на продукцию. Маркировка будет обязательной для всех областей продукции, где есть гармонизированный стандарт. SSAB поставляет окрашенный стальной лист для всех видов дальнейшей обработки, не может CE — маркировать указанные продукты. Однако мы можем упростить для наших клиентов нанесение CE маркировки . Есть несколько областей строительной продукции, на которые можно наносить CE маркировку и для которых SSAB поставляет стальной лист. .К ним относятся: Пр из стального листового и ro листового для ro of s и стены — стандарт EN 14782 Длинные полосовые панели для ro of s и стен — EN 14783 Сэндвич-панели для ro of и стен — EN 14509 В настоящее время наши клиенты могут наносить CE маркировку .Мы упростили маркировку CE , проведя испытания на огнестойкость нашего стального листа с наружными покрытиями на заводе SP в Буросе. Это единственное действие, которое должно быть выполнено независимым и беспристрастным агентством, когда речь идет о продаже плиточного материала, панелей для изготовления и длинных полосок. > из инж. Классификации в настоящее время доступны для клиентов, которые хотят их использовать.Если заказчик использует наш материал с известными и заявленными свойствами в доставочных документах от SSAB , повторная проверка их не требуется. Что нужно сделать заказчику? Убедитесь, что марка стали , размеры и покрытия указаны в маркировке CE и соответствуют ли они SSAB . спецификации. Необходимо указать огнестойкие свойства стали листа .Они установлены SSAB и могут быть получены. Они должны быть доступны у поставщика готового продукта. Для пр из il стального листа a необходимо указать испытание точечной нагрузкой. Здесь можно выбрать ввести NPD (производительность не определена) или значение не указано. 1

Маркировка или печать и производство листового металла

Маркировка важна для металлоконструкций по многим причинам.От соответствия нормам до маркетинга бренда и даже упаковки, добавление соответствующей маркировки детали или упаковки в производственный процесс может принести производителю множество преимуществ: повышение узнаваемости бренда, более широкое внедрение деталей, отслеживание запасов и многое другое.

Покупка подходящей системы маркировки может оказаться сложной задачей. К счастью, вы можете сэкономить на поездке в магазин канцелярских товаров, потому что вы не найдете их там. К сожалению, установка системы маркировки намного сложнее, чем покупка принтера в местном магазине канцелярских товаров.Начнем с того, что существует несколько различных типов технологий маркировки, каждая из которых имеет свои специфические области применения, а также сильные и слабые стороны.

Изображение принтера DOD любезно предоставлено Matthews International

Принтеры Drop-on-Demand (DOD) Принтеры

DOD имеют печатающую головку, состоящую из ряда электрически управляемых клапанов для подачи чернил к маркируемому материалу. Принтеры DOD обычно имеют более крупные капли чернил, что приводит к более низкому разрешению, но диапазон высоты печати составляет 0.От 25 до 2 дюймов.

Последние достижения в области принтеров DOD принесли такие инновации, как технология клапана DOD для более быстрой маркировки печати на больших расстояниях выброса и более широкий диапазон высоты печати от 0,125 до 5 дюймов.

Изображение принтера CIJ предоставлено VideoJet Technologies Inc.

Принтеры для непрерывной струйной печати (CIJ)

В принтере CIJ каплями чернил управляет электрический заряд, чтобы обеспечить меньший размер капель чернил и печать с более высоким разрешением.Принтеры CIJ никогда не касаются продукта, а распыляют чернила по воздуху по капле за раз по схеме, которая при прохождении движущегося продукта печатает код, как запрограммировано в принтере. Типичное расстояние от печатающей головки принтера до продукта составляет 3/16 дюйма. Поскольку принтеры CIJ бесконтактны, они могут печатать на высоких скоростях, а также на изогнутых или текстурированных поверхностях без ухудшения качества печати. К сожалению, принтеры CIJ имеют ограниченную высоту печати 0,125 — 0,5 дюйма.

Термотрансферные принтеры

Изображение на термотрансферном принтере предоставлено Zebra Technologies.

Наиболее часто используемые для маркировки изображений с высоким разрешением на гибкой упаковочной пленке и этикетках, термотрансферные принтеры легко настраиваются для самых разных материалов и размеров. В процессе термотрансферной печати на упаковке наносится код с очень высоким разрешением, который легко читается, а также не ухудшается эстетическое качество изображения и дизайна упаковочной пленки. Дополнительная автоматизация может использоваться для наклеивания этикеток на детали или упаковки. Этикетки могут быть неподходящим вариантом, если речь идет о влажных или масляных поверхностях, или если после нанесения этикетки требуется термическая обработка.

Системы постоянной маркировки

Бывают случаи, когда требуется раствор для перманентной маркировки, например, при нанесении краски или термообработке после маркировки детали, или, возможно, при соблюдении требований норм.

Существует несколько систем постоянной маркировки, таких как тиснение, выжигание или лазерная печать. Ознакомьтесь с нашим техническим описанием решений для печати, чтобы получить более подробный обзор.

Маркировка деталей и комплектов дает множество творческих преимуществ

При использовании программного обеспечения для моделирования BIM принтеры можно рассматривать как важный элемент процесса заводского изготовления для строительной отрасли.Допустим, проектируется дом и заказываются все металлические гвоздики. При размещении заказа стойки стойки для каждой стены будут упакованы в отдельный комплект с указанием правильного количества и длины. Каждая деталь в связке может быть должным образом помечена информацией, которая четко указывает, как точно выполнить сборку шпилек. Подобно многим проектам «собери сам», маркировка может помочь строительному бизнесу, предоставляя маркеры в качестве четких указателей.

В металлообрабатывающей промышленности маркировка деталей и упаковок также может использоваться во многих творческих целях.Маркировка может быть особенно полезной, если требуются дополнительные производственные операции, например сварка. В этом случае знаки могут содержать необходимые инструкции о том, где производить сварку, и обеспечивать выполнение надлежащих сварных швов.

Как выбрать правильную систему печати / маркировки

Теперь, когда мы знаем различные типы систем печати / маркировки, следующий шаг — ответить на несколько вопросов о том, какой тип маркировки требуется и тип маркируемого материала:

  • Какую информацию необходимо пометить?
  • Как часто меняется информация?
  • Какой желаемый размер маркировки?
  • Какой уровень качества требуется?
  • Насколько прочной / стабильной должна быть марка?
  • Будет ли охлаждающая жидкость или масло на поверхности детали до или после печати?
  • Существуют ли вторичные процессы, которые могут повлиять на марку (печи, покраска, формовка и т. Д.))?
  • Насколько быстро работает машина?

Чтобы помочь вам сузить круг выбора системы маркировки, мы создали сетку, которая описывает возможности и пригодность каждой системы маркировки.

Сетка ни в коем случае не является исчерпывающей и предназначена для использования в качестве руководства для обсуждения во время реализации. В ходе этого процесса не забывайте, что запросы клиентов разнообразны, стандарты соответствия обновляются, а спецификации машин меняются, что может повлиять на возможности маркировки.Обязательно выберите систему, которая может расти вместе с вашими потребностями.

Скачать сетку

M.3.2 План и профили

M.3.2 План и профили


Описание

Этот модуль инструктирует пользователей, как создавать листы плана и профиля из трассы. Пользователи узнают:

  • Как создать именованные границы, которые будут использоваться для создания листов плана и профиля.
  • Разница между чертежными моделями и моделями листов, которые используются в процессе создания листов.
  • Как создавать планы и профили — готовые к печати.
Объективы
  • Создание плановых листов
  • Создание профильных листов
  • Просмотр названных границ
  • Настроить макет листа
  • Аннотация
Быстрые действия

Создать лист плана

Создать профильный лист

Обзор плана и профилей

Пересмотр именованных границ

Настроить макет листа

Удаление листов

Создание увеличенной детали

Метки места (аннотации)

Наклейка — горизонтальное выравнивание

Наклейка — профиль (вертикальное выравнивание)

Инструменты аннотации CTDOT

Отметить начало проекта, конец проекта и предел строительства

Наклейка

— вызовы

Банкноты

Создать план

Все файлы планов контрактов, профилей и поперечных сечений будут находиться в папке Contract_Plans в папке дисциплин; пример: папка проекта / Highways / Contract_Plans.

1. Создайте модель проекта, которая будет использоваться для создания листов плана и профиля для проекта. Перейдите в папку Contract_Plans, чтобы создать новый файл 2D-проекта, используя соглашение об именах файлов, как описано в CTDOT-CONNECT-DDE том-016 Приложение / раздел Именование файлов (пример: HW_CP_5678_5678_PlanPro_SR_14.dgn) и используя правильный исходный файл: … CTDOT_DDE — CONNECT \ CT_Configuration \ Workspaces-Civil \ CT Civil English WorkSpace \ Standards \ Seed \ Seed2D — CT RoadDesign.dgn

2. Ссылка в файле основной модели, он находится в папке Highways / Base_Models внутри папки проекта, например: HW_CB_5678_5678_Master_Model.dgn. См. CTDOT CONNECT DDE Том 3 — ORD Моделирование проезжей части — Модуль 1 — Создание файлов базовой модели

3. Ссылка на основную модель осуществляется с использованием динамического вложения и глубины вложения 1, и к ней будут прикреплены все остальные файлы: трассы, модели проектирования проезжей части, съемки и рельеф местности.

4.Настройте виды отображения, чтобы отображать вид по умолчанию и вид профиля. Сделайте ландшафт активным и сохраните настройки.

5. Выберите Создание чертежей> Именованные границы> Именованная граница> Поместить именованную границу . Именованная граница — это замкнутый элемент, с которым связано имя. Раньше вы могли создавать именованные ограждения из ограждений, вырезанных объемов и обрезанных масок.

6. Выберите режим Civil Plan .Установите начальное значение чертежа на 40 Масштабировать лист плана контракта . Установите масштаб детализации на 1 «= 40 ‘. Имя набора будет установлено на Plan 1.

СОВЕТ: Включение числа 1 в конце имени сохраняет имена названных границ и листов более единообразными, поскольку номер включается в имя. В противном случае увеличивающаяся нумерация начинается со второго имени, например: План, План 1, План 2.

7. Установите для группы значение (Новая) .Задайте имя группы в соответствии с именем трассы, обычно это номер маршрута или название улицы (это нижнее поле имени, которое определяет имя названной группы границ). Пример: SR 14 (для государственного маршрута 14). Length (длина выравнивания на одном листе), Left Offset и Right Offset (смещение от выравнивания), Overlap должны быть установлены на 0 (лист перекрывает другой), а Boundary Chords имеют предустановленные значения.

8. Включите параметр Создать чертеж , чтобы листы создавались сразу после создания именованных границ.Включите опцию Показать диалог . Этот диалог используется для переопределения настроек, определенных в Drawing Seed, если это необходимо.

9. На 2D-виде (вид в плане по умолчанию) выберите трассу, вдоль которой будет создан план с именем «границы». Командная строка (нижний левый угол) будет выглядеть так: Граничный гражданский план с именем> Определить элемент пути . Курсором выберите выравнивание.

10. Выберите желаемое начальное местоположение.Следуйте подсказкам. Командная строка: Разместите именованный пограничный гражданский план> Принять / отклонить. Определите начальную точку пути, чтобы установить границу . Следуйте подсказкам.

СОВЕТ : Добавьте дополнительный элемент слева от начала вашего пикетажа, например: Начальный пикет равен 100 + 00, в поле Начальное положение введите 99 + 00, это переместит названную границу влево от начала выравнивания. Верните курсор в диалоговое окно, войдите в Start Station, нажмите кнопку Tab, вернитесь в представление и щелкните левой кнопкой мыши, чтобы принять.

11. Затем выберите Stop Location . Командная строка: Строительный план с указанием границы> Определить конечную точку пути для размещения границы . Названные границы отображаются в интерактивном режиме при перемещении курсора. Примите расположение конечной точки для именованной границы. Командная строка: Разместите именованный пограничный гражданский план> Принять / отклонить. Точка Datapoint на виде в плане для обозначения границы. Определите конечную точку пути, чтобы установить границу.

12. Откроется диалоговое окно Create Drawing . Убедитесь, что для параметра Mode: установлено значение Plan, Name: следует заполнить с помощью инструмента Plan 1 from Place Named Boundary Civil Plan. В части диалогового окна «Модель чертежа» установите масштаб аннотации 1 дюйм = 40 ’ . В части диалогового окна «Модель листа» установите для параметра «Детальный масштаб» значение 1 дюйм = 40 футов .

13. Включите опцию Добавить в указатель листа .Этот вариант будет обсуждаться позже в этом модуле. Включите опцию Open Model .

14. Щелкните ОК , чтобы создать листы. Следуйте подсказкам в нижнем левом углу, щелкните левой кнопкой мыши, чтобы определить названные границы. Может потребоваться несколько щелчков левой кнопкой мыши.

В диалоговом окне группы видов теперь можно увидеть только что созданные модели чертежей и модели листов.

Создать профильный лист

1.Откройте модель плана и профиля и откройте вид профиля. Если еще не открыто.

СОВЕТ : Если вы сохранили настройки после настройки видов (шаг 2 из раздела создания планового листа), измените группу активных видов на Виды нескольких моделей.

2. Выберите Создание чертежей> Именованные границы> Именованная граница> Поместить именованную границу .

3. Выберите режим Civil Profile . Установите следующие диалоговые поля:

  • Чертеж семян> 40 Масштаб Контрактный профиль
  • Масштаб детализации> 1 «= 40 ‘
  • Имя> Профиль 1 (это верхнее поле имени, которое определяет имя именованной границы)
    • Метод
  • > Из группы плана

Метод From Plan Group сопоставляет профили с именами границ с планом с именами границ.Метод Пределы пикетов используется для определения именованных границ профиля, которые не совпадают с границами плана, например, для листов только профиля, например: профильный лист для местной дороги.

  • Группа планов > Выберите нужную группу планов, если в этом файле есть кратные группы. Это имя группы планов, которая содержит план с именем «Границы», который также будет определять профиль с именем «Расположение границ», например: как именованные листы плана: SR 14 или State Route 14.
  • Группа > (Новый)
  • Имя > Номер маршрута или название улицы, например: SR 14 или State Route 14

Это нижнее поле имени, которое определяет имя названной группы границ для профилей. Это то же имя группы, которое мы использовали для части плана, но это две разные группы, одна из которых связана с планом, а другая — с профилем. Подробнее об этом позже в этом модуле.

  • Вертикальное преувеличение> 10
  • Доступная высота профиля, Верхний зазор (включен), Нижний зазор (включен), Расстояние между точками высот, Расстояние между базами данных и смещение профиля задаются исходным кодом чертежа.

4. Убедитесь, что все включены.

  • Использовать рельеф
  • Использовать активный вертикальный
  • Создать чертеж
  • Показать диалоговое окно

5. Следуйте подсказкам в нижнем левом углу слева, Командная строка: Поместите именованные границы Гражданский профиль> Определить вид профиля щелкните в окне профиля, чтобы определить именованные границы.Требуется более одного щелчка мышью.

6. Появится диалоговое окно Create Drawing . Измените Режим на Профиль и Имя на Профиль 1 (или сокращенно Pro 1). Все остальное предустановлено для вас.

7. Включите: Добавить к листу указатель и Откройте модель .

8. Нажмите ОК , чтобы создать листы. Следуйте подсказкам в нижнем левом углу, щелкните левой кнопкой мыши, чтобы определить названные границы.Может потребоваться несколько щелчков левой кнопкой мыши.

Обзор плана и профилей

Есть несколько способов просмотреть отдельные листы. Щелкните вкладку «Вид »> В наборе инструментов «Группы просмотра» вы можете выбрать любой из листов. Этот же инструмент также доступен в панели инструментов «Управление группами представлений» , если он закреплен снизу (обычно это так).

1. Выберите инструмент View Group для просмотра листов.На каждом листе есть модель чертежа и модель листа.

Чертежная модель всегда является двухмерной, является подмножеством двухмерной или трехмерной расчетной модели и является прямой ссылкой на названную граничную область, она является геопространственной. Модель чертежа используется для применения аннотаций, размеров и обозначений к проекту, примеры: обозначения для таких элементов, как пределы уклона и водосборные бассейны, или размеры для смещений направляющих. Затем модель чертежа ссылается на модель листа. Дополнительные сведения см. В справке MicroStation CONNECT Edition.

Модель листа всегда является двухмерной, служит электронным чертежным листом (печатным листом), обычно имеет ссылки на чертежи и конструкторские модели, которые масштабируются и позиционируются для создания печатного чертежа. Дополнительные сведения см. В справке MicroStation CONNECT Edition.

2. Откройте и просмотрите Модель листа для плана 1, выбрав «Виды плана 1 [лист]», а затем выберите Применить .

СОВЕТ : Вы также можете дважды щелкнуть любую модель в списке, чтобы открыть ее.

Откроется модель листа для плана 1. Обратите внимание, что граничная ячейка расположена на оси 0,0, указана указанная форма границы и все проектные модели. Номер проекта, описание и название города будут автоматически подставлены из ПОДКЛЮЧЕННОГО проекта, заголовок чертежа будет заполнен текстом, введенным в поле описания модели. Для получения более подробной информации см. Раздел 1 — Введение — ВЗАИМОДЕЙСТВИЕ БЛОКА НАЗВАНИЯ ДОГОВОРА

3. Откройте и просмотрите Модель чертежа для плана 1, выбрав «Виды на плане 1» из списка, а затем выбрав Применить .

Откроется чертеж модели для плана 1. Обратите внимание, что имеется ссылка на фигуру «Именованная граница», линия метки совпадения и выноска также добавлены в модель чертежа, и модель является геопространственной. Аннотации на виде в плане следует делать в модели чертежа.

4. Просмотрите оставшиеся модели листов, выполнив те же действия, которые описаны выше.Ознакомьтесь с тем, как перемещаться между различными моделями чертежей и листов.

Обзор именованных границ

1. Снова выберите просмотр нескольких моделей.

2. Откройте диалоговое окно Создание чертежей> Именованные границы> Именованные границы .

3. В поле Именованные границы разверните Группы плана . Существует группа планов для планетарных листов, названная во время создания, например: SR 14.Имя группы и отдельные именованные границы берутся из значений, определенных в диалоговом окне Place Named Boundary. Расширение связанных групп профилей показывает связь с группой профилей: пример SR 14, которая также называется группой плана.

4. При нажатии на индивидуальный план названная граница выделяется на виде 1.

5. Разверните Группы профилей . Существует группа профилей для просмотра отдельных профилей с именами границ для листов профилей, названных во время создания, например: SR 14.

Настроить макет листа

Окончательные корректировки макетов листов можно сделать в справочных приложениях.

1. Используйте инструмент View Group , чтобы выбрать модель Plan [Sheet] Views, например: Plan 2 [Sheet] Views.

2. Выберите На главную> Первичный> Инструменты прикрепления> Ссылки . В диалоговом окне «Ссылки» выберите первое приложение, это модель чертежа плана, пример: (Логический) План 2-1, HW_CP_5678_5678_PlanPro_SR_14

3.Нажмите на команду « Переместить ссылку », чтобы активировать ее, затем нажмите на именованную границу, это активирует именованную границу со всеми ссылками (должны быть выделены) и «прикреплены» к курсору, переместите все для лучшего вписывается в контур листа.

4. Щелкните левой кнопкой мыши , чтобы принять новое положение ссылки.

Помните, что листы являются ссылками на соответствующий план, профиль или пространство поперечного сечения. Любые элементы, которые видны на исходном чертеже, автоматически появятся на листах.

Регулировка именованных границ профиля

При необходимости можно отрегулировать вертикальное положение профиля с именем «Граница». Откройте виды нескольких моделей.

1. Выберите Создание чертежей> Именованные границы> Именованная граница> Настроить именованную границу профиля.

2. Щелкните левой кнопкой мыши на виде профиля (пример: вид 2).

3. Щелкните левой кнопкой мыши на одном из профилей , названных границей .Граница имени перемещается вертикально вместе с курсором, позволяя вам отрегулировать точное положение границы. Обратите внимание, что граница перемещается с приращениями, определяемыми высотой; Расстояние между датумами, в этом примере 10 футов. Интервал высотных точек был одним из параметров, которые можно было установить при создании именованных границ.

Удаление листов

Иногда бывает необходимо удалить листы. Лист состоит из нескольких частей.

  • Именованная граница, определяющая границы того, что показано на плане или профиле.
  • Чертежные модели для аннотаций и размеров.
  • Листовые модели с электронными чертежными листами.

Чтобы полностью удалить лист, все это необходимо удалить.

СОВЕТ : Когда возникает необходимость удалить листы в зависимости от количества листов для вашего проекта, может быть проще создать новую модель проекта и начать заново и удалить только из индекса листов. Это связано с тем, что обычно план с именем «граница» связан с профилем с именем «граница», и профили также необходимо удалить.

3. Выберите На главную> Основной> Модели . Выберите все модели чертежей и листов для видов плана и профиля; пример Планов 1 и 2 видов [Лист] и Планов 1 и 2, Профилей 1 и 2 [Листов] и Профилей 1 и 2. Щелкните Удалить модель (и) . ВНИМАНИЕ. При необходимости модели листов также удаляются из указателя листов. Закройте диалоговое окно «Модели».

4. Удалите названные границы для плановых листов и профилей.Откройте диалоговое окно Создание чертежей> Именованные границы Именованные границы .

5. Разверните разделы Plan и Profile Groups . Выберите группу планов, например SR 14.

6. Появится предупреждение , подтверждающее, что именованные границы и связанные с ними сохраненные представления будут удалены. Щелкните Да. Каждая граница удалена.

Создать расширенный элемент

Это видео демонстрирует, как разместить деталь масштаба 20 на существующем листе шкалы 40.

Метки места (аннотации)

OpenRoads Designer включает инструмент MicroStation Place Label, который может считывать данные гражданского объекта, такие как информация о кривых для дуг, названия трасс, пеленги, станции, северное и восточное положение и смещения. Ярлыки связаны с элементами и могут обновляться и перемещаться по мере изменения ссылочного элемента. Ссылочные элементы могут находиться в активном файле или в ссылке. Инструмент Place Label также используется для обозначения проезжей части.

Есть четыре термина, с которыми вам следует ознакомиться при размещении и редактировании этикеток.

  • Стиль текста = формат текста, такой как шрифт, размер шрифта, интервал, выравнивание и т. Д.
  • Размерный стиль = формат размеров, таких как стрелка-указатель, линии выноски, ориентация текста, символы (цвет, стиль линии и вес размера, выносных линий и ограничителей)
  • Text Favorite = Интеллектуальная этикетка многократного использования, которая может состоять из текста и полей.
  • Поле = Ссылка или указатель на информацию об объекте. Это может быть информация о гражданском объекте, такая как дельта кривой, координаты кривой PI, имя трассы, значения пикетов или общая информация MicroStation, такая как название уровня, цвет, вес.

Метки могут быть размещены для объектов плана, профиля и поперечного сечения.

  • Метки на виде сверху можно размещать в моделях «Дизайн» или «Чертеж», но не в моделях листов.
  • Этикетки , которые необходимо повернуть на лист, должны быть созданы в модели чертежа.
  • Общие метки , которые не относятся к листу и вращение которых не имеет значения, могут быть помещены в модель проекта и привязаны ко всем листам, например: данные горизонтального выравнивания и данные кривых.
  • Метки профиля и поперечного сечения необходимо размещать в моделях чертежей.

В нижней части панели инструментов «Поместить примечание» или «Поместить метку» расположены три значка, которые определяют, как метка ведет себя при изменении масштаба чертежа или при изменении элемента, на который указывает ссылка.

  • Блокировка аннотации — Ярлыки, созданные с включенной этой опцией, будут масштабироваться при настройке масштаба аннотаций.
  • Привязка к элементу — метки, созданные с включенным параметром, но отключенным параметром «Относительное сопоставление с элементом», останутся в месте размещения при изменении опорного элемента, перемещается только линия выноски.
  • Относительная ассоциация с элементом — метки, созданные с этим параметром, также включенным, останутся в своем относительном положении относительно ссылочного элемента при изменении этого ссылочного элемента.

Ярлыки, созданные в OpenRoads, состоят из трех частей (выноски, текста и точки привязки). Этикетки, созданные в MicroStation, состоят только из первых двух частей.

  • Выноска — Необязательная линия и стрелка, соединяющие текст и точку привязки.
  • Текст — содержимое метки, состоящее из текста, текстовых полей и графики.
  • Точка привязки — точка, которая используется для вычисления значений в полях.

В этом модуле рассматриваются некоторые, но не все инструменты маркировки. Для получения более подробных описаний и инструкций перейдите в меню справки Bentley ORD

.
Наклейка — горизонтальное выравнивание

Горизонтальная центровка должна иметь пикеты, ПК, ИП, СТ, кривые и пеленги. Это было автоматизировано, маркировка / аннотация будет в файле проекта (dgn-файл выравнивания) и обычно выполняется после создания выравнивания. См. CTDOT CONNECT DDE Том 3 — Моделирование проезжей части ORD — Модуль 2 — Создание трасс.

Наклейка — профиль (вертикальное выравнивание)

В аннотации профиля (вертикальное выравнивание) автоматически отображается:

  • Позиционирование и отметки на отметках сетки
  • Станции и возвышения для PVC, PVI и PVT
  • Длина вертикальных кривых с коэффициентом К и расстоянием до остановки
  • Уклон касательных участков

Аннотация будет в моделях чертежей профиля (пример: виды профиля 1 и виды профиля 2 для файла проекта плана и профиля HW_CP_5678_5678_PlanPro_SR_14.dgn).

Инструменты аннотации CTDOT

Рабочее пространство CT_CONNECT_DDE было настроено, чтобы упростить аннотацию для плановых листов, корректировки и дополнения добавляются периодически.

Выберите рабочий процесс CTDOT и щелкните вкладку CTDOT. Вот инструменты, настраиваемые для каждой дисциплины и для различных предметов, здесь мы обсудим инструменты аннотации.

Эти инструменты аннотации настроены с соответствующими атрибутами (уровень, цвет, стиль линии, стиль текста, размерный стиль), они не должны изменяться пользователем.

Обозначить начало проекта, конец проекта и предел строительства

1. Выберите Вид в плане (пример вида на плане 1) — Модель чертежа. Выберите рабочий процесс CTDOT и вкладку CTDOT .

2. Щелкните инструмент Начать ограничения проекта . Откроется панель инструментов «Поместить примечание», и должно открыться поле «Текстовый редактор». В редакторе введите номер проекта, F.A.P.номер, центральная линия, координаты на север и восток.

Пример: НАЧАТЬ ПРОЕКТ № 5678-5678

F.A.P. НЕТ. NH78 (123)

CL STA. 100 + 40,00

N 671 403.048

E 993 511.112

3. Следуйте инструкциям. Поместить примечание> Определить начальную точку> привязать к началу, связать точку> привязать к следующей точке,> Определить следующую точку или <Сбросить> для завершения . Разместите выноску и текст по размеру листа.

4. Выберите Profile Views (пример: Profile 1 Views) и повторите предыдущие шаги, чтобы отметить начало и конец проекта.

Пример: НАЧАТЬ ПРОЕКТ № 5678-5678

F.A.P. НЕТ. NH78 (123)

CL STA. 100 + 40,00

N 671 403.048

E 993 511.112

Наклейка для исходящих вызовов

1. Выберите Виды в плане (примеры видов на плане 1) — Чертеж модели .Выберите рабочий процесс CTDOT и вкладку CTDOT . Щелкните инструмент Call Out .

2. Щелкните инструмент Label (Weight 2) или любой другой инструмент Label: Label Small (Weight 2) Label (Weight 0) или Label Small (Weight 0) . Откроется панель инструментов «Поместить примечание», и должно открыться поле «Текстовый редактор». В редакторе введите метку для элемента.

Пример: “ ПРИМ.ОГРАНИЧЕНИЯ НАКЛОНА ”. Разница Веса 2 или 0 — это вес линии выноски. Вес выбирается в зависимости от сложности выносок.

3. Следуйте инструкциям. Разместить примечание> Определить начальную точку> привязать к началу, связать точку> привязать к следующей точке,> Определить следующую точку или <Сброс> для завершения . Разместите выноску и текст по размеру листа.

Банкноты

Банкноты обычно помещаются в лист модели .Примечания используются для передачи такой информации, как полоса отвода, общие строительные примечания, примечания по дренажу и последовательность строительства. Доступно несколько инструментов для заметок.

Заголовок используется для заголовка фрагмента или как метка для последовательностей построения на одном листе.

Общие примечания , Общие примечания Маленькие и Общие примечания Полужирный шрифт используется для примечаний, относящихся к проекту, например: Все дорожные указатели должны быть защищены во время строительства.

Существующий текст предназначен для маркировки существующего элемента, например почтового ящика, который необходимо оставить.

Линия метки совпадения и Метка совпадения используются для пометки и аннотирования метки совпадения между двумя листами, это автоматизировано при использовании инструмента «Планирование и создание профиля».

Деталь Раздутие устанавливает атрибуты увеличенного круга или прямоугольника.

Инструмент «Разместить таблицу» — используется для размещения таблицы для общих заметок.Он отформатирован и может быть заполнен; более подробное описание с использованием таблиц см. в справке Bentley — Place Table

1. Выберите команду Поместить таблицу . На панели инструментов Разместить таблицу выберите первый значок.

2. Щелкните Seed: найдите таблицу для General Notes , выберите необходимое количество строк и столбцов (при необходимости это можно будет изменить позже), теперь таблица будет видна на курсоре. Разместите стол на листе по мере необходимости.

3. Чтобы добавить / заполнить таблицу, выберите вкладку Аннотации и выберите инструмент Редактировать текст . ПРИМЕЧАНИЕ : Избегайте использования инструмента выбора элемента для редактирования таблицы, так как это заблокирует файл.

СОВЕТ : Чтобы лучше просматривать текстовый редактор, пользовательские настройки были изменены в параметрах просмотра Черный фон -> Белый.

Маркировка CE стальных и алюминиевых конструкций

Металлоконструкции используются в строительных работах для обеспечения механической прочности, устойчивости и / или огнестойкости.Все структурные компоненты и конструкционные комплекты должны соответствовать требованиям Регламента ЕС по строительной продукции № 305/2011 в отношении маркировки CE.

Оценка стальных и алюминиевых конструкций регулируется системой оценки 2+, которая требует вмешательства Уполномоченного органа для проведения первоначального аудита и последующих проверок Заводского производственного контроля.

Производители или их представители в Европейском Союзе несут единоличную ответственность за обеспечение соответствия своей продукции положениям Регламента как в отношении маркетинга, так и использования.Когда производитель идентифицирует продукт знаком CE, это показывает, что продукт соответствует гармонизированным стандартам и, следовательно, выполняет основные требования Регламента.

Решение

Applus + является уполномоченным органом по маркировке CE конструктивных элементов или комплектов, и мы работаем с производителями на протяжении всего процесса маркировки CE их продукции.

Маркировка CE конструктивных элементов или комплектов основана на следующем гармонизированном стандарте:

  • EN 1090-1 Изготовление стальных и алюминиевых конструкций — Часть 1: Требования к оценке соответствия конструктивных элементов.

Маркировка CE, основанная на вышеупомянутом стандарте, определяет ряд задач, которые должны быть выполнены, одни изготовителем, а другие уполномоченным органом, в зависимости от системы оценки:

Обязанности производителя:

  • Для проведения типовых испытаний в соответствии с приложением ZA.1 гармонизированного стандарта.
  • Осуществить Заводской производственный контроль (ФКК) на предприятиях компании.
  • Для разработки программы последующих испытаний с указанием типов, частот и т. Д.

Обязанности нотифицированного органа, если применимо:

  • Для проведения первичной проверки Заводского производственного контроля (FPC), оценки и приемки.
  • Для проведения ежегодных контрольно-оценочных проверок.

Документы по маркировке CE:

  • Декларация характеристик качества (Производитель).
  • Маркировка CE и маркировка продукта (Производитель).
  • Сертификат соответствия заводского производственного контроля (Уполномоченный орган, если применимо).

Applus + имеет более чем 100-летний опыт проведения инспекций строительной продукции. Мы провели тысячи тестов, сертифицировав тысячи продуктов для компаний в Испании и по всей Европе.

Преимущества

  • Продвигайте свой продукт по всему Европейскому Союзу.
  • Единое окно для ваших характеристических испытаний и аудитов заводского производственного контроля.
  • Оптимизируйте контроль над продуктом и технологическим процессом, тем самым сократив расходы из-за некачественного качества.
  • Повысьте точность и однородность технических значений измерений ваших продуктов и четко передайте их своим клиентам.

Тормоза и аксессуары из листового металла


Продукты 1-14 из 14

Показать 48 на страницу 96 на страницу 144 на страницу 192 на страницу 240 на страницу

Бесплатная доставка!

Защитная тормозная стойка

Быстрая и простая установка одним человеком

Цена: 519 долларов.95

Наличие: Есть в наличии

Компания по подъему безопасности Номер товара: SH-BR-22000 —

Тормозная стойка Quick Start легко и быстро устанавливается на стройплощадке. Просто: отпустите стопорный штифт, опустите тормоз, и вы готовы к работе. Установка для тяжелых условий эксплуатации50 фунтов.Руководство по установке Шаблон для сверления …

Бесплатная доставка!

Новинка!

WUKO 0420 Мастер

Станок для изготовления кровельных панелей для изготовления профилей для одинарных и двойных швов…

Цена: 39995 долларов США

Наличие: Есть в наличии

WUKO Номер товара: WUKO-0420 —

Машина для изготовления кровельных панелей для изготовления профилей для одинарных и двойных швов (высота шва 25 мм / 1 ″) Модель 0420 Рама машины из модульной системы алюминиевых профилей Верхняя крышка машины: распашные двери, легко открывающиеся, с предохранительным выключателем, рама элементы из прозрачного ударопрочного поликарбоната⇒ хороший обзор во время процесса профилирования⇒ легкий доступ для регулировки и обслуживания Мобильный, два фиксированных и два поворотных ролика с тормозом Двигатель 230 В с преобразователем частоты для непрерывного…

Бесплатная доставка!

Фургон Mark IM1065 Industrial Metal Master 20 EZ

Первый и единственный портативный 20-дюймовый горловой тормоз на рынке!

Цена: 4295 долларов.00

Наличие: Есть в наличии

Ван Марк Номер товара: VM-IM1065 —

Вернитесь на правильный путь с новым стандартом портативных тормозов. Новый Industrial Metal Master 20 EZ дает вам больше гибкости для выполнения сложных изгибов, которые сейчас востребованы при выполнении работ по кровле металла и коммерческой кровли.С глубиной горловины 20 дюймов, Industrial Metal Master 20 EZ теперь стал новым стандартом, по которому будут измеряться другие. Характеристики: усиленные отливки Lock Master на 25% прочнее Самый глубокий рабочий карман, доступный на 20 дюймов, самый глубокий в отрасли Низкий профиль расширенная платформа 9 …

Бесплатная доставка!

Минивэн Mark IT10 Mark IV Industrial TrimMaster

Обеспечивает простую настройку и эксплуатацию в магазине и на стройплощадке

Цена: 3735 долларов.00

Наличие: Есть в наличии

Ван Марк Номер позиции: VM-IT10 —

Промышленный TrimMaster Mark IV с новой планкой Power Lock и технологией POWERslot обеспечивает простую настройку и эксплуатацию в цехе и на стройплощадке.Не оставляющие царапин виниловые полоски защищают металлические поверхности, оставляя чистые четкие изгибы и кромки. Наша уникальная система кулачковой фиксации зажимается по толщине материала, а не по заводским настройкам. Если вам когда-нибудь понадобится отрегулировать тормоз, каждая отливка поставляется с независимо регулируемыми пластиковыми клиньями из сверхвысокомолекулярного полимера. В то время как некоторые производители тормозов взяли …

Бесплатная доставка!

Van Mark TM10 Mark II TrimMaster Contractor

TrimMaster — один из самых жестких тормозов на рынке

Цена: 1865 долларов.00

Наличие: Есть в наличии

Ван Марк Номер позиции: VM-TM10 —

Опираясь на репутацию серии Mark I, Mark II TrimMaster оснащен передовыми технологиями, такими как планка Power Lock и технология POWERslot для облегчения изгиба, создания J-образных каналов меньшего размера и полых профилей шарниров для дополнительной прочности.Мы также оставили вам возможность выполнять точную настройку этого тормоза, хотя вам, возможно, никогда не придется. Сверхвысокий молекулярный вес (UHMW), клинья регулируются независимо и заменяются в случае необходимости. Ведь мы …

Бесплатная доставка!

Обрезной нож Van Mark 3017

Разработан, чтобы сделать жизнь вашего рабочего места немного проще, экономя ваше время и деньги

Цена: 445 долларов.00

Наличие: Есть в наличии

Ван Марк Номер позиции: VM-TC3017 —

TrimCutter ™ — одно из самых инновационных дополнений к гибочным тормозам Van Mark. Его уникальная низкопрофильная рукоятка и 4-точечная система гусениц удерживают инструмент рядом с тормозом и обеспечивают точную резку.Ножи из закаленной стали режут до 24 га. Окрашенная сталь марки D и предназначена для прорезания тысячи футов материала без затупления, оставляя «заводскую» гладкую кромку без острых углов.

Van Mark UNL1 UniLeg для тормозов TrimMaster — TM10 &…

Прочный и долговечный

Всего: $ 350.00

Наличие: Есть в наличии

Ван Марк Номер позиции: VM-UNL1 —

Полностью стальная сварная конструкция. Прочная, долговечная порошковая окраска. Подходит для тормозов Van Mark, обрезки желоба?? И столов для пил UniLeg 1? — Не грохочет стеллажи Нет инструментов, необходимых для сборки Быстрая однопользовательская Настройка и использование

Van Mark UNL2 UniLeg для тормозов TrimMaster

Прочный и долговечный

Цена: 350 долларов.00

Наличие: Есть в наличии

Ван Марк Номер позиции: VM-UNL2 —

Полностью стальная сварная конструкция. Прочная долговечная порошковая окраска. Подходит для тормозов Van Mark, обрезных желобов и столов для пил. Для сборки не требуются инструменты. Быстрая настройка и использование одним пользователем.

Malco MB48A Складной мини-тормоз для листового металла

Создавайте большие или маленькие изделия прямо на работе с помощью этого легкого и портативного инструмента

Цена: 399 долларов.95

Наличие: Есть в наличии

Продукция Malco Номер товара: MAL-MB48A —

С помощью этого легкого и портативного инструмента создавайте большие или маленькие изделия прямо на работе! Универсальный мини-тормоз позволяет производить изгибы под углом до 135 градусов листового металла, включая алюминий, медь и гальванизированную сталь 22-го калибра.Компактный размер тормоза позволяет разместить ложу из листового металла шириной до 4 футов и любой длины, поскольку нет фиксированной глубины горловины, с которой можно было бы бороться. Используйте Mini Brake в любом месте на стройплощадке, даже на задней двери грузовика, для выполнения разнообразных производственных задач из больших переходов системы отопления, вентиляции и кондиционирования воздуха …

Бесплатная доставка!

Обрезной нож Van Mark 3017

Разработан, чтобы сделать жизнь вашего рабочего места немного проще, экономя ваше время и деньги

Цена: 445 долларов.00

TrimCutter ™ — одно из самых инновационных дополнений к гибочным тормозам Van Mark. Его уникальная низкопрофильная рукоятка и 4-точечная система гусениц удерживают инструмент рядом с тормозом и обеспечивают точную резку.Ножи из закаленной стали режут до 24 га. Окрашенная сталь марки D и предназначена для прорезания тысячи футов материала без затупления, оставляя «заводскую» гладкую кромку без острых углов.

Бесплатная доставка!

Защитная тормозная стойка

Быстрая и простая установка одним человеком

Цена: 519 долларов.95

Тормозная стойка Quick Start легко и быстро устанавливается на стройплощадке. Просто: отпустите стопорный штифт, опустите тормоз, и вы готовы к работе. Установка для тяжелых условий эксплуатации50 фунтов.Руководство по установке Шаблон для сверления …

Бесплатная доставка!

Van Mark TM10 Mark II TrimMaster Contractor

TrimMaster — один из самых жестких тормозов на рынке

Цена: 1865 долларов.00

Опираясь на репутацию серии Mark I, Mark II TrimMaster оснащен передовыми технологиями, такими как планка Power Lock и технология POWERslot для облегчения изгиба, создания J-образных каналов меньшего размера и полых профилей шарниров для дополнительной прочности.Мы также оставили вам возможность выполнять точную настройку этого тормоза, хотя вам, возможно, никогда не придется. Сверхвысокий молекулярный вес (UHMW), клинья регулируются независимо и заменяются в случае необходимости. Ведь мы …

Бесплатная доставка!

Фургон Mark IM1065 Industrial Metal Master 20 EZ

Первый и единственный портативный 20-дюймовый горловой тормоз на рынке!

Цена: 4295 долларов.00

Вернитесь на правильный путь с новым стандартом портативных тормозов. Новый Industrial Metal Master 20 EZ дает вам больше гибкости для выполнения сложных изгибов, которые сейчас востребованы при выполнении работ по кровле металла и коммерческой кровли.С глубиной горловины 20 дюймов, Industrial Metal Master 20 EZ теперь стал новым стандартом, по которому будут измеряться другие. Характеристики: усиленные отливки Lock Master на 25% прочнее Самый глубокий рабочий карман, доступный на 20 дюймов, самый глубокий в отрасли Низкий профиль расширенная платформа 9 …

ресурсов по брендингу USAID | U.S. Агентство международного развития

Правила и политика:

Свод федеральных правил 700.16 (Маркировка)
ADS 320 Брендинг и маркировка

Руководство USAID по графическим стандартам и руководство по совместному брендингу для партнеров (pdf — 9 МБ)

Графические стандарты:

Руководство USAID по графическим стандартам и руководство по совместному брендингу для партнеров

Часто задаваемые вопросы

Логотипов:

Файлы логотипов USAID:

Файлы RGB (для веб-, цифровых, видео- и офисных принтеров):
2-цветный, только черный, белый,
Профиль в социальных сетях

Файлы CMYK (для профессиональной офсетной печати):
2-цветный, только черный, белый

Файлы Pantone (для плашечных цветов и трафаретной печати):
2-цветная

Файлы логотипов USAID с переведенным слоганом:

Загрузите файлы логотипов с переведенным слоганом здесь.

Шаблонов:

Шаблон биографии USAID [шаблон MS Word]: размер A4 | Размер Letter
Информационный бюллетень USAID (компактный) [Шаблон MS Word]: Размер A4 | Размер Letter
Информационный бюллетень USAID (титульная страница) [Шаблон MS Word]: Размер A4 | Размер письма
USAID Профиль страны [Шаблон MS Word]: Размер A4 | Размер Letter
Отчет USAID [Шаблон MS Word]: Формат A4 | Размер письма
USAID PowerPoint презентация [Шаблон MS PowerPoint]: стандартное разрешение (4: 3) | Высокое разрешение (16: 9)

Иконки:

Иконки социальных сетей


Предлагаемые цветовые комбинации (pdf — 70 КБ)

Цветовые комбинации:

Предлагаемые цветовые комбинации

Фотография и видео:

Фото-гид для партнеров

Чтобы получить доступ к видео-заставкам, обратитесь к своему соответствующему контактному лицу USAID по вопросам коммуникации и брендинга.

Товары и этикетки

Посмотреть список поставщиков товаров и этикеток USAID.

Президентские и межведомственные инициативы:

Администратор USAID утвердил уникальный брендинг для следующих президентских и межведомственных инициатив.

  • Проспер Африка
  • Накормить будущее
  • Энергия Африки
  • Инициатива президента по борьбе с малярией
  • Чрезвычайный план президента по борьбе со СПИДом

(PDF) Маркировка сетки и методы измерения пластичности листового металла

5-я международная конференция и выставка по дизайну

и производству станков и штампов / форм

18-21 ИЮНЯ 2009 Pine Bay Hotel — Кушадасы, Айдын, Турция

4

, чтобы сделать трафарет на экране, который позволяет чернилам

проталкиваться через открытые области для создания дизайна.Один из

этих методов является фотопозитивным. В этом процессе экран

покрывается с обеих сторон эмульсией, чувствительной

к ультрафиолетовому, УФ, свету, и сушится в темном месте. Затем экран

помещается на желаемый трафарет. Ультрафиолетовый свет

может реагировать с эмульсионным химическим веществом на экране

. Через несколько минут свет погаснет. Источники света UV

воздействуют на области фотоэмульсии на экране, но не на области, покрытые трафаретом,

.Области

, покрытые фотопозитивом, останутся мягкими, а участки

, подвергнутые воздействию света, станут жесткими. Экран размывается на

и тем самым получается желаемое трафаретное изображение [17].

После того, как желаемое изображение получено, на очищенную поверхность заготовки помещают экран

. Затем чернила

наливаются на одну сторону трафарета и проталкиваются через трафарет

на листовой металл с помощью резинового ракеля.Таким образом, чернила

заполняют отверстия трафарета, за исключением заблокированных участков

, и желаемое изображение появляется на листе

[6, 8].

Выбор чернил важен, так как чернила не следует стирать

во время формования. В этом случае для трафаретной печати

используется черная краска.

Основными преимуществами методов трафаретной печати являются

простота, легкость применения, рентабельность и доступность

ресурсов с точки зрения материалов, рабочей силы и опыта

[8].Кроме того, на листовой металл можно легко нанести маркировку

, используя подходящие чернила, стойкие к процессу формирования металла

. Сетки с трафаретной печатью выдерживают жесткие условия формования

. Точность процесса связана с точностью изготовленного экрана

. В целом сетка

, полученная этим методом, имеет высокую точность, разрешение

и контраст. С помощью этого метода цвет сетки можно свободно выбирать

, чтобы максимизировать контраст.

2.1.3 Метод фотохимического травления

Фотохимический метод травления — это точный метод

разметки сетки. В этом методе перед нанесением фотоэмульсии резиста

, чувствительной к ультрафиолетовому излучению, на заготовку необходимо полностью очистить ее. Затем эмульсия покрывается изображением желаемого рисунка

и подвергается воздействию сильного УФ-излучения. Изображение

проявляется и отображает желаемый узор на заготовке

[18].Затем на непокрытую металлическую поверхность

наносится травитель или краска. Для травления

могут использоваться различные кислотные растворы в зависимости от типа листового металла. После травления поверхность металла

очищают толуолом или трихлорэтиленом

[10]. Таким образом можно напечатать тонкие и четкие линии сетки на заготовке

. Тем не менее, процесс травления должен выполняться с осторожностью

с учетом толщины покрытия и периода выдержки

в кислоте.Кроме того, обе стороны образца

должны быть покрыты эмульсией. Основные недостатки этого метода

заключаются в том, что процесс окраски и

очистки должен применяться для каждого образца,

, необходимое время для создания одного сеточного рисунка, может превышать

30 минут, и метод применяется к относительно малая

детали [2].

2.1.4 Метод лазерного травления

Круглый сетчатый трафарет наносится на металлическую поверхность с помощью

YAG-лазера.Используя этот метод, можно контролировать удаление материала

. Имеет лучшую точность разметки сетки

. Однако метод

может быть чрезвычайно медленным, в зависимости от размеров заготовки

[11]. Кроме того, этот метод очень дорогостоящий, и цветные сетки

невозможно получить с помощью лазерной маркировки сеток. Ограничение

маркировки лазерной сетки состоит в том, что сетка имеет темный цвет

, и, таким образом, невозможно получить достаточный контраст

между сеткой и темной поверхностью без

, разрушив по крайней мере верхнее покрытие [9].

2.2 Сравнение методов разметки сетки

Все эти методы разметки сетки не изменяют собственных свойств материала

и широко используются в

различных экспериментах, связанных с анализом поверхностной деформации [11].

Методы разметки сетки имеют особые преимущества и

недостатки и отличаются друг от друга точностью рисунка

, разрешающей способностью и контрастностью, долговечностью, качеством и стоимостью

.При выборе наиболее подходящих методов для конкретного приложения

необходимо учитывать преимущества

и недостатки каждого метода, поскольку он может относиться к конкретному приложению

. Выбранный метод разметки сетки

не должен влиять на процесс формования, а сетки

не должны зависеть от условий формования, таких как трение или смазочные материалы

. Поскольку деформации могут быть определены компьютеризированным методом

, важно, чтобы линии сетки

пересечения были четко определены [9].

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
