Расшифровка (маркировка) обозначений кабелей и проводов

На первый взгляд расшифровка (маркировка) обозначений кабелей и проводов напоминает секретный код, который невозможно разгадать.

На самом деле каждый символ несет в себе информацию, зная которую можно легко понять, какого типа кабель перед вами и каковы его основные характеристики.
Буквами обозначаются материал изоляции и жилы, область применения провода, особенности конструкции. Они идут строго одна за другой.

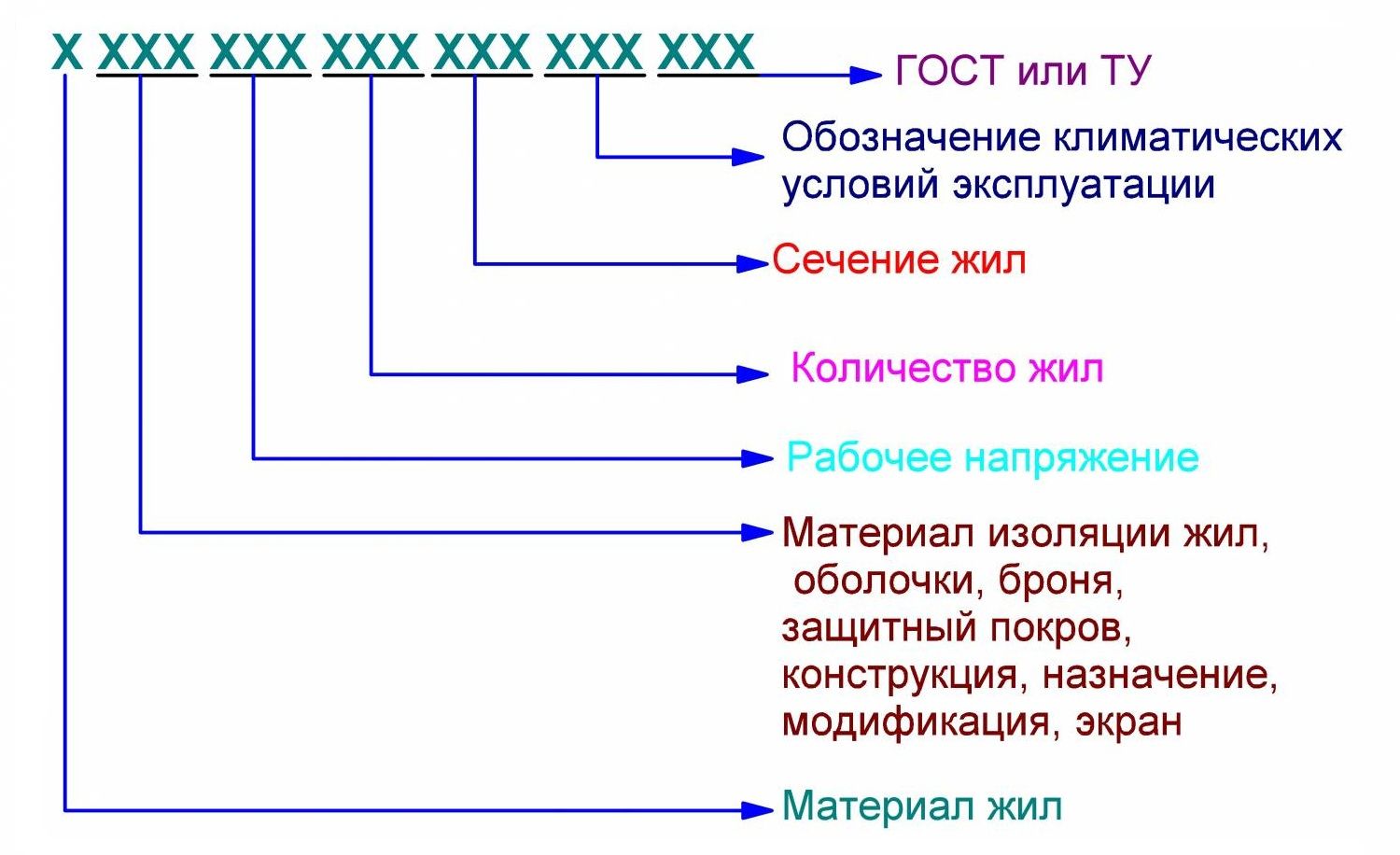

Цифры означают количество жил и их сечение. Буквенный код состоит из четырех основных обозначений, которые необходимо знать. Иногда букв больше, чем четыре, но это, как правило, довольно специфические виды продукции, которые вряд ли вам встретятся.
Первая буква обозначает материал, из которого изготовлена жила. А — алюминий; если это медь, то буквы нет. Например, ВВГ и АВВГ. Первый кабель медный, второй — алюминиевый.
Вторая буква — это область применения провода: К — контрольный, М — монтажный, П (У) или Ш — установочный, МГ — гибкий монтажный кабель. Если буквы нет, значит, это силовой провод.
Третья буква — это тип изоляции ТПЖ. Здесь много обозначений: В или BP — поливинилхлорид, Д — двойная обмотка, К — капрон, П — полиэтилен, Р — резина, HP или Н — негорючая резина, С — стекловолокно, Ш — полиамидный шелк, Э — экранированный.
Четвертая буква обозначает особенности конструкции кабеля: Б — бронированный лентами, Г — гибкий, Т — для прокладки в трубах, К — бронирован круглой проволокой, О — в оплетке.
Помимо данных обозначений есть дополнительные, которые пишутся не заглавными буквами, а прописными и ставятся после всех остальных. Например, ВВГнг — негорючий ВВГ, ВВГз — заполненный ВВГ.
С цифрами все гораздо проще: первая обозначает количество жил, вторая сечение жилы. Например, ПВС 3×6 обозначает, что провод имеет три жилы, площадь сечения каждой из которых 6 мм2.
Впрочем, иногда встречаются кабели с более сложной цифровой маркировкой, например силовой кабель КГ 3×6+1×4. Это означает, что кроме трех основных жил сечением 6 мм2 у него есть еще одна сечением поменьше — 4 мм2, которая служит для заземления.
У кабелей иностранного производства маркировка совершенно другого типа, непохожая на стандарты ГОСТа.
Расшифровка (маркировка) сокращений, применяемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16. 71-277-98, ТУ 16.К71-335-2004)

А — (первая буква) алюминиевая жила, если буквы нет — жила медная.
АС — Алюминиевая жила и свинцовая оболочка.
АА — Алюминиевая жила и алюминиевая оболочка.
Б — Броня из двух стальных лент с антикоррозийным покрытием.
Бн — То же, но с негорючим защитным слоем (не поддерживающим горение).
б – Без подушки.
В — (первая (при отсутствии А) буква) ПВХ изоляция.
В — (вторая (при отсутствии А) буква) ПВХ оболочка.
Г — В начале обозначения — это кабель для горных выработок, в конце обозначения — нет защитного слоя поверх брони или оболочки («голый»).
г — Водозащитные ленты герметизации металлического экрана (в конце обозначения).
2г — Алюмополимерная лента поверх герметизированного экрана .
Шв — Защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.
Шп — Защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс – Защитный слой из выпрессованного шланга из самозатухающего полиэтилена.
К – Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой. Если стоит в начале обозначения – контрольный кабель.
С – Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена.
Пв — Изоляция из вулканизированного полиэтилена.
БбГ — Броня профилированной стальной ленты.
нг — Не поддерживающий горение.
LS — Low Smoke — низкое дымо- и газовыделение.
КГ — Кабель гибкий.

Кабель с БПИ — бумажной пропитанной изоляцией ( по ГОСТ 18410-73):
А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня.
СБ — (первая или вторая (после А) буква) свинцовая броня.
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В – Изоляция бумажная с обедненной пропиткой (в конце обозначения) через тире.
б – Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного слоя («голый»).
н – Негорючий наружный слой. Ставится после символа брони.
Шв — Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) – Кабели с однопроволочными жилами (в конце обозначения).
У — Изоляция бумажная с повышенной температурой нагрева (в конце обозначения).
Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

Контрольный кабель (по ГОСТ 1508-78):
А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного слоя («голый»).
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный.
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э – В начале обозначения – кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.

Подвесные провода:
А — Алюминиевый голый провод.
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод.
СИП — Самонесущий Изолированный Провод.
нг — Не поддерживающий горения.

Силовые, установочные провода и шнуры соединительные:

А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) – вторая буква, обозначает провод (или шнур).
Р – Резиновая изоляция.
В – Изоляция из ПВХ.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
Д — Двойной провод .
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.

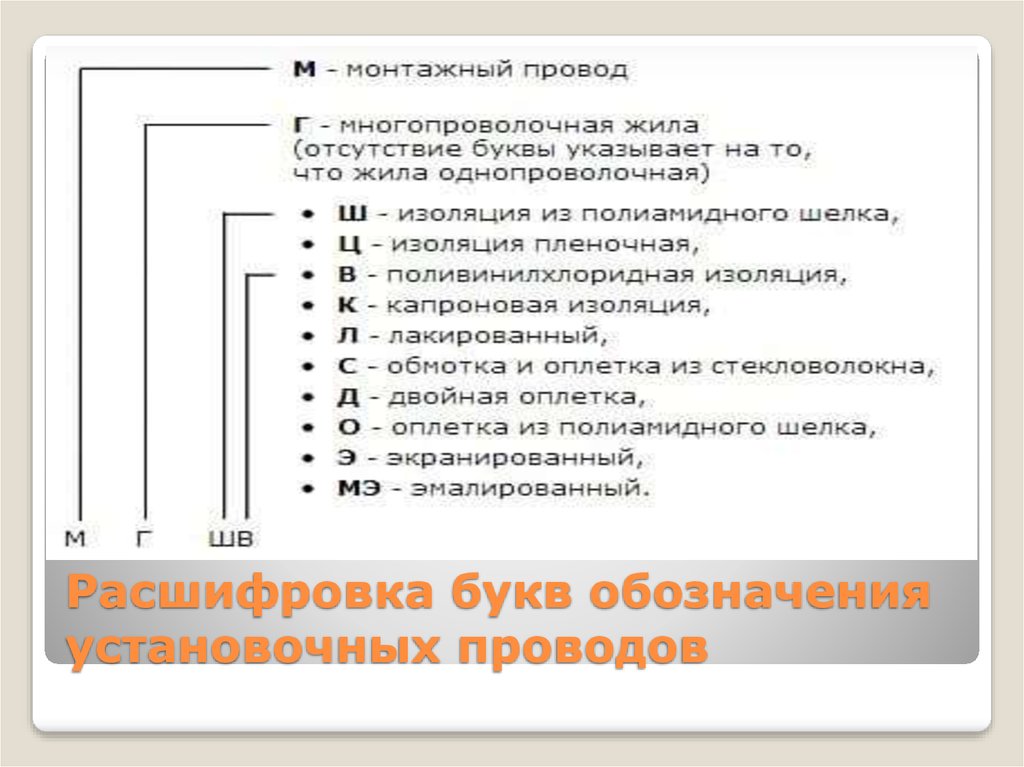

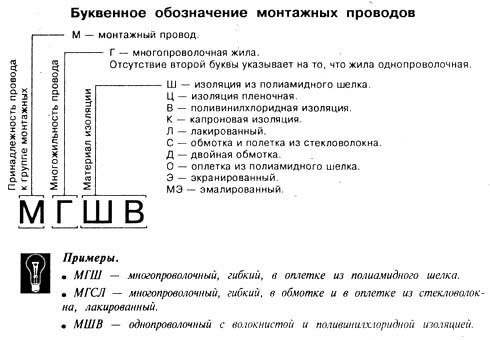

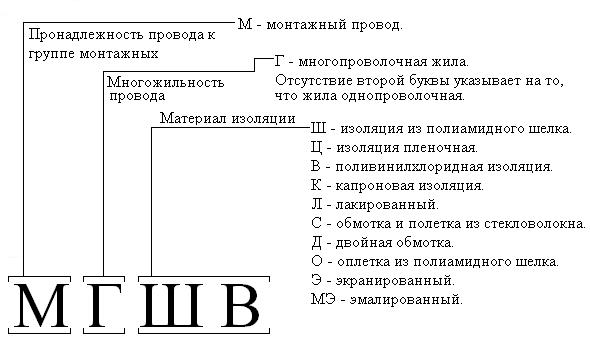

Монтажные провода:

М – Монтажный провод (ставится в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л – Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ — Эмалированный.

Расшифровка (маркировка) некоторых особых аббревиатур:

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы.
ПВС — Провод в Виниловой оболочке Соединительный.
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.

Расшифровка (маркировка) Кабели и провода зарубежного производства

Силовой кабель:
N – Обозначает что кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker — Союз германских электротехников).
Y – Изоляция из ПВХ.
H — Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).
M — Монтажный кабель.
C – Наличие медного экрана.
RG – Наличие брони.

FROR — кабель итальянского производства, имеет специфические обозначения согласно итальянскому стандарту CEI UNEL 35011:

F — corda flessibile — гибкая жила.
R — polivinilclorudo — PVC — ПВХ-изоляция
O — anime riunite per cavo rotondo — круглый, не плоский кабель.
R — polivinilclorudo — PVC — ПВХ-оболочка.

Контрольный кабель:
Y – ПВХ-изоляция.
SL — Кабель контрольный.
Li — Многожильный проводник выполнен по немецкому стандарту VDE (см.выше).

Кабель безгалогеновый огнестойкий :
N — Изготовлен по немецкому стандарту VDE (см.выше).
HX – Изоляция из сшитой резины.
C — Медный экран.
FE 180 — При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 180 минут.
E 90 — В случае пожара работоспособность кабеля при прокладке вместе с крепежной системой сохраняется в течение 90 минут.

Монтажные провода:
H — Гармонизированный провод (одобрение HAR).
N — Соответствие национальному стандарту.
05 -Номинальное напряжение 300/500 В.
07 — Номинальное напряжение 450/750 В.
V — ПВХ изоляция.
K – Гибкая жила для стационарного монтажа.

Кабели с изоляцией из сшитого полиэтилена:
N – Изготовлен согласно немецкому стандарту VDE (см.выше).
Y – ПВХ изоляция.
2Y – Изоляция из полиэтилена.
2X – Изоляция из сшитого полиэтилена.
S — Медный экран.
(F) — Продольная герметизация.
(FL) — Продольная и поперечная герметизация.
E — Трехжильный кабель.
R — Броня из круглых стальных проволок.

таблицы для расшифровки и виды проводников

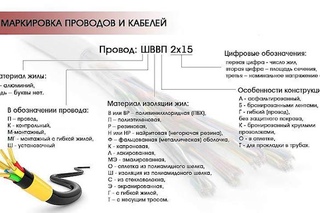

Маркировка кабелей и проводов представляет из себя буквенное и цифровое обозначение, расположенное на изоляции, которое указывает на характеристики изделия. В современном мире каждый производитель проводов и кабелей в обязательном порядке выполняет маркировку своих изделий, причем не в своей особой форме, а в стандартизированной, чтобы после продавцы могли самостоятельно расшифровать изделие.

Для чего нужна маркировка?

Предназначение шифра на изоляции, как можно догадаться, кроется в отображении основных характеристик кабеля. Исходя из маркировки можно узнать:

• Номинальное напряжение;
• Материал жил;
• Размеры поперечного сечения;
• Назначение провода;
• Особенности конструкции;
• Вид изоляции.

Виды продукции

Сегодня при проведении электромонтажных работ мастерами используются провода, кабели и шнуры. Перед тем, как начать разбираться с маркировкой и расшифровкой, стоит понять, чем различаются указанные изделия и что вообще они из себя представляют.

Шнуры

Любой шнур всегда имеет несколько, как минимум пару, эластичных жил, общим сечением не более 1,5 мм². Жилы шнура выполняются из большого числа переплетенных между собою проволок, изоляция между которыми реализована при помощи неметаллической оболочки. Как правило, шнуры изготавливаются многожильными, однако в продаже можно встретить и 2-жильные, которые применяются при работе с приборами, не нуждающимися в специальном заземлении.

Сегодня шнуры применяются для подключения домашней техники, будь то микроволновка или холодильник, к сети.

Кабели

Электрический кабель состоит из нескольких проводов, расположенных под единой изоляционной оболочкой, будь то пластмасса, резина и ПВХ. Однако, кроме нее, может присутствовать и еще одна защита – бронированная оболочка, выполненная из стальной ленты или проволоки. Она в обязательном порядке отражается в маркировке кабеля.

Виды кабелей

На сегодняшний день существует 5 основных типов электрокабелей:

1. Радиочастотные;
2. Силовые;
3. Для связи;
4. Контрольные;
5. Для управления.

Стоит кратко рассказать про особенности применения каждого вида.

Радиочастотный служит в основном для передачи радио- и видеосигналов и, как видно из названия, используется в радиотехнических приборах.

Кабель связи применяется с целью передачи информации посредством токов разной частоты. При этом передача дальних линий связи выполняется за счет высокочастотных проводников, а местных – низкочастотных.

Кабель управления производится в виде медного электропроводника, оснащенного специальным защитным экраном. Получил широкое применение в разного рода автоматических системах. Здесь защитный экран уберегает не только от механических повреждений, но и от помех.

Контрольный служит для работы различных электротехнических приспособлений, занимающихся передачей сигнала для управления основной техникой. Эта разновидность кабелей тоже может оснащаться медными и алюминиевыми жилами.

Силовой предназначен для передачи энергии в осветительные и силовые электрические устройства. Сегодня в продаже имеются приспособления самого разного назначения и вида. В большинстве случае силовые кабели применяются для реализации внутренней (в домах) и внешней (под землей или в воздухе) электропроводки. Они выполняются как с медными, так и с алюминиевыми жилами. При этом при выборе обращать внимание стоит на первый вариант. В качестве изоляционного слоя может выступать полиэстер, ПВХ, резина, бумага и т.п.

Провода

Провода состоят из одной либо нескольких скрученных проволок с изоляцией или без нее. В данном случае оболочка жилы обычно выполнена не из металла, легкой, хотя бывает и случается встретить обмотку проволокой.

Используются при выполнении обмотки электродвигателя, а также при проведении различных электромонтажных работ, например, прокладке электропроводки в частном доме. Выделяются провода с алюминиевыми и медными жилами. Последний вариант выделяется тем, что может пропускать сквозь себя больше тока, однако он считается более дорогим и довольно скоро начинает окисляться в открытом пространстве. Вместе с этим, медь является более эластичным материалом, а потому поломка наступает не так скоро.

Что касается проводов с алюминиевыми жилами, то они более дешевые и хрупкие. Соединяться с медными они могут только через клеммы!

Стоит отметить, что алюминиевая электропроводка пользуется все меньшей популярностью.

В случае с проводами контакты могут быть выполнены голыми и заизолированными. Первый вариант, как правило, используется при реализации линий электропередач. Заизолированное изделие также может быть незащищенным и защищенным – здесь защитой служит дополнительный слой изоляции, укрывающий оболочку жил. Он изготавливается из резины или пластмассы.

Еще одна классификация строится на основе назначения проводов и разделяет изделия на установочные, силовые и монтажные. Установочные и силовые считаются более известными, поскольку применяются в большинстве случаев внутри зданий и на открытом воздухе. Монтажный же провод служит для соединения элементов электрической схемы и в обязательном порядке должен быть выполнен из меди.

Во мы и перечислили главные различия между данными тремя электротехническими изделиями. Рекомендуем посмотреть следующее видео, в котором более наглядно представлена изложенная выше информация.

Разновидности проводников и их свойства: видео

Различия между проводами и кабелями

Все разновидности проводников могут отличаться друг от друга по представленным ниже признакам:

1. Материалу защитной оболочки, будь то металл, пластмасса или резина.
2. Поперечному сечению, которое варьируется между 0,35 и 240 мм².
3. Материалу изоляции (бумага, резина, ПВХ).
4. Используемому при производстве материалу (алюмомедь, алюминий или медь).
5. Количеству жил (многожильный и одножильный).
6. Номинальному напряжению (380 или 220 В).

Маркировка проводников

Общие сведения

Маркировка проводов и кабелей, а также шнуров по ГОСТу одинаковая для всех, а потому есть смысл первоначально разобраться с буквенным шифром, после чего перейти к цифровому обозначению.

Первая буква в маркировке обозначает материал, из которого выполнены жилы, например, при наличии алюминиевых жил на проводнике будет написана буква «А».

Важно заметить, что для меди никакого буквенного обозначения не предусмотрено!

Вторая буква указывает на материал оболочки кабеля или тип провода. Во втором случае расшифровка будет следующая:

• П (У) или Ш – установочный;
• П – плоский;
• МГ – монтажный с гибкой жилой;
• К – контрольный;
• М – монтажный.

Расшифровка маркировки проводов — Всё о электрике

СИП — самонесущий изолированный провод в оболочке из сшитого полиэтилена. Применяется при воздушном подключении до столба.

• СИП-1 тоже с неизолированной нейтралью;
• СИП-2 — то же, но нейтраль изолирована;

Есть отдельная группа — нагревательные кабели. У них своя маркировка. После буквы «П» стоит «Н» как отображение назначения. Например, ПНСВ — провод (П), нагревательный (Н), стальная однопроволочная жила, изоляция ПВХ.

КАК РАЗОБРАТЬСЯ В МАРКИРОВКЕ ПРОВОДОВ

Маркировка провода

Существует большое количество различных марок провода – ПВС 2х0,75; ПУГВ 1х2,5; ШВВП 2х0,5; АППВ 2х2,5; ПУГВВ 2х1,5 и т. п., но что означают эти буквы и цифры в их маркировке?

В маркировке провода, после буквенного обозначения цифрами записывается число токопроводящих жил и площадь их сечения, т.е. надпись 3х1,5 означает, что провод содержит три жилы площадью сечения полтора миллиметра каждая.

Для маркировки провода принята следующая классификация:

• “А” – алюминий. Обозначает, что материалом токопроводящих жил является алюминий, если буква А отсутствует, значит в основе провода медные токопроводящие жилы;
• “П” – означает “провод”;
• “ПП” – “плоский провод”;
• “Г” – гибкие токопроводящие жилы. (например, ПРГИ).

После буквы “П” ставится буква, которая характеризует материал изоляции:

Кроме этого, изоляция часто защищается различными оболочками:

• “В” – провод имеет дополнительную оболочку из ПВХ-пластиката;
• “Н” – негорючая оболочка;
• “Л” – оплетка из хлопчатобумажной пряжи, покрытой лаком. Букву Л ставят на последнем месте в обозначении марки провода;
• “ТО” – оплеткой пропитанная противогнилостным составом, для прокладки в стальных трубах (например, ПРТО).

Провода для воздушных ЛЭП расшифровываются следующим образом:

• СИП – самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена;
• СИП-1 – с неизолированной нейтралью;
• СИП-2 – с изолированной нейтралью;
• СИП-4 – с равными по сечению изолированными жилами;
• А – неизолированный провод, скрученный из алюминиевых проволок;
• АС – неизолированный провод, состоящий из стального сердечника и алюминиевых проволок.

Провода для электрических установок марки ПВ имеют цифровые индексы 1; 2; 3 и 4. Эти цифры обозначают степень гибкости проводов. Чем выше значение, тем провод более гибкий.

Разберем все перечисленное на примере: провод ПВС 2х0,75

1. Данный кабель имеет 2 медных жилы, на 0,75 кв. мм. каждая;
2. П – провод;
3. В – винил оболочка из поливинилхлоридного (ПВХ) пластика;
4. С – соединительный.

Маркировка кабеля
Точно также производится и маркировка кабеля:

Для кабеля ВВГ:

• А – токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди;
• В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката;
• В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката;
• Г – гибкий или небронированный.

В зависимости от группы использования в маркировке кабелей встречаются следующие обозначение:

ВВГ-П:

• “П” – слоский, изолированные жилы уложены параллельно в одной плоскости.

ВВГз:

• “з” – с заполнением, заполнение из резиновой смеси.

ВВГнг:

• “нг”- негорючий, ПВХ пластикат пониженной горючести.

ВВГнг -LS:

• “LS” – «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.
• “FR”- от английского fire resistant что значит «огнестойкий»

АВБбШв:

• Б – броня из стальных лент;
• Ш- шланг защитный из ПВХ пластиката;
• в – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

АСБ2лГ, АСКл, ЦСБ:

• С – свинцовая оболочка;
• 2л – две лавсановые ленты;
• Г – голый. Защитный покров из двух стальных оцинкованных лент;
• К – защитный покров из круглых стальных оцинкованных проволок;
• Ц – изоляция бумажная, пропитанная нестекаемым составом.

АКВВГЭ:

• К – контрольный;
• Э – экран общий из алюминиевой фольги поверх скрученных жил;

АПвБбШп:

• “П” – изоляция из силанольносшитого полиэтилена;
• “п” – наружная оболочка из полиэтилена.

АПвПу2г:

• “у” – усиленная оболочка из полиэтилена;
• “2г” – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

КГ:

АСРГ, АВРГ, ВРГ:

АПсВГ, АПВГи т.д.:

ВВГнг(ож):

• “(ож)” – одножильное. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Разберем все перечисленное на примере: кабель ВВГнг (ож)-0,66 кВ 3х1,5

1. Данный кабель имеет 3 медных жилы, на 1,5 кв.мм. каждая;
2. В – винил оболочка из поливинилхлоридного (ПВХ)пластика;
3. В – винил изоляция из поливинилхлоридного (ПВХ) пластиката;
4. (нг) – негорючий материал.
5. 0,66 кВ – напряжение. У данного кабеля оно составляет 660 В. Вообще, кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.
6. (ож) – исполнение – одножильное.

Что обозначает маркировка кабелей

Кабельная и проводниковая продукция довольно разнообразна. Но как разобраться в таком многообразии, как понять, что зашифровано в названии? Для более легкой идентификации была разработана целая система — маркировка кабеля. Это буквенные обозначения, в которых зашифрована основная информация о материале жил, оболочек и области применения данного конкретного изделия.

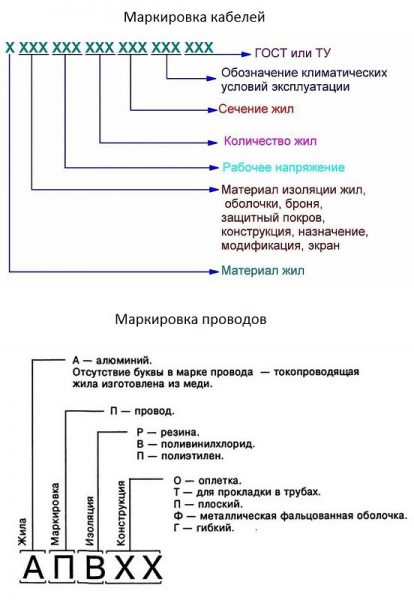

Общие принципы маркировки кабельной продукции

Для того чтобы идентифицировать кабель, его характеристики и область применения было проще, была разработана система обозначения или маркировки кабелей. Данные записываются во определенном порядке, каждая буква или цифра имеет свое значение.

Как расшифровывать маркировку кабелей

Что обозначает каждая позиция и какие буквы там могут стоять смотрите в таблице ниже. Дополнить тут особо нечего:

Расположение букв или цифр	Что обозначает	Используемые буквы и их расшифровка
1-я буква	Материал жил	– нет буквы – медь
		А – алюминий
2-я буква	Степень гибкости	Г – гибкий, многожильный
		ничего нет – одножильный
3-я буква	Материал изоляции	В – поливинилхлорид (ПВХ)
		П – полиэтилен
		Р – резина
		НР- негорючая неделя
		Ф – фторопласт
		Ц – пленочная изоляция (для монтажных проводов)
4-я буква	Материал оболочки или тип брони	БбГ – броня из стальной профилированной ленты
		Бн – броня из стальных лент с защитным покровом, не поддерживающим горение
		В – ПВХ
		Д – оплетка из двойного провода
		К – броня из круглых стальных проволок, заключенных в стальной поклов
		СБ – свинцовая броня
5-я буква	Тип защитного покрова, назначение наружного слоя, обозначение конструкции жилы	В – ПВХ (если стоит в конце обозначает бумажную изоляцию)
		Г – противокоррозионный защитный слой. Если “Г” – нет защита от механических повреждений
		О – изолированные провода объединены общей оплеткой
		Шв – защитный слой – выпрессованный шланг из ПВХ
		Шп – защитный слой – выпрессованный шланг из полиэтилена
		Шпс – тоже, но полижтилен самозатухающий
		Э – экранированный
		Т – провод для прокладыки в трубах

Также маркировка кабеля состоит из нескольких цифр. Там может стоять рабочее напряжение (для силовых кабелей), затем обязательно идет количество жил и через знак «х» указано сечение этих жил. И последними может быть нанесено обозначение стандарта, по которому изготовлен данный вид кабельно-проводниковой продукции.

Примеры расшифровки маркировки кабелей

Кабель ВВГ — 2х1,5. Расшифровывается так: силовой кабель в оболочке из поливинилхлорида (ПВХ). Оболочка покрыта антикоррозионным слоем. Состоит из двух медных жил с поперечным сечением 1,5 мм 2 .

Его подвид — ВВГп — тоже, только в плоском исполнении. ВВГнг — оболчка кабеля не поддерживает горения.

Кабель ВБбШвнг. Расшифровка этой аббревиатуры следующая: жилы медные (нет буквы А). Изоляция жил из ПВХ, броня Бб — из двух стальных лент, без защитной подушки. Защитный покров кабеля — Швнг — выпресованный шланг из ПВХ пониженной горючести.

Кабель КГ. Расшифровка буквенного обозначения звучит следующим образом. Жилы медные, кабель гибкий. На этом все. Провода без изоляции, если есть еще буква «н» — КГн — оболочка кабеля из негорючей маслостойкой резины.

Так выглядит кабель КГн

Как расшифровать АПвПу2г? Кабель с алюминиевыми проводниками (буква А первая), изоляция проводов из сшитого полиэтилена (Пв), оболочка кабеля из усиленного полиэтилена (Пу), двойная гидроизоляция (2г). В данном случае используется алюмополимерная лента в сочетании с продольными водонепроницаемыми лентами.

Кабель КСПВ. Это расшифровывается так: кабель (К), систем передачи (СП) в виниловой оболочке (В). То есть, это не силовой кабель, а используется для передачи различных данных (слаботочный). Проводники медные — так как нет буквы «А».

Продукция ААБл. Расшифровка такая: провода алюминиевые (А), оболочка — алюминиевая (А), покрыт броней из двух стальных лент (Бл), под броней есть защитная подушка из пластмассовых лент.

АПвПу — алюминиевые жилы (А), изоляция из сшитого полиэтилена (Пв), усиленная оболочка из полиэтилена (Пу).

МКЭШ — монтажный кабель (МК), экранированный (Э), в защитном шланге из ПВХ.

Особенности маркировки проводов

В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение, могут быть в изоляции или без нее. Есть провода, состоящие из одной жилы, есть — из нескольких.

Провод имеет меньшее сечение жил, обычно мягкий

Чтобы по названию можно было отличить их от кабелей, в названии в начале маркировки ставят букву «П». Она стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), или на втором месте, если жилы из алюминия и обозначаются буквой А (пример 2).

1. ПБППГ — провод (П), бытового и промышленного назначения (БП), плоской формы (П), гибкий (Г).
2. АППВ — алюминиевые проводники (А), провод плоский (ПП), в ПВХ оболочке.

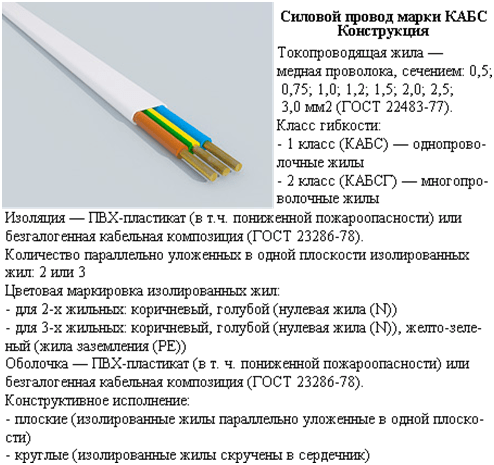

Маркировка проводов разного назначения

Провода могут быть двух сечений:

• круглые — в маркировке это никак не отображается:
• плоские, тогда ставится буква П.

Монтажные

Если провод имеет специфическое назначение — монтажный — вместо буквы «П» ставят «М». Например, МГШВ. Расшифровывается как монтажный (М) многожильный (Г) провод в оболочке из полиамидного шелка и ПВХ.

Назначение монтажных проводов — для соединения частей приборов, электронной и электрической аппаратуры.

Расшифровка в маркировке монтажных проводов

Провода с изоляцией из ПВХ (в маркировке обозначаются буквой В) предназначены для работы при температуре не выше 70°C, из сшитого полиэтилена (Пв) — до 100°C. Для работы в среде, нагреваемой до температуры 200°C применяют провода типа МС и МГТФ.

Самонесущие

Провода, которые устанавливаются на ЛЭП или используются при воздушном способе подключении электричества от столба к дому называются самонесущими — им не нужна опора. У них достаточно жесткости для того, чтобы выдерживать собственный вес.

В данной группе не так много изделий, их расшифровку можно запомнить:

• СИП — самонесущий изолированный провод в оболочке из сшитого полиэтилена. Применяется при воздушном подключении до столба.
  • СИП-1 тоже с неизолированной нейтралью;
  • СИП-2 — то же, но нейтраль изолирована;

  Есть отдельная группа — нагревательные кабели. У них своя маркировка. После буквы «П» стоит «Н» как отображение назначения. Например, ПНСВ — провод (П), нагревательный (Н), стальная однопроволочная жила, изоляция ПВХ.

  {SOURCE}

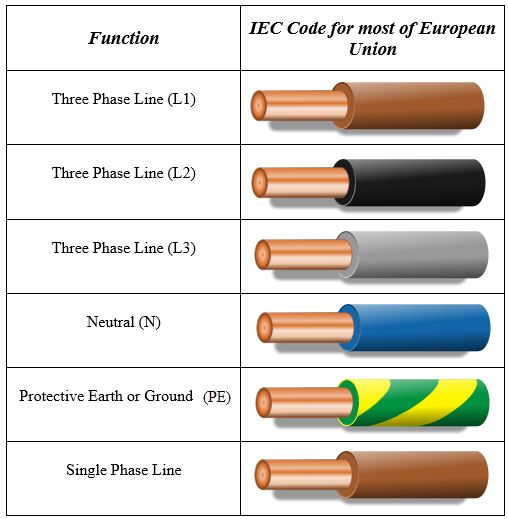

Цветовая маркировка проводов и кабелей при монтаже ГОСТ ПЭУ

Некоторые начинающие электрики могут подумать, что цветовая маркировка кабелей и проводов в электропроводке не несет в себе какого-либо особого смысла, однако такое мероприятие даёт возможность электрику быстро определить фазу, ноль и заземление в процессе монтажа.

Если контакты будут неправильно подсоединены между собой по окрасу, то это может стать причиной таких неблагоприятных последствий как короткое замыкание или поражение человека электричеством.

Цветовая маркировка предназначена для создания безопасных условий работ электромонтажного типа и ускорения процесса поиска и подключения контактов. На данный момент согласно ПУЭ и существующим европейским стандартам, каждая из жил имеет индивидуальный окрас изоляции. О том, какого цвета провод земля, ноль, фаза, используют буквы или цифры, мы расскажем в этой статье!

Как определить заземление?

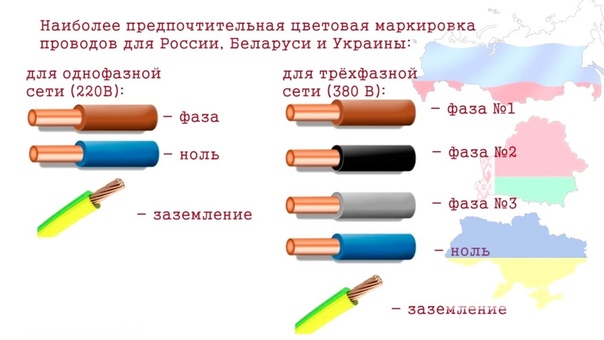

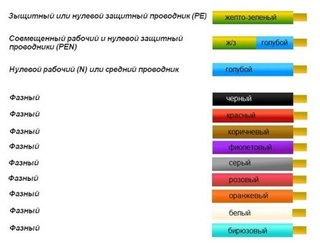

Согласно ПУЭ, земельный провод должен быть окрашен в желто-зеленый цвет. Важно обратить внимание на то, что заводами производителями также практикуется нанесение на земельный провод полос с желто-зеленым окрасом, которые наносят в продольном и поперечном направлении. Иногда оболочка может быть просто желтого либо зеленого цвета. На схеме заземление обозначают латинскими буквами «PE». Многие называют «землю» нулевой защитой, однако путать её с нулем рабочим не стоит!

Как определить нейтраль?

Трехфазные и однофазные электрические сети должны иметь синий, либо голубой цвет нуля. Ноль на схеме обозначается латинской буквой «N». Также его называют нулевым либо нейтральным рабочим контактом!

Как определить фазу?

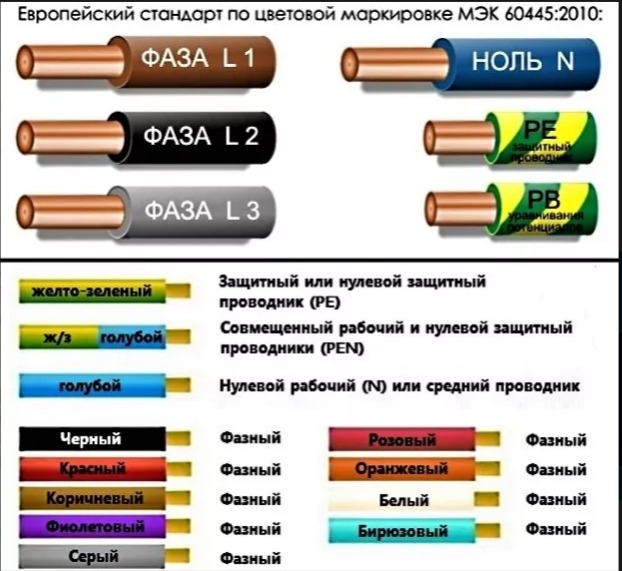

Фазный провод (L) может маркироваться заводом в одном из таких цветовых решений:

В основном провода фазы бывают черного, коричневого или белого цвета.

Важно!

Цветовая маркировка электрических проводов в данной сфере обладает множеством нюансов и часто новичкам приходится сталкиваться с рядом вопросов

Как например:

• «Что означает аббревиатура PEN?»;
• «Как отыскать заземление, фазу и ноль, если у изоляции нет цвета, либо она обладает нестандартным окрасом?»;
• «Как самому указать фазу, заземление и ноль?»;
• «Есть ли еще стандарты по цветовому окрасу изоляции?».

На каждый из этих вопросов мы сейчас дадим простое и краткое объяснение!

Что означает PEN?

Уже устаревшая система TN-C подразумевает использование глухозаземлённой нейтрали. Плюсом такой системы можно назвать простоту электромонтажных работ. Минусом TN-C является вероятность поражения человека электрическим током в процессе монтажа электропроводки в домашних условиях.

Совмещенный провод имеет желто-зеленый цвет (как у PE), однако на концах изоляции присутствует синий цвет, характерный для нейтрали. На электрической схеме данный контакт обозначается как «PEN».

Как определить L, N и PE?

Итак, представим такую ситуацию: в процессе ремонта бытовой электрической сети случилось так, что каждый из проводников обладает одним и тем же цветом. Как же определить, какой провод L, какой N, а какой PE?

Если однофазная сеть имеет всего 2 жилы, то проблему можно разрешить специальной индикаторной отверткой. С её помощью проще простого определить, где именно ноль, а где фаза. О том, как использовать индикаторную отвертку мы уже рассказывали. Для начала необходимо отключить подачу электричества на щитке.

После нужно зачистить два проводника и развести их в противоположные стороны. Теперь можно включить подачу электричества и посредством индикатора определить L и N. Если при контакте с жилой загорится лампочка, значит это фаза, в то время как не загоревшаяся лампочка будет подразумевать ноль.

В случае, если в электропроводке присутствует заземляющий провод, нужно будет прибегнуть к такому электроизмерительному оборудованию, как мультиметр. Он оснащается двумя щупальцами. Для начала необходимо установить показатель измерения переменного тока на показатель более 220 Вольт. Одна из щупалец фиксируется на фазном контакте. При помощи другого щупальца определяется заземление и ноль.

При соприкосновении с нулем на электроизмерительном приборе отобразится значение напряжения в районе 220 Вольт. Если же вы прикоснетесь к «земле» – данный показатель будет ниже. Более детальная инструкция по эксплуатации данного прибора была предоставлена в отдельной статье, с которой мы советуем ознакомиться!

Существует альтернативный метод определения. В случае отсутствия индикаторной отвертки и мультиметра под рукой, можно постараться вычислить цвет проводов по их изоляции. В этом случае важно помнить, что синяя оболочка в любом случае всегда будет нулём. В случае даже самой нестандартной маркировки, окрас нуля не меняется. В случае определения остальных двух жил всё будет несколько сложнее.

В первом возможном варианте вы видите оставшийся цветной, а также черный или белый контакт. Раньше землю обозначали изоляцией черного, либо белого цвета. Вполне вероятно, что это именно она, а оставшийся цветной – фаза (L).

Во втором возможном варианте также откидываем ноль, концентрируясь на красном и черном (или белом) проводе. Если изоляция имеет белый цвет, то по ПУЭ – это фаза. Тогда, оставшийся красный является землей.

Обратите внимание на то, что последний метод крайне опасен. Если Вы решили прибегнуть к нему, обязательно сделайте для себя пометки, чтобы в процессе ремонта розетки либо люстры не получить электрический удар!

В цепи постоянного тока, маркировка представлена черным (минус), а также красным (плюс) окрасом изоляции. В случае трехфазной сети для каждой фазы имеется свой индивидуальный окрас: фаза A — желтая, B — зеленая, а C — красная. Ноль также синим, а заземление будет иметь желто-зеленый окрас.

В случае кабеля на 380 В провод A будет белым, B черным, а C красным. Нулевой защитный и рабочий проводники имеют аналогичные с последним случаем маркировки.

Как самому указать L, N, PE?

Если визуального обозначения нет или оно отличается от стандартного обозначения, лучше всего самостоятельно отметить все элементы после окончания ремонта. Для этого можно задействовать цветную изоленту, либо термоусадочную трубку. Согласно требованиям, указание жил необходимо делать на концах проводника, где осуществляется соединение с шиной.

Благодаря цветным пометкам облегчается ремонт не только для Вас, но и для электрика, который вполне вероятно будет осуществлять ремонтные работы домашней электрической сети после Вас! О процессе маркировки провода в щитке, мы поведали в отдельной статье.

Заводские стандарты (ГОСТ)

C каждым десятилетием обозначение изоляции видоизменялось, поэтому не исключено, что нижеописанная информация Вам также может оказаться полезной.

До 2000-го года использовалась такая цветовая маркировка проводов:

• N — белый;
• PE — черный;
• L — яркий.

Спустя некоторое время было внесено довольно существенное изменение: PE был «перекрашен» в желто-зеленый цвет.

После этого маркировка стала такой.

• N — черный или белый;
• PE — желто-зеленый;
• L — яркий.

Если же Вам по той или иной причине тяжело ориентироваться между контактами, предоставляем к Вашему вниманию детальную расшифровку маркировки кабелей и проводов по цветам. Маркировка соответствует как отечественным, так и европейским стандартам:

Провода и кабели. Классификация, обозначение и способы прокладки

Содержание страницы

1. Основные термины и определения. Способы прокладки проводов и кабелей

1.1. Классификация и правила выбора силовых низко- и высоковольтных кабелей

Экономичность электроустановок в значительной мере определяются потерями электроэнергии: чем меньше сопротивление проводников, тем меньше потери. Для уменьшения электрических потерь необходимо увеличивать сечение токонесущей жилы, но чрезмерное увеличение сечений проводов и кабелей существенно удорожает линии.

В связи с этим в СН 423-71 и ПУЭ предусмотрены требования к выбору сечения токонесущих элементов – сечения проводов и кабелей выполняют по экономической плотности тока, по минимуму проведенных затрат на монтаж и эксплуатацию, а при их соизмеримости предпочтение следует отдавать варианту с лучшими показателями по величине электрических потерь. При выборе способа и места прокладки кабелей и проводов необходимо учитывать условия местности, стараться наносить минимальный ущерб зеленым насаждениям.

Внешнее электроснабжение ПП и жилых массивов, питание удаленных внеплощадочных объектов осуществляют по ВЛЭП и кабелям. Кабельные линии используют, когда установке опор ВЛЭП препятствуют условия окружающей среды, плотность застройки, степень загруженности территории наземными и подземными коммуникациями, а также когда применение кабелей обеспечивает определенные технико-экономические преимущества.

Кабели бывают силовые и контрольные. Их также классифицируют по виду изоляции и конструктивным особенностям (например, с броней или без), по номинальному напряжению: кабели высокого и низкого напряжения и т.д. (см. рис. 4).

К группе низкого напряжения относятся кабели, предназначенные для работы в электрических сетях переменного напряжения 1÷ 35 кВ с частотой 50 Гц. Эти же кабели могут быть использованы и в сетях постоянного тока. Их выпускают с пропитанной бумажной, пластмассовой (например, поливинилхлоридной) и резиновой изоляцией. Наиболее перспективной для кабелей является пластмассовая изоляция, которая проще в изготовлении, более удобна при монтаже и эксплуатации.

К группе кабелей высокого напряжения относятся кабели напряжением 110÷330 кВ (в Украине только до 110 кВ), а также кабели постоянного напряжения до 100 кВ.

Силовые электрические кабели низкого напряжения изготавливаются 2-х, 3-х, 4-х- и 5-жильными, а на напряжение 6–10 кВ – одножильными (кабели с полиэтиленовой изоляцией на напряжение 10 кВ) и трехжильными (кабели с бумажной изоляцией на напряжение 6–10 кВ и полиэтиленовой изоляцией на напряжение 6 кВ), кабели на напряжение 110 кВ и выше – только одножильными.

Применять прокладку высоковольтных кабелей в траншеях начали с 30-х годов 20 века. Это были маслонаполненные кабели (МНК) — кабели, у которых пропитанная бумажная изоляция работает под постоянным избыточным давлением изоляционного масла. Применение избыточного давления масла предотвращает возникновение пустот в структуре изоляции при изменениях температуры, повышает электрическую прочность и увеличивает технический ресурс изоляции за счет отсутствия разрушающих частичных разрядов при рабочих напряженностях электрического поля. Но согласно опыту многолетней эксплуатации, более высокие показатели надежности имеют МНК низкого давления.

В 1932–1937 гг. были сооружены и испытаны опытные маслонаполненные кабельные линии на напряжение 110 кВ. В 1937 г. такие линии были построены в Москве, и они успешно работают по настоящее время. Следующим шагом увеличения напряжения кабельных сетей было повышение давления в кабельных оболочках. Использование повышенного давления масла в МНК увеличило электрическую прочность изоляции и дало возможность разработать кабели переменного тока на напряжение 500 кВ. Увеличение давления потребовало повышения прочности защитных покровов, например, усиление свинцовых оболочек медными лентами. Была предложена новая конструкция МНК – в стальной трубе.

В СССР с 1963 г. начали изготавливать МНК напряжением 110 – 500 кВ различных типов и маркоразмеров, были разработаны конструкции и освоено производство кабелей на напряжение 110 кВ в алюминиевой гладкой или в гофрированной оболочке, на напряжение 150 кВ – в свинцовой или алюминиевой гофрированной оболочке, освоены серии маслонаполненных кабелей высокого давления на напряжение 220, 330 и 500 кВ. В настоящее время в нашей стране в эксплуатации находятся следующие типы кабелей:

1. кабели низкого давления в свинцовой оболочке, работающие при давлении до 0,098 МПа; в свинцовой оболочке с упрочняющим покровом, работающие при давлении 0,0245÷0,294 МПа; в алюминиевой оболочке, работающие при давлении 0,0245÷0,49 МПа;
2. кабели высокого давления в стальной трубе с маслом, работающие при давлении 1,08÷1,57 МПа;
3. кабели с пластмассовой изоляцией на напряжение 110 кВ. Для надежной работы при переходных тепловых процессах избыточное давление масла должно быть 0,015÷0,590 МПа для кабелей в свинцовой оболочке, 0,015 – 0,98 МПа для кабелей в алюминиевой оболочке, 0,98 – 1,76 МПа для кабелей в стальном трубопроводе.

Кабели низкого давления изготавливают на напряжение 110, 150 и 220 кВ, а кабели высокого давления — на 110, 220, 330, 380 и 500 кВ. МНК кабель может быть изготовлен без свинцовой оболочки; в этом случае он погружается в специальный транспортировочный контейнер, заполняемый маслом. К марке кабеля со свинцовой оболочкой добавляется буква «С – свинец» – МНСК.

На рис. 1 представлен кабель низкого давления марки МНСК.

Рисунок 1 – Кабель низкого давления марки МНСК: 1 – канал для циркуляции масла; 2 – токопроводящая жила; 3 – экраны по жиле и изоляции; 4 – изоляция; 5 – свинцовая оболочка; 6 – ленты поливинилхлорида или полиэтилентерефталата; 7 – медные твердокатаные ленты; 8 – слои битумного компаунда; 9 – лента битуминированной кабельной бумаги; 10 – стеклопряжа или пропитанная кабельная пряжа; 11 – броня из круглых стальных оцинкованных и медных проволок

Для сооружения кабельных линий на напряжение 110 кВ в Украине в основном применяются кабели низкого давления (около 95 % общего количества кабелей). Кабели на напряжение 110 кВ высокого давления применяются в отдельных случаях и в зависимости от конкретных условий (при прокладке через водоемы, при значительной разности уровней прокладки и пр.). Для кабельных линий 150 кВ до настоящего времени применялись только МНК низкого давления в свинцовой или алюминиевой гофрированной оболочке.

В городах в кабельных линиях напряжением 220 кВ применяются кабели низкого и высокого давления. Длина линий подвода электроэнергии в города от электростанций доходит до 15 км и осуществляется в основном кабелями высокого давления. Кабельные линии для электроснабжения ПП преимущественно сооружаются с использованием кабеля низкого давления. При сооружении кабельных линий 220 кВ для отвода мощности от энергоблоков ГЭС(ГАЭС) к ОРУ, при передаваемой мощности 300÷400 MB·А, а также при напряжении кабельных линий свыше 330 кВ применяют кабели высокого давления. Для вывода мощности от энергоблоков ГЭС (ГАЭС) напряжением 220 кВ используют МНК с центральным маслопроводящим каналом в свинцовой оболочке

Сначала используемая в кабелях жидкость представляла собой смесь минеральных масел, отсюда и пошло название «маслонаполненные». В настоящее время используются разные синтетические жидкости, поэтому кабели чаще называют «жидкостно-наполненные кабели высокого давления» (английское наименование HPFF).

Жидкость в МНК высокого давления является частью системы электрической изоляции кабеля. Чтобы масло равномерно пропитывало изоляцию, его давление должно быть не менее 0,250 МПа. Недостатком использования МНК высокого давления является возможность утечки значительного количества изолирующей жидкости в окружающую среду, т.к. кабель находится под давлением. Иногда нарушение оболочки МНК происходит по вине организаций, ведущих строительные работы в зоне прокладки кабеля.

Кабели напряжением 110÷220 кВ, прокладываемые в стальной трубе, используются примерно с конца 1950-х годов. В них все три фазы, изолированные бумажной лентой, пропитанной полимерной изоляционной жидкостью и усиленной оплеткой, обмотанной по спирали, в форме трилистника укладывают в стальную трубу с покрытием. Затем выполняют проверку трубы на герметичность. Трубу защищают от коррозии методом катодной защиты. Для обеспечения возможности работы в экстремальных условиях (высокая температура жилы) в трубе применяют рециркуляцию или принудительное охлаждение жидкости. Для этого параллельно трубе с системой рециркуляции и охлаждения прокладывают дополнительную трубу для отбора охлаждающей жидкости. Общий вид кабеля высокого давления в стальном трубопроводе представлен на рис. 2.

Рисунок 2 – МНК высокого давления в стальной трубе, напряжение 110 кВ марки МВДТ 3X400 мм2

С начала 70-х г.г. 20-го века кабели с бумажной изоляцией при среднем и высоком напряжениях стали заменять кабелями с пластмассовой изоляцией. Среди пластмассовых изолирующих материалов наиболее предпочтительным является сшитый полиэтилен (СПЭ), имеющий большой запас термической стойкости и хорошие диэлектрические свойства: низкую величину относительной диэлектрической проницаемости и низкий фактор потерь. Практика применения СПЭ кабелей в Западной Европе и США показывает, что повреждаемость кабеля с СПЭ-изоляцией в 3÷50 раз ниже, чем у кабелей с бумажной пропитанной изоляцией, и они имеют преимущества:

• при прокладке по местности с большой разницей уровней, при прокладке по пересеченной местности, в вертикальных и наклонных коллекторах;
• для усиления диэлектрических свойств изоляции не используют жидкие компоненты (масло), что упрощает монтажное оборудование, время и стоимость прокладки, повышает надежность и безопасность для окружающей среды;
• в кабелях с СПЭ большая пропускная способность за счет увеличения допустимой температуры токоведущей жилы: токи нагрузки примерно на 20÷30% могут быть больше, чем для кабелей с бумажной маслонаполненной изоляцией;
• СПЭ имеют меньшие вес и диаметры, допускают меньшие радиусы изгиба, что упрощает их прокладку на сложных трассах как по кабельным сооружениям, так и в траншеях. Более подробная информация о СПЭ-изоляции приведена в п. 6.1.5;
• для однофазных кабелей возможны большие строительные длины (до 2000÷4000 м) без промежуточных муфт.

При выборе типа силового кабеля напряжением 330 кВ для прокладки в траншее обычно проводят сравнение маслонаполненных и СПЭ кабелей. Опыт прокладки кабелей напряжением 330 кВ различных компаний и анализ технической документации позволил сделать вывод, что эти кабели могут быть равноценными по экономическим затратам и имеют одинаковую надежность. Следует помнить, что в каждом случае выбор следует вести индивидуально, с учетом технологических возможностей и номенклатуры наиболее вероятных заводов — поставщиков. Напряжение, при котором возможна прокладка кабелей в траншеях, непрерывно растет.

1.2. Маркировка и конструкции силовых и контрольных кабелей

1.2.1. Маркировка силовых кабелей

Вся кабельно-проводниковая продукция имеет свою маркировку, которая показывает их характеристики и конструктивные особенности. Для того чтобы правильно выбрать необходимый кабель или провод из достаточно широкого ассортимента, необходимо знать, что означает та или иная маркировка.

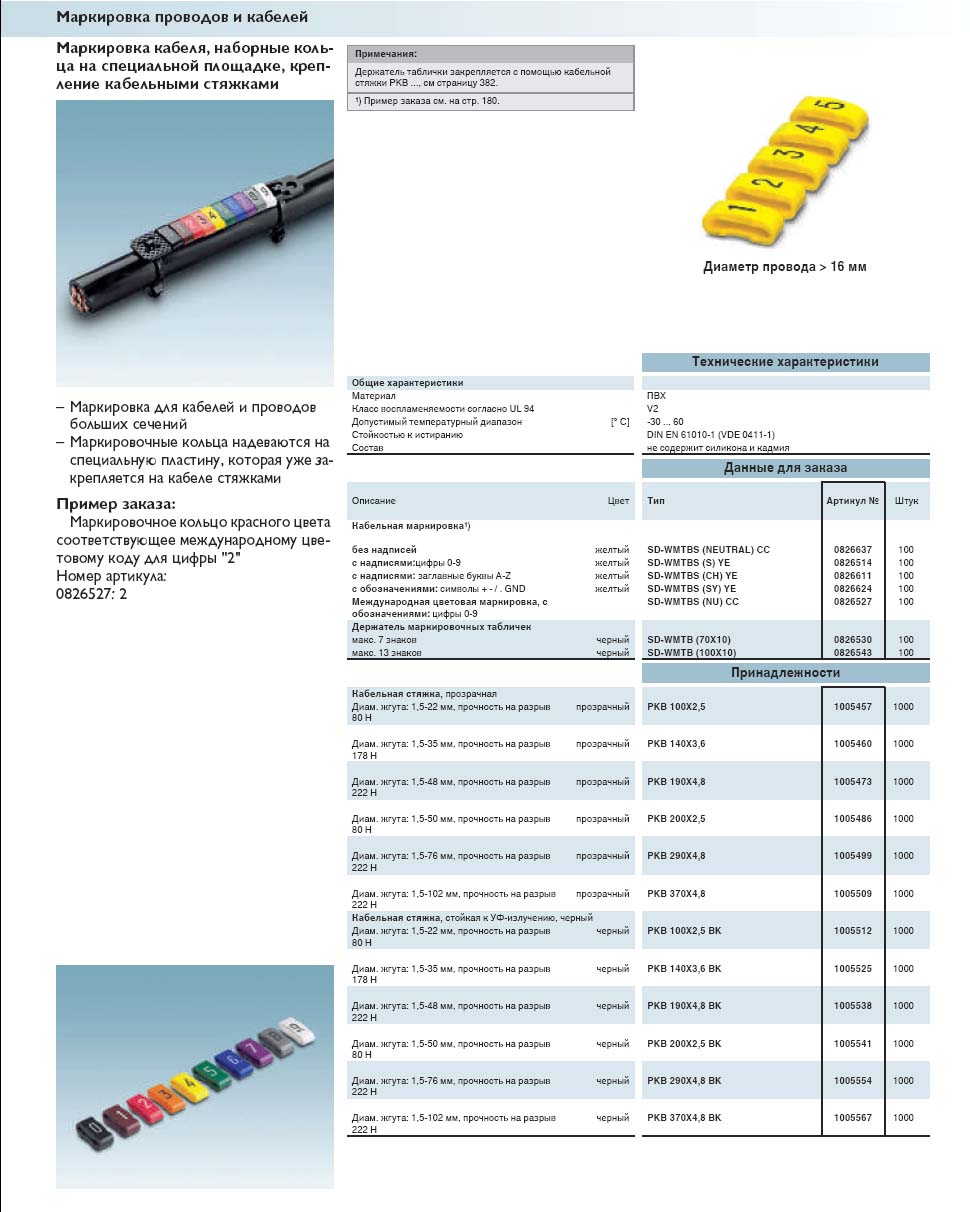

Маркировка кабеля – это нанесение разметки, условных знаков, этикеток, бирок и/или электронных маркеров на кабель. Маркировка силовых кабелей содержит данные о материале жилы, виде изоляции и оболочки, типе защитного покрова и особенностях конструкции. Маркировка бывает цветовая, буквенная и цифровая.

Дополнительную маркировку имеет изоляция жил многопроволочных кабелей. Это делается для того, чтобы понять, какой провод соответствует какому в начале и в конце кабельной линии. Возможна цветовая маркировка, при которой фазная изоляция проводов различается по цвету. При цифровой маркировке жилы нумеруются. Некоторые проводники (кабели) внешне похожи. Чтобы их идентифицировать, на внешнее покрытие провода (кабеля) через равные промежутки наносят дополнительную информацию: аббревиатура и/или название завода-изготовителя, год выпуска.

Изготовители сами определяют полноту нанесения данных, что определяется их технической возможностью и утверждается в ТУ.

Любой кабель имеет три основные составляющие: токопроводящая жила, фазная изоляция и защитная оболочка. Помимо этого, возможно наличие поясной изоляции, экрана, брони и других элементов, рис. 3.

Рисунок 3 – Схема силового кабеля: 1 – токопроводящие жилы; 2 – собственная изоляция жилы; 3 – бумажный наполнитель; 4 – изоляция жил относительно оболочки; 5 – защитная оболочка; 6 – защитный покров оболочки; 7 – стальная броня; 8 – наружный защитный покров

1) Токопроводящая жила изготавливается из медных или алюминиевых проволок. Алюминий дешевле и легче, но обладает меньшей, чем медь, проводимостью и гибкостью, быстро окисляется на воздухе. При маркировке кабеля с алюминиевым электропроводящим материалом название проводника начинают с буквы «А». Медные провода не имеют отдельного буквенного показателя.

Если жила состоит из одной проволоки, то она называется монолитной или однопроволочной, если из многих – многопроволочной и выглядит, как скрученный пучок проволок. Чем тоньше эти проволоки, тем более гибким будет провод или кабель. Медные гибкие проводники всегда многопроволочные. Для подключения перемещаемого ЭО применяют только многопроволочные кабели.

Сечение проводящей жилы выбирают в зависимости от силы тока, т.е. от мощности нагрузки. Так как удельная проводимость алюминия меньше, чем проводимость меди, он выдерживает меньшие нагрузки.

Следовательно, при равной нагрузке сечение алюминиевой жилы должно быть больше, чем медной, но медные силовые кабели дороже.

Многожильный силовой кабель имеет обозначение: «мк» (многопроволочная круглая жила) или «мс» (многопроволочная секторная жила). Одножильный силовой кабель имеет обозначение «ок» (однопроволочная круглая жила). При использовании монолитных жил к маркировке кабеля в конец аббревиатуры в скобках добавляют «ож» (одножильный). Дополнительной маркировки силовых кабелей для неподвижного подключения нет, они понимаются «по умолчанию».

Четырехжильный кабель предназначен для четырехпроводных сетей переменного тока. Четвертая жила является заземляющей или зануляющей, поэтому ее сечение, как правило, меньше сечения основных жил. Однако в некоторых случаях, при прокладке кабелей, например, во взрывоопасных помещениях, сечение четвертой жилы выбирается равной сечению основных жил. На рис. 4 приведена общая структура обозначения кабелей, а на рис. 5 – некоторые варианты сечений силовых кабелей.

Рисунок 4 – Общая структура обозначения кабелей

Сечения проводника проставляются рядом с буквенной аббревиатурой. Обычно это произведение двух чисел, в котором первое показывает количество жил, а второе – их сечение.

Рисунок 5 – Варианты сечений силовых кабелей: а – двухжильные кабели с круглыми и сегментными жилами; б – трехжильные кабели с поясной изоляцией и отдельными оболочками; в — четырехжильные кабели с нулевой жилой круглой, секторной и треугольной формы

1 – токопроводящая жила, 2 – нулевая жила, 3 – изоляция жилы, 4 – экран на токопроводящей жиле, 5 – поясная изоляция, 6 – заполнитель, 7 – экран на изоляции жилы, 8 – защитная оболочка, 9 – броня, 10 – покров брони

Например, 3х1,5 – трехжильный провод, с сечением жил 1,5 мм2 каждая. Если приведена сумма двух или более произведений – это показатель того, что у кабеля есть группы жил разного сечения: (3х50 + 1х16) — три жилы сечением 50 мм2 и одна – 16 мм2. Если стоит одно число – это (по умолчанию) проводник с одной жилой указанного сечения: ПВ3 2,5 то же, что и ПВ3 1х2,5.

2) Фазная изоляция – диэлектрик, который покрывает каждую жилу. Изоляция обеспечивает необходимую электрическую прочность токопроводящих жил по отношению друг к другу и к заземленной оболочке (к «земле»). Для фазной изоляции может применяться пропитанная специальным раствором бумага, резина, поливинилхлоридный пластикат (ПВХ-пластикат) и многое другое. Сведения о фазной изоляции включают в названия.

Есть некоторые различия в обозначении изоляции для контрольных, силовых и нестационарных кабелей . При маркировке силовых кабелей негибкого подключения буква, обозначающая фазную изоляцию, помещается сразу после идентификатора токопроводящего металла: на втором месте – для Al, на первом – для Cu. Изоляция, наложенная на жилу кабеля, называется изоляцией жилы, а наложенная поверх изолированных скрученных или параллельно уложенных жил многожильного кабеля – поясной изоляцией. Поясная изоляция покрывает общую скрутку жил.

3) Защитная оболочка (рис. 3, (8)) защищает изоляцию жил кабеля от влаги и воздуха, выполняется из свинца, алюминия, поливинилхлорида или негорючей резины. Для предохранения защитной оболочки от повреждений при наложении брони и изгибах кабеля на нее накладывают защитный покров (8), пропитанный антикоррозийным битумным составом. Броня (9) выполняется из ленточной стали или оцинкованной проволоки и защищает оболочку от внешних механических воздействий. Снаружи кабель защищен синтетическим или битумным покровом (10).

Бумажная изоляция кабелей пропитывается вязкими пропиточными составами (маслоканифольными или электроизоляционными синтетическими). Недостатком кабелей с бумажной пропитанной изоляцией являются ограничения их прокладки по наклонным трассам. Разность высот между их концевыми заделками не должна превышать:

• для кабелей напряжением до 3 кВ: в алюминиевой оболочке – 25 м, в свинцовой оболочке небронированных – 20 м, бронированных – 25 м;
• для кабелей напряжением до 6 кВ: в свинцовой оболочке – 15 м, в алюминиевой – 20 м;
• для кабелей напряжением 10 кВ в свинцовой и алюминиевой оболочке – 15 м.

Кабели любого напряжения с обедненно-пропитанной изоляцией (ГОСТ 18410-73) и с нестекающим пропитывающим составом (ГОСТ 18409-73) применяют при прокладке на вертикальных и наклонных трассах без ограничения разности уровней. Без ограничения разности уровней, как кабели с пластмассовой и резиновой изоляцией, можно прокладывать кабели с бумажной изоляцией, пропитанные составом на основе церезина или полиизобутилена. Эти составы имеют повышенную вязкость, поэтому при нагреве не стекают вниз.

Силовые кабели с резиновой изоляцией применяют в сетях переменного тока до 1 кВ и постоянного тока до 10 кВ. Резиновая изоляция выполняется из сплошного слоя резины или из резиновых лент с последующей вулканизацией.

ПВХ-изоляция может быть наложена сплошным слоем или выполнена композиционным способом, она может быть выполнена с использованием самозатухающего (не поддерживающего горение) и вулканизированного полиэтилена. Кабели высокого напряжения с ПВХ-изоляцией наиболее перспективны.

Маслонаполненные кабели низкого и высокого давления в маркировке содержат букву М (в отличие от газонаполненных, в которых газ используется для изоляции и для создания избыточного давления и которые обозначаются буквой Г), а также букву, обозначающую давление масла в кабеле и связанные с этим особенности конструкции, например:

• кабель марки МНС – маслонаполненный кабель низкого давления, в свинцовой оболочке, с упрочняющим и защитным покровом;
• кабель марки МВДТ – маслонаполненный кабель высокого давления в стальном трубопроводе.

4) Оболочка кабеля сверху покрывает защитную оболочку и предохраняет внутренние элементы кабеля от влаги, кислот и газов. Оболочки бывают алюминиевые, свинцовые, стальные гофрированные, пластмассовые и резиновые негорючие (найритовые).

В четырехпроводных сетях переменного тока с глухозаземленной нейтралью напряжением до 1 кВ допускается использовать в качестве четвертой (нулевой) жилы собственную алюминиевую оболочку, за исключением установок, работающих во взрывоопасных средах, и установок, в которых ток в нулевом проводе при нормальных условиях составляет более 75 % тока в фазной жиле.

Обозначение защитной оболочки в маркировке кабелей идет после обозначения типа изоляции: А – алюминий; С – свинец; В – поливилхлоридная изоляция; резина не имеет отдельной маркировки.

5) Экраны применяют для защиты расположенных рядом линий от влияния электромагнитных полей токов, проходящих по кабелю, и для обеспечения симметрии электрического поля вокруг жил кабеля. Их выполняют из полупроводящей бумаги, из алюминиевой или медной фольги. Некоторые проводники дополнительно могут экранироваться полупроводящими материалами: резиной, пластикатами, бумагой или металлическими лентами. Иногда в маркировке кабеля наличие экрана не указано, иногда оно может обозначаться буквой «Э» после изоляции.

6) Заполнители необходимы для герметизации и заполнения свободных промежутков между конструктивными элементами кабеля, для придания необходимой формы и обеспечения механической устойчивости.

В качестве заполнителей используют жгуты из бумажных лент или кабельной пряжи, нити из пластмассы или резины.

7) Бронирование и дополнительная защитная оболочка. Защитные оболочки защищают внутренние оболочки кабелей от действия химических и механических факторов, от коррозии. К защитным оболочкам относятся «подушка» (подкладка), броня и наружный покров. В зависимости от конструкции кабеля применяют от 1 до 3 защитных оболочек.

Подушка выполняется из пропитанной кабельной пряжи, ПВХ и полиамидных лент, крепированной бумаги или битума. Для предохранения брони от коррозии ее покрывают наружным покровом из слоя кабельной или стеклянной пряжи, пропитанной битумным составом, а в некоторых конструкциях поверх слоев пряжи и битума еще накладывают выпрессованный ПВХ или полиэтиленовый шланг. Для защиты от механических повреждений оболочки кабелей покрывают стальной ленточной или проволочной броней из круглых или плоских проволок. Броня воспринимает растягивающие усилия, возникающие при вертикальной прокладке кабелей или по наклонным трассам.

У гибких кабелей брони нет, т.к. она уменьшает гибкость. Название гибких кабелей начинается с КГ, дополнительного обозначения отсутствия брони у гибких кабелей нет. Отсутствие защитного покрова брони кабелей обозначается буквой Г («голый»).

Некоторые примеры обозначения брони:

• Б – две стальные ленты, наложенные без зазоров, с защитной подушкой;
• Бб – ленточное бронирование, без подушки;
• Бл – бронирование стальными лентами с подушкой, содержащей лавсан;
• Шв – шланг из ПВХ-пластиката; Шп – шланговый полиэтилен;
• Шпс – самозатухающий полиэтилен;
• БбШв – ленточная броня, покрытая виниловым шлангом.

В некоторых случаях в маркировке кабеля применяются обозначения дополнительных защитных элементов, которые располагают в конце основной аббревиатуры. Например:

• АСБл(ож) – алюминиевый силовой, в бумажной изоляции и в свинцовой оболочке, бронированный лентами, содержит лавсан, одножильный;
• КГВВ – гибкий, в ПВХ-оболочке, изолирован ПВХ — пластикатом;
• КВВГ – медный (обозначения нет), контрольный, в оболочке, с ПВХизоляцией, голый;
• КГЭ – медный (обозначения нет), гибкий, экранированный, в резиновой оболочке и с резиновой изоляцией;
• ПвБбШв – медный, силовой, изолированный вулканизированным полиэтиленом, бронированный стальными лентами, в ПВХ-шланге;
• АВЭВБбШв – алюминиевый силовой, экранированный, с фазной и поясной изоляциями из ПВХ, с бронированием типа БбШв;
• АВБбШв (с особой аббревиатурой) – А – токопроводящая алюминиевая жила; В – ПВХ изоляция жил; Б – броня из двух стальных лент; б – без подушки; Шв – защитный покров из выпрессованного шланга из ПВХ-пластиката.

Если изоляция кабеля имеет способность не поддерживать горение, рядом с его аббревиатурой ставят «нг». Если он также обладает свойством низкого газо-дымо-выделения, рядом с аббревиатурой проставляется нг-нд, нг, нгд. Кабели, у которых жилы не скручены между собой, имеют в названии букву «П» – параллельные. В маркировке проводников с использованием заполнителя для фиксации токопроводящих жил используется буква «з». Изоляция из пропитанной кабельной бумаги отдельно не маркируется.

Указанная буквенная маркировка кабелей не ограничивается описанными правилами. Согласно ПУЭ в трехфазных сетях фазные жилы (токопроводы, шины) маркируются цветом: желтым, зеленым и красным, – соответственно фазы «А», «В» и «С». Нулевая жила, как правило, имеет голубой цвет. Заземляющую жилу обозначают зелено-желтым цветом, иногда (по старым нормам) – черным.

В табл. 1 приведена расшифровка букв, используемых в маркировке кабельно-проводниковой продукции. Наиболее часто встречающиеся в электрических сетях Украины кабели представлены в табл. 2.

1.2.2. Маркировка проводов, контрольных кабелей и шнуров

Проводники бывают силовые, контрольные, телефонные, передающие цифровые, аналоговые и интернет — сигналы.

1) Контрольные провода всегда многожильные (не путать с многопроволочными), используются для передачи электроэнергии к аппаратуре и для контроля за ее работой. Маркировка контрольных кабелей стационарного подключения содержит в

Электропроводка (цветовая кодировка проводов)

18 октября 2017 г.

Электричество — важный компонент практически на каждом этапе производства и большинства других отраслей. В большинстве объектов электричество будет поступать в одну точку здания, а затем распределяться практически по всем углам через серию проводов. Даже используемые инструменты и машины заполнены проводами, которые используются для проведения электричества для выполнения любых необходимых действий.

Хотя электричество используется постоянно в течение дня без особых размышлений, на самом деле оно может вызвать множество проблем.Если что-то не подключено должным образом, это может привести к травмам, смерти, пожарам и многим другим проблемам. Вот почему существуют хорошо зарекомендовавшие себя цветовые коды проводов, чтобы те, кто работает с этим типом оборудования, могли гарантировать, что все подключено безопасно и эффективно.

Существует довольно много различных стандартов цветовой кодировки проводов, поэтому важно понимать, каким из них следовать в той или иной ситуации. Используемые стандарты будут различаться в зависимости от страны, в которой выполняется проводка, типа электричества, для которого она предназначена, а также других факторов.Изучение различных вариантов, которые могут быть использованы в данной ситуации, имеет важное значение для безопасности на рабочем месте.

При подключении питания постоянного тока обычно используются два или три провода. Раскраска следующая:

• Положительный. — Провод для положительного тока красный.
• Отрицательный — Провод отрицательного тока черный.
• Заземление — Заземляющий провод (если есть) будет белым или серым.

Питание переменного тока

бывает разных типов в зависимости от того, сколько вольт будут нести провода. Для проводов, рассчитанных на напряжение 120, 208 или 240 вольт, используются следующие стандарты цвета проводки. Важно отметить, что при таком типе разводки имеется несколько фаз, каждая из которых будет иметь свой провод цвета, чтобы было понятно, что это такое для тех, кто работает с ней.

• Фаза 1 — Проводка фазы 1 должна быть черной.
• Фаза 2 — Проводка фазы 2 должна быть красной.
• Фаза 3 — Проводка фазы 3 должна быть синей.
• Нейтраль — Нейтраль должна быть белого цвета.
• Заземление — Заземление может быть зеленого или зеленого цвета с желтой полосой.

В некоторых необычных ситуациях одна фаза будет иметь более высокое напряжение, чем другие. Они известны как соединения с высокой опорой. Хотя они и редки, их можно идентифицировать по проводу, помеченному оранжевым цветом, который будет проводом с более высоким напряжением.

Эти высоковольтные соединения довольно распространены во многих производственных и других промышленных областях. Из-за серьезной опасности смертельного поражения электрическим током или других проблем очень важно правильно указать эти цветовые коды.

Это стандарты цветовой кодировки проводов, которые используются в США. В Европе и других странах действуют разные стандарты. В большинстве случаев машина, произведенная за границей для использования в Америке, будет подключена в соответствии со стандартами цвета США. Выделить время, чтобы убедиться, что это так, перед использованием оборудования — всегда разумный шаг в плане безопасности.

Еще одна важная вещь, о которой следует помнить при рассмотрении безопасности электрических проводов, — это проводка данных на объекте. Кабели, которые используются для передачи данных в компьютерные системы, часто считаются безвредными, поскольку они несут информацию, а не электричество.

Некоторые типы сетевых кабелей пропускают достаточно электроэнергии, чтобы создать опасность. Некоторым устройствам, таким как телефоны, просто потребуется «питание через Ethernet», что означает, что они получают необходимую электроэнергию от сетевого кабеля, к которому они подключены.Если кто-то порежет эти провода или они изношены, они могут стать причиной поражения электрическим током или возгорания.

Кабели передачи данных обычно окрашиваются в соответствии с требованиями и стандартами предприятия, а не в соответствии с электрическими стандартами из-за более низкого напряжения. Наклейка этикеток или предупреждающих знаков рядом с этими типами кабелей может служить хорошим напоминанием о потенциальном риске поражения электрическим током.

Используемые цветовые коды проводов применимы только к проводам, по которым проходит электричество.Во многих случаях пучок этих цветных проводов будет сгруппирован вместе и опломбирован черным или серым кабелем. Это помогает защитить людей от случайного воздействия и значительно упрощает прокладку проводки в нужном месте, особенно для ситуаций с более высоким напряжением.

В этом случае важно уделить время правильной маркировке проводов и электрических каналов, чтобы предупредить людей о потенциальных опасностях. Используя промышленный принтер этикеток, легко идентифицировать каждый набор проводов с информацией о том, сколько электричества присутствует, откуда идет проводка и куда она идет.

Размещение предупреждающих знаков в любом месте, где кто-то может взаимодействовать с электрическими проводами, особенно с проводами высокого напряжения, является еще одной хорошей идеей для повышения общей безопасности. Эти знаки могут служить хорошим напоминанием для тех, кто находится поблизости, о наличии опасных проводов. Есть много знаков, которые можно использовать в зависимости от конкретной ситуации.

Те, кто ежедневно работает непосредственно с электропроводкой, должны сначала пройти обучение тому, что означает каждый из цветовых кодов проводки.Но если они будут регулярно выполнять свою работу, она станет для них второй натурой.

Тем, кто не работает все время напрямую с электромонтажом, также необходимо пройти такое обучение, и во многих отношениях это даже более важно. Без надлежащего руководства, обучения и документации они могут подвергнуть риску себя или весь объект, если им потребуется каким-либо образом взаимодействовать с проводкой. Любой, кто будет иметь дело с электрическими проводами, должен иметь хотя бы базовое представление о цветовых кодах проводов.

Возможно, более важным, чем прямое обучение, является обеспечение того, чтобы каждый знал, куда обращаться, чтобы ссылаться на цветовые коды. Помещения должны иметь какой-то справочный материал, который может быть плакатом, книгой, компьютерной системой или любым другим. Как бы ни передавалась информация, она должна быть легко доступной, чтобы люди могли ее найти, когда она понадобится.

Если на предприятии есть провода, которые были проложены до стандартов, которые используются сейчас, важно принять меры для решения этой проблемы безопасности.Один из вариантов — удалить и заменить всю проводку на объекте. У старой проводки могут быть другие проблемы, связанные с безопасностью, поэтому это может быть хорошим решением в таких ситуациях.

Если это невозможно, нанесение ярлыков на провода через каждые несколько футов — это еще один способ передать необходимую информацию, которая в противном случае была бы указана цветом кабеля. Это может быть хорошим и доступным решением для приведения старых отжимов в соответствие с лучшими стандартами безопасности.

ресурсов

Длинный электрический провод по лучшей цене — Выгодные предложения на длинный электрический провод от мировых продавцов длинных электрических проводов

Отличные новости !!! Вы попали в нужное место для длинного электрического провода.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот длинный электрический провод должен в кратчайшие сроки стать одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили длинный электрический провод на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в длинном электрическом проводе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести long electric wire по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Электрооборудование

Электрические блоки, токи и электропроводка, калибр и AWG, электрические формулы и двигатели

Ток 12 В и максимальная длина провода

Максимальная длина медного провода при падении напряжения 2%

Сокращения Согласно Международной электротехнической комиссии

Соответствующие сокращения согласно IEC

AC — активная, реактивная и полная мощность

Фактическая, мнимая и полная потребляемая мощность в цепях переменного тока

Цепь переменного тока — напряжение, ток и мощность

В цепи переменного тока — переменный ток генерируется из Источник синусоидального напряжения

Характеристики полностью алюминиевого проводника

Характеристики полностью алюминиевого проводника (AAC)

Ампер и калибр проводов в электрических цепях 12 В

Максимальный ток (в амперах) в цепи 12 В в зависимости от размера (AWG) и длина провода

Async hronous Асинхронные двигатели — электрические характеристики

Данные электродвигателя — номинальный ток, предохранитель, пусковой ток, контактор и автоматический выключатель асинхронных асинхронных двигателей

Автомобильная электрическая проводка 12 В

Автомобиль — ток 12 В и максимальная длина провода

AWG — Американский калибр проводов и круглые милы

AWG, диаметр в мил, круговой мил, диаметр в мм и площадь в мм ²

Калибры проводов AWG Номинальные токи

Стандартные калибры проводов и номинальные значения силы тока в США AWG

Конденсатор

емкость — заряд и единица заряда

Маркировка CE

Европейская директива по машинному оборудованию

Зарядка электромобилей — напряжение, сила тока и мощность

EV — Электромобиль — Зарядные станции — Мощность vs.Ампер и напряжение — переменный ток по сравнению с DS — однофазный и трехфазный

Круги в прямоугольнике

Максимальное количество кругов, возможных в прямоугольнике, например. количество труб или проводов в кабелепроводе

Схема электропроводки — Однофазные электрические двигатели 230 В

Рекомендуемый калибр медных проводов и размер трансформатора для однофазных электродвигателей — 230 Вольт

CM — Круглая площадь в миле

Площадь в круглой миле — CM — единица измерения поперечного сечения провода или кабеля

Цветовая температура

Источники света и цветное излучение

Медный и алюминиевый провод — электрическое сопротивление

Электрическое сопротивление в простой медной или алюминиевой проволоке

Медь Провод — электрическое сопротивление

Калибр, вес, круговые милы и электрическое сопротивление

Закон Кулона

Электрическая сила, действующая на точечный заряд

Делитель тока — онлайн-калькулятор

Делитель электрического тока

Двигатели постоянного тока — токи полной нагрузки

Ампер полной нагрузки в 120 А d Двигатели постоянного тока на 240 вольт

Диэлектрическая прочность изоляционных материалов

Способность действовать в качестве электроизолятора

Стандарты DIN VDE

Силовые установки DIN VDE

Электрические кабельные установки — номинальный ток

Номинальные значения тока и размеры кабелей для стационарных установок внутри зданий

Схема электрических цепей — Шаблон

Используйте Google Drive для создания общих схем электрических цепей в Интернете

Электрический нагрев массы

Электрический нагрев объекта или массы — подача энергии и изменение температуры

Калькулятор электродвигателя

Расчет ампер, л.с. и кВА

КПД электродвигателя

Расчет КПД электродвигателя

Проводка электродвигателя — 480 В

Данные проводки электродвигателя — ток NEMA, размер стартера, размер HMCP для двигателей мощностью от 1/2 до 500 л.с.

Подключение электродвигателя — трехфазные цепи 230 и 460 В

Рекомендуемые размеры медного провода и трансформаторов для трехфазных электродвигателей 230 и 460 В

Электродвигатели — мощность и крутящий момент vs.Скорость

Скорость электродвигателей — выходная мощность и крутящий момент

Электрошок

Физиологические эффекты электрического удара

Электрический провод Однофазный 240 В — максимальная длина

Максимальная длина провода при падении напряжения 2%

Электрический провод Уравнения поперечного сечения

Расчет поперечных сечений и диаметров одиночных и пучковых проводов

Сопротивление электрического провода для различных материалов

Медь, алюминий, латунь, константан, нихром, платина, серебро и вольфрам

Электропроводность элементов и других материалов

Способность элементов проводить электрический ток

Электрические формулы

Наиболее часто используемые электрические формулы — Закон Ома и комбинации

Электрическая индуктивность — Последовательное и параллельное соединение

Последовательная и параллельная индуктивность

Электрическая индукция n Двигатели — синхронная скорость

Скорость, с которой работает асинхронный двигатель, зависит от входной частоты сети и количества электрических магнитных полюсов в двигателе

Электрометаллические трубки — EMT — Трубопроводы

Торговля трубопроводами для электрических металлических труб (EMT) размеры и максимальное расстояние между опорами

Электрический двигатель — Конструкция с заторможенным ротором Буквенные обозначения

Кодовые буквы с заблокированным ротором электродвигатели

Номинальные значения КПД электродвигателя

NEMA — показатели КПД электродвигателя

Мощность электродвигателя и максимальная длина кабеля

Максимальная длина кабеля для электродвигателей

Мощность на валу электродвигателя

Номинальная мощность электродвигателей выражается в лошадиных силах или ваттах

Электродвигатели — Размеры рамы

Размеры рамы электродвигателя NEMA

Электродвигатели — Ампер полной нагрузки 900 99

Токи полной нагрузки для двигателей 460 В, 230 В и 115 В — однофазных и трехфазных

Электрические двигатели — мощность и ток

Номинальная мощность электродвигателей в лошадиных силах по сравнению с их номинальной мощностью

Электрические двигатели — классы изоляции

Классы температуры и изоляции для электродвигателей

Электродвигатели — Зависимость скоростиЧастота

Скорость электродвигателей с 2, 4, 6 или 8 полюсами при 50 Гц и 60 Гц

Электрическое сопротивление в последовательных и параллельных сетях

Резисторы при параллельном и последовательном подключении

Электрические блоки

Определение общих электрических единицы — такие как ампер, вольт, ом, Siemens

Электродный потенциал и гальваническая коррозия

Введение в электрохимическую серию и коррозию металлов

Электродвижущая сила — e.mf

Изменение электрического потенциала между двумя точками

Энергия, накопленная в конденсаторах

Потенциальная мощность и энергия, накопленная в конденсаторах

Энергия, накопленная в индукторах

Энергия, накопленная в магнитных полях

Удлинители

Размер удлинительных шнуров — полный номинальная нагрузка при 115 В

Тепловые потери от электродвигателей

Тепловые потери от электродвигателей в окружающую среду

Стандартные крутящие моменты IEC — NEMA

Классификация крутящих моментов электродвигателей IEC и NEMA

Рабочие циклы IEC

Восемь — S1 — S8 — Рабочие циклы рабочих электродвигателей согласно IEC

Индуктивность

Электромагнитное поле — ЭДС — индуцированное в цепи

Асинхронные двигатели

— Синхронная скорость и скорость полной нагрузки

Синхронная скорость и скорость полной нагрузки амплитудного тока (AC) индукционный мото rs

Промежуточный металлический трубопровод — IMC

Легкие и недорогие металлические трубы

IP — Степень защиты от проникновения

IP — Степень защиты от проникновения используется для определения защиты от окружающей среды или электрического корпуса — электрического оборудования

Законы Кирхгофа

Законы Кирхгофа по току и напряжению

LENI — Числовой индикатор энергии освещения

Энергопотребление систем освещения

Установленное освещение и мощность

Мощность света в зданиях и помещениях обычных типов

Эффективность света

Видимый свет, создаваемый светом источники

Максимальный ток в медном и алюминиевом проводе

Максимальный ток в медном и алюминиевом проводе

NEMA — Национальная ассоциация производителей электрооборудования

Национальная ассоциация производителей электрооборудования

NEMA A, B, C и D Электрооборудование Конструкция двигателя

NEMA установила четыре различных исполнения — A, B, C и D для электрических асинхронных двигателей

Классификация корпусов NEMA и IEC

Классификация корпусов NEMA по сравнению с классификациями корпуса IEC

Стандарты корпусов NEMA для электродвигателей

Корпус NEMA стандарт для электродвигателей

Классы изоляции NEMA

Системы электрической изоляции, соответствующие стандартным классификациям NEMA для максимальных допустимых рабочих температур

Пускатели Nema

Контакторы или пускатели размера Nema

Никель-хромовая проволока — электрическое сопротивление и повышение температуры

Электрический сопротивление и рост температуры

Закон Ома

Напряжение, ток и сопротивление

Онлайн-калибр для проводов — AWG — Калькулятор

Расчет AWG, мил, мм, см или квадратный мм

Параллельный и последовательный Подключенные конденсаторы

Емкость в параллельных и последовательно соединенных цепях

Параллельные цепи

Сопротивление, напряжение и ток в параллельных сетях

Проницаемость

Электромагнетизм и формирование магнитных полей

Делитель потенциала — онлайн-калькулятор

Выходное напряжение от потенциала делитель

Коэффициент мощности — Индуктивная нагрузка

Индуктивные нагрузки и коэффициенты мощности для электрических трехфазных двигателей

Силовая проводка — Цветовые коды

Цветовые коды, используемые в силовой проводке

Аккумуляторы — Калькулятор срока службы батарей

Свойства аккумуляторных батарей и аккумуляторы

Относительная диэлектрическая проницаемость — диэлектрическая проницаемость

Некоторые распространенные материалы и их относительная диэлектрическая проницаемость

Относительная диэлектрическая проницаемостьАбсолютное напряжение

Электрические цепи и напряжение в любой точке

Сопротивление и проводимость

Электропроводность, обратная величине электрического сопротивления

Сопротивление и удельное сопротивление

Электрическое сопротивление и удельное сопротивление

Удельное сопротивление и проводимость — температурные коэффициенты для обычных материалов

Удельное сопротивление, проводимость и температурные коэффициенты для некоторых распространенных материалов, таких как серебро, золото, платина, железо и др.

Резисторы

— Калькулятор цветовых кодов

Цветовые коды для постоянных резисторов — значения и допуски — онлайн-калькулятор

Резисторы — буквенные и цифровые коды

Буквенные и цифровые коды для обозначения номиналов резисторов

Резисторы — стандартные значения

Предпочтительный ряд номеров для резисторов

Жесткий алюминиевый кабелепровод — RAC

Размеры жесткого алюминиевого кабелепровода

9009 Цепи серии 8

Напряжение и ток в последовательных цепях

Фактор обслуживания

Фактор обслуживания — SF — это мера периодической перегрузочной способности, при которой двигатель может работать без повреждений

Однофазные силовые уравнения

Однофазные электрические уравнения мощности

Одиночный vs.Трехфазный переменный ток — сила тока

Преобразование между однофазным (напряжение 120, 240 и 480) и трехфазным (напряжение 240 и 480)

Скольжение в электрических асинхронных двигателях

Скольжение — это различие между синхронной и асинхронной скоростью

Меньшие круги внутри большего круга

Оцените количество маленьких кругов, которые вписываются во внешний больший круг — напр. сколько труб или проводов умещается в трубе или кабелепроводе большего размера

Почва — удельное сопротивление

Типы грунта и их среднее значение удельного сопротивления

Скорость электродвигателей с рабочими нагрузками

Скорость работающего электродвигателя с нагрузкой ниже синхронная скорость (без нагрузки) двигателя

SWG — Стандартный калибр проводов

Имперский стандартный калибр проводов, используемый для листового металла и проволоки

Трехфазные электрические двигатели

Ток полной нагрузки, размеры проводов и кабелепровода для трехфазных электродвигателей

Трехфазные уравнения мощности

Трехфазные электрические уравнения

Крутящие моменты в электрических асинхронных двигателях

Крутящие моменты описывают и классифицируют электродвигатели

Трансформаторы

Переменное напряжение и индуцированное электромагнитное поле — e.м.ф. — в трансформаторе

Переходные процессы

Переходные процессы — это выбросы высокого напряжения, вызванные внешним или внутренним источником переходных процессов

Типы электрических шкафов NEMA

Описание типов электрических шкафов NEMA

Напряжение по странам

Типичные напряжения и частоты используется для бытовых приборов

Падение напряжения в электрических цепях

Закон Ома и падение напряжения в электрической цепи

Дисбаланс напряжения — коэффициент снижения номинальных характеристик в многофазных двигателях

Эффективность электрических многофазных двигателей уменьшается с увеличением дисбаланса напряжений

Провод — Конвертировать из Квадратный мм в диаметр мм

Преобразование из квадратного мм в диаметр мм

Преобразователь калибра проволоки — AWG по сравнению с квадратным мм

Американский калибр проволоки (AWG) по сравнению с площадью поперечного сечения квадратного мм

.
