Маркировка алюминиевых кабелей: маркировка, особенности и область применения

маркировка, особенности и область применения

В жилых домах и помещениях использовать алюминиевую проводку запрещено, но область её применения достаточно обширная. Провода активно используют для подключения различных электрических и инженерных установок, таких как, насосы, кондиционеры и другие устройства. Популярность алюминиевой проводки в разделе каталога вполне объяснима, стоит провод дешевле, поэтому можно сэкономить семейный бюджет. В чём особенности алюминиевых кабелей, где они используются и как маркируются, далее рассмотрим более подробно.

Плюсы и минусы алюминиевой проводки

Прежде чем покупать материал для выполнения различных задач, стоит ознакомиться с его преимуществами и недостатками. Алюминий имеет немало весомых плюсов, проводка:

• Стоит недорого, что особенно важно, если планируются большие объёмы работы. Но нужно учитывать, что медный и алюминиевый кабель одного сечения рассчитаны на разные нагрузки, поэтому если подбирать кабель, который выдержит нагрузку, экономия сводится к нолю.
• Имеет небольшой вес. Для прокладки такого кабеля понадобится меньше креплений, а значит и монтаж проводки обойдётся дешевле.

Но несмотря на достоинства, есть у алюминиевой проводки и свои минусы:

• Сплав слишком мягкий, что негативно сказывается на качестве соединения. Во время эксплуатации часто портятся контакты, поэтому приходится их регулярно подтягивать.
• Материал вступает в реакции и под воздействием влажности окисляется. В результате образуется плёнка, которая не проводит ток, и защищает сплав от гниения.
• Алюминий хрупкий материал и быстро ломается. Достаточно несколько раз скрутить провода, чтобы они потеряли свои свойства и стали хрупкими. Работать с такой проводкой неудобно, во время ремонта часто возникают дополнительные проблемы.

Продукция может существенно отличаться, в зависимости от производителя и используемой технологий.

Маркировка алюминиевой проводки

Представлена алюминиевая продукция в ассортименте, поэтому производители используют соответствующую маркировку для разных проводов:

• Самонесущие изолированные провода или СИП, используются для проведения электросетей, в которых напряжение не превышает 35 кВт. Кабель отличается количеством жил, максимально их может быть 4. Помимо буквенного обозначения на кабеле указывается цифра и буквы. Если кабель изолирован, то в маркировке будет буква «А», если нет, то цифра 0. Сверху кабель покрыт полиэтиленом, который защищает проводку от негативных воздействий.
• Алюминиевые провода с монолитными изолированными жилами, или АВП, имеют различное сечение и применяются в электрических схемах, в арматуре, используемой для монтажа осветительных приборов. Проводка выдерживает 1000 Вт и монтируется в щитках, стенах и трубах.
• Неизолированные алюминиевые провода маркируются буквой «А», применяются для монтажа линий электропередач. Провода представлены в ассортименте, есть также модели со стальными сердечниками, которые маркируют как АС.

Маркировка алюминиевых кабелей

Для кабелей используют отдельную маркировку:

• Кабели с двойной изоляцией и алюминиевыми жилами обозначают как АВВГ. Это самый распространённый вид, используемый для подключения различного оборудования. Кабель можно использовать в жилых помещениях и на производстве, чтобы подключить розетку и другие приборы.
• Кабели с ленточной бронёй и алюминиевыми жилами маркируют как АВБбШв. Кабель отличается своей прочностью и может использоваться на опасных участках. Его прокладывают под землёй, на пожароопасных объектах, где не исключены аварийные ситуации.
• Бронированный кабель ААБл отличается улучшенными техническими характеристиками и может использоваться в условиях разного климата.

Есть также алюминиевые кабели с бумажной изоляцией, или ААШв, которые имеют ряд своих характерных особенностей.

Маркировка проводов и кабелей: обозначение жил, изоляции, оболочки

Провод — одна неизолированная или одна либо более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может быть неметаллическая оболочка, обмотка и (или) оплетка волокнистыми материалами или проволокой. Кабель — одна или более изолированных жил (проводников), заключенных, как правило, в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может быть броня и защитные покровы.

Буквенная и цифровая маркировка жил и изоляции кабелей

Неизолированные провода обозначаются первыми буквами металла проводника:

• М — медный,
• А — алюминиевый,
• AT — алюминий тянутый,
• С — стальной,
• АС — сталеалюминиевый.

Изолированные провода и кабели с медными жилами не имеют специальных обозначений металла жилы; провода и кабели с алюминиевой жилой имеют букву А в начале маркировки.

Аналогично бумажная изоляция для кабелей не обозначается, в то время как другие виды изоляции проводов и кабелей обозначаются соответствующими буквами:

• Р — резиновая,
• В — поливинилхлоридная,
• Н — найритовая (негорючая резина),
• Э — эмалевая.

Маркировка кабельных оболочек

Материалы оболочек кабелей маркируются соответствующей первой буквой:

• С — свинцовая,
• А — алюминиевая,
• В — поливинилхлоридная,
• Н — найритовая,
• Р — резиновая.

В значительном большинстве буква Г, входящая в обозначение проводов, указывает, что они гибкие (многопроволочная жила), а в обозначении кабелей — что оболочка или защитная броня голые (отсутствует слой пряжи для защиты от коррозии при прокладке в земле или воде) или что кабель гибкий.

Бронированные кабели с ленточной броней имеют в маркировке букву Б, с проволочной броней — П или К.

В марке изолированных проводов первая буква обозначает материал провода (при медных жилах обозначение отсутствует), вторая буква — П обозначает провод, третья — материал изоляции.

В обозначении могут быть также буквы, характеризующие другие элементы конструкции:

• О — оплетка,
• Т — для прокладки в трубах,
• П — плоский,
• Ф — металлическая фальцованная оболочка,
• С — для скрытой прокладки или для сельского хозяйства.

Провода и кабели различаются количеством жил (в основном от 1 до 4), сечением и номинальным напряжением.

Ещё одно интересное видео о маркировке в электрике смотрите ниже:

Стандартными являются следующие сечения жил: 0,35; 0,5; 0,75; 1; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000 мм2.

Цветовая маркировка кабелей

Провода изготовляют с изоляцией на напряжение 380, 660 и 3000 В переменного тока.

Маркировка проводов и кабелей, ее виды и стандарты

Разновидность кабельной продукции предполагает четкую систематизацию, упрощающую его использование и применение. Это может быть маркировка кабельных окончаний, наносимая в процессе прокладки и монтажа или цифровой маркер, применяющийся в крупных трассах и коммуникациях.

Здесь речь пойдет о наиболее широкой в использовании, заводской маркировке, единую систему используемую в процессе производства. Она призвана информировать не только профессиональных монтажников, но пригодится и рядовым пользователям в быту, будь то подключение розеток и светильников или же замене кабельных линий, помогая с идентификацией продукции на месте.

В этой статье будет рассмотрен кабель русского производства и общие вводные параметры.

---

Расшифровка кабеля

Главными маркировками при расшифровке кабельной продукции являются

• буквенная
• цветовая

Они позволяют понять: вид и область применения, используемые материалы жилы и изоляции, вид возможной защиты, сечение, его подключение и многое другое.

Расшифровка буквенных маркировок

Буквенный маркер имеет такую структуру

1-я позиция	Материал жилы	«А» — алюминий если буквы нет, жилы медные
2-я позиция	Из чего сделана изоляция	«В» — ПВХ (поливинилхлорид) «П» — полиэтилен «Пв» — сшитый полиэтилен «Пс» — самозатухающий полиэтилен «Р» — резина «НР» — негорючая резина «Г» — отсутствие защитного слоя (голый) «Ф» — фторопласт «Ц» — пленочная изоляция (для монтажных проводов) «К» — кабель контрольный (назначение) «КГ» — кабель гибкий
3-я позиция	Тип защитной оболочки (если есть)	«А» — алюминиевая «С» — свинцовая «П» — полиэтиленовый шланг «Пу» — полиэтиленовый шланг усиленный «В» — ПВХ шланг «Р» — резина
4-я позиция	Вид брони (если есть)	«БС» — броня свинцовая «БбГ» — стальная профилированная лента «Бб» — две стальные ленты «Бл» — броня из 2-х стальных лент с подушкой (под ней) из пластмассовых лент «Бн» — стальные ленты, поверх которых намотана негорючая защитная оболочка «К» — стальные проволоки, покрытые защитной стальной лентой «Д» — стальная оплетка из двух проводов «П» — стальная плоская проволока
5-я позиция	Вид наружного покрова, конструкция кабеля	«Г» — защита от коррозии (гидроизоляция), если «Г» отсутствует — есть защита от механических нагрузок «Э» — экранированный (обычно алюминиевая фольга) «О» — провода в изоляции, соединенные обмоткой «В» — если буква последняя — бумажная изоляция, если после нее есть другие — ПВХ «Шв» — защита в виде винилового шланга «Шп» — защита в виде полиэтиленового шланга «Шпс» — полиэтилен самозатухающий «нг» — негорючий состав



Примеры

Название/Картинка	Расшифровка	Описание
КГН	«К» — кабель «Г» — гибкий «Н» — в резиновой маслостойкой оболочке, не распространяющей горение	Кабель Гибкий Негорючий используется в основном в судостроении, для этого он и был разработан. Благодаря своим свойствам этот кабель способен выдерживать воздействия агрессивной окружающей среды. Возможно его применение в любых других сферах, там где надежность обычного гибкого кабеля может быть недостаточной: например, для производства мостовых кранов и грузозахватных механизмов, механизмов подъема, талей и тельферов.
АВВГнг	«А» — Алюминиевая токопроводящая жила «В» — Изоляция жил из поливинилхлоридного пластиката «В» — Оболочка из поливинилхлоридного пластиката «Г» — Отсутствие защитных покровов «нг» — Оболочка из поливинилхлоридного пластиката пониженной горючестиа	Кабель АВВГнг 1х35 — кабель с проводящими жилами из алюминия (от 1 до 5) сечением от 2,5 до 240 кв.мм,(ож, мн). Кабель рассчитан на неподвижные установки на напряжение переменного тока до 0,66кВ частотой 50Гц или на напряжение постоянного тока около 1,6 кВ (в 2,4 раза больше переменного).

Цветовая маркировка кабеля

Определившись с видом и типом кабеля, переходим к его подключению. Здесь нам необходимо представлять цветовые решения. Такая систематизация кабельных жил помогает упростить взаимодействие с проводниками (нейтраль/ноль, фаза, заземление/«земля») и дальнейшую эксплуатацию.

Таблица цветов кабеля



Маркировка кабелей и проводов | Укрпровод

Видов кабельно-проводниковых изделий великое множество. Различаются они между собой структурой, составом, сферой использования. Применение провода не той марки или неправильного сечения может закончиться плачевно.

Хороший специалист, даже впервые сталкиваясь с определенным видом проводника, при виде его аббревиатуры в большинстве случаев поймет его основные характеристики. В то же время, для простого обывателя маркировка проводов и кабелей представляет собой нечто вроде иностранного языка. Буквы он эти знает, прочесть может, а вот понять общий смысл не получается.

Так что же за этими буквами увидит специалист такого, что недоступно остальным? Чтобы понять это, нужно лучше узнать о проводниковой продукции. Сразу оговоримся, что в одной статье невозможно рассказать о всех принципах маркировки кабелей и проводов, а потому остановимся только на наиболее востребованных в нашем регионе.

Маркировка кабелей: силовые и контрольные

У любого кабеля есть три основные составляющие: токопроводящая жила, фазная изоляция, оболочка. Помимо этих элементов в его состав могут также входить поясная изоляция, экран, броня, сердечник и другие элементы, обусловленные особенностями его применения. Рассмотрим эти составляющие поподробнее.

Токопроводящая жила – это элемент, который проводит электричество. Изготавливается из металлических проволок. В качестве электропроводящего металла наиболее часто используются медь и алюминий. Некоторые распространенные кабельные марки могут производиться как в медном, так и в алюминиевом вариантах, но назвать их аналогами не будет правильным. Ведь алюминий дешевле и легче, но он обладает меньшей, чем медь, проводимостью, быстро окисляется на воздухе, не обладает гибкостью.

При маркировке кабеля с алюминиевым электропроводящим материалом название проводника начинают с буквы А. Медные электропровода не имеют отдельного буквенного показателя.

Если жила состоит из одной проволоки, то она называется монолитной, или однопроволочной. В противном случае она носит название многопроволочной и выглядит как скрученный пучок проволоки. Чем тоньше эти проволочки, тем более гибким будет изделие.

Есть кабели, которые могут быть только многопроволочными – они используются для подключения подвижного электрооборудования. Для негибких изделий возможно производство как многопроволочных, так и однопроволочных жил. Чтобы отличить эти два варианта изделия, заводы-изготовители при использовании монолитных жил к маркировке кабеля добавляют пометку (ож). Она помещается в конец аббревиатуры, может быть указана в скобках.

Перед тем, как прейти к изоляции жилы, стоит отметить некоторые особенности составления аббревиатур электропроводников в зависимости от их назначения.

Как было сказано выше, отдельным классом являются гибкие проводники: они всегда многопроволочные, медные, изготавливаются специально для подвижных электролиний. Название гибких кабелей начинается с КГ.

Также стоит вспомнить и о такой группе электропроводов, как контрольные: они всегда многожильны (не путать с многопроволочными!), используются для передачи электроэнергии и контроля за работой труднодоступной электроаппаратуры.

Маркировка контрольных кабелей стационарного подключения содержит в себе букву К: у медных кабелей она стоит в начале аббревиатуры, у алюминиевых – она вторая, сразу после буквы А, обозначающей алюминий. Отдельная маркировка силовых кабелей неподвижного подключения отсутствует, они понимаются «по умолчанию» — если нет других меток, значит, это силовой проводник.

Фазная изоляция – это материал, не проводящий электричество (диэлектрик), покрывающий каждую жилу. В качестве диэлектрика может применяться резина, пластикат поливинилхлоридный, пропитанная специальным раствором бумага и многое другое. Конечно же, сведения о фазной изоляции также включают в названия продукции. При этом, есть некоторые различия в пометке этого элемента для контрольных, силовых и нестационарных кабельных марок.

При маркировке силовых кабелей негибкого подключения буква, обозначающая фазную изоляцию, помещается сразу после идентификатора токопроводящего металла: на втором месте для алюминиевых, а ввиду отсутствия отдельной метки медных изделий, в таковых она будет на первом месте.

Для гибких марок проводниковых изделий обозначение изоляции идет сразу после КГ. Если такой маркер отсутствует, значит изоляция гибкого проводника выполнена из резины.

Также для обозначения резинового изолирования может использоваться буква Р. Маркировка контрольных кабелей включает в себя обозначение изоляции сразу после К. Обозначаются различные типы изоляционного материала следующим образом:

• В – поливинилхлоридный пластикат
• П — полиэтилен
• Пв – вулканизированный полиэтилен
• Пс – самозатухающий полиэтилен
• Н – маслостойкая резина, не поддерживающая горение

Изоляция из пропитанной кабельной бумаги отдельно не помечается.

Оболочка. Покрывает сверху сердечник, состоящий из одного или нескольких проводов. Бывает металлическая, резиновая, пластмассовая и так далее. Обозначение оболочки в маркировке кабелей идет после отметки изолирования. Различные типы оболочки:

• А – алюминий
• С – свинец
• В – поливинилхлоридный пластикат

Резина не имеет отдельной маркировки.

Экранирование. Некоторые проводники дополнительно могут экранироваться полупроводящими материалами: резиной, пластикатами, бумагой, либо металлическими лентами. Это требование безопасности: экран помогает защитить окружающих от воздействия электричества. Иногда по маркировке кабеля не видно его присутствие, зато в других оно может обозначаться буквой Э после изоляции.

Поясная изоляция покрывает общую скрутку жил. Может отсутствовать. В буквенном обозначении проставляется перед маркером оболочки, имеет те же значения букв, что и у фазного изолирования.

Бронирование и дополнительная наружная защитная оболочка. Для лучшей защиты от механических и раздавливающих воздействий используется бронирование кабеля, а также дополнительная защитная оболочка из шланговых полимерных композитов. У гибких кабельных марок бронирования нет – оно существенно уменьшает гибкость и делает затруднительным подвижную эксплуатацию электрокабеля. Поэтому никакого дополнительного обозначения отсутствия такой защиты у гибких изделий нет. А вот у изделий стационарного подключения отсутствующий защитный покров обозначается буквой Г. Некоторые типовые варианты покрытия:

• Б — две стальные ленты, наложенные без зазоров, защитная подушка
• Бб – ленточное бронирование, без подушки
• Бл – бронирование лентами из стали, с подушкой, содержащей лавсан
• Шв – шланг из поливинилхлоридного пластиката
• Шп – шланговый полиэтилен
• Шпс – самозатухающий полиэтилен
• БбШв – ленточное бронирование, сверху покрытое виниловым шлангом

Обозначение дополнительных защитных элементов в маркировке кабеля находится в конце основной аббревиатуры.

Вот несколько примеров:

• АСБл (ож): силовой, алюминиевый, с однопроволочной жилой, в бумажной изоляции, свинцовой оболочке, бронированный лентами, содержит лавсан
• КГВВ: гибкий, в ПВХ-оболочке, изолирован ПВХ-пластикатом
• КВВГ: медный, контрольный, в оболочке и изоляции из ПВХ-пластиката
• ПвБбШв: силовой, медный, изолированный вулканизированным полиэтиленом, бронированный стальными лентами, в ПВХ-шланге
• КГЭ: гибкий, медный, экранированный в резиновой оболочке, резиновой изоляции
• АВЭВБбШв: силовой, алюминиевый, экранированный с фазной и поясной изоляциями из поливинилхлорида, бронированием типа БбШв.

Если кабель производится со способностью не поддерживать горение, рядом с его аббревиатурой проставляется нг.

Если при этом он также обладает свойством низкого газодымовыделения, рядом с аббревиатурой проставляется нг-нд, нгд, нг ls. Кабели, у которых жилы не скручены между собой имеют в названии П. Для электропроводников с заполнением для фиксации токопроводящих жил используется буквенная метка з.

Конечно, нужно понимать, что маркировка кабелей не ограничивается описанными правилами и примерами, это лишь наиболее часто встречающиеся принципы маркировки продукции. Есть множество исключений и совершенно иных принципов составления аббревиатур для маркирования изделий (особенно, если брать электропровода, произведенные не на постсоветском пространстве).

Маркировка кабелей и проводов для передачи информации

К данному типу относятся телефонные, а также проводники, передающие цифровой, аналоговый сигнал.

В первую очередь вспомним о коаксиальном кабеле, передающем интернет-сигнал. При его маркировании применяются иностранные аббревиатуры, состоящие из двух основных частей:

первая обозначает тип проводника (U – без дополнительной защиты от помех, F – защищен методом фольгирования, S – экранируется медной оплеткой).

А вторая собственно название «витая пара» (TP).

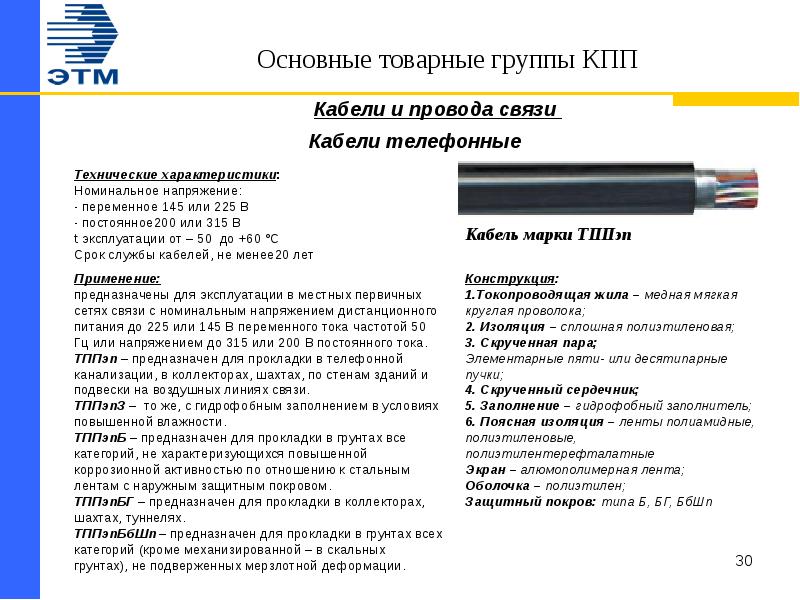

Название телефонного кабеля содержит в себе букву Т, в остальном похожа на маркировку силовых и контрольных проводников. Например:

• ТППэп – телефонный, экранированный, с двойным изолированием (фазным и поясным) и оболочкой из полиэтилена
• ТППэпЗ – эквивалент ТППэП с заполнением
• ТППэпБбШп – бронированный вариант ТППэП



Маркировка проводов для воздушной прокладки

Иногда маркировка проводов строится по тому же принципу, что и у кабелей. Но так происходит довольно редко. Гораздо чаще можно столкнуться с другими принципами, например, как в случае с проводами для воздушных сетей.

Если воспользоваться правилами расшифровки названий кабелей, то АС можно понимать, как алюминиевый, в покрытии из свинца. Но это будет ошибочно. Он и вправду из алюминия, но не в свинцовой оболочке. В данном случае С обозначает стальной сердечник.

Достаточно легко понять, что провод А – это скрутка алюминиевых проволок, без покрытия. Но как быть с СИП-5нг, СИП-4, СИП-5?

СИП – это краткое обозначение названия «Самонесущий изолированный провод». Здесь нужно просто запомнить, что он в изоляции из полиэтилена, алюминиевый. Цифры рядом с ним означают тип полиэтилена:

• 4- термопластичный светостабилизированный
• 5- светостабилизированный сшитый
• 5нг — светостабилизированный сшитый, не поддерживающий горение

К этому же разделу относится провод с иностранной аббревиатурой AsXSn:

• А –алюминиевый
• s – самонесущий провод
• XS – изоляция из сшитого светостабилизированного полиэтилена
• n – горение не распространяет

Если внимательно разобраться с тем, что скрывается за названием, можно понять, что AsXSn – это аналог СИП-5нг.

Маркировка проводов: монтажные, установочные, соединительные

Принципы составления названий проводников данного типа ближе к принципам кабельной маркировки, чем у предыдущей группы. Здесь появляется буква П, означающая «провод» или Ш, от слова «шнур».

Например, ШВВП –будет обозначать шнур медный с виниловыми изоляцией и оболочкой, плоский. ППВ – провод, плоский, медный, изолированный пластикатом. АППВ – то же, только алюминиевый. АПВ –одножильный провод из алюминия, покрытый ПВХ-изоляцией.

А вот медных вариантов такого провода два: ПВ1 и ПВ3. Цифры обозначают класс гибкости.

Монтажный провод содержит в названии букву М. Например, провод МГ – самый распространенный неизолированный медный в нашем регионе, гибкий монтажный.

Маркировка проводов и кабелей: сечение

Существенным в определении необходимости использования Вами того или иного проводника является выбор его сечения. Чем крупнее сечение, тем бОльшую мощность электротока Вы получите.

Обращаем Ваше внимание на то, что сечение часто называют «номинальным», т.к. его расчет происходит исходя из измерений токовых нагрузок, выдерживаемых им. Рядом с аббревиатурой, проставляется именно такое сечение. Обычно оно выглядит в виде произведения двух чисел, в котором первое показывает количество жил, а второе их сечение.

К примеру, 3х1.5 – у вас трехжильный провод, сечение жил 1,5 мм² каждая. Если Вы видите сумму двух или более произведений – не пугайтесь, это показатель того, что у кабеля есть группы жил разного сечения: 3х50+1х16 – три жилы по 50мм² и одна 16мм². Если в сечении нет произведения, а стоит одно число – это по умолчанию проводник с одной жилой того сечения, что у Вас указано: ПВ3 2,5 – это то же, что и ПВ3 1х2,5.

Маркировка жил: цветовая, цифровая

Говоря об идентификации кабеля, нельзя не упомянуть еще одну особенность: изоляция жил в многопроволочных марках тоже имеет свою особую маркировку. Это делается для того, чтобы была возможность понять, какой провод соответствует какому в начале и в конце кабельной линии.

Фазная изоляция таких электропроводов может различаться по цвету, тогда маркировка называется цветовой. Второй вариант маркирования: цифровой. Жилы при этом нумеруются. Какой способ выберет изготовитель – зависит от возможностей его производственного оборудования к маркировке.

Маркировка кабелей и проводов: нанесение информации на изделие

Некоторые проводниковые изделия очень похожи между собой внешне. Особенно это касается различных вариантов электропроводника: ВВГ, ВВГнгд – практически визуально не различимы.

Чтобы потребитель мог идентифицировать товар, производители наносят на внешнее покрытие электропровода информацию: если Вы внимательно рассмотрите продукцию, то заметите, что через равные промежутки на нее нанесена аббревиатура, а иногда и название завода-изготовителя, года выпуска.

На сегодняшний день изготовители могут сами определять полноту нанесения данных на свой продукт: это определяется их возможностью и устанавливается в Технических условиях, которыми они пользуются.

На сайте УкрПровод Вы можете более детально ознакомиться с характеристиками товарных позиций на соответствующих страницах. Если у Вас возникли вопросы, Вы можете обратиться к нашим сотрудникам. Кроме того, наши менеджеры помогут Вам купить кабель, который Вас заинтересовал, а также необходимые комплектующие.

Наши телефоны: 044-338-41-08, 067-281-27-01, 050-295-69-71, 093-158-74-41.

Маркировка кабелей и проводов — расшифровка по гост и цветовая маркировка

Заводская маркировка проводов и кабелей представляет собой обозначение на изоляции, которое является неким шифром из букв и цифр, отображающих характеристику изделия. На сегодняшний день каждый завод изготовитель обязательно указывает на своей продукции специальный шифр, который заблаговременно стандартизуется для того, чтобы каждый продавец мог знать расшифровку.

Предназначение

Предназначение шифра – отображение основных характеристик, а именно:

• материал жил;
• назначение;
• тип изоляции;
• особенность конструкции;
• поперечное сечение изделия;
• номинальное напряжение.

Если вас интересует информация о том, как маркировать провода при монтаже, рекомендуем ознакомиться со статьей.

Основная разновидность

На сегодняшний день для электромонтажных работ применяют шнуры, кабели и провода. Перед расшифровкой маркировки необходимо разобраться с тем, что собой представляют эти изделия и в чем их различия.

Провода

Провод представляет собой электротехническое изделие, состоящее из одной или нескольких скрученных между собой проволок, без изоляции либо заизолированных. Оболочка жилы, как правило, легкая, не из металла (хотя также встречается обмотка проволокой).

Оголенный проводник Изолированный провод

Такие изделия могут использоваться в электромонтажных работах (к примеру, монтаж электропроводки в деревянном доме), а так же при изготовлении обмотки электродвигателя. На сегодняшний день существуют провода с медными и алюминиевыми жилами.

Медный вариант быстро окисляется в открытом пространстве и имеет высокую цену, но при этом способен пропустить через себя более высокие токовые нагрузки. К тому же медь более эластична, а значит, не так быстро сломается.

Алюминиевые более хрупкие и не соединяются с медными (разве что только через клеммы), но за то имеют низкую стоимость. На сегодняшний день алюминиевая электропроводка используется все реже и реже.

Также следует отметить, что контакты могут быть заизолированными и голыми. Последний вариант используется для линий электропередач. Изолированный провод может быть защищенным и незащищенным. Защитой служит еще один слой изоляции (из пластмассы либо резины), который закрывает оболочку жил.

Последняя классификация осуществляется в зависимости от назначения: монтажные, силовые и установочные. Монтажный провод обязательно должен быть медным, используется, как правило, для соединения элементов электрической схемы в щите, а так же для соединения цепи в радиоаппаратуре. Силовой (как и установочный) для нас более известный, т.к. используется на открытом воздухе и внутри помещений.

Кабели

Электрический кабель представляет собой изделие из нескольких проводов, которые находятся под одной изоляционной оболочкой (из ПВХ, резины, пластмассы). Помимо этой оболочки может присутствовать дополнительная защита — бронированная оболочка из проволоки либо стальной ленты, которая обязательно указывается в маркировке.

Алюминиевые провод Медные контакты

Существует 5 основных видов электрических кабелей:

• силовой;
• контрольный;
• для управления;
• для связи;
• радиочастотный.

Кратко рассмотрим условия применения каждого из изделий.

Силовой используется для передачи электроэнергии в силовых и осветительных электроприборах. Существуют изделия различного типа и назначения.

В основном силовые кабели используются для электропроводки внешней (как воздушным, так и подземным способом) и внутренней (в жилых и нежилых помещениях). Силовые кабели могут иметь как алюминиевые, так и медные жилы.

Предпочтение рекомендуется отдавать последнему варианту. Изолирующим слоем может быть ПВХ, бумага, резина, полиэтилен и т. д.

Контрольный используется для работы электротехнических устройств, которые передают информационный сигнал для управления какими-либо устройствами. Данный вид также может быть с алюминиевыми и медными жилами.

Кабель управления представляет собой медный электропроводник с защитным экраном. Применяется в различных системах автоматики. Защитный экран служит для отвода помех, а так же защиты от механических повреждений.

Кабель связи используется для передачи информации с помощью токов различных частот. Передача местных линий связи осуществляется низкочастотными проводниками, а дальних линий – высокочастотными.

Радиочастотный кабель применяется в радиотехнических устройствах. Основное предназначение – передача видео- и радиосигналов.

Шнуры

Шнур состоит из нескольких (минимум двух) эластичных жил небольшого сечения (до 1,5 мм.кв.). Жилы шнура состоят из множества переплетенных проволок, изоляция которых осуществляется неметаллической оболочкой.

Обычно шнуры представлены многожильными изделиями, но существуют и двухжильные, которые используются в том случае, если корпус электроприбора не требует специального заземления.

На сегодняшний день шнуры используются для подключения бытовой техники к сети (к примеру, холодильника либо микроволновой печи).

Шнур для бытовых электроприборов

Вот мы и разобрались с основными различиями всех трех видов электротехнических изделий. Надеемся, что информация была для Вас доступной. Рекомендуем так же просмотреть видео, в котором данная информация предоставлена более наглядно:

Основные характеристики и различия проводников

Общие различия

Все проводники могут иметь различия по следующим признакам:

1. Поперечное сечение. Существуют жилы сечением от 0,35 мм.кв. до 240 мм.кв.
2. Материал изготовления: медь, алюминий, алюмомедь (специальный композит из двух металлов).
3. Номинальное напряжение (к примеру, способен выдержать 220 либо 380В).
4. Количество жил (одножильный либо многожильный).
5. Материал изоляции (ПВХ, резина, бумага).
6. Материал защитной оболочки (резина, пластмасс, металл).

Маркировка

Общая информация

Основные стандарты маркировки проводов, кабелей и шнуров по ГОСТу одинаковые, поэтому сначала рассмотрим расшифровку буквенного шифра в электрике.

Пример шифра

Буква №1 характеризует материал жилы. Алюминию присваивается буква «А», меди буква не присваивается.

Буква №2 в маркировке характеризует вид провода либо материал оболочки кабеля. Для провода вторая буква обозначает «П» — плоский, «М» — монтажный , «К» — контрольный, «МГ» — монтажный с гибкой жилой, «П(У) либо Ш» — установочный.

Буква №3 характеризует материал для изоляции жил.

Буква «В» либо «ВР» означает что изоляция поливинилхлоридная, «Р» — резиновая, «Н» либо «НР» — найритовая (резина, которая не горит), «П» — полиэтиленовая, « К» — капроновая, «Ф» — металлическая (фальцоновая), «МЭ» — эмалированная, «Л» — лакированная, «Ш» — полиамидный шелк, «О» — полиамидный шелк в качестве оплетки, «С» -стекловолокно, «Э» — экранированная изоляция, «Т» — изоляция с несущим тросом, «Г» — изоляция с гибкой жилой.

Помимо этого следует отметить, что провод с резиновой изоляцией может быть дополнительно защищен следующим видом оболочки: «Н» — найритовая, «В» — ПВХ. Обращаем Ваше внимание на то, что данные буквы ставятся в маркировке после того, как будет указан материал изоляции самой жилы.

Буква №4 характеризует особенность конструкции. Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой.

Расшифровка цифрового обозначения:

Цифра №1 всегда указывает количество жил, если в маркировке провода либо кабеля цифра перед буквами отсутствует, значит, проводник одножильный.

 Цифра №2 характеризует площадь поперечного сечения в мм.кв.

• Цифра №3 отображает номинальное напряжение сети.
• Маркировка шнуров представлена буквой «Ш».
• Чтобы читатели «Сам электрика» поняли всю суть, предоставляем данный пример:
• Расшифровка маркировки кабеля ВВГ 4*2,5-380. Итак:

• литеры «П» и «А» нет, значит, жила медная;
• вторая буква «В» указывает, что изоляция поливинилхлоридная;
• также указана вторая буква «В», что означает еще одну защиту оболочкой из ПВХ;
• последняя буква – «Г» обозначает, что защитный покров отсутствует;
• первая цифра «4» — четыре жилы;
• «2,5» — поперечное сечение в мм.кв.;
• 380 — Номинальное напряжение в 380 В.

Надеемся, что теперь Вам стала понятна маркировка. Если возникли вопросы, сразу же задаем их в категории «Вопрос-ответ»!

Российская продукция

Маркировка российских кабелей:

Обозначение отечественных проводов и шнуров:

Иностранная продукция

Таблицы маркировки зарубежных кабелей:

Таблицы маркировки зарубежных проводов:

Таблицы

1. Марки и предназначение популярных проводов:
2. Марки и предназначение популярных кабелей:
3. Марки и предназначение популярных шнуров:

Пользуясь данными таблицами и информацией Вы запросто сможете определить характеристику и назначение любого проводника при монтаже электропроводки в собственном доме либо квартире. Надеемся, предоставленная маркировка проводов и кабелей по ГОСТ была для вас полезной!

Также читают:

Маркировка кабеля: типы, расшифровка, ГОСТ — Статьи для электриков и энергетиков

В этой статье мы расскажем, как расшифровывать маркировку кабеля.

Маркировка кабеля может многое сказать о его назначении. По ней ориентируются монтажники, решая ту или иную задачу. Обычно для маркировки используют специальные принтеры, печатающие удобные качественные этикетки для кабелей. Купить их можно на сайте магазина TZE1.ru [1].

Откуда взялась маркировка

Маркировка кабеля — это определенный набор информации об изделии, который регламентируется ГОСТом 16442-80 [2]. Документ действует с 1980 года. Он периодически обновляется, поэтому остается актуальным.

ГОСТы утверждает Росстандарт. Перед утверждением документы проходят экспертную и научную проверку. Специалисты Росстандарта обращаются в профильные лаборатории для испытаний продукции.

Кроме ГОСТа, маркировку кабелей регламентируют ТУ (технические условия), например ТУ 16.71-277-98. Все ТУ должны соответствовать профильному ГОСТу, в нашем случае — ГОСТу 16442-80.

ТУ утверждает профильное министерство. Обычно в ТУ указаны более мягкие требования по сравнению с ГОСТами. Поэтому при выборе продукции, в том числе кабеля, лучше ориентироваться на действующий ГОСТ.

Что означает маркировка кабеля

Маркировка указывает на материал изготовления, технические характеристики и допустимые условия использования кабеля. Она состоит из букв и цифр. Вот примеры:

• ППВР 2*2,5.
• АСБ 7*2,5.
• АППВР 3*2,5.

На кабели иностранного производства наносится маркировка с латинскими буквами, например NA2XY.

Буквы и цифры обозначают конкретные характеристики изделия.

Первая буква: тип жилы кабеля

Алюминиевая жила обозначается буквой «А». Кабель с маркировкой АППВР 3*2,5 имеет алюминиевую жилу.

АППВР 3*2,5

Медная жила не имеет буквенного обозначения. Кабель ППВР 2*2,5 имеет медную жилу.

ППВР 2*25

Бывают алюминиево-медные (АМ), нихромовые (Н), луженые медные (Л), стальные оцинкованные кабели (С).

Вторая буква: тип изделия

Буквой «П» маркируются провода, буквой «Ш» шнуры. Кабель АППВР 3*2,5 представляет собой провод.

АППВР 3*2,5

Третья буква: тип сечения

Бывают плоские (П), спиральные (С) и круглые кабели. Последние не имеют буквенного обозначения.

Кабель АППВР 3*2,5 имеет плоское сечение.

АППВР 3*2,5

Четвертая буква: степень гибкости провода

Провода бывают очень гибкие (ОГ), гибкие (Г) и обычные. Последнее значение не имеет буквенного обозначения.

Кабель АППВР 3*2,5 имеет обычную гибкость.

АПП ВР 3*2,5

Пятая буква: материал изоляции провода

Для изоляции чаще всего применяются:

• Резина (Р).
• Поливинилхлорид (В).
• Полиэтилен (П).
• Бумага (Б).
• Пленка (ПЛ).

Используется резина нескольких типов: негорючая (РН), холодоустойчивая (РМ), жаропрочная (РТ), изоляционно-защитная (РИ), наиритовая (Н). Если изоляция комплексная, ее тип обозначается идущими подряд буквами.

Кабель АППВР 3*2,5 изолирован поливинилхлоридом и резиной.

АППВР 3*2,5

Шестая буква: защитный экран

Есть такие типы экранов:

• «Э» — общий экран кабеля и дополнительное экранирование каждой жилы.
• «О» — оплетка из натуральной или синтетической нити.
• «Б» — броня.
• «Т» — несущий провод.

Если экрана нет, буквенное обозначение не применяется. Кабель АППВР 3*2,5 не имеет экрана.

АППВР 3*2,5

Первая цифра: количество жил

В кабеле АППВР 3*2,5 три жилы.

АППВР 3*2,5

Вторая цифра: сечение жил

В кабеле АППВР 3*2,5 — три жилы с сечением 2,5 мм.

АППВР 3*2,5

Как разобраться с маркировкой импортного кабеля

Импортные кабели маркируются по стандартам DIN VDE. Принцип маркировки кабелей по ГОСТУ и DIN VDE совпадает. Буквы и цифры обозначают материал изготовления и функциональное назначение изделия. Маркировка начинается с обозначения внутренних деталей кабеля и завершается наружными элементами конструкции. То есть первым обозначается материал изготовления жилы, а последним — тип экрана.

Примеры маркировки иностранного кабеля:

• A2X(F)K2Y.
• 2XS(F)K2Y.
• 2X(F)K2Y.

Первая буква: тип жилы

Алюминиевые жилы обозначаются буквами A или Al, медные жилы не обозначаются буквами. В кабеле A2X(F)K2Y алюминиевая жила, а в кабеле 2XS(F)K2Y медная.

2XS(F)K2Y

Вторая буква или цифра с буквой: тип изоляции

Огнеупорная изоляция из полимерных материалов обозначается буквами HX, изоляция из полиэтилена маркируется символами 2X, а изоляция из ПВХ буквой X. Кабель A2X(F)K2Y имеет изоляцию из полиэтилена.

A2X(F)K2Y

Третья буква: тип водонепроницаемого экрана

Буква F обозначает водонабухающую ленту, а буквы FL — водонабухающую ленту, усиленную алюминием. В кабеле A2X(F)K2Y используется водонабухающая лента.

A2X(F)K2Y

Четвертая буква: тип брони

Бывают такие типы:

• B — стальная оцинкованная лента.
• R — круглая стальная оцинкованная проволока.
• F — плоская стальная оцинкованная проволока.
• G — стальная оцинкованная лента с зазорами.

Отсутствие буквы обозначает отсутствие брони. Кабель A2X(F)K2Y не имеет брони.

A2X(F) K2Y

Пятая буква: тип оболочки

Тип оболочки обозначается буквами или цифрами и буквами. Если кабель имеет двойную оболочку, подряд идут два обозначения.

• 2Y — полиэтилен.
• Y — ПВХ.
• K — свинец.
• H — огнеупорная оболочка из полимеров.

В кабеле A2X(F)K2Y двойная оболочка: из свинца и полиэтилена.

A2X(F)K2Y

Почему кабели бывают разноцветные

Это цветовая маркировка кабеля. Разные цвета оболочки обозначают фазный, нулевой и защитный провода в кабеле.

• Желтым, зеленым или желто-зеленым цветом обозначают заземление (защиту).
• Синим и голубым обозначают ноль или нулевой провод.
• Красным, черным, фиолетовым, бирюзовым, белым, оранжевым, серым, коричневым обозначают фазу.

Как читать маркировку кабеля: таблица

Первая таблица поможет вам разобраться с маркировкой кабеля по ГОСТу.

Позиция	Что обозначает	Маркировка по ГОСТу	Значение
1	Тип жилы	А	Алюминий
Пробел	Медь
2	Тип изделия	П	Провод
Ш	Шнур
3	Тип сечения	Пробел	Круглые
С	Спиральные
П	Плоские
4	Степень гибкости	Пробел	Обычный
Г	Гибкий
ОГ	Очень гибкий
5	Материал изоляции	Р	Резина
В	ПВХ
П	Полиэтилен
Б	Бумага
ПЛ	Пленка
6	Защитный экран	Э	Общий экран и экран каждой жилы
О	Оплетка из нити
Б	Броня
Т	Несущий провод

Вторая таблица поможет разобраться с маркировкой кабеля по стандартам DIN VDE.

Позиция	Что обозначает	Маркировка	Значение
1	Тип жилы	A, Al	Алюминий
Пробел	Медь
2	Тип изоляции	HX	Огнеупорная
2X	Полиэтилен
X	ПВХ
3	Тип водонепроницаемого экрана	F	Водонабухающая лента
FL	Водонабухающая лента, усиленная алюминием
4	Тип брони	B	Стальная оцинкованная лента
R	Круглая стальная оцинкованная проволока
F	Плоская стальная оцинкованная проволока
G	Стальная оцинкованная лента с зазорами
5	Тип оболочки	2Y	Полиэтилен
Y	ПВХ
K	Свинец
H	Огнеупорная

Если у вас остались вопросы по маркировке кабеля, звоните по телефону 8 (800) 555-9652 в TZ Group.

Цветовая маркировка кабеля по ГОСТ

Изготовление изоляции различных цветов в многожильных проводах и кабелях призвано облегчить проведение электромонтажных работ.

Цветовая маркировка служит однозначной идентификации жилы, что позволяет значительно ускорить и упростить процесс подключения кабеля/провода к контактам, повысить производительность труда при монтаже и обеспечить электробезопасность при использовании продукции различных предприятий-изготовителей.

Для установочных проводов и кабелей единые правила цветовой маркировки изложены в ГОСТ 31947-2012 «Провода и кабели для электрических установок на напряжение до 450/750 В включительно. Общие технические условия».

В системе межгосударственной стандартизации данный стандарт был введен взамен ГОСТ 6323-79 для применения в странах-участницах СНГ и Таможенного союза.

ГОСТ 31947-2012 в качестве нового требования ввел систему обязательной единообразной цветовой маркировки жил с целью их идентификации.

Согласно ГОСТ 31947-2012, изолированные жилы многожильных проводов и кабелей всегда должны иметь отличительную расцветку, причем эта расцветка должна быть сплошной.

Каждая изолированная жила обязана быть одного и того же цвета по всей длине, кроме жилы, обозначенной комбинацией зеленого и желтого цветов.

При этом желтый и зеленый цвета не могут быть использованы по отдельности – исключительно в комбинации «зеленый-желтый», которая используется только для обозначения жилы заземления.

ГОСТ 31947-2012 не рекомендует использовать красный и белый цвета.

Предпочтительная схема расцветки выглядит так:

• Для трехжильных проводов и кабелей: зеленый-желтый, синий, коричневый или коричневый, черный, серый;
• Для четырехжильных кабелей: зеленый-желтый, коричневый, черный, серый или синий, коричневый, черный, серый;
• Для пятижильных кабелей: зеленый-желтый, синий, коричневый, черный, серый или синий, коричневый, черный, серый, черный.

Синий цвет применяется для обозначения нулевой жилы.

Что касается распределения на жиле с зелено-желтой расцветкой, то должно выполняться следующее условие: на любом участке жилы длиной 15 миллиметров один из указанных цветов должен покрывать не менее 30%, но не более 70% поверхности изолированной жилы, а другой цвет должен покрывать оставшуюся часть.

Все цвета должны быть легко различимы и прочны. При этом условии допустима маркировка жил окрашиванием верхнего слоя изоляции.

Что касается оболочки, которая может быть наложена поверх изолированных жил проводов и кабелей для придания проводу плоской, а кабелю практически круглой формы, то, согласно ГОСТ 31947-2012, ее цвет не нормируется.

Для силовых кабелей единые правила цветовой маркировки изложены в ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия».

Именно этот ГОСТ ввел систему обязательной единообразной цветовой маркировки жил с целью их идентификации, чего не было в ГОСТ 16442-80 (в системе межгосударственной стандартизации ГОСТ 31996-2012 заменил собой ГОСТ 16442-80).

Согласно ГОСТ 31996-2012, изолированные жилы кабелей обязаны иметь отличительную расцветку, которая должна быть или сплошной, или в виде продольной полосы шириной не менее 1 миллиметра.

Цвет изоляции жил многожильных кабелей должен соответствовать следующей таблице:

Число жил в кабеле, шт.	Цвет изоляции жилы
Порядковый номер жилы
1	2	3	4	5
2	Серый*	Синий	—	—	—
3	Серый*	Коричневый	Черный	—	—
Серый*	Синий	Зеленый- желтый	—	—
4	Серый*	Коричневый	Черный	Синий	—
Серый*	Коричневый	Черный	Зеленый- желтый**	—
5	Серый*	Коричневый	Черный	Синий	Зеленый- желтый
* Или натуральный. ** По согласованию с заказчиком.

По согласованию с заказчиком допустимо другое сочетание цветов изоляции основных жил.

Изоляция одножильных кабелей может быть любого цвета из числа приведенных в таблице – также по согласованию с заказчиком.

Изоляция жилы заземления (PE) должна быть двухцветной, а именно зелено-желтой, при этом один из цветов должен покрывать не менее 30% и не более 70% поверхности изоляции, а другой – остальную часть. Изоляция нулевой жилы (N) должна быть синего цвета.

При этом в условном обозначении кабеля обязательно должны быть указаны: буква N – при наличии в кабеле нулевой жилы, буквы PE – при наличии жилы заземления, буквы N, PE – при наличии в конструкции кабеля и той и другой жилы.

Например: ВВГ нг(А)- LS 3х1,5ок (N, PE)-0,66 или ППГнг(А)-HF 4х95мс (N)-1.

По согласованию с заказчиком допускается маркировка основных изолированных жил цифрами. Однако даже в этом случае изоляция жилы заземления должна быть зелено-желтой, изоляция нулевой жилы – синей, и на них не может быть нанесена цифровая маркировка.

Цвета проводов в электрике: типовая маркировка + разбор нюансов

Чтобы облегчить труд электромонтажников, выпуск изоляции кабельной продукции подчинен определенным нормам цветовой маркировки. При подключении многожильного кабеля по окраске полимерной оболочки можно идентифицировать жилу и понять, с каким контактом ее следует коммутировать.

Разные цвета проводов в электрике, установленные положениями ГОСТ, помогают ускорить процесс монтажа и обеспечить электробезопасность. Согласитесь, понимание цветовой маркировки пригодится каждому домашнему мастеру.

Предлагаем разобраться в обозначениях электропроводки, узнать стандарты ГОСТ и научиться читать буквенные коды проводов на схемах. Кроме того, мы расскажем, как проверить соответствие подключенной жилы ее назначению, используя индикаторную отвертку или мультиметр.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

Сейчас идентифицировать жилы стало намного легче.

Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции

В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке.

Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут

Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

• коричневый – синий – зеленый/желтый;
• коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

• коричневый – серый – черный – зеленый/желтый;
• коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

• коричневый – серый – черный – зеленый/желтый – синий;
• коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый.

К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь

Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня.

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

Схематичное изображение цветовой маркировки проводников.

Наряду со цветовым обозначением жилы имеют и буквенное: нулевой – N, защитный – PE, совмещенный нулевой + защитный – PEN

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

Пример трехжильного кабеля, изготовленного с учетом норм ГОСТ: зеленая/желтая жила предназначена для заземления, синяя – нулевая, коричневая – фазная

В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.

Маркировка жил для электромонтажных решений

• Не зря в начале статьи прозвучала мысль о том, что цветовое обозначение проводников значительно упрощает процесс монтажа.
• Если вы самостоятельно занимаетесь разводкой электрики в квартире или частном доме, подбираете провода согласно нормам, при подключении электроустойств, монтаже автоматической защиты, распределении жил в распаечных коробках не нужно перепроверять, где фаза, нуль, земля – об этом расскажет цвет изоляции.
• Несколько примеров электромонтажа, когда важна маркировка:

Существуют кабели с большим количеством жил, окрашивание которых не представляется целесообразным. Пример – СИП, в котором используется иной способ определения проводников. Один из них помечен небольшой канавкой по всей длине. Рельефная жила обычно выполняет функцию нулевого проводника, остальные играют роль линейных.

Чтобы отличать жилы, их маркируют скотчем, термоусадками, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажных работ обязательно производят прозвон – дополнительную идентификацию.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

При  использовании индикатора следует придерживаться правил ТБ.

Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом

Процедура проверки выполняется одной рукой, следовательно, вторая свободна.

Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

• выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
• подключаем щупы в нужные гнезда;
• прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
• повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в этой статье.

Выводы и полезное видео по теме

1. Общепринятые стандарты цветовой маркировки:
2. Способы маркировки в дополнение к цветовой:
3. Когда все провода одного цвета – проверка контрольной лампой:

Цветовая маркировка жил – замечательный способ идентификации провода при его монтаже. Однако в процессе работы с уже установленными кабелями не стоит полагаться только на внешний вид проводников, так как они могут быть подключены ошибочно.

Обязательно следует использовать дополнительные способы определения жил, и если нельзя поменять сами провода, то нужно промаркировать их цветным скотчем или буквенными символами.

Есть, что дополнить, или возникли вопросы по цветовой маркировке? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом определения проводников. Форма для связи находится в нижнем блоке.

Маркировка кабеля

Главная > Электропроводка > Маркировка кабеля

При прокладке кабельных линий, электрификации домов и промышленных помещений используется различная проводниковая продукция. Кабели и провода отличаются не только по сечению токопроводящих жил, но и по варианту защитной оболочки, экранированию и материалу исполнения. Марка любого кабеля отображается в виде цифр и букв на его внешней оболочке.

Кабельно-проводниковая продукция

Цифры и буквы в обозначении

Для стандартизации кабельно-проводниковой продукции ещё в Советском Союзе были разработаны соответствующие ГОСТы и ТУ. С небольшими изменениями они действуют и сегодня. Все материалы, из которых производятся проводники, имеют своё буквенное обозначение, например:

• П – полиэтилен;
• Р – резина;
• В – поливинилхлорид.

Кроме того, важна последовательность букв. Она показывает, из какого материала какой слой проводниковой продукции сделан.

Что обозначают цифры и буквы

В начале любой маркировки обычно ставят либо букву «А», либо оставляют пустое место. «А» указывает на алюминий, пустое место – медь. Эта позиция рассказывает, из какого материала выполнены токопроводящие жилы. Т.е. если маркировка начинается не с «А», то проводник с медными жилами. Косвенным признаком медного провода является его цена: медь существенно дороже алюминия.

Классификация слоёв

Маркировка танталовых smd конденсаторов

Необходимо ввести следующие понятия:

• Броня – лента из специального сплава (иногда используют оцинкованную проволоку), опоясывающая проводник по всей длине. Основной смысл – увеличение механической прочности. Нужна не везде. Бронированные изделия применяют при прокладке линий электропередач в земле и по воздуху; там, где возможно их механическое повреждение при прокладке или в процессе эксплуатации. При работах по «внутрянке» применяется крайне редко;
• Изоляция – материал, предотвращающий перехлёст между собой жил в многожильных проводниках. Каждая жила в таких изделиях имеет свою изоляцию. Обычно применяются резина, поливинилхлорид или полиэтилен. В продукции, выпущенной до 90-х годов прошлого века, основной материал изоляции – пропитанная специальными веществами бумага. Сейчас такой вид изоляции практически не используется;
• Наружный защитный слой – внешняя оболочка, защищающая броню или непосредственно жилы. В основном используют такие же материалы, как и у изоляции. Существует и так называемый «голый провод». Очень широко применялся для строительства воздушных распределительных сетей. Сейчас сетевые компании повсеместно меняют его на изолированный;
• Внутренний защитный слой – располагается либо под бронёй, либо под наружным слоем. Предназначен для дополнительной защиты от вредных факторов: вода или повышенная температура окружающей среды. Встречается не везде.

Обозначенные оболочки прописываются в маркировке. Идут сразу после обозначения материала токопроводящего проводника. Маркировка кабелей и проводов расшифровка приведена в таблице ниже.

Запоминать все обозначения не нужно. Важно знать, что описывает буква на каждой позиции, а расшифровку всегда можно легко найти.

Цифры в маркировке

В любой маркировке силового кабеля присутствуют цифры. Они находятся сразу после перечисления материалов, применённых в производстве проводника. В начале указывается, для какого рабочего напряжения он сделан. Если стоит пропуск, значит, рабочее напряжение ограничено 220 В.

Далее идёт количество жил и их сечение. Например, 4х120. Это означает, что в наличии 4 жилы с поперечным сечением 120 мм². В случае различного сечения жил через знак «+» указывают размеры всех жил.

Зачастую это означает, что фазные проводники одинаковые, а нулевой проводник меньшего сечения.

Расшифровка кабелей АНРБГ

Рассмотрим пример расшифровки. Для прокладки электрических линий в городах применяют силовые кабели из сшитого полиэтилена. Его обозначение – АПвБбШп(г). Расшифровка:

• А – жила из алюминия;
• Пв – изоляционный материал – сшитый полиэтилен;
• Бб – броня из стальных лент без внутреннего защитного слоя;
• Шп – шланг из полиэтилена в качестве наружного защитного слоя;
• г – дополнительная герметизация.

Дополнительная информация. Кабели из сшитого полиэтилена сегодня используют все сетевые компании в нашей стране при прокладке новых линий и реконструкции старых. Кроме того, при реконструкции трансформаторных подстанций, заводки КЛ для подключения вновь установленного оборудования также выполняют кабелем из сшитого полиэтилена. Маслонаполненные кабели из ТП убирают.

За буквами расположены цифры. Для лучшего понимания их смысла рассмотрим несколько вариантов обозначений:

• АПвБбШп(г)1 4х10 – четыре жилы с поперечным сечением 10 мм², напряжение – до 1 кВ;
• АПвБбШп(г)1 5х240 – пять жил с поперечным сечением 240 мм², напряжение – до 1 кВ.

Влияние температуры окружающей среды

Цветовая маркировка заземляющих проводников

Кроме вышеупомянутых обозначений, существует ещё одна часть маркировки. На неё редко обращают внимание.

Тем не менее, это важная характеристика, указывающая на климатические условия эксплуатации. Без знания температурных режимов работы можно применить неподходящий проводник.

Вследствие этого работа его будет недолгой, что грозит непредсказуемыми последствиями, вплоть до пожара.

Гост или ту

Кабель ВВГ ПНГ (А): расшифровка

Последнее, что указывается, – это нормативный документ, на основании которого была произведена продукция.

Часть проводников делается в соответствии с ГОСТ, часть – в соответствии с ТУ, выпущенными самими производителями. Заводы-изготовители далеко не всегда указывают этот параметр на маркировке.

В этом случае данную информацию следует искать в сертификате соответствия, который есть у всей кабельно-проводниковой продукции.

Примеры расшифровки

На первый взгляд, всё достаточно просто, однако на практике выясняется, что в теории не учтены все нюансы обозначения кабелей. Основная сложность – отсутствие обозначений некоторых параметров. Только с начальной буквой в маркировке всё понятно: есть «А» – алюминий, отсутствует – медный проводник.

Для начала возьмём простой для расшифровки и распространённый кабель АПвПу2г:

• А – алюминий применён для производства токопроводящих жил;
• Пв – изоляционный материал – сшитый полиэтилен;
• Пу – наличие внутреннего защитного слоя;
• 2г – двойная дополнительная герметизация.

Теперь рассмотрим менее распространённый кабель – МКЭШ:

• Буква А в начале отсутствует – жилы медные;
• МК – кабель монтажный;
• Э – наличие экрана;
• Ш – материал внешнего защитного слоя – поливинилхлорид.

На первом месте здесь стоит обозначение области применения. Таким образом, тоже маркируют кабельную продукцию. Кроме МК встречается:

• К – контрольный;
• Г – многожильный гибкий;
• КСП – не силовой кабель систем передачи.

Кроме того, может быть не указана броня или любая из защитных оболочек. Каким образом не запутаться в нюансах? Необходимо запомнить несколько однозначных обозначений:

• Б – обозначает только броню;
• г – дополнительная герметизация;
• Ш – внешний защитный слой, материал – резиновый шланг.

Все остальные буквы – в зависимости от контекста. Зачастую даже профессионалы не сразу могут определить назначение и характеристики представленного кабеля по его маркировке. Для этого существует его описание, расшифровка маркировок – непростое занятие.

Для ещё одного примера возьмём очень популярный кабель для прокладки в земле – АСБ2л:

• А – наличие алюминиевых жил;
• С – оболочка свинцовая;
• Б – бронированный;
• 2л – два слоя лент под бронёй.

Расшифровка маркировки кабеля резинового гибкого КГ:

• Отсутствие «А» – медный;
• К – кабель;
• Г – гибкий.

При его заказе говорят: «Кабель гибкий медный многожильный в резиновой изоляции». Хотя в маркировке про изоляцию нет ни одной буквы.

Маркировка проводов

Кроме кабелей, в ассортименте производителей присутствуют провода. Основные отличия – меньшее сечение и большая гибкость. Существуют как одножильные, так и многожильные провода.

Для возможности отличить провод от кабеля в маркировке на втором месте появляется буква «П». Во всём остальном принцип обозначения проводов схож. Наличие буквы «А» в начале – алюминиевая жила, отсутствие – медь и т.д. «ПН» обозначает нагревательный провод.

На третьем месте обозначен изоляционный материал:

• В – поливинилхлорид;
• Р – резиновая оплётка;
• Л – оболочка из хлопка, зафиксированная лаком;
• М – маслостойкая резиновая изоляция;
• П – полиэтилен;
• О – пропитанная хлопчатобумажная изоляция;
• Н – хлоропреновый каучук.

Иногда здесь же указывают применение и конструктивные особенности провода:

• Г – гибкий;
• Т – предназначен для трубной прокладки;
• С – предназначен для соединений.

Далее расположены цифры. Сперва указано количество жил, затем сечение в мм².

При расшифровке обозначений необходимо помнить, что «П» у кабелей обозначает полиэтиленовый изоляционный слой. Указать на провод может малое число букв, как правило, не более четырёх.

Для маркировки кабелей используется больше. Данное правило действует не всегда, но в 90% случаев не подведёт. Расшифровка цифровой и буквенной маркировки электропроводов значительно проще.

Рассмотрим распространённые провода:

• ПВ-3 – относится к группе проводов медных гибких изолированных многожильных:
• П – провод круглый;
• В – полихлорвиниловая изоляция;
• 3 – количество жил.

АППВ:

• А – жила из алюминия;
• ПП – плоский провод;
• В – полихлорвиниловая изоляция.

Обратите внимание! Отличие провода – это количество токопроводящих жил. У проводов по большей части она одна. При наличии большего количества жил, у провода всего одна оболочка. У кабелей оболочек несколько.

Оптика

Здесь обозначения несколько отличаются от обозначений силовой кабельно-проводниковой продукции. Оптику легко опознать по буквам «ОК». Далее у них идут буквы и цифры. Принцип следующий:

• Условия прокладки: Г – в земле, К – кабельная канализация, П – в трубах из пластика, С – самонесущий, П – для подвеса;
• Тип: М – многомодульный, Ц – одномодульный с трубкой по центру;
• Стойкость к горению: нг – негорючий, если прокладывать в пучке, н – не горюч при одиночной прокладке, буквы отсутствуют – полиэтилен.

Маркировка кабельной продукции содержит все характеристики конкретного изделия. Однако расшифровка букв и цифр требует определённых знаний и опыта.

Видео

Расшифровка кабельных аббревиатур

Расшифровка аббревиатур отечественного кабеля

Силовой кабель с ПВХ (виниловой) и резиновой изоляцией

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (первая (при отсутствии А) буква) ПВХ изоляция
В — (вторая (при отсутствии А) буква) ПВХ оболочка
Г — отсутствие защитного покрова («голый»)
нг — не поддерживающий горения
LS — Low Smoke — низкое дымо- и газовыделение
LTx — низкая токсичность продуктов горения
Бб — бронепокров из стальных лент
Шв — наружный покров из ПВХ шланга
КГ — кабель гибкий

Аббревиатуры: ВВГ, АВВГ, ВВГнг, АВВГнг, ВВГнг-LS, АВВГнг-LS, ВБбШв, АВБбШв, ВБбШнг, АВБбШнг, ВБбШнг-LS, АВБбШнг-LS

Кабель с БПИ (бумажно-поясной изоляцией)

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
АБ — алюминиевая броня
СБ — (первая или вторая (после А) буква) свинцовая броня
л — ленточная броня
2л — двойная ленточная броня
Г — отсутствие защитного покрова («голый»)

Аббревиатуры: АСБ, АСБл, АСБ2л, ААБл, СБ, СБл, СБГ

Контрольный кабель

К — (первая или вторая (после А) буква) — кабель контрольный (кроме КГ — кабель гибкий)
Э — экран

Аббревиатуры: КВВГ, АКВВГ, КВВГнг, АКВВГнг, КВВГнг-LS, АКВВГнг-LS, КВВГэ, АКВВГэ, КВВГэнг-LS, АКВВГэнг-LS, КВБбШв, АКВБбШв, КВБбШнг, АКВБбШнг, КВБбШнг-LS, АКВБбШнг-LS

Телефонный кабель

Т — телефонный кабель
П — полиэтиленовая изоляция
п — поясная изоляция — ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные
Э — экран
П — полиэтиленовая оболочка
З — гидрофобный заполнитель
Шп — наружный покров из полиэтиленового шланга
С — станционный кабель

Аббревиатуры: ТПпП, ТППэП, ТПпПЗ, ТППэПЗ, ТПпПБбШп, ТПпПзБбШп , ТПпэПзБбШп, ТСВ, ТСВнг

Подвесные провода

А — Алюминиевый голый провод
АС — Алюминиево-Стальной (стале-алюминиевый) голый провод
СИП — Самонесущий Изолированный Провод

Некоторые типы кабеля расшифровываются особым образом

КСПВ — Кабели для Систем Передачи данных в ПВХ-оболочке
КПСВВ — Кабели Пожарной Сигнализации с ПВХ-изоляцией, в ПВХ-оболочке
КПСВЭВ — Кабели Пожарной Сигнализации с ПВХ-изоляцией, с Экраном, в ПВХ-оболочке
ПНСВ — Провод Нагревательный, Стальная жила, ПВХ-оболочка
ПВ-1, ПВ-3 — Провод с ПВХ-изоляцией. 1 и 3 — это наиболее применимые классы гибкости жилы
ПВС — Провод в ПВХ-оболочке Соединительный
ШВВП — Шнур с ПВХ-изоляцией, в ПВХ-оболочке, Плоский
ПУНП — Провод Универсальный Плоский
ПУГНП — Провод Универсальный Плоский Гибкий

Расшифровка аббревиатур импортного кабеля

Силовой кабель

N — согласно VDE
Y — ПВХ
H — безгалогеновый ПВХ
M — монтажный кабель
C — медный экран
RG — радиочастотный

Аббревиатуры: NYM, NHMH, NYY, NYCY, NYRGY

FROR — кабель итальянского производства, поэтому имеет специфические обозначения согласно CEI UNEL 35011

F — corda flessibile — гибкая жила
R — polivinilclorudo — PVC — ПВХ изоляция
O — anime riunite per cavo rotondo — круглый, не плоский кабель
R — polivinilclorudo — PVC — ПВХ оболочка

Контрольный кабель

Y — ПВХ
SL — кабель контрольный
Li — многожильный проводник по VDE

Аббревиатуры: YSLY, LiYCY

Кабель передачи данных «витая пара»

U — unfoiled (нефольгированный, неэкранированный)
F — foiled (фольгированный, экранированный)
S — screened (экранированный медными проволоками)
S-F — общий экран из фольги + общий плетеный экран
S-S — экран каждой пары из фольги + общий плетеный экран
TP — twisted pair — витая пара
SAT — от англ. satellite — спутник — кабель для спутникового телевидения

Аббревиатуры: UTP, FTP, S-FTP, S-STP

Телефонный кабель и кабель для пожарной сигнализации

J- — инсталляционный, установочный кабель
Y — ПВХ
(St) — экран из фольги

Аббревиатуры: J-Y(St)Y, J-H(St)H

Безгалогеновый огнестойкий кабель

N — согласно VDE
HX — сшитая резина
C — медный экран
FE 180 — кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением

Аббревиатуры: NHXHX FE 180, NHXCHX FE 180

Провода монтажные

H — гармонизированный провод (одобрение HAR)
N — соответствие национальному стандарту
05 — номинальное напряжение 300/500 В
07 — номинальное напряжение 450/750 В
V — ПВХ изоляция
K — гибкая жила для стационарного монтажа

Аббревиатуры: H05V-K, H07V-K, N07V-K

Кабели с изоляцией из сшитого полиэтилена

N — согласно VDE
Y — ПВХ
2Y — полиэтилен
2X — сшитый полиэтилен
S — медный экран
(F) — продольная герметизация
(FL) — продольная и поперечная герметизация
E — трехжильный кабель
R — броня из круглых стальных проволок
-J — наличие желто-зеленой жилы
-O — отсутствие желто-зеленой жилы

Маркировка кабельно-проводниковой продукции — Электросистемы

Заводская маркировка — система буквенно-цифровых (реже символьных) обозначений, позволяющая определить характеристики кабеля, область его применения и прочую информацию, необходимую для грамотного и полноценного использования кабеля, наносимая на тару на которой доставляется кабель (коробки, барабаны и пр.) а также непосредственно на внешнюю сторону изоляции кабеля с целью облегчения его идентификации на месте. Как правило, данная система разрабатывается техническо-конструкторской службой (технический директорат, отдел главного конструктора, отдел главного технолога) на заводах выпускающих кабель, определенным образом стандартизируется и в последующем становится широкодоступной продавцам и конечным потребителям кабельно-проводниковой продукции.

1. Материал, используемый для изготовления токопроводящей жилы:

• Буква А, если это алюминий.
• АС – алюминиевая жила с дополнительной оболочкой кабеля, изготовленной из свинца.
• АА – алюминиевая жила с дополнительной алюминиевой оболочкой кабеля.
• Без обозначения, если это медь.

2. Материал, из которого выполнена изоляция токопроводящих жил:

3. Броня кабеля:

4. Оболочка, наружная изоляция:

• Буква В – поливинилхлорид.
• Буквы Шв – наличие защитной оболочки кабеля в виде выпресованного поливинилхлоридного шланга.
• Буквы Шп – имеет защитный шланг из полиэтилена.
• Шпс – полиэтилен, из которого изготовлен шланг, самозатухающий
• Буква П – полимерная наружная оболочка.

5. По пожарной безопасности:

• Если нет обозначения, то при одиночной прокладке кабель не распространяет горение.
• Если обозначение нг, то при групповой прокладке кабель не распространяет горение.
• Если обозначение нг-ls, дымо- и газовыделение пониженное, при групповой прокладке кабель не распространяет горение.
• Если обозначение нг-hf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионноактивные газообразные вещества.
• Если обозначение нг-frls, при групповой прокладке не распространяет горение, выделение газа и дыма пониженное.
• Если обозначение нг-frhf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества.

6.  По цвету:

• Голубой – нулевой (нейтральный) провод.
• Желто-зеленый – защитный проводник (заземляющий).
• Желто-зеленый с голубыми метками – заземляющий проводник, который совмещен с нулевым.
• Коричневый, черный, серый – фазный провод соответственно 1, 2 и 3 в трехфазной цепи.

Маркировка кабельных окончаний

Кабели, применяемые в сфере телекоммуникаций и связи обычно имеют большое число жил: до 200 и более. Быстро обнаружить нужную жилу (кабельное окончание) позволяет маркировка, которая наносится на этапе закладки кабеля или при его подключении к кроссу (расшивочным колодкам, распределительным щитам и панелям, разъемам аппаратуры и т. п.).

Маркировка кабеля (кросса) используется для идентификации кабеля (в пучке однотипных кабелей) или каждой жилы (внутри одного кабеля). Маркировка производится с двух сторон на окончаниях кабельных линий. Применяются кабельные и наборные маркеры.

В телефонной связи кабельные окончания обычно маркируют цифрами: 125, 234, … и т. п.

Для маркировки кабелей на напряжение до 1 кВ рекомендуется применять бирки прямоугольной формы; для кабелей на напряжение выше 1 кВ — круглой; для контрольных кабелей — треугольной формы. Если линия состоит из нескольких параллельных кабелей, то в обозначение каждого из них к номеру линии добавляются буквы „А“, „Б“, „В“ и так далее.

На бирке указывается:

• у силовых кабелей — напряжение, сечение, номер или наименование линии,
• у контрольных кабелей — то же, дополнительно количество жил,
• у муфт и заделок — номер муфты, дата монтажа, фамилия и инициалы монтёров производивших монтаж.

На бирке концевой муфты обязательно должны быть указаны номера или обозначения пунктов, откуда и куда проложен кабель. На концевых муфтах и заделках бирки размещаются на расстоянии 100 мм от шейки муфты или заделки; на соединительных и ответвительных муфтах — на расстоянии 100 мм от одной из шеек муфт; на кабелях, проложенных в траншеях, каналах, туннелях и в помещениях, — с обеих сторон прохода кабеля в закрытых устройствах и на прямолинейных участках через каждые 20 метров. Размер бирки 120 × 40 мм, крепятся стальной оцинкованной проволокой диаметром 2 мм. Текст, в случае применения бирки из листового хлорвинила или винипласта, наносится острым нагретым предметом, выдавленные надписи заливаются краской.

Информация о алюминиевом электрическом проводе | Aluminium Association

Алюминий безопасно и эффективно используется в электротехнике США более 100 лет. Требуется всего один фунт алюминия, чтобы равняться токонесущей способности двух фунтов меди, что делает его чрезвычайно привлекательным материалом для коммунальных служб, строителей и других. Ниже приведены некоторые основные часто задаваемые вопросы по алюминию в электрическом секторе, а также более подробные справочные материалы в этом секторе.Вы также можете найти процедуры установки и рекомендации по проектированию алюминиевых строительных проводов и кабелей для жилых, коммерческих, институциональных и промышленных применений в публикации NECA / AA 104-2012 , американской публикации национальных стандартов.

Часто задаваемые вопросы и ответы по строительной проволоке из алюминиевого сплава

Q1) Какова относительная проводимость алюминия и меди?

Алюминий имеет 61% проводимости меди по объему и 200% проводимости меди по массе.

Q2) Как определить размер алюминиевых и медных проводов?

Размер проводника зависит от нагрузки и применимых правил Национального электротехнического кодекса (NEC). NEC содержит таблицы размеров медных или алюминиевых проводов с различной изоляцией. Таблица 310.16 является наиболее часто используемой и включает до трех токоведущих проводов в кабелепроводе, кабеле или заземлении.

Q3) Почему медь чаще используется для проводов меньшего диаметра?

Медь, доступная человечеству на протяжении тысяч лет, была доступна в начале электротехнической промышленности в 1882 году.В то время алюминий был доступен только в очень небольших количествах, поэтому он был драгоценным металлом, более ценным, чем золото или серебро. Девяносто пять процентов всего когда-либо производимого алюминия было произведено после Второй мировой войны; К тому времени электротехническая промышленность уже развивалась с использованием меди. За последние несколько десятилетий алюминий все чаще заменяет медь в электротехнике. Преобразование началось в коммунальной сети через передачу, распределение и продолжилось вплоть до прекращения обслуживания, входа в сервисный центр и строительства механизмов подачи проволоки.

Сегодня в Соединенных Штатах медь, как правило, является единственным вариантом, доступным для разветвленной проводки. Розетки и переключатели обычно рассчитаны только на медь и дешевле, чем устройства CO / ALR.

Q4) Есть ли определенный вид алюминия, который необходимо использовать для изготовления проволоки?

Да. В большинстве случаев необходимо использовать строительную проволоку из алюминиевого сплава серии AA-8000 в соответствии с требованиями NEC 310.14. Есть некоторые исключения, в частности, проводники подземных служебных входов, которые заканчиваются за пределами здания.

Q5) Каковы физические различия между строительной проволокой из меди и алюминиевого сплава?

1. Медный и алюминиевый провод одинаковой силы тока имеют эквивалентные тепловые и механические характеристики.
2. Алюминиевые проводники больше по размеру, чем медные проводники равной силы тока.
3. Алюминий весит половину эквивалентной допустимой нагрузки на медь, что удобно для вытягивания или поддержки.
4. Усталостная выносливость (способность многократно сгибаться вперед и назад без разрушения) строительной проволоки из алюминиевого сплава, как правило, превышает эквивалентную допустимую нагрузку на медь.

Q6) Есть ли другие соображения, кроме допустимой токовой нагрузки, при использовании алюминия или меди?

Кабелепроводы: медные проводники позволяют использовать кабелепровод меньшего размера. Однако с компактными проводниками, обычно используемыми для строительной проволоки из алюминиевого сплава, размеры кабелепровода, как правило, одинаковы для меди и алюминия равной силы тока.

Подключения: Размер разъема должен соответствовать размеру AWG или kcmil проводника, медного или алюминиевого.

Физические характеристики: Алюминиевые проводники легче, их легче тянуть и / или поддерживать.Строительная проволока из алюминиевого сплава требует меньшего усилия для изгиба и после изгиба демонстрирует меньшую упругость.

Стоимость: алюминиевые проводники обычно более экономичны, чем медные проводники равной силы тока.

Технические характеристики: В соответствии с рабочими требованиями может потребоваться проводник определенного типа. Они могут разрешить или не разрешить альтернативу.

Местные нормы и правила: Поправки к электрическим правилам муниципалитета или штата могут ограничивать использование проводов, выходящих за рамки требований Национального электротехнического кодекса.

Q7) Вам нужны специальные соединители с алюминием?

Все разъемы протестированы и внесены в список для использования с конкретными типами проводов. Для алюминия необходимо использовать разъемы с маркировкой «AL». В большинстве случаев одни и те же разъемы могут использоваться как для меди, так и для алюминия при условии, что они имеют маркировку: AL9CU или AL7CU. Никогда не используйте разъем с маркировкой CU только с алюминием, так же как нельзя использовать разъемы с маркировкой AL только с медью.

Для всех разъемов следует использовать только те, которые были протестированы на определенные типы проводов, и вы должны следовать инструкциям производителя по установке.Большинство механических наконечников винтового типа имеют двойные номиналы и подходят для алюминиевых или медных проводов.

Q8) Требуются ли соединители компрессионного типа для алюминиевых проводов?

Нет, как механические установочные винты, так и компрессионные соединители с маркировкой «AL» могут использоваться с алюминием, установленным в соответствии с инструкциями производителя. Оба типа разъемов прошли одинаковые тесты производительности. Испытания показали, что алюминиевая и медная строительная проволока одинаково хорошо справляется с механическими наконечниками винтового типа.

Q9) Требуется ли использовать герметик для швов на алюминии для предотвращения коррозии?

Только если этого требует производитель разъема или местные нормы. NEC не требует ингибитора оксидов ни для алюминия, ни для меди, но требует, чтобы вы следовали инструкциям производителя по установке для перечисленных продуктов.

Однако, даже если ингибитор оксидов специально не требуется, рекомендуется как для алюминиевых, так и для медных проводников, чтобы предотвратить попадание влаги и возможность последующей коррозии.И медные, и алюминиевые проводники подвержены коррозии при установке в агрессивных средах. Правильная установка и выбор соединителя помогают предотвратить коррозию соединений.

Ингибиторы оксида также протестированы для конкретных целей. Обязательно следуйте рекомендациям производителя и используйте только ингибиторы, специально указанные для типа проводника и класса напряжения, который вы устанавливаете.

Q10) Нужно ли периодически подтягивать алюминиевые соединения для поддержания хорошего электрического соединения?

№Соединения на алюминии или меди не следует повторно затягивать после установки в соответствии с инструкциями производителя по установке. Требования к характеристикам теста разъема основаны на отсутствии повторной затяжки. NFPA 70B, Рекомендуемая практика обслуживания электрического оборудования, не требует повторной затяжки алюминиевых проводов. Соединения следует затягивать только в том случае, если есть признаки слабого соединения. Как чрезмерная, так и недостаточная затяжка могут привести к выходу из строя алюминиевых или медных соединений.Необоснованное затягивание винтовых соединителей может привести к нарушению соединения с алюминиевыми или медными проводниками.

---

Справочник по алюминиевому электрическому проводнику
Это подробное руководство содержит подробную техническую информацию по использованию алюминия в электротехнике.

Справочник по алюминиевым электрическим проводникам — полная книга

Справочник по алюминиевому электрическому проводнику — по разделу

---

Дополнительные материалы

Алюминиевая безопасность | Алюминиевая ассоциация

Данные о травмах и заболеваниях, собранные Алюминиевой ассоциацией, показывают, что алюминиевые заводы являются относительно безопасным местом для работы.Ежедневно миллионы фунтов алюминия плавятся и отливаются безопасно в литейных цехах, литейных цехах, на предприятиях по переработке и переработке алюминия по всему миру. Однако, как и любой производственный процесс, производство и изготовление нашего металла сопряжены с неотъемлемыми рисками и опасностями.

Алюминиевая ассоциация считает, что эти опасности можно свести к минимуму или полностью устранить, если уделить особое внимание безопасным методам обращения и обмену передовым опытом. С этой целью программы безопасности Ассоциации включают:

• Разработка и распространение публикаций по безопасному производству алюминия и обращению с ним
• Ежегодные семинары по технике безопасности в литейных цехах для обучения рабочих и руководителей предприятий безопасности на рабочем месте
• Публикация ежегодного отчета об инцидентах с расплавленным металлом для обмена информацией о взрывах и связанных с ними событиях на предприятиях по плавлению алюминия
• Текущие испытания и отчеты с компаниями-членами о постоянном улучшении безопасности

Ниже приводится общая информация о безопасности в алюминиевой промышленности, а также соответствующие технические материалы.С любыми конкретными вопросами обращайтесь к старшему директору ассоциации по регуляторным вопросам Курту Уэллсу.

Перейти к

Расплавленный алюминий
Несоблюдение надлежащих процедур плавления и литья алюминия может быть опасным. Расплавленный алюминий обычно обрабатывают при температуре 1300–1450 градусов по Фаренгейту, чтобы избежать преждевременного затвердевания. Контакт с расплавленным алюминием может вызвать серьезные ожоги и создать серьезную опасность пожара. Смешивание воды или других загрязняющих веществ с расплавленным алюминием может вызвать взрыв.Взрывы также могут произойти в процессе переплавки алюминиевого лома из-за влажности и загрязнения лома.

Эти взрывы различаются по степени насилия и могут привести к травмам или смерти, а также к разрушению оборудования и производственных мощностей. Там, где есть вероятность попадания брызг или другого прямого воздействия, персонал, работающий с расплавленным алюминием, должен носить средства защиты глаз и лица, а также защитную одежду.

Алюминиевая ассоциация выпускает ежегодный отчет об инцидентах с расплавленным металлом, в котором содержится информация об опасных событиях, которые происходят на предприятиях по плавке алюминия.Отчет является продуктом добровольной программы, начатой ​​в 1985 году с целью обмена информацией о безопасности между предприятиями. Хотя отчет не предназначен для статистической репрезентативности всей отрасли, он содержит полезную информацию, которая поможет направить усилия по обеспечению безопасности в среде с расплавленным алюминием. Последний отчет об инциденте с расплавленным металлом находится ниже.

Основы безопасности литейных домов
Ассоциация теперь предлагает 40-минутный онлайн-учебный модуль под названием Основы безопасности литейных домов , который был разработан на основе презентации, первоначально сделанной на выставке AluminiumUSA в 2017 году.Этот модуль предназначен для ознакомления с принципами безопасности литья алюминия для лиц, не принимающих непосредственное участие в процессе литья, и / или для обеспечения доступного освежения информации в промежутке между очными занятиями по технике безопасности в литейном цехе. К нему прилагается сопроводительный рабочий лист, который можно использовать для проверки понимания представленного материала. Если у вас есть какие-либо вопросы по поводу этой информации, пожалуйста, свяжитесь со старшим директором Ассоциации по регуляторным вопросам Куртом Уэллсом по адресу cwells @ aluminium.орг.

Безопасность при переработке металлолома
Переработка алюминия — получение, подготовка и плавка алюминиевого лома для использования в производстве новых алюминиевых продуктов — играет жизненно важную роль в экономических и экологических характеристиках алюминия. Ключевой частью устойчивости вторичной переработки алюминия является обеспечение безопасности рабочих на протяжении всего процесса, и Алюминиевая ассоциация публикует различные руководства по безопасности, которые дополняются рекомендациями по безопасности от других. В США Управление по охране труда и технике безопасности (OSHA) опубликовало «Руководство по выявлению и контролю рисков для безопасности и здоровья при переработке металлического лома» (доступно здесь для бесплатной загрузки), которое является еще одним ресурсом, помогающим повысить безопасность в отрасли переработки. .

Алюминий Разливка и загрузка свиноматок
Алюминий в больших объемах, предназначенный для переплавки, часто отливают в форме больших форм, весом от 700 до 2000 фунтов, обычно известных как свиноматки. Процесс литья свиноматок обычно приводит к неизбежным внутренним усадочным полостям, которые могут стать резервуарами для сбора большого количества воды. Свиноматки также подвержены воздействию поверхностной влаги и других загрязнителей. Это загрязнение может привести к опасным взрывам в процессе переплавки.Следовательно, операторы должны прилагать все усилия, чтобы избежать загрузки свиноматок, содержащих влагу, захваченную или на поверхности, в расплавленный алюминий.

Алюминиевая ассоциация не рекомендует сушить свиноматок, помещая их на подоконники печи, содержащие расплавленный алюминий. Взрывы могут произойти из-за того, что свиноматки поскользнутся в ванне с расплавом до полного высыхания, или из-за конденсации воды между штабелями свиноматок.

Защитные покрытия для литейных котлованов и оборудования
К настоящему времени были испытаны несколько типов защитных покрытий, которые оказались эффективными в предотвращении взрывов расплавленного металла и воды, когда расплавленный металл контактирует со сталью или бетоном после утечек и разливов во время Кастинг на постоянном токе.Подробные сведения об этом испытании и дальнейших испытаниях для изучения влияния времени отверждения покрытия на адгезию и предотвращение взрыва можно найти в двух отчетах ниже.

Исследование покрытий, предотвращающих взрыв расплавленного алюминия / воды

Влияние времени отверждения покрытия на предотвращение адгезии и взрыва, предварительные испытания конкретных размеров и демонстрация предотвращения взрыва с проникновением неконденсируемого газа

Алюминиевая мелочь и порошок
В ходе операций, включая шлифовку, полировку, пиление, резку, шлифование и чистку алюминия щеткой, образуются мелкие частицы алюминия, некоторые из которых потенциально взрывоопасны.Эти частицы известны как «мелочь», «пыль» или «порошок».

В случае алюминия взрыв может произойти, если возгорание происходит, когда частицы взвешиваются в воздухе в виде облака пыли, поскольку горение распространяется от одной частицы к другой с экстремальной скоростью. Возможные источники возгорания включают открытое пламя, сварочное оборудование, резаки, спички, сигареты, неисправное электрическое оборудование и статические электрические заряды.

Квалифицированный персонал может определить степень опасности любой операции с помощью лабораторных испытаний.Системы пылеулавливания сухого или мокрого типа надежно улавливают потенциально взрывоопасные частицы алюминия. Кожухи или вытяжные колпаки обеспечивают эффективный сбор мелких частиц с машины или оборудования.

Ниже приведены несколько источников по безопасному обращению с алюминиевой мелкозернистой пылью и порошком.

Горючесть сплава
Чтобы получить информацию о горючести и воспламеняемости алюминиевых сплавов, Алюминиевая ассоциация заказала испытания в соответствии со стандартом ASTME 136-11 «Стандартный метод испытаний для определения поведения материалов в вертикальной трубчатой ​​печи при 750 ° C» на обычных сплавах 3003, 5052, 5083 и 6061.Испытания показали, что все четыре сплава соответствуют критериям эффективности, представленным в ASTM E 136-11. В 2020 году сплавы, обычно используемые в строительстве, были испытаны в соответствии с обновленным стандартом ASTM E 136-19. Сплавы 5005, 6005/6105, 6005A, 6061, 6063 и 6351, а также алюминий товарной чистоты P1020A были испытаны и прошли испытания. Ссылки на отдельные отчеты об испытаниях приведены ниже.

Алюминий Руководство по проектированию и информация

Алюминий — важная часть современного дизайна. Найдите ниже ссылки на техническую информацию о том, как алюминий сегодня используется в этой сфере.

---

Руководство по проектированию алюминия — нам нужно ваше мнение!

Редакторы Руководства по дизайну алюминия ждут отзывов о возможных изменениях в следующем издании руководства. Мы просим пользователей Руководства по проектированию алюминия ознакомиться с этими иллюстративными примерами и оставить комментарии. Примеры иллюстрируют использование метода расчета коэффициента нагрузки и сопротивления (LRFD) для Спецификации 2020 для алюминиевых конструкций. Они включают примеры для определения доступной силы членов и связей.

Вы можете загрузить иллюстративные примеры здесь и использовать поле опроса ниже или щелкните здесь , чтобы отправить комментарии.

---

Алюминий Руководство по проектированию FAQ

«Руководство по проектированию алюминия» является важным справочным документом для всех профессионалов, которые работают с алюминием в конструкциях. Полное руководство по дизайну алюминия на 2020 год доступно в книжном магазине Ассоциации, а ответы на часто задаваемые вопросы приведены ниже.

---

Стандартные спецификации для конструкционного алюминия

Шаблон для спецификаций конструкционных алюминиевых изделий для удобства предоставлен по адресу:

---

Алюминиевый информационный бюллетень LEED

LEED — это система рейтинга экологичных зданий, разработанная U.S. Совет по экологическому строительству. В этом документе представлена ​​техническая информация о преимуществах алюминиевых листов и плит для экологичного строительства.

---

Информационный бюллетень по коррозии
В этом документе представлены данные о коррозии алюминиевых сплавов по сравнению с конкурирующими металлами, обычно используемыми в строительстве.

---

Пожарная безопасность алюминия
Поскольку алюминий все чаще используется в строительстве, возникают опасения относительно его потенциальной горючести.Эти представления ошибочны. К сожалению, это привело к распространению ошибочной информации как среди широкой общественности, так и среди профессиональных кругов. Этот технический документ призван объяснить их происхождение и предоставить научные доказательства безопасности и надежности алюминия.

Проверка алюминиевой проводки — InterNACHI®

Ник Громицко, CMI® и Кентон Шепард

Примерно с 1965 по 1973 год одножильная (сплошная) алюминиевая проводка иногда заменялась медной разветвленной проводкой в ​​электрических системах жилых домов из-за внезапного роста цен на медь.После десятилетия использования домовладельцами и электриками в металле были обнаружены внутренние недостатки, которые привели к его неиспользованию в качестве материала для разводки ответвлений. Алюминий станет бракованным быстрее, чем медь из-за определенных свойств, присущих металлу. Неисправные соединения в розетках, выключателях и осветительных приборах, содержащие алюминиевую проводку, со временем становятся все более опасными. Плохие соединения вызывают перегрев проводки, что создает потенциальную опасность возгорания. Кроме того, наличие одножильной алюминиевой проводки может привести к аннулированию страхового полиса дома.Инспекторы могут проинструктировать своих клиентов поговорить со своими страховыми агентами о том, является ли наличие алюминиевой проводки в их доме опасностью, дефектом или проблемой, требующей изменения формулировок их полиса.

• 28 апреля 1974 года два человека погибли в результате пожара в доме в Хэмптон-Бэйс, штат Нью-Йорк. Сотрудники пожарной службы определили, что пожар был вызван неисправным соединением алюминиевого провода в розетке.
• По данным Комиссии по безопасности потребительских товаров (CPSC), «в домах, соединенных алюминиевым проводом, произведенным до 1972 года [алюминиевый провод« старой технологии »], вероятность того, что одно или несколько соединений достигнет« условий пожарной опасности », в 55 раз выше, чем дом зашит медью.»

Алюминий как металл

Алюминий обладает определенными качествами, которые по сравнению с медью делают его нежелательным материалом в качестве электрического проводника. Все эти качества приводят к неплотным соединениям, что увеличивает вероятность возникновения пожара. следующим образом:

• более высокое электрическое сопротивление Алюминий имеет высокое сопротивление прохождению электрического тока, что означает, что при одинаковой силе тока алюминиевые проводники должны иметь больший диаметр, чем требуется для медных проводников.
• менее пластичный. Алюминий будет быстрее уставать и разрушаться при изгибе и других формах неправильного обращения, чем медь, которая более пластична. Усталость приведет к внутреннему разрушению провода и усилению сопротивления электрическому току, что приведет к накоплению чрезмерного тепла.
• гальваническая коррозия. В присутствии влаги алюминий подвергается гальванической коррозии при контакте с некоторыми разнородными металлами.
• окисление. Воздействие кислорода воздуха вызывает повреждение внешней поверхности провода.Этот процесс называется окислением. Алюминиевая проволока окисляется легче, чем медная, а соединение, образованное в результате этого процесса — оксид алюминия — менее проводит, чем оксид меди. Со временем окисление может ухудшить соединения и создать опасность возгорания.
• большая пластичность. Алюминий мягкий и податливый, а это значит, что он очень чувствителен к сжатию. Например, после чрезмерной затяжки винта на алюминиевой проводке проволока будет продолжать деформироваться или «течь» даже после прекращения затяжки.Эта деформация создаст неплотное соединение и увеличит электрическое сопротивление в этом месте.
• большее тепловое расширение и сжатие. Алюминий даже больше, чем медь, расширяется и сжимается при изменении температуры. Со временем этот процесс приведет к ухудшению соединений между проводом и устройством. По этой причине алюминиевые провода никогда не следует вставлять в клеммы типа «штык», «штык» или «вставной», которые есть на задней стороне многих выключателей и розеток.
• чрезмерная вибрация.Электрический ток колеблется при прохождении через проводку. Эта вибрация более сильна в алюминии, чем в меди, и со временем может привести к ослаблению соединений.

Идентификация алюминиевой проводки

• Алюминиевые провода имеют цвет алюминия и легко отличимы от меди и других металлов.
• С начала 1970-х зажимные клеммы электропроводки и устройства для использования с алюминиевым проводом имеют маркировку CO / ALR, что означает «переработанная медь / алюминий».«
• Ищите слово« алюминий »или инициалы« AL »на пластиковой оболочке провода. Там, где видна проводка, например, на чердаке или на электрической панели, инспекторы могут искать напечатанные или тисненые буквы на пластиковой оболочке провода. На алюминиевой проволоке может быть слово «алюминий» или специальная торговая марка, например «Kaiser Aluminium», нанесенная на оболочку проволоки. Если этикетки трудно читать, по всей длине проволоки может быть освещен свет. Когда был построен дом? Дома, построенные или расширенные между 1965 и 1973 годами, с большей вероятностью будут иметь алюминиевую проводку, чем дома, построенные до или после этих лет.

Варианты устранения

Алюминиевая проводка должна оцениваться квалифицированным электриком, имеющим опыт в оценке и устранении проблем с алюминиевой проводкой. Не все лицензированные электрики должным образом обучены работе с дефектной алюминиевой проводкой. CPSC рекомендует следующие два метода исправления алюминиевой проводки:

• Замените дом медным проводом. Хотя это наиболее эффективный метод, в большинстве случаев ремонт дорог и непрактичен.
• Используйте копаловые обжимки. Ремонт обжимного соединителя заключается в прикреплении отрезка медного провода к существующей алюминиевой ответвительной цепи с помощью специально разработанной металлической втулки и инструмента для обжима. Этот специальный разъем можно правильно установить только с помощью подходящего инструмента AMP. Для завершения ремонта вокруг обжимного разъема надевается изолирующая втулка. Несмотря на эффективность, они дороги (обычно около 50 долларов за розетку, выключатель или светильник).

Хотя CPSC не рекомендует использовать следующие методы постоянного ремонта дефектной алюминиевой проводки, можно рассмотреть следующие методы:

• нанесение антиоксидантной пасты.Этот метод можно использовать для многожильных проводов или проводов, которые слишком велики для эффективного обжима.
• пигтейл. Этот метод включает прикрепление короткого отрезка медного провода к алюминиевому проводу с помощью поворотного соединителя. медный провод подключается к выключателю, настенной розетке или другому оконечному устройству. Этот метод эффективен только в том случае, если соединения между алюминиевыми проводами и медными гибкими выводами чрезвычайно надежны. Использование соединителей некоторых типов, даже если в настоящее время Underwriters Laboratories может включать их в список для применения, может привести к увеличению опасности.Кроме того, помните, что использование пигтейлов увеличит количество соединений, и все они должны поддерживаться. Компания Aluminium Wiring Repair (AWR), Inc., Аврора, штат Колорадо, сообщает, что пигтейлы могут быть полезны в качестве временного ремонта или в отдельных случаях, например, при установке потолочного вентилятора.
• Соединения CO / ALR. Согласно CPSC, эти устройства не могут использоваться для всех частей системы электропроводки, таких как потолочные светильники или стационарные электроприборы, и, как таковые, соединения CO / ALR не могут представлять собой полный ремонт.Кроме того, согласно AWR, со временем эти связи часто ослабляются.
• алюм. Хотя AWR считает, что этот метод может быть эффективным временным решением, они опасаются, что у него мало истории, и что они больше, чем медные обжимы, и часто применяются неправильно.
• Замените одни подверженные сбоям типы устройств и соединений другими, более совместимыми с алюминиевым проводом.
• Удалите горючие материалы вблизи соединений.

Таким образом, алюминиевая проводка может представлять опасность возгорания из-за свойств металла.Инспекторы должны уметь идентифицировать этот тип проводки.

Алюминиевая проводка в домах — ответы на общие вопросы

Безопасны ли дома с алюминиевой проводкой?

Это часто задаваемый вопрос, ответ на который содержит некоторую дезинформацию. Алюминиевая проводка в основном безопасна, хотя при работе с алюминиевой проводкой следует учесть некоторые особенности.По большей части у домовладельцев нет проблем с алюминиевой проводкой , но при установке неправильных розеток или проводов угроза опасности велика.

Хотя непрерывное прохождение AL Wire не обязательно является проблемой, когда этот провод подключен к розеткам и выключателям света — и даже к другим проводам в распределительных коробках — соединение может ухудшиться и привести к опасности возгорания. А с таким количеством подключений, которое есть в типичном доме, существует множество потенциальных опасностей пожара.

Когда в Британской Колумбии использовалась алюминиевая проводка?

В 1960-х и 1970-х годах алюминиевая проводка использовалась как более дешевая альтернатива медной проволоке. Этот факт, возможно, заставил вас задуматься, а дешевле ли он , почему его до сих пор не используют?

Что не так с алюминиевой проводкой?

Алюминий обладает рядом свойств, по которым он уступает меди при прокладке проводов. Алюминий — более мягкий металл, чем медь, и помимо того, что он подвержен повреждениям во время установки, он также больше расширяется при нагревании.Расширение и сжатие провода может привести к его выползанию из-под винта, удерживающего его на месте, что приведет к ослаблению проводов и перегреву. Еще одно различие между алюминием и медью — это окисление. Слой, образующийся на меди, легко проводит электричество, но оксид алюминия является плохим проводником электричества, что может привести к перегреву.

Как выглядит алюминиевая проводка?

Вы можете определить, есть ли у вас в доме алюминиевый провод, проверив электрическую панель или посмотрев на кабели, проходящие через подвал или чердак.Кабели могут иметь маркировку AL, ALUM или ALUMINIUM, что указывает на алюминиевый провод. Существуют и другие способы проверки алюминиевого провода, однако ни один из них не является таким безопасным, как поиск маркировки на оболочке кабеля, и мы рекомендуем, чтобы электрик провел осмотр у вас дома.

Чем опасна алюминиевая проводка? Как алюминиевая проводка вызывает возгорание?

Симптомы проблем с алюминиевым проводом включают мерцающие огни и признаки перегрева, такие как сгоревшая изоляция или необычно теплые накладки.Вот как алюминиевая проводка может стать причиной пожара. Он может перегреться легче, чем медь, и вызвать электрический пожар, медленно повреждая изоляцию и нагревая предметы вокруг себя. Проблемы вызваны окислением и другими факторами, которые приводят к перегреву в местах подключения проводов к стыкам, розеткам и осветительным приборам. Алюминиевая проволока может стать опасной, потому что все факторы, которые делают ее хуже, способствуют ее износу. Это серьезный повод для беспокойства, потому что дома, построенные в 60-х и 70-х годах с алюминиевой проводкой, уже довольно старые и могут подвергаться риску.

В моем доме алюминиевая проводка, что мне делать?

Могут быть предприняты специальные меры для обеспечения безопасности алюминиевой проводки, и в некоторых домах эти меры могут быть уже приняты. Первый шаг, который вы должны предпринять для обеспечения безопасности домашней электропроводки, — это поручить электрику , имеющему лицензию , выполнить осмотр электриков . Как только вы узнаете состояние вашей проводки, вы можете определить, нужно ли вам принять меры безопасности или полностью изменить проводку.

Возможно, вам вообще не понадобится ремонт алюминия. Если в доме правильно проведена проводка и нет признаков опасности возгорания или неисправной проводки, вы можете отдыхать спокойно, зная, что ваш дом безопасен.

* Даже при отсутствии признаков неисправности рекомендуется периодический осмотр опытным электриком. Если алюминиевая проводка в хорошем состоянии, и вы пытаетесь отложить ремонт на некоторое время, попросите электрика с опытом работы с алюминиевой проводкой Ремонт осмотрите некоторые сильно используемые цепи, а затем проводите процесс один раз в год.

Алюминиевая проводка и страховое покрытие

Домовладельцы сегодня обнаруживают, что многие страховщики могут не предоставлять или не продлевать страховое покрытие этих домов, если только проводка не будет проверена, отремонтирована или заменена по мере необходимости, а копия сертификата проверки не будет предоставлена ​​страховщику. Вам следует узнать об их требованиях в своей страховой компании.

Если ремонт необходим, помните, что если вы нанимаете кого-то для выполнения электромонтажных работ в вашем доме, по закону это должен быть Лицензированный подрядчик по электрике.Рекомендуется нанять человека, имеющего опыт работы с алюминиевой проводкой.

Это может быть длительный процесс и должен выполняться только квалифицированным электриком, который знает, как работать с AL, и который использует надлежащие материалы и заботится о том, чтобы алюминий не был поврежден, вызывая горячие точки и риск возгорания.

Некоторые люди могут подумать, что эту работу может выполнить любой самоделок, однако, правда в том, что это не так просто, как думают люди, даже для обученных профессионалов, и следует избегать стресса для AL.Съемники, плоскогубцы и марретки могут повредить алюминиевые проводники.

В заключение , алюминиевая проводка является безопасной *, если выполнены правильные соединения и концевые заделки без повреждения провода, и любые используемые устройства одобрены для использования с алюминиевым проводом.

* (Управление по электробезопасности)

Если вам нужен электрик для ремонта алюминиевой проводки, свяжитесь с нами для получения бесплатного и честного совета.

ВНИМАНИЕ: если вы не обладаете специальной квалификацией для этого, не открывайте, не разбирайте и не прикасайтесь к каким-либо электрическим панелям, устройствам, компонентам, если вы не обучены и не обладаете достаточными знаниями.Существует серьезная опасность поражения электрическим током со смертельным исходом.

Похожие сообщения:

Страхование алюминиевой проводки в Ванкувере

Покупка старого дома с устаревшими электрическими системами

Насколько опасна старая электропроводка?

Ресурсы:

Что следует знать об алюминиевой проводке

Зачем нужно заботиться, если в вашем доме алюминиевая проводка

Алюминиевый строительный провод с медным покрытием для использования в электропроводке бытовых ответвлений — ПРОИЗВОДСТВО И ИСПЫТАНИЯ УСТРОЙСТВ

Время чтения: 8 минут.

Современные коммутационные устройства Leviton только для меди имеют маркировку для использования Cu и Cu-Clad

Исследование рынка показало, что Leviton — единственный в США производитель электропроводки (т.д., переключатели и розетки), который правильно маркирует свои изделия, содержащие только медь, как подходящие для использования с медным проводом. Несмотря на отраслевые знания о совместимости Cu-Clad с проводными устройствами, содержащими только медь, стандарт UL не требует, чтобы устройства, содержащие только медь, номиналом 15–20 ампер, имели маркировку «Cu-Clad Wire Only», подтверждающую их совместимость. . Тем не менее, предполагается, что Leviton считает, что его электрические устройства должны максимально точно отражать реальность UL, а также код NEC .Строительный провод с медным покрытием одобрен UL с 1972 года для использования с проводными устройствами, содержащими только медь. Что касается материала электрических контактов, то в этом отношении нет ничего уникального в электропроводке Leviton для жилых помещений. Во всех электромонтажных устройствах используются оцинкованные гальванические винты и стальные контактные пластины с латунным покрытием или покрытием. Любое электропроводное устройство для жилых помещений, внесенное в список UL, подходящее для использования с одножильным медным проводом, подходит для медного провода. Конечно, Leviton признан за чрезвычайно высокое качество и постоянство, поскольку их системы проектирования, производства и закупки сырья действительно исключительны.

Рис. 1. Переключатель Leviton для бытового использования с клеммными винтами из оцинкованной стали и стальными контактами из латуни с двойной протиркой, подходящими для использования как с Cu, так и с CCA (Cu Clad). Рисунок 2. Стандартный переключатель Leviton для бытового использования. Маркировка указывает на то, что использование сплошной алюминиевой проволоки с устройством запрещено. Только медная оболочка (CCA) и медный провод. Cu-Clad обрабатывается как медь из-за его плакированной медью кожи.

Лабораторный анализ Cu-Clad NM-B после 43 лет работы в активной цепи

С помощью компании COPPERWELD Bimetallics, предоставившей свою обширную металлургическую лабораторию для этого исследования, были проанализированы образцы медной строительной проволоки и ее выводов на электрические проводные устройства из материалов, собранных в 2016 году из активных цепей.

Фотография 3 представляет собой кусок проволоки NM-B 12/2, собранный из дома, построенного в 1973 году. Ничего заметно не отличается во внешнем виде проволоки от того, что можно было бы увидеть в современных NM-B, за исключением веса. CCA NM-B 12/2 в 2,7 раза легче меди.

Фото 3. Строительный провод НМ-Б 12/2. Два провода под напряжением и земля. Урожай собран в 2016 году после 43 лет работы в доме в Нэшвилле.

Медная шкура Cu-Clad

Поверхность образца проволоки CCA (фото 4) была проанализирована при 20-кратном увеличении для сканирования на предмет отверстий, гальванической коррозии или признаков перегрева.Ничего не наблюдалось. Состояние поверхности оставалось отличным.

Фото 4. После испытаний на разрушающее скручивание в лаборатории поверхность проволоки CCA все еще остается гладкой и неповрежденной после 43 лет эксплуатации.

Оболочка медного проводника с медным покрытием имеет важное значение. Это дает проводнику чистую точку соединения между аналогичными металлами в цепи, компоненты которой предназначены только для контакта меди с медью. Другими словами, медь на поверхности провода с медным покрытием предотвращает гальваническую коррозию в точках подключения в цепи.Напротив, цельный алюминиевый провод не имеет преимущества медного покрытия, поэтому он способствует коррозии в цепи, вызывая охрупчивание провода в месте контакта (потеря массы металла, образование оксидов), горячие точки, ослабление соединения. точек и последующее дуговое замыкание.

Несмотря на распространенное мнение, медная оболочка медной проволоки не оказывает значительного влияния на проводимость проводника. Алюминиевый сердечник биметалла фактически выполняет тяжелую работу.Медная шкура может вносить 4% в проводимость, тогда как алюминий проводит 96%.

Это исследование показало, что с момента его создания в 1972 году проводники с медным покрытием отлично себя зарекомендовали. В 2016 году для анализа были собраны тысячи футов медных проводов и десятки электромонтажных устройств с неповрежденными соединениями. По прошествии почти пяти десятилетий медная облицовка остается неповрежденной из-за нормальной езды на велосипеде. На рисунках 5, 6 и 7 можно увидеть с помощью микрофотографий поперечных сечений при 40-кратном увеличении хорошее физическое состояние трех проводов в одном проводе NM 12/2 после 43 лет работы в активной цепи: заземляющий (бумажный) провод, черный провод и белый провод.

Рисунок 5. Исправное состояние заземляющего провода в проводе Cu-Clad NM после 43 лет нахождения в активной цепи. Рисунок 6. Исправное состояние черного провода в проводе Cu-Clad NM после 43 лет нахождения в активной цепи. • Исправное состояние белого провода в проводе Cu-Clad NM после 43 лет нахождения в активной цепи.

Важность целостности связи в металлическом сердечнике CCA для проводников с медным покрытием

Рисунок 8 представляет собой микрофотографию сечения, полученную с помощью сканирующего электронного микроскопа (SEM), которая показывает биметаллическое соединение меди и алюминия старого кабеля NM с медной оболочкой.Важным компонентом связи является тонкий (шириной всего несколько сотен атомов) слой уплотненных зерен сплава. Эти уплотненные зерна взаимосвязаны, создавая соединение между двумя металлами, которое практически невозможно разорвать с помощью сил, обычно встречающихся в среде жилой цепи. По словам доктора Герхарда Зиемека, одного из основателей технологии плакирования CCA, «невозможно удалить медь (из алюминиевого сердечника), потому что это металлургическая связь между двумя металлами.В областях атомов они (атомы двух металлов) слипаются. Только с помощью кислот можно полностью разделить два металла. По сути, вы больше не можете разделить два металла, когда они вместе ».

Связка очень важна для целостности проводника, поскольку она защищает и предотвращает коррозию основного металла алюминия. Чтобы слой сплава оставался «тонким» с течением времени, соединение должно быть здоровым и прочным. Если зерна увеличиваются в толщине из-за тепла, влаги или какой-либо другой внешней коррозионной силы, это будет означать, что связь ослабевает.Ниже приведен пример здоровой связи, обнаруженной в одном конкретном Cu-Clad NM-B 12/2 после 43 лет нахождения в активной цепи.

1000X (SEM)

Целостность скрепления позволяет не повредить толстую медную шкуру. Когда целостность соединения не существует, в цепи могут возникнуть такие проблемы, как хрупкость проводов и горячие точки (изолирующие оксиды). Плохая целостность соединения отличается от механического повреждения, вызванного инструментами или плохим качеством изготовления. Доказано, что зазубрины и потертости на медной обшивке во время установки не влияют на характеристики медного провода в цепи.С другой стороны, плохая целостность облигаций — это производственная проблема, вызванная производственным цехом. Это может привести к снижению производительности в полевых условиях. Плохая целостность соединения — системная проблема процесса, влияющая на проволоку по всей ее длине. Зарубок и обрезков при установке нет. Существует несколько основных причин, которые способствуют плохой целостности соединения: дефектная подготовка металла, низкое качество исходных металлов, нестандартная оснастка и поверхностное загрязнение основных металлов, ошибка оператора, неправильное давление покрытия и неподходящая смазка.

Чтобы помочь избежать попадания на рынок США низкокачественного Cu-CLAD BCBW, UL разработала программу РАСПОЗНАВАНИЯ МАТЕРИАЛЬНЫХ КОМПОНЕНТОВ, известную как DVVU2, для биметаллического провода CCA, специально предназначенную для гарантии того, что CU-CLAD NM-B, THW и THHN содержат самый качественный и безопасный материал сердцевины. COPPERWELD Bimetallics — единственный поставщик в мире, получивший DVVU2 для CCA для строительного провода CU-CLAD для ответвленных цепей в жилых помещениях. Поэтому не только медный провод для домашнего использования должен быть внесен в список UL, но и металлический провод с сердечником CCA также должен иметь маркировку DVVU2.

Метод соединения меди с алюминием под давлением, разработанный и реализованный компаниями Kabelmetal и Texas Instruments, является единственным проверенным методом в промышленном масштабе, обеспечивающим стабильную надежную целостность соединения на миллионах футов проводов, ежегодно требуемых промышленностью.

Сегодня существует только один американский производитель алюминиевой проволоки с медным покрытием. Рынку США повезло в том, что эта компания сохраняет права на оригинальную технологию облицовки и, таким образом, может поставлять высококачественный BCBW в качестве альтернативы сплошному медному BCBW.Он обладает уникальной способностью плакировать 8000 алюминиевых проводов (никакая другая технология плакирования на это не доказала) и работает в соответствии с сертификатом RU Component Recognition, выданным UL для его «центрального проводника CCA». Плакирование — это уникальный процесс, в котором два физических металла, каждый из которых подвергся нескольким последующим процессам прокатки и волочения для уплотнения отдельных зерен, механически объединяются в «металлургическую связь» с использованием тепла, давления и времени в бескислородной среде. Без истинной металлургической связи, которая создает один единственный металл из двух (т.е., биметалл), любой полученный продукт не будет пригоден для использования в BCBW. Потребитель, аккредитационные агентства, местные инспекторы, а также вся отрасль в целом обязаны помочь правительству контролировать проникновение и использование поддельных Cu-Clad BCBW.

Рис. 8. Область связи имеет толщину всего в несколько сотен атомов, но очень прочная. После получения надлежащей металлургической связи очень трудно разделить два металла. Рисунок 9. Сравнение проводов с медным покрытием 12 AWG: 3 провода с медным покрытием, снятые с активной цепи после 43 лет службы, по сравнению с одним «современным» проводом из меди. -Clad Wire без времени обслуживания.** На проволоке имелась трещина, что способствовало небольшому количеству скручиваний.

Underwriters Laboratories, например, поощряет своих клиентов подавать официальные отчеты о надзоре за рынком, чтобы помочь выявить плохой продукт.

Результаты испытаний Cu-Clad NM-B 12/2 после 43 лет эксплуатации с током

Как медная проволока для строительства выдерживает долгое время? (См. Рисунок 9). Меняются ли физические характеристики и становятся ли они ползучестью после стольких лет в цепи, что может привести к возникновению дуги? Провод теряет проводимость? Есть ли гальваническая коррозия? Отвечая на эти вопросы, мы могли бы сравнить провода без срока службы с проводами со сроком службы, а затем измерить и сравнить различия.Это расскажет нам, сколько физических изменений произошло из-за круговорота тепла. Однако, поскольку мы не можем позволить себе роскошь иметь необслуживаемую проволоку 43-летнего возраста для сравнения, в качестве замены, мы протестируем современную проволоку с медным покрытием, срок службы которой не соответствует сроку службы того же калибра. Это не точное сравнение, но оно должно оказаться значимым.

Следует отметить, что современная медная сварка COPPERWELD, «новая» проволока, испытанная здесь, изготовлена ​​из алюминия серии 8000, который был разработан специально для изготовления проволоки в строительстве.Он будет иметь более высокие показатели прочности и гибкости, чем материалы предыдущей эпохи Cu-Clad. Электропроводность будет немного ниже, так как серия 8000 на +/- 2% меньше электропроводности, чем у обычного алюминия из-за его легирования. Также следует отметить, что неизолированный провод заземления старого кабеля NM-B должен приближаться к физическим характеристикам медного провода 43-летней давности с нулевым сроком службы, поскольку заземляющий провод пропускает ток нечасто, если вообще. Наряду с новым проводом с медным покрытием, провод заземления должен служить хорошим эталоном и давать определенную информацию после тестирования.

Анализ данных: наблюдения и выводы

Изменение физических характеристик испытательных проводов слишком незначительно, чтобы утверждать, что ползучесть произошла после 43 лет нахождения в цепи. Разрывная нагрузка и растяжение каждого из четырех проводов, даже если они подвергаются постоянному току, соответствуют стандарту ASTM B566 для отожженных алюминиевых проводов, плакированных медью. Если учесть погрешность тестирования, заземляющий провод по отношению к двум горячим проводам старого NM-B практически идентичен.Однако новая проволока с медным покрытием демонстрирует улучшенные физические характеристики из-за легирования ее сердечника, что позволяет улучшить ее применение в строительной проволоке.

Советы по идентификации кабелей с алюминиевой оболочкой (CCA)

Итак, вы наткнулись на кабель категории 6, доступный в Интернете практически за половину той суммы, которую вы заплатили за эту торговую марку. Он заявляет о соответствии стандарту TIA-568-C, имеет отметку в списке UL и даже имеет надпись проверки ETL, напечатанную прямо на кабеле.Прежде чем вы будете слишком взволнованы, вы можете убедиться, что кабель не сделан из алюминия, плакированного медью (CCA).

Менее дорогие, чем сплошная медь, кабели с проводниками CCA просто не стоят риска. Они не только не соответствуют стандартам, но и часто не имеют действующего списка безопасности UL согласно Национальному электротехническому кодексу (NEC).

А что насчет отметки UL на коробке? Если кабель изготовлен в соответствии с CCA и заявляет о соответствии стандартам, это может быть поддельный кабель, а это означает, что знак UL, вероятно, является несанкционированным.Перечисленные UL кабели получили свой список безопасности, потому что они прошли строгие испытания на распространение пламени, чтобы уменьшить распространение огня. Если список UL является поддельным, есть вероятность, что безопасность тоже.

Закон о горячей балансировке

Хотя самой большой проблемой, связанной с контрафактными кабелями CCA, должен быть риск для безопасности, эти типы кабелей могут значительно снизить производительность сети, особенно с увеличением использования PoE для питания всего, от телефонов, ноутбуков и точек доступа Wi-Fi до камер видеонаблюдения. , цифровые дисплеи и даже светодиодные фонари.

Сопротивление алюминиевого кабеля примерно на 55% больше, чем у медного кабеля того же диаметра. Это означает, что внутри кабеля CCA выделяется больше тепла, и на оконечном устройстве доступно меньшее напряжение. Таким образом, существует не только шанс, что конечное устройство не будет иметь необходимой мощности, но и нагрев в пучках кабелей также приведет к увеличению вносимых потерь, поскольку сигналы затухают в большей степени пропорционально температуре.

Проблемы возникают не только из-за жары. При подаче питания оно распределяется между каждым проводником пары.Если сопротивление двух проводников одинаково, асимметрия сопротивления постоянному току (разница в сопротивлении между двумя проводниками) равна нулю, ток распределяется равномерно и достигается синфазный ток. Но это редко бывает с кабелями CCA.

В то время как хорошее качество изготовления и согласованность оконечной нагрузки важны для предотвращения разбаланса сопротивления постоянному току, различия в диаметре, концентричности (округлости), контуре и гладкости, обнаруженные в кабеле CCA, вызывают более высокий риск дисбаланса, который искажает форму сигналов данных Ethernet.В результате больше битовых ошибок, повторных передач и даже неработающих каналов передачи данных.

Конфигуратор комплекта Versiv

Как вы будете использовать свой Versiv?

Вот почему вы это тестируете

Есть несколько советов по идентификации кабелей CCA, которые включают соскоб с проводника, чтобы выявить серебристый алюминий под медной оболочкой, и даже взвешивание коробки, поскольку алюминий легче меди.

Обрезка кабеля и зачистка проводов — не совсем предпочтительный метод, если кабель уже установлен, а заказчик недоволен производительностью (особенно если кабель CCA НЕ является проблемой).Также были сообщения о размещении балласта в кабельных коробах или о фальшивомонетчиках, использующих более тяжелые версии CCA, чтобы соответствовать весу настоящих медных кабелей.

Тогда есть тестирование. Это не только важно для проверки соответствия стандартам и гарантии приложений, но также может помочь обнаружить кабель CCA. DSX-5000 CableAnalyzer от Fluke Network имеет возможность тестировать несимметрию сопротивления постоянному току, проверяя, что оба проводника в паре имеют одинаковое сопротивление для обеспечения синфазного тока и эффективной поддержки PoE, избегая искажения сигналов данных, передаваемых по той же паре.

При тестировании кабеля CCA компания Fluke Networks обнаружила, что несимметрия сопротивления постоянному току явно выходит за рамки спецификации, и данные показывают, что CCA не выполняет дисбаланс сопротивления постоянному току независимо от длины линии. Кроме того, поскольку количество устройств, одновременно работающих с гигабитным Ethernet и PoE, продолжает расти, и по мере увеличения мощности, передаваемой через PoE, полевые испытания несимметрии сопротивления постоянного тока становятся еще более важными — для всех кабелей. Щелкните здесь, чтобы узнать больше о важности тестирования дисбаланса сопротивления постоянного тока в приложениях PoE.

.
