как рассчитать минимальный угол наклона крыши, малоуклонная и наклонная конструкции
Возведение кровли является одним из важных этапов строительства. Кровля защищает жилье и выполняет эстетическую функцию, делая дизайн здания завершенным. Выбор подходящего материала – не единственный значимый нюанс. Также необходимо правильно рассчитать уклон кровли. О том, как это сделать, расскажет данная статья.
Особенности
В современных проектах загородных особняков учитывается большое количество требований. Исполнители вынуждены не только соблюдать нормы, но и воплощать в жизнь пожелания и капризы заказчиков.
Кровельное покрытие должно выполнять свое прямое назначение – защищать от влаги. В некоторых случаях требуется термо- и звукоизоляция. Это бывает необходимо для повышения функциональности помещений, находящихся под крышей. Поэтому проектирование кровли нельзя назвать простым делом. Эта работа требует чрезвычайной ответственности, особенно, если заказчик настаивает на сложной конфигурации. В различных ситуациях профессионалы применяют различные методики. Расчеты производятся с помощью соответствующего программного обеспечения.
Теория расчетов может быть интересна и владельцу дома. Например, такие знания дают возможность проверить, правильную ли методику применили профессионалы. Также они помогают грамотно представлять свои авторские идеи. Кроме того, рассчитанные параметры позволяют определить нужное количество строительных материалов и для стропильной системы, и для кровельного покрытия.
Особенности расчетов заключаются в том, что профессионалы пользуются разными величинами для измерений. Например, не все измеряют угол ската в градусах. В привычном обиходе некоторых мастеров встречаются такие понятия как процентное соотношение или относительное соотношение сторон. Также необходимо знать, что принимается за угол наклона крыши.
Угол наклона кровли образуется пересечением двух параметров:
- одна горизонтальная плоскость;
- одна плоскость ската кровли.
Этот параметр измеряется от верхнего края к основанию стропильной системы. При расчетах в учет берутся только острые углы, так как тупоугольных скатов не бывает по определению. Крутые скаты встречаются редко. Как правило, их применяют для декоративного оформления (например, когда строят башенки в готической стилистике).
Крутыми могут быть кровли мансардного вида. В этом случае нижние стропилы располагают под очень большим углом. На обычных кровлях монтируются скаты до 45 градусов.
Для лучшего представления, как это должно выглядеть, можно взять транспортир и посмотреть на деления с указанием градусов.
Величина наклонного угла рассчитывается как отношение параметров конька к половине ширины сооружения, помноженное на 100. Большинство профессиональных строителей пользуются так называемыми табличными графиками. В зависимости от показателей, кровли принято подразделять по видам.
Виды
Специалисты выделяют несколько основных видов крыш.
- Односкатная кровля. В этом случае крыша выглядит ровной плоскостью. Она имеет отличительные параметры по высоте.
- Двускатная кровля. Она представляет собой надежный, простой в монтаже вариант. Крыша включает в себя два ската, соединенные под прямым углом.
- Вальмовая кровля. Она снабжается четырьмя скатами, два из которых – треугольники, а еще два – трапеции. Вершина такой кровли выглядит срезанной. Несмотря на сложность конструкции, такие кровли очень экономичны в плане расхода материала.
- Сводчатый тип кровли. Он встречается редко, так как предполагает ограниченный выбор материалов. Такие варианты возводят только из кирпича или камня. Редкость выбора в пользу таких крыш обусловлена и их тяжеловесностью. В мелком частном строительстве этот тип практически не используется.
- Многощипцовый тип кровли. Он сложен по конфигурации, но очень красив. Такую кровлю сложно укладывать из-за множества примыканий и перемычек.
Также специалисты выделяют виды кровли, которые можно впоследствии эксплуатировать, и варианты, которые не подлежат эксплуатации. Если профессионалы причисляют кровлю к типу неэксплуатируемых, это значит, что между самой кровлей и верхним перекрытием практически нет пространства. Эту территорию можно использовать, но только как техническую. Например, такой бывает малоуклонная односкатная кровля.
Односкатные кровли максимально выгодны для строительства. Они требуют минимум затрат на материалы, работу же можно выполнить самостоятельно. Если кровля отличается небольшим уклоном, то на ее поверхности можно реализовать место отдыха без сооружения сложной мансарды.
Пространство под крышей можно использовать, если тип кровли является скатным.
Чердачная территория может использоваться для хозяйственных нужд. Также за счет нее можно расширить жилое пространство.Выбор того или иного типа кровли связан со многими нюансами. Одним из основных является климатический фактор.
Влияние климата
Часто специалисты связывают наклонный угол крыши с рекомендуемыми оптимальными показателями для того или иного региона. То есть, возможности выбора связаны с той местностью, где будут вестись строительные работы.
Например, огромная нагрузка на стропильную конструкцию может возникнуть из-за ветра. Даже незначительное увеличение наклонного угла увеличивает ветровую нагрузку. Например, если угол наклона кровли больше нормативных показателей на 30 градусов, ветровая нагрузка становится больше в пять раз. Поэтому даже незначительное увеличение показателей может сыграть с хозяином дома злую шутку при стихийном бедствии.
В регионах с сильными и частыми ветрами рекомендованы к установке скатные кровли с углом наклона 25-30 градусов. При небольшой ветровой нагрузке в регионе допустимы скатные кровли с наклоном 30-45 градусов.
Не менее разрушительно действуют на качество кровли атмосферные осадки. При этом грамотно подобранный чуть больший уклон позволит избежать накапливания снега на поверхности. Схода снега не будет вовсе при уклоне кровли 30 градусов. А при уклоне 45 градусов будут соблюдены нормативные показатели для снеговой нагрузки на крышу.
В северных странах (Швеции, Финляндии, Норвегии и др. ) принято делать очень высокие скатные кровли. Очевидно, что на высоких скатах снег не задерживается. Однако принято считать, что некоторый снеговой слой на крыше играет роль дополнительной теплоизоляции.
Для исключения риска пролома кровельного материала выполняется прочная стропильная система, ведь большой вес будет воздействовать на всю конструкцию.
Стоит помнить, что чем больше наклонный угол кровли, тем больше средств придется потратить на строительство. Также расходы связаны с выбором варианта покрытия кровли (на высокие скатные кровли можно укладывать не все материалы).
Для разных материалов
Перед выбором кровельного материала стоит внимательно рассмотреть технические особенности покрытия. Это поможет принять оптимальное решение и выбрать наиболее надежный вариант. Существуют правила, которые определяют связь угла наклона кровли с применяемой кровельной конструкцией.
Шиферное покрытие или черепицу можно укладывать на кровлю с минимальным уклоном 22 градуса. На кровлях с меньшим уклоном в местах стыковки частей будет скапливаться и просачиваться внутрь влага. Если кровля имеет скаты с меньшим градусом, можно применять рубероид и прочие битумные материалы, которые монтируются цельным полотном.
Производители профилированного листа заявляют, что данный материал можно укладывать при минимально допустимых углах 12 градусов. При этом если угол ската является минимальным, то стыки между листами нужно обязательно проклеить герметиком.
Для металлической черепицы минимально возможный уклон ската составляет 14 градусов. При этом существуют правила обустройства перекрытий. Например, если угол более 45 градусов, то место монтажа подконьковой доски меняется. Также изменяется и способ монтажа самого конька. При небольших значениях величины между планкой конька и черепицей прикрепляется аэроролик. Он не допускает проникновения снега под кровлю.
Для кровли, покрытой ондулином, минимально возможный уклон – 6 градусов. Для мягкой черепицы оптимальный уклон поверхности составляет 11 градусов. Хотя для этого материала допустим и больший уклон. При этом обрешетка должна быть обязательно сплошной.
Большей универсальностью отличаются покрытия мембранного типа. ПВХ мембрана, ЭПДМ мембрана, ТПО мембрана – это современные материалы, подходящие для крыш любой формы. Универсальность материалов обуславливается отличными техническими характеристиками и продолжительным сроком службы.
При выборе того или иного материала покрытия следует учитывать не только особенности скатов, но и прочностные значения крыши. Конструкции должны удерживать не только собственный вес, но и массу кровельного материала. Кроме того, вся кровельная система должна успешно противостоять внешним нагрузкам.
С наклоном скатов часто связывают не только выбор материалов, но и выбор типа обрешетки. Если угол ската имеет небольшое значение, то монтируется сплошная обрешетка. Также при монтаже плоской кровли обязательно устройство системы водоотведения. Для любых вариантов кровли существуют нормативные параметры. Их следует иметь в виду, даже если выбран простейший плоский вариант.
Нормативные значения
Обустройство плоской кровли – несложное мероприятие. Главное – использовать правильно подобранный материал высокого качества. Немаловажное значение имеет и разуклонка плоской кровли.
На самом деле плоская кровля не является полностью горизонтальной. На такой кровле сооружается разуклонка, равная 15 градусам. Уклоны обязательно должны присутствовать, так как только в этом случае вода будет стекать в водостоки. Если разуклонка не будет сделана в соответствии с установленными нормами, на поверхности крыши будет образовываться застой воды.
Для обустройства разуклонки на плоской кровле используются самые разные материалы.
Это может быть:
- теплоизоляция;
- легкий слой бетона;
- керамзит, гравий, шлак;
- плиты перекрытий;
- обычная стяжка.
При выборе тех или иных основ следует учитывать тип конструкции. Например, если перекрытия деревянные, то дополнительный вес для кровли противопоказан.

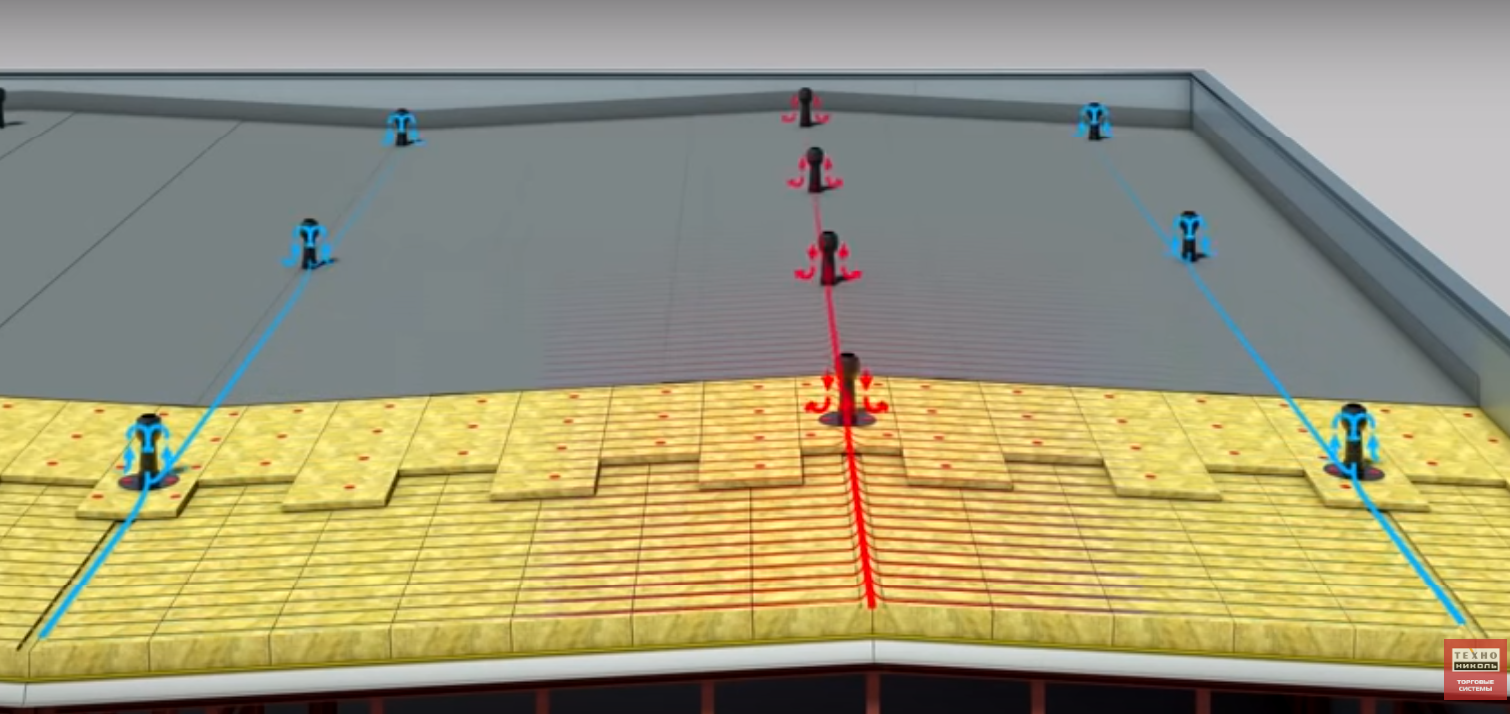

На сегодняшний день в продаже можно найти специальные плиты, отличающиеся высокими теплоизоляционными качествами. Такие плиты имеют клиновидную форму. Материал достаточно уложить на плоскую поверхность. Получится уклон, соответствующий нормативным показателям. Единственный недостаток материала – достаточно высокая стоимость.
При использовании других материалов для начала нужно убедиться в том, что поверхность является абсолютно ровной. Затем на нее устанавливаются маячки. Уклон должен быть направлен в водостоки.
При создании разуклонки стоит учитывать площадь кровли. Для кровли гаража, например, стоит учесть один скат, который будет направлен в водосточную воронку. Разуклонка для стандартного дома размером 80 кв. м будет составлять 2-4 уклона. При этом все они должны направляться в водосточную систему, чтобы беспрепятственно доставлять в нее воду.
Как рассчитать?
Если с обустройством плоской кровли обычно сложностей не возникает, то для монтажа крыши с несколькими скатами необходимы инженерные расчеты. Проще всего посчитать и определить величины в градусах. Например, для обустройства кровли с уклонным углом 30 градусов можно воспользоваться математическим способом.
Для этого потребуются два замера.
- Вертикальная высота (H). Величина измеряется от верхней точки наклонной плоскости до низа стропильной системы (от конька до карниза).
- Заложение (L). Это горизонтальная длина от середины нижней точки ската до карниза.
Математический расчет производится по формуле. Высчитать нужный параметр можно так: I=H: L. К примеру, длина заложения равна 5 м, а высота составляет 3м. В таком случае уклон будет равен 0,6 (при расчете I= 3: 5). Эту величину нужно умножить на 100. Получается 60 процентов.
Для перевода величины в градусы можно применить специальную таблицу соотношений. Ее можно найти в специализированных учебниках. Иногда такую таблицу можно встретить в продаже в строительных гипермаркетах. Переводить относительные величины необязательно. При значениях из приведенного примера угол наклона будет равен 30 градусам.
Специалисты в своих измерениях не всегда пользуются переводной таблицей. Коэффициент в процентах может применяться наравне с коэффициентом в градусах. Вообще, профессионалы применяют в расчетах специальные инструменты. Например, измерить параметр площади можно, используя специальный уклономер.
Инструмент представляет собой линейку с рейкой. Одна ось содержит привычную шкалу в сантиметрах, другая – маятник. Если рейка с делениями лежит горизонтально, то маятник будет показывать ноль. При замерах уклонного наклона рейка устанавливается перпендикулярно коньку. При этом шкала показывает результат для конкретного значения сразу в градусах.
В настоящее время на рынке можно встретить самые разные инструменты, которыми можно замерять уклоны. Уровни могут быть как приспособлениями капельного типа, так и электронными устройствами. В связи с этим математический способ замера нельзя считать актуальным. Современные приборы позволяют производить более точные расчеты.
Советы
Если кровля дома преждевременно вышла из строя, это означает, что при монтаже были допущены ошибки. Причины выхода из строя скатной кровли могут быть разными. Например, неправильный проект стропильной системы может стать причиной обрушения конструкции.
Если были неверно выбраны теплоизоляционные материалы, то это может привести к образованию конденсата. Теплоизоляция в этом случае потеряет свои функциональные особенности. Ошибки при укладке гидроизоляции приведут к протеканию кровли. Поэтому при обустройстве крыши важно уделить внимание каждому элементу конструкции.
Для того чтобы избежать крушения стропильной системы, ее нужно проектировать в соответствии со строительными нормами и требованиями. Если стропила будут опираться непосредственно на стену, крыша быстро придет в негодность. Нельзя в качестве подпорок использовать подставки из небрежно прикрепленных досок. Также стойки должны быть установлены в определенном порядке, а не хаотично.
При монтаже важно учитывать и температурно-влажностный режим, который обуславливается применением тех или иных строительных материалов. Теплоизоляция в кровельной конструкции будет способствовать энергоэффективности, только если материалы являются качественными и уложены правильно.
Некачественная пароизоляция приведет к попаданию влаги в утеплитель. В дальнейшем в нем образуется конденсат. Влажный утеплитель не только потеряет свои свойства, но и станет причиной образования плесени в помещениях.
Существует несколько основных правил грамотного устройства кровли.
- Утепление, как правило, устраивается между частями стропильной системы. Пароизоляция помещается с внутренней части утеплителя.
- Для скатных крыш не подходят слишком рыхлые материалы.
- При выборе тех или иных материалов обращайте внимание на рекомендации производителя.
- Учитывайте, что некоторые виды покрытий, например, мягкая черепица, являются сплошной непроницаемой изоляцией. Они не требуют дополнительных изоляционных элементов.
- Необходимость в изоляционных материалах возрастает пропорционально уменьшению уклона кровли.
- Изоляция обязательна для таких материалов как металлочерепица, профильное железо.
- Для изоляции выбирайте мембранные основы с перфорацией. Такие материалы более надежны. Их основа полностью непроницаема, поэтому исключает продувание ветром. Кроме того, пленки из нетканной основы впитывают образующуюся влагу.
- Менять слои изоляции подкровельных материалов местами нельзя. Иначе температурно-влажностный режим чердачного пространства может нарушиться. Стропила будут впитывать влагу, а несущая деревянная система провиснет.
В некоторых случаях важное значение имеет обустройство системы вентиляции. Например, это становится актуальным, если чердак холодный. Также по несущим конструкциям иногда проходят системы центрального отопления. Щелевые продухи устраивают в карнизах. Их наличие ускоряет прогрев участков в период оттепелей. Кроме того, такая вентиляция отличается простотой обустройства, экономичностью и полностью соответствует нормативам.
О том, как расчитать уклон и произвести монтаж крыши, смотрите в следующем видео.
Угол крыши 22 градуса.
Определяем оптимальный угол наклона крыши. Назначение подкровельного пространстваУклон скатов крыши — от чего зависит и в чём он измеряется.
Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами .
Малоуклонная крыша та крыша , монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.
От чего зависит уклон кровли
- От способности крыши защищать строение от внешних факторов и воздействий.
- От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
- От кровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
- От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
- От атмосферных осадков : снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.
В чем измеряется угол уклона крыши
Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .
В СНиПе II-26-76, данная величина указывается в процентах (%). В данный момент не существует строгих правил по обозначению размера уклона крыши.
Единицей измерения уклона крыши считают градусы или проценты (%). Их соотношение указаны ниже в таблице.
Уклон крыши соотношение градусы-проценты
градусы | % | градусы | % | градусы | % | ||
1° | 1,75% | 16° | 28,68% | 31° | 60,09% | ||
2° | 3,50% | 17° | 30,58% | 32° | 62,48% | ||
3° | 5,24% | 18° | 32,50% | 33° | 64,93% | ||
4° | 7,00% | 19° | 34,43% | 34° | 67,45% | ||
5° | 8,75% | 20° | 36,39% | 35° | 70,01% | ||
6° | 10,51% | 21° | 38,38% | 36° | 72,65% | ||
7° | 12,28% | 22° | 40,40% | 37° | 75,35% | ||
8° | 14,05% | 23° | 42,45% | 38° | 78,13% | ||
9° | 15,84% | 24° | 44,52% | 39° | 80,98% | ||
10° | 17,64% | 25° | 46,64% | 40° | 83,90% | ||
11° | 19,44% | 26° | 48,78% | 41° | 86,92% | ||
12° | 21,25% | 27° | 50,95% | 42° | 90,04% | ||
13° | 23,09% | 28° | 53,18% | 43° | 93,25% | ||
14° | 24,94% | 29° | 55,42% | 44° | 96,58% | ||
15° | 26,80% | 30° | 57,73% | 45° | 100% |
Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:
Замер уклона крыши
Измеряют угол уклона при помощи уклономера или же математическим способом.
Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.
Математический расчёт уклона
- Вертикальная высота (H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
- Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней
При помощи математического расчёта величину уклона крыши находит следующим образом:
Угол уклона ската i равен отношению высоты кровли Н к заложению L
i = Н : L
Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.
Чтобы было понятней рассмотрим на примере:
Пусть будет:
Длина заложения 4,5 м, высота крыши 2,0 м.
Уклон равен: i = 2.0: 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.
Минимальный уклон для кровельных материалов (покрытий)
Вид кровли | Минимальный уклон крыши | ||
---|---|---|---|
в градусах | в % | в соотношении высоты ската к заложению | |
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля) | 0-3° | до 5% | до 1:20 |
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля) | от | 15 | |
Фальцевая кровля | от 4° | ||
Ондулин | 5° | 1:11 | |
Волнистые асбоцементные листы (шифер) | 9° | 16 | 1:6 |
Керамическая черепица | 11° | 1:6 | |
Битумная черепица | 11° | 1:5 | |
Металлочерепица | 14° | ||
Цементно-песчанная черепица | 34° | 67% | |
Деревянная кровля | 39° | 80% | 1:1. 125 |
От качества строительства крыши зависит надежность здания и комфортность проживания в нем. Конструкция ее выбирается оптимальной для местных условий эксплуатации. Особое значение имеет такой параметр, как уклон кровли, о чем и пойдет далее речь.
Угол ската крыши зависит не только от ее дизайна и особенностей фасада дома, от выбранного кровельного материала, но и от других факторов. Необходимо, прежде всего, учитывать климатические условия местности, где возводится здание. Там, где количество выпадающих в зимнее время осадков велико, предпочтительнее большой угол наклона крыши (в пределах 45-60 градусов): это способствует лучшему сходу снега, а значит снижению нагрузки на кровлю. Также становится менее вероятным оледенение поверхности перекрытия из-за уплотнения снежных покровов.
Если здание возводится там, где преобладает погода с сильными ветрами, желательно выбирать минимальный угол ската крыши для снижения парусности конструкции. В противном случае конструкции грозит быстрое разрушение. Чаще всего диапазон наклона в данном случае – 9-20 градусов.
Чем больше угол уклона ската кровли – тем легче с нее сходит снежный покров
Но в основном оптимальный угол ската крыши выбирается в средних значениях, то есть от 20 до 45 градусов. Он является подходящим практически для любого вида кровельного материала, к примеру, для очень популярных сегодня профнастила или металлочерепицы.
В местности с теплым климатом, где солнечных дней гораздо больше, чем пасмурных, более приемлемыми будут плоские крыши: их площадь меньше, чем у конструкций других видов, а значит нагревание от солнечных лучей будет происходить в меньшей степени. Но и такая конструкция не должна быть абсолютно горизонтальной: уклон плоской кровли должен быть, как минимум, в пределах 3-5 градусов. Минимальный уклон плоской кровли обеспечит нормальный сход дождевой и талой влаги.
Виды кровельных конструкций
Хозяйственные и подсобные сооружения часто возводятся с односкатной крышей: она просто монтируется и не требует больших затрат. По сути, такая постройка имеет разной высоты стены с уложенным на них перекрытием. Наклон перекрытия выбирается в пределах 9-25 градусов, что хорошо подходит для профнастила и металлочерепицы. Такая конструкция требует устройства вентиляции подкровельного пространства.
Но наиболее популярной является двускатная: две плоскости, расположенные под наклоном, соединяются по линии конька. Другие (торцевые) плоскости являются вертикальными и называются фронтонами. В них могут быть двери для выхода на балкон или наружную лестницу.
Существует множество вариантов конструкций кровельного перекрытия
Вальмовые перекрытия, наиболее популярными представителями которых являются четырехскатные, эстетически очень привлекательны. В таких случаях, особенно у более сложных конструкций, наклоны могут быть любыми: это зависит от выбранного дизайна и личных предпочтений застройщиков. Достоинство вальмовых крыш – в отсутствии ограничений на использование кровельного материала.
Вариант вальмовой конструкции – мансардная: чердачное помещение используется как жилое, поэтому требования к утеплению очень высоки. Свободное пространство под перекрытием образуется за счет высокого угла наклона всех скатов, в которых следует предусмотреть наличие мансардных окон.
Зависимость конструкции крыши от материала перекрытия
Прежде чем выбрать кровельный материал, следует изучить его технические характеристики: это поможет оптимально подойти к решению вопроса и подобрать наиболее надежный. Кроме того, существует правило, определяющее зависимость угла наклона скатов от применяемого кровельного материала.
Перечислим основные из них:
При выборе значения наклона следует учитывать прочностные характеристики кровельной конструкции: запаса прочности должно хватать не только на то, чтобы выдерживать собственный вес и массу кровельного материала, но также и на внешние нагрузки (порывы ветра, снег). Также от наклона ската зависит и тип обрешетки для укладки большинства материалов: при малых значениях этого параметра монтируют либо сплошную обрешетку, либо с небольшим шагом (350-450 мм). При возведении любой крыши, а тем более плоской, необходимо устройство системы уклонов и водоотведения. Если площадь особенно велика – потребуется дополнительный слив.
Расчет угла наклона
Конструкция должна отвечать таким требованиям: быть достаточно прочной, обеспечивать надежную защиту от атмосферных осадков, обладать хорошей термо- и звукоизоляцией. Важно также, чтобы был доступ для ремонта и эксплуатационного обслуживания. Как рассчитать угол наклона крыши, чтобы выполнялись все эти условия? Специалисты рекомендуют применять простые варианты ее устройства, к которым относятся односкатные, двускатные, вальмовые (и полувальмовые), мансардные.
Кровли могут иметь конструкцию любой сложности, с различными углами уклона
Односкатные наиболее удобны для веранд, пристроек и хозяйственных строений. Принцип создания односкатной – такой же, что и других видов: выполняется монтаж стропил, обрешетки, после чего – укладка кровельного материала. Последнее играет решающую роль: для профнастила требуется угол от 8-11 градусов (лучше делать 20), для металлочерепицы – минимум 25, для шифера и фальцевой кровли – 35 градусов.
Если климатические условия позволяют, лучше делать кровлю с уклоном в 45 градусов: это позволит пренебречь расчетами, связанными с массой снега. Это практически идеальная односкатная крыша: угол наклона не затруднит ее монтаж и облегчит обслуживание (снег не будет накапливаться на ее поверхности). Но в данном случае придется усилить стропила и обрешетку, так как давление ветра на конструкцию увеличивается в 5 раз. Следует также учитывать, что это потребует больших расходов на материалы – примерно в 1,5 раза.
Кровельный материал необходимо выбирать в зависимости от уклона крыши
Как видно из графика, каждому наклону соответствует определенная группа кровельных гидроизоляционных материалов. Всего их – 11, при этом наклонные линии соответствуют углу наклона ската. Жирной линией обозначается, как относится высота конька к ½ ее заложения. Видно, что отрезок h равен половине горизонтального отрезка, обозначенного дробью ½. Цифры в вершинах полукруглых шкал соответствуют углу наклона (в градусах), вертикальная шкала тоже обозначает в процентах. Выбирая какую-либо конфигурацию крыши, следует придерживаться данных рекомендаций и приобретать подходящие для облюбованного варианта кровельные материалы.
Для того чтобы было ясно, как производится расчет угла наклона крыши, приведем пример вычисления наименьшего угла уклона перекрытия с гидроизоляцией из черепицы. На графике находим полукруглую кривую, соответствующую данному покрытию: это будет кривая, обозначенная цифрой 2. Отслеживая ее до места пересечения с вертикальной шкалой, обнаруживаем, что минимальный уклон такой кровли равен 50%.
Учитывая тот факт, что уклон ската – это отношение высоты конька к ½ его заложения, вычисляем уклон. То есть, при высоте конька h = 4 м и заложении, равном L = 15 м, уклон будет определяться, как h:(L/2) = 4:(15/2) = 0,53. Для отображения в процентах умножаем полученный результат на 100 и получаем 53%. Такое значение этого параметра гарантирует хорошее отведение дождевой воды. Минимальный уклон в ендове – 1%.
Особенности расчета двускатной кровли
Двускатная кровля является наиболее удачной и распространенной конструкцией. Причин тому несколько: высокая надежность, относительная простота, дешевизна конструкции. При сооружении кровли далеко не все правильно выбирают оптимальный угол наклона двухскатной крыши.
В районах сильных ветров, надо производить расчет двухскатной крыши так, чтобы ее наклон не стал причиной слишком сильных ветровых нагрузок. Чем больше угол наклона конструкции, тем выше ее парусность.
Нельзя уменьшать его до значений, меньших 25 градусов: осадки будут хуже удаляться с крыши, и в подкровельном пространстве может появиться сырость. Делать его большим 60 градусов также не рекомендуется: сильный порыв вера может разрушить кровлю. Крыша не обязательно должна иметь симметричные скаты: если ориентировать строение более пологим скатом в южную сторону – крыша будет лучше сохнуть после дождя.
Условия применения кровельных материалов в зависимости от угла уклона
Полезная площадь мансарды и система водоотведения
Полезная площадь мансардного помещения зависит от конструкции кровли: чем больше угол уклона, тем больше будет площадь и наоборот (на рисунке 2 это наглядно показано). Сооружая мансарду, приходится искать компромисс между площадью, которую можно будет легко использовать, расходами на строительство крыши и прочностью конструкции.
Способ отвода атмосферных осадков также может быть различным. Различают наружный или внутренний организованный и неорганизованный – только наружный. Последний предполагает установку водосточных труб и желобов, при этом настенные и подвесные системы монтируют на кровлях с уклоном, большим, чем 15%. Желоба крепятся с минимальным уклоном в 3 градуса, их борта изготавливают высотой около 120 мм.
От угла наклона кровли зависит полезная площадь мансарды
Между трубами должно быть расстояние не больше 23 м. Сечение трубы должно обеспечивать нормальное отведение воды и выбирается в зависимости от площади ската. Наружные водостоки организованного типа более пригодны для местности с теплым климатом. Внутренние водостоки применяются для холодных климатических условий. Состоят такие системы из воронки для приема воды, стояка, выпуска и отводной трубы. Главное условие – отвод воды должен обеспечиваться при любой температуре воздуха.
Устройство кровли – очень ответственное дело, требующее участия работников высокой квалификации. Ошибки монтажа могут дорого стоить хозяевам дома. Чтобы избежать неприятностей, работы по сооружению кровли следует поручить специалистам, обладающим достаточным опытом: это будет гарантией надежности здания и уюта в нем.
В гражданском малоэтажном строительстве наиболее распространённым, рациональным и экономически целесообразным видом крыши опытные строители называют скатные конструкции. Они могут состоять из одного, двух, трех или даже четырех скатов, плоскостей, смыкающихся в одной точке, называемой коньком. От плоских кровель скатные отличает угол наклона, который согласно строительным нормам должен превышать 2,5 градуса. Выбор уклона – важный этап создания проекта, от которого зависит прочность, несущая способность и долговечность конструкции. В этой статье мы расскажем, как правильно выбрать угол наклона, чтобы облегчить сход снега в зимний период.
Угол наклона крыши – параметр инженерного расчета кровельных конструкций, отражающий отношение высоты конька к ширине основания ската. Скатные кровли могут иметь уклон 2,5-80 градусов, однако, оптимальный диапазон значений угла наклона составляет 20-450. От этого параметра зависит площадь скатов, ветроустойчивость и снеговая нагрузка. В специальной литературе встречаются следующие термины:
- Минимальный уклон. Минимальный угол наклона в целом для составляет 2,5 градуса, но в зависимости от используемого гидроизоляционного материала этот параметр может увеличиваться. Меньше всего минимальный угол у рулонных битумных и мембранных покрытий, он составляет 2-4 градуса. Минимально допустимое значение для металлочерепицы и профнастила составляет 11-12 0 , для керамической черепицы – 22 0 .
- Оптимальный. Оптимальным называют наиболее подходящий уклон крыши в данных климатических условиях при использовании определенного гидроизоляционного материала. Оптимальный угол наклона обеспечивает самостоятельный сход снега, облегчая обслуживание кровли.
Важно! Уклон крыши может выражаться в градусах, в процентах или в виде соотношения сторон. Чтобы вычислить этот параметр кровельной конструкции, необходимо разделить половину ширины фасада на высоту, а затем умножить на 100 процентов.
Критерии выбора
Выбор уклонности основывается на инженерном расчете, учитывающем климатические условия зоны, где ведется строительство, характеристики кровельного покрытия и несущую способность стропильного каркаса. Чтобы конструкция получилась надежной, необходимо принимать во внимание следующие критерии:
- Ветровая нагрузка. Чем круче кровля, тем сильнее ее парусная способность. Поэтому в регионах с сильным, порывистым ветром предпочтительнее более пологие кровельные конструкции. Хотя с другой стороны, с низкоуклонных скатов ветром может срывать гидроизоляционный материал.
- Снеговая нагрузка. Чем больше снеговая нагрузка, тем более крытыми делают скаты. Угол наклона кровли 40-45 градусов обеспечивает самостоятельный сход снега с поверхности кровельного материала.
- Характеристики финишного покрытия. У каждого покрытия для возведения кровли существует оптимальный уклон, который необходимо учитывать при проектировании конструкции.
- Несущая способность каркаса. Чем меньше сечение элементов каркаса и больше расстояние между ними, тем выше круче должен быть скат, чтобы выдержать снеговую нагрузку.
Оптимальный показатель для облегчения схода снега
Лимитирующим фактором при выборе угла наклона кровельных скатов в средней полосе России является высокая снеговая нагрузка, характерная для этой местности. Большое количество снега, выпадающее в зимний период, повышают давление на стропильную систему, приводя к деформациям каркаса и кровельного материала конструкции. Опытные мастера считают, что существует устойчивая корреляция между уклоном и сопротивлением снеговой нагрузке:
- Если он меньше 30 градусов, то происходи накапливание снега на поверхности скатов. Снежные наносы и наледь имеет значительную массу, из-за которой повышается нагрузка на стропильный каркас, достигая критических показаний. Однако, часть снега сдувается с поверхности ветром. Если угол наклона кровли находится в этом диапазоне, то снегозадержатели на нее не устанавливают, особенно если кровельный материал имеет шероховатую поверхность.
- При значении, равном 0 градусов (т.е. для плоских крыш), снеговая нагрузка на поверхность достигает максимальных значений. Снег на таких конструкциях скапливается в большие сугробы, которые приводят к обрушению каркаса, если крышу периодически не чистить.
- Если он кровли составляет 45 градусов и выше, то в расчетах нагрузки на стропильный каркас весом снега можно пренебречь, так как снег со скатов соскальзывает самостоятельно, не задерживаясь на скате. Чтобы обезопасить эксплуатацию кровли, имеющей большой угол наклона, на нее устанавливают снегорезы, разрезающие пласт снега при сходе на более тонкие пластины, имеющие меньшую скорость и энергию падения.
Учтите! Согласно строительной климатологии территория России разделяется на 8 климатических зон, каждой из которых соответствует своя среднегодовая снеговая нагрузка. Это справочное значение используют для расчета уклона крыши, толщины сечения элементов стропильного каркаса и выбора кровельного покрытия.
Влияние на конструкцию
Важно, что изменение уклона для облегчения схода снега сильно влияет на конструкцию кровли в целом. Увеличение крутизны влечет за собой следующие последствия:
- Увеличение веса кровельного пирога. Вес 1 квадратного метра кровельного пирога с уклоном 50 градусов в 2-2,5 раза выше, чем кровли с уклоном 2 градусов.
- Увеличение площади скатов. Чем круче кровля, тем больше площадь ее скатов, тем больше расход, а, следовательно, и стоимость кровельного материала.
- Облегчение стропильного каркаса. В отсутствии снеговой нагрузки, можно облегчить каркас крыши, чтобы сэкономить на древесине.
- Невозможность использования рулонных материалов. Если уклон кровли превышает 40 градусов, не рекомендуется использовать битумные и мембранные рулонные материалы, так как они под воздействием высокой температуры могут просто «сползать» вниз.
Опытные мастера отмечают, что правильный выбор помогает увеличить срок службы кровельных конструкций, облегчить эксплуатацию и обслуживание крыши в условиях снежных российских зим. Ошибки в проекте, связанные с неправильным выбором оптимального угла приводят к деформациям стропил, обвалу обрешетки, заливанию атмосферной влаги в межшовное пространство во время косого дождя или при оттепелях.
Видео-инструкция
Содержание статьиНа минимальный уклон кровли влияет несколько факторов, не последним из которых является климат определенного региона. Крыша, кроме того, что защищает внутренне пространство дома от воздействия внешней среды, испытывает от них же и нагрузки. Снеговой покров, летние дожди, ветер – все эти факторы оказывают свое влияние на выбор как формы крыши, так на её уклон.
Что влияет на уклон ската кровли?
- В районах, где преобладают сильные ветровые нагрузки, принято делать незначительный уклон кровли. В таких местностях высокая крыша создает дополнительную парусность, что может привести к её срыву. Для того чтобы минимизировать эти риски нужно делать усиленную стропильную систему, что приводит к значительному удорожанию всего строительства.
- В районах с большими снеговыми нагрузками, крыши возводят с уклоном до 45 градусов или больше. На такой крыше снег не будет задерживаться, поэтому и стропильную систему не нужно делать усиленной. Для кровель с таким уклоном нагрузку от снегового покрова уже не принимают во внимание.
Кровля малоуклонная выполняется в регионах с малым количеством осадков и обилием солнечных дней. В этом случае крыши больше строятся плоские. Для крыш с минимальным уклоном рекомендуется применять мембранные кровельные материалы, которые надежно защищают кровлю от протечек.
Обилие солнца дает сильный нагрев кровельного материала, который, как правило, для плоских крыш выбирается из рулонных или штучных материалов на битумной основе. Часто, чтобы защитить крышу от перегрева на их поверхностях устраивают посыпки из гальки, делают дерновые или зеленые покрытия.
Но даже и в этом случае минимальный уклон плоской кровли должен поддерживаться водотоводной системой, чтобы даже мизерное количество осадков не задерживалось на поверхности кровельного покрытия.
Водоотводная система на плоских кровлях может быть как наружной, так и внутренней. Внутренний водосток устраивают в районах с суровыми зимами. В этом случае водосточная система не будет подвергаться разрушительному действию низких отрицательных температур. В любом случае уклон кровли делается в сторону водоприемных воронок с таким расчетом, чтобы вода самотеком могла стекать в них.
Угол ската и кровельный материал
На угол уклона скатов крыши оказывает влияние также и выбор кровельного материала. Материалы с гладкой поверхностью будут способствовать более быстрому отводу воды с крыши. И наоборот, материалы с шероховатой поверхностью будут препятствовать быстрому оттоку воды.
Угол уклона кровли, в свою очередь, диктует условия для подбора стропильной системы и всех составляющих крыши – стропил, шаг обрешетки, кровельного материала. Естественно, что чем круче скат крыши, тем лучше и быстрее происходит отток воды. Кроме этого высокая крыша и смотрится лучше и выбор кровельного покрытия для неё больше.
Что касается кровельных материалов, то для каждого из них существует свой рекомендуемый уклон крыши.
минимальный уклон кровли и покрытие
Минимальный уклон кровли из профнастила делают равным 12 градусам, для крыши, покрытой металлочерепицей, уклон увеличивается до 15 градусов. Но при таком маленьком угле ската крыши все стыки между отдельными листами или другими элементами должны быть обработаны водо- и морозостойким герметиком. Кроме этого, если угол уклона кровли составляет 15 и больше градусов профлист укладывается с нахлестом равным 200мм, при меньшем угле уклона нахлест увеличивается на величину двух волн. Шаг обрешетки под профлист также зависит от угла уклона крыши. Чем больше уклон, тем шире становится шаг обрешетки. При минимальном угле уклона обрешетка может быть сплошной.
Рулонные или штучные кровельные материалы на основе битумов, а также мембранные покрытия, ондулин, могут укладываться на крышу с минимальным уклоном всего в два градуса и выше. При выборе рулонных материалов на угол наклона влияет количество слоев мягкой кровли. Чем больше слоев, тем угол уклона кровли уменьшается, так как повышается её гидроизолирующая способность. Если мягкая кровля производится из 1 или двух слоев рулонного материала, то угол ската крыши может доходить до 15 градусов.
Мягкая черепица (ондулин) может укладываться на крышу с углом уклона в 11 градусов, но обрешетка в этом случае должна быть сплошной.
Минимальный уклон скатной кровли , покрытой асбестоцементными листами или керамической черепицей угол уклона ската крыши должен быть не менее 22 градусов. Не стоит так же забывать, что чем меньше угол уклона скатной крыши, покрываемой шифером или натуральной черепицей, тем большие нагрузки создаются на стропильную систему по всей плоскости ската. Поэтому стропильная система должна рассчитываться с учетом уклона крыши.
Как и чем измеряют угол уклона кровли?
Угол ската любой крыши можно вычислить с помощью геометрических функций или прибора, называемого уклономер. Угол уклона кровли может измеряться в градусах, процентах или их соотношений
Математический подход к вычислению в том чтобы вначале узнать длину катетов или гипотенузы. Гипотенузой будет являться прямая, представленная скатом кровли. Противолежащим катетом будет расстояние от перекрытия до конька, длина прилежащего катета – это расстояние от середины перекрытия до карнизного свеса одного из скатов крыши.
Зная два из трех значений с помощью тригонометрических функций можно легко вычислить минимальный уклон мягкой кровли. Полученное значение синуса, косинуса или тангенса, в зависимости от того размеры каких составляющих прямоугольный треугольник использовались, по инженерному калькулятору находят процентное значение угла уклона крыши.
Другой способ определения угла ската кровли, заключается в определении соотнощения между высотой от перекрытия до конька и половиной ширины перекрытия. Высота делится на ½ ширину здания и умножается на 100. Дальнейшее определение происходит по специальной таблице.
Крыши, выполненные с минимальным уклоном должны оборудоваться правильной водосточной системой. Уклон кровли делается в сторону водоприемных воронок, если предусмотрена внутренняя система водосбора, и в сторону водосточных желобов, если устроен наружный водосбор.
Несмотря на то что возведение крыши является последним этапом строительства любого сооружения, проектирование и расчёт параметров кровли входит в ряд основных конструктивных требований, которые рассчитываются на стартовом этапе . Чаще всего угол крыши выбирается не только исходя из эстетических соображений, но и строго учитывая практические и функциональные возможности строения, ведь кровля защищает любое жильё от непогоды.
Виды крыш
Прежде чем разбираться с вопросом устройства и задания необходимого угла наклона кровли, нужно точно определиться с формой крыши . В зависимости от обустройства кровли можно выделить несколько основных видов конструкций:
- Односкатная крыша характеризуется наличием наклонной плоскости, которая расположена на стенах разной высоты. Устройство такого профиля, возможно, при использовании любого кровельного материала .
- Двускатная крыша считается самой надёжной и простой по монтажу. Такая конструкция имеет две наклонные плоскости. Диапазон материала, применяемого при изготовлении — довольно разнообразен.
- Шатровая форма крыши обусловлена наличием нескольких равнобедренных треугольников, вершины которых замыкаются в одной точке. Недостатком такой формы, можно назвать, необходимость создания сложной стропильной системы , что компенсируется небольшим количеством расходного материала.
- Перекрытие сводчатой формы изготавливается из камня или кирпича. В индивидуальном строительстве используется редко, так как является очень тяжёлым.
- Вальмовая крыша представляет очень сложную конструкцию , которая имеет четыре ската (два трапециевидной и два треугольной формы), со срезанными вершинами.
Скатной крыша считается, если минимальный уклон кровли составляет десять градусов.
Выделяют два основных вида кровли:
- Эксплуатируемая кровля применяется, когда возникает необходимость создания дополнительных помещений в пространстве между потолком и самой кровлей.
- Неэксплуатируемая кровля — это вариант отсутствия пространства между верхним перекрытием и крышей либо использование этой площади в технических целях. Плоские крыши относятся к такому виду поверхностей. Они имеют уклон кровли 2-7 градусов, при этом расстояние между перекрытием и крышей не более полутора метров.
Строительство таких крыш выгодно, так как требует минимальных затрат на работу и материалы. Высокая надёжность обуславливает частое применение плоской кровли.
Скатные крыши дают возможность использовать свободное пространство под нужды хозяйственного назначения (чердак, мансарда). При хорошем утеплении можно устраивать жилые помещения.
Факторы, влияющие на уклон крыши
При строительстве крыши необходимо учитывать некоторые факторы, которые могут оказывать существенное влияние на дальнейшую безопасную её эксплуатацию. К таким факторам относятся:
- Природные факторы являются основополагающими параметрами для расчёта угла ската крыши, так как они учитывают климат местности, где будет расположено здание. Ветровая обстановка оказывает существенное влияние как на стропильную систему, так и на всю конструкцию в целом.
- Технические факторы учитывают эксплуатационные характеристики кровельного материала, применяемого при сооружении защитной поверхности.
Ветровая нагрузка
Из-за высокой парусности кровельного покрытия, особое внимание стоит уделить созданию оптимального уклона крыши. Кровля с большим углом наклона сильнее подвержена разрушающему воздействию ветра. Поэтому учитывая ветровую обстановку в определённой местности, можно посчитать необходимый уклон поверхности покрытия .
Лучше делать более пологую крышу, а стропильную систему усиленного типа. Пусть такой вариант постройки обойдётся дороже, зато ваш дом будет надёжно защищён от ветра. Однако нужно учитывать не только силу ветра, но и его направление. Металл черепице лучше, чтобы ветер был направлен в плоскость листов, так как при направлении в торец листа велика вероятность его отрыва. Поэтому необходимо уделить особое внимание расположению всей постройки, чтобы избежать аэродинамической подъёмной силы, которая стремится оторвать кровельное покрытие от стены здания.
Значение ветровой и снеговой нагрузки можно узнать из карты составленной по многолетним наблюдениям, для всей территории Российской Федерации. Именно в соответствии с такими картами и определяется местоположение всех построек .
Снеговая нагрузка
Понятно, что на огромной территории России существует множество различных зон, где влияние выпадающего снега ощутимо сказывается на всей поверхности крыши здания. Поэтому основной задачей правильного расчёта снеговой нагрузки считается определение оптимального угла уклона крыши. Чем круче будет скат, тем меньше снега сможет задержаться на его поверхности, что упрощает стропильную конструкцию .
Расчёт угла наклона необходимо производить с учётом поправочных коэффициентов:
- углу наклона менее 25 градусов соответствует коэффициент единица;
- при угле от 25 до 60 градусов — коэффициент 0,7;
- на кровлях с уклоном более 60 градусов снеговые нагрузки не учитываются.
Легко заметить, что значение изменяется только при уклоне 25-60 градусов. Итак, чтобы определить действительную снеговую нагрузку на поверхность нужно значение, определённое по карте, умножить на коэффициент. Но это только часть расчёта.
Влияние материала кровли на наклон
При устройстве крыши применяются различные покрытия. Конечно, пока ещё не придумали идеальный материал, который бы соответствовал всем регионам.
Существуют основные покрытия, которые чаще всего применяются в строительстве:
- Шифер. Этот материал считается самым простым в монтаже, надёжным в эксплуатации и дешёвым в приобретении. Имеет прекрасные показатели влаг устойчивости и морозостойкости, а также высокие характеристики пожаробезопасности. Современные производители смогли усовершенствовать и внешний вид продукции (цвет, форма). На скатных конструкциях минимальный уклон шесть градусов, при этом следует учитывать, что тяжесть материала предполагает устройство усиленной стропильной системы.
- Черепица. В последнее время применение этого материала обрело особую популярность. Существует огромное количество разновидностей черепицы. Основной положительной чертой считается долговечность покрытия и лёгкость проведения ремонтных работ. Минимальный угол наклона 10 градусов.
- Металл профиль. Лёгкий и прочный материал, который производится из листов оцинкованной стали. Является экологически чистым покрытием, неподдающимся ржавчине. В настоящее время производители предлагают широкий выбор материала по цветовой гамме, размеру и направлению волн. Гарантия на это покрытие до 75 лет. При малых углах уклона требуется перекрытие листов в две волны. Шаг обрешётки необходимо увеличивать с возрастанием уклона. У плоских крыш нужно делать сплошную обрешётку, так как при нагрузке снегом может произойти прогиб листа.
- Кровельные панели. Изготовление панелей производится прямо на предприятии, и представляют почти уже готовую крышу. Они содержат несколько слоёв, теплоизоляцию, паровую изоляцию и саму плиту. Монтаж ведётся очень просто. Крепление производится специальной лентой. Материал хороший, удобный, но имеет довольно высокую стоимость.
- Материалы на битумной основе (рубероид). Используется такое покрытие чаше всего при строительстве плоских конструкций. Для хорошей защиты от влаги требуется увеличение количества слоёв.
При применении на плоских крышах металл черепицы или металл профиля рекомендуется стыки обрабатывать морозоустойчивым и влагостойким герметикам. Размер нахлестов таких материалов зависит от угла наклона кровли. Это касается и шиферных поверхностей.
Таким образом, угол наклона крыши является очень важным показателем, от которого полностью зависит время её безаварийной эксплуатации. Главное, правильно выбрать нужную конструкцию и правильно рассчитать величину уклона кровли. И конечно же, особое внимание необходимо уделить выбору кровельного материала.
Как придумать дизайн крыши дома?
Представлять будущий дом в своем воображении – занятие довольно приятное, но на деле крайне ответственное. Как будет выглядеть здание? Из каких материалов оно будет строиться? Какой будет планировка? От того, как вы ответите на эти вопросы, будет зависеть уют и комфорт проживания. В этой статье мы поговорим о дизайне крыши – «пятого фасада» здания.
За тысячелетия относительно цивилизованной жизни, человечество придумало и испробовало множество форм и материалов для крыш.
На что нужно обратить внимание, чтобы крыша была максимально надежной и при этом гармонировала с общим видом здания?
Регион строительства
Климатические особенности региона строительства довольно жестко диктуют допустимый угол наклона крыши. Чем сильнее ветра в конкретной местности, тем более пологой должна быть крыша. Чем обильнее снегопады, тем она, наоборот, должна быть более крутой. Если же регион и снежный, и ветреный, а требования к крышам вступают в противоречие друг с другом, тогда профессионалы используют дополнительные приспособления – ветровые планки, препятствующие срыву кровельного покрытия, а также системы снегозадержания, помогающие обуздать снежные «лавины», сходящие с крыш.
Кроме того, каждому региону свойственны определенные строительные традиции. Например, австрийские шале, тропические бунгало и русские избы стали настоящими «визитными карточками» соответствующих стран.
Традиционно сложившаяся в регионе форма крыши и используемый для нее материал идеально отвечают климатическим условиям. Многовековой опыт создает гармоничные и долговечные сочетания материалов и форм.
Размер и высота здания
Для зданий большой площади желательно выбрать проект с малоуклонной крышей. Это связано не столько с вопросом гармонии и эстетики, сколько с финансовыми возможностями владельца. Чем круче уклон крыши, тем больше ее площадь, тем больше материалов потребуется для ее покрытия. В совокупности с большой площадью застройки это может привести к огромному перерасходу средств.
Зависимость полезной площади мансарды от угла наклона крыши
Малоуклонные крыши стоит выбрать и для зданий высотой в 3 и более этажа, иначе здание будет выглядеть непропорциональным.
Одноэтажное здание большой площади будет хорошо выглядеть под плоской крышей. Такая форма называется довольно поэтично – «стилем американских прерий».
Для одноэтажного здания более скромного метража выбор может быть более разнообразным. Например, оно будет замечательно смотреться под крутой мансардной крышей.
Чтобы маленький домик выглядел более просторным и «выпуклым», можно предусмотреть более протяженные карнизные свесы. Это решение не сильно увеличит смету, но придаст дому своеобразную «изюминку».
Двускатная крыша с протяженными карнизными свесами
Стиль
Форма крыши и ее материал должны отвечать выбранному стилю здания. Стиль «прованс» предполагает керамическую черепицу натурального цвета, башенки и слуховые окна, минимализм – плоскую или односкатную крышу, или же экстравагантную крышу–«бабочку». Здания в готическом стиле, как правило, покрыты сланцем или черепицей и украшены шпилями, а сооружения в стиле «био-тек» имеют форму, продиктованную живой природой, их крыши могут быть покрыты пластичным металлом или же озеленены.
минимальный, оптимальный угол наклона двухскатной крыши
Крыша это один из важных элементов дома. Данный элемент служит для защиты жилища от атмосферных осадков, солнечных лучей и холода. Правильно сконструированная крыша будет надежной защитой дома от снега и дождя. В то время как неправильно сделанная крыша может послужить причиной серьезных проблем, вплоть до разрушения. В рамках этой статьи мы поговорим о том, как расчитать уклон крыши (в качестве примера мы рассмотрим двускатные малоуклонные крыши), чтобы она была наиболее эффективной, по каким критериям стоит определять угол уклона крыши и какие есть минимальные углы наклона для различных кровельных материалов.
По каким критериям подбирается оптимальный угол наклона крыши?
Зависимость длины стропил от угла наклона крыши
Пожалуй, самым главной функцией крыши является защита от снега и дождя. Но как и любое строительное сооружение, крыша должна быть выстроена по определенным правилам, так как имеет свои ограничения. Главными критериями, по которым определяется оптимальный угол наклона двускатной крыши это количество осадков, сила ветров и средняя влажность в месте расположения здания. Так крыши с большим углом наклона превосходно отводят воду, снег и загрязнения, что казалось бы прекрасно. Но если в место постройки дома является сильно ветреным, то высокая крыша может быть опасна. Потому что сильный ветер может её просто сдуть, или сломать крушу и вместе с ней часть дома. В тоже время если в месте расположения дома высокая влажность и большой уровень осадков, то крыша с малым углом наклона будет медленно отводить воду и собирать различные листья, ветки и грязь. Которые будут удерживать влагу. Поэтому для создания оптимальной крыши подбирается такой угол наклона, который бы хорошо отводил воду и не сильно был подвержен воздействию ветра.
Высокие крыши помимо возможно повреждения сильным ветром, также более сильно подвержены выдуванию тепла в зимний период времени. Поэтому высоту крыши нужно подбирать еще с таким расчетом, чтобы тепло не выдувалось через крышу.
Виды двускатных крыш
Обычно выделяют несколько видов крыш. Это «произвольные», малоуклоннные и средние. А теперь давайте разберем каждый из них по отдельности.
Угол наклона крыши зависит не только от выбора кровельного материала и конструкции крыши, но и от природно-климатических условий регион, где будет вестись строительство.Под произвольными крышами подразумевается отсутствие расчета увеличения нагрузки в результате парусности (воздействия ветра), а также учета атмосферных осадков. Такие крыши делают больше исходя из пожеланий хозяина дома. Нередко в подобных крышах размешают комнаты или кладовки.
Средние крыши это идеальное соотношение угла ската крыши как по отношению к влиянию ветра, так к атмосферным осадкам. Данный вид кровли рекомендуется возводить в местах с большим количеством дождей.
Малоуклонная крыша это вид кровли, полностью направленный на снижение влияния ветра. Они могут быть установлены в любом регионе, так как имеют такой критерий как минимальный уклон крыши, который индивидуален для каждого материала. Данный показатель служит для того чтобы малоуклонные крыши справлялись с дождями, не сильно страдали от загрязнения и при этом почти не были подвержены влиянию ветра.
Малоуклонные крыши по своим водоотводящим качествам не сильно уступают нормальным. Но на них тратиться меньшее количество материалов. Поэтому с экономической позиции такой вид крыш очень выгоден.
Способы измерения угла наклона
На сегодняшний день принято измерять угол ската крыши при помощи двух систем, а именно непосредственно сам угол или в процентном соотношении. Для того чтобы правильно подобрать угол можно использовать любую из систем. Чтобы узнать градус можно измерить саму крышу или её модель на бумаге. Или также при установке крыши можно закладывать нужный градус. Для того чтобы узнать угол в процентном соотношения берется высота конька и делиться на половину ширины здания. А после все умножается на 100%. В процентном соотношении 1 градус будет равняться 1,7% а 45 градусов 100%.
Если в местности, где планируется строительство дома ветра, являются постоянными в любое время года, то при расчетах уклон кровли минимальный должен быть.Почему минимальный угол наклона от одного материала к другому сильно отличается?
Угол ската крыши при использовании профнастила
У каждого из видов кровли есть свои плюсы и недостатки. Но цифры минимального угла наклона отнюдь взяты не с потолка. Минимальный угол ската крыши рассчитывался исходя из поведения отдельных материалов и влияния окружающей среды. Так допустим шифер, имеет очень большой минимальный угол ската. Это обусловлено тем фактом, что при «низком» расположение листов шифера образуется сильное влияние ветра, который загоняет влагу под шифер. И в результате чего конструкция кровли начинает отсыревать да и сам шифер рушиться. Так как из под шифера влага будет испаряться гораздо дольше, чем на открытом воздухе.
Если у дома уровень наклона кровли ниже допустимого и нет специальных мер которые бы предотвращали попадание влаги. То скорее всего такое жилище будет очень влажным. А влажные дома это рассадник плесени, паразитов и гнилостных бактерий. Дом построенный по неправильным технологиям может быть опасным для здоровья.
Минимальные углы наклона различных кровельных материалов
Теперь давайте рассмотрим различные минимальные углы наклона. Применимые для различных материалов. И начнем с самых больших показателей.
- Черепица или шифер. Данный вид кровли обладает наибольшим углом минимально наклона и составляет он 22° . Если есть подобная двускатная крыша, угол наклона которой меньше это цифры, то скорее всего ветер будет задувать воду и влагу под саму крышу в местах стыков.
- Металлочерепица. Для этого материала минимальный угол наклона гораздо меньше чем для черепицы и составляет всего 14°. И хотя ветер не задувает под металлочерепицу влагу и воду, но он может погнуть данный кровельный материал (или сорвать). Это происходит вследствие того факта что уменьшение угла наклона увеличивает подкровельный вентиляционный зазор. Поэтому сильный ветер, заходя «снизу» кровли может обладать поистине ужасающей силой.
- Профнастил. В случае использования профнастила минимальный угол ската равняется 12°. Правда в дополнение для этого материала, при таком малом угле, рекомендуется все стыки обязательно промазать герметикам.
- Ондулин. Минимальный угол малоуклонной крыши выполненной из данного вида кровли составляет всего 6°. Ондулин является одним из самых надежных видов кровли применимых для малоуклонных крыш. Поэтому если вы собираетесь возвести подобную крышу с небольшим уклоном, то присмотритесь к этому материалу.
- Рулонные покрытия. Данный вид кровли имеет различные цифры минимально угла наклона начиная от 5° и до 15°. Все зависит от количества слоев крыши. Если используется 3-4 слоя, то возможен угол ската крыши 5°. Если от 1 до 2, то от 10° до 15°.
Несколько рекомендаций по возведению малоуклонных крыш
Все приведенные цифры носят исключительно рекомендательный характер. Т.е. если человек решает сделать угол еще меньше, то ничего страшного не произойдет. Особенно в случаях, когда поимо основного материала кровли еще и применяется дополнительная не пропускающая воду нижняя кровля. Допустим из тех же материалов на основе битума (толь, рубероид). Данный вариант не слишком дорогой с экономической точки зрения и помогает сделать крыши с еще более меньшим минимальным углом ската.
Крыша с наклоном ската немного выше минимального
Некоторые специалисты наоборот рекомендуют делать кровлю имеющую угол ската выше минимальных значений на несколько градусов. Объясняют они это тем, что низкие крыши с углом чуть больше минимального почти не чего не теряют по запасу прочности. Но приобретают более качественный эстетический вид и лучше отводят воду.
Также хотелось бы еще рассказать об одном важном моменте, который периодически забывают строители. А именно планирование водостока, в который должна стекать вода с крыши. Если вы не подумаете об этом заранее, то после сооружения крыши может возникнуть ряд затруднений связанных с отведением воды.
Как вывод из всего вышеописанного можно понять, что малоуклонные крыши довольно полезная вещь, поскольку они имеют ряд серьезных плюсов по сравнению с другими видами крыш (таких как отсутствие парусности, экономичность, эстетичность). И хотя у них есть определенный минимальный угол уклона, который зависит от материала, из которого они изготовлены, но при желании его можно изменить, применив дополнительные средства защиты от воды. И хотя это потребует дополнительных затрат, если есть подобная техническая задача, то она становиться реализуема, ведь не везде и всегда можно применять высокие крыши.
Наши специалисты подскажут минимальный уклон крыши
Практически все, кто строился или еще только собирается, задаются вопросом, как правильно выполнить расчет уклона кровли и получить оптимальный результат? Именно об уклоне скатов крыши и пойдет речь в этой статье. Так же, мы постараемся выделить минимальный уклон крыши для каждого кровельного материала в отдельности. Ведь минимальный уклон кровли из профлиста и мембранной кровли разняться в целых 7 раз! Этот полезный материал подготовлен и опубликован специалистами компании «КАДЕТ-СПб».
Минимальный уклон крыши
Малоуклонная крыша проектируется с расчетом наименьшего, рекомендованного наклона скатов кровли. Каждый кровельный материал имеет свой определенный минимальный уклон, который определяется еще на этапе тестирования покрытия производителем и указывается им в инструкции по эксплуатации.
Для каких целей необходим расчет минимального уклона? Например, вы живете в регионе, где преобладают сильные и постоянные ветра – наилучшим вариантом будет монтаж кровли с наименьшим возможным углом. В противном случае образуется «парусность». Это когда крыша имеет крутые скаты, из-за чего терпит сильное ветреное давление. В этом случае приходится затрачивать больше сил и средств на более прочную стропильную систему, да и не все кровельные покрытия выдержат такое воздействие.
Именно угол наклона крыши к горизонту называют уклоном кровли. Его расчет может быть так же полезен и в случае расчета максимального рекомендованного уклона. Монтаж наиболее крутых скатов полезен в случае, если сооружение находится в безветренном регионе (низина, лес и так далее). Тогда от такого уклона владелец здания только выиграет: дождевая вода будет быстрее стекать с кровельного покрытия, а снег не будет задерживаться на крыше в больших количествах.
От чего зависит расчет уклона кровли
Подобрать правильный угол наклона кровли – крайне важно еще на этапе проектирования сооружения. Не стоит думать, что допустив ошибку в расчете уклона и возведя такую крышу, вы сразу приобретете массу проблем – это не так. Но, от выбранного уклона будет зависеть, как долговечность крыши, так и частота возникновения необходимости в ремонте.
Как всем известно, главное, чтобы крыша была надежной и прочной, водонепроницаемой и долговечной. Что бы получить «максимум» от выбранных строительных материалов, важно приобщить к работе сертифицированного специалиста, который знает, как выполнить расчет уклона кровли.
Если не вдаваться в математические формулы и точные расчеты, которые возможны только на месте строительных работ, вот список факторов, влияющих на уклон крыши:
- Сила, направление и периодичность ветра. Если на местности, где будет выполняться застройка, преобладают сильные ветра, рекомендуется делать только малоуклонную кровлю. Так же, если ветер преимущественно дует только с одного направления, необходимо правильно разместить скаты крыши по отношению к ветру. Не рекомендуется строить дом фронтоном к ветру – это значительно увеличит нагрузку на конструкцию крыши.
- Тип, количество и частота выпадения атмосферных осадков. В северных регионах России, где ежегодно выпадает большое количество снега, лучше построить крышу с наибольшим уклоном скатов. Благодаря этому на крыше не будет скапливаться огромных настов снега.
- Тип кровельного покрытия. Как известно, каждый кровельный материал имеет свои рекомендованные минимальный и максимальный угол ската кровли. Далее в статье будет представлен список из наиболее распространенных материалов вместе с их рекомендованным уклоном.
Отдельно хотелось бы заметить, что производственный прогресс не стоит на месте и ежегодно различные производители представляют все новые и новые кровельные покрытия. Одной из характеристик, которая улучшается в этих материалах, является минимальный и максимальный уклон. Таким образом, уже через 5-10 лет к вопросу уклона крыши можно будет относиться проще.
Отдельно заметим для наших читателей, что рекомендованный уклон указывается производителем в равной степени либо в градусах, либо в %. Ниже мы добавим таблицу, в которой будет указано их соотношение друг к другу.
Угол наклона кровельных материалов
Давайте более подробно рассмотрим минимальный уклон крыши, для использования того или иного кровельного материала или типа покрытия. Были выбраны 6 наиболее распространенных вариантов:
- Полимерные мембраны. Годится для крыш любой конструкции, минимальное значение уклона составляет 2 градуса.
- Ондулин. От 6 и более градусов уклона крыши.
- Рулонные материалы. При укладке в 1-2 слоя, уклон должен быть от 15 градусов и выше. Для кровель с 3 и более слоями рулонного материала, будет достаточно 2-5 градусов.
- Мягкая черепица. Практически все производители указывают значение в 11-12 градусов для своих покрытий.
- Металлочерепица. При условии дополнительной защиты стыков и швов качественным герметиком, допускается угол наклона в 14 градусов.
- Профлист. Минимальный уклон крыши – 12 градусов.
Следует так же заметить, что минимальный уклон кровли из профлиста рассчитан также при условии использования герметика для швов и стыков. Теперь вы больше знаете и сможете с пониманием проконтролировать процесс проектирования вашей крыши и расчет уклона кровли. Статья про минимальный уклон крыши была подготовлена при содействии сертифицированных кровельщиков компании «КАДЕТ-СПб».
English | Russian |
gentle-slope roof | малоуклонная крыша (igisheva) |
gentle-slope roof | низкоуклонная кровля (igisheva) |
gentle-slope roof | слабоуклонная крыша (igisheva) |
gentle-slope roof | слабоуклонная кровля (igisheva) |
gentle-slope roof | низкоуклонная крыша (igisheva) |
gentle-slope roof | малоуклонная кровля (igisheva) |
low-slope roof | низкоуклонная кровля (igisheva) |
low-slope roof | низкоуклонная крыша (igisheva) |
low-slope roof | малоуклонная крыша (igisheva) |
low-slope roof | слабоуклонная кровля (igisheva) |
low-slope roof | слабоуклонная крыша (igisheva) |
low-slope roof | малоуклонная кровля (igisheva) |
membrane roof | мембранная кровля (felog) |
roof railing | крышной парапет (Ася Кудрявцева) |
roof safety | правила безопасности при ведении кровельных работ (herr_o) |
roof snow barrier | снегоотбойник (снегозадержатель на крыше алешаBG) |
roof snow load shape coefficient | коэффициент формы снеговой нагрузки на покрытии (Yeldar Azanbayev) |
roof system | кровельная система (igisheva) |
«tar and gravel» roof | гудрон-гравийная кровля (вид плоских битумных кровель; распространен в Северной Америке splitbox) |
undrifted snow load on the roof | снеговая нагрузка на покрытие без учёта наноса (Yeldar Azanbayev) |
vinyl siding for roofs | софит (Соффиты — подшива для кровли — разновидность винилового сайдинга. Предназначены для декоративной отделки вылета кровли и вентиляции подкровельного пространства. Различают перфорированные софиты и сплошные. Как правило цвет софитов подбирают в тон кровли и водостока. — http://siding66.ru/sofity kentgrant) |
Минимальный угол наклона крыши из шифера. Минимальный уклон кровли для различных покрытий. Малоуклонные односкатные крыши
Уклон скатов крыши — от чего зависит и в чём он измеряется.
Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами .
Малоуклонная крыша та крыша , монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.
От чего зависит уклон кровли
- От способности крыши защищать строение от внешних факторов и воздействий.
- От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
- От кровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
- От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
- От атмосферных осадков : снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.
В чем измеряется угол уклона крыши
Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .
В СНиПе II-26-76, данная величина указывается в процентах (%). В данный момент не существует строгих правил по обозначению размера уклона крыши.
Единицей измерения уклона крыши считают градусы или проценты (%). Их соотношение указаны ниже в таблице.
Уклон крыши соотношение градусы-проценты
градусы | % | градусы | % | градусы | % | ||
1° | 1,75% | 16° | 28,68% | 31° | 60,09% | ||
2° | 3,50% | 17° | 30,58% | 32° | 62,48% | ||
3° | 5,24% | 18° | 32,50% | 33° | 64,93% | ||
4° | 7,00% | 19° | 34,43% | 34° | 67,45% | ||
5° | 8,75% | 20° | 36,39% | 35° | 70,01% | ||
6° | 10,51% | 21° | 38,38% | 36° | 72,65% | ||
7° | 12,28% | 22° | 40,40% | 37° | 75,35% | ||
8° | 14,05% | 23° | 42,45% | 38° | 78,13% | ||
9° | 15,84% | 24° | 44,52% | 39° | 80,98% | ||
10° | 17,64% | 25° | 46,64% | 40° | 83,90% | ||
11° | 19,44% | 26° | 48,78% | 41° | 86,92% | ||
12° | 21,25% | 27° | 50,95% | 42° | 90,04% | ||
13° | 23,09% | 28° | 53,18% | 43° | 93,25% | ||
14° | 24,94% | 29° | 55,42% | 44° | 96,58% | ||
15° | 26,80% | 30° | 57,73% | 45° | 100% |
Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:
Замер уклона крыши
Измеряют угол уклона при помощи уклономера или же математическим способом.
Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.
Математический расчёт уклона
- Вертикальная высота (H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
- Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней
При помощи математического расчёта величину уклона крыши находит следующим образом:
Угол уклона ската i равен отношению высоты кровли Н к заложению L
i = Н : L
Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.
Чтобы было понятней рассмотрим на примере:
Пусть будет:
Длина заложения 4,5 м, высота крыши 2,0 м.
Уклон равен: i = 2.0: 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.
Минимальный уклон для кровельных материалов (покрытий)
Вид кровли | Минимальный уклон крыши | ||
---|---|---|---|
в градусах | в % | в соотношении высоты ската к заложению | |
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля) | 0-3° | до 5% | до 1:20 |
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля) | от | 15 | |
Фальцевая кровля | от 4° | ||
Ондулин | 5° | 1:11 | |
Волнистые асбоцементные листы (шифер) | 9° | 16 | 1:6 |
Керамическая черепица | 11° | 1:6 | |
Битумная черепица | 11° | 1:5 | |
Металлочерепица | 14° | ||
Цементно-песчанная черепица | 34° | 67% | |
Деревянная кровля | 39° | 80% | 1:1. 125 |
Во всем земном шаре существуют тысячи и тысячи архитектурных традиций в плане внешнего вида крыш. Но современные архитекторы полностью изменили представление о культуре загородного строительства, введя односкатные формы крыш как идеально сочетающиеся с ландшафтным дизайном и многообразные в исполнении. Конечно, задали это новый модный тон жители Австралии, где отсутствие снегов вообще как природного явления позволяет им творить с архитектурой жилых домов все, что фантазия продиктует.
Но в снежных регионах России такую крышу строить можно, но с соответствующим уклоном и в правильном направлении. Одним словом, главный параметр функциональности – угол наклона односкатной крыши, высчитывать который мы сейчас научим вас.
Шаг 1. Рассчитываем постоянные и динамические нагрузки
Первым делом рассчитайте нагрузки на односкатную крышу. Их принято делить на постоянные и динамические. Первые – это вес кровельного покрытия, которые всегда находится на крыше, такие установки, как антенны и тарелки, дымоход и прочее. Т.е. все то, что будет на кровле и днем, и ночью.
А динамические нагрузки, или, как их еще называют, переменные, – это те, что бывают время от времени: снег, град, человек, ремонтные материалы и инструменты. А еще ветер, который ну очень любит срывать односкатные крыши ввиду их парусности.
Снеговые нагрузки
Так, если сделать уклон односкатной крыши в 30°, зимой снег будет давить на нее с силой по 50 кг на каждый квадратный метр. Просто представьте, что на вашей крыше будет сидеть по одному человеку на каждый метр! Вот такая нагрузка.
А если поднять крышу до выше 45°, снег с большой вероятностью и вовсе не сможет задержаться (еще это зависит от шероховатости кровельного покрытия). Но для средней полосы России, где снегопады умеренные, односкатную крышу достаточно делать и в пределах 35-30°:
Минимальный угол, который должен быть, чтобы снег смог сходить с односкатной крыши сам – это 10°. А максимальный – 60°, ведь делать крышу более крутой уже нет смысла. То же самое касается и снега, который еще больше цепляется за такую крышу.
Вот почему владельцы односкатных хозяйственных построек зимой часто берутся за лопату. Спасает только площадь покрытия: чем она меньше, тем меньше вероятность того, что снег сможет прогнуть материал.
Ветровые нагрузки
А вот в ветреных регионах строить крыши с крутыми скатами нельзя вообще. Для сравнения: уклон односкатной крыши в 11° испытывает ровно в 5 раз больше силу ветра, чем скат в 45°. Ввиду этого учтите, что односкатную крышу всегда делают низкой частью к подветренной стороне.
Комбинированные нагрузки
А еще обязательно рассчитайте для односкатной крыши такой значение, как сочетание максимально неблагоприятных постоянных и временных нагрузок. Т.е. ту критическую точку, которую должна уметь выдерживать стропильная система. Об этом, кстати, нередко забывают! Думают, вот, снег крыша выдержит, ветер тоже…
А что, если вам с другом придется в сильную бурю и снегопад вылезти на крышу? Рассчитана ли конструкция одновременно и на снег, и на ветер, и на ноги хотя бы двух человек? Вот так и случаются неприятности.
Шаг 2. Подбираем уклон крыши
Уклон односкатной крыши – в довольно широком диапазоне: от 6° до 60°. Все зависит от местности, в которой вы собрались строиться: если вам нужно успешно сбрасывать тонны снега каждую зиму, тогда делайте скат покруче, если планируете защититься от ветра – тогда более пологой. А еще от многих других факторов, в том числе и эстетических.
Крутые односкатные крыши
Чем больше угол у такой крыши, тем быстрее по ней стекает вода в желоба. Здесь не будут задерживаться ни листья, ни грязь, а потому само кровельное покрытие прослужит намного дольше. Кроме того, на такой кровле больше видна визуальная эстетика выбранной гибкой черепицы или металлопрофиля, что часто играет большую роль для хозяев.
Малоуклонные односкатные крыши
Скорость стекающей дождевой и талой воды на малоуклонных скатах намного ниже, а потому здесь есть риск застаивания воды, собирания грязи и застревания льда. На таких кровлях быстро развивается мох и налипает листва. Особенно, если кровельное покрытие шероховато.
Что же касается дождевой воды, то главное требование к кровле, чтобы вода на ней при таянии снега или после дождя на оставалась на поверхности кровельного материала, а легко скатывалась. Если же она имеет слишком низкий уклон (для определенной местности), то жидкость будет подолгу стоять во всех неровностях и швах. И чем дольше – тем больше у нее шансов проникнуть внутрь и создать много проблем в виде сырости, испортившегося утеплителя и коррозии металлических элементов крыши:
Но, если над такой постройкой возвышается большая крыша дома, то ничего страшного:
Но здесь все равно есть свой плюс: чем меньше угол наклона односкатной крыши, тем более близка геометрия внутренних помещений к традиционному кубу. А, значит, воспринимается легче и используется с большей пользой.
Поэтому, чем ниже угол наклона такой крыши, тем больше нужно заботиться о ее гидроизоляции, чтобы талые и дождевые воды не смогли проникнуть в стропильную систему. А потому здесь уже нужные такие кровельные покрытия, как мембраны, рулонная изоляция или цельные листы.
Со стандартным углом наклона односкатная кровля строится так:
Минимальный угол односкатной крыши
Односкатную крышу, угол которой всего 3-5%, нередко делают инверсионной. Т.е. подвергают ее определенным дополнительным нагрузкам: ходят по ней, выращивают на ней сад или даже используют как открытую террасу. Как здесь:
Кроме того, при определенном угле односкатная крыша направляет поток воздуха в нужном направлении, захватывая осадки и отводя их. Помните об этом!
Шаг 3. Определяемся с требованиями к уклону
В функциональном плане односкатные крыши делят на три основных типа: вентилируемые, невентилируемые и комбинированные. Рассмотрим каждый вариант подробнее.
Вентилируемая конструкция
Такие обустраивают в строениях закрытого типа. В качестве вентиляции служат продухи и специальные пустоты между изоляционными слоями, через которые воздух, проходя, захватывает капельки влаги из утеплителя и выносит их наружу.
Если такой вентиляции не обеспечить, тогда влага будет оставаться внутри утеплителя (а она все равно в него попадает, хоть и понемногу), и утеплитель начнет отсыревать, портиться. И в итоге разрушаться будет постепенно весь кровельный пирог.
Но у вентилируемой односкатной кровли есть свои ограничения. Так, угол наклона у нее может быть только в пределах от 5% до 20%, иначе воздух не сможет эффективно проходить через продухи.
Невентилируемая конструкция
Этот тип односкатной крыши преимущество строят на террасах и хозпостройках. Обычно угол такой крыши находится в интервале всего 3-6%, хотя никаких ограничений к нему нет.
Вентиляция в таких крышах не нужна потому, что воздух в помещении без стен или с часто открытыми широкими дверьми (как в случае с гаражом) и сам хорошо вентилирует, унося на улицу любые водяные пары. Которые, к слову, и сами по себе особо не образовываются в подобных постройках:
Комбинированная конструкция
Такие крыши совмещают устройство обоих предыдущих видов. Здесь нужный уклон крыши придается за счет теплоизоляции. Получается экономно, но зимой придется постоянно счищать снег.
Но и устройство такой односкатной крыши уже другое, ведь к переменным и статическим нагрузкам теперь добавляются еще и динамические. И обычно все выглядит так: снизу профнастил, на нем – два слоя утеплителя и хорошая гидроизоляция.
Зависит угол односкатной крыши также от таких параметров, как типа соединения стропил к мауэрлату или стенам. Давайте разберемся подробнее.
Шаг 4. Вычисляем точный угол ската
Углом односкатной крыши принято называть угол, под которым стропила и скат крыши наклонены к горизонтальной плоскости потолка. Причем отнеситесь серьезно к этой схеме, если вы хотите обеспечить вашей крыше правильную механическую прочность:
Угол наклона скатов измеряется в процентах и градусах. Но, если с градусами еще более-менее понятно (спасибо школьному курсу геометрии), то что такое проценты? Проценты – это отношение разницы высоты конька и карниза к горизонтали ската, умноженное на 100.
Есть еще один интересный момент: многие архитекторы специально рассчитывают угол односкатной кровли так, чтобы он был равен углу возвышения солнца в данной местности в середине весны. Тогда можно до миллиметра рассчитать, когда и какая будет тень, что важно для планирования террас перед домом и других мест отдыха.
Шаг 5. Ограничиваем круг выбора кровельного покрытия
Свои требования к минимальному и максимальному углу наклона односкатной кровли имеют и современные кровельные материалы:
- Профнастил: min 8°- max 20°.
- Фальцевая кровля: min 18°- max 30°.
- Шифер: min 20°- max 50°.
- Мягкая кровля: min 5°- max 20°.
- Металлочерепица: min 30° – max 35°.
Конечно, чем меньше угол, тем более дешевые материалы вы можете применять: рубероид, профнастил и подобные им.
Вы удивитесь, но специально для малоуклонных кровель сегодня разрабатывают те же виды кровельного покрытия, что обычно используются при наклоне не менее 30°. Зачем? Такова мода в Германии, которая дошла и до нас: односкатная крыша почти пологая, а кровля – стильная. Но как? Просто производители улучшают качество замков, делают больше область нахлеста и тщательнее продумывают защиту от грязи. Вот и все хитрости.
Шаг 6. Определяемся со стропильной системой
А от выбранного угла наклона крыши и планируемых на ее нагрузок определяемся с видом крепления стропил к стенам. Так, всего таких видов три: висячие стропила, наслонные и скользящие.
Висячие стропила
Висячие стропила – единственный вариант, когда соединение должно быть жестким, но для стропил между боковыми опорами нет возможности сделать опору.
Проще говоря, у вас есть только внешние несущие стены, и никаких перегородок внутри. Скажем, это довольно сложная стропильная система, и к ее строительству нужно подходить с ответственностью. Вся проблема в больших пролетов и в давлении, которое оказывается на стены:
Или как в этом проекте:
Наслонные стропила
Здесь уже вся крыша давит минимум на три опоры: две внешние стены и одну внутреннюю. А сами стропила здесь используются плотные, с сечением не менее 5х5 см брусков и 5х15 см стропильных ног.
Скользящие стропила
В этой стропильной системе в качестве одной из опор служит бревно в коньке. И для соединения с ним стропил используются такие специальные элементы, как «скользячки». Это металлические элементы, которые помогают стропилу при усадке стен немного двигаться вперед, чтобы избежать трещин. Совсем немного! И благодаря этому устройству крыша легко переносит даже достаточно ощутимую усадку сруба, без каких-либо повреждений.
Суть проста: чем больше в стропильной системе узлов, тем она гибче и прочнее. Тем больше односкатная крыша способна выдерживать давление веса кровельного покрытия и снега, и при этом не ломаться. Но есть стропильные системы, где соединение вообще статично:
Шаг 7. Вычисляем высоту односкатной крыши
Вот три самых популярных способа точно вычислить нужную высоту будущей крыши.
Способ №1. Геометрический
Односкатная крыша имеет вид прямоугольного треугольника. Длина стропильной ноги в этом треугольнике – гипотенуза. А, как вы помните из школьного курса геометрии, длина гипотенузы равна корню из суммы квадратов катетов.
Способ №2. Тригометрический
Еще один вариант расчета длины стропильных ног такой:
- Обозначим А длину стропильных балок.
- Обозначим Б длину стропил от стены до конька, или длину части стены в этой области (если стены вашей постройки разной высоты).
- Обозначим Х длину стропил от конька до края противоположной стены.
В этом случае Б = А * tgY, где Y – это угол наклона крыши, а длина ската высчитывается так:
Х = А / sin Y
На самом деле все это не сложно – просто подставьте нужные значения, и вы получите все параметры будущей крыши.
Способ №3. Онлайн-калькуляторы
Вычислили? А теперь переходим к строительству самой крыши:
Надеемся, что вы во всем разобрались легко!
Возведение кровли является одним из важных этапов строительства. Кровля защищает жилье и выполняет эстетическую функцию, делая дизайн здания завершенным. Выбор подходящего материала – не единственный значимый нюанс. Также необходимо правильно рассчитать уклон кровли. О том, как это сделать, расскажет данная статья.
Особенности
В современных проектах загородных особняков учитывается большое количество требований. Исполнители вынуждены не только соблюдать нормы, но и воплощать в жизнь пожелания и капризы заказчиков. Однако на первом плане все же находятся нормативные требования, ведь кровля, прежде всего, должна быть надежной. Поэтому часто архитектурные изыски уходят на второй план.
Кровельное покрытие должно выполнять свое прямое назначение – защищать от влаги. В некоторых случаях требуется термо- и звукоизоляция. Это бывает необходимо для повышения функциональности помещений, находящихся под крышей. Поэтому проектирование кровли нельзя назвать простым делом. Эта работа требует чрезвычайной ответственности, особенно, если заказчик настаивает на сложной конфигурации. В различных ситуациях профессионалы применяют различные методики. Расчеты производятся с помощью соответствующего программного обеспечения.
Теория расчетов может быть интересна и владельцу дома. Например, такие знания дают возможность проверить, правильную ли методику применили профессионалы. Также они помогают грамотно представлять свои авторские идеи. Кроме того, рассчитанные параметры позволяют определить нужное количество строительных материалов и для стропильной системы, и для кровельного покрытия.
Особенности расчетов заключаются в том, что профессионалы пользуются разными величинами для измерений. Например, не все измеряют угол ската в градусах. В привычном обиходе некоторых мастеров встречаются такие понятия как процентное соотношение или относительное соотношение сторон. Также необходимо знать, что принимается за угол наклона крыши.
Угол наклона кровли образуется пересечением двух параметров:
- одна горизонтальная плоскость;
- одна плоскость ската кровли.
Этот параметр измеряется от верхнего края к основанию стропильной системы. При расчетах в учет берутся только острые углы, так как тупоугольных скатов не бывает по определению. Крутые скаты встречаются редко. Как правило, их применяют для декоративного оформления (например, когда строят башенки в готической стилистике).
Крутыми могут быть кровли мансардного вида. В этом случае нижние стропилы располагают под очень большим углом. На обычных кровлях монтируются скаты до 45 градусов.
Для лучшего представления, как это должно выглядеть, можно взять транспортир и посмотреть на деления с указанием градусов.
Величина наклонного угла рассчитывается как отношение параметров конька к половине ширины сооружения, помноженное на 100. Большинство профессиональных строителей пользуются так называемыми табличными графиками. В зависимости от показателей, кровли принято подразделять по видам.
Виды
Специалисты выделяют несколько основных видов крыш.
- Односкатная кровля. В этом случае крыша выглядит ровной плоскостью. Она имеет отличительные параметры по высоте.
- Двускатная кровля. Она представляет собой надежный, простой в монтаже вариант. Крыша включает в себя два ската, соединенные под прямым углом.
- Вальмовая кровля. Она снабжается четырьмя скатами, два из которых – треугольники, а еще два – трапеции. Вершина такой кровли выглядит срезанной. Несмотря на сложность конструкции, такие кровли очень экономичны в плане расхода материала.
- Сводчатый тип кровли. Он встречается редко, так как предполагает ограниченный выбор материалов. Такие варианты возводят только из кирпича или камня. Редкость выбора в пользу таких крыш обусловлена и их тяжеловесностью. В мелком частном строительстве этот тип практически не используется.
- Многощипцовый тип кровли. Он сложен по конфигурации, но очень красив. Такую кровлю сложно укладывать из-за множества примыканий и перемычек.
Также специалисты выделяют виды кровли, которые можно впоследствии эксплуатировать , и варианты, которые не подлежат эксплуатации. Если профессионалы причисляют кровлю к типу неэксплуатируемых, это значит, что между самой кровлей и верхним перекрытием практически нет пространства. Эту территорию можно использовать, но только как техническую. Например, такой бывает малоуклонная односкатная кровля.
Односкатные кровли максимально выгодны для строительства. Они требуют минимум затрат на материалы, работу же можно выполнить самостоятельно. Если кровля отличается небольшим уклоном, то на ее поверхности можно реализовать место отдыха без сооружения сложной мансарды.
Пространство под крышей можно использовать, если тип кровли является скатным. Чердачная территория может использоваться для хозяйственных нужд. Также за счет нее можно расширить жилое пространство.
Выбор того или иного типа кровли связан со многими нюансами. Одним из основных является климатический фактор.
Влияние климата
Например, огромная нагрузка на стропильную конструкцию может возникнуть из-за ветра. Даже незначительное увеличение наклонного угла увеличивает ветровую нагрузку. Например, если угол наклона кровли больше нормативных показателей на 30 градусов, ветровая нагрузка становится больше в пять раз. Поэтому даже незначительное увеличение показателей может сыграть с хозяином дома злую шутку при стихийном бедствии.
Не менее разрушительно действуют на качество кровли атмосферные осадки. При этом грамотно подобранный чуть больший уклон позволит избежать накапливания снега на поверхности. Схода снега не будет вовсе при уклоне кровли 30 градусов. А при уклоне 45 градусов будут соблюдены нормативные показатели для снеговой нагрузки на крышу.
В северных странах (Швеции, Финляндии, Норвегии и др.) принято делать очень высокие скатные кровли. Очевидно, что на высоких скатах снег не задерживается. Однако принято считать, что некоторый снеговой слой на крыше играет роль дополнительной теплоизоляции.
Для исключения риска пролома кровельного материала выполняется прочная стропильная система, ведь большой вес будет воздействовать на всю конструкцию.
Стоит помнить, что чем больше наклонный угол кровли, тем больше средств придется потратить на строительство. Также расходы связаны с выбором варианта покрытия кровли (на высокие скатные кровли можно укладывать не все материалы).
Для разных материалов
Перед выбором кровельного материала стоит внимательно рассмотреть технические особенности покрытия. Это поможет принять оптимальное решение и выбрать наиболее надежный вариант. Существуют правила, которые определяют связь угла наклона кровли с применяемой кровельной конструкцией.
Шиферное покрытие или черепицу можно укладывать на кровлю с минимальным уклоном 22 градуса. На кровлях с меньшим уклоном в местах стыковки частей будет скапливаться и просачиваться внутрь влага. Если кровля имеет скаты с меньшим градусом, можно применять рубероид и прочие битумные материалы, которые монтируются цельным полотном.
Производители профилированного листа заявляют, что данный материал можно укладывать при минимально допустимых углах 12 градусов. При этом если угол ската является минимальным, то стыки между листами нужно обязательно проклеить герметиком.
Для металлической черепицы минимально возможный уклон ската составляет 14 градусов. При этом существуют правила обустройства перекрытий. Например, если угол более 45 градусов, то место монтажа подконьковой доски меняется. Также изменяется и способ монтажа самого конька. При небольших значениях величины между планкой конька и черепицей прикрепляется аэроролик. Он не допускает проникновения снега под кровлю.
Для кровли, покрытой ондулином, минимально возможный уклон – 6 градусов. Для мягкой черепицы оптимальный уклон поверхности составляет 11 градусов. Хотя для этого материала допустим и больший уклон. При этом обрешетка должна быть обязательно сплошной.
Большей универсальностью отличаются покрытия мембранного типа. ПВХ мембрана, ЭПДМ мембрана, ТПО мембрана – это современные материалы, подходящие для крыш любой формы. Универсальность материалов обуславливается отличными техническими характеристиками и продолжительным сроком службы.
При выборе того или иного материала покрытия следует учитывать не только особенности скатов, но и прочностные значения крыши. Конструкции должны удерживать не только собственный вес, но и массу кровельного материала. Кроме того, вся кровельная система должна успешно противостоять внешним нагрузкам.
С наклоном скатов часто связывают не только выбор материалов, но и выбор типа обрешетки. Если угол ската имеет небольшое значение, то монтируется сплошная обрешетка. Также при монтаже плоской кровли обязательно устройство системы водоотведения. Для любых вариантов кровли существуют нормативные параметры. Их следует иметь в виду, даже если выбран простейший плоский вариант.
Нормативные значения
Обустройство плоской кровли – несложное мероприятие. Главное – использовать правильно подобранный материал высокого качества. Немаловажное значение имеет и разуклонка плоской кровли.
На самом деле плоская кровля не является полностью горизонтальной. На такой кровле сооружается разуклонка, равная 15 градусам. Уклоны обязательно должны присутствовать, так как только в этом случае вода будет стекать в водостоки. Если разуклонка не будет сделана в соответствии с установленными нормами, на поверхности крыши будет образовываться застой воды.
При выборе тех или иных основ следует учитывать тип конструкции. Например, если перекрытия деревянные, то дополнительный вес для кровли противопоказан.
На сегодняшний день в продаже можно найти специальные плиты, отличающиеся высокими теплоизоляционными качествами. Такие плиты имеют клиновидную форму. Материал достаточно уложить на плоскую поверхность. Получится уклон, соответствующий нормативным показателям. Единственный недостаток материала – достаточно высокая стоимость.
При использовании других материалов для начала нужно убедиться в том, что поверхность является абсолютно ровной. Затем на нее устанавливаются маячки. Уклон должен быть направлен в водостоки.
При создании разуклонки стоит учитывать площадь кровли. Для кровли гаража, например, стоит учесть один скат, который будет направлен в водосточную воронку. Разуклонка для стандартного дома размером 80 кв. м будет составлять 2-4 уклона. При этом все они должны направляться в водосточную систему, чтобы беспрепятственно доставлять в нее воду.
Как рассчитать?
Если с обустройством плоской кровли обычно сложностей не возникает, то для монтажа крыши с несколькими скатами необходимы инженерные расчеты. Проще всего посчитать и определить величины в градусах. Например, для обустройства кровли с уклонным углом 30 градусов можно воспользоваться математическим способом.
Для этого потребуются два замера.
- Вертикальная высота (H). Величина измеряется от верхней точки наклонной плоскости до низа стропильной системы (от конька до карниза).
- Заложение (L). Это горизонтальная длина от середины нижней точки ската до карниза.
Математический расчет производится по формуле. Высчитать нужный параметр можно так: I=H: L. К примеру, длина заложения равна 5 м, а высота составляет 3м. В таком случае уклон будет равен 0,6 (при расчете I= 3: 5). Эту величину нужно умножить на 100. Получается 60 процентов.
Для перевода величины в градусы можно применить специальную таблицу соотношений. Ее можно найти в специализированных учебниках. Иногда такую таблицу можно встретить в продаже в строительных гипермаркетах. Переводить относительные величины необязательно. При значениях из приведенного примера угол наклона будет равен 30 градусам.
Специалисты в своих измерениях не всегда пользуются переводной таблицей. Коэффициент в процентах может применяться наравне с коэффициентом в градусах. Вообще, профессионалы применяют в расчетах специальные инструменты. Например, измерить параметр площади можно, используя специальный уклономер.
Инструмент представляет собой линейку с рейкой. Одна ось содержит привычную шкалу в сантиметрах, другая – маятник. Если рейка с делениями лежит горизонтально, то маятник будет показывать ноль. При замерах уклонного наклона рейка устанавливается перпендикулярно коньку. При этом шкала показывает результат для конкретного значения сразу в градусах.
В настоящее время на рынке можно встретить самые разные инструменты, которыми можно замерять уклоны. Уровни могут быть как приспособлениями капельного типа, так и электронными устройствами. В связи с этим математический способ замера нельзя считать актуальным. Современные приборы позволяют производить более точные расчеты.
Любой дом венчается крышей – одной из главных конструкций здания, защищающей его внутренние помещения от дождя и снега. Одним из главных критериев любой кровли является крутизна скатов. Так как плоская крыша распространена преимущественно только в многоэтажном жилом и промышленном строительстве, то этот вопрос особо актуален для владельцев частных домов и коттеджей.
От величины наклона крыши зависит количество кровельного материала, поэтому выбор угла наклона и его предварительные расчеты следует производить до начала покупки кровельного материала.
Рассмотрим, как определить угол наклона скатной крыши и его связь с проектированием всей кровельной конструкции.
В этой статье
От чего зависит крутизна крыши?
Угол наклона кровли прямым образом влияет на ее эксплуатационные характеристики. В строительстве выделяют 4 вида кровельных конструкций:
- Крутые с уклоном 45-60°;
- Скатные – 30-45°;
- Пологие – 10-30°;
- Плоские с уклоном менее 10°.
Определение данной величины зависит от ряда факторов:
- Воздействие ветра. Наибольшее давление ветер оказывает на крутые кровли, так как они имеют наибольшую парусность из-за своей большой площади поверхности. При обустройстве подобной конструкции важно особое внимание уделить прочности стропильной системы.
В районах с большой ветровой нагрузкой также опасно устраивать плоские и пологие кровли: при слабом креплении конструкции может произойти ее срыв. Таким образом, в районах с сильными ветрами рекомендованный угол ската крыши находится в диапазоне 25-30°.
В районах, где в холодное время года выпадает значительное количество снега, крутая кровля наоборот имеет преимущества. Снег на ней не накапливается. При меньшем угле снег будет дольше лежать на кровле, создавая дополнительную нагрузку на стропильную систему.Не стоит обустраивать именно крутую крышу: некоторое количество снега, задержавшегося на кровле в зимний период, имеет полезное свойство удерживать тепло. Однако важно рассчитать нагрузку, оказываемую снежной шапкой на конструкцию, чтобы не допустить ее обрушения.
- Кровельный материал. Каждый тип кровли имеет свои ограничения по углу наклона скатов. Если планируется использовать какой-то определенный кровельный материал, то важно еще на этапе проектирования соотнести желаемый наклон кровли с его техническими характеристиками.
- Размер мансарды. Угол крыши прямым образом влияет на размер комнаты под ней. Чем круче крыша и выше конек – тем просторнее мансарда и наоборот . Планируя комнату под кровлей нельзя забывать о рисках, неизбежно связанных с крутой конструкцией, и ее дороговизной по сравнению с возведением более пологих кровель. На помощь в данной ситуации может прийти ломаный тип, который позволяет сохранить максимальный объем для обустройства комнаты, сэкономив на высоте конька.
Минимальный угол наклона
Такое понятие, как минимальный угол наклона крыши, находится во взаимосвязи с используемым кровельным материалом. Все кровли снабжены техническими характеристиками, в которых, помимо прочего, четко указаны пределы скатности для использования. Нарушать эти правила нельзя, так как в этом случае кровельный материал не сохранит своих изначальных функций и преимуществ.
Рассмотрим основные кровельные покрытия и минимальные углы для них:
- Штучные кровельные материалы (шифер, черепица) укладываются на кровли с уклоном от 22°. Такой показатель связан с тем, что в этом случае на стыках кровельных элементов не скапливается вода и, соответственно, не может просочиться под них;
- В работе с рулонными материалами типа рубероид важно заранее определить с числом слоев. Если планируется настелить 2 слоя, то угол кровли должен быть не менее 15°, при укладке 3 слоев эта величина может быть снижена до 2-5°;
- Профнастил монтируется при уклоне от 12°. Меньшее значение потребует обработку всех стыков герметиком;
- Металлочерепица стелется при значении от 14°;
- Ондулин – от 6°;
- Мягкая черепица может быть настелена на кровлю уклона 11° при наличии сплошной обрешетки;
- Мембранные кровельные материалы – единственные, минимальный порог для которых не обозначен. Они с успехом могут применяться на плоских крышах.
Следование вышеизложенным правилам чрезвычайно важно, так как даже незначительное их нарушение обернется разрушением кровли и, возможно, повреждением стропильной системы.
Расчет угла наклона
Кроме минимального угла, есть такое понятие, как оптимальный угол наклона. При нем крыша подвергается минимальным возможным нагрузкам со стороны ветра, снега и т. д. Приведем примеры подобных оптимальных значений:
- В областях с частыми осадками в виде дождя и снега оптимально строить кровлю крутизной 45-60°, так как она быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
- Если крыша возводится в ветреном регионе, то хорошо будет разместить угол ее наклона в промежуток 9-20°. Она не будет играть роль паруса, ловя пролетающий ветер, но и не опрокинется его резкими порывами;
- В областях, где и ветер, и снег бывают регулярно, обращаются к средним значениям в 20-45°. Этот диапазон можно назвать универсальным для скатных конструкций.
Самостоятельное вычисление угла скатов сводится к несложному геометрическому процессу, в основе которого лежит треугольник. Его катеты – высота конька и половина ширины дома, гипотенуза – один из скатов. А угол между гипотенузой и катетом – искомая величина крутизны.
Угол кровли находится в прямой связи с высотой конька. Возможно два варианта расчета этих величин:
- Известна высота крыши . Если возникает желание обустроить под кровлей просторную жилую комнату с приемлемой высотой потолка, то высота конька может быть определена заранее. Имея известные два катета, несложно узнать величину искомого угла.
Примем следующие обозначения:
- H – высота конька;
- L – ширина половины дома;
- α – искомый угол.
Находим тангенс нужного угла по формуле:
tg α = H / L
Величину угла по полученному значению узнаем из специализированной таблицы тангенсов.
- Заранее определен угол наклона . При желании использовать определенный кровельный материал или в связи с погодными условиями в регионе уклон кровли может быть определен заранее. По его значению можно определить высоту конька дома и проверить – возможно ли создание под этой кровлей жилой комнаты. Для обустройства помещения высота конька должна быть не менее 2,5 м.
Оставляем условные обозначения из предыдущего примера и подставляем известные величины в следующее уравнение:
H = L * tg α
Таким образом, процесс вычисления угла наклона значительно проще и быстрее, чем анализ всех совокупностей для определения его оптимального значения для конкретного региона и здания.
В связи с тем, что односкатная крыша опирается на стены, имеющие разную высоту, то расчет заданного угла наклона производят, просто поднимая одну из стен дома.
Проводим вдоль стены перпендикуляр L сд (длина стены дома), берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную длину.
Если длина стены дома L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.
Заключение
В проектировании кровли нахождение оптимального угла наклона имеет важное значение. Данный параметр зависит от верной оценки погодных условий, выбора кровельного материала, желания создать жилое помещение. Его верное определение — залог долгой и успешной службы крыши в любых погодных условиях.
Содержание статьиКрыши частных домов, как правило, всегда имеют скаты — такая конструкция кровли наиболее проста в эксплуатации и обслуживании. Вода и снег лучше и быстрее уходят с таких крыш, что гарантирует отличную гидроизоляцию. Да и внешний вид частного дома становится более привлекательным.
К тому же, появляется дополнительное помещение на чердаке, которое можно использовать для проживания и устройства мансарды или для многочисленных хозяйственных нужд.
Факторы, влияющие на форму кровли
Чтобы сделать кровлю надежной и удобной, необходимо правильно рассчитать угол ската крыши, который зависит от многих причин. Прежде всего, это климатические условия проживания и характеристики кровельного материала. Природные условия, влияющие на величину ската кровли:
- при увеличении уклона крыши возрастает ветровая нагрузка на конструкцию кровли. Например, если угол наклона с 10 градусов увеличить до 45 градусов, то нагрузка на конструкцию из-за ветра вырастет в пять раз. Если угол сделать небольшим, менее 10 градусов, то велика вероятность срыва листов покрытия из-за сильного ветра, который попадает под стыки;
- атмосферные осадки в виде дождя и снега также влияют на уклон крыши. При увеличении наклона осадки лучше сходят со скатов кровли. Наибольшая снеговая нагрузка в зимнее время бывает на скатах с углом наклона крыши около 30 градусов. При угле в 45 градусов снег сходить полностью.
При малом уклоне скатов кровли, в результате сильных порывов ветра вода может попасть под стыки покрытия.
В вопросе, какой угол ската крыши необходимо сделать, значение имеет вид кровельного покрытия:
- При использовании в качестве кровельного материала металлочерепицы, нужно учесть немалый вес этого покрытия. Поэтому угол наклона кровли не должен быть очень большим. Особенно это важно в районах, где преобладают постоянные и сильные ветра, так как возрастает механическая нагрузка на конструкцию крыши. Для данного покрытия минимальный угол скатов составляет примерно 22 градуса . В этом случае влага не будет скапливаться, а будет эффективно удалятся с крыши. К тому же, стыки покрытия будут надежно защищены.
- Профнастил является самым популярным кровельным покрытием в настоящее время для частных домов. Он имеет небольшой вес, прост в монтаже и обслуживании кровли. Минимальный угол ската крыши с использованием этого материала составляет 12 градусов.
- При использовании рулонных материалов, еще их называют мягкой кровлей, угол наклона скатов зависит от количества слоев покрытия. Для покрытия, которое состоит из двух слоев, минимальный угол наклона составляет до 15 градусов. Для трех слоев это значение должно быть от двух до пяти градусов. Если крышу необходимо покрыть мембранным покрытием, угол наклона также должен быть от двух до пяти градусов.
Из вышеперечисленного можно сделать вывод о том, что принятие решения об оптимальном угле ската крыши,зависит от природных условий, типа кровельного материала и возможностей владельца дома.
При большом склоне расход материалов при строительстве кровли возрастает.
Кроме этого, от величины наклона скатов кровли зависит тип и шаг обрешетки. Чем меньше уклон кровли, тем меньшим должен быть и шаг обрешетки . Для минимальных углов он составляет примерно от 35 до 45 сантиметров.
- при уклоне кровли до десяти градусов покрытие крыши можно делать с использованием крошки из камня и гравия;
- если уклон крыши больше десяти градусов, то следует использовать гидроизоляцию с применением битумных материалов. Для рулонных материалов необходимо применение дополнительного защитного покрытия;
- при использовании профнастила и шифера рекомендуется герметизация стыков и швов, стыки должны быть двойными.
- Если количество осадков в местности, где находится жилой дом велико, то угол наклона лучше делать в 45 градусов. При минимальном количестве осадков скат крыши можно сделать в 30 градусов. При сильных и частых ветрах угол наклона должен иметь значение от 15 до 20 градусов. Если же ветровые нагрузки небольшие, то лучше сделать крышу, угол наклона которой составляет от 35 до 40 градусов.
При расчете угла наклона кровли необходимо учитывать, что чем выше среднегодовая температура и меньше осадков, тем более пологой можно строить крышу.
При этом необходимо учесть, что от наклона крыши зависит тип и конструкция водоотводной системы всего дома.
Выбор угла наклона кровли, в зависимости от разных факторов
При определении наклона кровли не существует идеального решения, которое подойдет для всех климатических требований. Здесь важно найти оптимальный вариант, от которого зависит расход материалов и затраты средств.
Чем больше площадь крыши, тем дороже она стоит.
Рекомендуемый угол ската крыши составляет от 20 до 45 градусов . При его увеличении необходимо учитывать создание дополнительных конструкций для усиления всей конструкции. А уменьшение угла приведет к дополнительным расходам материалов для обеспечения нормальной гидроизоляции крыши дома.
Что такое система пологих/плоских крыш?
Почти плоская крыша или крыша с небольшим уклоном называется плоской крышей или крышей с малым уклоном. Ни одна крыша не должна быть абсолютно плоской, поскольку она должна иметь хотя бы небольшой уклон для стока.
Термины «пологий и крутой уклон» описывают уклон крыши, уклон крыши.
- Крыша с малым уклоном — это крыша с уклоном менее 3 дюймов 12.
- Это означает, что на каждый горизонтальный фут уровень крыши поднимается менее чем на 3 дюйма по вертикали.
Крыша с крутым скатом (как правило, крыша из гонта) зависит от силы тяжести, которая заставляет воду течь в одном общем направлении, поэтому вода может «проливать» воду через изломы и крепления в черепице, пока она не стекает к краю. Крыша с низким уклоном или плоская крыша не может зависеть от того, будет ли вода течь в каком-либо определенном направлении, поэтому она должна образовывать водонепроницаемую монолитную мембрану, которая остается водонепроницаемой на всем протяжении до водостоков или края.
Современные крыши с малым уклоном или плоские крыши, как правило, используют сплошное мембранное покрытие, которое может лучше противостоять лужам стоячей воды.Эти мембраны применяются в виде непрерывных листов, скрепленных вместе с помощью термосварки или клея. Более дорогой вариант с пологим уклоном или плоской крышей включает герметичную металлическую крышу с использованием меди или олова. Это спаянные замковые системы металлических панелей.
Традиционно для пологих или плоских крыш использовалась сборная («смола и гравий») крыша, но сегодня этот традиционный тип кровли страдает из-за проблем с производительностью, стоимостью и экологическими проблемами, требующими более выгодных решений.
Помимо устойчивости к ветру, циклам замерзания-оттаивания и УФ-излучению солнца, плоская крыша с малым уклоном также должна выдерживать расширение и сжатие и оставаться на 100% водонепроницаемой.Это требует хорошо спроектированных характеристик крепления, шва и защиты от атмосферных воздействий для удовлетворения этих требований к производительности.
Типы систем с малым уклоном/плоских крыш
Сборная крыша
- Несколько слоев кровельного войлока (часто называемого «битумной бумагой») протираются на месте горячим асфальтом или каменноугольным пеком (битумом) до «создать» прочную водонепроницаемую мембрану.
- Мембрана затем покрывается покрытием или гравием, залитым слоем более горячего битума.
- Этот тип крыши имеет долгую историю эксплуатации.
- Эта кровельная система не известна как гибкая мембрана, может иметь некоторые экологические проблемы и временами быть непомерно высокой из-за цен на сырую нефть.
Модифицированный битум
- Асфальт химически модифицирован, чтобы обеспечить гибкость и сконструировать на тяжелый полиэстер или стекловолокну для прочности.
- Доказанная эффективность
- Превосходные гидроизоляционные характеристики
- Широкий спектр способов применения
- Широкий выбор верхних поверхностей, включая опции «Cool Roofing»
- С изоляцией обеспечивает еще более высокие эксплуатационные характеристики строительного элемента
- Высокая прочность на растяжение
- Доступен как часть кровельной системы, рассчитанной на пожар, ветер и/или град
- В целые мембранные крыши изготавливаются в заводских условиях, которые затем могут быть установлены как один слой.
- Крыши из термопластичных мембран представляют собой однослойные мембраны, сваренные методом термосварки.
- Обычно белого цвета, что делает их очень теплоотражающими и высоко оцененными продуктами Energy Star.
- Кровельные швы очень прочные, так как свариваются вместе.
- Эти крыши, как правило, более экологичны при их производстве, транспортировке, монтаже, эксплуатации и утилизации.
- Термопласты являются самым быстрорастущим типом кровли с малым уклоном.
- Доказанная эффективность
- Широкий спектр способов применения
- Доступен как часть огнестойкой кровельной системы класса А Покрытия, в том числе «крутые кровельные» варианты
- Улучшенные гидроизоляционные характеристики
- высокая растягивающая сила
- конкурентный жизненный цикл 0
Независимо от того, в чем проблема с вашей крышей с пологим уклоном или плоской крышей, Best Roofing даст вам хороший совет по наилучшему решению для ваших кровельных нужд.
4 основных типа коммерческих крыш с малым уклоном (и какой из них лучше для вас)
Пешеходное движение
Немногие люди регулярно забираются на крышу своего дома. Однако на коммерческой крыше часто размещается большое количество оборудования, такого как солнечные панели, оборудование ОВКВ, вентиляторы и градирни
Это оборудование само по себе увеличивает вес крыши и создает больше потенциальных мест утечки.
Кроме того, военнослужащим потребуется доступ к ним, что создаст пешеходный поток на вашей крыше.К сожалению, на каждом шагу есть вероятность проколоть крышу, наступив на острый винт или осколок металла. Другие профессии, как известно, небрежно относятся к работе на крыше и являются одной из основных причин утечек, не связанных с качеством изготовления и старением.
Другими словами:
Материалы, используемые на плоских крышах или крышах с малым уклоном, должны быть прочными и устойчивыми к проколам.
УФ-повреждение и разрушение
Солнце приносит людям много радости, но кровельщики знают, что это один из основных факторов, разрушающих крышу.
А поскольку коммерческие крыши часто настолько велики, что могут выступать в качестве огромных поглотителей УФ-излучения. Это быстро разрушает крышу и приводит к теплым зданиям под ней.
Вот почему важно иметь кровельный материал, отражающий солнечный свет, особенно в южном климате.
Большой размер и вес крыши
Огромный размер многих крыш с низким уклоном или плоских крыш создает некоторые уникальные проблемы.
Во-первых, традиционные кровельные материалы, такие как битумная черепица, не являются хорошим вариантом.Их установка займет слишком много времени.
Кроме того, когда черепица укладывается на крышу с уклоном менее 2/12, система перестает быть эффективной, поскольку вода скапливается под черепицей.
Еще одна проблема заключается в том, что для такой большой крыши требуется относительно легкий кровельный материал.
Поскольку настил крыши очень большой, очень тяжелый кровельный материал не подойдет для плоской коммерческой крыши или крыши с малым уклоном.
Как видите, к кровельным материалам, используемым для коммерческих крыш с малым уклоном, предъявляются высокие требования. В идеале эти материалы должны быть:
- Водонепроницаемыми
- Прочными: гибкими и прочными
- Устойчивыми к проколам
- Светоотражающими
- Легкими
Что нужно знать о перекрытии крыш с малым уклоном
Как домовладелец, вы должны быть обеспокоены тем, чтобы не откладывать замену крыши и не рисковать протечками и дорогостоящим повреждением интерьера и содержимого вашего дома.Само собой разумеется. Но одна вещь, которую люди часто упускают из виду, заключается в том, что при выборе материала для вашей новой кровли вы должны учитывать уклон крыши.
Соображения по перекрытию крутой скатной крыши были рассмотрены в предыдущей статье в блоге. Здесь мы хотим сосредоточиться на перекрытии крыши с малым уклоном.Основные сведения о крышах с пологим уклоном
Не только коммерческая недвижимость имеет пологую или «плоскую» крышу. Некоторые жилые дома тоже, особенно дома в современном стиле, построенные в 1960-х годах, которые иногда имеют уклоны всего один фут на 12 футов пробега (шаг 1/12).Но даже если уклон вашей основной крыши средний или высокий, у вас вполне может быть покрытие гаража или крыльца с низким уклоном. Эта область вашей крыши потребует несколько иного подхода и, возможно, другого кровельного материала.
Поскольку более низкие частоты могут быть более подвержены протечкам, особенно важно использовать правильный материал и правильную технику. Профессиональный подрядчик знает, как справиться с этим аспектом замены крыши.
Варианты материалов для крыш с малым уклоном
Вариантов материалов для крыш с малым уклоном столько же, сколько и для «обычных» (а может и больше.) Иногда бывает меньше жизнеспособных вариантов с очень высокими шагами, но это не проблема с низкими наклонами.Вот некоторые из наиболее популярных материалов, используемых при замене кровли с пологой крышей:
- Деготь и гравий, или БУР (насыпная кровля) состоит из чередующихся слоев битума и армирующей ткани. Он покрыт гравием.
- Факельная кровля представляет собой однослойную мембрану, швы которой при монтаже герметизируются огнем.
- EPDM представляет собой форму резиновой кровли, которая приклеивается к поверхности крыши или крепится с помощью механических креплений.
- Металлическая кровля со стоячим фальцем использует приподнятые фальцы для фильтрации воды вниз через желобообразные долины. Изготавливается из алюминия или стали.
- Рулонная кровля похожа на битумную черепицу, но поставляется в больших рулонах. Он бывает разных цветов / стилей, а иногда и сам по себе.
Установка рулонной кровли
Наиболее распространенные кровельные работы с пологим уклоном в большинстве домов в Центральной Флориде включают в себя крышу гаража, навеса и крыльца. Чаще всего используется та или иная форма рулонной кровли.Металлический отлив должен быть сначала прикреплен по краям участка, который будет покрыт кровлей. Эта капельная кромка должна идти прямо в желоба, иначе существует риск отвода воды под рулонную кровлю, что может привести к повреждению настила крыши и протечке крыши.
Настил крыши должен быть чистым и чистым, все гвозди и скобы должны быть вытащены. Любая поврежденная фанера должна быть заменена, а затем уложена войлочная подложка.
Некоторые куски рулонной кровли, возможно, придется разрезать по ширине, а не только по длине.Части должны перекрывать друг друга, начиная с карниза, чтобы крыша правильно сбрасывала воду. На швы также следует использовать рубероид. Гвозди могут понадобиться или не понадобиться, в зависимости от того, является ли это материалом типа «отслаивайся и прилипай».
Не упускайте из виду те части вашей собственности, которые могут иметь пологий уклон и требуют особого внимания при замене крыши. Чтобы узнать больше о перекрытии плоских крыш или получить бесплатное предложение без каких-либо обязательств, свяжитесь с Sheegog Contracting в Центральной Флориде сегодня!
крутых склонов vs.Кровля с малым уклоном: различия
Крыша есть крыша, верно?
На начальном уровне все крыши выполняют одну и ту же основную функцию, но способ их выполнения может быть совершенно разным. Основное определение крыши — это просто верхняя оболочка здания. И какова функция крыши? Ваша крыша существует, чтобы покрыть вашу конструкцию и защитить вас и содержимое вашего здания от непогоды. Система крыши помогает поддерживать общую структуру вашего здания, а также, как правило, добавляет некоторую теплоизоляцию.
Но все ли крыши одинаковы? Нет, это не так. Современные крыши в настоящее время рассчитаны на различные уклоны, изготавливаются из различных материалов и могут добавлять определенные функциональные характеристики или эстетическую ценность в зависимости от выбранного вами типа крыши.
Крыши с крутым уклоном
Поговорим о различиях крутоскатных и пологих крыш. Крутая крыша — это то, что вы обычно видите на большинстве жилых домов. Чтобы технически классифицировать крышу как крутую, крыша должна иметь уклон 18 градусов и более.Этот тип конструкции крыши очень распространен для домов, а также для малых предприятий, которые спроектированы с «домашним» видом. Наиболее распространенным типом крутоскатной (или скатной) кровли в Америке является битумная черепица. Другие популярные кровельные материалы для скатных крыш включают металл, шифер, деревянную черепицу, натуральную черепицу и композитную черепицу. Чтобы узнать больше о лучших вариантах материалов для скатных крыш, смотрите здесь.
Кровля с малым уклоном
Кровля с малым уклоном — это более или менее точно то, на что это похоже — это крыша, предназначенная для покрытия поверхности с малым уклоном.Чтобы соответствовать критериям низкого уклона, крыша должна иметь уклон менее 18 градусов. Когда многие люди говорят о крышах с малым уклоном, они часто имеют в виду плоскую крышу (или что-то очень близкое к плоской). Поскольку большинство коммерческих и промышленных зданий занимают значительно большую площадь, чем жилые крыши, плоские или пологие крыши обычно являются гораздо более рентабельной конструкцией для таких типов объектов. Некоторые из наиболее распространенных материалов, используемых для плоских крыш и крыш с малым уклоном, включают металл, модифицированный битум и наращиваемые крыши, ПВХ, ТПО и EPDM.Хотите узнать больше о лучших материалах для пологих и коммерческих крыш? Посмотрите этот полезный блог.
Плюсы и минусы крутой крыши
Каковы преимущества крутой или скатной крыши? Одно из главных преимуществ связано с гравитацией. Скатная крыша по определению имеет значительный уклон. Как правило, чем больше уклон крыши, тем легче дождю, снегу и мусору стекать с крыши, а затем отводиться от здания.Вот несколько конкретных плюсов для крутой кровли:
• Лучший поток воды
Вода, падающая на скатную крышу, не может никуда уйти, кроме как вниз по склону, с вашей крыши и в ваши водосточные желоба. Поскольку вода не может собираться на крутой крыше, ваша крыша также остается более сухой. Это помогает предотвратить развитие плесени и грибка, а также продлевает срок службы вашей кровли.
• Меньше образования снега и льда
Наличие крутой крыши не только помогает с жидкой водой; это также лучшее решение для предотвращения накопления замерзшей воды.Если вы живете в районе, где обычно выпадает более сильный снег, вам определенно следует помнить об этом.
• Дополнительное место для хранения
Скатные крыши обычно изготавливаются на основе А-образной конструкции. Чем больше уклон крыши, тем больше чердачного пространства вы получите в результате. Если для вас важно иметь больше свободного места на чердаке для хранения вещей, то крыша с крутым уклоном — это то, что вам нужно. В зависимости от особенностей участка вы даже можете утеплить и отделать чердак в качестве дополнительной жилой площади!
Конечно, есть несколько потенциальных минусов , которые также сочетаются с наличием скатной крыши.Более крутой уклон означает, что будет сложнее получить доступ и перемещаться по вашей крыше. Это может означать увеличение трудозатрат на монтаж кровли, а также усложнит обслуживание кровли. Еще одним недостатком крыш с крутым скатом является то, что они не являются практичным или экономически выгодным решением для коммерческих зданий или других крупных объектов.
Плюсы и минусы кровли с малым уклоном
Пологие и плоские крыши также имеют свои преимущества.Плоские крыши лучше подходят для зданий со значительной площадью квадратных метров. Крыши с малым уклоном также могут хорошо подходить для определенных жилых помещений, таких как крытые веранды и террасы. Вот еще несколько ключевых преимуществ , о которых следует помнить для пологих и плоских крыш:
• Проще и дешевле установить
Поскольку плоские крыши не требуют добавления сложной системы стропил для поддержки, для них требуется меньше строительных материалов, чем для крыш с более крутым уклоном.Тот факт, что плоские крыши проще в установке, также помогает сократить трудозатраты. Если плоская крыша будет соответствовать требованиям проекта вашего здания, то это, безусловно, экономичный вариант, который стоит рассмотреть.
• Может реально снизить расходы на отопление и воздух
Строительство крутоскатной крыши также обязательно предполагает создание дополнительного чердачного пространства. Это дополнительное воздушное пространство может оказать существенное влияние на то, насколько усердно должна работать ваша система отопления и охлаждения, чтобы ваше жилое пространство было комфортным.Кровельная система с низким уклоном ограничивает количество воздуха, который может получить доступ к вашей конструкции, что может помочь сохранить тепло зимой и прохладу летом.
• Предлагает варианты многоцелевого использования крыши
В то время как скатная крыша может предоставить вам дополнительное место для хранения на чердаке, крыша с пологим уклоном предлагает вам другие способы использования самой крыши. Например, на плоской крыше гораздо проще разместить солярий, чем на скатной.
И, как и в случае с вариантами скатной крыши, есть некоторые потенциальные минусы , которые также сопровождают выбор крыши с малым уклоном.Поскольку перекрывающиеся материалы (например, черепица, черепица или щебень) не будут работать в среде с небольшим уклоном, вы несколько более ограничены в выборе доступных кровельных материалов. И если вы живете в районе с особенно снежным покровом, крыши с малым уклоном не рекомендуются, так как они допускают значительное скопление снега. Если снег становится достаточно сильным, это даже приводит к обрушению крыши. Еще одна проблема, которую следует учитывать при работе с крышами с малым уклоном, — необходимость постоянного обслуживания. Плоские крыши имеют больший потенциал для развития протечек и, следовательно, требуют более частых осмотров и обслуживания.
Выберите Skywalker Roofing для ВСЕХ ваших кровельных нужд в Северной Каролине и Вирджинии
Независимо от того, какой уклон крыши вы хотите (или уже имеете) для своего здания, и независимо от того, какой кровельный материал вы предпочитаете для своего жилого или коммерческого применения, Skywalker Roofing — это имя, которому вы можете доверять при выборе кровельных решений в Северной Каролине. и В.А.! Мы работаем со всеми лучшими доступными скатными кровельными материалами, а также можем помочь вам с плоскими кровельными материалами, такими как ПВХ, ТПО, EPDM и BUR.Кроме того, наша металлическая кровля со стоячим фальцем, изготовленная по индивидуальному заказу, является идеальным решением как для крутых, так и для пологих крыш!
Skywalker Roofing гордится тем, что относится к каждому клиенту так, как если бы вы были нашим ЕДИНСТВЕННЫМ клиентом, и мы работаем таким образом уже более 18 лет. Мы предоставляем комплексные кровельные услуги для всей Пьемонтской триады Северной Каролины, Пьемонтского треугольника Северной Каролины, района озера Норман и большого региона Роанок, штат Вирджиния. И мы делаем больше, чем просто кровельные работы. Skywalker Roofing также предлагает множество ценных услуг по благоустройству дома, таких как установка желобов и ограждений водосточных желобов, замена сайдинга, замена окон и наружных дверей, пристройка террасы и крыльца, услуги по утеплению и многое другое.Другими словами, мы не просто обеспечиваем установку; мы поставляем полные внешние преобразования !
Спросите сами, ознакомьтесь с восторженными отзывами клиентов, а затем позвоните нам сегодня по телефону +1 (336) 627-5596 . Приходите и убедитесь сами в преимуществах Skywalker Roofing!
Крыша с малым уклоном: 5 лучших кровельных материалов
Дома или здания с крышей с крутым уклоном имеют возможность спроектировать кровельную систему, которая станет украшением их собственности, поскольку она будет выставлена на всеобщее обозрение.Крыша с малым уклоном, с другой стороны, не имеет такой возможности, поскольку крыша имеет плохую видимость или даже ее отсутствие, если смотреть на нее с уровня улицы. Однако это не означает, что тип крыши, которую вы выберете для низкого уклона, не важен.
Выбор правильного типа кровельной системы для низкого уклона имеет решающее значение для предотвращения повреждения вашего дома водой. В то время как битумная черепица, наиболее распространенный тип кровли, не подходит для низкого уклона, существуют определенные типы кровельных систем, которые исключительно хорошо подходят для применения с небольшим уклоном.
Компания Western States Metal Roofing уже более 20 лет работает в кровельной отрасли, производя металлические кровельные панели. Некоторые из наших продуктов, такие как фальц, часто используются на крышах с малым уклоном, поскольку они обеспечивают исключительную водонепроницаемость. Однако мы понимаем, что у вас есть больше вариантов, когда речь идет о крышах с малым уклоном.
Мы собрали 5 основных типов кровельных материалов, которые следует учитывать, если у вас низкий уклон, чтобы помочь вам выбрать, какой кровельный материал лучше всего подходит для вас.
Что такое крыша с малым уклоном?Крыша с малым уклоном — это крыша с очень небольшой крутизной или без нее. Как правило, крыша с уклоном менее 3:12 считается малоскатной.
Плоская крыша считается частью категории крыш с малым уклоном, но между ними следует проводить различие. Плоские крыши не совсем плоские, но очень близки к уровню. Обычно они имеют шаг от 1/4 дюйма до 1/2 дюйма на фут.
Плоские крыши чаще всего используются в коммерческих целях. Тем не менее, вы увидите плоские крыши, используемые в домах в глинобитном стиле, которые в основном встречаются на юго-западе США и черпают вдохновение в пуэбло и испанских миссиях.
Чтобы определить уклон вашей крыши, рекомендуем прочитать:
Уклон крыши: простая формула для определения подходящих типов крыш
Кровля с малым уклоном наиболее распространена в засушливом или пустынном климате, где обычно мало осадков.
Кровля с малым уклоном более подвержена повреждению водой, если крыша находится в районе с большим количеством осадков. В этих случаях, если используемый кровельный материал не подходит для кровли с малым уклоном и дождевая вода остается на нем в течение длительного периода времени, могут возникнуть утечки, потому что вода не может стекать так же легко, как при стандартном или высоком уклоне. крыша.
Кровля с малым уклоном также часто используется в коммерческих зданиях. Это связано с тем, что они более рентабельны по сравнению со стандартными уклонами, а также позволяют предприятиям хранить и обслуживать свои кондиционеры на крыше здания.
- Металлическая кровля со стоячим фальцем
- Мембраны для сборной кровли (BUR)
- Модифицированный битум
- Однослойный
- Кровля с крышей
Металлическая кровля со стоячим фальцем представляет собой листовой металл, который имеет плоский внешний вид в центре и вертикальные ребра на краях панелей, создавая гладкий обтекаемый вид.
Фальцевая кровля с малым уклоном
Это самая атмосферостойкая металлическая кровля, потому что она крепится скрытым крепежом и не имеет шурупов, проникающих в поверхность, как гофрированная металлическая кровля.
Существует три различных типа панелей со стоячим фальцем. Для крыш с малым уклоном следует использовать систему двойного замка с механическим швом для максимальной герметичности. Этот тип кровли со стоячим фальцем является отличным выбором в климате с экстремальными погодными условиями.
Для получения дополнительной информации о различных кровельных системах со стоячим фальцем щелкните баннер ниже:
Система BUR (застроенная кровля), также называемая «кровля из смолы и гравия», состоит из чередующихся слоев битума и армирующих тканей, таких как войлочная бумага, и покрыта гравием для создания готовой мембраны. многослойная система создает исключительную защиту и изоляцию.
КровляBUR существует уже более века и представляет собой прочное решение с малым уклоном. Поскольку он установлен в виде больших листов, он обеспечивает сплошную герметичную поверхность, которая эффективно противостоит воде.
Крыши из модифицированного битума (мод битум) состоят из кровельных листов из битума, модифицированных резиной или пластиком. Крыши Mod Bit очень похожи на системы BUR, поскольку обе они устанавливаются в несколько слоев.Однако разница заключается в добавках модифицированного битума к асфальту.
Модифицированная битумная кровля появилась на рынке в 1970-х годах как улучшенная версия сборной кровли, обеспечивающая большую гибкость и способность выдерживать экстремальные колебания температуры лучше, чем BUR. Иногда их объединяют, предлагая так называемую «гибридную кровельную систему». В этих случаях модифицированный битум также служит кровельным листом кровельной системы BUR.
Односкатная крыша состоит из широких листов пластиковой мембраны, которые раскатываются по поверхности крыши, а затем свариваются между собой.В результате получается герметичная и прочная крыша.
Три основных типа мембран, используемых для однослойной кровли:
Рулонная кровля, или битумный рулон, представляет собой продукт из битума на масляной основе с минеральной поверхностью, который поставляется в больших рулонах. Он доступен в большом разнообразии цветов, стилей и текстур.
Несмотря на то, что битумный рулон и битумная черепица считаются схожими, битумный рулон не такой прочный, привлекательный и долговечный, как битумная черепица.Рулонная кровля служит примерно 5-8 лет. Рулонная кровля, известная своей простотой установки, лучше всего используется в качестве дешевого временного кровельного решения или для применения в гаражах или навесах.
В дополнение к выбору правильного кровельного материала для низкого уклона, вы также должны убедиться, что используете правильный кровельный материал. Подложка имеет решающее значение и часто требуется строительными нормами для крыш с малым уклоном, поскольку она обеспечивает дополнительный слой защиты от воды, что помогает снизить вероятность утечек и повреждения водой.
Существует два основных типа подложки: войлочная и синтетическая. Синтетическая подложка для кровли обладает превосходной прочностью, долговечностью и эксплуатационными характеристиками по сравнению с войлоком. Тем не менее, это не для каждого типа приложений.
Для получения дополнительной информации о том, когда использовать и не использовать синтетическую подложку для крыши, мы рекомендуем прочитать:
3 основных проблемы с синтетическим кровельным покрытием
Выбор правильного кровельного материала особенно важен для крыш с малым уклоном, так как этот тип кровли чаще подвергается воздействию воды, ультрафиолетовых лучей, мусора и пешеходного движения и должен быть достаточно прочным, чтобы противостоять повреждениям.
При выборе подходящего материала для низкого уклона учитывайте:
- Климат
- Бюджет
- Долговечность
- Эстетика (если применимо)
Если у вашей крыши есть уклон, эстетика играет важную роль в вашем решении. Стоячий фальц считается премиальным выбором в металлической кровле не только из-за его производительности и длительного срока службы, но также из-за его четких линий и повышенной привлекательности.
Узнайте больше о металлической кровле со стоячим фальцем и 3 доступных типах панелей со стоячим фальцем:
Самоклеящаяся бита Mod-Bit – дома на крышах жилых домов с небольшим уклоном
В некоторых домах участки крыши – часто над крыльцом, небольшой пристройкой, входом или гаражом – слишком плоские для черепицы.С таким небольшим уклоном черепичная крыша не будет достаточно отводить воду, что приведет к протечкам и повреждению дерева. Решение, по словам Тревора Этвелла, владельца Atwell Exterior Services LLC в Гринвилле, Северная Каролина, состоит в том, чтобы установить самоклеящуюся кровельную систему из модифицированного битума (SAMB) на участке с пологим уклоном и интегрировать ее с черепичной кровлей крутого склона. скатная крыша.
По словам Тревора, бригадыAtwell использовали этот подход в «многочисленных» проектах, при этом Mule-Hide SAMB является их основным продуктом для создания систем, которые быстро и легко устанавливаются, долговечны и красивы.
С помощью SAMB бригады могут отказаться от горячего асфальта, пропановых горелок, грязи и запаха холодного клея. А сшивание Mule-Hide SAMB также упрощается.
«Это удобно», — говорит Тревор. «Боковые напуски Seal Lap® ULTRA и торцевые напуски FAST Lap® являются огромным преимуществом. Вам не нужно предпринимать дополнительные действия по покрытию гидроизоляционным цементом или термосвариванию швов, как это делается с другими самоклеящимися мембранами для мод-битов».
Тревор рекомендует держать на грузовике сварочный аппарат или термофен для использования при установке SAMB в холодную погоду; По его словам, небольшое количество тепла гарантирует, что мембрана останется гибкой для облегчения работы с деталями.
По словам Тревора, мембраныMod-bit также толще, чем другие однослойные мембраны, что помогает защитить их от проколов при воздействии падающих веток деревьев и переносимого ветром мусора.
Наконец, SAMB доступен в различных цветах, которые могут сочетаться с цветами черепицы и улучшать внешний вид дома.
«Совместить мембрану и черепицу с насадкой mod-bit намного проще, чем с EPDM или TPO, — говорит Тревор.
Дополнительную информацию о Mule-Hide SAMB можно найти здесь .
Вернуться к блогуРабочие поверхности для ходьбы по OSHA — защита от падения с крыши с малым уклоном
«Крыша с малым уклоном» — это термин, который, по мнению Управления по охране труда и промышленной гигиене США, необходимо определить в своем обновлении рабочих поверхностей для ходьбы, опубликованном 18 ноября 2016 г. . Наклон рассчитывается путем подъема над прогоном, поэтому крыша с малым уклоном – это крыша, у которой на каждые 12 единиц (дюймов, футов или метров), измеренных по горизонтали (прогон), крыша не увеличивается или уменьшается более чем на 4 единицы по вертикали. (Рост).
В то время как большинство в отрасли называют крыши с малым уклоном плоскими крышами, плоские крыши почти всегда имеют некоторый уклон для обеспечения дренажа и предотвращения скопления осадков. OSHA считает, что термин «крыша с малым уклоном» более точно определяет схему крыши, устраняет путаницу и лучше подходит для использования в качестве общего термина. Это важные соображения при выборе правильных систем защиты от падения с плоской крыши.
Общая промышленная защита от падения с пологих крыш
Хотя не все средства защиты от падения созданы одинаковыми, и существует иерархия защиты от падения , существуют требования, которые необходимо соблюдать для крыш с малым уклоном в зависимости от расстояния до крыши или переднего края.
6 футов или менее от передней кромки, приемлемые формы защиты от падения с плоской крыши:
- Ограждения
- Сетки
- Индивидуальная система защиты от падения или Индивидуальная система защиты от падения
На расстоянии от 6 футов до менее 15 футов от передней кромки приемлемыми формами защиты от падения с плоской крыши являются:
На расстоянии 15 футов или более от передней кромки приемлемыми формами защиты от падения являются:
- Ограждения
- Сетки
- Индивидуальная система защиты от падения или Индивидуальная система защиты от падения
- Предупреждающая линия для обозначенной зоны
- При работе в пределах 15 футов от края крыши, если она является редкой и временной, работодатель не обязан обеспечивать какую-либо защиту от падения, если работодатель реализует, документирует и обеспечивает соблюдение рабочего правила, запрещающего сотрудникам приближаться к краю крыши на расстояние менее 15 футов без использования средств защиты от падения.
