Литиевый аккумулятор для шуруповерта: Литий-ионные аккумуляторы (li-ion) для инструмента, литиевые аккумуляторы для шуруповертов – интернет-магазин ВсеИнструменты.ру

Как правильно заряжать новые литий ионные аккумуляторы шуруповёрта?

Одним из самых востребованных инструментов среди домашних мастеров по праву можно назвать шуруповерт. И это не случайно — с его помощью можно не только закрутить/открутить винты/шурупы/саморез­ы, но и просверлить отверстия небольшой величины, а используя специальные насадки, можно шлифовать и полировать поверхности и даже производить заточку режущего инструмента.

Еще одной особенностью шуруповертов является их мобильность, то есть совсем не обязательно, чтобы рядом находилась розетка. Достаточно приобрести шуруповерт с аккумулятором.

Но вот тут как раз и выявляется недостаток аккумуляторных шуруповертов. Для того, чтобы успешно работать с таким инструментом, нужно иметь аккумулятор с хорошими характеристиками и простотой обслуживания.

До сего времени хорошо себя зарекомендовали никель-кадмиевые аккумуляторы, но в последнее время им на смену пришли литий-ионные.

И если у пользователей о первых имеется более-менее полная информация о свойствах и порядке обслуживания, то по второму типу есть масса вопросов и один из них — как правильно заряжать литий-ионные аккумуляторы и как хранить их, когда они не эксплуатируются.

В быту у пользователей сложилось мнение, что прежде, чем начать работу с аккумулятором, нужно провести трехкратный цикл «разряд-заряд». Это утверждение верно для Ni-Cd аккумуляторов, но не годится для Li-Ion.

Прежде всего надо отметить, что литий-ионные аккумуляторы в отличие никель-кадмиевых, не имеют эффекта памяти, а, следовательно, заряжать их можно на любой стадии разряженности (в том числе и сразу после покупки). Именно по этой причине производители отправляют их в продажу заряженными на 3/4 от нормы.

Но все же для продления гарантированного срока службы кое-какие правила выполнять необходимо:

1) следует ставить Li-ion на зарядку при остаточном заряде 20-50%;

2) внимание

! — недопустимо разряжать литий-ионные аккумуляторы ниже 10-20%. Для них это критическая величина, но следует иметь ввиду, что чем ниже степень разряда, тем больше циклов разряд-заряд они выдержат:

3) заряжать Li-ion следует при температуре 10-30 градусов, а эксплуатировать в диапазоне от минус 10 до плюс 45 градусов;

4) один раз в 4 месяца нужно провести полный цикл «разряд-заряд», разряжая батарею почти до нуля, после чего поставить на зарядку на 12 часов. Это необходимо для калибровки датчика уровня заряда в контроллерах аккумуляторов;

5) еще одна особенность литий-ионных аккумуляторов — нельзя их длительное время хранить полностью заряженными, иначе они всего за три месяца навсегда потеряют 20% емкости. Отправляйте батарею на длительное хранение при величине заряда 40-60% от полной емкости и тогда она за те же три месяца потеряет всего лишь 1%;

6) Если у Вас в комплекте два аккумулятора, то один из них зарядите до рекомендованной величины (40-60%) и отправьте его в резерв на месяц, а по истечении этого срока зарядите до 100%, используйте в работе, пока не разрядится до 40-60% ((или разрядите искусственно) и снова отправьте на хранение еще на месяц;

7) Второй пусть у Вас будет основным рабочим и, если поработали им интенсивно, поставьте его на зарядку, даже если он разрядился меньше, чем на 10%.

Если полностью выполнять рекомендованные производителями рекомендации, то, скорее всего, Вам не вовсе не потребуется покупать второй аккумулятор, поскольку срок службы шуруповерта и литий-ионного аккумулятора практически одинаковы. Ну, если только Вы не профессиональный рабочий, например, по сборке мебели, когда всю смену один аккумулятор не потянет — тогда-то и будет нужен резервный.

Ремонт литиевых аккумуляторов для шуруповерта своими руками

Самое подробное описание: ремонт литиевых аккумуляторов для шуруповерта своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

В цене нового автономного шуруповерта значительную часть занимает стоимость блока питания. Это связано с особенностями производства питающих элементов. Подобная ситуация вынуждает пользователей проводить ремонт аккумулятора шуруповерта собственными силами. Важно понимать, с какими трудностями при этом придется столкнуться. Однако, в результате удастся оказаться в выигрыше.

Прежде чем браться за ремонт батареи, стоит определить, какой тип питания установлен в электроинструменте. Современные производители постоянно совершенствуют свои технологии, поэтому у оборудования, выпущенного в разные годы, может встречаться разнообразный тип батарей.

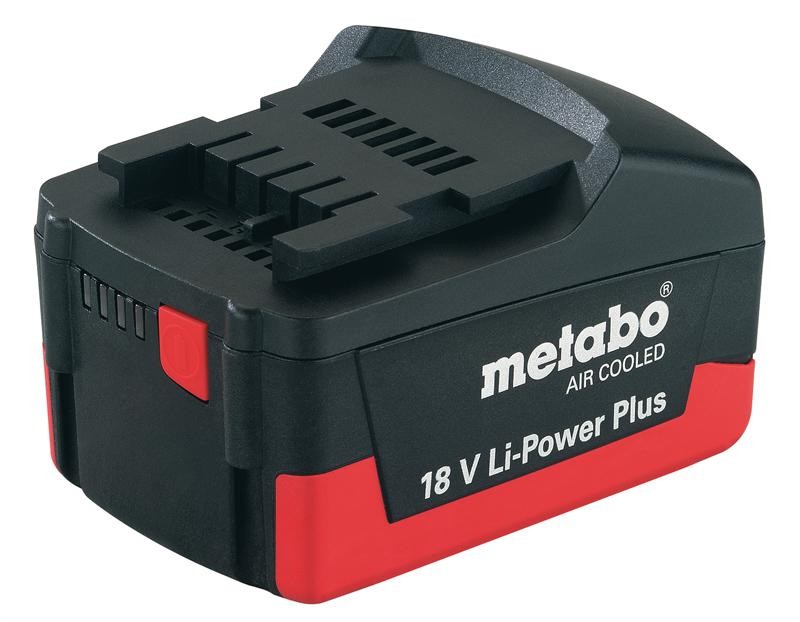

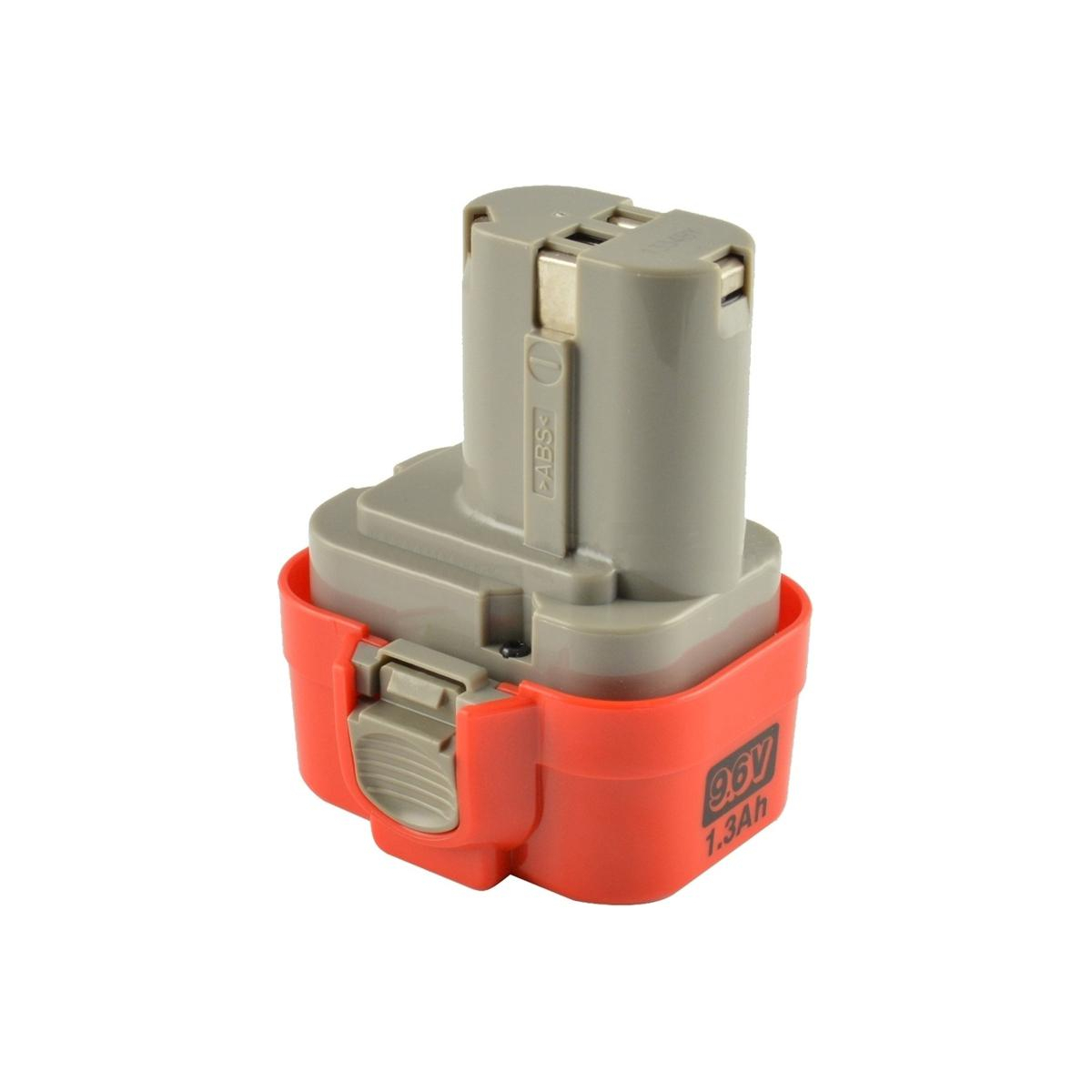

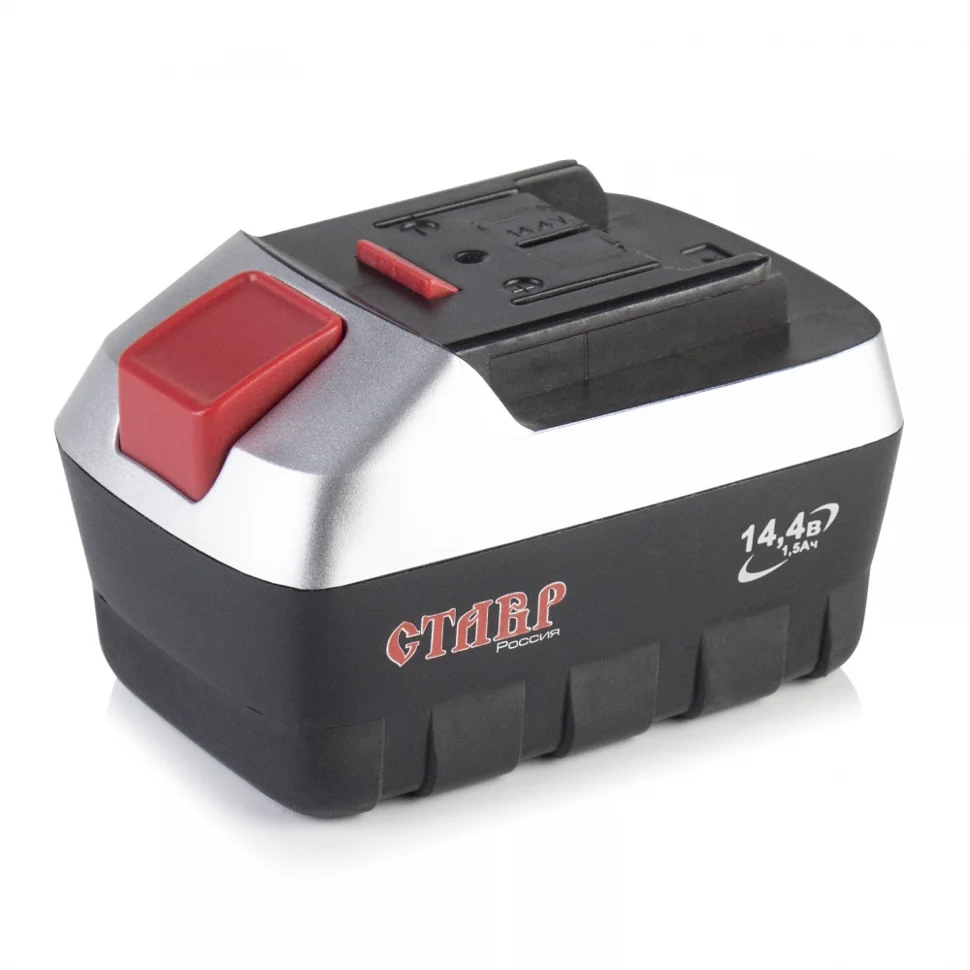

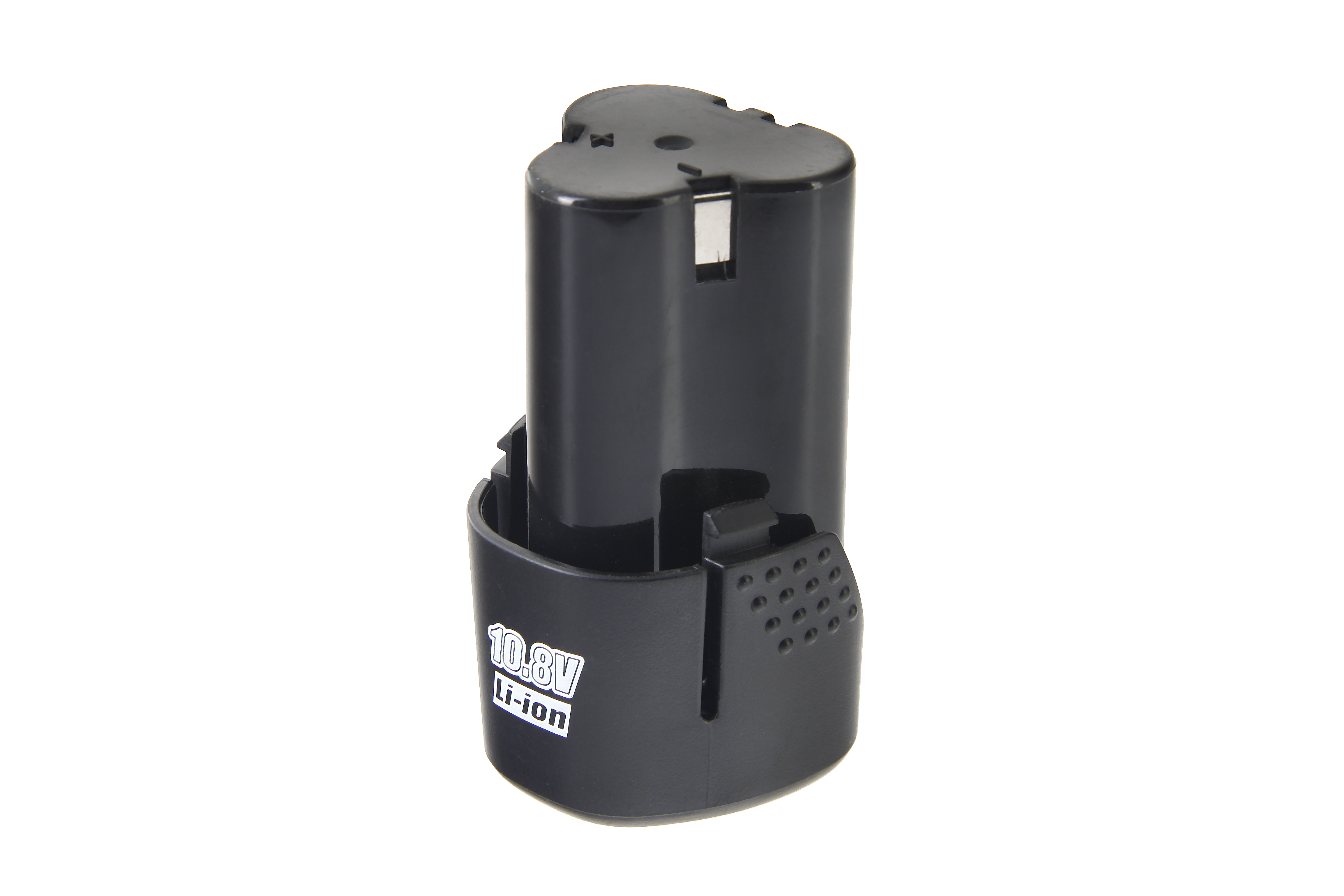

Аккумуляторы для электроинструмента

Наиболее популярными являются следующие варианты:

• никель-металлгидридный тип;
• никель-кадмиевый тип;
• литий-ионный тип.

Каждый из блоков элементов обладает своими особенностями и рассчитан на определенный режим работы.

Имеют эксплуатационный недостаток, при котором после окончания срока годности происходит их пересыхание. Собственники NI-CD блоков смогут оживить свою аппаратуру при простых условиях – достаточно их перезалить. Однако, не все владельцы решаются починить аккумулятор шуруповерта своими руками с помощью такой кардинальной методики.

Нет видео.

Видео (кликните для воспроизведения).

Аккумуляторные элементы 34х22 мм NI-CD 1,2в 2000mAh, банки для ремонта АКБ

Наиболее частым способом отремонтировать батарею с подобным строением считается вариант, в котором пробуют заменить устаревшие банки на новые. Для аккумулятора данного типа характерен также эффект памяти, что считается одним из главных минусов этого типа.

Зачастую приходится перепрошивать самому батарею, чтобы реанимировать работоспособность.

Ремонт литиевых аккумуляторов шуруповерта зачастую требуется после эксплуатации при отрицательных температурах, что является нежелательным по мнению производителей. Такие элементы питания в современных условиях считаются наиболее приемлемыми для строительного и иного инструмента, так как в них отсутствует негативный эффект памяти.

Li-Ion питание для последних поколений электроприборов являются наиболее распространенным вариантом использования. Выход из строя происходит лишь при разложении лития внутри либо после механического повреждения.

Этот вариант можно отнести к проблемным элементам для восстановления в АКБ. Чаще всего приходится удалить старые и спаять аккумуляторы новые в имеющийся корпус с контактами.

Многие интернет магазины предлагают не только блоки из элементов, но и отдельные составные части. Складывая их и спаивая вместе, можно собрать новую батарею.

ВИДЕО: Как перебрать аккумулятор шуруповерта

Подобное восстановление аккумулятора шуруповерта своими руками уместно в ситуации, когда не было допущено пересыхание. Если же нежелательный процесс пошел, то такое питание подлежит утилизации. Для определения текущего состояния проводим тестирование: просто ставим на зарядку в течение 1-2 часов. Если результат окажется нулевым, то отправляем их все в урну.

На аккумуляторы для шуруповерта придется воздействовать при помощи большой силы тока и высокого напряжения. Пошаговый алгоритм состоит из таких пунктов:

• Полностью разбираем батарею шуруповерта по линии стыка корпуса. Далее вынимаем имеющиеся элементы.
• Готовим зарядное устройство. Желательно выбирать для этого эксперимента оборудование с возможностью регулировки выходных параметров (тока и напряжения). Нередко пользуются автомобильным заряднопусковым оборудованием.
• Проводится первичная настройка. Важно учитывать, что у аккумулятора в строительном электроинструменте используются элементы, рассчитанные на напряжение в 1,2 В и небольшой ток. Устанавливается напряжение на подающем приборе таким образом, чтобы оно превышало номинал потребителей троекратно.
• Запускаем процесс быстрой зарядки, который должен длиться не более 2-3 секунд.
• На следующем этапе тестируем мультиметром в стадии вольтметра уровень изменений. На каждом отдельном элементе ожидаемым является напряжение 1,4 В или близкое к этому значение. При достижении такого результата в батареи шуруповерта будет набираться заряд.

В качестве нагрузки может выступать лампочка на 12 В и 40 Вт.

На первоначальных стадиях ремонта для малоопытных мастеров является проблемой то, как разобрать аккумулятор шуруповерта. Производители наглухо запечатывают блок. Это в большей степени является маркетинговым ходом, чтобы показать неразборность конструкции и необходимость приобретения нового блока. Важно определить плоской отверткой, где располагается шов. Перед разборкой рекомендуется установить слабый АКБ на зарядку в течение 2-3 часов. Далее действуем по плану:

• Вскрываем аккуратно корпус для извлечения составных частей

Корпус любого аккумулятора разборный.

Состоит из двух частей, которые соединены мелкими винтами или клеем

• Проводим тестирование для каждого элемента, заранее наметив их маркерами по порядку, на степень заряда, а результат записываем

Банки соединяются последовательно, то есть достаточно одной неисправной, чтобы не работала вся цепь. Ваша задача – найти это слабое звено

• Подключаем нагрузку на всем аккумуляторе, соединив его с потребителем на некоторое время.
• Откидываем потребителя и тестируем повторно каждый элемент в отдельности, определяя наиболее разрядившиеся.
• Избавляемся от «слабого звена», заменив его новыми банками. Приобретаем такие же отдельные аккумуляторы, почитав маркировку на старых

При ремонте аккумулятора шуруповерта своими руками замена ячеек считается более эффективной, чем их восстановление

• Спаиваем всю систему последовательно (плюс к плюсу минус к минусу).

При пайке работайте очень быстро, чтобы не перегреть аккумулятор. В противном случае он восстановлению подлежать не будет

Для новой или обновленной АКБ рекомендуется проводить разгонку. В этом случае нужно до максимального значения зарядить элетроинструмент, а затем провести его полную разрядку. Повторить все 2-3 раза. Данная операция является стандартной для всех никель-кадмиевых изделий. Ее рекомендуется проводить примерно раз в полгода, чтобы поддерживать в тонусе оборудование.

Негативный эффект NI-CD заключается в так называемом «эффекте памяти». Не стоит ставить на заряд не до конца разряженную батарею, так как она «принимает» эту точку за нулевое значение заряда и в следующий раз не будет принимать питание от источника тока во время зарядки при достижении данного уровня.

Нет видео.

Видео (кликните для воспроизведения).

Мастера для лучшей последующей эксплуатации рекомендуют делать корпус разборным. Это позволит неограниченное количество раз проводить ремонт аккумулятора шуруповерта своими руками.

Некоторые мастера используют форсированный заряд АКБ, что приводит к негативным последствиям. Внутри банок вскипает имеющийся электролит. Часть его может испариться, что приводит к оголению имеющихся в конструкции соединительных пластин.

Определяем мультиметром проблемные составные части блок, распаяв его на части. Демонтируем выделенные банки и используем пробойчик с заостренным концом. С его помощью проделываем небольшое отверстие со стороны «минуса». Желательно, чтобы оно было не посредине и имело диаметр для проникновения медицинской иглы.

Внутрь доливаем 0,5-1 мм дистиллированной воды, небольшим шприцем. Важно на следующей стадии загерметизировать отверстие. Для этого используют эпоксидный состав. Возвращаем реанимированную часть в состав блока.

С помощью лампочки на 1,5 В разряжаем все банки до одного уровня. На следующем этапе проводим пять-шесть циклов заряд/разряд по максимуму. После этого можно снова пользоваться оборудованием в течение длительного срока.

ВИДЕО: Реальный способ восстановить на 100% аккумулятор шуруповерта

Литиевые аккумуляторы находят всё большее применение в быту. В настоящее время они всё чаще встречаются в качестве сменных аккумуляторов для шуруповёртов и другого электроинструмента. Несмотря на свои достоинства, литиевые аккумуляторы также не лишены недостатков.

Так, после 1,5 года эксплуатации аккумуляторы от шуруповёрта DeWalt стали быстро разряжаться, работать стало невозможно. Аккумуляторы заряжались максимум до 14,4 вольт, хотя для этого использовалось штатное зарядное устройство DCB-107. Кроме этого, зарядка происходила очень быстро, вместо положенных 60 минут, от силы минут 15.

Прежде чем рассказывать о том, как удалось решить данную проблему, мне бы хотелось познакомить читателя с устройством литиевого аккумулятора от шуруповёрта.

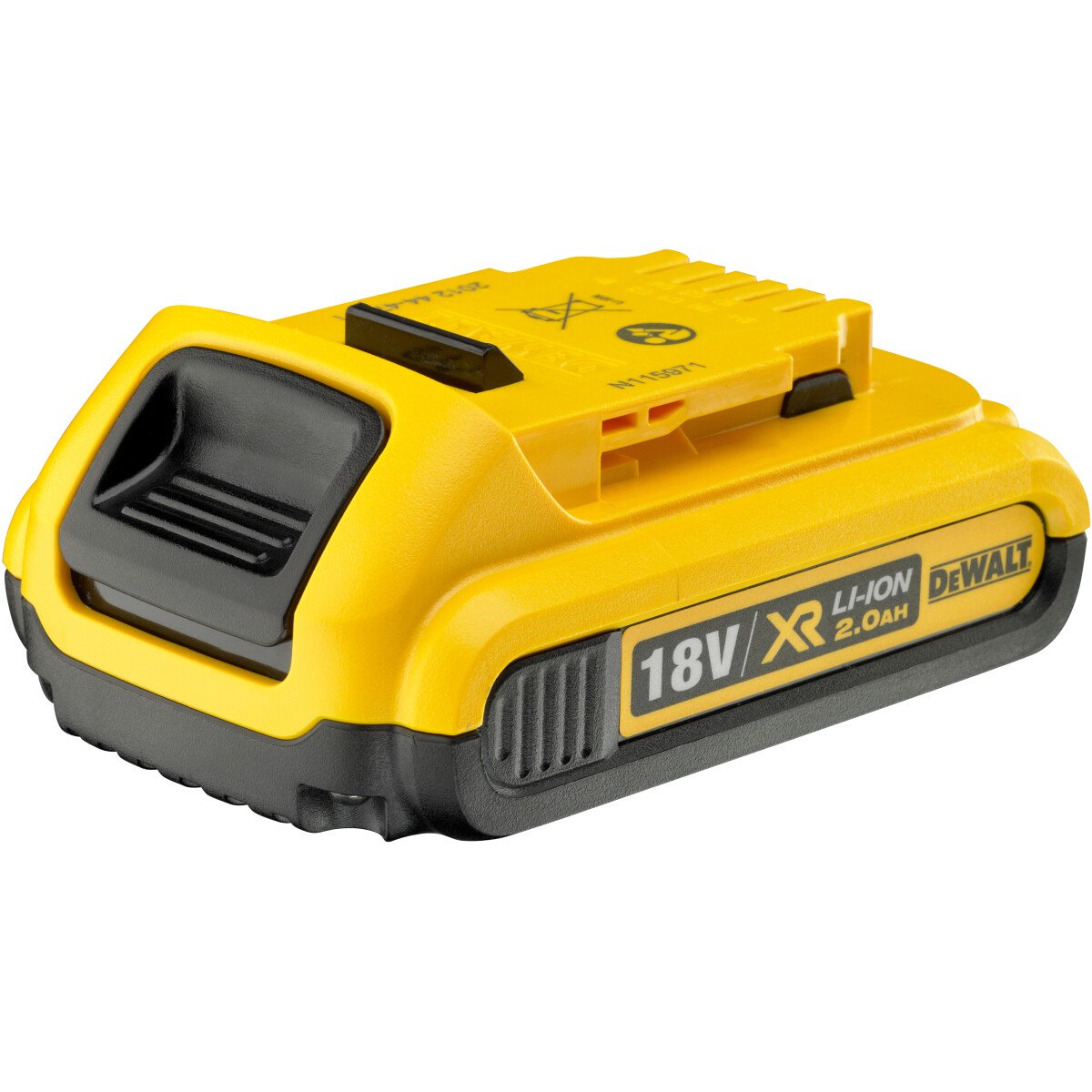

Вот так выглядит штатный аккумулятор DeWalt DCB-145.

Чтобы вскрыть такой аккумулятор потребуется шестигранная отвёртка типа TORX. Аккумуляторная батарея состоит из 4 литиевых (Li-ion) “банок” SAMSUNG SDI INR18650-13B ёмкостью 1300 mA/h каждая. Все четыре “банки” установлены в пластиковый бокс и соединены последовательно при помощи токоведущих пластин. Пластины приварены к контактам аккумуляторов точечной сваркой. Видно, что это качественная заводская сборка.

Не советую разделять “банки” составного аккумулятора, перекусывая соединительные токоведущие пластины. Я так сделал и пожалел. Далее я расскажу, почему этого делать не стоит.

Сами аккумуляторы SAMSUNG SDI INR18650-13B не имеют встроенного контроллера заряда/разряда. К сожалению, найти документацию на аккумуляторы конкретно этой модели (с индексом 13B) мне не удалось. Но, судя по параметрам аккумуляторов данной линейки, максимальный непрерывный ток разряда (Max Continuous Discharge Current) может быть от 18 (INR18650-13L) до 23 (INR18650-13M) ампер! Не удивительно, что в них нет встроенного контроллера.

Также в корпусе батареи установлен 5-ти контактный разъём и небольшая печатная плата.

Многоконтактный разъём необходим для того, чтобы при заряде была возможность контролировать заряд каждого из четырёх аккумуляторов INR18650-13B отдельно. Как известно, напряжение более 4,1

4,2V для литиевых аккумуляторов опасно и может привести к повреждению или даже возгоранию. Поэтому зарядное устройство выравнивает (балансирует) ток через каждую “банку” составной батареи так, чтобы напряжение на каждой из них не превышало 4,1V.

Также на печатной плате установлен датчик температуры, который прилегает к одной из литиевых “банок”.

Благодаря датчику штатная зарядка DeWalt DCB-107 измеряет температуру аккумулятора и отключает режим заряда в том случае, если батарея перегрета или имеет температуру ниже +4 0 С. Кроме термодатчика на плате смонтирована какая-то схема, но она залита герметиком.

Такая аккумуляторная сборка называется “Pack for Power Tool“, то есть “Пакет” или аккумуляторная сборка для электроинструмента. Вот так она выглядит.

Крупные компания вроде Samsung поставляют такие вот сборки для производителей силового электроинструмента под заказ. Возможно, поэтому мне и не удалось найти точные характеристики под аккумуляторы INR18650-13B.

С устройством Li-ion аккумулятора для электроинструмента мы ознакомились. Вернёмся к нашим “дохлым” аккумуляторам.

Перед тем, как аккумуляторы “сдохли” их очень сильно разрядили. Пользовались шуруповёртом до тех пор, пока аккумулятор не разрядился, а затем, сделав передышку, поработали им ещё некоторое время. После этого аккумуляторы и стали плохо заряжаться, и не держали ёмкость.

После замера напряжения на каждой “банке” АКБ выяснилось, что 3 “банки” из 4 заряжены не польностью – до 3,5 вольт. Лишь одна зарядилась до необходимых 4,1 вольт (для Li-ion).

Если сложить напряжение всех банок, то получим как раз те самые 14,4V. Напомню, что штатное зарядное устройство очень быстро заряжало аккумулятор и отключалось.

Первое, что пришло на ум, это заменить те литиевые “банки”, которые заряжались не полностью. Но, поиск оригинальных INR18650-13B не дал результатов. Возможно из-за того, что такие сборки поставляются только под заказ и в розницу не поступают. Да и стоимость четырёх новых аккумуляторов, например, INR18650-22R практически равнялась цене одной АКБ DeWalt DCB-145. Поэтому от замены аккумуляторов я решил на тот момент отказаться.

И, тут в голову пришла дельная мысль, а она как всегда, запаздывает. Что, если штатная зарядка не смогла правильно отбалансировать составную литиевую АКБ после глубокого разряда? То есть штатная ДеВольт’овская зарядка заряжала одну “банку” до необходимых 4,1V и отключалась. При этом оставшиеся 3 литиевые “банки” заряжались не полностью, а всего лишь до 3,5V.

Было решено проверить штатное зарядное устройство DCB-107 на предмет наличия какой бы то ни было неисправности, но оно оказалось исправно. Да и новые аккумуляторы зарядка заряжала прекрасно.

Таким образом, я пришёл к выводу, что штатное зарядное устройство не смогло правильно отбалансировать составную литиевую батарею после глубокой разрядки.

Было решено разрядить/зарядить каждую литиевую банку 18650 отдельно с помощью стороннего зарядного устройства. Для этого использовалась зарядное устройство Turnigy Accucell 6 (аналог IMAX B6), о котором я уже рассказывал.

Разряжал каждую банку 18650 до 3V током 0,3А. Затем заряжал до 4,1V током 0,5А. Далее снова разряжал с целью определить, сколько же тока заливается в каждую конкретную “банку”. Это необходимо для того, чтобы оценить их ёмкость. Как выяснилось, аккумуляторы исправны и в каждую из них было “залито” от 1164 до 1186 mA. Что не так далеко от заявленной ёмкости в 1300 mA/h. Таким образом я убедился, что аккумуляторы исправны, и заменять их не стоит.

После теста (заряда-разряда) каждого аккумулятора меряем напряжение на каждой литиевой “банке”. Оно должно быть в пределах 3,1

3,3V на каждой. Таким образом составной аккумулятор будет разряжен до 12,4

Затем я собрал все “банки” в бокс, припаял плату с разъёмом и установил в корпус. Поставил полностью разряженный аккумулятор DeWalt DCB-145 уже в штатную ДеВольт’овскую зарядку и засёк время начала процесса зарядки. Как я и ожидал, спустя 1 час (60 минут, как и указано в инструкции) зарядка была завершена.

В качестве “контрольного выстрела” замерил напряжение на клеммах B+ и B-. Оно составило 16,4V, как и положено для полностью заряженной АКБ.

Таким образом удалось восстановить два аккумулятора DeWalt DCB-145 и избежать пустой траты денег на покупку новых аккумуляторов, суммарная стоимость которых практически равна стоимости недорогого шуруповёрта.

Теперь расскажу о “граблях”, на которые наступил.

Внимание! Сборку надо производить очень аккуратно и не допускать короткого замыкания между выводами “банок” и тех выводов, которые идут на балансировочный разъём. Если замкнёте что пассатижами или пинцетом, то фейерверк из искр обеспечен! Я в этом убедился на практике. Токи такие, что провод сечением 0,5 мм. плавятся так, будто это тончайший проводок плавкого предохранителя.

Также категорически не советую разделять литиевые банки, разрезая или перекусывая соединительные токоведущие пластины, которые приварены сваркой.

Во-первых, в этом нет необходимости. Зарядить каждую “банку” можно просто подключаясь выводами зарядного устройства к полюсам нужного аккумулятора. Единственное, что может потребоваться, так это отпаять выводы балансировочного разъёма и временно снять сам разъём со сборки.

Во-вторых, можно повредить изоляцию литиевых аккумуляторов и из-за этого замкнуть их.

В третьих, после того, как литиевые “банки” будут протестированы, встанет вопрос о соединении их вместе. И даже если пластины удастся спаять между собой, то поместить такую сборку обратно в корпус будет весьма трудоёмкой задачей. Корпус аккумулятора очень плотно подогнан под габариты сборки.

Привет! Сегодня проведем ремонт аккумулятора шуруповерта. А Вы знаете, что история создания шуруповерта уходит корнями в глубокое средневековье – аж в 15 веке, когда рыцари перед боем облачались в доспехи, а оруженосцы помогали им скручивать части доспехов угадайте чем? Отверткой!

Так продолжалось долго, пока в 1907 году канадский изобретатель Петр Робертсон не запатентовал винт «Робертсон» со стандартным квадратным отверстием, в которое вставлялось жало отвертки. С этого времени винты стали выпускать в промышленных масштабах и применять в домашнем хозяйстве. Позже, в 1934 году изобретатель Генри Филлипс доработал шляпку винта и появился винт с крестовой насечкой, в которую вставлялась соответствующая отвертка. К тому времени уже изобрели двигатель и идея создания «вращателя винтов и шурупов» витала в воздухе. Однако были большие проблемы с батареями — их весом и габаритами. Решить проблему удалось только в 1980-х годах, когда появились первые никель кадмиевые Ni-Cd и литий-ионные Li-Ion аккумуляторные элементы питания.

Производство бытовых и профессиональных аккумуляторных дрелей и шуруповертов первыми освоили США и Япония. Все это произошло благодаря появлению новых энергоемких аккумуляторов электричества. Как раз их и будем менять в срочном порядке внутри попавшей мне в руки аккумуляторной дрели-шуруповерта Интерскол ДА-10/10.8 ЭР. Неисправность была такая – при нажатии кнопки двигатель просто не крутился, но светодиод загорался, правда светил слабо.

Начнем ремонтировать аккумулятор шуруповерта. Извлекаем аккумуляторную батарею из ручки шуруповерта и откручиваем три самореза, которые расположены под наклейкой снизу.

После выкручивания саморезов, аккуратно отодвигаем зацепы защелок, как на фото. И снимаем нижнюю часть пластмассового корпуса аккумулятора.

Внутри видим литий-ионные банки китайской компании HighStar модели ISR18650-1300 Li-Ion. А это значит, что аккумуляторы еще ни разу не менялись. Потому что известно, что Интерскол закупается элементами питания у этой фирмы и вставляет их почти во все свои аккумуляторные инструменты.

Ниже на фото представлены внутренности аккумулятора шуруповерта во всей красе с банками в количестве трех штук, которые произведены аж в 2011 году. Пять лет продержались эти батарейки при активной эксплуатации на стройке. Так что результат очень достойный. Обычно дохнут раньше, наверное в морозы их не эксплуатировали.

Чтобы заменить банки аккумулятора нужно еще больше разобрать его. Советую запомнить расположение контактов плюса, минуса и зарядки, чтобы не перепутать провода при обратной сборке.

Обратите внимание на плату контроля напряжения на элементах питания – особо часто на ней выходят из строя стабилизаторы и защитные диоды. Обязательно нужно прозвонить мультиметром подозрительные радиоэлементы на этой плате.

Проверяем напряжение на выходе аккумулятора – получилось 4,4 вольта, а должно быть 3,7 х 3 = 11,1 вольт в норме и 10,8 вольт при минимальной зарядке аккумуляторов. В общем, банки сдохли – менять их нужно однозначно.

Это можно сделать несколькими способами – можно отпаять провода, которые идут к плате.

Также можно просто снять контакты с верхней крышки элементов питания. На фото показано, какую форму имеют изогнутые контакты, так что Вы легко снимите их сами.

Под пластиковой крышкой видим, каким образом соединены элементы питания между собой. Их приварили точечной сваркой. Такое решение применяется практически в любых аккумуляторах другого инструмента. Это надежное и щадящее соединение аккумуляторов. При этом губительный нагрев самих литиевых элементов питания минимален.

Аккуратно отдираем или откусываем кусачками металлическую ленту, чтобы отсоединить банки друг от друга. Со стороны платы их тоже соединили между собой лентой и посадили на клей на картонную прокладку. Это сделано, чтобы ничего не замкнуть на плате. Нужно не забыть ее вернуть на место при обратной сборке аккумулятора.

Новые литий-ионные элементы питания в виду отсутствия аппарата для точечной сварки будем паять хорошо прогретым мощным паяльником очень быстро. Мы же помним, что нагрев литий-ионных аккумуляторов уменьшает их срок эксплуатации и вообще взрывоопасен.

Особое внимание обращайте на состояние проводов внутри аккумулятора. Они могут быть надломленные или потертые. Их нужно качественно изолировать или заменить на свежие. Так как я проводил ремонт аккумулятора шуруповерта на выезде в полевых условиях, то пришлось применить гениальное изобретение инженерного ума. Достал изоленту синюю радиотехническую.

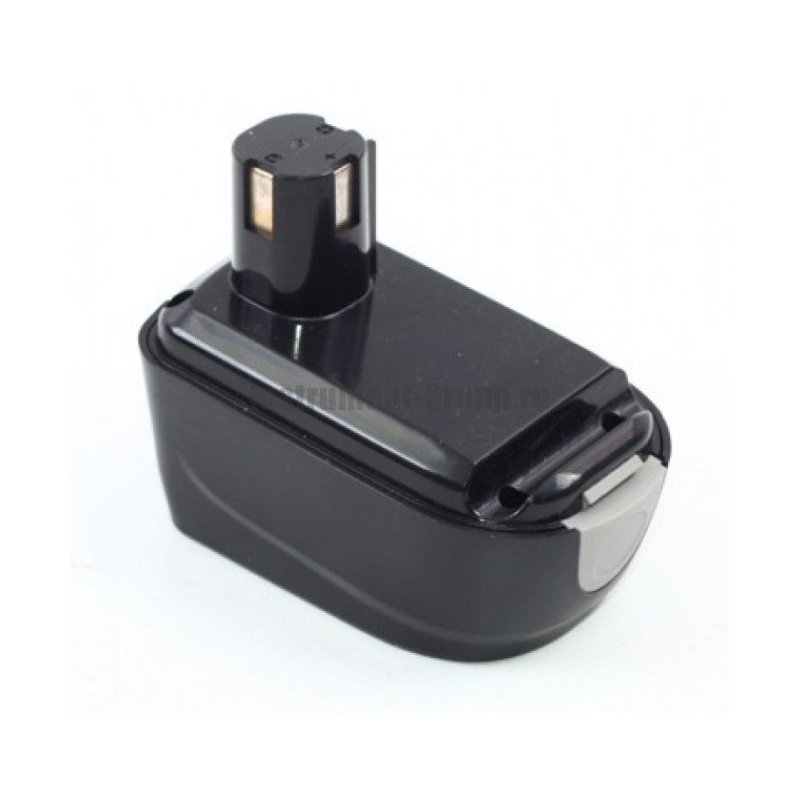

При разборке аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР я был приятно удивлен – в бюджетный шуруповерт поставили термодатчик для контроля температуры элементов питания. Получается, что при перегреве литиевых банок – схема защиты отключает питание, пока температура не восстановится до нормальной. Правда у хозяина ни разу не получалось его загнать в такой режим. Этот термодатчик аккуратно отдираем, чтобы не сломать – потом разместим его в том же месте на новых банках.

можно по-разному, например толстыми проводами. Я решил припаять оторванную металлическую ленту, снятую со старых банок. Сначала залудил ленты в местах будущих контактов с двух сторон. Потом хорошо прогретым паяльником с каплей припоя залудил контакты батарей. Но так, чтобы они сильно не нагревались – давал им остыть. Потом прижал ленту к контактам банок и припаял ленту опять же без сильного перегрева банок аккумулятора.

Сложнее всего паяются минусовые выводы, но с хорошим флюсом дело идет очень быстро. Правда флюс потом лучше все-таки отмыть для чистоты внутренностей аккумуляторной батареи.

Теперь самое главное. Какие элементы питания использовались когда делал ремонт аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР спросите Вы? Что ж скрывать не буду. Это были самые китайские из дешевых банок, которые хозяин прибора честно купил в магазине. Элементы питания типоразмера 18650 фирмы Bailong с фиктивной емкостью 8800 мАч. Это конечно смех и дай Бог, чтобы в них было 2200 мАч. Судя по тому, как долго работал шуруповерт после ремонта на полной зарядке. Я бы эту цифру уменьшил еще в два раза. Но тем не менее – шуруповерт экстренно починили и он радует хозяина.

При сборке не забываем вернуть на место картонную прокладку между банками и платой. Это чтобы свежая пайка не замкнула ничего на плате.

На этом ремонт и восстановление литий-ионной аккумуляторной батареи шуруповерта Интерскол ДА-10/10.8 ЭР завершен. Примерно таким же образом ремонтируются почти все аккумуляторы популярных производителей шуруповертов: Bosch, Makita, DeWALT, Metabo, Hitachi, Elitech, Skil и мой любимый Зубр. На этом завершаю свой рассказ про ремонт аккумулятора шуруповерта. Вопросы задавайте в комментариях. А еще лучше в соответствующей ветке на нашем форуме или пишите на почту лично Мастеру Пайки.

С уважением, Мастер Пайки. Удачных ремонтов!

Возможность работать с таким инструментом, как шуруповерт, без подключения его к электросети — это удобно, практично и, главное, необходимо. Ведь часто приходится выполнять какие-либо работы в тех местах, куда дотянуть сетевой кабель практически невозможно. В магазинах строительных инструментов предлагается широкий выбор шуруповертов, в том числе Bosch, а также популярные Хитачи и Макита. Но, к сожалению, срок службы АКБ любой дрели или похожего инструмента невелик — максимум 5 лет. Бывает, что аккумулятор шуруповерта уже не заряжается и через меньший промежуток времени. Срочно покупать новую батарею невыгодно. За такую же сумму можно приобрести новый шуруповерт. Поэтому стоит попробовать такой вариант, как восстановление аккумулятора шуруповерта своими руками.

Как известно, аккумулятор любого шуруповерта включает в себя несколько батареек, которые соединены в одну цепочку в определенной последовательности. Различают никель-кадмиевые (Ni-Cd), никель-металлгидридные (Ni-MH) и литиевые элементы.

Никель-кадмиевые батареи, в данном случае, являются самыми ходовыми и часто используемыми. Напряжение каждого отдельного элемента составляет 1,2 Вольт, а емкость — 12000 мАч, если мы имеем 12-вольтовый инструмент. Сразу стоит отметить, что, в отличие от литиевых, они подлежат восстановлению, потому что обладают так называемым «эффектом памяти» в виде обратимой потери емкости.

Что касается батареек, в состав которых входит литий, восстановить их емкость с помощью популярного зарядного устройства Imax B6 вряд ли удастся — по причине того, что литий имеет свойство разлагаться с течением времени.

Восстановление аккумулятора шуруповерта аналогичным образом также может не увенчаться успехом и для кадмиевых аккумуляторов. Такая батарея отличается тем, что электролит в них иногда полностью выкипает. Однако в случае с кадмиевыми АКБ шансов «реанимировать» их значительно больше. Но при этом важно не торопиться и не использовать сгоряча распространенные методы «быстрого восстановления» Ni Cd аккумуляторов. Подробнее о том, какой аккумулятор лучше для шуруповерта →

В Интернете существует большое количество видеороликов, в которых, например, наглядно показывается восстановление аккумулятора шуруповерта Hitachi с помощью Imax B6. Оно заключается в «реанимировании» никелевых аккумуляторов путем подачи больших токов. Оживить АКБ сторонники экспресс-метода восстановления предлагают, воспользовавшись простыми настройками Imax B6. Выставляется режим на никель-кадмий, и батарею можно реанимировать в этом режиме.

Однако прогревание импульсным питанием и последующая зарядка являются довольно рискованными методами для никель-кадмиевых аккумуляторов. Нарушенную связь в элементе не восстановить высокими токами. К тому же, если электролита внутри батарейки мало, либо его совсем нет, высокие токи окончательно «убьют» АКБ. Поэтому, в целях предотвращения необратимой порчи батареек, рекомендуется вначале пополнить их запас электролита дистиллированной водой и только потом заряжать с помощью Imax B6.

Есть экстремальный вариант, как восстановить никель-кадмиевый аккумулятор шуруповерта — можно «дернуть» их большим током. Они начнут заряжаться, но ненадолго. Любители электроники, критикующие этот метод, уверяют, что не было ни одного случая, чтобы импульсный ток надолго восстановил емкость АКБ. Как правило, она поднимется на очень короткое время, а потом, спустя несколько дней, батарея снова «садится».

Можно ли пользоваться методом импульсного тока — решать хозяевам батареек. В Интернете существует много роликов на тему того, как восстановить Ni Cd аккумулятор от шуруповерта. Но есть мнение, что в реальности быстрые способы работают очень недолго. Например, если электролит внутри какой-либо батарейки из связки выкипел, либо высох, импульсный ток «убьет» элемент окончательно.

Если есть возможность, можно аккуратно разобрать каждую никель-кадмиевую батарейку и посмотреть, в каком состоянии находится электролит. Если она окажется сухой, можно воспользоваться методом доливания небольшого количества дистиллированной воды через шприц.

Для того чтобы просверлить аккуратное отверстие в батарейке, понадобится маленькое сверло. Отверстие нужно делать подальше от центра, лучше в верхней боковой части элемента, где находится небольшое углубление. Затем заполнить аккумулятор дистиллированной водой с помощью шприца до последнего.

После этого АКБ можно полностью зарядить Imax B6 и дать ей «отстояться». Процедура долгая. Восстановление 8-,12-, 14-аккумуляторных «банок», в зависимости от вольтажа, может занять много времени. В идеале следует не заряжать их сразу, а дать время «банкам» с водой постоять день. По одному заряжать аккумуляторы нельзя, лучше, чтобы их было, как минимум, три или четыре в связке, для равномерного распределения напряжения.

Кратковременные импульсы тока через сопротивление в 40 Ом на 12 В следует подавать уже после того, как внутрь реанимируемого элемента будет залита вода, а не на «сухую», как это часто делается.

После того, как аккумуляторы постояли сутки, можно приступить к их зарядке. Отверстия пока не закрывать. Подключить к Imax, чтобы устройство их «увидело». Зарядить и снова дать «отстояться» , если какой-то один аккумулятор не восстановился. Слабый элемент в связке найти с помощью мультиметра и снова долить в него воды.

Главная суть этого скурпулезного способа ремонта аккумулятора шуруповерта — восстановить связь пластин батарей с их контактно-переходными шинами (внутреннее устройство Ni-Cd аналогично схеме, по которой изготавливаются солнечные батареи). Главная причина прекращения работы батареек — это отслоение плюсового контакта от их внутренней части.

Отверстия, просверленные в батарейках, не закрывать до тех пор, пока заряд АКБ не будет держаться стабильно. Как только заряд стабилизируется, отверстия аккуратно заклеить силиконом. Воду периодически можно доливать в любое время.

Как уже стало ясно, этот метод не предназначен для ленивых и для тех, кто не желает вникать в тонкости устройства электроники. Однако способ с дистиллированной водой помогает сэкономить много денег и является ответом на вопрос о том, как восстановить аккумулятор шуруповерта наиболее щадящим методом. Обычно в комплектации к шуруповерту входят два аккумулятора. Одним можно пользоваться, а другой постепенно восстанавливать. Такой метод, несмотря на его длительность, представляется более гуманным и безопасным для АКБ.

Восстановление аккумулятора шуруповерта путем замены нескольких элементов может оказаться удачным для всех типов аккумуляторных батарей. Он также не представляет для них никакого риска, как и манипуляции с дистиллированной водой, при условии соблюдения аккуратности во время пайки.

Вначале с помощью мультиметра измеряется выходное напряжение каждой «банки», которое в общей совокупности должно составлять 12-14 В. Соответственно, напряжение одной «банки» должно быть 1,2-1,4 В. Показатели U сравниваются между собой, фломастером отмечаются наиболее слабые элементы. Подробнее о том, как проверить аккумулятор шуруповерта мультиметром →

После этого аккумулятор вставляется в шуруповерт и работает до того момента, когда мощность начнет заметно уменьшаться. Показатели напряжения снимаются заново, и те «банки», разница напряжения которых составляет 0,5-0,7 В по сравнению с более «сильными», следует выпаять, утилизировать и заменить новыми, аналогичными старым, предварительно заказав их в интернет-магазине.

Паять аккумуляторную цепочку рекомендуется точечной сваркой, но, если таковой не имеется, ничего не остается делать, как воспользоваться обычным паяльником и делать все максимально быстро и четко, чтобы, по мере возможности, не допустить перегревания батареи.

«Родные» соединительные пластины аккумулятора не следует терять, их нужно припаять обратно, не перепутав при этом полярность. Кроме этого, все элементы цепочки должны иметь одинаковые показатели емкости.

После окончания пайки вставить аккумулятор обратно в шуруповерт и провести 2-3 цикла полного «заряда-разряда» для уравнивания энергетического потенциала всех батареек. Для того чтобы обновленный аккумулятор прослужил дольше, такую тренировку ему следует проводить 2-3 раза в месяц. О том, как быстро и полностью разрядить аккумулятор шуруповерта →

В данном случае речь идет о полной замене аккумуляторных элементов и о так называемом «стирании эффекта памяти» с новых батареек в целях обеспечения их более продуктивной работы. Эффект памяти заключается в том, что батарея «помнит» все возможные циклы зарядки, которым она теоретически может подвергаться на производстве до попадания в чьи-то руки. Чем больше в ее «памяти» таких циклов, тем вероятней становится то, что емкость начнет уменьшаться значительно раньше, чем ожидается. Также никель-кадмиевые аккумуляторы любят подобные процессы «раскачки». Если их проводить непосредственно перед использованием, работать они будут гораздо лучше.

Нужное количество аккумуляторов можно заказать в Интернете, к примеру, на Ali-Express. Нужно иметь в виду, что они уже имеют определенный заводской заряд, который желательно «снять» для того, чтобы «сэкономить» силы аккумуляторов во время эксплуатации. Сделать это можно, используя то же зарядное устройство Imax B6, в меню которого несложно разобраться.

Допустим, батарея шуруповерта должна состоять из 10 элементов с такими показателями: выходное напряжение каждого — 1,2 В, а емкость 1200 мАч, что в общей сумме составляет 12 В. Преимуществом полной замены аккумуляторной батареи с последующим «стиранием» заводского «эффекта памяти» является то, что в любом интернет-магазине можно заказать элементы с более высокими показателями емкости, чем старые. Например, 1800 мАч. И аккумулятор будет работать на порядок дольше. Конечно, такие батарейки будут стоит дороже. Но цена их всегда себя оправдывает.

Вначале мультиметром проверяется напряжение на каждой «банке». Это сразу поможет определить, каким качеством обладают новые батарейки и не имеет ли место непорядочность продавцов, которые могли вместо новых продать старые элементы. Уровень напряжения на каждой батарейке должен составлять примерно 1,3 В. При замерах важно не путать клеммы.

Далее «стирание памяти» проводится с каждым элементом поочередно. На зарядном устройстве выставляются следующие параметры заряда: если емкость 1800мАч, ее можно выставить чуть больше — 1900, немного с запасом. Затем следует перейти в режим заряда никель-кадмиевых аккумуляторов. Параметры заряда должны быть такими: показатель тока 0,9 А (половина от емкости 1800).

Каждый новый элемент подвергается тренировке по принципу «заряд-разряд», чтобы убрать заводские параметры. При токе в 1А все АКБ поочередно разряжаются до напряжения в 1 В (минимально допустимое напряжение, чтобы не убить батарейку).

Затем следует перейти в режим цикла «заряд-разряд» и запустить его кнопкой «старт».
После разрядки и снятия заводской памяти уложить аккумуляторы обратно в блок, ориентируясь на то, как раньше туда были уложены старые. Поэтому при разборке пластмассового корпуса нужно запомнить, как батарейки лежали раньше.

Таким образом, существует много способов восстановления аккумулятора шуруповерта своими руками. Каждый из них имеет определенные нюансы, недостатки и преимущества, которые следует учитывать в зависимости от того, как вы восстанавливаете емкость. Иногда следует постараться, чтобы приобрести тот или иной инструмент или необходимый ингредиент (например, дистиллированную воду) для того, чтобы восстановление прошло максимально успешно. Но именно это поможет вам избежать дополнительных расходов в связи с приобретением нового шуруповерта или полностью готового аккумулятора.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.3 проголосовавших: 18

Как правильно заряжать литиевый аккумулятор шуруповерта

Если у Вас есть (или завалялся у знакомых) старый шуруповёрт на Ni-Cd и все аккумуляторы сели, да ещё зарядное сломалось (сгорело), закажите на али плату MT3608 за 40р, поищите старое зарядное устройство от сотового телефона (у всех навалом) и старые аккумуляторы от ноутбука (из них нам нужны аккумуляторы Li-Ion 18650).

Сегодня мы будем переделывать старый шуруповёрт с никель-кадмиевых аккумуляторов на литий-ионные, и соответственно его зарядное устройство.

Всё легко переделывается. Начнём с аккумуляторов.

Если шуруповёрт был на 12В, нам будет нужно 4 аккумулятора 18650 (16.8В максимум), если на 14.4В — 5 шт (21В максимум), если на 18В — то 6 шт (25.2В максимум). Запас прочности электродвигателя и других механизмов в шуруповёрте большой, а нам повышение мощности не помешает.

Сначала тестируются аккумуляторы 18650 Li-Ion, если есть из чего выбирать, подбираются с одинаковой ёмкостью. Дорого и точно это можно сделать с помощью прибора BT-C3100 V2.2 или аналогичного. Примерная ёмкость аккумуляторов 18650 из ноутбуков 1800-2200 мАч, иногда нужно делить на 2 ёмкость, написанную на корпусе аккумулятора. А так достаточно зарядить Li-Ion 18650 аккумуляторы до 4.2V в любой подходящей к ним зарядке с ограничением по напряжению, дать одинаковую нагрузку и через одинаковое время замерить на них напряжение. Если упало до одинаковых величин, то нормально. Например, нагружаем полностью заряженный 18650 на лампу 12В от автомобиля, и через минуту меряем, сколько осталось от 4. 2В. Если примерно одинаково, аккумуляторы подходят.

Из корпуса сменного аккумулятора выкидываем старые севшие/замкнувшие Ni-Cd аккумуляторы, и запаиваем вместо них Li-Ion на требуемое нам напряжение. У самих аккумуляторов Li-Ion лучше оставить плоские соединители от ноутбука, но, если всё же будете паять к Li-Ion провода, место пайки охлаждайте обдувом, паяйте быстро с флюсом или кислотой, чтобы уменьшить время нагрева поверхностей аккумулятора, во избежание выхода из строя. Провода для пайки берите от старого компьютерного БП, или толще.

Проверяем, как крутит шуруповёрт, обычно это повышение мощности на 20-40% и уменьшение веса сменного аккумулятора.

Теперь переходим к переделке зарядки, особенно, если она сгорела, или её нет. У разных фирм они разные, Bosch, Shturm, Hitachi, всё разное. Из корпуса зарядки можно достать всю начинку, кроме клеммной колодки. По большому счету, нам нужна только клеммная колодка для подключения сменного аккумулятора. Конечно же, в корпусе всё будет лучше. Мне было слишком много тока от тяжелого трансформатора, и он был тяжел, поэтому я нашел ему лучшее применение (в лабораторный БП).

Припаиваем выход зарядного для сотового к плате MT3608 на VIn контакты, плюс, минус. Включаем, подкручиваем резистор до нужного нам напряжения на выходе, это 16.8, 21 или 25.2В соответственно, какой у вас аккумулятор Li-Ion.

MT3608 — это Step Up (повышающий) конвертер напряжения с широтоимпульсной модуляцией, на обычных платах выходной конденсатор нужно перепаять на большой контакт выхода VOut+ и соответственно зачистить землю рядом с ним для припайки конденсатора. Это недоделка китайцев, плата хуже работает с завода..

Делаем ограничение тока заряда, для этого нам нужен резистор 5-15 Ом и самый простой и мелкий диод. Припаиваем провод плюса VOut+ напрямую к клеммной колодке на плюс аккумулятора. А VOut- через резистор в минусовом проводе. С измерительной точки резистора диод (анодом) мы припаяем (катодом с полоской) на сигнал FB микросхемы, это 3-й контакт MT3608, мелко, но он прозванивается на потенциометре с другой стороны платы, куда легче паять.

Подключаем аккумулятор на зарядку и проверяем ток заряда, это будет от 50 мА (15 Ом) до 200 мА (5 Ом). Соответственно ток с сотовой зарядки будет, к примеру 50мА*(21В/5В/КПД) =300мА, а для 200мА*(21В/5В/КПД)=1200мА (может быть слишком большим, не каждая сотовая зарядка это потянет). Проверяем зарядку, если она греется или напряжение с неё проседает с 5В до 2.5В, то следует уменьшить ток, во избежание перегрева.

Вы спросите, почему такой маленький ток зарядки, ведь будет долго заряжаться.. Первый момент, при больших токах заряда, близких к 1.0C (С-ёмкость Li-Ion аккмулятора), время заряда около часа, аккумулятор точно умирает через 1-2 года таких зверств. Второе, даже старые Li-Ion аккумуляторы имеют свойство восстанавливаться при низких токах зарядки (если конечно химия не потекла и не вздулись), и зарядка низким током точно продлит жизнь аккумулятора.

Плюсы: бОльшая ёмкость Li-Ion аккумуляторов, повышенная мощность шуруповёрта, лёгкий вес, бОльшее время службы. Минимум переделок, легкодоступные детали. Если трансформатор в зарядном рабочий, то это бонус (для лабораторного БП).

Минусы: долгое время полного заряда (10-20 часов). Крайне не желательно сажать Li-Ion аккумуляторы ниже 3V на ячейку, то бишь делать полный разряд (когда шуруповёрт крутит значительно слабее), Li-Ion аккумуляторы намного ранее теряют ёмкость на холоде, уже при 0 градусов шуруповёрт мало проработает (Можно одеть перчатку или платок или шарф только на аккумулятор шуруповёрта для непродолжительной работы на холоде, или отогревать только аккумулятор в помещении на отопительной батарее).

Крайне не советую покупать дешевые яркие китайские аккумуляторы в магазинах, их ёмкость значительно меньше заявленной! Уж лучше на али взять NCR18650B Li-Ion 3400 мАч Panasonic (4шт — 1100р), они реальные.

Как-то мне попалась очень слабая китайская зарядка от сотового. Написано 5В, 450мА. Даже при 21V 50 мА, MT3608 перегружало зарядку и напряжение на выходе падало до 2В, зарядка закипала. Что пришлось переделать:

Сначала я сделал ограничение напряжения начала преобразования Uвх для MT3608 (чтобы конвертер не переводил БП зарядного в состояние 2В 2А, когда всё начинало сильно грется и сгорать). На схеме из простых деталей резистор R2 можно заменить подстроечником на 1-10-100кОм (оптимально 10к и R1 10к тогда). Это дало возможность заводится StepUp конвертору только от повышенного входного напряжения, максимальный ток для китайской зарядки был при напряжении 4.3 В, если чуть повысить подстроечником, работа конвертера прекращалась и напряжение подскакивало до 5В.

Ещё захотелось поднять зарядный ток, 21V 80 мА было мало..

Чем выше напряжение на вторичной обмотке высокочастотного трансформатора преобразователя БП зарядки, тем больше мощности можно снять при одинаковом токе (а максимальный ток зависит от сечения провода), но можно дойти до перенасыщения или перегрева трансформатора, и схема БП может уходить в защиту или сгорать..

На выходе в БП зарядки есть оптрон обратной связи и стабилитрон на 3-4 Вольта или резисторы для стабилизации 5. 2В. Мне повезло и попалось зарядное в том числе и с защитным стабилитроном на 7.5В, который я запаял вместо измерительного стабилитрона, и получил на выходе зарядного 9В. Выше 10В зарядное для сотового лучше не разгонять, обычно на 11-12 вольтах идёт срыв стабилизации..

В итоге подкрутил ограничение потребления входного напряжения на 8.2 вольта, получил на выходе конвертера 21V 140мА, в итоге 13 часов заряда для моих 1800мАч аккумуляторов 18650 нормально.

Тэги: из подручных деталей, можно везде найти, легкодоступные, легко переделать, простота, проще, когда ничего нет.

Оставляйте комментарии, делитесь опытом, советуйте, у кого что получилось, как лучше переделать.. Если снимите видео по переделке, выложите сюда ссылку..

Привет!

Принес пару недель назад 6 макитовских девайсов в ремонт.

4 шуруповёрта, 1 лобзик и 1 шлифмашинку.

Прямо коробку целую. Тяжелую.

Озвучили мне цену ремонта. Оказалось, только один шуруповёрт имело экономический смысл восстанавливать. Остальные пошли на запчасти.

Вобщем, сама собой пришла пора замены парка ручного аккумуляторного инструмента.

Вот и закупил сразу для всех столяров новые шуруповёрты с Li-ion аккумуляторами.

Парни привыкли к Ni-cd аккумуляторам, а Li-ion требуют совсем другого подхода. Прямо до противоположности.

И, понятно, речь ведь идет не только о том, как заряжать Li-ion аккумулятор шуруповёрта. Если его неправильно разряжать и/или хранить – тоже мало хорошего для него будет.

Поэтому просмотрел пару десятков сайтов и пару часов видео.

Выкинул всю шелуху и сделал самую «сухую» без «воды» выжимку.

Как заряжать Li-ion аккумулятор шуруповёрта и другие важные правила его эксплуатации

1. Помните —Li—ionдо противоположности отличаются отNi—Cd!
2. Ставьте Li-ion на зарядку уже при остаточном заряде 20-50%.
3. Важно! Нельзя допускать разряда Li-ion ниже 10-20%. Это критическая величина. Чем меньше разряд, тем дольше Li-ion будет работать —

Глубина разряда	Количество циклов заряда
100%	500
50%	1500
25%	2500
10%	4700

1. Li-ion работает оптимально в диапазоне от -10 до +45°С. Заряжать при температуре от +10 до +30°С.
2. 1 раз в 4 месяца проводите полный цикл разряд-заряд для калибровки датчика уровня заряда в контроллерах аккумуляторов. То есть разряжайте почти до 100% и ставьте на зарядку на 12 часов.
3. Хранить Li-ion нужно на заряде 40-60%.
   Хранить заряженные на 100% Li-ion нельзя, так как он в этом случае навсегда потеряет 20% емкости за 3 месяца.
   При правильном хранении – при заряде 40-60% — Li-ion безвозвратно потеряет за те же 3 месяца всего 1% емкости.
4. Если шуруповёрт укомплектован двумя Li-ion, то один зарядите до 40-60% и храните как резервный. Раз в месяц используйте его как рабочий – заряжайте до 100%, разряжайте до 40-60% и снова оставляйте на хранение.
   Второй Li-ion — основной рабочий. Поработали — в конце каждого дня ставьте его на подзарядку, даже если он разряжен менее чем на 10%.

Резервный Li-ion применяйте в случае если основной рабочий Li-ion разрядился в результате интенсивной работы и нет времени ждать его зарядки.

Вот и все. Теперь вы знаете как заряжать Li-ion аккумулятор для шуруповерта.

Я вручил такую каждому столяру, да еще повесил в цехе на доску объявлений.

И вот еще может быть вопрос – почему я перешел с Ni-cd на Li-ion аккумуляторные шуруповёрты?

Вот преимущества Li-ion аккумуляторов перед Ni-cd:

• минимум в 2 раза большая удельная емкость;
• саморазряд меньше в несколько раз;
• отсутствие эффекта памяти, что дает возможность дозарядки в любой момент;
• выдерживает в среднем в два раза больше циклов «заряда-разряда», то есть проживет в два раза дольше.

Есть ли недостатки?

• Li-ion подвержены старению.
  Ну так а Ni-cd вечные что-ли? Тоже стареют.
• у Li-ion низкая устойчивость при работе в условиях низких температур.
  Всё это в прошлом. Сейчас Li-ion делают такие, что они работают и при -10°С стопудово. А в некоторых источниках указывается, что и при -30°С могу работать;
• Li-ion требуют использования только оригинального зарядного устройства.
  Ну а что тут такого? Все шуруповерты продаются как раз со своим оригинальным ЗУ в комплекте.
• у Li-ion высокая стоимость.
  Да вот уже не сказал бы. Недавно заходил в магазин. Ni-cd аккумуляторов ниже 1 т.р. не видел. А на AliExpress можно целый шуруповерт купить с Li-ion за 3 т.р.

Ну и, наконец, если вы работаете с шуруповертом профессионально – не сомневайтесь особо – рассыпется он одновременно с Li-ion батареей. Так что покупать отдельно Li-ion аккумулятор скорее всего не придется.

Как раз при разумном невандальном использовании на пару-тройку лет должно шуруповерта хватить.

И, да, еще одно важное правило. Не экономьте на мощности шуруповерта. Она соответствует вольтажу батареи. Берите с Li-ion батареей на 20 вольт минимум. Крутить будет как зверь.

А кУпите слабенький – толку мало от него будет, и радости от копеечной экономии не будет тоже.

Я вообще набрал шуруповертов с батареями Li-ion на 25 вольт. Столяры не нарадуются. Особенно после Ni-cd на 14 вольт.

Вроде всё. Остались вопросы, не согласны с чем-то – пишите в комменты.

Одним из самых универсальных электроинструментов в наше время является шуруповерт. Разнообразие насадок, переходников и дополнительных приспособлений делает его незаменимым помощником в любом ремонте.

Но основное преимущество шуруповерта – это его мобильность. Использование аккумулятора для шуруповерта позволяет работать быстро и не думать об удлинителях и розетках. На выездных объектах или же просто на улице. Однако аккумуляторы имеют ограниченный срок службы. Для того чтобы продлить жизнь батареи, её надо правильно заряжать.

Как правильно заряжать аккумулятор

Правила зарядки аккумулятора каждой конкретной модели шуруповерта вы можете узнать в инструкции по эксплуатации. Это необходимо сделать, перед тем как начинать им пользоваться. Давайте рассмотрим преимущества и недостатки разных видов батарей. У каждого свои особенности зарядки, разрядки и хранения в течение длительного времени.

По составу самыми популярными разновидностями являются:

• Li-Ion литий-ионные
• Ni-Cd Никель-кадмиевые
• Ni-MH Никель-металл-гидридные

Самым распространенным и доступным аккумулятором остается никель-кадмиевый (Ni-Cd). Все производители предоставляют широкую линейку моделей именно с такими батареями. На их примере и рассмотрим базовые правила зарядки.

При зарядке нового аккумулятора или после долгого простоя без работы может отсутствовать полная зарядка. Это нормальная ситуация, хотя может показаться, что есть какой-нибудь дефект. Батарея будет заряжаться полностью после нескольких полных разрядок. Такая аккумуляторная батарея имеет так называемый эффект памяти. То есть способность приобретать емкость, которая будет равна емкости первых циклов заряда и разряда.

Чтобы использовать по максимуму емкость батареи, рекомендуется первые пять циклов заряда и разряда делать полностью. То есть полностью заряжать после полной разрядки устройства. Аккумулятор рекомендуют заряжать перед первым использованием, или когда он не выдает необходимое напряжение питания.

В процессе зарядки батарея может немного нагреваться. Это нормально и не указывает на наличие проблем. Заряжать необходимо в отапливаемом помещении. Температура может варьироваться от +4 до +35 градусов. Хранить следует в помещении с нормальной влажностью при температуре не ниже +5 градусов. Аккумулятор необходимо заряжать не реже, чем раз в 3 месяца.

Литий-ионные модели стремительно занимают свою нишу на рынке. Это происходит потому, что у них отсутствует эффект памяти, а скорость заряда значительно выше, чем у никель-кадмиевых. Можно дозарядить в любой момент и не опасаться за емкость аккумулятора. Основным недостатком литий-иона является цена. Но для профессионального инструмента цена – приоритетный показатель.

Никель-металл-гидридные встречаются, но сильно уступают в популярности. Преимущество этих моделей состоит в отсутствии «эффекта памяти». Зато есть большой недостаток: высокий саморазряд. Это явление, при котором аккумулятор сам по себе разряжается с течением времени.

По времени скорость зарядки каждого отдельного устройства индивидуальна для каждой отдельной модели шуруповерта. Эту информацию можно посмотреть в инструкции. К примеру, если это 18 V аккумулятор с емкостью 1.5 А/ч, то он заряжается 1 час. При этом 14.4 V емкостью 2 А/ч заряжается 3–5 часов. Но не следует слишком долго держать аккумулятор на зарядке. При очень длительном заряде аккумуляторная батарея может сильно нагреться и начать терять свои свойства.

Если вам необходимо зарядить шуруповерт, а зарядного при этом нет (сломалось, потерялось, украли – случаи могут быть разные), тогда можно прибегнуть к использованию универсального зарядного устройства. При таком методе заряда нужно строго придерживаться инструкции, чтобы ничего не испортить.

Важно понимать, что от силы тока (указывается на зарядном устройстве) напрямую зависит время зарядки. Так, при силе тока в 400 mA аккумулятор в 2 А/ч будет заряжаться 5 часов. Если сила тока 2000 mA, этот же аккумулятор зарядится за 1 час. Более слабый и постепенный заряд увеличивает срок службы аккумулятора. Большой ток заряда экономит время, но при этом батарея греется больше.

В некоторых случаях можно зарядить аккумулятор от шуруповерта при помощи автомобильного зарядного устройства. Следует помнить, что автомобильная зарядка дает напряжение в 12 вольт. Следовательно, и заряжать им можно только 12-вольтовые шуруповерты. В редких случаях 14.4 вольта, но не больше. И обязательно помнить, что сила тока не должна превышать 1–2 А.

Как разрядить аккумулятор

Разряжать аккумулятор шуруповерта можно естественным путем. А именно: просто дать ему поработать вхолостую или с небольшой нагрузкой. Потеря мощности или крутящего момента уже говорит о полном разряде батареи. Дальнейшая разрядка может только навредить аккумулятору, а полная разрядка существенно снизит его характеристики. В литий-ионных моделях стоит простейшая схемотехника, которая не позволит полностью разрядить аккумулятор или его перегреть.

Если перегревается аккумулятор

Сильный нагрев аккумулятора говорит либо о плохом контакте между элементами, либо о выходе из строя одного аккумулирующего элемента. Но паниковать нужно только в том случае, если температура очень высокая (свыше 40 градусов), потому что зарядка батареи всегда сопровождается выделением тепла. Почти все устройства снабжены температурным датчиком, который и не допускает перегрева.

Если же наблюдается нагрев батареи свыше 40 градусов, это говорит о неполадках или в температурном датчике, или в других элементах аккумулятора. Лучше всего отнести устройство в ремонт для диагностики и замены неисправных деталей.

Если устройство слишком быстро заряжается

Быстрая зарядка (как и разрядка) может говорить о том, что емкостные свойства батареи уже снижены. Это происходит со временем. В среднем это 2–4 года и зависит от интенсивности использования инструмента. Ресурс измеряется в циклах разряд-заряд. По-видимому, батарея устарела и нуждается в полной замене.

• Ni-Cd никель-кадмиевых это 2000 циклов
• Li-Ion литий-ион – примерно 3000 циклов
• Ni-MH никель-металл-гидрид – 1000 циклов

Снижение времени работы может зависеть от механических повреждений.

В заключение хочется отметить, что при выборе аккумуляторного шуруповерта очень важно знать отличия и особенности установленного источника питания. Есть профессиональные и бытовые инструменты. Для бытового использования достаточно будет и никель-кадмиевого. Но его лучше заряжать раз в 3 месяца, если он не используется. Для постоянного использования лучше подойдут агрегаты Li-Ion. Цена будет выше, но удобство и надежность будут на уровень выше.

аргументов против беспроводных электроинструментов со встроенными аккумуляторами

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

Прежде чем что-либо сказать, да, на рисунке выше показана отвертка Bosch IXO с хрустальным ослеплением, выпущенная несколько лет назад. Как и многие другие аккумуляторные отвертки, он имеет встроенный аккумулятор, который НЕ подлежит замене пользователем.

Ранее на этой неделе мы изучили причины, по которым нужны аккумуляторные электроинструменты со встроенными батареями.Давайте поговорим о том, почему эти инструменты не очень удобны для потребителей.

1. Батареи являются расходным материалом

Батареи, даже литий-ионные перезаряжаемые элементы, являются расходными компонентами.

В большинстве инструментов и других типов продуктов расходные компоненты предназначены для замены.

Таким образом, вы сможете заменить батарею во всех электроинструментах, если они выйдут из строя или изнашиваются со временем или по мере использования.

Это может вернуть вас к математике в средней школе или колледже, но рассмотрите цепное правило (или гипотетический силлогизм в логике):

Батареи — расходные материалы.
Расходные детали подлежат замене.
Следовательно, батареи должны быть заменяемыми.

2. Культура выброса

Купить, использовать, выбросить, повторить.

Этот цикл становится все более распространенным в наши дни, но он все еще является чем-то новым.

Исторически товары длительного пользования изготавливались до последнего и из качественных материалов. Хотя это и не совсем запланированное устаревание, инструменты со встроенными аккумуляторами отправляются на свалку (или в центр по переработке электроники), это лишь вопрос того, когда.

С электроинструментом со сменными батареями, если батарея или зарядное устройство выйдет из строя, вы сможете заменить его намного легче, чем если бы батарея была встроена в инструмент или если бы зарядное устройство было фирменным.

3. Успешные доказательства концепции

Вы все еще можете купить аккумуляторные батареи Ryobi Tek4 для электроинструментов, даже несмотря на то, что линейка продуктов снята с производства и не продается на рынке уже несколько лет.

Ryobi и Home Depot продолжили поддерживать устаревшую систему инструментов и, вероятно, будут продолжать делать это, гарантируя, что инструменты останутся полезными.

Если они могут это сделать, то почему не другие бренды?

Хотя…

Еще один хороший пример — линейка аккумуляторных электроинструментов и аксессуаров RedLithium USB Milwaukee. Вы можете заряжать аккумуляторы в инструменте или во внешнем зарядном устройстве. Если или когда придет время купить и установить новую батарею, вы легко сможете это сделать. Однако это была цель, которую поставил перед собой Milwaukee Tool.

Продуктовые группы

Milwaukee разработали систему питания RedLithium USB вместе с первоначальной дорожной картой по запуску инструментов и аксессуаров, и теперь расширяют эту систему.

4. Есть ли другие причины?

Для ясности, я придерживаюсь мнения, что инструменты со встроенными батареями спроектированы и спроектированы таким образом, чтобы обеспечить максимальную выгоду для желаемой базы пользователей.

Подробнее здесь

У заменяемых пользователем батарей есть абсолютные преимущества, но вопрос в том, не лучше ли было бы использовать сменные батареи для инструментов со встроенными батареями. Я чувствую, что в большинстве случаев ответ будет нет.

Есть ли другие причины против встроенных батарей, которых я не вижу?

Иногда это может не иметь значения

Рассмотрим аккумуляторную отвертку SpeedHex FlipOut, которая 6 лет назад была в центре внимания компании Lowe в праздничные дни.

FlipOut имеет встроенную литий-ионную батарею макс. 8 В, вероятно, 2x 18650 ячеек.

Время от времени кто-то оставляет комментарий к исходному сообщению с просьбой помочь в поиске сменных батарей или зарядного устройства.

Допустим, инструмент был сконструирован со сменным аккумулятором. Это было бы не намного лучше — вы больше не можете купить инструмент сегодня, и поэтому мало шансов, что найти сменные батареи будет проще. Таким образом, это стоило бы дороже без каких-либо долгосрочных выгод.

Как хорошо разработанный инструмент со встроенной батареей, можно ожидать, что он прослужит несколько лет.

В зависимости от случая

Недавно я купил в Европе новые аккумуляторные отвертки Bosch — новый «Go» и новый IXO. Go больше подходит для редакционных исследований, как и IXO, но мне также любопытно посмотреть, насколько хорошо мои дети работают с ним.

Существуют аккумуляторные отвертки со сменными аккумуляторами, но они больше, тяжелее, мощнее и немного дороже.

Лично я надеюсь, что бренды не будут переходить на встроенные литий-ионные или литий-полимерные батареи только потому, что они могут это сделать.

Помимо фонарей, у меня есть один продукт, который принимает 18650 ячеек, и разобрать его, чтобы получить доступ к батарее для зарядки, не так просто. В конце концов, я заменю эту батарею, и я благодарен за это.

Было бы неплохо, если бы бренды разработали свои беспроводные электроинструменты класса 4V Max для работы с заменяемым пользователем элементом 18650, но существует слишком большой риск того, что пользователи выберут неправильный тип или класс батареи и перейдут на патентованные или фирменные элементы. требуется больше приверженности, чем бренды могут вложить в один-два инструмента каждые пару лет.

Мне очень понравился мой стилус Dremel Stylus, и я обязательно купил бы еще один, со встроенным аккумулятором и всем остальным. У меня также была аккумуляторная отвертка Dremel с аналогичным форм-фактором. Хотелось бы, чтобы в обоих инструментах были заменяемые пользователем батареи, но я думаю, что Dremel сделал правильный выбор в своем дизайне.

С этими инструментами их эргономика, вероятно, была бы невозможна без батарей, встроенных в инструменты.

Что бы вы сделали?

Прошу прощения, я действительно хотел, чтобы этот пост был полностью односторонним по отношению к инструментам со встроенными батареями, но я не мог найти, что сказать в защиту этой позиции.

Вот еще вопрос. Для всех вас, кто так сильно противостоит отвертке Ryobi 4V, о которой я писал на днях, и другим подобным инструментам, представьте, что вы являетесь менеджером по продукту для бренда инструментов, который хочет выпустить новую аккумуляторную отвертку 4V. Отложите свои предпочтения в сторону. Что бы вы сделали? Как бы вы иначе разработали этот инструмент?

Может быть, 9 из 10 аккумуляторных отверток со встроенными батареями, а остальные являются частями систем с одним или двумя инструментами, которые редко, если вообще когда-либо, расширяются, какие решения вы бы на самом деле приняли?

Действительно ли отдельная аккумуляторная система принесет пользу потребностям вашей целевой аудитории? Или лучше всего использовать встроенный аккумулятор?

HILDA 4.Аккумуляторная электрическая отвертка 2V Отвертка для литиевых батарей с поворотной ручкой

Описание продукта

Описание:
HILDA 4.2V Аккумуляторная электрическая отвертка Отвертка для литиевых батарей с поворотной ручкой

Спецификация:

Модель	SD4. 2LI
Напряжение	4,2 В
Емкость аккумулятора	1,5 Ач
Максимальный крутящий момент	4.5N.M
Скорость холостого хода	250 об / мин
Время зарядки	3-5 часов

Характеристики:
1. Прост в обращении и помещается прямо на пояс для инструментов. От проектов ремонта дома, таких как установка ламината, обрамление, укладка плитки или просто развешивание картин.

2. Регулируемые положения ручки

с двумя положениями рукоятки дает вам различные возможности, когда вы работаете в разных условиях.Сделайте это прямо, пока вам нужно более длинное удлинение в узком месте.

3. Светодиодная фара

Светодиодная фара включается автоматически при нажатии на курок. Это поможет вам найти цель.
4. Магнитная железная пластина уникальна.

Винт может присосаться к железной пластине, когда магнитная железная пластина работает на головке машины.

В пакет включено:
1 электрическая отвертка

Подробнее:

Более подробные фотографии:

Дополнительная информация

При заказе от Alexnld.com, вы получите электронное письмо с подтверждением. Как только ваш заказ будет отправлен, вам будет отправлено электронное письмо с информацией об отслеживании доставки вашего заказа. Вы можете выбрать предпочтительный способ доставки на странице информации о заказе во время оформления заказа. Alexnld.com предлагает 3 различных метода международной доставки, авиапочту, зарегистрированную авиапочту и услугу ускоренной доставки, следующие сроки доставки:

Зарегистрированная авиапочта и авиапочта	Площадь	Время
	США, Канада	10-25 рабочих дней
	Австралия, Новая Зеландия, Сингапур	10-25 рабочих дней
	Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария	10-25 рабочих дней
	Италия, Бразилия, Россия	10-45 рабочих дней
	Другие страны	10-35 рабочих дней
Ускоренная доставка	7-15 рабочих дней по всему миру

Мы принимаем оплату через PayPal ， и кредитную карту.

Оплата с помощью PayPal / кредитной карты —

ПРИМЕЧАНИЕ. Ваш заказ будет отправлен на ваш адрес PayPal. Убедитесь, что вы выбрали или ввели правильный адрес доставки.

1) Войдите в свою учетную запись или воспользуйтесь кредитной картой Express.

2) Введите данные своей карты, и заказ будет отправлен на ваш адрес PayPal. и нажмите «Отправить».

3) Ваш платеж будет обработан, и квитанция будет отправлена ​​на ваш почтовый ящик.

Отказ от ответственности: это отзывы пользователей.Результаты могут отличаться от человека к человеку.

Электрический инструмент Литиевая батарея, литий-ионная электрическая отвертка, 12 В, печатная плата для 3S, 12,6 В, аккумулятор 18650 с разъемом постоянного тока — LLT POWER ELECTRONIC

Это печатная плата для 3-й серии литий-ионных аккумуляторов 12 В или (12,6 В) с от 10 до 15А Ток разряда.
1) Напряжение защиты от перезарядки с одиночным элементом: 4,25 ± 0,05 В
2) Напряжение защиты от перегрузки с одиночным элементом: 2,50 ± 0,25 В
3) Защита от перегрузки по току: 40 ± 5A
4) Ток заряда 1 -2A
5) Функции: защита от перезарядки, защита от перегрузки, защита от перегрузки по току, защита от короткого замыкания
. Защита от обнаружения высоких температур
6) Размер: 34 мм * 33 мм * 12 мм

1) Не применяйте печатную плату, которая выходит за рамки указанных выше критериев:

2) Иногда аккумулятор может не разряжаться при подключении этой печатной платы, пожалуйста, подключите его к зарядному устройству, и он может восстановиться до нормального

статус.

3) Печатная плата может не работать нормально при смешивании ячеек, которые были чрезмерно разряжены или заряжены,

4) Не подвергайте эту печатную плату сильному статическому электричеству, даже если печатная плата была спроектирована с функцией защиты от статического электричества.

Мои уважаемые клиенты: вы можете связаться с нами через trademanager или по электронной почте, если у вас возникнут дополнительные вопросы по нашему продукту.

Пожалуйста, выберите способ доставки, который вам нравится, вы можете рассмотреть вариант экспресс-доставки, если ваш заказ срочный, но вы

должен позволить себе дополнительные расходы на перевозку при экспресс-доставке.

По почте, обычно это занимает около 20-60 дней, пожалуйста, обратите внимание на это и не открывайте споры легко, пока не наберете

свяжитесь с нами, мы постараемся решить проблему совместными усилиями.

Политика возврата

Мы гарантируем продукт от нас с 12-месячной гарантией от дефектов качества, но мы не несем ответственности

из-за ошибки покупателя или неправильного обращения, наш продукт должен содержаться в надлежащем состоянии. Если товар неисправен и не работает

по прибытии, сообщите нам об этом в течение 7 дней с момента получения дефектного продукта, чтобы мы могли оформить RMA.

Свяжитесь с нами, чтобы запросить разрешение на возврат. Пожалуйста, укажите свое имя, номер аукциона и причину возврата, когда вы

свяжитесь с нами.Все возвращенные детали должны содержать все оригинальные упаковочные материалы. Пожалуйста, аккуратно упакуйте товар. Возвращенные товары будут

, и в случае обнаружения дефекта покупателю будет немедленно отправлен новый замененный блок. В том случае, если подходит

Замена

недоступна, будет оформлен возврат.

Стоимость обратной доставки должна быть предоставлена ​​покупателем, если вы не можете принять нашу политику, пожалуйста, не покупайте товар у нас, честная сделка импортируется

для нас обоих.

Обратная связь

Ваше удовлетворение и положительные отзывы очень важны для нас. Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашим

наименований товаров и услуг.

Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв. Сделаем

мы делаем все возможное, чтобы решить любые проблемы и предоставить вам лучшее обслуживание клиентов.

Все, что вам нужно знать о батареях для дрели Знание о замене батарей

Введение

Поиск подходящей аккумуляторной дрели для ваших нужд может быть трудным.Необходимо учитывать множество функций и спецификаций, не последняя из которых — тип батареи. Аккумуляторные дрели, как и любой другой аккумуляторный инструмент, могут использовать три разных типа батарей: никель-кадмиевые (NiCd), никель-металлогидридные (NiMH) и литий-ионные (Li-ion).

Низкая температура, большой ток Источник питания аварийного пуска 24 В Характеристики батареи: 25,2 В 28 Ач (литиевая батарея), 27 В 300 Ф (блок суперконденсаторов) Температура зарядки ： -40 ℃ ~ + 50 ℃ Температура нагнетания: -40 ℃ ~ + 50 ℃ Пусковой ток: 3000A

Однако никель-кадмиевые (NiCd или NiCad) и литий-ионные батареи являются двумя распространенными типами аккумуляторных батарей для дрелей (литий-ионные).Литий-ионный аккумулятор того же напряжения легче и меньше никель-кадмиевого аккумулятора. Между использованием литий-ионные аккумуляторы могут сохранять заряд в течение нескольких месяцев.

Ионно-литиевые (Li-Ion) Литий-ионные (Li-Ion) аккумуляторы — это новейшая технология перезаряжаемых аккумуляторов, представленная в аккумуляторных электроинструментах. Это, без сомнения, лучшие из трех типов батарей, превосходящие другие во всех отношениях, но они также и самые дорогие.

Методы и хранение

Иногда дрель может работать неправильно из-за проблем, обнаруженных с батареями дрели.Вы должны проверить батареи дрели, чтобы их можно было восстановить или заменить.

Из-за строгости наших тестов люди ошибочно полагают, что запасные батареи от производителя дрели могут сохранять заряд. В конечном итоге они выступают так же хорошо, как и оригиналы. Таким образом, вам не нужно ремонтировать аккумуляторные батареи дрели. Мы рекомендуем вам выбрать метод замены, чтобы в большей степени улучшить функциональность сверлильных батарей.

Перед тем, как вы решите заменить батареи аккумуляторной дрели, вы должны проверить эффективность существующих батарей.Пользователи могут следовать приведенному ниже методу замены, чтобы принять решение:

1.Зарядка батареи дрели: заряжайте батарею не менее часа после ее подключения.

2.Подключение к мультиметру: подключите щупы мультиметра к две клеммы аккумулятора.

3. Результат теста: проверьте индикатор напряжения мультиметра.

4. Анализ показаний: Если показание напряжения равно или меньше номинального напряжения батареи, батарею следует заменить.

Если показания мультиметра требуют замены батареек дрели, постарайтесь заменить их как можно скорее. В противном случае вам, возможно, придется покупать новое устройство.

Низкая температура Высокая плотность энергии Прочный полимерный аккумулятор для ноутбука Спецификация аккумулятора: 11,1 В 7800 мАч -40 ℃ 0,2C емкость разряда ≥80% Пыленепроницаемость, устойчивость к падению, защита от коррозии, защита от электромагнитных помех

Замена батареек аккумуляторной дрели

В этой статье мы рассмотрим замену батареек аккумуляторной дрели.

Требования к замене батарей аккумуляторной дрели

? Оборудование для батарей аккумуляторной дрели: отвертка 4 мм, паяльная станция, универсальный нож, термоусадочная трубка и две литиевые батареи являются основным оборудованием. Эти инструменты понадобятся вам для замены батареи (3,6 В).

? Работа паяльника: Убедитесь, что вы знаете, как работать с паяльником, особенно при использовании батареек.

Если вы не знакомы с (заменой) батареек, рекомендуется сначала поискать информацию о том, как они работают.Это поможет вам освоить основные навыки, необходимые для замены батарей аккумуляторной дрели.

Процедура замены батарей аккумуляторной дрели

Вот как можно заменить батареи аккумуляторной дрели:

a. Использование отвертки: Чтобы разобрать корпус дрели, отверните винты устройства с помощью отвертки. Это первый шаг этой процедуры.

г. Открытие устройства: Теперь вы должны снять корпус дрели.Затем попробуйте развести переключатель поворота, полностью открывая устройство. Теперь вы должны снять электрическую цепь с дрели и установить ее рядом с ней.

г. Использование универсального ножа: на этом этапе вы собираетесь использовать универсальный нож. С помощью универсального ножа отрежьте каждую трубку от трех проводов аккумулятора.

г. Использование паяльника: Здесь вы собираетесь использовать паяльник. Паяльником необходимо разделить три провода батареи.

эл.Размещение новых сверл: наденьте каждую новую трубку (всего три) на провода батареи, продвигая их по каждому проводу.

ф. Соединение двух отдельных батарей вместе: если у вас две разные батареи, скрепите их вместе. Для подключения нового аккумулятора к проводам следует использовать припой и паяльник. Убедитесь, что черный провод должен быть подключен к отрицательному полюсу двухпроводной стороны.

г. Пайка проводов утюгом: Чтобы припаять аккумулятор к проводу, провод должен быть достаточно теплым.

ч. Нагревание Соедините зажигалкой: чтобы трубки сморщились, наденьте их на каждый соединитель и нагрейте зажигалкой.

и. Размещение электрической цепи: Вы должны попытаться заменить вращающийся переключатель и электрическую цепь в корпусе.

Дж. Сборка: Теперь пришло время собрать все устройство. Установите корпус на дрель, щелкнув и закрыв его. С помощью отвертки Phillips закрутите семь винтов в корпусе.

Можно ли заменить батареи аккумуляторной дрели?

Да.Пользователь может заменить батареи аккумуляторной дрели. Стоимость замены меньше, чем у нового набора аккумуляторных батарей для дрели. Вам обязательно стоит подумать о замене батареек аккумуляторной дрели, если они вызывают проблемы с работой.

Профессионалы должны использовать аккумуляторные дрели высочайшего качества профессионального уровня. Аккумуляторы для аккумуляторных дрелей значительно упрощают работу пользователей. Итак, замените батареи аккумуляторной дрели, если они вообще перестают работать.

Заменить батарейки аккумуляторной дрели довольно просто.Итак, прочтите приведенную выше процедуру и замените их как можно скорее.

Можно ли восстановить сверлильные батареи?

Да. Батарею дрели можно восстановить до ее первоначального состояния. Вы должны стараться поддерживать батареи так, чтобы они вообще не выходили из строя. Затем вам следует прочитать инструкцию по эксплуатации. Для вас должно быть доступно решение. Одна из самых повторяющихся проблем — это устранение эффекта памяти. Другие проблемы также портят аккумулятор дрели. Итак, приведите батареи дрели в рабочее состояние, восстановив их.

Заключение

Пользователь может заменить или восстановить батареи дрели. Эти батареи довольно дорогие. Таким образом, вам следует подумать о восстановлении батарей, а не о замене. Если восстановление не помогло, вы можете заменить батареи дрели. Следуйте стандартной процедуре, приведенной выше, для замены батарей.

Переделка аккумуляторной батареи для литиевых батарей. Переделка шуруповерта на литий-ионный аккумулятор

С самородным никель-кадмиевым NI-CD на литий-ионном Li-Ion 18650.

Немного теории.

В мощных силовых портативных устройствах применяются специальные аккумуляторы с повышенными токами. В шуруповерте с повышенной нагрузкой создается большой ток, и чтобы справиться с ним, используют усиленные аккумуляторы NI-CD и NIMH (обычно завернутые в бумагу). Средний рабочий ток отвертки на двенадцать вольт составляет 3-7 ампер, при нагрузке может достигать 15а, а в импульсе до 30а.

Отсюда следует первая рекомендация — При замене кадмия на литиевые необходимо применять только высокопрочные литий-ионные аккумуляторы.Сейчас эти аккумуляторы выпускают Samsung, LG, Sony и ряд других производителей.

Использование 4-х литий-ионных батарей в отвертке на 12 В womb Для ключа питания контроллера цепи ШИМ, расположенного в кнопке. Напряжение полностью заряженной литий-ионной батареи 4,2 вольта, напряжение полностью заряженной сборки из четырех батарей будет 16,8 вольт, что на треть превышает рекомендуемое напряжение, согласно закону Ома — «ток прямо пропорционален току. напряжение в цепи »говорит нам, что ток будет увеличиваться на треть, а в импульсе он может достигать 40А, ни один ключ не выдержит такой перегрузки и выйдет из строя. Рекомендуем подавать на аккумулятор на 12 вольт только 3 литий-ионных аккумулятора, 4 аккумулятора отлично справятся с аккумулятором на 14,4 вольт, а на 18 голосов хватит 5 аккумуляторов.

Во время работы литий-ионного аккумулятора необходимо контролировать его напряжение заряда и разряда, так как из-за его физико-химических характеристик напряжение должно поддерживаться в строго определенных пределах 2,5-4,2 вольта. Только в этих условиях гарантируется максимальное время автономной работы и ее безопасность.

Использование контроллера заряда и разряда обязательно и, исходя из первой рекомендации, контроллер должен поддерживать работу при токах от 12 до 30 ампер, иначе при повышенной нагрузке контроллер «перейдет в защиту» и нормальный работа устройства не будет работать.

Для зарядки можно использовать родное зарядное устройство, не забудьте оставить на своих местах датчик температуры и перегрева, иначе он не будет заряжаться. Если по каким-то причинам зарядка «не хочет» работать, то следующие два варианта вам подходят.

Можно взять готовым к работе, рассчитать по количеству элементов в вашей сборке и подобрать оптимальный ток заряда. В этом случае в блоке просверливается отверстие, под гнездо 5,5 * 2,1 мм, и дальнейшая зарядка будет осуществляться через него.Это решение особенно экономно, когда в аккумуляторном блоке мало мест. В нашем случае мы так и сделали, но все датчики остались на своих местах, и вдруг пригодится.

Отличным решением для зарядки является использование универсального модуля постоянного преобразования. Напряжение постоянного-постоянного тока С возможностью регулировки силы тока и напряжения, так называемого CC CV. Намордники очень популярны с микросхемами XL4015 и LM2596. На выходе модуля напряжение заряда 12,6-13,6 В и ток заряда в пределах 500-900мач и все остальное модуль сделает сам.Применение этих модулей дает возможность заряжать отвертку от любого источника питания напряжением выше 13 вольт. Особенно оправдано, если у вашей отвертки блок питания отдельно от зарядного устройства, тогда старый блок питания отлично справится с зарядкой новых аккумуляторов.

Ну и общие рекомендации — Желательно использовать сечение провода не менее 4 мм.кв., при установке будьте осторожны, любые замыкания приводят к мгновенному нагреву проводов и могут подгореть все соединения и шипы должен быть максимально надежным и долговечным, как и большие токи, ну и вибрация присутствует.

Для нашего шуруповерта мы решили применить батарейки, они соответствуют всем необходимым параметрам. Применился также — это миниатюрный высокопрочный контроллер 50 * 22 мм с защитой от КЗ и перегрузки. Все соединения выполнялись силиконовой проволокой диаметром 6 мм (рекомендуем использовать меньшее сечение, с таким сечением сложно работать).

С самого начала долго думали, как поставить батарейки с платой.Когда вы думали, куда поставить разъем зарядки. Ну как и решили, начали потихоньку все подкармливать. Удобнее всего было две батареи вставлять в основной корпус, а плата BMS и третий аккумулятор лежали в штыре корпуса.

В процессе сборки появилась мысль поставить наш аккумулятор, сказал — Сделано. Место, где его крепить, и кнопку не забыли, что можно щелкнуть и посмотреть, сколько осталось контейнера. Модуль настраивается, поэтому его можно прикрепить к любому аккумулятору.

В заключение.

Все остались довольны процессом и результатом. Вес аккумулятора уменьшился вдвое. Все назначенные АКБ уложены без нареканий.

Из пожеланий на будущее.

Шуруповерт

AEG валяется с аккумулятором на 12 вольт, надеюсь руки дойдут до него, а места в нем будет побольше и думаю батарейки.

Приветствую всех, кто посмотрел на свет. Обзор будет в обзоре, как вы, наверное, уже догадались, о двух простых платках, предназначенных для управления узлами Li-Ion аккумуляторов, получивших название BMS.В обзоре будет тестирование, а также несколько вариантов переделки шуруповерта под литиевый на базе этих плат или им подобных. Кому интересно, прошу прощения за Кат.
Update 1, добавлены DC Test Boads и Small Red Card Video
Update 2, так как тема вызвала небольшой интерес, поэтому я постараюсь дополнить обзор еще несколькими способами переделать Shurik, чтобы получился простой FAQ

Общий вид:

Краткие платы TTH:

Примечание:

Сразу хочу предупредить — с балансировщиком только синяя плата, красная без балансировщика, т. е.е. Это чистая задняя карта / повторная обработка / обработка / высокая загрузка / высокая загрузка. А также, вопреки некоторым убеждениям, ни у кого из них нет контроллера заряда (CC / CV), поэтому им нужен специальный наладчик с фиксированным ограничением напряжения и тока.

Размеры плат:

Размеры плат очень маленькие, всего 56 мм * 21 мм в синем и 50 мм * 22 мм в красном:

Вот сравнение с батареями AA и 18650:

Внешний вид:

Начнем с:

При более детальном рассмотрении можно увидеть контроллер защиты — S8254AA и компоненты балансировки для сборки 3S:

К сожалению, рабочий ток на заявке продавца всего 8а, но судя по Datasheam, один МОП-транзистор AO4407A рассчитан на 12а (пик 60а), а у нас их два:

Еще отмечу, что баланс балансировки совсем небольшой (около 40 мА) и балансировка активируется, как только все ячейки / банки переходят в режим CV (вторая фаза заряда).
Подключение:

Просто для него нет балансира:

Он тоже выполнен на базе контроллера защиты — S8254AA, но рассчитан на больший рабочий ток в 15а (опять же по заявлениям производителя ):

Ходя по даташитам на использованные силовые mosfbacks, рабочий ток заявлен 70A, а пикового 200a хватит, даже одного мосфета, а у нас два:

Подключение аналогично:

Итого, как видим, На обеих платах есть контроллер безопасности с необходимой развязкой, силовыми модулями и шунтами для контроля проходящего тока, но есть также встроенный балансировщик синего цвета. В схему особо не вникал, но вроде воровали силовые мосфеты, так что рабочие токи можно умножить на два. Важное примечание — Максимальные рабочие токи ограничиваются токовыми шунтами! Про алгоритм зарядки (CC / CV) эти платки ничего не знают. В подтверждение того, что это именно плата защиты, можно судить по даташету к контроллеру S8254AA, в котором есть слово про модуль зарядки:

Сам контроллер рассчитан на соединение 4S, поэтому с некоторой доработкой (судя по по даташету) — подточите рассмотрение и резистор, может заработать красный платок:

Синий платок так легко переделать на 4s не получится, придется элементы весов допинговать.

Тестирование плат:

Итак, перейдем к самому главному, а именно к тому, насколько они подходят для реального использования. Для тестирования нам помогут следующие устройства:
— сборный модуль (трех-трех / четырехсекундные вольтметры и келлы на три батарейки 8650), который сливался в моем обзоре зарядного устройства, правда, без балансировочного хвоста:

— Ампервольтметр Tworegistic для контроля тока (показания прибора внизу):

— Понижающий преобразователь постоянного тока в постоянный с токосконусом и литиевой возможностью зарядки:

— Устройство зарядки и балансировки Icharger 208B для разряда всей сборки

Stand Simple — Плата Преобразователь выдает фиксированное постоянное напряжение 12. 6В и ограничивает зарядный ток. На вольтметрах смотрим на какое напряжение срабатывают платы и как балансируются банки.
Для начала посмотрим на главную фишку синей платы, а именно на балансировку. На фото 3 банка заряжены на 4,15В / 4,18В / 4,08В. Как видите — несбалансированное. Подаваем напряжение, ток зарядки постепенно падает (нижний тидер):

Так как в заголовке индикаторов нет, то конечную балансировку можно оценить только на глаз. Ампмерет за час с лишним, до конца уже показал по нулям.Кому интересно, вот небольшой ролик о том, как работает баланс в этой комиссии:

В итоге банки сбалансированы на 4210В / 4212В / 4206В, что неплохо:

При напряжении залил чуть больше 12,6В, как я понял балансир неактивен и как только напряжение на одной из банок дойдет до 4,25В, то контроллер защиты S8254AA отключает заряд:

Такая же ситуация с красной карточкой, Контроллер защиты S8254AA отключает заряд также на 4.25V:

Теперь пойдем на отключение при нагрузке. Разрядю, как было сказано выше, зарядное устройство ICHARGER 208B в режиме 3S 0,5А (для более точных измерений). Так как ждать разряда всей батареи не очень хочется, поэтому взял одну разряженную батарею (на фото Green Samson InR18650-25R).
Синяя плата отключает нагрузку, как только напряжение на одной из банок достигает 2,7В. На фото (без нагрузки-> до отключения-> конец):

Как видите, ровно 2.Плата 7V отключает нагрузку (продавец заявлял 2,8V). Мне кажется, что это многовато, особенно с учетом того, что в шуруповертах нагрузка одинаковая огромная, следовательно, просадка напряжения большая. Все-таки желательно в таких устройствах иметь отсечку ниже 2,4-2,5В.
Red fee наоборот отключает нагрузку, как только напряжение на одной из банок достигает 2,5В. На фото (без нагрузки-> до отключения-> конец):

Здесь все нормально, но балансира нет.

Обновление 1: Тестовая нагрузка:
Для текущего тока нам поможет следующий стенд:
— Все тот же Держатель / Держатель для трех аккумуляторов 18650
— Вольтметр с 4 регистрами (общий контроль напряжения)
— Лампы накаливания автомобильные в качестве нагрузки (к сожалению, у меня всего 4 лампы накаливания на 65Вт, у меня уже нет)
— Мультиметр Holdpeak HP-890CN для измерения тока (Макс 20А)
— качественные медные многожильные акустические провода большого сечения

Несколько слов о стенде: Батареи подключаются фирмой «Walt», т. е.е. Словно друг друга, для уменьшения длины соединительных проводов, а следовательно, падения напряжения на них будут минимальными при нагрузке:

Подключение банок на Держателе («Вальт»):

Качественный провод с Крокодилы из зарядного устройства ICHARGER 208B выполнялись как щуп для мультиметра, так как Holdpeaks не внушают доверия, а лишние соединения будут способствовать дополнительным искажениям.
Начать попотеть красная плата защиты, как наиболее интересная с точки зрения токовой нагрузки.Продал силовой и платный провода:

Получается примерно так (подключения нагрузки оказались минимальной длины):

Я уже упоминал в разделе про переделку Шурика про то, что такие ключи есть не очень рассчитан на такие токи, но для тестов пойдет.
Итак, подставка на основе красного платка (мерки не более 15а):

Кратко поясню: плата держит 15а, но у меня нет подходящей нагрузки для этого тока, так как четвертая лампа прибавляет примерно 4. 5-5а, а это уже за пределами алого. Силовые МОП-транзисторы с током 12,6 А теплые, но не горячие, наиболее подходящие для длительной работы. При токах более 15а плата переходит в защиту. Померил резисторами, добавили пару ампер, но подставку уже разобрали.
Огромный плюс красный щит — без блокировки защиты. Те. При срабатывании защиты не требуется подавать напряжение питания на выходные контакты. Вот небольшое видео:

Я немного объясню.Так как у холодных ламп накаливания низкое сопротивление, к тому же оно еще и включено параллельно, то заголовок думает, что произошло короткое замыкание и срабатывает защита. Но благодаря тому, что на плате нет фиксатора, можно разогреть спирали, сделав более «мягкий» старт.

Синий носовой платок держит больший ток, но на токах более 10А силовые МОП очень сильно нагреваются. На носилке 15а выдержит не больше минуты, так как через 10-15 секунд палец не удерживает температуру.Размножаются быстро, поэтому для кратковременных нагрузок вполне подходят. Ничего, но при срабатывании защиты плата блокируется и для разблокировки необходимо подать напряжение на выходные контакты. Этот вариант явно не для отвертки. Итого, ток в 16а держит, но мосфеты сильно греются:

Вывод: Лично мое мнение таково, что для электроинструмента отлично подходит обычная плата защиты без балансира (красный). Имеет высокие рабочие токи, оптимальное напряжение отключения 2.5 В и легко дорабатывается до конфигурации 4S (14,4 В / 16,8 В). Думаю, это самый оптимальный выбор для переделки бюджетного шрика под литиевый.
Теперь о синем платке. Из плюсов — наличие балансировки, но рабочие токи все равно небольшие, 12а (24а) несколько невысокая для винта с крутящим моментом 15-25нм, особенно когда картридж почти останавливается при затяжке самопресса. Да и напряжение отсечки всего 2,7В, а это значит, что при сильной нагрузке часть АКБ останется невостребованной, потому что при больших токах напряжения просадки на приличных банках, а они рассчитываются на 2. 5В. И самый большой минус — плата при защите блокируется защитой, поэтому использование в отвертке нежелательно. Синий шарф лучше использовать в любой самоделке, но это опять же, лично мое мнение.

Возможные схемы применения или как переделать питание Щурика на литии:

Итак, как можно переделать питание любимого Шурика с NiCD на Li-Ion / Li-Pol? Эта тема уже достаточно посещена и решение в принципе найдено, но вкратце повторюсь.
Для начала скажу только одно — в бюджетных шуридах есть только плата перезарядки / перезарядки / отворота / высокой загрузки (аналог красной платы перекрытия). Никакой балансировки здесь нет. Более того, даже в некоторых фирменных электроинструментах нет балансировки. То же касается всех инструментов, на которых гордо написано «Зарядка за 30 минут». Да, заряжаются за полчаса, но отключение происходит потом, как только напряжение на одной из банок достигнет номинала или сработает плата защиты.Нетрудно догадаться, что банки списывают не полностью, но разница всего 5-10%, так что это не так уж и важно. Главное помнить, заряд с балансировкой идет не менее нескольких часов. Поэтому возникает вопрос, а оно вам нужно?

Итак, наиболее распространенный вариант выглядит так:
Сеть со стабилизированным выходом 12,6В и ограничением тока (1-2а) -> плата защиты ->
В итоге: дешево, быстро, приемлемо, надежно . Балансирующие прогулки в зависимости от состояния банок (вместимость и внутреннее сопротивление).Вполне рабочий вариант, но через время дисбаланс даст себя знать по времени работы.

Более правильный вариант:
Сетевая память со стабильным выходом 12,6В, ограничением тока (1-2А) -> Балансировочная защита -> 3 последовательно подключенных аккумулятора
В итоге: дорого, быстро / медленно, эффективно , надежный. Нормальная балансировка, максимальная емкость аккумулятора

Итого, мы постараемся сделать второй вариант, вот как вы можете это сделать:
1) Литий-ионные / литий-полимерные батареи, платы защиты и специализированное устройство зарядки и балансировки (Icharger, IMAX) . Дополнительно придется вынуть балансировочный разъем. Минусов всего два — модели зарядные устройства стоят недешево, да и обслуживать их не очень удобно. Плюсы — Очиститель высокого заряда, Балансировочная банка с высоким током
2) Литий-ионные / литий-полимерные батареи, плата защиты балансировки, преобразователь постоянного тока с тококоном, BP
3) Литий-ионные / литий-полимерные батареи, плата за защиту без балансировки (красный ), Преобразователь постоянного тока с токосконом, АД. Из минусов только то, что со временем будут разбалансированы бидоны. Чтобы свести к минимуму разбалансировку, перед переделкой Щурика необходимо отрегулировать напряжение на один уровень и банки желательно брать из одной партии

Первый вариант подойдет только тем, у кого есть зум модели, но вроде мне если и понадобились, давно уже свой шурк переделали.Второй и третий варианты практически одинаковы и имеют право на жизнь. Нужно только выбрать, что важнее — скорость или емкость. Считаю, что самый оптимальный вариант — последний, но только раз в несколько месяцев нужно балансировать в банках.

Итак, трепа хватит, переходим к переделке. Так как у меня нет Шурика по битве NICD, поэтому переделка только на словах. Нам потребуется:

1) Блок питания:

Первый вариант. Электропитание (БП) не менее 14В и более.Сила тока желательна не менее 1А (в идеале около 2-3А). Подходит для блоков питания ноутбуков / нетбуков, зарядных устройств (выходная мощность более 14 В), блоков для питания светодиодных лент, видеозаписей (DIY BP), например, или:

— понижающий DC / DC преобразователь с преобразователем тока и возможность заряда литием, например или:

— второй вариант. Готовые блоки Питание на закрытие и выход 12,6В. Это не подходит, как пример из моего обзора отвертки MNT -:

— Третий вариант.:

2) плата защиты с балансиром или без него. Тот ток желательно брать с запасом:

Если использовать вариант без балансира, то нужно выпадать балансировочный разъем. Необходимо контролировать напряжение на банках, т. е. оценивать небаланс. И как вы понимаете, надо будет периодически отражать аккум платным TP4056 простым зарядным модулем, если он разбалансирован. Те. Раз в несколько месяцев берем косынку TP4056 и заряжаем все банки, у которых по окончании заряда напряжение ниже 4,18В.Этот модуль Правильно отключает заряд по фиксированному напряжению 4,2В. На эту процедуру уйдет полтора часа, но банки будут более-менее сбалансированными.
Написано немного лавинообразно, но для таковых в баке:
Через пару месяцев ставим шуруповерт аккумулятор на зарядку. По окончании зарядки натягиваем балансировочный хвостик и замеряем натяжение по банкам. Если получается что-то подобное — 4.20V / 4,18V / 4,19V, то балансировка в принципе не нужна. Но если картина такая — 4.20V / 4,06V / 4,14V, затем берем модуль TP4056 и делаем два банка до 4,2 В. Другого варианта кроме специализированных зарядных устройств-балансиров не вижу.

3) Высокопрочные аккумуляторы:

Я уже писал пару небольших обзоров Про некоторые из них — и. Вот основные модели высокопрочных литий-ионных аккумуляторов 18650:
— Sanyo UR18650W2 1500mAh (20a Max.)
— Sanyo UR18650RX 2000mAh (20a Max.)
— Sanyo UR18650NSX 2500mAh (20a Max.)
— Samsung InR18650- 15 л 1500 мАч (18a макс.)
— Samsung InR18650-20R 2000 мАч (22a макс.)
— Samsung InR18650-25R 2500mAh (20a макс.)
— Samsung InR18650-30Q 3000 мАч (15a макс.)
— LG INR18650HB6 1500 мАч (30A макс.)
— LG INR18650HD2 2000 мАч (25a макс.)
— LG INR18650HD2C 2100mAh (20a макс.)
— LG INR18650HE2 2500mAh (20a макс.)
— LG INR18650HE4 2500mAh (20a макс.)
— LG INR18650HG2 макс. US18650VTC3 1600 мАч (30 А макс.)
— Sony US18650VTC4 2100 мАч (30 А макс.)
— Sony US18650VTC5 2600 мАч (30 А макс.)

Рекомендую дешевые проверенные дешевые Samsung InR18650-25R 2500mAh (20A макс.), Samsung InR18650-30Q 3000mAh (15a Max.) Или LG INR18650HG2 3000mAh (20a макс.). С другими банками особо не сталкивался, но выбор лично мой — Samsung InR18650-30Q 3000mAh. Лыжи имели небольшой технологический дефект и стали появляться подделки с заниженной такотдой. Статью о том, как отличить подделку от оригинала, могу скинуть, но чуть позже нужно ее искать.

Как все это колхоз объединить:

Ну и пару слов о подключении.Мы используем качественные медные многожильные провода достойного сечения. Это качественные акустические или обычные ШВВВП / ПВС сечением 0,5 или 0,75 мм2 от Хозмага (пропахиваем изоляцию и получаем качественную проводку разного цвета). Длина соединительных проводов должна быть минимальной. Батарейки желательно от одной партии. Желательно зарядить их перед ними, чтобы зарядить их до одного напряжения, чтобы оно больше не было несимметричным, как дольше. Пайка аккумуляторов не представляет собой ничего сложного.Главное, иметь мощный паяльник (60-80Вт) и активный флюс (например, паяльную кислоту). Бегает на ура. Главное затем протереть место пайки спиртом или ацетоном. Сами батарейки помещаются в батарейный отсек от старых банок NICD. Лучше иметь треугольник, минус в плюс или как у людей «Уолта», по аналогии с этим (одна батарейка будет располагаться наоборот), или чуть выше хорошего объяснения (в разделе «Тестирование») :

Так вот подключив аккумуляторы провод получается замкнутым, следовательно, падение драгоценного напряжения в них под нагрузкой будет минимальным.Не рекомендуется использовать держатели на 3-4 батареи, они не рассчитаны на такие токи. Стрельба и балансировка проводников не так важны и секций может быть меньше. В идеале аккумулятор и плату защиты лучше смывать в аккумуляторный отсек, а понижающий преобразователь постоянного тока отдельно от док-станции. Светодиодные индикаторы Заряд / заряд можно заменить собственным и отобразить документ. При желании в аккумуляторный модуль можно добавить минивольтметр, но это лишние деньги, ведь суммарное напряжение на АКБ лишь косвенно скажет об остаточной емкости.Но если есть желание, то почему бы и нет. Вот:

Сейчас прикидываю по ценам:
1) БП — от 5 до 7 долларов
2) DC / DC преобразователь — от 2 до 4 долларов
3) заряды защиты — от 5 до 6 долларов
4) Аккумуляторы — от 9 до 12 долларов (3-4 $, ОБЯЗАТЕЛЬНО)

Итого, в среднем 15-20 долларов за переделку (со скидками / купонами) или 25 долларов без них.

Обновление 2, еще несколько способов переделать Шурика:

Следующий вариант (предложено в комментариях, спасибо I_R_O. и cartmannn. ):
Используйте недорогое зарядное устройство типа 2S-3S (это производитель того же IMAX B6) или всевозможные копии B3 / B3 AC / IMAX RC B3 () или ()
Оригинальный SKYRC E3 имеет зарядный ток на каждая банка 1,2А против 0,8А у копий, должна быть точной и надежной, но вдвое дороже. Все недорогое можно купить на том же. Как я понял по описанию, в нем 3 независимых модуля зарядки, что-то сродни 3 модулям TP4056. Те. Skyrc E3 и его копии не имеют балансировки как таковой, а просто заряжают банки до одного значения напряжения (4.2В) при этом, так как они не являются выведенными разъемами питания. В ассортименте Skyrc действительно есть зарядные и балансировочные устройства, например, но баланс всего 200МА уже находится в районе 15-20 долларов, зато он способен заряжать лайфпсы (LIFEP04) и токи заряда до 3а. Кому интересно, могут ознакомиться с моделью рядом.
Итого по этому варианту Нужны любые из вышеперечисленных зарядных устройств 2С-3с, красные или аналогичные (без балансировки), защита и высокопрочные аккумуляторы:

Как по мне, очень хороший и экономичный вариант, наверное, я бы остановился в теме.

Другой вариант, предложенный Лагерем Волосатый :
Воспользуйтесь т.н. «Чешскими весами»:

Где его продают, лучше спросите его, я о нем впервые услышал :-). По токам ничего не скажу, но судя по описанию, нужен источник питания, поэтому вариант не такой бюджетный, но вроде интересный в плане зарядки ток .. Вот ссылка на. Итого, для этого варианта потребуются: блок питания, красный или аналогичный (без балансировки) щит защиты, «чешский балансир» и высокопрочные аккумуляторы.

Преимущества:
Я уже упоминал о преимуществах литиевого источника питания (Li-ion / Li-POL) по сравнению с никелем (NICD). В нашем случае сравнение лицом к лицу представляет собой типичную объемную батарею от NICD-аккумулятора с литиевой:
+ Высокая удельная энергия. У типичного никелевого аккумулятора 12S 14,4V 1300mAh Spare Energy 14,4 * 1,3 = 18,72WH, а у литиевого аккумулятора 4S 18650 14,4V 3000mAh — 14,4 * 3 = 43,2Wh
+ Нет эффекта памяти, т.е. в любой момент, не дожидаясь полного разряда
+ Меньшие габариты и вес при тех же параметрах с NICD
+ быстрое время зарядки (не боятся больших токов заряда) и понятная индикация
+ Низкий саморазряд

Из минусов Li -Ион можно только отметить:
— Низкая морозостойкость аккумуляторов (боязнь отрицательных температур)
— Балансировка банок с зарядами и защита от перекрытия
Как видите, преимущества лития очевидны, поэтому часто имеет смысл отвлекаться …

Продукт: Заметные шарфы неплохие, подойдут для любой задачи. Если бы у меня был Щурик на банках NiCD, я бы выбрал для переделки красный платок, 🙂 …

Товар предусмотрен для написания обзора магазина. Обзор публикуется согласно п.18 правил сайта.

Многие владельцы шуруповертов хотят переделать из них батарейки на литиевые элементы питания. На эту тему написано много статей и в этом материале я хотел бы обобщить информацию по этому поводу.В первую очередь рассмотрим аргументы в пользу переделки шуруповерта на литиевых батареях и против. А также учтите определенные моменты процесса замены батареек.

Для начала подумайте, а нужна ли мне эта переделка? Ведь это будет откровенный «самопал» и в некоторых случаях может привести к выходу из строя аккумулятора и самой отвертки. Поэтому давайте рассмотрим все и против этой процедуры. Не исключено, что после этого кто-то из вас решит отказаться от переделки НИ─ЦД на литиевые элементы.

Аргументы «за»

Начнем с плюсов:

• Плотность энергии литий-ионных элементов значительно выше, чем у никель-адмий, которые по умолчанию используются в резьбовых выводах. То есть батарея на литиевых банках будет иметь меньший вес, чем кадмиевые, при том же баке и выходном напряжении;
• Зарядка элементов литиевых аккумуляторов происходит значительно быстрее, чем в случае с Ni─CD. Для их безопасной зарядки потребуется около часа;
• Литий-ионные аккумуляторы без «эффекта памяти» отсутствуют. Это означает, что их не обязательно полностью разряжать перед тем, как поставить на зарядку .

Теперь о недостатках и трудностях.

Аргументы «против»

• Литиевые аккумуляторные элементы нельзя заряжать выше 4,2 вольт и разряжать ниже 2,7 вольт. В реальных условиях этот интервал еще меньше. Если выйдешь за эти пределы, аккумулятор может вывести. Поэтому помимо самих литиевых банок потребуется подключить и установить в шуруповерт контроллер заряда-разряда;
• Напряжение одного элемента LiOION 3,6─3.7 вольт, а для Ni─CD и Ni─MH это значение 1,2 вольт. То есть возникают проблемы со сборкой АКБ Для шуруповертов с напряжением при напряжении 12 вольт. Из трех последовательно подключенных литиевых банок можно собрать аккумулятор номиналом 11,1 вольт. Из четырех ─ 14,8, из пяти ─ 18,5 вольт и так далее. Естественно, ограничения по напряжению при зарядке-разрядке тоже будут другими. То есть могут возникнуть проблемы совместимости переделанного аккумулятора с отверткой;
• В большинстве случаев в качестве литиевых элементов для переделок используются банки стандарта 18650.По размеру они отличаются от банок Ni─CD и Ni─Mh. Вдобавок найдется место для зарядно-разрядного и проводного контроллера. Все это нужно будет уместить в штатный корпус винта акб. В противном случае работать будет крайне неудобно;
• Зарядное устройство для кадмиевых аккумуляторов может не подходить для зарядки аккумулятора после его переделки. Может потребоваться доработка с памятью или использование универсальной зарядки ;
• Литиевые батареи теряют работоспособность при отрицательных температурах.Это критично для тех, кто пользуется отверткой на улице;
• Цена литиевых батарей выше кадмиевых.

Замена батареек в шуруповерте на литиевые

Что нужно оценить перед началом работы?

Необходимо определить количество элементов в аккумуляторе, которое в конечном итоге решает величину напряжения. Для трех элементов потолок будет 12,6, а для четырех ─ 16,8 вольт. Речь идет о переделке широко распространенных аккумуляторов с рейтингом 14.4 вольта. Лучше выбрать 4 элемента, так как при работе напряжение будет быстро стремиться до 14,8. Разница в несколько вольт никак не повлияет на работу отвертки.

Кроме того, чем больше литиевых элементов, тем больше емкость. Значит, прикручена большая наработка.

Далее нужно самостоятельно правильно подобрать литиевые элементы. Форм-фактор без опций — 18650. Главное следить за током разряда и емкостью.По статистике, при штатной работе отверткой потребляемый ток находится в пределах 5─10 ампер. Если внимательно посмотреть на кнопку пуска, ток может за несколько секунд подскочить до 25 ампер. То есть нужно выбирать литий с максимальным значением разрядного тока 20─30 ампер. Тогда при кратковременном увеличении тока до этих значений аккумулятор не будет поврежден.

Номинальное напряжение литиевых элементов составляет 3,6─3,7 вольт, а емкость в большинстве случаев составляет 2000─3000 мАч. Если позволяет батарейный отсек, можно взять не 4, а 8 элементов.Два соединяют их в 4 параллельные сборки, а затем последовательно соединяют. В результате можно увеличить емкость АКБ. Но далеко не каждый случай сможет упаковать 8 банок 18650.

И последний подготовительный этап — это выбор контроллера. По своим характеристикам он должен соответствовать номинальному напряжению и току разряда. То есть, если вы решили собрать аккумулятор на 14,4 вольта, вы выбираете контроллер с этим напряжением. Рабочий ток разряда обычно выбирается вдвое меньше максимально допустимого тока.

Выше мы установили, что максимально допустимый кратковременный ток разряда для литиевых элементов составляет 25─30 ампер. Итак, контроллер заряда-разряда должен быть рассчитан на 12─15 ампер. Тогда сработает защита при увеличении тока до 25-30 ампер. Не забываем также о размерах защитной доски. Вместе с элементами необходимо будет влезть в корпус винт акб.

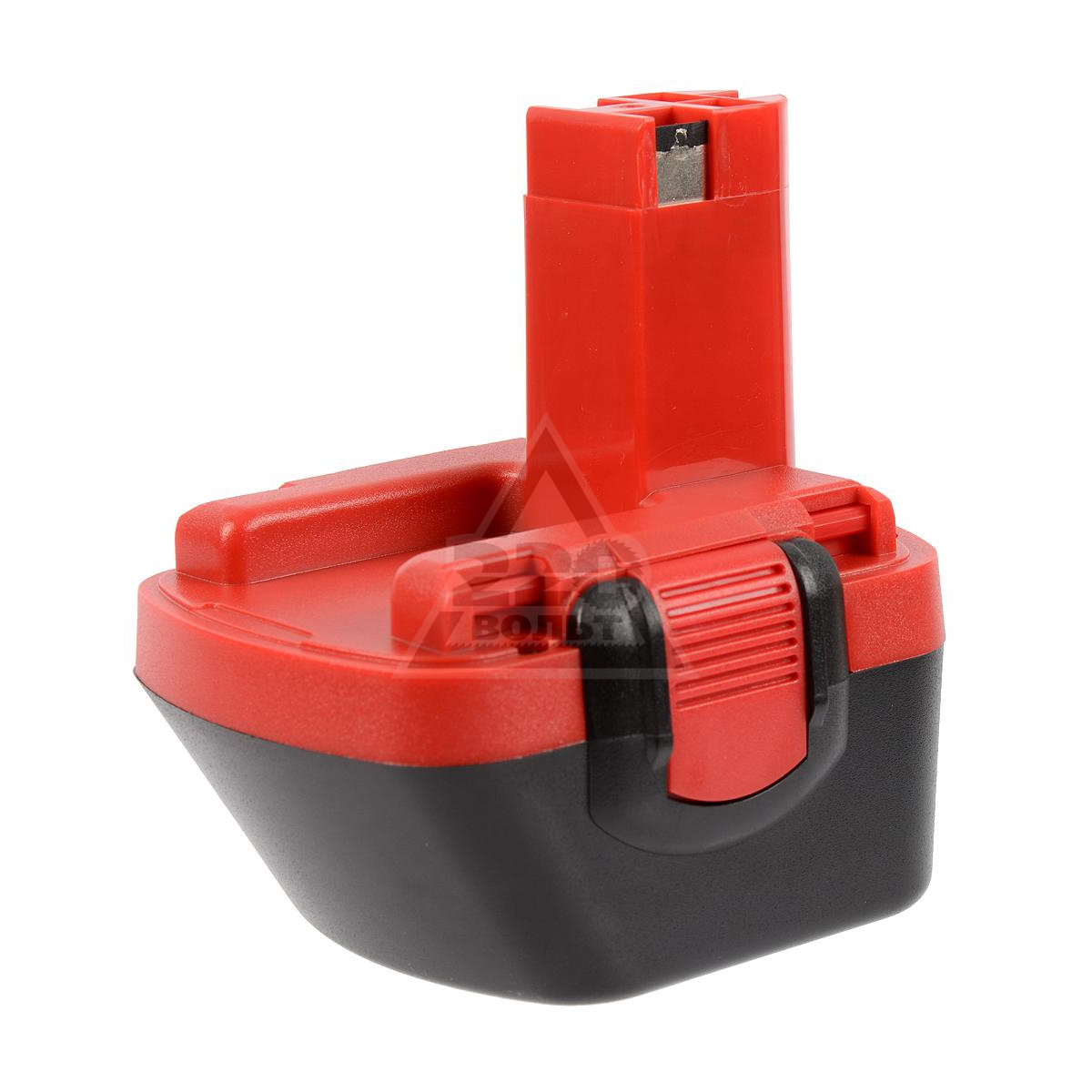

Имеется шуруповерт Bosch GSR 12-2 Professional, давно, но работает редко, да и аккум стали сильно гасить, осенью, скажем мне так, зимой проживу, время и варианты моря, для восстановления старых берегов в бухте в них раскрываются воды и практикуются их, заменяют мертвые берега, если их немного, переделывают на литий. Но нет, я говорю немного работаю на меня емкости хватает, в итоге оба баттла сдохли до нуля вольт к весне, я запустил зарядку акб, но емкости уже нет, а новой покупки нету что новую отвертку купить, поменять никель-кадмиевые банки тоже Недешево и недолго, в итоге получаю хорошую переделку на литиевую. Хозяин пенсионер так старается экономить, а он им пользуется от случая к случаю. Заказываю на Али BMS 4S 15a, чтобы потом переделать в 3s по схеме.

Как не странно, 4S дешевле 3s, видение конечно не то но все же переделал, и 100-150 руб. Сохранено. Еще заказал высокопрочные народные акб 6 шт. Samsung InR1865025RM 20A — это всего два блока АКБ. Приехал, проверил емкость 1а.

Вроде неплохо, да и по отзывам продается хорошо.

В сети очень много информации о переделках, но платы на три и четыре аккум немного отличаются если на плате 4 акб то надо ставить 4 или переделывать схему на 3 акб.Я сделал по этой схеме, т.к. сама отвертка на 12 вольт.

Емкость каждой сборки, как две новые Ni-Ca (старые теоретически 1,3 Ач), старые и новые батареи закрепили термоусадочную пластину, потрепанные потрепанные и не сваренные, я знаю, что я не перегревался, это не было перегревается, и так;) А зарядку переделал (работает в штатном режиме, вся индикация показывает и зарядка и окончание заряда), крутится как новый и лучше, баланс на аккум не ставил, он стоит еще не менее 300 рублей, лучше через год-два скетчинг и балансировка вручную. Вот и открыли «второе дыхание» отверткой.

ГВГВЛГ, Волгоград, Россия
https://www.drive2.com/users/gvgvlg/

Видеокристалл. Лучшее видео Про переделку шуруповертов.

1. Подвиньте отвертку литий-ионный аккумулятор.

Переделка шуруповерта на литий-ионный аккумулятор

Как перевести отвертку на литиевые батареи (Сварка АКБ в АКБ)

Как переделать никель-кадмиевую батарею на литий-ионную в отвертке

Переделка шуруповерта на литий-ионные аккумуляторы стандарта 18650

Переделка отвертка литиевая 18650

2.Переделка шуруповерта в сети.

Переделка шуруповерта в сети. Испытание различных источников питания

Переделка шуруповерта в сети

Когда аккумуляторы не держат заряд и выработали свой ресурс, а шуруповерт еще в хорошем состоянии, его можно подключить к сети 220В через блок питания, на который достаточно мощности.

«Сколько будет стоить замена старых никелевых батарей на литий-ионные в моей отвертке» — это, пожалуй, один из самых популярных вопросов, который вы можете услышать от наших клиентов.
Действительно, проблема довольно распространенная. У многих есть старая аккумуляторная отвертка (гаечный ключ, перфоратор, лобзик, триммер и т. Д.) В которой вышли из строя штатные батарейки, а новые купить ее либо нет возможности, так как их можно снять с продажи, либо просто тратить не хочется. деньги на заведомо устаревшую технику, но хочется сразу заменить Ni-Mh аккумуляторы на Li-Ion и подарить, зачастую, дорогой и качественный электроинструмент.

Причин для такого желания действительно много:
— Первая, и главное, литий-ионные аккумуляторы имеют гораздо большую электрическую плотность, чем никель-металлогидридные аккумуляторы.
Проще говоря, при одинаковом весе литий-ионный аккумулятор будет иметь большую электрическую емкость, чем никель-металлгидридный. Соответственно, установив аккумуляторы в старый корпус Li-Ion, мы получаем значительно более длительное время работы инструмента.

Ток заряда в мощных Li-Ion аккумуляторах, особенно в свежих моделях, может достигать значений 1С — 2С (разовое или двукратное значение емкости).
Тех. Такой аккумулятор можно заряжать за 1 — 0,5 часа, при этом не превышая рекомендуемые производителем параметры и, соответственно, не сокращая время автономной работы.

Но останавливающих факторов достаточно для реализации такой идеи:
— из-за технологических ограничений Li-Ion аккумуляторы нельзя заряжать более 4,25–4,35 В и разряжать менее 2,5–2,7 В (указано в спецификациях для каждой конкретной батареи) . Если эти значения превышены, можно повредить аккумулятор и вывести его. Для защиты литий-ионного аккумулятора используются специальные контроллеры заряда-разряда, которые поддерживают напряжение на литий-ионном элементе в допустимых пределах.То есть помимо самих аккумуляторов вам понадобится еще и контроллер заряда-разряда.
— Напряжение литий-ионного аккумулятора всегда кратно 3,7 В (3,6 В), а напряжение никель-металлгидридных аккумуляторов кратно 1,2 В. Это связано с номинальным напряжением (величина напряжения, которое держится на литий-ионном аккумуляторе, довольно долгое время находится в середине вольт-амперной характеристики кривой разряда) на отдельном элементе. У литий-ионных аккумуляторов это напряжение составляет 3,7 В, у никель-металлгидридных — 1,2. Поэтому из литий-ионных аккумуляторов ни в коем случае нельзя собирать аккумуляторы на 12В.В номинале это может быть 11,1В (3 последовательно) или 14,8В (4 последовательно). Причем напряжение Li-Ion элемента меняется в процессе работы с полностью заряженного — 4,25В до полностью разряженного — 2,5В. Таким образом, напряжение составляет 3S (3 последовательных — 3 последовательных подключения) Батарея при работе сменит 12,6В (4,2х3) на 7,5В (2,5х3). Для аккумуляторов 4S от 16,8 В до 10 В.
— литий-ионный аккумулятор размером 18650, а 99 процентов всех литий-ионных аккумуляторов состоят из типоразмера 18650, имеют отличные размеры от никель-металлгидридных элементов.Ячейка Gaskrit 18650 имеет диаметр 18 мм и высоту 65 мм. Важно «сообразить», сколько литий-ионных аккумуляторов поместится в вашем корпусе. При этом необходимо понимать, что для аккумулятора 11,1В потребуется количество литий-ионных элементов кратное 3. Для аккумулятора на 14,8В — четыре. На нем должно остаться место для размещения контроллера заряда-разряда и коммутационных проводов.
— Зарядное устройство (память) для Li-Ion аккумуляторов отличается от зарядного устройства для Ni-Mh аккумуляторов. Справедливости ради следует отметить, что память, поставляемая со многими отвертками, является универсальной и может заряжаться как Ni-CD, Ni-MH и литий-ионные батареи.Убедитесь, что у вашей памяти есть такая возможность.
— Стоимость литий-ионных аккумуляторов. И она, по сравнению с Ni-MH, батарейки могут отличаться в разы.

Если все вышеперечисленное вас не напугало, рассмотрим на примере процесса изготовления литий-ионных аккумуляторов вместо никель-металлгидридных аккумуляторов из гаечного ключа DWALT DC840.

Ключ укомплектован двумя Ni-MH батареями напряжением 12 В емкостью 2,6 Ач.

Для начала определимся с выбором номинального напряжения для нашей литий-ионной батареи.

Можно выбрать между литий-ионным аккумулятором 3s с диапазоном напряжения 12,6–7,5 В и литий-ионным аккумулятором 4S с диапазоном напряжения 16,8–10 В.
Мы остановимся на второй версии, а именно:
а) напряжение на аккумуляторе быстро снижается с максимального до номинального, то есть с 16,8 В до 14,8 В, а для электродвигателя, чем собственно гаечный ключ, избыточное 2,8В не критично.
b) Минимальное напряжение 3сек литий-ионного аккумулятора будет 7,5 В, что очень мало для нормальной работы электроинструмента.А КПД аккумуляторов 4S в этом случае будет выше КПД литий-ионных аккумуляторов 3S.
c) Установив 4 литий-ионных элемента, мы тем самым увеличим электрическую емкость нашей батареи.

Итак, с точкой 1 м разобрались: делаем 4S (14,8V) Li-ion аккумулятор.

Секунда. Мы определились с выбором литий-ионных аккумуляторов.

Для этого нам необходимо определить ограничивающие факторы.
В случае изготовления литий-ионных аккумуляторов для электроинструментов основным ограничением является максимальный ток нагрузки.В настоящее время существуют Li-Ion аккумуляторы с допустимым номинальным (продолжительным) током нагрузки в 20-25а. Импульсные (кратковременные, до 1-2 секунд) значения тока нагрузки могут достигать 30-35А. В то же время вы не нарушаете конструкцию батареи.

В наш корпус от старого Ni-MH аккумулятора с комфортом поместится до 6 Li-Ion ячеек 18650. Соответственно, мы не можем собрать 4S2P (4 последовательных подключения и 2 параллельных) Li-Ion аккумулятора для которого 8 ячеек. будут необходимы и должны быть выполнены в 4 кл.Естественно, что в этом случае каждая из ячеек должна «держать» единственную величину максимального тока нагрузки во всем диапазоне режимов работы.

Определяем максимальный ток протекающий в АКБ при работе гаечным ключом.
На видео ниже показано, что мы подключили гаечный ключ к лабораторному источнику питания (IP) с максимальным током в 30А. Максимальный ограничитель тока регулятора выставлен максимально. Поставив напряжение ИП близким к номинальному напряжению нашей будущей АКБ, начинаем плавно нажимать на спусковой крючок.Ток, потребляемый гаечным ключом. повышается до 5а.

А теперь очень резко нажимаем на курок — тем самым мы практически «покрываем» цепочку поставок. Импульс тока вылетает до 20 — 30а. Может он и выше взлетит, но мощность IP его не позволяет увидеть. Следует понимать, что в случае очень резкого нажатия гаечного ключа это будет небольшой ток нагрузки. И так будет вести себя любой шуруповерт / всесезонный электродвигатель. Вот почему смешно слышать одобрение покупателей, мол, у вас нерабочие контроллеры и плохие аккумуляторы, потому что, ВоНей-Ли, моя отвертка потребляет всего 4А, — я замерил, — а я взял аккумуляторы Samsung 22F. емкостью 2200мач (самый дешевый с максимальным током в 3а) и контроллером на 8а и у меня ничего не работает… И незащищенные Li-Ion аккумуляторы и контроллеры обмену не подлежат. Тут, думаю, все понятно … незнание законов не освобождает от ответственности …
Теперь залезем кончиком гаечного ключа на неподвижные тиски и посмотрим на какое значение увеличится ток потребления при режимах работы при срабатывании храповика в гаечный ключ. Значение тока подскакивает до 10-12а.

На этом этапе мы определились со значением тока нагрузки. В нашем случае это будет: на холостом ходу 5а, при резком старте 30а, при максимальной нагрузке — 12а .Соответственно. Выбираем Li-Ion элементы с номинальным током нагрузки 10-20А и импульсным 25-30А.

Нам подходят

Li-Ion аккумуляторы (в наличии, на момент написания статьи): 18650 2000Mach LG INR18650HD2 3,7V 25A, 18650 2500mach LG ICR18650HE4 3,7V 20A, 18650 2600mach SONY US18650VTC5 3.6V 30A, 18650 3000mach LG INR18650HG2 3, 7B 20A.

Остановились на 18650 3000мач LG INR18650HG2 3,7В 20А для обеспечения максимальной тары.

Выбор контроллера (пополнение комиссии).

Контроллер должен удовлетворять двум параметрам:

Номинальное рабочее напряжение (в нашем случае 14,8 В)
Номинальный рабочий ток.

С напряжением все понятно: если АКБ 14,8 или контроллер должен быть на 14,8В, если АКБ 11,1В и контроллер надо подбирать с номинальным напряжением в 11,1В.

Параметр «Номинальный рабочий ток» определяет «пропускную способность» Пожарные заряды. Те. Контроллер на 4а рассчитан на ток 4а, а на 8а он будет работать с защитой от перегрузки.Контроллер на номинальной нагрузке «перейдет в защиту» при 30 ± 10а. Все эти параметры перечислены на вкладке «Технические характеристики» для каждой конкретной модели контроллера.

При этом один экземпляр регулятора тока ограничения может быть равен 30а, а другой — 50а. И оба этих контроллера формально подойдут. Но мы также ограничены в размерах, поэтому контроллер следует выбирать таким образом, чтобы он попадал в ваш корпус от старого аккумулятора.

Исходя из вышеуказанных условий, мы выбрали плату за защиту для 14.Батарея 8V модели HCX-D177 со значением номинального рабочего тока в 16a и максимальным значением тока 30 ± 10a.

Итак, мы определились с комплектующими для нашего литий-ионного аккумулятора. Проблем с проблемой не возникло, так как он рассчитан на работу как с Ni-MH, так и с Li-Ion аккумуляторами.

Plus, при условии, что поставим контроллер заряда-разряда, мы застрахованы от перезарядки нашего аккумулятора.

Переходим к процессу разборки и сборки.

Откройте старый аккумулятор, открутив 5 винтов.

Отдать старую никель-металлгидридную батарею

Видно, что площадка контакта, которая входит в контакт с контактной группой ключа, приваривается к плоскости минусового контакта одной из Ni-Mh ячеек.

Отрежьте место сварки с помощью многофункционального инструмента Dremel 4000 с установленным режущим камнем. В итоге имеем прямую контактную группу от АКБ.

Припаиваем провод сечением не менее 2мм2 для силовых выводов и 0,2м2 для подключения термистора и приклеиваем контактную площадку в корпус аккумулятора с термоклапой.

Подбираем 4 ячейки LG INR18650HG2 3000мач по внутреннему сопротивлению на внутреннем сопротивлении аккумуляторов. Его значение должно быть одинаковым для всех четырех батарей в нашей батарее.

Литий-ионный аккумулятор LG INR18650HG2 приклеиваем термоглицу таким образом, чтобы обеспечить максимально удобное расположение в футляре.

Сварочные ячейки Изготавливаем на аппарате для контактной сварки никелевой сварочной лентой сечением 2х10мм.

Установите плату за защиту.

На этом этапе мы уже можем оценить, насколько мы облегчили вес нашей батареи.

Вес старых никель-металлгидридных аккумуляторов составлял 536 граммов. Вес нового Li-Ion аккумулятора — 199 г. Таким образом, прибавка в весе составляет 337 г, что довольно заметно в процессе работы. При этом энергоемкость у нас увеличивается с 31,2 т * ч (12 В * 2,6 Ач) в оригинальном Ni-MH аккумуляторе до 44,4 Вт * ч (14,8 В * 3 Ач)

Установите аккумулятор в корпус. Пустое заполнение мягким упаковочным материалом.

Аккумулятор готов

Подключаем к нашему гаечному ключу.

Видео демонстрирует, что при резком нажатии на спусковой крючок срабатывает токовая защита нашей платой защиты. Но в реальных условиях такой режим используется, скоро не будет. Если специально не пытаться добиться срабатывания защиты, ход ключа ведет абсолютно предсказуемо.
Вставьте наконечник в губку тисков. Как и ожидалось, заряда батареи достаточно, чтобы вызвать дребезжание, ограничивающее усилие поворота.

Разряжаем литий-ионную батарею нашего гаечного ключа на электронную нагрузку.Токовый разряд, экспонат 5а. График разряда представлен на иллюстрации ниже.

Вставьте аккум в штатную память. Ток заряда при измерении составил 3А, что суммируется с допустимыми значениями тока заряда для данных Li-Ion элемента (для LG INR18650HG2 максимальный ток заряда составляет 4А, что указано на вкладке характеристик).

По времени работы по замене аккумуляторов NI-MH на Li-Ion заняли около 2 часов (с проверкой всех параметров на оборудовании — около 4 часов).В принципе, все это можно сделать как на «коленке», но без специального оборудования контактная сварка и подбор аккумуляторов невозможны.

Стоимость замены Ni-MH аккумулятора на Li-Ion.

Посмотрим, что делаем по цене:
— Стоимость 4-х ионных аккумуляторов 18650 3000мач LG INR18650HG2 3,7V 20A, на момент написания статьи, составляет 4 х 550 руб = 2200 руб
— Стоимость контроллера заряда разряда с балансиром HCX-D177 1240 руб.
— Стоимость работ по сварке и сборке 800 руб.

Итого, получается, что самодельных Li-Ion аккумуляторов 14.8V 3Ah стоит 4240 рублей

Находим аналогичный литий-ионный аккумулятор заводского исполнения для любого другого шуруповерта. Батарея Makita 194065-3 имеет абсолютно идентичные параметры.

На момент написания статьи такая батарея стоила от 5500 руб до 6500 руб.

Получается прямая экономия от 1300 до 2300 руб. И, в то же время, не следует забывать, что аккумулятор, который мы делали, купить невозможно в принципе!

Блок питания силовых выполняет работы по переделке Ni-MH аккумуляторов с шуруповерта на Li-Ion.Стоимость Вы можете сами посчитать так же, как и мы выше, то есть общую стоимость аккумуляторов, контроллера и стоимость работ.

Гарантия на оказываемые услуги 6 месяцев. Гарантия предоставляется только в том случае, если работы проводились с использованием наших комплектующих

.

PS. Отдельное спасибо за предоставленный гаечный ключ и моральную поддержку 🙂

Литиевая батарея

с основанием — МИНИ-ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА

Литиевая батарея с основанием — МИНИ-ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА

Основные характеристики

* Три типа. (Литиевая батарея / батарея AAA / литиевая батарея с ручкой управления крутящим моментом)

* Встроенная муфта

* Режимы прямого / обратного хода

* Различные варианты выбора

* Магнитный патрон

* Светодиодный индикатор

* Поверхность из алюминиевого сплава, Frosted Touch

* Индикатор зарядки

MINI ELECTRIC LED ОТВЕРТКА — Литиевый тип
С ОСНОВАНИЕМ И СВЕТОДИОДНЫМ СВЕТОМ

ТИП АККУМУЛЯТОРА: ЛИТИЕВЫЙ АККУМУЛЯТОР
ВХОДНОЕ НАПРЯЖЕНИЕ.7V
МАКСИМАЛЬНЫЙ МОМЕНТ: 0,3 / 2 Нм (РУЧНОЙ / АВТОМАТИЧЕСКИЙ)

РАЗМЕР ПАТРОНА: 4 ММ
СКОРОСТЬ БЕЗ НАГРУЗКИ: 170 об / мин
БИТОВ МАТЕРИАЛ: S2
РАЗМЕР БИТОВ: h5 X 28MM И h5 X 45MM
РАЗМЕР ИЗДЕЛИЯ: φ15.8 X 181 MM
ВЕС ИЗДЕЛИЯ: 60 G
ЕМКОСТЬ АККУМУЛЯТОРА: 260 мАч
ВРЕМЯ ЗАРЯДКИ АККУМУЛЯТОРА: 40 МИН.
НАПРЯЖЕНИЕ ЗАРЯДА АККУМУЛЯТОРА: 5 В, 1 А / 2 А

СОДЕРЖАНИЕ:
1 ШТ. ОТВЕРТКА
1 ШТ. USB КАБЕЛЬ
1 ШТ. НАМАГНИЧЕНИЕ
1 ШТ. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
1 ШТ. ЦВЕТНАЯ КОРОБКА
1 ШТ. БЕЛАЯ КОРОБКА
1 ШТ. , Ph2, SL1.0, SL2.0, Torx2, Torx5, Torx6, h4.0, Y0.6,

Y2.5, △ 3.0, P2 (пять звезд0,8), P5 (пять звезд1,2), P6 (пять звезд1. 5), h5X45: h3.0, SL2.5, Ph3

Последнее обновление: 2020-06-01 Загружается …

Ваш запрос отправлен

Шаг 1 Заполните форму Шаг 2 Заполнение

г-жаАнгел Хуанг, HIMOUNT INDUSTRIAL CO., LTD.

Требуется сообщение 0 /1500

Форматы файлов: htm, html, doc, docx, pdf, txt, jpg, gif, png, odt, ods. Не более 3 файлов (всего 10 МБ).

Общий размер: 0

{{/если}} {{#ifCond ttLoginType 3}}

Подтвердите пароль

{{/ ifCond}} {{#if isLogin}} Просмотр и изменение {{/если}}

Порекомендуйте других поставщиков, если этот поставщик не отвечает.

Пожалуйста, заполните все обязательные поля.

В ПОРЯДКЕ

Milwaukee 2401-22 Литий-ионная субкомпактная отвертка M12 с 2 батареями

CPO Commerce, LLC («CPO») управляет веб-сайтами, расположенными по адресу www.cpooutlets.com, и другими веб-сайтами, на которых появляется копия этой политики конфиденциальности (в совокупности «Сайты CPO»), в качестве услуги для своих клиентов, проживающих в США. Штаты Америки, их территории и владения.CPO является владельцем или авторизованным пользователем контента, отображаемого на сайтах CPO.

CPO принял эту политику конфиденциальности, чтобы сообщить вам следующее:

• Как мы собираем информацию на сайтах CPO.
• Типы информации, которую мы собираем на сайтах CPO.
• Как мы используем собираемую информацию.
• Обстоятельства, при которых CPO может раскрывать информацию, собранную на сайтах CPO, третьим лицам.
• Варианты, доступные вам на сайтах CPO в отношении сбора и использования вашей информации.
• Процедуры безопасности, которые мы внедрили для защиты вашей личной информации.

Для целей этой политики конфиденциальности «Личная информация» — это личная информация об отдельном лице, как более подробно описано в применимых законах о конфиденциальности. Вам следует внимательно ознакомиться с этой политикой конфиденциальности перед использованием сайтов CPO.

Если у вас есть вопросы или опасения относительно этой политики конфиденциальности или сайтов CPO, вам следует связаться с нами, вы должны связаться с нами (см. Раздел 12).

1. Сфера действия политики

Настоящая политика конфиденциальности применяется к использованию вами Сайтов CPO и обработке CPO информации, включая Личную информацию, собранную CPO или от ее имени через Сайты CPO. Использование вами связанных или связанных веб-сайтов или веб-сайтов, на которые вы можете быть перенаправлены, может регулироваться другими или дополнительными условиями, уведомлениями и политиками, и такие условия, уведомления и политики должны регулировать эти веб-сайты.Для получения информации о сборе и использовании информации на любом из этих веб-сайтов или других сторонних сайтах, пожалуйста, ознакомьтесь с условиями использования и политиками, предоставленными этими веб-сайтами.

ПРИМЕЧАНИЕ. НАСТОЯЩАЯ ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ НЕ ПРИМЕНЯЕТСЯ К ИНФОРМАЦИИ, ПРЕДОСТАВЛЯЕМОЙ ВЫ ДОБРОВОЛЬНО ИЛИ НЕДОБРОВОЛЬНО ЧЕРЕЗ ОТВЕТЫ НА НЕКОТОРЫЕ ЗАПРОСЫ ОБСЛЕДОВАНИЯ, НАЧИНАЕМЫЕ НА САЙТАХ CPO. НЕКОТОРЫЕ ИЗ ДАННЫХ ОПРОСОВ ПРОВОДИТ YAHOO! INC. И ДРУГИЕ ТРЕТЬИ ЛИЦА. ТАКАЯ ИНФОРМАЦИЯ БУДЕТ УПРАВЛЯТЬСЯ ПРИМЕНИМОЙ ПОЛИТИКОЙ КОНФИДЕНЦИАЛЬНОСТИ (IES) YAHOO! INC.ИЛИ ДРУГИЕ ТРЕТЬИ ЛИЦА.

2. Наши методы сбора информации

Информация, собираемая автоматически. Когда вы посещаете сайты CPO для размещения заказа, просмотра, чтения или загрузки информации, мы можем автоматически собирать и хранить следующие типы нелично идентифицируемой информации:

• Информация, собираемая в виде журналов сервера на основе информации, предоставленной вашим браузером.
• Статистика переходов.
• Ваш IP-адрес.
• Тип веб-браузера, который вы используете для доступа к сайтам CPO.
• Тип используемой операционной системы.
• Имя домена и хоста, с которого вы выходите в Интернет.
• Дата и время доступа к сайтам CPO.
• Интернет-адрес сайтов, с которых вы напрямую перешли на CPO Sites.

Персональная информация, добровольно предоставленная пользователем. Вы можете использовать части Сайтов CPO без предоставления какой-либо личной информации. Однако для того, чтобы воспользоваться всеми возможностями сайтов CPO и получить доступ и использовать многие функции, имеющиеся на сайтах CPO, включая размещение заказов на продукты, предлагаемые для продажи на сайтах CPO, и получение CPO эксклюзивные сообщения электронной почты, вы должны предоставить определенную личную информацию. Вы также можете предоставлять Личную информацию, когда участвуете в различных услугах и предложениях на сайтах CPO.Личная информация может включать, без ограничений:

• Ваше имя, почтовый адрес, адрес электронной почты, номер телефона, номер факса, платежная информация, номер кредитной карты и сопутствующая информация.
• Информация, касающаяся ваших интересов, занятий, использования продукта и предпочтений.

Вас также могут попросить ответить на дополнительные вопросы, чтобы помочь нам удовлетворить ваши потребности. Некоторые функции на сайтах CPO, такие как функция «Отправить эту страницу другу по электронной почте», могут потребовать от вас предоставления информации о третьих лицах.Точно так же, если вы запрашиваете, чтобы заказ или подарок был отправлен непосредственно другому лицу, а не вам, вас также попросят предоставить информацию о получателе заказа или подарка. Эта информация может включать имя третьей стороны, адрес, номер телефона, номер факса, адрес электронной почты и другую подобную информацию.

3. Информация Гарантия

Если вы предоставляете Личную информацию через Сайты CPO, включая Личную информацию о лицах, кроме вас самих, вы гарантируете, что (i) у вас есть полномочия предоставлять эту Личную информацию и предоставлять CPO право использовать такую ​​Личную информацию в соответствии с настоящим Соглашением. политика конфиденциальности, (ii) вы предоставили эту Персональную информацию добровольно и (iii) вы соглашаетесь на использование этой Персональной информации в соответствии с настоящей политикой конфиденциальности.

4. Использование и раскрытие информации

Использование автоматически собираемой информации. Информация, автоматически собираемая через сайты CPO, предоставляет нам информацию об использовании вами сайтов CPO, в том числе о том, какие страницы наиболее популярны среди пользователей сайтов CPO. Эта информация также позволяет нам определять, правильно ли работают сайты CPO, и вносить изменения в сайты CPO, чтобы пользователь мог лучше взаимодействовать с сайтами CPO.Мы не используем эту информацию для идентификации конкретного пользователя.

Мы можем агрегировать и использовать определенную неличную информацию для исследовательских или маркетинговых целей, а также можем делиться, продавать и сдавать в аренду или обменивать полученную информацию и статистическую информацию с нашими партнерами по маркетингу, рекламодателями или другими третьими сторонами.

Использование информации неличного характера, добровольно предоставленной пользователем. Оставаясь включенным в наш список рассылки, вы подтверждаете, что мы можем продавать, сдавать в аренду, делиться, обменивать или иным образом предоставлять или передавать вашу неличную информацию, такую ​​как демографические и профессиональные данные, третьим лицам.Такие третьи стороны могут использовать такую ​​информацию для любых целей, которые они пожелают, или могут передавать такую ​​информацию другим третьим лицам.

Использование информации в коммерческих целях. CPO использует личную информацию, которую вы нам предоставляете, для внутренних деловых целей, таких как (i) для проверки при входе в систему в качестве зарегистрированного пользователя, если применимо; (ii) в маркетинговых целях; (iii) связаться с вами по поводу продуктов или услуг, которые вы заказали или запросили, и предоставить то же самое; (iv) для проведения рекламных акций, включая, помимо прочего, розыгрыши, конкурсы или подписки, в которых вы участвовали; (v) обрабатывать и отправлять заказы; (vi) для отправки подтверждений заказа и отгрузки; (vii) для обслуживания клиентов, ответа на ваши запросы и запросы и улучшения предложения продуктов и услуг; (viii) вести учет заказов, возвратов и обменов; (ix) для защиты вас и нас от ошибок и мошенничества; (x) для отправки информации, предупреждений о продуктах и ​​услугах и эксклюзивных предложений; (xi) для записи использования Сайтов CPO; (xii) для настройки Сайтов CPO в соответствии с вашими личными предпочтениями; и (xiii) настраивать рекламную и маркетинговую информацию о наших продуктах и ​​услугах. Мы также можем обмениваться информацией, включая Личную информацию, с другими компаниями и организациями для защиты от кредитного мошенничества и снижения рисков.

Поставщики услуг и продавцы. Мы также можем передавать вашу Личную информацию определенным третьим сторонам, которые предоставляют услуги для CPO. Эти третьи стороны могут размещать Сайты CPO, управлять определенными функциями Сайтов CPO, печатать или отправлять рассылки, предоставлять маркетинговые материалы для Сайтов CPO, авторизовывать и обрабатывать ваши платежи, обеспечивать обслуживание клиентов, анализировать данные и помогать в выполнении ваших заказов, отправлять электронные письма от имени CPO или иным образом помогают CPO в работе сайтов CPO.Эти третьи стороны не имеют права использовать или раскрывать вашу Личную информацию для каких-либо целей, кроме оказания услуг, указанных CPO.

Совместные службы баз данных. Мы можем участвовать в совместных службах баз данных. Эти услуги помогают нам направлять печатные рассылки и другие маркетинговые инициативы соответствующим покупателям и посетителям веб-сайтов. Имена и почтовые адреса могут использоваться совместно участвующими сторонами в услугах совместной базы данных, но кооперативу не предоставляется информация о кредитной карте или адреса электронной почты.

Деловые переводы. Автоматически собираемая информация и ваша Личная информация могут быть переданы в качестве актива в связи со слиянием или продажей, включающей все или часть CPO, или как часть корпоративной реорганизации, продажи акций или другой смены контроля.

Раскрытие необходимой информации. CPO может также предоставить вашу Личную информацию третьей стороне, если CPO добросовестно считает, что доступ, использование, сохранение или раскрытие разумно необходимы для удовлетворения любого применимого закона, постановления, судебного процесса или имеющего исковую силу запроса правительства.Например, от CPO может потребоваться раскрыть вашу Личную информацию для ответа на повестку в суд, постановление суда или другой судебный процесс.

5. Согласие на обработку и передачу информации

CPO может передавать информацию, которую вы отправляете нам, включая, помимо прочего, Личную информацию, получателям в странах, которые не обеспечивают такой же уровень правовой защиты данных, как страна, из которой вы получаете доступ к Сайтам CPO. Используя Сайты CPO, вы даете согласие на такую ​​передачу и обработку этой информации CPO.

6. Уведомление для родителей

Сайты CPO считаются сайтами для широкой аудитории и не предназначены для использования детьми. CPO не продает товары, предназначенные для детей, и не собирает Персональные данные от лиц младше восемнадцати (18) лет. Если вы являетесь родителем или опекуном ребенка, который предоставил нам личную информацию, сообщите нам, как указано в разделе 12 ниже, и мы удалим эту личную информацию.

7. Использование файлов cookie

Файлы cookie

— это фрагменты информации, которые веб-сайт передает на жесткий диск пользователя для идентификации предыдущих посетителей этих сайтов. Файлы cookie — это текстовые файлы, которые вы можете отклонить или удалить в любое время. Вы можете отключить файлы cookie в настройках вашего интернет-браузера. Однако, удаляя или отклоняя файлы cookie, вы можете помешать работе пользователей на сайтах CPO и других сайтах. Например, для совершения онлайн-транзакций необходимо принимать файлы cookie.

CPO использует файлы cookie для хранения информации о вашем посещении сайтов CPO, чтобы улучшить ваше посещение сайтов CPO. Например, хранение этой информации позволит нам иногда настраивать страницы учетной записи для вас. Мы также используем файлы cookie и технологии отслеживания для:

• Отслеживайте посещения пользователей.
• Отслеживайте свою корзину и покупки.
• Определите, какие настройки отображаются чаще всего.
• Сохраните свой пароль, чтобы вам не приходилось вводить его каждый раз при посещении сайтов CPO.

Кроме того, в настоящее время мы заключаем контракты с несколькими онлайн-партнерами для помощи в управлении и оптимизации сайтов CPO. Мы пользуемся услугами маркетинговой компании, чтобы помочь нам измерить эффективность нашей рекламы и то, как посетители используют наши сайты. Для этого мы используем веб-маяки и файлы cookie, предоставляемые нашей маркетинговой компанией на сайтах CPO. Тип информации, которую мы собираем, включает, какие страницы посещаются, какие продукты помещаются в корзину, какие заказы входят в процесс оформления заказа, какие проверки выполняются с оплатой и т. Д.Пополняя наши записи, эта информация помогает нам узнать, какие страницы наиболее привлекательны для наших посетителей, какие из наших продуктов больше всего интересуют наших клиентов и какие предложения хотят видеть наши клиенты. Хотя наша маркетинговая компания управляет информацией, поступающей с наших сайтов от нашего имени, мы контролируем, как эти данные могут и не могут использоваться. Если вы не хотите помогать нам узнать, как улучшить наши сайты, продукты, предложения и маркетинговую стратегию, вы можете отказаться от нашей возможности анализировать такие данные, связавшись с нами (см. Раздел 12).

8. Безопасность

CPO и уполномоченные третьи стороны принимают разумные меры, включая административные, технические и физические меры, для защиты вашей Личной информации от несанкционированного доступа, потери, изменения, использования или раскрытия. Например, любая личная информация, которую вы вводите при размещении заказа на продукт, включая, помимо прочего, вашу кредитную карту и другую личную информацию, шифруется перед передачей на серверы сайтов CPO с использованием 128-битного шифрования Secure Sockets Layer, если оно поддерживается. вашим браузером.Кроме того, мы используем разумные меры для ограничения раскрытия вашей личной информации в соответствии с настоящей политикой конфиденциальности. Однако ваша личная информация никогда не может быть защищена на 100%: информация может передаваться по сетям без соответствующих мер безопасности и может быть доступна, удалена, изменена, использована или раскрыта неуполномоченными лицами. Вы можете помочь нам защитить вашу Личную информацию, (i) не передавая свой пароль или другую информацию учетной записи третьим лицам, (ii) используя безопасный веб-браузер и (iii) часто меняя свой пароль.

9. Управление вашей информацией

CPO оставляет за собой право сохранять любую личную информацию, разумно необходимую для надлежащего документирования своей коммерческой деятельности, а также для целей архивирования и хранения записей. Мы будем хранить вашу личную информацию столько времени, сколько разумно необходимо для целей, описанных в этой политике конфиденциальности. Вы можете узнать более подробную информацию об этой политике конфиденциальности, связавшись с нами (см. Раздел 12).

Вы можете «отказаться» от получения в будущем электронных писем или других сообщений от нас, щелкнув ссылку «отказаться от подписки» в нижней части любого электронного письма, которое вы получаете от нас, или связавшись с нами (см. Раздел 12).Обратите внимание, что удаление вашей личной информации из нашей базы данных или «отказ» не остановит (i) маркетинговый или рекламный контент, который готов к отправке по почте или находится в очереди для передачи вам до того момента, когда мы сможем реализовать ваш запрос. или (ii) использование вашей личной информации третьими сторонами, с которыми CPO, возможно, уже поделился вашей информацией.

10. Обновления и изменения политик

CPO может время от времени изменять эту политику конфиденциальности, размещая здесь обновленные версии политики конфиденциальности.Поскольку мы можем вносить изменения в эту политику конфиденциальности в любое время, не уведомляя вас, мы предлагаем вам просматривать эту политику конфиденциальности каждый раз, когда вы получаете доступ к Сайтам CPO или используете их. Обратите внимание, что наши права на использование вашей личной информации будут основываться на политике конфиденциальности, действующей на момент сбора информации.

11. Связаться с CPO

Если у вас есть вопросы относительно сайтов CPO, политики конфиденциальности или вашей конфиденциальности на сайтах CPO, вы можете отправить запрос с любыми дополнительными вопросами в наш отдел обслуживания клиентов по электронной почте на адрес privacy @ cpooutlets.

No related posts.
