Технология устройства мягкой кровли: пошаговый инструктаж по укладке

Мягкая кровля – термин, объединяющий ряд гибких кровельных материалов с превосходными потребительскими качествами. Ее штучные и рулонные разновидности безупречно защищают дом от атмосферных «напастей» и эффектно украшают экстерьер. Мало весят, не требуют усилий в раскрое и креплении. В числе плюсов солидно фигурирует возможность уложить покрытие собственноручно.

Для идеального результата необязательно владеть навыками кровельщика. Нужна сноровка, терпение, инструмент и сведения о том, чем технология укладки мягкой кровли отличается от прочих способов и как правильно устроить крышу.

Материалы из группы мягких кровельных покрытий представляют собой модифицированные варианты старого-доброго рубероида. Новые разработки позаимствовали у предшественника гибкость и легкость, по праву возглавляющие список преимуществ. Сохранили непоколебимые водоотталкивающие свойства, благодаря которым дольше служит деревянная основа и стропильная система. Улучшился состав, за счет чего сроки безупречной работы материалов увеличились в трехкратном размере.

С ориентиром на способ укладки класс мягких кровельных покрытий делится на три вида:

• Рулонные материалы, поставляемые в соответствующем названию формате. К ним относятся битумные потомки рубероида и новые представители, такие как полимерные мембраны. Рулонные покрытия укладываются полосами. Битумные материалы крепятся путем наплавления, полимерные – посредством частичного или полного приклеивания. С их помощью в основном обустраивают плоские и пологие крыши со скатами до 3º, допустимо до 9º. Востребованы рулоны большей частью в индустриальном строительстве;
• Кровельные мастики, поставляемые в готовом или в подлежащем разогреву холодном виде. Напыляются или наносятся толстым слоем на плоские крыши, в результате чего получается монолитное покрытие без швов. Для укрепления используется армирующая сетка. Сфера применения ограничена плоскими кровлями.
• Битумная черепица, поставляемая в гибких гонтах-плитках. По сути, это улучшенный рубероид, разрезанный на относительно небольшие листы. Край гонтов оформлен фигурными лепестками для имитации керамического прототипа. Тыльная сторона оснащена клейкой полосой, предназначенной для крепления к деревянной основе. Приклеивают поштучно. Дополнительно в каждый гонт забиваются кровельные гвозди либо саморезы. От нагрева битумной кровли солнечными лучами происходит спекание плиток и превращение их в сплошную кровельную оболочку.

В частном малоэтажном строительстве активно востребована штучная разновидность, т.к. плоские и низко-скатные кровли над одно- или двухэтажными жилыми домами сооружают крайне редко. «Плоская» участь у бытовых строений, однако не всякий хозяин решится на покупку мембран и мастик для крыши сарая. Значит, внимание уделим монтажу наиболее популярной битумной черепицы.

Штучным гибким материалом покрывают крыши с любой крутизной и степенью архитектурной сложности. Правда, битумная черепица не рекомендована для сооружения кровли, если угол наклона скатов менее 11,3º. Выпускается материал многочисленными производителями. Каждый из них стремится сообщить собственной продукции уникальные качества и полезные для укладчика свойства.

Несмотря на некоторые различия, технология устройства мягкой кровли выполняется по одной и той же схеме. Есть небольшие нюансы, но они не принципиальны.

Правила подготовки основания

Гибкость – достоинство и недостаток битумного покрытия. С одной стороны она позволяет заметно ускорить процесс. Ведь на формирование примыканий, проходку труб, обустройство ендов и карнизов уходит немного времени и минимум сил. С другой стороны из-за гибкости материала требуется сплошная обрешетка, чтобы гнущиеся гонты опирались полностью на твердую ровную основу.

Соорудить сплошную обрешетку перед монтажом мягкой кровли можно:

• из плит OSB-3, рекомендуемых на основании бюджетной стоимости и достаточной прочности;
• из листов влагостойкой фанеры с маркировкой ФСФ;
• из шпунтованной или обрезной доски, влажность которой не должна быть менее 20%.

Листовой материал укладывается в разбежку типа кирпичной кладки. Важно, чтобы не получилось крестообразных соединений. Нужно, чтобы слабые участки состыковки плит равномерно распределились по контробрешетке. В швах следует оставить зазоры в 2-3мм, требующиеся для свободного движения стропильной системы при температурных колебаниях.

Дощатый настил устанавливают параллельно свесам кровли. Тоже в разбежку, если на скат не хватит длины доски. Место состыковки двух досок на скате следует опереть на брус контробрешетки, забить в него нужно четыре гвоздя. Рядовые доски крепят двумя гвоздями с обеих сторон. Укладывать их надо так, чтобы остался зазор в 3-5мм между продольными элементами. Перед работой обрезные доски сортируют. Те, что потолще, нужно распределить у основания ската, те, что полегче, отправить наверх.

Вентиляция – залог безупречной службы

Отличные водоотталкивающие свойства битумного покрытия обусловлены мизерным количеством пор, способных пропускать влагу и воздух. Надежный гидро-барьер действует в обоих направлениях. Внутрь кровельной конструкции не проникают капли дождя, но и пар не выходит наружу. Если не обеспечить испарениям свободный путь, конденсат будет скапливаться на деревянных стропильных фермах и обрешетке. Т.е. заведется грибок, из-за которого с прочной крышей придется попрощаться.

Во имя долгосрочной безупречной службы необходимо устроить систему кровельной вентиляции, включающей:

• продухи, предназначенные для притока воздуха в зоне карнизов. Кроме притока они обязаны обеспечить свободное перемещение воздуха снизу вверх по плоскостям скатов. Продухи представляют собой открытые каналы, сформированные обрешеткой и контробрешеткой;
• вентиляционный зазор между битумной кровлей и уложенным поверх пароизоляции утеплителем. Предназначен для омовения воздушным потоком утеплителя;
• отверстия в верхней зоне кровельного пирога. Это могут быть либо незакрытые вверху торцы скатов, либо специально устроенные отдушины с пластиковым стволом, напоминающим миниатюрную дымоходную трубу.

Вентиляцию нужно устроить так, чтобы исключить образование воздушных мешков в подкровельном пространстве.

Укладка изоляционного ковра

Всеми без исключений производителями битумной черепицы настоятельно рекомендуется стелить дополнительный гидроизоляционный ковер перед монтажом гонтов. Список пригодных для ковра материалов обычно обозначен в инструктаже. Допущена к применению указанная или аналогичная по характеристикам продукция.

Замена крайне нежелательна, т.к. несовместимый с покрытием состав будет препятствовать соединению битумных слоев в монолит и станет способствовать вздутию. Полиэтилен исключен. Рубероид тоже, потому что служебный срок гибкой кровли больше. Неразумно стелить под покрытие, рассчитанное на 15-30 лет эксплуатации, менее долговечный материал.

Технология укладки изоляционного ковра под гибкую черепицу включает два варианта, зависящих от крутизны крыши:

• Устройство сплошного ковра на скатные кровли с углом наклона от 11,3º/12º до 18º. Рулонную гидроизоляцию стелют полосами, начиная от свеса, продвигаясь к коньку. Каждая укладываемая сверху полоса должна перекрывать предыдущую полосу собственными десятью см. Если потребуется состыковать два отрезка в одном ряду, их кладут с нахлестом в 15см. Нахлест тщательно, но без фанатизма промазывается битумной мастикой. К основанию полосы изоляции крепятся кровельными гвоздями через 20-25см. Поверх сплошного ковра укладываются полосы барьерной водоотталкивающей защиты в ендовах и на свесах, а также вокруг кровельных примыканий. Затем конек и выпуклые углы кровли оснащают первоначальным изоляционным материалом;
• Укладка частичной изоляции на скатные кровли с наклоном 18º и более. В этом случае битумно-полимерным материалом защищаются ендовы и свесы, а полосами изоляционного ковра покрывают только края фронтонов, конек и прочие выпуклые углы. Изоляцией, как в предыдущем случае, окаймляют места пересечения кровли трубами коммуникаций и кровельные примыкания. Ширина битумно полимерного барьера вдоль свесов 50см, в ендовах равна 1м, чтобы на каждый из защищаемых скатов приходилось по 50см. При укладке вокруг примыканий и труб изоляционную полосу частично заводят на стенки так, чтобы материалом перекрывалось 20-30см вертикальной поверхности.

Устройство гибкой кровли с частичной гидроизоляцией допускается производителями, но в их числе ярых сторонников данного метода нет. Естественно, на крутых скатах меньше задерживается осадков, но обстоятельства бывают разные: наледь, косой дождь и т.д. Лучше подстраховаться.

Битумно-полимерный ковер для ендов подбирают в тон черепице. Допускается незначительное отклонение от колорита покрытия, если есть желание подчеркнуть линии открытых разжелобков. Желательно, чтобы ендовы укрывались сплошной полосой барьерной изоляции. Но если состыковки двух кусков избежать не получается, ее лучше устроить в верхней части кровли нахлестом 15-20см. Там наименьшая нагрузка. Нахлест в обязательном порядке промазывается битумной мастикой.

Защита фронтонов и карнизных свесов

Периметр кровли оснащается металлическими планками. Они нужны для защиты ослабленных участков обрешетки от влаги и в качестве элементов оформления крыши. Планки укладывают на край фронтонов и свесов ребром. Линия ребра должна совпадать с линией абриса крыши. Крепят кровельными гвоздями по зигзагообразному принципу через 10-15 см.

Если возникает необходимость состыковки двух планок, их укладывают с нахлестом, составляющим 3-5 см, минимум 2 см. Фронтонные планки перекрывают на углах кровли карнизные. В местах торцевых и состыковочных нахлестов крепеж забивают через 2-3 см.

Большинство изготовителей гибкой кровли советуют устанавливать оба типа металлической защиты поверх подкладочного ковра. Однако разработчики марки «Шинглас» рекомендуют карнизные планки заводить под ковер, а фронтонные поверх него. Перед установкой фронтонных и карнизных планок на дощатую обрешетку они же советуют сначала прибить брусок, а к нему уже прикрепить металлическую защиту.

Формирование проходов через кровлю

Пересекающие крышу дымовые трубы, коммуникационные стояки, антенны, собственные вентиляционные отверстия нуждаются в особом обустройстве. Они создают потенциальную опасность в виде открытого пути для протечек воды. Потому перед монтажом покрытия места кровельной проходки перекрывают герметизирующими приспособлениями или системами. В их числе:

• Резиновые уплотнители, предназначенные для закрытия точек небольшого диаметра. Отверстия под антенну, например;
• Полимерные проходные элементы, применяемые для оборудования мест пересечения кровли канализационными и вентиляционными стояками. Выпускают их специально для обустройства крыш. Крепятся проходники банально гвоздями к сплошной обрешетке. Поверх укладывают битумные черепичины, которые по факту подрезаются вокруг прохода и фиксируются битумной мастикой;
• Пластиковые переходники для собственной кровельной вентиляции. Закрывают отверстия отдушинами, коньковым элементом с каналами для отвода испарений, перфорированными приспособлениями для карнизов.

Правила обустройства проходов крупногабаритных дымовых труб стоит рассмотреть отдельно. Кроме угрозы протечек они еще и пожароопасны. Герметизируют дымоходы в несколько этапов:

• стенки трубы защищают деталями, вырезанными из асбестоцементных плит согласно ее фактическим размерам;
• по периметру трубы монтируется треугольная планка, обработанная антипиреном. Для ее изготовления можно расколоть по диагонали брусок. Для замены подойдет плинтус. Планку для обустройства дымохода не крепят к обрешетке! Зафиксировать ее надо на стенках трубы;
• укладывают гибкую черепицу, заводя гонты на планку;
• из ендового ковра выкраивают детали по размерам трубы с установленной планкой. Ширина деталей не менее 50 см. Крепят выкройки с 30сантиметровым заходом на стенки трубы на клей или битумную мастику. Сначала приклеивают лицевую деталь, затем боковые, в завершении заднюю. Нижний край располагают поверх уложенной черепицы, верхний заводят в штрабу на стенке трубы;
• в завершении закрепляют многослойную изоляционную систему путем установки металлического фартука с обработкой соединений силиконовым герметиком.

Есть более простой и дешевый способ: детали изоляционной обшивки трубы вырезаются не из ковра, а сразу из оцинкованного металла. Тогда половина этапов работы отпадет сама собой.

Стеновые примыкания герметизируются аналогичным методом. Только в установке асбестоцементной защиты нет нужды, и защищаемые поверхности перед обустройством нужно оштукатурить и обработать праймером.

Правила укладки карнизных гонтов

Для того чтобы создать ориентиры укладчику, кровлю лучше предварительно разметить мелованным строительным шнурком. Горизонтальные линии наносятся с шагом, равным пяти рядам гибкой черепицы. Вертикали отбиваются с шагом в один гонт.

После подготовки и разметки кровельной поверхности можно без опасений приступать к укладке гибких черепичин, следуя алгоритму:

• первым монтируется карнизный ряд черепицы на свес. Взять можно специальную коньково-карнизную черепицу или собственноручно выкроить стартовый элемент посредством обрезки лепестков обычной рядовой черепичины. От ребра металлической карнизной планки нужно отступить на 0,8-1см и приклеить карнизный гонт. Для приклеивания с клейкого слоя нужно снять защитную ленту, а оставшиеся места промазать мастикой;
• уложенная карнизная черепица закрепляется кровельными гвоздями с шагом, равным ширине лепестка. Широкая шляпка метиз при забивании должна быть строго параллельна поверхности сплошной обрешетки. Перекосы недопустимы. Забивают гвозди, отступив от верхнего края гонта 2-3см. Места фиксации должны перекрываться следующим рядом кровли;
• укладывается первый ряд гибкой черепицы. Начать лучше с центра ската, чтобы проще было выровнять по горизонтали. От нижней линии стартового ряда следует отступить 1-2см и приклеить уже опробованным способом. Прибивают четырьмя гвоздям на расстоянии 2-3см от паза между лепестками;
• монтаж второго ряда тоже удобней начать от средины. Но гонт нужно сместить так, чтобы лепесток оказался над пазом первого ряда черепичин и точки крепления были полностью закрыты;
• верхний угол черепичины, уложенной рядом с фронтоном, обрезается в виде равностороннего треугольника со сторонами по 1,5-2см. обрезка нужна для отбоя воды.

Продолжить укладку гонтов можно по линейному принципу, т.е. укладывая полностью целый ряд, один за другим. Можно по пирамидальному методу с «наращиванием» от середины ската до краев или диагонально.

Два способа устройства ендовы

Для формирования ендовы разработано два способа:

• Устройство открытого разжелобка. Рядовую черепицу укладывают до оси ендовы на обоих смежных скатах. Только гвозди прекращают забивать уже на расстоянии 30см от оси. После укладки мелованным шнуром на скатах отбиваются линии ендовы, вдоль которых аккуратно подрезается покрытие. Ширина разжелобка от 5 до 15 см. Чтобы мягкой кровле не нанести урона во время резки под черепичины подкладывается дощечка. Расположенные возле ендовы углы черепичин подрезаются для отбоя воды, затем тыльная сторона элементов покрытия обмазывается мастикой и приклеивается.
• Устройство закрытого разжелобка. Черепицу укладывают сначала на скат с наименьшим уклоном так, чтобы примерно 30см материала расположились на смежном скате. Вверху гонты крепят гвоздями. После покрывают второй скат, затем на нем отбивают линию, отступив от оси 3-5см, вдоль которой производят резку. Углы черепичин подрезают для отбоя воды, после приклеивают на мастику обрезанные незакрепленные элементы.

Нюансы укладки черепицы на конек

По завершению монтажа черепицы на скаты, приступают к обустройству конька. Вентиляционные каналы в теле обрешетки надо оставить открытыми, поэтому между вершинами скатов оставляют зазор в 0,5-2см. Для обеспечения вентиляции конек оснащают пластиковым аэратором. Он не слишком привлекателен, поэтому во славу эстетике его декорируют универсальной коньково-карнизной черепицей или нарезанными из гонтов черепичинами.

Прибивают черепицу 4мя гвоздями. Каждый последующий элемент должен закрывать крепеж предыдущего. Монтируют черепичины на хребты снизу вверх. Конек обустраивают в направлении движения преобладающих ветров так, чтобы открытые участки развернулись на подветренную сторону.

В подробностях процесс устройства мягкой кровли с разъяснениями пошаговой технологии укладки продемонстрирует видео:

Особых сложностей в сооружении мягкой кровли не обнаружено. Есть технологические особенности. Если их четко соблюдать, укладку вполне можно выполнить самостоятельно с отличным результатом.

krovgid.com

Подготовка крыши под мягкую кровлю — фото и видео инструкция

Битумная черепица в последние годы стала одним из самых популярных кровельных покрытий, благодаря своему оригинальному внешнему виду, имитирующему классическую керамическую черепицу. Простая технология фиксации гонтов с помощью самоклеящегося слоя упрощает самостоятельную укладку материала, но перед началом монтажных работ конструкции крыши требуется основательная подготовка. В этой статье мы расскажем, как выполняется устройство кровельного пирога под мягкую черепицу.

Содержание статьи

Особенности материала

Мягкой кровлей называют битумную черепицу, которая производится из стеклохолста или полиэстера, пропитанного модифицированным нефтяным битумом или синтетическим каучуком. Внешняя поверхность гонта посыпается базальтовой или минеральной крошкой для придания цвета, фактуры и механической прочностью материалу. Мягкую черепицу производят в виде плиток с фигурным краем длина которых составляет 100 см, ширина 30-45 см, а толщина 0,3-0,45 мм. Это кровельное покрытие обладает следующие особенности:

1. Легкий вес. Квадратный метр мягкой кровли весит не более 13 кг, что позволяет не утяжелять устройство стропильного каркаса дополнительными элементами.
2. Гибкость. Материал обладает высокой эластичность и гибкостью, поэтому легко укладывается на крыши сложной формы.
3. Долговечность. Срок службы крыши с таким покрытием составляет до 70 лет, при чем она не требует особого обслуживания.
4. Устойчивость к факторам внешней среды. Мягкую кровлю ценят за высокую влагостойкость, толерантность к воздействию ультрафиолета и перепадам температуры.

Обратите внимание! Мягкую кровлю не рекомендуется монтировать на сооружения с высоким риском возгораний, так как она относится к легковоспламеняющимся материалам. Чтобы снизить вероятность пожаров, устройство стропильного каркаса выполняют с обязательной обработкой огнеблокирующими препаратами.

Состав мягкой кровли

Характеристики мягкой черепицы

Нюансы работы

Мягкую кровлю фиксируют на основании с помощью самоклеящегося слоя из легкоплавкого битума на нижней стороне материала, защищенного полиэтиленовой защитной пленкой. Устройство крыши из битумной черепицы можно выполнять только при определенных погодных условиях:

• Температура окружающего воздуха не должна быть ниже 5-10 градусов, так как в противном случае битумный слой придется разогревать принудительно с помощью строительного фена или газовой горелки, рискуя повредить черепицу.
• Температура окружающего воздуха не должна превышать 25 градусов, чтобы при обустройстве крыши битумный слой не плавился и не стекал вниз склона.
• Устройство мягкой кровли выполняют в сухую, не дождливую погоду на высушенное основание, чтобы не допустить загнивание стропильного каркаса и финишного покрытия в процессе эксплуатации.

Важно! Хранить битумную черепицу для настила крыши необходимо в сухом, защищенном от прямых солнечных лучей месте, чтобы предотвратить расплавление битумного клеящегося слоя. Снимать с гонта защитную пленку во избежание слипания материала до монтажа покрытия не рекомендуется.

Технология укладки гонта

Требования к основанию

Устройство мягкой кровли начинают с подготовки основания, от прочности и надежности которого зависит срок эксплуатации и влагостойкость конструкции. Процесс создания кровельного пирога под битумную кровлю должен выполняться строго в соответствии технологией. Основание обеспечивает гибкой черепице следующие условия:

1. Механическую прочность. Мягкую кровлю укладывают исключительно на сплошную обрешетку, так как самостоятельно держать форму она не способна. Поэтому основание для монтажа покрытия изготавливают из листов влагостойкой фанеры или древесностружечной плиты.
2. Гладкость. Нижняя поверхность гибкой кровли легко повредить, поэтому укладку производят на подкладочный ковер, однако, и основание не мешает острогать, освободить от сучков и зазубрин.
3. Ровную поверхность. Монтаж крыши из битумной черепицы не терпит кривизны. Любой перекос обрешетки приведет к появлению зазоров между гонтами.
4. Вентиляцию. Вентиляционный зазор между кровельным покрытием из битумной черепицы и стропильным каркасом должен составлять не менее 50 мм, чтобы избежать «парникового эффекта» и появления конденсата.

Учтите, что соответствие основания правильной технологии гарантирует длительный срок эксплуатации крыши, отсутствие протечек и механических повреждений каркаса.

Кровельный пирог под битумную черепицу

Требования к обрешетке

Технология подготовки

Кровельный пирог, с помощью которого выполняется устройство мягкой кровли, состоит из слоя пароизоляции, утеплителя, гидроизоляции, контробрешетки, разреженной обрешетки, подкладочного ковра и финишного покрытия. Качество конструкции зависит от правильности расчета, очередности и совместимости материалов. Подготовка крыши под мягкую черепицу производится следующим образом:

• В первую очередь, необходимо проверить состояние стропильного каркаса. Все сгнившие элементы нужно заменить. Выполнить повторную обработку антипиреном и антисептиком.
• Поверх стропил полосами с нахлестом закрепить паропроницаемую мембранную гидроизоляцию. Гидроизоляционный материал фиксируют строительным степлером с провисанием, чтобы избежать разрыв в случае протечки.
• Поверх гидроизоляции приколачивают рейки контробрешетки толщиной 3-4 см для обеспечения вентиляционного зазора. Затем перпендикулярно стропилам фиксируют разреженную обрешетку из обрезной доски с шагом 30-50 см.

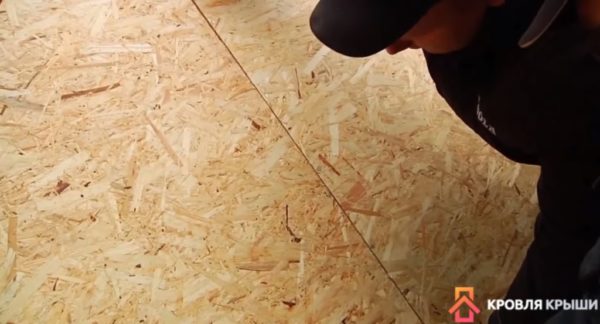

• На дополнительную обрешетку приколачивают листы фанеры или ОСБ, делая между ними зазор 1-3 мм.
• На сплошное основание укладывают подкладочный ковер, на который в последствии настилают мягкую кровлю.

Опытные мастера отмечают, что устройство качественного, надежного основания делают битумную кровлю более долговечной и устойчивой к механическим повреждениям. Поэтому в процессе работу нужно неукоснительно соблюдать технологию и рекомендации производителей.

Материалы для изготовления сплошной обрешетки

Подкладочный ковер под мягкую кровлю

Видео-инструкция

krovlyakrishi.ru

Устройство кровли из мягкой черепицы: технология, основные узлы

Гибкая черепица тем хороша, что её может укладывать один человек, даже без помощника. Это возможно благодаря легкому весу деталей, называемых гонтами, и небольшим размерам. Самый большой габарит гонта – длина, равная одному метру. Устройство кровли из мягкой черепицы, технологию укладки которой мы будем рассматривать в этой статье, достаточно простое дело, если строго соблюдать инструкции и рекомендации производителя купленной битумной черепицы. Главное при строительстве крыши – подготовить максимально ровную поверхность, на которую мягкая черепица будет укладываться.

Основание для мягкой черепицы

Стропила под мягкую кровлю делаются так же, как под любой другой кровельный материал. А вот обрешётка нужна двухслойная. Первый слой – для придания жёсткости – делается из обрезной доски. Второй – для создания ровной поверхности – делается из влагостойкой фанеры или плиты ОСП. Устройство кровли из мягкой черепицы может выполняться по-разному. Если крыша делается над строением, где не предусмотрено её утепление, то узлы кровельного «пирога» будут выглядеть так:

1. Слой мягкой черепицы.
2. Подкладочный ковёр.
3. Влагостойкая плита ОСП или фанера.
4. Обрешётка из обрезной доски.
5. Стропила.

«Пирог» утеплённой крыши, под которой будет обустраиваться мансарда или просто тёплый чердак, будет таким:

1. Мягкая черепица.
2. Подкладочный ковёр.
3. ОСП или фанера водостойкие.
4. Обрезная доска.
5. Контробрешётка
6. Гидроизоляция.
7. Стропила.
8. Утеплитель.
9. Пароизоляция.
10. Шумоизоляция или дополнительный слой утеплителя.
11. Обрешётка для внутренней обшивки.
12. Внутренняя обшивка.

Внутренняя обшивка выполняется обычно листами гипсокартона с последующей оклейкой обоями. Но, на вкус застройщика, её можно выполнить доской вагонкой, фанерой, плитами ДСП или ОСП… Порядок работ может быть разным. Если климат или погода позволяют, то, конечно, удобнее начинать с пароизоляции. Закрепить её внутренней обрешёткой, уложить слой шумоизоляции и зашить всё это внутренней обшивкой. После этого спокойно уложить между стропилами утеплитель, натянуть гидроизоляцию и закрепить её контробрешёткой. Дальше всё делается так же, как и в случае холодной кровли. Монтируется обрешётка из обрезной доски, укладывается плита ОСП или фанера, стелится подкладочный ковёр и клеится битумная черепица. Если лето дождливое, то разумнее сначала настелить кровлю в таком порядке:

1. Гидроизоляция.
2. Контробрешётка.
3. Фанера или ОСП водостойкие.
4. Подкладочный материал.
5. Гибкая черепица.

После этого под защитой готовой кровли можно делать любые работы на чердаке или в мансарде. Более подробно технология устройства обрешётки для мягкой кровли рассматривается в статье: Конструкция обрешётки под мягкую кровлю.

Инструменты

Для работы с битумной черепицей нужен достаточно простой набор инструментов:

1. Молоток.
2. Шнур.
3. Нож.
4. Шпатель.
5. Ножницы по металлу.
6. Рулетка.
7. Пистолет для нанесения герметика.
8. Кровельные гвозди.

Технология укладки, порядок работ

Приобретая битумную черепицу, комплектующие и расходные материалы, лучше всего подбирать их так, чтобы все они были от одного производителя. Так проще будет следовать рекомендациям завода-изготовителя и устройство кровли из гибкой черепицы окажется не таким сложным, как видится на первый взгляд. Да и составляющие кровельного ковра лучше будут «работать» вместе.

Подкладочный ковёр

Подкладочный ковёр рекомендуется стелить по всей поверхности кровли. Но если уклон ската больше 18°, то есть возможность немного сэкономить. При таких уклонах подкладочный материал можно укладывать только по периметру крыши – по карнизу, вдоль конька, вдоль торцов ската, по наружным изгибам кровли, вокруг дымовых труб и вентиляционных выходов и в ендовах.

Металлические планки

Полностью укомплектованный узел карниза утеплённой кровли будет выглядеть примерно так: Планка капельника монтируется непосредственно на балки стропил под слой гидроизоляции. Его задача: защитить деревянные конструкции (стропила и ветровую доску) от конденсата, образующегося в вентиляционном канале, и стекающего по гидроизоляционному материалу вниз. После укладки подкладочного материала к карнизу прибивается крепёж для водосточных желобов, в которые эти желоба устанавливаются. Затем по всей длине карниза прибивается карнизная планка так, чтобы её нижний край оказывался внутри желоба. Таким образом вода, стекающая с крыши, удаляется в водосточную систему, не попадая на деревянные конструкции обрешётки и на фанеру или плиты ОСП. Если кровля предусматривается «холодной», а значит, гидроизоляции не будет, то и планка капельника не нужна. Водосточная система тоже необязательный элемент. Тогда можно обойтись только карнизной планкой, которую в таких случаях иногда тоже называют капельником. По торцам кровли, на фронтонах, начиная от карниза, накладывают торцевую или ветровую планку с нахлестом не менее 20 мм. Как вариант, в ендовах можно укладывать не ендовый ковёр из того же материала, что и битумная черепица, а металлическую ендову. В натуре выглядеть это будет примерно так:

Монтаж гибкой черепицы

Если в конструкции кровли есть ендовы, то сначала нужно уложить ендовый ковёр или смонтировать металлическую ендову. После этого можно приступать к укладке основного полотна мягкой кровли. Монтаж битумной черепицы начинается с укладки карнизного ряда. Для этого используется карнизно-коньковая черепица. Если её на момент покупки не было в продаже, можно использовать рядовую, обрезав лепестки. При укладке мягкой черепицы следует руководствоваться рекомендациями или инструкциями от производителя. В ендове битумную черепицу можно укладывать разными способами: В результате смотреться это будет примерно так:

Конёк

Рассмотрим, как можно сделать вентилируемый конёк для мягкой кровли. Его очередь наступает после завершения укладки основного полотна битумной черепицы. Для того чтобы воздух из чердака или из вентиляционных каналов утеплённой кровли имел возможность уходить в атмосферу, при устройстве основания необходимо оставить в коньковом узле расстояние между противоположными скатами крыши в пределах 200–300 мм. А чтобы влага от дождя или снега не попадала под кровлю, эта щель закрывается своей «крышей». Для этого можно использовать готовые коньковые элементы, например, такие: Крепятся саморезами или гвоздями по рекомендации изготовителя: А можно вентилируемый конёк сделать самостоятельно, как показано в этом видео: Здесь видно, что по верхнему краю скатов, перпендикулярно им, прибиты бруски сечением около 50х50 мм. Шаг брусков определяется толщиной фанеры или плиты ОСП так, чтобы не допустить прогибания «крыши» конька. Ширину такой «крыши» можно назначить самостоятельно, в разумных пределах. К торцам брусков крепится защитная вентиляционная сетка, чтобы мусор, насекомые и мелкие птицы не могли попасть под коньковый узел. В завершение на листы фанеры или плиты ОСП крепятся элементы коньково-карнизной и рядовой черепицы. Результат представлен на фотографии ниже. Как вариант, можно вместо полностью «дышащего» конька сделать кровлю сплошной с установкой вентиляционных вытяжек: В последующем, если «мощности» вентилируемого конька окажется недостаточно для проветривания кровли, можно разместить по её поверхности специальные аэраторы, узлы крепления которых показаны на следующем видео: На этом устройство кровли можно считать законченным.

prokryshi.ru

Обрешетка под мягкую кровлю — схемы устройства и монтаж пошагово!

Мягкая кровля все чаще применяется для оформления крыш в малоэтажном строительстве. Она практична, красива, современна и надежна. Но долговечность ее службы будет зависеть от того, правильно ли производился монтаж. Немалое значение имеет правильная обрешетка под мягкую кровлю. Как правильно ее сделать, каким требованиям она должна отвечать?

Обрешетка под мягкую кровлю

Монтаж мягкой кровли на обрешетку

Содержание статьи

Особенности гибкой кровли

Мягкая кровля также известна как битумная черепица. Впервые на рынке стройматериалов она была представлена около 30 лет назад. Изготавливается этот эластичный материал на основе стеклохолста или полиэстера, которые пропитываются битумными составами. В результате получается устойчивый к воде, прочный, но при этом гибкий материал, который идеально подходит для финишной отделки крыши.

Гибкая черепица

Гибкая черепица Ruflex МINT

Поверхность гибкой черепицы всегда покрыта специальной посыпкой – мелкой крошкой, получаемой во время переработки различных минералов. А нижний слой имеет липкое основание, которое позволяет приклеить черепицу на крышу. Черепица такого типа используется при обустройстве кровель с углами ската не менее 11-12 градусов.

Гибкая черепица

На заметку! Гибкая черепица отличается широким выбором оттенков и цветов, размеров. Именно поэтому не стоит приобретать материалы, изготовленные разными производителями, даже если они сильно схожи между собой.

Из-за своей мягкости такая черепица нуждается в особом основании. Укладываться она может только на определенным образом сделанную обрешетку.

Монтаж гибкой черепицы

Цены на различные виды и производителей гибких черепиц

Гибкая черепица

Что такое обрешетка, ее виды

Обрешетка – это необходимый для каждой крыши элемент, представляющий собой систему досок и брусьев, на которые крепится кровельный материал. Она бывает разных типов, выбор среди которых выполняется в зависимости от того, какой кровельный материал используется. Например, если крыша будет покрываться шифером, профлистом, то обрешетка может быть разреженной, то есть между ее элементами будут иметься зазоры (определенный шаг). Если же на кровлю будут монтироваться покрытия мягкие, то обрешетка должна быть сплошной, без зазоров. Для укладки битумной черепицы придется использовать именно сплошной тип обрешетки.

Монтаж сплошной обрешетки

На заметку! Обрешетка может иметь сразу два слоя – разреженный и сплошной. За счет этого удастся добиться хорошей вентиляции кровли, уложить теплоизоляцию и улучшить качество и надежность крыши в целом.

Устройство сплошной обрешетки

Разреженная обрешетка всегда укладывается перпендикулярно стропилам крыши (параллельно коньку), сплошная фиксируется поверх смонтированной разреженной. При этом не стоит забывать и об укладке тепло- и гидроизоляционных материалов.

Кровля дома из гибкой черепицы

Качественная и правильно смонтированная обрешетка под мягкую кровлю должна отвечать следующим критериям:

• быть прочной;
• не прогибаться под весом кровельного материала;
• оставаться устойчивой даже под воздействием факторов окружающей среды;
• быть ровной – не иметь бугров, выступов, неровностей, все острые элементы с нее удаляются, шляпки гвоздей и саморезов не должны выступать над уровнем горизонтальной поверхности досок;
• не должна иметь больших зазоров между отдельными элементами (максимальный шаг – 1 см).

Кровельный пирог под гибкую черепицу

На заметку! Иногда сплошная обрешетка укладывается прямо на стропила, без использования обрешетки разреженной – так называемый однослойный настил. Это делается для ускорения процесса строительства, обычно вариант применяется только для домов, которые не нуждаются в усиленном утеплении и гидроизоляции.

Монтаж обрешетки

Материалы для изготовления обрешетки

Обрешетка под мягкую черепицу может изготавливаться из нескольких видов материалов. Главные требования, предъявляемые к ним – это прочность, надежность, долговечность и ровность.

Материалы для сплошной обрешетки

Фанера чаще всего используется для создания обрешетки под мягкую черепицу. Это экологически чистый материал, многослойный, достаточно износоустойчивый, недорогой, простой в работе и прочный. Главное – приобретать для кровли именно влагостойкий вариант – обычная фанера здесь использоваться не может. Наиболее подходящая марка – фанера ФСФ. Она обладает необходимыми для создания обрешетки качествами – прочностью на излом, пластичностью, невысокой плотностью, небольшим весом, не боится воздействия грибка. Такая фанера устойчива к воздействию влаги, а значит, не будет гнить. В процессе ее изготовления используются остатки от переработки древесины хвойных.

Фанера ФСФ хвойная

Еще один хороший и подходящий для создания обрешетки материал – это плита OSB, несколько усовершенствованный вариант привычной многим ДСП. Она отличается высоким уровнем влагостойкости, плотная и прочная, не боится снеговой нагрузки, очень гладкая и не деформируется под воздействием влаги. Она обеспечит отсутствие перепадов высоты и позволит сделать обрешетку идеально ровной. В монтаже материал довольно прост и не требует использования каких-то особых инструментов.

Ориентированно-стружечная плита (OSB)

Обрешетка под мягкую кровлю может быть изготовлена из обрезной или шпунтованной хвойной доски. Материал должен иметь невысокую влажность – не более 20%. Ширина используемых досок должна составлять 140 мм. Главный недостаток – склонность досок к деформации, из-за влаги они часто коробятся и на поверхности обрешетки формируются выпуклости, щели.

Обрешетка из досок под мягкую кровлю

Важно! Дерево перед использованием в строительстве должно быть обработано антисептическими составами, а также препаратами, повышающими огнестойкость материала.

Цены на различные виды строительных досок

Доски строительные

Правила изготовления обрешетки

Создание обрешетки может производиться только с соблюдением определенных правил. В противном случае конструкция не будет служить долго, быстро испортится. А производитель мягкой черепицы не дает гарантии на свой материал в случае нарушения технологии монтажа.

Итак, особого внимания требует определение значение угла наклона ската кровли. Если он совсем мал и составляет всего 5-10 градусов, то мягкую черепицу укладывать необходимо только на сплошную обрешетку, изготовленную из фанеры, досок. Да и вообще в таком случае данный материал использовать не рекомендуется. В случае если угол ската равен значению в пределах 10-15 градусов, то обрешетка изготавливается из бруса сечением 45х50 мм, закрывается фанерой или OSB. Бруски устанавливаются с шагом 45 см. Если угол превышает 15 градусов, то для создания обрешетки применяется брус такого же сечения, но монтируется с шагом 60 см.

Как рассчитать угол наклона кровли

Внимание! При расчете требований к обрешетке важно учитывать климатические особенности региона – нагрузку, которую будет испытывать кровля из-за снежного покрова. Также учитывается нагрузка, которая будет создаваться и из-за самого кровельного материала.

Таблица. Зависимость шага стропил от толщины используемого материала.

Шаг, см	Толщина фанеры, мм	Толщина OSB, мм	Толщина доски, мм
30	9	9	Не используется
60	12	12	20
90	18	18	23
120	21	21	30
150	27	27	37

Во время монтажа обрешетки стоит помнить и о компенсационных зазорах, которые оставляются между элементами материала, из которого создается сплошное основание. Зазор между листами фанеры или OSB должен быть равен 5-10 мм. В случае разбухания материала он спасет кровлю от искривления, а кровельный материал – от повреждения.

Монтаж фанеры

Цены на фанеру

Фанера

Технология создания обрешетки. Особенности конструкции

Основа любой кровли – это система стропил. Они фиксируются на мауэрлате – опоре, которая монтируется по периметру дома и будет испытывать максимальную нагрузку. Потому мауэрлат должен быть прочным и надежно зафиксированным. Фиксация производится с использованием анкерных болтов. Если стены дома построены не из дерева, а из газобетона или кирпича, то анкеры рекомендуется дополнительно зафиксировать цементным составом.

Мауэрлат для двухскатной крыши

После установки мауэрлата происходит создание стропильной системы. Стропила могут быть изготовлены из дерева, металла и других материалов. Проще всего работать с древесиной, ее легко подогнать к определенным размерам на месте, а для подъема наверх не придется заказывать специальную технику. Стропила устанавливаются с шагом, который определяется, исходя из толщины и ширины материалов, используемых для сплошной обрешетки (если она будет укладываться сразу же на них). Например, при толщине доски 2 см шаг может составлять 50 см. Такой же шаг может быть использован и при укладке фанеры или OSB толщиной 10 см. При чрезмерно большом шаге основание кровли со временем прогнется под весом самого кровельного материала.

Стропильная система

На заметку! Если обрешетка монтируется из доски, то ее края важно скруглить, чтобы в будущем избежать возникновения неровностей на поверхности.

Не стоит забывать о том, что крыша должна иметь вентиляцию. В качестве нее вполне сгодится зазор, который формируется между сплошной и разреженной обрешеткой. Если же доски укладываются на лаги, то важно подумать о том, как сделать продухи. В противном случае под кровельным материалом будет скапливаться конденсат, который окажет негативное воздействие на все элементы, входящие в структуру кровли.

Кровельная вентиляция

Гидроизоляция – тоже важный аспект, которым пренебрегать не стоит. Материал, способный удерживать влагу, укладывается на стропила и фиксируется брусками – формируется контробрешетка (разреженная обрешетка).

Теплоизоляция пригодится в том случае, если дом планируется использовать как жилой на протяжении всего года. В случае с временным дачным домиком, где проживать будут только летом, теплоизоляция может и не пригодиться.

Утепление мансардной крыши пенопластом

Крепление материалов обрешетки производится при помощи саморезов. Гвозди используются реже. Однако независимо от того, какой вариант крепежа применяется, шляпки должны быть в любом случае утоплены в основание. В противном случае покрытие, лежащее сверху, может быть повреждено. Крепеж производится с шагом не менее 15 см.

Листы фанеры укладываются вразбежку – их стыки в параллельных рядах не должны находиться в одном месте. Плиты OSB устанавливаются в шахматном порядке, то есть разбежка швов тоже необходима. Стыки продольных швов должны располагаться на брусках обрешетки (контробрешетки).

Размещение листов фанеры или ОСП на стропилах крыши

Важно! После того как будут закончены работы по созданию обрешетки, на ровное основание производится укладка подкладочного ковра. Только после этого происходит монтаж самой гибкой черепицы.

Не забываем про капельник

Защиту карнизов и стропил от влаги обеспечивает капельник. Его предназначение – отведение влаги с кровли в систему водостока. Таким образом, этот элемент обезопасит деревянные части конструкции от воздействия влаги, начала процессов гниения, развития плесени или грибка.

Капельник фиксируется на краю крыши в вертикальном положении. За счет этого вода с кровли будет поступать прямиком в водосток. Как правило, этот элемент изготавливается из оцинкованной стали, окрашен в такой цвет, чтобы гармонировать с кровельным материалом. Он устанавливается по всему периметру крыши. Крепление производится к обрешетке.

Установка капельника

Создание обрешетки под мягкую черепицу

Шаг 1. С учетом несущей способности фундамента и формы крыши создается стропильная система из доски с сечением 150х50 мм. Элементы устанавливаются с шагом 60 см.

Создание стропильной системы

Шаг 2. Изнутри к стропилам крепится пароизоляционная мембрана, которая предотвратит воздействие влаги, исходящей изнутри дома, на материалы кровли. Рулон пароизоляции раскатывается параллельно карнизу, фиксация материала производится путем использования строительного степлера к стропилам. Отдельные полосы материала укладываются внахлест друг на друга. Нахлест равен 10-15 см. Также производится нахлест мембраны и на стены.

Пароизоляционная мембрана

Крепление пароизоляции

Шаг 3. Производится укладка утеплителя. Минеральная вата, которая будет использоваться в этом случае, имеет толщину 20 см. Это оптимальный вариант для регионов России. В целом, толщина утеплителя будет варьироваться в зависимости от климата местности. Материал укладывается сверху на пароизоляционную мембрану. Ширина утеплителя должна быть равна шагу установки стропил. Если материал укладывается в несколько слоев, то вертикальные швы должны располагаться с разбежкой.

Далее укладывается утеплитель

Укладка минеральной ваты

Внимание! Изнутри к стропилам через мембрану прибиваются несколько опорных досок, которые помогут удержать утеплитель на месте.

Шаг 4. С шагом 60 см устанавливается контрбрус сечением 5х5 см. Между отдельными брусками укладывается еще слой теплоизоляции толщиной 5 см.

Шаг между брусками составляет 60 см

Шаг 5. Производится укладка пародиффузионной мембраны, которая защитит материалы кровли от пыли и влаги. Она укладывается на утеплитель, рулон материала раскатывается параллельно карнизу. Отдельные полосы укладываются с нахлестом друг на друга не менее 10 см. Также обеспечивается выпуск мембраны на 20 см за контур утепленного слоя здания. Фиксация материала производится при помощи степлера. Нахлесты дополнительно проклеиваются липкой лентой.

Укладка пародиффузионной мембраны

Рулон раскатывается параллельно карнизу

Нахлесты проклеиваются липкой лентой

Шаг 6. Для обеспечения подкровельной вентиляции создается вентиляционная камера. Для этого параллельно стропилам устанавливаются контрбруски с сечением 5х5 см и шагом 30 см. Бруски крепятся в шахматном порядке так, чтобы между ними каждые 1,5-2 м был свободный промежуток около 5-10 см.

Схема крепления контрбрусков

Бруски прибиваются

Результат работы

Шаг 7. Из ориентировано-стружечной плиты или фанеры создается сплошное основание под гибкую черепицу. Толщина материала – не менее 9 мм. Плиты относительно друг друга укладываются вразбежку, при этом между ними остаются небольшие зазоры – 4-10 мм. Листы укладываются параллельно карнизу.

Далее монтируется сплошная обрешетка

Монтаж основания из ориентировано-стружечной плиты

Между листами остаются небольшие зазоры

Шаг 8. Производится крепление карнизных планок. Они устанавливаются на край сплошного основания. Фиксация производится саморезами с шагом 25-30 см. Отдельные элементы устанавливаются с нахлестом друг на друга. Нахлест обязательно промазывается герметиком.

Фиксация карнизных планок

После этого производятся монтаж водосточной системы, настил подкладочного ковра и непосредственно укладка мягкой кровли.

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

Видео – Создание основания под мягкую кровлю

Обрешетка является одной из важнейших деталей в системе кровли, созданной с использованием мягкой черепицы. Создать обрешетку несложно, но важно помнить обо всех тонкостях монтажа, иначе кровельный материал долго не прослужит.

krysha-expert.ru

Монтаж мягкой кровли своими руками: технология монтажа

Мягкая кровля – это обобщенное название целого ряда гибких стройматериалов. Они особо популярны благодаря эксплуатационным преимуществам, просты в монтаже и позволяют значительно сэкономить семейный бюджет, соорудив современную крышу своими руками. Однако, сделать это удастся только в том случае, если домашний мастер будет разбираться в особенностях мягких кровельных материалов и специфике их монтажа. Учимся выполнять монтаж мягкой кровли без сторонней помощи.

Несколько основных примеров мягких кровельных материалов

Содержание статьи

Какие применяют материалы для мягкой кровли

Одним из достоинств мягкой кровли является доступность. Благодаря широкому выбору материалов, можно покрыть крышу, имея любой бюджет. Рассмотрим основные материалы, относящиеся к мягкой кровле.

Рубероид

Самый дешевый, популярный и широко известный рулонный материал, в большинстве своем применяемый в качестве гидроизоляции. Состоит рубероид из кровельного картона, пропитанного битумом. Для дополнительной защиты сверху нанесен слой смолы с минеральным наполнителем и каменной крошкой. Срок службы рубероида – не более 5 лет, поэтому он в основном используется в качестве дополнительной гидроизоляции.

Пример обычного рубероида

Некоторые производители мягких кровельных материалов смогли добиться повышения прочности рубероида и увеличения срока его службы за счет добавления в напыляемую смолу стекловолокна. Однако рассматривать этот вариант как основное кровельное покрытие, можно лишь для объектов временного использования.

Рубемаст

Материал очень похож на рубероид. Отличается кровля лишь повышенной прочностью за счет увеличения внешнего битумного слоя, что повышает срок службы материала в 4 раза.

Внешний вид рубемаста

Недостаток использования рубемаста состоит в том, что материал неустойчив к низким температурам. И чтобы достаточно качественно покрыть им крышу, понадобится не менее 4 слоев материала.

Техноэласт

Данный вид мягкой кровли изготавливается на основе армированного стекловолокна, за счет чего материал обладает высокой прочностью, устойчивостью к перепадам температур, гибкостью и эластичностью.

Армированный техноэласт

Техноэласт имеет множество подвидов (около 25). Наружный слой материала отличается от других видов мягкой кровли и посыпан базальтовой крошкой зеленого, коричневого, красного или синего цвета, что позволяет выбрать нужный дизайн кровли. Техноэласт имеет срок службы более 30 лет и относится к материалам премиум класса.

Видео — Технология монтажа техноэласта

Битумная черепица

Это один из подтипов битумной гидроизоляции, который выпускается в виде небольших листов, в отличие от рулонных материалов. Штучный материал может иметь разную геометрическую форму, имитирующую керамическую или глиняную черепицу. Элементы могут иметь шестигранную, синусоидную или прямоугольную форму.

Варианты форм битумной черепицы

Разнообразные красящие пигменты и посыпки делают битумную черепицу необычной, расширяя спектр выбора ее текстур, расцветок и форм.

Унифлекс

Это рулонный материал наплавляемого типа. Унифлекс нельзя отнести к бюджетным разновидностям, однако он полностью оправдывает свою стоимость. Материал представляет собой мембрану, которая применяется для вентилируемых сооружений.

Внешний вид унифлекса

Для использования в разных частях кровельного пирога применяются разные подвиды унифлекса. Именно по этой причине при монтаже материала важно четко следовать технологии, чтобы срок службы крыши совпадал с термином пригодности, заверенным производителем.

Узнайте, что такое мембранная кровля, а также ознакомьтесь с ее устройством, описанием и особенностями монтажа, в специальной статье на нашем портале.

Видео — Обзор кровельных материалов

Виды и особенности гибких стройматериалов

Мягкая кровля – это, по сути, модифицированный старый добрый рубероид. Его приемники настолько же гибкие и легкие, не впитывают влагу и намного дольше служат за счет улучшенного состава.

Если рубероид в качестве основного кровельного материала способен прослужить 10 лет, то битумные кровельные настилы порядка 30

В зависимости от способа монтажа, мягкая кровля имеет несколько видов:

1. Рулонная кровля, к которой относятся битумные модернизированные разновидности рубероида и полимерные мембраны. На крышу материал укладывается полосами, крепится путем наплавления или приклеивания (в зависимости от типа). Материал пригоден для плоских кровель и крыш с уклоном ската не более 9°.
2. Мастика – жидкий кровельный материал, поставляемый в готовом или охлажденном виде. Вещество напыляется на поверхность или наносится толстым слоем, образуя бесшовную монолитную плоскость. Перед нанесением мастики, на крышу укладывается армирующая сетка, укрепляющая конструкцию. Применяется данная разновидность лишь на плоских кровельных системах.
3. Битумная черепица штучный материал, имеющий вид гибких плиток (гонт). Кровля представляет собой тот же рубероид, только в улучшенной форме по внешнему виду и составу. Края гонт имеют фигурные вырезы с имитацией керамической черепицы. На тыльной стороне штучных элементов имеется клеящая полоса, предназначенная для крепления к деревянному основанию. Клеится материал поштучно, для более жесткого крепления могут использоваться кровельные гвозди или саморезы. Когда только уложенная новая битумная черепица впервые нагревается под воздействием солнечных лучей, штучные элементы подплавляются, спекаются между собой и образуют сплошную поверхность.

Битумные мастики напыляемого типа используются в качестве дополнительной гидроизоляции, а наливные – как основной кровельный материал

В строительстве частных домов особенно востребованной стала последняя разновидность. Битумную черепицу удобно укладывать, и при своей доступности она эстетически привлекательна. Еще данный тип кровли особо популярен по той причине, что другие разновидности подходят для ровных или низко скатных конструкций, которые в частном малоэтажном строительстве применяются крайне редко.

Пример укладки битумной черепицы

Крыши плоского типа или с низким уклоном возводятся в основном на индустриальных или хозяйственных постройках, но, как правило, на благоустройстве кровли сарая для лопат или кур дачники стремятся сэкономить, а не делать все по технологии. Поэтому рассмотрим самый распространенный мягкий кровельный материал для частных домов более подробно.

Чем хороша мягкая кровля

Цены на различные виды гибкой черепицы от популярных производителей

Гибкая черепица

Любой стройматериал имеет свои преимущества в сравнении с другими. Не является исключением и битумная черепица.

Битумная черепица, помимо своей внешней привлекательности, имеет достаточно долгий срок службы

Достоинства мягкой черепицы:

1. Эстетическая привлекательность. В сравнении с тем же серым унылым шифером или привычной до боли глиняной черепицей, которые с годами становятся просто ужасными, битумная черепица выглядит прекрасно и сохраняет свою внешнюю привлекательность на долгие годы, не страдая от воздействия влаги, осадков и солнечных лучей.
2. Долговечность. В сравнении с другими кровлями, битумная черепица имеет сравнительно долгий срок службы, указанный производителем. А, как правило, к гарантированному сроку годности, согласно нашему менталитету, прибавляется еще минимум 20%.
3. Герметичность и водонепроницаемость. Битумно-полимерная кровля на основе стеклохолста с каменной посыпкой не боится влияния влаги и совершенно не пропускает воду. Штучные элементы крепятся на крышу чешуйчатым способом, что не дает дождевым каплям ни малейшего шанса.
4. Легкость ремонта. За счет того, что материал штучный, при его повреждении достаточно заменить несколько фрагментов, не меняя целый лист или полосу.
5. Стойкость к природным воздействиям. Битумная черепица не боится агрессивной внешней среды, перепадов температур и микроорганизмов. Материал не подвержен коррозии или гниению.

К тому же, штучная мягкая кровля прочна, проста в монтаже, обладает шумоподавляющими способностями, и позволяет покрыть крышу любой сложности.

При помощи битумной черепицы можно покрыть крышу, имеющую нестандартные формы, округлости, и другие особенности

К недостаткам гибких кровельных материалов относят легкую воспламеняемость, поэтому битумная черепица не может использоваться для некоторых типов построек. К тому же, такое покрытие плохо удерживает тепло и для него нужен основательный базовый слой.

Узнайте, какое устройство кровли из металлочерепицы по деревянной обрешетки, в специальной статье на нашем портале.

Как устроен кровельный пирог для мягких покрытий

Данный материал может свободно использоваться, для устройства холодной и теплой кровли. Кровельный пирог в таких случаях имеет некоторые отличия.

Схематическое изображение кровельного пирога под мягкие кровельные материалы

Рассмотрим все возможные слои:

1. Отделочный материал подкровельного пространства. Чаще всего для отделки чердака используется обычный листовой пиломатериал на примере ОСБ, фанеры, ДСП или ДВП. Для отделки жилого помещения может использоваться блок-хаус или вагонка, а также гипсокартон с любой декоративной отделкой.
2. Контробрешетка из реек, которая держит пароизоляционную мембрану и служит основанием для отделочных плит.
3. Пароизоляционная мембрана (крепится к стропилам).
4. Стропила и закладываемый между ними утеплитель.
5. Диффузная пленка, закрепленная к стропилам контробрешеткой из тонких реек.
6. Шаговая обрешетка из досок.
7. Деревянное сплошное основание из ОСБ, фанеры или досок, уложенное на стропила.
8. Подкладочный сэндвич, состоящий из утеплителя гидроизоляции.
9. Ендовый ковер защищает от влаги и холода стыки кровельных скатов (при вальмовом или многоскатном типе кровель).
10. Битумная черепица.

Вариант кровельного пирога под битумную черепицу для обустройства мансардного этажа. Отличается использованием большого количества утеплителя

Обратите внимание! При сборке кровельного пирога с нежилым чердачным помещением, не забывайте о необходимости в вентиляции пространства. Постоянное проветривание предохранит помещение от появления конденсата и, как следствия, разного рода грибков и бактерий.

Вентиляция — очень важный фактор для мягкой кровли

Видео — Технология монтажа кровельного пирога под битумную черепицу

Как устроены кровельные работы — пошаговая инструкция

Устройство крыши из битумной черепицы подразумевает несколько основных этапов работ. Рассмотрим процесс при условии готового кровельного пирога.

Этап подготовки

Любой ремонт начинается с тщательной подготовки поверхности, материала и инструмента.

В зависимости от типа внутренней отделки чердачного помещения, перечень инструмента и материала может несколько отличаться

Таблица 1. Необходимые инструменты и материалы

Инструменты	Материалы
Строительный нож	Мастика горячего наплавления
Измерительная рулетка и карандаш	Герметик
Молоток	Карнизные планки
Мастерок	Торцевые планки
Шуруповерт	Битумная черепица
Кровельная швабра	Утеплитель
Металлическая емкость	Гидроизоляция
Газовая горелка	Метизы

Цены на популярные модели шуруповертов

Шуруповерты

Когда внутренний «пирог» уже готов и набито основание, заделаны все стыки, можно приступать к монтажу кровли.

Устройство обрешетки

Для чего нужна надежная обрешетка? Прежде всего, мягкая кровля укладывается на сплошное основание во избежание мостиков холода, провисаний материала и появления течи. К тому же, благодаря обрешетке равномерно распределяется нагрузка на стропила.

При устройстве обрешетки под мягкие кровельные материалы следует соблюдать осторожность, чтобы не повредить элементы

Правильная структура каркаса под мягкую кровлю:

1. Контробрешетка – это рейки 3-4 см сечения, которые набиваются поверх сплошного основания, уложенного на стропила, удерживают слой гидроизоляции и создают воздушную прослойку для вентиляции кровли. Контробрешетка крепится вдоль стропильных балок.
2. Разреженная (шаговая) обрешетка выполняется из обрезной доски 2х15 см. Материал крепится поперек стропил, перпендикулярно элементам контробрешетки на расстоянии примерно в 40 см.
3. Сплошная обрешетка создает жесткое основание для непосредственного крепления кровли. Монтируется каркас из влагостойкой фанеры, ОСБ листов или обрезной доски. Укладывается материал сплошным слоем, с 1-3 мм зазором для возможности расширения пиломатериала.

Весь пиломатериал перед установкой нуждается в должной подготовке. Доски необходимо обработать антикоррозийными составами для продления срока службы материала

Перед тем, как стелить подкровельный ковер, необходимо обработать основание, сделав его гладким. Наличие сколов и заусенцев может повредить материал, сделав его бесполезным для кровельных работ.

Совет! Специалисты рекомендуют для обрешетки использовать древесину хвойных пород с влажностью не более 20%.

Битумная черепица является легковоспламеняющимся материалом. Наличие обрешетки из сухого дерева под ней провоцирует риск возгорания. Во избежание возможных катастроф, пиломатериалы, помимо антисептиков, рекомендуется обработать огнестойкими пропитками.

Подкладочный ковер

Данный слой представляет собой «бутерброд» из влагозащитной пленки и утеплителя. Но для укладки «ковра» существуют определенные правила.

Подкладочный ковер под битумную черепицу должен укладываться на сплошное ровное основание

Если угол наклона стропильной системы не достигает 15°, ковер раскладывается по всей площади скатов с нахлестом в 20 см. Это необходимо для того, чтобы ранней весной, при обилии сточных вод от тающего снега, задерживающаяся на крыше влага не попадала вовнутрь пирога.

При уклоне скатов более 20° подкровельный бутерброд настилают не сплошным слоем, а только в зонах скопления осадков. В данном случае материал необходим лишь для защиты конька, ендов и мест соединения битумной черепицы на вертикальных скатах.

Цены на ковры подкладочные

Ковер подкладочный

Подкладочный ковер должен быть устойчивым к механическим повреждениям для защиты всей конструкции от поломок и протечек

Не используйте в качестве подкладочного ковра рубероид. Этот материал не подходит ни по одному из необходимых параметров. Рубероид хрупок, легко воспламеняем и обладает ничтожным сроком службы.

Обратите внимание! Для укладки подкровельного «сэндвича» специалисты советуют использовать материал, рекомендуемый производителем. Он гарантированно будет совместим с выбранным материалом.

При отсутствии необходимой подкладки в торговых точках, можно заменить подкладку на импровизированный ковер из гидроизоляционной пленки и плотного утеплителя небольшой толщины. Опыт показывает, что он будет служить не хуже специально разработанного материала.

Укладка мягкой черепицы

Монтировать битумную черепицу на крышу рекомендуется в сухую теплую погоду. Дождь или мороз создадут свои трудности и сделают строительство крыши невозможным.

Наличие мокрого снега на незащищенной обрешетке – повод отказаться от кровельных работ, пока погода не стабилизируется, а материал не высохнет. В противном случае мокрые доски начнут гнить, подводя под угрозу надежность всей кровельной конструкции

Важно! Если укладка битумной черепицы планируется на бывшую в эксплуатации крышу, не забудьте проверить состояние элементов каркаса и заменить сгнившие или деформированные фрагменты.

Пошаговая инструкция монтажа мягкой кровли

Шаг 1. Делаем разметку на основании при помощи мела. Размечаем горизонтальные полосы нужной ширины для упрощения монтажных работ: сидя на корточках можно видеть лишь небольшой участок обширной площади крыши и без разметки запросто допустить погрешность.

Производим разметку кровли

Шаг 2. Укладка черепицы производится по направлению снизу-вверх. Берем один из элементов кровли, удаляем защитную пленку. Прикладываем элемент к нижнему углу ската, клеящей поверхностью к основанию, согласно разметке, слегка прижимаем и крепим при помощи 4 гвоздей или саморезов.

Укладываем первый ряд

Шаг 3. Каждый последующий ряд укладываем с нахлестом и обязательно смещаем рисунок черепицы по диагонали на пол элемента. Таким образом покрываем всю поверхность крыши.

Последующие ряды укладываем внахлест

Шаг 4. Оформляем конек крыши коньковыми элементами. Материал укладываем с нахлестом, приклеивая к поверхности и дополнительно фиксируя его самонарезающими винтами.

Коньковые элементы также нуждаются в наличии подкладочного ковра

Когда солнце сильно пригреет, нанесенный на черепицу клей расплавится и материал схватится плотным слоем, не пропускающим влагу.

Видео — Особенности укладки битумной черепицы в зимний период

Очень кстати придется статья — Как рассчитать площадь крыши, где подробно описано, как произвести необходимые замеры.

Мягкая кровля имеет несколько видов, использование которых зависит от типа объекта и необходимости. Самым распространенным типом мягкой кровли в частном строительстве является битумная черепица – штучный материал, имеющий долгий срок службы и соответствующий практически всем критериям.

Особенностью битумной черепицы является необходимость в жестком сплошном основании и в специальной подложке, защищающей систему от осадков. Гибкая черепица позволяет красиво оформить крышу любой геометрической формы и сложности конструкции, а с монтажом материала способен справиться даже любитель.

remont-book.com

состав, устройство черепицы, схема укладки, ендова, технология

Содержание:

Мягкую черепицу можно назвать материалом нового поколения, которые используются для устройства кровли. Основными функциями этого покрытия являются защита крыши от проникновения влаги и максимальное сохранение тепла. Однако нельзя не сказать об эстетической стороне, кровля из мягкой черепицы делает более привлекательной крышу любой конфигурации. Многие называют этот материал битумной или гибкой черепицей, в целом покрытие называется мягкой или гонтовой кровлей.

Технология производства

В основе производства мягкой черепицы лежит новейшая технология, благодаря которой на выходе получается материал с уникальной многослойной структурой, высокими эксплуатационными характеристиками и возможностью монтажа в любых климатических условиях.

Структура и состав мягкой черепицы

В качестве основы для производства гибкой черепицы используют стеклохолст, предварительно пропитанный битумом с водоотталкивающими свойствами. Битум является продуктом переработки нефти, что оказывает большое влияние на формирование стоимости готового материала.

Основные свойства гибкой черепицы определяются качеством используемого сырья. Из высококачественного стеклохолста получается прочный материал с высокой устойчивостью к разрывам и механическим повреждениям.

Для производства стеклохолста используются волокна, состоящие из кварцевого песка, извести, глины и соды. Такие компоненты позволяют получить вещество, отвечающее экологическим нормам, устойчивое к горению и температурным перепадам. Полученный материал скатывают в рулоны, которые направляются  на следующий этап производства кровельного покрытия. Также изолирующее покрытие может быть изготовлено из древесной стружки или вторично переработанного картона.

Вначале рулоны готового полотна поступают в петлеобразователь, где создается резерв на случай аварийной остановки, чтобы обеспечить бесперебойную подачу материала.

Первый этап производства предполагает пропитку основы расплавленным модифицированным битумом, для этого основу направляют в специальный аппарат, который называется сатуратор.

Пластичность и эластичность материала при любой температуре достигается за счет ввода специальных полимерных веществ – модификаторов. Эти добавки имеют свойство удерживать влагу, поэтому готовый материал характеризуется влагонепроницаемостью, устойчивостью к плавлению от высокой температуры, растрескиванию и отсутствием неприятного запаха. Для повышения гибкости готовых изделий наносят дополнительный слой густого битума с примесью извести.

На поверхность немного подсохшего битума наносят минеральные гранулы, сланцевую или базальтовую крошку, нижнюю часть защищают полиэтиленовой пленкой. Добавление минералов, имеющих различные оттенки, позволяет получить продукцию с эксклюзивным внешним видом, защищенную от ультрафиолета. Такое покрытие отлично функционирует на протяжении нескольких десятков лет. При добавлении в красящий состав меди препятствует распространению мха и лишайников.

Защита нижней части полиэтиленом не допускает склеивание готовых изделий в пачках, аналогичный результат получается при посыпке поверхностей молотым известняком. Следующим этапом производства является охлаждение материала, для этой цели пласты направляют в охлажденный барабан с холодной водой. Затем на нижнюю часть полотна наносят полоски битума, которые при нагревании солнечными лучами расплавляются и склеивают полоски друг с другом. В результате образуется прочная единая поверхность.

Режут полотно на части определенного размера на завершающем этапе производства, основное внимание при этом уделяется вырезанию нижнего края. В этой части плитка может быть выполнена в форме овала, прямоугольника, треугольника, волны и другого. Плитка гибкой черепицы чаще всего имеет стандартные размеры: длина 1 метр, высота 0,33 метра.

С производственного конвейера готовый материал доставляют в упаковочный цех, здесь плитки фасуют в коробки по 10-25 единиц. В среднем одной коробки бывает достаточно, чтобы покрыть площадь крыши до 3 м².

Устройство кровли из гибкой черепицы на основе стеклохолста высокого качества гарантирует надежную защиту на протяжении нескольких десятков лет. В то же время дешевые аналоги требуют ремонта уже через 5-7 лет, поэтому в большинстве случаев используются в качестве временных покрытий для кровли.

Устройство кровли из гибкой черепицы

Высококачественная черепица – это не единственное условие для возведения надежной и долговечной кровли. Большое значение имеет кровельный пирог, составленный в соответствии с определенными правилами. Только при комплексном подборе элементов каждый слой будет выполнять свою функцию, а все вместе они создадут прочную надежную кровлю.

По мнению специалистов, состав кровли из мягкой черепицы должен выглядеть следующим образом:

• Внутренняя обшивка мансардного этажа.
• Каркас, создающий зазор для свободной циркуляции воздуха.
• Пароизоляционный материал.
• Стропильный каркас.
• Контробрешетка для теплоизоляционного слоя.
• Теплоизоляция.
• Мембрана, защищающая утеплитель от влаги.
• Дополнительные рейки для создания вентиляционного зазора.
• Разреженная обрешетка из брусков.
• Сплошная обрешетка.
• Гидроизоляционный материал или специальная подкладка.
• Гибкая черепица.

Очень важно включить в процесс кровельных работ обработку деревянных элементов крыши антисептиками и антипиренами.

Последовательность выполнения работ — схема укладки

Определенный порядок монтажных работ способствует созданию надежной кровли из гибкой черепицы, поэтому рекомендуется придерживаться следующей схемы укладки мягкой черепицы:

• После установки стропильного каркаса на его внутренней стороне укладывают пароизоляционный материал. Это помогает защитить конструкцию от поднимающихся вверх паров. При монтаже пароизоляции нельзя допускать образование зазоров и провисаний, места стыков полос необходимо проклеить двухсторонним скотчем. Фиксацию пароблокирующего слоя можно проводить специальными планками, которые в дальнейшем могут использоваться для крепления внутренней обшивки мансардного этажа.
• Далее между наслонными стропилинами фиксируют контробрешетку, который будут поддерживать теплоизоляционный материал. После их установки переходят к укладке утеплителя, в качестве которого чаще всего используется минеральная вата. Теплоизоляция монтируется в два слоя, при этом второй слой должен обязательно перекрывать швы первого ряда. Это же правило соблюдается при утеплении с большим количеством слоев.
• Поверх утеплителя выполняют укладку ветрозащитной пленки или специальной мембраны, которая имеет свойство пропускать воздух, но при этом препятствует проникновению влаги к нижним слоям конструкции. Монтаж гибкой черепицы предполагает использование сплошной обрешетки из достаточно легких материалов, таких как влагостойкая фанера или ориентировано-стружечная плита. Монтаж элементов в этом случае требует обязательного наличия зазоров между плитами до 5 мм. Это не допустит деформации элементов обрешетки при повышении уровня влажности.
• Монтажные работы рекомендуется выполнять только  сухую погоду при температуре не ниже + 5 градусов. Перед непосредственной укладкой кровельного покрытия на обрешетке закрепляют специальную подкладку. При этом в первую очередь застилают нижнюю часть крыши, а затем поднимаются вверх. Полотна укладывают внахлест, промазывая стыки битумной мастикой. Далее монтируют карнизные и торцевые планки, а после этого начинают монтаж гибкой черепицы.
• Монтажные работы по укладке элементов мягкой кровли могут выполняться разными способами, это зависит от формы используемых плиток. Для каждого вида производителем составляется подробная инструкция, которая вкладывается в упаковку. Монтаж плиток выполняется в строгом соответствии с инструкцией.
• Чтобы создать цветовой баланс на крыше из гибкой черепицы, необходимо перемешать плитки из всех приобретенных коробок. Укладка первого ряда должна выполняться поверх карнизной планки, поэтому следует использовать специальную коньково-карнизную черепицу или отрезать фигурную часть нескольких планок. Монтаж следует начинать в центре ската.
• Укладка второго ряда также начинается в центре, но по отношению к предыдущим элементам должно быть смещение на пол-лепестка в какую-либо сторону. Выполняя фиксацию, важно чтобы нижний край укладываемого ряда и вырез предыдущих плиток совпадали. Для крепления элементов мягкой кровли используются специальные кровельные гвозди с большими круглыми шляпками.
• Особенно внимательно следует выполнять монтаж плиток в местах примыкания к трубе, вентиляционному выходу, коньку и мансардным окнам. Несоблюдение элементарных правил укладки в этом случае становится причиной образования протечек.
• В процессе монтажа плитки, уложенные друг на друга, под собственным весом склеиваются в единое полотно, надежно защищающее строение от неприятных сюрпризов погоды.
• Приобретая кровельный материал, следует подумать о небольшом запасе. Дело в том, что крыша сложной формы предполагает наличие ендов, переломов и различных декоративных элементов, в этих местах требуется подрезка и подгон элементов. В результате образуется до 5% отходов. Кстати на крыше с ровными скатами отходы практически не остаются.

Преимущества мягкой черепицы

Гибкая черепица обладает несколькими существенными преимуществами перед другими кровельными материалами:

• Способность в значительной степени снижать уровень шума.
• Возможность эксплуатации при любых погодных условиях.
• Устойчивость к проникновению влаги благодаря низкой пористости поверхности.
• Легкий монтаж без использования специальных инструментов.
• Экономный расход.
• Незначительная масса, не требующая усиленного основания для укладки.
• Долговечность.
• Устойчивость к образованию очагов коррозии и гнили.
• Создание герметичной поверхности.
• Безупречная эксплуатация при высокой и низкой температуре воздуха.
• Устойчивость к возгоранию и способность некоторое время сдерживать открытый огонь.
• Низкая цена.
• Большой выбор цвета, формы и размеров.
• Возможность монтажа на крышах любой формы.

Эксплуатация мягкой кровли

Гибкая черепица на крыше может безупречно эксплуатироваться долгое время и надежно защищать строение от осадков, ветра и температурных перепадов только при соблюдении нескольких правил ухода за покрытие такого типа.

Правило № 1. Плановые проверки.

Поверхность мягкой кровли требует регулярной проверки, которую лучше всего проводить в начале осеннего сезона и в конце весны. При этом важно выбрать пасмурный день, но без дождя, или провести ревизию ранним утром до того, как битумная поверхность начнет плавиться и размягчаться под воздействием солнечных лучей. В это время не рекомендуется ходить по кровле или подвергать ее механическим воздействиям. Стоит заметить, что зимнее время также неблагоприятно для контрольных проверок, так как в это время крыша покрыта слоем снега.

Перед началом осмотра крышу очищают от веток, листьев, травы и другого мусора, используя для работы веник или мягкую метелку. Не рекомендуется очищать поверхность металлической лопатой или острыми предметами. В процессе уборки особого внимания заслуживают дополнительные конструкции на крыше, такие как дымовые и водосточные трубы, желоба и ендова мягкой черепицы, а также другие конструктивные элементы.

Очищенную кровлю осматривают и выявляют имеющиеся повреждения. Наиболее тщательному осмотру подлежат места стыков и участки, прилегающие к трубам и коньку.

При обнаружении проблемных мест необходимо сразу начать реанимацию этого участка. Неглубокие повреждения повторно очищают и герметизируют, используя любую битумную мастику. Для этого материал расплавляют до жидкого или полужидкого состояния и заполняют им поврежденный участок.

На небольшом участке можно самостоятельно справиться с ремонтом. Для этого поверхность очищают и снимают слой минерального покрытия, на это место устанавливают аналогичную планку с условием, что она перекроет поврежденное место на 10 см со всех сторон. Газовым баллончиком или специальной горелкой нагревают покрытие, не допуская его оплавления. Допускается закрепить элемент небольшими гвоздиками с широкой шляпкой или дюбель-гвоздями с шайбой.

Повреждение большей площади требует замены полного удаления листов, что может вызвать определенные сложности. Дело в том, что при монтаже, выполненном в полном соответствии с технологией устройства кровли из гибкой черепицы, образуется единое полотно, что затрудняет удаление какой-либо части покрытия. В этом случае рекомендуется обратиться за помощью к профессиональным кровельщикам.

Если на кровле из битумной черепицы наблюдается образование пузырей, осыпание гранулята, преждевременное старение или подтеки битума, то это свидетельствует о нарушениях правил монтажа. Укладка гибкой черепицы в полном соответствии с инструкцией от производителя позволяет получить кровлю, которая станет надежной защитой строения  в течение гарантийного срока и после его окончания при условии правильной эксплуатации кровли.

Правило № 2. Уход в зимнее время.

Зимой на кровле из гибкой черепицы может скопиться много снега и наледи, которые оказывают дополнительную нагрузку на кровельный материал и весь стропильный каркас. При этом небольшая снеговая шапка серьезной опасности не представляет, следовательно, в этом случае отпадает необходимость убирать снег с крыши.

Снежная масса значительной толщины непременно счищается с помощью деревянной или пластиковой лопаты. Причем рекомендуется оставлять на крыше слой снега до 15 см. в этом случае риск повреждения битумной черепицы становится минимальным. В процессе уборки снега с мягкой кровли его сбрасывают сразу на землю, а не на участки крыши, расположенные ниже.

Основные производители гибкой черепицы

Гибкая черепица каждого производителя характеризуется определенным сроком эксплуатации и имеет свои особенности.

Икопал

Покрытие от французских изготовителей может безупречно функционировать в течение 20 лет, рекомендовано для использования в суровых северных районах.

Катепал

Производители мягкой черепицы Катепал из Финляндии гарантируют до 25 лет безупречного использования. Материал изготовлен по уникальной технологии с пропиткой модифицированным битумом и нанесением гранулята с запасом в 10%. Подробная инструкция по монтажу Катепал поможет разобраться в укладке даже людям, никогда не выполнявшим такие работы.

Дафлекс

Уникальное покрытие от германских изготовителей характеризуется незначительным весом и одновременной прочностью и надежностью. Используемое минеральное покрытие окрашивают при сильном нагревании, что способствует сохранению цвета на протяжении всего эксплуатационного периода.

Руфлекс

Материал российского производства отличается высоким качеством, сроком службы до 35 лет, повышенной влагостойкостью и способностью сохранять максимальное количество тепла.

Мягкая черепица – это недорогое, но прочное и долговечное кровельное покрытие, разнообразной формы, текстуры и окраски. Наложение на основу более толстого слоя битума и минералов делает готовые изделия качественными и надежными. Возможность противостоять любым неблагоприятным погодным условиям, включая дождь, снег или град, делает покрытие незаменимым для каждого дома. Именно кровля из мягкой черепицы сделает проживание в доме комфортным и уютным.

kryshadoma.com

Гибкая черепица – как укладывать своими руками? Ответ здесь!

Гибкая черепица, которую также называют битумной, является неоспоримым лидером среди современных кровельных материалов. Пользуясь большой популярностью в малоэтажном строительстве, она прекрасно подойдет для отделки кровли жилого дома или любого другого строения на участке. У битумной черепицы есть множество преимуществ, которые обусловлены ее эксплуатационными качествами. Итак, в сегодняшней статье мы расскажем, чем хороша гибкая черепица – как укладывать этот кровельный материал, как сделать все правильно и не совершить ошибок. Но обо всем по порядку.

Гибкая черепица – как укладывать?Битумная кровля

Важные сведения о гибкой черепице

Это мягкий кровельный материал, являющийся при этом долговечным и достаточно прочным. Его основа – это стеклохолст, покрытый с двух сторон битумным слоем. Лицевая сторона – наружная – имеет, как правило, специальную посыпку из минеральной крошки. Эта посыпка предназначена для защиты от внешних негативных воздействий, таких как ветер, атмосферные осадки. Кроме того, с такой посыпкой гибкая черепица выглядит красиво и необычно.

К преимуществам гибкой черепицы относят долговечность и прочность

Нижняя поверхность черепицы имеет липкий слой, благодаря которому материал надежно держится на предварительно подготовленном основании. Липкий слой повышает герметичность кровли, ее устойчивость к погодным явлениям.

Фиксация гибкой черепицы пневмопистолетом

Обратите внимание! Гибкая черепица впервые появилась в продаже в начале прошлого столетия в США. Ее создатель – Генри Рэйнолдс, сотрудник компании Grand Rapids. Спустя полвека этим материалом была покрыта практически половина всех частных домов в Америке.

Что учитывать при укладке гибкой черепицы

Если правильно уложить битумную черепицу и эксплуатировать ее в соответствии со всеми правилами, то она прослужит не менее 30 лет. Материал можно использовать для отделки любой крыши, в том числе со сложными геометрическими формами. Черепица почти не нагружает фундамент и стропила, но при этом весьма прочная; по своим характеристикам она ничуть не хуже металлочерепицы. Укладка гибкой черепицы ничего сложного собой не представляет, а разнообразие форм/оттенков позволяет подобрать ее для дома в любом стиле.

Укладывать гибкую черепицу достаточно простоКровля из битумной черепицы своими руками

Видео — Как определить качество гибкой черепицы

Видео — Битумная черепица: как выбрать, монтаж битумной черепицы, инструменты и требования

О чем следует знать до начала монтажа?

Гибкая черепица весьма требовательна к тому, каково качество основания. Важно, чтобы основание было хорошенько выровненным и сплошным. Его можно сделать из разных материалов – ОСБ плит, дерева, фанеры и т. д. Также следует помнить, что при укладке черепицы между элементами должен оставаться незначительный зазор, необходимый для компенсационного расширения (при повышении температуры/влажности материал будет увеличиваться в размерах). Если зазоров не оставлять, то покрытие попросту пойдет волнами. Листы крепятся к обрешетке гвоздями либо саморезами – в любом случае, шляпки следует утопить в материал.

Цены на гибкую черепицу

гибкая черепица

Монтаж обрешетки под гибкую черепицуУгол наклона крыши в зависимости от материала

На заметку! Чем больше шаг обрешетки под гибкую черепицу, тем большей должна быть толщина материала.

Таблица. Шаг обрешетки и соответствующая ему толщина материала.

Шаг укладки, см	ОСБ плиты, см	Фанера, см	Доски, см
60	1,2	1,2	2
90	1,8	1,8	2,3
120	2,1	2,1	3
150	2,7	2,7	3,7

Шаг обрешётки под гибкую черепицу

Другим важным моментом является обустройство вентиляции. Необходимо наличие продух, отверстий для выхода и поступления воздуха из/в кровлю.

Калькулятор расчета пиломатериалов для сплошной обрешетки

Перейти к расчётам Расчет гибкой черепицы для двускатной крыши

Чем резать гибкую черепицу

Резов при укладке этого кровельного материала много, в чем вы сами убедитесь, ознакомившись с инструкциями ниже. Чем же его резать? Одни советуют использовать ножницы по металлу, другие – малярный нож, третьи – обычные ножницы… Что же использовать?

Гибкую черепицу и другие материалы (подкладочный ковер, например) желательно резать специальным кровельным ножом, имеющим крючковое лезвие – примерно таким, как на фото ниже.

Кровельный нож

В комплекте с такими ножами идут трапециевидные лезвия (их может быть от 3 до 5 шт.), а потому крючковые лезвия нужно покупать отдельно. На фото показано двухстороннее лезвие, которые для гибкой черепицы подходит больше всего.

Двустороннее крючковое лезвие

Обратите внимание! Когда крючковое лезвие уже будет плохо резать, его нужно перевернуть или заменить на другое.

Отдавайте предпочтение ножу с металлическим корпусом (пластиковый, если уронить с высоты, может разбиться). Еще один критерий выбора – это лезвие, которое может быть выдвижным или фиксированным, но здесь уже решайте сами.

Кровельный нож с фиксированным лезвиемКровельный нож с выдвижным лезвием

Правила подготовки к укладке

Чтобы уложить гибкую черепицу, подготовьте такие инструменты:

• строительный фен;
• ножницы, предназначенные для резки металла;
• небольшой шпатель;
• шуруповерт;
• молоток.

Строительный фен

Что же касается материалов, то из них потребуется сама гибкая черепица, саморезы, специальная подкладка (можно использовать рубероид), кровельные гвозди (диаметром 8-12 мм, длиной от 25 до 40 мм; примерный расход гвоздей – 10 кг на 100 м кв. площади), мастика для герметизации стыков, гидро-, паро- и теплоизоляционный материал, а также липкая лента (нужна двухсторонняя).

Фрагмент кровельного пирога

Использование нейлера для крепления гибкой черепицы

Вместо молотка можно использовать для монтажа такой инструмент, как нейлер, иными словами – пневмомолоток для забивания гвоздей. Такие инструменты могут быть барабанными и реечными.

Нейлер для крепления гибкой черепицы

Для изготовления гвоздей для пневмомолотка используется углеродистая сталь, дополнительно они имеют никелированное покрытие. В нашем случае, очевидно, они должны иметь большую шляпку.

Гвозди для нейлеров

Инструкция по укладке гибкой черепицы

Укладка данного кровельного материала хорошо известна многим мастерам, т. к. он уже долго используется в малоэтажном строительстве. Сам процесс монтажа состоит из нескольких этапов, ознакомимся с особенностями каждого из них.

Этап №1. Установка карнизного свеса

Чтобы установить карнизный свес (или, как его еще называют, карнизную планку), следуйте приведенной ниже инструкции.

Шаг 1. Приложите планку к краю крыши с небольшим (в 10 см) выступом за границу. Благодаря этому деталь правильно состыкуется с фронтонной планкой. Оба элемента необходимы для того, чтобы защитить кровлю от негативного воздействия окружающих факторов.

Карнизная планка прикладывается к месту установки

Шаг 2. Зафиксируйте планку в требуемом месте, используя кровельные гвозди. Забивайте их в шахматном порядке с шагом 15 см. Соединяя отдельные элементы карнизного свеса, обязательно делайте это с небольшим нахлестом (от 10 до 15 см).

Прибивается карнизная планкаДля крепления используются кровельные гвоздиПланка прибивается в шахматном порядке

Шаг 3. После этого подрежьте выходящий за фронтон края планки. Используя ножницы по металлу, подрезайте элемент до того места, где он стыкуется с краем (как на фото).

Край карнизной планки подрезается

Шаг 4. Возьмите молоток (желательно – резиновый), загните им  верхний/нижний края свеса вдоль фронтона. Дополнительно закрепите загнутые края, используя кровельный гвоздь.

Для загибания краев планки лучше использовать резиновый молотокПрибейте загнутые края гвоздем

Этап №2. Укладка подкладочного ковра

Благодаря подкладочному слою будет обеспечена более качественная гидроизоляция материала.

Шаг 1. Укладывайте самоклеящийся ковер параллельно карнизной планке, заводя его на нее и отступая от края планки примерно 2-3 см. Наклеивайте материал так, чтобы каждый новый отрезок был уложен внахлест (минимум на 10 см) с предыдущим. Клейте полосы снизу вверх, чтобы обеспечить лучшую защиту от протечек. Аккуратно раскатывайте рулон, попутно удаляя с него защитную пленку.

Раскатывание подкладочного ковра по основанию

Шаг 2. Там, где располагается дымоходная труба, надрежьте ковер согласно ее форме и приклейте, немного заводя на нее.

Цены на черепицу

черепица

Как надрезать подкладочный ковер в области дымоходной трубы

На заметку! На карнизном свесе и в ендове подкладочный ковер должен укладываться в обязательном порядке! Если скат кровли равен 18 и более градусам, то остальную площадь им можно не закрывать. Если он составляет от 12 до 18 градусов, то закрывать нужно всю поверхность, в противном случае возможно протекание кровли.

Шаг 3. А вот выше самоклеящейся подкладки можно использовать ковер, имеющий механическую фиксацию. Раскатайте его по основанию с 15-сантиметровым нахлестом между полосами; аналогичный нахлест оставляется между материалом и самоклеящимся ковром, уложенным ранее.

Отдельные полосы укладываются с нахлестом 15 см

Шаг 4. Для нахлеста между материалами клеевой и механической фиксации используйте термоактивную полосу. Так стыки получатся максимально герметичными.

Продольный нахлест ковра — 10 см

Шаг 5. Фиксируйте подкладочный ковер, используя молоток и гвозди, забивайте их с шагом 20 см. Рекомендуется использовать гвозди с широкой шляпкой.

Для фиксации подкладочного ковра используются гвозди

Шаг 6. Промажьте все нахлесты слоем мастики на битумной основе, дабы улучшить герметизацию стыков. Для этого удобнее всего использовать металлический шпатель. Слой должен быть толщиной не больше 1 мм.

Нанесение битумной мастикиТолщина слоя мастики должна быть не более 1 мм

Шаг 7. Уложив подкладочные ковры, закройте фронтон с помощью  фронтонной планки.

Устанавливается фронтонная планка

Шаг 8. Подрежьте край планки в соответствии с формой кровли.

Так нужно подрезать край планки

Шаг 9. Зафиксируйте планку гвоздями, забивая их с шагом 15 см в шахматном порядке.

Для фиксации фронтонной планки тоже используются гвозди

Шаг 10. Уложите подкладку в районе ендовы таким образом, чтобы он распространился на полметра в каждую из сторон от места осевой части. Внизу сделайте на ковре язычок (как на фото), посредством которого будет отводиться дождевая вода.

В районе ендовы укладывается подкладочный ковер

Этап №3. Укладка непосредственно гибкой черепицы

Теперь приступайте к самому ответственному этапу – укладке самой битумной черепицы. Заранее нанесите разметку, благодаря которой покрытие будет уложено ровно и аккуратно. Разметка особенно важна в случае необычной геометрической формы кровли.

Шаг 1. Начинайте укладку первого ряда гибкой черепицы в 15 см от изгиба карнизной планки. Заранее подрежьте уголок первого листа – благодаря этому будет обеспечен отбой дождевой воды.

Укладывается первый ряд гибкой черепицыУголок первого листа нужно подрезать

Шаг 2. Нанесите по краю изнаночной стороны материала тонкий слой мастики. Кроме того, нанесите ее на участок, который будет расположен на фронтонной планке.

Мастика наносится на изнаночную сторонуКрай гонта промазывается

Шаг 3. Поклейте промазанную гибкую черепицу в нужном месте. Не забудьте оставить свободными по 1,5 см до обеих планок, чтобы обеспечить эффективный и правильный отвод осадков.

Край гонта не подходит вплотную к торцевой планке

Шаг 4. Прибейте материал кровельными гвоздями с широкой шляпкой. При забивании гвоздя отступите от края 2 см.

Отступ от края гонта — 2 см

Шаг 5. Для крепления каждого гонта материала используйте по 5 гвоздей (2 по краям, еще 3 – равномерно посередине листа).

Материал крепится гвоздями

Шаг 6. Там, где черепица примыкает к фронтонной части, каждый гонт в остальных рядах смазывайте битумной мастикой.

Мастика наносится в местах примыкания к фронтонной части кровли

Шаг 7. При укладке второго ряда соблюдайте небольшое смещение (от 15 см до 85 см) элементов относительно первого. Также, укладывая второй ряд, делайте небольшой нахлест на первый.

Затем укладывается второй ряд черепицы

Шаг 8. Для ендовы используйте особый ендовный ковер. Раскатайте его для закрытия всей ендовы. Промажьте края ковра с внутренней стороны мастикой примерно в 10 см от края.

Специальный ендовный коверФиксация ендовного ковра

Шаг 9. Также закрепите ковер гвоздями – забейте их по периметру, соблюдая шаг 20 см.

Гвозди забиваются с шагом 20 см

Шаг 10. Уложите гибкую черепицу в районе ендовы так же, как вы это делали на скатах.

Затем в области ендовы укладывается гибкая черепица

Шаг 11. Обрежьте материал по оси ендовы примерно в 10 см, используя для этого острый нож.

Материал подрезается по оси ендовы

Шаг 12. Также обрежьте углы вдоль оси ендовы, что требуется для отбоя осадков. Мастикой промазывайте каждый гонт.

Цены на металлочерепицу

металлочерепица

Обрезаются уголки материала

Шаг 13. Аналогичным образом оформите вторую часть ендовы. В итоге получится желоб, ширина которого будет составлять 10-15 см. По этому желобу вода будет легко стекать в водосточную систему.

Аналогичным образом оформляется другая часть ендовыОставляем желобок 5-15 см

Шаг 14. Внешний излом кровли (так называемое ребро) отделывайте коньково-карнизной гибкой черепицей. Переломайте несколько гонтов на отдельные элементы.

Гонты нужно переломать

Шаг 15. С обратной стороны этих элементов имеется самоклеящаяся полоса. Уложите их по ребре кровли с нахлестом в несколько сантиметров. Дополнительно зафиксируйте каждый из элементов гвоздями (по паре на сторону ската). Конек крыши оформляйте аналогичным образом.

Коньково-карнизная гибкая черепицаУкладка элементов внахлест

Видео – Как укладывать битумную черепицу

Укладка рулонной черепицы

Популярность рулонной гибкой черепицы объясняется удобством и простотой укладки, а также тем, что монтаж занимает совсем мало времени. Важно, чтобы рулонная черепица укладывалась лишь на сплошное идеально выровненное основание.

Шаг 1. Для начала установите фронтонную/карнизную планки (так же, как в предыдущей инструкции).

Вначале монтируются фронтонная и карнизная планки

Шаг 2. Обработайте основание грунтовкой, дабы повысить адгезию материалов.

Нужно заранее прогрунтовать основание

Шаг 3. Укладку выполняйте вертикально (по отношению к карнизу либо коньку). В первую очередь, раскатайте рулон и отрежьте от него отрезок длиной, равной длине ската. Во время резки используйте правило или большую металлическую линейку.

Отрезается кусок материала требуемой длины

Шаг 4. Примерьте готовый отрезок.

Примерка полученного отрезка

Шаг 5. Для упрощения укладки отклейте вверху изнаночной стороны защитную пленку, после чего приклейте материал в этом месте.

Приклеивание верхней части

Шаг 6. Те участки планок, на которые будет укладываться рулонная черепица, смажьте мастикой.

Мастика наносится на фронтонную планку

Шаг 7. Вытяните защитную пленку из-под материала и прижмите его к основанию.

Укладка рулонной черепицы

Шаг 8. Дополнительно зафиксируйте черепицу с помощью кровельных гвоздей.

Дополнительная фиксация кровельными гвоздями

Шаг 9. Также укладывайте материал в ендове кровли.

Материал укладывается в ендовной части

Шаг 10. Обрежьте излишки черепицы, ориентируясь на форму крыши.

Обрезка излишков материалаПроцесс обрезки

Шаг 11. Оставьте внизу ендовы небольшой фигурный вырез (как на фото) для эффективного и равномерного удаления осадков.

Небольшой фигурный вырез

Шаг 12. Прибейте черепицу по периметру гвоздями с шагом 15-20 см, дабы дополнительно закрепить ее в ендове.

По периметру материал пробивается гвоздями

Шаг 13. Сформируйте из черепицы желоб, уложив на ранее уложенный кусок внахлест еще один отрезок.

Формируется желоб

Шаг 14. Зафиксируйте его сверху гвоздями.

Сверху материал прибивается гвоздями

Шаг 15. Примерьте следующий кусок материала. Следите, чтобы совпадал рисунок!

Примерка следующего отрезка материала

Шаг 16. Отклейте с края защитную ленту, прибейте материал по краю. Важно, чтобы последний гвоздь не был ближе 30 см от оси ендовы.

Материал прибивается гвоздямиЕще одно фото процесса

Шаг 17. Уложите следующий кусок с нахлестом на предыдущий. Осторожно снимите с этой части защитную пленку.

Не забудьте о соблюдении нахлеста

Шаг 18. Оформив ендову, срежьте излишки материала. Подложите под верхний слой доску, дабы не повредить нижний. Выполняйте отрез не более чем в 7,5 см от оси ендовы.

Резка материалаРезультат работы

Шаг 19. Промажьте нахлест мастикой, чтобы стык был герметичным.

Наносится битумная мастика

Шаг 20. Таким же образом оформите второй скат.

Оформлен второй скат

Шаг 21. Сделайте выкройки для ребер, коньков и дымохода.

Выкройка для дымоходной трубыУкладка выкройки

Шаг 22. Обязательно промазывайте мастикой узлы примыкания.

Промазка сложных узлов мастикой

Шаг 23. Для фиксации выкроек на коньках и ребрах используйте гвозди.

Прибивается простая выкройка

Шаг 24. Делайте так, чтобы следующие элементы материала перекрывали шляпки гвоздей предыдущих.

Следующие элементы перекрывают гвозди предыдущих

Итак, мы рассмотрели варианты, как можно красиво и оперативно оформить крышу небольшой постройки. Благодаря гибкой черепице обеспечивается качественная гидроизоляция, а сама крыша обретет поистине оригинальный вид!

Видео – Как укладывать рулонную гибкую черепицу

stroyday.ru
