КПД газового и твердотопливного котла отопления: брутто и нетто

Правильно подобранная система отопления принесет в каждый дом не только тепло и уют, но также избавит от неприятных последствий и лишних затрат на ремонт. Надежный водогрейный котел — основа отопительной системы дома.

Перед выбором и покупкой стоит произвести правильный расчет КПД котла и уточнить все его параметры и факторы, которые повлияют на его работу и объем вырабатываемого тепла.

СодержаниеПоказать

Что такое КПД котла

Эффективность паровых и водогрейных котлов определяется коэффициентом полезного действия — их теплоэффективностью. То есть, это объем выработанной теплоты на производство номинального объема горячей воды в соотношении к номинальному объему сожженного топлива.

Производители указывают изначальные возможности оборудования, где КПД водогрейного котла может достигать 110%, но чаще их значение придерживается параметров 95-98%. Потребитель в дальнейшем при эксплуатации может с помощью технических модернизаций и теплоизоляции увеличить эти показатели. Самостоятельный расчет КПД котла производится на месте монтажа и зависит от многих факторов, в том числе грамотно выстроенной системе дымоудаления, исключении недочетов при установке и т.д. Все затраченные ресурсы для работы теплоносителя (топливо, электричество) сравнивают с объемом выделенного им тепла.
Как рассчитать КПД
КПД брутто котла характеризует степень технической оснащенности, КПД нетто — экономичность расхода топлива.
Для выявления показателей КПД котла используется формула:

КПД котла = (Q1/ Q_общая)х100%, где Q1 — аккумулированная теплота использованная для отопления, а Q_общая — общее количество тепловой энергии, выделившееся при сжигании топлива.
Расчеты не затрагивают многих моментов, поэтому их результат усреднен. Любые сбои или отклонения в работе оборудования или внешние факторы, влияющие на теплопотери, исказят результат, полученный по данной формуле.
Чтобы исключить большее число искажающих факторов, проводят коррекцию результата с уточнением теплоэффективности. В зависимости от особенностей конкретной системы отопления.
КПД котла=100-(Q2+Q3+Q4+Q5+Q6)
Где Q2 – теплопотери в виде дыма, вышедшего через систему вентиляции,
Q3 – недостаточное сжигание смеси газа при неправильно используемых объемах газовоздушной смеси,
Q4 – тепловые теплопотери из-за загрязнений теплообменника, а также, если загрязнены газовые горелки,
Q5 – теплопотеря из-за внешнего холодного воздуха (влияет производительностью котельной установки),
Q 6 – потеря тепла по время чистки топочной камеры.

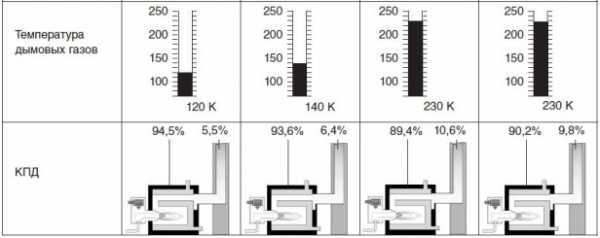

Основной фактор влияющий на телоэффективность — это уходящие отработанные продукты горения, при уменьшении их нагрева в пределах 10-12°С можно увеличить общий КПД газового котла отопления на несколько процентов.

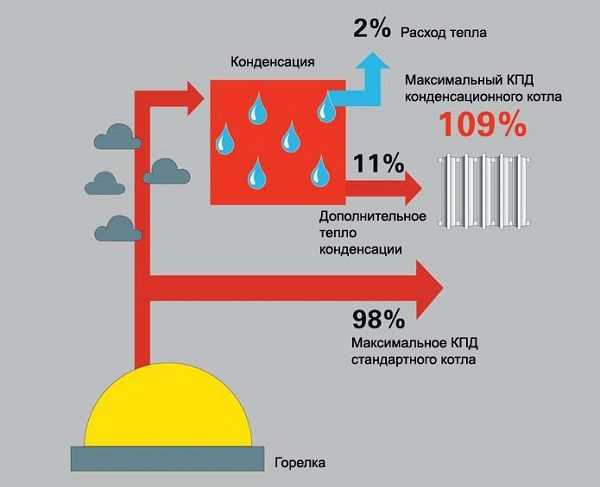

По этой же причине конденсационные котлы обладают самым высоким показателем КПД, т.е. чем ниже температура отопительного оборудования, тем выше это значение. Самым низким показателем обладает пищеварочный электрический котел в силу минимальной функциональности и простого устройства.
Два используемых варианта в определении КПД газовых котлов отопления: отчетность за конкретный период времени и во время первоначальных испытаний при установке. В последнем варианте результат расчета будет более точен, благодаря наглядности в подсчете теплопотерь.
Как увеличить КПД газового котла
Создать подходящие условия для повышения коэффициента полезного действия, можно оптимизировав процессы самостоятельно или с привлечением специалиста. Изначально все параметры заложены в конструкции электрокотла, эффективность принимаемых мер по увеличению КПД техники будут зависеть от этих данных.
Источник фото: teplo-com.ru
Для начала проводят модернизация без изменения структуры твердотопливных котлов:

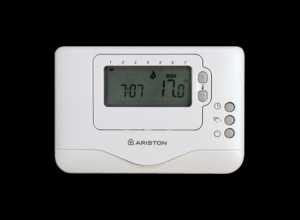

Комнатные терморегуляторы. Они контролируют температуру в жилых помещениях, не влияя на работу теплоносителя.
Установка циркулярного насоса, так можно стабилизировать равномерность и скорость прогревания.

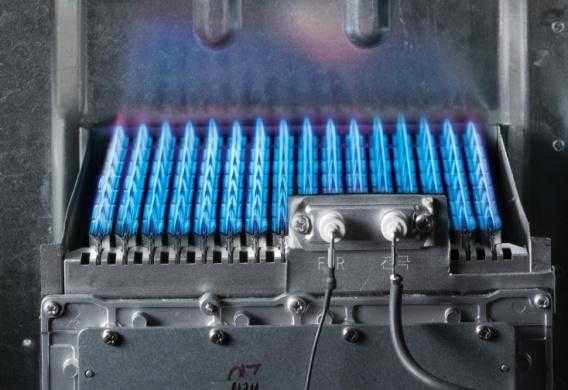

Замена газовой горелки, повысит увеличение КПД твердотопливного котла на 5-7%. Модуляционная горелка позволит расходовать газовоздушную смесь в правильных пропорциях, что исключит неполное сжигание.
Расположение горелок у водяного контура прибавит к общему количеству КПД несколько процентов. Такая частичная модификация положительно повлияет на расход топлива и увеличит тепловой баланс всей системы.
Проведение регулярного обслуживания и очистка оборудования увеличит его КПД. Накипь в трубах системы отопления и сажа на внешних стенках дымохода, образующиеся в процессе работы, могут забирать до 5%. Пластиковые трубы меньше нуждаются в уходе, но осуществлять их продувку требуется периодически.
Засорившийся дымоход суживает проход отводящей дым трубы, это приводит к уменьшению тяги, а это уже не только потеря процентов тепла, но и угроза для здоровья людей, находящихся в жилых помещениях.

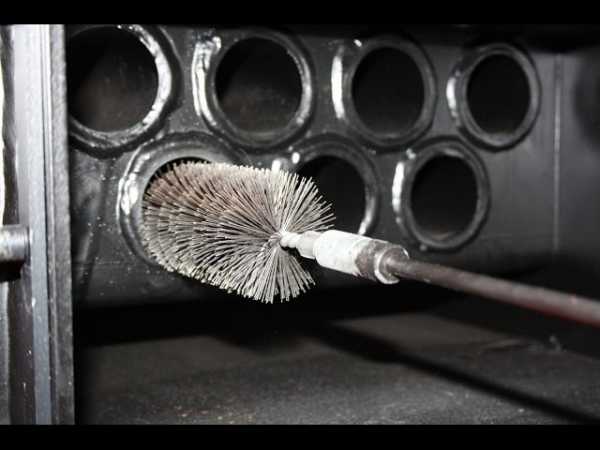

Также теплообменник с видимыми признаками загрязнения, которые представляют из себя солевые отложения металлов, провоцирует сильный расход всех видов энергии затраченных на работу, что уменьшает теплопроводность и может вывести из строя котел. Чистку камеры сгорания обязательна и проводят ее несколько раз в год.
Как вариант понизить химические тепловые потери, для этого производят высококвалифицированную настройку системы оборудования. Лучше воздержаться от самостоятельной настройки и доверить дело специалисту.
Борьба с недогаром решается увеличением скорости поступления сжиженного газа в горелку, так процесс сгорания происходит активнее, а КПД, соответственно, увеличивается.
Хотя увеличение КПД практически никак не влияет на теплоэффективность котельного агрегата. На нынешний день природный газ остается самым экономичным, оборудование на этом топливе более распространено и экономически оправдано, чем котлы на традиционном твердом дровяном топливе или угле.
Газовые котлы с самым высоким КПД
Лучшее качество котлов, которые еще и обладают высокими показателями КПД — иностранного происхождения. Энергосберегающие технологии, соответствующие требованиям ЕС, являются определяющими при производстве такого оборудования.
Высокие показатели обеспечивает современные инструменты модернизации, например, как модуляционная горелка.
Автоматическая и экономичная, у нее широкий набор, позволяющий приспособиться к индивидуальным параметрам конкретного котла и системы отопления. Ее горение осуществляется в постоянном режиме.
Также основное преимущество — их максимальная теплоотдача. Наиболее оптимальное значение разогрева теплоносителя, представленное иностранным производителем, до 70°С. Продукты горения нагреваются не более 110°С.

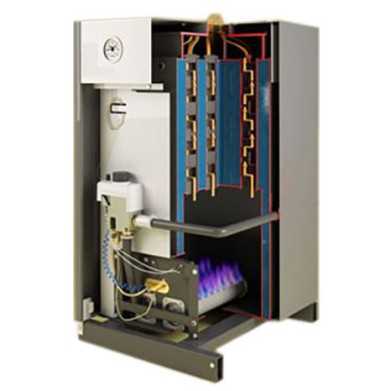

Изготавливают теплообменник для котлов с наивысшими показателями КПД из нержавеющей стали. Дополнительно они оборудованы блоком для отбора тепла из конденсата. Минусы, которые характерны при низком температурном нагреве: сила тяги развивается с недостаточной силой и образование излишнего конденсата.
Источник фото: teplonet.ru
Подача в горелку уже подогретого газа и газовоздушной смеси, а также поступающего в камеру воздуха через двуполостную трубу в топку — обеспечивает снижение общего числа теплозатрат для котлов закрытого типа на 1-2%.
Удачный вариант модернизация котлоагрегата состоит в монтаже рециркуляции отработанных газов. При таком варианте продукты сгорания поступают в горелочное устройство после прохождения канала дымохода с сильными изломами, обогащаясь при этом кислородом из внешней среды. Максимальное КПД достигается при температуре, благодаря которой образуется конденсат (точка росы).
Конденсационные котлы, работающие на условиях нагревания при низких температурах отличаются относительно небольшим потреблением газа. Это обуславливает их теплоэффективность, особенно при подключении к газобаллонным установкам. Также это делает такой котел экономичным.
Список конденсационных котлов известных и заслуженных европейских производителей с лучшим качеством сборки и высоким уровнем КПД:
Baxi.
Buderus.
De Dietrich.
Vaillant.
Viessmann.
Как заявлено их производителями в сопровождающей документации, коэффициент полезного действия данных котловых агрегатов, при подключении к низкотемпературным системам, соответствует 107-110%.
kotle.ru
Какой газовый котел экономичнее

Характеристики, определяющие экономичность газового котла
Для того чтобы определиться с понятием экономичного газового котла надо уточнить, что такой котел будет отапливать помещение с минимальными затратами. Это котел, правильно рассчитанный по мощности в соответствии с площадью отопления, с высоким КПД, с хорошей регулировкой режимов работы, с оптимальным расходом газа. Если обобщенно определить критерии экономичности котла, то стоит обратить внимание на следующее:
Оптимально подходящая мощность;
Высокий КПД;
Оптимальная конструкция и дополнительное оснащение;
Надежная, хорошо зарекомендовавшая себя фирма-производитель.
Рассмотрим эти и другие критерии, влияющие на экономичность котла. Более подробно.
КПД и экономичность котла
В паспорте на любой газовый котел указывается его КПД – коэффициент полезного действия. Этот показатель начинается примерно с 90%.Считается, что чем выше этот показатель, тем эффективнее работа устройства и тем оно экономичнее. На практике такая оценка котла не соответствует действительности. У современных газовых агрегатов КПД находится примерно на одном уровне, в среднем от 91 до 95 %.Самым высоким КПД обладают конденсационные котлы, у которых этот параметр доходит до 98%.Поэтому разницу в несколько процентов не стоит считать приоритетом в выборе экономичного газового котла. На экономичность в большей степени влияют другие характеристики.

Существуют два вида конструкций газовых котлов: конвекционные и конденсационные. Первые – это традиционные классические агрегаты, КПД которых составляет более 90%.Но дело в том, что часть энергии теряется вместе с продуктами горения. Более совершенными в данном отношении являются конденсационные котлы.

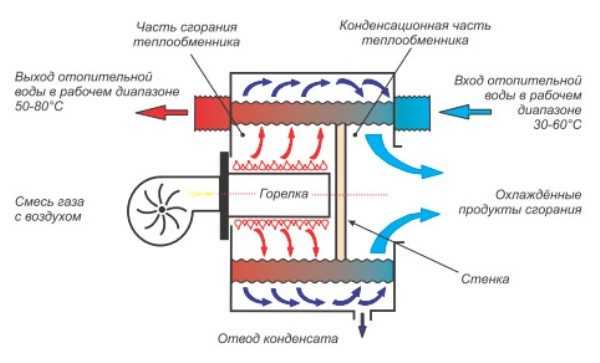

Конденсационные котлы
Отдельного внимания в отношении КПД заслуживают современные котлы конденсационного типа. Это сравнительно новый вид отопительного оборудования на российском рынке. Их экономичность объясняется дополнительным использованием энергии, образующейся в результате конденсации водяных паров из отработанных газов. Эффективность их работы на порядок выше, чем с обычными моделями газовых котлов и составляет до 109%.Хотя этот показатель многими специалистами оспаривается. Ведь КПД любого агрегата не может превышать 100%.Конденсационный котел может снизить максимально теплопотери, но увеличить количество тепла, полученного при сжигании одного и того же объема газа не может. Поэтому реальный КПД котлов данного типа не превышает 98%.

Сам по себе конденсационный котел бесспорно более экономичен в сравнении с классическими моделями. Но стоит учесть, что их стоимость значительно выше из-за более сложной конструкции и электроники. Кроме того обслуживание данных моделей обойдется также более дорого, чем для обычных моделей.
…

Мощность котла
Особое внимание при выборе экономичного котла стоит уделить мощности. Этот показатель нельзя выбирать впрок, с запасом. Ведь если взять котел с большой мощностью, то при обогреве небольшого помещения он будет включаться часто с небольшими интервалами, та как он рассчитан на большую площадь обогрева. Не стоит покупать котел на 40Квт, если по расчетам необходим агрегат всего на 21кВт. У более мощных котлов более мощная горелка, поэтому перерасход газа будет даже в моменты включения котла.
В тоже время, недостаточно мощный агрегат будет работать в усиленном режиме и быстро выйдет из строя. Поэтому важно подбирать котел оптимальной мощности с запасом в 30%.
Точный расчет мощности, с учетом всех нюансов может выполнить только специалист. Но можно воспользоваться упрощенным расчетом. Считается, что на каждые 10 кв. метров хорошо утепленного помещения достаточно 1 кВт мощности. К полученному числу прибавляется мощность, необходимая для производства горячей воды – 30-40%.

Экономичный режим работы газового котла
При любой мощности котла важно устанавливать экономичный режим его работы, тот режим при котором он наиболее экономично работает. В основном режиме котел работает на 70-75% своей максимальной мощности. К тому же большинство производителей котлов ориентируются на температуру теплоносителя.
То есть в автоматическом режиме котел должен держать температур теплоносителя. Но, если в помещении становится прохладнее или жарче, из-за изменения внешней температуры воздуха, то для регулирования температуры в помещении устанавливается автоматический датчик, или термостат, или программатор. С его помощью автоматически настраивается подстройка режима, которая дает возможность котлу адекватно реагировать на перепады температуры в помещении. Хорошо настроенный автоматический режим котла может сэкономить до 25% расхода газа.
Кроме погодоадаптивной автоматики можно устанавливать программаторы ежедневного и еженедельного цикла. Котел при этом можно настроить на сниженную мощность, если в помещении никто не живет и на ночное время суток.

При этом более выгодным в экономическом отношении будет тот агрегат, который более точно поддерживает заданную температуру и своевременно отключается и включается.
…
Расход газа
На расход газа влияет в первую очередь мощность самого газового агрегата. Также берется в расчет площадь отапливаемых помещений, объем нагреваемой котлом воды и имеющиеся теплопотери. Первый показатель является наиболее важным, так как чем мощнее котел, тем больше газа он потребляет. Выбор мощности агрегата состоит в прямой зависимости от площади отопления. Естественно, что котел большой мощности нелогично приобретать на площадь в 30-40 кв. метров. Определить оптимальную мощность котла можно, используя рабочую формулу:
Общая S помещений Х 100Вт. Так для обогрева помещения Sкоторого равна 80 кв. метров понадобиться котел мощностью не менее 8 кВт.
Перерасход газа оборачивается не только лишними затратами на отопление, но и в конечном итоге – ремонтом отопительной системы в случае ее неправильной эксплуатации.
Снизить расход газа поможет тщательный контроль над утечкой тепла из помещения, утепление стен, потолка, крыши, дверей и окон.
Камера сгорания
На экономичность газового котла влияет и тип камеры сгорания, которые бывают открытыми и закрытыми. В открытой камере воздух поступает из помещения, а в закрытой – воздух поступает с улицы в принудительном порядке. Экономически более выгодной является закрытая камера сгорания за счет коксиального типа дымохода, который увеличивает эффективность сгоревшего газа.
Материал изготовления котла
На экономичность газового котла в некоторой степени влияет даже материал из которого он изготовлен. Самые дорогие газовые котлы с чугунными теплообменниками и элементами корпуса. Чугун – материал. Который намного дольше сохраняет тепло, чем любой другой материал. Больше витков у теплообменника – больше тепла получит теплоноситель.

Срок службы
Срок эксплуатации газового агрегата должен учитываться при выборе наиболее экономичного из них. Агрегаты преимум класса имеют самый продолжительный срок службы – до 50 лет. Средний класс и бюджетные представители агрегатов эксплуатируются на протяжении15 лет. Соответственно, дорогостоящий, но качественный агрегат более экономически выгоден, чем купленный в бюджетном варианте.
Классы котлов и производители
Также КПД газовых агрегатов зависит от их класса. Модели преимум класса имеют более высокий показатель КПД, долговечность и надежность. Примеры таких моделей немецкие котлы Buderus и Vissmann.
Представители среднего класса – итальянские Ariston, Baxi, шведский Electrolux. Котлы эконом-класса – НеваЛюкс и Ferroli.

Разница в стоимости классов газовых котлов тоже достаточно существенная, и может составлять свыше 50%.
Важно! Выбирая производителей, стоит задуматься на перспективу. Ведь надежность агрегата – основной критерий, от которого зависят и продолжительность эксплуатации и экономия средств на ремонт.
Какой котел будет более экономичный
Подводя итог небольшому исследованию на тему: что влияет на экономичность газового котла, можно сделать определенный вывод. Самым экономичным газовым агрегатом окажется такой, который имеет следующие характеристики:
Его производитель – известная фирма, специализирующаяся на производстве газового оборудования средней ценовой категории;
Он относится к настенным котлам с закрытой камерой сгорания;
Его оптимальная мощность на 20% больше имеющихся теплопотерь;
Он правильно подключен в систему отопления;

У него правильно подобрана мощность с высоким КПД;
У него хорошо настроена автоматизированная система обратной связи (программатор).
На современном отопительном рынке можно найти такой агрегат, который будет иметь КПД до 95%. Причем, он может быть в дешевой ценовой категории, и предназначен для обогрева больших помещений.
Но в большинстве случаев КПД у недорогих котлов будет ниже, так как они оборудуются 1-2 ступенчатыми горелками, которые не могут выдавать много тепла. Более эффективные и экономичные модульные горелки, оборудованы электроникой и принудительным поступлением воздуха.
Ну и не менее важное, о чем не стоит забывать. Даже самый экономичный газовый котел не сможет качественно отопить помещение, которое не утеплено. Поэтому убедиться в том, что приобретенный агрегат надежный и экономичный можно только в подготовленном для отопления доме.
Посмотреть о выборе экономичного газового котла можно на этом видео.

oteple.com
Кпд газовых котлов отопления

Понятие КПД котлов и систем отопления: обзор и способы увеличения
Оптимизация расходов на отопление напрямую связана с повышением эффективности работы всей системы. Добиться этого можно несколькими способами. Но специалисты рекомендуют сначала провести анализ и выявить наиболее существенные факторы, влияющие на этот показатель. На основе этих данных вычисляется фактический КПД котлов и систем отопления: обзор и способы увеличения этого показателя помогут снизить финансовую нагрузку при обслуживании.
Причины снижения КПД котлов отопления
Снижение КПД из-за тепловых потерь
Еще до того как повысить КПД батареи отопления, нужно определиться с этим параметром. Фактически он состоит из нескольких составляющих – эффективность работы котла, радиаторов и трубопроводов. Но кроме этого нужно учитывать величину тепловых потерь здания.
Поэтому, нужно сначала не думать — как увеличить КПД батареи отопления, а улучшить теплоизоляцию дома. Только уменьшив потери через стены и окна можно приступать к модернизации отопления. Ошибочно считается, что главным показателем системы является КПД газовых котлов отопления или их твердотопливных аналогов. Однако фактически полезное действие системы определяется по следующей формуле:

Q=Vпотр/Vпоступ
Где Q – показатель КПД, Vпотр — количество затрачиваемой энергии на нагрев теплоносителя, Vпоступ – фактическая передача тепла воздуху в помещении.
При анализе работы котла, в особенности газового типа, видно, что он функционирует не все время. Он должен поддерживать уровень нагрева теплоносителя на установленном тепловом режиме. За передачу энергии отвечают другие элементы системы – трубопроводы и радиаторы. Именно им в первую очередь нужно уделить внимание, так как КПД системы отопления на 80% зависит от их правильного функционирования.
Что нужно сделать, чтобы этот показатель изначально был максимальным:
Выбрать низкотемпературный режим работы. При минимальной разнице нагрева воды после котла и в обратной трубе затраты на энергоноситель уменьшится;
Использование электронных систем управления – термометров и программаторов. Они позволят автоматически изменять работу котла при колебаниях температуры в доме и на улице;
Провести модернизацию элементов, чтобы выйти на максимальное КПД отопления в доме.
Все эти способы взаимосвязаны друг с другом. Поэтому при организации отопления нужно профессионально пойти к каждому этапу.
Во время проектирования системы нужно рассчитать ее основные параметры – тепловые потери, работу каждого узла и оптимальный температурный режим. Сделать это можно с помощью онлайн калькуляторов (высокая погрешность) или заказав услугу у специализированных расчетных бюро (точные данные).
Методы повышения эффективности работы котла

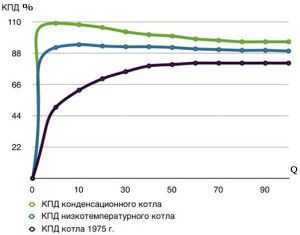

Фактические показатели КПД для котлов различных типов
На первом этапе нужно правильно подобрать тип отопительного оборудования. Определяющими показателями для организации отопления с высоким КПД являются тип используемого топлива и мощность котла. Лучше всего себя зарекомендовали себя модели, работающие на газе.
Как видно из данных графика, существенного отличия при работе котла в нормальном режиме нет. Разница КПД для газовых котлов отопления возникает только в момент запуска до достижения требуемого температурного режима (50-70°С). Затем происходит стабилизация работы и показателя эффективности. Но для улучшения последней можно сделать следующие шаги:
Разница между расчетной и фактической мощности котла не должна быть более 15%. Превышение значения приведет к неполному сгоранию газов, что еще больше увеличит расход топлива;
Использование конденсационного фактора. Это незначительно повысит КПД у всей системы отопления. Однако стоимость конденсационных котлов отличатся от традиционных на 35-40%;
Уменьшение тепловых потерь через дымоход. Увеличение КПД батареи отопления напрямую зависит от этого фактора.

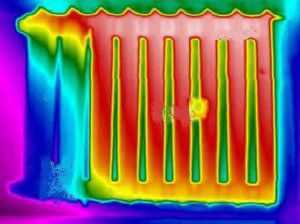

Работа чугунного радиатора через тепловизор
Выполнив эти условия можно на 1-1,5 процента повысить эффективность работы отопительных приборов. Но лучше всего изначально приобретать подходящую модель кота, которая максимально соответствует параметрам всей системы.
Во время работы конденсационных котлов скапливаемую жидкость нельзя утилизировать в канализацию. Она имеет ряд вредных элементов, что скажется на работе автономной системы отчистки сточн
teplo-ltd.ru
расчет и способы повышения эффективности
31 марта 2019
Коэффициент полезного действия указывает на теплоэффективность отопительного котла. Это один из важнейших показателей оборудования, позволяющий спрогнозировать, сколько топлива потребуется для обогрева помещения. КПД газового котла отопления обязательно указывается производителем в техническом паспорте, поэтому покупатель получает возможность подобрать оптимальную модель. Рассмотрим способы расчета коэффициента полезного действия, особенности выбора оборудования на основе показателя эффективности.
От чего зависит КПД котла
Коэффициент полезного действия представляет собой процент от теплотворного показателя горючего. Иными словами, КПД указывает, какую часть от теплоты сгорания топлива котлу удается использовать для обогрева. При этом любые расчеты принимают за основу свойства природного газа, который соответствует принятым государственным стандартам.
Показатели оборудования зависят от нескольких основных факторов:

тип горелки – закрытые модели демонстрируют более высокую эффективность, нежели атмосферные;

конструкция теплообменника – максимальный объем энергии теплоносителю передают настенные и напольные конденсационные модели;

система управления – датчики, автоматические решения, встроенный или смонтированный отдельно насос гарантируют рациональное использование топлива;

тип розжига – при устройстве электроподжига отсутствует необходимость в установке постоянно работающего запальника, что экономит ресурс;

сторонние факторы – правильность установки, конструкция дымохода и т.д.

Самые энергоэффективные котлы относятся к категории дорогих, но затраты на их покупку и установку с лихвой окупаются за счет минимального потребления горючего, длительного срока эксплуатации.
Методы расчета КПД для газового котла
В России для подсчета эффективности котлов на официальном уровне до сих пор используется методика обратного баланса. Расход энергии высчитывается по нижнему порогу сгорания топлива, из этой величины вычитается количество тепла, ушедшего в дымоход (определяется с помощью калорифера). В реальных условиях этот способ неактуален по двум причинам: качественная теплоизоляция корпуса оборудования и автоматическая регулировка работы горелок.
Производители высчитывают КПД газового котла отопления по такой формуле:
η = (Q1/Qri)*100%
Где:
Q1 – тепло, которое котел использовал для отопления;
Qri – общее количество энергии, выделяемое при сгорании природного газа.
Результат такого расчета является примерным, поскольку не учитывает все разнообразие погрешностей при работе оборудования в реальных условиях. На месте можно вычислить величину таких отклонений по формуле:
η = 100-(q2+q3+q4+q5)
Где:
q2 – тепло выводимых продуктов сгорания;
q3 – недожог газа, связанный с ошибочными пропорциями газовоздушной смеси;
q4 – механический недожог топлива и потери тепла из-за образования сажи;
q5 – влияние на теплопотери, зависящие от внешней температуры.
Рассчитать реальные погрешности можно только после установки и запуска котла, поэтому при покупке приходится ориентироваться на показатели производителя. Важно помнить, что самое большое влияние на коэффициент энергоэффективности оказывает температура отводимых газов. Так, снижение этого показателя на 10-15 градусов позволяет выиграть 1% КПД. В случае с обычными котлами «в трубу» уходит около 6% энергии, тогда как оборудование конденсаторного типа теряет всего 0,5% при отведении продуктов сгорания.
Причины снижения КПД
Газовые напольные котлы и настенные модели демонстрируют наиболее высокую энергоэффективность сразу после установки. Со временем этот показатель снижается в силу двух основных факторов:

загрязнение горелок – нагар постепенно забивает тонкие отверстия, что становится причиной плохого прогорания топлива;

кальцинация теплообменника – этому в большей степени подвержены настенные котлы, у которых медные трубки имеют малый диаметр.

Также максимальную отдачу от газового оборудования мешают получить общие теплопотери дома. Ветхие окна и двери, стены с высоким показателем теплопроводности препятствуют формированию комфортного микроклимата, даже если сам по себе котел обладает высоким КПД.
Еще одним важным нюансом остаются радиаторы – от них эффективность всей системы зависит на 80%. Важно использовать качественные современные секции, которые будут легко отдавать тепло окружающему пространству. Эксплуатация старых, забитых, закрашенных или поврежденных коррозией радиаторов не даст насладиться зимой теплом.
Виды теплопотерь
Разобравшись в том, что такое КПД в котлах отопления, необходимо проанализировать причины, мешающие добиться от оборудования максимальной отдачи.

Механический недожог – для поддержания процесса горения к горелке должен поступать свежий воздух. Для этого в котле предусмотрена миниатюрная дверца – поддувало. Если это окошко открыто слишком сильно, внутри камеры образуется сквозняк, вытягивающий часть несгоревшего газа в дымоход. При этом КПД падает на несколько процентов.

Химический недожог – если наблюдается нехватка кислорода, газ также не прогорает полностью, поэтому отправляется в дымоход. В таком случае коэффициент полезного действия способен снизиться на 7%.

Общие теплопотери – отсутствие надлежащей термоизоляции крыши крадет 10-25% КПД. Хорошо проводящие тепло стены забирают 20-30% мощности котла. Старые окна и двери лишают вас 15-25% отопления. Пол на грунте уменьшает эффективность обогрева на 3-6%, а неправильное обустройство системы вентиляции удаляет из помещения 30-40% тепла.

Как увеличить КПД газового котла

Регулировка поддува – определить предпочтительное положение заслонки можно экспериментальным способом. Остановитесь на таком положении, при котором встроенный градусник котла будет показывать наиболее высокую температуру.

Продувка системы отопления – периодическое проведение такой очистки убережет трубы от зарастания грязью или накипью.

Чистка дымохода – следите за тем, чтобы канал не зарастал копотью. Сужение трубы приводит к падению тяги, препятствует полноценному сгоранию топлива и увеличивает вероятность отравления угарным газом.

Чистка горелки – камеру сгорания рекомендуется тщательно мыть хотя бы раз в три года. Эту процедуру желательно доверить специалисту.

Установка ограничителей тяги – если дымоход слишком широкий и через него уходит много тепла, можно воспользоваться специальным устройством, регулирующим сечение трубы. Перед этим обязательно следует проконсультироваться со специалистом.

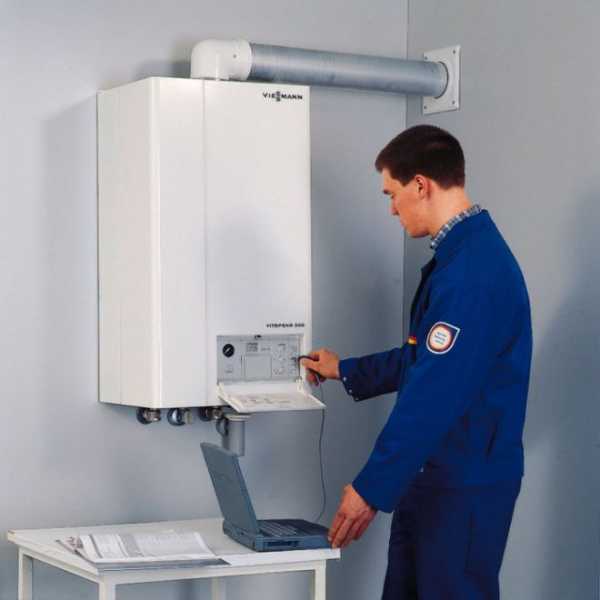

Регулировка оборудования – после установки и запуска котла попросите мастера настроить котел на экономичный режим работы.

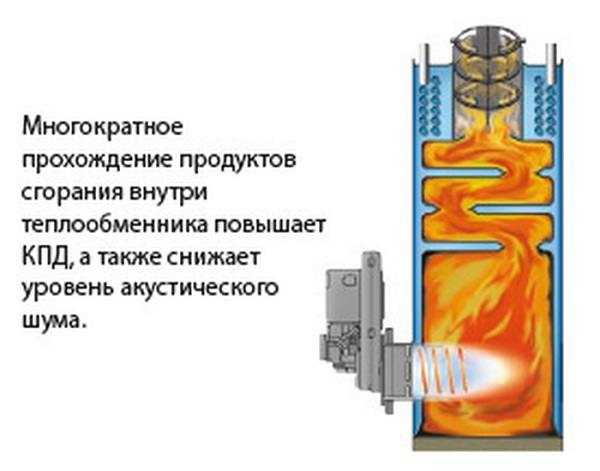

Установка турбулизатора – это особая пластина, которая монтируется между теплообменником и камерой сгорания, увеличивая площадь теплоотдачи.

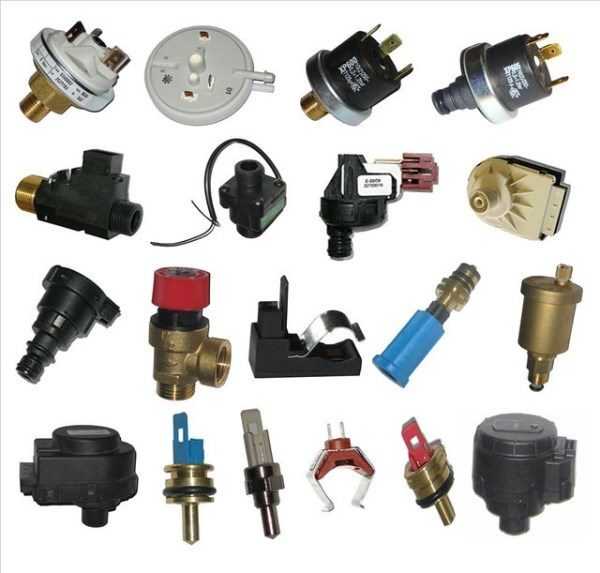

Использование датчиков – миниатюрные устройства позволяют отслеживать температуру окружающего воздуха, контролировать подачу газа и прочие параметры работы оборудования. Некоторые модели котлов имеют встроенные системы управления, для других автоматику можно приобрести отдельно.

Дополнительно рекомендуется устранить мостики холода в самом помещении. Возможно, потребуется утепление стен, перекрытий, замена окон и дверей.
Установка радиаторов для получения максимального КПД
Радиаторы устанавливают на участках, где тепловые потери помещения наиболее значительные, например, рядом с окнами. Чтобы добиться максимального КПД, подоконник должен перекрывать около 2/3 верхней плоскости батареи и находиться от ее поверхности примерно в 10 см. Рекомендованное расстояние между радиатором и полом составляет 12 см. Заднюю поверхность батареи от стены должны отделять 2 см. Это создаст правильную естественную конвекцию, при которой некоторое количество тепла уходит на обогрев стены и блокировку теплопотерь помещения, а большая часть энергии направляется на обогрев.
Теплопотери при удалении горючих газов
При сгорании природного газа выделяются углерод, углекислый газ и водяной пар. В котлах с обычным теплообменником весь этот коктейль выводится наружу практически сразу после образования. Но современные производители предлагают конденсационные котлы, которые позволяют использовать тепло продуктов сгорания по максимуму. Внутри такого теплообменника водяной пар конденсируется и отдает энергию. Остывшую влагу необходимо периодически сливать и утилизировать специальным образом, поскольку она содержит кислоту.

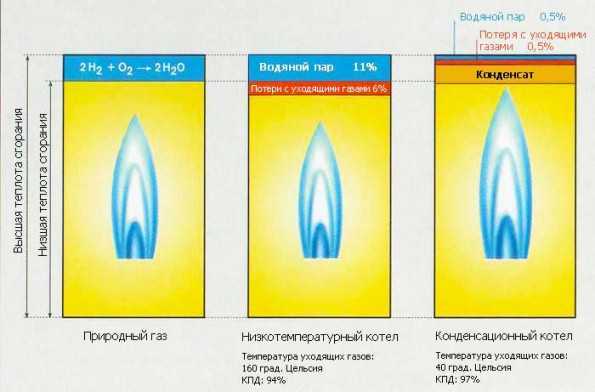

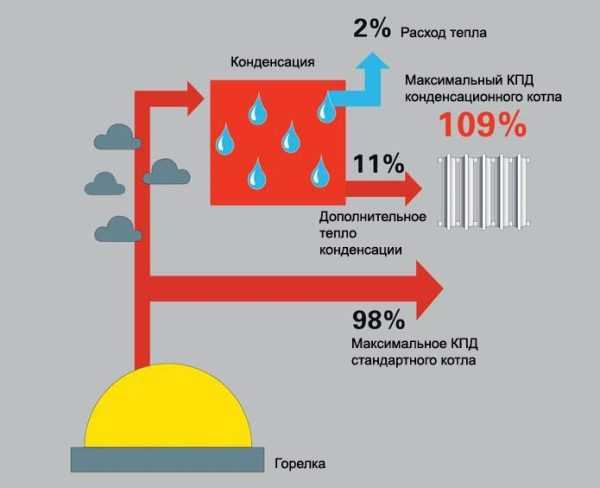

Обычно заявленный показатель КПД конденсационных котлов превышает 100%, что кажется невероятным с точки зрения физики. Чтобы разобраться с этим вопросом, необходимо разграничивать два понятия:

НУТС (низшая удельная теплота сгорания) – энергия, получаемая из топлива, когда все продукты сгорания выводятся во внешнюю среду;

ВУТС (высшая удельная теплота сгорания) – количество энергии, которая учитывает потенциал водяного пара.

В нормативной документации все расчеты проходят с использованием НУТС. Если же учитывать используемую энергию водяного пара, но расчеты вести на основе низшей удельной теплоты сгорания, получаем цифры, которые превышают 100%. В целом разница между НУТС и ВУТС составляет примерно 11% — это и есть предельная разница в КПД котлов с разными теплообменниками.
Каким должен быть энергоэффективный котел
Указанные в документах характеристики и богатый практический опыт показывают, что импортные котлы обладают наиболее высоким КПД. Европейские производители уделяют особое внимание применению энергосберегающих технологий, что позволяет получать максимальную отдачу от оборудования. Составим «портрет» идеального газового котла:

модуляционная горелка – автоматически подстраиваются под режим работы системы, минимизируя процент недожога;

нагрев теплоносителя не более 70 градусов, отводимых газов – до 110 градусов, что обеспечивает оптимальный баланс КПД, желательно наличие конденсационного теплообменника;

коаксиальный дымоход – закрытая камера сгорания требует от оборудования канала для отвода продуктов сгорания типа «труба в трубе», что позволяет подогревать поток воздуха с улицы;

система рециркуляции – позволяет использовать тепло отработанных газов для обогрева помещения.

Конечно, такого идеального котла не существует, но список лучших технических решений поможет выбрать достойную модель.
Лучшие модели и производители
Интересуясь КПД котлов отопления на газе, стоит ознакомиться с перечнем наиболее удачных вариантов от всемирно известных производителей.

Vaillant ecoVIT, VKK INT 286/4 – одноконтурная модель для напольной установки. Имеет закрытую камеру сгорания, высокий уровень автоматизации.

DeDietrich Naneo, PMC—M 34/39 MI Plus – конденсационный котел для настенного монтажа. Комбинированная закрыто-открытая камера сгорания и встроенная система управления.

ACV Alfa Comfort 60 v15 – энергонезависимый напольный котел, который не требует подключения к электросети. Простой и надежный вариант по демократичной стоимости.

Заключение
При выборе газового котла необходимо учитывать указанную производителем величину КПД, температуру дымовых газов и модель теплообменника. Для получения максимальной отдачи следует устранить общие и специфические теплопотери. Если вас интересует качественное оборудование для обогрева дома, в нашем каталоге легко подобрать энергоэффективную модель от европейского производителя. Менеджер «Смартекс24» готов проконсультировать каждого клиента и помочь с выбором.
smartex-24.ru
Кпд газового котла отопления

Как выбрать самый экономичный газовый котел
Содержание:
На что расходуется тепловая энергия газа?
Как определить экономичность котла?
Рекомендации по выбору экономичного котла
Заключение
Вполне естественным является желание любого домовладельца экономить топливо, идущее на обогрев частного дома. В частности, это касается природного газа, который продолжает неуклонно расти в цене. Первый шаг на пути к бережливости можно сделать на этапе выбора источника тепла, то есть, приобрести самый экономичный газовый котел. О том, как правильно осуществить подобный выбор, будет разъяснено в нашей статье.
На что расходуется тепловая энергия газа?
Прежде чем приступить к выбору, нужно знать несколько важных вещей об отопительном оборудовании. Природный газ, поступающий в наши дома по магистралям, должен соответствовать нормативам и иметь определенную теплотворную способность. Эта величина показывает, какое количество теплоты выделяется при сжигании единицы объема газа. Задача отопительной установки – максимально направить эту энергию на обогрев здания. Чем лучше она это сделает, тем выше эффективность ее работы.
Для справки. На постсоветском пространстве принято производить расчеты на основании низшей или минимальной теплоты сгорания газа, ее значение равно 8000 ккал / м3 (33500 кДж / м3).
Эффективность теплогенератора, или иначе, — его КПД выражается в процентах от теплотворной способности горючего. Простыми словами, величина КПД газового котла показывает, какую часть от теплоты сгорания топлива ему удается передать в дом. Чем эта часть больше, тем полнее используется энергоноситель, вы меньше платите за потери, а значит, — растет экономичность. Между двумя терминами «эффективность» и «экономичность» можно поставить знак равенства.
Немного о процессе горения природного газа. Он достаточно сложен, но мы не станем вдаваться в подробности, а выделим основные вещества, образующиеся в результате процесса. В случае когда кислорода подается достаточно и созданы идеальные условия для горения, то выделяется диоксид углерода (углекислый газ СО2) и обычная вода. Теперь перечислим, на что же расходуется тепловая энергия горючего в котельной установке:
для нагрева теплоносителя;
на потери с уходящими дымовыми газами;

на испарение воды, образующейся при химической реакции горения.
Самые эффективные и надежные газовые котлы функционируют таким образом, чтобы первую статью расхода энергии увеличить до максимума, а остальные 2 – свести к минимуму.
Как определить экономичность котла?
Прежде чем дать конкретные рекомендации по выбору экономичного теплогенератора, проясним некоторые моменты. КПД современных установок, сжигающих природный газ, лежит в пределах 90—98%. Самый низкий показатель – у недорогих энергонезависимых моделей, имеющих одно – или двухступенчатое горелочное устройство. Качественнее работают модуляционные горелки с электронным управлением и принудительным нагнетанием воздуха, где мощность регулируется плавно, а не ступенчато. Но надо понимать, что горелка лишь сжигает топливо, а передача теплоты – это задача других элементов котла.
Изначально тепло, выделяющееся в топке, напрямую нагревает водяную рубашку экономичного газового котла. Оставшаяся часть тепла вместе с дымовыми газами попадает в стальной или чугунный теплообменник. Это один из важнейших этапов, именно здесь продукты горения передают часть оставшейся энергии воде, после чего перетекают в дымоход. Доля теплоты, попавшая туда, безвозвратно теряется, уходя в атмосферу.
Насколько велика эта доля, показывает температура дымовых газов, свидетельствующая об экономичности котла. Если на выходном патрубке агрегата температура газов составляет 200 и более градусов, то перед вами не слишком удачная конструкция отопителя. Она позволяет уйти на улицу слишком большому количеству теплоты. Если температура продуктов горения находится в пределах 100—150 ºС, то данный котел уже можно рассматривать как приемлемый вариант.
Самые лучшие показатели по температуре уходящих газов выдают газовые конденсационные котлы. Это реализовано за счет отбора теплоты парообразования воды. В предыдущем разделе мы рассказывали, что выделяющаяся в результате химической реакции вода испаряется, отнимая часть теплоты сгорания природного газа. Так вот, са
teplo-ltd.ru
КПД газового котла для дома

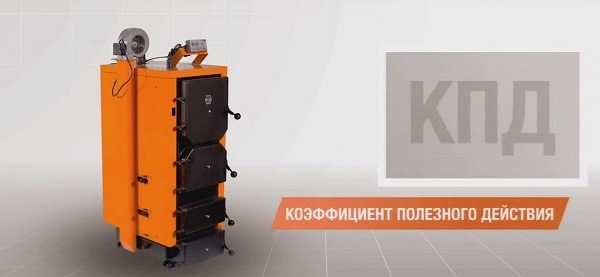

Тепловая эффективность отопительного оборудования обозначается в коэффициенте полезного действия. КПД газового котла всегда указано в техдокументации. Как заверяют производители, есть модели котельного оборудования с производительностью 107-108 %, другие функционируют с 93-97 % отдачи.
Для самостоятельного расчёта тепловой эффективности техники и каких-либо действий по увеличению КПД, необходимо осознавать, что подразумевают приведённые цифры.
Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

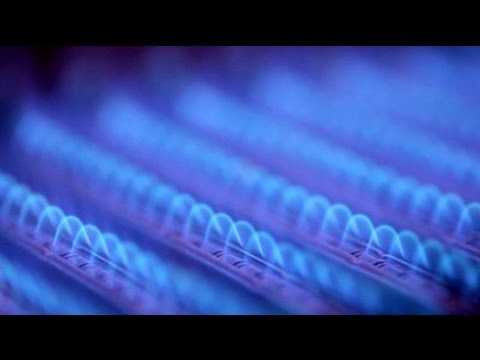

Пламя газового котла
Подсчёт КПД газового котла отопления
Метод расчёта производительности осуществляется путём сравнения потраченной теплоэнергии на нагрев жидкости и фактического объёма всей теплоты, что была выделена в момент сжигания топлива. Вычисляется по такой формуле:
η = (Q/ Qобщ.)*100%
η — читается как “эта”;
Q1 — тепло, которое удалось аккумулировать и использовать для нагрева помещения;
Qобщ. — общее количество тепловой энергии, которое выделяется при сжигании топлива.
Однако эта формула не берёт в учёт многие нюансы, например, возможные тепловые потери, отклонения в рабочих параметрах системы и прочее. Расчёты дают возможность узнать только средний КПД самого котла от газа. Многие изготавливающие компании указывают именно это значение.
Расчитать теплопотери дома или помещения можно с помощью подготовленного нами калькулятора.
Тут же оценивают погрешности определения тепловой эффективности. Используют такую формулу:
η=100 — (q2 + q3 + q4 + q5 + q6)
Расчёты помогают проанализировать в соответствии с особенностями определённой отопительной системы.
Обозначение Значение
q2 Тепловые потери в отходящих газах и продуктах сгорания
q3 Потери, связанные с неверными пропорциями газовоздушной смеси, по причине которых появляется недожог газа
q4 Тепловые потери, связанные с появлением на горелках и теплообменнике сажи, а также, механический недожог
q5 Теплопотери, в зависимости от наружной температуры
q6 Потери тепла при охлаждении топочной камеры во время очистки её от шлаков. Последний коэффициент относится только к твердотопливным устройствам, не учитывается при расчётах КПД оборудования, функционирующего на природном газе
Настоящий коэффициент полезного действия рассчитывают только на месте, в зависимости от правильно выполненной системы удаления дыма и качественного монтажа.
Больше всего на тепловую эффективность влияет температура отходящих газов, которая отмечена в формуле сокращением q2. Если интенсивность нагрева газов на 10-15 °С, то производительность повышается на 1-2 %. Поэтому наивысший КПД в конденсационных котлах, что относятся к низкотемпературной технике отопления.

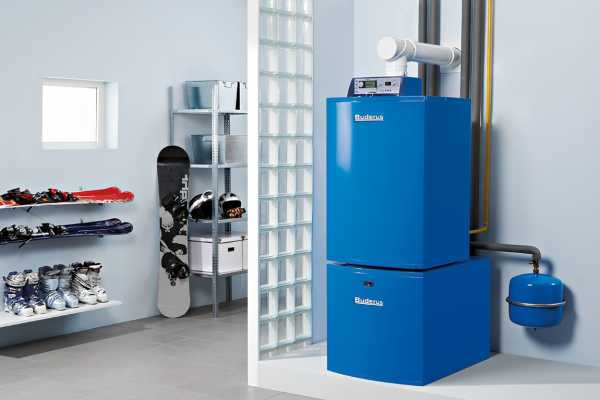

Экономичный газовый котёл с высоким КПД
Как показывает практика, а также доказывает техдокументация, котлы зарубежных производителей имеют более высокий коэффициент полезного действия. Европейские организации акцентируют усилия на совершенствовании энергосберегающих технологий. Зарубежные котлы от газа характеризуются высокой производительностью, потому что их устройство подразумевает:
Модуляционную горелку. Котлы популярных компаний отличаются двухступенчатыми либо модулируемыми горелками, которые могут похвастаться автоматической приспособляемостью к фактическим рабочим параметрам отопительной системы. Остатков на выходе минимальное количество.
Нагрев жидкости. Хороший котёл – это оборудование, которое разогревает теплоноситель максимум до 70 °С, в то время как отходящие газы нагреваются не более 110 °С, это и даёт наилучшую тепловую отдачу. Однако при низкотемпературном нагреве жидкости присутствуют некоторые недостатки, такие как малая тяга и активное образование конденсата. Теплообменники в агрегатах от газа с высокой производительностью выполняются из качественной нержавейки и имеют особый конденсаторный блок, который необходим для отбора энергии от конденсата.
Нагрев подводящего газа и воздуха, что поступает в горелочное устройство. Подключение агрегатов закрытого типа происходит коаксиальному дымоходу. Воздух циркулирует в камеру сжигания через наружную полость трубы с двумя полостями, до этого подогреваясь, что способствует снижению нужных тепловых затрат на пару процентов. Горелочные устройства с предварительным изготовлением газовоздушной смеси тоже осуществляют подогрев газа перед подачей его на горелку.
Монтаж системы повторной циркуляции отходящих газов. В таком случае дым поступает не сразу в камеру сжигания, а циркулирует через дымоход, смешивается с чистым воздухом и оказывается опять в горелке.
Больше информации о конденсационных газовых котлах в этой статье.
Наивысший коэффициент полезного действия наблюдается при нагреве образования конденсата либо «точки росы». Агрегаты, функционирующие при низкотемпературном нагреве, называют конденсационными. Их отличие в небольшом количестве потребляемого газа и высокая тепловая эффективность, что очень видно при подсоединении к оборудованиям от баллонов с газом и газгольдеру.
Известно множество брендов конденсационных агрегатов, самыми популярными из них являются только некоторые. Газовые котлы с высоким КПД для дома вы можете выбрать из следующих марок:
Виссман;
Будерус;
Вайлант;
Бакси;
Де Дитрих.
Как увеличить КПД газового котла своими руками?
Повысить коэффициент полезного действия самостоятельно, без помощи специалиста, возможно. Для этого необходимо соблюдать следующие пункты:
Настроить заслонку поддувала. Выполнить это можно путём эксперимента, установив, при какой позиции температура жидкости будет выше всего. Контроль осуществляется по термометру, который установлен в корпусе котла.
Проследить, чтобы трубопровод не зарастал изнутри, не появлялась накипь и скапливалась грязь. С трубами из пластика в этом плане в настоящее время проще, качество их известно. И всё же мастера советуют время от времени продувать отопительную систему.
Следить за качеством дымовой трубы. Смотреть, чтобы трубы не засорялись, а сажа не налипала на стенках. Любые образования способствуют сужению сечения трубы отвода и ослабеванию тяги котла.
Обязательно своевременно чистить камеру сгорания. Понятно, что газ коптит не так, как уголь либо поленья, однако нужно минимум раз в несколько лет мыть топочную камеру и удалять сажу.
Для повышения КПД газовых котлов стоит снижать тягу дымоходной трубы в сильные мороза. С этой целью можно применять ограничитель тяги, устанавливаемый на самом верхнем краю дымохода. Его функция – регулировать сечения самой трубы.
Сделать ниже химические теплопотери. Тут варианта два для достижения лучшего значения: установка ограничителя тяги (говорилось об этом выше) и проведения сразу после монтажа котла от газа качественной настройки техники. Это рекомендуется доверить специализированному работнику.
Ещё одним ответом, на вопрос, как повысить КПД газового котла, может служить следующее – установка турбулизатора. Это особые пластины, устанавливаемые между топочной камерой и теплообменником. Они делают площадь отбора теплоэнергии больше.
Это основной список, следуя ему, вы можете рассчитывать на повышение коэффициента полезного действия своего котельного оборудования. Безусловно, подобных возможностей не мало, но эти являются основными.
teplofan.ru
КПД газовых котлов отопления – выбор оптимального варианта
Использование газовых котлов это распространенный способ автономного отопления. Производители предлагают большое количество моделей, при выборе которых основное внимание уделяется мощности и цене устройства, но тенденции в развитии приборостроения уже направлены в сторону энергоэффективности, поэтому далеко не в последнюю очередь смотрят еще и на КПД. От него зависит, какое количество тепла прибор отопления сможет извлечь из единицы объема газа.

Маркетинговые уловки – по законам физики КПД не превышает 100%
Из чего складывается КПД
Чтобы понять, на чем реально выиграть (сэкономить), представляют алгоритм работы системы – на первый взгляд он прост. Когда в доме становится холодно, то включается система – насос прокачивает теплоноситель по трубам, в котле открывается подача газа и зажигается горелка, которая через теплообменник нагревает воду (или что использовано как теплоноситель). Когда в помещении становится тепло, то все выключается.
Выбирая оборудование отопления, держат эту схему в голове, чтобы понимать, какая комплектация нужна для максимального КПД системы.
Утепление окон и дверей
Этот шаг непосредственно не относится ни к котлам, ни к системе, но на результативность работы влияет напрямую. Если открыть помещение всем ветрам, то тепло в нем будет, только если сидеть с котлом в обнимку и про энергоэффективность можно забыть. Правильно же утепленное помещение оставит отданное радиаторами тепло внутри себя, котел не придется лишний раз запускать и газа израсходуется меньше.
Подготовка к зиме дома с установленным газовым прибором отопления ничем не отличается – это установка пластиковых окон, а если они уже есть, то перевод в зимний режим. В обычных оконных рамах щели затыкаются и проклеиваются лентой.

Все начинается с утепления
Вентиляция помещений
Отдельное внимание стоит уделять проверке вентиляции – от нее зависит, насколько хорошо в котел поступает воздух, и насколько меньше жильцам останется угарного газа. От первого зависит качество сгорания газа (что непосредственно влияет на КПД), а от второго здоровье владельцев котла.
Это справедливо для котлов с «внутренней» тягой, когда воздух в топку подается непосредственно из помещения, в котором установлен котел.
Во втором случае, когда воздух для горения берется с улицы, необходима регулярная чистка канала и заслонок, потому что КПД котлов отопления сбивается от недостатка и избытка поступающего кислорода. Да и если воздуховод полностью забьется, то хорошего от этого ничего не выйдет.
Работа датчиков тепла
Включать котел, когда холодно и выключать, когда жарко – не способствующая экономичности идея, так как часто получается, что запуск сделан раньше, а остановка позже, чем надо. Благо, в комплектацию современных моделей входят датчики тепла, которые отслеживают температуру в помещении. Когда она опускается до определенного предела, то котел отопления включается, а как воздух прогреется, то питание прерывается.
Уже само присутствие датчиков повышает КПД системы, а уменьшает его неправильная настройка устройств или же неверное их размещение.
Кроме слежения за температурой, есть датчики систем самоконтроля, следящих за состоянием котла – например, отключить подачу газа, если затухнет огонь в горелке.

Датчики различных типов
Пуск котла
Выполняется двумя способами:
Возле горелки постоянно горит отдельный огонек. Когда котел эксплуатируется, то открывается соответствующий кран и поджигается «зажигалка», от которой загорается поступающий в основную горелку во время работы котла газ. Зажигалка горит постоянно и хоть пламя небольшое, но за сезон пару кубов газа она таки сожжет.
Экономнее в плане КПД пьезозажигалка – когда в камеру сгорания поступает газ, она срабатывает, выдавая искру, достаточную для розжига пламени. Иногда первый вариант предпочтителен, но это зависит от индивидуальных особенностей размещения котла и привычек хозяев.
Сгорание газа
Этот процесс превращает входящий газ в тепло для нагревания теплоносителя. При правильно организованной вентиляции повлиять на эффективность процесса уже нельзя – все зависит от модели котла и горелки. Самые экономные (не сами по себе, а в связке с другими узлами котла отопления) это горелки цилиндрического типа. Чтобы понимать, как увеличить КПД, надо знать, куда расходуется энергия, полученная в результате сгорания газа:
Прогрев теплообменника, который нагревает теплоноситель.
Испарение воды непосредственно из камеры сгорания котла – она там появляется вследствие химической реакции горения.
Потери выбрасываемые «в трубу» – если на улицу выбрасываются нагретые продукты сгорания (тот же водяной пар), то это значит, что часть теплоты израсходована не по назначению.

Общая схема работы котла
Чем качественнее котел, тем большая часть полученной от сжигания энергии расходуется на первый пункт, а остальные сводятся к минимуму. В котлах отопления последних моделей значения КПД достигают 90-98%.
Теплообмен внутри системы
Горящий газ нагревает емкость с водой (теплоносителем), которая в свою очередь прогревает радиаторы. Последняя на КПД котла влияет только насколько быстро и без потерь энергия передастся теплоносителю. Самая удачная форма теплообменника для этого – цилиндрическая, внутри которого располагается такая же горелка. Теплоноситель двигается вокруг них по спирали, гарантированно успевая нагреться до необходимой температуры.
Материал теплообменника разный – от стали до чугуна и зависит от модели котла, каждая из которых рассчитывается по своему.
Принцип работы конденсационного котла на видео ниже:
Вывод продуктов горения
Последние внедренные способы экономии касаются этого пункта. Логика решения – если на выходе из дымохода температура продуктов сгорания была 200-250 °С, то почему не использовать их для подогрева теплоносителя? Для этого на пути отработанных газов устанавливают дополнительные теплообменники из стали или чугуна (с большой инерцией нагревания).
Дополнительно идет работа по извлечению теплоты из испаренной воды, полученной в результате реакции горения – это делают «конденсационные» котлы, которые ставят рекорды в плане КПД – температура выбрасываемых газов около 50 °С, а количество используемой по назначению теплоты достигает 98%.
Вконтакте
Facebook
Twitter
Одноклассники
kotlyhouse.ru
No related posts.
