Содержание

Подключение котла отопления: схемы, материалы, оборудование

Для комфортного проживания в отечественных климатических условиях необходима эффективная система отопления. Если правильно использовать чертежи твердотопливных котлов длительного горения, своими руками можно будет изготовить надежную и экономичную конструкцию. Для получения хорошего итогового результата необходимо предварительное изучение инженерных решений и технологий в соответствующей области.

Выбор помещения и устройство площадки-основания для котла

Следует заранее придумать, где вы будете устанавливать твердотопливный котел.

Перед тем, как установить твердотопливный котел отопления своими руками, необходимо оборудовать специальное, хорошо вентилируемое помещение для прибора. Жилые помещения – кухня, ванная или гостиная – для этой цели не подходят, поскольку работа генератора тепла сопровождается выбросом вредных для организма продуктов горения.

К котельному помещению предъявляются определенные требования для установки газового котла:

Устанавливать твердотопливный котел отопления необходимо на расстоянии от 50 см и более.
От стен помещения до топочной дверцы требуется расстояние от 1 метра.
В котельной комнате нельзя хранить легковоспламеняющиеся предметы.
Располагать вентиляционные каналы нужно строго на определенном расстоянии: от пола не выше 50 см и от потолка не ниже 40 см.

Площадку-основание, на которую будет установлен котел, дополнительно необходимо защитить посредством стальной пластины или асбестом. Также необходимо предусмотреть защиту от горения для места под загрузочной дверцей. Сюда укладывается металлический лист размерами 500*700 мм.

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

высокая интенсивность горения;
сложность оперативной регулировки и контроля этого процесса;
неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

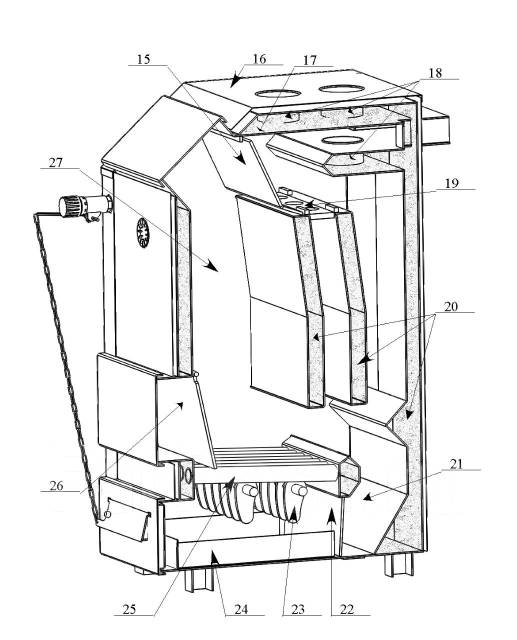

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

В начальном положении прижимное устройство (10) находится в верхнем положении.
Через дверцу (6) в топку загружают крупную партию дров.
После поджигания происходит регулируемый механическим приводом (16) процесс горения.
Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
Золу после завершения цикла удаляют через нижнюю дверцу (13).
Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Статья по теме:

Котлы длительного горения на дровах для дома. Необходимость часто подбрасывать дрова весьма неудобна. Однако есть котлы, которые требуют внимание раз в сутки. Подробнее в отдельной публикации.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

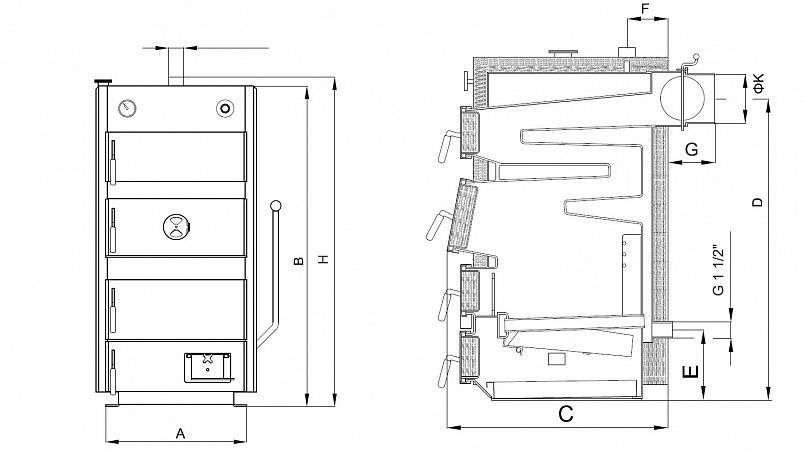

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

Обратите внимание! Не забывайте, что комплект рисунков с размерами надо дополнить списком изделий, которые надо будет приобрести отдельно. Включите в него комплектующие детали фабричного производства, инструменты, расходные и материалы, строительные перчатки и другие индивидуальные защитные средства.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Дымоход – важный элемент системы обогрева

Чтобы понять, как установить твердотопливный котел отопления своими руками и избежать проникновения в жилое помещение топочных газов, необходимо тщательно изучить устройство системы отвода продуктов горения. Конфигурацию дымохода – его длину и диаметр – нужно подбирать исходя из рекомендаций производителя генератора тепла. Дымовая труба должна соответствовать следующим требованиям:

Обеспечивать хорошую тягу.
Отводить дым и газы из топочной камеры.

Выводить дымоход необходимо на улицу. Все стыки нужно обработать термостойким герметиком. В современном дымоходе обязательно предусмотрены отверстия, чтобы очищать трубу от сажи, а также сборник конденсата.

Система трубопроводов – особенности монтажа

Перед установкой твердотопливного котла отопления своими руками нужно рассчитать параметры трубопроводов – их протяженность, диаметр, необходимые уклоны и общее число радиаторов. Важно, чтобы вход обратки в котел располагался ниже батарей отопления – это необходимо для обеспечения нормальной естественной циркуляции теплоносителя.

Схема обвязки твердотопливного котла отопления

При установке твердотопливного котла рекомендуется оборудование комбинированной системы отопления – способной работать с принудительной и естественной циркуляцией. Это необходимо для обеспечения безопасности: при отключении энергии котел, работающий на твердом топливе, нельзя моментально остановить. Если вода продолжит нагреваться без принудительной циркуляции, она закипит, что чревато поломкой всего устройства. Поэтому в естественную систему отопления нужно дополнительно включить «байпас». Это специальное устройство для переключения режимов циркуляции.

Как правильно рассчитать объем

Перед покупкой следует вычислить объем бака, который сможет обеспечить рациональный обогрев вашего дома. Если буферную ёмкость вы монтируете вместе с системой отопления, то для начала соберите данные:

Площадь дома.
Тепловые потери при различных значениях температуры воздуха (кВт/ч).
Объем воды, которая проходит по системе за 1 ч при минимальном значении температуры.
Чтобы использовать ёмкость в периоды отключения котла, посчитайте, на сколько часов максимально вы собираетесь его выключать. Полученное число умножьте на величину из пункта 3.

Важно правильно высчитать подходящий объем емкости

Если система отопления установлена, тогда рассчитать объем бака легче. В таком случае вы опытным путём можете установить количество воды и временной отрезок между топками в самые холодные периоды (в случае с твердотопливным котлом). Чтобы из этих данных получить подходящий размер ёмкости, просто их перемножьте. Для дома площадью около 200 кв. м, как правило, используется котел мощностью 25-32 кВт. Из описанной формулы объем теплоаккумулятора должен составить 1 тыс. л. Именно такой расход нагретой жидкости в системе нужен при температуре -25 C, хотя в более тёплые дни вам понадобится меньше.

Совет. Не нужно увеличивать объем и покупать бак «с запасом», предполагая, что система может работать некорректно или температура опустится ниже заданного вами минимума. Даже если в вашей местности наступят чересчур сильные морозы, вы всегда можете пустить котел в обход ёмкости.

Алгоритм выполнения работ при установке

Независимо от типа вариации, алгоритм осуществления такого процесса остается одинаковым. Как установить твердотопливный котел в каркасном доме и других объектах:

Изначально выполняется подготовка. Выбирается помещение, рассчитываются характеристики объекта, выполняющего роль котельной. Обязательно подготавливается площадка из бетона под отопительное оборудование. Но в ряде случаев возникает вопрос «как установить твердотопливный котел на деревянный пол?». Выполнение таких работ допускается только в том случае, если предварительно прокладывается между поверхностью и оснасткой огнезащитный слой.
Проводится монтаж коммуникации. Агрегат, к примеру Донтерм ДТМ КОТ-13Т или Hi-Therm Pegas 4, устанавливается на место работы.
Выполняется обвязка. Эта стадия наиболее сложная и трудоемкая. Осуществляется подключение коммуникаций: трубопроводов, подающих и возвращающих воду в систему, обратки на обогрев воды, если выбрана двухконтурная модель. Далее делается завязка для дополнительного оснащения. Это может быть компенсационный резервуар.
Устанавливается трубная конструкция для вывода продуктов сгорания.
Запускается оснастка в систему.

Вот и весь алгоритм того, как устанавливается твердотопливный котел в частном доме. Изначально модель осматривается визуально, выполняется тестовый запуск на открытом воздухе. Требования СНиП указывают на то, что необходимо проведение гидравлических испытаний коммуникации для того, чтобы установить твердотопливный котел в квартире или доме. Для этого требуется подключение воды, открывая краны и клапаны. После поднимается давление коммуникации с помощью регулировочного вентиля. Оптимальный показатель 1.3 Атм. Проверяется агрегат на наличие свищей, особенно в тех местах, где располагаются сварные и резьбовые соединения.

Схема как установить твердотопливный котел в доме, например Termodinamik AC35S EKY/S 25, представлена ниже.

Порядок действий для всех типов отопительного оборудования этой категории одинаковый, что упрощает процесс монтажа. В текст включены основополагающие принципы установки оснастки, работающей на твердых топливных ресурсах. Наиболее рационально для пользователя – монтаж оборудования специалистами.

Смотрите видео «Как подключить твердотопливный котел».

Требования к месту установки котла и нормативы для установки твердотопливного котла отопления.

Во-первых необходимо разобраться с котельной. Должка быть хорошая вентиляция в котельной, необходимая для правильного процесса горения. Пол должен быть бетонным не тоньше 5см.

Монтаж отопительного котла в первую очередь заключается в правильном выборе места для котельной и котла. Недостатки твердотопливных котлов в основном заключаются именно в необходимости установки котла в месте, где много площади и по периметру котла имеется достаточно места для вентиляции поверхностей. Конечно и правильное оборудование, которое нужно для установки системы тоже играет немаловажную роль. Такое оборудование, если оно профессиональное, то стоит больших денег, а потому лучше доверить установку грамотным фирмам. Хотя, конечно, всё зависит от масштабов вашей отопительной системы. Как бы там ни было необходимо будет выполнить следующие монтажные работы:

Размещение в котельной отопительного котла
Прокладка трубопровода по дому
Обвязка
Запуск котла

Можете посмотреть подробное видео «как правильно установить твердотопливный котёл «: Теперь касательно нормативов и требований к подключению котла и системы в целом, ведь насколько хорошо будут выполнены данные рекомендации зависит насколько надёжно и долго проработает ваша система без вмешательства извне.

Если речь идёт о подключении всей системы, то оно должно быть выполнено с учётом всех нормативов, чтобы не дай Бог где чего не прорвало и не принесло в будущем Вам серьёзного ущерба. Рассмотрим основные требования для безопасности работы котельного оборудования:

Площадь помещения котельной должна быть не меньше 7м²
Котельная должна быть оборудована приточной вентиляцией. Сечение канала вентиляции должно быть от 80 миллиметров из расчёта на 1 кВт мощности твердотопливного котла.
Нормативное безопасное расстояние от оборудования до стен должно быть от полуметра.
Пол должен быть вымощен из негорючих строительных материалов, список которых вы можете найти на страничках нашего сайта. Перед топкой, как в печи должен быть расположен лист негорючего материала, например металла.
Диаметр дымохода из расчёта дымового отвода котла, однако отдельно о требованиях к дымоходу, вы можете почитать ниже.
Многие показатели не являются аксиомой и расчитываются исходя из документации приложенной к котлу.
Пожаробезопасность превыше всего. Как подключение к электросети, так и подвод воды должен осуществляться в соответствии с нормативами пожаробезопасности.
КПД вашего сердца отопительной системы, котла, напрямую зависит от правильности выбора и установки типа дымохода.

Конечно лучше обратиться за помощью с установкой к профессионалам, но если всё-таки решили самостоятельно установить твердотопливный котёл, то нужно понимать, что на гарантийные обязательства со стороны производителя можно не расчитывать. В зависимости от габаритов и мощности, объёма топочной части, котёл может быть разгружен либо вручную, либо с помощью мобильного крана. В таком случае лучше позаботиться об установке до полного завершения строительства, чтобы не было проблем с дверными проёмами, крышей. Вообще отдельного слова заслуживает расчет мощности твердотопливного котла отопления, так как это достаточно сложная процедура, которую также должен проводить монтажник-специалист. Также если не знаете какой выбрать твердотопливный котёл, наш сайт поможем Вам с выбором.

↑ Подключение байпаса к твёрдотопливному котлу

Специалисты советуют учесть при выборе варианта обвязки твёрдотопливного агрегата вероятные проблемы с подачей электричества. Из-за этого вода в системе будет резко закипать, что приведёт ко всем вытекающим из этого последствиям. Избавиться от этой проблемы позволит монтаж байпаса, который позволит изолировать обесточенный насос от системы.

На байпасе часто устанавливают запорную арматуру, которая позволяет при необходимости перенаправить водный поток в запасную магистраль.

Какими трубами делать

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

Какие из полимерных труб лучше? Полипропиленовые или металлопластиковые? Однозначного ответа нет. Обвязка полипропиленом хороша надежностью соединений — правильно сваренные трубы представляют собой монолит. (Как соединять полипропиленовые трубы читайте тут). Но максимально допустимая температура теплоносителя в системе — не выше 80-90°C (в зависимости от типа трубы). И то, длительное воздействие высоких температур приводит к быстрому разрушению полипропилена — он становится хрупким. Потому обвязка котла полипропиленом делается только в низкотемпературных системах на основе автоматизированных котлов.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Схема формирование малого контура

Продуктивная работа теплового оборудования напрямую зависит от правильности организации малого круга прохождения воды. Его роль в недопущении вброса непрогретого теплоносителя из сети отопления в калорифер и модуль с горячей жидкостью. Такая ситуация обусловлена двумя факторами:

запуск системы отопления;
остановка работы насоса в результате отключения электрического тока.

Тепловой аккумулятор

При отключении электроэнергии температура жидкости в трубах снижается. Чугунное оборудование теряет герметичность вследствие растрескивания в результате резкого возобновления работы при включении электроэнергии.

Стальные модели твердотопливного котла из-за подключения через тройник с высокой степенью защиты от коррозии. Возникновение процесса обусловлено образованием конденсата, который способствует развитию налета на стенках.

Как можно регулировать температуру в ленинградке

Создать в помещении наиболее благоприятные условия позволяет регулировка батарей. Например, в детской требуется больше тепла, чем в кухне или гостиной. температура. Можно ли в однотрубной системе сделать нечто подобное?

Способ 1

Регулировать ленинградку вполне возможно. Для этого в байпас, проходящий под батареями, встраивается игольчатый кран. Он предназначен для плавного регулирования расхода теплоносителя. При повороте вентиля можно увеличить или уменьшить его прохождение через батарею.

При открывании крана вода будет проходить по пути наименьшего сопротивления, то есть по байпасу. Соответственно, радиатор нагреется меньше. И наоборот, при перекрывании крана, поток теплоносителя через батарею будет максимальным.

Способ 2

Твердотопливные котлы длительного горения своими руками схема – Чертежи твердотопливных котлов длительного горения своими руками Установка твердотопливного котла своими руками. Правильная схема подключения твердотопливного котла отопления своими руками Схема подключения твердотопливного котла: видео-инструкция как подключить своими руками, особенности изделий для отопления, цена, фото Как правильно подключить твердотопливный котел: водонагреватель,схема подключения к системе отопления, газовый и твердотопливный котел в одной системе,подключение твердотопливного и газового котла ,подсоединение,электрокотел,своими руками,котельная в … Как произвести обвязку и подключение твердотопливного котла к системе отопления – закрытой, открытой, со схемами, фото и видео

Есть еще один вариант регулирования температуры в комнатах, но, к сожалению, не дающий 100%-ной гарантии. Для увеличения теплоотдачи последних радиаторов к ним присоединяются дополнительные секции. Причем температура теплоносителя может даже несколько снижаться. Но иногда наращивание батареи остается единственно возможным способом, который позволяет исправить ситуацию без кардинальных изменений во всей отопительной системе.

Способ 3

В случаях, когда длина ветки очень большая, ее можно разделить на 2 отдельных однотрубных контура. Это должно привести к сглаживанию температур на первом и последнем радиаторе по ходу движения теплоносителя.

При всей простоте такого решения есть несколько подводных камней. Если трубы подключить в неправильном месте, одна из линий будет греть неэффективно или совсем не работать.

Схемы обвязки котла

Такая схема обвязки хороша тем, что является абсолютно автономной по отношению к электросети. Даже в случае перебоев с электроэнергией система будет функционировать исправно.

Главный и очень существенный недостаток — регулировка температуры теплоносителя на выходе из отопительного оборудования возможной не представляется, что может привести в итоге к таким неблагоприятным последствиям, как появление ржавчины на поверхности труб и котла.

Данный вариант подключения довольно популярен за счет того, что под силу даже неспециалисту. Вместе с тем существуют более сложные схемы обвязки, предполагающие возможность регулировки температуры теплоносителя, которая не должна опускаться ниже 60 °C, и, вместе с тем, закипание тоже крайне нежелательно. Соблюдение этого условия позволяет исключить следующие неблагоприятные явления:

регулярно возникающая большая разница температур в теплообменнике, способствующая сокращению сроков службы оборудования и его безремонтной эксплуатации;
образующийся конденсат на внутренней поверхности камеры сгорания.

Последнее особенно важно, поскольку конденсат — ничто иное как слабые растворы кислот низкой концентрации, способные разъесть стенки котла.

Процедуры установки

Для подвеса аппарата нужна монтажная планка, которая входит в комплект поставки: ее крепят к стене четырьмя дюбелями или анкерными болтами с обязательным выравниванием по горизонтали и вертикали. Если это напольный котел, то он устанавливается на специальную подставку.

Аппарат необходимо заземлить, осмотреть и убедиться, что он находится в правильном положении, давление воды в системе в норме, а также присоединены все коммуникации.

Электрические отопительные агрегаты должны подключаться проводом, сечение которого указано в документации на оборудование. Провода ведутся в специальных защитных коробах.

Варианты схем

Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью монтажа каскада. Последний вариант применяется, если необходимо отапливать большие площади. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок руководит комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего оборудования.

Обвязка отопительного аппарата

Обвязка может проводиться по прямой и смесительной схеме. Прямая схема предполагает регулировку температур горелкой, смесительная – смесителем с сервоприводом. Обвязка проводится следующим образом. Устанавливается котельный коллектор, к котлу присоединяется труба необходимого диаметра.

На входе устанавливается трехходовый смесительный клапан, который будет регулировать температуру. На обратной линии устанавливается циркуляционный насос и монтируется блок контроля. После обвязки можно наполнять систему теплоносителем и провести испытание работы оборудования на правильность.

Не нужно недооценивать этот этап: в реальности он не так прост и незначителен, как может показаться. Нормальная обвязка позволяет использовать оборудование без системы автоматики, а это сильно уменьшает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла.

Обвязку электрического котла должен делать специалист. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы. Общая схема реализации системы отопления в доме.

Установка электрического котла подразумевает наличие профильных знаний, специального инструментария и выполняется на основе действующих нормативов.

Подключение и обвязки котлов на сайте по котлам отопления

монтаж электрического котла в систему отопления должен быть выполнен таким образом, чтобы к нему был обеспечен доступ для обслуживания и ремонта

Электрические котлы в системе отопления

основные схемы закрытых насосных водяных систем отопления

1. Система отопления — двухтрубная горизонтальная. Требует балансировку горизонтальных петель. Обеспечивает хорошую гидравлическую и тепловую у … перейти к материалу Подключение парового котла

твердотопливного котла с контуром подмеса

1. Группа безопасности котла 3. Циркуляционный насос 2. Расширительный бак 4. Краны Не намного сложнее самой просто … перейти к материалу Схема подключения

подключение электрокотла КВЭ к системе отоплени с верхней разводкой (естесвенная циркуляция)

Устанавливаются посредством врезки в подающую магистраль любой замкнутой системы водяного отопления в вертикальном положении как можно ниже по … перейти к материалу Подключение электрокотла КВЭ

для обеспечения нормальной работы, с указанными показателями качества питательной воды, необходимо выполнить теплохимические испытания

1 – паровой котёл; 2 – сепаратор непрерывной продувки; 3 – водоводяной теплообменник; 4 – фильтр химводоочистки; 5 – подвод сырой воды; 6 – бак … перейти к материалу Схема паровой котельной

при работе котла в системе отопления

Повесьте на стену блок управления в удобном для Вас месте. При этом нельзя допускать, чтобы вентиляционные отверстия в блоке управления перекры … перейти к материалу Подключение электрической части

подключение двух газовых котлов

Обвязка котлов, представляет собой совокупность работ, с целью организовать систему отопления в помещении и обеспечить подачу горячей воды. … перейти к материалу Обвязка двух котлов

выполнять установку надо точно в соответствии с инструкцией и нормами безопасности

Напольные котлы являются в основном крупногабаритными, поэтому первое, что нужно сделать — соорудить на полу заготовку из негорючего материала, … перейти к материалу Как подключить твердотопливный котел

подключение резервного электрокотла

Электрический котел может выступать в роли резервного источника тепла, способного в случае необходимости полностью заменить котел, работающий н … перейти к материалу Врезка электрокотла

Схема обвязки твердотопливного котла с мембранным расширительным баком

Устройство данной системы немного усложненно, так, как, требует наличие спускного клапана и дополнительного манометра, уставленного непосредств … перейти к материалу подключение твердотопливного котла

газовый настенный котёл

Процесс обвязки подразумевает под собой подключение оборудования к системе отопления, водоснабжения и т. д. Так же выполняется монтаж вспомогате … перейти к материалу Обвязка газового котла

с теплонакопителями NIBE серии BUZ и BU

Для экономии времени на обслуживание системы отопления на твердом топливе следует максимально автоматизировать управление управление тепловым р … перейти к материалу Обвязка твердотопливного котла

с резервным напольным котлом

Основной котел работает на загрузку бака-аккумулятора, тепло из которого потребляется по мере надобности отопительным контуром. Когда же тепло … перейти к материалу Обвязка твердотопливного котла

место отбора от коллектора к потребителям находится в его центральной части

При таком подключении и при условии, что все диаметры паропроводов выбраны правильно, котлы никогда не будут перегружены более чем на 1%, что я … перейти к материалу Схема подключения паровых котлов

Схема подключения твердотопливного котла

Отопительные котлы, работающие на твердом топливе, близки и к печам с каминами, и к газовым котлам. Немаловажный элемент во всей конструкции — … перейти к материалу Дымоход для твердотопливных котлов (схема 1)

одинаковой мощности в качестве миникотельной (номинальные мощности 30; 36; 42; 48; 54; 63; 72; 81 и для отопления объектов большого объема)

Также электрокотлы КВЭ могут быть установлены в систему центрального отопления, в случае её недостаточной эффективности, предварительно организ … перейти к материалу Схема каскадного подключения (380В)моделей КВЭ

общий паровой коллектор для нескольких котлов

Подключение трех котлов к одному паровому коллектору. поз.1 — Запорный клапан. Предназначен для отключения подачи пара. поз.2 — О … перейти к материалу Отвод пара от котла

Dakon в обвязке

Чешская фирма DAKON уже 50 лет занимается производством отопительного оборудования. В комплектацию котлов входит прекрасно зарекомендова … перейти к материалу Твердотопливный котел в обвязке

Как подключить котел отопления к радиаторам и теплым полам

Вы приобрели новый отопительный агрегат, намереваясь самостоятельно установить и подключить к теплосети частного дома. Монтаж и обвязка котла выполняется различными способами, зависящими от используемого энергоносителя, типа трубной разводки и наличия дополнительного оборудования:

буферной емкости;
бойлера косвенного нагрева;
второго теплогенератора.

Чтобы помочь вам правильно обвязать котел с системой отопления своими руками, предлагаем рассмотреть существующие варианты подключения, затем выбрать подходящую схему.

Когда можно совмещать системы

Производить установку комбинированной системы отопления допустимо в помещениях любого назначения. Главное подобрать финишное изделие и тип тёплого пола в соответствии с требованиями. Совмещённая конструкция — идеальное отопление для двухэтажного частного дома.

При укладке нагревательного водяного пола на первом этаже, тёплые воздушные массы, поднимаясь, будут прогревать перекрытия второго, где можно установить только радиаторы. Для отделочного материала на первом этаже лучше выбрать плитку, а для второго подойдёт любой материал.

Соорудить комбинированную систему в многоквартирных домах не представляется возможным, так как подключать гидрополы к источнику теплоснабжения всего дома запрещено. Выходом является обустройство теплообменника.

Схемы монтажа

Схемы монтажа отопительных батарей представлены 5 способами подключения:

верхний вариант предполагает подводку или отводку жидкости только из верхней точки радиатора;
нижний метод подключения характеризуется поступлением жидкости непосредственно из разъема расположенного внизу;
односторонняя подводка осуществляется через верх, а ее отвод снизу только с одной стороны трубы;
подключение по диагонали осуществляется при подаче теплой воды сверху и ее отводе снизу, но уже с обратной стороны батареи;
спотовая схема используется нечасто, так как для ее реализации нужен специальный радиатор – монтаж входа и выхода теплоносителя из 4 углов в батарее.

Подключение системы осуществляют только после предварительного расчета всех характеристик, обеспечивающих нормальную эксплуатацию агрегата.

Особенности расположения обвязки котельного оборудования

Регламент строго обязывает устанавливать каждую единицу обвязки в определенном участке системы:

группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды;
циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя;
расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.

В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.

Заключение

Как вы могли убедиться, правильно сделать обвязку котла на твердом топливе не так уж просто. К вопросу надо отнестись ответственно и перед выполнением работ по монтажу и подключению дополнительно проконсультироваться со специалистом, чья квалификация не вызывает сомнений. Например, с таким, кто дает пояснения в представленных видеороликах.

Видео: Подключение твердотопливного котла своими руками

Как видите, выбор схемы интеграции котла зависит от многих факторов, включая особенности отопительной системы и необходимость в установке дополнительного оборудования. Если вы успешно разобрались во всех нюансах, то можно смело приступать к работе. Напоследок хотелось бы отметить, что отопление является одной из самых сложных и ответственных инженерных систем. Если у вас нет уверенности в собственных силах, не экспериментируйте. Помните о том, что ошибки при монтаже рано или поздно выльются в серьёзные проблемы, поэтому не стесняйтесь спросить совета у специалистов.

(14 голосов, среднее: 4.2 из 5)Поделитесь с друзьями!Похожие записи:Чем создать давление в системе отопления закрытого типаИндукционный котел отопления: все про принцип работы + 2 варианта устройства своими рукамиКак «лечить» перепады давления в системе отопления + нормы на рабочие отклонения

Не отвечать

Войти с помощью:

Уважаемые читатели! Мы не приемлем в комментариях мат, оскорбления других участников, спам и ссылки на сторонние ресурсы, враждебные заявления в сторону администрации и посетителей ресурса. Комментарии, нарушающие правила сайта, будут поля отмечены *

Следить за комментариями этой статьи

Источники

-kotla-osobennosti-ustrojstva-shema-i-sposoby-obustrojstva-otoplenia-doma-svoimi-rukami
-kotly/
-tverdotoplivnogo-kotla/
-tverdotoplivnogo-kotla
-tverdotoplivnogo-kotla
_kotly/

Схема подключения твердотопливного котла – разбор нюансов

Твердотопливные котлы в настоящее время используются для отопления дома нередко. Их эффективная работа, простая конструкция и доступность топлива сделали свое дело – котлы до сих пор популярны. Но многих потребителей сегодня интересует один очень важный вопрос: какая схема подключения твердотопливного котла лучше? Не все могут сразу понять, в чем суть поставленного вопроса, ведь, подключая котел к системе отопления, он просто подсоединяется двумя патрубками к двум контурам: подачи и обратки теплоносителя. Все правильно, но не все так просто, как может показаться на первый взгляд. Давайте разбираться.

Схемы обвязки

Начнем с того, что в конструкции твердотопливных котлов никогда не устанавливают дополнительные функциональные приборы и оборудование. В них нет ни циркуляционного насоса, ни расширительного бачка, ни блока автоматики. Все эти устройства необходимо устанавливать вне агрегата со стороны отопительной системы.

Поэтому самая простая схема обвязки и подключения твердотопливного котла – это простое соединение его патрубков с трубами отопительной системы дома. Обратите внимание на рисунок ниже, и вы сразу поймете, о чем идет речь.

Простая схема подключения

Как видите, в этой схеме установлены все необходимые приборы и устройства, которые способствуют эффективной и рациональной работе отопления в целом. И сам твердотопливный котел в ней занимает основное место. Кстати, когда встает задача монтажа твердотопливного котла своими руками, то именно эта схема, как самая простая, выбирается потребителем сразу.

Сложные схемы

Но давайте будем отталкиваться от работы твердотопливного котла, от его функциональности. Необходимо отметить, что производители этого вида отопительного оборудования всегда в инструкциях делают одну очень важную пометку. Агрегат будет работать эффективно и долго лишь в том случае, если теплоноситель на входе в прибор будет иметь температуру не меньше +60°С. Почему это так важно?

Этим избегается большой перепад температур в теплообменнике, что увеличивает срок его эксплуатации. Это первое.
Второе – таким образом можно предупредить появление процесса конденсации влажных паров внутри камеры сгорания топлива. А, значит, на стенках топки и внутри дымохода осаждающаяся на них сажа не превратиться в деготь.

Что нужно сделать, чтобы этих неблагоприятных факторов не образовалось? Вариант один – установить смесительный узел. Конечно, это громко сказано, просто необходимо около котла установить перемычку, соединяющую подающий контур системы отопления с обраткой. Если посмотреть первый рисунок, то эта трубная перемычка будет установлена между циркуляционным насосом и расширительным баком и направлена вверх до подающего контура.

Принципиальная схема подключения

Схема будет работать в обычном режиме. Но как только температура внутри обратки станет ниже +60°С, можно открыть перемычку и добавить в обратный контур небольшой объем горячего теплоносителя, тем самым, выравнивая температуру до необходимой.

И еще одна схема подключения котла на твердом топливе. Чтобы добиться полного соответствия мощности отопительного агрегата этого типа, необходимо все время подбрасывать дрова в топку прибора. И чем чаще вы это делаете, тем интенсивнее он работает. Во всяком случае, таким способом вы добиваетесь полного соответствия поддержания необходимого температурного режима внутри помещений здания.

Способ не самый удобный, потому что он вас прочно привязывает к отопительному агрегату. Что можно предложить, чтобы избежать таких неудобств? Для этого можно установить в схему обвязки буферный резервуар. С его помощью вся система отопления разделяется на две части. Резервуар отсекает твердотопливный котел от радиаторной системы отопления.

Во-первых, буферный резервуар – это своеобразный аккумулятор, в котором будет скапливаться теплоноситель с высокой тепловой энергией.
Во-вторых, на пике работы самого твердотопливного котла вода в резервуаре будет отбирать излишки температуры из теплоносителя.
В-третьих, при снижении работы агрегата все будет происходить наоборот. Вода будет отдавать свое тепло остывающему теплоносителю.

На рисунке снизу показана эта схема обвязки и монтажа твердотопливного котла. Скажем прямо, не самая простая схема, требующая внимательного подхода к реализации проводимых монтажных работ.

Схема обвязки с буферной емкостью

Все специалисты в один голос утверждают, что твердотопливные котлы – это отопительное оборудование, которое плохо поддается управлению.

Добиться оптимизации температурного режима с ними очень сложно. То он работает по максимуму, поднимая температуру до +100°С, то снижается до минимума. И данная периодичность может происходить несколько раз за короткий промежуток времени.

Чтобы этого избежать, необходимо в процессе установки твердотопливного котла предусмотреть еще один смесительный узел, который будет работать на понижение температуры теплоносителя. Возьмем за основу рисунок выше, в котором сделаем одно добавление. А точнее сказать, установим еще одну трубную перемычку. Она будет установлена после буферной емкости перед радиаторами отопления, и соединять между собой обратку и подающий контур.

Трубная развязка по контурам

Устройство аварийного контура

Решая проблему перегревания теплоносителя, все производители твердотопливных котлов подходят к данной проблеме по-разному. Но принцип охлаждения у всех один – подача холодной воды в теплообменник из водопроводной сети дома. Вот некоторые решения данного вопроса:

В топке устанавливается рядом с основным теплообменником дополнительный, который соединен с одной стороны с водопроводом, с другой с канализацией. Соприкосновение двух приборов дает возможность снизить температуру теплоносителя в основном теплообменнике.
Установка небольшого теплообменника внутри основного. Подключение производится по той же схеме. По сути, малый прибор можно отнести к категории «запорной арматуры».
Производится простое подключение теплообменника к водопроводным и канализационным сетям. Для этого в конструкции отопительного агрегата устанавливается четырехходовой клапан и встраиваемый датчик, который контролирует температуру теплоносителя внутри теплообменника. При повышении температуры до критической клапан просто впускает холодную воду из водопровода прямо внутрь теплообменного прибора. Происходит смешивание двух типов воды с разными температурами. В теплообменнике есть и выходной патрубок, который сбрасывает часть теплоносителя в канализацию. Скажем прямо, сомнительная схема, но такие твердотопливные котлы выпускаются.

Внимание! Есть еще один очень важный момент, который касается процесса установки котлов на твердом топливе. Встроенный в систему отопления циркуляционный насос при отключении создает ситуацию, при которой теплоноситель начинает закипать. А так как отключение электроэнергии в загородных поселках – дело обычное, то данная ситуация становится проблемной. Поэтому рекомендуем устанавливать около насоса байпас, который будет переключать отопление в режим естественной циркуляции горячей воды.

Вот такие схемы сегодня используются. Именно их разбор отвечает на вопрос, как подключить твердотопливный котел правильно? Все предлагаемые схемы не очень сложные, они требуют от производителя монтажных работ особого внимание. Здесь важно правильно провести подключение каждого прибора в соответствии с его прямым назначением.

Установка байпаса

Кстати, в такие схемы часто вставляют дополнительные агрегаты. К примеру, для поддержания беспрерывности нагрева теплоносителя. В системе будет не один котел, а два. Чаще всего устанавливаются электрический и твердотопливный прибор, поэтому схема подключения электрокотла к твердотопливному котлу производится параллельным способом. Это важный момент.

Заключение

Из статьи вы смогли убедиться в том, что установка твердотопливного котла своими руками и его правильное подключение зависят от тех целей, которые вы ставите перед отоплением. Схем немало, выбор за вами, но при этом обязательно учитывайте наши рекомендации. Лучше пусть она будет посложнее, зато всю систему будет проще эксплуатировать.

Установка твердотопливного котла своими руками: 3 шага

Твердотопливные котлы востребованы за счет независимого или почти автономного функционирования. Покупать такую вариацию рационально, когда наблюдаются сбои с подачей газа. Ресурсы для таких установок заготавливаются впрок, а сделать это можно даже летом. Поэтому у пользователей возникает вопрос «как установить твердотопливные котлы отопления самостоятельно?», особенно это актуально для жителей загородных или частных владений.

Такие работы отличаются трудоемкостью, но осуществить монтаж своими руками можно, если учитывать установленные требования и нормы. Требуется подбор схемы разводки, подключение в соответствии с конкретными условиями, нужно знать, как установить твердотопливные котлы лучше согласно этому.

Подобная оснастка монтируется только в напольном виде, что обусловлено приличными габаритами и весом. Но в этом есть преимущество, учитывая отсутствие необходимости подготовки разрешений на монтаж. Главное – соблюдение элементарных правил безопасности и обеспечение удобства обслуживания.

Как правильно установить твердотопливные котлы зависит и от типа оборудования. Агрегаты разделяются на:

1. Пиролизные. Функционирование заключается в расходе топлива и летучих веществ по отдельности, поэтому оборудование называется еще газогенераторным. Прежде чем запустить пиролизный котел, нужно проверить дымоход на наличие тяги и работоспособность коммуникации.

2. Пеллетные. Такая оснастка отличается автономностью и длительной эксплуатацией. Котлы стабильно поддерживают заданный показатель. Главный плюс в том, что оснастка функционирует и без помощи человека. Единственное – необходимо заправить емкость топливом полностью. При выборе такого варианта нужно знать, как настроить пеллетный котел правильно.

3. Длительного горения. Такие модификации ценятся за высокую эффективность и длительную работу на одной закладке энергоресурсов. Чаще всего применяются древесные материалы.

Поэтому о том, как подключить ТТ котел, дальше.

Мы также писали «Выбираем твердотопливный котел – на что обратить внимание? 7 критериев удачной покупки».

Общие правила при подготовке к монтажу

Первое перед установкой – разобраться с котельной. В помещении, где осуществляется монтаж, обязательно должен быть хороший уровень вентиляции. Поверхность, на которой устанавливается оборудование, выполняется из бетона. Оптимальная толщина составляет минимум 5 см.

Перед тем, как установить твердотопливный котел на даче или в доме, нужно разобраться с местом для котельной и самой оснастки. Минус такого оборудования заключается в том, что требуется пространство для вентилирования поверхностей.

Качество работы определяется и правильно подобранными инструментами для установки котлов. Для профессионального оборудования свойственна дороговизна, а разовое приобретение неоправданно, поэтому рациональнее воспользоваться услугами специализированных работников. Но, если все-таки интересно, как самостоятельно установить твердотопливный котел, то выполняются такие действия:

подготавливается котельное помещение;
размещается агрегат на объекте;
прокладываются трубные конструкции по помещению;
выполняется обвязка;
запускается агрегат и коммуникация.

Выполнение установленных стандартов и прописанных нормативов определяет качество работы отопительного оборудования в дальнейшем. Это также гарантирует безопасность функционирования оснастки и жизни людей, проживающих в обители. Перед тем, как установить твердотопливный котел для квартиры или дачи, например Макситерм LUX 22 или Roda BF-04, нужно учесть ряд требований и нормативов. Это:

Выбирается котельная, площадь которой превышает 7 м2, а в помещении установлена приточная вентиляционная система. Для сечения канала параметр равен минимум 80 мм при расчете на 1000 Вт оборудования.
Между котлом и стеной нормативно безопасное расстояние составляет от 0.5 м.
Для обустройства пола применяются строительные материалы, устойчивые к возгоранию. Еще и перед топкой располагается лист (он может быть металлическим).
Дымоход обязательно не содержит поворотов, при их наличии они должны быть крутыми. Составляющие трубы обязательно подвергаются герметизации с помощью специальной термоустойчивой ленты или средства. Показатель сечения устанавливается исходя из сечения на выходе оснастки. Выбранной моделью определяется и КПД оборудования.

Также рекомендуем «ТОП-7 популярных газовых отопительных котлов до 250 квадратных метров»

Обязательно учитываются нормы пожаробезопасности и при подключении к электросети, и во время подвода воды. Перед тем, как установить твердотопливный котел своими руками, нужно разобраться и с вопросом наличия котельной.

Такое помещение обязательно, учитывая, что для моделей, работающих на дровах, торфяном сырье, пеллетах, отходах деревообработки и сельского хозяйства в виде брикетов, требуется периодическая закладка ресурсов, а производить подобные работы в обычном месте не очень удобно. Вентиляция нужна, чтобы обеспечить агрегату необходимое количество воздуха на горение, вывода из комнаты дымовых газов и компенсирования удаленного кислорода таким же притоком.

Рекомендуем также «Выбор отопительного котла: твердотопливный, электрический или газовый? 3 главных критерия».

Что необходимо знать и сделать перед самим монтажом

Какие инструменты нужно иметь в наличии перед тем, как подключить твердотопливный котел отопления своими руками? Изначально следует обзавестись специальной одеждой и приборами:

сваркой и маской для нее;
угловой шлифмашинкой, которая режет по металлу;
комплектом разнокалиберных ключей;
строительным уровнем и угольником;
отверткой с комплектом различных насадок;
сантиметром и карандашом;
пистолетом для герметизирующего средства.

Перед монтажом также проводятся расчеты параметров котельной. Для этого учитываются особенности принципа работы выбранного агрегата. Перед тем, как установить котел на твердом топливе, также осуществляется проектирование теплообменных конструкций и спайка комплектующих, выполняющих роль соединителей. Для подключения оборудования к коммуникации требуется приобрести:

запорные краны с подвижной деталью в форме шара, муфту;
соединители и отводы из стали;
трубы из металла;
герметизирующие средства для термозащиты;
сантехническую подмотку;
трубу, имеющую шиберную задвижку, для отвода дыма.

Главное при выполнении работ – следовать инструкции, которую предоставляет завод-изготовитель.

Также будет интересно «ТОП-6 дровяных котлов для частного дома до 200 кв.м.».

Как установить твердотопливный котел длительного горения, например, Atmos D20? Такие установки также нуждаются в обустройстве опоры. Если мощность агрегата превышает 50000 Вт, то выполняется покрытие из бетона, опирающееся на почву и спрессованная щебневая подложка. Располагаться он должен выше уровня стяжки на 8-10 см. Но одновременно нельзя связывать эти две основы. Установить твердотопливные котлы длительного горения, как и другие виды, несложно при учете норм и требований. Если работы выполняются в частных домах, то предусматривается обустройство дымоходной шахты в поверхности стены с выходом через крышу.

Как правильно подключить пиролизный котел и пеллетное оборудование, к примеру, Calgoni SOLARO-05 A/C и РЕТРА-3M РЕТРА 4М? В этом случае выполняется подключение трубных конструкций, запорных комплектующих. Также устанавливается группа безопасности, емкость для приема воды при ее тепловом расширении, насос для циркуляции жидкости, клапан трехходового типа. После монтажа требуется проверка системы.

Как установить котел на дровах, например, VIADRUS ULK U 22 L 5 SEC? Порядок действий и требования в этом случае идентичны первым двум. В конце настраивается автоматика и вводится оборудование в эксплуатацию. Вот и вся инструкция того, как правильно подключить котел на дровах и другие виды агрегатов.

Рекомендуем “На что обратить внимание при выборе электрического котла: 3 критерия для покупки”.

Алгоритм выполнения работ при установке

Изначально выполняется подготовка. Выбирается помещение, рассчитываются характеристики объекта, выполняющего роль котельной. Обязательно подготавливается площадка из бетона под отопительное оборудование. Но в ряде случаев возникает вопрос «как установить твердотопливный котел на деревянный пол?». Выполнение таких работ допускается только в том случае, если предварительно прокладывается между поверхностью и оснасткой огнезащитный слой.
Проводится монтаж коммуникации. Агрегат, к примеру Донтерм ДТМ КОТ-13Т или Hi-Therm Pegas 4, устанавливается на место работы.
Выполняется обвязка. Эта стадия наиболее сложная и трудоемкая. Осуществляется подключение коммуникаций: трубопроводов, подающих и возвращающих воду в систему, обратки на обогрев воды, если выбрана двухконтурная модель. Далее делается завязка для дополнительного оснащения. Это может быть компенсационный резервуар.
Устанавливается трубная конструкция для вывода продуктов сгорания.
Запускается оснастка в систему.

Схема как установить твердотопливный котел в доме, например Termodinamik AC35S EKY/S 25, представлена ниже.

Читайте также “Установка и подключение газового котла — 2 важные ступени”

Смотрите видео «Как подключить твердотопливный котел».

Этапы монтажа твердотопливного котла длительного горения

Вступление

Рассмотрим этапы монтажа двухконтурного котла отопления работающего на твердом топливе по технологии длительного горения, на основе процесса пиролиза.

Этапы монтажа твердотопливного котла включает следующие этапы работ:

Подготовка основания;
Устройство дымохода;
Монтаж бойлерной;
Проектирование и монтаж трубопровода;
Установка расширительного бака и системы безопасности.
Установка бойлера для второго контура горячего водоснабжения.

Подготовка основания

Твердотопливный котел длительного горения монтируется на фундаменте высотой 10- 20 см. Фундаментом может служить специально сделанный подиум или армированная стяжка из бетона. Чтобы избежать возгорания основания на него укладывается негорючая пластина из стали толщиной более 0,6 мм. Сталь можно заменить асбестовый лист толщиной от 5 мм. Так же защитить от горения нужно место под загрузочной дверцей. Для этого под дверцу укладывается металлический лист размером 50×70 см.

Устройство дымохода

В процессе горения топлива образуется летучие продукты горения, которые выводятся из котла вентиляторами, а из топочной комнаты системой вентиляции (дымоходом). Дымоход выходит на улицу. Диаметр дымохода указывается в паспорте производителя котла и должен обеспечить необходимую тягу. При монтаже дымохода места соединения труб нужно обработать термостойким герметиком, для избежание пожароопасных ситуаций и утечек дыма. Дымоход должен иметь сборник конденсата и технологические отверстия для чистки сажи.

Организация топочной комнаты (бойлерной)

Твердотопливный котел устанавливается в отдельной комнате. Расстояние от котла до стенок комнаты должно быть не менее 50 см. Между дверкой загрузки котла и стеной не менее 1 метра. Нельзя использовать топочную комнату для хранения легковоспламеняющих веществ. Топочная комната должна иметь, как минимум, два вентиляционных отверстия. Одно не ниже 40 см отпотолка (мин.40×40 см), второе не выше 50 см (минимум 30×30 см) от пола.

Проектирование и монтаж трубопровода

Основываясь на мощность котла отопления, рассчитывается протяженность теплового контура и количество радиаторов для отопления. Полный монтаж трубопровода котла отопления осуществляется перед установкой бойлера.

Установка бойлера горячего водоснабжения

Двухконтурный котел требует установки накопительного бака для системы водоснабжения. Роль накопительного бака играет бойлер. При установке бойлера в не отапливаемом помещении конструкцию нужно оснастить теплоизоляционным кожухом.

Установка расширительного бака

Расширительный бак котла отопления ставиться в обратный контур системы отопления с искусственной циркуляцией теплоносителя.

Клапан безопасности

Если производители котла не предусмотрели встроенный аварийный теплообменник, то в обвязку котла нужно подключить клапан безопасности твердотопливного котла.

При монтаже твердотопливного котла с принудительной циркуляцией теплоносителя, нужно устанавливать клапан безопасности. Клапан безопасности для твердотопливного котла обеспечивает безопасный отвод избыточного тепла, чтобы температура в твердотопливном котле не превысила 110 °C, а температура теплоносителя не превышала 95°C.Н

©Obotoplenii.ru

Другие стать раздела: Котлы отопления

Cхемы подключения твердотопливных котлов

Использование отопительного оборудования чрезвычайно популярно

Схемы обвязки твердотопливных котлов

Использование этого вида отопительного оборудования чрезвычайно популярно. В отличие от большинства моделей электрических и газовых агрегатов, схема отопления частного дома с твердотопливным котлом редко включает в состав приборы, обеспечивающие процесс управления нагревом и дополнительную безопасность.

Вместе с тем, именно продуманное размещение вспомогательных устройств гарантирует удобство использования и безопасность при работе нагревательного элемента. Как подключить твердотопливный котел с максимальной пользой для семейного бюджета расскажет вам наша статья.

Купить пиролизные котлы длительного горения с водяным контуром с доставкой по России, предлагает компания «БТС».

Основные элементы системы

Любой нагревательный элемент наиболее эффективен именно при подключении с дополнительными устройствами. Отопительные системы отличаются разнообразием вариантов, но некоторые элементы встречаются практически во всех.

Что необходимо обязательно включить в схему обвязки котла:

— Трубопровод, выполняющий функции связующего звена для всех элементов системы.
— Радиаторы отопления обеспечивают теплоотдачу полученной энергии.
— Циркуляционный насос помогает теплоносителю равномерно и быстро проходить через все потребители.
— Расширительный бак пригодится для одновременной выработке горячей воды для нужд семьи.
— Запорная арматура обеспечивает подсоединение потребителей и при необходимости сделает их замену менее проблематичной.
— Приборы для безопасности эксплуатации помогают регулировать давление в системе, а также обеспечивают отключение котла в случае аварийных ситуаций.
— Теплоаккумуляторы позволяют снизить энергозатраты на отопление и горячее водоснабжение, увеличить ресурс работы оборудования и сделать более эффективной работу системы отопления.

В зависимости от выбранной схемы расположения приборов подключаются все необходимые элементы отопительной системы.

Все это называется обвязкой котла, без которой установка подобного оборудования попросту бессмысленна. Основные принципы и схемы подключения твердотопливных котлов
рассмотрены далее.

Виды отопительных систем

Правильно организованная отопительная система обеспечивает равномерный прогрев и максимальную отдачу. При такой обвязке мощность котла используется не в полную силу, а значит, обеспечивается продолжительный срок эксплуатации и беспроблемное использование на протяжении всего периода.

Схема устройства естественной циркуляции отопительной системы

Идеальный вариант простейшей схемы обвязки твердотопливных котлов. Используется повсеместно, подойдет для небольшого одноэтажного дома. Принцип работы основан на создании необходимого уклона, при этом котел расположен на более высоком уровне, чем потребители.

Преимущества такого метода — активная работа даже при выключенном электричестве. Недостатками считается необходимость ручного регулирования системы, а также довольно большой диаметр труб отопления, что не всегда целесообразно.

Устройство принудительной циркуляции

Чтобы увеличить движение носителя в системе, используется простое оборудование — циркуляционный насос. Его установка в разы повышает производительность системы, а также дает возможность автоматического регулирования основных параметров тепла.

Преимущества данного варианта — максимальный КПД системы, но во время планирования желательно сделать необходимый уклон и дополнительно обезопасить котел аварийной схемой. Единственным недостатком такого варианта считается зависимость от электрического питания, поэтому она непригодна для местности, где возникают периодические перебои электроснабжения.

Коллекторная система обвязки

Отопительная система с использованием коллекторов. Это специальная труба с одним входным и несколькими выходными отводами. Благодаря такой разводке можно создать оптимальную схему системы отопления твердотопливным котлом, когда каждый потребитель работает независимо от других.

Эффективность такого подключения весьма высока, но правильно просчитать каждый нюанс иногда не сможет даже профессионал. Ввиду сложности монтажа и больших материальных затрат используется не так часто, как два первых варианта.

Аварийная обвязка

Продолжительная и беспроблемная эксплуатация котла возможно только при наличии «запасного» варианта на случай отключения электричества. Известно, что подобное оборудование очень не любит подобные ситуации, а резкое включение насоса и подача уже остывшей воды из системы может привести к температурному шоку и даже повреждении разогретого корпуса котла.

Чтобы исключить такие ситуации можно использовать разные методы:

— Подключение холодной воды в систему. Естественный напор увеличивается, и теплоноситель сможет проходить весь цикл, как при включенном насосе. Такое устройство возможно только в том случае, если подача воды также не зависит от наличия электроэнергии.
— Дополнительные источники электроэнергии. Как правило, чаще используются аккумуляторы, но есть вариант обеспечить бесперебойную работу системы при помощи генератора. Подобный способ хорош, но только при своевременной ревизии и контролировании работы.
— Дополнительный контур необходимо учитывать еще на стадии проектирования. Это позволит вовремя отводить тепло от котла, не допуская его перегрева. Функционирование контура «включается» автоматически.
— Гравитационная циркуляция в двойном контуре. При отключении электричества работа системы не прекращается за счет соблюдения необходимого уклона теплоносителей во время монтажа. Это наиболее эффективный и простой способ сохранения рабочих параметров отопительной системы.

Некоторые виды обвязки твердотопливного котла отопления, схемы которой приведены с кратким описанием, можно выполнить самостоятельно, но сложная разводка, например, в двухэтажном коттедже требует участия профессионального мастера.

Полезная информация

Отопление дома твердотопливным котлом, схема которого рассмотрена в нашей информации имеет также свои особенности. В первую очередь это касается важных параметров и нюансов монтажа.

Лучшим вариантом будет предварительное согласование с опытным мастером, а для самостоятельной установки пригодятся видеоуроки и наши полезные советы.

Важные нюансы:

— Для работы котла необходимо поддерживать необходимый температурный режим. На выходе должно быть 55 градусов тепла, на входе — не менее 45.
— Схемы твердотопливных котлов рассчитаны на эксплуатацию при определенном давлении. Чтобы регулировать этот показатель, необходимо обязательно установить предохранительный клапан и манометр.
— Установка буферной емкости позволит продлить время закладки топлива, работая по принципу накопителя энергии, но мощность котла и насоса должна быть рассчитана на дополнительную нагрузку.
— Чтобы отопительная система могла работать при любых непредвиденных обстоятельствах, можно комбинировать установку двух видов котлов, например, на твердом топливе и природном газе.

Схема подключения твердотопливных котлов отопления отличается сложностью и наличием многих важных нюансов. Разобраться во всех тонкостях самостоятельно не так уж и просто, поэтому при проектировании отопительной системы необходимо проконсультироваться с толковым специалистом.

В этом деле даже незначительный элемент может сделать обогрев неэффективным, а также создать опасность при эксплуатации котла. Основную информацию о видах отопительных систем и устройстве обвязки твердотопливного котла даст вам наша статья.

Тонкости установки твердотопливного котла в частном доме

Автор Евгений Апрелев На чтение 6 мин Просмотров 15.5к.

Установка твердотопливного котла (ТТ) позволяет значительно сократить расходы на отопление жилища. При правильном подходе, экономить можно не только в процессе эксплуатации, но и на стадии монтажных работ, выполнив их своими руками.

Об основных требованиях и тонкостях установки котельного оборудования и будет рассказано в данной публикации.

Котельное помещение: удобство или необходимость?

в частном доме не требует специальных разрешений и может быть проведена собственноручно, но следует быть готовым к обустройству топочного помещения: отдельного, хорошо проветриваемого, выполненного с соблюдением всех правил противопожарной безопасности.

Теперь обо всем более подробно.

Важно! На основании СНиП 42-01-2002. наличие отдельного котельного помещения требуется отопительному оборудованию, мощностью более 60кВт. При меньшей мощности, оборудование может быть установлено на кухне дома. При этом объем помещения должен быть не менее 15м³, а высота потолков от 2,5 м.

Несмотря на некоторые финансовые вложения, большинство домовладельцев . Все дело в возможном выбросе угарного газа и грязи, от использования твердого топлива.

Важно! Если планируется использовать твердотопливную котельную установку, мощностью от 60 до150кВт, то монтаж может производиться в любом отдельном помещении дома (и на любом этаже), объемом не менее 15м³. Если мощность котлоагрегата превышает 150кВт, то монтаж должен производиться в пристройке или отдельном помещении первого (или цокольного) этажа. Объем помещения котельной не менее 15м³.

Есть несколько общих требований, на которые следует обратить внимание. Топочное помещение должно:

иметь окно с возможностью проветривания. Площадь остекления нормируется: 0,03м²/ 1м³ объема помещения.
быть оборудовано дымоотводящей системой;
быть оснащено системой вентиляции, канализации и водоснабжения;

Фундамент

Необходимо сказать несколько слов об основании, на которое устанавливается ТТ оборудование.

Для котлоагрегатов, мощностью до 50кВт в качестве основания может быть использована стяжка.
Для оборудования, мощностью более 50кВт требуется отдельный фундамент из бетона, не связанный с основанием дома.
Фундамент должен выступать минимум на 250 мм за пределы котельной установки.

в деревянном доме не отличается какими-либо особенными требованиями, за исключением использования материалов пола. Нельзя устанавливать ТТ котлоагрегат на деревянное основание.

Совет: Если в деревянном доме не предусмотрен отдельный фундамент для котельной установки, то сделать его можно из огнеупорного кирпича, на который укладывается лист асбеста и металла. Основание должно быть больше ТТ котла (минимум) на 150 мм. с каждой стороны. Перед загрузочной дверцей, металл должен выходить за пределы отопительной установки минимум 200 мм.

Проблема связана с большим весом мощных отопительных установок и вибрационными нагрузками, которые оказывают на опору ТТ котлы, оборудованные шнековым конвейером для подачи топлива.

Важно! Для обеспечения необходимой огнестойкости (45 мин.) топочные должны быть выполнены из негорючих материалов.

Вентиляция

Залогом правильного горения топлива в ТТ оборудовании является качественная и надежная естественная , которая рассчитывается исходя из мощности котельной установки и габаритов топочного помещения. В большинстве случаев, для котельного оборудования, мощностью до 35кВт достаточно организовать:

приточное отверстие с решеткой, сечением 300/300 мм в нижней части противоположной от котла стены)
вытяжное отверстие с решеткой, сечением 400/400 мм на высоте, не более 30 см от потолка.

Важно! Приточно-вытяжная система вентиляции в котельной необходима: в процессе горения топлива создается разряжение, которое компенсируется приточным воздухом. Вытяжка нужна для удаления продуктов горения, попавших в помещение топочной.

Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:

Дымоход

Любой котельное оборудование, в котором тепловая энергия производится путем сжигания топлива, должно быть оснащено дымоотводом. Как правило, дымовая шахта закладывается еще на этапе проектирования здания. Если стационарный дымоход в топочной не предусмотрен, то его следует смонтировать самостоятельно. Чаще всего для этого применяются сендвич-модули из нержавеющей стали, которые представляют собой двустенные, утепленные отрезки дымохода, которые легко собираются в единую конструкцию.

На рисунке показано три варианта обустройства дымохода для ТТ котельной установки.

Основные требования к дымоходу:

Сечение дымоотводящей трубы должно быть постоянным на всем протяжении. Для бытовых моделей это 150 – 200 мм².
Не допускаются изгибы и наклоны дымохода. В случае крайней необходимости допускается смещение не более, чем на 1 м с уклоном участка не более, чем на 30°.
Стыка секций (сендвич-модулей) не должны проходить внутри перекрытия.
Высота дымохода должна обеспечивать разряжение в котле не менее 10 Па.

Важно: Современные кровельные материалы обеспечивают высокий предел огнестойкости. Для предотвращения пожаров рекомендуется оснащать дымоходы искроуловителем.

Этапы монтажных работ

Выше были рассмотрены вопросы, связанные котельным помещением: организацией места монтажа ТТ котла, системы вентиляции и дымоотведения. Итак, как установить твердотопливный котел в доме?

Удалить заводскую упаковку и произвести сборку оборудования согласно документации.
Совет: Не устанавливайте и не подключайте автоматику и навесное оборудование до полного монтажа котлоагрегата на фундамент.
Установите котел на подготовленное основание так, чтобы патрубок дымовых газов находился напротив дымоотводящего канала.
Закрепите установку на фундаменте, используя уровень.
Подключите ТТ теплогенератор к системе дымоудаления.
Установите вентилятор, автоматику на котлоагрегат.

Далее следует этап подключения устройства к коммуникациям, системе отопления и обвязке, согласно выбранной схеме. На этом следует остановиться более подробно.

Схемы подключения

Существует несколько схем обвязки котельной установки, которые реализуются в зависимости от особенностей системы отопления дома.

Схема подключения твердотопливного котла к системе отопления гравитационного типа заключается в следующем: «подача» и «обратка» подключаются непосредственно к котлоагрегату. На «подаче» устанавливается группа безопасности, состоящая из манометра, подрывного клапана и воздухоотводчика. Расширительная емкость монтируется в самой верхней точке отопительной системы. Основное достоинство данной схемы – это энергонезависимость.

Подключение твердотопливного котла к закрытой системе отопления с принудительной циркуляцией, предполагает наличие трехходового клапана, который предотвратит попадание теплоносителя с низкой температурой в котельную установку.

Один из вариантов данной схемы может включать в себя бойлер косвенного нагрева для создания системы ГВС коттеджа. Популярным решением в схеме с ТТ котлом является использование аккумулятора тепла. Данная схема может быть реализована совместно с бойлером косвенного нагрева и контуром «теплых полов».

https://www.youtube.com/watch?v=1z6OOs3Wdh5&feature

В качестве заключения: На основании СНиП, после подключения к коммуникациям и обвязки котлоагрегата необходимо провести гидравлические испытания под давлением 1,3 кг/см². Только после осмотра системы на предмет протечек и ревизии котла можно провести пробный запуск оборудования и настройку терморегулятора.

Установка твердотопливного котла в частном доме не требует особых знаний и специфических работ, но мы настоятельно рекомендуем доверить данную работу профессионалам. От грамотного монтажа зависит долговечность оборудования и микроклимат в вашем жилище.

🔥Правильная обвязка твердотопливного котла. Установка от А до Я

На сегодняшний день на рынке очень большой выбор твердотопливных котлов. Не смотря на то что производители котлов разные, все котлы имеют одинаковые принципиальные схемы установки. Грамотный монтаж твердотопливного котла гарантирует его правильную работу долгие годы. Как правильно подключать твердотопливный котел зачастую производитель указывает в руководстве эксплуатации твердотопливного котла. Ниже мы рассмотрим несколько вариантов подключения твердотопливного котла к системе отопления.

Система отопления открытого типа (самотечная система) Схема подключения котла через гидрострелкуСхема подключения котла к теплоаккумулятору с бойлером ГВССхема подключения двух котлов к теплоаккумулятору с двумя теплообменниками ( солнечный коллектор)Схема подключения твердотопливного котла к теплоаккумулятору с двумя источниками теплообмена ( солнечный коллектор)

Два фактора, которые нужно понимать при установке твердотопливного котла дома:

Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
Образование конденсата в топливнике во время прогрева. Особенность проявляется из-за поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Инерционность создает опасность перегрева водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка твердотопливного котла выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

0 0 голос

Рейтинг статьи

Постановления и постановления по устройствам для сжигания древесины

На этой странице:

Для просмотра некоторых файлов на этой странице вам понадобится Adobe Acrobat Reader, доступный для бесплатной загрузки. См. Страницу PDF EPA, чтобы узнать больше о PDF, а также ссылку на бесплатное приложение Acrobat Reader.

Стандарты производительности нового источника (NSPS) для бытовых деревянных обогревателей

Эти стандарты EPA регулируют производство и продажу дровяных печей и некоторых дровяных каминных топок, построенных после 1988 года.

Регулирующие меры Агентства по охране окружающей среды для жилых дровяных обогревателей: Стандарты производительности новых источников (NSPS) Агентства по охране окружающей среды для жилых дровяных обогревателей подпадают под действие Раздела 111 Закона о чистом воздухе. Стандарты регулируют производство и продажу бытовых дровяных отопительных приборов и применяются к существующим дровяным печам и другим дровяным обогревателям, установленным в домах людей.

Большинство ссылок ниже выходят с сайта

Отчет Института экологического права за 2021 год

Сжигание древесины в помещении: политика по сокращению выбросов и улучшению здоровья населения (апрель 2021 г. ): в этом отчете описываются существующие политики, в которых используется ряд стратегий для достижения двух взаимодополняющих целей: изменение того, как и когда сжигают древесину в домах; и замена существующих дровяных устройств альтернативами с более низким уровнем выбросов.

Примеры действий государства — законы, пошлины и налоги

Обратите внимание, что это не полный список действий государства — он предназначен для предоставления примеров. Если вам нужна информация о государственных требованиях, обратитесь в ваше государственное авиационное агентство.

Колорадо

Министерство здравоохранения и окружающей среды штата Колорадо размещает на своем веб-сайте рекомендации по сжиганию древесины. Во время красных предупреждений обязательные ограничения на сжигание в жилых помещениях обычно применяются ко всем, кто проживает в районе метро Денвер-Боулдер с 7 округами ниже 7000 футов.

В Колорадо действуют правила, касающиеся продажи и установки дровяных приборов, а также использования некоторых дровяных приборов в дни с высоким уровнем загрязнения. Этот и другие правила качества воздуха находятся на веб-сайте их Комиссии по контролю за качеством воздуха.

Айдахо

Штат Айдахо предлагает налогоплательщикам, которые покупают новые дровяные печи, печи на пеллетах или отопительные приборы на природном газе или пропане для своего жилья, налоговый вычет для замены старых несертифицированных дровяных печей.

Ограничения на сжигание содержатся в Правилах по контролю за загрязнением воздуха в Айдахо и применяются на всей территории штата.

Мичиган

Michigan имеет веб-страницу по сжиганию древесины и качеству воздуха, которая включает советы по сжиганию древесины, информационные бюллетени и данные о дровяных котлах на открытом воздухе, информацию о здоровье и безопасности и ссылки на Типовое постановление штата Мичиган по сжиганию древесины на открытом воздухе. Типовое постановление включает формулировки ограничений или запретов на использование уличных дровяных котлов и дровяных установок для внутреннего дворика.

Орегон

Департамент качества окружающей среды штата Орегон уполномочен осуществлять и обеспечивать выполнение программы по сокращению отопления жилых помещений на твердом топливе в периоды застоя воздуха. Продажа и установка несертифицированных дровяных печей запрещены. При продаже дома все использованные несертифицированные устройства для сжигания твердого топлива, кроме кухонных плит, на территории или на территории должны быть удалены и уничтожены. Программа DEQ Heat Smart доступна для тех, кто покупает или продает дровяные печи.Устройства для сжигания твердого топлива, используемые в штате Орегон, должны соответствовать стандартам выбросов, установленным в соответствии с ORS 468A.465 (Сертификационные требования для новых устройств сжигания твердого топлива), и обеспечивать соответствие требованиям ORS 468A.460 (Политика) — 468A.515 (Ограничение отопления твердым топливом в жилых домах. программные требования).

Вашингтон

Департамент экологии Вашингтона предоставляет информацию о запретах на сжигание, какие устройства для сжигания древесины являются законными в Вашингтоне, почему древесный дым вреден для здоровья и как уменьшить количество дыма от вашего устройства для сжигания древесины. Они установили стандарты выбросов для дровяных печей. Кроме того, государство взимает плату в размере 30 долларов за продажу каждого устройства для сжигания древесины для финансирования обучения и обеспечения соблюдения правил устройства для сжигания древесины.

Висконсин

Департамент природных ресурсов штата Висконсин имеет веб-страницу, посвященную дровяному котлу для установки вне помещений, на которой содержится основная информация об устройстве, его последствиях для здоровья, рекомендации по жалобам и типовое постановление. Типовое постановление предназначено для использования муниципалитетами для регулирования сжигания на открытом воздухе, открытого сжигания и сжигания мусора.Типовое постановление включает формулировки ограничений или запретов на использование уличных дровяных котлов.

Вермонт У

Vermont есть веб-страница, посвященная особенностям использования наружных водяных нагревателей.

Правила модели

Примеры действий сообщества и местных агентств — законы и постановления

В некоторых юрисдикциях установлены законодательные требования по сокращению количества дыма от древесины. Например, в некоторых общинах есть ограничения на установку дровяных приборов в новостройках.Наиболее частым и наименее ограничивающим действием является ограничение использования в то время, когда качество воздуха находится под угрозой. Соответствующее агентство выдает предупреждение о качестве воздуха в те дни, когда действуют ограничения.

Обратите внимание, что это не полный список действий сообщества — он предназначен для предоставления примеров. Если вам нужна информация о том, существуют ли требования в вашем районе, обратитесь в местный отдел здравоохранения или агентство по контролю качества воздуха.

Альбукерке, штат Нью-Мексико — Городское постановление о сжигании дров 9-5-4.1 и ограничения записи.

Район управления качеством воздуха в районе залива (Сан-Франциско), Калифорния — когда округ выдает предупреждение «Зимняя бережливость воздуха», сжигание дров считается незаконным. С 1 ноября 2016 года строительство нового здания не может больше включать установку дровяных устройств, в том числе каминов, дровяных печей или топок, сертифицированных Агентством по охране окружающей среды, или устройств, работающих на пеллетах.

Район залива (Сан-Франциско), Калифорния — Типовое постановление с рядом условий, более строгих, чем правило AQMD в районе залива.

Округ Берналилло (Альбукерке), Нью-Мексико — 20.11.22 Административный кодекс Нью-Мексико — Выжигание древесины

Чико, Калифорния — местное постановление включает обязательное сокращение как часть муниципального кодекса Чико, раздел 8, глава 8.32; в остальной части округа он является добровольным.

Денвер и хребет Норт-Фронт — Обязательные запреты на «активные» дни в течение ежегодного сезона высокого загрязнения воздуха, за некоторыми исключениями.

Лагранде, штат Орегон — Добровольное сокращение использования дровяной печи для обогрева на основании ежедневных рекомендаций.

Лагуна-Бич, Калифорния, постановления города — Любая «капитальная реконструкция» жилого дома на одну семью требует модернизации существующих дровяных каминов в соответствии с ограничениями выбросов Фазы II Агентства по охране окружающей среды США с использованием квалифицированной вставки для модернизации существующего дровяного камина. использовать только газ или другое одобренное устройство.

Missoula County, MT — Когда собственность переходит в собственность внутри зоны застоя воздуха, старые печи должны быть удалены, а форма свидетельства о соответствии должна быть подана в офис секретаря и регистратора в здании суда.Посетите веб-страницу программы удаления Woodstove Removal Program для получения дополнительной информации. Существует также веб-страница Woodstoves в округе Миссула с дополнительной информацией.

Пьюджет-Саунд, Вашингтон (округа Китсап, Кинг, Пирс и Снохомиш) — Запреты на сжигание, связанные с качеством воздуха, временно ограничивают некоторые или все сжигания внутри и снаружи помещений, что обычно вызывается, когда погодные условия холодные и неподвижные. Агентство чистого воздуха Пьюджет-Саунд использует текущие и прогнозируемые условия, чтобы решить, когда потребуется запрет на сжигание.

Правила агентства

Пьюджет-Саунд устанавливают ограничения на видимость и непрозрачность, что делает незаконным «выкурить» соседей.

San Joaquin Valley APCD, CA — Правило 4901 — Существующие дровяные печи должны быть заменены на сертифицированные EPA дровяные печи при продаже дома. Можно продавать только печи на гранулах, газовые плиты и дровяные печи, сертифицированные EPA. Ограничение сжигания древесины в дни, когда загрязнение воздуха приближается к нездоровому уровню. Ограничения на количество дровяных печей или каминов, которые можно установить в новых жилых помещениях. Сокращение сжигания древесины требуется в дни, когда загрязнение воздуха приближается к нездоровому уровню (уровни 1 и 2).

Область залива Сан-Франциско — Winter Spare the Air Alerts можно вызвать с 1 ноября до последнего дня февраля. В зимний день Spare the Air регулирование сжигания древесины в Air District запрещает сжигать дрова, дрова, гранулы или другое твердое топливо в камине, дровяной печи, яме для костра на открытом воздухе в помещении и на открытом воздухе на всей территории Bay Area. дровяное устройство. Это правило применяется как к домашним хозяйствам, так и к предприятиям, таким как отели и рестораны. Кроме того, Правило сжигания дров в районе залива включает в себя такие положения, как запрет на использование дровяных устройств в новых зданиях и круглогодичный запрет на чрезмерное количество дыма в дымоходах.Дым считается нарушением, когда он закрывает просматриваемые сквозь него предметы более чем на 20 процентов. Нарушение может повлечь за собой штраф.

Southwest Clean Air Agency, WA (округа Кларк, Коулитц, Льюис, Скамания и Вакиакум) — В периоды застоя воздуха или температурных инверсий SWCAA может издавать запреты на сжигание. Запрет на сжигание на этапе 1 запрещает использование любых каминов, а также несертифицированных дровяных печей и топок. Несертифицированные устройства, как правило, старше 1990 года и не имеют сертификационной этикетки на задней стороне устройства.Запрещается также сжигание на открытом воздухе. Запрет на сжигание на Этапе 2 запрещает любое отопление на дровах, включая сертифицированные блоки. Запрещается также сжигание на открытом воздухе.

Yolo-Solano AQMD инициировал добровольную программу «Не зажигай сегодня вечером», которая призывает жителей не использовать дровяные печи и камины, когда загрязнение воздуха приближается к нездоровому уровню. Район также поощряет более чистые методы сжигания и переход на более чистые технологии сжигания.

EPA, регион 10 (Аляска, Айдахо, Орегон, Вашингтон и 271 коренное племя) — Федеральные воздушные правила для резерваций (FARR) применяются в пределах внешних границ 39 индейских резерваций в Айдахо, Орегоне и Вашингтоне для обеспечения жителей резерваций воздушным качество защиты аналогично тому, что вне оговорок.Во время предупреждения или предупреждения о застое воздуха EPA R10 будет требовать от источников загрязнения воздуха принять добровольные меры по сокращению своих выбросов. Людям не следует использовать дровяные печи или камины, если они не являются единственным источником тепла. За исключением культурных и традиционных пожаров, открытое сжигание запрещено во время предупреждений, предупреждений, предупреждений или чрезвычайных ситуаций, связанных с застоем воздуха.

Эффективность котла — обзор

В общем, облагораживание угля включает сушку, сжижение, газификацию, брикетирование или коксование. Сушка и брикетирование — наиболее широко используемые методы обогащения низкосортного угля.

Модернизация увеличивает удельную энергию угля, повышает эффективность электростанции и снижает выбросы регулируемых веществ.

11.5.1 Сушка низкосортного угля

Подготовка угля для сжигания пылевидного угля (ПУ) всегда включает сушку, которая должна быть очень интенсивной, особенно если используется влажный лигнит. Измельчению бурого угля способствует наличие горячих дымовых газов (с температурой до 1000 ° C), которые выводятся из котла по рециркуляционным каналам.Бурый уголь подается из бункеров через горизонтальные закрытые питатели в вертикальные каналы рециркуляции дымовых газов и падает на мельницу бурого угля. Для измельчения бурого угля используется вентиляторная мельница с крыльчаткой вентилятора или с рядом ударных лопастей, расположенных перед крыльчаткой вентилятора. Мельница должна достичь трех целей: измельчить, высушить и затем распределить топливо в камеру сгорания. Размер частиц бурого угля обычно уменьшается до размера менее 90 мкм (примерно 60% через сито с размером ячейки 70 меш).Тепло дымовых газов снижает влажность бурого угля до 5–15%, другими словами, до необходимого уровня для оптимальных условий горения. Вентилятор улучшает турбулентное перемешивание и увеличивает относительную и абсолютную скорость частиц и газа. Недостатки этого простого способа сушки заключаются в подаче в котел пыли бурого угля вместе с осушающим дымовым газом и всем образующимся водяным паром. Таким образом, сушка способствует только сокращению периода воспламенения и выгорания частиц бурого угля, но повышение эффективности котла и уменьшение размера котла незначительно.Когда в качестве топлива используется бурый уголь с чрезвычайно высоким содержанием влаги, необходим дополнительный этап перед его подачей в камеру сгорания для более эффективного удаления влаги из бурого угля. Для этого после мельниц поток, богатый лигнитом и влагой, направляется в специально сконструированные электрофильтры, где частицы сухого бурого угля отделяются и затем поступают в нижние горелки котла. Из электростатических пылеуловителей смесь дымовых газов и влаги направляется через вытяжные вентиляторы в дымовую трубу или в десульфуратор дымовых газов (FGD).Если лигнит сушат снаружи, можно использовать бойлер гораздо меньшего размера.

Если дымовой газ используется для сушки, тепло, превышающее теплотворную способность угля, расходуется на испарение влаги. Использование внешнего тепла для сушки более эффективно. Доступен ряд как классических, так и передовых методов с использованием внешнего тепла для сушки угля.

Трубчатая сушилка относится к числу технологий с наибольшим промышленным опытом. Он широко используется в Австралии, Германии и Индии в связи с брикетированием лигнита / бурого угля.Установка обычно представляет собой наклонный вращающийся кожух с трубчатым теплообменником (см. Рис. 11.3). Кожух нагревается (отработанным) паром низкого давления 0,4–0,5 МПа и 160 ° С, который конденсируется внутри межтрубного пространства. Бурый уголь с размером частиц менее 10 мм поступает в трубки диаметром 100 мм на верхней стороне корпуса, проходит через трубки и сушится до влажности 12–15%. На нижней стороне корпуса осушенный уголь собирается для последующего использования, а воздух с испарившейся влагой выдувается через электрофильтр, где отделяются мелкие частицы угля.

11.3. Паровая трубчатая сушилка.

Увеличить интенсивность сушки можно, используя сушилку с псевдоожиженным слоем вместо трубчатой. Метод с использованием сушилки с псевдоожиженным слоем (известный как WTA или «Wirbelschicht-Trocknung mit interner Abwarmenutzung» на немецком языке) был продемонстрирован в экспериментальном масштабе в Германии (Klutz et al. al ., 1996). Энергия, необходимая для сушки, подается через теплообменники, встроенные в псевдоожиженный слой и нагреваемые паром низкого давления.Псевдоожижение достигается за счет частичной рециркуляции пара. Сушка осуществляется практически чистым паром, который слегка перегрет. При постоянном давлении достигается равновесие между температурой пара и остаточной влажностью высушенного бурого угля. Требуемое содержание влаги в высушенном угле можно регулировать и поддерживать постоянным путем регулирования температуры псевдоожиженного слоя. При температуре системы около 110 ° C остаточная влажность около 12% была достигнута для германского рейнского угля с влажностью на входе до 60% (Elsen et al. al., 2001). Сушка бурого угля в атмосфере пара, не разбавленной воздухом или дымовыми газами, позволяет использовать испаренную угольную воду энергоэффективным способом. Для промышленного использования были разработаны две концепции утилизации пара:

•: рекомпрессия пара как открытый процесс теплового насоса для нагрева сушилки;
•: конденсация пара во внешнем теплообменнике для предварительного нагрева питательной воды котла на электростанции.

Процесс сушки WTA был разработан для двух различных размеров входящего зерна. Вариант с крупными зернами с размером частиц от 0 до 6 мм используется там, где высушенный уголь должен иметь определенный минимальный размер зерна, например, для газификации в высокотемпературном процессе Винклера (HTW) или для производства кокса из лигнита. Для всех других применений вариант с мелким зерном с размером частиц до 2 мм обычно является более привлекательным вариантом с технической и экономической точки зрения.Процесс WTA мелкого зерна может использоваться в качестве стадии предварительной сушки на обычных электростанциях с котлами ПК. Вариант мелкозернистой WTA с предварительным тонким измельчением и интегрированной механической компрессией пара показан на рис. 11.4. После очистки в электрофильтре пар, полученный из испарившейся угольной воды, разделяется на два потока. Основной поток проходит через паровой компрессор, где его температура и давление повышаются примерно до 150 ° C и 0,4–0,5 МПа. Сжатие позволяет использовать пар для косвенного нагрева псевдоожиженного лигнита через теплообменные трубки в сушилке, где пар конденсируется.Полученный конденсат используется для предварительного нагрева сырого бурого угля, поступающего с мельницы, примерно до 65-70 ° C. Остальной очищенный пар рециркулирует и используется для псевдоожижения слоя. При необходимости высушенный уголь охлаждают и измельчают до размера зерна, подходящего для последующего использования. На рис. 11.5 показан вариант WTA с мелкими частицами без парокомпрессора. Тепло для сушки получают от внешнего пара низкого давления (отработанного). Пар из осушителя используется для подогрева питательной воды котла в пароводяном цикле на электростанции.

11.4. Вариант WTA со встроенной механической компрессией пара.

11,5. Вариант WTA с внешним обогревом.

Сушилка для грубого зерна WTA со встроенным компрессором пара и предварительным подогревом угля прошла тщательные испытания на пилотной установке производительностью 53 т / ч во Фрехене. Сушилка мелкого зерна, использующая конденсацию пара, с расходом сырого угля около 210 т / ч строится в Нидераусеме.

Доступен еще один метод, связанный с механически-термическим обезвоживанием, но он был опробован только в меньшем масштабе.Основной принцип этого метода, который также называется MTE (или «Mechanisch – Thermische Entwasserung» на немецком языке), основан на том факте, что большая часть содержания воды не сильно связана с углем. Процесс MTE (рис. 11.6) сочетает в себе концепцию обезвоживания с помощью механического пресса с использованием повышенных температур в диапазоне 150–180 ° C. Такие температуры позволяют обезвоживать при значительно более низких механических давлениях и времени пребывания. Необработанный уголь поступает в камеру высокого давления, где он подвергается небольшому предварительному давлению с помощью штампа пресса.Горячая вода равномерно распределяется по ее поверхности с помощью спринклеров. Насыщенный пар вводится в камеру, и горячая вода протекает через уголь, выделяя почти все его теплосодержание. Вода, выходящая из камеры с температурой примерно окружающей среды, собирается в резервуаре с холодной водой для последующего использования в системе охлаждения электростанции. Процесс повторяют, используя давление до 6 МПа. Потенциал обезвоживания МТЭ был признан как для влажного лигнита из Германии (Elsen, 1999), так и для бурого угля Австралии викторианской эпохи (Chun-Zhu, 2004).Лабораторные исследования показали, что процент удаления воды зависит от используемого давления и увеличивается примерно линейно в зависимости от температуры.

11.6. Принципиальная схема обезвоживания МТЭ.

Низкотемпературная система сушки бурого угля, использующая отходящее тепло электростанции, была разработана на станции Great River Energy’s Coal Creek в Андервуде, Северная Дакота (США). Бурый уголь с типичной влажностью до 40% поступает из рудника Фолкерк. Принцип применим для электростанций, работающих на буром и полубитуминозном угле, которые охлаждаются испарительными градирнями.Тепло, регенерированное из охлаждающей воды, может использоваться для сушки лигнита с высоким содержанием влаги перед его подачей в измельчители. Циркуляционная охлаждающая вода, выходящая из конденсатора, используется для предварительного нагрева воздуха, используемого для сушки угля. Температура циркулирующей воды, выходящей из конденсатора, обычно составляет около 49 ° C, и ее можно использовать для получения воздушного потока с температурой около 43 ° C, который подается в сушилку для угля с псевдоожиженным слоем. При сушке из бурого угля удаляется примерно четверть угольной влаги. Его влажность снижается с 38% до 29.Теплотворная способность 8% и выше улучшается на 14% с 14,4 МДж / кг до 16,4 МДж / кг. Затем влажный воздух из сушилки выпускается, а высушенный уголь возвращается в процесс выработки электроэнергии. Помимо других преимуществ, сушка угля отходящим теплом снижает потребность в воде для подпитки градирни, а также обеспечивает преимущества по теплу и выбросам. Вариант сушки угля может осуществляться как за счет прохождения теплого воздуха через сушилку, так и за счет потока горячей циркулирующей охлаждающей воды, проходящей через теплообменник, расположенный в сушилке (см. Рис.11.7). Более высокая температура осушающего воздуха может быть достигнута, если горячий дымовой газ из котла или пар, отведенный из турбинного цикла, используются для дополнения тепловой энергии, получаемой от циркулирующей охлаждающей воды. Great River испытывает на месте опытный образец производительностью 75 т / ч с января 2006 года. В настоящее время ведется проектирование и установка четырех демонстрационных сушилок промышленного масштаба.

11.7. Система низкотемпературной сушки бурого угля.

Техника сушки с использованием электромагнитной энергии была разработана CoalTek (США) для снижения влажности низкосортных углей перед сжиганием.В этом процессе используется строго контролируемая электромагнитная «микроволновая» энергия для снижения влажности низкосортных углей. Уникальные желаемые конечные характеристики угля, включая МДж / кг и содержание серы, могут быть запрограммированы в процессе для создания «спроектированного» угля, отвечающего конкретным потребностям отдельной генерирующей установки или котла. Обработанный уголь может быть альтернативой установке дорогостоящих скрубберов на предприятиях, которые должны соответствовать ограничениям выбросов SO ₂. Первый коммерческий перерабатывающий завод был открыт в Калверт-Сити (штат Кентукки, США) в 2006 году и в том же году начал отгрузку переработанного угля промышленным потребителям на Среднем Западе.Первоначальная мощность завода, составлявшая 120 000 т / год, была увеличена в 2008 году. Компания ожидает существенного роста на других предприятиях в 2009 году и в последующий период.

Fuels Management, Inc. (FMI) разработала технологию обогащения низкосортного угля за счет использования установленного оборудования реактора с псевдоожиженным слоем и запатентованной технологии для снижения содержания влаги, значительного повышения теплотворной способности и снижения содержания ртути. Уголь сушат в реакторе с псевдоожиженным слоем с окислительной средой, которая является ключевым элементом обеспечения стабильности.Процесс протекает при низкой температуре (315 ° C), и внешний источник тепла не требуется, так как в процессе сжигается 6–8% исходного угля. Готовый продукт стабилен при влажности 0,5%. Коммерческая демонстрационная установка работает с 2009 года. Эта установка обеспечивает 20 000 т продукта в год для пробных сжиганий и оптимизации коммерческого проектирования.

Evergreen Energy Inc. разработала процесс очистки перед сжиганием для обогащения низкосортного угля с использованием тепла и давления. Полученный продукт, все еще твердое топливо, имеет влажность от 8 до 12% по сравнению с примерно 30% в сырье и продается под торговой маркой K-Fuel.Этот процесс улучшает теплотворную способность примерно на 30%. В процессе K-Fuel сырой уголь попадает в большой сосуд, который подвергает его воздействию более высоких температур и давлений, как в скороварке. В этих условиях пористая структура угля разрушается, и нагретая вода выдавливается, производя топливо с гораздо более низким содержанием влаги. В то же время тепло и давление выталкивают часть каменноугольной смолы на поверхность. Это покрывает и герметизирует внешнюю часть угля и помогает предотвратить повторное впитывание потерянной влаги.Количество энергии, используемой в процессе удаления воды, составляет примерно половину того, что потребовалось бы для испарения того же количества воды в угольном котле во время сгорания. В Gillette (Вайоминг, США) построен завод по переработке K-топлива производительностью 750 000 т / год. Завод производит рафинированный уголь и отгружает его потребителям для пробных сжиганий, а также на коммерческой основе.

11.5.2 Брикетирование

Механизированная добыча часто увеличивает содержание мелочи в угле, а доля фракций, пригодных для промышленного и бытового использования, уменьшается.Брикеты или окатыши могут обеспечить удовлетворительную замену топлива при использовании избытка мелкого угля. Брикетирование — это традиционная форма обогащения угля для бытового использования, однако его значение для промышленного использования растет. Угольные брикеты в прошлом в значительных масштабах использовались в качестве бездымного топлива в таких странах, как Германия, Великобритания и США. Кроме того, брикеты могут заменить крупный уголь в промышленных котлах и угольных газовых печах, используемых в химическом производстве, машиностроении и стекольной промышленности.Брикеты также широко используются в газификаторах с подвижным слоем, где необходимо минимизировать содержание угольной мелочи в угле.

Брикеты производятся горячим прессованием из предварительно высушенного угля. Они состоят из частично обугленного угля. В процессе брикетирования часть (или большая часть) летучих веществ удаляется из угля, и продукт бездымно горит.

Whitehead (1997) обобщил преимущества и недостатки различных методов агломерационной технологии.

•: Агломерация в смесителе: это самый простой и дешевый метод, обеспечивающий самый слабый продукт, можно использовать простые связующие (например, воду), преобразование пыли в продукт размером с крошку, возможное применение для кондиционирования углей для ближайшего использования.
•: Дисковые грануляторы (или барабаны): это простая и следующая по дешевизне концепция, позволяющая производить относительно слабые гранулы диаметром 5–80 мм.
•: Валковый пресс: это относительно дорогой метод, требующий хороших связующих, однородного размера продукта с помощью яйцевидного или подушкообразного брикетатора; это единственный метод, используемый в Западной Европе для производства бездымных брикетов для домашнего использования.
•: Экструзия: это относительно дорогостоящий метод, не требующий связующего, обычно получающийся в форме кирпича и имеющий проблемную прочность; традиционный метод брикетирования торфа и бурого угля.

Выбор технологии для конкретного применения зависит от природы используемого угля и требуемых характеристик продукта, в том числе его обрабатываемости и прочности. Применение всех процессов зависит от конкретного угля.Успешная разработка зависит как от обширных испытаний, так и от оценочной работы, включая оценку репрезентативных свойств угля в течение следующих 10 или 15 лет. Также необходимо учитывать экономические критерии, такие как разница между стоимостью угля и стоимостью продукта или доступностью и стоимостью вяжущего. Брикеты можно изготавливать из мелкого угля, который является очень дешевым сырьем, или из некоторых низкосортных углей. Кроме того, в брикеты можно использовать известняк в качестве добавки для улавливания серы и снижения выбросов SO ₂ при сгорании.

Для брикетирования требуется уголь с очень низкой влажностью. Если используется влажный лигнит, его необходимо высушить до содержания воды около 15%. Обычно в брикетировочных установках используются трубчатые паровые сушилки или сушилки дымовых газов. Напротив, гранулирование возможно для мелкого угля, содержащего до 30% воды (Conkle and Raghavan, 1992).

Брикетированный и гранулированный уголь производится в ограниченных масштабах в различных местах, но крупномасштабные применения были ограничены из-за относительно высокой стоимости процессов.В Австралии брикеты без связующего используются на электростанциях для поддержания стабильности горения, когда добытый бурый уголь имеет низкое качество. В Китае большие количества брикетов используются как внутри страны, так и в промышленности, а производство составляет более 50 млн тонн в год. Широкое распространение получили так называемые сотовые брикеты.

При более крупномасштабном использовании брикеты горят более эффективно, и их использование, вероятно, будет расти. Решение для крупномасштабной модернизации низкоэнергетического черного или бурого угля предлагает компания White Energy, которая является эксклюзивным держателем всемирной лицензии на запатентованную технологию белого угля (WCT).В процессе (см. Рис. 11.8) низкосортные угли улучшаются за счет снижения влажности и агломерации низкосортного угля в физически и химически стабильные брикеты без связующих, которые можно обрабатывать, транспортировать и использовать как обычный уголь. Процесс включает дробление и сушку низкосортных углей, что приводит к удалению содержащейся в угле воды. Горячие осушающие газы образуются путем раздельного сжигания небольшой части угля. Затем уплотнение создает тесную связь между высушенными частицами угля и устраняет почти все пустоты.В результате образуются брикеты с высокой плотностью, высоким содержанием энергии и очень низкой проницаемостью, что является ключевым фактором в обеспечении устойчивости к самовозгоранию. Процесс брикетирования — это чисто механическая процедура, включающая распределение материала, уплотнение, охлаждение и хранение. Продукт имеет форму, которую можно обрабатывать, хранить и транспортировать так же удобно и безопасно, как и обычный уголь. Для этого процесса не требуются связующие, которые обычно используются для брикетирования угля, что существенно снижает производственные затраты.Брикетирование без связующего использует естественные механизмы связывания угля. Способность создавать тесную связь между частицами угля (то есть приложение силы уплотнения таким образом, чтобы заставить частицы войти в тесный контакт и установить связь между ними) делает процесс WCT отличным от предыдущего брикетирования и более успешным его. попытки.

11,8. Принципиальная схема установки брикетирования WCT.

Процесс доведен до коммерчески жизнеспособной стадии.Он способен производить физически и химически стабильные брикеты с низким содержанием влаги из полубитуминозного угля в больших масштабах и с привлекательной экономикой. Энергетическая ценность продукта WCT на 50–100% выше, чем у необработанного угля, из которого он получен.

На сегодняшний день в рамках программ испытаний модернизировано более 20 000 т угля. Завод по разработке WCT мощностью 90 000 т / год был построен в Австралии, и этот процесс доказал свою успешность. Все образцы угля из Китая, США, Австралии, Индонезии и Южной Африки были успешно модернизированы.Полнофункциональная демонстрационная установка находится в эксплуатации с конца 2007 года. Будут проводиться дальнейшие исследования и разработки в области масштабирования и проектирования установки, а также работы с различными типами углей.

Системы отопления на твердом топливе — Веб-сайт Renfrewshire

В системах отопления на твердом топливе огонь нагревает воду в котле, направляет ее в накопитель горячей воды, а затем насос направляет ее в радиаторы.

В этом типе отопления сжигается большое количество твердого топлива, которое необходимо приобрести пользователю.Твердое топливо сильно различается по цене и качеству, и это влияет на производительность системы отопления.

Дерево дешево, но имеет очень низкую производительность, поэтому оно не может поддерживать достаточно высокую температуру воды, чтобы поддерживать комфортную среду обогрева. Он также имеет высокое содержание смол и остатков, которые переходят в дымоход, увеличивая вероятность засорения и возгорания дымохода.

Уголь дороже и имеет более высокую производительность, чем древесина, но также может различаться по содержанию золы и летучих газов, что, в свою очередь, снижает его тепловыделение.

Бездымное топливо — промышленное или природное — имеет более высокую производительность, чем уголь, и выделяет это тепло в течение более длительного периода времени, поэтому идеально подходит для закрытых приборов.

Никогда не думайте, что дешевое — лучшее, что касается твердотопливных систем. Чем качественнее топливо, тем дороже его покупать, но тем лучше результаты.

Дешевое топливо имеет высокое содержание золы и сажи и низкую тепловую мощность, поэтому в бойлере возникает более низкая температура воды и, как следствие, более низкая температура воды в кранах и радиаторах.

Чем ниже качество топлива, тем больше необходимо прочистить дымоход. Чем выше содержание золы, тем чаще нужно удалять золу и тем меньше воздуха будет проходить через топку.

Типы твердотопливной системы

Существует два типа систем отопления на твердом топливе:

Открытый огонь
Открытый огонь — это пожарная корзина, прикрепленная болтами к котлу большой мощности. Топливо загружается в пожарную корзину, и образующийся дым / газы выводятся в дымоход.

Предназначены для сжигания различных видов топлива — дров, угля и некоторых видов бездымного топлива — они ограничены с точки зрения их эффективности и способности работать с радиаторами.

Они страдают от небольшого отсутствия контроля со стороны пользователя, потому что, хотя воздухозаборник под огнем можно до некоторой степени контролировать, воздух, всасываемый поверх костра, нельзя контролировать, что означает, что их нужно повторно заправлять топливом. регулярно, и может быть трудно держать зажженным в течение длительного времени, например, на ночь.

Из-за характера сжигаемого топлива и относительно низких температур образующихся дымовых газов при открытом огне образуется много сажи, поэтому важно, чтобы дымоход чистился регулярно — не реже трех раз в год, а возможно, и чаще.

Закрытый огонь (Комнатные обогреватели)
Закрытый огонь более эффективен и более управляем, чем открытый огонь. При этом огонь горит за дверью — или за двумя дверями в случае многотопливных устройств.

Поскольку огонь горит за дверью, скорость горения огня можно более легко контролировать, поскольку весь воздух, поступающий в топку, проходит через заслонку термостата.

Помимо того, что пользователь может вручную повернуть термостат для регулировки его настройки, он также имеет степень автоматического управления.

В целях безопасности очень важно регулярно чистить прибор, так как сажа и зола накапливаются и могут заблокировать дымоходы.

Средства управления

Системы на твердом топливе немного более просты, чем системы на газе, но могут быть введены те же средства управления. Термостатические радиаторные клапаны (TRV) могут быть установлены на радиаторах, так что, как только температура в помещении совпадет с температурой в настройках TRV, клапан отключит радиатор. Если температура упадет ниже установленного значения TRV, то клапан откроется и радиатор снова начнет нагреваться.

Программистов можно внедрить в твердотопливные системы, но они часто могут доставить больше хлопот, чем они того стоят.

Одним из регуляторов, часто устанавливаемых в твердотопливной системе, является устройство, известное как термостат верхнего предела. Это предохранительное устройство, предназначенное для предотвращения перегрева горячей воды.

Горячая вода

В твердотопливной системе вода постоянно нагревается, когда горит огонь.

Когда горячая вода нагреется до температуры, можно включать насос центрального отопления, но всегда убедитесь, что огонь включен на высокий уровень, чтобы он мог нагревать как воду, так и радиаторы.

Получите максимум от своей системы

Всегда покупайте лучшее топливо
Покупать дешево — это ложная экономия. Качество производимого тепла и горячей воды зависит от используемого топлива. Прибор не может быть отрегулирован для изменения количества тепла, выделяемого топливом.

Заполните топку до максимальной емкости
Чтобы нагреть воду в заднем котле, топливо должно контактировать с поверхностями котла, поэтому заполнение топки ниже ее полной емкости также является ложной экономией и приведет к к неутешительным выводам.

Очищайте прибор от золы каждое утро и ночь (как минимум).
Скопление золы может повлиять на детали и, в свою очередь, уменьшить передачу тепла к котлу.

Чистите дымоход регулярно
Открытый огонь и многотопливные устройства, работающие на угле или дровах, следует чистить не менее трех раз в год.

Проверьте свои настройки
Зимой необходимо топить прибор на максимальной мощности, чтобы обеспечить достаточное количество горячей воды и хорошую температуру радиатора. Это приведет к сжиганию большего количества топлива для сохранения тепла в доме.

Летом, когда потребность в обогреве меньше, прибор может работать с более низкими настройками термостата.

Избегайте низких настроек или частично заполненной топки.
Никогда не включайте центральный насос при низкой температуре огня или частично заполненной топке — это приведет к циркуляции теплой воды в системе с плохой температурой воды и радиатора.

Это также вызывает конденсацию в котле, которая, в свою очередь, вызывает коррозию.

ТАК, ВЫ ХОТИТЕ ЖЕЧИТЬ ДЕРЕВО? ЧТО НУЖНО ЗНАТЬ ПЕРЕД ПОКУПКОЙ! — Добро пожаловать в Mainly Custom

Дровяные печи, дровяные печи, печи и печи на древесных гранулах, Многотопливные дровяные печи, работающие на газе / мазуте, приставные дровяные печи, угольные печи / печи, печи для кукурузы / печи.

Вы хотите сэкономить как можно больше денег на счетах за топливо, но затем спрашиваете себя: «Что мне покупать?». «Я мало что знаю о сжигании дров и о том, что у меня есть на выбор». Вот несколько ответов.Мы не только производим дровяные печи, приставные дровяные печи и многотопливные дровяные печи в течение 30 лет, но и общаемся с людьми, у которых есть все виды печей, топок и котлов для дома и улицы, о которых вы только можете подумать. Мы слышим много историй, как хороших, так и плохих.

Ниже приводится список многих альтернативных источников энергии, которые рассматривают люди.

Дровяная печь
Дровяной камин
Дополнительная домашняя дровяная печь с теплым воздухом
Дровяная многотопливная печь для всего дома
Котел на древесном топливе
Кукурузная печь

Имейте в виду, когда вы читаете эти комментарии или задаете вопросы кому-то, у кого есть один из этих продуктов, некоторые люди понимают, что они приняли неправильное решение о покупке, и стесняются признать это. Вы должны задать много вопросов и проконсультироваться с людьми, у которых есть хотя бы несколько лет опыта работы с купленным продуктом.

Мы используем термин БТЕ в некоторых из этих сравнений. BTU означает британские тепловые единицы, которые представляют собой стандартное измерение тепла, используемого для любого типа нагревательного устройства. Это количество тепла, необходимое для повышения температуры одного фунта воды на 1 градус.

Вы можете услышать термин «потеря тепла». Это количество БТЕ, которое требуется для нагрева конструкции после вычета тепла, уходящего через двери, окна и крышу.

Еще один термин, который вы можете услышать, — это вход BTU и выход BTU. Мазут № 2 содержит около 138 500 БТЕ в галлоне. В галлоне сжиженного нефтяного газа содержится 95 000 БТЕ. Газовая или масляная печь возрастом менее 15 лет, подключенная к дымоходу, имеет КПД около 80%. Это означает, что 20% энергии, производимой печью, уходит в дымоход. Газовой или масляной печи необходимо выделять такое количество тепла для вывода побочных продуктов сгорания из дома. КПД конденсационной газовой печи с нагнетательным вентилятором составляет около 90%.Это тот, который вентилируется с помощью пластиковой трубы диаметром 2–3 дюйма. Эти показатели эффективности сертифицированы AGA (Американская газовая ассоциация) или UL (Underwriters Laboratories) или другими аккредитованными испытательными центрами, одобренными GAMA (Ассоциация производителей газовых приборов) и DOE (Министерство энергетики)

Дровяные печи и дровяные печи не оцениваются по эффективности ни одной из этих организаций. Большинство твердотопливных печей и печей крайне неэффективны по сравнению с масляными или газовыми приборами. На это есть несколько причин.Древесина с разным количеством воды из-за времени высыхания горит при разной температуре. Влажная древесина горит при более низкой температуре и поэтому менее эффективна из-за неполного сгорания. Сорок процентов энергии в древесине находится в форме несгоревшего газа, когда он покидает пламя, потому что ему не хватает кислорода, когда он покидает пламя. Если контролируемое количество воздуха вводится прямо над пламенем для сжигания этих газов, эффективность устройства увеличивается. Отопительный прибор, который выделяет много дыма из дымохода, очень неэффективен, потому что энергия древесины не сжигается.

Некоторые производители дровяных печей и дровяных печей рекламируют свою продукцию как очень высокую эффективность, сравнивая их с более новыми газовыми или газовыми печами, хотя на самом деле они составляют всего 30% или меньше при испытании на сертифицированном и принятом оборудовании. Существует один принятый метод испытаний, используемый UL и AGA. Производятся замеры CO2 и температура стопки. Диаграмма, предоставленная компанией Bacharach Instrument Company, анализирует оба числа, и результатом является эффективность используемого топлива.

Древесина и все твердые виды топлива, такие как уголь, кукуруза и зерно, содержат те же 12 000 на фунт энергии. Дуб — лучший выбор для обжига, чем сосна или хвойное дерево, только потому, что дуб или другая древесина твердых пород более плотная, другими словами, тяжелее на квадратный фут. Влажность свежесрубленного дерева составляет около 50%. Другими словами, дерево на 50% состоит из воды. Древесина, которую раскалывают и сушат на воздухе в течение года, содержит около 20% воды. Вода не горит. Это одна из причин, почему высушенная на воздухе древесина горит лучше, чем свежераспиленная.Другая причина заключается в том, что при меньшем количестве воды древесина будет гореть сильнее, что снижает образование креозота. В угле практически нет воздуха и воды. Но уголь не будет гореть, если вы не будете постоянно подавать воздух в топку. Если перекрыть воздух углю, огонь погаснет.

При вычислении теплотворной способности различных видов древесины или зерна все они имеют около 8000 БТЕ полезной энергии на фунт после вычета содержания воды, которая не горит. Уголь остается на уровне 12000 британских тепловых единиц за фунт, потому что он не содержит воды.

Дровяная печь

Дровяная печь может быть самым дешевым прибором, если вы выберете печь, произведенную в Азии. Чем красивее они становятся, тем они дороже, но не обязательно эффективнее. Все они выделяют тепло, но у них есть несколько недостатков. Комната, в которой они находятся, получает больше всего тепла. В комнатах подальше от дровяной печи прохладнее или даже холоднее. Если смотреть на дровяную печь с точки зрения эффективности отопления, поместите дровяную печь только в подвал, потому что тепло поднимается вверх. Дровяная печь будет поставлять все тепло, которое она производит, на этажи над подвалом.Но большинство дровяных печей — это то, что они называют «воздушными колготками». Лучшим словом может быть «генераторы креозота», потому что, как только вы разожжете огонь и отключите подачу воздуха, чтобы дрова тлели, температура огня упала. Обычно в высушенной на воздухе древесине достаточно кислорода, чтобы огонь горел без воздуха в топку. Обратной стороной является возгорание при низкой температуре, в результате чего в печи, дымовой трубе и дымоходе образуются скопления креозота. Если пламя горения древесины воспламеняет креозот, он может загореться при температуре выше 2500 градусов, что может привести к выходу из строя дымохода или дымохода или чего-то еще хуже.Каталитический нейтрализатор, поставляемый некоторыми производителями дровяной печи, сжигает часть креозота и дым. Многие из них выходят из строя преждевременно, и их замена стоит дорого. Дровяная печь — не лучший выбор, в отличие от дровяной печи, у которой есть вторичный воздух для сжигания креозота и вентилятор с циркуляцией воздуха для отвода тепла от топки.

Камин дровяной

Хороший выбор, если вы хотите увидеть красивое пламя и не заботитесь об эффективности нагрева. Плохой выбор, если вы покупаете его из-за тепловой эффективности.На встрече, организованной EPA в Портленде несколько лет назад, было определено, что эффективность каминов составляет около 1%. Один из участников заговорил и сказал: «Но вы можете удвоить эффективность камина, добавив стеклянные двери». Спикер сказал: «Это правда, что делает их эффективными примерно на 2%». В камине замечательно смотреть, как горит дрова. Не покупайте такой, чтобы сэкономить на счетах за отопление, если у него нет массивного теплообменника и воздуходувки над камином.

Дровяная печь надстройка

Иногда его называют помощником или помощником печи, что означает, что это печь, используемая вместе с вашей основной газовой, масляной или электрической печью.

Дополнительная дровяная печь обычно размещается в подвале рядом с масляной, газовой или электрической печью. Обычно имеет собственный термостат. Вы можете купить тот, у которого есть собственный вентилятор циркуляции воздуха, или тот, у которого нет воздуходувки. В последней системе без собственного нагнетателя нагнетатель первичной печи используется для циркуляции тепла, производимого дровяной надстройкой . Многие домовладельцы размещают эту печь рядом с газовой, масляной или электрической печью с восходящим потоком. Камера нагнетания теплого воздуха из листового металла в верхней части дровяной печи соединена с камерой нагнетания теплого воздуха их первичной печи.В нижней части кожуха дровяной печи вырезается отверстие, которое соединяется с каналом возвратного воздуха на их первичной печи. Заслонки обратной тяги иногда необходимы, чтобы гарантировать, что нагретый воздух в дровяной печи не рециркулирует обратно через камеру нагнетания теплого воздуха в первичной печи.

* ВНИМАНИЕ: C проверьте свои местные нормы и правила в отношении требований к дымоходу и зазоров до горючих поверхностей для воздуховодов. Все воздуховоды теплого воздуха на любом твердотопливном отопительном приборе должны быть металлическими.(Без стекловолокна и без пластика) Для дровяной печи должен быть предусмотрен отдельный дымоход, если ваша основная печь газовая, если только дровяной прибор не внесен в список UL для двух видов топлива в одном дымоходе. Эти нормы включены в (Национальная ассоциация противопожарной защиты) NFPA 54 и NFPA 90, которые также являются государственными и местными строительными нормами.

Надстройка, используемая как дровяная печь

Пристройки иногда используются как дровяная печь в подвале или даже на первом этаже. Если ее поместить в подвал и не подсоединить к воздуховодам, она будет работать как дровяная печь.Устройство должно располагаться на расстоянии не менее 18 дюймов сзади и по бокам от любой горючей поверхности и иметь зазор 48 дюймов спереди для загрузки древесины. Верх надстройки или дровяной печи должен располагаться на расстоянии не менее 18 дюймов от горючей стены или потолка, а также от барометрического клапана дымохода, если он используется, если он не внесен в список признанного испытательного агентства для меньших зазоров. При установке на деревянный пол под дровяной печью или дровяной надстройкой необходимо установить подкладку Recognized для защиты тепла. Это будет не так эффективно, как дровяная надстройка, подключенная к печи с помощью воздуходувки, потому что нагретый воздух не будет вытеснен из дровяной печи.

Центральное отопление

Дровяная печь

Дровяная печь центрального отопления — это либо отдельная дровяная печь, у которой есть собственный канал и циркуляционный вентилятор, либо надстройка, в которой используется та же система каналов, что и в масляной, газовой или электрической печи. Автономный тип с собственной системой воздуховодов обычно используется в домах с системами плинтусов с электричеством или горячей водой, в которых нет воздуховодов. Преимуществом автономной системы является простота добавления кондиционирования воздуха во всем доме, электронной очистки или увлажнения воздуха.(Примечание: воздуховоды дровяной печи должны быть полностью изготовлены из листового металла.)

Многотопливная или комбинированная печь на древесине / газе, дереве / масле или древесине / электрическая

Это целый дом, печь центрального отопления, в которой кондиционер; можно легко добавить электронную очистку воздуха или увлажнитель. Он управляется двумя расположенными рядом термостатами. Преимущества печи этого типа в том, что домовладелец может сжигать дрова в качестве основного топлива, не разжигая дровяной огонь. Газовая или масляная горелка воспламеняет дрова.Когда дрова сгорают, газовая или масляная горелка поддерживает комфорт в доме. Бренд Yukon-Eagle имеет массивный теплообменник (топку), систему вторичного воздуха, которая сжигает дым и несгоревшие газы, и большой циркуляционный вентилятор, который в совокупности делает эту печь чрезвычайно эффективной, используя небольшую часть количества древесины, используемой в печи. уличный котел или многие другие дровяные печи, печи или внутренние котлы, которые не обладают этими функциями. Многотопливная древесина Yukon-Eagle внесена в список UL (одобрена) для обогрева вашего дома дровами или углем без электричества.
* Если змеевик кондиционирования воздуха используется с какой-либо дровяной печью с принудительной подачей воздуха, воздуховоды должны быть полностью металлическими, включая поддон конденсатора переменного тока.

Открытый дровяной котел

Иногда упоминается как уличная печь. У этой системы есть некоторые преимущества. Эти системы нагревают воду, которая хранится между топкой и внешним кожухом. Обычно эти системы работают вместе с домашней газовой, масляной или электрической печью. Водяной насос используется для передачи нагретой воды к водяному змеевику, расположенному в верхней части камеры статического давления вашей первичной печи.Когда термостат требует тепла, насос передает нагретую воду к змеевику. Воздуходувка печи распределяет тепло по помещениям. Это хорошие новости. Плохая новость в том, что эти системы называются «открытыми системами», в которых вода подвергается воздействию воздуха. Это часто приводит к разрушению топки. Многие из них длятся всего несколько лет. Из-за высокой стоимости этих систем это сводит на нет любую экономию средств, на которую вы рассчитываете, сжигая дрова. Некоторые производители теперь используют нержавеющую сталь, которая является сдерживающим фактором, но не является гарантированным средством. В этих системах также используется огромное количество древесины по сравнению с домашней печью или дровяной печью. Недостатком является то, что если вы дадите воде остыть из-за недостаточного количества дров в топке, нагрев воды может занять много времени, в результате чего у вас будет недостаточно тепла на долгое время. Еще один недостаток — эти системы предназначены для сжигания древесины на слабом огне. Даже 180-градусная вода в системе хранения воды очень холодна для дров. Когда температура топки остывает, на ней образуется креозот, который является изолятором, который ограничивает тепло от топки к воде, делая котел еще более неэффективным.Фактически, страховая компания State Farm требует, чтобы дровяной котел располагался на расстоянии не менее 75 футов от любого здания из-за опасности возгорания креозота. Кроме того, большинство этих систем выделяют столько дыма, что многие государства и местные сообщества запретили их использование. См. Www.woodheat.org/technology/outboiler.htm для получения дополнительной информации.
Если для перекачивания нагретой воды необходим водяной насос, котел не будет обеспечивать тепло во время отключения электроэнергии или отказа электрического насоса.

Внутренний дровяной котел

Они не популярны по нескольким причинам.Обычно они используются вместе с газовым или масляным котлом, использующим ту же «закрытую» водную систему. Это гарантирует, что воздух не может попасть в водную систему, что может вызвать коррозию и выход из строя основного котла, а также дровяного котла. Вода в дровяном котле, температура которой составляет всего 180 градусов или ниже, подвержена той же проблеме креозота, что и уличный котел. Кроме того, если дрова нагреваются до температуры более 212 градусов, что приводит к образованию пара, нагревает воду, предохранительный клапан сбрасывает пар в канализацию подвала.Это, как правило, частая проблема с домашними дровяными котлами.
Дровяной котел, для которого требуется водяной насос, не будет обеспечивать тепло при отключении электроэнергии или отказе водяного насоса.

Печь или печь на древесных гранулах

Любой из них сэкономит на счетах за газ или мазут. Однако это может не сильно сэкономить на общих расходах на отопление. Древесные гранулы обычно очень дороги по сравнению с деревянными бревнами. Помните, что в каждом из них содержится около 8000 британских тепловых единиц на фунт полезной энергии.
Печь на древесных гранулах или печь, которая требует электричества, не отапливает ваш дом в случае отключения электроэнергии.

Кукурузная плита или печь

Кукуруза содержит столько же британских тепловых единиц на фунт, что и древесина. Сушеная кукуруза с влажностью 12% весит около 56 фунтов на бушель. В нем около 8000 пригодных к употреблению БТЕ за фунт. Бушель кукурузы дает около 44 800 британских тепловых единиц. Если кукурузная печь эффективна на 70%, она будет поставлять в ваш дом около 31 360 БТЕ тепла. Теплопотери в среднем доме с 3-4 спальнями с разумной изоляцией составляют около 25-30 тысяч БТЕ в час в зимний день. Вы можете проверить потери тепла у специалиста по отоплению или в коммунальном хозяйстве. Потребовалось бы около 6 бушелей в день, чтобы обеспечить такое же количество тепла, как у газовой или масляной печи, которая в среднем выделяет такое же количество тепла.

Еще одно соображение для домовладельцев, выбирающих печь для кукурузы. Вы должны сжигать чистую кукурузу без мелочи (пыли). У вас должна быть связь с фермером, выращивающим кукурузу, который готов продать несколько мешков или пикап, когда вам это нужно. Обычно трудно разжечь костер кукурузы.Многие требуют серьезного обслуживания. Из кукурузы получается более твердый клинкер, чем уголь, который трудно удалить.

Электроснабжение

Дровяная печь, дополнительная дровяная печь или многотопливная дровяная печь будут обеспечивать тепло во время перебоев в подаче электроэнергии, потому что они становятся гравитационными печами, как это делали наши дедушка и бабушка. Поднимается тепло, опускается холодный воздух. Уличные печи / бойлеры, которым требуется электричество для работы насоса, не будут обеспечивать тепло.

Биомасса для производства электроэнергии | WBDG

Введение

Внутри этой страницы

ЭТА СТРАНИЦА ПОДДЕРЖИВАЕТСЯ

Биомасса используется для отопления помещений, производства электроэнергии и комбинированного производства тепла и электроэнергии.Термин «биомасса» охватывает большое количество разнообразных материалов, включая древесину из различных источников, сельскохозяйственные остатки, а также отходы животноводства и жизнедеятельности человека.

Биомассу можно преобразовать в электроэнергию несколькими способами. Наиболее распространенным является прямое сжигание биомассы, такой как сельскохозяйственные отходы или древесные материалы. Другие варианты включают газификацию, пиролиз и анаэробное сбраживание. Газификация производит синтез-газ с полезным содержанием энергии за счет нагрева биомассы меньшим количеством кислорода, чем необходимо для полного сгорания. Пиролиз дает бионефть за счет быстрого нагревания биомассы в отсутствие кислорода. При анаэробном сбраживании образуется возобновляемый природный газ, когда органическое вещество разлагается бактериями в отсутствие кислорода.

Различные методы работают с разными типами биомассы. Обычно древесная биомасса, такая как древесная щепа, пеллеты и опилки, сжигается или газифицируется для выработки электроэнергии. Остатки кукурузной соломы и пшеничной соломы упаковываются в тюки для сжигания или превращаются в газ с помощью анаэробного варочного котла.Очень влажные отходы, такие как отходы животных и человека, превращаются в газ со средним содержанием энергии в анаэробном варочном котле. Кроме того, большинство других типов биомассы можно преобразовать в бионефть путем пиролиза, которое затем можно использовать в котлах и печах.

В Вудленде, штат Калифорния, электростанция использует древесину, полученную в сельском хозяйстве.
Источник: NREL

В этом обзоре основное внимание уделяется древесной биомассе, используемой для выработки электроэнергии на промышленных предприятиях, а не в проектах коммунальных предприятий. Тепло биомассы и биогаз, включая анаэробное сбраживание и свалочный газ, рассматриваются на других страницах технологических ресурсов в этом руководстве:

По сравнению со многими другими вариантами возобновляемой энергии, биомасса имеет преимущество диспетчеризации, что означает, что она управляема и доступна при необходимости, подобно системам выработки электроэнергии на ископаемом топливе. Однако недостатком биомассы для производства электроэнергии является то, что топливо необходимо закупать, доставлять, хранить и оплачивать. Кроме того, при сжигании биомассы образуются выбросы, которые необходимо тщательно контролировать и контролировать в соответствии с нормативными требованиями.

В этом обзоре представлены конкретные детали для тех, кто рассматривает системы производства электроэнергии на биомассе как часть крупного строительного проекта. Дополнительную общую информацию можно получить в Управлении энергоэффективности и возобновляемых источников энергии (EERE) Министерства энергетики США (DOE). Основы технологии биомассы. Подробную информацию об использовании биомассы для комбинированного производства тепла и электроэнергии можно получить в Партнерстве по комбинированному производству тепла и энергии Агентства по охране окружающей среды США (EPA).

Описание

На большинстве биоэлектростанций используются системы сжигания с прямым сжиганием топлива.Они сжигают биомассу напрямую, чтобы произвести пар высокого давления, который приводит в действие турбогенератор для производства электроэнергии. В некоторых отраслях промышленности, связанных с биомассой, отводимый или отработанный пар электростанции также используется для производственных процессов или для обогрева зданий. Эти системы комбинированного производства тепла и электроэнергии (ТЭЦ) значительно повышают общую энергоэффективность примерно до 80% по сравнению со стандартными системами, работающими только на биомассе, с эффективностью примерно 20%. Сезонные потребности в отоплении повлияют на эффективность системы ТЭЦ.

Простая система выработки электроэнергии на биомассе состоит из нескольких ключевых компонентов. Для парового цикла это включает в себя комбинацию следующих элементов:

Оборудование для хранения и транспортировки топлива
Камера сгорания / печь
Котел
Насосы
Вентиляторы
Паровая турбина
Генератор
Конденсатор
Градирня
Контроль выхлопа / выбросов
Система управления (автоматизированная).

Системы прямого сжигания подают сырье биомассы в камеру сгорания или печь, где биомасса сжигается с избытком воздуха для нагрева воды в бойлере и образования пара. Вместо прямого сжигания некоторые развивающиеся технологии газифицируют биомассу для получения горючего газа, а другие производят пиролизные масла, которые можно использовать для замены жидкого топлива. Котельное топливо может включать древесную щепу, пеллеты, опилки или биомасло. Затем пар из котла расширяется через паровую турбину, которая вращается, чтобы запустить генератор и произвести электричество.

В целом, все системы, работающие на биомассе, требуют места для хранения топлива, а также некоторого типа оборудования для обращения с топливом и средств контроля. Система, использующая древесную щепу, опилки или гранулы, обычно использует бункер или силос для краткосрочного хранения и внешний склад для хранения топлива для более крупных хранилищ. Автоматизированная система управления транспортирует топливо из внешнего хранилища с использованием некоторой комбинации кранов, штабелеукладчиков, регенераторов, фронтальных погрузчиков, ремней, шнеков и пневмотранспорта. Ручное оборудование, такое как фронтальные погрузчики, можно использовать для переноса биомассы из штабелей в бункеры, но этот метод потребует значительных затрат на рабочую силу и эксплуатацию оборудования и его техническое обслуживание (O&M).Менее трудоемким вариантом является использование автоматических штабелеукладчиков для создания штабелей и регенераторов для перемещения щепы из штабелей в бункер для щепы или бункер.

В электроэнергетических системах, работающих на древесной стружке, обычно используется одна сухая тонна на мегаватт-час производства электроэнергии. Это приближение типично для систем с влажной древесиной и полезно для первого приближения требований к потреблению и хранению топлива, но фактическое значение будет варьироваться в зависимости от эффективности системы. Для сравнения, это эквивалентно 20% эффективности HHV с 17 MMBtu / т древесины.

Большая часть древесной щепы, производимой из сырых пиломатериалов, будет иметь влажность от 40% до 55% на влажной основе, что означает, что тонна зеленого топлива будет содержать от 800 до 1100 фунтов воды. Эта вода снизит извлекаемую энергию материала и снизит эффективность котла, так как вода должна испаряться на первых этапах сгорания.

Самые большие проблемы с установками, работающими на биомассе, связаны с обработкой и предварительной обработкой топлива. Это относится как к небольшим установкам с колосниковым обогревом, так и к большим установкам с подвесным обогревом. Сушка биомассы перед сжиганием или газификацией повышает общую эффективность процесса, но во многих случаях может быть экономически невыгодной.

Выхлопные системы используются для вывода побочных продуктов сгорания в окружающую среду. Средства контроля выбросов могут включать в себя циклон или мультициклон, рукавный фильтр или электрофильтр. Основная функция всего перечисленного оборудования — это контроль твердых частиц, и она указана в порядке увеличения капитальных затрат и эффективности. Циклоны и мультициклоны могут использоваться в качестве предварительных коллекторов для удаления более крупных частиц перед рукавным фильтром (тканевым фильтром) или электростатическим фильтром.

Кроме того, может потребоваться контроль выбросов несгоревших углеводородов, оксидов азота и серы в зависимости от свойств топлива и местных, государственных и федеральных нормативных актов.

Как это работает?

В системе прямого сгорания биомасса сжигается в камере сгорания или печи для получения горячего газа, который подается в котел для выработки пара, который расширяется через паровую турбину или паровой двигатель для производства механической или электрической энергии.

В системе прямого сжигания переработанная биомасса является котельным топливом, который производит пар для работы паровой турбины и генератора для производства электроэнергии.

Виды технологий и стоимость

Есть множество компаний, в первую очередь в Европе, которые продают маломасштабные двигатели и комбинированные теплоэнергетические системы, которые могут работать на биогазе, природном газе или пропане. Некоторые из этих систем доступны в Соединенных Штатах с мощностью от примерно 2 киловатт (кВт) и примерно 20 000 британских тепловых единиц (БТЕ) в час тепла до нескольких мегаватт (МВт). Кроме того, в настоящее время в Европе доступны маломасштабные (от 100 до 1500 кВт) паровые двигатели / генераторные установки и паровые турбины (от 100 до 5000 кВт), работающие на твердой биомассе.

В США прямое сжигание является наиболее распространенным методом производства тепла из биомассы. Установленная стоимость малых электростанций, работающих на биомассе, составляет от 3000 до 4000 долларов за кВт, а приведенная стоимость энергии — от 0,8 до 0,15 доллара за киловатт-час (кВтч).

Двумя основными типами систем прямого сжигания щепы являются камеры сгорания со стационарной и подвижной решеткой, также известные как топки с неподвижным слоем и камеры сгорания с атмосферным псевдоожиженным слоем.

Фиксированные системы

Существуют различные конфигурации систем с неподвижным слоем, но общей характеристикой является то, что топливо тем или иным образом доставляется на решетку, где оно вступает в реакцию с кислородом воздуха.Это экзотермическая реакция, при которой образуются очень горячие газы и пар в секции теплообменника котла.

Системы с псевдоожиженным слоем

В системе с циркулирующим псевдоожиженным слоем или с барботажным псевдоожиженным слоем биомасса сжигается в горячем слое взвешенных негорючих частиц, таких как песок. По сравнению с колосниковыми камерами сгорания системы с псевдоожиженным слоем обычно производят более полное преобразование углерода, что приводит к снижению выбросов и повышению эффективности системы. Кроме того, котлы с псевдоожиженным слоем могут использовать более широкий спектр исходного сырья. Кроме того, системы с псевдоожиженным слоем имеют более высокую паразитную электрическую нагрузку, чем системы с неподвижным слоем, из-за повышенных требований к мощности вентилятора.

Системы газификации биомассы

Небольшая модульная система биоэнергетики от Community Power Corporation

Хотя системы газификации биомассы встречаются реже, они аналогичны системам сжигания, за исключением того, что количество воздуха ограничено и, таким образом, вырабатывается чистый топливный газ с полезной теплотворной способностью в отличие от сжигания, при котором отходящий газ не имеет полезной теплотворной способности. теплотворная способность.Чистый топливный газ дает возможность приводить в действие множество различных типов газовых первичных двигателей, таких как двигатели внутреннего сгорания, двигатели Стирлинга, термоэлектрические генераторы, твердооксидные топливные элементы и микротурбины.

На эффективность системы прямого сжигания или газификации биомассы влияет ряд факторов, включая влажность биомассы, распределение и количество воздуха для горения (избыточный воздух), рабочую температуру и давление, а также температуру дымовых газов (выхлопных газов).

Приложение

Тип системы, наиболее подходящей для конкретного применения, зависит от многих факторов, включая доступность и стоимость каждого типа биомассы (например, щепа, пеллеты или бревна), стоимость конкурирующего топлива (например, мазут и природный газ), пиковые и годовые электрические нагрузки и затраты, размер и тип здания, доступность площадей, наличие рабочего и обслуживающего персонала, а также местные нормы выбросов.

Проекты, которые могут использовать как производство электроэнергии, так и тепловую энергию из энергетических систем, работающих на биомассе, часто являются наиболее рентабельными.Если место имеет предсказуемый доступ к круглогодичным доступным ресурсам биомассы, то некоторое сочетание производства тепла и электроэнергии из биомассы может быть хорошим вариантом. Транспортировка топлива составляет значительную часть его стоимости, поэтому в идеале ресурсы должны быть доступны из местных источников. Кроме того, на предприятии обычно необходимо хранить сырье для биомассы на месте, поэтому доступ на площадку и хранение являются факторами, которые следует учитывать.

Как и в случае с любой другой технологией производства электроэнергии на объекте, система производства электроэнергии должна быть подключена к коммунальной сети.Правила присоединения могут быть другими, если система представляет собой комбинированную теплоэнергетическую систему, а не только для производства электроэнергии. Возможность использовать чистые измерения также может иметь решающее значение для экономики системы.

Руководство Федеральной программы энергоменеджмента (FEMP) по интеграции возобновляемых источников энергии в федеральное строительство содержит дополнительную информацию о требованиях к межсетевым соединениям и чистому учету.

Экономика

Основные статьи капитальных затрат для энергосистемы, работающей на биомассе, включают хранение топлива и оборудование для обращения с топливом, камеру сгорания, котел, первичный двигатель (например,г. турбина или двигатель), генератор, средства управления, дымовая труба и оборудование для контроля выбросов.

Стоимость системы имеет тенденцию к снижению по мере увеличения размера системы. Для паровой системы, работающей только на электроэнергии (не комбинированной), мощностью от 5 до 25 МВт, затраты обычно составляют от 3000 до 5000 долларов за киловатт электроэнергии. Нормированная стоимость энергии для этой системы будет составлять от 0,08 до 0,15 доллара за кВтч, но она может значительно возрасти с расходами на топливо. Для больших систем требуется значительное количество материала, что приводит к увеличению расстояний транспортировки и затрат на материалы.Небольшие системы имеют более высокие затраты на эксплуатацию и техническое обслуживание на единицу произведенной энергии и более низкую эффективность, чем большие системы. Следовательно, определение оптимального размера системы для конкретного приложения — это итеративный процесс.

Существует множество стимулов для производства энергии из биомассы, но они различаются в зависимости от политики федерального законодательства и законодательства штата. База данных государственных стимулов для возобновляемых источников энергии и эффективности® перечисляет стимулы для биомассы. Сроки программ стимулирования часто позволяют меньше времени на строительство, чем необходимо для проектов, связанных с биомассой.Кроме того, федеральные агентства часто не могут напрямую воспользоваться финансовыми стимулами для возобновляемых источников энергии, если они не используют другую структуру собственности.

Руководство

FEMP по интеграции возобновляемых источников энергии в федеральное строительство содержит дополнительную информацию о финансировании проектов в области возобновляемых источников энергии.

Интересно, что штат Массачусетс недавно исключил электричество, работающее на биомассе, из своего Стандарта портфеля возобновляемых источников энергии, потому что официальные лица штата не верили, что биомасса обеспечивает явное сокращение выбросов парниковых газов.Таким образом, проекты, связанные с использованием биомассы, больше не имеют права на получение сертификатов возобновляемых источников энергии, которые учитываются для целей или финансирования возобновляемых источников энергии штата Массачусетс.

Оценка доступности ресурсов

Наиболее важными факторами при планировании энергетической системы на биомассе являются оценка ресурсов, планирование и закупки. В рамках процессов отбора и анализа осуществимости критически важно определить потенциальные источники биомассы и оценить необходимое количество топлива.

Если возможно, подробно определите способность потенциальных поставщиков производить и поставлять топливо, отвечающее требованиям оборудования, работающего на биомассе.Это может быть немного интенсивный процесс, поскольку он включает определение нагрузки, которая будет обслуживаться, выявление возможных производителей или поставщиков оборудования, работу с этими поставщиками для определения спецификации топлива и связь с поставщиками, чтобы узнать, могут ли они соответствовать спецификации — и какая цена. Также необходимо оценить ежемесячные и годовые потребности в топливе, а также пиковое потребление топлива, чтобы помочь при обращении с топливом и выборе размеров оборудования для хранения топлива.

Поскольку на большей части территории Соединенных Штатов нет установленной системы распределения древесной щепы, иногда бывает трудно найти поставщиков.Одно из предложений — связаться с региональной лесной службой США и государственной лесной службой. К другим ресурсам, к которым можно обратиться, относятся ландшафтные компании, лесопилки и другие переработчики древесины, свалки, лесоводы и производители деревянной мебели.

Оценки ресурсов биомассы на уровне округа также доступны в Интернете с помощью интерактивного инструмента картографии и анализа. Инструмент оценки биомассы был разработан Национальной лабораторией возобновляемых источников энергии (NREL) при финансовой поддержке EPA. Раньше оценка ресурсов обычно была статичной и не позволяла пользователям анализировать данные или манипулировать ими.Этот новый инструмент позволяет пользователям выбрать местоположение на карте, количественно оценить ресурсы биомассы, доступные в пределах определенного пользователем радиуса, и оценить общую тепловую энергию или мощность, которые могут быть получены путем восстановления части этой биомассы. Инструмент действует как предварительный источник информации о сырье биомассы; однако он не может заменить оценку сырья на месте.

Доступные ресурсы биомассы в США.
Источник: NREL

Необходимо разработать процесс приема поставок биомассы и оценки свойств топлива.По состоянию на июль 2011 года национальные спецификации по древесной щепе отсутствуют, но разрабатываются региональные спецификации. Наличие спецификации помогает сообщать и обеспечивать соблюдение требований к микросхеме. Спецификация должна включать физические размеры, диапазон содержания влаги в топливе, энергосодержание, содержание золы и минералов, а также другие факторы, влияющие на обращение с топливом или его сгорание. Для обеспечения справедливой стоимости контракты на закупку топлива должны масштабировать закупочную цену обратно пропорционально содержанию влаги, поскольку более высокое содержание влаги значительно снижает эффективность сгорания и увеличивает вес транспортируемого материала.

Эксплуатация и обслуживание

Затраты на эксплуатацию и техническое обслуживание энергетических систем, работающих на биомассе, в основном состоят из затрат на топливо и рабочую силу. В остальном эти системы аналогичны другим системам производства электроэнергии на основе котлов. Эксплуатация ведется непрерывно, поэтому затраты на эксплуатацию, а также на покупку и хранение топлива необходимо оценивать вместе с общими затратами по проекту.

Особые соображения

Ниже приведены важные особенности электрических систем, работающих на биомассе.

Экологическая экспертиза / разрешение

Основной проблемой NEPA и выдачей разрешений для энергетической системы, работающей на биомассе, являются выбросы от сжигания. Следовательно, следует пересмотреть местные требования. Выбросы в атмосферу из системы биомассы зависят от конструкции системы и характеристик топлива. При необходимости можно использовать системы контроля выбросов для уменьшения выбросов твердых частиц и оксидов азота.Выбросы серы полностью зависят от содержания серы в биомассе, которое обычно очень низкое.

Хранение щепы требует внимательности, подготовки и внимательности. Когда стружка хранится в здании, существует вероятность того, что пыль от стружки скапливается на горизонтальных поверхностях и попадает внутрь оборудования. Обеспокоенность вызывает способность древесной щепы самовоспламеняться или самовоспламеняться при хранении в течение длительного времени, хотя и редко встречается. Для получения дополнительной информации см. Информационный бюллетень OSHA по безопасности и охране здоровья «Горючая пыль в промышленности: предотвращение и смягчение последствий пожара и взрывов».

Это происходит из-за цепочки событий, которая начинается с биологического разложения органического вещества и может привести к тлею кучи. Критический диапазон влажности, поддерживающий самовозгорание, составляет примерно от 20% до 45%. Вероятность самовозгорания также увеличивается с увеличением размера кучи из-за увеличения глубины.

Чтобы помочь в решении этой проблемы, Управление пожарной охраны в Онтарио, Канада предоставляет следующие рекомендации:

Место хранения должно быть хорошо дренированным и ровным, с твердым грунтом или вымощенным асфальтом, бетоном или другим твердым покрытием. На поверхности грунта между сваями не должно быть горючих материалов. Во дворе должны быть удалены сорняки, трава и подобная растительность. Переносные горелки с открытым пламенем для сорняков не должны использоваться на площадках для хранения щепы. Сваи не должны превышать 18 м (59 футов) в высоту, 90 м (295 футов) в ширину и 150 м (492 футов) в длину, если временные водопроводные трубы со шланговыми соединениями не проложены на верхней поверхности сваи.
Между штабелями щепы и открытыми конструкциями, оборудованием дворового участка или инвентарём должно поддерживаться пространство, равное (а) двойной высоте сваи для горючего материала или зданий или (b) высоте сваи для негорючих зданий и оборудования.
В местах скопления стружки курение запрещено.

Пожары древесной стружки могут быть вызваны другими факторами, такими как удары молнии, тепло от оборудования, искры от сварочных работ, лесные пожары и поджоги. Эти пожары иногда называют поверхностными пожарами, потому что они возникают и распространяются по внешней стороне сваи.

При хранении крайне важно поддерживать чистоту щепы. Когда щепа хранится на земле или гравии, часть этого материала часто собирается вместе со щепой и попадает в камеру сгорания.

21 февраля 2011 года EPA установило нормы выбросов Закона о чистом воздухе для больших и малых котельных и мусоросжигательных заводов, сжигающих твердые отходы и осадок сточных вод. Эти стандарты охватывают более 200 000 котлов и мусоросжигательных заводов, которые выбрасывают опасные загрязнители воздуха (HAP), также известные как токсичные вещества. Новые стандарты EPA должны соблюдаться при планировании проекта любого котла для сжигания топлива.

Агентство

EPA также приняло Закон о чистом воздухе, разрешающий выбросы парниковых газов 2 января 2011 года.Этот процесс, также называемый «правилом адаптации», требует разрешения на производство парниковых газов, но не распространяется на более мелкие предприятия. Ожидается, что окончательные правила будут разработаны в течение трехлетнего исследовательского периода, но федеральные предприятия, использующие производство электроэнергии из биомассы в рамках нового строительного проекта, могут захотеть убедиться, что размер объекта, работающего на биомассе, не вызывает эти требования.

В 2009 году штат Массачусетс издал документ под названием , озаглавленный «Нормы безопасности и выбросы котлов и печей на биомассе».Хотя в этом документе содержится обзор существующих нормативных требований в этом регионе, он может быть полезной справочной информацией для других частей страны.

HSE выпускает это предупреждение о безопасности для внимания частных домовладельцев, арендаторов, домовладельцев и предприятий водопроводной / отопительной промышленности. Это сделано для того, чтобы повысить осведомленность о потенциальных опасностях загорания твердого топлива, когда в камине оставлен резервный обратный котел на твердом топливе.

Предупреждение связано с несколькими инцидентами за последние пять лет, три из которых привели к серьезным травмам и, к сожалению, в одном случае со смертельным исходом.Резервный твердотопливный задний котел был оставлен в герметичном состоянии, и спустя некоторое время, когда перед котлом загорелся уголь или дрова, агрегат нагрелся настолько, что внутреннее давление могло вызвать взрыв корпуса котла.

Ситуации, которые следует учитывать, будут включать случаи, когда обратный котел на твердом топливе был опорожнен зимой в пустом помещении или где он мог остаться на месте после преобразования системы отопления объекта — часто на газовую или мазутную систему с новым выносной котел центрального отопления.Из-за того, что не удалось вынуть задний котел из камина, они могли остаться на месте для декоративного эффекта колосниковой решетки или были закрыты панелью или другим элементом.

Задний котел обычно состоит из колосниковой решетки, по которой переносится горючий материал, например уголь, и «окружающей» водяной камеры. Эта водяная «рубашка» обычно находится за огнем, но может также располагаться по бокам и частично над решеткой с проходящим через нее дымоходом.Таким образом, тепло поступает в воду как от горячих дымовых газов, так и от «углей». Так как агрегаты трудно опорожнить полностью, в резервном бойлере может остаться остаточная вода, которая при нагревании превратится в пар. Это усугубляет повышение давления, если агрегат оставлен в герметичном состоянии.

В одном случае «взрыва» ранним осенним вечером возник пожар в решетке перед котлом для обогрева гостиной; в другом случае крышка панели была снята, чтобы снова включить огонь для обогрева гостиной и уменьшить использование центрального отопления, работающего на жидком топливе.В каждом случае это был первый раз после «обращения».

В ходе испытаний, проведенных в 2002 году, было обнаружено, что верхняя и боковые части твердотопливного обратного котла без циркуляции воды достигли температуры, превышающей 700 ° C. В течение 2 часов температура в некоторых районах достигла около 480 ° C. Это по сравнению с максимальной рабочей температурой обычной системы 124 ° C.

Предыдущие рекомендации рекомендовали, чтобы резервный котел, оставленный на месте, находился в таком состоянии, чтобы в агрегате не могло возникнуть опасное давление.Таким образом, на этапе вывода из эксплуатации система должна быть осушена и избыточные трубопроводы удалены вместе, в идеале, с самим котлом. Если котел не снимался, его следовало оставить в «вентилируемом» или «открытом» состоянии. Если соединения труб были закупорены, в водяной рубашке должно было быть просверлено хотя бы одно отверстие диаметром 6 мм, предпочтительно на вертикальной или почти вертикальной поверхности.

Если подсоединенный трубопровод остается на месте, коррозия / растрескивание боковых стенок водяной рубашки может привести к попаданию дымовых газов в трубопровод и отведению их в другие части объекта с потенциально опасными последствиями. Высокая температура трубопроводов также может представлять опасность пожара.

Единственный абсолютно безопасный и надежный способ продолжить работу, когда обратный котел на твердом топливе больше не нужен, и клиент хочет продолжать использовать камин, — это полностью удалить установку заднего котла, разбив камеру, которая использовалась для система горячего водоснабжения и удаление любых трубопроводов. Когда открытый огонь остается в использовании (или может быть снова задействован), необходимо установить запасной обратный огонь Милнера, чтобы гарантировать безопасное использование огня.

Точно так же нельзя эксплуатировать комнатный обогреватель на твердом топливе «мокрый» или печь с бойлером после отключения подачи воды в котел. Эти приборы не предназначены для использования без циркуляции воды, и при неправильном использовании могут возникнуть серьезные проблемы с безопасностью.

Информация в этом предупреждении поможет вам решить, нужно ли вам устранять потенциальную угрозу безопасности в вашей собственности или жилом фонде.Ключевыми мерами контроля являются либо обеспечение постоянной защиты от открытого огня и источников тепла, либо воздержание от разжигания огня до тех пор, пока не будет обеспечена соответствующая защита и вентиляция или пока устройство не будет снято.

ТБО — это смесь энергоемких материалов, таких как бумага, пластик, дворовые отходы и изделия из дерева.На каждые 100 фунтов ТБО в США можно сжечь около 85 фунтов в качестве топлива для выработки электроэнергии. Установки по переработке отходов в энергию превращают 2000 фунтов мусора в золу весом от 300 до 600 фунтов, и они сокращают объем отходов примерно на 87%.

Существуют различные типы систем или технологий переработки отходов в энергию. Наиболее распространенным типом, используемым в Соединенных Штатах, является система массового сжигания, при которой необработанные ТБО сжигаются в большой мусоросжигательной печи с котлом и генератором для производства электроэнергии (см. Иллюстрацию ниже).Другой менее распространенный тип систем обрабатывает ТБО для удаления большинства негорючих материалов с целью производства топлива из отходов (RDF).

Подключение котла отопления: схемы, материалы, оборудование

Выбор помещения и устройство площадки-основания для котла

Виды систем отопления

Однотрубные

Двухтрубная разводка

Определение с параметрами проекта

Разные конструкции

Чертежи твердотопливных котлов длительного горения своими руками

Дымоход – важный элемент системы обогрева

Система трубопроводов – особенности монтажа

Как правильно рассчитать объем

Алгоритм выполнения работ при установке

Требования к месту установки котла и нормативы для установки твердотопливного котла отопления.

↑ Подключение байпаса к твёрдотопливному котлу

Какими трубами делать

Схема формирование малого контура

Как можно регулировать температуру в ленинградке

Способ 1

Способ 2

Способ 3

Рекомендации по размещению и установке

Схемы обвязки котла

Процедуры установки

Варианты схем

Обвязка отопительного аппарата

Подключение и обвязки котлов на сайте по котлам отопления

Как подключить котел отопления к радиаторам и теплым полам

Когда можно совмещать системы

Схемы монтажа

Особенности расположения обвязки котельного оборудования

Заключение

Видео: Подключение твердотопливного котла своими руками

Схема подключения твердотопливного котла – разбор нюансов

Схемы обвязки

Сложные схемы

Устройство аварийного контура

Заключение

Установка твердотопливного котла своими руками: 3 шага

Общие правила при подготовке к монтажу

Что необходимо знать и сделать перед самим монтажом

Алгоритм выполнения работ при установке

Этапы монтажа твердотопливного котла длительного горения

Вступление

Этапы монтажа твердотопливного котла включает следующие этапы работ:

Подготовка основания

Устройство дымохода

Организация топочной комнаты (бойлерной)

Проектирование и монтаж трубопровода

Установка бойлера горячего водоснабжения

Установка расширительного бака

Клапан безопасности

Другие стать раздела: Котлы отопления

Похожие статьи

Cхемы подключения твердотопливных котлов

Тонкости установки твердотопливного котла в частном доме

Котельное помещение: удобство или необходимость?

Фундамент

Вентиляция

Дымоход

Этапы монтажных работ

Схемы подключения

🔥Правильная обвязка твердотопливного котла. Установка от А до Я

Постановления и постановления по устройствам для сжигания древесины

Стандарты производительности нового источника (NSPS) для бытовых деревянных обогревателей

Отчет Института экологического права за 2021 год

Примеры действий государства — законы, пошлины и налоги

Колорадо

Айдахо

Мичиган

Правила модели

Эффективность котла — обзор

11.5.1 Сушка низкосортного угля

11.5.2 Брикетирование

Системы отопления на твердом топливе — Веб-сайт Renfrewshire

ТАК, ВЫ ХОТИТЕ ЖЕЧИТЬ ДЕРЕВО? ЧТО НУЖНО ЗНАТЬ ПЕРЕД ПОКУПКОЙ! — Добро пожаловать в Mainly Custom

Дровяная печь

Камин дровяной

Дровяная печь надстройка

Надстройка, используемая как дровяная печь

Центральное отопление
