Короба для проводки: характеристики и монтаж электропроводки

Сейчас каждое жилое помещение оснащается системой электрического снабжения. При этом её монтаж может проходить по двум направлениям. Она может быть скрытой, когда все провода спрятаны в стены комнат и открытой, где используют короб для проводки.

Они предназначены для того, чтобы спрятать от внешнего глаза провода и при этом обеспечить безопасную эксплуатацию их на протяжении длительного времени.

Что такое короб для электрической проводки

Ранее в основном электрические провода монтировали в стены. Впоследствии это вызывало немало неудобств. При проведении ремонтных работ скрытых участков электрического снабжения жилых помещений приходилось вскрывать всю проводку, что нарушало целостность стены.

Теперь же нет необходимости выполнять такие действия для скрытой системы благодаря использованию специальных коробов для открытой проводки.

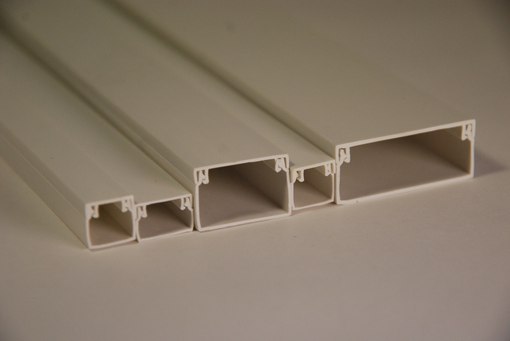

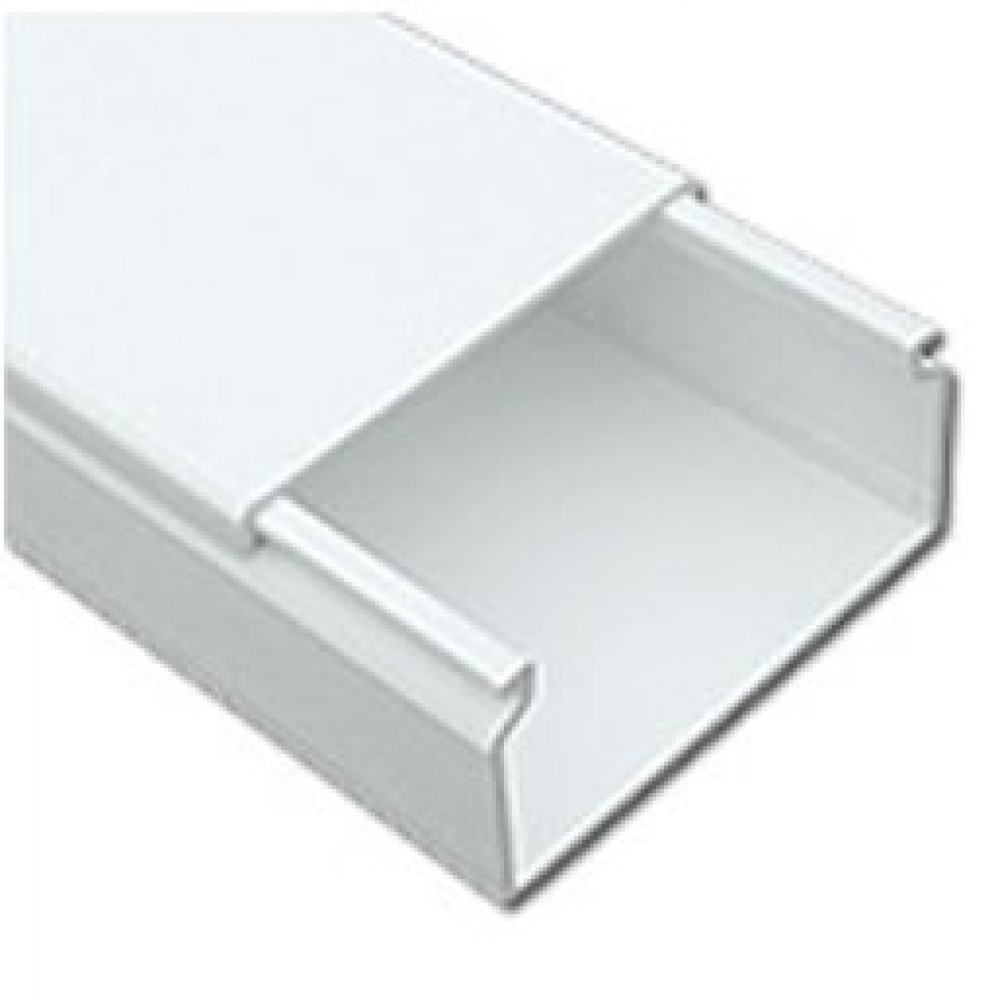

Короб для проводки представляет собой изделие прямоугольной или квадратной формы в сечении имеющее разные размеры в длину.

Состоит оно из двух частей.

Основание короба. Эта часть представляет собой половину изделия, которая имеет основание и боковые стенки. На его основании могут быть предусмотрены специальные отверстия для крепления короба к стене и последующей разводки. Если их нет, то необходимо при монтаже самому проделывать отверстия в нужных местах.

На боковых стенах конструкции находятся специальные выступы. Они располагаются в самом верху и служат в качестве специального «замка» для крепления верхней части короба.

Верхняя часть короба. Она имеет конструкцию схожую с основание. При этом боковые стены на своих внутренних краях имеют небольшие углубления, которые необходимы во время крепления данного элемента к основанию короба. Верхняя часть элемента представляет собой гладкую поверхность, которая иногда может иметь различные узоры.

После выполнения всех работ верхняя часть устанавливается на основание и небольшим нажатием происходит фиксация «замков».

Размеры короба в сечении, а так же его форма зависят от вида провода, который будет использоваться при осуществлении разводки в квартире или частном доме, а так же наличия ответвительных участков цепи.

Виды коробов

На рынке материалов представлено большое множество изделий, которые различаются по нескольким направлением.

Есть несколько видов материалов, из которых происходит изготовление современных коробов под электропроводку в открытом исполнении.

Металлические

Их изготавливают из металла. При производстве используют специальные марки, которые менее подвержены воздействиям различных внешних факторов. Главным преимуществом данного вида есть его высокая прочность, что практически исключает возможность повреждения открытой электрической проводки с помощью ударов.

Среди недостатков данного типа короба для электропроводки можно выделить невысокую электрическую безопасность материала. Все провода, должны иметь хорошую изоляцию. Если этого не сделать, то будет высока вероятность повреждения изоляции в течение времени и подачи напряжения на корпус. При этом данный элемент из устройства защиты проводов превратиться в элемент возможного поражения человека током.

Так же металлические изделия не рекомендуется устанавливать в помещениях с повышенной влажностью. Вследствие постоянного воздействия воды они могут раньше времени выйти из строя из-за коррозии металла.

При монтировании системы открытой электрической проводки данный вид коробов необходимо разрезать с использованием специального инструмента (ножницы по металлу или ножовка), а так же делать отверстия, в основании изделия прибегая к помощи ручной или электрической дрели.

Такие работы тоже можно отнести к дополнительным неудобствам при использовании металлических элементов для электропроводки, особенно при обустройстве ответвительных участков.

Деревянные

Данный тип изделий имеет массу положительных свойств. Прежде всего, они изготавливаются из экологически чистого природного материала – дерева. Так же не проводит электрический ток и обладают высокой степенью безопасности.

К основным недостаткам относиться возможность быстрого выхода из строя вследствие неправильной эксплуатации изделия. Например, дерево подвержено разрушительному действию из-за влаги.

Их дополнительно стараются обрабатывать материалами повышающими стойкость элемента к вредному воздействию влажного климата. Это позволяет повысить надёжность, но полностью не устраняет данный фактор.

Ещё одним из недостатков является высокая степень горения материала. При возникновении короткого замыкания, может возникнуть возгорание изделия, которое впоследствии станет причиной пожара в помещении.

Поэтому изделия обрабатывают и специальными несгораемыми смесями, они значительно повышают их устойчивость к действию огня.

Для монтажа изделия необходимо использовать ножовку по дереву, а так же электрическую или ручную дрель, чтобы проделывать в нужных местах основания отверстия для крепления его к стене.

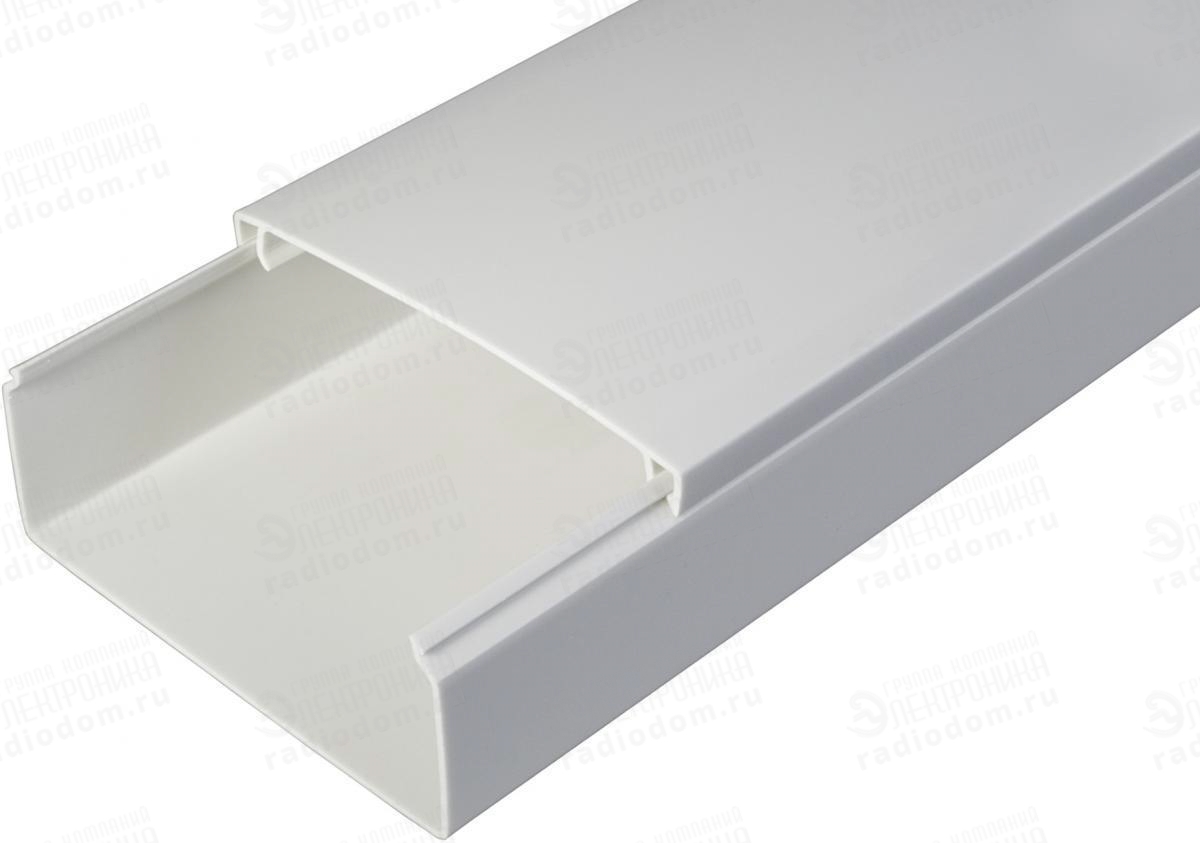

Пластиковые

Данный тип изделия сейчас имеет наибольшее распространение. Этому есть ряд объективных причин.

Дешевизна материалов, из которых изготавливаются изделия.
Наличие современных технологий позволяющих изготавливать их в больших количествах.
Большая устойчивость материала к воздействию различных факторов (кислоты, огонь, влага и другие).

Высокая степень устойчивости к различным механическим повреждениям.
Не способность проводить электрический ток, что обеспечивает безопасность эксплуатации изделий как в условиях обычных помещении так и помещений с высоким уровнем влажности.
Они довольно легко монтируются на стены помещений. Для их установки нет необходимости использовать дополнительные инструменты. Достаточно иметь под рукой строительный нож или ножницы.

Могут выполняться в различной цветовой гамме, что позволяет органично вписывать их в дизайн помещений.
В них можно провести монтаж электрических розеток, а так же при необходимости перенести их с одного места на другое используя ответвительные рукава.

Возможно использовать одновременно изделия различного размера в сечении для организации ответвительных элементов внутренней сети.
При необходимости можно добавлять электрические точки (розетки и выключатели) в любом удобном месте системы без проведения дополнительных монтажных работ.

Монтаж короба

Произвести работы связанные с разводкой необходимо после соответствующего анализа требований, которым должна удовлетворять монтируемая система.

Прежде всего, надо определиться с видом провода, который надо будет использовать в помещении при разводке, что в свою очередь зависит от нагрузки.

Исходя из размеров провода в сечении, и надо производить выбор.

Сейчас в основном для разводки применяют конструкции, изготовленные из пластика. Они надёжные и не требуют дополнительных инструментов при монтаже. Так же необходима и монтажная коробка для наружной проводки.

Специалисты рекомендуют использовать несколько основных типов, которые различаются по размерам в поперечном сечении.

В таблице представлены основные размеры данных элементов, которые рекомендуется использовать как в жилых, так и производственных помещениях для обустройства разводки систем электрического снабжения с ответвительными участками.

Таблица размеров коробок

Монтаж выполняется путём создания отверстия в стенах и крепления изделий. Потом проводится укладка кабелей и установка верхней крышки.При этом следует учитывать, что размеры 100*40 и 100*50 являются наиболее распространёнными при обустройстве систем электрического снабжения в жилых помещениях.

Такие элементы являются неотъемлемым элементов проводки в помещениях различного назначения.

Их позволяет обеспечить своевременный доступ к проводке для осуществления ремонтных работ, а так же создать требуемый уровень электрической безопасности.

Кабельканалы для электропроводки — какие они бывыют и где применяются

Использование электрической проводки открытого типа не является редкостью, особенно часто она встречается в деревянных зданиях. Главным достоинством ее является легкий доступ к кабелям. В то же время провода, расположенные на виду, не только нарушают гармоничность интерьера, но и создают риск поражения людей током или возникновения пожара. Избежать такой опасности можно, разместив проводку внутри специальных приспособлений – так называемых кабельканалов. В этой статье мы разберем, что такое кабельканалы для электропроводки, какие материалы используются для их изготовления и как происходит процесс установки этих конструкций.

Назначение и разновидности кабельканалов

Главной функцией этих приспособлений следует назвать защиту расположенных внутри них проводов от механических повреждений. Условно кабельные каналы подразделяются на два типа:

Жесткие. Эти короба могут быть открытыми, оснащенными легкосъемной крышкой либо выполненными в виде плинтусов.
Гибкие. Такие конструкции могут быть выполнены в виде секций, трубок или цепей.

Материал, используемый для изготовления кабельканалов, должен отвечать двум основным требованиям: быть высокопрочным и не поддаваться возгоранию.

Существует и дополнительный критерий – способность к электроизоляции, но он не относится к обязательным, поскольку нередко эти защитные конструкции бывают алюминиевыми или выполненными из оцинкованного железа.

Наиболее популярны кабельные каналы, изготовленные из ПВХ, в целях повышения прочности изделий смешанного с отвердителями.

Правила выбора и пример монтажа на видео:

Теперь рассмотрим более подробно особенности различных типов и разберемся с особенностями их устройства и применения.

Жесткие каналы для кабеля

Для изготовления жестких конструкций используется металл или пластик (поливинилхлорид). Короб может быть не оснащен крышкой, в этом случае в его стенках и дне имеются монтажные отверстия. Другой вариант – глухие конструкции с крышками, не имеющие отверстий. Кроме того, существуют комбинированные кабельканалы, не имеющие отверстий и не оборудованные крышками.

Достоинство перфорированных коробов заключается в их улучшенной вентиляции, а значит, и в более высокой электропроводимости размещенного в них проводника.

Выбирая тот или иной тип, следует учитывать место установки приспособлений. Например, проводка, прокладывание которой производится в каркасном доме, может быть помещена в металлический кабельканал, используемый для открытых линий.

Такие приспособления легко могут устанавливаться в потолки и перегородки, а также в фальшполы благодаря удобству крепления. Короб фиксируется к несущей конструкции с помощью саморезов, внутри него размещают электрические провода и пластиковыми хомутами закрепляют их к коробу.

Закрытые кабель каналы для электропроводки чаще всего монтируют к стенам или устанавливают на потолке. Фиксируют их с помощью саморезов, закручиваемых в монтажные отверстия.

Предлагаемые на современном рынке кабельканалы имеют разнообразную цветовую гамму, поэтому можно выбрать изделия, тон которых наилучшим образом подойдет для конкретно взятого интерьера. Цена коробов никак не зависит от их цвета. А вот приспособления, украшенные рисунком, нанесенным методом фотопринта, считаются дизайнерскими изделиями и имеют более высокую стоимость.

Кабельный канал может иметь различные размеры, эти изделия бывают стандартными или широкими. Последние применяются при работах, связанных с многопроводным монтажом. Для изоляции каждого из шлейфов от соседних широкие кабельканалы разделяются перегородками.

Особенности жестких каналов

Наиболее элегантными являются алюминиевые кабельные каналы. Особенно высоким спросом пользуются приспособления, произведенные в Италии и Германии. Они комплектуются крышкой, имитирующей с внешней стороны древесину или другой материал.

Размеры сторон изделий бывают различными – от 70х100 мм до 600х1000 мм. Сфера применения первых – проводка сигнализации в жилых или рабочих помещениях, а вторые предназначены для защиты толстых кабелей. Ширина стенок также может колебаться в пределах 0,7-2,4 мм.

В комплект поставки кабельканалов входят дополнительные элементы (повороты, углы, крестовины и т.д.), которые позволяют при установке придать конструкции монолитный вид.

Гибкие защитные каналы

Появление гибких защитных каналов было продиктовано необходимостью ведения проводки по стенам сооружений, имеющих архитектурные неровности. Если в этих условиях использовать жесткие каналы, они будут в точности повторять перепады плоскостей, что испортит внешний вид. Если в кирпичных или бетонных зданиях стены можно более-менее выровнять, то в деревянных традиционное выравнивание неприменимо. В этом случае гибкие кабельканалы станут отличным решением.

Существуют следующие разновидности гибких защитных каналов:

Трубчатые. Как правило, их применяют при переходе на дверную плоскость.
Резиновые.
Гибкие цепи (так называемые траки).
Изготовленные из мягкого пластика путем отливки.

Поскольку производство гибких кабельканалов достаточно сложное и трудоемкое, они в сравнении с жесткими имеют более высокую цену.

Траки широко используют в условиях частного домостроения для подсоединения небольших бытовых станков, а также на заводах и фабриках в целях подключения рабочего оборудования. Ширина этих приспособлений может быть от 20 до 234 мм.

Резиновые кабельканалы, как и выполненные из мягкого пластика, благодаря большой толщине стенок обеспечивают надежную защиту электрических проводников от различных повреждений. Они хорошо подходят для помещений с высокой влажностью (исключение – парилка в бане или сауне).

Трубчатые каналы представляют собой полосу из металла, свитую спиралью. Ее главным преимуществом является возможность изгибаться в разные стороны без вреда для конструкции. Внутрь приспособления укладывается гибкий провод. Как правило, с помощью этих каналов подключаются электрические дверные замки.

Материалы, используемые при производстве кабельканалов

Для изготовления этих изделий используются:

Алюминий.
Сталь с цинковым покрытием.
Пластик.

Пластиковые приспособления обычно устанавливаются на стенах, а также под потолками. Металлические кабельные каналы могут монтироваться на пол, поскольку они устойчивы к высоким нагрузкам.

Разновидности кабель-каналов на видео:

Оцинкованная сталь

Для изготовления защитных приспособлений из этого материала применяется цельный прокатный профиль, покрытый цинком и окрашенный полимерами.

Эти каналы невосприимчивы к воздействию огня. Их используют для установки пожарных систем, а также механизмов оповещения и видеонаблюдения.

К достоинствам металлических кабельных каналов относятся:

Высокая степень защиты электрического кабеля от механических внешних факторов и электромагнитных волн.
Легкость установки.
Пожарная безопасность.
Наличие легкосъемной защелкивающейся крышки.
Исполнение в различных цветах.

Защитный короб из металла нередко используется в офисных помещениях для укладки кабелей малого сечения, поскольку он успешно заменяет пластиковые приспособления.

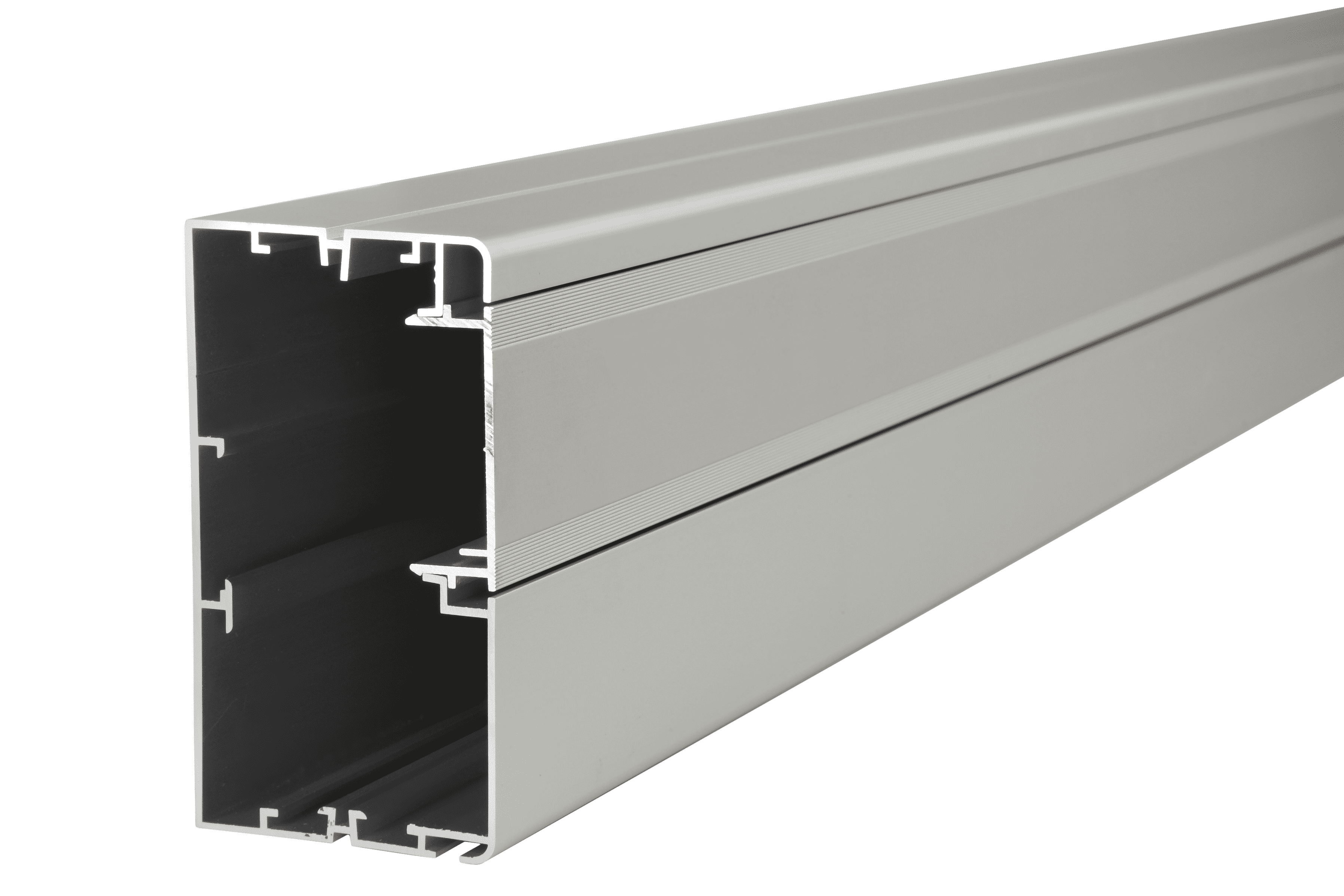

Анодированный алюминий

Алюминиевые кабельканалы чаще всего применяются на складах, а также в условиях промышленных предприятий при монтаже открытых линий. В более редких случаях они находят место в домашнем интерьере, выдержанном в стиле хай-тек.

К основным преимуществам этого материала относятся:

Устойчивость к электромагнитным импульсам.
Невосприимчивость к солнечному ультрафиолету.
Высокая ударопрочность.
Устойчивость к температурным перепадам.
Пожарная безопасность.

Слабым местом такой конструкции является сложность установки. Для крепления канала и крышки используются дюбели, поэтому без специального инструмента при монтаже не обойтись.

Огнеупорный пластик

Конструкции из этого материала распространены наиболее широко. Кабели укладываются внутри закрытого защитного канала, который может иметь различное сечение – круглое, прямоугольное или треугольное, а также плоское.

Приспособления выполняются в различных цветах и могут иметь любые размеры.

К достоинствам пластиковых конструкций относятся:

Невосприимчивость к коррозии.
Простой механизм крепления.
Возможность быстро отрезать кусок короба нужной длины.
Устойчивость к температурным перепадам.
Маленький вес.

Приспособления, выполненные из пластика, оснащаются крышкой, которая легко устанавливается и снимается без использования инструментов.

Особенности установки кабельканалов

Теперь разберемся с некоторыми нюансами монтажа защитных коробов для электропроводки – их необходимо знать, чтобы при установке не допустить ошибок:

Жесткие конструкции должны монтироваться только на ровные поверхности.
Установка должна начинаться от электрического элемента или осветительного прибора. Вести канал от распаячной коробки – ошибка.
Стыкуя участки друг с другом, необходимо оставлять между ними зазор, чтобы при необходимости компенсировать возможное тепловое расширение. Величина этого расстояния должна составлять 1,5-2 мм.
Монтаж коробов на неровных стенах должна производиться без натяжки, чтобы конструкция слегка провисала.
Крепление канала к гипсокартонным перегородками должно производиться маленькими саморезами, имеющими плоскую головку и длину 1,5 см.
Интервал между монтажными отверстиями должен составлять от 30 до 50 см.
Для подрезки алюминиевых и стальных каналов можно использовать ножовку по металлу. Пластиковые и резиновые короба подрезаются острым ножом.

Наглядно про монтаж на видео:

Установка защитных кабельканалов не относится к сложным процедурам. Выполнить ее своими руками или обратиться за помощью к профессиональному электрику – каждый решает сам.

Заключение

В этом материале мы разобрались, для чего нужны защитные короба для электрической проводки, а также рассмотрели разные виды существующих кабель каналов и материалы, из которых они производятся. Надеемся, что полученные знания помогут вам выбрать защитные приспособления для электропроводки своего жилища, а при необходимости – установить их без посторонней помощи.

Кабель каналы — типы, размеры и способы монтажа

При прокладке кабельных сетей во внутренних помещениях не всегда имеется возможность проложить проводку скрытым способом. Это бывает в случаях, когда ремонт уже произведен, но есть необходимость установить дополнительные розетки. В деревянных домах, банях и хозяйственных строениях зачастую проводка уложена открытым способом.

Что такое кабель канал?

Для монтажа открытой проводки совсем необязательно прибивать гвоздями провода к стене. Чтобы придать открытой проводке красивый и аккуратный вид, применяют специальную фурнитуру, называемую кабель канал. Кабельный канал это короб, закрывающий провода и выполняющий не только декоративную роль, но и защитную. Защитный короб для кабеля оберегает маленьких детей и домашних животных от удара током.

Кабель канал для кабеля имеет множество преимуществ:

1. Установка кабель канала и прокладка всех электрических проводов займет намного меньше времени, чем при закрытом способе.
2. В любое время можно легко и быстро провести новые линии и установить дополнительные электроточки, не нарушая поверхность стен.
3. Кабельный короб может закрывать как один провод, так и многопроволочные жилы.

Однако у коробов для кабеля имеются и недостатки:

1. Пространство помещения уменьшается.
2. Невозможно подвинуть мебель вплотную к стене, если на ней установлен кабель канал.
3. Защитный короб не всегда гармонично вписывается в интерьер помещения. Совсем неуместным он будет на изысканных обоях.

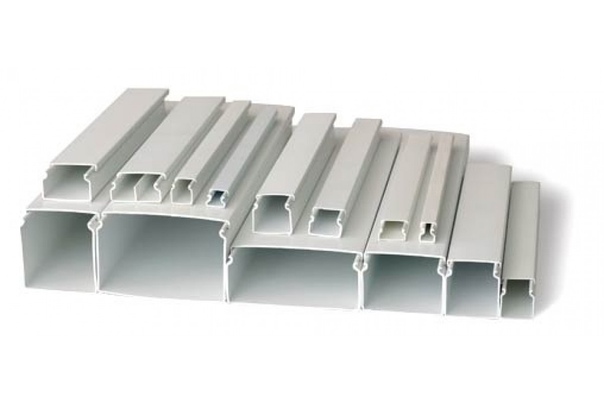

Кабель каналы виды и размеры

В строительных магазинах можно купить разновидности кабель каналов для электропроводки, различных форм и размеров.

По материалу, из которого они изготовлены, кабель-каналы бывают: металлические, алюминиевые и пластиковые.

Стальные кабельные каналы используют как при наружных, так и при внутренних работах. Они имеют большую цветовую палитру, дающую возможность подобрать самый подходящий вариант. Благодаря защитному слою профиль каналы из стали обработанной цинком не подвергаются коррозии. Они встречаются как перфорированного, так и гофрированного типа.
Оцинкованные каналы, выполненные из алюминия, также не поддаются ржавчине. Это позволяет использовать их при защите кабеля снаружи. Характерные качества – долговечность, пожаробезопасность, эстетичность.
Пластиковые кабель-каналы относятся к самым недорогим видам, поэтому их используют чаще других вариантов для монтажа внутри помещений. Для повышения прочности и продления срока службы в пластик добавляют специальные компоненты. ПВХ кабель-каналы могут быть любого цвета, но наиболее часто используют короба белого цвета.

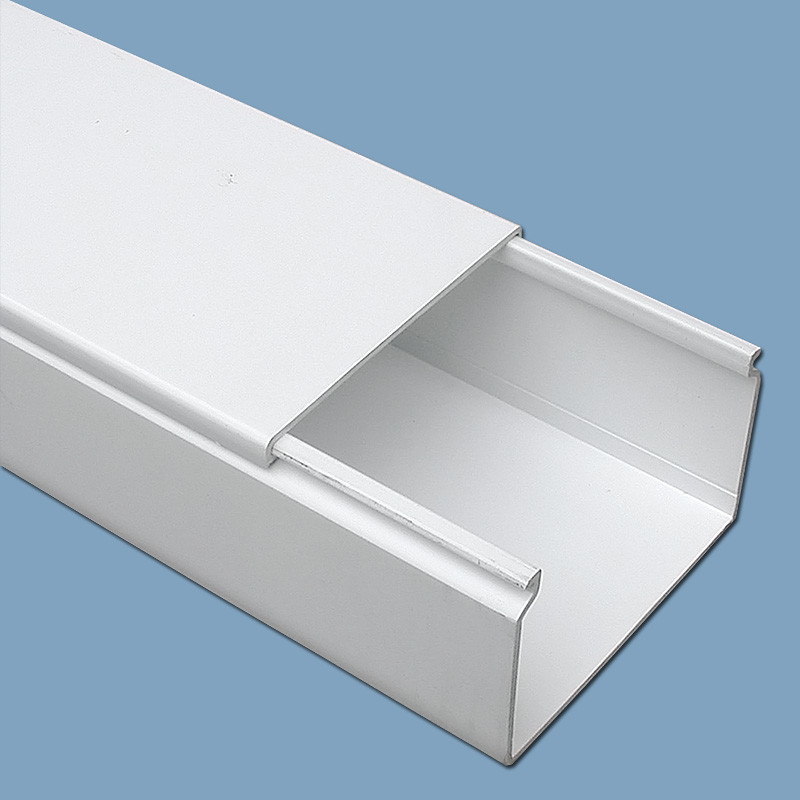

Размеры кабель-каналов П-образного типа

Размер, мм	Полезное сечение, мм²	Толщина стенок, мм
12х12	130	1
15х10	135	1
16х16	230	1
20х10	180	1
25х16	360	1.1
25х25	563	1.1
40х16	576	1.3
40х16	900	1. 3
40х40	1440	1.3
60х40	2160	1.7
60х60	3240	1.7
80х40	2880	1.7
80х60	4320	1.7
100х40	3600	2
100х60	5400	2

По типу они делятся на:

напольные;
лестничные;
парапетные;
плинтусные;
магистральные;
гибкие;
прозрачные;
мини-каналы.

Форма кабельных каналов

Сегодняшние технологические процессы дают возможность производить кабельгон всевозможных габаритов и конструкций, таких как: кабель канал полукруглый, прямоугольный, треугольный, угловой кабельный канал и квадратный короб для проводов. Поэтому всегда есть возможность купить кабель-канал такого типа, который подойдет именно вам.

Как составить план и разметку

Перед началом монтажа проводят предварительные работы. Сначала делают расчет необходимых материалов. Чтобы правильно рассчитать монтажный короб для проводов, необходимо составить точный план квартиры, отметить на нем весь путь кабеля и розетки, все дополнительные элементы для его установки и посчитать метраж.

Затем проверяют ровность стен. Если планируется крепеж кабеля на клей, стена должна быть идеально ровная. Если поверхность стены шероховатая, неровная, имеет перепады, то крепить канал можно гвоздями или дюбелями. На гипсокартонные стены короб крепят при помощи дюбелей-бабочек.

Затем делают разметку на стене, отмечая высоту и проводя линию, где будет крепиться канал. Следует использовать уровень или лазер.

Процесс монтажных работ

В зависимости от нагрузки определяют промежутки между точками крепления. Нагрузку рассчитывают от количества проводов внутри короба.

Этапы монтажа:

1. Дно кабель-канала просверливают в местах, где будут располагаться крепежные элементы. Они должны совпадать с точками креплений на стене.
2. Канал прикрепляют к стене. Для этого используют длинные шурупы или дюбеля.
3. Кабель закладывают в короба.
4. Следует следить за тем, чтобы провода не упирались в крышку, иначе она не защелкнется.
5. Декоративная крышка накрывается после прокладки кабеля.

Для крепления необходимо применять строительный клей. Это будет самый быстрый способ. Его зачастую используют при прокладке кабеля на плитке или основаниях из металла. Хотя клеевой состав чаще используется для усиления основного крепежа.

Дополнительные элементы

Для удобства прокладки кабельных каналов, производители выпускают широкий спектр дополнительных элементов-заглушки, тройники, повороты для любых видов кабельных коробов.С помощью них можно быстро создать конфигурацию сети любой сложности, и сэкономить много времени.

Если стоит выбор, где купить кабель-каналы, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.

типы и виды коробов, особенности выбора и прокладки кабельканалов

Электропроводка в доме всегда должна быть в свободном доступе. Но лежащие на поверхности незащищенные провода быстрее повреждаются, что может привести к обрыву сети и даже несчастным случаям. Для обеспечения безопасности и эстетичного вида помещения открытую электропроводку помещают в специальные кабель каналы, которые могут быть различных размеров, типов и видов.

Общие характеристики кабельканалов для электропроводки

Каналы для электропроводки представляют собой пластиковый или металлический корпус, напоминающий нишу. Основным их назначением является защита электрических кабелей и проводов от механического воздействия. Изготовлены кабель каналы должны быть из прочных и негорючих материалов, к которым относится металл и поливинилхлорид с добавлением отвердителей.

Условно каналы для закрытия электропроводки делятся на два типа:

жесткие;
гибкие.

Каждый из них имеет свои характеристики и используется с той или иной целью.

Жесткие кабель каналы

По конструкции жесткие кабель каналы состоят из коробки, которая может быть открытой или иметь легко снимающуюся крышку. В открытых коробах на дне и стенке присутствуют отверстия под монтаж. Закрытые крышками каналы не имеют специальных отверстий. Комбинированные варианты выпускаются без отверстий и без крышек.

При выборе вида канала необходимо учитывать, где он будет устанавливаться. Короба закрытого типа обычно монтируются на потолок или стены. К несущим конструкциям они крепятся через монтажные отверстия с помощью саморезов.

При проведении кабель каналов в каркасном доме рекомендуется использовать металлические короба открытого типа. Они устанавливаются в натяжных или подвесных потолках, перегородках, фальшполах. К несущей конструкции они прикручиваются саморезами. Электропроводка в коробе закрепляется пластиковыми хомутами.

Размеры твердых кабель каналов могут быть стандартными или широкими. Вторые виды коробов разделяются перегородками и используются для многопроводного монтажа. Шлейфы в них друг с другом не соприкасаются.

Размеры коробов по сторонам:

Максимальные размеры сторон кабель каналов – 6х10 см. Такие короба устанавливаются под толстые провода.
Кабель каналы размерами 0,7х1,0 см используются для проводки сигнализации в доме или квартире.

Может быть различной и толщина стенок коробов:

у мини-каналов – 0,7 мм;
у средних коробов шириной до 0,4 см – 1,3 мм;
у магистральной разводки – 2,4 мм.

Все кабель каналы для электропроводки комплектуются внутренними и внешними углами, распаячными коробками, крестовинами, тройниками, поворотами.

Производители предлагают каналы различных расцветок, поэтому их можно подобрать под цвет стен, пола или потолка. Совсем недавно на рынке появились короба с рисунками, которые наносятся на изделие с помощью фотопринта. Они считаются дизайнерскими элементами и стоят дороже обычных кабель каналов.

Сегодня особенно популярны алюминиевые изделия от немецких и итальянских компаний. Внешняя сторона их крышки имитирует какой-нибудь натуральный материал. Например, древесину.

Гибкие короба для электропроводки

Появления на рынке такого вида каналов продиктовано неровностями стен помещения. Обычный короб может повторить перепад плоскости в 22 мм, но это не очень красиво. В большинстве случаев стены во время ремонта выравниваются, но это не всегда возможно. В этом случае выручить могут гибкие каналы для электропроводки. Они могут быть нескольких видов:

Резиновые. Такие кабель каналы имеют толстую стенку и являются серьезной защитой от любых повреждений. Используют их во влажных помещениях. Однако для парилки они не подходят.
Литые. Выполняются из пластика мягкого типа. Являются прекрасной защитой от влаги.
Трубчатые. Они представляют собой свитую в спираль металлическую полоску и применяются для перехода на плоскость двери. К их преимуществам относится бесконечное изгибание и большой срок эксплуатации. Уложить в них можно будет только гибкий провод или кабель.
Гибкие цепи или траки. Они представляют собой секционные изделия, которые по всей длине легко изгибаются вниз-вверх. Между собой секции соединяются шарнирами. Такие каналы еще называют полупрозрачными, так как между секциями есть просвет. Изделия обязательно комплектуются крышкой. Ширина гибких цепей может быть от 2 до 23,4 см.

По сравнению с жесткими, гибкие каналы-траки стоят довольно дорого. Объясняется это сложностью их изготовления. Используются они в основном для подключения и оборудования станков на производстве. В домашних условиях с их помощью подключают небольшие станки для бытовых нужд (сверлильные, наждачные).

Виды пластиковых кабельканалов с фото

Строительные рынки предлагают различные конструкции кабельных коробов, из которых можно выбрать необходимое для определенных работ изделие. В ассортименте имеются следующие виды пластиковых каналов:

Плинтусные. Используются в квартирах, коттеджах и частных домах. Состоят из нескольких отсеков для прокладки силовых, информационных и осветительных кабелей. Плинтусный короб прокладывается вдоль стен и крепится к поверхности. Для стыковки пола и стены используется декоративная крышка.
Перфорированные. Имеют отверстия в стенках и отличаются небольшим весом, простотой крепления, невысокой стоимостью. Основным преимуществом перфорированных изделий является отвод тепла от проводов. Охлаждение кабеля положительно влияет на электропроводимость. Используются в шкафах управления и распределительных щитках.
Парапетные. Предназначены для укладки проводов бытовой техники (кондиционеров). Имеют классический вид и широко используются в офисах, домах и административных помещениях. Парапетные изделия довольно часто называют магистральными.
Напольные. Имеют овальную форму, благодаря чему их монтаж на полу не препятствует движению. Подобранные в цвет напольного покрытия, они становятся практически незаметными.
Мини-кабель каналы. Отличаются компактными размерами, и используются для прокладки компьютерных, телефонных и телевизионных проводов. Их компактные размеры интерьер помещения практически не нарушают.
Лестничные. Обладают усиленной конструкцией, поэтому используются для монтажа тяжелых кабелей.
Проволочные. Применяются для прокладки проводов по техническим помещениям и складам, так как на них практически не оседает пыль. Проволочные короба хорошо вентилируются, за счет чего кабель меньше прогревается. В квартирах и частных домах с помощью проволочных каналов проводится электропроводка во внутренних перегородках, под натяжными или подвесными потолками, в фальшполах. К несущим конструкциям они крепятся на саморезы. Провода фиксируются хомутами.
Прозрачные. Благодаря абсолютной прозрачности изделия, на стены, потолок или даже на днище автомобиля легко крепится светодиодная лента.
Угловые. Этот вид коробов предназначен для прокладки проводов под потолком.

Аккуратные пластиковые кабель каналы надежно скроют проводку и не испортят внешний вид отделки. А поскольку ПВХ не пропускает ток, то пластиковые короба обеспечивают еще и безопасность при эксплуатации электросети.

Советы по выбору кабель каналов

Разобравшись с видом коробов для прокладки проводов в помещении, следует определиться с еще и с их размерами. Для этого учитываются следующие факторы:

Для одного или двух кабелей нет смысла покупать большой короб. В то же время в мини-канал не стоит впихивать большое количество проводов. Необходимо учитывать, что кабеля должны лежать вплотную друг к другу с небольшим запасом. Кабельный канал нужен таких размеров, чтобы в будущем в него могло вместиться еще пара проводов.
Магистральные каналы для электропроводки должны быть немного больше, чем отводы на выключатели, розетки или приборы.
Стандартная длина одного короба – два метра. Чтобы узнать какое количество каналов нужно купить, перед походом в магазин следует измерить длину всего помещения, в котором будет прокладываться конструкция. Пластиковые каналы легко ломаются, поэтому материала приобрести лучше на 10–15% больше.

Одним из главных элементов кабеля является замок. Выбирая его для короба, необходимо проследить, чтобы он прочно защелкивался и легко открывался руками. В противном случае замок может постоянно отрываться при малейшем прикосновении или сесть слишком туго.

Кроме замка для кабельных каналов, нужно выбрать крепежи, уголки, муфту, заглушки. Короб без фурнитуры покупать не стоит. Она существенно облегчит монтаж, и выглядеть с ней готовая конструкция будет намного привлекательнее. Рассчитать количество необходимой фурнитуры нужно заранее. Если изделие выбиралось определенного цвета, то потом для него найти такого же оттенка элементы будет затруднительно.

Монтаж каналов для электропроводки

Жесткие короба необходимо крепить к отделанным ровным поверхностям. Для монтажа изделия на покрытые гипсокартонном и деревянные стены используются мелкие саморезы с плоской головкой.

Крепить конструкцию начинают от светильника или розетки. Между каналом и коробкой розетки должен быть минимальный зазор. Крепится коробка с шагом в 0,3–0,5 метров. При повышении температуры в помещении пластик может расширяться. Поэтому, чтобы изделие не покорежило, торцы каналов стыкуются с зазорами в 1,5–2 мм.

К оштукатуренным стенам короба для электропроводки монтируются с помощью дюбелей-гвоздей размером в 2,5–3,5 см. Под дюбели через каждые 0,5 метров перфоратором делаются отверстия.

Если поверхности неровные, то крепление каналов должно выполняться с небольшой свободой.

Пластиковые короба довольно мягкие, поэтому легко отрезаются острым ножом. Для металлических изделий используется ножовка.

Монтаж кабельканалов достаточно прост. Но если вы в себе не уверены, то лучше обратиться за помощью к специалисту.

Чтобы самостоятельно выполнить правильный и безопасный монтаж кабель каналов для электропроводки, хозяин дома или квартиры должен знать виды коробов и все нюансы и правила их установки.

Кабель каналы для электропроводки

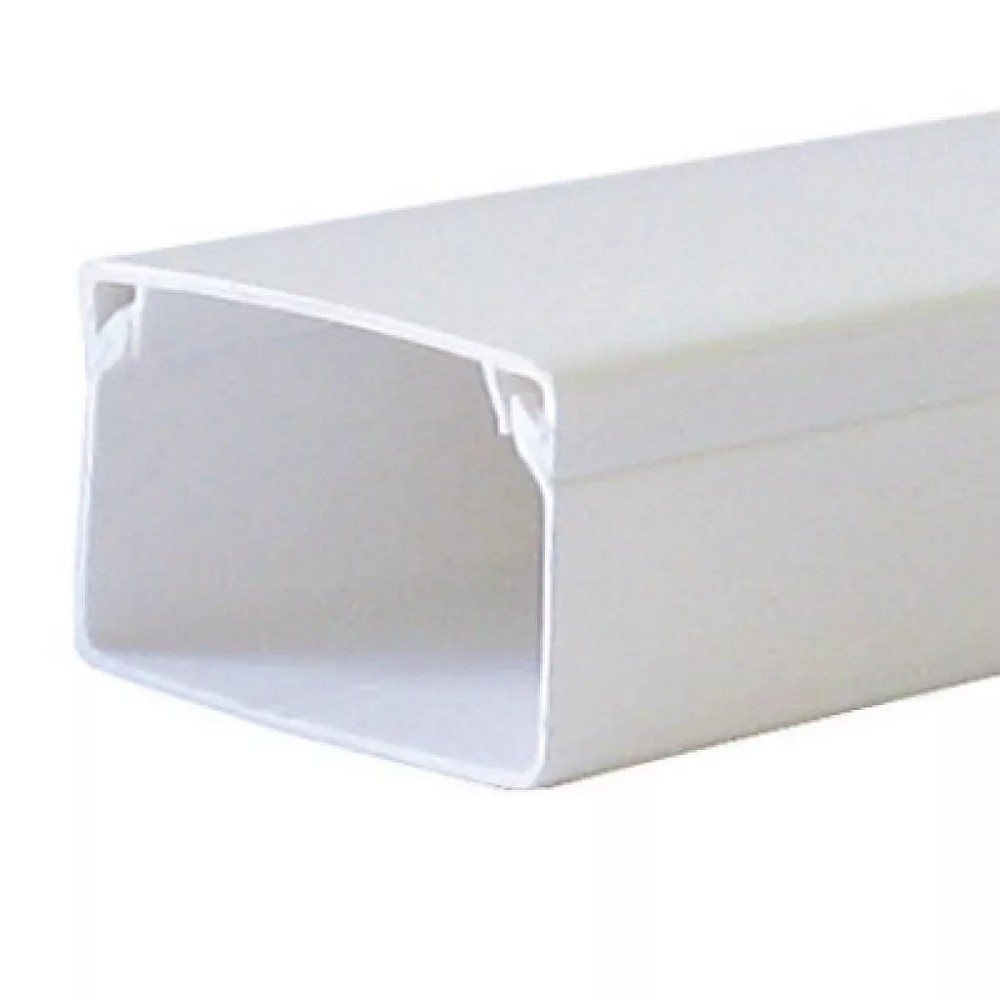

Пластиковые короба для электропроводки: размеры

Скрытый способ прокладки электропроводки является предпочтительным, поскольку увеличивается пожаро,- и электробезопасность, а также исключается возможность ее повреждения. Но часто возникают ситуации, когда возможен только открытый способ, например, в деревянном доме. На фото ниже изображен один из распространенных вариантов такой прокладки. Здесь применяется пластиковый короб для проводки, с установкой которого справится большинство домашних мастеров.

Открытая электропроводка в коробе

Устройство

В поперечном сечении короб для электропроводки может быть прямоугольным или квадратным. Он состоит из двух частей:

Основание. Оно представляет большую часть конструкции и состоит из днища и боковых стенок. Для крепления к стене в нем могут быть отверстия под крепеж. Если их нет, то придется сверлить самостоятельно. Боковые стенки выполнены с выступами, служащими замком для соединения с верхней частью.
Верхняя часть. Она также состоит из основания и небольших боковых стенок с незначительными углублениями на внутренних краях, предназначенными для соединения с замком основания.

После установки короба и выполнения монтажа проводки, верхняя часть прижимается к основанию до фиксации в замке. На рисунке изображены короба разных сечений в сборе.

Пластиковые короба разных сечений для проводки

Достоинства пластиковых коробов следующие:

низкая цена;
небольшая себестоимость;
устойчивость к влаге, огню, агрессивным средам;
достаточная прочность;
электробезопасность;
широкая цветовая гамма;
возможность монтажа розеток и выключателей на верхней части;
легкость монтажа и механической обработки.

Металлический короб делается из алюминия или нержавеющей стали, устойчивой к внешним воздействиям окружающей среды. Для защиты от коррозии применяются покрытия из цинка или алюмоцинка (сплав цинка с алюминием). Изделия с покрытиями дешевле, чем из нержавеющей стали. Их низкая электрическая безопасность требует установки кабелей с качественной изоляцией.

Металлические кабель-каналы не рекомендуется устанавливать в помещениях, где высокая влажность.

Классификация кабель-каналов

Открытая проводка может быть выполнена на изоляторах. При грамотном исполнении она будет выглядеть привлекательно, но этот способ подходит далеко не для каждого интерьера. Укладка в гофротрубе приемлема больше для подсобных помещений. При современном подходе к открытой проводке лучшим вариантом является короб (кабель-канал), обладающий следующими преимуществами:

эстетичный вид;
безопасная эксплуатация проводки;
легкий доступ к кабелям и проводам;
не поддерживает горение.

Кабель-канал – это П-образный профиль. Он крепится на поверхности, затем в него укладывается проводка, которая закрывается крышкой на защелках. Изделия производят в виде «палок» длиной 2 м.

Производят также более сложные конструкции коробов с внутренними перегородками. Они снабжаются одной общей или раздельными крышками, а кабели укладываются в разные каналы.

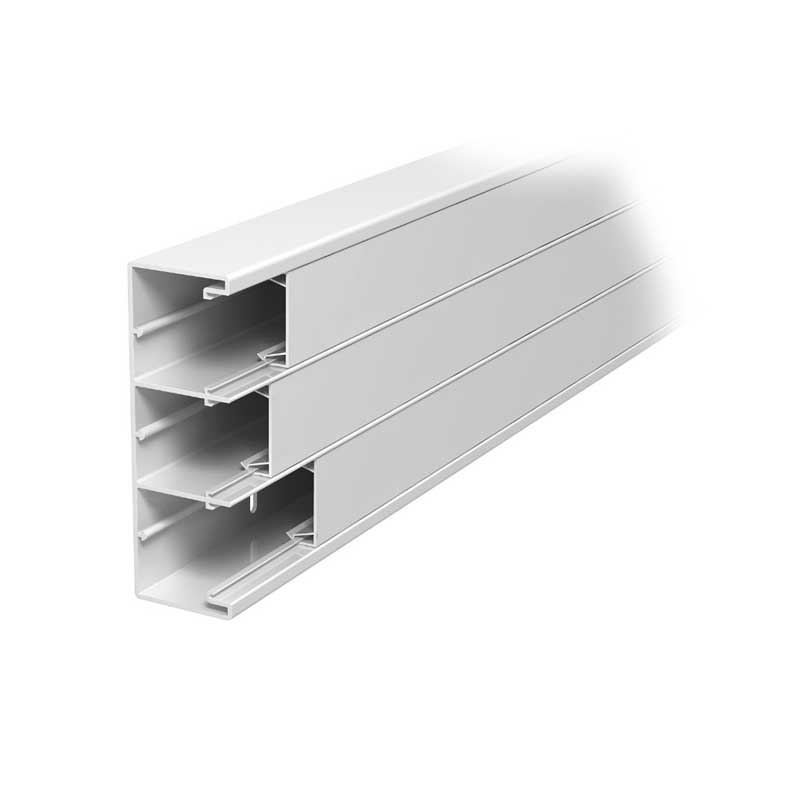

Пластиковый короб с внутренними перегородками для проводки

Конструктивно короба различаются следующим образом:

Мини кабель-каналы (рис. а ниже). Применяются при прокладке проводов к компьютерам, телефонам и телевизору. Они малозаметны и не ухудшают интерьер помещений.
Напольные (рис. б). Имеют форму овала и не мешают передвижению по комнате.
Парапетные (рис. в). Чаще всего применяются в жилых домах, административных зданиях, офисах. В них прячут провода от бытовой техники.
Перфорированные (рис. г). Боковые стенки короба выполняются с прорезями, что позволяет уменьшить вес конструкции.
Плинтусные (рис. д). Электротехнический плинтус выполняется с каналами для кабеля. Широко распространен в жилых помещениях, так как не нарушает их дизайн.
Гибкие (рис. е). Перфорированная форма позволяет сгибать короб в соответствии с профилем поверхности. Особенно устройства нужны при архитектурных неровностях и изгибах. Форма выполняется прямоугольной или круглой. В качестве материалов применяются пластик и резина.
Угловые (рис. ж). Кабельный канал выполняется в виде потолочного плинтуса. В нем удобно делать электропроводку под потолком, на стыках со стенами.
Прозрачные (рис. з). Нашли применение для размещения в них светодиодных лент.
Проволочная сетка (рис. и). Это один из самых дешевых видов кабельного лотка, применяемого в технических помещениях или на складах. В них не оседает пыль, и создаются благоприятные условия для вентиляции.

Лестничные (рис. к). В них можно прокладывать много кабеля, поскольку профили выдерживают значительные нагрузки.

Популярные виды кабель-каналов для электропроводки

Выбор кабельного короба

Самыми практичными в применении являются изделия из пластика. Они легче по весу и в обработке. Короб легко подогнать по месту при монтаже. Особым преимуществом является изолирующее свойство материала.

Рассчитав необходимое количество короба, заказанный метраж следует увеличить на 10-30 %. При его недостатке в дальнейшем будет трудно найти добавку. Не стоит экономить на фурнитуре, придающей проводке законченный вид: уголки, повороты, тройники и др.

Внешний вид короба с фурнитурой

Особенно тщательно следует рассчитать необходимое количество фурнитуры, когда короба выбираются по цвету. Если в дальнейшем придется докупать недостающие детали, трудно будет найти нужный цветовой оттенок.

Сечение короба определяют по формуле:

S = (N∙d)/K, где

S – сечение короба, мм³;
N – количество кабелей, шт.; d – диаметр кабеля, мм;
K=0,45 – коэффициент, учитывающий свободную укладку кабеля, она не должна быть слишком плотной.

Если кабель-канал выбрать меньшего сечения, крышка будет неплотно закрываться, а проводка может перегреться при слишком плотной укладке.

Перед покупкой следует выполнить следующие действия:

Выбрать места установок и требуемое количество светильников, выключателей, розеток и другой фурнитуры.
Начертить схему открытой проводки в доме или квартире.
Рассчитать необходимый метраж и размеры коробов в соответствии с сечениями и количеством кабелей.
Подобрать нужный инструмент и крепеж для монтажа.
Определиться с материалами коробов. Плюсами металлических изделий являются прочность и пожаробезопасность. Достоинства пластиковых коробов упоминались ранее. При этом следует учесть такой недостаток, как их деформация от нагрузки проводами. При этом крышка может не совпадать с корпусом и ее придется посадить на клей.

Особое внимание следует уделить кабель-каналам, проложенным по потолку. Под весом кабеля крышка может открываться, поэтому соединение нужно выбирать более прочное.

Выбор модели

Вид кабель-канала зависит от типа помещения. Для проводки в каркасном доме применяются металлические короба. Они монтируются в подвесных потолках, в перегородках и фальшполах. Короб прикручивается к основанию саморезом и в него производится укладка кабелей, которые крепятся к каналу хомутами из пластика.

В квартире или доме открытую проводку делают по стенам или потолку. Модель короба можно выбрать по цвету. На некоторые устройства наносится рисунок методом фотопринта. Это стоит дороже, но такая модель выглядит как элемент дизайна.

Самыми лучшими считаются изделия из алюминия производства немецких или итальянских компаний. Внешняя сторона крышки у них имитирует натуральные материалы, например, дерево.

Желательно выбирать короба с перегородками для разделения шлейфов. Крышку лучше выбирать с защелками с двух сторон (рис. а ниже). Односторонний замок держит ее хуже.

Короба с защелками: а – с двух сторон; б – с одной стороны

Монтаж короба под электропроводку

Короб подбирается под величину сечения кабеля. Здесь также требуются монтажные коробки для соединения жил. Короба классифицируются по размерам в мм:

микро-каналы – 13х7 — 16х13;
мини-каналы – 33х10 — 40х16;
обычные размеры – 100х40 — 300х80.

Поверхность основания должна быть ровной и отделанной. К гипсокартону короб крепят мелкими саморезами. Для не очень ровных стен короба устанавливаются с провисом, без натяжки.

В стенах делаются отверстия, в которые вставляются дюбели для крепления оснований. Лишние части отрезаются ножовкой по металлу. Затем укладываются кабели и закрываются крышкой. Жесткие кабели укладывать сложнее. Их выравнивают по мере прокладки. Здесь лучше подойдут короба с продольными перегородками.

От проемов трассу следует прокладывать на расстоянии не менее 100 мм, а от потолка – 150 мм.

Не стоит забывать об установке на линии распределительных коробок, облегчающих ремонт проводки.

Видео про проводку

Как устроена проводка в кабель-канале в деревянном доме, рассказывается в видео ниже.

При монтаже открытой проводки в коробах существует много нюансов. Главным здесь является выполнение требований безопасности. Хозяин квартиры должен знать способы выбора коробов и правила их установки, чтобы сделать монтаж самостоятельно или проверить качество прокладки у электромонтажников.

Оцените статью:

Кабель канал для компьютерных проводов

Кабель-канал – это специализированный короб, который используется для обеспечения механической защиты различных проводов (слаботочных сетей и силовых кабелей), а также специальных устройств. Кабелем-каналом называется специализированное приспособление (профиль). Как правило, короб изготавливают из пластика и алюминия.

Выпускаемые короба и мини-каналы позволяют быстро монтировать различные системы. Изделия имеют различные цвета и типы поверхностей, обеспечивая высокую эстетичность в любом типе помещений. Наличие полного спектра аксессуаров, позволяет обеспечить системный подход при проектировании кабеля несущих систем.

Виды и размеры кабель-каналов в одной картинке:

Виды и их характеристики

На рынке строительных товаров представлены кабель-каналы различной конструкции.

Ведущие производители производят такую продукцию:

напольные;
перфорированные;
гибкие;
магистральные;
прозрачные;
лестничные;
мини-кабели;
парапетные;
плинтусные;
угловые;
проволочные;

Продукцию изготавливают из алюминия, стали, а также пластика:

Сегодня наибольшей популярностью пользуются пластиковые кабель-каналы, так как они обладают превосходными характеристиками. Данные модели часто устанавливают на улице.
Алюминиевые модели характеризуются отличными противопожарными показателями. Поэтому их применяют на предприятиях и заводах:
гибкость;
влагоустойчивость;
прочность;
мягкость;
Стальные изделия могут похвастаться различными цветовыми решениями. Качественная оцинкованная сталь имеет специальное покрытие, которое предотвращает образование коррозии. Стальная продукция имеет большой срок службы. Перфорированное основание упрощает установку.

Наибольшей популярностью пользуются такие пластиковые каналы:

Напольные. Специальная конструкция позволяет устанавливать каналы в труднодоступных местах. Овальная форма надёжно защищает кабели от механических повреждений. Также модели имеют прекрасный внешний вид.
Плинтусные. Данные модели применяют в квартирах и частных домах. Весомым преимуществом является специальная форма каналов, которая отлично вписывается в любой интерьер.
Парапетные. Как правило, такие каналы устанавливают в офисах и предприятиях. Чаще всего их применяют для защиты проводов от кондиционеров и других устройств. Конструкция каналов имеет строгие формы и правильную геометрию.

По цвету исполнения пластиковые каналы бывают:

светлые;
белые;
цветные;
под тёмное и светлое дерево;

Современные сферы применения специализированных каналов весьма разнообразны. Это обуславливается широким ассортиментом аксессуаров для его монтажа:

заглушки;
соединительные углы;
т-образные углы;
л-образные углы;
внешние и внутренние;

Сегодня изготовлением и продажей специализированных коробов занимается большое количество компаний. Самыми известными из них являются:

DKC;
ОМиС;
АСКО;
Теко;
ИЭК;
Moll;
Legrand;
Replast;
ЭЛЕКОР;

двойной замок

Основные преимущества современных кабель-каналов заключаются в двойном замке, который сочетает гибкость и эластичность, а также прочность соединения. Сам материал представляет собой пластик, который является самозатухающим. Он позволяет проводить монтаж кабелей до 1 тыс. вольт.

Также, на рынке присутствуют мини-кабели, которые отличаются своей формой. Данные приспособления имеют закруглённые углы и особый механизм крепления крышки, которая создаёт иллюзию монолитной конструкции и закрывает все швы, что особо ценно для офисных эстетов. Кроме того, приспособление гибкое и прочное.

Современные модели не требуют послемонтажной очистки. Так как после установки крышка кабеля полностью закрывает само основание.

Качественные кабели обладают такими преимуществами:

Сертификат Ростеста.
Повышенный уровень пылевлагозащиты.
Может устанавливаться как внутри, так и снаружи помещения.

Основным параметром при выборе специализированных коробов является сечение проводника. При интернет-кабеле наиболее удачным подойдёт мини-модель размером 10 на 15 миллиметров, которая отлично вписывается в эргономику квартиры.

Такая модель имеет такие преимущества:

Закруглённая форма.
Эстетичный вид.
Изготовлен из экологически чистых материалов.

Размеры

Современные технологии позволяют изготавливать специализированные коробы различных размеров и конструкций:

Длина продукции в упаковке составляет:

Сечение:

Конечно же, на строительном рынке представлены стандартные приспособления, которые имеют усреднённые характеристики.

Данные приспособления имеют различные размеры и характеристики. Монтаж изделий осуществляется 2 способами. Благодаря специальным защёлкам установка короба осуществляется в кратчайшие сроки. Для того, чтобы выбрать модель, необходимо учитывать количество проводов. Так как от этого будет зависеть размер приспособления.

Самые распространённые размеры специализированных коробов:

Самыми распространёнными являются кабели размером 100*60 и 12*12. Для соединения коробов используют различные муфты. Как правило, модели продают в виде планок (2 метра). Все пластиковые модели крепятся стандартным способом.

При помощи шуруповёрта приспособление прикручивают к поверхности. Все дополнительные конструктивные элементы и аксессуары необходимо приобретать отдельно.

Способы прокладки

Обычно, кабель-канал крепят к стене на саморезы. Однако, некоторые умельцы делают это на трёхстороннюю клейкую ленту либо жидкие гвозди. Желательно осуществлять монтаж старым и проверенным способом.

Определить длину куска можно 2 способами:

С помощью рулетки.
Прикладывать короб к стене там, где это возможно, и отмечать карандашом.

Отдельная тема — это выполнение стыков.

Здесь важно аккуратно обрезать кабель-канал с помощью:

канцелярского ножа;
ножовки;
усиленных ножниц;

Современные кабельные каналы устойчивы к выцветанию. Они не стареют и не желтеют со временем. Также, они обладают стойкостью к распространению горения, поскольку изготовлены из самозатухающего АБС пластика.

Инструкция по монтажу

Профиль новых кабель-каналов поставляется со специальными отверстиями. Вы значительно экономите время, так как не нужно просверливать дно профиля. К тому же, готовые отверстия позволяют выравнивать приспособления по уровню.

Есть 2 варианта крепления профиля к стене:

Классический.
С помощью дюбелей и специальных инструментов.

Результат монтажа великолепен. Разделительная перегородка помогает тщательно выровнять профиль на стыке. Когда все профили застыкованы накладка на стык адаптируется к глубине профиля и просто приклеивается.

Для установки кабель-каналов следуйте предложенной инструкции:

Распаковать изделие.
Снять верхние крышки.
Создать необходимую разметку вдоль стен.
Обрезать короб на необходимую длину (для этого можно использовать пилу или нож).
Снять с канала верхнюю часть.
Поместить короб в необходимое место.
Поставить на изделие уровень.
Выровнять канал.
Сделать отверстия (для установки с помощью дюбель-гвоздей).
Закрепить изделие (для этого можно использовать клей, дюбели и др. ).
Проложить необходимые провода (при необходимости установить розетки).
Закрытьизделие.
Навести порядок на строительной площадке.

Существует 2 типа перегородок:

Внутренние углы варьируемые, они состоят из 2 частей:

Они прекрасно адаптируются к углам стен и легко устанавливаются на профиль кабель-каналов. Внешние углы тоже варьируемые, и легко защёлкиваются на профиль. По своей конструкции, углы – это цельные аксессуары, полностью готовые к монтажу.

Для мультисекционных кабель-каналов существуют угловые сепараторы. Они поставляются вместе с углами и обеспечивают реальное разделение слабых и сильных токов при прохождении проводов в углах. Углы плавно варьируются в диапазоне 60–120 градусов, что позволяет производить монтаж на любых конфигурациях стен.

Держатели кабеля удерживают все провода внутри профиля и обеспечивают вам ещё больше удобства монтажа. Заглушка адаптируется к различным сечениям благодаря обтекаемым деталям, а лицевая деталь заглушки не потеряется в процессе работы.

Гибкие крышки легко и просто монтируются по всей длине кабель-канала и на углах, а внешний вид установки просто восхитителен. Накладка на стык крышек с не теряемой декоративной крышкой позволяет осуществить лёгкую стыковку со следующей крышкой. Новый специализированный короб предоставляет вам полный набор решений даже для самых сложных установок.

Соответствующая крышка монтируется на несущую перегородку. Эта несущая перегородка может служить и в качестве разделителя для разделения 2 секций с одной и той же крышкой.

Самая выгодная кабельная проводка — отличные предложения по канальной проводке от глобальных продавцов канальной проводки

Отличные новости !!! Вы находитесь в нужном месте для кабельной проводки. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний воздуховод должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели проводку на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в правильности прокладки воздуховодов и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести duct wiring по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Электропроводка в воздуховодах, вентиляционных камерах и других помещениях для обработки воздуха

Опубликовано в ноябре 2001 г.

Навигация по требованиям Национального электрического кодекса (NEC) для воздуховодов, пленумов и других помещений для обработки воздуха может быть затруднена.Системы кондиционирования воздуха могут переносить дым, горячие газы и пламя из одной зоны здания в другую, а также обеспечивать подачу воздуха при потенциальном пожаре. Методы электропроводки, используемые в этих областях, не должны увеличивать топливную нагрузку при пожаре или дымить в системе вентиляции. Раздел 300-21 NEC дает очень простое заявление. Это требует, чтобы электрические установки в полых пространствах, вертикальных шахтах и вентиляционных или вентиляционных каналах были выполнены так, чтобы возможное распространение огня или продуктов сгорания, таких как дым, не было значительно увеличено.Прежде чем определять методы проводки, которые могут использоваться в воздуховодах, пленумах или других помещениях для обработки воздуха, необходимо понять терминологию, используемую при работе с системами кондиционирования воздуха. Раздел 1-6 Национальной ассоциации противопожарной защиты 90A, «Стандарт на установку систем кондиционирования и вентиляции» (издание 1996 г.) содержит определения систем кондиционирования воздуха — хорошая отправная точка для понимания терминологии. Система распределения воздуха определяется как непрерывный канал для передачи воздуха. Эта распределительная система может состоять из воздуховодов, воздушных соединителей, фитингов, заслонок, пленумов, вентиляторов и вспомогательного оборудования для обработки воздуха. Воздуховод определяется как канал для транспортировки воздуха. Воздух окружающей среды — это воздух, который подается, возвращается, рециркулируется или удаляется из помещений с целью изменения существующей атмосферы в здании. Наконец, камера статического давления определяется в NFPA 90A как отсек или камера, к которым подсоединены один или несколько воздуховодов, которые образуют часть системы распределения воздуха.Пленум нельзя использовать как занимаемое пространство или для хранения каких-либо материалов. Статья 100 NEC дает то же определение пленума, что и в NFPA 90A. Слово «пленум» в NEC используется для обозначения как воздушного пространства, так и различных типов проводки, которые специально разработаны и испытаны для установки в этих зонах. Раздел 300-22 (a) NEC предоставляет информацию об установке и использовании электропроводки и оборудования в воздуховодах, которые используются для транспортировки пыли, сыпучих материалов или легковоспламеняющихся паров. Эти воздуховоды можно использовать для отвода пара или для вентиляции кухонного оборудования коммерческого типа. Эти воздуховоды могут быть подключены к большему вертикальному или горизонтальному валу или могут быть установлены как один воздуховод без соединения вала. В эти каналы нельзя устанавливать электропроводку или электрооборудование; однако осветительные приборы (светильники в NEC 2002) разрешены в коммерческой вытяжке, если они соответствуют всем условиям, указанным в Разделе 410-4 (c). Раздел 300-22 (b) устанавливает требования к воздуховодам или пленумам, используемым для окружающего воздуха.Эти воздуховоды или воздуховоды, такие как металлические или стекловолоконные воздуховоды, специально изготовлены для транспортировки окружающего воздуха. Эти воздуховоды могут быть изготовлены на месте или доставлены в заводском состоянии и собраны на месте. Жесткий металлический кабелепровод (RMC), промежуточный металлический трубопровод (IMC), электрические металлические трубки (EMT), кабель с минеральной изоляцией (кабель MI) и кабель с металлической оболочкой (кабель типа MC) с гладкой или гофрированной непроницаемой металлической оболочкой без неметаллических материалов. покрытие может использоваться для проводки внутри этих сборных каналов или пленумов.Электрооборудование и устройства могут находиться внутри этих каналов или камер только в том случае, если они необходимы для непосредственного воздействия на воздух, содержащегося в канале, или для его измерения. Гибкий металлический канал и непроницаемый для жидкости гибкий металлический трубопровод можно использовать в сборных каналах для подключения регулируемого оборудования и аналогичных устройств, но не более четырех футов. Если внутри изготовленного воздуховода требуется освещение для обслуживания и ремонта оборудования, расположенного внутри воздуховода, необходимо использовать закрытое и герметичное приспособление.«Другое пространство, используемое для окружающего воздуха» — это такое пространство, которое не предназначено специально для окружающего воздуха, но используется для транспортировки приточного или возвратного воздуха. Пространство над подвесным потолком — типичное «другое пространство». В этих «других пространствах» могут использоваться те же методы проводки, что и в сборных каналах, с добавлением армированного кабеля (кабель типа AC) и полностью закрытого, невентилируемого изолированного шинопровода без приспособлений для вставных соединений. Можно использовать собранный на заводе многожильный кабель управления или силовой кабель, специально указанный для использования в этих других местах.Также можно использовать металлические дорожки качения с поверхности или металлические кабельные каналы. В «других помещениях для окружающего воздуха» допускается использование непроницаемых для жидкости гибких металлических трубопроводов длиной 6 футов или меньше. Электрооборудование, устанавливаемое в этих зонах, должно быть закрыто металлическими элементами. Тем не менее, электрическое оборудование с неметаллическим корпусом и соответствующими материалами для проводки может быть установлено, если они указаны для использования в этих областях. Они должны обладать достаточной огнестойкостью и не выделять дыма. Любой метод подключения, используемый в этих зонах, должен соответствовать температуре окружающей среды в другом помещении.Следование этим особым правилам поможет обеспечить безопасность жизни и имущества, которым занимается NEC, и поможет ограничить распространение огня и продуктов сгорания внутри зданий. ODE — технический специалист в Underwriters Laboratories, Inc., в Research Triangle Park, NC.С ним можно связаться по телефону (919) 549-1726 или по электронной почте [email protected]. Схема подключения дымового извещателя
Схема подключения дымового извещателя — вот и вы на нашем сайте.В настоящее время мы рады сообщить, что мы обнаружили очень интересную тему, на которую следует обратить внимание, а именно: схема подключения дымового извещателя . Многие люди ищут информацию о схеме подключения дымового извещателя, и определенно один из них — вы, не так ли?

Описание : Почему все контакты на одном воздуховоде? относится к электрической схеме дымового извещателя, размер изображения 300 X 487 пикселей, и для просмотра деталей изображения щелкните изображение.
Вот фотогалерея о схеме подключения дымового извещателя с описанием изображения, пожалуйста, найдите нужное изображение.Мы надеемся, что эта статья поможет вам найти нужную информацию. Схема подключения канального дымового извещателя есть среди фотографий, которые мы нашли в Интернете из авторитетных источников. Мы стремимся исследовать эту электрическую схему дымового извещателя на этой странице только потому, что, согласно фактам, полученным из поисковой системы Google, это одно из многих популярных ключевых слов поиска в Интернете. И мы также считаем, что вы пришли сюда и искали эту информацию, не так ли? Из множества вариантов в сети мы уверены, что эта картинка может стать для вас лучшим руководством, и мы искренне надеемся, что вы удовлетворены тем, что мы представляем.
На самом деле, мы также отметили, что схема подключения дымового извещателя является одной из самых популярных областей прямо сейчас. Поэтому мы попытались получить хорошее изображение схемы подключения дымового извещателя для ваших нужд. Ну вот. он исходил из авторитетного онлайн-ресурса, и нам это нравится. Мы считаем, что это создает новую проблему для ниши электрических схем дымовых извещателей. И все же, что насчет тебя? Тебе это тоже нравится? Вы когда-нибудь полностью соглашались с тем, что этот рисунок, вероятно, будет одним из прекрасных справочных материалов для электрической схемы дымового извещателя ? Пожалуйста, оставьте нам свои мысли, мы надеемся, что сможем предоставить дополнительную полезную информацию для следующих отчетов.
Ключевые слова для этой статьи: Схема дымового извещателя
, подключение канального извещателя
Теги: # детектор # схема # воздуховод # дым # проводка
Товары Магазин для Канального дымового извещателя Схема подключения
Мы — люди, которым небезразлична электрическая схема и другая информация, поэтому мы стараемся собирать информацию из надежных источников, чтобы вы могли легко найти то, что вам нужно.
Различные типы воздуховодов для центрального кондиционирования
Мы рассмотрели различные компрессоры и конденсаторы, используемые для центрального кондиционирования воздуха, но как насчет воздуховодов? Проще говоря, воздуховод — это канал, по которому охлажденный воздух от кондиционера проходит через ваш дом, а также отводится теплый или несвежий воздух. Воздуховоды для центрального кондиционирования также могут использоваться для систем отопления и фильтрации. Давайте посмотрим на некоторые из различных типов воздуховодов, необходимых для кондиционирования воздуха.
Гибкие воздуховоды
Гибкие воздуховоды, как правило, имеют форму трубы, сделаны из проволочной катушки, покрытой гибким прочным пластиком и окруженной изоляцией. Этот тип воздуховодов лучше всего подходит для сложных пространств, где жесткие воздуховоды просто невозможно установить или используются для присоединения негибких воздуховодов к выпускному отверстию для подачи воздуха.Как и большинство компонентов центрального кондиционирования воздуха, гибкие воздуховоды предъявляют особые требования к установке. Например, гибкие воздуховоды должны быть надежно закреплены и поддержаны, чтобы они не провисали и не прогибались. Перегибы, изгибы и повороты также должны быть сведены к минимуму — они уменьшают поток воздуха и могут снизить эффективность и эффективность кондиционера. Преимущества гибких воздуховодов заключаются в том, что они довольно быстро и легко устанавливаются и часто стоят дешевле, чем жесткие воздуховоды. Вы можете узнать больше о гибких воздуховодах и рекомендациях по их установке в Американском обществе домашних инспекторов.
Жесткие воздуховоды
Они бывают разных материалов и размеров и могут быть цилиндрическими или прямоугольными. Их тоже часто утепляют. Они выносливы, выносливы и надежны. Наиболее распространенные типы жестких воздуховодов:
Воздуховоды из листового металла . Такие воздуховоды вы видели в фильмах — обычно по ним ползет герой боевиков! Оцинкованная сталь и алюминий — самые распространенные материалы для воздуховодов из листового металла. В частности, алюминий относительно легкий и простой в установке.Кроме того, они с наименьшей вероятностью могут содержать опасную плесень или наросты, потому что имеют непористую поверхность.
Воздуховоды с покрытием из стекловолокна. Это воздуховоды из листового металла (подобные описанным выше) с внутренней или внешней облицовкой из стекловолокна. Этот тип воздуховода распространен в офисных и коммерческих зданиях, поскольку он гасит звук кондиционера. Однако стекловолокно в этих воздуховодах может разрушаться и в конечном итоге выделять частицы стекловолокна в воздух — это серьезная проблема для здоровья, особенно при длительном воздействии.Воздуховоды, облицованные стекловолокном, также трудно чистить по той же причине: процесс очистки может повредить облицовку и высвободить волокна. Эти каналы также могут быть заражены плесенью и бактериями.
Воздуховоды из ДВП. Древесноволокнистая плита изготовлена из стекловолоконных нитей, которые были сжаты и скреплены смолой, а затем покрыты слоем фольги для защиты от влаги. Этот тип воздуховодов хорош для систем охлаждения и отопления, поскольку сам по себе хорошо изолирован.Однако его не рекомендуется использовать для вентиляции, поскольку, как и воздуховоды со стекловолокном, они могут стать рассадником плесени и грибка во влажном климате. Кроме того, поскольку поверхность шероховатая, они также могут влиять на воздушный поток и эффективность.
При установке системы кондиционирования воздуха проконсультируйтесь со своим подрядчиком, чтобы узнать, какой тип воздуховода лучше всего подходит для вашего дома или офиса. Чаще всего листовой металл является самым безопасным и эффективным материалом для создания воздуховодов.
Обзор структурированной разводки
Структурированная разводка / будущая разводка умного дома — Обзор электромонтажа
В этом руководстве подробно описано, что вам нужно для Future Wiring a home, Лучше всего делать это во время строительства дома, но есть способы сделать это постфактум.Большая часть информации в этом руководстве также применима, если вы просто запускаете один или два провода. Даже если вы не выполняете работу самостоятельно, это руководство может помочь вам решить, что вы хотите сделать.
Если вы строите дом, будущая проводка может добавить тысячи (если не десятки тысяч) долларов. к стоимости вашего дома. Если вы не выполняете работу самостоятельно, вы также можете заплатить столько, чтобы сделать это профессионально. Большинство строителей, как правило, не позволяют выполнять такую работу. пока дом строится из соображений безопасности, страхования или воровства.Тем не менее, я построил два домов, и я смог убедить каждого строителя позволить мне самому выполнить монтаж провода.
При хорошем плане электропроводки все провода проходят к центральному месту в подвале. Большинство строителей подрядчики проведут провода от комнаты к комнате. Например: если строитель добавляет телефонную линию к вашему кухня и спальня, они проведут провод от подвала до кухни и спальни. Правильный метод — это проложить линию от подвала до кухни, а второй провод — от дома. подвал в спальню.Это дает несколько преимуществ. Во-первых, если есть проблема с подключением вам нужно только смотреть на два конца. Не нужно везде помнить и проверять, что провод проходит через. Во-вторых, если вы проводите провода от комнаты к комнате, вы ограничены в том, что вы можете делать с провода. Последовательный запуск телефонной линии (из комнаты в комнату) может быть нормальным, но для сети Интернет — нет. кабели. Большинство строителей будут использовать интернет-провода для телефонных линий, и вы должны сделать то же самое.если ты проложите провода последовательно, тогда только одна из комнат сможет использовать провод в качестве сетевого кабеля.
Если в вашем доме нет подвала, вам нужно будет найти другое центральное место для запуска провода к. Спросите у строителя предложения, но, скорее всего, это будет кладовая / подсобное помещение, в котором водонагреватель и, возможно, электрическая коробка или чердак. Все это будет освещено, когда вы учитываете свой план подключения.
Спланируйте все, прежде чем начать. Решите, какие провода и куда будут проложены. Ты всегда хочешь бежать слишком много провода вместо слишком маленького. Неиспользованный провод стоит недорого, но попытка запустить новый провод после возведение стен может занять несколько часов. Обязательно прочтите гайд по каким проводам запускать а также руководство по типам проводов, которое поможет вам в планировании. Вы также можете проверить несколько примеров проектов для идей.
Когда у вас есть план, вам нужно прикинуть, сколько провода вам понадобится.Вы можете сэкономить много денег, покупка через Интернет. Ознакомьтесь с руководством по запчастям, чтобы узнать, что Вам понадобится и где его взять.
Когда у вас есть план и детали, вы готовы приступить к работе. Это руководство по подключению есть все необходимое для прокладки проводов. Вы можете завершить работу по подключению и прекратить все соединения в то же время, но если строитель не уделяет вам много времени для работы над домом лучше всего оставить эту работу до тех пор, пока вы не переедете.Большая часть отделочных работ должна выполняться после гипсокартон все равно вешается и красится. Ожидание, пока вы переедете, также снижает вероятность того, что ваш проводка повлияет на оценку жилья и налоги на жилье. После того, как вы закроете свой дом, закрыв это Руководство по отделочным работам поможет выполнить электромонтажные работы.
После того, как вы закончите свою работу, пришло время подключить кабельные, спутниковые, телефонные, интернет-компании … и делают свое дело. Вероятно, им потребуется проложить новый провод от улицы до вашего дома.Этот провод должен проводите прямо к вашей монтажной панели в подвале, а затем через дом оттуда. Даже если вы используете кабельный или DSL-модем для доступа в Интернет, модем должен быть в подвале, а затем сетевые провода следует разводить по дому. См. Схему подключения больше информации.
Некоторые примечания по работе с вашим застройщиком и другими подрядчиками
Если вы только начинаете задумываться о строительстве дома, лучше всего сначала договориться со строителем. Подпишите на пунктирной линии, чтобы узнать, разрешат ли вам самостоятельно подключать провода к дому.Это когда у вас больше всего рычагов. Если для этого уже слишком поздно, постарайтесь найти хорошие стороны либо у продавца, либо у менеджера проекта. Пусть знают, что вы не будете проводить никаких электромонтажных работ или использовать электрические коробки, установленные строительной электрики. Любые электромонтажные работы будут проверены, и если вы приведете к выходу строителя из строя, осмотр будет стоить им времени и денег.
Если строитель не разрешает самому проложить проводку, то спросите о будущей трубке.Будущая труба это просто 2-дюймовая труба из ПВХ, установленная застройщиком, которая ведет от подвала до чердака. Если вы проложив провод от подвала до стены первого этажа, вы можете просто просверлить потолок подвала и запускаем провод. Если вам нужно провести провод от подвала до стены второго этажа, вы можете провод через будущую трубу на чердак и обратно вниз через стену второго этажа. Без Из будущей трубы очень сложно провести провод от подвала до второго этажа вашего дома.Существует специальное руководство по электромонтажу существующих домов.
Если строитель разрешит вам выполнить проводку самостоятельно, он предоставит вам короткое окно, в котором вы сможете сделать работа и, возможно, с очень небольшим уведомлением. Убедитесь, что у вас есть все необходимые материалы для идти в момент уведомления. Если вы заказываете через Интернет, то обязательно заранее планируйте. В зависимости от От того, сколько у вас помощи и какой объем проводки вы хотите выполнить, это может занять 2 полных дня.Очевидно, вы будете делать проводку в какой-то момент после того, как будет сделан каркас, кровля и сайдинг, но до гипсокартона. Это когда будет установлена сантехника, воздуховоды, электрическая и другая проводка и изоляция. Лучше всего, если вы будете выполнять работу в последнюю очередь, либо непосредственно перед изоляцией, либо после нее. Таким образом, вы знаете свой работа не мешает другим занятиям. Например: если вы пропустите кабельный провод через несколько шпилек в стены, и команде HVAC нужно проложить вертикальный канал между двумя из этих стоек, тогда вам лучше оставили достаточно провисания проводов, чтобы они могли двигать провода, чтобы освободить место для их канала.
Вы можете закончить работу над проводкой, пока другие подрядчики находятся у вас дома. Будь дружелюбным и попробуй держаться подальше от них и позволить им делать свою работу. Обычно им не нравится, что домовладелец рядом когда они делают свою работу. Вы также можете решить проблемы с безопасностью и ответственностью. Не давайте им повода позвонить строителю и выгнать вас. Не просите одолжить их инструменты и определенно не используйте их инструменты, не спросив.Это включает использование их лестниц. Также убедитесь что ваша работа им не мешает. Не оставляйте провода лежать на земле. Свяжите свой работать на ходу. Не оставляйте уборку на конец.
Наконец, одно предостережение при работе с операторами кабельной и телефонной связи. С отменой регулирования телефона рынке, все пытаются предложить полный пакет услуг. Вы найдете кабельные, телефонные и спутниковые компании. Все они предлагают услуги телевидения, телефона и Интернета, и каждый пытается снизить цены на другие. Многие люди подпишутся на специальный вводный курс, а затем откажутся от него и поменяют компанию, когда их контракт истек. Чтобы нанести ущерб конкуренции, многие компании вырывают провода, когда вы отменяете их обслуживание. Например: если вы переключаетесь с телефонной компании на кабельную для оказания телефонных услуг, кабель Компания вырвет из телефонного провода как можно больше, чтобы сделать его непригодным для использования. Они отрежут концы провода за настенными плитами и обрезать провода, как только они входят в подвал, не оставляя видимых проводов для работы.Verizon также обвиняют в перерезании медных телефонных проводов в домах, когда люди переходят на оптоволоконную службу Fios. Таким образом, вы будете привязаны к более дорогостоящему оптоволоконному сервису, и Verizon не обязан делиться оптоволоконные линии к другим поставщикам телефонов / DSL, как они должны делать с медным телефонным проводом. Это заставляет кабельную компанию часами прокладывать новые провода. Очевидно, вы этого не хотите. Всякий раз, когда кто-либо работает с электропроводкой в вашем доме, будь то установка или демонтаж оборудования, вам захочется смотреть их все время.Помните, что каждый провод в вашем доме принадлежит вам независимо от кто это установил. Не позволяйте им перерезать провода, и если вы отказываетесь от обслуживания, лучше всего, если вы делать всю работу самостоятельно и даже не пускать их к себе домой.
Отказ от ответственности
Информация на этом сайте предоставляется бесплатно. Вся информация, представленная на этом веб-сайте предоставляется «КАК ЕСТЬ». Не дается никаких гарантий относительно точности информации или заявки. информации, представленной здесь.Я не беру на себя ответственности или обязательств в отношении точность или актуальность предоставленной информации. Используя, читая или получая доступ к этому веб-сайту, вы соглашаетесь быть пользователем предоставленной информации. Пользователь принимает на себя полную ответственность за вся предоставленная информация. Хотя я стараюсь, чтобы информация на этом сайте была как можно более точной, нет гарантии, что мои справочные материалы или материалы на этом сайте верны. Эта информация предоставляется исключительно в справочных целях! Перечисленная техническая информация здесь только для общих приложений.В случае сомнений всегда обращайтесь за помощью к профессионалу!
Всегда консультируйтесь со своими местными строительными нормами и правилами для получения наиболее точной информации о проводке и электрические коды. Все округа и города имеют свои собственные строительные нормы и правила, которые могут незначительно отличаться. На этом веб-сайте рассматриваются только некоторые из наиболее распространенных строительных норм и правил. Обратите внимание, что неправильная проводка может привести к тому, что вы не проведете осмотр дома, не сможете продать дом или даже вызвать пожар.
Схема расположения и подключения панели управления
.
Автор: Гарольд Эннулат | 13 мая 2013 г.
Расположение панели управления и передовые методы подключения.
Расположение панели управления и передовые методы подключения.
__________________________________________________________
Пример подключения большой панели управления
.
Какие передовые практики? Что можно улучшить?
Нажмите для увеличения
Качество проводки, используемой в промышленной панели управления, может варьироваться в широких пределах.Эта статья суммирует то, что, по мнению автора, является передовой практикой в отношении компоновки панели управления и проводки.
Цель состоит в том, чтобы создать панель, которая имеет логическую структуру и проста в обслуживании в течение всего срока службы панели управления.
Я оставляю читателю возможность использовать эти предлагаемые «лучшие практики», изложенные ниже, для оценки и улучшения конструкций панелей управления, с которыми они сталкиваются или которые они создают.
ОСНОВНЫЕ ПРИНЦИПЫ ЭЛЕКТРОПРОВОДКИ.
* Провод: Используйте все провода с номиналом 600 В, 90 ° C.Используйте многожильный провод. Используйте проволоку типа MTW. Отметьте любые исключения, чтобы их можно было добавить к чертежам или конструкторским примечаниям.
* Электропроводка через распашную дверь или панель. U-образная петля, максимально длинная, обращенная вниз, закрепленная с каждой стороны петли винтами или болтами (без клея). Поместите втулку или спиральную обертку на провода, проходящие через петлю между точками крепления.
* Расстояние между проводными устройствами и кабельным каналом или другими препятствиями: 2 ″ минимум; 2 1/2 — 3 ″ предпочтительно для 120 В переменного тока и менее.4 ″ для 480 вольт (достаточно, чтобы вставить кулак между устройством и кабельным каналом или препятствием.
* Сведите к минимуму использование кабельных стяжек, если используется кабельный канал. Они отключаются при поиске неисправностей и редко заменяются. Для хорошей системы управления проводами не требуются стяжки. Поставьте перед собой цель не использовать проволочные стяжки, кроме как временно при электромонтаже.
* Оставляемый резерв: Как правило, оставляем только «скрытый» резерв. Оставьте служебные шлейфы, когда провода выходят или входят в устройство или терминал.Проложите провода в кабельном канале так, чтобы они входили и выходили на середину или дальнюю сторону кабельного канала или канала. Все углы кабельного канала возьмите как можно шире. Проложите провода горизонтальными и вертикальными линиями. Это также увеличивает «провисание» и улучшает внешний вид. Избегайте образования петель в кабельном канале, если кабельный канал не предназначен для этого.
* Общая прокладка проводов : прокладывайте провода горизонтально и вертикально, без диагональных участков. «Тренируйте» проволоку, сгибая ее, чтобы получились аккуратные вертикальные и горизонтальные линии.Нежная проволока потребует «тренировки» путем постепенного сгибания и формирования изгиба. Провода в кабельном канале должны быть проложены так, чтобы они не пересекались слишком сильно. Провод, входящий в кабельный канал или выходящий из него, должен по возможности перед входом / выходом выводиться в переднюю часть канала. Оставьте служебные петли и проложите провода в кабельном отсеке, чтобы они входили и выходили на середину или дальнюю сторону кабельного отсека или канала, а все углы уходили как можно шире. Не прокладывайте провод над другими устройствами, включая кабельные каналы.Поднимите воздуховод и при необходимости проложите под ним провода. Просмотрите необходимые исключения.
* Электропроводка и электропроводка двигателя: Поместите петли «свиного хвоста» между устройствами, разнесенными таким образом, чтобы облегчить снятие проводки при добавлении «гибкого хвоста». Рассмотрите возможность использования силовых проводов High Flex, таких как «Railroad Wire» или проводов с большим количеством жил. Тренируйте провод, сгибая его в желаемом направлении или укладывая в воздуховод, а не просто пытайтесь уложить его в кабельный канал и надеяться, что он «останется внизу» в воздуховоде. См. Также «Общая маршрутизация проводов».
* Подключение сигнальных и экранированных кабелей: В качестве типа сигнального провода по умолчанию используйте экранированные кабели типа «витая пара» (или «тройка») 18 AWG, рассчитанные на напряжение 600 В. Если специально не требуется, снимите большую часть оболочки, чтобы каждый проводник был легко доступен для снятия, тестирования и замены. Также снимите оболочку, когда она выходит из кабельного канала, сохраняя скручивания там, где в противном случае кабель создает нежелательное скопление проводов. Примеры: переход к модулям аналогового ввода / вывода или переход к поднятым боковым клеммам.Отключите все щиты. Закройте все экраны рядом с сигнальными проводами. Рассмотрите возможность использования 2, 3 или даже 4 высоких клеммных колодок с прорезями для перемычек для сигнальной проводки в зависимости от необходимой проводки. Это позволяет подключать источники питания к более чистой установке. Вариант: поместите термоусадочную трубку 1/2 на обрезанный конец оболочки кабеля и 1/2 на оголенные провода.
* Проводка Управляющие провода: Используйте провод 14 AWG 600 В MTW (многожильный) для провода 120 В переменного тока. Используйте провод 16 или 18 AWG 600 В MTW (многожильный) для провода 24 В постоянного тока до 10 и 5 ампер соответственно.Используйте рекомендации «Общая маршрутизация проводов», которые можно найти в другом месте этого документа.
* Концевые заделки: оставьте немного оголенного провода, чтобы можно было визуально осмотреть и избежать завинчивания изоляции. Провода должны выходить из терминала прямо. Не сгибайте провод в точке заделки. Вместо этого закрепите или согните провода на изоляции, которые не идут прямо к кабельному каналу.
* Клеммы: Винтовые клеммы: используйте трубчатые винтовые клеммы с прижимной пластиной, которые сводят к минимуму деформацию или повреждение проводов при заделке.Разместите клеммы для визуального осмотра утопленных соединений. Поднимите клеммы управления, чтобы при необходимости можно было проложить провода под клеммами. Обеспечьте жесткость, используя прочную DIN-рейку, клеммные колодки Hoffman или аналогичные. Наклоните и приподнимите клеммы, установленные на боковой панели, для облегчения электромонтажа и визуального осмотра проводки в клеммах.
* Принцип заземления: Подключите все заземления к входящей клемме заземления либо напрямую, либо с помощью провода к другим шинам заземления.Добавьте основной заземляющий наконечник и / или заземляющую шину для каждого заземленного источника питания. Можно использовать несколько шин, но все они должны быть подключены вместе, а затем к входящему наконечнику заземления, по крайней мере, в одной точке, если не в двух (2). Это в дополнение к заземлению, установленному через панель. Используйте 2 провода заземления с противоположных концов шины или цепи заземляющих шин, если заземление изолировано. Подключите заземление ко всем дверям и вспомогательным панелям, а также к самому шкафу к шине заземления, заканчивающейся на главном заземляющем наконечнике. Подключите заземление всего оборудования и шасси к шине (шинам) заземления, которая заканчивается на основном наконечнике заземления. Дополнительные сведения о заземлении и соединении см. В публикации «Заземление и соединение», посвященной именно этой теме.
РАССМОТРЕНИЕ ПЛАНА ПАНЕЛИ:
Пример хорошего расстояния между клеммами и кабельным каналом.
* Оптимизировать пространство . Поместите стойки ввода-вывода ПЛК в «отсек», образованный кабельным каналом, чтобы оставить место для высокой плотности проводов, идущих к ним из канала.Не оставляйте места, где нет проводки, обычно в верхней части стойки ввода-вывода. По возможности размещайте устройства аналогичного размера в их собственном «отсеке». Примите во внимание прокладку всех проводов и разделение различных напряжений.
* Расстояние между проводными устройствами и кабельным каналом или другими препятствиями: 2 ″ минимум; 2 1/2 — 3 ″ предпочтительно для 120 В переменного тока и менее.
No related posts.
