Кабель каналы — типы, размеры и способы монтажа

Отредактировано: 26.02.2020

При прокладке кабельных сетей во внутренних помещениях не всегда имеется возможность проложить проводку скрытым способом. Это бывает в случаях, когда ремонт уже произведен, но есть необходимость установить дополнительные розетки. В деревянных домах, банях и хозяйственных строениях зачастую проводка уложена открытым способом.

Что такое кабель канал?

Для монтажа открытой проводки совсем необязательно прибивать гвоздями провода к стене. Чтобы придать открытой проводке красивый и аккуратный вид, применяют специальную фурнитуру, называемую кабель канал. Кабельный канал это короб, закрывающий провода и выполняющий не только декоративную роль, но и защитную. Защитный короб для кабеля оберегает маленьких детей и домашних животных от удара током.

Кабель канал для кабеля имеет множество преимуществ:

1. Установка кабель канала и прокладка всех электрических проводов займет намного меньше времени, чем при закрытом способе.
2. В любое время можно легко и быстро провести новые линии и установить дополнительные электроточки, не нарушая поверхность стен.
3. Кабельный короб может закрывать как один провод, так и многопроволочные жилы.

Однако у коробов для кабеля имеются и недостатки:

1. Пространство помещения уменьшается.
2. Невозможно подвинуть мебель вплотную к стене, если на ней установлен кабель канал.
3. Защитный короб не всегда гармонично вписывается в интерьер помещения. Совсем неуместным он будет на изысканных обоях.

Кабель каналы виды и размеры

В строительных магазинах можно купить разновидности кабель каналов для электропроводки, различных форм и размеров.

По материалу, из которого они изготовлены, кабель-каналы бывают: металлические, алюминиевые и пластиковые.

• Стальные кабельные каналы используют как при наружных, так и при внутренних работах. Они имеют большую цветовую палитру, дающую возможность подобрать самый подходящий вариант. Благодаря защитному слою профиль каналы из стали обработанной цинком не подвергаются коррозии. Они встречаются как перфорированного, так и гофрированного типа.
• Оцинкованные каналы, выполненные из алюминия, также не поддаются ржавчине. Это позволяет использовать их при защите кабеля снаружи. Характерные качества – долговечность, пожаробезопасность, эстетичность.
• Пластиковые кабель-каналы относятся к самым недорогим видам, поэтому их используют чаще других вариантов для монтажа внутри помещений. Для повышения прочности и продления срока службы в пластик добавляют специальные компоненты. ПВХ кабель-каналы могут быть любого цвета, но наиболее часто используют короба белого цвета.



Размеры кабель-каналов П-образного типа

Размер, мм	Полезное сечение, мм2	Толщина стенок, мм
12х12	130	1
15х10	135	1
16х16	230	1
20х10	180	1
25х16	360	1. 1
25х25	563	1.1
40х16	576	1.3
40х16	900	1.3
40х40	1440	1.3
60х40	2160	1.7
60х60	3240	1.7
80х40	2880	1.7
80х60	4320	1.7
100х40	3600	2
100х60	5400	2

По типу они делятся на:

• напольные;
• лестничные;
• парапетные;
• плинтусные;
• магистральные;
• гибкие;
• прозрачные;
• мини-каналы.

Форма кабельных каналов

Сегодняшние технологические процессы дают возможность производить кабельгон всевозможных габаритов и конструкций, таких как: кабель канал полукруглый, прямоугольный, треугольный, угловой кабельный канал и квадратный короб для проводов. Поэтому всегда есть возможность купить кабель-канал такого типа, который подойдет именно вам.

Как составить план и разметку

Перед началом монтажа проводят предварительные работы. Сначала делают расчет необходимых материалов. Чтобы правильно рассчитать монтажный короб для проводов, необходимо составить точный план квартиры, отметить на нем весь путь кабеля и розетки, все дополнительные элементы для его установки и посчитать метраж.

Затем проверяют ровность стен. Если планируется крепеж кабеля на клей, стена должна быть идеально ровная. Если поверхность стены шероховатая, неровная, имеет перепады, то крепить канал можно гвоздями или дюбелями. На гипсокартонные стены короб крепят при помощи дюбелей-бабочек.

Затем делают разметку на стене, отмечая высоту и проводя линию, где будет крепиться канал. Следует использовать уровень или лазер.

Процесс монтажных работ

В зависимости от нагрузки определяют промежутки между точками крепления. Нагрузку рассчитывают от количества проводов внутри короба.

Этапы монтажа:

1. Дно кабель-канала просверливают в местах, где будут располагаться крепежные элементы. Они должны совпадать с точками креплений на стене.
2. Канал прикрепляют к стене. Для этого используют длинные шурупы или дюбеля.
3. Кабель закладывают в короба.
4. Следует следить за тем, чтобы провода не упирались в крышку, иначе она не защелкнется.
5. Декоративная крышка накрывается после прокладки кабеля.

Для крепления необходимо применять строительный клей. Это будет самый быстрый способ. Его зачастую используют при прокладке кабеля на плитке или основаниях из металла. Хотя клеевой состав чаще используется для усиления основного крепежа.

Дополнительные элементы

Для удобства прокладки кабельных каналов, производители выпускают широкий спектр дополнительных элементов-заглушки, тройники, повороты для любых видов кабельных коробов.С помощью них можно быстро создать конфигурацию сети любой сложности, и сэкономить много времени.

Если стоит выбор, где купить кабель-каналы, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

Кабель-каналы для электропроводки: виды, типы, размеры и цены

Ширина назад

10 мм 1 12 мм 12 12,5 мм 1 14 мм 1 15 мм 12 16 мм 8 20 мм 12 22 мм 5 22,4 мм 3 24 мм 3 25 мм 25 30 мм 4 32 мм 2 40 мм 44 50 мм 5 60 мм 25 64,5 мм 1 70 мм 3 75 мм 4 80 мм 32 85 мм 4 90 мм 5 92 мм 1 95,1 мм 1 100 мм 34 105 мм 4 110 мм 2 120 мм 8 130 мм 1 140 мм 4 150 мм 15 160 мм 1 195 мм 2 200 мм 1 220 мм 1

Показать ещёСкрыть

Как крепить кабель-канал к стене

То, как крепить кабель-канал к стене, зависит от материала, из которого сделаны стены. Пластиковые кабель-каналы могут маскировать незначительные дефекты поверхности, но желательно укладывать их на выровненное основание. Есть несколько основных способов крепления.

Саморезы

Этот метод подходит для деревянных стен или гипсокартонных перегородок. Для этого берут специальные саморезы по дереву длиной около 40 мм. Слишком длинные саморезы использовать не стоит. Шаг крепления обычно делают равным 40- 50 см, если в коробе будет много проводов, то есть нагрузка на него увеличится, или стены неровные и надо скрыть дефекты, шаг делают меньше. Саморезы закручивают с помощью шуруповерта. Проделывать отверстия в кабель-канале или стене перед этим не нужно.

Дюбель-гвозди

На кирпичной или бетонной стене можно закрепить кабель-канал с помощью дюбель-гвоздей. Для этого необходим перфоратор с буром толщиной 6 мм.

Такой метод также называется «быстрый монтаж».

Также к бетонной стене короб можно прикрепить с помощью специального пистолета.

«Клопы»

Если есть необходимость прикрепить кабель-канал к металлическому профилю или металлу толщиной до 2 мм, применяются так называемые «клопы» — саморезы по металлу. Способ аналогичен креплению с помощью саморезов по дереву.

Клей (жидкие гвозди)

Крепление кабель-канала на клей не очень надежно, его используют там, где нельзя применить другие, например, для крепления на кафельную плитку. Можно комбинировать его с другими — с креплением саморезами или дюбель- гвоздями.

Чтобы приклеить короб к стене, на него наносят клей зигзагообразной линией, как на рисунке, затем прижимают к стене по разметке, чтобы клей отпечатался на поверхности, и убирают. Через несколько минут, когда жидкие гвозди немного схватятся (время зависит от конкретного вида клея, это можно прочитать в инструкции на упаковке), короб снова плотно прижимают к стене. Помните, что демонтаж кабель канала, приклеенного к стене, без повреждения покрытия или самого электрокороба невозможен. Укладывать кабель можно только после полного застывания клеящего состава.

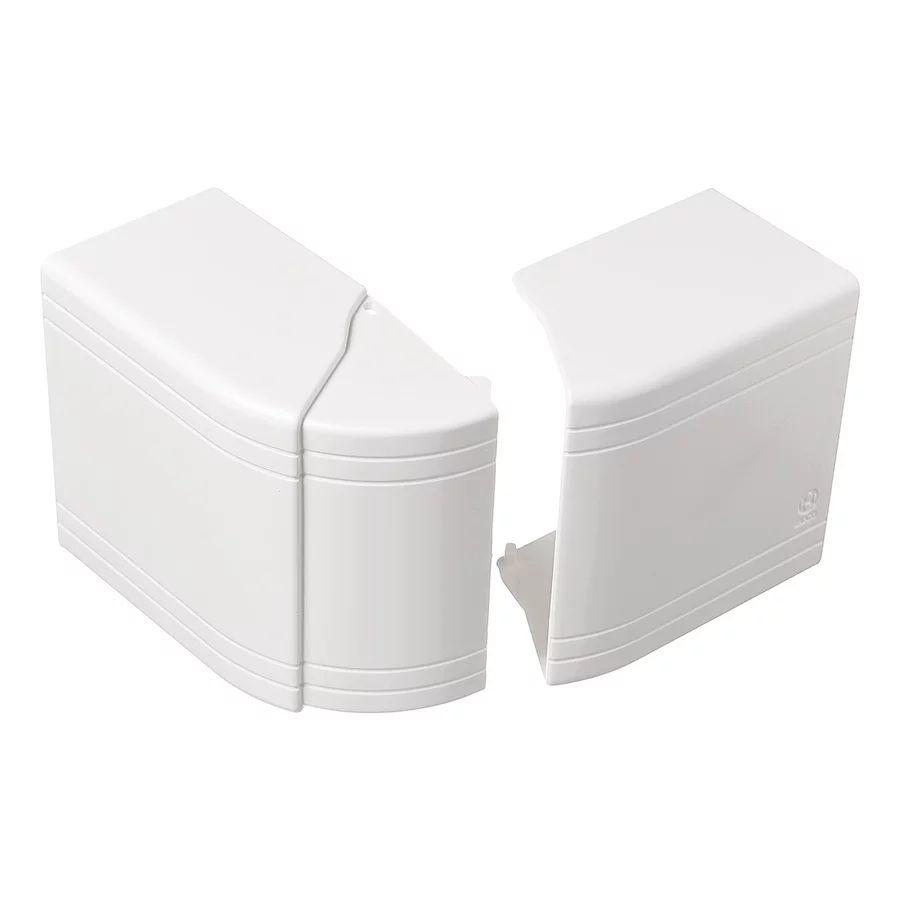

Оформление углов

В процессе монтажа электропроводки в кабель-каналах может понадобиться сделать угловые стыки в углах комнаты или между вертикальной и горизонтальной частью канала на стене. Для выполнения стыка в углу помещения конец кабель-канала подрезают со стороны, примыкающей к углу, под углом 45 градусов. Установку кабель канала лучше начинать с угла.

Для выполнения стыка вертикальной и горизонтальной части кабель-канал также отрезают под углом 45 градусов, но в другой плоскости. Можно поступить и по-другому: подрезать крышку на полную ширину короба. Незначительные дефекты можно замазать герметиком.

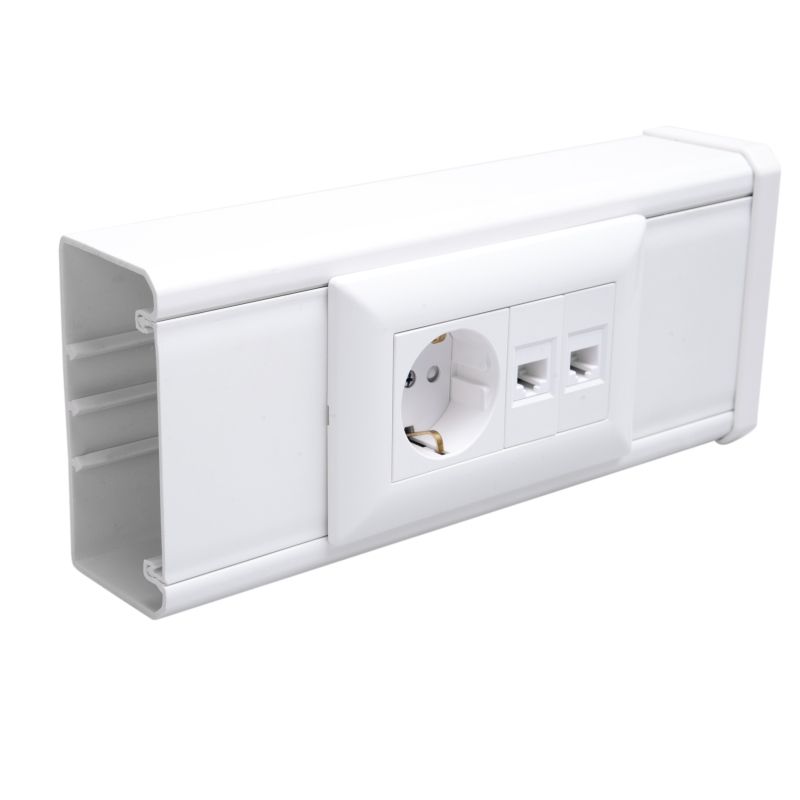

Установка розеток

Чтобы сделать кабель-канал под розетку, рядом с ним к стене крепят подрозетники. Провода к розетке подсоединяют после того, как уложены провода в короб. Затем сверху надевают крышку розетки.

Как укладывать кабель

Чтобы удобно уложить кабель в электрокороб, можно использовать временные держатели, например, отрезки крышки. Перед установкой крышки на место их убирают. Удобно укладывать кабель и сразу защелкивать часть крышки над ним. Начинать рекомендуется с углов. В углах устанавливают небольшие отрезки крышки, затем отмеряют и устанавливают более длинные отрезки на прямых частях канала.

Плинтус с кабель-каналом

Плинтус с кабель-каналом — это удобное решение, позволяющее одновременно провести кабель канал и оформить шов между стеной и полом.

Чтобы узнать, какой длины плинтус вам нужен, точно измерьте периметр комнаты и прибавьте к полученной длине 9% на обрезки. Вам пригодится и фурнитура: внешние и внутренние уголки, специальные соединители, торцевые заглушки. Профиль выпускается стандартной длины — 2,5 м.

Плинтус может быть с кабель-каналом посередине или состоять из крепящегося к стене профиля и заглушки (верхней части), во втором случае кабель канал находится между профилем и заглушкой.

Независимо от конструкции, монтировать такой плинтус можно несколькими способами:

• на саморезы,
• на жидкие гвозди,
• на дюбеля.

На гипсокартон крепить плинтус с кабель-каналом можно на саморезы или клей, в кирпичной или бетонной стене нужно будет просверлить отверстия и забить в них дюбеля. Клеить кабель-канал рекомендуется только при ровных стенах: на местах с дефектами он через некоторое время может отклеиться. Чтобы замаскировать дефекты стены, рекомендуется в этих местах дополнительно закреплять плинтус, чтобы не появилась щель.

В отличие от обычного кабель-канала, можно сверлить отверстия в стене прямо через плинтус. Располагают их через каждые 30 см. Для этого профиль (верхнюю часть или декоративную заглушку, закрывающую канал, нужно снять) прижимают к стене, внимательно следя, чтобы между ним и полом не было зазора. Перед тем как крепить плинтус, мусор удаляют пылесосом. Прижимают профиль обратно и вставляют в отверстия дюбель-пробки, а затем вкручивают шурупы шуруповертом.

Чтобы установить плинтус на наружных углах, его прижимают к стене и делают отметку на расстоянии 3 мм от угла. Затем по этой отметке профиль и заглушку отпиливают (для этого удобно использовать стусло и ножовку по металлу или дереву) и устанавливают на стену. После укладки плинтуса на угол ставят специальный уголок. Уголки могут быть с кронштейнами или просто вставляться.

Устанавливать плинтус лучше начиная с угла комнаты. На видимые места желательно ставить целые плинтусы. Если в пределах стены необходимо аккуратно состыковать два отрезка, пользуйтесь специальными пластиковыми соединителями. На торцы ставят заглушки.

Плинтус дает возможность распределить провода по группам. Например, провода, частый доступ к которым не нужен (интернет, кабельное телевидение), можно расположить под основой плинтуса. Остальные можно поместить в кабель-канал, закрывающийся заглушкой. В варианте с полностью снимающейся верхней частью можно поместить провода под и над ребром, к которому крепится заглушка.

Порог с кабель-каналом

Устанавливают порог с кабель-каналом в промежуток между напольными покрытиями двух комнат. Как и плинтус, он состоит из основы и крышки. В зависимости от модели, основа может монтироваться с помощью саморезов или быть самоклеящейся.

Демонтаж кабель-канала

При повреждении кабель-канала или во время ремонта возникает необходимость его демонтировать. Для этого:

• отключают электропитание,
• снимают крышку короба,
• откручивают крепежные элементы.

После того как демонтировали неповрежденный кабель канал, его можно будет использовать снова.

Таким образом, установить кабель-канал можно своими руками, не имея профессиональных навыков. Важно подобрать способ крепежа, соответствующий материалам стены, и выполнять работу аккуратно.

пластиковый, декоративный и какие его размеры

Под названием «короб» подразумевается не геометрическое изделие в форме куба, а кабельный канал для прокладки коммуникационной проводки. Это могут быть электропровода, телефонный и телевизионный кабель, Интернет, прочие коммуникации. Есть монтажные и электромонтажные короба. Монтажный короб для проводов используется для эстетичной прокладки водопровода, коммуникаций климатической системы. Электромонтажные применяются для декоративной укладки утолщенных кабелей. Короба бывают из металла, пластика и дерева, очень редко — из других материалов.

Что собой представляет короб для проводов

Кабельный канал (короб) выглядит как объемный профиль квадратного, прямоугольного, редко другого сечения и различного размера. Минимальный размер 10×10 мм, максимальный 100×60 мм. Монтаж его осуществляется на стену, иногда пол, при необходимости и на потолок. Применение канала позволяет:

• экономить время при прокладке коммуникаций;
• быстро проложить проводку, тем самым защитить ее от повреждений;
• в нужном положении и количестве зафиксировать провода.

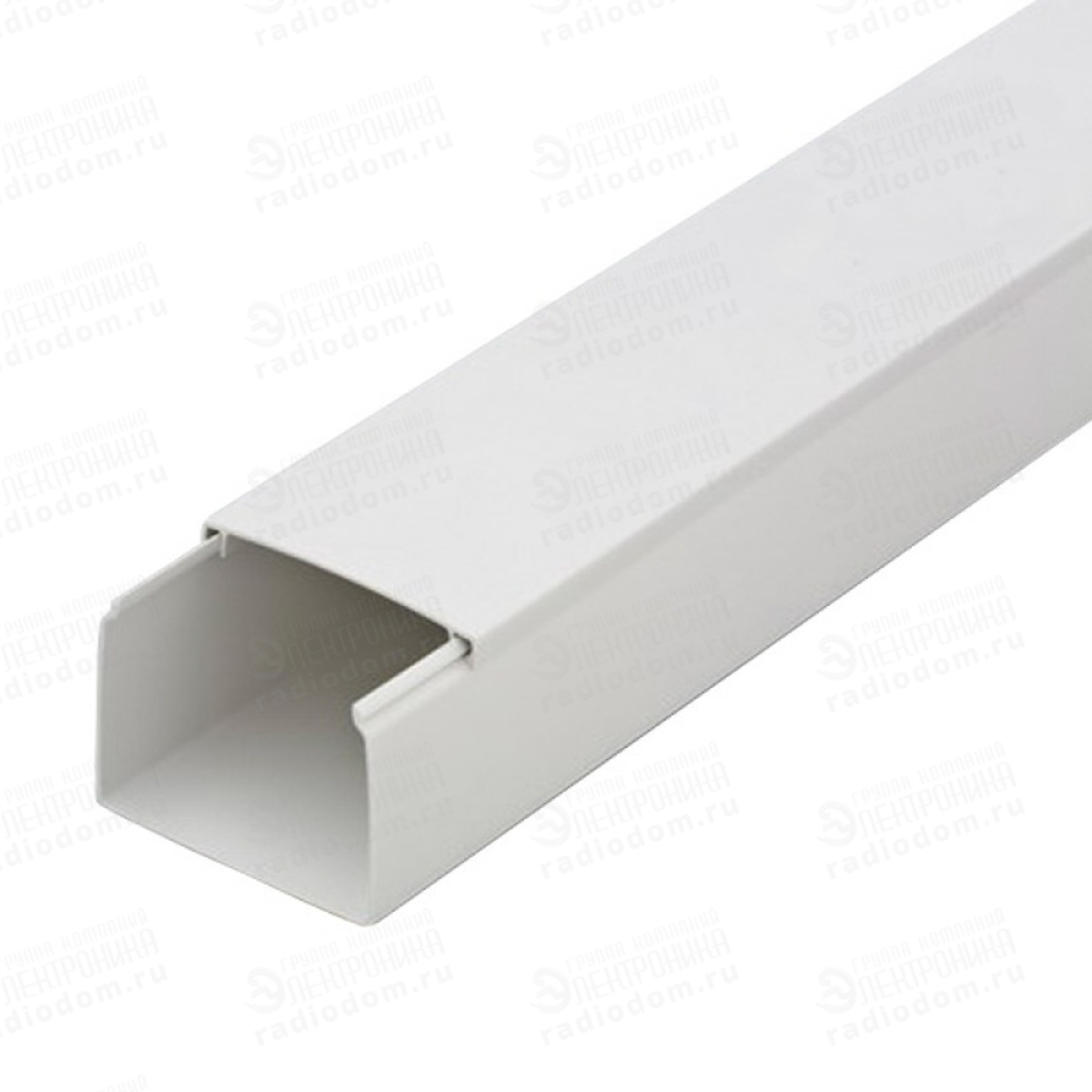

Как выглядит короб для проводов.

Короб пластиковый для электрических коммуникаций пользуется особой популярностью. Это надежное решение, чтобы спрятать пучок проводов с глаз, при этом направив их в нужное место. Плюс, несомненно, в возможности развести электрические провода в помещении, где уже закончены строительные работы и внесение изменений в помещение не планируется. Сегодня этот факт стал неоспоримым. Это красиво, практично, недорого.

Использование коробов в домашнем интерьере

Технические характеристики

Минимальная длина секции изделия 2 м. Из множества типоразмеров самые ходовые:

• мини-каналы. Поставляются с минимальным размером от 10×10 мм до 60×80 мм. Предназначены для совсем тонких, сигнальных проводов;
• продукция, которая укладываются на пол. Она имеет следующие размеры: 160×65 мм, 50×12 мм, 92×20 мм и 75×17 мм;
• магистральные пластмассовые короба. Могут быть от 20×10 мм до 60×100 мм. Есть промежуточные размеры.

Обратите внимание! Плинтусные элементы имеют искривленную форму, поэтому с площадью необходимо быть внимательным. Ориентиром может служить крышка, а именно ее ширина, глубина внутреннего паза. Электропроводку можно прокладывать под коробом и над ним.

Системы треугольного углового типа имеют маленькую площадь по сравнению с прямоугольными с такими же стенками. Самыми ходовыми будут размеры 40×40 мм, туда войдут до трех кабелей.

Плинтусные короба

Размеры в сечении наиболее востребованных кабельных каналов:10×10мм; 10×12 мм; 12×12 мм; 12×16 мм; 16×16 мм; 16×20 мм; 20×20 мм; 20×25 мм; 25×25 мм; 25×40 мм; 40×40 мм; 40×60 мм; 60×80 мм.

Напольные размеры: 160×65 мм; 50×12 мм; 92×20 мм; 75×17 мм.

Магистральные из пластика для силовых проводов: 20×10 мм; 30×10 мм; 40×25 мм; 25×25 мм; 40×40 мм; 40×16 мм; 80×60 мм; 100×60 мм.

Разновидности коробов для проводов

Коробы для проводов существуют в разных вариациях. Каждый имеет свои особенности:

• мини-каналы предназначены для прокладки электрических проводов к конечному потребителю, а это компьютер, телевизор и проч.;
• напольные, имеющие овальную форму и не мешающие в помещении перемещению людей и мебели;
• парапетные находят применение в жилых домах, офисах и прочих административных зданиях;
• перфорированные. Вес каналов снижен за счет перфорации стенок;
• плинтусные. Как и следует из названия, каналы этого типа монтируются под плинтусом, чтобы исключить эстетические нарушения внутри жилого помещения;
• гибкие бывают резиновые, пластиковые. Перфорация помогает решить архитектурные и дизайнерские решения;
• угловые устанавливаются в основном в потолке;
• прозрачные позволяют разместить внутри себя светодиодную ленту. Эта разновидность кабель-канала является декоративной.

Таблица размеров коробов электрических пластиковых

В зависимости от материала

Как было уже упомянуто выше, кабельные каналы бывают из металла, пластика, дерева. Самые востребованные пластиковые, затем идут металлические, а на самом последнем месте деревянные. Последние из натурального дерева бывают редко, в основном это плинтусы с внутренними прорезанными каналами под прокладку проводов.

Обратите внимание! Если упоминается дерево, чаще всего имеется в виду пластик под цвет или фактуру дерева.

Металлические используются в местах, где нужна защита от атмосферных осадков, на производстве, в местах, где провода могут подвергаться механическому воздействию. Оцинкованная сталь применяется при монтаже коммуникаций для видеонаблюдения и оповещения, поскольку эти системы подвержены механическим, магнитным, прочим воздействиям с приставкой электро. Оцинкованная сталь хорошо защищает проводку от огня. То же самое можно сказать про анодированный алюминий.

Металлические каналы для кабелей

Продукция из пластика наиболее популярна. Есть даже из огнеупорного пластика. Сечение, назначение у них разнообразные. К преимуществу пластика относятся:

• небольшой вес;
• противокоррозийная стойкость;
• простота крепления;
• монтаж без использования каких-либо инструментов;
• ПВХ кабельный канал имеет низкую стоимость;
• выбор необходимой длины;
• декоративные свойства;
• простота ухода;
• не происходят деформации при температурных колебаниях.

По месту расположения и назначению

Короб для коммуникаций можно располагать где угодно, главное, чтобы не мешал. Вариантов прокладки много:

• напольные, как и следует из названия, монтируются в помещении на полу, обеспечивая защиту коммуникаций от механических повреждений. Профиль может быть круглым, а канал в виде гофрированного или перфорированного шланга. Если позволяет материал пола, то есть не будет нарушена эстетика, можно в полу вырезать углубление для канала, проложить его в нем, прикрыв кабель декором. Чаще всего напольные каналы делаются из металла, они позволяют легко обслуживать проводку, открыв крышку. Короба термостойкие, выдерживают температуру до 600 ⁰С. Сфера применения — офисные, лечебные, административные учреждения;
• угловые изделия являются дополнением к плинтусным. Располагаются они по углам помещения. Имеют сечение треугольное или полукруглое. Короб удобен при монтаже. Цветовая палитра белая или белая с кремовым оттенком;
• плинтусные каналы находят применение в офисах и жилых домах. Используются в местах схода потолка и стены, обеспечивая легкий монтаж. Короб включает в себя место для прокладки проводов. Часто он заменяет плинтус и при удачно выбранной палитре прекрасно вписываются в интерьер помещения;
• настенные имеют сечение в форме прямоугольника со съемной крышкой. В некоторых конструкциях предусматриваются отдельные углубления для раздельной прокладки кабелей. Благодаря такой внутренней компоновке провода не провисают и прочно фиксируются. Короб для проводов настенный декоративный используется визуально дополняет интерьер;
• потолочные — это, по сути, те же плинтусы. Прокладываются по стыку стены и потолка с отводкой из настенного канала к люстре или любому другому электроприбору на потолке. Они бывают реально деревянные в зависимости от интерьера;
• гибкие короба, или перфорированные, имеют вид гофрошланга или такой же формы прямоугольник в сечении. Выпускаются отрезками по 20 м. Они легко монтируются и соединяются с помощью клея. Находят применение в промышленных зданиях и офисах.

Профиль со светодиодной лентой является декоративным элементом. Его применение возможно на производстве для подсветки рабочего места, но такое бывает редко.

Разновидности кабельных каналов

Обратите внимание! Это канал с открытой с наружной частью, в которую вставляется светодиодная лента, закрываемая прозрачной пластмассовой крышкой. Подвешивается по периметру помещения. Применяется для подсветки витрин и рекламных баннеров.

Алюминиевый порог-канал

Структура коробов для проводов

Структура у всех моделей схожа, это прямоугольная или квадратная коробка, закрываемая с одной стороны крышкой. Есть варианты профиля с раздельной укладкой провода, но такие встречаются редко.

Стандартные размеры пластиковых коробов для проводов

Как выбрать короб для проводов

При монтаже систем с участием кабельных каналов некоторые профессионалы рекомендуют действовать по принципу «главное, чтобы влезло». В этом совете имеется в виду, что внутреннее пространство должно быть заполнено полностью, чтобы закрылась крышка. Однако это утверждение ошибочно.

Подробная информация о параметрах кабельных каналов

Заблуждение здесь в следующем. Провода под воздействием электричества греются, а для их эффективной работы нужен отвод тепла. Функционирующий кабель греется всегда, независимо — под нагрузкой он или нет. Отсюда вывод: кабели должны размещаться внутри короба, имея достаточную защитную, воздушную прослойку между собой.

Как правильно его использовать

Перед прокладкой коммуникаций желательно составить план разводки будущей проводки. Взвесить нужно все варианты, чтобы впоследствии не жалеть зря потраченного времени и денег. Потом покупаются нужные кабельные каналы, а дальше рекомендуется действовать следующим образом:

1. Распаковать кабели и короб.
2. Нанести разметку на поверхность, задействованную в монтаже.
3. Отрезать заготовки.
4. Снять крышку с короба.
5. Установить на место короб.
6. Выровнять по уровню.
7. Сделать отверстия для крепления.
8. Закрепить короб.
9. Заложить провода в канал.
10. Закрыть крышку.

Обратите внимание! После завершения работы рекомендуется записать, где и куда проложен тот или иной кабель.

По действующим правилам все кабеля размещаются строго горизонтально или вертикально.

Элементы кабельных каналов

Появление кабельных каналов значительно упростило монтаж проводки. Отпала необходимость в создании в покрашенных и оштукатуренных стенах углублений для проводов с последующей заделкой. Каналы кабельные просты в установке и обслуживании, эстетичны и долговечны.

Материал для противопожарных коробов и распредкоробок

Государственное законодательство, регулирующее нормы пожаробезопасной защиты линий электрических кабелей и проводов, рекомендует применять для монтажа огнестойкие короба. Использование обычной пластмассовой продукции при проведении монтажных работ может приводить к опасным последствиям.

Негорючие короба обязательно устанавливают для электропроводки термостойкой кабельной продукции. Они могут использоваться также для защиты других линий передачи электроэнергии.

Типы и назначение

Любое жилое, административное или производственное помещение содержит развитую систему электроснабжения, монтаж которой выполняют открытым или закрытым способом.

Закрывать электропроводку можно погружением в стеновые покрытия. Трудоемкий скрытый монтаж сопровождается образованием пыли, грязи, мусора. В случае необходимости проведения ремонта канал нужно вскрывать, а после восстановления электроснабжения опять закрывать слоем штукатурки, декоративными покрытиями.

Гораздо удобнее кабель электропроводки укладывать в короба, которые позволяют легко проникнуть в любое место повреждения, обеспечивают пожарную безопасность, защищают от влаги и пыли.

Существуют квадратные и прямоугольные конструкции коробов с различными размерами. Дополнительно продаются негорючие тройники, заглушки, угловые соединители.

Короб для электропроводки состоит из основания, напоминающего в торцевом разрезе букву «П». Нижняя часть имеет отверстия для крепления к поверхности.

При необходимости количество отверстий можно легко увеличить. В стенках негорючего короба имеются защелки, на которых фиксируется крышка. На верхней части (крышке) есть выступы для крепления. При правильной фиксации слышен щелчок.

Материал изготовления

Для изготовления коробов используют металлическое, деревянное или пластиковое сырье. Высокую огнестойкость демонстрируют изделия из металлов и определенных видов негорючего пластика.

При монтаже металлических коробов особое внимание нужно уделять изолированию электропроводки. Если изоляция будет ненадежной, может произойти пробой на негорючий металлический короб, что спровоцирует появление опасной аварийной ситуации.

Термостойкие пластиковые короба обладают многими преимуществами. Они не проводят электрический ток, имеют маленький вес, устойчивы к действию химических паров и влаги.

Пластиковые короба для электропроводки выпускаются в разных цветовых решениях. Можно обеспечить пожарную безопасность и сохранить красивый интерьер. Монтаж выполняется обычными строительными ножами и ножницами.

Деревянные конструкции не требуют особой изоляции электропроводки, но имеют большой риск возгорания при пожарах. Для придания негорючих свойств дерево обрабатывают специальными антипиреновыми смесями.

Распределительные коробки

Развод линий электропроводки выполняют с помощью распределительных коробок, которые производятся как для скрытого, так и открытого монтажа. Практики по причине удобства последующей эксплуатации чаще всего выбирают поверхностные варианты размещения защитных конструкций.

Негорючие распределительные коробки обязательно устанавливают:

• на складах;
• цехах сварочных и взрывоопасных работ;
• любых помещениях с повышенными требованиями к безопасности.

Ассортимент предлагаемой продукции разнообразен. Популярность завоевали негорючие коробки группы производителей «Гефест». Они выпускаются в нескольких вариантах исполнения.

Коробка из оцинкованного металлического корпуса закрыта крышкой из негорючего пластика, в которой предусмотрен ввод кабеля электропроводки. Внутри есть клеммы из керамики для присоединения проводов винтами и отдельная клемма для заземления. Присоединять к поверхности негорючую коробку можно саморезами.

Другая модель сделана полностью из стали, на которую в два слоя нанесено гальваническое покрытие. Крышка фиксируется с помощью негорючей силиконовой прокладки.

Помимо этого на крышке есть дополнительный винт со фторопластовой шайбой. Заказчик может оговорить при оформлении заявки форму для вывода кабелей в боковых панелях.

Возможности производителей позволяют удовлетворить требования. Прикрепить коробку к поверхности можно как винтами, так и саморезами. Конструкция выдерживает большую внешнюю нагрузку.

Даже если на корпус с расстояния 1м уронить гирю с весом 2 кг, с ним ничего не случится. Оба вида сохраняют функциональность электропроводки при повышении температуры до 800 ℃.

«Гефест» производит также негорючие коробки из термостойкого пластика, покрытого слоем оцинкованной стали шириной 0,5 мм.

Разнообразие размеров и конфигураций

Вся продукция изготавливается в различных стандартных размерах. Некоторые производители учитывают индивидуальные потребности заказчиков, оговаривая типы кабельных вводов заранее при оформлении заявок. Негорючий короб фиксируются на поверхности в любом требуемом положении.

Все монтажные огнестойкие коробки обозначаются аббревиатурой КМ-О. После нее идут цифровые обозначения IP, подтверждающие ту или иную степень защищенности.

I обозначает защиту конструкции от действия частиц пыли, а также уровень электробезопасности. P – указывает на наличие влагоотталкивающих слоев на поверхности короба.

Подробную информацию о негорючих коробах, распределительных коробках для монтажа электропроводки можно получить у представителей производителей или поставщиков.

Загрузка…

размеры, цвет, монтаж и фото

Кабельные короба представляют собой вид изделий, предназначенных для укладки электроцепей. Их использование целесообразно, поскольку с точки зрения пожарной безопасности открытый монтаж проводов на стенах является ненадежным.

Содержание

Открытьполное содержание

[ Скрыть]

Зачем нужны и как устроены кабельные короба?

Декоративные короба для прокладки кабелей в квартире или в деревянном доме представляют собой специальные каналы, предназначенные для скрытого монтажа электропроводов. Преимущество использования изделий заключается в том, что потребитель может прокладывать провода не только в помещении, но и за его пределами на улице. Эти каналы могут называться электротехническими коробками или лотками.

Главное предназначение коробов под проводку заключается в защите электрических цепей и электрооборудования от негативного воздействия внешних факторов, в частности, влаги.

Что касается конструкции, то эти изделия состоят из основного корпуса и крышки. Их сечение обычно квадратное либо прямоугольное, но в продаже можно встретить и другие варианты. В зависимости от производителя короба могут быть выполнены в цельном либо перфорированном корпусе. Последний вид не так востребован среди потребителей, он обычно используется для обеспечения лучшей вентиляции и ускоренного охлаждения.

Корпус с крышкой фиксируется посредством обычного или специального электромеханического замка. Такие изделия удобны, поскольку потребитель может в любой момент их открыть, чтобы произвести диагностику состояния, удалить или уложить новый кабель. Удобство эксплуатации изделий зависит в первую очередь от конструкции замочных устройств, а также их качества. С помощью замков обеспечивается качественная фиксация крышки к корпусу, благодаря чему ресурс эксплуатации декоративных коробок будет выше.

Изнутри изделие может разделяться посредством перегородок в конструкции. Это позволит потребителю уложить отдельно силовые кабели, а также малоточные электроцепи, которые могут применяться для подключения к телефону, телевизору и т. д. Такие провода специалисты рекомендуют укладывать раздельно. Некоторые производители поставляют на рынок короба, в которых потребитель может сделать перегородки самостоятельно. Эти элементы продаются отдельно и устанавливаются на специальные выступы, расположенные внутри корпуса.

Внешний вид короба для проводов

Материал изготовления

Диэлектрические электромонтажные короба под провода могут выполняться из пластика или металла. Выбирая первый вариант, учитывайте, что такие изделия должны быть негорючими. Если они не будут поддерживать горение, их использование возможно в деревянных домах для защиты древесины от возгорания. Желательно, чтобы короб выдавал минимум дыма.

Преимущества оцинкованных коробов:

• эффективная защита от внешних воздействий;
• простота установки;
• возможность выбора изделия нужного цвета, чтобы «вписать» кабельный канал в интерьер;
• крышка защелкивается, это избавляет потребителя от необходимости покупки коробов с замками, демонтаж крышки возможен без использования специальных инструментов.

Если для установки использовать пластиковые изделия, то помните, что они могут деформироваться и прогнуться. Покупая короб, попробуйте самостоятельно закрыть крышку. Так во время монтажа у вас будет меньше вопросов. На практике возможно такое, что на последнем этапе прокладки крышку короба приходится фиксировать стяжками или посредством клея. В этом плане металлические оцинкованные короба выигрывают у пластмассовых.

Достоинства пластиковых изделий:

• пластмассовые кабельные каналы не подвержены воздействию ржавчины;
• легкие по весу;
• удобство и быстрота монтажа;
• установка крышки возможна без применения инструментов;
• потребитель может самостоятельно обрезать короб под нужную длину;
• в результате температурных перепадов пластиковые короба не деформируются.

Изделия могут быть выполнены из анодированного алюминия. Использование таких коробок актуально в промышленных и производственных помещениях. Алюминиевые короба применяются для укладки открытых электроцепей или используются в квартирах, если помещение обустроено в стиле Хай-Тек.

Достоинства алюминиевых каналов:

• защита электроцепей от электромагнитных помех;
• хорошая ударопрочность — около 20 Дж;
• пластиковые изделия более устойчивы к воздействию ультрафиолетовых лучей;
• огнеупорность каналов;
• устойчивость к температурным перепадам.

Конструкции и размеры

В зависимости от типа короба под проводку могут различаться по:

• способу монтажа;
• габаритам;
• ширине.

В некоторых продуктах при изготовлении применяются специальные материалы. Они могут быть выполнены из прозрачной пластмассы, алюминия, а также его сплавов.

Плинтусные

Этот вариант актуален, если планируется скрытная укладка электроцепей без вмешательства в конструкцию стен. Они выполнены из пластмассы и с виду напоминают плинтуса, внутри изделия есть специальная полость под проводку. На рынок поставляются в разных цветах под стены или обои. В зависимости от производителя систем плинтусных каналов можно найти дополнительные элементы, с помощью которых собирается конструкция любой формы.

К примеру, для соединения компонентов используются:

• внешние и внутренние уголки;
• заглушки;
• специальные модульные коробки для подключения переключателей и т. д.

Канал Hagerinrussia Hagerinrussia рассказал об особенностях плинтусных кабельных коробок и их производстве.

Допускается монтаж розеток на уровне плинтусов. Этот вариант подойдет не для всех потребителей, поскольку для пожилых людей он нецелесообразен. Зато с его помощью можно скрыть укладку электроцепей в помещении. Изделия поставляются на рынок в разных цветах — начиная от белых и бежевых проводов и заканчивая продуктами, окрашенными в оттенок дерева либо металла. Основной минус заключается в высокой стоимости, однако за штробление стен потребителю придется заплатить больше.

В зависимости от производителя размеры коробов могут быть разными:

1. Sl Hager. Поставляет на рынок короба с размерами 2*5 см, 2*7 см, 1,5*10 см, 2,5*10 см.
2. Легранд. Производит изделия с габаритами 2*1,25 см, 3,2*1,25 см, 4*1,25 см и т. д. Такие продукты относятся к серии мини.
3. Производитель Легранд также выпускает изделия с размерами 3,5*8 см, 3,5*10,5 см, 5*8 см, 5*15 см и т. д. Эти продукты относятся к серии DPL.

Напольные

Эта разновидность изделий отличается от предыдущей не только формой, но и способом установки. Монтаж коробов осуществляется на поверхность пола, из-за этого их конструкция с одной стороны закруглена, что не позволит ей двигаться после монтажа. Производятся напольные устройства из прочной пластмассы либо алюминия и поставляются на рынок в одной форме. Такие изделия применяются в качестве одной из составляющей систем, к примеру, если надо подвести электроцепь к столу или источнику освещения, расположенному вдали от стен. Как вариант, напольные короба могут использоваться в качестве заменителей удлинителей с переносками.

Рынок предлагает потребителям напольные короба в нескольких размерах:

• 5*1,2 см;
• 7,5*1,7 см;
• 9,2*2 см;
• 16*6,5 см.

Что касается цвета, то выбор здесь небольшой — покупателям предлагаются белые, серые либо черные изделия. Специалисты отмечают, что угловые части, а также стыки крышки и корпуса при установке можно оформить с использованием фасонных устройств соответствующих габаритов.

Изначально производится монтаж нижней части, затем делается укладка электроцепей, а потом на корпусе фиксируется крышка. После этого в соответствующих местах выполняется установка стыковых компонентов либо углов. Они выполнены так, что при монтаже их надо просто защелкнуть, это позволит обеспечить качественное крепление.

Укладка напольных изделий

Парапетные

Парапетные короба могут называться магистральными, по своей конструкции они напоминают плинтусные изделия. Имеют определенные отличия в форме, поскольку устанавливаются над поверхностью пола. Используя кабельные каналы ДКС, можно собрать любую конфигурацию благодаря комплектующим элементам.

Изделия нашли широкое применение в офисных помещениях, а также на производственных предприятиях. Если установка осуществляется в частном домовладении либо квартире, то желательно выбрать короба под цвет стен. Могут применяться в качестве изделий, закрывающих магистрали, которые соединяют внешние и внутренние блоки систем кондиционирования.

На рынок поставляются в нескольких размерах:

• с шириной — 8 см, 10 см, 12 см, 15 см;
• высотой — 4 см, 5,5 см, 6 см.

К различным видам сечения в комплекте поставляются фасонные компоненты:

• внешние и внутренние углы;
• разветвительные составляющие;
• заглушки и т. д.

Поставляются изделия на рынок в разных цветах, но наиболее популярными стали светлые оттенки. Найти короба в темных цветах в продаже затруднительно.

Мини

Мини изделия представляют собой уменьшенный вариант коробов, в них можно уложить ограниченное количество кабелей. Обычно используются для прокладки телефонных, телевизионных, а также Ethernet-проводов для интернета. При укладке этих изделий углы оформляются путем запиливания канала под 45 градусов. При обрезании короба надо учитывать, внешний это угол или внутренний.

На рынок поставляются в таких размерах:

• ширина короба — 1, 1.2, 1.6, 2, 2.5, 4, 6, 8 или 10 см;
• высота канала — 1, 1.2, 1.6, 2, 2.5, 4 или 6 см.

Различные комбинации данных размеров позволяют получить разные вариации изделий. В продаже можно найти более широкие и низкие каналы либо высокие и узкие короба.

Пять мини-изделий для укладки кабелей

Угловые

В продаже можно найти разные размеры, но самые распространенные из них это 4*4 см. Благодаря конструктивным особенностям угловые короба можно монтировать на стыке стен и потолка, также их использование допускается вместо плинтуса. Оформление углов осуществляется с помощью канцелярского ножа либо ножовки. Если выполнить угол аккуратно, со стороны кабельный канал может смотреться как декоративный компонент интерьера.

Основной недостаток заключается в том, что в угловых изделиях места значительно меньше, чем в плинтусах, также их стенки тоньше. В процессе эксплуатации может произойти повреждение электроцепи, особенно если выполняется укладка внизу.

Перфорированные

Такие короба могут быть выполнены из пластмассы либо металла. По сравнению с обычными кабельными каналами они в среднем на 30% легче и характеризуются упрощенной установкой.

Основные преимущества перфорированных изделий:

• эффективная защита электроцепей от перегрева и расплавления, что обеспечивается посредством постоянной циркуляции воздуха внутри;
• доступная для большинства потребителей цена;
• перфорированные кабельные каналы обеспечивают открытый доступ электроцепям на любом участке;
• такие изделия могут быть вмонтированы на изогнутых поверхностях.

Применение перфорированных изделий целесообразно при необходимости группировки электроцепей в щитках промышленных помещений. Их использование актуально в любом месте, где внешний вид конструкции не играет роли.

Гибкие

Такой тип изделий бывает цепным либо гофрированным. Конструкция первых включает в себя определенное количество стальных либо пластмассовых компонентов. Они обычно применяются для укладки электроцепей и фиксации их к электрооборудованию и промышленным станкам. Цепные кабельные каналы позволяют эффективно защитить провода от внешних механических воздействий, включая вибрации.

Алексей Северин в ролике рассмотрел гибкие изделия, привезенные из Китая.

Основные достоинства цепных каналов:

• гибкость, что позволяет произвести их монтаж в любом месте;
• снижение уровня шума;
• эффективная защита электроцепей при их укладке в жестких условиях;
• взаимозаменяемость участков электропроводки;
• удобство установки;
• легкость изделий благодаря небольшой массе;
• полный доступ к электроцепям после их укладки в короба;
• пониженный износ проводов благодаря их надежной защите;
• устойчивость цепных коробов к воздействию коррозии.

Что касается гофрированных коробов, то они производятся из негорючего пластика и могут применяться при постройке сооружений и зданий. Электроцепи, которые защищены гофрированными каналами, можно устанавливать внутри стен либо оставлять снаружи, допускается их монтаж за подвесные потолки. Использование гофрированных коробов актуально в том случае, если у потребителя не получается поставить жесткую конструкцию.

Стандартные габариты:

• с целью укладки телефонных проводов, а также электроцепей для подключения осветительных устройств — 1,6 см;
• для подключения розеток и переключателей используются изделия размером 2 см;
• чтобы обеспечить подключение электрических щитков, а также распределительных коробок, применяются каналы размером 2,5 см;
• изделия размером 5 см применяются обычно для укладки межэтажных соединений на этапе строительства здания.

Основные достоинства, характерные для гофрированных изделий:

• потребитель может изогнуть короб под любым углом;
• хорошая изоляция электроцепей;
• надежная защита проводки от возгорания;
• при установке потребителю не нужно использовать стыковочные детали или заглушки.

Чтобы избежать возможного замыкания электрического тока, в гибкий кабель-канал можно укладывать один провод.

Прозрачные

Прозрачные каналы по своему строению похожи на угловые изделия, но их предназначение другое. На внутренней части вместо прямоугольной поверхности располагается специальная перегородка, выполненная под углом 45 градусов, а сама крышка короба прозрачная. Такие изделия применяются для прокладки электроцепей от осветительных приборов под потолком, в кухонных гарнитурах, а также в машинах. На саму перегородку обычно производится монтаж диодной ленты, после чего она прикрывается крышкой. В зависимости от размера короба ширина диодной ленты может составить от 0,5 до 2 см.

Прозрачный короб канал

Проволочные

Такие изделия изготовляются из специальной стальной проволоки и считаются дешевыми. Проволочные короба применяются в производственных, промышленных помещениях и зданиях, могут быть установлены в натяжные потолки. Одним из основных преимуществ таких изделий является то, что они не задерживают внутри себя пыль и удобны в использовании.

Другие достоинства:

• экономичность благодаря низкой цене;
• возможность циркуляции воздуха внутри, что предотвращает перегрев;
• потребитель в любой момент может получить доступ к электроцепям;
• быстрая установка изделий, осуществляемая посредством саморезов;
• можно нарастить либо разветвить систему кабельных каналов без их снятия.

После укладки проволочного кабель-канала фиксация электроцепей внутри осуществляется посредством хомутов, размер которых зависит от габаритов основания, а также высоты стенок.

Стандартные размеры изделий:

• высота — 3, 5, 8 либо 10 см;
• ширина короба может составить от 0,5 до 60 см.

Лестничные

Лестничные короба применяются для прокладки тяжелых проводов, поскольку они характеризуются усиленной конструкцией. Обычно используются в складских и производственных помещениях, на предприятиях и т. д. Лестничные каналы являются хорошим аналогом проволочных изделий.

Виды КЭТ коробов:

• каналы могут оснащаться крышкой или использоваться без нее;
• изделие может оснащаться глухими либо перфорированными стенками.

Схематическое изображение лестничного канала

Количество замков

Замочные устройства, которые фиксируют крышку канала, могут быть установлены с обеих или с одной стороны. Если замок расположен только на одной стороне, то вместо фиксатора будет использоваться паз. Короба с двумя замками более надежны, поэтому рекомендуем остановить свой выбор на таких моделях. Основной недостаток, характерный для продуктов от разных производителей — ненадежная фиксация крышки, в результате чего после закрытия потребителю приходится стучать по ней.

Цветовые решения

Наиболее популярны среди потребителей белые и серые кабельные каналы, этот вариант считается универсальным, поскольку белый цвет обычно вписывается практически в любой интерьер. Потребитель может заказать любые цветные изделия. В последнее время среди покупателей стали популярны коричневые и древесные короба, которые можно установить в деревянном доме либо бане. Причем только древесных оттенков могут быть десятки — начиная от дуба и бука и заканчивая оттенками ореха или красной вишни.

О разновидностях, а также цветовых решениях короб-канала рассказал Василий Петров.

Как выбрать кабельный короб?

Прежде чем приобрести изделие, сделайте следующее:

1. Определитесь, где будет производиться монтаж розеток, переключателей, осветительных устройств и других потребителей энергии. Надо продумать, сколько приборов вы планируете установить.
2. Сделайте схему разводки электропроводки по комнатам.
3. Определитесь, сколько метров короба потребуется. Не покупайте изделия впритык, обязательно должен быть запас.
4. Подумайте, какие элементы фурнитуры будут использоваться. Речь идет о распределительных коробах, уголках, поворотных компонентах и т. д. Продумайте, какие размеры под коробки будут использоваться, следует выбрать один из оптимальных вариантов. На размеры влияет и число секций в канале.
5. Решите, как будет производиться крепление изделий на поверхности стены, потолка или пола. В зависимости от этого подготавливается соответствующий инструментарий.

Чтобы приобрести кабельный канал, следует руководствоваться следующими параметрами:

1. Тип материала. Надо продумать, целесообразно ли использование металлических изделий для укладки кабелей или подойдут обычные пластиковые короба. Основным преимуществом железных каналов является их прочность и надежность. В металлические изделия допускается укладка высоковольтных электроцепей, поскольку в них предусмотрен заземляющий контакт. Пластмассовый кабельный канал не позволит уложить много проводов, так как для этого придется обеспечить частую фиксацию к поверхности стены. В противном случае изделие будет прогибаться.
2. Цвет. Если покупаются изделия для производственных или промышленных помещений, цветовое решение не играет роли. Если важно «вписать» короб в интерьер квартиры или дома, то надо приобрести изделие соответствующего оттенка.
3. Размеры. Желательно, чтобы электроцепи укладывались в короб свободно. Если планируется установка дополнительных электроприборов и оборудования, то лучше приобрести изделие большего размера, чтобы оставить запас для укладки кабелей в будущем.
4. Определитесь, где будут установлены кабельные каналы. Если короб монтируется на потолке, то рекомендуется купить изделие большего размера. А для укладки кабелей в канал, который будет установлен вертикально, можно приобрести короб меньших размеров.

Канал ChipiDip рассказал о выборе и креплении коробов для укладки электроцепей.

Порядок монтажа и укладки проводов

Перед выполнением монтажа проводов в кабельные короба следует произвести подготовительные мероприятия. А в процессе работ нужно соблюдать рекомендации по установке каналов и укладке кабелей.

Подготовка стен и инструментов

Монтаж электроцепей начинается с установки кабельных каналов, а для этого надо подготовить стены и потолки в доме или помещении. Если поверхность стен неровная, а геометрия помещения нарушена, то качественный монтаж изделий будет невозможен. Между рабочей поверхностью и каналом появятся щели, что впоследствии приведет к искривлению короба. Поэтому рекомендуем заняться выравниванием стен, если внешний вид конструкции важен. Выравнивание осуществляется посредством нанесения слоя шпатлевки на поверхность.

Монтаж кабельных каналов возможен после отделки стен или во время выполнения этой задачи. Но в первом случае действовать необходимо аккуратно, поскольку скрыть недочеты, появившиеся в результате допущенных ошибок, будет проблематично. Для разметки изделий воспользуйтесь маркером либо карандашом.

Выбор инструмента и материала для фиксации осуществляется в соответствии с видом стен, к примеру, изделие можно приклеить:

• на окрашенную поверхность;
• на деревянную поверхность;
• на стены из гипсокартона, гипсового волокна;
• на обои.

Эта процедура осуществляется с использованием супер-клея или жидких гвоздей. Укладка электроцепей будет выполняться после того, как клей полностью высохнет, до этого момента закрывать крышку нельзя.

Если стена выполнена из дерева, то к ней прикрепляется короб с помощью саморезов или шурупов. Для облегчения процесса монтажа допускается использование шуруповерта. С помощью сверла производится подготовка отверстия в нижней части кабельного канала, через него будут ввинчиваться саморезы либо шурупы в стену. Если стены помещения сделаны их кирпича, то фиксация кабельных каналов осуществляется посредством дюбелей и шурупов.

Алексей Медведев показал, как можно быстро зафиксировать кабельные короба на стене.

Процесс монтажа

Процедура осуществляется так:

1. Короб с просверленным отверстием прикладывается к стене.
2. С помощью карандаша или маркера надо разместить на поверхности точки под отверстия.
3. Берется перфоратор, в него устанавливается сверло соответствующего размера. Оно должно быть не больше диаметра шурупов.
4. Стены пробиваются в размеченных местах.
5. Производится установка дюбелей.
6. Устанавливается сам короб, а его фиксация осуществляется с помощью саморезов.

Рекомендации по монтажу

При монтаже рекомендуем отмерять нужный размер изделия с помощью рулетки либо посредством прикладывания канала к стене. Чтобы короб был установлен ровно, при выполнении задачи этот параметр контролируется строительным уровнем. Если монтаж осуществляется вертикально, то диагностика производится с помощью отвеса. После установки коробов выполняется подготовка крышек, эти элементы надо правильно обрезать. Учтите, что места стыков при переходе с горизонтальных каналов на вертикальные должны быть выполнены максимально аккуратно.

Когда короб будет закрыт крышкой, не должно остаться зазора, для этого используйте фурнитуру. Чтобы обеспечить качественный угловой переход, короба, установленные горизонтально и вертикально, должны иметь одинаковые размеры. Если используются Т-образные соединения, то габариты изделий не играют роли.

Что касается укладки, то эта процедура займет время. Более удобны изделия, оснащенные внутренними перегородками, с их помощью можно зафиксировать провод внутри, чтобы он не выпадал при открытой крышке.

При укладке кабеля в канал обязательно соблюдайте последовательность — сначала производится монтаж всего провода, после чего крышка закрывается.

Если изделие оснащено прочным замком, то он не позволит выпасть кабелям из короба даже под большим весом. При укладке проследите за тем, чтобы место стыка изделия не совпадало с местом состыковки крышки. Это позволит всей линии смотреться качественно благодаря отсутствию стыков. Фиксировать крышку на клей не стоит, поскольку в будущем ее будет сложно демонтировать. Если имеются места неудачных стыков, то их лучше обработать герметиком.

Фотогалерея

Фото разных типов кабельных каналов представлены ниже.

Видео «Выбор и установка кабельного канала»

Канал EKF рассказал о выборе коробов для укладки электропроводов и показал, как производится монтаж изделий.

 Загрузка …

Пластиковые короба для электропроводки: размеры

Скрытый способ прокладки электропроводки является предпочтительным, поскольку увеличивается пожаро,- и электробезопасность, а также исключается возможность ее повреждения. Но часто возникают ситуации, когда возможен только открытый способ, например, в деревянном доме. На фото ниже изображен один из распространенных вариантов такой прокладки. Здесь применяется пластиковый короб для проводки, с установкой которого справится большинство домашних мастеров.

Открытая электропроводка в коробе

Устройство

В поперечном сечении короб для электропроводки может быть прямоугольным или квадратным.  Он состоит из двух частей:

1. Основание. Оно представляет большую часть конструкции и состоит из днища и боковых стенок. Для крепления к стене в нем могут быть отверстия под крепеж. Если их нет, то придется сверлить самостоятельно. Боковые стенки выполнены с выступами, служащими замком для соединения с верхней частью.
2. Верхняя часть. Она также состоит из основания и небольших боковых стенок с незначительными углублениями на внутренних краях, предназначенными для соединения с замком основания.

После установки короба и выполнения монтажа проводки, верхняя часть прижимается к основанию до фиксации в замке. На рисунке изображены короба разных сечений в сборе.

Пластиковые короба разных сечений для проводки

Достоинства пластиковых коробов следующие:

• низкая цена;
• небольшая себестоимость;
• устойчивость к влаге, огню, агрессивным средам;
• достаточная прочность;
• электробезопасность;
• широкая цветовая гамма;
• возможность монтажа розеток и выключателей на верхней части;
• легкость монтажа и механической обработки.

Металлический короб делается из алюминия или нержавеющей стали, устойчивой к внешним воздействиям окружающей среды. Для защиты от коррозии применяются покрытия из цинка или алюмоцинка (сплав цинка с алюминием). Изделия с покрытиями дешевле, чем из нержавеющей стали. Их низкая электрическая безопасность требует установки кабелей с качественной изоляцией.

Металлические кабель-каналы не рекомендуется устанавливать в помещениях, где высокая влажность.

Классификация кабель-каналов

Открытая проводка может быть выполнена на изоляторах. При грамотном исполнении она будет выглядеть привлекательно, но этот способ подходит далеко не для каждого интерьера. Укладка в гофротрубе приемлема больше для подсобных помещений. При современном подходе к открытой проводке лучшим вариантом является короб (кабель-канал), обладающий следующими преимуществами:

• эстетичный вид;
• безопасная эксплуатация проводки;
• легкий доступ к кабелям и проводам;
• не поддерживает горение.

Кабель-канал – это П-образный профиль. Он крепится на поверхности, затем в него укладывается проводка, которая закрывается крышкой на защелках. Изделия производят в виде «палок» длиной 2 м.

Производят также более сложные конструкции коробов с внутренними перегородками. Они снабжаются одной общей или раздельными крышками, а кабели укладываются в разные каналы.

Пластиковый короб с внутренними перегородками для проводки

Конструктивно короба различаются следующим образом:

1. Мини кабель-каналы (рис. а ниже). Применяются при прокладке проводов к компьютерам, телефонам и телевизору. Они малозаметны и не ухудшают интерьер помещений.
2. Напольные (рис. б). Имеют форму овала и не мешают передвижению по комнате.
3. Парапетные (рис. в). Чаще всего применяются в жилых домах, административных зданиях, офисах. В них прячут провода от бытовой техники.
4. Перфорированные (рис. г). Боковые стенки короба выполняются с прорезями, что позволяет уменьшить вес конструкции.
5. Плинтусные (рис. д). Электротехнический плинтус выполняется с каналами для кабеля. Широко распространен в жилых помещениях, так как не нарушает их дизайн.
6. Гибкие (рис. е). Перфорированная форма позволяет сгибать короб в соответствии с профилем поверхности. Особенно устройства нужны при архитектурных неровностях и изгибах. Форма выполняется прямоугольной или круглой. В качестве материалов применяются пластик и резина.
7. Угловые (рис. ж). Кабельный канал выполняется в виде потолочного плинтуса. В нем удобно делать электропроводку под потолком, на стыках со стенами.
8. Прозрачные (рис. з). Нашли применение для размещения в них светодиодных лент.
9. Проволочная сетка (рис. и). Это один из самых дешевых видов кабельного лотка, применяемого в технических помещениях или на складах. В них не оседает пыль, и создаются благоприятные условия для вентиляции.

• Лестничные (рис. к). В них можно прокладывать много кабеля, поскольку профили выдерживают значительные нагрузки.

Популярные виды кабель-каналов для электропроводки

Выбор кабельного короба

Самыми практичными в применении являются изделия из пластика. Они легче по весу и в обработке. Короб легко подогнать по месту при монтаже. Особым преимуществом является изолирующее свойство материала.

Рассчитав необходимое количество короба, заказанный метраж следует увеличить на 10-30 %. При его недостатке в дальнейшем будет трудно найти добавку. Не стоит экономить на фурнитуре, придающей проводке законченный вид: уголки, повороты, тройники и др.

Внешний вид короба с фурнитурой

Особенно тщательно следует рассчитать необходимое количество фурнитуры, когда короба выбираются по цвету. Если в дальнейшем придется докупать недостающие детали, трудно будет найти нужный цветовой оттенок.

Сечение короба определяют по формуле:

S = (N∙d)/K, где

• S – сечение короба, мм³;
• N – количество кабелей, шт.; d – диаметр кабеля, мм;
• K=0,45 – коэффициент, учитывающий свободную укладку кабеля, она не  должна быть слишком плотной.

Если кабель-канал выбрать меньшего сечения, крышка будет неплотно закрываться, а проводка может перегреться при слишком плотной укладке.

Перед покупкой следует выполнить следующие действия:

1. Выбрать места установок и требуемое количество светильников, выключателей, розеток и другой фурнитуры.
2. Начертить схему открытой проводки в доме или квартире.
3. Рассчитать необходимый метраж и размеры коробов в соответствии с сечениями и количеством кабелей.
4. Подобрать нужный инструмент и крепеж для монтажа.
5. Определиться с материалами коробов. Плюсами металлических изделий являются прочность и пожаробезопасность. Достоинства пластиковых коробов упоминались ранее. При этом следует учесть такой недостаток, как их деформация от нагрузки проводами. При этом крышка может не совпадать с корпусом и ее придется посадить на клей.

Особое внимание следует уделить кабель-каналам, проложенным по потолку. Под весом кабеля крышка может открываться, поэтому соединение нужно выбирать более прочное.

Выбор модели

Вид кабель-канала зависит от типа помещения. Для проводки в каркасном доме применяются металлические короба. Они монтируются в подвесных потолках, в перегородках и фальшполах. Короб прикручивается к основанию саморезом и в него производится укладка кабелей, которые крепятся к каналу хомутами из пластика.

В квартире или доме открытую проводку делают по стенам или потолку. Модель короба можно выбрать по цвету. На некоторые устройства наносится рисунок методом фотопринта. Это стоит дороже, но такая модель выглядит как элемент дизайна.

Самыми лучшими считаются изделия из алюминия производства немецких или итальянских компаний. Внешняя сторона крышки у них имитирует натуральные материалы, например, дерево.

Желательно выбирать короба с перегородками для разделения шлейфов. Крышку лучше выбирать с защелками с двух сторон (рис. а ниже). Односторонний замок держит ее хуже.

Короба с защелками: а – с двух сторон; б – с одной стороны

Монтаж короба под электропроводку

Короб подбирается под величину сечения кабеля. Здесь также требуются монтажные коробки для соединения жил. Короба классифицируются по размерам в мм:

• микро-каналы – 13х7 — 16х13;
• мини-каналы – 33х10 — 40х16;
• обычные размеры – 100х40 — 300х80.

Поверхность основания должна быть ровной и отделанной. К гипсокартону короб крепят мелкими саморезами. Для не очень ровных стен короба устанавливаются с провисом, без натяжки.

В стенах делаются отверстия, в которые вставляются дюбели для крепления оснований. Лишние части отрезаются ножовкой по металлу. Затем укладываются кабели и закрываются крышкой. Жесткие кабели укладывать сложнее. Их выравнивают по мере прокладки. Здесь лучше подойдут короба с продольными перегородками.

От проемов трассу следует прокладывать на расстоянии не менее 100 мм, а от потолка – 150 мм.

Не стоит забывать об установке на линии распределительных коробок, облегчающих ремонт проводки.

Видео про проводку

Как устроена проводка в кабель-канале в деревянном доме, рассказывается в видео ниже.

При монтаже открытой проводки в коробах существует много нюансов. Главным здесь является выполнение требований безопасности. Хозяин квартиры должен знать способы выбора коробов и правила их установки, чтобы сделать монтаж самостоятельно или проверить качество прокладки у электромонтажников.

Оцените статью:

13 лучших кабельных организаторов 2021

Выбор народа

Добро пожаловать на сайт People’s Choice , где мы находим продукты с лучшими отзывами и выделяем наиболее убедительные отзывы. (Вы можете узнать больше о нашей рейтинговой системе и о том, как мы выбираем каждый товар здесь .)

Фото: Smart & Cool / Amazon

Пытаетесь ли вы реорганизовать настройку WFH или убрать шнуры позади развлекательного центра, возможно, вы захотите рассмотреть кабельные органайзеры — небольшие, но эффективные устройства, которые не позволят вам больше когда-либо рыться в спутанной путанице шнуров.И хотя мы уже писали об электронных организационных решениях, в том числе о действительно красивом удлинителе и защитном кожухе для кабеля, здесь мы собрали лучшие кабельные органайзеры, получившие похвалу от самых восторженных обозревателей Amazon.

Статьи по теме: Лучшие кабели для освещения iPhone | Лучшая работа из дома Gear | Дешевые (но дорогие на вид) акценты на стол

«В первый раз, когда мне не пришлось залезать под компьютерный стол после зарядного устройства для iPhone, я чуть не плакал от радости… Я куплю их 100 раз», — пишет один из более чем 25 000 рецензентов, которые дали этим зажимам для кабелей OHill пять звезды.Они продолжают называть их «чудесным продуктом», потому что они «отлично держат шнуры и с легкостью отпускают их». Качество сборки — общая тема для многих из этих превосходных обзоров. «Я думал, что через неделю клей станет слабым и легко отвалится, но он прочный. Я могу снимать кабели, не беспокоясь о том, что кабельные зажимы оторвутся », — пишет другой рецензент. А другие ценят то, что в упаковке есть множество вариантов держателей кабеля — от одного держателя шнура до держателя, вмещающего до пяти шнуров.Один рецензент, который «использовал его как сверху, так и снизу рабочего стола, чтобы держать кабели мыши, веб-камеры, дисплея, контроллера и клавиатуры на одной линии», утверждает, что количество органайзеров разных размеров делает его «прекрасным для поворота крысиного гнезда. кабелей в легко организованную систему ».

Пятизвездочные обозреватели впечатлены тем, насколько прочными, универсальными и недорогими являются эти кабельные стяжки марки Velcro.Один рецензент купил их из-за их «удивительной» стоимости и сначала не был уверен, что они выдержат их после получения. Но после использования почти 100 таких галстуков и сравнения их с другими более толстыми галстуками их мнение изменилось. «Я могу честно сказать, что предпочитаю тонкие. И я тоже подверг их жестокому обращению — я постоянно застегиваю и расстегиваю, и у меня не было никаких проблем с тем, чтобы ни один из них отпустил. К тому же они тонкие и маленькие и не мешают так легко, как толстые. Другой также говорит, что они «намного лучше», чем некоторые другие связи, которые они использовали.Они объясняют, что застежки-липучки «достаточно длинные, чтобы обернуть большинство шнуров, но не настолько длинные, что они в конечном итоге становятся смехотворно толстыми», и они «прекрасно прилегают к себе, но не настолько цепкие, чтобы удерживать все, с чем соприкасаются», как пыль. или волосы. И третьему обозревателю, который «НЕНАВИЖИТ лишние шнуры», нравится их универсальность. Они использовали их для всего, от зарядных кабелей и кухонных приборов до ламп и приборов для волос, и, по их словам, 50-литровый пакет также прослужит долго.

В десятках отзывов написано, что эти магнитные силиконовые стяжки более «универсальны», чем кабельные органайзеры на липучках или зажимах, поскольку их можно использовать для подвешивания предметов «сбоку от холодильника или на металлической доске в моем офисе», а также Управление кабелями, как выразился один пятизвездочный обозреватель, добавив, что эти магниты подключаются «плотно и надежно». Сотни других клиентов описывают магниты как «сильные», в том числе тот, кто говорит, что они выдерживают все, от «скручивания электронных кабельных шнуров» до прикрепления поздравительных открыток к холодильнику и удерживания занавески для душа во время «чистки ванны». уборочные работы.Другой пятизвездочный рецензент даже протянул «два магнита, чтобы заменить клейкую ленту, которая держала дверь морозильной камеры гаража закрытой». В отличие от других кабельных органайзеров, которые имеют фиксированный размер и форму, эти эластичные силиконовые стяжки «можно изменять размер и регулировать» для предметов и шнуров для электроники другого размера, что, по словам одного покупателя, «улучшило качество моей жизни и улучшило мое здравомыслие!»

Рецензенты хвалят эту кабельную муфту за простоту установки и эффективность как для упорядочивания, так и для защиты кабелей.Рецензент, который говорит, что установка заняла всего пять минут, пишет: «Игра работает лучше, чем я мог представить, со шнурами разной длины. Вы просто оборачиваете протектор вокруг каждого шнура, и когда нужно торчать в другой точке (кроме начала и конца), так и происходит. [Это] стильное, простое в использовании решение для уродливой путаницы кабелей, которые идут в комплекте с каждым телевизором! » Рукав Alex Tech также достаточно прочен, чтобы защитить кабели от когтей и зубов, по словам 193 владельцев кошек, в том числе одного, который сказал, что «сработал блестяще!» Рецензент объясняет, что в отличие от других протекторов, которые «было слишком сложно установить или были недостаточно большими, чтобы предотвратить повреждение моими любопытными кошками», «этот» долговечен и очень прост в применении.$ ## @ шнуры к телевизору, PS4, роутерам и т. д., иначе я отключу все и брошу их в кучу », — пишет один рецензент, добавляя, что это было легко исправить. «Устройства для укладки шнура прибыли как раз вовремя, чтобы предотвратить катастрофу, и я все организовал за 15 минут». Другие рецензенты соглашаются, что это быстрое решение некрасивой проблемы, и многие хвалят конструкцию застежки-молнии за это. «С ними очень легко работать, а молния (я догадывался, что это может быть проблемой) работает без сбоев», — говорит один из них.«Мне даже пришлось снять один рукав, чтобы добавить к нему другой шнур — снять и снова застегнуть молнию было проще простого». Поскольку это рукав, рецензенты используют его не только для эстетических целей.

Многие обозреватели с детьми, как человеческими, так и четвероногими, тоже используют их, чтобы уберечь малышей от беспорядка. «У меня есть пара придурковатых кошек, которые, кажется, пытаются установить свое господство в нашем доме, доказывая, что они могут заставить нас менять шнуры и зарядные устройства по их прихоти», — говорит один из них. «Однако после покупки этих плохих парней, я считаю, что мяч снова на нашей площадке.Взять, пушистые звери! Нам удалось спасти несколько шнуров вокруг дома, которые они пытались разрушить ». И более чем один рецензент оценит, что в одном заказе четыре рукава, и их можно соединить вместе, чтобы получить очень широкие связки: «Один рукав слишком узкий для нашей связки шнуров, поэтому я застегнул два рукава вместе, и это хороший размер. . »

«Я действительно мечтал найти время и гордиться тем, чтобы правильно управлять своим компьютером по кабелю», — пишет один рецензент.«После связывания вышек, проводов громкоговорителей и многого другого … Эта обертка просто очищает все линии». По словам обозревателей, этот рукав оборачивает шнуры в довольно прочную ткань, и около 15 процентов из них специально комментируют застежку-липучку. «Первое, что я заметил, — это качество материала», — пишет один из них. «Он действительно выглядел и ощущался как гидрокостюм. Было очень легко отрезать нужную мне длину, уложить кабели и застегнуть липучку ». Возможность изменять длину этого рукава путем обрезания его до желаемой длины является еще одним аргументом в пользу многих, хотя один рецензент добавляет: «Выбор белого или черного в любом месте — это просто вишенка на торте.”

Почти четверть рецензентов сообщили об использовании этих J-образных кабельных органайзеров на своем рабочем месте. «Больше никаких свисающих грязных кабелей», — пишет один рецензент. «Я положил их под стол, прикрепил к нижней части стола, вставив провода». В то время как этот пользователь использовал все пять предметов, поставляемых с этим заказом, другой говорит: «В одной коробке более чем достаточно для большинства столов». Рецензент добавляет, что вы можете придерживаться их разными способами: «Я установил их вертикально на ножках стола и горизонтально под столом.Другие говорят, что они работают и на разных столах. «Он отлично работал на моем стоячем столе», — пишет один, в то время как другой говорит: «Очень хорошо прилипает к краю или низу стола или в любом месте, где вы хотите его разместить». Хотя кто-то говорит, что, к сожалению, они могут видеть белую полоску ленты через стеклянный стол, они все равно пишут: «Ничего еще не сломалось и не подвело меня». Другой согласен с тем, что это «фантастическая покупка», но когда они прибыли, рецензенту пришлось столкнуться с очень современной проблемой: «похоже, все, что у меня есть, теперь беспроводное.”

Эта клейкая лента-органайзер удерживает все ваши кабели в одном месте, поэтому вам не придется «искать их повсюду и [находить] запутанными», по словам одного рецензента, который говорит, что им больше не нужно ищите по всему дому кабели. Другой пишет, что этот продукт «настолько полезен», что они установили его в трех местах по всему дому: «Не нужно наклоняться через край кровати в поисках пропавшего шнура — это здорово! «Легко установить на [] стороне или сверху [] стола», — пишут они, добавляя, что резиновая полоса прикрепляется с помощью «очень прочного клея.Десятки других обозревателей комментируют прочность ленты, в том числе тот, кто держит полосу в своей машине и спальне, добавляя, что они обе «до смешного крепкие, когда дело доходит до приклеивания, [и] очень легко вытащить шнуры. ” На самом деле, простота наклеивания и использования ленты — два основных аргумента в пользу клиентов, которым сложно организоваться. «В тот день, когда у нас было так много устройств, их зарядка и управление спагетти из спутанных проводов может быть проблемой», — пишет один, который говорит, что эта полоска «значительно упростила порядок и зарядку ваших устройств».”

Более десятка рецензентов отметили, насколько удобны эти застежки-липучки, когда дело доходит до хранения кухонной техники, такой как блендеры или кухонные комбайны. «Больше никаких маленьких шнуров для бытовых приборов, создающих беспорядок в шкафах», — пишет другой рецензент, который говорит, что за первые несколько недель использования она уже использовала десять таких шнуров, которые «на самом деле очень жесткие», особенно по сравнению с более тонкими кабельными стяжками. . Многие другие рецензенты, которые описывают эти застежки-липучки как «жесткие» и «долговечные» и соглашаются с тем, что они хорошо подходят для организации более толстых кабелей, «включая все кабели моих кухонных приборов», — пишет один из тех, кто привык их использовать: « на все, что можно связать.По словам многих обозревателей, которые использовали их для электроники, особенно в течение последнего года работы из дома, эти стяжки подходят не только для электроприборов: «Я использовал их, чтобы украсить все кабели (мониторы, клавиатура, мышь, питание для всего этого), и мое рабочее место выглядит намного лучше », — пишет один клиент, которому не нравится видеть кабели и шнуры питания повсюду в своем новом домашнем офисе.

Почти 15 процентов обозревателей комментируют, как этот органайзер для кабелей идеально скрывает весь удлинитель.«У меня был сетевой фильтр и множество длинных шнуров для модема / роутера / других шнуров питания, которые просто лежали на полу, меня толкал Roomba — больше нет», — пишет один рецензент. «Коробка-органайзер была достаточно длинной и широкой, чтобы ее можно было легко разместить в моем сетевом фильтре, и достаточно высокой, чтобы все шнуры могли торчать и выходить из нее». Другие согласны с тем, что эта коробка довольно просторная, в том числе один рецензент, который сказал: «Я поместил в нее устройство защиты от перенапряжения с поворотной вилкой Belkin на 12 розеток, и даже с 6 подключенными и хранящимися шнурами для ноутбука, есть много комната.Рецензенты также ценят, что этот органайзер для кабелей имеет не только боковые отверстия, но и прорези наверху, что для одного пользователя означает: «Незаметное углубление в крышке хорошо подходит для удержания мелких предметов (наушников и т. Д.) На месте во время зарядки. . »

Судя по отзывам, этот органайзер для кабеля может выдержать не только регулярный износ. «На днях я узнал, насколько они прочные на самом деле — они спасли две полосы перенапряжения с дорогими адаптерами для зарядки MacBook и iPad / iPhone от разрушения, когда мой кондиционер протек около литра воды на них», — пишет один рецензент. .«Вода скапливалась по всему верху этих ящиков, но крышки прилегали так плотно, что ни одна не протекала внутрь». Другой говорит: «Я использовал другие, прежде чем они очень легко треснули, но этот настолько прочный, что я использую его как подставку для ног под своим столом, и у него нет никаких проблем». Помимо прочности, пользователи также отмечают, насколько велика эта коробка, но, по словам одного из пользователей, «несмотря на большой размер, она не очень заметна». И хотя это самый дорогой органайзер для кабелей в списке, большинство обозревателей считают, что оно того стоит: «25 долларов — ничто по сравнению с эстетической ценностью, которую они приносят для компьютерного стола (или где-то еще, где его можно использовать).”

Рецензенты говорят, что эта сумка-органайзер Luxtude отлично подходит для хранения кабелей дома или во время путешествий. «Это было ОЧЕНЬ удобно для семьи из трех человек, путешествующей с тремя iPhone, тремя часами Apple, двумя iPad и Nintendo Switch», — говорит один рецензент, добавляя, что «все наши шнуры были организованы, а не мешок с застежкой на галлон, который я использовал. бросить все и запутаться ». Один бортпроводник сказал, что он «обязательно должен быть», поскольку он «чрезвычайно легкий» и вмещает множество шнуров, в то время как другому обозревателю нравится, что он «компактный, довольно прочный и занимает мало места.И один рецензент использовал его, чтобы заменить ящик своего стола, «набитый рогом изобилия кабелей». Они сообщают: «Это было долгожданным дополнением к моей организации рабочего места, чтобы держать их разделенными и наготове, когда мне нужно зарядить или подключить данное устройство».

Хотя их можно использовать в различных условиях, некоторые обозреватели отмечают, насколько хорошо они работают во время путешествий. «Я оставляю их подключенными к шнуру, когда использую шнур в самолете, который напоминает мне, чтобы я взял шнур с собой, когда я закончу», — пишет один, а другой говорит: «Я последовал совету другого рецензента и вырезал отверстия. в них, чтобы продеть шнуры, и это творит чудеса, особенно с зарядными устройствами, которые я люблю носить с собой в пути.Один из тех, кто использовал их во время каникул в Европе, говорит: «Было очень легко заглянуть в нашу сумку и сразу узнать, кто кому принадлежит шнур», поскольку эта упаковка представлена ​​в нескольких цветах и ​​размерах, которые ценят рецензенты. Один объясняет: «Больший размер идеально подходит для толстых кабелей инструментов, таких как пилы, дрели, маршрутизаторы и т. Д., А меньшие я использую для гаджетов».

получить информационный бюллетень стратега

Действительно хорошие предложения, умные советы по покупкам и эксклюзивные скидки.

Условия использования и уведомление о конфиденциальности Отправляя электронное письмо, вы соглашаетесь с нашими Условиями и Уведомлением о конфиденциальности и получаете от нас электронную переписку.

Strategist разработан, чтобы предлагать наиболее полезные, экспертные рекомендации по покупкам в обширном ландшафте электронной коммерции. Некоторые из наших последних достижений включают в себя лучшие средств для лечения акне , чемоданов на колесиках , подушек для бокового сна , естественных средств от беспокойства и банных полотенец .Мы обновляем ссылки, когда это возможно, но учтите, что срок действия предложения может истечь, и все цены могут быть изменены.

в коробке — ПРОВОД UT

Дом / Консилер Power Strip / В коробке

Добавление товара в корзину

Всего за несколько шагов вы можете спрятать и хранить удлинители и грязные кабели внутри этого встроенного блока управления кабелями.Создайте аккуратную среду под своим столом, рядом с компьютером или за развлекательным центром и спрячьте все свои шнуры из поля зрения. * Удлинитель питания в комплект не входит.

доставка в течение 1-3 рабочих дней

Скрыть сетевые фильтры от глаз

Подходит для большинства стандартных удлинителей на 6–12 розеток.

легкий доступ к проводам

Специальная крышка на крышке для доступа к проводам.

множественный доступ

Имеет 3 пути доступа.

технические характеристики

размер:

16,375 дюйма (Д) x 6,5 дюйма (Ш) x 5,375 дюйма (В)

вариант цвета:

Чёрно-белое

материал:

Пластик и силикон

вместимость:

Подходит для большинства стандартных удлинителей на 6-12 розеток

что входит в комплект:

Встроенный органайзер для кабеля (удлинитель и зарядные устройства в комплект не входят)

заметки дизайнера

По мере того, как все больше и больше электроники проникает в дома и офисы, устройства защиты от перенапряжения и разветвители питания неизбежно превращаются в горячие точки из-за беспорядка кабелей.Для этих необходимых точек подключения In-Box Cable Organizer Box — отличное решение для организации кабелей , позволяющее сохранить визуальную организацию пространства. Коробка In-Box Cable Organizer Box с двумя боковыми прорезями и верхней откидной дверцей предлагает три точки доступа для гибкого кабеля, идущего от прилагаемого сетевого фильтра. Просто поместите фильтр для защиты от перенапряжения в маскирующее средство для кабелей , вытащите кабели в одну из трех точек — и готово! От настольных кабелей до развлекательных телевизионных систем, где есть сетевой фильтр, эта коробка может организовать это!

2

Используйте стрелки влево / вправо для навигации по слайд-шоу или проводите пальцем влево / вправо при использовании мобильного устройства

Определение распределительной коробки

Распределительные коробки являются неотъемлемой частью систем электропроводки как в домах, так и в зданиях.Эти металлические или пластиковые коробки содержат и надежно защищают электрические соединения конструкции. Эти электрические корпуса бывают разных размеров и типов.

Распределительная коробка в действии

Распределительная коробка служит местом встречи для электрических проводов, где они соединяются перед тем, как двигаться дальше. Эти коробки защищают горячие (черный), белый (нейтральный) и заземляющий (зеленый или медный) электрические провода и могут содержать провода других цветов для вспомогательных функций и освещения.

Заключенный в оболочку провод Romex проходит от главной электрической панели (или вспомогательной панели) до распределительной коробки.Romex — это торговое название электрического провода с неметаллической оболочкой, который чаще всего используется для разводки жилой ответвления. Провода подключаются к оригинальному проводу Romex и распределяются по другим монтажным коробкам. Все калибры проволоки (размер диаметра проволоки) должны быть одинаковыми.

Все распределительные коробки должны быть закрыты, установлены правильно и в соответствии с применимыми строительными нормами. Крышка защищает провода, не пропускает грязь и пыль, а также предотвращает попадание влаги внутрь коробки.Крышка также предотвращает искры от воспламенения горючих материалов в случае возникновения дуги из-за ненадежного соединения или короткого замыкания.

Безопасность при работе с распределительной коробкой

Всегда отключайте питание перед работой с распределительной коробкой. Вы же не хотите оказаться тем неудачником, который наткнется на очень опасный электрический провод.

Предупреждение

Поскольку иногда можно угадать, какой выключатель контролирует комнату, в которой вы работаете, и часто несколько разных ответвлений проходят через одну распределительную коробку, лучше всего отключить главный выключатель.Информация о том, что все питание отключено, устраняет любую путаницу и исключает риск потенциально фатальной ситуации. Сбрасывать цифровые часы во избежание травм или смерти — небольшое неудобство.

Наконец, проделайте отверстие, чтобы провода могли войти в коробку. Используйте кабельный зажим, чтобы закрепить проводку Romex, которая входит в коробку, и закройте провода внутри коробки проволочными гайками. Если вам трудно скручивать провода вместе, используйте плоскогубцы, чтобы обернуть их от черного к черному и от белого к белому, прежде чем прикреплять гайку для проводов.Затем надежно заземлите коробку.

Установка коробки

Профессионалы обычно рекомендуют устанавливать распределительную коробку, подведя к ней новый провод от главной электрической панели, а не отстегивая существующую электрическую коробку. Вы делаете это, чтобы избежать перегрузки цепи, что помогает защитить от потенциального электрического пожара.

При добавлении цепи к старому дому проложите новый провод Romex от электрической панели. Вы же не захотите подключать дорогой телевизор с большим экраном или компьютер с важными данными в старую двухпроводную розетку.

Вы можете купить распределительные коробки в большинстве хозяйственных магазинов или магазинов товаров для дома. Распределительная коробка обычно стоит меньше, чем обед на двоих в McDonald’s, и повышает безопасность электрической системы вашего дома. Покупая коробку в магазине, возьмите пару дополнительных крышек для любых непокрытых распределительных коробок, которые вы можете найти в гараже вашего дома или во время осмотра чердака.

Электрики обычно прикрепляют распределительную коробку к прочному конструктивному месту, например, к стойке или балке, что важно, если коробка поддерживает осветительную арматуру.Некоторые распределительные коробки имеют крылья, которые помещаются в вырезанное отверстие в гипсокартоне, но большинство этих коробок недостаточно прочны или устойчивы для поддержки более тяжелых осветительных приборов. Обязательно проверьте указанную грузоподъемность используемой коробки и вес устанавливаемого приспособления и никогда не используйте коробку с крыльями для установки потолочного вентилятора.

Люди иногда называют розетку соединительной коробкой и используют эти слова как синонимы. Но имейте в виду, что этот термин иногда используется в более общем смысле и не всегда относится конкретно к распределительной коробке.Другие типы электрических коробок, которые выполняют разные функции, включают:

• Монтажная коробка
• Крепежная коробка
• Портативная коробка
• Коробка для ремонта
• Коробка переключателей света
• Розетка
• Розетка
• Электрическая коробка
• Шкаф потолочного вентилятора

Пластиковые электрические коробки Плюсы и минусы

Пластиковые электрические коробки, иногда называемые распределительными, имеют массу плюсов, в том числе невысокую стоимость, удобство и простоту установки.Но они не лучший выбор для каждого приложения. Когда пластик не имеет смысла, стандартной альтернативой является металлический ящик. Пластиковые и металлические ящики бывают самых разных типов и размеров как для внутреннего, так и для наружного применения.

Заземление

Пластиковые коробки не проводят электричество, что означает, что они не будут проводить электричество, если к ним прикоснется провод под напряжением. В большинстве случаев хорошо иметь непроводящую коробку, но в некоторых электрических системах это может создать проблемы.Непроводящие коробки хороши тем, что их не нужно заземлять. То есть им не нужно заземление самой коробки. Напротив, металлические коробки, которые являются проводящими, должны быть заземлены на систему заземления цепи, обычно с помощью короткого провода, называемого пигтейлом, который соединяет коробку с проводом (ами) заземления схемы.

Непроводящая коробка создает проблему в системе, в которой для заземления системы используются металлические коробки и металлический кабелепровод, а не провода заземления.Если вы замените старую металлическую коробку на новую пластиковую в системе этого типа, вы нарушите заземление.

Установка пластиковых распределительных коробок

Пластиковые распределительные коробки легко установить во многих ситуациях. Их проще всего установить при новом строительстве, когда выступают стенные стойки или потолочные балки. Вы просто прижимаете коробку к деревянному каркасу и забиваете два гвоздя, которые уже прикреплены к коробке. У них даже есть маркировка сбоку для установки нужной глубины, чтобы коробка была заподлицо с лицевой стороной стены, когда гипсокартон поднимается.

Ящики для новой постройки называют «новой работой». Также есть специальные боксы для переделочных работ, которые называются «старые работы». У них есть маленькие ушки, которые откидываются, чтобы захватить заднюю часть гипсокартона, когда коробка прикручена на место. Металлические ящики также бывают старых типов, но они не всегда так просты в использовании.

Кабельные зажимы

Некоторые пластиковые распределительные коробки имеют встроенные кабельные зажимы, обычно в виде маленьких пружинных выступов, которые удерживают электрический кабель в плотном месте после его вставки в коробку.Однако многие этого не делают и требуют, чтобы провод был прикреплен скобами в пределах восьми дюймов от коробки. Напротив, для многих металлических коробок требуется отдельный кабельный зажим, который крепится к кабелю, а затем к коробке. Нет ничего плохого в отдельном зажиме; просто использовать пластиковые язычки проще и немного быстрее.

Стоимость

Пластик дешевле металла. Оба довольно дешевы, но в большинстве случаев пластик выигрывает. Тот факт, что пластиковые коробки обычно не нуждаются в зажимах, также немного экономит.

Прочность и прочность

Долговечность — это то, где пластиковые распределительные коробки теряют некоторые баллы. Наряду с пластиковой коробкой, пластиковыми являются и держатели для гвоздей. Они легко ломаются при установке коробки или когда вам нужно снять коробку и переустановить ее. Как только этот зажим кронштейна будет поврежден или сломан, ваши варианты монтажа практически исчезнут.

На пластиковых коробках также уязвимы два отверстия для винтов для установки на коробку выключателя, розетки или другого устройства.Как и в случае с любым другим пластиком, резьба внутри монтажных отверстий легко снимается, если винты не установлены должным образом. Довольно часто у вас может возникнуть соблазн вставить любой старый винт в эти отверстия, но резьба обычно устанавливается на резьбу 6-32. Если резьба все же оборвалась, вы можете по-прежнему использовать коробку, вставив в отверстие короткий шуруп для гипсокартона, при условии, что отверстие не треснуто и не повреждено. Винт должен надежно удерживать устройство на месте.

Предупреждение

Хотя использование коротких шурупов для гипсокартона является обычной практикой, Национальный электротехнический кодекс (NEC) не разрешает использовать шурупы для гипсокартона для этой цели.Вместо этого, чтобы все соответствовало коду, вы можете повторно нарезать отверстия и использовать винт 8-32 большего размера, который является тем же самым винтом, который используется в потолочных коробках.

Металлические ящики также более надежны по общей прочности. При установке потолочных светильников и потолочных вентиляторов используйте металлические коробки, специально предназначенные для этих целей. Несмотря на то, что существуют пластиковые ящики, предназначенные для крепления этих приспособлений, трудно поверить в пластиковые нити, удерживающие приспособление над головой.Для тяжелых светильников и всех потолочных вентиляторов обязательно используйте коробки с усиленными скобами или монтажными кронштейнами, предназначенными для этой цели.

Металлический трубопровод

Пластиковые распределительные коробки нельзя использовать с металлическими кабелепроводами, которые требуются в различных установках, например, на открытом воздухе или при открытых участках проводки (не скрытых внутри стен или потолочных полостей). Для поверхностного монтажа, например, в гараже, подсобном помещении или хозяйственной постройке, металлические кабелепроводы и металлические коробки обеспечивают наилучшую защиту электропроводки и устройств.

Электроустановок, для которых не требуются распределительные коробки

Электрические нормы и правила обычно требуют, чтобы все электрические устройства и электрические соединения с этими устройствами были заключены в утвержденную электрическую коробку. Эта металлическая или пластиковая коробка, часто известная как распределительная коробка , , имеет крышку для защиты проводки внутри и защиты — от проводки. Это правило хорошо демонстрируется настенными выключателями, розетками и стандартными осветительными приборами, для которых требуется распределительная коробка для установки устройства и размещения проводных соединений.

Но есть некоторые устройства, которые не требуют традиционной распределительной коробки по той простой причине, что у них есть свои собственные интегрированные коробки или корпуса для подключения проводов. Как правило, это устройства, которые надежно закреплены на поверхности, что позволяет им выполнять ту же базовую функцию, что и распределительная коробка.

Что делают распределительные коробки

Распределительная коробка выполняет несколько важных функций:

• Закрывает электрические соединения и защищает их от физического повреждения
• Обеспечивает средства для монтажа электрического устройства и закрепления электрического кабеля (кабелей), обслуживающего устройство
• Предотвращает случайный контакт с проводами и клеммами под напряжением
• Защищает от пожара, удерживая провода под напряжением, которые могут отсоединиться от устройства

Если вы собираетесь использовать какое-либо устройство без распределительной коробки, очень важно, чтобы его система подключения проводов выполняла все эти необходимые функции, обеспечиваемые стандартной распределительной коробкой.Например, если у вас есть осветительный прибор, для которого не требуется коробка для монтажа, но соединения проводки не защищены какой-либо крышкой, то вы не можете использовать светильник без распределительной коробки. Или, если приспособление соответствует всем критериям коробки, но не имеет кабельного зажима, не используйте его без коробки.

Типы устройств, которым не нужны коробки

Первым признаком того, что устройство предназначено для использования без распределительной коробки, является то, что оно имеет собственный полный корпус. И, как правило, из него не выходят провода, потому что эти провода находятся внутри отсека для подключения проводов.Распространенные примеры электрических устройств, для которых не требуются распределительные коробки:

• Встраиваемые светильники («светильники для банок»)
• Вентиляторы для вентиляции ванных комнат
• Настенные обогреватели
• Люминесцентные ламповые светильники
• Мусороуборочные машины
• Обогреватели плинтуса

Многие стационарно установленные приборы, такие как кухонные вытяжки, посудомоечные машины и водонагреватели, также не требуют распределительных коробок. В этих устройствах, если электрические провода будут обнажены или проложены за пределами стен, потолка или пола, они должны быть помещены внутри гибкого кабелепровода какого-либо типа или быть металлическим армированным кабелем, а не стандартным неметаллическим (NM). кабель.

Убедитесь, что кабели зажаты

Если вы добавляете новое устройство или заменяете старое устройство, для которого не требуется распределительная коробка, не забудьте закрепить входящий кабель кабельным зажимом. Если у устройства есть собственный зажим, используйте его, следуя инструкциям производителя. Некоторые устройства не имеют зажимов, но в коробке подключения проводов есть выбивное отверстие, которое вы можете открыть и установить с помощью подходящего металлического или пластикового зажима для кабеля.

НИКОГДА не прокладывайте кабель через отверстие в клеммной коробке без зажима.Выбивные отверстия в приспособлениях могут иметь острые края, которые могут прорезать оболочку кабеля при натяжении кабеля или при движении или вибрации самого устройства. Если оголенная проводка соприкоснется с металлическим корпусом, весь прибор может электризоваться.

Кабельная разводка: CableBox — Быстрая, простая и безопасная разводка проводов — Bluelounge

Обожаю их !! Очень проста в использовании и отлично выглядит !!!

Ян Кэмпбелл из Данбери, Коннектикут

Определенно выглядит аккуратнее.Крышка надежная, что отлично. Также используются неопреновые кабельные трубки.

Марлен из Роли, Северная Каролина

Именно то, что мне нужно на стеклянном компьютерном столе

Don J из Нью-Лондона, CT

Это просто и элегантно. Необходимая вещь для аккуратного урода!

Джастин Тох из Сингапура

Потрясающе! Очень аккуратно и чисто

ToddC из Фриско, Техас

CableBox было легко установить, и теперь беспорядок из шнуров становится намного аккуратнее.Пылесос больше не на грани засасывания этого запутанного беспорядка!

Кэти Р. из Чикаго, штат Иллинойс,

Отличное решение, он идеально подходит для двойной удлинительной ленты, и мне не пришлось ничего отключать, чтобы установить его.

Уорд Хеллер из Маастрихта

Обожаю !! Именно то, что я искал!

P.S из Феникса, Аризона

Наконец провода прочь от нашей кошки.

Лаура из Турку, Финляндия

Моя жена (и я, конечно же) были так довольны тем, как наш CableBox очистил наши спагетти развлекательной системы, нам нравится ваш продукт.

Марио Артавиа II из Лейквуда, Калифорния

Когда вы входите в комнату, ваши глаза больше не обращают на путаницу кабелей за телевизором.

Baz из Мельбурна, Австралия

Раньше я использовал картонную обувную коробку, но теперь я могу спокойно спать, зная, что ничего не загорится.Я определенно покупаю еще!

Джессика из Остина, Техас

Просто и эффективно

Joern из Копенгагена

ТБ из Берлина, Германия

Я ИТ-менеджер, и мне нужно было, чтобы мой компьютер на работе хорошо выглядел, поэтому, когда я смотрел на решения для управления кабелями, я наткнулся на CableBox, МНЕ НРАВИТСЯ !!!! Это превратило гигантский беспорядок с кабелями в нечто управляемое И приятное для глаз!

Брайан Макговерн из Вирджиния-Бич, Вирджиния

Очень удобный и красивый объект

Филипп Бланшар из Валлона, Швейцария

Красиво и много места

Прасарт из Ваксьо

Мне нравится эта коробка, в ней все выглядит намного лучше, и мне больше не нужно цепляться за кабель

Джейми Чейз из Окленда, Новая Зеландия

Может показаться, что это не такое разительное изменение, но внутри коробки также находится удлинитель на 6 вилок, обслуживающий все устройства.Мне очень нравится, как хаотичные кабели упорядочены. Спасибо за простое, но потрясающее решение!

Минетт из Южной Калифорнии

Какое визуальное оживление, спасибо, спасибо. Теперь я очень счастливый дизайнер!

Маркус из Калвер-Сити, Калифорния

Я давно хотел один из них, но никогда не чувствовал, что у меня под столом достаточно кабелей, чтобы оправдать покупку.Теперь, когда я это делаю, я чувствую, что украшение моей спальни наконец-то завершено! Люблю это.

Уилл из Буффало, Нью-Йорк

Должен быть для любого фанатика битов! Хотел бы я купить его раньше!

Джо из Авроры, Иллинойс

Кабельные боксы

BlueLounge незаменимы, если вы имеете дело с запутанными технологиями!

Джудит из Остина, Техас

Размер коробки точно соответствовал моему удлинителю.Я доволен такой организацией кабелей.

Питер из Нью-Йорка

Делает нашу жизнь проще!

Боб из Дарема, Северная Каролина

Успейте удержать много кабелей. 1 лан, 7 шнуров питания, 3дви, 2 вга. Из-за размера PDU не могу его вставить. А вот сверху — здорово.

Сабля из Сингапура

Сделай свою работу.Красиво и аккуратно. Выберите этот из-за его безопасности и огнестойкости.

Ангел из Ниццы, Франция

Отлично

Бодрие из Жалле, Франция

Очень чистый, куплю для личного пользования.

Керри

Я ждал что-то в этом роде год. Моя зона роутера наконец-то приведена в порядок. Дальше идет мой компьютер. Хорошая работа, ребята.

Андреа из Рима, Италия

Фриггинг офигенный!

Кейт из Аделаиды, Южная Австралия

Обожаю.

Даррен из Ванкувера, Британская Колумбия

Такой приятный для глаз. Я ненавижу распутывать шнуры в поисках правильного подключения устройства.

Джо из Портленда, Орегон

Супер хорошо.Красиво смотрится и прекрасно сочетается с обычными вещами в доме. Прекрасно работает с моим ПК. Достаточно свободного места.

Чарльз из Окленда

Замечательно !!

Марко из Алессандрии, Италия

Убирать в комнате проще! И выглядит шикарно.

Madlén из Германии

Так легко убирает беспорядок.

Мэгги из Фремонта, Калифорния

😮💯👍👍👍

Коул из Санкт-Петербурга.Луис, штат Миссури,

CableBox — отличный продукт! С помощью CableBox и кабельного директора Soba мой компьютерный стол выглядит очень организованным 🙂

Себастьян из Уайтхорса, Юкон

Легко и чисто.

NargiT из Лозанны, Швейцария

Как хорошо спрятать весь беспорядок прямо в коробке.

Манкель из Гонконга

Очень круто.Очень счастлив.

Tyron C из Бруклина, Нью-Йорк

Я не могу дождаться, когда найду свой следующий беспорядок, чтобы согласиться! Какое улучшение.

Анжела Ф из Сан-Диего, Калифорния

Приятный дизайн и упаковка. Должен быть на 2–3 см длиннее, потому что для некоторых мощных спусков с защитой не подходят.

Антонис из Афин, Греция

Это лучше, чем нарезанный хлеб.Хлеб — это просто пустые углеводы, тогда как Cablebox — это чистое организационное счастье.

Крис из Сан-Франциско

Это так просто и имеет большое значение. КРУТО!

Mario M из Берлина

Сладкий продукт, именно то, что было нужно. Я куплю еще.

Artdawg из Калгари, Альберта

Сладкий продукт, именно то, что было нужно. Я куплю еще.

Artdawg из Калгари, Альберта

Комната кажется полностью опрятной, и теперь ее легче убрать. Я рад, что нашел это решение.

Стеф из Лиона, Франция

Просто отлично!

Gianchi из Швейцарии

Какая разница!

Сара У из Фишерз, Индиана

Наконец-то я могу пылесосить !!

Кэти из Бойсе, Айдахо

Для чего используется распределительная коробка?

Что такое распределительная коробка?

Распределительные коробки — это металлические или пластиковые корпуса, используемые в качестве кожухов для электромонтажных соединений.Соединения внутри называются ответвленными цепями и обычно представляют собой конец участка кабелепровода. Распределительные коробки облегчают доступ к проводам, поскольку все, что нужно сделать, — это снять покрытие, чтобы внести изменения, отремонтировать или дополнить кабелепровод. Распределительные коробки также защищают проводку от элементов или окружающей среды, которые иногда могут быть коррозионными или иным образом вредными для материала проводки. Наконец, распределительные коробки защищают проводку от нежелательного вмешательства, злонамеренного или непреднамеренного.

Основы подключения распределительной коробки

По сути, распределительная коробка содержит проводные соединения для разделения мощности от одного источника на несколько розеток.Например, распределительная коробка может содержать источник питания с одним проводом, который соединен несколькими проводами для питания нескольких различных источников света.

Распределительные коробки обычно имеют длину от 2 ½ до 3 ½ дюймов и сделаны из металла или твердого пластика. Функциональная разница между пластиком и металлом зависит от того, должна ли распределительная коробка выдерживать какой-либо вес. Некоторые металлические распределительные коробки могут поддерживать осветительные приборы; пластиковые распределительные коробки не выдерживают такого веса. Дополнительные отличия включают установку, поскольку пластиковые распределительные коробки, как правило, устанавливаются быстрее и проще, чем металлические.Однако стандартная распределительная коробка, предназначенная для простого закрытия стыков проводов, может быть металлической или пластиковой.

Соединения проводов в распределительных коробках

Все сращивания проводов должны быть помещены в распределительную коробку, чтобы здание соответствовало электрическим нормам, хотя иногда сращивания пропускаются, что в результате может представлять опасность. Любая оголенная проводка может быть опасной, но оголенные сращивания проводов особенно подвержены несчастным случаям, потому что о них можно споткнуться, искры или они могут представить себя в ложном свете, чтобы дети или домашние животные приняли их за игрушки.Распределительные коробки полезны для сращивания проводов, потому что они также позволяют легко определить место сращивания проводов.

Больше от Automation & Electronics

.

No related posts.
