Конвекторы отопления водяные отзывы — Система отопления

Конструкция обогревания особняка насчитывает разные элементы. Каждый фактор очень важен. Посему выбор частей системы нужно планировать технически грамотно. Конструкция отопления включает, бак для расширения терморегуляторы, увеличивающие давление насосы, крепежи, батареи, систему соединения, развоздушки, коллекторы котел, трубы. На данной вкладке мы попытаемся выбрать для коттеджа правильные компоненты конструкции.

Конвекторы отопления водяные отзывы

Система отопления- водяная, с принудительной циркуляцией (газовый настенный котел)

Бывают (ВОДЯНЫЕ!): радиаторы; радиаторы конвекторного типа; конвекторы.

У конвекторов —

95% теплообмена осуществляется излучением, это понятно.

ВОПРОС: Можна ли ставить везде конвекторы. (в СПАЛЬНЕ, ДЕТСКОЙ, ВАННОЙ, КУХНЕ, и т.п.), или существуют ограничения для использования конвекторов (водяных) в жилых помещениях?

У конвекторов —

95% теплообмена осуществляется излучением, это понятно.

Наоборот, не излучением, а конвекцией, то есть через восходящие потоки воздуха.

Те, кто продает конвекторы говорят, что это плюс.

Хорошо у них то, что нельзя обжечься корпусом. Но современные радиаторные системы рассчитывают так, чтобы температура воды была невысокая. Поэтому никто и не обжигается. А если использовать конвектор с очень горячей водой, то воздух они все равно сушат.

С другой стороны засчет излучения в помещении с радиаторами комфорт достигается при более низкой температуре воздуха.

Конвективные потоки приводят к движению пыли. Но и без них нельзя, т.к. издучательная составляющая высока только при высокой температуре воды.

Я считаю, что нужен определенный баланс между конвекцией и излучением, как у стальных или алюминиевых радиатоов.

Источник: http://forum.truba.ua/index.php?topic=3809.0

Конвекторы отопления водяные отзывы

Виктор_Киев

wear123 сказал(а): ↑

Здравствуйте уважаемые пользователи и авторы сайта. У меня будет вот такой вопрос к автору. У меня родители живут в частном доме и я хочу на их юбилей сделать подарок установить водяной конвектор потому. что зимой там очень холодно. Вот сам вопрос какой лучше конвектор подороже или подешевле. ведь есть выражение «Не все то золото что блестит». Денег мне не жалко. но я хочу качества. ведь ето родные мне люди. Кто знает помогите пожалуйста. Зарание спасибо.

Добрый день, при выборе конвектора следует уделять внимание теплообменнику — в первую очередь осмотрите как на медную трубку насажены пластины (это для медно-алюминиевых теплообменников). Если видно, что в местах обжима «юбки» пластины с трубкой есть прорывы алюминия от обжимного усилия — то большая вероятность, что теплообменник не расширяют из внутри(или слабо расширяют), а это означает, пластины не достаточно надежно и плотно прилегают к трубке и после каждого отопительного сезона будут все больше отходить от медной трубки — теплоотдача будет заметно падать.

Источник: http://forum. rmnt.ru/threads/vodjanye-konvektory-otoplenija.85741/

Конвекторы отопления водяные отзывы

Запрещено (выдается нарушение):

«Апать» чаще одного раза в 10 дней, со дня последнего сообщения в теме!

Бронирование в теме приравнивается к досрочному АПу! Бронь осуществляется путем общения через личные сообщения!

Заказы делать только в ЛС, о готовности заказов сообщать только в ЛС, время и место встреч только в ЛС, запросы фотографий, телефонов и других контактов делаем только через личные сообщения (ЛС).

Администрация форума не несет никакой ответственности за достоверность, качество и гарантии по услугам и товарам предлагаемым посетителями и не вступает в разрешение споров на эту тему. Все юридические, морально-этические и финансовые взаимоотношения продавец-покупатель решаются ими только между собой самостоятельно. Если это Ваш первый визит на наш форум, рекомендуем прочесть страницу

Часто задаваемых вопросов .

Чтобы иметь возможность оставлять сообщения на форуме и получить доступ ко всем его функциям, Вам необходимо зарегистрироваться после прочтения Правил форума .

ЖК «Двадцатая Жемчужина»

Источник: http://forumodua.com/showthread.php?t=1313353

Конвекторы отопления водяные отзывы

Современные заказчики предъявляют все более высокие требования к дизайну, теплотехническим характеристикам и регулируемости систем отопления. Достойным ответом на вызовы времени стало появление на строительном рынке особого типа отопительных приборов – встроенного в пол конвектора (другие названия — внутрипольный, канальный.)

Красивый и элегантный, конвектор размещается в толще пола и привлекают внимание лишь декоративной решеткой, сделанной из металла или ценных пород дерева.

Наибольшее распространение внутрипольные конвекторы получили в помещениях с высокими, до пола, окнами (т.н. французскими окнами): зимние сады, витрины, бассейны и т.д. – там, где применение cтандартных радиаторов затруднительно или невозможно.

Располагаясь в полу под окном, конвектор не дает cтеклу запотеть и одновременно создает тепловую завесу: холодный воздух от окна попадает в конвектор и, нагревшись, устремляется вверх.

Благодаря малому содержанию воды в приборе, внутрипольный конвектор быстро исполнит команды ручных или автоматических регуляторов. При наличии автоматики управления это существенно влияет на экономию энергии для отопления.

Примечательно, что внутрипольные конвекторы могут как дополнять систему отопления, так и служить самостоятельным источником тепла (модели с вентиляторами).

Внутрипольные конвекторы могут иметь отверстие для слива воды, это особенно актуально для приборов, установленных в бассейнах.

Могут также использоваться в системах отопление/охлаждение

Источник: http://www.domsovetov.by/archive/index.php/t-1103.html

Конвекторы отопления водяные отзывы

Что такое конвекторы отопления отзывы – это один из видов радиаторов и предназначен для водяного отопления. Состоит конвектор из: корпуса, который изготовлен из нержавеющей стали, алюминиевых пластин или медных труб, теплообменника, фильтра, силового блока с выносным или встроенным пультом управления и вентилятора.

Различаются модели конверторного водяного отопления главным образом по размерам конструкции, мощности, внешнему виду, и способу управления. Идеальным вариантом для установки конвектора с дренажем в жилых и офисных помещениях, влажность которых значительно превышает норму. Модели конвекторов водяного отопления разработаны по современным технологиям и имеют самый разный дизайн. Все модели имеют конвектор по своим техническим характеристикам примерно одинаковые. Свое применение конвекторы нашли по всему миру за счет сравнительно невысокой цены, высокому качеству, идеальному дизайну и хорошей теплоотдачи. Кроме этого модели конвекторов в последнее время все чаше стали устанавливать в многоэтажных зданиях. Конвекторы для водяного отопления идеально сочетают в себе качество, легкость и удобство в эксплуатации и долговечность. Приобретение конвектора станет нужным и важным дополнением квартиры и будет радовать своим теплом на протяжении долгих лет.

Источник: http://forum.derev-grad. ru/otoplenie-kotly-pechi-kaminy-f14/chto-takoe-konvektory-otopleniya-otzyvy-t3247.html

Конвекторы отопления водяные отзывы

Ладно мужики, закругляемся.

А то я про Фому, а вы мне про Ерёму.

с тобой трудно вести беседу:)

плутаешь в трех соснах:

у тебя три варианта:

эл.обогреватель открытого типа (плохо,сушит воздух).

обогреватель с масляным наполнением (также в конвекторном исполнении..хорошо,но куда их потом деть?)

с тобой трудно вести беседу:)

плутаешь в трех соснах:

у тебя три варианта:

эл.обогреватель открытого типа (плохо,сушит воздух).

обогреватель с масляным наполнением (также в конвекторном исполнении..хорошо,но куда их потом деть?)

радиаторы водяные+недорогие трубы и простейший монтаж своими силами (оптимально,т.к. радиаторы в дальнейшем пойдут в дело)

где тут про Ерему?:))

Как раз я нигде не плутаю.

Ты почитай еще раз первый пост. Я там ясно спросил про плюсы и минусы отопления электрическими конвекторами.

И просил отписаться тех, кто этим отоплением пользовался .

Как мне еще это написать, по-французски? Я не виноват, что до тебя это не доходит.

У всех электрических конвекторов конструкция примерно одинаковая (я не беру сейчас во внимание электрические масляные конвекторы, которые плохо распространены).

И далее я написал, что мне не надо рассказывать про водяное отопление, я это прекрасно всё знаю.

Источник: http://forums.drom.ru/house/t1151476512-p2.html

Конвекторы отопления водяные отзывы

Имеется старый деревенский дом около 100 м.кв. (из двух половин 40 и 60 м.кв.) в начале реконструкции. К дому подведены (но не введены в дом, будем вводить) природный газ и вода. Работаем и живем в Минске. Предполагается использовать по выходным и отпускам круглый год с перспективой (через лет пятнадцать) постоянного проживания на пенсии. Печи старые — или снос, или снос и строительство новых.

Требования к новой системе отопления: возможность в отсутствие хозяев (между выходными, например) поддерживать температуру в доме или части дома +7.

+12 и быстрый подъем температуры по приезду. Рассматриваем варианты:

2. Новые печи (длительный\постоянный прогрев) + Бутаковы\Бренераны\Мета-буды (быстрый прогрев) — правда, теряется возможность поддержания +7. +12

3. Новые печи (резервное) + газовые конвекторы (основное)

Интересно народное мнение по газовым конвекторам вообще и по моим вариантам в частности.

Источник: http://vashdom.tut.by/forum/index.php?topic=19985

Так же интересуются

18 октября 2021 года

Что собой представляют водяные конвекторы отопления

Когда разговор заходит о водяной системе отопления, то мы все сразу представляем установленные под окнами радиаторы. Это традиционные отопительные приборы, которыми мы пользуемся уже больше века. Современный рынок нам предлагает и другие виды отопительных элементов, которые на радиаторы практически не похожи. Это водяные конвекторы отопления.

Если рассмотреть конструкцию конвектора, то можно сказать, что состоит он из обычной трубы (она может быть стальной или медной), на которую насажены пластины, изготовленные из алюминия. Эти пластины не что иное, как поверхность, которая источает тепловую энергию. Теплоноситель, проходя по внутренней полости трубы, нагревает ее стенки, которые передают тепловую энергию пластинам. И чем больше пластин в конвекторе, тем площадь тепловой отдачи больше, а, значит, и выше интенсивность выделения тепла.

Все эта конструкция заключена в металлический корпус, в верхней части которого сделаны прорези для свободного прохождения нагретого воздуха. Вот так все просто. Отметим, что конвектор соединяется к системе отопления точно так же, как водяные радиаторы отопления. В этом плане никаких отличий нет. Единственное отличие – это тот факт, что конвекторы выделяют тепло в виде конвекционных потоков, а радиаторы в виде конвекции и излучения.

Внутреннее устройство настенного конвектора

Достоинства и недостатки

Почему же конвекторы вдруг стали так популярны, в чем их секрет?

Во-первых, это очень компактные устройства с высокой эффективностью теплоотдачи.
Во-вторых, они в несколько раз дешевле радиаторов.
В-третьих, с их помощью можно эффективно обогревать помещения в доме при невысокой температуре теплоносителя.
В-четвертых, небольшие габариты гарантируют небольшой вес изделия. А это говорит о том, что конвекторы, особенно настенного типа, можно спокойно навешивать на стены и перегородки, возведенные из гипсокартона.
В-пятых, своими руками установить и подключить конвектор – не проблема.
В-шестых, презентабельный внешний вид.
В-седьмых, так как основные материалы – это металлы, не поддающиеся процессу коррозии, поэтому водяные конвекторы можно устанавливать в любых помещениях с разным назначением. А, тем более, во влажных.

Не обошлось и без недостатков.

Чистить внутренние плоскости очень сложно, поэтому они всегда запыленные.
Специалисты не советуют использовать конвекторы в помещениях с высокими потолками. Эффективность резко снижается.

Недостатки существенные. Но, как альтернативу традиционным приборам, их использовать можно.

Настенная конструкция небольших размеров

Разновидности

В принципе, классификация в этой категории отсутствует. Основное отличие моделей – это их способ установки. Здесь три вида:

Настенные водяные конвекторы отопления.
Напольные.
Встраиваемые.

Настенные

Этот тип конвекторов один из самых популярных, и скорее всего потому, что они выполняют функции обычных радиаторов. Устанавливаются они под окнами на специальные кронштейны, которые продаются с ними в одном комплекте. Так как стандартная максимальная высота настенного образца не превышает 45 см, то понятно, что их установка обусловлена низко посаженными окнами. А вот длина может быть разной, этим и можно компенсировать мощность тепловой отдачи прибора. По высоте они проигрывают радиаторам, зато можно подобрать прибор по длине, тем самым, увеличив мощность агрегата.

Напольные

Этот тип конструкции практически тоже самое, что и настенный вариант, только устанавливают его на пол под окнами. Поэтому в конструкции данного прибора присутствуют ножки и отсутствуют кронштейны. Ножки в этом случае могут быть съемными или несъемными.

Для чего необходим напольный водяной конвектор отопления, если есть настенный образец? Во-первых, посмотрите на фото снизу.

Напольный конвектор

В настоящее время в архитектуре современных зданий архитекторы закладывают так называемые панорамные окна. Они занимают практически всю площадь стены, и в основном через них проходит холод внутрь помещений. Как бороться с такой ситуацией? Выход один – установить напольный конвектор. По фотографии отчетливо видно, как и где устанавливается конвектор, какой он имеет внешний вид, как он вписывается в интерьер комнаты. И самое важное – обратите внимание на длину прибора. Ее можно подбирать из расчета размеров оконного проема, плюс, учитывая собственную тепловую мощность.

Встраиваемые

В эту категорию входит одна модель – внутрипольный водяной конвектор отопления. Это прибор, который утапливается в тело напольного основания и декорируется верхней решеткой. Именно через последнюю тепло попадает в помещение. Опять-таки обратим ваше внимание на фото снизу, где показана эта модель.

Встраиваемый коллектор

В принципе, это все тот же водяной конвектор, только у него совершенно другой корпус, который на две предыдущие модели не похож. Именно этот вариант считается самым сложным в монтаже, ведь под него приходится устраивать нишу, куда подводится трубная разводка отопительной системы. Кстати, она здесь будет только скрытой. И это опять-таки усложняет сам процесс.

Хотелось бы обратить ваше внимание, что этот вид водяных конвекторов в многоквартирных домах практически не используется. Слишком тонкая бетонная плита перекрытия, которую долбить вам никто не разрешит. Это первое. Второе – делать такой высоты стяжку тоже не экономично. Это не только снизит высоту потолков в доме, но и увеличит нагрузки на плиту перекрытия. Поэтому встраиваемые конструкции лучше всего использовать в частных домах или в зданиях, где они запланированы проектом.

Технические характеристики

В независимости от того, какая модель конвектора (калорифера) водяного отопления вами выбрана в качестве источника тепла, все технические характеристики у них одинаковые. Здесь не говорим о размерных показателях.

Они могут выдерживать максимальное давление теплоносителя до 16 атм. Эти отопительные приборы можно устанавливать в систему автономного или центрального отопления.
При этом температура теплоносителя может достигать +130°С. Конвекторы могут быть использованы в системах парового отопления.
Опрессовочное давление 25 атм.
При всем при этом температура корпуса не превышает +60°С. Обжечься о конвектор не получится.

Конвектор в полу

Внимание! Специалистами доказано, что при использовании обычных радиаторов отопления разница температур у пола и под потолком составляет 6-7°С. При установке водяных конвекторов эта разница снижается до 2°С. Это связано с тем, что конвекторы выделяют только конвекционную тепловую энергию, которая равномерно прогревает помещения по высоте. Это большой плюс.

Что касается подбора конвектора по техническим характеристикам. Начнем с того, что выбор производится на основании мощности прибора. И в данном случае соотношение 100 Вт для 1 м² обогреваемой площади также действует. Но это соотношение является приблизительным. Как же поступить? Многие принимают во внимание рекомендации продавцов строительных магазинов и делают большую ошибку. Эти работники торговли заинтересованы в продажах, так что честностью они не блещут. Поэтому рекомендуем за советами обращать в компании, которые занимаются установкой отопительных приборов систем водяного отопления и конвекторов в том числе. Эти специалисты вам точно скажут, какой конвектор лучше, какая мощность для ваших комнат приемлема и даже помогут разобраться с монтажным процессом.

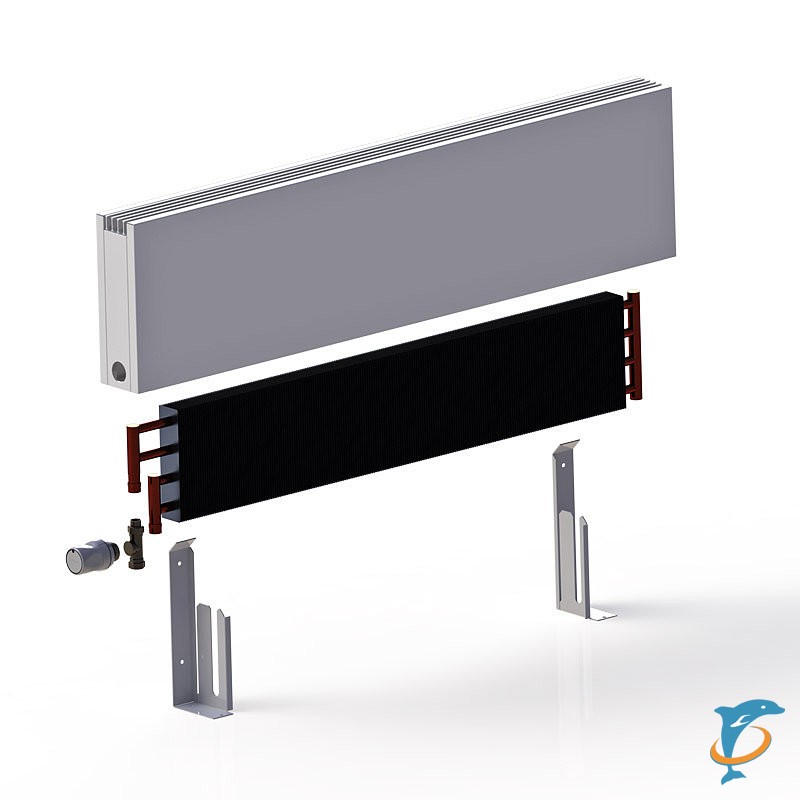

Конструкция водяного конвектора

напольные, встраиваемые в пол, настенные

Немногие знают о том, что водяные конвекторы отопления являются весьма эффективными и очень экономичными обогревателями, которые идеально подходят для любых помещений и могут монтироваться достаточно быстро. Такое устройство позволяет поддерживать в доме или квартире идеальный климат, благодаря которому все смогут ощущать себя гораздо лучше, чем в помещении без него. При помощи конвекторов, мощность которых может быть совершенно различной, можно обогревать комнаты и создавать в них оптимальные условия для комфортного проживания.

Достоинства водяных конвекторов

Эти приборы способны отсекать все струи холодного воздуха и сохранять баланс тепла, а также распределять нагретый воздух по всему периметру помещения. Благодаря конвектору в комнатах всегда поддерживается хорошая циркуляция, кроме того, они предотвращают выступление конденсата на окнах и других стеклянных поверхностях. Необходимо четко понимать, что встраиваемые или любые другие конвекторы заметно отличаются от привычных радиаторов принципом работы.

Сам термин «конвекция» представляет собой перенос энергии тепла при помощи потоков воздуха, которые исходят от нагревательного элемента. В процессе нагревания воздух становится гораздо легче и способен подниматься вверх, при этом он сталкивается с охлажденными воздушными потоками и затем опять поступает вниз, где в это время он нагревается. В качестве теплоносителя в водяных конвекторах выступает вода – аналогично привычным батареям. Отличие лишь в том, что традиционный обогреватель выделяет тепло своим корпусом, а конвекторный прогревает комнату восходящими воздушными потоками.

Водяной конвектор можно встраивать в любое помещение. Стоит отметить положительные стороны таких устройств.

Инновационный и стильный дизайн многих приборов такого типа позволяет без проблем устанавливать их в помещениях с самой сложной отделкой, при этом все они достаточно компактны и не доставляют никаких неудобств во время эксплуатации. Особенно стоит отметить конвектор водяной настенный, который способен изящно дополнять интерьер любой комнаты.
Такие агрегаты способны сэкономить внушительный объем электроэнергии, поскольку нагрев происходит при помощи горячей воды, небольшое количество которой требуется прибору во время работы. Кроме того, комната, в которой установлен конвектор, обогревается равномерно.
При работе конвектора разница в температуре между полом и потолком является незначительной, в то время как стандартные радиаторы не отличаются таким удобством и комфортом. Во время их работы такая разница может равняться 6-7 градусам, что весьма ощутимо. По этой причине для дома лучше всего выбирать водяной конвектор.

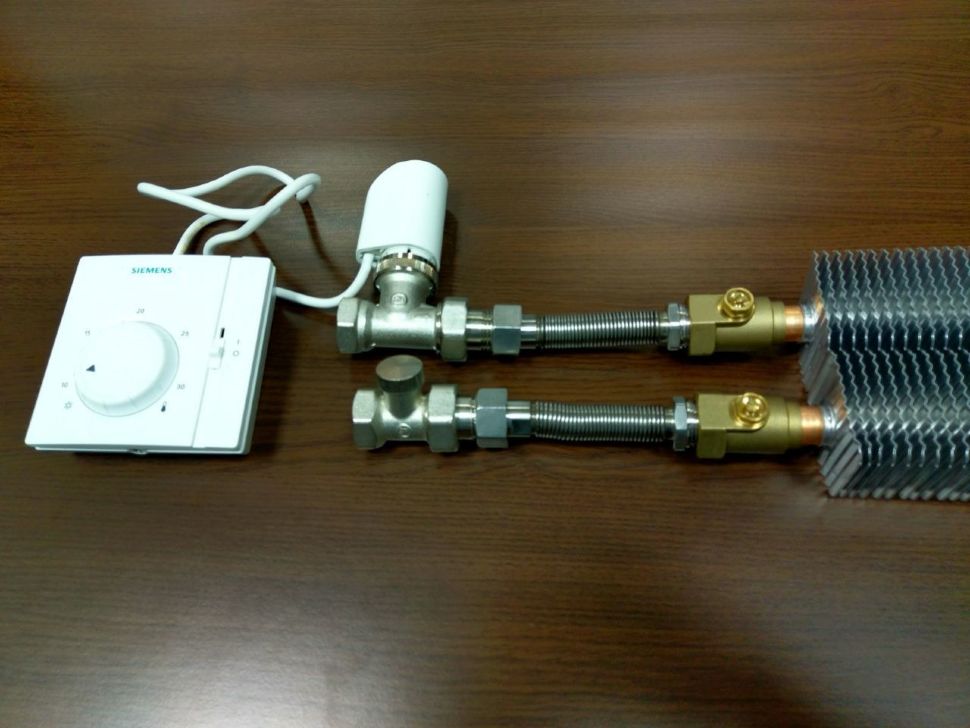

Большинство устройств такого типа оснащаются специальным термостатом, благодаря которому пользователь сможет подобрать для себя самую оптимальную температуру, при этом она будет поддерживаться на протяжении всего процесса работы прибора. Он способен максимально нагреваться до 90 градусов, в то время как диапазон нагрева радиаторов составляет всего 30-50 градусов.
Если в доме установлено несколько конвекторов, например, в полу, их можно объединить в единую систему, которой достаточно легко управлять. Отсутствие возможности потенциального возгорания делает приборы такого типа самыми востребованными исходя из мер безопасности, кроме того, их можно приобрести по очень приемлемой стоимости.

Доступные типы

Инновационные и максимально удобные конвекторы водяного отопления делятся на несколько категорий в зависимости от их функционала, способа установки и других параметров. Они могут различаться по размеру, мощности, методике управления, конструкции, многие производители предлагают большой выбор доступных вариантов, но при этом стоит помнить, что в настоящее время существует три основных типа таких устройств, на которые и следует ориентироваться. В этот перечень входят:

Приборы настенного типа, мощность которых может быть достаточно высокой, кроме того, обычно они имеют небольшой вес и компактные размеры, что позволяет без труда закреплять их на любой стене. Достаточно часто такие устройства устанавливают под окнами или в других более подходящих местах, все будет зависеть от отделки и планировки конкретного помещения.
Напольные конвекторы отопления, которые по своей конструкции практически не отличаются от настенных устройств. Они представляют собой цельные блоки с низким уровнем пожарной опасности, что позволяет размещать возле них практически любые предметы. Их мощность также достаточно высока, но при этом они не высушивают воздух в помещениях и способны поддерживать тепло даже в самом просторном помещении.
Инновационные и максимально удобные встраиваемые варианты способны идеально вписываться практически в любой интерьер благодаря своей универсальности и доступному многообразию вариантов. Встраиваемый в пол конвектор обычно устанавливается в специальную нишу или плинтус пола. В одном помещении может быть несколько таких приборов, которые поддерживают температуру на самом оптимальном уровне.

Из всего перечня доступных типов особенно стоит отметить современные напольные водяные конвекторы, которые можно переносить из одной комнаты в другую, особенно если размеры конкретного устройства позволяют это сделать. Их мощность является достаточно высокой, кроме того, многие модели способны полноценно обогревать даже большие помещения.

Как выбрать правильный вариант

При выборе конвектора любого типа стоит обращать внимание на самые важные показатели, особенно на мощность устройства: в среднем она должна равняться 1 кВт на 10 кв.м. обогреваемого пространства. Агрегаты идеально подходят для просторных помещений с высокими потолками, при этом многие часто выбирают напольные конвекторы водяного типа для более компактных по площади комнат. Стоимость таких устройств полностью зависит от их мощности и комплектации.

Если речь идет о приборе с вентилятором, то для его монтажа потребуется выделить дополнительное пространство — оно необходимо для специального трансформатора, который подсоединяется к электросети.

Большое значение имеет и высота конвектора, в среднем она обычно не превышает 30 см, поэтому напольный конвектор обычно не занимает много места. Если его устанавливают в полу, то за счет такого монтажа можно заметно сэкономить свободное пространство. При выборе необходимо всегда учитывать индивидуальные предпочтения, а также дизайн дома или квартиры.

Преобразование системы отопления: пар в горячую воду

Системы отопления на основе пара широко распространены в Нью-Йорке, особенно в довоенных квартирах и других старых зданиях. Однако паровые котлы и радиаторы обычно неэффективны из-за своего возраста и конструкции, а перевод на горячую воду может дать значительную экономию энергии. Помимо того, что системы горячего водоснабжения более эффективны, они также предлагают более быстрое время отклика, чем паровые радиаторы, при этом снижая затраты на техническое обслуживание и обеспечивая более безопасную работу.

При модернизации системы отопления здания с пара на горячее водоснабжение существует два возможных подхода:

Адаптация существующей установки для использования горячей воды. Это наиболее экономичный вариант, когда в здании не будет проводиться капитальный ремонт в короткие сроки. Однако часть эффективности установки горячего водоснабжения теряется при использовании оборудования, изначально рассчитанного и предназначенного для пара.
Замена системы отопления полностью. Этот вариант является чрезмерно дорогим в существующих зданиях, поскольку предполагает открытие стен и полов для замены трубопроводов и связанных с ними приспособлений. Однако это рентабельно, когда здание подвергается капитальному ремонту.

Паровые системы отопления рекомендуются в новых конструкциях, где пар требуется для дополнительных целей, помимо нагрева, таких как стерилизация; или когда имеется отработанный пар промышленного процесса или электростанции. Однако горячая вода, как правило, является лучшим вариантом для большинства других помещений.

Убедитесь, что ваш проект модернизации системы отопления разработан профессионально.

Как создавалось паровое отопление в 20 веке

Неэффективность парового отопления во многом объясняется практикой проектирования, которая была распространена в начале 20-го века: санитарные нормы требовали, чтобы системы отопления соответствовали размерам зданий с открытыми окнами даже в самые холодные зимние дни. Поэтому паровые радиаторы имеют свойство перегревать внутренние помещения, а открытие окон — единственный способ регулировать температуру.Такая практика представляет собой значительную потерю энергии, поскольку часть тепловой энергии выбрасывается на улицу.

Расточительная эксплуатация — не единственный недостаток обычных паровых систем в зданиях Нью-Йорка. Они также имеют следующие ограничения:

Паровые трубы обычно больше, чем трубы для горячей воды, что означает, что система занимает больше места. В новостройках авансовая стоимость увеличивается.
Паровые системы отопления менее снисходительны к неисправностям и утечкам.Утечку горячей воды относительно легко обнаружить и устранить, но утечки пара обычно связаны с высокотемпературными струями, которые могут вызвать серьезные ожоги. Учтите, что вероятность неисправности увеличивается с возрастом системы, поэтому системы парового отопления в довоенных зданиях требуют наибольшего внимания.

Пар использовался в старых системах отопления по той простой причине, что он поднимается по трубопроводу без использования насоса, а по одной трубе можно подавать пар и отводить конденсированную воду из радиатора. Однако дополнительные затраты на эксплуатацию парового котла намного превышают затраты на перекачку, связанные с современной системой горячего водоснабжения.Паровое отопление также имеет очень медленное время отклика, что ограничивает использование автоматического управления.

Ищете инженера-проектировщика сантехники для вашего строительства?

Преимущества горячей воды перед паром

Основной причиной модернизации системы парового отопления на горячее водоснабжение является энергоэффективность: например, в рамках проекта преобразования системы отопления, проведенного Университетом Британской Колумбии, эффективность повысилась с 60 до 85 процентов. Паровые системы также имеют более высокие затраты на техническое обслуживание, которые могут быть более чем в 10 раз выше, чем у эквивалентной системы горячего водоснабжения.

Системы горячего водоснабжения также предлагают повышенную эффективность, поскольку они имеют более быстрое время отклика и их легче контролировать. Такие переменные, как температура и расход воды, можно регулировать с точностью, которая просто невозможна с паром, оптимизируя потребление энергии и снижая затраты на электроэнергию.

Процедура переоборудования системы отопления

Как упоминалось ранее, системы парового отопления часто бывают крупногабаритными, потому что они разработаны с учетом устаревших санитарных норм.Первый шаг перед переходом с пара на горячую воду — правильно рассчитать тепловую нагрузку.

Расчет тепловой нагрузки и мощность котла

Использование «практических правил» может показаться заманчивым, потому что они просты, но они часто приводят к слишком большой системе отопления, что частично сводит на нет цель модернизации. Помимо неэффективности, негабаритные котлы работают по более коротким циклам, изнашивая их компоненты и сокращая срок их службы. Это увеличивает расходы на техническое обслуживание и сокращает время между заменами котла.При преобразовании пара в горячую воду размер котла почти всегда уменьшается, и для получения правильного размера установки настоятельно рекомендуется связаться с квалифицированным инженером-проектировщиком или фирмой.

Хотя существующие паровые котлы можно модифицировать для подачи горячей воды, модернизация агрегата, как правило, является лучшей идеей:

Можно выбрать современное устройство с превосходной эффективностью.
Уменьшение размера агрегата обеспечивает дополнительную экономию сверх той, которая достигается за счет повышения эффективности.

Повторное использование паровых радиаторов

При переходе с пара на горячую воду важно определить, можно ли использовать радиаторы повторно. Некоторые радиаторы предназначены исключительно для пара, и их модификация, как правило, стоит дорого и не рекомендуется; в этих случаях лучше всего использовать другой теплоноситель, например фанкойл.

Хотя радиаторы должны проверяться квалифицированным специалистом, есть один способ сразу определить, предназначены ли они только для пара: если отдельные секции радиатора не соединены трубкой сверху, горячую воду использовать нельзя.

Конфигурация трубопровода радиатора также важна при принятии решения, использовать их повторно или нет. Как следует из их названия, однотрубные системы подают пар и отводят конденсат по одной и той же трубе; в то время как двухтрубные системы имеют отдельную трубу для каждой функции. Две трубы являются обязательными для систем горячего водоснабжения, поэтому модернизация усложняется, если в существующей паровой установке используется только одна труба на радиатор. Иногда даже двухтрубные системы требуют модернизации возвратных труб; если они были разработаны для небольшого потока конденсированной воды, они могут не справиться с полным потоком системы горячего водоснабжения.

Использование паропровода для горячей воды

Имейте в виду, что после перехода на горячее водоснабжение трубопроводы будут подвергаться совершенно иному набору рабочих условий:

Пар поднимается сам по себе, а горячая вода перекачивается. Трубопровод должен выдерживать давление воды на выходе насоса, а также статическое давление воды в системе.
По подающей и обратной линиям будет проходить вода. Хотя обратная линия предназначена для этого, она больше по размеру, поскольку рассчитана на пропускание пара, а для уравновешивания потока обычно требуются клапаны.

Паровые трубопроводы имеют ряд приспособлений и принадлежностей, которые не нужны при использовании горячей воды, и они вызывают только потерю энергии в виде перепада давления. Любые компоненты, которые больше не нужны после модернизации системы до горячей воды, должны быть удалены, и особое внимание следует уделить термостатическим конденсатоотводчикам, которые могут значительно затруднить поток горячей воды.

Альтернатива переоборудованию: полная замена системы

Замена системы парового отопления новой системой горячего водоснабжения возможна, но стоимость может быть непомерно высокой на существующих объектах из-за необходимости открывать стены и заменять трубопроводы. Однако, если в здании будет проводиться капитальный ремонт, это будет отличным изменением для полной переделки системы отопления.

Размеры трубопровода могут быть специально рассчитаны для горячей воды, что устраняет необходимость в использовании клапанов на трубопроводах увеличенного диаметра, которые изначально рассчитывались для пара. Уравновесить подачу и возврат воды намного проще, если трубопровод имеет соответствующий размер.
можно заменить более эффективными альтернативами, такими как системы водяного теплого пола или тепловые насосы на основе воды.
Автоматизация может быть развернута для всей системы горячего водоснабжения с минимально возможными эксплуатационными расходами.

Это рентабельно только при проведении капитального ремонта. Например, снос полов и стен только для установки новых трубопроводов редко оправдан с точки зрения затрат и выгод.

Когда рекомендуются паровые системы?

В большинстве жилых и коммерческих помещений горячая вода явно превосходит пар с точки зрения первоначальной стоимости, удобства и эффективности. Однако есть определенные области применения, для которых лучше подходит паровая система.

Области применения, где требуется стерилизация

Пар часто используется для стерилизации оборудования в таких областях, как здравоохранение или пищевая промышленность, и наиболее экономичным вариантом является использование одного и того же бойлера для стерилизации и нагрева. Еще одно преимущество пара состоит в том, что любые бактерии в конденсированной воде сразу же погибают во время испарения.

В случаях, когда требуется стерилизация, использование горячей воды для отопления помещений потребует использования двух отдельных котлов, что требует чрезвычайно высоких первоначальных затрат.Следовательно, паровое отопление является рентабельным.

Наличие отработанного пара

Пар часто доступен как отходы промышленных процессов и процессов производства энергии, и он, по сути, обеспечивает бесплатный ввод энергии для систем отопления. Абсорбционный чиллер также позволяет использовать пар для кондиционирования воздуха и охлаждения, но это значительные вложения, которые оправданы только при наличии бесплатного или недорогого пара.

Выводы

Пар является экономически эффективным теплоносителем, если он доступен в качестве технологических отходов или может быть использован для других целей, но горячая вода обеспечивает большую эффективность, безопасность и удобство в жилых и коммерческих помещениях.Если вы планируете переоборудование системы отопления, настоятельно рекомендуется связаться с квалифицированными специалистами, чтобы вы могли определить, какие компоненты системы можно использовать повторно и какие модификации потребуются. В качестве альтернативы, если на вашем объекте будет проводиться капитальный ремонт, подумайте о полной замене системы отопления, чтобы добиться максимальной эффективности.

Преобразуйте газовый бак для горячей воды в электрический

Переделанный танк

В этой статье я покажу вам, как я использовал обычный элемент печи, чтобы преобразовать свой неэффективный резервуар для горячей воды на природном газе в сверхэффективный электрический резервуар с таймером, снизив потребление энергии для нагрева воды примерно на 80% и сэкономив нам около 175 долларов в год (больше, если учесть, что мы также смогли аннулировать наш счет природного газа в результате этого преобразования, сэкономив дополнительно 140 долларов в год на «основных расходах», которые газовая компания взимает независимо от количества потребляемого газа ). Внимание !!! В этой статье описываются модификации газового прибора, а также индивидуальная электропроводка на 120 В переменного тока. Попытка воспроизвести описанные здесь модификации может привести к травмам и / или смерти и / или значительному повреждению вашего дома. Попробуйте это дома (где еще?)… Но делайте это на свой страх и риск.

Почему электрические резервуары для воды эффективнее газовых?

Проще говоря, большинство газовых резервуаров для горячей воды нагревают дымоход больше, чем погружают в воду.Бак для горячей воды для газа — это, по сути, изолированный бак с полой трубкой, проходящей через его центр. Горячие выхлопные газы от горелки на дне резервуара проходят через трубку. Трубка предназначена для хорошей передачи тепла воде вокруг нее, но большая часть тепла проходит прямо через резервуар, вверх по дымоходу. Почувствуйте дымоход при включенной горелке, и, скорее всего, он будет слишком горячим, чтобы дотронуться до него. Когда горелка включена, дымоход теряет огромное количество тепла. Однако это еще не самое худшее.Большинство газовых резервуаров для горячей воды, которые используются сегодня, имеют непрерывное запальное пламя и открытые дымоходы. Это означает, что даже когда горелка выключена (а это большую часть времени), передача тепла происходит в обратном направлении. Горячая вода в баке нагревает воздух в трубке (напомним, трубка рассчитана на максимальную теплоотдачу). Воздух поднимается в дымоход. В результате через трубку проходит непрерывный поток теплого воздуха, который 24 часа в сутки отбирает тепло из резервуара и выбрасывает его в дымоход. Почувствуйте дымоход над резервуаром для горячей воды для газа в любое время, когда горелка выключена, и вы обнаружите, что он все еще довольно теплый на ощупь из-за всего горячего воздуха, поднимающегося из резервуара внизу.

Эксперименты на моем собственном резервуаре с горячей водой показали, что простое закрытие трубки в верхней части резервуара путем помещения на него деревянного бруска снижает скорость потери тепла из резервуара примерно до 60% от его нормальной скорости (т. Е. 40% от нормы). потери энергии вверх по дымоходу). Если ваш газовый бак для горячей воды расположен внутри жилого помещения, то у меня для вас еще более плохие новости. Этот непрерывный поток воздуха по дымоходу не только отводит тепло от резервуара, но и отводит тепло от вашего дома. Воздух из вашего дома (который вы уже нагрел до комнатной температуры) втягивается на дно резервуара, проходит через резервуар и выходит через дымоход.Удаление этого нагретого воздуха из вашего дома приводит к втягиванию холодного воздуха извне через все щели и отверстия в оболочке вашего дома. Это тот же эффект, что и постоянное открытое маленькое окно. Закрытие резервуара для горячей воды для газа (и закупорка дымохода) предотвратит эту потерю в дополнение к уменьшению потерь тепла от самого резервуара. Тем не менее, единственный способ избежать укупорки газового резервуара для горячей воды — это отключить газ.

Реклама от Google

Почему бы просто не купить электробак?

Я мог бы купить новый электрический бак для горячей воды, но это было бы дорого и расточительно, поскольку с моим газовым баком для горячей воды нет ничего особенно плохого. Кроме того, установка коммерческого электрического бака для горячей воды потребовала бы перемонтировать мой дом, чтобы подать цепь 240 В к месту расположения бака для воды. Я хотел иметь возможность запускать свой бак от сети 120 В и включать таймер. Таймеры для силовых цепей 240 В стоят сотни долларов. Таймеры для цепей на 120 В стоят менее 20 долларов. Поразмыслив над этой проблемой в течение некоторого времени, я понял, что есть очень простое преобразование, которое я мог бы выполнить сам, используя детали, которые у меня уже были или которые я мог получить бесплатно.

Цепи на 120 В не хватает мощности для бака с горячей водой… не так ли?

Это распространенное заблуждение.В конце концов, коммерческие резервуары для горячей воды имеют элементы, требующие до 10 кВт мощности, в то время как типичная цепь на 120 В способна приводить в движение только около 1,5 кВт. Причина, по которой коммерческие танки потребляют так много энергии, — это «время восстановления». Резервуары для горячей воды обычно рассчитаны на время восстановления 1 час. Другими словами, типичному резервуару для горячей воды требуется достаточно энергии, чтобы вы могли опорожнять весь резервуар каждый час и при этом иметь горячую воду. Баки с горячей водой обычно вмещают более 100 литров воды. Не знаю, как вы, но моей семье редко требуется 200 литров горячей воды за один день, не говоря уже о двухчасовом периоде.Если вы можете выдержать более длительный период восстановления, вы можете легко снизить потребляемую мощность до уровня, который может обеспечить цепь 120 В, 15 А.

Один маленький компромисс имеет огромное значение

Важно понимать, что вам НЕ НУЖНА быть всегда под рукой горячая вода. В моем доме душ — это единственное, для чего нам нужна горячая вода. Мы стираем белье в холодной воде, и в нашей посудомоечной машине есть собственный нагревательный элемент. Если вы можете мириться с ограничением использования горячей воды определенным временем дня (например, утром), нет причин поддерживать полный бак горячей воды 24 часа в сутки, просто отводя ее тепло в окружающую среду. Если вы хотите, чтобы горячая вода была доступна в любое время, вы все равно можете добиться этого с помощью преобразования, которое я опишу, но вы увидите большее снижение потребления энергии, если захотите запускать свой резервуар один раз в день по таймеру, нагрейте его и выключите непосредственно перед использованием. Затем, когда вы будете откачивать горячую воду из верхней части резервуара, она будет заменена холодной водой из нижней части резервуара. Вы можете слить до 1 полного резервуара горячей воды, которого обычно хватит на несколько приемов душа каждое утро.В этом случае резервуар будет полон холодной воды большую часть дня, поэтому он не будет рассеивать НИКАКОЕ тепло в окружающую среду. Фактически, он может даже поглощать тепло из окружающей среды, если температура поступающей воды ниже температуры наружного воздуха.

Сколько энергии нужно?

Если вы ограничите использование горячей воды одним временем дня (и менее чем одним полным баком воды), вам явно не понадобится 1-часовой период восстановления. Теоретически вы можете подождать до 24 часов, пока ваш резервуар нагреется.Тесты на моем собственном баке показали, что для нагрева холодного бака с 15 ° C до 45 ° C за 24 часа требуется всего 150 Вт непрерывной мощности. Однако, как было сказано выше, вы можете снизить потребление энергии, оставив ваш аквариум холодным весь день, нагревая его как можно быстрее непосредственно перед тем, как он вам понадобится. Если 150 Вт нагревают бак за 24 часа, то 300 Вт нагревают его за 12 часов, 600 Вт нагревают за 6 часов, 1200 Вт нагревают за 3 часа… вы поняли. Поскольку я хотел подключить свой бак к существующей цепи на 120 В, я не хотел потреблять столько энергии, чтобы сработать прерыватель, если я подключу что-нибудь еще при включенном баке с горячей водой (хотя это довольно мило). маловероятно, т.к. у меня танк запускается только ночью).Я обнаружил, что нагревательный элемент мощностью 520 Вт был удовлетворительным. Обычно мы не используем полный бак горячей воды в день, поэтому бак никогда не бывает полностью холодным, и я обнаружил, что для повышения температуры воды до 45 ° C в точке использования каждое утро требуется всего около 4 часов за ночь. . Если запустить резервуар по таймеру между 3 и 7 часами утра, у нас будет достаточно горячей воды для душа, и мы используем только эквивалент примерно 87 Вт непрерывной мощности (520 Вт, умноженные на 4/24, поскольку мы запускаем его только 4 часа из каждых 24). Это в середине лета… Я полагаю, нам понадобится больше энергии зимой, когда в гараже и поступающая вода холоднее.

Как вы делаете преобразование?

Преобразовать газовый бак для горячей воды на электрический проще, чем вы думаете. Если бы мне пришлось сделать это снова, это заняло бы у меня всего около часа. Оригинальное оборудование также не подвергалось никаким изменениям, поэтому при желании позже его можно легко переключить обратно. Внимание !!! Обязательно полностью отключите природный газ перед выполнением этого преобразования. Описанный процесс может привести к возникновению электрических искр, которые могут вызвать взрыв, если присутствует какой-либо природный газ.

Сначала найдите подходящий элемент печи. Часто вы можете бесплатно забрать использованный элемент печи на любом складе по переработке или утилизации бытовой техники или купить его. Вам нужен элемент, который будет производить от 500 до 1000 Вт мощности при 120 В переменного тока. Большинство элементов печи рассчитано на 240 В переменного тока. Если вы знакомы с основами электроники, то вы помните, что если вы уменьшите вдвое напряжение на резистивном элементе, вы получите только 1/4 выходной мощности. Таким образом, элемент печи, рассчитанный на мощность от 2000 до 4000 Вт при 240 В, даст вам от 500 до 1000 Вт при 120 В.Лучший метод выбора элемента — это использовать омметр и измерить его сопротивление. Мощность равна V ² / R, где V = 120. Поэтому вам нужно сопротивление R от 14 до 28 Ом. Сопротивление немного увеличится, когда элемент нагреется, но не слишком значительно. Также обратите внимание, что, хотя вы будете использовать элемент в течение гораздо более длительных периодов времени, чем он обычно работает на плите, он все равно прослужит долгое время, потому что вы будете использовать его только на 1/4 его номинальной мощности. Тем не менее, вы можете выбрать несколько элементов, так как они могут сломаться в процессе формирования.

Элемент печи

Сформируйте нагревательный элемент так, чтобы он поместился внутри трубки через резервуар для воды. Я использовал пару трубок в качестве форм, чтобы согнуть нагревательный элемент в форму «змеевик внутри змеевика», чтобы два конца элемента находились на одном конце змеевика. Смотрите фотографии для более ясного объяснения. Убедитесь, что концевые концы элемента находятся на значительном удалении от внешней окружности змеевика, чтобы они не могли контактировать с внутренними стенками трубки через резервуар с горячей водой, в который в конечном итоге будет опускаться змеевик.Проверить установку элемента в бак. Сначала выключите газ, в том числе запальное пламя. Затем отсоедините дымоход сверху от бака. Отодвинув дымоход в сторону, вы получите доступ к верхней части трубы, проходящей через резервуар. Найдите внутрь и вытащите кусок металла в форме спирали. Он предназначен для улучшения передачи тепла от выхлопных газов к резервуару, но не требуется для электрического преобразования, поэтому его можно удалить, чтобы освободить место для электрического элемента. Вставьте спиральный элемент в трубку.В идеале он должен скользить свободно, лишь слегка соприкасаясь со стенками трубки. При необходимости измените форму катушки для лучшего соответствия.

Разборка элемента

Формовка

Больше формовки

Окончательная форма

Присоедините провода, электрический шнур и колпачок. Я использовал высокотемпературный провод от той же использованной печки, из которой я получил элемент. Этот провод имеет специальную изоляцию, рассчитанную на высокие температуры, а также имеет несколько разъемов для присоединения к элементу.Высокотемпературную проводку следует использовать только в непосредственной близости от элемента. Около 2 футов провода должно быть все, что требуется, но если у вас есть больше, вы также можете его использовать. Затем высокотемпературный провод можно припаять (и применить термоусадочную трубку) к электрическому шнуру с вилкой. Перед пайкой проденьте концы электрического шнура через просверленное отверстие в металлическом колпачке. Большая крышка банки со снятой пломбой может быть хорошей крышкой. ВНИМАНИЕ !!! Не используйте деревянную шапочку, как показано на фотографиях.Это была временная импровизация. Он будет работать в нормальных условиях эксплуатации, но может стать причиной возгорания, если элемент когда-либо останется включенным постоянно (намеренно или иным образом). При работе с любым нагревательным прибором просто лучше использовать негорючие материалы. Колпачок будет одновременно поддерживать элемент, подвешенный на тросах, а также предотвращать прохождение воздуха через резервуар. Завяжите шнур так, чтобы элемент висел у дна емкости, не касаясь горелки.

Сборка электрических проводов и заглушки

Установите нагревательный элемент. Следите за тем, чтобы оголенные концы элемента не касались стенок трубок или друг друга. Вставьте элемент в трубку, совместив колпачок, так, чтобы шнур находился по центру над трубкой, а блок полностью закрыл конец трубки.

Установка элемента

Если у вас есть измеритель мощности, подключите его к розетке и вставьте шнур в него, чтобы вы могли видеть, сколько энергии потребляет элемент. Оставьте питание на полчаса или около того, внимательно наблюдая за резервуаром.Вы можете время от времени поднимать деревянный брусок и заглядывать в трубку, проверяя проводку на предмет плавления и запаха вокруг на предмет горения. Будьте осторожны, снимая колпачок с верхней части трубки, чтобы заглянуть внутрь, так как из трубки будет подниматься горячий воздух.

Измерение энергопотребления

Если все идет хорошо (нет оплавленных проводов и запаха гари), вставьте шнур в таймер. Установите таймер на нагрев элемента примерно на 6 часов, выключив его непосредственно перед тем, как вы обычно используете горячую воду.Вы хотите, чтобы элемент отключался, пока вы используете горячую воду, чтобы вы не тратили энергию на нагревание холодной воды, поступающей в резервуар. Если вы обнаружите, что вода недостаточно горячая после 6 часов нагрева, настройте таймер, чтобы нагрев начался раньше. Аналогичным образом, если вы обнаружите, что вода слишком горячая после 6 часов нагрева, настройте таймер, чтобы нагрев начался позже. Системе может потребоваться день или два для достижения равновесия после внесения корректировок, поэтому старайтесь не вносить слишком большие или слишком частые корректировки.Если вы использовали элемент мощностью 520 Вт, как я, вы, вероятно, обнаружите, что нескольких часов нагрева на каждый душ вполне достаточно. Например, 4 часа, кажется, вполне подходят для нашей семьи, принимающей два душа в день летом. Мы обнаружили, что нагрев резервуара только один раз ранним утром приводит к «сильной температуре» для душа, переходящей к «средней температуре» к вечеру. Если вы хотите, чтобы высокая температура была доступна все время, то вы можете настроить таймер на нагревание по несколько часов за раз в несколько раз в течение дня, однако это потребует больше энергии, так как средняя постоянная температура резервуара будет равна выше. Скорее всего, вам придется настраивать таймер несколько раз в течение года, чтобы отрегулировать температуру поступающей воды, которая будет меняться в зависимости от сезона.

Установка таймера

Наконец, вы должны опубликовать предупреждение или полностью отключить газовые линии. Если кто-то снова включит газ и зажжет пилотное пламя, не заметив, что вы изменили резервуар (маловероятно, но возможно), это может привести к выбросу газа и / или окиси углерода в ваш дом (также маловероятно, но возможно).Предупреждающее сообщение, показанное на изображении ниже, было тем, которое я размещал в течение нескольких дней во время тестирования, чтобы убедиться, что элемент 520W подходит. После этого я полностью отключил газовые магистрали от бака.

Публикация предупреждающего сообщения

Соображения безопасности

При выполнении описанного преобразования следует учитывать несколько важных соображений безопасности. Во-первых, если таймер сработает или если кто-то подключит элемент без таймера, он будет работать непрерывно и, в конечном итоге, он может нагреть резервуар для воды до температуры кипения, что может вызвать ожог и, в худшем случае, может увеличить давление в резервуаре. на грани взрыва.На баке ДОЛЖЕН быть предохранительный клапан T&P (температура и давление), который откроется и выпустит горячую воду в случае, если температура или давление превысят допустимые уровни.

Внимание! Независимо от того, переделываете ли вы резервуар или нет, вы должны убедиться, что предохранительный клапан T&P (температура и давление) работает должным образом.

В моем аквариуме вода будет безопасно вытеснена в трубу, ведущую за пределы моего дома. Ваш бак может отличаться. Возможно, но маловероятно, что вода может быть разбрызгана на элемент, что может вызвать опасность поражения электрическим током.Резервуар также может протечь изнутри, что приведет к поражению электрическим током. Кроме того, возможно, что неизолированные выводы элемента могут контактировать с внутренней частью резервуара для воды, что также может привести к поражению электрическим током.

Внимание! Чтобы снизить описанную выше опасность поражения электрическим током, используйте розетку GFCI или адаптер GFCI. Вы также должны добавить примечание / этикетку к своему электрическому шнуру, указав, что его следует подключать только к розетке GFCI, чтобы снизить опасность поражения электрическим током.

Тепловые предохранители относительно дешевы и могут быть подключены последовательно с элементом, чтобы снизить риск перегрева.Накройте плавкий предохранитель термоусадочной пленкой, чтобы избежать опасности короткого замыкания проводов, и прикрепите его рядом с внешней стороной бака для горячей воды (под существующей изоляцией бака). Термопредохранители можно приобрести в Digikey примерно за 1,30 доллара. Стремитесь к максимальной рабочей температуре предохранителя около 80 ° C. Из-за электрического тока, протекающего через предохранитель, произойдет внутренний нагрев, поэтому он должен сработать при температуре от 70 до 75 ° C. Этот тип предохранителя не восстанавливается. Как только вы превысите температуру отключения, предохранитель будет постоянно разомкнут, и его необходимо будет заменить. Если вы предпочитаете перестраиваемое решение, вы можете использовать термовыключатель (также называемый термостатом или регулятором температуры). Они открываются при определенной температуре срабатывания и снова закрываются при температуре примерно на 10 ° C ниже температуры срабатывания. Термовыключатели обычно имеют плоскую поверхность, которая предназначена для контакта с предметом, температуру которого вы хотите регулировать (в данном случае, с внешней поверхностью резервуара для горячей воды). В Digikey они стоят около 7 долларов за штуку. Какой бы метод вы ни выбрали, закройте оголенные провода или клеммы термоусадочной пленкой, чтобы максимально снизить опасность короткого замыкания.Также убедитесь, что вы не превышаете текущий рейтинг. Термопредохранитель и выключатель, указанные выше, рассчитаны максимум на 10 А.

Внимание! Установите плавкий предохранитель или термовыключатель, чтобы предотвратить перегрев, если элемент случайно оставлен постоянно включенным или включен в розетку без таймера.

В самом худшем случае, когда вы не устанавливаете плавкий предохранитель или термовыключатель, а ваш клапан T&P не работает (или кто-то закрыл его, потому что он капал), и вы подключаете нагревательный элемент к постоянному источнику питания (или ваш таймер отключен. неисправен), вы можете быть удивлены, узнав, что может случиться.Температура и давление в резервуаре могут повышаться до тех пор, пока резервуар не взорвется. В зависимости от режима отказа танка, он может действовать как ракета, буквально разрушая ваш дом и взлетая на несколько сотен футов в воздух. Это было продемонстрировано в нескольких сериях «Разрушителей легенд». Этот миф, к сожалению, полностью верен.

Разрушители мифов Взрыв резервуара с горячей водой (щелкните изображение, чтобы посмотреть видео)

А? Вам не нужно устанавливать термостат?

Когда я впервые задумался о переделке своего бака, я намеревался добавить термостат, чтобы бак не перегревался и поддерживал постоянную температуру каждое утро. Однако во время тестирования я обнаружил, что в этом нет необходимости, потому что мы используем регулярную горячую воду. Без термостата температура вашей горячей воды в любое утро может немного отличаться в зависимости от того, сколько горячей воды было использовано в предыдущий день, но это легко компенсируется регулировкой количества холодной воды в смеси. В худшем случае, когда горячая вода не используется в течение нескольких дней, средняя температура в резервуаре вырастет выше, чем обычно, но это изменение не будет значительным.В баке просто не хватает мощности, чтобы его перегреть (если только ваш таймер не сломается или кто-то случайно включит его без таймера, как описано в разделе о мерах безопасности выше). Так что мой совет — не усложнять ситуацию. Если вы можете ограничить потребление горячей воды одним временем дня, а горячая вода используется достаточно регулярно, тогда вам не нужен термостат. Если вы используете нестандартную систему горячего водоснабжения, вы вполне можете сделать свой собственный термостат. Для установки в доме друзей я переделал купленный программируемый термостат, изначально предназначенный для управления обогревателями плинтуса, и он отлично работал, предлагая полную возможность программирования как времени, так и температуры без необходимости в отдельном таймере. К сожалению, переделка программируемого термостата для использования в баке с горячей водой выходит за рамки данной статьи. Я могу добавить это отдельной статьей в будущем.

Какая температура воды лучше всего стремиться?

Сейчас ведутся горячие споры (каламбур) о том, какая температура подходит для бытовых водонагревателей.Некоторые рекомендуют воду с температурой ниже 50 ° C, чтобы предотвратить ожоги (особенно важно, если у вас есть дети). Другие рекомендуют температуру 60 ° C или выше для уничтожения бактерий. Основная проблема с бактериями — это бактерии Legionella, которые могут вызывать болезнь легионеров. По оценкам Центров по контролю и профилактике заболеваний, ежегодно от 8000 до 18000 американцев заболевают этой болезнью (примерно 1 из 20 000 человек), причем от 5 до 30% случаев заканчиваются смертельным исходом. Группы повышенного риска — пожилые люди, курильщики, люди с ослабленным иммунитетом и хронические респираторные заболевания.Согласно этой статье, для уничтожения бактерий необязательно поддерживать температуру воды на уровне 60 ° C. Только необходимо, чтобы температура воды поднималась до 60 ° C хотя бы один раз в день. Отличный способ добиться этого с минимальным потреблением энергии — как вы уже догадались — запустить резервуар по таймеру, как я описал выше. Коммерческие электрические резервуары имеют нагревательные элементы, расположенные рядом с их средними частями, оставляя немного воды на дне резервуара, которая будет холоднее 60 ° C, даже если резервуар настроен на 60 ° C.Таким образом, бактерии Legionella почти всегда находятся в электрических резервуарах, а не в газовых или масляных. Однако описанный мною переделанный резервуар для горячей воды не должен страдать от этого недостатка, поскольку нагревательный элемент можно опустить до самого дна резервуара. Я лично стремлюсь к температуре всего 45 ° C в месте использования для утреннего душа. Вам решать, хотите ли вы разогреть резервуар до 60 ° C или снизить потребление энергии и риск ожогов, установив более низкую температуру.

Реклама от Google

Сколько вы можете сэкономить?

Мои отчеты о газе прошлым летом показали, что мы израсходовали около 1 штуки.2 ГДж газа в месяц летом и около 2 ГДж в месяц зимой. Это летний эквивалент около 11 кВтч в день. Этим летом переоборудованный резервуар потребляет около 0,52 кВт x 4 часа = 2,08 кВт-ч в день, или примерно на 80% меньше. Наше потребление газа за год составляло около 20 ГДж или 5500 кВтч. При 12,78 долларов за ГДж это составляет около 250 долларов в год. Если предположить, что сокращение на 80% сохраняется круглый год, я ожидаю, что будет потреблять около 1100 кВтч электроэнергии в год. При цене 0,07 доллара за кВтч, что составляет около 77 долларов.Таким образом, наша экономия составляет около 175 долларов в год.

Кроме того: наш недавний переход с газового отопления помещений на электрическое уже сэкономил нам около 355 долларов в год. Благодаря переоборудованию резервуара для горячей воды наша экономия составила около 530 долларов в год. Вишенка на торте заключается в том, что мы больше не используем ЛЮБОЙ природный газ, поэтому мы смогли аннулировать наш газовый счет, сэкономив дополнительно 140 долларов в год на «основных расходах», которые наша газовая компания выставляет, независимо от того, сколько газа мы потребляем. Таким образом, наша общая экономия составляет около 670 долларов в год за счет перехода с газа на электричество.

Как это соотносится с безрезервуарными системами «по запросу»?

Теоретически электрические водонагреватели без бака достигают 100% эффективности. Другими словами, они вкладывают большую часть энергии в воду и почти не рассеивают ее в окружающей среде. На практике они по-прежнему отводят тепло от самих труб, и резервуар для предварительного нагрева обычно устанавливается последовательно, чтобы снизить пиковую электрическую нагрузку, необходимую для повышения температуры воды до конечной температуры. В баке предварительного нагрева поддерживается постоянная температура, и он рассеивает тепло, как и любой другой бак для горячей воды, снижая эффективность безбаковых систем.Несмотря на то, что безбакерные газовые водонагреватели не требуют резервуара для подогрева, они не так эффективны, как электрические системы, из-за нашего старого друга, дымохода.

Ради аргументации сравним наш переделанный бак на таймере со 100% эффективным «идеальным» водонагревателем. Удельная теплоемкость воды составляет 4,186 кДж / л / ° C. Температура нашей холодной воды составляет около 15 ° C, а температура горячей воды — около 45 ° C. Мы используем для душа около 40 литров горячей воды в день (да, я измерил). Предполагая 100% -ный КПД, энергия, необходимая для нагрева 40 литров воды на 30 ° C, просто равна 4.186 * 40 * 30 = 5023,2 кДж. Средняя требуемая мощность в кВт — это просто энергия, разделенная на время (один день) в секундах, или 5023,2 / (24 * 60 * 60) = 0,058 кВт. Таким образом, 100% эффективная система водяного отопления потребует 58 Вт непрерывной мощности для удовлетворения наших потребностей в горячей воде. Используя нашу электрическую систему с таймером, наше среднее энергопотребление (рассчитанное ранее) составляет около 87 Вт. Таким образом, наша эффективность составляет 58/87 = 67%.

Думаю, это неплохо. Это, вероятно, примерно эквивалентно электрической системе по запросу с баком для предварительного нагрева.Чтобы удовлетворить свое любопытство, я также рассчитаю эффективность предыдущей установки на природном газе. Напомним, что до переоборудования нашего резервуара наш резервуар для горячей воды потреблял около 1,2 ГДж (1200000 кДж) в месяц на природном газе. Мощность — это просто энергия, разделенная на время (один месяц) в секундах, или 1200000 / (30 * 24 * 60 * 60) = 0,463 кВт. Это 463 Вт. Таким образом, эффективность нагрева воды до перехода с газа на электрическую составляла 58/463 = 12,5%. Это типично для водонагревателя, работающего на природном газе, с открытым дымоходом и непрерывным пилотным пламенем (наиболее распространенный тип, который в настоящее время используется в жилых помещениях), и да, это жалко.

Обратите внимание, что эффективность бака для горячей воды увеличивается по мере увеличения потребления горячей воды. Сначала это может показаться не интуитивным, но подумайте об этом. Если вы не используете горячую воду, эффективность вашего резервуара для горячей воды должна быть 0%, поскольку он потребляет энергию, но не производит полезную горячую воду. Показатели эффективности, которые я вычислил выше, основаны на нашем собственном потреблении горячей воды около 40 литров в день. Если бы мы использовали больше горячей воды, расчетный КПД был бы выше. Большинство резервуаров для горячей воды имеют рейтинг энергоэффективности или EF.Предполагается, что это значение представляет эффективность резервуара для горячей воды с учетом «типичного» использования горячей воды. Я не уверен, каково типичное использование, которое производители предполагают для определения своих значений EF, но я подозреваю, что это примерно 2 полных бака в день. Учитывая, что газовые резервуары для горячей воды, как правило, имеют рейтинг EF около 0,6, а электрические резервуары для горячей воды, как правило, имеют рейтинг EF около 0,9, довольно ясно, что наше потребление горячей воды в 40 литров в день должно быть НАМНОГО меньше, чем «типичное» использование, которое Значения EF основаны на. Я полагаю, что в интересах производителя предполагать более широкое использование, чем действительно типичное, поскольку это делает их продукты более эффективными, чем они есть на самом деле. Не так много потребителей, которые осознают разницу между «энергетическим фактором» и «эффективностью» или что фактическая эффективность зависит от использования.

А как насчет добавления солнечного нагрева воды?

Солнечный водонагреватель — один из самых простых и наименее затратных способов извлечения полезной энергии из солнечного света и имеет один из самых коротких периодов окупаемости среди всех солнечных технологий.Солнечное водонагревание было обычным явлением в городах по всей Северной Америке (они были у 20-30% семей) до того, как на сцену пришли дешевый газ и электричество. Теперь, когда газ и электричество перестали быть такими дешевыми, возродились солнечные водонагреватели. К счастью, электрический водонагреватель на таймере — прекрасное дополнение к солнечному тепловому коллектору. Тепло течет только от горячего к холодному, поэтому, если ваш солнечный коллектор нагревается только до 40 ° C, потому что это пасмурный день, вы не сможете передать это тепло в резервуар с горячей водой, который поддерживается на уровне 45 ° C. ° C.Чтобы обойти эту проблему, в системах солнечного нагрева воды обычно требуется установка резервуара для предварительного нагрева. Солнечный коллектор используется для нагрева резервуара предварительного нагрева, который затем подает теплую воду в обычный резервуар для горячей воды.

Один из способов избежать затрат и хлопот, связанных с установкой резервуара для предварительного нагрева, — это, как вы уже догадались, использование электрического резервуара на таймере. Тогда вместо резервуара для предварительного нагрева у вас есть «период предварительного нагрева», который представляет собой просто время, в течение которого нагревательный элемент выключен.Если вы принимаете душ утром, ваш резервуар для воды будет относительно прохладным в течение дня, и солнечный коллектор можно использовать для непосредственного нагрева резервуара. Это, в свою очередь, уменьшит количество электроэнергии, необходимой каждое утро для нагрева аквариума. Вы можете себе представить, что если солнечная энергия может довести температуру резервуара до 40 ° C, то на следующее утро вам не нужно будет очень долго включать нагревательный элемент, чтобы довести резервуар до 45 ° C. Тем не менее, термостат будет хорошей идеей, чтобы наилучшим образом использовать солнечное отопление.Без него температура воды каждое утро будет сильно зависеть от количества солнечного света накануне.

Реклама от Google

Что еще можно сделать, чтобы снизить потребление энергии резервуара для горячей воды?

Есть еще несколько вещей, которые я планирую сделать, если позволит время:

Я мог бы добиться более высокого КПД, установив нагревательный элемент мощностью 1000 Вт или 1500 Вт и соответственно сократив время нагрева.Фактически это позволило бы резервуару проводить больше времени при более низкой температуре, что привело бы к меньшему рассеиванию тепла. Простой способ сделать это — поставить два нагревательных элемента мощностью 520 Вт параллельно, чтобы получился нагревательный элемент мощностью 1040 Вт. Это также сократит период восстановления (полезно, когда у нас есть гости и много людей хотят принять душ примерно в одно и то же время)
Мой резервуар по-прежнему отводит тепло в окружающую среду, когда температура воды внутри него выше температуры наружного воздуха.Согласно закону термодинамики, рассеиваемая мощность пропорциональна разнице температур, поэтому потери мощности больше зимой, когда воздух холоднее (вспомните, мой резервуар стоит в неотапливаемом гараже). Невозможно полностью остановить рассеивание тепла, но я мог бы значительно уменьшить его, добавив дополнительную изоляцию вокруг внешней стороны резервуара. Специально для этой цели продаются куртки для резервуаров с горячей водой, но они добавляют лишь пару дюймов изоляции. По моим расчетам, оптимальная толщина изоляции НАМНОГО больше. Обновить. Я сделал это. Это было легко и очень успешно. Для получения дополнительной информации см. Супер изолируйте резервуар для горячей воды.
Я уже упоминал, что наш бак для горячей воды находится в неотапливаемом гараже. Это означает, что тепло, рассеиваемое баком, тратится впустую. Поэтому я планирую перевезти танк в наш дом. Под нашей лестницей есть небольшая кладовая, которая бы ее хорошо спрятала. Тогда во время нашего отопительного сезона (который длится около 7 месяцев в году) тепло, рассеиваемое из бака, не будет потрачено зря.Он обогреет наш дом так же эффективно, как и электрические обогреватели, которые мы уже используем.
Когда я включаю горячую воду в душе, из насадки для душа выходит около 1,75 литра холодной воды до того, как поступит горячая вода. Это связано с тем, что резервуар для горячей воды в настоящее время находится далеко от места использования. На первый взгляд вы можете подумать, что это просто трата воды, а не трата энергии — в конце концов, это всего лишь холодная вода, — но на самом деле это означает, что после любого использования горячей воды 1. 75 литров горячей воды остается в наших трубах и просто отводит тепло в окружающую среду. Ежедневный душ в нашем душе составляет всего около 40 литров воды, поэтому 1,75 литра в трубе составляют около 4% от нашего потребления горячей воды. Во время отопительного сезона это не так важно, так как водопроводная труба отводит тепло в наш дом, где мы этого хотим, а летом рассеянное тепло просто тратится впустую. Все можно было улучшить, переместив танк ближе к нашей точке использования. Обратите внимание, что изоляция ваших труб с горячей водой (как это часто бывает) на самом деле приносит очень мало пользы.Даже изолированная труба для горячей воды легко отводит все свое тепло в окружающую среду за считанные часы, потому что соотношение ее площади поверхности к объему очень велико. К счастью, запланированное новое место под нашей лестницей сократит расстояние до точки использования примерно до 25% от текущего расстояния. Другое решение — использовать трубу меньшего диаметра, если давление воды достаточно велико.
Обычно мы используем всего 40-50 литров горячей воды в день, но наш бак вмещает более 150 литров.Резервуары с горячей водой обычно рассчитаны на пиковый спрос, а не на типичный спрос, что имеет смысл, поскольку посетители, желающие принять холодный душ, страдают. Однако баки большего размера рассеивают больше тепла, поскольку имеют большую площадь поверхности. Одним из решений этой проблемы является установка двух резервуаров последовательно, один из которых соответствует типичному спросу, а другой — так, чтобы общий объем двух резервуаров удовлетворял пиковому спросу. Один бак будет нагреваться по таймеру, чтобы обеспечить нормальное использование горячей воды. Другой можно включить вручную при необходимости (например, когда у вас есть гости).Я могу рассмотреть возможность установки внутри дома другого, гораздо меньшего резервуара, как описано выше, но сохраняя текущий большой резервуар последовательно. Возможно, примерно одну неделю в году у нас могут быть гости дома, и нам нужно нагреть большой резервуар для дополнительной емкости. Поскольку наш гараж не утеплен, зимой мне пришлось бы обогревать большой бак, но только для предотвращения замерзания.

Перевод с пара на тепло горячей воды

Опубликовано: 18 июня 2014 г. — Дэн Холохан

Категории: Пар, Горячая вода

Обо всем по порядку.До 1920-х годов большинство паровых подрядчиков использовали чугунные радиаторы колонного типа. Это отдельно стоящие с очень широкими сечениями. Колонные радиаторы идеально подходили для парового отопления, потому что у них было много внутреннего пространства, и они позволяли пару подниматься вверх и вытеснять более тяжелый воздух.

В случае однотрубного пара воздух выходил из вентиляционного отверстия радиатора. В случае с двумя трубками воздух выходил через конденсатоотводчик (или эту старую штуковину Vapor) и покидал систему через вентиляционное отверстие где-то в нижней части магистрали.Наличие радиатора с большим внутренним пространством также позволяло конденсату выходить из пути пара.

Проблема этих старых колонных радиаторов в том, что их производители никогда не планировали использовать их с горячей водой. Эти отдельные секции радиатора не соединены сверху, и это создает проблему с водой. Вы должны очень внимательно присмотреться, чтобы заметить это на старых радиаторах, и это первое, на что вам следует обратить внимание, когда вы думаете о переходе с пара на горячую воду.Если вы не видите этих сосков с верхним нажимом, преобразование будет непростым — или практичным. Вода не будет хорошо течь через секционный радиатор, не подключенный сверху. Чтобы он заработал, вам нужно будет просверлить и коснуться каждой секции и установить какое-то вентиляционное отверстие по всей поверхности. Или, если у вас ОЧЕНЬ терпение, вы можете подождать, пока вода в системе поглотит воздух, и переместить его в воздухоотделитель. На это могут уйти месяцы.

О, и вот как может выглядеть ваш великолепный радиатор после того, как вы закончите вкручивать в него винты, чтобы выпустить воздух.

После 20-х годов прошлого века паросборщики начали использовать чугунные трубчатые радиаторы (с тонкими секциями). На самом деле это были радиаторы для горячей воды, но они также хорошо работали в паровых системах. Владельцы домов предпочитали их, потому что на них было приятнее смотреть. Радиаторы трубчатого типа имеют нажимные ниппели в верхней части секций, поэтому, если это то, что у вас есть, вы можете перейти к следующему шагу.

И этот следующий шаг — проверить, является ли ваша система однотрубной паровой или двухтрубной паровой.Это может показаться простым делом, но не стоит ограничиваться одним или двумя радиаторами. Многие системы имеют комбинацию как одно-, так и двухтрубных радиаторов, и это совершенно нормально — для пара. Просмотрите его. Хотя однотрубный радиатор можно переоборудовать на горячую воду, иногда это непрактично. Вам нужно провести вторую трубу от верхней части каждого радиатора обратно к котлу. Некоторые люди для этого используют трубы из лучистого пола. Они просверливают и выбивают верхнюю часть секции радиатора, которая находится напротив клапана подачи, а затем подводят либо трубку PEX, либо резиновый шланг обратно к котлу, подключая его к сети с помощью кабельных стяжек на ходу.Вернувшись в котельную, они используют коллекторы с индивидуальными балансировочными клапанами контура для их обратного подключения к котлу. В настоящее время это оборудование продается в большинстве сантехнических и отопительных предприятий.

Другой вариант, если у вас однотрубный пар, — взглянуть на этот уникальный клапан от Данфосс. Лучше всего он работает с радиаторами, которые имеют нажимные ниппели как в нижней, так и в верхней части секций. Вам все равно понадобится проложить эту вторую трубу (возможно, с трубкой PEX?), Но вам понадобится только одно соединение на каждом радиаторе, и у вас будет преимущество этого термостатического клапана радиатора.

Преобразование двухтрубного пара в горячую воду обычно проще, но внимательно изучите систему, прежде чем принимать решение. Многие из старых двухтрубных систем были паровыми. Отверстия могут быть либо в подающих клапанах, либо в возвратных коленях. Эти ответные колена радиатора могут также иметь крошечные обратные клапаны или шары из нержавеющей стали, которые могут испортить поток, если вы не знаете, что они там есть. Внимательно осмотрите задание и, если у вас возникнут сомнения, подойдите к Стене и попросите здесь о помощи.

Прежде чем разбирать инструменты, произведите полный и точный расчет теплопотерь во всем здании. Не соглашайтесь на одно из тех эмпирических правил, которые заставляют вас измерять куб здания и умножать его на произвольное число. Практические методы значительно увеличат размер вашей системы. Найдите время, чтобы сделать это правильно. Если вы не знаете, как рассчитать теплопотери, проконсультируйтесь с кем-нибудь, кто знает.

Как только вы получите точный расчет потерь тепла, измерьте существующее излучение на квадратные метры эквивалентного прямого излучения (EDR).Вы пытаетесь выяснить, сможет ли излучение, которое уже находится в здании, обогреть это место, когда через него будет течь относительно более прохладная горячая вода.

Имейте в виду, что пар давлением в один фунт / кв. Дюйм в радиаторе поднимет поверхность этого радиатора до 215 градусов. Горячая вода, для сравнения, обычно всего около 180 градусов, максимум. Квадратный фут пара EDR даст 240 БТЕ. Превратите этот радиатор в горячую воду, и вы получите всего около 150 британских тепловых единиц на том же квадратном футе радиации.Так, например, если у вас есть пятитрубный, 26-дюймовый, 10-секционный чугунный радиатор, работающий на паре, он будет выделять 8 400 БТЕ. Переведите систему на 180-градусную горячую воду, и вы получите только 5250 БТЕ из этого радиатора. Если вы ищете быстрый способ определить, сколько EDR находится в радиаторе, получите копию моей книги Золотые правила водяного отопления .

Как только вы уйдете Выполнив это упражнение, спросите себя, хватит ли этой меньшей мощности радиаторов для обогрева каждой комнаты в самый холодный день года.Это зависит от теплопотерь, и поэтому вам нужно потратить время на точный расчет теплопотерь и обследование существующего излучения.

Если после того, как вы сделали домашнее задание, вы обнаружите, что существующее излучение может нести потери тепла в самый холодный день года, вы можете перейти к следующему шагу.

Проверить систему на герметичность. Имейте в виду, что паровая система используется для измерения давления пара около двух фунтов на квадратный дюйм. Если где-то есть утечки, возможно, вы не заметили их при таком низком давлении.Это особенно актуально, если утечки находятся в обратных линиях. Но когда вы заполняете систему водой, статическое давление будет намного выше. Вы наверняка заметите эти утечки! Гораздо лучше найти их до конверсии, если получится.

Двухэтажная система горячего водоснабжения будет иметь статическое давление не менее 12 фунтов на квадратный дюйм. В трехэтажном здании давление составляет 18 фунтов на квадратный дюйм и так далее. Добавьте к этому давление насоса и давление расширяющейся воды, когда она нагревается, и вы увидите резкую разницу между паром и горячей водой.

Поэтому, прежде чем приступить к работе, поднимите давление пара примерно до 10 фунтов на квадратный дюйм и пройдитесь по всей системе в поисках утечек. Если они есть, они должны появиться под повышенным давлением пара. Как только вы их увидите, у вас будет лучшее представление о том, с чем вы сталкиваетесь, и вы сможете принять решение, стоит ли вам двигаться дальше.

Затем, если система выглядит исправной, вы можете достать инструменты и приступить к работе. Вам придется удалить внутренности из всех термостатических ловушек радиаторов, а также поплавковых и термостатических ловушек на концах магистрали (если они у вас есть), чтобы вода могла течь свободно.Опять же, будьте особенно осторожны со старым оборудованием Vapor.

В паровой системе существует большая разница в размерах между линиями подачи и возврата, поэтому балансировка всегда будет проблемой, когда вы работаете с горячей водой. Оставьте старые клапаны подачи радиатора на место, если они исправны. Вы сможете использовать их для уравновешивания потока и тепла, когда система будет запущена.

Большинство двухтрубных паровых систем аналогичны двухтрубным системам горячего водоснабжения с прямым возвратом. Большая разница в том, что, в отличие от системы горячего водоснабжения, обратная линия не сильно увеличивается в размерах, когда возвращается к котлу.При использовании пара в трубопроводы собирается конденсат, а не намного больший поток воды, который вы ожидаете увидеть в системе горячего водоснабжения. Из-за этого вам, возможно, придется переделать возвратные линии, чтобы приспособиться к большему потоку, который вы увидите после преобразования системы. Вы начинаете понимать, почему я предпочитаю ремонтировать старые паровые системы, а не переводить их на горячую воду?

Однако хорошая новость заключается в том, что каждый двухтрубный радиатор будет иметь возврат размером не менее 1/2 дюйма. Линия 1/2 дюйма может безопасно пропускать 1–1 / 2 галлона горячей воды, что означает примерно до 15 000 BTUH, что обычно больше, чем требуется обычному радиатору для обогрева средней комнаты.

Если вы собираетесь оставить старый котел, вам придется поменять обшивку, избавившись от измерительного стекла, отсечки по низкому уровню воды, регулятора давления и трубопроводов около котла. Если вы заменяете котел, вы все равно избавитесь от существующих трубопроводов около котла и настроите котел, как обычно в системе горячего водоснабжения. Если вы не знаете, как это сделать, приобретите копию Pumping Away , которую вы можете найти в нашем магазине.

Определите размер вашего циркуляционного насоса в соответствии с расчетом теплопотерь, а не с учетом существующей радиации.Возьмите вашу брутто-нагрузку в BTUH и разделите на 10 000, чтобы получить галлон в минуту для помпы. Чтобы определить напор насоса, измерьте самый длинный участок трубопровода от котла до самого дальнего радиатора и обратно. Оставьте шесть футов напора насоса на каждые 100 футов трубопровода на этом самом длинном участке. Это практическое правило, но оно работает хорошо.

Используйте хороший воздухоотделитель. Каждая система горячего водоснабжения нуждается в хорошем воздушном сепараторе.

Подобрать размер компрессионного бака непросто, потому что в этих старых паропроводах будет намного больше воды, чем вы ожидаете найти в системе горячего водоснабжения с тем же рейтингом BTUH.Это важно, потому что размер компрессионного бака зависит от общего объема воды в системе. Выясните, сколько воды у вас в системе, а затем поговорите с людьми, которые продают компрессионные баки. В этом случае не полагайтесь на их таблицы быстрого выбора. В основу этих диаграмм положены стандартные системы горячего водоснабжения, а не конверсия пара.

Вам нужно будет подсчитать, сколько футов каждого размера трубы у вас есть в системе, чтобы оценить общий объем воды. Вот диаграмма, которая поможет вам выяснить, сколько воды вы можете ожидать найти в каждом футе трубы:

Размер трубы Галлонов на каждый погонный фут

1/2 дюйма.016

3/4 «.028

1″ .045

1-1 / 4 «. 078

1-1 / 2″ .106

2 «.17

2-1 / 2″. 25

3 «.38

4″ .66

5 «1.04

6″ 1.5

Если вы зашли так далеко, следующий вопрос будет: как управлять этим гибридом, который я только что создал? Наилучший из известных мне способов — запустить систему на непрерывном циркуляционном насосе с контроллером сброса наружного воздуха. Такая установка стоит немного дороже, но это, безусловно, лучший из известных мне способов эксплуатации любой системы горячего водоснабжения, будь то старая или новая.

Когда вы закончите и все, кажется, работает хорошо, любезно примите все комплименты по поводу ваших навыков работы с трубами, инженерных способностей — и в целом удачи!

Как преобразовать электрический водонагреватель на солнечный

Присоединяйтесь к нашему списку

Подпишитесь на наш список рассылки и получайте интересные материалы и обновления на свой почтовый ящик.

Спасибо за подписку.

Что-то пошло не так.

фото: Джеремикрилл.com

Убедитесь, что вам понравились «Зеленая жизнь и бережливость» на Facebook, делайте покупки на Amazon, чтобы поддержать мой сайт, и изучите наши ДОСКИ ДЛЯ ПИНТЕРЕСОВ, чтобы узнать о новаторских способах достижения самодостаточности.

Водонагреватель может потреблять много электроэнергии и является одним из наиболее дорогостоящих приборов в вашем доме. У меня лично есть водонагреватель без резервуара, который нагревает воду только тогда, когда мне это нужно. Я сэкономил около 33% на нагреве воды, переключившись. Если ваш водонагреватель нуждается в ремонте, чистке или другом обслуживании, обратитесь за профессиональным обслуживанием водонагревателя за разовую плату, которая в конечном итоге позволит вам сэкономить деньги в долгосрочной перспективе, поскольку ваш водонагреватель будет потреблять меньше энергии для нагрева воды. и доставляйте его быстрее с меньшими отходами. Узнайте больше о том, как правильно поддерживать водонагреватель в хорошем состоянии.

Но если вы хотите отключиться от сети или просто снизить общий счет за электроэнергию, тогда этот довольно простой проект DIY солнечной энергии может помочь вам в этом. Это миф о том, что солнечные водонагреватели плохо работают зимой, но это совсем не так.

Ознакомьтесь с этим замечательным руководством, если у вас нет времени или денег, чтобы сделать это в этом году, сделайте закладку или распечатайте, чтобы у вас была доступная информация, когда это возможно.

Как преобразовать электрический водонагреватель на солнечный

Эти пошаговые инструкции проведут вас через весь процесс, чтобы обеспечить успешный переход с электрической на солнечную энергию.

Шаг 1

Осмотрите верхнюю часть водонагревателя, чтобы увидеть, есть ли второй выпускной патрубок. Если его нет, вам нужно будет приобрести компонент для переоборудования водонагревателя. Присоедините этот компонент в нижней части водонагревателя к линии подачи холода. Если у вашего водонагревателя есть второй вводной патрубок, то этот патрубок будет новым вводом горячей воды.

Шаг 2

Второй шаг — физическая установка. Есть разные виды водонагревателей. Выберите тот, который лучше всего соответствует вашим потребностям. Плоские поздние сборщики — популярный выбор из-за их приспособляемости к разным условиям. Если вы ищете относительно простую систему, вы можете выбрать нагреватель периодического действия, однако он не идеален для очень холодного климата. Если это преобразование предназначено для промышленного применения или многоквартирного здания, лучшим выбором будет коллектор с откачанными трубами, так как они являются наиболее эффективными и дорогостоящими.Установите солнечный водонагреватель в месте с сильным солнечным светом, например на крыше.

Шаг 3

Следующим шагом будет подключение водонагревателя к солнечному нагревателю. На стороне солнечного нагревателя должен быть низкий входной сигнал. Направьте холодную воду через насос к этому входу. Также должен быть выход горячей воды поверх солнечного нагревателя. Подключите выход горячей воды к новому входу водонагревателя.

Шаг 4

Вам необходимо установить датчик отдельно от датчика на вашем электрическом водонагревателе.Датчик должен реагировать на колебания температуры в системе и запускать насос.

Шаг 5

Установите клапан сброса давления сверху солнечного нагревателя и рядом с выходом водонагревателя. Старый нагреватель сохранит тот же выходной патрубок.

Шаг 6

Этот последний шаг не нужен тем, кто живет в очень теплом климате. Заполните солнечный нагреватель жидкостью, предотвращающей замерзание, и подсоедините нагреватель к теплообменнику. Если вы настраиваете солнечный водонагреватель таким образом, вам нужно будет провести водопровод через теплообменник, а не через солнечный водонагреватель.В остальном настройка системы соответствует описанию.

Преобразование мазута для отопления в тепловой насос, часть 1: стоимость и первоначальная оценка

В этой серии из двух частей описывается опыт домовладельца Питера Каллауэя в регионе, который в основном использует мазут для отопления дома, чтобы переоборудовать его дом в система теплового насоса. Эта система теплового насоса заменила ископаемое топливо, используемое для отопления, охлаждения и нагрева воды в Питере, более возобновляемой альтернативой.

Часть 1 описывает, как автор воспользовался преимуществом бесплатного энергоаудита дома, чтобы внести изменения в энергоэффективность, и объясняет, почему был сделан переход на технологию теплового насоса, и какие выгоды были ожидаемы и достигнуты.Узнайте, как оценить экономию эксплуатационных расходов на основе онлайн-инструмента Central Hudson и как рассчитать фактическую экономию от фактического использования.

В разделе Часть 2 узнайте, как работать с подрядчиком и выполнить работу, вместе с мыслями Питера о затратах, технологиях и контрактах на обслуживание. Автор не намеревается, что эта статья будет рекомендацией или одобрением для конкретной технологии или подрядчика.

Я живу в доме в стиле ранчо площадью 1624 квадратных фута, который отапливается масляной печью с плинтусом и охлаждается кондиционерами, установленными на окнах. Горячая вода подавалась через змеевик в масляной печи, что означало, что печь должна работать круглый год. Чтобы снизить выбросы углекислого газа в моем доме и повысить свою энергетическую безопасность за счет отказа от нефти, я перешел на систему отопления и охлаждения на основе теплового насоса. В моей системе теплового насоса есть разные блоки для гостиной и спальной зоны, отдельный блок для подвала и еще один специализированный тепловой насос меньшего размера для горячей воды.

Я выбросил 50-летнюю ржавую низкоэффективную масляную печь, осушил все трубы и оставил их на месте, но закрытыми.На случай длительного отключения электричества у меня есть камин с пропановой вставкой в общей комнате в подвале, а также несколько автономных электрических нагревателей сопротивления.

Но не будем забегать вперед. Прежде чем перейти к выбору технологии, я провел оценку энергоэффективности дома или энергетический аудит дома, чтобы выяснить, что нужно сделать, чтобы свести к минимуму потери энергии из-за утечки, недостаточной изоляции, плохо спроектированных или неэффективных приборов и т. Д. Выводы.

Домашний энергоаудит

В штате Нью-Йорк сертифицированные подрядчики могут провести энергоаудит бесплатно, и каждый должен его провести! Эту бесценную услугу определяет, спонсирует и управляет:

Управление энергетических исследований и разработок штата Нью-Йорк (NYSERDA), но многие другие штаты имеют аналогичные программы. (Для тех, кто находится в Нью-Йорке, перейдите в раздел «Жители и домовладельцы», выберите программу «Экономия энергии дома», перейдите в «Энергия дома и аудит» и нажмите «узнать больше об аудитах и рейтингах энергии в домах».

Все полностью объяснено, включая то, как провести аудит и как выбрать сертифицированного подрядчика аудита в вашем регионе. Ваш аудитор придет к вам домой и проведет пару часов, просматривая контрольный список. Вам будет предоставлен бесплатный отчет о том, что необходимо сделать, включая оценку стоимости, где это возможно. Затем вы сможете расставить приоритеты в порядке принятия корректирующих мер в зависимости от срочности, стоимости и вашего бюджета (или способности брать кредиты, или вашей способности выполнять часть работы самостоятельно).

Лично я был шокирован своим аудиторским отчетом, потому что я думал, что сделал самые очевидные вещи, например, добавил примерно 1 футовый слой изоляции на чердаке, перекрыл открытый камин и заменил его герметичной газовой вставкой. , накинул на зиму пластик на большинство окон, перешел на люминесцентные или светодиодные лампы, использовал удлинители, чтобы было легче выключить все электронные устройства, которые не используются, и т. д.

Нет, меня удивило то, что в моем встроенном гараже, расположенном прямо под моей гостиной, нет теплоизоляции.Зимой очень холодно, и его стены и потолок примыкают к моему жилому помещению. Кроме того, все внешние стены дома имеют минимальную теплоизоляцию, а окна стали негерметичными и плохо подогнанными, и их необходимо заменить на двойное или тройное остекление вместо дополнительных штор и экранов. Хуже всего, наверное, то, что у меня высокий потолок в гостиной / обеденной зоне, что вдвое увеличивает объем воздуха, который необходимо нагреть и охладить, без предоставления дополнительного жилого пространства. Приятно жить, но совсем не энергоэффективно.

Вскоре становится очевидным, глядя на результаты энергоаудита, что в США после Второй мировой войны, когда нефть и газ были дешевыми, а глобальное потепление было неслыханным, энергоэффективность не была приоритетом, и многие дома, в том числе и мой, теперь требуют серьезной работы. для решения текущего глобального климатического кризиса.

Что такое тепловой насос?

Думайте о тепловом насосе как о высокоэффективном реверсивном кондиционере. Он называется тепловым насосом, потому что зимой отводит тепло в дом, а летом отводит тепло из дома.Возможно, вы заметили, когда вы запускали стандартный кондиционер, который летом дует в ваш дом холодным и сухим воздухом, что, если вы стоите рядом с ним на улице, выходит горячий воздух. Так что, если вы перевернете его зимой, он дует в дом этот горячий воздух.

Но рассмотрение теплового насоса как реверсивного кондиционера вызывает важные вопросы: как теплый воздух поступает в ваш дом с улицы, когда на улице уже очень холодно? Полный ответ требует некоторых знаний о термодинамике и современных хладагентах, но мы пропустим этот урок и разберемся с практическими аспектами.

Один из способов — проложить петлю из труб глубоко в землю так, чтобы температура не сильно колебалась от 50 градусов круглый год. Вы можете извлекать из него тепло зимой, когда на улице 15 градусов по Фаренгейту, и извлекать из него прохладу летом, когда температура составляет 80 или 90 градусов. Этот контур называется геотермальной частью, и он увеличивает стоимость и обслуживание систем тепловых насосов, особенно в каменистой местности.

Еще несколько лет назад вы не могли обойтись без наземного теплового насоса в более холодных частях США, таких как северо-восточные штаты.Теперь, с развитием технологий и хладагентов с более низкими температурами испарения, тепловые насосы эффективны, с геотермальной частью или без нее, по всей территории США. Без геотермальной части они называются тепловыми насосами с воздушным источником энергии, и теперь они могут обогревать ваш дом, даже когда наружная температура составляет всего 0 градусов по Фаренгейту. Ниже 0 способность отводить тепло снижается и падает до нуля при -15 градусах. Итак, если вы живете в районе, где зимой регулярно бывает ноль градусов тепла или ниже, вам понадобится геотермальная петля, или поставьте свою газовую и газовую печь, или пропановый камин, или автономные электрические обогреватели в качестве резерва.

Зачем устанавливать тепловой насос для домашних систем отопления и охлаждения?

Вы можете устранить основной компонент углеродного следа от сжигания ископаемого топлива: отопление и охлаждение вашего дома и обеспечение круглогодичной горячей воды.

Вы значительно сокращаете эксплуатационные расходы на отопление и охлаждение благодаря используемой технологии. Охлаждение тепловым насосом примерно в два раза эффективнее обычного кондиционирования воздуха, а нагрев тепловым насосом в четыре раза эффективнее, чем нагрев непосредственно с использованием устройств сопротивления электричеству.Однако эта экономия может быть значительно уменьшена за счет увеличения затрат на план обслуживания, поскольку технология тепловых насосов намного сложнее традиционных технологий.

Производитель может потребовать от технических специалистов по техническому обслуживанию пройти обучение на заводе, и существует множество компонентов, таких как конденсаторы, испарители, инверторы, а также дорогие и высокотоксичные (для нашей атмосферы) хладагенты, которые всегда должны быть на 100% плотно закрыты. внутри компонентов и соединительных линий. Подрядчики и технологии тепловых насосов являются относительно новыми, и, вероятно, будут встречаться большие различия в стоимости закупок и услуг, поэтому экономия, если таковая будет, вероятно, будет значительно варьироваться до тех пор, пока отрасль не станет более широко развитой и устойчивой, и пока государственная энергетическая политика не будет субсидировать эту отрасль. над угольной, нефтяной и газовой отраслями.

Вы можете повысить гибкость и эффективность использования вашего отопления и охлаждения, используя воздуховоды в спальнях и ванных комнатах. В системе воздуховодов имеется центральный блок распределения воздуха с изолированными шлангами, ведущими к отдельным закрывающимся вентиляционным отверстиям в каждой обслуживаемой комнате. В неиспользуемых помещениях можно закрыть двери и закрыть вентиляционные отверстия. Фактически, у вас есть термостат в каждой комнате, поскольку вентиляционные отверстия имеют переменные настройки закрытия.

Канальный потолочный вентиляционный канал для спальни / ванной с регулировочным винтом

Распределение воздуха без воздуховодов в гостиной / столовой / семейной комнате может быть направлено влево или вправо, вверх или вниз или может колебаться между обоими пределами.В июле 2019 года в штате Нью-Йорк было одобрено объединение по выбору сообщества (CCA), позволяющее отдельным сообществам обеспечивать 100% возобновляемую электроэнергию для всех (в моем районе это называется CCA Community Power Hudson Valley). Это означает, что для сообществ, имеющих доступ к CCA, ваш дом HVAC станет полностью свободным от ископаемого топлива. Этот переключатель источника энергии устраняет от 20 до 60% вашего углеродного следа, в зависимости от вашего образа жизни.

Настенный кондиционер для салона

Действительно ли эксплуатационные расходы на систему отопления, вентиляции и кондиционирования воздуха на основе теплового насоса экономят деньги по сравнению с обычными системами на ископаемом топливе?

Сначала я использовал калькулятор переключения топлива, доступный на веб-сайте Central Hudson.Во-вторых, я рассчитываю свои расходы на отопление зимой 2016/2017 на основе мазута и пропана и сравниваю итоговую сумму за пять месяцев (с ноября по март) с моей стоимостью отопления зимой 2018/2019, которая использует данные исключительно из стоимости электроэнергии теплового насоса. Это приблизительная оценка, поскольку сроки поставки нефти не совпадают из года в год. Я пропустил зиму 2017/2018, потому что я все еще использовал старую систему масляного отопления внизу. Стоимость тарифного плана не принимается во внимание.

Калькулятор переключения топлива.Перейдите на домашнюю страницу Central Hudson и нажмите кнопку «Моя энергия». Выберите «Калькулятор переключения топлива». Выберите основной источник тепла как «жидкое топливо» и «Тепловой насос источника воздуха» в качестве варианта переключения. Введите количество использованных галлонов топлива и посмотрите на столбец «Годовая экономия топлива ($)». Я ввел три числа: 550 галлонов для теплой зимы, 573 галлона для средней зимы и 900 галлонов для долгой холодной зимы. Эти цифры основаны на фактическом использовании за 25 лет, когда я использовал в основном мазут и немного пропана.Калькулятор сэкономил 573, 651 и 1837 долларов соответственно.

Фактические затраты на отопление моего дома. За пять месяцев зимы 2016/2017, когда я использовал мазут, пропан и электричество, мои общие расходы составили 2164 доллара. За пять месяцев зимы 2018/2019, в течение которых я использовал только тепловые насосы, работающие от электричества, моя общая скорректированная стоимость составила 1574 доллара. Фактическая стоимость составила 1 749 долларов США, но она была скорректирована с учетом разницы в градусо-днях отопления для двух зим и разницы в расходах на электроэнергию.Другими словами, скорректированная стоимость — это моя оценка того, сколько бы она стоила, если бы две зимы были одинаково холодными, а тарифы на электроэнергию остались прежними. Экономия, полученная в результате использования тепловых насосов, составила 590 долларов США, или 27%, что довольно близко к оценке вычислителя Central Hudson в 651 доллар за среднюю зиму.

Бонусная экономия от теплового насоса горячей воды. Мой тепловой насос с горячей водой расположен в старой масляной печи. Он забирает тепло от окружающего воздуха и передает его в резервуар для воды.При этом он выводит влагу из воздуха за счет конденсации, а скрытая теплота конденсации передается воде, тем самым действуя как дополнительный кондиционер и уменьшая нагрузку на кондиционирование воздуха в подвальных помещениях. Подумайте обо всем том тепле и влажности, которые ваш старый кондиционер вывозил из вашего дома на улицу — с водонагревателем с тепловым насосом все это тепло уходит в горячую воду для душа, мытья посуды и чистки одежды. Это еще одна причина, по которой водонагреватели с тепловым насосом намного более эффективны и экономичны.

Подождите, скажете вы. А зимой? Разве ваш тепловой насос с горячей водой не делает подвал холоднее и суше ?! Да, и есть простое решение. Немного увеличьте мощность своего теплового насоса для комнатного обогревателя мощностью 24 000 БТЕ (он в четыре раза эффективнее, чем обычная электроэнергия при обогреве). По сути, у вас есть каскадный водонагреватель. Тепловой насос в основном помещении забирает тепло снаружи и перекачивает его в помещении; Затем ваш тепловой насос с горячей водой забирает этот нагретый воздух и нагревает его еще больше, чтобы довести температуру воды до 120 градусов.Мне кажется, что следующим улучшением будет возможность выбрасывать холодный сухой воздух из теплового насоса с горячей водой на улицу зимой и оставлять его в помещении летом.

Стоимость покупки и установки теплового насоса

Моему дому потребовались два кондиционера Fujitsu Halcyon мощностью 24 000 БТЕ с тепловым насосом сверхнизкой температуры для основного этажа: один мини-сплит без воздуховодов для гостиной и столовой и один с воздуховодом для спальни и ванных комнат. Требовался третий мини-сплит-тепловой насос сверхнизкой температуры мощностью 24 000 БТЕ для готового подвала (семейная комната, спальня, ванная комната, прачечная, кладовая).

Наружный конденсатор теплового насоса 24000 БТЕ

Горячая вода обеспечивается водонагревателем с тепловым насосом Bradford White на 50 галлонов. Блоки Fujitsu стоили 8000 долларов каждое, устройство Брэдфорда — 1339 долларов при общей стоимости 25 339 долларов. Две трети стоимости были оплачены за счет 24-месячной ссуды под 0% от Synchrony Bank. В стоимость входит электрическое подключение к распределительному щиту. Панель пришлось модернизировать до блока на 200 А с дополнительными двухфазными выключателями на 240 В, которые были оценены и установлены отдельно.(Это обновление также было необходимо для поддержки станции зарядки электромобилей уровня 2, поэтому цена не включена в стоимость HVAC.)

Тепловой насос для горячей воды емкостью 50 галлонов в помещении старой масляной печи

Читайте Часть 2 серии здесь .

Питер Каллэуэй — член Целевой группы сообщества Philipstown Climate Smart Community и ветеран защиты окружающей среды в районе долины реки Гудзон в Нью-Йорке. Он взял на себя этот масштабный проект по переоборудованию теплового насоса в ответ на рекомендацию 42 структуры Project Drawdown.

Новости Матери-Земли: Руководство по экономии энергии в домашних условиях

Вы сэкономите деньги на счетах за электроэнергию в доме на долгие годы с этим удобным сборником последних статей из Mother Earth News! Руководство по экономии энергии в доме содержит информацию о вариантах солнечного отопления, а также о естественных способах охлаждения вашего дома. Если вы хотите отапливать дом бесплатно, вы можете найти инструкции по созданию системы солнечного отопления своими руками. А если вы планируете реконструировать или построить новый дом, Руководство включает статьи, которые помогут вам сделать свой дом сверхэкономичным, используя бесплатную энергию солнца.

Заказ в магазине «НОВОСТИ МАТЕРИ ЗЕМЛИ» или по телефону 800-234-3368.

Все блоггеры сообщества MOTHER EARTH NEWS согласились следовать нашим Правилам ведения блогов и несут ответственность за точность своих сообщений. Чтобы узнать больше об авторе этого сообщения, нажмите на его авторскую ссылку вверху страницы.

Первоначально опубликовано: 27.11.2019 11:34:00

Therma-Flow Inc

Внешние безрезервуарные водонагреватели Everhot обслуживают широкий спектр бытовых, коммерческих и промышленных приложений — практически везде, где требуется мгновенная горячая вода по запросу, по требованию.

Производительность варьируется от 4 галлонов в минуту до 125 галлонов в минуту. минута. Доступны модели как в вертикальном, так и в горизонтальном исполнении. стили, со специальными моделями для радиационных обогревателей, бассейн нагреватели, косвенные нагреватели бака и преобразователи. По поводу специальных моделей и областей применения проконсультируйтесь с заводом-изготовителем.

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ:

Твердая медная оболочка
Армированная медная трубка с оребрением
Муфта вентиляционного отверстия
Привлекательный красный пиджак

Технический отдел Therma-Flow / Everhot предлагает макет и сопутствующие услуги квалифицированным персоналом, который поможет вам в облегчении проектирования и установки для специальных приложений.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ ДЛЯ КОММЕРЧЕСКОГО И ПРОМЫШЛЕННОГО ИСПОЛЬЗОВАНИЯ:

Тип ресторана: Подъем на 140 ° для посудомоечных машин, прачечные и антисептические стирки.
Кожух высокого давления: рабочее давление свежего пара до 125 фунтов.
Медно-никелевый сплав: более долговечные, устойчивые к коррозии змеевики, особенно подходит для низких P.H. области.
Стандартные модели могут использоваться до 15 фунтов. давление пара.
Вакуумные прерыватели необходимы на всех установках с острым паром.
Амортизаторы необходимы во всех коммерческих и промышленных целях.
Удаление воздуха: используйте вентиляционное отверстие типа ключа / монеты в паровых системах.
Использовать автоматический поплавковый воздухоотводчик в системе принудительного горячего водоснабжения инсталляции.

ТАБЛИЦА РЕКОМЕНДУЕМЫХ РАЗМЕРОВ НАРУЖНОГО НАГРЕВАТЕЛЯ

Доступны все модели со встроенной линией рециркуляции

Без движущихся частей
Без операционных расходов
- По вопросам цен обращайтесь на завод-изготовитель

Tankless Технические характеристики:

Корпус: Макс.Рабочее давление
- Пар 15 фунтов на кв. Дюйм
- Вода 30 фунтов на кв. Дюйм
- Испытательное давление 150 фунтов на кв. Дюйм
Катушка: Макс. Рабочее давление 420 фунтов на квадратный дюйм

Агрегаты высокого давления:

Корпус: Макс. Рабочее давление 125 фунтов на квадратный дюйм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Вертикальные модели

ОБРАТИТЕ ВНИМАНИЕ: все G.ВЕЧЕРА. номинальные характеристики основаны на подъеме на 100 ° и обслуживании котловой воды на 200 ° температура.
СВОБОДНО СТОЯЩИЙ ВАРИАНТ: только для вертикальных моделей
Если вам нужен отдельно стоящий вариант, укажите «FM» перед номером модели. Например, «ФМ» №4. Делюкс

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Горизонтальные модели

Формы инженерной документации для каждого перечисленного агрегата доступны по запросу на заводе-изготовителе.

ПРЕОБРАЗОВАТЕЛИ / ТЕПЛООБМЕННИКИ

Теплообменники преобразователей Therma-Flow / Everhot имеют змеевики, предназначенные для нагревателей бассейнов, радиационные нагреватели (создающие зону принудительного нагрева горячей воды от парового котла), косвенный накопитель водонагреватели, многочисленные преобразователи, а также в качестве водонагревателей без резервуаров для многоэтажного или низкого уровня воды установки зоны давления.

ВАРИАНТ СВОБОДНОЙ ПОДДЕРЖКИ: Только для вертикальных моделей. Для отдельно стоящего варианта укажите «FM» перед номером модели. Пример. «FM» R.H. 8

ПЕРЕКРЕСТНОЕ РУКОВОДСТВО : Вертикальные модели (показаны старые и новые обозначения моделей)

ГАРАНТИЯ РАБОТЫ:

3-летняя гарантия на коммерческие и жилые помещения

Установка портативного водонагревателя на 12 В в автофургоне

Есть много кемперов с раковиной и насосом, но они редко включают горячее водоснабжение.Электричество плохо работает для отопления, особенно таких плотных по температуре вещей, как вода, поэтому большинство людей просто списывают его на комфорт для дома и дома на колесах.

Это вполне понятно, но мы подозреваем, что в большее количество сборок будет включена горячая вода, если бы люди знали, как просто установить 12-вольтовый электрический пропановый водонагреватель в их автофургоне! В этом посте мы расскажем, как добавить водонагреватель на 12 В к вашей нынешней системе мойки на 12 В.

Если вы ищете другие способы получить горячую воду, прочтите наши сообщения о том, как найти душ в дороге, и узнайте о переносном водонагревателе типа «душ в коробке».

@three_vanlifers

Типы пропановых водонагревателей

Когда дело доходит до установки водонагревателя в фургоне, есть два основных решения:

Полностью переносные водонагреватели — это, по сути, «душ в коробке». У них есть собственные водяные насосы, смесители и насадки для душа. Настройка практически отсутствует. Они просты в использовании, безопасны и их легко буксировать. Если вы не хотите возиться с проектированием системы водоснабжения, это лучший вариант.

Тем не менее, у полностью переносного водонагревателя есть серьезный недостаток. Эти системы поставляются со своим собственным встроенным водяным насосом, , поэтому вы не можете подключить их к своей нынешней раковине на 12 В (по крайней мере, не легко) .

Вот тут и пригодятся безрезервуарные водонагреватели!

Как работает безбаковый водонагреватель на пропане?

В отличие от душевой кабины, в безрезервуарном водонагревателе мало деталей. Это простая конструкция, в которой используется давление воды из насоса для раковины, вода нагревается с помощью пропанового баллона, а затем выталкивается через душевую лейку.

Если вы хотите принять горячий душ, все, что вам нужно, это насос на 12 В, резервуар для пресной воды, баллон с пропаном и подключение на 12 В.

Все становится немного сложнее, если вы хотите подключить его к раковине и для горячей, и для холодной воды:

Детали пропанового водонагревателя на 12 В

На этой диаграмме показана горячая вода, подаваемая прямо в раковину. Это позволяет мойке работать как бытовая, позволяя регулировать поток горячей / холодной воды в соответствии с предпочтительной температурой.

Чтобы получить полную информацию о том, как устроена система раковины 12 В, прочтите наш пост: Установка раковины 12 В в ваш кемпер

Советы по технике безопасности для пропанового водонагревателя

При игре с пропаном всегда важно соблюдать дополнительные меры предосторожности. Водонагревателям нужен свежий кислород, потому что они сжигают топливо. Обеспечьте им достаточную вентиляцию и никогда не используйте водонагреватель на пропане в закрытом автомобиле!

Установите водонагреватель в хорошо вентилируемом месте, например, рядом с задними или боковыми дверьми. Никогда не устанавливайте водонагреватель снаружи автомобиля. Они не рассчитаны на постоянное воздействие внешних факторов. Большинство обогревателей специально заявляют, что они не должны подвергаться воздействию дождя или снега.

Регулярно проверяйте газовые линии, чтобы убедиться в отсутствии утечек, и установите поблизости детектор угарного газа.

Как установить водонагреватель

1. Найдите правильное размещение.

Ознакомьтесь с приведенными выше советами по безопасности и найдите в автомобиле место с хорошей вентиляцией.У вас должен быть доступ к обогревателю, чтобы регулярно проверять на утечки воды и газа. Нагреватель также должен быть в пределах досягаемости для регулировки настроек.

Размещение его рядом с резервуарами для воды и пропана избавит вас от необходимости иметь дело с длинными трубками и, возможно, тратить воду впустую.

Если вы строите раковину под давлением, вместо прилагаемой насадки для душа вы можете удвоить свою функциональность, купив выдвижной смеситель, который можно вытащить из автомобиля для принятия душа!

@advanturouslife

2.Взгляните на точки подключения

Бесконтактный водонагреватель имеет три точки для подсоединения шлангов:

Вход холодной воды
Газопровод
Выход горячей воды

Перед началом установки убедитесь, что линия воды и газа отключены.

3. Присоедините водяные линии

Для обеспечения водонепроницаемости оберните входные разъемы на устройстве тефлоновой лентой или аналогичным материалом.

Каждый пропановый обогреватель должен иметь собственный водяной шланг. Если вы хотите заменить трубку на что-то более длинное, стандартный размер составляет ½ дюйма толщиной. Для горячей воды следует использовать трубки из ХПВХ, чтобы избежать повреждения шлангов.

Для дополнительной безопасности прикрепите хомут к водяным штуцерам, чтобы предотвратить утечки.

4. Вставьте батареи

Вставьте две батареи типа D и включите водяной насос. В большинстве случаев батареи необходимо покупать отдельно.Эти батареи служат для запуска автоматического пьезозажигания нагревателя.

Запустите водонагреватель, чтобы проверить отсутствие утечек воды или ослабленных соединений. Вы должны услышать щелчки в устройстве, указывающие на включение воспламенителя.

Выключите водяной насос перед подсоединением газопровода.

5. Присоедините линию подачи газа

Как и в случае с линиями подачи воды, перед присоединением шланга необходимо обернуть вход газа тефлоновой лентой. Убедитесь, что вы используете тефлоновую ленту желтого цвета , предназначенную для конкретных газов. Желтую ленту можно использовать на водопроводной арматуре, но нельзя использовать белую ленту для газовой арматуры.

Затем установите газовую арматуру. Убедитесь, что вы не перетягиваете газовую линию. Это может привести к поломке регулятора и серьезной утечке газа!

Вы можете обнаружить утечку газа, просто понюхав воздух вокруг арматуры на наличие запаха «тухлого яйца», содержащегося в пропане.

После того, как все установлено, прикрепите душевую лейку и набор шлангов.Вставьте батареи и подключите нагреватель к источнику питания. Большинство устройств поставляются с вилкой прикуривателя на 12 В.

Готово!

На что обращать внимание на безбаковый пропановый нагреватель

Мы рассмотрели ряд самых популярных водонагревателей без резервуаров, чтобы помочь вам решить, что лучше всего подойдет для вашего фургона. Эти модели работают аналогично, но есть несколько отличий, о которых следует помнить.

Время работы

Максимальное время работы ограничено количеством топлива, воды и заряда аккумулятора, которые у вас есть под рукой.Батареи типа D используются для воспламенения пропана. Это может длиться неделями при регулярном использовании душа. Электроустановка на 12 В обеспечит вам постоянную подачу горячей воды.

Некоторые устройства имеют аварийное отключение, которое отключает устройство через 20 минут использования. Это мера безопасности, предотвращающая накопление окиси углерода.

БТЕ

BTU, также известный как «британская тепловая единица», по сути, это то, вокруг чего вращается мир пропана. BTU измеряет потребление или доставляемую мощность по отношению к отдельным газовым приборам.Думайте об этом как о «лошадиных силах» устройства.

Водонагреватель с высоким значением BTU нагревает воду быстрее или до более высокой температуры.

мин. Давление воды (PSI)

Давление воды измеряется в фунтах на квадратный дюйм (PSI). Всем этим нагревателям требуется минимальное давление воды, чтобы вызвать зажигание нагревателя.

Вы должны быть уверены, что имеющийся у вас насос 12 В может обеспечить достаточно высокое давление на квадратный дюйм для работы вашего душа. Это не должно быть проблемой для большинства надежных водяных насосов.Указанное давление воды — это минимальное количество воды, необходимое для работы.

Для справки: предлагаемый нами водяной насос SURFLO на 12 В обеспечивает подачу давления 55 PSI

Макс. Расход (галлонов в минуту)

Скорость потока измеряется в галлонах в минуту (GPM). Это количество воды, которое ваша душевая лейка будет подавать за каждую минуту использования. Зная свой расход (и как долго вы принимаете душ), вы также сможете составить представление о том, какого размера резервуар для воды вы хотели бы иметь под рукой.

Регулировка температуры

Температурные шкалы предусмотрены на каждом из этих нагревателей.Вы сможете контролировать, хотите ли вы принять теплый или горячий душ. Некоторые водонагреватели без бака имеют максимальную тепловую мощность для предотвращения ожогов.

Лучшие водонагреватели 12В

ЛУЧШИЙ ВЫБОР

Первый водонагреватель без резервуара в нашем списке — это портативный водонагреватель Camplux 5L 1,43 галлона в минуту. Camplux — это бренд, который обслуживает тех, кто любит природу и тщательно подходит к правильной установке.Они имеют почти двадцатилетний опыт работы в газовой и электротехнической промышленности и поставили перед собой цель создавать продукты, ориентированные на мобильность, энергосбережение и инновации.

Эта модель проверяет все три этих поля и многое другое.

Одной из самых привлекательных особенностей Camplux является то, что он работает с самой низкой скоростью потока среди рассмотренных нами продуктов. Его GPM составляет всего 1,32, что означает, что вы будете использовать меньше воды и, в свою очередь, вам не придется таскать так много воды.

Camplux рекомендует использовать водяной насос SURFLOW 12V, который идеально подходит для большинства потребителей. Зажигание питается от двух батареек типа D.

Вода нагревается до максимальной температуры 114,8 ° F и имеет защиту от перегрева за пределами этой точки. Это защитит вас от ожогов, но вы не сможете получить такую горячую воду, как в некоторых других моделях.

Поскольку Camplux уделяет большое внимание безопасности, этот обогреватель снабжен устройством подавления пламени. Это означает, что, если через насос проходит недостаточное количество воды, он отключается, чтобы предотвратить накопление окиси углерода.Точно так же он также имеет защитное отключение при кислородном истощении, а также защиту от замерзания.

Защита от замерзания помогает предотвратить хрупкость и поломку металлических спиралей внутри при хранении в холодную погоду. Отсутствие защиты от замерзания — это недостаток, который мы видели в некоторых других рассмотренных нами моделях. На продукт также предоставляется гарантия 1 год на случай, если что-то пойдет не так.

Верхняя ручка Camplux может складываться и убираться. Если вы не хотите постоянно встраивать этот обогреватель в свой кемпер, вы можете оставить его, а затем повесить водонагреватель на дереве или другом прочном предмете на открытом воздухе.

Если вам кажется, что этого недостаточно, Camplux также предлагает вариант объемом 10 л, который вдвое мощнее. Это увеличит выходную мощность с 34 000 БТЕ / час до 68 000 БТЕ / час, чтобы не отставать от большего расхода воды в 2,64 галлона в минуту.

Есть ли у Camplux возможные недостатки?

Да. Если вы живете в Северной Америке, вы можете обнаружить, что все соединения нестандартны для этого региона. Поскольку Camplux все еще является новичком в США, это неудивительно.

Это ни в коем случае не является препятствием или чрезмерно сложным, просто помните об этом, когда настраиваете его, что традиционная арматура в Home Depot или Lowe’s может не подойти.

Не нагревается так, как другие модели

Что нам нравится	Что нам не нравится
Самый низкий расход	Соединения не типичны для Северной Америки
Защита от замерзания
Максимальные функции безопасности

Портативный безрезервуарный водонагреватель Gasland 6L — не самое известное имя, но у него есть несколько ключевых особенностей, которые отличают его от некоторых других нагревателей, которые мы рассмотрели.

Во-первых, он имеет рейтинг в БТЕ: 41 000. Это водонагреватель-монстр без ограничения по времени работы и максимальной максимальной температурой 167 ° F.

Нагреватель, который нагревает на , может быть как хорошим, так и плохим. Хотя хорошо иметь возможность стать очень жарким, температура выше 150 ° F может довольно быстро вызвать серьезные ожоги кожи.

Тем не менее, нам нравится тот факт, что даже если вы находитесь в холодной среде, вы можете полностью отрегулировать температуру в соответствии со своими потребностями и начать расслабляться.Поток тепла и воды полностью регулируется, так что вы можете добиться желаемого.

Gasland оснащен стандартными средствами защиты, такими как устройство погашения пламени, защита от замерзания, а также защита от перегрева, поэтому во время полоскания ничего не произойдет.

Этот продукт поставляется с удобными кронштейнами, чтобы его можно было повесить для вашего удобства, а ручка для переноски легко складывается для быстрого хранения. Если что-то пойдет не так, на прибор действительно распространяется ограниченная гарантия сроком на 1 год при условии, что он эксплуатируется и обслуживается в соответствии со спецификациями, подробно изложенными в прилагаемом руководстве по эксплуатации.

Итак, есть ли у этого безрезервуарного водонагревателя минусы?

Наиболее примечательным является высокая тепловая мощность. Если вы очень чувствительны к теплу или знаете, что этим обогревателем будут пользоваться дети, будьте осторожны с трубкой при включении. Вода, которая остается в трубке после выключения насадки для душа, будет намного горячее, чем температура, которую вы выбрали после повторного включения.

Что нам нравится? No Max Run Time

Camp Chef — компания, которая производит ряд популярных продуктов для переоборудования кемперов.Мы рассмотрели их портативную походную печь в прошлом. Поскольку у этой компании довольно много пропановых продуктов, естественно, что они также разработали водонагреватель с высокими характеристиками.

Так чем же отличается Triton от других рассмотренных нами?

Это устройство немного больше и тяжелее, чем другие в нашем списке. Для работы также требуется самое высокое минимальное давление воды: 25 фунтов на квадратный дюйм. Это означает, что вам понадобится надежный насос на 12 В, чтобы вода продолжала двигаться.

С другой стороны, вода становится горячей! При максимальной температуре 150 ° F вы можете получить ожоги, не уменьшив огонь должным образом.Эта конструкция работает при сопоставимой максимальной скорости потока 1,5 галлона в минуту и имеет 1 год гарантии, как и другие.

Замечательная особенность, которая выделяет Triton, заключается в том, что у него более длинный шланг для лейки душа, который мы видели. Он простирается на 8 футов в длину! Сама душевая лейка также имеет несколько настроек, включая душ, туман и струю.

В целом, мы считаем, что это солидный вариант водонагревателя. Его функции находятся в середине списка, и у него не так много плохих отзывов. Единственное, на что мы видели жалобы, это то, что иногда запальник часто отключается.Это может быть связано с плохой защитой от ветра на устройстве.

Кроме того, нет защиты от замерзания, как мы видели на Camplux. Это означает, что вам нужно убедиться, что водонагреватель полностью опорожнен, когда вы сидите в холодную погоду, чтобы змеевики внутри не замерзли и не повредились.

Что нам нравится	Что нам не нравится
Нет максимального времени работы	Может потребоваться повторное зажигание
9 Самая длинная душевая лейка	Без защиты от замерзания
Несколько настроек распыления

И наконец, последний продукт в нашем списке: Ecotemp L5.Это самый легкий водонагреватель без резервуара, который мы рассматривали, его вес составляет всего 8 фунтов. Внешние размеры сравнимы с Camplux, но у него более высокая максимальная тепловая мощность.

Максимальная температура Eccotemp L5 составляет 140 ° F.

Этот переносной водонагреватель работает от двух батарей типа D, как и два последних продукта. Он имеет защитное отключение, которое активируется, если прибор работает дольше 20 минут или наклоняется более чем на 45 градусов, чтобы избежать несчастных случаев.

Для этого требуется более высокое значение 20 фунтов на квадратный дюйм, чтобы запустить зажигание, но это все еще намного ниже, чем у большинства насосов, которые люди будут использовать, и он рассчитан на выход горячей воды 1,5 галлона в минуту.

Душевая лейка, входящая в комплект Eccotemp, позволяет выбирать между различными настройками струи, чтобы найти давление и форму, которые идеально подходят для вас. Это немного улучшенный опыт по сравнению с другими продуктами.

Во время настройки этот нагреватель включает в себя все необходимые переходники и фитинги в коробке.Это также включает 1 год гарантии на устройство.

Итак, какие части мы не фанаты?

Мы читали жалобы на то, что с этим продуктом вы должны проявлять особую осторожность, чтобы не оставлять его при отрицательных температурах. Катушки, которые на самом деле нагревают воду, очень тонкие и замерзнут, разорвав катушки, если вы не будете осторожны. Чтобы этого не произошло, в холодные дни необходимо убедиться, что резервуары для воды полностью опорожнены.

Во-вторых, у этого обогревателя не самое крепкое лобовое стекло.Это означает, что при сильном ветре пламя пропана может не гореть. Это не должно быть проблемой, если вы управляете устройством внутри, но об этом следует помнить.

Защита от ветра

Что нам нравится	Что нам не нравится
Самый легкий дизайн	Нет защиты от замерзания
Защита от ветра	Несколько настроек распыления

@alpinemargarita

Упаковка

Переносные водонагреватели — отличное решение для добавления горячей воды в ваш кемпер.

Конвекторы отопления водяные отзывы — Система отопления

Конвекторы отопления водяные отзывы

Конвекторы отопления водяные отзывы

Конвекторы отопления водяные отзывы

Конвекторы отопления водяные отзывы

Конвекторы отопления водяные отзывы

Конвекторы отопления водяные отзывы

Конвекторы отопления водяные отзывы

Так же интересуются

Что собой представляют водяные конвекторы отопления

Достоинства и недостатки

Разновидности

Настенные

Напольные

Встраиваемые

Технические характеристики

Рекомендации по монтажу

напольные, встраиваемые в пол, настенные

Достоинства водяных конвекторов

Доступные типы

Как выбрать правильный вариант

Преобразование системы отопления: пар в горячую воду

Убедитесь, что ваш проект модернизации системы отопления разработан профессионально.

Как создавалось паровое отопление в 20 веке

Ищете инженера-проектировщика сантехники для вашего строительства?

Преимущества горячей воды перед паром

Процедура переоборудования системы отопления

Расчет тепловой нагрузки и мощность котла

Повторное использование паровых радиаторов

Использование паропровода для горячей воды

Альтернатива переоборудованию: полная замена системы

Когда рекомендуются паровые системы?

Области применения, где требуется стерилизация

Наличие отработанного пара

Выводы

Преобразуйте газовый бак для горячей воды в электрический

Почему электрические резервуары для воды эффективнее газовых?

Почему бы просто не купить электробак?

Цепи на 120 В не хватает мощности для бака с горячей водой… не так ли?

Один маленький компромисс имеет огромное значение

Сколько энергии нужно?

Как вы делаете преобразование?

Соображения безопасности

А? Вам не нужно устанавливать термостат?

Какая температура воды лучше всего стремиться?

Сколько вы можете сэкономить?

Как это соотносится с безрезервуарными системами «по запросу»?

А как насчет добавления солнечного нагрева воды?

Что еще можно сделать, чтобы снизить потребление энергии резервуара для горячей воды?

Перевод с пара на тепло горячей воды

Как преобразовать электрический водонагреватель на солнечный

Присоединяйтесь к нашему списку

Преобразование мазута для отопления в тепловой насос, часть 1: стоимость и первоначальная оценка

Домашний энергоаудит

Что такое тепловой насос?

Зачем устанавливать тепловой насос для домашних систем отопления и охлаждения?

Стоимость покупки и установки теплового насоса

Новости Матери-Земли: Руководство по экономии энергии в домашних условиях

Therma-Flow Inc

ТАБЛИЦА РЕКОМЕНДУЕМЫХ РАЗМЕРОВ НАРУЖНОГО НАГРЕВАТЕЛЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Вертикальные модели

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Горизонтальные модели

ПРЕОБРАЗОВАТЕЛИ / ТЕПЛООБМЕННИКИ

Установка портативного водонагревателя на 12 В в автофургоне

Типы пропановых водонагревателей

Как работает безбаковый водонагреватель на пропане?

Детали пропанового водонагревателя на 12 В

Советы по технике безопасности для пропанового водонагревателя

Как установить водонагреватель

1. Найдите правильное размещение.

2.Взгляните на точки подключения

3. Присоедините водяные линии

4. Вставьте батареи

5. Присоедините линию подачи газа

На что обращать внимание на безбаковый пропановый нагреватель

Время работы

БТЕ

мин. Давление воды (PSI)

Макс. Расход (галлонов в минуту)

Регулировка температуры
